1 Logamax plus GB162 Κεφάλαιο 7 Buderus Logamax Επίτοιχοι λέβητες αερίου kw U kw Σελ. 117 GB kw Σελ. 122 GB kw Σελ. 127 GB kw Σελ. 131 Bosch Tαχυθερμαντήρες / Αυτόνομοι θερμοσίφωνες Σελ

2 116

3 Logamax Επίτοιχοι λέβητες αερίου kw U052 Logamax U052 U K U K Μέγεθος Ονομαστική θερμική ισχύς kw 23,8 9,1-28 Ονομαστική θερμική ισχύς kcal/h Ύψος x Πλάτος x Βάθος mm 735 x 400 x x 440 x 360 Βάρος Kg 35 36,0 Εγκεκριμένα συστήματα καπναγωγών C 12, C 32, C 42, C 52, C 82, B 22 Γενικά χαρακτηριστικά Επίτοιχος λέβητας φυσικού αερίου/ υγραερίου για θέρμανση και ζεστό νερό χρήσης. Κλειστού θαλάμου καύσης. UBA-Η3 Ψηφιακός αυτοματισμός ελέγχου και λειτουργίας του λέβητα με ενδείξεις βλαβών στη ψηφιακή οθόνη. Ο Logamax U052 είναι έτοιμος για καύση φυσικού αερίου. Για χρήση υγραερίου πρέπει να τοποθετηθεί το αντίστοιχο σετ μετατροπής. Λειτουργία αντιπαγωτικής προστασίας. Αναλογική ρύθμιση του καυστήρα με τους θερμοστάτες Logamatic RC. Ηλεκτρονική έναυση και επιτήρηση φλόγας με ιονισμό. Βαθμός απόδοσης έως και 91%. Βάνα πλήρωσης. Προστασία μπλοκαρίσματος του κυκλοφορητή. Ενσωματωμένο, μανόμετρο, δοχ. διαστολής 8L, κυκλοφορητής 3 ταχυτήτων, βαλβίδα ασφαλείας. Ηλεκτρική προστασία IP4XD. Παραδίδεται μαζί με το σετ σύνδεσης παροχών & διακόπτες θέρμανσης 3/4, κρύο/ ζεστό νερό 1/2, αέριο 1/2. Κλειστού θαλάμου καύσης με ζεστό νερό χρήσης Περιγραφή Θερμική ισχύς Κωδικός Τιμή [kw] Logamax U K Logamax U K Για να ισχύει η πιστοποίηση του λέβητα, πρέπει να χρησιμοποιηθεί υποχεωτικά σύστημα απαγωγής καυσαερίων της εταιρίας μας. Βασικός εξοπλισμός Περιγραφή Buderus RC 10 - Θερμοστάτης χώρου με ψηφιακή οθόνη και αναλογική λειτουργία του καυστήρα Κωδικός Τιμή Σετ οριζόντιου καπναγωγού C 12, - ομοκεντρικός αγωγός 60/100 με μεταβλητό μήκος mm & γωνιά Σετ μετατροπής υγραερίου Περιγραφή Κωδικός Τιμή Σετ εξαρτημάτων μετατροπής υγραερίου για U Κ Σετ εξαρτημάτων μετατροπής υγραερίου για U Κ ,50 50,50 117

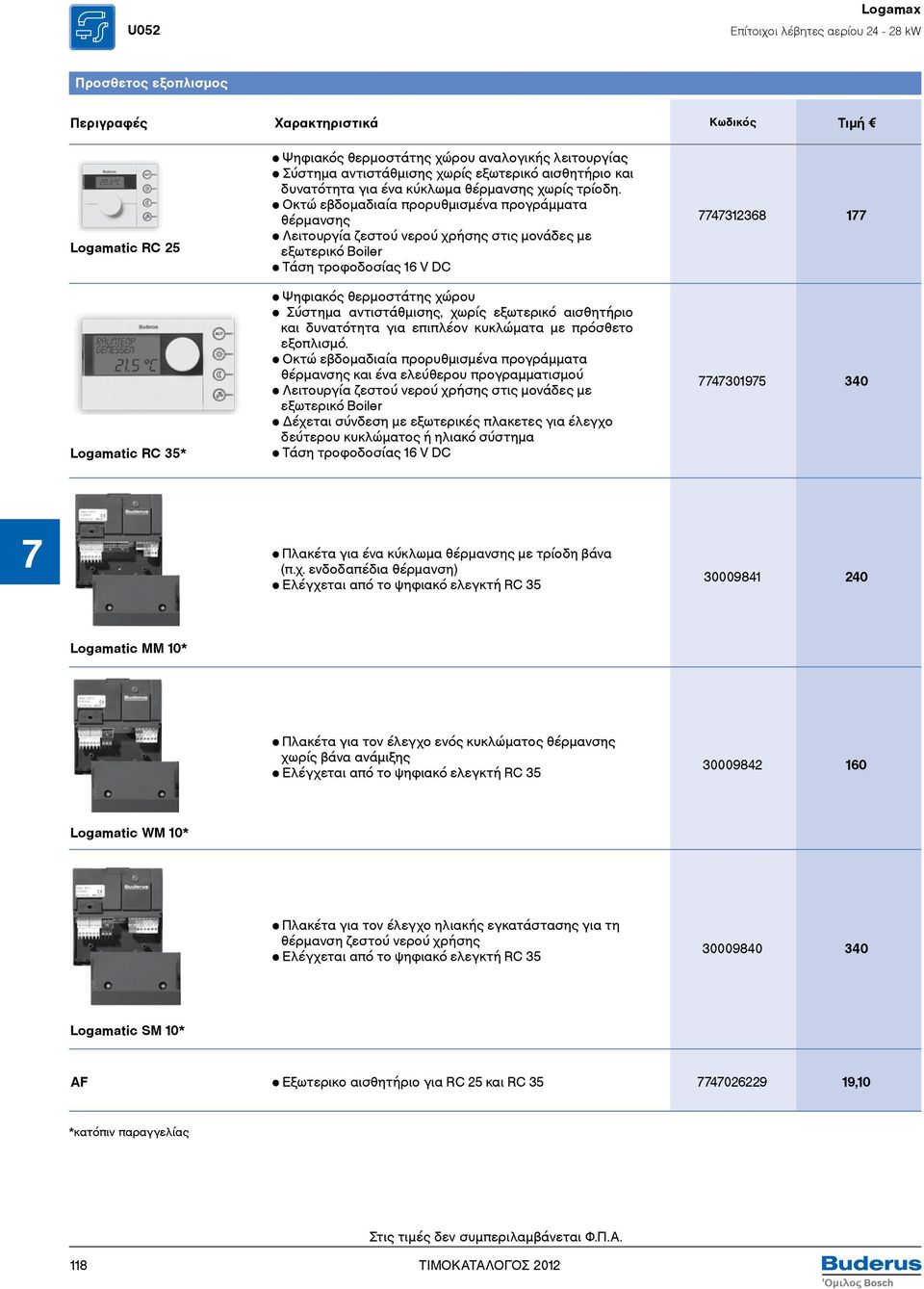

4 U052 Logamax Επίτοιχοι λέβητες αερίου kw Προσθετος εξοπλισμος Περιγραφές Logamatic RC 25 Logamatic RC 35* Χαρακτηριστικά Ψηφιακός θερμοστάτης χώρου αναλογικής λειτουργίας Σύστημα αντιστάθμισης χωρίς εξωτερικό αισθητήριο και δυνατότητα για ένα κύκλωμα θέρμανσης χωρίς τρίοδη. Οκτώ εβδομαδιαία προρυθμισμένα προγράμματα θέρμανσης Λειτουργία ζεστού νερού χρήσης στις μονάδες με εξωτερικό Boiler Τάση τροφοδοσίας 16 V DC Ψηφιακός θερμοστάτης χώρου Σύστημα αντιστάθμισης, χωρίς εξωτερικό αισθητήριο και δυνατότητα για επιπλέον κυκλώματα με πρόσθετο εξοπλισμό. Οκτώ εβδομαδιαία προρυθμισμένα προγράμματα θέρμανσης και ένα ελεύθερου προγραμματισμού Λειτουργία ζεστού νερού χρήσης στις μονάδες με εξωτερικό Boiler Δέχεται σύνδεση με εξωτερικές πλακετες για έλεγχο δεύτερου κυκλώματος ή ηλιακό σύστημα Τάση τροφοδοσίας 16 V DC Κωδικός Τιμή Πλακέτα για ένα κύκλωμα θέρμανσης με τρίοδη βάνα (π.χ. ενδοδαπέδια θέρμανση) Ελέγχεται από το ψηφιακό ελεγκτή RC Logamatic MM 10* Πλακέτα για τον έλεγχο ενός κυκλώματος θέρμανσης χωρίς βάνα ανάμιξης Ελέγχεται από το ψηφιακό ελεγκτή RC Logamatic WM 10* Πλακέτα για τον έλεγχο ηλιακής εγκατάστασης για τη θέρμανση ζεστού νερού χρήσης Ελέγχεται από το ψηφιακό ελεγκτή RC Logamatic SM 10* AF Εξωτερικο αισθητήριο για RC 25 και RC ,10 *κατόπιν παραγγελίας 118

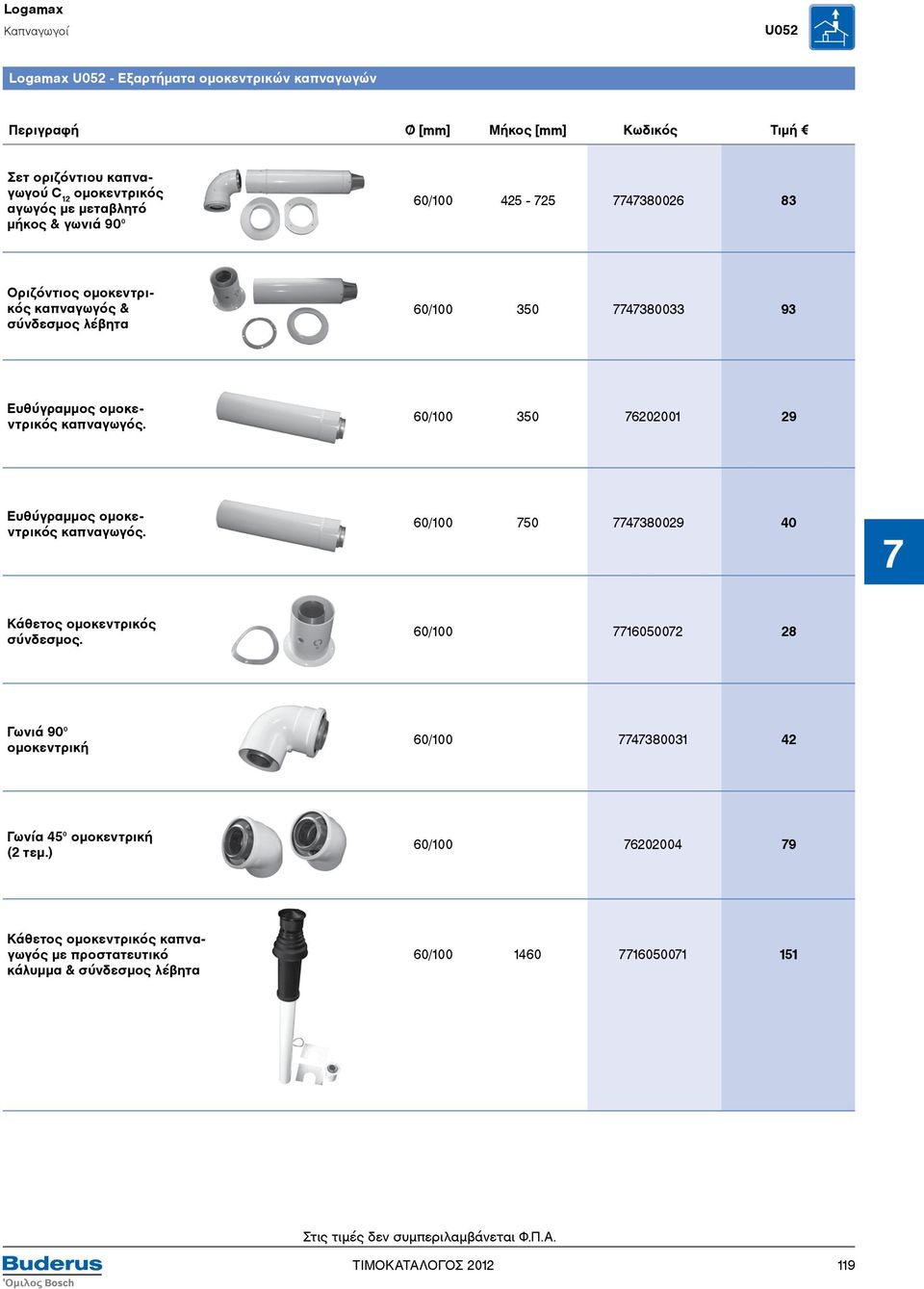

5 Logamax Καπναγωγοί U052 Logamax U052 - Εξαρτήματα ομοκεντρικών καπναγωγών Περιγραφή [mm] Μήκος [mm] Κωδικός Τιμή Σετ οριζόντιου καπναγωγού C 12 ομοκεντρικός αγωγός με μεταβλητό μήκος & γωνιά 90 60/ Οριζόντιος ομοκεντρικός καπναγωγός & σύνδεσμος λέβητα 60/ Ευθύγραμμος ομοκεντρικός καπναγωγός. 60/ Ευθύγραμμος ομοκεντρικός καπναγωγός. 60/ Κάθετος ομοκεντρικός σύνδεσμος. 60/ Γωνιά 90 ομοκεντρική 60/ Γωνία 45 ομοκεντρική (2 τεμ.) 60/ Κάθετος ομοκεντρικός καπναγωγός με προστατευτικό κάλυμμα & σύνδεσμος λέβητα 60/

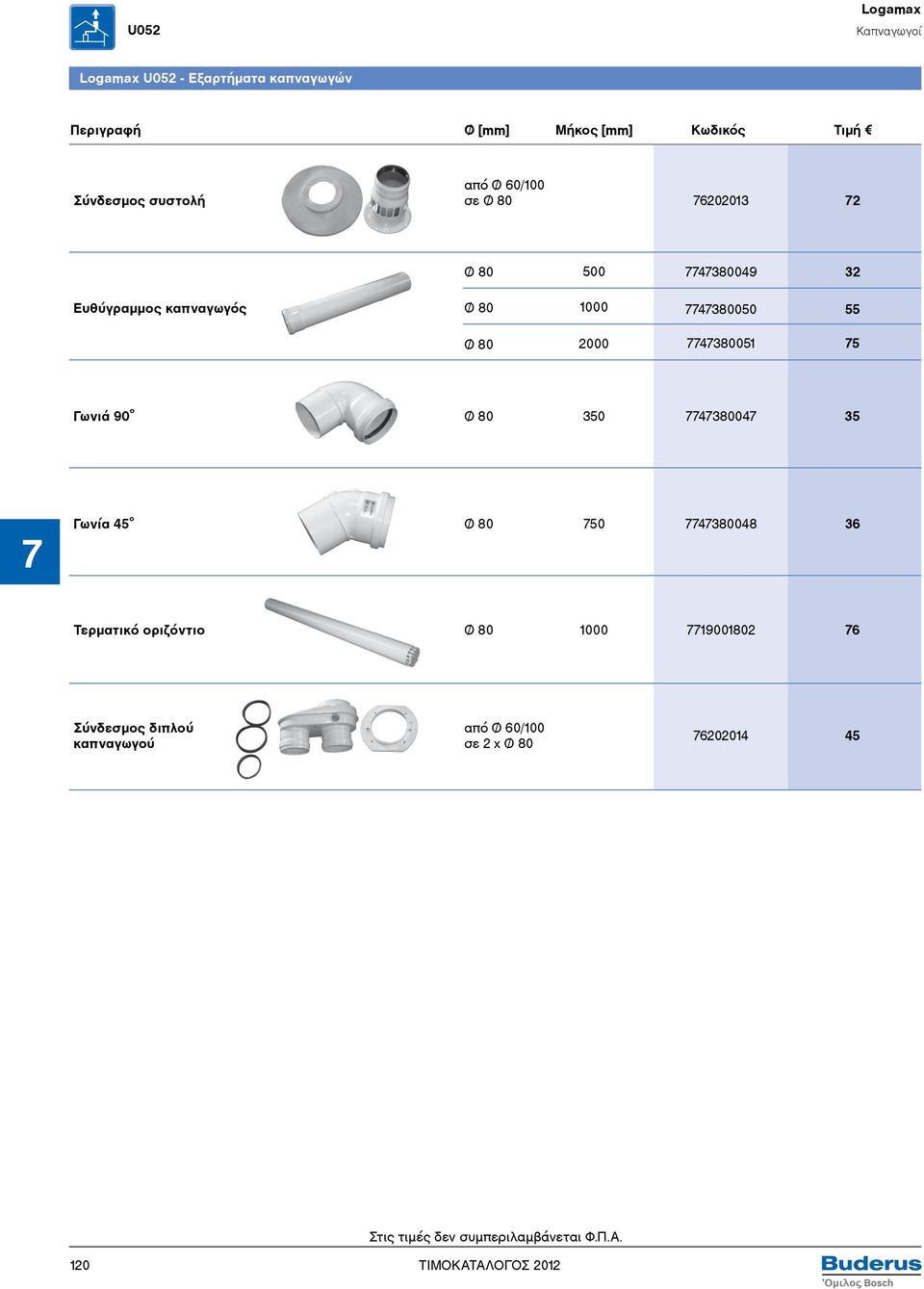

6 U052 Logamax Καπναγωγοί Logamax U052 - Εξαρτήματα καπναγωγών Περιγραφή [mm] Μήκος [mm] Κωδικός Τιμή Σύνδεσμος συστολή από 60/100 σε Ευθύγραμμος καπναγωγός Γωνιά 90 ο Γωνία 45 ο Τερματικό οριζόντιο Σύνδεσμος διπλού καπναγωγού από 60/100 σε 2 x

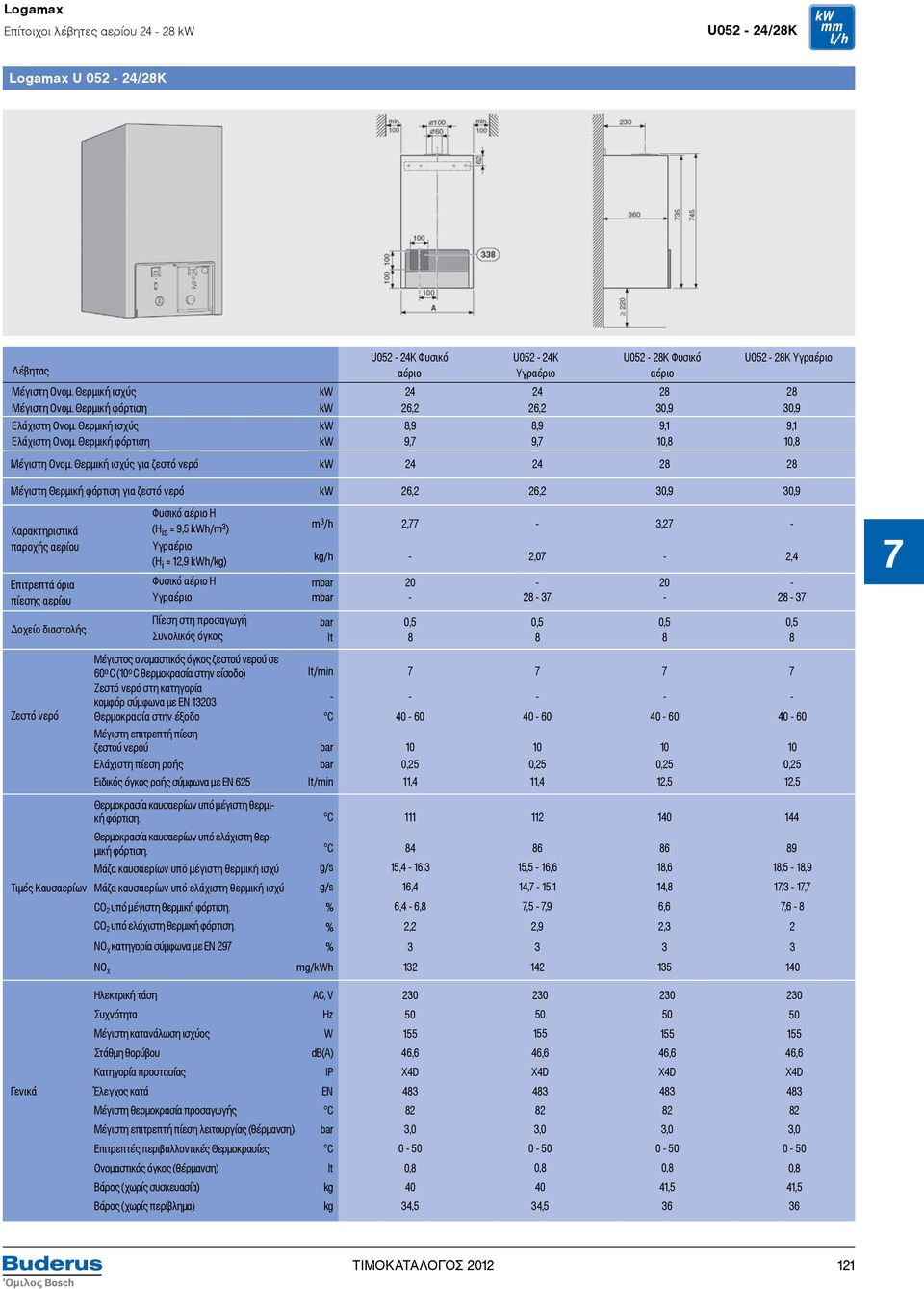

7 Logamax Επίτοιχοι λέβητες αερίου kw U052-24/28K Logamax U /28K U052-24K Φυσικό U052-24K U052-28K Φυσικό U052-28K Υγραέριο Λέβητας Μέγιστη Ονομ. Θερμική ισχύς kw αέριο 24 Υγραέριο 24 αέριο Μέγιστη Ονομ. Θερμική φόρτιση kw 26,2 26,2 30,9 30,9 Ελάχιστη Ονομ. Θερμική ισχύς kw 8,9 8,9 9,1 9,1 Ελάχιστη Ονομ. Θερμική φόρτιση kw 9,7 9,7 10,8 10,8 Μέγιστη Ονομ. Θερμική ισχύς για ζεστό νερό kw Μέγιστη Θερμική φόρτιση για ζεστό νερό kw 26,2 26,2 30,9 30,9 Φυσικό αέριο Η Χαρακτηριστικά (Η is = 9,5 kwh/m 3 ) m 3 /h 2,77-3,27 - παροχής αερίου Υγραέριο (Η i = 12,9 kwh/kg) kg/h - 2,07-2,4 Επιτρεπτά όρια Φυσικό αέριο Η mbar πίεσης αερίου Υγραέριο mbar Δοχείο διαστολής Πίεση στη προσαγωγή bar 0,5 0,5 0,5 0,5 Συνολικός όγκος lt Μέγιστος ονομαστικός όγκος ζεστού νερού σε 60 ο C (10 ο C θερμοκρασία στην είσοδο) lt/min Ζεστό νερό στη κατηγορία κομφόρ σύμφωνα με ΕΝ Zεστό νερό Θερμοκρασία στην έξοδο ο C Μέγιστη επιτρεπτή πίεση ζεστού νερού bar Ελάχιστη πίεση ροής bar 0,25 0,25 0,25 0,25 Ειδικός όγκος ροής σύμφωνα με ΕΝ 625 lt/min 11,4 11,4 12,5 12,5 Θερμοκρασία καυσαερίων υπό μέγιστη θερμική φόρτιση. ο C Θερμοκρασία καυσαερίων υπό ελάχιστη θερμική φόρτιση. ο C Μάζα καυσαερίων υπό μέγιστη θερμική ισχύ g/s 15,4-16,3 15,5-16,6 18,6 18,5-18,9 Τιμές Καυσαερίων Μάζα καυσαερίων υπό ελάχιστη θερμική ισχύ g/s 16,4 14,7-15,1 14,8 17,3-17,7 CO 2 υπό μέγιστη θερμική φόρτιση. % 6,4-6,8 7,5-7,9 6,6 7,6-8 CO 2 υπό ελάχιστη θερμική φόρτιση. % 2,2 2,9 2,3 2 ΝO χ κατηγορία σύμφωνα με ΕΝ 297 % ΝO χ mg/kwh Γενικά Ηλεκτρική τάση Συχνότητα Μέγιστη κατανάλωση ισχύος Στάθμη θορύβου Κατηγορία προστασίας Έλεγχος κατά Μέγιστη θερμοκρασία προσαγωγής Μέγιστη επιτρεπτή πίεση λειτουργίας (θέρμανση) Επιτρεπτές περιβαλλοντικές Θερμοκρασίες Ονομαστικός όγκος (θέρμανση) Βάρος (χωρίς συσκευασία) Βάρος (χωρίς περίβλημα) AC, V Hz W db(a) IP ΕΝ ο C bar ο C lt kg kg ,6 X4D , , , ,6 X4D , , , ,6 X4D , ,8 41, ,6 X4D , ,8 41,

8 GB072 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου 24 kw Logamax plus GB072 - λέβητας συμπύκνωσης αερίου GB072-24Κ GB Μέγεθος Ονομαστική θερμική ισχύς 40/30 C [kw] 23,8 23,8 Ονομαστική θερμική ισχύς 40/30 C [kcal/h] Ύψος x Πλάτος x Βάθος [mm] 840 x 440 x x 440 x 350 Βάρος [kg] Εγκεκριμένα συστήματα καπναγωγών C 13, C 33, C 43, C 53, C 83, C 93, B 23, B 33 Περιγραφή Logamax plus GB072 Επίτοιχος λέβητας συμπύκνωσης φυσικού αερίου /υγραερίου για θέρμανση και ζεστό νερό χρήσης (μοντέλο..κ) Κλειστού θαλάμου καύσης Εναλλάκτης θέρμανσης υψηλής απόδοσης αλουμινίου-πυριτίου Πλακοειδής εναλλάκτης ζεστού νερού χρήσης Ηλεκτρονική έναυση και επιτήρηση φλόγας με ιονισμό Αναλογική ρύθμιση του καυστήρα % σε συνδυασμό με τους θερμοστάτες Logamatic RC ΒC20 ψηφιακός αυτοματισμός ελέγχου και λειτουργίας του λέβητα και ενδείξεις βλαβών στη ψηφιακή οθόνη EMS-Bus για τη σύνδεση ενός συστήματος ρύθμισης με αντιστάθμιση ( Logamatic σειρά RC ή Logamatic 4000) Προστασία μπλοκαρίσματος του κυκλοφορητή Λειτουργία αντιπαγωτικής προστασίας Βαθμός απόδοσης έως και 109% (σε μερικό φορτίο 40/30 ) Δοχείο διαστολής 12 L, κυκλοφορητής τριών ταχυτήτων, τρίοδη βάνα εναλλαγής θέρμανσης/ ζεστού νερού με κινητήρα (μοντέλο Κ και απλό) Ηλεκτρική προστασία IP X4D Περιγραφή Τύπος Θερμική ισχύς Κωδικός Τιμή [kw] Logamax plus GB072-24K Λέβητας συμπύκνωσης με ζεστό 6,6-23, νερό χρήσης Logamax plus GB072-24* *κατόπιν παραγγελίας Λέβητας συμπύκνωσης χωρίς ζεστό νερό χρήσης ενσωματωμένη τρίοδη βάνα για τη σύνδεση ενός έμμεσα θερμαινόμενου μπόιλερ 6,6-23, Για να ισχύσει η πιστοποίηση του λέβητα, πρέπει να χρησιμοποιηθεί υποχρεωτικά σύστημα απαγωγής καυσαερίων της εταιρίας μας. Προσοχή: Στην επίτοιχη μονάδα Logamax plus GB072 είναι απαραίτητη η πρόβλεψη μια μόνιμης σύνδεσης του λέβητα σε αποχετευτικό αγωγό για την απορροή των συμπυκνωμάτων. Βασικός εξοπλισμός Περιγραφή Κωδικός Τιμή Σετ καπναγωγού ΑΖΒ916 - ομοκεντρικός σωλήνας 60/100 Απαγωγή καυσαερίων τύπου C Logamatic RC10 Θερμοστάτης χώρου αναλογικής λειτουργίας 16 V DC Η υδραυλική βάση σύνδεσης περιλαμβάνεται στην συσκευασία! 122

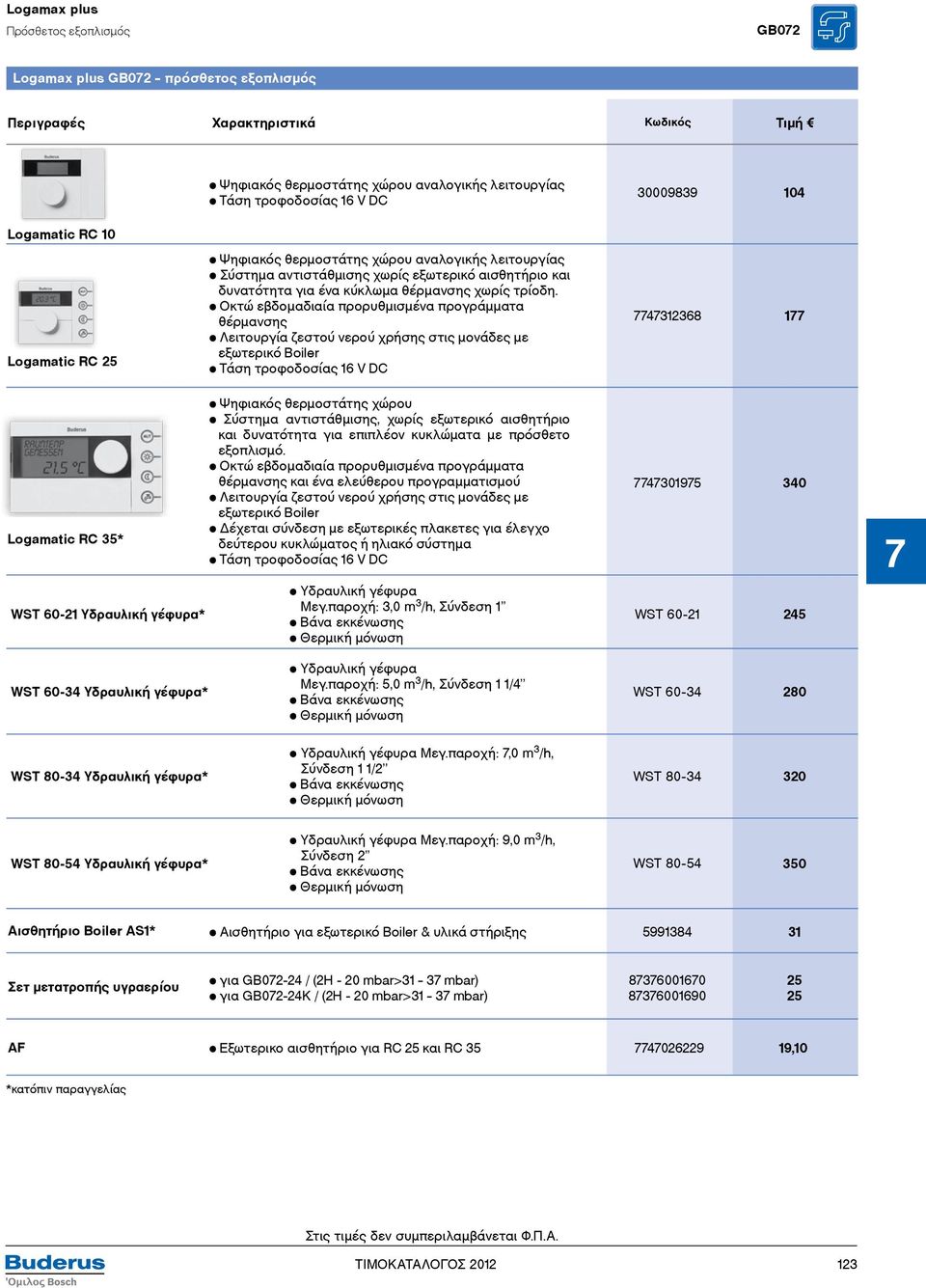

9 Logamax plus Πρόσθετος εξοπλισμός GB072 Logamax plus GB072 πρόσθετος εξοπλισμός Περιγραφές Χαρακτηριστικά Κωδικός Τιμή Ψηφιακός θερμοστάτης χώρου αναλογικής λειτουργίας Τάση τροφοδοσίας 16 V DC Logamatic RC 10 Logamatic RC 25 Ψηφιακός θερμοστάτης χώρου αναλογικής λειτουργίας Σύστημα αντιστάθμισης χωρίς εξωτερικό αισθητήριο και δυνατότητα για ένα κύκλωμα θέρμανσης χωρίς τρίοδη. Οκτώ εβδομαδιαία προρυθμισμένα προγράμματα θέρμανσης Λειτουργία ζεστού νερού χρήσης στις μονάδες με εξωτερικό Boiler Τάση τροφοδοσίας 16 V DC Logamatic RC 35* Ψηφιακός θερμοστάτης χώρου Σύστημα αντιστάθμισης, χωρίς εξωτερικό αισθητήριο και δυνατότητα για επιπλέον κυκλώματα με πρόσθετο εξοπλισμό. Οκτώ εβδομαδιαία προρυθμισμένα προγράμματα θέρμανσης και ένα ελεύθερου προγραμματισμού Λειτουργία ζεστού νερού χρήσης στις μονάδες με εξωτερικό Boiler Δέχεται σύνδεση με εξωτερικές πλακετες για έλεγχο δεύτερου κυκλώματος ή ηλιακό σύστημα Τάση τροφοδοσίας 16 V DC WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 3,0 m 3 /h, Σύνδεση 1 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 5,0 m 3 /h, Σύνδεση 1 1/4 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 7,0 m 3 /h, Σύνδεση 1 1/2 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 9,0 m 3 /h, Σύνδεση 2 Βάνα εκκένωσης Θερμική μόνωση WST Αισθητήριο Boiler AS1* Αισθητήριο για εξωτερικό Boiler & υλικά στήριξης Σετ μετατροπής υγραερίου για GB / (2H - 20 mbar>31 37 mbar) για GB072-24K / (2H - 20 mbar>31 37 mbar) AF Εξωτερικο αισθητήριο για RC 25 και RC ,10 *κατόπιν παραγγελίας 123

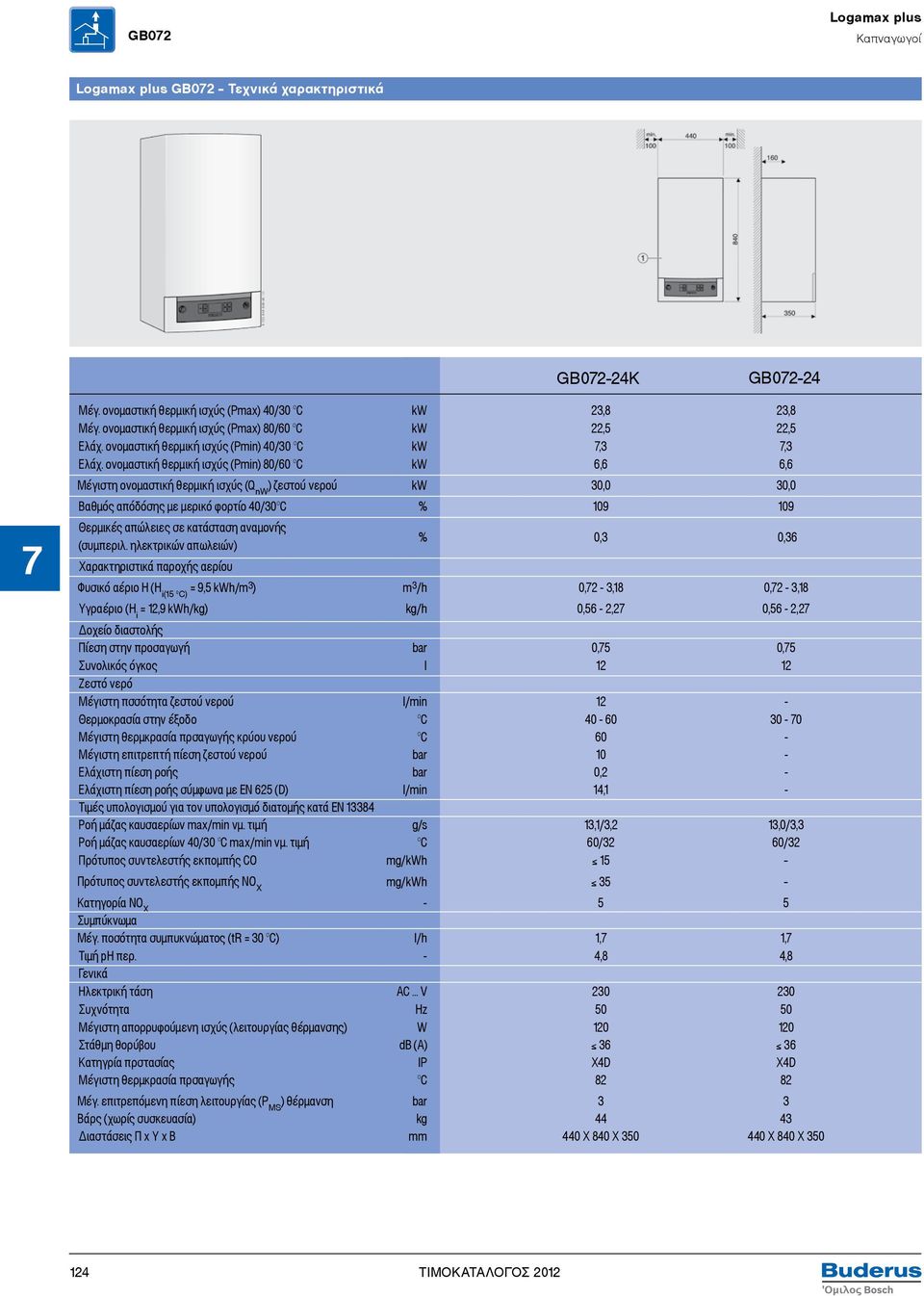

10 GB072 Logamax plus Καπναγωγοί Logamax plus GB072 Τεχνικά χαρακτηριστικά GB072-24K GB Μέγ. ονομαστική θερμική ισχύς (Pmax) 40/30 C kw 23,8 23,8 Μέγ. ονομαστική θερμική ισχύς (Pmax) 80/60 C kw 22,5 22,5 Ελάχ. ονομαστική θερμική ισχύς (Pmin) 40/30 C kw 7,3 7,3 Ελάχ. ονομαστική θερμική ισχύς (Pmin) 80/60 C kw 6,6 6,6 Μέγιστη ονομαστική θερμική ισχύς (Q nw ) ζεστού νερού kw 30,0 30,0 Βαθμός απόδόσης με μερικό φορτίο 40/30 C % Θερμικές απώλειες σε κατάσταση αναμονής (συμπεριλ. ηλεκτρικών απωλειών) % 0,3 0,36 Χαρακτηριστικά παροχής αερίου Φυσικό αέριο H (H i(15 C) = 9,5 kwh/m 3 ) m 3 /h 0,72-3,18 0,72-3,18 Υγραέριο (H i = 12,9 kwh/kg) kg/h 0,56-2,27 0,56-2,27 Δοχείο διαστολής Πίεση στην προσαγωγή bar 0,75 0,75 Συνολικός όγκος l Ζεστό νερό Μέγιστη πσσότητα ζεστού νερού l/min 12 - Θερμοκρασία στην έξοδο C Μέγιστη θερμκρασία πρσαγωγής κρύου νερού C 60 - Μέγιστη επιτρεπτή πίεση ζεστού νερού bar 10 - Ελάχιστη πίεση ροής bar 0,2 - Ελάχιστη πίεση ροής σύμφωνα με EN 625 (D) l/min 14,1 - Τιμές υπολογισμού για τον υπολογισμό διατομής κατά EN Ροή μάζας καυσαερίων max/min νμ. τιμή g/s 13,1/3,2 13,0/3,3 Ροή μάζας καυσαερίων 40/30 C max/min νμ. τιμή C 60/32 60/32 Πρότυπος συντελεστής εκπομπής CO mg/kwh 15 Πρότυπος συντελεστής εκπομπής NO X mg/kwh 35 Κατηγορία NO X Συμπύκνωμα Μέγ. ποσότητα συμπυκνώματος (tr = 30 C) l/h 1,7 1,7 Τιμή ph περ. - 4,8 4,8 Γενικά Ηλεκτρική τάση AC... V Συχνότητα Hz Μέγιστη απορρυφούμενη ισχύς (λειτουργίας θέρμανσης) W Στάθμη θορύβου db (A) Κατηγρία πρστασίας IP X4D X4D Μέγιστη θερμκρασία πρσαγωγής C Μέγ. επιτρεπόμενη πίεση λειτουργίας (P MS ) θέρμανση bar 3 3 Βάρς (χωρίς συσκευασία) kg Διαστάσεις Π x Υ x Β mm

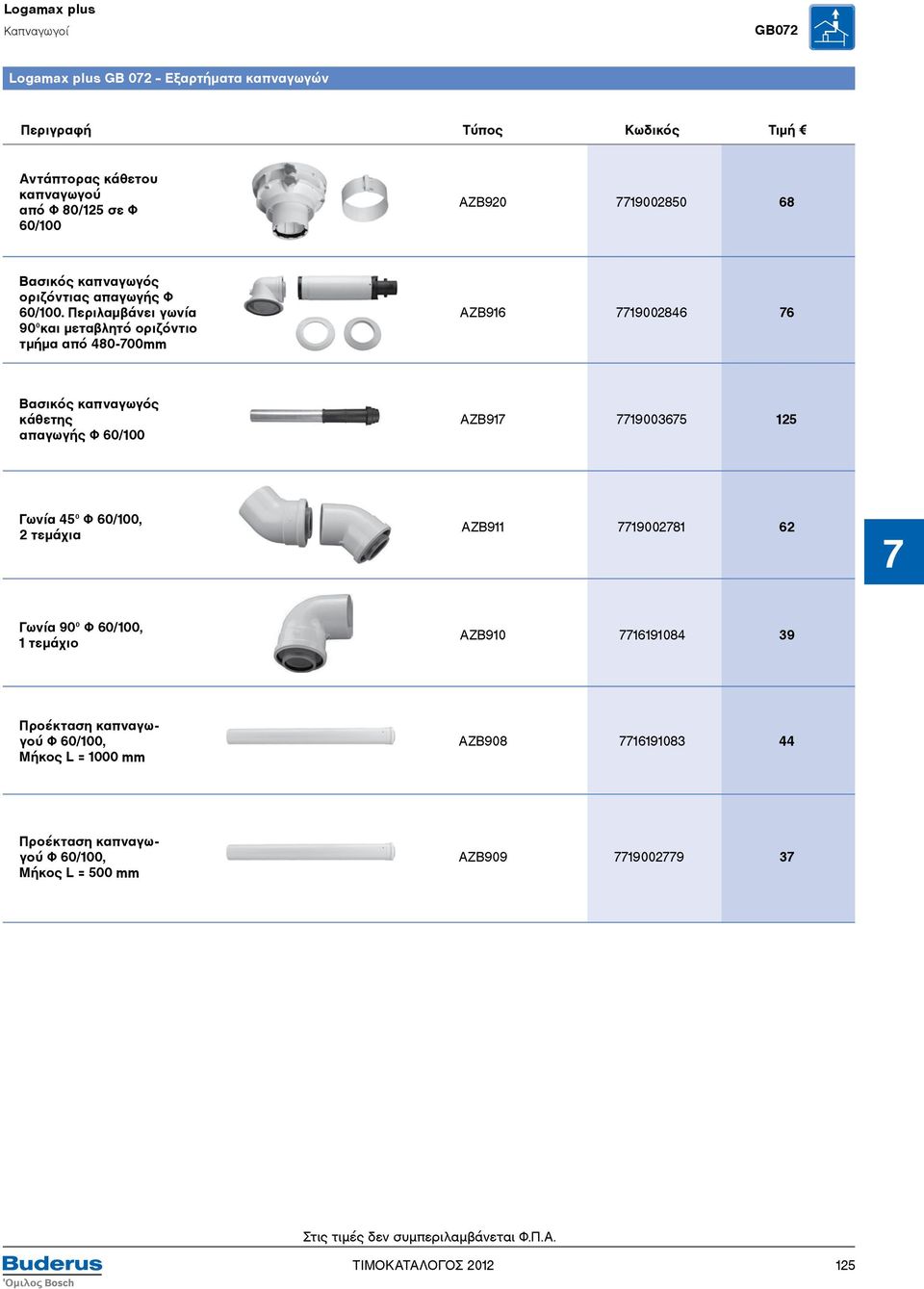

11 Logamax plus Καπναγωγοί GB072 Logamax plus GB 072 Εξαρτήματα καπναγωγών Περιγραφή Τύπος Κωδικός Τιμή Αντάπτορας κάθετου καπναγωγού από Φ 80/125 σε Φ 60/100 AZB Βασικός καπναγωγός οριζόντιας απαγωγής Φ 60/100. Περιλαμβάνει γωνία 90 και μεταβλητό οριζόντιο τμήμα από mm AZB Βασικός καπναγωγός κάθετης απαγωγής Φ 60/100 AZB Γωνία 45 Φ 60/100, 2 τεμάχια AZB Γωνία 90 Φ 60/100, 1 τεμάχιο AZB Προέκταση καπναγωγού Φ 60/100, Μήκος L = 1000 mm AZB Προέκταση καπναγωγού Φ 60/100, Μήκος L = 500 mm AZB

12 GB072 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου 24 kw Logamax plus GB072 Εξαρτήματα καπναγωγών Περιγραφή Τύπος Κωδικός Τιμή Διαχωριστικά αέρα/ καπναέρια Φ 80/80 AZB Γωνία 90, Φ 80, 1 τεμάχιο AZB Γωνία 45, Φ 80, 1 τεμάχιο AZB Προέκταση καπναγωγού Φ 80 Μήκος L = 500 mm AZB Προέκταση καπναγωγού Φ 80 Μήκος L = 1000 mm AZB Προέκταση καπναγωγού Φ 80 Μήκος L = 2000 mm AZB Τελική απόληξη 80 κιτ κάθετου καπναγωγού AZ Βασικός καπναγωγός ευθύγραμμος αγωγός μήκους 1000 mm, διατομής 80 με τελική απόληξη AZ

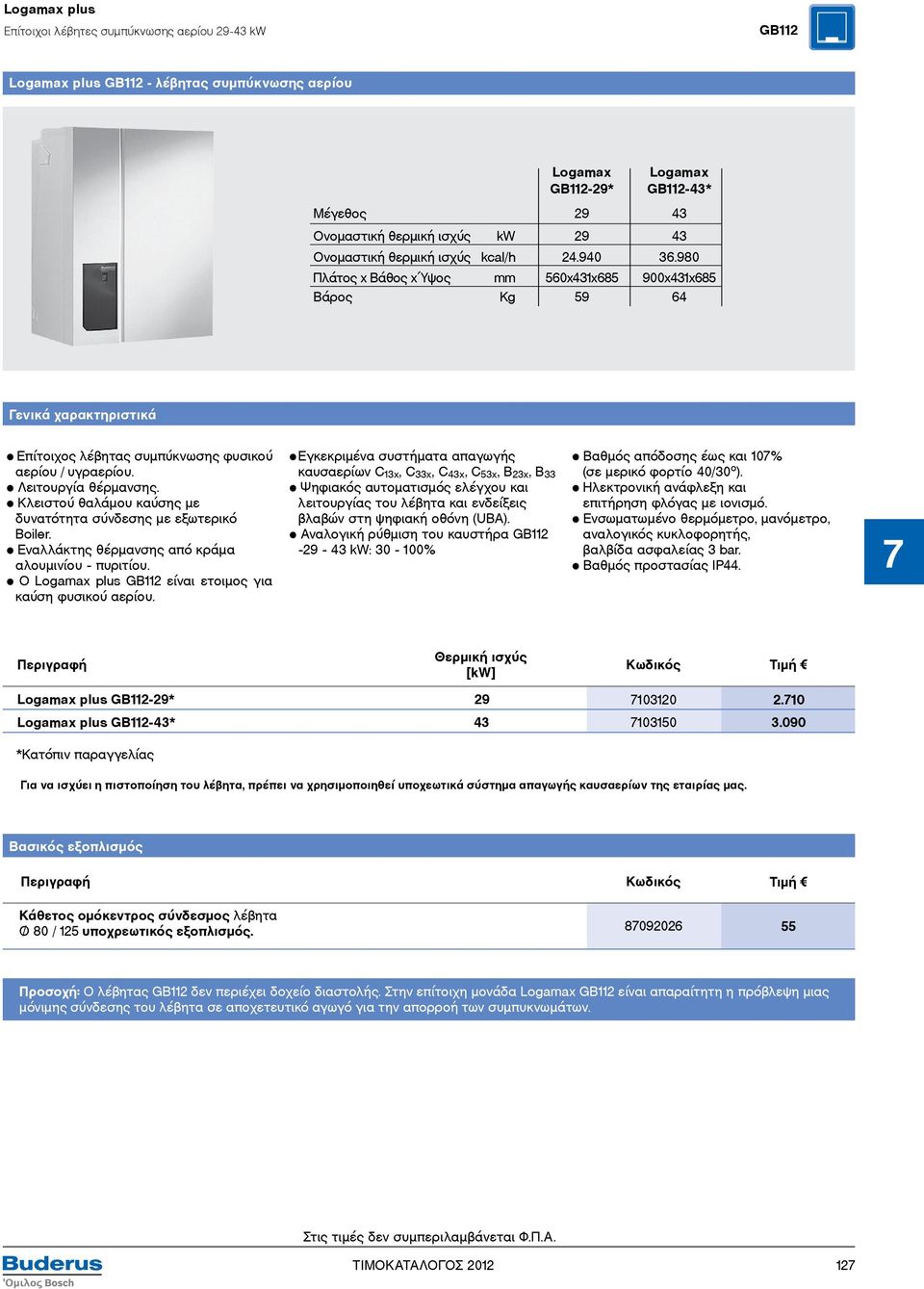

13 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου kw GB112 Logamax plus GB112 - λέβητας συμπύκνωσης αερίου Logamax Logamax GB112-29* GB112-43* Μέγεθος Ονομαστική θερμική ισχύς kw Ονομαστική θερμική ισχύς kcal/h Πλάτος x Βάθος x Ύψος mm 560x431x x431x685 Βάρος Kg Γενικά χαρακτηριστικά Επίτοιχος λέβητας συμπύκνωσης φυσικού αερίου / υγραερίου. Λειτουργία θέρμανσης. Κλειστού θαλάμου καύσης με δυνατότητα σύνδεσης με εξωτερικό Βoiler. Eναλλάκτης θέρμανσης από κράμα αλουμινίου - πυριτίου. O Logamax plus GB112 είναι ετοιμος για καύση φυσικού αερίου. Εγκεκριμένα συστήματα απαγωγής καυσαερίων C 13x, C 33x, C 43x, C 53x, B 23x, B 33 Ψηφιακός αυτοματισμός ελέγχου και λειτουργίας του λέβητα και ενδείξεις βλαβών στη ψηφιακή οθόνη (UBA). Aναλογική ρύθμιση του καυστήρα GB kw: % Βαθμός απόδοσης έως και 107% (σε μερικό φορτίο 40/30 ο ). Ηλεκτρονική ανάφλεξη και επιτήρηση φλόγας με ιονισμό. Ενσωματωμένο θερμόμετρο, μανόμετρο, αναλογικός κυκλοφορητής, βαλβίδα ασφαλείας 3 bar. Bαθμός προστασίας ΙP44. Θερμική ισχύς Περιγραφή Κωδικός Τιμή [kw] Logamax plus GB112-29* Logamax plus GB112-43* *Κατόπιν παραγγελίας Για να ισχύει η πιστοποίηση του λέβητα, πρέπει να χρησιμοποιηθεί υποχεωτικά σύστημα απαγωγής καυσαερίων της εταιρίας μας. Βασικός εξοπλισμός Περιγραφή Κωδικός Τιμή Κάθετος ομόκεντρος σύνδεσμος λέβητα 80 / 125 υποχρεωτικός εξοπλισμός Προσοχή: Ο λέβητας GB112 δεν περιέχει δοχείο διαστολής. Στην επίτοιχη μονάδα Logamax GB112 είναι απαραίτητη η πρόβλεψη μιας μόνιμης σύνδεσης του λέβητα σε αποχετευτικό αγωγό για την απορροή των συμπυκνωμάτων. 127

14 GB112 Logamax plus Πρόσθετος εξοπλισμός Logamax plus GB112 - Πρόσθετος εξοπλισμός Περιγραφή Κωδικός Τιμή G-SU Τρίοδη βάνα* Τρίοδη ηλεκτροκίνητη βάνα για τη σύνδεση με εξωτερικό Boiler 24V AC G-SU DN 32 Τρίοδη βάνα* Τρίοδη ηλεκτροκίνητη βάνα για τη σύνδεση με εξωτερικό Boiler για την GB112-60kW 24V AC FB -Αισθητήριο Boiler * Για σύνδεση με εξωτερικό Boiler, μήκος 3 μέτρα WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 3,0 m 3 /h, Σύνδεση 1 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 5,0 m 3 /h, Σύνδεση 1 1/4 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 7,0 m 3 /h, Σύνδεση 1 1/2 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 9,0 m 3 /h, Σύνδεση 2 Βάνα εκκένωσης Θερμική μόνωση WST Μετατροπή για υγραέριο* Μετατροπή για υγραέριο* Μπεκ για GB (3B/P) Μπεκ για GB (3B/P) *Κατόπιν παραγγελίας 128

15 Logamax plus Καπναγωγοί GB112 Logamax plus GB112 - Εξαρτήματα καπναγωγών Περιγραφή [mm] Μήκος [mm] Κωδικός Τιμή Σετ οριζόντιου WH/ WS καπναγωγού C13 - ομόκεντρος αγωγός & γωνιά 90 από αλουμίνιο 80 / / Oμόκεντρος καπναγωγός 80 / / Κάθετος ομόκεντρος σύνδεσμος 80/ Γωνιά ομόκεντρη 90 ο 80/ Γωνία ομόκεντρη 45 ο 80/ Γωνία ομόκεντρη 30 ο 80/ Σύνδεσμος ομόκεντρος διπλού καπναγωγού από 80/125 σε 2 x Ευθύγραμμος καπναγωγός από PP Γωνιά 90 ο από PP Γωνία 45 ο από PP Τερματικό για οριζόντια απαγωγής καυσαερίων (B 23 ) Σετ DO - Κάθετος ομόκεντρος καπναγωγός με προστατευτικό κάλυμμα, από PP 80 / Στόμιο προσαγωγής αέρα (B 23 )

16 GB112 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου kw Logamax plus GB112 GB GB Μέγεθος λέβητα Πλάτος B mm Σύνδεση καμινάδας καυσαερίων / αέρα Ε mm Απόσταση F G mm mm Bάρος kg Περιεχόμενο νερού lt 3 3,5 Μέγιστη ρυθμιζόμενη θερμοκρασία προσαγωγής 90 ο C Επιτρεπόμενη πίεση λειτουργίας bar 3 Kατασκευαστική διαμόρφωση bar Β 23, Β 33, C 13, C 33, C 43, C 53 Στοιχεία καυσαερίων για συστήματα LAS mm Πιστοποίηση CE CE AU 0277 G51 Θερμοκρασίες εγκατάστασης 75 ο / 50 C Θερμική ισχύς (δυνατότητα αναλογικής λειτουργίας) Θερμική φόρτηση Ονομαστική ισχύς Ελάχιστη ισχύς Πλήρες φορτίο Μερικό φορτίο Μέγιστη ισχύς Θερμοκρασία καυσαερίων (1) ο C 65 kg kw kw kw kw ,3 8,2 28 8, ,3 11, ,1 CO 2 Μέγιστη ισχύς % 9,2 Oγκομετρική μάζα καυσαερίων Μέγιστη ισχύς kg/s 0,0126 0,0183 Διαθέσιμη πίεση απαγωγής καυσαερίων Pa 140 Βαθμός απόδοσης % 105 Θερμοκρασίες εγκατάστασης 40 / 30 ο C Θερμική ισχύς (δυνατότητα αναλογικής λειτουργίας) Θερμική φόρτηση Ονομαστική ισχύς Ελάχιστη ισχύς Πλήρες φορτίο Μερικό φορτίο Μέγιστη ισχύς kw kw kw kw Θερμοκρασία καυσαερίων (1) ο C 45 29,9 8,8 28 8,4 42,9 12, ,1 CO 2 Μέγιστη ισχύς % 9,2 Oγκομετρική μάζα καυσαερίων Μέγιστη ισχύς kg/s 0,0126 0,0183 Διαθέσιμη πίεση απαγωγής καυσαερίων Pa 140 Βαθμός απόδοσης % 105 1) Βάρος με συσκευασία περ. 6-8% μεγαλύτερο. 130

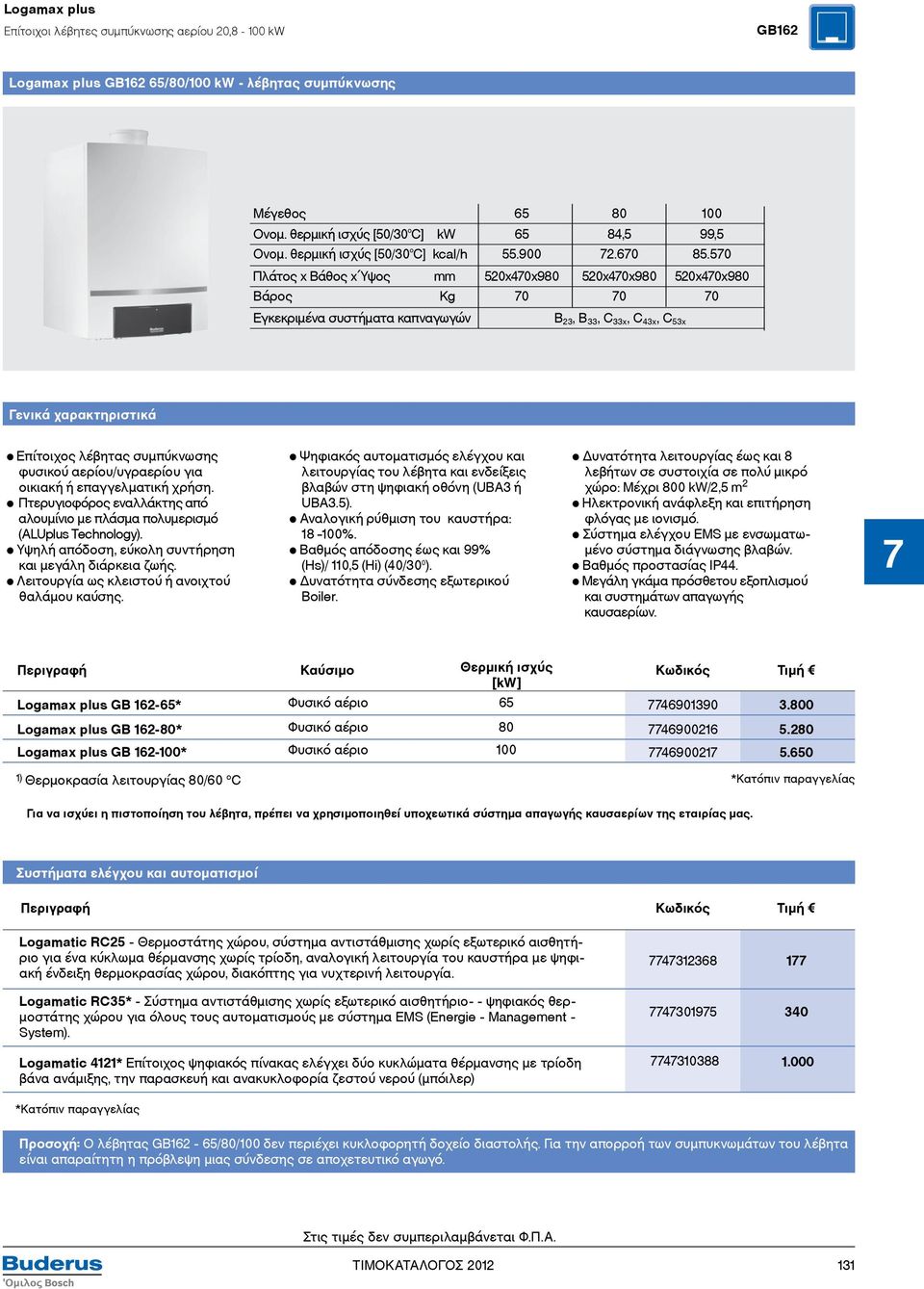

17 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου 20,8-100 kw GB162 Logamax plus GB162 65/80/100 kw - λέβητας συμπύκνωσης Μέγεθος Ονομ. θερμική ισχύς [50/30 C] kw 65 84,5 99,5 Ονομ. θερμική ισχύς [50/30 C] kcal/h Πλάτος x Βάθος x Ύψος mm 520x470x x470x x470x980 Βάρος Kg Εγκεκριμένα συστήματα καπναγωγών Β 23, Β 33, C 33x, C 43x, C 53x Γενικά χαρακτηριστικά Επίτοιχος λέβητας συμπύκνωσης φυσικού αερίου/υγραερίου για οικιακή ή επαγγελματική χρήση. Πτερυγιοφόρος εναλλάκτης από αλουμίνιο με πλάσμα πολυμερισμό (ΑLUplus Technology). Υψηλή απόδοση, εύκολη συντήρηση και μεγάλη διάρκεια ζωής. Λειτουργία ως κλειστού ή ανοιχτού θαλάμου καύσης. Ψηφιακός αυτοματισμός ελέγχου και λειτουργίας του λέβητα και ενδείξεις βλαβών στη ψηφιακή οθόνη (UBA3 ή UBA3.5). Αναλογική ρύθμιση του καυστήρα: %. Βαθμός απόδοσης έως και 99% (Hs)/ 110,5 (Hi) (40/30 ). Δυνατότητα σύνδεσης εξωτερικού Boiler. Δυνατότητα λειτουργίας έως και 8 λεβήτων σε συστοιχία σε πολύ μικρό χώρο: Μέχρι 800 kw/2,5 m 2 Ηλεκτρονική ανάφλεξη και επιτήρηση φλόγας με ιονισμό. Σύστημα ελέγχου EMS με ενσωματωμένο σύστημα διάγνωσης βλαβών. Βαθμός προστασίας ΙP44. Μεγάλη γκάμα πρόσθετου εξοπλισμού και συστημάτων απαγωγής καυσαερίων. Περιγραφή Καύσιμο Θερμική ισχύς Κωδικός Τιμή [kw] Logamax plus GB * Φυσικό αέριο Logamax plus GB * Φυσικό αέριο Logamax plus GB * Φυσικό αέριο ) Θερμοκρασία λειτουργίας 80/60 ο C *Κατόπιν παραγγελίας Για να ισχύει η πιστοποίηση του λέβητα, πρέπει να χρησιμοποιηθεί υποχεωτικά σύστημα απαγωγής καυσαερίων της εταιρίας μας. Συστήματα ελέγχου και αυτοματισμοί Περιγραφή Κωδικός Τιμή Logamatic RC25 - Θερμοστάτης χώρου, σύστημα αντιστάθμισης χωρίς εξωτερικό αισθητήριο για ένα κύκλωμα θέρμανσης χωρίς τρίοδη, αναλογική λειτουργία του καυστήρα με ψηφιακή ένδειξη θερμοκρασίας χώρου, διακόπτης για νυχτερινή λειτουργία Logamatic RC35* - Σύστημα αντιστάθμισης χωρίς εξωτερικό αισθητήριο- - ψηφιακός θερμοστάτης χώρου για όλους τους αυτοματισμούς με σύστημα ΕMS (Energie - Management - System). Logamatic 4121* Επίτοιχος ψηφιακός πίνακας ελέγχει δύο κυκλώματα θέρμανσης με τρίοδη βάνα ανάμιξης, την παρασκευή και ανακυκλοφορία ζεστού νερού (μπόιλερ) *Κατόπιν παραγγελίας Προσοχή: Ο λέβητας GB162-65/80/100 δεν περιέχει κυκλοφορητή δοχείο διαστολής. Για την απορροή των συμπυκνωμάτων του λέβητα είναι απαραίτητη η πρόβλεψη μιας σύνδεσης σε αποχετευτικό αγωγό. 131

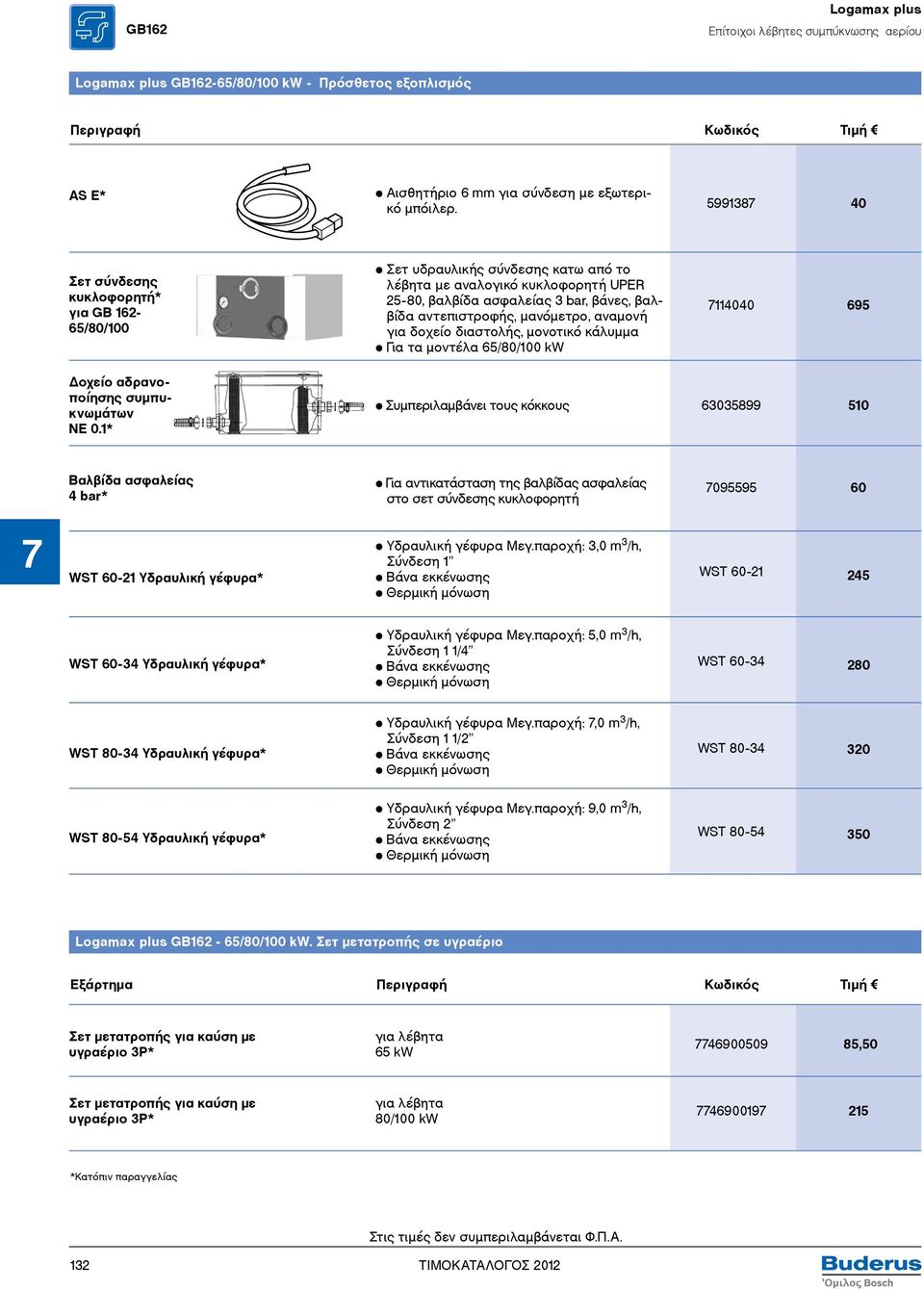

18 GB162 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου Logamax plus GB162-65/80/100 kw - Πρόσθετος εξοπλισμός Περιγραφή Κωδικός Τιμή AS E* Αισθητήριο 6 mm για σύνδεση με εξωτερικό μπόιλερ Σετ σύνδεσης κυκλοφορητή* για GB /80/100 Σετ υδραυλικής σύνδεσης κατω από το λέβητα με αναλογικό κυκλοφορητή UPER 25-80, βαλβίδα ασφαλείας 3 bar, βάνες, βαλβίδα αντεπιστροφής, μανόμετρο, αναμονή για δοχείο διαστολής, μονοτικό κάλυμμα Για τα μοντέλα 65/80/100 kw Δοχείο αδρανοποίησης συμπυκνωμάτων ΝΕ 0.1* Συμπεριλαμβάνει τους κόκκους Βαλβίδα ασφαλείας 4 bar* Για αντικατάσταση της βαλβίδας ασφαλείας στο σετ σύνδεσης κυκλοφορητή WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 3,0 m 3 /h, Σύνδεση 1 Bάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 5,0 m 3 /h, Σύνδεση 1 1/4 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 7,0 m 3 /h, Σύνδεση 1 1/2 Βάνα εκκένωσης Θερμική μόνωση WST WST Υδραυλική γέφυρα* Υδραυλική γέφυρα Μεγ.παροχή: 9,0 m 3 /h, Σύνδεση 2 Βάνα εκκένωσης Θερμική μόνωση WST Logamax plus GB162-65/80/100 kw. Σετ μετατροπής σε υγραέριο Εξάρτημα Περιγραφή Κωδικός Τιμή Σετ μετατροπής για καύση με υγραέριο 3Ρ* για λέβητα 65 kw ,50 Σετ μετατροπής για καύση με υγραέριο 3Ρ* για λέβητα 80/100 kw *Κατόπιν παραγγελίας 132

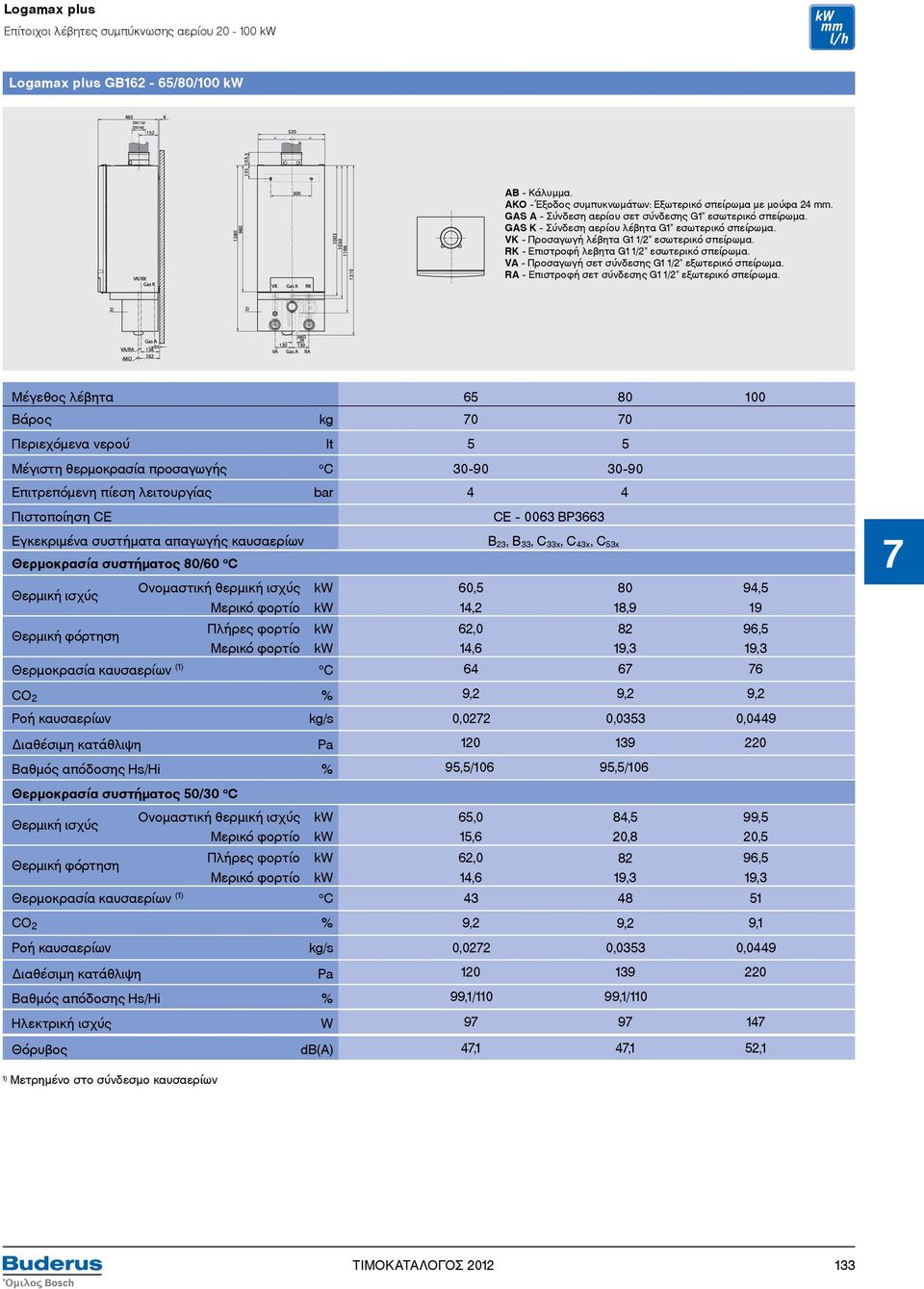

19 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου kw Logamax plus GB162-65/80/100 kw AB - Κάλυμμα. AKO - Έξοδος συμπυκνωμάτων: Εξωτερικό σπείρωμα με μούφα 24 mm. GAS A - Σύνδεση αερίου σετ σύνδεσης G1 εσωτερικό σπείρωμα. GAS K - Σύνδεση αερίου λέβητα G1 εσωτερικό σπείρωμα. VK - Προσαγωγή λέβητα G1 1/2 εσωτερικό σπείρωμα. RK - Επιστροφή λεβητα G1 1/2 εσωτερικό σπείρωμα. VA - Προσαγωγή σετ σύνδεσης G1 1/2 εξωτερικό σπείρωμα. RA - Επιστροφή σετ σύνδεσης G1 1/2 εξωτερικό σπείρωμα. Μέγεθος λέβητα Bάρος kg Περιεχόμενα νερού lt 5 Μέγιστη θερμοκρασία προσαγωγής ο C Επιτρεπόμενη πίεση λειτουργίας bar Πιστοποίηση CE Εγκεκριμένα συστήματα απαγωγής καυσαερίων Θερμοκρασία συστήματος 80/60 ο C CE BP3663 B 23, B 33, C 33x, C 43x, C 53x Θερμική ισχύς Ονομαστική θερμική ισχύς kw 60, ,5 Μερικό φορτίο kw 14,2 18,9 19 Θερμική φόρτηση Πλήρες φορτίο kw 62, ,5 Μερικό φορτίο kw 14,6 19,3 19,3 Θερμοκρασία καυσαερίων (1) ο C CO 2 % 9,2 9,2 9,2 Ροή καυσαερίων kg/s 0,0272 0,0353 0,0449 Διαθέσιμη κατάθλιψη Pa Βαθμός απόδοσης Hs/Hi % 95,5/106 95,5/106 Θερμοκρασία συστήματος 50/30 ο C Θερμική ισχύς Ονομαστική θερμική ισχύς kw 65,0 84,5 99,5 Μερικό φορτίο kw 15,6 20,8 20,5 Θερμική φόρτηση Πλήρες φορτίο kw 62, ,5 Μερικό φορτίο kw 14,6 19,3 19,3 Θερμοκρασία καυσαερίων (1) ο C CO 2 % 9,2 9,2 9,1 Ροή καυσαερίων kg/s 0,0272 0,0353 0,0449 Διαθέσιμη κατάθλιψη Pa 120 Βαθμός απόδοσης Hs/Hi % 99,1/ ,1/ Ηλεκτρική ισχύς W Θόρυβος db(a) 47,1 47,1 52,1 1) Μετρημένο στο σύνδεσμο καυσαερίων 133

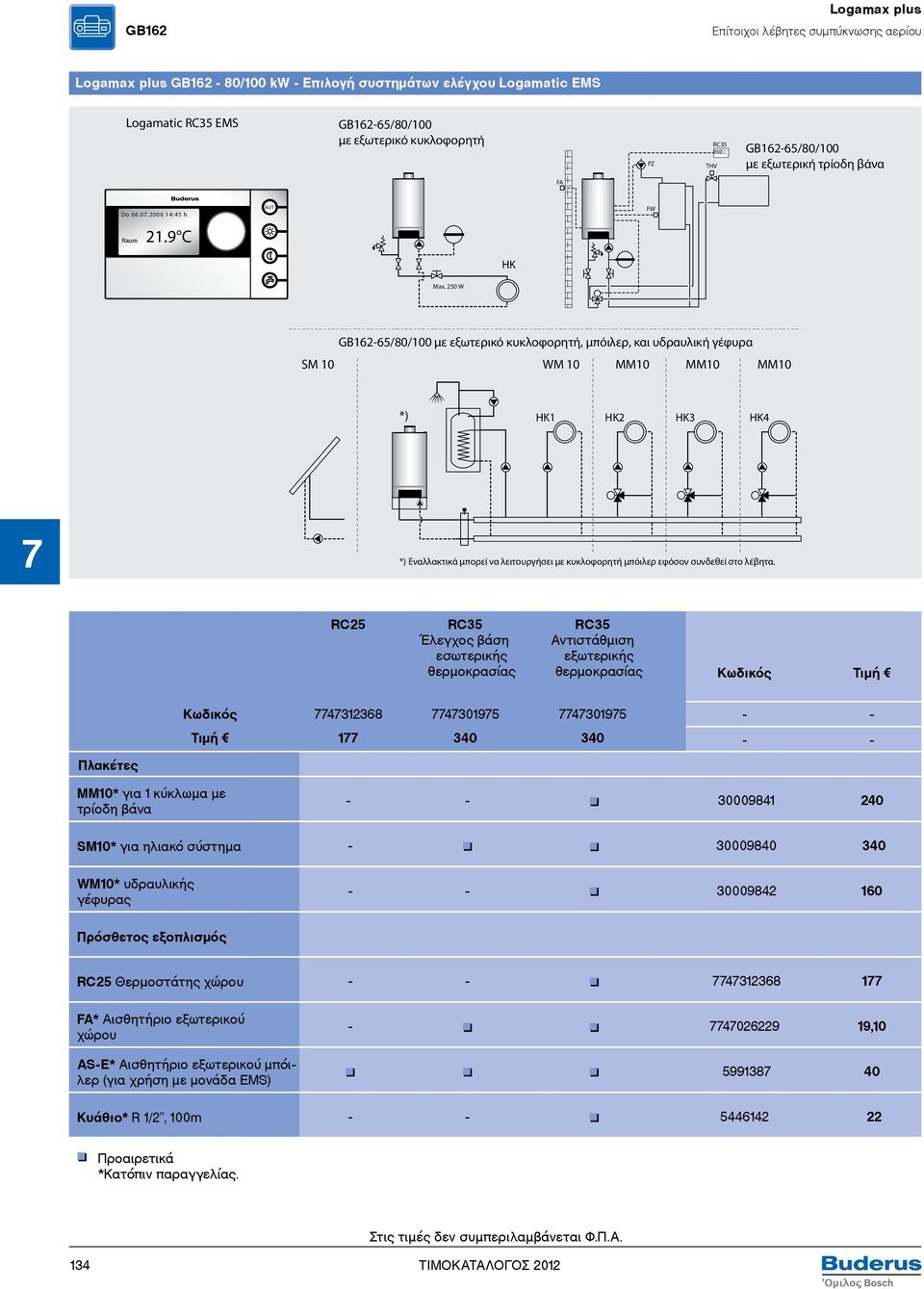

20 GB162 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου Logamax plus GB162-80/100 kw - Eπιλογή συστημάτων ελέγχου Logamatic EMS Logamatic RC35 EMS GB162-65/80/100 με εξωτερικό κυκλοφορητή PZ THV RC35 GB162-65/80/100 με εξωτερική τρίοδη βάνα FA Do :45 h Raum 21.9 C AUT FW HK Max. 250 W GB162-65/80/100 με εξωτερικό κυκλοφορητή, μπόιλερ, και υδραυλική γέφυρα SM 10 WM 10 MM10 MM10 MM10 *) HK1 HK2 HK3 HK4 *) Εναλλακτικά μπορεί να λειτουργήσει με κυκλοφορητή μπόιλερ εφόσον συνδεθεί στο λέβητα. RC25 RC35 Έλεγχος βάση εσωτερικής θερμοκρασίας RC35 Αντιστάθμιση εξωτερικής θερμοκρασίας Κωδικός Τιμή Κωδικός Τιμή Πλακέτες MM10* για 1 κύκλωμα με τρίοδη βάνα SM10* για ηλιακό σύστημα WM10* υδραυλικής γέφυρας Πρόσθετος εξοπλισμός RC25 Θερμοστάτης χώρου FA* Aισθητήριο εξωτερικού χώρου ΑS-E* Αισθητήριο εξωτερικού μπόιλερ (για χρήση με μονάδα EMS) , Κυάθιο* R 1/2, 100m Προαιρετικά *Κατόπιν παραγγελίας. 134

21 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης αερίου GB162 Logamax plus GB162-80/100 kw - Eπιλογή επιπλέον συστημάτων ελέγχου Logamatic 4000 Logamatic 4121 βασικός πίνακας 1) Eναλλακτικά μπορεί να λειτουργήσει με κυκλοφορητή μπόιλερ εφόσον συνδεθεί στο λέβητα Logamatic 4121 Logamatic 4122 Κωδικός Τιμή Κωδικός Τιμή Πλακέτες FM441 για 1 κύκλωμα με τρίοδη βάνα, θερμαντήρα FM442 για 2 κύκλωμα με τρίοδη βάνα FM443 για ηλιακό σύστημα & υποβοήθηση θέρμανσης FM456* για τον έλεγχο συστοιχίας 2 επίτοιχων λεβήτων FM457* για τον έλεγχο συστοιχίας 4 επίτοιχων λεβήτων Ελεύθερες θέσεις πλακετών 1 2 Πρόσθετος εξοπλισμός Βάση ΜΕC2-Επίτοιχη βάση στήριξης δωματίου BFU-Ενσύρματο τηλεχειριστήριο Πρόσθετοςαιθητήρας χώρουσυνδέεται το BFU. Aισθητήρας FV/FZ-Αισθητήριο FM441, FM442 AS-E* Aισθητήριο εξωτερικού μπόιλερ (για χρήση σε μονάδα EMS) FA* Aισθητήριο εξωτερικού χώρου ,10 Κυάθιο* R 1/2, 100m Προαιρετικά *Κατόπιν παραγγελίας. 135

22 GB162 Logamax plus Καπναγωγοί Logamax plus GB162 - Mέγιστο μήκος καπναγωγού GB με DN DO Eγκατάσταση σε στέγη C 33x DO-S Eγκατάσταση σε υπόγειο C 33x GA-K Eγκατάσταση σε υπόγειο C 33x GAF-K Eγκατάσταση σε όροφο C 53x L/m L/m L/m L/m , , ,5 31,0 35,0 35,0 35,0 12,0 17,5 22,5 26,0 30,5 14,0 20,5 26,0 30,0 35,5 GAL-K Eγκατάσταση σε υπόγειο C 53x L/m L 3 /m LAS-K Eγκατάσταση σε L 1 /m όροφο C 43x L 2 /m 1,4 1,4 1,4 1, ,4 1,4 υπολογισμός βάση EN GA Eγκατάσταση σε υπόγειο Β 23 GA-X/GA-K Eγκατάσταση σε όροφο Β 33 L/m L/m GN Eγκατάσταση σε L 1 /m υπόγειο Β 23 L 2 /m Ορθογώνιο φρεάτιο υπολογισμός βάση EN Για την επιλογή συστημάτων απαγωγής καυσαερίων στους επίτοιχους λέβητες Logamax plus GB162, παρακαλώ επικοινωνήστε με το τεχνικό τμήμα της εταιρίας μας. 136

23 Logamax plus Επίτοιχοι λέβητες συμπύκνωσης GB162 Logamax plus GB162 - Διαστασιολόγηση καπναγωγού συστοιχίας Εγκεκριμένοι συνδυασμοί συστοιχιών λεβήτων Μέγιστο ύψος κάθετου καπναγωγού m 2πλη Συστοιχία GB GB GB T 40 GB GB GB GB πλη Συστοιχία GB T GB GB GB GB πλη Συστοιχία GB T GB GB πλη Συστοιχία 3πλη Συστοιχία 4πλη Συστοιχία 5πλη Συστοιχία 6πλη Συστοιχία 7πλη Συστοιχία 8πλη Συστοιχία GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB ,5-26/ / /2-50 2, , /2, /2, /2, / / / Διάμετρος καπναγωγού mm / / / / / / / / / Η διαστασιολόγηση συμπεριλαμβάνει και τον καπναγωγό με μέγιστο μήκος 2,5m μετά τον τελευταίο λέβητα, τη γωνία στήριξης και μια πρόσθετη γωνία 90 o. Ελάχιστες διαστάσεις φρεατίων: DN110: 160 mm, 140mm DN125: 180 mm, 180mm DN160: 200 mm, 200mm DN200: 250 mm, 250mm DN250: 330 mm, 310mm DN315: 400 mm, 380mm Για την επιλογή συστημάτων απαγωγής καυσαερίων στους επίτοιχους λέβητες Logamax plus GB162, παρακαλώ επικοινωνήστε με το τεχνικό τμήμα της εταιρίας μας. 137

24 Therm 4000 O Bosch Ταχυθερμαντήρες αερίου BOSCH Ταχυθερμαντήρες ανοιχτού θαλάμου καύσης με ηλεκτρονική ανάφλεξη WR 11-2 B WR 14-2 B WR 18-2 G Παροχή ζεστού νερού χρήσης lt/min 2,0-11,0 2,0-14,0 2,0-17,8 Βάρος kg 11,5 14,0 16,0 Μέγιστη/ελάχιστη πίεση νερού χρήσης bar 0,2-12 0,2-12 0,2-12 Ύψος x Πλάτος x Βάθος mm 580X310X X350X X425X220 Γενικά χαρακτηριστικά Ταχυθερμαντήρες νερού με ηλεκτρονική ανάφλεξη, επιτήρηση φλόγας με ιονισμό και επιτηρητή καυσαερίων. Υποχρεωτική σύνδεση σε καπνοδόχο. Τα μοντέλα Β έχουν ανάφλεξη με μπαταρία, ενώ το μοντέλο G έχει υδροδυναμική ανάφλεξη. Περιγραφή Καύσιμο Κωδικός Τιμή WR 11-2 B Φυσικό αέριο WR 11-2 B WR 14-2 Β WR 14-2 Β WR 18-2 G Υγραέριο Φυσικό αέριο Υγραέριο Υγραέριο

25 Bosch Ταχυθερμαντήρες αερίου Therm 4000 S BOSCH Ταχυθερμαντήρες κλειστού θαλάμου καύσης με ηλεκτρονική ανάφλεξη WT 14 A Παροχή ζεστού νερού χρήσης lt/min 3,0-14 Βάρος kg 22 Μέγιστη/ ελάχιστη πίεση νερού χρήσης bar 0,3-12 Ύψος x Πλάτος x Βάθος mm 700Χ388Χ220 Γενικά χαρακτηριστικά Τα μοντέλο WT 14 είναι κλειστού θαλάμου καύσης, έχει ηλεκτρονική ανάφλεξη, επιτήρηση φλόγας με ιονισμό και απαιτείται σύνδεση με ηλεκτρικό δίκτυο (230V - 50Hz). Λειτουργία με φυσικό αέριο. Περιγραφή WT 14 A / Φυσικού αερίου Σετ μετατροπής από φυσικό αέριο σε υγραέριο Κωδικός Τιμή ,30 Για να ισχύει η πιστοποίηση του λέβητα, πρέπει να χρησιμοποιηθεί υποχεωτικά σύστημα απαγωγής καυσαερίων της εταιρίας μας. Βασικός εξοπλισμός Περιγραφή Φ [mm] Κωδικός Τιμή Σετ οριζόντιου καπναγωγού C12 (ΑΖ388) Περιλαμβάνει ομοκεντρικό αγωγό με μεταβλητό μήκος & γωνιά 90 60/
