ανοδιωµένα κάγκελα αλουµινίου anodised aluminium railings ΕΞΑΡΤΗΜΑΤΑ COMPONENTS

Transcript

1 ΕΞΑΡΤΗΜΑΤΑ COMPONENTS 1 ανοδιωµένα κάγκελα αλουµινίου anodised aluminium railings

2 ΕΞΑΡΤΗΜΑΤΑ COMPONENTS 3

3 5

4 7 CONTENTS 08 εταιρικό προφίλ company profile 10 μπαλκόνια balconies 24 περίφραξεις fences 28 πόρτες gates σκάλες 32 stairs 36 ειδικές κατασκευές special constructions 42 τεχνικές εφαρμογές technical applications 52 εξαρτήματα - προφίλ components

5 εταιρικό προφίλ company profile 9 ΕΤΑΙΡΕΙΑ COMPANY Η εταιρεία ΜΑΚΕΔΟΝΙΚΗ-ΠΑΝΙΔΗΣ ΑΒΕΕ, με συνεχή παρουσία στο χώρο του αλουμινίου από το 1974, σήμερα είναι μια από τις πλέον σύγχρονες, δυναμικές και διαρκώς αναπτυσσόμενες στον τομέα των εξαγωγών ελληνικές βιομηχανίες παραγωγής εξαρτημάτων για συστήματα αλουμινίου και συστημάτων καγκέλων αλουμινίου. Η ΜΑΚΕΔΟΝΙΚΗ-ΠΑΝΙΔΗΣ καλύπτει το ευρύτερο φάσμα αναγκών της αγοράς αλουμινίου χρησιμοποιώντας και τις δυο μεθόδους επιφανειακής επεξεργασίας του αλουμινίου, την ανοδίωση και την ηλεκτροστατική βαφή. Στοχεύοντας διαρκώς στην παραγωγή νέων καινοτόμων προϊόντων υψηλής ποιότητας, η εταιρεία ολοκλήρωσε την νέα της επένδυση, την εγκατάσταση ενός ολοκληρωμένου και σύγχρονου συστήματος ανοδίωσης. MAKEDONIKI PANIDIS S.A. with a continuous presence in the aluminium sector since 1974, is currently one of the most advanced, dynamic and rapidly developing companies in the exports field, producing aluminium system components and aluminium railing systems. MAKEDONIKI-PANIDIS covers the wider spectrum of aluminium market needs by using both methods for the aluminium surface processing, anodization and powder coating. Aiming to constantly offer new innovative products of high quality, the company has completed an investment for the installation of a completed anodizing production line. εξαρτήματα accessories χυτήριο foundry ΑΝΟΔΙΩΣΗ ΑΝΟDISATION Η ανοδίωση είναι μια ηλεκτροχημική διαδικασία, κατά την οποία επιτυγχάνεται η τεχνική δημιουργία στρώματος οξειδίου στην επιφάνεια του αλουμινίου. Επειδή η διαδικασία γίνεται σε απόλυτα ελεγχόμενες συνθήκες, αυτό το στρώμα οξειδίου είναι πάρα πολύ συνεκτικό και σκληρό. Το ανοδικό επίστρωμα είναι διαφανές και η δομή του φέρει πόρους και επιτρέπει την ενσωμάτωση χρωστικών υλών για την επίτευξη του χρωματισμού. Anodization, is an electrochemical passivation process used to increase the thickness of the natural oxide layer on the surface of aluminium. Additionally the process takes place in complete controlled conditions; the oxide layer becomes very cohesive and solid. The ascendant coating is transparent and therefore it allows the incorporation of colouring matters for coloration achievement. Η ανοδίωση αποτελεί καθοριστικό παράγοντα για την επιφανειακή επεξεργασία του αλουμίνιου είτε αυτό χρησιμοποιείται σε αρχιτεκτονικές εφαρμογές, είτε σε βιομηχανικά προφίλ. Με την ανοδίωση αφ ενός μεν βελτιώνεται η αντιδιαβρωτική συμπεριφορά του αλουμινίου, αφ ετέρου δε επιτυγχάνεται η διακοσμητική εμφάνιση και η αισθητική όψη του υλικού. Anodization constitutes a decisive factor for the aluminum surface processing in terms of architectural installations as well as industrial profiles. Anodization improves the antifouling behaviour of aluminium, while is providing excellent appearance in terms of decoration needs. κάγκελα railing systems showroom showroom εξαρτήματα accessories

6 μπαλκόνια balconies 11

7 2 Μπαλκόνι με 2 προφίλ Φ16 - εξωτερική τοποθέτηση Balcony with 2 profiles Φ16 - external placement 3 Μπαλκόνι με 3 προφίλ Φ16 - εξωτερική τοποθέτηση Balcony with 3 profiles Φ16 - external placement μπαλκόνια balconies 13 4 Μπαλκόνι με 4 προφίλ Φ16 - εξωτερική τοποθέτηση Balcony with 4 profiles Φ16 - external placement 5 Μπαλκόνι με 5 προφίλ Φ16 - εξωτερική τοποθέτηση Balcony with 5 profiles Φ16 - external placement 6 Μπαλκόνι με 6 προφίλ Φ16 - εξωτερική τοποθέτηση Balcony with 6 profiles Φ16 - external placement 6 Μπαλκόνι με 6 προφίλ Φ16 - εσωτερική τοποθέτηση Balcony with 6 profiles Φ16 - internal placement

8 Μπαλκόνι με τζάμι - σύνδεσμο 1015 και στόπερ 1070 Balcony with glass connector and 1070 stopper 15 Μπαλκόνι με τζάμι και spider Balcony with glass and spider μπαλκόνια balconies

9 MS 120-JB Μπαλκόνι MS-120 Juliette Balcony MS-120 Juliette MS 120 Μπαλκόνι με τζάμι και αποστάτες MS-120 Balcony with glass and defectors MS-120 μπαλκόνια balconies 17

10 ΕΞΑΡΤΗΜΑΤΑ COMPONENTS 19 MS 1000 Ενιαία βάση αλουμιινίου για υαλοπίνακα Uniform aluminium base for glass

11 MS 500 Μπαλκόνι με πάνελ 5μ MS-500 (MS-15-B προφίλ & μονταρισμένες τραβέρσες) Balcony with 5m panel MS-500 (MS-15-B profile and assembled traverses) MS 510 Μπαλκόνι με πάνελ 5μ MS-510 (MS-15-B προφίλ και μονταρισμένες τραβέρσες) Balcony with 5m panel MS-510 (MS-15-B profile and assembled traverses) 21 MS 600 Μπαλκόνι με χιαστί κάγκελο (πάνελ: 960mmx410mm) Balcony with crosswise railing (panel: 960mmx410mm) MS 610 Μπαλκόνι με χιαστί κάγκελο (πάνελ: 960mmx560mm) Balcony with crosswise railing (panel: 960mmx560mm) μπαλκόνια balconies MS 620 Μπαλκόνι με χιαστί κάγκελο (πάνελ: 960mmx690mm) Balcony with crosswise railing (panel: 960mmx690mm) MS 150 Μπαλκόνι με προφίλ MS-150 Balcony with MS-150 profile

12 23 JB 500 Μπαλκόνι Juliette με κάθετο κάγκελο MS-500 Juliette balcony with vertical railing MS-500 MS 400 Μπαλκόνι με 6 Προφίλ Φ18 και κολόνα 53mmx40mm Balcony with 6 Φ18 profiles and column 53mmx40mm μπαλκόνια balconies

13 περίφραξεις fences 25

14 MS 150 Περίφραξη με 3 προφίλ MS-150 Fence with 3 profiles MS MS 150 Περίφραξη με 4 προφίλ MS-150 Fence with 4 profiles MS-150 περίφραξεις fences MS 150 Περίφραξη με 5 προφίλ MS-150 Fence with 5 profiles MS-150

15 πόρτες gates 29

16 Πόρτα με προφίλ MS-150 και ραμποτέ Gate with MS-150 profiles and panel 31 Πόρτα με MS-500 και ραμποτέ Gate with MS-500 and panel πόρτες gates Πόρτα με προφίλ Φ16 Gate with horizontal Φ16 profiles

17 σκάλες stairs 33

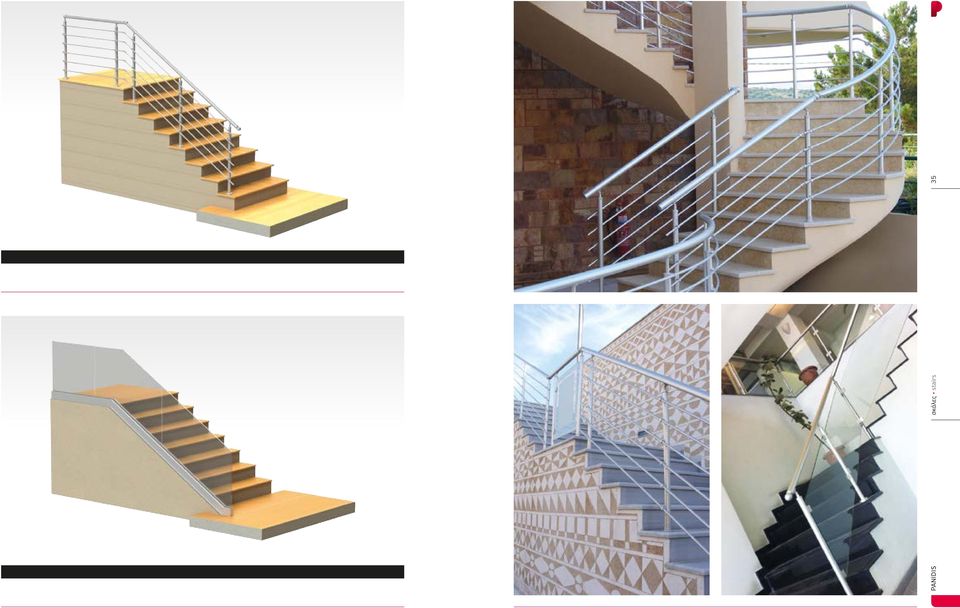

18 σκάλες stairs 35

19 ειδικές κατασκευές special constructions 37

22 τεχνικές εφαρμογές technical applications 43

23 I τεχνικές εφαρμογές technical applications

24 τεχνικές εφαρμογές technical applications

25 τεχνικές εφαρμογές technical applications 1025-I

26 τεχνικές εφαρμογές technical applications MS 150 MS 76

27 εξαρτήματα - προφίλ components 53

28 1010 Ροζέτα Φ40 (ύψος 50mm) Rosette Φ40 (height 50mm) 1012-I Εσωτερικός σύνδεσμος Φ16 για ευθεία σύνδεση Internal connector for Φ16 - horizontal connection Εξωτερικός σύνδεσμος κουπαστών Φ50 για ευθεία σύνδεση External connector for handrail Φ50 - horizontal connection 1013 Γωνιακός σύνδεσμος κουπαστών 90 0 Angle joint for handrails Φ50 (fixed angle 90 0 ) Εσωτερικός σύνδεσμος κουπαστών Φ50 για ευθεία σύνδεση Internal connector for handrail Φ50 - horizontal connection 1014 Σύνδεσμος ρυθμιζόμενης γωνίας για προφίλ Φ16 Adjustable angle joint for Φ16 εξαρτήματα components 1012 Εξωτερικός σύνδεσμος Φ16 για ευθεία σύνδεση External connector for Φ16 - horizontal connection 1015 Σύνδεσμος κολόνας Φ40 με τζάμι Glass connector for column Φ40

29 1015-L Σύνδεσμος κολόνας Φ40 με τζάμι (μεγάλος) Glass connector for column Φ40 (large) 1018 Σύνδεσμος κολόνας Φ40 με προφίλ Φ16 (εσωτερική τοποθέτηση) Connector for column Φ40 with profile Φ16 (internal installation) Ρυθμιζόμενη γωνία κουπαστών Φ50 με κολόνα Φ40 Adjustable corner for handrails Φ50 with column Φ Τάπα για προφίλ Φ16x1,80mm Endcap for profile Φ16x1,80mm 1016-S Ρυθμιζόμενη γωνία κουπαστών Φ50 με κολόνα Φ40 (για σκάλα) Adjustable corner for handrails Φ50 with column Φ40 (for stairs) 1020 Τάπα για προφίλ Φ16x3,50 mm Endcap for profile Φ16x3,50 mm εξαρτήματα components 1017 Σύνδεσμος κολόνας Φ40 με προφίλ Φ16 (εξωτερική τοποθέτηση) Connector for column Φ40 with profile Φ16 (external installation) 1021 Σύνδεσμος κουπαστής Φ50 με κολόνα Φ40 Handrail Φ50 connector with column Φ40

30 1021-A Σύνδεσμος κουπαστής Φ50 με κολόνα 53mmχ40mm Handrail Φ50 connector with column 53mmx40mm 1024 Ροζέτα τοίχου για κουπαστή Φ50 Wall rosette for handrail Φ Ρυθμιζόμενος σύνδεσμος κουπαστής Φ50 με κολόνα Φ40 για σκάλα (μεταβλητού ύψους) Adjustable handrail Φ50 connector with column Φ40 for stairs (variable height) 1025 Ρυθμιζόμενη γωνία κουπαστών Φ50 Adjustable corner for handrails Φ Ρυθμιζόμενος σύνδεσμος κουπαστής Φ50 με κολόνα Φ40 μεταβλητού ύψους Adjustable handrail Φ50 connector with column Φ40 (variable height) 1025-I εξαρτήματα components Εσωτερική ρυθμιζόμενη γωνία κουπαστών Φ50 Internal adjustable corner for handrails Φ Διακοσμητική μπάλα Φ55 για κουπαστή Φ50 Decorative ball Φ55 for handrail Φ50

31 1027 Ροζέτα βάσης για κολόνα Φ40 Cover for column base Φ Διακοσμητική μπάλα Φ45 για κολόνα Φ40 Decorative ball Φ45 for column Φ A Ροζέτα βάσης για κολόνα 53mmχ40mm Cover for column base 53mmx40mm 1031 Επιτοίχιο στήριγμα κουπαστής Φ50 Wall adjacent for handrail Φ50 support 1028 Πίρος στήριξης κολόνας Φ40 Support pin for column Φ Διπλή βάση στήριξης κολόνας Φ40 με κάλυμμα αλουμινίου Double base with aluminium cover for column Φ40 εξαρτήματα components 1029 Διακοσμητική μπάλα Φ55 για κολόνα Φ40 Decorative ball Φ55 for column Φ A Διπλή βάση στήριξης κολόνας 53mmx40mm με κάλυμμα αλουμινίου Double base with aluminium cover for column Φ40 53mmx40mm

32 1033 Βάση στήριξης κολόνας Φ40 με κάλυμμα αλουμινίου Base with aluminium cover for column Φ Ροζέτα για τραβέρσα Φ30 (ύψος 27mm) Rosette for traverse Φ30 (height 27mm) A Βάση στήριξης κολόνας 53mmχ40mm με κάλυμμα αλουμινίου Base with aluminium cover for column 53mmx40mm 1037 Ροζέτα Φ40 (ύψος 27mm) Rosette Φ40 (height 27mm) 1034 Βάση εξωτερικής στήριξης κολόνας Φ40 Base for external placement of column Φ Σύνδεσμος γωνίας 90 0 για προφίλ Φ16 Angle joint for profile Φ16 (fixed angle 90 0 ) εξαρτήματα components 1035 Τάπα για κουπαστή Φ50 Endcap for handrail Φ Τάπα για κολόνα Φ40 Endcap for column Φ40

33 1039-A Τάπα για κολόνα 53mmx40mm (MS-35 & MS-36) Endcap for column 53mmx40mm (MS-35 & MS-36) 1043 Ροζέτα προφίλ Φ16 για τοίχο Wall rosette for profile Φ Σύνδεσμος κολόνας Φ40 με τραβέρσα Φ30 Column Φ40 connector with traverse Φ Ροζέτα τραβέρσας Φ30 για τοίχο Wall rosette for traverse Φ Σύνδεσμος για κουπαστή Φ50 με κολόνα Φ40 (μεταβλητού ύψους) Connector of handrail Φ50 with column Φ40 (variable height) 1045 Ροζέτα κουπαστής Φ50 για τοίχο Wall rosette for handrail Φ50 εξαρτήματα components 1042 Σύνδεσμος προφίλ Φ15 για σκάλα Connector of profile Φ15 for stairs 1046 Σύνδεσμος τραβέρσας Φ30 με κόλόνα Φ40 για σκάλα Traverse Φ30 connector with column Φ40 for stairs

34 1047 Ρυθμιζόμενος σύνδεσμος προφίλ Φ16 με Φ15 για σκάλα Adjustable connector of profile Φ16 with Φ15 for stairs 1051 Σύνδεσμος προφίλ Φ15 με Φ16 (χιαστή) Connector for profile Φ15 with Φ16 (crosswise rail) Διακοσμητικό για προφίλ Φ15 Decorative element for profile Φ Σύνδεσμος προφίλ Φ16 με προφίλ Φ15 Connector of profile Φ16 with profile Φ Διακοσμητικό για προφίλ Φ15 Decorative element for profile Φ Τάπα για προφίλ Φ15χ1.7mm Endcap for profile Φ15χ1.7mm εξαρτήματα components 1050 Σύνδεσμος χιαστή καγκέλου με προφίλ Φ15 Crosswise rail connector with profile Φ Τάπα για προφίλ MS-150 Endcap for profile MS-150

35 εξαρτήματα components Τάπα για κολόνα MS-76 Endcap for column MS-76 Σύνδεσμος κολόνας Φ40 με προφίλ MS-150 Column Φ40 connector with profile MS Σύνδεσμος προφίλ MS-150 Connector of profiles MS-150 Ροζέτα προφίλ MS-150 για τοίχο Wall rosette of profile MS-150 Στόπερ τζαμιού Glass stopper L Κάλυμμα βάσης κολόνας MS-76 Cover base for column MS-76 Βάση για κολόνα MS-76 Base for column MS-76 Στόπερ για τζάμι μεγάλο Large glass stopper

36 MS 100 Διπλός σύνδεσμος SPIDER για τζάμι Double SPIDER for glass MS 150 Προφίλ περίφραξης 150mmx12mm Profile for fence 150mmx12mm MS 35 Τερματική κολόνα 53mmχ40mm για Φ18 End column 53mmχ40mm for Φ18 71 MS 105 MS 15-B MS 18 Μονός σύνδεσμος SPIDER για τζάμι Single SPIDER for glass Προφίλ Φ15χ1,7mm Profile Φ15χ1,7mm Προφίλ Φ18 Profile Φ18 MS 120 MS 16-A MS 30-A εξαρτήματα components Αποστάτης τζαμιού Φ50 Defect for glass Φ50 Προφίλ Φ16x3,5 mm Profile Φ16x3,5 mm Τραβέρσα τρυπημένη Drilled traverse MS 125 MS 16-B MS 30-B Αποστάτης τζαμιού Φ45 Defect for glass Φ45 Προφίλ Φ16x1,8mm Profile Φ16x1,8mm Κάλυμμα τραβέρσας MS-30-Α Cover for traverse MS-30-Α

37 MS 36 Ενδιάμεση κολόνα 53mmχ40mm για Φ18 Mid column 53mmχ40mm for Φ18 MS 37 Κολόνα Φ40 (εξωτερική στήριξη) Column Φ40 (external support) MS 1000-Κ Καπάκι πλαϊνό Side cup for MS MS 38 MS 39 MS 1000-ΤΒ 15 MS 1000-ΤΒ 16 Γωνιακή κολόνα Φ40 Corner column Φ40 Ενδιάμεση κολόνα Φ40 Mid column Φ40 Τακάκι πάτου για 15mm τζάμι Bottom plastic base for 15mm glass Τακάκι πάτου για 16mm τζάμι Bottom plastic base for 16mm glass MS 40 MS 50 MS ΕΤ MS 1000-ΙΤ 15 εξαρτήματα components Κολόνα Φ40 Column Φ40 Κουπαστή Φ50 Handrail Φ50 Εξωτερικό κάθετο τακάκι External vertical wedge Εσωτερικό κάθετο τακάκι για 15mm τζάμι Internal vertical wedge for 15mm glass MS 76 MS 1000 MS 1000-ΙΤ 16 Κολόνα περίφραξης με MS-150 Column for fence with MS-150 Προφίλ βάσης για τζάμι Base profile for glass Εσωτερικό κάθετο τακάκι για 16mm τζάμι Internal vertical wedge for 16mm glass

38 MS ER Λάστιχο εξωτερικό EPDM External EPDM rubber 75 MS IR 15 Λάστιχο EPDM εσωτερικό για 15mm τζάμι Internal EPDM rubber for 15mm glass εξαρτήματα components MS IR 16 Λάστιχο EPDM εσωτερικό για 16mm τζάμι Internal EPDM rubber for 16mm glass
