ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Transcript

1 Ε Λ Λ Η Ν Ι Κ Η ΔΗΜΟΣ ΝΕΣΤΟΥ Δ Η Μ Ο Κ Ρ Α Τ Ι Α «ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ» ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΑΥΡΙΔΗΣ ΘΩΜΑΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΝΙΚΟΛΑΟΥ ΜΑΡΙΑ ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ ΧΡΥΣΟΥΠΟΛΗ ΦΕΒΡΟΥΑΡΙΟΣ 2014

2 Ε Λ Λ Η Ν Ι Κ Η Δ Η Μ Ο Κ Ρ Α Τ Ι Α ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ- ΘΡΑΚΗΣ ΝΟΜΑΡΧΙΑΚΟ ΔΙΑΜΕΡΙΣΜΑ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΕΛΕΥΘΕΡΩΝ ΔΗΜΟΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΜΥΡΤΟΦΥΤΟΥ ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΜΥΡΤΟΦΥΤΟΥ ΔΗΜΟΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΜΥΡΤΟΦΥΤΟΥ TIMOΛΟΓΙΟ ΜΕΛΕΤΗΤΗΣ ΑΓΓΕΛΟΣ ΑΓΓΕΛΟΥΔΗΣ πολ. μ. ΔΑΓΚΛΗ 8- ΚΑΒΑΛΑ ΙΟΥΝΙΟΣ 1999 Ε Λ Λ Η Ν Ι Κ Η Δ Η Μ Ο Κ Ρ Α Τ Ι Α ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ- ΘΡΑΚΗΣ ΝΟΜΑΡΧΙΑΚΟ ΔΙΑΜΕΡΙΣΜΑ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΕΛΕΥΘΕΡΩΝ ΔΗΜΟΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΦΩΛΙΑΣ ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΔΗΜΟΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΦΩΛΙΑΣ ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ ΜΕΛΕΤΗΤΗΣ ΑΓΓΕΛΟΣ ΑΓΓΕΛΟΥΔΗΣ πολ. μ. ΔΑΓΚΛΗ 8- ΚΑΒΑΛΑ ΙΟΥΝΙΟΣ 1999 Ε Λ Λ Η Ν Ι Κ Η Δ Η Μ Ο Κ Ρ Α Τ Ι Α ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ- ΘΡΑΚΗΣ ΝΟΜΑΡΧΙΑΚΟ ΔΙΑΜΕΡΙΣΜΑ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΕΛΕΥΘΕΡΩΝ ΔΗΜΟΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΜΥΡΤΟΦΥΤΟΥ ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΜΥΡΤΟΦΥΤΟΥ ΔΗΜΟΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΜΥΡΤΟΦΥΤΟΥ TIMOΛΟΓΙΟ ΜΕΛΕΤΗΤΗΣ ΑΓΓΕΛΟΣ ΑΓΓΕΛΟΥΔΗΣ πολ. μ. ΔΑΓΚΛΗ 8- ΚΑΒΑΛΑ ΙΟΥΝΙΟΣ 1999 ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦ. ΠΕΡΙΓΡΑΦΗ ΣΕΛ. Α - 1 ΕΦΑΡΜΟΣΤΕΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΚΑΙ ΕΡΓΑΣΙΑΣ 2 Β - 1 ΣΩΛΗΝΕΣ ΥΔΡΕΥΣΗΣ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΡΕ ΥΨΗΛΗΣ 4 ΠΥΚΝΟΤΗΤΑΣ (HPDE), ΠΙΕΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ 10 ΑΤΜ Γ - 1 ΑΝΤΛΗΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΕΠΙΦΑΝΕΙΑΣ 17 Δ - 1 ΥΔΡΑΥΛΙΚΑ ΕΞΑΡΤΗΜΑΤΑ 18 Ε - 1 ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ 22 ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -1- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

3 Α - 1 ΕΦΑΡΜΟΣΤΕΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΚΑΙ ΕΡΓΑΣΙΑΣ ΥΠΟΧΡΕΩΤΙΚΗ ΕΦΑΡΜΟΓΗ ΤΩΝ ΤΣΥ, ΕΣΥ, ΠΤΠ κ.λ.π Η παρούσα Τεχνική Συγγραφή Υποχρεώσεων (ΤΣΥ) περιλαμβάνει τους τεχνικούς συμβατικούς όρους σύμφωνα με τους οποίους και σε συνδυασμό με τους όρους των υπολοίπων συμβατικών τευχών, ο Ανάδοχος θα εκτελέσει τις κατασκευές του έργου Κάθε άρθρο της παρούσας ΤΣΥ περιλαμβάνει και ειδική παράγραφο, στην οποία μνημονεύονται οι εφαρμοζόμενες σε αυτό προδιαγραφές (ΠΤΠ. ΚΤΣ κ.λ.π.). Οι ως άνω προδιαγραφές όπως και οποιεσδήποτε άλλες, αναφερόμενες στα άρθρα της ΤΣΥ, προδιαγραφές αποτελούν αναπόσπαστα τμήματά της Αν ο Διαγωνιζόμενος διαπιστώσει απόκλιση συγκεκριμένου όρου της ΤΣΥ από την Κοινοτική Νομοθεσία οφείλει να ενημερώσει την Υπηρεσία εντός αποκλειστικής προθεσμίας εκπνέουσας την ημέρα κατάθεσης των προσφορών, δι ειδικής επιστολής. Στην αντίθετη περίπτωση: α. στερείται του δικαιώματος οποιασδήποτε οικονομικής αποζημίωσης β. στην περίπτωση που αναδειχθεί Ανάδοχος υποχρεούται επί πλέον να συμπράξει με το ΚτΕ στην εναρμόνιση του αποκλίνοντος όρου με την Κοινοτική Νομοθεσία έστω κι αν τούτο συνεπάγεται οικονομική του επιβάρυνση, επειδή αυτή (αν υπάρχει) νοείται ότι περιλαμβάνεται στον εύλογο επιχειρηματικό κίνδυνο. 1.2 ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Για οποιοδήποτε υλικό, κατασκευή, ποιοτικό έλεγχο (διαδικασίες / μεθόδους / δοκιμές κλπ) που δεν καλύπτονται από: - τους κανονισμούς / προδιαγραφές / κώδικες από τα άρθρα της ΕΣΥ και τους λοιπούς όρους δημοπράτησης. - τις παρούσες προδιαγραφές, δηλαδή τα άρθρα της παρούσας ΤΣΥ θα εφαρμόζονται: τα «Ευρωπαϊκά Πρότυπα» (ΕΤ) που έχουν εγκριθεί από την Ευρωπαϊκή Επιτροπή Τυποποίησης (CEN) ή από την Ευρωπαϊκή Επιτροπή Ηλεκτρονικής Τυποποίησης (CENELEC) ως «Ευρωπαϊκά Πρότυπα CEN» ή ως «Κείμενα εναρμόνισης (HD) σύμφωνα με τους κοινούς κανόνες των οργανισμών αυτών Συμπληρωματικά προς τα ανωτέρω και κατά σειράν ισχύος θα εφαρμόζονται: α. Οι Κοινές Τεχνικές Προδιαγραφές ήτοι εκείνες που έχουν εκπονηθεί με διαδικασία αναγνωρισμένη από τα κράτη - μέλη της Ευρωπαϊκής Ένωσης με σκοπό την εξασφάλιση της ενιαίας εφαρμογής σε όλα τα κράτη - μέλη και έχουν δημοσιευθεί στην Επίσημη Εφημερίδα των Ευρωπαϊκών Κοινοτήτων. β. Οι «Ευρωπαϊκές Τεχνικές Εγκρίσεις» (ΕΤΕ) που είναι οι ευνοϊκές τεχνικές εκτιμήσεις της καταλληλότητας ενός προϊόντος για χρήση, με γνώμονα την ικανοποίηση των βασικών απαιτήσεων για τις κατασκευές με βάση τα εγγενή χαρακτηριστικά του προϊόντος και τους τιθέμενους όρους εφαρμογής και χρήσης του. Τέτοιες (ΕΤΕ) χορηγούνται από τον οργανισμό που είναι αναγνωρισμένος για τον σκοπό αυτό από το εκάστοτε κράτος - μέλος. γ. Οι Πρότυπες Τεχνικές Προδιαγραφές (ΠΤΠ) του Ελληνικού Υπουργείου Περιβάλλοντος Χωροταξίας και Δημοσίων Έργων (Υ.ΠΕ.ΧΩ.Δ.Ε) ή του προγενέστερου Υπουργείου Δημοσίων Έργων (Υ.Δ.Ε) καθ ο μέρος αυτές δεν αντιβαίνουν την Κοινοτική Νομοθεσία και τις προβλέψεις της παρούσας ΤΣΥ. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -2- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

4 δ. Συμπληρωματικά προς τα παραπάνω, θα εφαρμόζονται οι προδιαγραφές ΕΛΟΤ (Ελληνικού Οργανισμού Τυποποίησης) και σε συμπλήρωση αυτών οι Προδιαγραφές ISO (International Standards Organization) και σε συμπλήρωση αυτών οι ASTM των ΗΠΑ. 1.3 ΥΠΟΧΡΕΩΣΕΙΣ ΔΙΑΓΩΝΙΖΟΜΕΝΩΝ ΚΑΙ ΑΝΑΔΟΧΟΥ Εφιστάται η προσοχή στους παρακάτω όρους: Με την επιφύλαξη ισχύος των όρων των παραγρ.1.1 και 1.2 ο Ανάδοχος θα καθορίζει με λεπτομέρεια, σε κάθε μελέτη όλες τις εφαρμοστέες προδιαγραφές. Τούτο θα γίνεται όχι αργότερα από την υποβολή της συναφούς μελέτης Κάθε διαγωνιζόμενος και συνεπώς ο Ανάδοχος με μόνη την υποβολή της Προσφοράς του αναγνωρίζει ότι οι προαναφερθείσες προδιαγραφές είναι κατάλληλες και επαρκείς για την εκτέλεση του Έργου και ότι αναλαμβάνει κάθε υποχρέωση, κίνδυνο ή συνέπεια που απορρέει από την εφαρμογή των. 1.4 ΔΑΠΑΝΕΣ ΑΝΑΔΟΧΟΥ Όλες οι δαπάνες για την εφαρμογή των όρων της παρούσας ΤΣΥ και των σχετικών και/ή αναφερομένων κωδίκων / προδιαγραφών / κανονισμών θα βαρύνουν τον Ανάδοχο ασχέτως αν γίνεται ρητή σχετική αναφορά τούτου ή όχι. Ο Ανάδοχος δεν θα επιβαρυνθεί τις δαπάνες για μία συγκεκριμένη δραστηριότητα μόνον αν γίνεται ρητή και αδιαμφισβήτητη αναφορά σε σχετικό άρθρο της ΤΣΥ περί του αντιθέτου. 1.5 ΠΑΡΑΛΑΒΗ ΥΛΙΚΩΝ ΜΕ ΖΥΓΙΣΗ Για την παραλαβή υλικών που γίνεται με ζύγιση, εφόσον στο αντικείμενο της εργολαβίας περιλαμβάνεται εκτέλεση τέτοιων εργασιών (χυτοσιδηρά είδη, σιδηρά είδη κ.λ.π.) ο ανάδοχος θα φροντίζει να εκδίδει τριπλότυπο ζύγισης και παραλαβής στο οποίο θα αναγράφεται: 1. Το είδος του υλικού (προεπαλειμμένες αντιολισθηρές ψηφίδες, χυτοσιδηρά υλικά κ.λ.π.) 2. Οι διαστάσεις καρότσας αυτοκινήτου 3. Ο αριθμός κυκλοφορίας του αυτοκινήτου 4. Η θέση λήψης 5. Η θέση απόθεσης 6. Η ώρα φόρτωσης 7. Η ώρα και η θέση εκφόρτωσης 8. Το καθαρό βάρος, και 9. Το απόβαρο αυτοκινήτου κ.λ.π Το παραπάνω τριπλότυπο θα υπογράφεται, κατά την εκφόρτωση στο έργο, από τον ή τους υπαλλήλους της Υπηρεσίας και τον Ανάδοχο ή τον αντιπρόσωπό του Κάθε φορτίο αυτοκινήτου πρέπει απαραίτητα να συνοδεύεται από το παραπάνω δελτίο ζύγισής του Τα παραπάνω δελτία ζύγισης και παραλαβής υλικών, θα πρέπει να συνοδευτούν στη συνέχεια από αναλυτική επιμέτρηση και σχέδια τοποθέτησης του υλικού (π.χ. για χυτοσιδηρά είδη οι θέσεις τοποθέτησης αυτών, κ.λ.π.). Τα παραπάνω σχέδια τοποθέτησης θα είναι τα εγκεκριμένα σχέδια εφαρμογής της Υπηρεσίας Βάσει των παραπάνω δελτίων ζύγισης και παραλαβής υλικών, των αναλυτικών επιμετρήσεων και των σχεδίων εφαρμογής, θα συντάσσεται από την Υπηρεσία πρωτόκολλο παραλαβής του υλικού. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -3- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

5 Β - 1 ΣΩΛΗΝΕΣ ΥΔΡΕΥΣΗΣ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΡΕ ΥΨΗΛΗΣ ΠΥΚΝΟΤΗΤΑΣ (HPDE), ΠΙΕΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ 10 ΑΤΜ 1.1 ΓΕΝΙΚΑ Οι αγωγοί πολυαιθυλενίου, που θα κατασκευαστούν, θα αντέχουν σε πιέσεις λειτουργίας με νερό μέχρι τα 10 bar (ΡΝ10). Σαν ελάχιστη απαίτηση σε αντοχή στην εσωτερική πίεση και στον χρόνο είναι: 50 χρόνια ζωής στους 20 ο C - (5 ΜΡΑ x 1.6) = 8 ΜΡΑ τάση σ στα τοιχώματα του αγωγού). Ο καθορισμός των διαστάσεων θα γίνει με βάση την κατηγορία SDR11-S ΠΡΩΤΗ ΥΛΗ Ιδιότητες πρώτης ύλης Η πρώτη ύλη που θα χρησιμοποιηθεί θα είναι κατάλληλη για την κατασκευή σωλήνων πολυαιθυλενίου HDPE ή MDPE (MRS 80) διανομής πόσιμου νερού και σύμφωνα με αυτά που ορίζονται στο DIN8075 (Μάιος 1987). Η ονομαστική πυκνότητα της πρώτης ύλης, μετρημένη σε θερμοκρασία 23 ο C θα είναι: έως gr/cm 3. Δεν επιτρέπεται καμία προσθήκη προσθέτων στην πρώτη ύλη για την κατασκευή των σωλήνων. Ο δείκτης ροής (Melt flow index) της πρώτης ύλης μετρημένος σύμφωνα με το DIN53375, θα είναι MFI 190/5 = 0.4 έως 1.0 gr/10 min. Η επιτρεπόμενη τάση τοιχώματος (σ) της πρώτης ύλης θα είναι μεγαλύτερη από 5 ΜΡΑ Πιστοποιητικά πρώτης ύλης Με την υπογραφή της σύμβασης και πριν την ανάθεση κατασκευής των σωλήνων θα παραδοθεί από τον ανάδοχο στην Υπηρεσία πρωτότυπο πιστοποιητικό, καθώς και η επίσημη μετάφρασή του στην Ελληνική γλώσσα του κατασκευαστή της πρώτης ύλης, στο οποίο θα φαίνεται η σύνθεσή της, η ονομαστική της πυκνότητα, ο δείκτης ροής (Melt flaw index), η τάση εφελκυσμού στο όριο διαρροής, η τάση θραύσης και οι αντίστοιχες επιμηκύνσεις, καθώς και η τάση σ. Επίσης, θα προσκομίζεται πρωτότυπο πιστοποιητικό καταλληλότητας του υλικού για πόσιμο νερό από έγκυρο Οργανισμό, καθώς και επίσημη μετάφρασή του στην Ελληνική γλώσσα. Η Υπηρεσία μέσα σε πέντε εργάσιμες ημέρες από την υποβολή θα δώσει έγγραφη αποδοχή ή τεκμηριωμένη απόρριψη της πρώτης ύλης, που θα χρησιμοποιηθεί για την κατασκευή των σωλήνων. 1.3 ΣΩΛΗΝΕΣ Χαρακτηριστικά σωλήνων Οι σωλήνες θα είναι ΜΠΛΕ χρώματος και θα κατασκευαστούν όσον αφορά τις διαστάσεις κατά DIN8074. Οι έλεγχοι θα γίνουν κατά DIN Έλεγχοι και δοκιμές σωλήνων Στους παραγόμενους σωλήνες θα γίνουν όλοι οι έλεγχοι και οι δοκιμές, που προβλέπονται από το DIN8075, όπως περιγράφεται στη συνέχεια. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -4- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

6 Η Υπηρεσία θα παρακολουθήσει την παραγωγή των σωλήνων και τους εργαστηριακούς ελέγχους είτε με το δικό της προσωπικό είτε αναθέτοντας την εργασία αυτή σε κατάλληλο συνεργάτη της. Ο ανάδοχος οφείλει να ειδοποιήσει με έγγραφό του την Υπηρεσία για την ημερομηνία έναρξης παραγωγής των σωλήνων, τουλάχιστον δέκα (10) ημέρες ενωρίτερα Έλεγχος διαστάσεων και Ανοχών α. Θα εξετασθούν τα άκρα, οι τομές των οποίων πρέπει να είναι κάθετες στον σωλήνα. β. Θα ελέγχεται οπτικά στο φως όλη η παραγόμενη ποσότητα σωλήνων. Οι σωλήνες πρέπει να είναι ελεύθεροι φυσαλίδων, κενών ή ανομοιογενειών. Το χρώμα τους πρέπει να είναι ομοιόμορφο σε όλο το μήκος. Επίσης, η επιφάνεια των σωλήνων πρέπει να είναι λεία εσωτερικά και εξωτερικά χωρίς αυλακώσεις και εσοχές ή εξοχές. γ. Θα ελεγχθούν οι διαστάσεις και οι επιτρεπόμενες ανοχές, που προβλέπεται από το DIN 8074, με βάση τον τρόπο που καθορίζεται στο DIN 8074 (πιν. 1). Τέτοιοι έλεγχοι (μακροσκοπικοί και έλεγχοι διαστάσεων) θα γίνονται κάθε φορά που υπάρχει ένδειξη ή υποψία απόκλισης. Το αποτέλεσμα κάθε ελέγχου θα καταγράφεται σε ειδικό έντυπο και θα υπογράφεται από τον υπεύθυνο παραγωγής και τον εκπρόσωπο της Υπηρεσίας, εφόσον είναι παρών. Παραχθέντες σωλήνες, που παρουσιάζουν αποκλίσεις από τα προβλεπόμενα στο DIN8074 θα απορρίπτονται. Θα ελέγχεται επίσης, και η ovalite των σωλήνων με τους εξής περιορισμούς: Για σωλήνες σε κουλούρα Max D = 1.06 Dor Για ευθύγραμμους σωλήνες Max D = 1.02 Dor, όπου Dor = ονομαστική διάμετρος Δοκιμές Αντοχών Στη συνέχεια για τον έλεγχο αντοχής του σωλήνα, θα γίνουν οι προβλεπόμενες δοκιμές από το DIN8075, δηλαδή έλεγχος αντοχής σε εσωτερική πίεση και έλεγχος μεταβολής κατά την θερμική επεξεργασία, καθώς και έλεγχος δοκιμίων σε εφελκυσμό μέχρι θραύση, όπως περιγράφεται πιο κάτω. Σε περίπτωση αποτυχίας από τους παραπάνω ελέγχους, θα απορρίπτεται όλη η μέχρι εκείνη τη στιγμή παραχθείσα ποσότητα σωλήνων της ίδιας διαμέτρου, που θα υποστούν τους δύο ελέγχους, που προβλέπονται από το DIN8075, θα έχουν πιο πριν υποστεί squeeze-off και rerounding, όπως περιγράφεται παρακάτω στην παράγραφο Οι έλεγχοι αυτοί θα γίνουν μία φορά για κάθε διάμετρο και κάθε μηχανή παραγωγής. Σε περιπτώσεις, που έχουμε σταμάτημα και εκ νέου ξεκίνημα κάποιας μηχανής, θα γίνεται επανάληψη των ελέγχων για τον παραγόμενο σωλήνα της συγκεκριμένης μηχανής. Σε περίπτωση, που η παραγωγή του σωλήνα σε κάποια μηχανή συνεχιστεί πέραν των 170 ωρών, οι έλεγχοι θα επαναλαμβάνονται με τη συμπλήρωση κάθε 170 ωρών συνεχούς παραγωγής. Σε περίπτωση, που διαπιστώνεται αξιόλογη απόκλιση μεταξύ διαδοχικών δοκιμίων σε εφελκυσμό (περιγράφεται παρακάτω), οι έλεγχοι αυτοί επαναλαμβάνονται για τη συγκεκριμένη μηχανή και διάμετρο, που διαπιστώθηκε η απόκλιση Δοκιμή squeeze-off Οι υπό προμήθεια σωλήνες πρέπει να είναι κατάλληλοι για την εφαρμογή της τεχνικής του squeezeoff. Η δοκιμή θα ακολουθήσει τις παρακάτω διαδικασίες : Μηχάνημα Το μηχάνημα που θα χρησιμοποιηθεί, θα είναι σύμφωνο με τα διεθνή standards και οπωσδήποτε θα εξασφαλίζει την σύσφιξη στο κέντρο του δοκιμίου. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -5- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

7 Δοκίμιο Το δοκίμιο θα έχει ελάχιστο ελεύθερο μήκος οκτώ (8) φορές την εξωτερική διάμετρο του σωλήνα. Διαδικασία Ο σωλήνας θα τοποθετηθεί σε χώρο με θερμοκρασία +0 έως 5 ο C, για μία ελάχιστη περίοδο δέκα (10) ωρών. Σε χρονικό διάστημα 10 min και ενώ το δοκίμιο θα βρίσκεται σε θερμοκρασία 0 έως 5 ο C, θα συσφιχθεί στο κέντρο του δοκιμίου με το ειδικό μηχάνημα squeeze-off. Το δοκίμιο θα παραμείνει σε αυτή την κατάσταση για 60 min, κατόπιν θα επαναφερθεί στην αρχική του κατάσταση με τη βοήθεια ειδικού εργαλείου re-rounder για 30 min. Στη συνέχεια το δοκίμιο θα ελεγχθεί κατά το DIN8075 σύμφωνα με την παράγραφο Δοκιμή σε εφελκυσμό μέχρι θραύση Η δοκιμή αυτή αποσκοπεί στην επιβεβαίωση της ομοιογένειας της παραγωγής και θα επαναλαμβάνεται κάθε φορά που συμπληρώθηκαν 24 ώρες παραγωγής: Ο αριθμός των δοκιμίων του κάθε ελέγχου θα είναι : 3 για τον σωλήνα Φ.32 5 για μεγαλύτερες διαμέτρους Οι διαστάσεις των δοκιμίων θα είναι σύμφωνες με τον παρακάτω πίνακα : Φ. ΣΩΛΗΝΑ ΜΗΚΟΣ Α (mm) ΠΛΑΤΟΣ Β (mm) Φ. ΟΠΗΣ D Τα δοκίμια θα κοπούν, έτσι ώστε να υπάρχει κανονική κατανομή της θέσης τους στην περιφέρεια του σωλήνα. Πριν τον έλεγχο θα παραμείνουν 1 ώρα σε μπάνιο ο C ο δε έλεγχος θα γίνει αμέσως μετά το μπάνιο. Η ταχύτητα κατά τον έλεγχο θα είναι 25 mm/sec. Θα περιγράφεται η τάση θραύσης και η επιμήκυνση κατά την θραύση. Στη συνέχεια θα γίνεται αξιολόγηση, για να διαπιστωθεί αν υπάρχει αξιόλογη απόκλιση από τα δεδομένα των δοκιμίων, που κόπηκαν, μαζί με τα δοκίμια, που υπέστησαν κατά τους DIN8075 ελέγχους αντοχής για να διαπιστωθεί αν απαιτείται ή όχι επανάληψη των ελέγχων αυτών (αντοχή σε εσωτερική πίεση - μεταβολή μετά από θερμική επεξεργασία). Το μέγεθος της απόκλισης, που χαρακτηρίζεται αξιόλογη, θα συμφωνηθεί μεταξύ των εκπροσώπων Υπηρεσία και του αναδόχου Μέτρηση MFI Μία φορά για κάθε μηχανή παραγωγής και για κάθε νέο ξεκίνημα της μηχανής θα μετρηθεί το MFI του παραγόμενου σωλήνα. Το MFI 190/5 των σωλήνων δεν πρέπει να έχει απόκλιση μεγαλύτερη από 0,2 gr/10 min από το αντίστοιχο MFI 190/5 της πρώτης ύλης. Ο ανάδοχος οφείλει να έχει εξασφαλίσει για τους ελεγκτές της Υπηρεσία ελεύθερη πρόσβαση στους χώρους παραγωγής και αποθήκευσης των σωλήνων και διευκόλυνση για τη διενέργεια των μετρήσεων και των δοκιμών, που αναφέρονται πιο κάτω Μέτρηση Τραχύτητας ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -6- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

8 Ο έλεγχος της τραχύτητας στην εσωτερική επιφάνεια θα γίνεται ανά 4ωρο κάθε μηχανής παραγωγής, σε κάθε νέο ξεκίνημα της μηχανής και επιπλέον, όταν κρίνεται απαραίτητος μετά από μακροσκοπικό έλεγχο κατά τη διάρκεια παραγωγής. Η τραχύτητα δεν πρέπει να είναι μεγαλύτερη από 0,05 χλστ. και θα μετράται κάθετα στον διαμήκη άξονα του αγωγού. Σε περίπτωση απόκλισης μεγαλύτερη του 50% προς τα πάνω, δηλαδή εάν η τραχύτητα βρεθεί μεγαλύτερη του 0,075 χλστ., η παραχθείσα ποσότητα μετά την τελευταία σωστή μέτρηση θα απορρίπτεται. 1.4 ΕΡΓΑΣΤΗΡΙΟ ΕΛΕΓΧΩΝ Όλοι οι παραπάνω έλεγχοι θα γίνουν σε εργαστήριο κοινής αποδοχής παρουσία των εκπροσώπων της Υπηρεσία. Τα έξοδα των ελέγχων βαρύνουν τον ανάδοχο και θα είναι ενσωματωμένα στις τιμές προσφοράς των σωλήνων τα αποτελέσματα των ελέγχων. Τα αποτελέσματα των ελέγχων θα υποβληθούν στην Υπηρεσία σε κατάλληλο πιστοποιητικό κατά DIN Πέραν των πιστοποιητικών, που θα εκδοθούν και θα καλύπτουν όλους τους ελέγχους, που αναφέρονται και θα γίνουν στην Υπηρεσία, θα δοθούν και όλες οι μετρήσεις που θα καταγράφονται στην διάρκεια των ελέγχων. Σε περίπτωση ασυμφωνίας μεταξύ των όρων της παρούσας Τεχνικής Προδιαγραφής και εκείνων των Προδιαγραφών DIN ισχύουν οι όροι που προβλέπουν αυστηρότερους ελέγχους και παρέχουν υψηλότερο βαθμό ασφάλειας. 1.5 ΜΗΚΗ ΣΩΛΗΝΩΝ Τα μήκη των ευθύγραμμων σωλήνων θα είναι 6 έως 12 μ. για ευθύγραμμους σωλήνες και 50 έως 100 μ. για τους σωλήνες σε ρολό. Ειδικά για το ρολό το μήκος μπορεί να είναι και μεγαλύτερο. 1.6 ΣΥΣΚΕΥΑΣΙΑ ΣΩΛΗΝΩΝ Οι σωλήνες κατά την μεταφορά, τοποθέτηση και αποθήκευση θα είναι ταπωμένοι με τάπες αρσενικές από LDPE και θα είναι συσκευασμένοι (1 μ. x 1 μ. x το μήκος) κατά τέτοιο τρόπο, που να μπορούν να αποθηκεύονται καθ ύψος. Στην περίπτωση, που οι αγωγοί βρίσκονται σε κουλούρες, τότε η εσωτερική διάμετρος θα ισούται με την ονομαστική διάμετρο επί 20 φορές. 1.7 ΣΗΜΑΝΣΗ ΣΩΛΗΝΩΝ Οι σωλήνες θα φέρουν δύο (2) σειρές σήμανσης χρώματος λευκού αντιδιαμετρικά τυπωμένες ανά μέτρο μήκους σωλήνα, που θα έχουν την εξής μορφή : ΣΩΛΗΝΑΣ ΝΕΡΟΥ HDPE/Φ63Χ5.8 PN XXXX=YYYY= όπου ΣΩΛΗΝΑΣ ΝΕΡΟΥ ΜDPE/Φ63Χ5.8 PN XXXX=YYYY= όπου - ΜDPE = πολυαιθυλένιο μέσης πυκνότητας - Φ63Χ5.8 = εξωτερική διάμετρος Χ πάχος τοιχώματος - PN 10 = ονομαστική πίεση - XXXX = Ονομα Κατασκευαστή - YYYY = Χρόνος παραγωγής από την μία πλευρά και αύξων αριθμός μήκους σωλήνα από την αντιδιαμετρική ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -7- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

9 1.8 ΕΞΑΡΤΗΜΑΤΑ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ Τα εξαρτήματα που θα χρησιμοποιηθούν, θα είναι από πολυαιθυλένιο (ΡΕ) χρώματος μαύρου ή μπλε MRS 80, θα είναι κατάλληλα για σύστημα συγκόλλησης με ηλεκτρομούφα και συνεργάσιμα με σωλήνα, που θα φτιαχτεί με βάση την Τεχνική Προδιαγραφή για την κατασκευή των σωλήνων ΡΕ. Οι διαστάσεις, το πάχος τοιχώματος και οι ανοχές των εξαρτημάτων θα είναι τέτοιες ώστε να εξασφαλίζεται η συνεργασιμότητα με τους σωλήνες, η καλή ποιότητα της συγκόλλησης καθώς και η τήρηση μετά τη συγκόλληση. Στις προσφορές, εφ όσον ζητείται, θα αναφέρονται σαφώς ο τύπος, η κατασκευάστρια εταιρία, οι διαστάσεις και οι ανοχές των εξαρτημάτων και θα γίνεται παραπομπή στους καταλόγους που θα είναι συνημμένοι στην προσφορά. Τα εξαρτήματα κατά την παράδοσή τους θα συνοδεύονται από πιστοποιητικά δοκιμών και ελέγχων που θα καλύπτουν τα εξής: Ονομαστική πυκνότητα πρώτης ύλης Ονομαστική πυκνότητα υλικού που πάρθηκε από έτοιμο εξάρτημα Μέτρηση δείκτη ροής πρώτης ύλης Σύνθεση πρώτης ύλης Αντοχής σε εσωτερική πίεση (τεστ 170 ωρών) Μεταβολών μετά από θερμική επεξεργασία Μέτρησης διαστάσεων και ανοχών Επίσης, θα αναγράφεται πάνω σε κάθε εξάρτημα η θερμοκρασία, η τάση και ο χρόνος συγκόλλησης. Όλα τα παραπάνω πιστοποιητικά θα προέρχονται από δοκιμές, που έγιναν σε δοκίμια της συγκεκριμένης παρτίδας παραγωγής των εξαρτημάτων, που θα χρησιμοποιηθούν από τον Ανάδοχο. Επί πλέον, εκτός από τα παραπάνω πιστοποιητικά, πρέπει να προσκομισθεί και πιστοποιητικό για όλα τα υλικά από Οργανισμό αντίστοιχο της ΔΕΥΑΚ ή από αναγνωρισμένο Ινστιτούτο Δημόσιο ή Ιδιωτικό περί της καταλληλότητάς τους για δίκτυα ύδρευσης. Η Υπηρεσία για όλους τους παραπάνω ελέγχους διατηρεί το δικαίωμα να επαναλάβει τους ελέγχους σε εργαστήριο της αρεσκείας της. Επίσης, θα δοθεί πιστοποιητικό αντοχής σε εσωτερική πίεση ( ωρών), που θα προέρχεται από δοκίμια της ίδιας σχεδίασης και διαδικασίας παραγωγής με αυτά, που θα παραδοθούν στην Υπηρεσία. Στις προσφορές θα αναφέρονται οι προδιαγραφές, των οποίων τις απαιτήσεις πληρούν τα συγκεκριμένα εξαρτήματα, έστω και αν οι προδιαγραφές αυτές βρίσκονται σε φάση προσχεδίου και θα επισυνάπτονται με την προσφορά. Η Υπηρεσία διατηρεί το δικαίωμα να κάνει δειγματοληπτικό έλεγχο των εξαρτημάτων στις εγκαταστάσεις του προμηθευτή ή σε εργαστήριο κοινής αποδοχής. 1.9 ΔΙΑΔΙΚΑΣΙΑ ΣΥΓΚΟΛΛΗΣΗΣ ΑΓΩΓΩΝ ΡΕ Περιγραφή εργασίας συγκόλλησης Τα εξαρτήματα του πολυαιθυλενίου πριν τη διαδικασία συγκόλλησης δεν πρέπει να εκτίθενται στην ηλιακή ακτινοβολία και η θερμοκρασία τους να μην υπερβαίνει τους 35 ο C. Γενικότερα για να έχουμε σαν αποτέλεσμα μία καλή συγκόλληση, πρέπει ο ανάδοχος να δώσει μεγάλη προσοχή στα πιο κάτω σημεία: Η θερμοκρασία της επιφάνειας του αγωγού και των εξαρτημάτων να βρίσκεται μεταξύ 0 ο C έως 35 ο C και μόνο τότε να πραγματοποιούμε συγκολλήσεις ΡΕ με ΡΕ. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -8- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

10 Το κόψιμο στα άκρα του αγωγού να είναι πάντα κάθετα προς τον διαμήκη άξονα και να έχουμε μία λοξοτόμηση της τάξης των 50 προς τα έξω. Να καθαρίζουμε με ένα στεγνό και καθαρό πανί τις προς συγκόλληση επιφάνειες. Να ξύνουμε προσεκτικά όλη την επιφάνεια του αγωγού, πάνω στην οποία θα συγκολληθούν τα εξαρτήματα σε μήκος λίγο μεγαλύτερο από το μήκος της ηλεκτρομούφας. Για σύνδεση σέλλας παροχής ή σέλλας επισκευής, το μήκος του αγωγού, που ξύνουμε, είναι λίγο μεγαλύτερο από το πλάτος της σέλλας, συνήθως κατά 150 χλστ. Πρέπει να χρησιμοποιούμε πάντοτε εργαλείο ξυσίματος και όχι μαχαίρι. Το ξύσιμο γίνεται με παράλληλες κινήσεις προς τον άξονα του αγωγού και πάντα χωρίς διακοπή. Πρώτα να ελέγχουμε το εσωτερικό των εξαρτημάτων να είναι καθαρό και να καθαρίζουμε την ξυσμένη επιφάνεια του αγωγού, χρησιμοποιώντας εξατμιζόμενο διαλύτη (τριχλωροαιθυλένιο) και καθαρό χαρτί. Τοποθετούμε κάποιο εργαλείο σταθεροποίησης (clamp) ικανό να ευθυγραμμίζει τα άκρα του αγωγού κατά την συγκόλληση και να κρατά τον αγωγό με την ηλεκτρομούφα ελεύθερο από πιέσεις κατά την διάρκεια της συγκόλλησης (τήξης) και την περίοδο ψύξης. Πρέπει να προβλέψουμε, ώστε να μην μετακινηθούν οι αγωγοί ούτε τα εξαρτήματα κατά τη διάρκεια της ψύξης. Ανάλογα με την κατασκευαστική εταιρία, ο χρόνος ψύξης της ηλεκτρομούφας κυμαίνεται από 10 λεπτά για Φ.20 χλστ. έως 30 λεπτά για Φ.225 χλστ., για σέλλες γενικά απαιτούνται 15 λεπτά. Στη διάρκεια του χρόνου συγκόλλησης συμπληρώνεται από τον επικεφαλή του συνεργείου ανάλογο σχετικό έντυπο και υπογράφεται από την Υπηρεσία και τον επιβλέποντα μηχανικό. Για τα ειδικά τεμάχια θα γίνει αυτόματη καταγραφή των στοιχείων συγκόλλησης μέσω της συσκευής συγκόλλησης και θα είναι τα εξής: 1. Κωδικός έργου 2. Κωδικός εξαρτήματος 3. Κωδικός τεχνίτη 4. Ημερομηνία εργασίας 5. Ώρα εργασίας 6. Αύξοντος αριθμός συγκόλλησης 7. Διάμετρος αγωγού 8. Είδος εξαρτήματος 9. Θερμοκρασία περιβάλλοντος 10. Χρόνος συγκόλλησης 11. Καταγραφή στην μνήμη του μηχανήματος τυχόν διακοπής της συγκόλλησης Η Υπηρεσία διατηρεί το δικαίωμα να τροποποιήσει τα ζητούμενα στοιχεία κατά τη διάρκεια εκτέλεσης του έργου. Η λήψη των παραπάνω στοιχείων θα πρέπει να γίνεται με σύνδεση της συσκευής συγκόλλησης με υπολογιστή P.C. και να αποδίδει τις αποθηκευόμενες υποστηριζόμενο με το απαιτούμενο software Έλεγχος συγκολλήσεων και δοκιμών Όλοι οι έλεγχοι και τα τεστ πρέπει να γίνουν σε σχέση με την πίεση των 10 bar. Για να έχουμε ένα καλό αποτέλεσμα από τον έλεγχο, πρέπει να λάβουμε υπόψη τον μεγάλο συντελεστή θερμικής διαστολής και είναι απαραίτητο να σημειώσουμε, ότι κατά την διάρκεια των τεστ στεγανότητας, η θερμοκρασία δεν πρέπει να εναλλάσσεται σημαντικά. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -9- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

11 1.10 ΕΛΕΓΧΟΣ ΑΝΤΟΧΗΣ Το τεστ αντοχής πραγματοποιείται στα 12 bar και διαρκεί δύο (2) ώρες. Το αποτέλεσμα του τεστ ελέγχεται από μανόμετρα και αν η απόλυτη πτώση της πίεσης είναι μικρότερη από 10 mbar, τότε ο έλεγχος θεωρείται ικανοποιητικός ΕΛΕΓΧΟΣ ΣΤΕΓΑΝΟΤΗΤΑΣ Μετά το τεστ πίεσης και αν το αποτέλεσμα του είναι ικανοποιητικό, η πίεση πέφτει μεταξύ 3 bar έως 5 bar, τουλάχιστον για 48 ώρες. Το αποτέλεσμα του τεστ ελέγχεται και πάλι από μανόμετρα ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΛΕΓΧΟΥ Για κάθε τμήμα του δικτύου, που θα ελέγχεται, θα συντάσσεται πιστοποιητικό ελέγχου, στο οποίο θα φαίνεται, εάν το τεστ είχε ικανοποιητικά αποτελέσματα ή όχι. Εάν όχι, ψάχνονται οι διαφυγές και επισκευάζονται, γίνεται επανέλεγχος κ.ο.κ. μέχρι το αποτέλεσμα να είναι τελείως ικανοποιητικό. Κατά την διάρκεια του ελέγχου δεν επιτρέπεται καμία πτώση πίεσης και θα ελέγχεται από καταγραφικό μανόμετρο. Το πιστοποιητικό θα υπογράφεται από τον ανάδοχο και τον επιβλέποντα μηχανικό και παραδίδεται στην Διευθύνουσα Αρχή ΔΙΑΔΙΚΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΕΝΤΡΙΚΩΝ ΚΑΙ ΠΑΡΟΧΕΤΕΥΤΙΚΩΝ ΑΓΩΓΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΣΤΟ ΧΑΝΤΑΚΙ Κεντρικοί αγωγοί Επιλογή διαδρομής Η διαδρομή των κεντρικών Αγωγών σχεδιάζεται, λαμβάνοντας υπόψη τον έλεγχο για τον εντοπισμό σωλήνων και καλωδίων άλλων Οργανισμών, από σχέδιά τους, από επιφανειακή έρευνα, δοκιμαστικές τομές, όπου υπάρχει ανάγκη και την δυνατότητα κάμψης του σωλήνα ΡΕ κατά την καταβίβαση του μέσα στο χαντάκι στα σημεία αλλαγής της διαδρομής του, όταν δεν χρησιμοποιείται καμπύλη. Σε αυτή την περίπτωση η ακτίνα κάμψης θα είναι έως 25 φορές η εξωτερική διάμετρος του αγωγού ΡΕ για θερμοκρασία περιβάλλοντος 20 ο C. Πίνακας Επιτρεπόμενης Κάμψης Αγωγών ΡΕ ΕΞ.ΔΙΑΜ. : Φ.75 Φ.90 Φ.110 Φ.125 Φ.160 Φ.180 Φ200 ΑΚΤΙΝΑ (m): 1,90 2,30 2,80 3,20 4,00 4,50 5,00 Όταν δεν μπορούμε λόγω εμποδίων, να χρησιμοποιήσουμε την καμπυλότητα, που δίνει ο ΠΙΝΑΚΑΣ, τότε χρησιμοποιούμε εξάρτημα καμπύλης. Επίσης, η ακτίνα (μ.) αυξάνεται, όταν η θερμοκρασία πέφτει χαμηλότερα από τους 20 ο C Χαρακτηριστικά ορύγματος Το πλάτος και το βάθος του ορύγματος φαίνεται στο αντίστοιχο σχέδιο. Τα τοιχώματα του χαντακιού πρέπει να είναι κατακόρυφα και πάντα απαλλαγμένα από κάθε υλικό ή αντικείμενο ικανό να καταστρέψει, ακόμη και να χαράξει τον αγωγό, το ίδιο ισχύει και για το δάπεδο του χαντακιού. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -10- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

12 Επειδή ο συνδυασμός του είδους και της ποιότητας του υλικού, που θα χρησιμοποιηθεί, είναι παράγοντας για την καλή υποστήριξη του αγωγού, το υλικό που θα χρησιμοποιηθεί για την υπόβαση (μαξιλάρι) και την αρχική επίχωση, πρέπει να είναι σταθερά και συνεκτικά. Η υπόβαση πρέπει να παρέχει ομοιόμορφη υποστήριξη κάτω από τον αγωγό και καλή ευθυγράμμιση του αγωγού, ώστε να αποφεύγονται σιφωνισμοί. Το πάχος της υπόβασης πρέπει να είναι 0,15 μ. για όλες τις περιπτώσεις Ποιότητα αποκατάστασης χαντακιού Η υπόβαση πρέπει να συμπιέζεται πριν την εγκατάσταση του αγωγού και ποτέ το πάχος της να μην είναι μικρότερο από 0,15 μ. μετά την συμπίεση. Η αρχική επίχωση συμπιέζεται σε δύο (2) στρώσεις. Η πρώτη στρώση συμπίεσης είναι από τα 3/4 του αγωγού και κάτω, ενώ η δεύτερη στρώση από τα 3/4 του αγωγού και άνω και μέχρι 0,30 μ. πάνω από τον αγωγό. Η τελική επίχωση με κατάλληλα προϊόντα γίνεται σε στρώσεις των 0,30 μ. και με παράλληλη διαβροχή των υλικών επίχωσης, όπου χρειάζεται. Σε κάθε στρώση αρχικής ή τελικής επίχωσης το υλικό συμπυκνώνεται με δονητή κινούμενο με πεπιεσμένο αέρα, η δε απόσταση μεταξύ των δονήσεων μπορεί να είναι 40 εκ. και ο αριθμός συμπιέσεων να εξαρτάται από το βάθος του χαντακιού. Τέλος, η διαδικασία εγκατάστασης Κεντρικού Αγωγού ΡΕ συμπληρώνεται και με τις Τεχνικές Προδιαγραφές του εκάστοτε έργου Παροχετευτικοί αγωγοί Επιλογή διαδρομής Η διαδρομή του παροχετευτικού αγωγού ΡΕ σχεδιάζεται πάντα κάθετα προς τον Κεντρικό Αγωγό, λαμβάνοντας υπόψη : την επιφανειακή έρευνα για τον εντοπισμό άλλων αγωγών το ότι δεν επιτρέπεται χρήση αγωγών ΡΕ μέσα στα κτίρια. Οι διαστάσεις εκσκαφής του ορύγματος πρέπει να είναι σύμφωνα με τα αντίστοιχα σχέδια Βάθος τοποθέτησης Το βάθος εκσκαφής ακολουθεί το βάθος του κεντρικού αγωγού (επάνω μέρος) και έχει μία κλίση 0,5% - π.χ. για 10 μ. δρόμο 5 εκ. διαφορά προς τον κεντρικό αγωγό. Εάν για οποιοδήποτε λόγο, το επάνω μέρος του παροχετευτικού αγωγού έχει μικρότερο βάθος από 50 εκ., τότε ο αγωγός πρέπει να τοποθετείται μέσα σε προστατευτικό αγωγό (φουρώ) από PVC. Η διάμετρος του φουρώ να είναι 1,5 * D αγ ΔΙΑΔΙΚΑΣΙΑ ΤΟΠΟΘΕΤΗΣΗΣ ΑΓΩΓΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ ΡΕ ΣΤΟ ΟΡΥΓΜΑ Κεντρικοί αγωγοί Η διαδικασία τοποθέτησης αγωγών γίνεται μετά τον έλεγχο καταλληλότητας του ορύγματος. Οι ευθύγραμμοι αγωγοί πριν από την τοποθέτησή τους στο όρυγμα ελέγχονται και καθαρίζονται εσωτερικά. Κατά το κατέβασμα των σωλήνων στο όρυγμα, κλείνουμε τα άκρα τους, ώστε να μην εισχωρήσουν υλικά από το όρυγμα και μετά ευθυγραμμίζονται σε σχέση με του υπόλοιπους σωλήνες και ακολουθείται η διαδικασία συγκόλλησης. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -11- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

13 Οι κουλούρες μεταφέρονται με τρέϊλερ, κοντά στο όρυγμα ή τοποθετούνται σε σταθερό πλαίσιο για την εκτύλιξή τους ή μεταφέρονται επάνω σε φορτηγά. Ο αγωγός πρέπει να προστατεύεται κατά την μεταφορά του. Στο ελεύθερο άκρο του αγωγού τοποθετείται μία ειδική κεφαλή, που επιτρέπει την εύκολη μετακίνηση και έλξη του μέσα στο όρυγμα και αποκλείει κάθε εισχώρηση ξένου υλικού μέσα στον αγωγό. Ο αγωγός πρέπει να οδηγείται με κυλίνδρους -ειδικά ράουλα- μέσα στο όρυγμα: στις αλλαγές διεύθυνσής του και όταν διασχίζει ή περιβάλλεται από εμπόδιο με τέτοιο τρόπο, ώστε να μην πληγώνεται η εξωτερική επιφάνεια του αγωγού Τοποθέτηση αγωγών ΡΕ σε κοινά ορύγματα Σε περιπτώσεις, που ένα όρυγμα έχει να κάνει με πολλούς χρήστες (άλλου είδους δίκτυα) π.χ. πεζόδρομοι, η τοποθέτηση αγωγών ΡΕ απαιτεί ειδικές ενέργειες, ώστε να μείνει σταθερός ο αγωγός μέχρι την τελική επίχωση. Λόγω της έκθεσής του στο φως και της ύπαρξης υψηλών θερμοκρασιών, κατά συνέπεια αύξηση του συντελεστή της γραμμικής διαστολής, ο αγωγός μπορεί να μετακινηθεί και να καταστραφεί από παρακείμενα δίκτυα άλλων Οργανισμών, γι αυτό η επίχωση του αγωγού αμέσως μετά την τοποθέτηση συνιστά την καλύτερη σταθεροποίηση. Εάν αυτή η λύση δεν μπορεί να επιτευχθεί, είναι απαραίτητο να επικαλύψουμε μερικώς τον αγωγό για να τον σταθεροποιήσουμε Παροχετευτικοί αγωγοί και σέλλες Πριν την τοποθέτηση των παροχών ΡΕ στο όρυγμα, γίνεται έλεγχος στο δάπεδο του ορύγματος, που πρέπει να είναι με τα προβλεπόμενα στα αντίστοιχα σχέδια. Τα πλαϊνά τοιχώματα του ορύγματος πρέπει να είναι απαλλαγμένα από κάθε αντικείμενο ικανό να προκαλέσει βλάβη στον αγωγό ΡΕ. Κατά την τοποθέτηση των παροχετευτικών αγωγών μέσα στο όρυγμα, τα άκρα του αγωγού πρέπει να έχουν πώματα, για να μην εισχωρήσουν υλικά από το όρυγμα. Η επιλογή του σημείου τοποθέτησης της σέλλας παροχής στον Κεντρικό Αγωγό, γίνεται λαμβάνοντας υπόψη τον παρακάτω περιορισμό: Το σημείο τοποθέτησης πρέπει να απέχει τουλάχιστον τρεις (3) φορές την εξωτερική διάμετρο του κεντρικού αγωγού από άλλα εξαρτήματα: Ηλεκτρομούφες Σέλλες επισκευής Σέλλες παροχών Σημεία που στο παρελθόν έχει γίνει squeeze off Δικλείδες και λοιπά ειδικά τεμάχια ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΜΕΤΡΑ ΑΓΩΓΩΝ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ (ΡΕ) Γενικά Εκτός από την τοποθέτηση της μπλε προειδοποιητικής ταινίας κατά μήκος του αγωγού και σε ύψος 20 εκ. πάνω από αυτόν, ο ανάδοχος είναι υποχρεωμένος να παίρνει πρόσθετα προειδοποιητικά μέτρα, για τους αγωγούς ΡΕ. Στις διαστρώσεις ή στην παράλληλη πορεία των αγωγών ΡΕ με τους αγωγούς άλλων Οργανισμών Κοινής Ωφέλειας, όταν οι αποστάσεις ασφαλείας μεταξύ των άλλων Ο.Κ.Ω. δεν μπορούν να τηρηθούν: ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -12- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

14 Αποστάσεις ασφαλείας Η ελάχιστη απόσταση αγωγών από κτίρια (για κατοικία ή άλλες ανθρώπινες δραστηριότητες) βρίσκεται από τον τύπο: Α= 1,5 Χ Ρ Χ F X D, όπου Α= η ελάχιστη απόσταση (μ.) Ρ = η πίεση σχεδιάσεων (bar) F = ο συντελεστής σχεδιάσεως (0,3) D = η ονομαστική διάμετρος του σωλήνα σε μ. Σε κάθε περίπτωση το Α πρέπει να είναι τουλάχιστον 1 μέτρο Αποστάσεις από τους άλλους αγωγούς και εγκαταστάσεις κοινής Ωφελείας: Εγκαταστάσεις Υψηλής Τάσεως Η ελάχιστη απόσταση του σωληναγωγού από εγκαταστάσεις υψηλής τάσεως, καλώδια, γραμμές κ.ά. καθορίζεται από τις σχετικές Δημόσιες Αρχές και Οργανισμούς, σύμφωνα με τους κανονισμούς, που ισχύουν για την χώρα μας Εγκαταστάσεις Χαμηλής Τάσεως Η ελάχιστη απόσταση μεταξύ του σωληναγωγού και των εγκαταστάσεων χαμηλής τάσεως καλωδίων, γραμμών κ.λ.π., πρέπει να είναι για παράλληλη όδευση και για διασταυρώσεις τουλάχιστον 0,5 μ., εκτός αν ληφθούν ειδικά μέτρα προστασίας Διασταυρώσεις με άλλους αγωγούς Η απόσταση από τους αγωγούς αποχετεύσεως πρέπει να είναι όσο το δυνατόν μεγαλύτερη, αλλά σε καμία περίπτωση δεν πρέπει να είναι μικρότερη από 0,3 μ. Επίσης, η απόσταση από τους άλλους αγωγούς δεν πρέπει να είναι μικρότερη από 0,2 μ., εκτός αν ληφθούν ειδικά μέτρα προστασίας Παράλληλη όδευση με άλλους αγωγούς Από αγωγούς αποχετεύσεως τουλάχιστον 0,6 μ., από τους άλλους αγωγούς τουλάχιστον 0,3 μ., εκτός αν ληφθούν ειδικά μέτρα προστασίας Ειδικά Μέτρα Ασφαλείας Η προστασία μπορεί να επιτευχθεί τοποθετώντας τον αγωγό ΡΕ μέσα σε φουρώ. Το φουρώ μπορεί να αποτελείται από χάλυβα, χυτοσίδηρο, PVC ή άλλο υλικό και πρέπει να αντέχει στις μηχανικές καταπονήσεις, λόγω υπερκείμενων φορτίων και θα τοποθετείται σύμφωνα με τις οδηγίες της επίβλεψης. Η διάμετρος του φουρώ πρέπει να είναι 1,5 φορά την εξωτερική διάμετρο του αγωγού ΡΕ. Στις περιπτώσεις, που το φουρώ χρησιμοποιείται για θερμική προστασία (κοντά σε πηγές θερμότητας) είναι απαραίτητο ο αγωγός ΡΕ να κεντράρεται μέσα στο φουρώ. Στην είσοδο και έξοδο των αγωγών από το φουρώ τοποθετούνται προστατευτικοί δακτύλιοι για την αποφυγή των γδαρσιμάτων του αγωγού ΡΕ. Επίσης, όταν το φουρώ αποτελείται από παλαιά τμήματα, περίπτωση ήδη υπάρχοντος χυτοσιδηρού φουρώ, τότε ελέγχουμε το εσωτερικό του φουρώ με πέρασμα πιλότου. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -13- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

15 Γ - 1 ΧΥΤΟΣΙΔΗΡΕΣ ΔΙΚΛΕΙΔΕΣ ΣΥΡΤΑΡΩΤΕΣ, ΕΛΑΣΤΙΚΗΣ ΕΜΦΡΑΞΗΣ ΜΕ ΩΤΙΔΕΣ 1.1 ΑΝΤΙΚΕΙΜΕΝΟ Η προδιαγραφή αυτή αφορά την προμήθεια και τοποθέτηση δικλείδων από χυτοσίδηρο σφαιροειδούς γραφίτη (ελατό χυτοσίδηρο) με σύρτη, με φλάντζες και με ελαστική έμφραξη, που θα τοποθετηθούν σε διάφορα σημεία του δικτύου ύδρευσης εντός του εδάφους και ο χειρισμός τους θα γίνεται με ειδικό κλειδί μέσω φρεατίου δικλείδας. Οι δικλείδες θα είναι κατασκευασμένες σύμφωνα με το πρότυπο ISO (Ε) κατηγορία Α, με ελαστική έμφραξη. 1.2 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι δικλείδες θα είναι πίεσης λειτουργίας 10 ατμ. και πίεσης δοκιμής 15 ατμ. Το σώμα και το κάλυμμα των δικλείδων θα είναι κατασκευασμένα από χυτοσίδηρο σφαιροειδούς γραφίτη (ελατό χυτοσίδηρο) τουλάχιστον GGG40 κατά DIN 1693 ή κατά ISO Τα σώματα και τα καλύμματα μετά την χύτευση πρέπει να παρουσιάζουν λεία επιφάνεια, χωρίς λέπια, εξογκώματα ή αστοχίες χυτηρίου. Απαγορεύεται η πλήρωση των παραπάνω κοιλοτήτων με ξένη ύλη. Οι δικλείδες θα πρέπει να καθαριστούν και αμμοβοληθούν σύμφωνα με το διεθνές πρότυπο ISO S A2.5. Δεν θα γίνει εξωτερική επάλειψη των δικλείδων, αν δεν προηγηθεί καθαρισμός και απαλλαγή από σκουριές και αν δεν έχει γίνει επιθεώρηση της Υπηρεσίας, εφ όσον ζητηθεί. Οι δικλείδες θα επαλειφθούν εξωτερικά με αντιδιαβρωτικό χρώμα υψηλής αντοχής για υπόγεια χρήση, όπως για παράδειγμα εποξειδική στρώση μετά από υπόστρωμα (Primer) ψευδαργύρου ή πολυουρεθάνη, λιθανθρακόπισσα εποξειδικής βάσεως, RILSAN, NYLON 11 ή άλλο ισοδύναμο ή καλύτερο υλικό πάχους τουλάχιστον 250 mm. Επίσης, θα βαφούν και εσωτερικά πριν την τοποθέτηση του ελαστικού με συνολικό πάχος βαφής τουλάχιστον 200 μm. Ο κατασκευαστής υποχρεούται να παραδώσει πιστοποιητικό για την καταλληλότητα της βαφής για πόσιμο νερό Τα άκρα των δικλείδων θα είναι διαμορφωμένα σε ωτίδες, ώστε η σύνδεσή τους με τον εκατέρωθεν αγωγό να γίνει με ειδικά τεμάχια με ωτίδες. Οι διαστάσεις των ωτίδων θα είναι σύμφωνα με το DIN ή ISO Οι κοχλίες, περικόχλια και ροδέλες, που θα χρησιμοποιηθούν σε οποιοδήποτε μέρος της βάνας θα είναι από ανοξείδωτο χάλυβα ελάχιστης περιεκτικότητας σε χρώμιο 11.5%. Μεταξύ των φλαντζών του σώματος και του καλύμματος, εάν υπάρχουν, καθώς και μεταξύ των φλαντζών των άκρων της δικλείδας και των εκατέρωθεν ειδικών τεμαχίων θα υπάρχει ελαστικό παρέμβυσμα τουλάχιστον από Nitrile Rubber Grade T, κατά BS 2494 ή ισοδύναμο υλικό. Θα πρέπει να υπάρχει πρόβλεψη κατάλληλης διαμόρφωσης της καμπάνας (καλύμματος) για τοποθέτηση οδηγού προστατευτικού σωλήνα (Protection tube) Οι δικλείδες θα είναι μη ανυψωμένου βάκτρου. Το βάκτρο θα είναι κατασκευασμένο από ανοξείδωτο χάλυβα με ελάχιστη περιεκτικότητα σε χρώμιο 11,5% ή από κράμα χαλκού υψηλής αντοχής (π.χ. φωσφορούχος ορείχαλκος) ή ισοδύναμο υλικό. Η δικλείδα θα κλείνει όταν το βάκτρο περιστρέφεται δεξιόστροφα. Το υποπολλαπλασιαστικό χειριστήριο θα πρέπει να εξασφαλίζει τη λειτουργία της δικλείδας με τη δύναμη ενός ατόμου και μόνο. Ο αριθμός στροφών, που απαιτούνται για να ανοίξει πλήρως μια κλειστή δικλείδα ή αντιστρόφως να κλείσει μια εντελώς ανοικτή, δεν πρέπει να είναι μικρότερος των είκοσι. Η στεγανοποίηση του βάκτρου θα επιτυγχάνεται με δακτυλίους O-rings υψηλής αντοχής σε διάβρωση και κατάλληλους για στεγανότητα σε θερμοκρασίες μέχρι 60 ο C (θα πρέπει να υπάρχουν τουλάχιστον δύο, τέτοιοι δακτύλιοι) ή άλλο ισοδύναμο τρόπο στεγανοποίησης, που θα εγκριθεί από την Υπηρεσία, με την προϋπόθεση ότι δεν θα απαιτείται σύσφιξη για την επίτευξη στεγάνωσης. Η κατασκευή του βάκτρου θα εξασφαλίζει τα παρακάτω: ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -14- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

16 α) Απόλυτα λεία επιφάνεια επαφής βάκτρου και διάταξης στεγάνωσης. β) Αντικατάσταση βάκτρου και διάταξη στεγάνωσης, χωρίς να απαιτείται αποσυναρμολόγηση του κυρίως καλύμματος (καμπάνα) από το σώμα της δικλείδας. Το περικόχλιο του βάκτρου (stem nut) θα είναι κατασκευασμένο από κράμα χαλκού υψηλής αντοχής (π.χ. φωσφορούχο ορείχαλκο) ή ανοξείδωτο χάλυβα. Θα πρέπει να υπάρχει διάταξη στερέωσης του περικόχλιου στο σύρτη, ώστε μετά την αφαίρεση του βάκτρου να παραμένει στη θέση του και τα διάκενα μεταξύ σύρτου και περικόχλιου να είναι τα ελάχιστα δυνατά Το σώμα της δικλείδας θα έχει υποχρεωτικά ενδείξεις σύμφωνα με το πρότυπο ISO 5209 για την ονομαστική διάμετρο (DN και μέγεθος), την ονομαστική πίεση (ΡΝ και πίεση), ένδειξη για το υλικό του σώματος και σήμα ή επωνυμία κατασκευαστού Ο σύρτης θα είναι κατασκευασμένος από χυτοσίδηρο τουλάχιστον GGG40 κατά DIN 1693 και θα είναι επικαλυμμένος με συνθετικό ελαστικό υψηλής αντοχής τουλάχιστον Nitrile rubber grade T κατά BS 2494 ή ισοδύναμο υλικό κατάλληλο για πόσιμο νερό, ώστε να επιτυγχάνεται ελαστική έμφραξη Οι δικλείδες θα έχουν στο επάνω άκρο του βάκτρου τετράγωνη κεφαλή 30x30 χλστ. ωφέλιμου μήκους 50 χλστ. τουλάχιστον, προσαρμοσμένη και στερεωμένη με ασφαλιστικό κοχλία στο άκρο του βάκτρου. Η τετράγωνη αυτή κεφαλή τοποθετείται για να είναι δυνατή η λειτουργία της δικλείδας με τα υπάρχοντα κλειδιά χειρισμού των δικλείδων Οι δικλείδες, όταν είναι ανοικτές, θα πρέπει να ελευθερώνουν πλήρως τη διατομή, που αντιστοιχεί στην ονομαστική τους διάμετρο και να έχουν εσωτερικά κατάλληλη διαμόρφωση απαλλαγμένη εγκοπών κ.λ.π. στο κάτω μέρος, ώστε να αποτρέπεται ενδεχόμενη επικάθιση φερτών (π.χ. χαλίκι, άμμος), που να καθιστά προβληματική τη στεγανότητα κατά το κλείσιμο της δικλείδας Οι δικλείδες θα είναι κατάλληλης κατασκευής, ώστε σε περίπτωση ενδεχόμενης επισκευής, το κυρίως μέρος της δικλείδας δεν θα αποσυνδέεται από τη σωλήνωση και θα επιτρέπεται η αντικατάσταση του άνω τμήματος, σύρτη, βάκτρου κ.λ.π Το μήκος των δικλείδων θα είναι σύμφωνο με το πρότυπο ISO5782 σειρά 15 (μεγάλου μήκους) και τους πίνακες 2 και 3 του πρότυπου ISO (Ε) Οι δικλείδες θα συνοδεύονται από τον απαραίτητο αριθμό κοχλιών και ελαστικών παρεμβυσμάτων, τα οποία χρειάζονται για την εγκατάστασή τους στο δίκτυο. 1.3 ΕΛΕΓΧΟΙ ΚΑΙ ΔΟΚΙΜΕΣ Ο έλεγχος και η επιθεώρηση των δικλείδων θα γίνει από εκπροσώπους της της Υπηρεσίας., που θα έχουν ελεύθερη πρόσβαση στα τμήματα του εργοστασίου κατασκευής, που έχουν σχέση με την επιθεώρηση και τις δοκιμές των δικλείδων, που ελέγχονται. Ο Ανάδοχος είναι υποχρεωμένος να χορηγεί, χωρίς καμία επιβάρυνση, όλα τα στοιχεία, που απαιτούνται, για να εξακριβώσει ο ελεγκτής ότι οι δικλείδες είναι κατασκευασμένες, σύμφωνα με αυτά που αναφέρονται στην Τεχνική Προδιαγραφή Έλεγχοι διενεργούμενοι σε κάθε μία δικλείδα Επιθεώρηση Έλεγχοι λειτουργίας Τήρηση δεδομένων παραγγελίας Έλεγχος τύπου (πεταλούδας, σύρτου) μορφής, εξοπλισμού (π.χ. ο τρόπος κλεισίματος, λειτουργίας, ύπαρξη παρελκόμενων) Έλεγχος ευκρινούς αναγραφής στοιχείων κατασκευάσου και στοιχείων δικλείδας (ονομαστική διάμετρος και πίεση) Έλεγχος προστατευτικής στρώσεως εσωτερικώς και εξωτερικώς (με γυμνό οφθαλμό) Έλεγχος λειτουργίας (άνοιγμα κλείσιμο) και κατεύθυνσης κλεισίματος ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -15- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

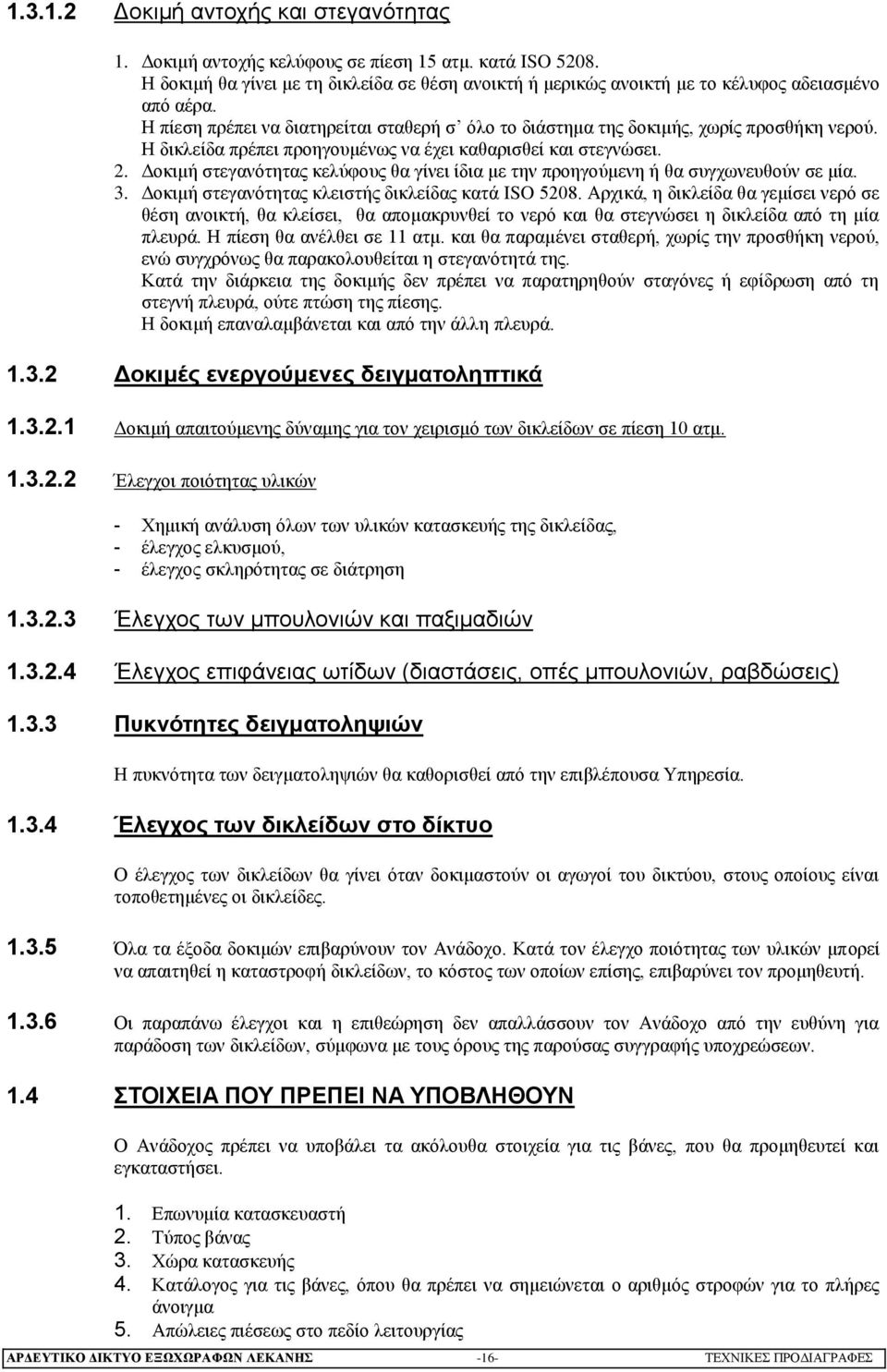

17 Δοκιμή αντοχής και στεγανότητας 1. Δοκιμή αντοχής κελύφους σε πίεση 15 ατμ. κατά ISO Η δοκιμή θα γίνει με τη δικλείδα σε θέση ανοικτή ή μερικώς ανοικτή με το κέλυφος αδειασμένο από αέρα. Η πίεση πρέπει να διατηρείται σταθερή σ όλο το διάστημα της δοκιμής, χωρίς προσθήκη νερού. Η δικλείδα πρέπει προηγουμένως να έχει καθαρισθεί και στεγνώσει. 2. Δοκιμή στεγανότητας κελύφους θα γίνει ίδια με την προηγούμενη ή θα συγχωνευθούν σε μία. 3. Δοκιμή στεγανότητας κλειστής δικλείδας κατά ISO Αρχικά, η δικλείδα θα γεμίσει νερό σε θέση ανοικτή, θα κλείσει, θα απομακρυνθεί το νερό και θα στεγνώσει η δικλείδα από τη μία πλευρά. Η πίεση θα ανέλθει σε 11 ατμ. και θα παραμένει σταθερή, χωρίς την προσθήκη νερού, ενώ συγχρόνως θα παρακολουθείται η στεγανότητά της. Κατά την διάρκεια της δοκιμής δεν πρέπει να παρατηρηθούν σταγόνες ή εφίδρωση από τη στεγνή πλευρά, ούτε πτώση της πίεσης. Η δοκιμή επαναλαμβάνεται και από την άλλη πλευρά Δοκιμές ενεργούμενες δειγματοληπτικά Δοκιμή απαιτούμενης δύναμης για τον χειρισμό των δικλείδων σε πίεση 10 ατμ Έλεγχοι ποιότητας υλικών - Χημική ανάλυση όλων των υλικών κατασκευής της δικλείδας, - έλεγχος ελκυσμού, - έλεγχος σκληρότητας σε διάτρηση Έλεγχος των μπουλονιών και παξιμαδιών Έλεγχος επιφάνειας ωτίδων (διαστάσεις, οπές μπουλονιών, ραβδώσεις) Πυκνότητες δειγματοληψιών Η πυκνότητα των δειγματοληψιών θα καθορισθεί από την επιβλέπουσα Υπηρεσία Έλεγχος των δικλείδων στο δίκτυο Ο έλεγχος των δικλείδων θα γίνει όταν δοκιμαστούν οι αγωγοί του δικτύου, στους οποίους είναι τοποθετημένες οι δικλείδες Όλα τα έξοδα δοκιμών επιβαρύνουν τον Ανάδοχο. Κατά τον έλεγχο ποιότητας των υλικών μπορεί να απαιτηθεί η καταστροφή δικλείδων, το κόστος των οποίων επίσης, επιβαρύνει τον προμηθευτή Οι παραπάνω έλεγχοι και η επιθεώρηση δεν απαλλάσσουν τον Ανάδοχο από την ευθύνη για παράδοση των δικλείδων, σύμφωνα με τους όρους της παρούσας συγγραφής υποχρεώσεων. 1.4 ΣΤΟΙΧΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΥΠΟΒΛΗΘΟΥΝ Ο Ανάδοχος πρέπει να υποβάλει τα ακόλουθα στοιχεία για τις βάνες, που θα προμηθευτεί και εγκαταστήσει. 1. Επωνυμία κατασκευαστή 2. Τύπος βάνας 3. Χώρα κατασκευής 4. Κατάλογος για τις βάνες, όπου θα πρέπει να σημειώνεται ο αριθμός στροφών για το πλήρες άνοιγμα 5. Απώλειες πιέσεως στο πεδίο λειτουργίας ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -16- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

18 6. Υλικό σώματος, βάκτρου, σύρτη και επικάλυψη του σύρτου. Κατάθεση πιστοποιητικού δοκιμών αναγνωρισμένου ινστιτούτου δοκιμών, που θα διαπιστώνεται η ποιότητα του καθενός από αυτά τα υλικά 7. Βάρος κάθε βάνας 8. Εγγύηση λειτουργίας για 2 χρόνια από την παραλαβή 9. Υπεύθυνη δήλωση για πλήρη συμμόρφωση με τις προδιαγραφές ή σε διαφορετική περίπτωση με υπόδειξη των διαφορών με αυτές. 10. Δεν θα γίνονται αποδεκτές οι βάνες χωρίς την υποβολή της δήλωσης 11. Κατασκευαστικά σχέδια 12. Πιστοποιητικό επίσημης αρχής για την καταλληλότητα για χρήση σε πόσιμο νερό του ελαστικού υλικού, που χρησιμοποιείται στον σύρτη για την εξασφάλιση στεγανότητας, καθώς και για την καταλληλότητα του υλικού βαφής του εσωτερικού των δικλείδων. Τα πιστοποιητικά θα είναι πρωτότυπα και θα συνοδεύονται από επίσημη μετάφραση στα Ελληνικά. Γ- 1. ΑΝΤΛΗΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΕΠΙΦΑΝΕΙΑΣ 1.1 ΑΝΤΛΙΑ. Οι αντλίες θα είναι οριζόντιες, ελευθέρου άξονα, φυγόκεντρες, πολυβάθμιες ή όχι, ακτινικής ροής, αξονικής ή ακτινικής αναρρόφησης, ισχυράς και τεχνικώς εξελιγμένης συγχρόνου κατασκευής και υψηλού βαθμού απόδοσης τουλάχιστον 70% (και όπως υπολογίζεται στο Τεύχος Υπολογισμών). Κάθε αντλία θα είναι συνδεδεμένη ομοαξονικώς μετά του ηλεκτροκινητήρος μέσω ειδικού ελαστικού συνδέσμου (κόπλερ βαρέως τύπου ), και θα αποτελεί μετ αυτού ένα στιβαρό σύνολο, του οποίου η μηχανική λειτουργία θα είναι τελείως ομαλή, άνευ κραδασμών ή ταλαντεύσεων. Η αντλία πρέπει να παρουσιάζει απλότητα κατασκευής και ευχέρεια επί τόπου αποσυναρμολόγησης των διαφόρων στοιχείων της. Τα περιστρεφόμενα μέρη θα είναι στατικώς και δυναμικώς ζυγοσταθμισμένα. Τα υπό πίεση εξαρτήματα θα είναι πλούσια σε διαστάσεις, ώστε να αντέχουν σε πίεση ίση προς 2 ½ φορές την κανονική πίεση λειτουργίας. Η διαμόρφωση και η λείανση των επιφανειών που έρχονται σε επαφή με το ύδωρ θα πρέπει να μη παρουσιάζουν απότομες αλλαγές διατομής και διεύθυνσης, ούτως ώστε να εξασφαλίζεται συνεχής και σταθερά αφή άνευ υδραυλικών κρούσεων ή φαινομένων σπηλαίωσης (CAVITATION). Το κέλυφος της αντλίας θα είναι κατασκευασμένο από ειδικό λεπτόκοκκο χυτοσίδηρο αρίστης ποιότητος, ικανής αντοχής στη φθορά, θα είναι απηλλαγμένο ελαττωμάτων χύτευσης φυσαλίδων, πόρων, σπηλαίων, σπογγοειδών μαζών κ.λπ., τα εσωτερικά τοιχώματα, ως και τα πτερύγια οδηγήσεως θα έχουν εντελώς λεία επιφάνεια προς μείωση των τριβών για τις απώλειες. Οι πτερωτές θα είναι εκ φαιούχου χυτοσιδήρου GG25 κατά DIN 1691, ή εκ χυτού φωσφορούχου κασσιτεροχάλκου (κρατερώματος) απαλλαγμένες ελαττωμάτων χυτηρίου, η δε επιφάνεια αυτών και της πλήμνης θα έχει υποστεί επιμελή λείανση. Ο τρόπος προσαρμογής και σφηνώσεως αυτών επί του άξονα θα είναι τέτοιος, ώστε αφ ενός να εξασφαλίζεται η ομόκεντρος τοποθέτηση και ο ικανός βαθμός ζυγοστάθμισης αυτών στο σύνολο, αφ ετέρου να αποφεύγονται μετακινήσεις αυτών κατά την διευθέτηση του άξονα, ενώ η αποσυναρμολόγηση αυτών θα είναι ευχερής. Ο άξονας θα είναι από ανοξείδωτο χάλυβα X5Cr13-UNI ή AISI 420 ή από από χάλυβα C 45Ν με ανοξείδωτο χιτώνιο προστασίας του άξονα, απόλυτα ευθυγραμμισμένος, στα σημεία στεγάνωσής του θα φέρει εναλλάξιμο δακτύλιο τριβής (χιτώνιο) από χρωμιούχο χάλυβα ή ορείχαλκο ή λεπτόκοκκο χυτοσίδηρο.η παραλαβή των ακτινικών και των αξονικών φορτίων θα πραγματοποιείται από διπλούς ένσφαιρους τριβείς και ορειχάλκινο έδρανο κατάλληλων διαστάσεων και υψηλής αντοχής. Η παραλαβή των ακτινικών και των αξονικών φορτίων θα πραγματοποιείται από διπλούς ένσφαιρους τριβείς και ορειχάλκινο έδρανο κατάλληλων διαστάσεων και υψηλής αντοχής. Ο αριθμός των βαθμίδων της αντλίας αφήνεται στην εκλογή του κατασκευαστή, ο δε αριθμός στροφών αυτής θα είναι 1450 ανά 1. Η παροχή της αντλίας με το ως άνω αριθμό στροφών αυτής θα είναι παροχής όπως αναφέρεται στο Τιμολόγιο καθώς και το συνολικό μανομετρικό ύψος σε μ. Σ.Υ., το δε βάθος αναρρόφησης αυτής, περιλαμβανόμενο στο ανωτέρω μανομετρικό ύψος, θα είναι 7,5 μέτρα. Οι αναρροφήσεις των αντλιών έχουν ληφθεί αρνητικές κατά τον υπολογισμό του μανομετρικού ύψους. Το στόμιο κατάθλιψης είναι ακτινικής θέσης, και θα μπορεί να μετακινηθεί κατά 90 και προς τις δύο διευθύνσεις Το αντλητικό συγκρότημα θα τεθεί επί σιδηράς βάσεως η οποία θα οριζοντιωθεί επακριβώς και θα στερεωθεί με σκυρόδεμα. 1.2 ΗΛΕΚΤΡΟΚΙΝΗΤΗΡΑΣ Έκαστος ηλεκτροκινητήρας θα είναι για οριζόντια τοποθέτηση, τριφασικός ασύγχρονος, με βραχυκυκλωμένο δρομέα ισχύος όπως περιγράφεται στο Τιμολόγιο σε ΗΡ στις 1450 στρ/1, τάσεως λειτουργίας 400V / 50 Ηz. ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -17- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

19 Η πραγματική ισχύς αυτού επί του άξονα θα πρέπει να είναι ίση ή μεγαλύτερη του 20% της απορροφούμενης από την αντλία όταν λειτουργεί υπό κανονικάς συνθήκας παροχής και μανομετρικού ύψους. Το ρεύμα εκκινήσεως αυτού να μη υπερβαίνει το 1,9 του ρεύματος υπό πλήρες φορτίου. Το κέλυφος του κινητήρα θα είναι κατασκευασμένο από χάλυβα υψηλής αντοχής θερμής εξελάσεως, με ικανό πάχος τοιχώματος, εσωτερικώς θα φέρει ειδική βαφή. Ο άξονας του κινητήρα θα είναι από ειδικό χρωμιούχο χάλυβα. Οι τριβείς του κινητήρα θα είναι από ορείχαλκο υψηλής αντοχής. Το φορτίο θα κατανέμεται εξ ίσου στις τρείς φάσεις και θα λειτουργεί υπό τάση +10%, -6% της κανονικής. Ο δρομέας θα είναι δυναμικά ζυγοσταθμισμένος μαζί με τη σφήνα του αλλά χωρίς τον ανεμιστήρα ο οποίος ζυγοσταθμίζεται ξεχωριστά. Το ακροκιβώτιο θα είναι τοποθετημένο στο επάνω μέρος του ηλεκτροκινητήρα και μπορεί να περιστραφεί και στις τέσσερις διευθύνσεις, θα φέρει δε και τους κατάλληλους στυπιοθλίπτες. Ο ηλεκτροκινητήρας θα είναι προστασίας ΙΡ55 και θα ανταποκρίνεται στη κλάση μονώσεως F, ενώ η υπερύψωση της θερμοκρασίας των είναι σύμφωνη με την κλάση Β. Θα είναι οριζόντιας έδρασης B3, κατασκευασμένος σύμφωνα με διεθνείς προδιαγραφές το κάλυμμα του ανεμιστήρα ΙΡ 2Χ. Ο κλωβός του δρομέα θα είναι κατασκευασμένος από καθαρό αλουμίνιο. Σημειώνεται ότι η εκκίνηση των κινητήρων θα γίνεται μέσω συστήματος μεταβλητής ροπής INVERTER. Κάθε ηλεκτροκινητήρας θα καλύπτει τις εξής διεθνείς προδιαγραφές: - IEC 34-1 (γενικές απαιτήσεις για περιστρεφόμενες ηλεκτρικές μηχανές) - ΙΕC 72 (διαστάσεις ηλεκτροκινητήρων) - IEC 34-7 (έδραση ηλεκτροκινητήρων) - IEC 34-5 (προστασία ηλεκτροκινητήρων) - IEC 34-9 (όρια στάθμης θορύβου) Η σύνδεση του ηλεκτροκινητήρα μετά της αντλίας θα γίνεται με κόπλερ βαρέως τύπου. Δ - 1. ΥΔΡΑΥΛΙΚΑ ΕΞΑΡΤΗΜΑΤΑ 1.1 ΔΙΚΛΕΙΔΑ ΣΥΡΤΟΥ ΕΛΑΣΤΙΚΗΣ ΕΜΦΡΑΞΗΣ ΡΝ 10/16/25. Γενική Περιγραφή: Δικλείδα με σύρτη ελαστικής έμφραξης (soft seal gate valve), ονομαστικής διαμέτρου DN. 100mm και κλάσης πίεσης PN16, φλαντζωτή. 1. Οι προσφερόμενες δικλείδες πρέπει να είναι κατάλληλες και για τοποθέτηση εντός του εδάφους ή εντός φρεατίου βανών και για δίκτυο πόσιμου νερού, ενώ χειρίζονται με χειροκίνητο τροχό. 2. Θα είναι κατασκευασμένες σύμφωνα με το πρότυπο DIN 3352 part 4, και θα διαθέτουν σύρτη με ελαστική έμφραξη. 3. Ολικό μήκος κατά DIN 3202, Part 1, F5 4. Σύνδεση με φλάντζες κατά ISO Οι προσφερόμενες δικλείδες θα είναι τύπου μη ανυψούμενου βάκτρου. 6. Οι δικλείδες στην πλήρως ανοικτή θέση θα πρέπει απελευθερώνουν πλήρη διατομή ίση με την ονομαστική τους διάμετρο. Στο σημείο που ο σύρτης συναντά το σώμα της βαλβίδας δεν θα πρέπει να υπάρχει καμμία διαμόρφωση ώστε να αποφεύγεται η συσσώρευση στερεών. Απαιτούμενα Πιστοποιητικά : Πιστοποιητικά καταλληλότητας της βαφής για δίκτυα πόσιμου νερού από αναγνωρισμένο Ινστιτούτο Υγιεινής Πιστοποιητικά καταλληλότητας του υλικού της ελαστικής επένδυσης του σύρτη για χρήση σε δίκτυα πόσιμου νερού από αναγνωρισμένο Ινστιτούτο Υγιεινής Ο κατασκευαστής Οίκος θα πρέπει να διαθέτει Πιστοποιητικό Διασφάλισης Ποιότητος σειράς ISO Δοκιμές λειτουργίας Δικλείδων: Επί των βανών πραγματοποιούνται οι ακόλουθες υδραυλικές δοκιμές σύμφωνα με τις προδιαγραφές DIN 3230 part 4 και BS 5163:1986: Πίεση υδραυλικής δοκιμής σώματος (με νερό): 1.5 x Μεγίστη πίεση λειτουργίας (ήτοι 40 bar) Πίεση υδραυλικής δοκιμής έδρας (με νερό): 1.1 x Μεγίστη πίεση λειτουργίας (ήτοι 27,5 bar) Συνθήκες λειτουργίας Δικλείδων: Μέσον διέλευσης: Πόσιμο νερό λύματα ή ουδέτερα υγρά Θερμοκρασία λειτουργίας: ως (+70) C ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -18- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

20 Μεγίστη πίεση λειτουργίας: 25 bar Υλικά Ποιότητα Κατασκευής 1. Το σώμα (body) και το κάλυμμα (bonnet) των προσφερομένων βανών να είναι κατασκευασμένα από χυτοσίδηρο σφαιροειδούς γραφίτη GGG-50 κατά DIN Αντιδιαβρωτική Προστασία. Τα σώματα αρχικά υπόκεινται σε ειδικού τύπου αμμοβολή (blast cleaning) κατά DIN part 4, και κατόπιν τόσο εξωτερικά όσο και εσωτερικά σε ηλεκτροστατική βαφή με εποξειδική ρητίνη, πάχους film σύμφωνα με την προδιαγραφή DIN Η σύνδεση σώματος και καλύμματος επιτυγχάνεται με κοχλίες από ανοξείδωτο χάλυβα οι οποίοι σφραγίζονται με ειδικό υλικό, ενώ μεταξύ των φλαντζών του σώματος και του καλύμματος παρεμβάλλεται ελαστικό παρέμβυσμα ποιότητος υλικού EPDM σύμφωνα με την προδιαγραφή BS2494 type 1 & 2 4. Το βάκτρο (stem) των βανών θα είναι κατασκευασμένο από ανοξείδωτο χάλυβα (DIN X 20 Cr. 13). Η κατασκευή του σπειρώματος θα πρέπει να γίνεται με την μέθοδο της έλασης εν ψυχρώ. 5. Η στεγανοποίηση του άξονα θα πρέπει να επιτυγχάνεται με σύστημα διάταξης στεγάνωσης που να μην απαιτεί οποιαδήποτε συντήρηση (maintenance free stem sealing). Ειδικότερα απαιτούνται: Εξωτερικός δακτύλιος ποιότητος υλικού NBR (wiper ring) που να απαγορεύει την εισροή σκόνης, βρωμιάς κλπ. από το εξωτερικό περιβάλλον εντός του καλύμματος της δικλείδας. Κουζινέτο από πολυαμίδιο με τέσσερα O-rings ποιότητος υλικού NBR που να απαγορεύει αφενός την οιαδήποτε επαφή του ανοξείδωτου άξονα με το χυτοσιδηρό σώμα και την δημιουργία διάβρωσης (cold-welding) ενώ ταυτόχρονα να εξασφαλίζει την μικρότερη δυνατή τριβή μεταξύ αυτών και του άξονα. Δακτύλιος ποιότητος υλικού EPDM (rubber manchete) που απαγορεύει την οιαδήποτε διαρροή νερού από το εσωτερικό της δικλείδας προς τα έξω. Όλοι οι δακτύλιοι στεγάνωσης να είναι υψηλής αντοχής σε διάβρωση και αντοχής σε θερμοκρασία ως +110 C C. 6. Επί του άξονα επίσης θα πρέπει να υπάρχει ειδική διαμόρφωση (travel stop) η οποία αφ ενός εμποδίζει την μετάβαση του σύρτη εντός της περιοχής στεγάνωσης του άξονα της δικλείδας και αφ ετέρου δεν θα επιτρέπει την αύξηση της ροπής που δύναται να προκληθεί κατά την διαδικασία χειρισμού από τον χειριστή αφού αυτός αισθάνεται αρκετά εύκολα την πλήρως ανοικτή θέση του σύρτου και δεν εφαρμόζει έτσι περαιτέρω δύναμη. 7. Ο σύρτης (wedge) να είναι κατασκευασμένος από χυτοσίδηρο σφαιροειδούς γραφίτη GGG-50 κατά DIN Θα πρέπει να είναι αδιαίρετος και πλήρως επικαλυμμένος με ειδικό συνθετικό ελαστικό υλικό ποιότητος E.P.D.M. τόσο εξωτερικά όσο και εσωτερικά της επιφανείας του. Το πάχος της επένδυσης να είναι 1.5mm περίπου ενώ στις κρίσιμες επιφάνειες στεγάνωσης θα πρέπει να είναι τουλάχιστον 4mm ούτως ώστε να εξασφαλιστεί η απόλυτη στεγανότητα κατά το κλείσιμο της δικλείδας. Η κίνηση του σύρτη θα πρέπει να γίνεται μέσα σε πλευρικούς οδηγούς που βρίσκονται στο εσωτερικό του σώματος εξασφαλίζοντας έτσι την κάθετη κίνηση του σύρτου σώματος της δικλείδας. Σήμανση δικλείδων: Σύμφωνα με την προδιαγραφή ISO Επί του σώματος των δικλείδων αναγράφονται τα ακόλουθα στοιχεία: - Το όνομα του κατασκευαστή - Η ονομαστική διάμετρος της δικλείδας - Η ποιότητα GGG - Η κλάση πίεσης - Ο αριθμός παραγωγής Παρελκόμενα: Όλες οι δικλείδες θα πρέπει να συνοδεύονται με κατάλληλο χειροτροχό. Εγγύηση: Οι δικλείδες ελαστικής έμφραξης θα πρέπει να συνοδεύονται από εγγύηση καλής λειτουργίας τουλάχιστον πέντε (5) ετών. 1.2 ΒΑΛΒΙΔΑ ΕΞΑΕΡΙΣΜΟΥ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ PN16 ΑΡΔΕΥΤΙΚΟ ΔΙΚΤΥΟ ΕΞΩΧΩΡΑΦΩΝ ΛΕΚΑΝΗΣ -19- ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
