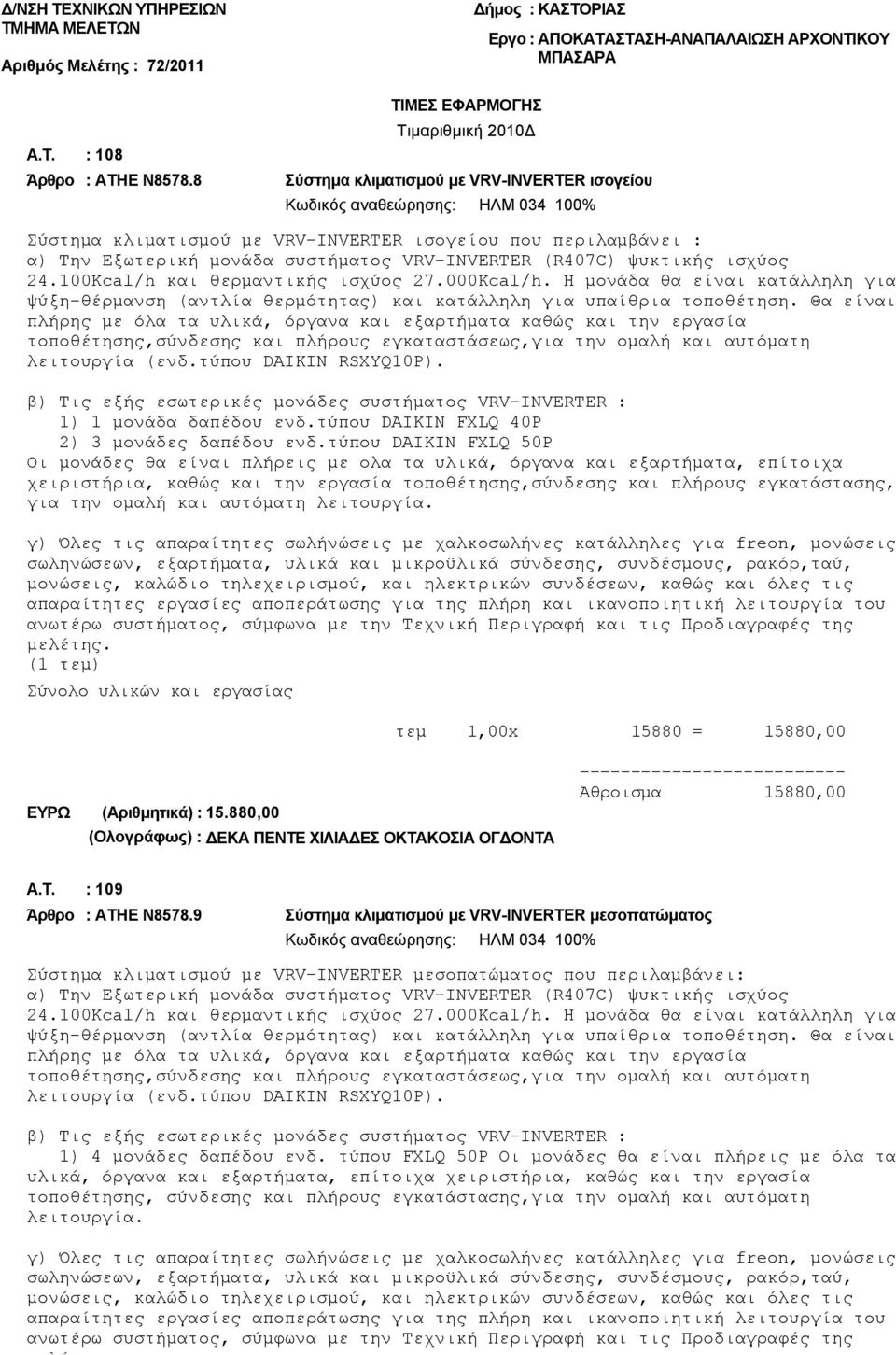

1 Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ Αριθμός Μελέτης : 72/2011 A.T. : 108 Άρθρο : ΑΤΗΕ Ν ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Τιμαριθμική 2010Δ Δήμος : ΚΑΣΤΟΡΙΑΣ Σύστημα κλιματισμού με VRV-INVERTER ισογείου Κωδικός αναθεώρησης: ΗΛΜ % Εργο : ΑΠΟΚΑΤΑΣΤΑΣΗ-ΑΝΑΠΑΛΑΙΩΣΗ ΑΡΧΟΝΤΙΚΟΥ ΜΠΑΣΑΡΑ Σύστημα κλιματισμού με VRV-INVERTER ισογείου που περιλαμβάνει : α) Την Εξωτερική μονάδα συστήματος VRV-INVERTER (R407C) ψυκτικής ισχύος Kcal/h και θερμαντικής ισχύος Kcal/h. Η μονάδα θα είναι κατάλληλη για ψύξη-θέρμανση (αντλία θερμότητας) και κατάλληλη για υπαίθρια τοποθέτηση. Θα είναι πλήρης με όλα τα υλικά, όργανα και εξαρτήματα καθώς και την εργασία τοποθέτησης,σύνδεσης και πλήρους εγκαταστάσεως,για την ομαλή και αυτόματη λειτουργία (ενδ.τύπου DAIKIN RSXYQ10P). β) Τις εξής εσωτερικές μονάδες συστήματος VRV-INVERTER : 1) 1 μονάδα δαπέδου ενδ.τύπου DAIKIN FXLQ 40P 2) 3 μονάδες δαπέδου ενδ.τύπου DAIKIN FXLQ 50P Οι μονάδες θα είναι πλήρεις με ολα τα υλικά, όργανα και εξαρτήματα, επίτοιχα χειριστήρια, καθώς και την εργασία τοποθέτησης,σύνδεσης και πλήρους εγκατάστασης, για την ομαλή και αυτόματη λειτουργία. γ) Όλες τις απαραίτητες σωλήνώσεις με χαλκοσωλήνες κατάλληλες για freon, μονώσεις σωληνώσεων, εξαρτήματα, υλικά και μικροϋλικά σύνδεσης, συνδέσμους, ρακόρ,ταύ, μονώσεις, καλώδιο τηλεχειρισμού, και ηλεκτρικών συνδέσεων, καθώς και όλες τις απαραίτητες εργασίες αποπεράτωσης για της πλήρη και ικανοποιητική λειτουργία του ανωτέρω συστήματος, σύμφωνα με την Τεχνική Περιγραφή και τις Προδιαγραφές της μελέτης. Σύνολο υλικών και εργασίας τεμ 1,00x = 15880,00 ΕΥΡΩ (Αριθμητικά) : ,00 (Ολογράφως) : ΔΕΚΑ ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΟΚΤΑΚΟΣΙΑ ΟΓΔΟΝΤΑ 15880,00 A.T. : 109 Άρθρο : ΑΤΗΕ Ν Σύστημα κλιματισμού με VRV-INVERTER μεσοπατώματος Κωδικός αναθεώρησης: ΗΛΜ % Σύστημα κλιματισμού με VRV-INVERTER μεσοπατώματος που περιλαμβάνει: α) Την Εξωτερική μονάδα συστήματος VRV-INVERTER (R407C) ψυκτικής ισχύος Kcal/h και θερμαντικής ισχύος Kcal/h. Η μονάδα θα είναι κατάλληλη για ψύξη-θέρμανση (αντλία θερμότητας) και κατάλληλη για υπαίθρια τοποθέτηση. Θα είναι πλήρης με όλα τα υλικά, όργανα και εξαρτήματα καθώς και την εργασία τοποθέτησης,σύνδεσης και πλήρους εγκαταστάσεως,για την ομαλή και αυτόματη λειτουργία (ενδ.τύπου DAIKIN RSXYQ10P). β) Τις εξής εσωτερικές μονάδες συστήματος VRV-INVERTER : 1) 4 μονάδες δαπέδου ενδ. τύπου FXLQ 50P Οι μονάδες θα είναι πλήρεις με όλα τα υλικά, όργανα και εξαρτήματα, επίτοιχα χειριστήρια, καθώς και την εργασία τοποθέτησης, σύνδεσης και πλήρους εγκατάστασης,για την ομαλή και αυτόματη λειτουργία. γ) Όλες τις απαραίτητες σωλήνώσεις με χαλκοσωλήνες κατάλληλες για freon, μονώσεις σωληνώσεων, εξαρτήματα, υλικά και μικροϋλικά σύνδεσης, συνδέσμους, ρακόρ,ταύ, μονώσεις, καλώδιο τηλεχειρισμού, και ηλεκτρικών συνδέσεων, καθώς και όλες τις απαραίτητες εργασίες αποπεράτωσης για της πλήρη και ικανοποιητική λειτουργία του ανωτέρω συστήματος, σύμφωνα με την Τεχνική Περιγραφή και τις Προδιαγραφές της μελέτης.

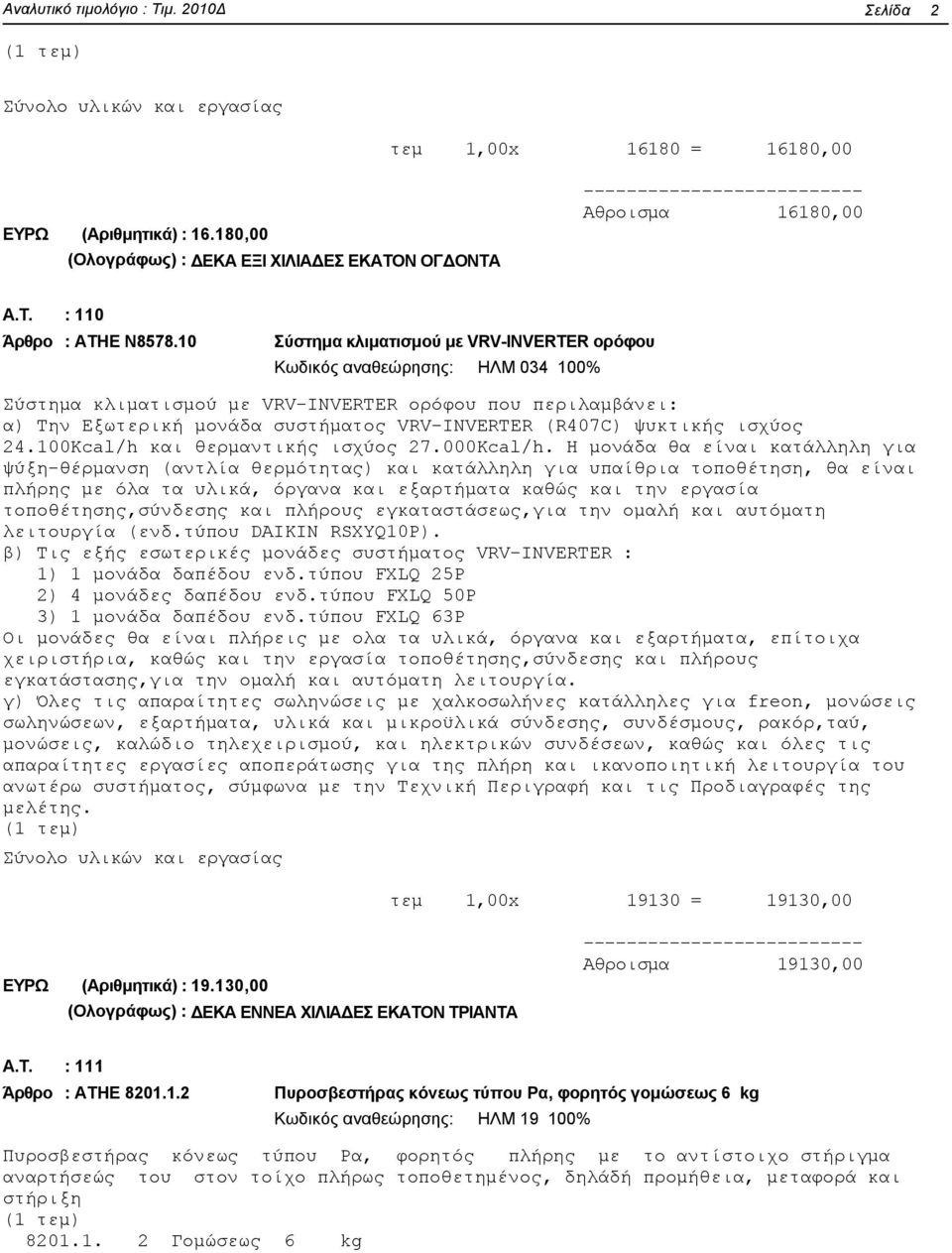

2 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 2 Σύνολο υλικών και εργασίας τεμ 1,00x = 16180,00 ΕΥΡΩ (Αριθμητικά) : ,00 (Ολογράφως) : ΔΕΚΑ ΕΞΙ ΧΙΛΙΑΔΕΣ ΕΚΑΤΟΝ ΟΓΔΟΝΤΑ 16180,00 A.T. : 110 Άρθρο : ΑΤΗΕ Ν Σύστημα κλιματισμού με VRV-INVERTER ορόφου Κωδικός αναθεώρησης: ΗΛΜ % Σύστημα κλιματισμού με VRV-INVERTER ορόφου που περιλαμβάνει: α) Την Εξωτερική μονάδα συστήματος VRV-INVERTER (R407C) ψυκτικής ισχύος Kcal/h και θερμαντικής ισχύος Kcal/h. Η μονάδα θα είναι κατάλληλη για ψύξη-θέρμανση (αντλία θερμότητας) και κατάλληλη για υπαίθρια τοποθέτηση, θα είναι πλήρης με όλα τα υλικά, όργανα και εξαρτήματα καθώς και την εργασία τοποθέτησης,σύνδεσης και πλήρους εγκαταστάσεως,για την ομαλή και αυτόματη λειτουργία (ενδ.τύπου DAIKIN RSXYQ10P). β) Τις εξής εσωτερικές μονάδες συστήματος VRV-INVERTER : 1) 1 μονάδα δαπέδου ενδ.τύπου FXLQ 25P 2) 4 μονάδες δαπέδου ενδ.τύπου FXLQ 50P 3) 1 μονάδα δαπέδου ενδ.τύπου FXLQ 63P Οι μονάδες θα είναι πλήρεις με ολα τα υλικά, όργανα και εξαρτήματα, επίτοιχα χειριστήρια, καθώς και την εργασία τοποθέτησης,σύνδεσης και πλήρους εγκατάστασης,για την ομαλή και αυτόματη λειτουργία. γ) Όλες τις απαραίτητες σωληνώσεις με χαλκοσωλήνες κατάλληλες για freon, μονώσεις σωληνώσεων, εξαρτήματα, υλικά και μικροϋλικά σύνδεσης, συνδέσμους, ρακόρ,ταύ, μονώσεις, καλώδιο τηλεχειρισμού, και ηλεκτρικών συνδέσεων, καθώς και όλες τις απαραίτητες εργασίες αποπεράτωσης για της πλήρη και ικανοποιητική λειτουργία του ανωτέρω συστήματος, σύμφωνα με την Τεχνική Περιγραφή και τις Προδιαγραφές της μελέτης. Σύνολο υλικών και εργασίας τεμ 1,00x = 19130,00 ΕΥΡΩ (Αριθμητικά) : ,00 (Ολογράφως) : ΔΕΚΑ ΕΝΝΕΑ ΧΙΛΙΑΔΕΣ ΕΚΑΤΟΝ ΤΡΙΑΝΤΑ 19130,00 A.T. : 111 Άρθρο : ΑΤΗΕ Πυροσβεστήρας κόνεως τύπου Ρα, φορητός γομώσεως 6 kg Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστήρας κόνεως τύπου Ρα, φορητός πλήρης με το αντίστοιχο στήριγμα αναρτήσεώς του στον τοίχο πλήρως τοποθετημένος, δηλάδή προμήθεια, μεταφορά και στήριξη Γομώσεως 6 kg

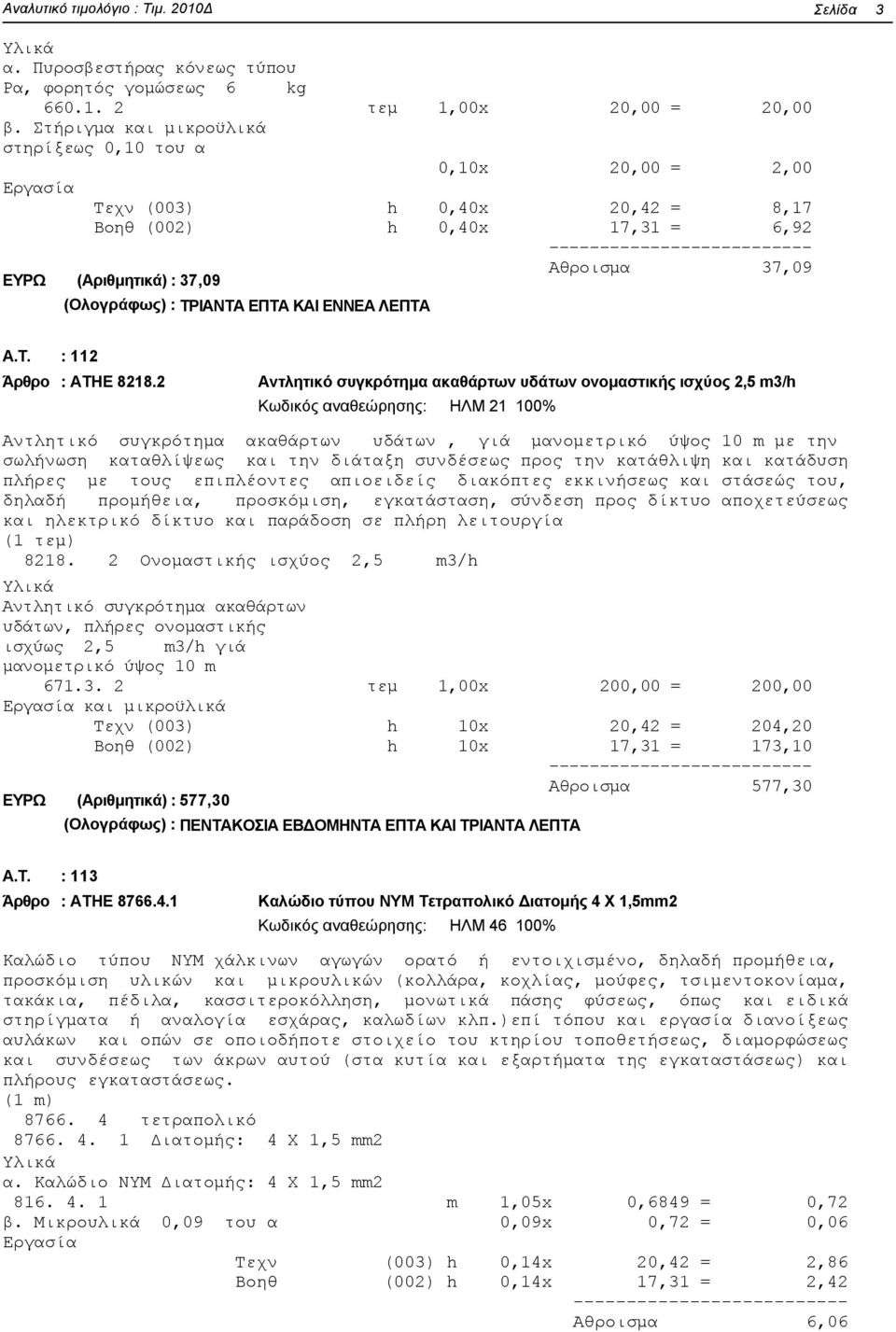

3 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 3 α. Πυροσβεστήρας κόνεως τύπου Ρα, φορητός γομώσεως 6 kg τεμ 1,00x 20,00 = 20,00 β. Στήριγμα και μικροϋλικά στηρίξεως 0,10 του α 0,10x 20,00 = 2,00 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 ΕΥΡΩ (Αριθμητικά) : 37,09 37,09 (Ολογράφως) : ΤΡΙΑΝΤΑ ΕΠΤΑ ΚΑΙ ΕΝΝΕΑ ΛΕΠΤΑ A.T. : 112 Άρθρο : ΑΤΗΕ Αντλητικό συγκρότημα ακαθάρτων υδάτων ονομαστικής ισχύος 2,5 m3/h Κωδικός αναθεώρησης: ΗΛΜ % Aντλητικό συγκρότημα ακαθάρτων υδάτων, γιά μανομετρικό ύψος 10 m με την σωλήνωση καταθλίψεως και την διάταξη συνδέσεως προς την κατάθλιψη και κατάδυση πλήρες με τους επιπλέοντες απιοειδείς διακόπτες εκκινήσεως και στάσεώς του, δηλαδή προμήθεια, προσκόμιση, εγκατάσταση, σύνδεση προς δίκτυο αποχετεύσεως και ηλεκτρικό δίκτυο και παράδοση σε πλήρη λειτουργία Ονομαστικής ισχύος 2,5 m3/h Αντλητικό συγκρότημα ακαθάρτων υδάτων, πλήρες ονομαστικής ισχύως 2,5 m3/h γιά μανομετρικό ύψος 10 m τεμ 1,00x 200,00 = 200,00 και μικροϋλικά Τεχν (003) h 10x 20,42 = 204,20 Βοηθ (002) h 10x 17,31 = 173,10 ΕΥΡΩ (Αριθμητικά) : 577,30 577,30 (Ολογράφως) : ΠΕΝΤΑΚΟΣΙΑ ΕΒΔΟΜΗΝΤΑ ΕΠΤΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ A.T. : 113 Άρθρο : ΑΤΗΕ Καλώδιο τύπου ΝΥΜ Τετραπολικό Διατομής 4 Χ 1,5mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου ΝΥM χάλκινων αγωγών ορατό ή εντοιχισμένο, δηλαδή προμήθεια, προσκόμιση υλικών και μικρουλικών (κολλάρα, κοχλίας, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά πάσης φύσεως, όπως και ειδικά στηρίγματα ή αναλογία εσχάρας, καλωδίων κλπ.)επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτηρίου τοποθετήσεως, διαμορφώσεως και συνδέσεως των άκρων αυτού (στα κυτία και εξαρτήματα της εγκαταστάσεως) και πλήρους εγκαταστάσεως. (1 m) τετραπολικό Διατομής: 4 Χ 1,5 mm2 α. Καλώδιο ΝΥΜ Διατομής: 4 Χ 1,5 mm m 1,05x 0,6849 = 0,72 β. Μικρουλικά 0,09 του α 0,09x 0,72 = 0,06 Τεχν (003) h 0,14x 20,42 = 2,86 Βοηθ (002) h 0,14x 17,31 = 2,42 6,06

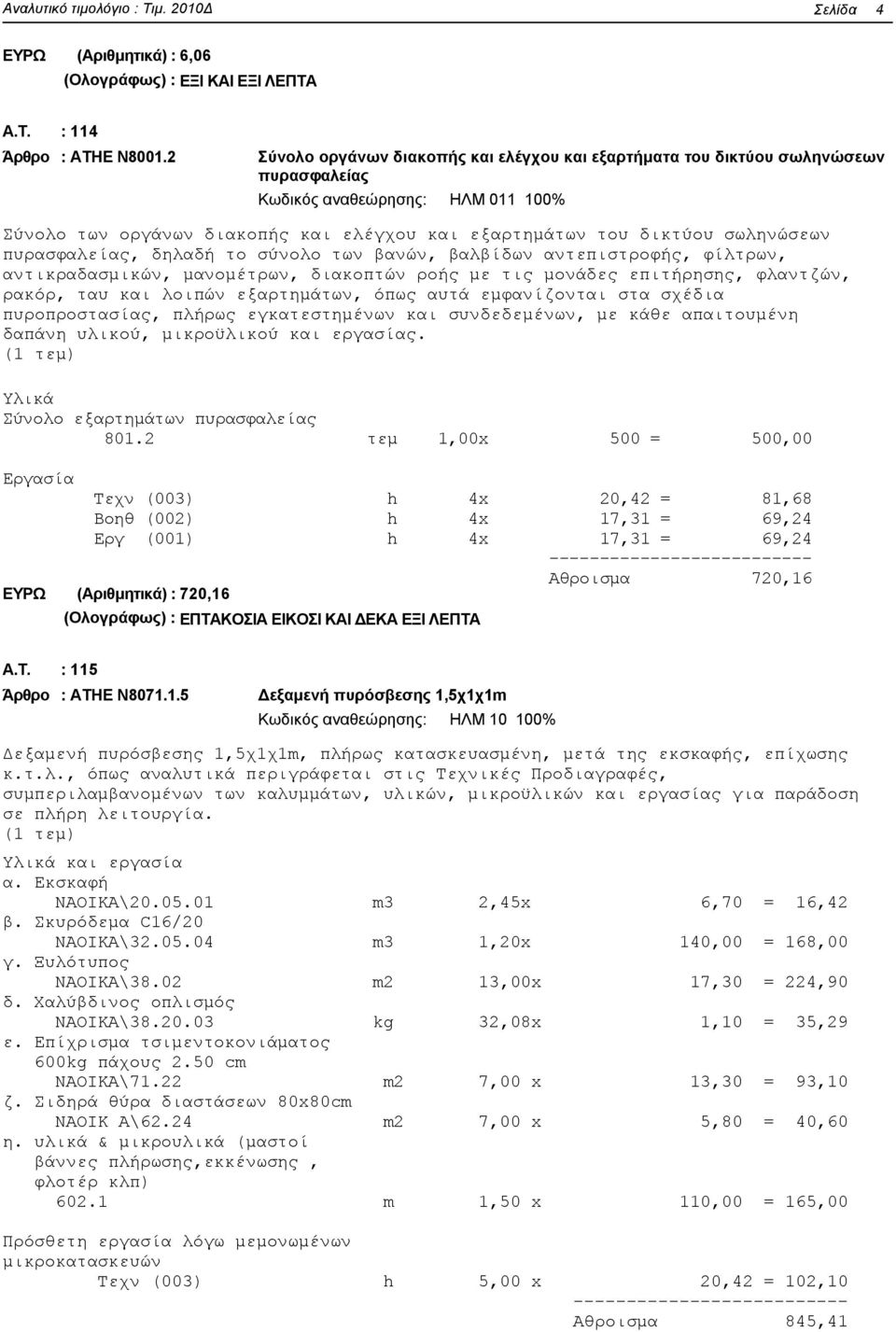

4 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 4 ΕΥΡΩ (Αριθμητικά) : 6,06 (Ολογράφως) : ΕΞΙ ΚΑΙ ΕΞΙ ΛΕΠΤΑ A.T. : 114 Άρθρο : ΑΤΗΕ Ν Σύνολο οργάνων διακοπής και ελέγχου και εξαρτήματα του δικτύου σωληνώσεων πυρασφαλείας Κωδικός αναθεώρησης: ΗΛΜ % Σύνολο των οργάνων διακοπής και ελέγχου και εξαρτημάτων του δικτύου σωληνώσεων πυρασφαλείας, δηλαδή το σύνολο των βανών, βαλβίδων αντεπιστροφής, φίλτρων, αντικραδασμικών, μανομέτρων, διακοπτών ροής με τις μονάδες επιτήρησης, φλαντζών, ρακόρ, ταυ και λοιπών εξαρτημάτων, όπως αυτά εμφανίζονται στα σχέδια πυροπροστασίας, πλήρως εγκατεστημένων και συνδεδεμένων, με κάθε απαιτουμένη δαπάνη υλικού, μικροϋλικού και εργασίας. Σύνολο εξαρτημάτων πυρασφαλείας τεμ 1,00x 500 = 500,00 Τεχν (003) h 4x 20,42 = 81,68 Βοηθ (002) h 4x 17,31 = 69,24 Εργ (001) h 4x 17,31 = 69,24 ΕΥΡΩ (Αριθμητικά) : 720,16 720,16 (Ολογράφως) : ΕΠΤΑΚΟΣΙΑ ΕΙΚΟΣΙ ΚΑΙ ΔΕΚΑ ΕΞΙ ΛΕΠΤΑ A.T. : 115 Άρθρο : ΑΤΗΕ Ν Δεξαμενή πυρόσβεσης 1,5χ1χ1m Κωδικός αναθεώρησης: ΗΛΜ % Δεξαμενή πυρόσβεσης 1,5χ1χ1m, πλήρως κατασκευασμένη, μετά της εκσκαφής, επίχωσης κ.τ.λ., όπως αναλυτικά περιγράφεται στις Τεχνικές Προδιαγραφές, συμπεριλαμβανομένων των καλυμμάτων, υλικών, μικροϋλικών και εργασίας για παράδοση σε πλήρη λειτουργία. και εργασία α. Εκσκαφή ΝΑΟΙΚΑ\ m3 2,45x 6,70 = 16,42 β. Σκυρόδεμα C16/20 ΝΑΟΙΚΑ\ m3 1,20x 140,00 = 168,00 γ. Ξυλότυπος ΝΑΟΙΚΑ\38.02 m2 13,00x 17,30 = 224,90 δ. Χαλύβδινος οπλισμός ΝΑΟΙΚΑ\ kg 32,08x 1,10 = 35,29 ε. Επίχρισμα τσιμεντοκονιάματος 600kg πάχους 2.50 cm ΝΑΟΙΚΑ\71.22 m2 7,00 x 13,30 = 93,10 ζ. Σιδηρά θύρα διαστάσεων 80x80cm ΝΑΟΙΚ Α\62.24 m2 7,00 x 5,80 = 40,60 η. υλικά & μικρουλικά (μαστοί βάννες πλήρωσης,εκκένωσης, φλοτέρ κλπ) m 1,50 x 110,00 = 165,00 Πρόσθετη εργασία λόγω μεμονωμένων μικροκατασκευών Τεχν (003) h 5,00 x 20,42 = 102,10 845,41

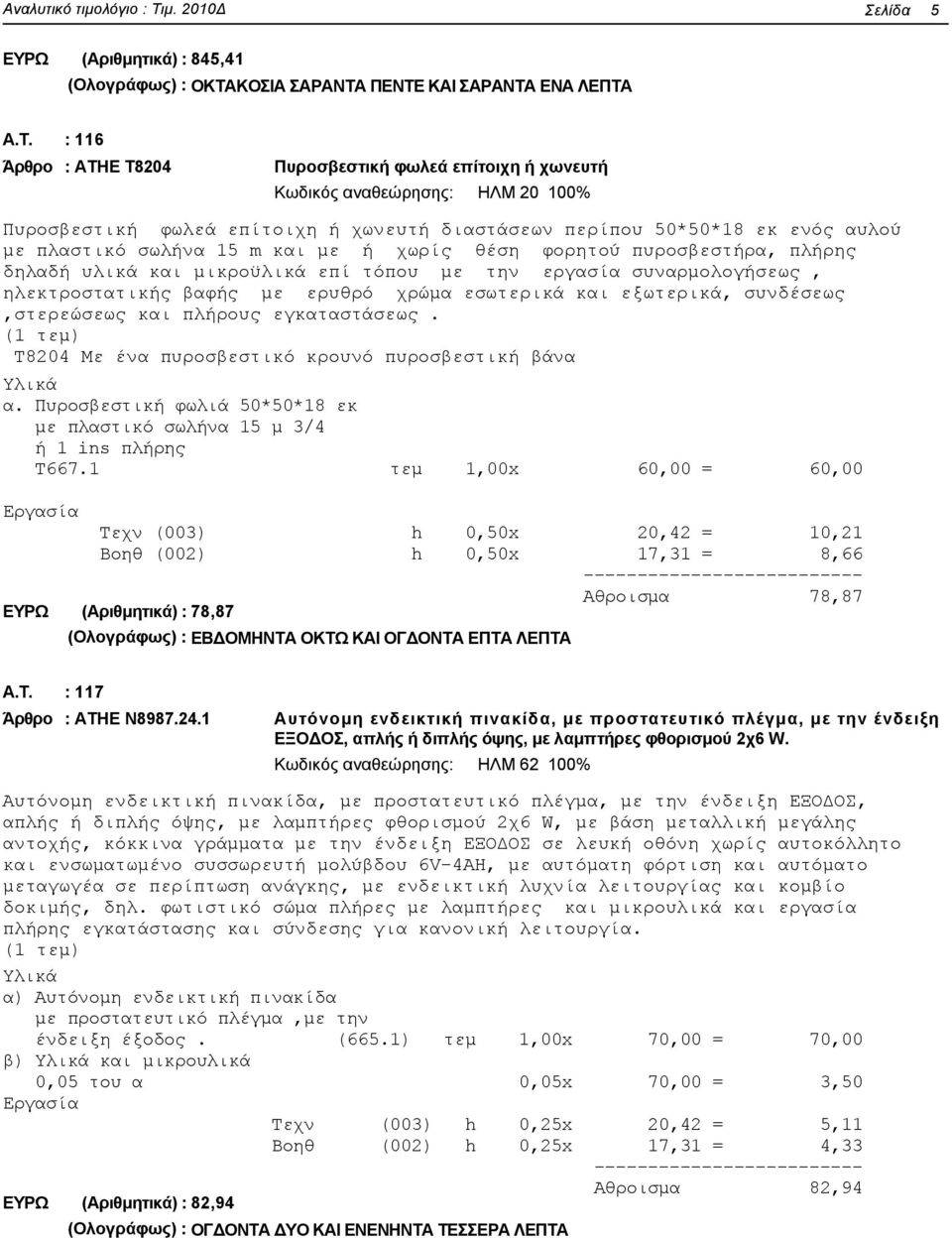

5 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 5 ΕΥΡΩ (Αριθμητικά) : 845,41 (Ολογράφως) : ΟΚΤΑΚΟΣΙΑ ΣΑΡΑΝΤΑ ΠΕΝΤΕ ΚΑΙ ΣΑΡΑΝΤΑ ΕΝΑ ΛΕΠΤΑ A.T. : 116 Άρθρο : ΑΤΗΕ Τ8204 Πυροσβεστική φωλεά επίτοιχη ή χωνευτή Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστική φωλεά επίτοιχη ή χωνευτή διαστάσεων περίπου 50*50*18 εκ ενός αυλού με πλαστικό σωλήνα 15 m και με ή χωρίς θέση φορητού πυροσβεστήρα, πλήρης δηλαδή υλικά και μικροϋλικά επί τόπου με την εργασία συναρμολογήσεως, ηλεκτροστατικής βαφής με ερυθρό χρώμα εσωτερικά και εξωτερικά, συνδέσεως,στερεώσεως και πλήρους εγκαταστάσεως. Τ8204 Με ένα πυροσβεστικό κρουνό πυροσβεστική βάνα α. Πυροσβεστική φωλιά 50*50*18 εκ με πλαστικό σωλήνα 15 μ 3/4 ή 1 ins πλήρης Τ667.1 τεμ 1,00x 60,00 = 60,00 Τεχν (003) h 0,50x 20,42 = 10,21 Βοηθ (002) h 0,50x 17,31 = 8,66 ΕΥΡΩ (Αριθμητικά) : 78,87 78,87 (Ολογράφως) : ΕΒΔΟΜΗΝΤΑ ΟΚΤΩ ΚΑΙ ΟΓΔΟΝΤΑ ΕΠΤΑ ΛΕΠΤΑ A.T. : 117 Άρθρο : ΑΤΗΕ Ν Αυτόνομη ενδεικτική πινακίδα, με προστατευτικό πλέγμα, με την ένδειξη ΕΞΟΔΟΣ, απλής ή διπλής όψης, με λαμπτήρες φθορισμού 2χ6 W. Κωδικός αναθεώρησης: ΗΛΜ % Αυτόνομη ενδεικτική πινακίδα, με προστατευτικό πλέγμα, με την ένδειξη EΞΟΔΟΣ, απλής ή διπλής όψης, με λαμπτήρες φθορισμού 2χ6 W, με βάση μεταλλική μεγάλης αντοχής, κόκκινα γράμματα με την ένδειξη ΕΞΟΔΟΣ σε λευκή οθόνη χωρίς αυτοκόλλητο και ενσωματωμένο συσσωρευτή μολύβδου 6V-4AH, με αυτόματη φόρτιση και αυτόματο μεταγωγέα σε περίπτωση ανάγκης, με ενδεικτική λυχνία λειτουργίας και κομβίο δοκιμής, δηλ. φωτιστικό σώμα πλήρες με λαμπτήρες και μικρουλικά και εργασία πλήρης εγκατάστασης και σύνδεσης για κανονική λειτουργία. Υλικά α) Αυτόνομη ενδεικτική πινακίδα με προστατευτικό πλέγμα,με την ένδειξη έξοδος. (665.1) τεμ 1,00x 70,00 = 70,00 β) Υλικά και μικρουλικά 0,05 του α 0,05x 70,00 = 3,50 Τεχν (003) h 0,25x 20,42 = 5,11 Βοηθ (002) h 0,25x 17,31 = 4, ΕΥΡΩ (Αριθμητικά) : 82,94 82,94 (Ολογράφως) : ΟΓΔΟΝΤΑ ΔΥΟ ΚΑΙ ΕΝΕΝΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ

6 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 6 A.T. : 118 Άρθρο : ΑΤΗΕ ΝΑ61 Ανιχνευτής καπνού ασύρματος Κωδικός αναθεώρησης: ΗΛΜ % Ανιχνευτής καπνού ασύρματος μετά βάσεως κατάλληλος για εγκατάσταση στην οροφή,ρυθμιζομένης ευπαθείας, πλήρως εγκατεστημένος μετά των υλικών και μικρουλικών εγκαταστάσεως και της εργασίας για παράδοση σε πλήρη και κανονική λειτουργία. Υλικά α) Ανιχνευτής ιονισμού ασύρματος μετά βάσεως (τα892) τεμ 1,00x 150,00 = 150,00 β) Υλικά και μικρουλικά 0,05 του α 0,05x 150,00 = 7,50 Τεχν (003) h 0,20x 20,42 = 4,08 Βοηθ (002) h 0,20x 17,31 = 3, ΕΥΡΩ (Αριθμητικά) : 165,04 165,04 (Ολογράφως) : ΕΚΑΤΟΝ ΕΞΗΝΤΑ ΠΕΝΤΕ ΚΑΙ ΤΕΣΣΕΡΑ ΛΕΠΤΑ A.T. : 119 Άρθρο : ΑΤΗΕ Σιδηροσωλήνας γαλβανισμένος με ραφή διαμέτρου Φ 1 1/2 ins Κωδικός αναθεώρησης: ΗΛΜ 5 100% Σιδηροσωλήνας γαλβανισμένος με ραφή ISO - MEDIUM βαρύς (πράσινη ετικέττα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεμάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση μεταξύ τους το πολύ 2 m και μικροϋλικά (καννάβι σχοινί, μίνιο κλπ) επί τόπου και εργασία πλήρους εγκαταστάσεως, συνδέσεως και δοκιμών πιέσεως (1 m) Διαμέτρου 1 1/2 ins α) Σιδηροσωλήνας γαλβανισμένος με ραφή Φ 1 1/2 ins αυξημένος κατά 25% γιά ειδικά τεμάχια και 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως m 1,30x 7,05 = 9,17 Τεχν (003) h 0,50x 20,42 = 10,21 Βοηθ (002) h 0,50x 17,31 = 8,66 ΕΥΡΩ (Αριθμητικά) : 28,04 28,04 (Ολογράφως) : ΕΙΚΟΣΙ ΟΚΤΩ ΚΑΙ ΤΕΣΣΕΡΑ ΛΕΠΤΑ A.T. : 120 Άρθρο : ΑΤΗΕ Χαλκοσωλήνας Εξωτ. διαμέτρου Φ 22 mm πάχους τοιχώματος 0,90 mm Κωδικός αναθεώρησης: ΗΛΜ 7 100% Χαλκοσωλήνας πάχους τοιχώματος 0,90 mm τοποθετημένος με όλα τα ειδικά τεμάχια συνδέσεως, υλικά στερεώσεως (απαγορεύεται η στερέωση με ήλους) και συγκολλήσεως, δηλαδή χαλκοσωλήνας, σύνδεσμοι, ρακόρ, ταύ κλπ, επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως (1 m) Εξωτ. Διαμέτρου 22 mm

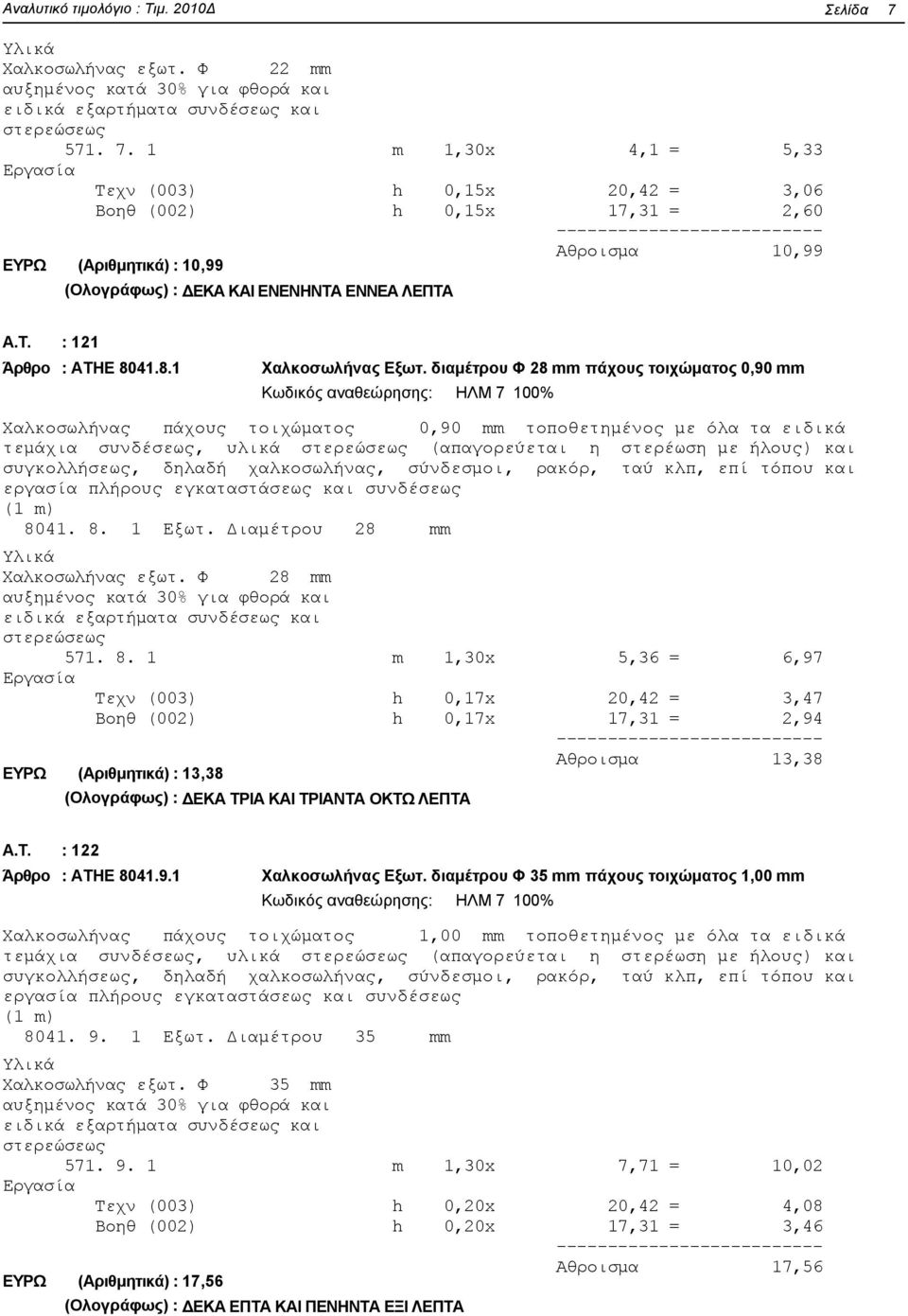

7 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 7 Χαλκοσωλήνας εξωτ. Φ 22 mm αυξημένος κατά 30% για φθορά και ειδικά εξαρτήματα συνδέσεως και στερεώσεως m 1,30x 4,1 = 5,33 Τεχν (003) h 0,15x 20,42 = 3,06 Βοηθ (002) h 0,15x 17,31 = 2,60 ΕΥΡΩ (Αριθμητικά) : 10,99 10,99 (Ολογράφως) : ΔΕΚΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΝΝΕΑ ΛΕΠΤΑ A.T. : 121 Άρθρο : ΑΤΗΕ Χαλκοσωλήνας Εξωτ. διαμέτρου Φ 28 mm πάχους τοιχώματος 0,90 mm Κωδικός αναθεώρησης: ΗΛΜ 7 100% Χαλκοσωλήνας πάχους τοιχώματος 0,90 mm τοποθετημένος με όλα τα ειδικά τεμάχια συνδέσεως, υλικά στερεώσεως (απαγορεύεται η στερέωση με ήλους) και συγκολλήσεως, δηλαδή χαλκοσωλήνας, σύνδεσμοι, ρακόρ, ταύ κλπ, επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως (1 m) Εξωτ. Διαμέτρου 28 mm Χαλκοσωλήνας εξωτ. Φ 28 mm αυξημένος κατά 30% για φθορά και ειδικά εξαρτήματα συνδέσεως και στερεώσεως m 1,30x 5,36 = 6,97 Τεχν (003) h 0,17x 20,42 = 3,47 Βοηθ (002) h 0,17x 17,31 = 2,94 ΕΥΡΩ (Αριθμητικά) : 13,38 13,38 (Ολογράφως) : ΔΕΚΑ ΤΡΙΑ ΚΑΙ ΤΡΙΑΝΤΑ ΟΚΤΩ ΛΕΠΤΑ A.T. : 122 Άρθρο : ΑΤΗΕ Χαλκοσωλήνας Εξωτ. διαμέτρου Φ 35 mm πάχους τοιχώματος 1,00 mm Κωδικός αναθεώρησης: ΗΛΜ 7 100% Χαλκοσωλήνας πάχους τοιχώματος 1,00 mm τοποθετημένος με όλα τα ειδικά τεμάχια συνδέσεως, υλικά στερεώσεως (απαγορεύεται η στερέωση με ήλους) και συγκολλήσεως, δηλαδή χαλκοσωλήνας, σύνδεσμοι, ρακόρ, ταύ κλπ, επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως (1 m) Εξωτ. Διαμέτρου 35 mm Χαλκοσωλήνας εξωτ. Φ 35 mm αυξημένος κατά 30% για φθορά και ειδικά εξαρτήματα συνδέσεως και στερεώσεως m 1,30x 7,71 = 10,02 Τεχν (003) h 0,20x 20,42 = 4,08 Βοηθ (002) h 0,20x 17,31 = 3,46 ΕΥΡΩ (Αριθμητικά) : 17,56 17,56 (Ολογράφως) : ΔΕΚΑ ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΕΞΙ ΛΕΠΤΑ

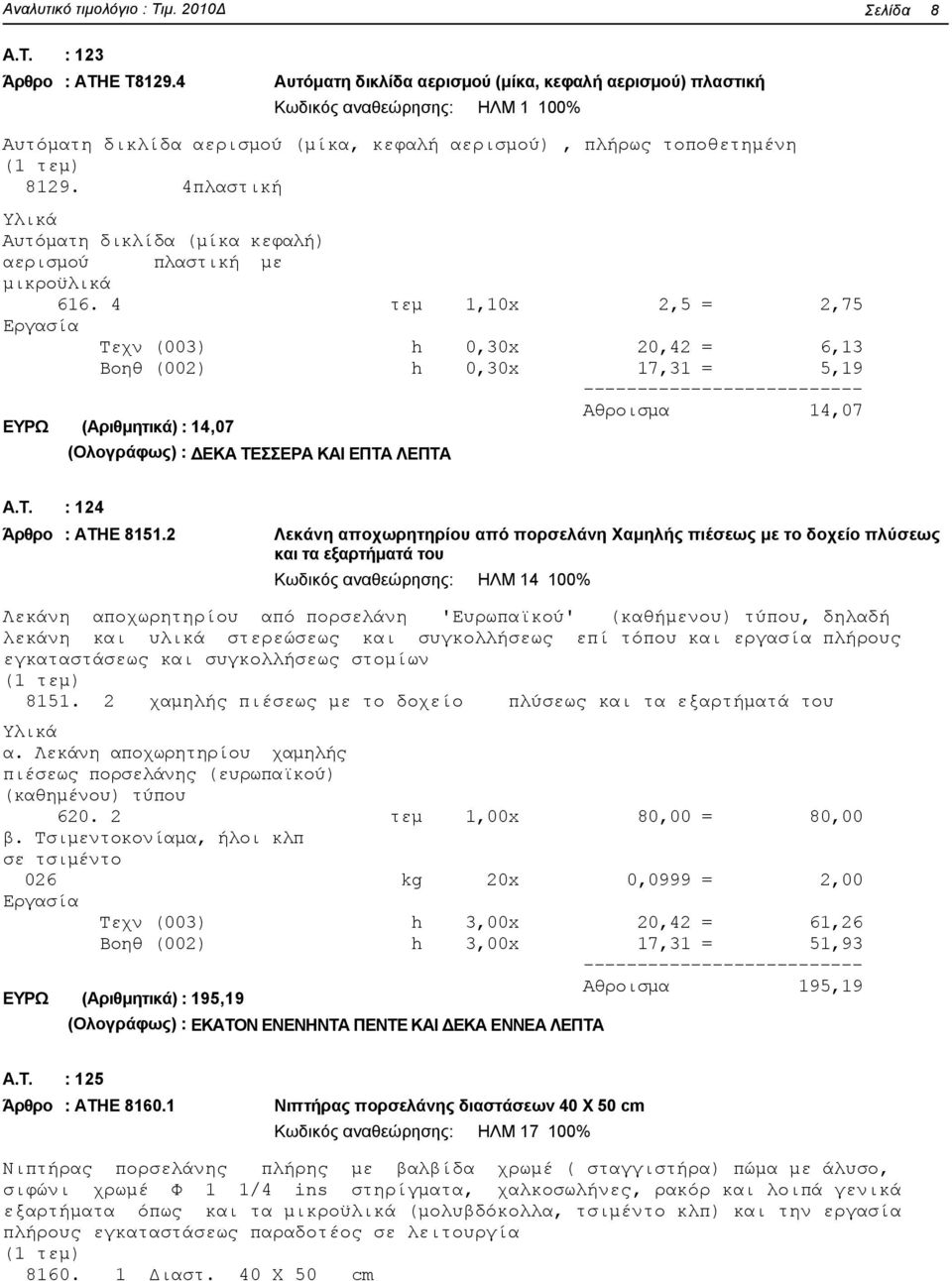

8 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 8 A.T. : 123 Άρθρο : ΑΤΗΕ Τ Αυτόματη δικλίδα αερισμού (μίκα, κεφαλή αερισμού) πλαστική Κωδικός αναθεώρησης: ΗΛΜ 1 100% Aυτόματη δικλίδα αερισμού (μίκα, κεφαλή αερισμού), πλήρως τοποθετημένη πλαστική Αυτόματη δικλίδα (μίκα κεφαλή) αερισμού πλαστική με μικροϋλικά τεμ 1,10x 2,5 = 2,75 Τεχν (003) h 0,30x 20,42 = 6,13 Βοηθ (002) h 0,30x 17,31 = 5,19 ΕΥΡΩ (Αριθμητικά) : 14,07 14,07 (Ολογράφως) : ΔΕΚΑ ΤΕΣΣΕΡΑ ΚΑΙ ΕΠΤΑ ΛΕΠΤΑ A.T. : 124 Άρθρο : ΑΤΗΕ Λεκάνη αποχωρητηρίου από πορσελάνη Χαμηλής πιέσεως με το δοχείο πλύσεως και τα εξαρτήματά του Κωδικός αναθεώρησης: ΗΛΜ % Λεκάνη αποχωρητηρίου από πορσελάνη 'Ευρωπαϊκού' (καθήμενου) τύπου, δηλαδή λεκάνη και υλικά στερεώσεως και συγκολλήσεως επί τόπου και εργασία πλήρους εγκαταστάσεως και συγκολλήσεως στομίων χαμηλής πιέσεως με το δοχείο πλύσεως και τα εξαρτήματά του α. Λεκάνη αποχωρητηρίου χαμηλής πιέσεως πορσελάνης (ευρωπαϊκού) (καθημένου) τύπου τεμ 1,00x 80,00 = 80,00 β. Τσιμεντοκονίαμα, ήλοι κλπ σε τσιμέντο 026 kg 20x 0,0999 = 2,00 Τεχν (003) h 3,00x 20,42 = 61,26 Βοηθ (002) h 3,00x 17,31 = 51,93 ΕΥΡΩ (Αριθμητικά) : 195,19 195,19 (Ολογράφως) : ΕΚΑΤΟΝ ΕΝΕΝΗΝΤΑ ΠΕΝΤΕ ΚΑΙ ΔΕΚΑ ΕΝΝΕΑ ΛΕΠΤΑ A.T. : 125 Άρθρο : ΑΤΗΕ Νιπτήρας πορσελάνης διαστάσεων 40 Χ 50 cm Κωδικός αναθεώρησης: ΗΛΜ % Νιπτήρας πορσελάνης πλήρης με βαλβίδα χρωμέ ( σταγγιστήρα) πώμα με άλυσο, σιφώνι χρωμέ Φ 1 1/4 ins στηρίγματα, χαλκοσωλήνες, ρακόρ και λοιπά γενικά εξαρτήματα όπως και τα μικροϋλικά (μολυβδόκολλα, τσιμέντο κλπ) και την εργασία πλήρους εγκαταστάσεως παραδοτέος σε λειτουργία Διαστ. 40 Χ 50 cm

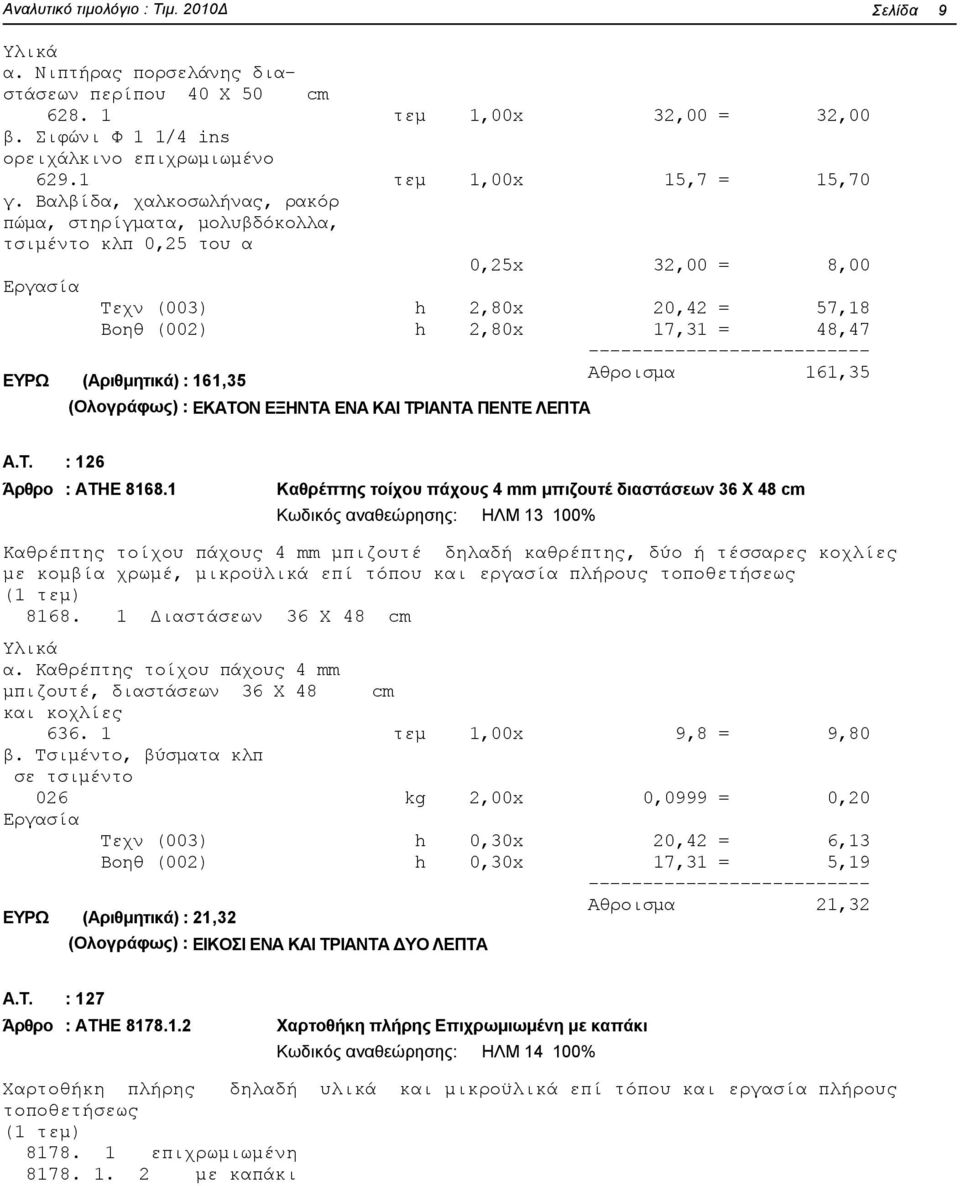

9 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 9 α. Νιπτήρας πορσελάνης διαστάσεων περίπου 40 Χ 50 cm τεμ 1,00x 32,00 = 32,00 β. Σιφώνι Φ 1 1/4 ins ορειχάλκινο επιχρωμιωμένο τεμ 1,00x 15,7 = 15,70 γ. Βαλβίδα, χαλκοσωλήνας, ρακόρ πώμα, στηρίγματα, μολυβδόκολλα, τσιμέντο κλπ 0,25 του α 0,25x 32,00 = 8,00 Τεχν (003) h 2,80x 20,42 = 57,18 Βοηθ (002) h 2,80x 17,31 = 48,47 ΕΥΡΩ (Αριθμητικά) : 161,35 (Ολογράφως) : ΕΚΑΤΟΝ ΕΞΗΝΤΑ ΕΝΑ ΚΑΙ ΤΡΙΑΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ 161,35 A.T. : 126 Άρθρο : ΑΤΗΕ Καθρέπτης τοίχου πάχους 4 mm μπιζουτέ διαστάσεων 36 Χ 48 cm Κωδικός αναθεώρησης: ΗΛΜ % Καθρέπτης τοίχου πάχους 4 mm μπιζουτέ δηλαδή καθρέπτης, δύο ή τέσσαρες κοχλίες με κομβία χρωμέ, μικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως Διαστάσεων 36 Χ 48 cm α. Καθρέπτης τοίχου πάχους 4 mm μπιζουτέ, διαστάσεων 36 Χ 48 cm και κοχλίες τεμ 1,00x 9,8 = 9,80 β. Τσιμέντο, βύσματα κλπ σε τσιμέντο 026 kg 2,00x 0,0999 = 0,20 Τεχν (003) h 0,30x 20,42 = 6,13 Βοηθ (002) h 0,30x 17,31 = 5,19 ΕΥΡΩ (Αριθμητικά) : 21,32 (Ολογράφως) : ΕΙΚΟΣΙ ΕΝΑ ΚΑΙ ΤΡΙΑΝΤΑ ΔΥΟ ΛΕΠΤΑ 21,32 A.T. : 127 Άρθρο : ΑΤΗΕ Χαρτοθήκη πλήρης Επιχρωμιωμένη με καπάκι Κωδικός αναθεώρησης: ΗΛΜ % Χαρτοθήκη πλήρης δηλαδή υλικά και μικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως επιχρωμιωμένη με καπάκι

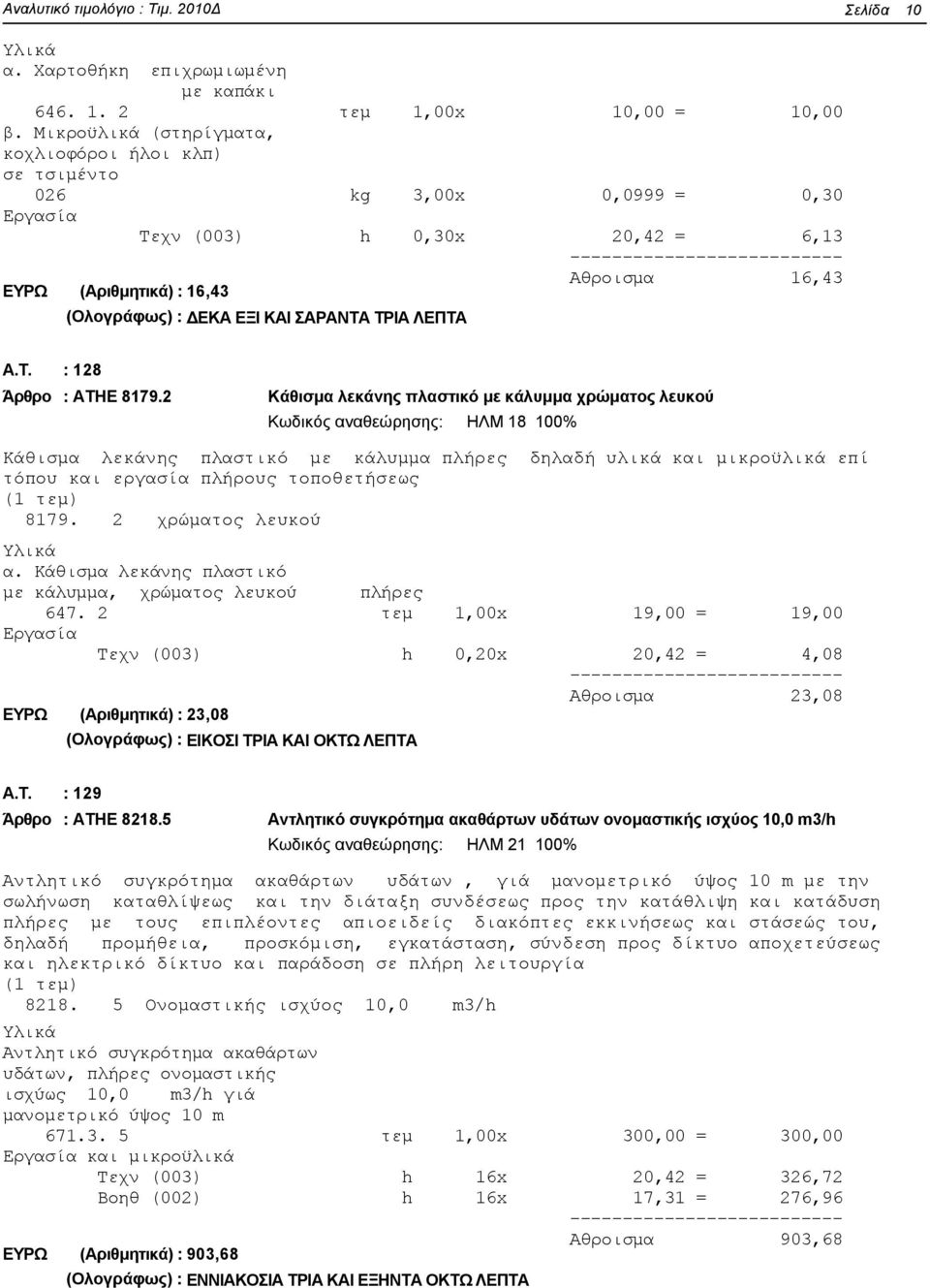

10 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 10 α. Χαρτοθήκη επιχρωμιωμένη με καπάκι τεμ 1,00x 10,00 = 10,00 β. Μικροϋλικά (στηρίγματα, κοχλιοφόροι ήλοι κλπ) σε τσιμέντο 026 kg 3,00x 0,0999 = 0,30 Τεχν (003) h 0,30x 20,42 = 6,13 ΕΥΡΩ (Αριθμητικά) : 16,43 16,43 (Ολογράφως) : ΔΕΚΑ ΕΞΙ ΚΑΙ ΣΑΡΑΝΤΑ ΤΡΙΑ ΛΕΠΤΑ A.T. : 128 Άρθρο : ΑΤΗΕ Κάθισμα λεκάνης πλαστικό με κάλυμμα χρώματος λευκού Κωδικός αναθεώρησης: ΗΛΜ % Κάθισμα λεκάνης πλαστικό με κάλυμμα πλήρες δηλαδή υλικά και μικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως χρώματος λευκού α. Κάθισμα λεκάνης πλαστικό με κάλυμμα, χρώματος λευκού πλήρες τεμ 1,00x 19,00 = 19,00 Τεχν (003) h 0,20x 20,42 = 4,08 ΕΥΡΩ (Αριθμητικά) : 23,08 (Ολογράφως) : ΕΙΚΟΣΙ ΤΡΙΑ ΚΑΙ ΟΚΤΩ ΛΕΠΤΑ 23,08 A.T. : 129 Άρθρο : ΑΤΗΕ Αντλητικό συγκρότημα ακαθάρτων υδάτων ονομαστικής ισχύος 10,0 m3/h Κωδικός αναθεώρησης: ΗΛΜ % Aντλητικό συγκρότημα ακαθάρτων υδάτων, γιά μανομετρικό ύψος 10 m με την σωλήνωση καταθλίψεως και την διάταξη συνδέσεως προς την κατάθλιψη και κατάδυση πλήρες με τους επιπλέοντες απιοειδείς διακόπτες εκκινήσεως και στάσεώς του, δηλαδή προμήθεια, προσκόμιση, εγκατάσταση, σύνδεση προς δίκτυο αποχετεύσεως και ηλεκτρικό δίκτυο και παράδοση σε πλήρη λειτουργία Ονομαστικής ισχύος 10,0 m3/h Αντλητικό συγκρότημα ακαθάρτων υδάτων, πλήρες ονομαστικής ισχύως 10,0 m3/h γιά μανομετρικό ύψος 10 m τεμ 1,00x 300,00 = 300,00 και μικροϋλικά Τεχν (003) h 16x 20,42 = 326,72 Βοηθ (002) h 16x 17,31 = 276,96 ΕΥΡΩ (Αριθμητικά) : 903,68 903,68 (Ολογράφως) : ΕΝΝΙΑΚΟΣΙΑ ΤΡΙΑ ΚΑΙ ΕΞΗΝΤΑ ΟΚΤΩ ΛΕΠΤΑ

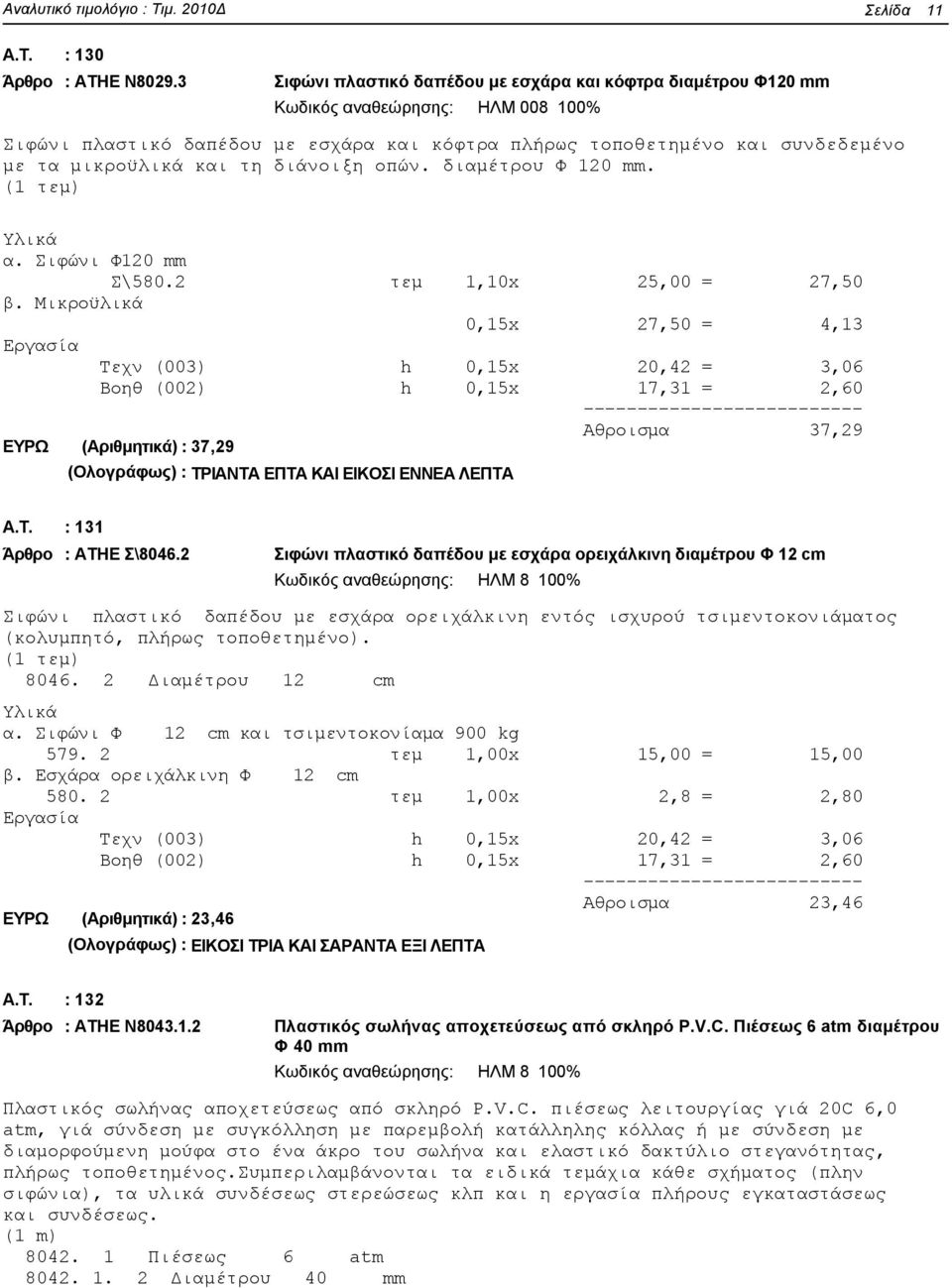

11 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 11 A.T. : 130 Άρθρο : ΑΤΗΕ Ν Σιφώνι πλαστικό δαπέδου με εσχάρα και κόφτρα διαμέτρου Φ120 mm Κωδικός αναθεώρησης: ΗΛΜ % Σιφώνι πλαστικό δαπέδου με εσχάρα και κόφτρα πλήρως τοποθετημένο και συνδεδεμένο με τα μικροϋλικά και τη διάνοιξη οπών. διαμέτρου Φ 120 mm. α. Σιφώνι Φ120 mm Σ\580.2 τεμ 1,10x 25,00 = 27,50 β. Μικροϋλικά 0,15x 27,50 = 4,13 Τεχν (003) h 0,15x 20,42 = 3,06 Βοηθ (002) h 0,15x 17,31 = 2,60 ΕΥΡΩ (Αριθμητικά) : 37,29 37,29 (Ολογράφως) : ΤΡΙΑΝΤΑ ΕΠΤΑ ΚΑΙ ΕΙΚΟΣΙ ΕΝΝΕΑ ΛΕΠΤΑ A.T. : 131 Άρθρο : ΑΤΗΕ Σ\ Σιφώνι πλαστικό δαπέδου με εσχάρα ορειχάλκινη διαμέτρου Φ 12 cm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Σιφώνι πλαστικό δαπέδου με εσχάρα ορειχάλκινη εντός ισχυρού τσιμεντοκονιάματος (κολυμπητό, πλήρως τοποθετημένο) Διαμέτρου 12 cm α. Σιφώνι Φ 12 cm και τσιμεντοκονίαμα 900 kg τεμ 1,00x 15,00 = 15,00 β. Εσχάρα ορειχάλκινη Φ 12 cm τεμ 1,00x 2,8 = 2,80 Τεχν (003) h 0,15x 20,42 = 3,06 Βοηθ (002) h 0,15x 17,31 = 2,60 ΕΥΡΩ (Αριθμητικά) : 23,46 23,46 (Ολογράφως) : ΕΙΚΟΣΙ ΤΡΙΑ ΚΑΙ ΣΑΡΑΝΤΑ ΕΞΙ ΛΕΠΤΑ A.T. : 132 Άρθρο : ΑΤΗΕ Ν Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Πιέσεως 6 atm διαμέτρου Φ 40 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας γιά 20C 6,0 atm, γιά σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος.συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 m) Πιέσεως 6 atm Διαμέτρου 40 mm

12 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 12 Πλαστικός σωλήνας Φ 40 mm από P.V.C. αυξημένος κατά 30% γιά φθορά, ειδικά τεμάχια, μικροϋλικά στερεώσεως κλπ (Ν ) m 1,30x 1,78 = 2,31 Τεχν (003) h 0,30x 20,42 = 6,13 Βοηθ (002) h 0,30x 17,31 = 5,19 ΕΥΡΩ (Αριθμητικά) : 13,63 13,63 (Ολογράφως) : ΔΕΚΑ ΤΡΙΑ ΚΑΙ ΕΞΗΝΤΑ ΤΡΙΑ ΛΕΠΤΑ A.T. : 133 Άρθρο : ΑΤΗΕ Ν Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Πιέσεως 6 atm διαμέτρου Φ 50 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας γιά 20C 6,0 atm, γιά σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος.συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 m) Πιέσεως 6 atm Διαμέτρου 50 mm Πλαστικός σωλήνας Φ 50 mm από P.V.C. αυξημένος κατά 30% γιά φθορά, ειδικά τεμάχια, μικροϋλικά στερεώσεως κλπ (Ν ) m 1,30x 2,26 = 2,94 Τεχν (003) h 0,30x 20,42 = 6,13 Βοηθ (002) h 0,30x 17,31 = 5,19 ΕΥΡΩ (Αριθμητικά) : 14,26 14,26 (Ολογράφως) : ΔΕΚΑ ΤΕΣΣΕΡΑ ΚΑΙ ΕΙΚΟΣΙ ΕΞΙ ΛΕΠΤΑ A.T. : 134 Άρθρο : ΑΤΗΕ Ν Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Πιέσεως 6 atm διαμέτρου Φ 75 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας γιά 20C 6,0 atm, γιά σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος.συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 m) Πιέσεως 6 atm Διαμέτρου 75 mm

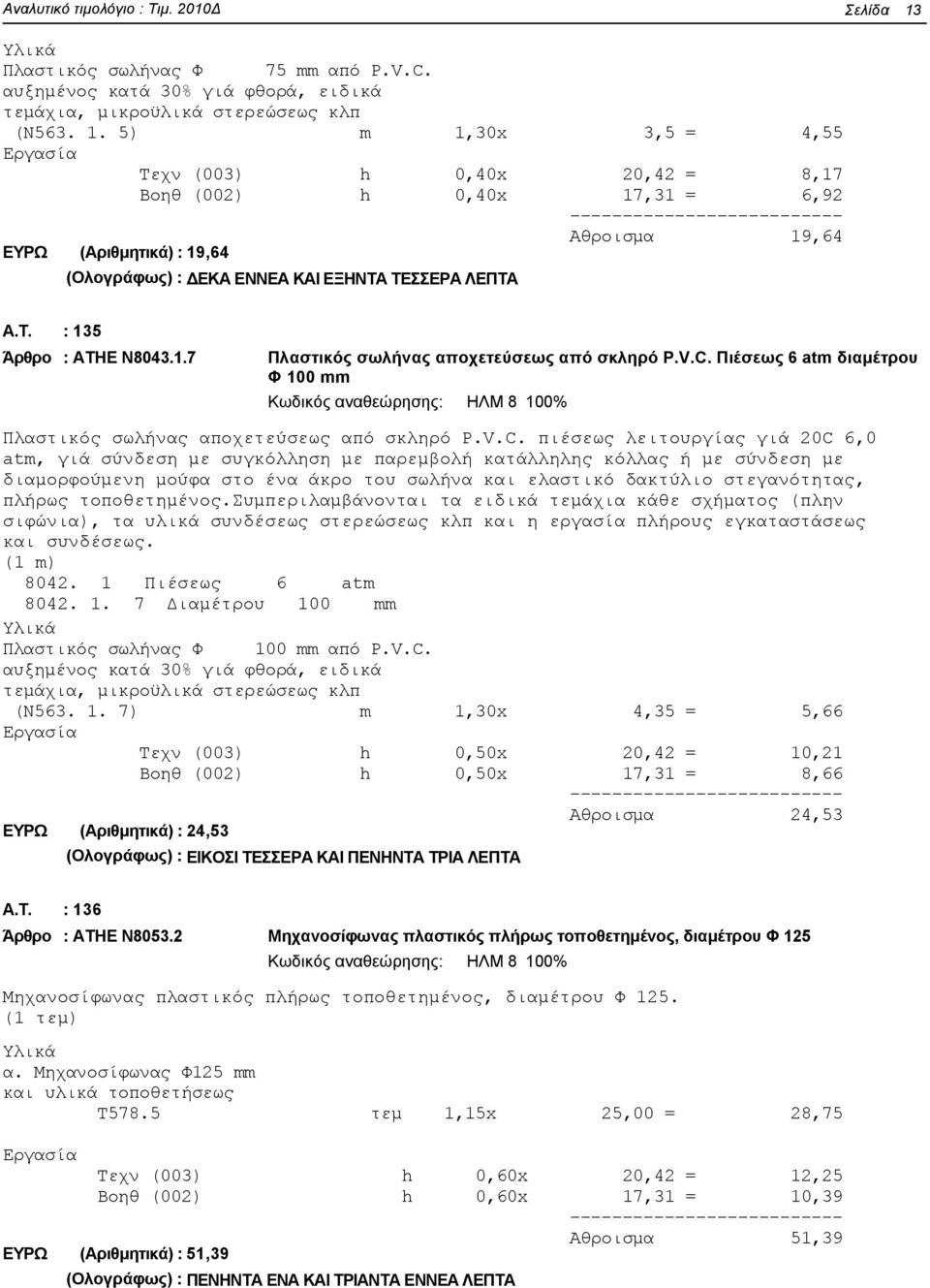

13 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 13 Πλαστικός σωλήνας Φ 75 mm από P.V.C. αυξημένος κατά 30% γιά φθορά, ειδικά τεμάχια, μικροϋλικά στερεώσεως κλπ (Ν ) m 1,30x 3,5 = 4,55 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 ΕΥΡΩ (Αριθμητικά) : 19,64 19,64 (Ολογράφως) : ΔΕΚΑ ΕΝΝΕΑ ΚΑΙ ΕΞΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ A.T. : 135 Άρθρο : ΑΤΗΕ Ν Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Πιέσεως 6 atm διαμέτρου Φ 100 mm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας γιά 20C 6,0 atm, γιά σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος.συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 m) Πιέσεως 6 atm Διαμέτρου 100 mm Πλαστικός σωλήνας Φ 100 mm από P.V.C. αυξημένος κατά 30% γιά φθορά, ειδικά τεμάχια, μικροϋλικά στερεώσεως κλπ (Ν ) m 1,30x 4,35 = 5,66 Τεχν (003) h 0,50x 20,42 = 10,21 Βοηθ (002) h 0,50x 17,31 = 8,66 ΕΥΡΩ (Αριθμητικά) : 24,53 24,53 (Ολογράφως) : ΕΙΚΟΣΙ ΤΕΣΣΕΡΑ ΚΑΙ ΠΕΝΗΝΤΑ ΤΡΙΑ ΛΕΠΤΑ A.T. : 136 Άρθρο : ΑΤΗΕ Ν Μηχανοσίφωνας πλαστικός πλήρως τοποθετημένος, διαμέτρου Φ 125 Κωδικός αναθεώρησης: ΗΛΜ 8 100% Μηχανοσίφωνας πλαστικός πλήρως τοποθετημένος, διαμέτρου Φ 125. α. Μηχανοσίφωνας Φ125 mm και υλικά τοποθετήσεως Τ578.5 τεμ 1,15x 25,00 = 28,75 Τεχν (003) h 0,60x 20,42 = 12,25 Βοηθ (002) h 0,60x 17,31 = 10,39 ΕΥΡΩ (Αριθμητικά) : 51,39 51,39 (Ολογράφως) : ΠΕΝΗΝΤΑ ΕΝΑ ΚΑΙ ΤΡΙΑΝΤΑ ΕΝΝΕΑ ΛΕΠΤΑ

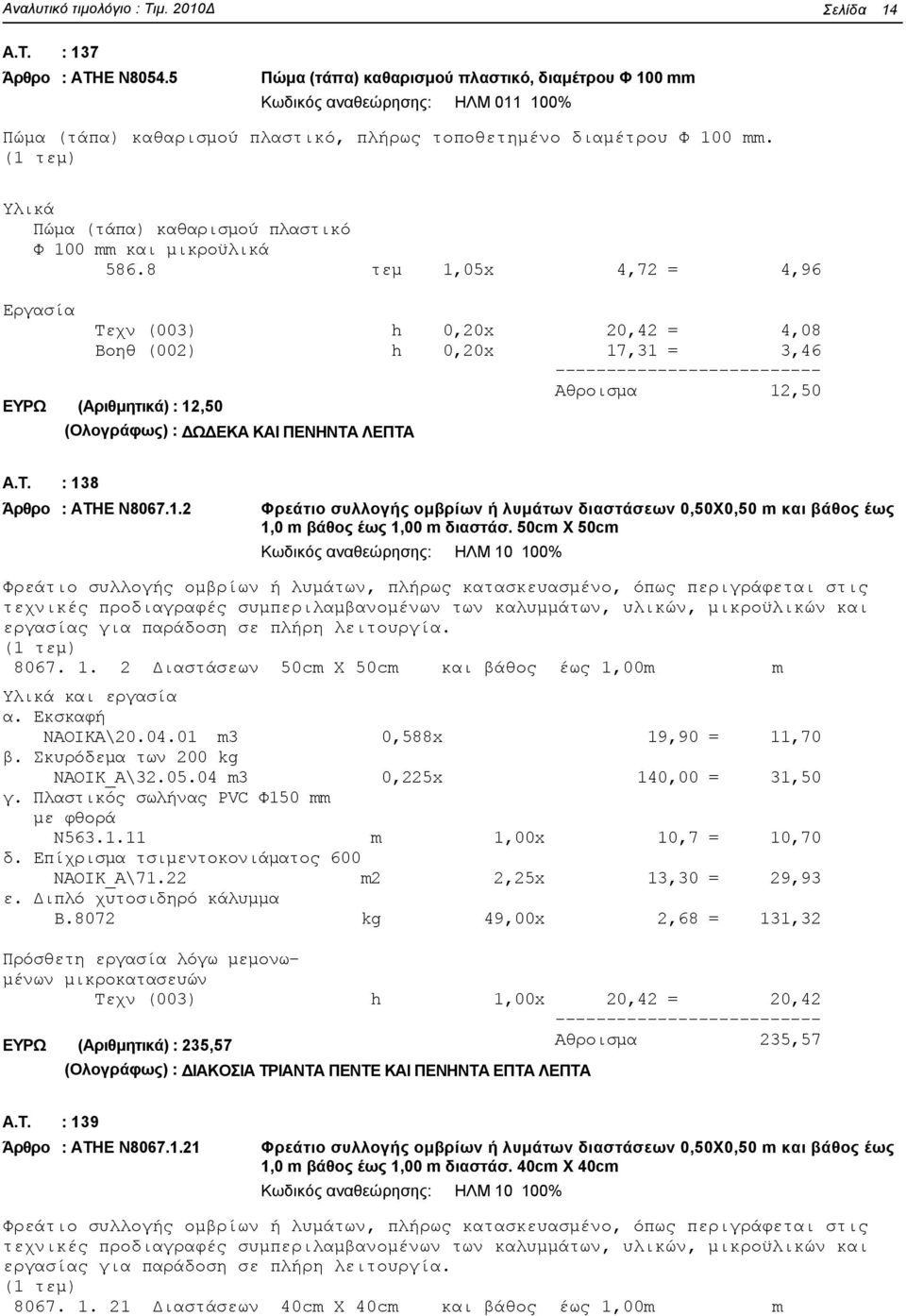

14 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 14 A.T. : 137 Άρθρο : ΑΤΗΕ Ν Πώμα (τάπα) καθαρισμού πλαστικό, διαμέτρου Φ 100 mm Κωδικός αναθεώρησης: ΗΛΜ % Πώμα (τάπα) καθαρισμού πλαστικό, πλήρως τοποθετημένο διαμέτρου Φ 100 mm. Πώμα (τάπα) καθαρισμού πλαστικό Φ 100 mm και μικροϋλικά τεμ 1,05x 4,72 = 4,96 Τεχν (003) h 0,20x 20,42 = 4,08 Βοηθ (002) h 0,20x 17,31 = 3,46 ΕΥΡΩ (Αριθμητικά) : 12,50 12,50 (Ολογράφως) : ΔΩΔΕΚΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ A.T. : 138 Άρθρο : ΑΤΗΕ Ν Φρεάτιο συλλογής ομβρίων ή λυμάτων διαστάσεων 0,50Χ0,50 m και βάθος έως 1,0 m βάθος έως 1,00 m διαστάσ. 50cm X 50cm Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο συλλογής ομβρίων ή λυμάτων, πλήρως κατασκευασμένο, όπως περιγράφεται στις τεχνικές προδιαγραφές συμπεριλαμβανομένων των καλυμμάτων, υλικών, μικροϋλικών και εργασίας για παράδοση σε πλήρη λειτουργία Διαστάσεων 50cm X 50cm και βάθος έως 1,00m m και εργασία α. Εκσκαφή ΝΑΟΙΚΑ\ m3 0,588x 19,90 = 11,70 β. Σκυρόδεμα των 200 kg NΑΟΙΚ_Α\ m3 0,225x 140,00 = 31,50 γ. Πλαστικός σωλήνας PVC Φ150 mm με φθορά Ν m 1,00x 10,7 = 10,70 δ. Επίχρισμα τσιμεντοκονιάματος 600 ΝΑΟΙΚ_Α\71.22 m2 2,25x 13,30 = 29,93 ε. Διπλό χυτοσιδηρό κάλυμμα Β.8072 kg 49,00x 2,68 = 131,32 Πρόσθετη εργασία λόγω μεμονωμένων μικροκατασευών Τεχν (003) h 1,00x 20,42 = 20,42 ΕΥΡΩ (Αριθμητικά) : 235,57 235,57 (Ολογράφως) : ΔΙΑΚΟΣΙΑ ΤΡΙΑΝΤΑ ΠΕΝΤΕ ΚΑΙ ΠΕΝΗΝΤΑ ΕΠΤΑ ΛΕΠΤΑ A.T. : 139 Άρθρο : ΑΤΗΕ Ν Φρεάτιο συλλογής ομβρίων ή λυμάτων διαστάσεων 0,50Χ0,50 m και βάθος έως 1,0 m βάθος έως 1,00 m διαστάσ. 40cm X 40cm Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο συλλογής ομβρίων ή λυμάτων, πλήρως κατασκευασμένο, όπως περιγράφεται στις τεχνικές προδιαγραφές συμπεριλαμβανομένων των καλυμμάτων, υλικών, μικροϋλικών και εργασίας για παράδοση σε πλήρη λειτουργία Διαστάσεων 40cm X 40cm και βάθος έως 1,00m m

15 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 15 και εργασία α. Εκσκαφή ΝΑΟΙΚΑ\ m3 0,432x 19,90 = 8,60 β. Σκυρόδεμα των 200 kg NΑΟΙΚ_Α\ m3 0,176x 140,00 = 24,64 γ. Πλαστικός σωλήνας PVC Φ150 mm με φθορά Ν m 0,90x 10,7 = 9,63 δ. Επίχρισμα τσιμεντοκονιάματος 600 ΝΑΟΙΚ_Α\71.22 m2 0,176x 13,30 = 2,34 ε. Διπλό χυτοσιδηρό κάλυμμα Β.8072 kg 26,00x 2,68 = 69,68 Πρόσθετη εργασία λόγω μεμονωμένων μικροκατασευών Τεχν (003) h 1,00x 20,42 = 20,42 ΕΥΡΩ (Αριθμητικά) : 135,31 135,31 (Ολογράφως) : ΕΚΑΤΟΝ ΤΡΙΑΝΤΑ ΠΕΝΤΕ ΚΑΙ ΤΡΙΑΝΤΑ ΕΝΑ ΛΕΠΤΑ A.T. : 140 Άρθρο : ΑΤΗΕ Ν Φρεάτιο συλλογής ομβρίων ή λυμάτων διαστάσεων 0,50Χ0,50 m και βάθος έως 1,0 m βάθος έως 1,00 m διαστάσ. 80cm X 80cm Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο συλλογής ομβρίων ή λυμάτων, πλήρως κατασκευασμένο, όπως περιγράφεται στις τεχνικές προδιαγραφές συμπεριλαμβανομένων των καλυμμάτων, υλικών, μικροϋλικών και εργασίας για παράδοση σε πλήρη λειτουργία Διαστάσεων 80cm X 80cm και βάθος έως 1,00 m και εργασία α. Εκσκαφή ΝΑΟΙΚΑ\ m3 1,20x 19,90 = 23,88 β. Σκυρόδεμα των 200 kg NΑΟΙΚ_Α\ m3 0,384x 140,00 = 53,76 γ. Πλαστικός σωλήνας PVC Φ150 mm με φθορά Ν m 1,30x 10,7 = 13,91 δ. Επίχρισμα τσιμεντοκονιάματος 600 ΝΑΟΙΚ_Α\71.22 m2 3,84x 13,30 = 51,07 ε. Διπλό χυτοσιδηρό κάλυμμα Β.8072 kg 122,00x 2,68 = 326,96 Πρόσθετη εργασία λόγω μεμονωμένων μικροκατασευών Τεχν (003) h 1,00x 20,42 = 20,42 ΕΥΡΩ (Αριθμητικά) : 490,00 490,00 (Ολογράφως) : ΤΕΤΡΑΚΟΣΙΑ ΕΝΕΝΗΝΤΑ A.T. : 141 Άρθρο : ΑΤΗΕ Σιδηροσωλήνας γαλβανισμένος με ραφή διαμέτρου Φ 1/2 ins Κωδικός αναθεώρησης: ΗΛΜ 5 100% Σιδηροσωλήνας γαλβανισμένος με ραφή ISO - MEDIUM βαρύς (πράσινη ετικέττα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεμάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση μεταξύ τους το πολύ 2 m και μικροϋλικά (καννάβι σχοινί, μίνιο κλπ) επί τόπου και εργασία πλήρους εγκαταστάσεως, συνδέσεως και δοκιμών πιέσεως (1 m) Διαμέτρου 1/2 ins

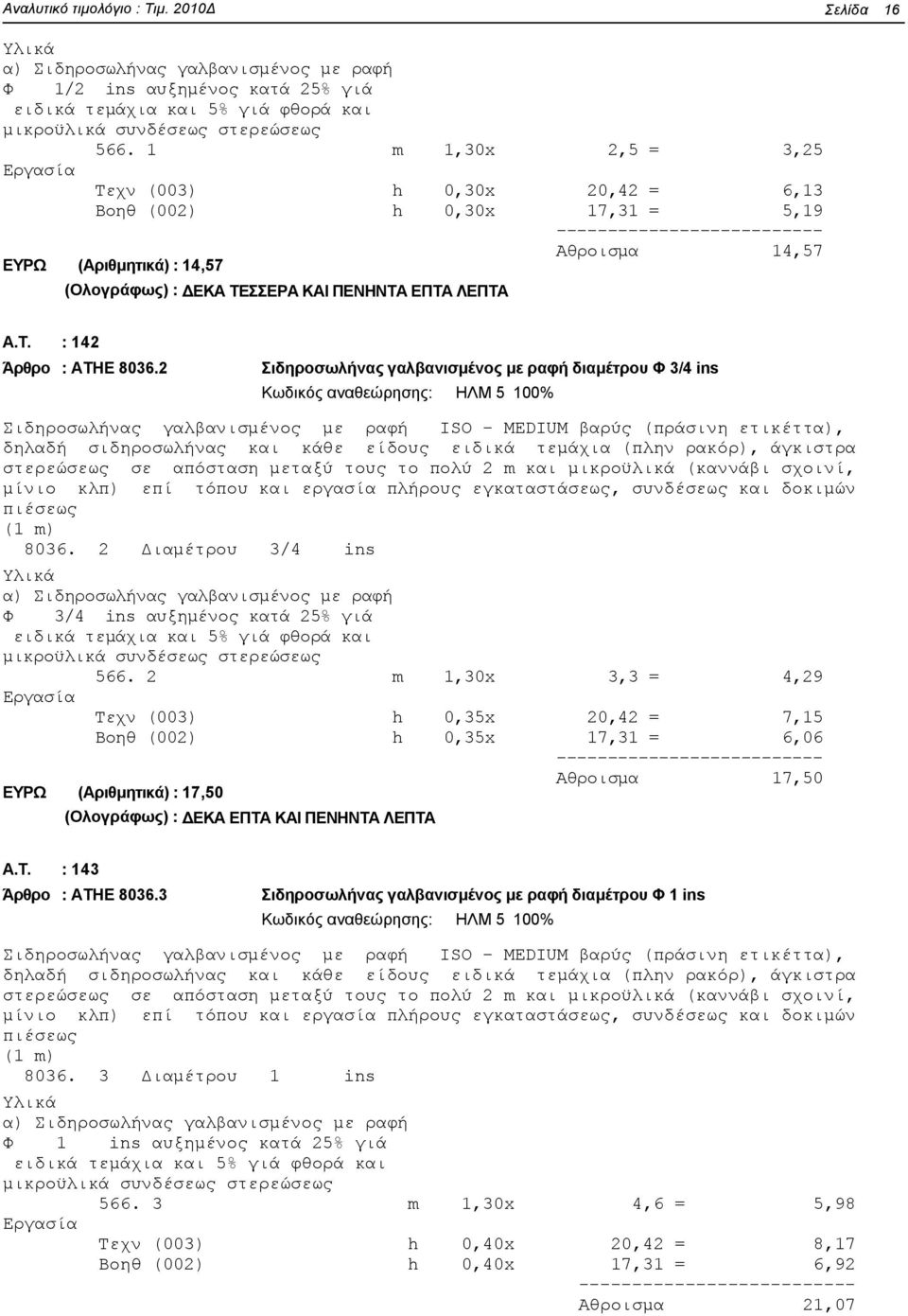

16 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 16 α) Σιδηροσωλήνας γαλβανισμένος με ραφή Φ 1/2 ins αυξημένος κατά 25% γιά ειδικά τεμάχια και 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως m 1,30x 2,5 = 3,25 Τεχν (003) h 0,30x 20,42 = 6,13 Βοηθ (002) h 0,30x 17,31 = 5,19 ΕΥΡΩ (Αριθμητικά) : 14,57 14,57 (Ολογράφως) : ΔΕΚΑ ΤΕΣΣΕΡΑ ΚΑΙ ΠΕΝΗΝΤΑ ΕΠΤΑ ΛΕΠΤΑ A.T. : 142 Άρθρο : ΑΤΗΕ Σιδηροσωλήνας γαλβανισμένος με ραφή διαμέτρου Φ 3/4 ins Κωδικός αναθεώρησης: ΗΛΜ 5 100% Σιδηροσωλήνας γαλβανισμένος με ραφή ISO - MEDIUM βαρύς (πράσινη ετικέττα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεμάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση μεταξύ τους το πολύ 2 m και μικροϋλικά (καννάβι σχοινί, μίνιο κλπ) επί τόπου και εργασία πλήρους εγκαταστάσεως, συνδέσεως και δοκιμών πιέσεως (1 m) Διαμέτρου 3/4 ins α) Σιδηροσωλήνας γαλβανισμένος με ραφή Φ 3/4 ins αυξημένος κατά 25% γιά ειδικά τεμάχια και 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως m 1,30x 3,3 = 4,29 Τεχν (003) h 0,35x 20,42 = 7,15 Βοηθ (002) h 0,35x 17,31 = 6,06 ΕΥΡΩ (Αριθμητικά) : 17,50 17,50 (Ολογράφως) : ΔΕΚΑ ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ A.T. : 143 Άρθρο : ΑΤΗΕ Σιδηροσωλήνας γαλβανισμένος με ραφή διαμέτρου Φ 1 ins Κωδικός αναθεώρησης: ΗΛΜ 5 100% Σιδηροσωλήνας γαλβανισμένος με ραφή ISO - MEDIUM βαρύς (πράσινη ετικέττα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεμάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση μεταξύ τους το πολύ 2 m και μικροϋλικά (καννάβι σχοινί, μίνιο κλπ) επί τόπου και εργασία πλήρους εγκαταστάσεως, συνδέσεως και δοκιμών πιέσεως (1 m) Διαμέτρου 1 ins α) Σιδηροσωλήνας γαλβανισμένος με ραφή Φ 1 ins αυξημένος κατά 25% γιά ειδικά τεμάχια και 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως m 1,30x 4,6 = 5,98 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 21,07

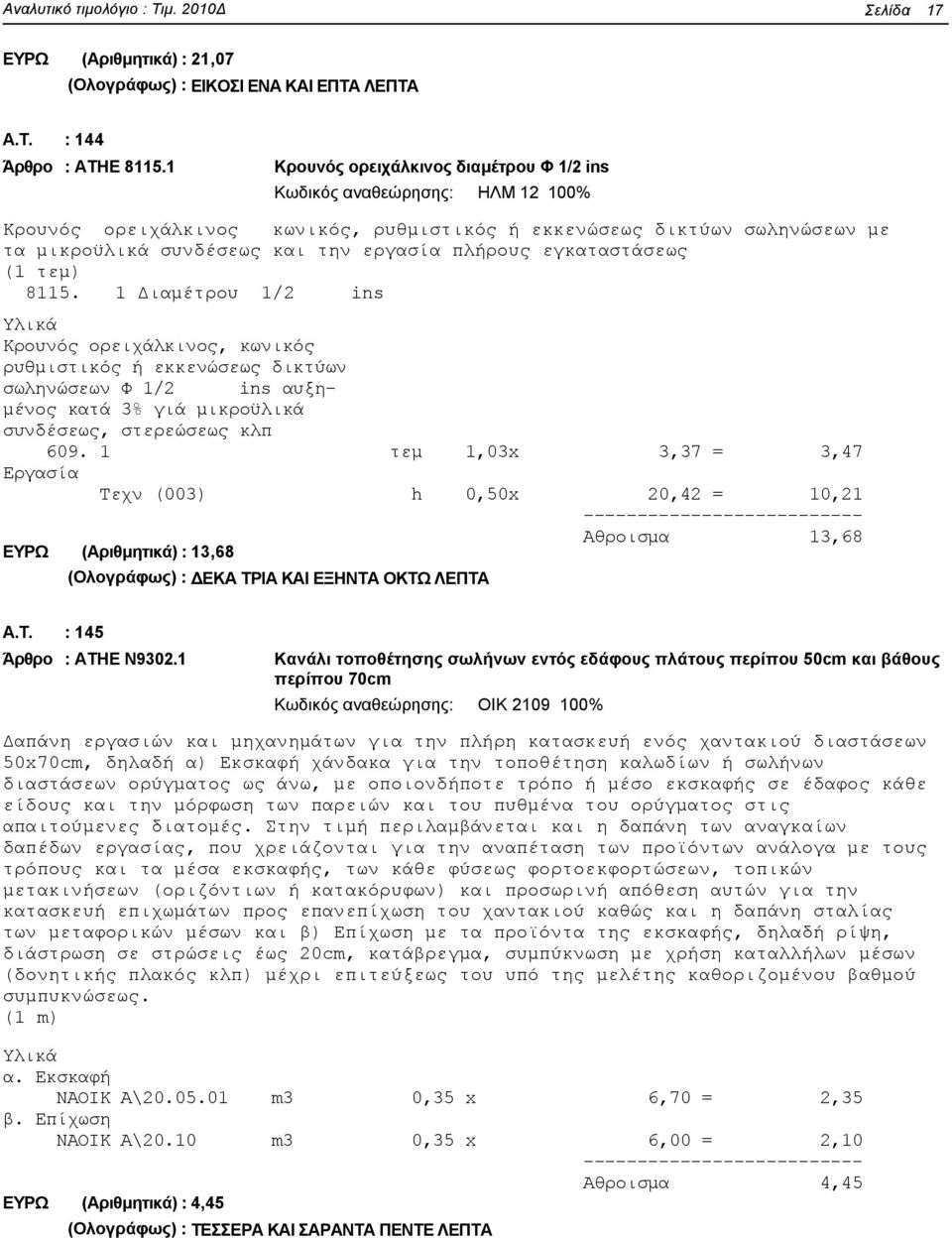

17 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 17 ΕΥΡΩ (Αριθμητικά) : 21,07 (Ολογράφως) : ΕΙΚΟΣΙ ΕΝΑ ΚΑΙ ΕΠΤΑ ΛΕΠΤΑ A.T. : 144 Άρθρο : ΑΤΗΕ Κρουνός ορειχάλκινος διαμέτρου Φ 1/2 ins Κωδικός αναθεώρησης: ΗΛΜ % Κρουνός ορειχάλκινος κωνικός, ρυθμιστικός ή εκκενώσεως δικτύων σωληνώσεων με τα μικροϋλικά συνδέσεως και την εργασία πλήρους εγκαταστάσεως Διαμέτρου 1/2 ins Κρουνός ορειχάλκινος, κωνικός ρυθμιστικός ή εκκενώσεως δικτύων σωληνώσεων Φ 1/2 ins αυξημένος κατά 3% γιά μικροϋλικά συνδέσεως, στερεώσεως κλπ τεμ 1,03x 3,37 = 3,47 Τεχν (003) h 0,50x 20,42 = 10,21 ΕΥΡΩ (Αριθμητικά) : 13,68 13,68 (Ολογράφως) : ΔΕΚΑ ΤΡΙΑ ΚΑΙ ΕΞΗΝΤΑ ΟΚΤΩ ΛΕΠΤΑ A.T. : 145 Άρθρο : ΑΤΗΕ Ν Κανάλι τοποθέτησης σωλήνων εντός εδάφους πλάτους περίπου 50cm και βάθους περίπου 70cm Κωδικός αναθεώρησης: ΟΙΚ % Δαπάνη εργασιών και μηχανημάτων για την πλήρη κατασκευή ενός χαντακιού διαστάσεων 50x70cm, δηλαδή α) Εκσκαφή χάνδακα για την τοποθέτηση καλωδίων ή σωλήνων διαστάσεων ορύγματος ως άνω, με οποιονδήποτε τρόπο ή μέσο εκσκαφής σε έδαφος κάθε είδους και την μόρφωση των παρειών και του πυθμένα του ορύγματος στις απαιτούμενες διατομές. Στην τιμή περιλαμβάνεται και η δαπάνη των αναγκαίων δαπέδων εργασίας, που χρειάζονται για την αναπέταση των προϊόντων ανάλογα με τους τρόπους και τα μέσα εκσκαφής, των κάθε φύσεως φορτοεκφορτώσεων, τοπικών μετακινήσεων (οριζόντιων ή κατακόρυφων) και προσωρινή απόθεση αυτών για την κατασκευή επιχωμάτων προς επανεπίχωση του χαντακιού καθώς και η δαπάνη σταλίας των μεταφορικών μέσων και β) Επίχωση με τα προϊόντα της εκσκαφής, δηλαδή ρίψη, διάστρωση σε στρώσεις έως 20cm, κατάβρεγμα, συμπύκνωση με χρήση καταλλήλων μέσων (δονητικής πλακός κλπ) μέχρι επιτεύξεως του υπό της μελέτης καθοριζομένου βαθμού συμπυκνώσεως. (1 m) α. Εκσκαφή ΝΑΟΙΚ Α\ m3 0,35 x 6,70 = 2,35 β. Επίχωση ΝΑΟΙΚ Α\20.10 m3 0,35 x 6,00 = 2,10 4,45 ΕΥΡΩ (Αριθμητικά) : 4,45 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΣΑΡΑΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ

18 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 18 A.T. : 146 Άρθρο : ΑΤΗΕ Ν Συλλέκτης ψυχρού ή ζεστού νερού διαμέτρου 1,5'' Κωδικός αναθεώρησης: ΗΛΜ % Έξοδος με το ανάλογο σ'αυτήν οριζόντιο συλλέκτης ή διανομέα ψυχρού ή ζεστού νερού από χαλυβδοσωλήνα χωρίς ραφή επιψευδαργυρωμένη εν θερμώ μετά την αποπεράτωση, πλήρως εγκατεστημένη, δηλαδή προμήθεια, προσκόμιση, εγκατάσταση, σύνδεση προς τα δίκτυα και παράδοση σε λειτουργία διαμέτρου 1.5". α. Χαλυβδοσωλήνας χωρίς ραφή τεμ 1,05x 14,00 = 14,70 β. Μικροϋλικά 0,5x 14,70 = 7,35 Τεχν (003) h 2x 20,42 = 40,84 Βοηθ (002) h 2x 17,31 = 34,62 ΕΥΡΩ (Αριθμητικά) : 97,51 97,51 (Ολογράφως) : ΕΝΕΝΗΝΤΑ ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΕΝΑ ΛΕΠΤΑ A.T. : 147 Άρθρο : ΑΤΗΕ Ν Σύνολο οργάνων διακοπής και ελέγχου και εξαρτήματα του δικτύου σωληνώσεων ύδρευσης Κωδικός αναθεώρησης: ΗΛΜ % Σύνολο οργάνων διακοπής και ελέγχου και εξαρτήματα του δικτύου σωληνώσεων ύδρευσης, δηλαδή σύνολο βανών, βαλβίδων αντεπιστροφής, φίλτρων, αντικραδασμικών, μανομέτρων, διακοπτών ροής, θερμομέτρων, φλαντζών, ρακόρ, ταυ και λοιπών εξαρτημάτων, όπως αυτά εμφανίζονται στα σχέδια ύδρευσης, πλήρως εγκατεστημένων και συνδεδεμένων, με κάθε απαιτουμένη δαπάνη υλικού, μικρσϋλικού και εργασίας. Σύνολο εξαρτημάτων ύδρευσης τεμ 1,00x 500 = 500,00 Τεχν (003) h 8x 20,42 = 163,36 Βοηθ (002) h 8x 17,31 = 138,48 Εργ (001) h 8x 17,31 = 138,48 ΕΥΡΩ (Αριθμητικά) : 940,32 940,32 (Ολογράφως) : ΕΝΝΙΑΚΟΣΙΑ ΣΑΡΑΝΤΑ ΚΑΙ ΤΡΙΑΝΤΑ ΔΥΟ ΛΕΠΤΑ A.T. : 148 Άρθρο : ΑΤΗΕ Ν Φρεάτιο επισκέψεως διαστάσεων 0,50Χ0,50 m και βάθος έως 0,50 m βάθος έως 0,50 m διαστάσ. 50cm X 50cm Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο επισκέψεως, μετά του διπλού χυτοσιδηρού καλματός του, δηλαδή: Εκσκαφή σε έδαφος γαιώδες, διάστρωση πυθμένα με σκυρόδεμα 300 kg τσιμέντου πάχους 10 cm δόμηση πλευρικών επιφανειών με οπλισμένο σκυρόδεμα των 300 kg τσιμέντου, τοποθέτηση στο σκυρόδεμα του πυθμένα μισού τεμαχίου πλαστικού σωλήνα PVC Φ 150 mm τομής ημικυκλικής και σχήματος ημικυλινδρικού γιά διαμόρφωση κοίλης επιφάνειας ροής υγρών, επίχριση με τσιμεντοκονίαμα των 600 kg τσιμέντου του πυθμένα και των πλευρικών επιφανειών του φρεατίου, εξαγωγή και αποκόμιση των προϊόντων εκσκαφών και αχρήστων υλικών, όπως περιγράφεται στις τεχνικές προδιαγραφές Διαστάσεων 50cm X 50cm και βάθος έως 0,50 m

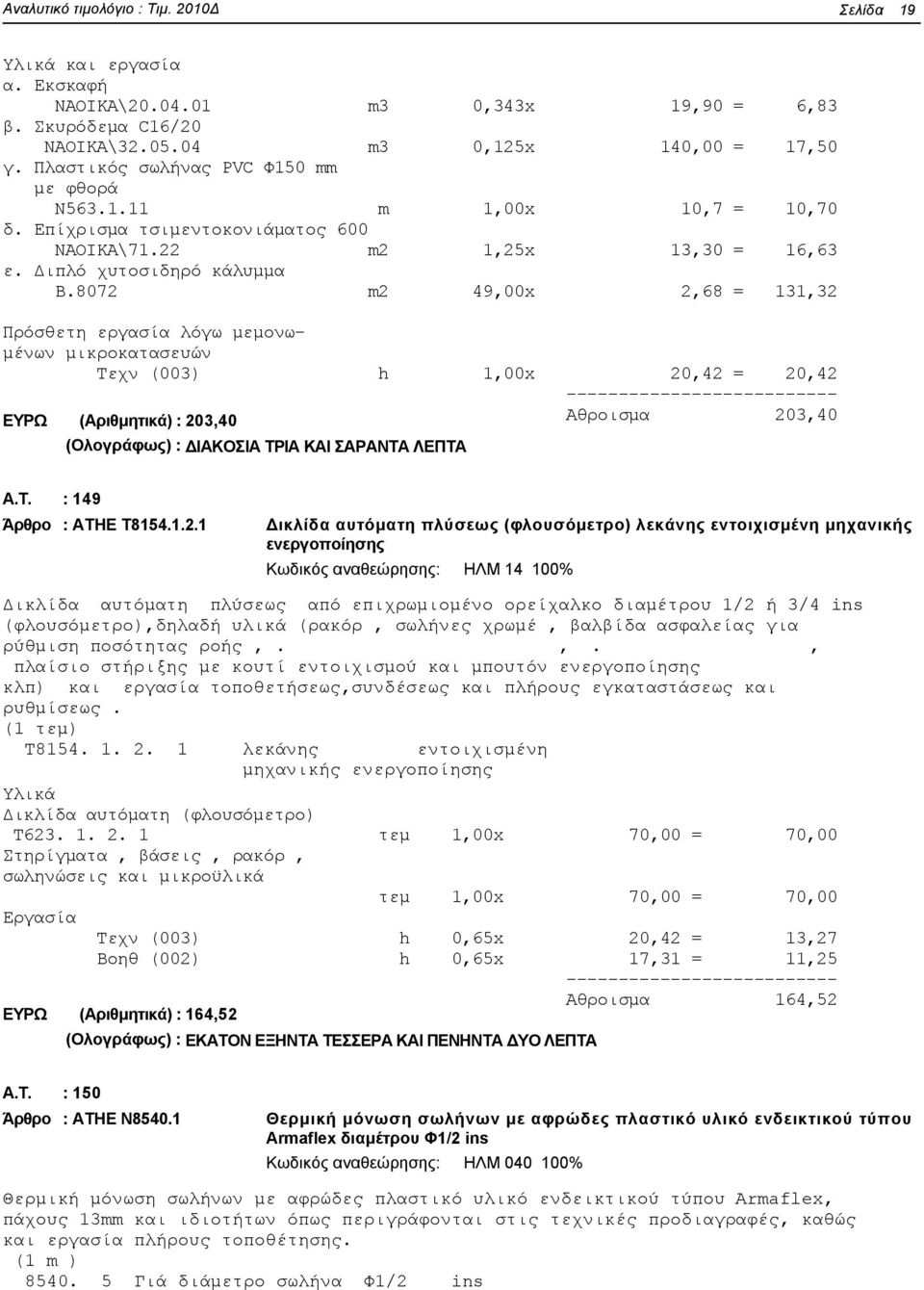

19 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 19 και εργασία α. Εκσκαφή ΝΑΟΙΚΑ\ m3 0,343x 19,90 = 6,83 β. Σκυρόδεμα C16/20 ΝΑΟΙΚΑ\ m3 0,125x 140,00 = 17,50 γ. Πλαστικός σωλήνας PVC Φ150 mm με φθορά Ν m 1,00x 10,7 = 10,70 δ. Επίχρισμα τσιμεντοκονιάματος 600 ΝΑΟΙΚΑ\71.22 m2 1,25x 13,30 = 16,63 ε. Διπλό χυτοσιδηρό κάλυμμα Β.8072 m2 49,00x 2,68 = 131,32 Πρόσθετη εργασία λόγω μεμονωμένων μικροκατασευών Τεχν (003) h 1,00x 20,42 = 20,42 ΕΥΡΩ (Αριθμητικά) : 203,40 203,40 (Ολογράφως) : ΔΙΑΚΟΣΙΑ ΤΡΙΑ ΚΑΙ ΣΑΡΑΝΤΑ ΛΕΠΤΑ A.T. : 149 Άρθρο : ΑΤΗΕ Τ Δικλίδα αυτόματη πλύσεως (φλουσόμετρο) λεκάνης εντοιχισμένη μηχανικής ενεργοποίησης Κωδικός αναθεώρησης: ΗΛΜ % Δικλίδα αυτόματη πλύσεως από επιχρωμιομένο ορείχαλκο διαμέτρου 1/2 ή 3/4 ins (φλουσόμετρο),δηλαδή υλικά (ρακόρ, σωλήνες χρωμέ, βαλβίδα ασφαλείας για ρύθμιση ποσότητας ροής,.,., πλαίσιο στήριξης με κουτί εντοιχισμού και μπουτόν ενεργοποίησης κλπ) και εργασία τοποθετήσεως,συνδέσεως και πλήρους εγκαταστάσεως και ρυθμίσεως. Τ λεκάνης εντοιχισμένη μηχανικής ενεργοποίησης Δικλίδα αυτόματη (φλουσόμετρο) Τ τεμ 1,00x 70,00 = 70,00 Στηρίγματα, βάσεις, ρακόρ, σωληνώσεις και μικροϋλικά τεμ 1,00x 70,00 = 70,00 Τεχν (003) h 0,65x 20,42 = 13,27 Βοηθ (002) h 0,65x 17,31 = 11,25 ΕΥΡΩ (Αριθμητικά) : 164,52 164,52 (Ολογράφως) : ΕΚΑΤΟΝ ΕΞΗΝΤΑ ΤΕΣΣΕΡΑ ΚΑΙ ΠΕΝΗΝΤΑ ΔΥΟ ΛΕΠΤΑ A.T. : 150 Άρθρο : ΑΤΗΕ Ν Θερμική μόνωση σωλήνων με αφρώδες πλαστικό υλικό ενδεικτικού τύπου Armaflex διαμέτρου Φ1/2 ins Κωδικός αναθεώρησης: ΗΛΜ % Θερμική μόνωση σωλήνων με αφρώδες πλαστικό υλικό ενδεικτικού τύπου Armaflex, πάχους 13mm και ιδιοτήτων όπως περιγράφονται στις τεχνικές προδιαγραφές, καθώς και εργασία πλήρους τοποθέτησης. (1 m ) Γιά διάμετρο σωλήνα Φ1/2 ins

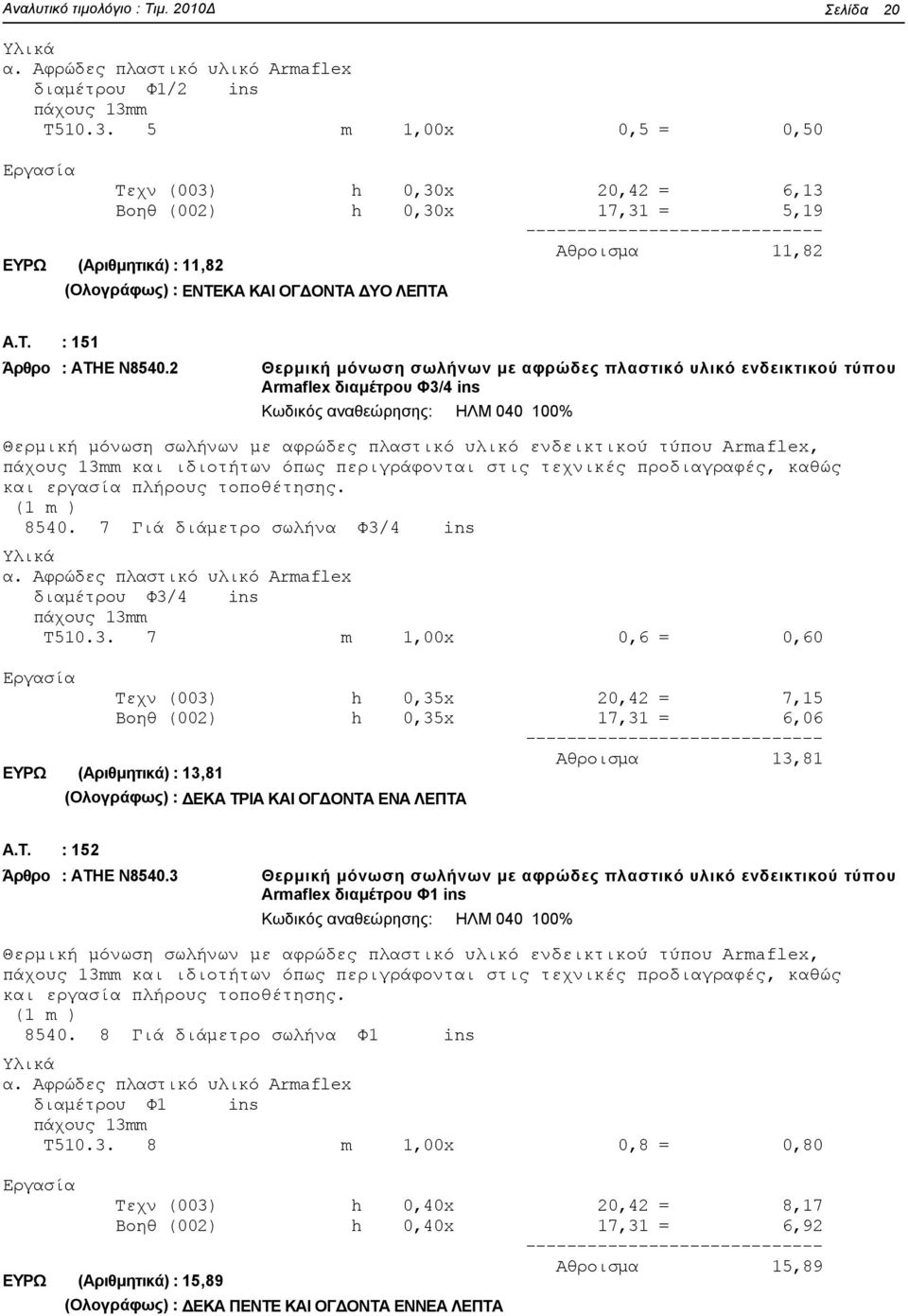

20 Αναλυτικό τιμολόγιο : Τιμ. 2010Δ Σελίδα 20 α. Αφρώδες πλαστικό υλικό Armaflex διαμέτρου Φ1/2 ins πάχους 13mm T m 1,00x 0,5 = 0,50 Τεχν (003) h 0,30x 20,42 = 6,13 Βοηθ (002) h 0,30x 17,31 = 5, ΕΥΡΩ (Αριθμητικά) : 11,82 11,82 (Ολογράφως) : ΕΝΤΕΚΑ ΚΑΙ ΟΓΔΟΝΤΑ ΔΥΟ ΛΕΠΤΑ A.T. : 151 Άρθρο : ΑΤΗΕ Ν Θερμική μόνωση σωλήνων με αφρώδες πλαστικό υλικό ενδεικτικού τύπου Armaflex διαμέτρου Φ3/4 ins Κωδικός αναθεώρησης: ΗΛΜ % Θερμική μόνωση σωλήνων με αφρώδες πλαστικό υλικό ενδεικτικού τύπου Armaflex, πάχους 13mm και ιδιοτήτων όπως περιγράφονται στις τεχνικές προδιαγραφές, καθώς και εργασία πλήρους τοποθέτησης. (1 m ) Γιά διάμετρο σωλήνα Φ3/4 ins α. Αφρώδες πλαστικό υλικό Armaflex διαμέτρου Φ3/4 ins πάχους 13mm T m 1,00x 0,6 = 0,60 Τεχν (003) h 0,35x 20,42 = 7,15 Βοηθ (002) h 0,35x 17,31 = 6, ΕΥΡΩ (Αριθμητικά) : 13,81 13,81 (Ολογράφως) : ΔΕΚΑ ΤΡΙΑ ΚΑΙ ΟΓΔΟΝΤΑ ΕΝΑ ΛΕΠΤΑ A.T. : 152 Άρθρο : ΑΤΗΕ Ν Θερμική μόνωση σωλήνων με αφρώδες πλαστικό υλικό ενδεικτικού τύπου Armaflex διαμέτρου Φ1 ins Κωδικός αναθεώρησης: ΗΛΜ % Θερμική μόνωση σωλήνων με αφρώδες πλαστικό υλικό ενδεικτικού τύπου Armaflex, πάχους 13mm και ιδιοτήτων όπως περιγράφονται στις τεχνικές προδιαγραφές, καθώς και εργασία πλήρους τοποθέτησης. (1 m ) Γιά διάμετρο σωλήνα Φ1 ins α. Αφρώδες πλαστικό υλικό Armaflex διαμέτρου Φ1 ins πάχους 13mm T m 1,00x 0,8 = 0,80 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6, ΕΥΡΩ (Αριθμητικά) : 15,89 15,89 (Ολογράφως) : ΔΕΚΑ ΠΕΝΤΕ ΚΑΙ ΟΓΔΟΝΤΑ ΕΝΝΕΑ ΛΕΠΤΑ
