AirData 54 Ε γ χ ε ι ρ ί δ ι ο Χ ρ ή σ τ η

Transcript

1 AirData 54 Wireless Router Ε γ χ ε ι ρ ί δ ι ο Χ ρ ή σ τ η Version 1.0

2 Περιεχόμενα Περιεχόμενα 1 1 Περιεχόμενα Συσκευασίας 3 2 Το AirData 54 wireless Router Χαρακτηριστικά προϊόντος Εμπρόσθιο Πλαίσιο Πλαίσιο Υποδοχών Διάγραμμα Εγκατάστασης Απαιτήσεις Συστήματος 5 3 Ρύθμιση του Router Local PC Configuration Πρόσβαση στις Ρυθμίσεις του Προγράμματος Διαχείρισης Γρήγορη Ρύθμιση Βήμα 1. Time Zone Βήμα 2. LAN Interface Βήμα 3. WAN Interface Βήμα 4. Βασικές Ασύρματες Ρυθμίσεις Βήμα 5. Ρυθμίσεις Ασύρματης Ασφάλειας 12 4 του Menu System Time Zone Setting Password Setup WAN Static IP DHCP Client PPPoE (PPP over Ethernet) PPTP DDNS LAN Wireless Βασικές ρυθμίσεις Advanced Settings Security 26 1

3 4.4.4 Access Control Site Survey WDS Settings Firewall Port Filtering IP Filtering MAC Filtering Port Forwarding DMZ Status Status System Log Statistics Εργαλεία Save/Reload Settings Αναβάθμιση Firmware 44 5 Τεχνική Υποστήριξη 45 6 Τεχνικές Προδιαγραφές 46 2

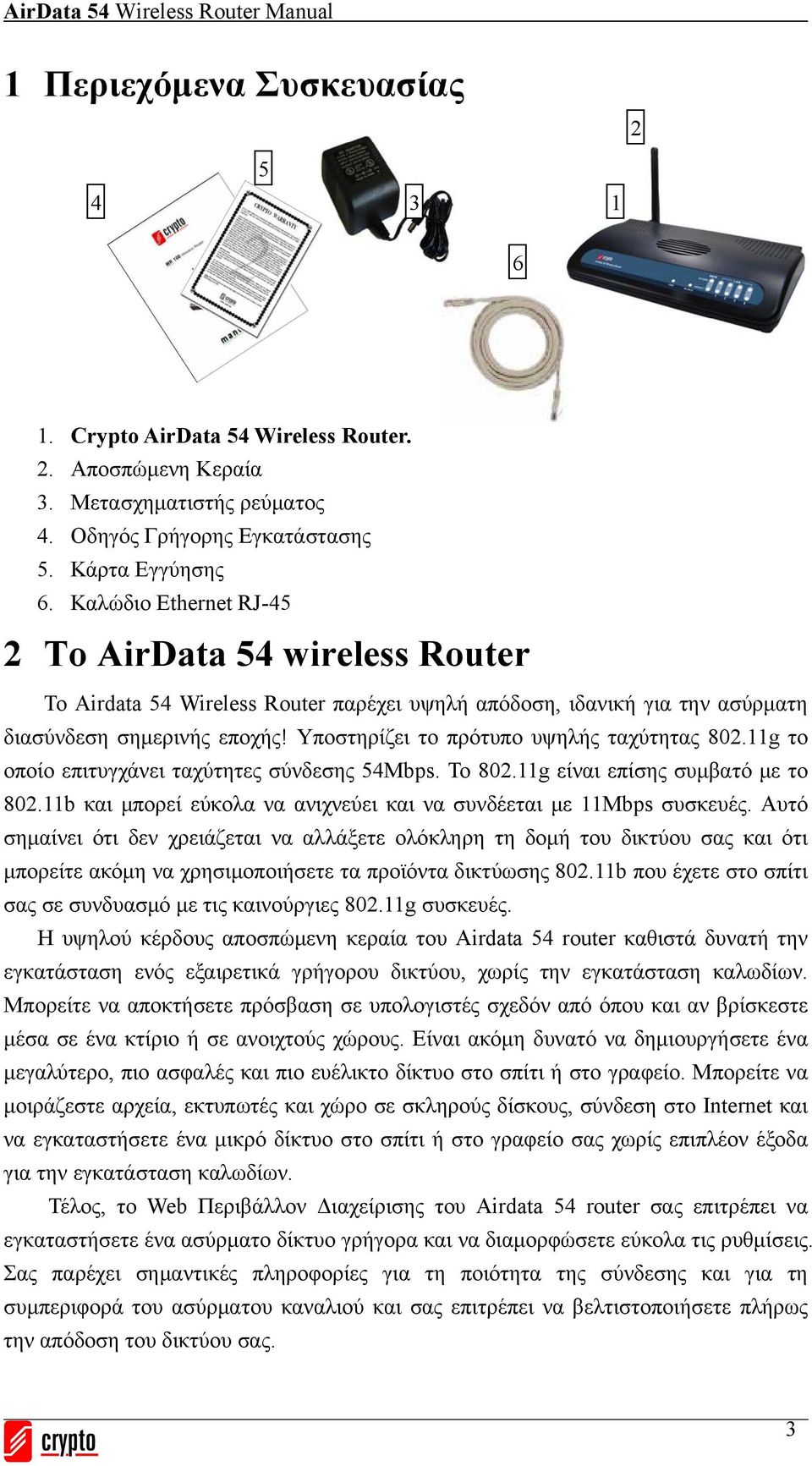

4 1 Περιεχόμενα Συσκευασίας Crypto AirData 54 Wireless Router. 2. Αποσπώμενη Κεραία 3. Μετασχηματιστής ρεύματος 4. Οδηγός Γρήγορης Εγκατάστασης 5. Κάρτα Εγγύησης 6. Καλώδιο Ethernet RJ-45 2 Το AirData 54 wireless Router Το Airdata 54 Wireless Router παρέχει υψηλή απόδοση, ιδανική για την ασύρματη διασύνδεση σημερινής εποχής! Υποστηρίζει το πρότυπο υψηλής ταχύτητας g το οποίο επιτυγχάνει ταχύτητες σύνδεσης 54Mbps. Το g είναι επίσης συμβατό με το b και μπορεί εύκολα να ανιχνεύει και να συνδέεται με 11Mbps συσκευές. Αυτό σημαίνει ότι δεν χρειάζεται να αλλάξετε ολόκληρη τη δομή του δικτύου σας και ότι μπορείτε ακόμη να χρησιμοποιήσετε τα προϊόντα δικτύωσης b που έχετε στο σπίτι σας σε συνδυασμό με τις καινούργιες g συσκευές. Η υψηλού κέρδους αποσπώμενη κεραία του Airdata 54 router καθιστά δυνατή την εγκατάσταση ενός εξαιρετικά γρήγορου δικτύου, χωρίς την εγκατάσταση καλωδίων. Μπορείτε να αποκτήσετε πρόσβαση σε υπολογιστές σχεδόν από όπου και αν βρίσκεστε μέσα σε ένα κτίριο ή σε ανοιχτούς χώρους. Είναι ακόμη δυνατό να δημιουργήσετε ένα μεγαλύτερο, πιο ασφαλές και πιο ευέλικτο δίκτυο στο σπίτι ή στο γραφείο. Μπορείτε να μοιράζεστε αρχεία, εκτυπωτές και χώρο σε σκληρούς δίσκους, σύνδεση στο Internet και να εγκαταστήσετε ένα μικρό δίκτυο στο σπίτι ή στο γραφείο σας χωρίς επιπλέον έξοδα για την εγκατάσταση καλωδίων. Τέλος, το Web Περιβάλλον Διαχείρισης του Airdata 54 router σας επιτρέπει να εγκαταστήσετε ένα ασύρματο δίκτυο γρήγορα και να διαμορφώσετε εύκολα τις ρυθμίσεις. Σας παρέχει σημαντικές πληροφορίες για τη ποιότητα της σύνδεσης και για τη συμπεριφορά του ασύρματου καναλιού και σας επιτρέπει να βελτιστοποιήσετε πλήρως την απόδοση του δικτύου σας. 3

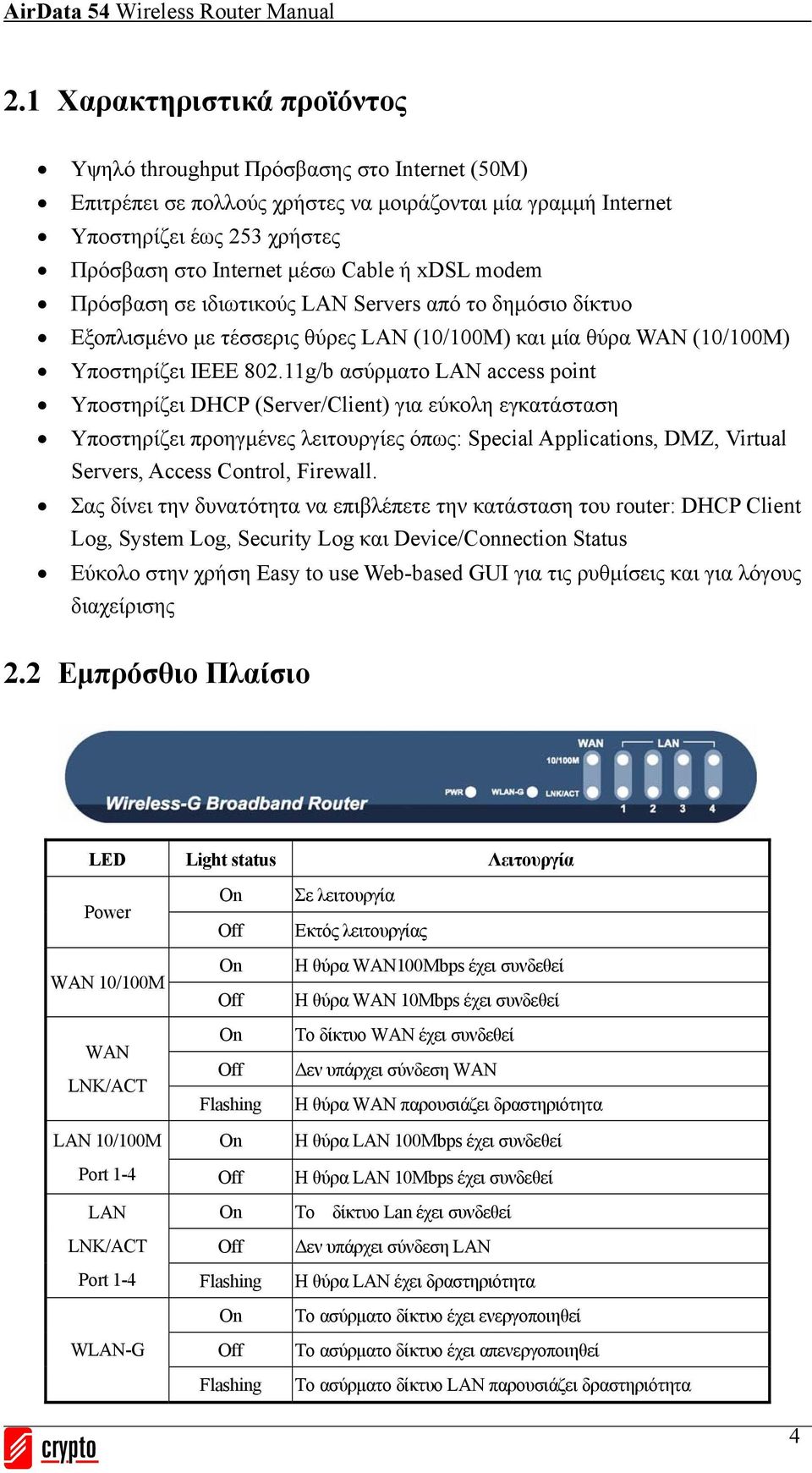

5 2.1 Χαρακτηριστικά προϊόντος Υψηλό throughput Πρόσβασης στο Internet (50M) Επιτρέπει σε πολλούς χρήστες να μοιράζονται μία γραμμή Internet Υποστηρίζει έως 253 χρήστες Πρόσβαση στο Internet μέσω Cable ή xdsl modem Πρόσβαση σε ιδιωτικούς LAN Servers από το δημόσιο δίκτυο Εξοπλισμένο με τέσσερις θύρες LAN (10/100M) και μία θύρα WAN (10/100M) Υποστηρίζει IEEE g/b ασύρματο LAN access point Υποστηρίζει DHCP (Server/Client) για εύκολη εγκατάσταση Υποστηρίζει προηγμένες λειτουργίες όπως: Special Applications, DMZ, Virtual Servers, Access Control, Firewall. Σας δίνει την δυνατότητα να επιβλέπετε την κατάσταση του router: DHCP Client Log, System Log, Security Log και Device/Connection Status Εύκολο στην χρήση Easy to use Web-based GUI για τις ρυθμίσεις και για λόγους διαχείρισης 2.2 Εμπρόσθιο Πλαίσιο LED Light status Λειτουργία Power WAN 10/100M WAN LNK/ACT LAN 10/100M On Off On Off On Off Flashing On Σε λειτουργία Εκτός λειτουργίας Η θύρα WAN100Mbps έχει συνδεθεί Η θύρα WAN 10Mbps έχει συνδεθεί Το δίκτυο WAN έχει συνδεθεί Δεν υπάρχει σύνδεση WAN Η θύρα WAN παρουσιάζει δραστηριότητα Η θύρα LAN 100Mbps έχει συνδεθεί Port 1-4 Off Η θύρα LAN 10Mbps έχει συνδεθεί LAN LNK/ACT On Off Το δίκτυο Lan έχει συνδεθεί Δεν υπάρχει σύνδεση LAN Port 1-4 Flashing Η θύρα LAN έχει δραστηριότητα WLAN-G On Off Το ασύρματο δίκτυο έχει ενεργοποιηθεί Το ασύρματο δίκτυο έχει απενεργοποιηθεί Flashing Το ασύρματο δίκτυο LAN παρουσιάζει δραστηριότητα 4

6 2.3 Πλαίσιο Υποδοχών Θύρα Λειτουργία Συνδέστε την συσκευή με την θύρα Ethernet του υπολογιστή σας, ή με LAN την θύρα uplink του hub/switch σας, χρησιμοποιώντας ένα καλώδιο RJ-45 WAN RESET 12 VDC Συνδεθείτε σε ένα DSL ή cable MODEM Πραγματοποιήστε reset στο σύστημα ή επαναφέρετε τις εργοστασιακές ρυθμίσεις. Συνδέστε τον μετασχηματιστή ρεύματος που περιλαμβάνεται στην συσκευασία 2.4 Διάγραμμα Εγκατάστασης 2.5 Απαιτήσεις Συστήματος Κάρτα Δικτύου (NIC) για κάθε υπολογιστή (PC) Υπολογιστή με Browser (Internet Explorer 4.0 ή νεώτερο, ή Netscape Navigator 4.7 ή νεώτερο) 5

7 3 Ρύθμιση του Router Ρυθμίσετε τον υπολογιστή σας ώστε να έχει πρόσβαση στο AirData 54 router. 3.1 Local PC Configuration Windows 95, 98, ME, XP 1. Στην γραμμή εργασιών των Windows, πατήστε το πλήκτρο Start, πηγαίνετε στο Settings, και μετά πατήστε Control Panel. 2. Κάντε διπλό κλικ στο εικονίδιο Network. 3. Στην καρτέλα Configuration, επιλέξτε το δίκτυο TCP/IP που με την κάρτα δικτύου σας και πατήστε Properties. 4. Επιλέξτε Obtain an IP address automatically 5. Κάντε διπλό κλικ στο OK για να επιβεβαιώσετε και να αποθηκεύσετε τις αλλαγές σας. Windows Στην γραμμή εργαλείων των Windows, πατήστε το πλήκτρο Start, πηγαίνετε στα Settings, και πατήστε Control Panel. 2. Κάντε διπλό κλικ στο εικονίδιο Network and Dial-up Connections. 3. Στο παράθυρο Network and Dial-up Connections, κάντε δεξί κλικ στο εικονίδιο Local Area Connection, και επιλέξτε Properties. 4. Επιλέξτε Internet Protocol (TCP/IP), Properties. 5. Στο παράθυρο διαλόγου Internet Protocol (TCP/IP) Properties, δώστε εντολή να οριστεί αυτόματα η διεύθυνση IP. Πατήστε OK δύο φορές για να επιβεβαιώσετε και να αποθηκεύσετε τις αλλαγές. 6

8 3.2 Πρόσβαση στις Ρυθμίσεις του Προγράμματος Διαχείρισης Αφού ρυθμίσετε την διεύθυνση IP του υπολογιστή σας, ενεργοποιήστε το Airdata 54 Router, και ανοίξτε έναν web browser, όπως ο Internet Explorer. Πληκτρολογήστε για να μπείτε στην σελίδα των ρυθμίσεων. Προεπιλεγμένο username: admin, και password: admin. Εισάγετε username και password admin Πατήστε OK Σημείωση: Το User name και το password πρέπει να είναι με πεζούς χαρακτήρες. 7

9 3.3 Γρήγορη Ρύθμιση Η «Γρήγορη Ρύθμιση» έχει σχεδιαστεί για να μπορείτε να ρυθμίσετε τον router όσο το δυνατόν πιο εύκολα και γρήγορα Βήμα 1. Time Zone To Time Zone σας δίνει την δυνατότητα να ρυθμίσετε την ώρα που έχετε στην περιοχή σας, στον router σας. Η ώρα εμφανίζεται σε λειτουργίες όπως τα Log entries και τις ρυθμίσεις Firewall. Παράμετρος Enable NTP client update Τσεκάρετε το κουτί για να ενεργοποιήσετε την λειτουργία auto time synchronization. Ο router θα ρυθμίσει την ώρα βάση του NTP server που επιλέξατε. Time Zone Select Μπορείτε να επιλέξετε την τοπική ώρα. Ο router θα συγχρονίσει την ώρα σύμφωνα με την επιλογή σας. NTP server Επιλέξτε τον time server με τον οποίο θα συγχρονίζετε ο router Πατήστε NEXT για να προχωρήσετε στην επόμενη καρτέλα (βήμα 2) LAN Interface. 8

10 3.3.2 Βήμα 2. LAN Interface Η καρτέλα LAN Interface σας επιτρέπει να ρυθμίσετε τις παραμέτρους του τοπικού δικτύου. Παράμετρος IP Address Η διεύθυνση IP της θύρας LAN του router (Η προεπιλεγμένη διεύθυνση gateway των LAN clients σας) Subnet Mask Ορίστε μία Subnet Mask για το LAN κομμάτι σας. Πατήστε NEXT για να προχωρήσετε στην επόμενη καρτέλα (βήμα 3) WAN Interface. 9

11 3.3.3 Βήμα 3. WAN Interface Σε αυτήν την καρτέλα μπορείτε να επιλέξετε έναν από τους τέσσερις τύπους σύνδεσης που θα χρησιμοποιήσετε για να συνδέσετε την θύρα WAN του router σας με τον ISP σας (βλ. την παρακάτω καρτέλα). Σημείωση: Για κάθε ISP απαιτείται διαφορετικός τρόπος σύνδεσης στο Internet, συμβουλευτείτε τον ISP σας για τον τύπο σύνδεσης που απαιτεί. Menu Static IP Ο ISP σας, σας έχει ήδη δώσει μία διεύθυνση IP(στατική). DHCP Client Ο ISP σας, αυτόματα σας δίνει μία διεύθυνση IP. PPPoE Ο ISP σας ζητά να χρησιμοποιήσετε μία σύνδεση Point-to-Point Protocol over Ethernet (PPPoE). PPTP Ο ISP σας, ζητά να χρησιμοποιήσετε μία σύνδεση Point-to-Point Tunneling Protocol (PPTP). Επιλέξτε κάνοντας κλικ έναν από τους τύπους WAN και μετά συνεχίστε με την αντίστοιχο κεφάλαιο στο εγχειρίδιο. Πατήστε NEXT για να προχωρήσετε στην επόμενη καρτέλα (βήμα 4) Wireless Basic Settings. 10

12 3.3.4 Βήμα 4. Βασικές Ασύρματες Ρυθμίσεις Η καρτέλα Wireless Access Point σας επιτρέπει να δημιουργήσετε ένα ασύρματο δίκτυο LAN. Όλοι οι υπολογιστές που διαθέτουν συσκευές για ασύρματο δίκτυο IEEE b ή g μπορούν να συνδεθούν στο δίκτυό σας. Υποστηρίζει πρωτόκολλα κρυπτογράφησης WEP και WPA2 για την ασφάλεια του ασύρματου δικτύου σας. Menu Band Σας δίνει την δυνατότητα να ρυθμίσετε το AP fix στα b ή σε g mode. Μπορείτε επίσης να επιλέξετε B+G mode για να δώσετε την δυνατότητα στο AP να επιλέξει αυτόματα σύνδεση b και g. Mode Σας δίνει την δυνατότητα να ρυθμίσετε το AP σε AP, Client, WDS ή AP + WDS mode. Network Type Σε κατάσταση client, μπορείτε νακαθορίσετε εάν ο client σας θα συνδεθεί ως infrastructure ή ad hoc client. SSID Είναι το όνομα του ασύρματου δικτύου. Όλες οι συσκευές που είναι συνδεδεμένες στο ίδιο ασύρματο δίκτυο πρέπει να έχουν το ίδιο SSID. Channel Number Το κανάλι που χρησιμοποιείται από το ασύρματο δίκτυο. Όλες οι συσκευές που είναι συνδεδεμένες στο ίδιο ασύρματο δίκτυο θα πρέπει να χρησιμοποιούν το ίδιο κανάλι. Enable MAC Clone Τσεκάρετε το κουτί για να μπορέσει ο router να αντιγράψει την πρώτη MAC address που θα δει στο WLAN MAC. Πατήστε NEXT για να προχωρήσετε στην επόμενη καρτέλα (βήμα 5) Wireless Security. 11

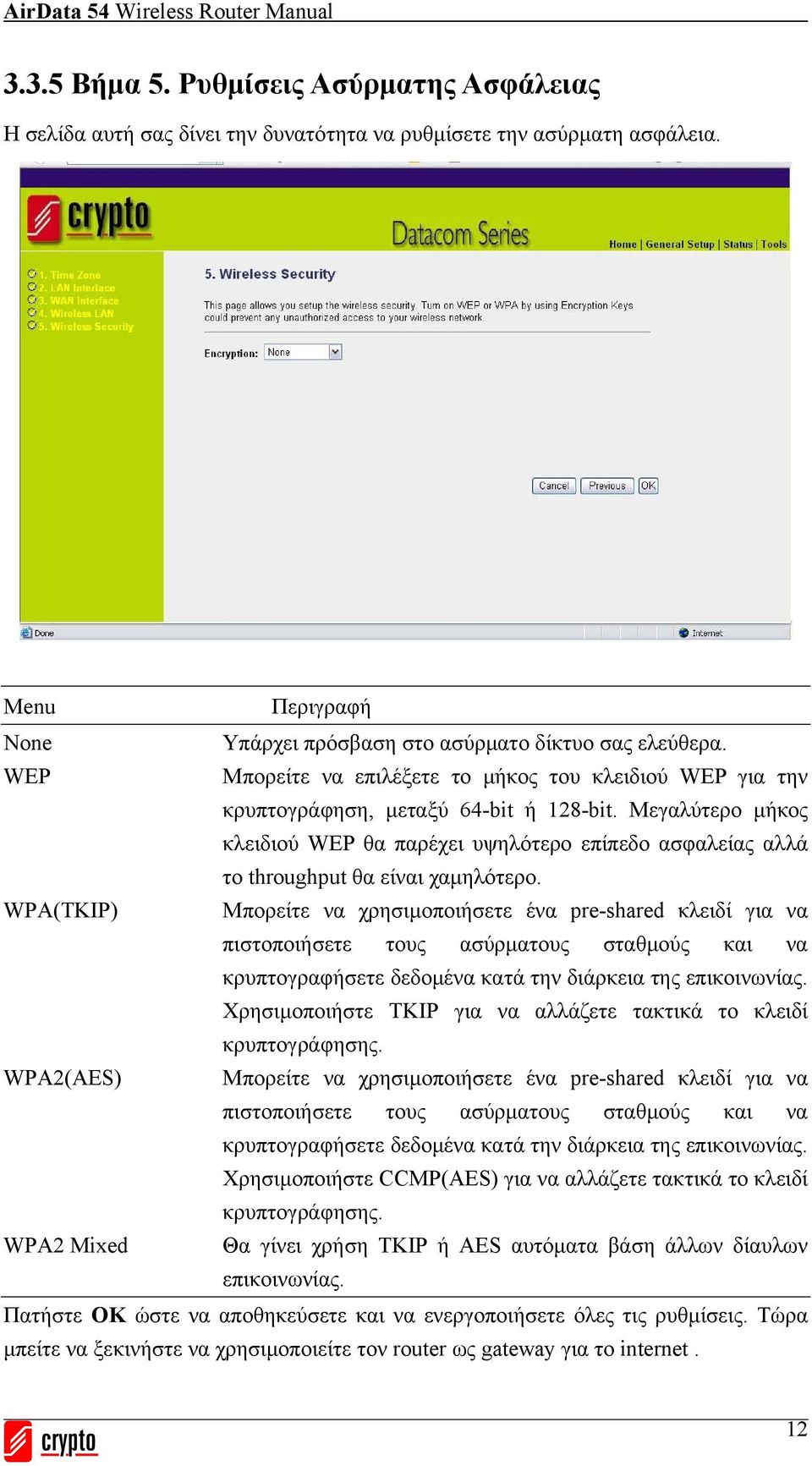

13 3.3.5 Βήμα 5. Ρυθμίσεις Ασύρματης Ασφάλειας Η σελίδα αυτή σας δίνει την δυνατότητα να ρυθμίσετε την ασύρματη ασφάλεια. Menu None WEP WPA(TKIP) WPA2(AES) WPA2 Mixed Υπάρχει πρόσβαση στο ασύρματο δίκτυο σας ελεύθερα. Μπορείτε να επιλέξετε το μήκος του κλειδιού WEP για την κρυπτογράφηση, μεταξύ 64-bit ή 128-bit. Μεγαλύτερο μήκος κλειδιού WEP θα παρέχει υψηλότερο επίπεδο ασφαλείας αλλά το throughput θα είναι χαμηλότερο. Μπορείτε να χρησιμοποιήσετε ένα pre-shared κλειδί για να πιστοποιήσετε τους ασύρματους σταθμούς και να κρυπτογραφήσετε δεδομένα κατά την διάρκεια της επικοινωνίας. Χρησιμοποιήστε TKIP για να αλλάζετε τακτικά το κλειδί κρυπτογράφησης. Μπορείτε να χρησιμοποιήσετε ένα pre-shared κλειδί για να πιστοποιήσετε τους ασύρματους σταθμούς και να κρυπτογραφήσετε δεδομένα κατά την διάρκεια της επικοινωνίας. Χρησιμοποιήστε CCMP(AES) για να αλλάζετε τακτικά το κλειδί κρυπτογράφησης. Θα γίνει χρήση TKIP ή AES αυτόματα βάση άλλων δίαυλων επικοινωνίας. Πατήστε OK ώστε να αποθηκεύσετε και να ενεργοποιήσετε όλες τις ρυθμίσεις. Τώρα μπείτε να ξεκινήστε να χρησιμοποιείτε τον router ως gateway για το internet. 12

14 4 του Menu Μόλις κάνετε κλικ στο πλήκτρο General Setup στην Αρχική σελίδα (Home Page), θα πρέπει να εμφανιστεί η παρακάτω καρτέλα. Εάν έχετε ήδη κάνει τις ρυθμίσεις του Οδηγού Γρήγορης Εγκατάστασης ΔΕΝ χρειάζεται να ρυθμίσετε τίποτα στην καρτέλα General Setup για να αρχίσετε να χρησιμοποιείτε το Internet. Η καρτέλα General Setup περιέχει προηγμένες λειτουργίες ρύθμισης του router ώστε να ανταποκριθεί στις ανάγκες του δικτύου σας: Wireless, Address Mapping, Virtual Server, Access Control, Hacker Attack Prevention, Special Applications, DMZ κ.α. Παρακάτω ακολουθεί μία περιγραφή των λειτουργιών που είναι διαθέσιμες στο router. Menu 4.1 System Σας δίνει την δυνατότητα να ρυθμίσετε τις λειτουργίες Time Zone, Password και Remote Management Administrator του συστήματος του router. 4.2 WAN Σας δίνει την δυνατότητα να επιλέξετε τον τρόπο σύνδεσης ώστε να δημιουργήσετε μία σύνδεση με τονr ISP σας (η ίδια διαδικασία με τον Οδηγό γρήγορης Ρύθμισης) 4.3 LAN Μπορείτε να ορίσετε την διεύθυνση IP του LAN, την subnet Mask, το DHCP και να επιλέξετε το εύρος IP για το δίκτυο LAN σας. 4.4 Wireless Μπορείτε να ρυθμίσετε το SSID, το κλειδί WEP, και MAC filtering του ασύρματου δικτύου. 4.5 Firewall Το Firewall σας δίνει την δυνατότητα να ρυθμίσετε τα Access Control, το Hacker Prevention και το DMZ. 13

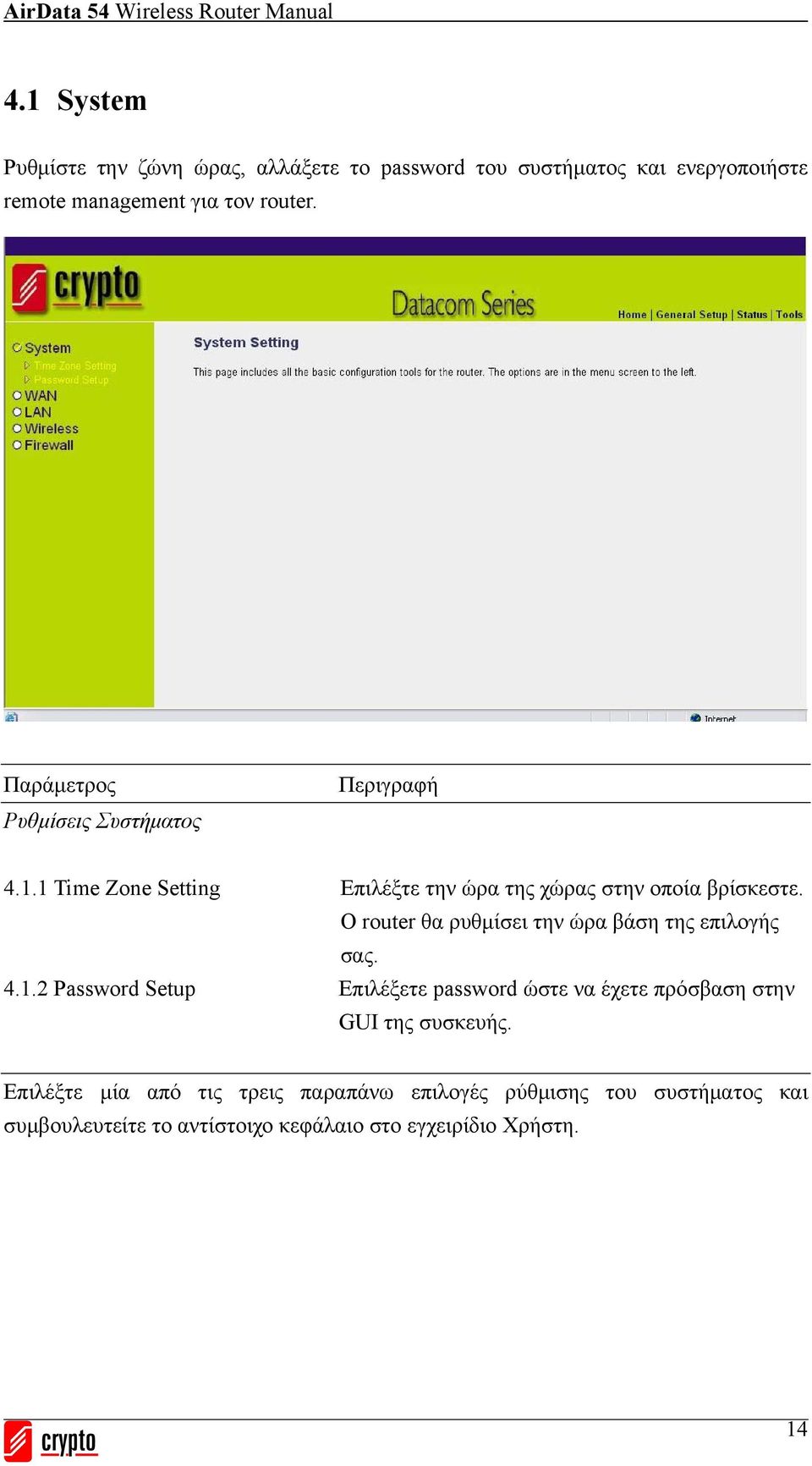

15 4.1 System Ρυθμίστε την ζώνη ώρας, αλλάξετε το password του συστήματος και ενεργοποιήστε remote management για τον router. Παράμετρος Ρυθμίσεις Συστήματος Time Zone Setting Επιλέξτε την ώρα της χώρας στην οποία βρίσκεστε. Ο router θα ρυθμίσει την ώρα βάση της επιλογής σας Password Setup Επιλέξετε password ώστε να έχετε πρόσβαση στην GUI της συσκευής. Επιλέξτε μία από τις τρεις παραπάνω επιλογές ρύθμισης του συστήματος και συμβουλευτείτε το αντίστοιχο κεφάλαιο στο εγχειρίδιο Χρήστη. 14

16 4.1.1 Time Zone Setting Η καρτέλα Time Zone Setting σας δίνει την δυνατότητα να ρυθμίσετε την ώρα και την ζώνη της ώρας στον router σας. Οι ρυθμίσεις που θα πραγματοποιήσετε επηρεάσουν λειτουργίες όπως τα Log entries και οι ρυθμίσεις Firewall. Παράμετρος Current Time Ρυθμίστε την τρέχουσα ώρα. Time Zone Select Επιλέξτε την ζώνη ώρας, της χώρας στην οποία βρίσκεστε. Ο router θα ρυθμίσει την ώρα του βάση της επιλογής σας. Enable NTP client update Τσεκάρετε το κουτί έτσι ώστε router να ενημερώνετε για την ώρα από τον NTP server. NTP Server Επιλέξτε έναν προκαθορισμένο time server ή εισάγετε χειροκίνητα έναν IP server. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 15

17 4.1.2 Password Setup Μπορείτε να αλλάξετε το password που σας επιτρέπει να εισέρχεστε στην σελίδα ρυθμίσεων του Router. Ορίστε ένα password στον Administrator το συντομότερο δυνατό, και αποθηκεύστε το σε ασφαλές μέρος. Το Password μπορεί να αποτελείται από 0 έως 12 αλφαριθμητικούς χαρακτήρες και είναι με πεζούς χαρακτήρες. Parameters User Name Αλλάξτε το user name. New Password Εισάγετε νέο password Confirmed Password Εισάγετε ξανά νέο password για επιβεβαίωση. Σημείωση: Εάν ξεχάστε το password σας, θα πρέπει να επαναφέρετε τις εργοστασιακές ρυθμίσεις του router. Πατήστε το κουμπί reset (Στο πίσω πλαίσιο του router) Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 16

18 4.2 WAN Χρησιμοποιήστε την καρτέλα WAN Settings εάν έχετε ήδη ρυθμίσει το router μέσα από τον Οδηγό Γρήγορης Ρύθμισης και επιθυμείτε να αλλάξετε τον τύπο σύνδεσης σας στο Internet. Η καρτέλα WAN Settings σας δίνει την δυνατότητα να ρυθμίσετε τον τύπο WAN με τον οποίο επιθυμείτε να συνδεθείτε με τον ISP σας. Οι ρυθμίσεις WAN φαίνονται παρακάτω. Static IP Address, DECO Client, PPPoE, PPTP, και DDNS. Parameters Static IP Ο ISP σας, σας έχει ήδη δώσει μία διεύθυνση IP DHCP Client Ο ISP σας αυτόματα θα σας δώσει μία διεύθυνση IP PPPoE Ο ISP σας ζητά σύνδεση PPPoE PPTP Ο ISP σας ζητά να χρησιμοποιήσετε σύνδεση Point-to-Point Tunneling Protocol (PPTP). Συμβουλευτείτε το αντίστοιχο κεφάλαιο στο Εγχειρίδιο Χρήστη 17

19 4.2.1 Static IP Επιλέξτε στατική διεύθυνση IP εάν ο ISP σας, σας έχει δώσει μία συγκεκριμένη διεύθυνση IP για να τη χρησιμοποιείτε. Όλες τις πληροφορίες πρέπει να σας τις παρέχει ο ISP σας DHCP Client Επιλέξτε Dynamic IP εάν ο ISP σας δίνει αυτόματα διεύθυνση IP. Μερικοί ISP μπορεί να χρειάζονται επιπλέον πληροφορίες όπως Host Name, Domain Name και MAC address PPPoE (PPP over Ethernet) Επιλέξτε PPPoE εάν ο ISP σας ζητάει πρωτόκολλο PPPoE για να σας συνδέσει με το Internet. Όλες τις πληροφορίες που είναι απαραίτητες σε αυτό το κομμάτι θα πρέπει να σας τις παρέχει ο ISP σας. (Για περισσότερες λεπτομέρειες συμβουλευτείτε το Κεφάλαιο 1 PPPoE ) PPTP Επιλέξτε PPTP εάν ο ISP σας ζητάει πρωτόκολλο PPTP για να σας συνδέσει με το Internet. Όλες τις πληροφορίες που είναι απαραίτητες σε αυτό το κομμάτι θα πρέπει να σας τις παρέχει ο ISP σας. (Για περισσότερες λεπτομέρειες συμβουλευτείτε το Κεφάλαιο 1 PPTP ) DDNS Ο DDNS σας δίνει την δυνατότητα να έχετε στατικό domain name σε μία δυναμική διεύθυνση IP. Πρέπει να έχετε ένα λογαριασμό, password και το στατικό domain name σας από τον παρόχο της υπηρεσίας DDNS. Ο router υποστηρίζει DynDNS, και TZO. 18

20 Παράμετρος Default Enable DDNS Απενεργοποιημένο Απενεργοποιήστε/ Ενεργοποιήστε την λειτουργία DDNS του router Service Provider Επιλέξτε έναν πάροχο της υπηρεσίας DDNS Domain name Το στατικό domain name σας που χρησιμοποιεί DDNS User Name/ Ο λογαριασμός ο οποίος σας δόθηκε από τον πάροχο της υπηρεσίας DDNS Password/Key Το password που ορίσατε παραπάνω για τον λογαριασμό της υπηρεσίας DDNS Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 19

21 4.3 LAN Η παρακάτω καρτέλα της θύρας LAN σας δίνει την δυνατότητα να ορίσετε την διεύθυνση IP για τις θύρες LAN του router καθώς και το subnet mask για το LAN. Παράμετρος Default IP address Η διεύθυνση IP της θύρας LAN του router (Η προεπιλεγμένη διεύθυνση gateway των LAN clients) Subnet Mask Ορίστε Subnet Mask για το LAN. Default Gateway Ορίστε προεπιλεγμένη gateway για το LAN segment σας. DHCP Server Μπορείτε να επιλέξετε τον τύπο DHCP για το LAN segment. Επιλέγοντας DHCP server, ο router θα δώσει αυτόματα στους LAN clients σας διεύθυνση IP. Επιλέγοντας DHCP client, ο router θα πάρει αυτόματα διεύθυνση IP από τον LAN DHCP server. Εάν ο DHCP server δεν είναι ενεργοποιημένος τότε θα πρέπει να 20

22 ρυθμίσετε χειροκίνητα τις διευθύνσεις IP των LAN client. βεβαιωθείτε ότι ο LAN Client είναι στην ίδια subnet με τον router εάν επιθυμείτε ο router να είναι η προεπιλεγμένη gateway του LAN client σας DHCP Client Range Μπορείτε να επιλέξετε ένα συγκεκριμένο εύρος διεύθυνσης IP για τον DHCP server για να ορίσει διευθύνσεις IP για τους LAN Clients σας. Σημείωση: Ως προεπιλογή το εύρος των IP είναι: Start IP έως End IP Εάν επιθυμείτε ο υπολογιστής σας να έχει στατική διεύθυνση IP θα πρέπει να επιλέξετε μία διεύθυνση IP εκτός αυτού του εύρους 802.1d Spanning Tree Disabled Εάν η λειτουργία 802.1d Spanning Tree είναι ενεργοποιημένη, ο router θα χρησιμοποιήσει το πρωτόκολλο spanning tree protocol για να εμποδίσει να συμβεί στις θύρες LAN network loop. Clone MAC Address Ορίστε MAC Address για την θύρα LAN σας. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 21

23 4.4 Wireless Το Access Point δημιουργεί ένα ασύρματο δίκτυο LAN και μπορεί να δώσει την δυνατότητα σε όλους τους υπολογιστές που διαθέτουν IEEE b ή g συσκευές ασύρματου δικτύου να συνδεθούν με το δίκτυό σας. Υποστηρίζει κρυπτογράφηση WEP, WPA και WPA2 για να διασφαλίσει την ασφάλεια του ασύρματου δικτύου σας Βασικές ρυθμίσεις Μπορείτε να παραμετροποιήσετε τις παραμέτρους που χρησιμοποιούνται από τους ασύρματους σταθμούς για να συνδεθούν με τον router. Οι παράμετροι αυτοί συμπεριλαμβάνουν τα Mode, ESSID, Channel Number και Associated Client. 22

24 Παράμετρος Default Disable Wireless Τσεκάρετε το κουτί για να απενεργοποιήσετε το ασύρματο δίκτυο LAN. LAN Interface Band Σας δίνει την δυνατότητα να ρυθμίσετε το AP σε b ή g. Μπορείτε επίσης να επιλέξετε B+G για να επιτρέψετε στο AP να επιλέξει σύνδεση b και g αυτόματα. Mode Σας δίνει την δυνατότητα να ρυθμίσετε το AP σε AP, Client, WDS ή AP+WDS. Network Type Μπορείτε να ρυθμίσετε την κατάσταση client σε Infrastructure ή Ad Hoc. ESSID Crypto Είναι το όνομα του ασύρματου δικτύου LAN. Όλες οι συσκευές στο ίδιο ασύρματο δικτύο LAN θα πρέπει να έχουν το ίδιο ESSID. Channel Number 11 Το κανάλι που χρησιμοποιείται από το ασύρματο δίκτυο LAN. Όλες οι συσκευές στο ίδιο ασύρματο δίκτυο LAN θα πρέπει να έχουν το ίδιο κανάλι. Associated Clients Πατήστε το πλήκτρο Show Active Clients, θα εμφανιστεί το Active Wireless Client Table. Μπορείτε να δείτε την κατάσταση όλων των ενεργών ασύρματων συσκευών που είναι συνδεδεμένοι με το access point. Enable MAC Clone Τσεκάρετε το κουτί και θα αντιγράψει την MAC address της ασύρματης θύρας του υπολογιστή σας μόλις παραλάβει το πρώτο πακέτο. Enable Universal Repeater Mode Ενεργοποιώντας την επιλογή universal repeater, ο router θα λειτουργεί ταυτοχρόνως ως AP και client. SSID of Extended Ορίστε την SSID για το extended wireless interface. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 23

25 4.4.2 Advanced Settings Μπορείτε να ρυθμίσετε τις παραμέτρους του ασύρματου δικτύου LAN του router. Οι παράμετροι είναι Authentication Type, Fragment Threshold, RTS Threshold, Beacon Interval, Preamble Type. Παράμετρος Default Authentication Type Υπάρχουν δύο τύποι πιστοποίησης: "Open System" και "Shared Key". Όταν επιλέγετε "Open System", οι ασύρματοι σταθμοί μπορούν να συνδεθούν με τον ασύρματο router χωρίς κρυπτογράφηση WEP. Εάν επιλέξετε "Shared Key", θα πρέπει να ρυθμίσετε το κλειδί WEP στην καρτέλα "Encryption" και οι ασύρματοι σταθμοί θα πρέπει να χρησιμοποιούν κρυπτογράφηση WEP συνδεθούν με τον ασύρματο router. Εάν επιλέξετε "Auto", ο ασύρματος client μπορεί να συνδεθεί με τον ασύρματο router χρησιμοποιώντας οποιονδήποτε από τους δύο τύπους πιστοποίησης. Fragment Threshold Η επιλογή "Fragment Threshold" ορίζει το μεγαλύτερο δυνατό μέγεθος πακέτου κατά την διαδικασία data fragmentation που θα αποσταλούν. Εάν ορίσετε αυτή την τιμή να είναι χαμηλή, θα έχει ως 24

26 RTS Threshold Beacon Interval Data Rate Preamble Type Broadcast ESSID αποτέλεσμα κακή απόδοση. Όταν το μέγεθος του πακέτου είναι μικρότερο από το RTS threshold, ο ασύρματος router δεν θα χρησιμοποιήσει τον μηχανισμό RTS/CTS για να στείλει το πακέτο αυτό. Ο χρόνος που μεσολαβεί από το πρώτο beacon μέχρι το δεύτερο. Η επιλογή Data Rate είναι ο ρυθμός που χρησιμοποιεί το access point για να αποστείλει τα πακέτα δεδομένων. Το access point θα χρησιμοποιήσει μεγαλύτερο δυνατό επιλεγμένο ρυθμό μετάδοσης για να αποστείλει τα πακέτα δεδομένων. Η επιλογή Long Preamble μπορεί να προσφέρει καλύτερη ασύρματη συμβατότητα ενώ η επιλογής Short Preamble μπορεί να παρέχει καλύτερη ασύρματη απόδοση LAN. Εάν ενεργοποιήσετε την επιλογή Broadcast ESSID, κάθε ασύρματη συσκευή που βρίσκεται στην εμβέλεια του access point μπορεί να εντοπίσει πολύ εύκολα το access point. Εάν δημιουργείτε ένα δημόσιο ασύρματο δίκτυο, συνίσταται να ενεργοποιήσετε την λειτουργία αυτή. Απενεργοποιώντας την λειτουργία Broadcast ESSID μπορείτε να έχετε μεγαλύτερη ασφάλεια. IAPP Εάν ενεργοποιήσετε το IAPP, θα δώσει την δυνατότητα στην ασύρματη συσκευή να «εμφανίζεται» μεταξύ άλλων ενεργοποιημένων IAPP access points στο ίδιο ασύρματο δίκτυο LAN g Protection Ο μηχανισμός αυτός μπορεί να μειώσει το ποσοστό του data collision μεταξύ των ασύρματων συσκευών b και g. Όταν είναι ενεργοποιημένη η προστασία, το throughput του AP θα είναι λίγο χαμηλότερο λόγω των πολλών δεδομένων που πρέπει να αποσταλούν. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 25

27 4.4.3 Security Το Access Point παρέχει πλήρης λειτουργίες ασύρματης ασφάλειας LAN, συμπεριλαμβανομένων WEP, IEEE x, IEEE x με WEP, WPA με pre-shared key και WPA με RADIUS. Με αυτές τις λειτουργίες ασφαλείας, μπορείτε να παρεμποδίσετε παράνομη πρόσβαση στο ασύρματο δίκτυο σας LAN. Βεβαιωθείτε ότι όλοι οι ασύρματοι σταθμοί χρησιμοποιούν την ίδια λειτουργία ασφαλείας. Παράμετρος Default Encryption Μπορείτε να διαλέξετε μεταξύ no encryption, WEP, WPA, WPA2 ή WPA2 mixed mode. Use 802.1x Authentication Το IEEE 802.1x είναι ένα πρωτόκολλο πιστοποίησης. Κάθε χρήστης πρέπει να χρησιμοποιεί έναν λογαριασμό για να κάνει login στοaccess Point πριν αποκτήσει πρόσβαση στο ασύρματο δίκτυο LAN. Η πιστοποίηση πραγματοποιείτε με τη χρήση RADIUS server. Τσεκάρετε το κουτί για να πιστοποιηθεί ο χρήστης από IEEE 802.1x. 26

28 Key Length WEP 64-bit Μπορείτε να επιλέξετε μήκος κλειδιού WEP για κρυπτογράφηση, 64-bit ή 128-bit Μεγαλύτερο μήκος κλειδιού WEP παρέχει υψηλότερο επίπεδο ασφαλείας, αλλά το throughput είναι χαμηλότερο. WPA Authentication Το WPA μπορεί να πιστοποιήσει μέσω RADIUS ή μέσω Mode pre - shared κλειδιού. WPA/WPA2 Μπορείτε να επιλέξετε TKIP ή AES για την μέθοδο ανταλλαγής κλειδιών WPA/WPA2. Pre-shared Key Format Μπορείτε να επιλέξετε Passphrase (αλφαριθμητικής μορφής) ή Δεκαεξαδικά ψηφία (μεταξύ των A-F, a-f και 0-9 ) ως Pre-shared κλειδί. Για παράδειγμα:passphrase: iamguest Hexadecimal Digits: 12345abcde Pre-shared Key Το Pre-shared κλειδί χρησιμοποιείται για να πιστοποιήσει και να κρυπτογραφήσει τα δεδομένα που αποστέλλονται σε ένα ασύρματο δίκτυο. Συμπληρώστε το κείμενο ακολουθώντας τους παρακάτω κανόνες Hex WEP: input 64-digit Hex values (μεταξύ των A-F, a-f και 0-9 ) ή τουλάχιστον 8 χαρακτήρες pass phrase ως pre-shared κλειδιά. Radius Server Port Η θύρα του RADIUS server. Radius Server IP Η διεύθυνση IP του RADIUS server. Radius Server Password Το password που χρησιμοποιείται από τον RADIUS server. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 27

29 4.4.4 Access Control Ο ασύρματος router σας παρέχει MAC Address Control, ο οποίος εμποδίζει τις μη εξουσιοδοτημένες MAC Addresses από το να έχουν πρόσβαση στο ασύρματο δίκτυο σας. Παράμετρος Wireless Access Control Mode Ενεργοποιήστε / Απενεργοποιήστε τον ασύρματο έλεγχο πρόσβασης Add MAC address into the list Συμπληρώστε τα πεδία "MAC Address" και "Comment" της ασύρματης συσκευής που θα συνδεθεί και έπειτα πατήστε "Add". Η ασύρματη συσκευή θα προστεθεί παρακάτω στην "Current Access Control List". Remove MAC address Εάν επιθυμείτε να αφαιρέσετε κάποια MAC address από την "Current Access Control List ", επιλέξτε τις MAC addresses που θέλετε να αφαιρέσετε από την λίστα και πατήστε "Delete Selected". Εάν επιθυμείτε να αφαιρέσετε όλες τις MAC addresses από τον πίνακα, πατήστε απλά το πλήκτρο "Delete All". Πατήστε "Reset" και θα διαγραφούν οι τρέχουσες επιλογές σας. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 28

30 4.4.5 Site Survey Η καρτέλα αυτή σας παρέχει το εργαλείο για την σάρωση του ασύρματου δίκτυο. Εάν εντοπιστεί κάποιο Access Point ή IBSS μπορείτε να επιλέξετε να συνδεθείτε με αυτό χειροκίνητα όταν είναι ενεργοποιημένη η κατάσταση λειτουργίας client WDS Settings Το Wireless Distribution System χρησιμοποιεί ασύρματα μέσα για να επικοινωνήσει με άλλα AP, όπως και η λειτουργία Ethernet. Για να γίνει αυτό πρέπει να ρυθμίσετε τα AP στο ίδιο κανάλι καθώς και να ορίσετε τις MAC address των άλλων AP που βρίσκονται στον πίνακα και με τα οποία επιθυμείτε να επικοινωνήσετε και μετά να ενεργοποιήσετε το WDS. 29

31 Παράμετρος Enable WDS Τσεκάρετε το κουτί για να ενεργοποιήσετε το Wireless Distribution System. Add WDS AP into the list Συμπληρώστε τα πεδία "MAC Address" και "Comment" της ασύρματης συσκευής που θα προστεθεί και μετά πατήστε "Apply Changes". Το ασύρματο AP θα προστεθεί στην παρακάτω λίστα "Current WDS AP List". Εάν εντοπίσετε κάποιο πρόβλημα πριν το προσθέσετε και θέλετε να το πληκτρολογήσετε ξανά, πατήστε "Reset" και τα πεδία "MAC Address" και "Comment" θα σβηστούν. Remove WDS AP from the list Εάν επιθυμείτε να αφαιρέσετε κάποιο AP από την λίστα "Current WDS AP List ", επιλέξτε τις MAC addresses που θέλετε να αφαιρέσετε από την λίστα και πατήστε "Delete Selected". Εάν επιθυμείτε να αφαιρέσετε όλες τις MAC addresses από τον πίνακα πατήστε το πλήκτρο "Delete All". Πατήστε "Reset" για να διαγραφούν οι τρέχουσες επιλογές σας. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 30

32 4.5 Firewall Ο router σας παρέχει διευρυμένη προστασία firewall περιορίζοντας, μειώνοντας έτσι τον κίνδυνο επίθεσης από hacker, και προστατεύοντας σας από μία ευρεία γκάμα από συνήθεις επιθέσεις Internet. Παράμετρος Port Filtering Τα περιεχόμενα αυτού του πίνακα χρησιμοποιούνται για να περιορίσουν συγκεκριμένους τύπους πακέτων δεδομένων από το τοπικό σας δίκτυο στο Internet μέσω της Gateway IP Filtering Η λειτουργία IP Filtering σας επιτρέπει να ορίσετε ποια IP μπορεί ή δεν μπορεί να χρησιμοποιηθεί για πρόσβαση στο internet MAC Filtering Η λειτουργία MAC Filtering σας δίνει την δυνατότητα ορίσετε ποια MAC Address μπορεί ή δεν μπορεί να χρησιμοποιηθεί για πρόσβαση στο internet Port Forwarding Μπορείτε να έχετε διαφορετικές υπηρεσίες (π.χ. , FTP, Web κ.τ.λ.) σε διαφορετικούς servers/clients στο δίκτυο LAN.σας. Η λειτουργία Port Forwarding σας δίνει την δυνατότητα να ξεπερνιούνται τα «εμπόδια» των διαφορετικών NAT (από Internet/θύρες WAN) σε μία συγκεκριμένη διεύθυνση IP του δικτύου LAN DMZ Η λειτουργία DMZ σας δίνει την δυνατότητα να οδηγούνται όλα τα πακέτα που στην διεύθυνση IP της θύρας WAN σας στο δίκτυο LAN σας. 31

33 4.5.1 Port Filtering Εάν επιθυμείτε να απαγορεύσετε σε κάποιους χρήστες την πρόσβαση σε ορισμένες εφαρμογές / υπηρεσίες Internet (π.χ. Internet websites, , FTP κ.τ.λ..), μπορείτε να κάνετε τις ρυθμίσεις στην καρτέλα αυτή. Παράμετρος Enable Port Filtering Add a new entry into the list Remove an entry from the list Τσεκάρετε το κουτί για να ενεργοποιήσετε την λειτουργία port filtering. Συμπληρώστε τα πεδία "Port Range", "Protocol" και "Comment" και πατήστε "Apply ". Η θύρα που έχετε ορίσει θα προστεθεί στον παρακάτω πίνακα "Current Filter Table". Εάν συναντήσετε κάποιο πρόβλημα πριν την προσθέσετε και θέλετε να πληκτρολογήσετε ξανά. Πατήστε απλά "Cancel" και το περιεχόμενο των πεδίων θα διαγραφεί. Εάν επιθυμείτε να αφαιρέσετε κάποιον κανόνα φιλτραρίσματος από το "Current Filter Table", επιλέξτε το εύρος της θύρας που επιθυμείτε να αφαιρέσετε και πατήστε "Delete Selected". Εάν επιθυμείτε να τα αφαιρέσετε όλα από τον πίνακα πατήστε το πλήκτρο "Delete All". Πατήστε "Reset" για να διαγράψετε τις τρέχουσες επιλογές σας. Πατήστε <Apply> στο τέλος της σελίδας για να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε. Προχωρήσετε με άλλες ρυθμίσεις ή ξεκινήσετε να χρησιμοποιείτε το router (με τις ρυθμίσεις για προχωρημένους) 32
