Οδηγίες τοποθέτησης. Επίπεδοι συλλέκτες Logasol SKN 3.0 / SKE 2.0 Τοποθέτηση πάνω στη στέγη /2006 GR Για τον τεχνικό

Transcript

1 /006 GR Για τον τεχνικό Οδηγίες τοποθέτησης Επίπεδοι συλλέκτες Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη SD Διαβάστε προσεκτικά πριν από την τοποθέτηση

2 Περιεχόμενα Γενικά Τεχνικά στοιχεία Ασφάλεια Προδιαγραφόμενη χρήση Δομή των υποδείξεων Σημαντικές υποδείξεις ασφαλείας Πριν από την τοποθέτηση Γενικές υποδείξεις Περιγραφή των εξαρτημάτων Επιπλέον απαραίτητα βοηθητικά μέσα Μεταφορά και αποθήκευση Τεχνικά έγγραφα Υπολογισμός αναγκαίου χώρου στέγης Σύνδεση στέγης και τοποθέτηση στηριγμάτων Καθορισμός των αποστάσεων Κεραμίδια Επίπεδα κεραμίδια Κυματοειδή φύλλα Σκεπή από σχιστόλιθο Μεταλλική στέγη Τοποθέτηση πρόσθετων στηριγμάτων (πρόσθετος εξοπλισμός) Τοποθέτηση στηριγμάτων Τοποθέτηση των συλλεκτών Προετοιμασία τοποθέτησης συλλέκτη Στερέωση συλλεκτών Σύνδεση του αισθητήρα συλλέκτη Σύνδεση συλλεκτικών αγωγών Εξαέρωση μέσω πλήρωσης με πίεση Εξαέρωση μέσω εξαεριστήρα (πρόσθετος εξοπλισμός) στη στέγη Τοποθέτηση σετ ενδιάμεσης σύνδεσης για δύο συστοιχίες (πρόσθετος εξοπλισμός) Τελικές εργασίες Ελεγχος εγκατάστασης Μόνωση των αγωγών σύνδεσης και των συλλεκτικών αγωγών Σύντομες οδηγίες για κεραμοσκεπές και πλήρωση με πίεση Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

3 Γενικά Γενικά Στο κεφάλαιο αυτό περιγράφονται οι τεχνικοί κανονισμοί που πρέπει να τηρούνται κατά την τοποθέτηση. Κατά την τοποθέτηση και τη λειτουργία της εγκατάστασης τηρείτε πάντοτε τους κανονισμούς και τις οδηγίες που ισχύουν στη χώρα σας! Γερμανία Εργασίες τοποθέτησης σε στέγες DIN 88, VOB, Μέρος C : Εργασίες κάλυψης και μόνωσης στέγης. DIN 89, VOB, Μέρος C: Υδραυλικές εργασίες. DIN 845, VOB, Μέρος C: Εργασίες σκαλωσιάς. Σύνδεση θερμικών ηλιακών εγκαταστάσεων EN 976: Θερμικές ηλιακές εγκαταστάσεις και τα εξαρτήματά τους (προκατασκευασμένες εγκαταστάσεις). ENV 977: Θερμικές ηλιακές εγκαταστάσεις και τα εξαρτήματά τους (εγκαταστάσεις σύμφωνα με τις επιθυμίες του πελάτη). Εγκατάσταση και εξοπλισμός θερμαντήρων νερού DIN 475, Μέρος ο: Θερμαντήρες και εγκαταστάσεις θέρμανσης πόσιμου νερού και μη, απαιτήσεις, χαρακτηρισμός, εξοπλισμός και έλεγχος. DIN 880, VOB: Εγκαταστάσεις θέρμανσης νερού θέρμανσης και χρήσης. Πίν. DIN 988: Τεχνικοί κανόνες για DIN 88, VOB: Εργασίες εγκαταστάσεις πόσιμου νερού (TRWI). εγκατάστασης αερίου, νερού και λυμάτων. DIN 84, VOB: Εργασίες μόνωσης θέρμανσης σε εγκαταστάσεις θερμικής τεχνολογίας. AVB WasV: Διατάξεις για τις γενικές προϋποθέσεις παροχής νερού. DVGW W 55: Εγκαταστάσεις θέρμανσης πόσιμου νερού και σωλήνων. Τεχνικά μέτρα για τη μείωση εμφάνισης της νόσου των λεγεωνάριων σε νέες εγκαταστάσεις. Τεχνικοί κανόνες για την εγκατάσταση θερμικών ηλιακών εγκαταστάσεων (επιλογή) στη Γερμανία VOB: Κανονισμός εκμίσθωσης για την εκτέλεση έργου, Μέρος Γ: Γενικοί όροι τεχνικών συμβάσεων για εκτέλεση έργου (ATV). Προϋποθέσεις διαγωνισμού για την εκτέλεση έργου υπέργειων κατασκευών με ιδιαίτερη προσοχή στην κατασκευή κατοικιών. Προστασία από κεραυνούς Οταν το ύψος του κτιρίου (ύψος τοποθέτησης) υπερβαίνει τα 0 m και δεν υπάρχει προστασία από κεραυνούς, πρέπει να συνδεθούν από ειδική εταιρεία τα ηλεκτρικά τμήματα στη στέγη με γείωση τουλάχιστον 6 mm και στη διαφυγή ρεύματος. Εάν το ύψος του κτιρίου (ύψος τοποθέτησης) είναι μικρότερο από 0 m, δεν απαιτούνται ειδικά μέτρα για την προστασία από κεραυνούς. ΑΝΑΚΥΚΛΩΣΗ Μετά το τέλος της διάρκειας ζωής μπορείτε να επιστρέψετε τους συλλέκτες στον κατασκευαστή. Στην περίπτωση αυτή, τα υλικά υπόκεινται σε διαδικασίες ανακύκλωσης φιλικές προς το περιβάλλον. Σε περίπτωση που υπάρχει διάταξη προστασίας από κεραυνούς, πρέπει να ελεγχθεί η σύνδεση της ηλιακής εγκατάστασης με τη διάταξη προστασίας από κεραυνούς από έναν ηλεκτρολόγο. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

4 Τεχνικά στοιχεία Τεχνικά στοιχεία SKN.0 / SKE.0 Πιστοποιητικά 006 DIN Μήκος Πλάτος Υψος Απόσταση μεταξύ των συλλεκτών Πίν. Τεχνικά στοιχεία 070 mm 45 mm 90 mm 5 mm Περιεχόμενο απορροφητή, κάθετος τύπος V f 0,86 l Περιεχόμενο απορροφητή, οριζόντιος τύπος V f,5 l Εξωτερική επιφάνεια (Μικτή επιφάνεια) A G,7 m² Επιφάνεια απορρόφησης (καθαρή επιφάνεια), m² Καθαρό βάρος, κάθετος τύπος m 4 kg Καθαρό βάρος, οριζόντιος τύπος m 4 kg Επιτρεπόμενη υπερπίεση λειτουργίας του συλλέκτη p max 6 bar 4 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

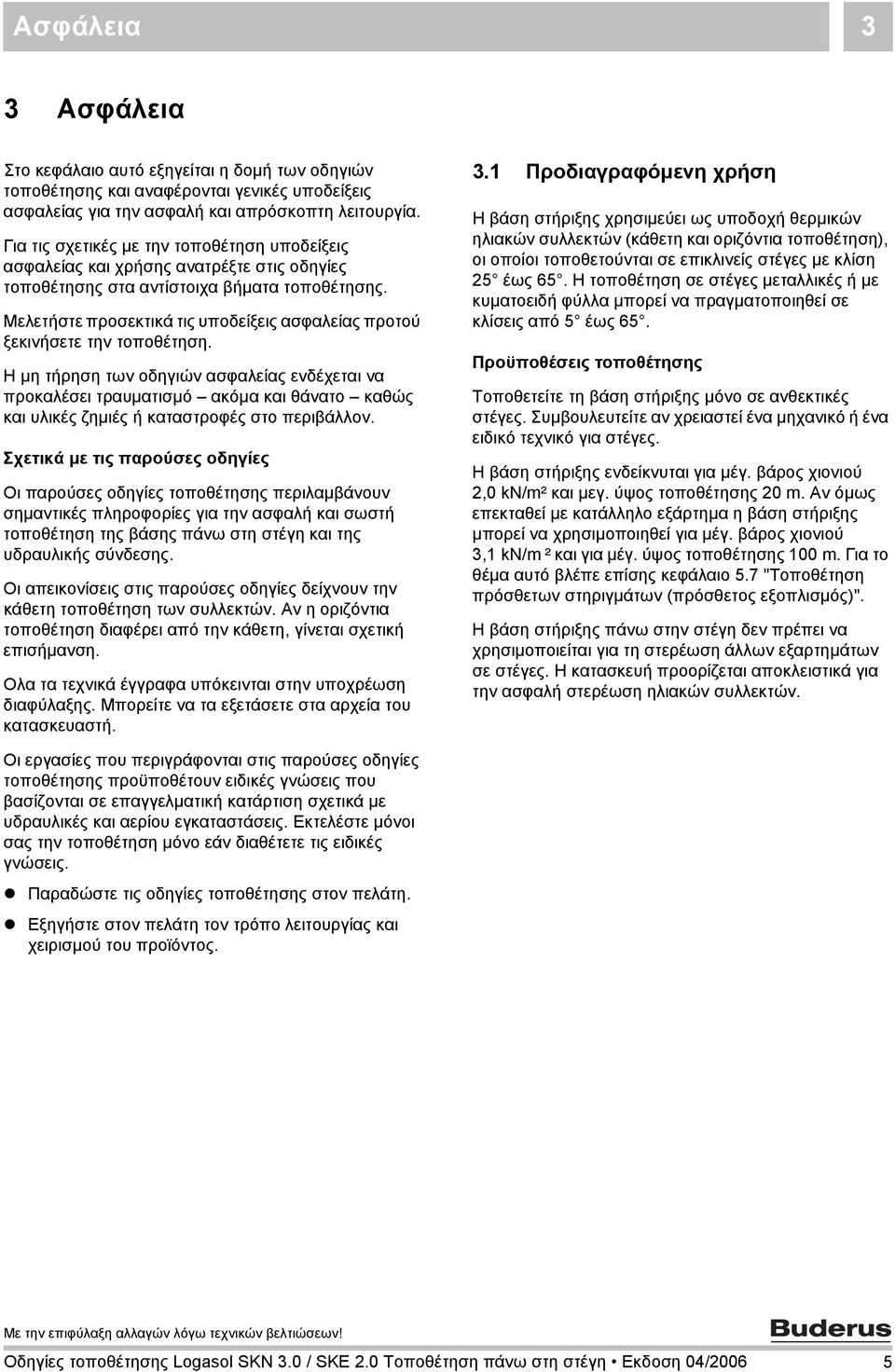

5 Ασφάλεια Ασφάλεια Στο κεφάλαιο αυτό εξηγείται η δομή των οδηγιών τοποθέτησης και αναφέρονται γενικές υποδείξεις ασφαλείας για την ασφαλή και απρόσκοπτη λειτουργία. Για τις σχετικές με την τοποθέτηση υποδείξεις ασφαλείας και χρήσης ανατρέξτε στις οδηγίες τοποθέτησης στα αντίστοιχα βήματα τοποθέτησης. Μελετήστε προσεκτικά τις υποδείξεις ασφαλείας προτού ξεκινήσετε την τοποθέτηση. Η μη τήρηση των οδηγιών ασφαλείας ενδέχεται να προκαλέσει τραυματισμό ακόμα και θάνατο καθώς και υλικές ζημιές ή καταστροφές στο περιβάλλον. Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες τοποθέτησης περιλαμβάνουν σημαντικές πληροφορίες για την ασφαλή και σωστή τοποθέτηση της βάσης πάνω στη στέγη και της υδραυλικής σύνδεσης. Οι απεικονίσεις στις παρούσες οδηγίες δείχνουν την κάθετη τοποθέτηση των συλλεκτών. Αν η οριζόντια τοποθέτηση διαφέρει από την κάθετη, γίνεται σχετική επισήμανση. Ολα τα τεχνικά έγγραφα υπόκεινται στην υποχρέωση διαφύλαξης. Μπορείτε να τα εξετάσετε στα αρχεία του κατασκευαστή.. Προδιαγραφόμενη χρήση Η βάση στήριξης χρησιμεύει ως υποδοχή θερμικών ηλιακών συλλεκτών (κάθετη και οριζόντια τοποθέτηση), οι οποίοι τοποθετούνται σε επικλινείς στέγες με κλίση 5 έως 65. Η τοποθέτηση σε στέγες μεταλλικές ή με κυματοειδή φύλλα μπορεί να πραγματοποιηθεί σε κλίσεις από 5 έως 65. Προϋποθέσεις τοποθέτησης Τοποθετείτε τη βάση στήριξης μόνο σε ανθεκτικές στέγες. Συμβουλευτείτε αν χρειαστεί ένα μηχανικό ή ένα ειδικό τεχνικό για στέγες. Η βάση στήριξης ενδείκνυται για μέγ. βάρος χιονιού,0 kn/m² και μεγ. ύψος τοποθέτησης 0 m. Αν όμως επεκταθεί με κατάλληλο εξάρτημα η βάση στήριξης μπορεί να χρησιμοποιηθεί για μέγ. βάρος χιονιού, kn/m ² και για μέγ. ύψος τοποθέτησης 00 m. Για το θέμα αυτό βλέπε επίσης κεφάλαιο 5.7 "Τοποθέτηση πρόσθετων στηριγμάτων (πρόσθετος εξοπλισμός)". Η βάση στήριξης πάνω στην στέγη δεν πρέπει να χρησιμοποιείται για τη στερέωση άλλων εξαρτημάτων σε στέγες. Η κατασκευή προορίζεται αποκλειστικά για την ασφαλή στερέωση ηλιακών συλλεκτών. Οι εργασίες που περιγράφονται στις παρούσες οδηγίες τοποθέτησης προϋποθέτουν ειδικές γνώσεις που βασίζονται σε επαγγελματική κατάρτιση σχετικά με υδραυλικές και αερίου εγκαταστάσεις. Εκτελέστε μόνοι σας την τοποθέτηση μόνο εάν διαθέτετε τις ειδικές γνώσεις. Παραδώστε τις οδηγίες τοποθέτησης στον πελάτη. Εξηγήστε στον πελάτη τον τρόπο λειτουργίας και χειρισμού του προϊόντος. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006 5

6 Ασφάλεια. Δομή των υποδείξεων. Σημαντικές υποδείξεις ασφαλείας Διακρίνονται δύο επίπεδα, τα οποία επισημαίνονται με προειδοποιητικές επιγραφές: ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ Χαρακτηρίζει έναν ενδεχόμενο κίνδυνο που προέρχεται από ένα προϊόν και ο οποίος, χωρίς την κατάλληλη πρόληψη, μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή ακόμα και θάνατο. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ/ ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΖΗΜΙΕΣ ΣΤΟ ΚΤΙΡΙΟ Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να προκαλέσει τραυματισμούς μικρού ή μεσαίου βαθμού ή υλικές ζημιές. Περαιτέρω σύμβολα για την επισήμανση υποδείξεων χρήσης: Συμβουλές για τη βέλτιστη χρήση και ρύθμιση της εγκατάστασης καθώς και άλλες χρήσιμες πληροφορίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ λόγω ανατροπής και πτώσης τμημάτων. Λάβετε τα κατάλληλα μέτρα πρόληψης ατυχημάτων κατά την εκτέλεση κάθε εργασίας πάνω σε στέγη. Κατά την εκτέλεση όλων των εργασιών στη στέγη προστατευτείτε από πτώση. Φοράτε πάντοτε την προσωπική σας προστατευτική ενδυμασία και τον αντίστοιχο εξοπλισμό. Μετά την ολοκλήρωση της τοποθέτησης βεβαιωθείτε για την ασφαλή θέση των βάσεων στήριξης και των συλλεκτών. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Η πραγματοποίηση οποιαδήποτε αλλαγής στην κατασκευή ενδέχεται να προκαλέσει τραυματισμούς και βλάβες κατά τη λειτουργία. Μην πραγματοποιείτε αλλαγές στην κατασκευή. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Οταν ο συλλέκτης και τα υλικά τοποθέτησης είναι εκτεθειμένα για μεγάλο χρονικό διάστημα στην ηλιακή ακτινοβολία, υπάρχει κίνδυνος να καούν. Φοράτε πάντοτε την προσωπική σας προστατευτική ενδυμασία και τον αντίστοιχο εξοπλισμό. Καλύψτε το συλλέκτη (π. χ. με ένα προστατευτικό κάλυμμα που διατίθεται ως πρόσθετος εξοπλισμός) και τα υλικά τοποθέτησης κατά τη διάρκεια της τοποθέτησης προκειμένου να τα προστατεύσετε από υψηλές θερμοκρασίες λόγω της ηλιακής ακτινοβολίας. 6 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

7 Πριν από την τοποθέτηση 4 4 Πριν από την τοποθέτηση 4. Γενικές υποδείξεις Καθώς οι εταιρίες τεχνικών για στέγες είναι εξοικειωμένες με την εργασία πάνω σε στέγες και με τους κινδύνους από τυχόν πτώση, προτείνουμε να συνεργαστείτε με μία τέτοια εταιρία. Πριν από την τοποθέτηση ενημερωθείτε για τις συνθήκες στον τόπο εγκατάστασης και τις τοπικές διατάξεις. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ ΠΡΟΣΟΧΗ! Εάν ο συλλέκτης και τα υλικά τοποθέτησης είναι εκτεθειμένα στην ηλιακή ακτινοβολία για μεγάλο χρονικό διάστημα, υπάρχει κίνδυνος πρόκλησης εγκαυμάτων. Φοράτε προστατευτική ενδυμασία. Καλύψτε το συλλέκτη (π. χ. με ένα προστατευτικό κάλυμμα που διατίθεται ως πρόσθετος εξοπλισμός) και τα υλικά τοποθέτησης κατά τη διάρκεια της τοποθέτησης προκειμένου να τα προστατεύσετε από υψηλές θερμοκρασίες λόγω της ηλιακής ακτινοβολίας. Σχ SD Γενική άποψη του ζεύγους συλλεκτών, τοποθέτηση πάνω στη στέγη Ελέγξτε την πλήρη και άθικτη παράδοση των τμημάτων. τη βέλτιστη τοποθέτηση των ηλιακών συλλεκτών. Λάβετε υπόψη την ηλιακή ακτινοβολία (γωνία κλίσης, κατεύθυνση προς νότο). Αποφύγετε τις σκιές λόγω ύπαρξης ψηλών δέντρων για παράδειγμα, και προσαρμόστε τη συστοιχία συλλεκτών στη μορφή του κτιρίου (π.χ. ευθυγράμμιση με παράθυρα, πόρτες κτλ.). Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα της κατασκευάστριας εταιρείας και αντικαταστήστε αμέσως τα ελαττωματικά εξαρτήματα. Απομακρύνετε σπασμένα κεραμίδια, σανίδες στέγης ή πλάκες από την περιοχή των συλλεκτών και αντικαταστήστε τα. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006 7

8 4 Πριν από την τοποθέτηση 4. Περιγραφή των εξαρτημάτων 4.. Βάση στήριξης για τους συλλέκτες Οι βάσεις στήριξης χρησιμεύουν στη στήριξη και στερέωση των συλλεκτών Σχ SD Βάση στήριξης για συλλέκτες κύρια βάση στήριξης, επέκταση βάσης στήριξης και βάσεις στήριξης για σύνδεση στέγης Κύρια βάση στήριξης, ανά συστοιχία συλλεκτών για τον πρώτο συλλέκτη (Σχ. ): Επέκταση βάσης στήριξης, για τους υπόλοιπους συλλέκτες (Σχ. ): Θέση : Στήριγμα Θέση : Στήριγμα Θέση : Μονός σφιγκτήρας συλλέκτη 4 Θέση : Διπλός σφιγκτήρας συλλέκτη Θέση 7: Διάταξη προστασίας από ολίσθηση Θέση 7: Διάταξη προστασίας από ολίσθηση Θέση 8: Βίδα M8 4 Θέση 6: Συνδετήρας με πείρους με σπείρωμα Θέση 8: Βίδα M8 4 Σύνδεση στέγης με κεραμίδια, ανά συλλέκτη (Σχ. ): Θέση 4: Γάντζος στέγης, ρυθμιζόμενος 4 Θέση 5: Ολισθαίνον περικόχλιο 4 8 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

9 Πριν από την τοποθέτηση Υδραυλική σύνδεση Για κάθε συστοιχία συλλέκτη χρειάζεστε ένα σετ σύνδεσης. Οι συλλέκτες συνδέονται μεταξύ τους με ευκάμπτους σωλήνες ηλιακού (σετ ενδιάμεσης σύνδεσης) SD Σχ. Σετ σύνδεσης και σετ ενδιάμεσης σύνδεσης (απεικόνιση με κάθετους συλλέκτες) Σετ σύνδεσης, ανά συστοιχία συλλέκτη (Σχ. ) Θέση : Σφιγκτήρας ( ως ανταλλακτικό) 5 Θέση 6: Ρακόρ για αισθητήρα συλλέκτη Θέση : Σωλήνας ηλιακού, μήκους 000 mm Θέση 7: Κλειδί μεγέθους 5 Θέση 4: Τάπα Θέση 8: Μαστός R¾ με κολάρο σύσφιξης 8 mm Θέση 5: Σωλήνας ηλιακού, μήκους 55 mm Θέση 9: Τάπα αγωγού διέλευσης αισθητήρα, δεν απεικονίζεται Σετ ενδιάμεσης σύνδεσης μεταξύ των συλλεκτών, ανά συλλέκτη (σε δύο γωνίες προστασίας, Σχ. 4) Θέση : Σφιγκτήρας 4 Θέση : Σωλήνας ηλιακού, μήκους 95 mm Σχ SD Δύο γωνίες προστασίας με ένα σετ ενδιάμεσης σύνδεσης Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006 9

10 4 Πριν από την τοποθέτηση 4. Επιπλέον απαραίτητα βοηθητικά μέσα Αλφάδι Σχοινί μέτρησης Αναρροφητήρας Γιλέκο με ζωνάρι ασφαλείας Υλικά για τη μόνωση των αγωγών Σκαλωσιά Σκάλα ή διατάξεις για εργασία σε καπνοδόχο Γερανός ή αναβατόριο τροφοδοσίας Για την τοποθέτηση της βάσης στήριξης πάνω στην στέγη και της υδραυλικής σύνδεσης χρειάζεστε μόνο το κλειδί μεγέθους 5 από το σετ σύνδεσης. 4.4 Μεταφορά και αποθήκευση Ολα τα εξαρτήματα προστατεύονται με συσκευασίες μεταφοράς. Φροντίστε ώστε οι συσκευασίες μεταφοράς να απορριφθούν με ανακύκλωση φιλική προς το περιβάλλον. Προστασία μεταφοράς για συνδέσεις συλλέκτη Οι συνδέσεις των συλλεκτών προστατεύονται με πλαστικά καπάκια από φθορές. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΟΧΗ! λόγω φθοράς των επιφανειών στεγανοποίησης. Αφαιρείτε τα πλαστικά καπάκια (Σχ. 5,Θέση ) μόνο λίγο πριν την τοποθέτηση. Αποθήκευση Οι συλλέκτες πρέπει να αποθηκεύονται αποκλειστικά σε ξηρούς χώρους. Απαγορεύεται η αποθήκευση των συλλεκτών σε ανοιχτούς χώρους εάν δεν προστατεύονται από τη βροχή. Σχ SD Πλαστικά καπάκια σε συνδέσεις συλλεκτών 0 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

11 Πριν από την τοποθέτηση Τεχνικά έγγραφα Η ηλιακή εγκατάσταση αποτελείται από διαφορετικά εξαρτήματα (Σχ. 6), τα οποία περιλαμβάνουν τα απαραίτητα έγγραφα για την τοποθέτηση, τη λειτουργία και τη συντήρηση. Κατά περίπτωση τα πρόσθετα εξαρτήματα συνοδεύονται από ξεχωριστά έγγραφα. Θέση : Θέση : Θέση : Συλλέκτης: Οι οδηγίες τοποθέτησης για την τοποθέτηση πάνω στη στέγη περιλαμβάνονται στο σετ σύνδεσης Πίνακας υδραυλικής σύνδεσης: Οι οδηγίες τοποθέτησης περιλαμβάνονται στον πίνακα Μπόιλερ: Οι οδηγίες τοποθέτησης περιλαμβάνονται στο μπόιλερ Σχ SD Εξαρτήματα ηλιακής εγκατάστασης και τεχνικά έγγραφα Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

12 4 Πριν από την τοποθέτηση 4.6 Υπολογισμός αναγκαίου χώρου στέγης Λάβετε υπόψη σας ότι πρέπει να έχετε στη διάθεση σας τις ακόλουθες διαστάσεις τουλάχιστον. Διάσταση A και B Επιφάνεια που απαιτείται για τη συστοιχία συλλεκτών. Διάσταση C H Τουλάχιστον δύο σειρές κεραμιδιών μέχρι την κορυφή της στέγης ή την καπνοδόχο. Ιδιαίτερα σε περίπτωση που τα κεραμίδια είναι υγρά τοποθετημένα υπάρχει κίνδυνος να προκληθούν ζημιές στη στέγη. Διάσταση D Προεξοχή της στέγης συμπεριλαμβανομένου του πάχους της πρόσθιας όψης G Διάσταση E Τουλάχιστον 0 cm για την τοποθέτηση των αγωγών σύνδεσης στη σοφίτα κάτω. Σχ. 7 Αποστάσεις που πρέπει να τηρηθούν SD Διάσταση F Τουλάχιστον 40 cm για την τοποθέτηση των αγωγών σύνδεσης στη σοφίτα πάνω (σε περίπτωση τοποθέτησης εξαεριστήρα πρέπει να φροντίσετε επιπρόσθετα για επαρκή χώρο στο σημείο προσαγωγής). Διάσταση G Τουλάχιστον 50 cm εκατέρωθεν της συστοιχίας συλλεκτών για τους αγωγούς σύνδεσης κάτω από τη στέγη. Διάσταση Η Η διάσταση Η αντιστοιχεί σε.900 mm (σε οριζόντιους συλλέκτες:.000 mm) και ορίζεται ως η ελάχιστη απόσταση από το άνω άκρο του συλλέκτη μέχρι το κάτω στήριγμα, το οποίο τοποθετείται πρώτο κατά σειρά. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

13 Πριν από την τοποθέτηση 4 Αναγκαίος χώρος για κάθετους συλλέκτες: Αναγκαίος χώρος για οριζόντιους συλλέκτες: Αριθμός συλλεκτών Διάσταση A Διάσταση B Αριθμός συλλεκτών Διάσταση A Διάσταση B Πίν., m,07 m 4,7 m,5 m,49 m,07 m 6,6 m,5 m 4 4,66 m,07 m 4 8,6 m,5 m 5 5,8 m,07 m 5 0,45 m,5 m 6 7,06 m,07 m 6,55 m,5 m 7 8,7 m,07 m 7 4,64 m,5 m 8 9,4 m,07 m 8 6,74 m,5 m 9 0,5 m,07 m 9 8,6 m,5 m 0,68 m,07 m 0 0,9 m,5 m Αναγκαίος χώρος για κάθετα τοποθετημένους συλλέκτες Πίν. 4 Αναγκαίος χώρος για οριζόντια τοποθετημένους συλλέκτες Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

14 5 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5 Σύνδεση στέγης και τοποθέτηση στηριγμάτων ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την εκτέλεση όλων των εργασιών στη στέγη προστατευτείτε από πτώση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ λόγω ανατροπής και πτώσης τμημάτων. Λάβετε τα κατάλληλα μέτρα πρόληψης ατυχημάτων κατά την εκτέλεση κάθε εργασίας πάνω σε στέγη. Φοράτε πάντοτε την προσωπική σας προστατευτική ενδυμασία και τον αντίστοιχο εξοπλισμό. Για καλύτερη πρόσβαση στη στέγη χρησιμοποιήστε μια σκάλα ή ανασηκώστε τα κεραμίδια στο άκρο της συστοιχίας συλλεκτών. Σχ SD Ετοιμα τοποθετημένα στηρίγματα για δύο συλλέκτες 4 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

15 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5 5. Καθορισμός των αποστάσεων Οι δεδομένες διαστάσεις στους πίνακες είναι τιμές αναφοράς, οι οποίες πρέπει να τηρούνται στο περίπου. Σε γενικές γραμμές, στις κεραμοσκεπές ηπραγματική απόσταση μεταξύ των γάντζων της στέγης καθορίζεται από τα κοίλα τμήματα. Αποστάσεις των γάντζων στέγης Κάθε στήριγμα στερεώνετια με δύο γάντζους στέγης (Σχ. 9). Την απόσταση κατά προσέγγιση μεταξύ των γάντζων θα τη βρείτε στον πίνακα. z x Τρόπος τοποθέτησης κάθετα Πίν. 5 οριζόντια Απόσταση w Απόσταση x Απόσταση z περίπου 70 mm περίπου 090 mm mm mm Απόσταση των γάντζων στέγης μεταξύ τους mm mm Σχ. 9 Απόσταση των γάντζων στέγης μεταξύ τους SD Από τις αποστάσεις x και z θα πρέπει να προκύπτει πάντοτε η απόσταση w. Αποστάσεις των στηριγμάτων Καθορίστε την απόσταση μεταξύ του επάνω και του κάτω στηρίγματος (Σχ. 0). Συμβουλευτείτε τις τιμές του πίνακα. Τρόπος τοποθέτησης Απόσταση y από έως κάθετα 0 mm 70 mm οριζόντια 600 mm 80 mm Πίν. 6 Απόσταση (ανάμεσα στα μέσα) μεταξύ του κάτω και του επάνω στηρίγματος Η οριζόντια τοποθέτηση είναι δυνατή μόνο αν η μέγ. απόσταση ανάμεσα στα δοκάρια είναι 40 mm. Σχ. 0 y Απόσταση των στηριγμάτων μεταξύ τους SD Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006 5

16 5 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5. Κεραμίδια Τοποθετήστε αρχικά όλους τους γάντζους στέγης σύμφωνα με τις τιμές αναφοράς που αναγράφονται στους πίνακες 5 και 6 στη Σελίδα 5. Μην τροποποιήσετε την κατασκευή της στέγης και αποφύγετε την πρόκληση ζημιών στη στέγη. Σε περίπτωση που τα κεραμίδια είναι τοποθετημένα υγρά στην κορυφή της στέγης ανασηκώστε τα κεραμίδια από την η σειρά κάτω από την κορυφή. Κόψτε τα σημεία έδρασης του κεραμιδιού προσεκτικά, ώστε να εφαρμόζει καλύτερα το κεραμίδι επάνω από το γάντζο. Σχ SD Αποψη τοποθετημένων γάντζων στέγης για δύο συλλέκτες ΠΡΟΣΟΧΗ! ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω εκ των υστέρων χαλάρωσης του μακριού εξαγωνικού περικοχλίου στο γάντζο. Κατά τη σύσφιξη του περικοχλίου απελευθερώνεται μια κόλλα, η οποία μετά από μία ώρα ασφαλίζει τη σύνδεση. Αν το περικόχλιο ξεβιδωθεί μετά από μία ώρα, πρέπει να τοποθετηθεί από τον πελάτη μία ασφάλεια για βίδες (π.χ. οδοντωτή ροδέλα). 5.. Ανάρτηση γάντζων στέγης στο δοκάρι Το κάτω τμήμα του γάντζου στέγης παραδίδεται διπλωμένο. Ξεβιδώστε το μακρύ εξαγωνικό περικόχλιο (Σχ.,Θέση ) στο γάντζο και φέρτε το κάτω τμήμα του γάντζου (Σχ.,Θέση ) στη σωστή θέση. Ωθήστε το κεραμίδι προς τα πάνω σύμφωνα με τις θέσεις των γάντζων (Πίνακας 5 und Πίνακας 6, Σελίδα 5). Αναρτήστε τους γάντζους κατά τέτοιο τρόπο, ώστε το στήριγμα να εφάπτεται μπροστά σε ένα κοίλο τμήμα (Σχ.,Θέση 4). Ωθήστε το κάτω τμήμα του γάντζου (Σχ., Θέση ) τόσο προς τα πάνω, ώστε να εφάπτεται στο δοκάρι.(σχ.,θέση ). Σχ. Σχ SD Περιστροφή του κάτω τμήματος του γάντζου SD Αναρτημένος γάντζος (για καλύτερη απεικόνιση έχουν αφαιρεθεί μερικά κεραμίδια) 5 6 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

17 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5 Σφίξτε το μακρύ εξαγωνικό περικόχλιο (Σχ.,Θέση ). Για το σκοπό αυτό τοποθετήστε το κλειδί μεγέθους 5 μέσα σε μία οπή του εξαγωνικού περικοχλίου και περιστρέψτε το. Η οδοντωτή ροδέλα (Σχ.,Θέση 5) πρέπει να εφαρμόζει στην οδόντωση του κάτω τμήματος του γάντζου. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006 7

18 5 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5.. Στερέωση γάντζου στο δοκάρι Ο γάντζος στέγης μπορεί να χρησιμοποιηθεί εναλλακτικά και ως αγκύρωση δοκαριού για τη στερέωση στο δοκάρι. Ανάλογα με τις θέσεις των γάντζων (Πίνακας 5 και Πίνακας 6, Σελίδα 5) πρέπει ενδεχομένως να τοποθετηθούν στα δοκάρια (αφήστε ελεύθερο το αντιστήριγμα) σανίδες/τάβλες με επαρκή αντοχή, για την τοποθέτηση των γάντζων ανάμεσα στα δοκάρια. Σε ορισμένες στέγες ίσως να χρειαστεί να καλύψετε το γάντζο της στέγης στο κάτω τμήμα (Σχ. 4,Θέση 4) με σανίδες/τάβλες, ώστε ο γάντζος να εφάπτεται επάνω στο κεραμίδι. Ξεβιδώστε το μακρύ εξαγωνικό περικόχλιο (Σχ. 4,Θέση ). Τοποθετήστε τη βίδα στην άνω οπή (Σχ. 4,Θέση ). Στερεώστε χαλαρά το κάτω τμήμα του γάντζου στέγης (Σχ. 4,Θέση ). Μη βιδώνετε ακόμα σφιχτά τη σύνδεση SD Σχ. 4 Στερέωση γάντζου στο δοκάρι Θέση : Κάτω τμήμα γάντζου στέγης Θέση : Μακρύ εξαγωνικό περικόχλιο Θέση : Ανω οπή για τη στερέωση του κάτω τμήματος Θέση 4: Κάλυψη, αν χρειαστεί Θέση 5: Κόψιμο, αν χρειαστεί 5 ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΟΧΗ! λόγω θραύσης του γάντζου στέγης, όταν η βίδα δεν τοποθετείται στην άνω οπή με αποτέλεσμα την άσκηση δυσμενών δυνάμεων. Τοποθετήστε το μπροστινό τμήμα του στηρίγματος με τέτοιο τρόπο στο κοίλο κεραμίδι, ώστε σε περίπτωση καταπόνησης να εφάπτεται σε ένα κοίλο τμήμα (Σχ. 5,Θέση ). Στο άνω άκρο του κοίλου κεραμιδιού ο γάντζος στέγης πρέπει να έχει κάποια ανοχή (Σχ. 5,Θέση 4). Αν χρειαστεί προσαρμόστε το κεραμίδι επάνω Ωθήστε το κάτω τμήμα του γάντζου στέγης προς τα κάτω τόσο, ώστε να εφάπτεται στο δοκάρι ή στις σανίδες/τάβλες (Σχ. 5,Θέση 6). Η οδοντωτή ροδέλα (Σχ. 5,Θέση 5) πρέπει να εφαρμόζει στην οδόντωση του κάτω τμήματος του γάντζου. Σφίξτε το μακρύ εξαγωνικό περικόχλιο (Σχ. 5,Θέση ). Για το σκοπό αυτό τοποθετήστε το κλειδί μεγέθους 5 μέσα στην οπή του εξαγωνικού περικοχλίου και περιστρέψτε το. Στερεώστε το κάτω τμήμα του γάντζου τουλάχιστον στην πρώτη (Σχ. 5, Θέση ) και δεύτερη οπή στο δοκάρι με κατάλληλες βίδες SD Σχ. 5 Τοποθετημένος γάντζος (για καλύτερη απεικόνιση έχουν αφαιρεθεί μερικά κεραμίδια) Θέση : Μακρύ εξαγωνικό περικόχλιο Θέση : Βίδες για τη στερέωση των γάντζων στέγης Θέση : Μπροστινό τμήμα στηρίγματος Θέση 4: Εάν χρειαστεί, προσαρμόστε το κεραμίδι στο γάντζο στέγης Θέση 5: Οδοντωτή ροδέλα Θέση 6: Σανίδα/τάβλα 8 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

19 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5 5. Επίπεδα κεραμίδια Για την τοποθέτηση σε επίπεδα κεραμίδια συμβουλευτείτε έναν ειδικό τεχνικό για στέγες. Κατά την τοποθέτηση τηρείτε τις απαραίτητες αποστάσεις (w, x και y) ανάμεσα στους γάντζους στέγης (Πίνακας 5 και Πίνακας 6, Σελίδα 5). Ανάλογα με τις θέσεις των γάντζων (Πίνακας 5 και Πίνακας 6, Σελίδα 5) πρέπει ενδεχομένως να τοποθετηθούν στα δοκάρια (αφήστε ελεύθερο το αντιστήριγμα) σανίδες/τάβλες (Σχ. 6,Θέση ) με επαρκή αντοχή, για την τοποθέτηση των γάντζων ανάμεσα στα δοκάρια. Εάν η στέγη διαθέτει αντιστήριγμα, μπορείτε να χρησιμοποιήσετε το γάντζο στέγης όπως και στην περίπτωση των κοίλων κεραμιδιών (Σελίδα 6). Σχ SD Τοποθέτηση σανίδων/τάβλας, αν χρειαστεί Προετοιμασία γάντζου στέγης Πριν από την τοποθέτηση το κάτω τμήμα πρέπει να έρθει στη σωστή θέση. Ξεβιδώστε το μακρύ εξαγωνικό περικόχλιο (Σχ. 7,Θέση ). Τοποθετήστε τη βίδα στην άνω οπή (Σχ. 7,Θέση ). Στερεώστε χαλαρά το κάτω τμήμα του γάντζου στέγης (Σχ. 7,Θέση ). Μη βιδώνετε ακόμα σφιχτά τη σύνδεση. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ 4 ΠΡΟΣΟΧΗ! λόγω θραύσης του γάντζου στέγης, όταν η βίδα δεν τοποθετείται στην άνω οπή με αποτέλεσμα την άσκηση δυσμενών δυνάμεων SD Σχ. 7 Εκ νέου τοποθέτηση κάτω τμήματος γάντζου στέγης Θέση : Κάτω τμήμα γάντζου στέγης Θέση : Μακρύ εξαγωνικό περικόχλιο Θέση : Ανω οπή για τη στερέωση του κάτω τμήματος Θέση 4: Κόψιμο, αν χρειαστεί Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006 9

20 5 Σύνδεση στέγης και τοποθέτηση στηριγμάτων Τοποθέτηση γάντζου στέγης ΖΗΜΙΕΣ ΣΤΟ ΚΤΙΡΙΟ ΠΡΟΣΟΧΗ! λόγω έλλειψης στεγανότητας. Τοποθετήστε κάθε γάντζο στέγης στο κέντρο ενός επίπεδου κεραμιδιού. Αν η απόσταση ανάμεσα στα δοκάρια είναι πολύ μικρή, τότε μπορείτε να κόψετε το κάτω τμήμα του γάντζου ανάμεσα στη δεύτερη και την τρίτη οπή. Ωθήστε το κάτω τμήμα του γάντζου στέγης προς τα κάτω τόσο, ώστε να εφάπτεται στο δοκάρι ή στη σανίδα/τάβλα (Σχ. 8, Θέση ). Σχ. 8 Τοποθετημένος γάντζος στέγης SD Η οδοντωτή ροδέλα (Σχ. 9,Θέση ) πρέπει να εφαρμόζει στην οδόντωση του κάτω τμήματος του γάντζου. Σφίξτε το μακρύ εξαγωνικό περικόχλιο (Σχ. 9,Θέση ). Για το σκοπό αυτό τοποθετήστε το κλειδί μεγέθους 5 μέσα στην οπή του εξαγωνικού περικοχλίου και περιστρέψτε το. Στερεώστε το κάτω τμήμα του γάντζου τουλάχιστον στην πρώτη (Σχ. 9, Θέση ) και δεύτερη οπή στο δοκάρι ή στη σανίδα/τάβλα με κατάλληλες βίδες. Κόψτε ανάλογα τα γειτονικά επίπεδα κεραμίδια (Σχ. 0,Θέση ) (διακεκομμένη γραμμή, Σχ. 0, Θέση ) SD Σχ. 9 Τοποθετημένος γάντζος στέγης Οψη εγκάρσιας τομής με κομμένο κάτω τμήμα γάντζου στέγης Θέση : Μακρύ εξαγωνικό περικόχλιο Θέση : Οδοντωτή ροδέλα Θέση : Βίδες για στερέωση του γάντζου στέγης Σχ SD Γάντζος στέγης σε στέγη με τοποθετημένα κεραμίδια 0 Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

21 Σύνδεση στέγης και τοποθέτηση στηριγμάτων Κυματοειδή φύλλα ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! λόγω εισπνοής ινών που περιέχουν αμίαντο. Οι εργασίες με υλικά που περιέχουν αμίαντο πρέπει να διεξάγονται μόνο από ειδικούς ή από άτομα που διαθέτουν την απαιτούμενη κατάρτιση. Πρέπει να τηρούνται αυστηρά τα απαραίτητα μέτρα των κανόνων TRGS 59 (Τεχνικοί Κανόνες για Επικίνδυνα Υλικά) Για τη στερέωση των στηριγμάτων αντί για γάντζοι στέγης πρέπει να τοποθετηθούν βίδες αγκύρωσης. Περιεχόμενο παραγγελίας (Σχ. ): Θέση : Βίδα M8 4 Θέση : Βάση στήριξης 4 Θέση : Περικόχλιο Μ 4 Θέση 4: Ροδέλα 4 Θέση 5: Δακτύλιος στεγάνωσης 4 Θέση 6: Βίδα αγκύρωσης M 4 Σε γενικές γραμμές, στις στέγες κυματοειδών φύλλων η πραγματική απόσταση μεταξύ των βιδών αγκύρωσης καθορίζεται από την κορυφή των κυμάτων. Κατά την τοποθέτηση τηρείτε τις απαραίτητες αποστάσεις (w, x και y) ανάμεσα στις βίδες αγκύρωσης (Πίνακας 5 και Πίνακας 6, Σελίδα 5). Σχ. Σύνδεση στέγης Κυματοειδή φύλλα Πρόσθετα απαραίτητα εργαλεία Επαναφορτιζόμενο κατσαβίδι Μετροταινία Ξυλοτρύπανο, Ø 6 mm (μήκος διάτρησης βλέπε κεφάλαιο "Τοποθέτηση βιδών αγκύρωσης", Σελίδα ) Τρυπάνι μετάλλου, Ø mm Γερμανικό κλειδί μεγέθους 5 και SD ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω μη ανθεκτικού υποστηρίγματος. ΠΡΟΣΟΧΗ! Ελέγξτε αν υπάρχει ανθεκτικό υποστήριγμα. Για τη στερέωση των βιδών αγκύρωσης απαιτούνται πηχάκια πάχους τουλάχιστον mm. Τοποθετήστε αν χρειαστεί πρόσθετα πηχάκια, ώστε να τηρηθούν οι διαστάσεις του Πίνακας 5 και του Πίνακας 6. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

22 5 Σύνδεση στέγης και τοποθέτηση στηριγμάτων Τοποθέτηση βιδών αγκύρωσης Τρυπήστε με το ξυλοτρύπανο σε γωνία ακριβώς 90 το υποστήριγμα της στέγης, ώστε να έχετε μια επίπεδη επιφάνεια στήριξης ανάμεσα στη βάση στήριξης και το στήριγμα. Στο σκοπό αυτό εξυπηρετεί η κατασκευή ενός "οδηγού" διάτρησης ή μιας πλάκας διάτρησης. Πάρτε ένα πηχάκι μήκους περ. 0,50,00 m. Δημιουργήστε κάθετα στο πηχάκι μια διαμπερή οπή (Ø 6 mm) (Σχ. ). Καθορίστε το μήκος διάτρησης για το απαιτούμενο ξυλοτρύπανο με τους ακόλουθους υπολογισμούς: Σχ. Δημιουργία πλάκας διάτρησης SD 90 mm Υψος κύματος + Υψος πλάκας διάτρησης + Απαραίτητο μήκος διάτρησης από το σφιγκτήρα τρυπανιού για το τρυπάνι (Ø 6 mm) = 4 5 ΖΗΜΙΕΣ ΣΤΟ ΚΤΙΡΙΟ ΠΡΟΣΟΧΗ! λόγω έλλειψης στεγανότητας. Απαγορεύεται η διάτρηση κοίλων τμημάτων. Τρυπήστε τη στέγη κυματοειδών φύλλων με ένα τρυπάνι μετάλλου (Ø mm) σύμφωνα με τις θέσεις των βιδών αγκύρωσης (βλέπε Πίνακας 5 και Πίνακας 6). Προσέξτε να μην τρυπήσετε το ξύλο που βρίσκεται από κάτω! Οδηγήστε το ξυλοτρύπανο (Ø 6mm) μέσα από την πλάκα διάτρησης και τρυπήστε κάθετα στο υποστήριγμα (πηχάκι). Κατά την τοποθέτηση των βιδών αγκύρωσης τηρείτε τη σειρά τοποθέτησης των επιμέρους τμημάτων (Σχ. ). Βιδώστε τη βάση στήριξης (Σχ., Θέση ) μέχρι τέρμα στη βίδα αγκύρωσης (Σχ.,Θέση 5). Βιδώστε τις τοποθετημένες βίδες αγκύρωσης με ένα γερμανικό κλειδί μεγέθους 5 στη στέγη τόσο, ώστε να επιτευχθεί η διάσταση Β (Πίν. 7). Σχ. Σειρά τοποθέτησης βιδών αγκύρωσης Θέση : Βάση στήριξης Θέση : Περικόχλιο Μ Θέση : Ροδέλα Θέση 4: Δακτύλιος στεγάνωσης Θέση 5: Βίδα αγκύρωσης M SD Προσέξτε όταν βιδώνετε τις βίδες αγκύρωσης η απόσταση B (Πίνακας 7 και Σχ. 4) να είναι ίση σε όλες τις βίδες. Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006

23 Σύνδεση στέγης και τοποθέτηση στηριγμάτων 5 Σφίξτε το περικόχλιο (Σχ. 4,Θέση ) τόσο, ώστε οδακτύλιος στεγάνωσης (Σχ. 4,Θέση ) να εφάπτεται εξ ολοκλήρου στη στέγη. Η βάση στήριξης πρέπει να έχει βιδωθεί μέχρι το σημείο τερματισμού στη βίδα αγκύρωσης. Υψος κύματος Διάσταση A Διάσταση B 5 mm 70 mm 40 mm 65 mm 45 mm 60 mm 50 mm 55 mm 55 mm 50 mm 60 mm 45 mm Πίν. 7 Διαστάσεις τοποθέτησης στέγης κυματοειδών φύλλων. Διαστάσεις σε συνάρτηση με το ύψος του εκάστοτε κύματος. Σχ. 4 Τοποθετημένη βίδα αγκύρωσης σε στέγη κυματοειδών φύλλων Θέση : Βάση στήριξης Θέση : Περικόχλιο, Μ Θέση : Δακτύλιος στεγάνωσης SD Στερέωση στηρίγματος Ανατρέξτε επίσης στο κεφάλαιο 5.8. "Σύνδεση στηριγμάτων". Στερεώστε κάθε στήριγμα (Σχ. 5,Θέση ) με δύο βίδες (Σχ. 5,Θέση ). Προσέξτε ώστε τα στηρίγματα να μη γέρνουν επειδή τα δοκάρια στέγης δεν βρίσκονται στο ίδιο επίπεδο. Για να το ελέγξετε χρησιμοποιήστε ένα σχοινί μέτρησης. Αν χρειαστεί, καλύψτε τα στηρίγματα στη βάση στήριξης SD Σχ. 5 Στερέωση στηρίγματος στη βάση στήριξης Θέση : Βίδα Θέση : Στήριγμα Θέση : Βάση στήριξης Οδηγίες τοποθέτησης Logasol SKN.0 / SKE.0 Τοποθέτηση πάνω στη στέγη Εκδοση 04/006
