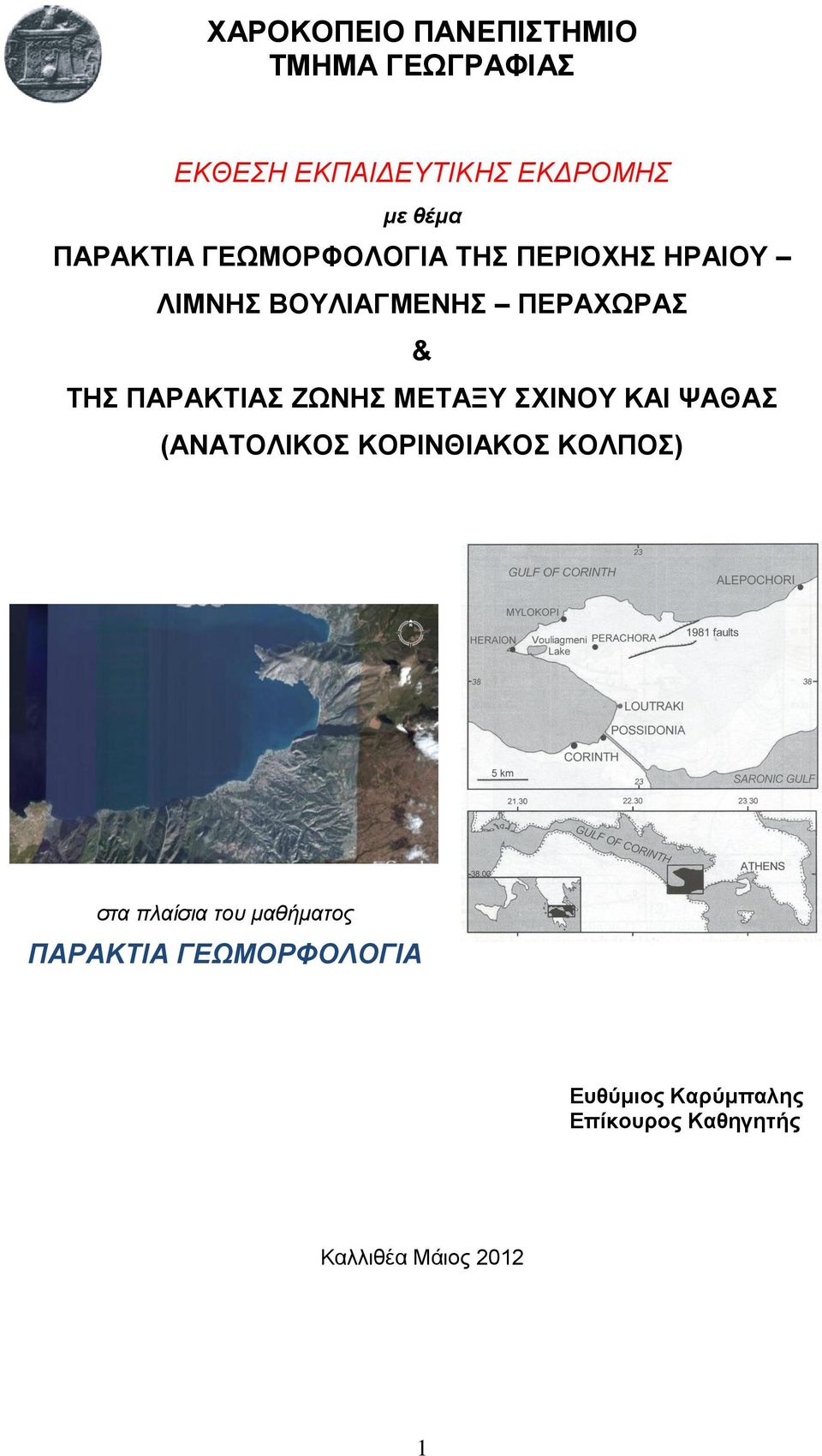

1 ΧΑΡΟΚΟΠΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΤΜΗΜΑ ΓΕΩΓΡΑΦΙΑΣ ΕΚΘΕΣΗ ΕΚΠΑΙΔΕΥΤΙΚΗΣ ΕΚΔΡΟΜΗΣ με θέμα ΠΑΡΑΚΤΙΑ ΓΕΩΜΟΡΦΟΛΟΓΙA ΤΗΣ ΠΕΡΙΟΧΗΣ ΗΡΑΙΟΥ ΛΙΜΝΗΣ ΒΟΥΛΙΑΓΜΕΝΗΣ ΠΕΡΑΧΩΡΑΣ & ΤΗΣ ΠΑΡΑΚΤΙΑΣ ΖΩΝΗΣ ΜΕΤΑΞΥ ΣΧΙΝΟΥ ΚΑΙ ΨΑΘΑΣ (ΑΝΑΤΟΛΙΚΟΣ ΚΟΡΙΝΘΙΑΚΟΣ ΚΟΛΠΟΣ) στα πλαίσια του μαθήματος ΠΑΡΑΚΤΙΑ ΓΕΩΜΟΡΦΟΛΟΓΙΑ Ευθύμιος Καρύμπαλης Επίκουρος Καθηγητής Καλλιθέα Μάιος

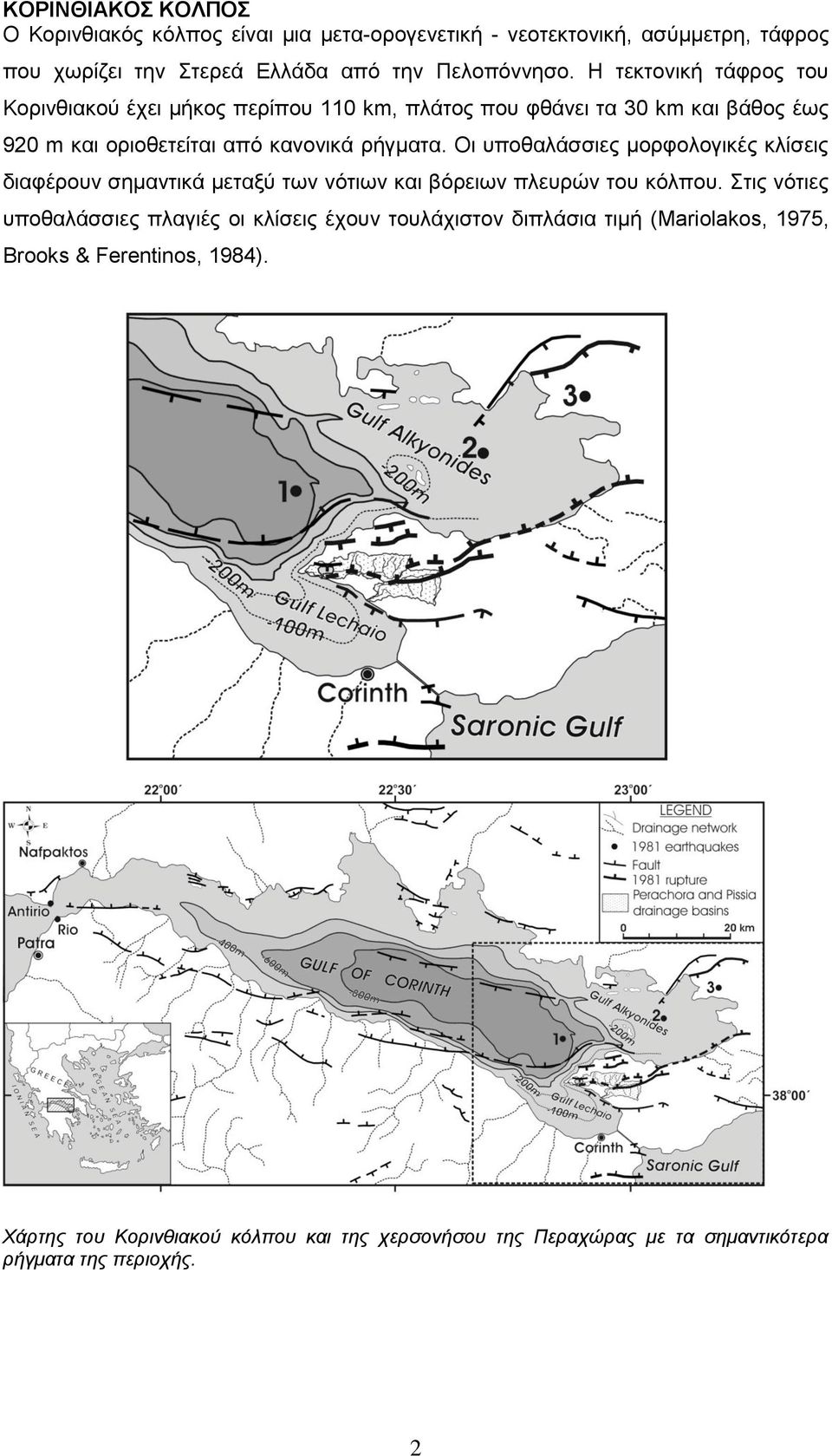

2 ΚΟΡΙΝΘΙΑΚΟΣ ΚΟΛΠΟΣ Ο Κορινθιακός κόλπος είναι μια μετα-ορογενετική - νεοτεκτονική, ασύμμετρη, τάφρος που χωρίζει την Στερεά Ελλάδα από την Πελοπόννησο. Η τεκτονική τάφρος του Κορινθιακού έχει μήκος περίπου 110 km, πλάτος που φθάνει τα 30 km και βάθος έως 920 m και οριοθετείται από κανονικά ρήγματα. Οι υποθαλάσσιες μορφολογικές κλίσεις διαφέρουν σημαντικά μεταξύ των νότιων και βόρειων πλευρών του κόλπου. Στις νότιες υποθαλάσσιες πλαγιές οι κλίσεις έχουν τουλάχιστον διπλάσια τιμή (Mariolakos, 1975, Brooks & Ferentinos, 1984). Χάρτης του Κορινθιακού κόλπου και της χερσονήσου της Περαχώρας με τα σημαντικότερα ρήγματα της περιοχής. 2

3 Ανατολικός Κορινθιακός κόλπος Η ευρύτερη περιοχή του ανατολικού Κορινθιακού κόλπου χαρακτηρίζεται από μεγάλη σεισμικότητα. Υπάρχουν πολλές αναφορές για σεισμούς που έπληξαν την περιοχή από την αρχαιότητα μέχρι σήμερα. Τοπικοί σεισμοί έχουν αναφερθεί για το 420 π.χ., 227 π.χ., 7 μ.χ. και τα έτη 160, 365, 375, 524, 543, 551, 580, 1307, 1312, 1858, 1876, 1887, 1928, 1930 και Από το συνδυασμό των ιστορικών αναφορών, των αρχαιολογικών ευρημάτων και των ανασκαφών στην περιοχή της Κορινθίας με ενόργανες παρατηρήσεων οι Maroukian et al. (1998) κατάφεραν να αναγνωρίσουν τους πλέον καταστροφικούς σεισμούς που είχαν επίκεντρο την περιοχή γύρω από την χερσόνησο της Περαχώρας. Αυτοί οι σεισμοί είναι εκείνοι που πραγματοποιήθηκαν το 420 π.χ., 227 π.χ., 77 μ.χ., 524, 543, 580, 1857, 1887, 1928 και Ορισμένα σεισμικά γεγονότα συνδέονται άμεσα με την επαναδραστηριοποίηση κάποιων από τα μεγάλα ρήγματα της ευρύτερης περιοχής. Συγκεκριμένα οι σεισμοί του 227 π.χ. και του 1887 σχετίζονται με τη δραστηριοποίηση του ρήγματος του Ξυλόκαστρου που εκτείνεται υποθαλάσσια βορειοδυτικά της χερσονήσου της Περαχώρας, οι σεισμοί του 524 και 1858 με τη ρηξιγενή ζώνη των Ονίων, ο σεισμός του 1928 με τη ρηξιγενή ζώνη του Λουτρακίου και οι σεισμοί του 1981 με τα ρήγματα βόρεια των Γερανείων (Kousta, 1858, Aiginitis, 1928, Jackson et al., 1982, Ambrasseys & Jackson, 1990, Papanastassiou & Gaki-Papanastassiou, 1994). Τα επίκεντρα των σεισμών αυτών φαίνονται στον ακόλουθο χάρτη. Σεισμοτεκτονικός χάρτης της περιοχής. Τα τετράγωνα αντιπροσωπεύουν επίκεντρα σεισμών που συνέβησαν και οι κύκλοι σε σεισμούς που σχετίζονται με την επαναδραστηριοποίηση συγκεκριμένων ρηγμάτων ενώ τα τρίγωνα είναι σεισμικά επίκεντρα με μέγεθος μεγαλύτερο των 5 βαθμών που έχουν καταγραφεί με όργανα (Maroukian et al., 1994). 3

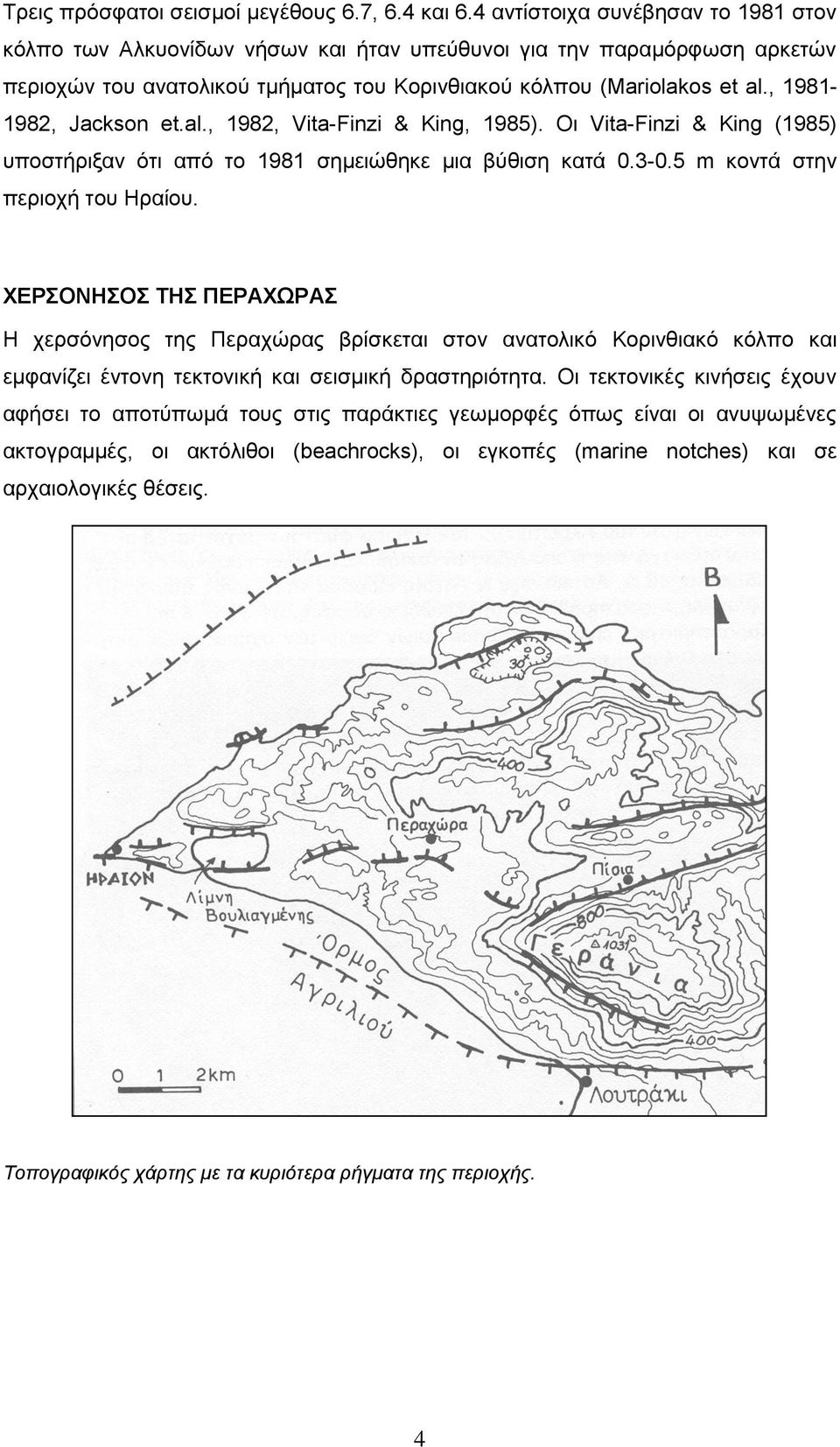

4 Τρεις πρόσφατοι σεισμοί μεγέθους 6.7, 6.4 και 6.4 αντίστοιχα συνέβησαν το 1981 στον κόλπο των Αλκυονίδων νήσων και ήταν υπεύθυνοι για την παραμόρφωση αρκετών περιοχών του ανατολικού τμήματος του Κορινθιακού κόλπου (Mariolakos et al., , Jackson et.al., 1982, Vita-Finzi & King, 1985). Οι Vita-Finzi & King (1985) υποστήριξαν ότι από το 1981 σημειώθηκε μια βύθιση κατά m κοντά στην περιοχή του Ηραίου. ΧΕΡΣΟΝΗΣΟΣ ΤΗΣ ΠΕΡΑΧΩΡΑΣ Η χερσόνησος της Περαχώρας βρίσκεται στον ανατολικό Κορινθιακό κόλπο και εμφανίζει έντονη τεκτονική και σεισμική δραστηριότητα. Οι τεκτονικές κινήσεις έχουν αφήσει το αποτύπωμά τους στις παράκτιες γεωμορφές όπως είναι οι ανυψωμένες ακτογραμμές, οι ακτόλιθοι (beachrocks), οι εγκοπές (marine notches) και σε αρχαιολογικές θέσεις. Τοπογραφικός χάρτης με τα κυριότερα ρήγματα της περιοχής. 4

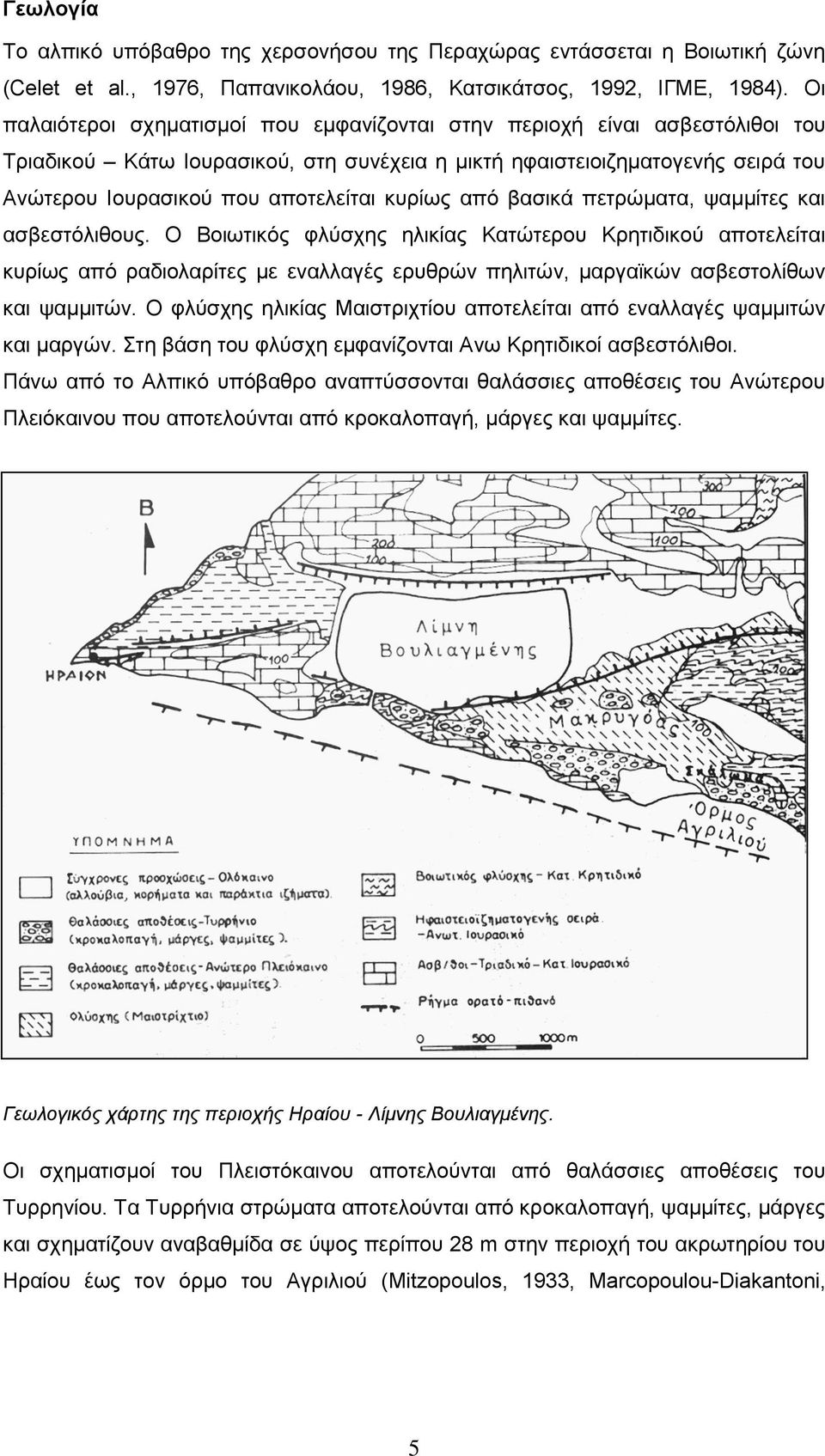

5 Γεωλογία Το αλπικό υπόβαθρο της χερσονήσου της Περαχώρας εντάσσεται η Βοιωτική ζώνη (Celet et al., 1976, Παπανικολάου, 1986, Κατσικάτσος, 1992, ΙΓΜΕ, 1984). Οι παλαιότεροι σχηματισμοί που εμφανίζονται στην περιοχή είναι ασβεστόλιθοι του Τριαδικού Κάτω Ιουρασικού, στη συνέχεια η μικτή ηφαιστειοιζηματογενής σειρά του Ανώτερου Ιουρασικού που αποτελείται κυρίως από βασικά πετρώματα, ψαμμίτες και ασβεστόλιθους. Ο Βοιωτικός φλύσχης ηλικίας Κατώτερου Κρητιδικού αποτελείται κυρίως από ραδιολαρίτες με εναλλαγές ερυθρών πηλιτών, μαργαϊκών ασβεστολίθων και ψαμμιτών. Ο φλύσχης ηλικίας Μαιστριχτίου αποτελείται από εναλλαγές ψαμμιτών και μαργών. Στη βάση του φλύσχη εμφανίζονται Ανω Κρητιδικοί ασβεστόλιθοι. Πάνω από το Αλπικό υπόβαθρο αναπτύσσονται θαλάσσιες αποθέσεις του Ανώτερου Πλειόκαινου που αποτελούνται από κροκαλοπαγή, μάργες και ψαμμίτες. Γεωλογικός χάρτης της περιοχής Ηραίου - Λίμνης Βουλιαγμένης. Οι σχηματισμοί του Πλειστόκαινου αποτελούνται από θαλάσσιες αποθέσεις του Τυρρηνίου. Τα Τυρρήνια στρώματα αποτελούνται από κροκαλοπαγή, ψαμμίτες, μάργες και σχηματίζουν αναβαθμίδα σε ύψος περίπου 28 m στην περιοχή του ακρωτηρίου του Ηραίου έως τον όρμο του Αγριλιού (Mitzopoulos, 1933, Marcopoulou-Diakantoni, 5

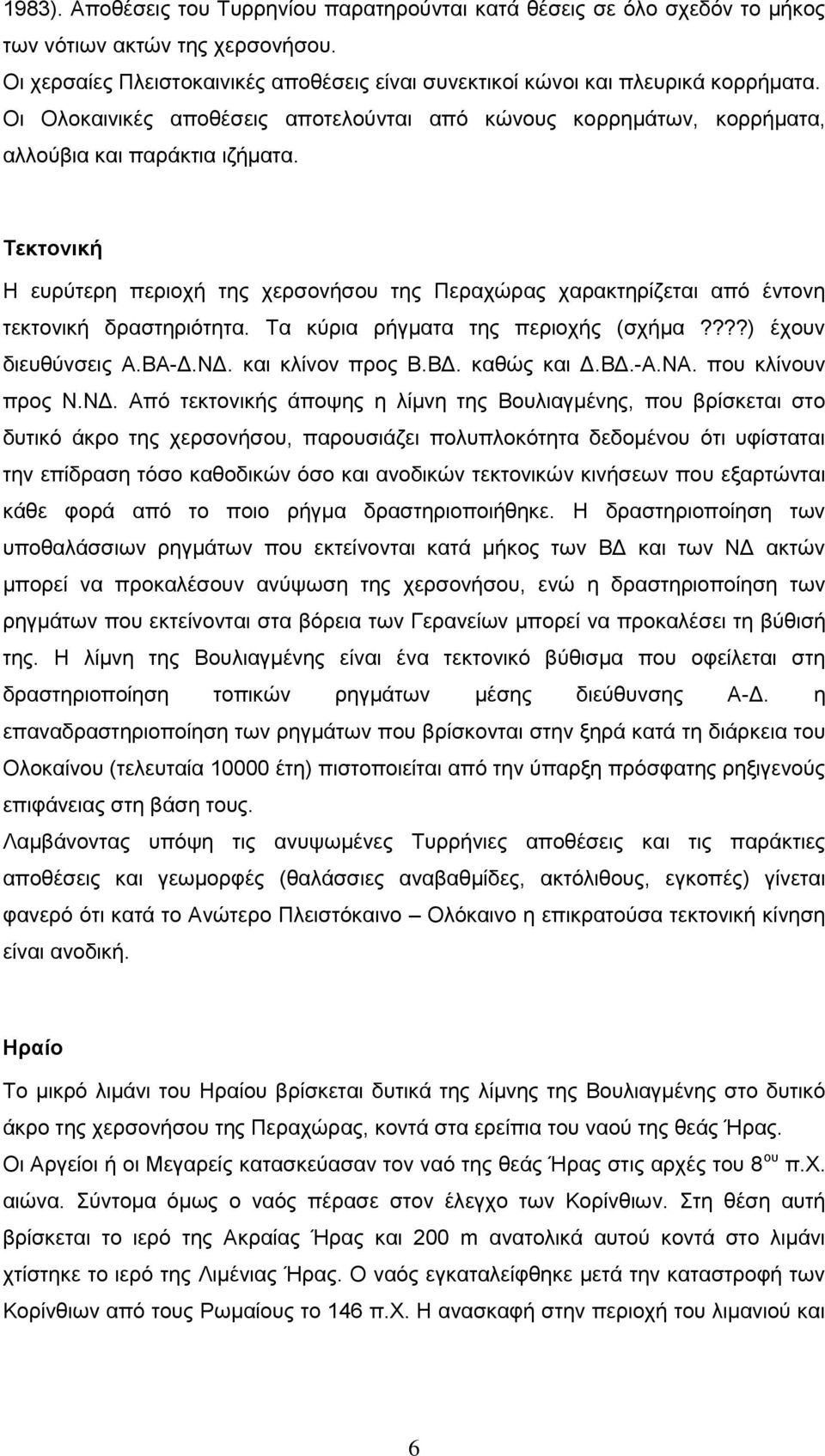

6 1983). Αποθέσεις του Τυρρηνίου παρατηρούνται κατά θέσεις σε όλο σχεδόν το μήκος των νότιων ακτών της χερσονήσου. Οι χερσαίες Πλειστοκαινικές αποθέσεις είναι συνεκτικοί κώνοι και πλευρικά κορρήματα. Οι Ολοκαινικές αποθέσεις αποτελούνται από κώνους κορρημάτων, κορρήματα, αλλούβια και παράκτια ιζήματα. Τεκτονική Η ευρύτερη περιοχή της χερσονήσου της Περαχώρας χαρακτηρίζεται από έντονη τεκτονική δραστηριότητα. Τα κύρια ρήγματα της περιοχής (σχήμα????) έχουν διευθύνσεις Α.ΒΑ-Δ.ΝΔ. και κλίνον προς Β.ΒΔ. καθώς και Δ.ΒΔ.-Α.ΝΑ. που κλίνουν προς Ν.ΝΔ. Από τεκτονικής άποψης η λίμνη της Βουλιαγμένης, που βρίσκεται στο δυτικό άκρο της χερσονήσου, παρουσιάζει πολυπλοκότητα δεδομένου ότι υφίσταται την επίδραση τόσο καθοδικών όσο και ανοδικών τεκτονικών κινήσεων που εξαρτώνται κάθε φορά από το ποιο ρήγμα δραστηριοποιήθηκε. Η δραστηριοποίηση των υποθαλάσσιων ρηγμάτων που εκτείνονται κατά μήκος των ΒΔ και των ΝΔ ακτών μπορεί να προκαλέσουν ανύψωση της χερσονήσου, ενώ η δραστηριοποίηση των ρηγμάτων που εκτείνονται στα βόρεια των Γερανείων μπορεί να προκαλέσει τη βύθισή της. Η λίμνη της Βουλιαγμένης είναι ένα τεκτονικό βύθισμα που οφείλεται στη δραστηριοποίηση τοπικών ρηγμάτων μέσης διεύθυνσης Α-Δ. η επαναδραστηριοποίηση των ρηγμάτων που βρίσκονται στην ξηρά κατά τη διάρκεια του Ολοκαίνου (τελευταία έτη) πιστοποιείται από την ύπαρξη πρόσφατης ρηξιγενούς επιφάνειας στη βάση τους. Λαμβάνοντας υπόψη τις ανυψωμένες Τυρρήνιες αποθέσεις και τις παράκτιες αποθέσεις και γεωμορφές (θαλάσσιες αναβαθμίδες, ακτόλιθους, εγκοπές) γίνεται φανερό ότι κατά το Ανώτερο Πλειστόκαινο Ολόκαινο η επικρατούσα τεκτονική κίνηση είναι ανοδική. Ηραίο Το μικρό λιμάνι του Ηραίου βρίσκεται δυτικά της λίμνης της Βουλιαγμένης στο δυτικό άκρο της χερσονήσου της Περαχώρας, κοντά στα ερείπια του ναού της θεάς Ήρας. Οι Αργείοι ή οι Μεγαρείς κατασκεύασαν τον ναό της θεάς Ήρας στις αρχές του 8 ου π.χ. αιώνα. Σύντομα όμως ο ναός πέρασε στον έλεγχο των Κορίνθιων. Στη θέση αυτή βρίσκεται το ιερό της Ακραίας Ήρας και 200 m ανατολικά αυτού κοντά στο λιμάνι χτίστηκε το ιερό της Λιμένιας Ήρας. Ο ναός εγκαταλείφθηκε μετά την καταστροφή των Κορίνθιων από τους Ρωμαίους το 146 π.χ. Η ανασκαφή στην περιοχή του λιμανιού και 6

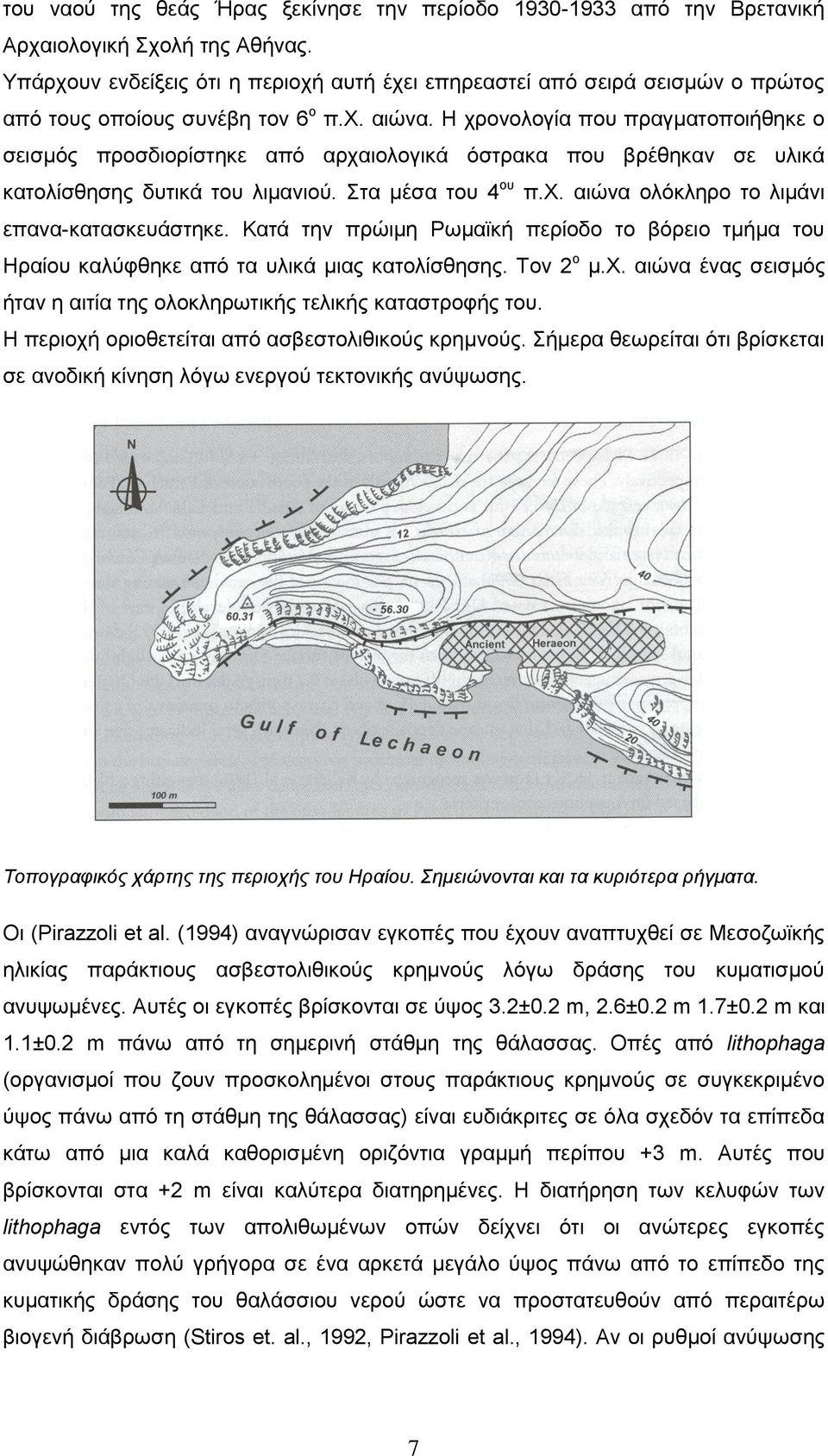

7 του ναού της θεάς Ήρας ξεκίνησε την περίοδο από την Βρετανική Αρχαιολογική Σχολή της Αθήνας. Υπάρχουν ενδείξεις ότι η περιοχή αυτή έχει επηρεαστεί από σειρά σεισμών ο πρώτος από τους οποίους συνέβη τον 6 ο π.χ. αιώνα. Η χρονολογία που πραγματοποιήθηκε ο σεισμός προσδιορίστηκε από αρχαιολογικά όστρακα που βρέθηκαν σε υλικά κατολίσθησης δυτικά του λιμανιού. Στα μέσα του 4 ου π.χ. αιώνα ολόκληρο το λιμάνι επανα-κατασκευάστηκε. Κατά την πρώιμη Ρωμαϊκή περίοδο το βόρειο τμήμα του Ηραίου καλύφθηκε από τα υλικά μιας κατολίσθησης. Τον 2 ο μ.χ. αιώνα ένας σεισμός ήταν η αιτία της ολοκληρωτικής τελικής καταστροφής του. Η περιοχή οριοθετείται από ασβεστολιθικούς κρημνούς. Σήμερα θεωρείται ότι βρίσκεται σε ανοδική κίνηση λόγω ενεργού τεκτονικής ανύψωσης. Τοπογραφικός χάρτης της περιοχής του Ηραίου. Σημειώνονται και τα κυριότερα ρήγματα. Οι (Pirazzoli et al. (1994) αναγνώρισαν εγκοπές που έχουν αναπτυχθεί σε Μεσοζωϊκής ηλικίας παράκτιους ασβεστολιθικούς κρημνούς λόγω δράσης του κυματισμού ανυψωμένες. Αυτές οι εγκοπές βρίσκονται σε ύψος 3.2±0.2 m, 2.6±0.2 m 1.7±0.2 m και 1.1±0.2 m πάνω από τη σημερινή στάθμη της θάλασσας. Οπές από lithophaga (οργανισμοί που ζουν προσκολημένοι στους παράκτιους κρημνούς σε συγκεκριμένο ύψος πάνω από τη στάθμη της θάλασσας) είναι ευδιάκριτες σε όλα σχεδόν τα επίπεδα κάτω από μια καλά καθορισμένη οριζόντια γραμμή περίπου +3 m. Αυτές που βρίσκονται στα +2 m είναι καλύτερα διατηρημένες. Η διατήρηση των κελυφών των lithophaga εντός των απολιθωμένων οπών δείχνει ότι οι ανώτερες εγκοπές ανυψώθηκαν πολύ γρήγορα σε ένα αρκετά μεγάλο ύψος πάνω από το επίπεδο της κυματικής δράσης του θαλάσσιου νερού ώστε να προστατευθούν από περαιτέρω βιογενή διάβρωση (Stiros et. al., 1992, Pirazzoli et al., 1994). Αν οι ρυθμοί ανύψωσης 7

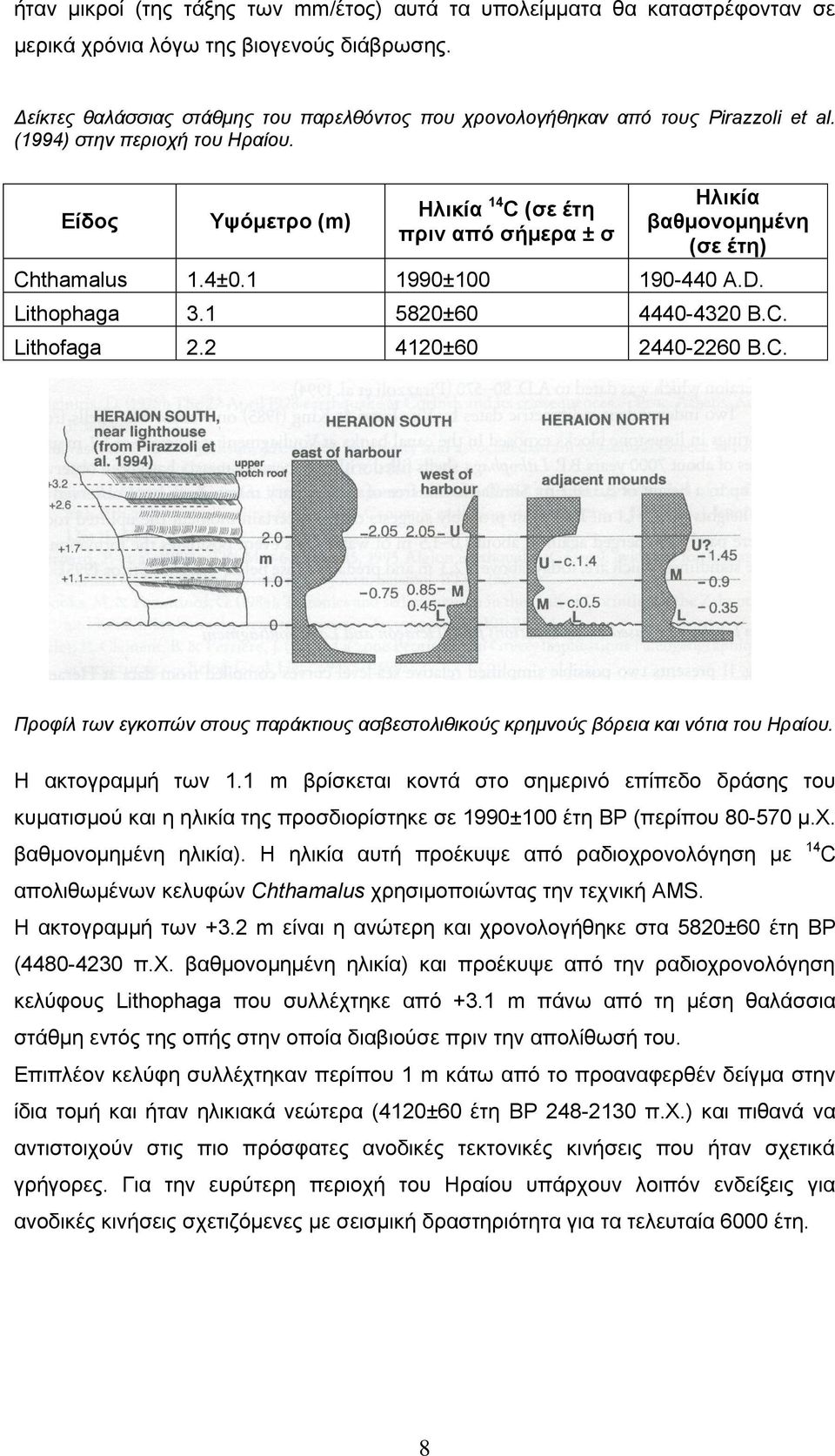

8 ήταν μικροί (της τάξης των mm/έτος) αυτά τα υπολείμματα θα καταστρέφονταν σε μερικά χρόνια λόγω της βιογενούς διάβρωσης. Δείκτες θαλάσσιας στάθμης του παρελθόντος που χρονολογήθηκαν από τους Pirazzoli et al. (1994) στην περιοχή του Ηραίου. Eίδος Υψόμετρο (m) Ηλικία 14 C (σε έτη πριν από σήμερα ± σ Ηλικία βαθμονομημένη (σε έτη) Chthamalus 1.4± ± A.D. Lithophaga ± B.C. Lithofaga ± B.C. Προφίλ των εγκοπών στους παράκτιους ασβεστολιθικούς κρημνούς βόρεια και νότια του Ηραίου. Η ακτογραμμή των 1.1 m βρίσκεται κοντά στο σημερινό επίπεδο δράσης του κυματισμού και η ηλικία της προσδιορίστηκε σε 1990±100 έτη BP (περίπου μ.χ. βαθμονομημένη ηλικία). Η ηλικία αυτή προέκυψε από ραδιοχρονολόγηση με 14 C απολιθωμένων κελυφών Chthamalus χρησιμοποιώντας την τεχνική AMS. Η ακτογραμμή των +3.2 m είναι η ανώτερη και χρονολογήθηκε στα 5820±60 έτη BP ( π.χ. βαθμονομημένη ηλικία) και προέκυψε από την ραδιοχρονολόγηση κελύφους Lithophaga που συλλέχτηκε από +3.1 m πάνω από τη μέση θαλάσσια στάθμη εντός της οπής στην οποία διαβιούσε πριν την απολίθωσή του. Επιπλέον κελύφη συλλέχτηκαν περίπου 1 m κάτω από το προαναφερθέν δείγμα στην ίδια τομή και ήταν ηλικιακά νεώτερα (4120±60 έτη BP π.χ.) και πιθανά να αντιστοιχούν στις πιο πρόσφατες ανοδικές τεκτονικές κινήσεις που ήταν σχετικά γρήγορες. Για την ευρύτερη περιοχή του Ηραίου υπάρχουν λοιπόν ενδείξεις για ανοδικές κινήσεις σχετιζόμενες με σεισμική δραστηριότητα για τα τελευταία 6000 έτη. 8

9 Λίμνη Βουλιαγμένη Η λίμνη της Βουλιαγμένης είναι ένα είδος λιμνοθάλασσας που ο σχηματισμός της ήταν το αποτέλεσμα της τεκτονικής βύθισης και ταυτόχρονα της καρστικοποίησης των ασβεστολιθικών σχηματισμών που την περιβάλουν. Η επιφανειακή επικοινωνία της λίμνης με τη θάλασσα γίνεται μέσω ενός δίαυλου καναλιού. Το σημερινό κανάλι διανοίχτηκε περίπου πριν από έναν αιώνα όμως υπάρχουν ενδείξεις ότι η στάθμη της λίμνης ακόμη και κατά την αρχαιότητα βρισκόταν στο ίδιο επίπεδο με τη στάθμη της θάλασσας. Αυτό μπορεί κανείς να το συμπεράνει από το γεγονός ότι στις όχθες της λίμνης υπάρχουν κελύφη από lithophaga και οπές που έχουν προκληθεί από τη δράση τους σε ασβεστόλιθους έως και 0.9 m που πιθανά αντιστοιχεί στην χαμηλότερη ανυψωμένη ακτή του Ηραίου. Στην περιοχή Μακρυγόας ανατολικά της λίμνης παράκτιοι παλαιο-κρημνοί παρατηρούνται στα και +40 m πάνω από τη σημερινή θαλάσσια στάθμη. Θαλάσσια σπήλαια επίσης υπάρχουν στα +18 m δυτικά του τεχνητού καναλιού της λίμνης (Maroukian et al., 1998). Δύο πάγκοι ακτόλιθων σε ύψη 0,9±0,2 και 0,4±0,2 m έχουν επίσης αναφερθεί από τους Stiros & Pirazzoli (1998). Κατά θέσεις δυτικά της εισόδου της λίμνης ο κατώτερος πάγκος των ακτόλιθων περιέχει αρχαιολογικά όστρακα απροσδιορίστου ηλικίας. Οι Maroukian et al., (1998) περιέγραψαν υπολείμματα ακτόλιθων δυτικά και ανατολικά της εισόδου της λίμνης ενώ στο εσωτερικό μέρος της λίμνης αναπτύσσεται ακτόλιθος στα m κάτω από έναν Πρωτοελλαδικό οικισμό. Στην περιοχή Σκάλωμα ανατολικά της λίμνης ακτόλιθοι αναπτύσσονται σταδιακά σε ύψη +0.4 m, +1 m, +2 m και +3 m (Maroukian et al., 1998). Οι δύο κατώτεροι ακτόλιθοι εμφανίζονται κατά μήκος της ακτής από τη λίμνη μέχρι το Σκάλωμα ενώ εκείνοι των +2 και +3 m εμφανίζονται μόνο κατά θέσεις λόγω της διάβρωσής τους και της μη καλής τους διατήρησης. Καμπύλες στάθμης θάλασσας για το Ολόκαινο από δεδομένα των περιοχών Ηραίου και Βουλιαγμένης Στο ακόλουθο σχήμα απεικονίζονται δύο απλοποιημένες τοπικές καμπύλες μεταβολής της θαλάσσιας στάθμης που προέκυψαν από δεδομένα (χρονολογήσεις δεικτών παλαιών ακτογραμμών) που αντλήθηκαν από τις περιοχές Ηραίου και Βουλιαγμένης. Η καμπύλη 1 έχει σχεδιασθεί με την παραδοχή ότι η παγκόσμια θαλάσσια στάθμη παρέμεινε σταθερή κατά τα τελευταία 7000 έτη στα οποία και αναφέρεται. Σύμφωνα με την καμπύλη αυτή οι κατακόρυφες μεταβολές της στάθμης οφείλονταν σε μεγάλης κλίμακας τεκτονικές κινήσεις που σχετίζονταν με σεισμούς (Stitros, 1995, Stiros, 1998). Η καμπύλη 2 αναπαριστά τη μεταβολή της θαλάσσιας στάθμης κατά τα τελευταία 7000 έτη θεωρώντας ότι έχει λάβει χώρα μια άνοδος της τάξης των 0,6 mm/έτος για τα τελευταία 6000 έτη λόγω ισοστατικών αιτιών (Lambeck, 1996). 9

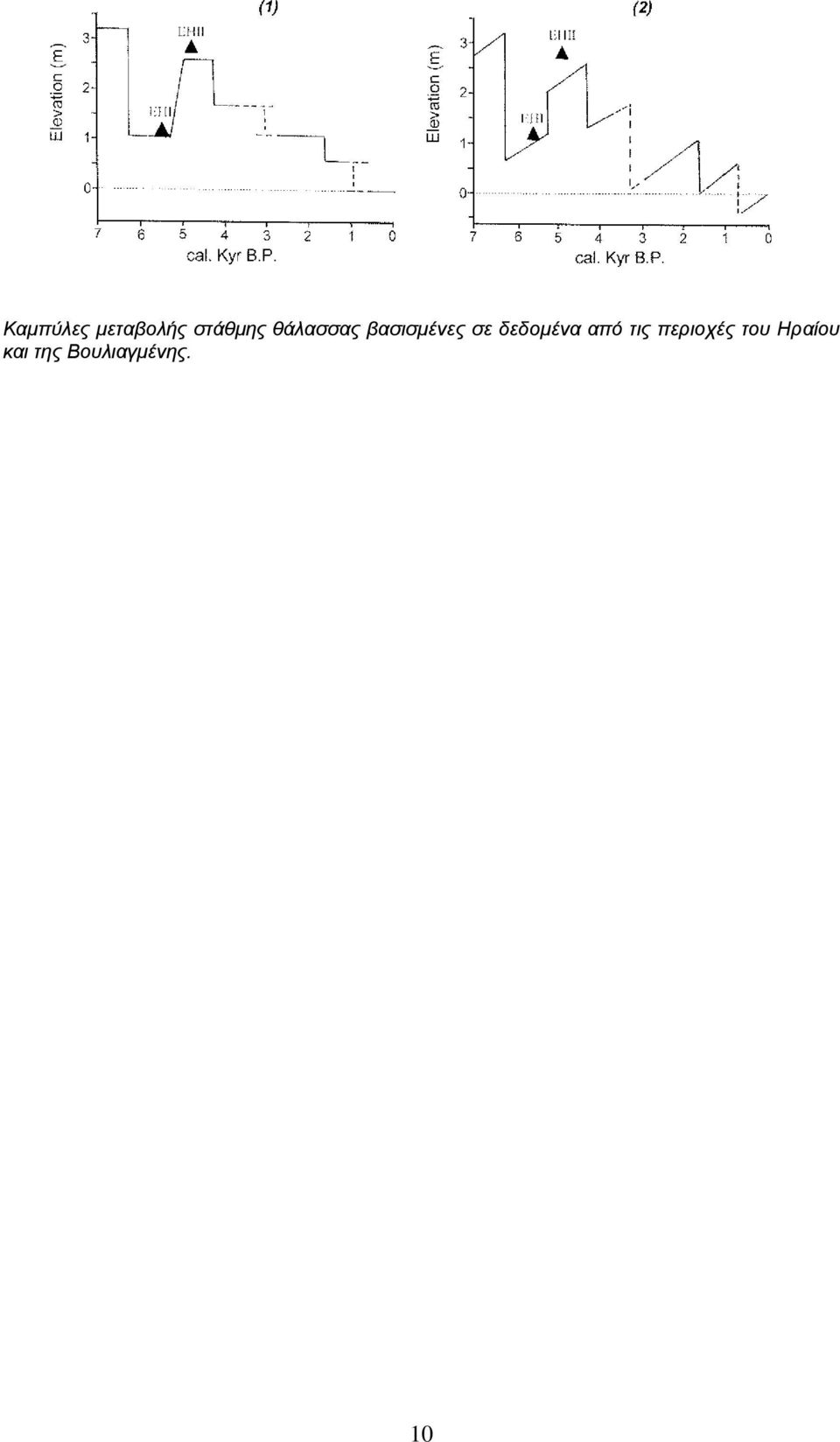

10 Καμπύλες μεταβολής στάθμης θάλασσας βασισμένες σε δεδομένα από τις περιοχές του Ηραίου και της Βουλιαγμένης. 10

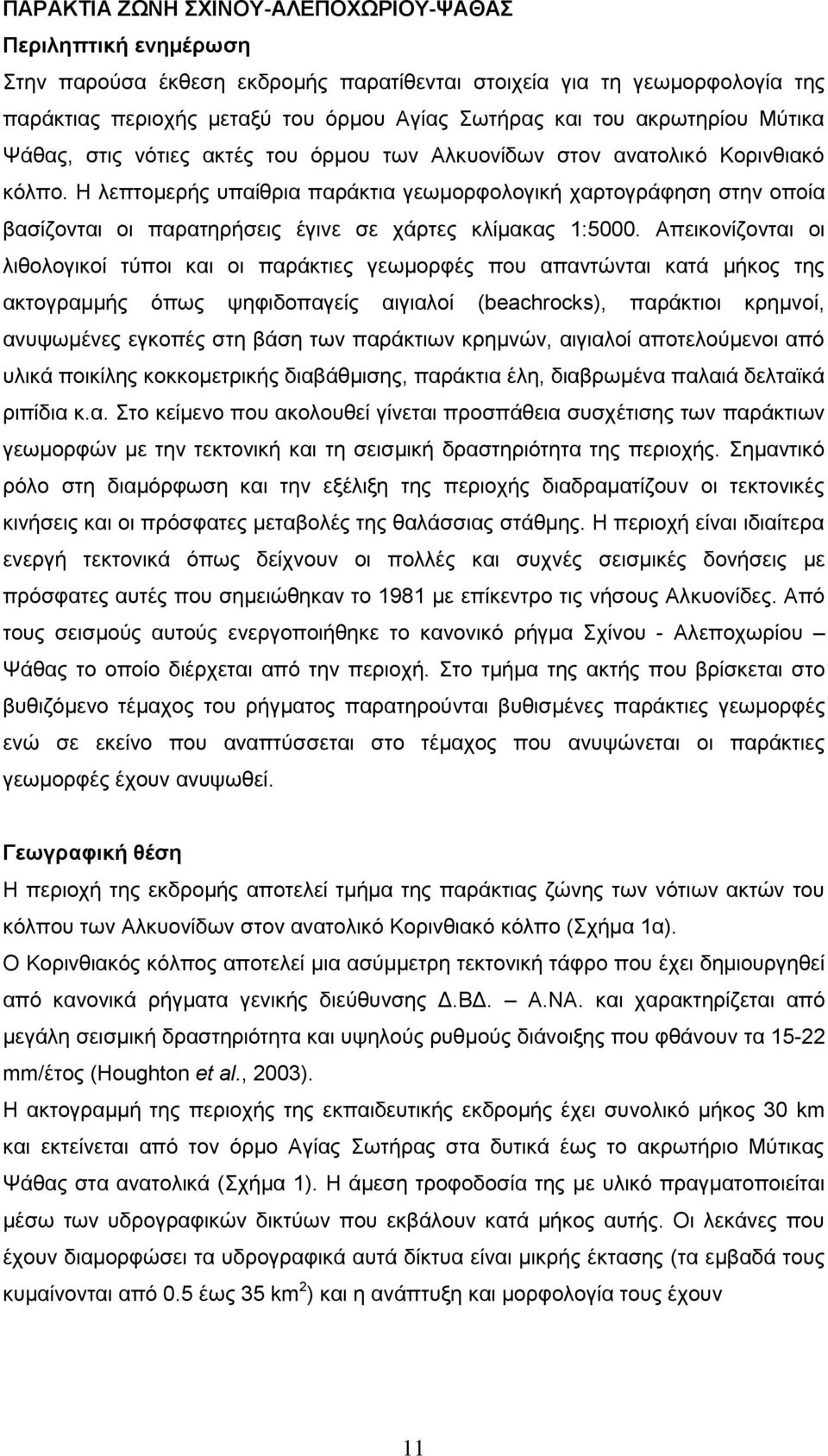

11 ΠΑΡΑΚΤΙΑ ΖΩΝΗ ΣΧΙΝΟΥ-ΑΛΕΠΟΧΩΡΙΟΥ-ΨΑΘΑΣ Περιληπτική ενημέρωση Στην παρούσα έκθεση εκδρομής παρατίθενται στοιχεία για τη γεωμορφολογία της παράκτιας περιοχής μεταξύ του όρμου Αγίας Σωτήρας και του ακρωτηρίου Μύτικα Ψάθας, στις νότιες ακτές του όρμου των Αλκυονίδων στον ανατολικό Κορινθιακό κόλπο. Η λεπτομερής υπαίθρια παράκτια γεωμορφολογική χαρτογράφηση στην οποία βασίζονται οι παρατηρήσεις έγινε σε χάρτες κλίμακας 1:5000. Απεικονίζονται οι λιθολογικοί τύποι και οι παράκτιες γεωμορφές που απαντώνται κατά μήκος της ακτογραμμής όπως ψηφιδοπαγείς αιγιαλοί (beachrocks), παράκτιοι κρημνοί, ανυψωμένες εγκοπές στη βάση των παράκτιων κρημνών, αιγιαλοί αποτελούμενοι από υλικά ποικίλης κοκκομετρικής διαβάθμισης, παράκτια έλη, διαβρωμένα παλαιά δελταϊκά ριπίδια κ.α. Στο κείμενο που ακολουθεί γίνεται προσπάθεια συσχέτισης των παράκτιων γεωμορφών με την τεκτονική και τη σεισμική δραστηριότητα της περιοχής. Σημαντικό ρόλο στη διαμόρφωση και την εξέλιξη της περιοχής διαδραματίζουν οι τεκτονικές κινήσεις και οι πρόσφατες μεταβολές της θαλάσσιας στάθμης. Η περιοχή είναι ιδιαίτερα ενεργή τεκτονικά όπως δείχνουν οι πολλές και συχνές σεισμικές δονήσεις με πρόσφατες αυτές που σημειώθηκαν το 1981 με επίκεντρο τις νήσους Αλκυονίδες. Από τους σεισμούς αυτούς ενεργοποιήθηκε το κανονικό ρήγμα Σχίνου - Αλεποχωρίου Ψάθας το οποίο διέρχεται από την περιοχή. Στο τμήμα της ακτής που βρίσκεται στο βυθιζόμενο τέμαχος του ρήγματος παρατηρούνται βυθισμένες παράκτιες γεωμορφές ενώ σε εκείνο που αναπτύσσεται στο τέμαχος που ανυψώνεται οι παράκτιες γεωμορφές έχουν ανυψωθεί. Γεωγραφική θέση Η περιοχή της εκδρομής αποτελεί τμήμα της παράκτιας ζώνης των νότιων ακτών του κόλπου των Αλκυονίδων στον ανατολικό Κορινθιακό κόλπο (Σχήμα 1α). Ο Κορινθιακός κόλπος αποτελεί μια ασύμμετρη τεκτονική τάφρο που έχει δημιουργηθεί από κανονικά ρήγματα γενικής διεύθυνσης Δ.ΒΔ. Α.ΝΑ. και χαρακτηρίζεται από μεγάλη σεισμική δραστηριότητα και υψηλούς ρυθμούς διάνοιξης που φθάνουν τα mm/έτος (Houghton et al., 2003). Η ακτογραμμή της περιοχής της εκπαιδευτικής εκδρομής έχει συνολικό μήκος 30 km και εκτείνεται από τον όρμο Αγίας Σωτήρας στα δυτικά έως το ακρωτήριο Μύτικας Ψάθας στα ανατολικά (Σχήμα 1). Η άμεση τροφοδοσία της με υλικό πραγματοποιείται μέσω των υδρογραφικών δικτύων που εκβάλουν κατά μήκος αυτής. Οι λεκάνες που έχουν διαμορφώσει τα υδρογραφικά αυτά δίκτυα είναι μικρής έκτασης (τα εμβαδά τους κυμαίνονται από 0.5 έως 35 km 2 ) και η ανάπτυξη και μορφολογία τους έχουν 11

12 Σχήμα 1. α). Γεωγραφική θέση του κόλπου των Αλκυονίδων στον ανατολικό Κορινθιακό κόλπο. Φαίνεται η ακτογραμμή της περιοχής καθώς και τα υδρογραφικά δίκτυα που εκβάλουν σε αυτή. Στον χάρτη σημειώνονται τα κυριότερα ρήγματα της περιοχής (Σ-Α-Ψ: ρήγμα Σχίνου Αλεποχωρίου Ψάθας, Π: ρήγμα Πισίων) ενώ με αστερίσκους απεικονίζονται τα επίκεντρα των σεισμών του 1981, (τα ρήγματα και τα σεισμικά επίκεντρα στον χάρτη του κόλπου των Αλκυονίδων από Hubert et al., β) Βαθυμετρικός χάρτης του Κορινθιακού κόλπου με τα κυριότερα ρήγματα (από Armijo et al., 1996 τροποποιημένος). επηρεαστεί τόσο από την τεκτονική συμπεριφορά των ρηγμάτων διεύθυνσης ΒΑ-ΝΔ που ταπεινώνουν την παράκτια ζώνη και ανυψώνουν τον ορεινό όγκο των Γερανείων όσο και από τη λιθολογική σύσταση των σχηματισμών που τις καταλαμβάνουν. Η τοπογραφία των λεκανών απορροής των υδρογραφικών δικτύων που τροφοδοτούν 12

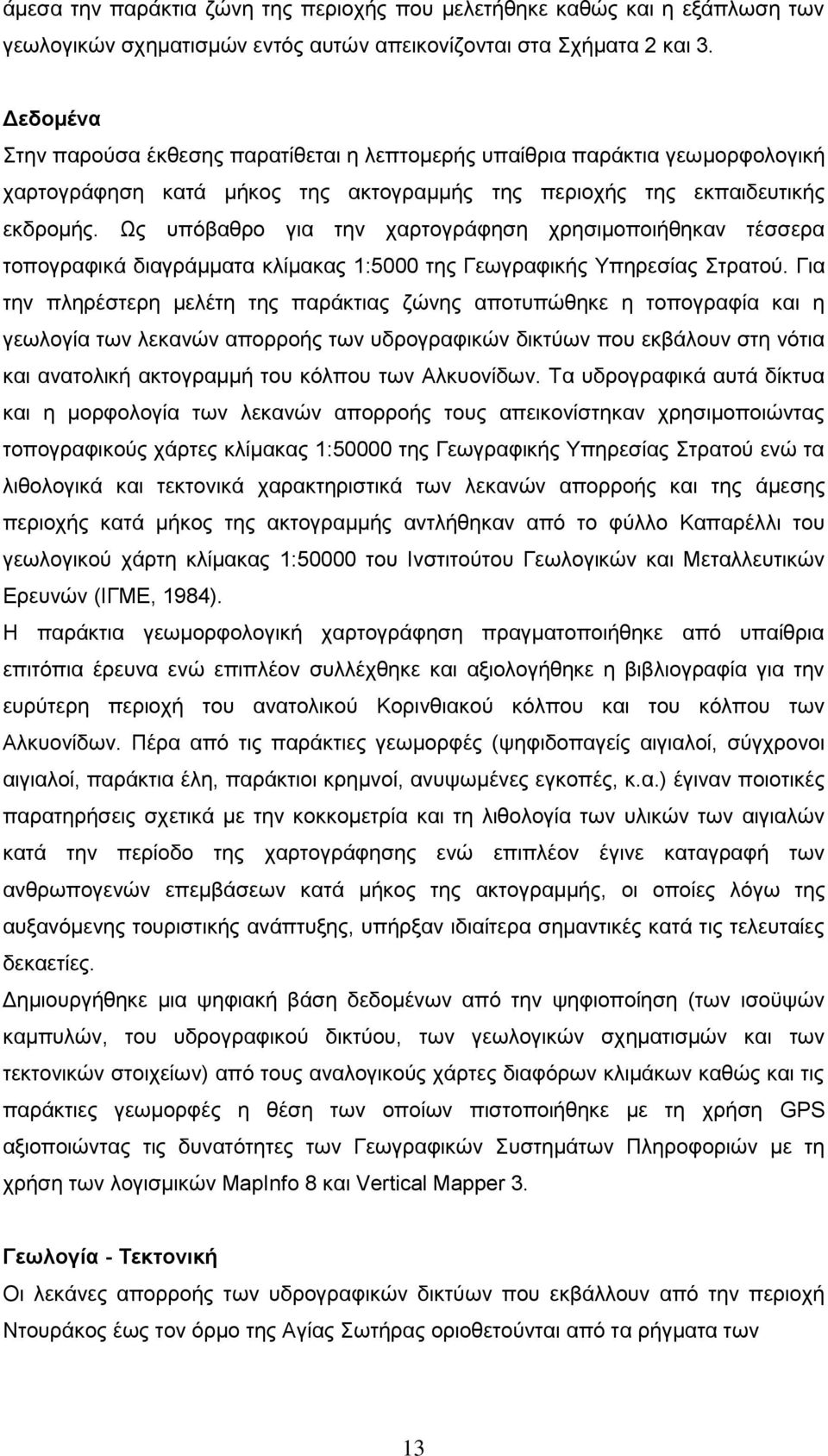

13 άμεσα την παράκτια ζώνη της περιοχής που μελετήθηκε καθώς και η εξάπλωση των γεωλογικών σχηματισμών εντός αυτών απεικονίζονται στα Σχήματα 2 και 3. Δεδομένα Στην παρούσα έκθεσης παρατίθεται η λεπτομερής υπαίθρια παράκτια γεωμορφολογική χαρτογράφηση κατά μήκος της ακτογραμμής της περιοχής της εκπαιδευτικής εκδρομής. Ως υπόβαθρο για την χαρτογράφηση χρησιμοποιήθηκαν τέσσερα τοπογραφικά διαγράμματα κλίμακας 1:5000 της Γεωγραφικής Υπηρεσίας Στρατού. Για την πληρέστερη μελέτη της παράκτιας ζώνης αποτυπώθηκε η τοπογραφία και η γεωλογία των λεκανών απορροής των υδρογραφικών δικτύων που εκβάλουν στη νότια και ανατολική ακτογραμμή του κόλπου των Αλκυονίδων. Τα υδρογραφικά αυτά δίκτυα και η μορφολογία των λεκανών απορροής τους απεικονίστηκαν χρησιμοποιώντας τοπογραφικούς χάρτες κλίμακας 1:50000 της Γεωγραφικής Υπηρεσίας Στρατού ενώ τα λιθολογικά και τεκτονικά χαρακτηριστικά των λεκανών απορροής και της άμεσης περιοχής κατά μήκος της ακτογραμμής αντλήθηκαν από το φύλλο Καπαρέλλι του γεωλογικού χάρτη κλίμακας 1:50000 του Ινστιτούτου Γεωλογικών και Μεταλλευτικών Ερευνών (ΙΓΜΕ, 1984). Η παράκτια γεωμορφολογική χαρτογράφηση πραγματοποιήθηκε από υπαίθρια επιτόπια έρευνα ενώ επιπλέον συλλέχθηκε και αξιολογήθηκε η βιβλιογραφία για την ευρύτερη περιοχή του ανατολικού Κορινθιακού κόλπου και του κόλπου των Αλκυονίδων. Πέρα από τις παράκτιες γεωμορφές (ψηφιδοπαγείς αιγιαλοί, σύγχρονοι αιγιαλοί, παράκτια έλη, παράκτιοι κρημνοί, ανυψωμένες εγκοπές, κ.α.) έγιναν ποιοτικές παρατηρήσεις σχετικά με την κοκκομετρία και τη λιθολογία των υλικών των αιγιαλών κατά την περίοδο της χαρτογράφησης ενώ επιπλέον έγινε καταγραφή των ανθρωπογενών επεμβάσεων κατά μήκος της ακτογραμμής, οι οποίες λόγω της αυξανόμενης τουριστικής ανάπτυξης, υπήρξαν ιδιαίτερα σημαντικές κατά τις τελευταίες δεκαετίες. Δημιουργήθηκε μια ψηφιακή βάση δεδομένων από την ψηφιοποίηση (των ισοϋψών καμπυλών, του υδρογραφικού δικτύου, των γεωλογικών σχηματισμών και των τεκτονικών στοιχείων) από τους αναλογικούς χάρτες διαφόρων κλιμάκων καθώς και τις παράκτιες γεωμορφές η θέση των οποίων πιστοποιήθηκε με τη χρήση GPS αξιοποιώντας τις δυνατότητες των Γεωγραφικών Συστημάτων Πληροφοριών με τη χρήση των λογισμικών MapInfo 8 και Vertical Mapper 3. Γεωλογία - Τεκτονική Οι λεκάνες απορροής των υδρογραφικών δικτύων που εκβάλλουν από την περιοχή Ντουράκος έως τον όρμο της Αγίας Σωτήρας οριοθετούνται από τα ρήγματα των 13

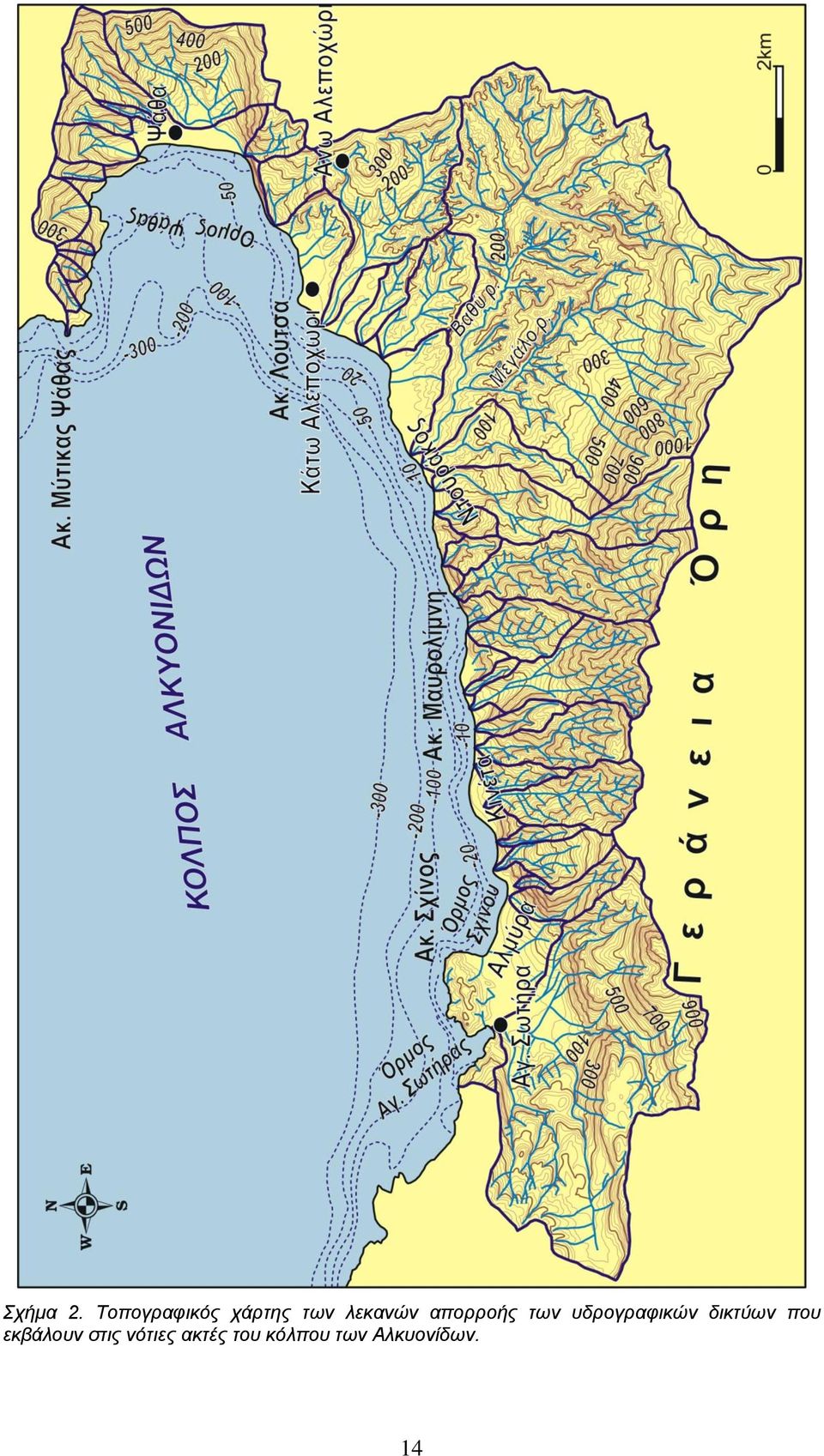

14 Σχήμα 2. Τοπογραφικός χάρτης των λεκανών απορροής των υδρογραφικών δικτύων που εκβάλουν στις νότιες ακτές του κόλπου των Αλκυονίδων. 14

15 Πισίων και του Σχίνου και αναπτύσσονται σε ασβεστόλιθους Μεσοζωϊκής ηλικίας και σε υπερβασικά πετρώματα των νότιων κλιτύων του ορεινού όγκου των Γερανείων (Σχήμα 3). Συγκεκριμένα πρόκειται για ασβεστόλιθους και δολομίτες ηλικίας μέσου Τριαδικού Δογγέριου, σχηματισμούς της σχιστοκερατολιθικής διάπλασης καθώς και τα υπερβασικά πετρώματα αυτής ηλικίας Αν. Δογγέριου - Μ. Μάλμιου και ο Βοιωτικός φλύσχης ηλικίας Αν. Μάλμιου Κατ. Κρητιδικού. Χαρακτηριστική είναι η εμφάνιση Πλειστοκαινικών αλλουβιακών κώνων και παράκτιων ριπιδίων, στις εκβολές ορισμένων από τα δίκτυα αυτά, που η κύρια ανάπτυξή τους τοποθετείται πιθανά στην τελευταία παγετώδη περίοδο (ΙΓΜΕ, 1984). Οι λεκάνες τα δίκτυα των οποίων εκβάλλουν στο ανατολικό τμήμα της περιοχής από την θέση Ντουράκος έως τον όρμο της Ψάθας αναπτύσσονται σε σχηματισμούς Νεογενούς ηλικίας που περιλαμβάνουν μάργες, ψαμμίτες, αργίλους και κροκαλοπαγή Πλειοκαινικής ηλικίας καθώς και σε Πλειστοκαινικούς σχηματισμούς που αποτελούνται από ποταμοχειμάρριες αποθέσεις και εναλλαγές κροκαλοπαγών, ψαμμιτών, αργίλων και πηλών (Σχήμα 3). Τα δίκτυα αυτά έχουν δενδριτική μορφή, είναι περισσότερο ανεπτυγμένα, έχουν μικρότερες μορφολογικές κλίσεις ενώ κύρια διεργασία είναι η οπισθοδρομούσα διάβρωση (Σχήμα 2). Είναι προφανές ότι λόγω του ευδιάβρωτου χαρακτήρα των λιθολογιών η τροφοδοσία του τμήματος αυτού της παράκτιας ζώνης με υλικό είναι πολύ μεγαλύτερη σε σχέση με το ανατολικό. Οι Ολοκαινικοί σχηματισμοί αποτελούνται από αλλουβιακές αποθέσεις, τα πρόσφατα υλικά των αιγιαλών της παράκτιας ζώνης, ιλύς που καταλαμβάνει τις παράκτιες ελώδεις περιοχές και σύγχρονους κώνους κορημάτων και πλευρικά κορήματα που καλύπτουν τις κλιτείς μεγάλων μορφολογικών κλίσεων. Η περιοχή μελέτης είναι τεκτονικά πολύ ενεργή όπως αποδεικνύει η έντονη σεισμική δραστηριότητα και η παρουσία ενεργών ρηγμάτων διεύθυνσης ΒΑ-ΝΔ. Οι πρόσφατοι σεισμοί του 1981 προκάλεσαν σημαντικές καταστροφές στην ευρύτερη περιοχή του ανατολικού Κορινθιακού κόλπου. Οι δύο πρώτες σεισμικές δονήσεις συνέβησαν τη νύχτα της 24 ης προς 25 η Φεβρουαρίου και η τρίτη συνέβη επτά μέρες αργότερα στις 4 Μαρτίου. Αποτέλεσμα των δύο πρώτων σεισμών ήταν η δραστηριοποίηση των κανονικών ρηγμάτων των Πισσίων και του Αλεποχωρίου (Σχήμα 1). Η δραστηριοποίηση ήταν ορατή στη βάση των επιφανειακών εμφανίσεων των διαρρήξεων αυτών. Μικρής έκτασης διαρρήξεις παρατηρήθηκαν επίσης σε ρήγματα της ευρύτερης περιοχής (Jackson et al., 1982). Οι Hubert et al. (1996) υποστήριξαν ότι τα δύο πρώτα γεγονότα ήταν αποτέλεσμα της διάρρηξης των ρηγμάτων Πισίων και Αλεποχωρίου και όχι της ενεργοποίησης ενός υποθαλάσσιου ρήγματος που διέρχεται ανοικτά της ακτογραμμής. Διάφοροι ερευνητές εκτιμούν ένα μέσο διάστημα επανενεργοποίησης του ρήγματος Αλεποχωρίου της τάξης των 330 ετών για τα 15

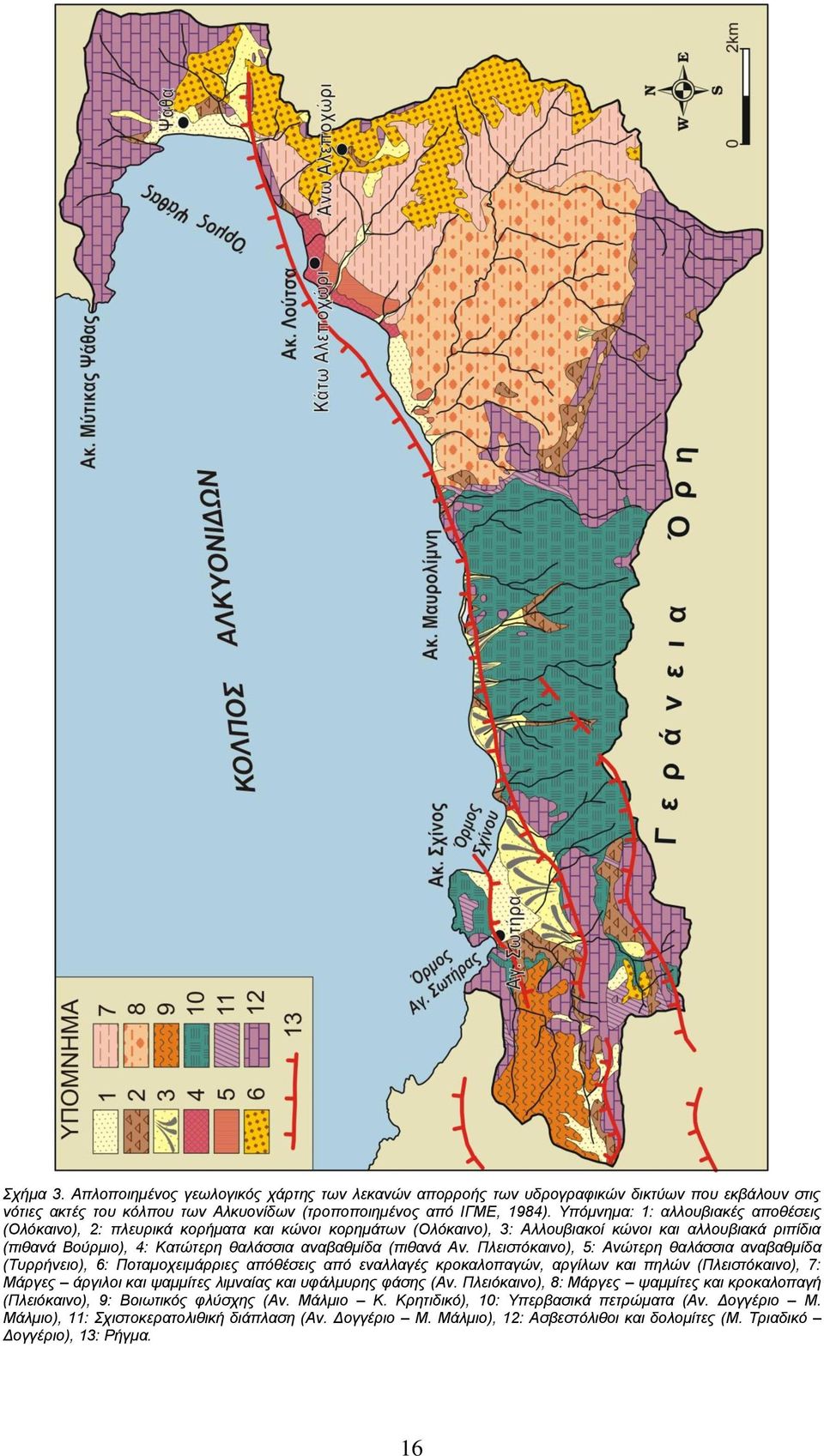

16 Σχήμα 3. Απλοποιημένος γεωλογικός χάρτης των λεκανών απορροής των υδρογραφικών δικτύων που εκβάλουν στις νότιες ακτές του κόλπου των Αλκυονίδων (τροποποιημένος από ΙΓΜΕ, 1984). Υπόμνημα: 1: αλλουβιακές αποθέσεις (Ολόκαινο), 2: πλευρικά κορήματα και κώνοι κορημάτων (Ολόκαινο), 3: Αλλουβιακοί κώνοι και αλλουβιακά ριπίδια (πιθανά Βούρμιο), 4: Κατώτερη θαλάσσια αναβαθμίδα (πιθανά Αν. Πλειστόκαινο), 5: Ανώτερη θαλάσσια αναβαθμίδα (Τυρρήνειο), 6: Ποταμοχειμάρριες απόθέσεις από εναλλαγές κροκαλοπαγών, αργίλων και πηλών (Πλειστόκαινο), 7: Μάργες άργιλοι και ψαμμίτες λιμναίας και υφάλμυρης φάσης (Αν. Πλειόκαινο), 8: Μάργες ψαμμίτες και κροκαλοπαγή (Πλειόκαινο), 9: Βοιωτικός φλύσχης (Αν. Μάλμιο Κ. Κρητιδικό), 10: Υπερβασικά πετρώματα (Αν. Δογγέριο Μ. Μάλμιο), 11: Σχιστοκερατολιθική διάπλαση (Αν. Δογγέριο Μ. Μάλμιο), 12: Ασβεστόλιθοι και δολομίτες (Μ. Τριαδικό Δογγέριο), 13: Ρήγμα. 16

17 τελευταία 2000 έτη και ρυθμούς κατακόρυφης μετατόπισης m (Collier et al., 1998, Vita-Finzi and King, 1985). Παράκτιες γεωμορφολογικές παρατηρήσεις στην περιοχή μελέτης Κατά την γεωμορφολογική χαρτογράφηση οι παράκτιες γεωμορφές διακρίνονται σε θαλάσσιας διάβρωσης και απόθεσης. Επιπλέον αναγνωρίζονται οι ανθρωπογενείς επεμβάσεις που κυρίως συνίστανται σε κατασκευές και παρεμβάσεις κατά μήκος της ακτογραμμής με σκοπό κυρίως την προστασία από τη θαλάσσια διάβρωση. Ένα αρκετά μεγάλο μήκος της ακτογραμμής χαρακτηρίζεται από παράκτιους κρημνούς που κυρίως αναπτύσσονται στις περιοχές που Μεσοζωϊκής ηλικίας ασβεστόλιθοι καταλήγουν στη θάλασσα (Σχήμα 4). Ιδιαίτερα εντυπωσιακοί είναι οι ασβεστολιθικοί κρημνοί που απαντώνται ανατολικά της Μαυρολίμνης όπου διέρχεται το ρήγμα Σχίνου - Αλεποχωρίου και στη νότια ακτογραμμή του όρμου της Ψάθας. Το ύψος του παράκτιου κρημνού στον όρμο της Ψάθας φθάνει τα 200 m και αντιστοιχεί στο σχεδόν κατακόρυφο μέτωπο του ομώνυμου ρήγματος που αποτελεί την προς τα ανατολικά προέκταση του ρήγματος Σχίνου - Αλεποχωρίου. Στη βάση του ασβεστολιθικού αυτού μετώπου έχουν αναπτυχθεί τρεις εγκοπές οι οποίες σήμερα βρίσκονται ανυψωμένες σε σχέση με τη σημερινή στάθμη θάλασσας αποτελώντας σαφή ένδειξη τεκτονικής ανύψωσης του τμήματος αυτού της ακτογραμμής. Η υψηλότερη εντοπίζεται περίπου 2 m πάνω από τη σημερινή στάθμη. Οι Ledder et al. (1991) εκτιμούν ότι η υψηλότερη εγκοπή άρχισε να δημιουργείται κατά την τελευταία υψηλή στάθμη θάλασσας υπολογίζοντας έτσι ένα ρυθμό τεκτονικής ανύψωσης της περιοχής της τάξης των 0.3 mm/έτος. Οι ανυψωμένες αυτές εγκοπές έχουν μερικώς καταστραφεί από την πρόσφατη κατασκευή του παράκτιου δρόμου που συνδέει το Αλεποχώρι με την Ψάθα. Παρόμοια διαλυσιγενής θαλάσσια εγκοπή έχει αναπτυχθεί στη βάση υπολειμματικής στήλης μορφής μανιταριού, που απέχει μόλις 30 m από την ακτογραμμή, στην περιοχή Ντουράκος (Σχήματα 4, 5α). Η εγκοπή αυτή βρίσκεται 0.7 m πάνω από τη σημερινή στάθμη θάλασσας και δεν έχει χρονολογηθεί διότι δεν υπάρχει βιογενές υλικό ενώ δεν είναι σαφές αν ανυψώθηκε κατά τους σεισμούς του Οι Jackson et al., (1982) λαμβάνοντας υπόψη τη βαθυμετρία του κόλπου υποστήριξαν αρχικά ότι η συνέχεια του παράκτιου ρήγματος στην περιοχή αυτή διέρχεται μέσα από τη θάλασσα για να συναντήσει το εντυπωσιακό μέτωπο στη νότια ακτογραμμή του όρμου της Ψάθας, γεγονός που μεταγενέστερα αποδείχτηκε με σεισμικά προφίλ που διενεργήθηκαν στην κόλπο (Leeder et al., 2002). Συνεπώς η ανύψωση που παρατηρείται εδώ αντανακλά κινήσεις στο ανυψούμενο τέμαχος του ρήγματος. 17

18 Σχήμα 4. Παράκτιος γεωμορφολογικός χάρτης της περιοχής μεταξύ όρμου Αγ. Σωτήρας και ακρωτηρίου Μύτικα Ψάθας. Ο χάρτης προέκυψε από υπαίθρια χαρτογράφηση με υπόβαθρο τοπογραφικά διαγράμματα κλίμακας 1:5000. Υπόμνημα: 1: αλλουβιακές αποθέσεις, 2: πλευρικά κορήματα και κώνοι κορημάτων, 3: Αλλουβιακοί κώνοι και αλλουβιακά ριπίδια, 4: Κατώτερη θαλάσσια αναβαθμίδα, 5: Ανώτερη θαλάσσια αναβαθμίδα, 6: Ποταμοχειμάρριες απόθέσεις από εναλλαγές κροκαλοπαγών, αργίλων και πηλών, 7: Μάργες άργιλοι και ψαμμίτες, 8: Μάργες ψαμμίτες και κροκαλοπαγή, 9: Βοιωτικός φλύσχης, 10: Υπερβασικά πετρώματα, 11: Σχιστοκερατολιθική διάπλαση, 12: Ασβεστόλιθοι και δολομίτες, 13:παράκτιος κρημνός, 14: κρημνός με ίζημα, 15: υπολειμματική στήλη μορφής μανιταριού, 16: αιγιαλός με αδρομερές υλικό, 17: αιγιαλός με αμμώδες υλικό, 18: αιγιαλός με ανάμεικτο υλικό, 19: παράκτιο έλος, 20: ψηφιδοπαγής αιγιαλός, 21: ακτή που υποχωρεί, 22: τεχνητά πληρωμένη ακτή, 23: ρήγμα. 18

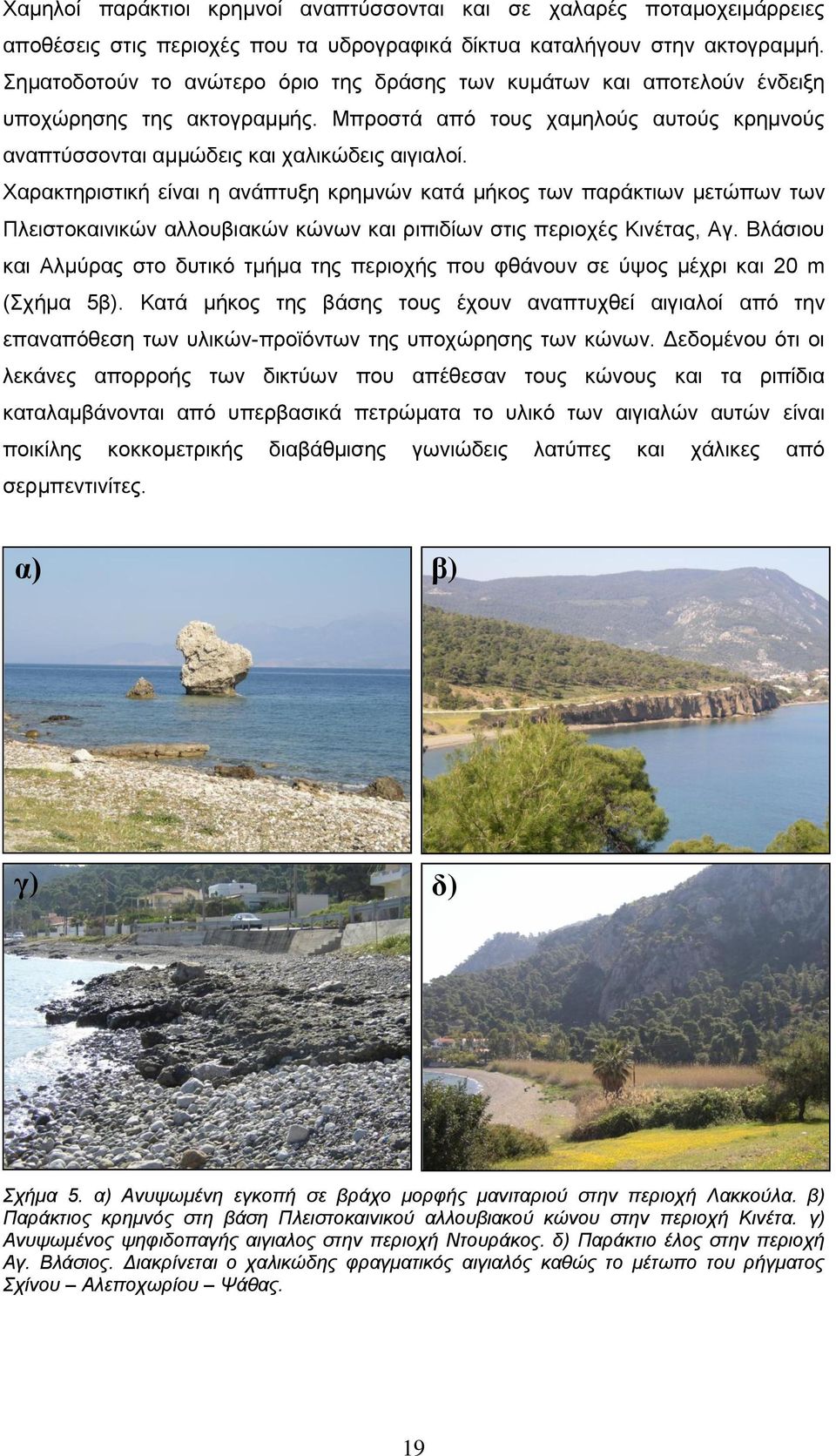

19 Χαμηλοί παράκτιοι κρημνοί αναπτύσσονται και σε χαλαρές ποταμοχειμάρρειες αποθέσεις στις περιοχές που τα υδρογραφικά δίκτυα καταλήγουν στην ακτογραμμή. Σηματοδοτούν το ανώτερο όριο της δράσης των κυμάτων και αποτελούν ένδειξη υποχώρησης της ακτογραμμής. Μπροστά από τους χαμηλούς αυτούς κρημνούς αναπτύσσονται αμμώδεις και χαλικώδεις αιγιαλοί. Χαρακτηριστική είναι η ανάπτυξη κρημνών κατά μήκος των παράκτιων μετώπων των Πλειστοκαινικών αλλουβιακών κώνων και ριπιδίων στις περιοχές Κινέτας, Αγ. Βλάσιου και Αλμύρας στο δυτικό τμήμα της περιοχής που φθάνουν σε ύψος μέχρι και 20 m (Σχήμα 5β). Κατά μήκος της βάσης τους έχουν αναπτυχθεί αιγιαλοί από την επαναπόθεση των υλικών-προϊόντων της υποχώρησης των κώνων. Δεδομένου ότι οι λεκάνες απορροής των δικτύων που απέθεσαν τους κώνους και τα ριπίδια καταλαμβάνονται από υπερβασικά πετρώματα το υλικό των αιγιαλών αυτών είναι ποικίλης κοκκομετρικής διαβάθμισης γωνιώδεις λατύπες και χάλικες από σερμπεντινίτες. α) β) γ) δ) Σχήμα 5. α) Ανυψωμένη εγκοπή σε βράχο μορφής μανιταριού στην περιοχή Λακκούλα. β) Παράκτιος κρημνός στη βάση Πλειστοκαινικού αλλουβιακού κώνου στην περιοχή Κινέτα. γ) Ανυψωμένος ψηφιδοπαγής αιγιαλος στην περιοχή Ντουράκος. δ) Παράκτιο έλος στην περιοχή Αγ. Βλάσιος. Διακρίνεται ο χαλικώδης φραγματικός αιγιαλός καθώς το μέτωπο του ρήγματος Σχίνου Αλεποχωρίου Ψάθας. 19

20 Αιγιαλοί αναπτύσσονται κυρίως από την περιοχή Ντουράκος έως το Κάτω Αλεποχώρι, που τα μεγαλύτερα υδρογραφικά δίκτυα τα οποία αναπτύσσονται σε ευδιάβρωτους Πλεο-Πλειστοκαινικούς σχηματισμούς, εκβάλλουν στη θάλασσα, στον μυχό του όρμου της Ψάθας καθώς και στις περιοχές Αρμύρα και Αγ. Σωτήρα στο δυτικό τμήμα της περιοχής που μελετήθηκε (Σχήμα 4). Κατά την παράκτια γεωμορφολογική χαρτογράφηση οι αιγιαλοί διακρίθηκαν με κριτήριο το μέγεθος των υλικών από τα οποία συνίστανται. Η ανάπτυξη, η κοκκομετρία και η λιθολογία των υλικών των αιγιαλών εξαρτάται από τα χαρακτηριστικά των λεκανών απορροής των ανάντη υδρογραφικών δικτύων. Μεγάλο μήκος της ακτογραμμής καταλαμβάνεται από αιγιαλούς αδρομερών υλικών (κυρίως χαλίκων και κροκαλών) καθώς και αιγιαλούς ανάμεικτου υλικού (κροκαλών και άμμων). Τα υλικά των αιγιαλών αυτών την περίοδο της χαρτογράφησης ήταν διαβαθμισμένα σε δύο ή τρεις επιμήκεις, παράλληλες προς την ακτογραμμή, ζώνες (berms) που είναι χαρακτηριστικές της κυματικής ενέργειας που δέχεται η ακτή. Αμμώδεις αιγιαλοί χαρτογραφήθηκαν στον όρμο της Αγίας Σωτήρας και κατά μήκος της παραλίας Αλεποχωρίου ενώ όπως έχει ήδη αναφερθεί μικρού πλάτους αιγιαλοί αναπτύσσονται μπροστά από τους παράκτιους κρημνούς που έχουν σχηματισθεί στα μέτωπα των αλλουβιακών κώνων και ριπιδίων (Σχήμα 4). Στην περιοχή του Αλεποχωρίου έχουν αναφερθεί και χαρτογραφηθεί ανυψωμένες παλαιές αποθέσεις αιγιαλών (Kelletat et al., 1976; Jackson et al., 1982; ΙΓΜΕ, 1984; Leeder et al., 1991; Collier et al., 1992). Οι υψηλότερες αποθέσεις αιγιαλού βρίσκονται σε υψόμετρο μεταξύ 25 και 35 m. Δείγμα από κοράλλια στις αποθέσεις αυτές έδωσε ηλικία 90±4 ka και 126±6 ka με τη μέθοδο ραδιοχρονολόγησης U-Th (Leeder et al., 1991). Λαμβάνοντας τη δεύτερη ηλικία εκτιμάται ένας μέσος ρυθμός ανύψωσης περίπου 0.3 mm/έτος που είναι παρόμοιος με αυτόν που εκτιμήθηκε από τις ανυψωμένες εγκοπές στη βάση του ασβεστολιθικού μετώπου του ρήγματος στην Ψάθα. Η δεύτερη εμφάνιση ανυψωμένων αποθέσεων αιγιαλού βρίσκεται m πάνω από τη θαλάσσια στάθμη, περιλαμβάνει στρώματα άμμων και χαλίκων και δεν έχει χρονολογηθεί ενώ η χαμηλότερη θαλάσσια αναβαθμίδα βρίσκεται σε υψόμετρο 2 m. Κατά μήκος της σημερινής ακτογραμμής στις θέσεις Ακρ. Λούτσα και Ντουράκος παρατηρούνται ψηφιδοπαγείς αιγιαλοί (Σχήμα 5γ). Το υλικά τους παρουσιάζουν μεγάλη κοκκομετρική διαβάθμιση (από λεπτόκοκκη άμμο μέχρι κροκάλες μεγάλου μεγέθους και κελύφη οργανισμών). Η λιθολογία τους εξαρτάται από την περιοχή στην οποία αναπτύσσονται. Στο δυτικό τμήμα της περιοχή επικρατούν ασβεστολιθικές κροκάλες και κροκάλες από υπερβασικά πετρώματα. Οι πάγκοι αυτοί βρίσκονται ανυψωμένοι κατά m πάνω από τη σημερινή θαλάσσια στάθμη αποτελώντας ένδειξη τεκτονικής ανύψωσης της περιοχής. Οι εμφανίσεις των ανυψωμένων αυτών 20
