Οδηγός σχεδίασης κουζίνας. 'Εκδοση 7

Transcript

1 Οδηγός σχεδίασης κουζίνας 'Εκδοση 7

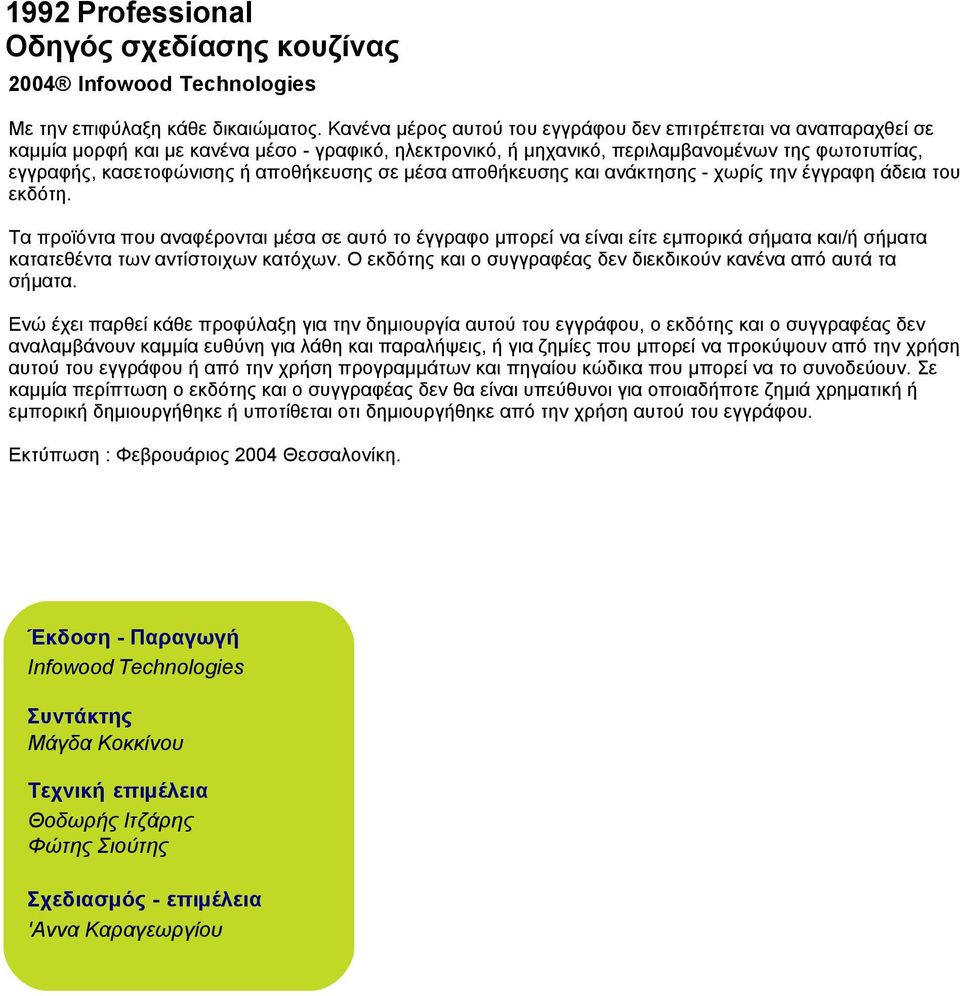

2 1992 Professional Οδηγός σχεδίασης κουζίνας Με την επιφύλαξη κάθε δικαιώµατος. Κανένα µέρος αυτού του εγγράφου δεν επιτρέπεται να αναπαραχθεί σε καµµία µορφή και µε κανένα µέσο - γραφικό, ηλεκτρονικό, ή µηχανικό, περιλαµβανοµένων της φωτοτυπίας, εγγραφής, κασετοφώνισης ή αποθήκευσης σε µέσα αποθήκευσης και ανάκτησης - χωρίς την έγγραφη άδεια του εκδότη. Τα προϊόντα που αναφέρονται µέσα σε αυτό το έγγραφο µπορεί να είναι είτε εµπορικά σήµατα και/ή σήµατα κατατεθέντα των αντίστοιχων κατόχων. Ο εκδότης και ο συγγραφέας δεν διεκδικούν κανένα από αυτά τα σήµατα. Ενώ έχει παρθεί κάθε προφύλαξη για την δηµιουργία αυτού του εγγράφου, ο εκδότης και ο συγγραφέας δεν αναλαµβάνουν καµµία ευθύνη για λάθη και παραλήψεις, ή για ζηµίες που µπορεί να προκύψουν από την χρήση αυτού του εγγράφου ή από την χρήση προγραµµάτων και πηγαίου κώδικα που µπορεί να το συνοδεύουν. Σε καµµία περίπτωση ο εκδότης και ο συγγραφέας δεν θα είναι υπεύθυνοι για οποιαδήποτε ζηµιά χρηµατική ή εµπορική δηµιουργήθηκε ή υποτίθεται οτι δηµιουργήθηκε από την χρήση αυτού του εγγράφου. Εκτύπωση : Φεβρουάριος 2004 Θεσσαλονίκη. Έκδοση - Παραγωγή Infowood Technologies Συντάκτης Μάγδα Κοκκίνου Τεχνική επιµέλεια Θοδωρής Ιτζάρης Φώτης Σιούτης Σχεδιασµός - επιµέλεια 'Αννα Καραγεωργίου

3 Περιεχόµενα 1 Περιεχόµενα Κεφάλαιο I Πριν ξεκινήσετε 5 1 Η κουζίνα... 5 Κεφάλαιο II Εγκατάσταση του 1992 Professional 9 1 Πως... να εγκαταστήσετε το 1992 Professional 9 Κεφάλαιο III Σχεδιασµός κάτοψης 17 1 Ξεκινώντας... το πρόγραµµα ηµιουργώντας... νέα Μελέτη 18 3 Σχεδιάζοντας... τοίχους 19 4 Επεξεργασία... κάτοψης 20 5 Αποθήκευση... της µελέτης 22 6 Σύνοψη Κεφάλαιο IV Επιλογή τιµοκαταλόγου και µοντέλου 27 1 Επιλογή... τιµοκαταλόγου 27 2 Επιλογή... µοντέλου 28 3 Σύνοψη Κεφάλαιο V Τοποθέτηση δοµικών στοιχείων στην µελέτη 31 1 Τοποθέτηση... Πορτών/Παραθύρων 31 2 Τοποθέτηση... κολώνων 34 3 ιαγραφή/αναίρεση Σύνοψη Κεφάλαιο VI Τοποθέτηση ντουλαπιών 43 1 Τοποθέτηση... υψηλών αντικειµένων 43 2 Τοποθέτηση... αντικειµένων βάσης 46 3 ιαγώνια... τοποθέτηση & τοποθέτηση των υπόλοιπων αντικειµένων βάσης 47 4 Τοποθέτηση... κρεµαστών στην όψη 52 5 Ελεύθερη... τοποθέτηση επίπλων κουζίνας 57 6 Σχεδιασµός... επιφάνειας και τοποθέτηση απορροφητήρων 60 7 Σύνοψη Κεφάλαιο VII Κορνίζες/φάσα 69 1 Τοποθέτηση... κορνίζας 69 2 Τοποθέτηση... δεύτερης κολώνας 74 3 Σύνοψη... 75

4 2 Οδηγός σχεδίασης κουζίνας Κεφάλαιο VIII Προοπτικό 79 1 Πως... παίρνετε προοπτικό 79 2 Εισαγωγή... πλακιδίων και οροφής 81 3 Τοποθέτηση... διακοσµητικών 84 4 Σύνοψη Κεφάλαιο IX Κίνηση 91 1 Προσαρµόζοντας... το προοπτικό 91 Μεγέθυνση/Περιστροφή/Μετακίνηση... του προοπτικού 91 2 Οµάδες... υφών 93 Αλλαγή µοντέλου Αλλαγή υφών... στους απορροφητήρες/δάπεδο/τοίχους 93 Αλλαγή υφής... στους πάγκους 94 Αλλαγή υφών... στους τοίχους και εφαρµογή σε επιλεγµένο αντικείµενο 95 3 Ειδικά... εφφέ 97 Antialiasing... και αντανακλάσεις 97 4 Σύνοψη Κεφάλαιο X Εκτύπωση Εκτύπωση... κάτοψης Εκτύπωση... προοπτικού Σύνοψη Κεφάλαιο XI Φώτα Εισαγωγή... φώτων στην κάτοψη Αλλαγή... των παραµέτρων των σηµειακών φωτεινών πηγών από την κίνηση εικόνας Εκτύπωση... ενώ όλα τα ειδικά εφφέ είναι ενεργοποιηµένα 113 Ευρετήριο 117

5 Κεφάλαιο I Πριν ξεκινήσετε

6

7 Πριν ξεκινήσετε 1 Πριν ξεκινήσετε Αυτό το tutorial θα σας δείξει πως να σχεδιάσετε µία κουζίνα χρησιµοποιώντας το 1992 Professional, πως να την εκτυπώνετε και να παίρνετε αναφορές κοστολόγησης και παραγγελίας. Η βασική αρχή του 1992 Professional είναι η απλότητα και η ευκολία στην χρήση του. Ελπίζουµε αυτή η πρώτη "ξενάγηση"στο πρόγραµµα να σας βοηθήσει να γνωρίσετε και να εξερευνήσετε το 1992 Professional Version Η κουζίνα Αυτή είναι η κουζίνα που θα σχεδιάσετε σ' αυτό το tutorial. 5

8

9 Κεφάλαιο II Εγκατάσταση του 1992 Professional

10

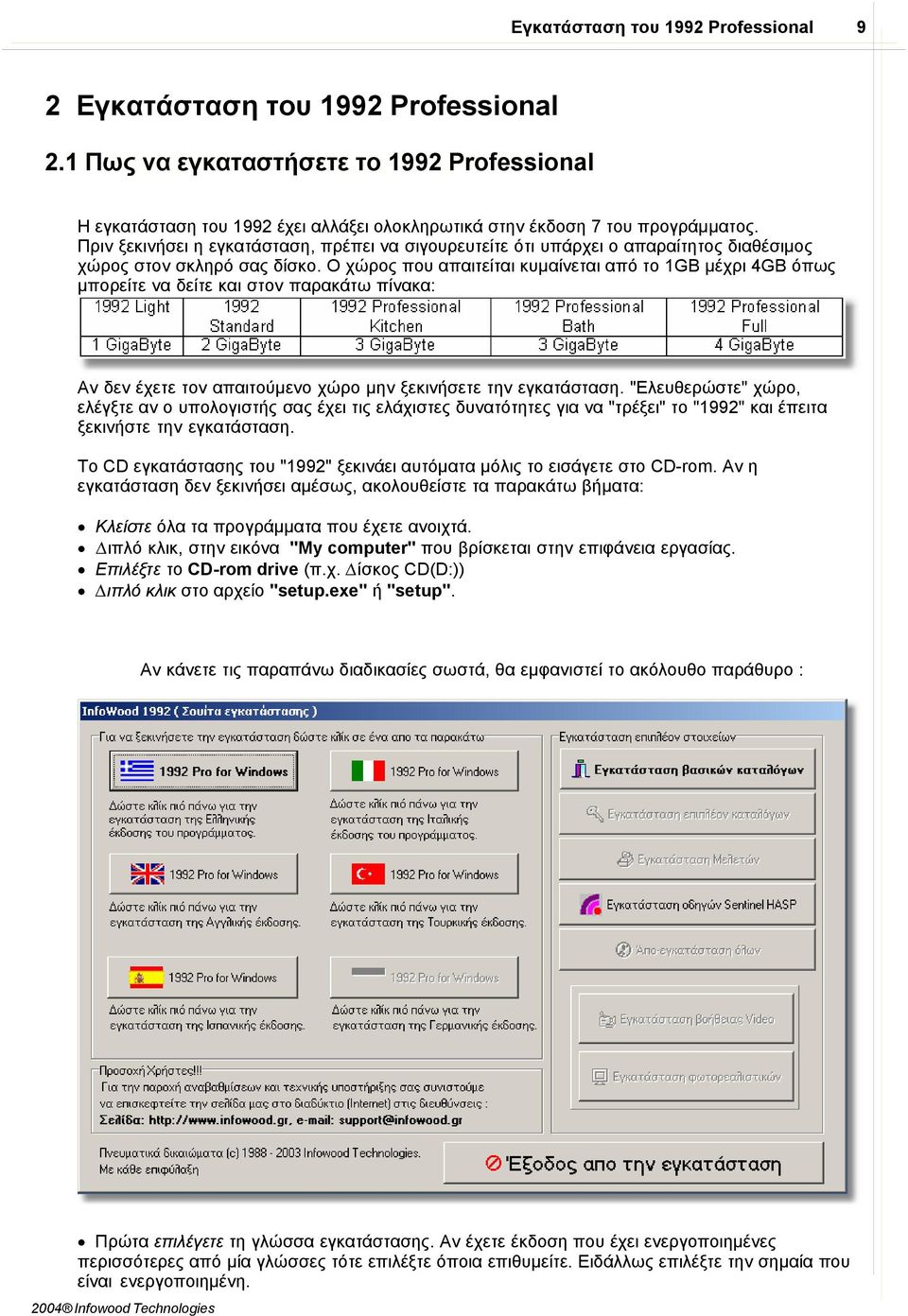

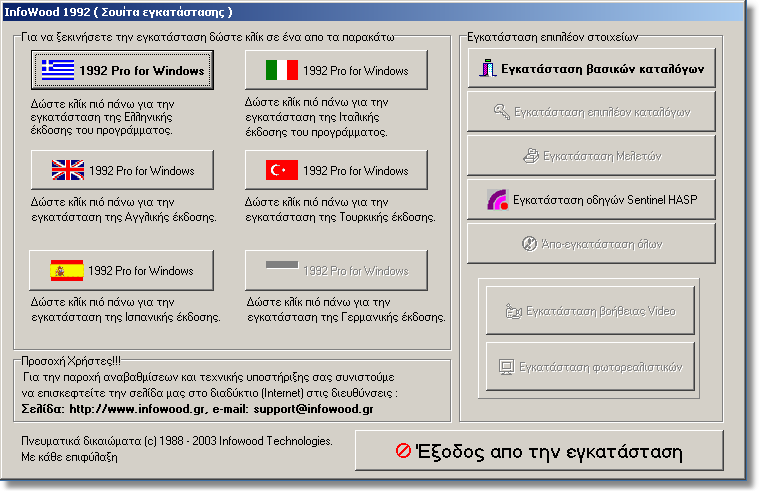

11 Εγκατάσταση του 1992 Professional 2 Εγκατάσταση του 1992 Professional 2.1 Πως να εγκαταστήσετε το 1992 Professional Η εγκατάσταση του 1992 έχει αλλάξει ολοκληρωτικά στην έκδοση 7 του προγράµµατος. Πριν ξεκινήσει η εγκατάσταση, πρέπει να σιγουρευτείτε ότι υπάρχει ο απαραίτητος διαθέσιµος χώρος στον σκληρό σας δίσκο. Ο χώρος που απαιτείται κυµαίνεται από το 1GB µέχρι 4GB όπως µπορείτε να δείτε και στον παρακάτω πίνακα: Aν δεν έχετε τον απαιτούµενο χώρο µην ξεκινήσετε την εγκατάσταση. "Ελευθερώστε" χώρο, ελέγξτε αν ο υπολογιστής σας έχει τις ελάχιστες δυνατότητες για να "τρέξει" το "1992" και έπειτα ξεκινήστε την εγκατάσταση. Το CD εγκατάστασης του "1992" ξεκινάει αυτόµατα µόλις το εισάγετε στο CD-rom. Αν η εγκατάσταση δεν ξεκινήσει αµέσως, ακολουθείστε τα παρακάτω βήµατα: Κλείστε όλα τα προγράµµατα που έχετε ανοιχτά. ιπλό κλικ, στην εικόνα "My computer" που βρίσκεται στην επιφάνεια εργασίας. Επιλέξτε το CD-rom drive (π.χ. ίσκος CD(D:)) ιπλό κλικ στο αρχείο "setup.exe" ή "setup". Αν κάνετε τις παραπάνω διαδικασίες σωστά, θα εµφανιστεί το ακόλουθο παράθυρο : Πρώτα επιλέγετε τη γλώσσα εγκατάστασης. Αν έχετε έκδοση που έχει ενεργοποιηµένες περισσότερες από µία γλώσσες τότε επιλέξτε όποια επιθυµείτε. Ειδάλλως επιλέξτε την σηµαία που είναι ενεργοποιηµένη. 9

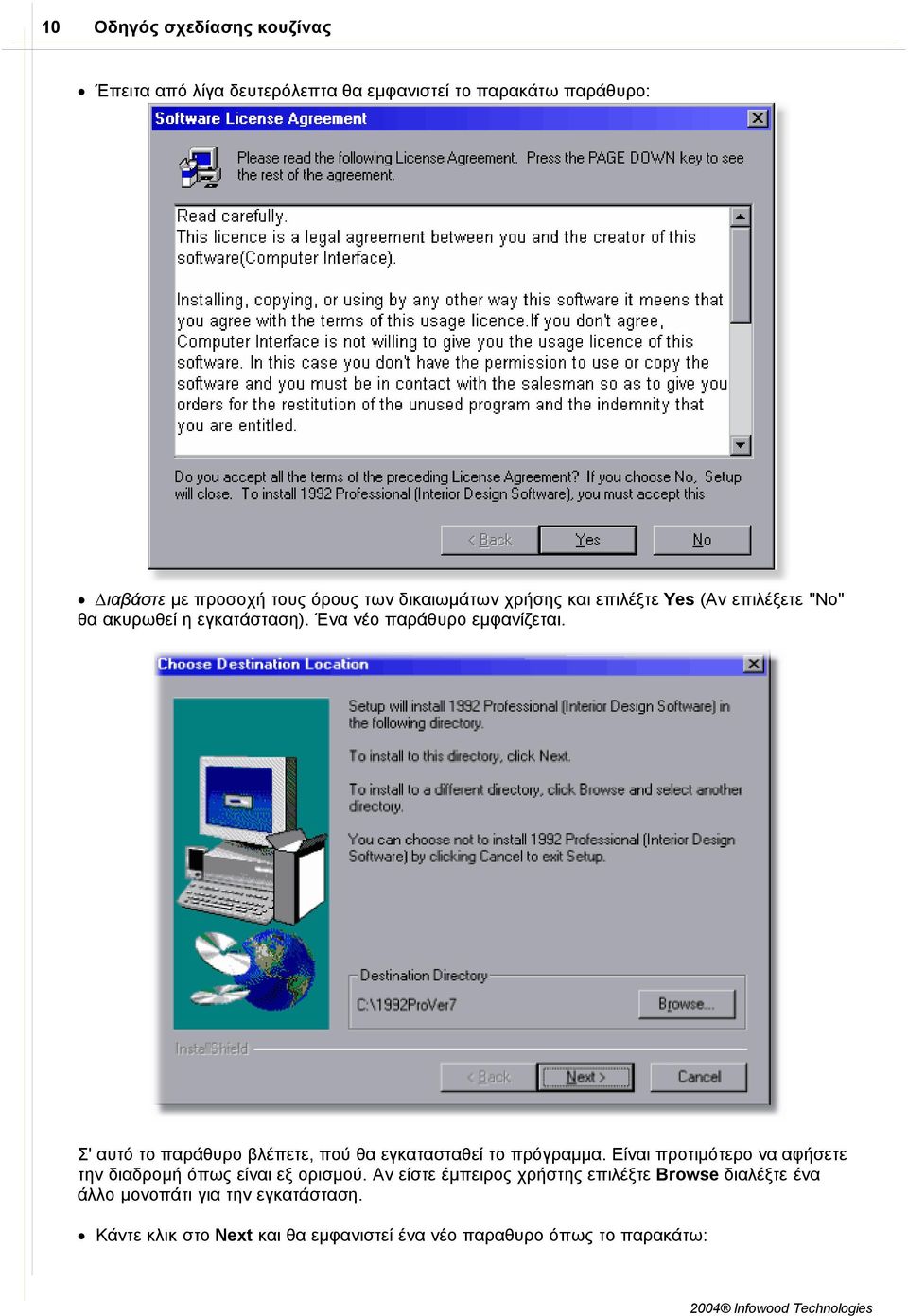

12 10 Οδηγός σχεδίασης κουζίνας Έπειτα από λίγα δευτερόλεπτα θα εµφανιστεί το παρακάτω παράθυρο: ιαβάστε µε προσοχή τους όρους των δικαιωµάτων χρήσης και επιλέξτε Yes (Αν επιλέξετε "No" θα ακυρωθεί η εγκατάσταση). Ένα νέο παράθυρο εµφανίζεται. Σ' αυτό το παράθυρο βλέπετε, πού θα εγκατασταθεί το πρόγραµµα. Είναι προτιµότερο να αφήσετε την διαδροµή όπως είναι εξ ορισµού. Αν είστε έµπειρος χρήστης επιλέξτε Browse διαλέξτε ένα άλλο µονοπάτι για την εγκατάσταση. Κάντε κλικ στο Next και θα εµφανιστεί ένα νέο παραθυρο όπως το παρακάτω:

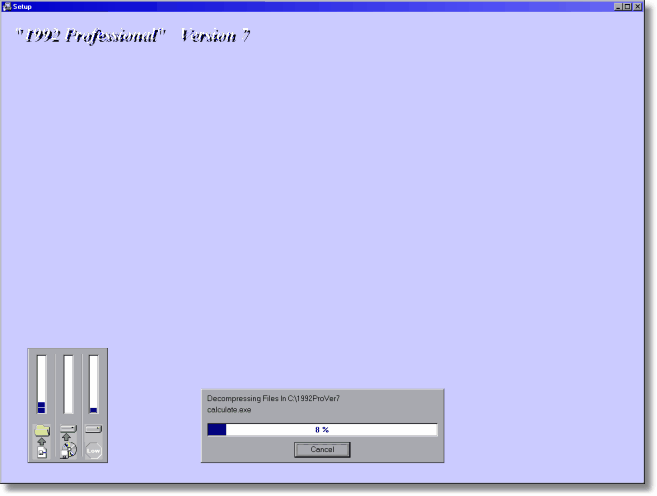

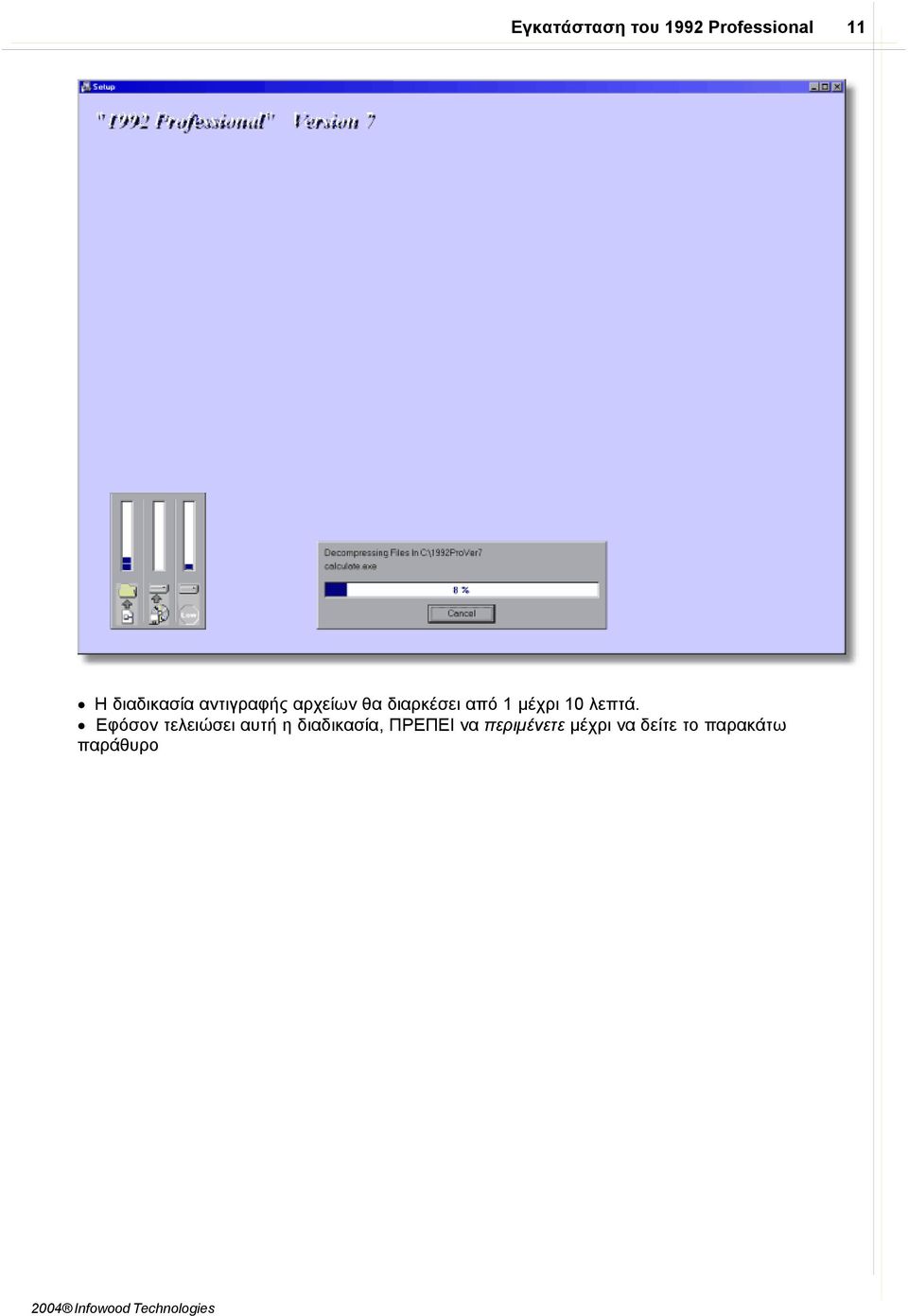

13 Εγκατάσταση του 1992 Professional Η διαδικασία αντιγραφής αρχείων θα διαρκέσει από 1 µέχρι 10 λεπτά. Εφόσον τελειώσει αυτή η διαδικασία, ΠΡΕΠΕΙ να περιµένετε µέχρι να δείτε το παρακάτω παράθυρο 11

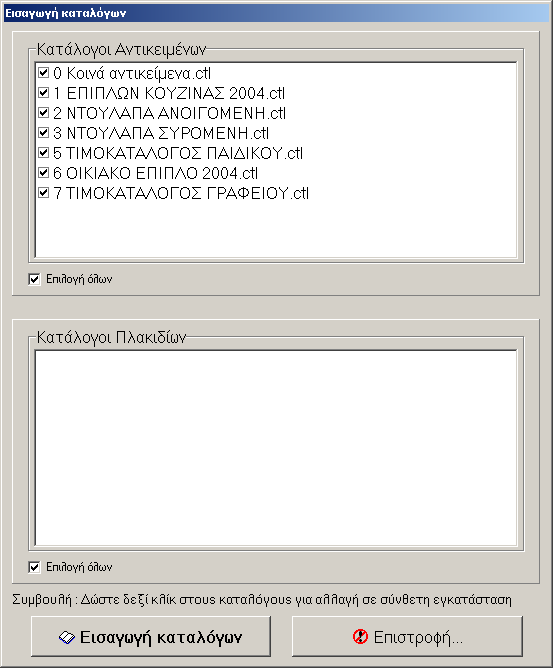

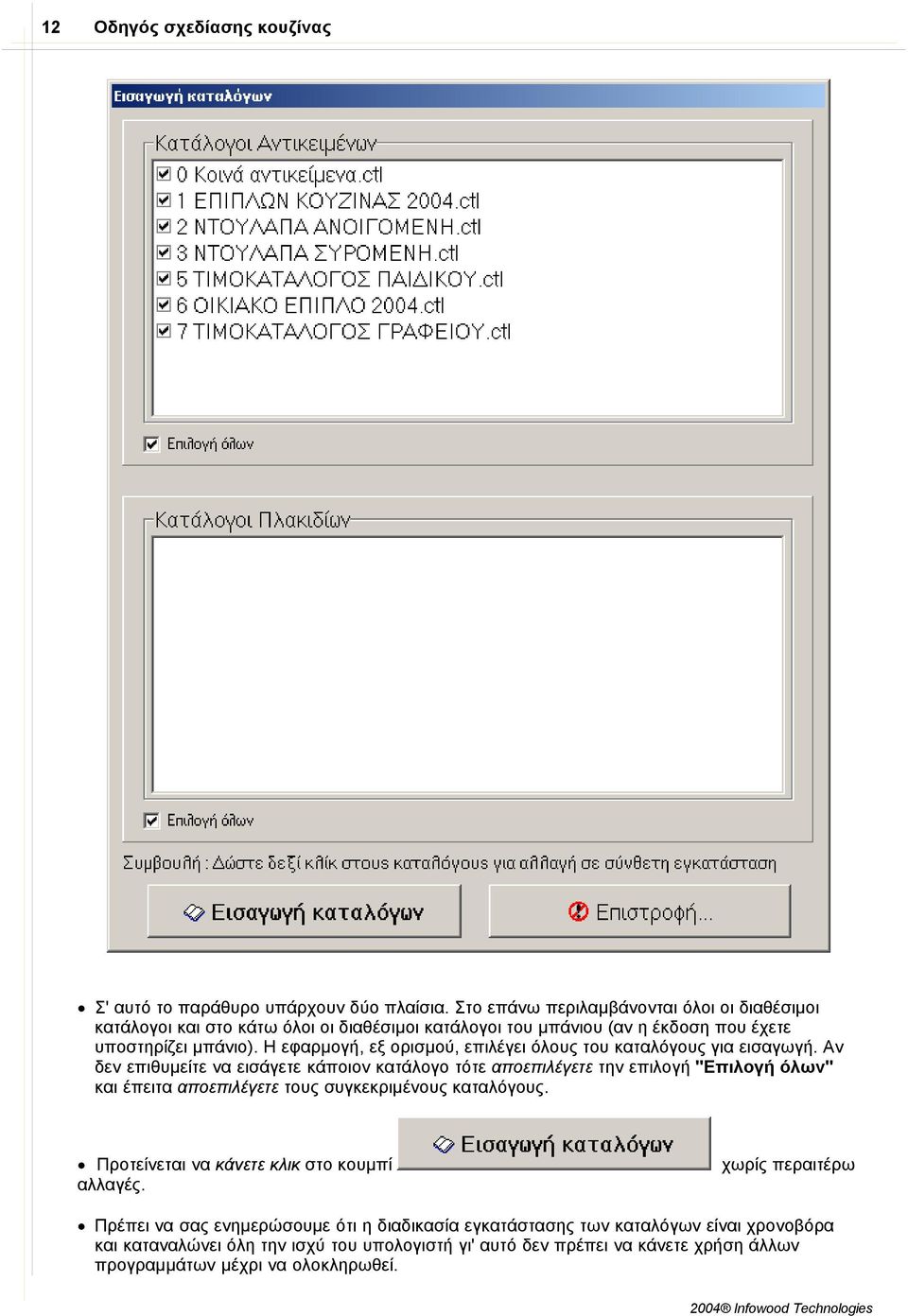

14 12 Οδηγός σχεδίασης κουζίνας Σ' αυτό το παράθυρο υπάρχουν δύο πλαίσια. Στο επάνω περιλαµβάνονται όλοι οι διαθέσιµοι κατάλογοι και στο κάτω όλοι οι διαθέσιµοι κατάλογοι του µπάνιου (αν η έκδοση που έχετε υποστηρίζει µπάνιο). Η εφαρµογή, εξ ορισµού, επιλέγει όλους του καταλόγους για εισαγωγή. Αν δεν επιθυµείτε να εισάγετε κάποιον κατάλογο τότε αποεπιλέγετε την επιλογή "Επιλογή όλων" και έπειτα αποεπιλέγετε τους συγκεκριµένους καταλόγους. Προτείνεται να κάνετε κλικ στο κουµπί αλλαγές. χωρίς περαιτέρω Πρέπει να σας ενηµερώσουµε ότι η διαδικασία εγκατάστασης των καταλόγων είναι χρονοβόρα και καταναλώνει όλη την ισχύ του υπολογιστή γι' αυτό δεν πρέπει να κάνετε χρήση άλλων προγραµµάτων µέχρι να ολοκληρωθεί.

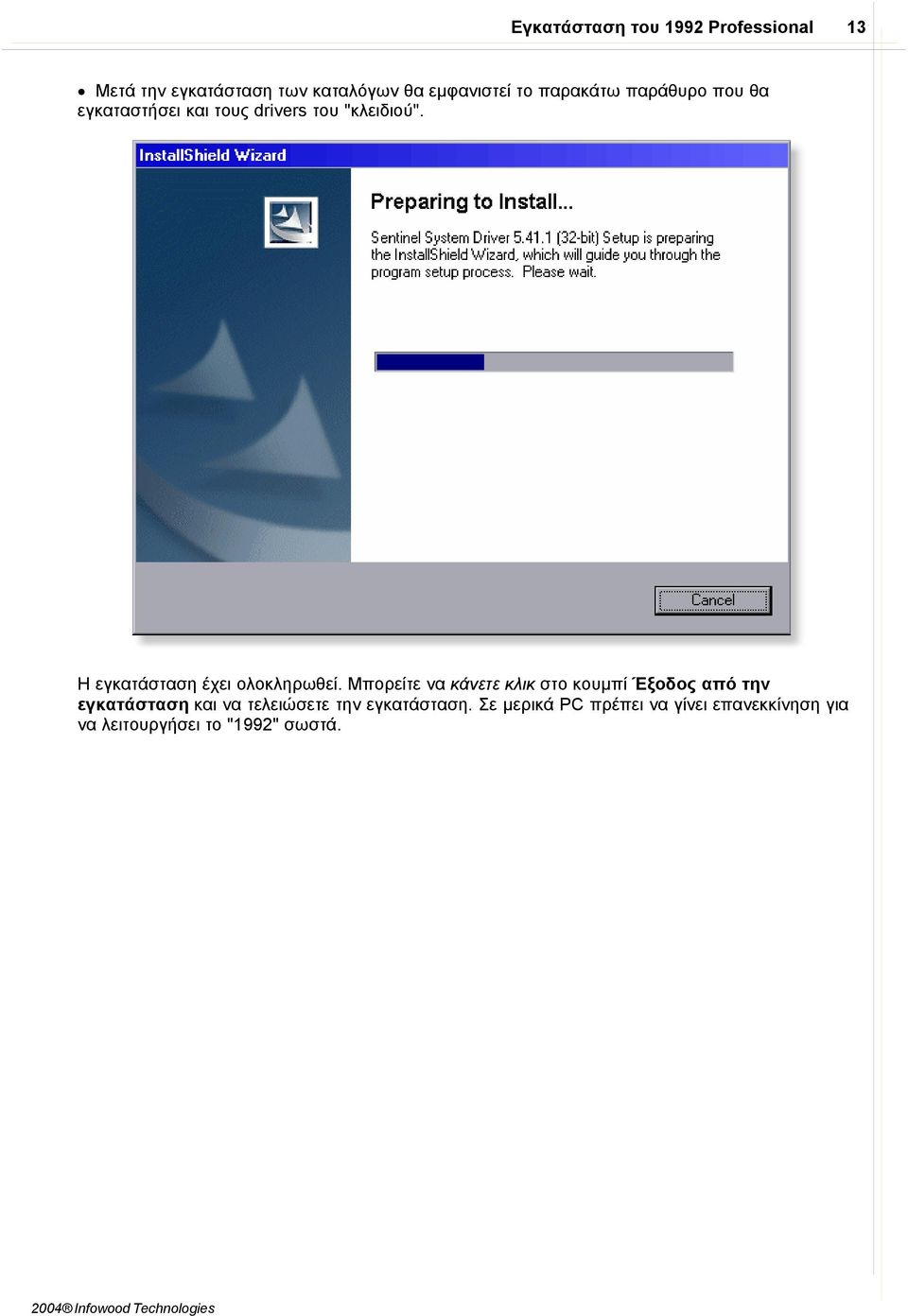

15 Εγκατάσταση του 1992 Professional 13 Μετά την εγκατάσταση των καταλόγων θα εµφανιστεί το παρακάτω παράθυρο που θα εγκαταστήσει και τους drivers του "κλειδιού". Η εγκατάσταση έχει ολοκληρωθεί. Μπορείτε να κάνετε κλικ στο κουµπί Έξοδος από την εγκατάσταση και να τελειώσετε την εγκατάσταση. Σε µερικά PC πρέπει να γίνει επανεκκίνηση για να λειτουργήσει το "1992" σωστά.

16

17 Κεφάλαιο III Σχεδιασµός κάτοψης

18

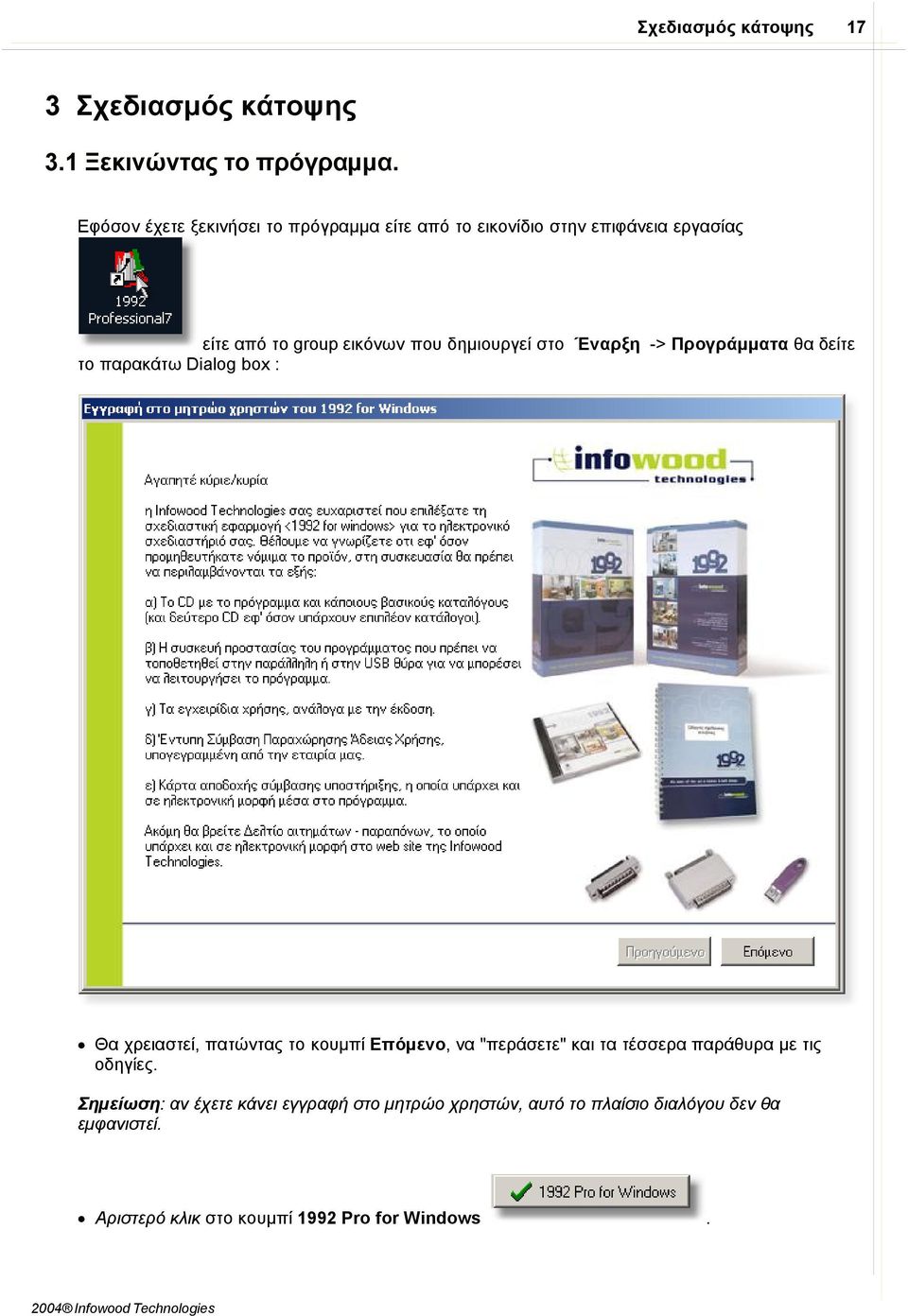

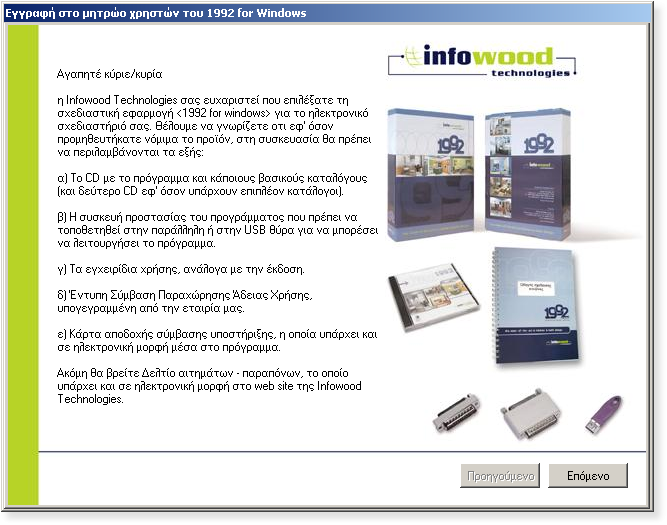

19 Σχεδιασµός κάτοψης 17 3 Σχεδιασµός κάτοψης 3.1 Ξεκινώντας το πρόγραµµα. Εφόσον έχετε ξεκινήσει το πρόγραµµα είτε από το εικονίδιο στην επιφάνεια εργασίας είτε από το group εικόνων που δηµιουργεί στο Έναρξη -> Προγράµµατα θα δείτε το παρακάτω Dialog box : Θα χρειαστεί, πατώντας το κουµπί Επόµενο, να "περάσετε" και τα τέσσερα παράθυρα µε τις οδηγίες. Σηµείωση: αν έχετε κάνει εγγραφή στο µητρώο χρηστών, αυτό το πλαίσιο διαλόγου δεν θα εµφανιστεί. Αριστερό κλικ στο κουµπί 1992 Pro for Windows.

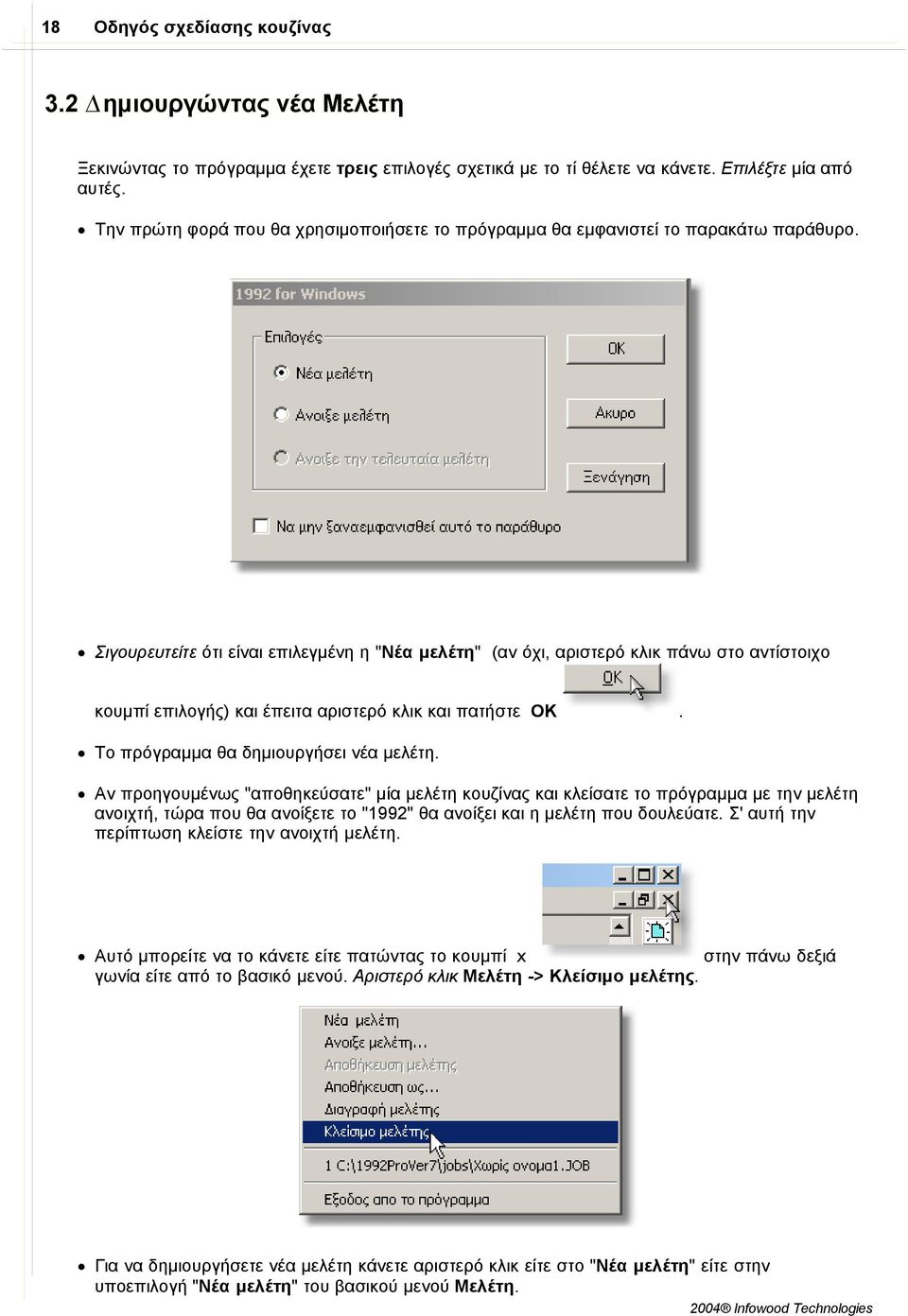

20 18 Οδηγός σχεδίασης κουζίνας 3.2 ηµιουργώντας νέα Μελέτη Ξεκινώντας το πρόγραµµα έχετε τρεις επιλογές σχετικά µε το τί θέλετε να κάνετε. Επιλέξτε µία από αυτές. Την πρώτη φορά που θα χρησιµοποιήσετε το πρόγραµµα θα εµφανιστεί το παρακάτω παράθυρο. Σιγουρευτείτε ότι είναι επιλεγµένη η "Νέα µελέτη" (αν όχι, αριστερό κλικ πάνω στο αντίστοιχο κουµπί επιλογής) και έπειτα αριστερό κλικ και πατήστε OK. Το πρόγραµµα θα δηµιουργήσει νέα µελέτη. Αν προηγουµένως "αποθηκεύσατε" µία µελέτη κουζίνας και κλείσατε το πρόγραµµα µε την µελέτη ανοιχτή, τώρα που θα ανοίξετε το "1992" θα ανοίξει και η µελέτη που δουλεύατε. Σ' αυτή την περίπτωση κλείστε την ανοιχτή µελέτη. Αυτό µπορείτε να το κάνετε είτε πατώντας το κουµπί x στην πάνω δεξιά γωνία είτε από το βασικό µενού. Αριστερό κλικ Μελέτη -> Κλείσιµο µελέτης. Για να δηµιουργήσετε νέα µελέτη κάνετε αριστερό κλικ είτε στο "Νέα µελέτη" είτε στην υποεπιλογή "Νέα µελέτη" του βασικού µενού Μελέτη.

21 Σχεδιασµός κάτοψης 19 Eάν την προηγούµενη φορά που τρέξατε το πρόγραµµα κάνατε τα παραπάνω αλλά η µελέτη δεν υπάρχει πλέον αποθηκευµένη στον δίσκο, το πρόγραµµα όταν ανοίξει δεν θα εµφανίσει το παραπάνω πλαίσιο διαλόγου αλλά ούτε θα ανοίξει κάποια µελέτη. 3.3 Σχεδιάζοντας τοίχους Αφού επιλέξετε "Νέα µελέτη" ο δείκτης του ποντικιού θα αλλάξει σε µολύβι. Με το πρώτο αριστερό κλικ, εµφανίζεται ο πρώτος τοίχος και ένας πίνακας ελέγχου στα αριστερά. Ξεκινήστε τη σχεδίαση των τοίχων από κάτω αριστερά και σύµφωνα µε την φορά των δεικτών του ρολογιού (Αν κουνήσετε το ποντίκι θα δείτε ότι αυξοµειώνονται οι διαστάσεις του τοίχου) Σηµείωση: Πρέπει πάντα να σχεδιάζετε τους τοίχους σύµφωνα µε την φορά των δεικτών του ρολογιού. Στο πεδίο "Μήκος τοίχου" γράψτε 5000 mm (όπως στην παρακάτω εικόνα) και πατήστε Enter. Ο πρώτος τοίχος είναι έτοιµος. Πληκτρολογήστε 5000, πατήστε Enter και επαναλάβετε το ίδιο για τον τρίτο τοίχο. Τώρα έχετε σχεδιάσει τρεις τοίχους. Για να ενώσετε τον τρίτο τοίχο µε τον πρώτο, επιλέξτε το "Ένωση τοίχων", πηγαίνετε τον δείκτη του ποντικιού στον τρίτο τοίχο έτσι ώστε να µην φαίνεται καθόλου ο τέταρτος και πατήστε αριστερό κλικ Οι τοίχοι της κουζίνας είναι τώρα έτοιµοι.

22 20 Οδηγός σχεδίασης κουζίνας 3.4 Επεξεργασία κάτοψης Το εξ ορισµού ύψος των τοίχων είναι 2750 mm. Στη συγκεκριµένη µελέτη θα αλλάξετε το ύψος στα 3300 mm. Αυτό µπορείτε να το πετύχετε ακολουθώντας τα παρακάτω βήµατα: ιπλό κλικ πάνω στον "τοίχο 1" (µπορείτε να δείτε τον αριθµό του τοίχου στην κάτοψη ακριβώς πριν το µήκος του τοίχου π.χ. "(1) 5000"). Επιλέξτε την εντολή Αλλαγή από το παρακάτω µενού.

23 Σχεδιασµός κάτοψης Ένα καινούργιο παράθυρο εµφανίζεται. είτε αν στο "Επιλογή τοίχου" γράφει "Τοίχος 1". 21

24 22 Οδηγός σχεδίασης κουζίνας Κάντε κλικ στο κουµπί Καταχώρηση. Κάντε το ίδιο και για τους άλλους τρεις τοίχους και πατήστε το κουµπί. 3.5 Αποθήκευση της µελέτης Εφόσον έχετε σχεδιάσει τους τοίχους, πρέπει να αποθηκεύσετε την µελέτη: Επιλέξτε την εντολή Αποθήκευση ως από το µενού "Μελέτη". Πληκτρολογήστε το όνοµα της µελέτης στο πεδίο "όνοµα αρχείου" και κάντε κλικ στο OK:

25 Σχεδιασµός κάτοψης 3.6 Σύνοψη Μπορείτε τώρα να: Ξεκινήσετε νέα µελέτη. Σχεδιάσετε τους τοίχους της µελέτης. Αλλάξετε τις διαστάσεις των τοίχων. Αποθηκεύσετε την µελέτη. 23

26

27 Κεφάλαιο IV Επιλογή τιµοκαταλόγου και µοντέλου

28

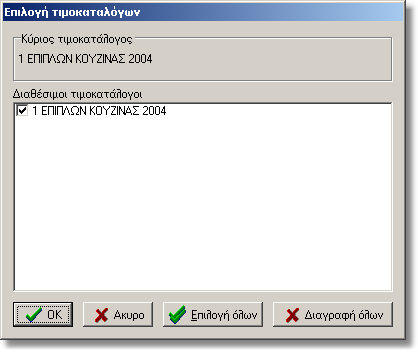

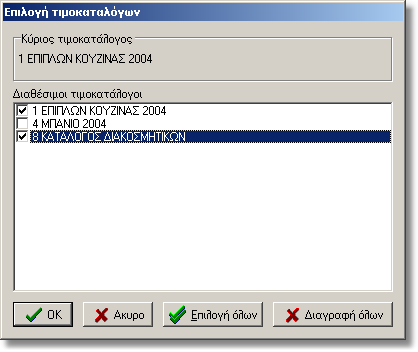

29 Επιλογή τιµοκαταλόγου και µοντέλου 27 4 Επιλογή τιµοκαταλόγου και µοντέλου 4.1 Επιλογή τιµοκαταλόγου Αφού σχεδιάσετε τους τοίχους, πρέπει να επιλέξετε τον κατάλογο "κουζίνας", έτσι ώστε να µπορέσετε να κάνετε την µελέτη της κουζίνας. Ο τιµοκατάλογος "Κουζίνα 2004" περιλαµβάνει την βιβλιοθήκη µε όλα τα ερµάρια και τα αξεσουάρ. Αριστερό κλικ στην εντολή Επιλογή Τιµοκαταλόγων από το µενού Αλλαγές. Επιλέξτε τον τιµοκατάλογο "ΕΠΙΠΛΩΝ ΚΟΥΖΙΝΑΣ 2004" και κάντε κλικ στο OK. Σηµείωση: Μπορείτε να επιλέξετε περισσότερους από έναν τιµοκατάλογο, ακόµη και όλους.

30 28 Οδηγός σχεδίασης κουζίνας 4.2 Επιλογή µοντέλου Κάντε κλικ στην εντολή Επιλογή µοντέλων από το µενού Αλλαγές. Επιλέξτε το µοντέλο ΤΕΧ της κουζίνας κάνοντας κλικ στην αριστερή λίστα µε τα διαθέσιµα µοντέλα. Αριστερό κλικ στο κουµπί µε το αριστερό βέλος δίπλα από το όνοµα του µοντέλου για να επιλέξετε "Βασικό µοντέλο". Πατήστε OK. 4.3 Σύνοψη Μπορείτε τώρα να: Επιλέξετε τον κατάλογο ή τους καταλόγους που θα χρησιµοποιήσετε για τον σχεδιασµό της µελέτης. Επιλέξετε το βασικό µοντέλο των ντουλαπιών (την υφή) που θα χρησιµοποιήσετε. Σηµείωση: εν είναι αναγκαίο να επιλέξετε από την αρχή, το µοντέλο που θα χρησιµοποιήσετε για την κουζίνα σας. Όπως θα δούµε παρακάτω, µπορείτε εύκολα να αλλάξετε το µοντέλο όποτε θελήσετε.

31 Κεφάλαιο V Τοποθέτηση δοµικών στοιχείων στην µελέτη

32

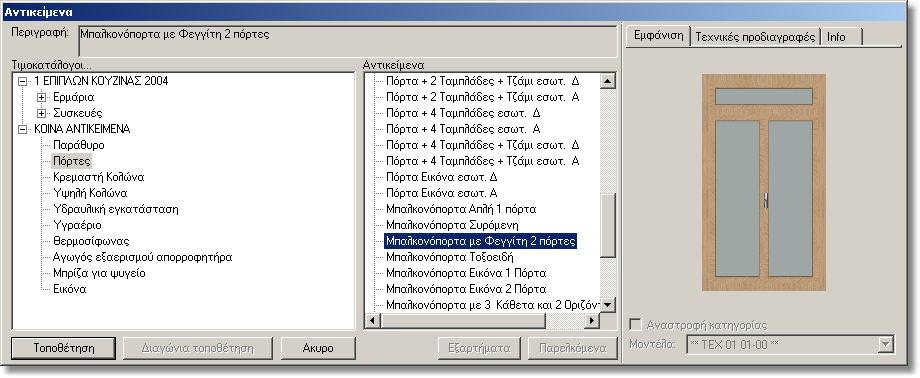

33 Τοποθέτηση δοµικών στοιχείων στην µελέτη 5 Τοποθέτηση δοµικών στοιχείων στην µελέτη 5.1 Τοποθέτηση Πορτών/Παραθύρων Πρόκειται να τοποθετήσετε µια πόρτα στην κουζίνα που διαµορφώνετε: Στο µενού Αντικείµενα επιλέξτε Αντικείµενα... ή κάνετε κλικ στο κουµπί Αντικείµενα στην µπάρα εργαλείων στην δεξιά πλευρά της οθόνης. Το πλαίσιο διαλόγου Αντικείµενα ανοίγει. Στη λίστα Τιµοκατάλογοι.. κάντε διπλό κλικ στα Κοινά αντικείµενα ή αριστερό κλικ στο +. Η λίστα µε το Κοινά αντικείµενα θα ανοίξει. Αριστερό κλικ στα αντικείµενα Πόρτες. Θα εµφανιστεί µια λίστα µε τις διαθέσιµες πόρτες. Από την λίστα µε τις πόρτες επιλέξτε το αντικείµενο "Μπαλκονόπορτα µε Φεγγίτη 2 πόρτες", όπως φαίνεται από την παρακάτω εικόνα, κάνοντας διπλό κλικ και πατώντας Τοποθέτηση. Στο πλαίσιο διαλόγου που εµφανίζεται καθορίστε τις διαστάσεις της πόρτας (σε χιλιοστά) όπως στην παρακάτω εικόνα και OK. 31

34 32 Οδηγός σχεδίασης κουζίνας Τοποθετήστε τον δείκτη του ποντικιού δίπλα από τον τοίχο 1, όπου και θα τοποθετήσετε την πόρτα. Αριστερό κλικ (πρέπει να κάνετε κλικ δίπλα στον τοίχο και όχι πάνω στον τοίχο). Καθορίστε σε χιλιοστά την ακριβή απόσταση της πόρτας από την αριστερή ή την δεξιά γωνιά του τοίχου. Εδώ πρέπει να γράψετε στο πεδίο " εξιά", 850 mm. Πατήστε OK. Τοποθέτηση παραθύρου Επαναλάβετε τα ίδια βήµατα. Επιλέξτε το παράθυρο "Παράθυρο απλό 1 πόρτα"

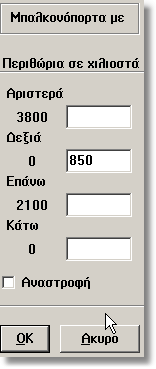

35 Τοποθέτηση δοµικών στοιχείων στην µελέτη 33 Εκτός από τις άλλες διαστάσεις πρέπει να καθορίσετε και την ευθυγράµµιση του παραθύρου στο πλαίσιο διαλόγου που εµφανίζεται µετά την επιλογή της τοποθέτησης. Σηµείωση: Η ευθυγράµµιση του παραθύρου καθορίζεται από την πάνω επιφάνεια του. Πληκτρολογήστε 1500 mm, στο πεδίο "αριστερά" Enter. Η κάτοψη σας τώρα είναι έτσι: και πατήστε OK ή

36 34 Οδηγός σχεδίασης κουζίνας 5.2 Τοποθέτηση κολώνων Τοποθέτηση υψηλής κολώνας Αριστερό κλικ στο κουµπί Αντικείµενα. Επιλέξτε "Υψηλή κολώνα" από τον κατάλογο "Κοινά αντικείµενα" και κάντε κλικ στην Τοποθέτηση.

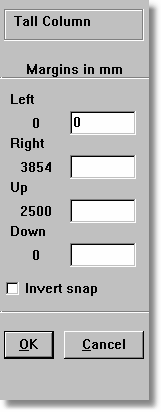

37 Τοποθέτηση δοµικών στοιχείων στην µελέτη Στο πλαίσιο διαλόγου καθορίστε τις διαστάσεις της κολώνας όπως είναι στην παρακάτω εικόνα και πατήστε OK: Μετακινήστε τον δείκτη του ποντικιού δίπλα στον "τοίχο 2" και κάντε αριστερό κλικ (όχι πάνω στον τοίχο αλλά δίπλα). Πληκτρολογήστε στο πεδίο "Αριστερα" 0 (µηδέν) και πατήστε OK. 35

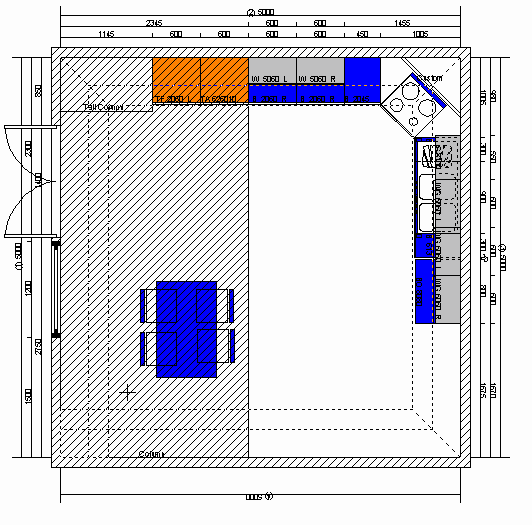

38 36 Οδηγός σχεδίασης κουζίνας Η κάτοψη σας τώρα είναι όπως η ακόλουθη:

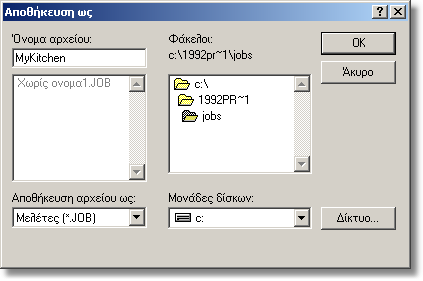

39 Τοποθέτηση δοµικών στοιχείων στην µελέτη Αποθηκεύστε το σχέδιο Κάντε κλικ στο εικονίδιο αποθήκευσης. 5.3 ιαγραφή/αναίρεση ιαγραφή Μπορείτε εύκολα να διαγράψετε και να αντικαταστήσετε ένα αντικείµενο που έχετε τοποθετήσει σε λάθος σηµείο. Για να το κάνετε αυτό ακολουθήστε τα βήµατα: ιπλό κλικ πάνω στο αντικείµενο που θέλετε να διαγράψετε. Επιλέξτε την εντολή ιαγραφή. 37

40 38 Οδηγός σχεδίασης κουζίνας ʼλλος τρόπος για διαγραφή αντικειµένου είναι ο εξής: Μετακινήστε τον δείκτη του ποντικιού στην εργαλειοθήκη, στην δεξιά πλευρά της οθόνης, και πατήστε το κουµπί Αναγνώριση- ιαγραφή Μετακινήστε τον δείκτη του ποντικιού, που τώρα έχει αλλάξει σε φακό, πάνω στο αντικείµενο που θέλετε να διαγράψετε και κάντε αριστερό κλικ. Στην αριστερή πλευρά τώρα βλέπετε µια καρτέλα µε τις διαστάσεις του τοίχου και τις διαστάσεις του αντικειµένου προς διαγραφή πάνω στον τοίχο. Αφού δείτε ότι το αναγνωρισµένο αντικείµενο ειναι αυτό που θέλετε να διαγράψετε, πατήστε το κουµπί ιαγραφή. Σηµείωση: Ο δεύτερος τρόπος διαγραφής αντικειµένου αναφέρετε µόνο στην κάτοψη. Ο πρώτος τρόπος διαγραφής µπορεί ακόµη να χρησιµοποιηθεί στο προοπτικό ή στην όψη, όπως

41 Τοποθέτηση δοµικών στοιχείων στην µελέτη θα δούµε στα επόµενα κεφάλαια. Αναίρεση Όταν ολοκληρώνετε µια διαδικασία (π.χ διαγραφή, µετακίνηση, αντιγραφή αντικειµένων) και διαπιστώνετε ότι έχετε κάνει κάποιο λάθος, µπορείτε να χρησιµοποιήσετε το κουµπί της αναίρεσης. Έτσι το πρόγραµµα, αυτόµατα, θα σας γυρίσει στην προηγούµενη κατάσταση του σχεδίου. Πατήστε το κουµπί Αναίρεση από την εργαλειοθήκη στα δεξιά. Το κουµπί της αναίρεσης µπορείτε να το χρησιµοποιήσετε είτε στην κάτοψη είτε στο προοπτικό. 5.4 Σύνοψη Μπορείτε τώρα να: Τοποθετήσετε πόρτες στους τοίχους. Τοποθετήσετε πάραθυρα στους τοίχους. Τοποθετήσετε κολώνες στην κάτοψη. ιαγράψετε αντικείµενα µε την εντολή ιαγραφή ή Αναγνώριση-διαγραφή. Κάνετε αναίρεση. 39

42

43 Κεφάλαιο VI Τοποθέτηση ντουλαπιών

44

45 Τοποθέτηση ντουλαπιών 43 6 Τοποθέτηση ντουλαπιών 6.1 Τοποθέτηση υψηλών αντικειµένων Όλε τις µονάδες που θα τοποθετήσετε από εδώ και πέρα, θα τις επιλέγετε από την εντολή Αντικείµενα... του µενού Αντικείµενα, ή από το κουµπί Αντικείµενα εργαλειοθήκη, στα δεξιά της επιφάνειας εργασίας. το οποίο βρίσκεται στην Πρώτα θα τοποθετήσετε δύο υψηλά αντικείµενα (ψυγείο και ψηλό φούρνο) τα οποία βρίσκονται µετά από την υψηλή κολώνα. Τοποθέτηση ψυγείου. Επιλέξτε την εντολή "Αντικείµενα" και αριστερό κλικ στο σταυρό της οµάδας "Συσκευές" (κάθε φορά που βλέπετε κάποια οµάδα ή υποοµάδα η οποία έχει σταυρό στην αριστερή του πλευρά, τότε πατώντας αριστερό κλικ στο σταυρό, ανοίγει η αντίστοιχη οµάδα ή υποοµάδα και βλέπετε τα αντικείµενα που περιλαµβάνει). Επιλέξτε από την υποοµάδα "Ψυγεία", το ψυγείο "ΥΨ 2060 Α" το οποίο βρίσκεται στην κατηγορία "Ερµ.Ψηλά Ψυγείων Υ.207 ", και πατήστε το κουµπί Τοποθέτηση.

46 44 Οδηγός σχεδίασης κουζίνας Μετακινήστε τον δείκτη του ποντικιού δίπλα στον τοίχο2, ανάµεσα στον τοίχο και τις διακεκοµµένες γραµµές, πατήστε αριστερό κλικ. Στο πεδίο "Αριστερά" γράψτε 1145mm, έτσι ώστε το ψυγείο, να τοποθετηθεί δίπλα στην υψηλή κολώνα.αριστερό κλικ OK. Τοποθέτηση ψηλού φούρνου Αριστερό κλικ στο σταυρό του õðïïìüäá Φούρνοι (Υψηλοί). Αριστερό κλικ στο σταυρό της υποοµάδας "Ερµαρ.Ψηλά Φούρνων Υ.207"και αριστερό κλικ στο "ΥΦ Α". Για να αλλάξετε την όψη του φούρνου, κάντε αριστερό κλικ στο κουµπί Παρελκόµενα (εδώ υπάρχουν όλοι οι συµβατοί φούρνοι για αυτό το ντουλάπι). Πατήστε το κουµπί ιαγραφή "Φούρνοι 60 (720)" και αριστερό κλικ στο σταυρό δίπλα στο

47 Τοποθέτηση ντουλαπιών 45 Αριστερό κλικ στον κωδικό "AEG 15" και πατήστε το κουµπί Εισαγωγή. Σηµείωση: Όταν το κουµπί "Παρελκόµενα" είναι ενεργό για κάποιο αντικείµενο, σηµαίνει ότι αυτό το αντικείµενο µπορεί να πάρει κάποια άλλα προαιρετικά εξαρτήµατα. Πατήστε το κουµπί Επιστροφή έχει ενσωµατωθεί στο ντουλάπι.. Τώρα µπορείτε να δείτε τον φούρνο "AEG 15" να Πατήστε το κουµπί Τοποθέτηση και τοποθετήστε το δίπλα στο ψυγείο. Μπορείτε να γράψετε 1745mm στο πεδίο "αριστερά" και κλικ OK, ή ακόµη µπορείτε να µετακινήσετε το ντουλάπι µέχρι να ακουµπήσει στο ψυγείο και έπειτα να κάνετε αριστερό κλικ. Όπως µπορείτε να δείτε, η νέα µονάδα (φούρνος) δεν µπορεί να πέσει πάνω στο ψυγείο. Σηµείωση: Αν έχετε τοποθετήσει τον φούρνο σε λάθος σηµείο, πατήστε διπλό αριστερό κλικ πάνω του και επιλέξτε Μετακίνηση.

48 46 Οδηγός σχεδίασης κουζίνας 6.2 Τοποθέτηση αντικειµένων βάσης Επιλέξτε Αντικείµενα όπως προηγουµένως και αριστερό κλικ στο σταυρό αριστερά από την οµάδα "Ερµάρια". Επιλέξτε από την οµάδα "Ερµάρια Βάσης Υ.72 Πόρτα+Συρτάρι" το "2060 ", και αριστερό κλικ Τοποθέτηση. Τοποθετήστε ακόµη ένα ίδιο ντουλάπι, δίπλα από το προηγούµενο, µε τον ίδιο τρόπο. Τοποθετήστε ένα ντουλάπι "B 2045 ", το οποίο βρίσκεται στην ίδια υποοµάδα µε το προηγούµενο, µετά από το "B 2060 ". Αποθηκεύστε το σχέδιο Αριστερό κλικ στην εικόνα.

49 Τοποθέτηση ντουλαπιών ιαγώνια τοποθέτηση & τοποθέτηση των υπόλοιπων αντικειµένων βάσης Το πρόγραµµα σας δίνει τη δυνατότητα να κάνετε διαγώνια τοποθέτηση των ντουλαπιών αυτόµατα. Το επόµενο βήµα είναι να τοποθετήσετε διαγώνια την µονάδα βάσης µε τα µάτια κουζίνας. Επιλέξτε από την οµάδα "Βάσης", την υποοµάδα "Ερµάρια βάσης Υ.72 Πόρτα + Συρτάρι". Αριστερό κλικ στο "B 2060 " Κάντε κλικ στο κουµπί Εξαρτήµατα (εδώ υπάρχουν όλα τα εξαρτήµατα για όλα τα ντουλάπια του καταλόγου "Επίπλων κουζίνας 2004". Κάντε αριστερό κλικ στο σταυρό της κατηγορίας "Μάτια κουζίνας". Κάντε κλικ στο "PH 640 MST IX", πατήστε το κουµπί Εισαγωγή το κουµπί Επιστροφή., και έπειτα

50 48 Οδηγός σχεδίασης κουζίνας Τα µάτια κουζίνας έχουν τοποθετηθεί στο ντουλάπι. Αριστερό κλικ στο κουµπί ιαγώνια τοποθέτηση, µετακινήστε τον δείκτη του ποντικιού δίπλα στην δεξιά γωνία του τοίχου2 και κάντε αριστερό κλικ. Η κάτοψη σας τώρα πρέπει να είναι όπως η ακόλουθη. Κάντε κλικ στο κουµπί Αντικείµενα και αριστερό κλικ στην οµάδα "Ερµάρια βάσης". Επιλέξτε "Ερµάρια βάσης Υ.72 Βαγονέτα", πατήστε τον σταυρό της υποοµάδας "2 βαγονέτα βιτρίνα". Επιλέξτε το ντουλάπι "B 6130".

51 Τοποθέτηση ντουλαπιών 49 Πατήστε το κουµπί Τοποθέτηση, κάντε κλικ µπροστά στον τοίχο 3 και δίπλα στο διαγώνια τοποθετηµένο ντουλάπι. Γράψτε στο πεδίο Αριστερά, όπως στην παρακάτω εικόνα, 1005 και πατήστε OK ή Enter. Επιλέξτε από τα αντικείµενα της οµάδας "Συσκευές" -->"Νεροχύτες"-->"Ερµ.Νεροχυτών Υ.72 Βαγονέτα". Αριστερό κλικ στο ΒΝ όπως στην ακόλουθη εικόνα.

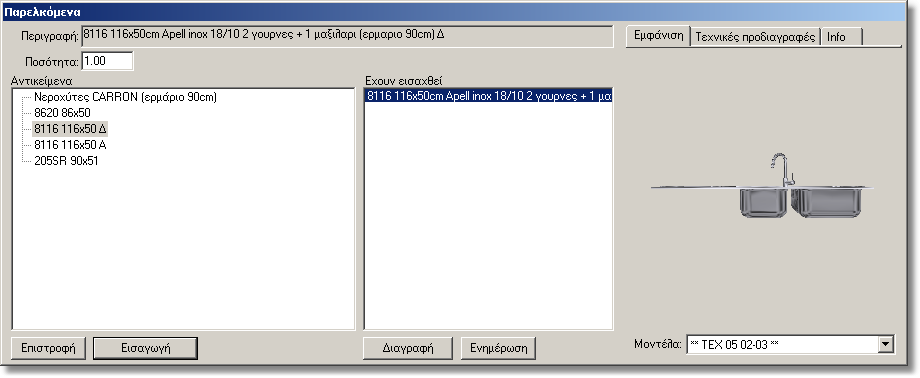

52 50 Οδηγός σχεδίασης κουζίνας Αριστερό κλικ στο κουµπί Παρελκόµενα. Κάντε κλικ στο x50 R και αριστερό κλικ στο κουµπί Εισαγωγή Αριστερό κλικ στο κουµπί Επιστροφή. και δείτε τον νεροχύτη έτοιµο µε τις γούρνες. Αριστερό κλικ στο κουµπί Επιστροφή και τοποθετήστε τον νεροχύτη δίπλα στο ντουλάπι B Επιλέξτε και τοποθετήστε ακόµα ένα B 6130 δίπλα από τον νεροχύτη (όπως διαπιστώνετε, το πρόγραµµα κάθε φορά που επιλέγετε ένα νέο ντουλάπι κρατάει την κατηγορία που έχετε χρησιµοποιήσει την τελευταία φορά). Επιλέξτε από την υποοµάδα "Ερµάρια βάσης" την κατηγορία "Ερµάρια βάσης Υ.72 Ανοιχτά ράφια" και το "B 8080".

53 Τοποθέτηση ντουλαπιών 51 Αριστερό κλικ στο κουµπί Τοποθέτηση και τοποθετήστε το B 8080 δίπλα στο τελευταίο ντουλάπι. Αν γράψετε 2505 mm στο πεδίο Αριστερά, το B 8080 θα πάει και θα τοποθετηθεί δίπλα από στο B Στη συγκεκριµένη περίπτωση θέλουµε να αφήσουµε 20 mm κενό ανάµεσα στο B 6130 και BO 8080, οπότε πρέπει να γράψετε 2525 mm και να πατήσετε Enter. Τώρα έχετε τοποθετήσει όλες τις µονάδες βάσης στην µελέτη και η κάτοψη πρεπει να είναι όπως η παρακάτω: Αποθηκεύστε την µελέτη.

54 52 Οδηγός σχεδίασης κουζίνας 6.4 Τοποθέτηση κρεµαστών στην όψη Μερικές φορές είναι προτιµότερο να τοποθετούµε κρεµαστά όταν είµαστε στην όψη παρά όταν είµαστε στην κάτοψη, γιατί, επειδή είναι ψηλά, στην όψη έχουµε καλύτερη αντίληψη της θέσης τους. Θα τοποθετήσουµε κρεµαστά στον τοίχο 2 αφού πρώτα πάρουµε την όψη του. Αριστερό κλικ στο µενού "Θέα" και επιλέξτε την Όψη. Μετακινήστε τον δείκτη του ποντικιού δίπλα στον τοίχο 2 και κάντε αριστερό κλικ στις διακεκοµµένες γραµµές. Έτσι θα πάρετε την όψη αυτού του τοίχου.

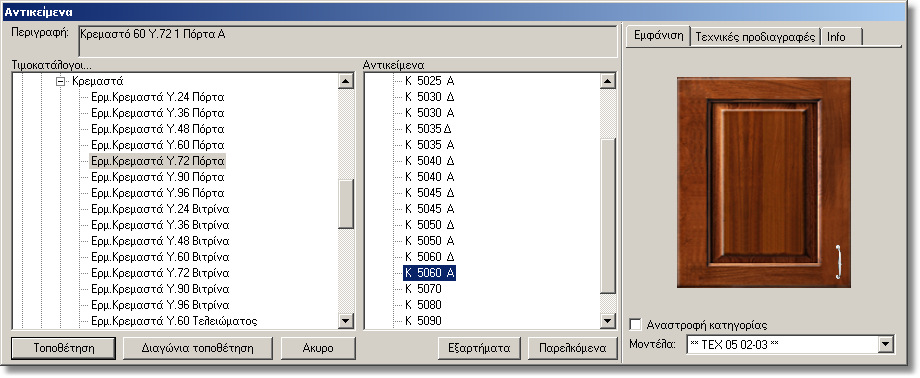

55 Τοποθέτηση ντουλαπιών Πατήστε το κουµπί Αντικείµενα από την εργαλειοθήκη, επιλέξτε υποοµάδα "Κρεµαστά", έπειτα την κατηγορία "Eρµ. Κρεµαστά Υ.72 Πόρτα" και τέλος το Κ 5060 Α. Πατήστε Τοποθέτηση και αριστερό κλικ δίπλα στον ψηλό φούρνο. 53

56 54 Οδηγός σχεδίασης κουζίνας Σηµείωση: Αν η πάνω πλευρά του κρεµαστού δεν είναι ευθυγραµµισµένη µε την επάνω του φούρνου, κάντε δεξί κλικ και ευθυγραµµίστε το. Η ευθυγράµµιση είναι εύκολη διαδικασία διότι υπάρχουν κατακόρυφες παράλληλες γραµµές που βοηθούν την τοποθέτηση. Αν δεν καταφέρετε την ευθυγράµµιση µε το δεξί κλικ, τοποθετήστε το κρεµαστό δίπλα από τον φούρνο, κάντε διπλό αριστερό κλικ πανω στο κρεµαστό και επιλέξτε κάθετη µετακίνηση έτσι ώστε να ευθυγραµµίσετε το ντουλάπι. Πατήστε το κουµπί Αντικείµενα ξανά, επιλέξτε το κρεµαστό K 5060 και ακολουθήστε τα ίδια βήµατα µέχρι να τοποθετήσετε το κρεµαστό δίπλα από αυτό που τοποθετήσαµε προηγουµένως. Πάρτε την όψη του τοίχου 3 και τοποθετήστε τρεις πόρτες µε βιτρίνα Y.96 - Φ.60 όπως στην

57 Τοποθέτηση ντουλαπιών 55 εικόνα:. Πρώτα επιλέξτε το κρεµαστό ΚΒ 7060 Α από την υποοµάδα "Κρεµαστά", στην κατηγορία "Eρµ.Κρεµαστά Υ.96 Βιτρίνα". Αφήστε κενό 1530 mm από την αριστερή γωνία του τοίχου 3. Επιλέξτε από την ίδια υποοµάδα και τοποθετήστε το κρεµαστό ΚΒ 7060 Α δίπλα στο ΚΒ 7060 Α. Επιλέξτε και τοποθετήστε ακόµη ένα ΚΒ 7060 κρεµαστό δίπλα στο προηγούµενο. Τώρα έχετε τοποθετήσει τρεις κρεµαστές βιτρίνες στον τοίχο 3, όπως στην παραπάνω εικόνα. Επιλέξτε από την υποοµάδα "Κρεµαστά" και την κατηγορία "Ράφια για κάτω από τα κρεµαστά" το ράφι Ρ Πατήστε το κουµπί Τοποθέτηση και στο πλαίσιο διαλόγου που εµφανίζεται δώστε τις παρακάτω διαστάσεις.

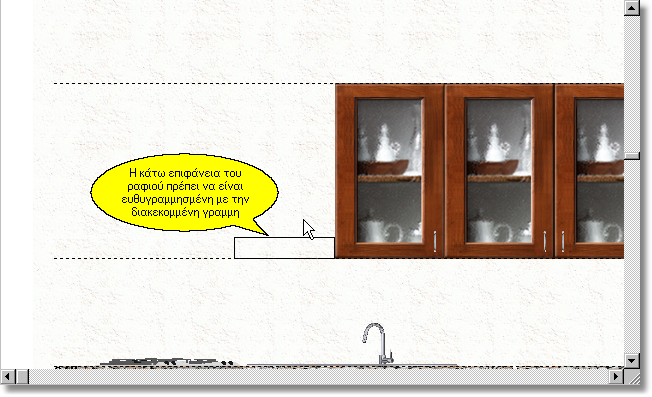

58 56 Οδηγός σχεδίασης κουζίνας Αριστερό κλικ στον τοίχο, έπειτα ευθυγραµµίστε το ράφι πατώντας δεξί κλικ όπως δείχνει η επόµενη εικόνα, και αριστερό κλικ για να το τοποθετήσετε. Η όψη του τοίχου 3 πρέπει να είναι όπως η παρακάτω:

59 Τοποθέτηση ντουλαπιών Αποθηκεύστε την µελέτη. 6.5 Ελεύθερη τοποθέτηση επίπλων κουζίνας Όταν θέλετε να κάνετε µια ελεύθερη τοποθέτηση αντικειµένου, το επιλέγετε και κάνετε κλικ οπουδήποτε πάνω στην κάτοψη εκτός από τον χώρο ανάµεσα στον τοίχο και τις διακεκοµµένες γραµµές. Κάντε κλικ στο κουµπί Αντικείµενα. Επιλέξτε το τραπέζι T από την υποοµάδα "Νησίδας" και την κατηγορία "Τραπέζια+Πόδια". Αριστερό κλικ στην κάτοψη και έπειτα κάντε κλικ στο κουµπί αριστερά. από τον πίνακα ελέγχου στα Τοποθετήστε το τραπέζι όπως δείχνει η ακόλουθη εικόνα κάνοντας αριστερό κλικ. 57

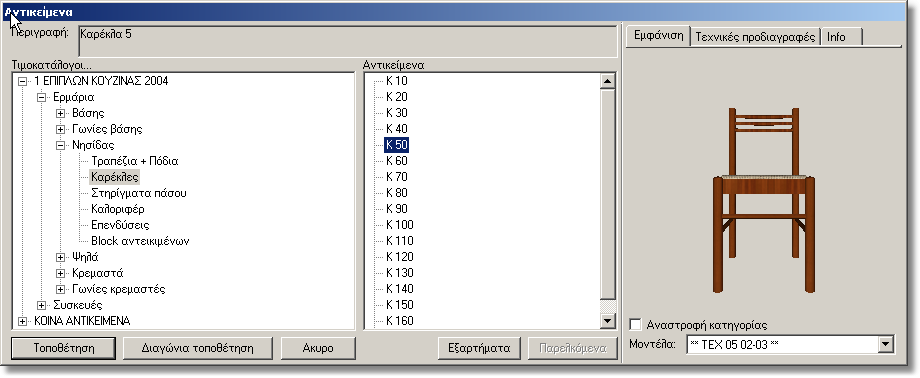

60 58 Οδηγός σχεδίασης κουζίνας Κάντε κλικ ξανά στο κουµπί Αντικείµενα και επιλέξτε από την υποοµάδα "Νησίδας" την κατηγορία "Καρέκλες". Κάντε κλικ στην καρέκλα Κ 50 και έπειτα κάντε κλικ στο κουµπί Τοποθέτηση. Αριστερό κλικ οπουδήποτε πάνω στην κάτοψη, κάντε κλικ στο κουµπί από τον πίνακα ελέγχου και τοποθετήστε την καρέκλα όπως δείχνει η παρακάτω εικόνα κάνοντας ακόµη ένα κλικ.

61 Τοποθέτηση ντουλαπιών ιπλό κλικ στην κάτοψη πάνω στην καρέκλα, επιλέξτε από το παράθυρο "Επιλογή αντικειµένου" το Κ 50 και πατήστε OK. Επιλέξτε από το µενού συντόµευσης Αντιγραφή. 59

62 60 Οδηγός σχεδίασης κουζίνας ιπλό κλικ ξανά, επιλέξτε Επικόλληση και αριστερό κλικ δίπλα από την άλλη καρέκλα. Κάντε επικόλληση άλλες δύο καρέκλες και τοποθετήστε τες από την άλλη πλευρά του τραπεζιού. Για να κάνετε τις καρέκλες να αλλάξουν φορά θα πατήσετε το κουµπί Αποθηκεύστε την µελέτη Σχεδιασµός επιφάνειας και τοποθέτηση απορροφητήρων Σχεδιασµός επιφάνειας Μια από τις πολλές ικανότητες του 1992 Professional είναι να σχεδιάζει και να τοποθετεί στερεά αντικείµενα, πέρα από τα αντικείµενα που υπάρχουν στην βιβλιοθήκη του. Μπορείτε να σχεδιάσετε αυτά τα στερεά αντικείµενα χρησιµοποιώντας την εντολή "Σχεδιασµός επιφάνειας". Κάντε κλικ στο κουµπί Σχεδιασµός επιφάνειας από την εργαλειοθήκη στα δεξιά.

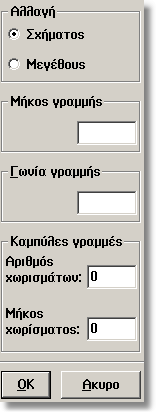

63 Τοποθέτηση ντουλαπιών Γράψτε τις διαστάσεις του νέου αντικειµένου όπως τις βλέπετε παρακάτω και πατήστε OK. Αριστερό κλικ οπουδήποτε πάνω στην κάτοψη και κλικ OK στον πίνακα ελέγχου όπως βλέπετε παρακάτω. Στο νέο παράθυρο που εµφανίζεται "Προδιαγραφές αντικειµένου", πρέπει να δώσετε τις προδιαγραφές του αντικειµένου. 61

64 62 Οδηγός σχεδίασης κουζίνας Πρέπει να καθορίσετε για όλες τις επιφάνειες του αντικειµένου (Κάτω/Πλευρική, Πάνω) τον τύπο της υφής: Επιλέξτε "Κάτω επιφάνεια" Κάντε κλικ στην επιλογή "Απόδοση υφής". Αριστερό κλικ στο µενού "Κατηγορία υφής" και από την παραγώµενη λίστα επιλέγετε "Τοίχος" Τώρα η κάτω επιφάνεια του αντικειµένου έχει υφή τοίχου. Αριστερό κλικ στο κουµπί Καταχώρηση στοιχείων επιφάνειας.

65 Τοποθέτηση ντουλαπιών Επαναλάβετε τα ίδια βήµατα και για τις υπόλοιπες επιφάνειες 63. Σηµείωση: Κάθε φορά που επιλέγετε τύπο υφής πρέπει να πατάτε Καταχώρηση στοιχείων επιφάνειας. Πατήστε OK και αριστερό κλικ οπουδήποτε πάνω στην κάτοψη (εκτός από τον χώρο ανάµεσα στους τοίχους και τις διακεκοµµένες γραµµές). Μετακινήστε τον δείκτη του ποντικιού στον πίνακα ελέγχου στα αριστερά, αριστερό κλικ στο πεδίο γωνίας όπως στην επόµενη εικόνα, γράψτε 135. Μετακινήστε τον δείκτη του ποντικιού στην πάνω δεξιά γωνία, όπως δείχνει η εικόνα, και τοποθετήστε το αντικείµενο κάνοντας αριστερό κλικ. Τοποθέτηση καµινάδων. Κάντε κλικ στο κουµπί Αντικείµενα. Κάντε κλικ στο υποοµάδα "Κρεµαστά" και επιλέξτε την κατηγορία "Τζάκια καµινάδες τοίχου". Κάντε κλικ στο σταυρό της κατηγορίας "Καµινάδες Φ.90" και επιλέξτε το ΤΙ 6290.

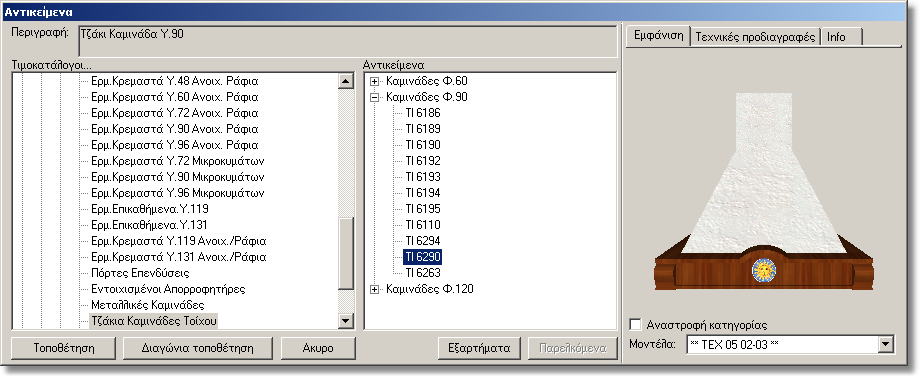

66 64 Οδηγός σχεδίασης κουζίνας Κάντε κλικ στο κουµπί Τοποθέτηση. Αριστερό κλικ οπουδήποτε στην κάτοψη (όπως κάνατε για την τοποθέτηση του τραπεζιού σε προηγούµενο κεφάλαιο). Γράψτε στο πεδίο Γωνία 315 και πατήστε Enter. Τοποθετήστε τον απορροφητήρα όπως βλέπετε στην εικόνα. ιπλό αριστερό κλικ στην κάτοψη πάνω από το ΤΙ Κάντε κλικ στο ΤΙ 6290 από το παράθυρο Επιλογή αντικειµένου και OK Κάντε κλικ στην Αλλαγή Βρείτε το πεδίο "Ευθυγράµµιση" και αλλάξτε την τιµή του σε 2350.

67 Τοποθέτηση ντουλαπιών Κάντε κλικ στο κουµπί Καταχώρηση και έπειτα στο κουµπί Έξοδος. Αποθηκεύστε την µελέτη Αριστερό κλικ στην εικόνα. 6.7 Σύνοψη Μπορείτε τώρα να: Τοποθετήσετε κρεµαστά στους τοίχους της κάτοψης. Τοποθετήσετε Κρεµαστά στην όψη. Ευθυγράµµιση των αντικειµένων στην όψη. Ελεύθερη τοποθέτηση αντικειµένων στην κάτοψη. 65

68

69 Κεφάλαιο VII Κορνίζες/φάσα

70

71 Κορνίζες/φάσα 69 7 Κορνίζες/φάσα 7.1 Τοποθέτηση κορνίζας Πρέπει να σας ενηµερώσουµε ότι µπορούµε να τοποθετήσουµε κορνίζες στην µελέτη µόνο όταν είµαστε στην κάτοψη και όχι όταν είµαστε στο προοπτικό ή στην όψη. Κάντε κλικ στο µενού Αντικείµενα και επιλέξτε Κορνίζα. Εµφανίζεται ένας νέος πίνακας ελέγχου στα αριστερά. Μετακινήστε τον δείκτη του ποντικιού στην "Ευθυγράµµιση", αριστερό κλικ στο κουµπί µε το βέλος, όπως δείχνει η εικόνα, Επιλέξτε τον αριθµό "2170". Έπειτα από αυτό, θα εµφανιστούν κάποια κόµβοι επιλογής (markers) πάνω στα κρεµαστά και στα ψηλά αντικείµενα του τοίχου 2. Κάντε κλικ στο µενού "Κορνίζα" -> "Επιλογή κορνίζας...". Στο νέο παράθυρο που εµφανίζεται, διαλέξτε "Κορνίζες ερµαρίων" -> "Κορνίζα κλασσική #1" --> ΚΚ 42 1.

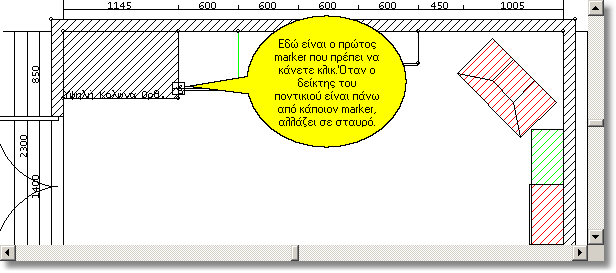

72 70 Οδηγός σχεδίασης κουζίνας Αριστερό κλικ στο κουµπί Τοποθέτηση. Αριστερό κλικ στον κόµβο επιλογής όπως βλέπετε στην εικόνα (είναι ο µπροστά αριστερός κόµβο επιλογής του ψυγείου). Αριστερό κλικ στον µπροστινό κόµβο επιλογής του ψηλού φούρνου

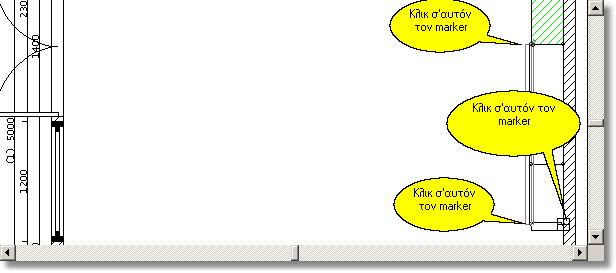

73 Κορνίζες/φάσα Κάντε κλικ στον µπροστινό αριστερό κόµβο επιλογήςτου κρεµαστού, όπως βλέπετε στην εικόνα Κάντε κλικ στον δεξί µπροστινό κόµβο επιλογής του δεύτερου κρεµαστού, όπως βλέπετε στην εικόνα 71

74 72 Οδηγός σχεδίασης κουζίνας Αριστερό κλικ στον πίσω δεξί κόµβο επιλογής του ίδιου κρεµαστού και έπειτα δεξί κλικ. Τώρα έχετε τελειώσει την τοποθέτηση της κορνίζας στα ψηλά και κρεµαστά αντικείµενα του τοίχου 2. Αλλάξτε την ευθυγράµµιση της κορνίζας σε 2410 mm Μετακινήστε τον δείκτη του ποντικιού δίπλα στον τοίχο 3 και κάντε κλικ στον κόµβο επιλογής που βλέπετε στην παρακάτω εικόνα.

75 Κορνίζες/φάσα Συνεχίζουµε την τοποθέτηση της κορνίζας και στα υπόλοιπα κρεµαστά κάνοντας κλικ στους αντίστοιχους κόµβους επιλογής όπως δείχνει η εικόνα. εξί κλικ για να τελειώσουµε την τοποθέτηση της κορνίζας. Αριστερό κλικ στο µενού Κορνίζα και κλικ στο "Επιστροφή στην κάτοψη". Αποθηκεύστε την µελέτη Αριστερό κλικ στην εικόνα. 73

76 74 Οδηγός σχεδίασης κουζίνας 7.2 Τοποθέτηση δεύτερης κολώνας Τοποθέτηση κολώνας Αριστερό κλικ στο κουµπί Αντικείµενα > Τοποθέτηση., επιλέξτε "Κοινά αντικείµενα" -> "Υψηλή κολώνα" - ώστε στην κολώνα τις παρακάτω διαστάσεις και πατήστε OK. Κλικ οπουδήποτε στο προοπτικό και επιλέγετε "Εµφάνιση οδηγών". Μετακινήστε τον δείκτη του ποντικιού στην πάνω αριστερή γωνία και κάντε κλικ στον marker. Το προοπτικό πρέπει να είναι όπως το παρακάτω: Αποθηκεύστε την µελέτη Κλικ στο εικονίδιο αποθήκευσης.

77 Κορνίζες/φάσα 7.3 Σύνοψη Μπορείτε τώρα να: Τοποθετήσετε κορνίζες σε κρεµαστά και ψηλά ντουλάπια της µελέτης. Τοποθετήσετε υψηλές κολώνες σε όλους τους τοίχους. 75

78

79 Κεφάλαιο VIII Προοπτικό

80

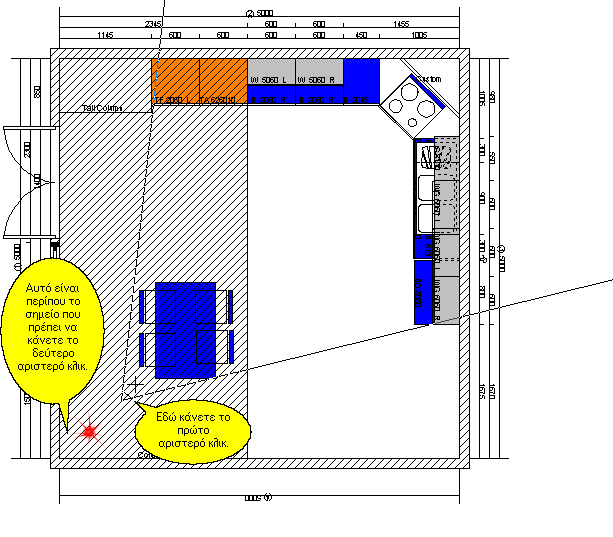

81 Προοπτικό 79 8 Προοπτικό 8.1 Πως παίρνετε προοπτικό εξί κλικ πάνω στην κάτοψη και από το µενού Θέα επιλέγουµε Προοπτικό. Μετακινήστε τον δείκτη του ποντικιού στην κάτω αριστερή γωνία του προοπτικού, όπως δείχνει η εικόνα και κάνετε αριστερό κλικ.

82 80 Οδηγός σχεδίασης κουζίνας Γράψτε στο πεδίο "Οπτική γωνία" αλλάξετε) και πατήστε Enter από το πληκτρολόγιο. Γράψτε στο πεδίο "Ύψος από το δάπεδο" 1250 το πληκτρολόγιο. 60 (αν υπάρχει ήδη µην το και πατήστε Enter από Γυρίστε την οπτική γωνία προς την πλευρά της κουζίνας, αριστερό κλικ, µετακινήστε τον δείκτη του ποντικιού κοντά στην κάτω αριστερή γωνία των τοίχων 2 και 4 και κάνετε ξανά αριστερό κλικ

83 Προοπτικό 81 Σηµείωση: Αν το προοπτικό που πήρατε δεν είναι αυτό ακριβώς που θέλετε να δείτε, τότε µπορείτε να κάνετε αλλαγές από την περιοχή κίνηση εικόνας όπως θα δούµε στο επόµενο κεφάλαιο. 8.2 Εισαγωγή πλακιδίων και οροφής Εισαγωγή πλακιδίων Σ' αυτή την παράγραφο θα µάθετε πώς να τοποθετήτε πλακάκια στο πάτωµα και στους τοίχους της µελέτης. Είσαστε στο προοπτικό. Αριστερό κλικ στο µενού "Θέα"και από εκεί επιλέξτε "Πλακίδια..."

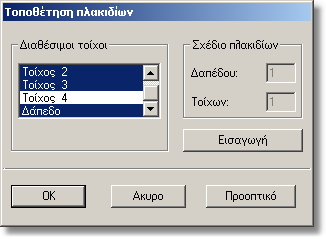

84 82 Οδηγός σχεδίασης κουζίνας Αριστερό κλικ στον τοίχο 2, τοίχο 3 και άπεδο από τη λίστα " ιαθέσιµοι τοίχοι" και έπειτα OK. Όπως βλέπετε στο προοπτικό, έχουν τοποθετηθεί πλακάκια κατα µήκος του τοίχου 3. Μπορείτε όµως να τροποποιήσετε το µήκος τους έτσι ώστε να φτάνουν µέχρι την τελευταία κρεµαστή βιτρίνα ΚΒ Κλείστε το προοπτικό από το κουµπί X. ιπλό κλικ στον τοίχο 3. Κλικ Αλλαγή.

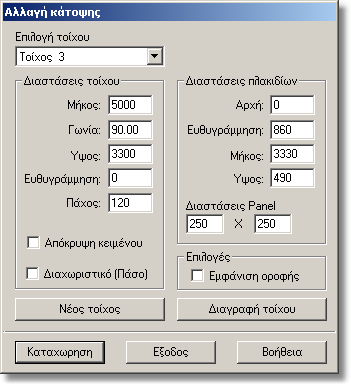

85 Προοπτικό Εµφανίζεται ένα νέο παράθυρο µε τίτλο "Αλλαγή κάτοψης". Εδώ µπορείτε να καθορίσετε το σηµείο αρχής, την ευθυγράµµιση, το µήκος και το ύψος των πλακιδίων. Στην προκειµένη περίπτωση θα αλλάξετε το Μήκος τους. Γράψτε στο πεδίο Αριστερά: 3330 (3330mm είναι η απόσταση από την αριστερή γωνία του τοίχου 3 µέχρι το τελευταίο κρεµαστό "ΚΒ 7060 "). Κλικ στο κουµπί Καταχώρηση. Εισαγωγή οροφής. Αν θέλετε να τοποθετήσετε οροφή σε κάποιο ή σε όλα τα δωµάτια της µελέτης σας, κάνετε τα παρακάτω: Εάν δεν έχετε πατήσει Έξοδος από το παράθυρο "Αλλαγή κάτοψης", επιλέξτε "Εµφάνιση 83

86 84 Οδηγός σχεδίασης κουζίνας οροφής". Αριστερό κλικ στο κουµπί Καταχώρηση και Έξοδος. Εάν έχετε πατήσει Έξοδος πιο πριν, πατήστε διπλό κλικ πάνω σε κάποιον τοίχο. Επιλέξτε Αλλαγή Από το παράθυρο "Αλλαγή κάτοψης", επιλέξτε "Εµφάνιση οροφής". Αριστερό κλικ στο κουµπί Καταχώρηση και Έξοδος. 8.3 Τοποθέτηση διακοσµητικών Σ'αυτή την παράγραφο θα µάθετε πώς να χρησιµοποιείτε περισσότερους από έναν κατάλογο στην ίδια µελέτη. εξί κλικ στο µενού Αλλαγές Κλικ στην Επιλογή τιµοκαταλόγων... Επιλέξτε τον τιµοκατάλογο Κατάλογος ιακοσµητικών Κλικ OK Tο παράθυρο Επιλογή µοντέλων εµφανίζεται. Επιλέξτε Κατάλογος διακοσµητικών από την λίστα των τιµοκαταλόγων. Επιλέξτε το µοντέλο DIK και πατήστε το κουµπί µε το δεξί βέλος για να επιλέξετε βασικό

87 Προοπτικό µοντέλο Κλικ OK. Πάρτε Οψη (µενού Θέα-Όψη) του τοίχου 2 Κλικ στο κουµπί Αντικείµενα που βρίσκεται στην περιοχή της όψης. Κλικ στο σταυρό του καταλόγου ΚΑΤΑΛΟΓΟΣ ΙΑΚΟΣΜΗΤΙΚΩΝ. 85

88 86 Οδηγός σχεδίασης κουζίνας Κλικ στο σταυρό της υποοµάδας "Κοινά", έπειτα στο σταυρό της υποοµάδα "Φυτά" και τέλος στο Z Πατήστε το κουµπί Τοποθέτηση. Αριστερό κλικ πάνω στο τελευταίο δεξί κρεµαστό και αφού εµφανιστεί το περίγραµµα του φυτού πατήστε δεξί κλικ για να το ευθυγραµµίσετε πάνω στο κρεµαστό. Όταν βρείτε την κατάλληλη θέση πατήστε αριστερό κλικ για τοποθέτηση.

89 Προοπτικό 87 Επιλέξτε ξανά το κουµπί Αντικείµενα, και κάντε τις παρακάτω επιλογές: " ιακοσµητικά" --> "Κουζίνας" --> "Μικροσυσκευές" --> Z Τοποθετήστε το πάνω στον πάγκο δίπλα στον ψηλό φούρνο. Κλείστε την όψη του τοίχου 2 και πάρτε όψη για τον τοίχο 3. Εκεί τοποθετήστε ακόµα ένα φυτό πάνω από το ράφι Ρ 8100 ακολουθώντας τα ίδια βήµατα που κάναµε και στον τοίχο 2. Κλείστε την όψη.τοποθετήστε 4 πιάτα πάνω στο τραπέζι καθώς βρίσκεστε στην κάτοψη (τα πιάτα βρίσκονται στον Τιµοκατάλογο ιακοσµητικών --> ιακοσµητικά--> Κουζίνα--> Πιάτα). Επιλέξτε Z Αλλάξτε την ευθυγράµµιση του πιάτου σε 750 (ίδιο ύψος µε το τραπέζι). Αυτό γίνεται πατώντας διπλό κλικ πάνω σε κάθε πιάτο και έπειτα επιλέγουµε Αλλαγή. Από το νέο παράθυρο που προκύπτει, αλλάζουµε την Ευθυγράµµιση σε 750. Τοποθετήστε µερικά ακόµη διακοσµητικά για εξάσκηση. Αποθηκεύστε την µελέτη Αριστερό κλικ στο εικονίδιο αποθήκευσης. 8.4 Σύνοψη Τώρα µπορείτε να : Πάρτε προοπτικό Εισάγετε πλακίδια στο δάπεδο και σοτυς τοίχους. Εισάγετε οροφή. Χρησιµοποιήστε περισσότερους από έναν τιµοκαταλόγους στην ίδια µελέτη. Τοποθετήστε διακοσµητικά στην όψη ή στην κάτοψη.

90

91 Κεφάλαιο IX Κίνηση

92

93 Κίνηση 91 9 Κίνηση 9.1 Προσαρµόζοντας το προοπτικό Μεγέθυνση/Περιστροφή/Μετακίνηση του προοπτικού Πάρτε το ίδιο προοπτικό που πήρατε και στο προηγούµενο κεφάλαιο. Πατήστε το κουµπί Κίνηση εικόνας, από την µπάρα εργαλείων. Αυτό το κουµπί σας µεταφέρει σε µια νέα επιφάνεια εργασίας απ' όπου µπορείτε να κάνετε πολλές τροποποιήσεις στο προοπτικό σας. Στην κίνηση εικόνας υπάρχουν 3 κουµπιά για την περιστροφή και µετακίνηση του προοπτικού. Όταν κάνετε κλικ στο πρώτο, "Μετατόπιση της κάµερας", µπορείτε να µετακινήσετε την κάµερα δεξιά, αριστερά, πάνω και κάτω. Κλικ στο κουµπί και έπειτα κάνετε κλικ και σέρνετε το ποντίκι πάνω κάτω στην κυλιόµενη µπάρα "Trans Y" ή στην κυλιόµενη µπάρα "Trans X". Κάνοντας κλικ στο δεύτερο κουµπί "Περιστροφή της σκηνής", µπορείτε να περιστρέψετε όλη την σκηνή και όχι µόνο το µάτι της κάµερας. Κλικ σ'αυτό το κουµπί ίδιες µπάρες κύλισης όπως προηγουµένως (Trans Y & Trans X). και χρησιµοποιήστε τις Κλικ στο κουµπί "Περιστροφή της κάµερας" που περιστρέφει το µάτι της κάµερας και όχι όλη την σκηνή. Χρησιµοποιείτε ξανά τις ίδιες µπάρες κύλισης. Η κατάλληλη θέση του προοπτικού είναι η ακόλουθη:

94 92 Οδηγός σχεδίασης κουζίνας Προσπαθήστε να οργανώσετε την απεικόνιση του προοπτικού χρησιµοποιώντας τα παραπάνω κουµπιά. ύο άλλες µπάρες κύλισης που µπορείτε να χρησιµοποιήσετε είναι οι "Dolly" και "Zoom", µε τις οποίες µπορείτε να µετακινηθείτε µπρος ή πίσω και να κάνετε µεγένθυση ή σµίκρυνση του προοπτικού:

95 Κίνηση 9.2 Οµάδες υφών Αλλαγή µοντέλου Αν δεν έχετε επιλέξει το σωστό µοντέλο από την αρχή, µπορείτε να το αλλάξετε µέσα από την Κίνηση εικόνας. Μετακινήστε το ποντίκι κάτω στην "Οµάδα", αριστερό κλικ στο κουµπί βέλος και επιλέγετε "Μοντέλο" Βρείτε το µοντέλο "TEX TEX" και κάντε κλικ πάνω του Όπως διαπιστώνετε, µε την επιλογή του µοντέλου αλλάζουν αυτόµατα όλες οι υφές της µελέτης Αλλαγή υφών στους απορροφητήρες/δάπεδο/τοίχους Αλλαγή απορροφητήρων Αλλάξτε οµάδα υφών, κάνοντας αριστερό κλικ στο κουµπί βέλος και επιλέγετε "Απορροφητήρες" Βρείτε την υφή "APR 08.APR" και κάντε κλικ πάνω της. 93

96 94 Οδηγός σχεδίασης κουζίνας Αλλαγή πλακιδίων δαπέδου Αλλάξτε οµάδα υφών, επιλέγοντας "Πλακάκι δαπέδου" Βρείτε την υφή δαπέδου "FTL FTL" και κάντε κλικ πάνω της Αλλαγή πλακιδίων τοίχου Αλλάξτε οµάδα υφών επιλέγοντας "Πλακάκι τοίχου" Βρείτε την υφή τοίχου "WTL 43.WTL" και κάντε κλικ πάνω της Αλλαγή υφής στους πάγκους Αλλάξτε οµάδα υφών επιλέγοντας από την "Οµάδα" -> "Πάγκος" και κάντε κλικ στην υφή "TOP 01.TOP".

97 Κίνηση 95 Όπως βλέτετε αλλάζει όλοκληρος ο πάγκος και όχι από κάθε ερµάριο ξεχωριστά. Επιπλέον, αλλάζει αυτόµατα η υφή από την µπροστινή πλευρά του πάγκου. Σηµείωση: Σε άλλο κεφάλαιο θα δούµε πως µπορείτε να αλλάξετε κάποια υφή η οποία δεν υπάρχει στις οµάδες τιµών της "Κίνησης εικόνας" Αλλαγή υφών στους τοίχους και εφαρµογή σε επιλεγµένο αντικείµενο Αλλαγή υφών στους τοίχους. Μετακινήστε το ποντίκι στην Οµάδα "Τοίχος" την υφή "WLL 08.WLL". και επιλέξτε Όταν θέλετε να αλλάξετε κάποια υφή ξεχωριστά π.χ. την βιτρίνα ενός ερµαρίου µόνο, µπορείτε να χρησιµοποήσετε την εντολή "Εφαρµογή σε επιλεγµένο αντικείµενο" Σ'αυτήν τη µελέτη θα χρησιµοποιήσετε την "Εφαρµογή σε επιλεγµένο αντικείµενο" για να αλλάξετε υφές σε κάποιους τοίχους. Επιλέξτε την "Εφαρµογή σε επιλεγµένο αντικείµενο" Επιλέξτε την οµάδα υφών "Τοίχος" και βρείτε την υφή

98 96 Οδηγός σχεδίασης κουζίνας "WLL 19.WLL" Κρατώντας πατηµένο το αριστερό κουµπί του ποντικιού σύρτε την επιλεγµένη υφή στους τοίχους όπως βλέπετε στην παρακάτω εικόνα (στην κολώνα δίπλα από το ψυγείο και στην κολώνα πίσω από τον απορροφητήρα).

99 Κίνηση Ειδικά εφφέ Antialiasing και αντανακλάσεις Στην παράθυρο "Κίνηση εικόνας" υπάρχει ένα το κουµπί "Ειδικά εφφέ". Αριστερό κλικ σ'αυτό το κουµπί, κάντε τις ίδιες αλλαγές όπως στην παρακάτω εικόνα και πατήστε OK. Τώρα, θα υπάρχει αντανάκλαση στους τοίχους και στο δάπεδο και όλες οι άκρες και οι κορυφές της µελέτης θα είναι πιο λείες. 9.4 Σύνοψη Μπορείτε τώρα να: Ταιριάξετε το προοπτικό στην οθόνη, περιστρέφοντας, µετακινώντας και µεγενθύνωντας το. Αλλάξετε τα µοντέλα της µελέτης. Αλλάξετε διάφορες υφές της µελέτης. Εφαρµογή σε επιλεγµένο αντικείµενο. Χρησιµοποιήσετε ειδικά εφέ για βελτίωση της ρεαλιστικότητας.

100

101 Κεφάλαιο X Εκτύπωση

102

103 Εκτύπωση 10 Εκτύπωση 10.1 Εκτύπωση κάτοψης Μετά την ολοκλήρωση του σχεδιασµού της κουζίνας, µπορούµε να εκτυπώσουµε την κάτοψη. Η διαδικασία της εκτύπωσης είναι απλή και αποτελείται από τα παρακάτω βήµατα: Επιλέξτε από το µενού Θέα, "Εκτύπωση κάτοψης" ή κλικ στο κουµπί. Τώρα έχετε µπροστά σας την προεπισκόπηση της κάτοψης. Αν επιθυµήτε να αλλάξετε την κλίµακα της κάτοψης πρέπει να κάνετε κλικ στο κουµπί κλίµακα από τη λίστα. και να επιλέξετε κάποια άλλη Αν επιλέξετε "Αλλη..." και µετά πατήσετε OK, θα εµφανιστεί ένα νέο παράθυρο όπως το 101

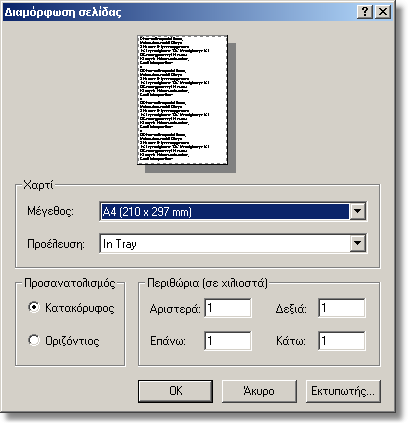

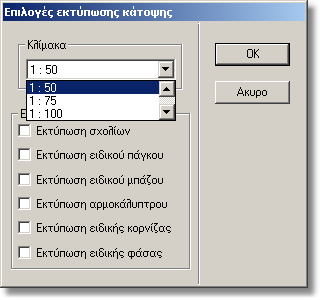

104 102 Οδηγός σχεδίασης κουζίνας παρακάτω. Εδώ γράφετε τον αριθµό της κλίµακας και πατάτε OK. Αν θέλετε στην κάτοψη να εκτυπωθούν και οι κορνίζες των ερµαρίων της µελέτης τότε επιλέγετε "Εκτύπωση ειδικής κορνίζας" Τώρα είστε έτοιµοι για την εκτύπωση. Αριστερό κλικ στο κουµπί "Εκτύπωση" ρυθµίσεις του εκτυπωτή σας για να ξεκινήσει η εκτύπωση., δώστε τις Όταν ολοκληρωθεί η εκτύπωση, κάντε αριστερό κλικ στο κουµπί " Έξοδος" για να επιστρέψετε στην κάτοψη Εκτύπωση προοπτικού Υπάρχουν δύο τρόποι να εκτυπώσετε το προοπτικό : 1ος τρόπος Αφού πάρετε προοπτικό επιλέξτε από την µπάρα εργαλείων το κουµπί µε τον εκτυπωτή "Ρυθµίσεις εκτύπωσης". Κάντε τις παρακάτω ρυθµίσεις στο παράθυρο που εµφανίζεται:

105 Εκτύπωση 103 Αν θέλετε υψηλή ποιότητα εκτύπωσης, επιλέξτε "Υψηλή". Έπειτα, πρέπει να κάνετε κλικ στο κουµπί " ιαµόρφωση σελίδας". Για να καθορίσετε εκτυπωτή πατήστε το κουµπί Εκτυπωτές... Για να κάνετε άλλες ρυθµίσεις όπως τον τύπο του χαρτιού, κάντε κλικ στο κουµπί Ιδιότητες.

106 104 Οδηγός σχεδίασης κουζίνας Μετά από αυτές τις ρυθµίσεις, κάντε κλικ στο κουµπί Προεπισκόπηση εκτύπωσης και περιµένετε µέχρι να δείτε την προεπισκόπηση της κουζίνας. Αν θέλετε να αποθηκεύσετε την προεπισκόπηση σαν bitmap, αριστερό κλικ στο κουµπί δώστε ένα όνοµα στο bitmap. Κλικ στο κουµπί και. 2ος τρόπος (από το παράθυρο "Κίνηση εικόνας" ). Μπορείτε να επιλέξετε αυτόν τον τρόπο εκτύπωσης αν πρώτα έχετε κάνει τις απαραίτητες ρυθµίσεις του προοπτικού σας (µετακίνηση, περιστροφή, αλλαγή υφών). Πατήστε το κουµπί "Ρυθµίσεις εκτύπωσης". Κάντε τα ίδια βήµατα όπως περιγράφονται στον πρώτο τρόπο εκτύπωσης. Όταν ολοκληρωθεί η εκτύπωση, κάντε αριστερό κλικ στο κουµπί " Έξοδος" Σύνοψη Μπορείτε τώρα να: Εκτυπώσετε προοπτικό. Αλλάξετε την κλίµακα της κάτοψης. Εκτυπώσετε προοπτικό από την περιοχή του Προοπτικού. Εκτυπώσετε προοπτικό από την περιοχή της κίνησης εικόνας.

107 Κεφάλαιο XI Φώτα

108

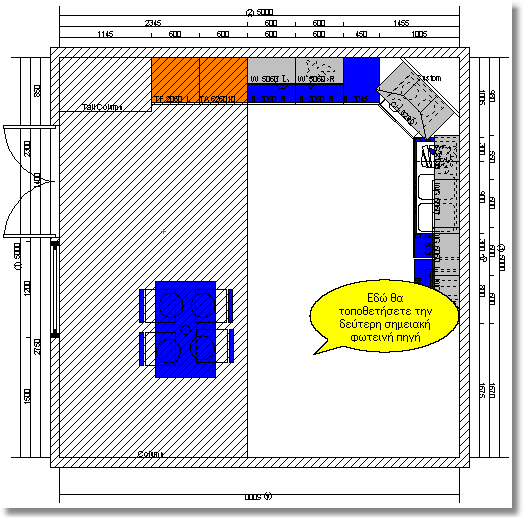

109 Φώτα Φώτα 11.1 Εισαγωγή φώτων στην κάτοψη Το 1992 Professional σας δίνει την δυνατότητα να τοποθετήσετε φώτα στην µελέτη έτσι ώστε να έχετε πιο ρεαλιστικό αποτέλεσµα. Φώτα µπορούν να τοποθετηθούν µόνο στην κάτοψη και όχι στο προοπτικό ή στην όψη. Αν υπάρχουν παράθυρα προοπτικού ή όψης ανοιχτά πρέπει να κλείσουν. εξί κλικ οπουδήποτε στην κάτοψη. Από το µενού που εµφανίζεται επιλέξτε "Πηγές φωτισµού" Ο δείκτης του ποντικιού µετατρέπεται σε εικονίδιο λάµπας. Κάντε αριστερό κλικ στο σηµείο όπου βρίσκετε ο σταυρός (όπως δείχνει η παρακάτω εικόνα). Από το νέο µενού επιλέξτε "Σηµειακή πηγή φωτός"

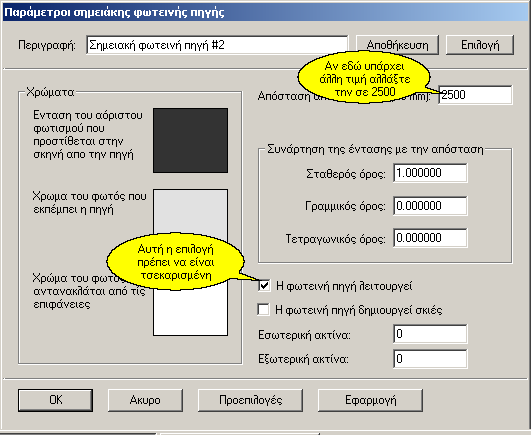

110 108 Οδηγός σχεδίασης κουζίνας Στο παράθυρο που προκύπτει, θα κάνετε κάποιες ρυθµίσεις στη σηµειακή φωτεινή πηγή (οι πιο πολλές αλλαγές µπορούν να γίνουν από την "Κίνηση εικόνας". Εδώ θα ρυθµίσετε µόνο την απόσταση του φωτός από το δάπεδο). Πατήστε το κουµπί OK. Θα τοποθετήσετε ακόµη µία φωτεινή πηγή µόνο που αυτή θα δηµιουργήσει και σκιές στην µελέτη. Ακολουθώντας τα ίδια βήµατα όπως µε την πρώτη σηµειακή φωτεινή πηγή, τοποθετήστε την δεύτερη στο σηµείο που υποδεικνύεται στην παρακάτω εικόνα.

111 Φώτα 109 ώστε τις παραµέτρους της δεύτερης σηµειακής φωτεινής πηγής όπως είναι στην παρακάτω εικόνα (είναι οι ίδιοι παράµετροι και µε την προηγούµενη φωτεινή πηγή µόνο που τώρα πρέπει να τσεκάρετε "Η φωτεινή πηγή δηµιουργεί σκιές").

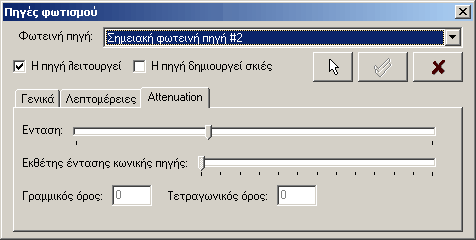

112 110 Οδηγός σχεδίασης κουζίνας Πατήστε το κουµπί OK. Κάντε δεξί κλικ έτσι ώστε να µην έχει πλέον ο δείκτης του ποντικιού το σχήµα της λάµπας. Αποθηκεύστε την µελέτη Αριστερό κλικ στην εικόνα αποθήκευσης Αλλαγή των παραµέτρων των σηµειακών φωτεινών πηγών από την κίνηση εικόνας Πάρτε το ίδιο προοπτικό που πήρατε στο κεφάλαιο "Προοπτικό" Πατήστε το κουµπί Κίνηση εικόνας. Αυτή τη στιγµή δεν µπορείτε να δείτε το ρεαλιστικό αποτέλεσµα που δίνουν τα φώτα στην µελέτη. Πατήστε το κουµπί "Ειδικά εφφέ". Στο παράθυρο "Ειδικά εφφέ" αλλάξτε τις παραµέτρους που βλέπετε παρακάτω:

113 Φώτα Πατήστε OK και περιµένετε να ολοκληρωθεί το rendering (µέχρι να γίνει 100%). Η εικόνα που βλέπετε είναι πολύ φωτεινή. Θα κάνετε κάποιες αλλαγές στις παραµέτρους των σηµειακών φωτεινών πηγών. Αριστερό κλικ στο κουµπί Πηγές φωτισµού. Eπιλέξτε Σηµειακή φωτεινή πηγή#1 Αριστερό κλικ στο Attenuation και µετακινήστε τον δείκτη στο σηµείο που δείχνει η εικόνα. 111

114 112 Οδηγός σχεδίασης κουζίνας Αριστερό κλικ στο κουµπί και περιµένετε να δείτε τις αλλαγές. Επιλέξτε σηµειακή φωτεινή πηγή#2 Αριστερό κλικ στο Attenuation και µετακινήστε την βελόνα στο σηµείο που δείχνει η εικόνα. Αριστερό κλικ στο κουµπί και περιµένετε να δείτε τις αλλαγές. Το προοπτικό τώρα πρέπει να µοιάζει κάπως έτσι :

115 Φώτα Εκτύπωση ενώ όλα τα ειδικά εφφέ είναι ενεργοποιηµένα Τώρα που έχετε τοποθετήσει όλα τα φώτα και έχετε δει το φωτορεαλιστικό αποτέλεσµα, µπορείτε να ξαναεκτυπώσετε την µελέτη από την "Κίνηση εικόνας". Αριστερό κλικ στο κουµπί Ρυθµίσεις εκτύπωσης. Αριστερό κλικ στο κουµπί Επιλογές. Ανοίγει το παράθυρο "Ειδικά εφφε" έτσι ώστε να κάνετε τις τελευταίες ρυθµίσεις και να πάρετε ένα τέλειο ρεαλιστικό αποτέλεσµα.

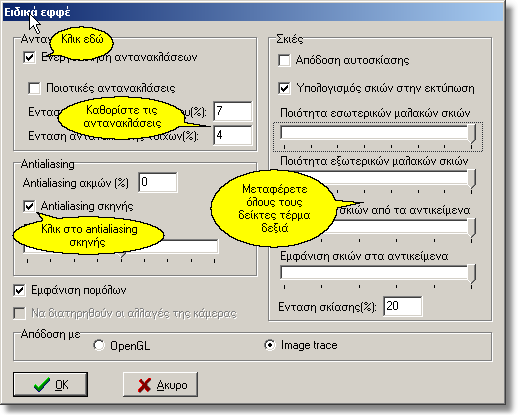

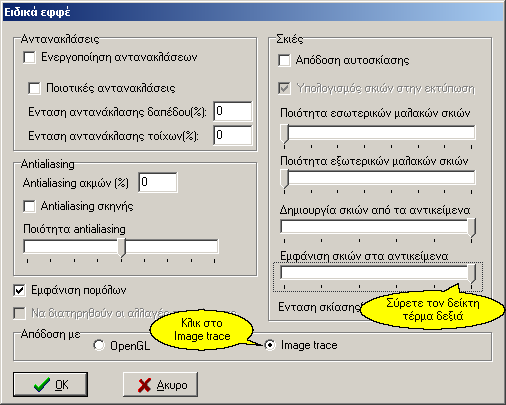

116 114 Οδηγός σχεδίασης κουζίνας Στο παράθυρο "Ειδικά εφφέ" δώστε τις παραµέτρους όπως τις βλέπετε στην επόµενη εικόνα. Πατήστε OK Συνεχίστε την διαδικασία εκτύπωσης όπως στην παράγραφο "Εκτύπωση προοπτικού".

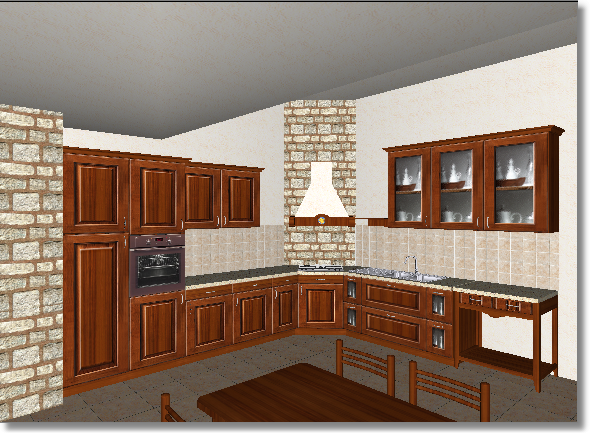

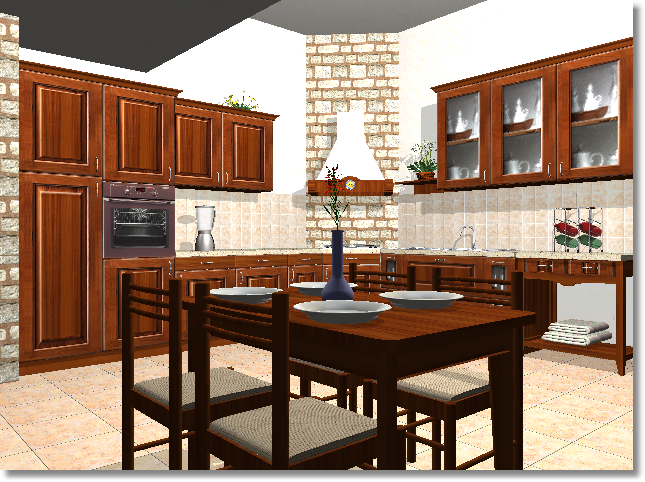

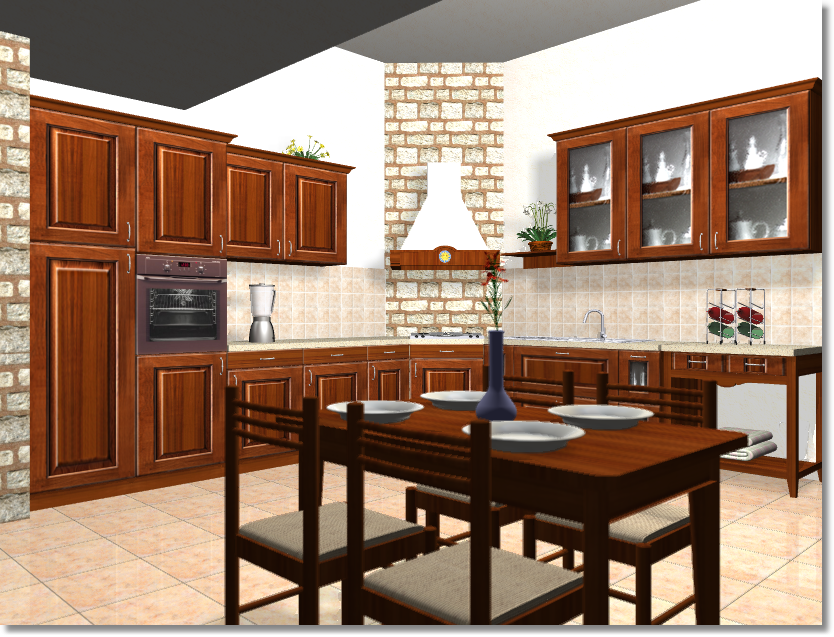

117 Φώτα Αυτό είναι το τελικό αποτέλεσµα που πρέπει να πάρετε: 115
