1 Ενεργειακή Διαχείριση Ξενοδοχειακών Μονάδων

2 Ενεργειακή Διαχείριση Ξενοδοχειακών Μονάδων To Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας δημιουργήθηκε αρχικά για να καλύψει ξενοδοχεία και μικρές τουριστικές μονάδες όπου ο κλιματισμός των δωματίων εξυπηρετείται από απλές τοπικές μονάδες κλιματισμού (Split-Units). Τι είναι; Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας των δωματίων ξενοδοχείου. Η ασύρματη τεχνολογία που ενσωματώνει, έχει ως σκοπό την άνεση του φιλοξενούμενου και την δυνατότητα του ξενοδόχου να παρακολουθεί / ελέγχει τη λειτουργία των δωματίων του από οποιοδήποτε σημείο του κόσμου μέσω Internet (Cloud). Ελέγχει split-unit κλιματιστικά Το μοναδικό σύστημα που μπορεί να καλύψει ξενοδοχεία στα οποία ο κλιματισμός των δωματίων εξυπηρετείται από απλές τοπικές μονάδες κλιματισμού τύπου Split-Units, οποιαδήποτε κατασκευαστή.

3 Ενεργειακή Διαχείριση Ξενοδοχειακών Μονάδων Ελέγχει fan-coil κλιματιστικά Το μοναδικό σύστημα που υπολογίζει και εμφανίζει σε πραγματικό χρόνο την καταναλισκόμενη ηλεκτρική, θερμική και ψυκτική ενέργεια ανά δωμάτιο. Ενιαία εμφάνιση και χειρισμός Ιδανικό για μεμονωμένα ξενοδοχεία ή αλυσίδες ξενοδοχείων με μεικτά συστήματα κλιματισμού (Split units και Fan coils μαζί) Πολύ απλή τοποθέτηση Το Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας έχει μελετηθεί έτσι ώστε να τοποθετείται απλά και γρήγορα χωρίς καμία οικοδομική παρέμβαση ακόμα και σε υφιστάμενα ξενοδοχεία που λειτουργούν.

4 Ενεργειακή Διαχείριση Ξενοδοχειακών Μονάδων Τι παρέχει; Μέτρηση και καταγραφή της θερμοκρασίας κάθε δωματίου Μέτρηση και καταγραφή της ενέργειας που καταναλώνεται σε κάθε δωματίο (ηλεκτρική / ψυκτική /θερμική) καθώς και της συνολικής. Επιλογή επιθυμητής θερμοκρασίας για κάθε δωμάτιο και επιτρεπτό εύρος ρύθμισης στον φιλοξενούμενο. Σενάρια μεταβολής της επιθυμητής θερμοκρασίας βάση θερμοκρασίας περιβάλλοντος, όταν ο φιλοξενούμενος απουσιάζει, όταν ανοίξει το παράθυρο, τις βραδυνές ώρες κ.λ.π. Εποπτεία του προσωπικού καθαριότητας. Σύστημα κρατήσεων δωματίων Στατιστικά στοιχεία ενεργειακής συμπεριφοράς των δωματίων Οπτικοποίηση

5 Τοπολογία Ενεργειακής Διαχείρισης Ξενοδοχειακών Μονάδων

8 Στον χώρο που είναι εγκατεστημένο το modem του Internet Reception Η πληροφορία για την κατάσταση κάθε δωματίου αποστέλλεται και αποθηκεύεται σε απομακρυσμένους servers μέσω της υπάρχουσας σύνδεσης Internet του ξενοδοχείου. Η υπάρχουσα σύνδεση Internet δεν χρειάζεται να υποστεί καμία αλλαγή. Ο χειρισμός και η επικοινωνία με το HotΕΛ γίνεται από οποιονδήποτε Η/Υ, smart phone, tablet και από οποιοδήποτε σημείο του κόσμου με απλή πρόσβαση στο Internet.

9 Παράδειγμα από Εγκαταστημένο Έργο Ξενοδοχείο: Δεδομένα εγκατάστασης: Κλιματιζόμενοι χώροι: είκοσι (20) δωμάτια, χώρος reception και ένα (1) γραφείο. Πληρότητα ξενοδοχείου: 100%. Έλεγχος κλιματιστικών μηχανημάτων, μέτρηση καταναλισκόμενης ηλεκτρικής ενέργειας δωματίου, μέτρηση θερμοκρασίας χώρου, επαφή μαγνητικής κάρτας, έλεγχος παρουσίας προσωπικού καθαριότητας, επαφή παραθύρου (μελλοντικά), αφαίρεση τηλεκοντρόλ από τα δωμάτια, εγκατάσταση ενσωματωμένης μπουτονιέρας αφής στη μονάδα χώρου (μελλοντικά), έλεγχος τεσσάρων (4) ζωνών φωτισμού βάση ανατολής-δύσης του ηλίου (η πληροφορία λαμβάνεται μέσω internet) και χρονοπρογράμματος. Έντεκα (11) διαφορετικοί τύποι κλιματιστικών μονάδων.

10 Αποτελέσματα Ενεργειακής Διαχείρισης Ξενοδοχείου Ο ιδιοκτήτης του ξενοδοχείου, μέσω των φιλικών γραφικών παραστάσεων και των στατιστικών στοιχείων που του προσφέρει το σύστημα, σε σύντομο χρονικό διάστημα, κατάφερε να αξιολογήσει τον εξοπλισμό του και να προσδιορίσει τα δωμάτια που θα πρέπει να προχωρήσει σε εκσυγχρονισμό των κλιματιστικών μηχανημάτων για μέγιστη εξοικονόμηση ηλεκτρικής ενέργειας. Επαναπροσδιόρισε τις επιθυμητές θερμοκρασίες ανά δωμάτιο (27 C) και όρισε επιτρεπτό εύρος αλλαγής της επιθυμητής θερμοκρασίας από τους φιλοξενούμενους ± 2 C για επιπλέον εξοικονόμηση ενέργειας και αύξηση της διάρκειας ζωής των κλιματιστικών. Έχει πλήρη εποπτεία του προσωπικού καθαριότητας και μπορεί εύκολα να το κατευθύνει σε ποια δωμάτια να πάει, εφόσον από το σύστημα ενημερώνεται ποιοι φιλοξενούμενοι είναι εκτός. Καταγράφει την ενεργειακή συμπεριφορά των πελατών του, έτσι ώστε στο μέλλον να δώσει κάποιο bonus στους λιγότερο ενεργοβόρους.

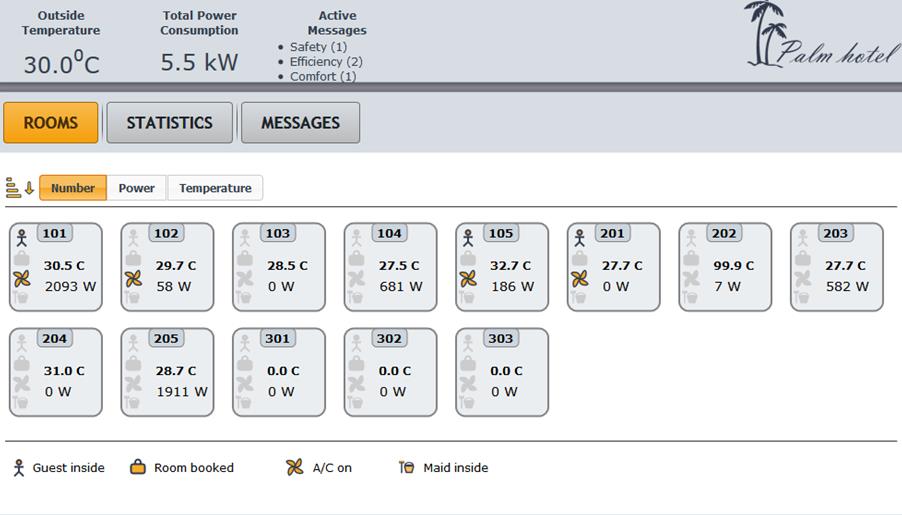

11 Έλεγχος μέσω Internet Παρουσίαση συγκεντρωτικών δεδομένων για όλα τα δωμάτια του ξενοδοχείου με σκοπό την άμεση εποπτεία

12 Έλεγχος μέσω Internet Έλεγχος και παρουσίαση δεδομένων ανά δωμάτιο του ξενοδοχείου Παρακολούθηση σε πραγματικό χρόνο της ηλεκτρικής ισχύος και της καταναλισκόμενης ψυκτικής/θερμαντικής ενέργειας του δωματίου. Ένδειξη παρουσίας φιλοξενούμενου* Ένδειξη θερμοκρασίας χώρου Ένδειξη επιθυμητής θερμοκρασίας χώρου Ένδειξη λειτουργίας του κλιματιστικού Ένδειξη παρουσίας προσωπικού καθαριότητας* Ένδειξη ανοιχτού / κλειστού παραθύρου * Ένδειξη κρατήσεων του δωματίου * Μόνο αν ήδη υπάρχει σχετική διάταξη που το επιτρέπει

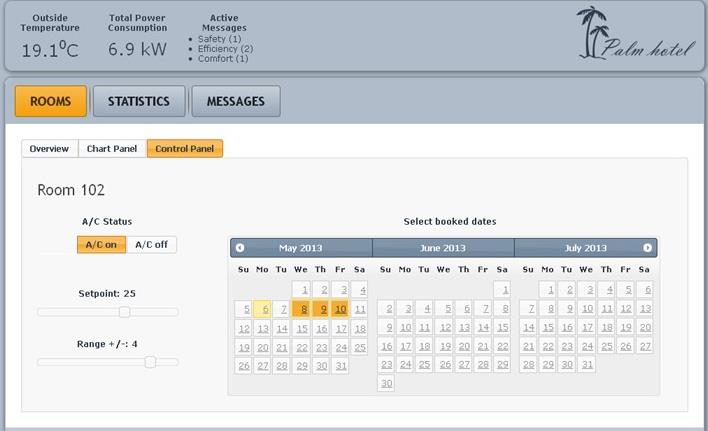

13 Έλεγχος μέσω Internet Τηλεχειρισμός και ρύθμιση επιθυμητών τιμών του κλιματιστικού ανά δωμάτιο Τηλεχειρισμός του κλιματιστικού. Εντολή on/off Χειροκίνητη ή αυτόματη ρύθμιση της επιθυμητής θερμοκρασίας του κλιματιστικού με βάση την εξωτερική θερμοκρασία ή και άλλους παράγοντες (παρουσία φιλοξενούμενου ανοικτό παράθυρο, κλπ.) Παροχή δυνατότητας στον φιλοξενούμενο αυξομείωσης της επιθυμητής θερμοκρασίας μέσα σε ορισμένο εύρος Κρατήσεις δωματίου

14 Έλεγχος μέσω Internet Ενεργειακή παρακολούθηση ανά δωμάτιο Όλα τα παραπάνω δεδομένα καταγράφονται και παρουσιάζονται σε ιστορικά γραφήματα Από αυτά προκύπτουν συμπεράσματα σχετικά με την ενεργειακή συμπεριφορά των πελατών αλλά και του ξενοδοχείου. Για παράδειγμα ο ξενοδόχος μπορεί να επιλέξει να δει πόση ενέργεια καταναλώθηκε στο δωμάτιο «101» την τελευταία εβδομάδα και πόση από αυτή την ενέργεια καταναλώθηκε όσο ο φιλοξενούμενος ήταν εκτός του δωματίου ή όταν το δωμάτιο ήταν ξενοίκιαστο. Στα γραφήματα αυτά μπορεί ο ξενοδόχος να παρακολουθήσει λεπτομερώς το ακριβές ωράριο παρουσίας εντός κάθε δωματίου των φιλοξενούμενων και του προσωπικού καθαριότητας

15 Ενεργειακή Ανάλυση ΗΛ. ΚΑΤΑΝΑΛΩΣΕΙΣ ΔΩΜΑΤΙΟΥ ΙΣΧΥΣ [W] ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ / ΗΜΕΡΑ ΚΑΤΑΝΑΛΩΣΗ [kwh] MΕΣΗ ΤΙΜΗ ΕΛΑΧΙΣΤΗ ΜΕΓΙΣΤΗ ΕΛΑΧΙΣΤΕΣ ΜΕΓΙΣΤΕΣ ΕΛΑΧΙΣΤΗ ΜΕΓΙΣΤΗ kwh ΦΩΤΙΣΜΟΣ ,4 1,8 1,1 ΘΕΡΜΑΝΣΗ ΖΝΧ ,5 1 0,5 2 1,25 ΚΟΥΖΙΝΑ ΣΕΣΟΥΑΡ ,25 0 0,375 0,1875 TV + DVD ,16 0,9 0,53 ΨΥΓΕΙΟ ,5 1,2 0,85 AIR CONDITION ,8 18,9 ΦΩΤΙΣΜΟΣ 5% ΘΕΡΜΑΝΣΗ ΖΝΧ 5% ΚΟΥΖΙΝΑ 4% ΣΕΣΟΥΑΡ 1% TV + DVD 2% ΨΥΓΕΙΟ 4% AIR CONDITION 79% TIMH kwh 0,10 ΕΛΑΧΙΣΤΗ ΗΜΕΡΗΣΙΑ ΔΑΠΑΝΗ 1,06 ΜΕΓΙΣΤΗ ΗΜΕΡΗΣΙΑ ΔΑΠΑΝΗ 3,71 ΜΕΣΗ ΗΜΕΡΗΣΙΑ ΔΑΠΑΝΗ 2,38

16 Εκτιμώμενη Μείωση Ενεργειακής Δαπάνης Εκτίμηση παρούσας κατάστασης Στόχος: Μέση ημερήσια λειτουργία AC Εκτίμηση λειτουργίας AC με παρόντα τον φιλοξενούμενο Εκτίμηση λειτουργίας AC με απόντα τον φιλοξενούμενο Ποσοτικός Μηδενισμός των 7 ωρών Εντολή OFF μέσω INTERNET Παρουσία φιλοξενούμενου Παρουσία προσωπικού καθαρισμού Ποιοτικός 17 ώρες 10 ώρες 7 ώρες - 7 ώρες Λειτουργία AC σύμφωνα με κατασκευαστή. - 4 ώρες Δηλαδή στις 10 ώρες καταναλώνει ενέργεια μόνο τις 6 Αυτόματη ρύθμιση της θερμοκρασίας δωματίου μέσω Internet Επαφή παραθύρου Ημερησίως: - 11 ώρες

17 Αποτελέσματα Αρχική μέση ημερήσια κατανάλωση ανά δωμάτιο 23,8 kwh Μείωση ενεργειακής δαπάνης 11 ώρες X 1 kw= 11 kwh -11 kwh Μείωση δαπανών ενέργειας ανά δωμάτιο & ανά ημέρα 11 kwh X 0,10 /kwh = 1,10-46%

18 Για ένα ξενοδοχείο με τα παρακάτω χαρακτηριστικά... Συνολικός αριθμός δωματίων Ημέρες λειτουργίας Πληρότητα % Η συνολική ετήσια μείωση της δαπάνης δωματίων είναι: 2.640

19 Μονάδα Δωματίου (Δίπλα στον ηλ. πίνακα)

20 Δείγμα Επίτοιχου Χειριστήριου AC Δείγμα Διάταξης Παρουσίας Φιλοξενούμενου Δείγμα Δείγμα Μαγνητικών Επαφών Παραθύρων Ενσύρματη Ασύρματη

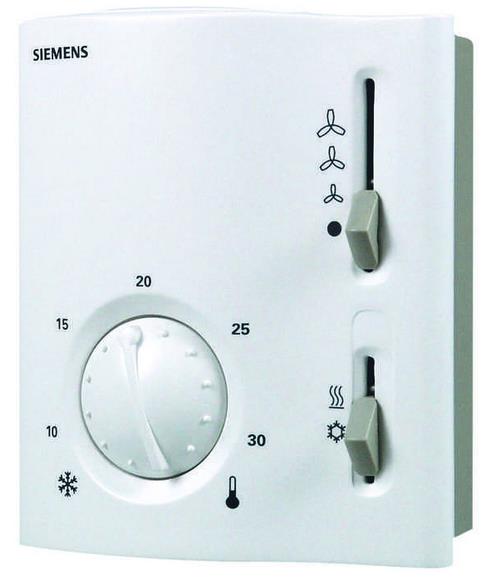

21 Δείγματα Διάταξης Παρουσίας Προσωπικού Καθαριότητας Δείγμα υφιστάμενου θερμοστάτη fan coil

22 Smart Grid Ready Τo Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας με τις λειτουργίες real time παρακολούθησης της ενέργειας που καταναλώνεται σε κάθε δωμάτιο αλλά και συνολικά στο ξενοδοχείο, εξασφαλίζει την άμεση αναγνώριση άσκοπων καταναλώσεων Οι υψηλές αυτές καταναλώσεις θα μεταφράζονται σε τιμωρητικές τιμολογιακές πολιτικές από τους παρόχους ηλεκτρικής ενέργειας στο μέλλον. Το Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας είτε αυτόματα, επηρεάζοντας τον τρόπο λειτουργίας των κλιματιστικών, είτε απλά ενημερώνοντας τον ξενοδόχο, αποτελεί σημαντικό εργαλείο ενεργειακού συντονισμού του ξενοδοχείου με τα smart grids.

23 Μέτρηση Kατανάλωσης Nερού Τo Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας με τις λειτουργίες real time παρακολούθησης της παροχής νερού που καταναλώνεται σε κάθε δωμάτιο αλλά και συνολικά στο ξενοδοχείο, εξασφαλίζει την άμεση αναγνώριση άσκοπων καταναλώσεων. Οι υψηλές καταναλώσεις νερού μεταφράζονται σε τιμωρητικές τιμολογιακές πολιτικές από τους παρόχους πόσιμου νερού. (πχ. Κύπρος)

24 Σύστημα κεντρικού ελέγχου και ενεργειακής εποπτείας Αποτελεί: Ένα gadget που ζωντανεύει την εικόνα του ξενοδοχείου σε οποιοδήποτε σημείο του πλανήτη Το άγρυπνο μάτι του ξενοδόχου Ένα εργαλείο μεγιστοποίησης του κέρδους Την βάση πάνω στην οποία εδράζεται η μελλοντική ανάγκη ολοκληρωμένου ελέγχου της περιουσίας (Κοινόχρηστοι χώροι, πισίνες, κλπ.) Την αναβάθμιση της άνεσης που παρέχεται στο φιλοξενούμενο Το μέσο που καθιστά κάθε ξενοδοχείο, οποιουδήποτε μεγέθους, ικανό να ακολουθήσει τις τελευταίες εξελίξεις της τεχνολογίας.

25 Σύστημα Kεντρικού Eλέγχου και Eνεργειακής Eποπτείας στοχεύει στην μεγιστοποίηση κέρδους τη μείωση άσκοπων δαπανών ενέργειας τη μείωση βλαβών στα κλιματιστικά... τη χρήση του ως κεντρικό σύστημα ελέγχου (B.E.M.S) που αναβαθμίζει το ξενοδοχείο σε «GREEN HOTEL» - Μεγαλύτερη προτίμηση από τουριστικά πρακτορεία και ιδιώτες....την οργάνωση προσωπικού καθαριότητας και τις αυτόματες λειτουργίες που εκτιμώνται από τον πελάτη....τη μέτρηση της ενεργειακής συμπεριφοράς της επιχείρησης που δίνει απάντηση στο πρόβλημα:...τους ακριβείς προϋπολογισμούς δεικτών που παρέχει όπως kwh / διαμονή και την ταξινόμηση δωματίων βάσει ενεργειακών δαπανών. You cannot manage what you cannot measure W. Edwards Deming

26 Πλεονεκτήματα του συστήματος Γρήγορη απόσβεση της αρχικής επένδυσης. Μικρό κοστος εγκατάστασης λόγω της ασύρματης επικοινωνίας μεταξύ των ελεγκτών δωματίων και με την κεντρική μονάδα (λιγότερα καλώδια). Δεν απαιτεί αντικατάσταση των υφιστάμενων θερμοστατών στα fan coils. Η τεχνολογία μέσω Internet (Cloud based), επιτρέπει ο έλεγχος και η εποπτεία να γίνονται από οποιαδήποτε σημείο της γης, χωρίς να γίνεται εγκατάσταση κάποιου προγράμματος σε υπολογιστή του ξενοδοχείου. Η καταγραφή κατανάλωσης ενέργειας & θερμοκρασίας βοηθά τον ξενοδόχο να αξιολογήσει τον εξοπλισμό του, να έχει έγκαιρη διάγνωση βλαβών, να κατανοήσει την συμπεριφορά των πελατών και να προβεί σε επιπλέον ενέργειες εξοικονόμησης ενέργειας και βελτιστοποίησης του τρόπου λειτουργίας.

27 Σας ευχαριστούμε για την προσοχή σας
