1 Εκτίμηση της Έκθεσης από Συστήματα Κινητών Επικοινωνιών Ιωάννης Ν. Σάχαλος Καθηγητής Ραδιοεπικοινωνιών Α.Π.Θ. Αριστοτέλειο Πανεπιστήμιο

2 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Ακτινοβολία ραδιοσυχνοτήτων (RF)

3 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Ακτινοβολία ραδιοσυχνοτήτων (RF) ΓΗΠΕΔΟ ΣΠΙΤΙ ΑΜ ISM ΚΟΥΖΙΝΕΣ FM & TV & Κινητή Τηλεφωνία RADAR

4 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Πηγές ακτινοβολίας ραδιοσυχνοτήτων Κρατικά δίκτυα (ΕΚΑΒ, αστυνομία, πυροσβεστική) Ιδιωτικά δίκτυα (εταιρείες μεταφορών, ΟΑΣΘ) Ραδιοφωνία (FM) Τηλεόραση Κινητή τηλεφωνία Φούρνοι μικροκυμάτων Ιατρικές και βιομηχανικές εφαρμογές Ραντάρ Δορυφορικές επικοινωνίες Φυσικές πηγές (ήλιος)

5 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Πηγές ακτινοβολίας ραδιοσυχνοτήτων Ηλιακή ακτινοβολία: < 100 mw/m 2 15 πόλεις Η.Π.Α. (1980), διάμεση έκθεση: 50 μw/m 2 Θεσσαλονίκη (2005), μέση τιμή: ~9 mw/m 2 = 9000 μw/m 2

6 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Μη ιοντίζουσα ακτινοβολία Το φωτόνιο δεν έχει αρκετή ενέργεια, ώστε να προκαλέσει ιονισμό της βιολογικής ύλης Η αλληλεπίδραση με τη βιολογική ύλη εξαρτάται από την ένταση, τη συχνότητα, την πόλωση και τη διαμόρφωση Η έννοια της «δόσης» αντικαθίσταται από το ρυθμό ειδικής απορρόφησης (SAR) (W/kg) και την πυκνότητα ισχύος (S) (W/m 2 )

7 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Βιολογικά φαινόμενα Θερμικά Φυσικός μηχανισμός: Βιολογικός μηχανισμός: ταλάντωση και περιστροφή των μορίων αύξηση θερμοκρασίας Μη θερμικά Φυσικοχημικοί μηχανισμοί:????? Βιολογικοί μηχανισμοί:?????

8 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Ελληνική Νομοθεσία (Κ.Υ.Α /3839 Φ.Ε.Κ. 1105Β/ )

9 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Ελληνική Νομοθεσία (Ν Φ.Ε.Κ. 13Α/ ) Η ηλεκτρομαγνητική ακτινοβολία δεν πρέπει να υπερβαίνει το 60% των παρακάτω τιμών

10 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Είδη μετρήσεων μέτρηση κατά περιοχή συχνοτήτων ευρυζωνική μέτρηση

11 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ευρυζωνική μέτρηση (broadband) Απλόςεξοπλισμόςκαιγρήγορηδιαδικασία Αδυναμία ταυτοποίησης πηγών και προσδιορισμού συνεισφοράς τους

12 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Μέτρηση κατά περιοχή συχνοτήτων (narrowband) Χρονοβόρα διαδικασία, πολύπλοκος εξοπλισμός Ταυτοποίηση των πηγών σε κάθε θέση και προσδιορισμός συνεισφοράς τους

13 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Προγράμματα Εργαστηρίου Ραδιοεπικοινωνιών Α.Π.Θ. (ΕΡα) Ευρυζωνικές μετρήσεις Πρόγραμμα Ερμής Πρόγραμμα πεδίον24 Πρόγραμμα φάσμα Μετρήσεις κατά περιοχή συχνοτήτων Πρόγραμμα φάσμα Πρόγραμμα Ερμής Πρόγραμμα πεδίον24

14 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ευρυζωνικές μετρήσεις Πρόγραμμα Ερμής ( Χρησιμοποιεί εξοπλισμό που πιστοποιείται από πανεπιστημιακά εργαστήρια Καταγράφει σε 24ωρη βάση τις τιμές της έντασης του ηλεκτρικού πεδίου Καλύπτει τη συχνοτική περιοχή (100kHz-3GHz) των κυριότερων τηλεπικοινωνιακών εφαρμογών και πηγών Σε ορισμένους σταθμούς καταγράφει ξεχωριστά την ακτινοβολία που προέρχεται από σταθμούς βάσης Δημοσιεύει τα αποτελέσματα για το κοινό και συγκρίνει με τα θεσμοθετημένα από την Ελληνική νομοθεσία όρια

15 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ευρυζωνικές μετρήσεις- Πρόγραμμα Ερμής ΣΤΑΘΜΟΣ ΜΕΤΡΗΣΗΣ ΣΤΑΘΜΟΣ ΜΕΤΡΗΣΗΣ ΣΤΑΘΜΟΣ ΜΕΤΡΗΣΗΣ Δίκτυο Κινητής Τηλεφωνίας GSM Εργαστήριο Ραδιοεπικοινωνιών Α.Π.Θ. Εργαστήριο Κινητών Ραδιοεπικοινωνιών Ε.Μ.Π. Κέντρο Ελέγχου Βόρειας Ελλάδας (Server) Κέντρο Ελέγχου Νότιας Ελλάδας (Server) Internet

16 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ταυτότητα του προγράμματος ΕΡΜΗΣ 4 χρόνια λειτουργίας 11 Νομοί 22Δήμοι 37σημεία εξάλεπτες μετρήσεις

17 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Μετρήσεις σε 24ωρη βάση

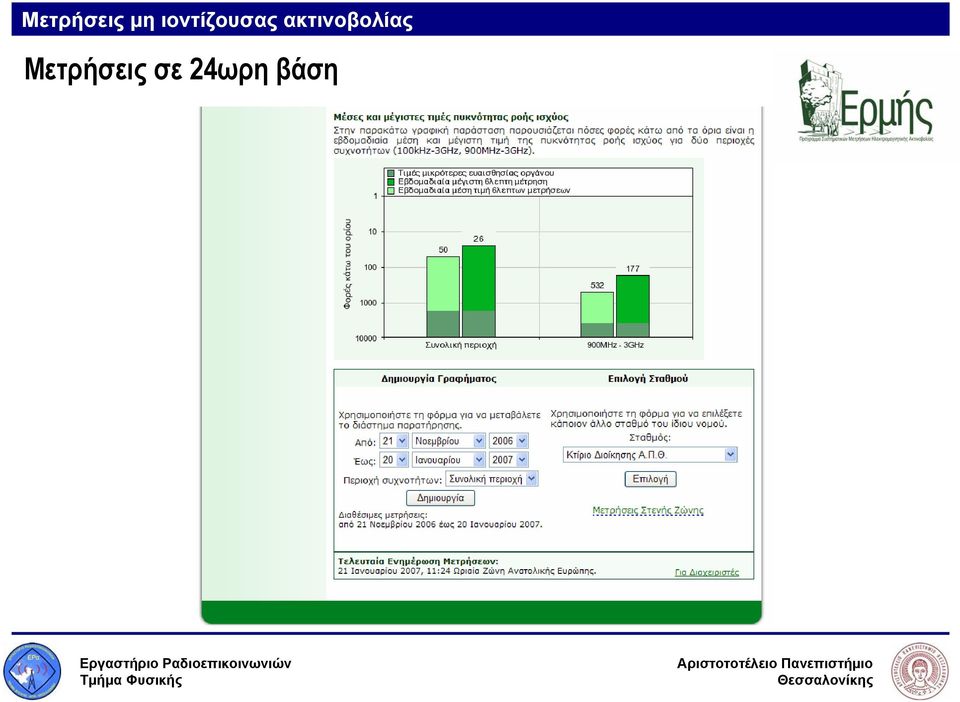

18 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Μετρήσεις σε 24ωρη βάση

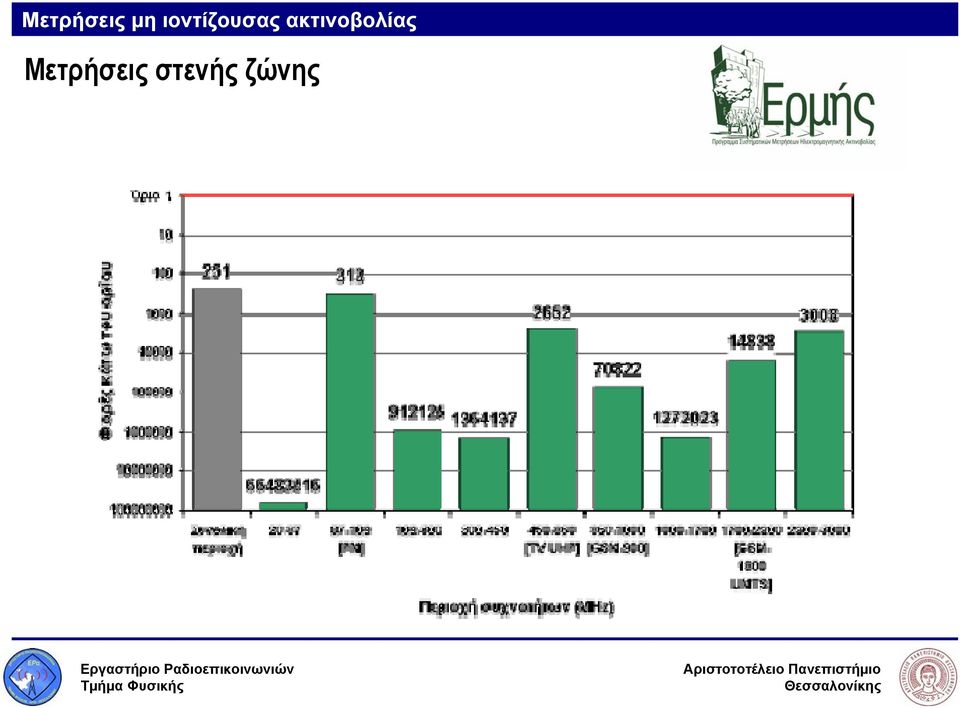

19 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Μετρήσεις στενής ζώνης

20 Προέλεγχος - Ευρυζωνικές μετρήσεις Μετρήσεις στενής ζώνης συχνοτήτων Έλεγχος Ταυτοποίηση Πηγών.

21 Μετρήσεις κατά περιοχή συχνοτήτων Πρόγραμμα φάσμα ( Καταγράφει στιγμιότυπα του ηλεκτρομαγνητικού φάσματος (20ΜHz-3GHz) στην περιοχή της Κεντρικής και Βόρειας Ελλάδας Μετρήσεις σε χώρους όπου έχει πρόσβαση το ευρύ κοινό, όπως σχολεία, πλατείες, πάρκα κ.ο.κ. Διακρίνει τις πηγές ηλεκτρομαγνητικής ακτινοβολίας και τη συνεισφορά τους στη συνολική έκθεση Δημοσιεύει τα αποτελέσματα για το κοινό και συγκρίνει με τα θεσμοθετημένα από την Ελληνική νομοθεσία όρια

22 ΘΕΣΗ ΜΕΤΡΗΣΗΣ ΘΕΣΗ ΜΕΤΡΗΣΗΣ ΘΕΣΗ ΜΕΤΡΗΣΗΣ ΣΥΓΚΕΝΤΡΩΣΗ Εργαστήριο Ραδιοεπικοινωνιών Α.Π.Θ. Εργαστήριο Ασυρμάτου και Επικοινωνίας Μεγάλων Αποστάσεων E.M.Π. Server Server Internet

23 Μετρήσεις στενής ζώνης συχνοτήτων Καταγραφή του ηλεκτρομαγνητικού φάσματος σε σημεία της Αρχικά σημεία μέτρησης Καινούργια σημεία μέτρησης Μέτρηση καθ ύψος

24 Μετρήσεις στενής ζώνης συχνοτήτων

25 Μετρήσεις στενής ζώνης συχνοτήτων Παρουσίαση πυκνότητας ισχύος κατά συχνοτική περιοχή (ή εφαρμογή)

26 Μετρήσεις στενής ζώνης συχνοτήτων Παρουσίαση δείκτη ασφαλείας (= δείκτη έκθεσης) κατά συχνοτική περιοχή SI i = f L E i E i 2

27 Μετρήσεις στενής ζώνης συχνοτήτων καθύψος 10 Παρουσίαση πυκνότητας ισχύος κάθε συχνοτικής περιοχής σε διαφορετικά ύψη 1 0,1 LOS με Χορτιάτη 0,01 S (W/m 2 ) 0,001 0,0001 0, , , , [FM] [TV UHF] [GSM 900] Frequency Subbands (MHz) [GSM 1800] ground_floor 3rd_floor 5th_floor 7th_floor Limit Line Total Band

28 Μετρήσεις στενής ζώνης συχνοτήτων 10 Παρουσίαση πυκνότητας ισχύος κάθε συχνοτικής περιοχής σε διαφορετικά ύψη 1 0,1 LOS με Χορτιάτη Κεραία GSM στην πολυκατοικία 0,01 S (W/m 2 ) 0,001 0,0001 0, , , , [FM] [TV UHF] [GSM 900] Frequency Subbands (MHz) [GSM 1800] ground_floor 3rd_floor 5th_floor 8th_floor Limit Line Total Band

29 Μετρήσεις κατά περιοχή συχνοτήτων Παρουσίαση συνεισφοράς κάθε συχνοτικής περιοχής στο δείκτη ασφαλείας SI SI [ f, f ] 1 2 total (%)

30 Μετρήσεις μη ιοντίζουσας ακτινοβολίας

31 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Σταθμοί μέτρησης PMM ANTENNESSA

32 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ευρυζωνικές μετρήσεις Συνολικά Αποτελέσματα Από την αρχή του προγράμματος ΕΡΜΗΣ λειτούργησαν 33 σταθμοί μέτρησης Στο πρόγραμμα φάσμα υπάρχουν 47 σημεία μέτρησης Δε διαπιστώθηκε πρόβλημα υπέρβασης των Ελληνικών ορίων (περίπτωση συναγερμού alarm) Σε έναν μόνο σταθμό η μέγιστη καταγεγραμμένη ισοδύναμη τιμή της έντασης του ηλεκτρικού πεδίου για όλη την περιοχή συχνοτήτων πλησίασε το αυστηρότερο όριο της Ελληνικής νομοθεσίας

33 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Μετρήσεις κατά περιοχή συχνοτήτων - Αποτελέσματα Στα πλαίσια των Προγραμμάτων ΕΡΜΗΣ και φάσμα έγινε πλήθος από μετρήσεις κατά περιοχή συχνοτήτων Οι μετρήσεις έδειξαν ότι ο δείκτης ασφαλείας (SI) είναι από δεκάδες μέχρι και χιλιάδες φορές μικρότερος της μονάδας (δηλαδή του ορίου του) Οι δύο εφαρμογές με τη μεγαλύτερη συνεισφορά σε ηλεκτρομαγνητική ακτινοβολία είναι η ραδιοφωνία (FM) και η κινητή τηλεφωνία (GSM).

34 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ευρυζωνικές μετρήσεις Σταθμοί μέτρησης PMM (Ιταλία) Ε.Ι.Τ. (Ιταλία) Narda (Γερμανία) ANTENNESSA (Γαλλία)

35 Μετρήσεις μη ιοντίζουσας ακτινοβολίας Ευρυζωνικές μετρήσεις Ο πρώτος ελληνικός σταθμός μέτρησης

36 ΕΥΡΥΖΩΝΙΚΟΣ ΜΕΤΡΗΤΗΣ Τρόποι λειτουργίας GSM USB

37 ΕΥΡΥΖΩΝΙΚΟΣ ΜΕΤΡΗΤΗΣ Λογισμικό Η/Υ

38 ΕΥΡΥΖΩΝΙΚΟΣ ΜΕΤΡΗΤΗΣ Ενημέρωση με SMS

39 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Υποτιθέμενο σενάριο (1) Έστω ότι ο Δήμος Α απαγορεύει την εγκατάσταση κεραιών κινητής τηλεφωνίας στο χώρο του. Δήμος Α

40 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Υποτιθέμενο σενάριο (2) Οκ. Δημότης του Α, έχει την επιχείρησή του στην καρδιά του Δήμου και θέλει να χρησιμοποιήσει το κινητό του τηλέφωνο. Α Επιχείρηση κ. Δημότη

41 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Υποτιθέμενο σενάριο (3) Το κινητό τηλέφωνο επικοινωνεί με το σταθμό βάσης Β, στο γειτονικό Δήμο. Β Α Επιχείρηση κ. Δημότη

42 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Υποτιθέμενο σενάριο (4) Το κινητό λόγω απόστασης αναγκάζεται να λειτουργεί με μέση ισχύ 250mW. Το κεφάλι του κ. Δημότη απορροφά περίπου 160mW. Β Α Επιχείρηση κ. Δημότη

43 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Υποτιθέμενο σενάριο (5) Αν υπήρχε σταθμός στο Δήμο Α και στη μισή απόσταση από την επιχείρηση του κ. Δημότη (σε σχέση με το σταθμό βάσης του γειτονικού Δήμου)... Υποτιθέμενος σταθμός βάσης Β Α Επιχείρηση κ. Δημότη

44 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Υποτιθέμενο σενάριο (6)...τότε το τηλέφωνό του θα λειτουργούσε με μέση ισχύ 62,5mW καιτοκεφάλιτουκ. Δημότη θα απορροφούσε 40mW, δηλαδή τέσσερις φορές λιγότερη ενέργεια. Υποτιθέμενος σταθμός βάσης Β Α Επιχείρηση κ. Δημότη

45 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Κυψελωτά συστήματα A2 σταθμός βάσης A3 A1 Β3 Β2 Β1

46 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Κυψελωτά συστήματα

47 Α.Π.Θ. Εκτίμηση ΗΜ ακτινοβολίας Σταθμοί βάσης κινητής τηλεφωνίας z y x z x

48 ΚΑΤA ΤΟ ΠΡΟΤΥΠΟ IRPA-CELENEC GSM -49dBm ΚΑΤΑ ΤΟ ΑΥΣΤΗΡΟΤΕΡΟ ΠΡΟΤΥΠΟ UHF -42dBm FM -13dBm

49 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Ακτινοβολία κεραίας σταθμού βάσης Έκθεση μπροστά από την κεραία Έκθεση στο απέναντι μπαλκόνι Έκθεση στο δρόμο

50 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Παράδειγμα έκθεσης σε κεραία σταθμού βάσης inc E max inc Eave SAR10g SARWB (V/m) (V/m) (W/kg) (W/kg) Θεσμοθετημένο όριο για (W/kg) SAR WB μπροστά από την κεραία 4,2 2,8 0, ,00012 απέναντι από την κεραία 8,1 2,2 0, , ,048 στο δρόμο 1,3 1,1 0, ,00001

51 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Έκθεση από σταθμό βάσης ανάλογα με την απόσταση (Mann et al. 2000)

52 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Ακτινοβολία κινητού τηλεφώνου Μέχρι και το 65% της ισχύος του κινητού απορροφάται στο κεφάλι Το κινητό λειτουργεί με προσαρμογή ισχύος (power adaptation) σε ένα εύρος τιμών που διαφέρουν περίπου 1000 φορές Η ενέργεια που απορροφάται εξαρτάται από την ισχύ που εκπέμπεται, την απόσταση από το κεφάλι, τη συχνότητα και το χρόνο κλήσης

53 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Έκθεση σε κινητό τηλέφωνο 900ΜΗz 1800ΜΗz

54 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Έκθεση σε κινητό τηλέφωνο 900ΜΗz 1800ΜΗz 0dB -40dB V/m 100 V/m -100dB 0,1 V/m

55 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Έκθεση σε κινητό τηλέφωνο 900ΜΗz 1800ΜΗz 0dB 0,01 W/kg -40dB 0, W/kg

56 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Έκθεση σε κινητό τηλέφωνο

57 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Έκθεση από κινητό τηλέφωνο Αριθμός κινητών

58 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Βασικά σημεία Κινητά τηλέφωνα Εκπέμπουν με μέση ισχύ ως ¼ του watt (W) Χρησιμοποιούνται σε απόσταση 2cm από το κεφάλι του χρήστη Εκθέτουν σε ακτινοβολία κυρίως τους ιστούς που είναι εγγύτερα στην κεραία τους Η τοπική έκθεση μετριέται με βάση τον SAR (ρυθμό ειδικής απορρόφησης) Οι οδηγίες έκθεσης προσδιορίζουν όριο στον SAR ίσο με 2W/kg για κάθε 10g ιστού και 6 λεπτά ΌλατατηλέφωναμετηνένδειξηCE που κυκλοφορούν στην Ελλάδα πρέπει να συμμορφώνονται με την παραπάνω τιμή Οι τιμές του SAR για τακινητά (υπάρχουν στο Internet) κυμαίνονται μέχρι 1,5W/kg. Σταθμοί βάσης Εκπέμπουν με ισχύ μέχρι περίπου 100W Οικεραίεςτουςείναισυνήθωςμερικέςδεκάδεςμέτρα μακριά από το γενικό πληθυσμό Η έκθεση αφορά σε όλους του ιστούς αλλά σε επίπεδα πολύ μικρότερα του κινητού τηλεφώνου Η πυκνότητα ισχύος S της προσπίπτουσας ακτινοβολίας θεωρείται καλό μέτρο της ολόσωμης έκθεσης Οι οδηγίες έκθεσης προσδιορίζουν όριο στην S είτε 2,7W/m 2 είτε 5,4W/m 2 στις συχνότητες GSM Οι εταιρείες κινητής τηλεφωνίας υποχρεώνονται στη διεξαγωγή και την έγκριση μελέτης μη ιοντιζουσών ακτινοβολιών πριν τεθεί σταθμός βάσης σε λειτουργία Οι τυπικές τιμές του S στη Θεσσαλονίκη είναι εκατοντάδες ως χιλιάδες φορές μικρότερες των επιτρεπόμενων

59 O R A M A BASE STATION ANTENNAS dB θ dB θ

60 SEMCAD: Finite Difference Time Domain Broadband antenna for base stations ( MHz) Far-field investigation 1700MHz 2000MHz 2300MHz

61 FEKO: Method of Moments Broadband array for base stations Construction

62 SEMCAD: Finite Difference Time Domain Printed dipole array (2400MHz) Beam forming Networks

63 BM & LA

64 A Spatial Diversity Two-branch Antenna for Wireless Devices (a) (b) a) The upper (printed monopoles) and b) the bottom layer (ground plane) of the constructed prototype diversity antenna with the corrugated ground plane

65 Conformal Arrays

66 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Συμπεράσματα για τους σταθμούς βάσης 1. Δεν βρέθηκε σταθμός με υπέρβαση των ορίων στις θέσεις μέτρησης 2. Επιλογή θέσεων σταθμών να γίνεται με βάση την επιβάρυνση 3. Αυστηρή τήρηση των ορίων και ΟΧΙ αμέτοχη Πολιτεία 4. Διαφάνεια και δημοσιότητα μετρήσεων. Πνεύμα αμοιβαίας εμπιστοσύνης πολιτών και θεσμοθετημένων οργάνων 5. Ομοιόμορφη χωροθέτηση σταθμών και εφαρμογή νέων συστημάτων (έξυπνων) 6. Απαγόρευση δε σημαίνει υποχρεωτικά χαμηλή επιβάρυνση

67 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Συμπεράσματαγιατακινητάτηλέφωνα 1. Προκαλούν επιβάρυνση μεγαλύτερη των σταθμών βάσης και σε ορισμένες περιπτώσεις κοντά στα όρια (τα κινητά 3G?) 2. Για άτομα μικρής ηλικίας θα πρέπει ίσως να υπάρξουν μόνον hands free τηλέφωνα χωρίς άλλο ακουστικό 3. Τα τηλέφωνα να γίνουν πιο ευαίσθητα και έξυπνα 4. Ο πολίτης να γίνει πιο έξυπνος στη χρήση του κινητού

68 Έκθεση σε ηλεκτρομαγνητική ακτινοβολία Συμπεράσματα Προτάσεις 1. Απόκτηση από συνδέσμους ΟΤΑ εξοπλισμού ελέγχου 2. Κανονισμοί Ευθύνη πολιτείας και επιστημόνων 3. Μέτρα για ανήλικους χρήστες 4. Η ραγδαία εξέλιξη απαιτεί επαγρύπνηση

69 Ευχαριστώ για την προσοχή σας!
