DEHN & SOHNE ELMA ΝΙΚΟΣ ΚΑΡΑΣ Α.Ε.

Transcript

1

2 DEHN & SOHNE Η Γερµανική εταιρεία DEHN & SOHNE ιδρύθηκε το 1910 και από τότε ασχολείται µε την προστασία από κεραυνούς, κατασκευάζοντας όλα τα υλικά εξωτερικής προστασίας (κλωβού). Από το 1954, διαγνώνοντας έγκαιρα την ανάγκη για προστασία του ηλεκτρονικού εξοπλισµού από κρουστικές υπερτάσεις, επέκτεινε την γκάµα των προϊόντων της. Θεωρείται η µεγαλύτερη και πιο εξειδικευµένη εταιρεία στην Ευρώπη στον τοµέα γείωσης, αντικεραυνικής προστασίας και προστασίας έναντι υπερτάσεων. Πρωτοπόρος στην έρευνα και ανάπτυξη τόσο των αναγκαίων προδιαγραφών, όσο και τεχνολογικά προηγµένων προϊόντων που δοκιµάζονται στα υπερσύγχρονα εργαστήρια προσοµοίωσης κεραυνικών πληγµάτων που διαθέτει. Στον τοµέα της προστασίας φωτοβολταϊκών συστηµάτων, έχει προστατεύσει τα µεγαλύτερα Φ/Β πάρκα στην Ευρώπη (αλλά και σε άλλες χώρες στον υπόλοιπο κόσµο), έχοντας αποκτήσει ιδιαίτερη εξειδίκευση τα τελευταία 20 χρόνια. Για τον λόγο αυτό οι µεγαλύτερες εταιρείες παγκοσµίως κατασκευής inverters εµπιστεύονται και συνεργάζονται µε την DEHN (πχ. SMA, SIEMENS, Fronius, KACO κλπ). ELMA ΝΙΚΟΣ ΚΑΡΑΣ Α.Ε. Η εταιρεία ΕLMA ΝΙΚΟΣ ΚΑΡΑΣ Α.Ε. δραστηριοποιείται για περισσότερο από 15 χρόνια στο τοµέα της γείωσης και της αντικεραυνικής προστασίας. Με τους έµπειρους και εξειδικευµένους µηχανικούς µας, καλύπτουµε όλα τα στάδια από την µελέτη µέχρι την προµήθεια του απαραίτητου υλικού. 'Έχουµε την τιµή να εκπροσωπούµε την µεγαλύτερη παγκοσµίως εταιρεία DEHN & SOHNE (υλικά γειώσεως, αντικεραυνικής προστασίας) Γερµανίας, την επίσης κορυφαία Γερµανική SPELSBERG (πίνακες για φωτοβολταϊκά) και την κορυφαία παγκοσµίως στον τοµέα των Ασφαλειών DC MERSEN/FERRAZ Γαλλίας.

3 Προστασία Φωτοβολταϊκών Συστηµάτων? Τα φωτοβολταϊκά συστήµατα (Φ/Β) παραγωγής ηλεκτρικής ενέργειας ανήκουν στις ήπιες µορφές ενέργειας και έχουν ευρέως διαδοθεί τα τελευταία χρόνια. Τα φωτοβολταϊκά συστήµατα επειδή συνήθως βρίσκονται στην ύπαιθρο ή πάνω σε στέγες, συχνά πλήττονται από κεραυνικά ρεύµατα (άµεσα ή έµµεσα) µε αποτέλεσµα να παρουσιάζουν βλάβες σε κρίσιµα για τη παραγωγή ενέργειας ηλεκτρονικά συστήµατα όπως οι µετατροπείς (inverters), η τηλεµετρία τους και τα panels.? Για τη σωστή προστασία των φωτοβολταϊκών συστηµάτων από άµεσα και έµµεσα κεραυνικά πλήγµατα σύµφωνα µε τα πρότυπα IEC (ΕΝ) 62305, IEC (ΕΝ) καθώς και µε το CLC TS πρέπει να υπολογιστούν τα ακόλουθα κατά το στάδιο της µελέτης του πάρκου, ώστε να αποφευχθούν εκ των υστέρων παρεµβάσεις που πιθανώς είναι δύσκολο έως αδύνατον να υλοποιηθούν (π.χ. εκσκαφές). 1. Το επίπεδο προστασίας από κεραυνούς για το κάθε πάρκο. 2. Το σύστηµα γείωσης του πάρκου. 3. Το σύστηµα ισοδυναµικών συνδέσεων των µεταλλικών µερών της εγκατάστασης π.χ.(βάσεις στήριξης των πάνελ, περίφραξη, ιστοί στήριξης καµερών). 4. Υπολογισµός της απόστασης διαχωρισµού (separation distance s ), η οποία καθορίζει την ελάχιστη ασφαλή απόσταση µεταξύ των αγώγιµων στοιχείων που δεν διαρρέονται από κεραυνικά ρεύµατα (άνευ τάσης µεταλλικά µέρη, καλώδια AC, DC, κτλ) και των ακίδων καθώς και των αγωγών καθόδου και ισοδυναµικής. 5. Το σύστηµα σύλληψης και απαγωγής άµεσων κεραυνικών πληγµάτων µε ακίδες. 6. Οι απαγωγείς άµεσων και έµµεσων κεραυνικών κρουστικών ρευµάτων στα δίκτυα του AC, DC και των ασθενών ρευµάτων (ΟΤΕ, τηλεµετρίας, καµερών, κτλ). Αναλυτικά τα στάδια έχουν ως εξής: 1. Επίπεδο προστασίας? Το επίπεδο προστασίας υπολογίζεται από το πρότυπο IEC (ΕΝ) Εκεί αναφέρεται αναλυτικά η διαδικασία υπολογισµού του επιπέδου προστασίας της εγκατάστασης σύµφωνα µε τα δεδοµένα του χώρου. Οι στάθµες προστασίας σύµφωνα µε το ισχύον πρότυπο κατηγοριοποιούνται σε στάθµη Ι, ΙΙ, ΙΙΙ και ΙV ανάλογα µε τα χαρακτηριστικά του προς προστασία φωτοβολταϊκού πάρκου.? Ο σωστός και πλήρης υπολογισµός της κατάλληλης στάθµης προστασίας είναι το πρώτο και πλέον κρίσιµο βήµα για µια σωστή και ολοκληρωµένη µελέτη αντικεραυνικής προστασίας, λόγω του γεγονότος ότι επηρεάζει όλα τα επόµενα βήµατα της µελέτης και της επιλογής των κατάλληλων υλικών. Είναι δε µια ιδιαίτερα πολύπλοκη διαδικασία η οποία περιγράφεται και αναλύεται στις 218 σελίδες του προτύπου IEC (ΕΝ) Η εταιρεία µας χρησιµοποιεί ειδικό λογισµικό πακέτο της DEHN που εξασφαλίζει την αρτιότητα της µελέτης. 2. Σύστηµα γείωσης Το σύστηµα γείωσης εξαρτάται από το αν το πάρκο αποτελείται από: α) Kινούµενες βάσεις (trackers) β) Σταθερές βάσεις γ) Βάσεις επι οροφής κτηρίου σελ.3

4 σελ.4? Όταν το πάρκο υλοποιείται από κινούµενες βάσεις συνήθως εκµεταλλευόµαστε τη θεµελιακή γείωση των βάσεων, (αρκεί αυτή να βρίσκεται σε βάθος µεγαλύτερο των 0,50 m από την επιφάνεια του εδάφους), στην οποία συνδέεται ο µεταλλικός κορµός της βάσης και από εκεί κατασκευάζονται αναµονές σύνδεσης των µεταλλικών µερών οι οποίες οδηγούνται σε έναν ισοδυναµικό ζυγό. Όλες οι θεµελιακές γειώσεις συνδέονται µεταξύ τους καθώς και µε τη γείωση του παροχόµετρου της ΕΗ. Στην περίπτωση όπου τα θεµέλια δεν βρίσκονται σε βάθος µεγαλύτερο από 0,50 m τότε θα κατασκευαστεί τετραγωνικό πλέγµα διαστάσεων περίπου 20 m x 20 m σε βάθος 0,50 m και σε ελάχιστη απόσταση 1 µέτρου από τα εξωτερικά όρια των βάσεων του πάρκου το οποίο θα εκτείνεται σε όλο το χώρο που καταλαµβάνουν οι βάσεις και από το οποίο θα κατασκευαστούν αναµονές σύνδεσης των βάσεων µε την γείωση. Η θεµελιακή γείωση αλλά και το τετραγωνικό πλέγµα θα κατασκευαστεί µε ταινία St/tZn 2 (χαλύβδινη θερµά επιψευδαργυρωµένη 500 g/m ), ή εναλλακτικά από ανοξείδωτη ταινία (V4A), διαστάσεων 30 x 3,5 mm. Για την σωστή στήριξη της ταινίας εντός θεµελίου θα χρησιµοποιηθούν κατάλληλα στηρίγµατα (αρπάγες), ενώ για την κάθετη στήριξη της ταινίας εντός του εδάφους θα χρησιµοποιηθούν ειδικοί πάσσαλοι (ορθοστάτες) οι οποίοι θα τοποθετούνται ανά 2m. Οι συνδέσεις των ταινιών µεταξύ τους καθώς και οι διασταυρώσεις τους θα γίνουν µε την χρήση κατάλληλων σφικτήρων ταινίας/ταινίας. Τέλος αν και δεν αναφέρεται στα πρότυπα, απαίτηση της ΕΗ είναι δίπλα στο παροχόµετρό της να κατασκευάζεται τρίγωνο µε την χρήση ηλεκτροδίων Φ14x1500 mm µε τους κατάλληλους σφικτήρες, το οποίο θα είναι συνδεδεµένο στο προαναφερθέν τετραγωνικό πλέγµα.? Όταν το πάρκο υλοποιείται µε σταθερές βάσεις κατασκευάζεται τετραγωνικό πλέγµα διαστάσεων περίπου 20 m x 20 m σε βάθος τουλάχιστον 0,50 m από την επιφάνεια του εδάφους και σε ελάχιστη απόσταση 1 µέτρου από τα εξωτερικά όρια των βάσεων του πάρκου. Το πλέγµα αυτό θα κατασκευάζεται µε ταινία St/tZn (χαλύβδινη θερµά 2 επιψευδαργυρωµένη 500 g/m ), ή εναλλακτικά από ανοξείδωτη ταινία (V4A) διαστάσεων 30 x 3,5 mm και θα εκτείνεται σε όλο το χώρο που καταλαµβάνουν οι βάσεις εντός του πάρκου. H ταινία θα στηριχτεί µε την χρήση ειδικών πασσάλων στήριξης (ορθοστάτες) οι οποίοι θα τοποθετούνται ανά 2 m και θα στηρίζουν την ταινία µε την µεγάλη της πλευρά κάθετα στο έδαφος. Οι συνδέσεις των ταινιών µεταξύ τους καθώς και οι διασταυρώσεις τους θα γίνουν µε την χρήση κατάλληλων σφικτήρων ταινίας/ταινίας. Τέλος αν και δεν αναφέρεται στα πρότυπα, απαίτηση της ΕΗ είναι δίπλα στο παροχόµετρό της να κατασκευάζεται τρίγωνο µε την χρήση ηλεκτροδίων Φ14x1500 mm µε τους κατάλληλους σφικτήρες, το οποίο θα είναι συνδεδεµένο στο προαναφερθέν τετραγωνικό πλέγµα.? Και στις δύο περιπτώσεις θα κατασκευάζονται αναµονές από το σύστηµα των προαναφερθέντων γειώσεων οι οποίες θα συνδέουν άµεσα τις γειώσεις των υποσταθµών (Υ/Σ) και των οικίσκων όπως επίσης την περίφραξη και τους ιστούς στήριξης των καµερών (εάν υπάρχουν), δηµιουργώντας µε τον τρόπο αυτό ένα ενιαίο σύστηµα γείωσης όλης της εγκατάστασης.? Όταν το πάρκο υλοποιείται µε σταθερές βάσεις επι οροφής κτηρίου τότε θα πρέπει να χρησιµοποιήσουµε την θεµελιακή γείωση του κτηρίου (εάν έχει προβλεφθεί) µέσω των αναµονών από την θεµελιακή γείωση στην οροφή. Σε αντίθετη περίπτωση θα πρέπει να κατασκευαστεί γείωση περιµετρικά του κτηρίου µε την χρήση ταινίας ή εναλλακτικά µε την χρήση ηλεκτροδίων κατάλληλου µήκους όπου θα συνδεθούν επάνω οι βάσεις µέσω αγωγού. Σε κάθε περίπτωση η νέα γείωση που θα κατασκευαστεί θα πρέπει να συνδεθεί µε την γείωση της ΕΗ.

5 3. Σύστηµα ισοδυναµικών συνδέσεων των άνευ τάσης µεταλλικών µερών των βάσεων? Η ισοδυναµική σύνδεση των µεταλλικών βάσεων στήριξης των panel µε την γείωση στα σταθερά συστήµατα θα πραγµατοποιείται περίπου κάθε 20 m µε την προϋπόθεση ότι οι βάσεις έχουν µεταλλική συνέχεια σε όλο το µήκος τους. Οι συνδέσεις των βάσεων µε την ταινία γείωσης θα υλοποιηθούν µε την χρήση αγωγού Φ10 και οι ενώσεις των αγωγών σύνδεσης µε την ταινία θα γίνουν µε την χρήση σφικτήρων ταινίας/αγωγού. Η σύνδεση του αγωγού µε την µεταλλική βάση θα γίνει µε την χρήση των αντίστοιχων κάθε φορά (ανάλογα µε την διατοµή και το σχήµα της βάσης στήριξης) συνδέσµων Το ίδιο ισχύει και για τις ισοδυναµικές συνδέσεις περίφραξης και ιστών.? Με την κατασκευή του τετραγωνικού πλέγµατος γείωσης και των αναµονών σύνδεσης των βάσεων, επιτυγχάνουµε την πλήρη ισοδυναµική σύνδεση µεταξύ των µεταλλικών µερών της εγκατάστασης (που δεν διαρρέονται από ρεύµα) και επιπλέον την αποφυγή επικίνδυνων βηµατικών τάσεων και τάσεων επαφής. 4. Υπολογισµός της απόστασης διαχωρισµού (separation distance s )? Η απόσταση διαχωρισµού (separation distance s ) καθορίζει την ελάχιστη ασφαλή απόσταση µεταξύ των αγώγιµων στοιχείων που δεν διαρρέονται από κεραυνικά ρεύµατα (άνευ τάσης µεταλλικά µέρη, καλώδια AC, DC, κτλ) και των ακίδων ή/και των αγωγών καθόδου και ισοδυναµικής, ώστε να µην δηµιουργούνται σπινθηρισµοί. Σύµφωνα µε το πρότυπο IEC παράγραφος 6.3 η απόσταση διαχωρισµού υπολογίζεται από τον τύπο s=k i * k c * l / k m όπου το k i εξαρτάται από επίπεδο προστασίας, το k c=1/ν εξαρτάται από τους αγωγούς καθόδου (όπου ν = οι αγωγοί καθόδου), το k m εξαρτάται από το διηλεκτρικό που µεσολαβεί µεταξύ των δύο σηµείων και το l είναι το µήκος από το σηµείο της γειτνίασης µεταλλικών µερών και ακίδων ή αγωγών έως το κοντινότερο σηµείο ισοδυναµικής σύνδεσης. 5. Το σύστηµα σύλληψης και απαγωγής άµεσων κεραυνικών πληγµάτων µε ακίδες? Το σύστηµα σύλληψης των κεραυνικών ρευµάτων επιτυγχάνεται µε ακίδες που έχουν ύψος µεγαλύτερο των βάσεων. Οι αποστάσεις µεταξύ ακίδων στις οριζόντιες και κάθετες σειρές θα είναι τέτοιες ώστε σύµφωνα µε το κανόνα της κυλιόµενης σφαίρας και της γωνίας προστασίας, τα panel, ο ηλεκτρολογικός ηλεκτρονικός εξοπλισµός και οι υπόλοιπες κατασκευές εντός του πάρκου (οικίσκος, Υ/Σ) να µην είναι εκτεθειµένες σε άµεσα κεραυνικά πλήγµατα.? Οι αποστάσεις και τα ύψη των ακίδων εξαρτώνται από: α) από το επίπεδο προστασίας από κεραυνούς, β) το ύψος των βάσεων, και γ) τη τοπογραφική διάταξη του πάρκου. Έτσι αναλόγως του αν υπάρχουν κινητές ή σταθερές βάσεις επιλέγεται ο τύπος των ακίδων και ο τρόπος στήριξης.? Στην περίπτωση των κινητών βάσεων οι ακίδες τοποθετούνται επί της µεταλλικής κινητής βάσης, παρόλο που όπως προαναφέρθηκε θα πρέπει να τηρηθεί η ελάχιστη απόσταση διαχωρισµού s. Για να τηρηθεί η απόσταση διαχωρισµού στη περίπτωση της τοποθέτησης ακίδων επί των κινούµενων βάσεων απαιτείται η χρήση ειδικών θωρακισµένων αγωγών καθόδου καθώς και µονωµένων στηριγµάτων των ακίδων όπως το σύστηµα µονωµένου αγωγού ακίδας HVI. Εναλλακτικά για την τήρηση της απόστασης διαχωρισµού, µπορεί να γίνει χρήση αυτοστηριζόµενων ακίδων. Θα πρέπει να τονιστεί ότι η τοποθέτηση ακίδων επί της µεταλλικής βάσης επιβάλλει την ανάληψη επιπρόσθετων µέτρων προστασίας των inverter (που συνήθως είναι τοποθετηµένοι δίπλα στην βάση των tracker) µε την χρήση απαγωγών υπερτάσεως Τ1, τόσο στην είσοδο τους, όσο και στην έξοδό τους. σελ.5 Protective angle a

6 ? Στην περίπτωση των σταθερών βάσεων, οι ακίδες τοποθετούνται πίσω από τις µεταλλικές βάσεις στήριξης επί ειδικών τσιµεντένιων βάσεων (17kg) και συγκρατούνται στα µεταλλικά πλαίσια µε τη χρήση µονωµένων τραβερσών. Αυτές οι ακίδες είναι από ελαφρύ κράµα αλουµινίου και συνδέονται απευθείας µε αγωγό στη γείωση ενώ οι τραβέρσες συγκράτησης είναι κατασκευασµένες από ειδικό µονωτικό υλικό (πλαστικό µε ενίσχυση από ίνες σε υαλώδη µορφή GRP) και σε µήκος µεγαλύτερο της ασφαλούς απόστασης διαχωρισµού. 6. Προστασία των ηλεκτρικών και ηλεκτρονικών συσκευών από κρουστικές υπερτάσεις? Ιδιαίτερη προσοχή πρέπει να δοθεί στην προστασία των ηλεκτρικών πινάκων αλλά και των ηλεκτρονικών συσκευών από τις κρουστικές υπερτάσεις. Η προστασία τους επιτυγχάνεται µέσω διατάξεων απαγωγών υπερτάσεως οι οποίοι σύµφωνα µε τα πρότυπα IEC , IEC και IEC (EN) , -3, -4 κατηγοριοποιούνται ως εξής. σελ.6 Σε κάθε φωτοβολταϊκή εγκατάσταση τα κυριότερα σηµεία που χρήζουν ανάγκης από προστασία έναντι υπερτάσεων είναι τα ακόλουθα :? Ο γενικός πίνακας Χ.Τ. της εγκατάστασης? Οι έξοδοι των inverter (AC πλευρά )? Οι είσοδοι των inverter (DC πλευρά )? Οι επικοινωνίες των inverter µέσω των διατάξεων RS 485, Ethernet.? To τηλεφωνικό δίκτυο? Το σύστηµα παρακολούθησης CCTV

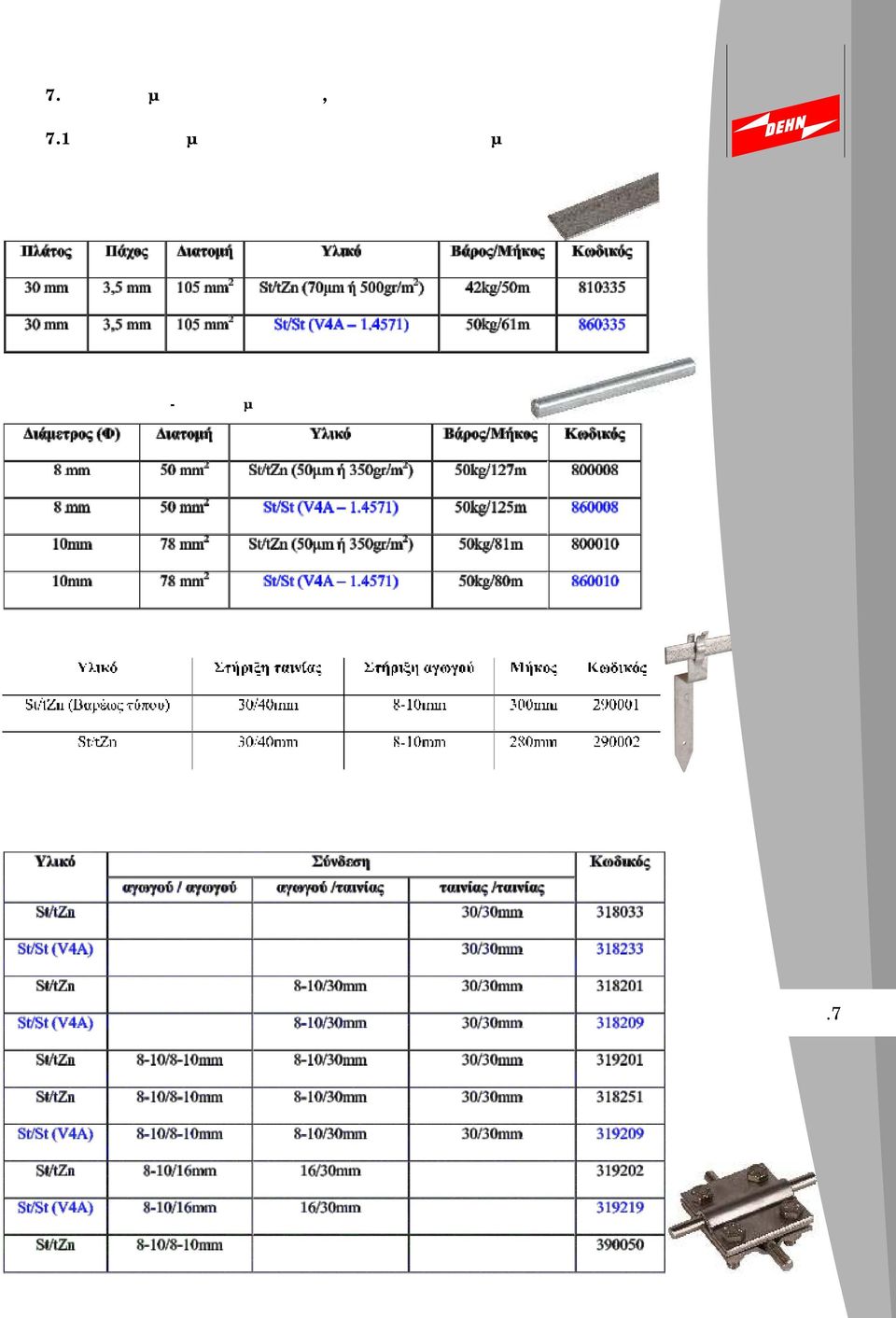

7 7. Παράρτηµα υλικών γείωσης, αντικεραυνικής προστασίας και προστασίας από υπερτάσεις 7.1 Υλικά συστήµατος γείωσης και εξίσωσης δυναµικού Ταινίες γείωσης Αγωγοί γείωσης - Ισοδυναµικών συνδέσεων Πάσσαλοι στήριξης ταινίας Σφικτήρες σύνδεσης ταινιών και αγωγών σελ.7

8 Σύνδεσµοι µεταλλικών επιφανειών τύπου (Η) Σύνδεσµος µεταλλικών επιφανειών τύπου (S) * Έχει ενσωµατωµένο µονό σφικτήρα αγωγού 7-10mm St/tZn **Σε συνδυασµό µε τον µονό σφικτήρα αγωγού 6-10mm St/St Mονός σφικτήρας αγωγού Περιλαίµια σταθερά Περιλαίµια ρυθµιζόµενα σελ.8 Ηλεκτρόδια γείωσης *Για την αύξηση του µήκους των ηλεκτροδίων προτείνεται σύνδεσµος επιµήκυνσης ηλεκτροδίων µε κωδικό

9 Αντιδιαβρωτικές ταινίες Ισοδυναµικοί ζυγοί 7.2 Υλικά συστήµατος σύλληψης και απαγωγής άµεσων κεραυνικών πληγµάτων Ακίδες συλλογής ελαφρού κράµµατος *UV Stabilized 1500mm 2000mm 2500mm 3000mm 3500mm 4000mm 5000mm AIMgSi AIMgSi AIMgSi AIMgSi AIMgSi AIMgSi AIMgSi mm AI * * Με ενσωµατωµένη ειδική βάση κατάλληλη για στήριξη επί µεταλλικής οροφής. Τραβέρσες στήριξης ακίδας και σύνδεσµοι στήριξης * ** * Κατάλληλη για στήριξη επί βάσεως ορθογωνικής διατοµής. ** Κατάλληλη για στήριξη επί βάσεως κυκλικής διατοµής. σελ.9 Αντάπτορες γωνιακής στήριξης τραβερσών 16/16mm St/St 16mm * * Με ρυθµιζόµενο περιλαίµιο St/St

10 Βάση στήριξης ακίδας Σύνδεσµοι ακίδας αγωγού/ταινίας και ηλεκτροδίου αγωγού/ταινίας σελ Απαγωγοί υπερτάσεως Προστασία από άµεσα και έµµεσα κεραυνικά πλήγµατα στο εναλλασσόµενο ρεύµα. (LPZ 0Α-2) του Γ.Π.Χ.Τ. ή της AC πλευράς των inverter? DEHN Ventil M TT 255, 4 πόλοι, µε κωδικό παράλληλα από τις τρεις φάσεις προς τον ουδέτερο και από τον ουδέτερο προς την γείωση εξασφαλίζοντας έτσι αντοχή από τις προσωρινές υπερτάσεις του δικτύου της ΕΗ. Η διάταξη απάγει άµεσα και έµµεσα κεραυνικά πλήγµατα από το δίκτυο του εναλλασσόµενου ρεύµατος µέχρι 100kA κυµατοµορφής 10/350µsec αφήνοντας παραµένουσα τάση <=1,5kV. Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων KEMA, VDE, UL, VdS περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά.? DEHN Shield DSH TT 255, 4 πόλοι, µε κωδικό παράλληλα από τις τρεις φάσεις προς τον ουδέτερο και από τον ουδέτερο προς την γείωση εξασφαλίζοντας έτσι αντοχή από τις προσωρινές υπερτάσεις του δικτύου της ΕΗ. Η διάταξη απάγει άµεσα και έµµεσα κεραυνικά πλήγµατα από το δίκτυο του εναλλασσόµενου ρεύµατος µέχρι 50kA κυµατοµορφής 10/350µsec αφήνοντας παραµένουσα τάση <=1,5kV Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων KEMA, περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά.? DEHN Ventil M TT 255, 2 πόλοι, µε κωδικό παράλληλα από την φάση προς τον ουδέτερο και από τον ουδέτερο προς την γείωση εξασφαλίζοντας έτσι αντοχή από τις προσωρινές υπερτάσεις του δικτύου της ΕΗ. Η διάταξη απάγει άµεσα και έµµεσα κεραυνικά πλήγµατα από το δίκτυο του εναλλασσόµενου ρεύµατος µέχρι 50kA κυµατοµορφής 10/350µsec αφήνοντας παραµένουσα τάση <=1,5kV. Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων KEMA, VDE, UL, VdS περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά.

11 DEHN Shield DSH TT 255, 2 πόλοι, µε κωδικό παράλληλα από την φάση προς τον ουδέτερο και από τον ουδέτερο προς τη γείωση, εξασφαλίζοντας έτσι αντοχή από τις προσωρινές υπερτάσεις του δικτύου ΕΗ. Η διάταξη απάγει άµεσα και έµµεσα κεραυνικά πλήγµατα από το δίκτυο του εναλλασσόµενου ρεύµατος µέχρι 25kA κυµατοµορφής 10/350µsec αφήνοντας παραµένουσα τάση <=1,5kV. Η διάταξη φέρει τα σήµατα ποιότητος του ανεξάρτητου εργαστηρίου KEMA περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Σηµαντική παρατήρηση : Οι συγκεκριµένοι απαγωγοί υπερτάσεως επιβάλλεται να χρησιµοποιηθούν για την προστασία της AC πλευράς των inverter στην περίπτωση που δεν είναι δυνατό να τηρηθεί η απόσταση διαχωρισµού s. Προστασία των (3Φ) inverters από έµµεσα κεραυνικά πλήγµατα στο εναλλασσόµενο ρεύµα. (LPZ 0Β-2) DEHN Guard M TT 275, 4 πόλοι, µε κωδικό παράλληλα από τις τρεις φάσεις προς τον ουδέτερο και από τον ουδέτερο προς την γείωση εξασφαλίζοντας έτσι αντοχή από τις προσωρινές υπερτάσεις του δικτύου της ΕΗ πριν από κάθε inverter στη πλευρά του AC. Η διάταξη απάγει έµµεσα κεραυνικά πλήγµατα από το δίκτυο του εναλλασσόµενου ρεύµατος µέχρι 40kA κυµατοµορφής 8/20µsec αφήνοντας παραµένουσα τάση <=1,25kV. Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων KEMA, VDE, UL, VdS περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Προστασία των (1Φ) inverters από έµµεσα κεραυνικά πλήγµατα στο εναλλασσόµενο ρεύµα. (LPZ 0Β-2)? DEHN Guard M TT 275, 2 πόλοι, µε κωδικό παράλληλα από την φάση προς τον ουδέτερο και από τον ουδέτερο προς την γείωση εξασφαλίζοντας έτσι αντοχή από τις προσωρινές υπερτάσεις του δικτύου της ΕΗ πριν από κάθε inverter στη πλευρά του AC. Η διάταξη απάγει έµµεσα κεραυνικά πλήγµατα από το δίκτυο του εναλλασσόµενου ρεύµατος µέχρι 40kA κυµατοµορφής 8/20µsec αφήνοντας παραµένουσα τάση <=1,25kV. Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων KEMA, VDE, UL, VdS περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά Προστασία των inverters από άµεσα και έµµεσα κεραυνικά πλήγµατα στο συνεχές ρεύµα. (Mόνο εάν δεν τηρείται η απόσταση διαχωρισµού s ). (LPZ 0Α- 1)? DEHN Limit PV 1000V V2 µε κωδικό παράλληλα από το θετικό πόλο προς τον αρνητικό πόλο και από τον αρνητικό πόλο έναντι γείωσης. Η διάταξη απάγει άµεσα κεραυνικά πλήγµατα από το δίκτυο του συνεχούς ρεύµατος µέχρι 50kA κυµατοµορφής 10/350µsec έχοντας τάση ενεργοποίησης <= 3,3 kv. Προστασία των inverters από έµµεσα κεραυνικά πλήγµατα στο συνεχές ρεύµα. (LPZ 0Β-2)? DEHN Guard Μ YPV SCI 1000V µε κωδικό παράλληλα από το ου θετικό πόλο και τον αρνητικό πόλο µέσω 3 varistor έναντι γείωσης. Η διάταξη απάγει έµµεσα κεραυνικά πλήγµατα από το δίκτυο του συνεχούς ρεύµατος µέχρι 40kA κυµατοµορφής 8/20µsec αφήνοντας παραµένουσα τάση <=4kV και φέρει ολοκληρωµένο σύστηµα ασφαλείας από βραχυκυκλώµατα (ασφάλεια τήξεως και νέα διάταξη απόζευξης). Η διάταξη είναι η µοναδική παγκοσµίως που φέρει τα σήµατα ποιότητος του ανεξάρτητου εργαστηρίου UL περί ελέγχου της διάταξης σύµφωνα µε τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Φέρει επίσης και σήµα ποιότητος CSA. σελ.11

12 Προστασία των κυκλωµάτων επικοινωνίας των inverters (RS 485) από άµεσα και έµµεσα κεραυνικά πλήγµατα. (LPZ 0-2) Α σελ.12? DEHN BXT ML4 BE HF 5 µε κωδικό (Συνοδεύεται και από την βάση του µε κωδικό ). Η διάταξη προστατεύει µια τετρασύρµατη γραµµή και απάγει άµεσα και έµµεσα κεραυνικά πλήγµατα µέχρι 10kA κυµατοµορφής 10/350µsec αφήνοντας παραµένουσα τάση <=26V. Η διάταξη αυτή έχει συχνότητα αποκοπής 100 MHz (κατάλληλη και για High Frequency) και φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων CSA,VdS,UL και GOST περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Προστασία των κυκλωµάτων επικοινωνίας των inverters (RS 485) από έµµεσα κεραυνικά πλήγµατα. (LPZ 0-2) Β? DEHN DCO RK MD ΗF 5V µε κωδικό (Συνοδεύεται και από το καπάκι επικάλυψης µε κωδικό ). Η διάταξη προστατεύει µια δισύρµατη γραµµή και απάγει έµµεσα κεραυνικά πλήγµατα µέχρι 10kA κυµατοµορφής 8/20µsec αφήνοντας παραµένουσα τάση <=27V. Η διάταξη αυτή έχει συχνότητα αποκοπής 250 MHz (κατάλληλη και για High Frequency) και φέρει το σήµα ποιότητος των ανεξάρτητων εργαστηρίων GOST περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Προστασία απλής δισύρµατης τηλεφωνικής γραµµής από άµεσα και έµµεσα κεραυνικά πλήγµατα. (LPZ 0-2) Α? DEHN BXT ML2 BD 180 µε κωδικό (Συνοδεύεται και από την βάση του µε κωδικό ). Η διάταξη προστατεύει µια δισύρµατη γραµµή και απάγει άµεσα και έµµεσα κεραυνικά πλήγµατα µέχρι 5 ka κυµατοµορφής 10/350 µsec αφήνοντας παραµένουσα τάση <=270V. Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων CSA, GOST, VdS περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Προστασία των κυκλωµάτων CCTV από έµµεσα κεραυνικά πλήγµατα (Χρήση καλωδίου UTP). (LPZ 0Β-2)? DEHN DPA CAT 6 RJ 45S 48 µε κωδικό Η διάταξη προστατεύει τον αγωγό µεταφοράς σήµατος των κυκλωµάτων CCTV και απάγει έµµεσα κεραυνικά πλήγµατα µέχρι 10kA κυµατοµορφής 8/20µsec αφήνοντας παραµένουσα τάση <=190V. Η διάταξη φέρει τα σήµατα ποιότητος του ανεξάρτητου εργαστηρίου GHMT,GOST περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά. Προστασία κυκλώµατος CCTV έµµεσα κεραυνικά πλήγµατα στο συνεχές ρεύµα (Χρήση οµοαξονικού καλωδίου). (LPZ 0Β-2)? DEHN UGKF BNC µε κωδικό Η διάταξη προστατεύει τον οµοαξονικό αγωγό των κυκλωµάτων CCTV έµµεσα κεραυνικά πλήγµατα µέχρι 10 ka κυµατοµορφής 8/20 µsec αφήνοντας παραµένουσα τάση <=25V. Η διάταξη φέρει τα σήµατα ποιότητος των ανεξάρτητων εργαστηρίων CSA,UL και GOST περί ελέγχου της διάταξης σύµφωνα µε τα πρότυπα και τα αναφερόµενα από τον κατασκευαστή τεχνικά χαρακτηριστικά.

13 8. Πίνακες DC (Junction Boxes) SPELSBERG? Από τα σηµαντικότερα σηµεία της Φ/Β εγκατάστασης είναι τα σηµεία σύνδεσης των καλωδιώσεων των strings µε τον inverter. Σηµαντικά οφέλη προκύπτουν από τον παραλληλισµό των strings µέσω των πινάκων καθώς γίνεται εξοικονόµηση στην χρήση απαγωγών υπερτάσεως.? Για την οµαδοποίηση και τον παραλληλισµό των strings (µε την προϋπόθεση ότι αυτή επιτρέπεται µε βάση τα χαρακτηριστικά εισόδου του εκάστοτε inverter) προτείνεται να χρησιµοποιηθούν κατάλληλοι DC πινάκες της εταιρείας Spelsberg οι οποίοι έχουν τα εξής χαρακτηριστικά :? Αντοχή στην υπεριώδη ακτινοβολία (Πρότυπα DIN 53387, DIN και UL 746 C -26 )? Βαθµός προστασίας έναντι υγρασίας και σωµατιδίων IP65 ή IP66 (Πρότυπο UL 746 C -27)? Βαθµός προστασίας έναντι καταπονήσεων IK08? οκιµασµένος σε 1000 VDC? Κατασκευασµένος και µονταρισµένος εξ ολοκλήρου στις εγκαταστάσεις της Spelsberg στην Γερµανία? Προκαλωδιοµένος? Όλα τα υλικά που χρησιµοποιούνται εντός των πινάκων Spelsberg είναι των κορυφαίων Γερµανικών εργοστασίων: Dehn (αντικεραυνική προστασία), Wago (κλέµµες παραλληλισµού), Kraus & Naimer (περιστροφικοί διακόπτες), Wohner (ασφαλειοδιακόπτες)? Περιέχει αντικεραυνική προστασία Τ2 (κωδικός DEHN )? Οι πίνακες Spelsberg διατίθενται στις εξής κατηγορίες :? Προκαλωδιωµένος πίνακας µε κλέµµες παραλληλισµού και αντικεραυνικό.? Προκαλωδιωµένος πίνακας µε κλέµµες παραλληλισµού, περιστροφικό διακόπτη απόζευξης των string και αντικεραυνικό.? Προκαλωδιωµένος πίνακας µε κλέµµες παραλληλισµού, ασφαλειοδιακόπτες και αντικεραυνικό. σελ.13

14 8.1 Πίνακες DC Πίνακας µε κλέµµες παραλληλισµού, περιστροφικό διακόπτη και αντικεραυνικό Τ2 DEHN Πίνακας µε κλέµµες παραλληλισµού, ασφαλειοαποζεύκτες και αντικεραυνικό Τ2 DEHN Πίνακας µε κλέµµες παραλληλισµού και αντικεραυνικό Τ2 DEHN σελ.14

15 9. Ασφάλειες 10Χ VDC gpv - Mersen (Ferraz) Η σειρά ασφαλειών HP10M της Mersen (Ferraz) είναι ειδικά σχεδιασµένη για Φωτοβολταϊκές εγκαταστάσεις µέχρι 1000V DC. Η νέα αυτή σειρά ανήκει στην χαρακτηριστική gpv και είναι σύµφωνη µε το πρότυπο IEC Η ασφαλειοθήκη Modulostar HelioProtection για τις παραπάνω ασφάλειες 10x38 της Mersen (Ferraz) είναι ειδικά σχεδιασµένη επίσης για φωτοβολταϊκές εγκαταστάσεις µέχρι 1000V DC και γενικότερα για όλες τις εφαρµογές DC. Είναι σύµφωνη µε τα πρότυπα UL512 και IEC καθώς και επίσης είναι RoHS compliant. Τα πλαστικά µέρη είναι UL94 V0 to V2 (Yellow Card). ιατίθεται µονοπολικός απλός τύπος ή και µε ενδεικτική λυχνία που ανάβει όταν καεί η ασφάλεια (ανοιχτό κύκλωµα). Η ενδεικτική λυχνία λειτουργεί από 350V DC- 1000V DC. σελ.15

16 EΠΙΛΟΓΗ ΤΟΠΟΘΕΤΗΣΗΣ ΑΠΑΓΩΓΩΝ a) Κτήριο χωρίς εξωτερικό σύστηµα συλλογής άµεσων πληγµάτων. b) Κτήριο µε εξωτερικό σύστηµα συλλογής άµεσων πληγµάτων και επαρκή απόσταση διαχωρισµού σελ.16 c) Κτήριο µε εξωτερικό σύστηµα συλλογής άµεσων πληγµάτων και ανεπαρκή απόσταση διαχωρισµού

17 1. DC ΠΛΕΥΡΑ (INVERTER) 2. AC ΠΛΕΥΡΑ (INVERTER) 3. AC ΠΛΕΥΡΑ (ΠΑΡΟΧΗ) Type 2 απαγωγός DEHNGuard M YPV SCI Type 2 απαγωγός DEHNGuard M TT 275 Type 2 απαγωγός DEHNGuard M TT 275 Type Part No. UCPV Type Part No. UN Type Part No. UN DG M YPV SCI V DG M TT /400V DG M TT /400V a) a) a) b) b) Type 1 συνδυασµένος απαγωγός κρουστικών ρευµάτων και υπερτάσεων DEHNLimit PV 1000 V2 Type 1 συνδυασµένος απαγωγός κρουστικών ρευµάτων και υπερτάσεων DEHNShield TT 255 Type 1 συνδυασµένος απαγωγός κρουστικών ρευµάτων και υπερτάσεων DEHNVentil M TT 255 Type Part No. UCPV Type Part No. UN Type Part No. UN DLM PV 1000 V V DSH TT /400V DV M TT /400V c) c) b) c) 4. ΕΠΙΚΟΙΝΩΝΙΑ (INVERTER) σελ.17 Type 2 απαγωγός υπερτάσεων Type 1 απαγωγός κρουστικών ρευµάτων και υπερτάσεων Type Part No. UN DCO RK MD HF 5V V Type Part No. UN BXT ML 4 BE HF 5V V a) c) b)
