1 ΕΚΔΗΛΩΣΗ «Νέες Απαιτήσεις Σήμανσης CE για πόρτες και παράθυρα» Αθήνα, 11 Ιουλίου 2013 «ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΟΣ ΚΟΥΦΩΜΑΤΩΝ» ΚΑΣΑΝΗΣ ΘΕΟΔΩΡΟΣ

2 Το Uw πρέπει να δηλώνεται στη Σήμανση CE υποχρεωτικά. Κάθε περιοχή έχει το ανώτατο όριό της βάσει ΚΕΝΑΚ

3 Πώς διαχωρίζονται τα Πορτοπαράθυρα σύμφωνα με τα Ευρωπαϊκά πρότυπα ; U W Ψg U g U f Παράθυρα Παράθυρα σε μέγεθος Πόρτας όπως οι Μπαλκονόπορτες και οι.κουζινόπορτες

4 Πώς διαχωρίζονται τα Πορτοπαράθυρα σύμφωνα με τα Ευρωπαϊκά πρότυπα ; U D U g ΘΥΡΕΣ ΓΙΑ ΠΕΖΟΥΣ U f2 U g Ψg U f3 Ψg U f1 Κύριες Είσοδοι Καταστημάτων Πολυκατοικιών Μονοκατοικιών Τραπεζών Γενικά κάθε Είσοδος με συχνά Περάσματα, Ειδικές Λειτουργίες και Απαιτήσεις

5 Πως γνωρίζω τα Uf του συστήματος ; Ο παραγωγός του συστήματος με το Ιδιωτικό Συμφωνητικό που υπογράφεται για κάθε σειρά, πρέπει να γνωστοποιήσει για κάθε πιθανό συνδυασμό των προφίλ, τα αντίστοιχα Uf του συστήματος.

6 Κάθε τομή με διαφορετικά προφίλ έχει διαφορετικό Συντελεστή Θερμοπερατότητος Uf ΠΑΝΤΖΟΥΡΙ ΚΛΕΙΣΤΟ ΧΩΝΕΥΤΟ ΠΑΝΤΖΟΥΡΙ ΑΝΟΙΚΤΟ

7 Πως γνωρίζω τo Ug της υάλωσης ; Ο κατασκευαστής της υάλωσης πρέπει να προμηθεύσει την Δήλωση Επιδόσεων μαζί με την Δήλωση CE βάσει του προτύπου ΕΝ Για κάθε υάλωση που παραδίδει θα αναγράφεται Ο Συντελεστής Θερμοπερατότητος Ug Ο Ηλιακός Συντελεστής Η Φωτοπερατότητα g LT

8 Το πρότυπο EN :2006+Α1:2010 μας προτείνει 3 τρόπους για Παράθυρα ΠΡΟΣΟΧΗ: Μόνο για Παράθυρα και Παράθυρα σε μέγεθος Πόρτας (Μπαλκονόπορτες) Με Πίνακες Με Υπολογισμό από Πρόγραμμα από Πίνακα Δείγματος Με Πίνακα Δείγματος Μετρημένου σε ΗOT BOX

9 1 Με Πίνακες 1 Με Πίνακες τους F1, F2 & F3 ΟΧΙ με τον Πίνακα F4 Μέγεθος Δείγματος : Δεν απαιτείται Τύπος της Δοκιμής : Τιμές μέσα από τον Πίνακα Εύρος Εφαρμογής : Όλα τα Μεγέθη

10 Από τους Πίνακες του Προτύπου ΕΝ F1, F2 και F3, αρκεί να γνωρίζουμε Uf του πλαισίου και Ug της Υάλωσης 30% 20% 30%

11 2,2 3,0 3,8 2,7 2,7 3,0 3,2 1,7 2,1 2,4 2,6 1,1 1,7 1,9 2,2

12 Γραμμική Παρεμβολή στους Πινακες Uf = 2,4 Ug = 1,4 Uw = 2,0 Uf = 3,5 Ug = 1,1 Uw = 2,1

13 0 C 20 C + 20 C Γιατί στον πίνακα F1 τα θερμομονωτικά σταματούν στην στήλη με Συντελεστή Θερμοπερατότητος Uf = 3,8 και ακολουθούν τα ψυχρά με Uf = 7,0; Uf = 3,7 Διότι από το Uf > 3,8 ξεκινά ΜΕ ΑΠΟΛΥΤΗ ΒΕΒΑΙΟΤΗΤΑ η Υγροποίηση Η Υγροποίηση οποιασδήποτε επιφανείας στον εσωτερικό χώρο μιας κατοικίας ξεκινά από τους 9⁰ και εξαρτάται από την υγρασία του χώρου 12 C Εσωτερική Θερμοκρασία Φύλλου 9,5 C Εσωτερική Θερμοκρασία Κάσας

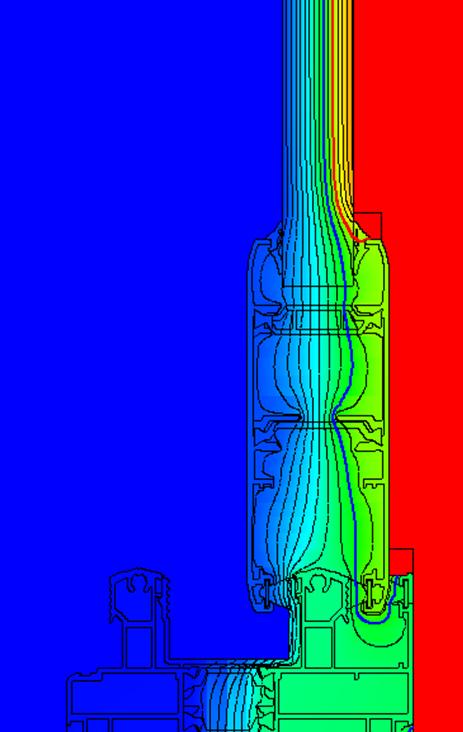

14 0 C 20 C Γιατί στον πίνακα F1 τα θερμομονωτικά σταματούν στην στήλη με Συντελεστή Θερμοπερατότητος Uf = 3,8 και ακολουθούν τα ψυχρά με Uf = 7,0 ; Uf = 3,08 Στην Διατομή αυτή με συντελεστή Θερμοπερατότητος Uf = 3,1 φαίνεται καθαρά πόσο μετατοπίστηκε προς τα έξω η ισοθερμοκρασιακή των 10⁰ C 12,5 C Εσωτερική Θερμοκρασία Κάσας

15 Πλεονεκτήματα και Μειονεκτήματα Πλεονεκτήματα 1. Δεν απαιτούνται οι διαστάσεις του κουφώματος. 2. Είναι εύκολος τρόπος 3. Δεν απαιτείται η γνώση Υπολογιστή Μειονεκτήματα 1. Υπάρχει ο κίνδυνος του λάθους. 2. Προσεγγιστικός Υπολογισμός 3. Μπορεί να ζητηθεί και Υπολογισμός ακριβείας 4. Μειωμένη Αξιοπιστία

16 2 Με Αναλυτικό Υπολογισμό σε Πρόγραμμα το οποίο επαλήθευσε Κοινοποιημένο Εργαστήριο Με Πίνακα που συνέταξε μετά από Υπολογισμό Κοινοποιημένο Εργαστήριο

17 Παρατηρήσεις c Όπου λεπτομερείς υπολογισμοί.απαιτούνται ο κατασκευαστής θα.πρέπει να τους δώσει. d Για Συντ. Θερμοπερατότητος της.υάλωσης Ug 1,9 W/(m² C⁰) τότε.«η συνολική επιφάνεια 2,3 m²».αντικαθιστάτε από το.«όλα τα μεγέθη»

18 Το πρόγραμμα Υπολογισμού πρέπει να είναι Επαληθευμένο-Επικυρωμένο (Validated) από κοινοποιημένο Εργαστήριο (Notified Body) για την ορθότητα των υπολογισμών βάσει του προτύπου ISO EN :2003 Annex D.

19

20 Πίνακας που συνέταξε μετά από Υπολογισμό το Κοινοποιημένο Εργαστήριο

21 Ug Uw 1,1 1,9 1,9 2,5

22 Πλεονεκτήματα και Μειονεκτήματα Πλεονεκτήματα 1. Κανένας κίνδυνος λαθών. 2. Ακριβής Υπολογισμός 3. Τα στοιχεία είναι έτοιμα από την προσφορά 4. Μεγαλύτερη αξιοπιστία στους ελέγχους Μειονεκτήματα 1. Απαιτείται Hardware & Software 2. Απαιτείται η γνώση Υπολογιστή 3. Αναβαθμίσεις κάθε χρόνο = Έξοδο

23 3 Με Πίνακα που συνέταξε μετά από Μετρήσεις σε HOT BOX Κοινοποιημένο Εργαστήριο

24 Σε Hot Box EN : Η Μέτρηση ισχύει μόνο για την συγκεκριμένη διάσταση, τύπο υαλώσεως και πλαισίων αλουμινίου ή αν έγινε μέτρηση σε δείγματα 1,23x1,48 και 1,48x2,18 ισχύει μόνο για τον τύπο υαλώσεως και πλαισίων αλουμινίου αλλά για εμβαδό <2.3m² ή >2.3m² αντίστοιχα όπως και με την προηγούμενη υπολ. μέθοδο

25 Πλεονεκτήματα και Μειονεκτήματα Πλεονεκτήματα 1. Κανένας κίνδυνος λαθών. 2. Ακριβέστατος Υπολογισμός 3. Λαμβάνει υπόψη και την επίδραση των Εξαρτημάτων κατά την μέτρηση για θερμογέφυρες 4. Μεγαλύτερη αξιοπιστία στους ελέγχους Μειονεκτήματα 1. Πανάκριβη μέθοδος

26 Το πρότυπο EN :2006+Α1:2010 μας προτείνει 2 τρόπους για Θύρες Πεζών ΠΡΟΣΟΧΗ: Μόνο Πόρτες Εισόδου για Πεζούς 2 3 Με Υπολογισμό από Πρόγραμμα από Πίνακα Δείγματος Με Πίνακα Δείγματος Μετρημένου σε ΗOT BOX
