1 Distributed computing Grid & HPC AUTH GR-01-AUTH CLUSTER European Grid Infastrure job submission

2 CPU Cores: 8 RAM: 16GB Storage: 1TB Desktop

3 CPU Cores: 128 RAM: 512GB Storage: 5TB Cluster

4 CPU Cores: RAM: 20TB Storage: 100PB Grid

5 GRID Grid Computing -> Electrical Power Grid Accessing computer power would be as simple as accessing electrical power

6 1999 Μαζική ροή και ανάλυση πειραματικών δεδομένων CERN The goal was to provide global computing resources to store, distribute and analyse the ~25Petabytes of data annually generated by the Large Hadron Collider(LHC) at CERN on the Franco-Swiss border European DataGrid Project έρευνα και ανάπτυξη τεχνολογιών Grid computing

7 2004 Enabling Grid for E-sciencE παροχή υπολογιστικών πόρων on demand σε επιστήμονες ανά τον κόσμο και συμμετοχή μεγαλύτερου εύρους υπολογιστικών κλάδων. Στο τέλος του project 13 εκατ. jobs/μήνα σε 300 data centers

8 European Grid Infastructure - EGI.eu οργανισμός για τη μακροχρόνια ανάπτυξη και διατήρηση της υποδομής και των υπηρεσιών του Grid Η υποδομή επεκτείνεται περιλαμβάνοντας και άλλους οργανισμούς: BalticGrid SEEGrid Nordic DataGrid

9 EGI-InSPIRE συνεργασία 50 ιδρυμάτων σε περισσότερες από 40 χώρες συντονισμός και διατήρηση της πανευρωπαϊκής υποδομής για την υποστήριξη επιστημονικών κοινοτήτων και διεθνών συνεργασιών

10 European Grid Infastructure

11 HellasGrid - NGI_GRNET

12 Scientific Computing Office it.auth Data Center

13 Number of CPUs since 2002

14 Storage Capacity

15 MPI benchmark

16 Desktop

17 This is where the grid can take us:

18 Use Cases meteorology & climatology Bio-informatics civil-engineering life sciences astronomy biochemistry computer science mathematics linguistics

19 Aristotle Racing Team (ART) H φοιτητική ομάδα ART χρησιμοποίησε την Υπολογιστική Συστοιχία του ΑΠΘ κατά τη σχεδίαση του αγωνιστικού μονοθεσίου ART-15 για το διαγωνισμό Formula Student.

20 ART προσομοιώσεις με 16 cores Σχεδιάστηκε υπολογιστικό πλέγμα με κελιά. Συνολικός πραγματικός χρόνος (walltime): ώρες Συνολικός υπολογιστικός χρόνος προσομοίωσης (cpu time): 15 ημέρες+8.4 ώρες.

21 ART προσομοιώσεις με 4-28 cores Σχεδιάστηκε υπολογιστικό πλέγμα με 20 εκατομμύρια κελιά. Συνολικός πραγματικός χρόνος (walltime): 20 ημέρες+16 ώρες Συνολικός υπολογιστικός χρόνος προσομοίωσης (cpu time): 279 ημέρες+5 ώρες.

22 PARALLEL COMPUTING Embarrassingly parallel (parametric studies)- Independent Parallel tasks Multiple processes concurrently (threads, OpenMP, MPI, Charm++ etc)

23 attack the computational problem A simple task is slow (+scheduling overhead) Perform many tasks simultaneously

24 functional partitioning data partitioning (domain decomposition)

25 Shared Memory architecture OpenMP threads All CPUs access the same memory Multicore programming Very fast

26 Distributed Memory Message Passing Interface (MPI) Each CPU has its own memory Message Passing Communication overhead limits performance

27 clone git repository $ git clone helpdesk/thmmy exercises 2014.git show terminal

28 Use Git for source control create a new local repository $ git init check out a remote repository $ git clone username@host:/path/to/repository $ git add <filename> $ git commit m "Commit message" $ git push $ git pull add files commit changes upload chages to remote repository fetch changes to your working copy

29 log into User interface $ ssh ui.afroditi.hellasgrid.gr l username

30 ...for Windows use putty manual

31 batch job A sequence of commands to be executed without manual intervention Submitted for execution as a single unit

32 submit.sh #PBS N a.out #PBS q auth #PBS j oe #PBS l nodes=1 cd $PBS_O_WORKDIR pwd date hostname

33 PBS directives #PBS N JobName #PBS j oe directs that the standard output and error streams are to be merged #PBS q auth Specify the queue #PBS l resource_list Defines the resources that are required by the job #PBS l mem=512mb Specify the maximum amount of physical memory required. #PBS l nodes=1:ppn=1 Specify the number of nodes requested and the number of processors per node. man qsub

34 qsub / qstat #submit batch job $ qsub submit.sh #check job status $ qstat manual show terminal

35 Job States C Job is completed after having run. E Job is exiting after having run. Q job is queued. R job is running. W job is waiting to be executed. To cancel a job the command qdel is used, followed by the job identifier: $ qdel

36 OpenMP hello example

37 $ g++ fopenmp hello.c o chello compilation place your code in $SCRATCHDIR compile using the fopenmp flag show terminal

38 job submission submission script hello.pbs #!/bin/bash #PBS q auth #PBS N omp hello #PBS j oe #PBS l nodes=1:ppn=3 # Change directory to the one used to submit the job cd $PBS_O_WORKDIR # Discover from within the job the number of allocated cores export OMP_NUM_THREADS=`cat $PBS_NODEFILE wc l` # Execute/Run./chello submit job $ qsub hello.pbs check job status $ qstat

39 Matrix Multiplication

40 serial case compile using the Makefile CXX=g++ CXXFLAGS= O0 TARGETS=direct all: $(TARGETS) direct: direct.cpp $(CXX) $(CXXFLAGS) $^ o $@ clean: rm f $(TARGETS) $ make show terminal Walltime : 8.25 seconds

41 OpenMP compile using the Makefile 4 OpenMP threads #!/bin/bash #PBS q auth #PBS N omp mm #PBS j oe #PBS l nodes=1:ppn=4 cd $PBS_O_WORKDIR export OMP_NUM_THREADS=$(cat $PBS_NODEFILE wc l)./mm

42 ...OpenMP submit the job using mm.pbs show terminal Walltime : 4.17 seconds

43 MPI compile using the Makefile submit the job using mm.pbs 5 MPI processes #!/bin/bash #PBS q auth #PBS N mpi mm #PBS j oe #PBS l nodes=1:ppn=5 cd $PBS_O_WORKDIR export NP=$(cat $PBS_NODEFILE wc l) export I2G_MPI_TYPE=mpich2 export I2G_MPI_APPLICATION=mm $I2G_MPI_START show terminal Walltime : 2.06 seconds

44 #PBS l nodes=2:ppn=4 8 MPI processes (4procs per node) show terminal Walltime : seconds

45 Use the cluster for Matlab Ansys Cadence Octave

46 CUDA Tesla C2075 (14) Multiprocessors x ( 32) CUDA Cores/MP: 448 CUDA Cores

47 OpenACC GPU programming with a more simple, fast and portable way! #pragma acc kernels copyin(a,b) copyout(c) for (i = 0; i < SIZE; i++) { for (j = 0; j < SIZE; j++) { for (k = 0; k < SIZE; k++) { c[i][j] += a[i][k] * b[k][j]; } } } OpenACC API provides describes a collection of compiler directives that allow you to accelarate your scientific code.

48 Using the Grid...for even more jobs!

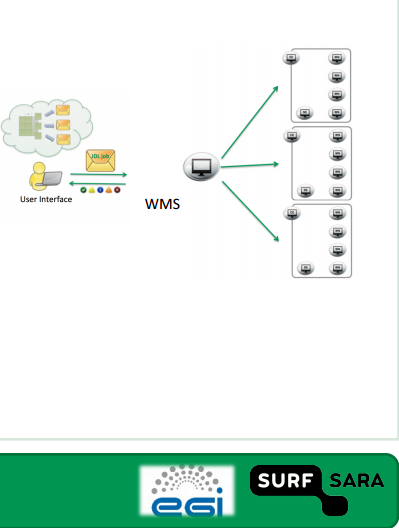

49 Grid components User Interface or UI Workload management system or WMS Compute element or CE Worker node or WN Storage element or SE

50 User Interface (UI) διεπαφή για πρόσβαση στους πόρους του Grid

51 Workload Management System (WMS) διαμοιράζει και διευθύνει τις διεργασίες στους υπολογιστικούς και αποθηκευτικούς πόρους που είναι διαθέσιμοι στο Grid εύρεση των κατάλληλων πόρων για τις εργασίες υποβολή εργασιών στους υπολογιστικούς πόρους Logging και book keeping διαχείριση των αντιπροσωπευτικών στοιχείων ταυτοποίησης

52 Compute Element (CE) Αναλαμβάνει την διαχείριση ενός cluster μέσω ενός scheduler και χρήση job queues.

53 Computing Resource Execution and Management (CREAM) Service που αναλαμβάνει την λειτουργία της διαχείρισης εργασιών σε ένα CE. Δέχεται αιτήματα για υποβολή εργασιών και άλλες εντολές διαχείρισης εργασιών ( ακύρωση, επίβλεψη κατάστασης...) Μπορεί να δέχεται αιτήματα από τον WMS ή απευθείας από έναν χρήστη.

54 Portable Batch System (PBS/Torque) Κατανέμει τις εργασίες στους διαθέσιμους υπολογιστικούς πόρους.

55 Scheduler - MAUI Policy mechanism για την διαχείριση των διαθέσιμων πόρων του συστήματος. Συνεργάζεται με το batch system για να ελέγξει την διανομή των πόρων και να επιβάλει policies όσον αφορά στην χρήση του.

56 Worker Node (WN) Υπολογιστικός κόμβος όπου τελικά τρέχουν οι εργασίες που έχουν υποβληθεί και δρομολογηθεί σε ένα site.

57 Storage Element (SE) Αποτελούν τους αποθηκευτικούς πόρους του Grid. Απλοί servers - διαχείριση δεδομένων μέσω GridFTP (Μία Grid έκδοση του FTP που υποστηρίζει Grid authentication) Σύνθετα συστήματα μαζικού αποθηκευτικού χώρου - διαχείρισή δεδομένων μέσω του Storage Resource Manager (SRM)

58

59

60 Job Description Language JDL --> ASCII text file The user needs to provide: A job description -What program? What data? Input Data --> Executable --> Output Data -Any requirements on OS, installed software? -Any requirements on computing or memory resources? ATTRIBUTE = expression ; # --> comments ; --> seperator "strings" logical expressions ( &&,,! )

61 a simple.jdl file Executable = "/bin/echo"; Arguments = "hello"; StdOutput = "std.out"; StdError = "std.err"; OutputSandbox = {"std.err","std.out"}; hello.jdl wiki

62 job management commands $ glite wms job list match a job.jdl $ glite wms job submit a o id job.jdl $ glite wms job status i id $ glite wms job output i id dir results $ glite wms job cancel i id $ module load glite find resources submit the job get the status get your results cancel the job or...

63 Submit hello.jdl to the Grid $ glite wms job submit a o id hello.jdl show terminal

64 job types Normal (serial or parallel jobs) Collection Parametric DAG (Directly Acyclic Graph)

65 Parametric job param.jdl JobType = "Parametric"; Executable = "param_run.sh"; Arguments = "_PARAM_"; StdOutput = "std_param_.out"; StdError = "std_param_.err"; Parameters = 10; ParameterStart = 1; ParameterStep = 1; InputSandbox = {"param_run.sh"}; OutputSandbox = {"std_param_.out","std_param_.err" }; #!/bin/bash /bin/echo $1 script - param_run.sh Parametric Job Submission Easy management of parametric jobs

66 job submission submit parametric job to the Grid $ glite wms job submit a o id param.jdl check status $ glite wms parametric job status n i id.txt show terminal

67 Grid wiki: it.auth.gr: contact us!
