1 Προσθετική επί εμφυτευμάτων Όλα από την bredent

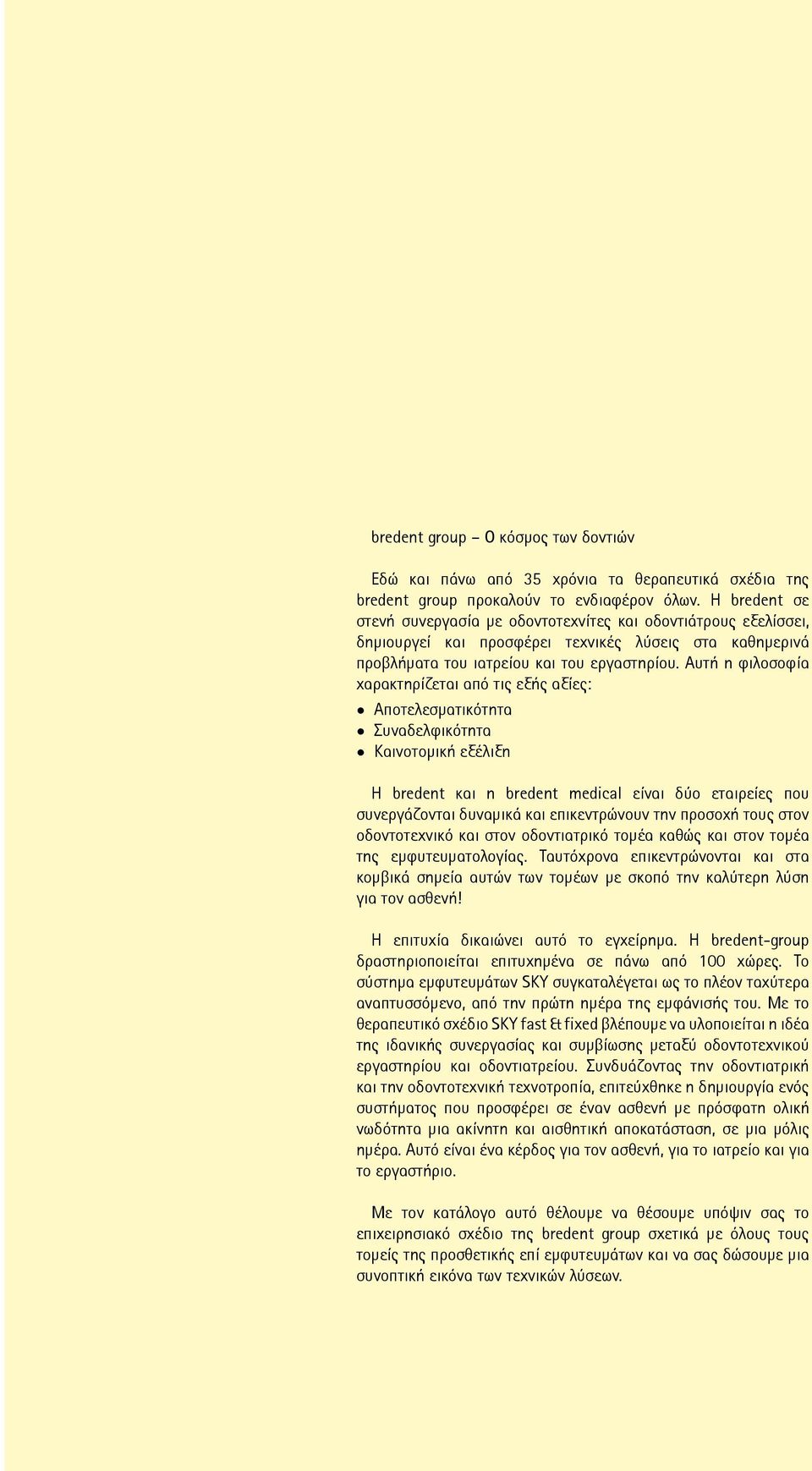

2 bredent group O κόσμος των δοντιών Εδώ και πάνω από 35 χρόνια τα θεραπευτικά σχέδια της bredent group προκαλούν το ενδιαφέρον όλων. Η bredent σε στενή συνεργασία με οδοντοτεχνίτες και οδοντιάτρους εξελίσσει, δημιουργεί και προσφέρει τεχνικές λύσεις στα καθημερινά προβλήματα του ιατρείου και του εργαστηρίου. Αυτή η φιλοσοφία χαρακτηρίζεται από τις εξής αξίες: Αποτελεσματικότητα Συναδελφικότητα Καινοτομική εξέλιξη Η bredent και η bredent medical είναι δύο εταιρείες που συνεργάζονται δυναμικά και επικεντρώνουν την προσοχή τους στον οδοντοτεχνικό και στον οδοντιατρικό τομέα καθώς και στον τομέα της εμφυτευματολογίας. Ταυτόχρονα επικεντρώνονται και στα κομβικά σημεία αυτών των τομέων με σκοπό την καλύτερη λύση για τον ασθενή! Η επιτυχία δικαιώνει αυτό το εγχείρημα. Η bredent-grοup δραστηριοποιείται επιτυχημένα σε πάνω από 100 χώρες. Το σύστημα εμφυτευμάτων SKY συγκαταλέγεται ως το πλέον ταχύτερα αναπτυσσόμενο, από την πρώτη ημέρα της εμφάνισής του. Με το θεραπευτικό σχέδιο Sky fast & fixed βλέπουμε να υλοποιείται η ιδέα της ιδανικής συνεργασίας και συμβίωσης μεταξύ οδοντοτεχνικού εργαστηρίου και οδοντιατρείου. Συνδυάζοντας την οδοντιατρική και την οδοντοτεχνική τεχνοτροπία, επιτεύχθηκε η δημιουργία ενός συστήματος που προσφέρει σε έναν ασθενή με πρόσφατη ολική νωδότητα μια ακίνητη και αισθητική αποκατάσταση, σε μια μόλις ημέρα. Αυτό είναι ένα κέρδος για τον ασθενή, για το ιατρείο και για το εργαστήριο. Με τον κατάλογο αυτό θέλουμε να θέσουμε υπόψιν σας το επιχειρησιακό σχέδιο της bredent grοup σχετικά με όλους τους τομείς της προσθετικής επί εμφυτευμάτων και να σας δώσουμε μια συνοπτική εικόνα των τεχνικών λύσεων.

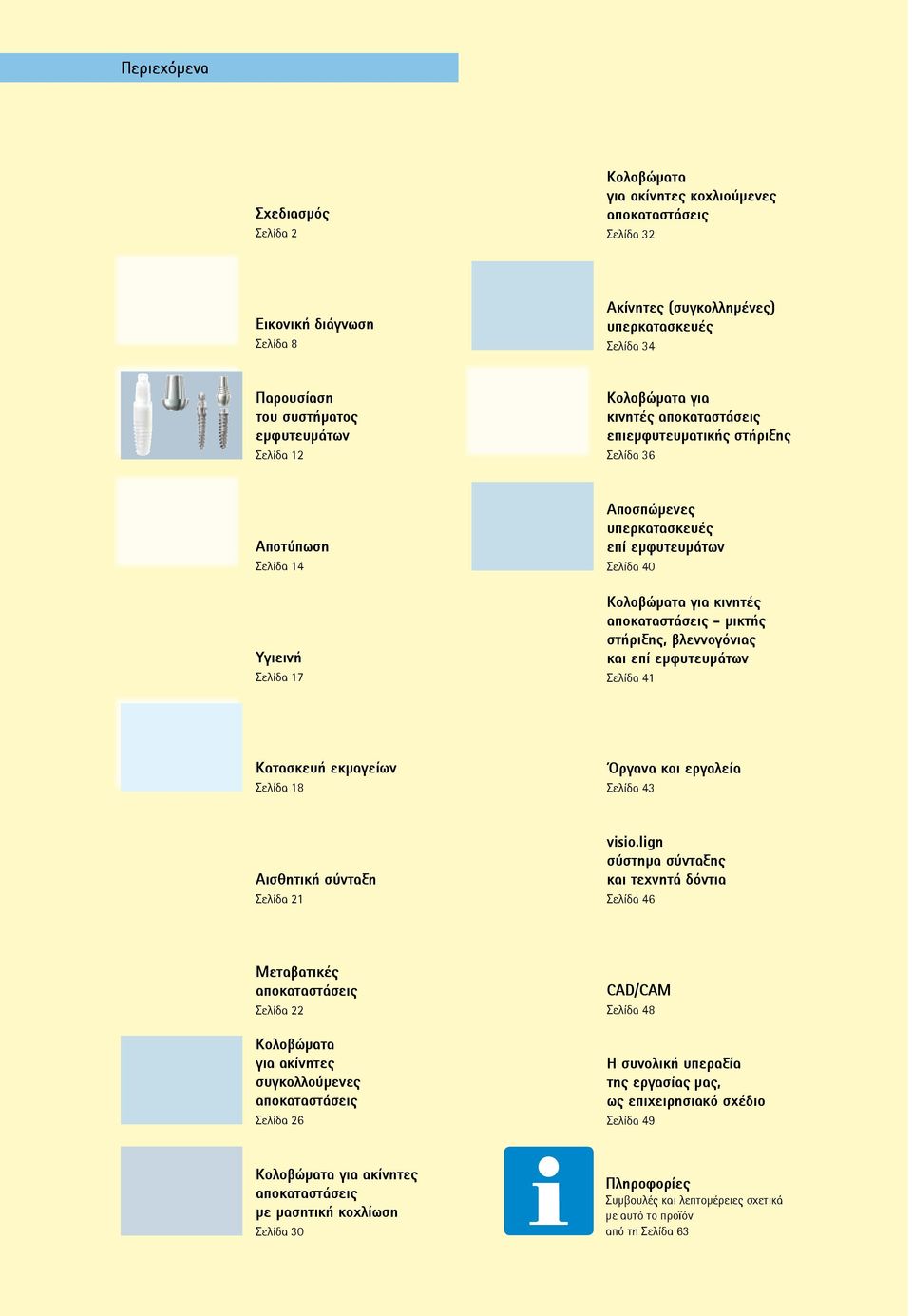

3 Περιεχόμενα Σχεδιασμός Σελίδα 2 Κολοβώματα για ακίνητες κοχλιούμενες αποκαταστάσεις Σελίδα 32 Eικονική διάγνωση Σελίδα 8 Ακίνητες (συγκολλημένες) υπερκατασκευές Σελίδα 34 Παρουσίαση του συστήματος εμφυτευμάτων Σελίδα 12 Κολοβώματα για κινητές αποκαταστάσεις επιεμφυτευματικής στήριξης Σελίδα 36 Αποτύπωση Σελίδα 14 Υγιεινή Σελίδα 17 Αποσπώμενες υπερκατασκευές επί εμφυτευμάτων Σελίδα 40 Κολοβώματα για κινητές αποκαταστάσεις - μικτής στήριξης, βλεννογόνιας και επί εμφυτευμάτων Σελίδα 41 Κατασκευή εκμαγείων Σελίδα 18 Όργανα και εργαλεία Σελίδα 43 Αισθητική σύνταξη Σελίδα 21 visio.lign σύστημα σύνταξης και τεχνητά δόντια Σελίδα 46 Μεταβατικές αποκαταστάσεις Σελίδα 22 Κολοβώματα για ακίνητες συγκολλούμενες αποκαταστάσεις Σελίδα 26 CAD/CAM Σελίδα 48 Η συνολική υπεραξία της εργασίας μας, ως επιχειρησιακό σχέδιο Σελίδα 49 Κολοβώματα για ακίνητες αποκαταστάσεις με μασητική κοχλίωση Σελίδα 30 Πληροφορίες Συμβουλές και λεπτομέρειες σχετικά με αυτό το προϊόν από τη Σελίδα 63

4 Συμβίωση Η αρχική προϋπόθεση για μια, αισθητική και με ακρίβεια αποκατάσταση είναι η αλυσιδωτή συμβίωση των προϊόντων. Εμφυτεύματα ζιρκονίου whitesky Παρασκευή με κοπτικά brediam Εμφυτεύματα τιτανίου SKY Εμφυτευματολογία Συμβίωση στην προσθετική επί εμφυτευμάτων Η εμφυτευματολογία είναι πλέον στάνταρ στην οδοντιατρική. Οι ασθενείς έρχονται με μεγάλες λειτουργικές και αισθητικές αξιώσεις στο ιατρείο. Η bredent group σας προσφέρει ένα ολοκληρωμένο concept στην εμφυτευματολογία - από το σχέδιο θεραπείας έως τη χειρουργική τοποθέτηση και από την προσωρινή αποκατάσταση και το αποτύπωμα έως την τελική προσθετική αποκατάσταση επί εμφυτευμάτων. Τεχνική χύτευσης & πυρόχωμα Brevest/Brealloy Οδοντο Κοπτικά φρεζαδόρου Κοχλιώσεις & σύνδεσμοι ακριβείας VKS Εικόνες επικεφαλίδα: Εικόνα 1, Εικόνα 5 Dres. Alius / Gresskowski, Νυρεμβέργη Εικόνα 4 Οδοντοτεχνικό εργαστήριο Küchler, Μόναχο

5 ant Δισκάρι αποτύπωσης breciform D Υλικά αποτύπωσης brecision Καταγραφή δήξης security-bite blue Ποιότητα Made in Germany Οδοντιατρική Ύψιστη ακρίβεια επιτυγχάνεται στο εργαστήριο και στο ιατρείο γιατί όλα τα υλικά και μηχανήματα συνεργάζονται άψογα μεταξύ τους. Η συνεργασία ποιότητας μεταξύ ιατρείου και εργαστηρίου έχει σαν αποτέλεσμα ικανοποιημένους ασθενείς. τεχνική Απολύμανση Dentaclean Σύστημα εκμαγείων Master-Split Γύψος & κεριά Thixo-Rock/Biotec 1

6 Σχεδιασμός Καταγραφή δήξης Η καταγραφή της δήξης σε μερική νωδότητα της γνάθου γίνεται με τη σιλικόνη καταγραφής security-bite blue. Σε ολική νωδότητα γίνεται χρήση βασικής πλάκας με κέρινη ύψη και ενδεχομένως προσωπικού τόξου για να ελεγχθεί η σχέση μεταξύ των μασητικών επιπέδων και του κρανίου. security-bite blue (Σκληρότητα 90 Shore A): Υλικό καταγραφής δήξης με βάση σιλικόνη αθροιστικού τύπου. Η θιξοτροπική συμπεριφορά του επιτρέπει την άριστη προσαρμογή στο οδοντικό τόξο. Η σταθερή καταγραφή εξασφαλίζει μια πιστή αναγνωρισιμότητα του οδοντικού τόξου χωρίς ελαστικότητα. 01 Καταγραφή δήξης με security-bite blue. Συσκευασία 2 x 50 ml Φύσιγγες (μπλε) 12 ρύγχη(φαρδιά) 12 ρύγχη ανάμειξης (ροζ) Σετ 26 τεμάχια ΚΩΔ Φωτοπολυμεριζόμενο υλικό UV Φωτοπολυμεριζόμενο υλικό για βασικές πλάκες και ατομικά δισκάρια. Εύκολη τοποθέτηση στο εκμαγείο χωρίς σκισίματα. Το προκατασκευασμένο σχήμα επιτρέπει τη γρήγορη επεξεργασία. Φωτοπολυμεριζόμενο υλικό UV 50 τεμάχια άνω γνάθου ΚΩΔ Φωτοπολυμεριζόμενο υλικό UV 50 τεμάχια κάτω γνάθου ΚΩΔ Βασικές πλάκες με κέρινα ύψη. Προκατασκευασμένα κέρινα ύψη Από κερί σε 4 διαφορετικές σκληρότητες και χρώματα, σε ράβδους και σε σχήμα οδοντικού τόξου. Υψηλής τήξης κερί, εγγυάται σταθερή διαμόρφωση στη στοματική κοιλότητα. Μεσαία σκληρότητα, άνω/κάτω γνάθου 74 τεμάχια ΚΩΔ Μεσαία σκληρότητα, άνω/κάτω γνάθου 104 τεμάχια, 14 x 8 x 140 mm ΚΩΔ

7 Κατασκευή αρχικών εκμαγείων Το αρχικό εκμαγείο οφείλει να απεικονίζει όλα τα σκληρά και μαλακά ανατομικά στοιχεία μέχρι το βάθος της ουλοπαρειακής αύλακας. Thixo-Rock Το Thixo-Rock είναι υπέρσκληρη συνθετική γύψος κατηγορίας IV με μοναδικές θιξοτροπικές ιδιότητες και ιδανικό έλεγχο της ρευστότητας που επιτρέπει τη δημιουργία πολλαπλών εκμαγείων. Η ελάχιστη διαστολή επιτυγχάνεται σε μόλις 2 ώρες και είναι o.o8%. Αυτό εγγυάται την απόλυτη ακρίβεια και πιστότητα αναπαραγωγής λεπτομερειών από την αποτύπωση στο στόμα του ασθενή, έως την τελική κατασκευή των αποκαταστάσεων. Διατίθεται στα χρώματα: καφέ, ζαχαρί και γκρι. 03 Χρώμα ζαχαρί 1 x 2kg ΚΩΔ E5 2 Exakto-Form Ρητίνη εκμαγείων, για πιστή απόδοση και υψηλή σταθερότητα σε οξύαιχμα σημεία. Η ρητίνη αναμειγνύεται από 2 συστατικά. Το συστατικό Α (χρωματισμένο) και συστατικό Β (λευκό) ανακατεύονται σε ποσότητες 1:1. Διατίθεται σε 5 χρώματα: κίτρινο, ζαχαρί, πράσινο (της ελιάς), γκρι και μπλε. Καμία αποτριβή σε σύγκριση με εκμαγεία γύψου. Αυτό διασφαλίζει ακριβέστατες αποκαταστάσεις. Υψηλή σταθερότητα στα οξύαιχμα σημεία. Έτσι δεν είναι αναγκαία η δημιουργία πολλών εκμαγείων. 04 Ανάρτηση στον αρθρωτήρα Σετ Κάθε συσκευασία περιέχει 600 g 6 x 50 g A συστατικό, χρώμα: ζαχαρί 6 x 50 g B συστατικό, καταλύτης ΚΩΔ Τα εκμαγεία αναρτούνται στον αρθρωτήρα με τη βοήθεια της καταγραφής δήξης ή των κέρινων υψών. Προτείνεται η χρήση προσωπικού τόξου. ANA-Πλήρως προσαρμοσμένος αρθρωτήρας - Συμβατός με όλα τα προσωπικά τόξα που υπάρχουν στο εμπόριο, έτσι μπορείτε να τον χρησιμοποιήσετε εύκολα συνδυαστικά χωρίς να έχετε επιπλέον έξοδα - Μετακίνηση οπισθολίσθησης έως 5 mm - Πλάγια μετακίνηση έως 5 mm σε κάθε πλευρά. - Δυνατότητα εξατομίκευσης τόσο κατά ύψος όσο και κατά πλάτος - Συμβατός με όλα τα συστήματα αποσπώμενων εκμαγείων της αγοράς ΚΩΔ A10 0 Arti-Rock Η γύψος ανάρτησης για γρήγορη και ακριβή ανάρτηση στον αρθρωτήρα. Ο ρόλος της είναι καθοριστικός για την έκβαση της τελικής αποκατάστασης. - Χαμηλή διαστολή <0,02% μετά από 48 ώρες. 05 Συσκευασία των 4 kg ΚΩΔ AR0 4 3

8 Σχεδιασμός Διαγνωστικό κέρωμα Ένα διαγνωστικό κέρωμα ή μια διαγνωστική σύνταξη δημιουργείται σε περιστατικά έλλειψης μερικών δοντιών, ελεύθερων άκρων καθώς και σε περιστατικά νωδών γνάθων. Κεριά Life-Color Κεριά με φυσικό χρώμα δοντιού, σε δύο διαφορετικές σκληρότητες, με χαμηλή συρρίκνωση, κατασκευασμένα σε συνεργασία με τον M.A. Polz. Εύκολη κατασκευή με ευδιάκριτη ανατομική μορφή. ΚΩΔ Σκληρό 25 g ΚΩΔ Μεσαίο 25 g Αισθητικές όψεις από κερί Οι κέρινες όψεις διευκολύνουν σημαντικά και μειώνουν το χρόνο εργασίας. Το φυσικό χρώμα των προκατασκευασμένων όψεων βοηθά τον ασθενή να δει τη μελλοντική αποκατάσταση. 06 Σετ αποτελείται από 240 τεμάχια (24 διαφορετικά σχήματα των 10 μεμονωμένων τεμαχίων) ΚΩΔ. C Στον οδοντοτεχνικό κατάλογο θα βρείτε, σε πάνω από 400 σελίδες, περισσότερες πληροφορίες και τεχνάσματα κατασκευής, σε 12 γλώσσες. 4

9 Διαγνωστική Σύνταξη Η διαγνωστική σύνταξη γίνεται από τον οδοντοτεχνίτη έχοντας υπόψιν του την ιδανική θέση των δοντιών σε ό,τι αφορά τις αισθητικές και λειτουργικές αξιώσεις του ασθενούς. Έτσι, μπορεί να διαπιστωθεί έγκαιρα μια πιθανή ατροφία της φατνιακής ακρολοφίας και να σχεδιαστεί η πιθανή χρήση μοσχευμάτων. Κερί σύνταξης asw Για γρήγορη σύνταξη των δοντιών χωρίς τη χρήση θερμότητας. Έτσι ο τεχνίτης μπορεί να κάνει πολλαπλές δοκιμές για την εξακρίβωση της ιδανικής σύνταξης των δοντιών. Σε τρία διαφορετικά μεγέθη. Κερί σύνταξης asw 4, 220 g ΚΩΔ Φωτοπολυμεριζόμενο υλικό UV Φωτοπολυμεριζόμενο υλικό για βασικές πλάκες και ατομικά δισκάρια. Εύκολη τοποθέτηση στο εκμαγείο χωρίς σκισίματα. Το προκατασκευασμένο σχήμα επιτρέπει τη γρήγορη επεξεργασία. Φωτοπολυμεριζόμενο υλικό UV Συσκευασία 50 τεμαχίων. Άνω γνάθος ΚΩΔ Φωτοπολυμεριζόμενο υλικό UV Συσκευασία 50 τεμαχίων. Κάτω γνάθος ΚΩΔ visio.lign Σύστημα σύνταξης με προκατασκευασμένους φλοιούς δοντιών, με διαστρωματώσεις που προσδίδουν χαρακτηριστικά φυσικών δοντιών. Υπάρχουν διαφορετικά σχήματα για πρόσθια και οπίσθια δόντια. Χρωματική σταθερότητα, αποτροπή κατακράτησης οδοντικής πλάκας και αντοχή στην αποτριβή Υψηλή αποτελεσματικότητα με λογική εργασία Σίγουρη χρωματική απόδοση λόγω της διαθεσιμότητας σε χρωματολογία A-D Τελείωμα, διαμόρφωση και εξατομίκευση με τις μικροϋβριδικές ρητίνες crea.lign (βλ. σελίδα 46) 07 neo.lign Τα νέα δόντια neo.lign υπάρχουν σε πρόσθια και οπίσθια και έρχονται να συμπληρώσουν το σύστημα επικάλυψης visio.lign. 07 Κερί οδοντοστοιχιών Για όλο το φάσμα των κινητών αποκαταστάσεων. Διατίθεται σε 2 πάχη και 3 σκληρότητες που δίνουν στον οδοντοτεχνίτη τη δυνατότητα να συνδυάσει και να βρει την ιδανική γι αυτόν τεχνική. Μεσαία σκληρότητα, πάχος 1,50 mm, 1000 g ΚΩΔ

10 Απεικονιστική Διάγνωση Πανοραμική ακτινογραφία Δισδιάστατη απεικονιστική διάγνωση (OPG) X-resin OPG Ένα ακτινοσκιερό ακρυλικό προσαρμοσμένο στις ανάγκες του ορθοπαντομογραφήματος. Διευκολύνει και κάνει ορατά τις δομές και τα περιγράμματα. Έτσι απλοποιείται και επιταχύνεται η ανάλυση της ακτινογραφίας. Η πρακτική του συσκευασία διευκολύνει την εφαρμογή του υλικού και κάνει την κατανάλωσή του πιο οικονομική x φύσιγγα 50 ml, X-resin OPG 1 x συγκολλητικός παράγοντας X-connector, 10 ml 12 x ρύγχη ανάμειξης, μεγέθους 1, μπλε ΚΩΔ X-resin OPG Ορθοπαντομογράφημα Το ορθοπαντομογράφημα που πραγματοποιήθηκε με έναν ακτινογραφικό νάρθηκα, κατασκευασμένο από το ακτινοσκιερό υλικό X-resin. Συσκευή διανομής Άνετη εφαρμογή του υλικού. Χάρη στη διπλή φύσιγγα γίνεται ομοιόμορφη ανάμειξη και αυτό επιταχύνει την εργασία. 1 τεμάχιο ΚΩΔ Χάρακας OPG Μεταφέρει την αυθεντική διάσταση από την πανοραμική ακτινογραφία στο εμφύτευμα σε μια κλίμακα 1,25:1. Ο χάρακας είναι από υλικό που αποστειρώνεται και μπορεί να καθαριστεί εύκολα. Η απεικόνιση του οστού της γνάθου μπορεί να καταμετρηθεί απευθείας σε σχέση 1,25:1 χωρίς να χρειάζεται μετατροπή. 08 ΚΩΔ Ένας ολοκληρωμένος οδηγός σχετικά με τις ραγδαίες εξελίξεις στις προσθετικές αποκαταστάσεις στην εμφυτευματολογία, με πολυάριθμες κλινικές περιπτώσεις ασθενών, καθώς και πολλών εισηγητών. Μια ενδιαφέρουσα ματιά στο θέμα της εκκίνησης και στα πρώτα βήματα στην οδοντιατρική εμφυτευματολογία με γνώμονα το σλόγκαν: KISS - keep it simple and successful. Συγγραφέας: Manfred Lang Έτος έκδοσης: Φεβρουάριος 2010 Εκδοτικός οίκος: Spitta Verlag, Balingen ISBN: Σελίδες, εικόνες, με DVD Διατίθεται στα γερμανικά και στα αγγλικά. Πληροφορίες και λεπτομέρειες σχετικά με το προϊόν θα βρείτε στη σελίδα 63 6

11 Δισδιάστατη Διάγνωση (OPG) Maßstab / scale 1: Οι ακτινογραφικές διαφάνειες για τα SKY, bluesky και whitesky τοποθετούνται πάνω στην ακτινογραφία, με τον αντίστοιχο βαθμό μεγέθυνσης, έτσι με μία ματιά, μπορούμε να δούμε ποιό μήκος και ποιά διάμετρος ταιριάζει ιδανικά. REF SKY-MS01 Maßstab / scale 1:1 Ø 5 mm bredent medical GmbH & Co.KG Weissenhorner Str Senden Germany Tel. (+49) / Fax (+49) / info-medical@bredent.com Ακτινογραφικές διαφάνειες Επιλέγεται και τοποθετείται η κατάλληλη διαφάνεια στην ακτινογραφία και αμέσως γίνεται ορατό το σωστό σε διαστάσεις εμφύτευμα το οποίο θα μπορούσε να χρησιμοποιηθεί. Έτσι απλοποιείται και επιταχύνεται η σωστή επιλογή του εμφυτεύματος Ακτινογραφικές διαφάνειες bluesky κλίμακα 1:1 ΚΩΔ. BSKYMS01 κλίμακα 1,12:1 ΚΩΔ. BSKYMS12 κλίμακα 1,26:1 ΚΩΔ. BSKYMS26 Ακτινογραφικές διαφάνειες SKY κλίμακα 1:1 ΚΩΔ. SKY-MS01 κλίμακα 1,12:1 ΚΩΔ. SKY-MS12 κλίμακα 1,26:1 ΚΩΔ. SKY-MS26 Ακτινογραφικές διαφάνειες whitesky κλίμακα 1:1 ΚΩΔ. SKYMS01C κλίμακα 1,12:1 ΚΩΔ. SKYMS12C κλίμακα 1,26:1 ΚΩΔ. SKYMS26C Χάρη στις ακτινογραφικές διαφάνειες μπορεί να τοποθετηθεί το κατάλληλο εμφύτευμα. Εικόνες απο: Dres. Alius / Gresskowski, Nürnberg 7

12 Απεικονιστική Διάγνωση Τρισδιάστατη απεικονιστική διάγνωση (DVT/CT) mini 1 SKY FRP (Fixed Reference Point). Για να υπάρξει μια ασφαλής και ακριβής μεταφορά του σχεδίου θεραπείας εμφυτευμάτων, πρέπει να προηγηθεί η εμφύτευση των εμφυτευμάτων mini 1 SKY FRP. Με την βοήθεια αυτών των εμφυτευμάτων σχεδιασμού, επιτυγχάνεται η ιδανική βάση για την ασφαλή και σταθερή τοποθέτηση τόσο του ακτινογραφικού νάρθηκα, όσο και του χειρουργικού νάρθηκα και για τη σταθεροποίηση της προσωρινής αποκατάστασης στη φάση της προετοιμασίας για την εμφύτευση. Με το τρύπανο Twist από το χειρουργικό σετ SKY OP-Tray δημιουργείται το φρεάτιο και τοποθετούνται τα εμφυτεύματα με το εργαλείο εισχώρησης Στη συνέχεια τοποθετείται το mini 1 SKY FRP με σταθερότητα SKY OP-Tray Η απλοποιημένη και ξεκάθαρη διάταξη των εργαλείων και των τρυπανιών διευκολύνει την εργασία κατά τη διάρκεια της χειρουργικής επέμβασης. Όλα τα εξαρτήματα έχουν τη θέση τους και είναι χαρακτηρισμένα με απεικόνιση και αριθμό παραγγελίας. Υπάρχουν επιπλέον κενές θέσεις για τρυπάνια και μια ασφαλής πλατφόρμα εναποθέσεως μικροεξαρτημάτων π.χ. για Abutments καθώς και για 2 επιφάνειες σιλικόνης όπου μπορούν να συγκρατηθούν χειροκίνητα εργαλεία. 10 ΚΩΔ. SKYXOT21 Εμφύτευμα mini 1 SKY FRP Με τα mini 1 SKY FRP εμφυτεύματα - σχεδιασμού: επιτυγχάνεται η ιδανική μεταφορά του τρισδιάστατου σχεδίου θεραπείας εμφυτευμάτων από τον υπολογιστή (pc), στο στόμα του ασθενή αυξάνεται η άνεση του ασθενή με τη σταθερή προσωρινή αποκατάσταση μέχρι την ολοκλήρωση της τελικής του αποκατάστασης εξασφαλίζεται η σταθερή τοποθέτηση του ακτινογραφικού και χειρουργικού νάρθηκα έτσι ώστε να μην συμβεί κανένα λάθος κατά την τοποθέτηση των μόνιμων εμφυτευμάτων. 11 ΚΩΔ. m1skyl06 Μήκος 6 mm ΚΩΔ. m1skyl10 Μήκος 10 mm mini 1 SKY και mini 2 SKY καλύπτρα αποτύπωσης ΚΩΔ. mskyxpao mini 1 SKY εργαστηριακό ανάλογο τιτανίου ΚΩΔ. m1skyxia Εικόνες από: Dr. Weiss OPUS-DC, Ulm 8

13 Απεικονιστική Διάγνωση Ακτινογραφικός νάρθηκας (DVT/CT) Ακτινογραφικοί νάρθηκες brecision Putty soft (Σκληρότητα 70 Shore A). Στοκώδες και αντικολλητικό αποτυπωτικό υλικό πολυβινυλοσιλοξάνης αθροιστικού τύπου. Το brecision Putty soft ανακατεύεται εύκολα. Επίσης κόβεται πολύ άνετα και μπορεί να διορθωθεί. 250 ml βάση (γκρι) 250 ml καταλύτης (λευκό) 2 δοσομετρητές Σετ 4-τεμαχίων ΚΩΔ Με το αποτυπωτικό Putty brecision κατασκευάστηκε ένα κλειδί της διαγνωστικής σύνταξης και γεμίζεται με το X-resin. Με την βοήθεια των mini 1 SKY FRP εμφυτευμάτων μπορεί να σταθεροποιηθεί ο ακτινογραφικός νάρθηκας. Εδώ μπορούμε να διακρίνουμε και τις μεταλλικές φωλιές των θηλυκών στελεχών. X-resin CT DVT Το ακτινοσκιερό ειδικό ακρυλικό X-resin είναι κατάλληλο για την τρισδιάστατη ακτινοδιάγνωση μέσω αξονικής τομογραφίας (CT) και ψηφιακής ογκομετρικής τομογραφίας (DVT). Σε αυτές τις καταγραφές απαιτείται ένα ακτινοσκιερό υλικό που αποτρέπει την υπερβολική ακτινοβολία και διευκολύνει την εμφάνιση ανατομικών ιδιαιτεροτήτων. Έτσι, απλοποιείται και επιτυγχάνεται η διαγνωστική ανάλυση της ακτινογραφικής εικόνας. Η συσκευασία της διπλής φύσιγγας προσφέρει την οικονομική διανομή του υλικού x φύσιγγα 50 ml, X-resin CT, DVT 1 x συγκολλητικός παράγοντας 10 ml X-connector 12 x Ρύγχη ανάμειξης Gr. 1 μπλε ΚΩΔ D-resin Το εξειδικευμένο ακρυλικό για την κατασκευή του χειρουργικού νάρθηκα στην οδοντιατρική εμφυτευματολογία. Αποστειρώνεται σε αυτόκαυστο διότι μπορεί για σύντομο χρονικό διάστημα να αντέξει μέχρι τους 138 C. Έτσι αποφεύγεται η μόλυνση και επιδρά θετικά στην επούλωση των εμφυτευμάτων x φύσιγγα 50 ml, 3D-resin 1 x συγκολλητικός παράγοντας 10 ml X-connector 12 x Ρύγχη ανάμειξης Gr. 1 μπλε ΚΩΔ Το κατασκευασμένο από X-resin οδοντικό τόξο δοκιμάζεται στο στόμα. mini 1 SKY θηλυκά σχεδιασμού 3 τεμάχια ΚΩΔ. m1skyplm SKYplanX πλατφόρμα αναφοράς 10 τεμάχια ΚΩΔ. SplanX Τα mini 1 SKY θηλυκά σχεδιασμού ενσωματώνονται κατά την κατασκευή του ακτινογραφικού και χειρουργικού νάρθηκα στη βάση του. Έτσι, σταθεροποιείται με ασφάλεια ο νάρθηκας στα εμφυτεύματα mini 1 SKY FRP. Πλατφόρμα αναφοράς SKYplanX μαζί με τις καρφίδες αναφοράς - SKYplanX εξυπηρετούν ως προς την ακριβή εύρεση της θέσης των εμφυτευμάτων στο λογισμικό του SKYplanX, καθώς και για τη μεταφορά αυτών των δεδομένων σχεδιασμού στις επιτραπέζιες συντεταγμένες της συσκευής SKY5X. SKYplanX καρφίδες αναφοράς ΚΩΔ. SplanX10 13 Εικόνες από: Dr. Hangert, Stuhr 9

14 Απεικονιστική Διάγνωση SKYplanX 3D -Τρισδιάστατος σχεδιασμός τοποθέτησης εμφυτευμάτων Τα ψηφιακά δεδομένα της τρισδιάστατης ακτινοδιαγνωστικής καταγραφής μεταφέρονται στο σύστημα σχεδιασμού τοποθέτησης εμφυτευμάτων SKYplanX, όπου επεξεργάζεται και ανιχνεύεται η ιδανική θέση των εμφυτευμάτων. Η επιτυχημένη εμφύτευση ξεκινάει με το σχεδιασμό με το σύστημα SKYplanX 3D Τα πλεονεκτήματα του τρισδιάστατου σχεδιασμού Ελάχιστα επεμβατική τεχνική. Είναι αρκετά τα εμφυτεύματα που μπορούν να τοποθετηθούν με ελάχιστη χειρουργική παρέμβαση. Αρχειοθέτηση. Με την τρισδιάστατη διάγνωση, τον τρισδιάστατο σχεδιασμό θεραπείας με εμφυτεύματα και τον τελικό χειρουργικό νάρθηκα, έχετε τη μεγαλύτερη δυνατή ασφάλεια στην αρχειοθέτηση. Εξοικονόμιση χρόνου κατά τη χειρουργική επέμβαση. Τα οφέλη που προσφέρει το SKYplanX Ανοικτό σύστημα. Είναι συμβατό με όλα τα ευρέως γνωστά συστήματα εμφυτευμάτων Το πρόγραμμα SKYplanEasy, εξασφαλίζει μια υψηλή ταχύτητα επεξεργασίας. Ένας απλός προσχεδιασμός πραγματοποιείται σε 10 λεπτά. Το πρόγραμμα μαθαίνεται σε 20 λεπτά. Μοναδική αγορά, χωρίς περαιτέρω χρεώσεις. 13 Λογισμικό σχεδιασμού τοποθέτησης εμφυτευμάτων SKYplanX ΚΩΔ. SplanX01 Λήψη καταγραφής από τον σχεδιασμό με το σύστημα SKYplanX Εικόνες από: Dr. Hangert, Stuhr Συσκευή SKY5X (Τραπεζίδιο μεταφοράς) Συσκευή SKY5X. Για κάθε εμφύτευμα εκτυπώνονται 5 συντεταγμένες που επιτρέπουν να μεταφέρουν τα δεδομένα σχεδιασμού στις επιτραπέζιες συντεταγμένες της συσκευής SKY5X, για να κατασκευαστεί ο χειρουργικός νάρθηκας με ακρίβεια. ΚΩΔ. SplanX02 13 Πρακτικό Σεμινάριο για Οδοντοτεχνίτη και Οδοντίατρο SKYplanX Πληροφορίες στο πρόγραμμα σεμιναρίων ή στη σελίδα

15 Χειρουργικός Νάρθηκας 3D-resin Το εξειδικευμένο ακρυλικό για την κατασκευή του χειρουργικού νάρθηκα στην οδοντιατρική εμφυτευματολογία. Αποστειρώνεται σε αυτόκαυστο διότι μπορεί να παραμείνει για σύντομο χρονικό διάστημα στους 138 C, έτσι αποφεύγεται η επιμόλυνση του φρεατίου και επιδρά θετικά στην επούλωση των εμφυτευμάτων x φύσιγγα 50 ml, 3D-resin 1 x συγκολλητικός παράγοντας 10 ml X-connector 12 x ρύγχη ανάμειξης Gr. 1 μπλε ΚΩΔ Ο χειρουργικός νάρθηκας κατασκευάστηκε από το ειδικό ακρυλικό 3D-resin. Από την πλευρά της ακρολοφίας διακρίνονται οι μεταλλικές φωλιές με τα θηλυκά στελέχη των mini 1 SKY FRP, με τα οποία γίνεται η ασφαλής συγκράτηση του χειρουργικού νάρθηκα στο στόμα. Εικόνες από: Dr. Hangert, Stuhr Κλικ SKYPlanX κάλυκας διάτρησης 5 τεμάχια ø 2,39 mm ΚΩΔ. SXBHI239 5 τεμάχια ø 3,09 mm ΚΩΔ. SXBHI309 5 τεμάχια ø 3,33 mm ΚΩΔ. SXBHI333 5 τεμάχια ø 3,59 mm ΚΩΔ. SXBHI359 5 τεμάχια ø 3,83 mm ΚΩΔ. SXBHI383 5 τεμάχια ø 4,09 mm ΚΩΔ. SXBHI409 5 τεμάχια ø 4,33 mm ΚΩΔ. SXBHI433 SKYplanX Μητρικός κάλυκας 5 τεμάχια ø 4,53 mm ΚΩΔ. SXBHM453 5 τεμάχια ø 5,55 mm ΚΩΔ. SXBHM555 SKYPlanX κάλυκες διάτρησης - μπορούν να εξατομικευτούν και να μειωθούν στο ύψος μέχρι τα 6mm - χάρη στο κλείδωμα Bajonett συγκρατείται ο κάλυκας διάτρησης στο μητρικό και έτσι εξασφαλίζεται η σωστή διάνοιξη του φρεατίου - ο ενσωματωμένος δακτύλιος ορισμού μήκους φρεατίου ορίζει το τελικό μήκος του φρεατίου 13 mini 1 SKY θηλυκά σχεδιασμού 3 τεμάχια ΚΩΔ. m1skyplm 11 Τα mini 1 SKY θηλυκά σχεδιασμού ενσωματώνονται κατά την κατασκευή του ακτινογραφικού και χειρουργικού νάρθηκα στη βάση του, για να υπάρχει ασφάλεια σταθεροποίησης στο στόμα. 11

16 Σύστημα Εμφυτευμάτων Η σύγχρονη επιφάνεια osseo connect (ocs ) Το σύστημα εμφυτευμάτων SKY - Απλό, ασφαλές, κερδοφόρο. Το επιτυχημένο και δοκιμασμένο SKY / bluesky εκπληρώνει όλες τις αξιώσεις ενός σύγχρονου συστήματος εμφυτευμάτων: - Αμμοβολημένη και αδροποιημένη Osseo Connect επιφάνεια OCS με εξαιρετική υδροφιλία - Υψηλού βαθμού αρχική σταθερότητα, μέσω προσεγμένου σχεδιασμού και μιας χειρουργικής διαδικασίας που στοχεύει στη διατήρηση της ποιότητας του οστού - Δυνατότητα για Switch-Platform - Μοναδική σύνδεση εμφυτεύματος - κολοβώματος Σύστημα εμφυτευμάτων SKY - Σύνδεση εμφυτεύματος - κολοβώματος Χάρη στην πολύ μακριά, σωλήνα - εντός του - σωλήνα, ασφαλή σύνδεση εμφυτεύματος-κολοβώματος με το Torx, αποφεύγεται η χαλάρωση ή η θραύση των βιδών. - Ιδανικά ισορροπημένη κατανομή μασητικών δυνάμεων μεταξύ της βίδας και του κολοβώματος - Μεγαλύτερη ακρίβεια από το κλασσικό εσωτερικό εξάγωνο λόγω της μικρότερης στρέψης - Σύνδεση επιφανειών - Το καθορισμένο κάθετο ύψος του κολοβώματος επιφέρει τη γρήγορη και εύκολη παθητική εφαρμογή στην έδραση μεγάλου μεγέθους υπερκατασκευών - Μηδενικές τάσεις σε σύγκριση με τις κωνικές συνδέσεις εμφυτεύματος-κολοβώματος ,5 4,0 4,5 Όλες οι πιθανές προσθετικές επιλογές με ελάχιστα εξαρτήματα Ιδανικά αισθητικά αποτελέσματα με εξατομικευμένα κολοβώματα ή έτοιμα κολοβώματα που εξιδανικεύονται κατά το χειρουργικό ή προσθετικό στάδιο. Όλες οι επιλογές για μια συγκολλούμενη ή κοχλιωτή αποκατάσταση. Απλοποιημένες διαδικασίες για άμεσες αποκαταστάσεις με το SKY fast & fixed: Εξαγωγές - Εμφύτευση - Ακίνητη προσωρινή αποκατάσταση σε μια ημέρα. 14 Εικόνες από: Dres. Alius / Gresskowski Nürnberg Εικόνες από: Dres. Alius / Gresskowski Nürnberg 12

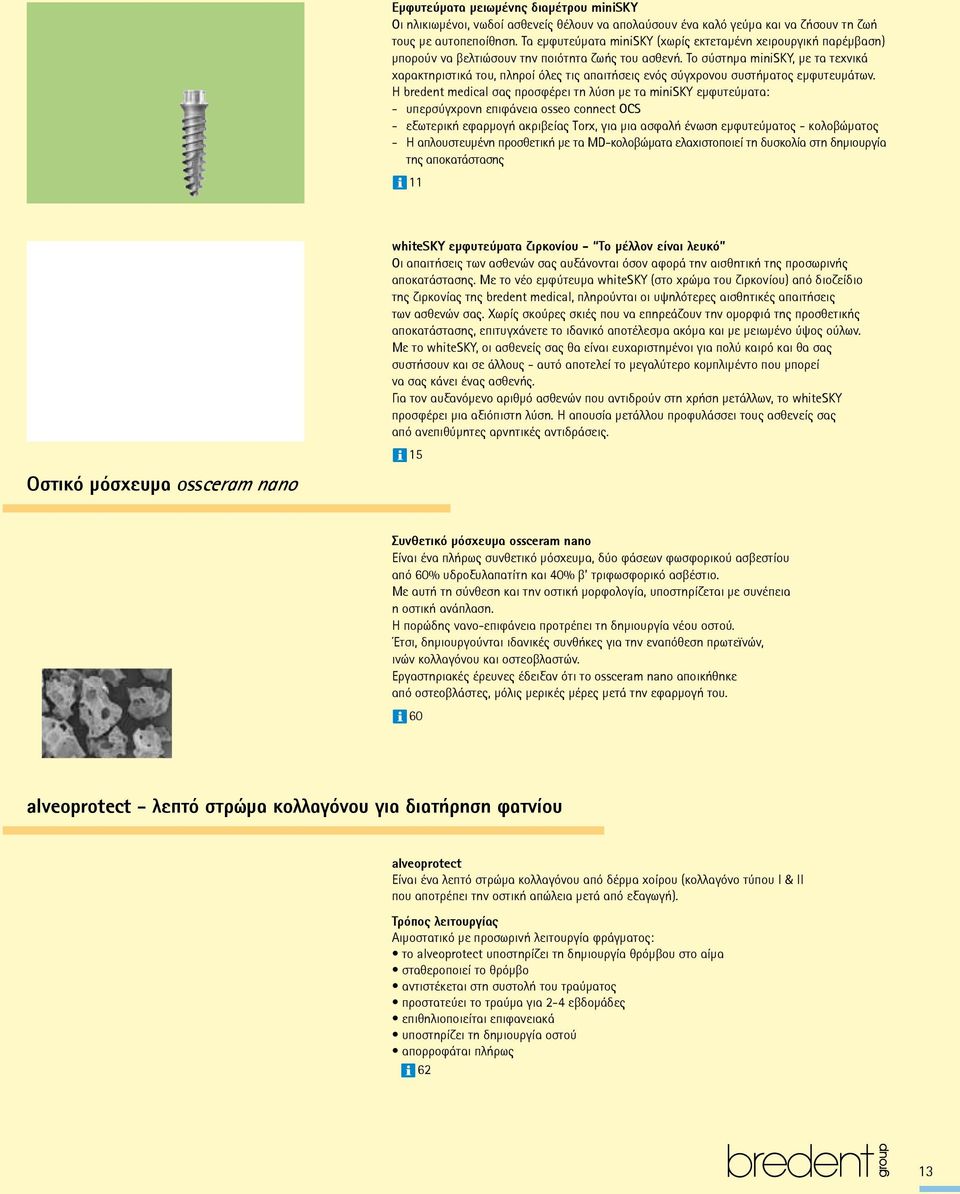

17 Εμφυτεύματα μειωμένης διαμέτρου minisky Οι ηλικιωμένοι, νωδοί ασθενείς θέλουν να απολαύσουν ένα καλό γεύμα και να ζήσουν τη ζωή τους με αυτοπεποίθηση. Τα εμφυτεύματα minisky (χωρίς εκτεταμένη χειρουργική παρέμβαση) μπορούν να βελτιώσουν την ποιότητα ζωής του ασθενή. Το σύστημα minisky, με τα τεχνικά χαρακτηριστικά του, πληροί όλες τις απαιτήσεις ενός σύγχρονου συστήματος εμφυτευμάτων. Η bredent medical σας προσφέρει τη λύση με τα minisky εμφυτεύματα: - υπερσύγχρονη επιφάνεια osseo connect OCS - εξωτερική εφαρμογή ακριβείας Τorx, για μια ασφαλή ένωση εμφυτεύματος - κολοβώματος - Η απλουστευμένη προσθετική με τα MD-κολοβώματα ελαχιστοποιεί τη δυσκολία στη δημιουργία της αποκατάστασης 11 Οστικό μόσχευμα ossceram nano whitesky εμφυτεύματα ζιρκονίου - Το μέλλον είναι λευκό Οι απαιτήσεις των ασθενών σας αυξάνονται όσον αφορά την αισθητική της προσωρινής αποκατάστασης. Με το νέο εμφύτευμα whitesky (στο χρώμα του ζιρκονίου) από διοζείδιο της ζιρκονίας της bredent medical, πληρούνται οι υψηλότερες αισθητικές απαιτήσεις των ασθενών σας. Χωρίς σκούρες σκιές που να επηρεάζουν την ομορφιά της προσθετικής αποκατάστασης, επιτυγχάνετε το ιδανικό αποτέλεσμα ακόμα και με μειωμένο ύψος ούλων. Με το whitesky, οι ασθενείς σας θα είναι ευχαριστημένοι για πολύ καιρό και θα σας συστήσουν και σε άλλους - αυτό αποτελεί το μεγαλύτερο κομπλιμέντο που μπορεί να σας κάνει ένας ασθενής. Για τον αυξανόμενο αριθμό ασθενών που αντιδρούν στη χρήση μετάλλων, το whitesky προσφέρει μια αξιόπιστη λύση. Η απουσία μετάλλου προφυλάσσει τους ασθενείς σας από ανεπιθύμητες αρνητικές αντιδράσεις. 15 Συνθετικό μόσχευμα ossceram nano Είναι ένα πλήρως συνθετικό μόσχευμα, δύο φάσεων φωσφορικού ασβεστίου από 60% υδροξυλαπατίτη και 40% β τριφωσφορικό ασβέστιο. Με αυτή τη σύνθεση και την οστική μορφολογία, υποστηρίζεται με συνέπεια η οστική ανάπλαση. Η πορώδης νανο-επιφάνεια προτρέπει τη δημιουργία νέου οστού. Έτσι, δημιουργούνται ιδανικές συνθήκες για την εναπόθεση πρωτεϊνών, ινών κολλαγόνου και οστεοβλαστών. Εργαστηριακές έρευνες έδειξαν ότι το ossceram nano αποικήθηκε από οστεοβλάστες, μόλις μερικές μέρες μετά την εφαρμογή του. 60 alveoprotect - λεπτό στρώμα κολλαγόνου για διατήρηση φατνίου alveoprotect Είναι ένα λεπτό στρώμα κολλαγόνου από δέρμα χοίρου (κολλαγόνο τύπου I & II που αποτρέπει την οστική απώλεια μετά από εξαγωγή). Τρόπος λειτουργίας Αιμοστατικό με προσωρινή λειτουργία φράγματος: το alveoprotect υποστηρίζει τη δημιουργία θρόμβου στο αίμα σταθεροποιεί το θρόμβο αντιστέκεται στη συστολή του τραύματος προστατεύει το τραύμα για 2-4 εβδομάδες επιθηλιοποιείται επιφανειακά υποστηρίζει τη δημιουργία οστού απορροφάται πλήρως 62 13

18 Αποτύπωση Άξονες αποτύπωσης Αποτύπωση στο επίπεδο του εμφυτεύματος Άξονας αποτύπωσης κλειστού δισκαρίου ΚΩΔ. SKY-PA20 Άξονας αποτύπωσης ανοικτού δισκαρίου ΚΩΔ. SKY-PA10 14 Αποτύπωση στο επίπεδο του κολοβώματος Κατάλληλο για τα θεραπευτικά σχέδια που προβλέπουν την αποτύπωση στο επίπεδο του κολοβώματος. Γι αυτό το λόγο χρησιμοποιούνται ειδικοί άξονες αποτύπωσης και εργαστηριακά ανάλογα. Άξονας αποτύπωσης SKY fast & fixed κλειστού δισκαρίου ΚΩΔ. SKYFF0AK Άξονας αποτύπωσης SKY fast & fixed ανοικτού δισκαρίου ΚΩΔ. SKYFFAOL 32 Locator καλύπτρα αποτύπωσης ΚΩΔ. LOCZAK40 Καλύπτρα αποτύπωσης mini 1 SKY και mini 2 SKY ΚΩΔ. mskyxpao 11 whitesky καλύπτρα αποτύπωσης για ø 3,5 mm και ø 4,0 mm ΚΩΔ. SKYCA40L 15 whitesky καλύπτρα αποτύπωσης για ø 4,5 mm ΚΩΔ. SKYCA45L 15 14

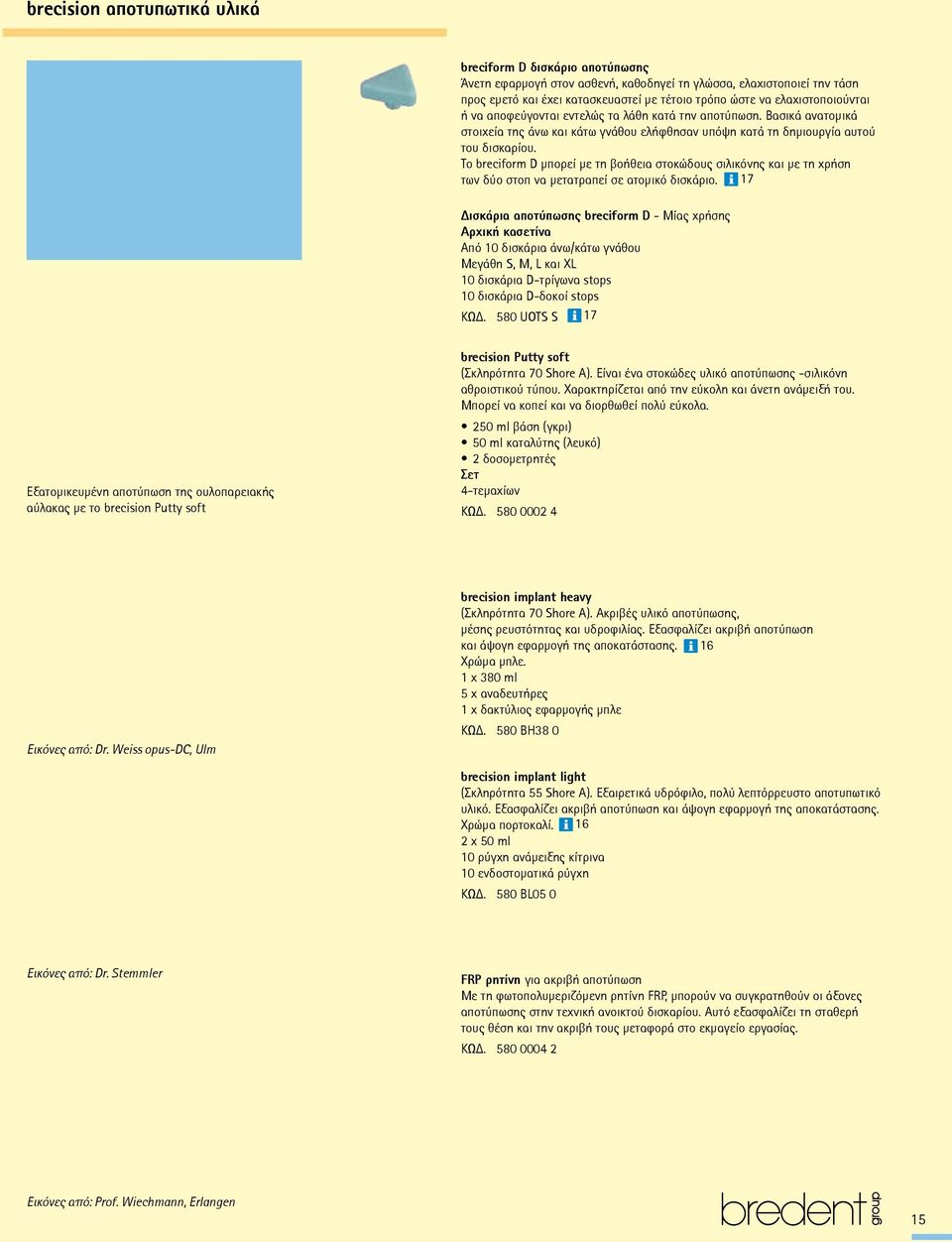

19 brecision αποτυπωτικά υλικά breciform D δισκάριο αποτύπωσης Άνετη εφαρμογή στον ασθενή, καθοδηγεί τη γλώσσα, ελαχιστοποιεί την τάση προς εμετό και έχει κατασκευαστεί με τέτοιο τρόπο ώστε να ελαχιστοποιούνται ή να αποφεύγονται εντελώς τα λάθη κατά την αποτύπωση. Βασικά ανατομικά στοιχεία της άνω και κάτω γνάθου ελήφθησαν υπόψη κατά τη δημιουργία αυτού του δισκαρίου. Το breciform D μπορεί με τη βοήθεια στοκώδους σιλικόνης και με τη χρήση των δύο στοπ να μετατραπεί σε ατομικό δισκάριο. 17 Δισκάρια αποτύπωσης breciform D - Μίας χρήσης Αρχική κασετίνα Από 10 δισκάρια άνω/κάτω γνάθου Μεγάθη S, M, L και XL 10 δισκάρια D-τρίγωνα stops 10 δισκάρια D-δοκοί stops ΚΩΔ. 580 UOTS S 17 Εξατομικευμένη αποτύπωση της ουλοπαρειακής αύλακας με το brecision Putty soft brecision Putty soft (Σκληρότητα 70 Shore A). Είναι ένα στοκώδες υλικό αποτύπωσης -σιλικόνη αθροιστικού τύπου. Χαρακτηρίζεται από την εύκολη και άνετη ανάμειξή του. Μπορεί να κοπεί και να διορθωθεί πολύ εύκολα. 250 ml βάση (γκρι) 50 ml καταλύτης (λευκό) 2 δοσομετρητές Σετ 4-τεμαχίων ΚΩΔ Εικόνες από: Dr. Weiss opus-dc, Ulm brecision implant heavy (Σκληρότητα 70 Shore A). Ακριβές υλικό αποτύπωσης, μέσης ρευστότητας και υδροφιλίας. Εξασφαλίζει ακριβή αποτύπωση και άψογη εφαρμογή της αποκατάστασης. 16 Χρώμα μπλε. 1 x 380 ml 5 x αναδευτήρες 1 x δακτύλιος εφαρμογής μπλε ΚΩΔ. 580 BH38 0 brecision implant light (Σκληρότητα 55 Shore A). Εξαιρετικά υδρόφιλο, πολύ λεπτόρρευστο αποτυπωτικό υλικό. Εξασφαλίζει ακριβή αποτύπωση και άψογη εφαρμογή της αποκατάστασης. Χρώμα πορτοκαλί x 50 ml 10 ρύγχη ανάμειξης κίτρινα 10 ενδοστοματικά ρύγχη ΚΩΔ. 580 BL05 0 Εικόνες από: Dr. Stemmler FRP ρητίνη για ακριβή αποτύπωση Με τη φωτοπολυμεριζόμενη ρητίνη FRP, μπορούν να συγκρατηθούν οι άξονες αποτύπωσης στην τεχνική ανοικτού δισκαρίου. Αυτό εξασφαλίζει τη σταθερή τους θέση και την ακριβή τους μεταφορά στο εκμαγείο εργασίας. ΚΩΔ Εικόνες από: Prof. Wiechmann, Erlangen 15

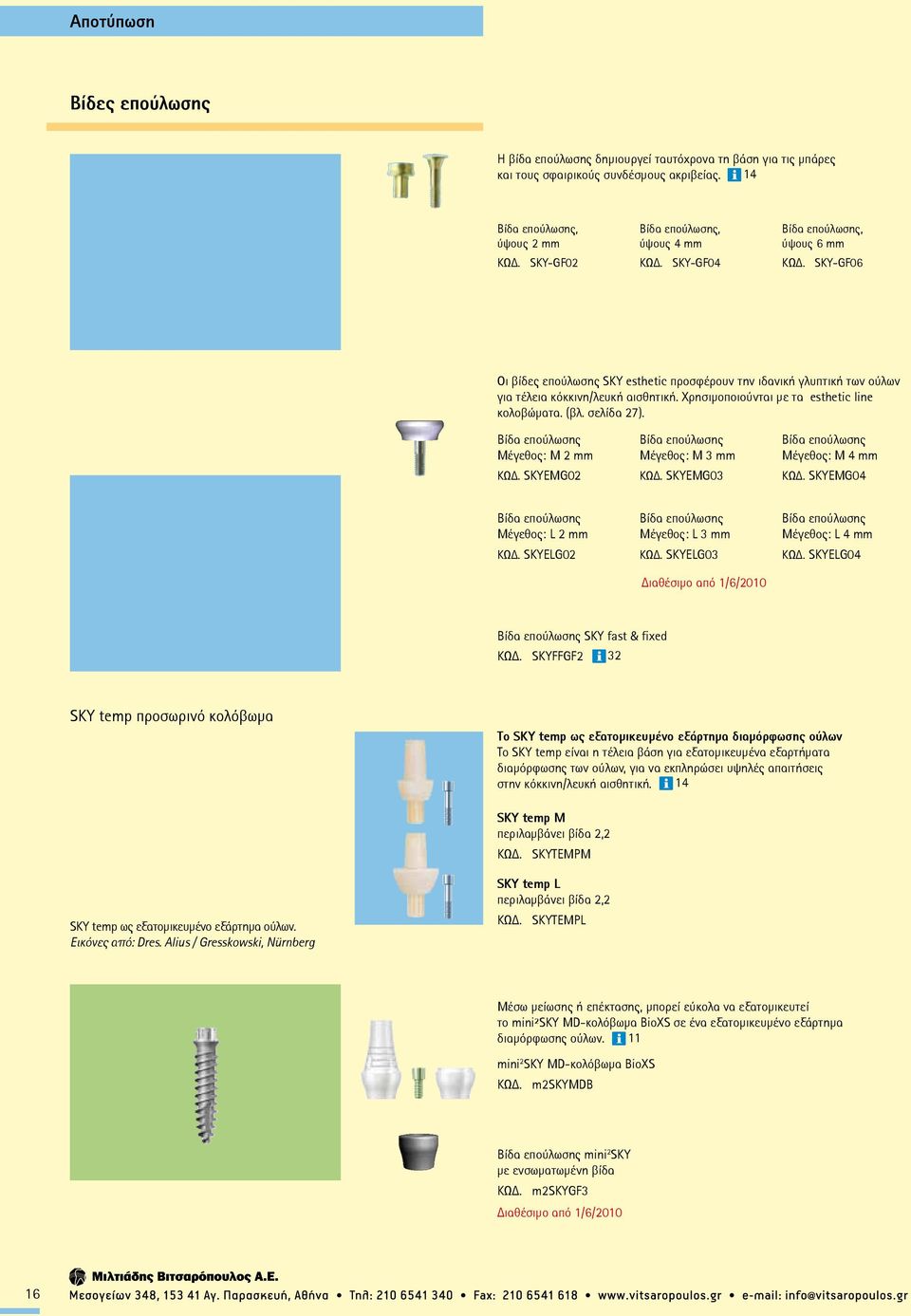

20 Αποτύπωση Βίδες επούλωσης Η βίδα επούλωσης δημιουργεί ταυτόχρονα τη βάση για τις μπάρες και τους σφαιρικούς συνδέσμους ακριβείας. 14 Βίδα επούλωσης, ύψους 2 mm ΚΩΔ. SKY-GF02 Βίδα επούλωσης, ύψους 4 mm ΚΩΔ. SKY-GF04 Βίδα επούλωσης, ύψους 6 mm ΚΩΔ. SKY-GF06 Οι βίδες επούλωσης SKY esthetic προσφέρουν την ιδανική γλυπτική των ούλων για τέλεια κόκκινη/λευκή αισθητική. Χρησιμοποιούνται με τα esthetic line κολοβώματα. (βλ. σελίδα 27). Βίδα επούλωσης Μέγεθος: Μ 2 mm ΚΩΔ. SKYEMG02 Βίδα επούλωσης Μέγεθος: Μ 3 mm ΚΩΔ. SKYEMG03 Βίδα επούλωσης Μέγεθος: Μ 4 mm ΚΩΔ. SKYEMG04 Βίδα επούλωσης Μέγεθος: L 2 mm ΚΩΔ. SKYELG02 Βίδα επούλωσης Μέγεθος: L 3 mm ΚΩΔ. SKYELG03 Διαθέσιμο από 1/6/2010 Βίδα επούλωσης Μέγεθος: L 4 mm ΚΩΔ. SKYELG04 Βίδα επούλωσης SKY fast & fixed ΚΩΔ. SKYFFGF2 32 SKY temp προσωρινό κολόβωμα Το SKY temp ως εξατομικευμένο εξάρτημα διαμόρφωσης ούλων Το SKY temp είναι η τέλεια βάση για εξατομικευμένα εξαρτήματα διαμόρφωσης των ούλων, για να εκπληρώσει υψηλές απαιτήσεις στην κόκκινη/λευκή αισθητική. 14 SKY temp M περιλαμβάνει βίδα 2,2 ΚΩΔ. SKYTEMPM SKY temp ως εξατομικευμένο εξάρτημα ούλων. Εικόνες από: Dres. Alius / Gresskowski, Nürnberg SKY temp L περιλαμβάνει βίδα 2,2 ΚΩΔ. SKYTEMPL Μέσω μείωσης ή επέκτασης, μπορεί εύκολα να εξατομικευτεί το mini²sky MD-κολόβωμα BioXS σε ένα εξατομικευμένο εξάρτημα διαμόρφωσης ούλων. 11 mini 2 SKY MD-κολόβωμα BioXS ΚΩΔ. m2skymdb Βίδα επούλωσης mini 2 SKY με ενσωματωμένη βίδα ΚΩΔ. m2skygf3 Διαθέσιμο από 1/6/

21 Υγιεινή Dentaclean απολυμαντικό αποτυπωτικών υλικών και αποκαταστάσεων Η υγεία τόσο των συνεργατών του ιατρείου, όσο και του οδοντοτεχνικού εργαστηρίου είναι το μεγαλύτερο αγαθό. Τα αποτυπώματα είναι σημαντικές πηγές μόλυνσης. Σε μόλις ένα λεπτό μπορείτε αποτελεσματικά να αποτρέψετε τον κίνδυνο μόλυνσης και ασθενειών. Dentaclean συμπυκνωμένο υγρό απολύμανσης αποτυπωμάτων και προσθετικών αποκαταστάσεων. Αποτρέπει τη μεταφορά: α) μικροβίων από το οδοντιατρείο στο εργαστήριο, β) ιών και γ) μυκήτων. 18 Απολυμαντικό αποτυπωμάτων και αποκαταστάσεων Συμπυκνωμένο υγρό 1000 ml αποδίδει διάλυμα όγκου 10 λίτρων, έτοιμο προς χρήση. Συμπεριλαμβάνονται 25 ανοιγοκλειόμενες σακούλες μεταφοράς ΚΩΔ Πριν Μετά Σακούλες μεταφοράς Επιγραφή απολυμάνθηκε. Ξεχωριστή θήκη για το δελτίο εργασίας. 200 τεμάχια ΚΩΔ Κάδος απολύμανσης 3L Έως και 6 δισκάρια μπορούν, ταυτόχρονα, να απολυμανθούν στον κάδο αυτό που έχει χωρητικότητα 3 λίτρων. Ο μηχανισμός αποστράγγισης μειώνει την άμεση επαφή του δέρματος με το απολυμαντικό διάλυμα. Έτσι εξασφαλίζεται η σωστή και σίγουρη καθημερινή χρήση του. Η στιβαρή κατασκευή του κάδου από ειδικό ακρυλικό αντέχει θερμοκρασίες έως 135 C και μπορεί να απολυμανθεί σε αυτόκαυστο. Ο κάδος απολύμανσης της bredent έχει χωρητικότητα 3l Οι πλάγιες εσοχές του διευκολύνουν την απολύμανση δισκαρίων και εργαλείων Μηχανισμός αποστράγγισης που μειώνει την επαφή των χεριών με το διάλυμα Πρακτικές εγκοπές και για τα εργαλεία σας 19 Κάδος απολύμανσης 1 τεμάχιο ΚΩΔ Ύψος: 14 cm Βάθος: 26 cm Πλάτος: 35 cm 17

22 Κατασκευή εκμαγείων Κατασκευή Μάσκας Ούλων Ελαστική μάσκα ούλων Multisil-Mask ελαστική μάσκα Η μάσκα αποδίδει το φυσικό χρώμα των ούλων. Αυτό βοηθάει τον οδοντοτεχνίτη να βρει και να αποδώσει τη σωστή χρωματική διαστρωμάτωση της αποκατάστασης και να αποφύγει υπερδιογκώσεις στα όρια της στεφάνης. Έτσι συμβάλλει στην σωστή ανατομική διαμετροποίηση των αποκαταστάσεων. 21 Σετ 2 x 50 ml ελαστική μάσκα ούλων Multisil-Mask 24 ρύγχη ανάμειξης 10 ml διαχωριστικό υγρό Multisil-Sep ΚΩΔ Η αποτύπωση διαχωρίζεται με το υγρό Multisil-Sep. Ακολουθεί η ανάρτηση των εργαστηριακών αναλόγων και η εναπόθεση της σιλικόνης ούλων Multisil-Mask απευθείας με το ρύγχος Σκληρή μάσκα ούλων Η διαδικασία είναι όπως και στην ελαστική μάσκα ούλων. Στα εργαστηριακά ανάλογα εφαρμόζονται και οι κωνικοί δακτύλιοι συγκράτησης χώρου και στην συνέχεια τοποθετείτε τη σιλικόνη ούλων Multisil-Mask hart. Multisil-Sep διαχωριστικό υγρό, φιάλη 10 ml ΚΩΔ Multisil-Mask σκληρή μάσκα Ειδικό ακρυλικό για σκληρές μάσκες ούλων με παχύρρευστη σύσταση και με ιδανικές ιδιότητες επεξεργασίας. Η σκληρότητα της μάσκας αποτρέπει τη στρέβλωση και εξασφαλίζει την ακρίβεια της εφαρμογής κατά την ανάρτηση στο εκμαγείο. Η συγκράτηση επιφέρεται από τον σφαιρικό σύνδεσμο ακριβείας vks-oc (Vario - Kugel - Snap -oc). Αποκλίσεις των αναλόγων εξισορροπούνται από τα κωνικά στοιχεία. 20 Σετ 2 x 50 ml σκληρή μάσκα ούλων Multisil-Mask 24 τεμάχια ρύγχη ανάμειξης 1 σετ κωνικών στοιχείων 8 αρσενικά στελέχη vks-oc 1,7 mm 8 θηλυκά στελέχη vks-oc 1,7 mm ΚΩΔ Σετ κωνικά στοιχεία εξισορρόπησης 20 τεμάχια, ανά 4 τεμάχια στις διαστάσεις 3.5, 4.0, 4.5, 5.0, 5.5 ΚΩΔ Θηλυκά στελέχη vks-oc 1,7 mm 8 τεμάχια ΚΩΔ Πριν πήξει το υλικό, τοποθετείτε το θηλυκό στοιχείο των συνδέσμων ασφαλείας vks-oc. Αρσενικά στελέχη μεταφοράς 1,7 mm 8 τεμάχια ΚΩΔ Το ανάλογο αρσενικό στέλεχος μεταφοράς εφαρμόζεται στο θηλυκό και ρίχνουμε τη γύψο. Τα αρσενικά στελέχη βρίσκονται πλέον σταθερά στη γύψο. Η μάσκα που κατασκευάζεται κατά αυτόν τον τρόπο, είναι αποσπώμενη και μπορεί να αναρτηθεί με ακρίβεια στη θέση της 18

23 Εργαστηριακά ανάλογα Κατά την αποτύπωση σε επίπεδο εμφυτευμάτων, υπάρχει στο σύστημα SKY ένα και μόνο εργαστηριακό ανάλογο για όλες τις διαστάσεις. 14 SKY και bluesky Ανάλογο εμφυτεύματος τιτανίου ΚΩΔ. SKY-IA4 0 Στο SKY fast & fixed και στο Locator γίνεται αποτύπωση στο επίπεδο κολοβώματος. Για το λόγο αυτό υπάρχει ένα εργαστηριακό ανάλογο για το κάθε σύστημα. 32 SKY fast & fixed εργαστηριακό ανάλογο τιτανίου ΚΩΔ. SKYFF0LA Locator εργαστηριακό ανάλογο τιτανίου ΚΩΔ. LOCZLA40 Ακόμη και στο minisky υπάρχει μόνο ένα ανάλογο εμφυτεύματος. 11 mini 1 SKY εργαστηριακό ανάλογο τιτανίου ΚΩΔ. m1skyxia mini 2 SKY εργαστηριακό ανάλογο τιτανίου ΚΩΔ. m2skyxia Για τα εμφυτεύματα ζιρκονίου whitesky, υπάρχουν για τις διαστάσεις τους αντίστοιχα δύο εργαστηριακά ανάλογα, τα οποία μπορούν να χρησιμοποιηθούν και σε τροχισμένα κολοβώματα. Είναι από ακρυλικό και μπορούν με ρητίνη να εξατομικευτούν, ανάλογα με την κλινική περίπτωση. 15 whitesky εργαστηριακό ανάλογο ø 3,5 και 4,0 mm ΚΩΔ. SKYCLA40 whitesky εργαστηριακό ανάλογο ø 4,5 mm ΚΩΔ. SKYCLA45 Πληροφορίες και λεπτομέρειες σχετικά με το προϊόν θα βρείτε στη σελίδα 63 19

24 Κατασκευή εκμαγείων Κατασκευή εκμαγείων με την υπέρσκληρη γύψο (Thixo-Rock) Το Thixo-Rock είναι υπέρσκληρη γύψος (τύπου IV). Χάρη στις μοναδικές θιξοτροπικές ιδιότητές του, έχουμε απόλυτο έλεγχο της ρευστότητας του υλικού. Έτσι επιτυγχάνεται η δημιουργία πολλών εκμαγείων ταυτόχρονα. Η τελική διαστολή του, επιτυγχάνεται σε μόλις 2 ώρες και είναι o.o8%. Αυτό εγγυάται την απόλυτη ακρίβεια και πιστότητα αναπαραγωγής λεπτομερειών από την αποτύπωση στο στόμα του ασθενή έως την τελική κατασκευή των αποκαταστάσεων. Διατίθεται στα χρώματα: καφέ, ζαχαρί και γκρι. 03 χρώμα ζαχαρί: 1 x 2 kg ΚΩΔ E5 2 Κατασκευή εκμαγείων με εποξική ρητίνη Exakto-Form Exakto-Form Εποξική ρητίνη ακριβείας, για κατασκευή φραγμών και ολικών εκμαγείων. Η ρητίνη Exakto-Form είναι δύο συστατικών: Το Α συστατικό είναι χρωματιστό και αναμειγνύεται 1 προς 1 με το Β συστατικό (χρώμα: λευκό). - Καμιά αποτριβή συγκριτικά με εκμαγεία γύψου. Αυτό διασφαλίζει ακριβείς αποκαταστάσεις. - Υψηλή σταθερότητα. Έτσι δεν χρειάζεται η δημιουργία πολλών εκμαγείων Διατίθεται σε 5 χρώματα: γκρι, ζαχαρί, κίτρινο, χακί και μπλε. 04 Σετ 600g 6 x 50 g συστατικό χρώματος A: πράσινο 6 x 50 g καταλύτης B ΚΩΔ Master-Split Modellsystem Exakto-Form Διαχωριστικό υγρό 125 ml ΚΩΔ Σύστημα εκμαγείων Master-Split - Εξοικονόμηση γύψου, λόγω των τριών μεγεθών μήτρας - Η αποσπώμενη βάση διαμόρφωσης της μήτρας του συστήματος Master- Split είναι ταυτόχρονα και η ιδανική αποσπώμενη πλάκα ανάρτησης στον αρθρωτήρα, διότι έχει ελάχιστο πάχος και δεν δημιουργεί προβλήματα χώρου. - Η λεία εσωτερική επιφάνεια της μήτρας καθώς και της βάσης διαμόρφωσης, επιδρά θετικά στην εμφάνιση του εκμαγείου και ταυτόχρονα είναι εύκολος ο καθαρισμός τους. 22 Ένα ολοκληρωμένο σύστημα εκμαγείων για την εργονομική κατασκευή, σε όλο το φάσμα της οδοντοτεχνικής κατασκευής. Αποτελείται, σε κάθε μέγεθος, από δύο τεμάχια. Ανεξάρτητα από το μέγεθος των αποτυπωμάτων ή του οδοντικού τόξου, λόγω των τριών μεγεθών, βρίσκετε πάντα το κατάλληλο. Σετ 1 Μήτρα μικρή 3 Βάσεις διαμόρφωσης 3 Μεταλλικές πλάκες ΚΩΔ K Σετ 1 Μήτρα μεσαία 3 Βάσεις διαμόρφωσης 3 Μεταλλικές πλάκες ΚΩΔ M Σετ 1 Μήτρα μεγάλη 3 Βάσεις διαμόρφωσης 3 Μεταλλικές πλάκες ΚΩΔ G Σετ βάσεων διαμόρφωσης Master-Split. Οι βάσεις διαμόρφωσης ταιριάζουν και στα 3 μεγέθη των μητρών. 10 τεμάχια ΚΩΔ Μεταλλικές πλάκες 50 τεμάχια ΚΩΔ

25 Αισθητική δοκιμή Αισθητική δοκιμή Οι απαιτήσεις των ασθενών για μια αισθητική αποκατάσταση αυξάνονται συνεχώς. Το καλύτερο που έχουμε να κάνουμε λοιπόν είναι να τους δείξουμε ήδη στην αισθητική δοκιμή το πώς θα φαίνεται η οριστική και τελική τους αποκατάσταση, διότι οι όψεις visio.lign μεταφέρονται 1 προς 1 άμεσα στην τελική αποκατάσταση. Έτσι εκλείπουν οι δυσάρεστες εκπλήξεις. Διαγνωστικό κερί beauty setup Το ιδανικό κερί για την κέρωση των όψεων visio.lign. Υπάρχουν 2 αποχρώσεις και με την ανάλογη ανάμειξη είναι δυνατό να δημιουργήσει ο οδοντοτεχνίτης όποιο χρώμα επιθυμεί. Έτσι αποφεύγεται η χρήση ροζ κεριών σύνταξης και επιτυγχάνεται ένα καλύτερο αισθητικό αποτέλεσμα. λευκό 25 g ΚΩΔ σκούρο 25 g ΚΩΔ Φωτοπολυμεριζόμενο υλικό UV Φωτοπολυμεριζόμενο υλικό με υψηλή σταθερότητα, για τα δισκάρια και για τις βάσεις υψών. Προσαρμόζεται εύκολα στο εκμαγείο, χωρίς σκισίματα. Οι προδιαμορφωμένες πλάκες δουλεύονται με ταχύτητα. Φωτοπολυμεριζόμενο υλικό UV Συσκευασία 50 τεμάχια, άνω γνάθος ΚΩΔ Φωτοπολυμεριζόμενο υλικό UV Συσκευασία 50 τεμάχια, κάτω γνάθος ΚΩΔ Κερί σύνταξης asw Για γρήγορη σύνταξη των δοντιών χωρίς τη χρήση θερμοκρασίας. Έτσι ο τεχνίτης μπορεί να κάνει πολλαπλές δοκιμές για την εξακρίβωση της ιδανικής εκμετάλλευσης του χώρου. Σε τρία διαφορετικά μεγέθη. Κερί σύνταξης asw 4, 220 g ΚΩΔ Κερί οδοντοστοιχιών Για όλο το φάσμα των κινητών αποκαταστάσεων. Διατίθεται σε 2 πάχη και 3 σκληρότητες που δίνουν στον οδοντοτεχνίτη τη δυνατότητα να συνδυάσει και να βρει την ιδανική γι αυτόν τεχνική. Μεσαία σκληρότητα, πάχος 1,50 mm ΚΩΔ Εικόνες από: Dres. Alius/Gresskowski / ZTM Goller, Nürnberg visio.lign Σύστημα σύνταξης με προκατασκευασμένους φλοιούς δοντιών, με διαστρωματώσεις που προσδίδουν χαρακτηριστικά φυσικών δοντιών. Υπάρχουν διαφορετικά σχήματα για πρόσθια και οπίσθια δόντια. Χρωματική σταθερότητα, αποτροπή κατακράτησης οδοντικής πλάκας και αντοχή στην αποτριβή Υψηλή αποτελεσματικότητα με λογική εργασία Σίγουρη χρωματική απόδοση λόγω της διαθεσιμότητας σε χρωματολογία A-D Τελείωμα, διαμόρφωση και εξατομίκευση με τις μικροϋβριδικές ρητίνες crea.lign (βλ. σελίδα 46) 07 Η συγκράτηση της αισθητικής δοκιμής μπορεί να επιτευχθεί είτε πάνω σε σφαιρικούς συνδέσμους, είτε πάνω σε εμφυτεύματα σχεδιασμού mini 1 SKY FRP. 14 Μεταλλικοί δακτύλιοι -Ο ΚΩΔ. SKY-OR50 Σύνδεσμοι σφαιρικής κεφαλής ύψους 2 mm ΚΩΔ. SKY-KA02 Εικόνες από: Dr. Weiss OPUS-DC, Ulm 21

26 Προσωρινές αποκαταστάσεις Κολοβώματα εμφυτευμάτων / Προσθετικά εξαρτήματα για μεταβατικές αποκαταστάσεις SKY temp S περιλαμβάνει βίδα 2,2 ΚΩΔ. SKYTEMPS Το SKY temp είναι η τέλεια βάση για υψηλής αισθητικής προσωρινής αποκατάστασης σε εμφυτεύματα. Η λεία επιφάνεια στις εκάστοτε διαμέτρους επιμελείται την τέλεια κόκκινη/λευκή αισθητική. 23 SKY temp M περιλαμβάνει βίδα 2,2 ΚΩΔ. SKYTEMPM SKY temp L περιλαμβάνει βίδα 2,2 ΚΩΔ. SKYTEMPL SKY fast & fixed προσθετική καλύπτρα τιτανίου ΚΩΔ. SKYFFPKT Η προσθετική καλύπτρα SKY fast & fixed δίνει τη βάση για τη γρήγορη και ασφαλή δημιουργία της προσωρινής ακίνητης αποκατάστασης. 32 mini 1 SKY MD-κολόβωμα BioXS ΚΩΔ. m1skymdb Με τα minisky MD κολοβώματα από BioXS μπορεί να γίνει εύκολα και γρήγορα μια προσωρινή αποκατάσταση, ακόμα κι όταν υπάρχει ατροφία του οστού. 11 mini 2 SKY MD-Κολόβωμα BioXS ΚΩΔ. m2skymdb whitesky Προσθετική καλύπτρα ø 3,5 mm και 4,0 mm ΚΩΔ. SKYCPK40 ø 4,5 mm ΚΩΔ. SKYCPK45 Το εμφύτευμα ζιρκονίου whitesky πρέπει να προστατευτεί κατά τη φάση της επούλωσης με μία προσωρινή αποκατάσταση. Έτσι, πρέπει να ναρθηκοποιηθεί με τα γειτονικά δόντια ή με άλλα εμφυτεύματα

27 Προσωρινές αποκαταστάσεις στο ιατρείο με το SKY.shape Η αισθητική εμφάνιση μιας προσωρινής αποκατάστασης στην περιοχή των προσθίων δοντιών είναι καθοριστική για την αποδοχή και την επιτυχία της τελικής αποκατάστασης σε εμφυτεύματα. Εξάλλου, οι ασθενείς θέλουν, σε ένα σύντομο χρονικό διάστημα και με χαμηλό κόστος, μία λύση στο πρόβλημά τους. Με το SKY.shape έχετε στη διάθεσή σας μία ολοκληρωμένη κασετίνα, για να κατασκευάσετε σε μόλις 10 λεπτά μια μεμονωμένη στεφάνη με υψηλή αισθητική αποδοχή. Σύστημα SKY.shape - προκατασκευασμένες όψεις - γρήγορη κατασκευή προσωρινών στεφανών σε λιγότερο από 10 λεπτά - υψηλή αισθητική της προσωρινής αποκατάστασης - γρήγορη εκμάθηση ΚΩΔ. N580SET1 Συμπληρωματική κασετίνα για τα οπίσθια δόντια ΚΩΔ. N580SET2 SKY.shape Προκατασκευασμένες όψεις επικάλυψης. SKY temp κολόβωμα Βλ. σελίδα 22. Εικόνες από: Dres. Alius / Gresskowski, Nürnberg novo.temp Συγκολλητικό υλικό διπλού πολυμερισμού υλικό χρησιμοποιείται και για τη συμπληρωματική ανατομική διαμόρφωση των δοντιών γρήγορος πολυμερισμός novo.nect Συνδετικός παράγοντας για να επιτύχει ο ιδανικός δεσμός μεταξύ των όψεων και του συγκολλητικού υλικού novo.temp. 23

28 Προσωρινές αποκαταστάσεις Προσωρινές αποκαταστάσεις στο εργαστήριο με SKY temp visio.lign Σύστημα σύνταξης με προκατασκευασμένους φλοιούς δοντιών, με διαστρωματώσεις που προσδίδουν χαρακτηριστικά φυσικών δοντιών. Υπάρχουν διαφορετικά σχήματα για πρόσθια και οπίσθια δόντια. Χρωματική σταθερότητα, αποτροπή κατακράτησης οδοντικής πλάκας και αντοχή στην αποτριβή Υψηλή αποτελεσματικότητα με λογική εργασία Σίγουρη χρωματική απόδοση λόγω της διαθεσιμότητας σε χρωματολογία A-D Τελείωμα, διαμόρφωση και εξατομίκευση με τις μικροϋβριδικές ρητίνες crea.lign (βλ. σελίδα 46) 15 Επιλέγετε την κατάλληλη όψη visio.lign από την κασετίνα και την προσαρμόζετε ανάλογα στο ήδη προσαρμοσμένο κολόβωμα SKY temp. Μετά αμμοβολείτε με οξείδιο αλουμινίου 100μm και επαλείφετε με το visio.link. Τώρα η όψη μπορεί να αναγομωθεί με το combo.lign ή με ένα ψυχρό ακρυλικό όπως το breformance. SKY temp κολόβωμα Βλ. σελίδα 22. visio.link Συνδετικός παράγοντας για σύνθετες φωτοπολυμεριζόμενες ρητίνες. Ειδικά κατασκευασμένος για τη μέγιστη συγκράτηση των όψεων visio.lign με το συγκολλητικό υλικό combo.lign. 10 ml φιάλη ΚΩΔ. VLPMMA 10 combo.lign Διπλού πολυμερισμού ρητίνη συγκόλλησης για το σύστημα visio.lign. Ασφαλής απόδοση χρώματος και ιδανική συγκράτηση. Διανομέας Για διπλές σύριγγες 5 ml 1:1. Άνετη και γρήγορη ανάμειξη. ΚΩΔ breformance Ολοκληρωμένο σύστημα θερμού και ψυχρού ακρυλικού για προσωρινές αποκαταστάσεις στεφανών και γεφυρών. Ειδικά κατασκευασμένο για μια γρήγορη και αισθητικά αποδεκτή αποκατάσταση. 25 Υγρό ψυχρού πολυμερισμού 50 ml ΚΩΔ Dentin A2 25 g ΚΩΔ Dentin A3 25 g ΚΩΔ Κοπτικά Enamel1 25 g ΚΩΔ

29 Άμεση προσωρινή αποκατάσταση σε νωδή γνάθο, με SKY fast & fixed visio.lign Σύστημα σύνταξης με προκατασκευασμένους φλοιούς δοντιών, με διαστρωματώσεις που προσδίδουν χαρακτηριστικά φυσικών δοντιών. Υπάρχουν διαφορετικά σχήματα για πρόσθια και οπίσθια δόντια. Χρωματική σταθερότητα, αποτροπή κατακράτησης οδοντικής πλάκας και αντοχή στην αποτριβή Υψηλή αποτελεσματικότητα με λογική εργασία Σίγουρη χρωματική απόδοση λόγω της διαθεσιμότητας σε χρωματολογία A-D Τελείωμα, διαμόρφωση και εξατομίκευση με τις μικροϋβριδικές ρητίνες crea.lign (βλ. σελίδα 46) 15 Η κέρινη αισθητική δοκιμή γίνεται με τους φλοιούς visio.lign. visio.link Συνδετικός παράγοντας για σύνθετες φωτοπολυμεριζόμενες ρητίνες. Ειδικά κατασκευασμένος για τη μέγιστη συγκράτηση των όψεων visio.lign με το συγκολλητικό υλικό combo.lign. 10 ml φιάλη ΚΩΔ. VLPMMA 10 Το κλειδί σιλικόνης haptosil D γεμίζεται με το ακρυλικό breformance για προσωρινές αποκαταστάσεις Στην προσωρινή γέφυρα, μεταφέρθηκε μια προσθετική καλύπτρα τιτανίου sky fast & fixed από το οδοντοτεχνικό εργαστήριο. Οι υπόλοιπες τρεις καλύπτρες συγκολλήθηκαν τελικά στο στόμα απευθείας με Qu-resin ώστε να υπάρξει μια παθητική εφαρμογή. haptosil D Σιλικόνη αθροιστικού τύπου με σκληρότητα 90 Shore A, για την κατασκευή κλειδιών αντιγραφής αλλά και εκμαγείων. Για ασφαλή καταγραφή της κέρινης σύνταξης και απόδοση της θέσης των δοντιών. 26 Συστατικά A και B των 1300 g ΚΩΔ breformance Ολοκληρωμένο σύστημα θερμού και ψυχρού ακρυλικού για προσωρινές αποκαταστάσεις στεφανών και γεφυρών. Ειδικά κατασκευασμένο για μια γρήγορη και αισθητικά αποδεκτή αποκατάσταση. 25 Υγρό ψυχρού πολυμερισμού 50 ml ΚΩΔ Dentin A2 25 g ΚΩΔ Dentin A3 25 g ΚΩΔ Κοπτικά Enamel1 25 g ΚΩΔ Qu-resin Αυτοπολυμεριζόμενο ακρυλικό επιδιορθώσεων κατάλληλο για εξω- και ενδοστοματική χρήση, σε χρώματα ροζ και οδοντίνης. Με Qu-resin ενσωματώνονται οι προσθετικές καλύπτρες των κολοβωμάτων στις αποκαταστάσεις. Η συσκευασία της διπλής φύσιγγας, διευκολύνει και εξοικονομεί υλικό x διπλή φύσιγγα 50 ml 1 x συγκολλητικός παράγοντας Qu-connector των 10 ml 12 x ρύγχη ανάμειξης, μέγεθος 1, μπλε χρώμα οδοντίνης ΚΩΔ χρώμα ροζ ΚΩΔ Qu-connector Συγκολλητικός παράγοντας για την καλύτερη συγκόλληση στο ακρυλικό βάσης της αποκατάστασης, με Qu-resin, ρητινωδών δοντιών από PMMA και προσθετικών εξαρτημάτων. 10 ml φιάλη ΚΩΔ Συγκόλληση των τριών προσθετικών καλυπτρών απευθείας στο στόμα με ακρυλικό Qu-resin Εικόνες από: Stephan Adler, Impla Dental Consult GmbH Πληροφορίες και λεπτομέρειες σχετικά με το προϊόν θα βρείτε στις σελίδες

30 Κολοβώματα για συγκολλούμενες ακίνητες αποκαταστάσεις Κολοβώματα τιτανίου Με τα κολοβώματα τιτανίου, μπορούν να κατασκευαστούν συγκολλημένες στεφάνες, στεφάνες με οριζόντια κοχλίωση, συγκολλούμενες γέφυρες και γέφυρες με οριζόντια κοχλίωση. Για όλα τα ύψη των ούλων χρησιμοποιείται το ίδιο κολόβωμα, χάρη στη λοξοτομή. Παρασκευάζεται εύκολα. Mπορεί να βρεθεί η σωστή θέση για το κάθε κολόβωμα με το κατά 30 στραμμένο Torx (τύπου R). 14 Κολόβωμα τιτανίου 0 Συμπεριλαμβάνεται βίδα ΚΩΔ. SKY-PO00 Κολόβωμα τιτανίου 15 Συμπεριλαμβάνεται βίδα ΚΩΔ. SKY-PO15 Κανονική θέση Torx R Κολόβωμα τιτανίου 15 τύπου R Το Τorx έχει στραφεί κατά 30 ο. Συμπεριλαμβάνεται βίδα. ΚΩΔ. SKY-PO16 Κολόβωμα τύπου R Κεκλιμένο κολόβωμα 15 Κολόβωμα τιτανίου 25 Συμπεριλαμβάνεται βίδα ΚΩΔ. SKY-PO25 Κανονική θέση Torx R Κολόβωμα τιτανίου 25 τύπου R Το Τorx έχει στραφεί κατά 30 ο. Συμπεριλαμβάνεται βίδα. ΚΩΔ. SKY-PO26 Κολόβωμα τύπου R Κεκλιμένο κολόβωμα 15 τύπου R, έχει στραφεί κατά 30. SKY κασετίνα δοκιμής και επιλογής κολοβωμάτων Με την κασετίνα εντοπίζετε γρήγορα και άμεσα το ταιριαστό κολόβωμα για κάθε κλινική περίπτωση, συμπεριλαμβανομένων και του τύπου R. Έτσι έχετε μια συλλογική εικόνα των κολοβωμάτων και διαπιστώνετε αμέσως ποιο κολόβωμα χρειάζεστε και μπορείτε να παραγγείλετε το σωστό κερδίζοντας χρόνο. 14 SKY Κασετίνα δοκιμής - επιλογής κολοβωμάτων Σετ ΚΩΔ. SKYASET9 26

31 Κολοβώματα τιτανίου - SKY esthetic line Με το SKY esthetic abutment ικανοποιούνται εύκολα υψηλές αισθητικές απαιτήσεις. Με τον κοίλο και κυρτό σχεδιασμό του γίνεται ιδανική αισθητική διαμόρφωση του ορίου της στεφάνης και πολύ καλή πρόσφυση των ούλων. 28 SKY αισθητικό κολόβωμα M 0 συμπεριλαμβανομένης βίδας ΚΩΔ. SKY-EM00 SKY αισθητικό κολόβωμα L 0 συμπεριλαμβανομένης βίδας ΚΩΔ. SKY-EL00 Χάρη στα προσωρινά κολοβώματα SKY temp διαμορφώθηκε ιδανικό προφίλ ούλων. (βλ εικόνα 22). SKY αισθητικό κολόβωμα M 15 συμπεριλαμβανομένης βίδας ΚΩΔ. SKY-EM15 Τύπος R SKY αισθητικό κολόβωμα M 15 R συμπεριλαμβανομένης βίδας ΚΩΔ. SKY-EM16 Προσαρμογή και εξατομίκευση του κολοβώματος esthetic line στους διαθέσιμους χώρους. Σετ επεξεργασίας τιτανίου. Ειδικά κοπτικά για την επεξεργασία τιτανίου. Δεν ανεβάζουν θερμοκρασία και προστατεύουν το υλικό. ΚΩΔ Τέλεια αισθητική κόκκινου/λευκού. Φρεζαδόρος BF 2 - Επακριβώς διατρήσεις με βαθύμετρο ακριβείας - Μετατόπιση τραπεζίου με ευκολία και ακρίβεια - Άνετος χώρος εργασίας - Μηχανισμός ταχείας αλλαγής τραπεζίου - Δεξιόστροφη και αριστερόστροφη λειτουργία - Τέλειος φωτισμός του χώρου εργασίας 30 ΚΩΔ Εικόνες από: Dr. Weiss OPUS-DC, Ulm 27

32 Κολοβώματα για συγκολλούμενες ακίνητες αποκαταστάσεις Εξατομικευμένα κολοβώματα SKY uni.fit στο οδοντοτεχνικό εργαστήριο Το εργαστηριακό εξατομικευμένο κολόβωμα ζιρκονίου είναι ότι καλύτερο για μία αισθητική απόδοση διότι μπορεί να προσαρμοστεί στις ιδιαιτερότητες της κάθε κλινικής περίπτωσης. Εικόνες από: Dres. Alius / Gresskowski, Nürnberg Κολοβώματα SKY uni.fit Αποτελείται από το εσωτερικό στοιχείο τιτανίου, την ακρυλική καλύπτρα και τη συμπεριλαμβανόμενη βίδα του συστήματος SKY. Λόγω της ιδανικής σύνδεσης, το SKY uni.fit χρησιμοποιείται με όλα τα υλικά και όλες τις μεθόδους δημιουργίας μιας αποκατάστασης. - Χρησιμοποιείται με όλα τα συστήματα CAD/CAM, όλους τους φρεζαδόρους και τις μεθόδους χύτευσης. - Είναι δυνατή η δημιουργία εξατομικευμένων abutment ζιρκονίου και τιτανίου. 31 Κολόβωμα uni.fit, συμπεριλαμβανομένης βίδας ΚΩΔ. SKYUFA00 compoform UV Φωτοπολυμεριζόμενη ρητίνη μοντελαρίσματος 2 σύριγγες των 3 ml. 10 ρύγχη ΚΩΔ SeraColl UV 48 Φωτοπολυμεριζόμενη κόλλα κεριού 2 x 3 ml 2 κυπελάκια εργασίας ΚΩΔ Χυτεύσιμα εξατομικευμένα κολοβώματα Το εξατομικευμένο κολόβωμα αποτελείται από ένα μεταλλικό εξάρτημα που είναι από χυτεύσιμο κράμα υψηλής τήξεως HL, μία ακρυλική καλύπτρα που απανθρακώνεται τέλεια και μία βίδα 2,2 του συστήματος SKY. Τεχνικά χαρακτηριστικά: Φάσμα τήξης C Συντελεστής διαστολής 11,9 12, K -1 (AU 60&, PD 20 %, PT 19 %, IR 1 %) Πλεονεκτήματα Για μέγιστη εξατομίκευση Για όλες τις δύσκολες περιπτώσεις Ενδείξεις Στεφάνες Γέφυρες Εικόνες από: Dr. Vogel, Neu-Isenburg Χυτεύσιμο κολόβωμα συμπεριλαμβανόμενου του πλαστικού καλύμματος και της βίδας. ΚΩΔ. SKY-PV00 28

33 mini 1 SKY κολόβωμα για ακίνητες αποκαταστάσεις Ακόμη και για το εμφύτευμα ενός τεμαχίου mini 1 SKY υπάρχει ένδειξη για ακίνητη αποκατάσταση, π.χ. όταν τα εμφυτεύματα σχεδιασμού ενσωματώνονται στην αποκατάσταση. 11 Προσθετική καλύπτρα mini SKY για το κολόβωμα MD ΚΩΔ. mskypkmd mini 1 SKY MD-κολόβωμα τιτανίου ΚΩΔ. m1skymdt Προσθετική καλύπτρα mini SKY για το κολόβωμα MD ΚΩΔ. mskypkmd mini 1 SKY MD-κολόβωμα από BioXS ΚΩΔ. m1skymdb Εικόνες από: Dr. Aksoy OPUS-DC, Ulm mini 2 SKY κολόβωμα για ακίνητες αποκαταστάσεις Ειδικά όταν δεν υπάρχει η πολυτέλεια του χώρου το mini²sky προσφέρει τις ιδανικές προϋποθέσεις για μια πολύ καλή αποκατάσταση. Συνδυάζεται και με το bluesky. 11 Προσθετική καλύπτρα mini SKY για το κολόβωμα MD ΚΩΔ. mskypkmd mini 2 SKY MD-κολόβωμα τιτανίου ΚΩΔ. m2skymdt Τα κολοβώματα mini 2 SKY (Multi-Divergent) επιτρέπουν την εξισορρόπηση αποκλίσεων μέσω μείωσης του ύψους τους, χωρίς χρονοβόρο τρόχισμα. Προσθετική καλύπτρα mini SKY για το κολόβωμα MD ΚΩΔ. mskypkmd mini 2 SKY MD-κολόβωμα BioXS (ακρυλικό) ΚΩΔ. m2skymdb 29
