1 Οδηγίες Χρήσης Εισαγωγή Η εφαρμογή Aratos Disaster Control είναι ένα Γεωγραφικό Πληροφοριακό Σύστημα, σκοπός του οποίου είναι η απεικόνιση δεδομένων καταστροφών(πυρκαγιές), ακραίων καιρικών συνθηκών (πλημμύρες) γεωγραφικών δεδομένων (όπως τα υψομετρικά δεδομένα) και γεωφυσικών στοιχείων. Στο χάρτη, η χρήση και η αλλαγή θέσης του κέρσορα, μας δείχνει ακριβώς σε ποιο γεωγραφικό μήκος και πλάτος βρισκόμαστε παρουσιάζοντας τις γεωγραφικές συντεταγμένες σε lat, lon και στο Ελληνικό Γεωδαιτικό Σύστημα Αναφοράς, ΕΓΣΑ 87. Δεδομένα του Συστήματος Σεισμοί Παρουσιάζει τους σεισμούς των τελευταίων 24 ωρών ανανέωση κάθε 30 λεπτά. Εντοπισμός Πυρκαγιών Παρουσιάζει τις πυρκαγιές των τελευταίων 24 ωρών ανανέωση ανά 15 λεπτά. Μετεωρολογικά Δεδομένα (άνεμος, θερμοκρασία εδάφους, ατμοσφαιρική πίεση, υγρασία, ορατότητα, βροχόπτωση) σε ~ 160 σημεία στην Ελλάδα ανανέωση κάθε λεπτά. Δείκτης Βροχόπτωσης δίνει ποσά βροχόπτωσης, όπως εντοπίζονται από δορυφόρο ανανέωση κάθε λεπτά. Δείκτης Επικινδυνότητας για εκδήλωση Πυρκαγιάς μια φορά την ημέρα δίνεται ο δείκτης για την επόμενη ημέρα. Ιστορικό Πυρκαγιών Παρουσιάζει όλες τις πυρκαγιές που έχουν εντοπιστεί από τον Ιούνιο 2007 και μετά. Καμένες Περιοχές: Παρουσιάζει τις καμένες εκτάσεις διάφορων περιοχών όπως έχουν προκύψει μετά από ειδική επεξεργασία. Στοιχεία θερμοκρασίας εδάφους από δορυφόρο καθώς και η μέση τιμή των στοιχείων. Δεξαμενές νερού Παρουσιάζονται όλες οι κύριες δεξαμενές νερού που υπάρχουν. Ζώνες πυρασφάλειας εμφανίζει εκτάσεις που χρησιμοποιούνται για την προστασία από πυρκαγιές. Δείκτης Υπεριώδους ακτινοβολίας εμφανίζονται όλα τα επίπεδα ακτινοβολίας ανανέωση κάθε 24ωρο. Σεισμική Δραστηριότητα εμφανίζει όλους τους σεισμούς από το 2008 και μετά. Διαχείριση ακτογραμμών εμφανίζει όλες τις ακτογραμμές στην Ελλάδα, τη μορφολογία και τα γεωλογικά χαρακτηριστικά.

2 Ακραία Καιρικά Φαινόμενα επιλέγοντας μια ημέρα από το ημερολόγιο εμφανίζει i) Κεραυνούς που εντοπίστηκαν από το δορυφόρο. ii) Συγκέντρωση όζοντος και iii) Κάλυψη από χιόνι εμφανίζει τις περιοχές με τη μεγαλύτερη κάλυψη από χιόνια. Χρήση/Κάλυψη Γης εμφανίζει στοιχεία όπως: περιοχές αστικού πρασίνου, εκβολές ποταμών, περιοχές με μόνιμες και σύνθετες καλλιέργειες, παραλίες με αμμόλοφους, αεροδρόμια κ.α. Διαχείριση Πλημμυρών εμφανίζονται i) Δείκτης Βροχόπτωσης δίνει ποσά βροχόπτωσης, όπως εντοπίζονται από δορυφόρο ανανέωση κάθε λεπτά. ii) Όλες οι περιοχές, ηπειρωτικές και θαλάσσιες, οι οποίες καλύπτονται από σύννεφα, ανανέωση κάθε 15 λεπτά iii) Κατολίσθηση εδάφους μετά από 3 και μετά από 7 μέρες βροχόπτωσης iv) Επικίνδυνες περιοχές για πλημμύρες εμφανίζει τις περιοχές εκείνες που υπάρχει κίνδυνος να πλημμυρίσουν σε περίπτωση που η στάθμη του νερού ανέβει κατά 5 μέτρα. v) Πιθανότητα καταιγίδας μετρώντας την αστάθεια της ατμόσφαιρας υπολογίζεται η πιθανότητα καταιγίδας ανανέωση ανά 15 λεπτά. Πολιτικά Στοιχεία εμφανίζει i) τα σύνορα της Ελλάδας και των Νομών ii) Καλοκαιρινοί και Χειμερινοί Προορισμοί με πληροφορίες iii) Οδικό, Σιδηροδρομικό, Ηλεκτρικό Δίκτυο iv) Προστατευόμενες Περιοχές εμφανίζει όλες τις περιοχές, οι οποίες προστατεύονται από το Δίκτυο Natura v) Στοιχεία από τις λίμνες των Πρεσπών όπως η αλλαγή της στάθμης νερού τα έτη , αγροτικές περιοχές, δασικές, οικοδομημένες όσο του 2000 όσο και του vi) Web Cameras όλης της Ελλάδας. Γεωφυσικά Στοιχεία στο χάρτη εμφανίζονται i) Υψομετρικά Δεδομένα, Διάβρωση του Εδάφους, Περιεκτικότητα σε οργανικό άνθρακα, Τοπογραφικός Χάρτης, Συστήματα Διαχείρισης Υδάτων. Δορυφορικές εικόνες Σχεδόν Πραγματικού Χρόνου εμφανίζει φωτογραφίες από διάφορους δορυφόρους τα στοιχεία των οποίων ανανεώνονται από 6 έως 24 ώρες. Χρήση του Συστήματος Το σύστημα χωρίζεται σε 3 βασικές περιοχές: Το χάρτη Τον πίνακα ελέγχου χάρτη Τον πίνακα ελέγχου δεδομένων

3 Χάρτης Στον χάρτη, απεικονίζονται τα δεδομένα τα οποία ζητά ο χρήστης. Αυτά προέρχονται από εσωτερική επεξεργασία του συστήματος. Στο χάρτη μπορούμε να εφαρμόσουμε τα εργαλεία που βρίσκονται στον Πίνακα Ελέγχου Χάρτη και να επιτελέσουμε την εκάστοτε λειτουργία. Με την επιλογή των δεδομένων των απαιτήσεών μας, απεικονίζονται κατευθείαν με διαφορετικά χρώματα σε ολόκληρη την Ελλάδα τα στοιχεία. Στην περιοχή του χάρτη μπορώ να τον μεγεθύνω ή να τον μικρύνω με το εργαλείο αυτό. Με την επιλογή του εργαλείου αυτού που βρίσκεται δεξιά στο χάρτη, μεγεθύνουμε (+) ή σμικρύνουμε ( )το χάρτη ανάλογα με τις απαιτήσεις. Επίσης με την επιλογή κάτω αριστερά αλλάζοντας τα km αλλάζει ταυτόχρονα και η κλίμακα και επιτυγχάνουμε το ίδιο αποτέλεσμα, μεγέθυνσης ή σμίκρυνσης. Πίνακας Ελέγχου Χάρτη Στον Πίνακα Ελέγχου Χάρτη, μπορούμε να εφαρμόσουμε διάφορες λειτουργίες πάνω στον χάρτη αλλά και στα δεδομένα που απεικονίζονται. Οι κυριότερες εξ' αυτόν είναι: Μεγέθυνση: Είτε επιλέγοντας ένα σημείο στο χάρτη, αυτόματα ο χάρτης μεγενθύνεται και κεντράρεται στο επιλεγμένο σημείο, είτε επιλέγοντας χειροκίνητα την περιοχή ενδιαφέροντος Σμίκρυνση: όπως και προηγουμένως, απλά επιλέγοντας το σημείο όπου ο χάρτης μετά τη διαδικασία της σμίκρυνσης θα είναι κεντραρισμένος. Κεντράρισμα: Επιλέγουμε το σημείο όπου θέλουμε ο χάρτης να κεντραριστεί. Επιπλέον παρέχονται λειτουργίες: Επαναφοράς στο αρχικό μέγεθος: Μας επαναφέρει το χάρτη όπως ήταν κατά την είσοδό μας στο σύστημα. Πίσω σε προηγούμενη εικόνα: Επιστρέφουμε στο προηγούμενο επίπεδο μεγέθυνσης και απεικόνισης δεδομένων. Μπροστά σε εικόνα που είχαμε δει: Επιστρέφουμε στο επόμενο επίπεδο μεγέθυνσης και απεικόνισης δεδομένων και αφού είχαμε επιλέξει την λειτουργία Πίσω.

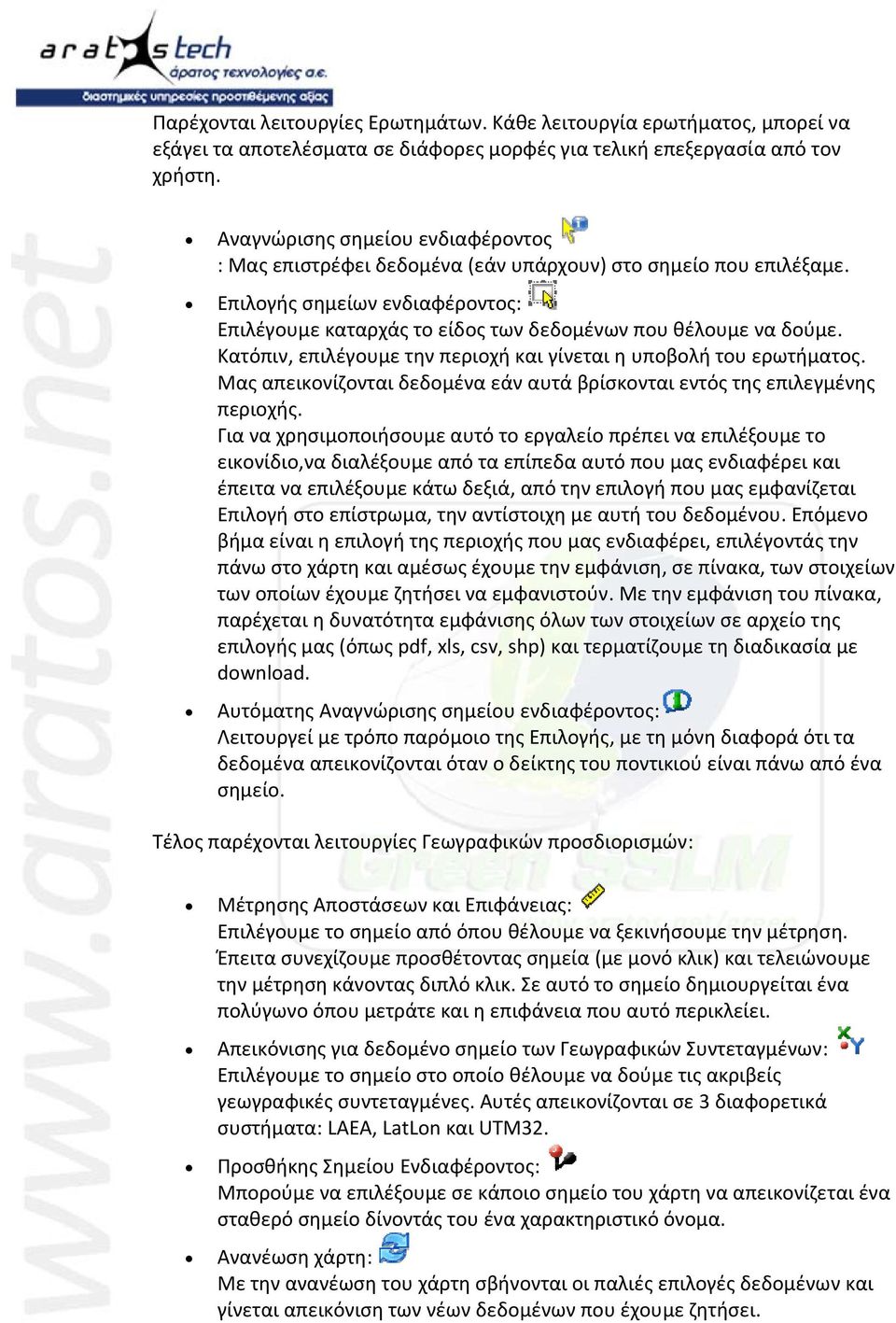

4 Παρέχονται λειτουργίες Ερωτημάτων. Κάθε λειτουργία ερωτήματος, μπορεί να εξάγει τα αποτελέσματα σε διάφορες μορφές για τελική επεξεργασία από τον χρήστη. Αναγνώρισης σημείου ενδιαφέροντος : Μας επιστρέφει δεδομένα (εάν υπάρχουν) στο σημείο που επιλέξαμε. Επιλογής σημείων ενδιαφέροντος: Επιλέγουμε καταρχάς το είδος των δεδομένων που θέλουμε να δούμε. Κατόπιν, επιλέγουμε την περιοχή και γίνεται η υποβολή του ερωτήματος. Μας απεικονίζονται δεδομένα εάν αυτά βρίσκονται εντός της επιλεγμένης περιοχής. Για να χρησιμοποιήσουμε αυτό το εργαλείο πρέπει να επιλέξουμε το εικονίδιο,να διαλέξουμε από τα επίπεδα αυτό που μας ενδιαφέρει και έπειτα να επιλέξουμε κάτω δεξιά, από την επιλογή που μας εμφανίζεται Επιλογή στο επίστρωμα, την αντίστοιχη με αυτή του δεδομένου. Επόμενο βήμα είναι η επιλογή της περιοχής που μας ενδιαφέρει, επιλέγοντάς την πάνω στο χάρτη και αμέσως έχουμε την εμφάνιση, σε πίνακα, των στοιχείων των οποίων έχουμε ζητήσει να εμφανιστούν. Με την εμφάνιση του πίνακα, παρέχεται η δυνατότητα εμφάνισης όλων των στοιχείων σε αρχείο της επιλογής μας (όπως pdf, xls, csv, shp) και τερματίζουμε τη διαδικασία με download. Αυτόματης Αναγνώρισης σημείου ενδιαφέροντος: Λειτουργεί με τρόπο παρόμοιο της Επιλογής, με τη μόνη διαφορά ότι τα δεδομένα απεικονίζονται όταν ο δείκτης του ποντικιού είναι πάνω από ένα σημείο. Τέλος παρέχονται λειτουργίες Γεωγραφικών προσδιορισμών: Μέτρησης Αποστάσεων και Επιφάνειας: Επιλέγουμε το σημείο από όπου θέλουμε να ξεκινήσουμε την μέτρηση. Έπειτα συνεχίζουμε προσθέτοντας σημεία (με μονό κλικ) και τελειώνουμε την μέτρηση κάνοντας διπλό κλικ. Σε αυτό το σημείο δημιουργείται ένα πολύγωνο όπου μετράτε και η επιφάνεια που αυτό περικλείει. Απεικόνισης για δεδομένο σημείο των Γεωγραφικών Συντεταγμένων: Επιλέγουμε το σημείο στο οποίο θέλουμε να δούμε τις ακριβείς γεωγραφικές συντεταγμένες. Αυτές απεικονίζονται σε 3 διαφορετικά συστήματα: LAEA, LatLon και UTM32. Προσθήκης Σημείου Ενδιαφέροντος: Μπορούμε να επιλέξουμε σε κάποιο σημείο του χάρτη να απεικονίζεται ένα σταθερό σημείο δίνοντάς του ένα χαρακτηριστικό όνομα. Ανανέωση χάρτη: Με την ανανέωση του χάρτη σβήνονται οι παλιές επιλογές δεδομένων και γίνεται απεικόνιση των νέων δεδομένων που έχουμε ζητήσει.

5 Αναζήτηση: Στον Πίνακα Ελέγχου Χάρτη, πάνω αριστερά στην επιλογή Αναζήτηση, δίνεται η δυνατότητα απευθείας εύρεσης της πόλης της επιλογής μας, αρκεί να αναζητηθεί ακριβώς με το ίδιο όνομα εμφάνισης στο χάρτη. Πίνακας Ελέγχου Δεδομένων Ο Πίνακας Ελέγχου Δεδομένων, αναλαμβάνει την κατηγοριοποίηση και απεικόνιση των δεδομένων στον κύριο Χάρτη. Επιπλέον, ανάλογα με τον τύπο των δεδομένων, μας παρέχει επιπλέον πληροφορίες, όπως το υπόμνημα, το είδος τους, αναλυτικές πληροφορίες, κα. Γενικά, τα δεδομένα που απεικονίζονται, χωρίζονται σε 2 κατηγορίες: διανυσματικά και εικόνες. Παράδειγμα διανυσματικών δεδομένων είναι η κατεύθυνση του ανέμου σε μια συγκεκριμένη περιοχή ή το σημείο όπου ξέσπασε πυρκαγιά. Παράδειγμα δεδομένων εικόνας, είναι η εικόνα για τη νέφωση που λαμβάνουμε από δορυφόρο. Δουλεύοντας με τον πίνακα ελέγχου δεδομένων Μέσω του πίνακα ελέγχου δεδομένων, μπορούμε να ενεργοποιήσουμε ή να απενεργοποιήσουμε τα δεδομένα που μας ενδιαφέρουν ή όχι. Ενεργοποιούμε ή απενεργοποιούμε το αντίστοιχο πεδίο επιλογής (checkbox) με τα δεδομένα που μας ενδιαφέρουν. Κατόπιν επιλέγουμε ανανέωση Χάρτη και το σύνολο δεδομένων που έχουμε επιλέξει απεικονίζονται στον Χάρτη. Μπορούμε να δούμε το υπόμνημα (μόνο για διανυσματικά δεδομένα), επιλέγοντας τον σταυρό (+) δίπλα από το πεδίο επιλογής. Τέλος πιο αναλυτικές πληροφορίες (εάν είναι διαθέσιμες) μπορούμε να προσπελάσουμε πατώντας πάνω στο τίτλο των δεδομένων που μας ενδιαφέρουν. Ημερολόγιο Επιλέγοντας μια ημέρα στο ημερολόγιο και τα δεδομένα που θέλουμε να απεικονιστούν, έχουμε τη δυνατότητα παροχής πληροφοριών για οποιαδήποτε ημέρα στο παρελθόν. Υπόμνημα Εμφανίζονται όλα τα εικονίδια με την επεξήγησή τους τα οποία απεικονίζονται πάνω στο χάρτη.
