Περιληπτικό Εγχειρίδιο BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO. The Ultimate Tone Toolbox for Bass/Acoustic/Electric Guitar and Keyboard Amp Modeling

Transcript

1 Περιληπτικό Εγχειρίδιο BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO The Ultimate Tone Toolbox for Bass/Acoustic/Electric Guitar and Keyboard Amp Modeling

2 2 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Περιεχομενα Σημαντικ οδηγ ασφαλε... 3 Νομική αποκήρυξη Εισαγωγη Πριν ξεκινήσετε Στοιχεια Χειρισμου Επιφάνεια εργασίας / μπροστινή πλευρά Η πίσω πλευρά του BASS V-AMP PRO Συνδέσεις του BASS V-AMP (στο πλάι) Παραδειγματα Εφαρμογων/ Τροποι Λειτουργιας Επιλογή ενός τρόπου λειτουργίας στο πρόγραμμα λειτουργίας CONFIGURATION Βασικό setup κατάσταση ηχογράφησης Live setup με σύνδεση σε εξωτερικό ενισχυτή μπάσου Presets του BASS V-AMP/ BASS V-AMP PRO Ενεργοποίηση των preset Προγραμματισμός των preset Αποθήκευση των user-presets Διαγραφή ενός προγραμματισμού / επανα-φορά ενός μεμονωμένου εργοστασιακού Preset Επαναφορά όλων των εργοστασιακών preset Προσομοιωση Amp/Speaker Denoiser και kompressor Επεξεργαστης Εφε Προσομοιώσεις (OVER)DRIVE Εφέ Post Amp Συντονιστης (Tuner) Συντονισμός οργάνων Εγkατασταση Τοποθέτηση σε rack (BASS V-AMP PRO) Τάση ηλεκτρ. δικτύου (BASS V-AMP PRO) Συνδέσεις ήχου Συνδέσεις MIDI Τα πρότυπα AES/EBU και S/PDIF Προδιαγραφές Παραρτημα... 17

3 3 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Σημαντικ οδηγ ασφαλε Προσοχη Τερματικά σημειωμένα με το σύμβολο φέρουν ηλεκτρικό ρεύμα αρκετής ισχύος για να αποτελούν κίνδυνο ηλεκτροπληξίας. Χρησιμοποιείτε μόνο υψηλής ποιότητας διαθέσιμα στο εμπόριο καλώδια ηχείων με προ-εγκατεστημένα βύσματα ¼" TS. Οποιαδήποτε άλλη εγκατάσταση ή τροποποίηση πρέπει αν διεξάγεται μόνο από εξειδικευμένο προσωπικό. Το σύμβολο αυτό σας προειδοποιεί, όπου εμφανίζεται, για τις σημαντικότερες οδηγίες χειρισμού και συντήρησης στα συνοδευτικά έντυπα της συσκευής. Παρακαλούμε να διαβάσετε το εγχειρίδιο οδηγιών χρήσης. Προειδοπο Για να περιοριστεί ο κίνδυνος ηλεκτροπληξίας, δεν επιτρέπεται η αφαίρεση του επάνω καλύμματος (ή του πίσω τοιχώματος) της συσκευής. Στο εσωτερικό δεν υπάρχουν εξαρτήματα που μπορούν να επισκευαστούν από το χρήστη. Για τις εργασίες επισκευής πρέπει οπωσδήποτε να απευθύνεστε σε εξειδικευμένο προσωπικό. Προειδοπο Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, αυτή η συσκευή δεν πρέπει να εκτίθεται σε βροχή ή υγρασία. Επίσης η συσκευή δεν πρέπει να έρχεται σε επαφή με νερό που στάζει ή εκτοξεύεται, ενώ επάνω στη συσκευή δεν επιτρέπεται να τοποθετούνται αντικείμενα που περιέχουν υγρά, όπως π.χ. βάζα. Προειδοπο Οι παρούσες οδηγίες σέρβις απευθύνονται αποκλειστικά σε εξειδικευμένο προσωπικό σέρβις. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην επιχειρήσετε να πραγματοποιήσετε εργασίες σέρβις στη συσκευή, που δεν περιγράφονται στο εγχειρίδιο οδηγιών χρήσης. Επισκευές πρέπει να διεξάγονται μόνο από εξειδικευμένο ειδικό προσωπικό. 1. Διαβάστε τις παρούσες οδηγίες. 2. Φυλάξτε τις παρούσες οδηγίες. 3. Προσέξτε όλες τις προειδοποιήσεις. 4. Τηρήστε όλες τις οδηγίες. 5. Μην χρησιμοποιείτε αυτή τη συσκευή κοντά σε νερό. 6. Για τον καθαρισμό χρησιμοποιήστε μόνο ένα στεγνό πανί. 7. Μη φράζετε τα ανοίγματα εξαερισμού. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή. 8. Μην τοποθετείτε τη συσκευή κοντά σε πηγές θερμότητας, όπως π.χ. καλοριφέρ, θερμοσυσσωρευτές, σόμπες ή λοιπές συσκευές (ακόμη και ενισχυτές) που παράγουν θερμότητα. 9. Μην αχρηστεύετε τα χαρακτηριστικά ασφαλείας ενός φις συγκεκριμένης πολικότητας ή ενός φις με γείωση. Ένα βύσμα συγκεκριμένης πολικότητας διαθέτει δύο ελάσματα, όπου το ένα έχει μεγαλύτερο μήκος από το άλλο. Ένα φις με γείωση διαθέτει δύο ελάσματα και μια τρίτη προεξοχή γείωσης. Το έλασμα μεγαλύτερου μήκους ή η τρίτη προεξοχή αποσκοπούν στην ασφάλειά σας. Εάν το φις που παρέχεται δεν ταιριάζει στην πρίζα σας, συμβουλευθείτε έναν ηλεκτρολόγο για την αντικατάσταση της πρίζας. 10. Τοποθετήστε το καλώδιο δικτύου έτσι ώστε να προστατεύεται από το να πατηθεί, να είναι μακριά από αιχμηρές γωνίες και από το να πάθει ζημιά. Παρακαλούμε προσέχετε για επαρκή προστασία, ιδιαίτερα στο πεδίο των βυσμάτων, των καλωδίων επέκτασης και στη θέση εξόδου του καλωδίου δικτύου από τη συσκευή. 11. Η συσκευή πρέπει να συνδέεται πάντα με άθικτο προστατευτικό αγωγό στο ηλεκτρικό δίκτυο. 12. Αν το κύριο βύσμα τροφοδοσίας ή ένα βύσμα συσκευής απενεργοποιεί τη μονάδα λειτουργίας, θα πρέπει αυτό να είναι πάντα προσβάσιμο. 13. Χρησιμοποιήστε αποκλειστικά πρόσθετα εξαρτήματα/ αξεσουάρ που προβλέπονται από τον κατασκευαστή. 14. Η συσκευή επιτρέπεται να χρησιμοποιείται με καροτσάκι, βάση, τρίποδο, βραχίονα ή πάγκο που προβλέπεται από τον κατασκευαστή ή που διατίθεται μαζί με τη συσκευή. Εάν χρησιμοποιείτε καροτσάκι, πρέπει να είστε προσεκτικοί όταν μετακινείτε το συγκρότημα καροτσάκι/ συσκευή, για να αποφύγετε τυχόν τραυμα-τισμούς λόγω εμποδίων. 15. Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο κατά τη διάρκεια καταιγίδων με κεραυνούς ή εάν δεν πρόκειται να την χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. 16. Για τις εργασίες επισκευής πέπει οπωσδήποτε να απευθύνεστρε σε εξειδικευμένο προσωπικό. Σέρβις απαιτείται όταν η μονάδα έχει υποστεί ζημιά, όπως π.χ. ζημιά στοχ καλώδιο τροφοδοσίας ή το φις, εάν πέσουν υγρά ή ξένα αντικείμενα μέσα στη συσκευή, εάν η μονάδα εκτεθεί σε βροχή ή υγρασία, εάν δεν λειτουργεί σωστά ή πέσει στο έδαφος. 17. Σωστή διάθεση του προϊόντος αυτού στα απορρίμματα: Αυτό το σύμβολο αυτό υποδηλώνει ότι το προϊόν δεν πρέπει να διατίθεται μαζί με τα οικιακά απορρίμματα, σύμφωνα με την οδηγία περί απόρριψης αποβλήτων ηλεκτρονικού εξοπλισμού (2002/96/EΚ) και την εθνική νομοθεσία. Το προϊόν πρέπει να παραδίδεται σε σημεία συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών συσκευών. Τυχόν ακατάλληλη διάθεση τέτοιου είδους απορριμμάτων ενδέχεται να έχει αρνητικές συνέπειες στο περιβάλλον και στην υγεία λόγω δυνητικά επιβλαβών ουσιών που γενικά υπάρχουν στις ηλεκτρικές και ηλεκτρονικές συσκευές. Η συμβολή σας στη σωστή διάθεση του προϊόντος αυτού στα απορρίμματα θα συμβάλλει στην αποτελεσματική χρήση των φυσικών πόρων. Για περισσότερες πληροφορίες για τα σημεία διάθεσης των συσκευών για ανακύκλωση, επικοινωνήστε με το αρμόδιο τοπικό γραφείο του δήμου σας. ΝΟΜΙΚΉ ΑΠΟΚΉΡΥΞΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΕΜΦΑΝΙΣΗ ΥΠΟΚΕΙΝΤΑΙ ΣΕ ΑΛΛΑΓΕΣ ΧΩΡΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ. ΟΙ ΠΛΗΡΟΦΟΡΙΕΣ ΠΟΥ ΠΕΡΙΕΧΟΝΤΑΙ ΕΝ ΤΩ ΠΑΡΟΝΤΙ ΕΙΝΑΙ ΟΡΘΕΣ ΤΗΝ ΠΕΡΙΟΔΟ ΤΗΣ ΕΚΤΥΠΩΣΗΣ. ΟΛΑ ΤΑ ΕΜΠΟΡΙΚΑ ΣΗΜΑΤΑ ΕΙΝΑΙ ΙΔΙΟΚΤΗΣΙΑ ΤΩΝ ΑΝΤΙΣΤΟΙΧΩΝ ΙΔΙΟΚΤΗΤΩΝ ΤΟΥΣ. H MUSIC GROUP ΔΕΝ ΑΠΟΔΕΧΕΤΑΙ ΥΠΕΥΘΥΝΟΤΗΤΑ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΑΠΩΛΕΙΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΥΠΟΣΤΕΙ ΟΠΟΙΟΔΗΠΟΤΕ ΠΡΟΣΩΠΟ ΠΟΥ ΒΑΣΙΖΕΤΑΙ, ΕΙΤΕ ΠΛΗΡΩΣ ΕΙΤΕ ΜΕΡΙΚΩΣ, ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΠΕΡΙΓΡΑΦΗ, ΦΩΤΟΓΡΑΦΙΑ Η ΔΗΛΩΣΗ ΠΟΥ ΠΕΡΙΕΧΕΤΑΙ ΕΝ ΤΩ ΠΑΡΟΝΤΙ. ΧΡΩΜΑΤΑ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΟΥΝ ΕΛΑΦΡΩΣ ΑΠΟ ΠΡΟΪΟΝ ΣΕ ΠΡΟΪΟΝ. ΤΑ ΠΡΟΪΟΝΤΑ ΤΗΣ MUSIC GROUP ΠΩΛΟΥΝΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΥΣ ΑΝΤΙΠΡΟΣΩΠΟΥΣ. ΔΙΑΝΟΜΕΙΣ ΚΑΙ ΑΝΤΙΠΡΟΣΩΠΟΙ ΔΕΝ ΑΠΟΤΕΛΟΥΝ ΠΡΑΚΤΟΡΕΣ ΤΗΣ MUSIC GROUP ΚΑΙ ΔΕΝ ΕΧΟΥΝ ΑΠΟΛΥΤΩΣ ΚΑΜΙΑ ΔΙΚΑΙΟΔΟΣΙΑ ΝΑ ΔΕΣΜΕΥΣΟΥΝ ΤΗΝ MUSIC GROUP ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΡΗΤΗ Η ΥΠΟΝΟΟΥΜΕΝΗ ΠΡΑΞΗ Η ΑΝΤΙΠΡΟΣΩΠΕΥΣΗ. ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΠΟ ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ. ΚΑΝΕΝΑ ΜΕΡΟΣ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΑΥΤΟΥ ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΑΝΑΠΑΡΑΧΘΕΙ Η ΝΑ ΜΕΤΑΔΟΘΕΙ ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΜΟΡΦΗ Η ΜΕ ΟΠΟΙΟΔΗΠΟΤΕ ΜΕΣΟ, ΗΛΕΚΤΡΟΝΙΚΟ Η ΜΗΧΑΝΙΚΟ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΤΗΣ ΦΩΤΟΤΥΠΙΑΣ ΚΑΙ ΤΗΣ ΕΓΓΡΑΦΗΣ ΟΠΟΙΟΥΔΗΠΟΤΕ ΕΙΔΟΥΣ, ΓΙΑ ΟΠΟΙΟΝΔΗΠΟΤΕ ΣΚΟΠΟ, ΧΩΡΙΣ ΤΗΝ ΡΗΤΗ ΓΡΑΠΤΗ ΑΔΕΙΑ ΤΗΣ MUSIC GROUP IP LTD. ΟΛΑ ΤΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΤΟΧΥΡΩΝΟΝΤΑΙ MUSIC Group IP Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, Βρετανικές Παρθένοι Νήσοι

4 4 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο 1. Εισαγωγη Συγχαρητήρια! Με την αγορά του BASS V-AMP/BASS V-AMP PRO αποκτήσατε έναν σύγχρονο εικονικό ενισχυτή μπάσου, ο οποίος εισάγει νέα μέτρα και σταθμά στον κόσμο των προενισχυτών μπάσου. Ο βασικός μας στόχος κατά την εξέλιξή του ήταν η επίτευξη αυθεντικών ήχων κλασικών ενισχυτών μπάσου μέσω του Physical Modeling καθώς και η σύνδεσή τους με τα πλέον σύγχρονα εφέ DSP. Μετά την τεράστια επιτυχία του V-AMP και της συνέχισής της με τον V-AMP 2, μπορούν πλέον με τον BASS V-AMP/BASS V-AMP PRO επιτέλους και οι μπασίστες να αποκομίσουν τα ανάλογα οφέλη από αυτή τη μοναδική ποικιλομορφία χροιάς ήχων. Προχωρήσαμε όμως και ένα βήμα πιο μακριά και συμπεριλάβαμε στο όλο σκεπτικό και τους αρμονίστες, αλλά και τους κιθαρίστες που δείχνουν προτίμηση στην ακουστική κιθάρα. Για εκείνους που έχουν ήδη εργαστεί με τον V-AMP ή τον V-AMP2, ο BASS V-AMP/BASS V-AMP PRO αποτελεί λόγω των καινούργιων εφέ και της βελτιωμένης ροής σήματος έναν πραγματικό εμπλουτισμό. Όμως αρκετά με τα λόγια: τίποτα δεν θα σας πείσει περισσότερο, από αυτό που θα ακούσετε και θα αισθανθείτε, όταν θα δοκιμάσετε για πρώτη φορά τον BASS V-AMP/BASS V-AMP PRO. Θα καταλάβετε αμέσως ότι έχετε στα χέρια σας έναν εικονικό ενισχυτή μπάσου τελευταίας γενιάς με εκπληκτικά χαρακτηριστικά: Περισσότεροι ήχοι, περισσότερα εφέ και ιδιαίτερα ευέλικτες δυνατότητες δρομολόγησης εξόδου για τους μπασίστες Πολλαπλά εφέ καθώς και προσομοιώσεις ενισχυτών και ηχείων και για αρμονίστες Εκπληκτικοί ήχοι Clean και High Gain, αλλά και προσομοι-ώσεις ακουστικής για την ηλεκτρική κιθάρα Sound Enhancer για συστήματα ηχογράφησης ακουστικής κιθάρας Λειτουργία Loop/Sampler χωρίς συμβιβασμούς, ιδιαίτερα γεμάτο αναλογικό Bass Synth και οι καλύτερες προσομοι-ώσεις πεντάλ παραμόρφωσης 1.1 Πριν ξεκινήσετε Ο BASS V-AMP/BASS V-AMP PRO συσκευάστηκε στο εργοστάσιο ιδιαίτερα προσεκτικά, για να διασφαλιστεί η ασφαλής μεταφορά του. Εάν παρόλ αυτά το χαρτοκιβώτιο έχει υποστεί ζημιά, παρακαλούμε να ελέγξετε αμέσως τη συσκευή για εξωτερικές ζημιές. Εάν τυχόν εντοπίσετε τέτοιες ζημιές, ΜΗΝ αποστείλετε τη συσκευή στο εργοστάσιο, αλλά ειδοποιήστε πρώτα οπωσδήποτε τον προμηθευτή σας και τη μεταφορική εταιρεία, διότι διαφορετικά υπάρχει περίπτωση να χάσετε το δικαίωμα αποζημίωσης. Φροντίστε για επαρκή εξαερισμό και μην τοποθετείτε τον BASS V-AMP/ BASS V-AMP PRO κοντά σε θερμαντικά σώματα, για να αποτρέψετε τυχόν υπερθέρμανση της συσκευής. Πριν συνδέσετε τον BASS V-AMP PRO με το ηλεκτρικό δίκτυο, παρακαλούμε να ελέγξετε προσεκτικά, εάν η συσκευή σας έχει ρυθμιστεί για τη σωστή τάση ηλεκτρικού ρεύματος! Η σύνδεση του BASS V-AMP με το ηλεκτρικό δίκτυο πραγματοποιείται μέσω του τροφοδοτικού που περιλαμβάνεται στη συσκευασία. Το τροφοδοτικό καλύπτει τους σχετικούς κανονισμούς ασφαλείας. Μόλις συνδέσετε τον BASS V-AMP μέσω του τροφοδοτικού με το ηλεκτρικό δίκτυο, η συσκευή ενεργοποιείται αυτόματα. Παρακαλούμε να λάβετε υπόψη σας ότι όλες οι συσκευές πρέπει οπωσδήποτε να είναι γειωμένες. Για τη δική σας ασφάλεια δεν πρέπει σε καμία περίπτωση να αφαιρέσετε ή να αχρηστεύσετε τη γείωση των συσκευών ή των καλωδίων τροφοδοσίας. Οι συνδέσεις MIDI (IN/OUT/THRU) πραγματοποιούνται μέσω τυποποιημένων συνδέσεων βύσματος DIN. Η μετάδοση δεδομένων πραγματοποιείται χωρίς δυναμικό μέσω οπτικού συζεύκτη. Περαιτέρω πληροφορίες θα βρείτε στο κεφάλαιο 8 ΕΓΚΑΤΑΣΤΑΣΗ Δήλωση προϊόντος online Παρακαλούμε να δηλώσετε τη νέα σας συσκευή BEHRINGER όσο το δυνατόν συντομότερα μετά την αγορά της στη διεύθυνση στο Internet και να διαβάσετε προσεκτικά τους όρους της εγγύησης. Σε περίπτωση που το προϊόν BEHRINGER που έχετε αγοράσει παρουσιάσει κάποιο ελάττωμα, επιθυμία μας είναι να επισκευαστεί το ταχύτερο δυνατόν. Σας παρακαλούμε να απευθυνθείτε απευθείας στο εξουσιοδοτημένο κατάστημα της BEHRINGER, από το οποίο αγοράσατε τη συσκευή σας. Αν το εξουσιοδοτημένο κατάστημα της BEHRINGER δεν βρίσκεται κοντά, μπορείτε να απευθυνθείτε και απευθείας σε ένα από τα υποκαταστήματά μας. Έναν κατάλογο με τα στοιχεία επικοινωνίας των υποκαταστημάτων της BEHRINGER μπορείτε να βρείτε στην αρχική συσκευασία της συσκευής σας (Global Contact Information/European Contact Information). Αν ο κατάλογος αυτός δεν περιλαμβάνει στοιχεία επικοινωνίας για τη χώρα σας, μπορείτε να απευθυνθείτε στο κοντινότερο σημείο διανομής. Στην περιοχή υποστήριξης της δικτυακής μας τοποθεσίας θα βρείτε τα αντίστοιχα στοιχεία. Αν η συσκευή σας έχει εγγραφεί στην εταιρεία μας με την ημερομηνία αγοράς, η διαδικασία στα πλαίσια της εγγύησης απλουστεύεται σημαντικά. Ευχαριστούμε πολύ για τη συνεργασία σας! 2. Στοιχεια Χειρισμου Μια απεικόνιση των στοιχείων χειρισμού θα βρείτε στο ξεχωριστό συνημμένο φύλλο, το οποίο συνοδεύει αυτό το εγχειρίδιο. Η αρίθμηση των στοιχείων χειρισμού είναι η ίδια και για τις δύο συσκευές. Οι διαφορές εξοπλισμού καταδεικνύονται με τη φράση μόνο στον BASS V-AMP ή μόνο στον BASS V-AMP PRO. Οι συνδέσεις των δύο συσκευών περιγράφονται σε διαφορετικά κεφάλαια. 2.1 Επιφάνεια εργασίας / μπροστινή πλευρά (1) Με το διακόπτη POWER ενεργοποιείται ο BASS V-AMP PRO. Ο διακόπτης POWER πρέπει να βρίσκεται στη θέση Off (όχι πατημένος), όταν συνδέετε τη συσκευή με το ηλεκτρικό δίκτυο. Παρακαλούμε να λάβετε υπόψη ότι ο διακόπτης POWER (μόνο στον BASS V-AMP PRO) δεν απομονώνει απόλυτα τη συσκευή από το ηλεκτρικό δίκτυο κατά την απενεργοποίησή της. Εάν δεν σκοπεύετε να χρησιμοποιήσετε τη συσκευή για μεγαλύτερο χρονικό διάστημα, παρακαλούμε να αποσυνδέσετε το φις από την πρίζα. (2) Με το ρυθμιστή GAIN καθορίζετε την ενίσχυση ή την εξασθένιση της προσομοίωσης ενισχυτή. (3) Ο ρυθμιστής VOLUME ρυθμίζει την ένταση του επιλεγμένου Preset. (4) Ο ρυθμιστής BASS του τμήματος EQ επιτρέπει την αύξηση ή τη μείωση των χαμηλών συχνοτήτων. Όταν είναι πατημένο το πλήκτρο TAP (11), ο ρυθμιστής BASS μετατρέπεται σε ρυθμιστή DEEP, ο οποίος επηρεάζει τον ήχο στο τμήμα των χαμηλών συχνοτήτων. (5) Με το ρυθμιστή MID μπορείτε να αυξήσετε ή να μειώσετε τις μεσαίες συχνότητες. MID-SHIFT/SHAPE: Εάν έχετε επιλέξει με το ρυθμιστή AMPS κάποια προσομοίωση ενισχυτή, μπορείτε με το ρυθμιστή MID και με ταυτόχρονα πατημένο το πλήκτρο TAP να συντονίσετε τη μεσαία συχνότητα (SHIFT). Στις προσομοιώσεις ενισχυτή, στις οποίες δεν έχει ενσωματωθεί αυτή η λειτουργία, ενεργοποι-είται αντί αυτής το φίλτρο SHAPE της BEHRINGER. (6) Ο ρυθμιστής TREBLE ελέγχει την επάνω περιοχή συχνοτήτων του ενεργοποιημένου Preset.

5 5 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Όταν είναι πατημένο το πλήκτρο TAP (11), ο ρυθμιστής TREBLE μετατρέπεται σε ρυθμιστή PRESENCE. Αυτό επιτρέπει την αύξηση/ μείωση ενός φίλτρου, το οποίο είναι συντονισμένο κάθε φορά με βάση το εκάστοτε ενεργό μοντέλο ενισχυτή (Amp), στην επάνω περιοχή συχνοτήτων και το οποίο προσομοιώνει την εξαρτώμενη από τη συχνότητα ανάδραση των ενισχυτών λυχνίας. Παρακαλούμε να λάβετε επίσης υπόψη τις ειδικές λειτουργίες ( 2 ) - ( 6 ) που περιγράφονται στο ( 8 ) B! (7) Ο ρυθμιστής AMPS χρησιμοποιείται για την επιλογή μίας από τις 32 προσομοιώσεις ενισχυτή. Γύρω από το ρυθμιστή υπάρχει μια στεφάνη από LED που αποτελείται από 16 LED. Σε κάθε δύο τύπους ενισχυτή αντιστοιχεί ένα LED. Περιστρέψτε το ρυθμιστή AMPS, για να επιλέξετε μία από τις πρώτες 16 προσομοιώσεις (χαρακτηριστικό στο περίβλημα: λευκό χρώμα). Για την επιλογή των προσομοιώσεων ενισχυτή (χαρακτηριστικό στο περίβλημα: γκρι χρώμα) παρακαλούμε να κρατήσετε πατημένο το πλήκτρο TAP και να επιλέξετε στη συνέχεια με το ρυθμιστή AMPS. Το LED στην κάτω αριστερή γωνία του DISPLAY σας πληροφορεί ότι έχει επιλεγεί κάποια από τις προσομοιώσεις ενισχυτή Επιπροσθέτως έχετε τη δυνατότητα να ενεργοποιήσετε ένα PREAMP BYPASS μέσω του συνδυασμού πλήκτρων TUNER (9) και TAP (11). Εάν έχετε επιλέξει το PREAMP BYPASS, δεν ανάβει κανένα από τα LED στο ρυθμιστή AMPS. Για να απενεργοποιήσετε το PREAMP BYPASS παρακαλούμε να επιλέξετε οποιοδήποτε άλλο μοντέλο ενισχυτή ή να πιέσετε εκ νέου τα δύο πλήκτρα. (8) Αυτά τα πέντε πλήκτρα χρησιμοποιούνται για την επιλογή του Preset εντός μιας Bank. Στον τρόπο λειτουργίας EDIT (ενεργοποιείται με το ταυτόχρονο πάτημα των πλήκτρων βέλους που περιγράφονται στο (10)), η λειτουργία των πλήκτρων αντιστοιχεί στις τυπωμένες περιγραφές που υπάρχουν ακριβώς επάνω από αυτά: A: Ενεργοποιεί τη λειτουργία MIDI. Με τη βοήθεια των πλήκτρων βέλους μπορεί να ρυθμιστεί μόνο το κανάλι MIDI, στο οποίο πρέπει να πραγματοποιηθεί η αποστολή και η λήψη (1 έως 16). Εάν έχετε επιλέξει στον τρόπο λειτουργίας EDIT μέσω του πλήκτρου A τη λειτουργία MIDI και στη συνέχεια πιέσετε το πλήκτρο TAP, η υποδοχή MIDI Out μετατρέπεται σε MIDI Thru. Σε αυτή τη ρύθμιση, η συσκευή σας δεν αποστέλλει δικές της πληροφορίες MIDI, αλλά απλά αναμεταδίδει τα δεδομένα που λαμβάνει στην υποδοχή MIDI In. B: Ενεργοποιεί ή απενεργοποιεί τη λειτουργία DRIVE. Όταν είναι ενεργοποιημένη η λειτουργία DRIVE, οι ρυθμιστές (2), (3) και (5) αναλαμβάνουν τις εξής λειτουργίες: Με το ρυθμιστή GAIN μπορείτε να ρυθμίσετε το βαθμό παραμόρφωσης ( DRIVE ). Με το ρυθμιστή VOLUME μπορείτε να πραγματοποιήσετε μια πρόσθετη διόρθωση της έντασης ( BOOST ). Χρησιμοποιήστε το ρυθμιστή MID, όπως και το ρυθμιστή χροιάς ήχου στο προσομοιωμένο πεντάλ παραμόρφωσης ( TONE ). Με τη βοήθεια αυτών των ρυθμίσεων προσομοιώνονται οι γνωστές συσκευές εφέ δαπέδου. Όταν είναι ενεργοποιημένη η λειτουργία DRIVE, μπορείτε μέσω της περιστροφής του ρυθμιστή EFFECTS MIX να ρυθμίσετε και το Wah Wah. Τα LED που υπάρχουν γύρω από το ρυθμιστή EFFECTS MIX, δείχνουν τη θέση του πεντάλ. Εάν δεν ανάβει κανένα LED, το Wah Wah δεν είναι ενεργό. Όταν είναι ενεργοποιημένη η λειτουργία Auto Wah/P-Funk n, το Wah Wah δεν είναι διαθέσιμο. C: Με αυτό το πλήκτρο ενεργοποιείται ο τρόπος λειτουργίας CABINETS. Με τα πλήκτρα βέλους μπορείτε να επιλέξετε έναν τύπο ηχείου ή ένα συνδυασμό περισσότερων ηχείων. Μπορείτε επίσης να απενεργοποιήσετε εντελώς τη λειτουργία προσομοίωσης ηχείων ( - ). Περισσότερες πληροφορίες σχετικά θα βρείτε στο κεφάλαιο 5.2. D: Επιλέγει τη λειτουργία X-OVER. Μέσω των πλήκτρων βέλους μπορείτε να καθορίσετε τη συχνότητα μετάβασης μεταξύ των φίλτρων διέλευσης υψηλών συχνοτήτων και χαμηλών συχνοτήτων του διαχωριστή συχνοτήτων εφέ σε 50 βήματα (βλέπε επίσης κεφάλαιο 6.1). E: Εδώ ενεργοποιείτε τη λειτουργία DENOISER. Πιέζοντας τα πλήκτρα βέλους μεταβάλλεται το κατώφλιο ενεργο-ποίησης του Expander. Με το ρυθμιστή EFFECTS μπορείτε να ρυθμίσετε την ευαισθησία και με το ρυθμιστή TAP+EFFECTS την περιοχή συχνοτήτων του συστήματος εξάλειψης θορύβου (βλέπε επίσης κεφάλαιο 5.3). Ολοκληρώστε το προγραμματισμό των Preset πιέζοντας το TUNER/EXIT (το EDIT MODE-LED σβήνει). DIGITAL OUT: Στον BASS V-AMP PRO μπορεί να διαμορφωθεί η ψηφιακή έξοδος με το ταυτόχρονο πάτημα των πλήκτρων A και B. Η οθόνη δείχνει SP για το μορφότυπο εξόδου S/PDIF ή AE για το μορφότυπο εξόδου AES/EBU. Η εναλλαγή ανάμεσα σε αυτούς τους δύο μορφότυπους μπορεί να πραγματοποιηθεί με το πλήκτρο TAP. Με τη βοήθεια των LED στην οθόνη μπορείτε να αναγνωρίσετε εάν το σήμα εξάγεται με εσωτερικό συγχρονισμό και ρυθμό δειγματοληψίας 44,1, 48 ή 96 khz ή εάν εξάγεται με εξωτερικό συγχρονισμό Wordclock (βλέπε πίν. 2.1 αυτού του εγχειριδίου οδηγιών χρήσης). Χρησιμο-ποιήστε τα πλήκτρα βέλους, για να επιλέξετε τον κατάλληλο ρυθμό δειγματοληψίας για τη συσκευή λήψης. Με το πλήκτρο TUNER/EXIT μπορείτε να τερματίσετε τη διαμόρφωση της εξόδου DIGITAL OUT. CONFIGURATION: Εάν πατηθούν ταυτόχρονα τα πλήκτρα D και E, μπορείτε να πραγματοποιήσετε καθολική ρύθμιση του BASS V-AMP PRO (πλήκτρο B και D στον BASS V-AMP), η οποία επιτρέπει την προσαρμογή της συσκευής σε διάφορες κατα-στάσεις στούντιο και ζωντανών εμφανίσεων (βλέπε κεφάλαιο 3). Με το πλήκτρο TUNER/EXIT μπορείτε να τερματίσετε τη διαμόρφωση. (9) Το πλήκτρο TUNER χρησιμοποιείται για την ενεργοποίηση του συντονιστή. Εκτός αυτού μπορείτε επίσης με αυτό το πλήκτρο να εγκαταλείψετε τον τρόπο λειτουργίας EDIT ( Exit ) (βλέπε επίσης κεφάλαιο 7). (10) Με τα δύο πλήκτρα βέλους μπορείτε να επιλέξετε την επόμενη Bank (BANK DOWN και BANK UP). Το παρατεταμένο πάτημα σας επιτρέπει την πολύ γρήγορη μετακίνηση ανάμεσα στις διάφορες συστοιχίες (Banks). Το ταυτόχρονο πάτημα αυτών των δύο πλήκτρων ενεργοποιεί τον τρόπο λειτουργίας EDIT. Εάν στη συνέχεια πιέσετε ένα από τα πλήκτρα A - E ((8) ), τα πλήκτρα βέλους αναλαμβάνουν μια λειτουργία καθορισμού παραμέτρων. (11) Το πλήκτρο TAP πραγματοποιεί οκτώ λειτουργίες: Tap : Πατήστε διαδοχικά με το ρυθμό ενός μουσικού κομματιού το πλήκτρο TAP και το επιλεγμένο εφέ θα ρυθμιστεί αυτόματα με βάση την ανάλογη ταχύτητα. Deep : Όταν είναι πατημένο το πλήκτρο TAP (11), ο ρυθμιστής BASS μετατρέπεται σε ρυθμιστή DEEP, ο οποίος επηρεάζει τον ήχο στο τμήμα των χαμηλών συχνοτήτων. Mid-Shift/Shape : Εάν έχετε επιλέξει με το ρυθμιστή AMPS κάποια προσομοίωση ενισχυτή, μπορείτε με το ρυθμιστή MID και με ταυτόχρονα πατημένο το πλήκτρο TAP να συντονίσετε τη μεσαία συχνότητα (SHIFT). Στις προσομοιώσεις ενισχυτή, στις οποίες δεν έχει ενσωματωθεί αυτή η λειτουργία, ενεργοποιείται αντί αυτής το φίλτρο SHAPE της BEHRINGER.

6 6 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Presence : Εάν κρατήσετε πατημένο το πλήκτρο TAP μπορείτε να μεταβάλλετε με το ρυθμιστή TREBLE τη ρύθμιση PRESENCE της επιλεγμένης προσομοίωσης ενισχυτή. 2nd parameter : Εάν πιέσετε και κρατήσετε πατημένο το πλήκτρο TAP μπορείτε επίσης να αποκτήσετε πρόσβαση στη δεύτερη παράμετρο εφέ που ρυθμίζεται με το ρυθμιστή EFFECTS (βλέπε κεφ. 6). Μοντέλα ενισχυτών : Όρατήστε το πλήκτρο TAP πατημένο και επιλέξτε με το ρυθμιστή AMPS. MIDI Thru : Η υποδοχή MIDI Out μπορεί να μετατραπεί σε MIDI Thru (βλέπε (8) A). Compressor : Όταν είναι πατημένο το πλήκτρο TAP, με το ρυθμιστή Compressor μπορείτε να καθορίσετε τους χρόνους ρύθμισης (Attack/Release) (βλέπε (14) ). (12) Στο DISPLAY (οθόνη) απεικονίζεται η εκάστοτε επιλεγμένη συστοιχία εφέ καθώς και οι τυχόν μεταβολές που πραγματοποιείτε κατά τον καθορισμό των παραμέτρων. Όταν έχετε ενεργοποιήσει το συντονιστή, το DISPLAY δείχνει το συντονισμό της συνδεδεμένης συσκευής. Σε περίπτωση επιλογής κάποιας από τις προσομοιώσεις ενισχυτή 17-32, ανάβει το LED στην κάτω αριστερή γωνία του DISPLAY. Στον BASS V-AMP PRO απεικονίζεται στο DISPLAY επίσης το ψηφιακό μορφότυπο (format) του σήματος που εξάγεται από τη συσκευή και καταδεικνύεται τυχόν εισερχόμενο εξωτερικό σήμα Word Clock, με το οποίο πρέπει να συγχρονιστεί ο BASS V-AMP PRO. Τα εισερχόμενα σήματα καταδεικνύονται μέσω του πράσινου SIGNAL-LED και η τυχόν υπερφόρτωση σήματος μέσω του κόκκινου CLIP-LED. Εικ. 2.1: Οθόνη του BASS V-AMP PRO Clock LED εξωτερ. LED 48 khz LED 96 khz εσωτερ khz εσωτερ. 48 khz εσωτερ. 96 khz εξωτερ. (όλες οι συχνότητες) Πιν. 2.1: Ψηφιακά μορφότυπα εξόδου και αντιστοίχιση των LED στην οθόνη (μόνο στον BASS V-AMP PRO) (13) Ο ρυθμιστής EFFECTS επιτρέπει την επιλογή ενός Preset εφέ ή το συνδυασμό εφέ. Γύρω από αυτόν τον περιστρο-φικό ρυθμιστή χωρίς τερματικό αναστολέα υπάρχει επίσης μια στεφάνη LED που αποτελείται από 16 LED. Σε κάθε εφέ αντιστοιχεί ένα LED. (14) Με το ρυθμιστή COMPRESSOR μπορείτε να συμπιέσετε ή να περιορίσετε το συνολικό σας ήχο. Εάν περιστρέψετε το ρυθμιστή COMPRESSOR προς τα αριστερά, μέχρι να μην ανάβει πλέον κανένα LED, δεν μεταβάλλεται η δυναμική του σήματος. Με τον Compressor του BASS V-AMP/BASS V-AMP PRO μπορείτε να πραγματοποιήσετε δύο σημαντικές λειτουργίες: Μέσω της περιστροφής του ρυθμιστή COMPRESSOR μπορείτε να ρυθμίσετε το βαθμό συμπίεσης ( Sensitivity ). Όσο περισσότερο τον περιστρέφετε, τόσο πιο έντονη γίνεται η συμπίεση. Εάν κατά την περιστροφή προς τα δεξιά ανάψει το τελευταίο LED, το εφέ λειτουργεί ως Limiter. Εάν περιστρέψετε το ρυθμιστή COMPRESSOR και κρατή-σετε πατημένο το πλήκτρο TAP, μπορείτε να καθορίσετε πόσο γρήγορα θέλετε να αντιδρά ο Compressor στο σήμα ( Attack ). Περισσότερες πληροφορίες σχετικά με τον τρόπο λειτουργίας του Compressor περιλαμβάνονται στο κεφάλαιο 5.3 (15) Εάν επιλέξετε με το ρυθμιστή EFFECTS (13) κάποιο εφέ, μπορείτε να ρυθμίσετε το ποσοστό του στο συνολικό ήχο με αυτό το ρυθμιστή EFFECTS MIX. Εάν περιστρέψετε το ρυθμιστή προς τα αριστερά, μέχρι να μην ανάβει πλέον κανένα LED, δεν πραγματοποιείται πρόσμειξη εφέ. Αυτό ονομάζεται επίσης Effect-Bypass (παράκαμψη του εφέ). Η λειτουργία αυτή απομονώνει γενικά όλα τα εφέ. Όταν είναι πατημένο το πλήκτρο TAP, μπορείτε με το ρυθμιστή EFFECTS να ρυθμίσετε μια δεύτερη παρά-μετρο εφέ (βλέπε πίνακα 6.1). (16) Με το ρυθμιστή MASTER καθορίζετε τη συνολική ένταση ήχου του BASS V-AMP/BASS V-AMP PRO. Αυτός είναι, με εξαίρεση το ρυθμιστή AUX LEVEL του BASS V-AMP, ο μοναδικός μη προγραμματιζόμενος ρυθμιστής του BASS V-AMP/ BASS V-AMP PRO. Όλοι οι υπόλοιποι ρυθμιστές αποτελούν περιστροφικούς ρυθμιστές χωρίς τερματικό αναστολέα, η θέση των οποίων μπορεί να αποθηκευτεί σε κάποιο Preset. Οι στεφάνες LED των ρυθμιστών VOLUME, BASS, MID, TREBLE, GAIN, EFFECTS MIX και COMPRESSOR διαθέτουν από εννέα LED. Ανά στεφάνη ανάβει μόνο ένα LED ή δύο διπλανά LED, εάν ο ρυθμιστής βρίσκεται σε μια ενδιάμεση θέση. Με αυτόν τον τρόπο μπορούν να απεικονιστούν συνολικά 17 θέσεις. (17) Η υποδοχή με το χαρακτηρισμό INPUT είναι η είσοδος βύσματος των 6,3 mm του BASS V-AMP/BASS V-AMP PRO, στην οποία μπορείτε να συνδέσετε ηλεκτρικό μπάσο, ακουστική κιθάρα, πλήκτρα κ.λπ. Χρησιμοποιήστε για το σκοπό αυτό ένα κοινό καλώδιο εμπορίου μονοφωνικού βύσματος 6,3 mm. (18) Ο διακόπτης LINE IN καθορίζει ποια πηγή σήματος θα επεξεργαστεί ο BASS V-AMP PRO. Όταν δεν είναι πατημένος η συσκευή επεξεργάζεται το σήμα που μεταδίδεται στην υψιωμική υποδοχή INPUT (π.χ. το ηλεκτρικό σας μπάσο). Όταν ο διακόπτης είναι πατημένος, στον επεξεργαστή μεταδίδεται το σήμα Line που λαμβάνεται στην υποδοχή PRE DSP INSERT (LINE IN, (20)) (αφορά ιδιαίτερα τα πλήκτρα). (19) Μέσω της υποδοχής PHONES μπορείτε να ακούσετε το ηχητικό σήμα του BASS V-AMP/BASS V-AMP PRO με κοινά στερεοφωνικά ακουστικά εμπορίου. Ο BASS V-AMP/BASS V-AMP PRO ενεργοποιεί κατά τη σύνδεση των ακουστικών αυτόματα τον τρόπο λειτουργίας Studio 1 (S1). Εάν κατά την τρέχουσα ρύθμιση δεν έχετε επιλέξει κάποιον τύπο ηχείων και συνδέσετε τα ακουστικά σας, ο BASS V-AMP/BASS V-AMP PRO θα επιλέξει αυτόματα μια προσομοίωση ηχείων. Έτσι βελτιώνεται η υποκειμενική ακουστική εντύπωση κατά τη χρήση ακουστικών. Πληροφορίες για το ποια προσομοίωση επιλέγεται με ποιον ενισχυτή θα βρείτε στον πίνακα 5.1. Έχετε όμως επίσης τη δυνατότητα να απενεργοποιήσετε συνειδητά την προσομοίωση με συνδεδεμένα τα ακουστικά, επιλέγοντας στον τρόπο λειτουργίας CABINETS το -. Επίσης έχετε τη δυνατότητα να επιλέξετε ελεύθερα τη διαμόρφωση εξόδου με συνδεδεμένα τα ακουστικά, έτσι ώστε να μπορέσετε π.χ. με αυτόν τον τρόπο να ελέγξετε την επίδραση των διαφόρων τρόπων λειτουργίας.

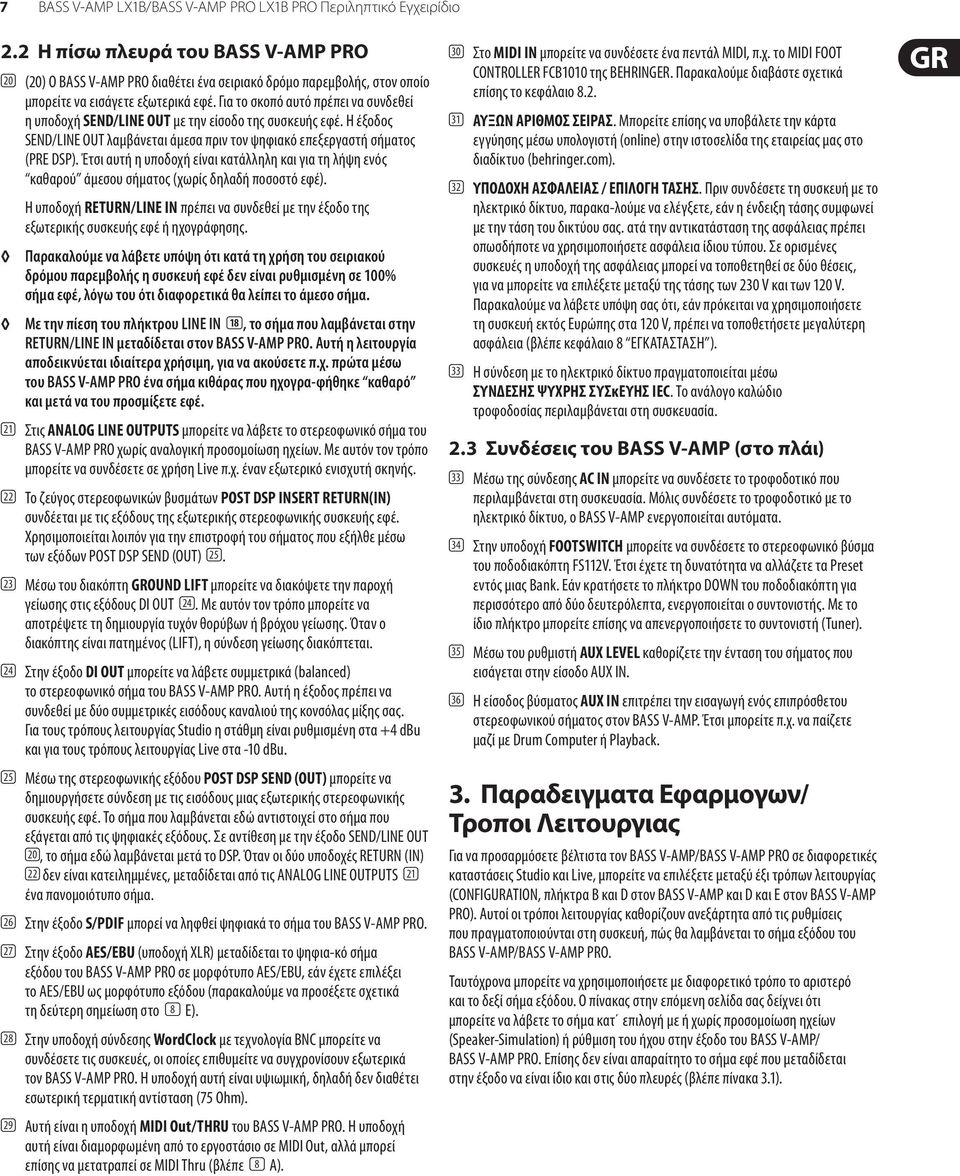

7 7 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο 2.2 Η πίσω πλευρά του BASS V-AMP PRO (20) (20) Ο BASS V-AMP PRO διαθέτει ένα σειριακό δρόμο παρεμβολής, στον οποίο μπορείτε να εισάγετε εξωτερικά εφέ. Για το σκοπό αυτό πρέπει να συνδεθεί η υποδοχή SEND/LINE OUT με την είσοδο της συσκευής εφέ. Η έξοδος SEND/LINE OUT λαμβάνεται άμεσα πριν τον ψηφιακό επεξεργαστή σήματος (PRE DSP). Έτσι αυτή η υποδοχή είναι κατάλληλη και για τη λήψη ενός καθαρού άμεσου σήματος (χωρίς δηλαδή ποσοστό εφέ). Η υποδοχή RETURN/LINE IN πρέπει να συνδεθεί με την έξοδο της εξωτερικής συσκευής εφέ ή ηχογράφησης. Παρακαλούμε να λάβετε υπόψη ότι κατά τη χρήση του σειριακού δρόμου παρεμβολής η συσκευή εφέ δεν είναι ρυθμισμένη σε 100% σήμα εφέ, λόγω του ότι διαφορετικά θα λείπει το άμεσο σήμα. Με την πίεση του πλήκτρου LINE IN (18), το σήμα που λαμβάνεται στην RETURN/LINE IN μεταδίδεται στον BASS V-AMP PRO. Αυτή η λειτουργία αποδεικνύεται ιδιαίτερα χρήσιμη, για να ακούσετε π.χ. πρώτα μέσω του BASS V-AMP PRO ένα σήμα κιθάρας που ηχογρα-φήθηκε καθαρό και μετά να του προσμίξετε εφέ. (21) Στις ANALOG LINE OUTPUTS μπορείτε να λάβετε το στερεοφωνικό σήμα του BASS V-AMP PRO χωρίς αναλογική προσομοίωση ηχείων. Με αυτόν τον τρόπο μπορείτε να συνδέσετε σε χρήση Live π.χ. έναν εξωτερικό ενισχυτή σκηνής. (22) Το ζεύγος στερεοφωνικών βυσμάτων POST DSP INSERT RETURN(IN) συνδέεται με τις εξόδους της εξωτερικής στερεοφωνικής συσκευής εφέ. Χρησιμοποιείται λοιπόν για την επιστροφή του σήματος που εξήλθε μέσω των εξόδων POST DSP SEND (OUT) (25). (23) Μέσω του διακόπτη GROUND LIFT μπορείτε να διακόψετε την παροχή γείωσης στις εξόδους DI OUT (24). Με αυτόν τον τρόπο μπορείτε να αποτρέψετε τη δημιουργία τυχόν θορύβων ή βρόχου γείωσης. Όταν ο διακόπτης είναι πατημένος (LIFT), η σύνδεση γείωσης διακόπτεται. (24) Στην έξοδο DI OUT μπορείτε να λάβετε συμμετρικά (balanced) το στερεοφωνικό σήμα του BASS V-AMP PRO. Αυτή η έξοδος πρέπει να συνδεθεί με δύο συμμετρικές εισόδους καναλιού της κονσόλας μίξης σας. Για τους τρόπους λειτουργίας Studio η στάθμη είναι ρυθμισμένη στα +4 dbu και για τους τρόπους λειτουργίας Live στα -10 dbu. (25) Μέσω της στερεοφωνικής εξόδου POST DSP SEND (OUT) μπορείτε να δημιουργήσετε σύνδεση με τις εισόδους μιας εξωτερικής στερεοφωνικής συσκευής εφέ. Το σήμα που λαμβάνεται εδώ αντιστοιχεί στο σήμα που εξάγεται από τις ψηφιακές εξόδους. Σε αντίθεση με την έξοδο SEND/LINE OUT (20), το σήμα εδώ λαμβάνεται μετά το DSP. Όταν οι δύο υποδοχές RETURN (IN) (22) δεν είναι κατειλημμένες, μεταδίδεται από τις ANALOG LINE OUTPUTS (21) ένα πανομοιότυπο σήμα. (26) Στην έξοδο S/PDIF μπορεί να ληφθεί ψηφιακά το σήμα του BASS V-AMP PRO. (27) Στην έξοδο AES/EBU (υποδοχή XLR) μεταδίδεται το ψηφια-κό σήμα εξόδου του BASS V-AMP PRO σε μορφότυπο AES/EBU, εάν έχετε επιλέξει το AES/EBU ως μορφότυπο εξόδου (παρακαλούμε να προσέξετε σχετικά τη δεύτερη σημείωση στο (8) E). (28) Στην υποδοχή σύνδεσης WordClock με τεχνολογία BNC μπορείτε να συνδέσετε τις συσκευές, οι οποίες επιθυμείτε να συγχρονίσουν εξωτερικά τον BASS V-AMP PRO. Η υποδοχή αυτή είναι υψιωμική, δηλαδή δεν διαθέτει εσωτερική τερματική αντίσταση (75 Ohm). (29) Αυτή είναι η υποδοχή MIDI Out/THRU του BASS V-AMP PRO. Η υποδοχή αυτή είναι διαμορφωμένη από το εργοστάσιο σε MIDI Out, αλλά μπορεί επίσης να μετατραπεί σε MIDI Thru (βλέπε (8) A). (30) Στο MIDI IN μπορείτε να συνδέσετε ένα πεντάλ MIDI, π.χ. το MIDI FOOT CONTROLLER FCB1010 της BEHRINGER. Παρακαλούμε διαβάστε σχετικά επίσης το κεφάλαιο 8.2. (31) ΑΥΞΩΝ ΑΡΙΘΜΟΣ ΣΕΙΡΑΣ. Μπορείτε επίσης να υποβάλετε την κάρτα εγγύησης μέσω υπολογιστή (online) στην ιστοσελίδα της εταιρείας μας στο διαδίκτυο (behringer.com). (32) ΥΠΟΔΟΧΗ ΑΣΦΑΛΕΙΑΣ / ΕΠΙΛΟΓΗ ΤΑΣΗΣ. Πριν συνδέσετε τη συσκευή με το ηλεκτρικό δίκτυο, παρακα-λούμε να ελέγξετε, εάν η ένδειξη τάσης συμφωνεί με την τάση του δικτύου σας. ατά την αντικατάσταση της ασφάλειας πρέπει οπωσδήποτε να χρησιμοποιήσετε ασφάλεια ίδιου τύπου. Σε ορισμένες συσκευές η υποδοχή της ασφάλειας μπορεί να τοποθετηθεί σε δύο θέσεις, για να μπορείτε να επιλέξετε μεταξύ της τάσης των 230 V και των 120 V. Παρακαλούμε να λάβετε υπόψη σας ότι, εάν πρόκειται να χρησιμοποιήσετε τη συσκευή εκτός Ευρώπης στα 120 V, πρέπει να τοποθετήσετε μεγαλύτερη ασφάλεια (βλέπε κεφάλαιο 8 ΕΓΚΑΤΑΣΤΑΣΗ ). (33) Η σύνδεση με το ηλεκτρικό δίκτυο πραγματοποιείται μέσω ΣΥΝΔΕΣΗΣ ΨΥΧΡΗΣ ΣΥΣκΕΥΗΣ IEC. Το ανάλογο καλώδιο τροφοδοσίας περιλαμβάνεται στη συσκευασία. 2.3 Συνδέσεις του BASS V-AMP (στο πλάι) (33) Μέσω της σύνδεσης AC IN μπορείτε να συνδέσετε το τροφοδοτικό που περιλαμβάνεται στη συσκευασία. Μόλις συνδέσετε το τροφοδοτικό με το ηλεκτρικό δίκτυο, ο BASS V-AMP ενεργοποιείται αυτόματα. (34) Στην υποδοχή FOOTSWITCH μπορείτε να συνδέσετε το στερεοφωνικό βύσμα του ποδοδιακόπτη FS112V. Έτσι έχετε τη δυνατότητα να αλλάζετε τα Preset εντός μιας Bank. Εάν κρατήσετε το πλήκτρο DOWN του ποδοδιακόπτη για περισσότερο από δύο δευτερόλεπτα, ενεργοποιείται ο συντονιστής. Με το ίδιο πλήκτρο μπορείτε επίσης να απενεργοποιήσετε το συντονιστή (Tuner). (35) Μέσω του ρυθμιστή AUX LEVEL καθορίζετε την ένταση του σήματος που εισάγεται στην είσοδο AUX IN. (36) Η είσοδος βύσματος AUX IN επιτρέπει την εισαγωγή ενός επιπρόσθετου στερεοφωνικού σήματος στον BASS V-AMP. Έτσι μπορείτε π.χ. να παίζετε μαζί με Drum Computer ή Playback. 3. Παραδειγματα Εφαρμογων/ Τροποι Λειτουργιας Για να προσαρμόσετε βέλτιστα τον BASS V-AMP/BASS V-AMP PRO σε διαφορετικές καταστάσεις Studio και Live, μπορείτε να επιλέξετε μεταξύ έξι τρόπων λειτουργίας (CONFIGURATION, πλήκτρα B και D στον BASS V-AMP και D και E στον BASS V-AMP PRO). Αυτοί οι τρόποι λειτουργίας καθορίζουν ανεξάρτητα από τις ρυθμίσεις που πραγματοποιούνται στη συσκευή, πώς θα λαμβάνεται το σήμα εξόδου του BASS V-AMP/BASS V-AMP PRO. Ταυτόχρονα μπορείτε να χρησιμοποιήσετε με διαφορετικό τρόπο το αριστερό και το δεξί σήμα εξόδου. Ο πίνακας στην επόμενη σελίδα σας δείχνει ότι μπορείτε να λάβετε το σήμα κατ επιλογή με ή χωρίς προσομοίωση ηχείων (Speaker-Simulation) ή ρύθμιση του ήχου στην έξοδο του BASS V-AMP/ BASS V-AMP PRO. Επίσης δεν είναι απαραίτητο το σήμα εφέ που μεταδίδεται στην έξοδο να είναι ίδιο και στις δύο πλευρές (βλέπε πίνακα 3.1).

8 8 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο 3.1 Επιλογή ενός τρόπου λειτουργίας στο πρόγραμμα λειτουργίας CONFIGURATION Ο BASS V-AMP/BASS V-AMP PRO είναι ρυθμισμένος από το εργοστάσιο στον τρόπο λειτουργίας Studio 1 (S1). Για να αλλάξετε τον τρόπο λειτουργίας, πρέπει να επιλέξετε τον τρόπο λειτουργίας CONFIGURATION. Για το σκοπό αυτό, πατήστε ταυτόχρονα τα πλήκτρα B και D (BASS V-AMP) ή D και E (BASS V-AMP PRO). Με τη βοήθεια των πλήκτρων βέλους μετακινείστε μεταξύ των διαφόρων τρόπων λειτουργίας. Πατώντας το TUNER εγκαταλείπετε αυτόν τον τρόπο λειτουργίας. Στη συνέχεια περιγράφονται λεπτομερώς τα διάφορα Setup. Για την προσαρμογή της στάθμης εξόδου των οργάνων υπάρχει ένας ρυθμιστής στάθμης, ο οποίος βρίσκεται στην αρχή της επεξεργασίας σήματος. Έτσι μπορείτε να προσαρμόσετε αναλόγως την ευαισθησία στην είσοδο κατά +12 db/-6 db (μεσαία θέση = 0 db). Σε MIDI αυτή η ρύθμιση πραγματοποιείται μέσω του Controller 88. Η μεταβολή της ενίσχυσης εισόδου επηρεάζει όλα τα Preset. Για αυτό το λόγο πρέπει να χρησιμοποιείται προσεκτικά, για να είναι π.χ. δυνατή η προσαρμογή σε μουσικά όργανα με πολύ διαφορετικές στάθμες. 3.2 Βασικό setup Για χρήση σε χώρο εξάσκησης ο BASS V-AMP/BASS V-AMP PRO μπορεί να καλωδιωθεί π.χ. όπως περιγράφεται στην εικ. 1.3 ή 2.3 του συνημμένου φύλλου. Στη θέση του ηλεκτρικού μπάσου μπορείτε επίσης φυσικά να συνδέσετε άλλα μουσικά όργανα. Στην υποδοχή PHONES μπορείτε να συνδέσετε τα ακουστικά σας. Με τον ποδοδιακόπτη FS112V που περιλαμβά-νεται στη συσκευασία μπορείτε στον BASS V-AMP να εναλλάσσεστε μεταξύ των πέντε Preset σε μία Bank ή να ενεργοποιήσετε το συντονιστή. Φυσικά ο BASS V-AMP/BASS V-AMP PRO είναι επίσης κατάλληλος για την ηχογράφηση των Bass-Parts σε οποιοδήποτε αναλογικό ή ψηφιακό ηχητικό μέσο. Το πλεονέκτημα που παρουσιάζει ο BASS V-AMP/BASS V-AMP PRO σε συνθήκες ηχογράφησης είναι σαφές: αύξηση της ευελιξίας, καθώς μπορείτε απλά να πάρετε μαζί σας τον εικονικό ενισχυτή στο χώρο ακρόασης του στούντιο χωρίς να απαιτούνται ηχεία. Έτσι έχετε ανά πάσα στιγμή τον καλύτερο δυνατό έλεγχο του ήχου του BASS V-AMP/BASS V-AMP PRO. Εάν παρατηρήσετε ότι ο ήχος πρέπει να τροποποιηθεί από την κονσόλα μίξης, μπορείτε να έρθετε αμέσως σε συνεννόηση με τον τεχνικό ήχου και να ρυθμίσετε από κοινού μαζί του τον ήχο κατά τέτοιον τρόπο, ώστε να μπορεί να ενσωματωθεί με τον καλύτερο δυνατό τρόπο στην εγγραφή. Εν συντομία: δεν χρειάζεται πλέον να σπαταλάτε χρόνο, για να πηγαινοέρχεστε μεταξύ του στούντιο και της παραγωγής. Τρόπος λ ειτουργ ίας Studio 1 (S1) Studio 2 (S2) Studio 3 (S3) Live 1 (L1) Live 2 (L2) Live 3 (L3) BASS V-AMP BASS V-AMP PRO OUTPUTS L OUTPUTS R OUTPUTS L OUTPUTS R Στερεοφω νική λ ειτουργ ία με τα επιλεγμένα εφέ και τις επιλεγμένες προσομοιώσεις ηχείων Amp w/out FX + Cab Sim Amp, Cab Sim + FX Amp, Cab Sim + FX DI Out Στερεοφ ω νική λ ειτουργ ία: Live EQ, Amp, Cab Sim και FX Τρόπος λειτουργίας Bi-Amping χω ρίς προσομοίω ση Cabinet Live EQ, Amp, Cab Sim, FX κ αι High Pass Fu r Amp με Live-EQ χω ρίς Cab-Sim Τρόπος λειτουργίας Bi-Amping χω ρίς προσομοίω ση Cabinet Low Pass, Dry FX Fu r Amp χω ρίς Live-EQ με Cab-Sim Στερεοφω νική λ ειτουργ ία με τα επιλεγμένα εφέ και τις επιλεγμένες προσομοιώσεις ηχείων Amp w/out FX + Cab Sim Amp, Cab Sim + FX XLR/Phones: ULTRA-G On: Left: Dry Amp / Right: Amp + FX Στερεοφω νική λ ειτουργ ία: Live EQ, Amp, Cab Sim και FX XLR/Phones: ULTRA-G On (digital Cab Sim off) Stereo: Amp, FX + Live EQ XLR/Phones: ULTRA-G On (digital Cab Sim off) Left: High Pass, Amp, FX + Live EQ Right: Dry FX, Low Pass Πιν. 3.1: Τρόποι λειτουργίας του BASS V-AMP/BASS V-AMP PRO με παραδείγματα εφαρμογών 3.3 κατάσταση ηχογράφησης Για τις πιο πολύπλοκες εφαρμογές, όπως π.χ. σε μικρές σκηνές ζωντανών εμφανίσεων, σε ηχογραφήσεις ή σε πρόβες με ολόκληρο το συγκρότημα, σας συνιστούμε την πρόταση καλωδίωσης που παρουσιάζεται στις εικόνες 1.3, 1.4 (για αναλογικά ή ψηφιακά ηχητικά μέσα) ή 2.6 (για εγγραφή σε σκληρό δίσκο). Αυτές οι προτάσεις αποτελούν επέκταση του βασικού Setup. Με τη λωρίδα ποδοδιακοπτών MIDI (εικόνες 1.4 και 2.5) ελέγχετε τις αλλαγές Preset, Bank και μοντέλου ενισχυτή, το συντονιστή κ.λπ. Χρησιμοποιήστε στον BASS V-AMP το σήμα Line Out, για να ελέγξετε την κονσόλα μίξης PA ή ηχογράφησης. Από την είσοδο Aux In μπορείτε να εισάγετε ένα επιπρόσθετο στερεοφωνικό σήμα στον BASS V-AMP (βλέπε εικόνες 1.3 και 1.5). Με τον BASS V-AMP PRO μπορείτε να μεταδώσετε ένα ψηφιακό σήμα κατευθείαν σε μια ψηφιακή κονσόλα μίξης, εδώ στην DDX3216 της BEHRINGER. Μέσω της σύνδεσης Wordclock μπορείτε να συγχρονίσετε εξωτερικά τη συσκευή. 3.4 Live setup με σύνδεση σε εξωτερικό ενισχυτή μπάσου Φυσικά ο BASS V-AMP/BASS V-AMP PRO είναι επίσης ιδιαίτερα κατάλληλος για χρήση ως προενισχυτής σε συνδυασμό με έναν εξωτερικό ενισχυτή μπάσου, όπως π.χ. ο ULTRABASS BX1200 της BEHRINGER. Για τον BASS V-AMP συνιστάται ο έλεγχος του ενισχυτή μπάσου μέσω της εξόδου L/AMP OUT, ενώ η έξοδος R/DI OUT συνδέεται με την κονσόλα μίξης ή το Stagebox (εικόνες 1.6 και 2.3). Στον BASS V-AMP PRO συνιστάται η χρήση της εξόδου ULTRA-G DI OUT για τον έλεγχο μιας κονσόλας μίξης. Το πλεονέκτημα αυτής της εφαρμογής: αύξηση της ευελιξίας, καθώς μπορείτε να ρυθμίσετε στον εξωτερικό ενισχυτή μπάσου την ένταση ακρόασης που απαιτείται για τη σκηνή ή την επιθυμητή χροιά ήχου, ενώ ταυτόχρονα χρησιμοποιείτε την ποικιλομορφία των ήχων του BASS V-AMP/BASS V-AMP PRO. Ελέγξτε μέσω της εξόδου R/DI του BASS V-AMP την κονσόλα μίξης, αποκομίζοντας με αυτόν τον τρόπο οφέλη και για τη μίξη αίθουσας, λόγω της μοναδικής χροιάς της συσκευής, η οποία μπορεί να βελτιστοποιηθεί με τη βοήθεια του εκουαλάιζερ στη στήλη καναλιών της κονσόλας μίξης για το P.A. Εάν έχετε επιλέξει το Studio 3 (S3) και συνδέσετε το Line Out R με το Aux In L, μπορείτε στον BASS V-AMP να εισάγετε στο κανονικό σήμα εξόδου με τη βοήθεια του ρυθμιστή Aux το άμεσο σήμα. Εάν με επιλεγμένο τον τρόπο λειτουργίας S3 συνδέσετε το Line Out L με το Aux In R (εισαγωγή του βύσματος μέχρι τη μέση), μπορείτε στον BASS V-AMP να εισάγετε στο άμεσο σήμα το σήμα εφέ. Αποφύγετε τη σύνδεση του Line Out L και του Aux In L καθώς και του Line Out R και του Aux In R, διότι διαφορετικά θα εμφανιστούν φαινόμενα ανάδρασης. 4. Presets του BASS V-AMP/ BASS V-AMP PRO Ο BASS V-AMP/BASS V-AMP PRO διαθέτει 125 επαν-εγγράψιμα Preset, τα οποία έχουν κατανεμηθεί σε 25 συστοιχίες (Banks). Ανά συστοιχία έχετε δηλαδή στη διάθεσή σας πέντε Preset. Το κάθε Preset αποτελείται μέχρι και από πέντε επιμέρους συστατικά : την προσομοίωση ενός ενισχυτή (συμπεριλαμβανομένων των ρυθμίσεων GAIN, EQ και VOLUME), την προσομοίωση ηχείων, ένα εφέ Pre-Amp (π.χ. Denoiser, Auto Wah, Wah Wah), ένα πολλαπλό εφέ Post-Amp (π.χ. εφέ Stereo Delay, εφέ διαμόρφωσης ή συνδυασμό και των δύο) και τη ρύθμιση του Compressor.

9 9 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Συνοπτική παρουσίαση όλων των Preset του BASS V-AMP/BASS V-AMP PRO υπάρχει σε αυτό το εγχειρίδιο σε ξεχωριστό συνημμένο φύλλο. 4.1 Ενεργοποίηση των preset Μετά την ενεργοποίηση της συσκευής φορτώνεται αυτόματα το τελευταίο Preset που χρησιμοποιήθηκε. Στο παρακάτω παρά-δειγμα στην εικόνα 4.1 εικονίζεται ο BASS V-AMP: τελευταίο χρησιμοποιήθηκε το Preset D στη συστοιχία 25. Σε αυτήν την περίπτωση θα μπορούσατε πιέζοντας τα πλήκτρα A, B, C ή E να επιλέξετε ένα διαφορετικό Preset της ίδιας συστοιχίας. Μέσω των δύο πλήκτρων βέλους (BANK UP και BANK DOWN) μπορείτε να αλλάξετε συστοιχία. Στην οθόνη του BASS V-AMP/BASS V-AMP PRO απεικονίζεται διαρκώς η επιλεγμένη συστοιχία. Το Preset ενεργοποιείται μετά από αλλαγή συστοιχίας μόνο αφού πατήσετε ένα από τα πλήκτρα A - E. Βάσει των αναμμένων πλήκτρων LED μπορείτε να αναγνω-ρίσετε ποιο Preset της επιλεγμένης συστοιχίας είναι ενεργό. Εικ. 4.1: Ενεργοποίηση των Preset 4.2 Προγραμματισμός των preset Ο προγραμματισμός των Preset στον BASS V-AMP/BASS V-AMP PRO μπορεί να πραγματοποιηθεί απλά και γρήγορα. Μία δυνατότητα είναι π.χ. η ενεργοποίηση ενός επιθυμητού Preset, για να το μεταβάλλετε στη συνέχεια ανάλογα με τις επιθυμίες σας. Επιλέξτε στη συνέχεια ένα οποιοδήποτε μοντέλο ενισχυτή (Amp), με τη βοήθεια του περιστροφικού ρυθμιστή AMPS. Το LED του πλήκτρου Preset αναβοσβήνει (π.χ. D) και καταδεικνύει ότι έχετε μεταβάλλει το Preset. Σε αυτό το σημείο μπορείτε να αλλάξετε τις ρυθμίσεις των ρυθμιστών VOLUME, BASS, MID, TREBLE και GAIN σύμφωνα με τις επιθυμίες σας. Αφού επιλέξετε το εφέ που θέλετε με τον περιστροφικό ρυθμιστή EFFECTS, μπορείτε να ρυθμίσετε με το ρυθμιστή EFFECTS MIX το ποσοστό ενσωμάτωσής του στο συνολικό ήχο. Στη συνέχεια μεταβείτε στο πρόγραμμα λειτουργίας EDIT, πατώντας ταυτόχρονα τα πλήκτρα βέλους. Εάν ενεργοποιήσετε με τα πλήκτρα B - E κάποια από τις λειτουργίες DRIVE, CABINETS, X-OVER και DENOISER και στη συνέχεια πραγματοποιήσετε τον προγραμματισμό με τα πλήκτρα βέλους, η τιμή της εκάστοτε παραμέτρου εμφανίζεται στην οθόνη. Πατώντας σύντομα το πλήκτρο TUNER, εγκαταλείπετε το πρόγραμμα λειτουργίας EDIT. Εάν, με πατημένο το πλήκτρο TAP, ενεργοποιήσετε το ρυθμιστή TREBLE, μπορείτε να ανυψώσετε ή να χαμηλώσετε ένα πρόσθετο φίλτρο στην επάνω περιοχή συχνοτήτων (PRESENCE). Αυτό προσομοιώνει την εξαρτώμενη από τη συχνότητα ανάδραση των ενισχυτών λυχνίας. Με εξαίρεση τον Compressor και το Auto Wah υπάρχει για όλα τα πολλαπλά εφέ μια παράμετρος ταχύτητας ή χρόνου. Ας υποθέσουμε ότι θέλετε να ρυθμίσετε κάποιο εφέ σύμφωνα με το ρυθμό του Playback: Πιέστε για το σκοπό αυτό δύο φορές με τον ανάλογο ρυθμό το πλήκτρο TAP και ο ρυθμός του εφέ θα προσαρμοστεί στο ρυθμό του μουσικού κομματιού. 4.3 Αποθήκευση των user-presets Για την αποθήκευση των παραμέτρων που ορίσατε κρατήστε πατημένο το επιθυμητό πλήκτρο Preset για περίπου δύο δευτερόλεπτα και στο Preset θα αποθηκευτούν οι καινούργιες ρυθμίσεις (το πλήκτρο LED ανάβει και πάλι διαρκώς). Φυσικά δεν είστε υποχρεωμένοι να αποθηκεύσετε τον προγραμματισμό σας στη θέση μνήμης του Preset που είχατε επιλέξει στην αρχή. Εάν θέλετε να επιλεγεί κάποια άλλη θέση μνήμης, πρέπει να επιλέξετε ανάλογα την αντίστοιχη συστοιχία Preset, πατώντας τα πλήκτρα βέλους (BANK UP και BANK DOWN). Στη συνέχεια, μπορείτε να αποθηκεύσετε τις αλλαγές σας, πατώντας για περ. δύο δευτερόλεπτα το πλήκτρο Preset που επιθυμείτε. Με αυτόν τον τρόπο υπάρχει για παράδειγμα η δυνατότητα να προγραμματίσετε ένα Preset που επιλέξατε αρχικά από τη συστοιχία πέντε και τη θέση μνήμης D και στη συνέχεια να το αποθηκεύσετε στη συστοιχία έξι, στη θέση μνήμης A. 4.4 Διαγραφή ενός προγραμματισμού / επανα-φορά ενός μεμονωμένου εργοστασιακού Preset Εάν πραγματοποιήσετε αλλαγές σε κάποιο Preset και στη συνέχεια συνειδητοποιήσετε ότι ο προγραμματισμός αυτός τελικά δεν σας αρέσει, μπορείτε φυσικά να τον διαγράψετε. Ας υποθέσουμε ότι επιλέξατε το Preset C και πραγματοποιήσατε αλλαγές (το πλήκτρο LED αναβοσβήνει), αλλά στη συνέχεια θέλετε να επιστρέψετε στην προηγούμενη αποθηκευμένη διαμόρφωση: επιλέξτε απλά ένα άλλο Preset. ατά την επόμενη επανενεργοποίηση του Preset, ο προσωρινός προγραμματισμός θα έχει διαγραφεί. Εάν όμως μετά τον προγραμματισμό πιέσετε και τα δύο πλήκτρα βέλους, μέχρις ότου στην οθόνη εμφανιστεί η ένδειξη Pr, θα επαναφέρετε το αρχικό εργοστασιακό Preset που ήταν αποθηκευμένο σε αυτήν τη θέση. Θα πρέπει όμως να το αποθηκεύσετε εκ νέου, κρατώντας το αντίστοιχο πλήκτρο Preset πατημένο για περίπου δύο δευτερόλεπτα. 4.5 Επαναφορά όλων των εργοστασιακών preset Μπορείτε να επαναφέρετε όλα τα εργοστασιακά Preset ως εξής: ρατήστε τα πλήκτρα D και E πατημένα και στη συνέχεια ενεργοποιήστε τον BASS V-AMP/ BASS V-AMP PRO. Στην οθόνη θα εμφανιστεί η ένδειξη CL. Απελευθερώστε τώρα τα δύο πλήκτρα και πιέστε ταυτόχρονα τα δύο πλήκτρα βέλους. Με αυτόν τον τρόπο διαγράφονται όλες οι αλλαγές που είχατε αποθηκεύσει και επαναφέρονται όλα τα εργοστασιακά Preset. Ο τρόπος με τον οποίο μπορείτε πρώτα να διασφαλίσετε τις ρυθμίσεις σας περιγράφεται στο κεφάλαιο Προσομοιωση Amp/Speaker Το μεγαλύτερο προτέρημα του BASS V-AMP/BASS V-AMP PRO είναι η προσομοίωση Amp/Speaker (προσομοίωση ενισχυτή/ηχείων). Τα 32 μοντέλα προσομοίωσης μπορούν να διευκολύνουν σημαντικά την εργασία σας στο στούντιο Homerecording, καθώς με αυτόν τον τρόπο παρακάμπτεται η λήψη του σήματος του ενισχυτή με μικρόφωνο. Με τον BASS V-AMP/BASS V-AMP PRO μπορείτε να επιλέξετε πανεύκολα έναν τύπο ενισχυτή μπάσου που έχει γράψει ιστορία. Ανεξάρτητα από το εάν πρόκειται για μουσική Funk, Blues, Heavy Metal ή οτιδήποτε άλλο. Πέραν αυτού, έχετε την ελευθερία να διαμορφώσετε τον ήχο του εκάστοτε ενισχυτή (Amp) ακριβώς σύμφωνα με τις επιθυμίες σας και να τον καλωδιώσετε εικονικά με την επιλογή μιας από τις 23 προσομοιώσεις ηχείων ( Cabinets ). Τέλος, μπορείτε επίσης να επιλέξετε κάποιο ψηφιακό εφέ καθώς και την προτιμούμενη ρύθμιση Compressor για το δικό σας εικονικό ενισχυτή (βλέπε κεφάλαιο 4 PRESET ΤΟΥ BASS V-AMP/BASS V-AMP PRO ).

10 10 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Όταν ενεργοποιείτε τον BASS V-AMP/BASS V-AMP PRO, φορτώνεται αυτόματα το Preset που είχατε ενεργοποιήσει τελευταίο. Η στεφάνη LED στον περιστροφικό διακόπτη χωρίς θέση τερματισμού AMPS δείχνει, ποιος ενισχυτής (Amp) έχει επιλεγεί: το ανάλογο LED ανάβει. Περιστρέφοντας το ρυθμιστή, επιλέγετε κάποιον άλλον ενισχυτή. Χρησιμοποιήστε τους ρυθμιστές VOLUME, BASS, MID, TREBLE και GAIN, για να αλλάξετε το βασικό ήχο του ενισχυτή. Με πατημένο το πλήκτρο TAP, μπορείτε περιστρέφοντας το ρυθμιστή TREBLE να ανυψώσετε ή να χαμηλώσετε ένα πρόσθετο φίλτρο PRESENCE στην επάνω περιοχή συχνοτήτων (βλέπε). Κατά κανόνα θα θέλετε αρχικά να επιλέξετε έναν ενισχυτή (Amp), στη συνέχεια ένα Cabinet και ακολούθως ένα εφέ. Ο τρόπος αποθήκευσης των ρυθμίσεών σας περιγράφεται στο κεφάλαιο 4. Για μια βελτιωμένη συνοπτική παρουσίαση των διαφόρων προσομοιώσεων ενισχυτών του BASS V-AMP/BASS V-AMP PRO συμβουλευθείτε τις περιγραφές των διαφόρων τύπων ενισχυτών που ακολουθούν. Όταν επιλέγετε μια προσομοίωση ενισχυτή (Amp), ενεργοποιείται επίσης αυτόματα μια κατάλληλη προσομοίωση ηχείων (βλέπε πίνακα 6.1). Σε διαφορετική περίπτωση, θα μπορούσε να επηρεαστεί αρνητικά η αυθεντικότητα του ήχου από ένα ακατάλληλο Cabinet ιδίως όταν χρησιμοποιείτε ακουστικά. Ανάλογα με τις προτιμήσεις σας, μπορείτε φυσικά να αντιστοιχίσετε στις προσομοιώσεις Amp και άλλα Cabinet. Προσομοίωση Cabinet BYPASS (Χωρίς π ροσομοίωση Cabinet) 1 AMPEG SVT 8 x 10" '97 2 TRACE ELLIOT 4 x 10" 3 SWR GOLIATH 4 x 10" 4 AMPEG 4 x 10" 5 GALLIEN KRUEGER B MARSHALL 4 x 12" 7 AMPEG B15 1 x 15" CLOSED BACK COMBO 8 POLYTONE A101 1 x 15" CLOSED BACK COMBO 9 VOX AC100 2 x 15" 10 MESA/BOOGIE 2 x 15" 11 FENDER BASSMAN 2 x 15" WITH JBLs 12 LESLIE 760 CABINET, 1 x 15" + HF-DRIVER 13 SWR 1 x 18" 14 AMPEG SVT 18E, 1 x 18" 15 SUNN COLISEUM 1 x 18" + 1 x 12" 16 1 x 8" TWEED 17 1x 12" MID 18 2 x 12" TWIN COMBO 19 2 x 12" V-AMP CUSTOM 20 4 x 12" VINTAGE x 12" '78 STD x 12" OFF AXIS 23 4 x 12" V-AMP CUSTOM Πιν. 5.1: Συνοπτική παρουσίαση προσομοιώσεων Cabinet Amps 1-16 (λ ευκό) Amp # Προσομοίωση Cabinet (Προεπιλ εγμένη ρύθμιση) Cab # BRITISH '60s 0 68 Marshall 4 x 12" 6 BRITISH '70s 1 68 Marshall 4 x 12" 6 BRITISH '80s 2 Trace Elliot 4 x 10" 2 BRITISH POP 3 Voc AC100 2 x 15" 9 THUNDERBIRD 4 1 x 8" Tweed 16 MOSOUND 5 Ampeg B15 1 x 15" Closed Back Combo 7 ROCK CLASSIC 6 Ampeg SVT 8 x 10" '79 1 ROCK 2 7 Ampeg SVT 8 x 10" '79 1 SILVER PANEL 8 Fender Bassman 2 x 15" with JBLs 11 WHITE PANEL 9 6 x 10" SWR Goliath Senior 3 RED PANEL 10 6 x 10" SWR Goliath Senior 3 GOLD PANEL 11 Ampeg 4 x 10" 4 CALIFORNIAN 12 Mesa/Boogie 2 x 15" 10 JAZZ TONE 13 Polytone A101, 1 x 15" Closed Back Combo 8 BOTTOM END 14 Ampeg SVT 18E, 1 x 18" 14 TUBE PREAMP 15 Χω ρίς προσομοίωση Cabinet Amps (γ κρι) Amp # Προσομοίωση Cabinet (Προεπιλ εγμένη ρύθμιση) Cab # BRITISH CLASS A 16 2 x 12" Twin Combo 18 MODERN HI GAIN 17 4 x 12" V-AMP Custom 23 RECTIFIED HIGH GAIN 18 4 x 12" Vintage CUSTOM HI GAIN 19 4 x 12" '78 Std. 21 ULTIMATE PLUS 20 4 x 12" V-AMP Custom 23 CRUNCH V-AMP 21 4 x 12" '78 Std. 21 DRIVE V-AMP 22 4 x 12" Vintage BRIT. HIGH GAIN 23 4 x 12" '78 Std. 21 PIEZO SIM. 24 Χω ρίς προσομοίωση Cabinet MIC. SIM. 25 Χω ρίς προσομοίωση Cabinet MAGNETIC EQ 26 Χω ρίς προσομοίωση Cabinet PIEZO EQ 27 Χω ρίς προσομοίωση Cabinet BLACK TWIN 28 2 x 12" Twin Combo 18 ORGAN CLASSIC 29 Leslie 760 Cabinet, 1 x 15" + HF Horn 12 BRITISH CLASSIC 30 4 x 12" '78 Std. 21 CLASSIC CLEAN 31 2 x 12" V-AMP Custom 19 PREAMP BYPASS 32 Χω ρίς προσομοίωση Cabinet Πιν. 5.2: Αντιστοίχιση των προσομοιώσεων Cabinet με τα μοντέλα ενισχυτών 5.1 Denoiser και kompressor DENOISER: Ένας Denoiser χρησιμοποιείται για την εξάλειψη ή τη μείωση του θορύβου ή άλλων ανεπιθύμητων ήχων. Οι δευτερεύοντες θόρυβοι που δημιουργούνται γίνονται εμφανείς ειδικά στις παύσεις. Με τον αξιόπιστο Denoiser της BEHRINGER μπορείτε να μειώσετε ιδιαίτερα αποτελεσματικά αυτούς τους ανεπιθύμητους ήχους. Ένα δυναμικό φίλτρο διέλευσης χαμηλών συχνοτήτων εξαλείφει το θόρυβο που περιλαμβάνεται στο σήμα, ενώ ο ενσωματωμένος Expander καταστέλλει τυχόν δευτερεύοντες θορύβους στις παύσεις. Το δυναμικό φίλτρο μπορεί να ρυθμιστεί σε σχέση με την περιοχή συχνοτήτων και την ευαισθησία του (Sensitivity), ενώ ο Expander προσαρμόζει μέσω μιας παραμέτρου ταυτόχρονα το κατώφλιο ενεργοποίησης και τους χρόνους ρύθμισης. Ο Denoiser του BASS V-AMP/BASS V-AMP PRO μπορεί να χρησιμοποιηθεί ανεξάρτητα από τον ενσωμα-τωμένο επεξεργαστή πολλαπλών εφέ. Για το χειρισμό του Denoiser βλέπε κεφάλαιο 2.1 (( 8 ) E).

11 11 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο COMPRESSOR: Ένας συμπιεστής χρησιμοποιείται για την αύξηση της στάθμης του ήχου σε σημεία χαμηλής έντασης, ενώ ταυτόχρονα μειώνεται η στάθμη του ήχου στα σημεία υψηλής έντασης. Η έντονη χρήση του Compressor (επιτυγχάνεται μέσω της δεξιόστροφης περιστροφής του ρυθμιστή EFFECTS) επιτρέπει τη συμπίεση της συνολικής δυναμικής. Αυτό το εφέ δυναμικής είναι πιθανότατα το πιο ευρέως χρησιμοποιούμενο εφέ για το ηλεκτρικό μπάσο. Ένας Limiter (περιοριστής) περιορίζει κοφτά το σήμα επάνω από ένα συγκεκριμένο κατώφλιο στάθμης, για να αποτραπούν τυχόν υπερφορτώσεις. Ο Compressor του BASS V-AMP/BASS V-AMP PRO μπορεί να ενεργοποιηθεί οποτεδήποτε, ανεξάρτητα από τον ενσωματωμένο επεξεργαστή πολλαπλών εφέ. 6. Επεξεργαστης Εφε Ένα ιδιαίτερο χαρακτηριστικό του BASS V-AMP/BASS V-AMP PRO είναι ο ενσωματωμένος επεξεργαστής πολλαπλών εφέ. Αυτή η μονάδα εφέ σας παρέχει 16 διαφορετικές ομάδες εφέ πρώτης τάξεως, όπως π.χ. Chorus, Flanger, Stereo Delay, Rotary Cab., Synth καθώς και διάφορα συνδυαστικά εφέ. Μέσω της λειτουργίας MIDI έχετε επιπροσθέτως τη δυνατότητα να χρησιμοποιήσετε ένα πρόσθετο εφέ Wah Wah. Αυτό μπορεί να ελεγχθεί βέλτιστα με τη χρήση ενός MIDI Foot Controller με πεντάλ Expression, π.χ. το MIDI FOOT CONTROLLER FCB1010 της BEHRINGER. Ο επεξεργαστής πολλαπλών εφέ λειτουργεί βασικά στερεοφωνικά. Έτσι μπορείτε να χρησιμοποιήσετε τα στερεοφωνικά εφέ για ηχογραφήσεις μέσω των LINE OUT του BASS V-AMP ή των ANALOG LINE OUTPUT του BASS V-AMP PRO, όπως επίσης και να τα αναπαράγετε στερεοφωνικά με τη βοήθεια ενός δεύτερου ενισχυτή. Τα εφέ του BASS V-AMP/BASS V-AMP PRO μπορούν να αλλάξουν σε σχέση με τρεις παραμέτρους: περιστρέφοντας το ρυθμιστή EFFECTS, περιστρέφοντας το ρυθμιστή EFFECTS με πατημένο το πλήκτρο TAP και με μεμονωμένο πάτημα του πλήκτρου TAP με το ρυθμό της μουσικής. Ο πίνακας 6.1 παρουσιάζει τις παραμέτρους εφέ του BASS V-AMP/BASS V-AMP PRO. Για να μπορέσετε να προσαρμόσετε τα εφέ που βασίζονται στην ταχύτητα στο ρυθμό του μουσικού υλικού, πιέστε με το ρυθμό της μουσικής δύο φορές το πλήκτρο TAP. Αρ. Εφέ PRE FX EFFECTS Controller 48 EFFECTS + διακόπ. TAP Controller 49 MIDI 1 Controller 50 0 MIDI WAH 1 P-FUNK'N Depth Sensitivity Base frequency 2 AUTO WAH Depth Sensitivity Base frequency Πιν. 6.1 Pre FX P-FUNK N: Με αυτό το εφέ καταφέραμε να μιμηθούμε το θρυλικό MuTron III. Πρόκειται για μια μίξη από εφέ Auto Wah και εφέ φίλτρου. Ο πιο γνωστός χρήστης αυτού του εφέ είναι πιθανότατα ο Bootsy Collins. Το MuTron III διέθετε διακόπτη Up/Down. Εδώ το εφέ μοιάζει με τον ήχο του MuTron στη θέση Down. AUTO WAH: Το θρυλικό Wah Wah έγινε γνωστό κυρίως από τον Jimi Hendrix. Το να προσπαθήσουμε να το περιγράψουμε θα ήταν σίγουρα πιο δύσκολο από το να ακούσετε το Voodoo Chile του Hendrix. Η ποικιλομορφία των δυνατοτήτων του Auto Wah αναδείχθηκε επίσης στην αμερικάνικη Funk της δεκαετίας του 80. Αντί για τη ρύθμιση με το πόδι, η συχνότητα φίλτρου του Auto Wah στο δικό μας εφέ ρυθμίζεται αυτόματα, ανάλογα με την ένταση του σήματος πλησιάζοντας έτσι τον ήχο του MuTron III στη θέση Up. MIDI WAH: Όταν έχετε ενεργοποιήσει τη λειτουργία DRIVE, μπορείτε με την περιστροφή του ρυθμιστή EFFECTS να ρυθμίσετε το Wah Wah. Τα LED σε σχήμα στεφάνης που περιβάλλουν το ρυθμιστή, σας δείχνουν τη θέση του πεντάλ. Εάν δεν ανάβει κανένα LED, το Wah Wah δεν είναι ενεργό. Το Wah Wah δεν μπορεί να χρησιμοποιηθεί όταν έχετε ήδη ενεργοποιήσει το Auto Wah ή το P-Funk n. 6.1 Προσομοιώσεις (OVER)DRIVE Με τις προσομοιώσεις Overdrive θέτουμε στη διάθεσή σας ένα σύνολο από εφέ πεντάλ δαπέδου. Όπως και στα γνήσια αντίστοιχα εφέ μπορείτε και εδώ να ρυθμίσετε τις παραμέτρους Drive, Tone και Boost (βλέπε B). Η λειτουργία Split, πλήκτρο, επιτρέπει τη ρύθμιση ενός ανεξάρτητου διαχωριστή συχνοτήτων πριν τον παραμορφωτή, με τη βοήθεια του οποίου δεν παραμορφώνονται οι χαμηλές συχνότητες (αριστερός αναστολέας = Off (Bypass)/αριστερά δεξιά: Hz). Στο σχήμα παρουσιάζεται η κατανομή των συχνοτήτων. 84Hz 70Hz 145Hz 121Hz 101Hz 58Hz 49Hz 41Hz Πιν. 6.3: Εύρος βήματος SPLIT 174Hz SHIFT [TONE] DEEP [SPLIT] BOT TOM END BRITISH CL ASSIC JAZZ TONE ORGAN CL ASSIC CALIFORNIAN 251Hz BL ACK T WIN GOLD PANEL PIEZO EQ 301Hz RED PANEL MAGNETIC EQ 362Hz WHITE PANEL MIC SIM. SILVER PANEL PIEZO 416Hz SIM. 209Hz ACOUSTIC 470Hz 531Hz 600Hz TUBE PREAMP CLASSIC CLEAN ROCK 2 BRIT. HI GAIN 6.2 Εφέ Post Amp Τα εφέ Post Amp που περιγράφονται στη συνέχεια βρίσκονται στη διαδρομή του σήματος μετά τις προσομοιώσεις Amp και Cabinet. Πριν από αυτά είναι συνδεδεμένος ένας διαχωριστής συχνοτήτων, ο οποίος καθορίζει από ποια συχνότητα και μετά θα επιδρούν τα εφέ ή πόσο μεγάλο θα είναι το ποσοστό των χαμηλών συχνοτήτων χωρίς εφέ. Η οριακή συχνότητα αυτού του διαχωριστή Butterworth 18 db/oct. ρυθμίζεται στο EDIT/X-OVER. Η οθόνη απεικονίζει τη συχνότητα διαιρεμένη δια του 10. Η ρύθμιση πραγματοποιείται με το πλήκτρο Bank UP/DOWN. Όταν στην οθόνη εμφανίζεται το σύμβολο -, ο διαχωριστής συχνοτήτων δεν είναι ενεργοποιημένος και ολόκληρο το σήμα εφοδιάζεται με εφέ. Η ένδειξη 8 στην οθόνη σηματοδοτεί ότι οι συχνότητες κάτω από τα 80 Hz δεν εφοδιάζονται με εφέ. Kατά τη ρύθμιση του διαχωριστή συχνοτήτων μπορείτε με τη βοήθεια του ρυθμιστή EFFECTS να προσαρμόσετε την εξομοίωση της έντασης μεταξύ των φίλτρων διέλευσης υψηλών συχνοτήτων και χαμηλών συχνοτήτων Αλγόριθμοι Hall και Delay DELAY+CHORUS: Αυτός ο αλγόριθμος συνδυάζει ένα Delay, δηλαδή, μια καθυστέρηση του σήματος, με το αγαπητό εφέ Chorus. ST. DELAY: Πρόκειται για μια καθυστέρηση του σήματος εισόδου. Οι διαφορετικές ρυθμίσεις του ρυθμού σας επιτρέπουν τη δημιουργία ενδιαφέροντων εφέ καθυστέρησης. Έτσι μπορείτε κυρίως στο Slapping να παράγετε ακολουθίες ήχων τόσο γρήγορες που θα ήταν αδύνατον να παιχτούν χωρίς το Delay. DELAY/LOOP: Αυτή η λειτουργία σας επιτρέπει να συνοδέψετε τον εαυτό σας. Για το σκοπό αυτό πρέπει να γράψετε πρώτα με το εφέ Delay/Loop μια σύντομη ακολουθία (μέγ. 15,36 δευτ.).

12 12 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Αρ. Εφέ POST FX EFFECTS EFFECTS + διακόπ. TAP διακόπ. TAP MIDI 1 Controller 42 MIDI 2 Controller 43 MIDI 3 Controller 44 MIDI 4 Controller 45 1 VCF + FLANGER VCF Mix Flanger Mix VCF Speed Speed/Depth Flanger Feedback VCF Frequency VCF Q 2 DELAY + CHORUS Delay Mix Chorus Mix Delay Time Feedback Feedback LP Speed/Depth Delay Time 3 STEREO DELAY Delay Mix Feedback Delay Time Feedback LP Delay Time 4 DELAY / LOOP Delay Mix Feedback Delay Time 5 REVERB Reverb Mix Decay Damping Diffusion 6 AMBIENCE Ambience Decay Size 7 VOICE BOX Mix Vowel Speed Pedal 8 ULTRABASS SubMix Sensitivity 9 ROTARY CAB. Mix Balance Speed Split Frequency 10 PHASER Mix Feedback Speed Feedback LP Stereo Spread 11 FLANGER Mix Speed/Depth Intensity 12 CHORUS Mix Speed/Depth Intensity 13 STEREO CHORUS Mix Speed/Depth Intensity 14 SYNTH Synth Mix Variation Interval Key 15 MIDI SYNTH Synth Mix Variation Reverb Πιν. 6.2: Post FX και MIDI Controller Με το Delay μπορείτε να επαναλάβετε αυτήν την ακολουθία σε έναν ατέρμονα βρόχο (= Loop). Με αυτόν τον τρόπο μπορείτε π.χ. να χρησιμοποιήσετε αυτό το Loop ως βάση και να αυτοσχεδιάσετε επάνω σε αυτό. Η εγγραφή της ακολουθίας μέσω MIDI πραγματοποιείται με την αποστολή των ανάλογων MIDI-Controller (βλέπε κεφάλαιο 10). Εάν χρησιμοποιήσετε αυτή τη λειτουργία χωρίς MIDI, έχετε στη διάθεσή σας ένα Delay με μέγιστη καθυστέρηση 1023 ms. REVERB: Το Reverb είναι ένα εφέ αντήχησης. Η αντήχηση παραμένει το πιο σημαντικό εφέ σε μια μίξη ή σε μια ζωντανή εμφάνιση. Ένα εφέ Reverb χρησιμοποιείται για να προσδοθεί σε ένα καθαρό ηχητικό σήμα όγκος και ανεξάρτητα χαρακτηριστικά. AMBIENCE: Αυτό το εφέ προσομοιώνει την αίσθηση του χώρου χωρίς τις μετέπειτα αντανακλάσεις Εφέ διαμόρφωσης PHASER: Το Phaser λειτουργεί σύμφωνα με την αρχή, ότι στο ηχητικό σήμα προσμειγνύεται ένα δεύτερο σήμα με μετατοπι-σμένη φάση. Με αυτόν τον τρόπο το υλικό αποκτά μια πιο παχιά χροιά και κυρίως κερδίζει σε ζωντάνια. Αυτό το εφέ χρησιμο-ποιήθηκε αρχικά για ήχους κιθάρας και Keyboard, πριν αρχίσει να χρησιμοποιείται στη δεκαετία του 80 πιο έντονα και για άλλα μουσικά όργανα (π.χ. πιάνο και ηλεκτρικό μπάσο). FLANGER: Με το Flanger διαμορφώνεται το ύψος ήχου του σήματος με σταθερό ρυθμό προς τα επάνω και προς τα κάτω. (STEREO) CHORUS: Αυτό το εφέ προσδίδει στο αρχικό σήμα την αίσθηση ενός ελαφρού αποσυντονισμού. Έτσι δημιουργείται σε συνδυασμό με τις αποκλίσεις του ύψους του ήχου ένα ευχάριστο εφέ διακροτήματος. Αυτό το εφέ είναι ιδιαίτερα κατάλληλο για να προσδώσετε ζεστασιά στον ήχο του μπάσου. Εκτός αυτού μπορεί επίσης να χρησιμοποιηθεί στο Popping, για να μειώσετε τη διαπεραστικότητα και την οξύτητα του ήχου Ειδικά εφέ VCF+FLANGER: Συνδυασμός εφέ φίλτρου και Flanger. VOICE BOX: Σε αυτήν την προσομοίωση φωνητικών επιτυγχάνεται με τη βοήθεια ενός LFO (Low Frequency Oscillator) η βαθμιαία απόσβεση ανάμεσα σε διαφορετικούς συνδυασμούς φωνητικών (a/e, a/i, a/o κ.λπ.). Με τη βοήθεια ενός MIDI Foot Controller μπορείτε να ελέγξετε το εφέ αυτό μέσω πεντάλ. ULTRABASS: Στις σύγχρονες μουσικές παραγωγές απαιτείται ένας πολύ βαθύς ήχος μπάσου, ο οποίος βρίσκεται μία οκτάβα κάτω από την χαμηλότερη υπάρχουσα συχνότητα μπάσου. Ο ήχος αυτός μπορεί συχνά να δημιουργηθεί μόνο στο στούντιο, λόγω του ότι οι περισσότεροι ενισχυτές μπάσου δεν διαθέτουν λειτουργία υποαρμονικών συχνοτήτων. Με τον επεξεργαστή ULTRABASS του BASS V-AMP/BASS V-AMP PRO, ο οποίος χρησιμοποιείται επίσης σε διάφορους ενισχυτές μπάσου της BEHRINGER, έχετε πλέον στη διάθεσή σας το χαρακτηριστικό αυτό που θα σας επιτρέψει να δημιουργήσετε αυτόν τον σύγχρονο ήχο. Θα εκπλαγείτε από το πόσο βαθύς ακούγεται ο ήχος του μπάσου, όταν έχετε ενεργοποιήσει τη λειτουργία ULTRABASS Virtual Analog Bass Synth Synth: Με αυτό το εφέ θέτουμε στη διάθεσή σας ένα παχύ Synth-Bass τριών φωνών. Σας προσφέρει πολυάριθμες προγραμματιζόμενες παραμέτρους, οι οποίες έχουν διαμορφωθεί εκ των προτέρων σε 17 παραλλαγές και μπορούν να επιλεγούν μέσω του TAP + EFFECT. Επίσης υπάρχει ένας έξυπνος οδηγός φωνής που ρυθμίζεται σύμφωνα με τον τόνο και το διάστημα, όπου ο VCO 1 (Voltage Controlled Oscillator) ρυθμίζεται με βάση συγκεκριμένα διαστήματα που ταιριάζουν με τον τόνο. Η βασική μείζονα κλίμακα μπορεί να προκαθοριστεί μέσω του Key-Controller (CC44, τιμή 0 = off, 1 = C, 2 = C# κ.λπ.). Όταν η τιμή έχει ρυθμιστεί στο 0 (Key off), το προεπιλεγμένο διάστημα (CC43) χρησιμοποιείται μη εξαρτώμενα από την τονική κλίμακα. Μπορείτε να ρυθμίσετε 7 διαφορετικά διαστήματα (τιμή 0-6): - οκτάβα, - τετάρτη, - τρίτη, διπλασιασμός, + τρίτη, +πέμπτη, + οκτάβα.

13 13 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Μέσω του ρυθμιστή EFFECTS μπορείτε να προσμείξετε το σήμα του Synth στο σήμα του μπάσου, με όλες τις προσομοιώσεις ενισχυτή και ηχείων. MIDI SYNTH: Το απόλυτο Highlight του BASS V-AMP/BASS V-AMP PRO είναι το MIDI SYNTH που εξελίξαμε: Με 40 παραμέτρους, τις οποίες επίσης συμπεριλάβαμε σε 17 παραλλαγές, μπορείτε μέσω του TAP + EFFECT να καλέσετε με απλό τρόπο διάφορους ήχους Synth. Έχετε στη διάθεσή σας ένα εικονικό-αναλογικό MIDI-Synthesizer, με ιδιαίτερα αξιόλογες δυνατότητες χρήσης. Είναι ιδανικό για Sequencer Hardware και Software, Keyboards και χρήση Live. Μέσω του ρυθμιστή EFFECTS μπορείτε να προσμείξετε το σήμα του Synth στο σήμα του μπάσου, με όλες τις προσομοιώσεις ενισχυτή και ηχείων. Ως πρόσθετο χαρακτηριστικό έχουμε εφοδιάσει το MIDI-Synthesizer με ένα εφέ Reverb, το οποίο μπορείτε να προσμείξετε μέσω του MIDI CC Συντονιστης (Tuner) Ο ενσωματωμένος συντονιστής ενεργοποιείται ή απενεργοποιείται με το πάτημα του πλήκτρου TUNER ή μέσω του MIDI Program Change Συντονισμός οργάνων Ο χρωματικός συντονιστής αναγνωρίζει αυτόματα τη συχνότητα των ισχυόντων βασικών τόνων του ηλεκτρικού μπάσου. Εάν το όργανο είναι συνδεδεμένο με τον BASS V-AMP/BASS V-AMP PRO και χτυπήσετε μια ελεύθερη χορδή, ο συντονιστής θα προσπαθήσει να αναγνωρίσει τον τόνο και τον δείχνει στην οθόνη. Λόγω του ότι ο συντονιστής λειτουργεί αυτόματα χρωματικά μπορεί επίσης να αναγνωρίσει ημιτόνια. Αυτά απεικονίζονται στην οθόνη με την ένδειξη b. Υπάρχει περίπτωση ο τόνος που παίξατε να απεικονίζεται μεν στην οθόνη π.χ. ως a, αλλά να αποκλίνει ελαφρά από τον ιδανικό τόνο. Αυτό καταδεικνύεται με το άναμμα τουλάχιστον ενός από τα τέσσερα LED βέλους στο κάτω άκρο της οθόνης. Σε ειδικές περιπτώσεις μπορεί επίσης να ανάψουν δύο LED και μάλιστα σε περίπτωση που ο τόνος που παίξατε βρίσκεται ανάμεσα στις αποκλίσεις που καταδεικνύονται από το κάθε μεμονωμένο LED. Εάν ανάψει το στρογγυλό μεσαίο Tuner-LED, ο τόνος που παίξατε αντιστοιχεί στον τόνο που απεικονίζεται στην οθόνη. 8. Εγkατασταση 8.1 Τοποθέτηση σε rack (BASS V-AMP PRO) Για την τοποθέτηση του BASS V-AMP PRO της BEHRINGER σε Rack 19 ιντσών απαιτούνται δύο μονάδες ύψους (2 HE). Παρακαλούμε να λάβετε υπόψη ότι θα χρειαστείτε επιπροσθέτως περίπου 10 cm σε βάθος για την τοποθέτηση των διαφόρων συνδέσεων στην πίσω πλευρά της συσκευής. Φροντίστε για επαρκή εξαερισμό και μην τοποθετείτε τον BASS V-AMP PRO π.χ. επάνω σε τελικές βαθμίδες εξόδου, για να αποτρέψετε τυχόν υπερθέρμανση της συσκευής. 8.2 Τάση ηλεκτρ. δικτύου (BASS V-AMP PRO) Πριν συνδέσετε τον BASS V-AMP PRO με το ηλεκτρικό δίκτυο, παρακαλούμε να ελέγξετε προσεκτικά, εάν η συσκευή σας έχει ρυθμιστεί για τη σωστή τάση ηλεκτρικού ρεύματος! Στην υποδοχή ασφάλειας στο φις σύνδεσης στο ηλεκτρικό δίκτυο υπάρχουν 3 τριγωνικές ενδείξεις. Δύο από αυτά τα τρίγωνα βρίσκονται αντικριστά. Ο BASS V-AMP PRO είναι ρυθμισμένος για την τάση λειτουργίας που αναφέρεται δίπλα από αυτές τις ενδείξεις, ενώ με την περιστροφή της υποδοχής της ασφάλειας κατά 180 μπορείτε να αλλάξετε τη ρύθμιση. ΠΡΟΣΟΧΗ: Δεν ισχύει για τα εξαγόμενα μοντέλα που κατα-σκευάστηκαν π.χ. αποκλειστικά για τάση δικτύου 120 V! Εάν ρυθμίσετε τη συσκευή για διαφορετική τάση ηλεκτρικού δικτύου, πρέπει να τοποθετήσετε διαφορετική ασφάλεια. Για τη σωστή τιμή της ασφάλειας συμβουλευθείτε το κεφάλαιο 9 Προδιαγραφές. Οι καμένες ασφάλειες πρέπει οπωσδήποτε να αντικατασταθούν με ασφάλειες με τη σωστή τιμή! Για τη σωστή τιμή των ασφαλειών συμβουλευθείτε το κεφάλαιο 9 Προδιαγραφές. Η σύνδεση με το ηλεκτρικό δίκτυο πραγματοποιείται μέσω του καλωδίου τροφοδοσίας που περιλαμβάνεται στη συσκευασία, με σύνδεση ψυχρής συσκευής. Τα εξαρτήματα καλύπτουν τους σχετικούς κανονισμούς ασφαλείας. Παρακαλούμε να λάβετε υπόψη ότι όλες οι συσκευές πρέπει οπωσδήποτε να είναι γειωμένες. Για τη δική σας ασφάλεια δεν πρέπει σε καμία περίπτωση να αφαιρέσετε ή να αχρηστεύσετε τη γείωση των συσκευών ή των καλωδίων τροφοδοσίας. 8.3 Συνδέσεις ήχου Η είσοδος Input του BASS V-AMP/BASS V-AMP PRO της BEHRINGER αποτελεί υποδοχή μονοφωνικού βύσματος. Όλες οι Line Out και Aux In καθώς και η έξοδος για τα ακουστικά αποτελούν υποδοχές στερεοφωνικού βύσματος. Οι έξοδοι Line Out μπορούν να συνδεθούν κατ επιλογή με συμμετρικά ή ασύμμετρα βύσματα. Οι έξοδοι DI OUT του BASS V-AMP/BASS V-AMP PRO είναι συμμετρικές υποδοχές XLR. Οι ψηφιακές έξοδοι αποτελούνται από υποδοχή Cinch (S/PDIF) ή/και υποδοχή XLR (AES/EBU). Η σύνδεση BNC χρησιμοποιείται για την εισαγωγή ενός εξωτερικού σήματος Wordclock. Balanced use with XLR connectors input 1 = ground/shield 2 = hot (+ve) 3 = cold (-ve) output For unbalanced use, pin 1 and pin 3 have to be bridged Εικ. 8.1: Συνδέσεις XLR Unbalanced ¼" TS connector strain relief clamp sleeve tip sleeve (ground/shield) tip (signal) Εικ. 8.2: Μονοφωνικό βύσμα 6,3 mm

14 14 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Balanced ¼" TRS connector strain relief clamp sleeve ring tip MIDI OUT/THRU: Μέσω του MIDI OUT μπορείτε να αποστείλετε δεδομένα σε ένα συνδεδεμένο υπολογιστή ή σε άλλες συσκευές. Μεταφέρονται δεδομένα Preset καθώς επίσης και πληροφορίες για μεταβολές παραμέτρων. Εάν αλλάξετε την υποδοχή σε MIDI THRU, ο BASS V-AMP/BASS V-AMP PRO δεν αποστέλλει δικά του δεδομένα MIDI, αλλά απλά μεταδίδει περαιτέρω τα δεδομένα που λαμβάνει στην είσοδο MIDI IN. sleeve ground/shield ring cold (-ve) tip hot (+ve) For connection of balanced and unbalanced plugs, ring and sleeve have to be bridged at the stereo plug. Εικ. 8.3: Στερεοφωνικό βύσμα 6,3 mm ¼" TRS headphones connector strain relief clamp sleeve ring tip sleeve ground/shield ring right signal tip left signal Εικ. 8.4: Στερεοφωνικό βύσμα ακουστικών 8.4 Συνδέσεις MIDI Στην αρχή της δεκαετίας του ογδόντα εξελίχθηκε το πρότυπο MIDI (Musical Instruments Digital Interface), για να γίνει δυνατή η επικοινωνία μεταξύ ηλεκτρονικών μουσικών οργάνων διαφορετικών κατασκευαστών. Με το πέρας του χρόνου ο τομέας εφαρμογής της θύρας επικοινωνίας MIDI επεκτάθηκε σε πάρα πολύ μεγάλο βαθμό, με αποτέλεσμα σήμερα να πραγματοποι-είται ακόμη και δικτύωση ολόκληρων στούντιο μέσω θυρών MIDI. Στο κέντρο αυτού του δικτύου υπάρχει ένας υπολογιστής με λογισμικό Sequencer, ο οποίος δεν ελέγχει μόνο όλα τα Keyboard, αλλά έχει επίσης τη δυνατότητα να ελέγχει συσκευές εφέ και άλλες περιφερειακές συσκευές. Σε ένα τέτοιο στούντιο μπορείτε να ελέγχετε τον BASS V-AMP/BASS V-AMP PRO μέσω του υπολογιστή σε πραγματικό χρόνο. Ειδικά στις εφαρμογές Live συνιστάται η χρήση ενός MIDI Foot Controller, μέσω του οποίου μπορείτε να πραγματοποιήσετε τόσο τις ρυθμίσεις εφέ όσο και την επιλογή των Preset. Οι συνδέσεις MIDI της συσκευής εφοδιάζονται με τις διεθνώς τυποποιημένες 5-πολικές υποδοχές DIN. Για τη σύνδεση του BASS V-AMP/BASS V-AMP PRO με άλλες συσκευές MIDI θα χρειαστείτε ένα καλώδιο MIDI. ατά κανόνα χρησιμοποιούνται κοινά προκατασκευασμένα καλώδια εμπορίου. MIDI IN: Αυτή η είσοδος χρησιμοποιείται για τη λήψη δεδομένων ελέγχου MIDI. Το κανάλι εισόδου ρυθμίζεται στο πρόγραμμα λειτουργίας EDIT με το πάτημα του πλήκτρου A και στη συνέχεια με τη χρήση των πλήκτρων βέλους Λήψη / αποστολή δεδομένων MIDI-SysEx Ο BASS V-AMP/BASS V-AMP PRO μπορεί να λάβει δεδομένα SysEx-Dump από άλλη συσκευή MIDI, εφόσον ενεργοποιηθεί η λειτουργία MIDI (πλήκτρο Α) στο πρόγραμμα λειτουργίας EDIT. Με αυτόν τον τρόπο όμως διαγράφονται αυτόματα όλα τα Preset του BASS V-AMP/BASS V-AMP PRO. Μπορείτε ακόμη να αποστείλετε από τον BASS V-AMP/BASS V-AMP PRO δεδομένα MIDI σε κάποια άλλη συσκευή (Total Dump), κρατώντας στο πρόγραμμα λειτουργίας EDIT το πλήκτρο MIDI πατημένο, μέχρι να εμφανιστεί η ένδειξη d στην οθόνη. Σε ένα Total Dump μπορείτε παραδείγματος χάρη να μεταφέρετε και να αποθη-κεύσετε ολόκληρο το περιεχόμενο της μνήμης σε έναν MIDI-Sequencer και να το αποθηκεύσετε εκεί. Μπορείτε όμως να αποστείλετε και ένα επιλεγμένο Preset σε κάποια άλλη συσκευή: για το σκοπό αυτό μεταβείτε στο πρόγραμμα λειτουργίας EDIT, πατώντας ταυτόχρονα τα δύο πλήκτρα βέλους στην συσκευή από όπου θα γίνει η αποστολή, ενεργοποιήστε τη λειτουργία MIDI και πιέστε σύντομα το πλήκτρο MIDI. Οι πληροφορίες Preset βρίσκονται αρχικά στην προσωρινή ενδιάμεση μνήμη (Temp Buffer) και μπορούν να αποθηκευτούν σε οποιοδήποτε Preset μέσω της λειτουργίας αποθήκευσης. 8.5 Τα πρότυπα AES/EBU και S/PDIF Βασικά στην ψηφιακή επεξεργασία σήματος υπάρχουν δύο πρότυπα. Το AES/ EBU είναι το επαγγελματικό, συμμετρικό πρότυπο σύνδεσης με βύσματα XLR. Αυτή η θύρα επικοινωνίας βασίζεται σε δύο πανομοιότυπα πρωτόκολλα, τα οποία δημοσιεύτηκαν το Νοέμβριο του 1985 (EBU Tech E) από την European Broadcast Union και το Δεκέμβριο του 1985 από την Audio Engineering Society (AES3-1985). Οι εταιρείες Sony και Philips προσανατολίστηκαν σύμφωνα με αυτό το πρότυπο και εξέλιξαν μία ακόμη θύρα επικοινωνίας με ασύμμετρη μετάδοση σήματος και ορισμένες άλλες σημαντικές διαφορές, οι οποίες αφορούν κυρίως τη διάταξη των Channel Status-Bits. Αυτή η θύρα επικοινωνίας που πήρε το όνομά της από τις δύο αυτές εταιρείες και είναι γνωστή με τη συντομογραφία S/PDIF (Sony/Philips Digital Interface) χρησιμοποιεί βύσματα Cinch ή οπτικές συνδέσεις με καλώδια οπτικού αγωγού. Στη διαδικασία που τυποποιήθηκε στο IEC 958 γίνεται λόγος κυρίως για τις προσπάθειες εισαγωγής προστασίας αντιγραφής. Αυτό το πρότυπο περιγράφει ταυτόχρονα την εξελιγμένη θύρα επικοινωνίας AES/ EBU, η οποία προσαρμόστηκε στο μορφότυπο S/PDIF και χαρακτηρίζεται ως IEC 958 τύπου I (Professional). Ο χαρακτηρισμός της θύρας επικοινωνίας S/PDIF εκεί είναι IEC 958 τύπου II (Consumer).

15 15 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο 9. Προδιαγραφές BASS V-AMP Εισοδοι Ηχου Εισοδος Μουσικου Οργανου Σύνθετη αντίσταση εισόδου Μέγιστη στάθμη εισόδου AUX IN Σύνθετη αντίσταση εισόδου Εξοδοι Ηχου Analog Line Outputs L/R Σύνθετη αντίσταση εξόδου Μέγιστη στάθμη εξόδου Συνδεση Ακουστικων Μέγιστη στάθμη εξόδου Μονοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη (unbalanced) 1 MΩ +3 dbu Στερεοφωνικές υποδοχές βύσματος 6,3 mm, συμμετρικές (balanced) 50 kω Μονοφωνικές υποδοχές βύσματος 6,3 mm, ασύμμετρες περ. 680 Ω +20 dbu Στερεοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη +15 dbu/100 Ω (+23 dbm) Παροχη Ρευματος Τάση ηλεκτρικού δικτύου ΗΠΑ/Καναδάς Μεγ. Βρετανία/Αυστραλία Ευρώπη Κίvα/Koρέα Ιαπωνία Κατανάλωση ισχύος Σύνδεση ηλεκτρικού δικτύου Σύνδεση Ηλεκτρικού Δικτύου 120 V~, 60 Hz 240 V~, 50 Hz 230 V~, 50 Hz 220 V~, 50Hz 100 V~, Hz 13 W εξωτερικό τροφοδοτικό Διαστάσεις (Υ x Π x Β) 2 1/2 x 9 1/4 x 7 1/8" 63 x 236 x 180 mm Βάρος BASS V-AMP PRO περ. 4,4 lbs / περ. 2 kg MIDI Τύπος Ψηφιακη Επεξεργασια Σηματος Μετατροπέας Δυναμικ. A/D Δυναμικ. D/A Ρυθμός δειγματοληψίας DSP 5-πολ. υποδοχές DIN IN, OUT/THRU 24-Bit Delta-Sigma, 64/128-πλο Oversampling 100 Preamp Bypass 92 db 31,250 khz 100 Mips Εισοδοι Ηχου Εισοδος Μουσικου Οργανου Σύνθετη αντίσταση εισόδου Μέγιστη στάθμη εισόδου AUX IN Σύνθετη αντίσταση εισόδου Pre DSP Return Line In Μονοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη (unbalanced) 1 MΩ +3 dbu Στερεοφωνικές υποδοχές βύσματος 6,3 mm, συμμετρικές (balanced) 50 kω Μονοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη Χρόνος καθυστέρησης (Delay Time) Καθυστ. σήματ. (Line In Line Out) μέγ ms stereo/sampler Delay: 15,36 s περ. 5 ms Σύνθετη αντίσταση εισόδου Μέγιστη στάθμη εισόδου Post DSP Insert Return L/R 45 kω +9 dbu Μονοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη Display (Οθονη) Σύνθετη αντίσταση εισόδου 40 kω Τύπος διψήφιο LED 7 τμημάτων Μέγιστη στάθμη εισόδου +8 dbu

16 16 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Εξοδοι Ηχου Analog Line Outputs L/R Σύνθετη αντίσταση εξόδου Μέγιστη στάθμη εξόδου Συνδεση Ακουστικων Μέγιστη στάθμη εξόδου Pre Dsp Send/Line Out Σύνθετη αντίσταση εξόδου Μέγιστη στάθμη εξόδου Post DSP Insert Send L/R Σύνθετη αντίσταση εξόδου Μέγιστη στάθμη εξόδου Balanced Line Out Σύνθετη αντίσταση εξόδου Μέγιστη στάθμη εξόδου Ψηφιακες Εξοδοι XLR Σύνθετη αντίσταση εξόδου Ονομαστική στάθμη εξόδου CINCH Σύνθετη αντίσταση εξόδου Ονομαστική στάθμη εξόδου Μορφή Συχνότητα δειγματοληψίας Εισοδος Wordclock BNC Σύνθετη αντίσταση εισόδου Ονομαστική στάθμη εισόδου MIDI Τύπος Μονοφωνικές υποδοχές βύσματος 6,3 mm, ασύμμετρες περ. 680 Ω +20 dbu Στερεοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη +15 dbu/100 Ω (+23 dbm) Μονοφωνική υποδοχή βύσματος 6,3 mm, ασύμμετρη <1 kω +9 dbu Μονοφωνικές υποδοχές βύσματος 6,3 mm, ασύμμετρη 1 kω +8 dbu XLR, συμμετρική 100 Ω +14 dbu (Studio); 0 dbu (Live) υποβοηθούμ. συμμετρική 110 Ω 3,5 V peak-to-peak χωρίς γείωση, ασύμμετρη 75 Ω 0,5 V peak-to-peak AES/EBU ή S/PDIF, εναλλασσόμ. 44,1/48/96 khz intern; khz Wordclock, Sample Rate Converter ομοαξονικό 50 kω 2-6 V peak-to-peak 5-πολ. υποδοχές DIN IN, OUT/THRU Ψηφιακη Επεξεργασια Σηματος Μετατροπέας Δυναμικ. A/D Δυναμικ. D/A Ρυθμός δειγματοληψίας DSP Χρόνος καθυστέρησης (Delay Time) Καθυστ. σήματ. (Line In Line Out) Display (Οθονη) Τύπος Παροχη Ρευματος Τάση ηλεκτρικού δικτύου ΗΠΑ/Καναδάς Ευρώπη/Μεγ. Βρετανία/Αυστραλία Ιαπωνία Κίvα/Koρέα Γενικό μοντέλο εξαγωγής Κατανάλωση ισχύος Ασφάλεια Σύνδεση ηλεκτρικού δικτύου Σύνδεση Ηλεκτρικού Δικτύου Διαστάσεις (Υ x Π x Β) Βάρος 24-Bit Delta-Sigma, 64/128-πλο Oversampling 100 Preamp Bypass 92 db 31,250 khz 100 Mips μέγ ms stereo/sampler Delay: 15,36 s περ. 5 ms διψήφιο LED 7 τμημάτων 120 V~, 60 Hz 230 V~, 50 Hz 100 V~, Hz 220 V~, 50Hz 120/230 V~, Hz 15 W V~: T 400 ma H V~: T 200 ma H Τυποποιημ. φις ψυχρής συσκευής 3 1/2 x 19 x 5 1/4" 89 x 482,6 x 135 mm περ. 6,1 lbs / περ. 2,76 kg Η εταιρεία BEHRINGER καταβάλλει συνεχώς προσπάθειες για τη διασφάλιση των υψηλότερων δυνατών προτύπων ποιότητας. Οι απαραίτητες τροποποιήσεις πραγματοποιούνται χωρίς προηγούμενη προειδοποίηση. Τα τεχνικά χαρακτηριστικά και η εμφάνιση της συσκευής μπορεί να εμφανίζουν αποκλίσεις ή διαφορές σε σχέση με τα παραπάνω στοιχεία ή τις εικόνες.

17 17 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο 10. Παραρτημα Function Transmitted Received Remarks Midi Channel Note Number N Y MIDI Bass Synth (ID 14) only Velocity N Y After Touch N Y Pitch Bender N Y Control Changes 1 N (request only) Y Wah Pedal 7 N (request only) Y Volume Pedal 12 Y Y Amp Gain (0-127) 13 Y Y Amp Treble (0-127) 14 Y Y Amp Mid (0-127) 15 Y Y Amp Bass (0-127) 16 Y Y Amp Vol (0-127) 17 Y Y Presence (0-127) 18 Y Y Compressor Density (0-127) 19 Y (skipped on request) Y Amp Type (0-32) with default cabinet *3 20 Y (skipped on request) Y Fx Type (0-15) with defaults *1 21 Y Y Fx off/on (0/127) 22 Y Y Deep 23 Y Y Cabinet Type (0-23) *5 24 Y Y Mid Shift/Shape *2 25 Y Y Expander (0-15) *10 26 Y Y Compressor Speed (0-127) 27 Y Y Wah off/position (0/1-127) 28 Y Y X-over frequency *4(0-99) 29 Y Y X-over balance 30 Y Y Denoiser Sensitivity (0-127) 31 Y Y Denoiser Range (0-127) *11 33 Y Y Pedal simulation (0-4) *6 34 Y Y Pedal simulation Drive (0-127) 35 Y Y Pedal simulation Tone (0-127) 36 Y Y Pedal simulation Boost (0-127) 37 Y Y Pedal simulation Split (0-127) *12 38 Y Y Compressor on/off (0/127) 39 Y Y post FX Mode (0-15) *7 40 Y Y post FX Par 1*7 41 Y Y post FX Par 2*7 42 Y Y post FX Par 3*7 43 Y Y post FX Par 4*7 44 Y Y post FX Par 5*7 45 Y Y post FX Par 6*7 46 Y Y post FX Par 7*7 48 Y Y pre FX Mode*9 49 Y Y pre FX Par 1*9 50 Y Y pre FX Par 2*9 51 Y Y pre FX Par 3*9 55 N Y (if FX=Delay/Loop) Sampler REC *8 56 N Y (if FX=Delay/Loop) Sampler PLAY *8 57 N Y (if FX=Delay/Loop) Sampler STOP *8 58 N Y (if FX=Delay/Loop) Sampler SPEED *8 59 N Y (if FX=Delay/Loop) Sampler REVERSE *8

18 18 BASS V-AMP LX1B/BASS V-AMP PRO LX1B PRO Περιληπτικό Εγχειρίδιο Function Transmitted Received Remarks 60 N Y (if FX=Delay/Loop) Sampler PLAY ONCE *8 61 N (request only) Y Amp Type (0-32) w/o cabinet change 64 N Y Tap (Value > 63) 80 N Y Request Controls (Value = 80) 81 N (request only) Y Set Pos (0-15), Set Character (32-127) 82 Y Y Tuner Bypass Volume (0-127) 83 Y Y Tuner Center Frequency (25-55) 84 Y Y Configuration (0-5=S1,S2,S3,L1,L2,L3) 85 Y Y Live EQ Treble (0-127) 86 Y Y Live EQ Mid (0-127) 87 Y Y Live EQ Bass (0-127) 88 Y Y Digital Out (44.1/48/96/ext., bit 2=pro)*13 (PRO models only) 89 Y Y Global Input Gain (0-127) Program Change Y (0-124) Y (0-124,127) 127=Tuner, toggle on/off System Exclusive Y Y see SysEx Documentation System Common N N System Real Time N N Running Status Y (2s Timeout) Y Πιν. 10.1: MIDI-Implementation
