1 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ LUCREZIA IDRO LCD ΕΛΛΗΝΙΚΑ/GRECO

2

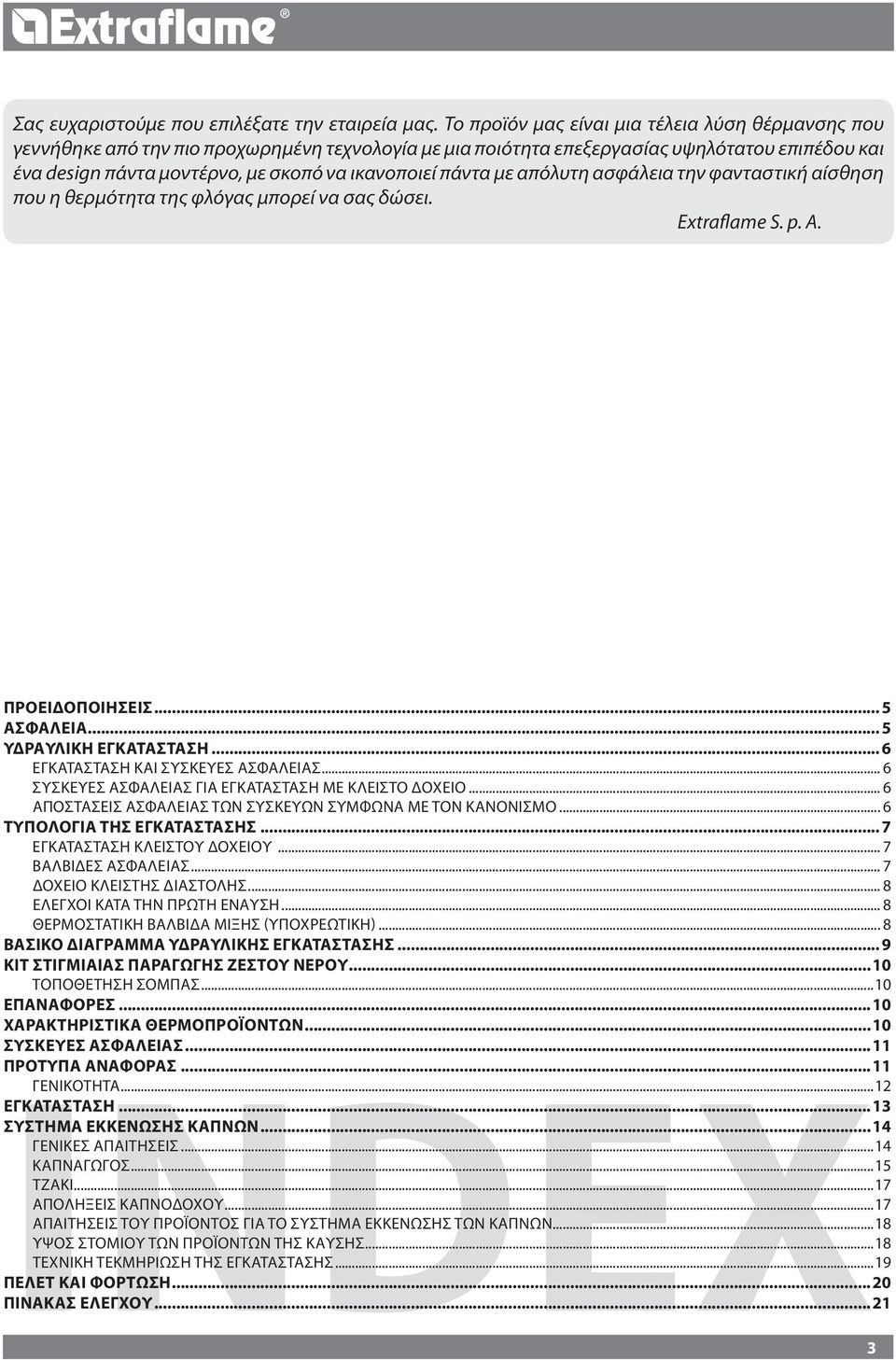

3 Σας ευχαριστούμε που επιλέξατε την εταιρεία μας. Το προϊόν μας είναι μια τέλεια λύση θέρμανσης που γεννήθηκε από την πιο προχωρημένη τεχνολογία με μια ποιότητα επεξεργασίας υψηλότατου επιπέδου και ένα design πάντα μοντέρνο, με σκοπό να ικανοποιεί πάντα με απόλυτη ασφάλεια την φανταστική αίσθηση που η θερμότητα της φλόγας μπορεί να σας δώσει. Extraflame S. p. A. Προειδοποιήσεις... 5 Ασφάλεια... 5 ΥΔΡΑΥΛΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ... 6 Εγκατάσταση και συσκευές ασφαλείας... 6 Συσκευές ασφαλείας για εγκατάσταση με κλειστό δοχείο... 6 Αποστάσεις ασφαλείας των συσκευών σύμφωνα με τον κανονισμό... 6 Τυπολογία της εγκατάστασης... 7 Εγκατάσταση κλειστού δοχείου... 7 Βαλβίδες ασφαλείας... 7 Δοχείο κλειστής διαστολής... 8 Έλεγχοι κατά την πρώτη έναυση... 8 Θερμοστατική βαλβίδα μίξης (υποχρεωτική)... 8 Βασικό διάγραμμα υδραυλικής εγκατάστασης... 9 kit στιγμιαίας παραγωγής ζεστού νερού...10 Τοποθέτηση σόμπας...10 ΕΠΑΝΑΦΟΡΕΣ...10 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΠΡΟΪΟΝΤΩΝ...10 Συσκευές ασφαλείας...11 ΠΡΟΤΥΠΑ ΑΝΑΦΟΡΑΣ...11 Γενικότητα...1 ΕΓΚΑΤΑΣΤΑΣΗ...13 Σύστημα εκκένωσης καπνών...14 Γενικές απαιτήσεις...14 Καπναγωγός...15 Τζάκι...17 Απολήξεις καπνοδόχου...17 ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΠΡΟΪΌΝΤΟΣ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΕΚΚΕΝΩΣΗΣ ΤΩΝ ΚΑΠΝΩΝ...18 Ύψος στομίου των προϊόντων της καύσης...18 ΤΕΧΝΙΚΗ ΤΕΚΜΗΡΙΩΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ...19 Πέλετ και φόρτωση...0 Πίνακας index3 ελέγχου...1

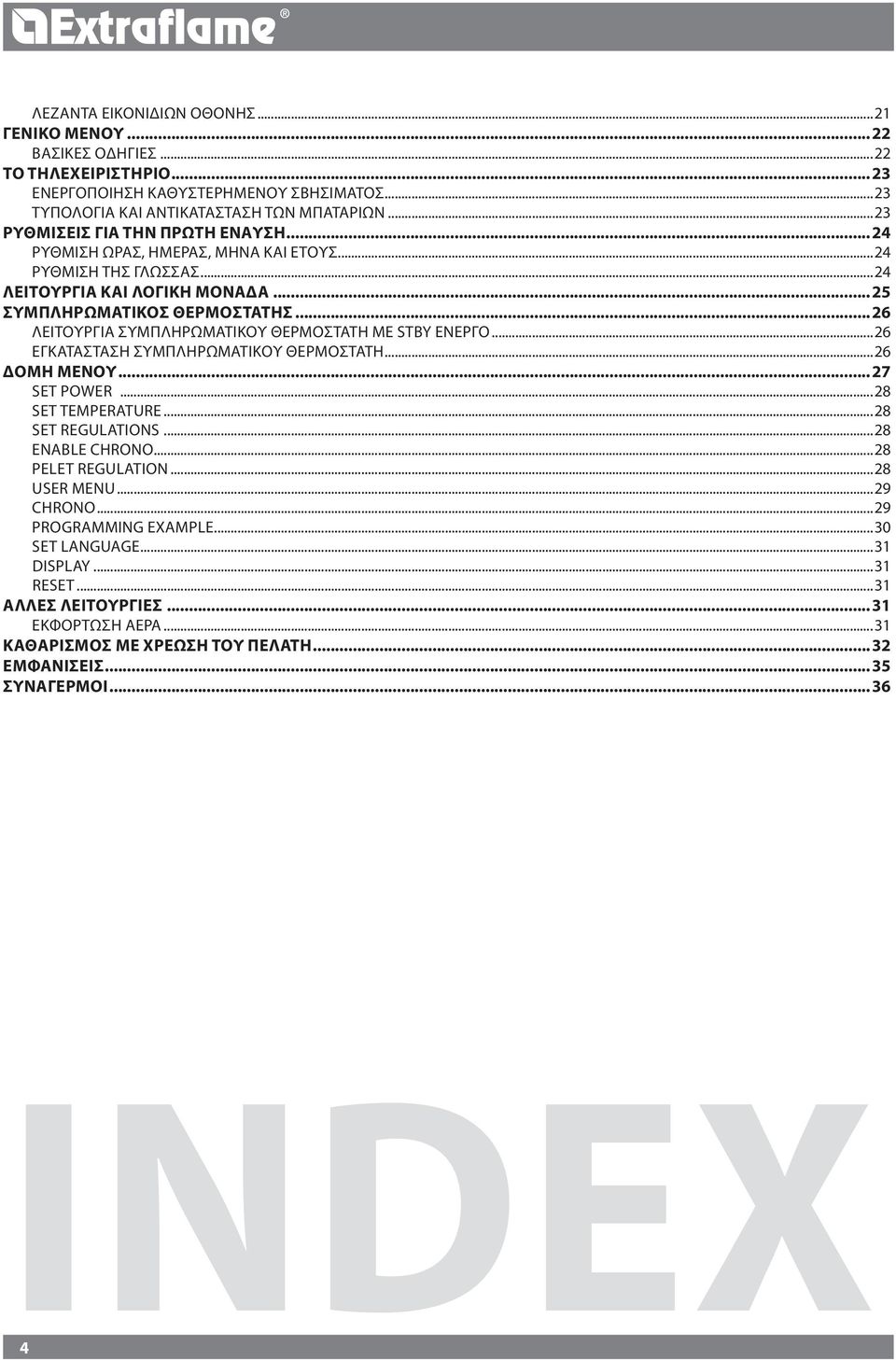

4 Λεζάντα εικονιδίων οθόνης...1 Γενικό μενού... Βασικές οδηγίες... ΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ...3 Ενεργοποίηση καθυστερημένου σβησίματος...3 Τυπολογία και αντικατάσταση των μπαταριών...3 Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ...4 Ρύθμιση ώρας, ημέρας, μήνα και έτους...4 Ρύθμιση της γλώσσας...4 Λειτουργία και λογική μονάδα...5 Συμπληρωματικός θερμοστάτης...6 Λειτουργία συμπληρωματικού θερμοστάτη με stby ενεργό...6 Εγκατάσταση συμπληρωματικού θερμοστάτη...6 Δομή Μενού...7 Set power...8 Set temperature...8 SET Regulations...8 Enable chrono...8 PELET REGULATION...8 user menu...9 CHRONO...9 PROGRAMMING EXAMPLE...30 SET LANGUAGE...31 Display...31 reset...31 Άλλες λειτουργίες...31 Εκφόρτωση αέρα...31 Καθαρισμός με χρέωση του πελάτη...3 Εμφανίσεις...35 ΣΥΝΑΓΕΡΜΟΙ...36 index 4

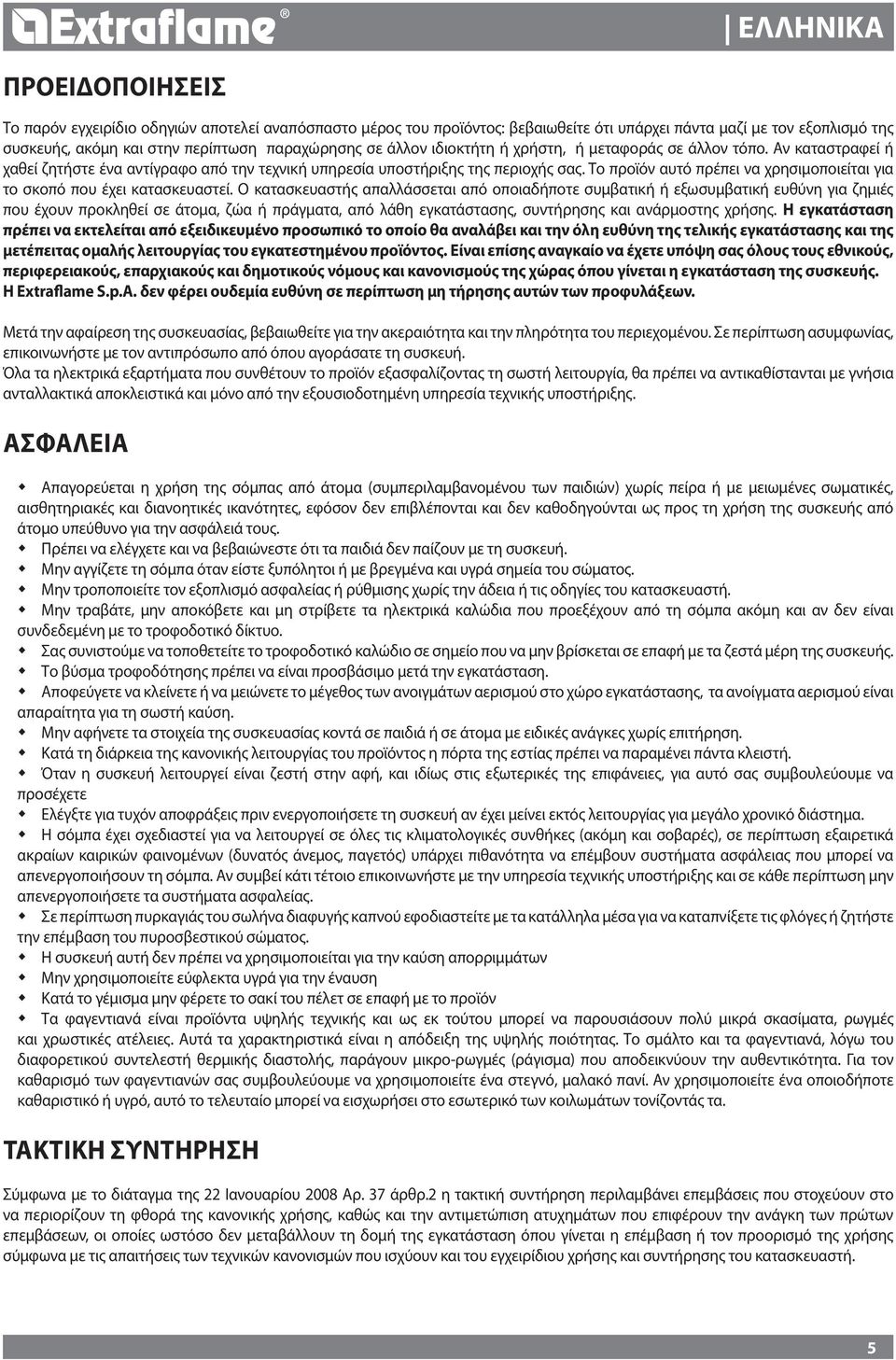

5 Προειδοποιήσεις Το παρόν εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο μέρος του προϊόντος: βεβαιωθείτε ότι υπάρχει πάντα μαζί με τον εξοπλισμό της συσκευής, ακόμη και στην περίπτωση παραχώρησης σε άλλον ιδιοκτήτη ή χρήστη, ή μεταφοράς σε άλλον τόπο. Αν καταστραφεί ή χαθεί ζητήστε ένα αντίγραφο από την τεχνική υπηρεσία υποστήριξης της περιοχής σας. Το προϊόν αυτό πρέπει να χρησιμοποιείται για το σκοπό που έχει κατασκευαστεί. Ο κατασκευαστής απαλλάσσεται από οποιαδήποτε συμβατική ή εξωσυμβατική ευθύνη για ζημιές που έχουν προκληθεί σε άτομα, ζώα ή πράγματα, από λάθη εγκατάστασης, συντήρησης και ανάρμοστης χρήσης. Η εγκατάσταση πρέπει να εκτελείται από εξειδικευμένο προσωπικό το οποίο θα αναλάβει και την όλη ευθύνη της τελικής εγκατάστασης και της μετέπειτας ομαλής λειτουργίας του εγκατεστημένου προϊόντος. Είναι επίσης αναγκαίο να έχετε υπόψη σας όλους τους εθνικούς, περιφερειακούς, επαρχιακούς και δημοτικούς νόμους και κανονισμούς της χώρας όπου γίνεται η εγκατάσταση της συσκευής. Η Extraflame S.p.A. δεν φέρει ουδεμία ευθύνη σε περίπτωση μη τήρησης αυτών των προφυλάξεων. Μετά την αφαίρεση της συσκευασίας, βεβαιωθείτε για την ακεραιότητα και την πληρότητα του περιεχομένου. Σε περίπτωση ασυμφωνίας, επικοινωνήστε με τον αντιπρόσωπο από όπου αγοράσατε τη συσκευή. Όλα τα ηλεκτρικά εξαρτήματα που συνθέτουν το προϊόν εξασφαλίζοντας τη σωστή λειτουργία, θα πρέπει να αντικαθίστανται με γνήσια ανταλλακτικά αποκλειστικά και μόνο από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης. Ασφάλεια Απαγορεύεται η χρήση της σόμπας από άτομα (συμπεριλαμβανομένου των παιδιών) χωρίς πείρα ή με μειωμένες σωματικές, αισθητηριακές και διανοητικές ικανότητες, εφόσον δεν επιβλέπονται και δεν καθοδηγούνται ως προς τη χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους. Πρέπει να ελέγχετε και να βεβαιώνεστε ότι τα παιδιά δεν παίζουν με τη συσκευή. Μην αγγίζετε τη σόμπα όταν είστε ξυπόλητοι ή με βρεγμένα και υγρά σημεία του σώματος. Μην τροποποιείτε τον εξοπλισμό ασφαλείας ή ρύθμισης χωρίς την άδεια ή τις οδηγίες του κατασκευαστή. Μην τραβάτε, μην αποκόβετε και μη στρίβετε τα ηλεκτρικά καλώδια που προεξέχουν από τη σόμπα ακόμη και αν δεν είναι συνδεδεμένη με το τροφοδοτικό δίκτυο. Σας συνιστούμε να τοποθετείτε το τροφοδοτικό καλώδιο σε σημείο που να μην βρίσκεται σε επαφή με τα ζεστά μέρη της συσκευής. Το βύσμα τροφοδότησης πρέπει να είναι προσβάσιμο μετά την εγκατάσταση. Αποφεύγετε να κλείνετε ή να μειώνετε το μέγεθος των ανοιγμάτων αερισμού στο χώρο εγκατάστασης, τα ανοίγματα αερισμού είναι απαραίτητα για τη σωστή καύση. Μην αφήνετε τα στοιχεία της συσκευασίας κοντά σε παιδιά ή σε άτομα με ειδικές ανάγκες χωρίς επιτήρηση. Κατά τη διάρκεια της κανονικής λειτουργίας του προϊόντος η πόρτα της εστίας πρέπει να παραμένει πάντα κλειστή. Όταν η συσκευή λειτουργεί είναι ζεστή στην αφή, και ιδίως στις εξωτερικές της επιφάνειες, για αυτό σας συμβουλεύουμε να προσέχετε Ελέγξτε για τυχόν αποφράξεις πριν ενεργοποιήσετε τη συσκευή αν έχει μείνει εκτός λειτουργίας για μεγάλο χρονικό διάστημα. Η σόμπα έχει σχεδιαστεί για να λειτουργεί σε όλες τις κλιματολογικές συνθήκες (ακόμη και σοβαρές), σε περίπτωση εξαιρετικά ακραίων καιρικών φαινομένων (δυνατός άνεμος, παγετός) υπάρχει πιθανότητα να επέμβουν συστήματα ασφάλειας που μπορεί να απενεργοποιήσουν τη σόμπα. Αν συμβεί κάτι τέτοιο επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης και σε κάθε περίπτωση μην απενεργοποιήσετε τα συστήματα ασφαλείας. Σε περίπτωση πυρκαγιάς του σωλήνα διαφυγής καπνού εφοδιαστείτε με τα κατάλληλα μέσα για να καταπνίξετε τις φλόγες ή ζητήστε την επέμβαση του πυροσβεστικού σώματος. Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται για την καύση απορριμμάτων Μην χρησιμοποιείτε εύφλεκτα υγρά για την έναυση Κατά το γέμισμα μην φέρετε το σακί του πέλετ σε επαφή με το προϊόν Τα φαγεντιανά είναι προϊόντα υψηλής τεχνικής και ως εκ τούτου μπορεί να παρουσιάσουν πολύ μικρά σκασίματα, ρωγμές και χρωστικές ατέλειες. Αυτά τα χαρακτηριστικά είναι η απόδειξη της υψηλής ποιότητας. Το σμάλτο και τα φαγεντιανά, λόγω του διαφορετικού συντελεστή θερμικής διαστολής, παράγουν μικρο-ρωγμές (ράγισμα) που αποδεικνύουν την αυθεντικότητα. Για τον καθαρισμό των φαγεντιανών σας συμβουλεύουμε να χρησιμοποιείτε ένα στεγνό, μαλακό πανί. Αν χρησιμοποιείτε ένα οποιοδήποτε καθαριστικό ή υγρό, αυτό το τελευταίο μπορεί να εισχωρήσει στο εσωτερικό των κοιλωμάτων τονίζοντάς τα. Τακτική Συντήρηση Σύμφωνα με το διάταγμα της Ιανουαρίου 008 Αρ. 37 άρθρ. η τακτική συντήρηση περιλαμβάνει επεμβάσεις που στοχεύουν στο να περιορίζουν τη φθορά της κανονικής χρήσης, καθώς και την αντιμετώπιση ατυχημάτων που επιφέρουν την ανάγκη των πρώτων επεμβάσεων, οι οποίες ωστόσο δεν μεταβάλλουν τη δομή της εγκατάσταση όπου γίνεται η επέμβαση ή τον προορισμό της χρήσης σύμφωνα με τις απαιτήσεις των τεχνικών κανονισμών που ισχύουν και του εγχειρίδιου χρήσης και συντήρησης του κατασκευαστή. 5

6 ΥΔΡΑΥΛΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ Το κεφάλαιο αυτό ασχολείται με ορισμένες έννοιες που αναφέρονται στην ιταλική νομοθεσία UNI (009). Όπως αναφέρθηκε προηγουμένως, για την εγκατάσταση πρέπει να τηρείται όλη η ισχύουσα νομοθεσία της χώρας, της περιφέρειας, της επαρχίας και του δήμου όπου πραγματοποιείται η εγκατάσταση της συσκευής. Πίνακας των συσκευών ασφαλείας για εγκατάσταση σε κλειστό δοχείο που υπάρχει ή δεν υπάρχει στο προϊόν Βαλβίδα ασφαλείας Κατά την εγκατάσταση της σόμπας είναι ΥΠΟΧΡΕΩΤΙΚΟ να εξοπλίσετε την εγκατάσταση με ένα μανόμετρο για την απεικόνιση της πίεσης του νερού. Εγκατάσταση και συσκευές ασφαλείας R R Θερμοστάτης ελέγχου του κυκλοφορητή (ρυθμίζεται από τον αισθητήρα νερού και από το πρόγραμμα κάρτας) Ενεργοποίηση θερμοστάτη του ακουστικού συναγερμού - Δείκτης θερμοκρασίας νερού (οθόνης) R Δείκτης πίεσης - Ακουστικός συναγερμός - Θερμικός αυτόματος διακόπτης ρύθμισης (ελέγχεται από το πρόγραμμα κάρτας) R Ελάχιστη και μέγιστη ρύθμιση πίεσης Θερμικός αυτόματος διακόπτης μπλοκαρίσματος (θερμοστάτης μπλοκαρίσματος) υπερθέρμανσης νερού Σύστημα κυκλοφορίας (αντλίας) Σύστημα διαστολής R R R R Η εγκατάσταση, και οι ανάλογες συνδέσεις της εγκατάστασης, η ενεργοποίηση και ο έλεγχος της σωστής λειτουργίας θα πρέπει να ακολουθούνται πιστά, τηρώντας αυστηρά τους ισχύοντες κανονισμούς της χώρας είτε εθνικούς είτε περιφερειακούς και δημοτικούς, όπως επίσης και τις υπάρχουσες οδηγίες. Όσον αφορά την Ιταλία, η εγκατάσταση θα πρέπει να εκτελείται από εξουσιοδοτημένο προσωπικό (Υπουργική Απόφαση Ιανουαρίου 008 αρθ^37). Η Extraflame S.p.A. αποποιείται οποιασδήποτε ευθύνης σχετικά με ζημιές σε πράγματα ή/και σε πρόσωπα που έχουν προκληθεί από την εγκατάσταση. Συσκευές ασφαλείας για εγκατάσταση με κλειστό δοχείο Σύμφωνα με το νόμο UNI (009) που ισχύει στην Ιταλία, οι κλειστές εγκαταστάσεις πρέπει να είναι εξοπλισμένες με: βαλβίδα ασφαλείας, θερμοστάτη ελέγχου του κυκλοφορητή, θερμοστάτη ενεργοποίησης του ακουστικού συναγερμού, δείκτη θερμοκρασίας, δείκτη πίεσης, ακουστικό συναγερμό, θερμικό αυτόματο διακόπτη ρύθμισης, θερμικό αυτόματο διακόπτη μπλοκαρίσματος (θερμοστάτης μπλοκαρίσματος), σύστημα ανακυκλοφορίας, σύστημα διαστολής, σύστημα ασφαλείας απώλειας ενέργειας ενσωματωμένο στη γεννήτρια με βαλβίδα θερμικής εκκένωσης (που ενεργοποιείται αυτόματα), σε περίπτωση που η συσκευή δεν είναι εξοπλισμένη με αυτόματο σύστημα ρύθμισης της θερμοκρασίας. Αποστάσεις ασφαλείας των συσκευών σύμφωνα με τον κανονισμό 6

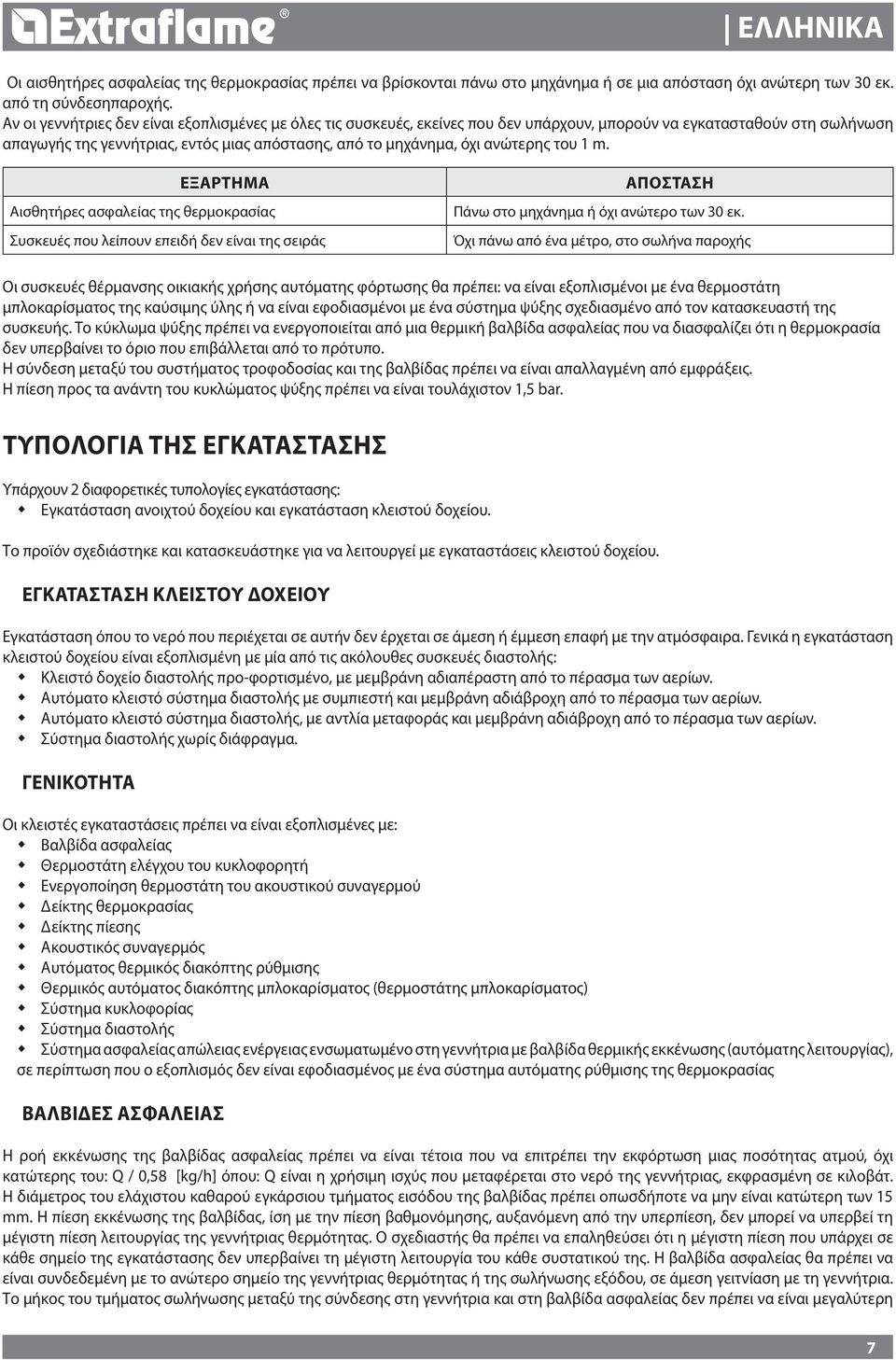

7 Οι αισθητήρες ασφαλείας της θερμοκρασίας πρέπει να βρίσκονται πάνω στο μηχάνημα ή σε μια απόσταση όχι ανώτερη των 30 εκ. από τη σύνδεσηπαροχής. Αν οι γεννήτριες δεν είναι εξοπλισμένες με όλες τις συσκευές, εκείνες που δεν υπάρχουν, μπορούν να εγκατασταθούν στη σωλήνωση απαγωγής της γεννήτριας, εντός μιας απόστασης, από το μηχάνημα, όχι ανώτερης του 1 m. Εξάρτημα Αισθητήρες ασφαλείας της θερμοκρασίας Συσκευές που λείπουν επειδή δεν είναι της σειράς Απόσταση Πάνω στο μηχάνημα ή όχι ανώτερο των 30 εκ. Όχι πάνω από ένα μέτρο, στο σωλήνα παροχής Οι συσκευές θέρμανσης οικιακής χρήσης αυτόματης φόρτωσης θα πρέπει: να είναι εξοπλισμένοι με ένα θερμοστάτη μπλοκαρίσματος της καύσιμης ύλης ή να είναι εφοδιασμένοι με ένα σύστημα ψύξης σχεδιασμένο από τον κατασκευαστή της συσκευής. Το κύκλωμα ψύξης πρέπει να ενεργοποιείται από μια θερμική βαλβίδα ασφαλείας που να διασφαλίζει ότι η θερμοκρασία δεν υπερβαίνει το όριο που επιβάλλεται από το πρότυπο. Η σύνδεση μεταξύ του συστήματος τροφοδοσίας και της βαλβίδας πρέπει να είναι απαλλαγμένη από εμφράξεις. Η πίεση προς τα ανάντη του κυκλώματος ψύξης πρέπει να είναι τουλάχιστον 1,5 bar. Τυπολογία της εγκατάστασης Υπάρχουν διαφορετικές τυπολογίες εγκατάστασης: Εγκατάσταση ανοιχτού δοχείου και εγκατάσταση κλειστού δοχείου. Το προϊόν σχεδιάστηκε και κατασκευάστηκε για να λειτουργεί με εγκαταστάσεις κλειστού δοχείου. Εγκατάσταση κλειστού δοχείου Εγκατάσταση όπου το νερό που περιέχεται σε αυτήν δεν έρχεται σε άμεση ή έμμεση επαφή με την ατμόσφαιρα. Γενικά η εγκατάσταση κλειστού δοχείου είναι εξοπλισμένη με μία από τις ακόλουθες συσκευές διαστολής: Κλειστό δοχείο διαστολής προ-φορτισμένο, με μεμβράνη αδιαπέραστη από το πέρασμα των αερίων. Αυτόματο κλειστό σύστημα διαστολής με συμπιεστή και μεμβράνη αδιάβροχη από το πέρασμα των αερίων. Αυτόματο κλειστό σύστημα διαστολής, με αντλία μεταφοράς και μεμβράνη αδιάβροχη από το πέρασμα των αερίων. Σύστημα διαστολής χωρίς διάφραγμα. Γενικότητα Οι κλειστές εγκαταστάσεις πρέπει να είναι εξοπλισμένες με: Βαλβίδα ασφαλείας Θερμοστάτη ελέγχου του κυκλοφορητή Ενεργοποίηση θερμοστάτη του ακουστικού συναγερμού Δείκτης θερμοκρασίας Δείκτης πίεσης Ακουστικός συναγερμός Αυτόματος θερμικός διακόπτης ρύθμισης Θερμικός αυτόματος διακόπτης μπλοκαρίσματος (θερμοστάτης μπλοκαρίσματος) Σύστημα κυκλοφορίας Σύστημα διαστολής Σύστημα ασφαλείας απώλειας ενέργειας ενσωματωμένο στη γεννήτρια με βαλβίδα θερμικής εκκένωσης (αυτόματης λειτουργίας), σε περίπτωση που ο εξοπλισμός δεν είναι εφοδιασμένος με ένα σύστημα αυτόματης ρύθμισης της θερμοκρασίας Βαλβίδες ασφαλείας Η ροή εκκένωσης της βαλβίδας ασφαλείας πρέπει να είναι τέτοια που να επιτρέπει την εκφόρτωση μιας ποσότητας ατμού, όχι κατώτερης του: Q / 0,58 [kg/h] όπου: Q είναι η χρήσιμη ισχύς που μεταφέρεται στο νερό της γεννήτριας, εκφρασμένη σε κιλοβάτ. Η διάμετρος του ελάχιστου καθαρού εγκάρσιου τμήματος εισόδου της βαλβίδας πρέπει οπωσδήποτε να μην είναι κατώτερη των 15 mm. Η πίεση εκκένωσης της βαλβίδας, ίση με την πίεση βαθμονόμησης, αυξανόμενη από την υπερπίεση, δεν μπορεί να υπερβεί τη μέγιστη πίεση λειτουργίας της γεννήτριας θερμότητας. Ο σχεδιαστής θα πρέπει να επαληθεύσει ότι η μέγιστη πίεση που υπάρχει σε κάθε σημείο της εγκατάστασης δεν υπερβαίνει τη μέγιστη λειτουργία του κάθε συστατικού της. Η βαλβίδα ασφαλείας θα πρέπει να είναι συνδεδεμένη με το ανώτερο σημείο της γεννήτριας θερμότητας ή της σωλήνωσης εξόδου, σε άμεση γειτνίαση με τη γεννήτρια. Το μήκος του τμήματος σωλήνωσης μεταξύ της σύνδεσης στη γεννήτρια και στη βαλβίδα ασφαλείας δεν πρέπει να είναι μεγαλύτερη 7

8 του 1 m. Η σωλήνωση σύνδεσης της βαλβίδας ασφαλείας στη γεννήτρια θερμότητας δεν πρέπει να είναι ανιχνεύσιμη και δεν πρέπει να παρουσιάζει, σε κανένα σημείο, τμήμα κατώτεροαπό εκείνο της εισόδου της βαλβίδας ασφαλείας ή του συνόλου των τμημάτων της εισόδου σε περίπτωση που περισσότερες βαλβίδες ελέγχονται από μία και μόνο σωλήνωση. Η σωλήνωση εκκένωσης της βαλβίδας ασφαλείας πρέπει να κατασκευάζεται έτσι ώστε να μην εμποδίζει την κανονική λειτουργία των βαλβίδων και να μην βλάπτει τους ανθρώπους. Η εκκένωση θα πρέπει να βγαίνει σε άμεση γειτνίαση των βαλβίδων ασφαλείας και να είναι προσβάσιμη και εμφανής. Η διάμετρος της σωλήνωσης εκκένωσης δεν πρέπει σε καμιά περίπτωση να είναι κατώτερη από εκείνη της σύνδεσης της εξόδου της βαλβίδας ασφαλείας. Ως διάμετρος της σύνδεσης της εξόδου ορίζεται η ελάχιστη εσωτερική διάμετρος στην έξοδο της βαλβίδας προς τα ανάντη του ενδεχόμενου εσωτερικού σπειρώματος. Δοχείο κλειστής διαστολής Προειδοποιήσεις: βεβαιωθείτε ότι η προφόρτωση του δοχείου διαστολής είναι σε πίεση των 1.5 bar. Η μέγιστη πίεση λειτουργίας του δοχείου δεν πρέπει να είναι κατώτερη από την πίεση βαθμονόμησης της βαλβίδας ασφαλείας, που έχει αυξηθεί από την χαρακτηριστική υπερπίεση της ίδιας της βαλβίδας, λαμβάνοντας υπόψη την ενδεχόμενη διαφορά επιπέδου μεταξύ του δοχείου, της βαλβίδας και της πίεσης που δημιουργείται από τη λειτουργία της αντλίας. Η χωρητικότητα του ή των δοχείων διαστολής εκτιμάται ανάλογα με τη συνολική χωρητικότητα της εγκατάστασης, όπως προκύπτει από το έργο. Τα κλειστά δοχεία διαστολής πρέπει να συμμορφώνονται με τις διατάξεις των συσκευών πίεσης σχετικά με το σχεδιασμό, την κατασκευή, την αξιολόγηση της συμμόρφωσης και της χρήσης. Πάνω στη σωλήνωση σύνδεσης, που μπορεί να αποτελείται από τμήματα της εγκατάστασης, δεν πρέπει να καταχωρούνται όργανα ανίχνευσης ή να ασκούνται μειώσεις της περιοχής. Επιτρέπεται η εισαγωγή μια βαλβίδας κρατήσεως τριών διοδίων που καθιστά εφικτή τη σύνδεση του δοχείου με την ατμόσφαιρα για τις εργασίες συντήρησης. Η διάταξη αυτή θα πρέπει να προστατεύεται από τυχαίες κινήσεις. Ο σωλήνας σύνδεσης πρέπει να κατασκευαστεί με τέτοιο τρόπο έτσι ώστε να μην παρουσιάσει συσσώρευση κρούστας ή επικαθήσεις. Στην περίπτωση πολλαπλών γεννητριών θερμότητας που τροφοδοτούν την ίδια την εγκατάσταση ή ένα δευτερεύων κύκλωμα, κάθε γεννήτρια θερμότητας πρέπει να είναι άμεσα συνδεδεμένη με το δοχείο διαστολής ή το σύστημα δοχείων διαστολής της εγκατάστασης συνολικών διαστάσεων ανάλογων για το συνολικό όγκο του νερού που περιέχεται στην ίδια εγκατάσταση και στο ίδιο ανεξάρτητο κύκλωμα. Όπου χρειάζεται να διαχωρίσετε τη μεμονωμένη γεννήτρια θερμότητας από το δοχείο διαστολής ή από το σύστημα δοχείων διαστολής, πρέπει να ανατρέξετε, στη σωλήνωση σύνδεσης της γεννήτριας στο δοχείο, σε μια βαλβίδα τριών διοδίων με τα ίδια χαρακτηριστικά γνωρίσματα που αναφέρονται παραπάνω, έτσι ώστε να εξασφαλίσετε οπωσδήποτε, σε κάθε θέση, τη σύνδεση της γεννήτριας ή με το δοχείο διαστολής ή με την ατμόσφαιρα. Τα δοχεία διαστολής, οι σωληνώσεις σύνδεσης, οι αγωγοί εξαερισμού και εκκένωσης πρέπει να προστατεύονται από τον πάγο σε περίπτωση εμφάνισης τέτοιου φαινομένου. Η λύση που υιοθετείτε για αυτό το σκοπό θα πρέπει να αναγράφεται στο σχέδιο. Έλεγχοι κατά την πρώτη έναυση Πριν συνδέσετε το λέβητα πραγματοποιείστε: a) ένα σχολαστικό πλύσιμο των σωληνώσεων της εγκατάστασης για την αφαίρεση τυχόν καταλοίπων που μπορεί να θέσουν σε κίνδυνο τη σωστή λειτουργία κάποιου εξαρτήματος της εγκατάστασης (αντλίες, βαλβίδες, κλπ.). b) έναν έλεγχο για να βεβαιωθείτε ότι η καπνοδόχος έχει έναν επαρκή ελκυσμό, που δεν παρουσιάζει στενώσεις και στο σωλήνα διαφυγής καπνού δεν υπάρχουν απορρίψεις άλλων συσκευών. Αυτό για την αποφυγή ξαφνικής αύξησης της ισχύος. Μόνο μετά από αυτόν τον έλεγχο μπορεί να τοποθετηθεί η σύνδεση καπνοδόχου μεταξύ του λέβητα και του σωλήνα διαφυγής καπνού. Σας συνιστούμε τον έλεγχο των συνδέσεων με τους σωλήνες διαφυγής καπνού που ήδη υπάρχουν. Θερμοστατική βαλβίδα μίξης (υποχρεωτική) Η αυτόματη θερμοστατική βαλβίδα μίξης τοποθετείτε σε λέβητες στερεών καύσιμων υλικών εφόσον εμποδίζεται η επιστροφή του κρύου νερού στον εναλλάκτη. Οι ζεύξεις 1 και 3 είναι πάντα ανοιχτές και, μαζί με την αντλία που είναι εγκατεστημένη στην κίνηση επιστροφής, εγγυώνται την κυκλοφορία του νερού μέσα στον εναλλάκτη του λέβητα βιομάζας. 3 ΕΛΛΗΝΙΚΑ Μια υψηλή θερμοκρασία επιστροφής, βελτιώνει την απόδοση, μειώνει το σχηματισμό συμπυκνωμάτων καπνού και παρατείνει τη διάρκεια ζωής του λέβητα. Οι βαλβίδες του εμπορίου παρουσιάζουν διαφορετικές βαθμονομήσεις, η Extraflame συνιστά τη χρήση του μοντέλου 55 C με υδραυλικές συνδέσεις 1. Όταν επιτευχθεί η θερμοκρασία βαθμονόμησης της βαλβίδας, ανοίγει η διαδρομή και το νερό του λέβητα πηγαίνει στην εγκατάσταση μέσω της παροχής. 1 Βαλβίδα προς πώληση ως εξάρτημα (προαιρετικά) 8

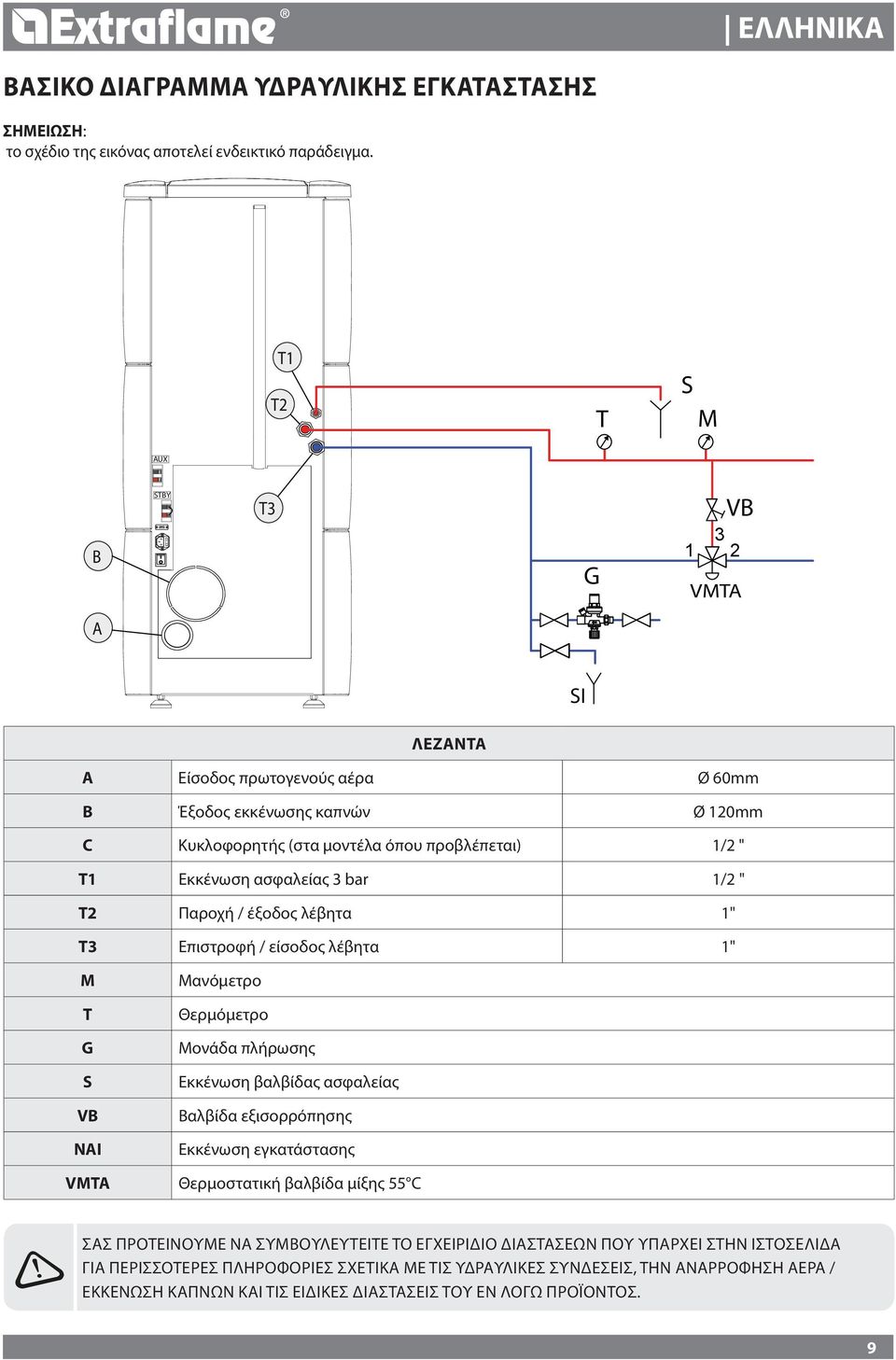

9 Βασικό διάγραμμα υδραυλικής εγκατάστασης ΣΗΜΕΙΩΣΗ: το σχέδιο της εικόνας αποτελεί ενδεικτικό παράδειγμα. T1 T T S M AUX B STBY T3 G VB 3 1 VMTA A SI Λεζάντα A Είσοδος πρωτογενούς αέρα Ø 60mm B Έξοδος εκκένωσης καπνών Ø 10mm C Κυκλοφορητής (στα μοντέλα όπου προβλέπεται) 1/ " T1 Εκκένωση ασφαλείας 3 bar 1/ " T Παροχή / έξοδος λέβητα 1" T3 Επιστροφή / είσοδος λέβητα 1" M T G S VB ΝΑΙ Μανόμετρο Θερμόμετρο Μονάδα πλήρωσης Εκκένωση βαλβίδας ασφαλείας Βαλβίδα εξισορρόπησης Εκκένωση εγκατάστασης VMTA Θερμοστατική βαλβίδα μίξης 55 C Σας προτείνουμε να συμβουλευτείτε το εγχειρίδιο διαστάσεων που υπάρχει στην ιστοσελίδα για περισσότερες πληροφορίες σχετικά με τις υδραυλικές συνδέσεις, την αναρρόφηση αέρα / εκκένωση καπνών και τις ειδικές διαστάσεις του εν λόγω προϊόντος. 9

10 kit στιγμιαίας παραγωγής ζεστού νερού Προειδοποιήσεις: σε περίπτωση που θελήσετε να χρησιμοποιήσετε το kit παραγωγής στιγμιαίου ζεστού νερού σας συμβουλεύουμε να επικοινωνήσετε με την υπηρεσία τεχνικής υποστήριξης της εταιρείας. Τοποθέτηση σόμπας Για μια σωστή λειτουργία του προϊόντος σας προτείνουμε να το τοποθετήσετε έτσι ώστε να είναι απολύτως επίπεδο, με τη βοήθεια ενός αλφαδιού. ΕΠΑΝΑΦΟΡΕΣ Στα σχεδιαγράμματα που ακολουθούν αναπαρίστανται οι θέσεις των επαναφορών της δεξαμενής (85 C) και HO (100 C). Σας συνιστούμε να επικοινωνήσετε με τον εξουσιοδοτημένο τεχνικό σε περίπτωση που χτυπήσει μία από τις επαναφορές, για να ελέγξετε την αιτία. 100 C 85 c ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΠΡΟΪΟΝΤΩΝ lucrezia idro Περιεκτικότητα νερού εναλλάκτη (l) του θερμοπροϊόντος 3 Όγκος δοχείου διαστολής ενσωματωμένο στο θερμοπροϊόν (l) 6 Μέγιστη περιεκτικότητα νερού στην εγκατάσταση για ενσωματωμένο δοχείο διαστολής (l)* 4 Βαλβίδα ασφαλείας 3 bar ενσωματωμένη στο θερμοπροϊόν ΝΑΙ Ελάχιστη και μέγιστη ρύθμιση πίεσης ενσωματωμένη στο θερμοπροϊόν ΝΑΙ Ενσωματωμένος κυκλοφορητής στο θερμοπροϊόν ΝΑΙ Μέγιστη επικράτηση κυκλοφορητή (m) 5 6 *Η περιεκτικότητα σε νερό της εγκατάστασης με προσθήκη εκείνου του θερμοπροϊόντος που μπορεί να αντιμετωπιστεί με το ενσωματωμένο δοχείο διαστολής. Για ανώτερες περιεκτικότητες σε νερό θα πρέπει να εγκαταστήστε ένα επιπρόσθετο δοχείο διαστολής. Το παρακάτω διπλανό διάγραμμα απεικονίζει τη συμπεριφορά του κυκλοφορητή που χρησιμοποιείται από τα θερμοπροϊόντα μας στις ρυθμιζόμενες ταχύτητες. Ύψος άντλησης (m) ,0 0,5 1,0 1,5,0,5 Απορροή (m 3 /h) 10

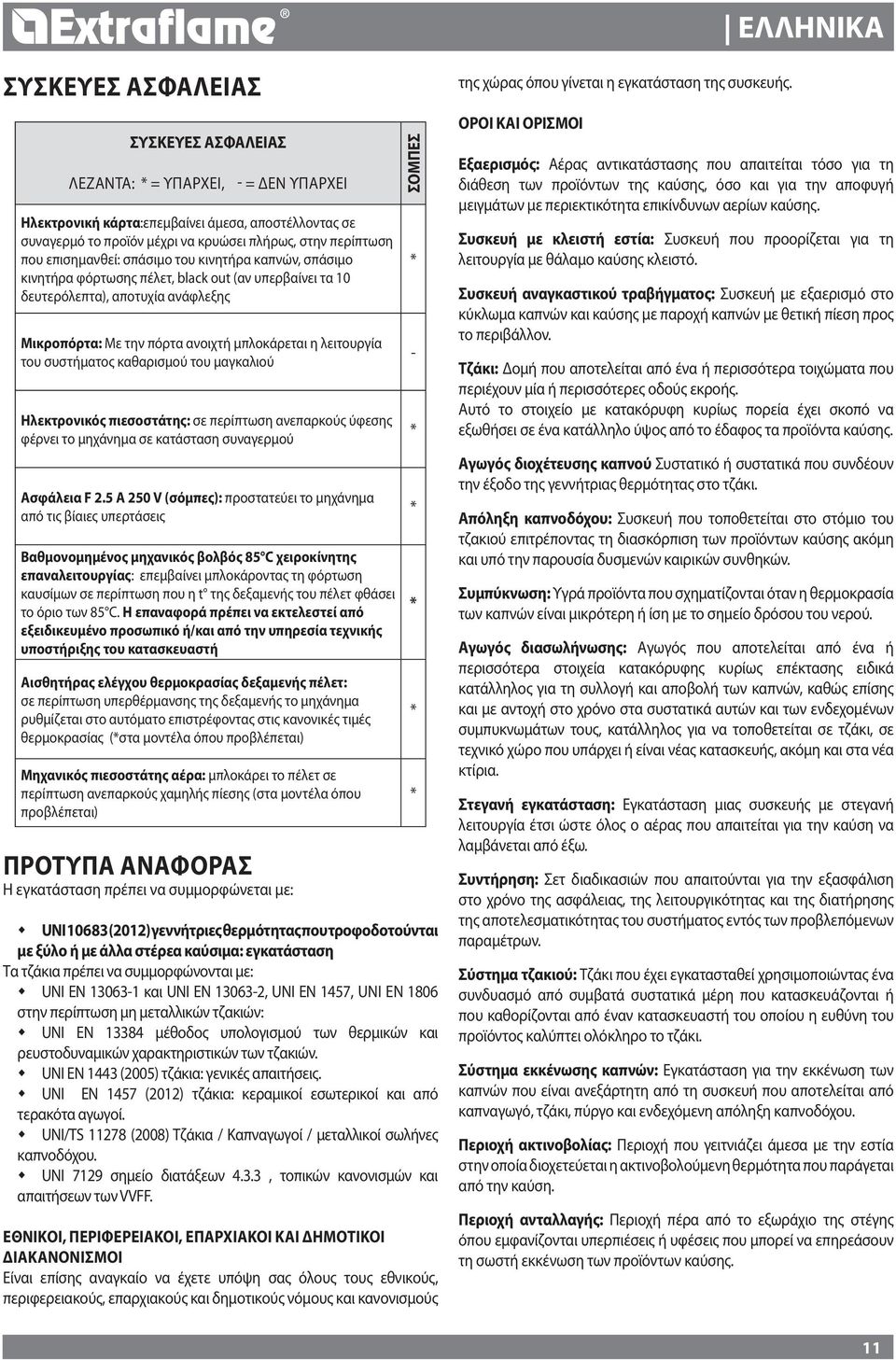

11 Συσκευές ασφαλείας ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑΣ Λεζάντα: * = υπάρχει, - = δεν υπάρχει Ηλεκτρονική κάρτα:επεμβαίνει άμεσα, αποστέλλοντας σε συναγερμό το προϊόν μέχρι να κρυώσει πλήρως, στην περίπτωση που επισημανθεί: σπάσιμο του κινητήρα καπνών, σπάσιμο κινητήρα φόρτωσης πέλετ, black out (αν υπερβαίνει τα 10 δευτερόλεπτα), αποτυχία ανάφλεξης Μικροπόρτα: Με την πόρτα ανοιχτή μπλοκάρεται η λειτουργία του συστήματος καθαρισμού του μαγκαλιού Ηλεκτρονικός πιεσοστάτης: σε περίπτωση ανεπαρκούς ύφεσης φέρνει το μηχάνημα σε κατάσταση συναγερμού Ασφάλεια F.5 A 50 V (σόμπες): προστατεύει το μηχάνημα από τις βίαιες υπερτάσεις Βαθμονομημένος μηχανικός βολβός 85 C χειροκίνητης επαναλειτουργίας: επεμβαίνει μπλοκάροντας τη φόρτωση καυσίμων σε περίπτωση που η t της δεξαμενής του πέλετ φθάσει το όριο των 85 C. Η επαναφορά πρέπει να εκτελεστεί από εξειδικευμένο προσωπικό ή/και από την υπηρεσία τεχνικής υποστήριξης του κατασκευαστή Αισθητήρας ελέγχου θερμοκρασίας δεξαμενής πέλετ: σε περίπτωση υπερθέρμανσης της δεξαμενής το μηχάνημα ρυθμίζεται στο αυτόματο επιστρέφοντας στις κανονικές τιμές θερμοκρασίας (*στα μοντέλα όπου προβλέπεται) Μηχανικός πιεσοστάτης αέρα: μπλοκάρει το πέλετ σε περίπτωση ανεπαρκούς χαμηλής πίεσης (στα μοντέλα όπου προβλέπεται) ΠΡΟΤΥΠΑ ΑΝΑΦΟΡΑΣ Η εγκατάσταση πρέπει να συμμορφώνεται με: ΣΟΜΠΕΣ UNI (01) γεννήτριες θερμότητας που τροφοδοτούνται με ξύλο ή με άλλα στέρεα καύσιμα: εγκατάσταση Τα τζάκια πρέπει να συμμορφώνονται με: UNI EN και UNI EN , UNI EN 1457, UNI EN 1806 στην περίπτωση μη μεταλλικών τζακιών: UNI EN μέθοδος υπολογισμού των θερμικών και ρευστοδυναμικών χαρακτηριστικών των τζακιών. UNI EN 1443 (005) τζάκια: γενικές απαιτήσεις. UNI EN 1457 (01) τζάκια: κεραμικοί εσωτερικοί και από τερακότα αγωγοί. UNI/TS 1178 (008) Τζάκια / Καπναγωγοί / μεταλλικοί σωλήνες καπνοδόχου. UNI 719 σημείο διατάξεων 4.3.3, τοπικών κανονισμών και απαιτήσεων των VVFF. Εθνικοί, περιφερειακοί, επαρχιακοί και δημοτικοί διακανονισμοί Είναι επίσης αναγκαίο να έχετε υπόψη σας όλους τους εθνικούς, περιφερειακούς, επαρχιακούς και δημοτικούς νόμους και κανονισμούς * - * * * * * της χώρας όπου γίνεται η εγκατάσταση της συσκευής. ΟΡΟΙ ΚΑΙ ΟΡΙΣΜΟΙ Εξαερισμός: Αέρας αντικατάστασης που απαιτείται τόσο για τη διάθεση των προϊόντων της καύσης, όσο και για την αποφυγή μειγμάτων με περιεκτικότητα επικίνδυνων αερίων καύσης. Συσκευή με κλειστή εστία: Συσκευή που προορίζεται για τη λειτουργία με θάλαμο καύσης κλειστό. Συσκευή αναγκαστικού τραβήγματος: Συσκευή με εξαερισμό στο κύκλωμα καπνών και καύσης με παροχή καπνών με θετική πίεση προς το περιβάλλον. Τζάκι: Δομή που αποτελείται από ένα ή περισσότερα τοιχώματα που περιέχουν μία ή περισσότερες οδούς εκροής. Αυτό το στοιχείο με κατακόρυφη κυρίως πορεία έχει σκοπό να εξωθήσει σε ένα κατάλληλο ύψος από το έδαφος τα προϊόντα καύσης. Αγωγός διοχέτευσης καπνού Συστατικό ή συστατικά που συνδέουν την έξοδο της γεννήτριας θερμότητας στο τζάκι. Απόληξη καπνοδόχου: Συσκευή που τοποθετείται στο στόμιο του τζακιού επιτρέποντας τη διασκόρπιση των προϊόντων καύσης ακόμη και υπό την παρουσία δυσμενών καιρικών συνθηκών. Συμπύκνωση: Υγρά προϊόντα που σχηματίζονται όταν η θερμοκρασία των καπνών είναι μικρότερη ή ίση με το σημείο δρόσου του νερού. Αγωγός διασωλήνωσης: Αγωγός που αποτελείται από ένα ή περισσότερα στοιχεία κατακόρυφης κυρίως επέκτασης ειδικά κατάλληλος για τη συλλογή και αποβολή των καπνών, καθώς επίσης και με αντοχή στο χρόνο στα συστατικά αυτών και των ενδεχομένων συμπυκνωμάτων τους, κατάλληλος για να τοποθετείται σε τζάκι, σε τεχνικό χώρο που υπάρχει ή είναι νέας κατασκευής, ακόμη και στα νέα κτίρια. Στεγανή εγκατάσταση: Εγκατάσταση μιας συσκευής με στεγανή λειτουργία έτσι ώστε όλος ο αέρας που απαιτείται για την καύση να λαμβάνεται από έξω. Συντήρηση: Σετ διαδικασιών που απαιτούνται για την εξασφάλιση στο χρόνο της ασφάλειας, της λειτουργικότητας και της διατήρησης της αποτελεσματικότητας του συστήματος εντός των προβλεπόμενων παραμέτρων. Σύστημα τζακιού: Τζάκι που έχει εγκατασταθεί χρησιμοποιώντας ένα συνδυασμό από συμβατά συστατικά μέρη που κατασκευάζονται ή που καθορίζονται από έναν κατασκευαστή του οποίου η ευθύνη του προϊόντος καλύπτει ολόκληρο το τζάκι. Σύστημα εκκένωσης καπνών: Εγκατάσταση για την εκκένωση των καπνών που είναι ανεξάρτητη από τη συσκευή που αποτελείται από καπναγωγό, τζάκι, πύργο και ενδεχόμενη απόληξη καπνοδόχου. Περιοχή ακτινοβολίας: Περιοχή που γειτνιάζει άμεσα με την εστία στην οποία διοχετεύεται η ακτινοβολούμενη θερμότητα που παράγεται από την καύση. Περιοχή ανταλλαγής: Περιοχή πέρα από το εξωράχιο της στέγης όπου εμφανίζονται υπερπιέσεις ή υφέσεις που μπορεί να επηρεάσουν τη σωστή εκκένωση των προϊόντων καύσης. 11

12 ΔΙΑΓΡΑΜΜΑ ΤΩΝ ΕΡΓΑΣΙΩΝ Η σωστή εκτέλεση και λειτουργία της εγκατάστασης περιλαμβάνουν μια σειρά εργασιών: 1. Προκαταρκτικές δραστηριότητες: επαλήθευση καταλληλότητας του χώρου εγκατάστασης. επαλήθευση καταλληλότητας του συστήματος εκκένωσης καπνών, επαλήθευση της καταλληλότητας των εξωτερικών αεραγωγών,. Εγκατάσταση: υλοποίηση του εξαερισμού και της σύνδεσης με τους εξωτερικούς αεραγωγούς, υλοποίηση και σύνδεση με το σύστημα εκκένωσης καπνών, συναρμολόγηση και τοποθέτηση, ενδεχόμενες ηλεκτρικές και υδραυλικές συνδέσεις, τοποθέτηση της μόνωσης, δοκιμή ανάφλεξης και λειτουργικότητας, τοποθέτηση φινιρισμάτων και επιστρώσεων, 3. Έκδοση συμπληρωματικής τεκμηρίωσης, 4. Έλεγχος και συντήρηση. Άλλες επαληθεύσεις μπορεί να απαιτηθούν σε σχέση με συγκεκριμένα αιτήματα της αρμόδιας Αρχής. ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΔΡΑΣΤΗΡΙΟΤΗΤΕΣ Γενικότητα Η επαλήθευση της συμβατότητας της εγκατάστασης, των ενδεχομένων περιορισμών που επιβάλλονται από τις διοικητικές τοπικές ρυθμίσεις, των ειδικών ή συμβατικών απαιτήσεων που απορρέουν από τον κανονισμό του κτιρίου, των κανονισμών ή νόμων ή διοικητικών πράξεων, θα πρέπει να προηγείται κάθε άλλης εργασίας συναρμολόγησης ή τοποθέτησης. Συγκεκριμένα θα πρέπει να ελέγχονται για καταλληλότητα: οι χώροι εγκατάστασης, η παρουσία στους χώρους εγκατάστασης και σε εκείνους που γειτνιάζουν και επικοινωνούν ήδη εγκατεστημένων συσκευών που επίσης τροφοδοτούνται με διαφορετικά καύσιμα, με ιδιαίτερη αναφορά στις εγκαταστάσεις που δεν επιτρέπεται. το σύστημα εκκένωσης καπνών οι εξωτερικοί αεραγωγοί Η καταλληλότητα του συστήματος εκκένωσης καπνών Πριν την εγκατάσταση θα πρέπει να προηγηθεί μια επαλήθευση συμβατότητας μεταξύ του εξοπλισμού και του συστήματος εκκένωσης καπνών μέσω του ελέγχου: της ύπαρξης τεκμηρίωσης σχετική με την εγκατάσταση, της ύπαρξης και του περιεχομένου της πλάκας τζακιού, της καταλληλότητας του εσωτερικού τμήματος του τζακιού, της απουσίας εμποδίων κατά μήκους του τζακιού, του ύψους και της κατακόρυφης κυρίως επέκτασης του τζακιού, της ύπαρξης και της καταλληλότητας της απόληξης καπνοδόχου, της απόστασης του τοιχώματος του τζακιού και καπναγωγού από τα καύσιμα υλικά, του τύπου και του υλικού του τζακιού, της απουσίας άλλων συνδέσεων με το τζάκι. 1

13 ΕΓΚΑΤΑΣΤΑΣΗ Απαγορεύεται η εγκατάσταση στο εσωτερικό χώρων με κίνδυνο πυρκαγιάς. Επίσης απαγορεύεται η εγκατάσταση στο εσωτερικό οικιακών χώρων (με εξαίρεση τις συσκευές με στεγανή λειτουργία): στους οποίους υπάρχουν συσκευές υγρών καυσίμων συνεχούς ή ασυνεχούς λειτουργίας που λαμβάνουν τον αέρα καύσης στο χώρο όπου είναι εγκατεστημένες, ή στους οποίους υπάρχουν συσκευές αερίου τύπου Β για τη θέρμανση των χώρων, με ή χωρίς παραγωγή ζεστού νερού οικιακής χρήσης και σε χώρους με τους οποίους γειτνιάζουν και επικοινωνούν, ή στους οποίους ωστόσο η ύφεση που μετριέται σε λειτουργία μεταξύ εξωτερικού και εσωτερικού περιβάλλοντος είναι μεγαλύτερο από 4 Pa Εγκαταστάσεις σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες Σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες επιτρέπεται αποκλειστικά η στεγανή εγκατάσταση ή συσκευές κλειστής εστίας με λήψη που διοχετεύεται από εξωτερικό αέρα καύσης. Απαιτήσεις του χώρου εγκατάστασης Τα ράφια ή/και τα σημεία στήριξης πρέπει να έχουν τη φέρουσα κατάλληλη χωρητικότητα για αντέχουν το συνολικό βάρος της συσκευής, των εξαρτημάτων και των επιστρώσεων της. Τα παρακείμενα πλευρικά και πίσω τοιχώματα και η επιφάνεια στήριξης στο δάπεδο πρέπει να κατασκευάζονται από άκαυστο υλικό σύμφωνα με τον πίνακα ΑΝΑΦΟΡΕΣ Εύφλεκτα αντικείμενα Μη εύφλεκτα αντικείμενα A 00 mm 100 mm B 1500 mm 750 mm C 00 mm 100 mm Σωλήνας καπνοδόχου B C A Λήψη αέρα Επιθεώρηση εικόνα 1 εικόνα S S= προστασία δαπέδου Εν πάση περιπτώσει η θερμοκρασία των παρακείμενων υλικών καύσης δεν πρέπει να φθάσει μία θερμοκρασία ίση ή μεγαλύτερη από τη θερμοκρασία περιβάλλοντος που αυξήθηκε σε 65 C. Ο ελάχιστος όγκος του χώρου όπου πρόκειται να εγκατασταθεί η συσκευή πρέπει να είναι μεγαλύτερος από 15 m³. 13

14 Αερισμός και εξαερισμός των χώρων της εγκατάστασης Ο αερισμός θεωρείται επαρκής όταν ο χώρος είναι εξοπλισμένος με αεραγωγούς με βάση τον πίνακα: Λήψεις αέρα Δείτε εικόνα Κατηγορίες των συσκευών Πρότυπο αναφοράς Ποσοστό του τμήματος σαφές άνοιγμα ανάλογα με το τμήμα εξόδου των καπνών της συσκευής Ελάχιστη καθαρή τιμή ανοίγματος αγωγού αερισμού Σόμπες pellet UNI EN cm² Εν πάση περιπτώσει ο αερισμός θεωρείται επαρκής, όταν η διαφορά της πίεσης μεταξύ εξωτερικού και εσωτερικού χώρου είναι ίση ή μικρότερη από 4 Pa. Αν υπάρχουν συσκευές αερίου τύπου Β με διακεκομμένη λειτουργία που δεν προορίζονται για θέρμανση θα πρέπει να υπάρχει ένα άνοιγμα αερισμού ή/και εξαερισμού. Οι αεραγωγοί πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να προστατεύονται με σχάρες, μεταλλικά δίχτυα, κλπ., χωρίς να μειώνεται ωστόσο το χρήσιμο σαφές τμήμα. να κατασκευάζονται με τρόπο ώστε καθιστούν δυνατές τις εργασίες της συντήρησης, να τοποθετούνται με τέτοιο τρόπο ώστε να μην υπάρχει περίπτωση να φράξουν, Η εισροή του αέρα μπορεί να γίνει και μέσω ενός χώρου παρακείμενου σε εκείνον της εγκατάστασης (έμμεσος εξαερισμός και αερισμός) υπό την προϋπόθεση η ροή να είναι ελεύθερη διαμέσου μόνιμων ανοιγμάτων που επικοινωνούν με τον εξωτερικό χώρο. Ο παρακείμενος χώρος δεν πρέπει να χρησιμοποιείται ως γκαράζ, αποθήκη εύφλεκτων υλικών ή δραστηριοτήτων με κίνδυνο πυρκαγιάς, μπάνιο, υπνοδωμάτιο ή ως κοινόχρηστος χώρος της κατοικίας. Σύστημα εκκένωσης καπνών Γενικές απαιτήσεις Κάθε συσκευή πρέπει να είναι συνδεδεμένη με ένα σύστημα εκκένωσης καπνών και να εξασφαλίζει μια σωστή διασκόρπιση στην ατμόσφαιρα των προϊόντων της καύσης. Η εκκένωση των προϊόντων της καύσης πρέπει να είναι στη στέγη. Απαγορεύεται η απευθείας εκκένωση στο τοίχωμα ή προς κλειστούς χώρους ακόμη και με ελεύθερο ουρανό. Συγκεκριμένα δεν επιτρέπεται η χρήση των εύκαμπτων μεταλλικών εκτεινόμενων σωλήνων. Το τζάκι πρέπει να λαμβάνει την εκκένωση από έναν αγωγό διοχέτευσης καπνού συνδεδεμένο στη συσκευή, δεν επιτρέπονται επομένως συλλογικοί σωλήνες καπνοδόχου ή η τοποθέτηση στο ίδιο το τζάκι ή τον αγωγό διοχέτευσης καπνού απορροφητήρων εκκένωσης πάνω από τις συσκευές μαγειρικής κάθε είδους καθώς και εκκενώσεις που προέρχονται από άλλες γεννήτριες. Ο αγωγός διοχέτευσης καπνού και το τζάκι πρέπει έχουν συνεχόμενη σύνδεση έτσι ώστε να μην ακουμπάει το τζάκι πάνω στη συσκευή. Απαγορεύεται να περαστούν στο εσωτερικό του συστήματος εκκένωσης καπνών, ακόμη και μεγάλου μεγέθους, άλλοι αεραγωγοί και σωληνώσεις παροχής υπηρεσιών. Τα συστατικά μέρη του συστήματος εκκένωσης καπνών πρέπει να επιλέγονται με βάση την τυπολογία της συσκευής που πρόκειται να εγκατασταθεί σύμφωνα με: στην περίπτωση των μεταλλικών τζακιών UNI/ TS 1178, με ιδιαίτερη προσοχή στα όσα υποδεικνύονται στην ονομασία, στην περίπτωση τζακιών που δεν είναι μεταλλικά: UNI EN και UNI EN , UNI EN 1457, UNI EN 1806, συγκεκριμένα λαμβάνοντας υπόψη: την κατηγορία της θερμοκρασίας, την κατηγορία της πίεσης (στεγανότητα των καπνών) που πρέπει να είναι ίση τουλάχιστον με την απαιτούμενη στεγανότητα της συσκευής, την αντίσταση στην υγρασία (στεγανότητα στη συμπύκνωση), την κατηγορία ή το επίπεδο διάβρωσης και τις προδιαγραφές του υλικού του εσωτερικού τοιχώματος που είναι σε επαφή με τους καπνούς. την κατηγορία αντίστασης στη φωτιά της αιθάλης την ελάχιστη απόσταση από τα καύσιμα υλικά Ο εγκαταστάτης του συστήματος εκκένωσης καπνών, όταν τελειώσει την εγκατάσταση και κάνει τους σχετικούς ελέγχους και επαληθεύσεις, θα πρέπει να στερεώσει κατά τρόπο εμφανή, κοντά στο τζάκι, την πλάκα τζακιού που παρέχεται από τον κατασκευαστή μαζί με το προϊόν, η οποία θα πρέπει να συμπληρωθεί με τις ακόλουθες πληροφορίες: ονομαστική διάμετρος, 14

15 απόσταση από τα καύσιμα υλικά, που υποδεικνύεται σε χιλιοστά, και συνοδεύεται από το σύμβολο του βέλους και της φωτιάς, δεδομένα του εγκαταστάτη και δεδομένα της εγκατάστασης. Κάθε φορά που πρέπει να διασχίσουν εύφλεκτα υλικά πρέπει να τηρούνται οι ακόλουθες οδηγίες: a a a a a a b.1 b.1 b.1 b b b Σύμβολο Περιγραφή Ύψος[mm] b Ελάχιστη απόσταση από τα εύφλεκτα υλικά από το εσωράχιο του ταβανιού/υποδαπέδου//τοιχώματος 500 b.1 Ελάχιστη απόσταση από τα εύφλεκτα υλικά από το εξωράχιο του ταβανιού/υποδαπέδου 500 a Ελάχιστη απόσταση από τα καύσιμα υλικά που προσδιορίζεται από τον κατασκευαστή G(xxx) Με το λευκό χρώμα καθορίζονται οι μονού τοιχώματος σωλήνες. Με το γκρι χρώμα καθορίζονται τα συστήματα τζακιού σε διπλό μονωμένο τοίχωμα. Μπορείτε να παρεκκλίνετε από το ύψος Α μόνο στην περίπτωση που χρησιμοποιείτε μια κατάλληλη οθόνη (για παράδειγμα: ρόδακα) προστασίας από τη θερμότητα του εσωραχίου του ταβανιού/υποδαπέδου Καπναγωγός Γενικές απαιτήσεις Οι καπναγωγοί πρέπει να τοποθετούνται σύμφωνα με τις ακόλουθες γενικές προϋποθέσεις: να είναι μονωμένοι αν περνούν μέσα από χώρους που δεν θερμαίνουν ή έξω από το κτίριο, δεν πρέπει να διέρχονται από χώρους στους οποίους απαγορεύεται η εγκατάσταση των συσκευών καύσης, η άλλους χώρους που είναι μονωμένοι από τη φωτιά ή με κίνδυνο πυρκαγιάς, ή/και περιοχές που δεν επιθεωρούνται, να τοποθετούνται έτσι ώστε να επιτρέπονται οι κανονικές θερμικές διαστολές, να στερεώνονται στο στόμιο του τζακιού χωρίς να προεξέχουν στο εσωτερικό, δεν επιτρέπεται η χρήση εύκαμπτων μεταλλικών σωλήνων για τη σύνδεση της συσκευής στο τζάκι, Τζάκι Τζάκι Λάθος Σωστό ok ok 15

16 δεν επιτρέπονται τμήματα σε αντίθετη κλίση, οι καπναγωγοί πρέπει να έχουν σε όλο τους το μήκος διάμετρο όχι μικρότερη από εκείνη της σύνδεσης του αγωγού εκκένωσης της συσκευής. Τυχόν αλλαγές του τμήματος επιτρέπονται μόνο στην είσοδο του τζακιού. να τοποθετούνται έτσι ώστε να περιορίζεται ο σχηματισμός συμπυκνώματος και να αποφευχθεί η διαρροή από τις αρθρώσεις, πρέπει να τοποθετούνται σε απόσταση από τα καύσιμα υλικά όχι μικρότερη από εκείνη που αναφέρεται στην περιγραφή του προϊόντος, ο καπναγωγός/αγωγός πρέπει να επιτρέπει την ανάκτηση της αιθάλης, να καθαρίζεται και να επιθεωρείται μετά την αποσυναρμολόγηση ή μέσω των ανοιγμάτων της επιθεώρησης όταν δεν είναι προσβάσιμος από το εσωτερικό της συσκευής. Πρόσθετες προϋποθέσεις για συσκευές εξοπλισμένες με ηλεκτρικό ανεμιστήρα για την αποβολή των καπνών. Για τις συσκευές που παράγουν θερμότητα με ηλεκτρικό ανεμιστήρα για την αποβολή του καπνού, θα πρέπει να τηρούνται οι παρακάτω οδηγίες: Τα οριζόντια τμήματα θα πρέπει να έχουν μία ελάχιστη κλίση του 3% προς τα πάνω Το μήκος του οριζόντιου τμήματος πρέπει να είναι ελάχιστο και σε καμιά περίπτωση ανώτερο των 3 μέτρων Ο αριθμός των αλλαγών της διεύθυνσης συμπεριλαμβανομένου εκείνου από το αποτέλεσμα της χρήσης του στοιχείου σε T δεν πρέπει να είναι ανώτερο του 4. Παραδείγματα σωστής σύνδεσης στο τζάκι Εγκατάσταση με εσωτερικό σωλήνα καπνοδόχου Μονωμένος σωλήνας καπνοδόχου Προστασία από τη βροχή και τον άνεμο Εγκατάσταση με εσωτερικόεξωτερικό σωλήνα καπνοδόχου Προστασία από τη βροχή και τον άνεμο ΕΛΛΗΝΙΚΑ Μονωμένος σωλήνας καπνοδόχου Σύνδεση σε "T" αντισυμπύκνωσης με καπάκι επιθεώρησης Σύνδεση σε μονωμένο "T" αντισυμπύκνωσης με καπάκι επιθεώρησης Δεν συνίσταται να εγκαταστήσετε ως πρώτο αρχικό μέρος μια καμπύλη 90, εφόσον η τέφρα μπορεί να μπλοκάρει σε σύντομο χρονικό διάστημα το πέρασμα των καπνών, προκαλώντας προβλήματα στο τράβηγμα της σόμπας. Δείτε τις παρακάτω εικόνες: Τέφρα που εναποτίθεται στην καμπύλη 90 Τέφρα που εναποτίθεται στην καμπύλη 90 16

17 Παραδείγματα σωστής σύνδεσης στο τζάκι Προστασία από τη βροχή και τον άνεμο Προστασία από τη βροχή και τον άνεμο ΕΛΛΗΝΙΚΑ Στεγανό έλασμα χάλυβα Max 3 mt Σύνδεση σε "T"με καπάκι επιθεώρησης Σύνδεση σε "T"με καπάκι επιθεώρησης 3-5% Σύνδεση σε μονωμένο "T" με καπάκι επιθεώρησης Είναι υποχρεωτική η χρήση των σωληνώσεων στεγανότητας Τζάκι Τα τζάκια για την εκκένωση στην ατμόσφαιρα των προϊόντων της καύσης εκτός από τις γενικές απαιτήσεις που ορίζονται πρέπει: να λειτουργούν με αρνητική πίεση (δεν επιτρέπεται η θετική πίεση), να έχουν εσωτερικό τμήμα κατά προτίμηση κυκλικό. Τα τετράγωνα ή ορθογώνια τμήματα πρέπει να έχουν στρογγυλεμένες γωνίες με ακτίνα όχι μικρότερη από 0 mm (τμήματα υδραυλικά ισοδύναμα μπορούν να χρησιμοποιηθούν εφόσον η αναλογία ανάμεσα στη μεγαλύτερη και τη μικρότερη πλευρά του ορθογωνίου, που περιβάλλει το ίδιο τμήμα, ωστόσο, δεν είναι μεγαλύτερη από 1,5). να χρησιμοποιούνται αποκλειστικά για την εκκένωση των καπνών, να έχουν πορεία κυρίως κατακόρυφη και να μην έχουν κανένα στρίψιμο για όλο το μήκος τους, να μην έχουν περισσότερο από δύο αλλαγές κατεύθυνσης με γωνία κλίσης όχι μεγαλύτερη από 45 να διαθέτουν, σε περίπτωση υγρής λειτουργίας, μια συσκευή για την αποστράγγιση των υγρών αποβλήτων (συμπύκνωμα, βρόχινο νερό), Διασωληνωμένο σύστημα Ένα διασωληνωμένο σύστημα μπορεί να κατασκευαστεί με ένα ή περισσότερους σωλήνες για σωλήνωση που λειτουργεί μόνο με αρνητική πίεση σε σχέση με το περιβάλλον Ο εύκαμπτος σωλήνας σύμφωνα με UNI EN 1856-, με χαρακτηριστικά T400-G πληροί τις απαιτήσεις. Απολήξεις καπνοδόχου Οι απολήξεις καπνοδόχου πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να έχουν χρήσιμο τμήμα εξόδου όχι μικρότερο από το διπλάσιο του τζακιού/διασωληνωμένο σύστημα στο οποίο έχει εισαχθεί. να διαμορφώνονται έτσι ώστε να εμποδίζεται η διείσδυση της βροχής και του χιονιού στο τζάκι/διασωληνωμένο σύστημα, να κατασκευάζονται με τρόπο έτσι ώστε, ακόμη και στην περίπτωση ανέμων παντός κατεύθυνσης και κλίσης, να εξασφαλίζεται η εκκένωση των προϊόντων της καύσης δεν πρέπει να έχουν βοηθητικούς μηχανισμούς αναρρόφησης. 17

18 Ύψος στομίου των προϊόντων της καύσης Το ύψος του στομίου καθορίζεται μετρώντας το ελάχιστο ύψος που μεσολαβεί μεταξύ του καλύμματος οροφής και του χαμηλότερου τμήματος εξόδου των καπνών στην ατμόσφαιρα. Αυτό το ύψος πρέπει να είναι έξω από την περιοχή ανταλλαγής και σε απόσταση κατάλληλη από τα εμπόδια που μπορεί να εμποδίσουν ή να δυσκολέψουν την εκκένωση των προϊόντων της καύσης ή από ανοίγματα ή περιοχές πρόσβασης. Περιοχή ανταλλαγής Το ύψος του στομίου πρέπει να βρίσκεται εκτός της περιοχής ανταλλαγής που υπολογίζεται με βάση τις οδηγίες που αναφέρονται παρακάτω. Σε γειτνίαση με την κορυφογραμμή θεωρείται το μικρότερο από τα δύο. Περιοχή για το ύψος του στομίου a 90 ß c Περιοχή τήρησης για το ύψος του στομίου πάνω από τη στέγη σε κλίση ( ß >10 ) Αναφορά Περιγραφή Περιοχή που πρέπει να τηρείται (mm) Το στόμιο ενός τζακιού/διασωληνωμένου συστήματος δεν πρέπει να βρίσκεται κοντά σε εμπόδια που μπορεί να δημιουργήσουν ζώνες στροβιλισμού ή/και να εμποδίσουν τη σωστή εκκένωση των προϊόντων της καύσης και τις εργασίες συντήρησης που πρόκειται να γίνουν στη στέγη. Ελέγξτε για άλλες κορυφογραμμές ή φεγγίτες και σοφίτες. ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΠΡΟΪΌΝΤΟΣ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΕΚΚΕΝΩΣΗΣ ΤΩΝ ΚΑΠΝΩΝ Κατηγορία της θερμοκρασίας Σε περίπτωση συσκευής pellet δεν επιτρέπονται κατηγορίες θερμοκρασίας μικρότερης από T00. Κατηγορία αντίστασης στη φωτιά της αιθάλης Για το σύστημα εκκένωσης καπνών που ελέγχεται από συσκευές που τροφοδοτούνται με στερεά καύσιμα απαιτείται η πυροαντίσταση από την αιθάλη, επομένως ο ορισμός πρέπει να ορίζεται με το γράμμα G συνοδευόμενος από την απόσταση από τα καύσιμα υλικά σε χιλιοστόμετρα (XX) (σύμφωνα με UNI EN 1443). Σε περίπτωση συσκευών pellet τα συστήματα εκκένωσης καπνών πρέπει να έχουν στεγανότητα, αν χρησιμοποιούνται στοιχεία διπλού ορισμού (G και O, με ή χωρίς ελαστομερές στεγάνωσης) για τη σύνδεση της συσκευής στο τζάκι, πρέπει να τηρείται η ελάχιστη ταχύτητα XX σε χιλιοστρόμετρα που ορίζεται με τον ορισμό G. Σε περίπτωση πυρκαγιάς από αιθάλη θα πρέπει να φροντίσετε να αποκαταστήσετε τις αρχικές συνθήκες (αντικατάσταση των τσιμουχών και των στοιχείων που έχουν καταστραφεί και καθαρισμό εκείνων που έχουν μείνει για χρήση). Δοκιμές ανάφλεξης c Μετρημένη απόσταση σε 90 από την επιφάνεια της στέγης 1300 a Ύψος πάνω από την κορυφογραμμή της στέγης. 500 Η λειτουργία της συσκευής θα πρέπει να ελέγχεται με τη δοκιμή της ανάφλεξης, ή: για τις συσκευές μηχανικής τροφοδοσίας θα πρέπει να τελειώσει η φάση της ανάφλεξης, να επαληθευτεί η σωστή λειτουργία τουλάχιστον για τα επόμενα 15 λεπτά και η σωστή απενεργοποίηση, Για τις συσκευές που έχουν εισαχθεί σε μια εγκατάσταση θέρμανσης με ζεστό νερό (θερμικά τζάκια, θερμικές σόμπες), ο έλεγχος πρέπει να επεκταθεί επίσης και σε ολόκληρο το υδραυλικό σύστημα. 18

19 Επιστρώσεις και φινιρίσματα Οι επιστρώσεις και τα φινιρίσματα πρέπει να εφαρμόζονται μόνο μετά την επαλήθευση της σωστής λειτουργίας της συσκευής σύμφωνα με τους τρόπους που ορίζονται ΤΕΧΝΙΚΗ ΤΕΚΜΗΡΙΩΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Όταν τελειώσει η εγκατάσταση, ο εγκαταστάτης πρέπει να παραδώσει στον κάτοχο ή στο πρόσωπο που ενεργεί γ' αυτόν, σύμφωνα με την ισχύουσα νομοθεσία, τη δήλωση συμβατότητας της εγκατάστασης, που σχετίζεται με: 1) το εγχειρίδιο χρήσης και συντήρησης της συσκευής και των συστατικών μερών της εγκατάστασης (όπως για παράδειγμα αγωγοί διοχέτευσης καπνού, τζάκι, κλπ.), ) φωτοτυπία ή φωτογραφία της πλάκας τζακιού, 3) εγχειρίδιο εγκατάστασης (όπου προβλέπεται). Συνιστούμε στον εγκαταστάτη να ζητήσει απόδειξη της τεκμηρίωσης που έχει παραδοθεί και να τη φυλάξει μαζί με ένα αντίγραφο της τεχνικής τεκμηρίωσης σχετικά με την εγκατάσταση που έχει γίνει. Εγκατάσταση που έχει γίνει από άλλα πρόσωπα Αν οι επιμέρους φάσεις της εγκατάστασης έχουν εκτελεστεί από διαφορετικά πρόσωπα, καθένας θα πρέπει να τεκμηριώσει το μέρος της εργασίας που έχει εκτελέσει προς όφελος του πελάτη και του υπεύθυνου της επόμενης φάσης. ΕΛΕΓΧΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Περιοδικότητα των εργασιών Η συντήρηση της εγκατάστασης θέρμανσης και της συσκευής θα πρέπει να εκτελούνται τασκτικά με βάση τον παρακάτω πίνακα: Τυπολογία της εγκατεστημένης συσκευής <15kW (15-35) kw Συσκευές pellet 1 έτος 1 έτος Συσκευές με νερό (θερμικά τζάκια, θερμικές σόμπες, θερμικές κουζίνες) 1 έτος 1 έτος Λέβητες 1 έτος 1 έτος Σύστημα εκκένωσης καπνών 4 t καυσίμου που χρησιμοποιείται 4 t καυσίμου που χρησιμοποιείται Περισσότερες λεπτομέρειες ανατρέξτε στο κεφάλαιο " καθαρισμός και συντήρηση". Έκθεση ελέγχου και συντήρησης Όταν τελειώσουν οι εργασίες ελέγχου ή/και συντήρησης θα πρέπει να καταρτιστεί μια έκθεση που θα πρέπει να παραδοθεί στον ιδιοκτήτη, ή στο πρόσωπο που ενεργεί γι' αυτόν, ο οποίος θα πρέπει να επιβεβαιώσει γραπτώς την παραλαβή. Στην έκθεση θα πρέπει να αναφέρονται οι καταστάσεις που αντιμετωπίζονται, οι επεμβάσεις που γίνονται, τα ενδεχόμενα συστατικά μέρη που αντικαθίστανται ή τοποθετούνται και οι τυχόν παρατηρήσεις, συστάσεις και απαιτήσεις. Η έκθεση θα πρέπει να φυλάσσεται μαζί με τη σχετική τεκμηρίωση. Στην έκθεση ελέγχου και συντήρησης θα πρέπει να αναφέρονται τα εξής: ανωμαλίες που έχουν διαπιστωθεί και δεν έχουν εξαλειφθεί, που θέτουν σε κίνδυνο την ασφάλεια του χρήστη ή μπορεί να προκαλέσουν σοβαρές υλικές ζημιές, συστατικά μέρη που έχουν αλλοιωθεί. Σε περίπτωση που επισημανθούν ανωμαλίες που αναφέρθηκαν παραπάνω ο ιδιοκτήτης, ή το πρόσωπο που ενεργεί γι' αυτόν, θα πρέπει να προειδοποιήσει εγγράφως, στην έκθεση συντήρησης, για την ακαταλληλότητα χρήσης της εγκατάστασης μέχρι την πλήρη αποκατάσταση των συνθηκών ασφαλείας. Στην έκθεση ελέγχου και συντήρησης θα πρέπει να αναφέρονται τα σχετικά στοιχεία του τεχνικού ή της εταιρείας που εκτέλεσε τις εργασίες ελέγχου ή/και συντήρησης με τα στοιχεία επικοινωνίας τους την ημερομηνία της επέμβασης και την υπογραφή του τεχνικού. 19

20 ΕΛΛΗΝΙΚΑ Πέλετ και φόρτωση Το χρησιμοποιημένο πέλετ θα πρέπει να είναι σύμφωνο με τα χαρακτηριστικά γνωρίσματα που περιγράφονται από το πρότυπο: UNI EN classe a1 - a Ö-norm M 7135 DIN plus Η Extraflame για τα προϊόντα της συνιστά πάντα τη χρήση πέλετ διαμέτρου 6 mm. Ανοίξτε το καπάκι της δεξαμενής και φορτώστε το πέλετ με τη βοήθεια μιας σέσουλας. Η ΧΡΗΣΗ ΤΩΝ ΛΗΓΜΕΝΩΝ ΠΕΛΕΤ Η ΟΠΟΙΟΥΔΗΠΟΤΕ ΑΛΛΟΥ ΥΛΙΚΟΥ, ΚΑΤΑΣΤΡΕΦΕΙ ΤΙΣ ΛΕΙΤΟΥΡΓΙΕΣ ΤΗΣ ΣΟΜΠΑΣ ΣΑΣ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΚΑΤΑΣΤΗΣΕΙ ΑΚΥΡΗ ΤΗΝ ΕΓΓΥΗΣΗ ΚΑΙ ΤΗ ΣΥΝΗΜΜΕΝΗ ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ. 0

21 Πίνακας ελέγχου ΚΟΥΜΠΙ ON/OFF Εμφάνιση των διαφόρων Μηνυμάτων του κειμένου ΓΙΑ ΠΡΟΣΒΑΣΗ ΣΤΟ Μενού 1 OFF ΡΥΘΜΙΣΗ ΙΣΧΥΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ Λεζάντα εικονιδίων οθόνης Δείχνει τη λήψη του ραδιοσήματος Αναμμένο = κατά τη διάρκεια της ράδιο επικοινωνίας Σβηστό = απουσία της ράδιο επικοινωνίας Αναβοσβήνει = σειριακή πόρτα αποκλεισμένη Δείχνει την παρουσία ενός συναγερμού. Αναμμένο: δείχνει την παρουσία ενός συναγερμού Σβηστό: δείχνει την απουσία συναγερμών Αναβοσβήνει: δείχνει την απενεργοποίηση του αισθητήρα ύφεσης. Δείχνει την κατάσταση της θερμοκρασίας νερού Σβηστό = η T που διαβάζεται από τον αισθητήρα είναι ανώτερη του set της ρυθμιζόμενης θερμοκρασίας Αναμμένο = η T που διαβάζεται από τον αισθητήρα είναι κατώτερη του set της ρυθμιζόμενης θερμοκρασίας Δείχνει τη λειτουργία του κινητήρα καπνών. Αναμμένο = κινητήρας καπνών απενεργοποιημένος Αναμμένο = κινητήρας καπνών ενεργοποιημένος Αναβοσβήνει = βλάβη (επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης) Δεν είναι σε λειτουργία Δείχνει τη λειτουργία του κινητήρα φόρτωσης πέλετ Σβηστό = κινητήρας φόρτωσης πέλετ απενεργοποιημένος Αναμμένο = κινητήρας φόρτωσης πέλετ ενεργός Δείχνει τη θερμοκρασία του κυκλοφορητή Σβηστό = κυκλοφορητής απενεργοποιημένος Αναμμένο = κυκλοφορητής ενεργοποιημένος Αναβοσβήνει = είναι ενεργοποιημένη η ασφάλεια (θερμοκρασία HO > 85 C) Δείχνει τη διαμόρφωση της σόμπας Αναμμένο = η σόμπα εργάζεται στην προκαθορισμένη ισχύ Αναβοσβήνει = η ισχύς με την οποία εργάζεται η σόμπα είναι διαφορετική από την προκαθορισμένη ισχύ, η σόμπα διαμορφώνεται (για διάφορους λόγους) Δείχνει τη λειτουργία του εβδομαδιαίου προγραμματισμού Δείκτης αναμμένος = εβδομαδιαίος προγραμματισμός ενεργοποιημένος Δείκτης σβηστός = εβδομαδιαίος προγραμματισμός απενεργοποιημένος Δείχνει την επαφή του συμπληρωματικού εξωτερικού θερμοστάτη Επαφή κλειστή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι κλειστή. Επαφή ανοιχτή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι ανοιχτή. Αναβοσβήνει με επαφή κλειστή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι κλειστή και η λειτουργία STBY είναι ενεργοποιημένη Αναβοσβήνει με επαφή ανοιχτή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι ανοιχτή και η λειτουργία STBY είναι ενεργοποιημένη Δείχνει τη λειτουργία καλοκαίρι/χειμώνας (με συμπληρωματική κάρτα) Σβηστό: Ενεργοποιεί τη λειτουργία χειμώνα Αναμμένο: Ενεργοποιεί τη λειτουργία καλοκαίρι Δείχνει το αίτημα του boiler (με συμπληρωματική κάρτα) Σβηστό: ζεστό νερό χρήσης ικανοποιημένο, κυκλοφορητής σβηστός Αναβοσβήνει: υπάρχει το αίτημα του ζεστού νερού χρήσης αλλά δεν έχουν ικανοποιηθεί οι συνθήκες εργασίας, κυκλοφορητής σβηστός Αναμμένο: το ζεστό νερό χρήσης είναι σε αίτημα και έχουν ικανοποιηθεί οι συνθήκες εργασίας, κυκλοφορητής αναμμένος Δείχνει το αίτημα του λέβητα θέρμανσης (με συμπληρωματική κάρτα) Σβηστό: λέβητας θέρμανσης ικανοποιημένος, κυκλοφορητής σβηστός Αναβοσβήνει: υπάρχει το αίτημα του λέβητα θέρμανσης αλλά δεν έχουν ικανοποιηθεί οι συνθήκες εργασίας, κυκλοφορητής σβηστός Αναμμένο: ο λέβητας θέρμανσης είναι σε αίτημα και έχουν ικανοποιηθεί οι συνθήκες εργασίας, κυκλοφορητής αναμμένος Δείχνει το αίτημα του βύσματος (με συμπληρωματική κάρτα) Σβηστό: βύσμα ικανοποιημένο, κυκλοφορητής σβηστός Αναβοσβήνει: υπάρχει το αίτημα του βύσματος αλλά δεν έχουν ικανοποιηθεί οι συνθήκες εργασίας, κυκλοφορητής σβηστός Αναμμένο: το βύσμα είναι σε αίτημα και έχουν ικανοποιηθεί οι συνθήκες εργασίας, κυκλοφορητής αναμμένος 1

22 Γενικό μενού 1 Επιστροφή - έξοδος 1 OFF Ροή παραμέτρων: επόμενο (), προηγούμενο (3) Τροποποίηση δεδομένων ρύθμισης: αύξηση (4), μείωση (5) Επιβεβαίωση - πρόσβαση στο Μενού Set power Set temperature SET Regulations Status User menu STOVE STATUS enable chrono pellet set ho set clock set chrono Technic set (Αποκλειστικά για τον εξουσιοδοτημένο τεχνικό) language display reset Βασικές οδηγίες Κατά τη διάρκεια των πρώτων ενεργοποιήσεων της σόμπας πρέπει να δώσετε προσοχή στις ακόλουθες συμβουλές: Μπορεί να παραχθούν ελαφρές οσμές οφειλόμενες στη ξήρανση του χρώματος και της σιλικόνης που χρησιμοποιούνται. Αποφύγετε την παρατεταμένη παραμονή στο χώρο. Μην αγγίζετε τις επιφάνειες που μπορεί να είναι ακόμη ασταθής. Αερίστε καλά και περισσότερες φορές το χώρο. Η σκλήρυνση των επιφανειών τερματίζεται μετά από μερικές διαδικασίες θέρμανσης. Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται για την καύση απορριμμάτων. Πριν προχωρήσετε με την έναυση της σόμπας είναι απαραίτητο να ελέγξετε τα ακόλουθα σημεία: Η υδραυλική εγκατάσταση θα πρέπει να ολοκληρωθεί σύμφωνα με τους κανονισμούς και τις κατευθυντήριες γραμμές του εγχειριδίου. Η δεξαμενή πρέπει να είναι γεμάτη με πέλετ Ο θάλαμος καύσης πρέπει να είναι καθαρός Το μαγκάλι πρέπει να είναι εντελώς ελεύθερο και καθαρό Ελέγξτε το ερμητικό κλείσιμο της πόρτας φωτιάς και του συρταριού τέφρας Βεβαιωθείτε ότι το τροφοδοτικό καλώδιο είναι συνδεδεμένο σωστά Ο διπολικός διακόπτης στο πίσω δεξιά μέρος πρέπει να είναι στη θέση 1. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΥΦΛΕΚΤΑ ΥΓΡΑ ΓΙΑ ΤΗΝ ΕΝΑΥΣΗ! ΣΕ ΦΑΣΗ ΓΕΜΙΣΜΑΤΟΣ ΜΗ ΦΕΡΕΤΕ ΤΟ ΣΑΚΟ ΤΟΥ ΠΕΛΕΤ ΣΕ ΕΠΑΦΗ ΜΕ ΤΗ ΚΑΥΤΗ ΣΟΜΠΑ! Σε περίπτωση συνεχόμενων αποτυχημένων εναύσεων επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό. Η Extraflame διαθέτει μια συμπληρωματική κάρτα optional που δίνει τη δυνατότητα στο λέβητα να προχωρήσει στις ακόλουθες πρόσθετες λειτουργίες για τη διαχείριση της εγκατάστασης. Στον πίνακα που ακολουθεί αναφέρονται οι διάφορες δυνατότητες που το optional μπορεί να προσφέρει. Διαχείριση Αποθήκευσης νερού * Διαχείριση Puffer * 3 περιοχές θέρμανσης * Επιλογή στιγμιαίου ζεστού νερού * Διαχείριση αντλίας puffer ή 4^ περιοχή θέρμανσης * Διαχείριση για την πρόληψη της νόσου των λεγεωνάριων λόγω αποθήκευσης ζεστού νερού * Διαχείριση χρονόμετρου αποθήκευσης ζεστού νερού * Διαχείριση και έλεγχος βοηθητικής εξόδου *
