ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Τιμαριθμική 2012Α. Γαλβανισμένος σιδηροσωλήνας βαρέως τύπου ονομαστικής διαμέτρου DN150 Κωδικός αναθεώρησης: ΗΛΜ 5 100%

Transcript

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ ΔΗΜΟΣ ΧΑΛΚΙΔΕΩΝ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Εργο : ΕΡΓΑ ΕΠΕΚΤΑΣΗΣ ΥΦΙΣΤΑΜΕΝΟΥ ΧΥΤΑ ΚΕΝΤΡΙΚΗΣ ΕΥΒΟΙΑΣ : 79 Άρθρο : ΑΤΗΕ Ν\ ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Τιμαριθμική 2012Α Γαλβανισμένος σιδηροσωλήνας βαρέως τύπου ονομαστικής διαμέτρου DN150 Κωδικός αναθεώρησης: ΗΛΜ 5 100% Αγωγός από σιδηροσωλήνες γαλβανισμένους με ραφή, βαρέως τύπου (πράσινη ετικέτα), κατά ΕΛΟΤ ΕΝ 10255, ήτοι προμήθεια σωλήνων, μεταφορά, προσέγγιση, τοποθέτηση, σύνδεση, και δοκιμασία αγωγού. Τα ειδικά τεμάχια (σταυροί, ταυ, μούφες, καμπύλες, συστολές, ρακόρ κλπ), επιμετρώνται ιδιαίτερα με βάση τα αντίστοιχα άρθρα του τιμολογίου. N\ Γαλβανισμένος σιδηροσωλήνας Διαμέτρου DN150 α) Σιδηροσωλήνας γαλβανισμένος με ραφή DN200 αυξημένος κατά 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως Ν\ m 1,05x 81,00 = 85,05 Τεχν (003) h 1x 20,42 = 20,42 Βοηθ (002) h 1x 17,31 = 17,31 Αθροισμα 122,78 (Αριθμητικά) : 122,78 (Ολογράφως) : ΕΚΑΤΟΝ ΕΙΚΟΣΙ ΔΥΟ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΟΚΤΩ ΛΕΠΤΑ : 80 Άρθρο : ΑΤΗΕ Σιδηροσωλήνας γαλβανισμένος με ραφή διαμέτρου Φ 1 ins Κωδικός αναθεώρησης: ΗΛΜ 5 100% Σιδηροσωλήνας γαλβανισμένος με ραφή ISO - MEDIUM βαρύς (πράσινη ετικέττα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεμάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση μεταξύ τους το πολύ 2 m και μικροϋλικά (καννάβι σχοινί, μίνιο κλπ) επί τόπου και εργασία πλήρους εγκαταστάσεως, συνδέσεως και δοκιμών πιέσεως (1 m) Διαμέτρου 1 ins α) Σιδηροσωλήνας γαλβανισμένος με ραφή Φ 1 ins αυξημένος κατά 25% γιά ειδικά τεμάχια και 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως m 1,30x 5,05 = 6,57 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 Αθροισμα 21,66 (Αριθμητικά) : 21,66 (Ολογράφως) : ΕΙΚΟΣΙ ΕΝΑ ΚΑΙ ΕΞΗΝΤΑ ΕΞΙ ΛΕΠΤΑ

2 Σελίδα 2 : 81 Άρθρο : ΑΤΗΕ Ν\ Γαλβανισμένος σιδηροσωλήνας βαρέως τύπου ονομαστικής διαμέτρου DN200 Κωδικός αναθεώρησης: ΗΛΜ 5 100% Αγωγός από σιδηροσωλήνες γαλβανισμένους με ραφή, βαρέως τύπου (πράσινη ετικέτα), κατά ΕΛΟΤ ΕΝ 10255, ήτοι προμήθεια σωλήνων, μεταφορά, προσέγγιση, τοποθέτηση, σύνδεση, και δοκιμασία αγωγού. Τα ειδικά τεμάχια (σταυροί, ταυ, μούφες, καμπύλες, συστολές, ρακόρ κλπ), επιμετρώνται ιδιαίτερα με βάση τα αντίστοιχα άρθρα του τιμολογίου. N\ Γαλβανισμένος σιδηροσωλήνας Διαμέτρου DN200 α) Σιδηροσωλήνας γαλβανισμένος με ραφή DN200 αυξημένος κατά 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως Ν\ m 1,05x 91,42 = 95,99 Τεχν (003) h 1x 20,42 = 20,42 Βοηθ (002) h 1x 17,31 = 17,31 Αθροισμα 133,72 (Αριθμητικά) : 133,72 (Ολογράφως) : ΕΚΑΤΟΝ ΤΡΙΑΝΤΑ ΤΡΙΑ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΔΥΟ ΛΕΠΤΑ Άρθρο : : 108 ΑΤΗΕ Ν\ Φρεάτιο διακλάδωσης/έλξης υπόγειων καλωδίων 40Χ40Χ70 πλαστικό με πλαστικόι στεγανό καπάκι. Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο διακλάδωσης/έλξης υπόγειων καλωδίων, πλαστικό προκατασκευασμένο. Διαστάσεις 40Χ40 βάθους μέχρι 70cm με πλαστικό καπάκι στεγανό βαρέως τύπου διαστάσεων 40Χ40cm και αντοχή σε βάρος άνω των 2000kg. Δηλαδή προμήθεια, μεταφορά όλων των υλικών που χρειάζονται, εκσκαφή και τοποθέτηση του φρεατίου εντός του χάνδακα όδευσης και τοποθέτηση των πλαστικών αγωγών εντός αυτού σύμφωνα με τις τεχνικές προδιαγραφές του έργου. Ν\ Φρεάτιο διακλάδωσης/έλξης καλωδίων πλαστικό διαστάσεων 40Χ40 cm βάθους 70 cm με πλαστικό καπάκι Υλικά α. Προκαταλαστικό φρεάτιο 40Χ40 πλήρες με καπάκι βαρέως τύπου (Ρ\ ) τεμ 1x 100,00 = 100,00 Τεχν (003) h 4,0x 20,42 = 81,68 Αθροισμα 181,68 (Αριθμητικά) : 181,68 (Ολογράφως) : ΕΚΑΤΟΝ ΟΓΔΟΝΤΑ ΕΝΑ ΚΑΙ ΕΞΗΝΤΑ ΟΚΤΩ ΛΕΠΤΑ

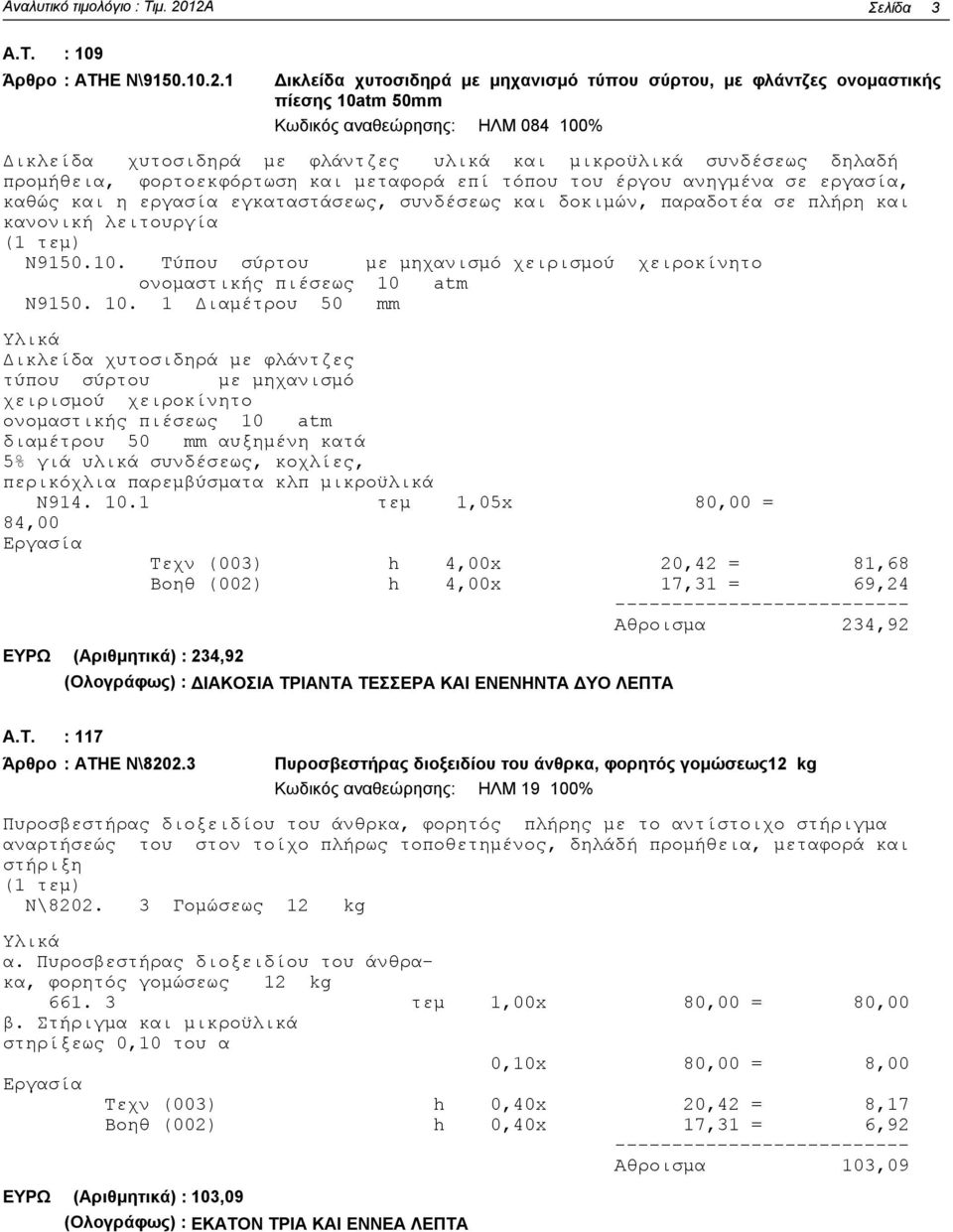

3 Σελίδα 3 : 109 Άρθρο : ΑΤΗΕ Ν\ Δικλείδα χυτοσιδηρά με μηχανισμό τύπου σύρτου, με φλάντζες ονομαστικής πίεσης 10atm 50mm Κωδικός αναθεώρησης: ΗΛΜ % Δικλείδα χυτοσιδηρά με φλάντζες υλικά και μικροϋλικά συνδέσεως δηλαδή προμήθεια, φορτοεκφόρτωση και μεταφορά επί τόπου του έργου ανηγμένα σε εργασία, καθώς και η εργασία εγκαταστάσεως, συνδέσεως και δοκιμών, παραδοτέα σε πλήρη και κανονική λειτουργία N Τύπου σύρτου με μηχανισμό χειρισμού χειροκίνητο ονομαστικής πιέσεως 10 atm N Διαμέτρου 50 mm Δικλείδα χυτοσιδηρά με φλάντζες τύπου σύρτου με μηχανισμό χειρισμού χειροκίνητο ονομαστικής πιέσεως 10 atm διαμέτρου 50 mm αυξημένη κατά 5% γιά υλικά συνδέσεως, κοχλίες, περικόχλια παρεμβύσματα κλπ μικροϋλικά Ν τεμ 1,05x 80,00 = 84,00 Τεχν (003) h 4,00x 20,42 = 81,68 Βοηθ (002) h 4,00x 17,31 = 69,24 Αθροισμα 234,92 (Αριθμητικά) : 234,92 (Ολογράφως) : ΔΙΑΚΟΣΙΑ ΤΡΙΑΝΤΑ ΤΕΣΣΕΡΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΔΥΟ ΛΕΠΤΑ : 117 Άρθρο : ΑΤΗΕ Ν\ Πυροσβεστήρας διοξειδίου του άνθρκα, φορητός γομώσεως12 kg Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστήρας διοξειδίου του άνθρκα, φορητός πλήρης με το αντίστοιχο στήριγμα αναρτήσεώς του στον τοίχο πλήρως τοποθετημένος, δηλάδή προμήθεια, μεταφορά και στήριξη Ν\ Γομώσεως 12 kg α. Πυροσβεστήρας διοξειδίου του άνθρακα, φορητός γομώσεως 12 kg τεμ 1,00x 80,00 = 80,00 β. Στήριγμα και μικροϋλικά στηρίξεως 0,10 του α 0,10x 80,00 = 8,00 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 Αθροισμα 103,09 (Αριθμητικά) : 103,09 (Ολογράφως) : ΕΚΑΤΟΝ ΤΡΙΑ ΚΑΙ ΕΝΝΕΑ ΛΕΠΤΑ

4 Σελίδα 4 : 118 Άρθρο : ΑΤΗΕ Πυροσβεστήρας κόνεως τύπου Ρα, τροχήλατος γομώσεως 50 kg Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστήρας κόνεως τύπου Ρα, τροχήλατος πλήρης δηλαδή προμήθεια, προσκόμιση και τοποθέτηση Γομώσεως 50 kg α. Πυροσβεστήρας κόνεως τύπου Ρα, τροχήλατος γομώσεως 50 kg τεμ 1,00x 160,00 = 160,00 Τεχν (003) h 0,25x 20,42 = 5,11 Βοηθ (002) h 0,25x 17,31 = 4,33 Αθροισμα 169,44 (Αριθμητικά) : 169,44 (Ολογράφως) : ΕΚΑΤΟΝ ΕΞΗΝΤΑ ΕΝΝΕΑ ΚΑΙ ΣΑΡΑΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ : 119 Άρθρο : ΑΤΗΕ Πυροσβεστήρας διοξειδίου του άνθρκα, φορητός γομώσεως 6 kg Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστήρας διοξειδίου του άνθρκα, φορητός πλήρης με το αντίστοιχο στήριγμα αναρτήσεώς του στον τοίχο πλήρως τοποθετημένος, δηλάδή προμήθεια, μεταφορά και στήριξη Γομώσεως 6 kg α. Πυροσβεστήρας διοξειδίου του άνθρακα, φορητός γομώσεως 6 kg τεμ 1,00x 50,00 = 50,00 β. Στήριγμα και μικροϋλικά στηρίξεως 0,10 του α 0,10x 50,00 = 5,00 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 Αθροισμα 70,09 (Αριθμητικά) : 70,09 (Ολογράφως) : ΕΒΔΟΜΗΝΤΑ ΚΑΙ ΕΝΝΕΑ ΛΕΠΤΑ : 120 Άρθρο : ΑΤΗΕ Πυροσβεστήρας κόνεως τύπου Ρα, φορητός γομώσεως 6 kg Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστήρας κόνεως τύπου Ρα, φορητός πλήρης με το αντίστοιχο στήριγμα αναρτήσεώς του στον τοίχο πλήρως τοποθετημένος, δηλάδή προμήθεια, μεταφορά και στήριξη Γομώσεως 6 kg

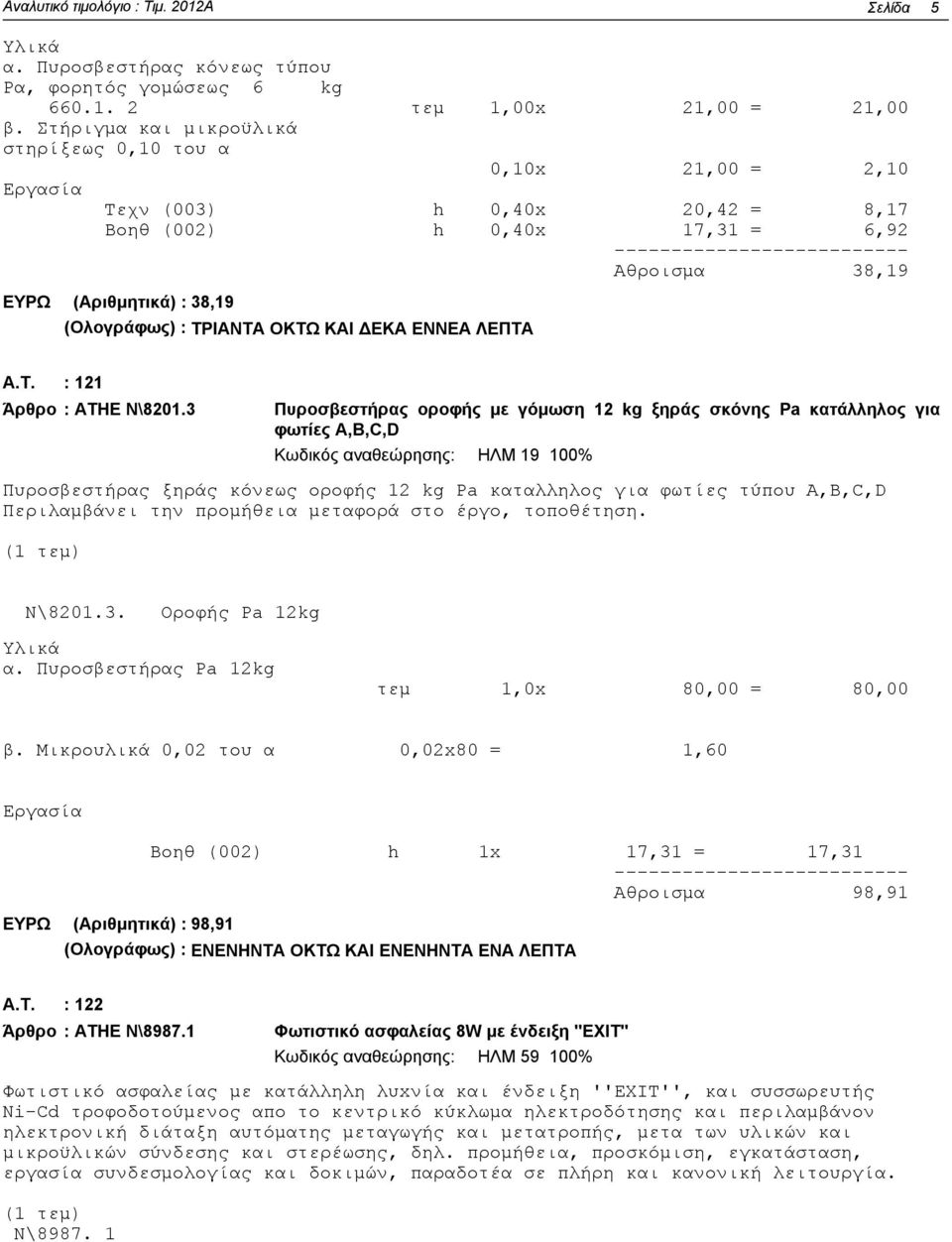

5 Σελίδα 5 α. Πυροσβεστήρας κόνεως τύπου Ρα, φορητός γομώσεως 6 kg τεμ 1,00x 21,00 = 21,00 β. Στήριγμα και μικροϋλικά στηρίξεως 0,10 του α 0,10x 21,00 = 2,10 Τεχν (003) h 0,40x 20,42 = 8,17 Βοηθ (002) h 0,40x 17,31 = 6,92 Αθροισμα 38,19 (Αριθμητικά) : 38,19 (Ολογράφως) : ΤΡΙΑΝΤΑ ΟΚΤΩ ΚΑΙ ΔΕΚΑ ΕΝΝΕΑ ΛΕΠΤΑ : 121 Άρθρο : ΑΤΗΕ Ν\ Πυροσβεστήρας οροφής με γόμωση 12 kg ξηράς σκόνης Pa κατάλληλος για φωτίες A,B,C,D Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστήρας ξηράς κόνεως οροφής 12 kg Pa καταλληλος για φωτίες τύπου A,B,C,D Περιλαμβάνει την προμήθεια μεταφορά στο έργο, τοποθέτηση. Ν\ Οροφής Pa 12kg Υλικά α. Πυροσβεστήρας Pa 12kg τεμ 1,0x 80,00 = 80,00 β. Μικρουλικά 0,02 του α 0,02x80 = 1,60 Βοηθ (002) h 1x 17,31 = 17,31 Αθροισμα 98,91 (Αριθμητικά) : 98,91 (Ολογράφως) : ΕΝΕΝΗΝΤΑ ΟΚΤΩ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΝΑ ΛΕΠΤΑ : 122 Άρθρο : ΑΤΗΕ Ν\ Φωτιστικό ασφαλείας 8W με ένδειξη ''ΕΧΙΤ'' Κωδικός αναθεώρησης: ΗΛΜ % Φωτιστικό ασφαλείας με κατάλληλη λυxνία και ένδειξη ''ΕΧΙΤ'', και συσσωρευτής Ni-Cd τροφοδοτούμενος απο το κεντρικό κύκλωμα ηλεκτροδότησης και περιλαμβάνον ηλεκτρονική διάταξη αυτόματης μεταγωγής και μετατροπής, μετα των υλικών και μικροϋλικών σύνδεσης και στερέωσης, δηλ. προμήθεια, προσκόμιση, εγκατάσταση, εργασία συνδεσμολογίας και δοκιμών, παραδοτέα σε πλήρη και κανονική λειτουργία. Ν\

6 Σελίδα 6 α. Φωτιστικό σώμα ασφαλείας με λυχνία φθορισμού 8W και ένδειξη ΕΧΙΤ ή όδευησης εξόδου. οροφής ή ανηρτημένο γιά 1 λαμπτήρα 8 W Ν τεμ 1,00x 20,00 = 20,00 β. Μικροϋλικά 0,05 του α 0,05x 20,00 = 1,00 Τεχν (003) h 0,5x 20,42 = 10,21 Βοηθ (002) h 0,5x 17,31 = 8,66 Αθροισμα 39,87 (Αριθμητικά) : 39,87 (Ολογράφως) : ΤΡΙΑΝΤΑ ΕΝΝΕΑ ΚΑΙ ΟΓΔΟΝΤΑ ΕΠΤΑ ΛΕΠΤΑ : 124 Άρθρο : ΑΤΗΕ Ν\ Εγκατάσταση πυροσβεστικού συγκροτήματος αποτελούμενο από μία κύρια ηλεκτροκίνητη φυγόκεντρη, πετρελαιοκίνητη αντλία και εφεδρική αντλία (JOCKEY) Κωδικός αναθεώρησης: ΗΛΜ % Εγκατάσταση πυροσβεστικού συγκροτήματος αποτελούμενο από α)κύρια αντλία υδραυλικών χαρακτηριστικών 50m3/Η=100m.Υ.Σ, με ηλ/ρα 380V/50Hz/2900rpm, β)φυγόκεντρη αντλία υδραυλικών χαρακτηριστικών 50m3/h 100 m.υ.σ με πετρελαιοκινητήρα τετράχρονο, αερόψυκτο με πλήρη ηλεκτρική εκκίνηση (μπαταρία 12V/100AH, μίζα), 2 κυλίνδρους, 3000 rpm, γ)εφεδρική φυγόκεντρη αντλία JOCKEY υδραυλικών χαρακτηριστικών 3m3/h -110m.Υ.Σ δ) πιεστικό δοχείο 100lt σύμφωνα με τις προδιαγραφές ΑΝCC, πίεσης λειτουργίας 10 bar, ε)μπαταρία φορτιστή κατασκευής σύμφωνα με DIN 58011, 78 Ah/12 V, ε) πίνακα αυτοματισμού, προστασίας IP-54, από χαλυβδοέλασμα DKP, με αντισκωριακή προστασία, στ) όλα τα απαραίτητα όργανα, μανόμετρο 15 bar, πιεζοστάτη οθόνης για κάθε αντλία του συγκροτήματος, δικλείδες απομόνωσης και βαλβίδες αντεπιστροφής και ορειχάλκινα φίλτρα για κάθε αντλία, φίλτρο ορειχάλκινο για την προστασία της πιεστικής δεξαμενής από εισδοχή στερεών, ρακόρ γαλβανισμένο, όλα συναρμολογημένα σε κοινή μεταλλική βάση, που έχει υποστεί κατάλληλη αντισκωτακή βαφή, με τη διάταξη αυτοματισμού εκκινήσεως του συγκροτήματος και τη σύνδεση του με υπάρχουσα ηλκετική γραμμή παροχής και τη σύνδεση του συγκροτήματος με υπάρχουσες υδραυλικές σωληνώσεις, με τα απαραίτητα υλικά και μικροϋλικά εγκαταστάσεως, στερεώσεως και συνδέσεως, δηλ. προμήθεια, φορτοεκφόρτωση, μεταφορά επί τόπου του έργου, ανηγμένες σε εργασία, καθώς και η εργασία εγκαταστάσεως, στερεώσεως, συνδέσεως και δοκιμών, παραδοτέο σε πλήρη και κανονική λειτουργία. Τιμή ανά Τεμάχιο (τεμ.) α. πυροσβεστικό συγκρότημα Ν τεμ 1,00x 8000,00 = 8000,00 β. Στήριγμα και μικροϋλικά στηρίξεως,10 του Χ1 0,10x 8000,00 = 800,00 Τεχν (003) h 10x 20,42 = 204,20 Βοηθ (002) h 10x 17,31 = 173,10 Αθροισμα 9177,30 (Αριθμητικά) : 9.177,30 (Ολογράφως) : ΕΝΝΕΑ ΧΙΛΙΑΔΕΣ ΕΚΑΤΟΝ ΕΒΔΟΜΗΝΤΑ ΕΠΤΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ

7 Σελίδα 7 : 125 Άρθρο : ΑΤΗΕ Δικλείδα χυτοσιδηρά με φλάντζες τύπου σύρτου με μηχανισμό χειρισμού χειροκίνητο ονομ. πιέσεως 6 atm διαμέτρου 150 mm Κωδικός αναθεώρησης: ΗΛΜ % Δικλείδα χυτοσιδηρά με φλάντζες υλικά και μικροϋλικά συνδέσεως δηλαδή προμήθεια, φορτοεκφόρτωση και μεταφορά επί τόπου του έργου ανηγμένα σε εργασία, καθώς και η εργασία εγκαταστάσεως, συνδέσεως και δοκιμών, παραδοτέα σε πλήρη και κανονική λειτουργία Τύπου σύρτου με μηχανισμό χειρισμού χειροκίνητο ονομαστικής πιέσεως 6 atm Διαμέτρου 150 mm Δικλείδα χυτοσιδηρά με φλάντζες τύπου σύρτου με μηχανισμό χειρισμού χειροκίνητο ονομαστικής πιέσεως 6 atm διαμέτρου 150 mm αυξημένη κατά 5% γιά υλικά συνδέσεως, κοχλίες, περικόχλια παρεμβύσματα κλπ μικροϋλικά τεμ 1,05x 220,00 = 231,00 Τεχν (003) h 6,00x 20,42 = 122,52 Βοηθ (002) h 6,00x 17,31 = 103,86 Αθροισμα 457,38 (Αριθμητικά) : 457,38 (Ολογράφως) : ΤΕΤΡΑΚΟΣΙΑ ΠΕΝΗΝΤΑ ΕΠΤΑ ΚΑΙ ΤΡΙΑΝΤΑ ΟΚΤΩ ΛΕΠΤΑ : 126 Άρθρο : ΑΤΗΕ Πυροσβεστική φωλεά επίτοιχη ή χωνευτή Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστική φωλεά επίτοιχη ή χωνευτή ενός αυλού με καννάβινο σωλήνα 20 m και με ή χωρίς θέση φορητού πυροσβεστήρα, πλήρης δηλαδή υλικά και μικροϋλικά επί τόπου με την εργασία συναρμολογήσεως, βαφής με ερυθρό χρώμα, συνδέσεως, στερεώσεως και πλήρους εγκαταστάσεως Με ένα πυροσβεστικό κρουνό πυροσβεστική βάνα α. Σιδηρούν κιβώτιον με την άτρακτο περιελίξεως τεμ 1,00x 60,00 = 60,00 β. Κανναβοσωλήνας Φ 1 3/4 ins μήκους 30 m τεμ 1,00x 40,00 = 40,00 γ. Κρουνός πυροσβεστικός Φ 2 ins με ταχυσύνδεσμο από αλουμίνιο τεμ 1,00x 18,00 = 18,00 δ. Ταχυσύνδεσμος Φ 1 3/4 ins τεμ 2,00x 5,00 = 10,00 ε. Πυροσβεστικός αυλός ρυθμιζόμενος γιά σωλήνα Φ 1 3/4 ins τεμ 1,00x 16,00 = 16,00 Τεχν (003) h 10x 20,42 = 204,20 Βοηθ (002) h 10x 17,31 = 173,10 Αθροισμα 521,30

8 Σελίδα 8 (Αριθμητικά) : 521,30 (Ολογράφως) : ΠΕΝΤΑΚΟΣΙΑ ΕΙΚΟΣΙ ΕΝΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ : 127 Άρθρο : ΑΤΗΕ Ν\8205 Πυροσβεστικός σταθμός ειδικών πυροσβεστικών εργαλείων και μέσων Κωδικός αναθεώρησης: ΗΛΜ % Πυροσβεστικός Σταθμός αποτελούμενος από μεταλλικό ντουλάπι κόκκινου χρώματος, κατασκευασμένο από λαμαρίνα DCP ή γαλβανισμένη, πάχους 2 mm, που εξωτερικά φέρει την ένδειξη Π.Σ. και περιέχει μία (1) τσάπα, ένα (1) φτυάρι, μία (1) αξίνα, ένα (1) τσεκούρι. ένα (1) λοστό διάρρηξης, μία (1) κουβέρτα διάσωσης δύσφλεκτη, δύο (2) ηλεκτρικά φανάρια χειρός, δύο (2) ατομικές προσωπίδες με φίλτρο, δύο (2) προστατευτικά κράνη, ένα πυροσβεστήρα PA 12 Κg, πλήρης δηλαδή υλικά και μικροϋλικά επί τόπου με την εργασία συναρμολογήσεως, βαφής με ερυθρό χρώμα, συνδέσεως, στερεώσεως και πλήρους εγκαταστάσεως. Ν677.6 πυροσβεστικός σταθμός α. πυροσβεστικός σταθμός Ν τεμ 1,00x 150,00 = 150,00 β. Στήριγμα και μικροϋλικά στηρίξεως 0x 150,00 = 0,00 Τεχν (003) h 5x 20,42 = 102,10 Βοηθ (002) h 5x 17,31 = 86,55 Αθροισμα 338,65 (Αριθμητικά) : 338,65 (Ολογράφως) : ΤΡΙΑΚΟΣΙΑ ΤΡΙΑΝΤΑ ΟΚΤΩ ΚΑΙ ΕΞΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ Άρθρο : : 128 ΑΤΗΕ Ν\ Δίστομος πυροσβεστικός κρουνός με διακόπτες στις παροχές με παροχές 1 Χ 2 1/2 ins και 2 Χ 1 3/4 ins Κωδικός αναθεώρησης: ΗΛΜ % Δίστομος πυροσβεστικός κρουνός με διακόπτες στις παροχές με παροχές 1 Χ 2 1/2 ins και 2 Χ 1 3/4 ins πλήρως τοποθετημένο δηλαδή προμήθεια, προσκόμιση και εγκατάσταση α. Δίστομο με διακόπτες στις παροχές με παροχές 1 Χ 2 1/2 ins και 2 Χ 1 3/4 ins β. Μικροϋλικά 0,03 του α τεμ 1,00x 300 = 300,00 0,03x 300,00 = 9,00 Τεχν (003) h 0,80x 20,42 = 16,34 Αθροισμα 325,34 (Αριθμητικά) : 325,34 (Ολογράφως) : ΤΡΙΑΚΟΣΙΑ ΕΙΚΟΣΙ ΠΕΝΤΕ ΚΑΙ ΤΡΙΑΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ

9 Σελίδα 9 : 129 Άρθρο : ΑΤΗΕ Ζεύγος φλαντζών με λαιμό συγκολλήσεως γιά σύνδεση χαλυβδοσωλήνων ονομ. πιέσεως 16 atm διαμέτρου Φ 150 mm Κωδικός αναθεώρησης: ΗΛΜ 6 100% Ζεύγος φλαντζών με λαιμό συγκολλήσεως γιά σύνδεση χαλυβδοσωλήνων με τους αντίστοιχους κοχλίες και περικόχλια όπως και τα απαιτούμενα παρεμβύσματα πλήρως εγκατεστημένο σε δίκτυο σωληνώσεων (1 ζεύγος) Σημείωση: Σε περίπτωση τοποθετήσεως ενός τεμ. φλάντζας ισχύει το μισό της τιμής του ζεύγους της αντιστοίχου διαμέτρου Πιέσεως 16 atm Διαμέτρου 150 mm Φλάντζα με λαιμό συγκολήσεως γιά σύνδεση χαλυβδοσωλήνων ονομ. πιέσεως 16 atm Φ 150 mm κοχλίες, περικόχλια, παρέμβυσμα και μικροϋλικά ( ) τεμ 2x 1,15x 34,42 = 79,17 Τεχν (003) h 1,90x 20,42 = 38,80 Βοηθ (002) h 1,90x 17,31 = 32,89 Αθροισμα 150,86 (Αριθμητικά) : 150,86 (Ολογράφως) : ΕΚΑΤΟΝ ΠΕΝΗΝΤΑ ΚΑΙ ΟΓΔΟΝΤΑ ΕΞΙ ΛΕΠΤΑ Άρθρο : : 130 ΑΤΗΕ Βαλβίδα αντεπιστροφής χυτοσιδηρά Συνδεομένη με φλάντζα διαμέτρου Φ 150 mm Κωδικός αναθεώρησης: ΗΛΜ % Βαλβίδα αντεπιστροφής χυτοσιδηρά με γλωττίδα (κλαπέ) κατακόρυφης ή οριζόντιας τοποθετήσεως, με λυόμενο πώμα γιά επιθεώρηση του μηχανισμού της, δηλαδή βαλβίδα και μικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως Συνδεομένη με φλάντζα Διαμέτρου 150 mm Βαλβίδα αντεπιστροφής χυτοσιδηρά με γλωττίδα (κλαπέ) συνδεομένη με Φ 150 mm αυξημένη κατά 2% γιά μικροϋλικά τεμ 1,02x 320,00 = 326,40 Τεχν (003) h 2,00x 20,42 = 40,84 Βοηθ (002) h 2,00x 17,31 = 34,62 Αθροισμα 401,86 (Αριθμητικά) : 401,86 (Ολογράφως) : ΤΕΤΡΑΚΟΣΙΑ ΕΝΑ ΚΑΙ ΟΓΔΟΝΤΑ ΕΞΙ ΛΕΠΤΑ : 131 Άρθρο : ΑΤΗΕ Ν\ Φρεάτιο διακλαδώσεως υπογείων αγωγών διαστάσεων 60 Χ 60 Χ7 5εκ Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο διακλαδώσεως υπογείων αγωγών, δηλαδή 1) εκσκαφή σε έδαφος γαιώδες, 2) διάστρωση πυθμένα με σκυρόδεμα τσιμέντου, 3) δόμιση πλευρικών επιφανειών με σκυρόδμα τσιμέντου του πυθμένα, 4) επίχριση με τσιμεντοκονίαμα τσιμέντου του πυθμένα και των πλευρικών επιφανειών του φρεατίου και εξαγωγή και αποκόμιση των προιόντων εκσκαφών και άχρηστων

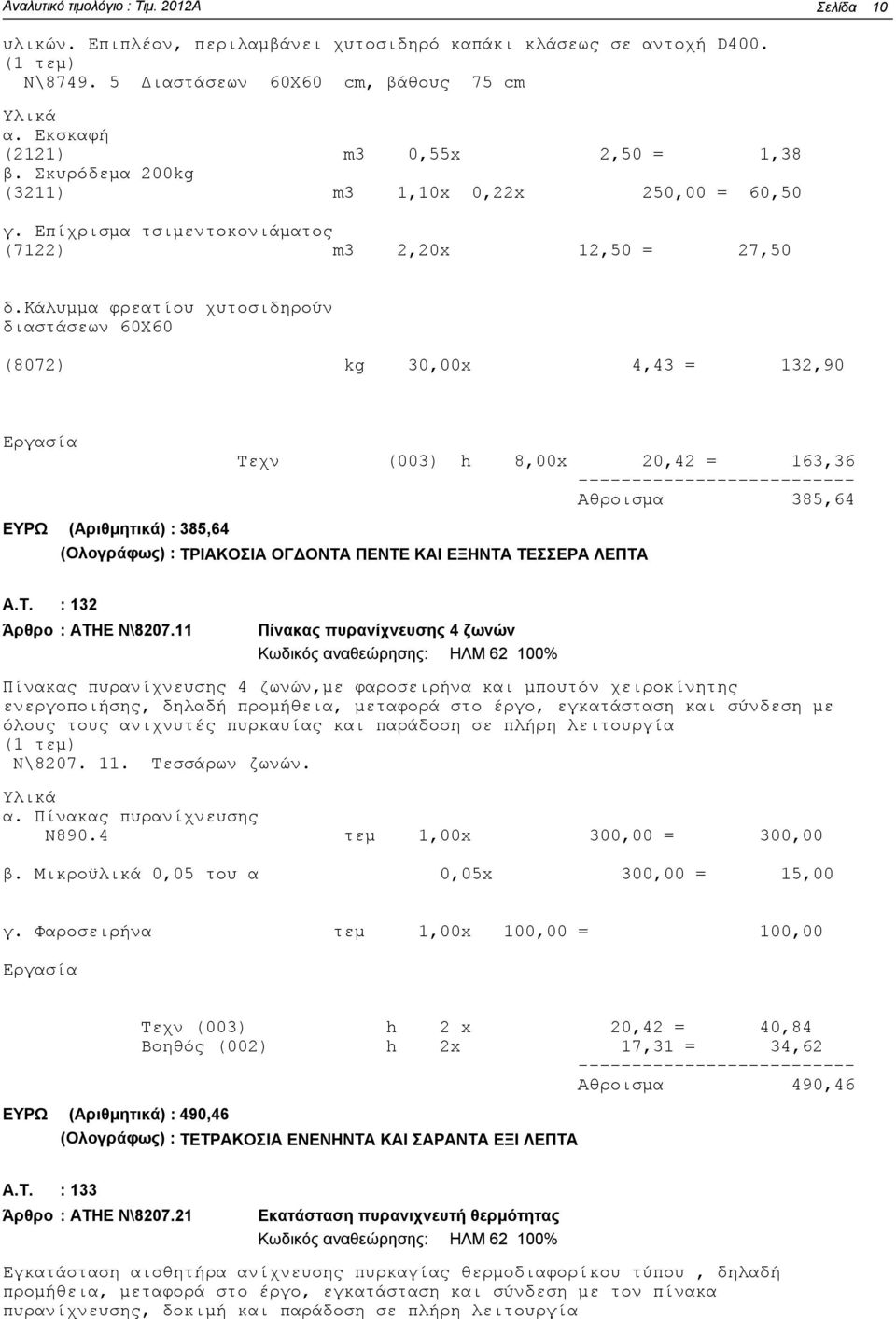

10 Σελίδα 10 υλικών. Επιπλέον, περιλαμβάνει χυτοσιδηρό καπάκι κλάσεως σε αντοχή D400. Ν\ Διαστάσεων 60Χ60 cm, βάθους 75 cm α. Εκσκαφή (2121) m3 0,55x 2,50 = 1,38 β. Σκυρόδεμα 200kg (3211) m3 1,10x 0,22x 250,00 = 60,50 γ. Επίχρισμα τσιμεντοκονιάματος (7122) m3 2,20x 12,50 = 27,50 δ.κάλυμμα φρεατίου χυτοσιδηρούν διαστάσεων 60Χ60 (8072) kg 30,00x 4,43 = 132,90 Τεχν (003) h 8,00x 20,42 = 163,36 Αθροισμα 385,64 (Αριθμητικά) : 385,64 (Ολογράφως) : ΤΡΙΑΚΟΣΙΑ ΟΓΔΟΝΤΑ ΠΕΝΤΕ ΚΑΙ ΕΞΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ : 132 Άρθρο : ΑΤΗΕ Ν\ Πίνακας πυρανίχνευσης 4 ζωνών Κωδικός αναθεώρησης: ΗΛΜ % Πίνακας πυρανίχνευσης 4 ζωνών,με φαροσειρήνα και μπουτόν χειροκίνητης ενεργοποιήσης, δηλαδή προμήθεια, μεταφορά στο έργο, εγκατάσταση και σύνδεση με όλους τους ανιχνυτές πυρκαυίας και παράδοση σε πλήρη λειτουργία Ν\ Τεσσάρων ζωνών. α. Πίνακας πυρανίχνευσης Ν890.4 τεμ 1,00x 300,00 = 300,00 β. Μικροϋλικά 0,05 του α 0,05x 300,00 = 15,00 γ. Φαροσειρήνα τεμ 1,00x 100,00 = 100,00 Τεχν (003) h 2 x 20,42 = 40,84 Βοηθός (002) h 2x 17,31 = 34,62 Αθροισμα 490,46 (Αριθμητικά) : 490,46 (Ολογράφως) : ΤΕΤΡΑΚΟΣΙΑ ΕΝΕΝΗΝΤΑ ΚΑΙ ΣΑΡΑΝΤΑ ΕΞΙ ΛΕΠΤΑ : 133 Άρθρο : ΑΤΗΕ Ν\ Εκατάσταση πυρανιχνευτή θερμότητας Κωδικός αναθεώρησης: ΗΛΜ % Εγκατάσταση αισθητήρα ανίχνευσης πυρκαγίας θερμοδιαφορίκου τύπου, δηλαδή προμήθεια, μεταφορά στο έργο, εγκατάσταση και σύνδεση με τον πίνακα πυρανίχνευσης, δοκιμή και παράδοση σε πλήρη λειτουργία

11 Σελίδα 11 Ν\ Πυρανιχνευτής θερμοδιαφορίκος α. Πυρανιχνευτής θερμοδιαφορικός Ν890.2 τεμ 1,00x 65,00 = 65,00 β. Μικροϋλικά 0,1 του α 0,1x 65,00 = 6,50 Τεχν (003) h 1 x 20,42 = 20,42 Βοηθός (002) h 1x 17,31 = 17,31 Αθροισμα 109,23 (Αριθμητικά) : 109,23 (Ολογράφως) : ΕΚΑΤΟΝ ΕΝΝΕΑ ΚΑΙ ΕΙΚΟΣΙ ΤΡΙΑ ΛΕΠΤΑ : 134 Άρθρο : ΑΤΗΕ Ν\ Εκατάσταση πυρανιχνευτή καπνού φωτίας Κωδικός αναθεώρησης: ΗΛΜ % Εγκατάσταση αισθητήρα ανίχνευσης πυρκαγίας τύπου καπνού φωτίας, δηλαδή προμήθεια, μεταφορά στο έργο, εγκατάσταση και σύνδεση με τον πίνακα πυρανίχνευσης, δοκιμή και παράδοση σε πλήρη λειτουργία Ν\ Πυρανιχνευτής καπνού φωτίας α. Πυρανιχνευτής καπνού φωτίας Ν890.1 τεμ 1,00x 60,00 = 60,00 β. Μικροϋλικά 0,1 του α 0,1x 60,00 = 6,00 Τεχν (003) h 1 x 20,42 = 20,42 Βοηθός (002) h 1x 17,31 = 17,31 Αθροισμα 103,73 (Αριθμητικά) : 103,73 (Ολογράφως) : ΕΚΑΤΟΝ ΤΡΙΑ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΤΡΙΑ ΛΕΠΤΑ : 136 Άρθρο : ΑΤΗΕ Σιδηροσωλήνας γαλβανισμένος με ραφή διαμέτρου Φ 3/4 ins Κωδικός αναθεώρησης: ΗΛΜ 5 100% Σιδηροσωλήνας γαλβανισμένος με ραφή ISO - MEDIUM βαρύς (πράσινη ετικέττα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεμάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση μεταξύ τους το πολύ 2 m και μικροϋλικά (καννάβι σχοινί, μίνιο κλπ) επί τόπου και εργασία πλήρους εγκαταστάσεως, συνδέσεως και δοκιμών πιέσεως (1 m) Διαμέτρου 3/4 ins

12 Σελίδα 12 α) Σιδηροσωλήνας γαλβανισμένος με ραφή Φ 3/4 ins αυξημένος κατά 25% γιά ειδικά τεμάχια και 5% γιά φθορά και μικροϋλικά συνδέσεως στερεώσεως m 1,30x 3,6 = 4,68 Τεχν (003) h 0,35x 20,42 = 7,15 Βοηθ (002) h 0,35x 17,31 = 6,06 Αθροισμα 17,89 (Αριθμητικά) : 17,89 (Ολογράφως) : ΔΕΚΑ ΕΠΤΑ ΚΑΙ ΟΓΔΟΝΤΑ ΕΝΝΕΑ ΛΕΠΤΑ : 137 Άρθρο : ΑΤΗΕ Συρταρωτή βαλβίδα (βάννα) ορειχάλκινη διαμέτρου Φ 3/4 ins Κωδικός αναθεώρησης: ΗΛΜ % Συρταρωτή βαλβίδα (βάννα) ορειχάλκινη πιέσεως λειτουργίας έως 10 atm με τα μικροϋλικά και την εργασία πλήρους εγκαταστάσεως Διαμέτρου 3/4 ins Συρταρωτή βαλβίδα (βάννα) ορειχάλκινη πιέσεως λειτουργίας έως 10 atm Φ 3/4 ins αυξημένη κατά 3% γιά μικροϋλικά συνδέσεως, στερεώσεως κλπ τεμ 1,03x 4,04 = 4,16 Τεχν (003) h 0,50x 20,42 = 10,21 Αθροισμα 14,37 (Αριθμητικά) : 14,37 (Ολογράφως) : ΔΕΚΑ ΤΕΣΣΕΡΑ ΚΑΙ ΤΡΙΑΝΤΑ ΕΠΤΑ ΛΕΠΤΑ : 138 Άρθρο : ΑΤΗΕ Συρταρωτή βαλβίδα (βάννα) ορειχάλκινη διαμέτρου Φ 4 ins Κωδικός αναθεώρησης: ΗΛΜ % Συρταρωτή βαλβίδα (βάννα) ορειχάλκινη πιέσεως λειτουργίας έως 10 atm με τα μικροϋλικά και την εργασία πλήρους εγκαταστάσεως Διαμέτρου 4 ins Συρταρωτή βαλβίδα (βάννα) ορειχάλκινη πιέσεως λειτουργίας έως 10 atm Φ 4 ins αυξημένη κατά 3% γιά μικροϋλικά συνδέσεως, στερεώσεως κλπ τεμ 1,03x 54,4 = 56,03 Τεχν (003) h 1,40x 20,42 = 28,59 Αθροισμα 84,62 (Αριθμητικά) : 84,62 (Ολογράφως) : ΟΓΔΟΝΤΑ ΤΕΣΣΕΡΑ ΚΑΙ ΕΞΗΝΤΑ ΔΥΟ ΛΕΠΤΑ

13 Σελίδα 13 : 139 Άρθρο : ΑΤΗΕ Βαλβίδα αντεπιστροφής ορειχάλκινη Με δίσκο συνδεομένη με σπείρωμα διαμέτρου 3/4 ins Κωδικός αναθεώρησης: ΗΛΜ % Βαλβίδα αντεπιστροφής ορειχάλκινη κατακορύφου ή οριζόντιας τοποθετήσεως, με λυόμενο πώμα γιά επιθεώρηση του μηχανισμού της, δηλαδή βαλβίδα και μικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως Με δίσκο συνδεομένη με σπείρωμα Διαμέτρου 3/4 ins Βαλβίδα αντεπιστροφής ορειχάλκινη με δίσκο συνδεομένη με σπείρωμα Φ 3/4 ins αυξημένη κατά 3% γιά μικροϋλικά τεμ 1,03x 4,87 = 5,02 Τεχν (003) h 0,50x 20,42 = 10,21 Βοηθ (002) h 0,50x 17,31 = 8,66 Αθροισμα 23,89 (Αριθμητικά) : 23,89 (Ολογράφως) : ΕΙΚΟΣΙ ΤΡΙΑ ΚΑΙ ΟΓΔΟΝΤΑ ΕΝΝΕΑ ΛΕΠΤΑ Άρθρο : : 140 ΑΤΗΕ Βαλβίδα αντεπιστροφής χυτοσιδηρά Συνδεομένη με φλάντζα διαμέτρου Φ 100 mm Κωδικός αναθεώρησης: ΗΛΜ % Βαλβίδα αντεπιστροφής χυτοσιδηρά με γλωττίδα (κλαπέ) κατακόρυφης ή οριζόντιας τοποθετήσεως, με λυόμενο πώμα γιά επιθεώρηση του μηχανισμού της, δηλαδή βαλβίδα και μικροϋλικά επί τόπου και εργασία πλήρους τοποθετήσεως Συνδεομένη με φλάντζα Διαμέτρου 100 mm Βαλβίδα αντεπιστροφής χυτοσιδηρά με γλωττίδα (κλαπέ) συνδεομένη με Φ 100 mm αυξημένη κατά 2% γιά μικροϋλικά τεμ 1,02x 147,34 = 150,29 Τεχν (003) h 1,50x 20,42 = 30,63 Βοηθ (002) h 1,50x 17,31 = 25,97 Αθροισμα 206,89 (Αριθμητικά) : 206,89 (Ολογράφως) : ΔΙΑΚΟΣΙΑ ΕΞΙ ΚΑΙ ΟΓΔΟΝΤΑ ΕΝΝΕΑ ΛΕΠΤΑ Άρθρο : : 141 ΑΤΗΕ Ηλεκτροκίνητο αντλητικό συγκρότημα ύδατος αυόματης αναρροφήσεως 1450 στροφών μιάς βαθμίδας παροχής 2,5 m3/h Κωδικός αναθεώρησης: ΗΛΜ % Ηλεκτροκίνητο αντλητικό συγκρότημα ύδατος αυόματης αναρροφήσεως 1450 στροφών, πάνω σε ενιαία βάση, με εκκινητή - αυτόματο διακόπτη προστασίας, πλήρες, δηλαδή προμήθεια προσκόμιση, εγκατάσταση, σύνδεση προς τα δίκτυα ύδατος και ηλεκτρικού ρεύματος, με κάθε μικροϋλικό και εργασία γιά την πλήρη εγκατάσταση και παράδoση σε λειτουργία μιάς βαθμίδας

14 Σελίδα Παροχής 2,5 m3/h α. Ηλεκτροκίνητο αντλητικό συγκρότημα ύδατος αυτόματης αναρροφήσεως 1450 στροφών μιάς βαθμίδας πλήρες, παροχής 2,5 m3/h τεμ 1,00x 1470,00 = 1470,00 β. Εκκινητής, λοιπά υλικά και μικροϋλικά 0,10 του α 0,10x 1470,00 = 147,00 Τεχν (003) h 10,00x 20,42 = 204,20 Βοηθ (002) h 10,00x 17,31 = 173,10 Αθροισμα 1994,30 (Αριθμητικά) : 1.994,30 (Ολογράφως) : ΧΙΛΙΑ ΕΝΝΙΑΚΟΣΙΑ ΕΝΕΝΗΝΤΑ ΤΕΣΣΕΡΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ Άρθρο : : 143 ΑΤΗΕ Ν\ Φρεάτιο κατασκευών υπόγειων υπόγειων δικτύων 50Χ50Χ70 με χυτοσιδηρό καπάκι στεγανό. Κωδικός αναθεώρησης: ΗΛΜ % Φρεάτιο διακλάδωσης υπόγειων δικτύων, προκατασκευασμένο από ινοπλισμένο σκυρόδεμα. Εσωτερικές διαστάσεις 50Χ50 βάθους μέχρι 70cm με χυτοσιδηρό καπάκι στεγανό κλάσης Β125 βάρους περί τα 30kg. Δηλαδή προμήθεια, μεταφορά όλων των υλικών που χρειάζονται, εκσκαφή και τοποθέτηση του φρεατίου εντός του χάνδακα όδευσης και τοποθέτηση των πλαστικών αγωγών εντός αυτού σύμφωνα με τις τεχνικές προδιαγραφές του έργου. Ν\ Φρεάτιο διαστάσεων 50Χ50 cm βάθους 70 cm Υλικά α. Προκατασκευασμένο φρεάτιο 50Χ50 (Ι\Ν188.4) τεμ 1x 230,00 = 230,00 β. (Αριθμητικά) : 332,10 Τεχν (003) h 5,0x 20,42 = 102,10 Αθροισμα 332,10 (Ολογράφως) : ΤΡΙΑΚΟΣΙΑ ΤΡΙΑΝΤΑ ΔΥΟ ΚΑΙ ΔΕΚΑ ΛΕΠΤΑ : 145 Άρθρο : ΑΤΗΕ Ν\ Σωλήνας από PVC διαμέτρου Φ 110 mm 6 atm Κωδικός αναθεώρησης: ΗΛΜ 8 100% Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας γιά 20 C 6,0 atm, γιά σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος.συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως (1 m) Ν\ Πιέσεως 6 atm Ν\ Διαμέτρου 110 mm

15 Σελίδα 15 Πλαστικός σωλήνας Φ 110 mm από P.V.C. αυξημένος κατά 30% γιά φθορά, ειδικά τεμάχια, μικροϋλικά στερεώσεως κλπ (Δ\371.1) m 1,30x 4,83 = 6,28 Τεχν (003) h 0,50x 20,42 = 10,21 Βοηθ (002) h 0,50x 17,31 = 8,66 Αθροισμα 25,15 (Αριθμητικά) : 25,15 (Ολογράφως) : ΕΙΚΟΣΙ ΠΕΝΤΕ ΚΑΙ ΔΕΚΑ ΠΕΝΤΕ ΛΕΠΤΑ : 146 Άρθρο : ΑΤΗΕ Σωλήνας ηλεκτρικών γραμμών πλαστικός ευθύς 16mm Κωδικός αναθεώρησης: ΗΛΜ % Σωλήνας ηλεκτρικών γραμμών πλαστικός, ορατός ή εντοιχισμένος, δηλαδή σωλήνας με τα απαραίτητα απαραίτητα πλαστικά προστόμια ίσια ή καμπύλα και μικρουλικά συνδέσεως και στερεώσεως κλπ. (1 m) ευθύς Διαμέτρου Φ 16mm α. Σωλήνας πλαστικός ευθύς διαμέτρου Φ 16mm m 1,05x 0,2691 = 0,28 β. Μικρουλικά 0,08 του α 0,08x 0,28 = 0,02 Τεχν (003) h 0,10x 20,42 = 2,04 Βοηθ (002) h 0,10x 17,31 = 1,73 Αθροισμα 4,07 (Αριθμητικά) : 4,07 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΕΠΤΑ ΛΕΠΤΑ : 147 Άρθρο : ΑΤΗΕ Κυτίο διακλαδώσεως Πλαστικό Φ 80 Χ 80mm Κωδικός αναθεώρησης: ΗΛΜ % Κυτίο διακλαδώσεως, ορατό ή εντοιχισμένο, δηλαδή σωλήνας κυτίο και μικρουλικά (γύψος, πίσσα μονωτική, κανάβα, μινίο, ξύλινα τακάκια, βίδες, μαστοί διαστολές, συστολές, κόντρα, παξιμάδια, τάπες) επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως Πλαστικό Διαμέτρου ή διαστάσεων Φ 80 Χ 80mm 0

16 Σελίδα 16 α. Κυτίο Πλαστικό 0 Φ 80 Χ 80mm τεμ 1,05x 0,3519 = 0,37 β. Μικρουλικά 0,05 του α 0,05x 0,37 = 0,02 Τεχν (003) h 0,12x 20,42 = 2,45 Βοηθ (002) h 0,12x 17,31 = 2,08 Αθροισμα 4,92 (Αριθμητικά) : 4,92 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΔΥΟ ΛΕΠΤΑ Άρθρο : : 148 ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Πενταπολικό διατομής 5 Χ 2,5 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Πενταπολικό Διατομής 5 Χ 2,5 mm2 α. Καλώδιο NYY 5 Χ 2,5 mm m 1,05x 1,705 = 1,79 β. Μικροϋλικά 0,02 του α 0,02x 1,79 = 0,04 Τεχν (003) h 0,08x 20,42 = 1,63 Βοηθ (002) h 0,08x 17,31 = 1,38 Αθροισμα 4,84 (Αριθμητικά) : 4,84 (Ολογράφως) : ΤΕΣΣΕΡΑ ΚΑΙ ΟΓΔΟΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ Άρθρο : : 149 ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Πενταπολικό διατομής 5 Χ 4 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Πενταπολικό Διατομής 5 Χ 4 mm2

17 Σελίδα 17 α. Καλώδιο NYY 5 Χ 4 mm m 1,05x 2,6352 = 2,77 β. Μικροϋλικά 0,02 του α 0,02x 2,77 = 0,06 Τεχν (003) h 0,09x 20,42 = 1,84 Βοηθ (002) h 0,09x 17,31 = 1,56 Αθροισμα 6,23 (Αριθμητικά) : 6,23 (Ολογράφως) : ΕΞΙ ΚΑΙ ΕΙΚΟΣΙ ΤΡΙΑ ΛΕΠΤΑ Άρθρο : : 150 ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Πενταπολικό διατομής 5 Χ 6 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Πενταπολικό Διατομής 5 Χ 6 mm2 α. Καλώδιο NYY 5 Χ 6 mm m 1,05x 3,918 = 4,11 β. Μικροϋλικά 0,02 του α 0,02x 4,11 = 0,08 Τεχν (003) h 0,10x 20,42 = 2,04 Βοηθ (002) h 0,10x 17,31 = 1,73 Αθροισμα 7,96 (Αριθμητικά) : 7,96 (Ολογράφως) : ΕΠΤΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΕΞΙ ΛΕΠΤΑ Άρθρο : : 151 ΑΤΗΕ Ν Καλώδιο τύπου NYY για τοποθέτηση μέσα στο έδαφος,πενταπολικό 5 Χ 10 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Πενταπολικό 0 Ν Διατομής 5 Χ 10 mm2 α. Καλώδιο NYY 5 Χ 10 mm m 1,05x 6,1949 = 6,50 β. Μικροϋλικά 0,02 του α 0,02x 6,50 = 0,13 Τεχν (003) h 0,10x 20,42 = 2,04 Βοηθ (002) h 0,10x 17,31 = 1,73 Αθροισμα 10,40

18 Σελίδα 18 (Αριθμητικά) : 10,40 (Ολογράφως) : ΔΕΚΑ ΚΑΙ ΣΑΡΑΝΤΑ ΛΕΠΤΑ : 152 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Τριπολικό με ουδέτερη μειωμένης διατομής διατομής 3 Χ mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Τριπολικό με ουδέτερη μειωμένης διατομής Διατομής 3 Χ mm2 α. Καλώδιο NYY 3 Χ mm m 1,05x 20,1745 = 21,18 β. Μικροϋλικά 0,02 του α 0,02x 21,18 = 0,42 Τεχν (003) h 0,20x 20,42 = 4,08 Βοηθ (002) h 0,20x 17,31 = 3,46 Αθροισμα 29,14 (Αριθμητικά) : 29,14 (Ολογράφως) : ΕΙΚΟΣΙ ΕΝΝΕΑ ΚΑΙ ΔΕΚΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ : 153 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Τριπολικό με ουδέτερη μειωμένης διατομής διατομής 3 Χ mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Τριπολικό με ουδέτερη μειωμένης διατομής Διατομής 3 Χ mm2 α. Καλώδιο NYY 3 Χ mm m 1,05x 28,2706 = 29,68 β. Μικροϋλικά 0,10 του α 0,10x 29,68 = 2,97 Τεχν (003) h 0,45x 20,42 = 9,19 Βοηθ (002) h 0,45x 17,31 = 7,79 Αθροισμα 49,63 (Αριθμητικά) : 49,63 (Ολογράφως) : ΣΑΡΑΝΤΑ ΕΝΝΕΑ ΚΑΙ ΕΞΗΝΤΑ ΤΡΙΑ ΛΕΠΤΑ

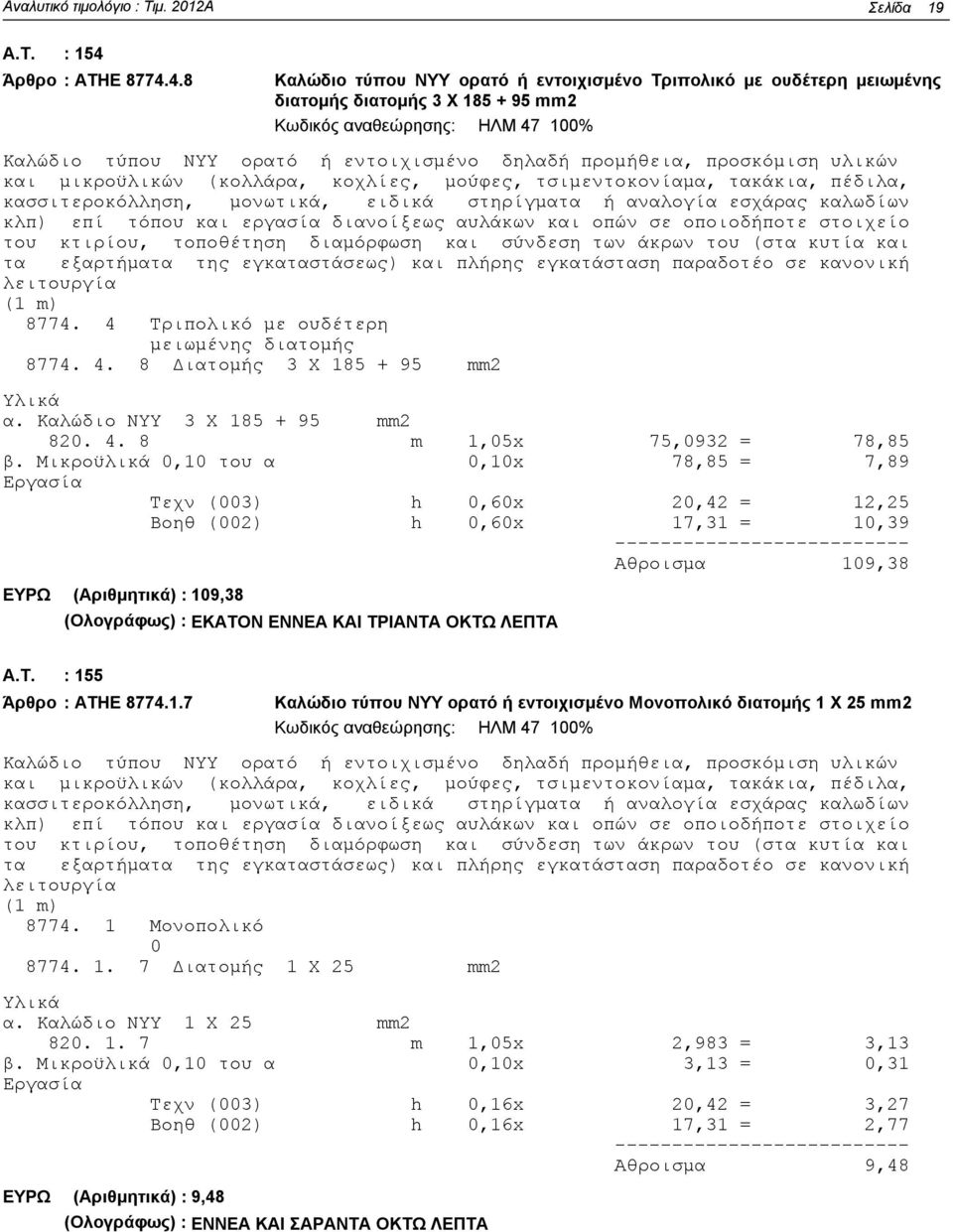

19 Σελίδα 19 : 154 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Τριπολικό με ουδέτερη μειωμένης διατομής διατομής 3 Χ mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Τριπολικό με ουδέτερη μειωμένης διατομής Διατομής 3 Χ mm2 α. Καλώδιο NYY 3 Χ mm m 1,05x 75,0932 = 78,85 β. Μικροϋλικά 0,10 του α 0,10x 78,85 = 7,89 Τεχν (003) h 0,60x 20,42 = 12,25 Βοηθ (002) h 0,60x 17,31 = 10,39 Αθροισμα 109,38 (Αριθμητικά) : 109,38 (Ολογράφως) : ΕΚΑΤΟΝ ΕΝΝΕΑ ΚΑΙ ΤΡΙΑΝΤΑ ΟΚΤΩ ΛΕΠΤΑ : 155 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Μονοπολικό διατομής 1 Χ 25 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Μονοπολικό Διατομής 1 Χ 25 mm2 α. Καλώδιο NYY 1 Χ 25 mm m 1,05x 2,983 = 3,13 β. Μικροϋλικά 0,10 του α 0,10x 3,13 = 0,31 Τεχν (003) h 0,16x 20,42 = 3,27 Βοηθ (002) h 0,16x 17,31 = 2,77 Αθροισμα 9,48 (Αριθμητικά) : 9,48 (Ολογράφως) : ΕΝΝΕΑ ΚΑΙ ΣΑΡΑΝΤΑ ΟΚΤΩ ΛΕΠΤΑ

20 Σελίδα 20 Άρθρο : : 156 ΑΤΗΕ Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος Μονοπολικό διατομής 1 Χ 35 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY γιά τοποθέτηση μέσα στο έδαφος δηλαδή αγωγός, υλικά συνδέσεως και επισημάνσεως (μούφες, κως, πέδιλα, αναλογία οπτοπλίνθων επισημάνσεως, αναλογία άμμου κλπ) και μικροϋλικά επί τόπου και εργασία τοποθετήσεως, διακλαδώσεως δοκιμών μονώσεως γιά πλήρη και κανονική λειτουργία (1 m) Μονοπολικό Διατομής 1 Χ 35 mm2 α. Καλώδιο NYY 1 Χ 35 mm m 1,05x 4,0972 = 4,30 β. Μικροϋλικά 0,02 του α 0,02x 4,30 = 0,09 Τεχν (003) h 0,06x 20,42 = 1,23 Βοηθ (002) h 0,06x 17,31 = 1,04 Αθροισμα 6,66 (Αριθμητικά) : 6,66 (Ολογράφως) : ΕΞΙ ΚΑΙ ΕΞΗΝΤΑ ΕΞΙ ΛΕΠΤΑ : 157 Άρθρο : ΑΤΗΕ Καλώδιο τύπου NYY ορατό ή εντοιχισμένο Μονοπολικό διατομής 1 Χ 95 mm2 Κωδικός αναθεώρησης: ΗΛΜ % Καλώδιο τύπου NYY ορατό ή εντοιχισμένο δηλαδή προμήθεια, προσκόμιση υλικών και μικροϋλικών (κολλάρα, κοχλίες, μούφες, τσιμεντοκονίαμα, τακάκια, πέδιλα, κασσιτεροκόλληση, μονωτικά, ειδικά στηρίγματα ή αναλογία εσχάρας καλωδίων κλπ) επί τόπου και εργασία διανοίξεως αυλάκων και οπών σε οποιοδήποτε στοιχείο του κτιρίου, τοποθέτηση διαμόρφωση και σύνδεση των άκρων του (στα κυτία και τα εξαρτήματα της εγκαταστάσεως) και πλήρης εγκατάσταση παραδοτέο σε κανονική λειτουργία (1 m) Μονοπολικό Διατομής 1 Χ 95 mm2 α. Καλώδιο NYY 1 Χ 95 mm m 1,05x 10,9647 = 11,51 β. Μικροϋλικά 0,10 του α 0,10x 11,51 = 1,15 Τεχν (003) h 0,24x 20,42 = 4,90 Βοηθ (002) h 0,24x 17,31 = 4,15 Αθροισμα 21,71 (Αριθμητικά) : 21,71 (Ολογράφως) : ΕΙΚΟΣΙ ΕΝΑ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΕΝΑ ΛΕΠΤΑ : 158 Άρθρο : ΑΤΗΕ Ν\ Ρευματοδότης βιομηχανικός στεγανός μονοφασικός εντάσεως 16 Α Κωδικός αναθεώρησης: ΗΛΜ % Ρευματοδότης μονοφασικός βιομηχανικός Ρ+Ν+Ε με προστατευτικό κάλλυμα προστασίας Ρ44, εντός πλαστικού μονωτικού υλικού κατάλληλος για χωνευτή ή επίτοιχη τοποθέτηση.περιλαμβάνει την προμήθεια προσκόμιση εγκατάσταση σύνδεση και παράδοση σε λειτουργία N\ Μέσα σε μονωτικό κιβώτιο
