ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΟΛΥΕΣΤΕΡΑ - ΙΝΩΝ ΑΝΘΡΑΚΑ ΜΕΤΑΛΛΙΚΩΝ ΚΟΝΕΩΝ ΨΕΥΔΑΡΓΥΡΟΥ: ΚΑΤΑΣΚΕΥΗ, ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΟΛΥΕΣΤΕΡΑ - ΙΝΩΝ ΑΝΘΡΑΚΑ ΜΕΤΑΛΛΙΚΩΝ ΚΟΝΕΩΝ ΨΕΥΔΑΡΓΥΡΟΥ: ΚΑΤΑΣΚΕΥΗ, ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ"

Transcript

1 ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΠΟΛΥΕΣΤΕΡΑ - ΙΝΩΝ ΑΝΘΡΑΚΑ ΜΕΤΑΛΛΙΚΩΝ ΚΟΝΕΩΝ ΨΕΥΔΑΡΓΥΡΟΥ: ΚΑΤΑΣΚΕΥΗ, ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ι.A. Ασημακόπουλος, Γ. Τσαγκαράκης, Μ. Πιζάνια, Ε. Κανελλοπούλου, Λ. Ζουμπουλάκης Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, 15773, Αθήνα ΠΕΡΙΛΗΨΗ Στα πλαίσια της παρούσας εργασίας κατασκευάστηκαν σύνθετα υλικά πολυεστέρα ινών άνθρακα μεταλλικής κόνεως ψευδαργύρου με τη μέθοδο της προδιαπότισης ( pre-preg ) με σκοπό αυτά να διαθέτουν καλές μηχανικές ιδιότητες αλλά και καλή ηλεκτρική αγωγιμότητα. Ως πολυμερική μήτρα χρησιμοποιήθηκε τόσο εμπορικός πολυεστέρας όσο και πολυεστέρας εργαστηριακής παραγωγής σύνθεσης : μαλεϊκό οξύ και αδιπικό οξύ σε ποσοστά συμμετοχής 60% και 40% αντίστοιχα και αιθυλενογλυκόλη. Επίσης, οι ίνες άνθρακα που χρησιμοποιήθηκαν ήταν συνεχούς (απεριορίστου) μήκους, σε χαμηλό ποσοστό, 15 % v/v, ώστε να διατηρείται χαμηλό το κόστος των συνθέτων υλικών, ενώ η μεταλλική κόνις Zn προστέθηκε σε ποσοστά 0, 5, 10, 20, 30 και 40 % βάρος κατά βάρος (w/w) αποβλέποντας στη μελέτη της συνεισφοράς τους στις μηχανικές και ηλεκτρικές ιδιότητες του τελικού συνθέτου υλικού. Από τις μετρήσεις αντοχής σε διάτμηση και κάμψη, παρατηρείται ότι η προσθήκη κόνεως Zn σε σύνθετα υλικά πολυεστέρα ινών άνθρακα δεν επηρεάζει σχεδόν καθόλου την αντοχή σε διάτμηση, ενώ η αντοχή σε κάμψη μειώνεται αντιστρόφως ανάλογα με τη συγκέντρωση Zn. Συγκεκριμένα, η μεγαλύτερη μείωση της αντοχής σε κάμψη σημειώνεται σε σύνθετα υλικά πολυεστέρα ινών άνθρακα για ποσοστά συμμετοχής 5 και 10 % w/w Zn και φτάνει σε μείωση της τάξης του 19%. Μεταξύ των υπολοίπων δοκιμίων σύνθετου υλικού η μείωση της αντοχής σε κάμψη εξομαλύνεται και διαμορφώνεται σε ποσοστό 10 %. Ως προς τις ηλεκτρικές ιδιότητες των συνθέτων υλικών, αυτά που παρήχθησαν με τις ακόλουθες αναλογίες : πολυεστέρας κόνις Zn σε ποσοστά και εμφανίζουν τιμές ηλεκτρικής αγωγιμότητας της τάξης του 10-4 S/cm. Συμπεραίνεται, λοιπόν, ότι δημιουργούνται αγώγιμοι δρόμοι μέσα στην μήτρα μονωτή και τα σύνθετα υλικά καθίστανται ημιαγωγοί. ΕΙΣΑΓΩΓΗ Τα σύνθετα υλικά χρησιμοποιούνται ευρύτατα από τον άνθρωπο από αρχαιοτάτων χρόνων. Τα σύνθετα υλικά πολυμερικής μήτρας παρουσιάζουν μεγάλο επιστημονικό και τεχνολογικό ενδιαφέρον, καθώς χρησιμοποιούνται σε διάφορες εφαρμογές, όπως σε αθλητικούς εξοπλισμούς, σε ιατρικά προσθετικά μέλη, σε αεροσκάφη της πολεμικής αεροπορίας, σε ηλεκτρικά αγώγιμες κόλλες, κλπ [1-4]. Το πρώτο σύνθετο υλικό βασισμένο σε μήτρα πλαστικού εμφανίστηκε κατά τη δεκαετία του 1920 και επρόκειτο για το βακελίτη (ρητίνη φαινόλης φορμαλδεΰδης). Από την άλλη μεριά, συνήθη πολυμερή μπορούν να καταστούν ηλεκτρικά αγώγιμα με ενσωμάτωση αγώγιμων προσθέτων, όπως μεταλλικών σωματιδίων, αιθάλης (carbon black), ινών άνθρακα. Οι ίνες άνθρακα (CF) παρουσιάζουν υψηλό μέτρο ελαστικότητας, υψηλή εφελκυστική τάση, καθώς επίσης και υψηλή ηλεκτρική αγωγιμότητα (σcf 103 S/cm) [5,6]. Οι εξαιρετικές μηχανικές ιδιότητες των ινών άνθρακα αξιοποιούνται με τη χρήση μιας μήτρας, συνήθως μιας ρητίνης, για την κατασκευή σύνθετου υλικού [1-7]. Προκειμένου να προσδοθεί ηλεκτρική αγωγιμότητα στο σύνθετο υλικό γίνεται την προσθήκη μεταλλικών κόνεων (π.χ. σ Zn =1, S/cm) ή αιθάλης (carbon black) (σ CB = S/cm) κατά την κατασκευή του [8-10]. Τέτοια αγώγιμα σύνθετα υλικά βρίσκουν εφαρμογή σε πολυάριθμα τεχνολογικά πεδία, όπως συσκευές προστασίας υπερφόρτισης, αυτορυθμιζόμενοι θερμαντήρες, χημικοί αισθητήρες κλπ [11]. ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ Στα πλαίσια της παρούσας εργασίας κατασκευάστηκαν σύνθετα υλικά πολυεστέρα ινών άνθρακα μεταλλικής κόνεως ψευδαργύρου με τη μέθοδο της προδιαπότισης ( pre-preg ) με σκοπό αυτά να διαθέτουν καλές μηχανικές ιδιότητες αλλά και καλή ηλεκτρική αγωγιμότητα. Ως πολυμερική μήτρα χρησιμοποιήθηκε τόσο εμπορικός πολυεστέρας όσο και πολυεστέρας εργαστηριακής παραγωγής σύνθεσης : μαλεϊκό οξύ και αδιπικό οξύ σε ποσοστά συμμετοχής 60% και 40% αντίστοιχα και αιθυλενογλυκόλη. Επίσης, οι ίνες άνθρακα που χρησιμοποιήθηκαν ήταν συνεχούς (απεριορίστου) μήκους, σε χαμηλό ποσοστό, 15 % v/v, ώστε να διατηρείται χαμηλό το κόστος των συνθέτων υλικών, ενώ η μεταλλική κόνις Zn προστέθηκε σε ποσοστά 0, 5, 10, 20, 30 και 40 % βάρος κατά βάρος (w/w) αποβλέποντας στη μελέτη της συνεισφοράς τους στις μηχανικές και ηλεκτρικές ιδιότητες του τελικού συνθέτου υλικού. Τα σύνθετα υλικά που παρασκευάστηκαν φαίνονται στον Πίνακα 1 :

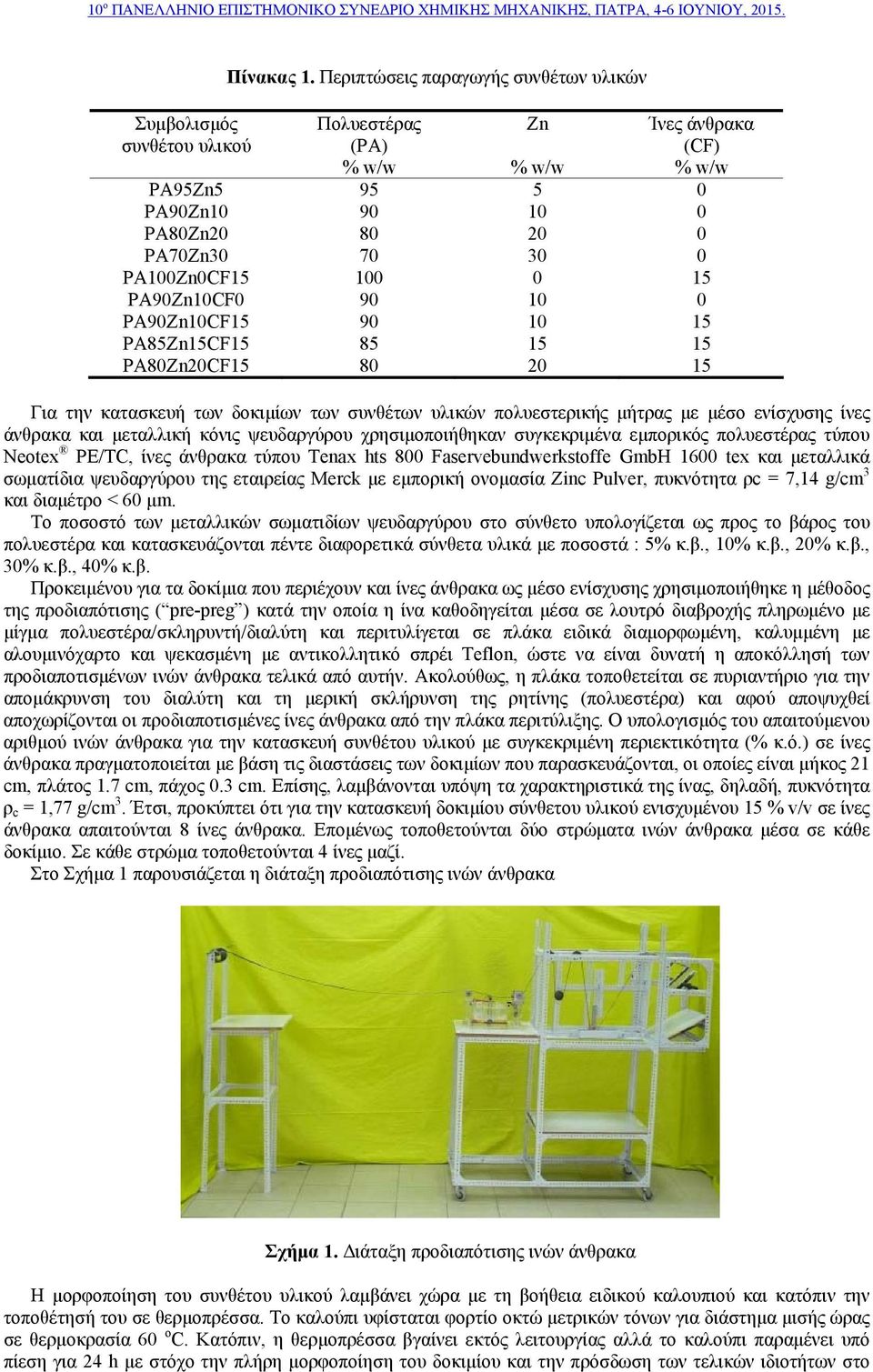

2 Πίνακας 1. Περιπτώσεις παραγωγής συνθέτων υλικών Συμβολισμός συνθέτου υλικού Πολυεστέρας (PA) Zn Ίνες άνθρακα (CF) % w/w % w/w % w/w PA95Zn PA90Zn PA80Zn PA70Zn PA100Zn0CF PA90Zn10CF PA90Zn10CF PA85Zn15CF PA80Zn20CF Για την κατασκευή των δοκιμίων των συνθέτων υλικών πολυεστερικής μήτρας με μέσο ενίσχυσης ίνες άνθρακα και μεταλλική κόνις ψευδαργύρου χρησιμοποιήθηκαν συγκεκριμένα εμπορικός πολυεστέρας τύπου Neotex PE/TC, ίνες άνθρακα τύπου Tenax hts 800 Faservebundwerkstoffe GmbH 1600 tex και μεταλλικά σωματίδια ψευδαργύρου της εταιρείας Merck με εμπορική ονομασία Zinc Pulver, πυκνότητα ρc = 7,14 g/cm 3 και διαμέτρο < 60 μm. Το ποσοστό των μεταλλικών σωματιδίων ψευδαργύρου στο σύνθετο υπολογίζεται ως προς το βάρος του πολυεστέρα και κατασκευάζονται πέντε διαφορετικά σύνθετα υλικά με ποσοστά : 5% κ.β., 10% κ.β., 20% κ.β., 30% κ.β., 40% κ.β. Προκειμένου για τα δοκίμια που περιέχουν και ίνες άνθρακα ως μέσο ενίσχυσης χρησιμοποιήθηκε η μέθοδος της προδιαπότισης ( pre-preg ) κατά την οποία η ίνα καθοδηγείται μέσα σε λουτρό διαβροχής πληρωμένο με μίγμα πολυεστέρα/σκληρυντή/διαλύτη και περιτυλίγεται σε πλάκα ειδικά διαμορφωμένη, καλυμμένη με αλουμινόχαρτο και ψεκασμένη με αντικολλητικό σπρέι Teflon, ώστε να είναι δυνατή η αποκόλλησή των προδιαποτισμένων ινών άνθρακα τελικά από αυτήν. Ακολούθως, η πλάκα τοποθετείται σε πυριαντήριο για την απομάκρυνση του διαλύτη και τη μερική σκλήρυνση της ρητίνης (πολυεστέρα) και αφού αποψυχθεί αποχωρίζονται οι προδιαποτισμένες ίνες άνθρακα από την πλάκα περιτύλιξης. Ο υπολογισμός του απαιτούμενου αριθμού ινών άνθρακα για την κατασκευή συνθέτου υλικού με συγκεκριμένη περιεκτικότητα (% κ.ό.) σε ίνες άνθρακα πραγματοποιείται με βάση τις διαστάσεις των δοκιμίων που παρασκευάζονται, οι οποίες είναι μήκος 21 cm, πλάτος 1.7 cm, πάχος 0.3 cm. Επίσης, λαμβάνονται υπόψη τα χαρακτηριστικά της ίνας, δηλαδή, πυκνότητα ρ c = 1,77 g/cm 3. Έτσι, προκύπτει ότι για την κατασκευή δοκιμίου σύνθετου υλικού ενισχυμένου 15 % v/v σε ίνες άνθρακα απαιτούνται 8 ίνες άνθρακα. Επομένως τοποθετούνται δύο στρώματα ινών άνθρακα μέσα σε κάθε δοκίμιο. Σε κάθε στρώμα τοποθετούνται 4 ίνες μαζί. Στο Σχήμα 1 παρουσιάζεται η διάταξη προδιαπότισης ινών άνθρακα Σχήμα 1. Διάταξη προδιαπότισης ινών άνθρακα Η μορφοποίηση του συνθέτου υλικού λαμβάνει χώρα με τη βοήθεια ειδικού καλουπιού και κατόπιν την τοποθέτησή του σε θερμοπρέσσα. Το καλούπι υφίσταται φορτίο οκτώ μετρικών τόνων για διάστημα μισής ώρας σε θερμοκρασία 60 o C. Κατόπιν, η θερμοπρέσσα βγαίνει εκτός λειτουργίας αλλά το καλούπι παραμένει υπό πίεση για 24 h με στόχο την πλήρη μορφοποίηση του δοκιμίου και την πρόσδωση των τελικών ιδιοτήτων στο

3 σύνθετο υλικό. Δηλαδή, το δοκίμιο ψύχεται σε θερμοκρασία περιβάλλοντος υπό συνθήκες υψηλού φορτίου, ώστε να επιτευχθεί η καλύτερη δυνατή μορφοποίηση. Στο Σχήμα 2 παριστάνεται το καλούπι μορφοποίσης, που χρησιμοποείται για την παραγωγή του συνθέτου υλικού. Σχήμα 2. Καλούπι μορφοποίησης Στο Σχήμα 3 παρατίθεται το διάγραμμα ροής της διαδικασίας παραγωγής συνθέτου υλικού, το οποίο περιλαμβάνει πολυεστερική μήτρα ενισχυμένη με μεταλλικά σωματίδια ψευδαργύρου και ίνες άνθρακα. Με την ολοκλήρωση της παραγωγής του συνθέτου υλικού πραγματοποιούνται μετρήσεις των μηχανικών και ηλεκτρικών ιδιοτήτων του. Σχήμα 3. Διάγραμμα ροής της διαδικασίας παραγωγής συνθέτου υλικού

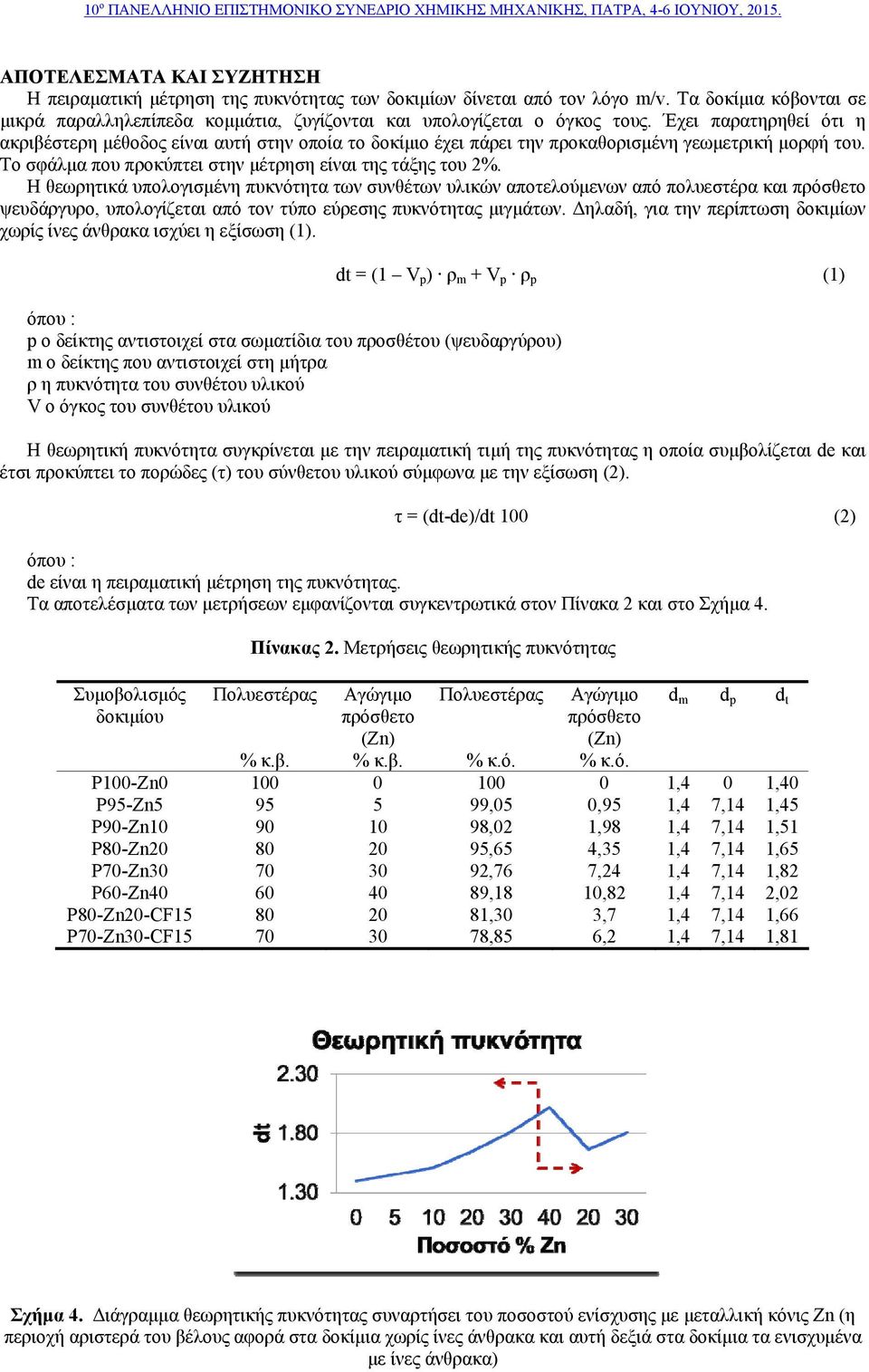

4 ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ Η πειραματική μέτρηση της πυκνότητας των δοκιμίων δίνεται από τον λόγο m/v. Τα δοκίμια κόβονται σε μικρά παραλληλεπίπεδα κομμάτια, ζυγίζονται και υπολογίζεται ο όγκος τους. Έχει παρατηρηθεί ότι η ακριβέστερη μέθοδος είναι αυτή στην οποία το δοκίμιο έχει πάρει την προκαθορισμένη γεωμετρική μορφή του. Το σφάλμα που προκύπτει στην μέτρηση είναι της τάξης του 2%. Η θεωρητικά υπολογισμένη πυκνότητα των συνθέτων υλικών αποτελούμενων από πολυεστέρα και ψευδάργυρο, υπολογίζεται από τον τύπο εύρεσης πυκνότητας μιγμάτων. Δηλαδή, για την περίπτωση δοκιμίων χωρίς ίνες άνθρακα ισχύει η εξίσωση (1). όπου : p ο δείκτης αντιστοιχεί στα σωματίδια του προσθέτου (ψευδαργύρου) m ο δείκτης που αντιστοιχεί στη μήτρα ρ η πυκνότητα του συνθέτου υλικού V ο όγκος του συνθέτου υλικού dt = (1 V p ) ρ m + V p ρ p (1) H θεωρητική πυκνότητα συγκρίνεται με την πειραματική τιμή της πυκνότητας η οποία συμβολίζεται de και έτσι προκύπτει το πορώδες (τ) του σύνθετου υλικού σύμφωνα με την εξίσωση (2). τ = (dt-de)/dt 100 (2) όπου : de είναι η πειραματική μέτρηση της πυκνότητας. Τα αποτελέσματα των μετρήσεων εμφανίζονται συγκεντρωτικά στον Πίνακα 2 και στο Σχήμα 4. Συμοβολισμός δοκιμίου Πίνακας 2. Μετρήσεις θεωρητικής πυκνότητας Πολυεστέρας Πολυεστέρας d m d p d t % κ.β. % κ.β. % κ.ό. % κ.ό. P100-Zn ,4 0 1,40 P95-Zn ,05 0,95 1,4 7,14 1,45 P90-Zn ,02 1,98 1,4 7,14 1,51 P80-Zn ,65 4,35 1,4 7,14 1,65 P70-Zn ,76 7,24 1,4 7,14 1,82 P60-Zn ,18 10,82 1,4 7,14 2,02 P80-Zn20-CF ,30 3,7 1,4 7,14 1,66 P70-Zn30-CF ,85 6,2 1,4 7,14 1,81 Σχήμα 4. Διάγραμμα θεωρητικής πυκνότητας συναρτήσει του ποσοστού ενίσχυσης με μεταλλική κόνις Zn (η περιοχή αριστερά του βέλους αφορά στα δοκίμια χωρίς ίνες άνθρακα και αυτή δεξιά στα δοκίμια τα ενισχυμένα με ίνες άνθρακα)

5 Όπως προκύπτει από το Σχήμα 4 τα δοκίμια που είναι ενισχυμένα με ίνες άνθρακα παρουσιάζουν παραπλήσια πυκνότητα με αυτά που δεν είναι ενισχυμένα με ίνες άνθρακα. Η μέτρηση της σκληρότητας των δοκιμίων που παρασκευάστηκαν γίνεται με βάση το πρότυπο ASTM D2240 με μετρητή σκληρότητας Shore D durometer. To σφάλμα της μέτρησης είναι 2%. Πραγματοποιούνται πέντε μετρήσεις κατά μήκος του κάθε δοκιμίου. Η μεσαία από τις τιμές που προκύπτουν λαμβάνεται ως η πιο αντιπροσωπευτική για το υλικό. Οι τιμές της σκληρότητας των δοκιμίων που μετρήθηκαν φαίνονται στον Πίνακα 3 και στο Σχήμα 5 από το οποίο προκύπτει ότι η σκληρότητα του συνθέτου υλικού παρουσιάζει αύξηση καθώς αυξάνεται το ποσοστό του ψευδαργύρου στο σύνθετο. Πίνακας 3. Μετρήσεις σκληρότητας βάσει ASTM D2240 με μετρητή σκληρότητας Shore D durometer Ποσοστό Ζn Σκληρότητα Shore D durometer % 5% 59, 55, 58, 60, 61 10% 62, 76, 63, 60, 65 20% 59, 70, 61, 65, 61 30% 70, 51, 66, 67, 56 40% 67, 72, 70, 73, Σκληρότητα 0% 10% 20% 30% 40% 50% Σχήμα 5. Διάγραμμα σκληρότητας του συνθέτου υλικού σε συνάρτηση με το ποσοστό του Zn Η μέθοδος που εφαρμόζεται για την μέτρηση της αντοχής σε κάμψη ακολουθεί το πρότυπο ASTM D ή DIN EN ISO 178 ή DIN Τα δοκίμια έχουν μήκος 21 сm, πλάτος 1.7 cm. H αντοχή σε κάμψη δίνεται από την εξίσωση (3): σ = (3FL) / (2bd 2 ) (3) όπου : F το μέγιστο φορτίο (Ν) L η απόσταση των σημείων στήριξης b, d οι διαστάσεις του δοκιμίου. Το πάχος του δοκιμίου είναι b = 3 mm. To πλάτος του δοκιμίου είναι d 1 = 11 mm για το μικρό δοκίμιο και d 2 = 17 mm για το μεγάλο. Οι μετρήσεις δίνονται στον Πίνακα 4.

6 Πίνακας 4. Μετρήσεις μηχανικών ιδιοτήτων (αντοχή σε κάμψη) Συμοβολισμός δοκιμίου Πάχος (d) Πλάτος (b) Αντοχή % κ.β. mm mm MPa P-CF P80-Zn20-CF P70-Zn30-CF P60-Zn40-CF P P95-Zn P90-Zn P80-Zn P70-Zn P60-Zn Τα δοκίμια με ίνες άνθρακα παρουσιάζουν πολλαπλάσια αντοχή σε κάμψη σε σχέση με αυτά χωρίς ίνες άνθρακα. Από την άλλη μεριά, η παρουσία του ψευδαργύρου στο σύνθετο μειώνει την αντοχή σε κάμψη του δοκιμίου. H μέτρηση της αντοχής σε διάτμηση ακολουθεί το πρότυπο ASTM NORM D T. Συγκεκριμένα, η μέθοδος αυτή υπολογίζει την διαστρωματική διάτμηση. Η διαστρωματική διάτμηση δίνεται από την εξίσωση (4): Οι μετρήσεις δίνονται στον Πίνακα 5. τ= 0.75 F/ b d (4) Πίνακας 5. Μετρήσεις μηχανικών ιδιοτήτων (αντοχή σε διάτμηση) Συμοβολισμός δοκιμίου Πάχος (d) Πλάτος (b) Αντοχή % κ.β. mm mm Mpa P-CF ,6 P80-Zn20-CF ,2 P70-Zn30-CF ,9 P60-Zn40-CF ,7 P ,2 P95-Zn ,9 P90-Zn ,7 P80-Zn ,2 P70-Zn ,5 P60-Zn ,3 Η αντοχή σε διάτμηση του συνθέτου υλικού μειώνεται αυξανομένου του ποσοστού του ψευδαργύρου. Αντίθετα, τα δοκίμια με ίνες άνθρακα δεν παρουσιάζουν μεγάλες διαφοροποιήσεις στην αντοχή σε διάτμηση. Η μέθοδος που χρησιμοποιήθηκε για τη μέτρηση των διηλεκτρικών ιδιοτήτων ήταν βάσει των προτύπων ASTM D150 και DIN Το πλάτος της εφαρμοζόμενης τάσης ήταν σταθερό και ίσο με 1000Mv, ενώ το εύρος των συχνοτήτων στο οποίο διεξήχθησαν οι ισόθερμες σαρώσεις ήταν από 10-1 Hz εώς 10 6 Hz. Σε κάθε σάρωση πραγματοποιούνταν μετρήσεις των ηλεκτρικών χαρακτηριστικών σε 80 διαφορετικές συχνότητες. Η ειδική αντίσταση όγκου προσδιορίστηκε σύμφωνα με τα διεθνή πρότυπα ASTM D 257 και DIN 59482, στο ίδιο εύρος θερμοκρασιών, με χρήση της συσκευής High-Resistance Meter 4339 B της εταιρείας Agilent Technologies. Όλα τα δείγματα υποβάλλονται σε ισόθερμες σαρώσεις συχνοτήτων. Ορίζουμε το εύρος των θερμοκρασιών, στο οποίο εξετάζουμε τα δείγματα και το θερμοκρασιακό βήμα. Η θερμοκρασία ελέγχεται από το σύστημα Novotherm με ακρίβεια ± 0,1 o C.

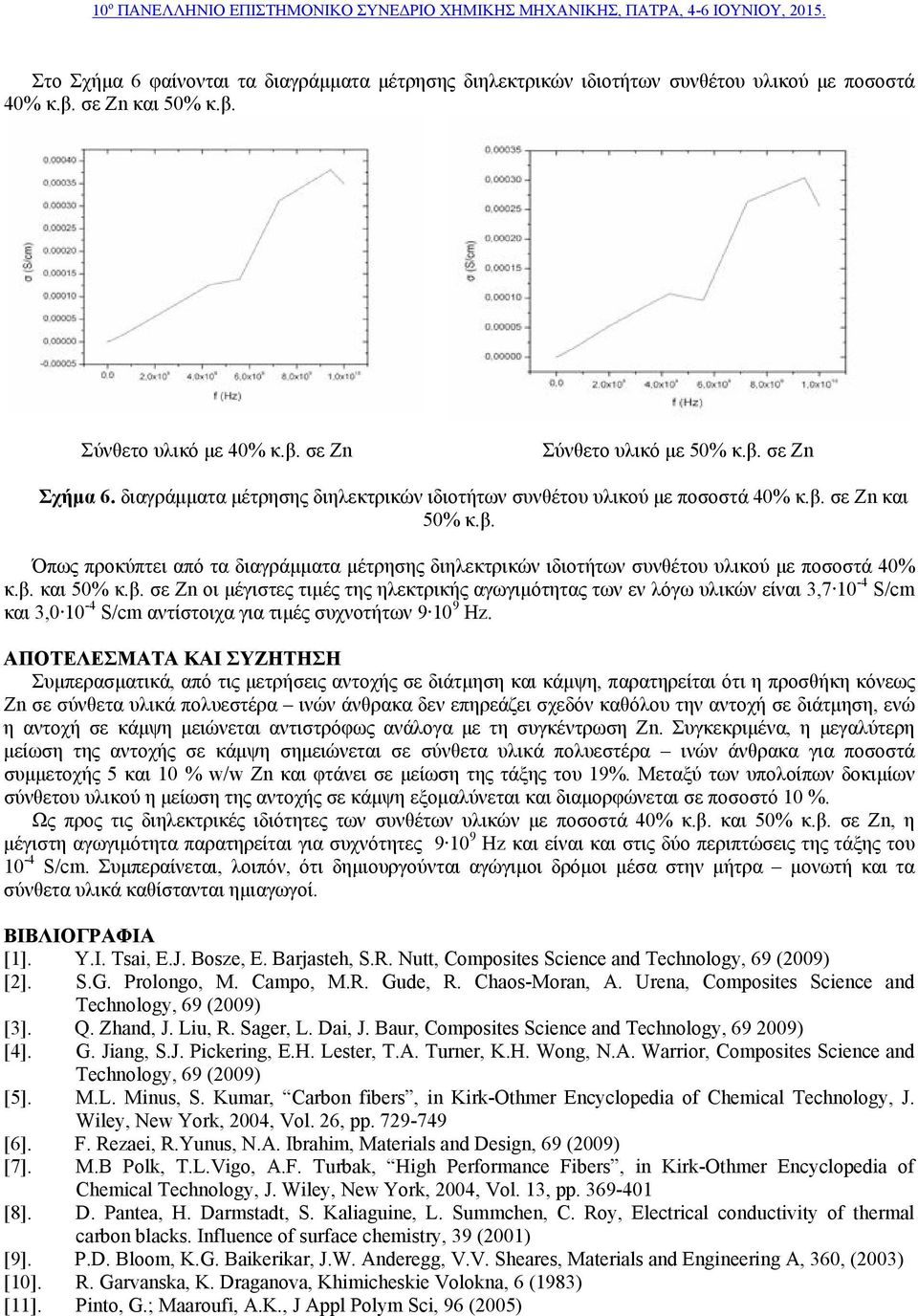

7 Στο Σχήμα 6 φαίνονται τα διαγράμματα μέτρησης διηλεκτρικών ιδιοτήτων συνθέτου υλικού με ποσοστά 40% κ.β. σε Zn και 50% κ.β. Σύνθετο υλικό με 40% κ.β. σε Zn Σύνθετο υλικό με 50% κ.β. σε Zn Σχήμα 6. διαγράμματα μέτρησης διηλεκτρικών ιδιοτήτων συνθέτου υλικού με ποσοστά 40% κ.β. σε Zn και 50% κ.β. Όπως προκύπτει από τα διαγράμματα μέτρησης διηλεκτρικών ιδιοτήτων συνθέτου υλικού με ποσοστά 40% κ.β. και 50% κ.β. σε Zn οι μέγιστες τιμές της ηλεκτρικής αγωγιμότητας των εν λόγω υλικών είναι 3, S/cm και 3, S/cm αντίστοιχα για τιμές συχνοτήτων Hz. ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ Συμπερασματικά, από τις μετρήσεις αντοχής σε διάτμηση και κάμψη, παρατηρείται ότι η προσθήκη κόνεως Zn σε σύνθετα υλικά πολυεστέρα ινών άνθρακα δεν επηρεάζει σχεδόν καθόλου την αντοχή σε διάτμηση, ενώ η αντοχή σε κάμψη μειώνεται αντιστρόφως ανάλογα με τη συγκέντρωση Zn. Συγκεκριμένα, η μεγαλύτερη μείωση της αντοχής σε κάμψη σημειώνεται σε σύνθετα υλικά πολυεστέρα ινών άνθρακα για ποσοστά συμμετοχής 5 και 10 % w/w Zn και φτάνει σε μείωση της τάξης του 19%. Μεταξύ των υπολοίπων δοκιμίων σύνθετου υλικού η μείωση της αντοχής σε κάμψη εξομαλύνεται και διαμορφώνεται σε ποσοστό 10 %. Ως προς τις διηλεκτρικές ιδιότητες των συνθέτων υλικών με ποσοστά 40% κ.β. και 50% κ.β. σε Zn, η μέγιστη αγωγιμότητα παρατηρείται για συχνότητες Hz και είναι και στις δύο περιπτώσεις της τάξης του 10-4 S/cm. Συμπεραίνεται, λοιπόν, ότι δημιουργούνται αγώγιμοι δρόμοι μέσα στην μήτρα μονωτή και τα σύνθετα υλικά καθίστανται ημιαγωγοί. ΒΙΒΛΙΟΓΡΑΦΙΑ [1]. Y.I. Tsai, E.J. Bosze, E. Barjasteh, S.R. Nutt, Composites Science and Technology, 69 (2009) [2]. S.G. Prolongo, M. Campo, M.R. Gude, R. Chaos-Moran, A. Urena, Composites Science and Technology, 69 (2009) [3]. Q. Zhand, J. Liu, R. Sager, L. Dai, J. Baur, Composites Science and Technology, ) [4]. G. Jiang, S.J. Pickering, E.H. Lester, T.A. Turner, K.H. Wong, N.A. Warrior, Composites Science and Technology, 69 (2009) [5]. M.L. Minus, S. Kumar, Carbon fibers, in Kirk-Othmer Encyclopedia of Chemical Technology, J. Wiley, New York, 2004, Vol. 26, pp [6]. F. Rezaei, R.Yunus, N.A. Ibrahim, Materials and Design, 69 (2009) [7]. M.B Polk, T.L.Vigo, A.F. Turbak, High Performance Fibers, in Kirk-Othmer Encyclopedia of Chemical Technology, J. Wiley, New York, 2004, Vol. 13, pp [8]. D. Pantea, H. Darmstadt, S. Kaliaguine, L. Summchen, C. Roy, Electrical conductivity of thermal carbon blacks. Influence of surface chemistry, 39 (2001) [9]. P.D. Bloom, K.G. Baikerikar, J.W. Anderegg, V.V. Sheares, Materials and Engineering A, 360, (2003) [10]. R. Garvanska, K. Draganova, Khimicheskie Volokna, 6 (1983) [11]. Pinto, G.; Maaroufi, A.K., J Appl Polym Sci, 96 (2005)

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών»

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΤΩΝ ΥΛΙΚΩΝ ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» Στα πλαίσια της σύμβασης ανάθεσης

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ

ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ Διευθυντής: Διονύσιος-Ελευθ. Π. Μάργαρης, Αναπλ. Καθηγητής ΕΡΓΑΣΤΗΡΙΑΚΗ

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Σύνθετα υλικά Σύνθετα υλικά

Διαβάστε περισσότερα

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

Προετοιμασία δοκιμίων

Προετοιμασία δοκιμίων Πρότυπες δοκιμές διόγκωσης Δειγματοληψία, αποθήκευση και προετοιμασία δοκιμίων (ISRM, 1999): - Κατά το δυνατόν διατήρηση της φυσικής υγρασίας και της in-situ πυκνότητας των δειγμάτων - Προτιμώνται δείγματα

Διαβάστε περισσότερα

Υλικά με θετικό θερμικό συντελεστή αντίστασης Η εξάρτηση PTC

Υλικά με θετικό θερμικό συντελεστή αντίστασης Η εξάρτηση PTC Υλικά με θετικό θερμικό συντελεστή αντίστασης Η εξάρτηση PTC Ζάννα Βιργινία Αργίνη Επιβλέπων καθηγητής: Πίσσης Π. Η εξάρτηση της αντίστασης ενός υλικού από τη θερμοκρασία. Η εξάρτηση positive temperature

Διαβάστε περισσότερα

Εργαστήριο Συνθέτων Υλικών

Εργαστήριο Συνθέτων Υλικών Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 03 ΔΟΚΙΜΕΣ(TEST) ΤΩΝ ΠΟΛΥΜΕΡΩΝ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Καταστροφικές μέθοδοι 1. Τεχνική διάλυσης της μήτρας

Διαβάστε περισσότερα

Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιούνιος 2016

Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιούνιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Δοκίμιο από PMMA (Poly Methyl MethAcrylate)

Διαβάστε περισσότερα

δακτυλίου ανοίγματος 1.8 mm και διαμέτρου 254 mm. Ποιος είναι ο ρυθμός διατμητικής παραμόρφωσης στα τοιχώματα

δακτυλίου ανοίγματος 1.8 mm και διαμέτρου 254 mm. Ποιος είναι ο ρυθμός διατμητικής παραμόρφωσης στα τοιχώματα Επεξεργασία Πολυμερών - η σειρά ασκήσεων: Ρεολογία/Ρεομετρία Πολυμερών. Σε εργαστήριο πραγματοποιούνται οι ακόλουθες μετρήσεις του ιξώδους με τη χρήση τριχοειδούς ιξωδομέτρου στους ο C: (s ) 5.5 8.3 55

Διαβάστε περισσότερα

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 7 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΑΚΤΙΝΙΚΟ Ε ΡΑΝΟ ΟΛΙΣΘΗΣΗΣ 7.1 Εδρανα Τα έδρανα αποτελούν φορείς στήριξης και οδήγσης κινούµενων µηχανολογικών µερών, όπως είναι οι άξονες, -οι οποίοι καταπονούνται µόνο σε κάµψη

Διαβάστε περισσότερα

Εργαστήριο Συνθέτων Υλικών

Εργαστήριο Συνθέτων Υλικών Εργαστήριο Συνθέτων Υλικών Εργαστηριακή Άσκηση 04 ΥΛΙΚΑ ΕΝΙΣΧΥΣΗΣ Διδάσκων Δρ Κατσιρόπουλος Χρήστος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών 2014-15 1 Ταξινόμηση ΣΥ 2 Διάφοροι Τύποι ινών 3 Ίνες Άνθρακα -υψηλές ειδικές

Διαβάστε περισσότερα

ΦΥΛΛΟ ΑΠΑΝΤΗΣΕΩΝ. Όνομα και Επώνυμο: Όνομα Πατέρα:.. Όνομα Μητέρας:.. Σχολείο:.. Τάξη / Τμήμα:... Εξεταστικό Κέντρο:..

ΦΥΛΛΟ ΑΠΑΝΤΗΣΕΩΝ. Όνομα και Επώνυμο: Όνομα Πατέρα:.. Όνομα Μητέρας:.. Σχολείο:.. Τάξη / Τμήμα:... Εξεταστικό Κέντρο:.. ΦΥΛΛΟ ΑΠΑΝΤΗΣΕΩΝ Όνομα και Επώνυμο: Όνομα Πατέρα:.. Όνομα Μητέρας:.. Σχολείο:.. Τάξη / Τμήμα:... Εξεταστικό Κέντρο:.. ΘΕΜΑ 1 Ο ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ A.1. Παράλληλα συνδεδεμένες είναι οι αντιστάσεις στα κυκλώματα:

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης κάποιου

Διαβάστε περισσότερα

Μεταλλικές Σχάρες Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές

Μεταλλικές Σχάρες Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές Μεταλλικές Σχάρες Διέλευσης Καλωδίων Τεχνικές Οδηγίες & Προδιαγραφές Ο κύριος στόχος της εταιρίας είναι η κατασκευή ποιοτικών προ όντων με: πρακτικό σχεδιασμό αυξημένη αντοχή εύκολη και γρήγορη τοποθέτηση

Διαβάστε περισσότερα

Όργανα μέτρησης διαστάσεων-μάζας. Υπολογισμός πυκνότητας μεταλλικών σωμάτων

Όργανα μέτρησης διαστάσεων-μάζας. Υπολογισμός πυκνότητας μεταλλικών σωμάτων Όργανα μέτρησης διαστάσεων-μάζας. Υπολογισμός πυκνότητας μεταλλικών σωμάτων Συγγραφείς:. Τμήμα, Σχολή Εφαρμοσμένων Επιστημών, ΤΕΙ Κρήτης Περίληψη Στην παρούσα εργαστηριακή άσκηση μετρήσαμε τη διάμετρο

Διαβάστε περισσότερα

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ Άσκηση.1. Εισαγωγή.. Μέθοδος Brinell.3. Μέθοδος Rockwell.4. Μέθοδος Vickers.5. Συσχέτιση αριθμών σκληρότητας.6. Πειραματικό μέρος ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ.1. ΕΙΣΑΓΩΓΗ Η σκληρότητα των υλικών είναι

Διαβάστε περισσότερα

Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 100

Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 100 Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 100 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΠΑΤΡΑ 26504 Ομάδα εκτέλεσης έργου: Αθανάσιος

Διαβάστε περισσότερα

Γ.Χ. Ψαρράς Τμήμα Επιστήμης των Υλικών, Σχολή Θετικών Επιστημών, Πανεπιστήμιο Πατρών, Πάτρα 26 504, Ελλάδα

Γ.Χ. Ψαρράς Τμήμα Επιστήμης των Υλικών, Σχολή Θετικών Επιστημών, Πανεπιστήμιο Πατρών, Πάτρα 26 504, Ελλάδα ΣΥΓΚΡΙΤΙΚΗ ΜΕΛΕΤΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ: ΑΠΟΤΕΛΟΥΜΕΝΑ ΑΠΟ ΘΕΡΜΟ-ΣΚΛΗΡΥΝΟΜΕΝΕΣ ΠΟΛΥΜΕΡΙΚΕΣ ΜΗΤΡΕΣ ΤΡΙΩΝ ΕΙΔΩΝ (ΦΑΙΝΟΛΗΣ-ΦΟΡΜΑΛΔΕΥΔΗΣ, 8 ΔΙΑΦΟΡΕΤΙKΩΝ ΣΥΝΘΕΣΕΩΝ ΑΚΟΡΕΣΤΟΥ ΠΟΛΥΕΣΤΕΡΑ ΚΑΙ ΕΠΟΞΕΙΔΙΚΗΣ) ΚΑΙ ΝΑΝΟ-ΣΩΜΑΤΙΔΙΩΝ

Διαβάστε περισσότερα

ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΣΥΝΑΓΩΓΙΜΟΤΗΤΑ Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ

ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΣΥΝΑΓΩΓΙΜΟΤΗΤΑ Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ ΑEI ΠΕΙΡΑΙΑ(ΤΤ) ΣΤΕΦ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ-ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓ. ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 5 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΣΥΝΑΓΩΓΙΜΟΤΗΤΑ ΕΓΚΑΡΣΙΑ ΡΟΗ ΓΥΡΩ ΑΠΟ ΚΥΛΙΝΔΡΟ Σκοπός της άσκησης Η κατανόηση

Διαβάστε περισσότερα

ΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΠΡΟΒΛΕΨΕΩΝ ΚΑΝΕΠΕ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ ΑΠΟ ΕΝΙΣΧΥΣΕΙΣ ΔΟΚΩΝ ΜΕ ΙΟΠ

ΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΠΡΟΒΛΕΨΕΩΝ ΚΑΝΕΠΕ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ ΑΠΟ ΕΝΙΣΧΥΣΕΙΣ ΔΟΚΩΝ ΜΕ ΙΟΠ ΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΠΡΟΒΛΕΨΕΩΝ ΚΑΝΕΠΕ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ ΑΠΟ ΕΝΙΣΧΥΣΕΙΣ ΔΟΚΩΝ ΜΕ ΙΟΠ ΜΠΕΡΝΑΚΟΣ ΑΝΤΩΝΙΟΣ Περίληψη Στόχος της παρούσας εργασίας είναι η πρακτική εφαρμογή αναλυτικών προβλέψεων του ΚΑΝΕΠΕ

Διαβάστε περισσότερα

Εργαστηριακή Άσκηση 9 Χαρτογράφηση Ηλεκτρικού Πεδίου.

Εργαστηριακή Άσκηση 9 Χαρτογράφηση Ηλεκτρικού Πεδίου. Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Εφαρμοσμένων Μαθηματικών και Φυσικών Επιστημών Όνομα : Κάραλης Νικόλας Α/Μ: 090404 Εργαστηριακή Άσκηση 9 Χαρτογράφηση Ηλεκτρικού Πεδίου. Συνεργάτες: Καλαμαρά Αντιγόνη

Διαβάστε περισσότερα

ΑΣΚΗΣΕΙΣ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΤΩΝ ΥΨΗΛΩΝ ΤΑΣΕΩΝ

ΑΣΚΗΣΕΙΣ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΤΩΝ ΥΨΗΛΩΝ ΤΑΣΕΩΝ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΣΚΗΣΕΙΣ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΤΩΝ ΥΨΗΛΩΝ ΤΑΣΕΩΝ Πανεπιστημιακές παραδόσεις

Διαβάστε περισσότερα

6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC

6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC 6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC Θεωρητικό µέρος Αν µεταξύ δύο αρχικά αφόρτιστων αγωγών εφαρµοστεί µία συνεχής διαφορά δυναµικού ή τάση V, τότε στις επιφάνειές τους θα

Διαβάστε περισσότερα

2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites)

2. Σύνθετα υλικά µε ενίσχυση. ινών (fibrous composites) σωµατιδίων (particulate composites) 3. Στρωµατικά σύνθετα υλικά (laminar composites) ΣΥΝΘΕΤΑ ΥΛΙΚΑ ΒΙΒΛΙΟΓΡΑΦΙΑ 1..Ι. Παντελής (2008) «Μη µεταλλικά τεχνικά υλικά», Εκδ. Παπασωτηρίου (2 η έκδοση), Αθήνα 2. Μ. Ashby, H. Shercliff, D. Cebon (2011) «Υλικά: Μηχανική, επιστήµη, επεξεργασία και

Διαβάστε περισσότερα

ΣΚΑΛΙΕΡΕΣ Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές

ΣΚΑΛΙΕΡΕΣ Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές ΣΚΑΛΙΕΡΕΣ Διέλευσης Καλωδίων Τεχνικές Οδηγίες & Προδιαγραφές Κατάλογος Προϊόντων / Σκοπός και Δομή Ο κύριος στόχος της εταιρίας είναι η κατασκευή ποιοτικών προ όντων με: πρακτικό σχεδιασμό αυξημένη αντοχή

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ Ν. Κεφαλά, Α. Βασιλάκης, Λ. Ζουμπουλάκης Εργαστηριακή Μονάδα Προηγμένων και Συνθέτων Υλικών, Σχολή Χημικών

Διαβάστε περισσότερα

«Επί πτυχίω» εξέταση στο μάθημα «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2018

«Επί πτυχίω» εξέταση στο μάθημα «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2018 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 (25 μονάδες) (Καθ. Β.Ζασπάλης) Σε μια φυσική διεργασία αέριο υδρογόνο

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΟ ΤΟΙΧΩΜΑ

2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΟ ΤΟΙΧΩΜΑ ΑEI ΠΕΙΡΑΙΑ(ΤΤ) ΣΤΕΦ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ-ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓ. ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΣΥΝΘΕΤΟ ΤΟΙΧΩΜΑ ΚΑΡΤΕΣΙΑΝΕΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ Σκοπός της άσκησης

Διαβάστε περισσότερα

b 2 ΠΑΠΑΔΟΠΟΥΛΟΣ ΘΕΟΔΩΡΟΣ

b 2 ΠΑΠΑΔΟΠΟΥΛΟΣ ΘΕΟΔΩΡΟΣ 7 ο Φοιτητικό Συνέδριο «Επισκευές Κατασκευών 1», Μάρτιος 21 ΑΡΙΘΜΗΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ : ΕΝΙΣΧΥΣΗ ΜΕ ΙΝΟΠΛΙΣΜΕΝΑ ΠΟΛΥΜΕΡΗ, ΕΛΕΓΧΟΣ ΜΗΚΟΥΣ ΑΓΚΥΡΩΣΗΣ, ΕΛΕΓΧΟΣ ΔΙΑΤΜΗΤΙΚΩΝ ΤΑΣΕΩΝ ΑΠΟΣΧΙΣΗΣ, ΔΙΑΤΜΗΤΙΚΗ ΕΝΙΣΧΥΣΗ

Διαβάστε περισσότερα

Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 50

Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 50 Πίνακες σχεδιασμού σύμμικτων πλακών με τραπεζοειδές χαλυβδόφυλλο SYMDECK 50 Εγχειρίδιο σχεδιασμού σύμμικτων πλακών σύμφωνα με τον Ευρωκώδικα 3 (ΕΝ 1993.01.03:2006) και τον Ευρωκώδικα 4 (EN 1994.01.04:

Διαβάστε περισσότερα

Σχήµα Π1.1: Η γεννήτρια κρουστικών ρευµάτων EMC 2004 της HILO TEST

Σχήµα Π1.1: Η γεννήτρια κρουστικών ρευµάτων EMC 2004 της HILO TEST Παράρτηµα 1 ΠΕΙΡΑΜΑΤΑ ΥΠΟ ΚΛΙΜΑΚΑ Π1.1 Γεννήτρια κρουστικών ρευµάτων Για τη δηµιουργία του κρουστικού ρεύµατος χρησιµοποιήθηκε η γεννήτρια EMC 2004 της HILO TEST (1500Joule), µε δυνατότητα η τιµή της κορυφής

Διαβάστε περισσότερα

Μηχανική πολυμερών - Ακαδ. έτος , 1 η σειρά ασκήσεων: Μέσα Μοριακά Βάρη πολυμερών

Μηχανική πολυμερών - Ακαδ. έτος , 1 η σειρά ασκήσεων: Μέσα Μοριακά Βάρη πολυμερών Μηχανική πολυμερών - Ακαδ. έτος 2016-2017, 1 η σειρά ασκήσεων: Μέσα Μοριακά Βάρη πολυμερών 1. Να υπολογισθούν τα M, M και ο δείκτης διασποράς δείγματος πολυμερούς το οποίο αποτελείται από ισομοριακές ποσότητες

Διαβάστε περισσότερα

Τεχνικός Κατάλογος σωλήνων ΡΕ ύδρευσης

Τεχνικός Κατάλογος σωλήνων ΡΕ ύδρευσης Τεχνικός Κατάλογος σωλήνων ΡΕ ύδρευσης Σωλήνες Ύδρευσης Πολυαιθυλενίου 1 Γενικά χαρακτηριστικά των σωλήνων πολυαιθυλενίου Οι σωλήνες πολυαιθυλενίου έχουν τα παρακάτω κοινά χαρακτηριστικά: Μικρό ειδικό

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος Φουντουκίδης

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Γ. Κακάλη, Αν. Καθ. Ε.Μ.Π. Α. Γάκη, Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 6 Παρασκευή ασβεσταργιλικών ενώσεων µε τη µέθοδο πολυµερισµού αρχικών διαλυµάτων και τη χρήση

Διαβάστε περισσότερα

4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron

4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron Τα ηλεκτρόνια στα Μέταλλα Α. Χωρίς ηλεκτρικό πεδίο: 1. Τι είδους κίνηση κάνουν τα ηλεκτρόνια; Τα ηλεκτρόνια συγκρούονται μεταξύ τους; 2. Πόσα ηλεκτρόνια περνάνε προς τα δεξιά και πόσα προς τας αριστερά

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ

ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ ΟΔΗΓΙΕΣ ΕΡΓΑΣΤΗΡΙΑΚΗΣ ΑΣΚΗΣΗΣ ΥΓΡΗΣ ΕΚΧΥΛΙΣΗΣ Ελένη Παντελή, Υποψήφια Διδάκτορας Γεωργία Παππά, Δρ. Χημικός Μηχανικός

Διαβάστε περισσότερα

Πυκνότητα στερεών σωμάτων κυλινδρικού σχήματος

Πυκνότητα στερεών σωμάτων κυλινδρικού σχήματος Χρήση διαστημόμετρου για εύρεση πυκνότητας στερεών σωμάτων γεωμετρικού σχήματος Προκειμένου να υπολογιστεί η πυκνότητα σε στερεά σώματα γεωμετρικού σχήματος πραγματοποιούνται μετρήσεις α) της μάζας τους

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Εργαστηριακό Μέρος Ενότητα 8: Εργαστηριακός Έλεγχος Σκυροδέματος Ευάγγελος Φουντουκίδης

Διαβάστε περισσότερα

Μικροκυματική μέτρηση σχετικής υγρασίας καρπών στα 2.8 GHz

Μικροκυματική μέτρηση σχετικής υγρασίας καρπών στα 2.8 GHz Μικροκυματική μέτρηση σχετικής υγρασίας καρπών στα 2.8 GHz Κουφογιάννης Ιωάννης, Πιπής Κωνσταντίνος ikoufis@ee.auth.gr, napoli2004@yahoo.gr Προπτυχιακοί φοιτητές Τομέας Τηλεπικοινωνιών Τμήμα Ηλεκτρολόγων

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση

Διαβάστε περισσότερα

8 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ

8 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ 8.1 8 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΩΣΤΙΚΟ ΕΔΡΑΝΟ ΟΛΙΣΘΗΣΗΣ 8.1. Εισαγωγή Το απλό επίπεδο ωστικό έδρανο ολίσθησης (Σχήμα 8.1) είναι ίσως η απλούστερη περίπτωση εφαρμογής της εξίσωσης Reynolds που περιγράφει τη

Διαβάστε περισσότερα

2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος

2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος 2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος Όπως είναι γνωστό από την καθημερινή εμπειρία τα περισσότερα σώματα που χρησιμοποιούνται στις ηλεκτρικές ηλεκτρονικές

Διαβάστε περισσότερα

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ Ti ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ Ε. Πουλάκης, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου

Διαβάστε περισσότερα

ΚΟΚΚΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΕΔΑΦΩΝ

ΚΟΚΚΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΕΔΑΦΩΝ ΑΚΑΔΗΜΑΪΚΟ ΕΤΟΣ : 2017-2018 ΠΑΡΟΥΣΙΑΣΗ ΤΗΣ ΕΡΓΑΣΤΗΡΙΑΚΗΣ ΔΟΚΙΜΗΣ: ΚΟΚΚΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΕΔΑΦΩΝ Επιστημονικός Συνεργάτης: Δρ. Αλέξανδρος Βαλσαμής, Πολιτικός Μηχανικός Εργαστηριακός Υπεύθυνος: Παναγιώτης

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών 1 Επιτυχημένο προϊόν: Αποδίδει καλά. Καλή αξία σε σχέση με το κόστος. Προσφέρει ευχαρίστηση στον χρήστη. ΥΛΙΚΑ

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 6 Τίτλος: Μέτρηση ανοικτού πορώδους υλικών Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης Ν., Κωστογλούδης

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη

ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ. Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΚΑΤΕΡΓΑΣΙΕΣ ΜΟΡΦΟΠΟΙΗΣΗΣ Δρ. Φ. Σκιττίδης, Δρ. Π. Ψυλλάκη ΔΙΕΡΓΑΣΙΕΣ ΠΑΡΑΓΩΓΗΣ ΠΡΟΪΟΝΤΩΝ Ορυκτά Πρώτες ύλες Κεραμικά Οργανικά υλικά (πετρέλαιο, άνθρακας) Μέταλλα (ελατά και όλκιμα) Μεταλλικός δεσμός Κεραμικά

Διαβάστε περισσότερα

Προεμποτισμός Τεχνικές. Μορφοποίηση σύνθετων πολυμερικής μήτρας - ΕΜΤ

Προεμποτισμός Τεχνικές. Μορφοποίηση σύνθετων πολυμερικής μήτρας - ΕΜΤ Μορφοποίηση σύνθετων πολυμερικής μήτρας Προεμποτισμός Τεχνικές Σεπ-15 Γ. Βοσνιάκος Μορφοποίηση σύνθετων πολυμερικής μήτρας - ΕΜΤ Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

ΕΠΕΣ. Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας

ΕΠΕΣ. Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας Ουρανια Τσιούλου Λέκτορας Πανεπιστήμιο Μπράιτον, O.Tsioulou@brighton.ac.uk Ανδρέας Λαμπρόπουλος Επίκουρος Καθηγητής Πανεπιστήμιο Μπράιτον, A.Lampropoulos@brighton.ac.uk

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 2 Τίτλος: Προσδιορισμός του συντελεστή γραμμικής θερμικής διαστολής, του σημείου μετατροπής (Τ g ) και του σημείου μαλακύνσεως (Μ g ) του γυαλιού

Διαβάστε περισσότερα

ΣΥΝΔΥΑΣΜΟΣ ΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΔΙΑΧΥΣΗΣ ΣΤΟΥΣ ΠΟΡΟΥΣ ΜΕ ΚΙΝΗΤΙΚΗ ΕΠΙΦΑΝΕΙΑΚΗΣ ΑΝΤΙΔΡΑΣΗΣ

ΣΥΝΔΥΑΣΜΟΣ ΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΔΙΑΧΥΣΗΣ ΣΤΟΥΣ ΠΟΡΟΥΣ ΜΕ ΚΙΝΗΤΙΚΗ ΕΠΙΦΑΝΕΙΑΚΗΣ ΑΝΤΙΔΡΑΣΗΣ ΣΥΝΔΥΑΣΜΟΣ ΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΔΙΑΧΥΣΗΣ ΣΤΟΥΣ ΠΟΡΟΥΣ ΜΕ ΚΙΝΗΤΙΚΗ ΕΠΙΦΑΝΕΙΑΚΗΣ ΑΝΤΙΔΡΑΣΗΣ Παράγοντας Αποτελεσματικότητας Ειδικά για αντίδραση πρώτης τάξης, ο παράγοντας αποτελεσματικότητας ισούται προς ε = C

Διαβάστε περισσότερα

Εισαγωγή. 1.1 Ο κόσμος των υλικών

Εισαγωγή. 1.1 Ο κόσμος των υλικών Εισαγωγή 1 1 Εισαγωγή Βατάλης Αργύρης 1.1 Ο κόσμος των υλικών Tα υλικά αποτελούν μέρος της βάσης όλων των τεχνολογικών εξελίξεων. Όλες οι ανθρώπινες δραστηριότητες και το επίπεδο ζωής επηρεάζονται σε μεγάλο

Διαβάστε περισσότερα

ΕΝΙΣΧΥΣΗ ΔΟΚΩΝ ΜΕ ΠΡΟΕΝΤΕΤΑΜΕΝΑ ΦΥΛΛΑ ΙΟΠ : ΔΥΟ ΔΙΑΦΟΡΕΤΙΚΕΣ ΜΕΘΟΔΟΙ ΠΡΟΕΝΤΑΣΗΣ ΚΑΙ ΑΓΚΥΡΩΣΗΣ ΤΩΝ ΦΥΛΛΩΝ ΙΟΠ

ΕΝΙΣΧΥΣΗ ΔΟΚΩΝ ΜΕ ΠΡΟΕΝΤΕΤΑΜΕΝΑ ΦΥΛΛΑ ΙΟΠ : ΔΥΟ ΔΙΑΦΟΡΕΤΙΚΕΣ ΜΕΘΟΔΟΙ ΠΡΟΕΝΤΑΣΗΣ ΚΑΙ ΑΓΚΥΡΩΣΗΣ ΤΩΝ ΦΥΛΛΩΝ ΙΟΠ 9ο Φοιτητικό Συνέδριο «Επισκευές Κατασκευών 03», Μάρτιος 2003 ΕΝΙΣΧΥΣΗ ΔΟΚΩΝ ΜΕ ΠΡΟΕΝΤΕΤΑΜΕΝΑ ΦΥΛΛΑ ΙΟΠ : ΔΥΟ ΔΙΑΦΟΡΕΤΙΚΕΣ ΜΕΘΟΔΟΙ ΠΡΟΕΝΤΑΣΗΣ ΚΑΙ ΑΓΚΥΡΩΣΗΣ ΤΩΝ ΦΥΛΛΩΝ ΙΟΠ ΣΤΑΜΟΣ ΣΤΑΜΑΤΙΟΣ Περίληψη Τα σύνθετα

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 4 Φαινόμενο Hall

ΑΣΚΗΣΗ 4 Φαινόμενο Hall ΑΣΚΗΣΗ 4 Φαινόμενο all Απαραίτητα όργανα και υλικά 4.1 Απαραίτητα όργανα και υλικά 1. Τροφοδοτικό ρυθμιζόμενης DC τάσης 0 έως 20V, 10Α. 2. Ενισχυτής ηλεκτρικής τάσης. 3. Ηλεκτρομαγνήτης ο οποίος αποτελείται:

Διαβάστε περισσότερα

7 Κινητική Θραύσης Σωματιδίων σε Σφαιρόμυλο

7 Κινητική Θραύσης Σωματιδίων σε Σφαιρόμυλο 7 Κινητική Θραύσης Σωματιδίων σε Σφαιρόμυλο 7. Θεωρία Η ελάττωση του μεγέθους κόκκων με θραύση είναι μία σπουδαία διεργασία σε βιομηχανίες όπως εξαγωγής ορυκτών, μεταλλουργίας, παραγωγής ενέργειας και

Διαβάστε περισσότερα

Θέµα 1 ο. iv) πραγµατοποιεί αντιστρεπτές µεταβολές.

Θέµα 1 ο. iv) πραγµατοποιεί αντιστρεπτές µεταβολές. ΜΑΘΗΜΑ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Θέµα 1 ο α) Ορισµένη ποσότητα ιδανικού αερίου πραγµατοποιεί µεταβολή AB από την κατάσταση A (p, V, T ) στην κατάσταση B (p, V 1, T ). i) Ισχύει V 1 = V. ii) Η µεταβολή παριστάνεται

Διαβάστε περισσότερα

Γραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2017

Γραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2017 Ερώτηση 1 (10 μονάδες) - ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης

Διαβάστε περισσότερα

Ιδιότητες Ψυχρής Ροής Προϊόντων Πετρελαίου

Ιδιότητες Ψυχρής Ροής Προϊόντων Πετρελαίου ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Σχολή Χημικών Μηχανικών Τομέας Σύνθεση & Ανάπτυξης Βιομηχανικών Διεργασιών & Συστημάτων Εργαστήριο Καυσίμων & Λιπαντικών Εργαστηριακή Άσκηση Ιδιότητες Ψυχρής Ροής Προϊόντων

Διαβάστε περισσότερα

Τμήμα Φυσικής Πανεπιστημίου Κύπρου Χειμερινό Εξάμηνο 2016/2017 ΦΥΣ102 Φυσική για Χημικούς Διδάσκων: Μάριος Κώστα. ΔΙΑΛΕΞΗ 14 Πυκνωτές Διηλεκτρικά

Τμήμα Φυσικής Πανεπιστημίου Κύπρου Χειμερινό Εξάμηνο 2016/2017 ΦΥΣ102 Φυσική για Χημικούς Διδάσκων: Μάριος Κώστα. ΔΙΑΛΕΞΗ 14 Πυκνωτές Διηλεκτρικά Τμήμα Φυσικής Πανεπιστημίου Κύπρου Χειμερινό Εξάμηνο 2016/2017 ΦΥΣ102 Φυσική για Χημικούς Διδάσκων: Μάριος Κώστα ΔΙΑΛΕΞΗ 14 Πυκνωτές Διηλεκτρικά ΦΥΣ102 1 Πυκνωτές Ένας πυκνωτής αποτελείται από δύο αγωγούς

Διαβάστε περισσότερα

Άσκηση 2 : Μέτρηση Διαπερατότητας πλαστικών στους υδρατμούς

Άσκηση 2 : Μέτρηση Διαπερατότητας πλαστικών στους υδρατμούς ΤΜΗΜΑ ΤΕΧΝΟΛΟΓΙΑΣ ΤΡΟΦΙΜΩΝ Εργαστήριο Συσκευασίας Τροφίμων Άσκηση : Μέτρηση Διαπερατότητας πλαστικών στους υδρατμούς Πειραματικές Μετρήσεις Χρόνος (h) Βάρος σάκου La Πίνακας βάρους σακιδίων συναρτήσει

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 09 Σύνθετα Υλικά Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Σύσταση

Διαβάστε περισσότερα

ΔΕΙΓΜΑΤΟΛΗΨΙΑ ΝΩΠΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ζ. Ν. ΧΡΗΣΤΟΥ ΕΤΕΠ / ΤΕΙ. Δ. ΕΛΛΑΔΑΣ/ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ/ ΕΡΓΑΣΤΗΡΙΟ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΔΕΙΓΜΑΤΟΛΗΨΙΑ ΝΩΠΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ζ. Ν. ΧΡΗΣΤΟΥ ΕΤΕΠ / ΤΕΙ. Δ. ΕΛΛΑΔΑΣ/ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ/ ΕΡΓΑΣΤΗΡΙΟ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΔΕΙΓΜΑΤΟΛΗΨΙΑ ΝΩΠΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ζ. Ν. ΧΡΗΣΤΟΥ ΕΤΕΠ / ΤΕΙ. Δ. ΕΛΛΑΔΑΣ/ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ/ ΕΡΓΑΣΤΗΡΙΟ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΔΕΙΓΜΑΤΟΛΗΨΙΕΣ ΤΙ (θέλω να προσδιορίσω) ΠΩΣ (Εξοπλισμός, εργαστηριακός,

Διαβάστε περισσότερα

Υπολογισμός Παροχής Μάζας σε Αγωγό Τετραγωνικής Διατομής

Υπολογισμός Παροχής Μάζας σε Αγωγό Τετραγωνικής Διατομής ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΕΝΕΡΓΕΙΑΣ, ΑΕΡΟΝΑΥΤΙΚΗΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ I Υπολογισμός

Διαβάστε περισσότερα

ΥΛΙΚΑ ΧΑΛΥΒΑΣ. Θερμής ελάσεως (ΕΝ10025) : 1. S225 (fy=235n/mm 2 fu=360n/mm 2 ) 2. S275 (fy=270n/mm2 fu=430n/mm2) 3. S355 (fy=355n/mm2 fu=510n/mm2)

ΥΛΙΚΑ ΧΑΛΥΒΑΣ. Θερμής ελάσεως (ΕΝ10025) : 1. S225 (fy=235n/mm 2 fu=360n/mm 2 ) 2. S275 (fy=270n/mm2 fu=430n/mm2) 3. S355 (fy=355n/mm2 fu=510n/mm2) ΥΛΙΚΑ ΧΑΛΥΒΑΣ Ψυχρής ελάσεως (ΕΝ10147) : 1. FeE 220G (fy=220n/mm 2 fu=300n/mm 2 ) 2. FeE 250G (fy=250n/mm2 fu=330n/mm2) 3. FeE 280G (fy=280n/mm2 fu=360n/mm2) Θερμής ελάσεως (ΕΝ10025) : 1. S225 (fy=235n/mm

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΚΙΝΗΜΑΤΙΚΟ ΙΞΩΔΕΣ ΔΙΑΦΑΝΩΝ ΚΑΙ ΑΔΙΑΦΑΝΩΝ ΥΓΡΩΝ (ASTM D 445, IP 71)

ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΚΙΝΗΜΑΤΙΚΟ ΙΞΩΔΕΣ ΔΙΑΦΑΝΩΝ ΚΑΙ ΑΔΙΑΦΑΝΩΝ ΥΓΡΩΝ (ASTM D 445, IP 71) ΘΕΩΡΙΑ Ιξώδες ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΚΙΝΗΜΑΤΙΚΟ ΙΞΩΔΕΣ ΔΙΑΦΑΝΩΝ ΚΑΙ ΑΔΙΑΦΑΝΩΝ ΥΓΡΩΝ (ASTM D 445, IP 71) Το ιξώδες είναι η ιδιότητα που έχει ένα ρευστό να παρουσιάζει αντίσταση κατά τη ροή του, ως αποτέλεσμα

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ Ι ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΚΑΙ ΑΝΤΙΣΤΑΣΗ

ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ Ι ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΚΑΙ ΑΝΤΙΣΤΑΣΗ ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ Ι ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΚΑΙ ΑΝΤΙΣΤΑΣΗ 1 1. ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ Το ηλεκτρικό ρεύμα είναι ροή ηλεκτρικών φορτίων. Θεωρούμε ότι έχουμε για συγκέντρωση φορτίου που κινείται και διέρχεται κάθετα από

Διαβάστε περισσότερα

Τα καλούπια. Ι Απόστολου Κωνσταντινίδη

Τα καλούπια. Ι Απόστολου Κωνσταντινίδη Τόµος Α 2.2 Τα καλούπια Τα στοιχεία των καλουπιών για την κατασκευή δοµικών στοιχείων οπλισµένου σκυροδέµατος, χωρίζονται σε τέσσερεις κατηγορίες: 1. Επιφανειακά στοιχεία ή πετσώµατα 2. Οριζόντια φέροντα

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Δυσκαμψία & βάρος: πυκνότητα και μέτρα ελαστικότητας

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Δυσκαμψία & βάρος: πυκνότητα και μέτρα ελαστικότητας ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Δυσκαμψία & βάρος: πυκνότητα και μέτρα ελαστικότητας Αντοχή και Δυσκαμψία (Strength and Stiffness) Η τάση (stress) εφαρμόζεται σ ένα υλικό μέσω της φόρτισής του Παραμόρφωση

Διαβάστε περισσότερα

F el = z k e 0 (3) F f = f k v k (4) F tot = z k e 0 x f kv k (5)

F el = z k e 0 (3) F f = f k v k (4) F tot = z k e 0 x f kv k (5) Κίνηση των ιόντων υπό την επίδραση ηλεκτρικού πεδίου Αντώνης Καραντώνης 15 Μαρτίου 2011 1 Σκοπός της άσκησης Σκοπός της άσκησης είναι ο προσδιορισμός της οριακής ταχύτητας των ιόντων υπό την επίδραση ηλεκτρικού

Διαβάστε περισσότερα

Εργαστηριακή Άσκηση 30 Μέτρηση του συντελεστή θερμικής αγωγιμότητας υλικών.

Εργαστηριακή Άσκηση 30 Μέτρηση του συντελεστή θερμικής αγωγιμότητας υλικών. Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Εφαρμοσμένων Μαθηματικών και Φυσικών Επιστημών Όνομα : Κάραλης Νικόλας Α/Μ: 944 Εργαστηριακή Άσκηση 3 Μέτρηση του συντελεστή θερμικής αγωγιμότητας υλικών. Συνεργάτες:

Διαβάστε περισσότερα

Μέτρηση ιξώδους λιπαντικών

Μέτρηση ιξώδους λιπαντικών 5 η Εργαστηριακή Άσκηση Μέτρηση ιξώδους λιπαντικών Εργαστήριο Τριβολογίας Μάιος 2011 Αθανάσιος Μουρλάς Η λίπανση Ως λίπανση ορίζεται η παρεμβολή μεταξύ των δύο στοιχείων του τριβοσυστήματος τρίτου κατάλληλου

Διαβάστε περισσότερα

Ποιοτικός Έλεγχος Ενίσχυσης Κατασκευών µε Σύνθετα Υλικά

Ποιοτικός Έλεγχος Ενίσχυσης Κατασκευών µε Σύνθετα Υλικά Ποιοτικός Έλεγχος Ενίσχυσης Κατασκευών µε Σύνθετα Υλικά ρ. Κώστας Π. Αντωνόπουλος Πολιτικός Μηχανικός ReTech S.A. Ηµερίδα «Ενίσχυση κτιρίων µε σύνθετα υλικά» ΤΕΕ Τρίτη 6 Νοεµβρίου 2007 Ποιοτικός Έλεγχος

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ & ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΩΝ ΕΦΑΡΜΟΓΩΝ, ΗΛΕΚΤΡΟΟΠΤΙΚΗΣ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΛΙΚΩΝ Καθ. Η. Ν. Γλύτσης, Tηλ.: 210-7722479 - e-mil:

Διαβάστε περισσότερα

ΑΝΙΧΝΕΥΣΗ ΤΟΥ ΜΗΧΑΝΙΚΑ ΔΙΑΧΩΡΙΣΜΕΝΟΥ ΚΡΕΑΤΟΣ ΣΕ ΑΛΛΑΝΤΙΚΑ ΘΕΡΜΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΕ ΤΕΧΝΙΚΗ ΕΠΑΓΩΓΙΚΑ ΣΥΖΕΥΓΜΕΝΟΥ ΠΛΑΣΜΑΤΟΣ - ΦΑΣΜΑΤΟΜΕΤΡΙΑΣ ΜΑΖΑΣ

ΑΝΙΧΝΕΥΣΗ ΤΟΥ ΜΗΧΑΝΙΚΑ ΔΙΑΧΩΡΙΣΜΕΝΟΥ ΚΡΕΑΤΟΣ ΣΕ ΑΛΛΑΝΤΙΚΑ ΘΕΡΜΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΕ ΤΕΧΝΙΚΗ ΕΠΑΓΩΓΙΚΑ ΣΥΖΕΥΓΜΕΝΟΥ ΠΛΑΣΜΑΤΟΣ - ΦΑΣΜΑΤΟΜΕΤΡΙΑΣ ΜΑΖΑΣ ΑΝΙΧΝΕΥΣΗ ΤΟΥ ΜΗΧΑΝΙΚΑ ΔΙΑΧΩΡΙΣΜΕΝΟΥ ΚΡΕΑΤΟΣ ΣΕ ΑΛΛΑΝΤΙΚΑ ΘΕΡΜΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΕ ΤΕΧΝΙΚΗ ΕΠΑΓΩΓΙΚΑ ΣΥΖΕΥΓΜΕΝΟΥ ΠΛΑΣΜΑΤΟΣ - ΦΑΣΜΑΤΟΜΕΤΡΙΑΣ ΜΑΖΑΣ Ι. Σαρακατσιάνος Τμήμα Χημικών Μηχανικών, Αριστοτέλειο

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

2 Μετάδοση θερμότητας με εξαναγκασμένη μεταφορά

2 Μετάδοση θερμότητας με εξαναγκασμένη μεταφορά 2 Μετάδοση θερμότητας με εξαναγκασμένη μεταφορά 2.1 Εισαγωγή Η θερμοκρασιακή διαφορά μεταξύ δυο σημείων μέσα σ' ένα σύστημα προκαλεί τη ροή θερμότητας και, όταν στο σύστημα αυτό περιλαμβάνεται ένα ή περισσότερα

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΕΝΟΡΓΑΝΗΣ ΑΝΑΛΥΣΗΣ

ΕΡΓΑΣΤΗΡΙΟ ΕΝΟΡΓΑΝΗΣ ΑΝΑΛΥΣΗΣ ΕΡΓΑΣΤΗΡΙΟ ΕΝΟΡΓΑΝΗΣ ΑΝΑΛΥΣΗΣ Οδηγός Συγγραφής Εργαστηριακών Αναφορών Εξώφυλλο Στην πρώτη σελίδα περιέχονται: το όνομα του εργαστηρίου, ο τίτλος της εργαστηριακής άσκησης, το ονοματεπώνυμο του σπουδαστή

Διαβάστε περισσότερα

1 η ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΑΠΛΟ ΤΟΙΧΩΜΑ

1 η ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΑΠΛΟ ΤΟΙΧΩΜΑ ΑEI ΠΕΙΡΑΙΑ (ΤΤ) ΣΤΕΦ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ-ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓ. ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 1 η ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΑΓΩΓΙΜΟΤΗΤΑ ΣΕ ΑΠΛΟ ΤΟΙΧΩΜΑ Σκοπός της άσκησης Η κατανόηση της χρήσης της εξίσωσης Fourier

Διαβάστε περισσότερα

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles)

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) 1. Εισαγωγή Γενική Περιγραφή Δοκιμής Η δοκιμή της αντοχής των αδρανών σε τριβή και κρούση ή αλλιώς «δοκιμή Los Angeles (LA)» υπάγεται στους ελέγχους σκληρότητας

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018

Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018 Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 018 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ

Διαβάστε περισσότερα

ΤΕΧΝΙΚΟΣ ΚΑΤΑΛΟΓΟΣ PDF created with pdffactory trial versi on www.softwarelabs.com

ΤΕΧΝΙΚΟΣ ΚΑΤΑΛΟΓΟΣ PDF created with pdffactory trial versi on www.softwarelabs.com ΤΕΧΝΙΚΟΣ ΚΑΤΑΛΟΓΟΣ Περιεχόμενα Κάλυμμα φρεατίου μη τυποποιημένων διαστάσεων 5 Κιγκλίδωμα ασφαλείας τύπος Α 7 Κιγκλίδωμα ασφαλείας τύπος Β 9 Κλίμακα (ανεμόσκαλα) ασφαλείας 11 Σχάρα (γραδελάδα) τύπος 40x40x25mm

Διαβάστε περισσότερα

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου ΤΣΙΜΕΝΤΟ 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου 1. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το τσιμέντο είναι τεχνητή λεπτόκοκκη κονία, η οποία παρασκευάζεται με λεπτή άλεση του κλίνκερ. Κλίνκερ

Διαβάστε περισσότερα

Αγωγιμότητα στα μέταλλα

Αγωγιμότητα στα μέταλλα Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΚΑΤΕΥΘΥΝΣΗΣ Β ΛΥΚΕΙΟΥ

ΦΥΣΙΚΗ ΚΑΤΕΥΘΥΝΣΗΣ Β ΛΥΚΕΙΟΥ Φυσική Κατεύθυνσης Β Λυκείου ΦΥΣΙΚΗ ΚΑΤΕΥΘΥΝΣΗΣ Β ΛΥΚΕΙΟΥ κ ΙΑΓΩΝΙΣΜΑ Β Θέµα ο Να επιλέξετε τη σωστή απάντηση σε κάθε µία από τις παρακάτω ερωτήσεις: Σε ισόχωρη αντιστρεπτή θέρµανση ιδανικού αερίου, η

Διαβάστε περισσότερα

ΔΙΕΘΝΕΣ ΣΥΣΤΗΜΑ ΜΟΝΑΔΩΝ (S.I.)

ΔΙΕΘΝΕΣ ΣΥΣΤΗΜΑ ΜΟΝΑΔΩΝ (S.I.) ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΔΙΕΘΝΕΣ ΣΥΣΤΗΜΑ ΜΟΝΑΔΩΝ (S.I.) Το 1960 καθορίστηκε μετά από διεθνή συμφωνία το Διεθνές Σύστημα Μονάδων S.I. (από τα αρχικά των γαλλικών λέξεων Système International d Unités). Το σύστημα

Διαβάστε περισσότερα

Μάθημα: Πειραματική αντοχή των υλικών Πείραμα Στρέψης

Μάθημα: Πειραματική αντοχή των υλικών Πείραμα Στρέψης Μάθημα: Πειραματική αντοχή των υλικών Πείραμα Στρέψης Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Σχήμα 1 Στρέψη κυκλικής διατομής

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΤΟΥ ΠΑΓΕΤΟΥ

ΕΛΕΓΧΟΣ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΤΟΥ ΠΑΓΕΤΟΥ Άσκηση ΕΛΕΓΧΟΣ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΤΟΥ ΠΑΓΕΤΟΥ.. Γενικά.2. Συσκευή αντοχής στον παγετό.. Πειραματική διαδικασία.4. Διαβροχή με διάλυμα NaSO 4.. ΓΕΝΙΚΑ Οι απότομες μεταβολές της θερμοκρασίας προκαλούν εναλλασσόμενες

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΕΝΟΡΓΑΝΗΣ ΑΝΑΛΥΣΗΣ ΤΡΟΦΙΜΩΝ Οδηγός Συγγραφής Εργαστηριακών Αναφορών

ΕΡΓΑΣΤΗΡΙΟ ΕΝΟΡΓΑΝΗΣ ΑΝΑΛΥΣΗΣ ΤΡΟΦΙΜΩΝ Οδηγός Συγγραφής Εργαστηριακών Αναφορών ΕΡΓΑΣΤΗΡΙΟ ΕΝΟΡΓΑΝΗΣ ΑΝΑΛΥΣΗΣ ΤΡΟΦΙΜΩΝ Οδηγός Συγγραφής Εργαστηριακών Αναφορών Βασιλεία Ι. Σινάνογλου Ειρήνη Φ. Στρατή Παναγιώτης Ζουμπουλάκης Σωτήρης Μπρατάκος Εξώφυλλο Εργαστηριακό Τμήμα (ημέρα ώρα)

Διαβάστε περισσότερα

ΔΙΑΓΩΝΙΣΜΑ ΦΥΣΙΚΗΣ Β ΛΥΚΕΙΟΥ Θετ.- τεχ. κατεύθυνσης

ΔΙΑΓΩΝΙΣΜΑ ΦΥΣΙΚΗΣ Β ΛΥΚΕΙΟΥ Θετ.- τεχ. κατεύθυνσης 1 ΔΙΑΓΩΝΙΣΜΑ ΦΥΣΙΚΗΣ Β ΛΥΚΕΙΟΥ Θετ.- τεχ. κατεύθυνσης ΘΕΜΑ 1 ο : Σε κάθε μια από τις παρακάτω προτάσεις να βρείτε τη μια σωστή απάντηση: 1. Μια ποσότητα ιδανικού αέριου εκτονώνεται ισόθερμα μέχρι τετραπλασιασμού

Διαβάστε περισσότερα

Ασκήσεις 2 ου Κεφαλαίου, Νόμος του Gauss

Ασκήσεις 2 ου Κεφαλαίου, Νόμος του Gauss Ασκήσεις 2 ου Κεφαλαίου, Νόμος του Guss 22.36.Μία αγώγιμη σφαίρα με φορτίο q έχει ακτίνα α. Η σφαίρα βρίσκεται στο εσωτερικό μίας κοίλης ομόκεντρης αγώγιμης σφαίρας με εσωτερική ακτίνα και εξωτερική ακτίνα.

Διαβάστε περισσότερα

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1.

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1. ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ 1. Γενικά Με τη δοκιμή κάμψης ελέγχεται η αντοχή σε κάμψη δοκών από διάφορα

Διαβάστε περισσότερα

Epoxol Design. Eποξειδικό σύστημα χωρίς διαλύτες, κατάλληλο για δημιουργία διακοσμητικών αυτoεπιπεδούμενων δαπέδων

Epoxol Design. Eποξειδικό σύστημα χωρίς διαλύτες, κατάλληλο για δημιουργία διακοσμητικών αυτoεπιπεδούμενων δαπέδων Eποξειδικό σύστημα χωρίς διαλύτες, κατάλληλο για δημιουργία διακοσμητικών αυτoεπιπεδούμενων δαπέδων Χρήσεις To Epoxol Design είναι κατάλληλο για δάπεδα πολυκαταστημάτων, χώρων εστίασης, ξενοδοχείων ή κατοικιών.

Διαβάστε περισσότερα

Αγωγιμότητα στα μέταλλα

Αγωγιμότητα στα μέταλλα Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo

Διαβάστε περισσότερα

1 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΟΡΙΑΚΟ ΣΤΡΩΜΑ ΜΕΛΕΤΗ ΣΤΡΩΤΟΥ ΟΡΙΑΚΟΥ ΣΤΡΩΜΑΤΟΣ ΕΠΑΝΩ ΑΠΟ ΑΚΙΝΗΤΗ ΟΡΙΖΟΝΤΙΑ ΕΠΙΠΕΔΗ ΕΠΙΦΑΝΕΙΑ

1 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΟΡΙΑΚΟ ΣΤΡΩΜΑ ΜΕΛΕΤΗ ΣΤΡΩΤΟΥ ΟΡΙΑΚΟΥ ΣΤΡΩΜΑΤΟΣ ΕΠΑΝΩ ΑΠΟ ΑΚΙΝΗΤΗ ΟΡΙΖΟΝΤΙΑ ΕΠΙΠΕΔΗ ΕΠΙΦΑΝΕΙΑ η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΟΡΙΑΚΟ ΣΤΡΩΜΑ ΜΕΛΕΤΗ ΣΤΡΩΤΟΥ ΟΡΙΑΚΟΥ ΣΤΡΩΜΑΤΟΣ ΕΠΑΝΩ ΑΠΟ ΑΚΙΝΗΤΗ ΟΡΙΖΟΝΤΙΑ ΕΠΙΠΕΔΗ ΕΠΙΦΑΝΕΙΑ Σκοπός της άσκησης Στην παρούσα εργαστηριακή άσκηση γίνεται μελέτη του Στρωτού Οριακού

Διαβάστε περισσότερα

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 1 2.4 Παράγοντες από τους οποίους εξαρτάται η αντίσταση ενός αγωγού Λέξεις κλειδιά: ειδική αντίσταση, μικροσκοπική ερμηνεία, μεταβλητός αντισ ροοστάτης, ποτενσιόμετρο 2.4 Παράγοντες που επηρεάζουν την

Διαβάστε περισσότερα

4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΣΥΝΑΓΩΓΙΜΟΤΗΤΑ Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ

4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΣΥΝΑΓΩΓΙΜΟΤΗΤΑ Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ ΑEI ΠΕΙΡΑΙΑ(ΤΤ) ΣΤΕΦ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ-ΜΗΧΑΝΙΚΩΝ ΤΕ ΕΡΓ. ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 4 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΣΥΝΑΓΩΓΙΜΟΤΗΤΑ ΠΑΡΑΛΛΗΛΗ ΡΟΗ ΕΠΑΝΩ ΑΠΟ ΕΠΙΠΕΔΗ ΠΛΑΚΑ Σκοπός της άσκησης Η κατανόηση

Διαβάστε περισσότερα
