1 ΕΓΧΕΙΡΙ ΙΟ ΠΡΟΪΟΝΤΩΝ Ο ΙΚΗΣ ΣΗΜΑΝΣΗΣ Ιανουάριος M Hellas Ltd Κηφισίας Μαρούσι Τηλ Fax com/gr/tss

2 Εγχειρίδιο Προϊόντων Οδικής Σήµανσης Περιεχόµενα Βασικές Αρχές Αντανακλαστικότητας 2 Είδη Αντανακλαστικών Μεµβρανών 5 Σύγκριση Αντανακλαστικών Μεµβρανών 6 Εγγύηση Συµβατότητας Υλικών 7 Αντανακλαστική Μεµβράνη Engineer Grade 8 Αντανακλαστική Μεµβράνη High Intensity Grade 9 Αντανακλαστική Μεµβράνη High Intensity Grade Prismatic 10 Αντανακλαστική Μεµβράνη Diamond Grade 11 ιαφανής Μεµβράνη ECOF 12 Προστατευτική ιαφανής Μεµβράνη POF 13 Μεµβράνη κατά του σχηµατισµού υγρασίας (Dew Resistant Sheeting) 14 ιαφανή Μελάνια Μεταξοτυπίας 15 Ριγωτές Αντανακλαστικές Μεµβράνες Engineer Grade 16 Αντανακλαστική Μεµβράνη Οχηµάτων 17 Ανακλαστήρες Οδοστρώµατος 18 Ταινίες ιαγράµµισης ιαβάσεων 19 Ταινίες ιαγράµµισης 20 Ταινίες ιαγράµµισης για βροχή 21 Ακουστική Ταινία 22 Ταινίες ιαγράµµισης εργοταξίων 23 Χρώµα ιαγράµµισης Παντός Καιρού 24 Αντανακλαστικοί Μειωτές Ταχύτητας 25 Υπερυψωµένη ιάβαση 26 Αντανακλαστικά ιαχωριστικά Λωρίδων Κυκλοφορίας 27 Αντανακλαστικοί Κώνοι 28 Αντανακλαστικοί Κύλινδροι 29 Αντανακλαστικά Πτερύγια 30 Σύστηµα Γραµµικής Οριοσήµανσης 31 Σύστηµα Ελέγχου Προτεραιότητας Opticom 32 Πινακίδες Υπόδειξης Ταχύτητας Οχήµατος DFS 33 Σύστηµα ΑνίχνευσηςΚυκλοφορίαςCanoga 34 1

3 Βασικές Αρχές Αντανακλαστικότητας Το πόσο καλά βλέπουµε ένα αντικείµενο την ηµέρα ή τη νύχτα, καθορίζεται από την ποσότητα και το χρώµα του φωτός που αυτό στέλνει, συγκρινόµενο µε την ποσότητα του περιβαντολογικού φωτισµού. Το φως µπορεί να εκπέµπεται από το αντικείµενο ή να αντανακλάται από αυτό. Οι αντανακλαστικές πινακίδες σήµανσης, είναι ένα παράδειγµα αντικειµένου που αντανακλά το φως, χωρίς να παράγει το ίδιο φως, αλλά το δανείζεται και µάλιστα χωρίς την κατανάλωση της δικής του ενέργειας. Στην αντανακλαστικότητα δεν έχουµε δηµιουργία φωτός, αλλά δενεισµό από κάποια άλλη πηγή (π.χ. ήλιος, προβολέας αυτοκινήτου κλπ.). Τα κύµατα του φωτός λοιπόν, προσπίπτουν σε ένα αντικείµενο και αναπηδούν από αυτό, χωρίς να του προκαλούν καµία χηµική ή φυσική αλλαγή. Ηαντανακλαστικότητατου αντικειµένου (δηλ. το πόσο λαµπερό φαίνεται), εξαρτάται από την ένταση του φωτός που προσπίπτει, καθώς και από τα υλικά που αυτό είναι φτιαγµένο. Το πώς το υλικό µεταχειρίζεται το αντανακλώµενο φως είναι σηµαντικό στη βραδινή οδήγηση. Οι τρεις βασικοί τύποι της αντανακλαστικότητας είναι η διάχυση, ο κατοπτρισµός και η οπισθοαντανακλαστικότητα (η οποία είναι αυτή που ενδιαφέρει στην περίπτωση των πινακίδων σήµανσης). ιάχυση Η διάχυση είναι ο πλέον κοινός τύπος της αντανακλαστικότητας και συµβαίνει όταν το φως προσπίπτει σε ανώµαλες επιφάνειες όπως π.χ. στο οδόστρωµα, στα φυλλώµατα, στα ρούχα, στα οχήµατα, κλπ. Αυτές οι επιφάνειες προκαλούν τη διάχυση της δέσµης του φωτός προς όλες τις κατευθύνσεις. Μόνο ένα µικρό µέρος του φωτός αντανακλάται πίσω προς την πηγή του. Οι επιφάνειες διάχυσης είναι ελάχιστα ορατές στη βραδινή οδήγηση. Κατοπτρισµός Ο κατοπτρισµός συµβαίνει όταν το φως προσπίπτει σε λείες επιφάνειες. Το φως αντανακλάται µε την ίδια γωνία ως προς την κάθετο στην επιφάνεια µε αυτήνπουπροσπίπτει, αλλά προς την αντίθετη κατεύθυνση. 2

4 Βασικές Αρχές Αντανακλαστικότητας (συνέχεια) Αν η επιφάνεια είναι σε ορθή γωνία µε το όχηµα, θα επιστρέψει το φως προς αυτό. Οι επιφάνειες που καθρεπτίζουν στο δρόµο το φως, δίνουν τέτοιες γωνίες που αντανακλούν το φως µακριά από τα µάτια του οδηγού. Αυτό το φαινόµενο συναντάται συχνότερα το βράδυ, όταν επιφάνειες διάχυσης όπως το οδόστρωµα, καλύπτονται από νερό ή πάγο. Τα φώτα του δρόµου και των αντιθέτως προς τον οδηγό κινουµένων οχηµάτων, καθρεπτίζονται στο βρεγµένο οδόστρωµα αντίναδιαχέονταιπρος όλες τις κατευθύνσεις, δηµιουργώντας έτσι θάµβωση στον οδηγό. Οπισθοαντανάκλαση Εδώ θα πρέπει να σηµειωθεί ότι για λόγους απλοποίησης, έχει επικρατήσει η οπισθοαντανάκλαση να αναφέρεται συχνότατα απλώς σαν ανάκλαση ή αντανάκλαση, όρος βέβαια που όπως είδαµε στα ανωτέρω δεν αποδίδει µε ακρίβεια το φαινόµενο αυτό. Οπισθοαντανακλαστικές ιδιότητες Για να εκτιµήσουµε πλήρως τη σηµασία του πώς τα οπισθοαντανακλαστικά υλικά µπορούν να βοηθήσουν στην ασφάλεια την νυχτερινής οδήγησης, θα πρέπει να κατανοήσουµε τη σηµασία των ακόλουθων όρων: Γωνία εισόδου, γωνία παρατήρησης, κώνος αντανακλώµενου φωτός και οπισθοαντανακλαστικότητα. Γωνία εισόδου Η οπισθοαντανάκλαση, όπως δηλώνει και το όνοµα, συµβαίνει όταν οι οπισθοαντανακλαστικές επιφάνειες επιστρέφουν το φως προς την πηγή εκποµπής του. Αυτός είναι ο λόγος που τα οπισθοαντανακλαστικά υλικά φαίνονται λαµπερά στους παρατηρητές που βρίσκονται πλησίον της φωτεινής πηγής (για παράδειγµα ο οδηγός και τα φώτα του αυτοκινήτου του) γεγονός το οποίο καθιστά τις οπισθοαντανακλαστικές επιφάνειες θαυµάσια υλικά για τη βραδινή οδήγηση. Γωνία εισόδου είναι η γωνία που σχηµατίζεται µεταξύ µίας δέσµης φωτός που προσπίπτει σε κάποιο σηµείο µιας επιφάνειας και της κάθετης στην επιφάνεια σε αυτό το σηµείο. Αυτή είναι η γωνία (για την ακρίβεια το εύρος της) που ενδιαφέρει ιδιαίτερα όταν εξετάζουµε πολλές φορές την απόδοση µιας αντανακλαστικής µεµβράνης υπό γωνία ( angularity ). 3

5 Βασικές Αρχές Αντανακλαστικότητας (συνέχεια) Και είναι πράγµατι σηµαντικό χαρακτηριστικό στην αξιολόγηση µιας αντανακλαστικής µεµβράνης, όταν σκεφθεί κανείς ότι οι πινακίδες σήµανσης πολλές φορές τοποθετούνται µακριά από τον οδηγό, στην αριστερή πλευρά του δρόµου, σε καµπύλες και µάλιστα αρκετές φορές µετατοπίζονται από την αρχική τους θέση. Οκώνοςτουαντανακλώµενου φωτός είναι ο κώνος που περιέχει το επιστρέφον φως, το οποίο πρακτικά βρίσκεται εντός 3 ο σε σχέση µε την προσπίπτουσα δέσµη φωτός. Αυτό δεν δηµιουργεί πρόβληµα στηνπερίπτωση των πινακίδων σήµανσης, καθώς η θέσητουοδηγούείναιπολύκοντάστα φώτα του οχήµατός του. Γωνία Παρατήρησης Γωνία παρατήρησης είναι η γωνία που σχηµατίζεται µεταξύ µιας δέσµης φωτός που προσπίπτει σε µία επιφάνεια και της δέσµης του αντανακλώµενου προς το µάτι του παρατηρητή φωτός. Επίσης ονοµάζεται γωνία απόκλισης. Είναι επιθυµητή µια µικρή γωνία παρατήρησης, καθώς τα αποδοτικά οπισθοαντανακλαστικά υλικά θα πρέπει να κατευθύνουν το προσπίπτον φως πίσω προς την πηγή εκποµπής του σε ένα στενό κώνο. Κώνος αντανακλώµενου φωτός 4

6 3M TM Αντανακλαστικές Μεµβράνες Engineer Grade Αντανακλαστική µεµβράνη Η αντανακλαστική µεµβράνη Engineer Grade (τύπου Ι), που βασίζεται στην τεχνολογία των ενσωµατωµένων οπτικών φακών, χρησιµοποιείται µε επιτυχία στην κατασκευή πινακίδων σήµανσης από το Συνεχίζει να χρησιµοποιείται ακόµα και σήµερα κυρίως σε περιοχές µε χαµηλή φωτεινή όχληση, καθώς και σε περιοχές χαµηλής κυκλοφορίας. High Intensity Grade Αντανακλαστική µεµβράνη Η αντανακλαστική µεµβράνη υψηλής αντανακλαστικότητας High Intensity (τύπου ΙΙ), βασίζεται στην τεχνολογία των ενθυλακωµένων οπτικών φακών ή µικροπρισµάτων και όταν είναι καινούργια είναι τουλάχιστον τρεις φορές πιο φωτεινή από την µεµβράνη Engineer Grade. Επιπλέον, εγγυηµένα διατηρεί τουλάχιστον το 80% της αρχικής της φωτεινότητας, ακόµα καιµετά από 10 χρόνια στο δρόµο. Ηαντανακλαστική µεµβράνη High Intensity είναι απόλυτα ορατή, ακόµα καιυπό µεγάλες γωνίες, καθώς και σε περιοχές µε φωτεινή όχληση προειδοποιώντας έτσι έγκαιρα τους οδηγούς. Diamond Grade Αντανακλαστική µεµβράνη Η αυτοκόλλητη µεµβράνη υπερυψηλής αντανακλαστικότητας Diamond Grade (τύπου ΙΙΙ), είναι µικροπρισµατικής δοµής, µε αποτέλεσµα να είναι τουλάχιστον τρεις φορές πιο φωτεινή από την µεµβράνη High Intensity, καθώς έως και 10 φορές πιο φωτεινή από την µεµβράνη Engineer Grade. Αυτό σηµαίνει µεγαλύτερη ορατότητα για τους οδηγούς, κάτω από οποιεσδήποτε συνθήκες. Η µεµβράνη αυτή αποδίδει σε γωνία εισόδου µέχρι και 60 ο, εξασφαλίζοντας έτσι µεγαλύτερη ευελιξία στη θέση τοποθέτησης των πινακίδων. Ηαντανακλαστική µεµβράνη Diamond Grade έχει τη φωτεινότερη απόδοση από οποιαδήποτε άλλη διαθέσιµη µεµβράνη. Χώρος αέρα Επιφανειακό Στρώµα Γυάλινο σφαιρίδιο Ενδιάµεσο Στρώµα Στρώµα αλουµινίου Πλαστική Ρητίνη Κόλλα Προστατευτικός Φορέας Επιφανειακό Στρώµα Γυάλινο σφαιρίδιο Στρώµα Αλουµινίου Πλαστική Ρητίνη Κόλλα Προστατευτικός Φορέας Επιφανειακό Στρώµα Μικροπρίσµατα Ρητίνη Κόλλα Προστατευτικός Φορέας Τεχνολογία ενσωµατωµένων γυάλινων σφαιριδίων Τεχνολογία ενθυλακωµένων γυάλινων σφαιριδίων Τεχνολογία µικροπρισµατικής δοµής 5

7 3M TM Αντανακλαστικές Μεµβράνες ΣΥΓΚΡΙΣΗ ΤΩΝ ΑΝΤΑΝΑΚΛΑΣΤΙΚΩΝ ΜΕΜΒΡΑΝΩΝ 3Μ Ελάχιστη αρχική φωτεινότητα υπό γωνία εισόδου 5 ο (αργυρόλευκο) Diamond Grade High Intensity Grade Engineer Grade Ελάχιστη αρχική φωτεινότητα υπό γωνία εισόδου 30 ο (αργυρόλευκο) Diamond Grade High Intensity Grade Engineer Grade 6

8 Εγγύηση Συµβατότητας Υλικών Η 3Μδιαθέτειµία πλήρη σειρά προϊόντων για την οδική σήµανση και κυκλοφορία και δίνει εγγύηση συµβατότητας αυτών των προϊόντων, µόνο στην περίπτωση που για κάθε παραγόµενο προϊόν έχουν χρησιµοποιηθεί αποκλειστικά προϊόντα της 3Μ. Ταινίες Εφαρµογής Μηχανήµατα Μεµβράνες Matched Component System Μελάνια µεταξοτυπίας ιαφανείς µεµβράνες 7

9 Αντανακλαστική µεµβράνη 3M TM Engineer Grade Σειρά 3290 Χρώµατα Αυτοκόλλητη αντανακλαστική µεµβράνη µε γυάλινα σφαιρίδια, κατάλληλη για πινακίδες οδικής σήµανσης τύπου Ι. ιακριτικό της στοιχείο η αναγραφή "3Μ Cl1 7 Years και ένας κωδικός παραγωγής" σε τακτά διαστήµατασεολόκληρητην επιφάνεια της. Λευκό, κίτρινο, κόκκινο, µπλε, πράσινο, καφέ Μεταξοτυπία µε ιαφανή µελάνια σειράς 990 Αντοχή Ικανοποιεί την προδιαγραφή 7 χρόνια Υ.ΠΕ.ΧΩ..Ε. Σ-311 (ΦΕΚ 954Β της ) και ΕΛΟΤ ΕΝ ιαδροµή φωτός Επιφανειακό Στρώµα Γυάλινο σφαιρίδιο Ενδιάµεσο Στρώµα Στρώµα αλουµινίου Πλαστική Ρητίνη Κόλλα Προστατευτικός Φορέας Πινακίδες σε δρόµους µε ιδιαίτερα χαµηλή φωτεινή όχληση, π.χ. αγροτικοί και επαρχιακοί δρόµοι ευτερεύοντες δρόµοι µικρής κυκλοφορίας 8

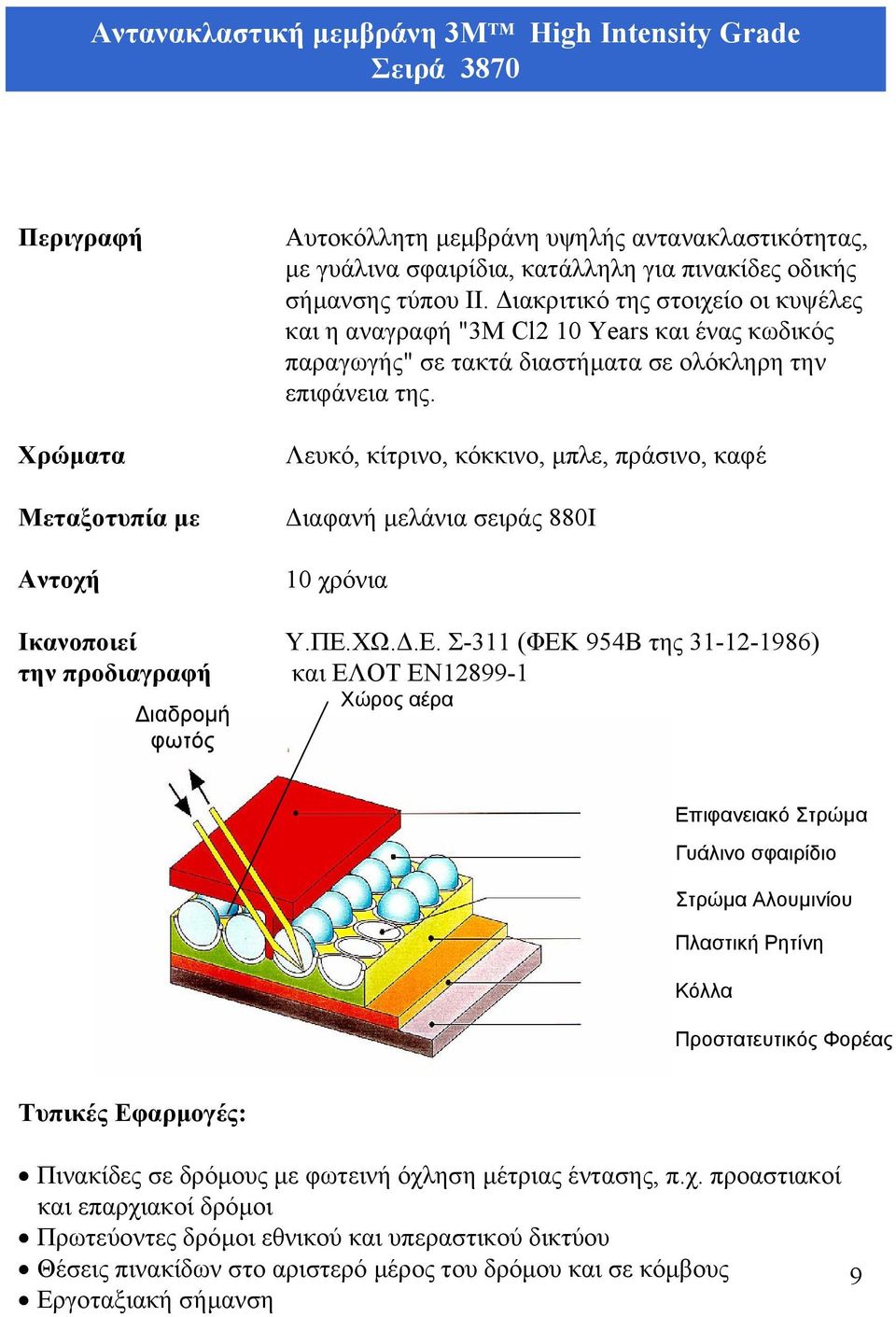

10 Αντανακλαστική µεµβράνη 3M TM Σειρά 3870 High Intensity Grade Χρώµατα Μεταξοτυπία µε Αντοχή Ικανοποιεί την προδιαγραφή ιαδροµή φωτός Αυτοκόλλητη µεµβράνη υψηλής αντανακλαστικότητας, µε γυάλινα σφαιρίδια, κατάλληλη για πινακίδες οδικής σήµανσης τύπου IΙ. ιακριτικό της στοιχείο οι κυψέλες και η αναγραφή "3Μ Cl2 10 Years και ένας κωδικός παραγωγής" σε τακτά διαστήµατα σε ολόκληρη την επιφάνεια της. Λευκό, κίτρινο, κόκκινο, µπλε, πράσινο, καφέ ιαφανή µελάνια σειράς 880Ι 10 χρόνια Υ.ΠΕ.ΧΩ..Ε. Σ-311 (ΦΕΚ 954Β της ) και ΕΛΟΤ ΕΝ Χώρος αέρα Επιφανειακό Στρώµα Γυάλινο σφαιρίδιο Στρώµα Αλουµινίου Πλαστική Ρητίνη Κόλλα Προστατευτικός Φορέας Πινακίδες σε δρόµους µε φωτεινή όχληση µέτριας έντασης, π.χ. προαστιακοί και επαρχιακοί δρόµοι Πρωτεύοντες δρόµοι εθνικού και υπεραστικού δικτύου Θέσεις πινακίδων στο αριστερό µέρος του δρόµου και σε κόµβους Εργοταξιακή σήµανση 9

11 Αντανακλαστική µεµβράνη 3M TM High Intensity Grade Prismatic Σειρά 3930 Χρώµατα Μεταξοτυπία µε Αντοχή Ικανοποιεί την προδιαγραφή Αυτοκόλλητη µεµβράνη υψηλής αντανακλαστικότητας, µε µικροπρίσµατα, κατάλληλη για πινακίδες οδικής σήµανσης τύπου IΙ. ιακριτικά της στοιχεία οι χαρακτηριστικοί ρόµβοί, οι εναλλάξ ραβδώσεις του υλικού µε οριζόντια και κατακόρυφη διάταξη καθώς και η ύπαρξη γκρι γραµµώσεων σε ολόκληρη την επιφάνεια. Επίσης φέρει τη διακριτική σήµανση "3Μ Cl210Years και έναν κωδικό παραγωγής" σε τακτά διαστήµατα σε ολόκληρη την επιφάνεια της. Λευκό, κίτρινο, κόκκινο, µπλε, πράσινο, πορτοκαλί ιαφανή µελάνια σειράς 880Ι 10 χρόνια Υ.ΠΕ.ΧΩ..Ε. Σ-311 (ΦΕΚ 954Β της ) και ΕΛΟΤ ΕΝ Πινακίδες σε δρόµους µε φωτεινή όχληση µέτριας έντασης, π.χ. προαστιακοί και επαρχιακοί δρόµοι Πρωτεύοντες δρόµοι εθνικού και υπεραστικού δικτύου Θέσεις πινακίδων στο αριστερό µέρος του δρόµου και σε κόµβους Εργοταξιακή σήµανση 10

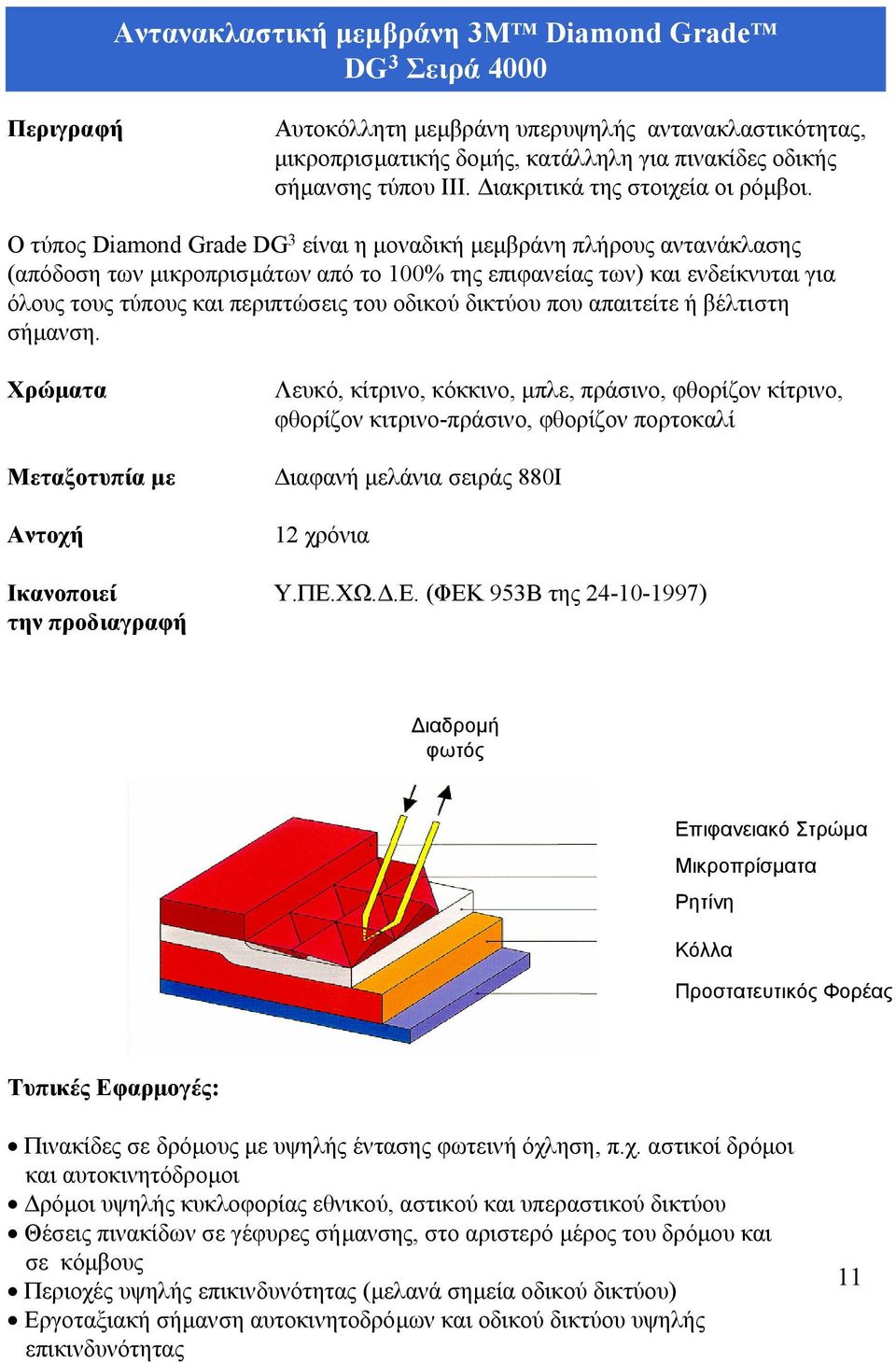

12 Αντανακλαστική µεµβράνη 3M TM Diamond Grade TM DG 3 Σειρά 4000 Αυτοκόλλητη µεµβράνη υπερυψηλής αντανακλαστικότητας, µικροπρισµατικής δοµής, κατάλληλη για πινακίδες οδικής σήµανσης τύπου IΙI. ιακριτικά της στοιχεία οι ρόµβοι. ΟτύποςDiamond Grade DG 3 είναι η µοναδική µεµβράνη πλήρους αντανάκλασης (απόδοση των µικροπρισµάτων από το 100% τηςεπιφανείαςτων) και ενδείκνυται για όλους τους τύπους και περιπτώσεις του οδικού δικτύου που απαιτείτε ή βέλτιστη σήµανση. Χρώµατα Μεταξοτυπία µε Αντοχή Ικανοποιεί την προδιαγραφή Λευκό, κίτρινο, κόκκινο, µπλε, πράσινο, φθορίζον κίτρινο, φθορίζον κιτρινο-πράσινο, φθορίζον πορτοκαλί ιαφανή µελάνια σειράς 880Ι 12 χρόνια Υ.ΠΕ.ΧΩ..Ε. (ΦΕΚ 953Β της ) ιαδροµή φωτός Επιφανειακό Στρώµα Μικροπρίσµατα Ρητίνη Κόλλα Προστατευτικός Φορέας Πινακίδες σε δρόµους µε υψηλής έντασης φωτεινή όχληση, π.χ. αστικοί δρόµοι και αυτοκινητόδροµοι ρόµοι υψηλής κυκλοφορίας εθνικού, αστικού και υπεραστικού δικτύου Θέσεις πινακίδων σε γέφυρες σήµανσης, στο αριστερό µέρος του δρόµου και σε κόµβους Περιοχές υψηλής επικινδυνότητας (µελανά σηµεία οδικού δικτύου) Εργοταξιακή σήµανση αυτοκινητοδρόµων και οδικού δικτύου υψηλής επικινδυνότητας 11

13 ιαφανής µεµβράνη 3M TM Electrocut TM Film (ECOF) Σειρά 1170 Χρώµατα Αντοχή Ικανοποιεί την προδιαγραφή Αυτοκόλλητη έγχρωµηδιαφανήςµεµβράνηηοποία συνδυάζεται µε αντανακλαστική µεµβράνη Engineer, High Intensity ή Diamond Grade για την παραγωγή πινακίδων οδικής σήµανσης. Κίτρινο, κόκκινο, µπλε, πράσινο, καφέ, µαύρο 12 χρόνια Υ.ΠΕ.ΧΩ..Ε. Σ-311 (ΦΕΚ 954Β της ) για τύπο Ι & ΙΙ και (ΦΕΚ 953Β της ) για τον τύπο ΙΙΙ Πληροφοριακές πινακίδες Πινακίδες που παράγονται σε µικρές ποσότητες 12

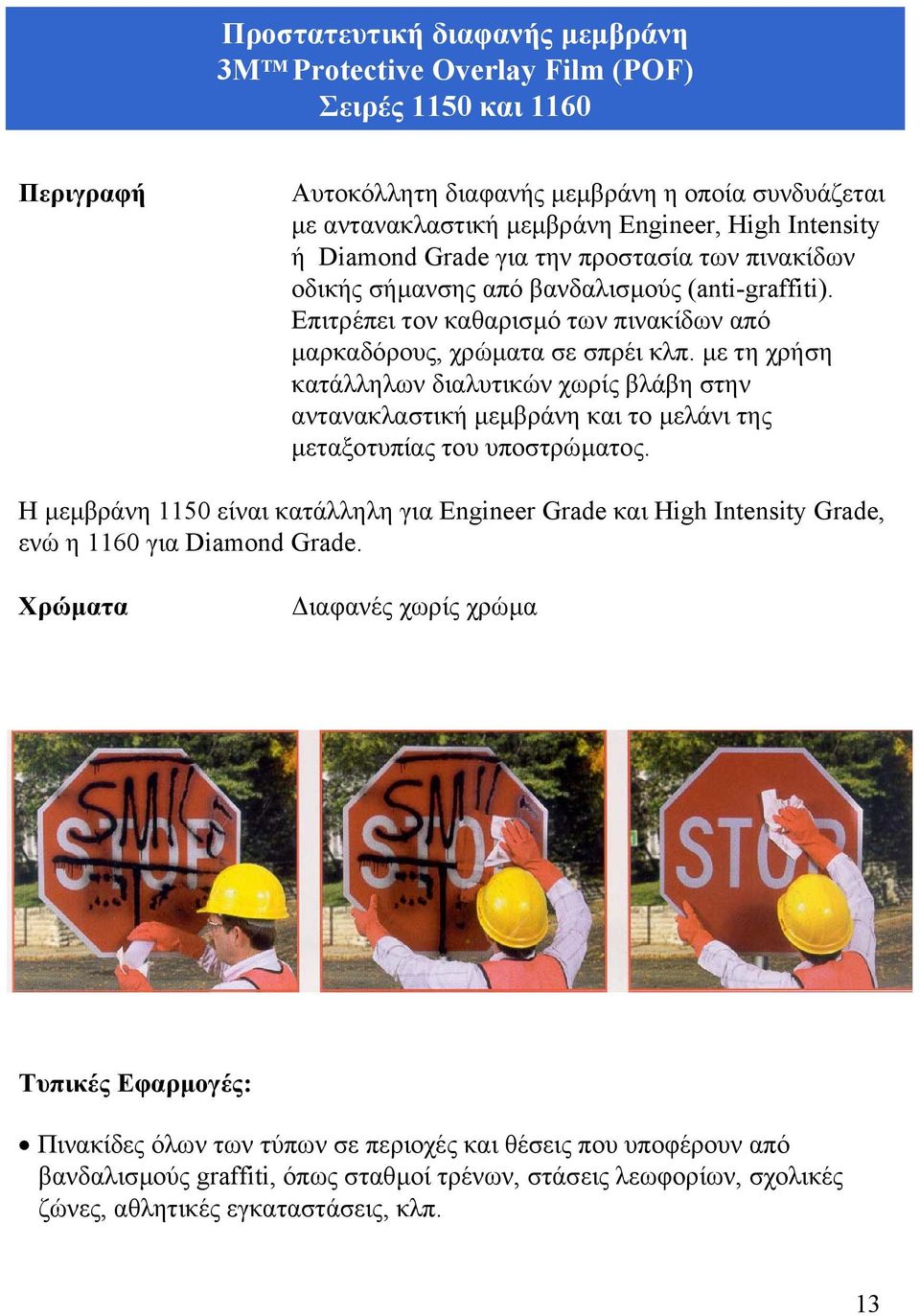

14 Προστατευτική διαφανής µεµβράνη 3M TM Protective Overlay Film (POF) Σειρές 1150 και 1160 Αυτοκόλλητη διαφανής µεµβράνη η οποία συνδυάζεται µε αντανακλαστική µεµβράνη Engineer, High Intensity ή Diamond Grade γιατηνπροστασίατωνπινακίδων οδικής σήµανσης από βανδαλισµούς (anti-graffiti). Επιτρέπει τον καθαρισµό των πινακίδων από µαρκαδόρους, χρώµατα σε σπρέι κλπ. µετηχρήση κατάλληλων διαλυτικών χωρίς βλάβη στην αντανακλαστική µεµβράνη και το µελάνι της µεταξοτυπίας του υποστρώµατος. Η µεµβράνη 1150 είναι κατάλληλη για Engineer Grade και High Intensity Grade, ενώ η 1160 για Diamond Grade. Χρώµατα ιαφανές χωρίς χρώµα Πινακίδες όλων των τύπων σε περιοχές και θέσεις που υποφέρουν από βανδαλισµούς graffiti, όπως σταθµοί τρένων, στάσεις λεωφορίων, σχολικές ζώνες, αθλητικές εγκαταστάσεις, κλπ. 13

15 ιαφανής µεµβράνη κατά του σχηµατισµού υγρασίας 3M TM Dew Resistant Sheeting Αυτοκόλλητη διαφανής µεµβράνη υψηλής επιφανειακής τάσης η οποία συνδυάζεται µε την αντανακλαστική µεµβράνη Diamond Grade για την προστασία των πινακίδων οδικής σήµανσης απότοφαινόµενο της επικάθησης σταγονιδίων νερού (υγρασίας) στην επιφάνεια τους. Τα σταγονίδια αυτά µειώνουν δραµατικά την αντανακλαστικότητα.(καθώς το καθένα λειτουργεί σαν ένας µικρός διαθλαστικός φακός) λόγω της αλλαγής κατεύθυνσης των ανακλούµενων ακτίνων φωτός που επιστρέφουν στον οδηγό. Η µεµβράνη αυτή προκαλεί την συνένωση των σταγονιδίων σε ένα λεπτό φίλµ νερού το οποίο καλύπτει την πινακίδα επαναφέροντας την αντανακλαστικότητα. Χρώµατα ιαφανές χωρίς χρώµα Πινακίδες όλων των τύπων στην επιφάνεια των οποίων πολύ συχνά δηµιουργείται υγρασία. 14

16 ιαφανή µελάνια µεταξοτυπίας 3M TM Process Color Σειρές 990 και 880I Ειδικά µελάνια για µεταξοτύπιση των αντανακλαστικών µεµβρανών πινακίδων οδικής σήµανσης. Ησειράµελανιών 990 είναι κατάλληλη για Engineer Grade, ενώ η σειρά 880Ι για High Intensity Grade και Diamond Grade. Χρώµατα Κίτρινο, κόκκινο, µπλε, πράσινο, καφέ, µαύρο Αντοχή Σειρά µελανιών χρόνια Σειρά µελανιών 880Ι -10 χρόνια Ικανοποιεί την προδιαγραφή Υ.ΠΕ.ΧΩ..Ε. Σ-311 (ΦΕΚ 954Β της ) για τύπο Ι & ΙΙ και (ΦΕΚ 953Β της ) για τον τύπο ΙΙΙ Ανάµειξη Μελάνια 880 & 990 Ράφια στεγνώµατος Πρέσσα µεταξοτυπίας Επικόλληση στο αλουµίνιο 15 Πινακίδες κινδύνου, ρυθµιστικές και ονοµατοθεσίας

17 Ριγωτές αντανακλαστικές µεµβράνες 3M TM Engineer Grade Σειρά ιαστάσεις/χρώµατα Αυτοκόλλητες αντανακλαστικές µεµβράνες µε γυάλινα σφαιρίδια, κατάλληλες για πολλές και διαφορετικές χρήσεις R και 13057L δεξιόστροφο και αντίστοιχα αριστερόστροφο ρολλό 100 mm x 25 m µερίγες4 cm λευκές / κόκκινες R και 13058L δεξιόστροφο και αντίστοιχα αριστερόστροφο ρολλό 100 mm x 25 m µερίγες4 cm κίτρινες / µαύρες R και 13056L δεξιόστροφο και αντίστοιχα αριστερόστροφο ρολλό 140 mm x 46 m µερίγες10 cm λευκές / κόκκινες. Σήµανση οχηµάτων, κάδων απορριµάτων, στύλων, εµποδίων, εργοταξίων, κλπ. 16

18 Αντανακλαστική µεµβράνη οχηµάτων 3M TM Diamond Grade Σειρές 983 και 987 Αυτοκόλλητη µικροπρισµατική αντανακλαστική µεµβράνη για την περιµετρική σήµανση φορτηγών οχηµάτων. Ησειρά983 είναι κατάλληλη για µεταλλικό υπόστρωµαενώησειρά987 για µουσαµά. Χρώµατα/ ιαστάσεις λευκό ρολλό 55 mm x 50 m λευκό ρολλό 51 mm x 50 m κίτρινο ρολλό 55 mm x 50 m κίτρινο ρολλό 51 mm x 50 m κόκκινο ρολλό 55 mm x 50 m κόκκινο ρολλό 51 mm x 50 m Ικανοποιεί UN ECE Κανονισµός 104 την προδιαγραφή Γραµµική ή Περιµετρική σήµανση φορτηγών οχηµάτων Σήµανση στύλων πεζοδροµίων 17

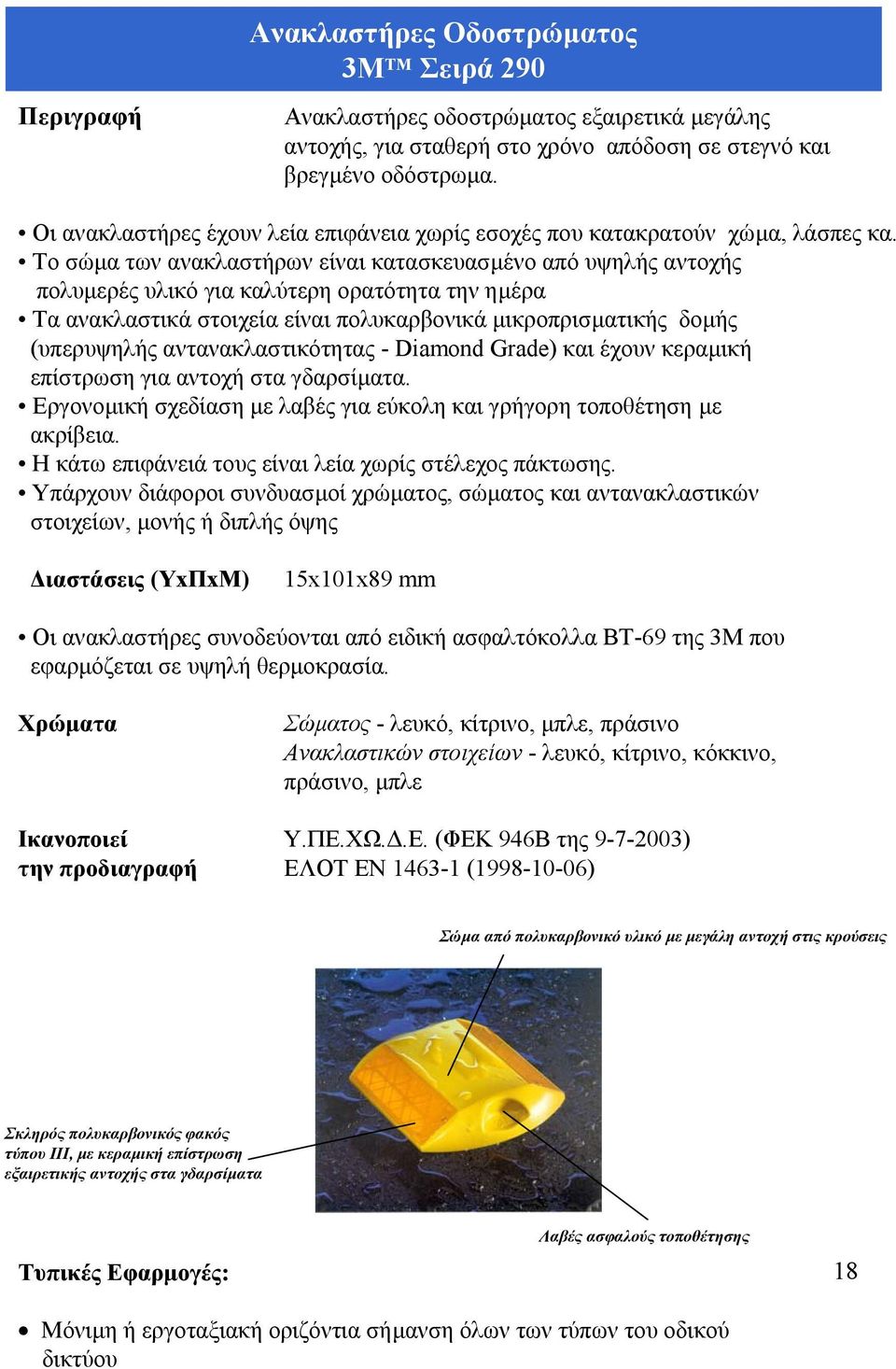

19 Ανακλαστήρες Οδοστρώµατος 3M TM Σειρά 290 Ανακλαστήρες οδοστρώµατος εξαιρετικά µεγάλης αντοχής, για σταθερή στο χρόνο απόδοση σε στεγνό και βρεγµένο οδόστρωµα. Οι ανακλαστήρες έχουν λεία επιφάνεια χωρίς εσοχές που κατακρατούν χώµα, λάσπες κα. Το σώµα των ανακλαστήρων είναι κατασκευασµένο από υψηλής αντοχής πολυµερές υλικό για καλύτερη ορατότητα την ηµέρα Τα ανακλαστικά στοιχεία είναι πολυκαρβονικά µικροπρισµατικής δοµής (υπερυψηλής αντανακλαστικότητας - Diamond Grade) και έχουν κεραµική επίστρωση για αντοχή στα γδαρσίµατα. Εργονοµική σχεδίαση µε λαβές για εύκολη και γρήγορη τοποθέτηση µε ακρίβεια. Ηκάτωεπιφάνειάτoυς είναι λεία χωρίς στέλεχος πάκτωσης. Υπάρχουν διάφοροι συνδυασµοί χρώµατος, σώµατος και αντανακλαστικών στοιχείων, µονής ή διπλής όψης ιαστάσεις (ΥxΠxΜ) 15x101x89 mm Οι ανακλαστήρες συνοδεύονται από ειδική ασφαλτόκολλα ΒΤ-69 της 3Μπου εφαρµόζεται σε υψηλή θερµοκρασία. Χρώµατα Σώµατος - λευκό, κίτρινο, µπλε, πράσινο Ανακλαστικών στοιχείων - λευκό, κίτρινο, κόκκινο, πράσινο, µπλε Ικανοποιεί Υ.ΠΕ.ΧΩ..Ε. (ΦΕΚ 946Β της ) την προδιαγραφή ΕΛΟΤ ΕΝ ( ) Σώµα από πολυκαρβονικό υλικό µε µεγάλη αντοχή στις κρούσεις Σκληρός πολυκαρβονικός φακός τύπου ΙΙΙ, µεκεραµική επίστρωση εξαιρετικής αντοχής στα γδαρσίµατα Λαβές ασφαλούς τοποθέτησης 18 Μόνιµη ή εργοταξιακή οριζόντια σήµανση όλων των τύπων του οδικού δικτύου

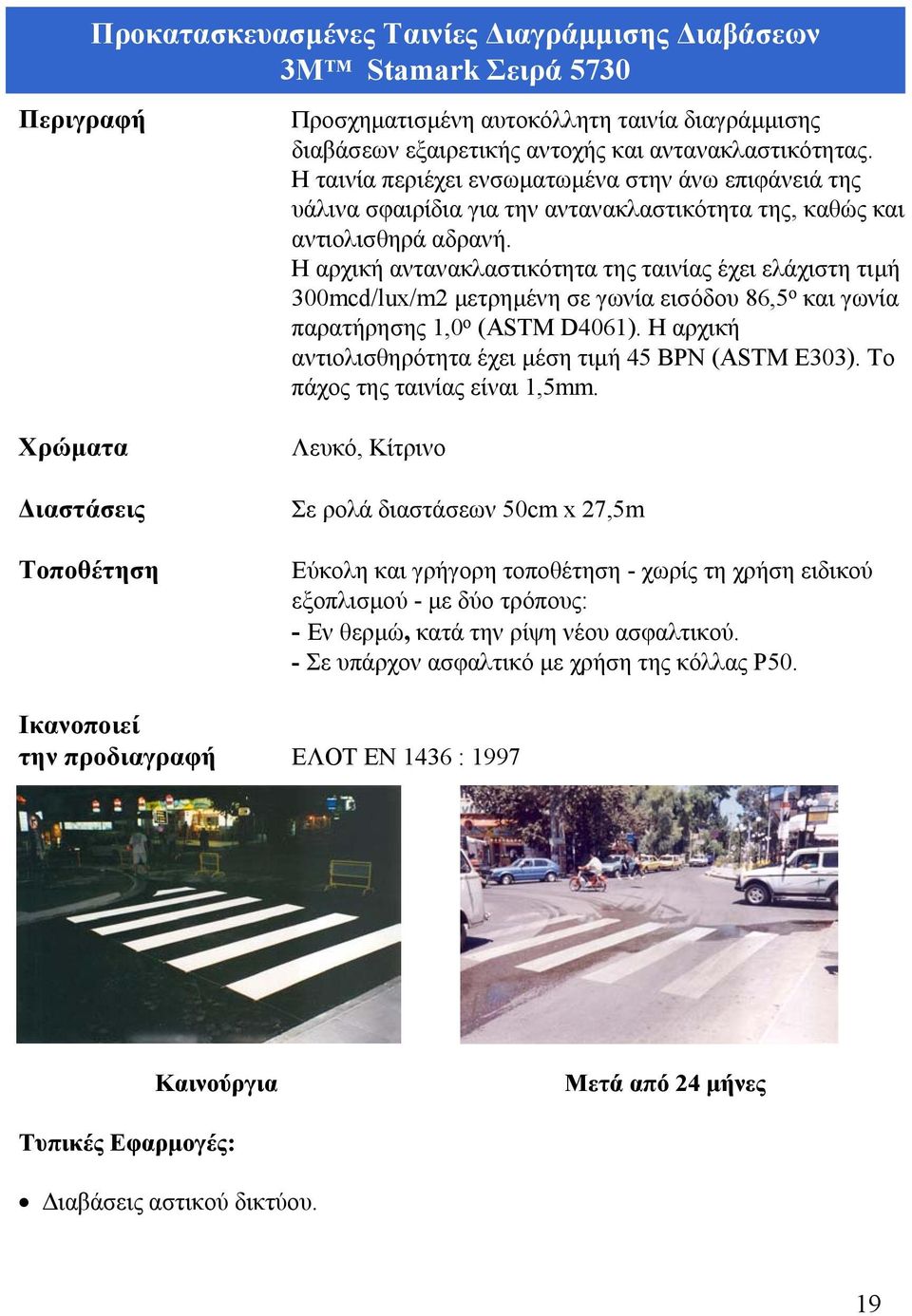

20 Προκατασκευασµένες Ταινίες ιαγράµµισης ιαβάσεων 3M TM Stamark Σειρά 5730 Προσχηµατισµένη αυτοκόλλητη ταινία διαγράµµισης διαβάσεων εξαιρετικής αντοχής και αντανακλαστικότητας. Η ταινία περιέχει ενσωµατωµένα στην άνω επιφάνειά της υάλινα σφαιρίδια για την αντανακλαστικότητα της, καθώς και αντιολισθηρά αδρανή. Η αρχική αντανακλαστικότητα της ταινίας έχει ελάχιστη τιµή 300mcd/lux/m2 µετρηµένη σε γωνία εισόδου 86,5 o και γωνία παρατήρησης 1,0 o (ASTM D4061). Η αρχική αντιολισθηρότητα έχει µέση τιµή 45 BPN (ASTM Ε303). Το πάχοςτηςταινίαςείναι1,5mm. Χρώµατα Λευκό, Κίτρινο ιαστάσεις Σε ρολά διαστάσεων 50cm x 27,5m Τοποθέτηση Εύκολη και γρήγορη τοποθέτηση - χωρίς τη χρήση ειδικού εξοπλισµού -µεδύοτρόπους: - Εν θερµώ, κατά την ρίψη νέου ασφαλτικού. - Σε υπάρχον ασφαλτικό µε χρήση της κόλλας Ρ50. Ικανοποιεί την προδιαγραφή ΕΛΟΤ ΕΝ 1436 : 1997 Καινούργια Μετά από 24 µήνες ιαβάσεις αστικού δικτύου. 19

21 Προκατασκευασµένες Ταινίες Μόνιµης ιαγράµµισης 3M TM Stamark Σειρά A380SD & A340 Stamark A380SD Προσχηµατισµένη αυτοκόλλητη ταινία διαγράµµισης οδών χρώµατος λευκού εξαιρετικής αντοχής και αντανακλαστικότητας. Η ταινία περιέχει ενσωµατωµένα στην άνω επιφάνειά της κεραµικά σφαιρίδια για την αντανακλαστικότητα της, καθώς και κεραµικά αντιολισθηρά αδρανή. Η αρχική αντανακλαστικότητα της ταινίας έχει ελάχιστη τιµή 700mcd/lux/m 2 µετρηµένη σε γωνία εισόδου 86,5 και γωνία παρατήρησης 1,0 (ASTM D4061). Η αρχική αντιολισθηρότητα έχει µέση τιµή 45 BPN (ASTM Ε303). Το πάχος της ταινίας είναι 1,6mm. Ικανοποιεί τις κάτωθι κατηγορίες του Ευρωπαϊκού Προτύπου ΕΛΟΤ ΕΝ 1436 Q R R W B S Q4 160 mcd R mcd RW 3 50 mcd B S3 55 SRT Q class: Qd values (luminance coefficient under diffuse illumination), R class: Coefficient of retroreflected luminance following 30 m geometry, R W class: Retroreflection in wet conditions, B class: Luminance factor beta, S class: Skid Resistance value Stamark A340 Προσχηµατισµένη αυτοκόλλητη ταινία διαγράµµισης οδών χρώµατος λευκού εξαιρετικής αντοχής και αντανακλαστικότητας. Η ταινία περιέχει ενσωµατωµένα στην άνω επιφάνειά της κεραµικά και υάλινα σφαιρίδια για την αντανακλαστικότητα της, καθώς και κεραµικά αντιολισθηρά αδρανή. Η αρχική αντανακλαστικότητα της ταινίας έχει ελάχιστη τιµή 300mcd/lux/m2 µετρηµένη σε γωνία εισόδου 86,5 και γωνία παρατήρησης 1,0 (ASTM D4061). Η αρχική αντιολισθηρότητα έχει µέση τιµή 55 BPN (ASTM Ε303). Το πάχος της ταινίας είναι 1,15mm. Ικανοποιεί τις κάτωθι κατηγορίες του Ευρωπαϊκού Προτύπου ΕΛΟΤ ΕΝ 1436 Q R L B S Q mcd R mcd B S3 55 SRT Q class: Qd values (luminance coefficient under diffuse illumination), R L class: Coefficient of retroreflected luminance following 30 m geometry, B class: luminance factor beta, S class: Skid Resistance value 20

22 Προκατασκευασµένες Ταινίες Μόνιµης ιαγράµµισης 3M TM Stamark Σειρά A820 Stamark A820 Προσχηµατισµένη αυτοκόλλητη ταινία διαγράµµισης οδών χρώµατος λευκού εξαιρετικής αντοχής και αντανακλαστικότητας. Η ειδική σχεδίαση της παρέχει υψηλή αντανακλαστικότητα σε στεγνό και βρεγµένο δρόµο Η αρχική αντανακλαστικότητα της ταινίας έχει ελάχιστη τιµή 750mcd/lux/m2 µετρηµένη σε γωνία εισόδου 1,24 και γωνία παρατήρησης 2,29 (ΕΛΟΤ-ΕΝ 1436). Η αρχική αντιολισθηρότητα έχει µέση τιµή 50 SRT (EN 1436: S2). Ικανοποιεί το Ευρωπαϊκό Προτύπο ΕΛΟΤ ΕΝ Conventional PM Structured PM Stamark A820 21

23 Προκατασκευασµένη Ακουστική Ταινία 3M TM Oι ακουστικές ταινίες της 3Μ είναι κατασκευασµένες από ελαστικοπλαστικό υλικό, χρώµατος λευκού, το οποίο είναι αντανακλαστικό και αντιολισθηρό. Πρέπει να τοποθετούνται σε σειρά, κάθετα στην κατεύθυνση της κίνησης. Το kit αποτελείται από 2 λωρίδες (µία πλάτους 12cm και πάχους 1,8mm και µία πλάτους 8cm και πάχους 3,6 mm) οι οποίες τοποθετούνται η µία πάνω στην άλλη, έτσι ώστε να σχηµατίζουν ένα πάχος της τάξεως των 5 mm στο οδόστρωµα, µε σκοπό να έχουν ένα ακουστικό και κραδασµικό αποτέλεσµα, αναγκάζοντας έτσι τον οδηγό να µειώσει ταχύτητα. Χαρακτηριστικά Προϊόντος Βάση από καουτσούκ Αντιολισθηρότητα 55 SRT Οπισθοαντανκλατικότητα 500 mcd 22

24 Προκατασκευασµένες Αφαιρούµενες Ταινίες Προσωρινής ιαγράµµισης 3M TM Stamark Σειρά A650 Stamark A651 Αυτοκόλλητη ταινία χρώµατος κίτρινου. Η άνω επιφάνεια της ταινίας είναι από πολυουρεθάνη για µεγάλη αντοχή, καιέχειενσωµατωµένα υάλινα σφαιρίδια και αντιολισθηρά αδρανή. Η αρχική αντανακλαστικότητα της ταινίας έχει ελάχιστη τιµή 500mcd/lux/m2 µετρηµένη σε γωνία εισόδου 86,5 και γωνία παρατήρησης 1,0 ενώ η µέση τιµήκυµαίνεται στις 700mcd/lux/m2 µετρηµένη στις ίδιες γωνίες. Η αρχική αντιολισθηρότητα έχει µέση τιµή 55 SRT. Η ταινία αφαιρείται χωρίς τη χρήση θερµότητας ή χηµικών µέσων και δεν αφήνει κανένα ίχνος στην άσφαλτο. Ικανοποιεί την Ελληνική Προδιαγραφή Σήµανσης Εκτελουµένων Οδικών Έργων - ΦΕΚ 946Β / και τις κάτωθι κατηγορίες του Ευρωπαϊκού Προτύπου ΕΛΟΤ ΕΝ R L Q S R mcd Q mcd S2 50 SRT R L class: Coefficient of retroreflected luminance following 30 m geometry, Q class: Qd values (retroreflection in diffused light), S class: Skid Resistance value ιαγράµµιση εργοταξίων µικρής και µεγάλης διάρκειας 23

25 Χρώµα ιαγράµµισης Παντός Καιρού 3M TM All Weather Paint (AWP) Το χρώµα διαγράµµισης 3Μ AWP είτε βάσης νερού, είτε βάσης χαµηλής περιεκτικότητας διαλύτη, είναι τεχνολογίας υψηλού πάχους διαγράµµισης high build για µεγαλύτερη αντοχή στην φθορά και καλύτερη εναπόθεση των αντανακλαστικών σφαιριδίων. Η ενσωµάτωση µεγάλης ποσότητας υψηλής ποιότητας γυάλινων σφαιριδίων και επαναστατικών κεραµικών σφαιριδίων για στεγνό και βρεγµένο οδόστρωµα προσδίδει εξαιρετική αντανακλαστικότατα σε όλεςτιςκαιρικέςσυνθήκες. Το χρώµα παντόςκαιρού3m AWP είναι το µόνο που προσφέρει διαγράµµιση απόλυτα ορατή ακόµη και όταν ο δρόµος έχει πληµµυρίσει από την βροχή. Χαρακτηριστικά Προϊόντος Μπορεί να εφαρµοσθεί σε υπάρχουσα διαγράµµιση. Πάχος χρώµατος σε υγρή µορφή 600 µm. Ανά τετραγωνικό µέτρο διαγράµµισης: 1 Kg χρώµα, 400 gr γυάλινα αντανακλαστικά σφαιρίδια και 160 gr κεραµικά αντανακλαστικά σφαιρίδια (ανάµιξη ποσότητας αυτών για αντανάκλαση σε στεγνό και ποσότητας για αντανάκλαση σε υγρό περιβάλλον). ιπλάσια ζωή από τα συµβατικά χρώµατα. Όλων των τύπων διαγραµµίσεις, κυρίως υπεραστικών δικτύων. Σε επικίνδυνα οδικά δίκτυα που απαιτείται αντανακλαστικότατα και σε βρεγµένο ή πλήρως καλυµµένο από το νερό της βροχής οδόστρωµα. 24

26 Αντανακλαστικοί Μειωτές Ταχύτητας 3M TM Οι µειωτές ταχύτητας 3Μ είναι κατασκευασµένοι από σκληρό καουτσούκ χρώµατος µαύρου µε αντιολισθηρή επιφάνεια και φέρουν διαµήκεις, υψηλής αντανακλαστικότητας, κίτρινες ταινίες διαγράµµισης. Τοποθετούνται εγκάρσια στο οδόστρωµα και αποσκοπούν στη µείωση της ταχύτητας των διερχοµένων οχηµάτων. Το προφίλ της άνω επιφάνειας είναι µια ελαφριά οµοιόµορφη καµπύλη µε µέγιστο ύψος 3, 5 ή 7 cm, για τοποθέτηση σε δρόµους µε όριο ταχύτητας 50, 40 και 30 Km/h αντίστοιχα. Για ασφάλεια, τα ύψη των 5 και 7 cm συνοδεύονταισταάκρατουςαπόανάλογεςαπολήξεις(τελειώµατα). Ηκαµπυλότητα της άνω επιφάνειας είναι ειδικά σχεδιασµένη έτσι ώστε να µη δηµιουργεί κίνδυνο ζηµιάς στο διερχόµενο όχηµαόταναυτόπεράσειµε τη συνιστώµενη ταχύτητα. Συνοδεύονται από κατάλληλες βίδες. Τύπος Για µείωση ιαστάσεις Απολήξεις Τεµάχια ταχύτητας (Μ x Π x Υ) (τελειώµατα) ανά µέτρο κάτω από σε cm Η3 50 Km/h 60 x 50 x 3 όχι 2 Η5 40Km/h 90x 50 x 5 ναι 2 Η7 30 Km/h 120 x 50 x 7 ναι 4 Ικανοποιεί Υ.ΠΕ.ΧΩ. Ε. την προδιαγραφή ( ) Αστικοί δρόµοι γύρω από σχολεία, νοσοκοµεία, εκκλησίες, χώρους άθλησης, πλατείες και άλλες περιοχές κίνησης πεζών 25

27 Υπερυψωµένη ιάβαση 3M TM - Ηυπερυψωµένη διάβαση πεζών της 3Μ είναι κατασκευασµένη από σκληρό καουτσούκ χρώµατος µαύρου µε αντιολισθηρή επιφάνεια και φέρει διαµήκειςυψηλήςαντανακλαστικότητας λευκές ταινίες διαγράµµισης 3Μ Stamark. Τοποθετείτε στο οδόστρωµα στην θέση των διαβάσεων και µε τούψοςτηςτων7 cm αποσκοπεί στη µείωση της ταχύτητας των διερχοµένων οχηµάτων στα 30 Km. Κατασκευάζεται στο επιθυµητό µήκος και πλάτος µε τοβίδωµα στο οδόστρωµα τεµαχίων (εναλλάξ λευκών και µαύρων) ύψους 7 cm µε ανάλογεςκαµπυλωτές απολήξεις στα άκρα. ιάσταση τεµαχίου 0,5x0,5 m, διάσταση απόληξης 0,6x0,5 m. Η όλη κατασκευή είναι σχεδιασµένη έτσι ώστε να µη δηµιουργεί κίνδυνο ζηµιάς στα διερχόµενα όχηµαταόταναυτάπεράσουνµε τησυνιστώµενη ταχύτητα των 30 Km. Η κατασκευή επιτρέπει την απορροή των υδάτων. Αστικοί δρόµοι υψηλής επικινδυνότητας γύρω από σχολεία, νοσοκοµεία, εκκλησίες, χώρους άθλησης, πλατείες και άλλες περιοχές κίνησης πεζών. 26

28 Αντανακλαστικά ιαχωριστικά Λωρίδων Κυκλοφορίας 3M TM Τα διαχωριστικά λωρίδων κυκλοφορίας της 3M είναι ένα ειδικά σχεδιασµένο προφίλ µεγίστου ύψους 5 ή 10 cm από καουτσούκ κίτρινου χρώµατος µε αντιολισθηρή επιφάνεια. Έχουν σαν στόχο να αποτρέπουν τη χρήση των λωρίδων αυτών στα µη προβλεπόµενα οχήµατα, καθιστώντας δύσκολη την είσοδο και έξοδό τους, ενώ παράλληλα πρέπει να είναι ορατά και ασφαλή για όλα τα οχήµατα όλο το εικοσιτετράωρο. Σε όλο το µήκος τους φέρουν διαµήκεις, υψηλής αντανακλαστικότητας, κίτρινες ταινίες διαγράµµισης, καθώς και κανάλια για τη διέλευση του νερού. Οι απολήξεις τους (τελειώµατα) φέρουν αντανακλαστικά στοιχεία τύπου ΙΙΙ, Diamond Grade. Οτύποςτων10 cm φέρει υποδοχές για αντανακλαστικούς κυλίνδρους (κολωνάκια). Συνοδεύονται από κατάλληλες βίδες και κόλλα. Τύπος ιαστάσεις ιαστάσεις Αντανακλαστικός (Μ x Π x Υ) απολήξεων κύλινδρος σε cm (Μ x Π x Υ) σε cm Η5 100 x 16 x 5 43 x 16 x 5 όχι Η x 30 x x 30 x 10 ναι Ικανοποιεί την προδιαγραφή Ιταλικού Κ.Ο.Κ και συνοδεύονται από 12 πιστοποιητικά έγκρισης κυκλοφορίας. Κατασκευή λεωφορειοδρόµων. ιαχωρισµός λωρίδων κυκλοφορίας ή περιοχών, όπως χώροι στάθµευσης λεωφορείων, ταξί κλπ. 27

29 Αντανακλαστικοί Κώνοι 3M TM Οι κώνοι είναι κατασκευασµένοι από καουτσούκ και φέρουν δύο ή τρεις λευκούς αντανακλαστικούς δακτυλίους ή είναι πλήρως αντανακλαστικοί (µε εναλλασσόµενους λευκούς και κόκκινους αντανακλαστικούς δακτυλίους). Η αντανακλαστική µεµβράνη είναι High Intensity (τύπου ΙΙ - υψηλής αντανακλαστικότητας) και στην επιφάνειά της έχει τυπωµένο το υδατόσηµο του εργάτη µετοφτυάρι(πινακίδα εργοταξίου). Στηβάσητωνκώνωνέχειχαραχθείτολογότυποτης3Μκαιοαριθµός έγκρισης κυκλοφορίας. Το ύψος του κώνου µπορεί να είναι 30, 50 ή 75cm, ενώ η βάση µπορεί να είναι µικρή τετραγωνική ή µεγάλη στρογγυλή (βαρέως τύπου) για µεγαλύτερη σταθερότητα. Ικανοποιεί pren (απόφαση CEN TC 226N 143E) την προδιαγραφή Υ.ΠΕ.ΧΩ..Ε. (ΦΕΚ 946Β της ) Προσωρινή σήµανση σε οποιαδήποτε κατηγορία οδικού δικτύου 28

30 Αντανακλαστικοί Κύλινδροι 3M TM Οι κύλινδροι είναι κατασκευασµένοι από καουτσούκ και αποτελούνται από το κυρίως σώµακαιτηβάση. Φέρουν είτε τρεις λευκούς αντανακλαστικούς δακτυλίους ή είναι πλήρως αντανακλαστικοί µε εναλλασσόµενους λευκούς και κόκκινους δακτυλίους. Η αντανακλαστική µεµβράνη είναι High Intensity (τύπου ΙΙ - υψηλής αντανακλαστικότητας) και στην επιφάνειά της έχει τυπωµένο το υδατόσηµο του εργάτη µετοφτυάρι(πινακίδα εργοταξίου). Στη βάση των κυλίνδρων έχει χαραχθεί το λογότυπο της 3Μκαιοαριθµός έγκρισης κυκλοφορίας. Το ύψος του κυλίνδρου είναι 30 cm χρώµατος κόκκινου ή κίτρινου. Ικανοποιεί pren (απόφαση CEN TC 226N 143E) την προδιαγραφή Ιταλικός Κ.Ο.Κ. Προσωρινή ή µόνιµησήµανση σε οποιαδήποτε κατηγορία οδικού δικτύου 29

31 Αντανακλαστικά Πτερύγια 3M TM Τα πτερύγια είναι κατασκευασµένα από καουτσούκ και αποτελούνται από το κυρίως σώµακαιτηβάση. Το σώµα φέρει σε κάθε πλευρά τρεις λευκές αντανακλαστικές επιφάνειες. Ηκάθελευκή αντανακλαστική επιφάνεια µπορεί να είναι περιµετρικά µεταξοτυπηµένη µε κόκκινο διαφανές χρώµα. Η αντανακλαστική µεµβράνη είναι High Intensity (τύπου ΙΙ - υψηλής αντανακλαστικότητας) και στην επιφάνειά της έχει τυπωµένο το υδατόσηµο του εργάτη µετοφτυάρι(πινακίδα εργοταξίου). Στη βάση των πτερυγίων έχει χαραχθεί το λογότυπο της 3Μκαιοαριθµός έγκρισης κυκλοφορίας. Το σχήµα του πτερυγίου είναι τραπεζοειδές και το ύψος του είναι 30 cm. Ικανοποιεί pren (απόφαση CEN TC 226N 143E) την προδιαγραφή Υ.ΠΕ.ΧΩ..Ε. (ΦΕΚ 946Β της ) 30 Προσωρινή ή µόνιµησήµανση σε οποιαδήποτε κατηγορία οδικού δικτύου

32 Σύστηµα Γραµµικής Οριοσήµανσης της 3M TM Το ΣύστηµαΓραµµικής Οριοσήµανσης αποτελείται απόανεξάρτηταπολύλεπτάφύλλααλουµινίου στα οποία έχει επικολληθεί η µεµβράνη Scotchlite TM Diamond Grade TM. Η επιφάνεια φέρει σε τακτά διαστήµατα κυρτώσεις, αποδίδοντας εξαιρετική φωτεινότητα ακόµηκαιυπόπολύµεγάλες γωνίες πρόσπτωσης του φωτός. ιάσταση φύλλου Χρώµατα 152 mm x 838 mm. Λευκό, κίτρινο, κόκκινο, φθορίζον κίτρινο, φθορίζον πορτοκαλί Επισήµανση ορίων δρόµου µε συµβατικούς ανακλαστήρες Επισήµανση ορίων δρόµου µε τοσύστηµα Γραµµικής Οριοσήµανσης της 3Μ Τυπικές Εφαρµογές Ανακλαστήρας τσιµεντένιου στηθαίου (τύπου new jersey) ή µεταλλικού Γέφυρες και σήραγγες Στενώσεις οδικού δικτύου Μόνιµη ή εργοταξιακή σήµανση 31

33 Σύστηµα Ελέγχου Προτεραιότητας 3M TM Opticom Το Σύστηµα Ελέγχου Προτεραιότητας 3Μ Opticom εξασφαλίζει ότι τα φανάρια που συναντά ένα όχηµα είναι µόνο πράσινα, δίνοντας έτσι προτεραιότητα σε οχήµατα έκτακτης ανάγκης, σε οχήµατα µαζικής µεταφοράς, ή σε οποιοδήποτε άλλο όχηµα έχει επιλεγεί από την Υπηρεσία. Έτσι µειώνονται δραµατικά ο χρόνος και οι πιθανότητες ατυχήµατος. Το σύστηµα Opticom αποτελείται από τα εξής µέρη: έναν ποµπό που τοποθετείται στο εξουσιοδοτηµένο όχηµα έναν ανιχνευτή που τοποθετείται πάνω στο στύλο του σηµατοδότη έναν επιλογέα φάσεων που τοποθετείται στην καµπίνα ελέγχου του σηµατοδότη και ένα λογισµικό. Τυπικές Εφαρµογές Οχήµατα έκτακτης ανάγκης Ασθενοφόρα Πυροσβεστική Αστυνοµία Οχήµατα µαζικής µεταφοράς Λεωφορεία Τρόλεϊ Τραµ 32

34 Πινακίδες Υπόδειξης Ταχύτητας Οχήµατος 3M TM DFS Οι Πινακίδες Υπόδειξης της Ταχύτητας Οχήµατος, είναι πινακίδες µεταβλητών µηνυµάτων οι οποίες συγκρίνουν την ταχύτητα του οχήµατος µέσω ραντάρ και τις µεταδίδουνστοντελικόχρήστη, µεσκοπότη ρύθµιση της ταχύτητας. Χαρακτηριστικά Ένδειξη της ταχύτητας του διερχόµενου οχήµατος Συνδυασµός φθορίζοντος αντανακλαστικού Diamond Grade και λαµπτήρων LED υψηλής απόδοσης και αντοχής (υβριδική τεχνολογία) DFS 100, 200 ή εναλλακτικά µόνο LED DFS 700. Υψηλή ευκρίνεια της πινακίδας καθ όλη τη διάρκεια της ηµέρας και της νύχτας, ακόµα και σε περιπτώσεις οµίχλης και άσχηµων καιρικών φαινοµένων Προαιρετικά συνοδεύονται από λογισµικό και µόντεµ για ρύθµιση από απόσταση και εξαγωγή στατιστικών στοιχείων ταχύτητας οχηµάτων. Τυπικές Εφαρµογές - Σχολεία - Αθλητικοί χώροι - Εργοταξιακές ζώνες - Νοσοκοµεία - Σήραγγες - ιαβάσεις Πεζών 33

35 Σύστηµα ΑνίχνευσηςΚυκλοφορίας3M TM Canoga µε µικρο- βρόγχους Το Σύστηµα Ανίχνευσης Κυκλοφορίας της 3Μ είναι ένα σύστηµαπουπαρέχεικατά99,5% ακριβείς πληροφορίες για την κυκλοφορία υπολογίζοντας, ταχύτητα, αριθµό οχηµάτων, κυκλοφοριακό φόρτο ανά λωρίδα και ταξινόµηση οχηµάτων µε βάσητο µήκος τους. Χαρακτηριστικά Το Σύστηµα Ανίχνευσης Κυκλοφορίας Canoga αποτελείται από τους µικρόβρόγχους (micro-loops) οι οποίοι φέρουν αισθητήρες και ανιχνευτές Οι µικρό-βρόγχοι τοποθετούνται εγκάρσια στην κίνηση, εντός προστατευτικής σωλήνας σε βάθος ως 0,5 m που σηµαίνειότιδενεπηρεάζονταιαπόνέες ασφαλτοστρώσεις. Τυπικές Εφαρµογές Αστικό και υπεραστικό δίκτυο Αυτοκινητόδροµοι (διόδια, είσοδοι έξοδοι), κ.λπ. 34
