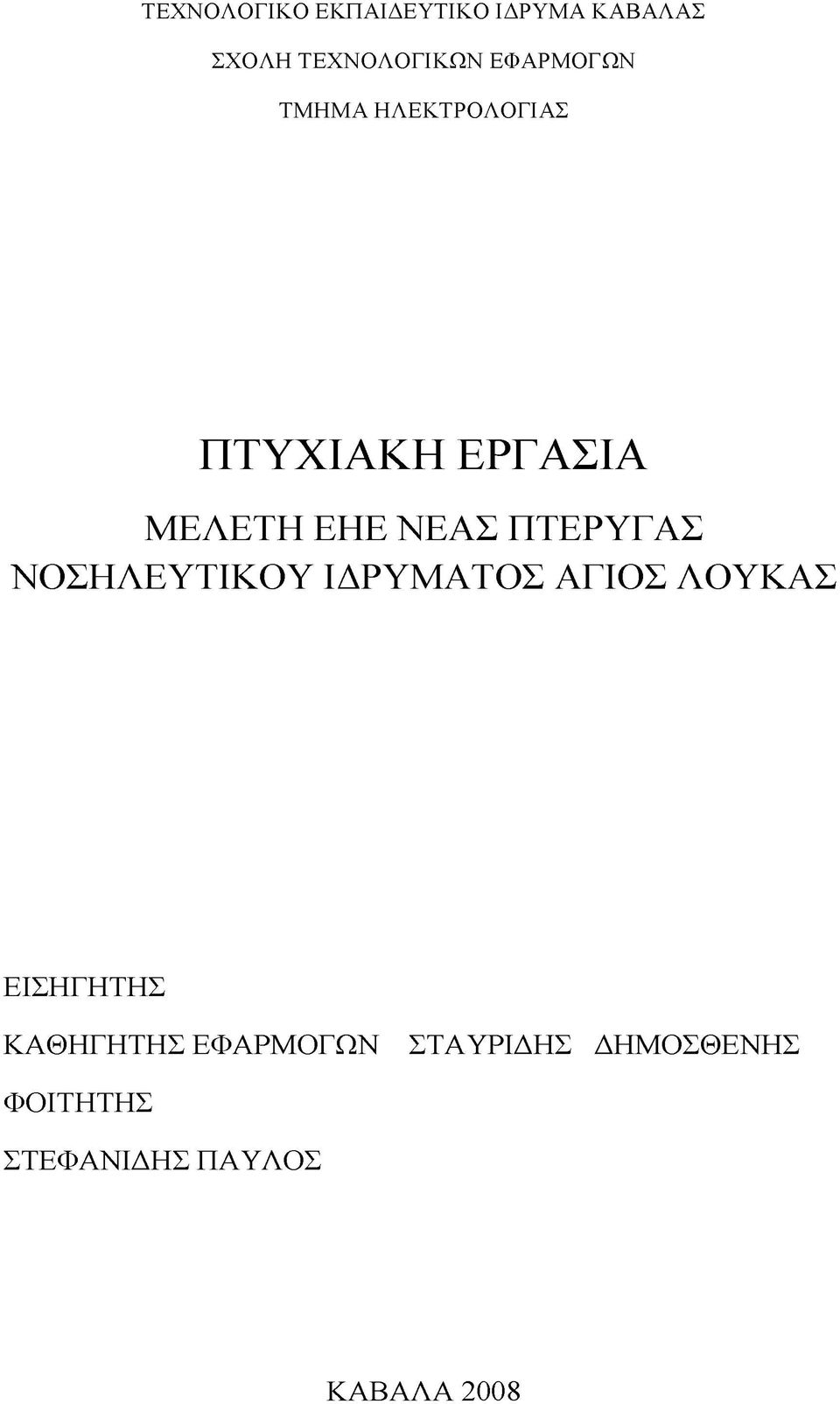

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕΛΕΤΗ ΕΗΕ ΝΕΑΣ ΠΤΕΡΥΓΑΣ ΝΟΣΗΛΕΥΤΙΚΟΥ ΙΔΡΥΜΑΤΟΣ ΑΓΙΟΣ ΛΟΥΚΑΣ ΕΙΣΗΓΗΤΗΣ ΚΑΘΗΓΗΤΗΣ ΕΦΑΡΜΟΓΩΝ ΣΤΑΥΡΙΔΗΣ ΔΗΜΟΣΘΕΝΗΣ ΦΟΙΤΗΤΗΣ ΣΤΕΦΑΝΙΔΗΣ ΠΑΥΛΟΣ ΚΑΒΑΛΑ 2008

2 Π Ε Ρ ΙΕ Χ Ο Μ Ε Ν Α ΕΙΣΑΓΩΓΗ 5 ΚΕΦ.: 1 Η ΚΛΙΝΙΚΗ ΑΓΙΟΣ ΛΟΥΚΑΣ 7 ΚΕΦ.: 2 ΠΕΡΙΓΡΑΦΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΝΑΛΥΣΗ ΤΥΠΟΥ ΦΟΡΤΙΩΝ ΦΩΤΙΣΜΟΣ ΡΕΥΜΑΤΟΔΟΤΕΣ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 14 ΚΕΦ.: 3 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΗ ΧΩΡΩΝ ΟΛΟΚΛΗΡΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΙΝΑΚΕΣ Γ.Π.Χ.Τ ΠΙΝΑΚΕΣ ΦΩΤΙΣΜΟΥ - ΡΕΥΜΑΤΟΔΟΤΩΝ Μ/Σ ΑΠΟΜΟΝΩΣΗΣ ΓΕΙΩΣΗ ΙΣΟΔΥΝΑΜΙΚΕΣ ΓΕΙΩΣΕΙΣ UPS 44 ΚΕΦ.: 4 ΠΥΡΑΣΦΑΛΕΙΑ ΠΥΡΑΝΙΧΝΕΥΣΗ ΣΥΝΑΓΕΡΜΟΣ ΑΝΑΓΓΕΛΙΑ 48 ΚΕΦ.: 5 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ 49 ΒΙΒΛΙΟΓΡΑΦΙΑ 51 Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 2

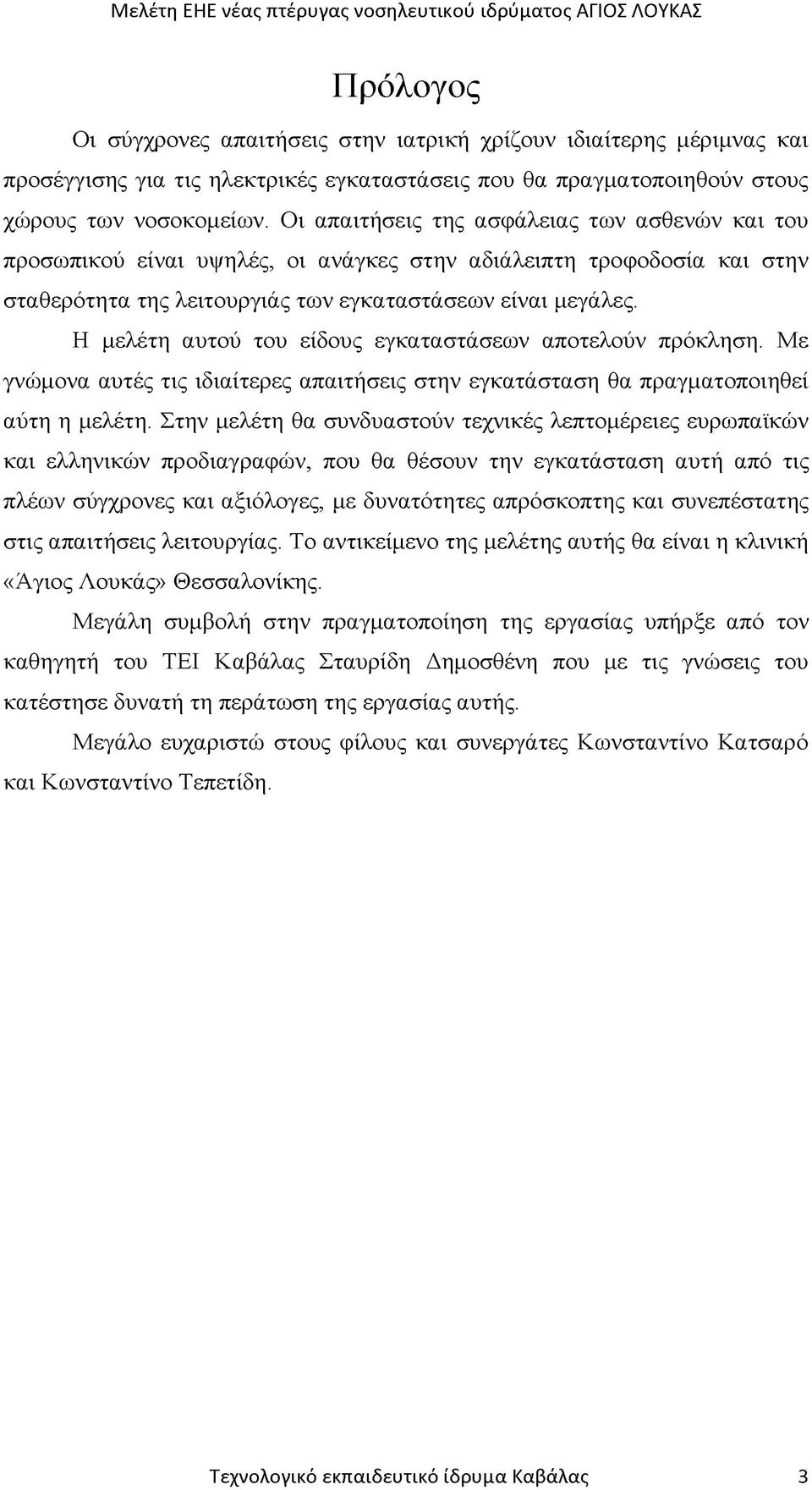

3 Πρόλογος Οι σύγχρονες απαιτήσεις στην ιατρική χρίζουν ιδιαίτερης μέριμνας και προσέγγισης για τις ηλεκτρικές εγκαταστάσεις που θα πραγματοποιηθούν στους χώρους των νοσοκομείων. Οι απαιτήσεις της ασφάλειας των ασθενών και του προσωπικού είναι υψηλές, οι ανάγκες στην αδιάλειπτη τροφοδοσία και στην σταθερότητα της λειτουργιάς των εγκαταστάσεων είναι μεγάλες. Η μελέτη αυτού του είδους εγκαταστάσεων αποτελούν πρόκληση. Με γνώμονα αυτές τις ιδιαίτερες απαιτήσεις στην εγκατάσταση θα πραγματοποιηθεί αύτη η μελέτη. Στην μελέτη θα συνδυαστούν τεχνικές λεπτομέρειες ευρωπαϊκών και ελληνικών προδιαγραφών, που θα θέσουν την εγκατάσταση αυτή από τις πλέων σύγχρονες και αξιόλογες, με δυνατότητες απρόσκοπτης και συνεπέστατης στις απαιτήσεις λειτουργίας. Το αντικείμενο της μελέτης αυτής θα είναι η κλινική «Άγιος Λουκάς» Θεσσαλονίκης. Μεγάλη συμβολή στην πραγματοποίηση της εργασίας υπήρξε από τον καθηγητή του ΤΕΙ Καβάλας Σταυρίδη Δημοσθένη που με τις γνώσεις του κατέστησε δυνατή τη περάτωση της εργασίας αυτής. Μεγάλο ευχαριστώ στους φίλους και συνεργάτες Κωνσταντίνο Κατσαρό και Κωνσταντίνο Τεπετίδη. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 3

4 Εισαγωγή Η παρούσα εργασία αφορά την ηλεκτρική εγκατάσταση χαμηλής τάσης του Νοσηλευτικού Ιδρύματος «Άγιος Λουκάς» Θεσσαλονίκης. Ακριβέστερα αφορά την εγκατάσταση ισχυρών ρευμάτων όπως αυτή διαμορφώνεται από τις ιδιαίτερες απαιτήσεις ενός νοσοκομειακού χώρου. Ο χώρος της μελέτης είναι η νέα πτέρυγα της κλινικής που στεγάζει τις αίθουσες χειρουργείων του ιδρύματος. Σε αντίθεση με τις απαιτήσεις άλλων βιομηχανικού τύπου εγκαταστάσεων, τα νοσοκομεία απαιτούν ιδιαίτερη προσέγγιση σε ζητήματα γειώσεων και συντήρησης. Η ύπαρξη ασθενών τόσο στη φάση της νοσηλείας όσο και στην φάση της επέμβασης αποκλείει την κοινή προσέγγιση στα ζητήματα αυτά. Από τα παραπάνω γίνεται αντιληπτό ότι η παρακάτω μελέτη έχει ιδιαίτερο ενδιαφέρον. Αυτό γιατί πέρα από τις γνώσεις των κλασικών εγκαταστάσεων απαιτείται και η μελέτη των κανονισμών για εγκαταστάσεις σε νοσοκομεία όπως αυτές αναφέρονται παρακάτω. Αυτό συνεπάγεται και την διαφορετικότητα στην κατασκευή, η οποία πρέπει να ακολουθεί το πνεύμα της μελέτης σε κάθε λεπτομέρειά της. Με γνώμονα τα παραπάνω η εργασία υπεισέρχεται και σε κατασκευαστικές λεπτομέρειες της εγκατάστασης. Κλίνοντας η εργασία παρουσιάζει και έναν γενικό προϋπολογισμό του έργου όπως αυτός διαμορφώνεται με βάση τιμές που συγκεντρώθηκαν από ελληνικές εταιρίες προμήθειας ηλεκτρολογικού υλικού και κατασκευαστές έργων. Η εργασία ολοκληρώνεται με τέσσερα κεφάλαια τα όποια θα περιγράψουν την μελέτη που πραγματοποιήθηκε. Το πρώτο κεφαλαίο αναφέρετε στην πτέρυγα που μελετήθηκε, οπού περιγράφονται οι χώροι της. Στο δεύτερο κεφαλαίο περιγράφονται τα χαρακτηριστικά της εγκατάστασης. Το τρίτο κεφάλαιο αναφέρετε στην εγκατάσταση όπως αυτή θα πραγματοποιηθεί, στους πίνακες, στους Μ/Σ απομόνωσης και στην γείωση με ιδιαίτερη έμφαση στις ισοδυναμικές γειώσεις. Το τέταρτο κεφάλαιο θα περιγράψει το σύστημα πυρασφάλειας που θα γίνει στην πτέρυγα. Και στο πέμπτο και τελευταίο θα γίνει ο προϋπολογισμός του κόστους του έργου. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 4

5 ΚΕΦ.: 1 Η ΚΛΙΝΙΚΗ «ΑΓΙΟΣ ΛΟΥΚΑΣ» Η Κλινική «ΑΓΙΟΣ ΛΟΥΚΑΣ» είναι ιδιωτικό νοσηλευτικό ίδρυμα με δύναμη 210 κλινών και βρίσκεται στο Πανόραμα Θεσσαλονίκης. Η λειτουργία της κλινικής ξεκίνησε το Ο «ΑΓΙΟΣ ΛΟΥΚΑΣ» είναι γενική Κλινική και καλύπτει σχεδόν το σύνολο των παθολογικών και χειρουργικών ειδικοτήτων της ιατρικής. Ακόμη από το ξεκίνημά της, η Κλινική είχε το προνόμιο να συμπεριλάβει στο επιτελείο της ορισμένους από τους κορυφαίους ιατρούς της Θεσσαλονίκης και γενικότερα της Βόρειας Ελλάδας. Η νοσηλεία και η παραϊατρική φροντίδα είναι υψηλότατου επιπέδου. Τα τμήματα διαθέτουν εξοπλισμό υπερσύγχρονο και διαρκώς ανανεούμενο ώστε να ανταποκρίνεται στις τελευταίες εξελίξεις της ιατρικής τεχνολογίας. 1.1 Η ΚΑΙΝΟΥΡΙΑ ΠΤΕΡΥΓΑ Με την επέκταση της κλινικής θα δημιουργηθεί καινούρια πτέρυγα. Η πτέρυγα θα περιλαμβάνει καινούρια μοντέρνα χειρουργεία, νέες μονάδες εντατικής θεραπείας με όλη τη σύγχρονη τεχνολογία και υποδομή, στα όποια θα εφαρμοστούν όλες οι σημερινές δυνατότητες της πληροφορικής. Τμήμα χειρουργικής μιας ημέρας, καινούρια εργαστήρια θεραπευτικά και διαγνωστικά. 1.2 ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΤΕΡΥΓΑΣ Η πτέρυγα με την οποία θα ασχοληθούμε στην μελέτη είναι καινούριο τμήμα στους κλινικής που αποτελείται από πέντε επίπεδα, δυο επίπεδα υπόγεια, ισόγειο (Ε0) και δυο ορόφους (Ε1 και Ε2), κάθε επίπεδο προορίζεται για διαφορετικό σκοπό. Τα υπόγεια επίπεδα θα περιέχουν χώρους όπως αποθήκες, γενικά ηλεκτρικά πεδία της πτέρυγας, χώρο συστοιχίας μπαταριών του συστήματος αδιάλειπτης παροχής (UPS), χώρο αποσκλήρυνσης του νερού, χώρο Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 5

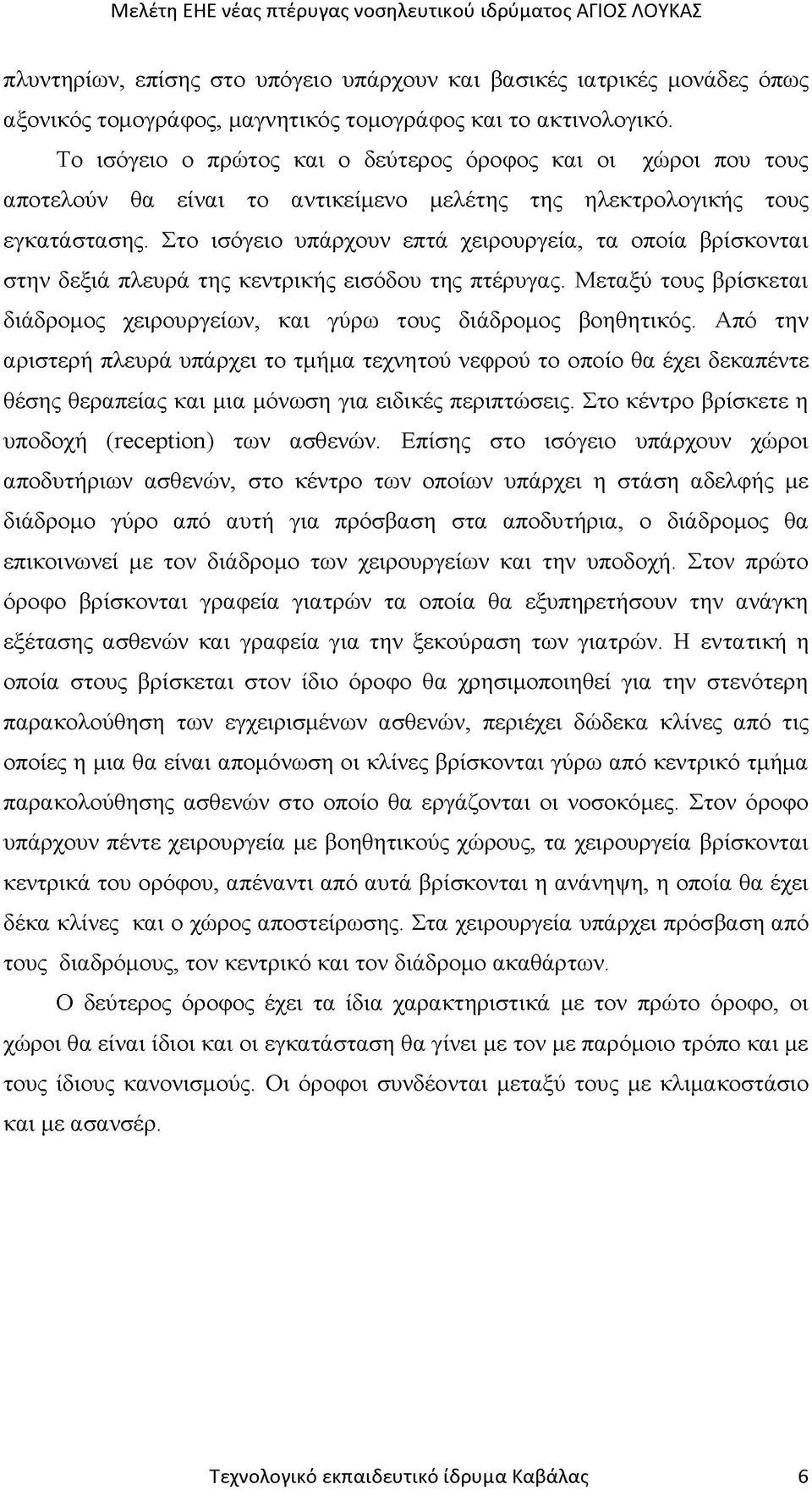

6 πλυντηρίων, επίσης στο υπόγειο υπάρχουν και βασικές ιατρικές μονάδες όπως αξονικός τομογράφος, μαγνητικός τομογράφος και το ακτινολογικό. Το ισόγειο ο πρώτος και ο δεύτερος όροφος και οι χώροι που τους αποτελούν θα είναι το αντικείμενο μελέτης της ηλεκτρολογικής τους εγκατάστασης. Στο ισόγειο υπάρχουν επτά χειρουργεία, τα οποία βρίσκονται στην δεξιά πλευρά της κεντρικής εισόδου της πτέρυγας. Μεταξύ τους βρίσκεται διάδρομος χειρουργείων, και γύρω τους διάδρομος βοηθητικός. Από την αριστερή πλευρά υπάρχει το τμήμα τεχνητού νεφρού το οποίο θα έχει δεκαπέντε θέσης θεραπείας και μια μόνωση για ειδικές περιπτώσεις. Στο κέντρο βρίσκετε η υποδοχή (reception) των ασθενών. Επίσης στο ισόγειο υπάρχουν χώροι αποδυτήριων ασθενών, στο κέντρο των οποίων υπάρχει η στάση αδελφής με διάδρομο γύρο από αυτή για πρόσβαση στα αποδυτήρια, ο διάδρομος θα επικοινωνεί με τον διάδρομο των χειρουργείων και την υποδοχή. Στον πρώτο όροφο βρίσκονται γραφεία γιατρών τα οποία θα εξυπηρετήσουν την ανάγκη εξέτασης ασθενών και γραφεία για την ξεκούραση των γιατρών. Η εντατική η οποία στους βρίσκεται στον ίδιο όροφο θα χρησιμοποιηθεί για την στενότερη παρακολούθηση των εγχειρισμένων ασθενών, περιέχει δώδεκα κλίνες από τις οποίες η μια θα είναι απομόνωση οι κλίνες βρίσκονται γύρω από κεντρικό τμήμα παρακολούθησης ασθενών στο οποίο θα εργάζονται οι νοσοκόμες. Στον όροφο υπάρχουν πέντε χειρουργεία με βοηθητικούς χώρους, τα χειρουργεία βρίσκονται κεντρικά του ορόφου, απέναντι από αυτά βρίσκονται η ανάνηψη, η οποία θα έχει δέκα κλίνες και ο χώρος αποστείρωσης. Στα χειρουργεία υπάρχει πρόσβαση από τους διαδρόμους, τον κεντρικό και τον διάδρομο ακαθάρτων. Ο δεύτερος όροφος έχει τα ίδια χαρακτηριστικά με τον πρώτο όροφο, οι χώροι θα είναι ίδιοι και οι εγκατάσταση θα γίνει με τον με παρόμοιο τρόπο και με τους ίδιους κανονισμούς. Οι όροφοι συνδέονται μεταξύ τους με κλιμακοστάσιο και με ασανσέρ. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 6

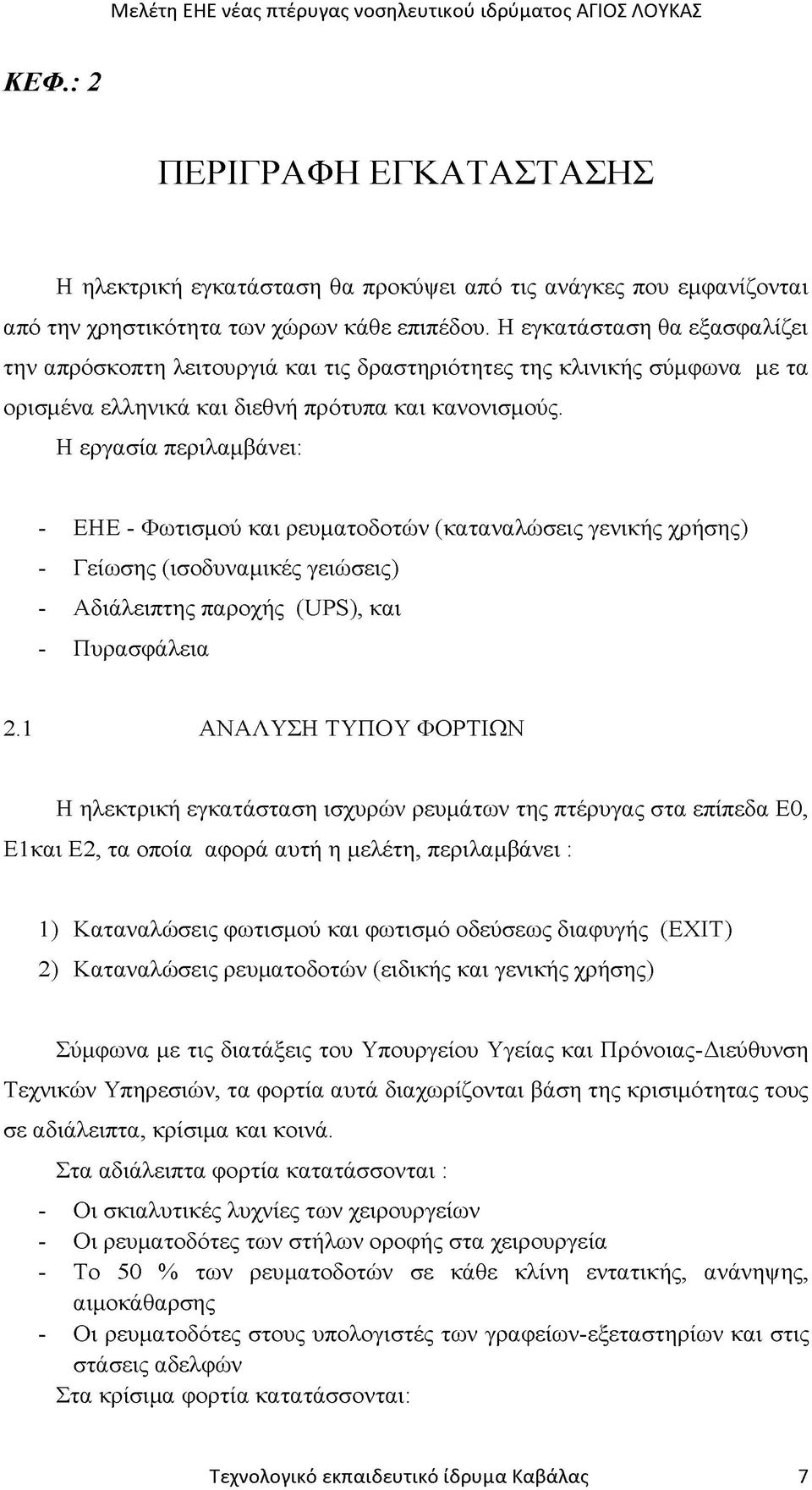

7 ΚΕΦ.: 2 ΠΕΡΙΓΡΑΦΗ ΕΓΚΑΤΑΣΤΑΣΗΣ Η ηλεκτρική εγκατάσταση θα προκύψει από τις ανάγκες που εμφανίζονται από την χρηστικότητα των χώρων κάθε επιπέδου. Η εγκατάσταση θα εξασφαλίζει την απρόσκοπτη λειτουργιά και τις δραστηριότητες της κλινικής σύμφωνα με τα ορισμένα ελληνικά και διεθνή πρότυπα και κανονισμούς. Η εργασία περιλαμβάνει: - ΕΗΕ - Φωτισμού και ρευματοδοτών (καταναλώσεις γενικής χρήσης) - Γείωσης (ισοδυναμικές γειώσεις) - Αδιάλειπτης παροχής (UPS), και - Πυρασφάλεια 2.1 ΑΝΑΛΥΣΗ ΤΥΠΟΥ ΦΟΡΤΙΩΝ Η ηλεκτρική εγκατάσταση ισχυρών ρευμάτων της πτέρυγας στα επίπεδα Ε0, Ε1και Ε2, τα οποία αφορά αυτή η μελέτη, περιλαμβάνει : 1) Καταναλώσεις φωτισμού και φωτισμό οδεύσεως διαφυγής (ΕΧΙΤ) 2) Καταναλώσεις ρευματοδοτών (ειδικής και γενικής χρήσης) Σύμφωνα με τις διατάξεις του Υπουργείου Υγείας και Πρόνοιας-Διεύθυνση Τεχνικών Υπηρεσιών, τα φορτία αυτά διαχωρίζονται βάση της κρισιμότητας τους σε αδιάλειπτα, κρίσιμα και κοινά. Στα αδιάλειπτα φορτία κατατάσσονται : - Οι σκιαλυτικές λυχνίες των χειρουργείων - Οι ρευματοδότες των στήλων οροφής στα χειρουργεία - Το 50 % των ρευματοδοτών σε κάθε κλίνη εντατικής, ανάνηψης, αιμοκάθαρσης - Οι ρευματοδότες στους υπολογιστές των γραφείων-εξεταστηρίων και στις στάσεις αδελφών Στα κρίσιμα φορτία κατατάσσονται: Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 7

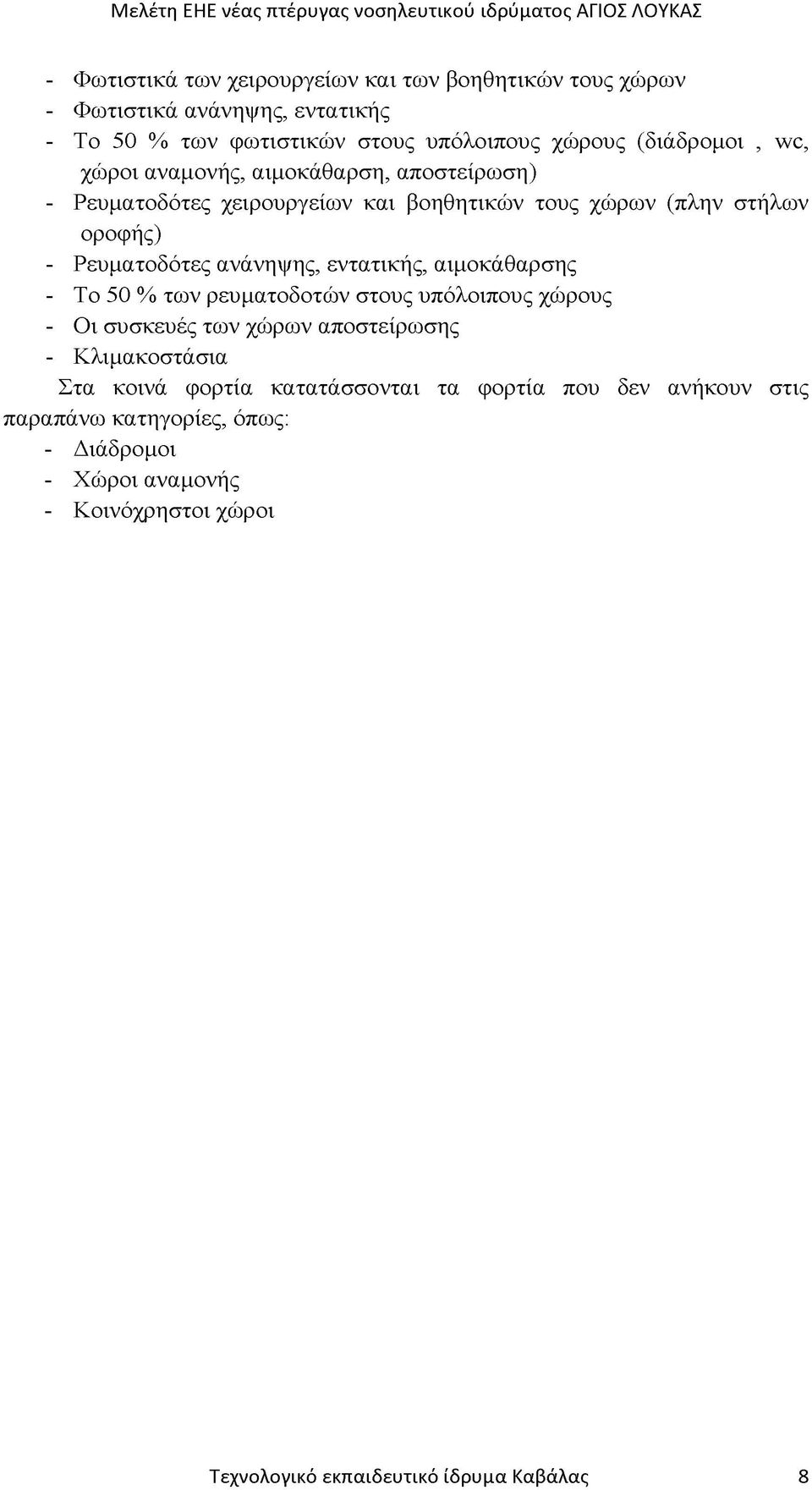

8 - Φωτιστικά των χειρουργείων και των βοηθητικών τους χώρων - Φωτιστικά ανάνηψης, εντατικής - Το 50 % των φωτιστικών στους υπόλοιπους χώρους (διάδρομοι, wc, χώροι αναμονής, αιμοκάθαρση, αποστείρωση) - Ρευματοδότες χειρουργείων και βοηθητικών τους χώρων (πλην στήλων οροφής) - Ρευματοδότες ανάνηψης, εντατικής, αιμοκάθαρσης - Το 50 % των ρευματοδοτών στους υπόλοιπους χώρους - Οι συσκευές των χώρων αποστείρωσης - Κλιμακοστάσια Στα κοινά φορτία κατατάσσονται τα φορτία που δεν ανήκουν στις παραπάνω κατηγορίες, όπως: - Διάδρομοι - Χώροι αναμονής - Κοινόχρηστοι χώροι Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 8

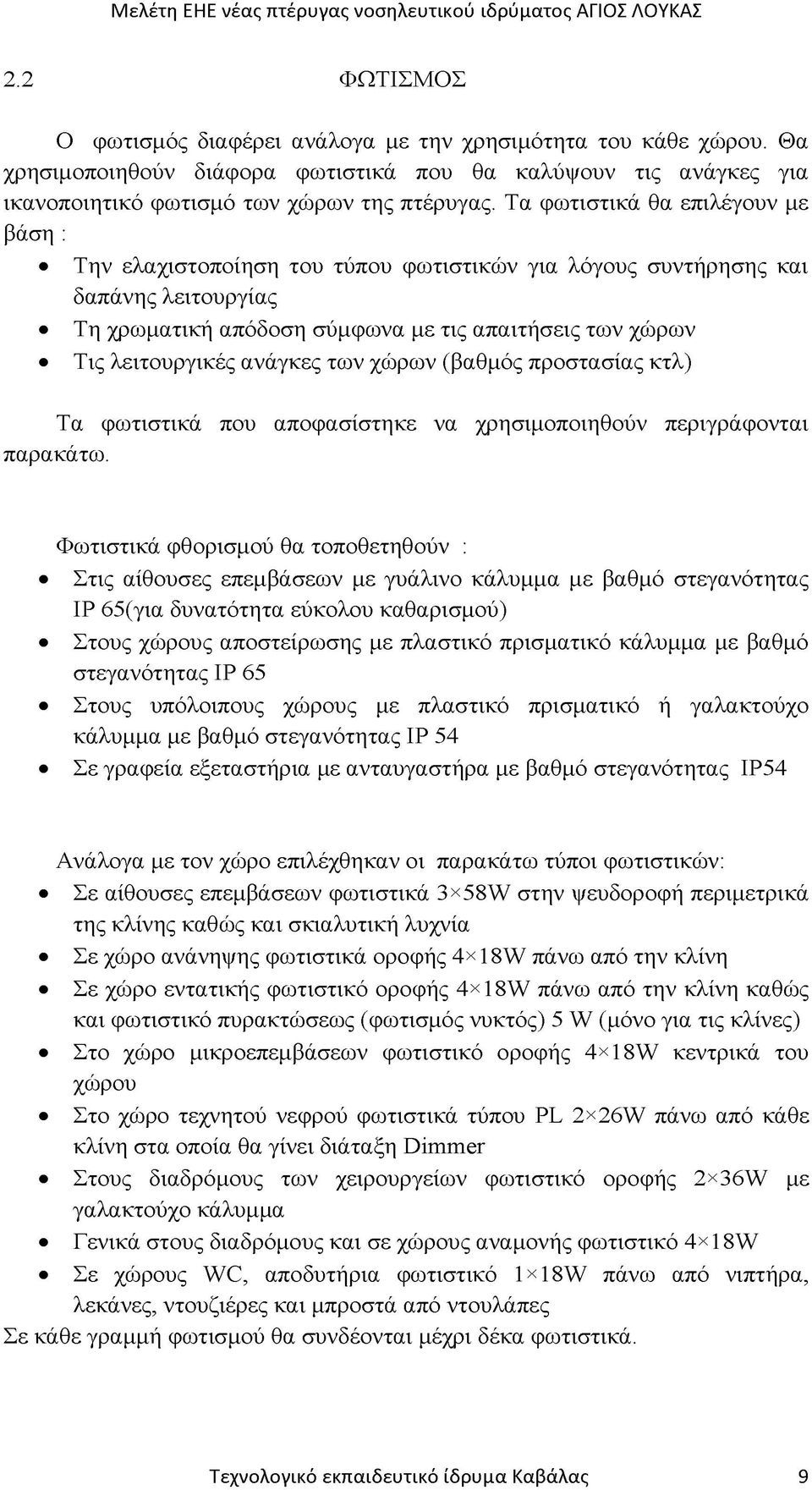

9 2.2 ΦΩΤΙΣΜΟΣ Ο φωτισμός διαφέρει ανάλογα με την χρησιμότητα του κάθε χώρου. Θα χρησιμοποιηθούν διάφορα φωτιστικά που θα καλύψουν τις ανάγκες για ικανοποιητικό φωτισμό των χώρων της πτέρυγας. Τα φωτιστικά θα επιλέγουν με βάση : Την ελαχιστοποίηση του τύπου φωτιστικών για λόγους συντήρησης και δαπάνης λειτουργίας Τη χρωματική απόδοση σύμφωνα με τις απαιτήσεις των χώρων Τις λειτουργικές ανάγκες των χώρων (βαθμός προστασίας κτλ) Τα φωτιστικά που αποφασίστηκε να χρησιμοποιηθούν περιγράφονται παρακάτω. Φωτιστικά φθορισμού θα τοποθετηθούν : Στις αίθουσες επεμβάσεων με γυάλινο κάλυμμα με βαθμό στεγανότητας IP 65(για δυνατότητα εύκολου καθαρισμού) Στους χώρους αποστείρωσης με πλαστικό πρισματικό κάλυμμα με βαθμό στεγανότητας IP 65 Στους υπόλοιπους χώρους με πλαστικό πρισματικό ή γαλακτούχο κάλυμμα με βαθμό στεγανότητας IP 54 Σε γραφεία εξεταστήρια με ανταυγαστήρα με βαθμό στεγανότητας IP54 Ανάλογα με τον χώρο επιλέχθηκαν οι παρακάτω τύποι φωτιστικών: Σε αίθουσες επεμβάσεων φωτιστικά 3*58W στην ψευδοροφή περιμετρικά της κλίνης καθώς και σκιαλυτική λυχνία Σε χώρο ανάνηψης φωτιστικά οροφής 4* 18W πάνω από την κλίνη Σε χώρο εντατικής φωτιστικό οροφής 4*18W πάνω από την κλίνη καθώς και φωτιστικό πυρακτώσεως (φωτισμός νυκτός) 5 W (μόνο για τις κλίνες) Στο χώρο μικροεπεμβάσεων φωτιστικό οροφής 4*18W κεντρικά του χώρου Στο χώρο τεχνητού νεφρού φωτιστικά τύπου PL 2*26W πάνω από κάθε κλίνη στα οποία θα γίνει διάταξη Dimmer Στους διαδρόμους των χειρουργείων φωτιστικό οροφής 2*36W με γαλακτούχο κάλυμμα Γενικά στους διαδρόμους και σε χώρους αναμονής φωτιστικό 4*18W Σε χώρους WC, αποδυτήρια φωτιστικό 1*18W πάνω από νιπτήρα, λεκάνες, ντουζιέρες και μπροστά από ντουλάπες Σε κάθε γραμμή φωτισμού θα συνδέονται μέχρι δέκα φωτιστικά. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 9

10 Ο φωτισμός οδεύσεως διαφυγής θα γίνει με τοποθέτηση ειδικών φωτιστικών με συσσωρευτές Ni-Cd, με κατάλληλη σήμανση κατά περίπτωση. Τα φωτιστικά θα τοποθετηθούν : Σε εξόδους στον περιβάλλοντα χώρο και στα κλιμακοστάσια Σε διασταυρώσεις ή αλλαγές διευθύνσεων των διαδρόμων Σε χώρους με περισσότερα από ένα φωτιστικά αυτά θα ανάβουν (σβήνουν) κατά ομάδες. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 10

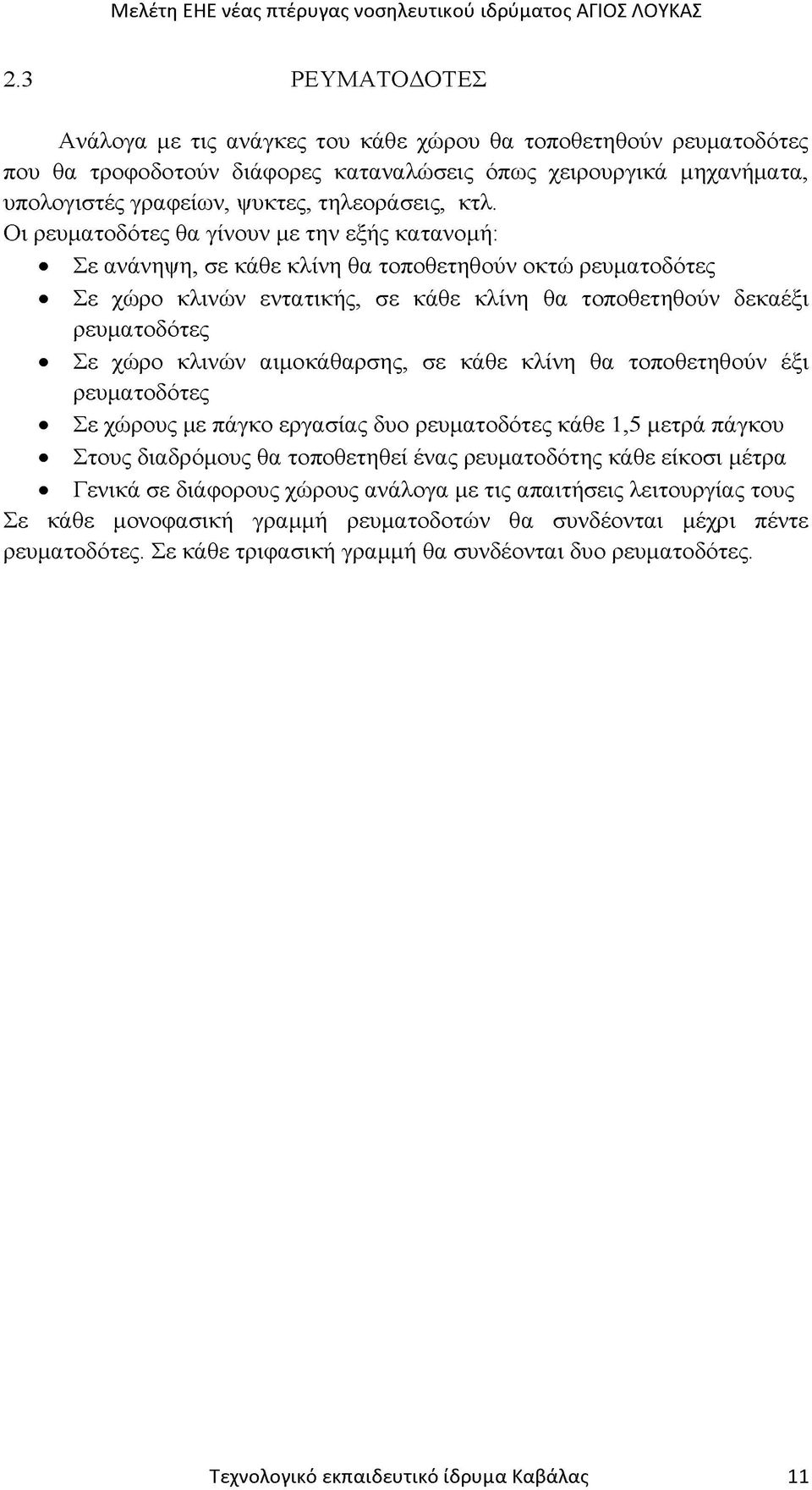

11 2.3 ΡΕΥΜΑΤΟΔΟΤΕΣ Ανάλογα με τις ανάγκες του κάθε χώρου θα τοποθετηθούν ρευματοδότες που θα τροφοδοτούν διάφορες καταναλώσεις όπως χειρουργικά μηχανήματα, υπολογιστές γραφείων, ψυκτες, τηλεοράσεις, κτλ. Οι ρευματοδότες θα γίνουν με την εξής κατανομή: Σε ανάνηψη, σε κάθε κλίνη θα τοποθετηθούν οκτώ ρευματοδότες Σε χώρο κλινών εντατικής, σε κάθε κλίνη θα τοποθετηθούν δεκαέξι ρευματοδότες Σε χώρο κλινών αιμοκάθαρσης, σε κάθε κλίνη θα τοποθετηθούν έξι ρευματοδότες Σε χώρους με πάγκο εργασίας δυο ρευματοδότες κάθε 1,5 μετρά πάγκου Στους διαδρόμους θα τοποθετηθεί ένας ρευματοδότης κάθε είκοσι μέτρα Γενικά σε διάφορους χώρους ανάλογα με τις απαιτήσεις λειτουργίας τους Σε κάθε μονοφασική γραμμή ρευματοδοτών θα συνδέονται μέχρι πέντε ρευματοδότες. Σε κάθε τριφασική γραμμή θα συνδέονται δυο ρευματοδότες. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 11

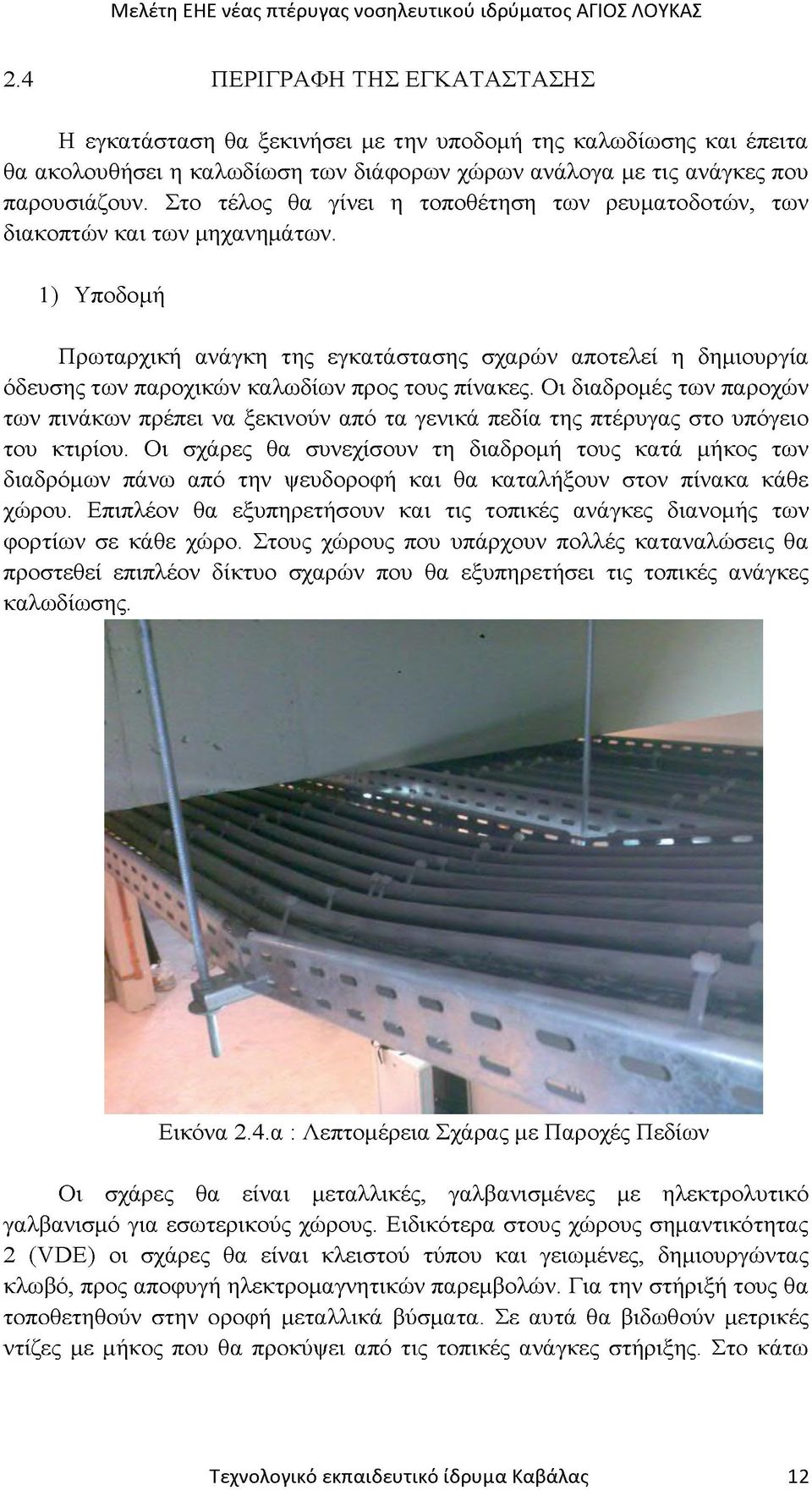

12 2.4 ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση θα ξεκινήσει με την υποδομή της καλωδίωσης και έπειτα θα ακολουθήσει η καλωδίωση των διάφορων χώρων ανάλογα με τις ανάγκες που παρουσιάζουν. Στο τέλος θα γίνει η τοποθέτηση των ρευματοδοτών, των διακοπτών και των μηχανημάτων. 1) Υποδομή Πρωταρχική ανάγκη της εγκατάστασης σχαρών αποτελεί η δημιουργία όδευσης των παροχικών καλωδίων προς τους πίνακες. Οι διαδρομές των παροχών των πινάκων πρέπει να ξεκινούν από τα γενικά πεδία της πτέρυγας στο υπόγειο του κτιρίου. Οι σχάρες θα συνεχίσουν τη διαδρομή τους κατά μήκος των διαδρόμων πάνω από την ψευδοροφή και θα καταλήξουν στον πίνακα κάθε χώρου. Επιπλέον θα εξυπηρετήσουν και τις τοπικές ανάγκες διανομής των φορτίων σε κάθε χώρο. Στους χώρους που υπάρχουν πολλές καταναλώσεις θα προστεθεί επιπλέον δίκτυο σχαρών που θα εξυπηρετήσει τις τοπικές ανάγκες καλωδίωσης. Εικόνα 2.4.α : Λεπτομέρεια Σχάρας με Παροχές Πεδίων Οι σχάρες θα είναι μεταλλικές, γαλβανισμένες με ηλεκτρολυτικό γαλβανισμό για εσωτερικούς χώρους. Ειδικότερα στους χώρους σημαντικότητας 2 (VDE) οι σχάρες θα είναι κλειστού τύπου και γειωμένες, δημιουργώντας κλωβό, προς αποφυγή ηλεκτρομαγνητικών παρεμβολών. Για την στήριξή τους θα τοποθετηθούν στην οροφή μεταλλικά βύσματα. Σε αυτά θα βιδωθούν μετρικές ντίζες με μήκος που θα προκύψει από τις τοπικές ανάγκες στήριξης. Στο κάτω Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 12

13 μέρος των ντιζών θα στερεωθεί προφίλ μήκους ανάλογου του πλάτους της σχάρας. Πάνω σε αυτό θα στηριχθεί η σχάρα. Το μέγεθος των σχαρών θα είναι ανάλογο με το μέγεθος του φορτίου που θα μεταφέρουν το οποίο δεν θα υπερβαίνει τα % του ονομαστικού φορτίου που μπορεί να μεταφέρει η σχάρα. Οι σχάρες θα έχουν επιπλέον δυνατότητα να μεταφέρουν 75 kg πρόσθετο βάρος. Θα γίνουν χωριστές σχάρες για τα ισχυρά ρεύματα και χωριστές για τα ασθενή. 2) Καλωδίωση Τα καλώδια θα οδεύουν από τις σχάρες προς των χώρο που θα τροφοδοτήσουν στηριγμένα στην οροφή. Η στήριξη τους θα γίνει με πλαστικά βύσματα και στηρίγματα, χωριστά για κάθε καλώδιο. Τα στηρίγματα θα έχουν 20 cm απόσταση μεταξύ τους. Η κατεύθυνση των καλωδίων θα είναι ίδια με την κατεύθυνση των τοίχων του αντιστοίχου χώρου. Τα φωτιστικά θα τροφοδοτηθούν από την οροφή, στις πρίζες το καλώδιο θα φτάνει μέσω πλαστικών σωλήνων στο κατάλληλο ύψος από το δάπεδο. Ανάλογα με την είδος των τοίχων η εγκατάσταση σε αυτούς θα γίνει: Εικόνα 2.4.β : Λεπτομέρεια καλωδίωσης στην οροφή Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 13

14 Εικόνα 2.4.γ : Μπουάτ σε σχάρα Εικόνα 2.4.δ : Εσωτερική Εγκατάσταση Ισχυρών Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 14

15 a. Μπετόν Τα καλώδια θα εγκατασταθούν σε εύκαμπτους πλαστικούς σωλήνες κατάλληλους ώστε να δέχονται μηχανική καταπόνηση. Τα κουτιά διακλαδώσεων και ρευματοδοτών θα είναι σύμφωνα με το VDE 0606 για εγκατάσταση σε μπετόν. b. Γύψινοι τοίχοι Η εγκατάσταση σε γύψινους τοίχους θα γίνει σύμφωνα με τα DIN 18105, μέρος 3 και VDE Όπως συνιστάται από αυτούς του κανονισμούς διαδρομή των καλωδίων θα είναι κάθετη ή οριζόντια. Όλα τα καλώδια θα εγκατασταθούν μέσα σε σωλήνες. Θα εγκατασταθούν κουτιά καταναλώσεων κούφιων τοίχων που σύμφωνα με τα VDE 0606 είναι τα ειδικά για τους γύψινους τοίχους. Αυτό θα ελαχιστοποιήσει τις ζημιές στην λεία επιφάνεια των τοίχων καθώς είναι πολύ εξυπηρετική για εύκολη και συστηματική εγκατάσταση. Επίσης σε περίπτωση σφάλματος είναι εύκολο να βγει το εξάρτημα (διακόπτης ή ρευματοδότης) χωρίς καμία ζημιά στους τοίχους. Εικόνα 2.4.β : Λεπτομέρεια εγκατάστασης σε γυψοσανίδα c. Χώροι με παρεμβολές Στους χώρους όπως χειρουργεία, εντατική, ανάνηψη, η εγκατάσταση θα γίνει με χαλύβδινους σωλήνες για αποφυγή παρεμβολών (VDE 0107). Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 15

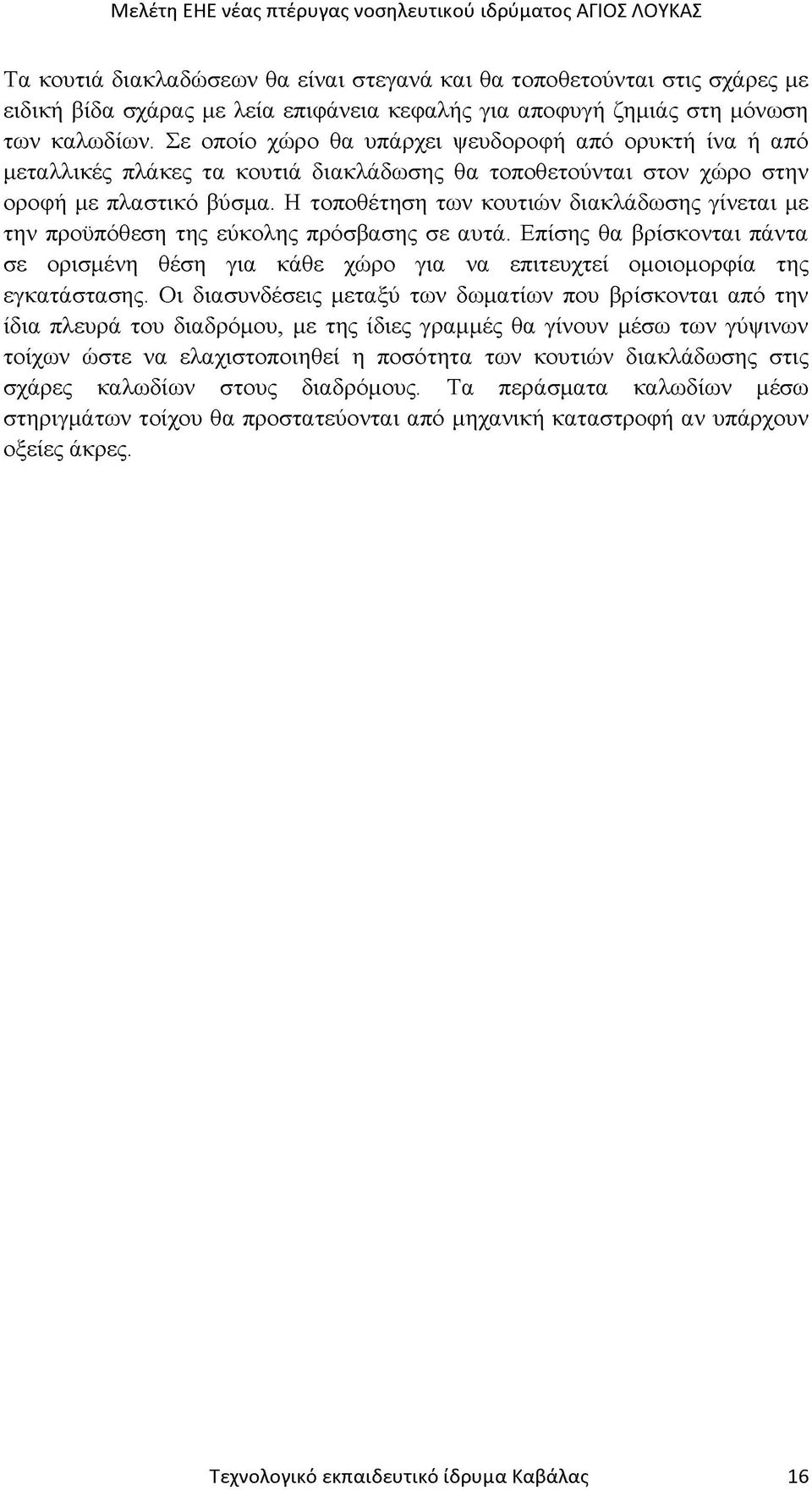

16 Τα κουτιά διακλαδώσεων θα είναι στεγανά και θα τοποθετούνται στις σχάρες με ειδική βίδα σχάρας με λεία επιφάνεια κεφαλής για αποφυγή ζημιάς στη μόνωση των καλωδίων. Σε οποίο χώρο θα υπάρχει ψευδοροφή από ορυκτή ίνα ή από μεταλλικές πλάκες τα κουτιά διακλάδωσης θα τοποθετούνται στον χώρο στην οροφή με πλαστικό βύσμα. Η τοποθέτηση των κουτιών διακλάδωσης γίνεται με την προϋπόθεση της εύκολης πρόσβασης σε αυτά. Επίσης θα βρίσκονται πάντα σε ορισμένη θέση για κάθε χώρο για να επιτευχτεί ομοιομορφία της εγκατάστασης. Οι διασυνδέσεις μεταξύ των δωματίων που βρίσκονται από την ίδια πλευρά του διαδρόμου, με της ίδιες γραμμές θα γίνουν μέσω των γύψινων τοίχων ώστε να ελαχιστοποιηθεί η ποσότητα των κουτιών διακλάδωσης στις σχάρες καλωδίων στους διαδρόμους. Τα περάσματα καλωδίων μέσω στηριγμάτων τοίχου θα προστατεύονται από μηχανική καταστροφή αν υπάρχουν οξείες άκρες. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 16

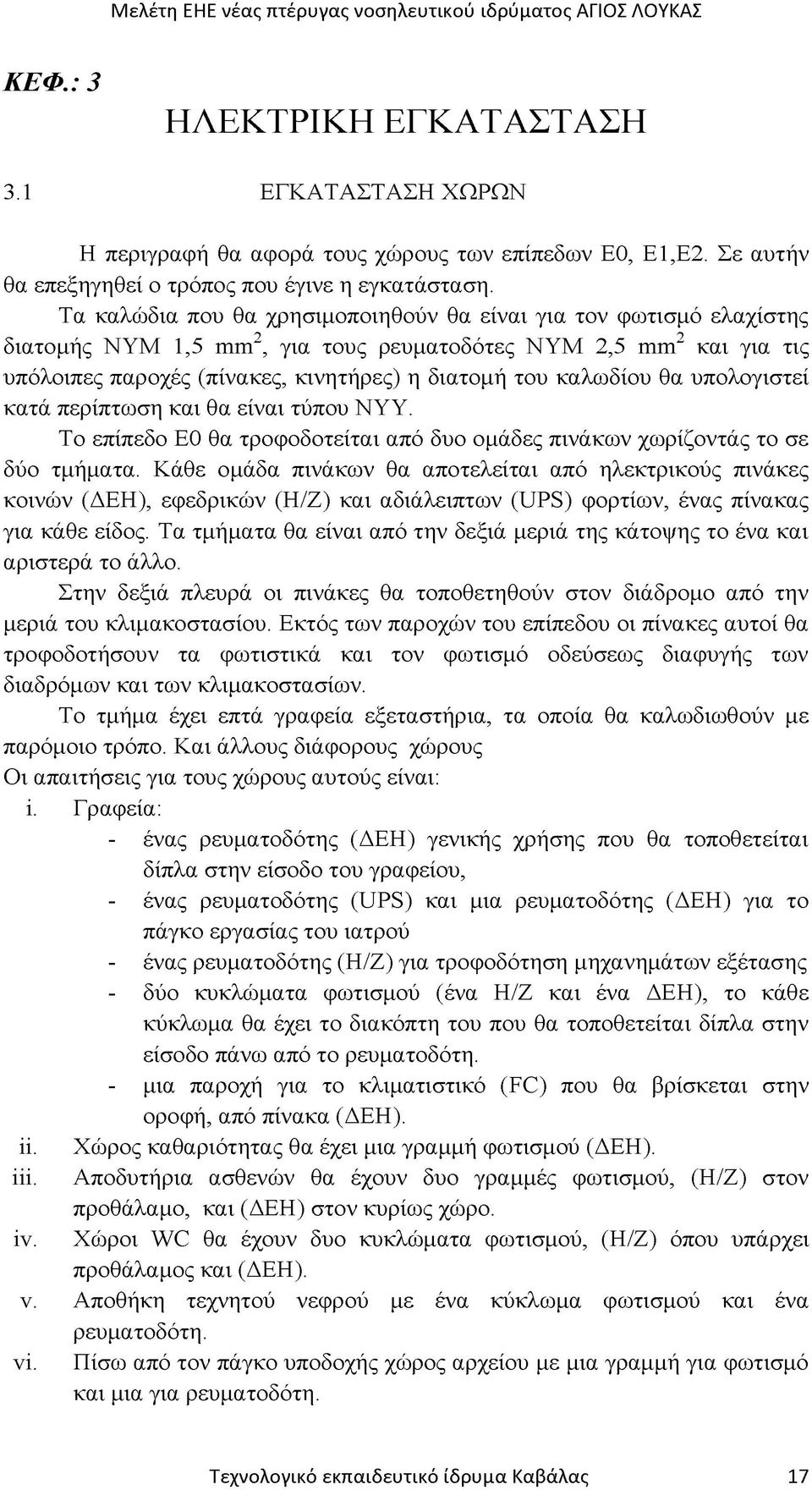

17 ΚΕΦ.: 3 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ 3.1 ΕΓΚΑΤΑΣΤΑΣΗ ΧΩΡΩΝ Η περιγραφή θα αφορά τους χώρους των επίπεδων Ε0, Ε1,Ε2. Σε αυτήν θα επεξηγηθεί ο τρόπος που έγινε η εγκατάσταση. Τα καλώδια που θα χρησιμοποιηθούν θα είναι για τον φωτισμό ελαχίστης διατομής ΝΥΜ 1,5 mm, για τους ρευματοδότες ΝΥΜ 2,5 mm και για τις υπόλοιπες παροχές (πίνακες, κινητήρες) η διατομή του καλωδίου θα υπολογιστεί κατά περίπτωση και θα είναι τύπου ΝΥΥ. Το επίπεδο Ε0 θα τροφοδοτείται από δυο ομάδες πινάκων χωρίζοντάς το σε δύο τμήματα. Κάθε ομάδα πινάκων θα αποτελείται από ηλεκτρικούς πινάκες κοινών (ΔΕΗ), εφεδρικών (Η/Ζ) και αδιάλειπτων (UPS) φορτίων, ένας πίνακας για κάθε είδος. Τα τμήματα θα είναι από την δεξιά μεριά της κάτοψης το ένα και αριστερά το άλλο. Στην δεξιά πλευρά οι πινάκες θα τοποθετηθούν στον διάδρομο από την μεριά του κλιμακοστασίου. Εκτός των παροχών του επίπεδου οι πίνακες αυτοί θα τροφοδοτήσουν τα φωτιστικά και τον φωτισμό οδεύσεως διαφυγής των διαδρόμων και των κλιμακοστασίων. Το τμήμα έχει επτά γραφεία εξεταστήρια, τα οποία θα καλωδιωθούν με παρόμοιο τρόπο. Και άλλους διάφορους χώρους Οι απαιτήσεις για τους χώρους αυτούς είναι: i. Γραφεία: - ένας ρευματοδότης (ΔΕΗ) γενικής χρήσης που θα τοποθετείται δίπλα στην είσοδο του γραφείου, - ένας ρευματοδότης (UPS) και μια ρευματοδότης (ΔΕΗ) για το πάγκο εργασίας του ιατρού - ένας ρευματοδότης (Η/Ζ) για τροφοδότηση μηχανημάτων εξέτασης - δύο κυκλώματα φωτισμού (ένα Η/Ζ και ένα ΔΕΗ), το κάθε κύκλωμα θα έχει το διακόπτη του που θα τοποθετείται δίπλα στην είσοδο πάνω από το ρευματοδότη. - μια παροχή για το κλιματιστικό (FC) που θα βρίσκεται στην οροφή, από πίνακα (ΔΕΗ). ii. Χώρος καθαριότητας θα έχει μια γραμμή φωτισμού (ΔΕΗ). iii. Αποδυτήρια ασθενών θα έχουν δυο γραμμές φωτισμού, (Η/Ζ) στον προθάλαμο, και (ΔΕΗ) στον κυρίως χώρο. iv. Χώροι WC θα έχουν δυο κυκλώματα φωτισμού, (Η/Ζ) όπου υπάρχει προθάλαμος και (ΔΕΗ). v. Αποθήκη τεχνητού νεφρού με ένα κύκλωμα φωτισμού και ένα ρευματοδότη. vi. Πίσω από τον πάγκο υποδοχής χώρος αρχείου με μια γραμμή για φωτισμό και μια για ρευματοδότη. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 17

18 vii. viii. Ο χώρος υποδοχής, οι διάδρομοι και οι χώροι αναμονής θα φωτίζονται με κυκλώματα (Η/Ζ) και (ΔΕΗ). Ο φωτισμός θα ελέγχεται με πιεστικά κουμπιά (μπουτόν) που θα βρίσκονται στον πάγκο εργασίας της υποδοχής, και στις άκρες των διαδρόμων, για τις αντίστοιχες γραμμές τους. Σημειώνεται ότι ο φωτισμός των γραμμών (Η/Ζ) θα ελέγχεται από BMS, εκτός της γραμμής που φωτίζει την είσοδο της υποδοχής. Ο φωτισμός θα αποτελείται από εννέα κυκλώματα φωτισμού και το κάθε ένα από αυτά θα περιλαμβάνει μια ομάδα φωτιστικών. Επίσης στους χώρους αναμονής, και πάνω από την είσοδο των ασανσέρ θα υπάρχει φωτισμός τύπου spot ψευδοροφής για λόγους αισθητικής. Θα υπάρχει ένα κύκλωμα ρευματοδοτών για ψύκτες, και ένα για τις τηλεοράσεις σε χώρους αναμονής καθώς και ρευματοδότες διαδρόμων γενικής χρήσης (καθαριότητας, κτλ.). Στον πάγκο εργασίας της υποδοχής θα τοποθετηθούν ρευματοδότες κυκλωμάτων (UPS) για υπολογιστές και (ΔΕΗ) για διάφορες χρήσεις. Σε διάφορα σημεία, σύμφωνα με τη μελέτη κλιματισμού, θα εγκατασταθεί παροχή για (FC), από (ΔΕΗ). Στις εξόδους και σε διασταυρώσεις διαδρόμων θα τοποθετούνται φωτιστικά οδεύσεως διαφυγής που θα τροφοδοτούνται από (UPS). Στον χώρο τεχνητού νεφρού θα εγκατασταθούν δεκαπέντε κοινές θέσεις αιμοκάθαρσης και μια απομόνωση. Η κάθε θέση θα έχει τέσσερεις ρευματοδότες, δύο σε κύκλωμα (Η/Ζ) και δυο σε (UPS). Επίσης προβλέπεται για κάθε θέση μία τηλεόραση. Ο χώρος τεχνητού νεφρού θα τροφοδοτείται μικτά, από πίνακες που θα βρίσκονται εντός του χώρου στην είσοδο και από τους πίνακες διαδρόμου. Οι πίνακες εντός του χώρου θα περιλαμβάνουν τους ρευματοδότες των θέσεων θεραπείας και του πάγκου της στάσης αδελφών, καθώς και την παροχή ένδειξης αερίων. Οι πίνακες των διαδρόμων θα τροφοδοτούν τους ρευματοδότες των τηλεοράσεων και τον φωτισμό. Ο φωτισμός θα αποτελείται από έξι κυκλώματα. Δύο κυκλώματα θα φωτίσουν τη απομόνωση και τη στάση αδελφής, και τέσσερεις τις θέσεις θεραπείας. Επίσης στον πάγκο εργασίας της στάσης αδελφής θα τοποθετηθούν ρευματοδότες (Η/Ζ) και (UPS). Επίσης θα εγκατασταθούν ρευματοδότες (Η/Ζ) για διάφορες χρήσης γύρω από το χώρο της στάσης αδελφής. Σημειώνεται πως σε περίπτωση γειτονικών χώρων με παρόμοια χρήση (π.χ. γραφεία στη σειρά) ομαδοποιούνται ανάλογα και τα αντίστοιχα κυκλώματα φωτισμού, ρευματοδοτών και (FC). Σε κάθε περίπτωση ακολουθείται ο κανονισμός για το μέγιστο αριθμό φωτιστικών και ρευματοδοτών ανά γραμμή καθώς και (FC) ανά γραμμή. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 18

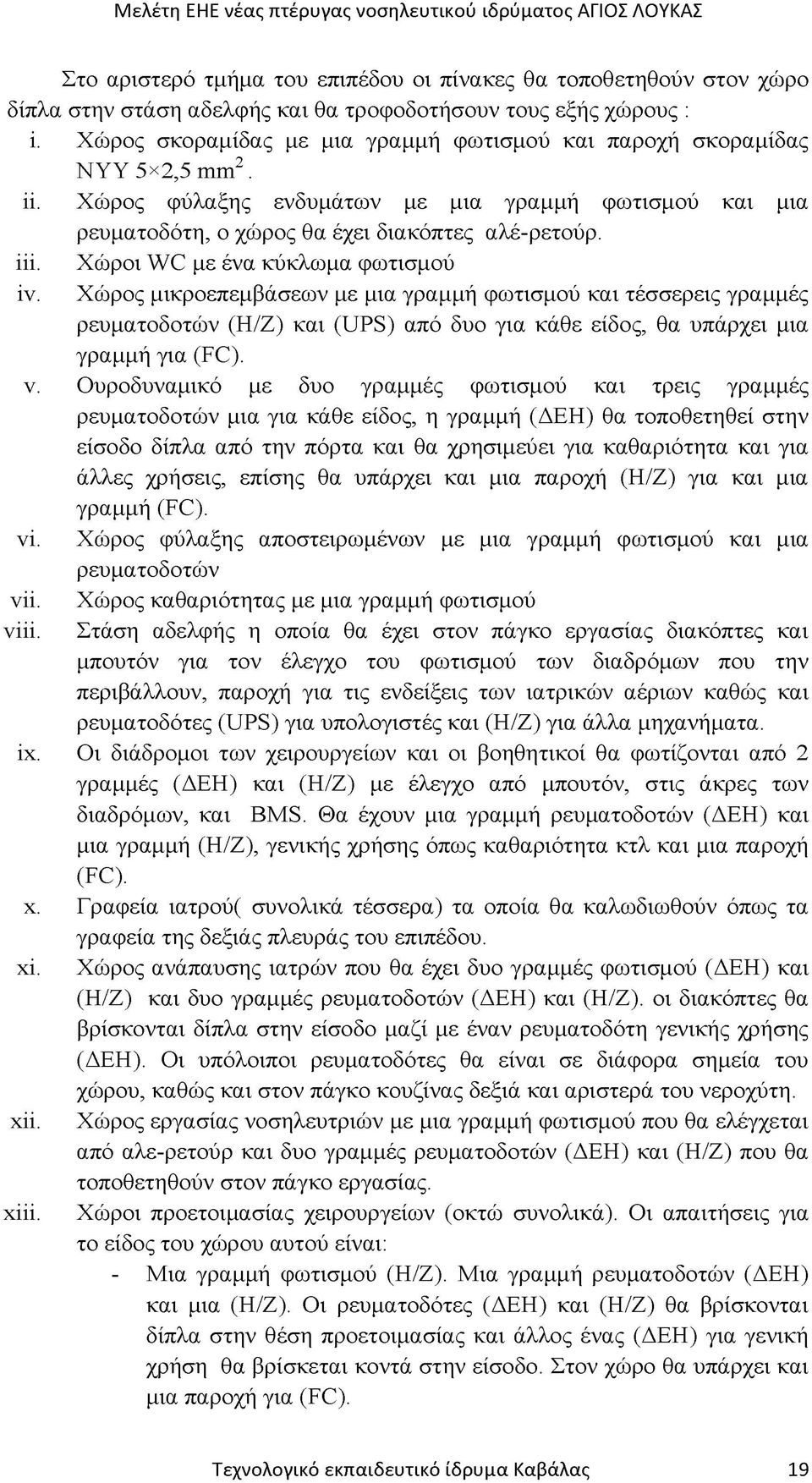

19 Στο αριστερό τμήμα του επιπέδου οι πίνακες θα τοποθετηθούν στον χώρο δίπλα στην στάση αδελφής και θα τροφοδοτήσουν τους εξής χώρους : i. Χώρος σκοραμίδας με μια γραμμή φωτισμού και παροχή σκοραμίδας ΝΥΥ 5x2,5 mm2. ii. Χώρος φύλαξης ενδυμάτων με μια γραμμή φωτισμού και μια ρευματοδότη, ο χώρος θα έχει διακόπτες αλέ-ρετούρ. iii. Χώροι WC με ένα κύκλωμα φωτισμού iv. Χώρος μικροεπεμβάσεων με μια γραμμή φωτισμού και τέσσερεις γραμμές ρευματοδοτών (Η/Ζ) και (UPS) από δυο για κάθε είδος, θα υπάρχει μια γραμμή για (FC). ν. Ουροδυναμικό με δυο γραμμές φωτισμού και τρεις γραμμές ρευματοδοτών μια για κάθε είδος, η γραμμή (ΔΕΗ) θα τοποθετηθεί στην είσοδο δίπλα από την πόρτα και θα χρησιμεύει για καθαριότητα και για άλλες χρήσεις, επίσης θα υπάρχει και μια παροχή (Η/Ζ) για και μια γραμμή (FC). vi. Χώρος φύλαξης αποστειρωμένων με μια γραμμή φωτισμού και μια ρευματοδοτών vii. Χώρος καθαριότητας με μια γραμμή φωτισμού viii. Στάση αδελφής η οποία θα έχει στον πάγκο εργασίας διακόπτες και μπουτόν για τον έλεγχο του φωτισμού των διαδρόμων που την περιβάλλουν, παροχή για τις ενδείξεις των ιατρικών αέριων καθώς και ρευματοδότες (UPS) για υπολογιστές και (Η/Ζ) για άλλα μηχανήματα. ix. Οι διάδρομοι των χειρουργείων και οι βοηθητικοί θα φωτίζονται από 2 γραμμές (ΔΕΗ) και (Η/Ζ) με έλεγχο από μπουτόν, στις άκρες των διαδρόμων, και BMS. Θα έχουν μια γραμμή ρευματοδοτών (ΔΕΗ) και μια γραμμή (Η/Ζ), γενικής χρήσης όπως καθαριότητα κτλ και μια παροχή (FC). x. Γραφεία ιατρού( συνολικά τέσσερα) τα οποία θα καλωδιωθούν όπως τα γραφεία της δεξιάς πλευράς του επιπέδου. xi. Χώρος ανάπαυσης ιατρών που θα έχει δυο γραμμές φωτισμού (ΔΕΗ) και (Η/Ζ) και δυο γραμμές ρευματοδοτών (ΔΕΗ) και (Η/Ζ). οι διακόπτες θα βρίσκονται δίπλα στην είσοδο μαζί με έναν ρευματοδότη γενικής χρήσης (ΔΕΗ). Οι υπόλοιποι ρευματοδότες θα είναι σε διάφορα σημεία του χώρου, καθώς και στον πάγκο κουζίνας δεξιά και αριστερά του νεροχύτη. xii. Χώρος εργασίας νοσηλευτριών με μια γραμμή φωτισμού που θα ελέγχεται από αλε-ρετούρ και δυο γραμμές ρευματοδοτών (ΔΕΗ) και (Η/Ζ) που θα τοποθετηθούν στον πάγκο εργασίας. xiii. Χώροι προετοιμασίας χειρουργείων (οκτώ συνολικά). Οι απαιτήσεις για το είδος του χώρου αυτού είναι: - Μια γραμμή φωτισμού (Η/Ζ). Μια γραμμή ρευματοδοτών (ΔΕΗ) και μια (Η/Ζ). Οι ρευματοδότες (ΔΕΗ) και (Η/Ζ) θα βρίσκονται δίπλα στην θέση προετοιμασίας και άλλος ένας (ΔΕΗ) για γενική χρήση θα βρίσκεται κοντά στην είσοδο. Στον χώρο θα υπάρχει και μια παροχή για (FC). Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 19

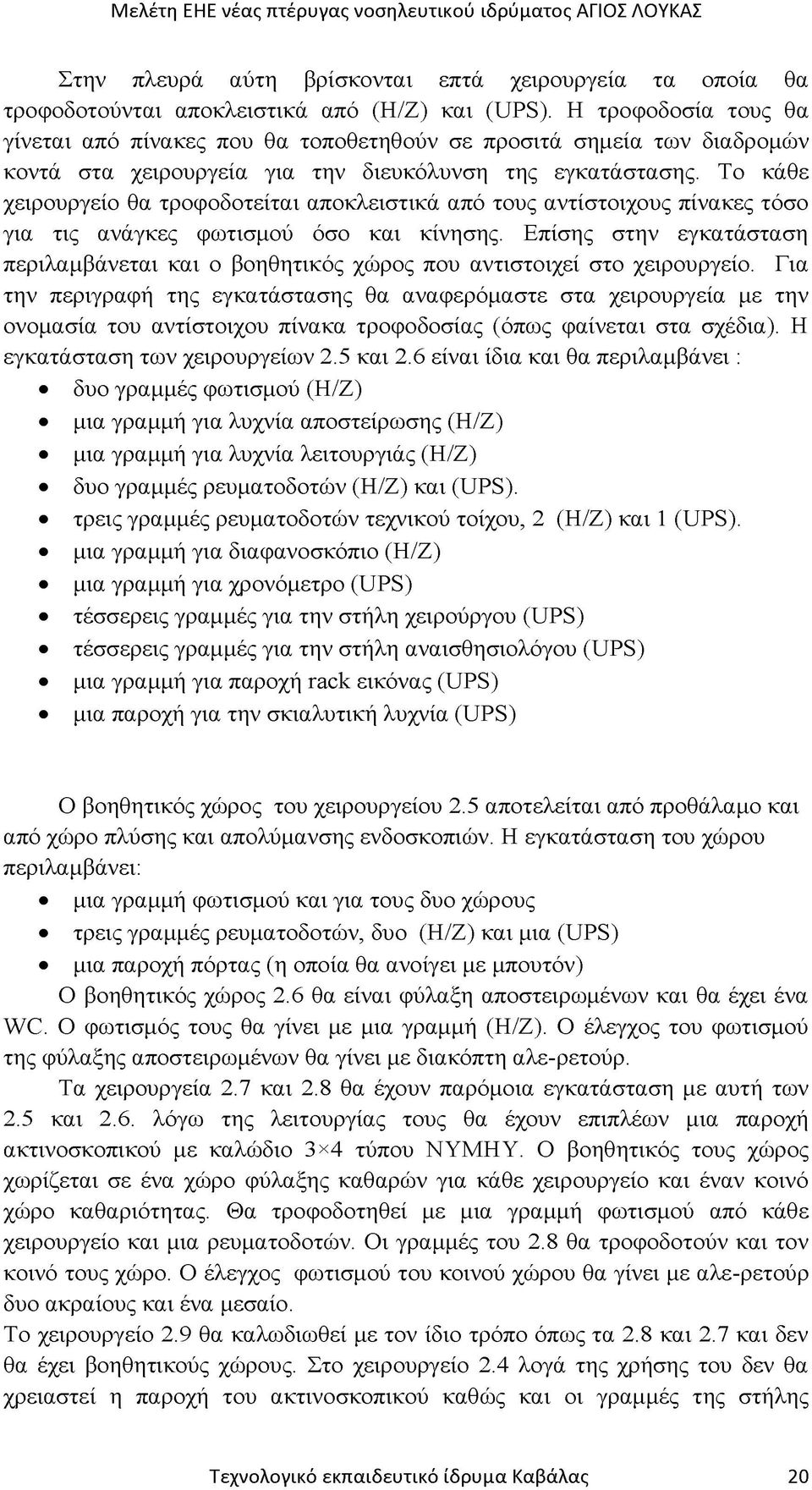

20 Στην πλευρά αύτη βρίσκονται επτά χειρουργεία τα οποία θα τροφοδοτούνται αποκλειστικά από (Η/Ζ) και (UPS). Η τροφοδοσία τους θα γίνεται από πίνακες που θα τοποθετηθούν σε προσιτά σημεία των διαδρομών κοντά στα χειρουργεία για την διευκόλυνση της εγκατάστασης. Το κάθε χειρουργείο θα τροφοδοτείται αποκλειστικά από τους αντίστοιχους πίνακες τόσο για τις ανάγκες φωτισμού όσο και κίνησης. Επίσης στην εγκατάσταση περιλαμβάνεται και ο βοηθητικός χώρος που αντιστοιχεί στο χειρουργείο. Για την περιγραφή της εγκατάστασης θα αναφερόμαστε στα χειρουργεία με την ονομασία του αντίστοιχου πίνακα τροφοδοσίας (όπως φαίνεται στα σχέδια). Η εγκατάσταση των χειρουργείων 2.5 και 2.6 είναι ίδια και θα περιλαμβάνει : δυο γραμμές φωτισμού (Η/Ζ) μια γραμμή για λυχνία αποστείρωσης (Η/Ζ) μια γραμμή για λυχνία λειτουργιάς (Η/Ζ) δυο γραμμές ρευματοδοτών (Η/Ζ) και (UPS). τρεις γραμμές ρευματοδοτών τεχνικού τοίχου, 2 (Η/Ζ) και 1 (UPS). μια γραμμή για διαφανοσκόπιο (Η/Ζ) μια γραμμή για χρονόμετρο (UPS) τέσσερεις γραμμές για την στήλη χειρούργου (UPS) τέσσερεις γραμμές για την στήλη αναισθησιολόγου (UPS) μια γραμμή για παροχή rack εικόνας (UPS) μια παροχή για την σκιαλυτική λυχνία (UPS) Ο βοηθητικός χώρος του χειρουργείου 2.5 αποτελείται από προθάλαμο και από χώρο πλύσης και απολύμανσης ενδοσκοπιών. Η εγκατάσταση του χώρου περιλαμβάνει: μια γραμμή φωτισμού και για τους δυο χώρους τρεις γραμμές ρευματοδοτών, δυο (Η/Ζ) και μια (UPS) μια παροχή πόρτας (η οποία θα ανοίγει με μπουτόν) Ο βοηθητικός χώρος 2.6 θα είναι φύλαξη αποστειρωμένων και θα έχει ένα WC. Ο φωτισμός τους θα γίνει με μια γραμμή (Η/Ζ). Ο έλεγχος του φωτισμού της φύλαξης αποστειρωμένων θα γίνει με διακόπτη αλε-ρετούρ. Τα χειρουργεία 2.7 και 2.8 θα έχουν παρόμοια εγκατάσταση με αυτή των 2.5 και 2.6. λόγω της λειτουργίας τους θα έχουν επιπλέων μια παροχή ακτινοσκοπικού με καλώδιο 3*4 τύπου ΝΥΜΗΥ. Ο βοηθητικός τους χώρος χωρίζεται σε ένα χώρο φύλαξης καθαρών για κάθε χειρουργείο και έναν κοινό χώρο καθαριότητας. Θα τροφοδοτηθεί με μια γραμμή φωτισμού από κάθε χειρουργείο και μια ρευματοδοτών. Οι γραμμές του 2.8 θα τροφοδοτούν και τον κοινό τους χώρο. Ο έλεγχος φωτισμού του κοινού χώρου θα γίνει με αλε-ρετούρ δυο ακραίους και ένα μεσαίο. Το χειρουργείο 2.9 θα καλωδιωθεί με τον ίδιο τρόπο όπως τα 2.8 και 2.7 και δεν θα έχει βοηθητικούς χώρους. Στο χειρουργείο 2.4 λογά της χρήσης του δεν θα χρειαστεί η παροχή του ακτινοσκοπικού καθώς και οι γραμμές της στήλης Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 20

21 αναισθησιολόγου και του χειρούργου θα είναι κατά δυο λιγότερες. Επίσης δεν θα ηχεί βοηθητικό χωρώ. Οι πίνακες 2.9 (Η/Ζ) και (UPS), θα τροφοδοτήσουν επιπλέων ένα μικρό χειρουργείο που θα έχει : δυο γραμμές φωτισμού (Η/Ζ) μια γραμμή λυχνίας αποστείρωσης (Η/Ζ) μια γραμμή λυχνίας λειτουργίας (Η/Ζ) μια παροχή πόρτας (Η/Ζ) μια παροχή για χρονόμετρο (UPS) μια παροχή για σκιαλυτική λυχνία (UPS) μια παροχή rack εικόνος Επειδή δεν υπάρχουν στήλες χειρούργου και αναισθησιολόγου θα εγκατασταθούν ρευματοδότες τοίχου στο ύψος του πάγκου. Οι θέσεις τους θα είναι έτσι ώστε να βρίσκονται στις άκρες της χειρουργικής κλίνης, αντικαθιστώντας τις στήλες. Οι γραμμές θα προστεθούν στον πινάκα 2.9 και θα είναι με αρίθμηση 2 για να γίνεται εύκολα ο διαχωρισμός τους. Στο επίπεδο θα υπάρχουν και rack δομημένης καλωδίωσης τα οποία θα τροφοδοτηθούν με γραμμές (Η/Ζ) και (UPS). Το επίπεδο Ε1 χωρίζεται σε γενικά τμήματα τα οποία θα περιλαμβάνουν διάφορους χώρους και τους διάδρομους το κάθε τμήμα όπως στο επίπεδο Ε0 θα τροφοδοτείται από πινάκες (ΔΕΗ), (Η/Ζ) και (UPS). Το τμήμα από την δεξιά πλευρά θα έχει τους πίνακες του στην αρχή του διαδρόμου από την πλευρά του κλιμακοστασίου. Ο διάδρομος αυτός θα φτάνει μέχρι την είσοδο της εντατικής όπου βρίσκεται ο προθάλαμος άσηπτης ζώνης. Στο τμήμα αυτό υπάρχουν οι παρακάτω χώροι με την αντίστοιχη ηλεκτρική εγκατάσταση : Γραφείο ιατρού με δυο γραμμές φωτισμού (ΔΕΗ) και (Η/Ζ), δυο γραμμές ρευματοδοτών (UPS) και (ΔΕΗ). Η γραμμή (ΔΕΗ) θα έχει δύο ρευματοδότες η μια στην είσοδο του χώρου σε μια κάθετη ευθεία με τους διακόπτες. Ο άλλος θα είναι κάτω από τον πάγκο του γραφείου μαζί με τον ρευματοδότη (UPS) σε ύψος 40 cm από το έτοιμο δάπεδο. WC του ιατρείου που θα έχει μια γραμμή (Η/Ζ) στον προθάλαμο και μια γραμμή (ΔΕΗ) πάνω από την λεκάνη. Γραφείο προϊσταμένης που θα καλωδιωθεί όπως το γραφείο ιατρού έχοντας επιπλέων μια γραμμή ρευματοδοτών (Η/Ζ) Πλύση εργαλείων με μια γραμμή φωτισμού Αποθήκη υλικού με μια γραμμή φωτισμού και μια για ρευματοδότη Συντήρηση εργαλείων με μια γραμμή φωτισμού και δυο ρευματοδότες (ΔΕΗ) ίδιας γραμμής Παρεντερικοί οροί με μια γραμμή φωτισμού και μια ρευματοδοτών (Η/Ζ). Σκοραμίδας με μια γραμμή φωτισμού και μια παροχή σκοραμίδας 5*2,5 mm2. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 21

22 Καθαριότητας με μια γραμμή φωτισμού Ανάπαυσης προσωπικού με δυο γραμμές φωτισμού, (Η/Ζ) και (ΔΕΗ), δυο γραμμές ρευματοδοτών, επίσης (Η/Ζ) και (ΔΕΗ). Οι ρευματοδότες θα τοποθετηθούν σε πάγκο κουζίνας, δυο για (ΔΕΗ) και ένα (Η/Ζ), άλλος ένας απέναντι του πάγκου στον τοίχο. Οι ρευματοδότες (Η/Ζ) θα είναι για ψυγείο και για τηλεόραση, μαζί με τους διακόπτες του χώρου θα υπάρχει ένας ρευματοδότης (ΔΕΗ) για καθαριότητα. Το αριστερό τμήμα περιλαμβάνει τους διάδρομους των χειρουργείων και τον βοηθητικό διάδρομο (ακαθάρτων). Επίσης στο τμήμα υπάρχουν και οι παρακάτω χώροι: Γραφείο αναισθησιολόγου με δυο γραμμές φωτισμού (ΔΕΗ) και (Η/Ζ), και τρεις γραμμές ρευματοδοτών (ΔΕΗ), (Η/Ζ) και (UPS). Οι πάγκοι του γραφείου θα τροφοδοτούνται με ρευματοδότες (UPS) και (ΔΕΗ), ενώ ο (Η/Ζ) θα είναι πίσω από τον πάγκο και θα τροφοδοτήσει κάποιο μηχάνημα που θα είναι απαραίτητη η παροχή του από (Η/Ζ). Μαζί με τους διακόπτες θα έχουμε ένα ρευματοδότη (ΔΕΗ) για διάφορες χρήσεις. Γραφείο με δυο γραμμές φωτισμού (ΔΕΗ), (Η/Ζ) και τρεις ρευματοδοτών (ΔΕΗ), (Η/Ζ) και (UPS). Γραφείο προϊσταμένης που θα καλωδιωθεί όπως το γραφείο του αναισθησιολόγου, και ο έλεγχος του φωτισμού στην γραμμή (Η/Ζ) θα είναι από διακόπτη αλε-ρετούρ. Στάση αδελφής όπου στον πάγκο θα βρίσκονται τα μπουτόν που θα ελέγχουν τον φωτισμό των διαδρόμων, ρευματοδότες (ΔΕΗ), (Η/Ζ) και (UPS). Επίσης μια παροχή για την σήμανση των ενδείξεων των ιατρικών αέριων. Ο φωτισμός θα γίνει με διακόπτη κομυτατέρ. Χώρος απολύμανσης φορείων με μια γραμμή φωτισμού. Χώρος ανάπαυσης αδελφών που θα έχει δυο γραμμές φωτισμού (ΔΕΗ) και (Η/Ζ), η τα φωτιστικά της γραμμής (Η/Ζ) θα ελέγχονται από διακόπτη αλερετούρ, δυο γραμμές ρευματοδοτών (ΔΕΗ) και (Η/Ζ) που θα τοποθετηθούν στον πάγκο κουζίνας. Ένας ρευματοδότης (Η/Ζ) θα τροφοδοτήσει την τηλεόραση. Ένας ρευματοδότης (ΔΕΗ) θα βρίσκεται στην είσοδο του χώρου για διάφορες χρήσεις. Ο διάδρομος σε αυτό το τμήμα θα έχει μεγάλο μήκος και χωρίζεται σε τρία μέρη ο καθένας θα φωτιστεί με μια γραμμή (ΔΕΗ), και (Η/Ζ),που θα ελέγχονται από μπουτόν και (BMS) αντίστοιχα. Θα έχει μια γραμμή ρευματοδοτών που θα βρίσκονται κατά μήκος του διαδρόμου και θα χρησιμεύουν για διάφορους σκοπούς. Ο φωτισμός οδεύσεως διαφυγής θα τροφοδοτηθεί από τον πινάκα (UPS) του αριστερού τμήματος, ο όποιος θα είναι κοινός και για τα δυο τμήματα του επίπεδου Ε1. Στο επίπεδο Ε1 βρίσκονται σημαντικοί χώροι της κλινικής όπως εντατική, ανάνηψη, πέντε χειρουργεία και χώρος αποστείρωσης. Οι χώροι αυτοί είναι ιδιαίτερης σημασίας και θα τροφοδοτηθούν αποκλειστικά από γενικούς πινάκες (Η/Ζ) και (UPS), εκτός της αποστείρωσης. Επίσης θα έχουν δικούς τους υποπίνακες. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 22

23 Ο χώρος αποστείρωσης θα τροφοδοτηθεί μεικτά Ο φωτισμός σε αυτόν τον χώρο θα γίνει από τους πινάκες του διαδρόμου της δεξιάς πλευράς. Η αποστείρωση χωρίζεται σε δυο τμήματα, ακαθάρτων και χώρο εργασίας νοσηλευτριών. Ο φωτισμός θα γίνει από μια γραμμή, (ΔΕΗ) και (Η/Ζ) και στους δυο. Ο έλεγχος θα γίνεται από διακόπτες ξεχωριστά για κάθε τμήμα. Στο χώρο εργασίας νοσηλευτριών ο έλεγχος της γραμμής Η/Ζ θα γίνεται με διακόπτη αλέ-ρετούρ. Οι παροχές των κλιβάνων και οι ρευματοδότες θα τροφοδοτηθούν από τους πίνακες (ΔΕΗ) και (Η/Ζ) και θα είναι ξεχωριστές για τον χώρο αυτό. Θα υπάρχει μια γραμμή ρευματοδοτών (ΔΕΗ) που θα τοποθετηθούν στις εισόδους του χώρου και θα είναι για διάφορες χρήσεις. Μια γραμμή ρευματοδοτών (Η/Ζ) για γενική χρήση. Οι παροχές των κλιβάνων και των μηχανημάτων στον χώρο εργασίας νοσηλευτριών είναι: μια παροχή (Η/Ζ) για κλίβανο αερίων 2 μια παροχή (Η/Ζ) για κλίβανο πλάσματος ΝΥΜ 5*2,5mm 2 μια παροχή (Η/Ζ) για στεγνωτήριο ΝΥΥ 5*2,5 mm δυο ενδοδαπέδιες παροχές κλιβάνων (ΔΕΗ) ΝΥΥ 5*25 mm2 και (Η/Ζ) ΝΥΥ 5*25 mm2 Ο χώρος ακαθάρτων θα έχει : μια παροχή (Η/Ζ) για πλυντήριο υπερήχων 2 μια παροχή (Η/Ζ) για πλυντήριο εργαλείων ΝΥΥ 5*6 mm 2 μια παροχή (ΔΕΗ) για πλυντήριο εργαλείων ΝΥΥ 5*6 mm Τα τμήματα αυτά θα επικοινωνούν με θυρίδα η οποία θα έχει μια παροχή (Η/Ζ) και θα ενεργοποιείται από μπουτόν που θα τοποθετηθούν δίπλα στην θυρίδα ένα για κάθε τμήμα στο ύψος 190 cm. Η αποθήκη των αποστειρωμένων θα καλωδιωθεί από τους κοινόχρηστους πινάκες του δεξιού τμήματος. Ο φωτισμός του χώρου θα είναι στις ίδιες γραμμές με την αποστείρωση, η γραμμή Η/Ζ θα ελέγχεται από διακόπτη αλε-ρετούρ. Θα υπάρχει και μια γραμμή ρευματοδοτών για διάφορες χρήσεις και θα τοποθετηθεί δίπλα από την είσοδο του χώρου που θα επικοινωνεί με τον διάδρομο. Ο χώρος ανάνηψης θα έχει τους πίνακες του από έξω από την είσοδο του χώρου στον διάδρομο. Οι κλίνες θα έχουν τις παροχές τους από στήλη οροφής οι οποία θα βρίσκεται ανάμεσα σε αυτές. Οι στήλες θα έχουν από τέσσερεις γραμμές ρευματοδοτών. Σε κάθε κλίνη αντιστοιχούν δυο γραμμές, μια (Η/Ζ) και μια (ΔΕΗ). Στην δεξιά πλευρά της ανάνηψης θα υπάρχει γραφείο με πάγκο εργασίας. Ο πάγκος θα τροφοδοτηθεί με γραμμής ρευματοδοτών (Η/Ζ) και (UPS), στο γραφείο που βρίσκεται μακριά από τον τοίχο οι παροχές θα φτάνουν μέσω ενδοδαπέδιου καναλιού. Οι γραμμές του γραφείου θα είναι μια (Η/Ζ) και 2 (UPS), στον τοίχο δίπλα στο γραφείο θα υπάρχει παροχή για τις ένδειξης αέριων. Επίσης θα υπάρχει ένα WC, πάγκος κουζίνας με δυο ρευματοδότες και χώρος φύλαξης ορών, οι χώροι αυτοί θα φωτίζονται από μια γραμμή φωτισμού. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 23

24 Οι πίνακες της εντατικής θα τοποθετηθούν στο χώρο άσηπτης ζώνης. Στην εντατική η κάθε κλίνη θα τροφοδοτείται με πέντε γραμμές ρευματοδοτών οι γραμμές αυτές θα φτάνουν μέσω στηριγμάτων στην οροφή πάνω από την κλίνη. Στην οροφή θα τοποθετηθεί μια στήλη η οποία θα έχει τους ρευματοδότες, από τους οποίους θα εξυπηρετηθούν οι ανάγκες της κλίνης. Οι παροχές για κάθε στήλη θα είναι δυο από πινάκα (Η/Ζ) και 3 από (UPS). Ο φωτισμός για κάθε κλίνη θα γίνεται με άμεσο φωτισμό με φωτιστικό ψευδοροφής πάνω από αυτήν και έμμεσο φωτισμό με δυο φωτιστικά νυκτός από τα οποία το ένα θα είναι στην στήλη και το άλλο στον τοίχο πίσω από την κλίνη. Στο σύνολο οι γραμμές του φωτισμού στην κλίνη θα είναι μια (Η/Ζ) και δυο για (UPS). Οι γραμμές (UPS) θα τροφοδοτούν τα φωτιστικά νυκτός τα οποία θα βρίσκονται το ένα πάνω από την κλίνη και το άλλο πίσω από την κλίνη σε ύψος 50 cm από το δάπεδο. Ο γενικός φωτισμός του χώρου θα γίνεται από δυο γραμμές (Η/Ζ). Μια και θα περιλαμβάνει το φωτισμό του πάγκου παρακολούθησης των ασθενών, του πάγκου με τους νεροχύτες και του εργαστηρίου. Ο έλεγχες των γραμμών φωτισμού (Η/Ζ) του χορού θα γίνεται από τον χώρο παρακολουθήσεις των ασθενών που θα βρίσκεται στο κέντρο της εντατικής. Απλοί διακόπτες θα ελέγχουν τον φωτισμό κάθε κλίνης ένας για κάθε κλίνη. Διπλοί διακόπτες θα ελέγχουν τον φωτισμό του πάγκου παρακολούθησης ασθενών. Τα φωτιστικά γενικού φωτισμού των κλινών θα Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 24

25 ελέγχονται από μπουτόν. Επίσης στον χώρο θα υπάρχει μια γραμμή ρευματοδοτών που θα τοποθετηθούν στις εισόδους της εντατικής και στον χώρο ακάθαρτων εντατικής. Το εργαστήριο θα τροφοδοτηθεί με μια γράμμα ρευματοδοτών, δυο από τους οποίους θα βρίσκονται στον πάγκο και ένας στην είσοδο. Ο πάγκος παρακολούθησης θα έχει δυο γραμμές ρευματοδοτών (Η/Ζ) και δυο γραμμές (UPS), καθώς και μια παρέχει για τις ενδείξεις ιατρικών αέριων. Στο επίπεδο θα βρίσκονται πέντε χειρουργεία με τους βοηθητικούς τους χώρους. Οι πίνακες των χειρουργείων αυτών θα τοποθετούνται στον διάδρομο δίπλα στην είσοδο τους. Οι πινάκες θα περιλαμβάνουν τις παροχές για τις στήλες χειρούργου και αναισθησιολόγου, τους ρευματοδότες τεχνικού τοίχου, ρευματοδότες βοηθητικών χώρων, φωτισμό των χειρουργείων και των βοηθητικών τους χώρων. Τα χειρουργεία βρίσκονται σε σειρά το ένα δίπλα στο άλλο έχοντας κοινούς χώρους. Η είσοδος θα γίνεται από τον κεντρικό διάδρομο, είτε από τον χώρο του scrub είτε από αυτόν της νάρκωσης ή από το διάδρομο ακάθαρτων. Οι παροχές θα κατανεμηθούν έτσι ώστε ο κάθε πίνακας να αναλάβει ίδιο αριθμό γραμμών. Ο διαχωρισμός αυτός θα φαίνεται στην κάτοψη. Θα ονομάσουμε τα χειρουργεία με τον αριθμό του πίνακα τους, 3.4, 3.5, 3.6, 3.7, 3.8, με την σειρά. Σε κάθε χειρουργείο του ορόφου η καλωδίωση θα είναι ίδια, και θα περιλαμβάνει: - τέσσερεις γραμμής (UPS) για την στήλη χειρούργου - τέσσερεις γραμμές (UPS) για την στήλη αναισθησιολόγου - μια γραμμή (UPS) για την σκιαλυτική λυχνία - μια γραμμή (UPS) για το rack εικόνας - μια γραμμή (UPS) για τούς ρευματοδότες τεχνικού τοίχου - μια γραμμή (UPS) για την παροχή χρονομέτρου στον τεχνικό τοίχο Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 25

26 Εικόνα 3.1.β : Τεχνικός Τοίχος Χειρουργείων - μια γραμμή (Η/Ζ) για την παροχή ακτινοσκοπικού - δυο γραμμές (Η/Ζ) για τους ρευματοδότες τεχνικοί τοίχου - μια γραμμή (Η/Ζ) για το διαφανοσκόπιο στον τεχνικό τοίχο - μια γραμμή (Η/Ζ) για την παροχή πόρτας που οδηγεί στο χειρουργείο από τον χώρο ναρκώσεις. - δυο γραμμές φωτισμού που θα ελέγχονται από διακόπτες αλε-ρετούρ - μια γραμμή (Η/Ζ) για την λυχνία αποστείρωσης - μια γραμμή (Η/Ζ) για την λυχνία λειτουργιάς Σε κάθε βοηθητικό χώρο αντιστοιχούν: - μια γραμμή φωτισμού (Η/Ζ) και μια γραμμή ρευματοδοτών (Η/Ζ) που θα αναλάβουν τις ανάγκες του χώρου καθαρών, του scrub και του χώρου ακάθαρτων, ο ρευματοδότες της ίδια γραμμές θα τοποθετείται και στον χώρο νάρκωσης στον πάγκο - μια γραμμή ρευματοδοτών (Η/Ζ) για την νάρκωση - μια γραμμή ρευματοδοτών (UPS) για την νάρκωση Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 26

27 3.2 ΟΛΟΚΛΗΡΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση στους χώρους θα ολοκληρωθεί με την τοποθέτηση των διακόπτων, των ρευματοδοτών, των φωτιστικών και των πιεστικών κουμπιών (μπουτόν). Οι διακόπτες θα είναι τύπου MOSAIC, χωνευτοί, τετράγωνοι, θα είναι με πλήκτρο και ικανότητας διακοπής 10 Α. Οι ρευματοδότες θα είναι χωνευτοί τετράγωνοι τύπου ΣΟΥΚΟ, έντασης λειτουργιάς 16 Α. Τα μπουτόν θα είναι λεύκα χωνευτά τετράγωνα εντάσεις λειτουργιάς 6 Α. Οι ρευματοδότες θα έχουν ανάλογα με το είδος της εγκατάστασης που εξυπηρετούν τα παρακάτω χρώματα : Κανονικοί παροχή - χρώμα λευκό Εφεδρική παροχή - χρώμα πράσινο Αδιάλειπτη παροχή - χρώμα κόκκινο Οι διακόπτες στους χώρους όπως έχει αποφασιστεί, με την σύμφωνη γνώμη του αρχιτέκτονα, θα τοποθετηθούν σε ύψος 120 cm από τελειωμένο δάπεδο, επίσης το ίδιο ύψος θα έχουν και τα μπουτόν. Οι ρευματοδότες θα είναι σε ύψος 40 cm σε γραφεία, στους διάδρομος και σε άλλους χώρους κοινής χρήσης. Όπου υπάρχει πάγκος οι ρευματοδότες θα τοποθετηθούν σε ύψος 90 cm ή 120 cm. Σε κάποιους χώρους θα τοποθετηθούν τριφασικοί ρευματοδότες οι όποιοι θα είναι σε πλαστική θήκη, πενταπολικοί βιομηχανικού τύπου 25Α/380ν κατ ελάχιστο και θα είναι κατάλληλοι για επίτοιχη εγκατάσταση. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 27

28 3.3 ΠΙΝΑΚΕΣ Γενικά πεδία χαμηλής τάσης (ΓΠΧΤ) Τα ΓΠΧΤ θα βρίσκονται στο Λ' υπόγειο της πτέρυγας. Τα ΓΠΧΤ θα τροφοδοτούνται από τούς Μ/Σ μέσης τάσης και από Η/Ζ μέσω διακόπτων αλληλομανδαλωμένων ηλεκτρικά και μηχανικά. Θα χωρίζεται στα πεδία: Κοινών φορτίων που θα έχουν την δυνατότητα τροφοδότησης τους μονό από τους Μ/Σ μέσης τάσης. Κρίσιμων φορτίων που θα έχουν την δυνατότητα τροφοδότησης τους από τους Μ/Σ μέσης τάσης και από τα Η/Ζ Λπό κάθε είδος πεδίων θα τροφοδοτούνται τα αντίστοιχα είδη πινάκων, με ιδιαίτερο καλώδιο για κάθε πίνακα. Για την ασφάλιση των γραμμών που θα αναχωρούν για τους πίνακες θα επιλεχτούν αυτόματοι διακόπτες. Οι διακόπτες θα επιλεχτούν με βάση το ρεύμα του καλωδίου που ασφαλίζουν και την αντοχή τους σε ρεύμα συμμετρικού τριφασικού βραχυκυκλώματος. Όλοι οι πίνακες Γ.Π.Χ.Τ. θα είναι επισκέψιμοι και επιθεωρήσμοι από μπροστά. Όλοι οι διακόπτες με χειριστήρια θα είναι αιωρούμενου τύπου, χωριστά το σώμα του διακόπτη με τον μοχλό χειρισμού και χωριστά η χειρολαβή, ώστε στο άνοιγμα της πόρτας του πίνακα η στην αφαίρεση του καλύμματος ενός κιβωτίου του πίνακα να μην χρειάζεται καμιά επέμβαση στον διακόπτη. Σε αυτή την περίπτωση η χειρολαβή του διακόπτη παραμένει πάνω στην πόρτα η στο κάλυμμα του κιβωτίου του πίνακα. Οι πίνακες Γ.Π.Χ.Τ. θα τροφοδοτηθούν από τον υποσταθμό που βρίσκεται σε άλλη πτέρυγα της κλινικής. Θα τροφοδοτηθεί από πεδία ΔΕΗ με 3 Χ 800 Λ, από πεδία Η/Ζ 3 Χ 1600 Λ και από πεδία UPS 3 Χ 400 Λ και από συστοιχίες συσσωρευτών 100 KVA. Οι γενικοί διακόπτες θα είναι μάρκας MERLIN - GERRIN. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 28

29 Εικόνα α : Γ.Π.Χ.Τ Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 29

30 3.3.2 Πίνακες φωτισμού-ρευματοδοτών Οι πίνακες θα είναι μεταλλικοί μη στεγανοί φωτισμού-ρευματοδοτών. Οι πίνακες αυτοί θα είναι τύπου ερμαρίου, ηλεκτρικώς ακίνδυνοι, εμπρόσθιας όψης, με πόρτα προστασίας IP55 κατά DIN Η διάταξη και συναρμολόγηση των οργάνων εντός του πίνακα θα γίνεται με προετοιμασμένα στοιχειά ζυγών κτλ. Οι πίνακες θα είναι εγχώριας κατασκευής πανομοιότυπη όμως με αύτη των πινάκων STAB SIEMENS και θα αποτελούνται από τα παρακάτω στοιχεία: Πλαίσιο επί του οποίου θα τοποθετηθούν τα διάφορα όργανα Μεταλλικό εμπρόσθιο κάλυμμα του πλαισίου (ηλεκτρικά ακίνδυνο) Μεταλλικό κλειστό ερμάριο εντός του οποίου θα τοποθετείται το πλαίσιο Μεταλλική θύρα Το ερμάριο και η μεταλλική πόρτα του πίνακα, θα αποτελούνται από λαμαρίνα πάχους 1,5 mm2 κατ ελάχιστο και θα έχουν προστασία έναντι της διάβρωσης. Η εσωτερική επιφάνεια θα είναι βαμμένη με ηλεκτροστατική βαφή, στο εσωτερικό μέρος της πόρτας θα υπάρχει πλαστική θήκη για τα σχέδια του πίνακα με τα κυκλώματα που θα περιέχει. Οι πίνακες θα τοποθετηθούν σε ντουλάπες που θα υπάρχει αρκετός χώρος για τους τεχνικούς που θα κάνουν τις τυχόν επισκευές ή συνδέσεις, επίσης οι πόρτες θα έχουν τρύπες καλυμμένες με περσίδες για αερισμό. Για τον υπολογισμό του φορτιού των πινάκων θα χρησιμοποιήσουμε τα παρακάτω στοιχεία: Ανάλογα με το είδος ρευματοδοτών και γραμμών ρευματοδοτών 0,2 kw για ρευματοδότη γενικής χρήσης 2,5 kw για τριφασικό ρευματοδότη 0,4 kw για αίθουσες επεμβάσεων και ενδοσκοπήσεων 0,6 kw για κάθε γραμμή ρευματοδοτών κλίνης ανάνηψης 0,8 kw για κάθε γραμμή ρευματοδοτών κλίνης εντατικής 3,0 kwγια κάθε 2 γραμμές ρευματοδοτών κάθε κλίνης αιμοκάθαρσης Ο συντελεστής ταυτοχρονισμού δίνεται από τον παρακάτω πίνακα: ΕΙΔΟΣ ΠΙΝΑΚΑ ΦΩΤΙΣΜΟΣ ΡΕΥΜΑΤΟΔΟΤΕΣ ΜΕΡΙΚΟΣ ΠΙΝΑΚΑΣ ΓΕΝΙΚΟΣ ΠΙΝΑΚΑΣ ΓΠΧΤ Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 30

31 3.3.3 Μ/Σ ΑΠΟΜΟΝΩΣΗΣ Τα χειρουργεία σε όλα τα επίπεδα καθώς και η εντατική και η ανάνηψη θα έχουν μέρος των ρευματοδοτών τους μέσω μετασχηματιστή (Μ/Σ) απομόνωσης 220/220 V (VDE ). Ο Μ/Σ έχει ως ρόλο να αποτρέψει την περίπτωση διαρροής ηλεκτρικού ρεύματος. Αν γινόταν χρήση προστασίας μέσω ρελέ διαρροής, σε περίπτωση διαρροής, η γραμμή θα ετίθετο εκτός λειτουργίας.. Αυτό δεν είναι αποδεκτό στην συγκεκριμένη εγκατάσταση. Αντίθετα η χρήση Μ/Σ απομόνωσης αποτρέπει την ηλεκτροπληξία ασθενών ή προσωπικού κατά την διαδικασία της επέμβασης, Αυτό γιατί το δυναμικό του σημείου διαρροής προερχόμενο από την έξοδο Μ/Σ δεν έχει σταθερό δυναμικό ως προς κάποιο σημείο. Έτσι σε περίπτωση διαρροής το δυναμικό εξισώνεται με το δεύτερο σημείο διαρροής. Έτσι δεν προκύπτει τελική διαφορά δυναμικού που θα είχε ως αποτέλεσμα τη ροή φορτίου. Αυτό προστατεύει κυρίως τον ασθενή που κατά τη διάρκεια της επέμβασης παρουσιάζει πολύ μικρότερη αντίσταση λόγω της έλλειψης δέρματος. Οι Μ/Σ θα τοποθετηθούν στο ίδιο ερμάριο με τον αντίστοιχο πίνακα που εξυπηρετεί, πάνω σε μεταλλική κατασκευή. Οι πόρτες θα έχουν περσίδες για τον απαραίτητο αερισμό του Μ/Σ. Οι πίνακες θα έχουν όργανα επιτήρησης του Μ/Σ και που θα επιβλέπουν τη μόνωση και την θερμοκρασία του. Σε περίπτωση βραχυκυκλώματος, αλλαγής της αντίστασης της μόνωσης του και της θερμοκρασίας του θα ανάψει λυχνία συναγερμού στον τεχνικό τοίχο του χώρου που αντιστοιχεί ο Μ/Σ πάνω σε συσκευή ενδείξεων της κατάστασης του. Οι Μ/Σ, ανάλογα με το είδος φορτίου, αναλαμβάνουν κάποιο ποσοστό ισχύος που μετασχηματίζεται. Στους πίνακες UPS των χειρουργείων οι ισχύς που μετασχηματίζεται είναι μεγαλύτερη σε ποσοστό από αυτή των πινάκων Η/Ζ, αυτό συνεπάγεται μεγαλύτερη ονομαστική ισχύ των Μ/Σ, έτσι οι Μ/Σ στους πίνακες UPS είναι 5000 VA, στους πίνακες Η/Ζ 3300 VA. Στον χώρο της εντατικής οι Μ/Σ μετασχηματίζουν ίδιο ποσοστό ισχύος και οι Μ/Σ είναι 8000 VA. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 31

32 Εικόνα α : Μ/Σ Απομόνωσης Οι συσκευές επιτήρησης των Μ/Σ θα είναι: Επιτηρητής μόνωσης Επιτηρητής θερμοκρασίας και έντασης Οι επιτηρητές μόνωσης θα έχει ως ρόλο να ελέγχει την μόνωση της εγκατάστασης οπού απαιτείται. Θα εγκατασταθεί σε ιατρικούς χώρους σε αγείωτα δίκτυα (Μ/Σ απομόνωσης) και θα έχει τα παρακάτω τεχνικά χαρακτηριστικά: - Τάση λειτουργιάς 220 V - Η τιμή λειτουργιάς της συσκευής θα ρυθμίζεται από 50 έως 500 ΚΩ - Η συσκευή θα είναι εφοδιασμένη με ενδεικτικό όργανο μέτρησης της αντίστασης, με κουμπί ελέγχου λειτουργιάς - LED αναγγελίας (alarm) - Σειρά led για ένδειξη μόνωσης - Ακροδέκτης για σύνδεση αναγγελίας - Ενσωματωμένος Μ/Σ τάσης σήμανσης Η συσκευή θα ανταποκρίνεται στις απαιτήσεις των κανονισμών VDE 0107/10.94, DIN , Ο επιτηρητής έντασης και θερμοκρασίας θα έχει ρόλο να επαγρυπνεί έναντι της υπερέντασης και υπερθέρμανσης των Μ/Σ απομόνωσης. Θα τοποθετηθεί σε ράγα μέσα στον πινάκα και θα έχει τα παρακάτω τεχνικά χαρακτηριστικά: - Ρυθμιζόμενη τιμή έντασης από 5 έως 50 Α - Ρύθμιση του χρόνου καθυστέρησης διέγερσης από 0,1 έως 10 sec - Ένδειξη φορτίου μέσω led Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 32

33 - Ενδεικτική λυχνία λειτουργιάς και αναγγελίας - Κομβίο ελέγχου - Ακροδέκτες για σύνδεση με εξωτερικό ενδεικτικό όργανο - Ακροδέκτες για την σύνδεση των θερμίστορς (αισθητήρια θερμοκρασίας) των τυλιγμάτων του Μ/Σ - Ακροδέκτες για την σύνδεση των Μ/Σ έντασης Οι συσκευές επιτήρησης θα συνεργάζονται με διάταξη αναγγελίας και ελέγχου. Η διάταξη αυτή θα λαμβάνει τα σήματα από τις συσκευές επιτήρησης (τάσης μόνωσης, έντασης, θερμοκρασίας) και θα τα μετατρέπει σε οπτικό και ακουστικό σήμα. Η διάταξη αυτή θα τοποθετηθεί σε εμφανές σημείο στους χώρους που αντιστοιχεί ο Μ/Σ και θα περιλαμβάνει ακροδέκτες για την σύνδεση όλων των συσκευών επιτήρησης. Επίσης θα περιλαμβάνει τα παρακάτω: - Ενδεικτική λυχνία λειτουργιάς των τροφοδοτικών γραμμών του πίνακα (σήμα μέσω επιτηρητή τάσης) - Ενδεικτική λυχνία πτώσης των τροφοδοτικών γραμμών (αναγγελία μέσω ρελέ) - Ενδεικτική λυχνία για ένδειξη υπερφόρτισης - Ενδεικτική λυχνία για ένδειξη υπερθέρμανσης - Ενδεικτική λυχνία ένδειξης ικανοποιητικής μόνωσης - Ενδεικτική λυχνία ένδειξης σφάλματος μόνωσης - Βομβητή - Κομβίο ελέγχου για τον έλεγχο της μόνωσης - Κομβίο ελέγχου και αποσύμπλεξης του βομβητή και ελέγχου της λειτουργιάς των led Εικόνα β : Συσκευές Επιτήρησης Μ/Σ Απομόνωσης Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 33

34 3.4 ΓΕΙΩΣΗ Η γενική γείωση της πτέρυγας της κλινικής θα είναι θεμελιακή. Η γείωση θα κατασκευαστεί από χαλύβδινη γαλβανισμένη ταινία διατομής 30*3,5 mm. Η τοποθέτηση της ταινίας γειώσεις θα γίνει σε μπετόν στα θεμέλια του κτηρίου, έτσι ώστε κάθε σημείο του δαπέδου του κτιρίου που εφάπτεται στο έδαφος, να απέχει από το πλησιέστερο προς αυτό σημείο της ταινίας το πολύ 10 m. Με την ταινία γείωσης θα συνδεθούν όπου απαιτείται, ίδιες ταινίες, και θα τερματίζονται σε ύψος 30 cm από το δάπεδο, εσωτερικά και εξωτερικά του κτιρίου. Με την γείωση αυτήν θα συνδεθούν τα διάφορα στοιχειά της εγκατάστασης όπως: - Οι απαγωγοί των αλεξικέραυνων - Οι ουδέτεροι κόμβοι των Μ/Σ - Οι ουδέτεροι κόμβοι των Η/Ζ - Οι ταινίες των μεταλλικών μερών του Ηλεκτροστασίου - Οι ισοδυναμικές γειώσεις Εικόνα 3.4.α: Σύνδεση Περιμετρικής - Θεμελιακής Γείωσης Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 34

35 3.4.1 ΙΣΟΔ ΥΝΑΜΙΚΕΣ ΓΕΙΩΣΕΙΣ Τους χώρους που θα μελετήσουμε θα υπάρχει επιπλέον γείωση, ισοδυναμική (DIN VDE ), Υπουργείο Υγείας και Πρόνοιας τμήμα τεχνικών υπηρεσιών. Η ισοδυναμική γείωση θα γίνει : Σε κάθε χώρο εξέτασης, θεραπείας, ( αιμοκάθαρση - τεχνητού νεφρού) Σε αίθουσες επεμβάσεων με τους βοηθητικούς τους χώρους Στην ανάνηψη και τους εντατικές Τους χώρους επεμβάσεων, εντατικής και ανάνηψης θα τοποθετείται ημιαγώγιμο δάπεδο. Το δάπεδο επίσης θα απορροφά τον στατικό ηλεκτρισμό ο όποιος μπορεί να δημιουργήσει κίνδυνο ανάφλεξης των ιατρικών αερίων. Σε αυτούς τους χώρους θα γειώνονται τα μεταλλικά μέρη όπως: Σημαντικότητας 1 (VDE 0107) - Ορθοστάτες τοίχων, σκελετός πόρτας, πλαίσιο παραθύρων, αεραγωγοί, υδραυλικοί σωλήνες και σωλήνες αερίων Σημαντικότητας 2 (VDE 0107) - Ορθοστάτες τοίχων, σκελετός πόρτας, αεραγωγοί, υδραυλικοί σωλήνες - Μεταλλικοί σωλήνες εγκατάστασης καλωδίων, σχάρες που διέρχονται τους χώρους, μεταλλικά πλαίσια ιατρικού εξοπλισμού Η ισοδυναμική γείωση κατηγορίας χώρου 1θα γίνει με ιδιαίτερο αγωγό ΝΥΑ διατομής το λιγότερο1x4mm που θα καταλήγει σε μονωμένες μπάρες έξω από τον χώρο τα όποια με την σειρά τους θα συνδεθούν μεταξύ τους με αγωγό 1 x16mm που θα καταλήγει στην κεντρική γείωση της πτέρυγας. Οι χώροι κατηγορίας 2 θα γειώνονται σε δύο διαφορετικές μπάρες, μια για τους καταναλώσεις που τροφοδοτούνται από (Η/Ζ) και η άλλη για τους καταναλώσεις (UPS), οι οποίες θα τοποθετηθούν έξω από τον προστατευόμενο χώρο. Οι μπάρες θα γειωθούν με την κεντρική γείωση με αγωγό ΝΥΥ 1x25 mm. Η γείωση θα γίνει : - Τους ρευματοδότες γείωσης για μήκος μικρότερο από 20m, με καλώδιο ΝΥΑ 1x4 mm2 - Για λήψεις ιατρικών αερίων και σύνδεσης μηχανημάτων με καλώδιο 2 ελάχιστης διατομής 1x16mm - Για την λυχνία χειρουργείου, στήλη χειρούργου και αναισθησιολόγου με 1x16mm2 - Για το ημιαγώγιμο δάπεδο των χειρουργείων με δυο λήψεις με 1 x16mm2 Οι λήψεις γειώσεων του δαπέδου θα ενωθούν με χάλκινες ταινίες που θα κολληθούν στο δάπεδο, με αγώγιμη κόλλα, δημιουργώντας κάνναβο σε αυτό. Τεχνολογικό εκπαιδευτικό ίδρυμα Καβάλας 35
