Προστασία έναντι υπερτάσεων (αντικεραυνικά)

Save this PDF as:
 WORD  PNG  TXT  JPG

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Προστασία έναντι υπερτάσεων (αντικεραυνικά)"

Transcript

1 Προστασία έναντι υπερτάσεων (αντικεραυνικά)

2 Agenda Επιλογή της βέλτιστης αντικεραυνικής προστασίας. Εγκατάσταση αντικεραυνικών. Επιλογή της βέλτιστης προστασίας για το αντικεραυνικό. Κανόνες εγκατάστασης.

3 Υπέρταση, ειδικά χαρακτηριστικά Αιτίες Χαρακτηριστικά Κεραυνοί Ταχύτατο μεταβατικό φαινόμενο. Μονάδα μέτρησης = kv/ µs Τάση Κεραυνός Λειτουργίες Πολύ επικίνδυνη ενέργεια. Υπέρταση που προκαλείται από λειτουργίες εξοπλισμού ή οφείλονται στο δίκτυο Επαναλαμβανόμενο φαινόμενο που προκαλεί πρόωρη γήρανση. Δυσλειτουργία που μπορεί να οδηγήσει και σε μόνιμη βλάβη. Irms Schneider Electric Surge Protection 03/2010 3

4 Ο κεραυνός και οι συνέπειές του Η κύρια συνέπεια του κεραυνού είναι η υπέρταση που θέτει τις ηλεκτρικές εγκαταστάσεις σε σοβαρό κίνδυνο: δυσλειτουργιών, καταστροφής εξοπλισμού, διακοπή παραγωγής, κλπ. Οι υπερτάσεις προέρχονται είτε από το δίκτυο ηλεκτρισμού είτε από τη γη. Schneider Electric Surge Protection 03/2010 4

5 Οι ζημιές που προκαλούνται από κεραυνό 90% των ρευματοδοτών τροφοδοτούν ευαίσθητο εξοπλισμό και μια υπέρταση μπορεί να τον καταστρέψει (Συνολική εκτιμώμενη αξία = 3,650). Υπνοδωμάτιο: υπολογιστής, hi-fi, τηλέφωνο ( 650) Καθιστικό: TV, home cinema, ρολά, aircondition, ADSL modem ( 1,000) ψύκτης, πλυντήριο στεγνωτήριο, boiler, συναγερμός ( 1,500) Κουζίνα: φούρνος μικροκυμάτων, φούρνος, ψυγείο, πλυντήριο πιάτων ( 500) Schneider Electric Surge Protection 03/2010 5

6 Επιλογή της βέλτιστης αντικεραυνικής προστασίας Schneider Electric Surge Protection 03/2010 6

7 Προστασία για κάθε περίπτωση Χωρίς αλεξικέραυνο* Με αλεξικέραυνο* Αντικεραυνικό Τύπου 2 Αντικεαρυνικό Τύπου 1 και 2 Τύπος αντικεραυνικού Απόσταση φορτίων < 30m T1: μόνο όταν υπάρχει αλεξικέραυνο T2: συστηματική χρήση. Απόσταση φορτίων > 30m** T2 T3 T3 T3 T3 T1 + T2 T3 T3: μόνο συμπληρωματικά με T2 (μικρότερο ρεύμα εκφόρτισης) αν η απόσταση των φορτίων από το αντικεραυνικό εισόδου Τ2 είναι μεγαλύτερη από 30m Αντικεραυνικά Τύπου 2 και 3 Αντικεραυνικό Τύπου 2, 1 και 3 Αλεξικέραυνο = ακίδας, κλωβού σε κτίρια ** Μετά τα 30m (μεταξύ αντικεραυνικού και φορτίων) εμφανίζονται φαινόμενα αναπαραγωγής της υπέρτασης στα καλώδια (ο παλμός συμπεριφέρεται σαν κύμα VHF). Schneider Electric Surge Protection 03/2010 7

8 Πρακτικά: απόσταση εξοπλισμού >30 μέτρα Περίπτωση No.1 (η πιο κοινή) T2 Απόσταση κάτω από 30 μέτρα Γενικός πίν. T2 = τύπου 2 αντικεραυνικό Περίπτωση No.2 T2 Απόσταση πάνω από 30 μέτρα Γενικός πιν T2 = τύπου 2 αντικεραυνικό T3 T2 υποπίνακας Εγκατάσταση Γενικός πίν. αντικεραυνικού όσο πιο κοντά γίνεται στον ευαίσθητο εξοπλισμό * T2 = τύπου 2 αντικεραυνικό, T3 = τύπου 3 αντικεραυνικό. Schneider Electric Surge Protection 03/2010 8

9 Εγκατάσταση αντικεραυνικού Schneider Electric Surge Protection 03/2010 9

10 Τοποθέτηση στον πίνακα: παράλληλα Γενικός αυτόματος διακόπτης ρεύμα από κεραυνό * Ευαίσθητα φορτία * SPD = Αντικεραυνικό Schneider Electric Surge Protection 03/

11 Διάρκεια ζωής αντικεραυνικού Το αντικεραυνικό έχει την ίδια διάρκεια ζωής με τον πίνακα. Στο τέλος της ζωής του, ένα στοιχείο προστασίας ενσωματωμένο στο αντικεραυνικό: απομονώνει το αντικεραυνικό από την υπόλοιπη εγκατάσταση. ενεργοποιεί το κόκκινο ενδεικτικό του τέλους ζωής, σηματοδοτώντας ότι το αντικεραυνικό πρέπει να αντικατασταθεί. Schneider Electric Surge Protection 03/

12 Η προστασία του αντικεραυνικού Ο ρόλος του αντικεραυνικού είναι να οδηγεί το ρεύμα που προκαλείται από κεραυνό στη γη σε πολύ σύντομο χρόνο (< 350 microseconds). Όμως, το αντικεραυνικό δεν πρέπει να υπόκειται σε μόνιμη υπέρταση (αναστροφή φάσης/ουδετέρου, ή διακοπή ουδετέρου). Σ αυτή την περίπτωση, θα βραχυκυκλώσει και μπορεί να προκαλέσει ζημιά στον πίνακα. Έτσι απαιτείται μια συσκευή προστασίας του αντικεραυνικού από βραχυκύκλωμα για να διασφαλιστεί η ασφάλεια της ηλεκτρικής εγκατάστασης. Το αντικεραυνικό πρέπει να προστατεύεται από μικροαυτόματο διακόπτη. SPD Schneider Electric Surge Protection 03/

13 Επιλογή της βέλτιστης προστασίας του αντικεραυνικού Schneider Electric Surge Protection 03/

14 2 παράγοντες πρέπει να ληφθούν υπόψη Όταν επιλέγετε, λάβετε υπόψη: Το μέγιστο ρεύμα εκφόρτισης του αντικεραυνικού Την ικανότητα διακοπής βραχυκυκλώματος της εγκατάστασης (Isc). Isc 25kA C60L C60L NG125N NG125N 15kA C60H C60H C60H C60H 6kA C60N C60N C60N C60N 8kA 20kA 40kA 65kA Ρεύμα εκφόρτισης Π.χ. ο κατάλληλος μικροαυτόματος διακόπτης για ικανότητα διακοπής 15kA και ρεύμα εκφόρτισης Imax 40kA είναι ο C60H. Ο πίνακας συνεργασίας αντικεραυνικού/μικροαυτόματου παρέχεται από τη Schneider Electric. Schneider Electric Surge Protection 03/

15 Παράδειγμα πίνακα συνεργασίας της Schneider Electric Schneider Electric Surge Protection 03/

16 Η Schneider Electric καινοτομεί για ασφαλή συνεργασία και εύκολη εγκατάσταση Το Quick PRD περιλαμβάνει μικροαυτόματο διακόπτη και αντικεραυνικό, εξασφαλίζοντας έτσι: σωστή συνεργασία, αδιάλειπτη λειτουργία. Ασφαλές Αποδοτικό Εύκολη επιλογή Quick PRD Schneider Electric Surge Protection 03/

17 Κανόνες εγκατάστασης Το αντικεραυνικό είναι αποτελεσματικό μόνο αν εγκαθίσταται σωστά! Schneider Electric Surge Protection 03/

18 Εγκατάσταση αντικεραυνικού Ο κεραυνός είναι ένα φαινόμενο που παράγει τάση υψηλής συχνότητας: Το μήκος των καλωδίων πρέπει να λαμβάνεται υπόψη σε περιπτώσεις υψηλής συχνότητας 1 μέτρο καλωδίου που διαρρέει ρεύμα από κεραυνό παράγει υπέρταση 1,000V. 1000V 500V U spd Φορτίο U spd Φορτίο 1000V Uφορτ = USPD V Uφορτ = USPD + 500V Για αποτελεσματική αντικεραυνική προστασία, ελαχιστοποιήστε το μήκος καλωδίων. Schneider Electric Surge Protection 03/

19 Πρακτικά: εφαρμόστε ενδιάμεσο ακροδέκτη γης για ελαχιστοποίηση μήκους καλωδίων L1 L1 L2 L 50cm L2 L3 L > 50cm Μπάρα ακροδεκτών γης Ενδιάμεσος ακροδέκτης γης L3 Μπάρα ακροδεκτών γης Υποχρεωτικό στο Πρότυπο IEC : L (μήκος καλωδίων) < 50cm, Διατομή καλωδίου S < 4mm²(Τύπος 2) και S< 16mm² (Τύπος 1). L = L1 + L2 + L3 Schneider Electric Surge Protection 03/

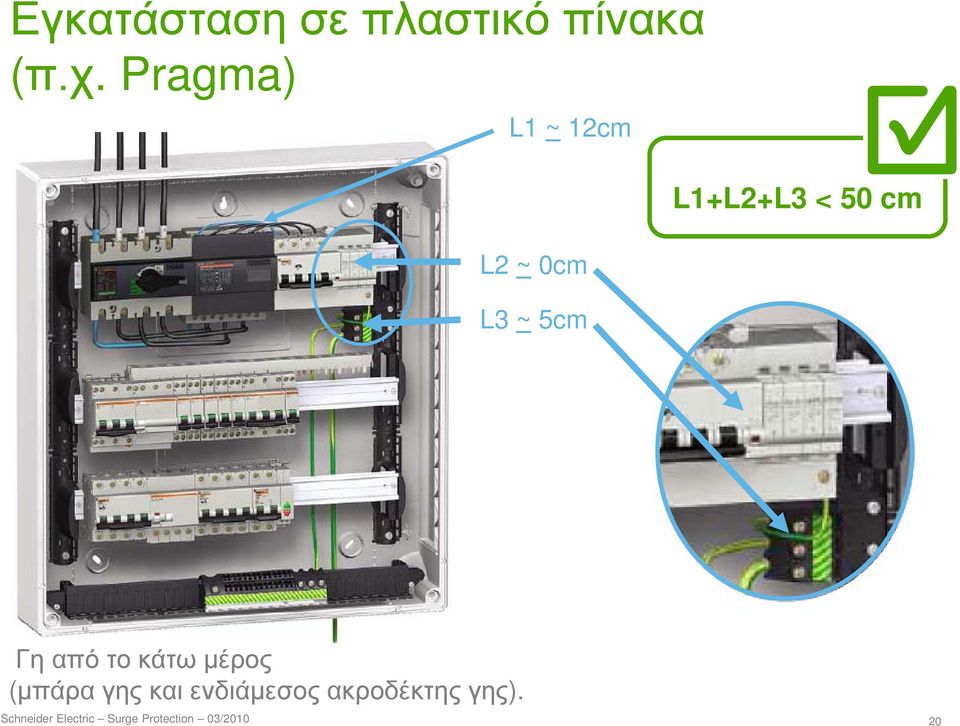

20 Εγκατάσταση σε πλαστικό πίνακα (π.χ. Pragma) L1 ~ 12cm L2 ~ 0cm L3 ~ 5cm L1+L2+L3 < 50 cm Γη από το κάτω μέρος (μπάρα γης και ενδιάμεσος ακροδέκτης γης). Schneider Electric Surge Protection 03/

21 Εγκατάσταση σε πλαστικό πίνακα (π.χ. Pragma) L1 ~ 12cm L2 ~ 0cm L1+L2+L3 < 50 cm L3 ~ 15cm Γη από το πάνω μέρος (μπάρα γης και ενδιάμεσος ακροδέκτης γης). Schneider Electric Surge Protection 03/

22 Εγκατάσταση σε μεταλλικό πίνακα (π.χ. Prisma Plus) Απευθείας στο «σασί». Εξασφαλίστε καλή ηλεκτρική σύνδεση με το σασί. Η εγκατάσταση είναι δυνατή μόνο αν ο πίνακας είναι εναρμονισμένος με το πρότυπο IEC Schneider Electric Surge Protection 03/

23 ΠΡΟΣΤΑΣΙΑ ΗΛΕΚΤΡΙΚΗΣ ΔΙΑΝΟΜΗΣ Προστασία ανθρώπων Προστασία κυκλωμάτων Έναντι μόνιμου σφάλματος (λόγω βραχυκυκλώματος, υπερφόρτισης, διαρροής) Προστασία ευαίσθητου εξοπλισμού Έναντι μεταβατικού σφάλματος (υπέρταση, κεραυνός) Σ ένα σύστημα διανομής χαμηλής τάσης, το αντικεραυνικό είναι απαραίτητο για να εξασφαλίσει πλήρη προστασία. Schneider Electric Surge Protection 03/
