1 PRI ŽELEZNICI 12, LIPTOVSKÝ HRÁDOK, MOBIL: PREDAJ: 0911 / sedoza@stonline.sk, predaj@sedoza.sk, TEL.: 044 / , FAX: 044 / NON STOP - SERVIS: 0903 / Neváhajte sa na nás obrátiť, sme tu pre Vás! VŠETKY CENY V CENNÍKU SÚ UVEDENÉ BEZ DPH MONTÁŽ + SERVIS DOJACEJ A CHLADIACEJ TECHNIKY DODÁVKA NÁHRADNÝCH DIELOV VÝROBA, INŠTALÁCIA + ÚDRŽBA STROJOV NA PRÍPRAVU A VÝROBU POTRAVÍN ELEKTROINŠTALÁCIE, VODOINŠTALÁCIE, ZÁMOČNÍCKE PRÁCE KOMPLET. PONUKA PRE HYGIENU A DEZINFEKCIU VO VŠET. FÁZACH VÝROBY MLIEKA CHOVATEĽSKÉ A FARMÁRSKE POTREBY, ELEKTRICKÉ OHRADNÍKY NAJVYSPELEJŠIE FARMÁRSKE TECHNOLÓGIE

2 Schéma- nákres zhotovenia elektrického oplotenia. 1/ Elektrický impulzný prístroj, sieťový, alebo na batériu 2/ Kábel pre pripojenia uzemnenia 3/ Uzemňovacia tyč, pozinkovaná 4/ Ochrana pred bleskom 5/ Kábel pre uloženie v zemi, odolný voči vysokému na pätiu 6/ Stĺpik pre permanentné elektrické oplotenie, drevený, kovový, alebo plastový 7/ Vypínač pre oplotenie 8/ Rohový izolátor 9/ Kábel pre prípojku k plotu 10/ Spojovací kábel pre pásku 11/ Vodivá páska, lano, lanko, alebo drôt 12/ Systém bránkových držadiel 13/ Komponenty pre vráta 14/ Výstražná tabuľka 15/ Traťový izolátor 16/ Mobilný stĺpik pre elektrické oplotenie, z plastu, ale bo kovu 17/ Špeciálna spojka 18/ Napinák drôtov / pások ELEKTRICKÉ OHRADNÍKY:

3 Elektrická ohrada je v podstate jednoduchý elektrický obvod. Elektrický zdroj vyšle krátky, intenzívny, ale zároveň bezpečný impulz s vysokým napätím. Vodič tvoriaci ohradu a vedúci tento impulz, musí byť riadne izolovaný od zeme, aby nedochádzalo k nežiaducim stratám napätia. Pokiaľ sa zviera dotkne vodiča, prejde cez neho impulz od zeme. Aby tento el. obvod mohol fungovať, musí byť uzavretý. To docielime tak, že uzemníme druhý vodič zo zdroja impulzu. Rovnako ako uzemnenie zdroja, tak i izolácia vodiča musia byť kvalitné, aby nedochádzalo k veľkým stratám napätia a tým i účinku. PODĽA ČOHO VYBERAŤ? Výber prístroja ovplyvňuje predovšetkým možnosť zdroja energie (sieťový, akumulátorový a batériový). Druh chovaných zvierat. Pre ovce sú vhodné zdroje silné, naopak pre kone slabšie- kone silné impulzy psychicky traumatizujú. Ale i výkon prístroja a regulácia. Najväčší výkon majú sieťové zdroje, nepotrebujú údržbu, sú vhodné pre veľmi dlhé ohrady a všetky druhy zvierat. Akumulátorové prístroje sú napájané 12V akumulátorom a interval dobíjania je závislý od jeho kapacity (v Ah). Hodia sa pre všetky zvieratá a pre stredne dlhé a dlhé ohrady. Batériové zdroje sa hodia pre malé ohrady a pre krátkosrsté zvieratá. Sú napájané 6V alebo 9V batériami. Proti účinkom atmosférickej elektriny je treba prístroj chrániť vložením bleskopoistky do obvodu vodiča a to v blízkosti prístroja. Výber vodiča je ovplyvnený vodivosťou, viditeľnosťou, cenou, ale tiež výkonom prístroja. Pri stavbe ohrád sa používajú predovšetkým klasické drôty a lanká, ktoré majú dobrú vodivosť. Ďalej vodivé laná a pre lepšiu viditeľnosť farebné lanká a pásky. Najdôležitejšou a základnou podmienkou pri stavbe ohrady je dôkladné uzemnenie!!! Uzemnenie ohradníkov sa NESMIE pripojiť na ochranné uzemňovanie budov, vodovodný rad alebo kanalizáciu!!! Systém elektrického oplotenia pozostáva z: 1/ Jedného impulzného prístroja, ktorý dodáva pravidelné elektrické impulzy- údery. 2/ Jedného, alebo viacerých drôtov, ktoré transportujú prúd. 3/ Izolátorov, ktoré drôty izolujú oproti zemi. 4/ Uzemnenia impulzného prístroja, ktoré má byť umiestnené v čo najvlhkejšej pôde tak hlboko, ako je to len možné. Keď sa teraz zviera dotkne drôtu, uzavrie sa elektrický obvod, to znamená, že elektrický prúd prechádza aj cez zviera a pôdu naspäť k impulznému prístroju. Zviera dostáva takto nepríjemný, aj keď nie nebezpečný elektrický úder a ustúpi od plota. Takýto systém elektrického oplotenia sa úspešne používa k ohradeniu zvierat, ako aj ako obrana pred inými zvieratami.

4 Uzemnenie: Uzemnenie je dôležitou zložkou elektrického obvodu. Aby prúd mohol bez prekážok pretekať naspäť z pôdy k impulznému prístroju, musí byť medzi uzemňovacou tyčou a pôdou čo najlepší kontakt / suchá pôda nevedie elektrický prúd skoro vôbec/. Pre zatlčenie uzemňovacej tyče je preto potrebné nájsť čo najviac vlhké miesto, resp. musí byť zvolená dĺžka tyče tak, aby dosiahla do väčšej hĺbky, kde je pôda vlhkejšia. Zabezpečte napätie min V na každom mieste oplotenia!!! Strážne napätie a energia impulzov: Najvyšší bod napätia elektrického impulzu,vydaného impulzným prístrojom sa označuje ako strážne napätie. Je potrebné vysoké napätie pre vytvorenie vodivého kanála medzi drôtom oplotenia a telom zvieraťa. Za minimálnu hodnotu sa tu považuje napätie 2500 V. Pre zvieratá s hustou srsťou doporučujeme minimálne napätie 4000 V. Teraz môže pretekať prúd (impulzná energia) týmto kanálom. Účinok šoku je teda závislý od výšky energie impulzov(samotné napätie nebolí!). Okrem toho stúpa potreba impulznej energie aj s dĺžkou oplotenia a jeho zaťažením (napr. porastom). Čím viac energie prístroj odovzdáva, tým vyššia je aj jeho spotreba prúdu. Radíme preto starostlivo vyberať impulzné prístroje a ich impulznú energiu, predovšetkým u batériových a akumulátorových prístrojov. Odpor drôtov oplotenia: Pre docielenie maximálneho šokového účinku je potrebný popri dostatočnej impulznej energii potrebný aj dobre elektricky vodivý drôtový materiál, aby energia došla bez veľkých strát k zvieraťu a nepremárnila sa už skôr. O d p o r vodičov je mierou k posúdeniu materiálu oplotenia. Udáva sa v Ohmoch/meter. Čím nižšia je táto hodnota, tým lepšie materiál vedie prúd. Čím dlhší je plot, tým lepšia musí byť vodivosť použitých materiálov. Najlepšie materiály majú odpor 0,05 Ohmov/m, zlé nad 4 Ohmy/m. Výskumy ukázali, že medzi dobrou vodivosťou, ktorá sa dosahuje väčšinou medenými vodičmi a dlhou životnosťou (nerezové drôty s horšou vodivosťou) musí byť nájdený kompromis. Kombinované materiály (vodiče z medi, alebo nerezu) tu ponúkajú dobrú alternatívu (Premium Line). Voľnobeh, bez dotyku zvieraťa o oplotenie. Graf: priebeh napätia impulzu vo voľnobehu Zelená línia znázorňuje priebeh napätia impulzu. Pri voľnobehu je dôležité iba maximálne dosiahnuté napätie U-max., v tomto prípade 10,2 kv. Pokiaľ nedôjde k zvodu do pôdy dotykom zvieraťa, alebo porastom, nabije prístrojom vydaný impulz oplotenie bleskovo na maximálne napätie. Elektrický obvod je otvorený. Priebeh napätia vo voľnobehu nemá žiadny význam pre šokový účinok. Vysoké maximálne napätie zabezpečuje bezpečné prerazenie aj cez kožušinu- hustú srsť a bariéru kože /pozri ďalšiu grafiku/.

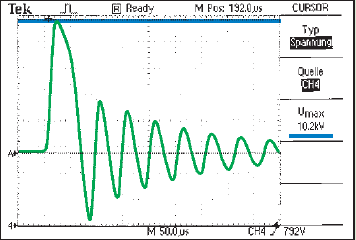

5 Prerazenie bariéry srsť / koža Graf: Priebeh napätia pri prerazení bariéry srsť / koža. Akonáhle preteká elektrický prúd, nie je už výška napätia dôležitá. Ak príde zviera úplne blízko k oploteniu, vzniká účinkom vysokého impulzného napätia elektrický oblúk (prechod od zelenej línie k červenej), ktorý prerazí cez srsť a kožu a uzavrie elektrický obvod cez uzemňovacie spojenie. Zároveň klesne napätie vplyvom zaťaženia, impulzný prístroj pumpuje prúd cez telo zvieraťa a spôsobí elektrický šok- úder. Priamy dotyk zvieraťa Graf: Priebeh napätia pri priamom dotyku zvieraťa. Forma impulzu nemá význam pre i n t e n z i t u elektrického šoku- úderu. Dôležitá je iba veľkosť červenej plochy. Ak sa zviera priamo dotkne oplotenia kožou, dochádza v momente impulzu aj bez merateľného prebitia k toku elektrického prúdu a účinku úderu- šoku. Červená plocha zodpovedá energii v Jouloch. Čím väčšia je červená plocha, tým intenzívnejší je pociťovaný elektrický šok- úder. Symboly. Uzemnenie ( kus ) Aby prúd mohol bez prekážky zo zeme do prístroja, musí byť medzi uzemňovacou tyčou a zemou dobrý kontakt (suchá zem skoro nevedie prúd). Na zatĺkanie uzemňovacej tyče (mala by byť pozinkovaná) treba preto vybrať vlhké miesto, prípad. musí byť uzemňovacia tyč navlhčená, aby sa dosiahli vlhké zemné vrstvy. Počet uzemňovacích tyčí závisí od výkonovej skupiny prístroja. Odpor ( Ohm ) V jednom systéme oplotenia sa objavia nasledujúce odpory: Odpor v uzemnení ma by byť čo najmenší Odpor vo vodivých materiáloch - udáva sa v Ohm/m. Čím menšia je táto hodnota, tým viac je materiál vodivý. Čím dlhšie je oplotenie tým lepšia by mala byť vodivosť materiálu. Najlepšie materiály majú vodivosť menšiu ako 0,25 Ohm / m. Odpor izolátorov mal by byť čo najväčší. Maximálne napätie ( Volt ) Toto napätie sa dosiahne ľahkou záťažou oplotenia.

6 Voľnobežné napätie ( Volt ) Napätie, ak nie je na oplotenie napojený impulzný prístroj. Napätie pri 500 Ohm ( Volt ) Napätie pri záťaži 500 Ohm. ;;;;;;;;;;;;;;;;;; Nabíjacia energia ( Joule ) Energia, ktorú prijme prístroj. Účinnosťou impulzného prístroja sa poskytuje používateľovi relevantná hodnota vybíjacej energie. Maximálna vybíjacia energia ( Joule ) Maximálna energia, ktorú impulzný prístroj vydá na oplotení, tento impulz sa nazýva aj ako sila úderu. Minimálna vybíjacia energia ( Joule ) Minimálna energia, ktorú impulzný prístroj vydá na oplotení. Toto môžete dosiahnuť výstupom z oplotenia s redukovaným výkonom alebo výberom najnižšieho stupňa výkonu impulzného prístroja. Dĺžka oplotenia podľa VDE ( pri 2000V) ( km ) Pri dĺžke oplotenia podľa VDE sa jedná o teoretickú hodnotu, ktorá sa ale v praxi na základe rôznych vplyvov (napr. Porast, poveternostné vplyvy, uzemnenie) nemôže dosiahnuť. poraste Maximálna dĺžka oplotenia: bez pri málo pri vysokom ( km ) Porast má veľký vplyv na dĺžku oplotenia. Čím vyšší je porast pri oplotení, tým väčšia je záťaž oplotenia, čím sa redukuje maximálna dĺžka oplotenia. Údaje o dĺžka oplotenia sa vzťahujú na vysoko záťažový drôtový materiál a spojky, veľmi dobré izolátory a optimálny uzemňovací systém! Počet sietí ( Kus ) Pre 230V a 12V impulzné prístroje sa udáva maximálny počet 50m sietí. Napätie 230V ( Volt ) Sieťové impulzné prístroje (230V) majú neobmedzenú dobu stráženia. Sú dostupné vo všetkých triedach stráženia, môžu na dlhých oploteniach poskytnúť potrebnú energiu. Pri vysokom poraste tiež poskytujú dostatočnú energiu. Napätie 12V 12V solárne ( Volt ) 12V akumulátorové impulzné prístroje sú optimálnym riešením solar pre dlhé oplotenia, prípadne oplotenie s porastom, keď nie je k dispozícii sieťové pripojenie. Vybíjacia energia je porovnávatelna so sieťovými prístrojmi. Ako zdroj napätia sa používajú znovu nabíjateľné 12V mokré batérie. Dobrým rozšírením sú solárne moduly, ktoré premieňajú solárnu energiu na prúd. Napätie 230V alebo 12V ( Volt ) Impulzné prístroje tejto kombinácia majú neobmedzenú dobu stráženia 230V prístrojov a mobilitu 12V prístrojov. Napätie 9V ( Volt ) 9V impulzné prístroje sa vyznačujú najvyššou mobilitou spojenou s dobou chodu batérie. Sú vhodné pre krátke oplotenia s málo porastu, keď nie je k dispozícii sieťové pripojenie. Napätie 2 x 1,5V ( Volt ) 3V impulzné prístroje sú mobilné a šikovné, vhodné pre oplotenie bez porastu, ako napr. v záhrade alebo počas putovania. Spotreba prúdu ( Volt ) Spotrebou prúdu sa dá pomocou kapacity batérie príp. akumulátora vypočítať dobu chodu impulzného prístroja.

7 V akých výškach a koľko drôtu? Údaje ako výška oplotenia sú len podkladmi. Prípadne je potrebná adaptácia na druh zvieraťa. Dbajte prosím aj na regionálne predpisy!

8 Názov výrobku Počet ks EUR bez DPH Batériový zdroj VETIS Fencer ( 9 V ), 0,38 J, 1 km, V 1 62,46 Batériový zdroj VETIS 20 ( 12 V ), 1,4 J, 6 km, V 1 104,13 Sieťový zdroj ( 230V ) VETIS 25, 1,8 J, 8 km, V 1 66,63 Sieťový zdroj ( 230V ) VETIS 45, 3,9 J, 12 km, V 1 83,29 Sieťový zdroj ( 230V ) VETIS 65, 5,45 J, 16 km, V 1 124,96 Kombinovaný Zdroj Corral NA 100 DUO ( 12V/230 V ), 1,1J, 10 km, V max. 1 83,30 Solárny panel, výkon 15 W ku zdroju Corral NA 100 DUO ( 12V/230 V ) 1 108,29 Kombinovaný Zdroj Corral NA 200 DUO ( 12V/230 V ), 2,6 J, 15 km, V max ,60 Solárny panel, výkon 15 W ku zdroju Corral NA 200 DUO ( 12V/230 V ) 1 108,29 Kombinovaný Zdroj DUO Power X 3000 ( 12V/230 V ), 3,2 J, 20 km, V max ,96 Solárny panel, výkon 25 W ku zdroju DUO Power X 3000 ( 12V/230 V ) 1 166,63 Sieťový zdroj ( 230V ) Corral Super N 5000, 7 J, 45 km, V max ,30 Sieťový zdroj ( 230V ) Corral Super N D, 14 J, 75 km, V max ,63 Sieťový zdroj ( 230V ) Power Profi Digital NDi , 20 J, 100 km, V max ,83 Batériový zdroj Corral A 280 ( 12V ), 4,5 J, 30 km, V max ,96 Solárny panel, výkon 15 W ku zdroju Corral A 280 ( 12V ) 1 108,29 Solárny panel, výkon 25 W ku zdroju Corral A 280 ( 12V ) 1 166,63 Solárny panel, výkon 45 W ku zdroju Corral A 280 ( 12V ) 1 250,00 Batériový zdroj Corral Super A 5000 ( 12V ), 7 J, 40 km, V max ,96 Solárny panel, výkon 15 W ku zdroju Corral Super A 5000 ( 12V ) 1 108,29 Solárny panel, výkon 25 W ku zdroju Corral Super A 5000 ( 12V ) 1 166,63 Solárny panel, výkon 45 W ku zdroju Corral Super A 5000 ( 12V ) 1 250,00 Batériový zdroj Corral B170 ( 9 V/12V ), 0,25 J/0,27 J, 3 km /4 km, V / V 1 79,96 Solárny panel, výkon 8 W ku zdroju Corral B170 ( 9 V/12V ) 1 166,63 Batériový zdroj Corral B 340 ( 9 V/12V ), 0,54 J/0,6 J, 4 km /5km, V / V 1 124,96 Solárny panel, výkon 8 W ku zdroju Corral B 340 ( 9 V/12V ) 1 166,63 9 V Suchá batéria Zinkovo - uhlíková 130 Ah, rozmery: 190x130x160 mm 1 16,63 9 V Suchá batéria Zinkovo - uhlíková 120 Ah, rozmery: 190x130x160 mm 1 15,79 9 V Suchá batéria Zinkovo - uhlíková 55 Ah, rozmery: 190x130x160 mm 1 9,96 9 V Alkalická batéria 100 Ah, rozmery: 165x110x110 mm 1 18,29 9 V Alkalická batéria 120 Ah, rozmery: 165x110x110 mm 1 22,46 9 V Alkalická batéria 175 Ah, rozmery: 190x125x160 mm 1 25,79 Plastové stĺpik s dvojitým stúpadlom Classic 105 cm, farba biela 1 1,08 Plastové stĺpik s dvojitým stúpadlom Classic 125 cm, farba biela 1 1,33 Plastové stĺpik s dvojitým stúpadlom Classic 156 cm, farba biela 1 1,42 Izolátor prstencový kompaktný s integrovanou oporou 1 0,08 Izolátor k priklincovaniu 1 0,06 Izolátor šponovací 1 0,12 T-Izolátor bránkového držiaka 1 0,45 Izolátor na pásku 1 0,17 Izolátor vypínací kombi na lanká, drôty,pásku 1 0,18 Páska Topline PLUS š.10 mm / d. 200 m, odpor 0,467Ω/m, do m, 4 vodiče 1/200 m 10,42 Páska Topline PLUS š. 20 mm / d. 200 m, odpor 0,374Ω/m, do m, 5 vodič. 1/200 m 13,33 Páska Topline PLUS š. 40 mm / d. 200 m, odpor 0,187Ω/m, do m, 10 vodič. 1/200 m 26,66 Páska ECONOMYLine d. 200m / š. 12,5 mm, odpor 11Ω/m, do 200 m, 4 vodiče 1/200 m 6,67 Lanko ECONOMYLine d. 200 m biele, š. 6 mm, odpor 3,87Ω/m, do 600 m, 6 vodičov 1/200 m 13,75

9 Názov výrobku Počet ks EUR bez DPH Súprava bránkový držiak 1 4,08 Bránkový držiak 1 0,75 Drôt ostnatý 250 m 1 29,28 Drôt ostnatý 100 m 1 12,95 Sieť pre ovce Ovinet, 90cm, s jednou špicou, 50m 1/90 62,46 Sieť pre ovce Ovinet, 90cm, s dvomi špicami, 50m 1/90 66,63 Sieť pre ovce Ovinet, 108cm, s jednou špicou, 50m 1/108 70,79 Sieť pre ovce Ovinet, 108cm, s dvomi špicami, 50m 1/108 74,96 Sieť pre divú zver 90cm X 50m 1/50 63,50 Neviditeľný elektrický oplôtok pre psa: 156,00 - je sada elektronického neviditeľného plotu určená pre inštalácie v rozsahu 100 až 300 metrov. Sada 101 je dodávaná už v základe so 100m anténneho drôtu, takže s týmto kompletom dokážete vytvoríť inštaláciu do dĺžky 100 metrov. 100 metrov anténneho izolovaného drôtu priemeru 1mm 17,60 Obojok DOGtrace d-fence pre ďalšieho psa 85,00 Ako to funguje? v pohotovostnom režime systém čaká na priblíženie psa ku hranici zakázanej zóny (tvorenej izolovaným drôtom ako anténou), ktorá je rozdelená do dvoch pásiem v prípade, že pes prekoná hranicu prvého (výstražného) pásma, obojok začne vydávať zvukové signály ak pres nereaguje na zvukové varovanie a prekročí hranicu druhého (korekčného) pásma, zariadenie pripojí ku zvukovým signálom korekčný impulz po návrate psa zo zakázaného pásma sa systém prepne späť do pohotovostného režimu šírka oboch pásiem je plynule nastaviteľná (výstražná 0,4 až 5m, korekčná 0,3 až 1,5m) pes sa rýchlo naučí pohybovať sa iba vo vymedzenom priestore pre zvýšenie účinnosti môžete označiť vymedzený priestor terčíkmi počet psov s obojkom nie je obmedzený napätie v anténe neprekračuje 12V, nehrozí teda žiadne nebezpečenstvo aj v prípade eventuálneho prerušenia vodiča. Pre individuálnu cenovú ponuku nás neváhajte, prosím, kontaktovať na Tel.: alebo na y: predaj@sedoza.sk! PRI ŽELEZNICI 12, LIPTOVSKÝ HRÁDOK, MOBIL: PREDAJ: 0911 / sedoza@stonline.sk, predaj@sedoza.sk, TEL.: 044 / , FAX: 044 / NON STOP - SERVIS: 0903 / Neváhajte sa na nás obrátiť, sme tu pre Vás! Pri odbere väčšieho množstva z jedného druhu tovaru je možné dohodnúť individuálnu cenu.
