1 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΤΟΥ ΓΕΩΓΡΑΦΙΚΟΥ PORTAL (Web GIS) ΤΟΥ ΔΗΜΟΥ ΘΕΣΣΑΛΟΝΙΚΗΣ Σκοπός του παρακάτω κειμένου είναι να βοηθήσει τους χρήστες της συγκεκριμένης ιστοσελίδας να την χρησιμοποιήσουν σωστά και αποτελεσματικά. Η περιγραφή των εφαρμογών γίνεται με την σειρά εμφάνισής τους. 1. ΕΝΤΟΠΙΣΜΟΣ ΔΙΕΥΘΥΝΣΗΣ Ο εντοπισμός μιας διεύθυνσης γίνεται, είτε γνωρίζοντας τον αριθμό του δρόμου είτε όχι. Μπορεί η πληκτρολόγηση να γίνεται είτε σε ελληνικά είτε σε αγγλικά. Πληκτρολογώντας ο χρήστης τα αρχικά γράμματα της οδού, το σύστημα εμφανίζει τις οδούς εκείνες που αρχίζουν από αυτά τα γράμματα, οπότε μπορεί να διαλέξει, από την λίστα που εμφανίζεται, τον δρόμο που θέλει. Διαδικασία επιλογής δρόμου. Ο τρόπος αυτός θεωρείται ο πιο ενδεδειγμένος, διότι τα ονόματα των δρόμων έχουν καταχωρηθεί στην Βάση με έναν συγκεκριμένο τρόπο, οπότε είναι καλύτερα ο χρήστης να επιλέγει έναν δρόμο έτσι όπως τον προτείνει το σύστημα. Στην συνέχεια, αφήνοντας ένα κενό, πληκτρολογεί τον αριθμό του δρόμου, αν τον γνωρίζει, ή το σύμβολο & με σκοπό να βρει μία διασταύρωση, από αυτές που του προτείνει το σύστημα. [1]

2 Διαδικασία εύρεσης διασταύρωσης Στο σημείο αυτό πρέπει να γίνει η διευκρίνιση ότι υπάρχει η περίπτωση μεταξύ του αποτελέσματος της αναζήτησης δ/νσης από το σύστημα και του αναγραφόμενου αριθμού της οδού που υπάρχει στο τελικό zoom (1/625), που έχει προέλθει από καταγραφή στο πεδίο, να υπάρξει κάποια χωρική μετατόπιση του ζητούμενου. Αυτό έγκειται στο γεγονός πρώτον της μη τήρησης των κανόνων τοποθέτησης των πινακίδων με τους αριθμούς των οδών, αφού δεν υπάρχει κάποιο συγκεκριμένο νομοθετικό πλαίσιο που να καλύπτει την συγκεκριμένη διαδικασία τοποθέτησης των πινακίδων και δεύτερον της διαδικασίας αυτόματης κατανομής των αριθμών σε ένα δρόμο που αναλαμβάνει να εκτελέσει η γεωκωδικοποίηση, με αποτέλεσμα σε περιπτώσεις όπου δεν έχει τηρηθεί η κανονική σειρά των αριθμών να υπάρχει μία ανισοκατανομή των αριθμών των οδών. 2. ΠΛΟΗΓΗΣΗ Η πλοήγηση έχει σκοπό να οδηγήσει τον χρήστη, μέσω της πιο σύντομης διαδρομής, από ένα σημείο (αφετηρία) προς ένα άλλο (προορισμός), πάντα μέσα στην περιοχή του Καλλικρατικού Δήμου Θεσσαλονίκης. Μπορεί η πληκτρολόγηση να γίνεται είτε σε ελληνικά είτε αγγλικά. Η εφαρμογή της πλοήγησης είναι ιδανική για κάποιον που θέλει να οδηγηθεί από ένα σημείο ενδιαφέροντος σε ένα άλλο. Την βέλτιστη διαδρομή την απεικονίζει το σύστημα πάνω στο χαρτογραφικό υπόβαθρο με μία μπλε γραμμή και ταυτόχρονα την περιγράφει στην αριστερή πλευρά της ιστοσελίδας με κόμβους. [2]

3 Οι κόμβοι αυτοί μπορούν, αν ο χρήστης τοποθετήσει το χεράκι πάνω σε κάθε έναν από αυτούς, να εμφανιστούν σε μεγέθυνση. 3. ΣΗΜΕΙΑ ΕΝΔΙΑΦΕΡΟΝΤΟΣ Στα σημεία ενδιαφέροντος έχει κατηγοριοποιηθεί ένας μεγάλος αριθμός από πληροφορία χρήσιμη για τον δημότη του Δ.Θ. και όχι μόνο. Αυτό που μπορεί να αναφερθεί εδώ είναι ότι, τα συγκεκριμένα σημεία σε συνδυασμό με την εύρεση της διεύθυνσης και την πλοήγηση που μπορεί ο χρήστης να κάνει θέτοντας αφετηρίες και προορισμούς, αποτελούν ένα σημαντικό εργαλείο για τον τουρίστα επισκέπτη της πόλης μας, είτε είναι Έλληνας πολίτης είτε όχι. [3]

4 Στην εφαρμογή αυτή επίσης, μπορεί ο Μηχανικός-χρήστης, που ενδιαφέρεται να βρει τα πολυγωνομετρικά σημεία της περιοχής όπου πρόκειται να μετρήσει, να επιλέξει την κατηγορία των «Γεωδαιτικών Σημείων Αναφοράς» και σε συνεργασία με την εφαρμογή του «Εντοπισμού Δ/νσης» να πάρει από το σύστημα τις συντεταγμένες των στάσεων που τον ενδιαφέρουν ή που έχει εντοπίσει στο πεδίο. Αντίστοιχα, μπορεί η παραπάνω διαδικασία να γίνει και για τις Υψομετρικές αφετηρίες (reper) και τα Τριγωνομετρικά. Επιλογή κατηγορίας Για παράδειγμα, επιλέγει ο χρήστης να ψάξει πληροφορίες για τα διατηρητέα της Άνω Πόλης Επιλογή κατηγορίας - «Διατηρητέα Άνω Πόλης» 4. ΠΡΑΞΕΙΣ ΕΦΑΡΜΟΓΗΣ Στην διαδικασία των Πράξεων Εφαρμογής, ο χρήστης μπορεί να εντοπίσει τις τελικές ιδιοκτησίες (οικόπεδα οικοδομικά τετράγωνα ) των τριών (3) Πράξεων Εφαρμογής που έχουν κυρωθεί στον Δήμο Θεσσαλονίκης. Ο εντοπισμός αυτός γίνεται με τρεις τρόπους : 1. Γνωρίζοντας τον αριθμό της αρχικής ιδιοκτησίας, 2. Γνωρίζοντας το όνομα του τελικού ιδιοκτήτη, και τέλος 3. Γνωρίζοντας τον αριθμό του τελικού Οικοδομικού Τετραγώνου. [4]

5 Στο κεντρικό μενού της εφαρμογής υπάρχουν τρεις (3) επιλογές τύπου tick, όπου ο χρήστης μπορεί να επιλέξει την πληροφορία που θέλει να βλέπει (Αρχική ιδιοκτησία, ρυμοτομία της Πράξης Εφαρμογής και Νέα τελική ιδιοκτησία). Ένας κόκκινος δείκτης αναβοσβήνει για λίγα δευτερόλεπτα υποδεικνύοντας την ζητούμενη ιδιοκτησία. Στην περίπτωση που γνωρίζει κάποιος το όνομα το ιδιοκτήτη και αρχίζει να το πληκτρολογεί, το σύστημα αυτόματα προτείνει ονόματα που αρχίζουν από τα αρχικά γράμματα που έχει πληκτρολογήσει ο χρήστης. Επιλογή Πράξης Εφαρμογής Επιλογή τρόπου εύρεσης πληροφορίας Στην περίπτωση που γνωρίζει κάποιος το όνομα το ιδιοκτήτη και αρχίζει να το πληκτρολογεί, το σύστημα αυτόματα προτείνει ονόματα που αρχίζουν από τα αρχικά γράμματα που έχει πληκτρολογήσει ο χρήστης. Έπειτα από την επιλογή του ονόματος το σύστημα εντοπίζει την αρχική ή την νέα ιδιοκτησία που αφορά τον συγκεκριμένο ιδιοκτήτη και την καταδεικνύει με ένα κόκκινο βέλος, [5]

6 Τέλος, ο χρήστης μπορεί να έχει στη διάθεσή του τον πίνακα (σε μορφή Excel) από τον πίνακα της Πράξης, που αφορά το υπό αναζήτηση οικοδομικό τετράγωνο. 5. ΓΕΩΔΑΙΤΙΚΑ ΣΗΜΕΙΑ Στους Μηχανικούς και ειδικότερα στους Τοπογράφους Μηχανικούς, απαραίτητο στοιχείο για την εργασία τους στο πεδίο είναι η εύρεση Τριγωνομετρικών, Πολυγωνομετρικών σημείων και Υψομετρικών Αφετηριών (Reper). Υπάρχουν δύο τρόποι αναζήτησης, ο ένας έρχεται από το κουμπί «Γεωδαιτικά σημεία» και ο άλλος από τα «Σημεία ενδιαφέροντος». Στο μεν πρώτο πρέπει να γνωρίζει ο χρήστης το νούμερο/κωδικό των υπό ανεύρεση σημέιων, στο δε δεύτερο ο χρήστης μπορεί, ανάλογα στην περιοχή που θέλει να αποτυπώσει, να βρει τα σημεία που τον ενδιαφέρουν και που έχει εντοπίσει στο πεδίο. Αφού ο χρήστης ορίσει πάνω στο χαρτογραφικό υπόβαθρο, με δεξί αριστερό πάτημα των κουμπιών του ποντικιού του, το σημείο στο οποίο θέλει να αποτυπώσει (ή το βρει με την εύρεση δ/νσης) και εμφανιστεί το μπλε τρίγωνο στην οθόνη, επιλέγει από τα «Σημεία [6]

7 ενδιαφέροντος» τα «Γεωδαιτικά σημεία αναφοράς», «ΣΤΑΣΕΙΣ» και εμφανίζονται (υπό μορφή tags μπλε ταμπέλες), ανάλογα με την ακτίνα εγγύτητας που έχει οριστεί στο σύστημα, τα σημεία που αναζητάει ο Μηχανικός. Επιλέγοντας αυτό που τον ενδιαφέρει, παίρνει την πληροφορία των συντεταγμένων που ψάχνει. Τα τριγωνομετρικά σημεία έχουν καταχωρηθεί με το όνομα το οποίο είναι ευρέως γνωστό στους Τοπογράφους μηχανικούς που δραστηριοποιούνται στην περιοχή Δ.Θ. και τα πολυγωνομετρικά σημεία (στάσεις) έχουν καταχωρηθεί με τέτοιο τρόπο ώστε όταν ο χρήστης πληκτρολογήσει ένα s ή S και τον αριθμό της στάσης, τότε το σύστημα θα του δώσει τις συντεταγμένες στο σύστημα του Δ.Θ., αυτές δηλαδή τις τιμές που χρησιμοποιούν μέχρι και σήμερα οι Mηχανικοί για τις διάφορες εφαρμογές τους. Τέλος, σχετικά με τις Υψομετρικές αφετηρίες (Reper), ο χρήστης θα πρέπει να πληκτρολογήσει ένα r ή R και το σύστημα θα του προτείνει μία λίστα με τα Repers που ανακαλεί από την Βάση του, από τα οποία θα πρέπει να διαλέξει ο χρήστης. Η συγκεκριμένη εφαρμογή δίνει την δυνατότητα της εύρεσης αυτών ακριβώς των στοιχείων, σε συνδυασμό πάντα με το σημείο που θέλει κάποιος να αποτυπώσει και που βρίσκει ο χρήστης με τον εντοπισμό της διεύθυνσης. Το σύστημα επίσης, δίνει την δυνατότητα να παίρνει ο χρήστης και συντεταγμένες σε ΕΓΣΑ 87, ορίζοντας ένα σημείο, πατώντας απλά ένα δεξί κλικ, πάνω στο υπόβαθρο και μάλιστα δίνει την δυνατότητα του τελευταίου zoom που είναι σε κλίμακα 1/625 και που απεικονίζει την τοπογραφική αποτύπωση που έγινε διαχρονικά και συνεχίζει και γίνεται μέχρι σήμερα, από την πρώην Δ/νση Τοπογραφίας Τμήμα Αποτυπώσεων, Υψομέτρων & Πολεοδομικών Εφαρμογών του Δ.Θ. και νυν Τμήμα Τοπογραφίας, τα τελευταία 25 χρόνια και η οποία επικαιροποιείται ανά τακτά χρονικά διαστήματα. 6. ΡΥΜΟΤΟΜΙΚΑ ΔΙΑΤΑΓΜΑΤΑ - ΠΡΑΞΕΙΣ ΤΑΚΤΟΠΟΙΗΣΗΣ - ΧΡΗΣΕΙΣ ΓΗΣ & ΟΡΟΙ ΔΟΜΗΣΗΣ Οι αναφερόμενες στον τίτλο τρεις εφαρμογές δίνουν στον χρήστη κάποια πιο τεχνικά στοιχεία που έχουν σχέση με τα Ρυμοτομικά Διατάγματα, τις Πράξεις Τακτοποίησης και τις Χρήσεις Γης & τους Όρους δόμησης. Το μόνο που έχει να κάνει ο χρήστης είναι να διαβάσει το κείμενοοδηγίες που του δίνει η ανάλογη επιλογή και αφού ορίσει το σημείο που θέλει, τότε μπορεί να [7]

8 ερευνήσει, μέσω του συστήματος, ποια είναι εκείνα τα Διατάγματα (ανά χρονολογική σειρά), οι Πράξεις Τακτοποίησης, οι Χρήσεις Γης και οι Όροι Δόμησης που αφορούν το σημείο που όρισε. Ειδικά για τις Χρήσεις Γης, λόγω του σχεδιασμού του συστήματος, όταν ορίζεται ένα σημείο γίνεται αναζήτηση, μέσα σε ένα κύκλο εγγύτητας συγκεκριμένης ακτίνας, η οποία είναι επεξεργάσιμη, όλων των χρήσεων που βρίσκονται στην Βάση. Η συγκεκριμένη διαδικασία έχει σαν αποτέλεσμα την επιλογή και διάφορων σημειακών χρήσεων οι οποίες βρίσκονται εκτός οικοδομικών τετραγώνων, με αποτέλεσμα να μην έχουμε απώλεια πληροφορίας. Σε ότι αφορά τους όρους δόμησης, μέχρι την στιγμή που γράφεται το κείμενο των οδηγιών ( ), δεν έχουν ενημερωθεί σύμφωνα με τον Νέο Οικοδομικό Κανονισμό (ΝΟΚ). Τα δεδομένα που βρίσκονται μέσα στην κεντρική Βάση Δεδομένων του συστήματος επικαιροποιούνται ανά τακτά χρονικά διαστήματα, αλλά όχι καθημερινά. Ανάλογα κάθε πότε το Τμήμα GIS έχει ενημέρωση από τα αρμόδια τμήματα για επικαιροποιήσεις πολεοδομικής φύσεως στοιχείων. Επομένως, η όποια έρευνα γίνεται μέσω αυτού του συστήματος δεν αποτελεί αποδεικτικό μέσο για τον εκάστοτε πολίτη ή Μηχανικό, αφού υπάρχει η περίπτωση να μην έχει ανανεωθεί η Βάση Δεδομένων την στιγμή που χρησιμοποιείται. [8]

9 7. ΑΙΤΗΣΕΙΣ Μέσω της λειτουργίας αυτής, ο χρήστης μπορεί να μεταφορτώσει (download) στον υπολογιστή του την ανάλογη αίτηση που θέλει να καταθέσει στον Δ.Θ. και που έχει σχέση με την Δ/νση Δόμησης και Πολεοδομικών εφαρμογών, να την συμπληρώσει και να την καταθέσει αυτοπροσώπως στον Δήμο Θεσσαλονίκης (βλ. και σε επόμενη παράγραφο). 8. ΖΩΝΕΣ ΕΛΕΓΧΟΜΕΝΗΣ ΣΤΑΘΜΕΥΣΗΣ Με αυτή την πληροφορία ο πολίτης μπορεί να ενημερωθεί για το που μπορεί να παρκάρει στο κέντρο της πόλης και ταυτόχρονα πληροφορείται και για τους αριθμούς των θέσεων, όσον αφορά τις θέσεις στάθμευσης των αυτοκινήτων και των δικύκλων. Για να εμφανιστούν οι αριθμοί των θέσεων θα πρέπει να ενεργοποιείται η επιλογή «Ζώνες Ελεγχόμενης Στάθμευσης». 9. ΔΗΜΟΣΙΕΣ - ΔΗΜΟΤΙΚΕΣ ΣΥΓΚΟΙΝΩΝΙΕΣ Με την επιλογή αυτή μπορεί ο χρήστης να ενημερώνεται, σε πρώτη φάση, για την χωρική θέση των λεωφορείων και συνολικά για τις λεωφορειακές γραμμές. [9]

10 10. ΑΓΓΛΙΚΗ ΕΚΔΟΣΗ Η εύρεση διεύθυνσης, η πλοήγηση και τα Σημεία Ενδιαφέροντος έχουν μεταφραστεί και στα αγγλικά, ώστε και ο τουρίστας που επισκέπτεται την πόλη μας να μπορεί να πληροφορηθεί για τα αξιοθέατά της. Στο τελευταίο zoom της εφαρμογής εμφανίζονται οι δρόμοι (αριθμούνται περίπου στους 2000 δρόμους) με Ελληνικά διότι, σε αυτή την μορφή υπάρχουν στην τοπογραφική αποτύπωση του Τμήματος Τοπογραφίας και οποιαδήποτε προσπάθεια αυτόματης μετάφρασης τους θα δημιουργούσε προβλήματα. 11. ΕΠΕΞΕΡΓΑΣΙΑ PDF Για την επεξεργασία των διαγραμμάτων σε pdf μορφή (Ρυμοτομικά Διατάγματα, διαγράμματα Πράξεων Τακτοποίησης) θα πρέπει ο χρήστης να έχει το λιγότερο έναν Adobe Reader 8 ( που μπορεί και να τον προμηθευτεί από το ανάλογο link στην εφαρμογή. Αφού βρει το επιθυμητό pdf, τότε έχει την δυνατότητα να το αποθηκεύσει στον υπολογιστή του και να το διαχειριστεί με τo παραπάνω λογισμικό, όπου υπάρχει και η επιλογή View -> Rotate View με την οποία μπορεί ο χρήστης να περιστρέψει την εικόνα που έχει κατεβάσει από το σύστημα, αν χρειάζεται. Εργαλείο μέτρησης αποστάσεων Ενεργοποιείτε επιλέγοντας το πάνω-αριστερό εικονίδιο μέσα στο κόκκινο πλαίσιο. Ο χρήστης, επιλέγει τις κορυφές των τμημάτων που θέλει να μετρήσει την απόστασή τους. Το εργαλείο δίνει την δυνατότητα στον χρήστη να γνωρίζει το μήκος του κάθε τμήματος, (τελευταίο τμήμα που επιλέγεται) και ταυτόχρονα το συνολικό μήκος της διαδρομής. Εικόνα 1. [10]

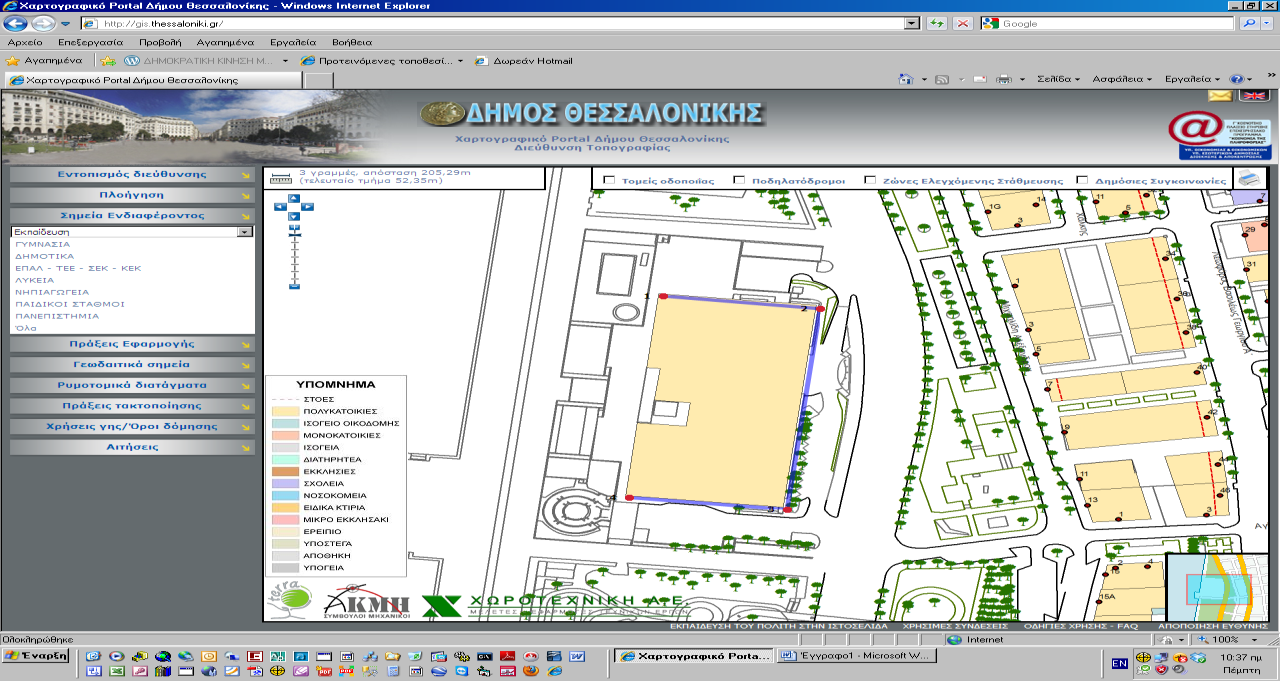

11 Εικόνα 2. Εργαλείο μέτρησης επιφανειών Ενεργοποιείτε επιλέγοντας το πάνω-δεύτερο εικονίδιο. (μέσα στο κόκκινο πλαίσιο - Εικ. 1). Ο χρήστης, επιλέγει τις κορυφές του πολυγώνου που θέλει να μετρήσει το εμβαδόν του. Καθώς επιλέγονται οι κορυφές, οπτικά δημιουργείται ένα πολύγωνο (χρυσαφί χρώμα, Εικ. 3). Για να κλείσει το πολύγωνο και να πραγματοποιηθεί η μέτρηση εμβαδού κάνουμε διπλό κλικ στην τελευταία κορυφή του σχήματος (σημ. δεν είναι απαραίτητο να κλείσει το πολύγωνο στην πρώτη του κορυφή). Η εφαρμογή, έπειτα από το διπλό κλικ, υπολογίζει το εμβαδόν και δίνει το αποτέλεσμά της (Εικ. 3, μπλε πλαίσιο) Εικόνα 3. [11]

12 Επισήμανση : Αν και έχει ελεγχθεί ότι οι μετρήσεις που παίρνουμε από τα συγκεκριμένα εργαλεία δίνουν ικανοποιητική ακρίβεια, αναφέρουμε ότι οι συγκεκριμένες μέθοδοι μετρήσεων αποτελούν μέρος διαδικασιών επιμετρήσεων που δεν χρειάζονται μετρήσεις υψηλής ακρίβειας (των ολίγων εκατοστών). Η μέτρηση υψηλής ακρίβειας δεν ενδείκνυται διότι, πρώτον, το υπόβαθρο που χρησιμοποιείται έχει προέλθει από μετατροπή του συστήματος αναφοράς του Δήμου Θεσσαλονίκης, σε αυτό του ΕΓΣΑ 87 (παράγοντας που εισάγει έναν βαθμό μείωσης της ακρίβειας) και δεύτερον, η επιλογή του σημείου μέτρησης γίνεται σε υπόβαθρο κλίμακας 1/1.250, γεγονός που επηρεάζει την ακριβή επιλογή του σημείου με τον κέρσορα. Εργαλείο εκτύπωσης Βρίσκεται στο πάνω αριστερό μέρος της κεντρικής οθόνης του Web Gis (κόκκινο πλαίσιο). Με το εργαλείο εκτύπωσης, ο χρήστης είναι σε θέση να εκτυπώνει, σε χαρτί διαστάσεων Α4 ή/και Α3, το τμήμα του χάρτη που έχει επιλέξει για το θέμα ενδιαφέροντος του. Παρατηρείτε ότι, στο εκτυπωμένο χαρτί υπάρχει ένα πλαίσιο γύρω από τον χάρτη (Εικ. 5). Μέσα σε αυτό το πλαίσιο, ο χρήστης μπορεί να εκτελέσει μία εντολή <<pan>>, ώστε να μετακυλήσει το υπόβαθρο. Η εφαρμογή εκτυπώνει και την κλίμακα του θέματος. Επιπλέον, η εφαρμογή δίνει την δυνατότητα εκτύπωσης διαφόρων επιλεγμένων call outs, δηλ. πληροφοριών που θέλουμε να παίρνουμε εκτυπώσεις για την εξυπηρέτησή μας, π.χ. τις συντεταγμένες ενός πολυγωνομετρικού σημείου (Εικ. 6). [12]

13 Πλαίσιο χάρτη Εικόνα 5. Εικόνα 6. Εφαρμογή εισαγωγής στοιχείων που αφορούν διορθωτικές ΠΡΑΞΕΙΣ ΕΦΑΡΜΟΓΗΣ Έχει υλοποιηθεί και είναι έτοιμη προς χρήση, η εφαρμογή εισαγωγής των διορθωτικών Πράξεων Εφαρμογής. Με αυτήν ο χρήστης είναι σε θέση να εισάγει τα στοιχεία (Απόφαση [13]

14 και Πίνακες) των διορθωτικών Πράξεων Εφαρμογής, ώστε να <<οπτικοποιούνται>> και στο Web Gis και πιο συγκεκριμένα στην επιλογή των <<Πράξεων Εφαρμογής>>. Θέαση Καταστημάτων Υγειονομικού Ενδιαφέροντος (ΚΥΕ) Για την διευκόλυνση στη λειτουργία της υπηρεσίας που ασχολείται με την έκδοση των αδειών των καταστημάτων υγειονομικού ενδιαφέροντος (ΚΥΕ), αλλά και για την πληροφόρηση των πολιτών σε ότι αφορά την χωροθέτηση των καταστημάτων, εισήχθησαν στο σύστημα περί τα καταστήματα (έπειτα από μία εναρμόνιση της βάσης δεδομένων του Gis με αυτή των ΚΥΕ που βρίσκονται στο ΟΠΣΟΥ), τα οποία μπορεί ο χρήστης να δει (πάντα με κριτήριο την εγγύτητα της περιοχής που βρίσκεται στον οθόνη του χαρτογραφικό υπόβαθρο). Στα καταστήματα αυτά αποφασίστηκε να διαχέονται προς τον πολίτη πληροφορίες, όπου υπάρχουν, που έχουν σχέση με: 1. Την επωνυμία του ΚΥΕ, 2. Την κατηγορία του ΚΥΕ, 3. Την δ/νση του, και 4. Σε όσα έχουν γίνει αυτοψίες, το υποχρεωτικά αναρτημένο ανάπτυγμα των τραπεζοκαθισμάτων του εκάστοτε ΚΥΕ, υπό μορφή pdf (Φωτό x), όπως αυτά απεικονίζονται στις επόμενες εικόνες 7 & 7Α. Εικόνα 7. [14]

15 Εικόνα 7A (ανάπτυγμα τραπεζοκαθισμάτων, έπειτα από αυτοψία υπηρεσίας). Θέαση ορίων Δημοτικών Κοινοτήτων Σε συνεργασία με το Τμήμα Πολεοδομικών Εφαρμογών της πρώην Δ/νσης Μελετών Αρχιτεκτονικών Έργων, οι οποίοι μας υπέδειξαν και μας προμήθευσαν τα όρια των Δημοτικών Κοινοτήτων, μεταφορτώθηκαν αυτά στο σύστημα του Web Gis, όπως εμφανίζονται στην εικόνα 8, έχοντας ενεργοποιήσει την εμφάνιση των Δημοτικών Κοινοτήτων από τα «Επίπεδα γεωγραφικής πληροφορίας» (βλ. κόκκινο πλαίσιο). Εικόνα 8. [15]

16 Τομείς Οδοποϊίας Έπειτα από αίτημα της πρώην Δ/νσης Οδοποιίας και νυν Τμήμα Αδειών και ελέγχου οδών, δημιουργήθηκε ένα υβριδικό υπόβαθρο με τους τομείς ευθύνης που διαχειρίζονται οι υπάλληλοι του τμήματος, ώστε να διευκολυνθούν στην επεξεργασία και επίλυση των καθημερινών λειτουργιών τους, συναρτήσει των οδών υπό αυτοψία και των τομέων που έχουν αναλάβει αρμόδιοι υπάλληλοι. Εικόνα 9. Η εν λόγω λειτουργία ενεργοποιείται αφού ο χρήστης επιλέξει του «Τομείς Οδοποιίας» από τα «Επίπεδα γεωγραφικής πληροφορίας» (βλ. κόκκινο πλαίσιο). Θέαση στοιχείων αδειών δόμησης Με σκοπό την ενημέρωση του πολίτη αλλά και την αυτοματοποίηση και ευκολότερη διαχείριση των δεδομένων των αδειών δόμησης, δομήθηκε ένα εργαλείο εισαγωγής και θέασης, μέσω διαδικτύου, συγκεκριμένων πληροφοριών που αφορούν τις άδειες δόμησης. Η διαδικασία έχει ως εξής, επιλέγοντας, με το δεξί κουμπί από το ποντίκι σας, ένα κτίριο στο χαρτογραφικό υπόβαθρο του portal, αυτόματα εμφανίζεται η επιλογή/ορισμός σημείου και το χαρακτηριστικό μπλε τρίγωνο. Πατώντας το αριστερό πλήκτρο από το ποντίκι πάνω στο μπλε τρίγωνο, ένα παράθυρο επικοινωνίας με ορισμένες επιμέρους επιλογές (Ρυμοτομικά διατάγματα, Πράξεις Τακτοποίησης κ.λπ.) εμφανίζονται για το επιλεγμένο σημείο. Μία από αυτές τις επιλογές έχει τίτλο «Κτίριο» (Εικόνα 10.Α), η οποία, επιλέγοντας την, μας δίνει ορισμένες αρχικές πληροφορίες που αφορούν το κτίριο (πλαίσιο), μέσα από τον φάκελο της οικοδομικής αδείας του (Εικόνα 10.Β). Αρχικά έχει προβλεφθεί να δίνονται στο πολίτη δεδομένα όπως : 1. Είδος κτιρίου (έχει συμπληρωθεί αυτόματα από τα δεδομένα της Βάσης της Δ/νσης Τοπογραφίας και τις πληροφορίες που έχει από την επίγεια αποτύπωσή της) 2. Αριθμό αδείας (χρειάζεται συμπλήρωση από υπαλλήλους της Πολεοδομίας) 3. Χρονολογία αδείας (χρειάζεται συμπλήρωση από υπαλλήλους της Πολεοδομίας) [16]

17 4. Στέλεχος αδείας (σύνδεσμος ο οποίος καλεί το ψηφιακό αρχείο του στελέχους της άδειας που έχει εισαχθεί στην βάση και χρειάζεται συμπλήρωση από υπαλλήλους της Πολεοδομίας). 5. Τοπογραφικό κάλυψης (σύνδεσμος ο οποίος καλεί το ψηφιακό αρχείο του διαγράμματος που έχει εισαχθεί στην βάση και χρειάζεται συμπλήρωση από υπαλλήλους της Πολεοδομίας). 6. Κατόψεις (σύνδεσμος ο οποίος καλεί το ψηφιακό αρχείο pdf, των κατόψεων που έχουν συνενωθεί σε ένα αρχείο, το οποίο έχει εισαχθεί στην βάση και χρειάζεται συμπλήρωση από υπαλλήλους της Πολεοδομίας). 7. Αριθμός ορόφων (χρειάζεται συμπλήρωση από υπαλλήλους της Πολεοδομίας), 8. Ταχυδρομικός κώδικας, και τέλος 9. Κάλυψη (κείμενο με το είδος του υλικού κάλυψης του κτιρίου, όπως πλακοσκεπές, κεραμοσκεπές κ.λ.π.). Εικόνα 10.Α Εικόνα 10.Β [17]

18 Όλα τα παραπάνω περιγράφουν το εργαλείο που είναι έτοιμο να δεχθεί την πληροφορία η οποία πρέπει να εισαχθεί στη κεντρική Βάση δεδομένων του GIS και που αφορά επιλεγμένα δεδομένα από τους φακέλους αδειών των κτιρίων του Δ.Θ. Η ύπαρξη της εφαρμογής εκπληρώνει μόνο ένα κομμάτι του μηχανισμού που λέγεται Πολεοδομία και Οικοδομικές άδειες. Αυτό που χρειάζεται είναι η σύνδεση της Δ/νσης Δόμησης & Πολεοδομικών Εφαρμογών και συγκεκριμένα κάποιων αρμόδιων υπαλλήλων, που θα έχουν πρόσβαση στον Data Base Server του Gis και θα είναι υπεύθυνοι για την εισαγωγή των παραπάνω δεδομένων στο σύστημα, έπειτα φυσικά από κατάλληλη εκπαίδευση. Η διαδικασία εισαγωγής των δεδομένων από τους φακέλους αδειών δόμησης θα πραγματοποιηθεί όταν ξεκαθαρίσει το αρχείο της Δ/νσης Δόμησης σε ότι αφορά τους φακέλους των όμορων δήμων και απομείνουν οι άδειες των κτιρίων του δήμου Θεσσαλονίκης. Αλλαγή του zoom display Έχει αλλάξει το control στα επίπεδα zoom (πλαίσιο) του portal, έχοντας σαν απώτερο σκοπό την λειτουργικότητά του μέσω συσκευών I-pad (Εικόνα 11). Εικόνα 11. Θέαση διατηρητέων κτιρίων της Άνω Πόλης Έπειτα από συνεννόηση και επαφές με το Υπουργείο Μακεδονίας Θράκης (ΥΜΑΘ), προμηθευτήκαμε στοιχεία που αφορούσαν τα διατηρητέα κτίρια της Άνω Πόλης. Τα στοιχεία αφορούσαν ΦΕΚ διαγράμματα καθενός κτιρίου, συνοδευόμενα από τις «Καρτέλες» τους. Έπειτα από την επεξεργασία αυτών, δομήθηκε μία Βάση Δεδομένων στο GIS και ένα εργαλείο θέασης. [18]

19 Εικόνα 12. Επομένως, από τα «Σημεία Ενδιαφέροντος», ο χρήστης επιλέγει τα «Διατηρητέα Άνω Πόλης» (κόκκινο πλαίσιο εικόνα 12) όπου εμφανίζονται δύο υποκατηγορίες που αφορούν τα δύο (2) ΦΕΚ που χαρακτηρίζουν τα διατηρητέα της Άνω Πόλης. Για τον απλό χρήστη, ο οποίος δεν γνωρίζει τα ανάλογα ΦΕΚ και τι περιέχουν, η προφανής λειτουργία που πρέπει να επιλέξει είναι η επιλογή «Όλα». Εικόνα 13. Με τον τρόπο αυτό εμφανίζονται στην οθόνη και στην περιοχή που βρίσκεται εκείνη την στιγμή ο χρήστης, όλα τα διατηρητέα (και από τα δύο ΦΕΚ), με μπλε ταμπέλες (tags). Επιπλέον, σε κάθε ένα από τα tags δίνει μία σειρά πληροφοριών (εικόνα 13), οι οποίες είναι : 1. Η οδός που βρίσκεται το διατηρητέο 2. Με ποια απόφαση έχει χαρακτηριστεί 3. Σε ποια Κατηγορία ανήκει 4. Σε ποια Δημοτική Κοινότητα βρίσκεται, και τέλος [19]

20 5. Η πλήρης δ/νση του Μαζί με τα παραπάνω έχουν αναρτηθεί και οι καρτέλες για κάθε ακίνητο (Εικόνα 14) που είχαμε από το ΥΜΑΘ, τις οποίες ο χρήστης μπορεί να δει, επιλέγοντας τες με αριστερό πλήκτρο από το ποντίκι του. Εικόνα 14. Επίπεδα Γεωγραφικής πληροφορίας Επειδή τα επίπεδα γεωγραφικής πληροφορίας συνεχώς αυξάνονται, θεωρήθηκε σκόπιμο η αλλαγή του map control του portal. Έτσι, επανασχεδιάστηκε εν μέρει, και απέκτησε την μορφή που απεικονίζεται στην εικόνα 15, με την μεγαλύτερη αλλαγή να έχει γίνει με την μεταφορά όλης της οριζόντιας μπάρας που περιείχε τα υβριδικά υπόβαθρα σε ένα χώρο αριστερά, πιο λειτουργικό (πλαίσιο). Εικόνα 15. [20]

21 Δίκτυα Οργανισμών Κοινής Ωφέλειας (ΟΚΩ) Μέσα στα προαναφερθέντα επίπεδα, έχει προστεθεί η δυνατότητα θέασης δικτύων Οργανισμών Κοινής Ωφέλειας (ΟΚΩ) και σε αρχικό στάδιο, τα δίκτυα οπτικών ινών των εταιρειών Forthnet & Wind (αυτές οι εταιρείες έχουν στείλει τα δεδομένα τους σε απάντηση σχετικού εγγράφου του Δ.Θ.). Το εργαλείο αυτό σχεδιάστηκε με την λογική της δυναμικής και ανοικτής αρχιτεκτονικής, ώστε όταν οι υπόλοιποι Φορείς αποφασίσουν να μας χορηγήσουν τα στοιχεία τους, πολύ εύκολα να καταχωρηθούν και αυτά και να δοθούν σε κοινή θέαση (εικόνα 16). Εικόνα Εικόνα 16 Απαλλοτριωμένα τμήματα Επιλέχτηκε από την διοίκηση να δοθεί σε κοινή θέαση στους πολίτες η πληροφορία των συντελεσμένων απαλλοτριώσεων που υπάρχουν στον Δήμο Θεσσαλονίκης. Με τον τρόπο αυτό, ο δημότης θα είναι σε θέση να γνωρίζει στοιχεία για το κάθε απαλλοτριωμένο τμήμα της πόλης, όπως για παράδειγμα την Πράξη Τακτοποίησης τον αριθμό ιδιοκτησίας την Παρακατάθεση (ΦΕΚ) το αποδεικτικό είσπραξης και τον αριθμό εντάλματος (για ότι αφορά τον τρόπο αποζημίωσης). Έτσι, υπάρχει η δυνατότητα πλέον να εισαχθούν όλα τα τμήματα των «συντελεσμένων απαλλοτριώσεων», συνοδευόμενα από τις προαναφερόμενες πληροφορίες. Σε ένα γενικό εποπτικό στάδιο του χαρτογραφικού υποβάθρου, οι απαλλοτριωμένες εκτάσεις συμβολίζονται με κόκκινη σημαία και καθώς μεγαλώνει η κλίμακα και μικραίνει το ζουμ, η σημαία μετατρέπεται σε ένα ημιδιαφανή κόκκινο πολύγωνο που επισημαίνει χωρικά το απαλλοτριωμένο τμήμα. (εικόνα 17) [21]

22 Εικόνα 17. Εκλογικές ενότητες Μέσα στα επίπεδα γεωγραφικής πληροφορίας έχει ενσωματωθεί η πληροφορία των Εκλογικών Ενοτήτων (τα χωρικά τους πολύγωνα), όπως μας χορηγήθηκαν από την πρώην Δ/νση Κοινωνικών Υπηρεσιών σε αναλογική μορφή (χάρτες). Το υβριδικό υπόβαθρο που δομήθηκε χρησιμεύει στον δημότη στην εύρεση του εκλογικού διαμερίσματος που ανήκει, ανάλογα με την δ/νση κατοικίας του (βλ. εικόνα 18), χρησιμοποιώντας την επιλογή «Εντοπισμός Δ/νσης» σε συνδυασμό με το εν λόγω υβριδικό υπόβαθρο. Για παράδειγμα, εάν ο χρήστης κατοικεί στην οδό Δελφών 166, εισάγει στο πεδίο αναζήτησης και εντοπισμού δ/νσης την παραπάνω οδό και ενεργοποιεί ταυτόχρονα και τις «Εκλογικές Ενότητες» από τα Επίπεδα γεωγραφικής πληροφορίας. Με τον τρόπο αυτό βλέπει ο ενδιαφερόμενος σε ποιο Εκλογικό διαμέρισμα ανήκει. Εικόνα 18. [22]

23 Αιτήσεις Η αρχική δομή της θεματικής ενότητας «Αιτήσεις» του portal περιείχε μία σειρά αιτήσεων που μπορούσε ο πολίτης να κατεβάσει σε μορφή pdf, ώστε να συμπληρώσει και να καταθέσει με την φυσική του παρουσία στις υπηρεσίες του δήμου. Στη νέα έκδοση, έχουν ενημερωθεί οι μορφές των αιτήσεων με συνδέσμους (links) που οδηγούν στα κατάλληλα αρχεία τα οποία θα μπορέσει ο χρήστης να χρησιμοποιήσει. Για παράδειγμα, έχει τη δυνατότητα ο χρήστης, να μεταφορτώσει στον υπολογιστή του υποδείγματα για το στέλεχος οικοδομικής αδείας, για τα δικαιολογητικά που χρειάζονται για κατάθεση φακέλου σύνταξης διορθωτικής ΠΕ, για βεβαίωση συντελεστή δόμησης, για βεβαίωση χρήσης γης, για θεώρηση ρυμοτομίας και όρων δόμησης κ.λπ. (εικόνα 19) Εικόνα 19. Εμφάνιση & Εκτύπωση Πράξης Εφαρμογής (ΠΕ) Έχει προστεθεί σε αυτή την ενημέρωση του Web Gis, η δυνατότητα οπτικοποίησης των ΠΕ και στην κλίμακα 1/625. Όσον αφορά τη διαδικασία εκτύπωσης, έχει εμπλουτιστεί με την δυνατότητα να εκτυπώνεται και η Πράξη Εφαρμογής. Δηλαδή, επιλέγοντας ο χρήστης να βρει δεδομένα για κάποια ΠΕ (μέχρι σήμερα έχουν εισαχθεί δεδομένα για τις περιοχές των Τροχιοδρομικών και Κηφισιάς) μπορεί να εμφανίσει στο υπόβαθρο τις τελικές ιδιοκτησίες και ρυμοτομικές/οικοδομικές γραμμές, όπως αυτές ορίζονται από την ΠΕ. Για διευκόλυνση, είτε εσωτερικά της υπηρεσίας είτε του πολίτη, δίνεται πλέον η δυνατότητα της εκτύπωσης σε Α4 ή σε Α3. Η διαδικασία είναι απλή, επιλέγει ο χρήστης την ΠΕ που θέλει (κάνοντας χρήση της επιλογής «Επιλέξτε πράξη εφαρμογής») από το κουμπί «Πράξεις Εφαρμογής» στην αριστερή πλευρά του portal και αφού κάνει αναζήτηση (Επιλογή -> Αναζήτηση με: ) ή με «Κωδ. Οικοδομικού Τετραγώνου» ή με «Όνομα Ιδιοκτήτη» ή τέλος με «Κωδ. Αρχικής Ιδιοκτησίας», καταλήγει στην οθόνη με την πληροφορία που του χρειάζεται. [23]

24 Εικόνα 20 Α. Αν για κάποιο λόγο θέλει ο χρήστης να την εκτυπώσει, πατάει το κουμπί της εκτύπωσης (βρίσκεται πλέον δίπλα στα κουμπιά μέτρησης απόστασης και εμβαδού βλ. πλαίσιο) και εμφανίζεται σε νέο παράθυρο η εκτυπώσιμη σελίδα, είτε σε Α4 είτε σε Α3. (εικόνες 20Α & 20Β ) Εικόνα 20 Β. Διορθωτικές ΠΕ Επιπλέον για τις ΠΕ, έχει δημιουργηθεί ένα εργαλείο εισαγωγής και θέασης των διορθωτικών ΠΕ, στο οποίο αποθηκεύονται οι συγκεκριμένες πολεοδομικές πράξεις. [24]

25 Εσωτερικό GIS Δ/σνης Δόμησης Τμήμα Πολεοδομικών Εφαρμογών Έπειτα από αίτημα του Τμήματος Πολεοδομικών Εφαρμογών της Δ/νσης Δόμησης και Πολεοδομικών Εφαρμογών, δημιουργήθηκε ένα εργαλείο καταχώρησης στο χαρτογραφικό υπόβαθρο του GIS των δικαστικών αποφάσεων που έχουν σχέση με άρσεις απαλλοτρίωσης. Για την συγκεκριμένη λειτουργία χρησιμοποιήθηκε το Silverlight & το ArcGis Viewer. Το προαπαιτούμενο ήταν να υπάρχει εγκατάσταση του Silverlight στον υπολογιστή που θα τρέχει την εφαρμογή. Ζητήθηκε να υπάρχουν διαβαθμίσεις υπαλλήλων που θα χρησιμοποιούν την εφαρμογή, σε καταχωρητές και θεατές των δικαστικών αποφάσεων, όπως και έγινε. Η αρχική φόρμα εισόδου στην εφαρμογή απεικονίζεται στην επόμενη εικόνα 21, Εικόνα 21. όπου ο κάθε χρήστης εισάγει το όνομα χρήστη και τον κωδικό του. Το αποτέλεσμα της εφαρμογής δίνεται στην εικόνα 22. Επισημαίνεται ότι η συγκεκριμένη εφαρμογή τρέχει εσωτερικά της Δ/νσης Δόμησης και μόνο, χωρίς να έχουν δυνατότητα οι υπόλοιποι υπάλληλοι, εκτός αυτών που έχουν οριστεί από την υπηρεσία, να δούνε τα δεδομένα. Εικόνα 22. [25]

26 Στην παραπάνω εικόνα εμφαίνονται κάποιες πινέζες οι οποίες χωροθετούν το σημείο για το οποίο υπάρχει η δικαστική απόφαση, όπως αυτό έχει εμφανιστεί έπειτα από την δυνατότητα αναζήτησης και εύρεσης δ/νσης που δίνει η εφαρμογή. Mobile GIS για έξυπνες κινητές συσκευές Ο Δήμος Θεσσαλονίκης στα πλαίσια της αναβάθμισης των υπηρεσιών του προς τους πολίτεςδημότες παρέχει μία εφαρμογή για έξυπνα κινητά τηλέφωνα (smart phones), η οποία διαχέει την χαρτογραφική και περιγραφική πληροφορία του Γεωγραφικού Portal στην κινητή τηλεφωνία. Η συγκεκριμένη εφαρμογή χρησιμοποιεί τα δεδομένα που έχουν ήδη εισαχθεί ή που θα εισάγονται μελλοντικά, στο Γεωγραφικό Σύστημα Πληροφοριών (G.I.S.), και που έχουν σχέση με σημεία ενδιαφέροντος, με δρομολογήσεις εντός του Δήμου (εύρεση & πλοήγηση), με Αναζήτηση διεύθυνσης με οδό και αριθμό για τον δήμο Θεσσαλονίκης ( συμπεριλαμβανομένης και της Τριανδρίας) κ.λπ. Το χαρακτηριστικό της εφαρμογής είναι η διαδραστικότητα που παρουσιάζει με το G.I.S του δήμου, σε ότι αφορά τις ενημερωμένες πληροφορίες του. Για την χρήση του συστήματος, από την πλευρά του τελικού χρήστη, απαιτείται ενεργή πρόσβαση στο διαδίκτυο (προτείνεται 3G ή 4G) και ενεργοποίηση του συστήματος G.P.S που πρέπει να διαθέτει η συσκευή. Χαρακτηριστικά: Πολύ λεπτομερής χάρτης της Θεσσαλονίκης, σε επίπεδο τοπογραφικής κλίμακας. Τέσσερα (4) υβριδικά στρώματα για την εμφάνιση των λωρίδων ποδηλάτων, των ζωνών στάθμευσης κ.λ.π. Αναζήτηση ανάμεσα σε σημεία ενδιαφέροντος και σε 20 κατηγορίες, με κριτήριο εγγύτητας στη θέση της συσκευής. Δρομολόγηση (από έως), είτε με ορισμό σημείου χρήστη, επί της οθόνης και ταυτόχρονη εμφάνιση των πληροφοριών αυτής είτε με συγκεκριμένη διεύθυνση. Εργαλείο Εύρεσης Διεύθυνσης, είτε με όνομα οδού και αριθμό είτε με διασταύρωση. Διάχυση σε μία συγκεκριμένη ομάδα πολιτών, τους Μηχανικούς, στοιχείων σχετικών με πολυγωνομετρικά υψομετρικά και τριγωνομετρικά σημεία, στο σύστημα αναφοράς του δήμου. Φωτογραφική τεκμηρίωση μνημείων της Θεσσαλονίκης αλλά και των διατηρητέων της Άνω Πόλης. H εφαρμογή διατίθεται για συσκευές ios στη θέση Επίσης διατίθεται για συσκευές Android στη θέση [26]
