1 ΕΓΧΕΙΡΙ ΙΟ ΧΡΗΣΤΗ CRYPTO PC TV RADIO ΙΙΙ

2 ΠΕΡΙΕΧΟΜΕΝΑ ΕΙΣΑΓΩΓΗ 2 Κεφάλαιο 1. Βασικές Πληροφορίες 1.1 Βασικά Χαρακτηριστικά Περιεχόµενα συσκευασίας Περιγραφή υποδοχών σύνδεσης 3 Κεφάλαιο 2. Τοποθέτηση και Εγκατάσταση 2.1 Απαιτήσεις συστήµατος Τοποθέτηση της κάρτας PC TVR ΙΙΙ στον Υπολογιστή Εγκατάσταση του DirectX Εγκατάσταση του Driver της PC TVR ΙΙΙ στα Windows Eγκατάσταση του utility software της PC TVR ΙΙΙ 6 Κεφάλαιο 3. Πώς να χρησιµοποιήσετε τις εφαρµογές της PC TVR ΙΙΙ 3.1 Τρέχοντας την PC TVR ΙΙΙ για πρώτη φορά Πίνακας χειρισµού Τηλεόρασης / Ραδιοφώνου Περιγραφή του Τηλεχειριστηρίου Περιγραφή λειτουργίας TV Εγγραφή Video / Recorder Video Σύλληψη στιγµιαίας εικόνας / Snapshot Image Προγραµµατισµός Εγγραφής / Schedule ιεπαφή / Interface Χαρακτηριστικά Εικόνας / Video Ιδιότητες Αποθήκευσης / Storage Περιγραφή λειτουργίας FM 14 Κεφάλαιο 4. Τεχνικά Χαρακτηριστικά. 15 1

3 ΕΙΣΑΓΩΓΗ Συγχαρητήρια! Μόλις έχετε προµηθευτεί τη νέα πρωτοποριακή κάρτα PC TV RADIO ΙΙΙ της Crypto. Σε λίγο θα µπορείτε να απολαύσετε την χρήση του τηλεοπτικού ή και ραδιοφωνικού δέκτη στον υπολογιστή σας σε ένα ολοκληρωµένο σύστηµα ήχου και εικόνας. ΚΕΦΑΛΑΙΟ 1. ΒΑΣΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1.1 Βασικά Χαρακτηριστικά Τηλεόραση και FM ραδιόφωνο Φιλικό και λειτουργικό πρόγραµµα τηλεόρασης / ραδιοφώνου. Κινούµενο Video - Σύλληψη Εικόνας - Αναπαραγωγή. MPEG 1 & 2 συµπίεση Τηλεόραση και FM ραδιόφωνο Η κάρτα PC TV RADIO ΙΙΙ της Crypto µετατρέπει τον υπολογιστή σας σε ένα ολοκληρωµένο τηλεχειριζόµενο τηλεοπτικό και ραδιοφωνικό δέκτη. Μπορείτε να παρακολουθείτε το αγαπηµένο σας τηλεοπτικό ή ραδιοφωνικό πρόγραµµα την ώρα που εργάζεστε στον υπολογιστή σας ή να παρακολουθείτε τηλεόραση σε όλη την οθόνη του υπολογιστή σας. Επίσης µπορείτε να καταγράψετε το τηλεοπτικό ή και ραδιοφωνικό πρόγραµµα που σας ενδιαφέρει. Ακόµα, µπορείτε να γράψετε Video σε MPEG 1, 2. Φιλικό και λειτουργικό πρόγραµµα τηλεόρασης / ραδιοφώνου Επιτρέπει την παρακολούθηση έως 160 καναλιών (καλωδιακή ή εξωτερική κεραία) µε εξαιρετική ποιότητα εικόνας και ήχου και σε πλήρη οθόνη. Επιτρέπει επίσης την σύλληψη µεµονωµένων καρέ ή κοµµάτια Video για την δηµιουργία δικών σας ταινιών. Ακόµα µπορείτε µέσω των εισόδων Composite και S-Video να συνδέσετε εξωτερικές πηγές video όπως κάµερα, επιτραπέζιο video player κλπ. Live Video/Image Capture/Display Μπορείτε να συνδέσετε την βιντεοκάµερά σας το οικιακό σας video ή συσκευή αναπαραγωγής video CD και DVD. Μπορείτε να παρακολουθήσετε διάφορες πηγές video στην οθόνη του υπολογιστή σας και να καταγράψετε κινούµενο video µέχρι 30 καρέ το δευτερόλεπτο ή µεµονωµένα καρέ. 2

4 1.2 Περιεχόµενα συσκευασίας 1 Κάρτα TV-TUNER 2 Καλώδιο Σύνδεσης ήχου Crypto PC TV-Radio ΙΙΙ 3 CD ROM µε Driver και Software 4 Εγχειρίδιο Χρήστη 5 Τηλεχειριστήριο 6 Καλώδιο κεραίας FM 7 Καλώδιο /δέκτης τηλεχειριστηρίου. 8 3 σε 1 καλώδιο Εισόδου ήχου και εικόνας (Composite & S-Video) 9 Καλώδιο Εικόνας 1.3 Περιγραφή υποδοχών σύνδεσης Το 3 σε 1 καλώδιο Εισόδου ήχου και εικόνας (Composite & S-Video) σας δίνει 3 δυνατότητες σύνδεσης: S-Video Video - Composite Audio (Ήχος) Για αναπαραγωγή ή εγγραφή από εξωτερικές πηγές. ΚΕΦΑΛΑΙΟ 2. ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ 2.1 Απαιτήσεις συστήµατος 1.Ένα ελεύθερο PCI Slot 2.Εγκατεστηµένα Windows 98SE/ΜΕ/2000/XP 3.Σύστηµα IBM PC ή συµβατό 4.Intel Pentium III 400 MHz CPU ή µεγαλύτερο επεξεργαστή 5.Ελάχιστη µνήµη 64MB 6.Ελάχιστος διαθέσιµος χώρος στο σκληρό δίσκο 100MB 7.VGA µε µνήµη 32MB 8. DirectX 9 ή µεγαλύτερο 9.CD-ROM drive 3

5 2.2 Τοποθέτηση της κάρτας PC TV RADIO ΙΙΙ στον Υπολογιστή Τερµατίστε την λειτουργία του υπολογιστή σας. (Shut Down) Ανοίξτε το κουτί του υπολογιστή και τοποθετήστε την κάρτα σε ένα PCI Slot. Στερεώστε την κάρτα και κλείστε το κουτί του υπολογιστή. ¹ Πραγµατοποιήστε τις εξωτερικές συνδέσεις που επιθυµείτε : - Σύνδεση κεραίας TV, και κεραίας FM. - Στην έξοδο ήχου Audio Out µπορείτε να συνδέσετε εξωτερικά ηχεία η να την συνδέσετε στην υποδοχή Line In της κάρτας ήχου. - Σύνδεση δέκτη τηλεχειριστηρίου. º Ξεκινήστε τον υπολογιστή σας. 2.3 Εγκατάσταση του DirectX 9 Εισάγετε το παρεχόµενο CD εγκατάστασης στο CD-ROM drive και κάνετε διπλό κλικ στο εικονίδιο My Computer ώστε να έλθει το auto-run στην οθόνη σας, ή τρέξτε την εφαρµογή από το CD-ROM drive σας στο φάκελο E:\Directx\. Κάνετε κλικ στην επιλογή <DirectX> και ακολουθείτε τις οδηγίες εγκατάστασης. 2.4 Εγκατάσταση του Driver της Crypto PC TV RADIO ΙΙΙ στα Windows XP 4

6 Με την εύρεση της κάρτας TV-Tuner σαν νέα συσκευή ξεκινάει ο οδηγός εγκατάστασης νέου υλικού. Με την είσοδο της κάρτας το σύστηµα θα εµφανίσει το παράθυρο διαλόγου µε τον τίτλο Found New Hardware. Επιλέγουµε <Install from a list or specific location [Advanced]> και πατάµε <Next> (Επόµενο) για να ξεκινήσουµε την εγκατάσταση. Έχοντας επιλεγµένο το <Search for the best driver in these locations>, σηµειώνουµε στην επιλογή <Include this location in the search> και πατάµε <Browse> για να βρούµε το Ε:\Driver. Τέλος, επιλέγουµε <Next> (Επόµενο). (όπου Ε:\ ο οδηγός CD-ROM) Στην οθόνη µας εµφανίζεται µια τυπική υπενθύµιση ασφαλείας σχετικά µε το λογισµικό που επιθυµούµε να εγκαταστήσουµε. Επιλέγουµε <Continue Anyway>. Στο επόµενο παράθυρο τα Windows µας επιβεβαιώνουν την επιτυχηµένη εγκατάσταση της κάρτας TV-Tuner, όπου και επιλέγουµε <Finish>. Αυτή τη διαδικασία θα µας ζητηθεί να την επαναλάβουµε συνολικά δύο φορές. Για τον έλεγχο της σωστής εγκατάστασης της κάρτας στα Windows, από το Control Panel / System / Device Manager/ Sound,video and game controllers, επιβεβαιώστε ότι υπάρχουν οι ενδείξεις: Crypto PC TV-Radio ΙΙΙ Capture Device Crypto PC TV-Radio ΙΙΙ Video Device. Τέλος, επιλέγουµε <OK>. 5

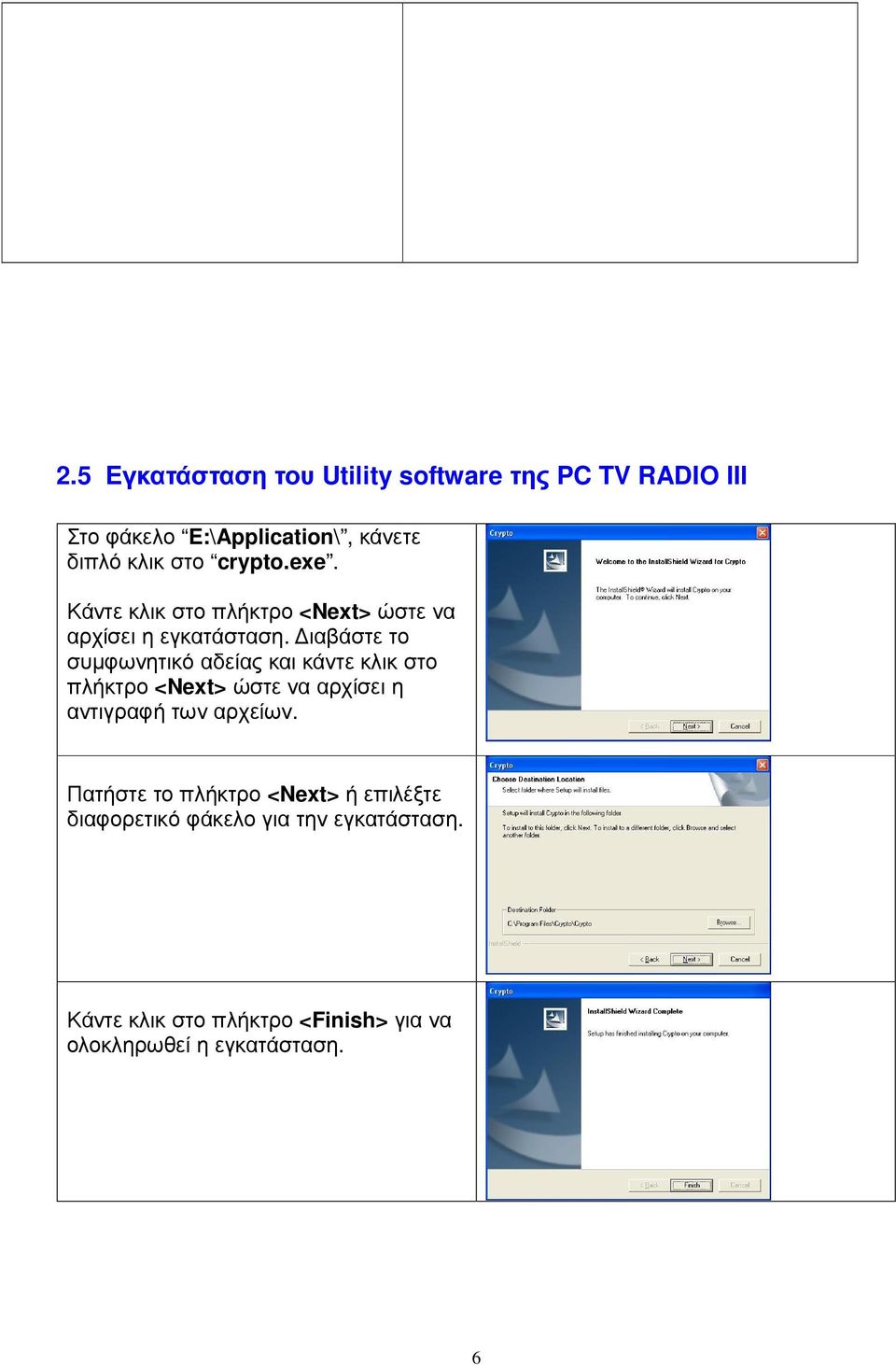

7 2.5 Εγκατάσταση του Utility software της PC TV RADIO ΙΙΙ Στο φάκελο E:\Application\, κάνετε διπλό κλικ στο crypto.exe. Κάντε κλικ στο πλήκτρο <Next> ώστε να αρχίσει η εγκατάσταση. ιαβάστε το συµφωνητικό αδείας και κάντε κλικ στο πλήκτρο <Next> ώστε να αρχίσει η αντιγραφή των αρχείων. Πατήστε το πλήκτρο <Next> ή επιλέξτε διαφορετικό φάκελο για την εγκατάσταση. Κάντε κλικ στο πλήκτρο <Finish> για να ολοκληρωθεί η εγκατάσταση. 6

8 Επιλέξτε Yes, I want to restart my computer now και κάντε κλικ στο ΟΚ για να επανεκκινήσετε τον υπολογιστή σας. ΚΕΦΑΛΑΙΟ 3. ΠΩΣ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΙΣ ΕΦΑΡΜΟΓΕΣ ΤΗΣ PC TV-Radio ΙΙΙ 3.1 Τρέχοντας το πρόγραµµα για πρώτη φορά. Πηγαίνουµε Start Programs Crypto Crypto.Την πρώτη φορά που θα τρέξετε το πρόγραµµα, επιλέξτε τηλεοπτικό σύστηµα, χώρα και γλώσσα όπως παρακάτω: Αφού ξεκινήσετε το πρόγραµµα, επιλέξτε ως Tuner Video Standard, PAL_B και πατήστε Next. Επιλέξτε ως Country Greece, για Tuner Input Antenna, και πατήστε Search για να εντοπισθούν τα κανάλια. Αφού περιµένετε για κάποια δευτερόλεπτα για να εγκατασταθούν τα κανάλια, πατάτε <ΟΚ> και µετά <Next>. Με την επιλογή <Rename> µπορείτε να αλλάξετε τα ονόµατα των καναλιών στη στήλη Name. Με την επιλογή <Set Favor> µπορείτε να σηµειώσετε τα αγαπηµένα σας κανάλια έτσι ώστε ανατρέχοντας µε το πληκτρολόγιο να εµφανίζονται µόνο αυτά, και εφόσον έχετε τσεκάρει την επιλογή Use Favorite Channel List. Με την επιλογή <Delete> µπορείτε να διαγράψετε όποιο κανάλι επιθυµείτε. 7

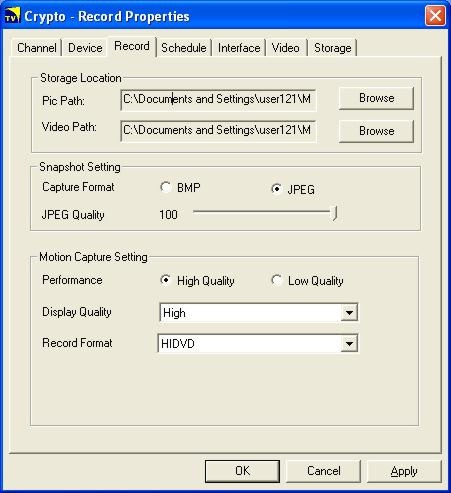

9 Κάτω από τον τίτλο Motion Capture Setting επιλέξτε ρυθµίσεις ανάλογα µε την ποιότητα και τον τύπο της εγγραφής που επιθυµείτε. Στον πίνακα αυτό µπορείτε να ρυθµίσετε τα χαρακτηριστικά της εικόνας. Αυτό γίνεται κατά προτίµηση του χρήστη. Στο Video Size προτιµήστε την ανάλυση 640 x 480, για πολύ καλό αποτέλεσµα χωρίς καθυστέρηση (εξαρτάται βέβαια από τις δυνατότητες του Η/Υ σας). 3.2 Πίνακας χειρισµού Τηλεόρασης / Ραδιοφώνου ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΒΑΣΙΚΩΝ ΠΛΗΚΤΡΩΝ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ 8

10 1. Απόκρυψη πίνακα ελέγχου 2. Κλείσιµο προγράµµατος 3. Βοήθεια (Help) 4. Εύρεση αποθηκευµένων φωτογραφιών 5. Προεπισκόπηση καναλιών 6. Σύλληψη στιγµιαίας εικόνας 7. Επιλογή τύπων εγγραφής 8. Λίστα καναλιών 9. Επόµενο κανάλι / Επόµενος ραδιοφωνικός σταθµός 10. Προηγούµενο κανάλι / Προηγούµενος ραδιοφωνικός σταθµός 11. Προσωρινή παύση εγγραφής 12. Εγγραφή Video 13. Αναπαραγωγή αρχείου Video / Audio 14. Απενεργοποίηση ήχου (mute) 15. Επιλογή πηγής Video 16. Έλεγχος έντασης ήχου 17. ιαµόρφωση λειτουργιών 18. Ανίχνευση καναλιών 19. Προσαρµογή χρωµάτων, φωτεινότητας κτλ. 3.3 Περιγραφή του Τηλεχειριστηρίου Σηµ.: Για να λειτουργεί σωστά το τηλεχειριστήριο και εφόσον συνδέσετε την µία άκρη του καλωδίου /δέκτη πάνω στην κάρτα, θα πρέπει να στερεώσετε την άλλη άκρη σε σηµείο που να έχει οπτική επαφή το τηλεχειριστήριο µε το δέκτη. Πλήκτρα: 1. POWER Ενεργοποίηση / απενεργοποίηση του προγράµµατος TV/FM. 2. VIDEO SETTING Ρύθµιση της φωτεινότητας, του contrast, hue, και saturation µε 9

11 τα βελάκια 16 και VIDEO DEFAULT - Επαναφορά της φωτεινότητας, του contrast, hue, και saturation στις εργοστασιακές τους ρυθµίσεις. 4. CHANNEL UP Πατήστε για να επιλέξετε επόµενα κανάλια. 5. VOLUME DOWN Πατήστε για να µειώσετε την ένταση του ήχου. 6. CHANNEL DOWN - Πατήστε για να επιλέξετε προηγούµενα κανάλια. 7. FULL SCREEN Πατήστε για να επιλέξετε πλήρη οθόνη. Πατήστε ξανά για την επαναφορά του κανονικού µεγέθους εικόνας. 8. AV SOURCE Επιλέξτε ανάµεσα σε TV signal, S-VHS, AV signal και FM. 9. Επιλογή για µονοψήφια ή διψήφια κανάλια. 10. MUTE Πατήστε µια φορά για να επιλέξετε σιγή. Ξαναπατήστε για να επανέλθει ο ήχος. 11. SNAPSHOT Πατήστε για στιγµιαία σύλληψη εικόνας. 12. FREEZE/PAUSE Πατήστε για να παγώσετε την εικόνα. 13. HIDE PANEL Αποκρύπτει και επαναφέρει στην οθόνη σας τον πίνακα ελέγχου. 14. REC Πατήστε για να κάνετε εγγραφή βίντεο (π.χ. από την TV) ή ήχου (από FM). 15. VOLUME UP - Πατήστε για να αυξήσετε την ένταση του ήχου. 16. RIGHT ARROW εξί βελάκι για να επιλέξετε ρυθµίσεις εικόνας. 17. LEFT ARROW Αριστερό βελάκι για να επιλέξετε ρυθµίσεις εικόνας Αριθµητικό πληκτρολόγιο καναλιών. 19. RECALL Πατήστε για επαναφορά προηγούµενου καναλιού. 3.4 Περιγραφή λειτουργίας TV Κάνοντας διπλό κλικ στην οθόνη, επιλέγετε πλήρη οθόνη και µπορείτε να χρησιµοποιήσετε τον πίνακα ελέγχου (control bar) ώστε να ρυθµίσετε την τηλεόρασή 10

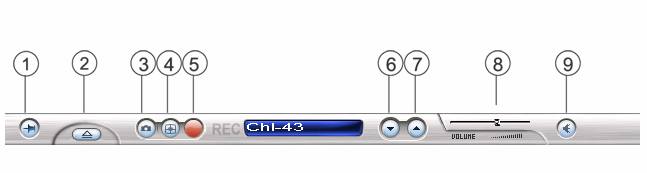

12 σας, πηγαίνοντας τον κέρσορα του ποντικιού στο επάνω µέρος της οθόνης. 1. Σταθερός πίνακας (Fix Panel): Για να έχετε συνεχώς στην οθόνη σας τον πίνακα ελέγχου και να µην εµφανίζεται ή κρύβεται ανάλογα µε την κίνηση του ποντικιού σας. 2. Απόκρυψη του πίνακα ελέγχου (Hide Panel): Για να αποκρύπτετε τον πίνακα ελέγχου. 3. Σύλληψη στιγµιαίας εικόνας (Snapshot) 4. Επισκόπηση καναλιών (TV Wall): Για να ενεργοποιήσετε τη λειτουργία της ταυτόχρονης παρουσίας 16 καναλιών στην οθόνη σας. 5. Έναρξη & Παύση εγγραφής (Start & Stop Record): Ξεκινήστε ή σταµατήστε την εγγραφή εικόνας ή ήχου που επιλέξατε. 6. Επιλογή επόµενου καναλιού (Switch Next Channel) 7. Επιλογή προηγούµενου καναλιού (Switch Previous Channel) 8. Έλεγχος έντασης ήχου (Volume Adjust) 9. Σιγή (Mute) 3.5 Εγγραφή Video / Video Recorder Κάντε κλικ στην επιλογή Setting για να καθορίσετε τον τρόπο εγγραφής. Επιλέξτε Record. Στην επιλογή µε τίτλο Motion Capture Setting επιλέξτε ρυθµίσεις ανάλογα µε την ποιότητα και τον τύπο της εγγραφής που επιθυµείτε. (ΑVI, MPEG 1, 2, VCD, SVCD, DVD, HIDVD) Κάντε κλικ στην επιλογή Record ώστε να αρχίσετε την εγγραφή video. 11

13 3.6 Σύλληψη στιγµιαίας εικόνας / Snapshot Image Κάντε κλικ στην επιλογή Setup για να µπείτε στις ρυθµίσεις και να καθορίσετε τον τύπο της εικόνας. Η PC TV RADIO ΙΙΙ υποστηρίζει τύπους εικόνας BMP και JPEG. Επιλέξτε τον τύπο εικόνας που επιθυµείτε, πατήστε Apply και OK. 3.7 Προγραµµατισµός Εγγραφής / Schedule Στον πίνακα αυτό µπορείτε να προσθέσετε, να τροποποιήσετε ή να διαγράψετε προγράµµατα που επιθυµείτε να εγγράψετε καθώς και να κάνετε τον ανάλογο χρονοπρογραµµατισµό. Όταν γίνουν οι ρυθµίσεις πατήστε Apply και OK. 3.8 ιεπαφή / Interface 12

14 Στον πίνακα αυτό µπορείτε να προσθέσετε ή να αφαιρέσετε ιδιότητες σε διάφορα hotkeys που είναι διαθέσιµα. Στην στήλη Command βρίσκονται όλες οι διαθέσιµες εντολές που µπορείτε να αποδώσετε σε πλήκτρα του πληκτρολογίου σας που επιθυµείτε. Τέλος πατήστε Apply και OK. 3.9 Χαρακτηριστικά Εικόνας / Video Στον πίνακα αυτό µπορείτε να ρυθµίσετε τα χαρακτηριστικά της εικόνας όπως : 1Φωτεινότητα / Brightness 1Αντίθεση / Contrast 1 Χροιά Χρώµατος / Hue 1 Κορεσµός / Saturation 1 Οξύτητα / Sharpness 1 Μέγεθος εικόνας / Video size Όταν γίνουν οι ρυθµίσεις πατήστε Apply και OK Ιδιότητες Αποθήκευσης / Storage Στον πίνακα αυτό µπορείτε να ελέγξετε τον χώρο και την χωρητικότητα των αρχείων που έχετε καταχωρήσει στο σύστηµά σας Περιγραφή λειτουργίας FM Σε λειτουργία TV επιλέγουµε απευθείας τον αριθµό καναλιού εκποµπής ενός 13

15 τηλεοπτικού σταθµού. Σε λειτουργία ραδιοφώνου επιλέγουµε τους προαποθηκευµένους ραδιοφωνικούς σταθµούς FM στις αντίστοιχες θέσεις µνήµης, π.χ Η ρύθµιση ήχου λειτουργεί όταν έχουµε συνδέσει το καλώδιο ήχου από την Έξοδο ήχου της TV-Tuner στην είσοδο Line In της κάρτας ήχου. - Σε λειτουργία ραδιοφώνου τα πλήκτρα πάνω / κάτω λειτουργούν ως χειροκίνητος (manual) συντονισµός καναλιών FM. Για κάποιο κανάλι µε ασθενή λήψη µπορούµε να χρησιµοποιήσουµε την επιλογή Fine Tune για βελτίωση της λήψης, κάνοντας διπλό κλικ σε σταθµό κάτω από τη στήλη Frequency και αφού γίνει η επιθυµητή ρύθµιση πατάµε OK. Σηµ.: Για περισσότερες λεπτοµέρειες και οδηγίες στην χρήση των διαφόρων επιπλέον λειτουργιών του προγράµµατος µπορείτε να χρησιµοποιείτε και το Help της εφαρµογής. Συντονισµός / Οργάνωση Σταθµών FM Channel Properties Στην επιλογή FM Channel Properties µας εµφανίζετε ο παρακάτω πίνακας ο οποίος χρησιµοποιείται για τη διαµόρφωση και οργάνωση σταθµών του ραδιοφώνου. Πληκτρολογώντας τον αριθµό της συχνότητας που επιθυµείτε, συντονίζεστε στον αντίστοιχο σταθµό. Με την επιλογή Finetune µπορείτε να βελτιώσετε την ποιότητα της λήψης. Αν θέλετε να ορίσετε αγαπηµένους σταθµούς, επιλέγετε Set Favor έχοντας έτσι τη δυνατότητα να αποκλείσετε τους σταθµούς που δεν σας ενδιαφέρουν καθώς διαλέγετε επόµενο ή προηγούµενο σταθµό (επίσης πρέπει να επιλέξετε και την επιλογή Use Favorite Channel List ). Με την επιλογή Rename, µπορείτε να αλλάξετε τα ονόµατα των σταθµών. 14

16 ΚΕΦΑΛΑΙΟ 4. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ PC TV-RADIO ΙΙΙ TV System Κανάλια TV Πλήρους Εύρους / 160 καναλιών FM Radio Κανάλια FM Πλήρους Εύρους / Αυτόµατη ανίχνευση Video Είσοδοι Video- Μια Είσοδος AV (CVBS) και µία S-Video (Y/C) Τύπος PAL / NTSC Εισόδων Video- OSD On Screen Display για όλες τις ρυθµίσεις. Remote έκτης Τηλεχειριστηρίου και Τηλεχειριστήριο Control Audio Μία έξοδος Line-Out Interface Bus PCI v.2.1 Compliance Video-In Μια είσοδος CVBS µε βύσµα RCA και µία S-Video (Y-C) µε βύσµα mini-din FM-In Είσοδος RF / FM I/R receiver-in Μια είσοδος για δέκτη τηλεχειριστηρίου υπερύθρων Συνοδευτικά προγράµµατα Software Οδηγοί για Win 98SE,ME/2000/XP Πρόγραµµα αναπαραγωγής Τηλεόρασης /Ραδιοφώνου-Σύλληψης / Εγγραφής εικόνας ήχου Απαιτήσεις P-III 400MHz / Ελάχιστη µνήµη 64 MB / Συστήµατος CD-RΟΜ Drive, MS Win 98SE/ME/2000/XP PCI / AGP VGA 32MB Card και SVGA Monitor Για τον πλήρη και ανανεωµένο κατάλογο µε απαντήσεις σε συχνές ερωτήσεις καθώς και για νεότερους drivers και manuals, παρακαλούµε επισκεφθείτε µας στο site µας Οι τεχνικές προδιαγραφές για τις κάρτες PC-TV/Radio Tuners και τα συνοδευτικά προϊόντα που περιλαµβάνονται στην συσκευασία, µπορούν να αλλάξουν χωρίς προειδοποίηση. 15
