1 Πίνακας Περιεχομένων Πίνακας Περιεχομένων...1 Ειδοποίηση για τη Χρήση...2 Πληροφορίες ασφαλείας...2 Προφυλάξεις...3 Προειδοποιήσεις Ασφαλείας για τα Μάτια...5 Χαρακτηριστικά Προϊόντος...5 Εισαγωγή...6 Επισκόπηση Συσκευασίας...6 Επισκόπηση Προϊόντος...7 Κεντρική μονάδα... 7 Πίνακας ελέγχου... 8 Συνδέσεις εισόδου/εξόδου... 9 Τηλεχειριστήριο Εγκατάσταση...11 Σύνδεση του Προβολέα...11 Σύνδεση σε Υπολογιστή/Φορητό Σύνδεση σε Πηγές Βίντεο Άναμμα/Σβήσιμο του Προβολέα...13 Άναμμα του Προβολέα Σβήσιμο του προβολέα Ένδειξη Προειδοποίησης Ρύθμιση της Προβαλλόμενης Εικόνας...15 Ρύθμιση του Ύψους του Προβολέα Ρύθμιση της Προβαλλόμενης Εικόνας Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Χειριστήρια Χρήστη...18 Πίνακας Ελέγχου & Τηλεχειριστήριο..18 Πίνακας Ελέγχου Τηλεχειριστήριο Μενού Προβολής στην Οθόνη...21 Λειτουργία Διάγραμμα μενού ΕΙΚΟΝΑ ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ ΟΘΟΝΗ ΟΘΟΝΗ Τρεις διαστάσεις (3D) ΡΥΘΜΙΣΕΙΣ ΡΥΘΜ Ασφάλεια ΡΥΘΜ ΣΗΜΑ ΡΥΘΜΙΣΕΙΣ Ρυθμίσεις ήχου ΕΠΙΛΟΓΕΣ ΕΠΙΛΟΓΕΣ Πρόσθετα ΕΠΙΛΟΓΕΣ ΡΥΘΜ ΛΑΜΠΑΣ Παραρτήματα...40 Αντιμετώπιση προβλημάτων...40 Αντικατάσταση της λάμπας...45 Λειτουργίες Συμβατότητας...47 Συμβατότητα με υπολογιστή Συμβατότητα Βίντεο Συμβατότητα εισόδου 3D Λίστα Εντολών και λειτουργιών πρωτοκόλλου RS Αναθέσεις Ακίδων RS Λίστα λειτουργιών πρωτοκόλλου RS Εγκατάσταση Οροφής...54 Γραφεία της Optoma Διεθνώς...55 Κανονισμοί & προειδοποιήσεις ασφάλειας

2 Ειδοποίηση για τη Χρήση Πληροφορίες ασφαλείας Ο κεραυνός με την κεφαλή βέλους, μέσα σε ένα ισόπλευρο τρίγωνο, είναι για να προειδοποιεί το χρήστη για την παρουσία μη μονωμένης "επικίνδυνης τάσης" στο εσωτερικό του προϊόντος που μπορεί να είναι επαρκούς έντασης για να αποτελεί κίνδυνο ηλεκτροπληξίας για ανθρώπους. Το θαυμαστικό μέσα σε ένα ισόπλευρο τρίγωνο είναι για να προειδοποιεί το χρήστη για την παρουσία σημαντικών οδηγιών λειτουργία και συντήρησης (επισκευής) στα έγγραφα που συνοδεύουν τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ Η ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ Η ΥΓΡΑΣΙΑ. ΥΠΑΡΧΟΥΝ ΕΠΙΚΙΝΔΥΝΑ ΥΨΗΛΕΣ ΤΑΣΕΙΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ. ΜΗΝ ΑΝΟΙΞΕΤΕ ΤΟ ΠΕΡΙΒΛΗΜΑ. ΓΙΑ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΜΟΝΟ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ. Όρια εκπομπών κλάσης B Αυτή η ψηφιακή συσκευή Κλάσης Β ανταποκρίνεται σε όλες τις απαιτήσεις των Καναδικών Κανονισμών για Εξοπλισμό που Προκαλεί Παρεμβολές. Σημαντικές Οδηγίες Ασφάλειας 1. Μην φράζετε τις τρύπες αερισμού. Για να διασφαλίσετε αξιόπιστη λειτουργία του προβολέα και για να τον προφυλάξετε από υπερθέρμανση, τοποθετήστε τον σε τοποθεσία και σημείο που δεν θα επηρεάζουν το σωστό εξαερισμό του. Για παράδειγμα, μην τοποθετείτε τον προβολέα σε ένα γεμάτο τραπεζάκι, καναπέ, κρεβάτι, κλπ. Μην τοποθετείτε τον προβολέα σε μία εσοχή, όπως π.χ. σε μία βιβλιοθήκη ή δε ένα ντουλάπι που περιορίζει τη ροή του αέρα. 2. Μην χρησιμοποιείτε αυτόν τον προβολέα κοντά σε νερό ή υγρασία. Για να μειώσετε τον κίνδυνο πυρκαγιάς και/ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. 3. Μην πραγματοποιήσετε την εγκατάσταση κοντά σε πηγές θερμότητας, όπως καλοριφέρ, θερμοσίφωνες, φούρνους ή άλλες συσκευές, όπως ενισχυτές, που παράγουν θερμότητα. 4. Να την καθαρίζετε μόνο με ένα στεγνό πανί. 5. Χρησιμοποιείτε μόνο εξαρτήματα/παρελκόμενα που καθορίζονται από τον κατασκευαστή. 6. Μην χρησιμοποιείτε τη μονάδα εάν έχει υποστεί καταστροφές ή ζημίες. Ως καταστροφές/ζημίες θεωρούνται (χωρίς να περιορίζονται σε αυτά) τα εξής: Η μονάδα έχει πέσει. Το καλώδιο ή το φις τροφοδοσίας έχουν υποστεί ζημίες. Έχει χυθεί υγρό επάνω στον προβολέα. Ο προβολέας έχει εκτεθεί σε βροχή ή υγρασία. Κάποιο αντικείμενο έχει πέσει στο εσωτερικό του προβολέα ή υπάρχει κάποιο χαλαρό εξάρτημα σε αυτόν. Παραπέμψτε όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών. Το άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. To άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. 7. Μην επιτρέπετε σε αντικείμενα ή υγρά να εισέλθουν στον προβολέα. Αυτά μπορεί να ακουμπήσουν επικίνδυνα σημεία τάσης ή να βραχυκυκλώσουν μέρη που μπορεί να προκαλέσουν φωτιά ή ηλεκτροπληξία. 8. Δείτε το περίβλημα του προβολέα για σημάνσεις σχετικές με την ασφάλεια. 9. Η μονάδα θα πρέπει να επισκευάζεται αποκλειστικά από αρμόδιο προσωπικό επισκευών. 2

3 Ειδοποίηση για τη Χρήση Προφυλάξεις Παρακαλούμε ακολουθήστε όλες τις προειδοποιήσεις, τις προφυλάξεις και τις διαδικασίες συντήρησης που συνιστώνται στον παρόντα Οδηγό χρήσης. Προειδοποίηση- Μην κοιτάτε μέσα στο φακό του προβολέα όταν είναι αναμμένη η λάμπα. Το έντονο φως ενδέχεται να προκαλέσει βλάβη και ζημία στα μάτια σας. Προειδοποίηση- Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. Προειδοποίηση- Παρακαλούμε να μην ανοίξετε ή αποσυναρμολογήσετε αυτόν τον προβολέα καθώς αυτό μπορεί να προκαλέσει ηλεκτροπληξία. Προειδοποίηση- Προτού αντικαταστήσετε τη λάμπα, αφήστε τη μονάδα να κρυώσει. Ακολουθήστε τις οδηγίες όπως περιγράφονται στις σελίδες Προειδοποίηση- Αυτός ο προβολέας θα ανιχνεύσει μόνος του τη διάρκεια ζωής της λάμπας. Παρακαλούμε βεβαιωθείτε πως η λάμπα θα αντικατασταθεί όταν εμφανιστούν τα προειδοποιητικά μηνύματα. Προειδοποίηση- Μηδενίστε τη λειτουργία "Μηδενισμός Λάμπας" από το μενού "Επιλογές Ρυθμ Λάμπας" της προβολής στην οθόνη μετά την αντικατάσταση της λάμπας (ανατρέξτε στη σελίδα 38). Προειδοποίηση- Όταν σβήνετε τον προβολέα, παρακαλούμε βεβαιωθείτε πως έχει ολοκληρωθεί ο κύκλος ψύξης προτού αποσυνδέσετε την τροφοδοσία. Αφήστε 90 δευτερόλεπτα για να κρυώσει ο προβολέας. Προειδοποίηση- Μη χρησιμοποιείτε το καπάκι του φακού όταν ο προβολέας είναι σε λειτουργία. Προειδοποίηση- Όταν η λάμπα πλησιάζει προς το τέλος της διάρκειας ζωής της, θα εμφανιστεί στην οθόνη το μήνυμα "Προειδοποίηση Λάμπας: Υπέρβαση ζωής λάμπας.". Παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Προειδοποίηση- Μην κοιτάζεται σε ούτε να στρέφετε τον δείκτη λέιζερ στο τηλεχειριστήριό στα δικά σας μάτια ή στα μάτια κάποιου άλλου. Ο δείκτης λέιζερ μπορεί να προκαλέσει μόνιμη βλάβη στην όρασή σας. 3

4 Ειδοποίηση για τη Χρήση Τι να κάνετε: Σβήστε και αποσυνδέστε το φις τροφοδοσίας από την πρίζα εναλλασσόμενου ρεύματος προτού καθαρίσετε το προϊόν. Χρησιμοποιήσετε ένα στεγνό μαλακό ύφασμα με ένα ήπιο απορρυπαντικό για να καθαρίσετε το περίβλημα της οθόνης. Αποσυνδέστε το φις τροφοδοσίας από την πρίζα του ρεύματος αν δε θα χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα. Τι να μην κάνετε: Μην αποφράσσετε τις σχισμές και τα ανοίγματα που υπάρχουν για τον αερισμό της μονάδας. Μη χρησιμοποιείτε λειαντικά καθαριστικά, κεριά ή διαλυτικά για να καθαρίσετε τη μονάδα. Μη χρησιμοποιείτε τη συσκευή υπό τις ακόλουθες συνθήκες: - Σε υπερβολική ζέστη, κρύο ή υγρασία. Βεβαιωθείτε πως η θερμοκρασία του δωματίου είναι 5-35 C. Η σχετική υγρασία είναι 5-35 C, 80% (μέγ.), χωρίς υδρατμούς. - Σε περιοχές με υπερβολική σκόνη και χώμα. - Κοντά σε κάποια συσκευή που εκπέμπει ένα ισχυρό μαγνητικό πεδίο. - Σε άμεση επαφή με το ηλιακό φως. 4

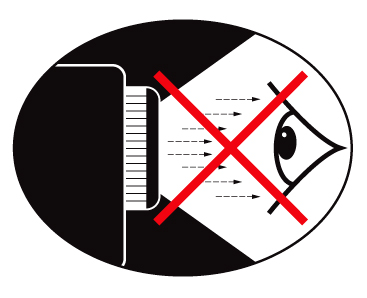

5 Ειδοποίηση για τη Χρήση Προειδοποιήσεις Ασφαλείας για τα Μάτια Αποφεύγετε να κοιτάτε απευθείας την ακτίνα του προβολέα. Έχετε την πλάτη σας στην ακτίνα όσο το δυνατόν περισσότερο. Όταν ο προβολέας χρησιμοποιείται σε μια τάξη, θα πρέπει να επιβλέπετε τους μαθητές όταν τους ζητείται να δείξουν κάτι στην οθόνη. Για να ελαχιστοποιήσετε την ενέργεια της λάμπας, χρησιμοποιήστε τις κουρτίνες του δωματίου για να μειώσετε τα επίπεδα φωτισμού του περιβάλλοντα χώρου. Χαρακτηριστικά Προϊόντος Εγγενής ανάλυση WXGA (1280 x 800) Συμβατό HD υποστηρίζεται 1080p Τεχνολογία BrilliantColor TM Πλάκα ασφαλείας και κλειδαριά Kensington Έλεγχος RS232 Ταχεία απενεργοποίηση Ενσωματωμένα ηχεία 5

6 Εισαγωγή Επισκόπηση Συσκευασίας Αφαιρέστε τη συσκευασία και ελέγξτε τα περιεχόμενα του κουτιού για να βεβαιωθείτε ότι στο κουτί περιλαμβάνονται όλα τα εξαρτήματα που αναφέρονται παρακάτω. Εάν λείπει, επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης πελατών. Προβολέας με καπάκι φακού Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε Χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. 2 μπαταρίες AAA Τεκμηρίωση : Εγχειρίδιο Χρήστη Κάρτα Εγγύησης Κ άρτα Γρήγορης Εκκίνησης Κ άρτα WEEE (μόνο για EMEA) 6 Καλώδιο τροφοδοσίας 1,8μ Τηλεχειριστήριο υπέρυθρων Καλώδιο VGA 1,8μ Προσαρμογέας VGA/RCA

7 Εισαγωγή Επισκόπηση Προϊόντος Κεντρική μονάδα Πίνακας Ελέγχου Δαχτυλίδι Εστίασης Φακός Δέκτες Υπέρυθρων όδια Ρύθμισης Κλίσης Π Πλάκα ασφαλείας Συνδέσεις εισόδου/εξόδου Υποδοχή Τροφοδοσίας 7

8 Εισαγωγή Πίνακας ελέγχου POWER Σίγαση AV 2. Μενού 3. Πηγή 4. Είσοδος 5. Επανασυγχρονισμός 6. Ισχύς 7. Διόρθωση Τραπεζίου 8. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 9. LED Ενεργοποίηση/Σε αναμονή 10. Λυχνία LED Λάμπας 11. Λυχνία LED Θερμοκρασίας 12. Δέκτες Υπέρυθρων 8

9 Συνδέσεις εισόδου/εξόδου Εισαγωγή HDMI 1 HDMI 2 VGA / YPbPr S-VIDEO VIDEO AUDIO-OUT 3D SYNC Out (5V) AUDIO-IN-L AUDIO-IN-R RS VGA/YPbPr/Υποδοχή (Αναλογικό σήμα υπολογιστή/είσοδος Component Video/ HDTV/YPbPr) 2. Σύνδεση HDMI 1 3. Σύνδεση HDMI 2 4. Σύνδεση Εισόδου S-Video 5. Σύνδεση Εισόδου Composite Video 6. Σύνδεση Εξόδου Ήχου (βύσμα Mini 3,5 mm) 7. Έξοδος Συγχρον. 3D (5V) 8. Υποδοχή Τροφοδοσίας 9. Σύνδεση RS-232 (9 ακίδες) 10. Αριστερός σύνδεσμος εισόδου ήχου RCA 11. Δεξιός σύνδεσμος εισόδου ήχου RCA 12. Θύρα Κλειδαριάς Κensington 13. Πλάκα ασφαλείας 9

10 Εισαγωγή Τηλεχειριστήριο Ενεργοποίηση 2. Απενεργοποίηση 3. 16:9 4. Φυσικά 5. Αντίθεση 6. Φωτεινότητα 7. Έντ. +/- 8. Εισαγωγή 9. Επανασυγχρονισμός 10. Πηγή VGA 11. Πηγή βίντεο 12. Πηγή HDMI Πηγή S-Video 14. Πηγή HDMI Μενού 16. Πηγή 17. 3D 18. Φορμά 3D 19. Λειτουργία 20. LBX 21. 4:3-I 22. 4:3-II : Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 12 10

11 E62405SP R Σύνδεση του Προβολέα Εγκατάσταση Σύνδεση σε Υπολογιστή/Φορητό Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο 1 HDMI 1 HDMI 2 VGA / YPbPr S-VIDEO VIDEO 1... Καλώδιο τροφοδοσίας 2... *Καλώδιο DVI/HDMI 3...Καλώδιο VGA 4...*Καλώδιο RS *Καλώδιο Εισόδου Ήχου 6...*Καλώδιο πομπού RS-232 AUDIO-IN-L AUDIO-OUT AUDIO-IN-R 3D SYNC Out (5V) 11

12 E62405SP R Εγκατάσταση Σύνδεση σε Πηγές Βίντεο Συσκευή DVD, Αποκωδικοποιητής, δέκτης HDTV 6 Έξοδος S-video Έξοδος Composite Video HDMI 1 HDMI 2 3D SYNC VGA / YPbPr S-VIDEO VIDEO AUDIO-OUT Out (5V) Έξοδος ήχου 1 RS-232 AUDIO-IN-L AUDIO-IN-R Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο 1... Καλώδιο τροφοδοσίας 2... *Καλώδιο HDMI 3... Προσαρμογέας VGA/RCA 4...*Καλώδιο S-Video 5...*Καλώδιο Composite video 6...*Βύσμα Καλωδίου Ήχου/RCA 7...*Καλώδιο πομπού 7 12

13 Εγκατάσταση Άναμμα/Σβήσιμο του Προβολέα Άναμμα του Προβολέα 1. Αφαιρέστε τοκαπάκι του φακού. 2. Βεβαιωθείτε ότι έχουν συνδεθεί καλά το καλώδιο τροφοδοσίας και το καλώδιο σήματος. Όταν συνδεθούν, το LED ΕΝΕΡΓΟ/ ΑΝΑΜΟΝΗ θα γίνει πορτοκαλί. 3. Ανάψτε τη λάμπα πατώντας το κουμπί " " είτε στο πάνω μέρος του προβολέα είτε στο τηλεχειριστήριο. Η λυχνία LED ΕΝΕΡΓΟ/ ΑΝΑΜΟΝΗ θα ανάψει με Πράσινο. Η οθόνη εκκίνησης θα εμφανιστεί σε περίπου 10 δευτερόλεπτα. Την πρώτη φορά που χρησιμοποιείται τον προβολέα, θα σας ζητηθεί να επιλέξετε την προτιμώμενη γλώσσα και τη λειτουργία εξοικονόμησης ενέργειας. 4. Ανάψτε και συνδέστε την πηγή που θέλετε να προβάλλετε στην οθόνη (υπολογιστής, φορητός, συσκευή βίντεο, κτλ.). Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Αν όχι, πατήστε menu το κουμπί μενού και επιλέξτε "ΕΠΙΛΟΓΕΣ". Βεβαιωθείτε ότι το Κλείδωμα πηγής έχει ρυθμιστεί στην επιλογή Ανενεργό. Αν συνδέσετε ταυτόχρονα στον προβολέα πολλαπλές πηγές, χρησιμοποιήστε το κουμπί "ΠΗΓΗ" στον πίνακα ελέγχου ή στα απευθείας κουμπιά πηγής στο τηλεχειριστήριο για να κάνετε εναλλαγή μεταξύ των πηγών. 2 Ισχύς POW ER Ανάψτε πρώτα τον προβολέα και μετά επιλέξτε τις πηγές σήματος. 1 Καπάκι Φακού 13

14 Εγκατάσταση Σβήσιμο του προβολέα 1. Πατήστε το κουμπί " " στο τηλεχειριστήριο ή στον πίνακα ελέγχου για να απενεργοποιήσετε τον προβολέα. Στην οθόνη εμφανίζεται το παρακάτω μήνυμα. Επικοινωνήστε με το πλησιέστερο κέντρο επισκευών, εάν ο προβολέας εμφανίζει αυτά τα συμπτώματα. Ανατρέξτε στις σελίδες για περισσότερες πληροφορίες. 14 Πατήστε ξανά το κουμπί " " για επιβεβαίωση, αλλιώς το μήνυμα θα εξαφανιστεί μετά από 15 δευτερόλεπτα. Όταν πατήσετε το πλήκτρο " " για δεύτερη φορά, ο προβολέας θα εμφανιστεί ο χρονοδιακόπτης αντίστροφης μέτρησης και θα απενεργοποιηθεί. 2. Οι ανεμιστήρες ψύξης συνεχίζουν τη λειτουργία τους για περίπου 10 δευτερόλεπτα ώστε να εκτελεστεί ο κύκλος ψύξης και μετά η λυχνία LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ θα αναβοσβήνει Πράσινο. Όταν οι λυχνίες LED ΕΝΕΡΓΟ/ΑΝΑΜΟΝΗ γίνουν Πορτοκαλί, ο προβολέας έχει τεθεί σε κατάσταση λειτουργίας αναμονής. Αν θέλετε να ανάψετε ξανά τον προβολέα, θα πρέπει να περιμένετε μέχρι ο προβολέας να έχει ολοκληρώσει τον κύκλο ψύξης και να εισέλθει σε λειτουργία αναμονής. Όταν θα βρίσκεται σε λειτουργία αναμονής, πατήστε απλά το κουμπί " " για να επανεκκινήσετε τον προβολέα. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα του ρεύματος και από τον προβολέα. 4. Μην ανάψετε τον προβολέα αμέσως μετά από μια διαδικασία σβησίματος. Ένδειξη Προειδοποίησης Όταν εμφανίζονται οι ενδείξεις προειδοποίησης (δείτε παρακάτω), ο προβολέας θα κλείσει μόνος του αυτόματα: Η ένδειξη LED "ΛΥΧΝΙΑ" ανάβει με κόκκινο και, εάν η συσκευή βρίσκεται στην κατάσταση "Ενεργό/Αναμονή", αναβοσβήνει με πορτοκαλί. Η ένδειξη LED "ΘΕΡΜ" ανάβει με κόκκινο και, εάν η συσκευή βρίσκεται στην κατάσταση "Ενεργό/Αναμονή", αναβοσβήνει με πορτοκαλί. Αυτό υποδεικνύει ότι ο προβολέας έχει υπερθερμανθεί. Υπό κανονικές συνθήκες, μπορείτε να ενεργοποιήσετε πάλι τον προβολέα. Η ένδειξη LED "ΘΕΡΜ" ανάβει με κόκκινο και, εάν η συσκευή βρίσκεται στην κατάσταση "Ενεργό/Αναμονή", αναβοσβήνει με πορτοκαλί. Βγάλτε το καλώδιο τροφοδοσίας από τον προβολέα, περιμένετε 30 δευτερόλεπτα και δοκιμάστε ξανά. Εάν η ένδειξη προειδοποίησης φωτιστεί ξανά, επικοινωνήστε με το πλησιέστερο κέντρο επισκευών για βοήθεια.

15 Εγκατάσταση Ρύθμιση της Προβαλλόμενης Εικόνας Ρύθμιση του Ύψους του Προβολέα Ο προβολέας είναι εξοπλισμένος με ένα πόδι ανύψωσης για τη ρύθμιση του ύψους της εικόνας. 1. Εντοπίστε το ρυθμιζόμενο πόδι που θέλετε να ρυθμίσετε στην κάτω πλευρά του προβολέα. 2. Περιστρέψτε το ρυθμιζόμενο δακτύλιο προς τα δεξιά για να σηκώστε τον προβολέα ή προς τα αριστερά για να τον χαμηλώσετε. Επαναλάβετε τη διαδικασία με τα υπόλοιπα πόδια ανάλογα με την περίπτωση. Πόδια Ρύθμισης Κλίσης Δακτύλιος Ρύθμισης Κλίσης 15

16 Εγκατάσταση Ρύθμιση της Προβαλλόμενης Εικόνας Για να εστιάσετε στην εικόνα, περιστρέψτε το δακτύλιο εστίασης έως ότου η εικόνα να προβάλλεται καθαρά. Σειρά WXGA: Ο προβολέας εστιάζει σε αποστάσεις από 1,64 έως 16,40 πόδια (0,5 έως 5,0 μέτρα). Δαχτυλίδι Εστίασης Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Σειρά WXGA: Μέγεθος προβαλλόμενης εικόνας από 34,0 έως 322,0 (0,8 έως 8,2 μέτρα). Μπροστινή όψη οθόνης οθόνης (Π) Ύψος Απόσταση προβολής (Α) οθόνης Πλαϊνή όψη Μετατόπιση (ΥΑ) Απόσταση προβολής (Α) 16 οθόνης (Υ) ΙΔ ιαγ ών ιος Πλάτος

17 Εγκατάσταση WXGA Διαγώνιο μήκος (ίντσες) οθόνης 16:10 Μέγεθος οθόνης Π x Υ Απόσταση προβολής (Α) Μετατόπιση (ΥΑ) (μ.) (ίντσες) (m) (πόδια) Πλάτος Ύψος Πλάτος Ύψος ευρεία ευρεία (μ.) (πόδια) 36,30 0,78 0,49 30,78 19,24 0,56-0,06 0,20 44,00 0,95 0,59 37,31 23,32 0,68 2,24 0,07 0,24 60,00 1,29 0,81 50,87 31,80 0,93 3,05 0,10 0,33 70,00 1,51 0,94 59,35 37,10 1,09 3,56 0,12 0,38 80,00 1,72 1,08 67,83 42,40 1,24 4,07 0,13 0,44 90,00 1,94 1,21 76,31 47,69 1,40 4,58 0,15 0,49 100,00 2,15 1,35 84,79 52,99 1,55 5,09 0,17 0,55 120,00 2,58 1,62 101,75 63,59 1,86 6,10 0,20 0,66 150,00 3,23 2,02 127,19 79,49 2,33 7,63 0,25 0,82 180,00 3,88 2,42 152,62 95,39 2,79 9,16 0,30 0,99 250,00 5,38 3,37 211,98 132,49 3,88 12,72 0,42 1,37 302,00 6,50 4,07 256,07 160,04 4,68 15,36 0,50 1,65 362,00 7,80 4,87 306,94 191,84 5,61 18,41 0,60 1,98 Αυτός ο πίνακας είναι μόνο για πληροφόρηση του χρήστη. 17

18 Χειριστήρια Χρήστη Πίνακας Ελέγχου & Τηλεχειριστήριο Πίνακας Ελέγχου POWER Χρήση του Πίνακα Ελέγχου Ισχύς Επανασυγχρονισμός Εισαγωγή Πηγή Μενού ΣΊΓΑΣΗ AV Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Θεμέλιο Λυχνία LED Λάμπας Λυχνία LED Θερμοκρασίας LED ΕΝΕΡΓΟΠΟΊΗΣΗ/ ΣΕ ΑΝΑΜΟΝΉ Ανατρέξτε στην ενότητα "Άναμμα/Σβήσιμο του Προβολέα" στις σελίδες Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Επιβεβαιώνει την επιλογή στοιχείου σας. Πατήστε το κουμπί "ΠΗΓΗ" για να επιλέξετε ένα σήμα εισόδου. Πατήστε το κουμπί "Μενού" για να ανοίξει το μενού οθόνης (OSD). Για να τερματίσετε το OSD, πατήστε και πάλι το κουμπί Μενού". Σβήνει/ανάβει προσωρινά τον ήχο και την εικόνα. Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. Χρησιμοποιήστε το για να ρυθμίσετε την παραμόρφωση της εικόνας που προκαλείται από την κλίση του προβολέα. (±40 μοίρες) Υποδεικνύει την κατάσταση της λάμπας του προβολέα. Υποδεικνύει την κατάσταση θερμοκρασίας του προβολέα. Υποδεικνύει την κατάσταση του προβολέα. 18

19 Τηλεχειριστήριο Χειριστήρια Χρήστη Χρήση του Τηλεχειριστηρίου Ενεργοποίηση Απενεργοποίηση Λειτουργία 4:3-I 4:3-II 16:9 16:10 LBX Φυσικά Φωτεινότητα Αντίθεση 3D Format Ανατρέξτε στην ενότητα «Ενεργοποίηση» στη σελίδα 13 Ανατρέξτε στην ενότητα "Άναμμα/ Σβήσιμο του Προβολέα" στη σελίδα 14. Επιλέξτε τον τρόπο προβολής μεταξύ των επιλογών Κινηματογράφος, Φωτεινό, Φωτογραφία, Αναφορά και Χρήστης. Διαβαθμίστε την εικόνα σε αναλογία διαστάσεων 4:3-I (960 x 720). Διαβαθμίστε την εικόνα σε αναλογία διαστάσεων 4:3-II (1066 x 800). Διαβαθμίστε την εικόνα σε αναλογία διαστάσεων 16:9 (1280 x 720). Διαβαθμίστε την εικόνα σε αναλογία διαστάσεων 16:10 (1280 x 800). Ενεργοποιήστε την προβολή της μη αναμορφικά ενισχυμένης ταινίας letterbox σε πλήρες πλάτος οθόνης. Τμήμα της αρχικής εικόνας θα χαθεί εάν ο λόγος διαστάσεων της εικόνας είναι μικρότερος από 2.35:1. Η πηγή εισόδου θα εμφανιστεί χωρίς διαβάθμιση. Ρυθμίστε τη φωτεινότητα της εικόνας. Ελέγχει την ένταση της διαφοράς μεταξύ των πιο ανοικτών και των πιο σκούρων τμημάτων της εικόνας. Για Εκπομπή σημάτων 3D σε "Φορμά 3D". 19

20 Χειριστήρια Χρήστη Χρήση του Τηλεχειριστηρίου 3D Έντ. +/ Έντ. - Εισαγωγή Πηγή Επανασυγχρονισμός Μενού HDMI 1 HDMI 2 VGA S-Video Video Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Πατήστε "3D" για να ενεργοποιήσετε/ απενεργοποιήσετε το μενού OSD. Αυξάνει/μειώνει την ένταση. Επιβεβαιώνει την επιλογή στοιχείου σας. Πατήστε το κουμπί «πηγη» για να επιλέξετε ένα σήμα εισόδου. Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Εμφανίστε ή πραγματοποιήστε έξοδο από τα μενού που εμφανίζονται στην οθόνη του προβολέα. Πιέστε «HDMI 1» για να επιλέξετε πηγή από το σύνδεσμο HDMI 1. Πιέστε «HDMI 2» για να επιλέξετε πηγή από το σύνδεσμο HDMI 2. Πιέστε «VGA» για να επιλέξετε πηγή από το σύνδεσμο VGA/SCART/YPbPr. Πατήστε "S-Video" για να επιλέξετε την πηγή S-Video. Πατήστε το κουμπί «Video» για να επιλέξετε την πηγή Composite video. Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. 20

21 Χειριστήρια Χρήστη Μενού Προβολής στην Οθόνη Ο Προβολέας έχει πολύγλωσσα μενού Προβολής στην Οθόνη (OSD) που σας επιτρέπουν να κάνετε προσαρμογές στην εικόνα και να αλλάξετε διάφορες ρυθμίσεις. Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Λειτουργία 1. Για να ανοίξετε το μενού OSD, πατήστε "Μενού" στο Τηλεχειριστήριο ή στο πληκτρολόγιο του προβολέα. 2. Όταν εμφανιστεί το OSD, χρησιμοποιήστε τα κουμπιά για να επιλέξτε οποιοδήποτε στοιχείο στο κεντρικό μενού. Όσο κάνετε μια επιλογή σε μια συγκεκριμένη σελίδα, πατήστε το κουμπί ή το κουπί "Εισαγωγή" για να προσπελάσετε το υπομενού. 3. Χρησιμοποιήστε τα κουμπιά για να επιλέξετε το στοιχείο που επιθυμείτε και αλλάξτε τις ρυθμίσεις χρησιμοποιώντας το κουμπί. 4. Επιλέξτε το επόμενο στοιχείο που θέλετε να ρυθμίσετε στο υπομενού και ρυθμίστε το σύμφωνα με την παραπάνω περιγραφή. 5. Πατήστε το κουμπί "Εισαγωγή" για επιβεβαίωση και η οθόνη θα επιστρέψει στο κεντρικό μενού. 6. Για έξοδο, πατήστε ξανά το κουμπί "Μενού". Το μενού της OSD θα κλείσει και ο προβολέας θα αποθηκεύσει αυτόματα τις νέες ρυθμίσεις. Βασικό Μενού Υπομενού Ρυθμίσεις 21

22 Χειριστήρια Χρήστη Διάγραμμα μενού Main Menu ΕΙΚΟΝΑ ΟΘΟΝΗ ΡΥΘΜΙΣΕΙΣ Sub Menu Settings Είδος Εικόνας Κινηµατογράφος / Φωτεινό / Παρουσίαση / Παιχνίδι / Μαύρος πίνακας / Τάξη / Τρεις διαστάσεις (3D) / Χρήστης Φωτεινότητα -50 ~ +50 Αντίθεση -50 ~ +50 Οξύτητα 1~15 #1 Χρώµα -50 ~ +50 #1 Απόχρωση -50 ~ +50 Πρόσθετα Gamma Film / Video / Γραφικά / ΚΑΝΟΝΙΚΟ BrilliantColor 0~10 Θερµ. Χρώµατος Θερµό / Μέση / Ψυχρό Χρώµα Ενίσχυση κόκκινου / Ενίσχυση πράσινου / Ενίσχυση µπλε / Πόλωση κόκκινου / Πόλ ωση πράσινου / Πόλωση µπλε / Κυανό / Magenta / Κίτρινο / Επαναφορά / Έξοδος Εύρος Χρώµατος AUTO / RGB / YUV #2 AUTO / RGB (0-255) / RGB (16-235) / YUV Πηγή εισόδου VGA / S-Video / Video/ HDMI 1 / HDMI 2 Έξοδος Φορµά 4:3-1 / 4:3-II / 16:9 / 16:10 / LBX / Φυσικά / AUTO Μάσκα Άκρων 0~10 Ζουµ -5 ~ +25 Κ. Μετατόπ. -50 ~ +50 Κάθετο Keystone -40 ~ +40 Τρεις διαστάσεις Λειτουργία 3D DLP-Link / VESA 3D (3D) 3D->2D Τρεις διαστάσεις (3D) / L / R Φορµά 3D AUTO / SBS / Top and Bottom / Frame Sequential #3 Αντ. Συγχρον. 3D Ενεργό / Ανενεργό Έξοδος Γλώσσα English / Deutsch / Français / Italiano / Espa ñol / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / Русский / ελ ληνικά / Magyar / Čeština / یعربي / فارس / 繁 體 中 文 / 简 体 中 文 / 日 本 語 /한국어 / ไทย / Türkçe Προβολή Θέση Μενού #4 Σήµα AUTO Ενεργοποίηση / Απενεργοποίηση Συχνότητα (VGA) -5~5 Φάση (VGA) 0~63 Οριζ. Θέση (VGA) -5~5 Καθ. Θέση (VGA) -5~5 Έξοδος 22

23 Χειριστήρια Χρήστη Main Menu Sub Menu Settings ΡΥΘΜΙΣΕΙΣ ΕΠΙΛΟΓΕΣ Ασφάλεια Ασφάλεια Ενεργό / Ανενεργό Χρονοδ. Ασφαλείας Μήνας / Ηµέρα / Ώρα Αλλαγή Κωδικού Έξοδος ID Προβολέα 0~99 Ρυθµίσεις ήχου Εσωτερικό Ηχείο Ενεργό / Ανενεργό Σίγαση ήχου Ενεργό / Ανενεργό Ένταση 0~10 Είσοδος ήχου Προεπιλογή / Audio / HDMI Έξοδος Κλείδωµα Πηγής Ενεργό / Ανενεργό Μεγάλο Υψόµετρο Ενεργό / Ανενεργό Απόκρ. Πληροφορι Ενεργό / Ανενεργό Κλείδωµα Πληκτρω Ενεργό / Ανενεργό Χρώµα Φόντου Μαύρο / Κόκκινο / Μπλε / Πράσινο / Λευκ Γεννήτρια Ελέγχου None / Πλέγµα / Γεννήτρια λευκού Πρόσθετα Άµεση Εκκίνηση Ενεργό / Ανενεργό Αυτόµ. Απενεργοπ. (λ.) 0~180 Χρον. Ύπνου (λ.) 0~995 Ρυθµίσεις Λάµπας Έξοδος Ώρες Λάµπας Υπενθύµιση χρόνουλάµπας Ενεργό / Ανενεργό Λειτ. Φωτεινότητας ΚΑΝΟΝΙΚΟ / Φωτεινό Μηδενισµός χρόνου Λάµπας Ναι / Όχι Έξοδος Επαναφορά Ναι / Όχι Σημειώστε ότι τα μενού (OSD) που εμφανίζονται στην οθόνη διαφέρουν ανάλογα με τον τύπο του σήματος που έχει επιλεγεί και το μοντέλο προβολέα που χρησιμοποιείται. (#1) Οι λειτουργίες «Χρώμα» και «Απόχρωση» υποστηρίζονται μόνο σε λειτουργία βίντεο. (#2) Μόνο για πηγή HDMI. (#3) Η «Αντ. Συγχρον. 3D» εμφανίζεται μόνο όταν έχει ενεργοποιηθεί η επιλογή Τρεις διαστάσεις. (#4) Το μενού «Σήμα» υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). 23

24 Χειριστήρια Χρήστη ΕΙΚΟΝΑ Είδος Εικόνας Υπάρχουν πολλές εργοστασιακές προεπιλογές βελτιστοποιημένες για διάφορους τύπους εικόνων. Παρουσίαση: Καλό χρώμα και φωτεινότητα από είσοδο PC. Φωτεινό: Μέγιστη φωτεινότητα από είσοδο PC. Κινηματογράφος: Για οικιακό σινεμά. Παιχνίδι: Για τη λειτουργία παιχνιδιού. Μαυροπίνακας: Αυτή η λειτουργία πρέπει να επιλέγεται για την επίτευξη των βέλτιστων ρυθμίσεων χρώματος για την προβολή σε μαυροπίνακα (πράσινο). Αίθουσα διδασκαλίας: Αυτή η λειτουργία συνιστάται για την προβολή σε μια αίθουσα διδασκαλίας. Χρήστης: Ρυθμίσεις του χρήστη. Τρεις διαστάσεις (3D): Ενεργοποιημένη προτεινόμενη ρύθμιση για τη λειτουργία 3D. Όλες οι επιπλέον ρυθμίσεις από το χρήστη στις Τρεις διαστάσεις θα αποθηκευτούν σε αυτήν τη λειτουργία για περαιτέρω χρήση. Αντίθεση Τα χειριστήρια αντίθεσης ελέγχουν το βαθμό διαφοράς ανάμεσα στα φωτεινότερα και τα σκοτεινότερα μέρη της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί Φωτεινότητα Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την αντίθεση. για να αυξήσετε την αντίθεση. για να σκουρύνει η εικόνα. για πιο ανοιχτόχρωμη εικόνα. 24

25 Χειριστήρια Χρήστη Οι λειτουργίες «Χρώμα» και «Απόχρωση» υποστηρίζονται μόνο σε λειτουργία βίντεο. Χρώμα Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το κουμπί Πατήστε το κουμπί Απόχρωση για να μειώσετε τον κορεσμό της εικόνας. για να αυξήσετε τον κορεσμό της εικόνας. Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το κουμπί στην εικόνα. Πατήστε το κουμπί στην εικόνα. Οξύτητα Ρυθμίζει την ευκρίνεια της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να αυξήσετε το βαθμό του πράσινου για να αυξήσετε το βαθμό του κόκκινου για να μειώσετε την ευκρίνεια. για να αυξήσετε την ευκρίνεια. 25

26 Χειριστήρια Χρήστη ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ BrilliantColor Αυτό το ρυθμιζόμενο στοιχείο χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρώματος και βελτιώσεις για να επιτρέψει μεγαλύτερη φωτεινότητα ενώ παρέχει πραγματικά, πιο έντονα χρώματα στην εικόνα. Το εύρος τιμών είναι από το "0" έως το "10". Αν προτιμάτε μια πιο έντονα τονισμένη εικόνα, ορίστε τη ρύθμιση πιο κοντά στο μέγιστό της. Για πιο απαλή και φυσική εικόνα, ορίστε τη ρύθμιση πιο κοντά στο ελάχιστό της. Gamma Επιτρέπει να ρυθμίσετε τον τύπο της καμπύλης gamma. Μετά την αρχική ρύθμιση και τη μικρορρύθμιση, εφαρμόστε τα βήματα Προσαρμογής Gamma, ώστε να βελτιστοποιήσετε την παραγόμενη εικόνα. Φιλμ: για οικιακό σινεμά. Video: για πηγή βίντεο ή TV. Γραφικά: για πηγή εικόνας. Τυπική: για τυποποιημένες ρυθμίσεις. Θερμ. Χρώματος Η ρύθμιση σε ψυχρή θερμοκρασία κάνει την εικόνα να μοιάζει πιο μπλε. (ψυχρή εικόνα) Η ρύθμιση σε θερμή θερμοκρασία κάνει την εικόνα να μοιάζει πιο κόκκινη. (θερμή εικόνα) 26

27 Χειριστήρια Χρήστη Ρυθμ. χρώματος Πατήστε το κουμπί για το επόμενο μενού, όπως φαίνεται παρακάτω, κι έπειτα χρησιμοποιήστε τα κουμπιά ή για να επιλέξετε ένα στοιχείο. Κόκκινο/Πράσινο/Μπλε/Κυανό/Πορφύρα βαφή /Κίτρινο: Χρησιμοποιήστε το κουμπί ή για να επιλέξετε κόκκινο, πράσινο, μπλε, κυανό, ματζέντα και κίτρινο χρώμα. Επαναφορά: επιλέξτε Ναι για να επιστρέψετε στις προεπιλεγμένες εργοστασιακές ρυθμίσεις προσαρμογής του χρώματος. (*) Μόνο για HDMI. Εύρος Χρώματος Επιλέγει ένα κατάλληλο τύπο χρωματικού πίνακα από τους AUTO, RGB, RGB (0-255) (*), RGB (16-235) (*) ή YUV. Πηγή εισόδου Χρησιμοποιήστε αυτή την επιλογή για την ενεργοποίηση / απενεργοποίηση πηγών εισόδου. Πατήστε το κουμπί για να προσπελάσετε το υπομενού και επιλέξτε τις πηγές που θέλετε. Πατήστε το κουμπί "Είσοδος" για να ολοκληρώσετε την επιλογή. Ο προβολέας δεν αναζητεί πηγές εισόδου που δεν έχουν επιλεγεί. 27

28 Χειριστήρια Χρήστη ΟΘΟΝΗ 28 Φορμά Χρησιμοποιήστε αυτήν τη λειτουργία για να επιλέξετε την αναλογία εικόνας που προτιμάτε. 4:3-I: Αυτό το φορμά προορίζεται για πηγές εισόδου 4 x 3-I. 4:3-II: Αυτό το φορμά προορίζεται για πηγές εισόδου 4 x 3-II. 16:9: Το φορμά αυτό είναι για πηγές εισόδου 16 x 9, όπως HDTV και DVD βελτιωμένο για τηλεόραση ευρείας οθόνης. 16:10: Το φορμά αυτό είναι για πηγές εισόδου 16 x 10, όπως οι φορητοί υπολογιστές ευρείας οθόνης. LBX: Η μορφή αυτή είναι για πηγές letterbox που δεν είναι 16 x 9 και για χρήστες που χρησιμοποιούν εξωτερικό φακό 16 x 9 για την προβολή αναλογίας εικόνας 2.35:1 χρησιμοποιώντας πλήρη ανάλυση. Φυσικά: Αυτό το φορμά εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. Αυτόματη: Επιλέγεται αυτόματα το κατάλληλο φορμά οθόνης. Αναλογίες εικόνας (εντοπίστηκε πηγή) 4:3-I 4:3-II Αλλαγή μεγέθους εικόνας μοντέλο WXGA 960 x 720 κεντρικά 1066 x 800 κεντρικά 16: x 720 κεντρικά 16: x 800 κεντρικά LBX Φυσικά 1280 x 960 κεντρικά, έπειτα λήψη της κεντρικής εικόνας 1280 x 800 για εμφάνιση Αλλαγή μεγέθους της εικόνας για φυσική αλλαγή στην παραπάνω περιγραφή, χωρίς αλλαγή της ανάλυσης pixel.

29 Χειριστήρια Χρήστη Κάθε I/O διαθέτει διαφορετική ρύθμιση «Μάσκα Άκρων». Οι λειτουργίες «Μάσκα Άκρων» και «Ζουμ» δεν μπορούν να ενεργοποιηθούν ταυτόχρονα. Λεπτομέρειες σχετικά με τη λειτουργία LBX: 1. Ορισμένα Letter-Box DVD δεν προορίζονται για τηλεοράσεις 16x9. Σε αυτήν την περίπτωση, η εικόνα δεν θα προβάλλεται σωστά στη λειτουργία 16:9. Για να προβάλετε το DVD χρησιμοποιήστε τη λειτουργία 4:3. Εάν το περιεχόμενο δεν είναι 4:3, θα υπάρχουν μαύρες ράβδοι γύρω από την εικόνα στην προβολή 16:9. Σε αυτήν την περίπτωση, μπορείτε να χρησιμοποιήσετε τη λειτουργία LBX για να συμπληρώσετε την εικόνα στη λειτουργία 16:9. 2. Εάν χρησιμοποιείτε εξωτερικό αναμορφικό φακό, η λειτουργία LBX σάς δίνει τη δυνατότητα να προβάλλετε περιεχόμενο 2.35:1 (συμπεριλαμβάνετε αναμορφικό DVD και πηγή ταινίας HDTV) που υποστηρίζει αναμορφικό πλάτος ενισχυμένο για προβολή 16x9 Display σε εικόνες πλάτους 2.35:1. Σε αυτήν την περίπτωση, δεν υπάρχουν μαύρες ράβδοι. Η τροφοδοσία λάμπας και η κάθετη ανάλυση χρησιμοποιούνται πλήρως. Ζουμ Πατήστε το Πατήστε το προβολής. για να μειώσετε το μέγεθος της εικόνας. για να μεγεθύνετε μια εικόνα στην οθόνη Μάσκα Άκρων Η λειτουργία Μάσκα Άκρων αφαιρεί το θόρυβο από μια εικόνα βίντεο. Εφαρμόστε τη μάσκα άκρων στην εικόνα για να αφαιρέσετε το θόρυβο της κωδικοποίησης του βίντεο στα άκρα της πηγής βίντεο. Κ. Μετατόπ. Μετατοπίζει κάθετα τη θέση της προβαλλόμενης εικόνας. Κάθετο Keystone Πιέστε το ή το για να ρυθμίσετε την κάθετη παραμόρφωση της εικόνας. Εάν η εικόνα έχει τραπεζοειδή μορφή, αυτή η επιλογή μπορεί να βοηθήσει στην παραλληλόγραμμη εμφάνιση της εικόνας. 29

30 Χειριστήρια Χρήστη ΟΘΟΝΗ Τρεις διαστάσεις (3D) Λειτουργία 3D Η λειτουργία "Αντ. Συγχρον. 3D" δεν αποθηκεύει τη ρύθμιση. Θα μεταβεί στην κατάσταση "Ανενεργό" κατά την ενεργοποίηση και την αλλαγή πηγής. Το φορμά 3D υποστηρίζεται μόνο στη λειτουργία Χρονισμός 3D στη σελίδα 49. DLP Link: Επιλέξτε DLP Link για να χρησιμοποιήσετε τις βελτιστοποιημένες ρυθμίσεις για εικόνες DLP Link 3D. (Για τα γυαλιά DLP ανατρέξτε στη σελίδα 15). VESA 3D: Επιλέξτε VESA 3D για να χρησιμοποιήσετε τη βελτιστοποιημένη ρύθμιση για εικόνες VESA 3D. (Για τον πομπό 3D ανατρέξτε στη σελίδα 13). 3D -> 2D 3D: Εμφάνιση αριστερού και δεξιού πλαισίου του περιεχομένου 3D. Α (Αριστερά): Εμφάνιση αριστερού πλαισίου του περιεχομένου 3D. Δ (Δεξιά): Εμφάνιση δεξιού πλαισίου του περιεχομένου 3D. Φορμά 3D Αυτόματο: Όταν εντοπίζεται ένα σήμα αναγνώρισης 3D, επιλέγεται αυτόματα το φορμά 3D. SBS: Εμφάνιση σήματος 3D σε φορμά Πλάι πλάι. Πάνω και κάτω: Εμφάνιση σήματος 3D σε φορμά Πάνω και κάτω. Frame Sequential: Εμφάνιση σήματος 3D σε φορμά Frame Sequential. Αντ. Συγχρον. 3D Επιλέξτε Ενεργó για αντιστροφή των περιεχομένων του αριστερού και δεξιού καρέ. Επιλέξτε Απενεργó για προεπιλεγμένα περιεχόμενα καρέ. 30

31 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Γλώσσα Επιλέξτε το πολύγλωσσο μενού της OSD. Πατήστε το ή το στο υπομενού και στη συνέχεια χρησιμοποιήστε το κουμπί ή το για να επιλέξετε τη γλώσσα που επιθυμείτε. Πατήστε το κουμπί "Enter" για να ολοκληρώσετε την επιλογή. Η Οπίσθια Προβολή - Επιφάνεια Εργασίας και η προβολή Πίσω - Οροφή πρέπει να χρησιμοποιούνται με διαφανή οθόνη. Προβολή Μπροστά Προβολή - Επιφάνεια Εργασίας Αυτή είναι η προεπιλεγμένη ρύθμιση. Η εικόνα προβάλλεται απευθείας στην οθόνη. Οπίσθια Προβολή- Επιφάνεια Εργασίας Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη. Μπροστά-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανάποδα. 31

32 Χειριστήρια Χρήστη Πίσω-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη και ανάποδα. Θέση Μενού Επιλέξτε τη θέση του μενού στην οθόνη προβολής. ID Προβολέα Ο ορισμός του αναγνωριστικού (ID) μπορεί να ρυθμιστεί με το μενού (πεδίο 0~99) και επιτρέπει στο χρήστη να ελέγχει έναν προβολέα μέσω RS232. Ανατρέξτε στη σελίδα για τον πλήρη κατάλογο εντολών RS

33 Χειριστήρια Χρήστη ΡΥΘΜ Ασφάλεια Ασφάλεια Ενεργή: Επιλέξτε "Ενεργή" για να ενεργοποιήσετε την επιβεβαίωση ασφαλείας όταν ανάβετε τον προβολέα. Ανενεργή: Επιλέξτε "Ανενεργή" για να ανάψετε τον προβολέα χωρίς επιβεβαίωση του κωδικού πρόσβασης. Ο προεπιλεγμένος κωδικός πρόσβασης είναι "1234" (πρώτη φορά). Χρονοδ. Ασφαλείας Επιλογή της λειτουργίας χρόνου (Μήνας/Ημέρα/Ώρα) για τη ρύθμιση των ωρών κατά τις οποίες μπορεί να χρησιμοποιηθεί ο προβολέας. Μετά το πέρας αυτού του χρόνου θα σας ζητηθεί να πληκτρολογήσετε εκ νέου τον κωδικό πρόσβασης. Αλλαγή Κωδικού Πρώτη Φορά: 1. Πατήστε " " για να εισάγετε τον κωδικό πρόσβασης. 2. Ο κωδικός πρόσβασης πρέπει να έχει 4 ψηφία. 3. Χρησιμοποιήστε τα κουμπιά αριθμών στο τηλεχειριστήριο για να καταχωρήσετε το νέο κωδικό και στη συνέχεια πατήστε το κουμπί " " για να επιβεβαιώσετε τον κωδικό σας. Αλλαγή Κωδικού: 1. Πατήστε " " για να εισάγετε τον παλιό κωδικό πρόσβασης. 2. Χρησιμοποιήστε τα κουμπιά αριθμών για να εισάγετε τον τρέχοντα κωδικό πρόσβασης και στη συνέχεια πατήστε " " για επιβεβαίωση. 33

34 Χειριστήρια Χρήστη 3. Εισάγετε νέο κωδικό πρόσβασης (4 ψηφία σε μήκος) χρησιμοποιώντας τα κουμπιά αριθμών στο τηλεχειριστήριο, έπειτα πατήστε " " για επιβεβαίωση. 4. Εισάγετε ξανά το νέο κωδικό πρόσβασης και έπειτα πατήστε " " για επιβεβαίωση. Εάν εισαχθεί ένας λάθος κωδικός πρόσβασης 3 φορές, ο προβολέας θα σβήσει αυτόματα. Αν έχετε ξεχάσει τον κωδικό πρόσβασης, επικοινωνήστε με την τοπική αντιπροσωπία για υποστήριξη. 34

35 Χειριστήρια Χρήστη ΡΥΘΜ ΣΗΜΑ Το μενού "Σήμα" υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). ΑYTOMATH Επιλέγει αυτόματα το σήμα. Εάν χρησιμοποιείτε αυτήν τη λειτουργία, τα στοιχεία Φάση και Συχνότητα εξασθενούν. Εάν είναι επιλεγμένο το στοιχείο Αυτόματη λειτουργία για το Σήμα, τα στοιχεία Φάση και Συχνότητα εμφανίζονται δίνοντας τη δυνατότητα στο χρήστη να ρυθμίσει χειροκίνητα το Σήμα. Έπειτα, αποθηκεύονται στις ρυθμίσεις για την επόμενη απενεργοποίηση και ενεργοποίηση του προβολέα. Φάση Συγχρονίζει το χρονισμό του σήματος της οθόνης με αυτόν της κάρτας γραφικών. Αν η εικόνα είναι ασταθής ή τρεμοπαίζει, χρησιμοποιήστε αυτή τη λειτουργία για να τη διορθώσετε. Συχνότητα Αλλάξτε τη συχνότητα της εμφάνισης δεδομένων για να ταιριάζει με τη συχνότητα της κάρτας γραφικών του υπολογιστή σας. Χρησιμοποιήστε αυτή τη λειτουργία μόνο εάν η εικόνα εμφανίζεται να τρεμοπαίζει κάθετα. Οριζ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα αριστερά. για να μετακινήσετε την εικόνα προς τα δεξιά. Καθ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα κάτω. για να μετακινήσετε την εικόνα προς τα πάνω. 35

36 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Ρυθμίσεις ήχου Εσωτερικό Ηχείο Επιλέξτε Ενεργό ή Ανενεργό για να ενεργοποιήσετε ή να απενεργοποιήσετε το εσωτερικό ηχείο. Σίγαση ήχου Επιλέξτε "Ενεργή" για να ενεργοποιήσετε τη σίγαση. Επιλέξτε "Ανενεργή" για να απενεργοποιήσετε τη σίγαση. Ένταση Πατήστε το κουμπί Πατήστε το κουμπί Είσοδος ήχου για να μειώσετε την ένταση. για να αυξήσετε την ένταση. Οι προεπιλεγμένες ρυθμίσεις ήχου βρίσκονται στον πίσω πίνακα του προβολέα. Χρησιμοποιήστε αυτή την επιλογή για να αντιστοιχίσετε εκ νέου τις εισόδους ήχου στην τρέχουσα πηγή εικόνας. AUDIO: Θύρα υποδοχής ήχου. HDMI: Θύρα υποδοχής HDMI. 36

37 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Για να απενεργοποιήσετε τη λειτουργία κλειδώματος πλήκτρων πατήστε και κρατήστε πατημένο του κουμπί "Enter" στο πάνω μέρος του προβολέα για 5 δευτερόλεπτα. Κλείδωμα Πηγής Ενεργή: Ο προβολέας θα αναζητεί μόνον την τρέχουσα σύνδεση εισόδου. Ανενεργή: Ο προβολέας θα αναζητήσει άλλο σήμα αν χαθεί το τρέχον σήμα εισόδου. Μεγάλο Υψόμετρο Με την επιλογή "Ενεργό", οι ανεμιστήρες περιστρέφονται πιο γρήγορα. Αυτή η λειτουργία είναι χρήσιμη σε περιοχές με μεγάλο υψόμετρο όπου η ατμόσφαιρα είναι αραιή. Απόκρ. Πληροφοριών Ενεργή: Επιλέξτε "Ενεργό" για απόκρυψη του μηνύματος πληροφοριών. Ανενεργή: Επιλέξτε "Ανενεργή" για εμφάνιση του μηνύματος αναζήτησης. Κλείδωμα Πλήκτρων Όταν η λειτουργία κλειδώματος πλήκτρων είναι ενεργοποιημένη "Ενεργό", αλλά ο προβολέας μπορεί να λειτουργήσει από το τηλεχειριστήριο. Επιλέγοντας "Ανενεργή", θα είστε σε θέση να χρησιμοποιήσετε και πάλι τον πίνακα ελέγχου. Χρώμα Φόντου Χρησιμοποιήστε αυτή τη λειτουργία για την προβολή "Μαύρης", "Κόκκινης", "Μπλε", "Πράσινης" ή "Λευκής" οθόνης όταν δεν υπάρχει διαθέσιμο σήμα. Γεννήτρια Ελέγχου Εμφανίζει μια γεννήτρια ελέγχου. Περιλαμβάνει τις επιλογές Πλέγμα, Γεννήτρια λευκού και None. Επαναφορά Επιλέξτε "Ναι" για να επαναφέρετε τις παραμέτρους προβολής σε όλα τα μενού στις προεπιλεγμένες εργοστασιακές ρυθμίσεις. 37

38 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Πρόσθετα Άμεση Εκκίνηση Επιλέξτε το "Ενεργό" για να ενεργοποιήσετε την κατάσταση Άμεσης Ενεργοποίησης. Ο προβολέας ενεργοποιείται αυτόματα όταν συνδέεται στην παροχή ρεύματος AC, χωρίς να πατηθεί το κουμπί " " στον πίνακα ελέγχου του προβολέα ή στο τηλεχειριστήριο. Αυτόμ. Απεν. (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει όταν δεν υπάρχει είσοδος σήματος στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Χρον. Ύπνου (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει με ή χωρίς σήμα στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). 38

39 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ ΡΥΘΜ ΛΑΜΠΑΣ Ώρες Λάμπας Εμφανίζει το χρόνο προβολής. Υπενθύμιση χρόνουλάμπας Επιλέξτε τη λειτουργία αυτή για να εμφανίσετε ή να αποκρύψετε το προειδοποιητικό μήνυμα όταν προβάλλεται το μήνυμα αλλαγής της λάμπας. Το μήνυμα θα εμφανίζεται για 30 ώρες πριν από την προτεινόμενη αντικατάσταση της λάμπας. Λειτ. Φωτεινότητας ΚΑΝΟΝΙΚΟ: Επιλέξτε το "ΚΑΝΟΝΙΚΟ" για να σκοτεινιάζει το φως της λάμπας του προβολέα, γεγονός που θα μειώσει την κατανάλωση ενέργειας και θα αυξήσει τη ζωή της λάμπας. ΦΩΤΕΙΝΟ: Επιλέξτε "ΦΩΤΕΙΝΟ" για να αυξήσετε τη φωτεινότητα. ΑΙ εικόνας: Το ΑΙ εικόνας βελτιώνει την αντίθεση της εικόνας, βελτιστοποιώντας τη φωτεινότητα της λάμπας ανάλογα με το περιεχόμενο της εικόνας. Το ΑΙ εικόνας διευκολύνει την απεικόνιση των λεπτομερειών στις σκοτεινές σκηνές, διατηρώντας ταυτόχρονα τη φωτεινότητα και τη ζωηρότητα των εικόνων. Μηδενισμός χρόνου Λάμπας Μηδενίζει τις ώρες ζωής της λάμπας μετά την αντικατάσταση της λάμπας. 39

40 Παραρτήματα Αντιμετώπιση προβλημάτων Αν αντιμετωπίζετε πρόβλημα με τον προβολέα σας, ανατρέξτε στις ακόλουθες πληροφορίες. Αν το πρόβλημα εξακολουθεί να υφίσταται, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών. Δεν εμφανίζεται εικόνα στην οθόνη Βεβαιωθείτε πως όλα τα καλώδια και οι συνδέσεις τροφοδοσίας έχουν συνδεθεί με σωστά και καλά όπως περιγράφεται στην ενότητα "Εγκατάσταση". Σιγουρευτείτε πως οι ακίδες στις υποδοχές δεν έχουν λυγίσει ή σπάσει. Ελέγξτε αν η λάμπα του προβολέα έχει εγκατασταθεί σωστά. Παρακαλούμε ανατρέξτε στην ενότητα "Αντικατάσταση της λάμπας". Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού και πως είναι αναμμένος ο προβολέας. Σιγουρευτείτε πως δεν είναι ενεργοποιημένη η λειτουργία "Σίγαση AV". Μερική, ολισθαίνουσα, ή λάθος προβαλλόμενη εικόνα Πατήστε "Επανασυγχρονισμός" στο τηλεχειριστήριο. Αν χρησιμοποιείτε υπολογιστή: Για τα Windows 95, 98, 2000, XP, Windows 7: 1. Από το εικονίδιο "Ο Υπολογιστής Μου", ανοίξτε το φάκελο "Πίνακας Ελέγχου" και κάντε διπλό κλικ στο εικονίδιο "Οθόνη". 2. Επιλέξτε την καρτέλα "Ρυθμίσεις". 3. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA (1600 x 1200). 4. Κάντε κλικ στο κουμπί "Ιδιότητες για Προχωρημένους". Αν ο προβολέας εξακολουθεί να μην προβάλει ολόκληρη την εικόνα, θα χρειαστεί να αλλάξετε την οθόνη που χρησιμοποιείτε. Ανατρέξτε στα παρακάτω βήματα. 5. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA (1600 x 1200). 6. Επιλέξτε το κουμπί "Αλλαγή" στην καρτέλα "Οθόνη". 40

41 Παραρτήματα 7. Κάντε κλικ στο "Εμφάνιση όλων των συσκευών". Έπειτα, επιλέξτε το "Συνηθισμένοι τύποι οθόνης" στο κουτί SP, επιλέξτε την ανάλυση που θέλετε στο κουτί "Μοντέλα" 8. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA (1600 x 1200). Αν χρησιμοποιείτε Φορητό υπολογιστή: 1. Πρώτα, ακολουθήστε τα παραπάνω βήματα για να ρυθμίσετε την ανάλυση του υπολογιστή. 2. Πατήστε τα κατάλληλα κουμπιά που αναφέρονται παρακάτω για τον κατασκευαστή του φορητού υπολογιστή σας ώστε να αποστέλλεται σήμα από το φορητό υπολογιστή στον προβολέα. Παράδειγμα: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Προτιμήσεις συστήματος Οθόνη Τακτοποίηση Απεικόνιση κατόπτρου Αν έχετε δυσκολίες στην αλλαγή αναλύσεων ή παγώνει η οθόνη σας, επανεκκινήστε τον εξοπλισμό περιλαμβανομένου του προβολέα. Η οθόνη του Φορητού ή του PowerBook υπολογιστή σας δεν εμφανίζει την παρουσίασή σας Αν χρησιμοποιείτε Φορητό υπολογιστή Μερικοί Φορητοί Η/Υ μπορεί να απενεργοποιούν τις δικές τους οθόνες όταν χρησιμοποιείται μια δεύτερη οθόνη. Ο καθένας έχει διαφορετικό τρόπο ενεργοποίησης εκ νέου. Ανατρέξτε στο εγχειρίδιο του υπολογιστή σας για περισσότερες πληροφορίες. Η εικόνα είναι ασταθής ή τρεμοπαίζει Χρησιμοποιήστε το "Φάση" για να τη διορθώσετε. Ανατρέξτε στη σελίδα 35 για περισσότερες πληροφορίες. Αλλάξτε τις ρυθμίσεις χρώματος οθόνης στον υπολογιστή σας. Η εικόνα έχει μια κάθετη γραμμή που τρεμοπαίζει Χρησιμοποιήστε τη "Συχνότητα" για να τη ρυθμίσετε. Ανατρέξτε στη σελίδα 35 για περισσότερες πληροφορίες. Ελέγξτε και ρυθμίστε ξανά τον τύπο απεικόνισης της κάρτας γραφικών σας για να την κάνετε συμβατή με τον προβολέα. 41

42 Παραρτήματα Η εικόνα δεν είναι εστιασμένη Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού. Ρυθμίστε το δαχτυλίδι εστίασης στο φακό του προβολέα. Σιγουρευτείτε ότι η οθόνη προβολής βρίσκεται στην απαιτούμενη απόσταση. Ανατρέξτε στη σελίδα 16. Η εικόνα είναι παραμορφωμένη κατά την προβολή ταινίας 16:9 DVD Όταν αναπαράγετε αναμορφικό DVD ή 16:9 DVD, ο προβολέας θα εμφανίσει τη βέλτιστη εικόνα όταν η λειτουργία εμφάνισης του προβολέα οριστεί στο 16:9 στο OSD. Κατά την αναπαραγωγή ταινιών DVD σε μορφή 4:3, παρακαλούμε αλλάξτε τη μορφή σε 4:3 στην OSD του προβολέα. Αν η εικόνα εξακολουθεί να είναι παραμορφωμένη, θα χρειαστεί επίσης να ρυθμίστε την αναλογία εικόνας ως ακολούθως: Παρακαλούμε ρυθμίστε τη μορφή προβολής σε τύπο κλίμακας οθόνης16:9 (ευρεία) στη συσκευή DVD σας. Η εικόνα είναι πολύ μικρή ή πολύ μεγάλη Μετακινήστε τον προβολέα πιο κοντά ή πιο μακριά στην οθόνη. Πατήστε το κουμπί Μενού" στο τηλεχειριστήριο ή στον πίνακα ελέγχου του προβολέα, πηγαίνετε στο "Μορφή Προβολής" και δοκιμάστε τις διαφορετικές ρυθμίσεις. Δεν συνιστάται η χρήση του Keystone. Η εικόνα έχει λοξές πλευρές Αν είναι δυνατόν, επανατοποθετήστε τον προβολέα έτσι ώστε να είναι κεντραρισμένοςοριζόντια στην οθόνη και κάτω από την κάτω πλευρά της οθόνης. Πατήστε το κουμπί "Keystone +/-" στο τηλεχειριστήριο ή το " / " στον πίνακα ελέγχου του προβολέα μέχρι οι πλευρές να είναι κάθετες. Η εικόνα είναι αντιστραμμένη Επιλέξτε "ΡΥΘΜΙΣΕΙΣ Προβολή" από την OSD και ρυθμίστε την κατεύθυνση προβολής. 42

43 Παραρτήματα Ο προβολέας σταματάει να ανταποκρίνεται σε όλα τα χειριστήρια Αν είναι δυνατόν, σβήστε τον προβολέα, βγάλτε το καλώδιο τροφοδοσίας και περιμένετε τουλάχιστον 60 δευτερόλεπτα πριν να συνδέσετε ξανά την τροφοδοσία. Βεβαιωθείτε ότι δεν είναι ενεργοποιημένη η λειτουργία Keypad Lock (Κλείδωμα πλήκτρων) δοκιμάζοντας να χειριστείτε τον προβολέα με το τηλεχειριστήριο. Η λάμπα έχει καεί ή κάνει ένα ξερό ήχο Όταν η λάμπα φτάσει στο τέλος της ζωής της, μπορεί να καεί και να κάνει ένα δυνατό ξερό θόρυβο. Αν αυτό συμβεί, ο προβολέας δε θα ξανανάψει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία στην ενότητα Αντικατάσταση της Λάμπας στις σελίδες Μήνυμα αναμμένων LED Μήνυμα LED ΕΝΕΡΓΟΠΟΊΗΣΗ/ ΣΕ ΑΝΑΜΟΝΉ Λυχνία LED Θερμοκρασίας Λυχνία LED Λάμπας (Πράσινο/ Πορτοκαλί) (Κόκκινη) (Κόκκινη) Κατάσταση Αναμονής (Καλώδιο εισόδου τροφοδοσίας) Πορτοκαλί Ενεργοποίηση (προειδοποίηση) Αναβοσβήνει πράσινη Άναμμα λάμπας Πράσινο Σταθερό φως Σβηστή Απενεργοποίηση (ψύξη) Σφάλμα (Βλάβη Ανεμιστήρα) Αναβοσβήνει πράσινη Πορτοκαλί που αναβοσβήνει Σφάλμα (Βλάβη Ανεμιστήρα) Σφάλμα (Βλάβη Λάμπας) Πορτοκαλί που αναβοσβήνει Πορτοκαλί που αναβοσβήνει Αναβόσβημα * Η ΛΥΧΝΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΝΑΜΟΝΗΣ είναι αναμμένη όταν εμφανίζεται το OSD και σβηστή όταν εξαφανίζεται το OSD. 43

44 Παραρτήματα Μηνύματα στην οθόνη Προειδοποίηση θερμοκρασίας: Βλάβη ανεμιστήρα: Προειδοποίηση Λάμπας: Εκτός περιοχής τιμών προβολής: Αν δεν λειτουργεί το τηλεχειριστήριο Ελέγξτε πως η γωνία λειτουργίας του τηλεχειριστηρίου είναι εντός ±15 τόσο οριζοντίως όσο και καθέτως από έναν από τους δέκτες IR στον προβολέα. Σιγουρευτείτε πως δεν υπάρχουν εμπόδια ανάμεσα στο τηλεχειριστήριο και τον προβολέα. Μετακινηθείτε σε απόσταση έως 7 μ (±0 ) από τον προβολέα. Σιγουρευτείτε ότι οι μπαταρίες έχουν τοποθετηθεί σωστά. Αντικαταστήστε τις μπαταρίες αν έχουν εξαντληθεί. 44

45 Αντικατάσταση της λάμπας Παραρτήματα Ο προβολέας ανιχνεύει αυτόματα τη ζωή της λάμπας. Όταν η ζωή της λάμπας πλησιάζει το τέλος της, θα λάβετε ένα προειδοποιητικό μήνυμα. Όταν δείτε αυτό το μήνυμα, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Σιγουρευτείτε πως ο προβολέας έχει κρυώσει για τουλάχιστον 30 λεπτά πριν από την αλλαγή της λάμπας. Προειδοποίηση: Αν είναι τοποθετημένος στην κορυφή, να είστε προσεκτικοί όταν ανοίγετε τον πίνακα ελέγχου της λάμπας. Συνιστάται να φοράτε γυαλιά ασφαλείας κατά την αλλαγή της λάμπας όταν ο προβολέας είναι τοποθετημένος στην οροφή. "Πρέπει να δοθεί προσοχή ώστε να αποφευχθεί πιθανή πτώση από τον προβολέα χαλαρών εξαρτημάτων." Προειδοποίηση: Το διαμέρισμα της λάμπας ενδέχεται να είναι πολύ ζεστό! Αφήστε τον να κρυώσει προτού αλλάξετε τη λάμπα! Προειδοποίηση: Για να μειώσετε τον κίνδυνο τραυματισμού, μη ρίξετε τη λάμπα και μην ακουμπήσετε το γλόμπο της. Αν πέσει, ο γλόμπος μπορεί να σπάσει και να σας τραυματίσει. 45

46 Παραρτήματα 1 Οι βίδες από το κάλυμμα της λάμπας και τη λάμπα δεν μπορούν να αφαιρεθούν. Ο προβολέας δεν μπορεί να ενεργοποιηθεί όταν το κάλυμμα της λάμπας δεν έχει τοποθετηθεί στον προβολέα Μην αγγίζετε το γυαλί της λάμπας. Το λίπος των δακτύλων μπορεί να προκαλέσει σπάσιμο του γυαλιού. Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε τη μονάδα της λάμπας εάν την αγγίξετε κατά τύχη. Διαδικασία Αντικατάστασης της Λάμπας: Σβήστε τον προβολέα πατώντας το κουμπί " ". Αφήστε τον προβολέα να κρυώσει για τουλάχιστον 30 λεπτά. Αποσυνδέστε το καλώδιο τροφοδοσίας. Ξεβιδώστε τις δύο βίδες του καπακιού. 1 Ανασηκώστε και αφαιρέστε το καπάκι. 2 Ξεβιδώστε τις δύο βίδες της μονάδας της λάμπας. 3 Ανασηκώστε τη λαβή της λάμπας και αφαιρέστε αργά και προσεκτικά τη μονάδα της λάμπας. 4 Για να αντικαταστήσετε τη μονάδα της λάμπας, εκτελέστε τα παραπάνω βήματα αντίστροφα. 8. Ενεργοποιήστε τον προβολέα και την επιλογή "Μηδενισμός Λάμπας" μετά την αντικατάσταση της λάμπας Μηδενισμός Λάμπας: (i) Πατήστε "Μενού" (ii) Επιλέξτε "ΕΠΙΛΟΓΕΣ" (iii) Επιλέξτε "Ρυθμίσεις Λάμπας" (iv) Επιλέξτε "Μηδενισμός Λάμπας" (v) Επιλέξτε "Ναι". 46

47 Λειτουργίες Συμβατότητας Συμβατότητα με υπολογιστή Παραρτήματα Τρόπος Λειτουργίας Ανάλυση Κάθ. Συγχρονισμός (Hz) Οριζ. Συγχρονισμός (KHz) Αναλογικό Ψηφιακό Αναλογικό Ψηφιακό VGA ,50 31,50 VGA ,90 37,90 VGA ,90 37,90 VGA ,50 31,50 VGA VGA ,90 37,90 VGA ,50 37,50 Για ανάλυση ευρείας οθόνης (WXGA), η υποστήριξη συμβατότητας εξαρτάται από το μοντέλο του φορητού/pc. Τα σήματα εισόδου 120Hz ενδέχεται να εξαρτώνται από την υποστήριξη των καρτών γραφικών. VGA ,50 31,50 VGA ,90 37,90 SVGA ,20 35,20 SVGA ,90 37,90 SVGA ,10 48,10 SVGA ,90 46,90 SVGA XGA ,40 48,40 XGA ,50 56,50 XGA ,00 60,00 XGA WXGA ,68 49,64 SXGA ,98 63, ,94 55, SXGA ,98 63,98 UXGA ,00 75,00 WSXGA ,00 65,00 HD ,00 45,00 HD HD

48 Παραρτήματα Συμβατότητα με υπολογιστή Τρόπος Λειτουργίας Ανάλυση Κάθ. Συγχρονισμός (Hz) Οριζ. Συγχρονισμός (KHz) MAC LC ,66 34,98 MAC II ,68 35,00 MAC ,55 49,73 MAC ,24 MAC ,06 68,68 MAC G ,35 i MAC DV ,00 i MAC DV ,49 Συμβατότητα Βίντεο NTSC M (3.58MHz), 4.43 MHz PAL SECAM SDTV/HDTV B, D, G, H, I, M, N B, D, G, K, K1, L 480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz 48

49 Παραρτήματα Συμβατότητα εισόδου 3D HDMI 1.4a Χρονισμός 3D Φορμά Λειτουργίες Ανάλυση Κάθ. ανάλυση [Hz] Ορ. ανάλυση Ρυθμός pixel [KHz] [MHz] DLP link VESA 3D Αυτόματο φορμά 3D Αυτόματος εντοπισμός πλαισίου Α/Δ 3D σε 2D Frame Packing Πάνω και κάτω Πλάι πλάι (μισό) 720p 1280x ,5 O O O O O 720p 1280x ,5 O O O O O 1080p 1920x ,5 O O O O O 720p 1280x ,5 74,25 O O O O O 720p 1280x ,25 O O O O O 1080p 1920x ,25 O O O O O 1080i 1920x (25) 33,75 74,25 O O O O O 1080i 1920x (30) 33,75 74,25 O O O O O HDMI 1.3 Χρονισμός 3D Φορμά Λειτουργίες Ανάλυση Κάθ. ανάλυση [Hz] Ορ. ανάλυση Ρυθμός pixel [KHz] [MHz] DLP link VESA 3D Αυτόματο φορμά 3D Αυτόματος εντοπισμός πλαισίου Α/Δ 3D σε 2D Frame Sequential Πλάι πλάι (μισό) Πάνω & Κάτω (μισό) SVGA 800x ,3 73,25 O O X X O XGA 1024x ,6 115,5 O O X X O 720p 1280x /60 O O X X O 1080i 1920x (25) 33,75 74,25 O O X X O 1080i 1920x (30) 33,75 74,25 O O X X O 1080i 1920x (25) 33,75 74,25 O O X X O 1080i 1920x (30) 33,75 74,25 O O X X O VGA 1.3 Χρονισμός 3D Φορμά Λειτουργίες Ανάλυση Κάθ. ανάλυση [Hz] Ορ. ανάλυση Ρυθμός pixel [KHz] [MHz] DLP link VESA 3D Αυτόματο φορμά 3D Αυτόματος εντοπισμός πλαισίου Α/Δ 3D σε 2D Frame Sequential SVGA 800x ,3 73,25 O O X X X XGA 1024x ,6 115,5 O O X X X 720p 1280x /60 O O X X X CVBS/S-Video Φορμά Λειτουργίες Ανάλυση Κάθ. ανάλυση [Hz] Ορ. ανάλυση Ρυθμός pixel [KHz] [MHz] DLP link VESA 3D Αυτόματο φορμά 3D Αυτόματος εντοπισμός πλαισίου Α/Δ 3D σε 2D Frame Sequential NTSC 720x ,73 O O X X X PAL 720x ,63 O O X X X 49
