1

2 ΕΞΩΦΥΛΛΟ FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012

3 ΚΕΦ. 1 ΕΝΑΛΛΑΚΤΕΣ ΘΕΡΜΟΤΗΤΑΣ Πλακοειδείς εναλλάκτες θερμότητας ORAN Ισραήλ σελ. 1-1 έως 1-6 Εφαρμογές Υλικά κατασκευής Τεχνικά χαρακτηριστικά σελ. 1-1 Τύπος ORZ-2 σελ. 1-2 Τύπος Μ6/1 σελ. 1-3 Τύπος ORZ-3 σελ. 1-4 Τύπος Μ6/3 σελ. 1-5 Τύπος ORZ-100 σελ. 1-6 Ειδικοί τύποι εναλλακτών & Συστήματα εναλλακτών σελ. 1-7 Eναλλάκτες θερμότητας SECESPOL Τσεχίας σελ. 1-8 έως 1-9 Υδραυλωτοί (cell & tube) εναλλάκτες για πισίνες τύπου Β σελ. 1-8 Κολλητοί (brazed) εναλλάκτες τύπου LA σελ. 1-9 Εναλλάκτες καυσαερίου νερού HOVAL Ελβετίας σελ Εναλλάκτες καυσαερίου νερού ATEC Γερμανίας σελ Η Εταιρεία διατηρεί το δικαίωμα αλλαγής των τιμών χωρίς προειδοποίηση. FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Τηλ.: * Fax: * info@smartsystems.gr

4 Σ Η Μ Ε Ι Ω Σ Ε Ι Σ FN-SMART SYSTEMS AE - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012

5 Πλακοειδείς εναλλάκτες θερμότητας ORAN Εφαρμογές Όπου απαιτείται εναλλαγή θερμότητας μεταξύ δύο διαφορετικών ρευστών π.χ. * παραγωγή ζεστού νερού χρήσης * θέρμανση κολυμβητικών δεξαμενών (πισίνες) * ηλιακά συστήματα * συστήματα κλιματισμού * ανάκτηση ενέργειας. Υλικά κατασκευής Εξωτερικό πλαίσιο Χάλυβας, βαμμένος με διπλής επίστρωσης βαφή, χρώματος κόκκινου Εσωτερικές πλάκες - στόμια - Ανοξείδωτος χάλυβας AISI Τιτάνιο Για εφαρμογές όπου χρησιμοποιείται νερό με αυξημένα χλωριόντα (π.χ. θέρμανση πισίνας ή θαλασσοθεραπεία ή χρήση νερού από παραθαλάσσια γεώτρηση. Ελαστικά παρεμβύσματα - EPDM (για συνήθεις χρήσεις) - NBR (για τρόφιμα και λάδι) - FKM (για ατμό υψηλής θερμοκρασίας) Τύποι ORZ-2, ORZ-3 Παραδοχές θερμοκρασιών (Τi) & πτώσης πίεσης (ΔΡ) Για τους εναλλάκτες του τιμοκαταλόγου έχουν γίνει οι εξής παραδοχές: T1: Θερμοκρασία εισόδου πρωτεύοντος 80 o C T4:Θερμοκρασία εξόδου πρωτεύοντος 60 o C T3:Θερμοκρασία εισόδου δευτερεύοντος 15 o C T2:Θερμοκρασία εξόδου δευτερεύοντος 45 o C Πτώση πίεσης κυκλωμάτων εναλλάκτη περίπου 2mΥΣ. ORAN Τεχνικά χαρακτηριστικά Τύποι M6/1, M6/3, ORZ-100 T1 T2 Μέγιστη πίεση λειτουργίας / δοκιμής ORZ-2: 16/21bar M6/1: 16/21bar ORZ-3: 16/21bar M6/3: 16/21bar ORZ-100: 10/13bar ή 16/21bar αναλόγως τύπου. Μέγιστη θερμοκρασία λειτουργίας - Ελαστικά EPDM/NBR: 140 o C/160 o C - Ελαστικά FKM : 200 o C T3 T4 FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-1

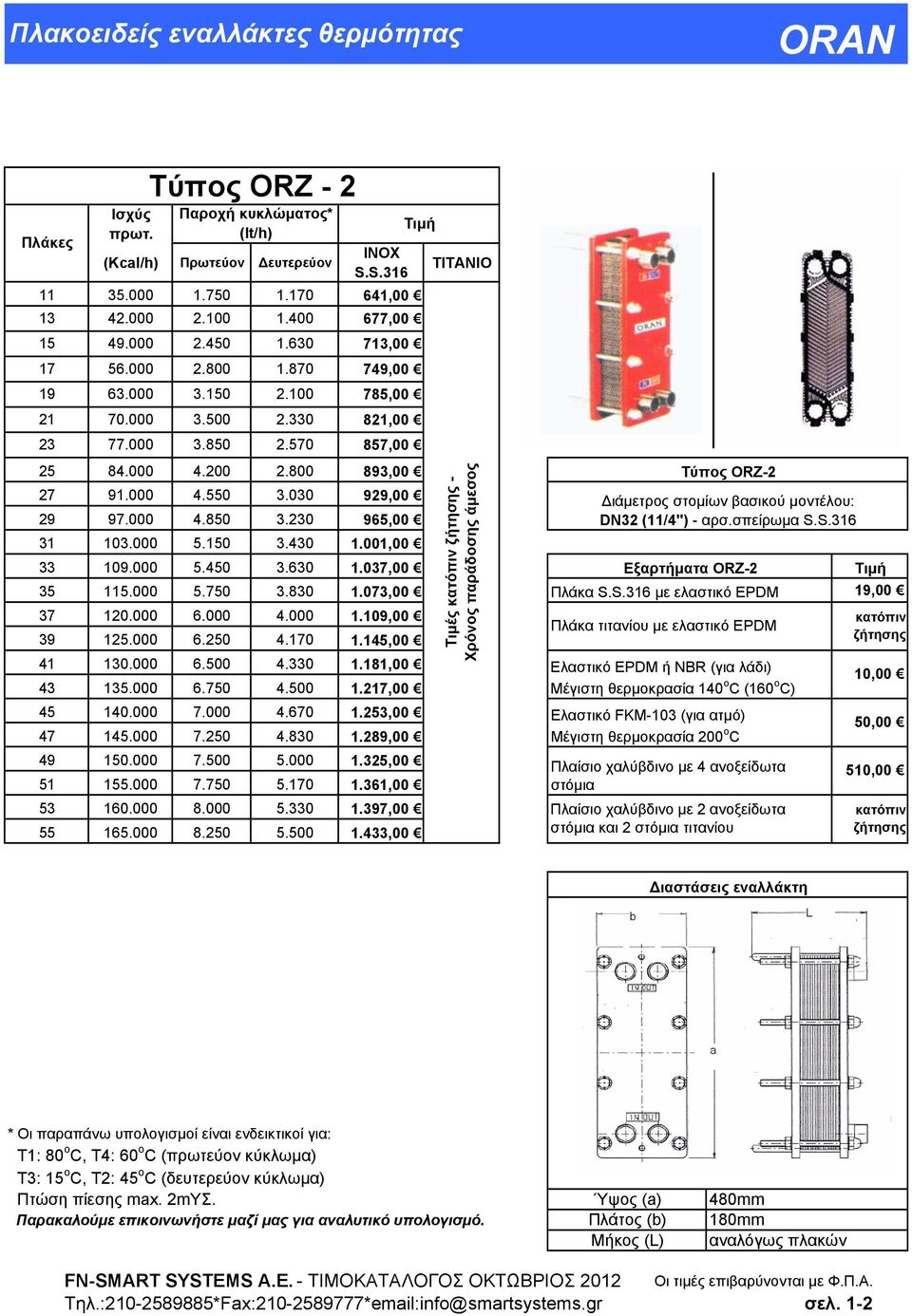

6 Πλακοειδείς εναλλάκτες θερμότητας ORAN Πλάκες Ισχύς πρωτ. Τύπος ORZ - 2 Παροχή κυκλώματος* (lt/h) (Kcal/h) Πρωτεύον Δευτερεύον ΙΝΟΧ S.S , , , , , , , , , , ,00 ΤΙΤΑΝΙΟ ,00 Εξαρτήματα ORZ-2 Τιμή ,00 Πλάκα S.S.316 με ελαστικό EPDM 19, , , , , , , , , , ,00 Τιμή Τιμές κατόπιν ζήτησης - Χρόνος παράδοσης άμεσος Τύπος ORZ-2 Διάμετρος στομίων βασικού μοντέλου: DN32 (11/4") - αρσ.σπείρωμα S.S.316 Πλάκα τιτανίου με ελαστικό EPDM Ελαστικό EPDM ή NBR (για λάδι) Μέγιστη θερμοκρασία 140 o C (160 o C) Ελαστικό FKM-103 (για ατμό) Μέγιστη θερμοκρασία 200 o C Πλαίσιο χαλύβδινο με 4 ανοξείδωτα στόμια Πλαίσιο χαλύβδινο με 2 ανοξείδωτα στόμια και 2 στόμια τιτανίου κατόπιν ζήτησης 10,00 50,00 510,00 κατόπιν ζήτησης Διαστάσεις εναλλάκτη * Οι παραπάνω υπολογισμοί είναι ενδεικτικοί για: Τ1: 80 o C, T4: 60 o C (πρωτεύον κύκλωμα) Τ3: 15 o C, T2: 45 o C (δευτερεύον κύκλωμα) Πτώση πίεσης max. 2mΥΣ. Παρακαλούμε επικοινωνήστε μαζί μας για αναλυτικό υπολογισμό. Ύψος (a) Πλάτος (b) Μήκος (L) 480mm 180mm αναλόγως πλακών FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-2

7 Πλακοειδείς εναλλάκτες θερμότητας ORAN Πλάκες Ισχύς πρωτ. (Kcal/h) Τύπος M6/1 Παροχή κυκλώματος* (lt/h) Πρωτεύον Δευτερεύον ΙΝΟΧ S.S , , , , , , , , , ,00 ΤΙΤΑΝΙΟ ,00 Εξαρτήματα M6/1 Τιμή ,00 Πλάκα S.S.316 με ελαστικό EPDM 30, , , , , , , , , , , ,00 Τιμή σε Τιμές κατόπιν ζήτησης Τύπος M6/1 Διάμετρος στομίων βασικού μοντέλου: DN50 (2") - αρσενικό σπείρωμα S.S.316 Πλάκα τιτανίου με ελαστικό EPDM Ελαστικό EPDM ή NBR (για λάδι) Μέγιστη θερμοκρασία 140 o C Ελαστικό FKM-103 (για ατμό) Μέγιστη θερμοκρασία 200 o C Πλαίσιο χαλύβδινο με 4 ανοξείδωτα στόμια 2" Πλαίσιο χαλύβδινο με 2 ανοξείδωτα στόμια και 2 στόμια τιτανίου (2") Διαστάσεις εναλλάκτη κατόπιν ζήτησης 16,00 68,00 850,00 κατόπιν ζήτησης * Οι παραπάνω υπολογισμοί είναι ενδεικτικοί για: Τ1: 80 o C, T4: 60 o C (πρωτεύον κύκλωμα) Τ3: 15 o C, T2: 45 o C (δευτερεύον κύκλωμα) Πτώση πίεσης max. 2,5mΥΣ. Ίσος αριθμός πλακών L και H. Παρακαλούμε επικοινωνήστε μαζί μας για αναλυτικό υπολογισμό. Ύψος (Β) Πλάτος Μήκος (L) 585mm 325mm αναλόγως πλακών FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-3

8 Πλακοειδείς εναλλάκτες θερμότητας ORAN Πλάκες Ισχύς πρωτ. Τύπος ORZ - 3 Παροχή κυκλώματος* (lt/h) (Kcal/h) Πρωτεύον Δευτερεύον ΙΝΟΧ S.S , , , , , , , , , ,00 ΤΙΤΑΝΙΟ ,00 Εξαρτήματα ORZ-3 Τιμή ,00 Πλάκα S.S.316 με ελαστικό EPDM 38, , , , , , , , , , , , , , , , , , , , , , , , , , ,00 Τιμή Τιμές κατόπιν ζήτησης Τύπος ORZ-3 Διάμετρος στομίων βασικού μοντέλου: DN50 (2") - αρσενικό σπείρωμα S.S.316 Πλάκα τιτανίου με ελαστικό EPDM Ελαστικό EPDM ή NBR (για λάδι) Μέγιστη θερμοκρασία 140 o C Ελαστικό FKM-103 (για ατμό) Μέγιστη θερμοκρασία 200 o C Πλαίσιο χαλύβδινο με 4 ανοξείδωτα στόμια 2" Πλαίσιο χαλύβδινο με 4 στόμια ανοξείδωτα και σύνδεση φλάντζα 21/2" Πλαίσιο χαλύβδινο με 2 ανοξείδωτα στόμια και 2 στόμια τιτανίου (2") Διαστάσεις εναλλάκτη κατόπιν κατόπιν 20,00 85, , ,00 κατόπιν ζήτησης * Οι παραπάνω υπολογισμοί είναι ενδεικτικοί για: Τ1: 80 o C, T4: 60 o C (πρωτεύον κύκλωμα) Τ3: 15 o C, T2: 45 o C (δευτερεύον κύκλωμα) Πτώση πίεσης max. 2mΥΣ. Παρακαλούμε επικοινωνήστε μαζί μας για αναλυτικό υπολογισμό. Ύψος (a) Πλάτος (b) Μήκος (L) 750mm 325mm αναλόγως πλακών FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-4

9 Πλακοειδείς εναλλάκτες θερμότητας ORAN Πλάκες Ισχύς πρωτ. (Kcal/h) Τύπος M6/3 Παροχή κυκλώματος* (lt/h) Πρωτεύον Δευτερεύον ΙΝΟΧ S.S , , , , , , , , , , ,00 ΤΙΤΑΝΙΟ ,00 Εξαρτήματα M6/3 Τιμή ,00 Πλάκα S.S.316 με ελαστικό EPDM 38, , , , , , , , , ,00 Τιμή , , , , , , , , , , , , ,00 Τιμές κατόπιν ζήτησης Τύπος M6/3 Διάμετρος στομίων βασικού μοντέλου: DN50 (2") - αρσενικό σπείρωμα S.S.316 Πλάκα τιτανίου με ελαστικό EPDM Ελαστικό EPDM ή NBR (για λάδι) Μέγιστη θερμοκρασία 140 o C Ελαστικό FKM-103 (για ατμό) Μέγιστη θερμοκρασία 200 o C Πλαίσιο χαλύβδινο με 4 ανοξείδωτα στόμια 2" Πλαίσιο χαλύβδινο με 4 στόμια ανοξείδωτα και σύνδεση φλάντζα 21/2" Πλαίσιο χαλύβδινο με 2 ανοξείδωτα στόμια και 2 στόμια τιτανίου (2") Διαστάσεις εναλλάκτη κατόπιν ζήτησης 20,00 85, , ,00 κατόπιν ζήτησης * Οι παραπάνω υπολογισμοί είναι ενδεικτικοί για: Τ1: 80 o C, T4: 60 o C (πρωτεύον κύκλωμα) Τ3: 15 o C, T2: 45 o C (δευτερεύον κύκλωμα) Πτώση πίεσης max. 2,5mΥΣ. Ίσος αριθμός πλακών L και H. Παρακαλούμε επικοινωνήστε μαζί μας για αναλυτικό υπολογισμό. Ύψος (B) Πλάτος (b) Μήκος (L) 825mm 325mm αναλόγως πλακών FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-5

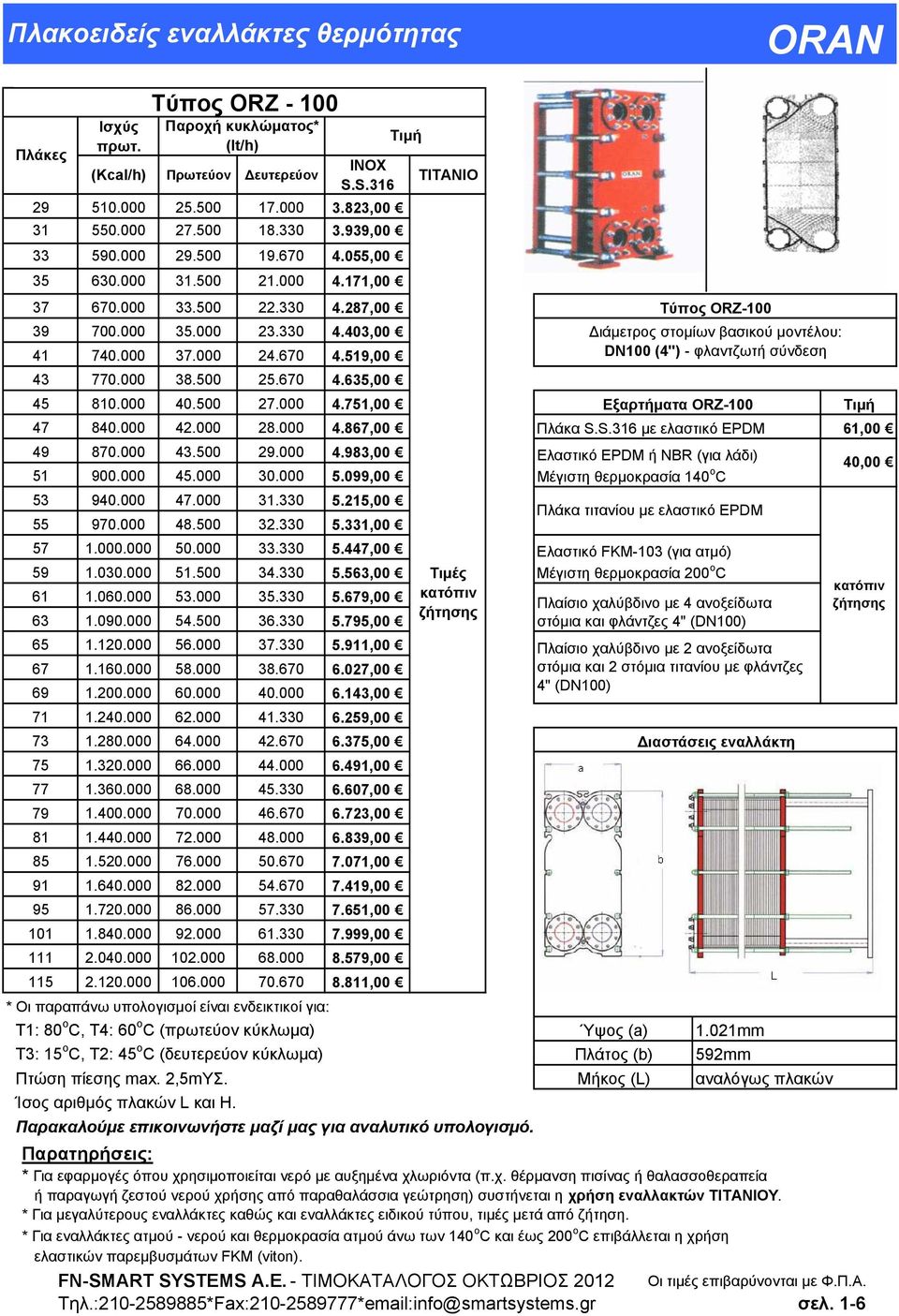

10 Πλακοειδείς εναλλάκτες θερμότητας ORAN Πλάκες Ισχύς πρωτ. (Kcal/h) Πρωτεύον Δευτερεύον ΙΝΟΧ S.S , , , , , , , ,00 ΤΙΤΑΝΙΟ ,00 Εξαρτήματα ORZ-100 Τιμή ,00 Πλάκα S.S.316 με ελαστικό EPDM 61, , , , , , , , , , , , , , , , , , , , , , , ,00 * Οι παραπάνω υπολογισμοί είναι ενδεικτικοί για: Τ1: 80 o C, T4: 60 o C (πρωτεύον κύκλωμα) Τ3: 15 o C, T2: 45 o C (δευτερεύον κύκλωμα) Πτώση πίεσης max. 2,5mΥΣ. Ίσος αριθμός πλακών L και H. Τύπος ORZ Παροχή κυκλώματος* (lt/h) Τιμή Τιμές κατόπιν ζήτησης Παρακαλούμε επικοινωνήστε μαζί μας για αναλυτικό υπολογισμό. Ελαστικό EPDM ή NBR (για λάδι) Μέγιστη θερμοκρασία 140 o C Πλάκα τιτανίου με ελαστικό EPDM Ελαστικό FKM-103 (για ατμό) Μέγιστη θερμοκρασία 200 o C Πλαίσιο χαλύβδινο με 4 ανοξείδωτα στόμια και φλάντζες 4" (DN100) Πλαίσιο χαλύβδινο με 2 ανοξείδωτα στόμια και 2 στόμια τιτανίου με φλάντζες 4" (DN100) Ύψος (a) Πλάτος (b) Μήκος (L) Τύπος ORZ-100 Διάμετρος στομίων βασικού μοντέλου: DN100 (4") - φλαντζωτή σύνδεση Διαστάσεις εναλλάκτη 1.021mm 592mm αναλόγως πλακών 40,00 κατόπιν ζήτησης Παρατηρήσεις: * Για εφαρμογές όπου χρησιμοποιείται νερό με αυξημένα χλωριόντα (π.χ. θέρμανση πισίνας ή θαλασσοθεραπεία ή παραγωγή ζεστού νερού χρήσης από παραθαλάσσια γεώτρηση) συστήνεται η χρήση εναλλακτών ΤΙΤΑΝΙΟΥ. * Για μεγαλύτερους εναλλάκτες καθώς και εναλλάκτες ειδικού τύπου, τιμές μετά από ζήτηση. * Για εναλλάκτες ατμού - νερού και θερμοκρασία ατμού άνω των 140 o C και έως 200 o C επιβάλλεται η χρήση ελαστικών παρεμβυσμάτων FKM (viton). FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-6

11 Εναλλάκτες θερμότητας ΕΙΔΙΚΟΙ ΤΥΠΟΙ ΕΝΑΛΛΑΚΤΩΝ & ΣΥΣΤΗΜΑΤΩΝ ΕΝΑΛΛΑΚΤΩΝ SMART KIT Για συστήματα παραγωγής ζεστού νερού χρήσης (ξενοδοχεία, camping, βιομηχανίες κλπ). Εξασφαλίζουν: - Ευκολία στην εγκατάσταση - Αποτελεσματικό έλεγχο της θερμοκρασίας ζεστού νερού χρήσης - Αποφυγή επικάθισης αλάτων Τιμές και μοντέλα μετά από ζήτηση Ολοκληρωμένα συστήματα εναλλακτών Εφαρμογές: - παστερίωση γάλακτος / χυμών - προθέρμανση μαζούτ Τιμές και μοντέλα μετά από ζήτηση FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-7

12 Υδραυλωτοί εναλλάκτες θερμότητας (cell & tube) SECESPOL ΤΥΠΟΥ Β Υδραυλωτοί εναλλάκτες, τύπου Β για πισίνες και κολυμβητήρια. Υλικά κατασκευής / λειτουργία Εξ ολοκλήρου από ανοξείδωτο χάλυβα S.S.316L. Σύνδεση με θηλυκό σπείρωμα διαμέτρου αναλόγως μοντέλου. Υψηλής απόδοσης με ελικοειδείς σωλήνες εναλλαγής θερμότητας. Εύκολη τοποθέτηση με INLINE στόμια (στο κύκλωμα λέβητα). Μέγιστη θερμοκρασία λειτουργίας 203 o C. Μέγιστη πίεση λειτουργίας 16bar. Πίνακας Διαστάσεων (mm) Τύπος Α B C D E Β G 11/2 G 3/4 Β G 11/2 G 3/4 Β G 11/2 G 1 Β G 11/2 G 1 Β G 11/2 G 1 Β G 2 G 1 Β G 2 G 2 B A C D E Τύπος Ισχύς Τιμή Β Kcal/h 302,00 Β Kcal/h 348,00 Β Kcal/h 459,00 Β Kcal/h 516,00 Β Kcal/h 591,00 Β Kcal/h 923,00 Β Kcal/h 1.717,00 * Κατόπιν ζήτησης, παραδίδονται υδραυλωτοί εναλλάκτες και για άλλες εφαρμογές (εκτός πισίνας), με εργαζόμενο μέσο νερό, ατμό, λάδι, κρασί, κλπ. FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Τηλ.: * Fax: * info@smartsystems Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 1-8

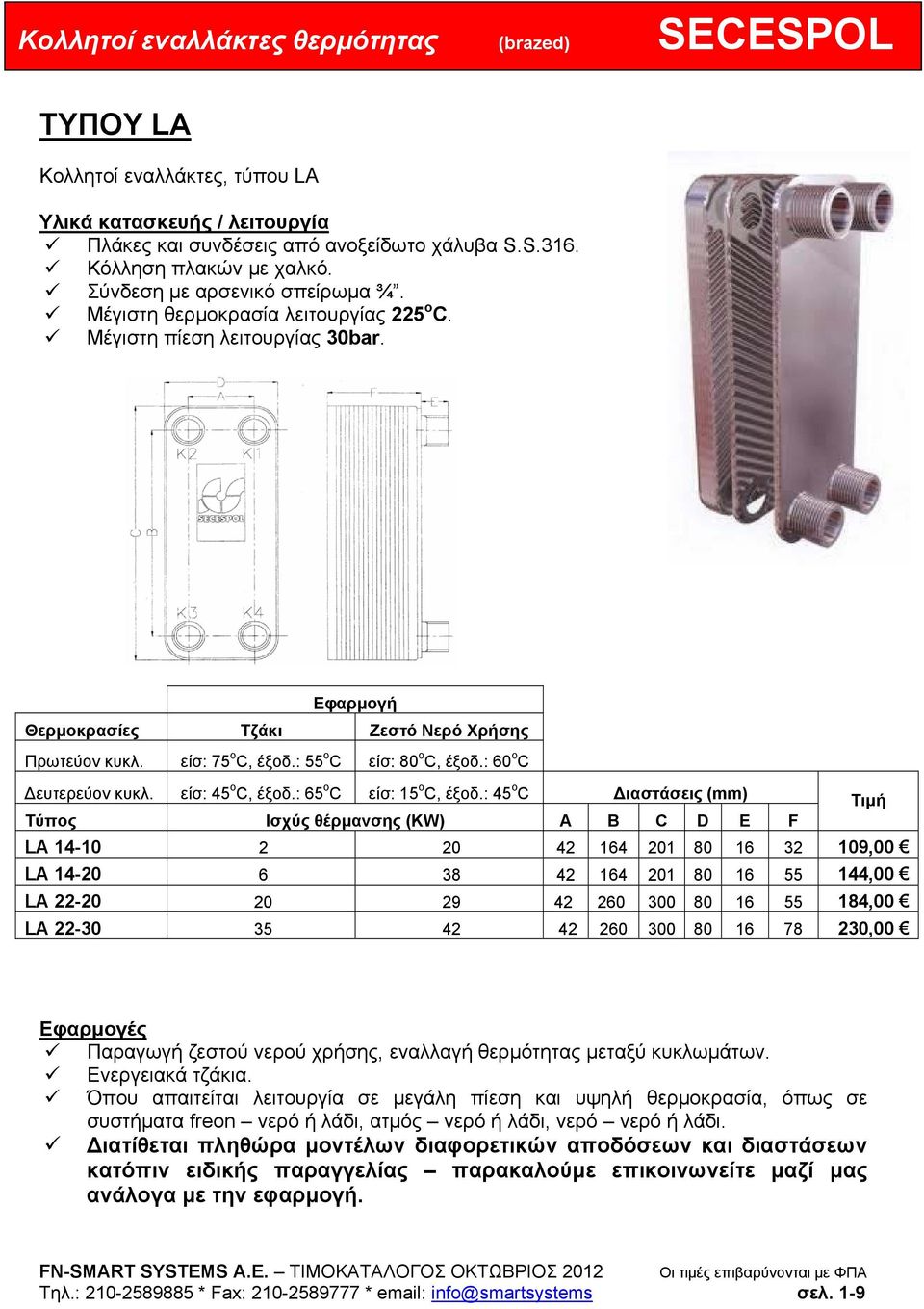

13 Κολλητοί εναλλάκτες θερμότητας (brazed) SECESPOL ΤΥΠΟΥ LA Κολλητοί εναλλάκτες, τύπου LA Υλικά κατασκευής / λειτουργία Πλάκες και συνδέσεις από ανοξείδωτο χάλυβα S.S.316. Κόλληση πλακών με χαλκό. Σύνδεση με αρσενικό σπείρωμα ¾. Μέγιστη θερμοκρασία λειτουργίας 225 o C. Μέγιστη πίεση λειτουργίας 30bar. Εφαρμογή Θερμοκρασίες Τζάκι Ζεστό Νερό Χρήσης Πρωτεύον κυκλ. είσ: 75 ο o C, έξοδ.: 55 C είσ: 80 ο o C, έξοδ.: 60 C Δευτερεύον κυκλ. είσ: 45 ο C, έξοδ.: 65 o C είσ: 15 ο C, έξοδ.: 45 o C Διαστάσεις (mm) Τιμή Τύπος Ισχύς θέρμανσης (KW) A B C D E F LA ,00 LA ,00 LA ,00 LA ,00 Εφαρμογές Παραγωγή ζεστού νερού χρήσης, εναλλαγή θερμότητας μεταξύ κυκλωμάτων. Ενεργειακά τζάκια. Όπου απαιτείται λειτουργία σε μεγάλη πίεση και υψηλή θερμοκρασία, όπως σε συστήματα freon νερό ή λάδι, ατμός νερό ή λάδι, νερό νερό ή λάδι. Διατίθεται πληθώρα μοντέλων διαφορετικών αποδόσεων και διαστάσεων κατόπιν ειδικής παραγγελίας παρακαλούμε επικοινωνείτε μαζί μας ανάλογα με την εφαρμογή. FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Τηλ.: * Fax: * info@smartsystems Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 1-9

14 Εναλλάκτης καυσαερίου - νερού HOVAL ΕΝΑΛΛΑΚΤΕΣ ΚΑΥΣΑΕΡΙΟΥ / ΝΕΡΟΥ προελεύσεως Ελβετίας Εξοικονόμηση καυσίμου έως 32% (αναλόγως της εφαρμογής) σε ξενοδοχειακές μονάδες, camping, κολυμβητήρια, βιομηχανίες. Αρχή λειτουργίας των εναλλακτών είναι η συμπύκνωση (condensing) των υδρατμών στα καυσαέρια με την ταυτόχρονη απομάστευση ενέργειας. TCAF Για καύσιμο φυσικό αέριο ή υγραέριο ΤΥΠΟΣ ΙΣΧΥΣ ΛΕΒΗΤΑ [kcal/h] TC-AF TC-AF TC-AF TC-AF TC-AF Τεχνικά χαρακτηριστικά Υλικό κατασκευής: αυλοί απομάστευσης ενέργειας εξ ολοκλήρου από κράμα ΙΝΟΧ-ΤΙΤΑΝΙΟΥ και επιβραδυντές από αλουμίνιο (aloufe), πατέντα της Hoval Ελβετίας Μέγιστη θερμοκρασία καυσαερίου 500 o C Μέγιστη θερμοκρασία νερού 90 o C Μέγιστη πίεση λειτουργίας 6bar Τοποθέτηση Εναλλακτών Διάγραμμα εξοικονόμησης ενέργειας 500 Οι εναλλάκτες τοποθετούνται σε οποιονδήποτε λέβητα (ακόμα και σε υπάρχουσες εγκαταστάσεις), πετρελαίου ή αερίου. Οι μετατροπές που απαιτούνται είναι στον καπναγωγό και στο υδραυλικό δίκτυο επιστροφής νερού προς τον λέβητα. Ανάλογα με την εφαρμογή και τον τρόπο τοποθέτησης, μπορούμε να πετύχουμε εξοικονόμηση καυσίμων έως 32% Τιμές και χρόνος παράδοσης μετά από ζήτηση FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Τηλ.: * Fax: * info@smartsystems.gr Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 1-10

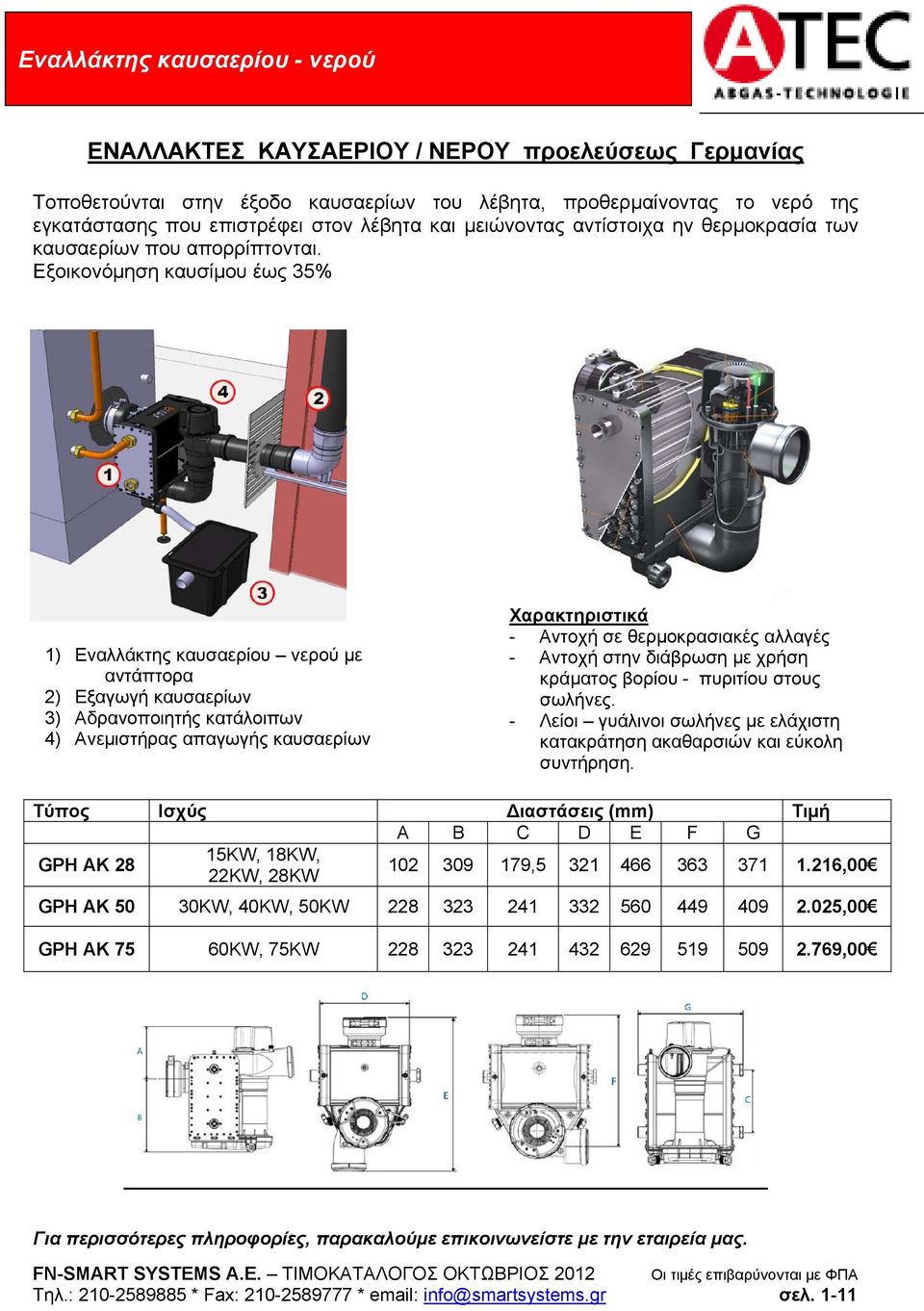

15 Εναλλάκτης καυσαερίου - νερού ΕΝΑΛΛΑΚΤΕΣ ΚΑΥΣΑΕΡΙΟΥ / ΝΕΡΟΥ προελεύσεως Γερμανίας Τοποθετούνται στην έξοδο καυσαερίων του λέβητα, προθερμαίνοντας το νερό της εγκατάστασης που επιστρέφει στον λέβητα και μειώνοντας αντίστοιχα ην θερμοκρασία των καυσαερίων που απορρίπτονται. Εξοικονόμηση καυσίμου έως 35% 1) Εναλλάκτης καυσαερίου νερού με αντάπτορα 2) Εξαγωγή καυσαερίων 3) Αδρανοποιητής κατάλοιπων 4) Ανεμιστήρας απαγωγής καυσαερίων Χαρακτηριστικά - Αντοχή σε θερμοκρασιακές αλλαγές - Αντοχή στην διάβρωση με χρήση κράματος βορίου - πυριτίου στους σωλήνες. - Λείοι γυάλινοι σωλήνες με ελάχιστη κατακράτηση ακαθαρσιών και εύκολη συντήρηση. Τύπος Ισχύς Διαστάσεις (mm) Τιμή A B C D E F G GPH AK 28 15KW, 18KW, 22KW, 28KW , ,00 GPH AK 50 30KW, 40KW, 50KW ,00 GPH AK 75 60KW, 75KW ,00 Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνείστε με την εταιρεία μας. FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ Τηλ.: * Fax: * info@smartsystems.gr σελ. 1-11

16 Σ Η Μ Ε Ι Ω Σ Ε Ι Σ FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 1-12

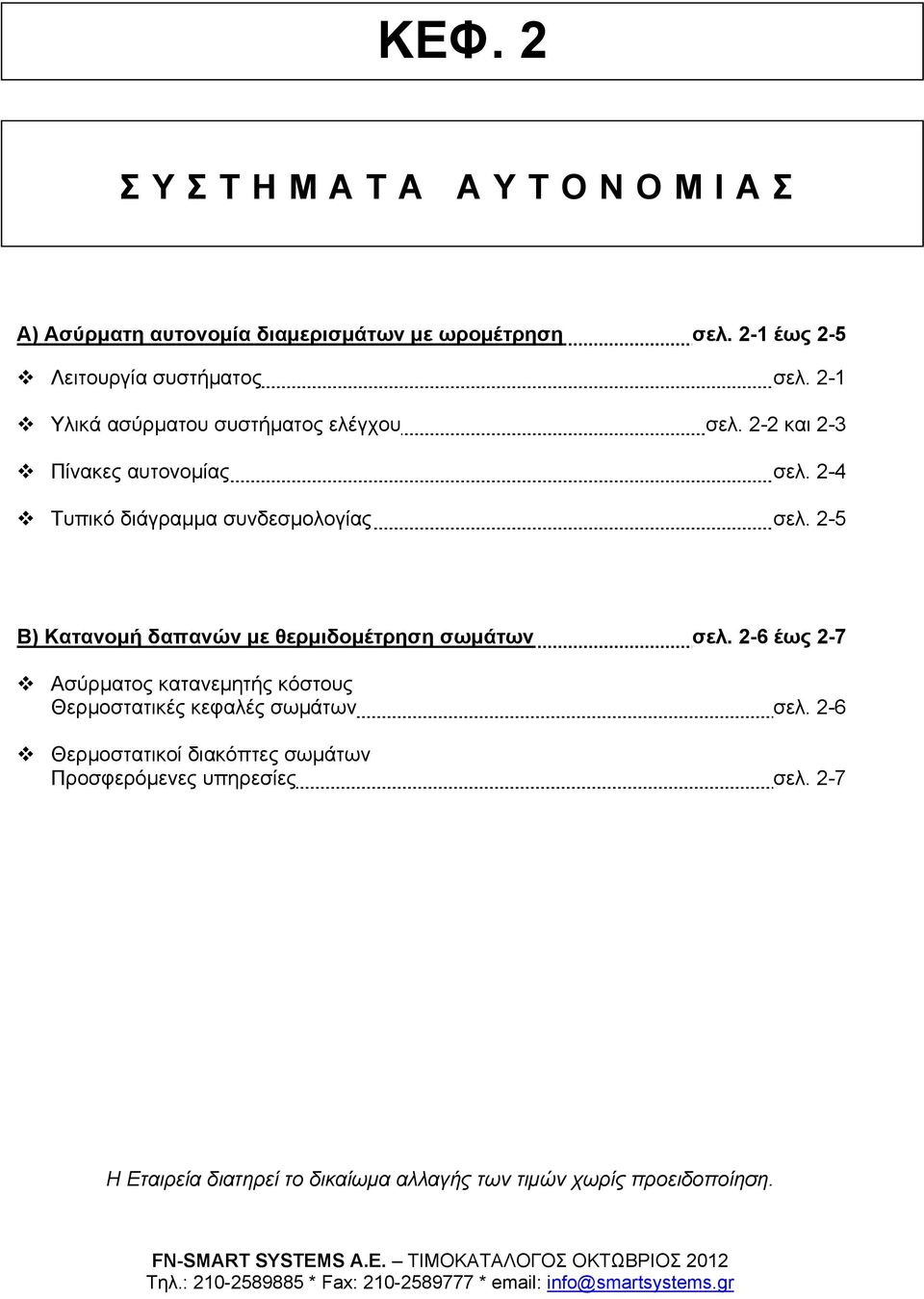

17 ΚΕΦ. 2 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ Α) Ασύρματη αυτονομία διαμερισμάτων με ωρομέτρηση σελ. 2-1 έως 2-5 Λειτουργία συστήματος σελ. 2-1 Υλικά ασύρματου συστήματος ελέγχου σελ. 2-2 και 2-3 Πίνακες αυτονομίας σελ. 2-4 Τυπικό διάγραμμα συνδεσμολογίας σελ. 2-5 Β) Κατανομή δαπανών με θερμιδομέτρηση σωμάτων σελ. 2-6 έως 2-7 Ασύρματος κατανεμητής κόστους Θερμοστατικές κεφαλές σωμάτων σελ. 2-6 Θερμοστατικοί διακόπτες σωμάτων Προσφερόμενες υπηρεσίες σελ. 2-7 Η Εταιρεία διατηρεί το δικαίωμα αλλαγής των τιμών χωρίς προειδοποίηση. FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Τηλ.: * Fax: * info@smartsystems.gr

18 Σ Η Μ Ε Ι Ω Σ Ε Ι Σ FN-SMART SYSTEMS AE - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012

19 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ A) Ασύρματη αυτονομία διαμερισμάτων με ωρομέτρηση ΛΕΙΤΟΥΡΓΙΑ ΣΥΣΤΗΜΑΤΟΣ Α. Ασύρματος προγραμματιζόμενος θερμοστάτης χώρου D Β. Ασύρματος θερμοστάτης χώρου D E D D. Δέκτης σημάτων από θερμοστάτες χώρου C. Ασύρματες κεφαλές θερμαντικών σωμάτων Ε. Ωρομετρητές και κουτί ρελέ Περιγραφή εγκατάστασης συστήματος (βήματα): 1. Σε κάθε θερμαντικό σώμα του κάθε διαμερίσματος, τοποθετείται ένας θερμοστατικός διακόπτης. 2. Πάνω στον θερμοστατικό διακόπτη βιδώνεται μία κεφαλή (C) που λειτουργεί με μπαταρίες. 3. Σε κάθε διαμέρισμα τοποθετείται ένας θερμοστάτης χώρου (απλός Β ή προγραμματιζόμενος Α) που λειτουργεί με μπαταρία και επικοινωνεί ασύρματα με τις κεφαλές των σωμάτων και τον δέκτη εντολών. 4. Εκτός των διαμερισμάτων, συνήθως στο κλιμακοστάσιο της πολυκατοικίας, τοποθετείται ένας ή περισσότεροι δέκτες λήψης εντολών (D) από τους θερμοστάτες των διαμερισμάτων. 5. Οι δέκτες σημάτων συνδέονται καλωδιακά με τον πίνακα ωρομετρητών (E) και λοιπών αυτοματισμών που τοποθετούνται στο λεβητοστάσιο της πολυκατοικίας. Από τα παραπάνω προκύπτει ότι εντός των διαμερισμάτων ΔΕΝ υπάρχουν καλώδια καθώς όλες οι λειτουργίες γίνονται ασύρματα. Περιγραφή λειτουργίας συστήματος Ο ιδιοκτήτης ή ένοικος του κάθε διαμερίσματος θερμαίνει το διαμέρισμά του ενεργοποιώντας τον θερμοστάτη χώρου που έχει σε αυτό ανάλογα με τις ανάγκες του. Σε κάθε ζήτηση θέρμανσης από οποιοδήποτε διαμέρισμα, ενεργοποιείται η λειτουργία του λέβητα. Η χρέωση του κάθε διαμερίσματος γίνεται ανάλογα με τις ώρες χρήσης που καταμετρούνται στους ωρομετρητές στον χώρο του λεβητοστασίου. FN-SMART SYSTEMS AE - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 2-1

20 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ A) Ασύρματη αυτονομία διαμερισμάτων με ωρομέτρηση Τύπος Περιγραφή ΥΛΙΚΑ ΑΣΥΡΜΑΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΕΛΕΓΧΟΥ Τιμή TE TX04 Ασύρματος ηλεκτρονικός θερμοστάτης χειμώνα / θέρους. Λειτουργεί με δύο αλκαλικές μπαταρίες 1,5V τύπου ΑΑ, ακρίβεια ρύθμισης +/-0,5 o C. Ψηφιακή οθόνη, γενικός διακόπτης on-off, ενδείξεις λειτουργίας, αλλαγής μπαταρίας & λήψης σήματος. 58,00 CRTX 04 VTRX01 Ε14133 LR14 LR6 RX01/P Ασύρματος χρονοθερμοστάτης μπαταρίας με τρία επίπεδα θερμοκρασίας (κανονικό/άνεσης & οικονομικό), ψηφιακή οθόνη και εβδομαδιαίο πρόγραμμα λειτουργίας. Λειτουργεί με δύο αλκαλικές μπαταρίες 1,5V τύπου ΑΑ, ακρίβεια ρύθμισης +/- 0,5 o C, ενδείξεις λειτουργίας, αλλαγής μπαταρίας, λήψης σήματος, θερμοκρασίας και χρονοπρογράμματος. Ασύρματη κεφαλή/βαλβίδα (κινητήρας) θερμαντικών σωμάτων που λειτουργεί με 2 αλκαλικές μπαταρίες 1,5 V. Τοποθετείται σε θερμοστατικό διακόπτη θερμαντικού σώματος και δέχεται ασύρματη εντολή απο το θερμοστάτη χώρου / πομπό ή χρονοθερμοστάτη. Ένας θερμοστάτης μπορεί επίσης να ελέγξει περισσότερες από μία ασύρματες βαλβίδες. Διαθέτει φωτεινές ενδείξεις λήψης σήματος, αλλαγής μπαταρίας & κατάστασης λειτουργίας (ON/OFF). Πλαστικός δακτύλιος για κλείδωμα της ασύρματης κεφαλής/βαλβδίδας στον θερμοστατικό διακόπτη. Σε περίπτωση παραβίασης ο δακτύλιος καταστρέφεται. Στην τιμή περιλαμβάνονται 2 αυτοκόλλητα εγγύησης. Μπαταρία JBL 1,5V για την κεφαλή VTRX01, με πιστοποίηση καταλληλότητας από την Perry Ιταλίας Μπαταρία JBL 1,5V για τους θερμοστάτες χώρου TETX04 και CTRX04, με πιστοποίηση καταλληλότητας από την Perry Ιταλίας Επιτοίχιος δέκτης εντολών 1 ζώνης από τον θερμoστάτη χώρου (απλό ή προγραμματιζόμενο) για ενεργοποίηση αντίστοιχών συσκευών (ωρομετρητής, βάνα αυτονομίας, καυστήρας κλπ). Τάση λειτουργίας 230V, με 1+1 εξόδους ρελέ, 230V/5A, φωτεινές ενδείξεις (LED) λειτουργίας, συγχρονισμού & έντασης λήψης σήματος. 99,00 83,00 4,20 2,80 1,00 69,00 RX01/M Δέκτης εντολών 1 ζώνης για τοποθέτηση εντός συσκευής (FCU, επίτοιχη μονάδα). Διαστάσεις 60x60mm. Τεχνικά χαρακτηριστικά όμοια του RX01/P. 74,00 RX02 / P Επιτοίχιος δέκτης εντολών 2 αυτόνομων ζωνών από δύο ξεχωριστούς θερμoστάτες χώρου (απλούς ή προγραμματιζόμενους) για ενεργοποίηση αντίστοιχων συσκευών (ωρομετρητές, βάνες αυτονομίας, καυστήρας κλπ). Τεχνικά χαρακτηριστικά αντίστοιχα του RX01/P για 2 ζώνες ελέγχου. 92,00 FN-SMART SYSTEMS AE - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με Φ.Π.Α. σελ. 2-2

21 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ A) Ασύρματη αυτονομία διαμερισμάτων με ωρομέτρηση Τύπος Περιγραφή ΥΛΙΚΑ ΑΣΥΡΜΑΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΕΛΕΓΧΟΥ Επιτοίχιος δέκτης εντολών 8 αυτόνομων ζωνών από οκτώ διαφορετικούς θερμoστάτες χώρου (απλούς ή προγραμματιζόμενους) για ενεργοποίηση αντίστοιχων συσκευών (ωρομετρητές, βάνες αυτονομίας, καυστήρας κλπ). Διαθέτει RX0801/P φωτεινές ενδείξεις (LED) λειτουργίας, συγχρονισμού & έντασης λήψης σήματος. Για την λειτουργία του απαιτείται η αγορά του relay-box BC0401ή BC0601 ή BC0801, με το οποίο επικοινωνεί ενσύρματα (καλώδιο 4x1mm2). BC401/230V Relay box 4+1 εξόδων. Συνδέεται καλωδιακά με τον δέκτη RX0801/P και διαθέτει 4 διαφορετικές εξόδους ( π.χ. για ωρομετρητές ή βάνες αυτονομίας ή κυκλοφορητές) και 1 επιπλέον έξοδο για καυστήρα ή κυκλοφορητή. Τάση λειτουργίας 230V και ρελέ εξόδου NO/NC, 8A-250V. Διαθέτει φωτεινή ένδειξη της γενικής λειτουργίας και των επιμέρους ζωνών. Τιμή 98,00 124,00 BC601/230V Relay box 6+1 εξόδων. Τεχνικά χαρακτηριστικά όπως παραπάνω (BC401). 137,00 BC801/230V Relay box 8+1 εξόδων. Τεχνικά χαρακτηριστικά όπως παραπάνω (BC401). 143,00 TU-SC Υδροστάτης επαφής CAEM άνω ορίου, εύρους ρύθμισης o C, σταθερού διαφορικού, 3επαφών (SPDT). Για διακοπή ουδετέρου ωρομετρητών. 10,20 Γωνιακός Θερμοστατικός διακόπτης θερμαντικού σώματος Honeywell ή 10,00 αντίστοιχος, για δισωλήνιο σύστημα θέρμανσης. Μικρές διαστάσεις κορμού, τυποποίηση κατά NF, KVs 1,85. Ίσιος Διάμετρος σύνδεσης 1/2" (DN15). 10,00 Γωνιακός Χαρακτηριστικά όμοια με παραπάνω. 13,80 Μικρές διαστάσεις κορμού, τυποποίηση κατά NF, KVs 1,95. Ίσιος Διάμετρος σύνδεσης 3/4" (DN20). 15,20 V2000LUB15 αριστερός V2000RUB15 δεξιός Δις-γωνιακός θερμοστατικός διακόπτης Honeywell θερμαντικού σώματος για δισωλήνιο σύστημα θέρμανσης. Μικρές διαστάσεις κορμού, τυποποίηση κατά NF, KVs 1.0. Διάμετρος σύνδεσης 1/2" (DN15). 16,00 22,00 Όλες οι παραπάνω ασύρματες συσκευές λειτουργούν σε συχνότητα 868,35MHz που εναρμονίζεται με τις νέες Ευρωπαικές οδηγίες περί "οικιακών" συχνοτήτων λειτουργίας. Εμβέλεια συσκευών έως 120 μέτρα σε ανοικτό χώρο ή 30 μέτρα μέσω παρεμβαλλόμενων τοιχωμάτων. Όλα τα προϊόντα PERRY έχουν ΧΡΥΣΗ εγγύηση - έως 2 χρόνια αντικατάσταση χωρίς χρέωση - 2 έως 5 χρόνια με το 50% της αξίας τους FN-SMART SYSTEMS AE - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 2-3

22 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ A) Ασύρματη αυτονομία διαμερισμάτων με ωρομέτρηση ΠΙΝΑΚΕΣ ΑΥΤΟΝΟΜΙΑΣ Πίνακας αυτονομίας με ρελέ για κάθε διαμέρισμα (ηλεκτροβάνα) και κεντρικό ρελέ για καυστήρα και κυκλοφορητή. Γενικά χαρακτηριστικά * Εξωτερικός διακόπτης ON-OFF * Ενδεικτική λυχνία κατάστασης ON * Κεντρική ασφάλεια * Μεταλλικό κιβώτιο με γείωση * Φωτεινές ενδείξεις λειτουργίας για κάθε διαμερισμάτα * Εσωτερικές ασφάλειες κυκλοφορητή, καυστήρα, ηλεκτροβανών * Τάση λειτουργίας 230V/AC * Ένταση επαφής ρελέ καυστήρα και κυκλοφορητή 10Α * Κλέμμα σύνδεσης τύπου ασανσέρ με διάκενο 2,5mm Διαμερίσματα Τύπος Τιμή 2 TB-2R 83,00 3 TB-3R 103,00 4 TB-4R 123,00 5 TB-5R 143,00 6 TB-6R 163,00 7 TB-7R 184,00 8 TB-8R 204,00 9 TB-9R 233,00 10 TB-10R 254,00 11 TB-11R 274,00 12 TB-12R 294,00 13 TB-13R 316,00 14 TB-14R 336,00 15 TB-15R 388,00 16 TB-16R 408,00 17 TB-17R 432,00 18 TB-18R 451,00 19 TB-19R 480,00 20 TB-20R 501,00 FN-SMART SYSTEMS AE - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 2-4

23 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ Α) Ασύρματη αυτονομία διαμερισμάτων με ωρομέτρηση ΤΥΠΙΚΟ ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ ΣΥΣΤΗΜΑΤΟΣ ΑΣΥΡΜΑΤΗΣ ΑΥΤΟΝΟΜΙΑΣ ΔΙΑΜΕΡΙΣΜΑΤΩΝ Διαμέρισμα Νο.1 εώς Διαμέρισμα Νο.8 Δεν υπάρχει περιορισμός στον αριθμό σωμάτων Ασύρματη επικοινωνία κεφαλών θερμαντικών σωμάτων με θερμοστάτες χώρου ξεχωριστά για κάθε διαμέρισμα Δεν υπάρχει περιορισμός στον αριθμό σωμάτων Δέκτης σημάτων θερμοστατών χώρου έως 8 διαφορετικών διαμερισμάτων ανά 2 ορόφους κατά μέγιστο. Τοποθετείται στο κλιμακοστάσιο της πολυκατοικίας. Ενσύρματη επικοινωνία του δέκτη με αντίστοιχο κουτί ρελέ με καλώδιο 4x1,0mm 2 ~ Κουτί ρελέ (εντολών από δέκτη). Τοποθετείται στο λεβητοστάσιο, δίπλα στον πίνακα ωρομετρητών. Εντολές προς πίνακα ωρομετρητών. Πίνακας Ωρομετρητών Κοινή εντολή προς καυστήρα / κυκλοφορητή. FN-SMART SYSTEMS A.E. ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ Τηλ.: * Fax: * info@smartsystems.gr σελ. 2-5

24 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ Β) Κατανομή δαπανών με θερμιδομέτρηση σωμάτων Ασύρματος κατανεμητής κόστους Τύπος Περιγραφή Τιμή Ασύρματος κατανεμητής κόστους θέρμανσης data III, compact, TECHEM Γερμανίας, με ενσωματωμένο πομπό ασύρματης μετάδοσης για καταγραφή της κατανάλωσης θερμότητας του θερμαντικού σώματος. Πλήρως ηλεκτρονική συσκευή με 2 αισθητήρια θερμοκρασίας, με οπτική θύρα προγραμματισμού και μπαταρία λιθίου (διάρκεια ζωής τουλάχιστον 10 χρόνια) Συμπεριλαμβάνονται ο προγραμματισμός, η σφραγίδα ασφαλείας και όλα τα υλικά στερέωσης της συσκευής στο θερμαντικό σώμα. Για την λήψη των μετρήσεων ΔΕΝ ΑΠΑΙΤΟΥΝΤΑΙ δέκτες σημάτων στο κλιμακοστάσιο. Η μέτρηση γίνεται από τον δρόμο. Θερμοστατικές κεφαλές σωμάτων 47,00 T3001WO Θερμοστατική κεφαλή σωμάτων Honeywell, σειράς Thera 4, με περιοχή ρύθμισης o C. Χρώμα λευκό. Σπείρωμα Μ30x1,5. 9,20 T30012ΟWO Θερμοστατική κεφαλή σωμάτων Honeywell, σειράς Thera 4, με περιοχή ρύθμισης o C και απομακρυσμένο αισθητήριο μήκους 2m. Χρώμα λευκό. Σπείρωμα Μ30x1,5. 33,92 T100MZ-2512 Θερμοστατική κεφαλή σωμάτων Honeywell, σειράς T9501, με κόκκινο κουμπί ένδειξης και περιοχή ρύθμισης o C. Διαθέτει απομακρυσμένο αισθητήριο (2m τριχοειδή σωλήνα) με επιλογέα θερμοκρασίας. 68,68 FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ σελ. 2-6

25 ΣΥΣΤΗΜΑΤΑ ΑΥΤΟΝΟΜΙΑΣ Β) Κατανομή δαπανών με θερμιδομέτρηση σωμάτων Τύπος Θερμοστατικοί διακόπτες σωμάτων Περιγραφή Τιμή Συμπληρωματικά υλικά Γωνιακός Ίσιος Γωνιακός Ίσιος V2000LUB15 V2000RUB15 DU145-3/4A Θερμοστατικός διακόπτης θερμαντικού σώματος, Honeywell ή αντίστοιχος. Σπείρωμα κεφαλής Μ30, KVs 1,85, διάμετρος σύνδεσης 1/2" (DN15). Θερμοστατικός διακόπτης θερμαντικού σώματος, Honeywell ή αντίστοιχος. Σπείρωμα κεφαλής Μ30, KVs 1,95, διάμετρος σύνδεσης 3/4" (DN20). Δισ-γωνιακός αριστερός θερμοστατικός διακόπτης σώματος, σύνδεσης 1/2", σπείρωμα κεφαλής Μ30. Δισ-γωνιακός δεξιός θερμοστατικός διακόπτης σώματος, σύνδεσης 1/2" σπείρωμα κεφαλής Μ30. Βαλβίδα διαφορικής πίεσης με αρσενικό σπείρωμα 3/4". Ρυθμιζόμενη διαφορική πίεση 0,05..0,5bar. Tmax: 110oC-Pmax.3bar 10,00 10,00 13,80 15,20 16,00 22,00 29,95 DU146-11/4A Βαλβίδα διαφορικής πίεσης με ένδειξη ροής και θηλυκό σπείρωμα 11/4". Ρυθμιζόμενη διαφορική πίεση 0,05..0,5bar. Tmax: 110oC-Pmax.3bar 97,86 Προσφερόμενες υπηρεσίες (τιμές netto - χωρίς έκπτωση) Περιγραφή Κόστος Καταγραφή σωμάτων και τοποθέτηση ανά συσκευή κατανεμητή θέρμανσης 4,50 Ανάγνωση των συσκευών και έκδοση λογαριασμού κατανομής δαπανών ανά διαμέρισμα (τουλάχιστον 3 μετρήσεις ανά έτος). 5,00 Κάθε επιπλέον μέτρηση ανά διαμέρισμα πέραν των 3 ανά έτος 2,50 FN-SMART SYSTEMS A.E. - ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΟΚΤΩΒΡΙΟΣ 2012 Οι τιμές επιβαρύνονται με ΦΠΑ Σελ. 2-7
