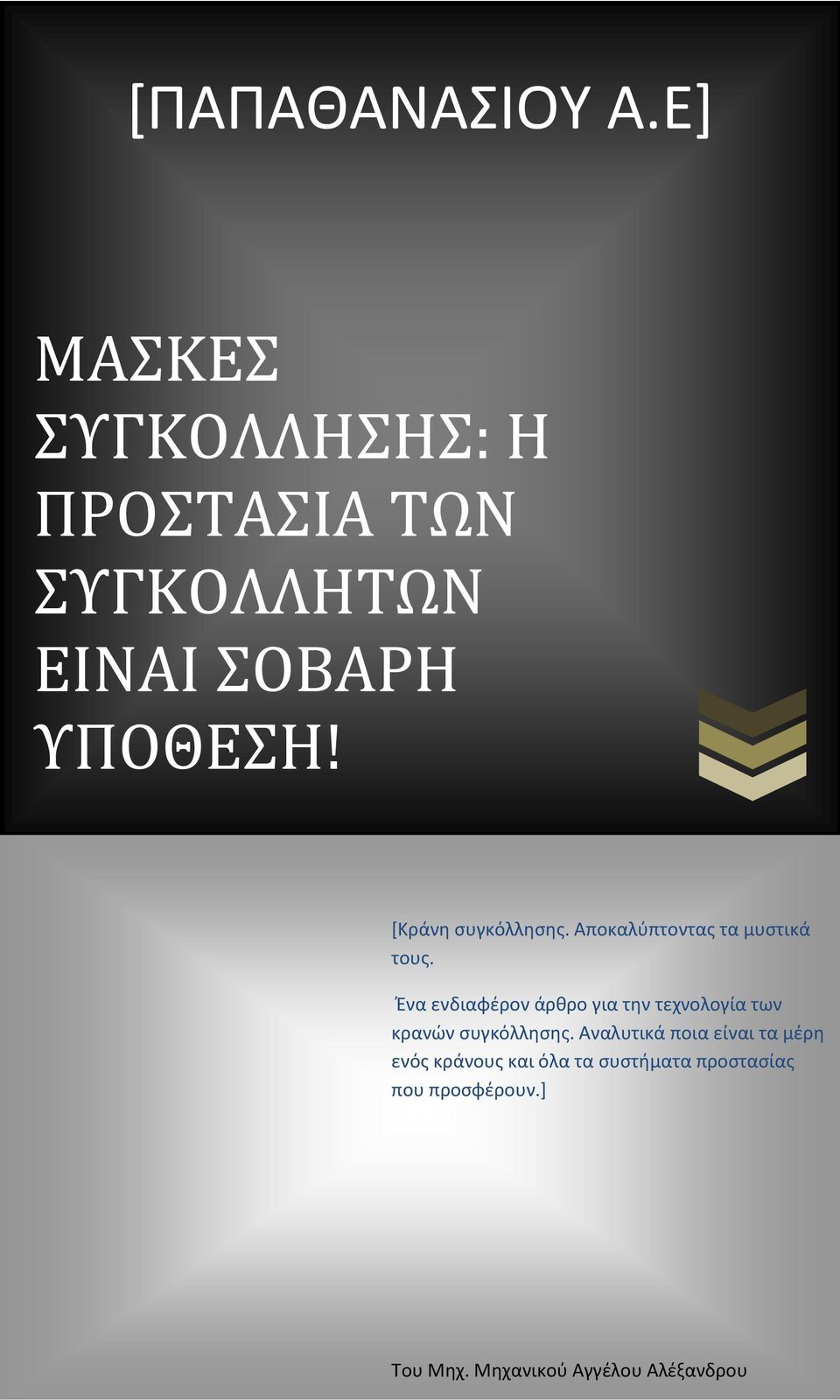

1 [ΠΑΠΑΘΑΝΑΣΙΟΥ Α.Ε] ΜΑΣΚΕΣ ΣΥΓΚΟΛΛΗΣΗΣ: Η ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΣΥΓΚΟΛΛΗΤΩΝ ΕΙΝΑΙ ΣΟΒΑΡΗ ΥΠΟΘΕΣΗ! [Κράνη συγκόλλησης. Αποκαλύπτοντας τα μυστικά τους. Ένα ενδιαφέρον άρθρο για την τεχνολογία των κρανών συγκόλλησης. Αναλυτικά ποια είναι τα μέρη ενός κράνους και όλα τα συστήματα προστασίας που προσφέρουν.] Του Μηχ. Μηχανικού Αγγέλου Αλέξανδρου

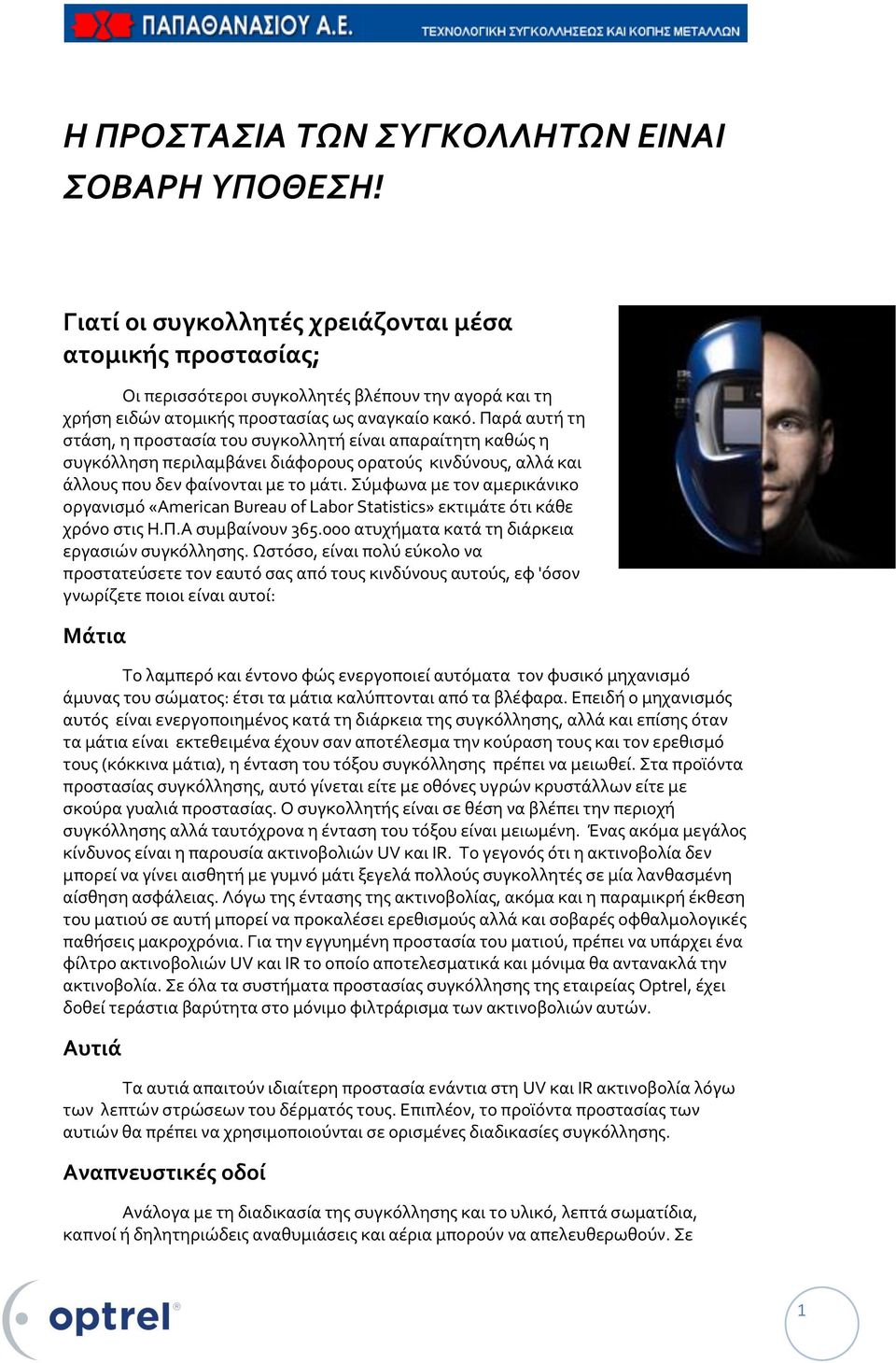

2 Η ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΣΥΓΚΟΛΛΗΤΩΝ ΕΙΝΑΙ ΣΟΒΑΡΗ ΥΠΟΘΕΣΗ! Γιατί οι συγκολλητές χρειάζονται μέσα ατομικής προστασίας; Οι περισσότεροι συγκολλητές βλέπουν την αγορά και τη χρήση ειδών ατομικής προστασίας ως αναγκαίο κακό. Παρά αυτή τη στάση, η προστασία του συγκολλητή είναι απαραίτητη καθώς η συγκόλληση περιλαμβάνει διάφορους ορατούς κινδύνους, αλλά και άλλους που δεν φαίνονται με το μάτι. Σύμφωνα με τον αμερικάνικο οργανισμό «American Bureau of Labor Statistics» εκτιμάτε ότι κάθε χρόνο στις Η.Π.Α συμβαίνουν ατυχήματα κατά τη διάρκεια εργασιών συγκόλλησης. Ωστόσο, είναι πολύ εύκολο να προστατεύσετε τον εαυτό σας από τους κινδύνους αυτούς, εφ 'όσον γνωρίζετε ποιοι είναι αυτοί: Μάτια Το λαμπερό και έντονο φώς ενεργοποιεί αυτόματα τον φυσικό μηχανισμό άμυνας του σώματος: έτσι τα μάτια καλύπτονται από τα βλέφαρα. Επειδή ο μηχανισμός αυτός είναι ενεργοποιημένος κατά τη διάρκεια της συγκόλλησης, αλλά και επίσης όταν τα μάτια είναι εκτεθειμένα έχουν σαν αποτέλεσμα την κούραση τους και τον ερεθισμό τους (κόκκινα μάτια), η ένταση του τόξου συγκόλλησης πρέπει να μειωθεί. Στα προϊόντα προστασίας συγκόλλησης, αυτό γίνεται είτε με οθόνες υγρών κρυστάλλων είτε με σκούρα γυαλιά προστασίας. Ο συγκολλητής είναι σε θέση να βλέπει την περιοχή συγκόλλησης αλλά ταυτόχρονα η ένταση του τόξου είναι μειωμένη. Ένας ακόμα μεγάλος κίνδυνος είναι η παρουσία ακτινοβολιών UV και IR. Το γεγονός ότι η ακτινοβολία δεν μπορεί να γίνει αισθητή με γυμνό μάτι ξεγελά πολλούς συγκολλητές σε μία λανθασμένη αίσθηση ασφάλειας. Λόγω της έντασης της ακτινοβολίας, ακόμα και η παραμικρή έκθεση του ματιού σε αυτή μπορεί να προκαλέσει ερεθισμούς αλλά και σοβαρές οφθαλμολογικές παθήσεις μακροχρόνια. Για την εγγυημένη προστασία του ματιού, πρέπει να υπάρχει ένα φίλτρο ακτινοβολιών UV και IR το οποίο αποτελεσματικά και μόνιμα θα αντανακλά την ακτινοβολία. Σε όλα τα συστήματα προστασίας συγκόλλησης της εταιρείας Optrel, έχει δοθεί τεράστια βαρύτητα στο μόνιμο φιλτράρισμα των ακτινοβολιών αυτών. Αυτιά Τα αυτιά απαιτούν ιδιαίτερη προστασία ενάντια στη UV και IR ακτινοβολία λόγω των λεπτών στρώσεων του δέρματός τους. Επιπλέον, το προϊόντα προστασίας των αυτιών θα πρέπει να χρησιμοποιούνται σε ορισμένες διαδικασίες συγκόλλησης. Αναπνευστικές οδοί Ανάλογα με τη διαδικασία της συγκόλλησης και το υλικό, λεπτά σωματίδια, καπνοί ή δηλητηριώδεις αναθυμιάσεις και αέρια μπορούν να απελευθερωθούν. Σε 1

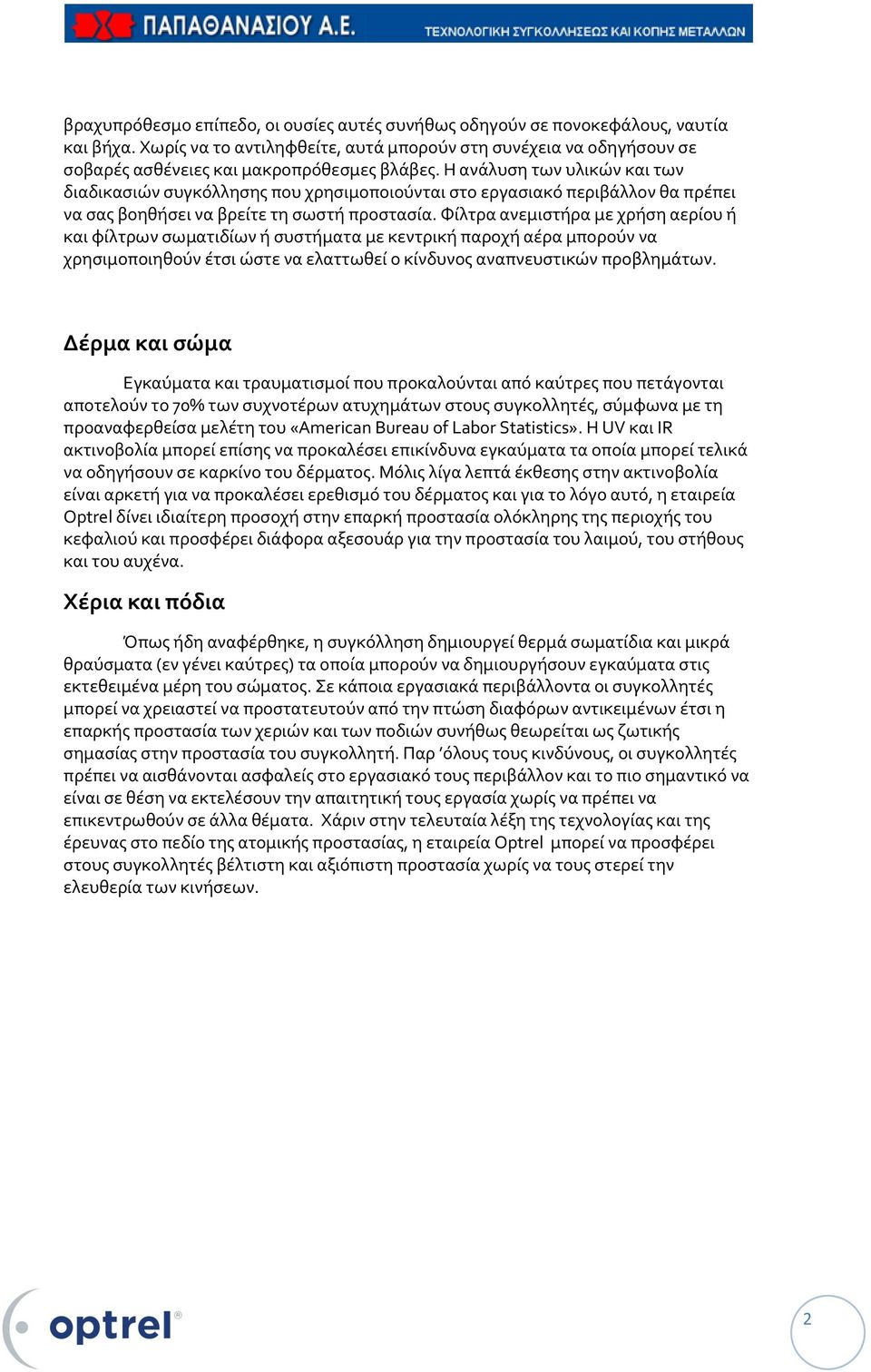

3 βραχυπρόθεσμο επίπεδο, οι ουσίες αυτές συνήθως οδηγούν σε πονοκεφάλους, ναυτία και βήχα. Χωρίς να το αντιληφθείτε, αυτά μπορούν στη συνέχεια να οδηγήσουν σε σοβαρές ασθένειες και μακροπρόθεσμες βλάβες. Η ανάλυση των υλικών και των διαδικασιών συγκόλλησης που χρησιμοποιούνται στο εργασιακό περιβάλλον θα πρέπει να σας βοηθήσει να βρείτε τη σωστή προστασία. Φίλτρα ανεμιστήρα με χρήση αερίου ή και φίλτρων σωματιδίων ή συστήματα με κεντρική παροχή αέρα μπορούν να χρησιμοποιηθούν έτσι ώστε να ελαττωθεί ο κίνδυνος αναπνευστικών προβλημάτων. Δέρμα και σώμα Εγκαύματα και τραυματισμοί που προκαλούνται από καύτρες που πετάγονται αποτελούν το 70% των συχνοτέρων ατυχημάτων στους συγκολλητές, σύμφωνα με τη προαναφερθείσα μελέτη του «American Bureau of Labor Statistics». Η UV και IR ακτινοβολία μπορεί επίσης να προκαλέσει επικίνδυνα εγκαύματα τα οποία μπορεί τελικά να οδηγήσουν σε καρκίνο του δέρματος. Μόλις λίγα λεπτά έκθεσης στην ακτινοβολία είναι αρκετή για να προκαλέσει ερεθισμό του δέρματος και για το λόγο αυτό, η εταιρεία Optrel δίνει ιδιαίτερη προσοχή στην επαρκή προστασία ολόκληρης της περιοχής του κεφαλιού και προσφέρει διάφορα αξεσουάρ για την προστασία του λαιμού, του στήθους και του αυχένα. Χέρια και πόδια Όπως ήδη αναφέρθηκε, η συγκόλληση δημιουργεί θερμά σωματίδια και μικρά θραύσματα (εν γένει καύτρες) τα οποία μπορούν να δημιουργήσουν εγκαύματα στις εκτεθειμένα μέρη του σώματος. Σε κάποια εργασιακά περιβάλλοντα οι συγκολλητές μπορεί να χρειαστεί να προστατευτούν από την πτώση διαφόρων αντικειμένων έτσι η επαρκής προστασία των χεριών και των ποδιών συνήθως θεωρείται ως ζωτικής σημασίας στην προστασία του συγκολλητή. Παρ όλους τους κινδύνους, οι συγκολλητές πρέπει να αισθάνονται ασφαλείς στο εργασιακό τους περιβάλλον και το πιο σημαντικό να είναι σε θέση να εκτελέσουν την απαιτητική τους εργασία χωρίς να πρέπει να επικεντρωθούν σε άλλα θέματα. Χάριν στην τελευταία λέξη της τεχνολογίας και της έρευνας στο πεδίο της ατομικής προστασίας, η εταιρεία Optrel μπορεί να προσφέρει στους συγκολλητές βέλτιστη και αξιόπιστη προστασία χωρίς να τους στερεί την ελευθερία των κινήσεων. 2

4 Τα επιμέρους εξαρτήματα ενός αυτόματου φίλτρου σκίασης ADF Automatic Darkening Filter (Αυτόματο φίλτρο σκίασης) Το ADF ή αυτόματο φίλτρο σκίασης, αποτελείται από οθόνες υγρών κρυστάλλων (LCD), ηλεκτρονικά εξαρτήματα, ηλιακά κύτταρα και μπαταρίες, αισθητήρες και φίλτρο ακτινοβολιών UV / IR. Αυτό είναι το μέρος του κράνους που σκιάζει αυτόματα όταν το τόξο ξεκινάει. Η Optrel παρέχει ένα ευρύ φάσμα ADF με διάφορα χαρακτηριστικά και επιλογές προστασίας σκίασης. Κατά τη διάρκεια της πιστοποίησης, η ποιότητα του ADF αξιολογείται σύμφωνα με το ευρωπαϊκό πρότυπο. Τα ακόλουθα τέσσερα κριτήρια αξιολογούνται με σκοπό να παρέχει στον συγκολλητή την ένδειξη ποιότητας του εξοπλισμού προστασίας: οπτική τάξη, διεσπαρμένο φώς, την ομοιογένεια και την εξάρτηση στην οπτική γωνία. Όλες οι αξιολογήσεις θα πρέπει να αναγράφεται στο φίλτρο σκίασης: 1 είναι η υψηλότερη βαθμολογία και 3 η χαμηλότερη. LCD - οθόνη υγρών κρυστάλλων Οι οθόνες LCD αποτελούν μέρος του ADF. Μεταξύ άλλων περιέχουν υγρούς κρυστάλλους που επιτρέπουν την αυτόματη σκίαση του φίλτρου. Η διάταξη των υγρών κρυστάλλων ελέγχεται από ηλεκτρικούς παλμούς. Διαφορετικές ρυθμίσεις επιτρέπουν στους υγρούς κρυστάλλους να ανταποκρίνονται διαφορετικά στην ένταση του φωτός. Φίλτρο ακτινοβολιών UV / IR Ένα φίλτρο χρησιμοποιείται για τον αξιόπιστο αντικατοπτρισμό των οπτικών ακτινοβολιών του φάσματος UV και IR. Το φίλτρο είναι μόνιμα τοποθετημένο στο ADF και προσφέρει μόνιμη προστασία, ανεξάρτητα από το αν η σκίαση του φίλτρου είναι ενεργή ή όχι. 3

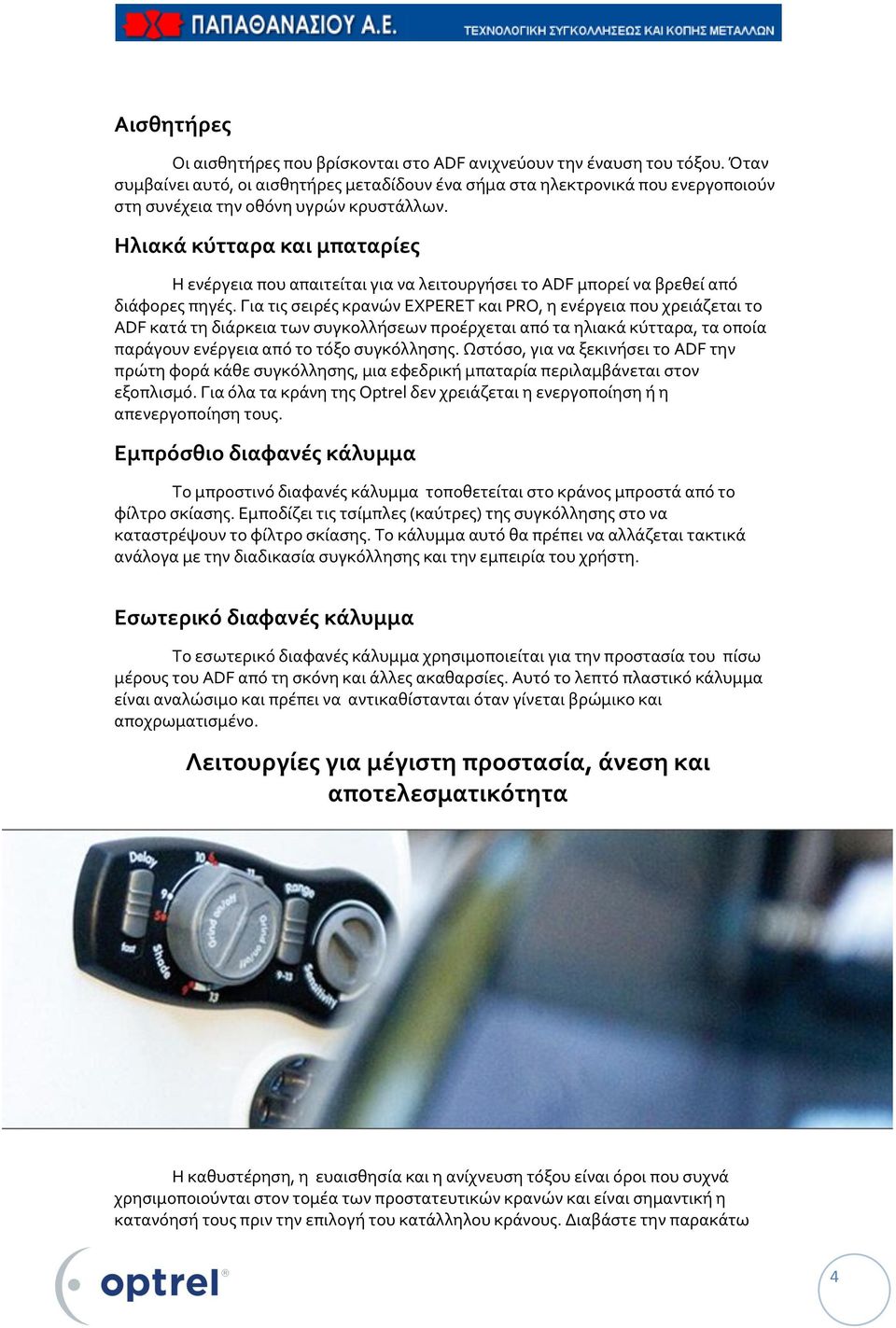

5 Αισθητήρες Οι αισθητήρες που βρίσκονται στο ADF ανιχνεύουν την έναυση του τόξου. Όταν συμβαίνει αυτό, οι αισθητήρες μεταδίδουν ένα σήμα στα ηλεκτρονικά που ενεργοποιούν στη συνέχεια την οθόνη υγρών κρυστάλλων. Ηλιακά κύτταρα και μπαταρίες Η ενέργεια που απαιτείται για να λειτουργήσει το ADF μπορεί να βρεθεί από διάφορες πηγές. Για τις σειρές κρανών EXPERET και PRO, η ενέργεια που χρειάζεται το ADF κατά τη διάρκεια των συγκολλήσεων προέρχεται από τα ηλιακά κύτταρα, τα οποία παράγουν ενέργεια από το τόξο συγκόλλησης. Ωστόσο, για να ξεκινήσει το ADF την πρώτη φορά κάθε συγκόλλησης, μια εφεδρική μπαταρία περιλαμβάνεται στον εξοπλισμό. Για όλα τα κράνη της Optrel δεν χρειάζεται η ενεργοποίηση ή η απενεργοποίηση τους. Εμπρόσθιο διαφανές κάλυμμα Το μπροστινό διαφανές κάλυμμα τοποθετείται στο κράνος μπροστά από το φίλτρο σκίασης. Εμποδίζει τις τσίμπλες (καύτρες) της συγκόλλησης στο να καταστρέψουν το φίλτρο σκίασης. Το κάλυμμα αυτό θα πρέπει να αλλάζεται τακτικά ανάλογα με την διαδικασία συγκόλλησης και την εμπειρία του χρήστη. Εσωτερικό διαφανές κάλυμμα Το εσωτερικό διαφανές κάλυμμα χρησιμοποιείται για την προστασία του πίσω μέρους του ADF από τη σκόνη και άλλες ακαθαρσίες. Αυτό το λεπτό πλαστικό κάλυμμα είναι αναλώσιμο και πρέπει να αντικαθίστανται όταν γίνεται βρώμικο και αποχρωματισμένο. Λειτουργίες για μέγιστη προστασία, άνεση και αποτελεσματικότητα Η καθυστέρηση, η ευαισθησία και η ανίχνευση τόξου είναι όροι που συχνά χρησιμοποιούνται στον τομέα των προστατευτικών κρανών και είναι σημαντική η κατανόησή τους πριν την επιλογή του κατάλληλου κράνους. Διαβάστε την παρακάτω 4

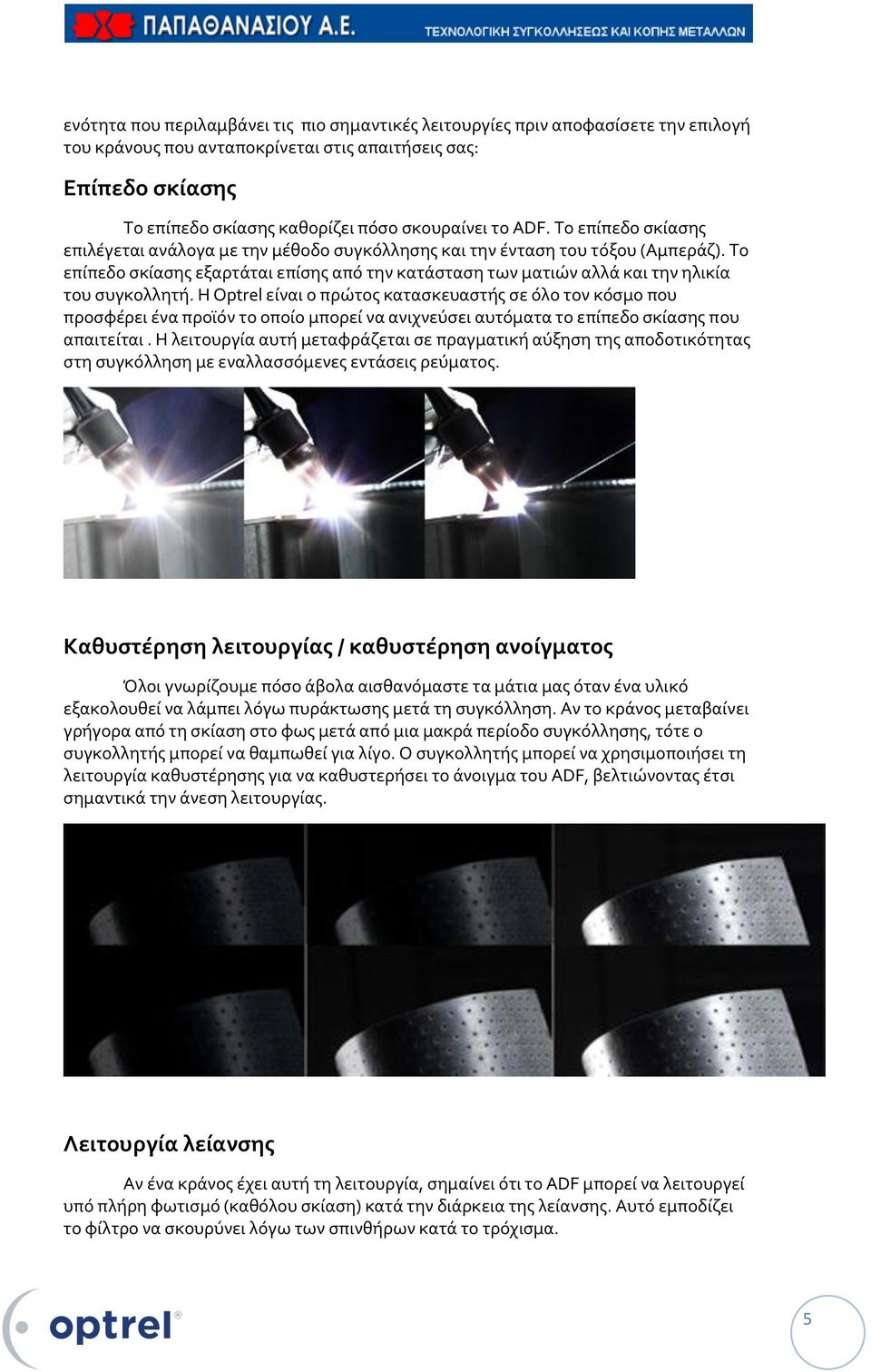

6 ενότητα που περιλαμβάνει τις πιο σημαντικές λειτουργίες πριν αποφασίσετε την επιλογή του κράνους που ανταποκρίνεται στις απαιτήσεις σας: Επίπεδο σκίασης Το επίπεδο σκίασης καθορίζει πόσο σκουραίνει το ADF. Το επίπεδο σκίασης επιλέγεται ανάλογα με την μέθοδο συγκόλλησης και την ένταση του τόξου (Αμπεράζ). Το επίπεδο σκίασης εξαρτάται επίσης από την κατάσταση των ματιών αλλά και την ηλικία του συγκολλητή. Η Optrel είναι ο πρώτος κατασκευαστής σε όλο τον κόσμο που προσφέρει ένα προϊόν το οποίο μπορεί να ανιχνεύσει αυτόματα το επίπεδο σκίασης που απαιτείται. Η λειτουργία αυτή μεταφράζεται σε πραγματική αύξηση της αποδοτικότητας στη συγκόλληση με εναλλασσόμενες εντάσεις ρεύματος. Καθυστέρηση λειτουργίας / καθυστέρηση ανοίγματος Όλοι γνωρίζουμε πόσο άβολα αισθανόμαστε τα μάτια μας όταν ένα υλικό εξακολουθεί να λάμπει λόγω πυράκτωσης μετά τη συγκόλληση. Αν το κράνος μεταβαίνει γρήγορα από τη σκίαση στο φως μετά από μια μακρά περίοδο συγκόλλησης, τότε ο συγκολλητής μπορεί να θαμπωθεί για λίγο. Ο συγκολλητής μπορεί να χρησιμοποιήσει τη λειτουργία καθυστέρησης για να καθυστερήσει το άνοιγμα του ADF, βελτιώνοντας έτσι σημαντικά την άνεση λειτουργίας. Λειτουργία λείανσης Αν ένα κράνος έχει αυτή τη λειτουργία, σημαίνει ότι το ADF μπορεί να λειτουργεί υπό πλήρη φωτισμό (καθόλου σκίαση) κατά την διάρκεια της λείανσης. Αυτό εμποδίζει το φίλτρο να σκουρύνει λόγω των σπινθήρων κατά το τρόχισμα. 5

7 Αισθητήρας γωνίας ανίχνευσης Όλοι γνωρίζουμε τι αισθάνεται ο συγκολλητής όταν ο αισθητήρας γωνιακής ανίχνευσης προκαλεί ένα αυτόματο κράνος να ενεργοποιηθεί λόγω μιας παρακείμενης συγκόλλησης. Η Optrel έχει την τέλεια λύση. Ένα πατενταρισμένο αισθητήρα που επιτρέπει την μείωση της γωνίας ανίχνευσης από 120 στις 60 εμποδίζοντας έτσι το ADF να ενεργοποιηθεί από παρακείμενες συγκολλήσεις. Λειτουργία, έλεγχος ευαισθησίας Εάν πολλοί συγκολλητές εργάζονται σε ένα δωμάτιο ή σε μικρή απόσταση ο ένας από τον άλλο, μερικές φορές το ADF ανταποκρίνεται πάρα πολύ σύντομα ή καθόλου στη λάμψη, διότι η προκαθορισμένη ευαισθησία του αισθητήρα δεν είναι σωστή για τις συγκεκριμένες συνθήκες εργασίας. Ο συνεχής έλεγχος της ευαισθησίας επιτρέπει στον αισθητήρα της ευαισθησίας να προσαρμόζεται στο περιβάλλον και στον χώρο εργασίας. Η λειτουργία αυτή μπορεί επίσης να χρησιμοποιηθεί εάν γίνεται συγκόλληση με χαμηλή ένταση (Αμπεράζ) και το ADF συνεπώς δεν σκιάζει. 6

8 Βλέποντας αληθινά χρώματα Φίλτρα με ειδική επικάλυψη, που επιτρέπουν στον συγκολλητή να δει καλύτερα το αντικείμενο συγκόλλησης, χρησιμοποιούνται σε εξειδικευμένες κατασκευές. Αυτό το είδος φίλτρων βελτιστοποιεί την ανίχνευση χρώματος έτσι ώστε ο συγκολλητής να είναι σε θέση να βλέπει τα χρώματα στο γύρω περιβάλλον του σε σχεδόν πραγματικές αποχρώσεις. Αυτό επιτρέπει στο συγκολλητή να βλέπει τα κόκκινα λαμπάκια και όλες τις ενδείξεις στα panels των μηχανών συγκόλλησης χωρίς να χρειάζεται να σηκώνει το κράνος του, βελτιώνοντας έτσι την αποτελεσματικότητα και την ασφάλεια. Κέλυφος της σειράς κρανών expert της Optrel: ένα νέο επίπεδο άνεσης και επιδόσεων Τα κελύφη των κρανών της σειράς expert της Optrel δεν προσφέρουν μόνο μια πρωτοποριακή σχεδίαση, αλλά παρέχουν μέγιστη άνεση και επιδόσεις. Η ανάπτυξη των προϊόντων αυτών έχει αποδώσει τα μέγιστα καθότι χρησιμοποιούνται με μεγάλη 7

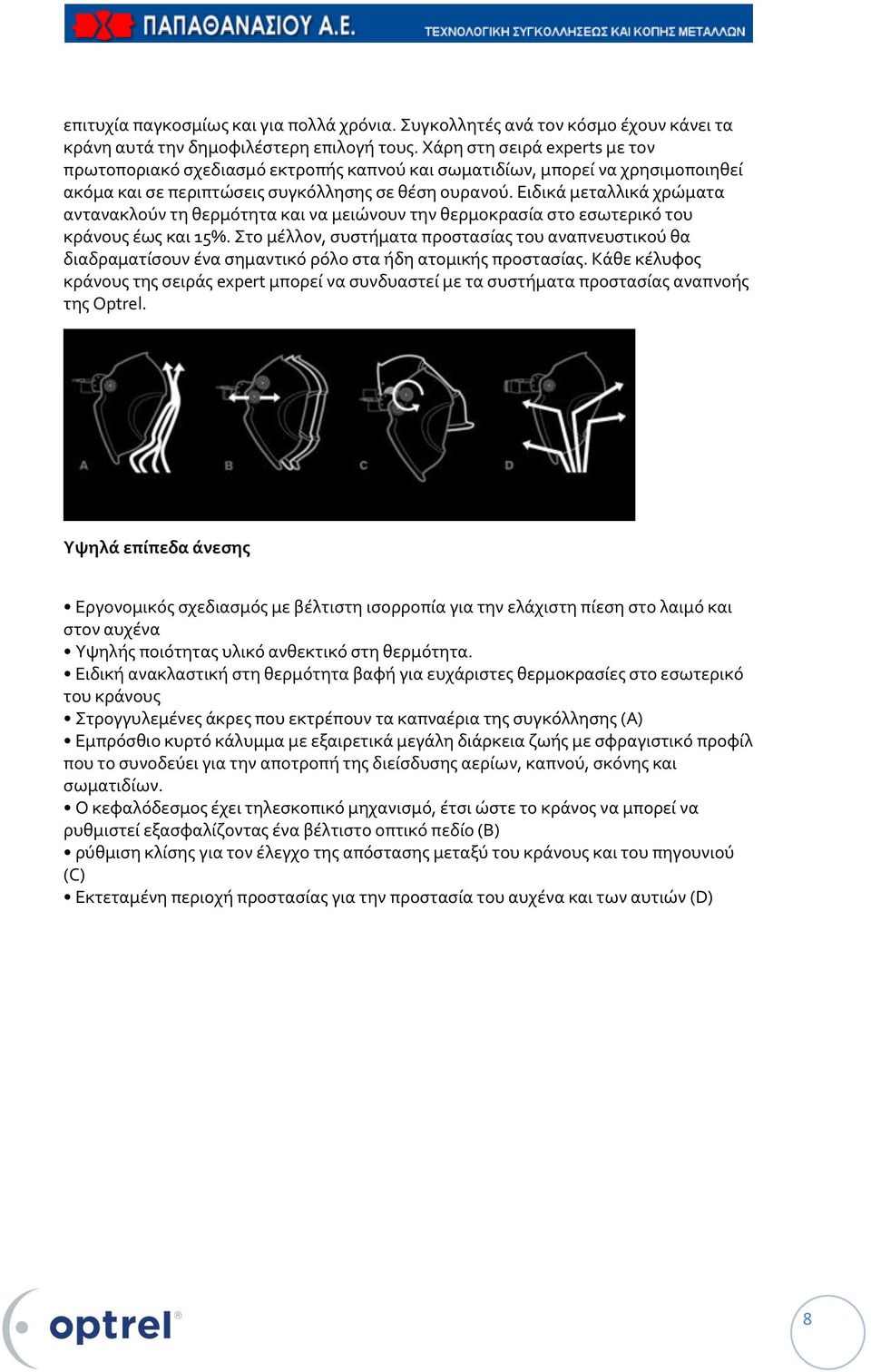

9 επιτυχία παγκοσμίως και για πολλά χρόνια. Συγκολλητές ανά τον κόσμο έχουν κάνει τα κράνη αυτά την δημοφιλέστερη επιλογή τους. Χάρη στη σειρά experts με τον πρωτοποριακό σχεδιασμό εκτροπής καπνού και σωματιδίων, μπορεί να χρησιμοποιηθεί ακόμα και σε περιπτώσεις συγκόλλησης σε θέση ουρανού. Ειδικά μεταλλικά χρώματα αντανακλούν τη θερμότητα και να μειώνουν την θερμοκρασία στο εσωτερικό του κράνους έως και 15%. Στο μέλλον, συστήματα προστασίας του αναπνευστικού θα διαδραματίσουν ένα σημαντικό ρόλο στα ήδη ατομικής προστασίας. Κάθε κέλυφος κράνους της σειράς expert μπορεί να συνδυαστεί με τα συστήματα προστασίας αναπνοής της Optrel. Υψηλά επίπεδα άνεσης Εργονομικός σχεδιασμός με βέλτιστη ισορροπία για την ελάχιστη πίεση στο λαιμό και στον αυχένα Υψηλής ποιότητας υλικό ανθεκτικό στη θερμότητα. Ειδική ανακλαστική στη θερμότητα βαφή για ευχάριστες θερμοκρασίες στο εσωτερικό του κράνους Στρογγυλεμένες άκρες που εκτρέπουν τα καπναέρια της συγκόλλησης (A) Εμπρόσθιο κυρτό κάλυμμα με εξαιρετικά μεγάλη διάρκεια ζωής με σφραγιστικό προφίλ που το συνοδεύει για την αποτροπή της διείσδυσης αερίων, καπνού, σκόνης και σωματιδίων. Ο κεφαλόδεσμος έχει τηλεσκοπικό μηχανισμό, έτσι ώστε το κράνος να μπορεί να ρυθμιστεί εξασφαλίζοντας ένα βέλτιστο οπτικό πεδίο (B) ρύθμιση κλίσης για τον έλεγχο της απόστασης μεταξύ του κράνους και του πηγουνιού (C) Εκτεταμένη περιοχή προστασίας για την προστασία του αυχένα και των αυτιών (D) 8

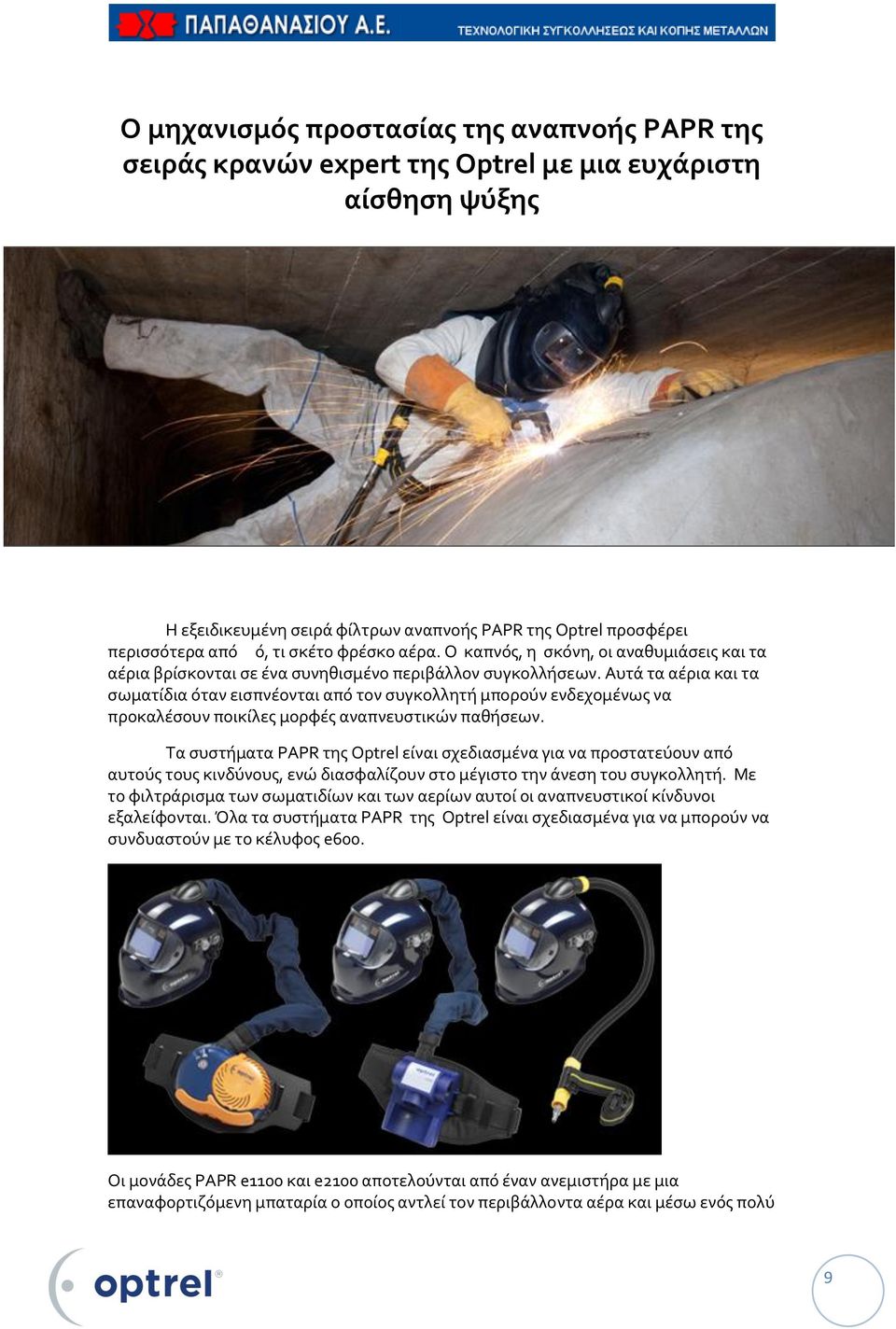

10 Ο μηχανισμός προστασίας της αναπνοής PAPR της σειράς κρανών expert της Optrel με μια ευχάριστη αίσθηση ψύξης Η εξειδικευμένη σειρά φίλτρων αναπνοής PAPR της Optrel προσφέρει περισσότερα από ό, τι σκέτο φρέσκο αέρα. Ο καπνός, η σκόνη, οι αναθυμιάσεις και τα αέρια βρίσκονται σε ένα συνηθισμένο περιβάλλον συγκολλήσεων. Αυτά τα αέρια και τα σωματίδια όταν εισπνέονται από τον συγκολλητή μπορούν ενδεχομένως να προκαλέσουν ποικίλες μορφές αναπνευστικών παθήσεων. Τα συστήματα PAPR της Optrel είναι σχεδιασμένα για να προστατεύουν από αυτούς τους κινδύνους, ενώ διασφαλίζουν στο μέγιστο την άνεση του συγκολλητή. Με το φιλτράρισμα των σωματιδίων και των αερίων αυτοί οι αναπνευστικοί κίνδυνοι εξαλείφονται. Όλα τα συστήματα PAPR της Optrel είναι σχεδιασμένα για να μπορούν να συνδυαστούν με το κέλυφος e600. Οι μονάδες PAPR e1100 και e2100 αποτελούνται από έναν ανεμιστήρα με μια επαναφορτιζόμενη μπαταρία ο οποίος αντλεί τον περιβάλλοντα αέρα και μέσω ενός πολύ 9

11 λεπτού φίλτρου διοχετεύει στο κράνος φρέσκο και καθαρό αέρα. Οι μονάδες είναι εξοπλισμένες τόσο με οπτικό όσο και ακουστικό συναγερμό που προειδοποιεί τον συγκολλητή αν το φίλτρο δεν είναι στη θέση του ή έχει μπλοκαριστεί ή αν η τάση της μπαταρίας πέφτει. Το σύστημα προστασίας πεπιεσμένου αέρα e2200 αποτελείται από ένα εύκαμπτο σωλήνα αέρα, που μπορεί να συνδεθεί σε οποιοδήποτε σταθερή παροχή αναπνεύσιμου πεπιεσμένου αέρα σύμφωνα με το πρότυπο EN148 / 1. Για τις κινητές εφαρμογές συγκόλλησης το ίδιο κράνος μπορεί επίσης να χρησιμοποιηθεί με τις μονάδες e1100 και e2100 της Optrel. Για επιπλέον προστασία, π.χ.. από πτώση αντικειμένων όλα τα συστήματα προστασίας Optrel διατίθενται προαιρετικά με σκληρό καπέλο. Χάρη σε μια ειδική εσωτερική μάσκα που ρυθμίζει την ροή του αέρα, ο συγκολλητής είναι μόνιμα προστατευμένος από επιβλαβείς ουσίες ενώ ταυτόχρονα απολαμβάνει τον δροσερό καθαρό αέρα. Ένα μαλακό και πυρίμαχο κάλυμμα χρησιμοποιείται για την προσαρμογή της μονάδας στο πρόσωπο, προσφέροντας βέλτιστη άνεση και εξαιρετικές ιδιότητες σφράγισης. Αν ο συγκολλητής χρησιμοποιεί τον μηχανισμό προσαρμογής για να επιλέξει τη θέση «off», τότε 100% της ροής του αέρα κατευθύνεται προς το στόμα του. Αν η θέση «on» είναι επιλεγμένη, το 20% του αέρα κατευθύνεται προς το μέτωπο του, και το 80% προς το στόμα του. Αυτό παράγει μια ευχάριστη αίσθηση ψύξης, χωρίς τα μάτια του συγκολλητή να ερεθίζονται από την ροή του αέρα. Η μέγιστη προστασία και άνεση είναι εγγυημένη. 10

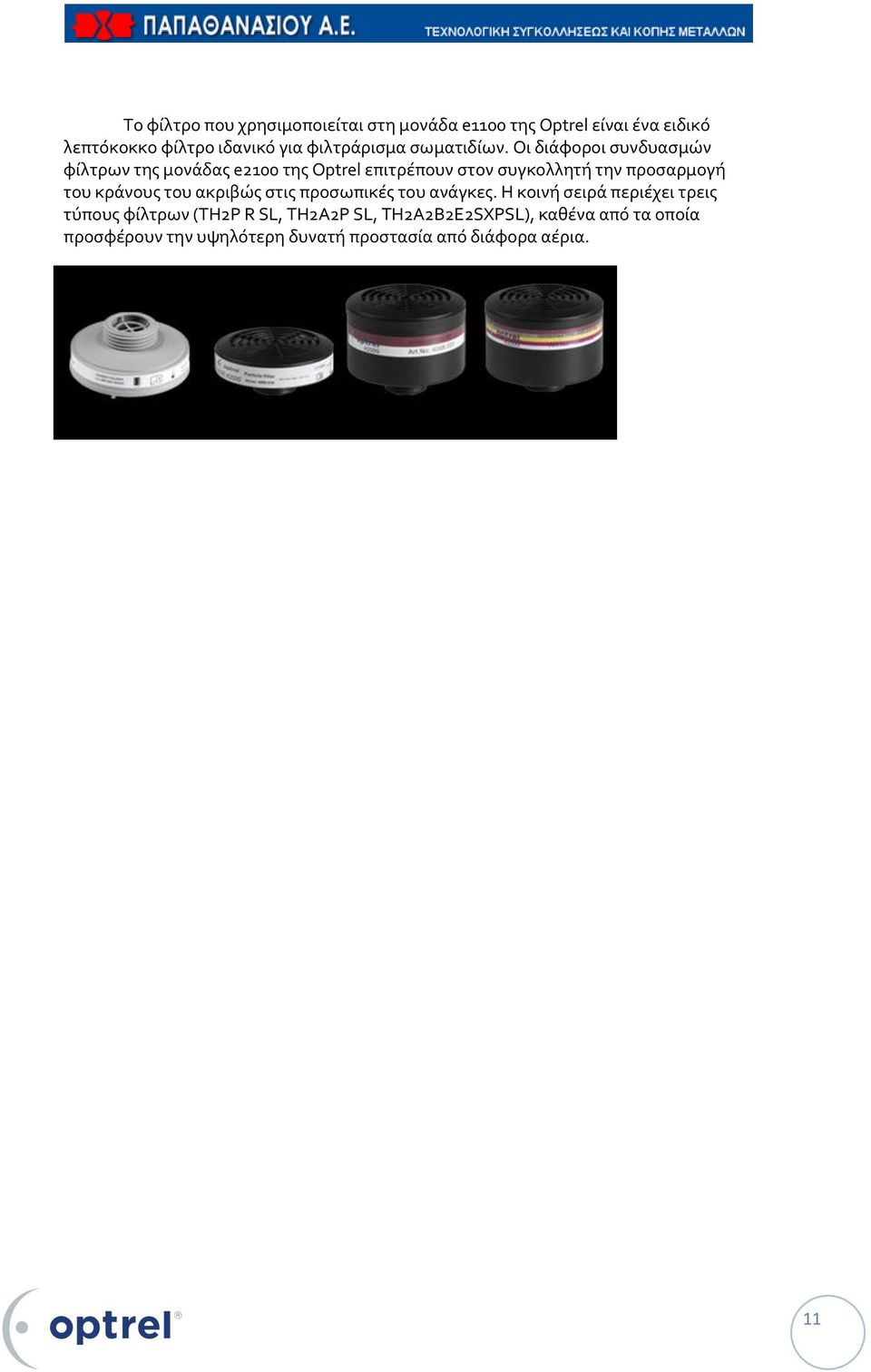

12 Το φίλτρο που χρησιμοποιείται στη μονάδα e1100 της Optrel είναι ένα ειδικό λεπτόκοκκο φίλτρο ιδανικό για φιλτράρισμα σωματιδίων. Οι διάφοροι συνδυασμών φίλτρων της μονάδας e2100 της Optrel επιτρέπουν στον συγκολλητή την προσαρμογή του κράνους του ακριβώς στις προσωπικές του ανάγκες. Η κοινή σειρά περιέχει τρεις τύπους φίλτρων (TH2P R SL, TH2A2P SL, TH2A2B2E2SXPSL), καθένα από τα οποία προσφέρουν την υψηλότερη δυνατή προστασία από διάφορα αέρια. 11
