Οδηγός Χρήστη. Τι μπορείτε να κάνετε με αυτό το μηχάνημα. Έναρξη. Εκτύπωση. Web Image Monitor. Προσθήκη χαρτιού και τόνερ. Αντιμετώπιση προβλημάτων

Transcript

1 Οδηγός Χρήστη Τι μπορείτε να κάνετε με αυτό το μηχάνημα Έναρξη Εκτύπωση Web Image Monitor Προσθήκη χαρτιού και τόνερ Αντιμετώπιση προβλημάτων Πληροφορίες για αυτό το μηχάνημα Για πληροφορίες που δεν υπάρχουν σε αυ τό το εγχειρίδιο, ανατρέξτε στα αρχεία HTML/PDF στο παρεχόμενο CD-ROM. Για ασφαλή και ορθή χρήση, να διαβάσετε οπωσδήποτε τις Πλη ροφορίες Ασφάλειας στο εγχειρίδιο "Διαβάστε Πρώτα Αυτό" πρι ν τη χρήση του μηχανήματος.

2

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Πώς να διαβάσετε τα εγχειρίδια...4 Σύμβολα που χρησιμοποιούνται στα εγχειρίδια... 4 Ειδικές πληροφορίες μοντέλου... 5 Ονόματα βασικών χαρακτηριστικών Τι μπορείτε να κάνετε με αυτό το μηχάνημα Αναζήτηση σύμφωνα με αυτό που θέλετε να κάνετε...7 Μείωση του κόστους... 7 Πιο αποτελεσματική χρήση του μηχανήματος... 8 Τι μπορείτε να κάνετε με αυτό το μηχάνημα...9 Προσαρμογή της [Αρχικής] Οθόνης... 9 Εκτύπωση δεδομένων με τη χρήση διάφορων λειτουργιών...10 Αποτροπή διαρροής πληροφοριών (Λειτουργίες Ασφάλειας) Παρακολούθηση και ρύθμιση του μηχανήματος με τη χρήση υπολογιστή Αποτροπή μη εξουσιοδοτημένης αντιγραφής Έναρξη Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων...15 Οδηγός για τις λειτουργίες της φωτεινής ένδειξης ειδοποίησης...18 Οδηγός για τις λειτουργίες των προαιρετικών εξαρτημάτων του μηχανήματος...21 Οδηγός για τις λειτουργίες των εξωτερικών προαιρετικών εξαρτημάτων του μηχανήματος Οδηγός για τα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Μηχανήματος Αλλαγή της γλώσσας στην οθόνη...27 Τρόπος χρήσης της [Κεντρικής] οθόνης και της[αρχικής] οθόνης Προσθήκη εικονιδίων στην οθόνη[αρχικής σελίδας]...30 Ενεργοποίηση/απενεργοποίηση του μηχανήματος Κεντρική ενεργοποίηση Κεντρική απενεργοποίηση Σύνδεση στο μηχάνημα...36 Όταν εμφανίζεται η οθόνη πιστοποίησης Πιστοποίηση κωδικού χρήστη μέσω του πίνακα ελέγχου Σύνδεση μέσω του πίνακα ελέγχου Αποσύνδεση από τον πίνακα ελέγχου Εκτύπωση Γρήγορη Εγκατάσταση

4 Εμφάνιση των ιδιοτήτων του προγράμματος οδήγησης εκτυπωτή Βασική εκτύπωση Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL Εκτύπωση και στις δύο όψεις των φύλλων Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL Τύποι εκτύπωσης διπλής όψης...42 Συνδυασμός πολλών σελίδων σε μία Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL Τύποι συνδυασμού εκτύπωσης...43 Εκτύπωση σε φακέλους Διαμόρφωση των ρυθμίσεων φακέλων μέσω του πίνακα ελέγχου Εκτύπωση σε φακέλους μέσω του προγράμματος οδήγησης του εκτυπωτή Web Image Monitor Εμφάνιση κεντρικής σελίδας Προσθήκη χαρτιού και τόνερ Τοποθέτηση χαρτιού...49 Προφυλάξεις κατά τη τοποθέτηση χαρτιού...49 Τοποθέτηση χαρτιού στο δίσκο Τοποθέτηση χαρτιού στη μονάδα δίσκου A3/ Τοποθέτηση χαρτιού στο δίσκο Τοποθέτηση χαρτιού στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος A) Τοποθέτηση χαρτιού στην κασέτα μεγάλης χωρητικότητας μεγάλου πλάτους τριών δίσκων...59 Τοποθέτηση χαρτιού στην κασέτα μεγάλης χωρητικότητας μεγάλου πλάτους δύο δίσκων...60 Τοποθέτηση χαρτιού στον τροφοδότη προτυπωμένων...61 Τοποθέτηση εξωφύλλων στον τροφοδότη προτυπωμένων της μονάδας βιβλιοδεσίας με θερμοκόλληση Τοποθέτηση χαρτιού με σταθερό προσανατολισμό ή χαρτιού διπλής όψης Προτεινόμενο χαρτί Προτεινόμενα μεγέθη και τύποι χαρτιού Καταχώρηση προσαρμοσμένου χαρτιού...93 Επιλογή του ονόματος χαρτιού από τη βιβλιοθήκη χαρτιού...93 Καταχώρηση χαρτιού του οποίου το όνομα δεν εμφανίζεται στη βιβλιοθήκη χαρτιού...94 Καταχώρηση νέου προσαρμοσμένου χαρτιού τροποποιώντας κάποιο χαρτί που ήδη υπάρχει

5 Προσθήκη τόνερ Απόρριψη χρησιμοποιημένου τόνερ Στοιχεία και λειτουργίες του μενού Αντιμετώπιση Προβλημάτων Όταν εμφανίζεται κάποιο εικονίδιο κατάστασης Όταν ανάβει ή αναβοσβήνει η λυχνία ένδειξης του πλήκτρου [Έλεγχος Κατάστασης] Όταν το μηχάνημα βγάζει κάποιο προειδοποιητικό ήχο Όταν αντιμετωπίζετε προβλήματα με τη λειτουργία του μηχανήματος Μηνύματα που εμφανίζονται κατά τη χρήση της λειτουργίας εκτυπωτή Μηνύματα που εμφανίζονται στον πίνακα ελέγχου κατά τη χρήση της λειτουργίας εκτυπωτή Μηνύματα που εκτυπώνονται στα αρχεία καταγραφής σφαλμάτων ή σε αναφορές σφαλμάτων κατά τη χρήση της λειτουργίας εκτυπωτή Όταν εμφανίζονται άλλα μηνύματα Όταν δεν είναι δυνατή η επεξεργασία της αρχικής οθόνης Όταν παρουσιάζονται προβλήματα κατά τη σύνδεση Όταν ο χρήστης δεν έχει δικαιώματα να εκτελέσει μία λειτουργία Πληροφορίες για αυτό το μηχάνημα Πληροφορίες σχετικά με τους περιβαλλοντικούς κανονισμούς Πρόγραμμα ENERGY STAR Λειτουργίες Εξοικονόμησης Ενέργειας Πληροφορίες χρήστη σχετικά με τον ηλεκτρικό και ηλεκτρονικό εξοπλισμό (κυρίως Ευρώπη) Σημείωση σχετικά με το σύμβολο της μπαταρίας ή/και του συσσωρευτή (μόνο για τις χώρες της ΕΕ) (κυρίως Ευρώπη) Περιβαλλοντικές συμβουλές για τους χρήστες (κυρίως Ευρώπη) Σημειώσεις για τους χρήστες της πολιτείας της Καλιφόρνια (Σημειώσεις για τους χρήστες των ΗΠΑ) (κυρίως Βόρεια Αμερική) ΕΥΡΕΤΗΡΙΟ

6 Πώς να διαβάσετε τα εγχειρίδια Σύμβολα που χρησιμοποιούνται στα εγχειρίδια Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα ακόλουθα σύμβολα: Υποδεικνύει τα σημεία στα οποία πρέπει να δώσετε προσοχή κατά τη χρήση του μηχανήματος και επεξηγήσεις για τις πιθανές αιτίες της λανθασμένης τροφοδοσίας χαρτιού, της καταστροφής των πρωτοτύπων ή της απώλειας δεδομένων. Να διαβάσετε οπωσδήποτε αυτές τις επεξηγήσεις. Υποδεικνύει συμπληρωματικές επεξηγήσεις για τις λειτουργίες του μηχανήματος και οδηγίες για την επίλυση σφαλμάτων των χρηστών. Αυτό το σύμβολο βρίσκεται στο τέλος των ενοτήτων. Υποδεικνύει που μπορείτε να βρείτε περισσότερες σχετικές πληροφορίες. [ ] Υποδεικνύει τα ονόματα των πλήκτρων στην οθόνη ή τους πίνακες ελέγχου του μηχανήματος. (κυρίως Ευρώπη και Ασία), (κυρίως Ευρώπη), ή (κυρίως Ασία) (κυρίως Βόρεια Αμερική) Οι διαφορές στις λειτουργίες των μοντέλων της Περιοχής A και της Περιοχής B υποδεικνύονται με δύο σύμβολα. Διαβάστε τις πληροφορίες που υποδεικνύονται από το σύμβολο που αντιστοιχεί στην περιοχή του μοντέλου που χρησιμοποιείτε. Για λεπτομέρειες σχετικά με το σύμβολο που αντιστοιχεί στο μοντέλο που χρησιμοποιείτε, ανατρέξτε στη σελ.5 "Ειδικές πληροφορίες μοντέλου". 4

7 Ειδικές πληροφορίες μοντέλου Σε αυτή την ενότητα εξηγείται ο τρόπος με τον οποίο εντοπίζετε σε ποια περιοχή ανήκει το μηχάνημά σας. Στο πίσω μέρος του μηχανήματος υπάρχει μια ετικέτα, βρίσκεται στη θέση που φαίνεται παρακάτω. Η ετικέτα περιέχει λεπτομέρειες για την περιοχή στην οποία ανήκει το μηχάνημα. Διαβάστε την ετικέτα. DER002 Οι παρακάτω πληροφορίες αφορούν συγκεκριμένη περιοχή. Διαβάστε τις πληροφορίες κάτω από το σύμβολο που αντιστοιχεί στην περιοχή του μηχανήματός σας. (κυρίως Ευρώπη και Ασία) Αν η ετικέτα περιέχει τα παρακάτω, τότε το μηχάνημά σας ανήκει στη περιοχή Α: CODE XXXX -27, -29, V (κυρίως Βόρεια Αμερική) Αν η ετικέτα περιέχει τα παρακάτω, τότε το μηχάνημά σας ανήκει στη περιοχή Β: CODE XXXX -17, V Σε αυτό το εγχειρίδιο, οι διαστάσεις δίνονται σε δύο μονάδες μέτρησης: σε μετρικό σύστημα και σε ίντσες. Αν το μηχάνημά σας ανήκει στην περιοχή Α, τότε θα χρησιμοποιούνται μονάδες του μετρικού συστήματος. Αν το μηχάνημά σας ανήκει στην περιοχή Β, τότε θα χρησιμοποιούνται ίντσες. Αν το μηχάνημά σας ανήκει στην περιοχή Α και στην ετικέτα αναγράφεται η ένδειξη "CODE XXXX -27, -67", ανατρέξτε επίσης στο " (κυρίως Ευρώπη)". Αν το μηχάνημά σας ανήκει στην περιοχή Α και στην ετικέτα αναγράφεται η ένδειξη "CODE XXXX -29", ανατρέξτε επίσης στο " (κυρίως Ασία)". 5

8 Ονόματα βασικών χαρακτηριστικών Σε αυτό το εγχειρίδιο, τα κύρια χαρακτηριστικά του μηχανήματος αναφέρονται ως εξής: Αυτόματος τροφοδότης πρωτοτύπων ADF Multi Bypass Tray BY5010 Δίσκος Bypass πολλαπλών χρήσεων (Δίσκος A) Κασέτα μεγάλης χωρητικότητας με μεγάλο πλάτος LCT μεγάλου πλάτους (σε αυτό το εγχειρίδιο, η "LCT μεγάλου πλάτους" αναφέρεται στην LCT μεγάλου πλάτους με τρεις δίσκους και στην LCT μεγάλου πλάτους με δύο δίσκους) LCIT RT5090 Κασέτα μεγάλης χωρητικότητας μεγάλου πλάτους με τρεις δίσκους (LCT μεγάλου πλάτους με τρεις δίσκους) Vacuum Feed LCIT RT5100 Κασέτα μεγάλης χωρητικότητας μεγάλου πλάτους με δύο δίσκους (LCT μεγάλου πλάτους με δύο δίσκους) Multi-Folding Unit FD5020 Decurl Unit DU5040 Buffer Pass Unit Type S3 Ring Binder RB5020 High Capacity Stacker SK5030 Trimmer Unit TR5040 Cover Interposer Tray CI5030 Perfect Binder GB5010 Tab Sheet Holder Type 3260 Μονάδα πολλαπλού διπλώματος Μονάδα ισιώματος Μονάδας ψύξης χαρτιού Mονάδα βιβλιοδεσίας σπιράλ Μονάδα στοίβαξης μεγάλης χωρητικότητας Μονάδα ξακρίσματος Τροφοδότης προτυπωμένων Mονάδα βιβλιοδεσίας με θερμοκόλληση Μηχανισμός συγκράτησης των διαχωριστικών με προεξοχή 6

9 1. Τι μπορείτε να κάνετε με αυτό το μηχάνημα Μπορείτε να αναζητήσετε μία περιγραφή με βάση αυτό που θέλετε να κάνετε. Αναζήτηση σύμφωνα με αυτό που θέλετε να κάνετε Μπορείτε να κάνετε αναζήτηση των πληροφοριών μίας διαδικασίας σύμφωνα με αυτό που θέλετε να κάνετε. Μείωση του κόστους BRL059S Έλεγχος για την ποσότητα του χαρτιού που εξοικονομείται (οθόνη [Πληροφορίες]) Ανατρέξτε στην ενότητα Getting Started. Μείωση της κατανάλωσης ηλεκτρικής ενέργειας Ανατρέξτε στην ενότητα Getting Started. 7

10 1. Τι μπορείτε να κάνετε με αυτό το μηχάνημα Πιο αποτελεσματική χρήση του μηχανήματος BQX139S Καταχώρηση των ρυθμίσεων εκτύπωσης που χρησιμοποιούνται συχνά, στο πρόγραμμα οδήγησης εκτυπωτή Ανατρέξτε στην ενότητα Print. Αλλαγή των αρχικών ρυθμίσεων του προγράμματος οδήγησης του εκτυπωτή στις ρυθμίσεις εκτύπωσης που χρησιμοποιούνται συχνά Ανατρέξτε στην ενότητα Print. Προσθήκη λειτουργίας και εικονιδίων συντόμευσης Ανατρέξτε στην ενότητα Convenient Functions. Αλλαγή της σειράς των εικονιδίων των λειτουργιών και συντομεύσεων Ανατρέξτε στην ενότητα Convenient Functions. 8

11 Τι μπορείτε να κάνετε με αυτό το μηχάνημα Τι μπορείτε να κάνετε με αυτό το μηχάνημα Σε αυτή την ενότητα περιγράφονται οι λειτουργίες του μηχανήματος. Προσαρμογή της [Αρχικής] Οθόνης Τα εικονίδια κάθε λειτουργίας εμφανίζονται στην [Αρχική] οθόνη. Τα περιεχόμενα που εμφανίζονται στις ακόλουθες οθόνες διαφέρουν ανάλογα με το μηχάνημα. DER151 Μπορείτε να επιλέξετε να εμφανίζονται μόνο τα εικονίδια των λειτουργιών και των συντομεύσεων που χρησιμοποιείτε. Μπορείτε να αλλάξετε τη σειρά των εικονιδίων των λειτουργιών και των συντομεύσεων. Για λεπτομέρειες σχετικά με τις λειτουργίες στην [Αρχική] οθόνη, ανατρέξτε στο Getting Started. Για λεπτομέρειες σχετικά με την προσαρμογή της [Αρχικής] οθόνης, ανατρέξτε στο Convenient Functions. 9

12 1. Τι μπορείτε να κάνετε με αυτό το μηχάνημα Εκτύπωση δεδομένων με τη χρήση διάφορων λειτουργιών CWW103 Αυτό το μηχάνημα υποστηρίζει συνδέσεις δικτύου και τοπικές συνδέσεις. Μπορείτε να εκτυπώσετε ή να διαγράψετε εργασίες εκτύπωσης που έχουν αποθηκευτεί στον σκληρό δίσκο του μηχανήματος και οι οποίες είχαν σταλεί προηγουμένως από υπολογιστές, μέσω του προγράμματος οδήγησης του εκτυπωτή. Μπορείτε να επιλέξετε τους παρακάτω τύπους εργασιών εκτύπωσης: Εκτύπωση Δείγματος, Κλειδωμένη Εκτύπωση, Εκτύπωση σε Αναμονή και Αποθηκευμένη Εκτύπωση. Ανατρέξτε στο Print. Ο τελικός επεξεργαστής, σας επιτρέπει να κάνετε συρραφή και διάτρηση στις εκτυπώσεις σας. Για λεπτομέρειες σχετικά με τη συρραφή, ανατρέξτε στο Print. Για λεπτομέρειες σχετικά με τη διάτρηση, ανατρέξτε στο Print. Η μονάδα πολλαπλού διπλώματος σας δίνει τη δυνατότητα να διπλώνετε τις εκτυπώσεις σας. Για λεπτομέρειες σχετικά με το πολλαπλό δίπλωμα, ανατρέξτε στο Print. Η μονάδα βιβλιοδεσίας σπιράλ σας δίνει τη δυνατότητα να πραγματοποιήσετε βιβλιοδεσία των εκτυπώσεών σας με σπιράλ. Ανατρέξτε στο Print. Η μονάδα βιβλιοδεσίας με θερμοκόλληση σας δίνει τη δυνατότητα να εφαρμόζετε κόλλα στη ράχη των συγκεντρωμένων σελίδων ώστε να συγκολλούνται σε φυλλάδιο. Ανατρέξτε στο Print. Μπορείτε να εκτυπώσετε αρχεία που έχουν αποθηκευτεί σε αφαιρούμενη συσκευή μνήμης και να ορίσετε τις ρυθμίσεις εκτύπωσης, όπως είναι η ποιότητα και το μέγεθος εκτύπωσης. Ανατρέξτε στο Print. 10

13 Τι μπορείτε να κάνετε με αυτό το μηχάνημα Αποτροπή διαρροής πληροφοριών (Λειτουργίες Ασφάλειας) CWW108 Μπορείτε να προστατεύσετε τα έγγραφα από μη εξουσιοδοτημένη πρόσβαση και να εμποδίσετε την αντιγραφή τους χωρίς άδεια. Μπορείτε να ελέγξετε τη χρήση του μηχανήματος, καθώς και να αποτρέψετε τη μη εξουσιοδοτημένη αλλαγή των ρυθμίσεων του μηχανήματος. Ορίζοντας κωδικούς πρόσβασης, μπορείτε να εμποδίζετε τη μη εξουσιοδοτημένη πρόσβαση μέσω του δικτύου. Για να μειώσετε τον κίνδυνο διαρροής πληροφοριών, μπορείτε να διαγράψετε ή να κρυπτογραφήσετε τα δεδομένα του σκληρού δίσκου. Μπορείτε να περιορίσετε τη χρήση λειτουργιών για κάθε χρήστη. Ανατρέξτε στον Οδηγό Ασφάλειας. Παρακολούθηση και ρύθμιση του μηχανήματος με τη χρήση υπολογιστή Με το Web Image Monitor μπορείτε να ελέγχετε την κατάσταση του μηχανήματος και να αλλάζετε τις ρυθμίσεις. 11

14 1. Τι μπορείτε να κάνετε με αυτό το μηχάνημα CWW110 Μπορείτε να ελέγξετε σε ποιον δίσκο υπάρχει έλλειψη χαρτιού, να καταχωρήσετε πληροφορίες στο Βιβλίο Διευθύνσεων, να καθορίσετε τις ρυθμίσεις δικτύου, να διαμορφώσετε και να αλλάξετε τις ρυθμίσεις του συστήματος, να διαχειριστείτε εργασίες, να εκτυπώσετε το ιστορικό εργασιών και να διαμορφώσετε τις ρυθμίσεις πιστοποίησης. Για λεπτομέρειες, ανατρέξτε στο Connecting the Machine/System Settings. Ανατρέξτε στη βοήθεια του Web Image Monitor. Αποτροπή μη εξουσιοδοτημένης αντιγραφής Μπορείτε να ενσωματώσετε προκαθορισμένα μοτίβα στις εκτυπώσεις για να αποτρέψετε μη εξουσιοδοτημένα αντίγραφα. Απαγορεύεται Απαγορεύεται DER153 12

15 Τι μπορείτε να κάνετε με αυτό το μηχάνημα Με το πρόγραμμα οδήγησης του εκτυπωτή μπορείτε να ενσωματώσετε ένα μοτίβο στο εκτυπωμένο έγγραφο. Εάν το έγγραφο έχει αντιγραφεί σε μηχάνημα με τη μονάδα Ασφαλείας Αντιγραφής Δεδομένων, οι προστατευμένες σελίδες έχουν γκρι χρώμα στο αντίγραφο. Αυτό μπορεί να μειώσει τον κίνδυνο αντιγραφής εμπιστευτικών πληροφοριών. Αν ένα έγγραφο προστατεύεται από μη εξουσιοδοτημένη αντιγραφή και αντιγραφεί σε μηχάνημα με τη μονάδα Ασφάλειας Δεδομένων Αντιγραφής, τότε από το μηχάνημα ακούγεται ένας ήχος που προειδοποιεί τους χρήστες ότι επιχειρείται μη εξουσιοδοτημένη αντιγραφή. Αν το έγγραφο αντιγραφεί σε μηχάνημα χωρίς τη μονάδα Ασφάλειας Δεδομένων Αντιγραφής, το κρυμμένο κείμενο γίνεται εμφανές στο αντίγραφο. Έτσι φαίνεται ότι η αντιγραφή δεν είναι εξουσιοδοτημένη. Με το πρόγραμμα οδήγησης του εκτυπωτή μπορείτε να ενσωματώσετε κείμενο στο εκτυπωμένο έγγραφο, ώστε να αποφύγετε τη μη εξουσιοδοτημένη αντιγραφή. Αν αντιγράψετε, σαρώσετε ή αποθηκεύσετε το έγγραφο σε Διακομιστή Εγγράφων, είτε με φωτοαντιγραφικό είτε με πολυλειτουργικό εκτυπωτή, το ενσωματωμένο κείμενο γίνεται εμφανές στο αντίγραφο. Έτσι αποτρέπεται η μη εξουσιοδοτημένη αντιγραφή. Για λεπτομέρειες, ανατρέξτε στη Βοήθεια του προγράμματος οδήγησης εκτυπωτή και στον Οδηγό Ασφάλειας. Για λεπτομέρειες σχετικά με αυτή τη δυνατότητα στην λειτουργία εκτυπωτή, ανατρέξτε στο Print. 13

16 14 1. Τι μπορείτε να κάνετε με αυτό το μηχάνημα

17 2. Έναρξη Αυτό το κεφάλαιο περιγράφει πώς να αρχίσετε να χρησιμοποιείτε το μηχάνημα. Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων Μην εμποδίζετε τους αεραγωγούς του μηχανήματος. Αν κάνετε κάτι τέτοιο υπάρχει κίνδυνος πυρκαγιάς λόγω υπερθέρμανσης εσωτερικών εξαρτημάτων. Μπροστινή αριστερή όψη DER Κεντρικός διακόπτης λειτουργίας Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη. 15

18 2. Έναρξη 2. Μπροστινό αριστερό καπάκι Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα χαρτιά ή για να ανοίξετε/κλείσετε τον διακόπτη ρεύματος AC. 3. Πίνακας ελέγχου Ανατρέξτε στη σελ.24 "Οδηγός για τα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Μηχανήματος". 4. Μπροστινό πάνω δεξί καπάκι Ανοίξτε για να αλλάξετε κασέτα τόνερ. 5. Μπροστινό δεξί καπάκι Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα χαρτιά. 6. Δίσκοι χαρτιού (Δίσκοι 1 2) Τοποθετήστε χαρτί εδώ. Ο Δίσκος 1 είναι ένας δίσκος δύο θέσεων (tandem), όπου το χαρτί μετακινείται αυτόματα από την αριστερή στη δεξιά πλευρά, όταν το χαρτί έχει τελειώσει. Κατά την τροφοδοσία χαρτιού ανάβει μια ένδειξη στην μπροστινή αριστερή πλευρά του δίσκου. 7. Μπροστινό κάτω αριστερό καπάκι Ανοίξτε για να αντικαταστήσετε το δοχείο υπολειμμάτων τόνερ. 8. Διακόπτης ρεύματος AC Πατήστε για να διακόψετε πλήρως την τροφοδοσία ρεύματος στο μηχάνημα. Ο διακόπτης ρεύματος πρέπει να παραμένει ανοιχτός σε κανονικές συνθήκες χρήσης. Ο διακόπτης βρίσκεται μέσα στο μπροστινό αριστερό καπάκι. Για λεπτομέρειες, ανατρέξτε στην ενότητα Maintenance and Specifications. 16

19 Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων Μπροστινή και δεξιά όψη 1 DER Φωτεινή ένδειξη ειδοποίησης Ανατρέξτε στη σελ.18 "Οδηγός για τις λειτουργίες της φωτεινής ένδειξης ειδοποίησης". 17

20 2. Έναρξη Πίσω δεξιά όψη DER Οπές εξαερισμού Πρόληψη υπερθέρμανσης. 2. Διακόπτης διαρροής γειώσης Προστατεύει από ηλεκτροπληξία. Για λεπτομέρειες σχετικά με τον έλεγχο του διακόπτη διαρροής γειώσης, ανατρέξτε στην ενότητα Maintenance and Specifications. Οδηγός για τις λειτουργίες της φωτεινής ένδειξης ειδοποίησης Μην πιέζετε ή τραβάτε την ένδειξη ειδοποίησης όταν έχει εγκατασταθεί στο μηχάνημα. Κάτι τέτοιο μπορεί να προκαλέσει βλάβη ή δυσλειτουργία στην ένδειξη ειδοποίησης ή το μηχάνημα. 18

21 Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων CUV121 Η φωτεινή ένδειξη ειδοποιεί το χρήστη με φως όταν υπάρχει εμπλοκή χαρτιού ή όταν έχει τελειώσει το χαρτί. Τα χρώματα της λυχνίας και οι σημασίες τους εξηγούνται παρακάτω: Λυχνία Κατάσταση Η κάτω λυχνία ανάβει με μπλε χρώμα. Η κάτω λυχνία αναβοσβήνει με μπλε χρώμα. Η πάνω λυχνία ανάβει με κόκκινο χρώμα. Εκτύπωση Λήψη δεδομένων Προέκυψε σφάλμα (Παράδειγμα) Όταν εμφανίζεται μήνυμα για επικοινωνία με το σέρβις Εμπλοκή χαρτιού Το χαρτί τελείωσε Το τόνερ τελείωσε Υπερχείλιση μνήμης Διαβάστε το μήνυμα στον πίνακα οθόνης και στη συνέχεια προβείτε στις απαραίτητες ενέργειες. Για λεπτομέρειες, ανατρέξτε στην ενότητα Troubleshooting. 19

22 2. Έναρξη Λυχνία Η πάνω λυχνία αναβοσβήνει με κίτρινο χρώμα. Προειδοποίηση (Παράδειγμα) Κατάσταση Το τόνερ έχει σχεδόν τελειώσει. Το δοχείο υπολειμμάτων τόνερ έχει σχεδόν γεμίσει. Διαβάστε το μήνυμα στον πίνακα οθόνης και στη συνέχεια προβείτε στις απαραίτητες ενέργειες. Για λεπτομέρειες, ανατρέξτε στην ενότητα Troubleshooting. 20

23 Οδηγός για τις λειτουργίες των προαιρετικών εξαρτημάτων του μηχανήματος Οδηγός για τις λειτουργίες των προαιρετικών εξαρτημάτων του μηχανήματος Οδηγός για τις λειτουργίες των εξωτερικών προαιρετικών εξαρτημάτων του μηχανήματος DER Booklet Finisher SR5060 Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού. Η λειτουργία συρραφής στη ράχη συρράπτει πολλά φύλλα χαρτιού στο κέντρο και τα διπλώνει σε φυλλάδια. Αποτελείται από τους παρακάτω δίσκους χαρτιού: Πάνω δίσκος τελικού επεξεργαστή Δίσκος μετατόπισης τελικού επεξεργαστή Δίσκος φυλλαδίων τελικού επεξεργαστή Είναι εφικτή η διάτρηση των εκτυπώσεων, εάν η προαιρετική μονάδα διάτρησης έχει εγκατασταθεί στον τελικό επεξεργαστή. 2. Μονάδα ξακρίσματος Κόβει την μπροστινή άκρη της δεσμίδας του βιβλίου, μετά τη συρραφή στη ράχη. 3. Μονάδα στοίβαξης μεγάλης χωρητικότητας Αποτελείται από τους παρακάτω δίσκους χαρτιού: Πάνω δίσκος μονάδας στοίβαξης Δίσκος μονάδας στοίβαξης 21

24 2. Έναρξη Ο πάνω δίσκος της μονάδας στοίβαξης μπορεί να χωρέσει έως 250 φύλλα χαρτιού και ο δίσκος της μονάδας στοίβαξης μπορεί να χωρέσει έως φύλλα χαρτιού. Μπορείτε να συνδέσετε έως δύο μονάδες στοίβαξης μεγάλης χωρητικότητας. 4. Μονάδα βιβλιοδεσίας σπιράλ Βιβλιοδετεί φύλλα χαρτιού με σπιράλ. 5. Μονάδα πολλαπλού διπλώματος Εφαρμόζει τους ακόλουθους τύπους διπλώματος: Δίπλωμα στη μέση, Δίπλ. τυπ. επιστ. έξω, Δίπλ. τυπ. επιστ. μέσα, Διπλό Παράλληλο Δίπλωμα, Δίπλ. τύπ. πύλης και Δίπλωμα Z. 6. Τροφοδότης προτυπωμένων Εισάγει εξώφυλλα ή ένθετα φύλλα σε εκτυπωμένο χαρτί. 7. Μονάδα ψύξης χαρτιού (Buffer pass unit) Παγώνει το εκτυπωμένο χαρτί. 8. Μονάδα ισιώματος χαρτιού Ισιώνει τις κυρτώσεις χαρτιού και αποτρέπει την πρόκληση εμπλοκών χαρτιού. 9. LCT μεγάλου πλάτους με τρεις δίσκους Χωράει έως και φύλλα χαρτιού. Μπορείτε να τοποθετήσετε χαρτί μεγέθους έως SRA3 ή / Δίσκος Bypass πολλαπλών χρήσεων (Δίσκος Α) Χωράει έως και 500 φύλλα χαρτιού. 11. Κιτ προσάρτησης δίσκου Bypass πολλαπλών χρήσεων Συνδέει τον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος A) στην LCT μεγάλου πλάτους δύο δίσκων. 12. Δίσκος φύλλων αφίσας (banner) δίσκου Bypass πολλαπλών χρήσεων (Δίσκος A) Σας επιτρέπει να τοποθετήσετε χαρτί μεγάλου μεγέθους στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α). 13. Finisher SR5050 Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού. Αποτελείται από τους παρακάτω δίσκους χαρτιού: Πάνω δίσκος τελικού επεξεργαστή Δίσκος μετατόπισης τελικού επεξεργαστή Είναι εφικτή η διάτρηση των εκτυπώσεων, εάν η προαιρετική μονάδα διάτρησης έχει εγκατασταθεί στον τελικό επεξεργαστή. 14. Mονάδα βιβλιοδεσίας με θερμοκόλληση Εφαρμόζει κόλλα στη ράχη των συγκεντρωμένων σελίδων ώστε να γίνει βιβλιοδεσία σε φυλλάδιο. 15. Μονάδα δίσκου A3/11 17 Μπορείτε να τοποθετήσετε χαρτί μεγέθους A3, ή μεγαλύτερο στο Δίσκο 1 χρησιμοποιώντας αυτή τη μονάδα. Αν εγκαταστήσετε τη μονάδα δίσκου A3/11 17 στο μηχάνημά σας, δεν μπορείτε να τη χρησιμοποιήσετε ως δίσκο δύο θέσεων (Tandem). Κατά την τροφοδοσία χαρτιού ανάβει μια ένδειξη στην μπροστινή αριστερή πλευρά του δίσκου. 16. LCT μεγάλου πλάτους με δύο δίσκους Χωράει έως και φύλλα χαρτιού. Μπορείτε να τοποθετήσετε χαρτί μεγέθους έως SRA3 ή / 5. Μπορείτε να συνδέσετε έως τρεις LCT μεγάλου πλάτους δύο δίσκων. 22

25 Οδηγός για τις λειτουργίες των προαιρετικών εξαρτημάτων του μηχανήματος 17. Μονάδα γεφύρωσης της LCT μεγάλου πλάτους δύο δίσκων Συνδέει μία LCT μεγάλου πλάτους δύο δίσκων με μία επιπλέον LCT μεγάλου πλάτους δύο δίσκων. 18. Δίσκος φύλλων αφίσας (banner) της LCT μεγάλου πλάτους δύο δίσκων Σας επιτρέπει να τοποθετήσετε χαρτί μεγάλου μεγέθους στην LCT μεγάλου πλάτους δύο δίσκων. 23

26 2. Έναρξη Οδηγός για τα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Μηχανήματος DER Πίνακας οθόνης Εμφανίζει πλήκτρα για κάθε λειτουργία, την κατάσταση λειτουργίας ή μηνύματα. Ανατρέξτε στην ενότητα Getting Started. 2. Πλήκτρο [Επαναφορά] Πατήστε για να διαγραφούν οι τρέχουσες ρυθμίσεις. 24

27 Οδηγός για τα Ονόματα και τις Λειτουργίες του Πίνακα Ελέγχου του Μηχανήματος 3. Ένδειξη κεντρικής λειτουργίας Η ένδειξη κεντρικής λειτουργίας ανάβει όταν ανοίγετε τον κεντρικό διακόπτη λειτουργίας. 4. Πλήκτρο [Εξοικονόμηση Ενέργειας] Πατήστε το για εναλλαγή μεταξύ της λειτουργίας Χαμηλής Κατανάλωσης και της λειτουργίας Ύπνου. Ανατρέξτε στην ενότητα Getting Started. Όταν το μηχάνημα βρίσκεται σε κατάσταση Χαμηλής Κατανάλωσης, το πλήκτρο [Εξοικονόμηση Ενέργειας] είναι αναμμένο. Στη λειτουργία Ύπνου, το πλήκτρο [Εξοικονόμηση Ενέργειας] αναβοσβήνει αργά. 5. Πλήκτρο [Σύνδεση/Αποσύνδεση] Πατήστε το για να συνδεθείτε ή να αποσυνδεθείτε. 6. Πλήκτρο [Εργαλεία Χρήστη] Πατήστε το για να αλλάξετε τις προεπιλεγμένες ρυθμίσεις, ώστε να ανταποκρίνονται στις απαιτήσεις σας. Ανατρέξτε στην ενότητα Connecting the Machine/ System Settings. Μπορείτε να μάθετε που να παραγγείλετε αναλώσιμα και πού μπορείτε να καλέσετε σε περίπτωση δυσλειτουργίας. Μπορείτε επίσης να εκτυπώσετε αυτές τις λεπτομέρειες. Ανατρέξτε στην ενότητα Maintenance and Specifications. 7. Πλήκτρο [Ρυθμίσεις χαρτιού] Ορίστε τις ρυθμίσεις για το δίσκο χαρτιού. Ανατρέξτε στις Ρυθμίσεις χαρτιού. 8. Πλήκτρο [Μετρητής] Πατήστε το για να ελέγξετε ή να εκτυπώσετε τη τιμή μετρητή. Ανατρέξτε στην ενότητα Maintenance and Specifications. 9. Πλήκτρο [Γλώσσα] Πατήστε για να αλλάξετε τη γλώσσα της οθόνης. Ανατρέξτε στη σελ.27 "Αλλαγή της γλώσσας στην οθόνη". 10. Πλήκτρο [Απλοποιημένη Οθόνη] Πατήστε το για να εμφανιστεί η απλοποιημένη οθόνη. Ανατρέξτε στην ενότητα Getting Started. 11. [ ] (Πλήκτρο Enter) Πατήστε το για να επιβεβαιώσετε τις τιμές που καταχωρήσατε ή τα στοιχεία που ορίσατε. 12. Πλήκτρο [Έναρξη] Πατήστε για να ξεκινήσετε την εκτύπωση μίας λίστας μετρητή, μίας λίστας αιτημάτων ή κάποιας άλλης λίστας. 13. Πλήκτρο [Απαλοιφή] Πατήστε το για να διαγράψετε έναν αριθμό που πληκτρολογήσατε. 14. Αριθμητικά πλήκτρα Χρησιμοποιήστε το για να εισάγετε αριθμούς. 15. Ένδειξη Λήψης Δεδομένων (λειτουργία εκτυπωτή) Αναβοσβήνει όταν το μηχάνημα λαμβάνει εργασίες εκτύπωσης από έναν υπολογιστή. Ανατρέξτε στην ενότητα Print. 25

28 2. Έναρξη 16. Πλήκτρο [Έλεγχος Κατάστασης] Πατήστε το για να ελέγξετε την κατάσταση του συστήματος του μηχανήματος, την κατάσταση κάθε λειτουργίας και τις τρέχουσες εργασίες. Μπορείτε ακόμη να δείτε το ιστορικό εργασιών και τις πληροφορίες συντήρησης του μηχανήματος. 17. Πλήκτρα λειτουργίας Καμία λειτουργία δεν έχει καταχωρηθεί στα πλήκτρα λειτουργίας ως εργοστασιακή προεπιλογή. Μπορείτε να καταχωρήσετε τις λειτουργίες που χρησιμοποιούνται πιο συχνά. Για λεπτομέρειες, ανατρέξτε στην ενότητα Getting Started. 18. Πλήκτρο [Αρχική οθόνη] Πατήστε για να εμφανιστεί η [Αρχική οθόνη]. Για λεπτομέρειες, ανατρέξτε στη σελ.28 "Τρόπος χρήσης της [Κεντρικής] οθόνης και της[αρχικής] οθόνης". 19. Ρυθμιστής φωτεινότητας οθόνης Ρυθμίζει τη φωτεινότητα της οθόνης του πίνακα ελέγχου. 20. Λυχνία πρόσβασης μέσου Ανάβει όταν εισάγεται μια συσκευή αποθήκευσης δεδομένων στην υποδοχή μέσων. 21. Υποδοχές μέσων Εκεί μπορείτε να εισάγετε κάρτα SD ή συσκευή μνήμης USB. 26

29 Αλλαγή της γλώσσας στην οθόνη Αλλαγή της γλώσσας στην οθόνη Μπορείτε να αλλάξετε την γλώσσα που χρησιμοποιείται στην οθόνη. Η προεπιλογή είναι Αγγλικά. 1. Πατήστε το πλήκτρο [Γλώσσα] μέχρι να εμφανιστεί η γλώσσα που επιθυμείτε να επιλέξετε. DER048 27

30 2. Έναρξη Τρόπος χρήσης της [Κεντρικής] οθόνης και της[αρχικής] οθόνης Όταν πατήσετε το πλήκτρο [Αρχική] αμέσως μετά την ενεργοποίηση του μηχανήματος, θα εμφανιστεί η [Κεντρική] οθόνη. Χρησιμοποιώντας την [Κεντρική] οθόνη, μπορείτε να ελέγξετε τη λίστα εργασιών, την κατάσταση του τόνερ και την κατάσταση του χαρτιού. Τα εικονίδια κάθε λειτουργίας εμφανίζονται στην [Αρχική] οθόνη. Για να εμφανιστεί η [Αρχική σελίδας], πατήστε το πλήκτρο [Αρχική]. Εάν δεν εμφανιστεί η [Αρχική] οθόνη, πατήστε το εικονίδιο στην επάνω δεξιά γωνία της οθόνης για να μεταβείτε στην οθόνη του μενού. [Κεντρική] οθόνη DER023 28

31 Τρόπος χρήσης της [Κεντρικής] οθόνης και της[αρχικής] οθόνης [Αρχική] οθόνη DER Κατάσταση λειτουργίας και μηνύματα Εμφανίζει την κατάσταση λειτουργίας και τα μηνύματα. 2. [Λίστα Εργ.] Πατήστε για να εμφανίσετε την καρτέλα της [Λίστα Εργ.] στην οθόνη [Εκτυπωτής]. 3. Εκτιμώμενος χρόνος Υποδεικνύει το χρονικό διάστημα που εκτιμάται για την ολοκλήρωση της εργασίας που βρίσκεται στην κορυφή της λίστας εργασιών που εμφανίζεται τη δεδομένη στιγμή. 4. [Πληροφ. Συντήρησης] Πατήστε για να εμφανίσετε την καρτέλα για τις πληροφορίες [Πληρ συντήρ/έρευν/πληρ μηχ] στην οθόνη [Έλεγχος κατάστασης]. 5. Εναλλαγή οθονών Πατήστε για εναλλαγή ανάμεσα στην οθόνη [Αρχικής σελίδας] και την [Κεντρική] οθόνη. 6. [Πληροφ.Αναλωσ.] Εμφανίζει πληροφορίες σχετικά με τα αναλώσιμα, όπως την ποσότητα του τόνερ που απομένει. 7. [Ρυθμίσ. Χαρτιού Δίσκου] Πατήστε για να εμφανιστεί η οθόνη [Ρυθμίσ. Χαρτιού Δίσκου]. 8. [Πληροφορίες Δίσκου]/[Πληροφ. Τροφοδ. Προτυπ.] Εμφανίζει την κατάσταση των δίσκων χαρτιού και του τροφοδότη προτυπωμένων. 9. [Λίστα Εργ.] Εμφανίζει τις τρέχουσες εργασίες και τις εργασίες που εκκρεμούν. 29

32 2. Έναρξη 10. [Εκτυπωτής] Πατήστε για να κάνετε ρυθμίσεις για χρήση του μηχανήματος ως εκτυπωτή. Για λεπτομέρειες σχετικά με τον ορισμό ρυθμίσεων για τη λειτουργία του εκτυπωτή, ανατρέξτε στην ενότητα Print. 11. Εικόνα αρχικής οθόνης Μπορείτε να εμφανίσετε στην [Αρχική οθόνη] οθόνη μια εικόνα όπως ένα εταιρικό λογότυπο. Για να αλλάξετε την εικόνα, ανατρέξτε στην ενότητα Convenient Functions. 12. [Διαχείρ. Βιβλ. Διευθ.] 13. / Πιέστε για να εμφανιστεί το Βιβλίο Διευθύνσεων. Για λεπτομέρειες σχετικά με τη χρήση του Βιβλίου Διευθύνσεων, ανατρέξτε στην ενότητα Connecting the Machine/System Settings. Πατήστε για να αλλάζετε σελίδες όταν τα εικονίδια δεν εμφανίζονται σε 1 σελίδα. Προσθήκη εικονιδίων στην οθόνη[αρχικής σελίδας] Μπορείτε να προσθέσετε κάποια λειτουργία και εικονίδια συντομεύσεων. Μπορείτε επίσης να επανεξετάσετε εικονίδια λειτουργιών και ενσωματωμένων εφαρμογών λογισμικού που διαγράψατε από την [Αρχική] οθόνη. Ονόματα συντομεύσεων έως και 32 χαρακτήρων μπορούν να εμφανιστούν σε μια κανονική οθόνη. Εάν το όνομα της συντόμευσης είναι μεγαλύτερο από 32 χαρακτήρες, ο 32ος χαρακτήρας αντικαθίσταται με "...". Μόνο 30 χαρακτήρες μπορούν να εμφανιστούν σε μια απλή οθόνη. Εάν το όνομα της συντόμευσης είναι μεγαλύτερο από 30 χαρακτήρες, ο 30ος χαρακτήρας αντικαθίσταται με "...". Μπορείτε να καταχωρήσετε έως 72 εικονίδια λειτουργιών και συντομεύσεων. Αν φτάσετε το όριο, διαγράψτε τα περιττά εικονίδια. Για λεπτομέρειες, ανατρέξτε στην ενότητα Convenient Functions. Μπορείτε να αλλάξετε τη θέση των εικονιδίων. Για λεπτομέρειες, ανατρέξτε στην ενότητα Convenient Functions. Προσθήκη εικονιδίων στην οθόνη [Αρχικής σελίδας] μέσω του Web Image Monitor 1. Κάντε εκκίνηση του Web Image Monitor. Για πληροφορίες, ανατρέξτε στην ενότητα Connecting the Machine/ System Settings. 2. Συνδεθείτε στο Web Image Monitor. 3. Για την προσθήκη εικονιδίων στην προεπιλεγμένη [Αρχική οθόνη], τοποθετήστε τον δείκτη στη [Διαχείριση Συσκευής] και στη συνέχεια κάντε κλικ στην [Διαχείριση Αρχικής Οθόνης Συσκευής]. Για την προσθήκη εικονιδίων στην [Αρχική οθόνη] ενός χρήστη, τοποθετήστε τον δείκτη στην [Προσαρμογή Οθόνης ανά Χρήστη]. 30

33 Τρόπος χρήσης της [Κεντρικής] οθόνης και της[αρχικής] οθόνης 4. Πατήστε [Εικονίδια Επεξεργασίας]. 5. Τοποθετήστε το δείκτη στο [ Εικονίδιο μπορεί να προστεθεί.], στη θέση όπου θέλετε να το προσθέσετε και μετά πατήστε [ Add]. 6. Επιλέξτε το εικονίδιο λειτουργίας ή συντόμευσης που θέλετε να προσθέσετε. 7. Πατήστε [OK] τέσσερις φορές. Προσθήκη εικονιδίων στην οθόνη [Αρχικής σελίδας] χρησιμοποιώντας τα Εργαλεία Χρήστη Στην παρακάτω διαδικασία, ένα εικονίδιο συντόμευσης καταχωρείται στην [Αρχική σελίδα]. 1. Πιέστε το πλήκτρο [Εργαλεία Χρήστη]. 2. Πατήστε [Επεξ αρχ οθόνης]. DER029 31

34 2. Έναρξη 3. Πατήστε [Προσθήκη εικον]. 4. Πατήστε την καρτέλα [Εφαρμογή]. 5. Επιλέξτε την εφαρμογή που θέλετε να προσθέσετε. 6. Ορίστε τη θέση όπου εμφανίζεται [Κενό]. 32

35 Τρόπος χρήσης της [Κεντρικής] οθόνης και της[αρχικής] οθόνης 7. Πατήστε [OK]. 8. Πιέστε το πλήκτρο [Εργαλεία Χρήστη]. Για να ελέγξετε τη θέση στην απλοποιημένη οθόνη, πατήστε στην πάνω δεξιά γωνία της οθόνης. 33

36 2. Έναρξη Ενεργοποίηση/απενεργοποίηση του μηχανήματος Μην πιέζετε τον κεντρικό διακόπτη λειτουργίας επανειλημμένα. Όταν πιέζετε τον κεντρικό διακόπτη λειτουργίας, περιμένετε τουλάχιστον 10 δευτερόλεπτα μετά την επιβεβαίωση ότι η ένδειξη λειτουργίας έχει ανάψει ή έχει σβήσει. Εάν η ένδειξη λειτουργίας δεν ανάβει ή σβήσει μέσα σε 5 λεπτά αφού πατήσετε τον κεντρικό διακόπτη λειτουργίας, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. Ο κεντρικός διακόπτης λειτουργίας βρίσκεται στην επάνω αριστερή πλευρά του μηχανήματος. Όταν αυτός ο διακόπτης είναι ανοιχτός, ενεργοποιείται η κεντρική παροχή ρεύματος και η ένδειξη λειτουργίας στην δεξιά μεριά του πίνακα ελέγχου ανάβει. Όταν αυτός ο διακόπτης είναι κλειστός, απενεργοποιείται η κεντρική παροχή ρεύματος και η ένδειξη λειτουργίας στην δεξιά μεριά του πίνακα ελέγχου σβήνει. Όταν γίνει αυτό, το μηχάνημα τίθεται εκτός λειτουργίας. Επιβεβαιώστε πόση ενέργεια χρησιμοποιούν τα προαιρετικά εξαρτήματα και στη συνέχεια, τοποθετήστε τα σε μια πρίζα που βρίσκεται σε κοντινή απόσταση, αλλά ξεχωριστά από την πρίζα με την οποία είναι συνδεδεμένο το κύριο μηχάνημα. Κεντρική ενεργοποίηση 1. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι καλά συνδεδεμένο στη πρίζα. 2. Ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και στη συνέχεια πιέστε τον κεντρικό διακόπτη λειτουργίας. Η ένδειξη της κεντρικής λειτουργίας ανάβει. DER101 34

37 Ενεργοποίηση/απενεργοποίηση του μηχανήματος Κεντρική απενεργοποίηση Κατά την αποσύνδεση του καλωδίου ρεύματος από την πρίζα, πάντα να τραβάτε το βύσμα και όχι το καλώδιο. Αν τραβάτε το καλώδιο μπορεί να σημειωθεί βλάβη σε αυτό. Η χρήση φθαρμένων καλωδίων ρεύματος ενέχει τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας. Όσο το μηχάνημα βρίσκεται σε λειτουργία, μην το απενεργοποιείτε. Μην κρατάτε πατημένο τον κεντρικό διακόπτη λειτουργίας όταν απενεργοποιείτε τη κεντρική παροχή ρεύματος. Κάτι τέτοιο απενεργοποιεί απότομα το μηχάνημα και μπορεί να προκαλέσει ζημιά στον σκληρό δίσκο ή την μνήμη και να προκαλέσει βλάβες. 1. Ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και στη συνέχεια πιέστε τον κεντρικό διακόπτη λειτουργίας. Η ένδειξη κεντρικής λειτουργίας σβήνει. Η κεντρική παροχή ρεύματος απενεργοποιείται αυτόματα όταν σβήνει και το μηχάνημα. Εάν δεν εξαφανιστεί η οθόνη στον πίνακα ελέγχου, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. 35

38 2. Έναρξη Σύνδεση στο μηχάνημα Όταν εμφανίζεται η οθόνη πιστοποίησης Αν είναι ενεργή η Βασική Πιστοποίηση, η Πιστοποίηση Windows ή η Πιστοποίηση LDAP, τότε στην οθόνη εμφανίζεται η οθόνη πιστοποίησης. Το μηχάνημα είναι έτοιμο για λειτουργία μόνο αφού δώσετε το Όνομα Σύνδεσης Χρήστη και τον Κωδικός Σύνδεσης. Αν είναι ενεργή η Πιστοποίηση Κωδικού Χρήστη, δεν μπορείτε να χρησιμοποιήσετε το μηχάνημα μέχρι να εισάγετε τον Κωδικό Χρήστη. Αν μπορείτε να χρησιμοποιήσετε το μηχάνημα, αυτό σημαίνει ότι έχετε συνδεθεί. Όταν το μηχάνημα δεν είναι σε κατάσταση λειτουργίας, αυτό σημαίνει ότι έχετε αποσυνδεθεί. Αφού συνδεθείτε στο μηχάνημα, αποσυνδεθείτε για να αποτρέψετε μη εξουσιοδοτημένη χρήση. Ζητήστε από το διαχειριστή χρηστών τα εξής στοιχεία: Όνομα Σύνδεσης Χρήστη, Κωδικό Σύνδεσης και Κωδικό Χρήστη. Για λεπτομέρειες σχετικά με την πιστοποίηση χρήστη, ανατρέξτε στον Οδηγό Ασφάλειας. Ο Κωδικός Χρήστη που εισάγεται στο πεδίο Πιστοποίηση Κωδικού Χρήστη είναι η αριθμητική τιμή που καταχωρείται στο Βιβλίο Διευθύνσεων ως "Κωδικός Χρήστη". Πιστοποίηση κωδικού χρήστη μέσω του πίνακα ελέγχου Αν είναι ενεργή η Πιστοποίηση Κωδικού Χρήστη, εμφανίζεται μια οθόνη που σας ζητάει να εισάγετε Κωδικό Χρήστη. 1. Πληκτρολογήστε έναν Κωδικό Χρήστη (μέχρι οκτώ ψηφία) και πατήστε [OK]. Σύνδεση μέσω του πίνακα ελέγχου Σε αυτήν την ενότητα εξηγείται η διαδικασία σύνδεσης στο μηχάνημα όταν έχει επιλεγεί η Βασική Πιστοποίηση, η Πιστοποίηση Windows ή η Πιστοποίηση LDAP. 1. Πιέστε [Σύνδεση]. 36

39 Σύνδεση στο μηχάνημα 2. Πληκτρολογήστε Όνομα Σύνδεσης Χρήστη και πατήστε [OK]. 3. Πληκτρολογήστε Κωδικό Σύνδεσης και πατήστε [OK]. Όταν πιστοποιηθεί ο χρήστης, εμφανίζεται η οθόνη της λειτουργίας που χρησιμοποιείτε. Αποσύνδεση από τον πίνακα ελέγχου Σε αυτήν την ενότητα εξηγείται τη διαδικασία αποσύνδεσης από το μηχάνημα όταν έχει επιλεγεί η Βασική Πιστοποίηση, η Πιστοποίηση Windows ή η Πιστοποίηση LDAP. Για να εμποδίσετε τη χρήση του μηχανήματος από μη εξουσιοδοτημένα άτομα, να αποσυνδέεστε πάντοτε όταν δεν χρησιμοποιείτε άλλο το μηχάνημα. 1. Πιέστε το πλήκτρο [Σύνδεση/Αποσύνδεση]. 2. Πατήστε [Ναι]. DER049 37

40 38 2. Έναρξη

41 3. Εκτύπωση Σε αυτό το κεφάλαιο περιγράφονται οι λειτουργίες και οι εργασίες του εκτυπωτή που χρησιμοποιούνται συχνά. Για πληροφορίες που δε συμπεριλαμβάνονται στο παρόν κεφάλαιο, ανατρέξτε στην ενότητα Print του συνοδευτικού CD-ROM. Γρήγορη Εγκατάσταση Μπορείτε να εγκαταστήσετε εύκολα τα προγράμματα οδήγησης εκτυπωτή από το συνοδευτικό CD-ROM του μηχανήματος. Μέσω της λειτουργίας Γρήγορη Εγκατάσταση, η εγκατάσταση του προγράμματος οδήγησης εκτυπωτή PCL 6 γίνεται σε περιβάλλον δικτύου, ενώ ορίζεται παράλληλα η τυπική θύρα TCP/IP. Για να εγκαταστήσετε τα προγράμματα οδήγησης, χρειάζεστε δικαιώματα διαχείρισης εκτυπωτών. Συνδεθείτε ως μέλος της ομάδας Διαχειριστών. 1. Πατήστε [Γρήγορη Εγκατάσταση] στην οθόνη του προγράμματος εγκατάστασης. 2. Η άδεια χρήσης του λογισμικού εμφανίζεται στο πλαίσιο διαλόγου [Άδεια Χρήσης]. Αφού διαβάσετε τους όρους της άδειας, πατήστε [Αποδέχομαι την άδεια χρήσης.] και έπειτα πατήστε [Επόμενο >]. 3. Κάντε κλικ στο [Επόμενο >]. 4. Στο πλαίσιο διαλόγου [Επιλέξτε εκτυπωτή], επιλέξτε το μοντέλο του μηχανήματος που θέλετε να χρησιμοποιήσετε. 5. Κάντε κλικ στο [Εγκατάσταση]. 6. Διαμορφώστε κατάλληλα τον κωδικό χρήστη, τον προεπιλεγμένο εκτυπωτή και τον κοινόχρηστο εκτυπωτή. 7. Πατήστε [Continue]. Ξεκινάει η εγκατάσταση. 8. Πατήστε [Τέλος]. Μόλις σας ζητηθεί να επανεκκινήσετε τον υπολογιστή, ακολουθήστε τις οδηγίες που εμφανίζονται και επανεκκινήστε τον. 9. Πατήστε [Έξοδος] στο πρώτο παράθυρο της διαδικασίας εγκατάστασης και έπειτα αφαιρέστε το CD-ROM. 39

42 3. Εκτύπωση Εμφάνιση των ιδιοτήτων του προγράμματος οδήγησης εκτυπωτή Αυτή η ενότητα σας εξηγεί πώς μπορείτε να ανοίξετε τις ιδιότητες του προγράμματος οδήγησης εκτυπωτή από το [Συσκευές και Εκτυπωτές]. Για να αλλάξετε τις ρυθμίσεις του εκτυπωτή, χρειάζεστε άδεια Διαχείρισης Εκτυπωτών. Συνδεθείτε ως μέλος της ομάδας Διαχειριστών. Δεν μπορείτε να αλλάξετε τις προεπιλεγμένες ρυθμίσεις του μηχανήματος για μεμονωμένους χρήστες. Οι ρυθμίσεις που γίνονται στο πλαίσιο διαλόγου των ιδιοτήτων του εκτυπωτή ισχύουν για όλους τους χρήστες. 1. Στο μενού [Έναρξη], πατήστε [Συσκευές και Εκτυπωτές]. 2. Κάντε δεξί κλικ στο εικονίδιο του εκτυπωτή που θέλετε να χρησιμοποιήσετε. 3. Πατήστε [Ιδιότητες εκτυπωτή]. 40

43 Βασική εκτύπωση Βασική εκτύπωση Η προεπιλεγμένη ρύθμιση είναι η εκτύπωση διπλής όψης. Εάν θέλετε να εκτυπώσετε μόνο στη μία πλευρά, επιλέξτε [Απεν.] στη ρύθμιση διπλής όψης. Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL 6 1. Πιέστε το πλήκτρο του μενού WordPad στη επάνω αριστερή γωνία του παραθύρου και πατήστε [Εκτύπωση]. 2. Στη λίστα [Επιλογή Εκτυπωτή], επιλέξτε τον εκτυπωτή που θέλετε να χρησιμοποιήσετε. 3. Πατήστε [Προτιμήσεις]. 4. Κάντε κλικ στην καρτέλα [Συχνά Χρησιμοποιούμενες Ρυθμίσεις]. 5. Στη λίστα "Τύπος Εργ.:" επιλέξτε [Κανονική Εκτύπ.]. 6. Στη λίστα "Μέγεθος Εγγράφου:" επιλέξτε το μέγεθος του πρωτοτύπου που θα εκτυπωθεί. 7. Στην περιοχή "Προσανατολισμός:", επιλέξτε [Κατακόρυφη] ή [Οριζόντια] για τον προσανατολισμό του πρωτοτύπου. 8. Στη λίστα "Τύπος Χαρτιού:", επιλέξτε τον τύπο χαρτιού που έχει τοποθετηθεί στο δίσκο χαρτιού. 9. Στη λίστα "Input Tray:", επιλέξτε το δίσκο που περιέχει το χαρτί στο οποίο θέλετε να εκτυπώσετε. Αν επιλέξετε [Αυτ. Επιλ. Συρτ.] στη λίστα "Input Tray:", τότε ο δίσκος τροφοδοσίας επιλέγεται αυτόματα ανάλογα με το καθορισμένο μέγεθος και τύπο χαρτιού. 10. Επιλέξτε [Color] ή [Black and White] στη λίστα "Color/ Black and White:". 11. Αν θέλετε να εκτυπώσετε πολλά αντίγραφα, καθορίστε αριθμό σετ στο πλαίσιο "Copies:". 12. Κάντε κλικ στο [OK]. 13. Ξεκινήστε την εκτύπωση από το πλαίσιο διαλόγου [Εκτύπωση] της εφαρμογής. 41

44 3. Εκτύπωση Εκτύπωση και στις δύο όψεις των φύλλων Σε αυτή την ενότητα εξηγείται ο τρόπος εκτύπωσης και στις δύο όψεις της κάθε σελίδας μέσω του προγράμματος οδήγησης εκτυπωτή. Οι τύποι χαρτιού που μπορούν να εκτυπωθούν και στις δύο όψεις είναι οι ακόλουθοι: Απλό, Recycled, Έγχρωμο, Letterhead,Προτυπωμένο, Προδιάτρητο, Black, Coated Paper: Gloss Print, Coated (Glossy), Coated (Matted), Synthetic, Ανάγλυφο Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL 6 1. Πιέστε το πλήκτρο του μενού WordPad στη επάνω αριστερή γωνία του παραθύρου και πατήστε [Εκτύπωση]. 2. Στη λίστα [Επιλογή Εκτυπωτή], επιλέξτε τον εκτυπωτή που θέλετε να χρησιμοποιήσετε. 3. Πατήστε [Προτιμήσεις]. 4. Κάντε κλικ στην καρτέλα [Συχνά Χρησιμοποιούμενες Ρυθμίσεις]. Μπορείτε επίσης να κάνετε κλικ στην καρτέλα [Λεπτομερείς Ρυθμίσεις] και στη συνέχεια να κάνετε κλικ στην επιλογή [2Όψ/Διάταξη/Φυλλάδ.] στο πλαίσιο "Μενού:". 5. Επιλέξτε μέθοδο πρόσδεσης των εκτυπωμένων σελίδων στη λίστα "2 sided:". 6. Αν χρειαστεί, αλλάξτε κι άλλες ρυθμίσεις εκτύπωσης. 7. Κάντε κλικ στο [OK]. 8. Ξεκινήστε την εκτύπωση από το πλαίσιο διαλόγου [Εκτύπωση] της εφαρμογής. Τύποι εκτύπωσης διπλής όψης Μπορείτε να επιλέξετε την πλευρά από την οποία θα ανοίγουν οι δεμένες σελίδες, καθορίζοντας την πλευρά που θα δεθεί. Προσανατολισμός Open to Left Open to Top Κατακόρυφα Οριζόντια 42

45 Συνδυασμός πολλών σελίδων σε μία Συνδυασμός πολλών σελίδων σε μία Σε αυτή την ενότητα εξηγείται ο τρόπος εκτύπωσης πολλών σελίδων σε ένα φύλλο. Η λειτουργία συνδυασμένης εκτύπωσης σας επιτρέπει να εξοικονομείτε χαρτί εκτυπώνοντας πολλά φύλλα μειωμένου μεγέθους σε ένα φύλλο. Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL 6 1. Πιέστε το πλήκτρο του μενού WordPad στη επάνω αριστερή γωνία του παραθύρου και πατήστε [Εκτύπωση]. 2. Στη λίστα [Επιλογή Εκτυπωτή], επιλέξτε τον εκτυπωτή που θέλετε να χρησιμοποιήσετε. 3. Πατήστε [Προτιμήσεις]. 4. Κάντε κλικ στην καρτέλα [Συχνά Χρησιμοποιούμενες Ρυθμίσεις]. Μπορείτε επίσης να κάνετε κλικ στην καρτέλα [Λεπτομερείς Ρυθμίσεις] και στη συνέχεια να κάνετε κλικ στην επιλογή [2Όψ/Διάταξη/Φυλλάδ.] στο πλαίσιο "Μενού:". 5. Επιλέξτε το μοτίβο συνδυασμού στη λίστα "Layout:" και στη συνέχεια καθορίστε τη μέθοδο συνδυασμού σελίδων στη λίστα "Page Order:". Για να σχεδιάσετε μία γραμμή περιγράμματος γύρω από κάθε σελίδα, επιλέξτε [Σχεδ. Περιγρ. Πλαισ.] στο [2Όψ/Διάταξη/Φυλλάδ.] στην καρτέλα [Λεπτομερείς Ρυθμίσεις]. 6. Αν χρειαστεί, αλλάξτε κι άλλες ρυθμίσεις εκτύπωσης. 7. Κάντε κλικ στο [OK]. 8. Ξεκινήστε την εκτύπωση από το πλαίσιο διαλόγου [Εκτύπωση] της εφαρμογής. Τύποι συνδυασμού εκτύπωσης Αυτή η λειτουργία σας επιτρέπει να εκτυπώνετε 2, 4, 6, 9 ή 16 σελίδες μειωμένου μεγέθους σε ένα φύλλο και να καθορίζετε ένα μοτίβο ταξινόμησης σελίδας για τον συνδυασμό. Όταν συνδυάζετε 4 ή περισσότερες σελίδες σε ένα φύλλο χαρτιού, τέσσερα μοτίβα είναι διαθέσιμα. Στις ακόλουθες απεικονίσεις παρουσιάζονται παραδείγματα μοτίβων ταξινόμησης σελίδων για συνδυασμούς 2- και 4-σελίδων. 2 Pages per Sheet Προσανατολισμός Αριστερά στα Δεξιά/Πάνω προς Κάτω Δεξιά στα Αριστερά/Πάνω προς Κάτω Κατακόρυφα 43

46 3. Εκτύπωση Προσανατολισμός Αριστερά στα Δεξιά/Πάνω προς Κάτω Δεξιά στα Αριστερά/Πάνω προς Κάτω Οριζόντια 4 Pages per Sheet Right, then Down Down, then Right Left, then Down Down, then Left 44

47 Εκτύπωση σε φακέλους Εκτύπωση σε φακέλους Διαμορφώστε κατάλληλα τις ρυθμίσεις χαρτιού χρησιμοποιώντας και το πρόγραμμα οδήγησης εκτυπωτή και τον πίνακα ελέγχου. Για να εκτυπώσετε σε φακέλους, τοποθετήστε τους στην προαιρετική LCT μεγάλου πλάτους ή στο Δίσκο Α, και βεβαιωθείτε ότι θα ορίσετε τον κατάλληλο τύπο χαρτιού. Για πληροφορίες, ανατρέξτε στη σελ.67 "Προτεινόμενα μεγέθη και τύποι χαρτιού". Διαμόρφωση των ρυθμίσεων φακέλων μέσω του πίνακα ελέγχου 1. Τοποθετήστε φακέλους στο δίσκο χαρτιού. 2. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. DEY Επιλέξτε το δίσκο χαρτιού στον οποίο έχουν τοποθετηθεί οι φάκελοι. 4. Πατήστε το πλήκτρο [Χειροκίν Ρυθμ Χαρτιού]. 5. Πατήστε [Φάκελος] στην περιοχή "Τύπος Χαρτιού" και στη συνέχεια επιλέξτε το κατάλληλο στοιχείο στην περιοχή "Βάρος Χαρτιού". 6. Πατήστε την καρτέλα [Μέγεθος Χαρτιού]. 7. Επιλέξτε το μέγεθος του φακέλου κι έπειτα πατήστε [OK]. 8. Πατήστε [OK]. 9. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. 45

48 3. Εκτύπωση Εκτύπωση σε φακέλους μέσω του προγράμματος οδήγησης του εκτυπωτή Κατά τη χρήση του προγράμματος οδήγησης εκτυπωτή PCL 6 1. Πιέστε το πλήκτρο του μενού WordPad στη επάνω αριστερή γωνία του παραθύρου και πατήστε [Εκτύπωση]. 2. Στη λίστα [Επιλογή Εκτυπωτή], επιλέξτε τον εκτυπωτή που θέλετε να χρησιμοποιήσετε. 3. Πατήστε [Προτιμήσεις]. 4. Στη λίστα "Μέγεθος Εγγράφου:", επιλέξτε το μέγεθος φακέλου. 5. Στη λίστα "Τύπος Χαρτιού:" επιλέξτε [Envelope]. 6. Στη λίστα "Input Tray:",επιλέξτε το δίσκο χαρτιού όπου τοποθετούνται οι φάκελοι. 7. Αν χρειαστεί, αλλάξτε κι άλλες ρυθμίσεις εκτύπωσης. 8. Κάντε κλικ στο [OK]. 9. Ξεκινήστε την εκτύπωση από το πλαίσιο διαλόγου [Εκτύπωση] της εφαρμογής. 46

49 4. Web Image Monitor Σε αυτό το κεφάλαιο περιγράφονται οι λειτουργίες και εργασίες του Web Image Monitor που χρησιμοποιούνται συχνά. Για πληροφορίες που δε συμπεριλαμβάνονται στο παρόν κεφάλαιο, ανατρέξτε στην ενότητα Connecting the Machine/ System Settings του συνοδευτικού CD-ROM, ή στη Βοήθεια του Web Image Monitor. Εμφάνιση κεντρικής σελίδας Σε αυτήν την ενότητα περιγράφεται η Κεντρική Σελίδα και πώς να εμφανίσετε το Web Image Monitor. Όταν εισάγετε μία διεύθυνση IPv4, μην χρησιμοποιείτε μηδέν στην αρχή κάθε τμήματος. Για παράδειγμα, αν η διεύθυνση είναι " ", πρέπει να την πληκτρολογήσετε ως εξής: " ". 1. Ανοίξτε το πρόγραμμα περιήγησης web. 2. Στη γραμμή διευθύνσεων του προγράμματος περιήγησης web, πληκτρολογήστε " διεύθυνση ΙΡ του μηχανήματος ή το όνομα host)/". Εμφανίζεται η κεντρική σελίδα του Web Image Monitor. Αν το όνομα host έχει καταχωρηθεί σε διακομιστή DNS ή WINS, τότε μπορείτε να τον εισάγετε. Όταν ορίζετε SSL (πρωτόκολλο κρυπτογραφημένης επικοινωνίας), στο περιβάλλον όπου ελέγχεται η πιστοποίηση του διακομιστή, πληκτρολογήστε " διεύθυνση ΙΡ ή το όνομα host)/". Το Web Image Monitor χωρίζεται στις παρακάτω περιοχές: DFJ Περιοχή μενού Αν επιλέξετε ένα στοιχείο μενού, εμφανίζεται το περιεχόμενό του. 47

50 4. Web Image Monitor 2. Περιοχή κεφαλίδας Εμφανίζονται τα εικονίδια των συνδέσμων για τη Βοήθεια και τη λειτουργία αναζήτησης με λέξη-κλειδί. Σε αυτή την περιοχή εμφανίζονται επίσης οι επιλογές [Σύνδεση] και [Αποσύνδεση], οι οποίες σας επιτρέπουν να μεταβείτε από τη λειτουργία διαχειριστή στη λειτουργία επισκέπτη και αντίστροφα. 3. Ανανέωση/Βοήθεια (Ανανέωση): Για να ενημερώσετε τα στοιχεία του μηχανήματος, πατήστε πάνω δεξιά στην περιοχή εργασίας. Για να ανανεώσετε ολόκληρη την οθόνη του προγράμματος περιήγησης, κάντε κλικ το πληκτρο [Ανανέωση] του προγράμματος περιήγησης web. (Βοήθεια): Χρησιμοποιήστε τη Βοήθεια για προβολή και λήψη των περιεχομένων του αρχείου Bοήθειας. 4. Περιοχή Βασικών Πληροφοριών Εμφανίζονται οι βασικές πληροφορίες του μηχανήματος. 5. Περιοχή εργασίας Εμφανίζονται τα περιεχόμενα του στοιχείου που έχει επιλεγεί στην περιοχή μενού. 48

51 5. Προσθήκη χαρτιού και τόνερ Αυτό το κεφάλαιο περιγράφει πως να τοποθετείτε χαρτί στο δίσκο χαρτιού και τα προτεινόμενα μεγέθη και τύπους χαρτιού. Τοποθέτηση χαρτιού Προφυλάξεις κατά τη τοποθέτηση χαρτιού Κατά τη τοποθέτηση χαρτιού προσέξτε να μην παγιδεύσετε ή τραυματίσετε τα δάχτυλά σας. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Όταν εκτυπώνετε χοντρά γυαλιστερά φύλλα, υπάρχει ενδεχόμενο να μπλοκάρει το χαρτί ή να σταματήσει η τροφοδοσία. Για να αποφύγετε τέτοια προβλήματα, ξεφυλλίστε καλά τα γυαλιστερά φύλλα πριν τα τοποθετήσετε. Κατά τη τοποθέτηση χαρτιού, προσαρμόστε τη κατεύθυνση του χαρτιού σύμφωνα με τις ίνες του, όπως φαίνεται στο παρακάτω διάγραμμα: Κατεύθυνση ινών χαρτιού Δίσκος 1 Μονάδα δίσκου A3/11 17, Δίσκος 2 ή LCT μεγάλου πλάτους Δίσκος Bypass πολλαπλών χρήσεων (Δίσκος Α) Δεν συνιστάται Ακόμα και αν το χαρτί έχει τοποθετηθεί όπως περιγράφεται παραπάνω, οι βασικές λειτουργίες και η ποιότητα της εκτύπωσης μπορεί να εξακολουθούν να μην είναι εφικτές, ανάλογα με τον τύπο χαρτιού. 49

52 5. Προσθήκη χαρτιού και τόνερ Όταν τοποθετείτε χαρτί 52,3 g/m 2 (14,0 lb. Bond) στους δίσκους χαρτιού ή τοποθετείτε ημιδιαφανές χαρτί στην LCT μεγάλου πλάτους ή στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος A), χρησιμοποιείτε πάντα χαρτί του οποίου οι ίνες να έχουν την κατεύθυνση της μεγάλης πλευράς. Οι εκτυπώσεις μπορεί να είναι αισθητά κυρτωμένες. Αν παρατηρήσετε ρυτιδώσεις ή κυρτώσεις στις εκτυπώσεις, ισιώστε τες. Για λεπτομέρειες σχετικά με τις ρυθμίσεις που αφορούν στο ίσιωμα τσαλακωμένου χαρτιού, ανατρέξτε στο Paper Settings. Για να αποτρέψετε την ταυτόχρονη τροφοδοσία πολλαπλών φύλλων, ξεφυλλίστε τα χαρτιά πριν τα τοποθετήσετε. Εάν τοποθετήσετε χαρτί ενώ στον δίσκο απομένουν λίγα μόνο φύλλα χαρτιού, μπορεί να σημειωθεί ταυτόχρονη τροφοδοσία πολλαπλών φύλλων. Αφαιρέστε το υπόλοιπο χαρτί, τοποθετήστε το με τα νέα φύλλα χαρτιού κι έπειτα ξεφυλλίστε όλη τη στοίβα πριν την τοποθετήσετε στον δίσκο. Ισιώστε το κυρτωμένο ή στρεβλωμένο χαρτί πριν το τοποθετήσετε. Όταν τελειώσει το χαρτί στους δίσκους τα οποία είναι ρυθμισμένα για αυτόματη εξαγωγή των διαχωριστικών φύλλων με προεξοχή που δεν χρειάστηκαν, επανατοποθετήστε διαχωριστικά φύλλα με προεξοχή από την αρχή του κύκλου (από το πρώτο φύλλο). Όταν τοποθετείτε για πρώτη φορά χαρτί στο δίσκο χαρτιού ή όταν αλλάζετε το μέγεθος ή τον τύπο του χαρτιού στο δίσκο χαρτιού, φροντίστε να καθορίσετε τις κατάλληλες ρυθμίσεις στις Ρυθμίσεις Χαρτιού Δίσκου. Για λεπτομέρειες, ανατρέξτε στο Paper Settings. Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη σελ.67 "Προτεινόμενα μεγέθη και τύποι χαρτιού". Ενδέχεται κάποιες φορές να ακούσετε ένα θρόισμα από το χαρτί που κινείται μέσα στο μηχάνημα. Αυτός ο ήχος δεν υποδεικνύει δυσλειτουργία του εκτυπωτή. Ξεφύλλισμα χαρτιού Εάν τοποθετήσετε χαρτί με επικάλυψη, ετικέτες ή χοντρό χαρτί βάρους 163,1-360,0 g/m 2 (60.1 lb. Cover lb. Index) στη κασέτα LCT μεγάλου πλάτους τριών δίσκων, είναι σημαντικό να ξεφυλλίσετε καλά το χαρτί. Ενδέχεται να παρουσιαστούν εμπλοκές χαρτιού εάν δεν ξεφυλλίσετε καλά το χαρτί. 50

53 Τοποθέτηση χαρτιού 1. Χαλαρώστε λίγο τη στοίβα ανακατεύοντας τα φύλλα. CVA Κρατώντας τα κοντύτερα άκρα του χαρτιού, λυγίστε τη στοίβα μπρός-πίσω για να δημιουργήσετε χώρο μεταξύ των φύλλων. Επαναλάβετε αυτή τη διαδικασία κάποιες φορές. CVA069 CVA070 51

54 5. Προσθήκη χαρτιού και τόνερ 3. Φροντίστε να δημιουργηθεί χώρος ανάμεσα στα φύλλα. CVA071 Τοποθέτηση χαρτιού στο δίσκο 1 (κυρίως Ευρώπη και Ασία) Ο Δίσκος 1 παίρνει μόνο χαρτί A4. Εάν θέλετε να εκτυπώσετε σε χαρτί 8 1 / 2 11 από το Δίσκο 1, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. (κυρίως Βόρεια Αμερική) Ο Δίσκος 1 παίρνει μόνο χαρτί 8 1 / Εάν θέλετε να εκτυπώσετε από το Δίσκο 1 σε χαρτί A4, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. Όταν εξαντλείται το χαρτί που έχετε τοποθετήσει στην δεξιά πλευρά του Δίσκου 1, το χαρτί που βρίσκεται στην αριστερή πλευρά μετατοπίζεται αυτόματα στα δεξιά. Όταν ο δίσκος μετατοπίζει το χαρτί, μην τραβήξετε προς τα έξω το Δίσκο 1. Περιμένετε μέχρι να σταματήσουν να ακούγονται ήχοι από τον δίσκο. Εάν ο Δίσκος 1 κλείσει πάρα πολύ γρήγορα, το χαρτί στο δίσκο μπορεί να ωθήσει το δεξί πλευρικό τοίχωμα με αποτέλεσμα να γλιστρήσει εκτός της θέσης του. Εάν αυτό προκαλέσει εμπλοκή του χαρτιού, ανοίξτε τον δίσκο, διορθώστε το πλευρικό τοίχωμα και κλείστε τον δίσκο αργά. Όσον αφορά τη δεξιά στοίβα, ευθυγραμμίστε τη δεξιά πλευρά του χαρτιού με τη δεξιά πλευρά του δίσκου. Όσον αφορά την αριστερή στοίβα, ευθυγραμμίστε την αριστερή πλευρά του χαρτιού με την αριστερή πλευρά του δίσκου. 52

55 Τοποθέτηση χαρτιού 1. Τραβήξτε προσεκτικά προς τα έξω το δίσκο χαρτιού, μέχρι να σταματήσει. 2. Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Ολόκληρος ο δίσκος τραβηγμένος προς τα έξω DER055 DER056 Το αριστερό μισό του δίσκου τραβηγμένο προς τα έξω DER Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα. Μπορείτε να τοποθετήσετε χαρτί στον Δίσκο 1 ακόμη και όταν χρησιμοποιείται. Μπορείτε να τραβήξετε προς τα έξω το αριστερό μισό του δίσκου ακόμη και όταν ο Δίσκος 1 χρησιμοποιείται. 53

56 5. Προσθήκη χαρτιού και τόνερ Τοποθέτηση χαρτιού στη μονάδα δίσκου A3/11 17 (κυρίως Ευρώπη και Ασία) Η μονάδα δίσκου A3/11 17 υποστηρίζει μόνο χαρτί A3. Αν θέλετε να εκτυπώσετε σε χαρτί A4, B4 JIS, 11 17, 8 1 / 2 14, ή 8 1 / 2 11, επικοινωνήστε με τον αντιπρόσωπο σέρβις. (κυρίως Βόρεια Αμερική) Η μονάδα δίσκου A3/11 17 υποστηρίζει μόνο χαρτί Αν θέλετε να εκτυπώσετε σε χαρτί A3, A4, B4 JIS, 8 1 / 2 14, ή 8 1 / 2 11, επικοινωνήστε με τον αντιπρόσωπο σέρβις. Ελέγξτε ότι οι άκρες του χαρτιού είναι ευθυγραμμισμένες στη δεξιά πλευρά. 1. Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει. 2. Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω. DER058 Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. DER Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα. 54

57 Τοποθέτηση χαρτιού Τοποθέτηση χαρτιού στο δίσκο 2 Ελέγξτε ότι οι άκρες του χαρτιού είναι ευθυγραμμισμένες στη δεξιά πλευρά. Εάν ένας δίσκος χαρτιού πιέζεται έντονα όταν τον βάζετε πίσω στη θέση του, τα πλευρικά τοιχώματα του δίσκου, μπορεί να μετατοπιστούν από τη θέση τους. Όταν τοποθετείτε λίγα φύλλα χαρτιού, φροντίστε να μην πιέζονται υπερβολικά από τα πλευρικά τοιχώματα. Αν τα πλευρικά τοιχώματα πιέζουν υπερβολικά το χαρτί, ενδέχεται να τσακίσουν οι άκρες ή να προκληθεί λανθασμένη τροφοδοσία του χαρτιού ή, αν το βάρος του χαρτιού είναι μεταξύ 52,3 63,0 g/m 2 (14,0 16,9 lb. Bond), ενδέχεται να ζαρώσει. 1. Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει. 2. Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω. DER060 Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. DER Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα. 55

58 5. Προσθήκη χαρτιού και τόνερ Μπορούν να τοποθετηθούν διάφορα μεγέθη χαρτιού στο Δίσκο 2, προσαρμόζοντας τις θέσεις των πλευρικών τοιχωμάτων και του τελικού τοιχώματος. Για λεπτομέρειες ανατρέξτε στο Paper Specifications and Adding Paper. Τοποθέτηση διαχωριστικών φύλλων με προεξοχή στο Δίσκο 2 Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, να χρησιμοποιείτε πάντα τον μηχανισμό συγκράτησης διαχωριστικών φύλλων. DER067 Τοποθετήστε τα διαχωριστικά φύλλα με προεξοχή, ώστε η πλευρά της προεξοχής να είναι ακριβώς απέναντι από τον μηχανισμό συγκράτησης των διαχωριστικών φύλλων. Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, προσαρμόστε τη θέση του τελικού τοιχώματος, ώστε ο μηχανισμός συγκράτησης να εφάπτεται στα διαχωριστικά φύλλα. DER068 Τοποθέτηση χαρτιού στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος A) Στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α) μπορείτε να τοποθετείτε διαφάνειες, ημιδιαφανές χαρτί και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού. 56

59 Τοποθέτηση χαρτιού Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από τον τύπο του χαρτιού. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Όσον αφορά τον μέγιστο αριθμό φύλλων που μπορείτε να τοποθετήσετε, ανατρέξτε στη σελ.67 "Προτεινόμενα μεγέθη και τύποι χαρτιού". Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες στην αριστερή πλευρά. Όταν τοποθετείτε λίγα φύλλα χαρτιού, φροντίστε να μην πιέζονται υπερβολικά από τα πλευρικά τοιχώματα. Αν τα πλευρικά τοιχώματα πιέζουν υπερβολικά το χαρτί, ενδέχεται να τσακίσουν οι άκρες ή να προκληθεί λανθασμένη τροφοδοσία του χαρτιού ή, αν το βάρος του χαρτιού είναι μεταξύ 52,3 63,0 g/m 2 (14,0 16,9 lb. Bond), ενδέχεται να ζαρώσει. 1. Ρυθμίστε τα πλευρικά τοιχώματα ανάλογα με το μέγεθος του χαρτιού και κατόπιν ευθυγραμμίστε όλα τα φύλλα της δεσμίδας μεταξύ τους και τοποθετήστε το χαρτί με την όψη εκτύπωσης προς τα επάνω. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. 2. Ρυθμίστε το τελικό τοίχωμα. 1 DER069 2 DER Τελικό τοίχωμα 2. Προέκταση Για να αφαιρέσετε το τελικό τοίχωμα, σύρετέ το προς τα δεξιά πιέζοντας την ασφάλεια προς τα κάτω. 57

60 5. Προσθήκη χαρτιού και τόνερ CWW Πιέστε τον διακόπτη ανυψωτήρα στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α). 1 DER Διακόπτης ανυψωτήρα Η λυχνία του διακόπτη ανυψωτήρα αναβοσβήνει όταν ανεβαίνει ο δίσκος και παραμένει σταθερά αναμμένη όταν σταματήσει. Εάν θέλετε να προσθέσετε χαρτί ή να αφαιρέσετε μπλοκαρισμένα χαρτιά, πιέστε τον διακόπτη ανυψωτήρα για να κατεβάσετε τον δίσκο. Όταν τοποθετείτε φύλλα μεγέθους A4, 8 1 / 2 11 ή μεγαλύτερου μεγέθους στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α), τραβήξτε προς τα έξω την προέκταση. Τα επιστολόχαρτα πρέπει να τοποθετούνται με συγκεκριμένο προσανατολισμό. Για λεπτομέρειες, ανατρέξτε στη σελ.65 "Τοποθέτηση χαρτιού με σταθερό προσανατολισμό ή χαρτιού διπλής όψης". Στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α) μπορείτε να τοποθετείτε φακέλους. Οι φάκελοι πρέπει να τοποθετούνται με συγκεκριμένο προσανατολισμό. Για λεπτομέρειες, ανατρέξτε στη σελ.90 "Φάκελοι". Ορίστε τα μεγέθη του χαρτιού που δεν εντοπίζονται αυτόματα. Για λεπτομέρειες σχετικά με τα μεγέθη που μπορούν να εντοπιστούν αυτόματα, ανατρέξτε στη σελ.67 "Προτεινόμενα μεγέθη και τύποι χαρτιού". Για λεπτομέρειες σχετικά με τον ορισμό μεγεθών χαρτιού, ανατρέξτε στην ενότητα Paper Specifications and Adding Paper. 58

61 Τοποθέτηση χαρτιού Τοποθέτηση διαχωριστικών φύλλων με προεξοχή στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος A) Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, να χρησιμοποιείτε πάντα το τοίχωμα στηλοθέτη. Οι προεξοχές πρέπει να τοποθετούνται στη δεξιά πλευρά του δίσκου Bypass πολλαπλών χρήσεων (Δίσκος Α). 1 2 DER Τοίχωμα προεξοχής 2. Τελικό τοίχωμα Τοποθέτηση χαρτιού στην κασέτα μεγάλης χωρητικότητας μεγάλου πλάτους τριών δίσκων Ο LCT μεγάλου πλάτους τριών δίσκων προσδιορίζεται ως Δίσκος 3, Δίσκος 4 και Δίσκος 5. Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες με την αριστερή πλευρά. Εάν ένας δίσκος χαρτιού πιέζεται έντονα όταν τον βάζετε πίσω στη θέση του, τα πλευρικά τοιχώματα του δίσκου, μπορεί να μετατοπιστούν από τη θέση τους. 1. Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει. DER074 59

62 5. Προσθήκη χαρτιού και τόνερ 2. Τοποθετήστε χαρτί στο δίσκο χαρτιού με την πλευρά εκτύπωσης προς τα επάνω. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. DER Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα. Εάν επιλέξετε Βάρος Χαρτιού 5 έως 8, [Με Επικ: Γυαλ], [Με Επικ: Ματ], [Χαρτί Επικάλ: Γυαλ.] ή [Χαρτί Ετικετών] στις [Ρυθμίσ. Χαρτιού Δίσκου], διοχετεύεται αυτόματα αέρας και ξεφυλλίζει το χαρτί που έχετε τοποθετήσει στην LCT μεγάλου πλάτους τριών δίσκων. Ξεφυλλίστε αυτό το χαρτί πριν το τοποθετήσετε. Για λεπτομέρειες, ανατρέξτε στη σελ.50 "Ξεφύλλισμα χαρτιού". Μπορούν να τοποθετηθούν διάφορα μεγέθη χαρτιού στον LCT μεγάλου πλάτους τριών δίσκων, προσαρμόζοντας τη θέση των πλευρικών τοιχωμάτων και του τελικού τοιχώματος. Για λεπτομέρειες, ανατρέξτε στο Paper Specifications and Adding Paper. Στην LCT μεγάλου πλάτους τριών δίσκων μπορείτε να τοποθετήσετε φακέλους. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με το σωστό προσανατολισμό. Για λεπτομέρειες, ανατρέξτε στη σελ.90 "Φάκελοι". Τοποθέτηση χαρτιού στην κασέτα μεγάλης χωρητικότητας μεγάλου πλάτους δύο δίσκων Η LCT μεγάλου πλάτους δύο δίσκων αναγνωρίζεται ως Δίσκος 3, Δίσκος 4, Δίσκος 5, Δίσκος 6, Δίσκος 7, και Δίσκος 8. Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες στην αριστερή πλευρά. 60

63 Τοποθέτηση χαρτιού 1. Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει. 2. Τοποθετήστε χαρτί στο δίσκο χαρτιού με την πλευρά εκτύπωσης προς τα επάνω. DER088 Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. DER Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα. Μπορούν να τοποθετηθούν διάφορα μεγέθη χαρτιού στην LCT μεγάλου πλάτους δύο δίσκων, προσαρμόζοντας τη θέση των πλευρικών τοιχωμάτων και του τελικού τοιχώματος. Για λεπτομέρειες, ανατρέξτε στο Paper Specifications and Adding Paper. Στην LCT μεγάλου πλάτους δύο δίσκων μπορείτε να τοποθετήσετε φακέλους. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με το σωστό προσανατολισμό. Για λεπτομέρειες, ανατρέξτε στη σελ.90 "Φάκελοι". Τοποθέτηση χαρτιού στον τροφοδότη προτυπωμένων Μην τοποθετείτε πράγματα ή αφήνετε έγγραφα πάνω στον αισθητήρα. Αυτό μπορεί να μην επιτρέψει τη σωστή σάρωση του μεγέθους χαρτιού ή να δημιουργήσει εμπλοκές. 61

64 5. Προσθήκη χαρτιού και τόνερ 1. Καθώς πιέζετε το μοχλό απελευθέρωσης, ευθυγραμμίστε τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που πρόκειται να τοποθετηθεί. DER Τοποθετήστε το χαρτί, τακτοποιημένο σε σωστή σειρά. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Ευθυγραμμίστε τα πλευρικά τοιχώματα πιέζοντας τα απαλά στο χαρτί που τοποθετήσατε, εάν χρειαστεί. 1 DER Προέκταση χαρτιού Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά του (την μπροστινή πλευρά) προς τα πάνω. Εάν χρησιμοποιείτε τελικό επεξεργαστή φυλλαδίων, τοποθετήστε τα φύλλα με την όψη εκτύπωσης προς τα κάτω. Τοποθετήστε το χαρτί στον τροφοδότη προτυπωμένων με τον ίδιο προσανατολισμό που έχει και το χαρτί στο δίσκο χαρτιού. Η θέση συρραφής ή η θέση διάτρησης θα είναι στην αριστερή πλευρά του χαρτιού, όπως βλέπετε το μηχάνημα. Όταν τοποθετείτε χαρτί μεγαλύτερο από A4 (8 1 / 2 11) χαρτιού., τραβήξτε προς τα έξω την προέκταση 62

65 Τοποθέτηση χαρτιού Τοποθέτηση εξωφύλλων στον τροφοδότη προτυπωμένων της μονάδας βιβλιοδεσίας με θερμοκόλληση Το μήκος/μέγεθος των εξώφυλλων εξαρτάται από το πάχος της ράχης. Τοποθέτηση χαρτιού σε προσανατολισμό. Μην τοποθετείτε πράγματα ή αφήνετε έγγραφα πάνω στον αισθητήρα. Αυτό μπορεί να έχει ως αποτέλεσμα την λανθασμένη αναγνώριση του μεγέθους χαρτιού ή εμπλοκές χαρτιού. Υπολογισμός του πάχους της ράχης Σε αυτή την ενότητα εξηγείται ο τρόπος υπολογισμού του πάχους της ράχης, κατά προσέγγιση, καθώς και του μήκους και του μεγέθους του εξώφυλλου. Έχετε υπ'όψιν σας ότι το μήκος και το μέγεθος του εξώφυλλου εξαρτάται από το πάχος της ράχης της δεσμίδας του βιβλίου. Η ακόλουθη λίστα παρουσιάζει παραδείγματα για χαρτί μεγέθους A4 ή 8 1 / 2 11, 80,0 g/m 2 (20,0 lb. Bond): Δεσμίδα βιβλίου 10 φύλλων: 1 mm (0,04 ίντσες) Δεσμίδα βιβλίου 30 φύλλων: 3 mm (0,12 ίντσες) Δεσμίδα βιβλίου 50 φύλλων: 5 mm (0,20 ίντσες) Δεσμίδα βιβλίου 80 φύλλων: 8 mm (0,32 ίντσες) Δεσμίδα βιβλίου 100 φύλλων: 10 mm (0,40 ίντσες) Δεσμίδα βιβλίου 200 φύλλων: 20 mm (0,80 ίντσες) Ορίστε το μέγεθος του εξώφυλλου βάσει του πάχους της ράχης της δεσμίδας βιβλίου. Για να υπολογίσετε το μήκος του εξώφυλλου, χρησιμοποιήστε τον ακόλουθο τύπο: Ελάχιστο μήκος εξώφυλλου (mm/ίντσες) = "μήκος φύλλου δεσμίδας βιβλίου (mm/ίντσες)" 2 + "πάχος ράχης (mm/ίντσες)" Για βιβλιοδεσία με θερμοκόλληση ενός φυλλαδίου με τις ακόλουθες διαστάσεις, ορίστε μήκος εξώφυλλου τουλάχιστον 440 mm (17,4 ίντσες): CWW369 63

66 5. Προσθήκη χαρτιού και τόνερ 1. Μήκος φύλλου δεσμίδας βιβλίου 2. Πάχος ράχης 3. Μήκος εξώφυλλου 1. Καθώς πιέζετε ελαφρά το πλευρικό τοίχωμα, ευθυγραμμίστε το με το μέγεθος χαρτιού που θα τοποθετήσετε. CWW Τοποθετήστε το χαρτί με την μπροστινή όψη προς τα επάνω και ευθυγραμμίστε στην στοίβα. Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. CWW324 Δεν μπορείτε δημιουργήσετε φυλλάδιο με βιβλιοδεσία με θερμοκόλληση για μία δεσμίδα βιβλίου με πάχος ράχης μεγαλύτερο από 23 mm (0,9 ίντσες). Ανάλογα με το μηχάνημά σας, η διαδικασία επιλογής του προσανατολισμού των εξώφυλλων και των πρωτοτύπων ενδέχεται να διαφέρει ελάχιστα. Για λεπτομέρειες, ανατρέξτε στη διαδικασία για το δικό σας μηχάνημα. Όταν τοποθετείτε χοντρό χαρτί βάρους 251,0 g/m 2 (138,8 lb. Index) ή μεγαλύτερου στους δίσκους του τροφοδότη προτυπωμένων της μονάδας βιβλιοδεσίας με θερμοκόλληση, βεβαιωθείτε ότι οι ίνες του χαρτιού είναι κάθετες προς τη διεύθυνση τροφοδοσίας. Εάν τοποθετείτε φύλλα τα οποία έχουν τη τάση να κολλούν μεταξύ τους (όπως φύλλα χαρτιού με επικάλυψη), φροντίστε να τα ξεφυλλίζετε επιμελώς πριν την τοποθέτηση. Το ξεφύλλισμά τους συμβάλλει στην αποτροπή των εμπλοκών και επιτρέπει την τροφοδοσία τους ένα-ένα φύλλο. 64

67 Τοποθέτηση χαρτιού Η διαδικασία βιβλιοδεσίας με θερμοκόλληση ενδέχεται να γρατσουνίσει το γυαλιστερό χαρτί. Τοποθέτηση χαρτιού με σταθερό προσανατολισμό ή χαρτιού διπλής όψης Χαρτί με σταθερό προσανατολισμό (από πάνω προς τα κάτω) ή δύο όψεων (για παράδειγμα, επιστολόχαρτα, διάτρητο χαρτί ή αντιγραμμένο χαρτί) μπορεί να μην εκτυπώνεται σωστά, ανάλογα με τον τρόπο που έχει τοποθετηθεί το χαρτί. Στη [Ρύθμιση Επιστολόχ.], καθορίστε[αυτόμ. Εντοπισμός] ή [Ενεργ. (Πάντα)], στην επιλογή [Σύστημα], στο μενού Δυνατ. Εκτυπωτή και έπειτα τοποθετήστε το χαρτί όπως φαίνεται παρακάτω. Για λεπτομέρειες σχετικά με τις ρυθμίσεις επιστολόχαρτου, ανατρέξτε στο Print. Προσανατολισμός χαρτιού Η σημασία των εικόνων έχει ως εξής: Εικονίδιο Σημασία Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά προς τα πάνω. Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά προς τα κάτω. Πλευρά εκτύπωσης Δίσκος 1 Μίας όψης Δίσκος 2 ή μονάδα δίσκου A3/11 17 Δίσκος Bypass πολλαπλών χρήσεων (Δίσκος Α) ή LCT μεγάλου πλάτους Δύο όψεων 65

68 5. Προσθήκη χαρτιού και τόνερ Για να εκτυπώσετε σε επιστολόχαρτο όταν έχει οριστεί [Αυτόμ. Ανίχν.] στην επιλογή [Ρύθμιση Επιστολόχ.], πρέπει να ορίσετε [Letterhead] ως τον τύπο χαρτιού, στις ρυθμίσεις του προγράμματος οδήγησης εκτυπωτή. Εάν μια εργασία εκτύπωσης αλλάξει στα μισά της εκτύπωσης από εκτύπωση μίας όψης σε εκτύπωση δύο όψεων, η εκτύπωση μίας όψης μετά το πρώτο αντίγραφο μπορεί να είναι στραμμένη σε διαφορετική κατεύθυνση. Για να εκτυπώνεται όλο το χαρτί προς την ίδια κατεύθυνση, ορίστε διαφορετικούς δίσκους εισόδου για εκτύπωση μίας όψης και εκτύπωση δύο όψεων. Σημειώστε επίσης ότι η εκτύπωση δύο όψεων πρέπει να είναι απενεργοποιημένη για το δίσκο που υποδεικνύεται για εκτύπωση μίας όψης. Για λεπτομέρειες εκτύπωσης δύο όψεων, ανατρέξτε στο Print. 66

69 Προτεινόμενο χαρτί Προτεινόμενο χαρτί Προτεινόμενα μεγέθη και τύποι χαρτιού Σε αυτή την ενότητα περιγράφονται τα προτεινόμενα μεγέθη και τύποι χαρτιού. Εάν χρησιμοποιείται χαρτί που έχει την τάση να κυρτώνει, είτε λόγω υπερβολικής ξηρασίας είτε λόγω υπερβολικής υγρασίας, μπορεί να προκύψει εμπλοκή συρραπτικών συρμάτων ή χαρτιού. Μην χρησιμοποιείτε χαρτί που προορίζεται για εκτυπωτές inkjet. Υπάρχει κίνδυνος να κολλήσει στη μονάδα σταθεροποίησης και να μπλοκάρει. Όταν τοποθετείτε διαφάνειες, ελέγξτε την μπροστινή και την πίσω όψη των φύλλων και τοποθετήστε τις διαφάνειες σωστά. Διαφορετικά, υπάρχει κίνδυνος λαθασμένης τροφοδοσίας. Δίσκος 1 Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3-300 g/m 2 (14,0 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 7 52,3-300 g/m 2 (14,0 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 7 A4 8 1 / 2 11 *1 8 1 / φύλλα φύλλα 2 A4 *1 Για να τοποθετήσετε χαρτί με οποιοδήποτε από τα παραπάνω μεγέθη, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. 67

70 5. Προσθήκη χαρτιού και τόνερ Δίσκος 1 (Μονάδα δίσκου A3/11 17) Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3-300 g/m 2 (14,0 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 7 52,3-300 g/m 2 (14,0 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 7 A *1 A4, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / φύλλα φύλλα 52,3-300 g/m 2 (14,0 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 7 A3, A4, B4 JIS, 8 1 / 2 14, 8 1 / 2 11 Προσαρμοσμένο μέγεθος *2 : Κάθετα: 210,0 305,0 mm Οριζόντια: 210,0-439,0 mm φύλλα Κάθετα: 8,27-12,00 ίντσες Οριζόντια: 8,27-17,28 ίντσες *1 Για να τοποθετήσετε χαρτί με οποιοδήποτε από τα παραπάνω μεγέθη, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. *2 Για λεπτομέρειες σχετικά με το πώς να τοποθετήσετε χαρτί προσαρμοσμένου μεγέθους, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης. 68

71 Προτεινόμενο χαρτί Δίσκος 2 Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 256,0 g/m 2 (14,0 lb. Bond 141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 52,3 256,0 g/m 2 (14,0 lb. Bond 141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 13, 8 13, 7 1 / / 2, 5 1 / / 2, 8K, 16K, Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: 8 1 / 4 14, 8 10, 11 15, 11 14, 10 15, 10 14, 13 18, SRA3, SRA4 500 φύλλα 500 φύλλα 52,3 256,0 g/m 2 (14,0 lb. Bond 141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 Προσαρμοσμένο μέγεθος: Κάθετα: 139,7-330,2 mm Οριζόντια: 139,7 457,2 mm 500 φύλλα Κάθετα: 5,50-13,00 ίντσες Οριζόντια: 5,50 18,00 ίντσες Ημιδιαφανές χαρτί 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) Βάρος Χαρτιού 1 Διαφάνειες 163,1-220,0 g/m 2 (60,1-80,9 lb. Cover) Βάρος Χαρτιού 5 A3, A4, B4 JIS, B5 JIS *1 A4 *1 Διαχωριστικά φύλλα με A4, 8 1 / 2 14, 8 1 / φύλλα (80,0 προεξοχή *2 199,0 g/m 2, 21,0 lb. Bond 110,0 lb. Index) 69

72 5. Προσθήκη χαρτιού και τόνερ *1 Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε εξαρτάται από το πάχος και την κατάσταση του χαρτιού. *2 Απαιτείται ο προαιρετικός μηχανισμός συγκράτησης του διαχωριστικού χαρτιού με προεξοχή. Δίσκος Bypass πολλαπλών χρήσεων (Δίσκος Α) Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 1 Βάρος Χαρτιού 5 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, φύλλα A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

73 Προτεινόμενο χαρτί Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 1 Βάρος Χαρτιού 5 *1 B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / φύλλα 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 1 Βάρος Χαρτιού 5 A4, A5, B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / 2 Προσαρμοσμένο μέγεθος: *2 Κάθετα: 100,0-330,2 mm Οριζόντια: 139,7-487,7 mm *3 500 φύλλα Κάθετα: 3,94-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες *3 71

74 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Ημιδιαφανές χαρτί 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) Βάρος Χαρτιού 1 Διαφάνειες 163,1-216,0 g/m 2 (60,1-79,9 lb. Cover) Βάρος Χαρτιού 5 Διαχωριστικά φύλλα με προεξοχή *5 52,3 216,0 g/m 2 (14,0 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 1 Βάρος Χαρτιού 5 A3, A4, B5 JIS *4 A4, 8 1 / 2 11 *4 A4, 8 1 / 2 11 Φάκελοι 163,1 216,0 g/m 2 (60.1 lb. Cover 79.9 lb. Cover) Βάρος Χαρτιού 5 Κάθετα: 100,0-330,2 mm Οριζόντια: 139,7 487,7 mm 10 φύλλα Κάθετα: 3,94-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες *1 Επιλέξτε το μέγεθος χαρτιού. Για λεπτομέρειες, ανατρέξτε στο Paper Settings. *2 Πληκτρολογήστε το μέγεθος χαρτιού. Για λεπτομέρειες, ανατρέξτε στο Paper Settings. *3 Όταν έχει εγκατασταθεί δίσκος φύλλων αφίσας (banner), το μέγιστο οριζόντιο μήκος του χαρτιού προσαρμοσμένου μεγέθους είναι 700,0 mm (27,55 ίντσες). *4 Ο μέγιστος αριθμός των φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από το πάχος και την κατάσταση του χαρτιού. *5 Απαιτείται το τοίχωμα στηλοθέτη. 72

75 Προτεινόμενο χαρτί LCT μεγάλου πλάτους τριών δίσκων (Δίσκοι 3 και 5) Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3-256,0 g/m 2 (14,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, φύλλα A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

76 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3-256,0 g/m 2 (14,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / φύλλα 52,3-256,0 g/m 2 (14,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 A4, A5, A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / 2 Προσαρμοσμένο μέγεθος: Κάθετα: 100,0-330,2 mm *1 Οριζόντια: 139,7 487,7 mm φύλλα Κάθετα: 3,94-13,00 ίντσες *1 Οριζόντια: 5,50-19,20 ίντσες 74

77 Προτεινόμενο χαρτί Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1-256,0 g/m 2 (17,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 6 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1-256,0 g/m 2 (17,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 6 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 75

78 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1-256,0 g/m 2 (17,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 6 Προσαρμοσμένο μέγεθος: Κάθετα: 139,7-330,2 mm Οριζόντια: 139,7 487,7 mm Κάθετα: 5,50-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες Ημιδιαφανές χαρτί 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) Βάρος Χαρτιού 1 Διαφάνειες 163,1-220,0 g/m 2 (60,1-80,9 lb. Cover) Βάρος Χαρτιού 5 Διαχωριστικά φύλλα με προεξοχή *3 52,3-256,0 g/m 2 (14,0 lb. Bond-141,0 lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 6 A3, A4, B5 JIS *2 A4, 8 1 / 2 11 *2 A4, 8 1 / 2 11 Φάκελοι 163,1-256,0 g/m 2 (60,1 lb. Cover-141,0 lb. Index) (Πάχος του επικαλυπτόμενου τμήματος του φακέλου.) *1, *4, *5, * mm, mm, mm, mm, mm 10 φύλλα *1 Για να τοποθετηθεί χαρτί μεταξύ 100,0 και 139,2 mm (3,94 και 5,49 ίντσες), χρειάζονται τα πλευρικά τοιχώματα καρτών. *2 Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από το πάχος και την κατάσταση του χαρτιού. *3 Απαιτείται το τοίχωμα στηλοθέτη. 76

79 Προτεινόμενο χαρτί *4 Ανοίξτε τα πτερύγια και τοποθετήστε τους φακέλους με τα πτερύγια προς τη δεξιά πλευρά του δίσκου χαρτιού. *5 Εισάγετε τα μεγέθη των φακέλων συμπεριλαμβάνοντας τα μεγέθη των πτερυγίων τους χρησιμοποιώντας τη λειτουργία των Ρυθμίσεων Χαρτιού Δίσκου. *6 Τα μεγέθη δεν περιλαμβάνουν τα μεγέθη των πτερυγίων. LCT μεγάλου πλάτους τριών δίσκων (Δίσκος 4) Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, φύλλα A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

80 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / φύλλα 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 A4, A5, A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / 2 Προσαρμοσμένο μέγεθος: Κάθετα: 100,0-330,2 mm *1 Οριζόντια: 139,7 487,7 mm φύλλα Κάθετα: 3,94-13,00 ίντσες *1 Οριζόντια: 5,50-19,20 ίντσες 78

81 Προτεινόμενο χαρτί Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1 360,0 g/m 2 (17.0 lb. Bond lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 8 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1 360,0 g/m 2 (17.0 lb. Bond lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 8 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 79

82 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1 360,0 g/m 2 (17.0 lb. Bond lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 8 Προσαρμοσμένο μέγεθος: Κάθετα: 139,7-330,2 mm Οριζόντια: 139,7 487,7 mm Κάθετα: 5,50-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες Ημιδιαφανές χαρτί 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) Βάρος Χαρτιού 1 Διαφάνειες 163,1-220,0 g/m 2 (60,1-80,9 lb. Cover) Βάρος Χαρτιού 5 Διαχωριστικά φύλλα με προεξοχή *3 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 Χαρτί ετικέτας 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 A3, A4, B5 JIS *2 A4, 8 1 / 2 11 *2 A4, 8 1 / 2 11 A4, 8 1 / 2 11 Φάκελοι 163,1-300,0 g/m 2 (60,1 lb. Cover-165,0 lb. Index) (Πάχος του επικαλυπτόμενου τμήματος του φακέλου.) *1, *4, *5, * mm, mm, mm, mm, mm 10 φύλλα 80

83 Προτεινόμενο χαρτί *1 Για να τοποθετηθεί χαρτί μεταξύ 100,0 και 139,2 mm (3,94 και 5,49 ίντσες), χρειάζονται τα πλευρικά τοιχώματα καρτών. *2 Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από το πάχος και την κατάσταση του χαρτιού. *3 Απαιτείται το τοίχωμα στηλοθέτη. *4 Ανοίξτε τα πτερύγια και τοποθετήστε τους φακέλους με τα πτερύγια προς τη δεξιά πλευρά του δίσκου χαρτιού. *5 Εισάγετε τα μεγέθη των φακέλων συμπεριλαμβάνοντας τα μεγέθη των πτερυγίων τους χρησιμοποιώντας τη λειτουργία των Ρυθμίσεων Χαρτιού Δίσκου. *6 Τα μεγέθη δεν περιλαμβάνουν τα μεγέθη των πτερυγίων. LCT μεγάλου πλάτους δύο δίσκων (Δίσκοι 3 ως 8) *1 Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 *2 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: *3 A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA φύλλα A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA4 81

84 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 *2 Επιλέξτε το μέγεθος χαρτιού από το μενού Ρυθμίσ. Χαρτιού Δίσκου: *4 A6, B5 JIS, B6 JIS, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4, 4 1 / / φύλλα 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 *2 A4, A5, A6, B5 JIS, B6 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4, 4 1 / / 2 Προσαρμοσμένο μέγεθος: *5 Κάθετα: 100,0-330,2 mm Οριζόντια: 139,7 487,7 mm φύλλα *6 Κάθετα: 3,94-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες 82

85 Προτεινόμενο χαρτί Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1 360,0 g/m 2 (17.0 lb. Bond lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 8 *2 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1 360,0 g/m 2 (17.0 lb. Bond lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 8 *2 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 83

86 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού Με Επικ: Γυαλ Με Επικάλ:Ματ 63,1 360,0 g/m 2 (17.0 lb. Bond lb. Index) Βάρος Χαρτιού 2 Βάρος Χαρτιού 8 *2 Προσαρμοσμένο μέγεθος: Κάθετα: 139,7-330,2 mm Οριζόντια: 139,7 487,7 mm Κάθετα: 5,50-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες Ημιδιαφανές χαρτί *7 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond) Βάρος Χαρτιού 1 Διαφάνειες *7 163,1-220,0 g/m 2 (60,1-80,9 lb. Cover) Βάρος Χαρτιού 5 Διαχωριστικά φύλλα με προεξοχή *7, *9 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 Χαρτί ετικετών *7 52,3 360,0 g/m 2 (14.0 lb. Bond lb. Index) Βάρος Χαρτιού 1 Βάρος Χαρτιού 8 A3, A4, B5 JIS *8 A4, 8 1 / 2 11 *8 A4, 8 1 / 2 11 A4, 8 1 / 2 11 Φάκελοι *7 163,1-300,0 g/m 2 (60,1 lb. Cover-165,0 lb. Index) (Πάχος του επικαλυπτόμενου τμήματος του φακέλου.) *10, *11, * mm, mm, mm, mm, mm 10 φύλλα 84

87 Προτεινόμενο χαρτί *1 Μπορείτε να εγκαταστήσετε το δίσκο φύλλων αφίσας (banner) για τους Δίσκους 3, 5 ή 7. *2 Όταν οριστεί χαρτί με οριζόντιο μήκος 487,8 mm (19,20 ίντσες) ή μεγαλύτερο, το μέγιστο βάρος του χαρτιού του δίσκου είναι το Βάρος Χαρτιού 7. *3 Όταν έχει εγκατασταθεί δίσκος φύλλων αφίσας (banner), τα μεγέθη του χαρτιού δεν εντοπίζονται αυτόματα. *4 Όταν έχει εγκατασταθεί δίσκος φύλλων αφίσας (banner), δε μπορείτε να επιλέξετε μεγέθη χαρτιού. *5 Μπορείτε να εκτυπώσετε σε χαρτί το μέγεθος του οποίου είναι μεταξύ 210,0 έως 330,2 χιλιοστά (8,27 έως 13,00 ίντσες) κατακόρυφα και 420,0 έως 700,0 χιλιοστά (16,54 έως 27,55 ίντσες) οριζόντια εάν έχει εγκατασταθεί ο δίσκος φύλλων αφίσας (banner). *6 Όταν το οριζόντιο μήκος του χαρτιού είναι 420,0 559,9 mm (16,54 22,00 ίντσες), η χωρητικότητα χαρτιού είναι 800 φύλλα. Όταν το οριζόντιο μήκος του χαρτιού είναι 560,0 700,0 mm (22,00 27,55 ίντσες), η χωρητικότητα χαρτιού είναι φύλλα. *7 Όταν έχει εγκατασταθεί ο δίσκος φύλλων αφίσας (banner), δε μπορείτε να επιλέξετε τύπους χαρτιού. *8 Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε εξαρτάται από το πάχος και την κατάσταση του χαρτιού. *9 Απαιτείται το τοίχωμα στηλοθέτη. *10 Ανοίξτε τα πτερύγια και τοποθετήστε τους φακέλους με τα πτερύγια προς τη δεξιά πλευρά του δίσκου χαρτιού. *11 Εισάγετε τα μεγέθη των φακέλων συμπεριλαμβάνοντας τα μεγέθη των πτερυγίων τους χρησιμοποιώντας τη λειτουργία των Ρυθμίσεων Χαρτιού Δίσκου. *12 Τα μεγέθη δεν περιλαμβάνουν τα μεγέθη των πτερυγίων. Τροφοδότης Προτυπωμένων Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 64,0 216,0 g/m 2 (17,1 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 2 Βάρος Βαρτιού 5 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, φύλλα 2 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

88 5. Προσθήκη χαρτιού και τόνερ Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 64,0 216,0 g/m 2 (17,1 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 2 Βάρος Βαρτιού 5 Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 200 φύλλα 2 64,0 216,0 g/m 2 (17,1 lb. Bond 79,9 lb. Cover) Βάρος Χαρτιού 2 Βάρος Βαρτιού 5 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 Προσαρμοσμένο μέγεθος: Κάθετα: 139,7-330,2 mm Οριζόντια: 139,7 487,7 mm 200 φύλλα 2 Κάθετα: 5,50-13,00 ίντσες Οριζόντια: 5,50-19,20 ίντσες 86

89 Προτεινόμενο χαρτί Τροφοδότης προτυπωμένων της μονάδας βιβλιοδεσίας με θερμοκόλληση Τύπος και βάρος χαρτιού Μέγεθος χαρτιού Χωρητικότητα χαρτιού 90,0-300,0 g/m 2 (24,1 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 3 Βάρος Χαρτιού 7 Μεγέθη χαρτιού που εντοπίζονται αυτόματα: A3, φύλλα (ή ύψος έως 24 mm) 2 90,0-300,0 g/m 2 (24,1 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 3 Βάρος Χαρτιού , Επιλέξτε το μέγεθος χαρτιού από το μενού Ρύθμιση Χαρτιού Δίσκου: B4 JIS, 11 17, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3 200 φύλλα (ή ύψος έως 24 mm) 2 90,0-300,0 g/m 2 (24,1 lb. Bond-165,0 lb. Index) Βάρος Χαρτιού 3 Βάρος Χαρτιού 7 A3, B4 JIS, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3 Προσαρμοσμένο μέγεθος: Κάθετα: 257,0 330,2 mm Οριζόντια: 364,0 487,7 mm 200 φύλλα (ή ύψος έως 24 mm) 2 Κάθετα: 10,12 13,00 ίντσες Οριζόντια: ,20 ίντσες 87

90 5. Προσθήκη χαρτιού και τόνερ Πάχος χαρτιού Πάχος χαρτιού *1 Μετρικό σύστημα Χαρτί Bond Εξώφυλλο Χαρτί Ευρετηρίου Βάρος Χαρτιού 52,3 63,0 1 *2 g/m 2 14,0-16,9 lb. Bond 19,0 23,0 lb. Cover 29,0 34,9 lb. Index Βάρος Χαρτιού 2 63,1 80,0 g/m 2 17,0-21,0 lb. Bond 23,1 29,9 lb. Cover 35,0 44,0 lb. Index Βάρος Χαρτιού 3 80,1 105,0 g/m 2 21,1-28,0 lb. Bond 30,0 38,9 lb. Cover 44,1 58,0 lb. Index Βάρος Χαρτιού 4 105,1 163,0 g/m 2 28,1-43,0 lb. Bond 39,0 60,0 lb. Cover 58,1 90,0 lb. Index Βάρος Χαρτιού 5 163,1 220,0 g/m 2 43,1-58,9 lb. Bond 60,1 80,9 lb. Cover 90,1 121,0 lb. Index Βάρος Χαρτιού 6 220,1 256,0 g/m 2 59,0-68,0 lb. Bond 81,0 94,0 lb. Cover 121,1 141,0 lb. Index Βάρος Χαρτιού 7 256,1-300,0 g/m 2 68,1-80,0 lb. Bond 94,1 110,0 lb. Cover 141,1 165,0 lb. Index Βάρος Χαρτιού 8 300,1 360,0 g/m 2 80,1-96,0 lb. Bond 110,1-132,0 lb. Cover 165,1-198,0 lb. Index *1 Αν το βάρος του χαρτιού που χρησιμοποιείτε πλησιάζει το ελάχιστο ή το μέγιστο βάρος, τότε η ποιότητα εκτύπωσης μειώνεται. Αλλάξτε τη ρύθμιση βάρους του χαρτιού. Επιλέξτε είτε πιο λεπτό είτε πιο χοντρό χαρτί. *2 Όταν τοποθετείτε χαρτί βάρους 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond), ενδέχεται να τσακίσουν οι άκρες ή το χαρτί να μην τροφοδοτηθεί σωστά, ανάλογα με τον τύπο του χαρτιού. Συγκεκριμένοι τύποι χαρτιού, όπως ημιδιαφανές χαρτί ή διαφάνειες, μπορεί να παράγουν θόρυβο κατά την έξοδο τους. Αυτός ο θόρυβος δεν σημαίνει ότι υπάρχει πρόβλημα και δεν επηρεάζει την ποιότητα εκτύπωσης. Η χωρητικότητα του χαρτιού που περιγράφεται στους παραπάνω πίνακες είναι ενδεικτική. Η πραγματική χωρητικότητα χαρτιού μπορεί να είναι μικρότερη, ανάλογα με τον τύπο χαρτιού. Όταν τοποθετείτε χαρτί, βεβαιωθείτε ότι το ύψος της στοίβας δεν υπερβαίνει το ενδεικτικό όριο του δίσκου χαρτιού. Αν τροφοδοτηθούν πολλά φύλλα μαζί, ξεφυλλίστε τα φύλλα καλά ή τοποθετήστε τα ένα-ένα από τον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α). 88

91 Προτεινόμενο χαρτί Μπορείτε να καθορίσετε εάν το μηχάνημα θα ανιχνεύει αυτόματα την τροφοδοσία πολλών φύλλων χαρτιού μαζί από κάθε δίσκο. Στο μενού Ρυθμίσεις προσαρμογής για χειριστές, μπορείτε επίσης να ορίσετε εάν οι τρέχουσες εργασίες θα τίθενται σε αναμονή ή θα συνεχίζουν όταν ανιχνεύεται τροφοδοσία πολλών φύλλων χαρτιού μαζί. Ωστόσο, ανάλογα με την κατάσταση του χαρτιού, το μηχάνημα ενδέχεται να μην ανιχνεύει σωστά την τροφοδοσία πολλών φύλλων χαρτιού μαζί. Για λεπτομέρειες σχετικά με τη Ρυθμίσεις Προσαρμ. για Χειριστές, ανατρέξτε στο Paper Settings. Πριν τοποθετήσετε τα κυρτωμένα φύλλα, ισιώστε τα. Η λειτουργία Ρύθμιση Γυρίσμ. Χαρτιού μπορεί να μην είναι σε θέση να εξαλείψει πλήρως την κύρτωση, ανάλογα με τον τύπο του χαρτιού και τη διεύθυνση των ινών του. Εάν το χαρτί με μακριές ίνες δεν ισιώνει σωστά, αντί γι' αυτό δοκιμάστε χαρτί με κοντές ίνες. Για λεπτομέρειες σχετικά με τη λειτουργία Ρύθμιση Γυρίσμ. Χαρτιού, ανατρέξτε στο Paper Settings. Ανάλογα με το μέγεθος, το βάρος και τον τύπο του χαρτιού, η ταχύτητα εκτύπωσης μπορεί να είναι πιο αργή από ότι συνήθως. Όσον αφορά την τοποθέτηση φακέλων, ανατρέξτε στη σελ.90 "Φάκελοι". Κατά την αντιγραφή σε επιστολόχαρτο, η κατεύθυνση τοποθέτησης του χαρτιού εξαρτάται από τη λειτουργία που χρησιμοποιείτε. Για λεπτομέρειες, ανατρέξτε στη σελ.65 "Τοποθέτηση χαρτιού με σταθερό προσανατολισμό ή χαρτιού διπλής όψης". Οι τύποι χαρτιού που μπορείτε να επιλέξετε στις Ρυθμίσεις Χαρτιού Δίσκου είναι μόνο γενικές κατηγορίες. Η ποιότητα εκτύπωσης για κάθε είδος χαρτιού σε μια κατηγορία δεν είναι εγγυημένη. Για λεπτομέρειες, ανατρέξτε στο Paper Specifications and Adding Paper. Εάν η επιφάνεια του χαρτιού είναι σκονισμένη, μπορεί να εμφανιστούν λευκές κηλίδες στις εκτυπώσεις. Για να αφαιρέσετε τη σκόνη, ξεφυλλίστε τα φύλλα καλά. Όταν τοποθετείτε χαρτί ετικέτας: Επιλέξτε [Χαρτ.Ετικ.] για τη ρύθμιση [Τύπος Χαρτιού] στις [Ρυθμίσ. Χαρτιού Δίσκου] και επιλέξτε το κατάλληλο πάχος χαρτιού στη ρύθμιση [Βάρος Χαρτιού]. Όταν τοποθετείτε διαφάνειες: Για να εκτυπώσετε σε διαφάνειες, επιλέξτε [Διαφάνεια] για το [Τύπος Χαρτιού] στις [Ρυθμίσ. Χαρτιού Δίσκου]. Όταν τοποθετείτε διαφάνειες, ελέγξτε την μπροστινή και την πίσω όψη των φύλλων και τοποθετήστε τις διαφάνειες σωστά. Διαφορετικά, υπάρχει κίνδυνος λαθασμένης τροφοδοσίας. Όταν χρησιμοποιείτε διαφάνειες, καλό είναι πρώτα να τις ξεφυλλίζετε. Έτσι, οι διαφάνειες δεν κολλούν μεταξύ τους και δεν προκαλείται λανθασμένη τροφοδοσία. Αφαιρέστε ένα-ένα τα αντίγραφα ή εκτυπωμένα φύλλα. Όταν τοποθετείτε ημιδιαφανές χαρτί: Όταν τοποθετείτε ημιδιαφανές χαρτί, πρέπει να χρησιμοποιείτε πάντα χαρτί με μακριές ίνες και να ορίζετε την κατεύθυνση του χαρτιού με βάση τις ίνες. 89

92 5. Προσθήκη χαρτιού και τόνερ Το ημιδιαφανές χαρτί απορροφά εύκολα την υγρασία και κυρτώνει. Πριν τοποθετήσετε το ημιδιαφανές χαρτί, ισιώστε το. Για λεπτομέρειες σχετικά με τις ρυθμίσεις που αφορούν στο ίσιωμα τσαλακωμένου χαρτιού, ανατρέξτε στο Paper Settings. Αφαιρέστε ένα-ένα τα αντίγραφα ή εκτυπωμένα φύλλα. Όταν τοποθετείτε χαρτί με επικάλυψη: Εάν θέλετε να χρησιμοποιήσετε γυαλιστερό χαρτί, επιλέξτε [Με Επικάλυψη: Γυαλ.] ως [Τύπος Χαρτιού]. Εάν θέλετε να χρησιμοποιήσετε χαρτί ματ, (καθώς επίσης και στιλπνό, θαμπό και χαρτί σατινέ), επιλέξτε [Με Επικαλ: Ματ] για το [Τύπος Χαρτιού]. Για λεπτομέρειες σχετικά με τις ρυθμίσεις για χρήση χαρτιού με επικάλυψη με προσαρμοσμένο χαρτί, ανατρέξτε στο Paper Settings. Όταν τοποθετείτε χαρτί με επικάλυψη ή γυαλιστερό χαρτί, πάντοτε να το ξεφυλλίζετε πριν την τοποθέτηση. Εάν συμβεί εμπλοκή χαρτιού ή εάν το μηχάνημα βγάζει έναν παράξενο ήχο όταν τοποθετείτε στοίβες χαρτιού με επικάλυψη, τροφοδοτήστε το χαρτί με επικάλυψη ένα-ένα φύλλο. Για να τοποθετήσετε χαρτί με επικάλυψη στην LCT μεγάλου πλάτους, πρέπει να ορίσετε τύπο χαρτιού [Με Επικ: Γυαλ], [Με Επικαλ: Ματ] ή [Χαρτί Επικάλ: Γυαλ.] και να επιλέξετε το κατάλληλο πάχος χαρτιού στη ρύθμιση [Βάρος Χαρτιού]. Φάκελοι Σε αυτήν την ενότητα περιγράφεται η τοποθέτηση φακέλων. Το μήκος και το σχήμα των πτερυγίων μπορεί να προκαλέσουν προβλήματα στην τροφοδοσία των φακέλων. Μπορούν να τοποθετηθούν μόνο φάκελοι με πλάτος τουλάχιστον 139,7 mm (5,5 ίντσες). Για να εκτυπώσετε σε φακέλους, τοποθετήστέ τους στην LCT μεγάλου πλάτους ή στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α) και βεβαιωθείτε ότι θα ορίσετε τον κατάλληλο τύπο χαρτιού. Όταν τοποθετείτε φακέλους, φροντίστε να ξεδιπλώσετε τα πτερύγια τους και να τους τοποθετήσετε με προσανατολισμό και την όψη εκτύπωσης προς τα επάνω. CDL070 90

93 Προτεινόμενο χαρτί Εάν αντιγράφετε σε φακέλους με πλαϊνά ανοίγματα, ξεδιπλώστε τα πτερύγια και τοποθετήστε τους σε προσανατολισμό με την πλευρά εκτύπωσης προς τα πάνω. Τα πτερύγια πρέπει να βρίσκονται στη δεξιά πλευρά του LCT μεγάλου πλάτους ή του δίσκου πολλαπλών χρήσεων (Δίσκος Α). CDL081 Προτεινόμενοι φάκελοι Για πληροφορίες σχετικά με τους προτεινόμενους φακέλους, επικοινωνήστε με τον τοπικό αντιπρόσωπο. Αποθήκευση των φακέλων Να αποθηκεύετε τους φακέλους σε αεροστεγή πλαστικές σακούλες και να αφαιρείτε κάθε φορά μόνο την ποσότητα που χρειάζεστε. Μην προσθέτετε φακέλους κατά την εκτύπωση, επειδή ενδέχεται να προκληθούν προβλήματα τροφοδοσίας. Φροντίστε να ορίσετε το μέγεθος του φακέλου και το μέγεθος του πτερύγιου στις [Ρυθμ. Χαρτιού Δίσκου]. Για λεπτομέρειες, ανατρέξτε στο Paper Specifications and Adding Paper. Όταν χρησιμοποιείτε φακέλους, ορίστε το [Βάρος Χαρτιού] στις [Ρυθμ. Χαρτιού Δίσκου] στο διπλάσιο του βάρους του χαρτιού που χρησιμοποιείται για τους φακέλους. Πριν τοποθετήσετε τους φακέλους, πιέστε τους για να αφαιρέσετε τον αέρα που περιέχουν και για να ισιώσετε τις άκρες ή τις πτυχώσεις τους. Όταν τοποθετείτε τους φακέλους, βεβαιωθείτε ότι δεν υπερβαίνουν το ενδεικτικό όριο. Τοποθετήστε τους φακέλους έναν-έναν εάν, παρόλα αυτά, παρουσιάζεται οποιοδήποτε από τα ακόλουθα αποτελέσματα: Οι φάκελοι μπλοκάρουν Οι φάκελοι δεν τροφοδοτούνται Τροφοδοτούνται πολλοί φάκελοι ταυτόχρονα Εάν το επίπεδο υγρασίας υπερβαίνει το 50%, οι φάκελοι ενδέχεται να τσαλακώνονται ή να μην εκτυπώνονται σωστά. Κάποιοι τύποι φακέλων εκτυπώνονται με κυρτώσεις, μουντζούρες ή σφάλματα. Αν εκτυπώνετε περιοχές με αμιγές χρώμα ή εικόνες σε φακέλους, μπορεί να εμφανιστούν γραμμές στις επικαλυπτόμενες άκρες των φακέλων, όπου το πάχος τους αυξάνεται. 91

94 5. Προσθήκη χαρτιού και τόνερ Εάν η οριζόντια διάσταση του φακέλου είναι 297 mm (11,7 ίντσες) ή λιγότερο, ενδέχεται να προκύψουν προβλήματα λανθασμένης τροφοδοσίας. Εάν συμβεί αυτό, απενεργοποιήστε την επιλογή Ανίχνευση Παραμόρφωσης. Για λεπτομέρειες, ανατρέξτε στο Paper Settings. Όταν εκτυπώνετε σε φακέλους με πάχος μεγαλύτερο από 127,0 g/m 2 (47,0 lb. Cover), μη χρησιμοποιείτε τη [Ρύθμ. Γυρ.: Ισχ.] ή [Ρύθμ. Γυρ.: Ισχ.] για τη [Ρύθμιση Γυρίσμ. Χαρτιού] στις [Ρυθμίσεις Προσαρμ. για Χειριστές]. 92

95 Καταχώρηση προσαρμοσμένου χαρτιού Καταχώρηση προσαρμοσμένου χαρτιού Μπορείτε να καταχωρήσετε έως και 100 προσαρμοσμένα χαρτιά. Ελέγξτε το όνομα του προϊόντος, το μέγεθος και τον τύπο χαρτιού πριν το καταχωρήσετε. Ελέγξτε εάν το μέγεθος και ο τύπος του χαρτιού σας είναι συμβατά με το δίσκο χαρτιού που θέλετε να χρησιμοποιήσετε. Η συμβατότητα του δίσκου εξαρτάται από το μέγεθος και τον τύπο του χαρτιού. Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη σελ.67 "Προτεινόμενα μεγέθη και τύποι χαρτιού". Όταν ο αριθμός των καταχωρημένων προσαρμοσμένων χαρτιών φτάνει στο μέγιστο όριο, δεν μπορείτε πλέον να καταχωρήσετε νέο προσαρμοσμένο χαρτί. Διαγράψετε από τη λίστα τα προσαρμοσμένα χαρτιά που δε χρειάζεστε και στη συνέχεια δοκιμάστε να ξανακάνετε καταχώρηση. Για λεπτομέρειες ανατρέξτε στο Paper Settings. Επιλογή του ονόματος χαρτιού από τη βιβλιοθήκη χαρτιού 1. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. DER Πατήστε [Επεξεργασία Προσαρμοσμένου Χαρτιού]. 3. Πατήστε [Ανάκληση από Βιβλιοθ Χαρτ]. 4. Επιλέξτε το όνομα χαρτιού που θέλετε να καταχωρήσετε. Πατήστε [ Προηγούμενο] ή [ Επόμενο] για να μετακινηθείτε στη λίστα και να βρείτε το χαρτί που θέλετε να επιλέξετε. Μπορείτε να επιλέξετε δύο ή περισσότερους τύπους χαρτιού. 93

96 5. Προσθήκη χαρτιού και τόνερ 5. Πατήστε [Προγραμματισμός σε Προσαρμ. Χαρτί]. 6. Πατήστε [Ναι]. 7. Πατήστε δύο φορές το πλήκτρο [Έξοδος]. 8. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. Μπορείτε επίσης να κλείσετε την οθόνη [Ρυθμ. Χαρτιού Δίσκου] πατώντας το πλήκτρο [Έξοδος]. Μπορείτε να ελέγξετε και να αλλάξετε τις ρυθμίσεις του καταχωρημένου προσαρμοσμένου χαρτιού, όπως για παράδειγμα τη ρύθμιση μεγέθους χαρτιού, στην οθόνη [Επεξεργασία Προσαρμοσμένου Χαρτιού]. Για λεπτομέρειες σχετικά με την τροποποίηση του προσαρμοσμένου χαρτιού, ανατρέξτε στο Paper Settings. Καταχώρηση χαρτιού του οποίου το όνομα δεν εμφανίζεται στη βιβλιοθήκη χαρτιού Εάν το όνομα που θέλετε δε βρίσκεται στη λίστα της βιβλιοθήκης χαρτιού ή εάν δε γνωρίζετε το όνομα του χαρτιού, ακολουθήστε την παρακάτω διαδικασία: Επιλέξτε τον τύπο χαρτιού από τη βιβλιοθήκη χαρτιού Η βιβλιοθήκη χαρτιού περιέχει τις βέλτιστες συνθήκες εκτύπωσης όχι μόνο για κάθε χαρτί που είναι διαθέσιμο στο εμπόριο, αλλά και για κάθε τύπο χαρτιού. Μπορείτε να επιλέξετε τον τύπο του χαρτιού από τη βιβλιοθήκη χαρτιού και να το καταχωρήσετε ως προσαρμοσμένο χαρτί, ακόμη κι αν δε γνωρίζετε το όνομα του χαρτιού. Οι τύποι χαρτιού που μπορούν να επιλεγούν είναι οι εξής: Απλό, Με γυαλιστερή επικάλυψη, Με ματ επικάλυψη, Φάκελος, Ανοιχτόχρωμο, Σκουρόχρωμο, Ανάγλυφο και Μαύρο. Κάθε τύπος υποδιαιρείται σε διάφορες κατηγορίες ανάλογα με το βάρος. Προσδιορίστε χειροκίνητα τον τύπο και το βάρος ενός χαρτιού Μπορείτε να καταχωρήσετε κάποιο προσαρμοσμένο χαρτί, εάν προσδιορίσετε χειροκίνητα τον τύπο και το βάρος του. 94

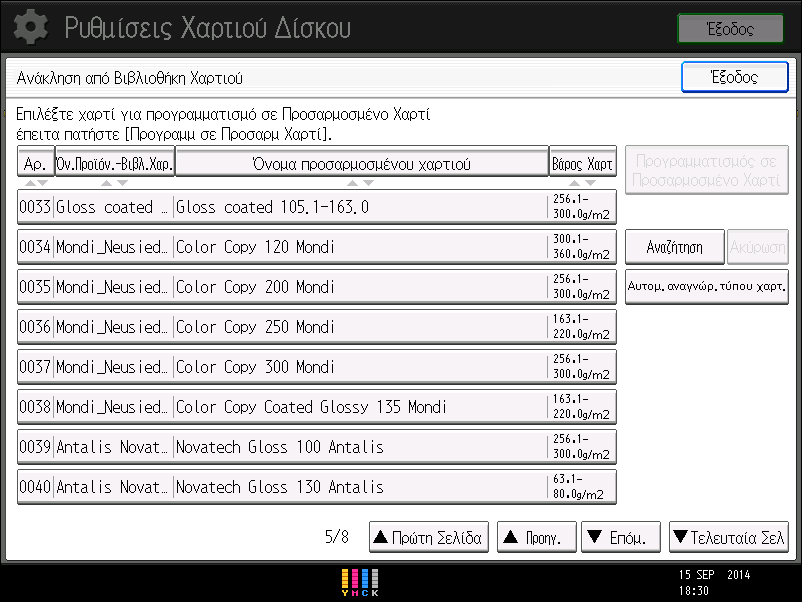

97 Καταχώρηση προσαρμοσμένου χαρτιού Επιλέξτε τον τύπο χαρτιού από τη βιβλιοθήκη χαρτιού Μπορείτε να επιλέξετε τύπο χαρτιού από τη βιβλιοθήκη χαρτιού και να το καταχωρήσετε ως προσαρμοσμένο χαρτί. Οι τύποι χαρτιού που μπορούν να επιλεγούν είναι οι εξής: Απλό, Με γυαλιστερή επικάλυψη, Με ματ επικάλυψη, Φάκελος, Ανοιχτόχρωμο, Σκουρόχρωμο, Ανάγλυφο και Μαύρο. 1. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. DER Πατήστε [Επεξεργασία Προσαρμοσμένου Χαρτιού]. 3. Πατήστε [Ανάκληση από Βιβλιοθ Χαρτ]. 4. Επιλέξτε τον πιο κατάλληλο συνδυασμό τύπου και βάρους για το χαρτί σας. Ο κατάλογος των τύπων χαρτιού εμφανίζεται στην πρώτη και τις επόμενες σελίδες της βιβλιοθήκης χαρτιού. Πατήστε [ Προηγούμενο] ή [ Επόμενο] για να μετακινηθείτε στη λίστα και να βρείτε το χαρτί που θέλετε να επιλέξετε. 5. Πατήστε [Προγραμματισμός σε Προσαρμ. Χαρτί]. 6. Πατήστε [Ναι]. 7. Πατήστε δύο φορές το πλήκτρο [Έξοδος]. 8. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. Μπορείτε επίσης να κλείσετε την οθόνη [Ρυθμ. Χαρτιού Δίσκου] πατώντας το πλήκτρο [Έξοδος]. 95

98 5. Προσθήκη χαρτιού και τόνερ Μπορείτε να ελέγξετε και να αλλάξετε τις ρυθμίσεις του καταχωρημένου προσαρμοσμένου χαρτιού, όπως για παράδειγμα τη ρύθμιση μεγέθους χαρτιού, στην οθόνη [Επεξεργασία Προσαρμοσμένου Χαρτιού]. Για λεπτομέρειες σχετικά με την τροποποίηση του προσαρμοσμένου χαρτιού, ανατρέξτε στο Paper Settings. Προσδιορίστε χειροκίνητα τον τύπο και το βάρος ενός χαρτιού 1. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. 2. Πατήστε [Επεξεργασία Προσαρμοσμένου Χαρτιού]. 3. Επιλέξτε έναν αριθμό που να είναι [ Μη προγραμμ ]. Πατήστε το [ Προηγούμενο] ή το [ Επόμενο] για να μετακινηθείτε στη λίστα. DER Πατήστε [Αλλαγή] για το [Όνομα προσαρμοσμένου χαρτιού]. 5. Πληκτρολογήστε το όνομα χαρτιού και πατήστε [OK]. 6. Πατήστε [Αλλαγή] για το [Μέγ. Χαρτιού]. 7. Επιλέξτε ένα μέγεθος χαρτιού και πατήστε [OK]. 8. Πατήστε [Αλλαγή] για το [Βάρος Χαρτιού]. 96

99 Καταχώρηση προσαρμοσμένου χαρτιού 9. Καθορίστε το βάρος του χαρτιού και πατήστε [OK]. Εάν αλλάξατε το βάρος χαρτιού, πατήστε [Αλλαγή]. 10. Πατήστε [Αλλαγή] στην περιοχή [Τύπος Χαρτιού]. 11. Καθορίστε τύπο χαρτιού και πατήστε [OK]. Εάν αλλάξατε τον τύπο χαρτιού, πατήστε [Αλλαγή]. 12. Ορίστε άλλα στοιχεία, όπως [Τύπος Χαρτ με Επικάλυψ], [Χρωματιστό Χαρτί], [Προδιάτρητο ή Μη], [Ανάγλυφο ή μη], [Εφαρμ. Διπλ.] και [Εφαρμ. Αυτ. Επιλ. Χαρτ.] ανάλογα με αυτό που χρειάζεστε. Εάν αλλάξετε τη ρύθμιση [Τύπος Χαρτ με Επικάλυψ], [Χρωματιστό Χαρτί], [Προδιάτρητο ή Μη] ή [Ανάγλυφο ή μη] και πατήσετε [OK], θα εμφανιστεί ένα μήνυμα το οποίο θα σας ειδοποιεί ότι θα γίνει αρχικοποίηση για τις [Προηγμ. Ρυθμίσεις]. Για να εφαρμόσετε τις αλλαγές για αυτές τις ρυθμίσεις, επιλέξτε [Αλλαγή]. Για να ακυρώσετε τις αλλαγές, επιλέξτε [Να μην Αλλάξει]. 13. Πατήστε [OK]. 14. Πατήστε [Έξοδος]. 15. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. Μπορείτε επίσης να κλείσετε την οθόνη [Ρυθμ. Χαρτιού Δίσκου] πατώντας το πλήκτρο [Έξοδος]. Εάν θέλετε να χρησιμοποιήσετε γυαλιστερό χαρτί, επιλέξτε [Γυαλιστερό] ως [Τύπος Χαρτ με Επικάλυψ]. Εάν θέλετε να χρησιμοποιήσετε χαρτί ματ, (καθώς επίσης και μεταξωτό, θαμπό και χαρτί σατινέ), επιλέξτε [Ματ] ως [Τύπος Χαρτ με Επικάλυψ]. Για λεπτομέρειες σχετικά με τις ρυθμίσεις προσαρμοσμένου χαρτιού ανατρέξτε στο Paper Settings. Για λεπτομέρειες σχετικά με τις [Προηγμ. Ρυθμίσεις], επικοινωνήστε με τον διαχειριστή του μηχανήματος. Καταχώρηση νέου προσαρμοσμένου χαρτιού τροποποιώντας κάποιο χαρτί που ήδη υπάρχει Μπορείτε να ανοίξετε και να τροποποιήσετε τις ρυθμίσεις κάποιου καταχωρημένου προσαρμοσμένου χαρτιού και να τις καταχωρήσετε ως νέο προσαρμοσμένο χαρτί. Αυτή η λειτουργία είναι χρήσιμη όταν καταχωρείτε χαρτί του ίδιου τύπου με το υπάρχον, αλλά διαφορετικού μεγέθους. Ανάλογα με τις ρυθμίσεις που θα τροποποιήσετε, οι λεπτομέρειες προσαρμοσμένου χαρτιού που μόλις καταχωρήσατε θα έχουν ως εξής: Όταν δεν έχουν αλλάξει οι ρυθμίσεις του επιλεγμένου προσαρμοσμένου χαρτιού: Όλες οι ρυθμίσεις του επιλεγμένου προσαρμοσμένου χαρτιού ([Όνομα προσαρμοσμένου χαρτιού], [Μέγ. Χαρτιού], [Βάρος Χαρτιού] και ο [Τύπος Χαρτιού], συμπεριλαμβανομένων των ειδικών 97

100 5. Προσθήκη χαρτιού και τόνερ χαρακτηριστικών του ελεγκτή χρώματος) αντιγράφονται στο πρόσφατα καταχωρημένο προσαρμοσμένο χαρτί. Όταν αλλάξουν οι ρυθμίσεις [Όνομα προσαρμοσμένου χαρτιού], [Μέγ. Χαρτιού], [Εφαρμ. Διπλ.], [Εφαρμ. Αυτ. Επιλ. Χαρτ.] ή [Προηγμ. Ρυθμίσεις] του επιλεγμένου προσαρμοσμένου χαρτιού: Οι αλλαγές εφαρμόζονται στο προσαρμοσμένο χαρτί που μόλις καταχωρήθηκε. Όταν αλλάξουν οι ρυθμίσεις [Βάρος Χαρτιού], [Τύπος Χαρτιού], [Τύπος Χαρτ με Επικάλυψ], [Χρωματιστό Χαρτί], [Προδιάτρητο ή Μη] ή [Ανάγλυφο ή μη] του επιλεγμένου προσαρμοσμένου χαρτιού: Οι αλλαγές που εφαρμόζονται στο προσαρμοσμένο χαρτί που μόλις καταχωρήθηκε και οι προηγμένες του ρυθμίσεις επανέρχονται στις προεπιλεγμένες τιμές τους σύμφωνα με τις αλλαγές που εφαρμόζονται στις ρυθμίσεις. Όταν τροποποιείτε ένα προσαρμοσμένο χαρτί που είναι καταχωρημένο από τη βιβλιοθήκη χαρτιού, μπορείτε να αλλάξετε τις ρυθμίσεις [Όνομα προσαρμοσμένου χαρτιού], [Μέγ. Χαρτιού], [Εφαρμ. Διπλ.] και [Εφαρμ. Αυτ. Επιλ. Χαρτ.]. Μπορείτε επίσης να επιβεβαιώσετε την επωνυμία και την έκδοση των στοιχείων από το [Όν.Προϊόντος στη Βιβλ.Χαρ.]. 1. Πατήστε το πλήκτρο [Ρύθμιση Χαρτιού]. 2. Πατήστε [Επεξεργασία Προσαρμοσμένου Χαρτιού]. 3. Επιλέξτε έναν αριθμό που να είναι [ Μη προγραμμ ]. Πατήστε το [ Προηγούμενο] ή το [ Επόμενο] για να μετακινηθείτε στη λίστα. DER122 98
