3 Περιεχόµενα Πρόλογος...13 Κεφάλαιο 1: Ξενάγηση στο Περιβάλλον του AutoCAD Τι εξοπλισµός απαιτείται για το AutoCAD Υλικός Εξοπλισµός (Hardware): Λογισµικό (Software): Εγκατάσταση του AutoCAD Πώς εγκαταστάθηκε το AutoCAD στο δίσκο σας Η πρώτη εκτέλεση του AutoCAD Η οθόνη εργασίας του AutoCAD Οι γραµµές εργαλείων και η περιοχή εντολών Γραµµές εργαλείων Πλευρικά πτυσσόµενη γραµµή εργαλείων (flyout toolbar) Η περιοχή εντολών Το AutoCAD στη µέγιστη δυνατή οθόνη: Οι εντολές Cleanscreenon και Cleanscreenoff Οι παλέτες εργαλείων Εµφάνιση των παλετών εργαλείων: Η εντολή toolpalettes Ρύθµιση ιδιοτήτων των παλετών εργαλείων ηµιουργία παλέτας εργαλείων και προσθήκη εργαλείων σ αυτή Απόκρυψη των παλετών εργαλείων: Η εντολή toolpalettesclose Η διαχείριση πακέτων φύλλων σχεδίων: Οι εντολές Sheetset και Sheetsethide Ο πίνακας οργάνων Dashboard Κεφάλαιο 2: Οι Βασικές Αρχές Σχεδίασης µε το AutoCAD Ο χειρισµός των εντολών του AutoCAD Πώς εκτελούνται οι εντολές του AutoCAD Ο ρόλος του δεξιού πλήκτρου του ποντικιού Οι επιλογές των εντολών Ειδικές εντολές ρύθµισης µεταβλητών Πώς διακόπτονται οι εντολές του AutoCAD Χρήση των πλαισίων διαλόγου Πλαίσια διαλόγου για διαχείριση αρχείων... 69

4 8 Εισαγωγή στο AutoCAD Αναίρεση ακύρωση αναίρεσης εντολών Αναίρεση της τελευταίας εντολής: Η εντολή U Αναίρεση οµάδας εντολών: Η εντολή Undo Ακύρωση αναίρεσης εντολών: Η εντολή Redo Ακύρωση αναίρεσης οµάδας εντολών: Η εντολή Mredo Σχεδίαση µε συντεταγµένες Απόλυτες καρτεσιανές συντεταγµένες Απόλυτες κυλινδρικές συντεταγµένες Απόλυτες σφαιρικές συντεταγµένες Σχετικές συντεταγµένες Σχεδίαση µε το ποντίκι µε εµφάνιση των πολικών συντεταγµένων Μορφή της οθόνης κατά τη σχεδίαση Σηµάδια επιλογής σηµείων (blips): Η µεταβλητή blipmode Οι εντολές Redraw και Redrawall Οι εντολές Regen και Regenall Ένδειξη συντεταγµένων: Η εντολή Coords Τα βοηθήµατα σχεδίασης του AutoCAD Βηµατική κίνηση του σταυρονήµατος κατά Χ και Υ (Snap) Βοηθητικός κάνναβος σχεδίασης (Grid) Σχεδίαση µόνο σε οριζόντια και κατακόρυφη διεύθυνση (Ortho) Βηµατική κίνηση του σταυρονήµατος υπό γωνία (Polar snap) και ανίχνευση πολικών γωνιών (Polar tracking) υναµική εισαγωγή δεδοµένων Dynamic Input Σηµεία έλξης αντικειµένων (Object snap Osnap) Μόνιµη επιλογή: Η εντολή Osnap Προσωρινή επιλογή Όρια του σχεδίου: Η εντολή Limits Μορφή µονάδων: Η εντολή Units Βοήθεια από το AutoCAD Θεµατική βοήθεια Η άµεση βοήθεια: Η εντολή Assist Η εντολή Help Πλήκτρα λειτουργιών (Function keys) Τι είναι οι διαφανείς εντολές και πώς εκτελούνται Κεφάλαιο 3: Οργάνωση της Εργασίας µας στο AutoCAD Αρχή νέου σχεδίου Η εντολή New Η εντολή Qnew Αποθήκευση σχεδίου

5 Περιεχόµενα 9 Η εντολή Save Η εντολή Saveas Η εντολή Qsave Συµβατότητα των σχεδίων µας µε προηγούµενες εκδόσεις Το ηλεκτρονικό σχέδιο Πρότυπα σχέδια Επεξεργασία υπαρχόντων αρχείων σχεδίου Άνοιγµα σχεδίου: Η εντολή Open Άνοιγµα και διαχείριση πολλών σχεδίων ταυτόχρονα Κλείσιµο σχεδίου: Οι εντολές Close και Closeall Έξοδος από το AutoCAD: Η εντολή Quit Οι στρώσεις του σχεδίου: Η εντολή Layer Ιδιότητες και καταστάσεις στρώσεων ηµιουργία νέας στρώσης (layer) Επιλογή στρώσεων Μετονοµασία υπάρχουσας στρώσης Πώς γίνεται τρέχουσα µια στρώση (current layer) ιαγραφή µίας ή περισσοτέρων στρώσεων Ορισµός χρωµάτων σε µία ή περισσότερες στρώσεις Ορισµός τύπου γραµµής σε µία ή περισσότερες στρώσεις Ορισµός πάχους γραµµής σε µία ή περισσότερες στρώσεις Ορισµός στυλ εκτύπωσης σε µία ή περισσότερες στρώσεις Αλλαγή κατάστασης σε µία ή περισσότερες στρώσεις Τύποι γραµµών: Η εντολή Linetype Πάχη γραµµών: Η εντολή Lweight Χρώµα σχεδίασης: Η εντολή Color Ρύθµιση των ιδιοτήτων του σχεδίου: Η εντολή Properties Μεταφορά µη γεωµετρικών στοιχείων από παλαιά σχέδια: Η εντολή Adcenter Σχεδίαση ενός κτιριακού περιγράµµατος Κεφάλαιο 4: Βασικές Εντολές ιαχείρισης Οθόνης και Σχεδίασης Η εντολή Zoom Η εντολή Pan Οι εντολές Point και Ddptype Η εντολή Line Η εντολή Circle Οπτική ανάλυση καµπύλων σχηµάτων: Η µεταβλητή viewres Η εντολή Arc Ευθείες και ηµιευθείες

6 10 Εισαγωγή στο AutoCAD 2007 Η εντολή Xline Η εντολή Ray Η εντολή Pline Η µεταβλητή Fillmode Η εντολή Ellipse Ελλείψεις Ελλειπτικά τόξα Η µεταβλητή Pellipse Η εντολή Polygon Η εντολή Rectang Η εντολή Donut Η εντολή Solid Κεφάλαιο 5: Οι Κυριότερες Εντολές Επεξεργασίας Μέθοδοι επιλογής αντικειµένων Πολλαπλή ή απλή επιλογή αντικειµένων: Η εντολή Pickadd Ρύθµιση του µεγέθους του επιλογέα: Η εντολή Pickbox ιαγραφή και επαναφορά αντικειµένων Η εντολή Erase Η εντολή oops Αντιγραφή σχεδιασµένων αντικειµένων: Η εντολή Copy Αναπαραγωγή όµοιων αντικειµένων σε προκαθορισµένη απόσταση: Η εντολή Offset Αναπλήρωση κενών κατά την αναπαραγωγή: Η εντολή Offsetgaptype ηµιουργία ακτίνας καµπυλότητας σε τοµή αντικειµένων: Η εντολή Fillet Πλαγιότµηση ευθυγράµµων τµηµάτων: Η εντολή Chamfer Μετατόπιση αντικειµένων: Η εντολή Move Αποκοπή αντικειµένων: Η εντολή Trim Προέκταση αντικειµένων: Η εντολή Extend Αλλαγή µήκους αντικειµένων: Η εντολή Lengthen Συµµετρία ως προς άξονα Η εντολή Mirror Η µεταβλητή Mirrtext ιατάξεις αντικειµένων: Η εντολή Array Αφαίρεση τµήµατος αντικειµένου: Η εντολή Break Ένωση χωριστών αντικειµένων: Η εντολή Join Μεγέθυνση ή σµίκρυνση αντικειµένων: Η εντολή Scale Περιστροφή αντικειµένων: Η εντολή Rotate

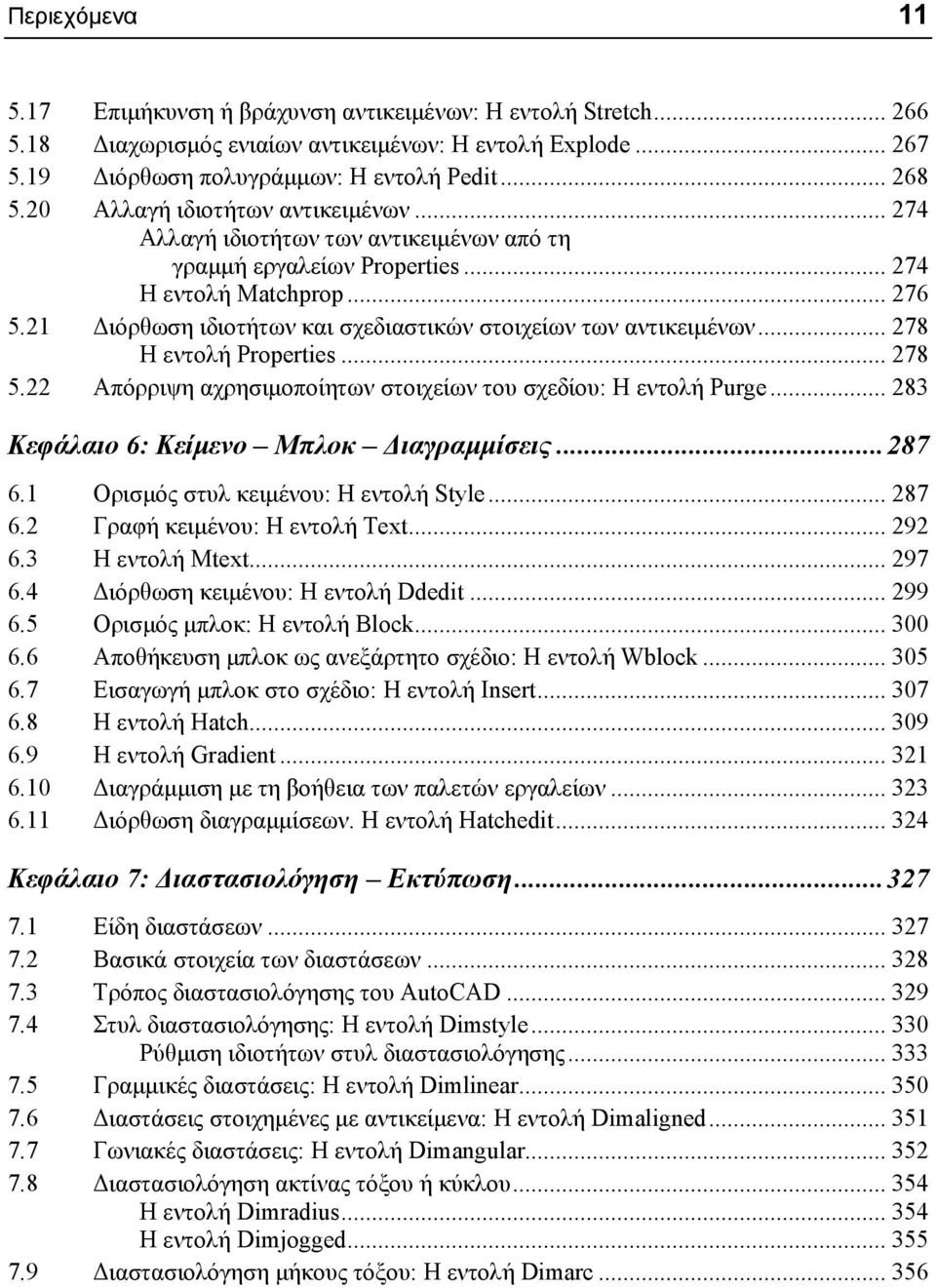

7 Περιεχόµενα Επιµήκυνση ή βράχυνση αντικειµένων: Η εντολή Stretch ιαχωρισµός ενιαίων αντικειµένων: Η εντολή Explode ιόρθωση πολυγράµµων: Η εντολή Pedit Αλλαγή ιδιοτήτων αντικειµένων Αλλαγή ιδιοτήτων των αντικειµένων από τη γραµµή εργαλείων Properties Η εντολή Matchprop ιόρθωση ιδιοτήτων και σχεδιαστικών στοιχείων των αντικειµένων Η εντολή Properties Απόρριψη αχρησιµοποίητων στοιχείων του σχεδίου: Η εντολή Purge Κεφάλαιο 6: Κείµενο Μπλοκ ιαγραµµίσεις Ορισµός στυλ κειµένου: Η εντολή Style Γραφή κειµένου: Η εντολή Text Η εντολή Mtext ιόρθωση κειµένου: Η εντολή Ddedit Ορισµός µπλοκ: Η εντολή Block Αποθήκευση µπλοκ ως ανεξάρτητο σχέδιο: Η εντολή Wblock Εισαγωγή µπλοκ στο σχέδιο: Η εντολή Insert Η εντολή Hatch Η εντολή Gradient ιαγράµµιση µε τη βοήθεια των παλετών εργαλείων ιόρθωση διαγραµµίσεων. Η εντολή Hatchedit Κεφάλαιο 7: ιαστασιολόγηση Εκτύπωση Είδη διαστάσεων Βασικά στοιχεία των διαστάσεων Τρόπος διαστασιολόγησης του AutoCAD Στυλ διαστασιολόγησης: Η εντολή Dimstyle Ρύθµιση ιδιοτήτων στυλ διαστασιολόγησης Γραµµικές διαστάσεις: Η εντολή Dimlinear ιαστάσεις στοιχηµένες µε αντικείµενα: Η εντολή Dimaligned Γωνιακές διαστάσεις: Η εντολή Dimangular ιαστασιολόγηση ακτίνας τόξου ή κύκλου Η εντολή Dimradius Η εντολή Dimjogged ιαστασιολόγηση µήκους τόξου: Η εντολή Dimarc

8 12 Εισαγωγή στο AutoCAD ιαστασιολόγηση διαµέτρου τόξου ή κύκλου: Η εντολή Dimdiameter Συνεχόµενη διαστασιολόγηση: Η εντολή Dimcontinue ιαστασιολόγηση βασικής γραµµής: Η εντολή Dimbaseline Εκτύπωση των σχεδίων: Η εντολή Plot ιαχείριση στυλ εκτύπωσης ηµιουργία στυλ εκτύπωσης Ρύθµιση στυλ εκτύπωσης βασισµένο στο χρώµα των αντικειµένων Ρύθµιση επώνυµων στυλ εκτύπωσης ΠΑΡΑΡΤΗΜΑ Α: Οι Ρυθµίσεις και η ιευθέτηση του AutoCAD: Η Εντολή Options Καρτέλα Files (Αρχεία) Καρτέλα Display (Εµφάνιση) Καρτέλα Open and Save (Άνοιγµα και Αποθήκευση) Καρτέλα Plot and Publish (Εκτύπωση-Σχεδιογράφηση) Καρτέλα System (Σύστηµα) Καρτέλα User Preferences (Προτιµήσεις χρήστη) Καρτέλα Drafting (Σχεδίαση) Καρτέλα 3D Modeling (3 Μοντελοποίηση) Καρτέλα Selection (Επιλογή) Καρτέλα Profiles (Προφίλ) Ευρετήριο:...421

9 Πρόλογος Το παρόν βιβλίο περιέχει ό,τι χρειάζεται ένας χρήστης που πρωτοξεκινά να ασχολείται µε το AutoCAD Καλύπτει τις βασικές αρχές σχεδίασης στις δύο διαστάσεις και τις εντολές του AutoCAD * που χρησιµοποιούνται πιο συχνά στην ηλεκτρονική σχεδίαση. Αποφάσισα να βγάλω το βιβλίο αυτό σεβόµενος τις ανάγκες κάποιου, ο οποίος δεν έχει πάρα πολλές απαιτήσεις από το σχεδιαστικό πακέτο και δε µπορεί να "χαθεί" στην αναζήτηση αυτών που ψάχνει στις πολλές σελίδες των µεγάλων σε όγκο βιβλίων, που, συνήθως, κυκλοφορούν για το AutoCAD. Τελειώνοντας αυτό το βιβλίο ο χρήστης θα είναι σε θέση να σχεδιάζει µε άνεση και να εκτυπώνει διδιάστατα σχέδια. Γενικά, πρόσεξα τα εξής σηµεία: Προσπάθησα να διαρθρώσω τα κεφάλαια και τις παραγράφους µε τέτοιο τρόπο, ώστε κάποιος που πρωτοξεκινά, να έχει στα χέρια του κάποια πυξίδα στο πέλαγος των εφαρµογών του AutoCAD. Επιχειρώ να εξοικειώσω τον αναγνώστη µε τη νοοτροπία της ηλεκτρονικής σχεδίασης, η οποία είναι εντελώς διαφορετική απ αυτή στο σχεδιαστήριο. Αν κάποιος, λοιπόν, ακολουθήσει τα παραδείγµατα του βιβλίου, τα οποία γίνονται σε µορφή διδασκαλίας, τότε σίγουρα θα είναι σε θέση να αντιµετωπίζει σε ικανοποιητικό βαθµό τις περισσότερες από τις σχεδιαστικές του ανάγκες στο διδιάστατο σχέδιο. Προσπάθησα να παρουσιάσω τη χρησιµότητα κάθε εντολής, και όχι απλά την εκτέλεσή της. Τι σηµαίνουν τα σύµβολα που θα δείτε στο βιβλίο αυτό: Εκτέλεση εντολών και εργασιών από το πληκτρολόγιο. Εκτέλεση εντολών και εργασιών µε το ποντίκι. Τεχνικές για την επιτάχυνση της σχεδίασης. Πρέπει να δοθεί ιδιαίτερη προσοχή σε όσα αναφέρονται στην επόµενη παράγραφοενότητα. Ακόµα, όλα τα µηνύµατα, τα µενού επιλογών, τα πλαίσια διαλόγου, και οι προτροπές του AutoCAD εµφανίζονται στα Αγγλικά. Έτσι, στο βιβλίο αυτό θεωρώ αναγκαίο, ταυτόχρονα µε την Ελληνική ορολογία, να παραθέτω και την αντίστοιχη Αγγλική, ώστε ο χρήστης να εξοικειώνεται µε τα µηνύµατα και το περιβάλλον του AutoCAD. * AutoCAD, 3D Studio, AutoVision είναι σήµατα κατατεθέντα της Autodesk. MS-DOS, Windows είναι σήµατα κατατεθέντα της Microsoft. CADware είναι σήµα κατατεθέν της ART.

10 14 Εισαγωγή στο AutoCAD 2007 Από τη θέση αυτή, θέλω να ευχαριστήσω τους αναγνώστες των προηγούµενων βιβλίων µου για την εµπιστοσύνη που µου έδειξαν, αλλά και για τα σχόλια και τις παρατηρήσεις που µου έκαναν. Επίσης, θα ήθελα να ευχαριστήσω όλους όσους µε βοήθησαν (µε οποιονδήποτε τρόπο) για να συγγράψω αυτό το βοήθηµα, και ειδικότερα: Το φίλο και συνεργάτη Παναγιώτη Χατζηιωάννου για τη συνεργασία που είχαµε και τις τεχνικές συµβουλές που µου παρείχε. Τον εκδότη κ. Γιάννη Φαλδαµή για την έκδοση αυτού του βιβλίου, όπως και όλους τους συνεργάτες στις εκδόσεις ΚΛΕΙ ΑΡΙΘΜΟΣ για τη συµβολή τους στη σωστή παρουσίαση αυτής της δουλειάς. Τους φίλους και συνάδελφους Ροβέρτο Γερασάκη και Βασίλη Αγουρίδα για τις υποδείξεις τους. Τέλος τη σύζυγό µου και τους γιους µου για την ηθική βοήθεια και στήριξη που µου έ- δωσαν. ΞΑΝΘΗ 2006 Γιάννης Θ. Κάππος * ρ. Μηχ/γος Ηλ/γος Μηχανικός Σύµβαση: Το βιβλίο αυτό έχει γραφτεί µε τα Ελληνικά Windows XP και το Αγγλικό AutoCAD Αν διαθέτετε άλλη έκδοση των Windows ή του AutoCAD, πολλά από τα πλαίσια διαλόγου που εµφανίζονται στις Εικόνες αυτού του βιβλίου ενδέχεται να παρουσιάζουν µικρές διαφορές. * Οποιαδήποτε παρατήρηση, σχόλιο ή πρόταση πάνω σ αυτό το βιβλίο είναι ευπρόσδεκτα. Μπορείτε να µου στείλετε τις παρατηρήσεις σας µέσω , στη διεύθυνση: kapposit@otenet.gr

11 Κεφάλαιο 1 Ξενάγηση στο Περιβάλλον του AutoCAD 1.1 Τι εξοπλισµός απαιτείται για το AutoCAD 2007 Η έκδοση 2007 του AutoCAD απαιτεί λειτουργικά συστήµατα Windows XP (Professional, Home ή Tablet PC) ή Windows 2000 SP4. Το πρόγραµµα δε διατίθεται για άλλα λειτουργικά συστήµατα. Ο προτεινόµενος εξοπλισµός, για να εργαστείτε αποδοτικά µε το AutoCAD 2007, είναι ο ε- ξής: Υλικός Εξοπλισµός (Hardware): Υποχρεωτικός: Μικροϋπολογιστής µε επεξεργαστή κλάσης Pentium IV 1.2 GHz και άνω. Ελάχιστη µνήµη RAM 512 MB. Κάρτα οθόνης γραφικών και οθόνη True color µε ανάλυση 1024x768. Για 3 σχεδίαση και κίνηση απαιτείται µνήµη RAM 2GB, µνήµη κάρτας 128 ΜΒ και επεξεργαστής 3 GHz. Οδηγός CD ή DVD (οποιασδήποτε ταχύτητας) για την εγκατάσταση του AutoCAD. Σκληρός δίσκος µε ελεύθερο χώρο 750 ΜΒ (για πλήρη εγκατάσταση). Χώρος ελεύθερος στο δίσκο για εναλλαγή (swap) τουλάχιστον 128 ΜΒ (για λειτουργία). Ποντίκι συµβατό µε Microsoft. Προαιρετικός: Εκτυπωτής (printer) ή σχεδιογράφος (plotter). Ψηφιοπινακίδα (digitizer). Θύρες (παράλληλες, σειριακές ή USB) για σύνδεση εκτυπωτή, σχεδιογράφου ή ψηφιοπινακίδας. Κάρτα δικτύου για σύνδεση σε δίκτυο πολλών χρηστών ή στο Internet µε σύνδεση ADSL ή εναλλακτικά για σύνδεση στο Internet κλασικό modem. Κάρτα ήχου για καλύτερη εκµετάλλευση της δυνατότητας της εκµάθησης του ΑutoCAD. Λογισµικό (Software): Έκδοση 2007 του AutoCAD.

12 16 Εισαγωγή στο AutoCAD 2007 Λειτουργικό σύστηµα Windows 2000 SP4 ή XP (Professional SP2, Home SP1 ή Tablet PC SP2). Το πρόγραµµα - φυλλοµετρητή Internet Explorer, έκδοσης 6.0 Service Pack 1 ή νεώτερο. 1.2 Εγκατάσταση του AutoCAD Για να εγκαταστήσετε το AutoCAD 2007 τερµατίστε όλες τις εφαρµογές των Windows και τοποθετείστε το 1 ο από τα 2 CD ROM του προγράµµατος στον κατάλληλο οδηγό. Το CD ROM έχει πρόγραµµα αυτόµατης εκτέλεσης (autorun), το οποίο ξεκινά µόνο του την εγκατάσταση του AutoCAD. Αν δε λειτουργήσει αυτή η δυνατότητα (είτε γιατί την έχετε απενεργοποιηµένη από τις γενικές ρυθµίσεις των Windows, είτε γιατί κατά την τοποθέτηση του CD κρατάτε πατηµένο το πλήκτρο Shift), πατήστε µε τη σειρά στις επιλογές Έ- ναρξη Εκτέλεση..., και στη συνέχεια πληκτρολογήστε x:\setup και (όπου x: είναι το γράµµα του οδηγού του CD σας). Ένας άλλος τρόπος είναι, να πατήσετε στο κουµπί Αναζήτηση..., να µεταβείτε στον οδηγό που είναι τοποθετηµένο το CD ROM και να κάνετε απλό ή διπλό κλικ µε το αριστερό πλήκτρο του ποντικιού στο εικονίδιο Setup. Στην αρχή εµφανίζεται ένα παράθυρο πρόγραµµα, το οποίο αποτελεί ένα φυλλοµετρητή για το CD του AutoCAD (δείτε την Εικόνα 1.1), δεδοµένου ότι σάς καθοδηγεί για διάφορες ε- νέργειες που µπορείτε να κάνετε και οι οποίες σχετίζονται µε το CD τού AutoCAD Πατώντας στην επιλογή Stand Alone Installation παρουσιάζεται ένα παράθυρο, στο οποίο φαίνεται το καλωσόρισµα στο πρόγραµµα, η προτροπή να τερµατίσετε τις τυχόν ανοιχτές εφαρµογές και κάποιες πληροφορίες σχετικά µε την προστασία του λογισµικού (Εικόνα 1.2). Πατήστε στο κουµπί Next, για να εµφανιστεί το επόµενο πλαίσιο διαλόγου, ή στο Cancel για να ακυρώσετε την εγκατάσταση και για να κλείσετε τις τυχόν ανοιχτές ε- φαρµογές. Εκτός από το κλείσιµο των ανοιχτών εφαρµογών που έχετε τη στιγµή της εγκατάστασης του AutoCAD 2007, η Autodesk συνιστά να απεγκαταστήσετε (ή να απενεργοποιήσετε) και τα προγράµµατα ανίχνευσης ιών που απασχολούν σε µόνιµη βάση τη µνήµη RAM του υπολογιστή σας. Επειδή είναι πολύ σηµαντικό να µην υπάρχουν άλλες ανοιχτές εφαρµογές στα Windows, αν συµβαίνει κάτι τέτοιο, εµφανίζεται ένα νέο πλαίσιο διαλόγου µε τις εφαρµογές που απασχολούν τον υπολογιστή και την προτροπή για κλείσιµο των εφαρµογών αυτών. Εµφανίζεται νέο πληροφοριακό παράθυρο (δείτε την Εικόνα 1.3), στο οποίο αναφέρονται ό- λοι οι όροι παραχώρησης άδειας για τη χρήση του ΑutoCAD.

13 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 17 Εικόνα 1.1: Το πρόγραµµα πλοήγησης του CD του AutoCAD Εικόνα 1.2: Πλαίσιο διαλόγου καλωσορίσµατος στην εγκατάσταση του ΑutoCAD 2007.

14 18 Εισαγωγή στο AutoCAD 2007 Εικόνα 1.3: Πλαίσιο διαλόγου για αποδοχή των όρων χρήσης του προγράµµατος. Καλό είναι, να ρίξετε µία µατιά στους όρους αυτούς, πριν προχωρήσετε στην εγκατάσταση του AutoCAD. Οι όροι χρήσης λογισµικού θα σας εµφανιστούν στα Αγγλικά, άσχετα µε τη χώρα που έχετε επιλέξει από τον πτυσσόµενο κατάλογο επιλογών Country:, (η οποία αναγνωρίζεται αυτόµατα από την έκδοση ή από τις ρυθµίσεις των Windows που έχουν γίνει για το µηχάνηµά σας). Αν δέχεστε τους παραπάνω όρους, ενεργοποιήστε την επιλογή I accept ή το, ενώ στην αντίθετη περίπτωση την επιλογή I reject ή το Esc. Αν θέλετε τους όρους σε έντυπη µορφή, ανοίξτε τον εκτυπωτή και πατήστε στο Print. Θα σας πρότεινα να εκτυπώσετε τη σύµβαση αυτή, για να έχετε σε έντυπη µορφή τους όρους του κειµένου που αποδεχθήκατε. Αν αποδεχθείτε τους όρους της παραχώρησης της άδειας χρήσης του AutoCAD, αυτόµατα γίνεται επιλέξιµο και το κουµπί Next, στο οποίο πρέπει να πατήσετε για να συνεχίσετε την εγκατάσταση. Στη συνέχεια, παρουσιάζεται ένα πλαίσιο διαλόγου, στο οποίο πρέπει να πληκτρολογήσετε το σειριακό αριθµό (Serial Number) του πακέτου που προµηθευτήκατε (δείτε την Εικόνα 1.4), οι οποίοι αναγράφονται στη θήκη του CD ROM που παραλάβατε. Για να συνεχίσει η εγκατάσταση, πρέπει να πατήσετε στο κουµπί Next. Εµφανίζεται ένα νέο πλαίσιο διαλόγου, όπου πρέπει να πληκτρολογήσετε τα προσωπικά σας στοιχεία, όπως όνοµα και επώνυµο χρήστη, όνοµα εταιρείας, και όνοµα και τηλέφωνο του προµηθευτή. Για να συνεχίσει η εγκατάσταση, πρέπει να πατήσετε στο κουµπί Next.

15 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 19 Εικόνα 1.4: Πλαίσιο πληκτρολόγησης του σειριακού αριθµού και του κλειδάριθµου του πακέτου. Θυµηθείτε ότι σε οποιαδήποτε φάση της εγκατάστασης µπορείτε να διακόψετε τη διαδικασία πατώντας το πλήκτρο Esc ή κάνοντας κλικ στο κουµπί Cancel. Για να κάνετε διόρθωση σε κάποια από τις προηγούµενες οθόνες, πρέπει να πατήσετε στο κουµπί Back (µέχρι να φτάσετε στο προηγούµενο πλαίσιο διαλόγου που θέλετε). Στη συνέχεια, εµφανίζονται κι άλλα πλαίσια διαλόγου στα οποία ακολουθώντας τις οδηγίες µπορείτε να ολοκληρώσετε την εγκατάσταση. 1.3 Πώς εγκαταστάθηκε το AutoCAD στο δίσκο σας Μετά την εγκατάσταση του προγράµµατος θα διαπιστώσετε, ότι στην επιφάνεια εργασίας έχει δηµιουργηθεί αυτόµατα το διπλανό εικονίδιο, το οποίο αποτελεί συντόµευση για την εκτέλεση του AutoCAD. Μπορείτε να εκτελέσετε το πρόγραµµα είτε µε διπλό είτε µε απλό κλικ του αριστερού πλήκτρου του ποντικιού * πάνω στο εικονίδιο (συντόµευση shortcut) του AutoCAD. Ταυτόχρονα έχει δηµιουργηθεί και µια οµάδα προγραµµάτων (φάκελος εργασίας) µε την ε- πωνυµία AutoCAD 2007, από την οποία εκτελείτε το πρόγραµµα, αν πατήσετε από τη γραµµή εργασιών µε τη σειρά τις εντολές διαταγές Έναρξη Όλα τα προγράµµατα Autodesk AutoCAD 2007 AutoCAD Στην ίδια οµάδα έχουν τοποθε- * Η χρήση του ποντικιού θα αναφέρεται για δεξιόχειρες χρήστες. Αν κάποιος είναι αριστερόχειρας µπορεί να ρυθµίσει το ποντίκι απ' τις γενικές ρυθµίσεις των Windows.

16 20 Εισαγωγή στο AutoCAD 2007 τηθεί και επιπλέον βοηθητικά προγράµµατα, καθώς και έγγραφα τεκµηρίωσης του AutoCAD Με την εγκατάσταση του προγράµµατος AutoCAD, δηµιουργήθηκε αυτόµατα και ο υποφάκελος κατάλογος (folder directory) "AutoCAD 2007", στο φάκελο "Program Files" του δίσκου (π.χ., C:\) που έχουν εγκατασταθεί τα Windows. Επίσης, έχουν δη- µιουργηθεί και οι απαραίτητοι υποφάκελοι, όπως φαίνεται στην Εικόνα 1.5. Σε κάθε φάκελο και υποφάκελο, έχουν τοποθετηθεί τα αναγκαία εκτελέσιµα και βοηθητικά αρχεία για τη λειτουργία του AutoCAD. Εικόνα 1.5: Η εγκατάσταση του ΑutoCAD στο δίσκο µας. 1.4 Η πρώτη εκτέλεση του AutoCAD Αφού εγκαταστήσατε το AutoCAD, µπορείτε να το εκτελέσετε, είτε από το µενού Έναρξη της γραµµής εργασιών των Windows, είτε από το εικονίδιο της επιφάνειας εργασίας. Αν στον υπολογιστή σας υπάρχουν εγκατεστηµένες και προηγούµενες του 2007 εκδόσεις, θα εµφανιστεί το πλαίσιο διαλόγου που φαίνεται στην Εικόνα 1.6 για να µεταφέρετε τυχόν προσαρµο-

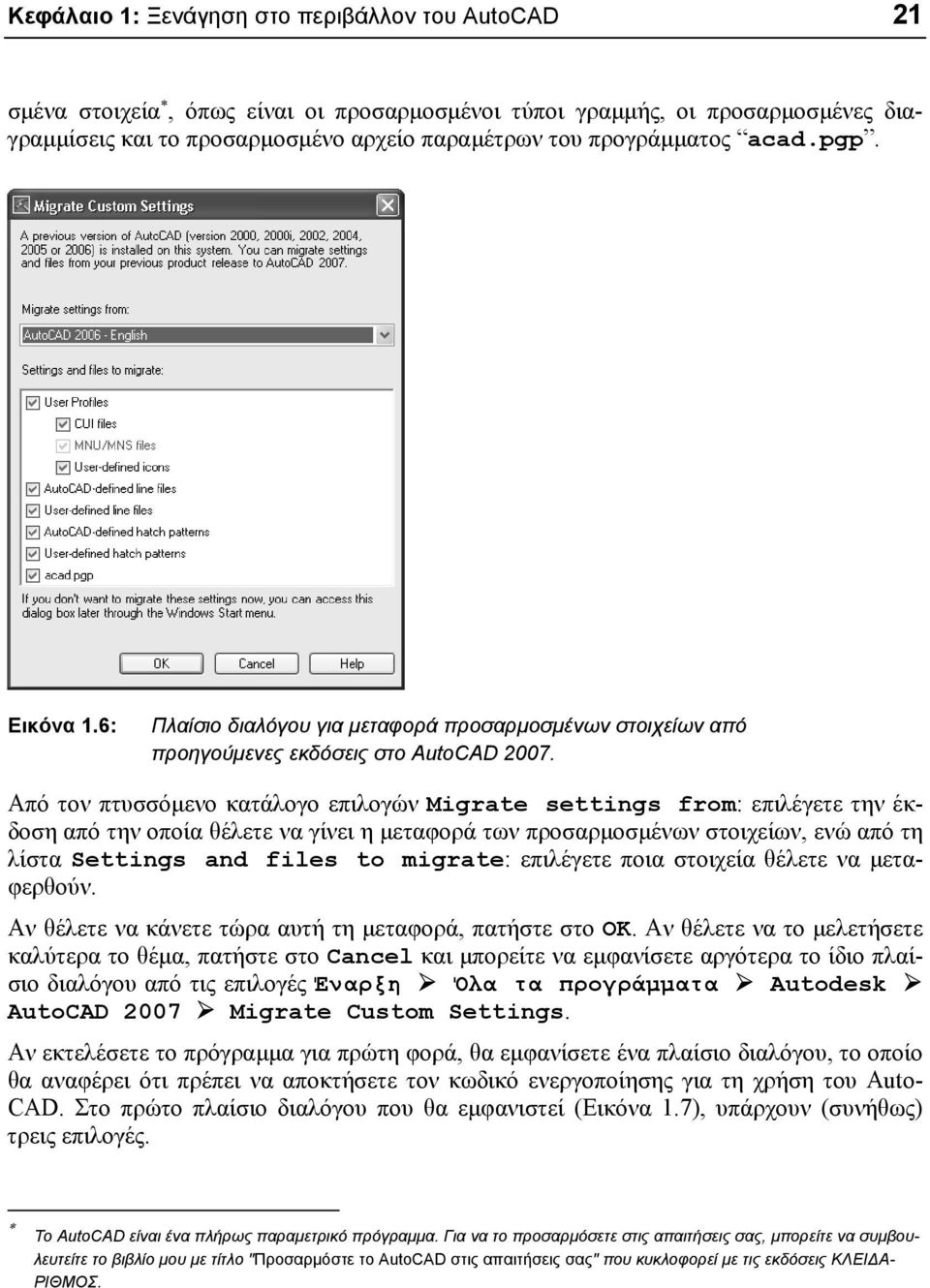

17 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 21 σµένα στοιχεία, όπως είναι οι προσαρµοσµένοι τύποι γραµµής, οι προσαρµοσµένες διαγραµµίσεις και το προσαρµοσµένο αρχείο παραµέτρων του προγράµµατος acad.pgp. Εικόνα 1.6: Πλαίσιο διαλόγου για µεταφορά προσαρµοσµένων στοιχείων από προηγούµενες εκδόσεις στο AutoCAD Από τον πτυσσόµενο κατάλογο επιλογών Migrate settings from: επιλέγετε την έκδοση από την οποία θέλετε να γίνει η µεταφορά των προσαρµοσµένων στοιχείων, ενώ από τη λίστα Settings and files to migrate: επιλέγετε ποια στοιχεία θέλετε να µεταφερθούν. Αν θέλετε να κάνετε τώρα αυτή τη µεταφορά, πατήστε στο OK. Αν θέλετε να το µελετήσετε καλύτερα το θέµα, πατήστε στο Cancel και µπορείτε να εµφανίσετε αργότερα το ίδιο πλαίσιο διαλόγου από τις επιλογές Έναρξη Όλα τα προγράµµατα Autodesk AutoCAD 2007 Migrate Custom Settings. Αν εκτελέσετε το πρόγραµµα για πρώτη φορά, θα εµφανίσετε ένα πλαίσιο διαλόγου, το οποίο θα αναφέρει ότι πρέπει να αποκτήσετε τον κωδικό ενεργοποίησης για τη χρήση του Auto- CAD. Στο πρώτο πλαίσιο διαλόγου που θα εµφανιστεί (Εικόνα 1.7), υπάρχουν (συνήθως) τρεις επιλογές. Το AutoCAD είναι ένα πλήρως παραµετρικό πρόγραµµα. Για να το προσαρµόσετε στις απαιτήσεις σας, µπορείτε να συµβουλευτείτε το βιβλίο µου µε τίτλο "Προσαρµόστε το AutoCAD στις απαιτήσεις σας" που κυκλοφορεί µε τις εκδόσεις ΚΛΕΙ Α- ΡΙΘΜΟΣ.

18 22 Εισαγωγή στο AutoCAD 2007 Εικόνα 1.7: Αρχικό πλαίσιο διαλόγου, αν δεν έχετε κωδικό ενεργοποίησης του AutoCAD. Εικόνα 1.8: Πλαίσιο διαλόγου για απόκτηση κωδικού ενεργοποίησης για χρήση του AutoCAD.

19 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 23 Η πρώτη είναι για να αποκτήσετε κωδικό ενεργοποίησης, η δεύτερη για να αγοράσετε το AutoCAD (αν εργάζεστε µε δοκιµαστική έκδοση) και η τρίτη να εκτελέσετε το AutoCAD χωρίς κωδικό ενεργοποίησης (συνήθως σάς δίνεται περίοδος 30 ηµερών για χρήση του Auto- CAD χωρίς κωδικό). Αν ενεργοποιήσετε την επιλογή Activate the product, πατήστε στο κουµπί Next και θα εµφανίσετε το επόµενο πλαίσιο διαλόγου (δείτε την Εικόνα 1.8), στο οποίο πρέπει να επιλέξετε αν θα µπείτε στη διαδικασία απόκτησης κωδικού ενεργοποίησης (Get an activation code) ή θα εισάγετε τον κωδικό ενεργοποίησης (Enter an activation code), τον οποίο τον έχετε ήδη αποκτήσει από προηγούµενη όµοια διαδικασία. Στη συνέχεια, πατήστε στο κουµπί Next και στο επόµενο πλαίσιο διαλόγου πληκτρολογήστε τα στοιχεία σας. Όσα απ αυτά είναι υποχρεωτικά, σηµειώνονται µε κόκκινο χρώµα και µε αστερίσκο. Αφού συµπληρώσετε όλα τα απαραίτητα στοιχεία σας κινούµενοι µε την πλευρική ράβδο κύλισης, πατήστε στο κουµπί Next (το οποίο βρίσκεται στο κάτω µέρος του πλαισίου διαλόγου) και θα εµφανιστεί το επόµενο πλαίσιο διαλόγου (Εικόνα 1.9), στο οποίο πρέπει να επιλέξετε µε ποιον τρόπο θα γίνει η εγγραφή σας και η λήψη του κωδικού ενεργοποίησης. Εικόνα 1.9: Πλαίσιο διαλόγου για επιλογή του τρόπου λήψης του κωδικού χρήσης.

20 24 Εισαγωγή στο AutoCAD 2007 Οι τρόποι µε τους οποίους µπορείτε να αποκτήσετε τον κωδικό ενεργοποίησης χρήσης του AutoCAD είναι οι εξής: Connect directly via the Internet (Απευθείας µέσω Internet): Για να επιλέξετε αυτόν τον τρόπο, πρέπει να διαθέτετε αντίστοιχο εξοπλισµό (µόντεµ) για τον υπολογιστή σας και να είστε, τη στιγµή που εκτελείτε για πρώτη φορά το AutoCAD, συνδεδεµένοι στο Internet. Είναι ο πιο άµεσος τρόπος για να αποκτήσετε κωδικό ενεργοποίησης. O υπολογιστής σας θα στείλει ένα αρχείο µε τα στοιχεία σας στον κεντρικό διακοµιστή της Autodesk και θα λάβει ένα αρχείο µε τον κωδικό ενεργοποίησης. Use another method (Χρήση άλλης µεθόδου): Οι άλλοι τρόποι είναι: α) Μέσω φαξ ή ταχυδροµείου, όπου τα στοιχεία σας τυπώνονται στον εκτυπωτή και το έντυπο µπορείτε να το αποστείλετε στη Autodesk µε φαξ ή µε ταχυδροµείο, β) Μέσω ηλεκτρονικού ταχυδροµείου. Με τον τρόπο αυτό, δηµιουργείτε ένα µήνυµα η- λεκτρονικού ταχυδροµείου µε τα απαραίτητα στοιχεία. Η απάντηση µε τον κωδικό ενεργοποίησης θα σας έρθει µε τον ίδιο τρόπο, οπότε πρέπει να ολοκληρώσετε αυτή τη διαδικασία ενεργοποιώντας την επιλογή Enter an activation code στην Εικόνα 1.8. Εικόνα 1.10: Πλαίσιο διαλόγου µε τα προσωπικά στοιχεία του χρήστη.

21 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 25 Αν κάνετε κλικ στην επιλογή Use another method και πατήσετε στο κουµπί Next, εµφανίζετε το επόµενο πλαίσιο διαλόγου (δείτε την Εικόνα 1.9), στο οποίο στο κάτω µέρος βρίσκονται τρία κουµπιά. Το Back µε το οποίο µπορείτε να γυρίσετε σε οποιοδήποτε προηγού- µενο πλαίσιο διαλόγου, το Print µε το οποίο µπορείτε να εκτυπώσετε αυτή τη σελίδα και το Done µε το οποίο ολοκληρώνετε τη διαδικασία απόκτησης κωδικού ενεργοποίησης. Για να στείλετε e mail έχει δηµιουργηθεί αυτόµατα ένα αρχείο ηλεκτρονικού ταχυδρο- µείου το οποίο αναφέρεται στο πλαίσιο διαλόγου που φαίνεται στην Εικόνα Το αρχείο αυτό το επισυνάπτετε σε ένα µήνυµα ηλεκτρονικού ταχυδροµείου και το στέλνετε στη διεύθυνση που σας αναφέρει το τελευταίο πλαίσιο διαλόγου που, όπως φαίνεται στο κάτω µέρος στην Εικόνα 1.10, για την Ελλάδα είναι η εξής: authcodes.neu@autodesk.com 1.5 Η οθόνη εργασίας του AutoCAD Ξεκινώντας το AutoCAD εµφανίζεται το πλαίσιο διαλόγου που βλέπετε στην Εικόνα 1.11 για να επιλέξετε το περιβάλλον εργασίας (Workspace) του AutoCAD. Εικόνα 1.11: Το εισαγωγικό πλαίσιο διαλόγου εκκίνησης του AutoCAD. Ενεργοποιώντας την επιλογή AutoCAD Classic, εµφανίζεται η κλασική οθόνη εργασίας του AutoCAD που φαίνεται στην Εικόνα 1.12, ενώ ενεργοποιώντας την επιλογή 3D Mod-

22 26 Εισαγωγή στο AutoCAD 2007 eling εµφανίζεται η οθόνη εργασίας του AutoCAD που υιοθετείται από το AutoCAD 2007 και µετά που φαίνεται στην Εικόνα Μπορείτε να παρακάµπτετε το εισαγωγικό πλαίσιο διαλόγου αν ενεργοποιήσετε την επιλογή Don t Show me this again, οπότε κάθε φορά το AutoCAD θα εκτελείται µε το πιο πρόσφατα ορισµένο περιβάλλον εργασίας (Workspace). Αν θέλετε να αλλάξετε περιβάλλον εργασίας µπορείτε να το κάνετε από τον πτυσσόµενο κατάλογο της γραµµής εργαλείων Workspace, όπως φαίνεται στην Εικόνα Εικόνα 1.12: Η κλασική οθόνη εργασίας του AutoCAD. Η οθόνη εργασίας του AutoCAD αποτελείται από τα εξής στοιχεία: Τα παράθυρα των ανοιχτών σχεδίων. Από το AutoCAD 2000 και µετά µπορείτε να ανοίξετε πολλά σχέδια ταυτόχρονα. Με την εκτέλεση του AutoCAD υπάρχει µόνο ένα παράθυρο σχεδίου µε την επωνυµία "Drawing1.dwg". Κάθε σχέδιο σε ηλεκτρονική µορφή, αποτελείται από το χώρο σχεδίασης, όπου το σχεδιάζετε όπως θα κατασκευαστεί στην πραγµατικότητα στις τρεις διαστάσεις, αν πρόκειται για σχέδιο 3 κατασκευής, ή στις δύο διαστάσεις, αν πρόκειται για 2 απεικονίσεις (διακό-

23 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 27 σµηση επιφανειών, διαγράµµατα ροής, τοπογραφικές 2 αποτυπώσεις, κ.ά.). Στη συνέχεια, από το σχεδιασµένο αντικείµενο µπορείτε να πάρετε όσες διατάξεις εκτύπωσης επιθυµείτε. (Αυτή είναι και η λογική του ηλεκτρονικού σχεδίου. Στο σχέδιο µε το χέρι σχεδιάζαµε τις ελάχιστες απαραίτητες όψεις και τοµές, έτσι ώστε το αντικείµενό µας να είναι κατασκευάσιµο. Στο ηλεκτρονικό σχέδιο σχεδιάζουµε το αντικείµενο όπως θα κατασκευαστεί στην πραγµατικότητα και παίρνουµε όσες όψεις και τοµές ή όσες διατάξεις εκτύπωσης θέλουµε.) Εικόνα 1.13: Το περιβάλλον εργασίας 3D Modeling του AutoCAD µε τα κυριότερα στοιχεία του. Εικόνα 1.14: Αλλαγή περιβάλλοντος εργασίας. Με βάση την παραπάνω λογική, σχεδιάζετε στην καρτέλα Model (η οποία είναι και εµφανής µε τη δηµιουργία νέου σχεδίου) και στη συνέχεια παίρνετε όσες διατάξεις για εκτύ-

24 28 Εισαγωγή στο AutoCAD 2007 πωση θέλετε, χρησιµοποιώντας τις καρτέλες Layout1 και Layout2 (δείτε την Εικόνα 1.12). Ακόµη, µπορείτε να δηµιουργήσετε, όσες νέες δικές σας διαφορετικές διατάξεις θέλετε για εκτύπωση. Σε καθένα από τα παράθυρα σχεδίου θα βρείτε την περιοχή σχεδίασης, στην οποία σχεδιάζετε και η οποία καλύπτει το µεγαλύτερο µέρος της οθόνης. εξιά και κάτω από την περιοχή σχεδίασης υπάρχουν ράβδοι κύλισης (scroll bars), µε τη βοήθεια των οποίων, ό- ταν σχεδιάζετε, µπορείτε να εµφανίσετε διαδοχικές απόψεις του σχεδίου σας. Μέσα στην περιοχή σχεδίασης υπάρχει το σταυρόνηµα, το οποίο κινείται, καθώς κινείτε το ποντίκι και σας βοηθάει στη σχεδίαση, "σηµαδεύοντας" το σηµείο µε τις επιθυµητές συντεταγµένες. Το µέγεθος του σταυρονήµατος ρυθµίζεται µε την εντολή options καρτέλα Display (δείτε το Παράρτηµα Α). Στην κάτω αριστερή γωνία της περιοχής σχεδίασης του παραθύρου του σχεδίου, υπάρχει το εικονίδιο του συστήµατος συντεταγµένων (ucsicon). Το κάθε σχέδιο, µπορεί να µεγιστοποιηθεί, αν πατήσετε στο κουµπί, οπότε και καταλαµβάνει ολόκληρο το παράθυρο του προγράµµατος AutoCAD. Αν το σχέδιο είναι ήδη µεγιστοποιηµένο, µπορεί να αποτελέσει ανεξάρτητο παράθυρο, αν πατήσετε στο κουµπί που βρίσκεται στην προτελευταία θέση της δεύτερης από πάνω γραµµής. Ανάλογα µε το χώρο εργασίας (workspace) έχει τις παλέτες εργαλείων (tool palettes), το διαχειριστή πακέτων φύλλων σχεδίων (sheet set manager) και τον πίνακα οργάνων (dashboard), θέµατα που θα δούµε στις παραγράφους 1.7, 1.8 και 1.9, αντίστοιχα. Την περιοχή των εντολών και των προτρεπτικών µηνυµάτων (command area δείτε την Εικόνα 1.15), κάτω από την περιοχή σχεδίασης, στην οποία πληκτρολογούνται οι εντολές ή εµφανίζονται οι υποεπιλογές και τα προτρεπτικά µηνύµατα κάθε εντολής. Εικόνα 1.15: Η περιοχή εντολών (command area) της οθόνης εργασίας του AutoCAD. Τη γραµµή κατάστασης (status line) κάτω από την περιοχή εντολών, όπου εµφανίζονται οι απαραίτητες πληροφορίες, όπως οι συντεταγµένες (Χ,Υ,Ζ), αν χρησιµοποιείτε snap, grid, ortho, osnap, κ.λπ. (δείτε στο επόµενο κεφάλαιο), και αν σχεδιάζετε σε χώρο µοντέλου ή χώρο χαρτιού (δείτε την Εικόνα 1.16). Στη δεξιά πλευρά της γραµµής κατάστασης υπάρχει πρώτα το εικονίδιο του κέντρου επικοινωνίας communication center µε την Autodesk (την εταιρεία που δηµιουργεί το AutoCAD) και ακριβώς δίπλα του το εικονίδιο ανάπτυξης του αναδυόµενου µενού της γραµµής κατάστασης (status bar menu), όπως φαίνεται στην Εικόνα 1.16.

25 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 29 Όταν ο δείκτης του ποντικιού είναι τοποθετηµένος πάνω σε κάποιο εικονίδιο-εργαλείο (εκτός της περιοχής σχεδίασης), στη γραµµή κατάστασης εµφανίζεται σύντοµη περιγραφή της εντολής στην οποία αντιστοιχεί το εικονίδιο. Εικόνα 1.16: Η γραµµή κατάστασης (status line) της οθόνης εργασίας του AutoCAD και το αναδυόµενο µενού της. Την περιοχή µε τη γραµµή του τίτλου (title bar) του προγράµµατος, τη γραµµή του πτυσσόµενου µενού (ή απλά το πτυσσόµενο µενού pull down menu) και κάποιες γραµµές εργαλείων, οι οποίες διαφέρουν ανάλογα µε το περιβάλλον εργασίας (workspace) που έχου- µε επιλέξει. Στην Εικόνα 1.17 φαίνεται η γραµµή τίτλου και οι γραµµές εργαλείων του κλασικού περιβάλλοντος εργασίας του AutoCAD. Έτσι κι αλλιώς, όπως θα δούµε στην παράγραφο 1.6, µπορούµε να προσαρµόσουµε τις γραµµές εργαλείων όπως θέλουµε. Εικόνα 1.17: Η γραµµή τίτλου του AutoCAD, το πτυσσόµενο µενού, η τυπική γραµµή εργαλείων και οι γραµµές εργαλείων Styles, Layers και Properties. Η πρώτη γραµµή είναι η γραµµή του τίτλου και εµφανίζεται το εικονίδιο του ΑutoCAD, η λέξη ΑutoCAD µε τον αριθµό της παρούσας έκδοσης και το όνοµα του σχεδίου, το οποίο επεξεργαζόµαστε (αν το παράθυρο του σχεδίου είναι µεγιστοποιηµένο δείτε στη συνέχεια).

26 30 Εισαγωγή στο AutoCAD 2007 Η λειτουργία των εικονιδίων αυτής της γραµµής για τα Windows είναι η εξής: Εικονίδιο της εφαρµογής (εν προκειµένω του ΑutoCAD). Αν πατηθεί, αναπτύσσει µενού µε τις επιλογές: Επαναφορά, Μετακίνηση, Αλλαγή µεγέθους, Ελαχιστοποίηση, Μεγιστοποίηση και Κλείσιµο Alt+F4. ιπλό κλικ στο εικονίδιο αυτό τερµατίζει την εκτέλεση του προγράµµατος. Το εικονίδιο αυτό εµφανίζεται όταν η εφαρµογή καταλαµβάνει ολόκληρη την οθόνη. Επαναφέρει την εφαρµογή σε παράθεση, έτσι ώστε να καταλαµβάνει µόνο ένα µέρος της οθόνης των Windows. Αντιστοιχεί στην επιλογή Επαναφορά. Εµφανίζεται όταν η εφαρµογή είναι σε παράθεση. "Ανοίγει" την εφαρµογή σε όλη τη διαθέσιµη οθόνη. Αντιστοιχεί στην επιλογή Μεγιστοποίηση. Ελαχιστοποιεί την εφαρµογή, η οποία υπάρχει πλέον µόνο, σαν πλαίσιο πλήκτρο, στη γραµµή εργασιών των Windows. Για να επανέλθει η εφαρµογή στην οθόνη σας αρκεί να κάνετε κλικ πάνω της στη γραµµή εργασιών. Αντιστοιχεί στην επιλογή Ελαχιστοποίηση. Τερµατίζει την εκτέλεση της εφαρµογής. Αντιστοιχεί στην επιλογή Κλείσιµο και ισοδυναµεί µε ταυτόχρονο πάτηµα των πλήκτρων Alt και F4. Η επόµενη γραµµή είναι το πτυσσόµενο µενού µε διάφορες ενότητες εντολών (δείτε στο επόµενο κεφάλαιο πώς εκτελούνται οι εντολές από το πτυσσόµενο µενού). Τη γραµµή του τίτλου (title bar) του σχεδίου µε τον τίτλο του σχεδίου και µε τα αντίστοιχα χειριστήρια για µετακίνηση, ελαχιστοποίηση, µεγιστοποίηση, αλλαγή µεγέθους, κλεισίµατος του σχεδίου (Ctrl + F4) και εµφάνισης του επόµενου ανοιχτού σχεδίου (Ctrl + F6 δείτε την Εικόνα 1.18). Όταν το σχέδιο είναι µεγιστοποιηµένο (δείτε την Εικόνα 1.30), το όνοµά του τοποθετείται στη γραµµή τίτλου του προγράµµατος, και τα χειριστήρια του σχεδίου µεταφέρονται ακριβώς κάτω από τη γραµµή του τίτλου του AutoCAD, στη γραµµή του πτυσσόµενου µενού. Εικόνα 1.18: Η γραµµή τίτλου του σχεδίου µε τα χειριστήρια για το σχέδιο. Ανάλογα µε το περιβάλλον εργασίας που έχουµε επιλέξει υπάρχουν και κάποιες πρόσθετες γραµµές εργαλείων. Για το κλασικό περιβάλλον εργασίας υπάρχουν δύο πρόσθετες κατακόρυφες γραµµές εργαλείων στην αριστερή πλευρά της οθόνης, µε τα εικονίδια των σχεδιαστικών εντολών (Draw), των εντολών επεξεργασίας (Modify) και των εντολών διαχείρισης της σειρά σχεδίασης των αντικειµένων του σχεδίου (Draworder δείτε την Εικόνα 1.12). Για το περιβάλλον εργασίας 3D Modeling, δεξιά υπάρχουν εικονίδια οργανωµένα σε έναν πίνακα οργάνων (Dashboard), όπως φαίνεται στην Εικόνα 1.13.

27 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 31 Αν έχετε εγκαταστήσει και τα Express Tools, θα υπάρχουν και οι αντίστοιχες γραµµές εργαλείων, στις θέσεις που τις έχετε τοποθετήσει. 1.6 Οι γραµµές εργαλείων και η περιοχή εντολών Γραµµές εργαλείων Οι γραµµές εργαλείων διακρίνονται σε σταθερές (docked toolbars) και σε κινητές. Κινητή γραµµή εργαλείων είναι αυτή που επικαλύπτει την περιοχή σχεδίασης του AutoCAD εµφανίζοντας τον τίτλο της, ενώ σταθερή είναι αυτή που παρατίθεται δίπλα στη σχεδιαστική περιοχή (δείτε την Εικόνα 1.19). Εικόνα 1.19: Κινητές και σταθερές γραµµές εργαλείων. Εικόνα 1.20: Στοιχεία των γραµµών εργαλείων. Οι γραµµές εργαλείων όταν είναι κινητές (δείτε την Εικόνα 1.20) περιλαµβάνουν τα εξής: τη γραµµή τίτλου, η οποία είναι στο επάνω µέρος τους και έχει τον τίτλο της γραµµής εργαλείων και το πλήκτρο κλεισίµατος στη δεξιά-πάνω γωνία, και είναι εµφανής µόνον όταν η γραµµή εργαλείων είναι τοποθετηµένη µέσα στην περιοχή σχεδίασης, το περίγραµµά τους, και

28 32 Εισαγωγή στο AutoCAD 2007 τα εικονίδια των εντολών. Αν τοποθετήσετε το δείκτη του ποντικιού πάνω σε ένα εικονίδιο και τον αφήσετε µερικά δευτερόλεπτα, θα εµφανιστεί σύντοµη περιγραφή (tooltip) της εντολής που αντιστοιχεί στο εικονίδιο. Όταν οι γραµµές εργαλείων είναι σταθερές, επιπλέον διαθέτουν δύο παράλληλες γραµµές στην αρχή τους οι οποίες αποτελούν τη λαβή µετακίνησής τους (δείτε την Εικόνα 1.19). Κάθε γραµµή εργαλείων όταν είναι εµφανής µπορεί να µετακινηθεί, να αλλάξει µορφή (πλήθος γραµµών και στηλών) και να κρυφτεί. Εικόνα 1.21: Το αναδυόµενο µενού του δεξιού πλήκτρου του ποντικιού των γραµµών εργαλείων. Αντίστοιχα, οι µη εµφανείς γραµµές εργαλείων µπορούν να εµφανιστούν. Εµφάνιση µη εµφανών γραµµών εργαλείων και απόκρυψη εµφανών: Το AutoCAD έχει πολλές γραµµές εργαλείων. Για να εµφανίσετε µία µη εµφανή γραµµή εργαλείων, τοποθετήστε το δείκτη του ποντικιού σε οποιαδήποτε γραµµή εργαλείων και

29 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 33 κάντε κλικ µε το δεξιό πλήκτρο του ποντικιού. Θα εµφανίσετε ένα αναδυόµενο µενού στο οποίο υπάρχουν όλες οι διαθέσιµες γραµµές εργαλείων (δείτε την Εικόνα 1.21). Οι εµφανείς γραµµές εργαλείων έχουν µπροστά τους το σηµάδι, ενώ οι µη εµφανείς δεν έχουν κάτι. Αν επιλέξετε µία µη εµφανή γραµµή εργαλείων µε το αριστερό πλήκτρο του ποντικιού, αυτή εµφανίζεται, ενώ αν επιλέξετε µία εµφανή αυτή αποκρύπτεται. Εναλλακτικά για την απόκρυψη των εµφανών γραµµών εργαλείων µπορείτε να πατήσετε στο κουµπί κλεισίµατος, όπως φαίνεται στην Εικόνα Εικόνα 1.22: Μετακίνηση των γραµµών εργαλείων µε µεταφορά και απόθεση. Μετακίνηση: Η πιο απλή ενέργεια για τη µετακίνηση των γραµµών εργαλείων είναι η µεταφορά και α- πόθεση (drag and drop). Αυτό γίνεται τοποθετώντας το δείκτη του ποντικιού στον τίτλο της γραµµής εργαλείων (όταν πρόκειται για κινητή γραµµή εργαλείων) ή στις λαβές µετακίνησης (όταν πρόκειται για σταθερή γραµµή εργαλείων) και µε πατηµένο το αριστερό

30 34 Εισαγωγή στο AutoCAD 2007 πλήκτρο του ποντικιού σύρετε το ποντίκι έως τη θέση στην οποία θέλετε να τοποθετήσετε τη γραµµή εργαλείων, όπου και ελευθερώνετε το αριστερό πλήκτρο του ποντικιού (δείτε την Εικόνα 1.22). Αν µε το σύρσιµο η γραµµή εργαλείων τοποθετηθεί ακριβώς κάτω από τις γραµµές εργαλείων Layers και Properties (δείτε την Εικόνα 1.17) ή στην κάτω ή στη δεξιά ή στην αριστερή πλευρά της οθόνης, τότε η περιοχή σχεδίασης υποχωρεί (µικραίνει), και η γραµµή εργαλείων γίνεται σταθερή (docked toolbar) στην αντίστοιχη περιοχή. Αν δε θέλετε σταθεροποίηση της γραµµής εργαλείων, κατά τη µετακίνησή της κρατήστε πατηµένο το πλήκτρο Ctrl. Εικόνα 1.23: Αλλαγή µορφής των γραµµών εργαλείων.

31 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 35 Αλλαγή µορφής: Αν τοποθετήσετε το δείκτη του ποντικιού στο περίγραµµα της γραµµής εργαλείων, αυτός αλλάζει µορφή και γίνεται αµφίδροµο βέλος. Αν µε πατηµένο το αριστερό πλήκτρο του ποντικιού σύρετε το ποντίκι, ανάλογα µε τη φορά µετακίνησης του ποντικιού διαµορφώνετε και τη µορφή της γραµµής εργαλείων. Όταν επιτύχετε την επιθυµητή µορφή, αφήνετε το αριστερό πλήκτρο του ποντικιού (δείτε την Εικόνα 1.23). Κλείδωµα µορφής και θέσης των γραµµών εργαλείων: Αν θέλετε να µην είναι ευµετάβλητη η θέση και η µορφή των γραµµών εργαλείων και των παραθύρων και να «κλειδώσουν» ώστε να µην είναι δυνατή η µετακίνησή τους, µπορείτε από το αναδυόµενο µενού του δεξιού πλήκτρου του ποντικιού που φαίνεται στην Εικόνα 1.21 να επιλέξετε από το πλευρικά πτυσσόµενο µενού Lock Location τον τύπο των γραµµών εργαλείων που θέλετε να «κλειδώσουν», επιλεκτικά ή όλων µαζί µε την επιλογή All Locked. Την ίδια εργασία µπορείτε να την κάνετε και από το αναδυόµενο µενού της γραµµής κατάστασης, όπως φαίνεται στην Εικόνα Με τον ίδιο τρόπο µπορείτε να απελευθερώσετε τις κλειδωµένες γραµµές εργαλείων και τα κλειδωµένα παράθυρα µε επιλογή Lock Location τον τύπο των γραµµών εργαλείων που θέλετε να «ξεκλειδώσουν», επιλεκτικά ή όλων µαζί µε την επιλογή All Unlocked. Εικόνα 1.24: Κλείδωµα και ξεκλείδωµα των γραµµών εργαλείων από το αντίστοιχο εικονίδιο της γραµµής κατάστασης. Πλευρικά πτυσσόµενη γραµµή εργαλείων (flyout toolbar) Υπάρχουν εικονίδια, στις βασικές γραµµές εργαλείων τα οποία εµφανίζουν την κάτω δεξιά γωνία τους µαυρισµένη ( ), σαν να έχουν ένα µικρό βέλος. Αν πατήσετε στα εικονίδια αυτά και κρατήσετε πατηµένο το αριστερό πλήκτρο του ποντικιού, τότε αναπτύσσεται πλευρικά µια νέα γραµµή εργαλείων (δείτε την Εικόνα 1.25). Για να εκτελέσετε µια εντολή, η οποία περιέχεται στην πλευρικά πτυσσόµενη γραµµή εργαλείων, πρέπει να σύρετε το ποντίκι (χωρίς

32 36 Εισαγωγή στο AutoCAD 2007 να ελευθερώσετε το αριστερό πλήκτρο) και να το τοποθετήσετε πάνω στο εικονίδιο της εντολής, όπου και θα απελευθερώσετε το αριστερό πλήκτρο του ποντικιού. Οι πλευρικά πτυσσόµενες γραµµές εργαλείων είναι γραµµές εργαλείων, οι οποίες µπορούν να ανοιχτούν και ανεξάρτητα από το αν είναι ενσωµατωµένες σε άλλη γραµµή. Στην Εικόνα 1.25 φαίνεται η γραµµή εργαλείων Zoom ως ανεξάρτητη γραµµή εργαλείων, αλλά και ως ενσωµατωµένη στην τυπική γραµµή εργαλείων (Standard Toolbar). Εικόνα 1.25: H γραµµή εργαλείων Zoom εµφανής στην περιοχή σχεδίασης (είναι αρχικά ενσωµατωµένη ως πλευρικά πτυσσόµενη στην τυπική γραµµή εργαλείων). Η περιοχή εντολών Η περιοχή εντολών (command area) µπορεί να αποτελέσει ανεξάρτητο παράθυρο, το οποίο µπορεί να µετακινηθεί ή να κρυφτεί.

33 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 37 Μετακίνηση της περιοχής εντολών: Η µετακίνηση γίνεται µε το ποντίκι µε µεταφορά και απόθεση. ηλαδή, τοποθετώντας το δείκτη του ποντικιού στην αριστερή περιοχή (περιοχή λαβής µετακίνησης) της περιοχής εντολών και κρατώντας πατηµένο το αριστερό πλήκτρο, µπορείτε να τη µετακινήσετε ό- που θέλετε (δείτε την Εικόνα 1.26). Εικόνα 1.26: Μετακίνηση της περιοχής εντολών. Στο παράθυρο της περιοχής εντολών, εκτός από τη θέση, µπορείτε να αλλάξετε και µέγεθος (πλάτος και ύψος), µε την ίδια διαδικασία που αλλάζουν µέγεθος όλες οι παραθυρικές εφαρµογές. Εκεί, µε τη βοήθεια της ράβδου κύλισης, µπορείτε να δείτε τις τελευταίες 400 εντολές, που έχουν εκτελεστεί (δείτε την Εικόνα 1.27). Η µετακίνηση της περιοχής εντολών και η αλλαγή του µεγέθους της εµποδίζεται, όταν είναι ενεργοποιηµένο το κλείδωµα αλλαγής θέσης και µεγέθους των γραµµών εργα-

34 38 Εισαγωγή στο AutoCAD 2007 λείων από το αναδυόµενο µενού της γραµµής κατάστασης (Εικόνα 1.24) ή το αναδυό- µενο µενού του δεξιού πλήκτρου του ποντικιού όταν ο δείκτης είναι σε εικονίδιο (Εικόνα 1.27). Εικόνα 1.27: Οθόνη εργασίας του AutoCAD, µε αλλαγµένο µέγεθος του παραθύρου της περιοχής εντολών και µεγιστοποιηµένο το τρέχον σχέδιο. Για να επανέλθει το παράθυρο της περιοχής εντολών στην αρχική του θέση, πρέπει να το µετακινήσετε µε τον ίδιο τρόπο µέχρι την κάτω πλευρά της οθόνης εργασίας του AutoCAD, αλλά το ποντίκι να το έχετε τοποθετήσει στον τίτλο COMMAND LINE στην αριστερή πλευρά της περιοχής εντολών (δείτε την Εικόνα 1.27). Οποιαδήποτε µεταβολή κάνετε στην οθόνη εργασίας του AutoCAD (π.χ., µετακίνηση σε γραµµές εργαλείων, απόκρυψη ή εµφάνισή τους, κ.ά.) είναι µόνιµες, και θα ισχύουν για όλες τις επόµενες εκτελέσεις του προγράµµατος, εκτός κι αν ξαναµεταβάλετε την οθόνη εργασίας.

35 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 39 Απόκρυψη της περιοχής εντολών και προτρεπτικών µηνυµάτων: Για να αποκρύψετε την περιοχή εντολών και προτρεπτικών µηνυµάτων εκτελείτε την ε- ντολή commandlinehide ως εξής: Από το πτυσσόµενο µενού: Tools Command Line Ctrl+9 commandlinehide Με την εκτέλεση της εντολής εµφανίζεται το πλαίσιο διαλόγου που φαίνεται στην Εικόνα 1.28, µε το προειδοποιητικό µήνυµα που σας προειδοποιεί ότι µπορείτε να εισάγετε εντολές στο AutoCAD από το πληκτρολόγιο χωρίς να βλέπετε τι πληκτρολογείτε, εκτός κι αν ενεργοποιήσετε τη δυναµική είσοδο (dynamic input) που θα δούµε στο επόµενο Κεφάλαιο 2, οπότε όλα τα προτρεπτικά µηνύµατα και ό,τι πληκτρολογείτε εµφανίζονται στο ειδικό πλαίσιο που παρουσιάζεται κάτω από το σταυρόνηµα, άσχετα σε ποια θέση αυτό βρίσκεται. Εικόνα 1.28: Το πλαίσιο διαλόγου µε το προειδοποιητικό µήνυµα σχετικά µε τη συµπεριφορά της γραµµής εντολών που θα κρυφτεί. Πατώντας στο Yes προχωράτε στην απόκρυψη της περιοχής εντολών. Στην Εικόνα 1.29 φαίνεται το AutoCAD χωρίς την περιοχή εντολών και προτρεπτικών µηνυµάτων. Με τους δύο πρώτους τρόπους, αν η περιοχή εντολών δεν είναι εµφανής εµφανίζεται. Επανεµφάνιση της περιοχής εντολών και προτρεπτικών µηνυµάτων: Για να επανεµφανίσετε την περιοχή εντολών και προτρεπτικών µηνυµάτων εκτελέστε την εντολή commandline ως εξής:

36 40 Εισαγωγή στο AutoCAD 2007 Εικόνα 1.29: Η απόκρυψη της περιοχής εντολών. Από το πτυσσόµενο µενού: Tools Command Line Ctrl+9 commandline cli Με την εκτέλεση της εντολής επανεµφανίζετε την περιοχή εντολών, όπως αυτή είναι εξ ορισµού. Με τους δύο πρώτους τρόπους, αν η περιοχή εντολών είναι εµφανής αποκρύπτεται. Το βιβλίο αυτό έχει γραφτεί µε τη σύµβαση ότι θα είναι εµφανής η περιοχή εντολών και προτρεπτικών µηνυµάτων και ότι το AutoCAD θα καταλαµβάνει την εξ ορισµού αρχική έκταση.

37 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 41 Το AutoCAD στη µέγιστη δυνατή οθόνη: Οι εντολές Cleanscreenon και Cleanscreenoff Αν ακόµα η οθόνη εργασίας του AutoCAD σας φαίνεται µικρή, µπορείτε να τη µεγιστοποιήσετε κι άλλο χρησιµοποιώντας την εντολή cleanscreenon. Η εντολή cleanscreenon εκτελείται ως εξής: Εικόνα 1.30: Η οθόνη εργασίας του AutoCAD µεγιστοποιηµένη. Από το εικονίδιο που βρίσκεται στη δεξιά πλευρά της γραµµής κατάστασης (δείτε την Εικόνα 1.16). Από το πτυσσόµενο µενού: View Clean Screen cleanscreenon Ctrl + 0 (µηδέν) Με την εκτέλεση της εντολής η περιοχή σχεδίασης του AutoCAD µεγιστοποιείται, όπως φαίνεται στην Εικόνα 1.30, καταλαµβάνοντας την πλήρη οθόνη του υπολογιστή. Μένουν εµφα-

38 42 Εισαγωγή στο AutoCAD 2007 νείς µόνον η γραµµή πτυσσόµενων µενού, η σχεδιαστική περιοχή, και η γραµµή κατάστασης, µε την προϋπόθεση ότι προηγουµένως έχει εκτελεστεί και η εντολή commandlinehide, για να αποκρυφτεί και η περιοχή εντολών και προτρεπτικών µηνυµάτων. Για να επαναφέρετε την προηγούµενη οθόνη εργασίας του AutoCAD εκτελέστε την εντολή cleanscreenoff, µε τρόπο αντίστοιχο όπως και την εντολή cleanscreenon. 1.7 Οι παλέτες εργαλείων Οι παλέτες εργαλείων είναι µια ευκολία για τη γρήγορη υλοποίηση κάποιων ενεργειών, όπως η διαγράµµιση και η εισαγωγή µπλοκ. Περιλαµβάνει διάφορες καρτέλες µε πρότυπα διαγραµµίσεων και σχεδιαστικές ενότητες µπλοκ. Εµφάνιση των παλετών εργαλείων: Η εντολή toolpalettes Για να εµφανίσετε τις παλέτες εργαλείων χρησιµοποιείτε την εντολή toolpalettes, η ο- ποία εκτελείται ως εξής: Από το εικονίδιο της τυπικής γραµµής εργαλείων. Από το πτυσσόµενο µενού: Tools Tool Palettes Window Ctrl+3 toolpalettes tp Με τους τρεις πρώτους τρόπους, αν δεν είναι εµφανείς οι παλέτες εργαλείων, εµφανίζονται (δείτε την Εικόνα 1.31), αλλιώς αν είναι εµφανείς, αποκρύπτονται. Ρύθµιση ιδιοτήτων των παλετών εργαλείων Κάθε παλέτα εργαλείων αποτελεί ξεχωριστή καρτέλα και όλες µαζί οι καρτέλες είναι σε κοινό πλαίσιο, το οποίο έχει µία γραµµή τίτλου, η οποία είναι πάντα κατακόρυφη και έχει πάνω τον τίτλο TOOL PALETTES. Οι παλέτες εργαλείων συµπεριφέρονται όπως όλα τα τυπικά στοιχεία των Windows και για να ρυθµίσετε το µέγεθός τους µπορείτε να χρησιµοποιήσετε τα αµφίδροµα βέλη που εµφανίζονται αν τοποθετήσετε το δείκτη του ποντικιού στο περίγραµµα των παλετών εργαλείων. Για να αλλάξετε θέση στις παλέτες εργαλείων, τοποθετήστε το δείκτη του ποντικιού πάνω στη γραµµή τίτλου και µε πατηµένο το αριστερό πλήκτρο του ποντικιού σύρετε το ποντίκι µέχρι τη νέα θέση των παλετών εργαλείων, όπου και απελευθερώνετε το αριστερό πλήκτρο του ποντικιού (µέθοδος µεταφοράς κι απόθεσης drag and drop).

39 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 43 Εικόνα 1.31: Οι παλέτες εργαλείων (tool palettes). Η µετακίνηση των παλετών εργαλείων και η αλλαγή του µεγέθους των εµποδίζεται, όταν είναι ενεργοποιηµένο το κλείδωµα αλλαγής θέσης και µεγέθους των γραµµών εργαλείων από το αναδυόµενο µενού της γραµµής κατάστασης (Εικόνα 1.24) ή το αναδυόµενο µενού του δεξιού πλήκτρου του ποντικιού όταν ο δείκτης είναι σε εικονίδιο (Εικόνα 1.21). Για να ρυθµίσετε τις ιδιότητες των παλετών εργαλείων χρησιµοποιείτε τα αναδυόµενα µενού του δεξιού πλήκτρου του ποντικιού, ανάλογα µε το πού έχετε τοποθετήσει το δείκτη του ποντικιού. Ιδιότητες του πλαισίου των παλετών εργαλείων Αν τοποθετήσετε το δείκτη του ποντικιού στη γραµµή τίτλου των παλετών εργαλείων και πατήσετε το δεξιό πλήκτρο του ποντικιού εµφανίζεται το αναδυόµενο µενού που φαίνεται στην Εικόνα (Το ίδιο πτυσσόµενο µενού µπορείτε να εµφανίσετε αν πατήσετε στο κουµπί ιδιοτήτων που βρίσκεται στο κάτω µέρος της γραµµής του τίτλου.)

40 44 Εισαγωγή στο AutoCAD 2007 Εικόνα 1.32: Το αναδυόµενο µενού του δεξιού πλήκτρου του ποντικιού της γραµµής τίτλου των παλετών εργαλείων. Εκτός των τυπικών ενεργειών (Move, Size, Close), µπορείτε να κάνετε µε αυτό το αναδυόµενο µενού και τις εξής ενέργειες: Allow Docking: Με ενεργοποιηµένη αυτή την επιλογή, όταν κατά τη µετακίνηση των παλετών εργαλείων αυτές πλησιάσουν κοντά στην αριστερή ή στη δεξιά πλευρά της περιοχής σχεδίασης του AutoCAD, σταθεροποιούνται. Anchor Left < / Anchor Right >: Επιλέγοντας µία απ αυτές τις επιλογές η παλέτες εργαλείων σταθεροποιούνται είτε στην αριστερή είτε στη δεξιά πλευρά της οθόνης εργασίας του AutoCAD, αντίστοιχα, ενεργοποιώντας αυτόµατα και την επιλογή Auto-hide. Auto-hide: Όταν ενεργοποιήσετε αυτή την επιλογή, αποµακρύνοντας το ποντίκι από τις παλέτες εργαλείων το πλαίσιό τους κρύβεται αυτόµατα και αποµένει µόνο η γραµµή του τίτλου, ενώ όταν τοποθετήσετε το δείκτη του ποντικιού πάνω στη γραµµή τίτλου εµφανίζονται ξανά οι παλέτες εργαλείων. Έχει την ίδια λειτουργία µε το κουµπί της γραµµής του τίτλου, το οποίο αν πατηθεί παίρνει τη µορφή.

41 Κεφάλαιο 1: Ξενάγηση στο περιβάλλον του AutoCAD 45 Transparency...: Αν πατήσετε σ αυτή την επιλογή, θα εµφανίσετε το πλαίσιο διαλόγου µε το οποίο ρυθµίζετε το ποσοστό διαφάνειας των παλετών εργαλείων, όπως φαίνεται στην Εικόνα Απενεργοποιώντας την επιλογή Turn off window transparency, µπορείτε να ρυθµίσετε µε το ροοστάτη το ποσοστό διαφάνειας του πλαισίου των παλετών εργαλείων σύροντάς τον προς το Less (Λιγότερο) ή το More (Περισσότερο). Έτσι, το πλαίσιο των παλετών εργαλείων δεν κρύβει το σχέδιο που είναι κάτω απ αυτό, αλλά το αφήνει και φαίνεται αχνά, ανάλογα µε το πόσο διαφανές έχετε ορίσει το πλαίσιο. Εικόνα 1.33: Το πλαίσιο διαλόγου για ρύθµιση της διαφάνειας των παλετών εργαλείων. New Tool Palette: Πατώντας σ αυτή την επιλογή δηµιουργείτε µία νέα παλέτα εργαλείων µε δυνατότητα να της δώσετε το όνοµα που θέλετε. Rename: Πατώντας σ αυτή την επιλογή, έχετε τη δυνατότητα να µετονοµάσετε ολόκληρο το πλαίσιο παλετών εργαλείων και να δώσετε νέο όνοµα, αντί του TOOL PALETTES, που φαίνεται στη γραµµή του τίτλου. Customize Palettes...: Εκτελείται η εντολή customize µε εµφανή την καρτέλα του πλαισίου διαλόγου Tool Palettes All Palettes, όπως φαίνεται στην Εικόνα Χρησιµοποιώντας την καρτέλα αυτή και το αναδυόµενο µενού του δεξιού πλήκτρου του ποντικιού (Εικόνα 1.34) µπορείτε να δηµιουργήσετε νέα παλέτα εργαλείων (πατώντας στο New Palette) και να µετονοµάσετε (Rename) ή να διαγράψετε (Delete) µια υπάρχουσα παλέτα. Επίσης µπορείτε να εισάγετε µια παλέτα εργαλείων από αρχείο (Import...) ή να εξάγετε µια υπάρχουσα παλέτα σε αρχείο (Export...). Customize Commands...: Εκτελείται η εντολή cui η οποία προσαρµόζει το περιβάλλον εργασίας του AutoCAD σε οποιαδήποτε απαίτηση και η επέκταση σε βάθος της εντολής αυτής ξεφεύγει από το σκοπό αυτού του βιβλίου. Ιδιότητες µιας παλέτας εργαλείων Αν τοποθετήσετε το δείκτη του ποντικιού στην επιφάνεια µιας παλέτας (όχι όµως πάνω σε εργαλείο) και πατήσετε το δεξιό πλήκτρο του ποντικιού εµφανίζεται το αναδυόµενο µενού που φαίνεται στην Εικόνα Οι ενέργειες που µπορείτε να κάνετε µε αυτό το αναδυόµενο µενού είναι οι εξής:
