ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ ΑΠΟ ΓΕΩΘΕΡΜΙΚΑ ΡΕΥΣΤΑ ΜΕΣΩΝ ΚΑΙ ΧΑΜΗΛΩΝ ΘΕΡΜΟΚΡΑΣΙΩΝ ΣΤΗΝ ΕΛΛΑΔΑ

Transcript

1 ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ ΑΠΟ ΓΕΩΘΕΡΜΙΚΑ ΡΕΥΣΤΑ ΜΕΣΩΝ ΚΑΙ ΧΑΜΗΛΩΝ ΘΕΡΜΟΚΡΑΣΙΩΝ ΣΤΗΝ ΕΛΛΑΔΑ Μ. Φυτίκας 1, Γ. Χατζηγιάννης 2, Ν. Κολιός 3, A. Aρβανίτης 2 & Σ. Κουτσινός 3 1 Τμήμα Γεωλογίας, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης, Θεσσαλονίκη, 54006, ΕΛΛΑΔΑ 2 I.Γ.Μ.Ε., Μεσογείων, Αθήνα, 11527, ΕΛΛΑΔΑ 3 Ι.Γ.Μ.Ε., Περιφ. Μονάδα Κ. Μακεδονίας,Φράγκων 1 & Μοσκώφ, Θεσσαλονίκη, 54626, ΕΛΛΑΔΑ

2 ΧΑΡΤΗΣ ΠΥΚΝΟΤΗΤΑΣ ΘΕΡΜΙΚΗΣ ΡΟΗΣ ΕΛΛΑΔΟΣ MAP OF HEAT FLOW DENITY IN GREECE 1: ΙΝΣΤΙΤΟΥΤΟ ΓΕΩΛΟΓΙΚΩΝ ΚΑΙ ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΕΡΕΥΝΩΝ ' ' 24 00' Αρίστηνο Τυχερό Ν.Απ ολλω νία Ν.ΘΑΣΟΣ Σαμοθράκη 200 Αγ.Παρασκευή ΠΟΛΥΓΥΡΟΣ Ν.ΣΑΜΟΘΡ ΑΚΗ Ελαιοχώρια ΚΑΤΕΡΙΝΗ ΚΑΡΥΕΣ Ν.ΑΜΜΟΛΙΑΝΗ Λ.Πολυφύτου Άφυτος 40 00' 40 00' Σάνη Κασσάνδ ρεια Αγ.Παρασκευή Κορνός 1 Παλιούρι Μύρινα 100 ΓΡΕΒΕΝΑ Κόνιτσα Καβάσιλα Ν.ΕΡΕΙΚΟΥΣΣΑ Ν.ΛΗΜΝΟΣ Ν.ΜΑΘΡΑΚΙ Γιάννουλη Λ.Ιωαννίνων ΛΑΡΙΣΑ ΤΡΙΚΑΛΑ Άγ. Ευστράτιος ΚΑΡΔΙΤΣΑ 100 Ι Ν.ΣΚΟΡΠΙΟΣ Πλω μάρι 400 Σκύρος Ήλια ΤΟΥΡΚΙΑ TURKEY Ν.ΣΚΥΡΟΣ Λ.Αιδηψού Καμ.Βούρλα Ο Ν. ΕΥΒΟΙΑ Ν.ΚΑΛΑΜΟΣ Λ. Καστρακίου Πολιχνίτος Ι Ν.ΛΕΥΚΑΔΑ Ν.Κυδω νιές Καλλονή Πηγή 100 ΜΥΤΙΛΗΝΗ Σκόπ ελος Ιστιαία ΛΑΜΙΑ Λ.Υπ άτης 0 15 ΚΑΡΠΕΝΗΣΙ 200 Αμφιλοχία 0 Λουτρό 39 00' 39 00' Αλόννησος Λισβόρι Α Ο Αγρίνιο ΜΕΓΑΝΗΣΙ Λ.Μόρνου ΑΜΦΙΣΣΑ ΧΑΛΚΙΔΑ Βολισσός Ο Θήβα Ν.ΠΑΣΑΣ Λ.Υλίκη Αντίρριον ΠΑΤΡΑ Νεοχώρι Βασιλικό 10 0 Αλιβέρι Ν.ΧΙΟΣ Θυμιανά Ε ΑΡΓΟΣΤΟΛΙ Π Ρίζα Λαφύστι ΛΕΙΒΑΔΙΑ Ι ΜΕΣΟΛΟΓΓΙ Γαλατάς Ν.ΙΘΑΚΗ Ν Λ.Τριχω νίδα Ιθάκη Νοι ΟΙΝΟΥΣΕΣ Ν.ΨΑΡΑ Ν.ΚΑΣΤΟΣ Ν.ΚΕΦΑΛΛΗΝΙΑ 100 x Ν.ΣΚΙΑΘΟΣ Λ.Κρεμαστών Συκιές 100 Δομοκός Ν.ΣΚΟΠΕΛΟΣ ΠΡΕΒΕΖΑ Ν.ΛΕΣΒΟΣ Ερεσός Γλώσσα Σκίαθος Ν.ΠΑΛ.ΤΡΙΚΕΡΙ Γ 1 Αλμυρός Εκκάρα ΑΡΤΑ Άργεννος Στύψη Ν.ΑΛΟΝΝΗΣΟΣ Ι Λ.Ταυρω π ού Ν.ΑΝΤΙΠΑΞΟΙ 0 20 Γάιος Μήθυμνα ΒΟΛΟΣ Ν.ΠΑΞΟΙ Ν.ΑΓ.ΕΥΣΤΡΑΤΙΟΣ Α Πασχαλίτσα ΗΓΟΥΜΕΝΙΤΣΑ Ν.ΚΕΡΚΥΡΑ ΙΩΑΝΝΙΝΑ ΚΕΡΚΥΡΑ ΛΕΥΚΑΔΑ ΧΙΟΣ Νένητα ΑΘΗΝΑ Άλιμος Γλυφάδα Άνδρος Οτζιάς Ν.ΑΙΓΙΝΑ 1 Ν.ΤΗΝΟΣ Μέθανα Ν.ΚΕΑ Τήνος ΕΡΜΟΥΠΟΛΗ Μύκονος Πόρος Σ Κύθνος Ερμιόνη Ν.ΥΔΡ Α Ν.ΜΥΚΟΝΟΣ Άγ.Κήρυκος Ν.ΑΡΚΟΙ Σ Ν.ΦΑΡΜΑΚΟΝΗΣΙ Ν.ΛΕΙΨΟΙ Ν.ΣΙΦΝΟΣ Ν.ΛΕΡ ΟΣ Ν.ΔΟΝΟΥΣΑ Ν.ΠΑΡ ΟΣ Νάουσα Νάξος Πάρος Αντίπ αρος Σέριφος Ν.ΣΕΡ ΙΦΟΣ Ν.ΨΕΡΙΜΟΣ Πυλί Ν.ΣΧΟΙΝΟΥΣΑ 0 40 Ν.ΠΟΛΥΑΙΓΟΣ Ν.ΙΟΣ Σίκινος Κόμια Ζεφυρία Κέφαλος Ν.ΑΣΤΥΠΑΛΑΙΑ 400 Αστυπ άλαια Σύμη Ν.ΝΙΣΥΡΟΣ Φολέγανδρος ΡΟΔΟΣ Νοι ΠΑΛΑΙΑ & ΝΕΑ ΚΑΜΕΝΗ Ν.ΤΗΛΟΣ Ν.ΑΝΑΦΗ Μεγαλοχώρι Ν.ΚΥΘΗΡ Α Ν.ΣΥΜΗ Μεγάλο Χω ριό Ν.ΘΗΡΑ Ν.ΘΗΡΕΣΙΑ 36 00' Μανδράκι Θηρασία Ανάφη Θήρα Ν.ΧΑΛΚΗ Χάλκη ΓΟ Σ Κύθηρα Ν.ΓΥΑΛΙ Ν.ΣΙΚΙΝΟΣ Νεάπ ολη Κως Ίος Ν.ΦΟΛΕΓΑΝΔΡΟΣ Ν.ΗΡΑΚΛΕΙΑ Κίμωλος ΕΛΑΦΟΝΗΣΟΣ Ν.ΚΩΣ Αμοργός Μήλος Αδάμας Ν.ΜΗΛΟΣ Ν.ΚΑΛΥΜΝΟΣ Κάλυμνος Ν.ΑΜΟΡΓΟΣ Ν.ΚΟΥΦΟΝΗΣΙΑ Ν.ΑΝΤΙΠΑΡΟΣ Αγία Μαρίνα Ν.ΤΕΛΕΝΔΟΣ Απ ολλωνία Ν.ΚΙΜΩΛΟΣ 37 00' 37 00' ΣΠΑΡΤΗ Πάτμος Σπ έτσες Ν.ΝΑΞΟΣ ΚΑΛΑΜΑΤΑ ΣΑΜΟΣ Ν.ΑΓΑΘΟΝΗΣΙ Ν.ΠΑΤΜΟ Σ Ν.ΔΗΛΟΣ Ν.ΣΥΡ ΟΣ 100 Νοι ΦΟΥΡΝΟΙ 200 Ν.ΚΥΘΝΟΣ 0 15 Ύδρα Ν.ΣΠΕΤΣΕΣ Ν.ΣΑΜΟΣ Φούρνοι Ο Ν.ΠΟΡΟΣ Νοι ΣΤΡΟΦΑΔΕΣ Ν.ΙΚΑΡ ΙΑ Πάνορμος Ο Περδίκι Ιουλίδα Γ Γ Ν.ΑΓΚΙΣΤΡΙ ΝΑΥΠΛΙΟ 200 Α Νέο Καρλόβασι ΠΥΡΓΟΣ Ν.ΑΝΔΡΟΣ Αίγινα {x Ν.ΣΑΛΑΜΙΝΑ Σαλαμίνα 1 0 ΖΑΚΥΝΘΟΣ Α Λ ΚΟΡΙΝΘΟΣ Σουσάκι Ανδραβίδα 38 00' Ε Λ.Πηνειού Λ ' Π Κυλλήνη Ν.ΖΑΚΥΝΘΟΣ ΤΡΙΠΟΛΗ ΠΕ ΛΑ Ν.ΡΟΔΟΣ 36 00' Ν.ΑΝΤΙΚΥΘΗΡΑ Ν.ΚΑΡΠΑΘΟΣ ΚΑ ΠΕ ΛΑΓΟ Σ Κάρπ αθος Φρύ ΡΕΘΥΜΝΟ ΗΡΑΚΛΕΙΟ Ν.ΚΑΣΟΣ ΑΓ. ΝΙΚΟΛΑΟΣ 35 00' Ιεράπ ετρα Ν.ΓΑΥΔΟΣ ' ΠΕ ΛΑΓΟ Σ Ν.ΡΩ Ν.ΚΑΣΤΕΛΟΡΙΖΟ ' ' ' 22 00' 25 00' ' 26 00' ' Υ Π Ο ΜΝ Η ΜΑ - L E G E N D ΧΑΡΤΗΣ ΠΥΚΝΟΤΗΤΑΣ ΘΕΡΜΙΚΗΣ ΡΟΗΣ ΕΛΛΑΔΟΣ MAP OF HEAT FLOW DENITY IN GREECE Ηλεκτρονική επ εξεργασία στοιχείω ν (Γ.Σ.Π.): Παγκόσμιος μέσος όρος π υκνότητας θερμικής ροής π ερίπ ου mw/m² Average global heat flow dens ity is about mw/m² - Καμπ ύλη π υκνότητας θερμικής ροής σε mw/m² - Θερμές π ηγές 20 C<T<40 C C<T<60 C C<T<80 C 80 C<T Πρω τεύουσα νομού 1: Γεω δαιτικό Σύστημα Αναφοράς Geodetic Datum Prefe cture boundaries ΣΠΑΡΤΗ Prefe cture capital city Αλιβέρι Towns and villages CALE Πόλεις και χω ριά 0 He at flow density in mw/m² Ε.Γ.Σ.Α. 87 E.G..A Km ΕΡ ΓΑΣΙΑ ΥΠΑΙΘΡ ΟΥ - ΜΕΛΕΤΗ - ΣΥΝΤΑΞΗ : ΣΤ. ΤΑΚΤΙΚΟΣ FIELD WORK - TUDY - COMP ILATION : T. TAKTIKO Έκδοση: ΙΓΜΕ, 2001 Διατηρείται το συγγραφικό δικαίω μα του ΙΓΜΕ Γενικός Διευθυντής: Γ. ΓΚΕΚΑΣ Για τον υπ ολογισμό ή την εκτίμηση της π υκνότητας θερμικής ροής ελήφθησαν π υρήνες π ετρωμάτω ν ή και μετρήσεις υπ εδαφικώ ν θερμοκρασιώ ν απ ό: - Δημόσια Επ ιχείρηση Πετρελαίου - Διευθύνσεις Υδρογεωλογίας, Ενεργειακώ ν Πρώτω ν Υλώ ν/γεω θερμία του ΙΓΜΕ - Δημόσια Επ ιχείρηση Ηλεκτρισμού - Τοπ ικές υπ ηρεσίες εγγείω ν βελτιώ σεω ν του Υπ ουργείου Γεω ργίας - Δήμους και Κοινότητες - Οργανισμός Ανάπ τυξης Δυτικής Κρήτης Θερμοκρασίες αέρος ελήφθησαν απ ό την Εθνική Μετεω ρολογική Υπ ηρεσία. De partment of Energy Res ource s Director: G. HATZIYANNI Hot s prings Υπ οθαλάσσιες θερμές π ηγές ubmarine hot springs Όρια νομώ ν > 400 ΚΛΙΜΑΚΑ Ν. ΑΝΔΡΟΥΛΑΚΑΚΗΣ Ι. ΚΥΡΙΟΠΟΥΛΟΥ Διεύθυνση Ενεργειακών Πρώ τω ν Υλών Διευθυντής: Γ. ΧΑΤΖΗΓΙΑΝΝΗΣ < For the he a t flow de ns ity ca lcula tion or e s timation drill core s or s ubs urfa ce tempera ture me as ure me nts ha ve bee n re ce ive d by: - P ublic P etrole um Corpora tion - De partment of Hydroge ology a nd De partment of Ene rgy Res ources /s ection of Ge othe rma l Ene rgy of IGME - P ublic P owe r Corpora tion - Local s ervice s of the Minis try of Agriculture - Μunicipa litie s a nd Communities - Organization of Developme nt of Wes te rn Kriti Air tempera ture s have bee n rece ive d from Na tiona l Me te orological ervice. Electronic data processing (G.I..): Ν. ΑNDROULAKAKI J. ΚYRIOPOULOU Publication: IGME, 2001 Copyright IGME Ge nera l Director: G. GHEKA ' 28 00' ' ΛΙΒ ΥΚΟ ' 9 Νησιά Ανατολικού Αιγαίου: Σαμοθράκη, Λήμνος, Λέσβος, Χίος ΚΡ ΗΤ ΙΚΟ 35 00' 9 Λεκάνη Σπερχειού Ν. ΚΡΗΤΗ ΧΑΝΙΑ Λεκάνες Ανατ. Μακεδονίας Θράκης (Λ. Στρυμόνα, Δέλτα Νέστου, Ξάνθης - Κομοτηνής, Έβρου) ΡΠ Α ΘΙ Ο 9 Ηφαιστειακό τόξο Νοτίου Αιγαίου (Μέθανα, Σουσάκι, Μήλος, Νίσυρος, Σαντορίνη, Κως) ΚΟΖΑΝΗ Περιοχές αυξημένης θερμικής ροής: ΑΛΕΞΑΝΔΡΟΥΠΟΛΗ Θάσος Λ.Βόλβης Νυμφόπ ετρα Θέρμη 200 Λ.Λαγκαδά ' Σάπ ες Ν.Κεσσάνη 0 Ν.ΘΑΣΟΠΟΥΛΑ { Μάγγανα Νησί Λαγκαδάς 1 ΒΕΡΟΙΑ ΘΕΣΣΑΛΟΝΙΚΗ Ν.Φιλαδ έλφεια 100 Λ.Βιστονίδα 41 00' ΚΑΒΑΛΑ Ίβηρα Λ.Χειμαδίτιδα ΚΟΜΟΤΗΝΗ Ερατεινό Λ.Βεγορίτιδα ΕΔΕΣΣΑ Καρυώτισσα E 0 Λ.Ζάζαρη Λιμνοχώρι ΞΑΝΘΗ ΣΕΡΡΕΣ Νιγρίτα ΚΑΣΤΟΡΙΑ ΚΙΛΚΙΣ Ν.Καύκασος ΦΛΩΡΙΝΑ W 10 Εχίνος 100 ΑΛΒΑΝΙΑ ALBANIA ΔΡΑΜΑ 28 00' 200 Καστανιά Αριδαία Ορεστιάδ α Θέρμες Σιδηρόνερο 27 00' N Μεταξάδ ες Λιθότοπ ος Άγκιστρο Σιδηρόκαστρο Ηράκλεια Λ.Δοϊράνης Σωσάνδρα Νίκη Λ.Κερκίνης 200 Ροδόπ ολις Ανω Καλλινίκη INTITUTE OF GEOLOGY AND MINERAL EXPLORATION 26 00' Π.Γ.Δ.Μ. F.Y.R.O.M ' ΒΟΥΛΓΑΡΙΑ BULGARIA ' ' 15 0 ΧΑΡΤΗΣ ΠΥΚΝΟΤΗΤΑΣ ΘΕΡΜΙΚΗΣ ΡΟΗΣ ΤΟΥ ΕΛΛΑΔΙΚΟΥ ΧΩΡΟΥ

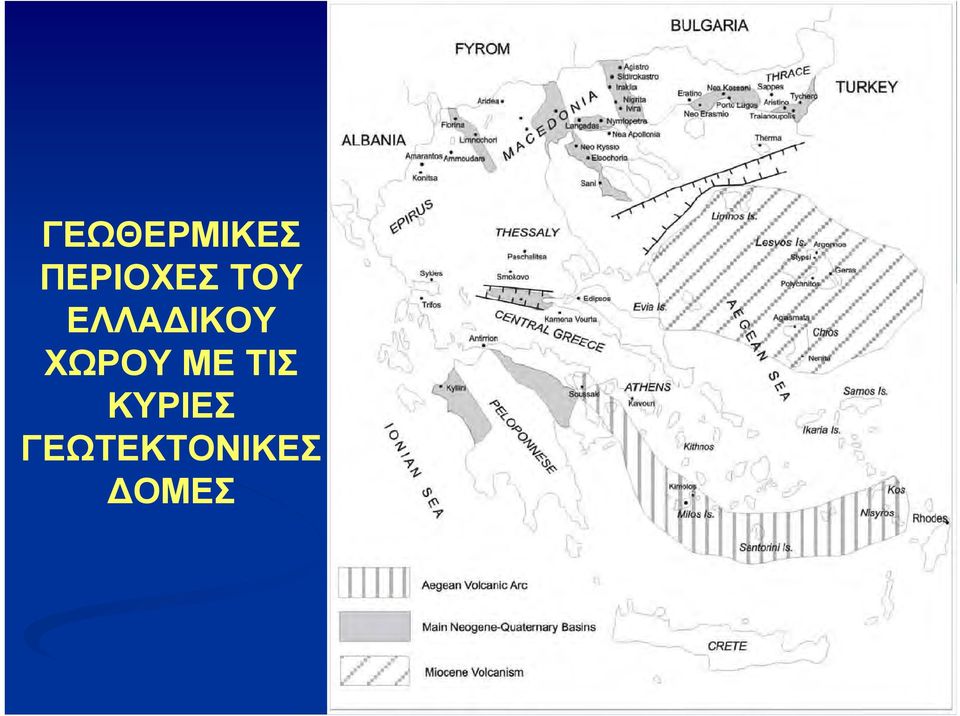

3 ΓΕΩΘΕΡΜΙΚΕΣ ΠΕΡΙΟΧΕΣ ΤΟΥ ΕΛΛΑΔΙΚΟΥ ΧΩΡΟΥ ΜΕ ΤΙΣ ΚΥΡΙΕΣ ΓΕΩΤΕΚΤΟΝΙΚΕΣ ΔΟΜΕΣ

4 ΓΕΩΘΕΡΜΙΚΑ ΠΕΔΙΑ ΣΤΟΝ ΕΛΛΗΝΙΚΟ ΧΩΡΟ

5 ΓΕΩΘΕΡΜΙΚΑ ΠΕΔΙΑ ΣΤΟΝ ΕΛΛΗΝΙΚΟ ΧΩΡΟ Πολύ αξιόλογα γεωθερμικά κοιτάσματα, από τα σημαντικότερα της Ευρώπης. Γεωθερμικά πεδία υψηλής ενθαλπίας: Μήλος Νίσυρος Στη Βόρεια Ελλάδα εντοπίστηκαν σημαντικά γεωθερμικά πεδία Τ 95 ο C, στις περιοχές: (α) της Δυτικής Μακεδονίας (Φλώρινα Πτολεμαΐδα), (β) της Λεκάνης Θεσσαλονίκης (Νομοί Πέλλας, Ημαθίας, Πιερίας, Θεσ/νίκης), (γ) της Λεκάνης Ανθεμούντα, (δ) της Λεκάνης Μυγδονίας (γεωθερμικά πεδία Λαγκαδά, Νυμφόπετρας, Νέας Απολλωνίας) Ν. Θεσ/νίκης, (ε) του Δήμου Τρίγλιας και της Χερσονήσου Κασσάνδρας Ν. Χαλκιδικής, (στ) της Λεκάνης Στρυμόνα (γεωθερμικά πεδία Νιγρίτας, Σιδηροκάστρου, Ηράκλειας, Αγκίστρου, Αχινού Ιβήρων του Ν. Σερρών), (ζ) του Στρυμονικού Κόλπου (πεδίο Ακροποτάμου Ν. Καβάλας), (η) του Δέλτα του Ποτ. Νέστου (γεωθερμικά πεδία Ερατεινού Χρυσούπολης και Ν. Εράσμιου Ν. Ξάνθης), (θ) της Λεκάνης Ξάνθης Κομοτηνής (γεωθερμικά πεδία Ν. Κεσσάνης, Λίμνης Μητρικού και Σαππών) και (ι) της Λεκάνη Αλεξανδρούπολης Έβρου (γεωθερμικά πεδία Αρίστηνου και Τυχερού). Στην υπόλοιπη χώρα αξιόλογα γεωθερμικά πεδία χαμηλής ενθαλπίας έχουν εντοπισθεί στη Λέσβο (Άργενος, Πολιχνίτος, Στύψη - Καλλονή), στη Χίο, στη Βόρεια Εύβοια (Αιδηψός Γιάλτρα), στη Λεκάνη του Σπερχειού (Θερμοπύλες, Καμμένα Βούρλα, Υπάτη), στο Σουσάκι Κορινθίας, στα Μέθανα, στην Κίμωλο, στην Κύθνο, στη Σαντορίνη, στο Πλατύστομο Φθιώτιδας, στο Σμόκοβο Καρδίτσας, στις Συκιές Άρτας, στην Κόνιτσα (Καβάσιλα, Αμάραντος), στο Αντίρριο, κ.ά.

6 ΑΠΟΤΕΛΕΣΜΑΤΑ ΥΠΟΛΟΓΙΣΜΟΥ ΤΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΒΑΘΜΙΔΑΣ ΑΠΟ ΒΑΘΕΙΕΣ ΕΡΕΥΝΗΤΙΚΕΣ ΓΕΩΤΡΗΣΕΙΣ ΤΟΥ Ι.Γ.Μ.Ε. Υπάρχουν τα εχέγγυα για ρευστά μέσων - υψηλών θερμοκρασιών; ΝΑΙ

7 ΑΠΟΤΕΛΕΣΜΑΤΑ ΓΕΩΘΕΡΜΙΚΗΣ ΒΑΘΜΙΔΑΣ ΑΠΟ ΒΑΘΕΙΕΣ ΓΕΩΤΡΗΣΕΙΣ ΤΗΣ Δ.Ε.Π. & ΤΟΥ Ι.Γ.Μ.Ε.

8 Κατάσταση σε επιμέρους γεωθερμικές περιοχές - ΠΕΔΙΑΔΑ ΝΕΣΤΟΥ

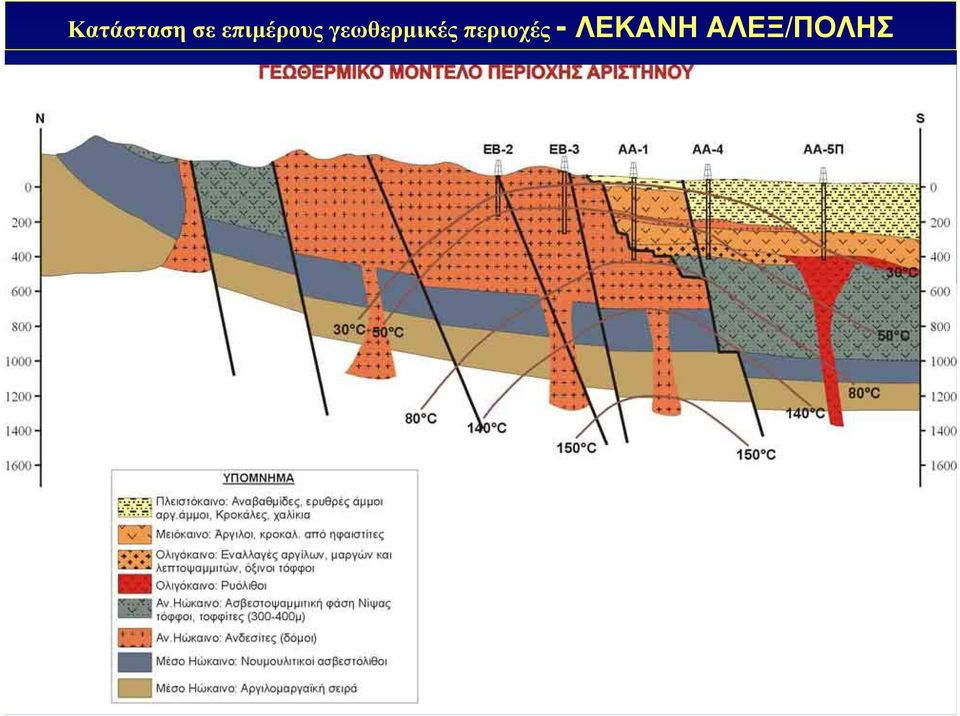

9 Κατάσταση σε επιμέρους γεωθερμικές περιοχές - ΛΕΚΑΝΗ ΑΛΕΞ/ΠΟΛΗΣ

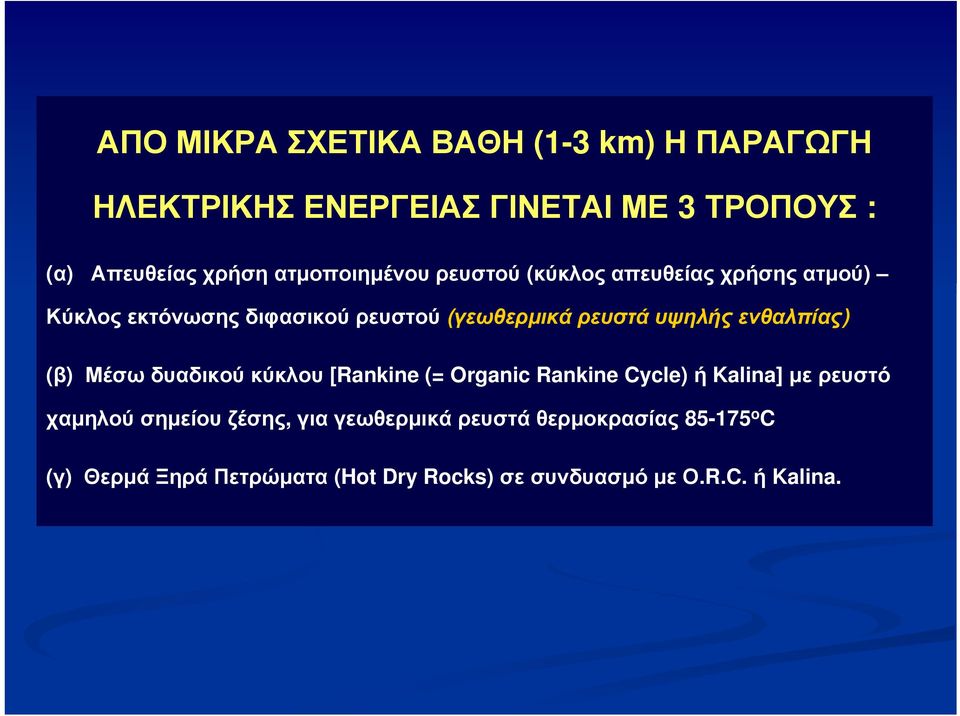

10 ΑΠΟ ΜΙΚΡΑ ΣΧΕΤΙΚΑ ΒΑΘΗ (1-3 km) Η ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΓΙΝΕΤΑΙ ΜΕ 3 ΤΡΟΠΟΥΣ : (α) Απευθείας χρήση ατμοποιημένου ρευστού (κύκλος απευθείας χρήσης ατμού) Κύκλος εκτόνωσης διφασικού ρευστού (γεωθερμικά ρευστά υψηλής ενθαλπίας) (β) Μέσω δυαδικού κύκλου [Rankine (= Organic Rankine Cycle) ή Kalina] με ρευστό χαμηλού σημείου ζέσης, γιαγεωθερμικάρευστάθερμοκρασίας o C (γ) Θερμά Ξηρά Πετρώματα (Hot Dry Rocks) σε συνδυασμό με Ο.R.C. ή Kalina.

11 (β) Παραγωγή ηλεκτρικής ισχύος με χρήση δευτερεύοντος οργανικού ρευστού Γεώ τρηση γ/θ ρευστό Στρόβιλος "Κύκλωμα δευτερογενούς ρευστού" Εναλλάκτης Συμπ υ- κνωτής Γεννήτρια νερό συμπ λήρωσης Εξάτμιση Πύργος ψύξης Γ/θ ρευστό για επ ανεισαγωγή αντλία νερού ψύξης απ ο- μάστευση Το γ/θ ρευστό χρησιμοποιείται για τη θέρμανση (και εξάτμιση) σε έναν εναλλάκτη του δευτερεύοντος ρευστού (νερό + αμμωνία, ισοβουτάνιο, ισοπεντάνιο, CO 2, κλπ), το οποίο έχει χαμηλότερο σημείο ζέσης σε σχέση με το νερό. Οι ατμοί του δευτερεύοντος ρευστού οδηγούνται αρχικά στο στρόβιλο και στη συνέχεια στο συμπυκνωτή. Τέλος, το ρευστό από το συμπυκνωτή συμπιέζεται και επανεισάγεται πάλι στον εναλλάκτη θερμότητας.

12 (β) (α) Μονάδα Κύκλου Rankine στο Altheim της Αυστρίας (α) Η κεφαλή της παραγωγικής γεώτρησης βάθους 20 m, η οποία παράγει γ/θ ρευστά 104 ο C (β) Ο εναλλάκτης θερμότητας γεωθερμικού οργανικού ρευστού τύπου αυλών και κελύφους στο εσωτερικό της μονάδας

13 Γεωθερμικό Πρόγραμμα CHP στο Unterhaching, περιοχή Μονάχου Γερμανίας, με 3,36 MWe και τηλεθέρμανση (Ι) Κατασκευή παραγωγικής γεώτρησης βάθους 33 m, η οποία παράγει 540 m 3 /h γεωθερμικών ρευστών θερμοκρασίας 123 ο C (2004)

14 Γεωθερμικό Πρόγραμμα CHP στο Unterhaching, περιοχή Μονάχου Γερμανίας, με 3,36 MWe και τηλεθέρμανση (ΙΙ) Κατασκευή γεώτρησης επανεισαγωγής βάθους 3577 m (συνολικό μήκος 3864 m) (2006)

15 Γεωθερμικό Πρόγραμμα CHP στο Unterhaching, περιοχή Μονάχου Γερμανίας, με 3,36 MWe και τηλεθέρμανση (ΙΙΙ) Τοποθέτηση των σωλήνων μεταφοράς του θερμού νερού (2006)

16 Γεωθερμικό Πρόγραμμα CHP στο Unterhaching, περιοχή Μονάχου Γερμανίας, με 3,36 MWe και τηλεθέρμανση (ΙV) (β) (α) Κατασκευή της Μονάδας Παραγωγής Ηλεκτρικής Ενέργειας (2007) : (α) Εγκατάσταση του Στροβίλου, (β) Πύργος Ψύξης, (γ) Η εγκατάσταση κύκλου Kalina στο στάδιο κατασκευής της (γ)

17 Γεωθερμικό Πρόγραμμα CHP στο Unterhaching, περιοχή Μονάχου Γερμανίας, με 3,36 MWe και τηλεθέρμανση (V) (α) Τηλεθέρμανση κτιρίων στην περιοχή του Unterhaching : (α) Εγκατάσταση των σωλήνων διανομής θερμού νερού για τη θέρμανση χώρων (2006), (β) Χάρτης του δικτύου για την τηλεθέρμανση στην περιοχή (β)

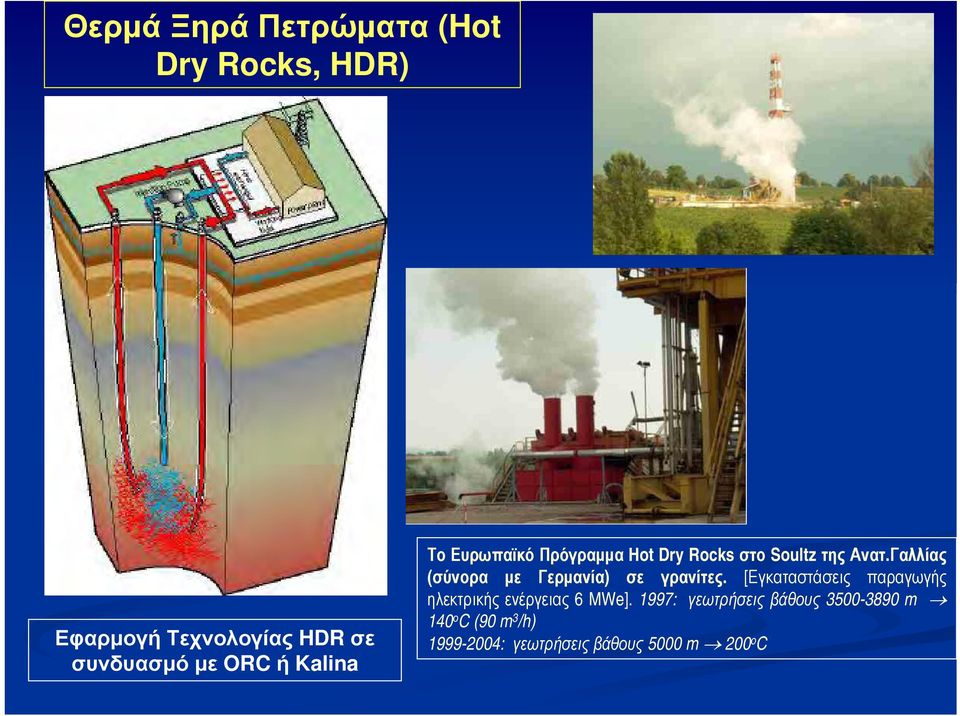

18 Θερμά Ξηρά Πετρώματα (Hot Dry Rocks, HDR) Εφαρμογή Τεχνολογίας HDR σε συνδυασμό με ORC ή Kalina Το Ευρωπαϊκό Πρόγραμμα Hot Dry Rocks στο oultz της Ανατ.Γαλλίας (σύνορα με Γερμανία) σε γρανίτες. [Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας 6 MWe]. 1997: γεωτρήσεις βάθους m 140 ο C (90 m 3 /h) : γεωτρήσεις βάθους 00 m 200 o C

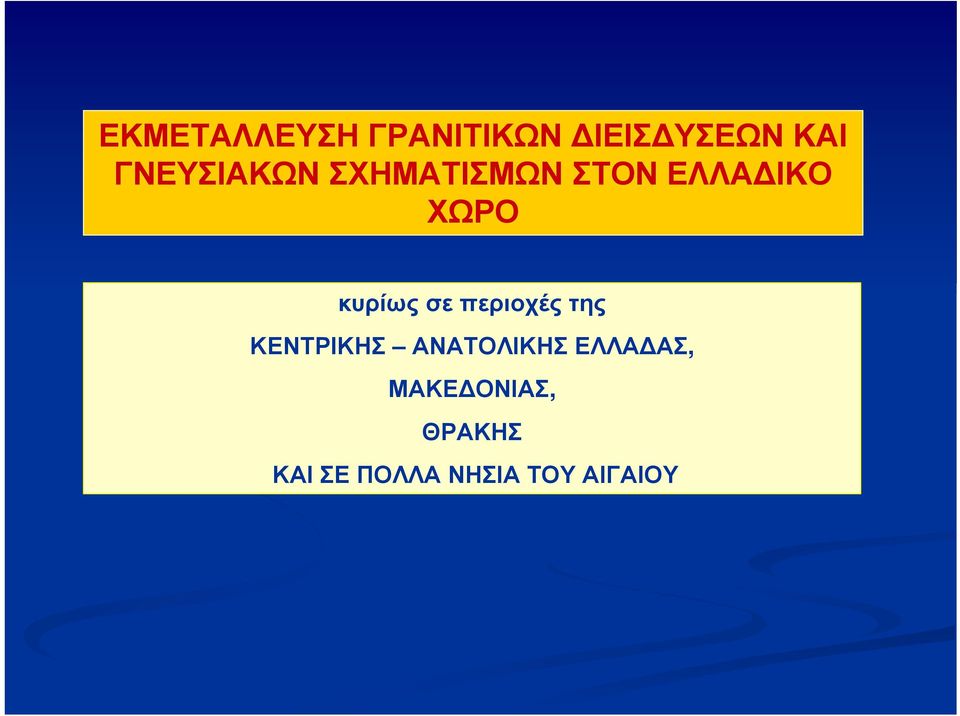

19 ΕΚΜΕΤΑΛΛΕΥΣΗ ΓΡΑΝΙΤΙΚΩΝ ΔΙΕΙΣΔΥΣΕΩΝ ΚΑΙ ΓΝΕΥΣΙΑΚΩΝ ΣΧΗΜΑΤΙΣΜΩΝ ΣΤΟΝ ΕΛΛΑΔΙΚΟ ΧΩΡΟ κυρίως σε περιοχές της ΚΕΝΤΡΙΚΗΣ ΑΝΑΤΟΛΙΚΗΣ ΕΛΛΑΔΑΣ, ΜΑΚΕΔΟΝΙΑΣ, ΘΡΑΚΗΣ ΚΑΙ ΣΕ ΠΟΛΛΑ ΝΗΣΙΑ ΤΟΥ ΑΙΓΑΙΟΥ

20 ΓΙΑ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ - ΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΡΕΥΣΤΑ ΜΕΣΗΣ ΚΑΙ ΧΑΜΗΛΗΣ ΕΝΘΑΛΠΙΑΣ ΣΤΗΝ ΕΛΛΑΔΑ, ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΙ: (α) Αξιοποίηση των σημαντικών θερμοκρασιών στις Τριτογενείς ιζηματογενείς λεκάνες της Μακεδονίας και της Θράκης (ιδιαίτερα: Λεκάνη Στρυμόνα, Δέλτα Νέστου, Αλεξανδρούπολης) (β) Διερεύνηση για ανάλογες συνθήκες στη λεκάνη Σπερχειού (γ) Αξιοποίηση της υψηλής έντασης θερμικής ροής σε Νησιά του Ανατολικού Αιγαίου (Λέσβος, Χίος, Σαμοθράκη, Λήμνος)

21 Γ/Θ ΓΕΩΤΡΗΣΗ ΣΤΗ ΣΑΜΟΘΡΑΚΗ Βάθος γεώτρησης: m, θερμοκρασία: 100 ο C

22 ΕΠΕΙΔΗ ΣΤΗΝ ΚΑΛΥΤΕΡΗ ΠΕΡΙΠΤΩΣΗ Η ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΞΕΠΕΡΑΣΕΙ ΤΟ 15-20% ΤΗΣ ΣΥΝΟΛΙΚΗΣ ΘΕΡΜΙΚΗΣ ΙΣΧΥΟΣ, ΤΟ ΥΠΟΛΟΙΠΟ ΘΕΡΜΙΚΟ ΦΟΡΤΙΟ ΜΠΟΡΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΣΤΟΝ ΠΡΩΤΟΓΕΝΗ ΚΑΙ ΔΕΥΤΕΡΟΓΕΝΗ ΑΓΡΟΤΙΚΟ ΚΑΙ ΑΓΡΟΤΟΒΙΟΜΗΧΑΝΙΚΟ ΤΟΜΕΑ ΜΕ ΒΑΣΗ ΤΗΝ ΧΩΡΟΤΑΞΙΚΗ ΚΑΙ ΚΟΙΝΩΝΙΚΗ ΔΟΜΗ ΤΗΣ ΕΥΡΥΤΕΡΗΣ ΠΕΡΙΟΧΗΣ

23 ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ & ΘΕΡΜΟΤΗΤΑΣ ΑΠΟ Γ/Θ ΡΕΥΣΤΑ ΜΕΓΑΛΟΥ ΒΑΘΟΥΣ Αναμενόμενη Θερμοκρασία: Αναμενόμενη Παροχή: Ισχύς Ενεργειακού Συστήματος: Μετατροπή σε Ηλεκτρισμό: Υπολειπόμενη Θερμική Ισχύς: Κόστος Μονάδας Ηλεκτροπαραγωγής Ετήσια Παραγωγή Ρεύματος: Έσοδα από Πώληση Ρεύματος: Θέρμανση Θερμοκηπιακών Καλλιεργειών: Θέρμανση Φυτειών Σπαραγγιών Αξιοποίηση των θερμικών φορτίων τη θερινή περίοδο σε ΞΗΡΑΝΤΗΡΙΟ ονομαστικής ισχύος KW 4 MW el 1 ο C στα m kg/s 25 MWt με τη μέθοδο Rankine ή Kalina 21 MWt (περίπου( 2.0/.0/kW) 28 GWh/έτος (συντ. χρήσης 80%) ( ( 74/MWh MWh) 200 στρέμματα στρέμματα 21 MWt - ικανότητα εξάτμισης 195 tn νερού/ημέρα - Για εξάτμιση νερού απαιτούνται 0,65 KWh/Kg - Για το σύνολο του νερού απαιτούνται KWh - Ημερήσια εξοικονόμηση ενέργειας: lt πετρελαίου Στην περίπτωση συμπαραγωγής ηλεκτρισμού και θερμότητας η γ/θ ενέργεια γίνεται πιο ελκυστική από επιχειρηματικής πλευράς και δημιουργούνται ενεργειακά κέντρα στη ξηρά με άμεση δυνατότητα αξιοποίησης και του θερμικού φορτίου. Τα στοιχεία αυτά βασίζονται σε πραγματικές τιμές αλλά δεν συμπεριλαμβάνουν το κόστος των γεωτρήσεων παραγωγής και επανεισαγωγής και με την προϋπόθεση ύπαρξης σημαντικών ποσοτήτων γ/θ ρευστών σ αυτές τις θερμοκρασίες.

24

25 ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΜΕΣΩΝ ΧΡΗΣΕΩΝ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΗΝ ΕΛΛΑΔΑ (I) ΘΕΡΜΟΚΗΠΙΑ Γ/θ θερμοκήπιο κηπευτικών στα Ελαιοχώρια Ν. Χαλκιδικής Γ/θ θερμοκήπιο (λουλούδια σε γλάστρες) στο Σιδηρόκαστρο Ν. Σερρών Γ/θ θερμοκήπιο στη Λέσβο

26 ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΜΕΣΩΝ ΧΡΗΣΕΩΝ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΗΝ ΕΛΛΑΔΑ (IΙ) ΠΡΩΙΜΗΣΗ ΣΠΑΡΑΓΓΙΩΝ Πρωίμηση σπαραγγιών στο Ν. Εράσμιο Ξάνθης

27 ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΜΕΣΩΝ ΧΡΗΣΕΩΝ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΗΝ ΕΛΛΑΔΑ (IΙI) ΥΔΑΤΟΚΑΛΛΙΕΡΓΕΙΕΣ Μονάδα για αντιπαγετική προστασία και θέρμανση τεχνητών λιμνών στο Πόρτο Λάγος του Ν. Ξάνθης Καλλιέργεια μικροφύκους pirulina στα Θερμά Νιγρίτας του Ν. Σερρών

28 ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΜΕΣΩΝ ΧΡΗΣΕΩΝ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΗΝ ΕΛΛΑΔΑ (IV) ΞΗΡΑΝΤΗΡΙΑ Πιλοτική μονάδα προξήρανσης βαμβακιού στο Ν. Ξάνθης Γ/θ ξηραντήριο τομάτας τύπου σήραγγας στο Ν. Εράσμιο Ξάνθης

29 ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΜΕΣΩΝ ΧΡΗΣΕΩΝ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΗΝ ΕΛΛΑΔΑ (V) ΛΟΥΤΡΟΘΕΡΑΠΕΙΑ - ΠΙΣΙΝΕΣ Αιδηψός Λουτράκι Αριδαίας Ν. Πέλλας Λαγκαδάς Θεσ/νίκης

30 ΓΕΩΘΕΡΜΙΚΟ ΠΕΔΙΟ ΕΡΑΤΕΙΝΟΥ-ΧΡΥΣΟΥΠΟΛΗΣ 0 m 3 /h o C ΔΤ=40 ο C Έχουμε στη διάθεση μας ένα ενεργειακό σύστημα ισχύος: 14 MWt kcal/h 80 στρέμματα 1,5 τόνοι/h Στη διάρκεια ενός έτους με συντελεστή χρήσης 80% Μπορούμε να εξοικονομήσουμε: 10.0 τόνοι/έτος Που μπορεί να προσφέρει: Ένα στρέμμα θερμοκηπίου χρειάζεται kcal/h Έτσι μπορούμε να θερμάνουμε: Η εξοικονόμηση συμβατικών καυσίμων είναι: Αξία ενεργειακού προϊόντος: 1000 m 3 /h o C ΔΤ=40 ο C 46 MWt kcal/h 265 στρέμματα 5 τόνοι/h τόνοι/έτος /έτος /έτος ΠΟΛΥ ΜΕΓΑΛΥΤΕΡΗ είναι η προστιθέμενη αξία από την επιχειρηματική δραστηριότητα και την αξιοποίηση της Γ/Θ ενέργειας σε αγροτικούς, αγροτο-βιομηχανικούς βιομηχανικούς, ιχθυοκαλλιεργητικούς τομείς.

31 ΧΡΗΣΗ ΓΕΩΘΕΡΜΙΚΩΝ ΑΝΤΛΙΩΝ ΘΕΡΜΟΤΗΤΑΣ (α) Στην Ελλάδα οι συνθήκες είναι ιδιαίτερα ευνοϊκές λόγω και της υψηλής θερμοκρασίας στους γεωλογικούς σχηματισμούς, σε κλειστό ή ανοιχτό κύκλωμα Αρχή λειτουργίας γεωθερμικής αντλίας θερμότητας Εσωτερικό γεωθερμικής αντλίας θερμότητας

32 ΧΡΗΣΗ ΓΕΩΘΕΡΜΙΚΩΝ ΑΝΤΛΙΩΝ ΘΕΡΜΟΤΗΤΑΣ (β) Ανοιχτό κύκλωμα Οριζόντιο κλειστό κύκλωμα Οριζόντιο κλειστό κύκλωμα σε λίμνη ή θάλασσα Κατακόρυφο κλειστό κύκλωμα

33 ΧΡΗΣΗ ΓΕΩΘΕΡΜΙΚΩΝ ΑΝΤΛΙΩΝ ΘΕΡΜΟΤΗΤΑΣ (γ) Το Ι.Γ.Μ.Ε. ανέπτυξε μια τεχνολογία άντλησηςεπανεισαγωγής με μονή γεώτρηση τηλεσκοπικού τύπου Μια τέτοια γεώτρηση που παράγει m 3 /h νερού με 20 ο C και αξιοποιώντας ένα Δt =10 o C, αποδίδει ισχύ 80 KWt, που αρκούν για τη θέρμανση και ψύξη κατοικιών

34 ΧΡΗΣΗ ΓΕΩΘΕΡΜΙΚΩΝ ΑΝΤΛΙΩΝ ΘΕΡΜΟΤΗΤΑΣ (δ) ΘΕΡΜΑΝΣΗ ΨΥΞΗ ΚΑΤΟΙΚΙΑΣ ΣΤΟ ΑΓΓΕΛΟΧΩΡΙ ΘΕΣΣΑΛΟΝΙΚΗΣ

35 Λεπτομερέστερη διερεύνηση των συνθηκών (θερμικής ροής στρωματογραφίας - θερμής υδροφορίας), σε περιοχές αναγνωρισμένης θερμικής ανωμαλίας και κοντά σε εντοπισμένα ή πολύ πιθανά γεωθερμικά πεδία Ανόρυξη βαθιών ερευνητικών-παραγωγικών γεωτρήσεων για εντοπισμό ταμιευτήρων υψηλών σχετικά θερμοκρασιών (μέσης ενθαλπίας) και σημαντικής παροχής στο γεωλογικό υπόβαθρο ΤΙ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΙ: Αύξηση της τιμής της παραγόμενης MWhe από 74 στα 1 Κίνητρα σε ιδιώτες για ανάληψη επιχειρηματικού ρίσκου παραγωγής και διάθεσης ηλεκτρικών - θερμικών φορτίων (π.χ. με επιδότηση του γεωλογικού ρίσκου) Απλοποίηση του Ν. 3175/2003 ως προς τις διαδικασίες διενέργειας των διαγωνισμών. Οικονομικά και φορολογικά κίνητρα για την εγκατάσταση Γεωθερμικών Αντλιών Θερμότητας, αντίστοιχα με αυτά που ισχύουν για τις υπόλοιπες ΑΠΕ. Σήμερα, με οξυμμένα περιβαλλοντικά προβλήματα, με το φαινόμενο του θερμοκηπίου και τη ραγδαία άνοδο της τιμής των συμβατικών καυσίμων, η Πολιτεία θα πρέπει να σκεφθεί σοβαρά ΠΩΣ ΘΑ ΔΩΣΕΙ ΟΥΣΙΑΣΤΙΚΑ ΚΙΝΗΤΡΑ ΓΙΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΚΗΣ ΕΝΕΡΓΕΙΑΣ (ΥΨΗΛΗΣ, ΜΕΣΗΣ, ΧΑΜΗΛΗΣ, ΑΒΑΘΟΥΣ) ΚΑΙ ΠΩΣ ΘΑ ΜΕΙΩΣΕΙ ΤΗ ΓΡΑΦΕΙΟΚΡΑΤΙΑ ΠΡΟΣ ΤΗΝ ΚΑΤΕΥΘΥΝΣΗ ΑΥΤΉ.

36 Ευχαριστούμε πολύ για την προσοχή σας!
