1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΜΗΧΑΝΟΡΓΑΝΩΣΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ, ΜΕΛΕΤΩΝ ΚΑΙ ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ Τμήμα Προγραμματισμού και Μελετών ΑΡ Ι ΣΤ ΟΤ ΕΛ Ε ΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ με τίτλο: «Αποκατάσταση των τμημάτων άνωθεν των εισόδων της νοτιοανατολικής και βορειοδυτικής όψης στη Νέα Φιλοσοφική Σχολή του ΑΠΘ» ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Το έργο έχει ως στόχο την άρση της επικινδυνότητας από την πτώση των σαθρών τμημάτων που έχουν εντοπισθεί στις μαρκίζες που βρίσκονται υπεράνω όλων των κυρίων προσβάσεων στο κτήριο της Νέας Φιλοσοφικής Σχολής, καθώς και τη συντήρηση και αποκατάστασή τους. Ως κύριες προσβάσεις στο κτήριο θεωρήθηκαν το κλιμακοστάσιο της νοτιοανατολικής(να) όψης, η ράμπα ΑμεΑ της νοτιοανατολικής(να) όψης και το κλιμακοστάσιο της βορειοδυτικής(βδ) όψης του. Η περιοχή επέμβασης είναι οι μαρκίζες που βρίσκονται κατά μήκος και υπεράνω των κυρίων προσβάσεων του κτηρίου της Νέας Φιλοσοφικής Σχολής (Εικόνες 1,2 και Σκαριφήματα 1,2). Τα εν λόγω στοιχεία είναι κατασκευασμένα από οπλισμένο σκυρόδεμα, το οποίο παρουσιάζει φαινόμενα αποσάθρωσης και αποκάλυψης οπλισμών. Σαν αποτέλεσμα, παρατηρείται ρηγμάτωση, αποκόλληση και πτώση τεμαχίων αποσαθρωμένου σκυροδέματος και διάβρωση των αποκεκαλυμμένων οπλισμών (Εικόνες 3, 4). Εικόνα 1. Περιοχή επέμβασης στην ΝΑ όψη της Νέας Φιλοσοφικής Σχολής Εικόνα 2. Περιοχή επέμβασης στην ΒΔ όψη της Νέας Φιλοσοφικής Σχολής ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΘΕΣΣΑΛΟΝΙΚΗ Τηλ. Κέντρο

2 Σκαρίφημα 1: Περιοχή επέμβασης στην ΝΑ όψη της Νέας Φιλοσοφικής Σχολής Σκαρίφημα 2: Περιοχή επέμβασης στην ΒΔ όψη της Νέας Φιλοσοφικής Σχολής Εικόνα 3. Φαινόμενα ρηγμάτωσης Εικόνα 4. Φαινόμενα αποκάλυψης οπλισμών 2

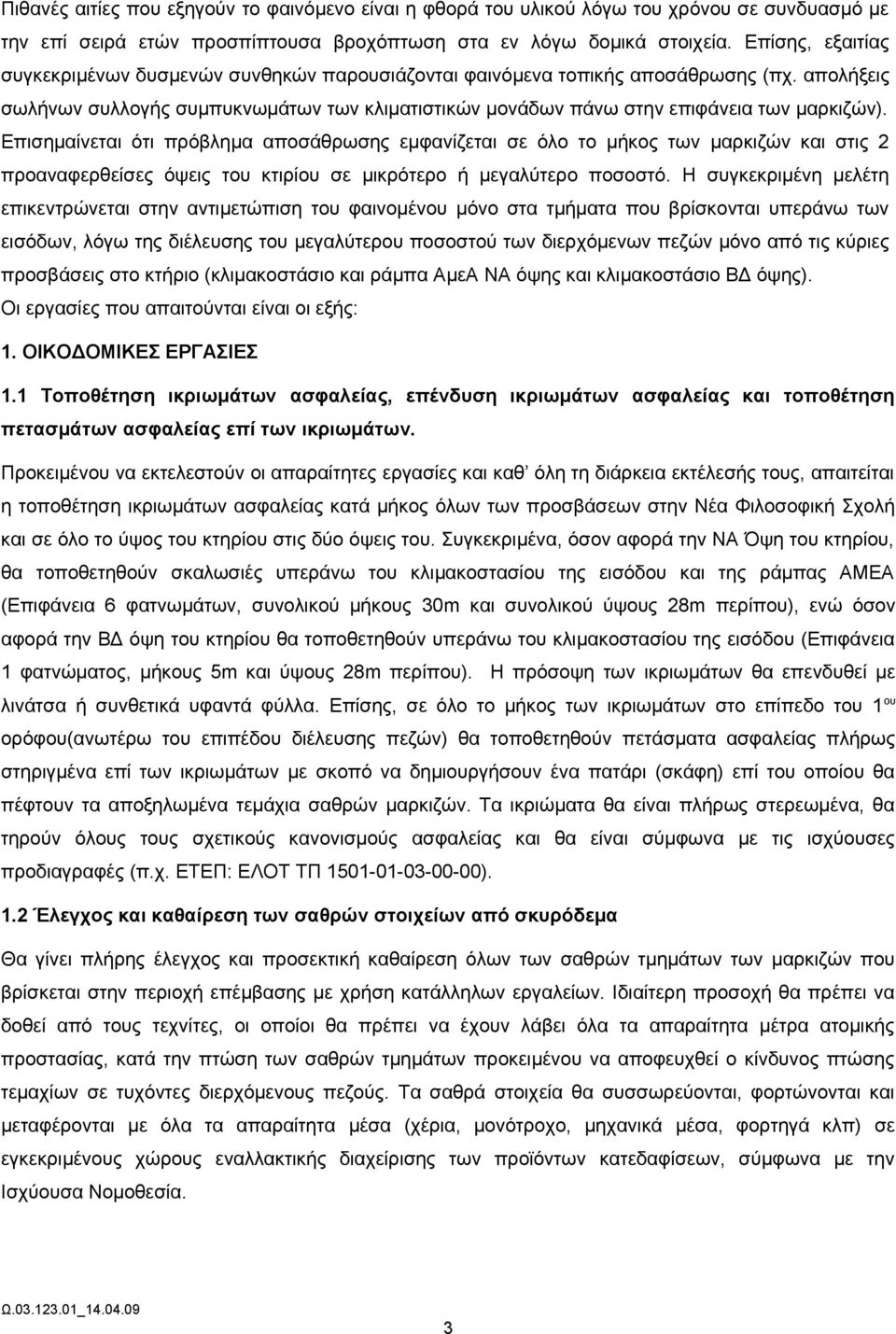

3 Πιθανές αιτίες που εξηγούν το φαινόμενο είναι η φθορά του υλικού λόγω του χρόνου σε συνδυασμό με την επί σειρά ετών προσπίπτουσα βροχόπτωση στα εν λόγω δομικά στοιχεία. Επίσης, εξαιτίας συγκεκριμένων δυσμενών συνθηκών παρουσιάζονται φαινόμενα τοπικής αποσάθρωσης (πχ. απολήξεις σωλήνων συλλογής συμπυκνωμάτων των κλιματιστικών μονάδων πάνω στην επιφάνεια των μαρκιζών). Επισημαίνεται ότι πρόβλημα αποσάθρωσης εμφανίζεται σε όλο το μήκος των μαρκιζών και στις 2 προαναφερθείσες όψεις του κτιρίου σε μικρότερο ή μεγαλύτερο ποσοστό. Η συγκεκριμένη μελέτη επικεντρώνεται στην αντιμετώπιση του φαινομένου μόνο στα τμήματα που βρίσκονται υπεράνω των εισόδων, λόγω της διέλευσης του μεγαλύτερου ποσοστού των διερχόμενων πεζών μόνο από τις κύριες προσβάσεις στο κτήριο (κλιμακοστάσιο και ράμπα ΑμεΑ ΝΑ όψης και κλιμακοστάσιο ΒΔ όψης). Οι εργασίες που απαιτούνται είναι οι εξής: 1. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 1.1 Τοποθέτηση ικριωμάτων ασφαλείας, επένδυση ικριωμάτων ασφαλείας και τοποθέτηση πετασμάτων ασφαλείας επί των ικριωμάτων. Προκειμένου να εκτελεστούν οι απαραίτητες εργασίες και καθ όλη τη διάρκεια εκτέλεσής τους, απαιτείται η τοποθέτηση ικριωμάτων ασφαλείας κατά μήκος όλων των προσβάσεων στην Νέα Φιλοσοφική Σχολή και σε όλο το ύψος του κτηρίου στις δύο όψεις του. Συγκεκριμένα, όσον αφορά την ΝΑ Όψη του κτηρίου, θα τοποθετηθούν σκαλωσιές υπεράνω του κλιμακοστασίου της εισόδου και της ράμπας ΑΜΕΑ (Επιφάνεια 6 φατνωμάτων, συνολικού μήκους 30m και συνολικού ύψους 28m περίπου), ενώ όσον αφορά την ΒΔ όψη του κτηρίου θα τοποθετηθούν υπεράνω του κλιμακοστασίου της εισόδου (Επιφάνεια 1 φατνώματος, μήκους 5m και ύψους 28m περίπου). Η πρόσοψη των ικριωμάτων θα επενδυθεί με λινάτσα ή συνθετικά υφαντά φύλλα. Επίσης, σε όλο το μήκος των ικριωμάτων στο επίπεδο του 1 ου ορόφου(ανωτέρω του επιπέδου διέλευσης πεζών) θα τοποθετηθούν πετάσματα ασφαλείας πλήρως στηριγμένα επί των ικριωμάτων με σκοπό να δημιουργήσουν ένα πατάρι (σκάφη) επί του οποίου θα πέφτουν τα αποξηλωμένα τεμάχια σαθρών μαρκιζών. Τα ικριώματα θα είναι πλήρως στερεωμένα, θα τηρούν όλους τους σχετικούς κανονισμούς ασφαλείας και θα είναι σύμφωνα με τις ισχύουσες προδιαγραφές (π.χ. ΕΤΕΠ: ΕΛΟΤ ΤΠ ). 1.2 Έλεγχος και καθαίρεση των σαθρών στοιχείων από σκυρόδεμα Θα γίνει πλήρης έλεγχος και προσεκτική καθαίρεση όλων των σαθρών τμημάτων των μαρκιζών που βρίσκεται στην περιοχή επέμβασης με χρήση κατάλληλων εργαλείων. Ιδιαίτερη προσοχή θα πρέπει να δοθεί από τους τεχνίτες, οι οποίοι θα πρέπει να έχουν λάβει όλα τα απαραίτητα μέτρα ατομικής προστασίας, κατά την πτώση των σαθρών τμημάτων προκειμένου να αποφευχθεί ο κίνδυνος πτώσης τεμαχίων σε τυχόντες διερχόμενους πεζούς. Τα σαθρά στοιχεία θα συσσωρεύονται, φορτώνονται και μεταφέρονται με όλα τα απαραίτητα μέσα (χέρια, μονότροχο, μηχανικά μέσα, φορτηγά κλπ) σε εγκεκριμένους χώρους εναλλακτικής διαχείρισης των προϊόντων κατεδαφίσεων, σύμφωνα με την Ισχύουσα Νομοθεσία. 3

4 1.3 Αποκατάσταση των μαρκιζών Αντιδιαβρωτική προστασία οπλισμού Σε σημεία στα οποία μετά τις εργασίες καθαίρεσης εμφανίστηκε ο οπλισμός και είναι διαβρωμένος απαιτείται προετοιμασία της επιφάνειάς του προκειμένου να είναι κατάλληλη για την εφαρμογή των επισκευαστικών υλικών. Συγκεκριμένα, η επιφάνεια θα πρέπει να είναι καθαρή από σκουριές, σκόνες, λάδια, λιπαρές ουσίες και άλλα προσκολλημένα σωματίδια με την εφαρμογή εγκεκριμένων τεχνικών καθαρισμού και απότριψης (συρματόβουρτσα ή/και μηχανική λειότριψη), χωρίς όμως να καταστραφούν οι ραβδώσεις του οπλισμού, εάν υπάρχουν. Ακολούθως, θα γίνει εφαρμογή με πινέλο επί των οπλισμών κατάλληλου επαλειφόμενου τσιμεντοειδούς αναστολέα διάβρωσης αρίστης ποιότητος (ενδεικτικού τύπου Rust Free Powder - Durostick), σε δύο επιστρώσεις πάχους 1mm με διαφορά 2-3 ωρών μεταξύ τους. Το υλικό αυτό λειτουργεί τόσο ως αναστολέας διάβρωσης, όσο και ως συνδετική στρώση (γέφυρα πρόσφυσης) μεταξύ των σημείων επαφής των οπλισμών και του νέου επισκευαστικού κονιάματος που θα τοποθετηθεί (βλ ). Η δεύτερη στρώση του υλικού θα πρέπει να είναι νωπή κατά την τοποθέτηση του εν λόγω κονιάματος, για να επιτευχθεί μέγιστη συγκόλληση Συνδετική στρώση (γέφυρα πρόσφυσης) παλαιού σκυροδέματος και επισκευαστικού κονιάματος Μετά τις εργασίες καθαίρεσης απαιτείται προετοιμασία της επιφάνειας του παλαιού σκυροδέματος με καθαρισμό έτσι ώστε να προκύψει επιφάνεια υγιής, απαλλαγμένη από σαθρά σημεία ή χαλαρά προσκολλημένα σωματίδια, σκόνες, λάδια, λιπαρές ουσίες και άλλες επιφανειακές διαβρωτικές ουσίες. Η τελική επιφάνεια θα πρέπει να είναι επιμελώς διαβρεγμένη πριν την εφαρμογή κατάλληλου επαλειφόμενου τσιμεντοειδούς αναστολέα διάβρωσης με ισχυρές συγκολλητικές ιδιότητες(ενδεικτικού τύπου Rust Free Powder - Durostick), σε μία στρώση πάχους 2mm που λειτουργεί σαν γέφυρα πρόσφυσης με το νέο επισκευαστικό κονίαμα(βλ.1.3.3). Επισημαίνεται ότι η στρώση αυτή θα πρέπει να είναι νωπή κατά την διάρκεια της συνένωσης του παλαιού σκυροδέματος με το εν λόγω κονίαμα Επισκευαστικό πολυμερικό ινοπλισμένο τσιμεντοκονίαμα Στις επιφάνειες που προκύπτουν από την ανωτέρω επεξεργασία θα γίνει εφαρμογή κατάλληλου επισκευαστικού πολυμερικού ινοπλισμένου τσιμεντοκονιάματος υψηλών μηχανικών αντοχών, μή συρρικνούμενου (ενδεικτικού τύπου Durofix - Durostick), με μέσο πάχος στρώσης 40mm (μέγιστο πάχος στρώσης 60mm). Το υλικό παραμένει εργάσιμο για 3 ώρες και εφαρμόζεται είτε "πατητά" με μυστρί για μερεμέτια, είτε με εκτόξευση, εάν οι επιφάνειες χρειάζονται ένα υλικό κάλυψης με υψηλές μηχανικές αντοχές. Ακολουθεί επιφανειακό φινίρισμα αμέσως μετά την πήξη του κονιάματος, ενώ η τελική επιφάνεια του υλικού που προκύπτει πρέπει να προφυλάσσεται από τον παγετό και τις υψηλές θερμοκρασίες και να διαβρέχεται περιοδικά, τουλάχιστον για τις επόμενες 24 ώρες. 4

5 1.3.4 Χρωματισμός μαρκιζών Μετά τις ανωτέρω εργασίες θα εφαρμοστεί αστάρι τσιμεντοχρωμάτων, με βάση τις διαλυτές στο νέφτι και το λευκό οινόπνευμα ακρυλικές ρητίνες, σε όλη την επιφάνεια των μαρκιζών, η οποία και ακολούθως θα υδροχρωματιστεί με τσιμεντόχρωμα επιφανειών σκυροδέματος ή τσιμεντο-κονιάματος, σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί τέλεια ομοιοχρωμία και συνολικό πάχος ξηρού υμένα 125 μικρά, σε χρώμα αντίστοιχο με τις διπλανές μαρκίζες. 1. Παλαιό σκυρόδεμα 2. Ράβδος οπλισμού 3. Αναστολέας διάβρωσης 4. Επισκευαστικό κονίαμα 5. Αστάρι 6. Τσιμεντόχρωμα Σκαρίφημα 3: Τομή μαρκίζας - προτεινόμενη λύση αποκατάστασης Αποκατάσταση λοιπών βλαβών Επισημαίνεται ότι οποιεσδήποτε μικροβλάβες εντοπιστούν κατά την διάρκεια εκτέλεσης των εργασιών θα επιδιορθωθούν, με ευθύνη του Αναδόχου. Ενδεικτικά, αναφέρεται ότι θα αντικατασταθούν τα ρηγματωμένα φύλλα επένδυσης των όψεων στις περιοχές επέμβασης, από τεμάχια τσιμεντοσανίδας πάχους 9 mm, αντίστοιχων διαστάσεων και χρώματος με τα υφιστάμενα (Εικόνα 5,6). Εικόνα 5. Ρηγματωμένο πάνελ επένδυσης της ΝΑ όψης Εικόνα 6. Ρηγματωμένο πάνελ επένδυσης της ΒΔ όψης 5

6 2. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΕΣ ΕΡΓΑΣΙΕΣ Οι ηλεκτρομηχανολογικές εργασίες αυτού του έργου περιορίζονται στην συλλογή των ομβρίων υδάτων από το επίπεδο του δώματος έως το έδαφος με ειδικές αναμονές ανά όροφο για υποδοχή των συμπυκνωμάτων των κλιματιστικών μονάδων και μόνο στην περιοχή επέμβασης Υδρορροές Για την ενίσχυση της υπάρχουσας υποδομής αποστράγγισης των ομβρίων υδάτων από τα κανάλια του δώματος προβλέπεται η εγκατάσταση τριών (3) νέων υδρορροών, με μήκος περίπου 25 m έκαστη, από πλαστικό σωλήνα Φ100 mm με χρήση κατάλληλων γωνιακών και άλλων ειδικών τεμαχίων. Οι υδρορροές αυτές θα ξεκινούν από τη στάθμη του δώματος και συγκεκριμένα από τη βάση του περιμετρικού αυλακιού αποχέτευσης των υδάτων. Θα καταλήγουν στην στάθμη του εδάφους, σε ικανοποιητική απόσταση από τη βάση των υποστυλωμάτων. Οι οπές για τη διέλευση των σωληνώσεων θα διανοιχθούν με ειδικό μηχάνημα δημιουργίας οπών, με αδιατάρακτη κοπή σε οπλισμένο σκυρόδεμα (καροτιέρα). Μετά την τοποθέτηση και στερέωση των σωληνώσεων το διάκενο μεταξύ οπής και σωλήνα θα σφραγιστεί πλήρως με κατάλληλο υλικό. Στο κατακόρυφο μέρος κάθε υδρορροής και σε κατάλληλο ύψος, κάτω από το επίπεδο κάθε ορόφου, προβλέπεται η ενσωμάτωση πλαστικών στοιχείων ημιτάφ, ως αναμονές για υποδοχή σωλήνων συμπυκνωμάτων των κλιματιστικών μηχανημάτων. Οι νέες υδρορροές θα στερεωθούν με ειδικά στηρίγματα στα κατακόρυφα δομικά στοιχεία (υποστυλώματα), θα είναι πλήρως χρωματισμένες και θα διέρχονται από το κενό διάστημα μεταξύ κτιρίου και μαρκίζας, όπως στην υπάρχουσα εξωτερική κατασκευή. Τα σημεία όπου θα τοποθετηθούν οι νέες υδρορροές παρουσιάζονται στα παρακάτω σχήματα: ΝΟΤΙΟΑΝΑΤΟΛΙΚΗ ΟΨΗ ΝΕΑΣ ΦΙΛΟΣΟΦΙΚΗΣ ΣΧΟΛΗΣ ΠΕΡΙΟΧΗ ΕΠΕΜΒΑΣΗΣ Σκαρίφημα 4: Τοποθέτηση δύο (2) υδρορροών στην ΝΑ όψη της Νέας Φιλοσοφικής Σχολής 6

7 ΒΟΡΕΙΟΔΥΤΙΚΗ ΟΨΗ ΝΕΑΣ ΦΙΛΟΣΟΦΙΚΗΣ ΣΧΟΛΗΣ ΠΕΡΙΟΧΗ ΕΠΕΜΒΑΣΗΣ Σκαρίφημα 5: Τοποθέτηση μιας (1) υδρορροής στη ΒΔ όψη της Νέας Φιλοσοφικής Σχολής 2β. Σωλήνες συμπυκνωμάτων Για τις υφιστάμενες απολήξεις των σωλήνων συλλογής συμπυκνωμάτων των κλιματιστικών μονάδων που καταλήγουν στην επιφάνεια των μαρκιζών του κτιρίου, που βρίσκονται στις περιοχές επέμβασης (ΒΔ όψη -2 τεμάχια και ΝΔ όψη-6 τεμάχια), επιβαρύνοντας το φαινόμενο αποσάθρωσης, και μόνο για τις κλιματιστικές μονάδες του 1ου ορόφου προβλέπεται η εξής αντιμετώπιση: Σε κάθε κλιματιστική μονάδα θα συνδεθούν μεταξύ τους με κατάλληλο πλαστικό σωλήνα οι σωλήνες συλλογής συμπυκνωμάτων από τις λεκάνες συλλογής τόσο της εσωτερικής όσο και της εξωτερικής μονάδας. Ο κοινός πλαστικός σωλήνας θα προεκταθεί και θα έχει ικανό μήκος ώστε να οδηγεί τα συμπυκνώματα μέσα στις ειδικές αναμονές των νέων σωλήνων υδρορροών που θα εγκατασταθούν καθ ύψος των υποστυλωμάτων και θα αποχετεύουν τόσο τα συμπυκνώματα των κλιματιστικών μονάδων, όσο και τις συγκεντρώσεις των υδάτων στο δώμα του κτιρίου. Όλες οι ηλεκτρομηχανολογικές εργασίες θα εκτελεστούν με τη βοήθεια των ικριωμάτων που θα εγκατασταθούν για την εκτέλεση των οικοδομικών εργασιών. Οι εργασίες που περιγράφηκαν ως ανωτέρω θα είναι περατωμένες πλήρως, σε οποιαδήποτε στάθμη από το έδαφος και σε οποιαδήποτε ύψος από το δάπεδο εργασίας και θα εκτελεστούν σύμφωνα με τις ισχύουσες τεχνικές προδιαγραφές, τους κανονισμούς, τις κατευθυντήριες οδηγίες της Υπηρεσίας ή της Επίβλεψης του έργου, λαμβάνοντας υπόψη τις τεχνικές οδηγίες των χρησιμοποιούμενων υλικών. Τέλος, σημειώνεται ότι η διαδικασία έκδοσης όλων των απαιτούμενων αδειών καθώς και η σχετική οικονομική επιβάρυνση που θα προκύψει εξ αυτών, βαρύνει τον Ανάδοχο. 7

8 Θεσσαλονίκη, / /2014 Θεσσαλονίκη, / /2014 ΘΕΩΡΗΘΗΚΕ Θεσσαλονίκη, / /2014 Οι συντάξαντες Η Προϊσταμένη του Τμήματος Προγραμματισμού και Μελετών Ο Προϊστάμενος της Δ/νσης Προγραμματισμού, Μελετών και Εκτέλεσης Έργων Δημητρίου Κωνσταντίνα Πολιτικός Μηχανικός Σιταρίδου Ελένη Πολιτικός Μηχανικός Βρύζας Ιωάννης Πολιτικός Μηχανικός Δινάκης Λάζαρος Αγρ.Τοπογράφος Μηχανικός Χρυσανθοπούλου Άννα Μηχανολόγος Μηχανικός 8
