1 Μηχανισμοί Εξαρτήματα για προφίλ Ξύλου

2 Μηχανισμός ανοιγόμενου - ανακλινόμενου mati c Σύστημα Multi Matic - Αλλαγή γενιάς Η Multi-Matic κληρονομεί τα δυνατά σημεία του Multi-Trend και βελτιώνει τα λιγότερο πειστικά χαρακτηριστικά. Πρόκειται για τη γενιά μηχανισμών του μέλλοντος και γι'αυτό παρουσιάζει εντελώς νέα χαρακτηριστικά, τα οποία θα επιτρέψουν σε αυτή τη σειρά προϊόντων να αντιμετωπίσει την αγορά κουφωμάτων έτσι όπως είναι σήμερα και όπως θα εξελιχθεί τα επόμενα χρόνια. Ακολουθεί ένα σχεδιάγραμμα με τα κυριότερα χαρακτηριστικά του Multi-Matic: Χαρακτηριστικά που το Multi-Matic κληρονόμησε από το Multi-Trend. Αυτορρυθμιζόμενος πείρος-μανιτάρι Ασφάλεια κλειδώματος φύλλου Διαδρομή πείρου ± 19 mm Ψαλίδι για ελεγχόμενο εξαερισμό Επιφανειακή επεξεργασία Tricoat (Προαιρετικά) Προσαρμοστικότητα μηχανισμών, είναι κατάλληλοι για διαφορετικούς τύπους κουφωμάτων Αντικρύσματα συγκολλημένα στο ραβδομοχλό Ακόμη και στην κρυφή έκδοση Χαρακτηριστικά Multi-Trend που έχουν τελειοποιηθεί στο Multi-Matic: Δεν υπάρχει πλέον εμφανής οδόντωση στη σπανιολέτα Δεν υπάρχει πλέον η πλάκα που συνδέει τη γωνιακή κίνηση με το ψαλίδι και τη σπανιολέτα Ευκολότερη ρύθμιση μηχανισμού ανύψωσης φύλλου Σφήνα ανύψωσης στο βασικό εξοπλισμό Άμεση σύνδεση των μηχανισμών με οπή-βίδα Γλώσσα για μπαλκονόπορτα ενσωματωμένη στη σπανιολέτα Μικρότερη φθορά της γλώσσας γιατί λειτουργεί μόνο στη θέση ανοιγόμενου φύλλου Βραχίονας αντί για ψαλίδι στο δεύτερο φύλλο Mult i- Εντελώς νέα χαρακτηριστικά για το Multi-Matic: Δυνατότητα ανοίγματος και των δύο ανακλινόμενων φύλλων Τοποθέτηση μηχανισμών από μπροστά προκειμένου να επιτραπεί η πλήρως αυτοματοποιημένη συναρμολόγηση τους Κοντοί γωνιακοί μηχανισμοί: μικρών διαστάσεων, μεγαλύτερη ευκολία χρήσης Στο δεύτερο φύλλο, μεγαλύτερη αντιδιαρρηκτική ασφάλεια, με τους αυτορυθμιζόμενους πείρους-μανιτάρια Στο δεύτερο φύλλο, ραβδομοχλός με πείρους-μανιτάρια ή σύρτες με μανιτάρια και πρόσθιο αντίκρυσμα Στο δεύτερο φύλλο, μηχανισμός ασφαλείας (ολισθητήρας μπλοκαρίσματος) που παρεμποδίζει το άνοιγμα από την εξωτερική πλευρά Δυνατότητα τοποθέτησης του νέου μεντεσέ με δυνατότητα έως και 180 kg Πλάκα υποδοχής στο στάνταρ μηχανισμό στην κάτω γωνία του πρώτου φύλλου Νέα σχεδίαση αντικρύσματος ασφάλειας κλειδώματος Ράουλα διαχείρισης του μηχανισμού 2

3 Μηχανισμός ανοιγόμενου - ανακλινόμενου Επεξεργασία Επιφάνειας Αδιαπέραστο από τη διάβρωση Η έκθεση στους ατμοσφαιρικούς παράγοντες, την υγρασία αλλά και σε παράγοντες όπως η ρύπανση και ο κακός αερισμός, μπορούν να προκαλέσουν φαινόμενα διάβρωσης και να συντελέσουν στην εμφάνιση σκουριάς. Οι μηχανισμοί Tricoat plus διατηρούν τη λειτουργικότητα των κουφωμάτων σε όλους τους χώρους, όπου οι περιβαλλοντικές συνθήκες λαμβάνουν ιδιάιτερα επιθετική μορφή. Τι είναι το Tricoat plus; Το Tricoat αποτελεί μια πραγματική καινοτομία, καθώς αυξάνει τη μέση διάρκεια ζωής του κουφώματος. Οι νέοι αυτοί μηχανισμοί, υποβάλλονται σε μία ειδική κατεργασία επιφανειών, η οποία τους δίνει τη δυνατότητα να αντέχουν στη διάβρωση. Η πολλαπλή επίστρωση προστατευτικών στρωμάτων (γαλβανισμός και οργανικό βερνίκι) σχηματίζει ένα αδιαπέραστο, για τους εξωτερικούς παράγοντες, φράγμα. 3

4 Μηχανισμός ανοιγόμενου - ανακλινόμενου WINDOW DOOR SYSTEMS Οι μηχανισμοί Vorne, είναι κατάλληλοι για τοποθέτηση σε κουφώματα με ύψος φύλλου από 450mm έως και 2200mm καιπλάτος 350mm έως και 1600mm. Άνω μεντεσές πλαισίου (κάσσας) - ημίσκαφτος Μέγιστο βάρος 130kg. Βάθος υποδοχής 5mm για πατούρα 18 ή 20mm. - Με τον κατάλληλο συνδυασμό μεντεσέδων, μπορούν να φέρουν φορτίο μέχρι και 130kg. - Η στιβαρή κατασκευή τους, προσφέρει μακρά διάρκεια ζωής και μειώνει σημαντικά την πιθανότητα αστοχίας. - Η ποικιλία χρωματισμών των καλυμμάτων του μηχανισμού, προσφέρει τη δυνατότητα εύκολης εναρμόνισης με τους χρωματισμούς των κουφωμάτων. Οι άνω και κάτω μεντεσέδες της πλευράς του πλαισίου (κάσσας), είναι σχεδιασμένοι για απροβλημάτιστη και εύκολη εφαρμογή. Ο κάτω μεντεσές κάσας, αποτελείται από δύο τμήματα στήριξης και σύνδεσης ενώ ο κάτω μεντεσές φύλλου διατίθεται (προαιρετικά) με προσθήκες για πατούρα μηχανισμού. Εύκολη τοποθέτηση Με τη χρήση των ειδικά σχεδιασμένων μεντεσέδων στην πλευρά του πλαισίου (προαιρετικά), γίνεται τοποθέτηση χωρίς την ανάγκη χρήσης οδηγών με αποτέλεσμα τη μείωση του χρόνου εφαρμογής και την απροβλημάτιστη συναρμολόγηση. Ρυθμιζόμενα κλειδώματα Η πίεση πάνω στα λάστιχα, μπορεί να αυξομειωθεί μέσω των ρυθμιζόμενων κλειδωμάτων (που είναι τοποθετημένα στις σπανιολέττες τα ψαλίδια ανάκλισης και τις ενισχύσεις ), προλαμβάνοντας έτσι την κυκλοφορία του αέρα μεταξύ φύλλου και πλαισίου (κάσσας) και εξασφαλίζοντας τη σωστή μόνωση του χώρου. Αντικρύσματα κλειδώματος και ανάκλισης κάτω, τύπου Eurofalz (λεία πατούρα 18 ή 20mm). Ο μηχανισμός πρόληψης λανθασμένης χρήσης κατά την λειτουργία ανοίγματος ή ανάκλισης αποκλείει τη συνδυασμένη λειτουργία και προλαμβάνει την πρόκληση ζημιών από ισχυρούς ανέμους. Καλύμματα μεντεσέδων σε μεγάλη ποικιλία χρωμάτων. 4

5 Μηχανισμός ανοιγόμενου - ανακλινόμενου WINDOW DOOR SYSTEMS Σπανιολέττες (γρύλλοι) με ενσωματωμένο το μηχανισμό ανάκλισης (κοπή μόνο από το άνω μέρος) για ύψη έως και 2350mm ή χωρίς το μηχανισμό ανάκλισης (κοπή στο άνω και στο κάτω τμήμα) για ύψη έως και 2200mm και βάθος υποδοχής χερουλιού 7.5mm και 15.5mm (στάνταρντ). Μηχανισμός πρόληψης λανθασμένου χειρισμού ασφάλεια χερουλιού (προαιρετική τοποθέτηση). Αποκλείει τη διπλή λειτουργία ταυτόχρονο άνοιγμα και ανάκλιση προσφέροντας ασφάλεια και αποτροπή πρόκλησης ζημιών. Δυνατότητα λειτουργίας ανάκλισης κατά τον κάθετο ή οριζόντιο άξονα, με τη χρήση των ανάλογων τμημάτων μηχανισμού και αντικρυσμάτων. Ψαλίδι ανάκλισης με δυνάτοτητα αμφίπλευρης τοποθέτησης, χωρίς καμμία μετατροπή ή ανάγκη συναρμολόγησης. 5

6 Μηχανισμός συρόμενου - ανακλινόμενου WINDOW DOOR SYSTEMS Σύστημα συρόμενου - ανακλινόμενου παραθύρου Ο μηχανισμός PΤS αποτελεί τη νεώτερη προσθήκη στο πρόγραμμα της εταιρείας Vorne. Αποτελείται από δύο συσκευασίες, απλοποιώντας έτσι την παραγγελία αλλά και τη διαχείριση αποθεμάτων. Συνοδεύεται από οδηγούς τοποθέτησης και αναλυτικά σχέδια κατασκευής, τα οποία εξασφαλίζουν την εύκολη και γρήγορη τοποθέτησή του. Διατίθεται με οδηγούς κύλισης 2000, 3000 και (κατά παραγγελία) 3500 mm και μπορεί να τοποθετηθεί σε κουφώματα με πλάτος φύλλου (μονόφυλλο - δίφυλλο) από 500 έως και 1550 mm (μέγιστου βάρους 130 κιλών), με καλύμματα λευκού, καφέ ή μαύρου (κατά παραγγελία) χρώματος. Στις συσκευασίες περιλαμβάνονται: Οδηγό κύλισης- κάτω Μηχανισμό οδήγησης Οδηγό κύλισης άνω Καλύμματα οδηγού ολίσθησης άνω Προφίλ κάλυψης Σέτ ράουλα Σέτ καλυμμάτων για τα ράουλα Υποστήριγματα συνδετικής ράβδου Συνδετική ράβδο Σέτ ψαλιδιών αριστερό / δεξί Οδηγό ψαλιδιών Καλύμματα ψαλιδιών Προφίλ κάλυψης Αποσβεστήρα κρούσεων κάτω αριστερός / δεξίς Αποσβεστήρα κρούσεων φρένο Κάλυμμα αρμού ψαλιδιού Χειρολαβή Αναλυτικά σχέδια και οδηγίες συναρμολόγησης και τοποθέτησης Σέτ οδηγών τοποθέτησης 6

7 Μηχανισμός ανυψωτικού - συρόμενου Maco Rail Systems Συρόμενα - ανυψωτικά Σε ότι αφορά στην αισθητική και τη χρηστικότητα που τα χαρακτηρίζει, τα συρόμενα κουφώματα έχουν γίνει συνώνυμα της άνεσης. Οι μηχανισμοί Maco Rail Systems αποτελούν την ιδανική λύση για την εφαρμογή σε όλους τους χώρους και χαρακτηρίζονται από αυξημένη αντοχή και ευκολία χρήσης κατά την κίνησή τους. Σύστημα mantovana Για προφίλ φύλλου 56 ή 68 mm 27 mm απόσταση μεταξύ φύλλου - πλαισίου Σύστημα C Για προφίλ φύλλου 56 έως και 98 mm Μόνον 12 mm απόσταση μεταξύ φύλλου κάσσας Μπορεί να χρησιμοποιηθεί και ώς κάτω οδηγός κύλισης Σύστημα γενικό χαμηλό Για προφίλ φύλλου 56 έως και 98 mm Μόνον 12 mm απόσταση μεταξύ φύλλου κάσσας 7

8 Μηχανισμός ανυψωτικού - συρόμενου Maco Rail Systems Κουμπωτή ράγα κύλισης (προαιρετικά) Συρόμενα - ανυψωτικά Σύστημα Χωνευτό κατωκάσι Κουμπωτή ράγα κύλισης (προαιρετικά) Προσπελάσιμο από αναπηρικά αμαξίδια μόνο 15 mm ύψος Με θερμική διακοπή Χωνευτή επένδυση κάτω από το επιδαπέδιο κατωκάσι Σύστημα Κατωκάσι επιδαπέδιο Κουμπωτή ράγα κύλισης (προαιρετικά) Προσπελάσιμο από αναπηρικά αμαξίδια μόνο 15 mm ύψος Με θερμική διακοπή Ιδανικό για κατασκευές 4 φύλλων Κεντρικός κόμβος HS Στα συστήματα επιδαπέδιο και χωνευτό, επιτυγχάνεται καλύτερη στεγανοποίηση με τη χρήση της κουμπωτής ράγας κύλισης. Σύστημα Κάτω οδηγός τύπου C Ο οδηγός τύπου C είναι εφαρμόσιμος άνω και κάτω με την προσαρμογή της κουμπωτής ράγας κύλισης Εύκολα και γρήγορα εφαρμόσιμη κουμπωτή ράγα κύλισης Πυκνές υποδοχές βιδών, για μεγαλύτερη σταθερότητα 28 mm Συρόμενο φύλλο Σύστημα Κάτω οδηγός επίπεδος Προσπελάσιμο από αναπηρικά αμαξίδια Επιδαπέδια τοποθέτηση 8

9 Μηχανισμός ανυψωτικού - συρόμενου Maco Rail Systems Συρόμενα - ανυψωτικά Τα ράουλα συρομένου HS της Maco διατίθενται σε εκδόσεις για βάρη φύλλου έως 150, 300 και 400 kg με την προσθήκη των νέων πρόσθετων ράουλων ανάπτυξης. Ράουλα Maco HS 150 kg Ράουλα Maco HS 300 kg Ράουλα Maco HS 400 kg Σπανιολέττα HS Προαιρετική δυνατότητα για μεγαλύτερη ευκολία κίνησης χερουλιού για φύλλα με βάρος άνω των 200 kg Βάρος φύλλου Ράουλα Maco Πρόσθετα ράουλα 150 kg kg kg 2 2 Για ύψη από 730 έως 2860 mm με κέντρα λαβής 27,5 ή 37,5 mm Διαθέσιμη σε ασημί, καφέ και μπρονζέ χρώμα Ράουλα HS standard Βάρος φύλλου Ράουλα Maco Πρόσθετα ράουλα 150 kg kg kg Κέντρα λαβής 27,5 mm 37,5 mm

10 Μηχανισμός περιστρεφομένων Οριζόντιο περιστρεφόμενο: 200 / 300 kg Πλάτος: mm Ύψος: mm Maco Bilico Μηχανισμός για ορθογώνια και στρογγυλά περιστρεφόμενα παράθυρα με οριζόντιο ή κάθετο άξονα περιστροφής Κάθετο περιστρεφόμενο: 200 kg Πλάτος: mm Ύψος: mm Οριζόντιο περιστρεφόμενο παράθυρο 200 kg με επιφάνεια κάτω των 2 m² - πλάτος πατούρας 30 ή 35 mm Οριζόντιο περιστρεφόμενο παράθυρο 200 kg με επιφάνεια άνω των 2 m² - πλάτος πατούρας 30 ή 35 mm Οριζόντιο περιστρεφόμενο παράθυρο 300 kg με επιφάνεια κάτω των 2 m² - πλάτος πατούρας 30 ή 35 mm Οριζόντιο περιστρεφόμενο παράθυρο 300 kg με επιφάνεια άνω των 2 m² - πλάτος πατούρας 30 ή 35 mm Κάθετο περιστρεφόμενο παράθυρο με επιφάνεια κάτω των 2 m² Κάθετο περιστρεφόμενο παράθυρο με επιφάνεια άνω των 2 m² Στρογγυλό περιστρεφόμενο παράθυρο Στρογγυλό περιστρεφόμενο: 100 kg Διάμετρος: mm 10

11 Μάσκουλα Maco Rustico Μηχανισμοί πατζουριών για προφίλ ξύλου, pvc, αλουμινίου Μηχανισμοί από ατσάλι ή κράμα zamak Τοποθέτηση σε κάσσα, τοίχο ή σε κάσσα τύπου Pivot Επεξεργασία επιφάνειας με πολλαπλά στρώματα, για μεγαλύτερη αντοχή στο χρόνο Ανεμοστηρίγματα όλων των τύπων για κάλυψη κάθε απαίτησης Μηχανισμοί για ειδικές κατασκευές Μεντεσέδες για πολύφυλλα Μηχανισμοί για περσίδες Πατζουρόβεργες και κλείστρα Ο μηχανισμός για παντζούρια rustico προσφέρεται σε τρία διαφορετικά χρώματα : Μαύρο μάτ Γκρίζο μάτ Λευκό Βαφή κόνεως Με αυτή την επεξεργασία των επιφανειών, προσφέρουμε ποιότητα κατά πολύ ανώτερη από ό,τι προβλέπεται στα πρότυπα και τους κανονισμούς για μηχανισμούς. Η βαφή σε σκόνη που χρησιμοποιείται για την επίστρωση του τελειώματος έχει επίπεδο ποιότητας αντίστοιχο με εκείνο που χρησιμοποιείται για προσόψεις και συνεπώς έχει άριστη αντοχή στις περιβαλλοντικές συνθήκες, τις ακτίνες Χ και το θαλάσσιο κλίμα. Φθορά στην προστασία της επίστρωσης Η διάρκεια της επίστρωσης εξαρτάται από διάφορους παράγοντες, μεταξύ των οποίων ο τύπος συναρμολόγησης (γι' αυτό συνιστάται η χρήση των κατάλληλων οδηγών για μια τέλεια τοποθέτηση) και κυρίως από τους ατμοσφαιρικούς παράγοντες και συνεπώς από τις διάφορες κλιματολογικές ζώνες. Σε περίπτωση φθοράς της επίστρωσης που προκαλείται από εργαλεία με αιχμηρή κατάληξη, η προστασία από τη διάβρωση δεν είναι εγγυημένη. Το ίδιο ισχύει στην περίπτωση χρήσης διαβρωτικών απορρυπαντικών, που περιέχουν οξέα ή είναι έντονα επιθετικά. Στην τοποθέτηση προφίλ από συνθετικό υλικό πρέπει να εξαλειφθούν τελείως τα θραύσματα από το τρύπημα του χαλύβδινου σκελετού. Το ίδιο ισχύει και για τη συναρμολόγηση σε προφίλ από αλουμίνιο (κίνδυνος διάβρωσης). 11 Επίστρωση KTL - επεξεργασία με βύθιση Στρώμα μετατροπής Επιψευδαργύρωση - τελικό στρώμα στο ζάμακ Ατσάλι ή ζάμακ

12 Μάσκουλα Maco Rustico Prima Το καινοτόμο χαρακτηριστικό του μεντεσέ Prima, είναι η τοποθέτησή του μέσα στο πατζούρι, αφήνοντας εκτεθειμένο μόνο τον άξονα περιστροφής. Η εξωτερική όψη του πατζουριού δεν αλλοιώνεται πλέον από το μεντεσέ, αναδεικνύοντας έτσι το σχήμα, το υλικό και το χρώμα του. Εκτός της αισθητικής αναβάθμισης, ο μεντεσές Prima προσφέρει παράλληλα εξαιρετική σταθερότητα, ικανότητα στήριξης, λειτουργικότητα και ασφάλεια κατά των διαρρήξεων. Ρυθμίσεις 40 ελάχιστο ,7 Οι μεντεσέδες Prima, ρυθμίζονται πλευρικά κατά ±5 mm, προσφέροντας έτσι τη δυνατότητα διόρθωσης της θέσης του πατζουριού. Στο παρακάτω σχήμα απεικονίζεται η απαραίτητη επεξεργασία του πατζουριού, για την τοποθέτηση του μεντεσέ Prima Σκαφτός μεντεσές Maco Rustico Prima Μεγαλύτερα φερόμενα βάρη Αντοχή στο χρόνο και στις καιρικές συνθήκες, λόγω έκθεσης μικρότερης επιφάνειας Βελτιωμένη αισθητική του συνόλου του πατζουριού (λιγότερα ορατά μέρη)

13 Ανεμοστηρίγματα Maco Rustico - Ανεμοστηρίγματα Αυτόματο ανεμοστήριγμα Μηχανισμός ενσωματωμένος στον πείρο, χωρίς την ανάγκη συναρμολόγησης Εύκολος χειρισμός Αναγνωρίσιμο και προσιτό κουμπί χειρισμού Ανεμοστήριγμα Komfort Απλό και άνετο Κανένα διαιρούμενο τμήμα κατά το άνοιγμα του πατζουριού Απλή λειτουργία Χαμηλό προφίλ μηχανισμού Ένα μέγεθος μηχανισμού για όλα τα πλάτη Αυξημένη σταθερότητα, ειδικά στα φύλλα με μεγάλο πλάτος Εφαρμογή ανεξαρτήτως μηχανισμού Αυτόματο ανεμοστήριγμα Ανεμοστήριγμα Κλασσικό Ανεμοστήριγμα Komfort Αυτόματη ακινητοποίηση του πατζουριού Εύκολη προσαρμογή σε όλες τις περιπτώσεις Τέσσερα μεγέθη μηχανισμού (κατασκευασμένου από χάλυβα) για όλα τα πάχη φύλλου και όλους τους τύπους κατασκευής τοίχου (με μόνωση ή χωρίς) Ανεμοστήριγμα τοίχου για μπαλκονόπορτες Αυτόματη ακινητοποίηση του φύλλου, κατά το άνοιγμα Εύκολος χειρισμός Σταθερότητα Ανεμοστήριγμα Κλασσικό Ανεμοστήριγμα τοίχου 13

14 Πατζουρόβεργες - Κλείστρα Maco Rustico Κλείστρα / Πατζουρόβεργες Αυτόματο κλείστρο πατζουρόβεργας Το αυτόματο κλείστρο της Maco, χαρακτηρίζεται από τον εργονομικό του σχεδιασμό και την εύκολη και απλή λειτουργία του μέσω του κουμπιού απασφάλισης που διαθέτει. Είναι αμφιδέξιο και τοποθετείται εύκολα και γρήγορα εφόσον δεν απαιτεί κανενός είδους συναρμολόγηση. Διαθέτει κουμπί απασφάλισης σε γκρίζο χρώμα, για την αποφυγή λανθασμένου χειρισμού και πρόκλησης ζημιών καθώς και ποικιλία αντικρυσμάτων ασφάλισης για την κάλυψη όλων των απαιτήσεων του κατασκευαστή. Κλείστρο διφύλλου Δεν απαιτεί την τοποθέτηση πατζουρόβεργας, είναι αμφιδέξιο και διαθέτει λαβή τύπου κρίκου και δυνατότητα ακινητοποίησης των φύλλων σε μισάνοικτη θέση. Κλείστρο κλασσικό Μπορεί να τοποθετηθεί σε δίφυλλα ή μονόφυλλα πατζούρια, χωρίς καμμία μετατροπή, διαθέτει κουμπί ασφάλισης στη θέση κλειστό και ειδική υποδοχή στο αντίκρυσμα κλειδώματος για μισάνοικτη θέση των φύλλων. Ταυτόχρονα, ο σχεδιασμός του αντικρύσματος του επιτρέπει να χρησιμοποιηθεί και ως λαβή για το τράβηγμα και κλείσμο του δεύτερου φύλλου. Τα τερματικά της πατζουρόβεργας διαθέτουν ειδικό έλασμα το οποίο απορροφά ενδεχόμενα κενά στη θέση κλειστό και δίνει σταθερότητα κατά το κλείσιμο. 14 Κλείστρο μονοφύλλου (αριστερό ή δεξί) Δεν απαιτεί την τοποθέτηση πατζουρόβεργας.

15 Μηχανισμός φεγγιτών Supra Maco Supra Μηχανισμοί φεγγιτών Για όλους τους τύπους παραθύρων (ορθογώνια, παράγωνα, τοξωτά) Μετάδοση κίνησης με μοχλό, μανιβέλα ή ηλεκτρικό κινητήρα Κάθετη ή οριζόντια τοποθέτηση Για ανάκλιση ή προβολή του φεγγίτη Ορθογώνιο παράθυρο λειτουργία με μανιβέλα Ορθογώνιο παράθυρο λειτουργία με ηλεκτρικό κινητήρα Μέγιστο βάρος 80 kg. 180 Ορθογώνιο παράθυρο λειτουργία με μοχλό Για το πλήρες εύρος του πεδίου εφαρμογής των μηχανισμών, παρακαλούμε, επικοινωνήστε με την εταιρεία. 15

16 Μηχανισμός φεγγίτη Newton F6/F7 Νewton F6 / F7 - μηχανισμός για φεγγίτες Πρωτοποριακό σύστημα ρυθμίσεων - Νέος μηχανισμός ρυθμίσεων για αύξηση της δύναμης του ανοίγματος Γενικής χρήσης - Εφαρμογή σε όλα τα προφίλ, λόγω του συστήματος συγκράτησης και των, νέων, μειωμένων διαστάσεων - Εγκατάσταση σε πόρτες και παράθυρα, με πλάτος έως και 1,5 m και ύψος έως και 1,6 m Στιβαρή κατασκευή - Για φερόμενα βάρη έως και 80 kg και πλάτος ανοίγματος 220 mm Πλάτος Μπορεί να τοποθετηθεί σε παράθυρα (στερέωσης στη βάση) από οποιοδήποτε προφίλ αλουμινίου και σε παράθυρα από προφίλ PVC και ξύλου, με καβαλίκι από 0 mm έως και 20 mm. Ύψος ελάχιστο μέγιστο ελάχιστο μέγιστο Μέγιστο βάρος 80 kg 0 20 mm Ύψος 21,5 ελάχιστο 2,5 19 Πλάτος 16

17 Κλειδαριές πόρτας κυρίας εισόδου Κλειδαριές Μaco protect - Κλειδαριές για εισόδους Οι κλειδαριές με χειρισμό κυλίνδρου Z TS, επιτρέπουν το άνοιγμα και κλείσιμο της πόρτας με το κλειδί. Προσφέρουν ασφάλεια και λειτουργικότητα, μέσω του εύρους των τύπων των αντικρυσμάτων. Διαθέσιμες με : Προμετωπίδες mm Αμφιδέξιο μηχανισμό αναπήδησης (γλώσσα) Δυνατότητα τοποθέτησης μηχανισμού αναπήδησης τύπου κυλίνδρου Αντικρύσματα ασφαλείας - τύπος μανιτάρι - αυτορρυθμιζόμενα Αντικρύσματα τύπου γάντζου Αντικρύσματα τύπου πείρου Εναλλάξιμος μηχανισμός αναπήδησης - γλώσσα / βαρελάκι. Μηχανισμός αναπήδησης γλώσσα με αντίθετη περιστροφή για καλύτερη εφαρμογή στο κλείσιμο. Αυτορρυθμιζόμενο αντίκρυσμα Όλοι οι τύποι κλειδαριών μπορούν να δεχθούν προεκτάσεις για εφαρμογή σε πόρτες εισόδου μεγάλου ύψους και συνοδεύονται από ανάλογους σύρτες για κατασκευές δίφυλλης πόρτας εισόδου. 14 mm 10 mm 17

18 FUHR Κλειδαριά αυτόματη Αθόρυβο κλείσιμο, ασφαλές κλείδωμα - αυτόματα περισσότερη ασφάλεια Όλοι ξεχνούμε κάποιες φορές. Είναι, όμως, αδύνατο να ξεχάσουμε το κλείδωμα με τη νέα, καινοτόμο λύση την κλειδαριά MULTISAFE 833. Αυτός ο αξιόπιστος μηχανισμός σε συνδυασμό με την αυτόματη λειτουργία, μας προστατεύει από παραβιάσεις. Το ξεκλείδωμα από την εσωτερική πλευρά, είναι εύκολο με τη χρήση του χερουλιού, για την καθημερινή χρήση της πόρτας εισόδου. Ειδικά όταν το κλείσιμο γίνεται βιαστικά ή όταν τα παιδιά βγαίνουν από το σπίτι η πόρτα κλειδώνει αυτόματα με το Κλείσιμο. Η MULTISAFE 833 προσφέρει την ιδανική λύση για τις κύριες εισόδους κατοικιών και δημοσίων κτιρίων, κατασκευασμένες από προφίλ ξύλου, αλουμινίου ή PVCu. MULTISAFE 833 αυτόματη προστασία για αίσθηση ασφάλειας. Αυξημένη ασφάλεια... χάρις στο αυτόματο κλείδωμα που δεν μπορεί να παραλειφθεί. Οι γλώσσες κλειδώματος μετατρέπονται σε σταθερά σημεία ασφάλισης τα οποία προσφέρουν αποτελεσματική προστασία ενάντια σε παραβιάσεις με τη χρήση του τεχνάσματος της πιστωτικής κάρτας. Οι διαρρήκτες αποκτούν πρόσβαση, με τις συμβατικές κλειδαριές εισόδου, πιέζοντας, απλώς, τη γλώσσα της κλειδαριάς. Με τη χρήση της MULTISAFE 833 κλείνοντας την πόρτα, δύο σταθερά σημεία κλειδώματος, μήκους 20mm, ασφαλίζουν ταυτόχρονα με το κλείσιμο. Κλείδωμα νυκτός / χρήσης από παιδιά με μία απλή περιστροφή του κλειδιού, η εσωτερική λαβή ασφαλίζει ταυτόχρονα με το κεντρικό σημείο κλειδώματος. Δυνατά επίπεδα ασφάλειας έως και WK 2 αναλόγως του συστήματος που χρησιμοποιείται. Πιστοποιήσεις VdS και SKG σε προετοιμασία. Το πλήρες πρόγραμμα προσφέρει εξαρτήματα συμβατά για κατασκευές μονόφυλλης ή δίφυλλης πόρτας εισόδου κέντρα 35, 40,45, 55 και 65 mm απόσταση λαβής κυλίνδρου 92 mm follower 8 και10mm προμετωπίδες 16,20 και 24 mm προμετωπίδες U 22 6, 24 6 και 24 6,7 mm διαθέσιμη σε ύψη 2170 mm αλλά και για υψηλότερες πόρτες έως 2400 mm διαθέσιμη με απόσταση 94 mm για κυλίνδρους ασφάλισης KABA Υψηλής ποιότητος επιφάνειες Οι επιφάνειες σε ασημί ή ανοξείδωτο ατσάλι της FUHR είναι ανθεκτικές στη διάβρωση και προσθέτουν στην αισθητική της πόρτας εισόδου. 18

19 Κλειδαριές εσώπορτας - εξώπορτας Κλειδαριές εξώπορτας εσώπορτας Κλειδαριά ασφαλείας - εξώπορτας, με υποδοχή κυλίνδρου και οβάλ ή τετράγωνη πρόσοψη. Διαθέσιμες με προσόψεις σε χρυσό ή νίκελ και βάθη 40 και 45 mm. Οι κλειδαριές εξώπορτας και εσώπορτας της AGB, διατίθενται σε ευρύ φάσμα εκδόσεων και καλύπτουν κάθε απαίτηση του κατασκευαστή. Προσφέρονται σε ποικιλία διαστάσεων (βάθος υποδοχής πείρου χερουλιού, αποστάσεις κέντρων, πλάτη προσόψεων κλπ.) και φινιρίσματος (νίκελ, ορειχάλκινο γυαλιστερό, ανθρακί, γαλβανιζέ και άλλα). Εχουν ίδιες διαστάσεις κιβωτίου μηχανισμού, δίνοντας τη δυνατότητα τυποποίησης της παραγωγής, εφόσον δεν απαιτείται δημιουργία διαφορετικών υποδοχών για τον κάθε τύπο (ασφαλείας και Large patent). Οι πλευρές του κιβωτίου του μηχανισμού, είναι πλήρως σφραγισμένες για να αποτρέπουν την εισδοχή σκόνης και μικρών τμημάτων ξύλου, αποκλείοντας με αυτόν τον τρόπο τις βλάβες του μηχανισμού. Οι κλειδαριές πόρτας εισόδου συνδυάζονται με κυλίνδρους ευρωπαϊκού προφίλ. Βιδωτός μεντεσές τριών ρυθμίσεων (3D) για πόρτες εισόδου σε ξύλινο προφίλ. Διαθέσιμοι με διάμετρο πείρου mm. Καλύμματα σε μεγάλη ποικιλία χρωματισμών. Μεντεσές Cartesio για πόρτες σε προφίλ PVC και ξύλου. Καλύμματα σε λευκό και καφέ χρώμα. Κλειδαριά εσώπορτας, χωρίς υποδοχή κυλίνδρου, με οβάλ ή τετράγωνη πρόσοψη. Διαθέσιμες με προσόψεις σε χρυσό ή νίκελ και βάθη 40, 45 και 50 mm. Μεντεσέδες AGB Οι μεντεσέδες της AGB, τοποθετούνται σε προφίλ ξύλου και PVC και ικανοποιούν ευρύτατο φάσμα απαιτήσεων κατασκευής. Προσφέρουν δυνατότητες ρυθμίσεων (ύψος, πλάτος, πίεση φύλλου) αναλόγως του τύπου που χρησιμοποιείται κάθε φορά. Διατίθενται σε πολλά χρώματα - επεξεργασίες επιφάνειας, διαφορετικές διαμέτρους (αναλόγως διαστάσεων - βάρους της πόρτας) ενώ προσφέρονται και καλύμματα σε πολλές διαφορετικές αποχρώσεις. Ειδικότερα, οι μεντεσέδες τριών ρυθμίσεων (3D) είναι κατασκευασμένοι από γαλβανισμένο ατσάλι, σε διαμέτρους 14 και 16 mm και διαθέτουν πείρο από πρεσσαριστό ατσάλι, αυτολιπαινόμενο με ατσάλινο σφαιρικό τριβέα στο άκρο σύνδεσης με το τμήμα του φύλλου (με αντιοξειδωτική κατεργασία επιφάνειας). Τα χαρακτηριστικά αυτά προσφέρουν ομαλή λειτουργία και σταθερότητα. 19

20 Μεντεσές κυρίας εισόδου Προρύθμιση ύψους πατούρας (καβαλικιού) από 15 έως και 21 mm Πλευρική ρύθμιση± 5 mm Ρύθμιση πίεσης ± 2 mm Μεντεσές Siku 3D Πιστοποιήσεις Ο μεντεσές Siku 3D τιμήθηκε με το βραβείο ποιότητας RAL Μεντεσέδες για πόρτες αφού υπέστη ανοίγματα και κλεισίματα με ένα δοκιμαστικό φορτίο, το οποίο ήταν 30 % παραπάνω από το μέγιστο επιτρεπόμενο βάρος. Πέρασε θετικά, εξάλλου, τις δοκιμές συστήματος σύμφωνα με το RAL (ποιοτικός έλεγχος) για πόρτες εισόδου από PVC και δοκιμάστηκε με διάρρηξη WK2 και WK3 της ENV Μέγιστο βάρος Ο μεντεσές Siku 3D εγγυάται ένα υψηλό μέγιστο βάρος: Δύο μεντεσέδες στηρίζουν ένα βάρος πόρτας, άνω των 100 kg. Η θέση της στερέωσης είναι κατάλληλη για όλα τα υπάρχοντα προφίλ, κανονικής χρήσης, και το πάχος της πατούρας μπορεί να είναι από 15 έως 21 mm. Υψηλή επίδοση αντοχής φορτίου: Φέροντες πείροι στην πλευρά της κάσσας γωνιακά τοποθετημένα έκκεντρα στην πλευρά του φύλλου Ρυθμίσεις Η συναρμολόγηση γίνεται, χάρις στους οδηγούς, με φύλλο και κάσσα ενωμένα. Η τρισδιάστατη ρύθμιση, ελεύθερη και δίχως υποχρεωτικές θέσεις, μπορεί να επιτευχθεί από ένα μόνον άτομο. ύψος : +5mm πλευρικά :+/- 5 mm βάθος : +/- 2mm Ασφάλεια πρόληψης αποσταθεροποίησης πείρου Ρύθμιση ύψους + 5 mm Σταθερότητα Το τμήμα του μεντεσέ που στερεώνεται στο φύλλο, είναι εφοδιασμένο με τέσσερις βίδες, δύο μετωπικούς πείρους και ένα πλευρικό πτερύγιο ενίσχυσης, στερεωμένο με δύο πείρρους, που εγγυώνται πλήρη σταθερότητα. Εύκολη συναρμολόγηση Ο μεντεσές SIKU 3D έχει απλό και ακριβές σύστημα τοποθέτησης που επιτρέπει να γίνει η υποδοχή και η συναρμολόγηση του, έχοντας, ήδη, συνδεδεμένο το φύλλο με το πλαίσιο (κάσσα), περνώντας στη συνέχεια τον πείρο, ο οποίος μπλοκάρεται από μεταλλικό κάλυμμα. 20 Μέγιστη ασφάλεια κατά το τράβηγμα, λόγω ειδικών υποδοχών στερέωσης Δεν απαιτεί συντήρηση Τεχνικά στοιχεία Διάμετρος Ύψος Πλάκα κάλυψης Διάμετρος βιδών Διάμετρος υποδοχών πείρων 25mm 105mm mm 6mm 5mm

21 Μπάρες πανικού Circeo kh CIRCEO Αντιστρεπτός οριζόντιος, σωληνοειδής μηχανισμός ανοίγματος, από χυτό αλουμίνιο, ζάμακ και ατσάλι. Μέγιστο πλάτος φύλλου: 1240 mm. Ολοκληρωμένος, με πράσινη ράβδο 1180 mm, και πλάκες σταθεροποίησης από γαλβανισμένο ατσάλι. Συνοδεύεται από 2 βίδες TC 4,2 13, 8 βίδες TS 4,2 13, 8 βίδες TS M4 30, από γαλβανισμένο ατσάλι. Circeo kh-2 Εναλλάξιμος κάθετος μηχανισμός ανοίγματος, από χυτό αλουμίνιο, ζάμακ και μπρούντζο. Μέγιστο πλάτος φύλλου: 1240 mm και μέγιστο ύψος : 2400 mm. Ολοκληρωμένος, με πράσινη ράβδο 1180 mm, μαύρη άνω ράβδο 1250 mm, μαύρη κάτω ράβδο 900 mm και πλάκες σταθεροποίησης από γαλβανισμένο ατσάλι. Συνοδεύεται από 2 βίδες TS M4 8, 2 βίδες TC 4,2 13, 12 βίδες TS 4,2 13, 4 βίδες TS 4,2 38, 8 βίδες TS M4 30, από γαλβανισμένο ατσάλι. 21

22 Κύλινδροι απλοί - ασφαλείας Κύλινδροι απλοί Κύλινδροι ασφαλείας Χαρακτηριστικά Χαρακτηριστικά 3 κλειδιά / κύλινδρο 5 πείροι Γενικός έκκεντρος μηχανισμός Βίδα στερέωσης Μ570 Επεξεργασία: Ορείχαλκος 5 κλειδιά / κύλινδρο Προστασία διάτρησης 6 πείροι Έκκεντρος μηχανισμός DIN Βίδα στερέωσης Μ570 Επεξεργασία: Νίκελ μάτ Για τις διαστάσεις A, B και C, παρακαλούμε επικοινωνήστε με την εταιρεία Β C 10 Β Α C Α 22 10

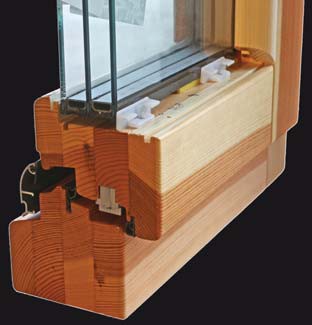

23 Νεροσταλλάκτες Roverplastik Νεροσταλλάκτες όλων των τύπων και προδιαγραφών, διαθέσιμοι σε όλα τα βασικά χρώματα, καθώς επίσης και σε χρωματισμούς Ral (κατ'απαίτηση του κατασκευαστή), για πόρτες και παράθυρα κατασκευασμένα από προφίλ Ξύλου και Αλουμινίου / Ξύλου. Οι νεροσταλλάκτες, εγγυώνται τη γρήγορη αποχέτευση του νερού, αποτρέποντας έτσι, την επαφή του με το ξύλο. Τα λάστιχα εξασφαλίζουν τη στεγάνωση έναντι του νερού και του αέρα. Για την ικανοποίηση των απαιτήσεων, των ξυλουργών και των σχεδιαστών, η εταιρεία συνεχώς εξελίσσει νέα προϊόντα και λύσεις. 23

24 Κατωκάσι Transit Κατωκάσι Τransit της Μaico. Το κατωκάσι Τransit διαθέτει ένα ειδικά μελετημένο προφίλ, για να ανταποκρίνεται στις νέες απαιτήσεις που επιβάλλουν σήμερα οι προδιαγραφές, η λειτουργικότητα και η αισθητική ενός εξαρτήματος θεμελιώδους σημασίας για την κατασκευή ενός κουφώματος υψηλής ποιότητας. Το κατωκάσι Τransit διατίθεται σε δύο τύπους με η χωρίς θερμική διακοπή και σε δύο διαστάσεις, 58, 68 και 74 mm (για μετατόπιση 13), σε χρώμα ασημί ή μπρονζέ. Πλεονεκτήματα - Άριστη θερμική και ακουστική εφαρμογή - Κατάλληλο για μπαλκονόπορτες και πόρτες εισόδου με ένα ή δύο φύλλα - Ταιριάζει με ανοιγόμενα και ανακλινόμενα παράθυρα και παράθυρα κατασκευασμένα με μηχανισμούς αποτροπής διάρρηξης 18 Λάστιχο φύλλου 4 Κατωκάσι Τερματικό (64/60/56) Θερμοδιακοπή 24

25 Κατωκάσι Transit επεκτεινόμενο Κατωκάσι Τransit επεκτεινόμενο Λάστιχο φύλλου Τερματικά για το λάστιχο φύλλου Ελαστική βάση προσαρμογής Λάστιχο φύλλου Κατωκάσι 4 Κατωκάσι Τransit επεκτεινόμενο της Μaico. Το επεκτεινόμενο κατωκάσι Τransit διαθέτει ένα ειδικά μελετημένο προφίλ, για να ανταποκρίνεται στις νέες απαιτήσεις που επιβάλλουν σήμερα οι προδιαγραφές, η λειτουργικότητα και η αισθητική ενός εξαρτήματος θεμελιώδους σημασίας για την κατασκευή ενός κουφώματος υψηλής ποιότητας. Κατάλληλο για προφίλ από 58 έως και 76 mm. 2 άριστη θερμική και ακουστική εφαρμογή κατάλληλο για μπαλκονόπορτες και πόρτες εισόδου με ένα ή δύο φύλλα 1 προσβάσιμο από αμαξίδια Α.Μ.Ε.Α mm 18/20/22/24 25

26 Χερούλια μηχανισμού Χρώματα Τα χερούλια της σειράς Rhapsody σχεδιάστηκαν και κατασκευάζονται για να ταιριάζουν με το υλικό, αλλά και με το χρώμα του κάθε παραθύρου. Για να βελτιωθεί ακόμη περισσότερο ή όψη του κουφώματος, προτείνεται ο συνδυασμός του χερουλιού με τα καλύμματα του μηχανισμού. Κατεργασίες Τα χερούλια Rhapsody διατίθενται σε δύο τύπους : Χερούλια Rhapsody με στάνταρντ ροζέττα Λευκό RAL 9016 Μπρονζέ Σαμπανιζέ Τιτανίου Ασημί Με προστατευτική επικάλυψη ρητίνης σε χρώμα λευκό και σε αλουμίνιο για τα υπόλοιπα χρώματα Χερούλια σειράς Rhapsody με κλειδί ή κουμπί ασφάλισης Και οι δύο κατεργασίες εγγυώνται μέγιστη προστασία ενάντια στη φθορά. Τα χερούλια Rhapsody, αποτελούν πλέον κλασσικά κομμάτια που προσαρμόζονται τόσο σε κουφώματα νέων και μοντέρνων κατασκευών, όσο και σε κουφώματα παλαιών κτιρίων πρός ανακατασκευή. Οι απλές και απαλές γραμμές τους δίνουν ευχάριστη όψη σε κάθε παράθυρο. Οβάλ ροζέττα Αποσπώμενα χερούλια Rhapsody Ροζέττες για αποσπώμενα χερούλια Rhapsody με ή χωρίς πείρο. Δυνατότητα επιλογής μήκους πείρου (26, 30, 35, 38, 43 και 50 mm). Εργονομικός σχεδιασμός λαβής Υψηλής ποιότητος επιφάνεια 35

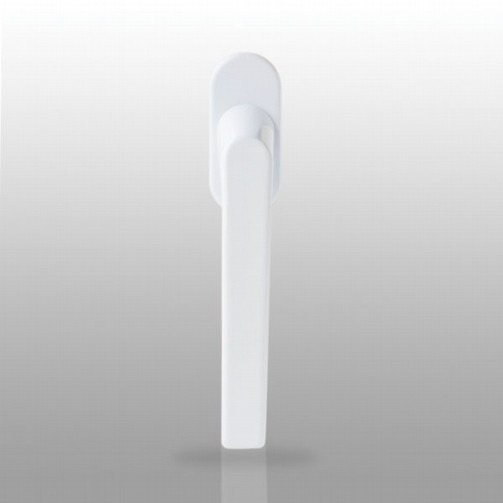

27 Χερούλια μηχανισμού Pro Cast Τα χερούλια της Pro Cast, είναι σχεδιασμένα για εύκολη λειτουργία με όλα τα είδη των μηχανισμών. Τα υλικά κατασκευής τους, είναι διεθνώς πιστοποιημένα. Για το χρωματισμό χρησιμοποιείται ηλεκτροστατική βαφή κόνεως με αντοχή στην υπεριώδη ακτινοβολία. Χρωματισμοί Λευκό Καφέ ανοικτό Καφέ σκούρο Ασημί Συσκευάζονται ανά τεμάχιο και κάθε συσκευασία περιέχει τις βίδες στερέωσης. 127 mm 60 mm 28 mm 61 mm 42 mm 36

28 Λάστιχα DEVENTER DEVENTER Λάστιχα SV και S Τα λάστιχα Deventer S και SV είναι κατασκευασμένα από TPE, ένα θερμοπλαστικό ελαστομερές με βάση βουλκανισμού. Είναι ανθεκτικό στο χρόνο, στους ατμοσφαιρικούς παράγοντες,τις υπεριώδεις ακτίνες, το όζον και τις θερμοκρασίες από -40 C μέχρι +120 C. Στα λάστιχα S6712, S6722, S6614 και S6644 η ανθεκτικότητα στη θερμοκρασία κυμαίνεται από -30 C μέχρι +70 C. Επιπλέον, με τα λάστιχα αυτά είναι δυνατό να ταξινομηθούν ως REI 30 οι σχετικές πόρτες (που είναι σε κάθε περίπτωση εφοδιασμένες με αυτοδιογκούμενες ταινίες), επειδή το υλικό TPE εντάσσεται στην κατηγορία B2 σύμφωνα με τους κανονισμούς DIN Λάστιχα Μ Deventer PVC μαλακό με προσθετικό για τη βελτίωση των επιδόσεων. Είναι ανθεκτικό στο χρόνο, στους ατμοσφαιρικούς παράγοντες, τις υπεριώδεις ακτίνες, το όζον και τις θερμοκρασίες από -30 C μέχρι +70 C. SP125 Λάστιχα DS Deventer Silikon, από λάστιχο σιλικόνης. Χάρη στην ελαστικότητά του, την ικανότητα συμπίεσης, την διατήρηση της αρχικής μορφής στο πέρασμα του χρόνου και την αντοχή στη γήρανση που προκαλείται από τους ατμοσφαιρικούς παράγοντες, τις υπεριώδεις ακτίνες και το όζον, αποτελεί άριστο υλικό για λάστιχα στεγανοποίησης. Ανθεκτικό επιπλέον σε θερμοκρασίες μεταξύ των -45 C και των +200 C. Τα λάστιχα DS ταξινομούνται ως ανθεκτικά στον καπνό κατά DIN Συμβατότητα με τις βαφές - Τα λάστιχα Deventer TPE είναι συμβατά με ακρυλικές υδατοδιαλυτές βαφές, όπως επίσης και με τις βαφές με βάση αλκιδικές ρητίνες με συμβατά διαλυτικά. - Τα Deventer PVC M είναι συμβατά με βαφές με βάση συνθετικές ρητίνες, με δύο στοιχεία με σκληρυντικό οξύ. Δώστε προσοχή στη χρήση ακρυλικών βαφών ή βαφών με βάση αλκιδικές ρητίνες. Να ακολουθείτε τις οδηγίες των παρασκευαστών των βαφών. Να αποφύγετε βαφές, διαλυτικά με βάση το νίτρο ή μονομερή. - Τα Deventer Silikon DS είναι συμβατά με ακρυλικές υδατοδιαλυτές βαφές, όπως επίσης με βαφές με βάση αλκιδικές ρητίνες με συμβατά διαλυτικά. Σε κάθε περίπτωση, πριν να εκτεθούν τα λάστιχα σε επαφή με τις βαφές ή τις επικαλύψεις, των οποίων είναι άγνωστες οι επιπτώσεις, θα πρέπει να εξακριβωθεί η συμβατότητά τους. SV142a Λάστιχα SP Τα αφρώδη λάστιχα Deventer, αποτελούνται από μία συναποβολή τριών διαφορετικών φυσικών μορφών TPE μητρώου επεξεργασίας ελαστικών. Το δομικό μέρος είναι από πλήρες TPE-V. Το λειτουργικό μέρος του λάστιχου αποτελείται από μία δομή από TPE-V αφρώδη, που, με τη σειρά της, αποτελείται από μικρό κελιά κλειστά. Η επιφάνεια επαφής του λειτουργικού τμήματος αποτελείται από μία λεπτή προστατευτική επένδυση. Χάρις στον ειδικό της τύπο, η αφρώδης δομή επιτρέπει μία μεγάλη βελτίωση των μηχανικών επιδόσεων του λάστιχου, όσον αφορά την υψηλή ελαφρότητα συμπίεσης, ελαστική επιστροφή στην αρχική θέση προπάντων σε χαμηλές θερμοκρασίες, καθώς επίσης και έντονες επιδόσεις κρατήματος στον αέρα, πέρα από την κατάλληλη ηχομόνωση. Είναι ανθεκτικά στη γήρανση που προκαλείται από τους ατμοσφαιρικούς παράγοντες, παρουσιάζουν μία τέλεια χρωματική σταθερότητα. Αντέχουν στις υπεριώδεις ακτινοβολίες, στο όζον και σε θερμοκρασίες μεταξύ των 40 C έως και τους +120 C. Συμβατότητα με τις βαφές Το υλικό είναι συμβατό με ακρυλικές υδατοδιαλυτές βαφές και με βαφές με βάση αλκιδικές ρητίνες με συμβατά διαλυτικά. Βαφές ή επικαλύψεις άγνωστης προέλευσης, μπορούν να έλθουν σε επαφή με τα προφίλ του λάστιχου μόνον μετά από κατάλληλες δοκιμές για να εξακριβωθεί η πραγματική συμβατότητά τους. 40 SP103

29 Αεροφράκτες DEVENTER Deventer Αεροφράκτης ηχομόνωσης / κατά του καπνού Μία πλήρης λύση Η πρωτοβουλία της Deventer " Γύρω από την πόρτα" οδηγεί σε μια πλήρη λύση στεγανοποίησης των εσωτερικών θυρών. Η εμπειρία των 40 περίπου χρόνων εξέλιξης λειτουργικών στεγανοποιητικών υλικών, έχει αξιοποιηθεί πλήρως στην ανάπτυξη των νέων αεροφρακτών. Οι αεροφράκτες της εταιρείας, χρησιμοποιούνται σε σχολεία, νοσοκομεία, ξενοδοχεία, κατοικίες και κτιριακά συγκροτήματα γραφείων. Αποτελέσματα ηχομόνωσης Η βελτιωμένη τεχνολογία, που εφαρμόζεται για την κατασκευή των αεροφρακτών, προσφέρει ηχομόνωση της τάξης των 50 db και πληροί τις υψηλότερες απαιτήσεις των προδιαγραφών. Η χρήση του αντιπυρικού υλικού ΤΡΕ (θερμοπλαστικό ελαστομερές), προσφέρει το ιδανικό σύστημα στεγανοποίησης, ειδικά σε περιπτώσεις όπου υπάρχει απαίτηση αντιπυρικής και αντικαπνικής προστασίας. Αεροφράκτης αυτορυθμιζόμενος Αεροφράκτης Mini Αεροφράκτης Mini Μοναδικά χαρακτηριστικά Προμονταρισμένες βίδες Αυξημένη ηχομόνωση Εύκολος έλεγχος από την πλευρά του μεντεσέ, με τη χρήση νέας τεχνολογίας Χωρίς ανάγκη τοποθέτησης αντικρύσματος κάσσας. Το ειδικό σφαιρικό κουμπί στην πλευρά του μεντεσέ, προσαρμόζεται αυτόματα στην επιφάνεια της κάσσας Εύκολη κσι γρήγορη τοποθέτηση με προεγκατεστημένες βίδες Λάστιχο από υψηλής ποιότητας υλικό TPE με χαρακτηριστικά αντίστασης κατά της φωτιάς, με λεία επικάλυψη επιφάνειας Αυτορυθμιζόμενος καθ'ύψος (για εφαρμογή και σε δάπεδα με κεκλιμένη επιφάνεια) Λάστιχο με μεγαλύτερο μήκος για ακριβή εφαρμογή στην κάσσα Διαθέσιμο σε μήκη από 334mm έως και 1209mm Δυνατότητα κοπής έως και 125mm Διαθέσιμο σε τεμάχια ή βιομηχανική συσκευασία των 10 τεμαχίων / διάσταση 41

30 Βίδες Βίδες μηχανισμού και στερέωσης Βίδες μηχανισμού 4,3 4,3 4,3 4,3 4,3 4,3 4,3 4, μαύρη μαύρη μαύρη μαύρη ασημί ασημί ασημί ασημί Βίδες αυτοδιάτρητες S S S S 3,9 16 3,9 19 3,9 25 Βίδες στερέωσης κουφωμάτων Bίδες στερέωσης Τ30 Bίδες στερέωσης Τ25 ακέφαλες 7,5 7,5 7,5 7,5 7,5 7, ,5 7,5 7,5 7,5 7,5 7, Μύτες Pozidrive No25 Pozidrive No25 Titan Pozidrive No50 Pozidrive No50 Titan Tor No25 Μαγνητικές προεκτάσεις Για τη διαθεσιμότητα και τις συσκευασίες, παρακαλούμε επικοινωνήστε με την εταιρεία. 43

31 Σιλικόνη Σιλικόνη Η S-200 είναι αντιμυκητιακή όξινη σιλικόνη για σφράγιση αρμών μεταξύ γυαλιού, αλουμινίου, πορσελάνης, κεραμεικών. Είναι ιδιαίτερα ανθεκτική στο νερό, την υγρασία και τα απορρυπαντικά. ΤΟΜΕΙΣ ΕΦΑΡΜΟΓΩΝ: Είναι ιδιαίτερα κατάλληλη για μπάνια και κουζίνες (μπανιέρες, νιπτήρες, νεροχύτες, πλακάκια, κ.α), νοσοκομεία, εργαστήρια. Το μυκητοκτόνο που περιέχει εμποδίζει την εμφάνιση μυκήτων στην επιφάνεια του σφραγστικού. Δεν συνιστάται η εφαρμογή του σε ενυδρεία. ΣΥΣΚΕΥΑΣΙΑ : Φύσιγγες 280 ml - Λουκάνικα 400 ml & 600 ml ΧΡΩΜΑΤΑ : Διαφανές & Λευκό. Επιπλέον χρώματα κατόπιν παραγγελίας. Δεν βάφεται. ΦΥΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ικανότητα πρόσφυσης στα υλικά στα οποία εφαρμόζεται Ελαστική συμπεριφορά Αντοχή στο νερό Η S-900 είναι ουδέτερη σιλικόνη με καλή πρόσφυση σε όλα τα υποστρώματα, πορώδη και μη πορώδη. Είναι άοσμη και δεν ερεθίζει το δέρμα, τα μάτια και τη μύτη. Μπορεί να χρησιμοποιηθεί ακόμη σε κλειστούς, μη αεριζόμενους χώρους. ΤΟΜΕΙΣ ΕΦΑΡΜΟΓΩΝ : Η S-900 είναι ιδανική για όλες τις εφαρμογές μέσα στο σπίτι. Κολλά σε πλαστικά, ξύλο, μέταλλα, μπετόν, σοβά, πλακάκια, κεραμεικά, γυαλί. Είναι κατάλληλη για συγκόλληση σε βαμμένο αλουμίνιο. ΣΥΣΚΕΥΑΣΙΑ : Φύσιγγες 280ml - Σωληνάρια 80ml. ΧΡΩΜΑΤΑ : Διαφανές, Λευκό. Επιπλέον χρώματα κατόπιν παραγγελίας. Δεν βάφεται. ΦΥΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ικανότητα πρόσφυσης στα υλικά στα οποία εφαρμόζεται χωρίς την απαίτηση εφαρμογής PRIMER Ελαστική συμπεριφορά Αντοχή στη γήρανση και στο νερό Άοσμο Εύκολος χειρισμός Καθόλου οξειδωτικό στα μέταλλα Κατάλληλο για αλκαλικά υποστρώματα όπως μπετόν, τσιμέντο 26

32 Οδός Κήπων - Ιωνία Τ.Θ Θεσσαλονίκη Τηλ Φαξ t-poliseis@cyta.gr Website: Μηχανισμοί Εξαρτήματα για προφίλ Ξύλου
