1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΕΛΟΠΟΝΝΗΣΟΥ Τμήμα Πληροφορικής και Τηλεπικοινωνιών Ασύρματες Ζεύξεις - Εργαστήριο Εξάμηνο 6 o Ακ. Έτος: Γενική Περιγραφή Το EDX Signal Pro είναι εργαλείο λογισμικού για την RF σχεδίαση ασύρματων συστημάτων. Με τον όρο RF σχεδίαση ασύρματων συστημάτων εννοείται ένα σύνολο από επιλογές και αποφάσεις κάποιες από τις οποίες είναι: τοποθεσία θέσεων εκπομπής, είδος κεραίας (ύψος και διάγραμμα ακτινοβολίας), ισχύς εκπομπής, χρήση του φάσματος, κ.ά. Η λειτουργία ενός τέτοιου εργαλείου είναι άμεσα συνδεδεμένη με την ύπαρξη γεωγραφικών χαρτών και πληροφοριών αναγλύφου. Όσο πιο λεπτομερείς είναι οι πληροφορίες μιας περιοχής τόσο πιο ακριβή είναι και τα αποτελέσματα των μελετών που γίνονται με το EDX. Με τον όρο πληροφορίες μιας περιοχής εννοούμε πέρα από το γεωγραφικό ανάγλυφο (βουνά, λίμνες, κ.λπ.), το ανάγλυφο των κτιριακών υποδομών (ύψος και σχήμα κτιρίων), τους δρόμους, πληροφορίες πληθυσμού (δημογραφικά στοιχεία), ανάγκες κίνησης κ.α. 1.1 Μοντε λα Δια δοσής Το EDX διαθέτει μοντέλα διάδοσης (στοχαστικά/εμπειρικά/ντετερμινιστικά/υβριδικά) με τα οποία μπορεί να προβλέπει τις απώλειες διαδρομής (path loss) σε κάθε σημείο της περιοχής ενδιαφέροντος (χάρτης). Τα μοντέλα αυτά είναι συνήθως παραμετροποιημένα επιτρέποντας στον χρήστη να εισάγει τιμές κατάλληλες για την περιοχή ενδιαφέροντος, π.χ. ειδικές παράμετροι που εξαρτώνται από το κλίμα μιας περιοχής (βροχοπτώσεις). Ανάλογα με το περιβάλλον σχεδίασης (outdoor, indoor), προσφέρονται και διαφορετικά μοντέλα διάδοσης. Δήμητρα Ζαρμπούτη 1/ 12

2 Στα πλαίσια του εργαστηρίου θα μας απασχολήσουν τα εξής μοντέλα διάδοσης: D ray-tracing Πρόκειται για ντετερμινιστικό μοντέλο δύο διαστάσεων. Ο υπολογισμός των απωλειών γίνεται με βάση τη θεωρία της ηλεκτρομαγνητικής διάδοσης. Λαμβάνονται υπόψη τα φαινόμενα διάδοσης: ανάκλαση, σκέδαση, περίθλαση. Το συγκεκριμένο μοντέλο δε λαμβάνει υπόψη του ανακλάσεις από το έδαφος. Συνεπώς θεωρείται κατάλληλο για περιπτώσεις μικροκυψελωτού περιβάλλοντος όπου ο πομπός βρίσκεται κάτω από τις στέγες των κτιρίων. Περιπτώσεις δηλαδή όπου δεν υπάρχουν έντονες ανακλαστικές επιφάνειες πάνω από το ύψος του πομπού ώστε να «επιστρέψουν» οι ακτίνες πίσω στο περιβάλλον όπου μελετάμε D ray-tracing Σε περιπτώσεις όπου υπάρχουν ανακλαστικές επιφάνειες πάνω από το ύψος του πομπού (π.χ. περιπτώσεις εσωτερικών χώρων όπου υπάρχει το ταβάνι) χρησιμοποιείται το 3D ray-tracing μοντέλο. Σε αυτή την περίπτωση συμπεριλαμβάνονται στη μελέτη τόσο οι ανακλάσεις από το έδαφος όσο και από το ταβάνι. Προφανώς και σε αυτή την περίπτωση λαμβάνονται υπόψη τα φαινόμενα διάδοσης: ανάκλαση, περίθλαση, σκέδαση, διάθλαση Free Space + RMD (Reflection/Multiple Diffraction) Το μοντέλο αυτό χρησιμοποιείται κυρίως σε μελέτη και ανάλυση μικροκυματικών ζεύξεων σε συχνότητες μέχρι και τα 40GHz ενώ ανήκει στην κατηγορία των υβριδικών μοντέλων. Λαμβάνει υπόψη του α) περιπτώσεις οπτικής επαφής (LOS), β) περιπτώσεις μερικής παρεμπόδισης της ζώνης Fresnel και γ) περιπτώσεις μη οπτικής επαφής (NLOS) COST-231 Walfisch-Ikegami Το μοντέλο αυτό ανήκει στην κατηγορία των υβριδικών μοντέλων διάδοσης συνδυάζοντας για τον υπολογισμό των απωλειών τόσο πληροφορίες αναγλύφου όσο και εξισώσεις. Στα πλαίσια του EDX χρησιμοποιείται σε περιβάλλοντα μικροκυψέλης και εσωτερικού χώρου και αποτελεί μια γρήγορη λύση εκτίμησης απωλειών COST 231 Hata Πρόκειται για καθαρά στοχαστικό μοντέλο εκτίμησης απωλειών για αστικές/ημιαστικές περιοχές. Το εύρος συχνοτήτων στο οποίο μπορεί να εφαρμοστεί είναι MHz EDX simplified indoor model Πρόκειται για στοχαστικό μοντέλο εκτίμησης των απωλειών σε εσωτερικούς χώρους. Αποτελεί γρήγορη λύση στη μελέτη εσωτερικών χώρων όταν δεν είναι επιθυμητή η ακρίβεια των αποτελεσμάτων. 1.2 Ει δή μελετών Το EDX προσφέρει στο σχεδιαστή (χρήστη) πέντε βασικές κατηγορίες μελετών. (1) Μελέτες Περιοχής, (2) Μελέτες σημείου, (3) Μελέτες σημείου προς πολλαπλά σημεία, (4) Μελέτες διαδρομής και (5) Μελέτες ζεύξης. Θα επικεντρωθούμε στις τρεις από τις πέντε Μελε τες Περιοχή ς (Area Studies) Οι μελέτες περιοχής εφαρμόζονται σε μια γεωγραφική περιοχή την οποία ορίζει ο χρήστης. Η περιοχή ενδιαφέροντος καλύπτεται από ένα πλέγμα σημείων, τόσο πυκνών όσο επίσης ορίζει ο χρήστης, και για κάθε σημείο του πλέγματος το EDX υπολογίζει την τιμή του μεγέθους που μας ενδιαφέρει (π.χ. λαμβανόμενη ισχύς). Υπάρχουν πολλά διαφορετικά είδη Area Study. Τα πιο ενδιαφέροντα στα πλαίσια του εργαστηριακού μαθήματος είναι: Path Loss: Απώλειες διαδρομής. Ανάλογα με το μοντέλο διάδοσης που επιλέγει ο χρήστης και την απόσταση που απέχει το κάθε σημείο του πλέγματος από το σταθμό βάσης που το εξυπηρετεί (Server) προκύπτουν οι απώλειες διαδρομής. Δήμητρα Ζαρμπούτη 2/ 12

3 Received Power at Remote: Η λαμβανόμενη ισχύς σε κάθε σημείο του πλέγματος της περιοχής ενδιαφέροντος. C/(I+N) at remote for strongest base station: Ο λόγος σήματος προς παρεμβολή και θόρυβο σε κάθε σημείο του πλέγματος της περιοχής ενδιαφέροντος. Το επιθυμητό σήμα (C) είναι αυτό που λαμβάνεται με τη μεγαλύτερη ισχύ από τους Ενεργούς (Active) σταθμούς βάσης. Strongest (most likely) server: Για κάθε σημείο της περιοχής ενδιαφέροντος επιλέγεται ως εξυπηρετητής (server) ο σταθμός βάσης με το δυνατότερο σήμα Μελε τες σήμει ου (Point Studies) Σε αυτό το είδος μελέτης ο χρήστης επιλέγει ένα μοναδικό σημείο της περιοχής ενδιαφέροντος (χάρτης) και το EDX του δίνει τη δυνατότητα να μελετήσει τη ζεύξη μεταξύ του Focus Transmitter και του σημείου που διάλεξε. Εδώ ο χρήστης έχει επίσης πολλές επιλογές, στα πλαίσια του εργαστηρίου ενδιαφέρον παρουσιάζει μόνο το Power Delay Profile (Προφίλ Ισχύος) μεταξύ των δύο σημείων Μελε τες διαδρομή ς (Route Studies) Εδώ ο χρήστης μπορεί να καθορίσει μια συγκεκριμένη διαδρομή στο χάρτη και να δει αποτελέσματα για αυτή αποκλειστικά τη διαδρομή. Επί παραδείγματι, μπορεί να δει το Path Loss ή το Received Power at Remote κατά μήκος της διαδρομής. Πρακτικά, ο χρήστης μπορεί να δει όλες τις κατηγορίες μελετών που αναφέρθηκαν στην παράγραφο για τις Area Studies. Ένα παράδειγμα χρήσης αυτού του είδους της μελέτης αποτελούν οι εθνικοί οδοί. Εκεί, ζητούμενο είναι η παροχή υπηρεσίας στα κινούμενα αυτοκίνητα κατά μήκος της οδού και μάλιστα η συνεχής παροχή υπηρεσίας. 2 Οδήγι ες χρή σής Η έκδοση του EDX Signal Pro που χρησιμοποιείται στο εργαστήριο εξυπηρετεί αποκλειστικά εκπαιδευτικούς σκοπούς. Αν και προσφέρει όλες τις λειτουργίες της κανονικής έκδοσης, οι προσφερόμενοι χάρτες και βάσεις δεδομένων (κτιρίων, χρηστών, δρόμων κ.λπ.) είναι περιορισμένοι. Οι φοιτητές στο εργαστήριο θα κληθούν να επεξεργαστούν και να τροποποιήσουν προεγκατεστημένα σενάρια που προσφέρονται στην έκδοση του EDX που διαθέτει το εργαστήριο. Συνεπώς, οι φοιτητές δεν πρέπει να αποθηκεύουν τις όποιες αλλαγές πραγματοποιούν στα σενάρια που επεξεργάζονται. Θα πρέπει όμως να αποθηκεύουν εικόνες και υπολογισμούς όπου χρειάζεται κατά τη διάρκεια της άσκησης. 2.1 Άνοιγμα ενο ς Project Με τα παρακάτω βήματα μπορείτε να ανοίξετε ένα προεγκατεστημένο σενάριο (Project) του EDX για να το επεξεργαστείτε. 1. Εκκινήστε το πρόγραμμα EDX Signal Pro που βρίσκεται στο taskbar του υπολογιστή σας. 2. Ανοίξτε ένα αποθηκευμένο Project χρησιμοποιώντας το εικονίδιο: 3. Μέσα στο directory C:\...\Documents\EDX\projects\SampleProjects μπορείτε να δείτε 11 αποθηκευμένα EDX Projects τα οποία προσομοιώνουν κάποιο σενάριο. 4. Επιλέξτε το φάκελο που θέλετε (1 από τους 11) για να φορτώσετε το αντίστοιχο Project. 2.2 Έλεγχος τών Layers που εμφανι ζονται στήν περιοχή του project Όλες οι πληροφορίες που υπάρχουν στην περιοχή του Project (ανάγλυφο, κτίρια, αποτελέσματα μελετών που έχουν γίνει κ.α.) εμφανίζονται με τη μορφή αλλεπάλληλων στρωμάτων «Layers». Για να δείτε τι πληροφορίες υπάρχουν στο Project σας χρησιμοποιείστε το εικονίδιο Map Layers. Έστω ότι φορτώσατε το Project Mim_Outdoor_Demo. Σας εμφανίζεται η εικόνα: Δήμητρα Ζαρμπούτη 3/ 12

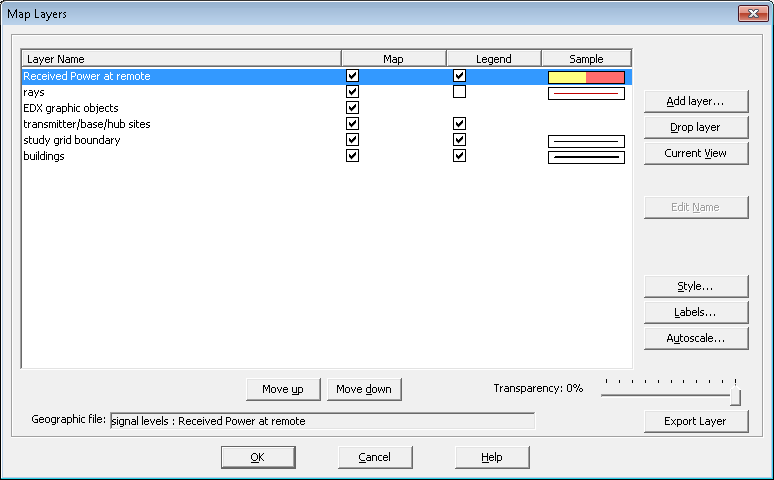

4 Πατώντας το Map Layers βλέπετε: Εικ. 1: Map Layers Συμπεραίνετε ότι έχετε 6 Layers στο Project σας με 1 ο την Area Study Received Power at remote. Ακολουθεί ένα Layer με ακτίνες (rays) το οποίο είναι το αποτέλεσμα μιας Point Study, ένα layer με EDX graphic objects τα οποία συνήθως είναι διαδρομές ή σχήματα που έχει προσθέσει ο χρήστης στην περιοχή του Project, ένα layer με τους πομπούς (transmitter/base/hub sites), ένα layer με τα όρια του πλέγματος που έχει ορίσει ο χρήστης για τα Area Studies του και τέλος το layer με τα κτίρια. Χρησιμοποιώντας τα Move up / Move down (κάτω μέρος της Εικ. 1) μπορείτε να αλλάξετε τη σειρά εμφάνισης των Layers, ώστε να έχετε π.χ. πρώτα τα κτίρια και τους πομπούς και μετά την Area Study. Επίσης μπορείτε να καταργήσετε layer (Drop layer) ή να πειράξετε τη φωτεινότητά του (Transparency). Δίπλα στον τίτλο του Layer υπάρχουν δύο στήλες με ticks. Η πρώτη στήλη (Map) δηλώνει εάν το layer εμφανίζεται στο χάρτη του Project σας, και η δεύτερη (Legend), εάν οι πληροφορίες του layer εμφανίζονται στη λεζάντα του Project (δες παρ. 2.3). Δήμητρα Ζαρμπούτη 4/ 12

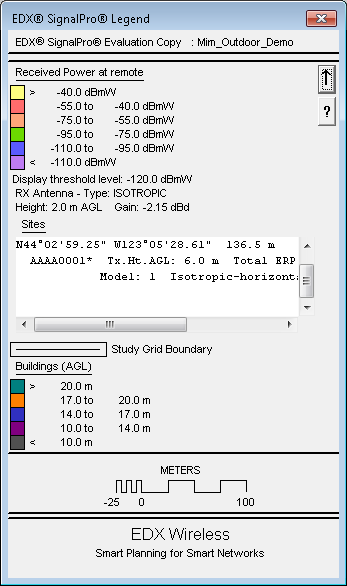

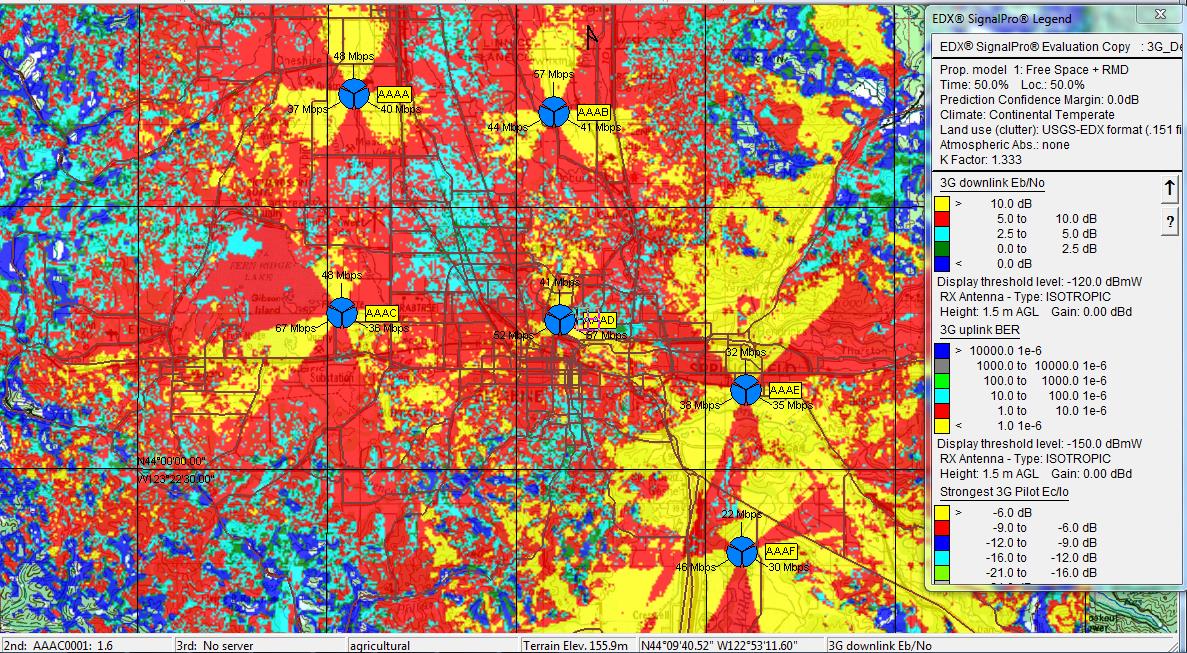

5 2.3 Έλεγχος τής λεζα ντας του Project (EDX Signal Pro Legend) Μαζί με το Project που φορτώσατε στο βήμα 2.1, σας εμφανίστηκε και το τρέχον legend (λεζάντα) του. Αν επί παραδείγματι ανοίξατε το Mim_Outdoor_Demo, τότε το legend σας είναι αυτό της επόμενης εικόνας. Από το legend μαθαίνετε πληροφορίες για τη σημασία των χρωμάτων στα layers της Area Study και των κτιρίων. Συγκεκριμένα, από το legend για το Remote Power at remote βλέπετε τη διαβάθμιση της λαμβανόμενης ισχύς σε dbm ανάλογα με το χρώμα της περιοχής. Ενώ στο legend για τα buildings, εμφανίζεται η διαβάθμιση του ύψους τους. Μπορείτε να επεξεργαστείτε τα διαστήματα τα οποία αντιπροσωπεύουν τα χρώματα του Legend επιστρέφοντας στο Map Layers (Εικ. 1), επιλέγοντας το layer του οποίου θέλετε να επεξεργαστείτε τα διαστήματα και στη συνέχεια πηγαίνετε στο Style (δεξιά στην ίδια εικόνα). 2.4 Έλεγχος, προσθή κή, τροποποι ήσή, διαγραφή τών sites του Projects Το Project σας μπορεί ήδη να περιλαμβάνει ένα σύνολο από sites, καθένα από τα οποία μπορεί να έχει έναν ή και περισσότερους πομπούς (Transmitters). Με δεξί κλικ πάνω στο site μπορείτε να δείτε τα Site Properties τού (Εικ. 2), συχνότητα εκπομπής, ERP, ύψος κεραίας κ.α. Δήμητρα Ζαρμπούτη 5/ 12

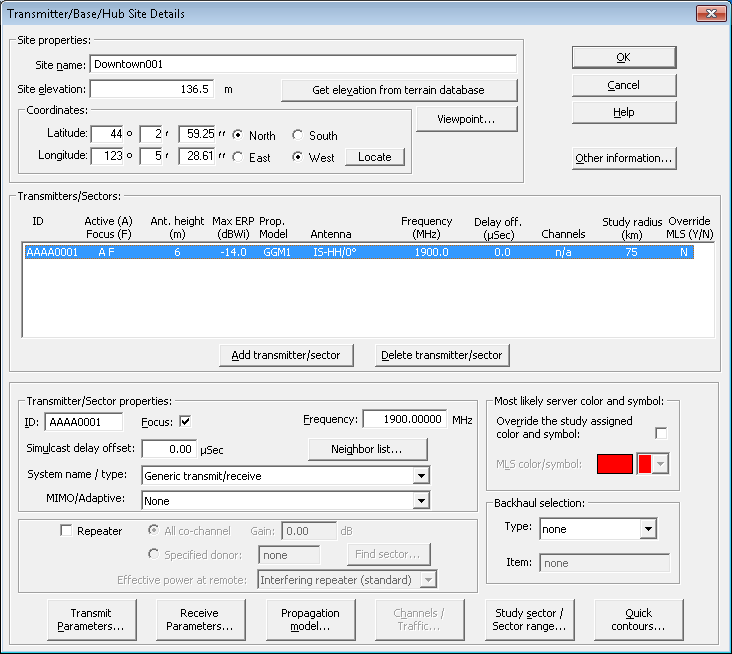

6 Εικ. 2: Ιδιότητες ενός σημείου εκπομπής (Site Properties) Για να δείτε το είδος της κεραίας που χρησιμοποιεί ο πομπός του συγκεκριμένου site χρησιμοποιείστε την επιλογή Transmit Parameters στο κάτω μέρος της Εικ. 2. Κάνοντας δεξί κλικ στο χώρο του χάρτη σας και επιλέγοντας New->Site μπορείτε να προσθέσετε ένα σημείο εκπομπής. Στη συνέχεια θα πρέπει να επιλέξετε συγκεκριμένες παραμέτρους εκπομπής. Επίσης μπορείτε να κάνετε Copy Paste ένα site σε ένα άλλο σημείο του χάρτη σας εάν θέλετε να διατηρήσετε τις ίδιες παραμέτρους εκπομπής. 2.5 Μοντε λα δια δοσής Ο χρήστης μπορεί να επιλέξει μοντέλο διάδοσης και να τροποποιήσει τις παραμέτρους του. Πηγαίνοντας στο μενού: Studies->Propagation Models εμφανίζεται το παράθυρο της Εικ. 3. Στο menu Model Category σας δίνει επιλογές αναφορικά με το περιβάλλον που προσομοιώνετε ενώ στο drop down menu Model Type μπορείτε να επιλέξετε συγκεκριμένο μοντέλο διάδοσης ανάλογα με το τι απαιτήσεις έχετε και τι είδους μελέτη θέλετε να εκπονήσετε. Υπενθυμίζεται ότι ανάλογα με το περιβάλλον (μικροκυψελωτό-micro, μακροκυψελωτό-macro, εσωτερικός χώρος-indoor, μικροκυματική ζεύξη-link) επιλέγεται κατάλληλο μοντέλο διάδοσης. Για τις ανάγκες του εργαστηρίου, ο πίνακας που ακολουθεί δείχνει την καταλληλότητα του κάθε μοντέλου ανάλογα με το περιβάλλον. 2D raytracing 3D raytracing Free Space + RMD COST 231 Walfisch- Ikegami COST 231 Hata EDX simplified indoor model Micro Macro Indoor - - Link Δήμητρα Ζαρμπούτη 6/ 12

7 Ασύρματες Ζεύξεις (6ο Εξ.) 1ο Εργαστήριο: Εισαγωγή στο EDX Signal Pro Εικ. 3: Επιλογές του EDX για μοντέλα διάδοσης 2.6 Area Studies Σε αυτή την ενότητα περιγράφονται τα βασικά βήματα για να κάνατε μια Area Study της επιλογής σας Ενεργοποιήσή και απενεργοποιήσή ενος πομπου Σε κάθε Area Study το EDX αναζητά τους Ενεργούς πομπούς (Active Transmitters), μιας και μόνο αυτούς θα συμπεριλάβει στους υπολογισμούς του. Για να ενεργοποιήσετε/απενεργοποιήσετε κάποιο πομπό κάνετε δεξί κλικ πάνω του και ακολουθείτε την προφανή επιλογή. Ένα site με όλους του πομπούς του Inactive εμφανίζεται με λευκό label (Εικ. 4). Inactive Site Εικ. 4: Inactive Site (Ανενεργό σημείο εκπομπής) Δήμητρα Ζαρμπούτη 7/ 12

8 2.6.2 Ορισμο ς τής περιοχή ς μελε τής (Study Grid) Πριν προχωρήσετε σε μια Area Study θα πρέπει να έχετε ορίσει την περιοχή που σας ενδιαφέρει καθώς και την πυκνότητα του πλέγματος (δες παρ ). Χρησιμοποιώντας το εικονίδιο (Define the Study Grid) του toolbar μπορείτε να ορίσετε μια ορθογώνια περιοχή στο χάρτη του Project σας. Μόλις ορίσετε την περιοχή μελέτης, το πρόγραμμα σας ζητά να του ορίσετε και το Grid Spacing, πόσο δηλαδή θα απέχουν μεταξύ τους τα σημεία του πλέγματος. Προφανώς, όσο μικρότερη τιμή επιλέξετε, τόσο πυκνότερο θα είναι το πλέγμα και τόσo πιο αργά θα γίνουν οι υπολογισμοί για τα Area Studies. Παράδειγμα ενός νέου Study Grid εμφανίζεται στην Εικ. 5. Εικ. 5: Study Grid Ορισμο ς και εκτε λεσή μιας Area Study Αφού έχουμε ορίσει περιοχή ενδιαφέροντος με το Study Grid μπορούμε να προχωρήσουμε στον υπολογισμό συγκεκριμένης Area Study για τη συγκεκριμένη περιοχή. Από το toolbar του Project επιλέγουμε Define Area Studies. Ανάλογα με το τι Area Studies έχουν πραγματοποιηθεί ήδη στο Project σας, εμφανίζεται ένα παράθυρο σαν το παρακάτω. Εικ. 6: Area Studies που έχετε ήδη ορίσει στο Project σας Δήμητρα Ζαρμπούτη 8/ 12

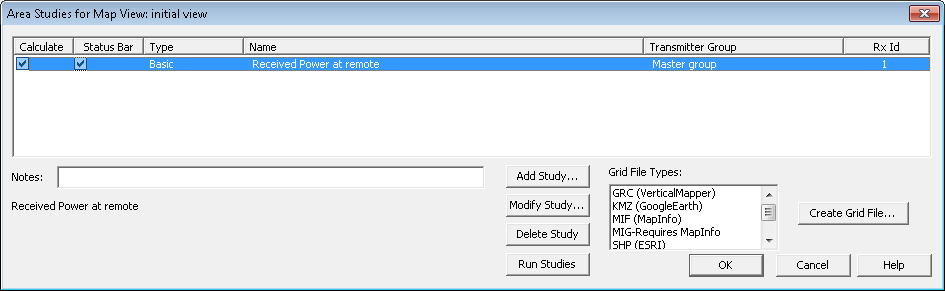

9 Μπορείτε να προσθέσετε νέα Area Study (Add Study) ή να τροποποιήσετε μια ήδη υπάρχουσα (Modify Study). Ό,τι και να επιλέξετε, σας εμφανίζεται το παρακάτω παράθυρο. Από το Drop Down menu εμφανίζονται όλες οι δυνατές επιλογές για Area Study που σας δίνει το EDX. Για κάθε Area Study της Εικ. 6 μπορείτε να επιλέξετε εάν θα «τρέξει» ή όχι κάνοντας tick στη στήλη Calculate. Για να τρέξουν τα Area Studies που επιλέξατε χρησιμοποιείστε το εικονίδιο το toolbar του προγράμματος. (Calculate area Studies) από 2.7 Point Studies Σε αυτή την παράγραφο περιγράφονται τα βασικά βήματα για να πραγματοποιήσετε μια μελέτη σημείου (Point Study). Υπενθυμίζεται ότι οι μελέτες αυτής της κατηγορίας αφορούν ένα σημείο του χάρτη σας και όχι περιοχή Power Delay Profile Με το mouse σας επιλέξτε ένα σημείο του χώρου στο οποίο σας ενδιαφέρει να δείτε το προφίλ ισχύος του (Power Delay Profile). Ελέγξτε εάν το μοντέλο διάδοσης που έχετε ανήκει στην κατηγορία των ντετερμινιστικών μοντέλων. run Point Study σημείο ενδιαφέροντος Εικ. 7: Επιλογή σημείου για εκπόνηση Point Study. Δήμητρα Ζαρμπούτη 9/ 12

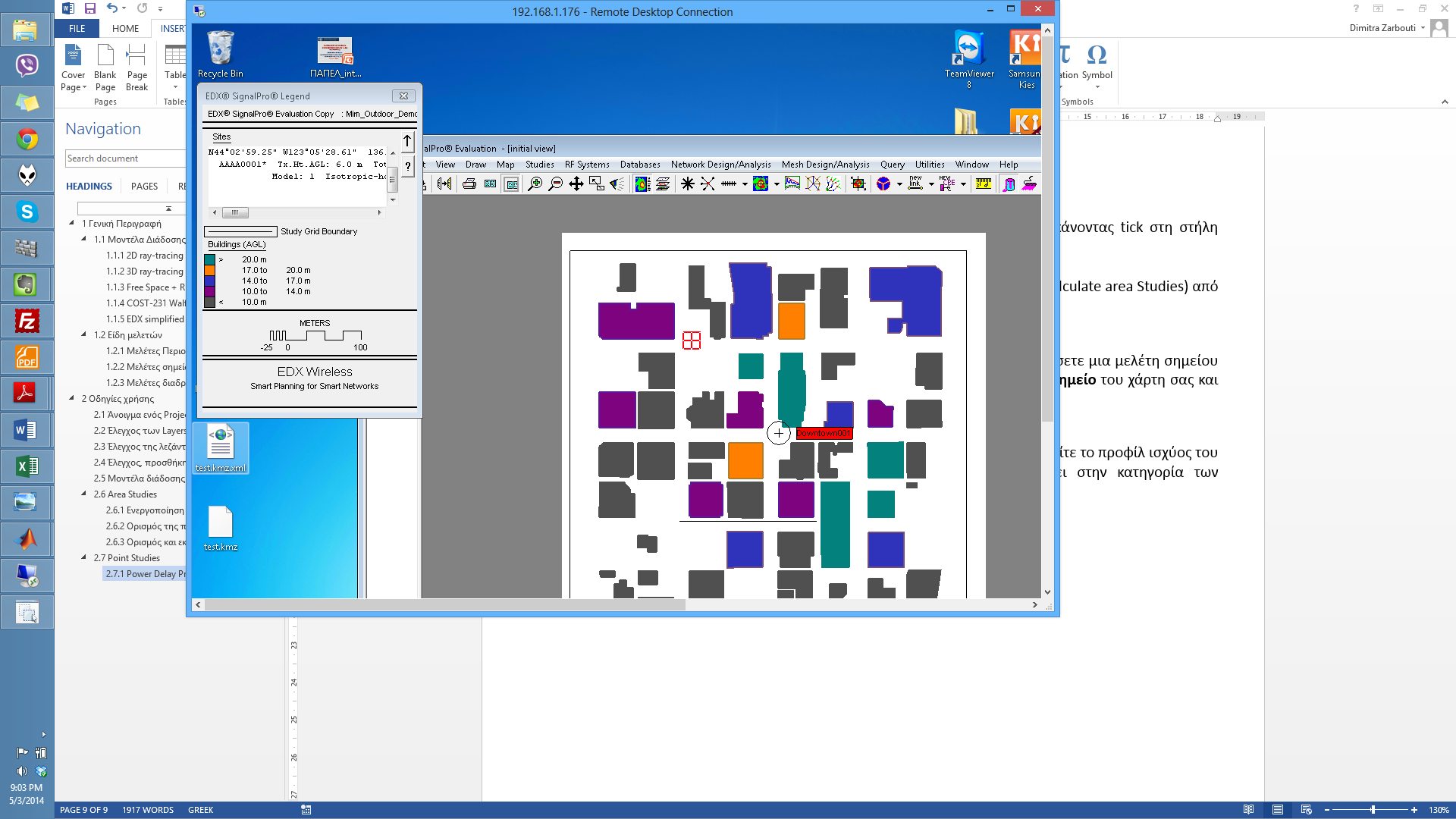

10 Η Εικ. 7 δείχνει τον τρόπο για να κάνετε ένα point study. Στο παράθυρο που εμφανίζεται επιλέξτε δεξιά Rays, ώστε να υπολογιστούν οι ακτίνες που φτάνουν στο σημείο ενδιαφέροντος μέσω των φαινομένων διάδοσης και να φανούν στο χάρτη σας (Εικ. 8). Εικ. 8: Ακτίνες στο σημείο ενδιαφέροντος μετά από Point Study. Επιλέγοντας Power (Εικ. 9) εμφανίζεται το Power Delay Profile του σημείου που σας ενδιαφέρει. Εικ. 9: Power Delay Profile μετά από Point Study. 2.8 Route Studies Αρχικά θα πρέπει να σχεδιάσετε τη διαδρομή που επιθυμείτε στο χάρτη σας. Επιλέγοντας από το μενού Draw->Polyline μπορείτε με διαδοχικά αριστερά κλικ να σχεδιάσετε μια διαδρομή. Για να ολοκληρώσετε τη διαδρομή το τελευταίο κλικ θα πρέπει να είναι διπλό. Στο ίδιο σημείο (εκεί που κάνατε το διπλό κλικ), πατήστε δεξί κλικ και θα σας εμφανιστεί ένα μενού που σας δίνει τη δυνατότητα να αποθηκεύστε τη διαδρομή που σχεδιάσατε. Σώστε μέσα στο φάκελο C:\...\Documents\EDX τη διαδρομή σας με όνομα που εσείς θέλετε αλλά με κατάληξη.bna. Στη συνέχεια πρέπει να ορίσετε το είδος του Route Study που θέλετε πάνω στη διαδρομή που σώσατε. Πηγαίνετε στο βελάκι δίπλα στο εικονίδιο και επιλέξτε Define Study Route, εμφανίζεται το παράθυρο της Εικ. 10. Εκεί παρατίθενται όλες οι Route Studies που υπάρχουν ήδη στο Project σας. Μπορείτε είτε να τροποποιήσετε μια route study που ήδη υπάρχει (Modify Study), είτε να προσθέσετε μια καινούρια (Add Study). Και στις δύο επιλογές σας ζητά το είδος της μελέτης που θα πραγματοποιήσετε (Εικ. 11). Δήμητρα Ζαρμπούτη 10/ 12

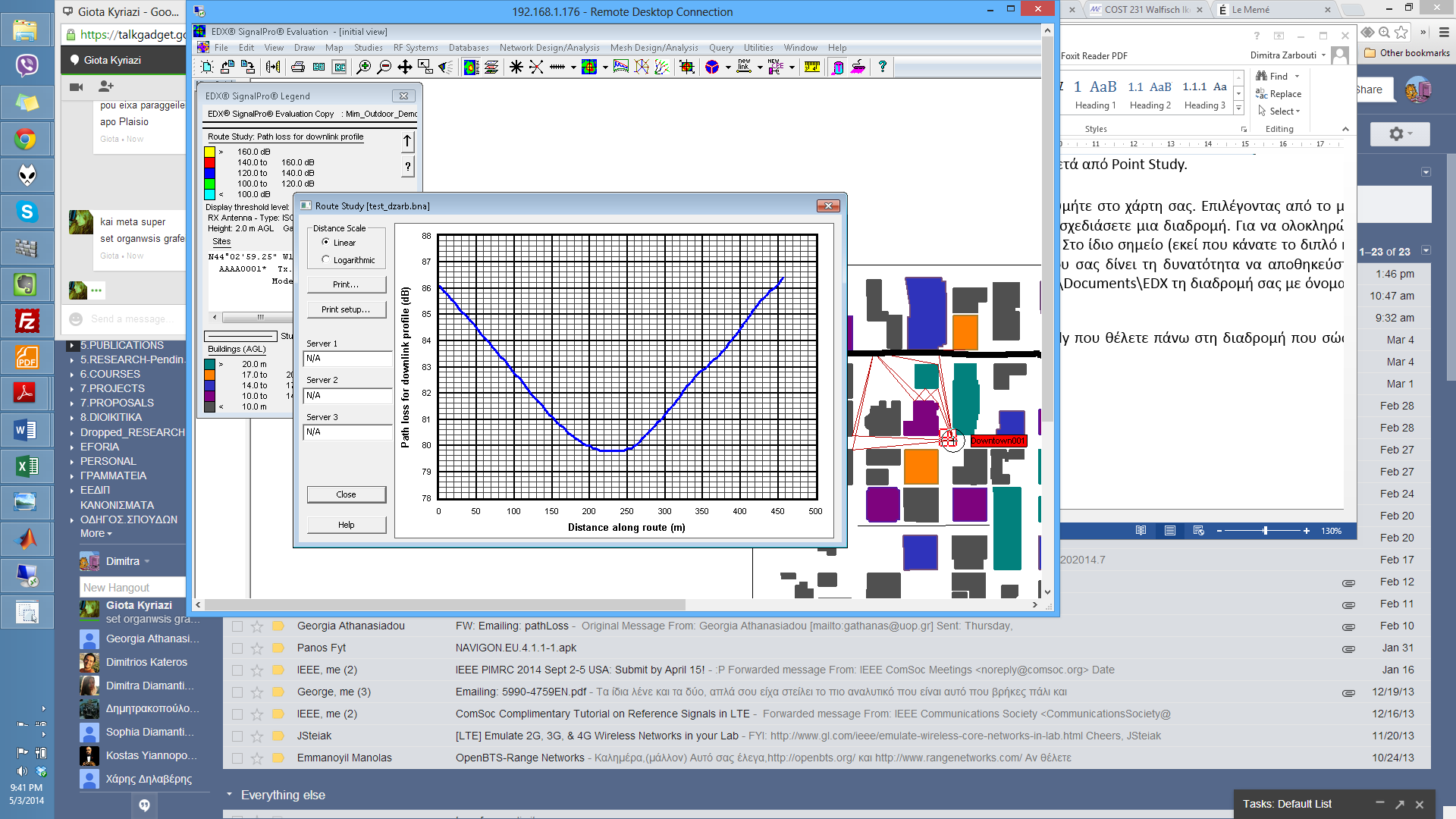

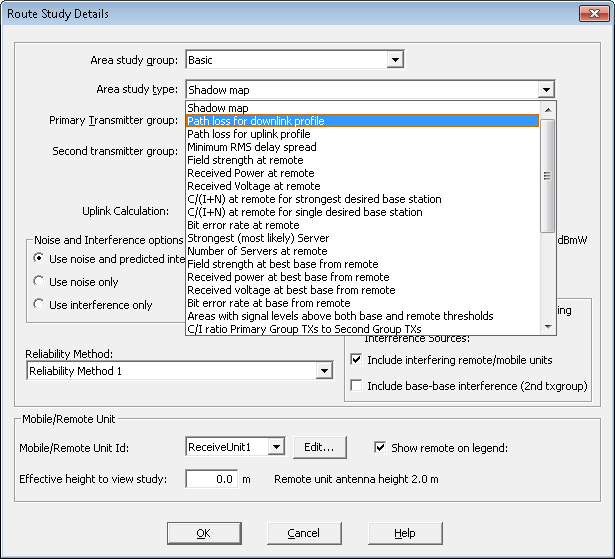

11 Εικ. 10: Ορισμός νέας ή τροποποίηση υπάρχουσας route study. Εικ. 11: Επιλογή είδους για τη Route Study Επιστρέφοντας στο παράθυρο της Εικ. 10 επιλέγετε Define Study Route κάτω αριστερά ώστε να δηλώσετε τη νέα διαδρομή που αποθηκεύσατε νωρίτερα στο αρχείο.bna. Με το Browse επιλέγετε το αρχείο που αποθηκεύσατε. Χρησιμοποιώντας το εικονίδιο (Route Study) πραγματοποιείτε τη μελέτη σας. Σημειώστε ότι εάν στο παράθυρο της Εικ. 10 υπάρχουν πάνω από μία Route Studies που έχουν tick στη στήλη Calculate, τότε πατώντας το προηγούμενο εικονίδιο θα πραγματοποιηθούν όλες οι μελέτες με tick. Η στήλη Current δηλώνει ποια route study θα μπορείτε να δείτε με τη βοήθεια γραφήματος (Route Graph). Για να δείτε τη μελέτη (Display Route Graph) σας κατά μήκος της διαδρομής πρέπει αρχικά να υπάρχει tick στην αντίστοιχη route study της στήλης Current της Εικ. 10. Μόνο μία μελέτη μπορεί να εμφανίζεται ως Current στο μενού αυτό. Για να εμφανίσετε το γράφημα της route study που επιλέξατε (Εικ. 12) κάνετε τα εξής: κρατώντας πατημένο το R κάντε κλικ στην αρχή της διαδρομής σας και επιλέξτε τη όλη. Κάντε διπλό κλικ κάπου στο χώρο. Πηγαίνετε στο βελάκι δίπλα στο εικονίδιο και επιλέξτε Display Route Graph. Εάν κάνατε σωστά τη διαδικασία, τότε θα σας εμφανιστεί το διάγραμμα της Εικ. 12. Mετακινώντας το mouse πάνω στη διαδρομή σας μπορείτε να βλέπετε στο διάγραμμα το σημείο που βρίσκεστε (κόκκινο σημάδι). Δήμητρα Ζαρμπούτη 11/ 12

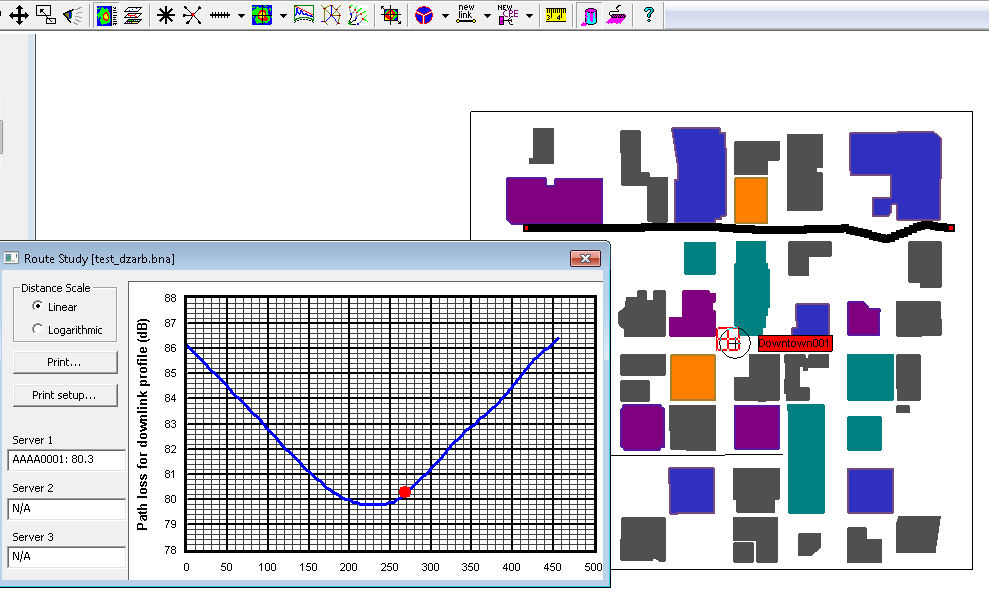

12 Εικ. 12: Εμφάνιση του Route Graph Δήμητρα Ζαρμπούτη 12/ 12
