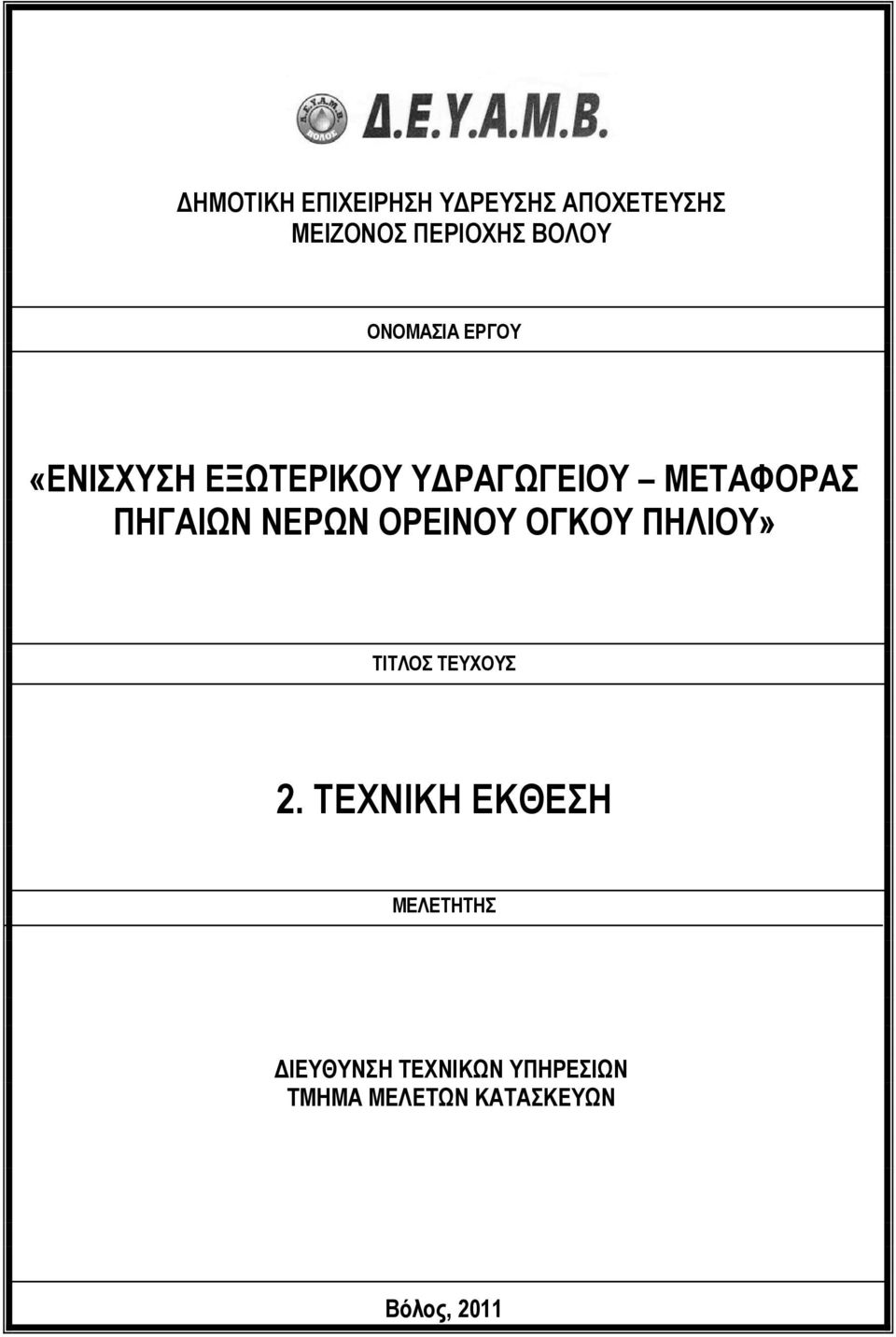

1 ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΜΕΙΖΟΝΟΣ ΠΕΡΙΟΧΗΣ ΒΟΛΟΥ ΟΝΟΜΑΣΙΑ ΕΡΓΟΥ «ΕΝΙΣΧΥΣΗ ΕΞΩΤΕΡΙΚΟΥ ΥΔΡΑΓΩΓΕΙΟΥ ΜΕΤΑΦΟΡΑΣ ΠΗΓΑΙΩΝ ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ» ΤΙΤΛΟΣ ΤΕΥΧΟΥΣ 2. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΤΗΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Βόλος, 2011

ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ» ΤΙΤΛΟΣ ΤΕΥΧΟΥΣ 2.

2 Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΕΡΓΟ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: «ΕΝΙΣΧΥΣΗ ΕΞΩΤΕΡΙΚΟΥ ΥΔΡΑΓΩΓΕΙΟΥ ΜΕΤΑΦΟΡΑΣ ΠΗΓΑΙΩΝ ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ» ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ "Περιβάλλον - Αειφόρος Ανάπτυξη" ΑΞΟΝΑΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ: "Προστασία και Διαχείριση Υδατικών Πόρων" ,00 πλέον ΦΠΑ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 1. ΕΙΣΑΓΩΓΗ 1.1 Αντικείμενο της μελέτης Η Δημοτική Επιχείρηση Ύδρευσης Αποχέτευσης Μείζονος Περιοχής Βόλου (ΔΕΥΑΜΒ), ανέθεσε στο Τμήμα Μελετών Κατασκευών την εκπόνηση μελέτης και τη σύνταξη των Τευχών Δημοπράτησης του σχετικού έργου «ΕΝΙΣΧΥΣΗ ΕΞΩΤΕΡΙΚΟΥ ΥΔΡΑΓΩΓΕΙΟΥ ΜΕΤΑΦΟΡΑΣ ΠΗΓΑΙΩΝ ΝΕΡΩΝ ΟΡΕΙΝΟΥ ΟΓΚΟΥ ΠΗΛΙΟΥ». 1.2 Στοιχεία στα οποία βασίζεται η μελέτη Για τη σύνταξη της μελέτης λήφθηκαν υπόψη: α) Χάρτες ΓΥΣ β) Υψομετρική Αποτύπωση περιοχής μελέτης (Α. Δογκάκης) 1.3 Ομάδα μελέτης Στην ομάδα εκπόνησης της μελέτης συμμετείχαν: α) Σ. Τζίνης, Προϊστάμενος Τμήματος Μελετών Κατασκευών, Πολιτικός Μηχανικός β) Χ. Φαφούτης, Υπεύθυνος Γραφείου Μελετών Παρακολούθησης έργων Πολιτικός Μηχανικός, για τους υδραυλικούς υπολογισμούς - σχεδιασμό - σύνταξη τευχών δημοπράτησης γ) Ε. Θεοφανίδου, Τεχνολόγος Μηχανικός, για τη σύνταξη τευχών δημοπράτησης δ) Α. Παπανάτσιου, Σχεδιάστρια, για την επεξεργασία των σχεδίων ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 1

1 Αντικείμενο της μελέτης Η Δημοτική Επιχείρηση Ύδρευσης Αποχέτευσης Μείζονος Περιοχής Βόλου (ΔΕΥΑΜΒ), ανέθεσε στο Τμήμα Μελετών Κατασκευών την εκπόνηση μελέτης και τη σύνταξη των Τευχών Δημοπράτησης

3 2. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΕΡΙΟΧΗΣ Ο υφιστάμενος αγωγός του εξωτερικού υδραγωγείου της ΔΕΥΑΜΒ, ο οποίος αναπτύσσεται μεταξύ: α) Τρατσέρας (+804), όπου είναι η συμβολή των αγωγών μεταφοράς των πηγαίων νερών Ξηρακίων, Καλιακούδας, Μακρινίτσας και β) Μετεριζίων (+468), όπου είναι εγκατεστημένο το φρεάτιο φόρτισης του ΥΗΣ Σαρακηνού, κατασκευάστηκε κατά τα τέλη της δεκαετίας του Ο αγωγός αυτός είναι βαρυτικός, από σιδηροσωλήνα, πάχους 3-4 mm και εξασφαλίζεται η λειτουργία του με πιεζοθραυστικά φρεάτια. 3. ΑΝΑΓΚΑΙΟΤΗΤΑ ΤΟΥ ΕΡΓΟΥ Κατά το τελευταίο τρίμηνο του 2010, παρατηρήθηκαν απώλειες κατά την μεταφορά της τάξης των 130 m 3 /h, οι οποίες μετά από έλεγχο οφείλονται σε σωρεία σημειακών απωλειών διαρροών του αγωγού. Με βάση το παραπάνω γεγονός προτείνεται η κατασκευή νέου αγωγού που θα λειτουργεί υπό πίεση, ώστε να εξασφαλίζει και την πιθανότητα κατασκευής νέου ΥΗΣ στη θέση Μετερίζια. 4. ΠΡΟΤΕΙΝΟΜΕΝΟ ΕΡΓΟ Το έργο περιλαμβάνει: την κατασκευή αγωγού DN 600 mm, PN atm, συνολικού μήκους 7,3 km, από χαλυβδοσωλήνα, με εξωτερική μόνωση από λιθανθρακόπισσα και πολυαιθυλένιο και εσωτερική μόνωση από σκυρόδεμα. τις χωματουργικές εργασίες, τα σώματα αγκύρωσης κλπ συνοδευτικά έργα. 5. ΠΑΡΑΔΟΧΕΣ ΣΧΕΔΙΑΣΜΟΥ 5.1 Παροχή σχεδιασμού Η παροχή σχεδιασμού του αγωγού έχει ληφθεί ίση με m 3 /h, έχοντας λάβει υπόψη τις μέγιστες παροχές των πηγών Ξηρακίων, Καλιακούδας και Μακρινίτσας, των οποίων τα νερά θα μεταφέρει. 5.2 Επιλογή υλικού αγωγών Η επιλογή του χάλυβα ως υλικού των αγωγών του έργου (χαλυβδοσωλήνες) έγινε με κριτήριο τις υψηλές πιέσεις που αναπτύσσονται λόγω μεγάλης υψομετρικής διαφοράς μεταξύ της αρχής και του τέλους του αγωγού. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 2

Ο αγωγός αυτός είναι βαρυτικός, από σιδηροσωλήνα, πάχους 3-

4 5.3 Απώλειες Ο υπολογισμός του αγωγού, δηλαδή ο υπολογισμός των απωλειών πίεσης σ αυτόν, γίνεται με τη χρήση του τύπου Darcy Weisbach, σε συνδυασμό με τον ημιεμπειρικό τύπο των Collebrook White, που υπολογίζει το συντελεστή των γραμμικών απωλειών. Τύπος Darcy Weisbach: 2 L V h f = f D 2g όπου: h f = γραμμικές απώλειες ενέργειας (m) L = μήκος αγωγού (m) D = διάμετρος του αγωγού (m) V = μέση ταχύτητα (m/sec) g = επιτάχυνση της βαρύτητας ίση με 9,8 m/sec 2 f = συντελεστής τριβών των Colebrook - White Τύπος Collebrook White: 1 k 2,51 f = 2log( + 12R Re f ) όπου: R e = ο αριθμός Reynolds που δίνεται από τη σχέση: Re = V * D / ν R = υδραυλική ακτίνα του αγωγού (m) f = συντελεστής τριβών των Colebrook - White k = ισοδύναμη απόλυτη τραχύτητα της εσωτερικής επιφάνειας του σωλήνα (m) v = η κινηματική συνεκτικότητα του νερού που λαμβάνεται ίση με 1,0037*10 m 2 /sec 6 Τα αποτελέσματα της υδραυλικής επίλυσης εμφανίζονται στο σχετικό τεύχος. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 3

Τύπος Darcy Weisbach: 2 L V h f = f D 2g όπου: h f = γραμμικές απώλειες ενέργειας (m) L = μήκος αγωγού (m) D = διάμετρος του αγωγού (m) V = μέση ταχύτητα (m/sec) g = επιτάχυνση της βαρύτητας ίση με

5 6. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΡΓΟΥ Ο προϋπολογισμός του έργου είναι: Άθροισμα Εργασιών ,60 Γ.Ε. & Ο.Ε. 18% Άθροισμα ,55 Απρόβλεπτα 15% ,43 Άθροισμα ,98 Αναθεώρηση ,02 ΣΥΝΟΛΟ ,00 ΦΠΑ 23% ,00 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,00 Βόλος, ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜ. ΜΕΛΕΤΩΝ - ΚΑΤΑΣΚΕΥΩΝ ΘΕΩΡΗΘΗΚΕ Ο ΔΙΕΥΘΥΝΤΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡ. ΦΑΦΟΥΤΗΣ Πολιτικός Μηχανικός ΣΤ. ΤΖΙΝΗΣ Πολιτικός Μηχανικός ΔΗΜ. ΚΟΥΤΣΙΦΕΛΗΣ Ηλεκτρολόγος Μηχανικός ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 4
