1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΑΓΡΟΝΟΜΩΝ ΚΑΙ ΤΟΠΟΓΡΑΦΩΝ ΜΗΧΑΝΙΚΩΝ ΜΠΣ: ΤΕΧΝΙΚΕΣ ΚΑΙ ΜΕΘΟΔΟΙ ΣΤΗΝ ΑΝΑΛΥΣΗ, ΣΧΕΔΙΑΣΗ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΤΟΥ ΧΩΡΟΥ ΧΑΡΤΟΓΡΑΦΙΚΗ ΠΑΡΑΓΩΓΗ ΚΑΙ ΓΕΩΓΡΑΦΙΚΗ ΑΝΑΛΥΣΗ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΑΝΑΠΤΥΞΗ ΔΙΑΔΙΚΤΥΑΚΗΣ ΕΦΑΡΜΟΓΗΣ ΓΙΑ ΤΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΤΩΝ ΔΗΜΟΓΡΑΦΙΚΩΝ ΔΕΔΟΜΕΝΩΝ ΤΗΣ ΕΛΛΑΔΑΣ Μηχανικός Χωροταξίας και Ανάπτυξης, ΑΠΘ ΜΠΟΥΤΟΥΡΑ ΧΡΥΣΟΥΛΑ Επιβλέπουσα, Καθηγήτρια ΑΠΘ ΘΕΣΣΑΛΟΝΙΚΗ ΝΟΕΜΒΡΙΟΣ, 2015

2 ` ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΑΓΡΟΝΟΜΩΝ ΚΑΙ ΤΟΠΟΓΡΑΦΩΝ ΜΗΧΑΝΙΚΩΝ ΜΠΣ: ΤΕΧΝΙΚΕΣ ΚΑΙ ΜΕΘΟΔΟΙ ΣΤΗΝ ΑΝΑΛΥΣΗ, ΣΧΕΔΙΑΣΗ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΤΟΥ ΧΩΡΟΥ ΧΑΡΤΟΓΡΑΦΙΚΗ ΠΑΡΑΓΩΓΗ ΚΑΙ ΓΕΩΓΡΑΦΙΚΗ ΑΝΑΛΥΣΗ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΑΝΑΠΤΥΞΗ ΔΙΑΔΙΚΤΥΑΚΗΣ ΕΦΑΡΜΟΓΗΣ ΓΙΑ ΤΗ ΧΑΡΤΟΓΡΑΦΗΣΗ ΤΩΝ ΔΗΜΟΓΡΑΦΙΚΩΝ ΔΕΔΟΜΕΝΩΝ ΤΗΣ ΕΛΛΑΔΑΣ Μηχανικός Χωροταξίας και Ανάπτυξης, ΑΠΘ ΜΠΟΥΤΟΥΡΑ ΧΡΥΣΟΥΛΑ Επιβλέπουσα, Καθηγήτρια ΑΠΘ

3 Η αποκλειστική ευθύνη για την επεξεργασία, την ανάλυση και τα αποτελέσματα της βιβλιογραφικής επισκόπησης ανήκει στο συγγραφέα της μελέτης. 1

4 Πίνακας Περιεχομένων ΕΥΧΑΡΙΣΤΙΕΣ... 3 ΑΚΡΩΝΥΜΙΑ... 4 ΠΕΡΙΛΗΨΗ... 5 EXECUTIVE SUMMARY ΕΙΣΑΓΩΓΗ Web GIS εφαρμογές Open Source GIS - OGC Στόχος εργασίας ΥΛΙΚΑ ΚΑΙ ΜΕΘΟΔΟΙ Στόχος διαδικτυακής εφαρμογής Αρχιτεκτονική εφαρμογής Χωρική Βάση Δεδομένων ΠΑΡΟΥΣΙΑΣΗ ΕΦΑΡΜΟΓΗΣ Εγγραφή χρήστη Info and Tools Map view panel - basic toolbars Legend and Style Manager ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΑΙ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΦΟΡΕΣ Βιβλιογραφία Ηλεκτρονικές πηγές

5 ΕΥΧΑΡΙΣΤΙΕΣ Στο σημείο αυτό θα ήθελα από βάθους καρδίας να ευχαριστήσω την επιβλέπουσα καθηγήτρια της μεταπτυχιακής μου εργασίας κ. Μπούτουρα Χρυσούλα, Καθηγήτρια ΑΠΘ για την καθοδήγηση καθώς και την άψογη συνεργασία που είχαμε κατά την πορεία εκπόνησής της. Επιπλέον θα ήθελα να ευχαριστήσω τον κ. Καρανικόλα Νικόλαο, Επίκουρο Καθηγητή ΑΠΘ, για τη βοήθεια και τη γενικότερη συμβολή του προκειμένου να ολοκληρωθεί η εφαρμογή. 3

6 ΑΚΡΩΝΥΜΙΑ ΑΠΘ = Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης CRS = Coordinate Reference System EUROSTAT = Statistical Office of the European Communities GIS = Geographic Information System Π.Ε. = Περιφερειακή Ενότητα OGC = Open Geospatial Consortium OSGEO = Open Source Geospatial Foundation QGIS = Quantum GIS ΣΓΠ = Συστήματα Γεωγραφικών Πληροφοριών WCS = extensive Coverage Service (Υπηρεσία δικτύου coverage) WFS = Web Feature Service (Υπηρεσία δικτύου οντότητας) WMS = Web Map Service (Υπηρεσία δικτύου Χάρτη) 4

7 ΠΕΡΙΛΗΨΗ Η παρούσα μεταπτυχιακή εργασία φέρει τον τίτλο «Ανάπτυξη Διαδικτυακής Εφαρμογής για τη Χαρτογράφηση των Δημογραφικών Δεδομένων της Ελλάδας». Κύριος στόχος της είναι η δημιουργία μια διαδικτυακής εφαρμογής όπου ο χρήστης θα μπορεί να επιλέγει τα δεδομένα (layer) για τα οποία ενδιαφέρεται, στη συνέχεια να παρεμβαίνει στο style αυτών και σε τελικό στάδιο να δημιουργεί ένα δημογραφικό χάρτη τον οποίο και θα μπορεί να αποθηκεύσει εκτυπώσει. Για τη δημιουργία της εν λόγω εφαρμογής ως στόχος τέθηκε εξαρχής η χρήση των Ελεύθερων Λογισμικών / Λογισμικών Ανοικτού Κώδικα (ΕΛ/ΛΑΚ). Στην Εισαγωγή (1 ο Κεφάλαιο), παρατίθενται γενικές πληροφορίες σχετικά με την ανάπτυξη των Web GIS εφαρμογών τα τελευταία χρόνια και τη γενικότερη αρχιτεκτονική αυτών. Παράλληλα γίνεται αναφορά στη συμβολή των Ελεύθερων Λογισμικών / Λογισμικών Ανοικτού Κώδικα (ΕΛ/ΛΑΚ) καθώς και στην προσφορά των προτύπων και των προδιαγραφών του Open Geospatial Consortium (OGC) στη διαλειτουργικότητα αυτών. Στο 2 ο Κεφάλαιο, με τίτλο «Υλικά και Μέθοδοι», σε αρχικό επίπεδο παρουσιάζεται ο ευρύτερος στόχος της εφαρμογής και η αρχιτεκτονική της, ενώ σε τελικό στάδιο γίνεται ανάλυση της Χωρικής Βάσης Δεδομένων. Στο 3 ο Κεφάλαιο, με τίτλο «Παρουσίαση Εφαρμογής», περιγράφεται η γενικότερος τρόπος λειτουργίας της εφαρμογής. Ειδικότερα περιγράφεται η διαδικασία εγγραφής-σύνδεσης του χρήστη, ενώ στη συνέχεια αναλύονται τα 3 βασικά πάνελ του interface της εφαρμογής (Map view panel-basic toolbars, Info and Tools, Legend and Style Manager). Στο 4 ο Κεφάλαιο, με τίτλο «Συμπεράσματα και Δυνατότητες», περιγράφονται τα γενικότερα συμπεράσματα που προκύπτουν μέσα από την εφαρμογή, ενώ παράλληλα παρατίθενται και οι δυνατότητες που προκύπτουν για μελλοντική αναβάθμιση της. 5

8 EXECUTIVE SUMMARY This postgraduate thesis is entitled «Development of a Web-Based Application for the Mapping of the Demographic Data of Greece». The main objective is the development of a web-based application where the user will be able to select the layers he is interested in and edit their style. Finally, the user will be able to create a demographic map and then print - save it. To create this application as an objective from the outset was the use of Open Source Software / Free Software (OSS/FS). In Introduction (Chapter 1), are given general information on the development of WEB GIS applications and their architecture in recent years, while the general contribution of the Open Source Software / Free Software (OSS/FS) and the contribution of Open Geospatial Consortium (OGC) specifications to the OSS/FS interoperability are mentioned. In Chapter 2, entitled «Materials and Methods», application s broad objective and architecture are presented. Finally, application s Spatial Database is analyzed. In Chapter 3, entitled «Presentation Application», is made an analytical presentation of how this application works. In particular, the sign in sign up process is described, and the 3 basic panels of application s interface are analyzed (Map view panel-basic toolbars, Info and Tools, Legend and Style Manager). In Chapter 4, entitled «Conclusions and Possibilities», are described the general conclusions arising from the application, while listed the opportunities for future upgrade. 6

9 1. ΕΙΣΑΓΩΓΗ 1.1 Web GIS εφαρμογές Τα Συστήματα Γεωγραφικών Πληροφοριών (GIS, Geographic Information Systems) είναι ένας αποδέκτης χαρτών σε ψηφιακή μορφή, σκοπός του οποίου αποτελεί η χρήση του ως εργαλείο για την επίλυση γεωγραφικών προβλημάτων μέσω των υπολογιστών καθώς και η λειτουργία του ως σύστημα υποστήριξης χωρικών αποφάσεων (Longley, Goodchild, Maguire and Rhind, 2010). Επιπρόσθετα, έχουν σχεδιαστεί με τέτοιο τρόπο ώστε να υποστηρίζουν τη συλλογή, διαχείριση, επεξεργασία, ανάλυση, μοντελοποίηση αλλά και την απεικόνιση δεδομένων (Στεφανάκης, 2010). Δυστυχώς όμως, η πρόσβαση στα GIS δεν είναι εφικτή από όλους, ενώ η ορθήαποτελεσματική χρήση αυτών απαιτεί χρόνο που δεν μπορούν όλοι οι χρήστες να διαθέσουν. Στο πρόβλημα αυτό μεγάλη είναι η προσφορά του WEB GIS 1 το οποίο έχει μετατραπεί σε ένα φθηνό και ταυτόχρονα αποτελεσματικό τρόπο διάδοσης γεωγραφικών δεδομένων αλλά και εργαλείων προς επεξεργασία αυτών (Alesheikh, Helali and Behroz, 2002). Συγκεκριμένα τα τελευταία χρόνια έχει παρατηρηθεί μεγάλη αύξηση των διαδικτυακών GIS εφαρμογών, στην οποία συνέβαλε η ευρεία διάδοση λογισμικών που καθιστά πλέον εύκολο από πλευράς χρηστών και προγραμματιστών να δημοσιεύουν χαρτογραφικά δεδομένα (Adnan, Singleton and Longley, 2010). Γενικά μια WEB GIS εφαρμογή έχει ένα πρόγραμμα περιήγησης web ως πελάτη, που στέλνει τα αιτήματα (request), και έναν web server ο οποίος και απαντάει στα εν λόγω ερωτήματα. Σε αντίθεση με τις μη χωρικές διαδικτυακές εφαρμογές, στις WEB GIS εφαρμογές λόγω του μεγάλου μεγέθους δεδομένων, υπάρχει και ένας επιπλέον server ο οποίος ονομάζεται data ή map server και διαχειρίζεται τα δεδομένα αυτά (Sonam and Rajan, 2014). Σε ότι αφορά τη γενικότερη αρχιτεκτονική των WEB GIS η όλη γεωεπεξεργασία χωρίζεται σε εργασίες οι οποίες εκτελούνται στην πλευρά του server (server-side) και του client (client-side). Ο πελάτης είναι ένας web browser, ενώ η πλευρά του server αποτελείται από έναν web server, έναν map server, από το Web GIS λογισμικό καθώς και από τη βάση δεδομένων (εικόνα ) (Alesheikh, Helali and Behroz, 2002). 1 Γενικότερα με τον όρο WEB GIS νοείται το GIS το οποίο και χρησιμοποιεί την τεχνολογία του διαδικτύου (Sonam and Rajan, 2014). 7

10 Εικόνα 1.1.1: Αρχιτεκτονική Web GIS application Πηγή: Alesheikh, Helali and Behroz, 2002 (ιδία επεξεργασία) 1.2. Open Source GIS - OGC Με τον όρο λογισμικά ανοικτού κώδικα (open source), νοούνται τα λογισμικά των οποίων ο πηγαίος κώδικας διατίθεται ελεύθερα. Τα λογισμικά ανοικτού κώδικα έχουν καλύτερη ποιότητα, μεγαλύτερη αξιοπιστία, περισσότερη ευελιξία και χαμηλό κόστος (Dr. Jyoti and Vimal, 2012). Τα τελευταία χρόνια ο ρόλος των Ελεύθερων και Ανοιχτού Κώδικα Λογισμικών (Free and Open Source Software) (FOSS) στις γεωεπιστήμες μεγαλώνει ολοένα και περισσότερο. Ένας σημαντικός παράγοντας στον οποίο οφείλεται, αποτελεί η διαλειτουργικότητα μεταξύ των υφιστάμενων αλλά και μελλοντικών εργαλείων FOSS, η οποία και διαδραματίζει καίριο ρόλο για την αντιμετώπιση προβλημάτων μεγάλων δεδομένων κλπ. (Andrew and Stefan, 2011). Το OSGEO (Open Source Geospatial Foundation) είναι ένας οργανισμός μη κερδοσκοπικού χαρακτήρα, αποστολή του οποίου αποτελεί η υποστήριξη και η συνεργατική ανάπτυξη ανοικτού κώδικα γεωχωρικών λογισμικών. Το OSGEO παρέχει οργανωτική, οικονομική αλλά και νομική υποστήριξη, ενώ παράλληλα χρησιμεύει ως μέσο προβολή και προώθησης για τον ανοικτών κώδικα (OSGEO, 2015). Κατά την ανταλλαγή χωρικών/χαρτογραφικών δεδομένων μέσω του διαδικτύου, προκειμένου να επιτευχθεί η διαλειτουργικότητα που αναφέρθηκε προηγουμένως, σημαντική ήταν η συμβολή του Open Geospatial Consortium (OGC). Το OGC είναι μια διεθνή κοινοπραξία που αποτελείται από περισσότερες από 519 εταιρίες, μη κερδοσκοπικούς οργανισμούς και πανεπιστήμια τα οποία και συμμετέχουν σε μια διαδικασία συνέναισης προκειμένου να αναπτύξουν δημόσια διαθέσιμα πρότυπα και προδιαγραφές (OGC, 2015). Ορισμένα από τα πρότυπα αυτά είναι το Web Map Service (WMS), Web Coverage Service (WCS) Web Feature Service (WFS) και το Web Feature Service Transactional protocols (Sonam and Rajan, 2014) Στόχος εργασίας Στόχος της μεταπτυχιακής εργασίας αποτελεί η αξιοποίηση των WEB GIS τεχνολογιών για τη δημιουργία μιας διαδικτυακής GIS εφαρμογής η οποία θα παρέχει στο χρήστη πρόσβαση σε δημογραφικά δεδομένα της Ελλάδας. Ειδικότερα η εφαρμογή θα επιτρέπει στο χρήστη να χρησιμοποιεί τα εν λόγω δεδομένα προκειμένου να παράγει τον επιθυμητό προς αυτόν δημογραφικό χάρτη, ενώ 8

11 ταυτόχρονα θα του παρέχεται πλήθος εργαλείων που θα διευκολύνουν την όλη διαδικασία και θα προσαρμόζουν το τελικό αποτέλεσμα (χάρτη) σύμφωνα με τις απαιτήσεις του χρήστη. Για τη δημιουργία της εφαρμογής ως βασικός στόχος τέθηκε η χρήση των ΕΛ/ΛΑΚ προκειμένου να αναδειχθούν οι δυνατότητες που προσφέρονται μέσα από το internet για τη δημιουργία σημαντικών εργαλείων με μειωμένο κόστος. Το σημαντικότερο κομμάτι για τη λειτουργία μιας τέτοιας εφαρμογής, αποτελεί η αρχιτεκτονική της. Στην προκειμένη περίπτωση τα βασικά μέρη για την αποτελεσματική λειτουργία αυτής αποτελούν (εικόνα 1.2.1): Client (Πελάτης χρήστης) (Web GIS client) Ο Πελάτης- χρήστης είναι οι αποδέκτες της εφαρμογής, οι οποίοι και έχουν τη δυνατότητα αλληλεπίδρασης με τα χωρικά αντικείμενα καθώς και με τις τεχνικές ανάλυσης των Σ.Γ.Π. (Τζιμόπουλος, Τσομπάνογλου, Φ). Web Server (εξυπηρετητής διαδικτύου) Application Server (εξυπηρετητής εφαρμογής) Map server (εξυπηρετητής χαρτών) Ανοικτού κώδικα πλατφόρμα που αναλαμβάνει τη δημοσίευση χωρικών δεδομένων. GIS (Γεωγραφικά συστήματα πληροφοριών) GIS Database Η βάση δεδομένων αποτελεί ένα σημαντικό κομμάτι μιας διαδικτυακής GIS εφαρμογής λόγω των υψηλών απαιτήσεων αποθήκευσης των γεωγραφικά αναφερμένων δεδομένων. Όταν τα δεδομένα προστεθούν στη βάση δεδομένων τότε μπορούν να απεικονιστούν σε μορφή χαρτών μέσα από την εφαρμογή. 9

12 2. ΥΛΙΚΑ ΚΑΙ ΜΕΘΟΔΟΙ 2.1 Στόχος διαδικτυακής εφαρμογής Στόχος της εν λόγω εφαρμογής αποτελεί η δημιουργία ενός εύχρηστου και φιλικού προς το χρήστη διαδικτυακού εργαλείου το οποίο θα του προσφέρει τη δυνατότητα κατασκευής δημογραφικού περιεχομένου χαρτών χωρίς να απαιτεί ιδιαίτερη πείρα σε συστήματα GIS. Ειδικότερα θα του δίνεται πρόσβαση σε δημογραφικά δεδομένα της Ελλάδας (απογραφή μόνιμου πληθυσμού για τα έτη 2001 και 2011 καθώς και ποσοστιαία μεταβολή ), ενώ παράλληλα το επίπεδο των δεδομένων θα περιλαμβάνει τις Περιφέρειες, τις Περιφερειακές Ενότητες, τους Δήμου και τις Δημοτικές Ενότητες όλης της χώρας. Βασικός στόχος τίθεται η προσαρμογή των δεδομένων μέσα από την εφαρμογή με τρόπο που θα μπορεί ο χρήστης να παράγει όσο το δυνατόν μεγαλύτερη γκάμα χαρτών, ενώ ταυτοχρόνα θα αποκτά μέσα από την εφαρμογή τη μέγιστη δυνατή επεξεργασία του style (χρωματισμών κλπ.) των layer. Τέλος, ιδιαίτερα σημαντική αποτελεί η δυνατότητα αποθήκευσης - εκτύπωσης των χαρτών αυτών. 2.2 Αρχιτεκτονική εφαρμογής Ύστερα από έρευνα, και λαμβάνοντας υπόψη τις δυνατότητες των λογισμικών ανοιχτού κώδικα, επιλέχθηκαν τα ακόλουθα λογισμικά προς υλοποίηση της διαδικτυακής εφαρμογής. Web server: Apache 2.0 με ενσωματωμένη την PHP Map server: QGIS server O QGIS Server παρέχει μια υπηρεσία WMS (web map service) η οποία βασίζεται σε βιβλιοθήκες του λογισμικού QGIS. Η στενή συσχέτιση του server με το QGIS σημαίνει πως οι χάρτες που δημιουργούνται από το λογισμικό μπορούν να δημοσιευθούν εύκολα στο διαδίκτυο με απλή αντιγραφή του αρχείου έργου του QGIS στο φάκελο του εξυπηρετητή. Οι εν λόγω διαδικτυακοί χάρτες οπτικά είναι ίδιοι με αυτούς που δημιουργήθηκαν στην επιφάνεια εργασίας (OSGEO Live, ). Το τελικό qgs αρχείο το οποίο και αποτελεί τη βάση της εφαρμογής φέρει την ονομασία Atlas.qgs. Framework client: Qgis web client Πρόκειται για έναν webgis client βασισμένο σε πρότυπο Web Map Service (WMS), το οποίο χρησιμοποιεί WMS επεκτάσεις του QGIS (εκτύπωση, μεταδεδομένα κλπ.). O QGIS web client διαβάζει ουσιαστικά την διαμόρφωση της εντολής WMS GetCapabilities και στη συνέχεια βάση αυτής χτίζει το layer tree αναλόγως. Επιπρόσθετα, ο QGIS web client έχει κατασκευαστεί βάση συγκεκριμένων υπαρχόντων WEB GIS βιβλιοθηκών, του OpenLayers, του GeoExt, καθώς και του ExtJS 10

13 3 για τα GUI widgets. Το εν λόγω framework client υποστηρίζει σχεδόν όλους τους σημαντικούς browser (GitHub, 2015). ΣΔΒΔ: MySQL (βάση δεδομένων), PostgreSQL PostGIS (χωρική βάση δεδομένων) Προκειμένου να καλυφθούν οι ανάγκες της εφαρμογής στο επίπεδο μιας Χωρικής Βάσης Δεδομένων (ΧΒΔ), επιλέχθηκε η βάση δεδομένων PostgreSQL παράλληλα με την επέκταση χωρικών λειτουργιών PostGIS (Σαββίδης, 2010). To PostGIS είναι ένα πρόσθετο ανοιχτού λογισμικού (κώδικα) το οποίο παρέχει τη δυνατότητα χωρικών πράξεων στη σχεσιακή βάση δεδομένων PostgreSQL. Ταυτόχρονα επεκτείνει την PostgreSQL ώστε να αποθηκεύει, ερωτά καθώς και να διαχειρίζεται χωρικά δεδομένα (OSGEO Live, ). Η διαχείρισης της βάσεως δεδομένων πραγματοποιήθηκε μέσω του pgadmin ΙΙΙ το οποίο και αποτελεί το προκαθορισμένο γραφικό περιβάλλον εκτέλεσης ερωτημάτων (Λούκα, 2013). Desktop GIS: Qgis Αφού εγκαταστάθηκαν τα παραπάνω λογισμικά, στη συνέχεια πραγματοποιήθηκαν αρκετές παραμετροποιήσεις σε γλώσσα προγραμματισμού JavaScript και PHP προκειμένου να ολοκληρωθεί η εφαρμογή και να λειτουργήσουν τα όποια πρόσθετα-απαραίτητα εργαλεία. 3.3 Χωρική Βάση Δεδομένων Τα δεδομένα τα οποία και συγκεντρώθηκαν σε αρχικό στάδιο για της ανάγκες της εφαρμογή και το χτίσιμο της Χωρικής βάσης δεδομένων ήταν τα εξής: Απογραφή Μόνιμου Πληθυσμού της Ελλάδος σε επίπεδο Περιφέρειας, Περιφερειακής Ενότητας, Δήμου και Δημοτικής Ενότητας για τα έτη 2001 και Τα στοιχεία αυτά πάρθηκαν από την ΕΛ.ΣΤΑΤ. (ΕΛ.ΣΤΑΤ., 2015). Γεωχωρικά δεδομένα των Περιφερειών, Περιφερειακών Ενοτήτων, Δήμων αλλά και Δημοτικών Ενοτήτων της Ελλάδος σε μορφή shapefile, από το Geodata (Geodata, 2015). Γεωχωρικά δεδομένα (shapefile) των χωρών της Ευρώπης από τη Eurostat (Eurostat, 2015). Στη συνέχεια, προτού εισαχθούν τα δεδομένα αυτά στη ΧΒΔ πραγματοποιήθηκαν οι ακόλουθες διεργασίες: Τα δημογραφικά δεδομένα της ΕΛ.ΣΤΑΤ. για το έτος 2001 είναι σύμφωνα με τη διοικητική διαίρεση βάση προγράμματος Καποδίστρια, ενώ του 2011 βάση Καλλικράτη. Προκειμένου να μπορεί να πραγματοποιηθεί σύγκριση των δύο αυτών ετών μέσα από την εφαρμογή, προηγήθηκε διαδικασία προσαρμογής των δεδομένων της απογραφής του μόνιμου πληθυσμού 2001 βάσει προγράμματος Καλλικράτη. Πραγματοποιήθηκαν δηλαδή οι απαραίτητες 11

14 συγχωνεύσεις διαιρέσεις προκειμένου τα δημογραφικά δεδομένα και των δύο ετών να έχουν ως βάση τα διοικητικά όρια του προγράμματος Καλλικράτη. Από τα δεδομένα των χωρών της Ευρώπης της Eurostat διαγράφηκαν όλες οι χώρες πέρα από τις Βαλκανικές. Στη συνέχεια, χρησιμοποιήθηκε το εργαλείο pgadmin ΙΙΙ δημιουργήθηκε η βάση δεδομένων της εφαρμογής (Atlas) η οποία περιλάμβανε επεξεργασμένα τα παραπάνω δεδομένα (εικόνα 3.3.1). Αφού συνδέθηκε το αρχείο Atlas.qgs με την εν λόγω βάση δεδομένων, μέσω της δυνατότητας που παρέχει το pgadmin ΙΙΙ ανάπτυξης ερωτημάτων σε γλώσσα SQL εισήχθησαν στο αρχείο αυτό όλα τα απαραίτητα layer. To CRS που επιλέχθηκε μέσα από το QGIS για το Atlas.qgs είναι το WGS 84 / Pseudo Mercator. Εικόνα 3.3.1: Χωρική βάση δεδομένων Atlas 12

15 3. ΠΑΡΟΥΣΙΑΣΗ ΕΦΑΡΜΟΓΗΣ 3.1 Εγγραφή χρήστη Αρχικά αφού ο client μεταβεί στη διεύθυνση URL ( της εφαρμογής, στη συνέχεια καλείται να κάνει εγγραφή ως νέος χρήστης (εικόνα 3.1.1). Εικόνα 3.1.1: Εγγραφή χρήστη Με την εγγραφή του δημιουργείται ένας νέος λογαριασμός χρήστη και ταυτόχρονα ένας νέος προσωπικός φάκελος του χρήστη στο server που περιλαμβάνει αντίγραφο του αρχείου Atlas.qgs και κάποια πρόσθετα αρχεία. Αμέσως μετά και εφόσον συνδεθεί στο λογαριασμό του (εικόνα 3.1.2) μεταβαίνει στο Framework client (Qgis web client) όπου περιλαμβάνει δημοσιευμένο το περιεχόμενο του εν λόγω αρχείου μέσα από τον προσωπικό φάκελο του χρήστη. 13

16 Εικόνα 3.1.2: Σύνδεση χρήστη Το Framework client της εφαρμογής αποτελείται από 3 βασικά πάνελ (εικόνα 3.1.3) τα οποία και περιγράφονται αναλυτικά στη συνέχεια του κεφαλαίου: Map view panel - basic toolbars Info and Tools Legend and Style manager Εικόνα 3.1.3: Βασικά πάνελ του framework client Info and Tools Map view panel basic toolbars Legend and Style manager 3.2 Info and Tools Το αριστερό πάνελ της εφαρμογής με τίτλο «Info and Tools», αποτελείται από ένα κουμπί με την ονομασία «Ready Maps» καθώς και από ένα υποπάνελ με τίτλο «Map» (εικόνα 3.2.1). 14

17 Εικόνα 3.2.1: Info and Tools Με την επιλογή του κουμπιού «Ready Maps», εμφανίζεται ένα νέο παράθυρο στην εφαρμογή (εικόνα 3.2.2). Μέσα από το παράθυρο αυτό (Ready map choice) είναι διαθέσιμοι προς το χρήστη πλήθος έτοιμων προς εκτύπωση βασικών χαρτών που δημιουργήθηκαν μέσα από την εφαρμογή, σε μέγεθος A1, A2, A3 και Α4 (landscape). Η επιλογή του ζητούμενου κατά περίπτωση χάρτη μπορεί να γίνει είτε μέσα από την λίστα στο αριστερό πάνελ, είτε με αναζήτηση από το «Filter by map title» είτε ακόμα και απευθείας από τις εμφανιζόμενες εικόνες μέσα από το κεντρικό πάνελ. Αρχικός στόχος της δημιουργίας του «Ready Maps» αποτέλεσε η διευκόλυνση των άπειρων με τα WEB GIS χρήστες οι οποίοι δυσκολεύονται στη διαχείριση μιας τέτοιας εφαρμογής. 15

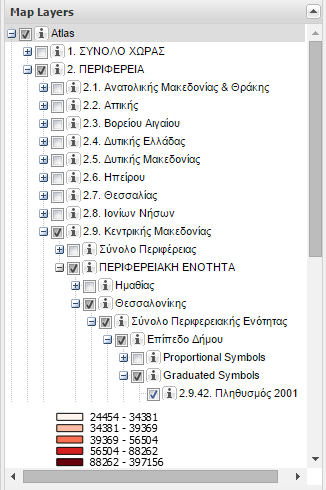

18 Εικόνα 3.2.2: Ready Maps Όσο αφορά το υποπάνελ «Map», αυτό σχετίζεται κατεξοχήν με τα διαθέσιμα layer της εφαρμογής και χωρίζεται σε δύο μικρότερα πάνελ, το «Map Layers» και το «Layer order». Μέσα από το πάνελ «Map Layers» ο χρήστης μπορεί να επιλέξει ποιά από τα layer θα ήθελε να εμφανιστούν στο χάρτη. Το σύνολο των layer που περιλαμβάνονται στην εφαρμογή και είναι διαθέσιμα προς το χρήστη χωρίζονται σε δύο βασικά group layer με τίτλο: «Atlas», το οποίο και περιλαμβάνει το σύνολο των layer που δημιουργήθηκαν στα πλαίσια της εφαρμογής, και «Background layers», το οποίο περιλαμβάνει layer τα οποία μπορούν να χρησιμοποιηθούν ως background στους χάρτες αλλά δεν μπορούν να υποστούν αλλαγή. Τα διαθέσιμα background layers είναι τα εξής: o OpenStreetMap (mapnik) o MapQuest-OSM Tiles o OpenCycleMap o MapQuest Open Aerial Tiles (zoom <11) o Google Satellite o Google Map Το group layer «Atlas» περιλαμβάνει με τη σειρά του 3 διαφορετικού επιπέδου group, το Σύνολο Χώρας, την Περιφέρεια και τα Υπόβαθρα (εικόνα ). Παρακάτω περιγράφονται αναλυτικά τα layer που υπάρχουν σε καθένα από αυτά. ΣΥΝΟΛΟ ΧΩΡΑΣ Στο group αυτό περιλαμβάνονται layer σχετικά με το Μόνιμο Πληθυσμό 2001 και 2011 καθώς και για την ποσοστιαία μεταβολή αυτού για το (εικόνα 3.2.3): 16

19 Σύνολο Περιφερειών Σύνολο Περιφερειακών Ενοτήτων Σύνολο Δήμων Σύνολο Δημοτικών Ενοτήτων Εικόνα 3.2.3: Σύνολο Χώρας 1. ΠΕΡΙΦΕΡΕΙΑ Μέσα από το group αυτό ο χρήστης μπορεί να διαλέξει αρχικά μία από τις 13 περιφέρειες της Ελλάδος για την οποία ενδιαφέρεται (εικόνα 3.2.4). Εικόνα 3.2.4: Περιφέρειες Ελλάδος 17

20 Εφόσον επιλέξει Περιφέρεια, στη συνέχεια καλείται να επιλέξει μεταξύ του συνόλου της Περιφέρειας, ή αν ενδιαφέρεται ειδικότερα για κάποια από τις Περιφερειακές Ενότητες της εν λόγω Περιφέρειας (εικόνα 3.2.5). Εικόνα 3.2.5: Σύνολο Περιφέρειας ή Περιφερειακή Ενότητα Στο group με τίτλο «Σύνολο Περιφέρειας» περιλαμβάνονται layer σχετικά με το Μόνιμο Πληθυσμό 2001 και 2011 καθώς και για την Ποσοστιαία μεταβολή αυτού, για το Σύνολο της Περιφέρειας σε επίπεδο Περιφερειακής Ενότητας, Δήμου και Δημοτικής Ενότητας. Σε περίπτωση που ο χρήστης επιλέξει ειδικότερα μια από τις Περιφερειακές Ενότητες στη συνέχεια του δίνεται η δυνατότητα να διαλέξει μεταξύ του Συνόλου της Περιφερειακής Ενότητας, ή αν ενδιαφέρεται ειδικότερα για κάποιον από τους Δήμους της εν λόγω Περιφερειακής Ενότητας (εικόνα ). 18

21 Εικόνα 3.2.6: Σύνολο Περιφερειακής Ενότητας ή Δήμος Στο group με τίτλο «Σύνολο Περιφερειακής Ενότητας» περιλαμβάνονται layers σχετικά με το Μόνιμο Πληθυσμό 2001 και 2011 καθώς και για την Ποσοστιαία μεταβολή αυτού, για το σύνολο της Π.Ε. σε επίπεδο Δήμου αλλά και Δημοτικής Ενότητας. Σε ότι αφορά τον κάθε «Δήμο» ξεχωριστά περιλαμβάνει layer για το Μόνιμο Πληθυσμό 2001 και 2011 καθώς και για την Ποσοστιαία μεταβολή αυτού, σε επίπεδο Δημοτικής Ενότητας. 2. ΥΠΟΒΑΘΡΑ Στο τελευταίο group με τίτλο «YΠΟΒΑΘΡΑ» περιλαμβάνεται ένα σύνολο layer τα οποία μπορούν να χρησιμοποιηθούν ως υπόβαθρα των layer του group layer «Atlas». Τα layer αυτά μπορούν να υποστούν επεξεργασία και είναι τα εξής (εικόνα 3.2.7): Περιφέρειες Ελλάδος Περιφερειακές Ενότητες Ελλάδος Δήμοι Ελλάδος Δημοτικές Ενότητες Ελλάδος Βαλκανικές Χώρες 19

22 Εικόνα 3.2.7: ΥΠΟΒΑΘΡΑ Αφού ο χρήστης επιλέξει το επίπεδο των layer σχετικά με το οποίο ενδιαφέρεται (π.χ. για την Περιφέρεια Κεντρικής Μακεδονίας, για το σύνολο της Περιφερειακής Ενότητας Ημαθίας σε επίπεδο Δημοτικής Ενότητας) τότε σε κάθε επίπεδο εμφανίζονται 3 διαφορετικά layer group καθένα από τα αντιστοιχεί σε διαφορετική κατηγορία layer style (εικόνα 3.2.8). Εικόνα 3.2.8: Είδη συμβόλων 20

23 Τα 3 αυτά layer group είναι τα εξής: Proportional symbols Στην περίπτωση των layer group με την ονομασία «proportional symbols» (εικόνα 3.2.9), εμφανίζονται 2 layer, ένα για το μόνιμο πληθυσμό 2001 και ένα για του Στα εν λόγω layer εμφανίζονται μόνο τα κεντρικά σημεία (centroids) που αντιστοιχούν σε κάθε feature. Τα σημεία αυτά έχουν μέγεθος ανάλογο είτε της τιμής του μόνιμου πληθυσμού 2001 ή του 2011 αντίστοιχα. Εικόνα 3.2.9: Proportional symbols Graduated symbols Το κάθε layer group «graduated symbol» (εικόνα ) περιλαμβάνει 3 διαφορετικά layer. Ένα για το μόνιμο πληθυσμό 2001 ένα για του 2011 και ένα για την ποσοστιαία μεταβολή αυτού. Τα feature του κάθε layer εμφανίζουν διαφορετική απόχρωση ενός χρώματος βάση της τιμής τους (βάσει μόνιμου πληθυσμού 2001 ή 2011, ή ποσοστιαίας μεταβολής). Η επιλογή για το graduated symbols εμφανίζεται μόνο για layer τα οποία περιέχουν 5 ή περισσότερα feature. 21

24 Εικόνα : Graduated symbols Area Στη περίπτωση των layer group με την ονομασία «area» (εικόνα ) περιέχεται ένα και μόνο layer, τα feature του οποίου έχουν ακριβώς το ίδιο style. Εικόνα : Area Στο πάνελ αυτό («Map Layers») αριστερά από κάθε layer υπάρχει ένα info button με την επιλογή του οποίου αναδύεται ένα παράθυρο με πληροφορίες σχετικά με το υπόβαθρο και τα μεταδεδομένα του κάθε layer (εικόνα ). 22

25 Εικόνα : Info button Επιπρόσθετα κάτω από κάθε ενεργό layer εμφανίζεται και μια εικόνα του συμβόλου που αντιστοιχεί σε αυτό (εικόνα ). Εικόνα : Info button Όσο αφορά το δεύτερο πάνελ του «Map», το «Layer order» (εικόνα 3.2.1), σε αυτό εμφανίζονται το σύνολο των layer της εφαρμογής και ειδικότερα του group layer «Atlas». Μέσα από τη λίστα αυτή ο χρήστης μπορεί να επιλέξει οποιοδήποτε layer και να το μετακινήσει πάνω ή κάτω από κάποιο άλλο layer της λίστα αναλόγως με το αν επιθυμεί να επικαλύπτεται από αυτό ή όχι. Επίσης μπορεί να επιλέξει μέσα από τα δύο κουμπιά αν θέλει να είναι ενεργό ή όχι το συγκεκριμένο layer καθώς και το ποσοστό της διαφάνειας αυτού. 23

26 3.3 Map view panel - basic toolbars Το κεντρικό πάνελ της εφαρμογής είναι το «Map view panel» το οποίο αποτελεί το παράθυρο παρουσίασης των γεωγραφικών δεδομένων ενεργών layer (εικόνα 3.3.1). Το πάνελ αυτό περιλαμβάνει εργαλεία πλοήγησης καθώς και zoom in zoom out. Εικόνα 3.3.1: Map view panel and toolbars Πάνω δεξιά με την επιλογή του εμφανίζεται ένα παράθυρο για βοηθητική πλοήγηση στο map view panel (εικόνα ). Εικόνα Βοηθητικός χάρτης πλοήγησης 24

27 Κάτω από Map panel βρίσκεται το «Status panel» το οποίο αποτελεί μια μπάρα κατάστασης και παρουσιάζει τη θέση του δείκτη του ποντικιού στις μονάδες μέτρησης του χάρτη, καθώς και την τρέχουσα κλίμακα. Πάνω από το map view panel βρίσκεται το πάνελ «Toolbox panel» που περιλαμβάνει τη βασική εργαλειοθήκη. Το πάνελ αυτό περιλαμβάνει τα εξής εργαλεία: Zoom with rectangle Navigation history backward Navigation history forward Zoom to the maximum map extent Swipe and Drag Options Object identification (attribute data) Measure distance Measure Area Chart window Print Map a link to this map Show Help Όνομα Χρήστη + Επιλογή αποσύνδεσης Το εργαλείο object identification (attribute data), δίνει ουσιαστικά πληροφορείς στο χρήστη σχετικά με το επιλεγόμενο feature. Συγκεκριμένα με την επιλογή του αναδύεται ένας κέρσορας προκειμένου ο χρήστης να επιλέξει το feature για το οποίο ενδιαφέρεται. Για παράδειγμα αν ο χρήστης επιλέξει το εν λόγω feature του layer « Μ. Πληθυσμός 2001» (εικόνα 3.3.3) αμέσως αναδύεται ένα παράθυρο το οποίο αναγράφει το layer στο οποίο ανήκει το συγκεκριμένα το feature, καθώς και τις πληροφορίες που αντιστοιχούν στο feature μέσα από το attribute table. 25

28 Εικόνα Object identification (attribute data) Με την επιλογή του εργαλείου «Chart window» εμφανίζεται ένα νέο παράθυρο το οποίο περιλαμβάνει διάφορα είδη διαγραμμάτων σχετικά με το μόνιμο πληθυσμό της Ελλάδας για το καθώς και την ποσοστιαία μεταβολή αυτού. Ειδικότερα το παράθυρο αποτελείται από 2 πάνελ, όπου το πρώτο περιλαμβάνει λίστα των διαθέσιμων διαγραμμάτων και το δεύτερο είναι το πάνελ απεικόνισης του επιλεγμένου από τη λίστα διαγράμματος (εικόνα 3.3.4). Εικόνα Chart window Όσο αφορά το εργαλείο «Print map», με την επιλογή του αναδύεται ένα παράθυρο απ όπου ο χρήστης μπορεί να επιλέξει το επιθυμητό (εικόνα ): 26

29 Μέγεθος χαρτιού προς εκτύπωση o Α1 (594x841 mm) o Α2 (420x594 mm) o Α3 (297x420 mm) o Α4 (210x297 mm) Κλίμακα εκτύπωσης Ανάλυση εκτύπωσης (dpi) Rotation scale Map Title Map Title Size Μετά την επιλογή αυτών ο χρήστης επιλέγει το «save settings» και στη συνέχεια αφού μετακινήσει το αναδυόμενο ορθογώνιο πλαίσιο στην περιοχή που επιθυμεί να εκτυπώσει επιλέγει το κουμπί «Print». Εικόνα Επιλογές εκτύπωσης Αμέσως αναδύεται ένα παράθυρο το οποίο δίνει το αποτέλεσμα της εκτύπωσης. Συγκεκριμένα εμφανίζεται ένας χάρτης με τίτλο κλίμακα, υπόμνημα των ενεργών layer καθώς και πυξίδα (εικόνα 3.3.6). 27

30 Εικόνα Αποτέλεσμα εκτύπωσης (τελικός χάρτης) 3.4 Legend and Style Manager Το δεξί πάνελ της εφαρμογής «Legend and Style Manager» αποτελείται από 2 βασικά υποπάνελ. Το πρώτο με τίτλο Legend απεικονίζει το υπόμνημα του χάρτη βάσει των τρέχων επιλεγμένων-ενεργών layer. Σε κάθε αλλαγή των ενεργών layer το περιεχόμενο του πάνελ αλλάζει (εικόνα ). Εικόνα 3.4.1: Legend Το δεύτερο πάνελ αντιστοιχεί στο κομμάτι του style manager, και ειδικότερα στην αλλαγή του style των layer της εφαρμογής (εικόνα 3.4.2). Για την επίτευξη αυτού 28

31 αρχικά ο χρήστης θα πρέπει να επιλέξει το layer του οποίου το style επιθυμεί να επεξεργαστεί. Η επιλογή του layer γίνεται με αριστερό κλικ πάνω σε αυτό από το αριστερό πάνελ «Map Layers». Όταν επιλεγεί το επιθυμητό layer τότε στο δεξί πάνελ αναγράφεται το όνομα του layer (edit layer:) που έχει επιλεγεί και είναι διαθέσιμο για αλλαγή του style του (εικόνα 3.4.3). Εικόνα 3.4.3: Επιλογή layer προς επεξεργασία To τμήμα του πάνελ κάτω από το Edit layer χωρίζεται σε 3 υποπάνελ ανάλογα με το style του επιλεγμένου layer. Αυτά είναι: Style: Areas Style: Proportional symbols Style: Graduated symbols Έτσι ο χρήστης ανάλογα του style του επιλεγμένου layer θα πρέπει και να απευθυνθεί στο αντίστοιχο υποπάνελ (αν το style είναι area θα πρέπει να χρησιμοποιήσει το «Style: areas»). Στην περίπτωση που επιλέξει λάθος υποπάνελ τότε η εφαρμογή ειδοποιεί το χρήστη με ένα αναδυόμενο μήνυμα. Για καθένα από τα 3 είδη style της εφαρμογής (proportional, graduated, area) δίνονται και διαφορετικές δυνατότητες μέσα από το Style Manager. Συγκεκριμένα για το κάθε style ξεχωριστά δίνονται οι εξής επιλογές: Area o Fill Color 29

32 Επιλογή χρώματος γεμίσματος των layer o Fill Style Επιλογή του style του γεμίσματος: Solid Vertical Cross Diagonal X Dense 1 o Layer label Ενεργοποίηση ή απενεργοποίηση των label (ετικέτες): On Off o Label color Επιλογή χρώματος γεμίσματος των label o Label this Layer with Ορισμό πεδίου από το οποίο θα παίρνουν τις τιμές τα label o Border color Επιλογή χρώματος για το περίγραμμα o Border width Επιλογή πάχος γραμμής περιγράμματος o Border Style Επιλογή style του περιγράμματος: Solid line Dash line Dot line Dash dot line Dash dot dot line Proportional symbols o Fill Color Επιλογή χρώματος γεμίσματος των layer o Layer label Ενεργοποίηση ή απενεργοποίηση των label (On-Off). Το πεδίο από το οποίο θα προέρχονται οι τιμές των label είναι προκαθορισμένες. o Label color Επιλογή χρώματος γεμίσματος των label o Border color Επιλογή χρώματος για το περίγραμμα o Symbol type Επιλογή τύπου συμβόλου: Circle Rectangle 30

33 Triangle Diamond o Symbol size Επιλογή επιθυμητού μεγέθους συμβόλου Graduated symbols o Color ramp Επιλογή επιθυμητού color-ramp o Layer label Ενεργοποίηση ή απενεργοποίηση των label (ετικέτες): On Off o Label color Επιλογή χρώματος γεμίσματος των label o Label this Layer with Ορισμό πεδίου από το οποίο θα παίρνουν τις τιμές τα label o Border color Επιλογή χρώματος για το περίγραμμα o Border width Επιλογή πάχος γραμμής περιγράμματος o Border Style Επιλογή style του περιγράμματος: Solid line Dash line Dot line Dash dot line Dash dot dot line 31

34 4. ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΑΙ ΔΥΝΑΤΟΤΗΤΕΣ Αποτέλεσμα την μεταπτυχιακής εργασίας αποτελεί η δημιουργία μιας διαδικτυακής GIS εφαρμογής η οποία βασίστηκε σε Ελεύθερα Λογισμικά / Λογισμικά Ανοικτού Κώδικα (ΕΛ/ΛΑΚ). Η εφαρμογή είναι φιλική προς το χρήστη και του παρέχει ελεύθερα πρόσβαση σε δημογραφικά δεδομένα (απογραφή πληθυσμού , ποσοστιαία μεταβολή) της Ελλάδας σε επίπεδο Περιφέρειας, Περιφερειακής Ενότητας, Δήμου και Δημοτικής Ενότητας. Τα εν λόγω χαρτογραφικά δεδομένα (layer) διατίθενται σε 3 διαφορετικά είδη style προκειμένου να ικανοποιήσει στο βέλτιστο τις ανάγκες του χρήστη όσο αφορά το τις πληροφορίες που θέλει να αναδείξει μέσα από το χάρτη: Areas Proportional symbols Graduated symbols Πέρα από τα 3 αυτά διαφορετικά είδη style αφού ο χρήστης επιλέξει το επιθυμητό είδος style, στη συνέχει του δίνεται η δυνατότητα επεξεργασίας αυτού όσο αφορά το χρώμα γεμίσματος, το περίγραμμα κλπ. προκειμένου να επιτύχει το βέλτιστο οπτικό αποτέλεσμα. Αμέσως μετά τη δημιουργία-ολοκλήρωση του χάρτη από το χρήστη, μπορεί μέσα από την εφαρμογή να εκτυπώσει το χάρτη σε διάφορα μεγέθη χαρτιού ή ακόμα και να το μετατρέψει σε pdf αρχείο. Πέρα όμως από τη δημιουργία χαρτών η εφαρμογή προσφέρει ποικιλία έτοιμων βασικών δημογραφικών χαρτών για άπειρους προς τα GIS χρήστες. Ένα τελευταίο κομμάτι της εφαρμογής αποτελεί και η διάθεση προς το χρήστη έτοιμων διαγραμμάτων δημογραφικών δεδομένων. Η εν λόγω εφαρμογή αποτελεί ένα ολοκληρωμένο και φιλικό προς το χρήστη εργαλείο για την δημιουργία δημογραφικών χαρτών της Ελλάδας. Ωστόσο αναθεωρώντας την, γίνονται άμεσα αντιληπτές οι δυνατότητες βελτιστοποίησής της. Ειδικότερα, ορισμένες από τις βασικότερες είναι οι ακόλουθες: Περισσότερα εργαλεία πλοήγησης Περισσότερες δυνατότητες επεξεργασίας του layer style Σύνδεση τρέχοντος εργαλείου διαγραμμάτων με βάση δεδομένων και προσθήκη περισσότερων δυνατοτήτων-επιλογών (είδος διαγράμματος κλπ.) Επέκταση του φάσματος δεδομένων που καλύπτει η εφαρμογή περιλαμβάνοντας κοινωνικά, οικονομικά κλπ. δεδομένα Δυνατότητα προσθήκης δεδομένων από το χρήστη 32

35 ΑΝΑΦΟΡΕΣ Βιβλιογραφία Adnan M., Singleton A.D. and Longley P.A. (2010), Developing Efficient Web-based GIS Applications, UCL Center for Advanced Spatial Analysis, Working Paper Series, Paper 153 Feb 10, London Alesheikh AA., Helali H. and Behroz HA. (2002), Web GIS Technologies and Its Applications, ISPRS Commission IV, Symposium 2002, Geospatial Theory, Processing and Applications, July 9-12, Ottawa, Canada Andrew J. S. H. and Stefan St. (2011), Free and Open Source GIS Software for Building a Spatial Data Infrastructure, Geospatial Free and Open Source Software in the 21 st Century, Part of Series Lecture Notes in Geoinformation and Cartography, pp , Canada Dr. Jyoti S. amd Vimal S. (2014), Web-Based solution for Mapping Application using Open-Source Software Server, International Journal of Informatics and Communication Technology (IJ-ICT), Vol. 1, No 2, pp , December Longley P. A., Goodchild M. F., Maguire D. J. and Rhind D. W. (2010), Συστήματα και Επιστήμη Γεωγραφικών Πληροφοριών (GIS), Δεύτερη Αμερικανική Έκδοση, Εκδόσεις Κλειδάριθμος Λούκα Μ. (2013), Δυναμική διαμόρφωση κριτηρίων γεωπληροφορικής αναζήτησης, Μεταπτυχιακή διατριβή, Πανεπιστήμιο Πειραιώς Τμήμα Πληροφορικής, Αθήνα Σαββίδης Χ. (2010), Εξυπηρετητές μεγάλου όγκου χωρικών δεδομένων. Μελέτη περίπτωσης του ανοικτού λογισμικού PostGIS, Διπλωματική εργασία, Πανεπιστήμιο Μακεδονίας, Θεσσαλονίκη Sonam A. and Rajan Dev G. (2014), Development and Comparison of Open source based web GIS frameworks on wamp and apache tomcat web servers, The International Archives of the Photogrammetry, Remote Sencing and Spatial Information Sciences, Volume XL-4, ISPRS Technical Commision IV Symposium, May, Suzhou, China Στεφανάκης Ε. (2010), Βάσεις γεωγραφικών Δεδομένων & Συστήματα Γεωγραφικών Πληροφοριών, 2 η Έκδοση, Εκδόσεις Παπασωτηρίου, Αθήνα Ηλεκτρονικές πηγές Geodata (2015), Δημόσια Δεδομένα, Ανοικτά Δεδομένα, διαθέσιμο από (τελευταία πρόσβαση στις 5/07/2015) GitHub (2015), QGIS-Web-Client, available at Client (last accessed 23/09/2015) 33

36 Ελληνική Στατιστική Αρχή (ΕΛ.ΣΤΑΤ.) (2015), ηλεκτρονικά διαθέσιμο από (τελευταία πρόσβαση στις 18/09/2015) OGC (2015), About OGC, available at (last accessed 15/10/2015) Open Source Geospatial Foundation (OSGEO) (2015), Οδηγός γρήγορης εκκίνησης PostGIS, ηλεκτρονικά διαθέσιμο από (τελευταία πρόσβαση στις 14/10/2015) OSGEO Live ( ), Οδηγός γρήγορης εκκίνησης PostGIS, ηλεκτρονικά διαθέσιμο από (τελευταία πρόσβαση στις 22/09/2015) OSGEO Live ( ), QGIS Server, ηλεκτρονικά διαθέσιμο από (τελευταία πρόσβαση στις 01/10/2015) Sencha (2015), A basic Login, available at (last accessed 1/10/2015) Statistical Office of the European Communities (Eurostat) (2015), available at (last accessed 20/09/2015) QGIS (2014), QGIS User Quide Release 1.8 QGIS Project, available at (last accessed 22/09/2015) 34
