«Προμήθεια ηλεκτρολογικού υλικού έτους 2011» αρ. μελ. 1017/2011

Transcript

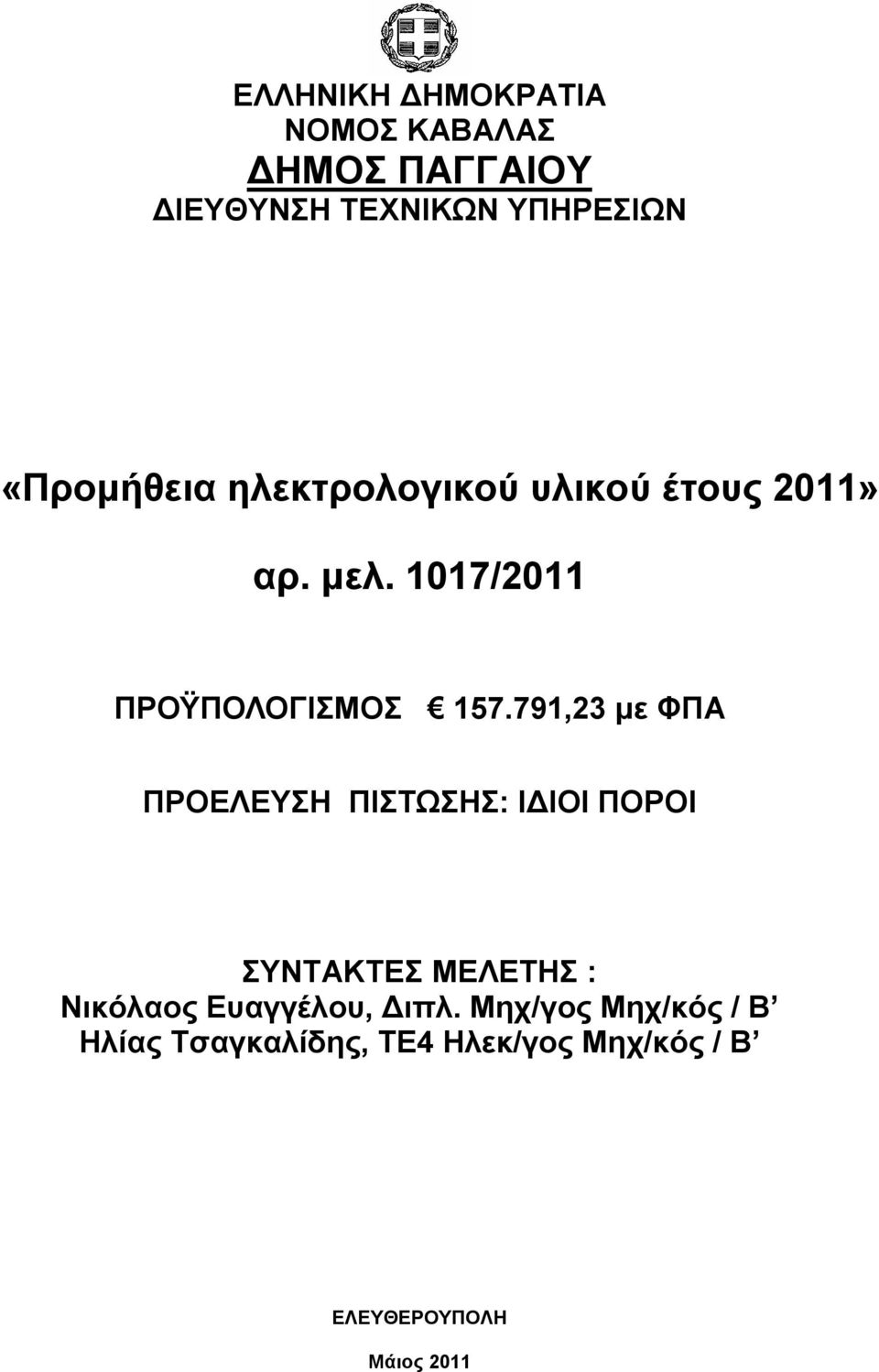

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΠΑΓΓΑΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» αρ. μελ. 1017/2011 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ,23 με ΦΠΑ ΠΡΟΕΛΕΥΣΗ ΠΙΣΤΩΣΗΣ: ΙΔΙΟΙ ΠΟΡΟΙ ΣΥΝΤΑΚΤΕΣ ΜΕΛΕΤΗΣ : Νικόλαος Ευαγγέλου, Διπλ. Μηχ/γος Μηχ/κός / Β Ηλίας Τσαγκαλίδης, ΤΕ4 Ηλεκ/γος Μηχ/κός / Β ΕΛΕΥΘΕΡΟΥΠΟΛΗ Μάιος 2011

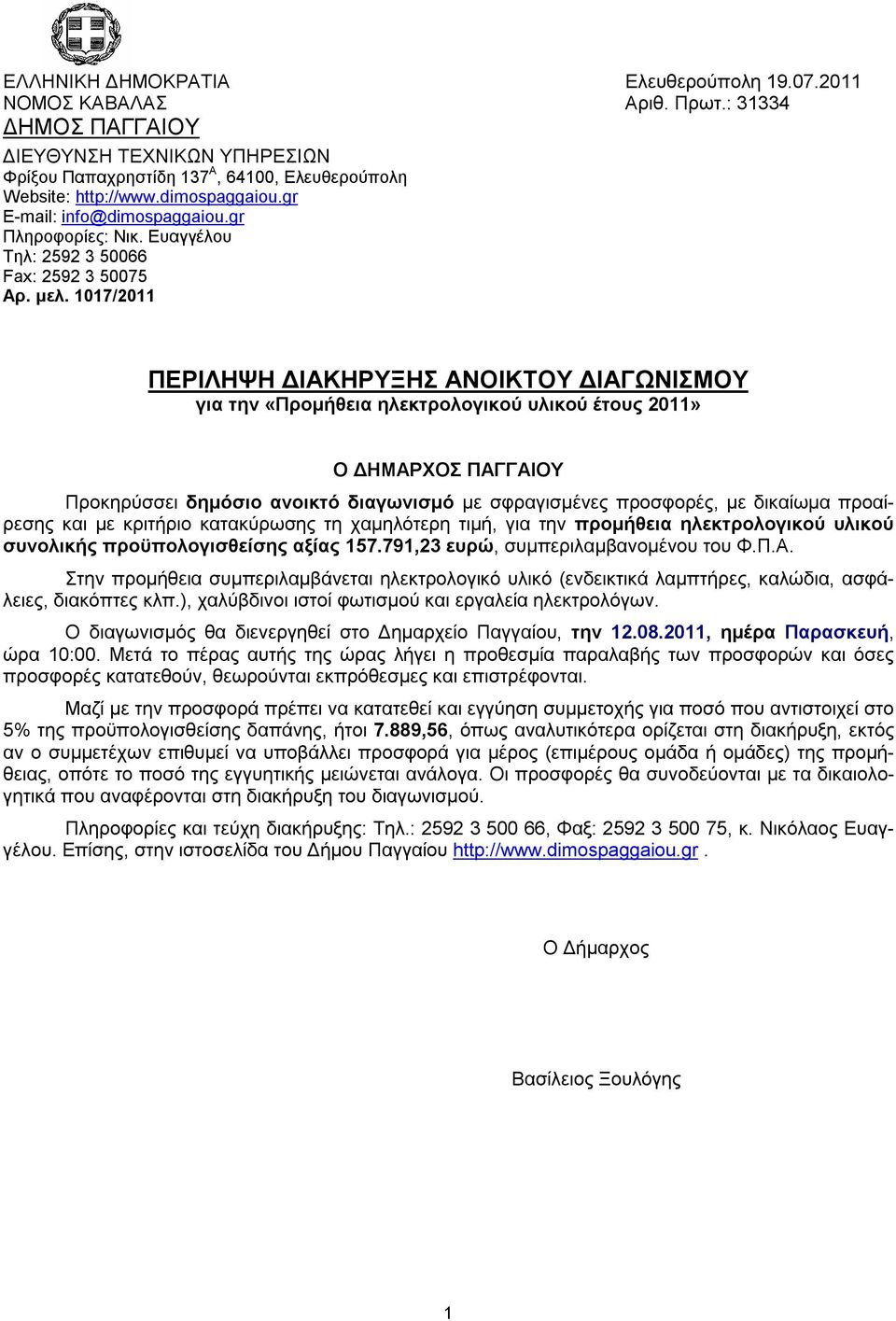

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ελευθερούπολη ΝΟΜΟΣ ΚΑΒΑΛΑΣ Αριθ. Πρωτ.: ΔΗΜΟΣ ΠΑΓΓΑΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Φρίξου Παπαχρηστίδη 137 Α, 64100, Ελευθερούπολη Website: Πληροφορίες: Νικ. Ευαγγέλου Τηλ: Fax: Αρ. μελ. 1017/2011 ΠΕΡΙΛΗΨΗ ΔΙΑΚΗΡΥΞΗΣ ΑΝΟΙΚΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ για την «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» Ο ΔΗΜΑΡΧΟΣ ΠΑΓΓΑΙΟΥ Προκηρύσσει δημόσιο ανοικτό διαγωνισμό με σφραγισμένες προσφορές, με δικαίωμα προαίρεσης και με κριτήριο κατακύρωσης τη χαμηλότερη τιμή, για την προμήθεια ηλεκτρολογικού υλικού συνολικής προϋπολογισθείσης αξίας ,23 ευρώ, συμπεριλαμβανομένου του Φ.Π.Α. Στην προμήθεια συμπεριλαμβάνεται ηλεκτρολογικό υλικό (ενδεικτικά λαμπτήρες, καλώδια, ασφάλειες, διακόπτες κλπ.), χαλύβδινοι ιστοί φωτισμού και εργαλεία ηλεκτρολόγων. Ο διαγωνισμός θα διενεργηθεί στο Δημαρχείο Παγγαίου, την , ημέρα Παρασκευή, ώρα 10:00. Μετά το πέρας αυτής της ώρας λήγει η προθεσμία παραλαβής των προσφορών και όσες προσφορές κατατεθούν, θεωρούνται εκπρόθεσμες και επιστρέφονται. Μαζί με την προσφορά πρέπει να κατατεθεί και εγγύηση συμμετοχής για ποσό που αντιστοιχεί στο 5% της προϋπολογισθείσης δαπάνης, ήτοι 7.889,56, όπως αναλυτικότερα ορίζεται στη διακήρυξη, εκτός αν ο συμμετέχων επιθυμεί να υποβάλλει προσφορά για μέρος (επιμέρους ομάδα ή ομάδες) της προμήθειας, οπότε το ποσό της εγγυητικής μειώνεται ανάλογα. Οι προσφορές θα συνοδεύονται με τα δικαιολογητικά που αναφέρονται στη διακήρυξη του διαγωνισμού. Πληροφορίες και τεύχη διακήρυξης: Τηλ.: , Φαξ: , κ. Νικόλαος Ευαγγέλου. Επίσης, στην ιστοσελίδα του Δήμου Παγγαίου Ο Δήμαρχος Βασίλειος Ξουλόγης 1

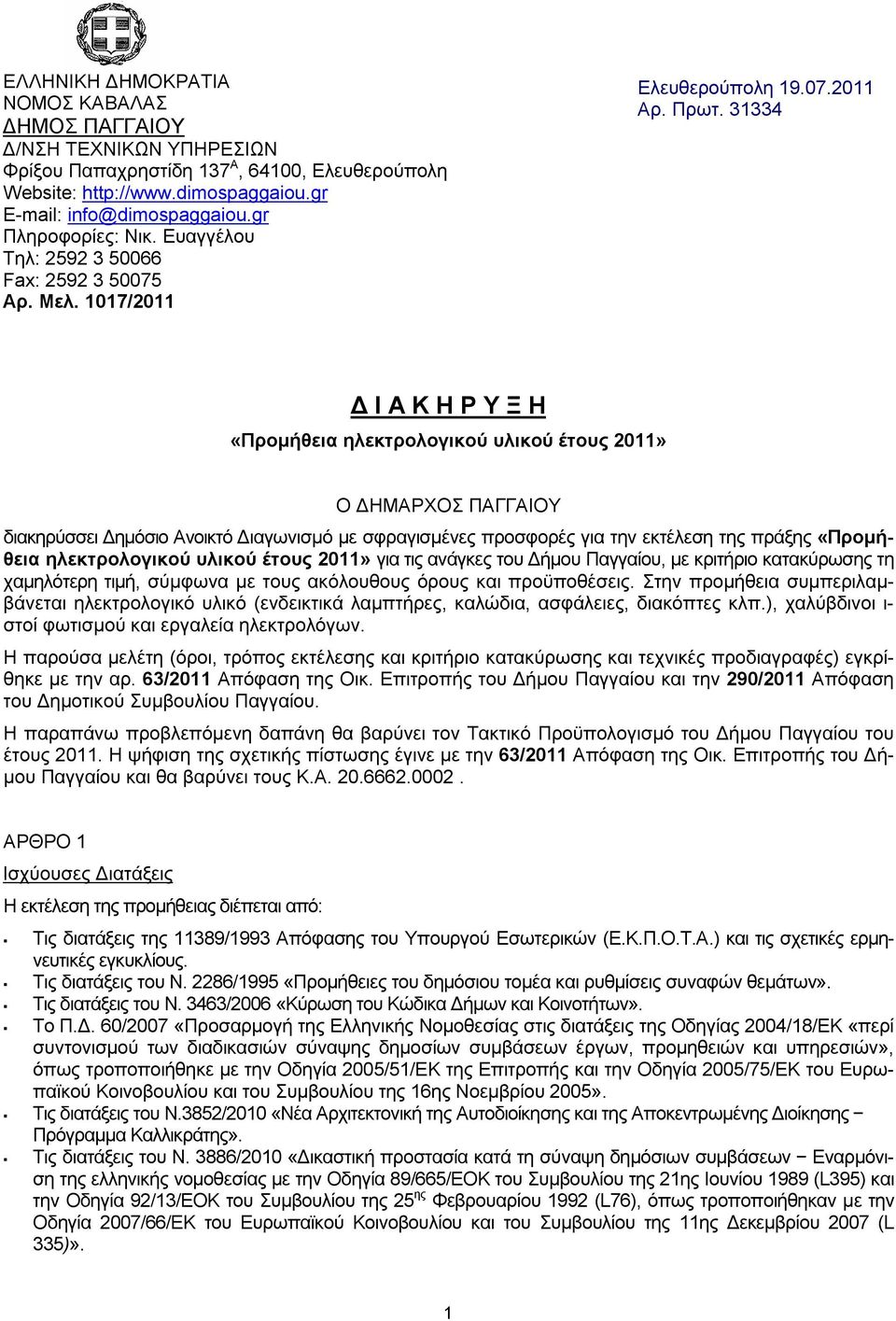

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΠΑΓΓΑΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Φρίξου Παπαχρηστίδη 137 Α, 64100, Ελευθερούπολη Website: Πληροφορίες: Νικ. Ευαγγέλου Τηλ: Fax: Αρ. Μελ. 1017/2011 Ελευθερούπολη Αρ. Πρωτ Δ Ι Α Κ Η Ρ Υ Ξ Η «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» Ο ΔΗΜΑΡΧΟΣ ΠΑΓΓΑΙΟΥ διακηρύσσει Δημόσιο Ανοικτό Διαγωνισμό με σφραγισμένες προσφορές για την εκτέλεση της πράξης «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» για τις ανάγκες του Δήμου Παγγαίου, με κριτήριο κατακύρωσης τη χαμηλότερη τιμή, σύμφωνα με τους ακόλουθους όρους και προϋποθέσεις. Στην προμήθεια συμπεριλαμβάνεται ηλεκτρολογικό υλικό (ενδεικτικά λαμπτήρες, καλώδια, ασφάλειες, διακόπτες κλπ.), χαλύβδινοι ι- στοί φωτισμού και εργαλεία ηλεκτρολόγων. Η παρούσα μελέτη (όροι, τρόπος εκτέλεσης και κριτήριο κατακύρωσης και τεχνικές προδιαγραφές) εγκρίθηκε με την αρ. 63/2011 Απόφαση της Οικ. Επιτροπής του Δήμου Παγγαίου και την 290/2011 Απόφαση του Δημοτικού Συμβουλίου Παγγαίου. Η παραπάνω προβλεπόμενη δαπάνη θα βαρύνει τον Τακτικό Προϋπολογισμό του Δήμου Παγγαίου του έτους Η ψήφιση της σχετικής πίστωσης έγινε με την 63/2011 Απόφαση της Οικ. Επιτροπής του Δήμου Παγγαίου και θα βαρύνει τους Κ.Α ΑΡΘΡΟ 1 Ισχύουσες Διατάξεις Η εκτέλεση της προμήθειας διέπεται από: Τις διατάξεις της 11389/1993 Απόφασης του Υπουργού Εσωτερικών (Ε.Κ.Π.Ο.Τ.Α.) και τις σχετικές ερμηνευτικές εγκυκλίους. Τις διατάξεις του Ν. 2286/1995 «Προμήθειες του δημόσιου τομέα και ρυθμίσεις συναφών θεμάτων». Τις διατάξεις του Ν. 3463/2006 «Κύρωση του Κώδικα Δήμων και Κοινοτήτων». Το Π.Δ. 60/2007 «Προσαρμογή της Ελληνικής Νομοθεσίας στις διατάξεις της Οδηγίας 2004/18/ΕΚ «περί συντονισμού των διαδικασιών σύναψης δημοσίων συμβάσεων έργων, προμηθειών και υπηρεσιών», όπως τροποποιήθηκε με την Οδηγία 2005/51/ΕΚ της Επιτροπής και την Οδηγία 2005/75/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 16ης Νοεμβρίου 2005». Τις διατάξεις του Ν.3852/2010 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης». Τις διατάξεις του Ν. 3886/2010 «Δικαστική προστασία κατά τη σύναψη δημόσιων συμβάσεων Εναρμόνιση της ελληνικής νομοθεσίας με την Οδηγία 89/665/ΕΟΚ του Συμβουλίου της 21ης Ιουνίου 1989 (L395) και την Οδηγία 92/13/ΕΟΚ του Συμβουλίου της 25 ης Φεβρουαρίου 1992 (L76), όπως τροποποιήθηκαν με την Οδηγία 2007/66/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 11ης Δεκεμβρίου 2007 (L 335)». 1

4 ΑΡΘΡΟ 2 Αντικείμενο προμήθειας Προϋπολογισμός Γενικοί όροι Ο προϋπολογισμός της προμήθειας ανέρχεται σε ,23. Τα υπό προμήθεια είδη περιγράφονται αναλυτικότερα στα Παραρτήματα Α και Β (τεύχος τεχνικών προδιαγραφών και περιγραφή) τα οποία προσαρτώνται στο τέλος της διακήρυξης και αποτελούν αναπόσπαστο μέρος αυτής. Τα υλικά κατατάσσονται σε 4 ομάδες: Ομάδα Α. Ηλεκτρολογικός εξοπλισμός, προϋπολογισμού ,52. Ομάδα Β. Φωτιστικά σώματα, προϋπολογισμού 7.749,00 Ομάδα Γ. Ιστοί φωτισμού, προϋπολογισμού 5.854,00 Ομάδα Δ. Εργαλεία, προϋπολογισμού ,71 Ο κάθε υποψήφιος μπορεί να προσφέρει το σύνολο των ζητούμενων ειδών κατά ομάδα. Αυτό σημαίνει ότι θα γίνουν δεκτές προσφορές που θα περιλαμβάνουν μια ομάδα ή και περισσότερες ομάδες ή και όλες τις ομάδες των ζητούμενων ειδών και ποσοτήτων. Η κατακύρωση θα γίνει στη χαμηλότερη τιμή κατά ομάδα προσφερομένων ειδών και ποσοτήτων (αρκεί να εκπληρώνονται οι ζητούμενες τεχνικές προδιαγραφές και οι όροι της διακήρυξης). Στην περίπτωση που κάποιος υποψήφιος δεν προσφέρει το σύνολο των ειδών της προμήθειας, η εγγυητική επιστολή που πρέπει να προσκομίσει μειώνεται ανάλογα (άρθρο 14). Όλες οι τιμές νοούνται για εμπόρευμα παραδοτέο στην έδρα του Δήμου, ελεύθερο από δασμούς, τέλη, εισφορές ανακύκλωσης και κάθε άλλη επιβάρυνση. Ο Φ.Π.Α. θα βαρύνει το φορέα ανάθεσης της προμήθειας. Για την υποβοήθηση της Επιτροπής Διαγωνισμού, μαζί με την παρούσα διακήρυξη διατίθεται και έντυπο προσφοράς προς συμπλήρωση από τον κάθε υποψήφιο. ΑΡΘΡΟ 3 Τεχνικές προδιαγραφές Οι τεχνικές προδιαγραφές των απαιτουμένων ειδών, όπως αυτές έχουν εγκριθεί αρμοδίως, προσαρτώνται στην παρούσα Διακήρυξη με το Παράρτημα Α, το οποίο επίσης αποτελεί αναπόσπαστο τμήμα της παρούσας διακήρυξης. ΑΡΘΡΟ 4 Χρόνος και τόπος διαγωνισμού Ο διαγωνισμός θα διεξαχθεί στο Δημαρχείο Παγγαίου, την Παρασκευή και ώρα π.μ. (λήξη υποβολής προσφορών και έναρξη της διαδικασίας αποσφράγισης), από την ορισθείσα με την Απόφαση Δημοτικού Συμβουλίου αρ. 22/ Επιτροπή Διαγωνισμού, Αξιολόγησης αποτελεσμάτων και Εισήγησης για Ανάθεση για τις Προμήθειες του αρ. 46, παρ. 3 του Ε.Κ.Π.Ο.Τ.Α. Εάν για λόγους ανωτέρας βίας, ο διαγωνισμός δε γίνει την ανωτέρω ημερομηνία, τότε θα γίνει την επόμενη εβδομάδα, την ίδια μέρα και ώρα. ΑΡΘΡΟ 5 Λήψη πληροφοριών Οι ενδιαφερόμενοι μπορούν να λάβουν γνώση του τεύχους της διακήρυξης τις εργάσιμες ημέρες και ώρες, στα γραφεία του Δήμου Παγγαίου ή στην ιστοσελίδα του Τηλέφωνο λήψης πληροφοριών: , Fax: (Ν. Ευαγγέλου). ΑΡΘΡΟ 6 Χρόνος - Τόπος - Τρόπος παράδοσης Η παράδοση των ποσοτήτων των υλικών, καθόλη τη διάρκεια της σύμβασης, θα γίνει τμηματικά/περιοδικά, στις εγκαταστάσεις και τα κτίρια του Δήμου Παγγαίου, ανάλογα με τις προκύπτουσες ανάγκες και κατόπιν εντολής. Ο Ανάδοχος οφείλει, χωρίς καθυστέρηση από τη στιγμή που λαμβάνει την εντολή προμήθειας, να αποστείλει τις παραγγελθείσες ποσότητες. 2

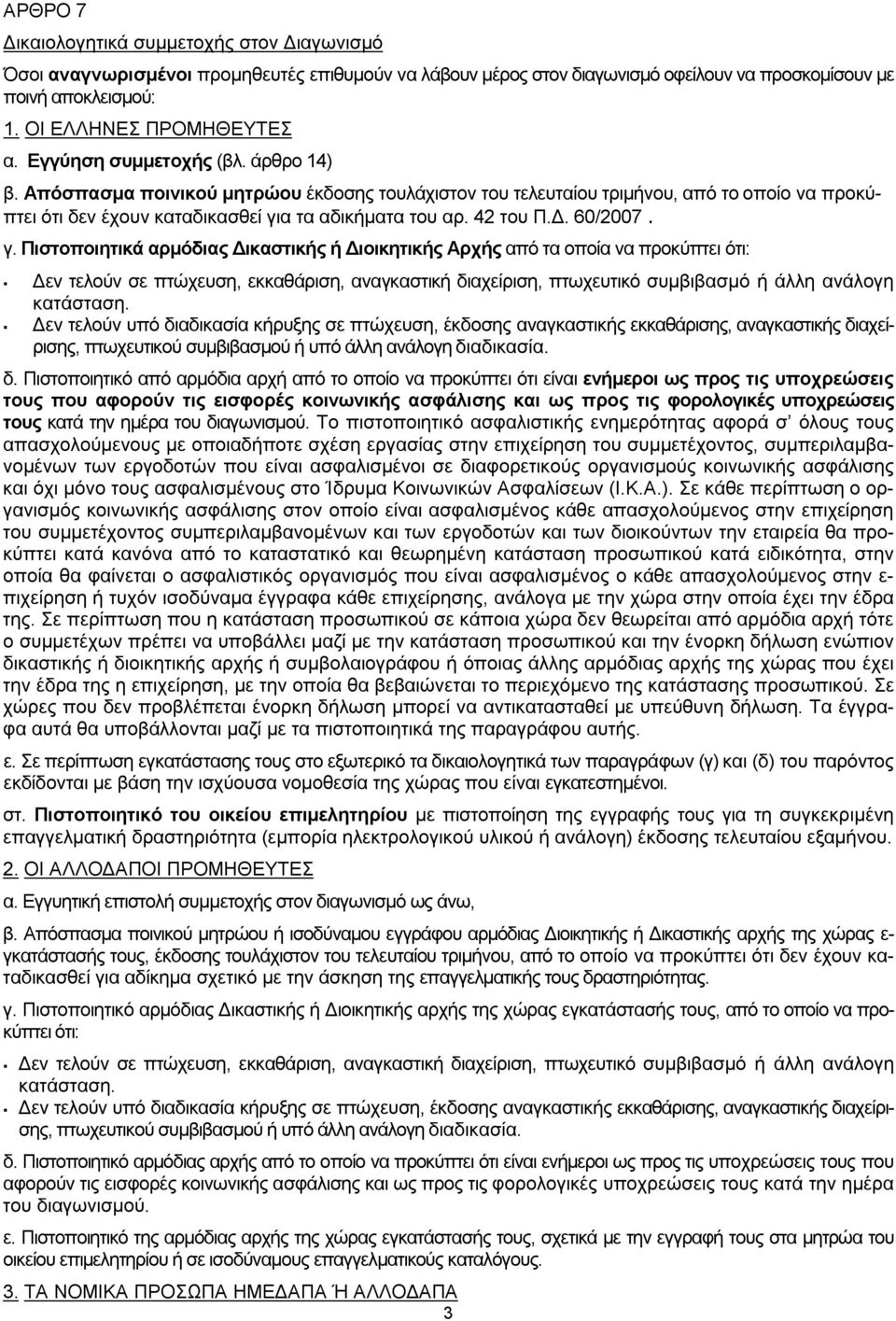

5 ΑΡΘΡΟ 7 Δικαιολογητικά συμμετοχής στον Διαγωνισμό Όσοι αναγνωρισμένοι προμηθευτές επιθυμούν να λάβουν μέρος στον διαγωνισμό οφείλουν να προσκομίσουν με ποινή αποκλεισμού: 1. ΟΙ ΕΛΛΗΝΕΣ ΠΡΟΜΗΘΕΥΤΕΣ α. Εγγύηση συμμετοχής (βλ. άρθρο 14) β. Απόσπασμα ποινικού μητρώου έκδοσης τουλάχιστον του τελευταίου τριμήνου, από το οποίο να προκύπτει ότι δεν έχουν καταδικασθεί για τα αδικήματα του αρ. 42 του Π.Δ. 60/2007. γ. Πιστοποιητικά αρμόδιας Δικαστικής ή Διοικητικής Αρχής από τα οποία να προκύπτει ότι: Δεν τελούν σε πτώχευση, εκκαθάριση, αναγκαστική διαχείριση, πτωχευτικό συμβιβασμό ή άλλη ανάλογη κατάσταση. Δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση, έκδοσης αναγκαστικής εκκαθάρισης, αναγκαστικής διαχείρισης, πτωχευτικού συμβιβασμού ή υπό άλλη ανάλογη διαδικασία. δ. Πιστοποιητικό από αρμόδια αρχή από το οποίο να προκύπτει ότι είναι ενήμεροι ως προς τις υποχρεώσεις τους που αφορούν τις εισφορές κοινωνικής ασφάλισης και ως προς τις φορολογικές υποχρεώσεις τους κατά την ημέρα του διαγωνισμού. Το πιστοποιητικό ασφαλιστικής ενημερότητας αφορά σ όλους τους απασχολούμενους με οποιαδήποτε σχέση εργασίας στην επιχείρηση του συμμετέχοντος, συμπεριλαμβανομένων των εργοδοτών που είναι ασφαλισμένοι σε διαφορετικούς οργανισμούς κοινωνικής ασφάλισης και όχι μόνο τους ασφαλισμένους στο Ίδρυμα Κοινωνικών Ασφαλίσεων (Ι.Κ.Α.). Σε κάθε περίπτωση ο οργανισμός κοινωνικής ασφάλισης στον οποίο είναι ασφαλισμένος κάθε απασχολούμενος στην επιχείρηση του συμμετέχοντος συμπεριλαμβανομένων και των εργοδοτών και των διοικούντων την εταιρεία θα προκύπτει κατά κανόνα από το καταστατικό και θεωρημένη κατάσταση προσωπικού κατά ειδικότητα, στην οποία θα φαίνεται ο ασφαλιστικός οργανισμός που είναι ασφαλισμένος ο κάθε απασχολούμενος στην ε- πιχείρηση ή τυχόν ισοδύναμα έγγραφα κάθε επιχείρησης, ανάλογα με την χώρα στην οποία έχει την έδρα της. Σε περίπτωση που η κατάσταση προσωπικού σε κάποια χώρα δεν θεωρείται από αρμόδια αρχή τότε ο συμμετέχων πρέπει να υποβάλλει μαζί με την κατάσταση προσωπικού και την ένορκη δήλωση ενώπιον δικαστικής ή διοικητικής αρχής ή συμβολαιογράφου ή όποιας άλλης αρμόδιας αρχής της χώρας που έχει την έδρα της η επιχείρηση, με την οποία θα βεβαιώνεται το περιεχόμενο της κατάστασης προσωπικού. Σε χώρες που δεν προβλέπεται ένορκη δήλωση μπορεί να αντικατασταθεί με υπεύθυνη δήλωση. Τα έγγραφα αυτά θα υποβάλλονται μαζί με τα πιστοποιητικά της παραγράφου αυτής. ε. Σε περίπτωση εγκατάστασης τους στο εξωτερικό τα δικαιολογητικά των παραγράφων (γ) και (δ) του παρόντος εκδίδονται με βάση την ισχύουσα νομοθεσία της χώρας που είναι εγκατεστημένοι. στ. Πιστοποιητικό του οικείου επιμελητηρίου με πιστοποίηση της εγγραφής τους για τη συγκεκριμένη επαγγελματική δραστηριότητα (εμπορία ηλεκτρολογικού υλικού ή ανάλογη) έκδοσης τελευταίου εξαμήνου. 2. ΟΙ ΑΛΛΟΔΑΠΟΙ ΠΡΟΜΗΘΕΥΤΕΣ α. Εγγυητική επιστολή συμμετοχής στον διαγωνισμό ως άνω, β. Απόσπασμα ποινικού μητρώου ή ισοδύναμου εγγράφου αρμόδιας Διοικητικής ή Δικαστικής αρχής της χώρας ε- γκατάστασής τους, έκδοσης τουλάχιστον του τελευταίου τριμήνου, από το οποίο να προκύπτει ότι δεν έχουν καταδικασθεί για αδίκημα σχετικό με την άσκηση της επαγγελματικής τους δραστηριότητας. γ. Πιστοποιητικό αρμόδιας Δικαστικής ή Διοικητικής αρχής της χώρας εγκατάστασής τους, από το οποίο να προκύπτει ότι: Δεν τελούν σε πτώχευση, εκκαθάριση, αναγκαστική διαχείριση, πτωχευτικό συμβιβασμό ή άλλη ανάλογη κατάσταση. Δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση, έκδοσης αναγκαστικής εκκαθάρισης, αναγκαστικής διαχείρισης, πτωχευτικού συμβιβασμού ή υπό άλλη ανάλογη διαδικασία. δ. Πιστοποιητικό αρμόδιας αρχής από το οποίο να προκύπτει ότι είναι ενήμεροι ως προς τις υποχρεώσεις τους που αφορούν τις εισφορές κοινωνικής ασφάλισης και ως προς τις φορολογικές υποχρεώσεις τους κατά την ημέρα του διαγωνισμού. ε. Πιστοποιητικό της αρμόδιας αρχής της χώρας εγκατάστασής τους, σχετικά με την εγγραφή τους στα μητρώα του οικείου επιμελητηρίου ή σε ισοδύναμους επαγγελματικούς καταλόγους. 3. ΤΑ ΝΟΜΙΚΑ ΠΡΟΣΩΠΑ ΗΜΕΔΑΠΑ Ή ΑΛΛΟΔΑΠΑ 3

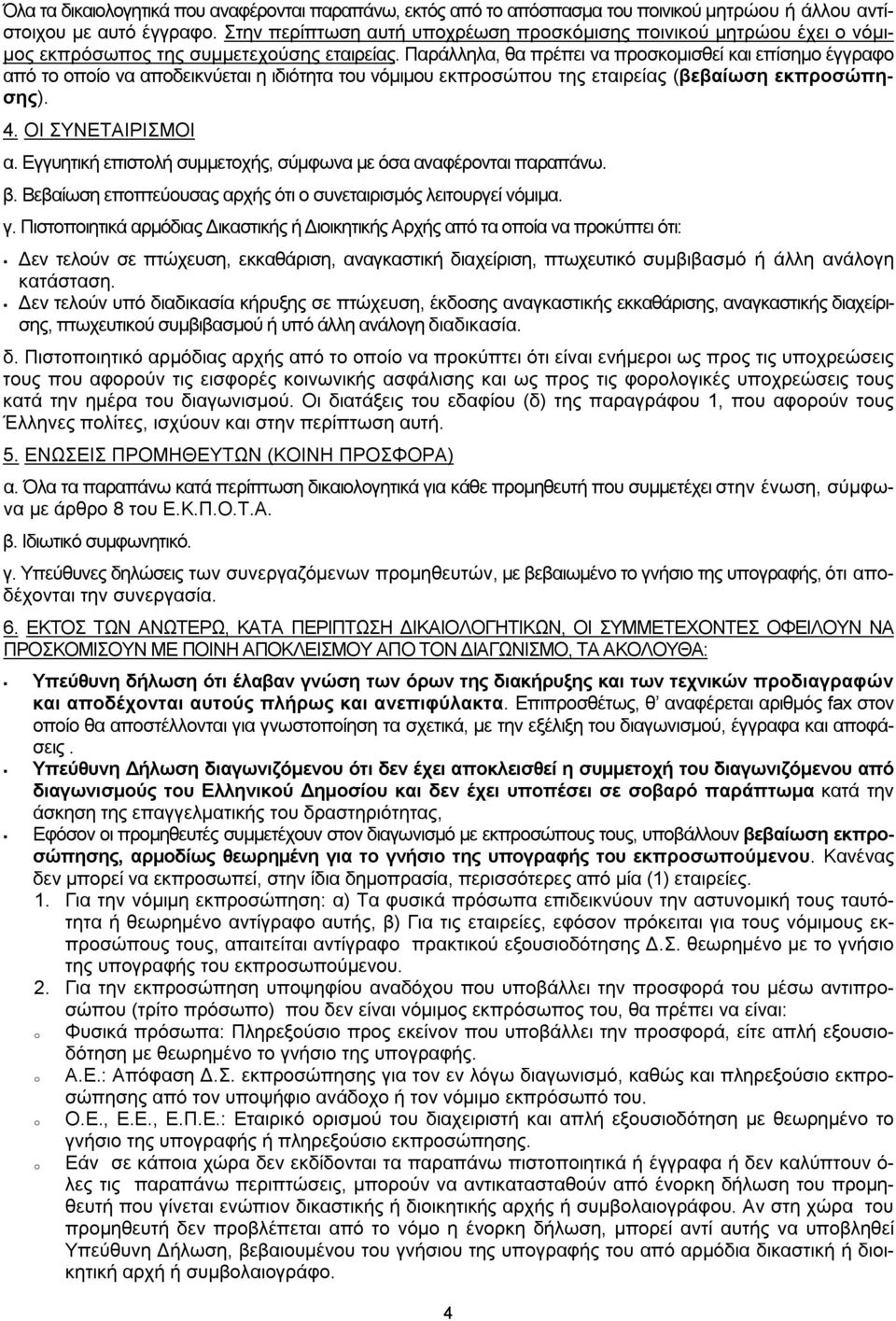

6 Όλα τα δικαιολογητικά που αναφέρονται παραπάνω, εκτός από το απόσπασμα του ποινικού μητρώου ή άλλου αντίστοιχου με αυτό έγγραφο. Στην περίπτωση αυτή υποχρέωση προσκόμισης ποινικού μητρώου έχει ο νόμιμος εκπρόσωπος της συμμετεχούσης εταιρείας. Παράλληλα, θα πρέπει να προσκομισθεί και επίσημο έγγραφο από το οποίο να αποδεικνύεται η ιδιότητα του νόμιμου εκπροσώπου της εταιρείας (βεβαίωση εκπροσώπησης). 4. ΟΙ ΣΥΝΕΤΑΙΡΙΣΜΟΙ α. Εγγυητική επιστολή συμμετοχής, σύμφωνα με όσα αναφέρονται παραπάνω. β. Βεβαίωση εποπτεύουσας αρχής ότι ο συνεταιρισμός λειτουργεί νόμιμα. γ. Πιστοποιητικά αρμόδιας Δικαστικής ή Διοικητικής Αρχής από τα οποία να προκύπτει ότι: Δεν τελούν σε πτώχευση, εκκαθάριση, αναγκαστική διαχείριση, πτωχευτικό συμβιβασμό ή άλλη ανάλογη κατάσταση. Δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση, έκδοσης αναγκαστικής εκκαθάρισης, αναγκαστικής διαχείρισης, πτωχευτικού συμβιβασμού ή υπό άλλη ανάλογη διαδικασία. δ. Πιστοποιητικό αρμόδιας αρχής από το οποίο να προκύπτει ότι είναι ενήμεροι ως προς τις υποχρεώσεις τους που αφορούν τις εισφορές κοινωνικής ασφάλισης και ως προς τις φορολογικές υποχρεώσεις τους κατά την ημέρα του διαγωνισμού. Οι διατάξεις του εδαφίου (δ) της παραγράφου 1, που αφορούν τους Έλληνες πολίτες, ισχύουν και στην περίπτωση αυτή. 5. ΕΝΩΣΕΙΣ ΠΡΟΜΗΘΕΥΤΩΝ (ΚΟΙΝΗ ΠΡΟΣΦΟΡΑ) α. Όλα τα παραπάνω κατά περίπτωση δικαιολογητικά για κάθε προμηθευτή που συμμετέχει στην ένωση, σύμφωνα με άρθρο 8 του Ε.Κ.Π.Ο.Τ.Α. β. Ιδιωτικό συμφωνητικό. γ. Υπεύθυνες δηλώσεις των συνεργαζόμενων προμηθευτών, με βεβαιωμένο το γνήσιο της υπογραφής, ότι αποδέχονται την συνεργασία. 6. ΕΚΤΟΣ ΤΩΝ ΑΝΩΤΕΡΩ, ΚΑΤΑ ΠΕΡΙΠΤΩΣΗ ΔΙΚΑΙΟΛΟΓΗΤΙΚΩΝ, ΟΙ ΣΥΜΜΕΤΕΧΟΝΤΕΣ ΟΦΕΙΛΟΥΝ ΝΑ ΠΡΟΣΚΟΜΙΣΟΥΝ ΜΕ ΠΟΙΝΗ ΑΠΟΚΛΕΙΣΜΟΥ ΑΠΟ ΤΟΝ ΔΙΑΓΩΝΙΣΜΟ, ΤΑ ΑΚΟΛΟΥΘΑ: o Υπεύθυνη δήλωση ότι έλαβαν γνώση των όρων της διακήρυξης και των τεχνικών προδιαγραφών και αποδέχονται αυτούς πλήρως και ανεπιφύλακτα. Επιπροσθέτως, θ αναφέρεται αριθμός fax στον οποίο θα αποστέλλονται για γνωστοποίηση τα σχετικά, με την εξέλιξη του διαγωνισμού, έγγραφα και αποφάσεις. Υπεύθυνη Δήλωση διαγωνιζόμενου ότι δεν έχει αποκλεισθεί η συμμετοχή του διαγωνιζόμενου από διαγωνισμούς του Ελληνικού Δημοσίου και δεν έχει υποπέσει σε σοβαρό παράπτωμα κατά την άσκηση της επαγγελματικής του δραστηριότητας, Εφόσον οι προμηθευτές συμμετέχουν στον διαγωνισμό με εκπροσώπους τους, υποβάλλουν βεβαίωση εκπροσώπησης, αρμοδίως θεωρημένη για το γνήσιο της υπογραφής του εκπροσωπούμενου. Κανένας δεν μπορεί να εκπροσωπεί, στην ίδια δημοπρασία, περισσότερες από μία (1) εταιρείες. 1. Για την νόμιμη εκπροσώπηση: α) Τα φυσικά πρόσωπα επιδεικνύουν την αστυνομική τους ταυτότητα ή θεωρημένο αντίγραφο αυτής, β) Για τις εταιρείες, εφόσον πρόκειται για τους νόμιμους εκπροσώπους τους, απαιτείται αντίγραφο πρακτικού εξουσιοδότησης Δ.Σ. θεωρημένο με το γνήσιο της υπογραφής του εκπροσωπούμενου. 2. Για την εκπροσώπηση υποψηφίου αναδόχου που υποβάλλει την προσφορά του μέσω αντιπροσώπου (τρίτο πρόσωπο) που δεν είναι νόμιμος εκπρόσωπος του, θα πρέπει να είναι: o Φυσικά πρόσωπα: Πληρεξούσιο προς εκείνον που υποβάλλει την προσφορά, είτε απλή εξουσιοδότηση με θεωρημένο το γνήσιο της υπογραφής. o Α.Ε.: Απόφαση Δ.Σ. εκπροσώπησης για τον εν λόγω διαγωνισμό, καθώς και πληρεξούσιο εκπροσώπησης από τον υποψήφιο ανάδοχο ή τον νόμιμο εκπρόσωπό του. Ο.Ε., Ε.Ε., Ε.Π.Ε.: Εταιρικό ορισμού του διαχειριστή και απλή εξουσιοδότηση με θεωρημένο το γνήσιο της υπογραφής ή πληρεξούσιο εκπροσώπησης. o Εάν σε κάποια χώρα δεν εκδίδονται τα παραπάνω πιστοποιητικά ή έγγραφα ή δεν καλύπτουν ό- λες τις παραπάνω περιπτώσεις, μπορούν να αντικατασταθούν από ένορκη δήλωση του προμηθευτή που γίνεται ενώπιον δικαστικής ή διοικητικής αρχής ή συμβολαιογράφου. Αν στη χώρα του προμηθευτή δεν προβλέπεται από το νόμο η ένορκη δήλωση, μπορεί αντί αυτής να υποβληθεί Υπεύθυνη Δήλωση, βεβαιουμένου του γνήσιου της υπογραφής του από αρμόδια δικαστική ή διοικητική αρχή ή συμβολαιογράφο. 4

7 Σε κάθε περίπτωση, το πρόσωπο που υποβάλλει την προσφορά πρέπει να φέρει μαζί του τα στοιχεία ταυτοπροσωπίας του. Όλα τα δικαιολογητικά, τεχνικά φυλλάδια και έγγραφα της κάθε προσφοράς θα πρέπει να είναι γνήσια ή ακριβή αντίγραφα. Επίσης, τα πάντα πρέπει να υποβληθούν σε δυο αντίγραφα. ΑΡΘΡΟ 8 Υποβολή Προσφορών Οι προσφορές κατατίθενται ενώπιον της αρμόδιας Επιτροπής Διαγωνισμού. Οι προσφορές μπορεί και να αποσταλούν (ταχυδρομικά ή με άλλο τρόπο) μέχρι την προηγουμένη του διαγωνισμού εργάσιμη ημέρα. Προσφορές που περιέρχονται στο Δήμο Παγγαίου με οποιοδήποτε τρόπο πριν από την διενέργεια του διαγωνισμού δεν αποσφραγίζονται, αλλά παραδίδονται στην Επιτροπή Διαγωνισμού πριν την λήξη της προθεσμίας που καθορίζεται από την διακήρυξη, προκειμένου να αποσφραγισθούν μαζί με τις άλλες που κατατέθηκαν με την προαναφερόμενη διαδικασία. Προσφορές που κατατίθενται εκπρόθεσμα δε γίνονται δεκτές και επιστρέφονται χωρίς να αποσφραγιστούν. Στην προσφορά πρέπει να ληφθούν υπόψη όλες οι κρατήσεις (2% ΤΑΔΚΥ, παρακράτηση φόρου, εισφορές κάθε φύσεως κλπ.), καθώς και κάθε άλλη επιβάρυνση (π.χ. μεταφορικά έξοδα) για την παράδοση του υλικού στον τόπο και με τον τρόπο που προβλέπεται στην παρούσα διακήρυξη. Οι προσφορές υποβάλλονται στην Ελληνική. Αντιπροσφορές ή εναλλακτικές προσφορές δεν γίνονται δεκτές και εφόσον υπάρξουν, απορρίπτονται ως απαράδεκτες. Μειοδότης αναδεικνύεται ο προσφέρων τη χαμηλότερη τιμή. Η κατακύρωση θα γίνει στο σύνολο κατά ομάδα των προσφερομένων ειδών. Προσφορά που θέτει όρο αναπροσαρμογής τιμής μέχρι λήξεως της σύμβασης απορρίπτεται ως απαράδεκτη. Επίσης, αν κριθούν μη συμφέρουσες οι προσφορές, ο φορέας έχει το δικαίωμα να επαναλάβει το διαγωνισμό χωρίς ο μειοδότης να δικαιούται να προβάλλει οποιαδήποτε αξίωση. ΑΡΘΡΟ 9 Ισχύς Προσφορών Οι προσφορές ισχύουν με ποινή αποκλεισμού, χωρίς καμία αλλαγή, για χρονικό διάστημα τουλάχιστον τριών (3) μηνών από την επόμενη ημέρα του διαγωνισμού. Προσφορά που ορίζει χρόνο ισχύος μικρότερο των τριών (3) μηνών, απορρίπτεται ως απαράδεκτη. Ο Δήμος Παγγαίου μπορεί με έγγραφη γνωστοποίηση προς τους διαγωνιζόμενους να ζητήσει την παράταση ισχύος των προσφορών. ΑΡΘΡΟ 10 Φάκελος προσφοράς Η μη τήρηση οποιουδήποτε από τους όρους του άρθρου αυτού μπορεί να επιφέρει ποινή αποκλεισμού της αντίστοιχης προσφοράς. Οι προσφορές θα επιδοθούν στην Επιτροπή Διενέργειας του διαγωνισμού μέσα σε καλά σφραγισμένο κυρίως φάκελο, όπου έξω από αυτόν θα αναγράφονται ευκρινώς με κεφαλαία γράμματα: (α) Η λέξη «ΠΡΟΣΦΟΡΑ», (β) Ο πλήρης τίτλος του φορέα που διενεργεί την προμήθεια (γ) Ο αριθμός και ο τίτλος της διακήρυξης (δ) Η ημερομηνία διενέργειας του διαγωνισμού (ε) Τα πλήρη στοιχεία του διαγωνιζόμενου Στον κυρίως φάκελο προσφοράς τοποθετούνται όλα τα ζητούμενα δικαιολογητικά καθώς και ο υποφάκελος με τα τεχνικά στοιχεία των προσφερομένων ειδών, τα οποία πρέπει να βρίσκονται σε συμφωνία με τα ζητούμενα βάσει των τεχνικών προδιαγραφών της Υπηρεσίας. Τα οικονομικά στοιχεία της προσφοράς τοποθετούνται σε χωριστό καλά σφραγισμένο φάκελο, με την ένδειξη «ΟΙ- ΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ», όπου έξω από αυτόν θα αναγράφονται ευκρινώς με κεφαλαία γράμματα όλα τα προηγούμενα στοιχεία (α) έως (ε). Μέσα στον φάκελο αυτό θα περιέχεται η οικονομική προσφορά του διαγωνιζόμενου. Οι προσφορές δεν πρέπει να έχουν ξύσματα, σβησίματα, προσθήκες και διορθώσεις. 5

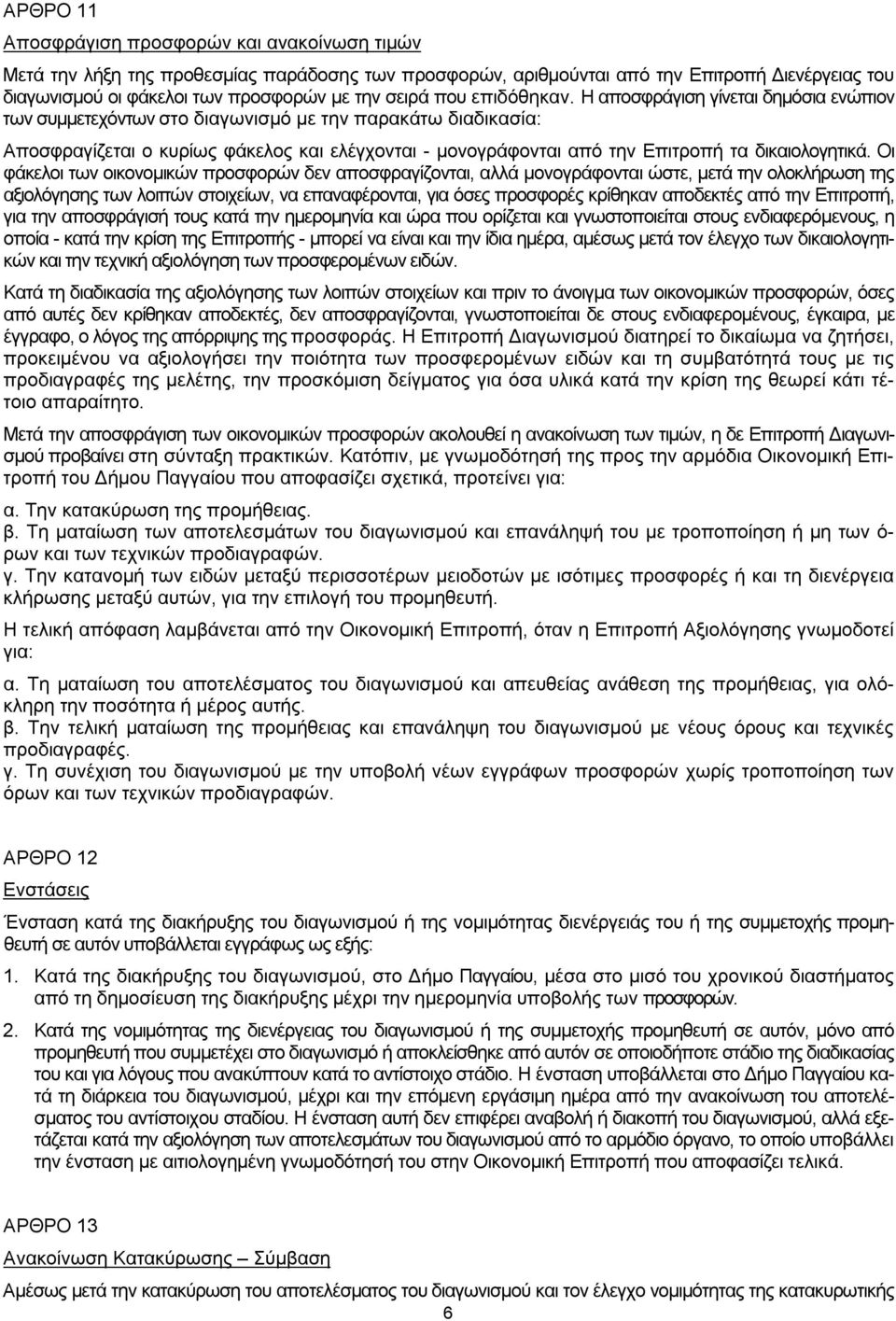

8 ΑΡΘΡΟ 11 Αποσφράγιση προσφορών και ανακοίνωση τιμών Μετά την λήξη της προθεσμίας παράδοσης των προσφορών, αριθμούνται από την Επιτροπή Διενέργειας του διαγωνισμού οι φάκελοι των προσφορών με την σειρά που επιδόθηκαν. Η αποσφράγιση γίνεται δημόσια ενώπιον των συμμετεχόντων στο διαγωνισμό με την παρακάτω διαδικασία: Αποσφραγίζεται ο κυρίως φάκελος και ελέγχονται - μονογράφονται από την Επιτροπή τα δικαιολογητικά. Οι φάκελοι των οικονομικών προσφορών δεν αποσφραγίζονται, αλλά μονογράφονται ώστε, μετά την ολοκλήρωση της αξιολόγησης των λοιπών στοιχείων, να επαναφέρονται, για όσες προσφορές κρίθηκαν αποδεκτές από την Επιτροπή, για την αποσφράγισή τους κατά την ημερομηνία και ώρα που ορίζεται και γνωστοποιείται στους ενδιαφερόμενους, η οποία - κατά την κρίση της Επιτροπής - μπορεί να είναι και την ίδια ημέρα, αμέσως μετά τον έλεγχο των δικαιολογητικών και την τεχνική αξιολόγηση των προσφερομένων ειδών. Κατά τη διαδικασία της αξιολόγησης των λοιπών στοιχείων και πριν το άνοιγμα των οικονομικών προσφορών, όσες από αυτές δεν κρίθηκαν αποδεκτές, δεν αποσφραγίζονται, γνωστοποιείται δε στους ενδιαφερομένους, έγκαιρα, με έγγραφο, ο λόγος της απόρριψης της προσφοράς. Η Επιτροπή Διαγωνισμού διατηρεί το δικαίωμα να ζητήσει, προκειμένου να αξιολογήσει την ποιότητα των προσφερομένων ειδών και τη συμβατότητά τους με τις προδιαγραφές της μελέτης, την προσκόμιση δείγματος για όσα υλικά κατά την κρίση της θεωρεί κάτι τέτοιο απαραίτητο. Μετά την αποσφράγιση των οικονομικών προσφορών ακολουθεί η ανακοίνωση των τιμών, η δε Επιτροπή Διαγωνισμού προβαίνει στη σύνταξη πρακτικών. Κατόπιν, με γνωμοδότησή της προς την αρμόδια Οικονομική Επιτροπή του Δήμου Παγγαίου που αποφασίζει σχετικά, προτείνει για: α. Την κατακύρωση της προμήθειας. β. Τη ματαίωση των αποτελεσμάτων του διαγωνισμού και επανάληψή του με τροποποίηση ή μη των ό- ρων και των τεχνικών προδιαγραφών. γ. Την κατανομή των ειδών μεταξύ περισσοτέρων μειοδοτών με ισότιμες προσφορές ή και τη διενέργεια κλήρωσης μεταξύ αυτών, για την επιλογή του προμηθευτή. Η τελική απόφαση λαμβάνεται από την Οικονομική Επιτροπή, όταν η Επιτροπή Αξιολόγησης γνωμοδοτεί για: α. Τη ματαίωση του αποτελέσματος του διαγωνισμού και απευθείας ανάθεση της προμήθειας, για ολόκληρη την ποσότητα ή μέρος αυτής. β. Την τελική ματαίωση της προμήθειας και επανάληψη του διαγωνισμού με νέους όρους και τεχνικές προδιαγραφές. γ. Τη συνέχιση του διαγωνισμού με την υποβολή νέων εγγράφων προσφορών χωρίς τροποποίηση των όρων και των τεχνικών προδιαγραφών. ΑΡΘΡΟ 12 Ενστάσεις Ένσταση κατά της διακήρυξης του διαγωνισμού ή της νομιμότητας διενέργειάς του ή της συμμετοχής προμηθευτή σε αυτόν υποβάλλεται εγγράφως ως εξής: 1. Κατά της διακήρυξης του διαγωνισμού, στο Δήμο Παγγαίου, μέσα στο μισό του χρονικού διαστήματος από τη δημοσίευση της διακήρυξης μέχρι την ημερομηνία υποβολής των προσφορών. 2. Κατά της νομιμότητας της διενέργειας του διαγωνισμού ή της συμμετοχής προμηθευτή σε αυτόν, μόνο από προμηθευτή που συμμετέχει στο διαγωνισμό ή αποκλείσθηκε από αυτόν σε οποιοδήποτε στάδιο της διαδικασίας του και για λόγους που ανακύπτουν κατά το αντίστοιχο στάδιο. Η ένσταση υποβάλλεται στο Δήμο Παγγαίου κατά τη διάρκεια του διαγωνισμού, μέχρι και την επόμενη εργάσιμη ημέρα από την ανακοίνωση του αποτελέσματος του αντίστοιχου σταδίου. Η ένσταση αυτή δεν επιφέρει αναβολή ή διακοπή του διαγωνισμού, αλλά εξετάζεται κατά την αξιολόγηση των αποτελεσμάτων του διαγωνισμού από το αρμόδιο όργανο, το οποίο υποβάλλει την ένσταση με αιτιολογημένη γνωμοδότησή του στην Οικονομική Επιτροπή που αποφασίζει τελικά. ΑΡΘΡΟ 13 Ανακοίνωση Κατακύρωσης Σύμβαση Αμέσως μετά την κατακύρωση του αποτελέσματος του διαγωνισμού και τον έλεγχο νομιμότητας της κατακυρωτικής 6

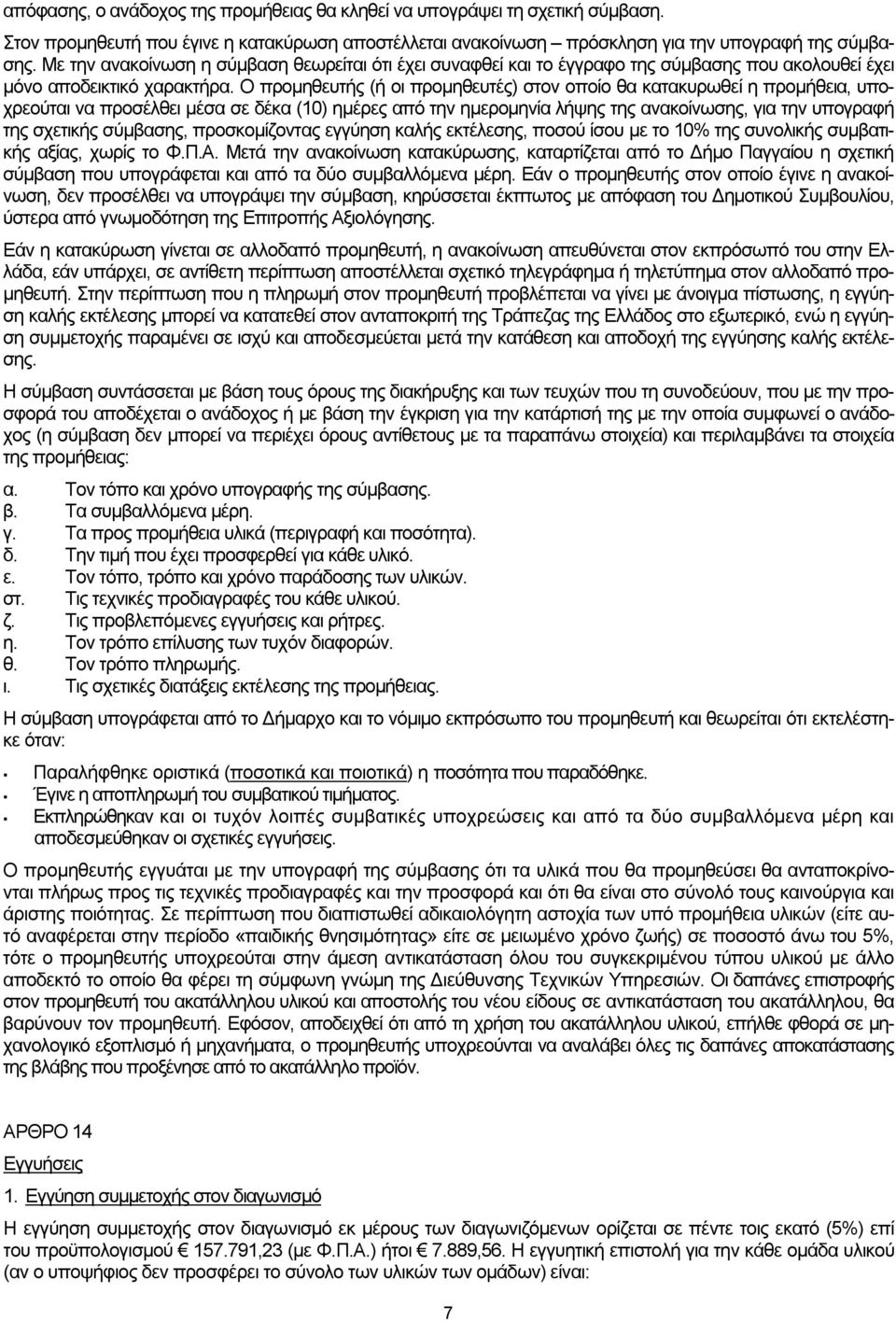

9 απόφασης, ο ανάδοχος της προμήθειας θα κληθεί να υπογράψει τη σχετική σύμβαση. Στον προμηθευτή που έγινε η κατακύρωση αποστέλλεται ανακοίνωση πρόσκληση για την υπογραφή της σύμβασης. Με την ανακοίνωση η σύμβαση θεωρείται ότι έχει συναφθεί και το έγγραφο της σύμβασης που ακολουθεί έχει μόνο αποδεικτικό χαρακτήρα. Ο προμηθευτής (ή οι προμηθευτές) στον οποίο θα κατακυρωθεί η προμήθεια, υποχρεούται να προσέλθει μέσα σε δέκα (10) ημέρες από την ημερομηνία λήψης της ανακοίνωσης, για την υπογραφή της σχετικής σύμβασης, προσκομίζοντας εγγύηση καλής εκτέλεσης, ποσού ίσου με το 10% της συνολικής συμβατικής αξίας, χωρίς το Φ.Π.Α. Μετά την ανακοίνωση κατακύρωσης, καταρτίζεται από το Δήμο Παγγαίου η σχετική σύμβαση που υπογράφεται και από τα δύο συμβαλλόμενα μέρη. Εάν ο προμηθευτής στον οποίο έγινε η ανακοίνωση, δεν προσέλθει να υπογράψει την σύμβαση, κηρύσσεται έκπτωτος με απόφαση του Δημοτικού Συμβουλίου, ύστερα από γνωμοδότηση της Επιτροπής Αξιολόγησης. Εάν η κατακύρωση γίνεται σε αλλοδαπό προμηθευτή, η ανακοίνωση απευθύνεται στον εκπρόσωπό του στην Ελλάδα, εάν υπάρχει, σε αντίθετη περίπτωση αποστέλλεται σχετικό τηλεγράφημα ή τηλετύπημα στον αλλοδαπό προμηθευτή. Στην περίπτωση που η πληρωμή στον προμηθευτή προβλέπεται να γίνει με άνοιγμα πίστωσης, η εγγύηση καλής εκτέλεσης μπορεί να κατατεθεί στον ανταποκριτή της Τράπεζας της Ελλάδος στο εξωτερικό, ενώ η εγγύηση συμμετοχής παραμένει σε ισχύ και αποδεσμεύεται μετά την κατάθεση και αποδοχή της εγγύησης καλής εκτέλεσης. Η σύμβαση συντάσσεται με βάση τους όρους της διακήρυξης και των τευχών που τη συνοδεύουν, που με την προσφορά του αποδέχεται ο ανάδοχος ή με βάση την έγκριση για την κατάρτισή της με την οποία συμφωνεί ο ανάδοχος (η σύμβαση δεν μπορεί να περιέχει όρους αντίθετους με τα παραπάνω στοιχεία) και περιλαμβάνει τα στοιχεία της προμήθειας: α. Τον τόπο και χρόνο υπογραφής της σύμβασης. β. Τα συμβαλλόμενα μέρη. γ. Τα προς προμήθεια υλικά (περιγραφή και ποσότητα). δ. Την τιμή που έχει προσφερθεί για κάθε υλικό. ε. Τον τόπο, τρόπο και χρόνο παράδοσης των υλικών. στ. Τις τεχνικές προδιαγραφές του κάθε υλικού. ζ. Τις προβλεπόμενες εγγυήσεις και ρήτρες. η. Τον τρόπο επίλυσης των τυχόν διαφορών. θ. Τον τρόπο πληρωμής. ι. Τις σχετικές διατάξεις εκτέλεσης της προμήθειας. Η σύμβαση υπογράφεται από το Δήμαρχο και το νόμιμο εκπρόσωπο του προμηθευτή και θεωρείται ότι εκτελέστηκε όταν: Παραλήφθηκε οριστικά (ποσοτικά και ποιοτικά) η ποσότητα που παραδόθηκε. Έγινε η αποπληρωμή του συμβατικού τιμήματος. Εκπληρώθηκαν και οι τυχόν λοιπές συμβατικές υποχρεώσεις και από τα δύο συμβαλλόμενα μέρη και αποδεσμεύθηκαν οι σχετικές εγγυήσεις. Ο προμηθευτής εγγυάται με την υπογραφή της σύμβασης ότι τα υλικά που θα προμηθεύσει θα ανταποκρίνονται πλήρως προς τις τεχνικές προδιαγραφές και την προσφορά και ότι θα είναι στο σύνολό τους καινούργια και άριστης ποιότητας. Σε περίπτωση που διαπιστωθεί αδικαιολόγητη αστοχία των υπό προμήθεια υλικών (είτε αυτό αναφέρεται στην περίοδο «παιδικής θνησιμότητας» είτε σε μειωμένο χρόνο ζωής) σε ποσοστό άνω του 5%, τότε ο προμηθευτής υποχρεούται στην άμεση αντικατάσταση όλου του συγκεκριμένου τύπου υλικού με άλλο αποδεκτό το οποίο θα φέρει τη σύμφωνη γνώμη της Διεύθυνσης Τεχνικών Υπηρεσιών. Οι δαπάνες επιστροφής στον προμηθευτή του ακατάλληλου υλικού και αποστολής του νέου είδους σε αντικατάσταση του ακατάλληλου, θα βαρύνουν τον προμηθευτή. Εφόσον, αποδειχθεί ότι από τη χρήση του ακατάλληλου υλικού, επήλθε φθορά σε μηχανολογικό εξοπλισμό ή μηχανήματα, ο προμηθευτής υποχρεούνται να αναλάβει όλες τις δαπάνες αποκατάστασης της βλάβης που προξένησε από το ακατάλληλο προϊόν. ΑΡΘΡΟ 14 Εγγυήσεις 1. Εγγύηση συμμετοχής στον διαγωνισμό Η εγγύηση συμμετοχής στον διαγωνισμό εκ μέρους των διαγωνιζόμενων ορίζεται σε πέντε τοις εκατό (5%) επί του προϋπολογισμού ,23 (με Φ.Π.Α.) ήτοι 7.889,56. Η εγγυητική επιστολή για την κάθε ομάδα υλικού (αν ο υποψήφιος δεν προσφέρει το σύνολο των υλικών των ομάδων) είναι: 7

10 Ομάδα Α. Ηλεκτρολογικός εξοπλισμός, προϋπολογισμού ,52, ύψος εγγυητικής 6.695,83. Ομάδα Β. Φωτιστικά σώματα, προϋπολογισμού 7.749,00, ύψος εγγυητικής 387,45. Ομάδα Γ. Ιστοί φωτισμού, προϋπολογισμού 5.854,00, ύψος εγγυητικής 292,70. Ομάδα Δ. Εργαλεία, προϋπολογισμού ,71, ύψος εγγυητικής 513,59. Για ΜΜΕ, ενώσεις ΜΜΕ, συνεταιρισμούς και ενώσεις προμηθευτών το ανωτέρω ποσοστό μειώνεται στο μισό. Η εγγύηση συμμετοχής που αφορά στον προμηθευτή στον οποίο κατακυρώθηκε ή ανατέθηκε η προμήθεια, επιστρέφεται μετά την κατάθεση της προβλεπόμενης εγγύησης καλής εκτέλεσης και μέσα σε πέντε (5) ημέρες από την υπογραφή της σύμβασης. Οι εγγυήσεις των λοιπών προμηθευτών που έλαβαν μέρος στον διαγωνισμό επιστρέφονται μετά την ανακοίνωση της κατακύρωσης ή της ανάθεσης. Η εγγύηση πρέπει να έχει ισχύ τουλάχιστον ένα μήνα μετά τη λήξη του χρόνου της προσφοράς που ζητά η διακήρυξη. Οι εγγυήσεις πρέπει να αναφέρουν ανεξάρτητα από το όργανο που τις εκδίδει και τον τύπο που περιβάλλονται τις πληροφορίες που απαιτούνται σύμφωνα από το άρθρο 26 της αριθμ /1993 Απόφασης του Υπουργού Εσωτερικών). 2. Εγγύηση καλής εκτέλεσης της σύμβασης Ο προμηθευτής στον οποίο θα γίνει η κατακύρωση, υποχρεούται να καταθέσει εγγύηση καλής εκτέλεσης των όρων της σύμβασης, το ύψος της οποίας θ αντιστοιχεί σε ποσοστό 10% της συνολικής συμβατικής αξίας, χωρίς το Φ.Π.Α. Η εγγύηση κατατίθεται πριν ή κατά την υπογραφή της σύμβασης και ελέγχεται για τη γνησιότητά της σύμφωνα με την εγκ. 17/2010/ΥΠΟΜΕΔΙ. Η εγγύηση καλής εκτέλεσης επιστρέφεται μετά την οριστική ποσοτική και ποιοτική παραλαβή του υλικού και ύστερα από την εκκαθάριση των τυχόν απαιτήσεων από τους δύο συμβαλλόμενους. ΑΡΘΡΟ 15 Παραλαβή των υλικών Η παραλαβή των υλικών, η διαδικασία παραλαβής αυτών και η συγκρότηση της Επιτροπής Παραλαβής, γίνεται σύμφωνα με όσα καθορίζονται στο άρθρο 28 του Ε.Κ.Π.Ο.Τ.Α. Εφόσον, κατά την ποσοτική και ποιοτική παραλαβή των υλικών προκύψει ακαταλληλότητα αυτών, ο ανάδοχος ο- φείλει να προβεί σε άμεση αντικατάσταση τους. Εάν ο ανάδοχος δεν προβεί, μέσα σε πέντε (5) ημερολογιακές ημέρες από την ειδοποίησή του, σε αντικατάσταση της τυχόν ακατάλληλης ποσότητας, ο Δήμος δικαιούται κατά την κρίση του να προβεί στην απόρριψη των υλικών ή στη μείωση του τιμήματος. Το συγκεκριμένο ποσοστό θα εγκρίνει με απόφασή της η Οικονομική Επιτροπή του Δήμου Παγγαίου. ΑΡΘΡΟ 16 Τρόπος πληρωμής Η πληρωμή της αξίας των υλικών της παρούσης θα γίνεται με εξόφληση του ποσού μετά την παραλαβή των υπό προμήθεια υλικών και μετά την ολοκλήρωση όλων των απαιτουμένων από την κείμενη νομοθεσία ελέγχων και διαδικασιών. Όλα τα δικαιολογητικά πληρωμής ελέγχονται από τις αρμόδιες υπηρεσίες. ΑΡΘΡΟ 17 Άλλα στοιχεία Ο Δήμος Παγγαίου δεν υποχρεούται να απορροφήσει το σύνολο των ποσοτήτων που αναγράφονται στον ενδεικτικό προϋπολογισμό, ωστόσο διατηρεί το δικαίωμα να αυξάνει την ποσότητα των προς προμήθεια ειδών κατά 20% με αντίστοιχη αύξηση του ενδεικτικού προϋπολογισμού, με τους ίδιους όρους προμήθειας χωρίς καμιά αντίρρηση και απαίτηση του προμηθευτή (άσκηση δικαιώματος προαίρεσης). Οι προσφερόμενες τιμές είναι σταθερές και αμετάβλητες, ισχύουν καθ όλη τη διάρκεια της προμήθειας και δεν υπόκεινται για κανένα λόγο σε αναθεώρηση. ΑΡΘΡΟ 18 Κανόνες Δημοσιότητας της Διακήρυξης Οι ενδιαφερόμενοι μπορούν να λάβουν γνώση της διακήρυξης τις εργάσιμες ημέρες και ώρες στα γραφεία 8

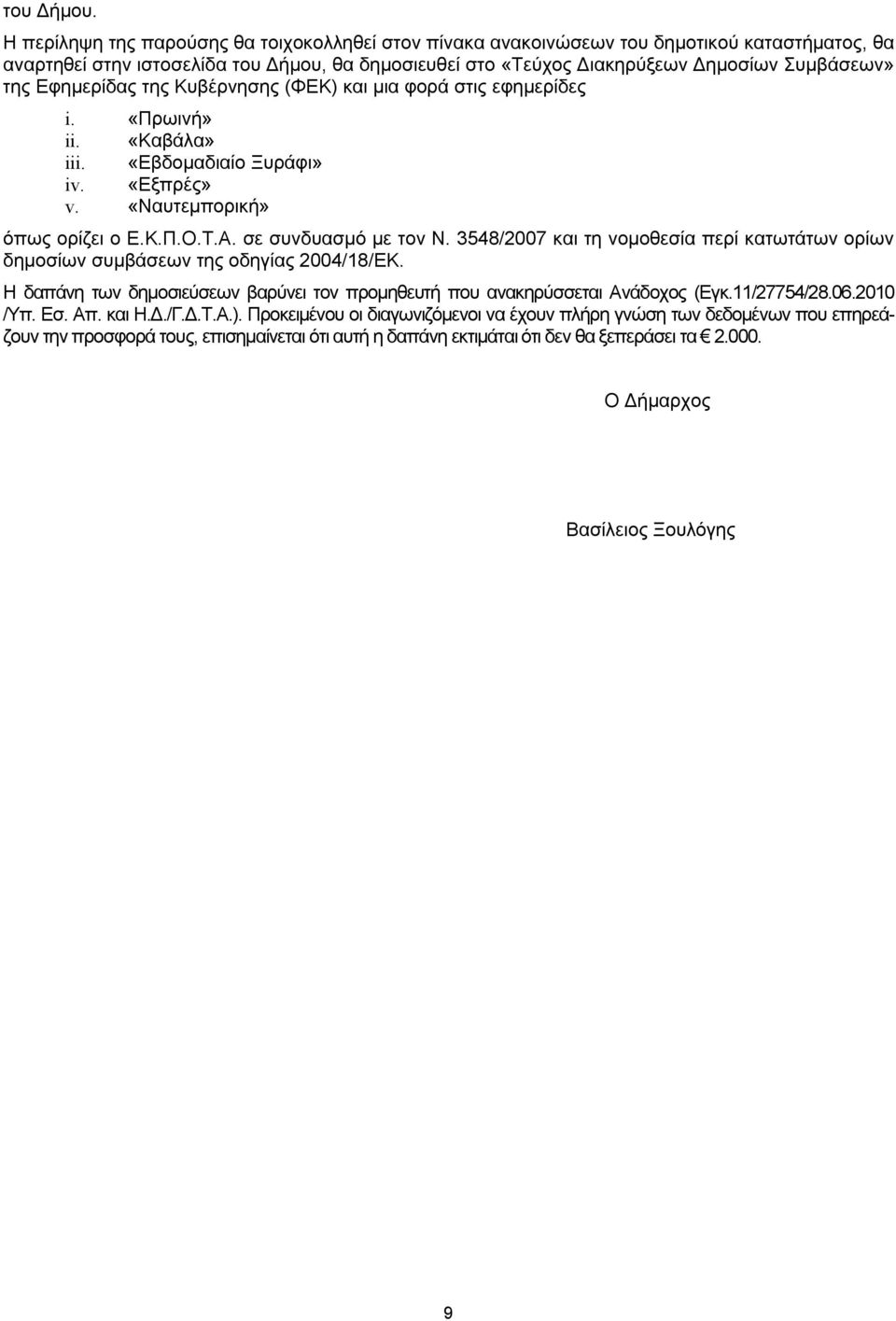

11 του Δήμου. Η περίληψη της παρούσης θα τοιχοκολληθεί στον πίνακα ανακοινώσεων του δημοτικού καταστήματος, θα αναρτηθεί στην ιστοσελίδα του Δήμου, θα δημοσιευθεί στο «Τεύχος Διακηρύξεων Δημοσίων Συμβάσεων» της Εφημερίδας της Κυβέρνησης (ΦΕΚ) και μια φορά στις εφημερίδες i. «Πρωινή» ii. «Καβάλα» iii. «Εβδομαδιαίο Ξυράφι» iv. «Εξπρές» v. «Ναυτεμπορική» όπως ορίζει ο Ε.Κ.Π.Ο.Τ.Α. σε συνδυασμό με τον Ν. 3548/2007 και τη νομοθεσία περί κατωτάτων ορίων δημοσίων συμβάσεων της οδηγίας 2004/18/ΕΚ. Η δαπάνη των δημοσιεύσεων βαρύνει τον προμηθευτή που ανακηρύσσεται Ανάδοχος (Εγκ.11/27754/ /Υπ. Εσ. Απ. και Η.Δ./Γ.Δ.Τ.Α.). Προκειμένου οι διαγωνιζόμενοι να έχουν πλήρη γνώση των δεδομένων που επηρεάζουν την προσφορά τους, επισημαίνεται ότι αυτή η δαπάνη εκτιμάται ότι δεν θα ξεπεράσει τα Ο Δήμαρχος Βασίλειος Ξουλόγης 9

12 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΠΑΓΓΑΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Φρίξου Παπαχρηστίδη 137 Α, 64100, Ελευθερούπολη Website: Πληροφορίες: Νικ. Ευαγγέλου Τηλ: Fax: Αρ. μελέτης: 1017/2011 ΠΑΡΑΡΤΗΜΑ Α Τ Ε Χ Ν Ι Κ Ε Σ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Ε Σ «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» Τα προς προμήθεια υλικά θα πρέπει να είναι καινούργια και αμεταχείριστα, να προέρχονται από αναγνωρισμένο οίκο κατασκευής και να πληρούν τις εθνικές (πρότυπα ΕΛΟΤ HD384, ΚΕΗΕ, ΤΟΤΕΕ) και τις ευρωπαϊκές (DIN, IEC, VDE, CEN, BSI κλπ.) προδιαγραφές. Όλα τα προσφερόμενα προϊόντα θα φέρουν τη σήμανση CE. Επίσης, θα πρέπει να προέρχονται από βιομηχανικές μονάδες που εφαρμόζουν πιστοποιημένη παραγωγική διαδικασία κατά ISO από διαπιστευμένο φορέα πιστοποίησης. Όλα τα υλικά πρέπει να είναι άριστης ποιότητας, χωρίς βλάβες ή ελαττώματα, σύμφωνα με όσα ορίζονται στις προδιαγραφές, όσον αφορά την προέλευση, την ποιότητα, τις διαστάσεις, το σχήμα, το χρωματισμό, την τελική επεξεργασία και τέλος την εμφάνιση τους. Τα υλικά που θα χρησιμοποιηθούν θα έχουν περάσει από εργαστηριακούς ελέγχους, δοκιμές, μετρήσεις, προκειμένου να πιστοποιείται η ποιότητα και τα ιδιαίτερα χαρακτηριστικά και ιδιότητες τους, όπως αυτά περιγράφονται παρακάτω Τα όμοια υλικά θα προέρχονται από τον ίδιο παραγωγό και προμηθευτή χάριν της ομοιομορφίας και ομοιογένειας της κατασκευής. Όλα τα προσκομιζόμενα υλικά θα είναι κατάλληλα συσκευασμένα και σημασμένα με ετικέτες όπου θα αναφέρεται η εμπορική ονομασία τους, ο κατασκευαστής τους, ο χρόνος παραγωγής τους, ο χρόνος ζωής τους και όσα τα σχετικά πρότυπα και η νομοθεσία καθορίζουν, δόκιμα, σύγχρονα, καινούργια, άριστης ποιότητας και θα ανταποκρίνονται στις προδιαγραφές αυτές, στα εγκεκριμένα πρότυπα, στα εγκεκριμένα δείγματα και θα συνοδεύονται από όλα τα προβλεπόμενα έγγραφα εμπορίας και διακίνησης προϊόντων από τα οποία θα προκύπτει το είδος και η ποιότητά τους. Τυχόν απόκλιση κάποιου προσφερόμενου προϊόντος από τις παραπάνω προδιαγραφές, συνεπάγεται α- πόρριψη της προμήθειας, οι τεχνικές προδιαγραφές της οποίας παρουσιάζονται αναλυτικότερα στον πίνακα που ακολουθεί: 1

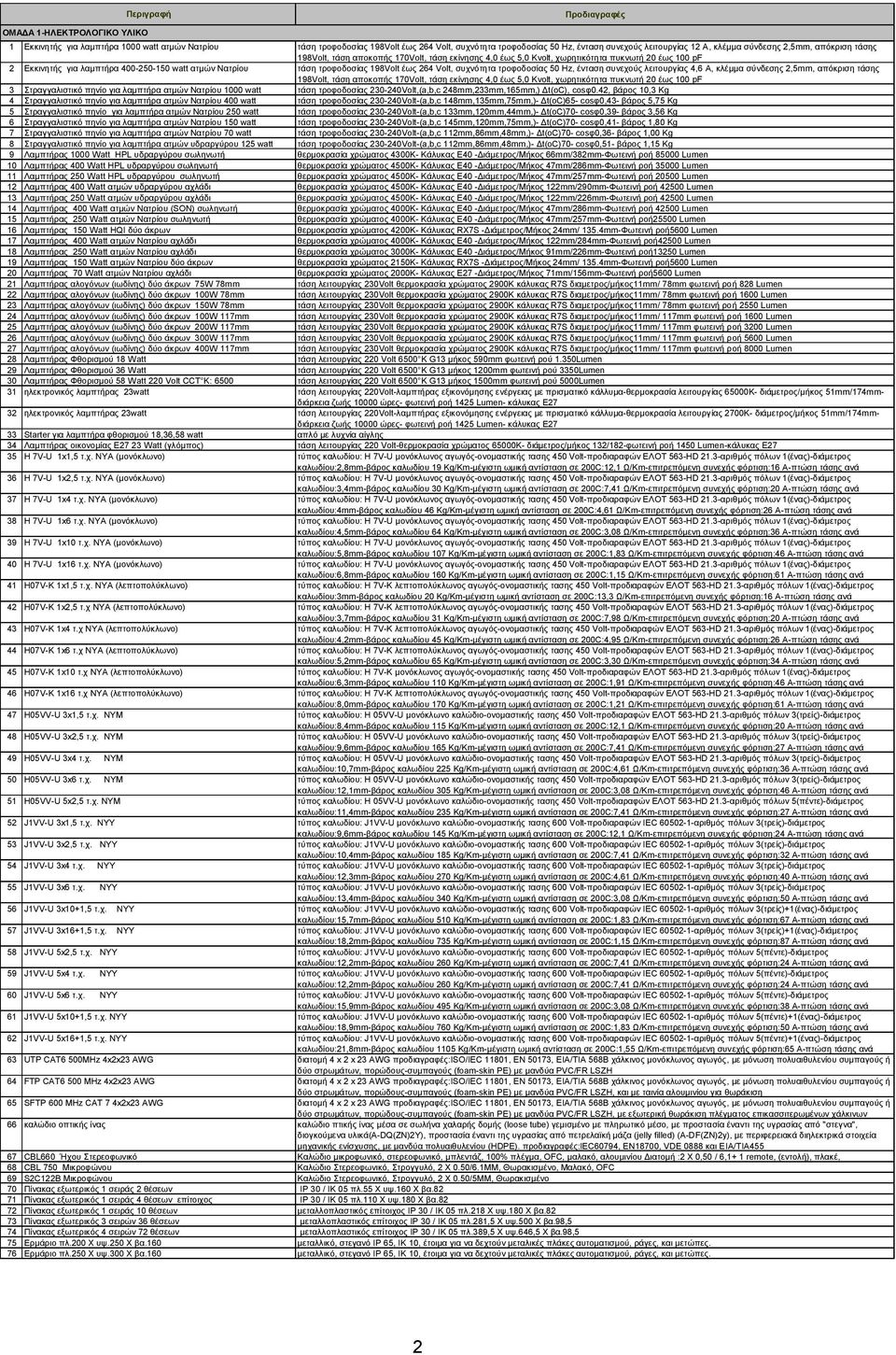

13 Περιγραφή Προδιαγραφές ΟΜΑΔΑ 1-ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΥΛΙΚΟ 1 Εκκινητής για λαμπτήρα 1000 watt ατμών Νατρίου τάση τροφοδοσίας 198Volt έως 264 Volt, συχνότητα τροφοδοσίας 50 Hz, ένταση συνεχούς λειτουργίας 12 Α, κλέμμα σύνδεσης 2,5mm, απόκριση τάσης 198Volt, τάση αποκοπής 170Volt, τάση εκίνησης 4,0 έως 5,0 Kvolt, χωρητικότητα πυκνωτή 20 έως 100 pf 2 Εκκινητής για λαμπτήρα watt ατμών Νατρίου τάση τροφοδοσίας 198Volt έως 264 Volt, συχνότητα τροφοδοσίας 50 Hz, ένταση συνεχούς λειτουργίας 4,6 Α, κλέμμα σύνδεσης 2,5mm, απόκριση τάσης 198Volt, τάση αποκοπής 170Volt, τάση εκίνησης 4,0 έως 5,0 Kvolt, χωρητικότητα πυκνωτή 20 έως 100 pf 3 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 1000 watt τάση τροφοδοσίας Volt,(a,b,c 248mm,233mm,165mm,) Δt(oC), cosφ0.42, βάρος 10,3 Kg 4 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 400 watt τάση τροφοδοσίας Volt-(a,b,c 148mm,135mm,75mm,)- Δt(oC)65- cosφ0,43- βάρος 5,75 Kg 5 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 250 watt τάση τροφοδοσίας Volt-(a,b,c 133mm,120mm,44mm,)- Δt(oC)70- cosφ0,39- βάρος 3,56 Kg 6 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 150 watt τάση τροφοδοσίας Volt-(a,b,c 145mm,120mm,75mm,)- Δt(oC)70- cosφ0,41- βάρος 1,80 Kg 7 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 70 watt τάση τροφοδοσίας Volt-(a,b,c 112mm,86mm,48mm,)- Δt(oC)70- cosφ0,36- βάρος 1,00 Kg 8 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών υδραργύρου 125 watt τάση τροφοδοσίας Volt-(a,b,c 112mm,86mm,48mm,)- Δt(oC)70- cosφ0,51- βάρος 1,15 Kg 9 Λαμπτήρας 1000 Watt HPL υδραργύρου σωληνωτή θερμοκρασία χρώματος 4300Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 66mm/382mm-Φωτεινή ροή Lumen 10 Λαμπτήρας 400 Watt HPL υδραργύρου σωληνωτή θερμοκρασία χρώματος 4500Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 47mm/286mm-Φωτεινή ροή Lumen 11 Λαμπτήρας 250 Watt HPL υδραργύρου σωληνωτή θερμοκρασία χρώματος 4500Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 47mm/257mm-Φωτεινή ροή Lumen 12 Λαμπτήρας 400 Watt ατμών υδραργύρου αχλάδι θερμοκρασία χρώματος 4500Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 122mm/290mm-Φωτεινή ροή Lumen 13 Λαμπτήρας 250 Watt ατμών υδραργύρου αχλάδι θερμοκρασία χρώματος 4500Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 122mm/226mm-Φωτεινή ροή Lumen 14 Λαμπτήρας 400 Watt ατμών Νατρίου (SON) σωληνωτή θερμοκρασία χρώματος 4000Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 47mm/286mm-Φωτεινή ροή Lumen 15 Λαμπτήρας 250 Watt ατμών Νατρίου σωληνωτή θερμοκρασία χρώματος 4000Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 47mm/257mm-Φωτεινή ροή25500 Lumen 16 Λαμπτήρας 150 Watt HQI δύο άκρων θερμοκρασία χρώματος 4200Κ- Κάλυκας RX7S -Διάμετρος/Μήκος 24mm/ 135.4mm-Φωτεινή ροή5600 Lumen 17 Λαμπτήρας 400 Watt ατμών Νατρίου αχλάδι θερμοκρασία χρώματος 4000Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 122mm/284mm-Φωτεινή ροή42500 Lumen 18 Λαμπτήρας 250 Watt ατμών Νατρίου αχλάδι θερμοκρασία χρώματος 3000Κ- Κάλυκας Ε40 -Διάμετρος/Μήκος 91mm/226mm-Φωτεινή ροή13250 Lumen 19 Λαμπτήρας 150 Watt ατμών Νατρίου δύο άκρων θερμοκρασία χρώματος 2150Κ- Κάλυκας RX7S -Διάμετρος/Μήκος 24mm/ 135.4mm-Φωτεινή ροή5600 Lumen 20 Λαμπτήρας 70 Watt ατμών Νατρίου αχλάδι θερμοκρασία χρώματος 2000Κ- Κάλυκας Ε27 -Διάμετρος/Μήκος 71mm/156mm-Φωτεινή ροή5600 Lumen 21 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 75W 78mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 78mm φωτεινή ροή 828 Lumen 22 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 100W 78mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 78mm φωτεινή ροή 1600 Lumen 23 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 150W 78mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 78mm φωτεινή ροή 2550 Lumen 24 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 100W 117mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 117mm φωτεινή ροή 1600 Lumen 25 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 200W 117mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 117mm φωτεινή ροή 3200 Lumen 26 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 300W 117mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 117mm φωτεινή ροή 5600 Lumen 27 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 400W 117mm τάση λειτουργίας 230Volt θερμοκρασία χρώματος 2900Κ κάλυκας R7S διαμετρος/μήκος11mm/ 117mm φωτεινή ροή 8000 Lumen 28 Λαμπτήρας Φθορισμού 18 Watt τάση λειτουργίας 220 Volt 6500 K G13 μήκος 590mm φωτεινή ρού 1.350Lumen 29 Λαμπτήρας Φθορισμού 36 Watt τάση λειτουργίας 220 Volt 6500 K G13 μήκος 1200mm φωτεινή ρού 3350Lumen 30 Λαμπτήρας Φθορισμού 58 Watt 220 Volt CCT K: 6500 τάση λειτουργίας 220 Volt 6500 K G13 μήκος 1500mm φωτεινή ρού 5000Lumen 31 ηλεκτρονικός λαμπτήρας 23watt τάση λειτουργίας 220Volt-λαμπτήρας εξικονόμησης ενέργειας με πρισματικό κάλλυμα-θερμοκρασία λειτουργίας 65000K- διάμετρος/μήκος 51mm/174mmδιάρκεια ζωής ώρες- φωτεινή ροή 1425 Lumen- κάλυκας Ε27 32 ηλεκτρονικός λαμπτήρας 23watt τάση λειτουργίας 220Volt-λαμπτήρας εξικονόμησης ενέργειας με πρισματικό κάλλυμα-θερμοκρασία λειτουργίας 2700K- διάμετρος/μήκος 51mm/174mmδιάρκεια ζωής ώρες- φωτεινή ροή 1425 Lumen- κάλυκας Ε27 33 Starter για λαμπτήρα φθορισμού 18,36,58 watt απλό με λυχνία αίγλης 34 Λαμπτήρας οικονομίας Ε27 23 Watt (γλόμπος) τάση λειτουργίας 220 Volt-θερμοκρασία χρώματος 65000Κ- διάμετρος/μήκος 132/182-φωτεινή ροή 1450 Lumen-κάλυκας Ε27 35 H 7V-U 1x1,5 τ.χ. ΝΥΑ (μονόκλωνο) τύπος καλωδίου: H 7V-U μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:2,8mm-βάρος καλωδίου 19 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:12,1 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:16 Α-πτώση τάσης ανά 36 H 7V-U 1x2,5 τ.χ. ΝΥΑ (μονόκλωνο) τύπος καλωδίου: H 7V-U μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:3,4mm-βάρος καλωδίου 30 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,41 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:20 Α-πτώση τάσης ανά 37 H 7V-U 1x4 τ.χ. ΝΥΑ (μονόκλωνο) τύπος καλωδίου: H 7V-U μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:4mm-βάρος καλωδίου 46 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:4,61 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:26 Α-πτώση τάσης ανά 38 H 7V-U 1x6 τ.χ. ΝΥΑ (μονόκλωνο) τύπος καλωδίου: H 7V-U μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:4,5mm-βάρος καλωδίου 64 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:3,08 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:36 Α-πτώση τάσης ανά 39 H 7V-U 1x10 τ.χ. ΝΥΑ (μονόκλωνο) τύπος καλωδίου: H 7V-U μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:5,8mm-βάρος καλωδίου 107 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,83 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:46 Α-πτώση τάσης ανά 40 H 7V-U 1x16 τ.χ. ΝΥΑ (μονόκλωνο) τύπος καλωδίου: H 7V-U μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:6,8mm-βάρος καλωδίου 160 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,15 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:61 Α-πτώση τάσης ανά 41 H07V-Κ 1x1,5 τ.χ. ΝΥΑ (λεπτοπολύκλωνο) τύπος καλωδίου: H 7V-Κ λεπτοπολύκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:3mm-βάρος καλωδίου 20 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:13,3 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:16 Α-πτώση τάσης ανά 42 H07V-Κ 1x2,5 τ.χ ΝΥΑ (λεπτοπολύκλωνο) τύπος καλωδίου: H 7V-Κ λεπτοπολύκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:3,7mm-βάρος καλωδίου 31 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,98 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:20 Α-πτώση τάσης ανά 43 H07V-Κ 1x4 τ.χ ΝΥΑ (λεπτοπολύκλωνο) τύπος καλωδίου: H 7V-Κ λεπτοπολύκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:4,2mm-βάρος καλωδίου 45 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:4,95 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:26 Α-πτώση τάσης ανά 44 H07V-Κ 1x6 τ.χ ΝΥΑ (λεπτοπολύκλωνο) τύπος καλωδίου: H 7V-Κ λεπτοπολύκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:5,2mm-βάρος καλωδίου 65 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:3,30 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:34 Α-πτώση τάσης ανά 45 H07V-Κ 1x10 τ.χ ΝΥΑ (λεπτοπολύκλωνο) τύπος καλωδίου: H 7V-Κ μονόκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:6,3mm-βάρος καλωδίου 110 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,91 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:46 Α-πτώση τάσης ανά 46 H07V-Κ 1x16 τ.χ ΝΥΑ (λεπτοπολύκλωνο) τύπος καλωδίου: H 7V-Κ λεπτοπολύκλωνος αγωγός-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 1(ένας)-διάμετρος καλωδίου:8,0mm-βάρος καλωδίου 170 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,21 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:61 Α-πτώση τάσης ανά 47 H05VV-U 3x1,5 τ.χ. ΝΥΜ τύπος καλωδίου: H 05VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:8,4mm-βάρος καλωδίου 115 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:12,1 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:20 Α-πτώση τάσης ανά 48 H05VV-U 3x2,5 τ.χ. ΝΥΜ τύπος καλωδίου: H 05VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:9,6mm-βάρος καλωδίου 165 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,41 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:27 Α-πτώση τάσης ανά 49 H05VV-U 3x4 τ.χ. ΝΥΜ τύπος καλωδίου: H 05VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:10,7mm-βάρος καλωδίου 225 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:4,61 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:36 Α-πτώση τάσης ανά 50 H05VV-U 3x6 τ.χ. ΝΥΜ τύπος καλωδίου: H 05VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:12,1mm-βάρος καλωδίου 305 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:3,08 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:46 Α-πτώση τάσης ανά 51 H05VV-U 5x2,5 τ.χ. NYM τύπος καλωδίου: H 05VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 450 Volt-προδιαραφών ΕΛΟΤ 563-HD 21.3-αριθμός πόλων 5(πέντε)-διάμετρος καλωδίου:11,4mm-βάρος καλωδίου 235 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,41 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:27 Α-πτώση τάσης ανά 52 J1VV-U 3x1,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:9,6mm-βάρος καλωδίου 145 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:12,1 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:24 Α-πτώση τάσης ανά 53 J1VV-U 3x2,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:10,4mm-βάρος καλωδίου 185 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,41 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:32 Α-πτώση τάσης ανά 54 J1VV-U 3x4 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:12,3mm-βάρος καλωδίου 270 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:4,61 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:40 Α-πτώση τάσης ανά 55 J1VV-U 3x6 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 3(τρείς)-διάμετρος καλωδίου:13,4mm-βάρος καλωδίου 340 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:3,08 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:50 Α-πτώση τάσης ανά 56 J1VV-U 3x10+1,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 3(τρείς)+1(ένας)-διάμετρος καλωδίου:15,7mm-βάρος καλωδίου 510 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,83 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:67 Α-πτώση τάσης ανά 57 J1VV-U 3x16+1,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 3(τρείς)+1(ένας)-διάμετρος καλωδίου:18,2mm-βάρος καλωδίου 735 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,15 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:87 Α-πτώση τάσης ανά 58 J1VV-U 5x2,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 5(πέντε)-διάμετρος καλωδίου:12,2mm-βάρος καλωδίου 260 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,41 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:24 Α-πτώση τάσης ανά 59 J1VV-U 5x4 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 5(πέντε)-διάμετρος καλωδίου:12,2mm-βάρος καλωδίου 260 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:7,41 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:24 Α-πτώση τάσης ανά 60 J1VV-U 5x6 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 5(πέντε)-διάμετρος καλωδίου:15,9mm-βάρος καλωδίου 495 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:3,08 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:38 Α-πτώση τάσης ανά 61 J1VV-U 5x10+1,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 5(πέντε)+1(ένας)-διάμετρος καλωδίου:18,9mm-βάρος καλωδίου 760 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,83 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:50 Α-πτώση τάσης ανά 62 J1VV-U 5x16+1,5 τ.χ. ΝΥΥ τύπος καλωδίου: J1VV-U μονόκλωνο καλώδιο-ονομαστικής τασης 600 Volt-προδιαραφών IEC αριθμός πόλων 5(πέντε)+1(ένας)-διάμετρος καλωδίου:21,8mm-βάρος καλωδίου 1105 Kg/Km-μέγιστη ωμική αντίσταση σε 200C:1,55 Ω/Km-επιτρεπόμενη συνεχής φόρτιση:65 Α-πτώση τάσης ανά 63 UTP CAT6 500MHz 4x2x23 AWG διατομή 4 x 2 x 23 AWG προδιαγραφές:iso/iec 11801, EN 50173, EIA/TIA 568B χάλκινος μονόκλωνος αγωγός, με μόνωση πολυαιθυλενίου συμπαγούς ή δύο στρωμάτων, πορώδους-συμπαγούς (foam-skin PE) με μανδύα PVC/FR LSZH 64 FTP CAT6 500 MHz 4x2x23 AWG διατομή 4 x 2 x 23 AWG προδιαγραφές:iso/iec 11801, EN 50173, EIA/TIA 568B χάλκινος μονόκλωνος αγωγός, με μόνωση πολυαιθυλενίου συμπαγούς ή δύο στρωμάτων, πορώδους-συμπαγούς (foam-skin PE) με μανδύα PVC/FR LSZH, και με ταινία αλουμινίου για θωράκιση 65 SFTP 600 MHz CAT 7 4x2x23 AWG διατομή 4 x 2 x 23 AWG προδιαγραφές:iso/iec 11801, EN 50173, EIA/TIA 568B χάλκινος μονόκλωνος αγωγός, με μόνωση πολυαιθυλενίου συμπαγούς ή δύο στρωμάτων, πορώδους-συμπαγούς (foam-skin PE) με μανδύα PVC/FR LSZH, με εξωτερική θωράκιση πλέγματος επικασσιτερωμένων χάλκινων 66 καλώδιο οπτικής ίνας καλώδιο πτικής ίνας μέσα σε σωλήνα χαλαρής δομής (loose tube) γεμισμένο με πληρωτικό μέσο, με προστασία έναντι της υγρασίας από "στεγνα", διογκούμενα υλικά(a-dq(zn)2y), προστασία έναντι της υγρασίας από πετρελαϊκή μάζα (jelly filled) (A-DF(ZN)2y), με περιφερειακά διηλεκτρικά στοιχεία μηχανικής ενίσχυσης, με μανδύα πολυαιθυλενίου (HDPE). προδιαγραφές:iec60794, EN18700, VDE 0888 και ΕΙΑ/TIA CBL660 Ήχου Στερεοφωνικό Καλώδιο μικροφωνικό, στερεοφωνικό, μπλεντάζ, 100% πλέγμα, OFC, μαλακό, αλουμινίου Διατομή :2 X 0,50 / 6,1+ 1 remote, (εντολή), πλακέ, 68 CBL 750 Μικροφώνου Καλώδιο Στερεοφωνικό, Στρογγυλό, 2 X 0.50/6.1MM, Θωρακισμένο, Μαλακό, OFC 69 S2C122B Μικροφώνου Καλώδιο Στερεοφωνικό, Στρογγυλό, 2 X 0.50/5MM, Θωρακισμένο 70 Πίνακας εξωτερικός 1 σειράς 2 θέσεων ΙΡ 30 / IK 05 πλ.55 X υψ.160 X βα Πίνακας εξωτερικός 1 σειράς 4 θέσεων επίτοιχος ΙΡ 30 / IK 05 πλ.110 X υψ.180 X βα Πίνακας εξωτερικός 1 σειράς 10 θέσεων μεταλλοπλαστικός επίτοιχος ΙΡ 30 / IK 05 πλ.218 X υψ.180 X βα Πίνακας εξωτερικός 3 σειρών 36 θέσεων μεταλλοπλαστικός επίτοιχος ΙΡ 30 / IK 05 πλ.281,5 X υψ.500 X βα.98,5 74 Πίνακας εξωτερικός 4 σειρών 72 θέσεων μεταλλοπλαστικός επίτοιχος ΙΡ 30 / IK 05 πλ.389,5 X υψ.646,5 X βα.98,5 75 Ερμάριο πλ.200 Χ υψ.250 Χ βα.160 μεταλλικό, στεγανό IP 65, ΙΚ 10, έτοιμα για να δεχτούν μεταλικές πλάκες αυτοματισμού, ράγες, και μετώπες. 76 Ερμάριο πλ.250 Χ υψ.300 Χ βα.160 μεταλλικό, στεγανό IP 65, ΙΚ 10, έτοιμα για να δεχτούν μεταλικές πλάκες αυτοματισμού, ράγες, και μετώπες. 2

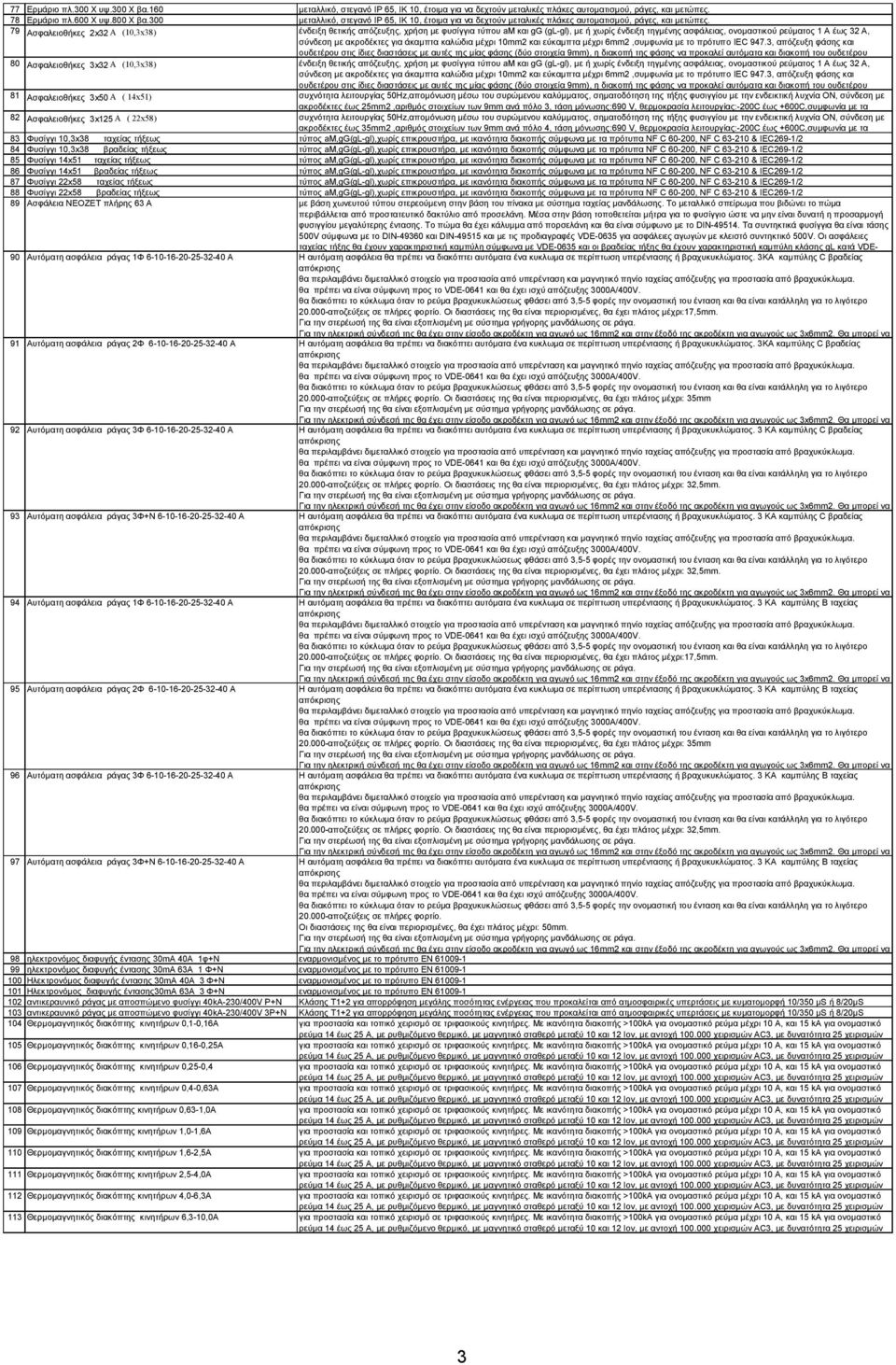

14 77 Ερμάριο πλ.300 Χ υψ.300 Χ βα.160 μεταλλικό, στεγανό IP 65, ΙΚ 10, έτοιμα για να δεχτούν μεταλικές πλάκες αυτοματισμού, ράγες, και μετώπες. 78 Ερμάριο πλ.600 Χ υψ.800 Χ βα.300 μεταλλικό, στεγανό IP 65, ΙΚ 10, έτοιμα για να δεχτούν μεταλικές πλάκες αυτοματισμού, ράγες, και μετώπες. 79 Ασφαλειοθήκες 2x32 Α (10,3x38) ένδειξη θετικής απόζευξης, χρήση με φυσίγγια τύπου am και gg (gl-gl), με ή χωρίς ένδειξη τηγμένης ασφάλειας, ονομαστικού ρεύματος 1 Α έως 32 Α, σύνδεση με ακροδέκτες για άκαμπτα καλώδια μέχρι 10mm2 και εύκαμπτα μέχρι 6mm2,συμφωνία με το πρότυπο IEC 947.3, απόζευξη φάσης και ουδετέρου στις ίδιες διαστάσεις με αυτές της μίας φάσης (δύο στοιχεία 9mm), η διακοπή της φάσης να προκαλεί αυτόματα και διακοπή του ουδετέρου 80 Ασφαλειοθήκες 3x32 Α (10,3x38) ένδειξη θετικής απόζευξης, χρήση με φυσίγγια τύπου am και gg (gl-gl), με ή χωρίς ένδειξη τηγμένης ασφάλειας, ονομαστικού ρεύματος 1 Α έως 32 Α, σύνδεση με ακροδέκτες για άκαμπτα καλώδια μέχρι 10mm2 και εύκαμπτα μέχρι 6mm2,συμφωνία με το πρότυπο IEC 947.3, απόζευξη φάσης και ουδετέρου στις ίδιες διαστάσεις με αυτές της μίας φάσης (δύο στοιχεία 9mm), η διακοπή της φάσης να προκαλεί αυτόματα και διακοπή του ουδετέρου 81 Ασφαλειοθήκες 3x50 Α ( 14x51) συχνότητα λειτουργίας 50Hz,απομόνωση μέσω του συρώμενου καλύμματος, σηματοδότηση της τήξης φυσιγγίου με την ενδεικτική λυχνία ON, σύνδεση με ακροδέκτες έως 25mm2,αριθμός στοιχείων των 9mm ανά πόλο 3, τάση μόνωσης:690 V, θερμοκρασία λειτουργίας:-200c έως +600C,συμφωνία με τα 82 Ασφαλειοθήκες 3x125 Α ( 22x58) συχνότητα λειτουργίας 50Hz,απομόνωση μέσω του συρώμενου καλύμματος, σηματοδότηση της τήξης φυσιγγίου με την ενδεικτική λυχνία ON, σύνδεση με ακροδέκτες έως 35mm2,αριθμός στοιχείων των 9mm ανά πόλο 4, τάση μόνωσης:690 V, θερμοκρασία λειτουργίας:-200c έως +600C,συμφωνία με τα 83 Φυσίγγι 10,3x38 ταχείας τήξεως τύπος am,gg(gl-gl),χωρίς επικρουστήρα, με ικανότητα διακοπής σύμφωνα με τα πρότυπα NF C , NF C & IEC269-1/2 84 Φυσίγγι 10,3x38 βραδείας τήξεως τύπος am,gg(gl-gl),χωρίς επικρουστήρα, με ικανότητα διακοπής σύμφωνα με τα πρότυπα NF C , NF C & IEC269-1/2 85 Φυσίγγι 14x51 ταχείας τήξεως τύπος am,gg(gl-gl),χωρίς επικρουστήρα, με ικανότητα διακοπής σύμφωνα με τα πρότυπα NF C , NF C & IEC269-1/2 86 Φυσίγγι 14x51 βραδείας τήξεως τύπος am,gg(gl-gl),χωρίς επικρουστήρα, με ικανότητα διακοπής σύμφωνα με τα πρότυπα NF C , NF C & IEC269-1/2 87 Φυσίγγι 22x58 ταχείας τήξεως τύπος am,gg(gl-gl),χωρίς επικρουστήρα, με ικανότητα διακοπής σύμφωνα με τα πρότυπα NF C , NF C & IEC269-1/2 88 Φυσίγγι 22x58 βραδείας τήξεως τύπος am,gg(gl-gl),χωρίς επικρουστήρα, με ικανότητα διακοπής σύμφωνα με τα πρότυπα NF C , NF C & IEC269-1/2 89 Ασφάλεια ΝΕΟΖΕΤ πλήρης 63 Α με βάση χωνευτού τύπου στερεούμενη στην βάση του πίνακα με σύστημα ταχείας μανδάλωσης. Το μεταλλικό σπείρωμα που βιδώνει το πώμα περιβάλλεται από προστατευτικό δακτύλιο από προσελάνη. Μέσα στην βάση τοποθετείται μήτρα για το φυσίγγιο ώστε να μην είναι δυνατή η προσαρμογή φυσιγγίου μεγαλύτερης έντασης. Το πώμα θα έχει κάλυμμα από πορσελάνη και θα είναι σύμφωνο με το DIN Τα συντηκτικά φυσίγγια θα είναι τάσης 500V σύμφωνα με το DIN και DIN και με τις προδιαγραφές VDE-0635 για ασφάλειες αγωγών με κλειστό συντηκτικό 500V. Οι ασφάλειες ταχείας τήξης θα έχουν χαρακτηριστική καμπύλη σύμφωνα με VDE-0635 και οι βραδείας τήξης θα έχουν χαρακτηριστική καμπύλη κλάσης gl κατά VDE- 90 Αυτόματη ασφάλεια ράγας 1Φ A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3ΚΑ καμπύλης C βραδείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι:17,5mm. Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 91 Αυτόματη ασφάλεια ράγας 2Φ A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3ΚΑ καμπύλης C βραδείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι: 35mm Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 92 Αυτόματη ασφάλεια ράγας 3Φ A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3 ΚΑ καμπύλης C βραδείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι: 32,5mm. Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 93 Αυτόματη ασφάλεια ράγας 3Φ+Ν A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3 ΚΑ καμπύλης C βραδείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι: 32,5mm. Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 94 Αυτόματη ασφάλεια ράγας 1Φ A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3 ΚΑ καμπύλης Β ταχείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι:17,5mm. Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 95 Αυτόματη ασφάλεια ράγας 2Φ A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3 ΚΑ καμπύλης Β ταχείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι: 35mm Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 96 Αυτόματη ασφάλεια ράγας 3Φ A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3 ΚΑ καμπύλης Β ταχείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι: 32,5mm. Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 97 Αυτόματη ασφάλεια ράγας 3Φ+Ν A Η αυτόματη ασφάλεια θα πρέπει να διακόπτει αυτόματα ένα κυκλωμα σε περίπτωση υπερέντασης ή βραχυκυκλώματος. 3 ΚΑ καμπύλης Β ταχείας απόκρισης θα περιλαμβάνει διμεταλλικό στοιχείο για προστασία από υπερένταση και μαγνητικό πηνίο ταχείας απόζευξης για προστασία από βραχυκύκλωμα. θα πρέπει να είναι σύμφωνη προς το VDE-0641 και θα έχει ισχύ απόζευξης 3000Α/400V. θα διακόπτει το κύκλωμα όταν το ρεύμα βραχυκυκλώσεως φθάσει από 3,5-5 φορές την ονομαστική του ένταση και θα είναι κατάλληλη για το λιγότερο αποζεύξεις σε πλήρες φορτίο. Οι διαστάσεις της θα είναι περιορισμένες, θα έχει πλάτος μέχρι: 50mm. Για την στερέωσή της θα είναι εξοπλισμένη με σύστημα γρήγορης μανδάλωσης σε ράγα. Για την ηλεκτρική σύνδεσή της θα έχει στην είσοδο ακροδέκτη για αγωγό ως 16mm2 και στην έξοδό της ακροδέκτη για αγωγούς ως 3x6mm2. Θα μπορεί να 98 ηλεκτρονόμος διαφυγής έντασης 30mA 40A 1φ+Ν εναρμονισμένος με το πρότυπο EN ηλεκτρονόμος διαφυγής έντασης 30mA 63A 1 Φ+Ν εναρμονισμένος με το πρότυπο EN Ηλεκτρονόμος διαφυγής έντασης 30mA 40A 3 Φ+Ν εναρμονισμένος με το πρότυπο EN Ηλεκτρονόμος διαφυγής έντασης30ma 63A 3 Φ+Ν εναρμονισμένος με το πρότυπο EN αντικεραυνικό ράγας με αποσπώμενο φυσίγγι 40kA-230/400V P+N Κλάσης Τ1+2 για απορρόφηση μεγάλης ποσότητας ενέργειας που προκαλείται από ατμοσφαιρικές υπερτάσεις με κυματομορφή 10/350 μs ή 8/20μS 103 αντικεραυνικό ράγας με αποσπώμενο φυσίγγι 40kA-230/400V 3P+N Κλάσης Τ1+2 για απορρόφηση μεγάλης ποσότητας ενέργειας που προκαλείται από ατμοσφαιρικές υπερτάσεις με κυματομορφή 10/350 μs ή 8/20μS 104 Θερμομαγνητικός διακόπτης κινητήρων 0,1-0,16Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 105 Θερμομαγνητικός διακόπτης κινητήρων 0,16-0,25Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 106 Θερμομαγνητικός διακόπτης κινητήρων 0,25-0,4 για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 107 Θερμομαγνητικός διακόπτης κινητήρων 0,4-0,63Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 108 Θερμομαγνητικός διακόπτης κινητήρων 0,63-1,0Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 109 Θερμομαγνητικός διακόπτης κινητήρων 1,0-1,6Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 110 Θερμομαγνητικός διακόπτης κινητήρων 1,6-2,5Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 111 Θερμομαγνητικός διακόπτης κινητήρων 2,5-4,0Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 112 Θερμομαγνητικός διακόπτης κινητήρων 4,0-6,3Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 113 Θερμομαγνητικός διακόπτης κινητήρων 6,3-10,0Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 3

15 114 Θερμομαγνητικός διακόπτης κινητήρων 16,0-20,0Α για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 115 Θερμομαγνητικός διακόπτης κινητήρων 20,0-25,0 για προστασία και τοπικό χειρισμό σε τριφασικούς κινητήρες. Με ικανότητα διακοπής >100kA για ονομαστικό ρεύμα μέχρι 10 Α, και 15 ka για ονομαστικό ρεύμα 14 έως 25 Α, με ρυθμιζόμενο θερμικό, με μαγνητικό σταθερό μεταξύ 10 και 12 Ιον, με αντοχή χειρισμών AC3, με δυνατότητα 25 χειρισμών 116 Βάση για ρελέ τύπου λυχνίας (8 ποδαράκια) εναρμονισμένο με τις προδιαγραφές EN , ΕΝ , IEC , οδηγία χαμηλής τάσης 73/23/EEC με χρωμα σώματος λευκό ή γκρι, και ενδεικτικά σύμβολα μαύρα, (για ευκολότερη ανάγνωση αυτών), ονομαστική τάση λειτουργίας 230 Volt, 10 Α 117 Βάση για ρελέ τύπου λυχνίας (11 ποδαράκια) εναρμονισμένο με τις προδιαγραφές EN , ΕΝ , IEC , οδηγία χαμηλής τάσης 73/23/EEC με χρωμα σώματος λευκό ή γκρι, και ενδεικτικά σύμβολα μαύρα, (για ευκολότερη ανάγνωση αυτών), ονομαστική τάση λειτουργίας 230 Volt, 10 Α 118 Ρελέ τύπου λυχνίας με 2 μεταγωγικές και πηνίο 220 Volt αριθμός επαφών 2 CO- υλικό κατασκευής επαφών AgNi-ονομαστικής τάση 250 Volt-ελάχιστο ρεύμα ενεργοποίησης 5mA-ονομαστικό ρεύμα λειτουργίας επαφών με επαγωγικό φορτίο 5Α-ονομαστικό ρεύμα λειτουργίας επαφών με ωμικό φορτίο 10Α-ελάχιστη ισχύς ενεργοποίησης 0,3 watt-αντίσταση επαφών <100mΩ-μέγιστος αριθμός χειρισμών με πλήρες φορτίο 1200/h-χρόνος ενεργοποίησης 13msec-κλάση μόνωσης C250/B250-αντίσταση μεταξύ πηνίου και επαφών 2,5 kv-διαστάσεις 27,5x21,2x35,6mm-βαθμός προστασίας IP 40-αντοχή σε δονήσεις 10G- αντοχή σε σοκ 5G, εναρμονισμένο με τις προδιαγρφές 119 Χρονικό ράγας 0,1-30 sec με μία μεταγωγική. εναρμονισμένο με τις προδιαγραφές IEC , IEC /DIN VDE 0435,IEC EN / με κουμπωτή στερέωση σε ράγα 35mm ή για βιδωτή στερέωση-ονομαστική τάση ελέγχου λειτουργίας 200 έως 240 Volt. με μία μεταγωγική, καθυστέρηση στην έλξη. 120 στυπιοθλύπτης PG-7 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 121 στυπιοθλύπτης PG-9 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 122 στυπιοθλύπτης PG-11 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 123 στυπιοθλύπτης PG-13,5 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 124 στυπιοθλύπτης PG-16 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 125 στυπιοθλύπτης PG-21 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 126 στυπιοθλύπτης PG-29 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 127 στυπιοθλύπτης PG-36 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 128 στυπιοθλύπτης PG-42 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 129 στυπιοθλύπτης PG-48 πλαστικός με περικόχλιο σύσφιξης και φλάτζα από μονωτικό υλικό 130 Ραγοδιακόπτης φορτίου 1x40A AC 22, ΙΕC 947-3, στοιχείο 17,5mm 131 Ραγοδιακόπτης φορτίου 1x63A AC 22, ΙΕC 947-3, στοιχείο 17,5mm 132 Ραγοδιακόπτης φορτίου 2x63A AC 22, ΙΕC 947-3, στοιχείο 2x17,5mm 133 Ραγοδιακόπτης φορτίου 3x63A AC 22, ΙΕC 947-3, στοιχείο 3x17,5mm 134 Ραγοδιακόπτης φορτίου 3x80A AC 22, ΙΕC 947-3, στοιχείο 3x17,5mm 135 Ραγοδιακόπτης μεταγωγικός 1x40 A AC 22, ΙΕC 947-3, στοιχείο 17,5mm 136 Ρευματοδότης ράγας σούκου με κάλυμμα στεγανοποίησης ονομαστικό ρεύμα 16Α-ονομαστική τάση 250 Volt. 137 Πολυόργανο ράγας ψηφιακό πολυόργανο ράγας που επιτρέπει τη μέτρηση ηλεκτρικών μεγεθών σε μία εγκατάσταση χαμηλής τάσης: τάση και ένταση σε κάθε φάση, τάση μεταξύ φάσεων, συχνότητα, συντελεστή ισχύος, ενεργό άεργο και φαινομένη ισχύ, ηλεκτρική ενέργεια 138 Ηλεκτρονόμος ρευματώθησης (καστάνιας) 2 επαφών εναρμονισμένο με προδιαγραφές ΕΝ τάση ελέγχου πηνίου 230 volt-επαφές 2 NO- ονομαστική ένταση επαφών 16 Α-πλάτος 1 στοιχείο 17mm 139 Ηλεκτρονόμος επαγωγικού φορτίου 2x20A πηνίο 230V εναρμονισμένο με προδιαγραφές ΕΝ τάση ελέγχου πηνίου 230 volt-επαφές 2 NO- ονομαστική ένταση επαφών 16 Α-πλάτος 2 στοιχεία 2x17mm 140 Ηλεκτρονόμος επαγωγικού φορτίου 2x40A πηνίο 230V εναρμονισμένο με προδιαγραφές ΕΝ τάση ελέγχου πηνίου 230 volt-επαφές 2 NO- ονομαστική ένταση επαφών 16 Α-πλάτος 4 στοιχεία 4x17mm 141 Μηχανικός Θερμοστάτης χώρου με μία ανοιχτή επαφή επίτοιχη μονάδα χώρου με ποτενσιόμετρο ρύθμισης επιθυμητής θερμοκρασίας και με αισθητήριο θερμοκρασίας-τύπος αισθητηρίου Ni1000-περιοχή μέτρησης 5 έως 350C-σύνδεση με 3 καλώδια-βαθμός προστασίας IP Χρονοδιακόπτης 24 ωρών με εφεδρεία μίας επαφής ονομαστική τάση λειτουργίας 250 Volt-ονομαστική ένταση λειτουργίας επαφών 16Α-ελάχιστος χρόνος προγραμματισμού 15λεπτά. Με εφεδεία μέχρι Χρονοδιακόπτης 7 ημερών με εφεδρεία μίας επαφής ονομαστική τάση λειτουργίας 250 Volt-ονομαστική ένταση λειτουργίας επαφών 16Α-ελάχιστος χρόνος προγραμματισμού 2 ώρες. Με εφεδεία μέχρι Χρονοδιακόπτης 24 ωρών πρίζας με εφεδρεία ονομαστική τάση λειτουργίας 250 Volt-ονομαστική ένταση λειτουργίας επαφών 16Α-ελάχιστος χρόνος προγραμματισμού 15 λεπτά. Με εφεδεία μέχρι Ανιχνευτές κίνησης με ρυθμιζόμενη γωνία ονομαστική τάση λειτουργίας 250 Volt-ονομαστική ένταση λειτουργίας επαφών 16Α 146 Διακόπτης λυκόφωτος εξωτερικός στεγανός 8 Α ονομαστική τάση λειτουργίας 250 Volt-ονομαστική ένταση λειτουργίας επαφών 16Α 147 Διχαλωτή μπάρα μονοπολική 63Α-10mm 2 56 θέσεων 1 φάση ονομαστική τάση λειτουργίας 250 Volt-υλικό κατασκευής επαφών Cu χαλκός 148 Διχαλωτή μπάρα τριπολική 63Α-10mm 2 57 θέσεων 3 φάσεις ονομαστική τάση λειτουργίας 250 Volt-υλικό κατασκευής επαφών Cu χαλκός 149 Σετ πλάγιων καλυμμάτων για τριπολικές μπάρες ονομαστική τάση λειτουργίας 250 Volt-υλικό κατασκευής PVC 150 Κυπαρισσάκι 25 Α ονομαστική τάση μόνωσης 250 Volt-υλικό κατασκευής επαφής Cu χαλκός. 151 Κυπαρισσάκι 40Α ονομαστική τάση μόνωσης 250 Volt-υλικό κατασκευής επαφής Cu χαλκός. 152 κυτίο κουμπωτό στρογγυλό Φ60 ύψος 35 ΙΡ 44 υλικό κατασκευής PVC 153 κυτίο κουμπωτό στρογγυλό Φ80 ύψος 40 ΙΡ 44 υλικό κατασκευής PVC 154 κυτίο κουμπωτό στρογγυλό 65x65x40 ΙΡ 44 υλικό κατασκευής PVC 155 κυτίο με καπάκι με βίδες 100x100x50 ΙΡ 55 υλικό κατασκευής PVC 156 κυτίο με καπάκι με βίδες 220x170x80 ΙΡ 55 υλικό κατασκευής PVC 157 κυτίο με καπάκι με βίδες 310x240x160 ΙΡ 55 υλικό κατασκευής PVC 158 κανάλι διανομής από PVC 12x10mm υλικό κατασκευής PVC 159 κανάλι διανομής από PVC 15x15mm υλικό κατασκευής PVC 160 κανάλι διανομής από PVC 45x30mm υλικό κατασκευής PVC 161 κανάλι διανομής από PVC 57x40mm υλικό κατασκευής PVC 162 κανάλι διανομής από PVC 110x60mm υλικό κατασκευής PVC 163 ταινία μονωτική υψηλής τάσης υλικό κατασκευής PVC 164 Ταινία μονωτική PVC υλικό κατασκευής PVC 0.13X19X18.3m 165 δεματικά 2,5mm x 100mm (συσκευασία των 100 τεμαχίων) υλικό κατασκευής PVC 166 δεματικά 2,5mm x 135mm (συσκευασία των 100 τεμαχίων) υλικό κατασκευής PVC 167 δεματικά 2,5mm x 160mm (συσκευασία των 100 τεμαχίων) υλικό κατασκευής PVC 168 δεματικά 2,5mm x 200mm (συσκευασία των 100 τεμαχίων) υλικό κατασκευής PVC 169 δεματικά 3,5mm x 200mm (συσκευασία των 100 τεμαχίων) υλικό κατασκευής PVC 170 δεματικά 4,5mm x 430mm (συσκευασία των 100 τεμαχίων) υλικό κατασκευής PVC 171 χαλκός γείωσης 16mm χαλκός γείωσης Cu κατά BS6360, ονομαστικό βάρος 145Κg/Km μέγιστη ονομαστική αντίσταση σε 200 C 1,137 Ω/Km 172 ηλεκτρονόμος επαγωγικού φορτίου 75 KW τριπολικός τηλεχειριζόμενος διακόπτης ισχύος AC3, 400 Volt, Ονομαστικής έντασης 145 Α με δύο NO επαφές. 173 ηλεκτρονόμος επαγωγικού φορτίου 110KW τριπολικός τηλεχειριζόμενος διακόπτης ισχύος AC3, 400 Volt, Ονομαστικής έντασης 210 Α με δύο NO επαφές. 173 θερμικός ηλεκτρονόμος υπερφόρτισης Α με χρήση κλεμμών σύνδεσης DX25: 1x25mm2 174 θερμικός ηλεκτρονόμος υπερφόρτισης Α με χρήση κλεμμών σύνδεσης DX25: 1x25mm2 175 συστοιχία σταθερών πυκνωτών 60 Kvar 400 Volt συστοιχία πυκνωτών 60.0kvar/76.2kvar, 400V/450V 3xCLMD Τηλεχειριζόμενος διακόπτες ζεύξης πυκνωτών 10 Kvar εναρμονισμένο με προδιαγραφές ΕΝ τάση ελέγχου πηνίου 230 volt-επαφές 2 NO 177 Τηλεχειριζόμενος διακόπτες ζεύξης πυκνωτών 40 Kvar εναρμονισμένο με προδιαγραφές ΕΝ τάση ελέγχου πηνίου 230 volt-επαφές 2 NO 178 Βιομηχανικό ηλεκτρονικό χρονικό 0,3-30sec με μία μεταγωγική επαφή CO 4A/230Volt ac (AC 12), με ένδειξη LED παρουσίας τάσης, και ενεργοποίησης εξόδου 179 Επιτηρητής στάθμης αγώγιμων υγρών επιτηρητής στάθμης για την επιτήρηση πλήρωσης ή εκκένωσης δεξαμενής. Με μία μεταγωγική επαφή CO, ρυθμιζόμενη ευαισθησία 5-100ΚΩ και ένδειξη λειοτυργίας με LED. Τάση τροφοδοσίας 230 Volt 180 Επιτηρητής δικτύου επιτηρητής δικτύου για προστασία από αναστροφή, ασυμμετρία, απώλεια φάσης, υπέρταση και υπόταση. Υπέρταση Umax= Volt, t=0,005-10sec (ON-OFF Delay). Υπόταση Umin= Volt, t=0,005-10sec(on-off Delay) Ασσυμετρία φάσεων: 2-15%, t=0,005-10sec(on-off)delay, με δύο μεταγωγικές επαφές CO με ενδείξεις λειτουργίας και σφάλματος και LED 181 Τριπολικός διακόπτης φορτίου 250Α ττριπολικός διακόπτης φορτίου με τηλεσκοπικό περιστροφικό χειριστήριο και με ρυθμιζόμενο μήκος 182 Τριπολικός διακόπτης φορτίου 400Α ττριπολικός διακόπτης φορτίου με τηλεσκοπικό περιστροφικό χειριστήριο και με ρυθμιζόμενο μήκος 183 Τριπολικός διακόπτης φορτίου 630Α ττριπολικός διακόπτης φορτίου με τηλεσκοπικό περιστροφικό χειριστήριο και με ρυθμιζόμενο μήκος 184 Βάση για ρελέ UNIVERSAL CR-U βάση με ανοικτή απόχρωση, και ενδείξεις με σκούρη απόχρωση, για ευκολότερη ανάγνωση. 185 Βυσματωτό ρελέ CR-U τάση ενργοποίησης 230 Volt, 2 CO 10 A AC12, με δυνατότητα χειροκίνητης ενεργοποίησης και μηχανική "σημαία" 186 Αισθητήρας πίεσης 0-16 bar παθητικός αισθητήρας μέσω δύο αγωγών, τάση τροφοδοσίας 8-32 Volt DC σήμα εξόδου 4-20mA 187 Επιτηρητής δικτύου/ρυθμιστής με πολλαπλές δυνατότητες ένδειξης (kw,kvar,kva,v,a,hz,συνφ) με δυνατότητα ρύθμισης, για αυτόματες συστοιχίες πυκνωτών ΟΜΑΔΑ 2- ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ 188 Φωτιστικό αλουμινίου IP44 Φωτιστικό σώμα κορυφής, αλουμινίου, στεγανό IP44, για λάμπα ατμών Na Ε27, χρώματος επιλογής της Υπηρεσίας (σκούρο πράσινο - κυπαρισσί) μορφής προσομοιάζουσας σε ανάποδο κόλουρο κώνο, από πολυκαρβονικό υλικό, ανθεκτικό στην ακτινοβολία UV, στη θερμοκρασία και στους κραδασμούς. Το σώμα θα φέρει υποδοχή προσαρμογής στην κορυφή του ιστού. Ενδεικτικές διαστάσεις: Εξωτερική διάμετρος (καπέλου) 48 εκ., ύψος 50 εκ., υποδοχή ιστού Ø60, με τρεις γαλβανιζέ βίδες, ώστε να εξασφαλίζεται απροβλημάτιστα η προσαρμογή στον ιστό. ΟΜΑΔΑ 3 - ΙΣΤΟΙ ΦΩΤΙΣΜΟΥ 189 Ιστοί φωτισμού Φωτιστικός χαλύβδινος ιστός, ύψους 3m περίπου, με χαρακτηριστικά που να προσεγγίζουν τα παρακάτω: α) Αγκύρια: Τέσσερις (4) κοχλίες γαλβανιζέ Μ16, μήκους 40 cm και βάση πάκτωσης, για εγκιβωτισμό σε μπετόν, β) μορφή ιστού τηλεσκοπική, από (3) τεμάχια χαλυβδοσωλήνα (ενδεικτικά Φ76/1500mm επάνω μέρος, Φ114/850mm μεσαίο μέρος,φ159/400mm/πάχος 3mm στη βάση), με πλάκα έδρασης με 4 οπές Μ16, τα οποία θα πρέπει να εισέρχονται εντός της μεγαλύτερης διαμέτρου χαλυβδοσωλήνα και θα συγκολλούνται με περιφερειακή συγκόλληση στα σημεία ενώσεως των σωλήνων. Το πάνω μέρος των τμημάτων Φ159 και Φ114 θα είναι διαμορφωμένο σε σχήμα κολουρου κώνου ώστε να διευκολύνεται η εφαρμογή και η συγκόλληση και να επιτυγχάνεται καλύτερο αισθητικό αποτέλεσμα. Στην κορυφή, το άκρο του ιστού θα είναι εξωτερικής διαμέτρου Φ60 ειδικά διαμορφωμένο, ώστε να μπορεί να προσαρμόζεται το φωτιστικό σώμα. Ο ιστός θα είναι βαμμένος με δυο στρώσεις χρώματος κυπαρισσί (η μια στρώση θα ειναι primer - αντισκωριακή ΟΜΑΔΑ 4 - ΕΡΓΑΛΕΙΑ 190 μονωτικά γάντια από Latex αντοχή μόνωσης 1000 Volt 191 συσκευή μέτρησης αντίστασης μόνωσης MEGER 192 Πολύμετρο με αμπεροτσιμπίδα μέχρι 1000Volt και μέχρι 500 A 193 ζώνη προστασίας για ανάβαση σε κολώνες (πλήρες) με ενσωματωμένη δερμάτινη εργαλειοθήκη 194 μαχαίρι δύο υλικών DYNAGRIP από πρεσσαριστό μέταλλο με μαλακά ένθετα για τέλει πιάσιμο, διαμόρφωση της μύτης κατάλληλη για εργασίες ακριβείας, περιστρεφόμενο άνοιγμα των ημικελύφων, ταχεία αντικατάσταση της λάμας χωρίς κατσαβίδι, ροδέλα και ραβδώσεις που στερεώνει τη λάμα στη θέση της, περιλαμβάνει 3 λάμες 195 Πένσα 406 VDI BI ειδική για ηλεκτρολόγους με αντοχή έως και 1000 Volt 4

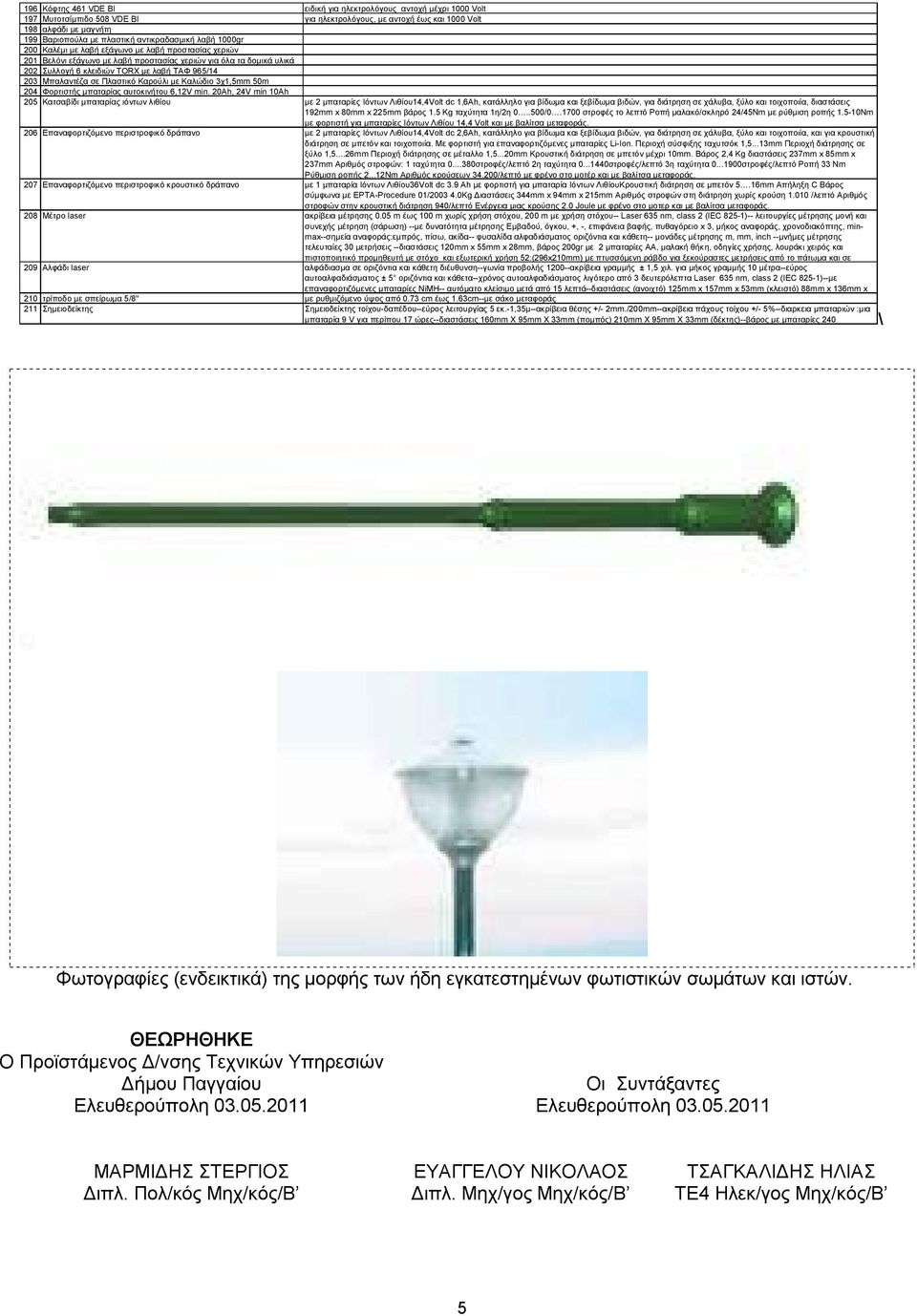

16 196 Κόφτης 461 VDE BI ειδική για ηλεκτρολόγους αντοχή μέχρι 1000 Volt 197 Μυτοτσίμπιδο 508 VDE BI για ηλεκτρολόγους, με αντοχή έως και 1000 Volt 198 αλφάδι με μαγνήτη 199 Βαριοπούλα με πλαστική αντικραδασμική λαβή 1000gr 200 Καλέμι με λαβή εξάγωνο με λαβή προστασίας χεριών 201 Βελόνι εξάγωνο με λαβή προστασίας χεριών για όλα τα δομικά υλικά 202 Συλλογή 6 κλειδιών TORX με λαβή ΤΑΦ 965/ Μπαλαντέζα σε Πλαστικό Καρούλι με Καλώδιο 3χ1,5mm 50m 204 Φορτιστής μπαταρίας αυτοκινήτου 6,12V min. 20Ah, 24V min 10Ah 205 Κατσαβίδι μπαταρίας ιόντων λιθίου με 2 μπαταρίες Ιόντων Λιθίου14,4Volt dc 1,6Ah, κατάλληλο για βίδωμα και ξεβίδωμα βιδών, για διάτρηση σε χάλυβα, ξύλο και τοιχοποιία, διαστάσεις 192mm x 80mm x 225mm βάρος 1.5 Kg ταχύτητα 1η/2η / στροφές το λεπτό Ροπή μαλακό/σκληρό 24/45Nm με ρύθμιση ροπής Nm με φορτιστή για μπαταρίες Ιόντων Λιθίου 14,4 Volt και με βαλίτσα μεταφοράς. 206 Επαναφορτιζόμενο περιστροφικό δράπανο με 2 μπαταρίες Ιόντων Λιθίου14,4Volt dc 2,6Ah, κατάλληλο για βίδωμα και ξεβίδωμα βιδών, για διάτρηση σε χάλυβα, ξύλο και τοιχοποιία, και για κρουστική διάτρηση σε μπετόν και τοιχοποιία. Με φορτιστή για επαναφορτιζόμενες μπαταρίες Li-Ion. Περιοχή σύσφιξης ταχυτσόκ 1,5...13mm Περιοχή διάτρησης σε ξύλο 1,5...26mm Περιοχή διάτρησης σε μέταλλο 1,5...20mm Κρουστική διάτρηση σε μπετόν μέχρι 10mm. Βάρος 2,4 Kg διαστάσεις 237mm x 85mm x 237mm Αριθμός στροφών: 1 ταχύτητα στροφές/λεπτό 2η ταχύτητα στροφές/λεπτό 3η ταχύτητα στροφές/λεπτό Ροπή 33 Nm Ρύθμιση ροπής Nm Αριθμός κρούσεων /λεπτό με φρένο στο μοτέρ και με βαλίτσα μεταφοράς. 207 Επαναφορτιζόμενο περιστροφικό κρουστικό δράπανο με 1 μπαταρία Ιόντων Λιθίου36Volt dc 3.9 Ah με φορτιστή για μπαταρία Ιόντων ΛιθίουΚρουστική διάτρηση σε μπετόν 5.16mm Απήληξη C Βάρος σύμφωνα με EPTA-Procedure 01/ Kg Διαστάσεις 344mm x 94mm x 215mm Αριθμός στροφών στη διάτρηση χωρίς κρούση /λεπτό Αριθμός στροφών στην κρουστική διάτρηση 940/λεπτό Ενέργεια μιας κρούσης 2.0 Joule με φρένο στο μοτερ και με βαλίτσα μεταφοράς. 208 Mέτρο laser ακρίβεια μέτρησης 0.05 m έως 100 m χωρίς χρήση στόχου, 200 m με χρήση στόχου-- Laser 635 nm, class 2 (IEC 825-1)-- λειτουργίες μέτρησης μονή και συνεχής μέτρηση (σάρωση) --με δυνατότητα μέτρησης Εμβαδού, όγκου, +, -, επιφάνεια βαφής, πυθαγόρειο x 3, μήκος αναφοράς, χρονοδιακόπτης, minmax--σημεία αναφοράς:εμπρός, πίσω, ακίδα-- φυσαλίδα αλφαδιάσματος οριζόντια και κάθετη-- μονάδες μέτρησης m, mm, inch --μνήμες μέτρησης τελευταίες 30 μετρήσεις --διαστάσεις 120mm x 55mm x 28mm, βάρος 200gr με 2 μπαταρίες ΑΑ, μαλακή θήκη, οδηγίες χρήσης, λουράκι χειρός και πιστοποιητικό προμηθευτή με στόχο και εξωτερική χρήση 52:(296x210mm) με πτυσσόμενη ράβδο για ξεκούραστες μετρήσεις από το πάτωμα και σε 209 Αλφάδι laser αλφάδιασμα σε οριζόντια και κάθετη διέυθυνση--γωνία προβολής ακρίβεια γραμμής ± 1,5 χιλ. για μήκος γραμμής 10 μέτρα--εύρος αυτοαλφαδιάσματος ± 5 οριζόντια και κάθετα--χρόνος αυτοαλφαδιάσματος λιγότερο από 3 δευτερόλεπτα Laser 635 nm, class 2 (IEC 825-1)--με επαναφορτιζόμενες μπαταρίες NiMH-- αυτόματο κλείσιμο μετά από 15 λεπτά--διαστάσεις (ανοιχτό) 125mm x 157mm x 53mm (κλειστό) 88mm x 136mm x 210 τρίποδο με σπείρωμα 5/8'' με ρυθμιζόμενο ύψος από 0.73 cm έως 1.63cm--με σάκο μεταφοράς 211 Σημειοδείκτης Σημειοδείκτης τοίχου-δαπέδου--εύρος λειτουργίας 5 εκ.-1,35μ--ακρίβεια θέσης +/- 2mm./200mm--ακρίβεια πάχους τοίχου +/- 5%--διαρκεια μπαταριών :μια μπαταρία 9 V για περίπου 17 ώρες--διαστάσεις 160mm Χ 95mm Χ 33mm (πομπός) 210mm Χ 95mm Χ 33mm (δέκτης)--βάρος με μπαταρίες 240 \ Φωτογραφίες (ενδεικτικά) της μορφής των ήδη εγκατεστημένων φωτιστικών σωμάτων και ιστών. ΘΕΩΡΗΘΗΚΕ Ο Προϊστάμενος Δ/νσης Τεχνικών Υπηρεσιών Δήμου Παγγαίου Οι Συντάξαντες Ελευθερούπολη Ελευθερούπολη ΜΑΡΜΙΔΗΣ ΣΤΕΡΓΙΟΣ ΕΥΑΓΓΕΛΟΥ ΝΙΚΟΛΑΟΣ ΤΣΑΓΚΑΛΙΔΗΣ ΗΛΙΑΣ Διπλ. Πολ/κός Μηχ/κός/Β Διπλ. Μηχ/γος Μηχ/κός/Β ΤΕ4 Ηλεκ/γος Μηχ/κός/Β 5

17 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΠΑΓΓΑΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Φρίξου Παπαχρηστίδη 137 Α, 64100, Ελευθερούπολη Website: Πληροφορίες: Νικ. Ευαγγέλου Τηλ: Fax: Αρ. μελέτης: 1017/2011 «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» Τ Ε Χ Ν Ι Κ Η Ε Κ Θ Ε Σ Η Με τη μελέτη αυτή περιγράφεται η προμήθεια ηλεκτρολογικού υλικού που απαιτείται για την εξυπηρέτηση των αναγκών συντήρησης ηλεκτρολογικών εγκαταστάσεων (δίκτυα ηλεκτροφωτισμού, κτιριακές εγκαταστάσεις, αντλιοστάσια κλπ.) του Δήμου Παγγαίου. Στην προμήθεια συμπεριλαμβάνεται ηλεκτρολογικό υλικό (ενδεικτικά λαμπτήρες, καλώδια, ασφάλειες, διακόπτες κλπ.), χαλύβδινοι ιστοί φωτισμού και εργαλεία ηλεκτρολόγων. Η παρούσα μελέτη (όροι, τρόπος εκτέλεσης, κριτήριο κατακύρωσης και τεχνικές προδιαγραφές) εγκρίθηκε με την αρ. 63/2011 Απόφαση της Οικ. Επιτροπής και την 290/2011 Απόφαση του Δημοτικού Συμβουλίου Παγγαίου. Η ψήφιση της σχετικής πίστωσης έγινε με την 63/2011 Απόφαση της Οικ. Επιτροπής του Δήμου Παγγαίου. Για την εκτέλεση της πράξης θα διεξαχθεί δημόσιος ανοικτός διαγωνισμός με σφραγισμένες προσφορές για την «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» με κριτήριο κατακύρωσης τη χαμηλότερη τιμή. Η δαπάνη για την προμήθεια έχει προϋπολογισθεί στο ποσό των ,23 (με Φ.Π.Α.) και θα χρηματοδοτηθεί από ιδίους πόρους. Η εκτέλεση της προμήθειας διέπεται από: Τις διατάξεις της 11389/1993 Απόφασης του Υπουργού Εσωτερικών (Ε.Κ.Π.Ο.Τ.Α.) και τις σχετικές ερμηνευτικές εγκυκλίους. Τις διατάξεις του Ν. 2286/1995 «Προμήθειες του δημόσιου τομέα και ρυθμίσεις συναφών θεμάτων». Τις διατάξεις του Ν. 3463/2006 «Κύρωση του Κώδικα Δήμων και Κοινοτήτων». Τις διατάξεις του Ν.3852/2010 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης». Τις διατάξεις του Ν. 3886/2010 «Δικαστική προστασία κατά τη σύναψη δημόσιων συμβάσεων Εναρμόνιση της ελληνικής νομοθεσίας με την Οδηγία 89/665/ΕΟΚ του Συμβουλίου της 21ης Ιουνίου 1989 (L395) και την Οδηγία 92/13/ΕΟΚ του Συμβουλίου της 25 ης Φεβρουαρίου 1992 (L 76), όπως τροποποιήθηκαν με την Οδηγία 2007/66/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 11ης Δεκεμβρίου 2007 (L 335)». Οι Συντάξαντες Ελευθερούπολη ΕΥΑΓΓΕΛΟΥ ΝΙΚΟΛΑΟΣ Διπλ. Μηχ/γος Μηχ/κός/Β ΤΣΑΓΚΑΛΙΔΗΣ ΗΛΙΑΣ ΤΕ4 Ηλεκ/γος Μηχ/κός/Β 1

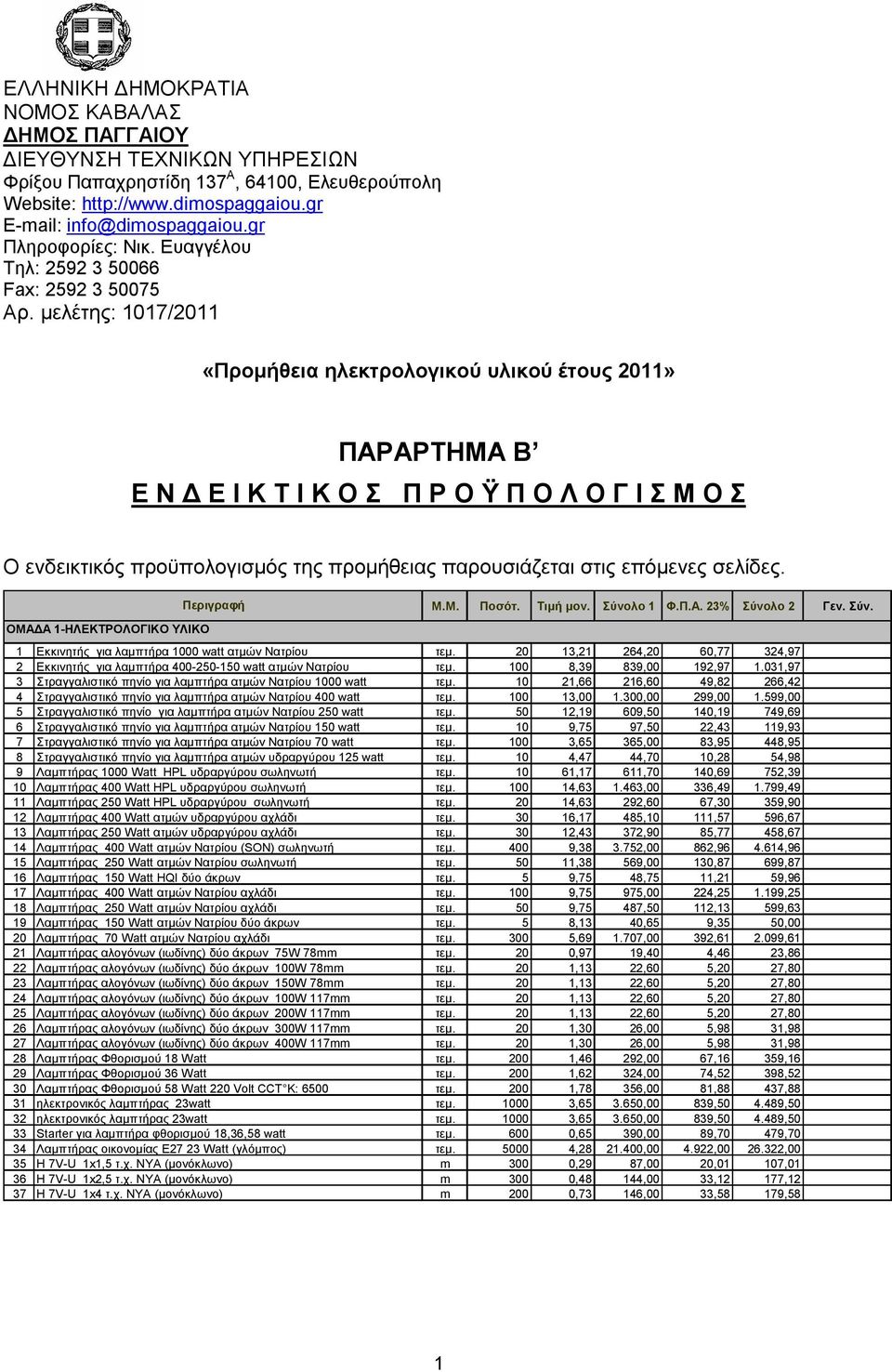

18 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΑΒΑΛΑΣ ΔΗΜΟΣ ΠΑΓΓΑΙΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Φρίξου Παπαχρηστίδη 137 Α, 64100, Ελευθερούπολη Website: Πληροφορίες: Νικ. Ευαγγέλου Τηλ: Fax: Αρ. μελέτης: 1017/2011 «Προμήθεια ηλεκτρολογικού υλικού έτους 2011» ΠΑΡΑΡΤΗΜΑ Β Ε Ν Δ Ε Ι Κ Τ Ι Κ Ο Σ Π Ρ Ο Ϋ Π Ο Λ Ο Γ Ι Σ Μ Ο Σ Ο ενδεικτικός προϋπολογισμός της προμήθειας παρουσιάζεται στις επόμενες σελίδες. ΟΜΑΔΑ 1-ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΥΛΙΚΟ Περιγραφή Μ.Μ. Ποσότ. Τιμή μον. Σύνολο 1 Φ.Π.Α. 23% Σύνολο 2 Γεν. Σύν. 1 Εκκινητής για λαμπτήρα 1000 watt ατμών Νατρίου τεμ ,21 264,20 60,77 324,97 2 Εκκινητής για λαμπτήρα watt ατμών Νατρίου τεμ ,39 839,00 192, ,97 3 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 1000 watt τεμ ,66 216,60 49,82 266,42 4 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 400 watt τεμ , ,00 299, ,00 5 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 250 watt τεμ ,19 609,50 140,19 749,69 6 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 150 watt τεμ. 10 9,75 97,50 22,43 119,93 7 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών Νατρίου 70 watt τεμ ,65 365,00 83,95 448,95 8 Στραγγαλιστικό πηνίο για λαμπτήρα ατμών υδραργύρου 125 watt τεμ. 10 4,47 44,70 10,28 54,98 9 Λαμπτήρας 1000 Watt HPL υδραργύρου σωληνωτή τεμ ,17 611,70 140,69 752,39 10 Λαμπτήρας 400 Watt HPL υδραργύρου σωληνωτή τεμ , ,00 336, ,49 11 Λαμπτήρας 250 Watt HPL υδραργύρου σωληνωτή τεμ ,63 292,60 67,30 359,90 12 Λαμπτήρας 400 Watt ατμών υδραργύρου αχλάδι τεμ ,17 485,10 111,57 596,67 13 Λαμπτήρας 250 Watt ατμών υδραργύρου αχλάδι τεμ ,43 372,90 85,77 458,67 14 Λαμπτήρας 400 Watt ατμών Νατρίου (SON) σωληνωτή τεμ , ,00 862, ,96 15 Λαμπτήρας 250 Watt ατμών Νατρίου σωληνωτή τεμ ,38 569,00 130,87 699,87 16 Λαμπτήρας 150 Watt HQI δύο άκρων τεμ. 5 9,75 48,75 11,21 59,96 17 Λαμπτήρας 400 Watt ατμών Νατρίου αχλάδι τεμ ,75 975,00 224, ,25 18 Λαμπτήρας 250 Watt ατμών Νατρίου αχλάδι τεμ. 50 9,75 487,50 112,13 599,63 19 Λαμπτήρας 150 Watt ατμών Νατρίου δύο άκρων τεμ. 5 8,13 40,65 9,35 50,00 20 Λαμπτήρας 70 Watt ατμών Νατρίου αχλάδι τεμ , ,00 392, ,61 21 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 75W 78mm τεμ. 20 0,97 19,40 4,46 23,86 22 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 100W 78mm τεμ. 20 1,13 22,60 5,20 27,80 23 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 150W 78mm τεμ. 20 1,13 22,60 5,20 27,80 24 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 100W 117mm τεμ. 20 1,13 22,60 5,20 27,80 25 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 200W 117mm τεμ. 20 1,13 22,60 5,20 27,80 26 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 300W 117mm τεμ. 20 1,30 26,00 5,98 31,98 27 Λαμπτήρας αλογόνων (ιωδίνης) δύο άκρων 400W 117mm τεμ. 20 1,30 26,00 5,98 31,98 28 Λαμπτήρας Φθορισμού 18 Watt τεμ ,46 292,00 67,16 359,16 29 Λαμπτήρας Φθορισμού 36 Watt τεμ ,62 324,00 74,52 398,52 30 Λαμπτήρας Φθορισμού 58 Watt 220 Volt CCT K: 6500 τεμ ,78 356,00 81,88 437,88 31 ηλεκτρονικός λαμπτήρας 23watt τεμ , ,00 839, ,50 32 ηλεκτρονικός λαμπτήρας 23watt τεμ , ,00 839, ,50 33 Starter για λαμπτήρα φθορισμού 18,36,58 watt τεμ ,65 390,00 89,70 479,70 34 Λαμπτήρας οικονομίας Ε27 23 Watt (γλόμπος) τεμ , , , ,00 35 H 7V-U 1x1,5 τ.χ. ΝΥΑ (μονόκλωνο) m 300 0,29 87,00 20,01 107,01 36 H 7V-U 1x2,5 τ.χ. ΝΥΑ (μονόκλωνο) m 300 0,48 144,00 33,12 177,12 37 H 7V-U 1x4 τ.χ. ΝΥΑ (μονόκλωνο) m 200 0,73 146,00 33,58 179,58 1

19 38 H 7V-U 1x6 τ.χ. ΝΥΑ (μονόκλωνο) m 100 1,13 113,00 25,99 138,99 39 H 7V-U 1x10 τ.χ. ΝΥΑ (μονόκλωνο) m 100 1,86 186,00 42,78 228,78 40 H 7V-U 1x16 τ.χ. ΝΥΑ (μονόκλωνο) m 100 3,21 321,00 73,83 394,83 41 H07V-Κ 1x1,5 τ.χ. ΝΥΑ (λεπτοπολύκλωνο) m 200 0,36 72,00 16,56 88,56 42 H07V-Κ 1x2,5 τ.χ ΝΥΑ (λεπτοπολύκλωνο) m 200 0,39 78,00 17,94 95,94 43 H07V-Κ 1x4 τ.χ ΝΥΑ (λεπτοπολύκλωνο) m 200 0,48 96,00 22,08 118,08 44 H07V-Κ 1x6 τ.χ ΝΥΑ (λεπτοπολύκλωνο) m 200 0,52 104,00 23,92 127,92 45 H07V-Κ 1x10 τ.χ ΝΥΑ (λεπτοπολύκλωνο) m 200 0,97 194,00 44,62 238,62 46 H07V-Κ 1x16 τ.χ ΝΥΑ (λεπτοπολύκλωνο) m 200 1,30 260,00 59,80 319,80 47 H05VV-U 3x1,5 τ.χ. ΝΥΜ m ,81 810,00 186,30 996,30 48 H05VV-U 3x2,5 τ.χ. ΝΥΜ m , ,00 335, ,80 49 H05VV-U 3x4 τ.χ. ΝΥΜ m 200 2,11 422,00 97,06 519,06 50 H05VV-U 3x6 τ.χ. ΝΥΜ m 100 2,92 292,00 67,16 359,16 51 H05VV-U 5x2,5 τ.χ. NYM m 500 2, ,00 326, ,60 52 J1VV-U 3x1,5 τ.χ. ΝΥΥ m 300 1,09 327,00 75,21 402,21 53 J1VV-U 3x2,5 τ.χ. ΝΥΥ m 300 1,72 516,00 118,68 634,68 54 J1VV-U 3x4 τ.χ. ΝΥΥ m 300 2,71 813,00 186,99 999,99 55 J1VV-U 3x6 τ.χ. ΝΥΥ m 100 3,91 391,00 89,93 480,93 56 J1VV-U 3x10+1,5 τ.χ. ΝΥΥ m 100 6,58 658,00 151,34 809,34 57 J1VV-U 3x16+1,5 τ.χ. ΝΥΥ m , ,00 722, ,43 58 J1VV-U 5x2,5 τ.χ. ΝΥΥ m 300 4, ,00 291, ,18 59 J1VV-U 5x4 τ.χ. ΝΥΥ m , , , ,60 60 J1VV-U 5x6 τ.χ. ΝΥΥ m 200 6, ,00 291, ,64 61 J1VV-U 5x10+1,5 τ.χ. ΝΥΥ m , ,00 500, ,94 62 J1VV-U 5x16+1,5 τ.χ. ΝΥΥ m , ,00 403, ,88 63 UTP CAT6 500MHz 4x2x23 AWG m 915 0,30 274,50 63,14 337,64 64 FTP CAT6 500 MHz 4x2x23 AWG m 915 0,40 366,00 84,18 450,18 65 SFTP 600 MHz CAT 7 4x2x23 AWG m 305 0,65 198,25 45,60 243,85 66 καλώδιο οπτικής ίνας m 130 2,03 263,90 60,70 324,60 67 CBL660 Ήχου Στερεοφωνικό m 200 0,46 92,00 21,16 113,16 68 CBL 750 Μικροφώνου m 500 0,36 180,00 41,40 221,40 69 S2C122B Μικροφώνου m 500 0,38 190,00 43,70 233,70 70 Πίνακας εξωτερικός 1 σειράς 2 θέσεων τεμ. 10 2,73 27,30 6,28 33,58 71 Πίνακας εξωτερικός 1 σειράς 4 θέσεων επίτοιχος τεμ. 10 3,13 31,30 7,20 38,50 72 Πίνακας εξωτερικός 1 σειράς 10 θέσεων τεμ. 5 14,05 70,25 16,16 86,41 73 Πίνακας εξωτερικός 3 σειρών 36 θέσεων τεμ ,57 235,70 54,21 289,91 74 Πίνακας εξωτερικός 4 σειρών 72 θέσεων τεμ. 2 36,58 73,16 16,83 89,99 75 Ερμάριο πλ.200 Χ υψ.250 Χ βα.160 τεμ. 5 32,49 162,45 37,36 199,81 76 Ερμάριο πλ.250 Χ υψ.300 Χ βα.160 τεμ. 2 36,78 73,56 16,92 90,48 77 Ερμάριο πλ.300 Χ υψ.300 Χ βα.160 τεμ. 2 41,90 83,80 19,27 103,07 78 Ερμάριο πλ.600 Χ υψ.800 Χ βα.300 τεμ ,82 634,10 145,84 779,94 79 Ασφαλειοθήκες 2x32 Α (10,3x38) τεμ. 5 2,19 10,95 2,52 13,47 80 Ασφαλειοθήκες 3x32 Α (10,3x38) τεμ. 5 6,34 31,70 7,29 38,99 81 Ασφαλειοθήκες 3x50 Α ( 14x51) τεμ. 5 37,39 186,95 43,00 229,95 82 Ασφαλειοθήκες 3x125 Α ( 22x58) τεμ. 5 83,73 418,65 96,29 514,94 83 Φυσίγγι 10,3x38 ταχείας τήξεως τεμ. 20 0,64 12,80 2,94 15,74 84 Φυσίγγι 10,3x38 βραδείας τήξεως τεμ. 20 0,64 12,80 2,94 15,74 85 Φυσίγγι 14x51 ταχείας τήξεως τεμ. 20 1,04 20,80 4,78 25,58 86 Φυσίγγι 14x51 βραδείας τήξεως τεμ. 20 1,04 20,80 4,78 25,58 87 Φυσίγγι 22x58 ταχείας τήξεως τεμ. 20 1,87 37,40 8,60 46,00 88 Φυσίγγι 22x58 βραδείας τήξεως τεμ. 20 1,87 37,40 8,60 46,00 89 Ασφάλεια ΝΕΟΖΕΤ πλήρης 63 Α τεμ. 66 3,65 240,90 55,41 296,31 90 Αυτόματη ασφάλεια ράγας 1Φ A τεμ. 10 4,87 48,70 11,20 59,90 91 Αυτόματη ασφάλεια ράγας 2Φ A τεμ. 5 9,75 48,75 11,21 59,96 92 Αυτόματη ασφάλεια ράγας 3Φ A τεμ ,04 150,40 34,59 184,99 93 Αυτόματη ασφάλεια ράγας 3Φ+Ν A τεμ. 5 21,13 105,65 24,30 129,95 94 Αυτόματη ασφάλεια ράγας 1Φ A τεμ , ,00 428, ,95 95 Αυτόματη ασφάλεια ράγας 2Φ A τεμ. 5 9,75 48,75 11,21 59,96 96 Αυτόματη ασφάλεια ράγας 3Φ A τεμ. 5 15,04 75,20 17,30 92,50 97 Αυτόματη ασφάλεια ράγας 3Φ+Ν A τεμ. 5 21,13 105,65 24,30 129,95 98 ηλεκτρονόμος διαφυγής έντασης 30mA 40A 1φ+Ν τεμ. 2 34,14 68,28 15,70 83,98 99 ηλεκτρονόμος διαφυγής έντασης 30mA 63A 1 Φ+Ν τεμ. 2 56,91 113,82 26,18 140, Ηλεκτρονόμος διαφυγής έντασης 30mA 40A 3 Φ+Ν τεμ. 3 53,65 160,95 37,02 197, Ηλεκτρονόμος διαφυγής έντασης30ma 63A 3 Φ+Ν τεμ. 3 84,55 253,65 58,34 311, αντικεραυνικό ράγας με αποσπώμενο φυσίγγι 40kA-230/400V P+N τεμ ,87 209,74 48,24 257, αντικεραυνικό ράγας με αποσπώμενο φυσίγγι 40kA-230/400V 3P+N τεμ ,13 416,26 95,74 512, Θερμομαγνητικός διακόπτης κινητήρων 0,1-0,16Α τεμ. 5 31,70 158,50 36,46 194, Θερμομαγνητικός διακόπτης κινητήρων 0,16-0,25Α τεμ. 5 31,70 158,50 36,46 194, Θερμομαγνητικός διακόπτης κινητήρων 0,25-0,4 τεμ. 5 31,70 158,50 36,46 194, Θερμομαγνητικός διακόπτης κινητήρων 0,4-0,63Α τεμ. 5 31,70 158,50 36,46 194, Θερμομαγνητικός διακόπτης κινητήρων 0,63-1,0Α τεμ. 5 31,70 158,50 36,46 194, Θερμομαγνητικός διακόπτης κινητήρων 1,0-1,6Α τεμ. 5 34,14 170,70 39,26 209, Θερμομαγνητικός διακόπτης κινητήρων 1,6-2,5Α τεμ. 5 34,14 170,70 39,26 209, Θερμομαγνητικός διακόπτης κινητήρων 2,5-4,0Α τεμ. 5 34,14 170,70 39,26 209, Θερμομαγνητικός διακόπτης κινητήρων 4,0-6,3Α τεμ. 5 34,14 170,70 39,26 209, Θερμομαγνητικός διακόπτης κινητήρων 6,3-10,0Α τεμ ,14 341,40 78,52 419, Θερμομαγνητικός διακόπτης κινητήρων 16,0-20,0Α τεμ ,21 382,10 87,88 469, Θερμομαγνητικός διακόπτης κινητήρων 20,0-25,0 τεμ. 5 38,21 191,05 43,94 234, Βάση για ρελέ τύπου λυχνίας (8 ποδαράκια) τεμ. 50 3,90 195,00 44,85 239, Βάση για ρελέ τύπου λυχνίας (11 ποδαράκια) τεμ. 5 4,22 21,10 4,85 25, Ρελέ τύπου λυχνίας με 2 μεταγωγικές και πηνίο 220 Volt τεμ. 50 7,80 390,00 89,70 479, Χρονικό ράγας 0,1-30 sec με μία μεταγωγική. τεμ. 5 26,82 134,10 30,84 164, στυπιοθλύπτης PG-7 τεμ. 10 0,56 5,60 1,29 6, στυπιοθλύπτης PG-9 τεμ. 10 0,60 6,00 1,38 7, στυπιοθλύπτης PG-11 τεμ. 10 0,65 6,50 1,50 8, στυπιοθλύπτης PG-13,5 τεμ. 10 0,69 6,90 1,59 8, στυπιοθλύπτης PG-16 τεμ. 10 0,97 9,70 2,23 11, στυπιοθλύπτης PG-21 τεμ. 10 1,05 10,50 2,42 12,92 2

20 126 στυπιοθλύπτης PG-29 τεμ. 50 1,21 60,50 13,92 74, στυπιοθλύπτης PG-36 τεμ. 10 1,46 14,60 3,36 17, στυπιοθλύπτης PG-42 τεμ. 2 2,03 4,06 0,93 4, στυπιοθλύπτης PG-48 τεμ. 2 2,27 4,54 1,04 5, Ραγοδιακόπτης φορτίου 1x40A τεμ. 30 3,78 113,40 26,08 139, Ραγοδιακόπτης φορτίου 1x63A τεμ. 50 4,46 223,00 51,29 274, Ραγοδιακόπτης φορτίου 2x63A τεμ. 5 4,92 24,60 5,66 30, Ραγοδιακόπτης φορτίου 3x63A τεμ ,37 461,10 106,05 567, Ραγοδιακόπτης φορτίου 3x80A τεμ ,86 168,60 38,78 207, Ραγοδιακόπτης μεταγωγικός 1x40 A τεμ. 50 6,39 319,50 73,49 392, Ρευματοδότης ράγας σούκου με κάλυμμα στεγανοποίησης τεμ ,86 138,60 31,88 170, Πολυόργανο ράγας τεμ ,24 346,48 79,69 426, Ηλεκτρονόμος ρευματώθησης (καστάνιας) 2 επαφών τεμ. 5 16,44 82,20 18,91 101, Ηλεκτρονόμος επαγωγικού φορτίου 2x20A πηνίο 230V τεμ ,25 730,00 167,90 897, Ηλεκτρονόμος επαγωγικού φορτίου 2x40A πηνίο 230V τεμ ,21 524,20 120,57 644, Μηχανικός Θερμοστάτης χώρου με μία ανοιχτή επαφή τεμ. 2 15,56 31,12 7,16 38, Χρονοδιακόπτης 24 ωρών με εφεδρεία μίας επαφής τεμ ,03 400,30 92,07 492, Χρονοδιακόπτης 7 ημερών με εφεδρεία μίας επαφής τεμ. 5 67,04 335,20 77,10 412, Χρονοδιακόπτης 24 ωρών πρίζας με εφεδρεία τεμ. 5 11,95 59,75 13,74 73, Ανιχνευτές κίνησης με ρυθμιζόμενη γωνία τεμ. 5 26,01 130,05 29,91 159, Διακόπτης λυκόφωτος εξωτερικός στεγανός 8 Α τεμ ,39 607,80 139,79 747, Διχαλωτή μπάρα μονοπολική 63Α-10mm 2 56 θέσεων 1 φάση τεμ. 5 2,47 12,35 2,84 15, Διχαλωτή μπάρα τριπολική 63Α-10mm 2 57 θέσεων 3 φάσεις τεμ ,88 357,60 82,25 439, Σετ πλάγιων καλυμμάτων για τριπολικές μπάρες τεμ ,36 36,00 8,28 44, Κυπαρισσάκι 25 Α τεμ. 10 0,65 6,50 1,50 8, Κυπαρισσάκι 40Α τεμ. 10 0,82 8,20 1,89 10, κυτίο κουμπωτό στρογγυλό Φ60 ύψος 35 ΙΡ 44 τεμ. 20 1,13 22,60 5,20 27, κυτίο κουμπωτό στρογγυλό Φ80 ύψος 40 ΙΡ 44 τεμ. 20 1,26 25,20 5,80 31, κυτίο κουμπωτό στρογγυλό 65x65x40 ΙΡ 44 τεμ. 20 1,30 26,00 5,98 31, κυτίο με καπάκι με βίδες 100x100x50 ΙΡ 55 τεμ. 20 2,80 56,00 12,88 68, κυτίο με καπάκι με βίδες 220x170x80 ΙΡ 55 τεμ. 20 8,94 178,80 41,12 219, κυτίο με καπάκι με βίδες 310x240x160 ΙΡ 55 τεμ ,44 308,80 71,02 379, κανάλι διανομής από PVC 12x10mm τεμ. 10 0,71 7,10 1,63 8, κανάλι διανομής από PVC 15x15mm τεμ. 50 0,73 36,50 8,40 44, κανάλι διανομής από PVC 45x30mm τεμ. 50 1,86 93,00 21,39 114, κανάλι διανομής από PVC 57x40mm τεμ. 50 2,27 113,50 26,11 139, κανάλι διανομής από PVC 110x60mm τεμ. 50 5,69 284,50 65,44 349, ταινία μονωτική υψηλής τάσης τεμ. 30 3,65 109,50 25,19 134, Ταινία μονωτική PVC τεμ ,29 290,00 66,70 356, δεματικά 2,5mm x 100mm (συσκευασία των 100 τεμαχίων) τεμ ,48 960,00 220, , δεματικά 2,5mm x 135mm (συσκευασία των 100 τεμαχίων) τεμ. 50 0,65 32,50 7,48 39, δεματικά 2,5mm x 160mm (συσκευασία των 100 τεμαχίων) τεμ. 50 0,90 45,00 10,35 55, δεματικά 2,5mm x 200mm (συσκευασία των 100 τεμαχίων) τεμ. 50 1,47 73,50 16,91 90, δεματικά 3,5mm x 200mm (συσκευασία των 100 τεμαχίων) τεμ. 50 1,73 86,50 19,90 106, δεματικά 4,5mm x 430mm (συσκευασία των 100 τεμαχίων) τεμ ,85 970,00 223, , χαλκός γείωσης 16mm Kg , ,00 379, , ηλεκτρονόμος επαγωγικού φορτίου 75 KW τεμ , ,00 345, , ηλεκτρονόμος επαγωγικού φορτίου 110KW τεμ , ,00 322, , θερμικός ηλεκτρονόμος υπερφόρτισης Α τεμ. 2 90,00 180,00 41,40 221, θερμικός ηλεκτρονόμος υπερφόρτισης Α τεμ. 2 95,00 190,00 43,70 233, συστοιχία σταθερών πυκνωτών 60 Kvar 400 Volt τεμ , , , , Τηλεχειριζόμενος διακόπτες ζεύξης πυκνωτών 10 Kvar τεμ ,00 500,00 115,00 615, Τηλεχειριζόμενος διακόπτες ζεύξης πυκνωτών 40 Kvar τεμ ,00 750,00 172,50 922, Βιομηχανικό ηλεκτρονικό χρονικό 0,3-30sec τεμ ,00 360,00 82,80 442, Επιτηρητής στάθμης αγώγιμων υγρών τεμ ,20 384,00 88,32 472, Επιτηρητής δικτύου τεμ ,30 426,00 97,98 523, Τριπολικός διακόπτης φορτίου 250Α τεμ ,00 550,00 126,50 676, Τριπολικός διακόπτης φορτίου 400Α τεμ ,00 280,00 64,40 344, Τριπολικός διακόπτης φορτίου 630Α τεμ ,00 360,00 82,80 442, Βάση για ρελέ UNIVERSAL CR-U τεμ. 50 2,80 140,00 32,20 172, Βυσματωτό ρελέ CR-U τεμ. 50 6,20 310,00 71,30 381, Αισθητήρας πίεσης 0-16 bar τεμ ,00 578,00 132,94 710, Επιτηρητής δικτύου/ρυθμιστής τεμ ,00 360,00 82,80 442,80 Μερικό Σύνολο ,52 ΟΜΑΔΑ 2- ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ 188 Φωτιστικό αλουμινίου IP44 τεμ , , , ,00 Μερικό Σύνολο ,00 ΟΜΑΔΑ 3 - ΙΣΤΟΙ ΦΩΤΙΣΜΟΥ 189 Ιστοί φωτισμού τεμ , , , ,80 Μερικό Σύνολο ,00 ΟΜΑΔΑ 4 - ΕΡΓΑΛΕΙΑ 190 μονωτικά γάντια από Latex αντοχή μόνωσης 1000 Volt ζεύγ. 5 48,78 243,90 56,10 300, συσκευή μέτρησης αντίστασης μόνωσης MEGER τεμ ,69 317,07 72,93 390, Πολύμετρο με αμπεροτσιμπίδα μέχρι 1000Volt και μέχρι 500 A τεμ ,95 365,85 84,15 450, ζώνη προστασίας για ανάβαση σε κολώνες (πλήρες) τεμ. 1 65,04 65,04 14,96 80, μαχαίρι δύο υλικών DYNAGRIP τεμ. 6 13,00 78,00 17,94 95, Πένσα 406 VDI BI τεμ. 6 17,88 107,28 24,67 131, Κόφτης 461 VDE BI τεμ. 6 18,69 112,14 25,79 137, Μυτοτσίμπιδο 508 VDE BI τεμ. 6 14,63 87,78 20,19 107, αλφάδι με μαγνήτη τεμ. 6 9,75 58,50 13,46 71, Βαριοπούλα με πλαστική αντικραδασμική λαβή 1000gr τεμ. 6 9,75 58,50 13,46 71, Καλέμι με λαβή εξάγωνο με λαβή προστασίας χεριών τεμ. 6 13,00 78,00 17,94 95, Βελόνι εξάγωνο με λαβή προστασίας χεριών για όλα τα δομικά υλικά τεμ. 6 11,38 68,28 15,70 83,98 3
