1 ΚΑΤΑΛΟΓΟΣ ΣΥΣΤΗΜΑΤΩΝ ΕΛΕΓΧΟΥ ΚΑΙ ΕΠΙΤΗΡΗΣΗΣ ΜΑΡΤΙΟΣ 2011

2 Αγαπητοί φίλοι Η εξέλιξη της τεχνικής προχωρά με ρυθμούς που μόνο οι ειδικοί κάθε τομέα της μπορούν να παρακολουθήσουν, και αυτοί πολλές φορές εστιάζοντας σε έναν πολύ στενό πεδίο. Χαρακτηριστικά των εξελίξεων στα συστήματα ελέγχου και επιτήρησης είναι η σχεδόν πλήρης επικράτηση των ψηφιακών τεχνολογιών και η παροχή δυνατοτήτων επίβλεψης από μακριά με εξοπλισμό άμεσα διαθέσιμο στο εμπόριο (ακόμα και με ένα κινητό τηλέφωνο) σε κόστος που κάνει δυνατή την παροχή αυτής της δυνατότητας σε σχεδόν κάθε πελάτη. Αντίθετα όμως με την επικρατούσα τάση της μείωσης του κόστους, οι κάμερες επιτήρησης υψηλής ανάλυσης αντιπροσωπεύουν μια σημαντική δαπάνη και ένα μεγάλο μέρος του κόστους ενός συστήματος επιτήρησης με απαιτήσεις. Ο παρών κατάλογος παρουσιάζει ένα μέρος των άμεσα διαθέσιμων στην ελληνική αγορά προϊόντων που σχετίζονται με τον έλεγχο εισόδου (θυροτηλεοράσεις και θυροτηλέφωνα), την επιτήρηση, τον έλεγχο πρόσβασης, την πυρανίχνευση, τον συναγερμό, την ανίχνευση αερίων και τη λήψη τηλεοπτικού σήματος. Πιστεύουμε ότι συγκεντρώσαμε σε μια εύχρηστη έκδοση αντιπροσωπευτικά δείγματα από τις πολύ ενδιαφέρουσες αυτές εφαρμογές και ότι με τον συστηματοποιημένο τρόπο παρουσίασης και τις επεξηγήσεις που παρατίθενται ο μη ειδικός μπορεί να αποκτήσει γρήγορα μια ολοκληρωμένη αντίληψη της σχετικής τεχνολογίας και να διευκολυνθεί στην επιλογή του. Η φύση της αγοράς δεν επιτρέπει μεγάλη ακρίβεια στις τιμές. Όσες σημειώνονται δεν περιλαμβάνουν ΦΠΑ 23% και έχουν ληφθεί από τους επίσημους τιμοκαταλόγους των κατασκευαστών και των αντιπροσώπων τους. Κατά κανόνα ο πελάτης λιανικής μπορεί να υπολογίζει σε μια έκπτωση 10 25% πάνω σ αυτές. Σε κάθε περίπτωση δεσμευτική είναι μόνο η προσφορά εργολάβου εγκαταστάτη η οποία πρέπει να είναι όσο το δυνατό λεπτομερέστερη. Συνιστάται επίσης να συντάσσεται εργολαβικό συμφωνητικό για όλα εκτός από τα πάρα πολύ μικρά έργα. Ειδικά στον τομέα του έλεγχου εισόδου, τα προσφερόμενα προϊόντα μπορούν να τοποθετηθούν σε κάθε κτίριο, οσοδήποτε παλιό ή μικρό, προσφέροντας πολλές δυνατότητες απαραίτητες για τη σύγχρονη ζωή. Η προσθήκη εξωτερικών καμερών δίνει σε κάθε ένοικο δυνατότητες ελέγχου της περιμέτρου του κτιρίου σε κόστος υποπολλαπλάσιο ενός πλήρους συστήματος επιτήρησης. Το σκοτάδι δεν αποτελεί πλέον πρόβλημα, ακόμα και για τις πιο οικονομικές κάμερες. Με την καταγραφή των επισκέψεων ο ένοικος μπορεί να ελέγχει τον χώρο του και κατά την απουσία του. Το γραφείο μας ασχολείται συστηματικά με τον έλεγχο εισόδου, την επιτήρηση και τον συναγερμό και προσφέρει ολοκληρωμένες λύσεις βασιζόμενες αποκλειστικά σε επώνυμα προϊόντα. Είναι πολιτική μας η απαρέγκλιτη τήρηση των συμφωνιών που διασφαλίζεται με γραπτές συμφωνίες, ποινικές ρήτρες και απροβλημάτιστες συνεργασίες με τα τεχνικά τμήματα των μεγάλων κατασκευαστών υλικού και των αντιπροσώπων τους στην Ελλάδα. Ο προσανατολισμός μας στην άμεση και αποτελεσματική εργασία έχει σαν συνέπεια τη γρήγορη παράδοση των έργων όπως προδιαγράφηκαν. Τα έργα που αναλαμβάνονται είναι κάθε μεγέθους, με ανάθεση σε έμπειρους υπεργολάβους και ανάληψη του συντονισμού και ελέγχου από το γραφείο μας με το οποίο και μόνο συναλλάσσεται ο πελάτης. Είμαστε στη διάθεσή σας για κάθε ερώτημα που σχετίζεται με τον τομέα αυτό δραστηριοτήτων μας. Γιάννης Νικολόπουλος Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

3 ΠΕΡΙΕΧΟΜΕΝΑ Θυροτηλεοράσεις - θυροτηλέφωνα 1 Συστήματα επιτήρησης 2 Συστήματα ελέγχου πρόσβασης 3 Δομημένη καλωδίωση 4 Πυρανίχνευση 5 Συναγερμός 6 Λήψη τηλεοπτικού σήματος 7 Φωτισμός ασφαλείας 8 Ανίχνευση αερίων 9 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

4 1 Θυροτηλεοράσεις θυροτηλέφωνα Τα σημερινά συστήματα ελέγχου εισόδου είναι σύνθετες ενότητες για τις οποίες απαιτείται μελέτη και σχεδιασμός πριν την κατασκευή. Οι εσωτερικές οθόνες είναι το τμήμα του συστήματος το οποίο βλέπει περισσότερο ο τελικός χρήστης. Υπάρχει μεγάλη ποικιλία σχεδίων και τύπων για να καλύπτονται οι αισθητικές και οι λειτουργικές απαιτήσεις. Οι μπουτονιέρες και οι ενσωματωμένες σε αυτές κάμερες είναι επίσης σημαντικές από αισθητική άποψη. Η λειτουργικότητά τους έχει πολύ μεγάλη σημασία γιατί απ αυτήν εξαρτάται η αποδοτικότητα όλου του συστήματος. Οι εξωτερικές κάμερες, απλές ή αντιβανδαλικές δίνουν στο σύστημα ελέγχου εισόδου και δυνατότητες επιτήρησης. Πλήθος βοηθητικών εξαρτημάτων (τροφοδοτικά, διακλαδωτές, ρελαί βοηθητικών λειτουργιών, εξαρτήματα παροχής εικόνας σε TV, μετατροπείς σήματος κ.α.) διατίθενται για την εισαγωγή κάθε δυνατότητας που μπορεί να ζητηθεί από τον πελάτη. Οι θυροτηλεοράσεις Btcino ανήκουν στον όμιλο Legrand και υποστηρίζονται από αυτόν. Διαθέτουν τη μέγιστη σχέση απόδοσης προς τιμή στην αγορά. 4 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

5 Σύστημα 2 καλωδίων Αν και οι κατασκευαστές εξακολουθούν να υποστηρίζουν τα παλιά αναλογικά συστήματα των 8+n καλωδίων, όπου n o αριθμός των διαμερισμάτων, μια νέα αναλογική εγκατάσταση σήμερα δεν έχει νόημα με δεδομένη την οικονομία και ευχρηστία που προσφέρει το ψηφιακό σύστημα 2 καλωδίων Η παραπάνω εικόνα είναι ενδεικτική των πολλών δυνατοτήτων που προσφέρει το σύστημα θυροτηλεόρασης 2 καλωδίων. Η κλήση δίνεται στην κύρια μπουτονιέρα η οποία τυπικά βρίσκεται στην είσοδο της πολυκατοικίας. Η κύρια μπουτονιέρα συνδέεται με το τροφοδοτικό της κύριας εγκατάστασης μέσω του εξαρτήματος σύνδεσης τροφοδοτικού από το οποίο ξεκινούν οι ανερχόμενες στήλες οι οποίες συνδέονται με τις οθόνες των διαμερισμάτων είτε σε σειρά είτε μέσω διακλαδωτήρων. Στη δεύτερη περίπτωση είναι δυνατό να συνδεθούν πολλά επιπλέον εξαρτήματα εφ όσον ο διακλαδωτήρας συνδεθεί με interface διαμερίσματος, εξάρτημα σύνδεσης τροφοδοτικού και τροφοδοτικό. Τέτοια είναι η δευτερεύουσα μπουτονιέρα, τυπικά στην είσοδο του διαμερίσματος, ιδιωτική κάμερα, π.χ. στους κοινόχρηστους χώρους συνδεόμενη μέσω μετατροπέα σήματος εικόνας και πολλές οθόνες στο εσωτερικό του διαμερίσματος. Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

6 1 Μικτό σύστημα 2 καλωδίων/ip Η χρήση του πρωτόκολλου IP και σε συστήματα ελέγχου εισόδου είναι αναμενόμενη εξέλιξη. Σήμερα τέτοια μικτά συστήματα χρησιμοποιούνται για τον έλεγχο μεγάλων εγκαταστάσεων σε κτίρια με πολλές εισόδους. Η σύνδεση των επιμέρους κτιρίων γίνεται μέσω interface 2 καλωδίων/ip και ο έλεγχος του συστήματος μέσω λογισμικού της Btcino που εγκαθίσταται σε ένα PC. Με χρήση IP video server, οι οποίοι είναι διαθέσιμοι από πολλές πηγές σε πολύ χαμηλή τιμή είναι δυνατή η προβολή της εικόνας στο διαδίκτυο και η λήψη της είτε από PC είτε και από smartphone σε οποιοδήποτε σημείο του κόσμου βρίσκεται ο χρήστης. 6 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

7 Μπουτονιέρες Btcino Sfera Modular Υπάρχουν εντοιχισμένες και επίτοιχες. Οι εντοιχισμένες αποτελούνται από 3 μέρη: κουτί εντοιχισμού/βάση στήριξης, στοιχεία και πλάκες στοιχείων, και πλαίσιο φινιρίσματος. Οι επίτοιχες αποτελούνται από 2 μέρη, καθ ότι δεν υπάρχει πλαίσιο φινιρίσματος. Διαθέσιμα χρώματα: Λευκό, Αλουμίνιο, Γραφίτης. Παρατίθενται ενδεικτικές τιμές. Κουτιά εντοιχισμού/βάσεις στήριξης Αρ. καταλόγου Περιγραφή Αρ. στοιχείων Τιμή χωρίς ΦΠΑ κουτί+βάση 1 17, κουτί+βάση 2 21, κουτί+βάση 3 26,50 Πλαίσια φινιρίσματος Αρ. καταλόγου Περιγραφή Χρώμα Τιμή χωρίς ΦΠΑ πλαίσιο 1 στοιχείου αλουμίνιο 22, πλαίσιο 1 στοιχείου λευκό 22, πλαίσιο 1 στοιχείου γραφίτης 22, πλαίσιο 2 στοιχείων αλουμίνιο 32, πλαίσιο 2 στοιχείων λευκό 32, πλαίσιο 2 στοιχείων γραφίτης 32, πλαίσιο 3 στοιχείων αλουμίνιο 41, πλαίσιο 3 στοιχείων λευκό 41, πλαίσιο 3 στοιχείων γραφίτης 41,30 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

8 Κουτιά για επίτοιχη τοποθέτηση με σκέπαστρο προστασίας από βροχή (μόνο αλουμίνιο) 1 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ κουτί + σκέπαστρο 1 στοιχείου 92, κουτί + σκέπαστρο 2 στοιχείων 110, κουτί + σκέπαστρο 3 στοιχείων 136, κουτί + σκέπαστρο 2 x 2 στοιχείων 251, κουτί + σκέπαστρο 2 x 3 στοιχείων 378, κουτί + σκέπαστρο 3 x 3 στοιχείων 492,00 Στοιχεία μηχανισμών Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Στοιχείο 840,00 audio/video με θυρομεγάφωνο, 2 μπουτόν κλήσης και έγχρωμη κάμερα Στοιχείο με θυρομεγάφωνο και 2 μπουτόν κλήσης 180, Στοιχείο φωτεινής ετικέττας σήμανσης Στοιχείο με 4 μπουτόν κλήσης 48,30 54, Στοιχείο με 8 μπουτόν κλήσης 105, Στοιχείο πληκτρολογίου αριθμητικής κλήσης ή κωδικού 207,00 8 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

9 Στοιχεία μηχανισμών Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Στοιχείο ονομαστικής κλήσης ή κωδικού 517, Στοιχείο Α/Μ κάμερας με φωτισμό IR για νυκτερινές λήψεις Στοιχείο έγχρωμης κάμερας 625,00 813,00 Πλάκες στοιχείων μηχανισμών Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ αλουμίνιο Πλάκα για 28,70 κάμερα λευκό γραφίτης αλουμίνιο Θυρομεγάφωνο 22, λευκό γραφίτης αλουμίνιο Audio/video 36, λευκό γραφίτης αλουμίνιο 4 μπουτόν 18, λευκό γραφίτης Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

10 Πλάκες στοιχείων μηχανισμών 1 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ αλουμίνιο Audio/video + 47,00 2 μπουτόν λευκό γραφίτης αλουμίνιο 8 μπουτόν 32, λευκό γραφίτης αλουμίνιο Για πληκτρολόγιο λευκό ονομαστικής κλήσης γραφίτης αλουμίνιο Για πληκτρολόγιο λευκό αριθμητικής κλήσης γραφίτης αλουμίνιο Φωτεινή ετικέττα λευκό σήμανσης 64,60 63,10 14, γραφίτης αλουμίνιο Πλάκα κάλυψης 24, λευκό γραφίτης αλουμίνιο Πλάκα σύνδεσης λευκό εξωτερικής κάμερας γραφίτης 15,70 Πολλοί άλλοι τύποι πλακών στοιχείων μηχανισμών είναι διαθέσιμοι 10 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

11 Μπουτονιέρες Btcino Sfera Monobloc Βάση στήριξης και στοιχεία μηχανισμού ίδια με τις Sfera Modular. Πλάκες στοιχείων μηχανισμών ενιαίες από ανοξείδωτο ατσάλι σε 2 χρώματα, inox και χρυσό. Μόνο χωνευτή τοποθέτηση. Πλάκες στοιχείων μηχανισμών για κάμερα, θυρομεγάφωνο και μπουτόν κλήσης Αρ. καταλόγου Περιγραφή Χρώμα Τιμή χωρίς ΦΠΑ μπουτόν, 3 στοιχεία inox 419, μπουτόν, 3 στοιχεία χρυσό 519,00 Πλάκες στοιχείων μηχανισμών για μπουτόν κλήσης μπουτόν, 2 στοιχεία inox 358, μπουτόν, 2 στοιχεία χρυσό 457, μπουτόν, 3 στοιχεία inox 456, μπουτόν, 3 στοιχεία χρυσό 562,00 Πλάκες στοιχείων μηχανισμών για κάμερα, θυρομεγάφωνο και πληκτρολόγιο Αρ. καταλόγου Περιγραφή Χρώμα Τιμή χωρίς ΦΠΑ στοιχεία inox 576, στοιχεία χρυσό 693,00 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

12 1 Μπουτονιέρες Btcino Axolute Outdoor Μπουτονιέρα με αλφαριθμητικό πληκτρολόγιο αφής και φωτισμό με μπλέ led. Με κρύσταλλο υψηλής αντοχής και προαιρετικά ηλεκτρονικό κλειδί. Σε 2 χρωματισμούς πλαισίου, brass και steel. Hλεκτρονικό στοιχείο μπουτονιέρας Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Ηλεκτρονικό στοιχείο που αποτελείται από θυρομεγάφωνο, έγχρωμη κάμερα ρυθμιζόμενη και έγχρωμη οθόνη. Το πληκτρολόγιο διαθέτει πλήκτρα αφής. Η μπουτονιέρα διαθέτει μηχανισμό αναγνώρισης προκειμένου να επιτρέπει την αυτόματη πρόσβαση (έλεγχος κλειδαριάς) μέσω ηλεκτρονικών κλειδιών. Διατίθεται με CD προγραμματισμού και ταυτοποίησης ,00 12 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

13 Κουτί εντοιχισμού Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Κουτί εντοιχισμού μεταλλικό για αυξημένη στιβαρότητα 3 στοιχεία. (Η μπουτονιέρα Axolute Outdoor μπορεί να εντοιχιστεί και σε κουτί εντοιχισμού Sfera 3 στοιχείων) 88,80 Πλαίσια φινιρίσματος Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Πλαίσιο φινιρίσματος και βάση στήριξης 3 836,00 στοιχείων σε χρώμα steel. Παραδίδεται με κλειδί που εξασφαλίζει ότι η μπουτονιέρα δεν μπορεί να αφαιρεθεί από το κουτί Όπως παραπάνω, σε χρώμα brass 1.254,00 Προγραμματιστής και ηλεκτρονικό κλειδί Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Προγραμματιστής για το ηλεκτρονικό κλειδί 272,00 (συνδέεται σε PC) Ηλεκτρονικό κλειδί 20, Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

14 1 Μπουτονιέρες Btcino Linea 2000 Metal Μπουτονιέρες εξωτερικής τοποθέτησης μικρών διαστάσεων από στιβαρό υλικό Zamak σε μοντέρνα σχεδίαση, με φωτισμό με μπλε led και έγχρωμη ή ασπρόμαυρη κάμερα. Κατάλληλες για μονοκατοικίες ή διπλοκατοικίες. Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης 687,00 από Zamak. Τοποθετείται επίτοιχα και είναι μικρών διαστάσεων. Διαθέτει ασπρόμαυρη κάμερα με δυνατότητα προσανατολισμού σε 2 άξονες. Οι θέσεις ετικέττας φωτίζονται με μπλε led για μονοκατοικία Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης 766,00 από Zamak. Τοποθετείται επίτοιχα και είναι μικρών διαστάσεων. Διαθέτει ασπρόμαυρη κάμερα με δυνατότητα προσανατολισμού σε 2 άξονες. Οι θέσεις ετικέττας φωτίζονται με μπλε led για διπλοκατοικία Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης 788,00 από Zamak. Τοποθετείται επίτοιχα και είναι μικρών διαστάσεων. Διαθέτει έγχρωμη κάμερα με δυνατότητα προσανατολισμού σε 2 άξονες. Οι θέσεις ετικέττας φωτίζονται με μπλε led για μονοκατοικία Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης από Zamak. Τοποθετείται επίτοιχα και είναι μικρών διαστάσεων. Διαθέτει έγχρωμη κάμερα με δυνατότητα προσανατολισμού σε 2 άξονες. Οι θέσεις ετικέττας φωτίζονται με μπλε led για διπλοκατοικία 866,00 14 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

15 Οθόνες Btcino Axolute Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ αλουμίνιο Έγχρωμη 720, γραφίτης οθόνη LCD 2,5 με Ελληνικό μενού HA4826XC αλουμίνιο Πλαίσιο φινιρίσματος 24,80 HA4826NX τιτάνιο HA4826VKA κρύσταλλο Πλαίσιο φινιρίσματος 52,50 HA4826LWE Wenge ξύλο 63,20 506Ε Κουτί ενοιχισμού 2,60 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

16 1 Οθόνες Btcino Axolute Nighter και Axolute Whice Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Οθόνη Nighter ,00 8 LCD. Κρύσταλλο 8 mm. Λειτουργία αφής. Τοποθετείται επίτοιχα με τη βάση που περιλαμβάνεται στη συσκευασία. Χρώμα μαύρο Οθόνη Whice. 8 LCD. Κρύσταλλο 8 mm. Λειτουργία αφής. Τοποθετείται επίτοιχα με τη βάση που περιλαμβάνεται στη συσκευασία. Χρώμα λευκό ,00 16 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

17 Οθόνες και θυροτηλέφωνο Btcino Polyx Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Έγχωμο μόνιτορ με μνήμη 859, Έγχρωμο μόνιτορ 736, Επίτοιχο θυροτηλέφωνο 168,00 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

18 1 Οθόνες και θυροτηλέφωνα Btcino Pivot, Swing και Sprint Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ ασημί Pivot έγχρωμη 675, λευκό οθόνη επίτοιχη ή και εντοιχιζόμενη με 647, ανθρακί κατάλληλα εξαρτήματα 647, ασημί Pivot Α/Μ οθόνη 525, λευκό επίτοιχη ή και εντοιχιζόμενη με κατάλληλα 489, ανθρακί εξαρτήματα 489, ασημί Pivot Θυροτ/φ 99, λευκό επίτοιχο ή και εντοιχιζόμενο με 88, ανθρακί τα κατάλληλα εξαρτήματα 88, ασημί Pivot επιτραπέζια 38,10 βάση για οθόνη λευκό 35, ανθρακί 35, ασημί Pivot μπλοκ με 4 55, λευκό συμπληρωματικά μπουτόν για έλεγχο επιπλέον ανθρακί λειτουργιών 54, Pivot κιτ εντοιχισμού θυροτηλεφώνου. Λευκά πλαίσια 16101LTG Ανθρακί πλαίσια για το κιτ ,80 29,40 18 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

19 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ 16101LTH Ασημί πλαίσια για 31,50 το κιτ Pivot κιτ εντοιχισμού θυροτηλεόρασης. Λευκά πλαίσια 16103LTG Ανθρακί πλαίσια για το κιτ LTH Ασημί πλαίσια για το κιτ έγχρωμη Swing oθόνη επίτοιχη 57,50 31,50 42,00 530, Α/Μ 420, Swing θυροτ/φ επίτοιχο 88, Sprint Α/Μ oθόνη επίτοιχη 333, Sprint θυροτ/φ επίτοιχο 57,60 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

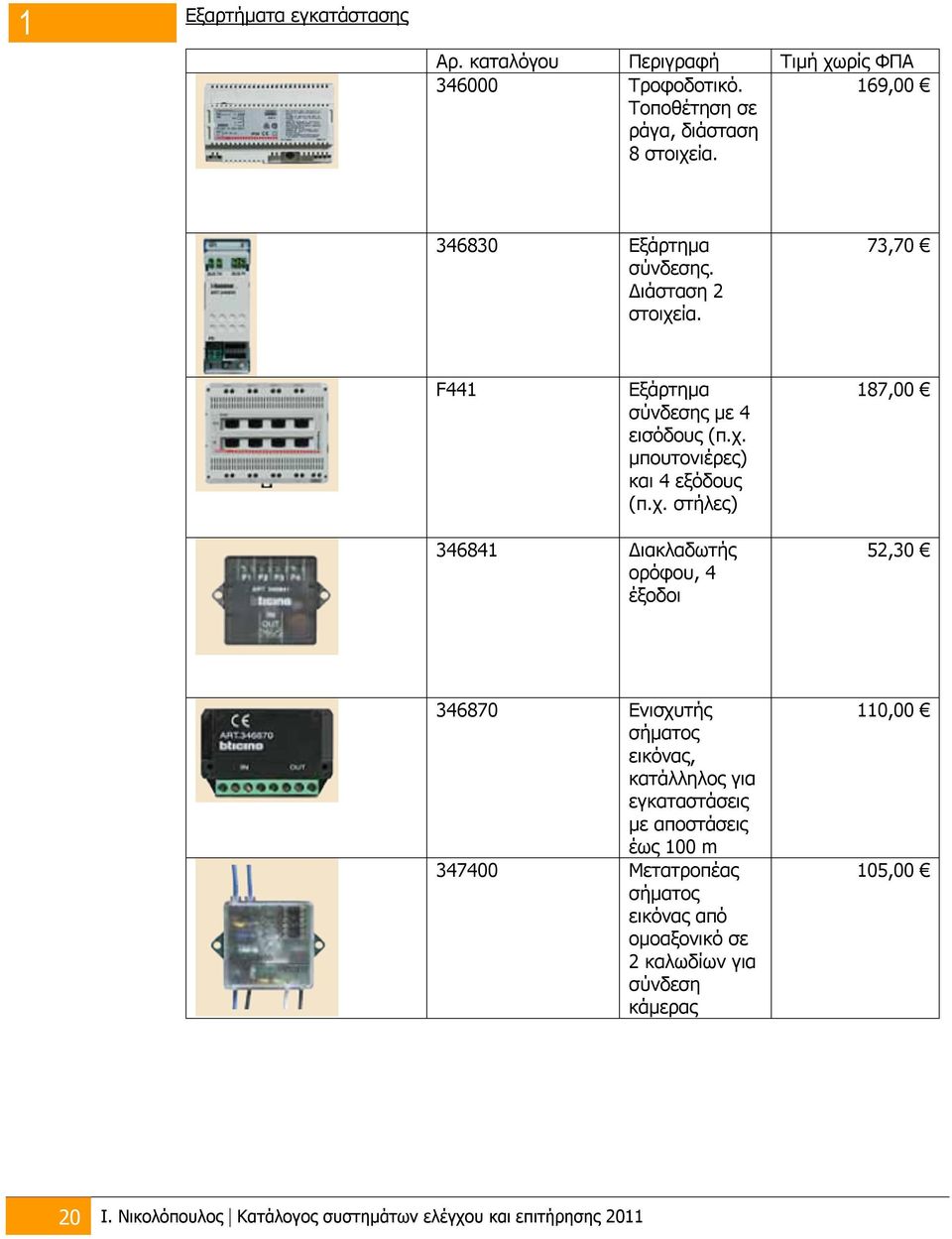

20 1 Εξαρτήματα εγκατάστασης Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Τροφοδοτικό. Τοποθέτηση σε ράγα, διάσταση 8 στοιχεία. 169, Εξάρτημα σύνδεσης. Διάσταση 2 στοιχεία. 73,70 F441 Εξάρτημα σύνδεσης με 4 εισόδους (π.χ. μπουτονιέρες) και 4 εξόδους (π.χ. στήλες) 187, Διακλαδωτής ορόφου, 4 έξοδοι 52, Ενισχυτής σήματος εικόνας, κατάλληλος για εγκαταστάσεις με αποστάσεις έως 100 m Μετατροπέας σήματος εικόνας από ομοαξονικό σε 2 καλωδίων για σύνδεση κάμερας 110,00 105,00 20 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

21 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Interface 368,00 διαμερίσματος. Επιτρέπει την επέκταση της εγκατάστασης με επιπλέον τροφοδοτικό Ρελέ. Επιτρέπει 177,00 ενεργοποίηση φωτισμού και άλλες λειτουργίες. Διάσταση 4 στοιχεία Ρελέ. Επιτρέπει 142,00 ενεργοποίηση φωτισμού και άλλες λειτουργίες. Διάσταση 2 στοιχεία F442 Εξάρτημα που 237,40 επιτρέπει τη μεταφορά στην τηλεόραση του σπιτιού των εικόνων από τη θυροτηλεόραση Interface 2 καλωδίων/ip για τη δημιουργία μεγάλων εγκαταστάσεων 946, Λογισμικό για κέντρο θυρωρείου για σύστημα IP 189,00 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

22 1 Κάμερες για προσθήκη σε συστήματα ελέγχου εισόδου Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ αλουμίνιο Κάμερα 2 588, γραφίτης καλωδίων έγχρωμη εσ. χώρων. Απαιτούνται επιπρόσθετα πλαίσια axolute αλουμίνιο Κάμερα με ομοαξονικό έγχρωμη εσ. χώρων. Απαιτούνται επιπρόσθετα πλαίσια axolute 473,00 HA4802XC αλουμίνιο Πλαίσιο φινιρίσματος για τις HA4802NX τιτάνιο παραπάνω κάμερες 13,17 HA4802VKA κρύσταλλο HA4802LWE Wenge ξύλο Πλαίσιο φινιρίσματος για τις παραπάνω κάμερες 28,11 35, Κάμερα 2 καλωδίων έγχρωμη εξωτερική 525, Κάμερα με ομοαξονικό έγχρωμη εξωτερική αντιβανδαλική 809,00 22 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

23 Συστήματα επιτήρησης Η ασφάλεια ενός επαγγελματικού ή οικιακού χώρου έχει σαν βασικό συστατικό στοιχείο την επιτήρησή του και τα συστήματα στα οποία έχει ανατεθεί ο ρόλος αυτός Σε εμπορικά καταστήματα το σύστημα επιτήρησης είναι πολλές φορές ο μόνος τρόπος για την αποφυγή κλοπών που στοιχίζουν πολλές χιλιάδες ευρώ κάθε χρόνο. Το πρόβλημα είναι ότι στις περισσότερες περιπτώσεις οι εικόνες που έχουν καταγραφεί είναι τόσο χαμηλής ποιότητας ώστε δεν μπορούν να χρησιμοποιηθούν σαν πειστήρια για την απαγγελία κατηγοριών σε δικαστήριο. Επιβάλλεται επομένως η χρήση συστημάτων που να μπορούν να δώσουν εικόνα υψηλής ανάλυσης τα συστήματα αυτά ανήκουν σε μια διαφορετική κατηγορία από τα συστήματα επιτήρησης που πωλούνται σαν καταναλωτικά ηλεκτρονικά προϊόντα, πολλές φορές από πολυκαταστήματα, για τα οποία η αναφορά και η παράθεση χαρακτηριστικών και τιμών δεν έχει νόημα, τουλάχιστον για επαγγελματίες που θα απευθυνθούν σε εξειδικευμένο τεχνικό γραφείο για τη μελέτη και την εγκατάσταση συστήματος επιτήρησης. Η Siemens διαθέτει μεγάλη σειρά συσκευών επιτήρησης, ιδιαίτερα καμερών, που χρησιμοποιούνται στις πιο απαιτητικές εφαρμογές επιτήρησης παγκόσμια (μεγάλα εμπορικά κέντρα, αεροδρόμια, λιμάνια, σήραγγες, καζίνο κ.τ.λ.) Η τεχνογνωσία και το δίκτυο τεχνικής υποστήριξης της εταιρείας εγγυώνται το καλύτερο αποτέλεσμα στις πιο δύσκολες συνθήκες. Η καταγραφή των εικόνων από τις κάμερες γίνεται σήμερα αποκλειστικά από DVR. Ο υποψήφιος πελάτης θα πρέπει να προσέξει τη συμπίεση που εφαρμόζει κατά την καταγραφή της εικόνας η συσκευή για να μην χαθεί η ευκρίνεια μιας κάμερας υψηλής ανάλυσης. Και εδώ, η οικονομικότερη προσφορά μπορεί να μην είναι η καλύτερη. Οι οθόνες είναι το τρίτο σημαντικό στοιχείο σε ένα σύστημα παρακολούθησης. Πρέπει να μπορούν να αποδώσουν όλα τα χαρακτηριστικά της εικόνας που προσλαμβάνει η κάμερα. Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

24 2 Παραδείγματα εφαρμογών Πρατήρια βενζίνης Τα πρατήρια βενζίνης, όπως και τα σούπερ μάρκετ, τα ταχυφαγεία και τα μεγάλα καταστήματα καταναλωτικών ηλεκτρονικών είναι χαρακτηριστικά παραδείγματα εφαρμογών συστημάτων επιτήρησης. Ειδικά τα πρατήρια βενζίνης αντιμετωπίζουν το ενδεχόμενο κλοπών στο κατάστημα και στις αποθήκες τους αλλά και σοβαρότερα γεγονότα όπως ληστείες και βανδαλισμούς. Σύστημα επιτήρησης Siemens για πρατήριο βενζίνης αποτελούμενο από 6 εξωτερικές κάμερες CCAC1425 LPO, 2 κάμερες dome εσωτερικού χώρου CFFC1317-LP για την επιτήρηση του καταστήματος, 1 κάμερα εσωτερικού χώρου CCBC1327 για την επιτήρηση της αποθήκης, καταγραφικό DVR AX /200, και μόνιτορ 17 TFT CMTC1720. Όλες οι κάμερες είναι έγχρωμες και το καταγραφικό συνδέεται σε δίκτυο LAN ή αναμεταδίδει μέσω σύνδεσης DSL, ISDN ή PSTN. 24 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

25 Τράπεζες Οι τράπεζες αποτελούν μεγάλη πρόκληση για τους μελετητές, εγκαταστάτες και κατασκευαστές συστημάτων επιτήρησης. Πρέπει να προστατευθούν διάφοροι χώροι, όπως κάθε ταμείο ξεχωριστά, η αίθουσα πελατών και ο χώρος των ATM. Επιπρόσθετα επιβάλλεται η επιτήρηση του χώρου μπροστά από το κατάστημα, αφού ύποπτες κινήσεις εκεί μπορεί να σημαίνουν άμεσα επερχόμενη ληστεία, και τυχόν πλευρικών εισόδων προσωπικού Σύστημα επιτήρησης Siemens για τράπεζα αποτελούμενο από 8 κάμερες CCBC1327 πίσω από τα ταμεία, κάμερες CCBS1225, 1 κάμερα dome αντιβανδαλική CVAC1415 για τον χώρο των ATM, 1 κάμερα dome κινητή CCDS1425 για την επιτήρηση της κύριας εισόδου, καταστήματος, 1 κάμερα dome CVFC1317 για επιτήρηση της αίθουσας πελατών, καταγραφικό MX3G 1616 με μετάδοση δεδομένων σε δίκτυο WAN. Οι οθόνες βρίσκονται σε απομακρυσμένη θέση στην υπηρεσία ασφαλείας της τράπεζας. Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

26 2 Κάμερες dome κινητές και εξαρτήματα Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CCDS1425-ST Κάμερα κινητή εστιακής απόστασης 4,1 ως 73,8 mm (F1,4 ως F3), ευαισθησία έγχρωμη εικόνα 0,5 lux 1.800,00 CCDS1425-DN CCDS1425-DNX CCDS1425- DN36 CCDS1425-RTU CCDS1415-SN Κάμερα κινητή εστιακής απόστασης 4,1 ως 73,8 mm (F1,4 ως F3), ευαισθησία έγχρωμη εικόνα 0,5 lux, ασπρόμαυρη 0,01 lux Κάμερα κινητή εστιακής απόστασης 2,5 ως 91 mm (F1,6 ως F3,8), ευαισθησία έγχρωμη εικόνα 0,5 lux, ασπρόμαυρη 0,01 lux Κάμερα κινητή εστιακής απόστασης 2,5 ως 91 mm (F1,6 ως F3,8), ευαισθησία έγχρωμη εικόνα 0,5 lux, ασπρόμαυρη 0,01 lux Μονάδα απομακρυσμένης τηλεμετρίας (Remote Telemetry Unit RTU) για σύνδεση με την κάμερα και τον ελεγκτή (DVR) Βάση στήριξης κάμερας καμπύλη από γαλβανιζέ χάλυβα 2.072, , ,40 341, Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

27 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CCDS1415-PM Βάση ανάρτησης 86,90 κάμερας CCDS1415-WM CCDS1415-FM Αγκώνας στήριξης κάμερας σε τοίχο Κιτ προσαρμογής κάμερας σε ψευδοροφή 86,90 86, CCDS1415-BM Κιτ προσαρμογής κάμερας σε κιγκλίδωμα 31,90 CCDS1415- WHC Διακοσμητικό κάλυμμα λευκό 243,10 CCDS1415-BHC Διακοσμητικό κάλυμμα μαύρο 243,10 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

28 2 Εσωτερικές κάμερες dome Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CFFC1317-LP Κάμερα σταθερή εστ. 193,60 απόστασης 3,7 mm (F2,0), ευαισθησία έγχρωμη 0,13 lux, 330TVL, ταχύτητα διαφράγματος 1/50-1/100s CFVC1317-LP Κάμερα σταθερή εστ. 278,30 απόστασης 3,7 12 mm (F1,4 2,8), ευαισθησία έγχρωμη 0,24 lux, 625TVL, ταχύτητα 1/50-1/100s CFVS1317-LP Κάμερα σταθερή εστ. απόστασης 3,7 12 mm (F1,4 2,8), ευαισθησία έγχρωμη 0,29 lux, α/μ 0,21 lux, 540TVL, ταχ. 1/50-1/100s 374,00 Αντιβανδαλικές καιροστεγείς κάμερες dome Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CVAC1415 Κάμερα σταθερή εστ. 506,60 απόστασης 3,9 85,8 mm (F1,6 32), ευαισθησία έγχ. 0,50 lux, α/μ 0,01 lux, 480TVL, ταχ. 1/10.000s CVAS1415 Κάμερα σταθερή εστ. 564,30 απόστασης 3,5 85,8 mm (F1,6 32), ευαισθησία έγχ. 1,00 lux, α/μ 0,01 lux, 480TVL, ταχ. 1/10.000s CVVC1317-LP Κάμερα σταθερή εστ. απόστασης 3,7 12 mm (F1,4 2,8), ευαισθησία έγχρωμη 0,24 lux, 540TVL, ταχ. 1/50-1/100s 377,30 28 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

29 Κάμερες γενικής χρήσης. Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CCBC1327-LP (24V DC) CCBC1327-MP Κάμερα σταθερή. Ευαισθησία έγχρωμη 0,60 lux, 480TVL, 227,70 (230V AC). ταχ. 1/50 - Φακοί (1/3 ) 1/10.000s διατίθενται ξεχωριστά. CCBC1345-LP (24V DC) CCBC1345-MP (230V AC). Φακοί (1/3 ) διατίθενται ξεχωριστά. CCAC1425-LPI CCAC1425-LPO CCBS1225-LP. Φακοί (1/2 ) διατίθενται ξεχωριστά. Κάμερα σταθερή. Ευαισθησία έγχρωμη 0,60 lux, 480TVL, ταχ. 1/60-1/ s Κάμερα σταθερή με λειτουργίες autofocus και zoom. Ευαισθησία έγχρωμη 1,00 lux, α/μ 0,02 lux, 480TVL, ταχ. 1/10.000s Κάμερα καιροστεγής με λειτουργίες autofocus και zoom. Ευαισθησία έγχρωμη 1,00 lux, α/μ 0,02 lux, 480TVL, ταχ. 1/10.000s Κάμερα χαμηλού φωτισμού. Ευαισθησία έγχρωμη 0,05 lux, α/μ 0,01 lux, 450TVL, ταχ. 8 1/30.000s 173,80 404,80 576,40 759, CCBS1337-LP. Φακοί (1/3 ) διατίθενται ξεχωριστά. Κάμερα χαμηλού φωτισμού. Ευαισθησία έγχρωμη 0,4 lux, α/μ 0,08 lux, 480TVL, ταχ. 1/50 1/ s 403,70 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

30 2 Κάμερες IP για απ ευθείας σύνδεση σε δίκτυο LAN ή WAN Αρ. καταλόγου CFMC1315-LP Περιγραφή Κάμερα σταθερή εστ. απόστασης 3,7 12 mm (F1,4-360), ευαισθησία έγχρωμη 0,4 lux, 540TVL Τιμή χωρίς ΦΠΑ 1.167,10 CCID1410-ST Κάμερα σταθερή εστ. απόστασης 4,2 42 mm (F1,8 2,9), ευαισθησία έγχρωμη 0,7 lux, 640TVL 1.573,00 CCIS1345-LP. Φακοί (1/3 ) διατίθενται ξεχωριστά. Κάμερα σταθερή, ευαισθησία έγχρωμη 0,4 lux, α/μ 0,1 lux, 540TVL, ταχ. 1/50 1/ s 960,30 CCIW1345-LP. Φακοί (1/3 ) διατίθενται ξεχωριστά. Κάμερα σταθερή, ευαισθησία έγχρωμη 0,4 lux, α/μ 0,1 lux, 500TVL, ταχ. 1/50 1/ s 1,050,50 CCIC1410-LA CCMC1315-LP. Φακοί (1/3 ) διατίθενται ξεχωριστά. Κάμερα σταθερή εσωτερικών χώρων με ηχοληψία, εστ. απόστασης 4,1 mm (F2,0) ευαισθησία έγχρωμη 0,4 lux,, ταχ. 1/5 1/15.000s Κάμερα σταθερή, ευαισθησία έγχρωμη 0,4 lux, α/μ 0,1 lux, ταχ. 1/ /10.000s 192,50 862,40 30 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

31 Φακοί για κάμερες γενικής χρήσης Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CLVD1314 2,5 10,0 Για αισθητήρα εικόνας 1/3, οπτικό πεδίο 28,3 105,8 0, F1,4 83,60 CLVD1314 3,5 8,0 CLVD1325 5,0 50,0 Για αισθητήρα εικόνας 1/3, οπτικό πεδίο 35,0 73,8 0, F1,4 Για αισθητήρα εικόνας 1/3, οπτικό πεδίο 5,5 53,6 0, F1,4 70,40 136, CLVD1318 7,0 70,0 Για αισθητήρα εικόνας 1/3, οπτικό πεδίο 4,2 40,1 0, F1,8 178,20 CLVD1218 4,0 12,0 Για αισθητήρα εικόνας 1/2, οπτικό πεδίο 31,2 93,6 0, F1,2 143,00 CLVD ,0 40,0 Για αισθητήρα εικόνας 1/2, οπτικό πεδίο 9,2 37,5 0, F1,4 155,10 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

32 2 Εξαρτήματα για κάμερες γενικής χρήσης Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ CDD2416-T Κεφαλή περιστροφής κλίσεως (pan tilt) βαρέως τύπου 849,20 CDD2425 Κεφαλή περιστροφής κλίσεως (pan tilt) μεσαίου τύπου 849,20 CHSM2210 Κάλυμμα με προστασία IP67 99,00 CHSM2210-B Κάλυμμα με προστασία IP67 110,00 - CHSM2210-B Κάλυμμα μεγάλου μεγέθους με προστασία IP66 115,50 - CHSM2510 Κάλυμμα με προστασία IP66 99,00-32 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

33 Καταγραφικά Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ AX4 LITE Καταγραφικό με 4 863,50 250/100 αναλογικά κανάλια, ταχύτητα 200 ips, χωρητικότητα 250 GB AX /200 Καταγραφικό με 16 αναλογικά κανάλια, ταχύτητα 200 ips, χωρητικότητα GB MX3G /500 Καταγραφικό με 16 αναλογικά και 16 IP κανάλια, ταχύτητα 400 ips αναλ. 100 ips IP, χωρητικότητα 1 TB 4.022, , MX3G /500 MX3G /500 VIS3I-328 Καταγραφικό με 16 αναλογικά και 16 IP κανάλια, ταχύτητα 400 ips αναλ. 100 ips IP, χωρητικότητα 2 TB Καταγραφικό με 16 αναλογικά και 16 IP κανάλια, ταχύτητα 400 ips αναλ. 100 ips IP, χωρητικότητα 4 TB Σύστημα matrix για 32 εισόδους (κάμερες) και 8 εξόδους (οθόνες). Απαιτείται ξεχωριστό καταγραφικό , , ,80 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

34 2 Εξαρτήματα για συστήματα επιτήρησης Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ MX4NVS Λογισμικό διαχείρισης 4 καμερών IP. Εγκαθίσταται σε PC. Υπάρχουν και εκδόσεις για περισσότερες κάμερες 588,50 CKA4820 Ελεγκτής περιστροφής κλίσεως - μεγεθύνσεως 1.019,70 V3-K Ελεγκτής περιστροφής κλίσεως - μεγεθύνσεως 1.213,30 CMTC1720 CMTC1713 CMTC1913 Οθόνη 17 για συστήματα CCTV με 2 εισόδους Video BNC, 1 είσοδο DVI για σύνδεση σε PC και ηχεία. Αντίθεση 500:1 Οθόνη 17 για συστήματα CCTV με 2 εισόδους Video BNC, 1 είσοδο DVI για σύνδεση σε PC και ηχεία. Αντίθεση 1.000:1 Οθόνη 19 για συστήματα CCTV με 2 εισόδους Video BNC, 1 είσοδο DVI για σύνδεση σε PC και ηχεία. Αντίθεση 800:1 631,40-862,40-963,60-34 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

35 Συστήματα ελέγχου πρόσβασης 3 Τα συστήματα ελέγχου πρόσβασης εξελίσσονται γρήγορα και σήμερα δεν περιορίζονται μόνο στον έλεγχο και στην καταγραφή των επισκεπτών ενός χώρου αλλά συνεργάζονται με άλλες ηλεκτρομηχανολογικές εγκαταστάσεις ενός κτιρίου. Για παράδειγμα, η ενεργοποίηση ενός αναγνώστη μαγνητικής κάρτας σε μια είσοδο μπορεί να ενεργοποιήσει μια κάμερα ελέγχου πρόσβασης η οποία θα καταγράψει τον εισερχόμενο και μόνο, χωρίς να χρειάζεται να λειτουργεί σε άλλο χρονικό διάστημα. Η επικοινωνία μεταξύ των στοιχείων ενός συστήματος ελέγχου πρόσβασης με πρωτόκολλο IP μέσω δικτύου LAN είναι μια πρακτική που εφαρμόζεται όλο και περισσότερο, προάγοντας την ενοποίηση των εγκαταστάσεων ενός κτιρίου. Η συνδεσιμότητα IP ανοίγει πολλές προοπτικές οι οποίες δεν έχουν ακόμα σχηματοποιηθεί στο σύνολό της. Εκτός από την τηλεπαρακολούθηση των προσβάσεων σε ένα χώρο μέσω internet έχουν εμφανιστεί και εφαρμογές κράτησης ενός χώρου, π.χ. δωματίου ξενοδοχείου ή αίθουσας συνεδριάσεων, από απόσταση. Κατά την σύνταξη των προδιαγραφών ενός συστήματος ελέγχου πρόσβασης θα πρέπει να γίνεται σαφές ότι τα συστήματα αυτά προορίζονται κατά κύριο λόγο για την καταγραφή και τον έλεγχο των παρισταμένων σε έναν χώρο και όχι για την αποτροπή εισόδου σε αυτόν, δεν είναι δηλαδή συστήματα ασφάλειας, για τα οποία γίνεται λόγος σε άλλο κεφάλαιο. Βεβαίως το σύστημα ελέγχου πρόσβασης συμβάλλει στην ασφάλεια ενός χώρου αφού οι προσερχόμενοι οφείλουν να διαθέτουν κάρτα πρόσβασης. Ο ιδιοκτήτης του χώρου όμως σε συνεργασία με τον μελετητή μηχανικό οφείλει να επιλέξει το είδος της κάρτας που θα χρησιμοποιηθεί αφού οι κάρτες διαφέρουν μεταξύ τους στη δυνατότητα μη εξουσιοδοτημένης αντιγραφής τους. Οι κάρτες μαγνητικής ταινίας μπορούν να αντιγραφούν πολύ εύκολα και δεν αποτελούν Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

36 3 αξιόπιστη επιλογή για ένα σύγχρονο σύστημα ελέγχου πρόσβασης. Οι σύγχρονες κάρτες χρησιμοποιούν τεχνολογία RFID (Radio Frequency Identification) και εμπεριέχουν έναν μικροσκοπικό δέκτη και έναν μικροσκοπικό πομπό ο οποίος εκπέμπει ένα κωδικοποιημένο σήμα. Υπάρχουν αρκετά διαφορετικές κάρτες RFID οι οποίες παρουσιάζουν και διαφορές στον βαθμό ασφάλειας που παρέχουν. Ορισμένες από αυτές, οι οποίες χρησιμοποιούν το ανοιχτό πρότυπο EM για την εκπομπή και τη λήψη δεδομένων μπορούν να αντιγραφούν πολύ εύκολα, ίσως και ευκολότερα από τις μαγνητικές κάρτες δεδομένου ότι μπορούν να διαβαστούν από σαρωτές χωρίς να βγουν από την τσέπη του κατόχου τους! Οι πιο νέες κάρτες RFID, γνωστές σαν «έξυπνες κάρτες» χωράν μεγαλύτερο όγκο δεδομένων από τις παλιές και οι αναγνώστες τους μπορούν να εγγράψουν δεδομένα σ αυτές, εκτός από το να διαβάσουν. Εδώ το κυριότερο πρόβλημα ασφάλειας είναι ότι συνήθως δεν χρησιμοποιούνται όλες οι δυνατότητες των καρτών αυτών. Εάν ο προγραμματισμός τους προβλέψει κάποιον κωδικό κατά την ανταλλαγή των δεδομένων με τον αναγνώστη έτσι ώστε να μην μπορούν να διαβαστούν από κάποιο άλλο μηχάνημα, τότε αποτελούν την ασφαλέστερη λύση. Τα συστήματα ελέγχου πρόσβασης Siemens χρησιμοποιούν «έξυπνες κάρτες» οι οποίες κωδικοποιούνται με τεχνολογία κωδικοποίησης που χρησιμοποιείται αποκλειστικά από τη Siemens και κατά συνέπεια δεν επικοινωνεί με συσκευές άλλων κατασκευαστών. Αυτό το οποίο είναι ίσως μειονέκτημα σε άλλες εφαρμογές, στις περιπτώσεις που χρειάζεται ασφάλεια αποτελεί πλεονέκτημα. Η μικρή επιβάρυνση του κόστους σε σχέση με ένα «ανοιχτό σύστημα» αντισταθμίζεται κατά πολύ από το αυξημένο επίπεδο ασφάλειας. Οι κάρτες δεν είναι βέβαια το μόνο στοιχείο ενός συστήματος ελέγχου πρόσβασης. Οι αναγνώστες είναι εξίσου σημαντικοί. Όσοι θέλουν να εισέλθουν αντικανονικά σε έναν ελεγχόμενο χώρο χρησιμοποιούν καμιά φορά πομπούς που στέλνουν μεγάλο αριθμό δεδομένων σε διάφορους συνδυασμούς προσβλέποντας έτσι ότι θα πετύχουν τον σωστό. Οι προηγμένες μέθοδοι κρυπτογράφησης που χρησιμοποιεί η Siemens κάνουν την προσπάθεια αυτή ματαιοπονία. 36 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

37 Οι κατασκευαστές συστημάτων ελέγχου πρόσβασης προσθέτουν διαρκώς βελτιώσεις στα συστήματα τους. Π.χ. οι κάρτες πρόσβασης έχουν ημερομηνία λήξης, ώστε να αποφεύγεται η χρήση τους μετά από μεγάλο χρονικό διάστημα. Η Siemens έχει 3 σειρές προϊόντων ελέγχου πρόσβασης τις οποίες ονομάζει SiPass Entro Lite, SiPass Entro και SiPass Integrated. Τα χαρακτηριστικά τους συνοψίζονται στους παρακάτω πίνακες. SiPass Entro SiPass Entro SiPass Lite Integrated Αριθμός θυρών Έως 8 Έως 512 Απεριόριστος Αριθμός καρτών Έως Έως Απεριόριστος Καταγραφή γεγονότων Ναι Ναι Ναι Προχωρημένες αναφορές - - Ναι Προχωρημένη διάγνωση βλάβης - Ναι Ναι Γραφική απεικόνιση χώρων - - Ναι Σύνδεση με καταγραφικά DVR - Ναι Ναι Ενεργοποίηση συναγερμού - Ναι Ναι 3 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

38 Σύστημα SiPass Entro Lite Μίας εισόδου, αυτόνομο 3 Πολλών εισόδων σε δίκτυο 38 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

39 Εξαρτήματα συστήματος SiPass Entro Lite Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ SI-DC800 Ελεγκτής 172,70 συστήματος SiPass Entro Lite για οποιονδήποτε αναγνώστη. Με πληκτρολόγιο προγραμματισμού. SI-PR500 Αναγνώστης καρτών 201,30 με προσέγγιση. Προστασία IP55. Μπορεί να τοποθετηθεί εσωτερικά ή εξωτερικά. SI-HD500 Αναγνώστης καρτών 201,30 με προσέγγιση. Προστασία IP54. Μπορεί να τοποθετηθεί εσωτερικά ή εξωτερικά. SI-PP500 Αναγνώστης καρτών με προσέγγιση βαρέως τύπου με πληκτρολόγιο. Προστασία IP ,80 3 SI-M43 Πληκτρολόγιο για είσοδο με χρήση κωδικού μόνο. Προστασία IP ,30 SI-USBRIF Λογισμικό SiPass Entro Lite και Interface RS485 προς USB 145,20 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

40 Σύστημα SiPass Entro 3 To SiPass Entro είναι η ιδανική λύση για τις περισσότερες περιπτώσεις ελέγχου πρόσβασης σε γραφεία επιχειρήσεων και οργανισμών. Οι ελεγκτές των αναγνωστών καρτών και των πληκτρολογίων επικοινωνούν μεταξύ τους με πρωτόκολλο RS-485, ενώ μπορούν να συνδεθούν στο δίκτυο του γραφείου ή και στο ιντερνέτ μέσω ελεγκτών SR35I. Στο ίδιο δίκτυο συνδέεται και το DVR του συστήματος παρακολούθησης (π.χ. το MX3G που παρουσιάστηκε στο προηγούμενο κεφάλαιο), και οι εικόνες και οι πληροφορίες είναι διαθέσιμες στα PC του εξουσιοδοτημένου προσωπικού, όπως του υπεύθυνου κρατήσεων (σε περιπτώσεις όπου προβλέπονται κρατήσεις χώρων, π.χ. δωματίων ξενοδοχείου, μέσω ιντερνέτ), του υπεύθυνου επισκεπτών (στο γραφείο υποδοχής της εταιρείας ή του οργανισμού), του υπεύθυνου ασφάλειας και του διαχειριστή του δικτύου. Το σύστημα συνεργάζεται άμεσα με συστήματα συναγερμού τα οποία εντάσσει στο δίκτυο χωρίς κανένα πρόβλημα. Το σύστημα συναγερμού επικοινωνεί με έναν ελεγκτή SiPass Entro με πρωτόκολλο RS-485. Με το τερματικό InfoPoint 811 μπορούν να εισαχθούν δεδομένα στο σύστημα ενώ ο διαχειριστής του δικτύου μπορεί να επικοινωνήσει απ ευθείας με ελεγκτή SR35I με πρωτόκολλο RS-232 (σειριακή θύρα ενός PC). Το SiPass Entro είναι ιδανικό για χρήση σε εταιρείες ή οργανισμούς με πολλά υποκαταστήματα που βρίσκονται σε απόσταση μεταξύ τους. 40 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

41 Εξαρτήματα συστήματος SiPass Entro Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ SI-ENTRO-V6 Λογισμικό. Tο TS-V6 61,60 SI-ENTRO-TSείναι μια άδεια χρήσης, το TSXL-V ,70 V6 είναι επιπλέον άδεια χρήσης. Μαζί με τις SI-ENTRO- άδειες απαιτείται και TSXL-V6 το V6. 509,30 SI-SR35i-8 Ελεγκτής τμήματος 733,70 SI-SR35i-32 για 8 ή 32 πόρτες. Επικοινωνία LAN ή RS ,60 3 SI-DC12 Ελεγκτής πόρτας. Δυνατότητα σύνδεσης 2 αναγνωστών ή πληκτρολογίων. 168,30 SI-DC22 Ελεγκτής πόρτας με επιπλέον εισόδους για σύνδεση συστήματος συναγερμού. 235,40 SI-DC01 Μονάδα επικοινωνίας με πόρτα χωρίς αναγνώστη. Χρησιμοποιούμενη για γενικό έλεγχο πόρτας. 129,80 SI-ΙΟΡ6 Μονάδα 4 εισόδων 6 εξόδων. Για χρήση κυρίως σε ανελκυστήρες και γενικά έλεγχο μηχανών. 289,30 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

42 3 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ SI-IP811 Τερματικό έγχρωμο 1.842,50 touch screen. Επικοινωνεί με το σύστημα με πρωτόκολλο TCP/IP. Τοποθετηθεί και απομακρυσμένα SI-ENTSTPK4R- V6 Πακέτο συστήματος ελέγχου πρόσβασης με 1 SI-SR35i-8, 4 SI-DC12, 4 SI-PR500 και 1 SI-ENTRO-V ,90 SI-ENTRO-VB- PRO1-V6 SI-USBENROL SI-IF1 Πακέτο συστήματος εκτύπωσης φωτογραφιών σε κάρτες πρόσβασης. Περιλαμβάνει εκτυπωτή, φωτ. μηχανή, λογισμικό. Αναγνώστης SI- PR500 μετατραπείς για χρήση αρχικής διαμόρφωσης καρτών (enrolment reader) Καλώδιο για σύνδεση RS232 από SI-SR35i σε PC 1.819,40 312,40 105,60 SI-BB7 Κιτ εντοιχισμού τερματικού SI-IP ,80 Επιπρόσθετα στο SiPass Entro μπορούν να χρησιμοποιηθούν οι αναγνώστες SI-PR500, SI- HD500, SI-PP500 και το πληκτρολόγιο SI-M43 42 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

43 Σύστημα SiPass Integrated 3 Το SiPass Integrated είναι το σύστημα ελέγχου πρόσβασης της Siemens για χώρους και επιχειρήσεις οποιουδήποτε μεγέθους. Κατά όμοιο τρόπο με το SiPass Entro δομείται πάνω σε συνδέσεις με πρωτόκολλο RS485 για τους αναγνώστες και τους ελεγκτές αλλά επικοινωνεί με άλλα συστήματα μέσω πρωτοκόλλου TCP/IP κάνοντας χρήση του LAN ή WΑΝ του οργανισμού στον οποίο ανήκει. Το λογισμικό SiPass Integrated μπορεί να αποτελέσει ενιαίο εργαλείο διαχείρισης των συστημάτων έλεγχου πρόσβασης, των συστημάτων επιτήρησης και του συναγερμού ενός οργανισμού. Τα τμήματα του συστήματος, εκτός από το λογισμικό και τον ελεγκτή ACC LITE είναι τα ίδια με αυτά του συστήματος SiPass Entro. Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

44 3 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ ASL-5000SE Λογισμικό. Tο SE 1.200,10 ASL-5000OA είναι άδεια για 24 πόρτες, ,10 ASL-5000EN κάρτες, το OA είναι άδεια για 64 πόρτες κάρτες. 82,50 Απαιτείται και το ΕΝ. ASE5100-BA Επέκταση για επιπλέον κάρτες 667,70 ASE5100-DO Επέκταση για 8 επιπλέον πόρτες 536,80 ASE5300-APP ASE5300-CW Λογισμικό που επιτρέπει την πρόσβαση της βάσης δεδομένων του συστήματος ελέγχου πρόσβασης σε προγράμματα HR Λογισμικό ελέγχου συστημάτων CCTV Siemens 5.476,90 303,60 ACC LITE Ελεγκτής τμήματος για 8 πόρτες. Επικοινωνία LAN ή RS ,90 44 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

45 Δομημένη καλωδίωση 4 Η ανάγκη για ηλεκτρονική δικτύωση επιβάλλει τη χρήση δομημένης καλωδίωσης και στην πιο μικρή επιχείρηση ή οργανισμό και σε ορισμένες περιπτώσεις και στο σπίτι. Η πρίζα RJ45 έχει καθιερωθεί σε όλες τις εγκαταστάσεις δομημένης καλωδίωσης ανεξάρτητα από τον προορισμό του δικτύου (τηλεφωνία, δεδομένα ή και τηλεόραση). Οι οπτικές ίνες κερδίζουν συνέχεια έδαφος. Οι διαθέσιμες τεχνολογίες είναι πολλές, και διαφοροποιούνται ως προς την παρεχόμενη ταχύτητα. Τα καλώδια χαλκού διακρίνονται σε Cat5 (έως 100 Mbps), Cat5e (1 Gbps), Cat6 ( 1 Gbps), Cat6A ( 10 Gbps) και Cat7 (1 Gbps). Τα καλώδια οπτικών ινών διακρίνονται σε OM1 (έως 100 Mbps), OM2 (1 Gbps), ΟΜ3 (10 Gbps) και μονότροπης ίνας OS1 (10 Gbps). Η πρόσβαση Wi Fi, με τυπική ταχύτητα 54 Mbps, είναι απαραίτητο συμπλήρωμα σε ένα κτίριο επιχείρησης. Η επιλογή της τεχνολογίας που θα χρησιμοποιηθεί γίνεται με κριτήρια την απόσταση και την απαιτούμενη ταχύτητα. Για αποστάσεις πάνω από 90m συνιστάται η χρήση οπτικών ινών. Η Legrand είναι ένας από τους μεγαλύτερους κατασκευαστές ηλεκτρολογικού υλικού για δομημένη καλωδίωση και υποστηρίζει τον εγκαταστάτη με ολοκληρωμένα και αποτελεσματικά. Βασική μέριμνα στη μελέτη και την κατασκευή δικτύων δομημένης καλωδίωσης είναι η επεκτασιμότητα. Οι απαιτήσεις ενός οργανισμού ή μίας επιχείρησης αλλάζουν συχνά και το κτίριο και οι εγκαταστάσεις του πρέπει να μπορούν να παρακολουθούν τις αλλαγές αυτές και μάλιστα άμεσα. Σήμερα μια θέση εργασίας πρέπει να διαθέτει 3 πρίζες RJ45 για να εξασφαλίζεται η τηλεφωνική της επικοινωνία, η σύνδεσή της με το δίκτυο LAN για μεταφορά δεδομένων και για βοηθητικές υπηρεσίες δικτύου όπως η χρήση εκτυπωτών και φαξ. Επιπρόσθετα πρέπει να διατίθεται πρόσβαση Wi Fi από κάθε θέση εργασίας. Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

46 Πρίζες πληροφορικής RJ45 4 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Σειρά Mosaic, 8,29 καλώδιο UTP, Cat6, 1 στοιχείου Σειρά Mosaic, 5,77 καλώδιο UTP, Cat5e, 1 στοιχείου Σειρά Mosaic, 9,15 καλώδιο FTP, Cat6, 1 στοιχείου Σειρά Mosaic, 6,22 καλώδιο FTP, Cat5e, 1 στοιχείου Σειρά Mosaic, 12,24 καλώδιο STP, Cat6A, 1 στοιχείου Σειρά Mosaic, 10,94 καλώδιο STP, Cat6, 1 στοιχείου Σειρά Mosaic, 15,73 καλώδιο STP, Cat6A, 2 στοιχ., κάλυμμα Σειρά Mosaic, καλώδιο STP, Cat6A, 2 στοιχ., ασφάλεια 28,33 Μετώπες μικτονόμησης Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ RJ45 (1 μονάδα), 161,99 καλώδιο UTP, Cat RJ45 (1 μονάδα), καλώδιο UTP, Cat5e RJ45 (1 μονάδα), καλώδιο FTP, Cat6 116,80 178,35 46 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

47 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ RJ45 (1 μονάδα), 131,73 καλώδιο FTP, Cat5e RJ45 (1 μονάδα), καλώδιο STP, Cat6A 261, RJ45 (1 μονάδα), καλώδιο STP, Cat6 198, Κενή, δέχεται 4 28,56 μπλοκ κονεκτόρων UTP/FTP/STP, Cat6A Μπλοκ 6 RJ45 για 23,17 κενή μετώπη, καλώδιο UTP, Cat5e Μπλοκ 6 RJ45 για 34,91 κενή μετώπη, καλώδιο UTP, Cat Μπλοκ 6 RJ45 για 25,50 κενή μετώπη, καλώδιο FTP, Cat5e Μπλοκ 6 RJ45 για 38,40 κενή μετώπη, καλώδιο FTP, Cat Μπλοκ 6 RJ45 για 46,76 κενή μετώπη, καλώδιο STP, Cat Μπλοκ 6 RJ45 για 50,04 κενή μετώπη, καλώδιο STP, Cat6A Κενό μπλοκ κάλυψης 5, Μπλοκ τηλεφωνίας 12 RJ45, καλώδιο UTP/FTP/STP 45,09 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

48 Καλώδια μικτονόμησης 4 Μήκος Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ 0,3 m UTP Cat5e 2,72 0,6 m UTP Cat5e 2,90 1 m UTP Cat5e 2,98 1 m UTP Cat6 5,90 2 m UTP Cat5e 3,50 2 m UTP Cat6 6,20 3 m UTP Cat5e 4,07 3 m UTP Cat6 7,10 5 m UTP Cat5e 4,45 5 m UTP Cat6 8,30 0,3 m FTP Cat5e 3,60 0,6 m FTP Cat5e 3,70 1 m FTP Cat5e 4,40 1 m FTP Cat6 6,20 2 m FTP Cat5e 5,15 2 m FTP Cat6 7,90 3 m FTP Cat5e 6,11 3 m FTP Cat6 8,10 5 m FTP Cat5e 7,34 5 m FTP Cat6 9,50 1 m STP Cat6 10,50 1 m STP Cat6A 9,20 2 m STP Cat6 13,34 2 m STP Cat6A 13,60 3 m STP Cat6 15,50 3 m STP Cat6A 17,19 5 m STP Cat6 21,80 5 m STP Cat6A 22,59 48 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

49 Ερμάρια 19 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ U πλάτος ,80 mm βάθος 600 mm U πλάτος 600 mm βάθος 600 mm U πλάτος 600 mm βάθος 600 mm U πλάτος 600 mm βάθος 600 mm U πλάτος 600 mm βάθος 800 mm U πλάτος 800 mm βάθος 600 mm U πλάτος 800 mm βάθος 800 mm U για server πλάτος 800 mm βάθος mm U επέκτασης πλάτος 600 mm βάθος 600 mm U επέκτασης πλάτος 600 mm βάθος 800 mm Linkeo 33U - πλάτος 600 mm βάθος 600 mm Linkeo 42U - πλάτος 600 mm βάθος 600 mm 785,53 816,95 896, , , , ,54 665, ,08 600,70 693,11 4 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

50 Εξαρτήματα για ερμάρια 19 4 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Μονάδα διαχείρισης 314,21 καλωδίων 42U βάθος 600 mm Μονάδα διαχείρισης 328,07 καλωδίων 42U βάθος 800 mm Βάθρο για μονάδα διαχείρισης καλωδίων 28, Κιτ σύνδεσης ερμαρίων βάθους 600 mm Κιτ σύνδεσης ερμαρίων βάθους 800 mm Βάθρο για ερμάρια πλάτους 600 mm 41,59 42,51 97, Βάθρο για ερμάρια πλάτους 800 mm Σετ από 2 πλευρικές πλάκες για βάθρο. Βάθος 600 mm Σετ από 2 πλευρικές πλάκες για βάθρο. Βάθος 800 mm Σετ από 2 πλευρικές πλάκες για βάθρο. Βάθος mm Σετ από 2 πλευρικές πλάκες διάτρητες. Βάθος 600 mm Σετ από 2 πλευρικές πλάκες διάτρητες. Βάθος 800 mm. 106,28 37,43 46,39 50,83 27,17 29,85 50 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

51 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Σετ από 2 πλευρικές 36,50 πλάκες με βούρτσα.. Βάθος 600 mm Σετ από 2 πλευρικές 45,76 πλάκες με βούρτσα. Βάθος 800 mm Ράφι σταθερό, 18,76 στήριξη σε 1 σασί 19 βάθος 115 mm Ράφι σταθερό, 22,88 στήριξη σε 1 σασί 19 βάθος 200 mm Ράφι σταθερό, 24,70 στήριξη σε 1 σασί 19 βάθος 360 mm Ράφι σταθερό, 42,70 στήριξη σε 2 σασί 19 βάθος 450 mm. Για ερμάρια βάθους 600 mm Ράφι σταθερό, 48,79 στήριξη σε 2 σασί 19 βάθος 650 mm. Για ερμάρια βάθους 800 mm Ράφι σταθερό, 73,08 στήριξη σε 2 σασί 19 βάθος 850 mm. Για ερμάρια server βάθους mm Ράφι τηλεσκοπικό, στήριξη σε 2 σασί 19 βάθος 450 mm. Για ερμάρια βάθους 600 mm. Αυτόματη γείωση. 123,52 4 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

52 4 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Ράφι τηλεσκοπικό, 141,82 στήριξη σε 2 σασί 19 βάθος 650 mm. Για ερμάρια βάθους 800 mm. Αυτόματη γείωση Ράφι τηλεσκοπικό, 157,11 στήριξη σε 2 σασί 19 βάθος 650 mm. Για ερμάρια server βάθους mm. Αυτόματη γείωση Ράφι σταθερό, 18,76 στήριξη σε 1 σασί 19 βάθος 115 mm Ράφι σταθερό, 22,88 στήριξη σε 1 σασί 19 βάθος 200 mm Ράφι σταθερό, 24,70 στήριξη σε 1 σασί 19 βάθος 360 mm Ράφι σταθερό, 42,70 στήριξη σε 2 σασί 19 βάθος 450 mm. Για ερμάρια βάθους 600 mm Ράφι σταθερό, 48,79 στήριξη σε 2 σασί 19 βάθος 650 mm. Για ερμάρια βάθους 800 mm Ράφι σταθερό, στήριξη σε 2 σασί 19 βάθος 850 mm. Για ερμάρια server βάθους mm. 73,08 52 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

53 Διαχείριση καλωδίων Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Σετ 3 στηριγμάτων 29,94 για ερμάρια βάθους 600 mm Σετ 3 στηριγμάτων 30,20 για ερμάρια βάθους 800 mm Πλάκα διέλευσης 126,27 καλωδίων κάθετη 42U, πλάτος 800 mm Εξάρτημα επέκτασης 85,48 μικτονόμησης 42U, πλάτος 800 mm Σχάρα διέλευσης 53,07 καλωδίων ερμάρια 33U Σχάρα διέλευσης 69,55 καλωδίων ερμάρια 42U Μετώπη διέλευσης 18,02 καλωδίων μεταλλική 1U Μετώπη διέλευσης 22,18 καλωδίων μεταλλική 2U Μετώπη πλαστική με 18,30 βούρτσα απ ευθείας στήριξη 1U Μετώπη πλαστική με 23,79 βούρτσα απ ευθείας στήριξη 2U Μετώπη μεταλλική 26,54 με βούρτσα με βίδες 1U Μετώπη μεταλλική με βούρτσα με βίδες 2U 30,20 4 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

54 Πλάκες κάλυψης, διαχείριση θερμότητας, πολύπριζα τροφοδοσίας 4 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Πλάκα κάλυψης 6,86 πλαστική, απ ευθείας στήριξη, 1U Πλάκα κάλυψης 8,24 πλαστική, απ ευθείας στήριξη, 2U Πλάκα κάλυψης 13,72 μεταλλική, με βίδες, 1U Πλάκα κάλυψης 16,01 μεταλλική, με βίδες, 2U Καλύμματα 19 3U 2 ανεμιστήρες 230 V 118, Καλύμματα 19 3U 3 ανεμιστήρες 230 V 150, Θερμοστάτης 44, Σετ από 4 ροδάκια 41, Σετ από 4 ροδάκια για ερμάριο server 44, Κιτ φωτισμού 50, Πολύπριζο τροφοδοσίας πλήρες, 9 πρίζες Πολύπριζο τροφοδοσίας πλήρες, 6 πρίζες + ασφάλεια 116,56 138,29 54 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

55 Πίνακες για συστήματα δομημένης καλωδίωσης Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Πίνακας με σταθερή 272,62 βάση, βάθος 400 mm, 6U Πίνακας με σταθερή 302,20 βάση, βάθος 400 mm, 9U Πίνακας με σταθερή 365,96 βάση, βάθος 580 mm, 9U Πίνακας με 462,08 περιστρ/μενη βάση, βάθος 580 mm, 9U Πίνακας με σταθερή 332,69 βάση, βάθος 400 mm, 12U Πίνακας με σταθερή 425,11 βάση, βάθος 580 mm, 12U Πίνακας με 489,80 περιστρ/μενη βάση, βάθος 580 mm, 12U Πίνακας με σταθερή 358,57 βάση, βάθος 400 mm, 16U Πίνακας με σταθερή 487,95 βάση, βάθος 580 mm, 16U Πίνακας με 533,24 περιστρ/μενη βάση, βάθος 580 mm, 16U Πίνακας με σταθερή 550,79 βάση, βάθος 580 mm, 21U Πίνακας με περιστρ/μενη βάση, βάθος 580 mm, 21U 593,30 4 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης

56 Εξαρτήματα για πίνακες 4 Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Πλάκα εισόδου για 30,08 πίνακα με περιστρ/μενη βάση Δακτύλιος οδηγός 4,12 καλωδίων 1U. Συσκευασία των Δακτύλιος οδηγός 5,63 καλωδίων 2U. Συσκευασία των Ανεμιστήρας 230V 462,08 Πίνακες LCS 2 Linkeo Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Πίνακας 6U, βάθος 170, mm Πίνακας 9U, βάθος 400 mm Πίνακας 12U, βάθος 600 mm Πίνακας 16U, βάθος 600 mm 194,07 249,52 275, Κιτ εξαερισμού 112,53 Πίνακας LCS 2 10 για μικρές εγκαταστάσεις Αρ. καταλόγου Περιγραφή Τιμή χωρίς ΦΠΑ Πίνακας 6U, βάθος 189, mm Κενή μετώπη μικτονόμησης 2 μπλοκ κονεκτόρων 20,70 56 Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης 2011

57 Πυρανίχνευση 5 Κάθε σύγχρονο κτίριο διαθέτει πυρανίχνευση, γεγονός το οποίο στις περισσότερες περιπτώσεις είναι απαίτηση της νομοθεσίας. Τα σημερινά συστήματα πυρανίχνευσης διακρίνονται σε συμβατικά και σε διευθυνσιοδοτούμενα. Στα πρώτα οι ανιχνευτές είναι συνδεδεμένοι κατά ομάδες που ονομάζονται ζώνες και η γνώση μας για το σημείο της πυρκαγιάς περιορίζεται στην τοποθεσία της ζώνης. Στα δεύτερα είναι δεδομένος ο προσδιορισμός του ανιχνευτή ο οποίος δίνει σήμα πυρκαγιάς. Οι ανιχνευτές λειτουργούν με διάφορες αρχές. Οι οπτικοί ανιχνευτές (ή ανιχνευτές ορατού καπνού) ανιχνεύουν με πομπό και δέκτη υπέρυθρης ακτινοβολίας που βρίσκονται μαζί στην ίδια μονάδα. Οι ανιχνευτές δέσμης είναι συσκευές που ανιχνεύουν καπνό με εκπομπή μιας δέσμης υπερύθρων. Αποτελούνται από τουλάχιστον 2 εξαρτήματα τοποθετημένα σε διαφορετικά σημεία μέσα στον χώρο και χρησιμοποιούνται για την κάλυψη μεγάλων χώρων. Οι θερμοδιαφορικοί ανιχνευτές είναι συσκευές που ανιχνεύουν γρήγορες μεταβολές της θερμοκρασίας. Οι θερμικοί ανιχνευτές είναι συσκευές που ενεργοποιούνται όταν η θερμοκρασία του χώρου ξεπεράσει μια ορισμένη τιμή. Τέλος οι ανιχνευτές φλόγας, που είναι συσκευές ακριβές προοριζόμενες για εξειδικευμένες εφαρμογές, ανιχνεύουν την υπέρυθρη, την ορατή και την υπεριώδη ακτινοβολία που προέρχεται από γυμνή φλόγα. Οι ανιχνευτές συνδέονται σε πίνακα πυρανίχνευσης μαζί με άλλα περιφερειακά εξαρτήματα, όπως σειρήνες, φάρους, μπουτόν αναγγελίας πυρκαγιάς και μεγαφωνικές εγκαταστάσεις. Η επιλογή του ακριβούς εξοπλισμού που θα τοποθετηθεί σε κάθε περίπτωση είναι έργο του μηχανολόγου μελετητή. Η εταιρεία Olympia Electronics είναι αμιγώς Ελληνική και τα προϊόντα της στον τομέα της πυρανίχνευσης διακρίνονται όχι μόνο για την καλή σχέση τιμής προς απόδοση αλλά και για την πρωτοποριακή τους τεχνολογία παγκόσμια. Ι. Νικολόπουλος Κατάλογος συστημάτων ελέγχου και επιτήρησης
