Οδηγ ς χρήσης Τ ποι 8099, 8116, 8155, 8156 Τ ποι 8157, 8158, 8159, 8160 Τ ποι 8215, 9210, 9211

Transcript

1 Οδηγ ς χρήσης Τ ποι 8099, 8116, 8155, 8156 Τ ποι 8157, 8158, 8159, 8160 Τ ποι 8215, 9210, 9211

2

3 Οδηγ ς χρήσης Τ ποι 8099, 8116, 8155, 8156 Τ ποι 8157, 8158, 8159, 8160 Τ ποι 8215, 9210, 9211

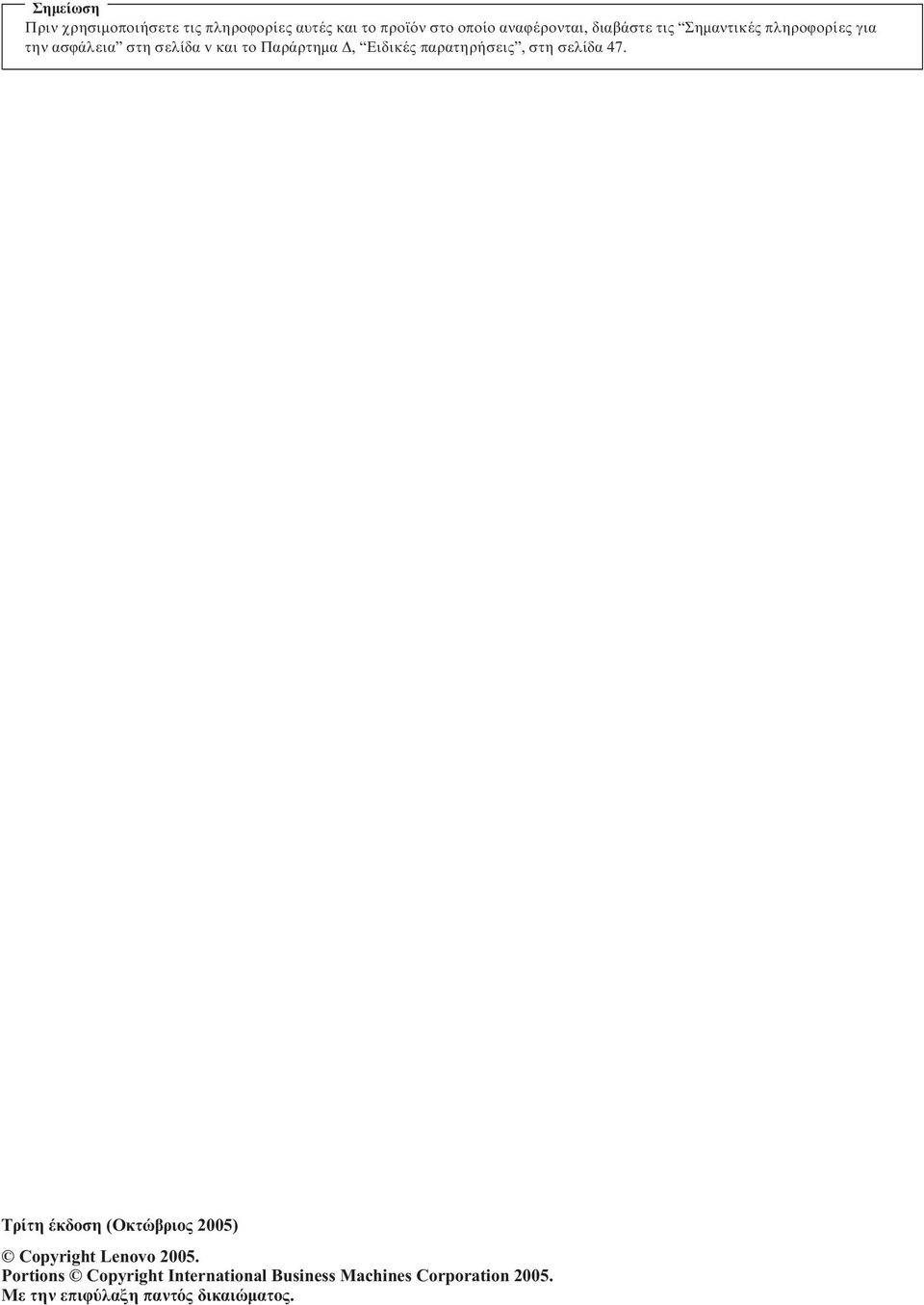

4 Σηµείωση Πριν χρησιµοποιήσετε τις πληροϕορίες αυτές και το προϊ ν στο οποίο αναϕέρονται, διαβάστε τις Σηµαντικές πληροϕορίες για την ασϕάλεια στη σελίδα v και το Παράρτηµα, Ειδικές παρατηρήσεις, στη σελίδα 47. Τρίτη έκδοση (Οκτώβριος 2005) Copyright Lenovo Portions Copyright International Business Machines Corporation Με την επιϕ λαξη παντ ς δικαιώµατος.

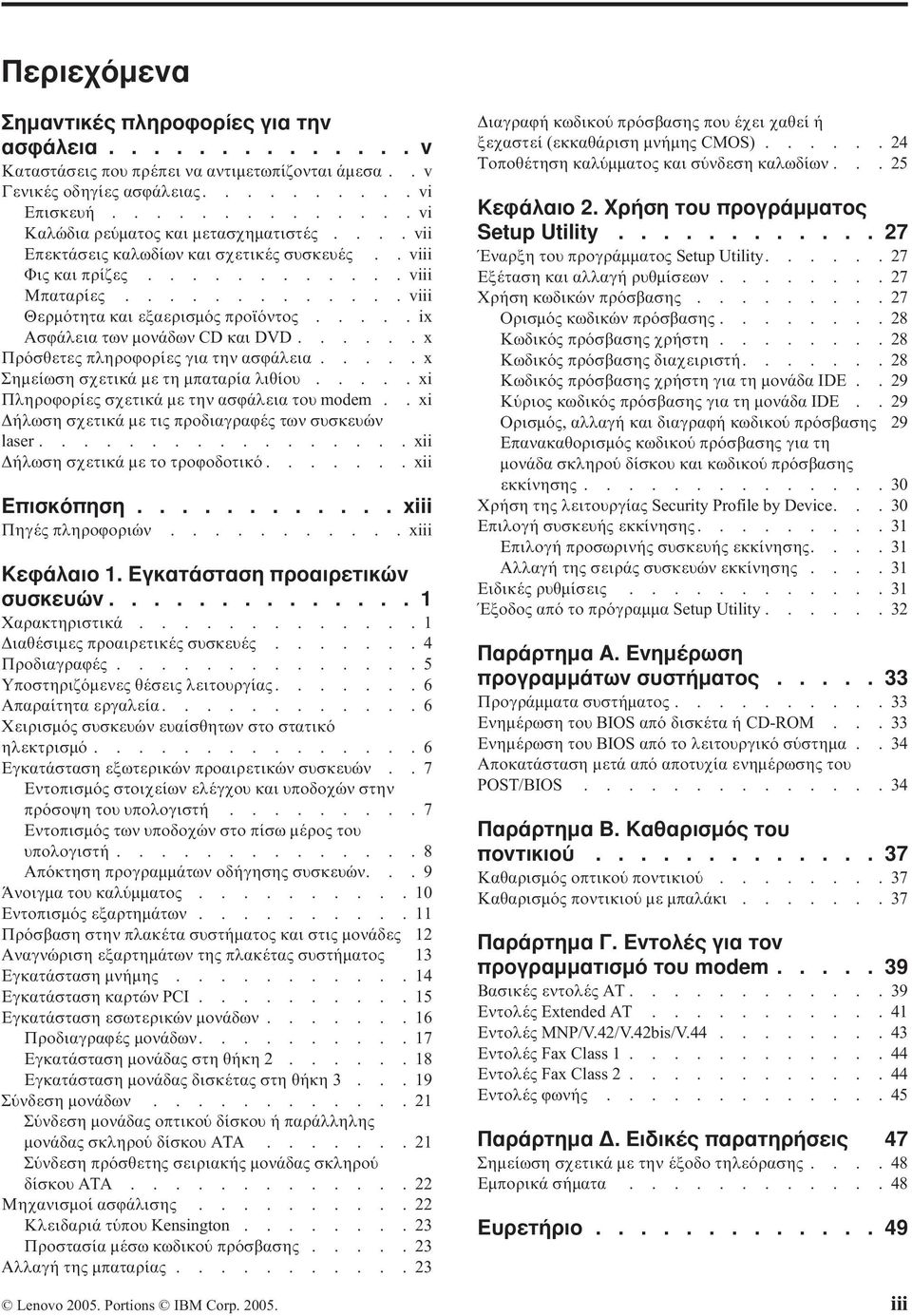

5 Περιεχ µενα Σηµαντικές πληροϕορίες για την ασϕάλεια v Καταστάσεις που πρέπει να αντιµετωπίζονται άµεσα..v Γενικές οδηγίες ασϕάλειας vi Επισκευή vi Καλώδια ρε µατος και µετασχηµατιστές.... vii Επεκτάσεις καλωδίων και σχετικές συσκευές.. viii Φις και πρίζες viii Μπαταρίες viii Θερµ τητα και εξαερισµ ς προϊ ντος.....ix Ασϕάλεια των µονάδων CD και DVD......x Πρ σθετες πληροϕορίες για την ασϕάλεια.....x Σηµείωση σχετικά µε τη µπαταρία λιθίου.....xi Πληροϕορίες σχετικά µε την ασϕάλεια του modem..xi ήλωση σχετικά µε τις προδιαγραϕές των συσκευών laser xii ήλωση σχετικά µε το τροϕοδοτικ xii Επισκ πηση xiii Πηγές πληροϕοριών xiii Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών Χαρακτηριστικά ιαθέσιµες προαιρετικές συσκευές Προδιαγραϕές Υποστηριζ µενες θέσεις λειτουργίας Απαραίτητα εργαλεία Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ Εγκατάσταση εξωτερικών προαιρετικών συσκευών..7 Εντοπισµ ς στοιχείων ελέγχου και υποδοχών στην πρ σοψη του υπολογιστή Εντοπισµ ς των υποδοχών στο πίσω µέρος του υπολογιστή Απ κτηση προγραµµάτων οδήγησης συσκευών...9 Άνοιγµα του καλ µµατος Εντοπισµ ς εξαρτηµάτων Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες 12 Αναγνώριση εξαρτηµάτων της πλακέτας συστήµατος 13 Εγκατάσταση µνήµης Εγκατάσταση καρτών PCI Εγκατάσταση εσωτερικών µονάδων Προδιαγραϕές µονάδων Εγκατάσταση µονάδας στη θήκη Εγκατάσταση µονάδας δισκέτας στη θήκη Σ νδεση µονάδων Σ νδεση µονάδας οπτικο δίσκου ή παράλληλης µονάδας σκληρο δίσκου ATA Σ νδεση πρ σθετης σειριακής µονάδας σκληρο δίσκου ATA Μηχανισµοί ασϕάλισης Κλειδαριά τ που Kensington Προστασία µέσω κωδικο πρ σβασης Αλλαγή της µπαταρίας ιαγραϕή κωδικο πρ σβασης που έχει χαθεί ή ξεχαστεί (εκκαθάριση µνήµης CMOS) Τοποθέτηση καλ µµατος και σ νδεση καλωδίων...25 Κεϕάλαιο 2. Χρήση του προγράµµατος Setup Utility Έναρξη του προγράµµατος Setup Utility Εξέταση και αλλαγή ρυθµίσεων Χρήση κωδικών πρ σβασης Ορισµ ς κωδικών πρ σβασης Κωδικ ς πρ σβασης χρήστη Κωδικ ς πρ σβασης διαχειριστή Κωδικ ς πρ σβασης χρήστη για τη µονάδα IDE..29 Κ ριος κωδικ ς πρ σβασης για τη µονάδα IDE..29 Ορισµ ς, αλλαγή και διαγραϕή κωδικο πρ σβασης 29 Επανακαθορισµ ς κωδικο πρ σβασης για τη µονάδα σκληρο δίσκου και κωδικο πρ σβασης εκκίνησης Χρήση της λειτουργίας Security Profile by Device...30 Επιλογή συσκευής εκκίνησης Επιλογή προσωρινής συσκευής εκκίνησης Αλλαγή της σειράς συσκευών εκκίνησης Ειδικές ρυθµίσεις Έξοδος απ το πρ γραµµα Setup Utility Παράρτηµα Α. Ενηµέρωση προγραµµάτων συστήµατος Προγράµµατα συστήµατος Ενηµέρωση του BIOS απ δισκέτα ή CD-ROM...33 Ενηµέρωση του BIOS απ το λειτουργικ σ στηµα..34 Αποκατάσταση µετά απ αποτυχία ενηµέρωσης του POST/BIOS Παράρτηµα Β. Καθαρισµ ς του ποντικιο Καθαρισµ ς οπτικο ποντικιο Καθαρισµ ς ποντικιο µε µπαλάκι Παράρτηµα Γ. Εντολές για τον προγραµµατισµ του modem Βασικές εντολές AT Εντολές Extended AT Εντολές MNP/V.42/V.42bis/V Εντολές Fax Class Εντολές Fax Class Εντολές ϕωνής Παράρτηµα. Ειδικές παρατηρήσεις 47 Σηµείωση σχετικά µε την έξοδο τηλε ρασης Εµπορικά σήµατα Ευρετήριο Lenovo Portions IBM Corp iii

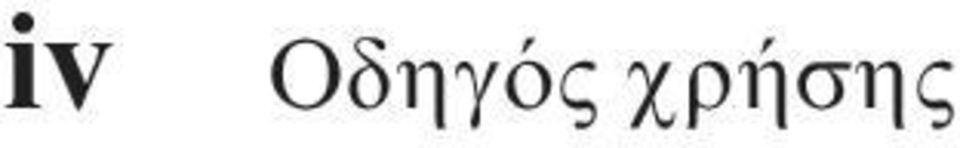

6 iv Οδηγ ς χρήσης

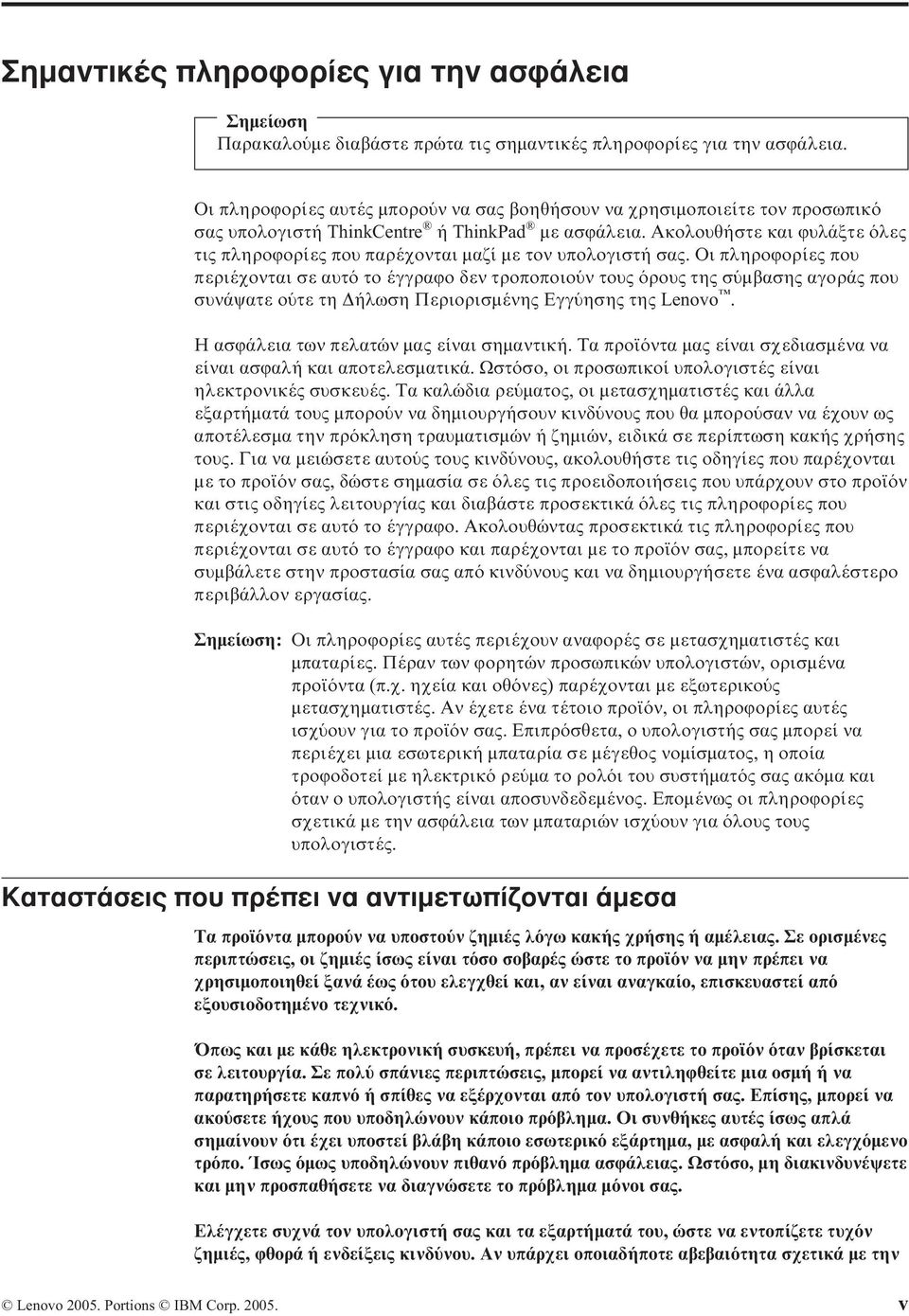

7 Σηµαντικές πληροϕορίες για την ασϕάλεια Σηµείωση Παρακαλο µε διαβάστε πρώτα τις σηµαντικές πληροϕορίες για την ασϕάλεια. Οι πληροϕορίες αυτές µπορο ν να σας βοηθήσουν να χρησιµοποιείτε τον προσωπικ σας υπολογιστή ThinkCentre ή ThinkPad µε ασϕάλεια. Ακολουθήστε και ϕυλάξτε λες τις πληροϕορίες που παρέχονται µαζί µε τον υπολογιστή σας. Οι πληροϕορίες που περιέχονται σε αυτ το έγγραϕο δεν τροποποιο ν τους ρους της σ µβασης αγοράς που συνάψατε ο τε τη ήλωση Περιορισµένης Εγγ ησης της Lenovo. Η ασϕάλεια των πελατών µας είναι σηµαντική. Τα προϊ ντα µας είναι σχεδιασµένα να είναι ασϕαλή και αποτελεσµατικά. Ωστ σο, οι προσωπικοί υπολογιστές είναι ηλεκτρονικές συσκευές. Τα καλώδια ρε µατος, οι µετασχηµατιστές και άλλα εξαρτήµατά τους µπορο ν να δηµιουργήσουν κινδ νους που θα µπορο σαν να έχουν ως αποτέλεσµα την πρ κληση τραυµατισµών ή ζηµιών, ειδικά σε περίπτωση κακής χρήσης τους. Για να µειώσετε αυτο ς τους κινδ νους, ακολουθήστε τις οδηγίες που παρέχονται µε το προϊ ν σας, δώστε σηµασία σε λες τις προειδοποιήσεις που υπάρχουν στο προϊ ν και στις οδηγίες λειτουργίας και διαβάστε προσεκτικά λες τις πληροϕορίες που περιέχονται σε αυτ το έγγραϕο. Ακολουθώντας προσεκτικά τις πληροϕορίες που περιέχονται σε αυτ το έγγραϕο και παρέχονται µε το προϊ ν σας, µπορείτε να συµβάλετε στην προστασία σας απ κινδ νους και να δηµιουργήσετε ένα ασϕαλέστερο περιβάλλον εργασίας. Σηµείωση: Οι πληροϕορίες αυτές περιέχουν αναϕορές σε µετασχηµατιστές και µπαταρίες. Πέραν των ϕορητών προσωπικών υπολογιστών, ορισµένα προϊ ντα (π.χ. ηχεία και οθ νες) παρέχονται µε εξωτερικο ς µετασχηµατιστές. Αν έχετε ένα τέτοιο προϊ ν, οι πληροϕορίες αυτές ισχ ουν για το προϊ ν σας. Επιπρ σθετα, ο υπολογιστής σας µπορεί να περιέχει µια εσωτερική µπαταρία σε µέγεθος νοµίσµατος, η οποία τροϕοδοτεί µε ηλεκτρικ ρε µα το ρολ ι του συστήµατ ς σας ακ µα και ταν ο υπολογιστής είναι αποσυνδεδεµένος. Εποµένως οι πληροϕορίες σχετικά µε την ασϕάλεια των µπαταριών ισχ ουν για λους τους υπολογιστές. Καταστάσεις που πρέπει να αντιµετωπίζονται άµεσα Τα προϊ ντα µπορο ν να υποστο ν ζηµιές λ γω κακής χρήσης ή αµέλειας. Σε ορισµένες περιπτώσεις, οι ζηµιές ίσως είναι τ σο σοβαρές ώστε το προϊ ν να µην πρέπει να χρησιµοποιηθεί ξανά έως του ελεγχθεί και, αν είναι αναγκαίο, επισκευαστεί απ εξουσιοδοτηµένο τεχνικ. Όπως και µε κάθε ηλεκτρονική συσκευή, πρέπει να προσέχετε το προϊ ν ταν βρίσκεται σε λειτουργία. Σε πολ σπάνιες περιπτώσεις, µπορεί να αντιληϕθείτε µια οσµή ή να παρατηρήσετε καπν ή σπίθες να εξέρχονται απ τον υπολογιστή σας. Επίσης, µπορεί να ακο σετε ήχους που υποδηλώνουν κάποιο πρ βληµα. Οι συνθήκες αυτές ίσως απλά σηµαίνουν τι έχει υποστεί βλάβη κάποιο εσωτερικ εξάρτηµα, µε ασϕαλή και ελεγχ µενο τρ πο. Ίσως µως υποδηλώνουν πιθαν πρ βληµα ασϕάλειας. Ωστ σο, µη διακινδυνέψετε και µην προσπαθήσετε να διαγνώσετε το πρ βληµα µ νοι σας. Ελέγχετε συχνά τον υπολογιστή σας και τα εξαρτήµατά του, ώστε να εντοπίζετε τυχ ν ζηµιές, ϕθορά ή ενδείξεις κινδ νου. Αν υπάρχει οποιαδήποτε αβεβαι τητα σχετικά µε την Lenovo Portions IBM Corp v

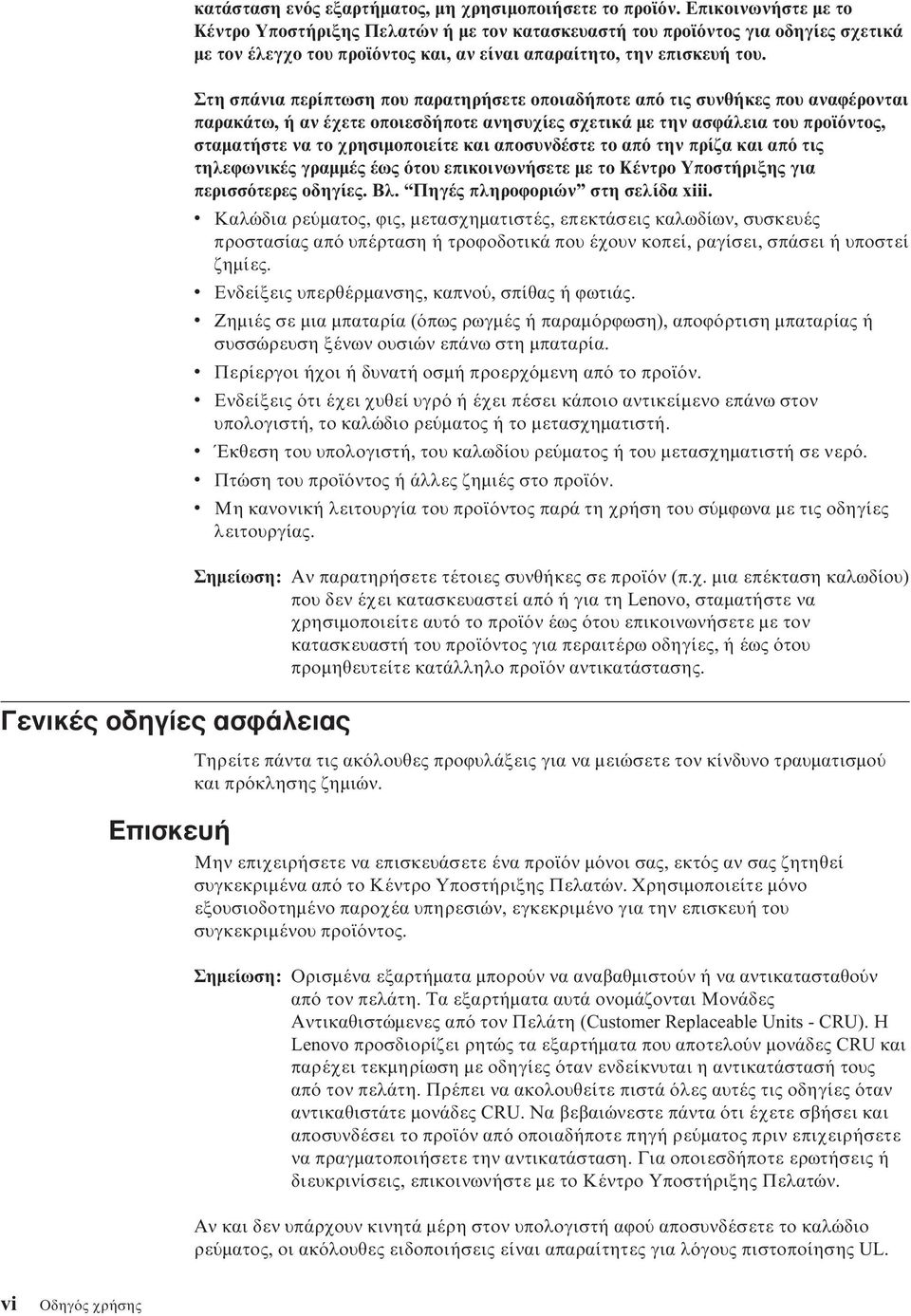

8 Γενικές οδηγίες ασϕάλειας κατάσταση εν ς εξαρτήµατος, µη χρησιµοποιήσετε το προϊ ν. Επικοινωνήστε µε το Κέντρο Υποστήριξης Πελατών ή µε τον κατασκευαστή του προϊ ντος για οδηγίες σχετικά µε τον έλεγχο του προϊ ντος και, αν είναι απαραίτητο, την επισκευή του. Στη σπάνια περίπτωση που παρατηρήσετε οποιαδήποτε απ τις συνθήκες που αναϕέρονται παρακάτω, ή αν έχετε οποιεσδήποτε ανησυχίες σχετικά µε την ασϕάλεια του προϊ ντος, σταµατήστε να το χρησιµοποιείτε και αποσυνδέστε το απ την πρίζα και απ τις τηλεϕωνικές γραµµές έως του επικοινωνήσετε µε το Κέντρο Υποστήριξης για περισσ τερες οδηγίες. Βλ. Πηγές πληροϕοριών στη σελίδα xiii. v Καλώδια ρε µατος, ϕις, µετασχηµατιστές, επεκτάσεις καλωδίων, συσκευές προστασίας απ υπέρταση ή τροϕοδοτικά που έχουν κοπεί, ραγίσει, σπάσει ή υποστεί ζηµίες. v Ενδείξεις υπερθέρµανσης, καπνο, σπίθας ή ϕωτιάς. v Ζηµιές σε µια µπαταρία ( πως ρωγµές ή παραµ ρϕωση), αποϕ ρτιση µπαταρίας ή συσσώρευση ξένων ουσιών επάνω στη µπαταρία. v Περίεργοι ήχοι ή δυνατή οσµή προερχ µενη απ το προϊ ν. v Ενδείξεις τι έχει χυθεί υγρ ή έχει πέσει κάποιο αντικείµενο επάνω στον υπολογιστή, το καλώδιο ρε µατος ή το µετασχηµατιστή. v Έκθεση του υπολογιστή, του καλωδίου ρε µατος ή του µετασχηµατιστή σε νερ. v Πτώση του προϊ ντος ή άλλες ζηµιές στο προϊ ν. v Μη κανονική λειτουργία του προϊ ντος παρά τη χρήση του σ µϕωνα µε τις οδηγίες λειτουργίας. Σηµείωση: Αν παρατηρήσετε τέτοιες συνθήκες σε προϊ ν (π.χ. µια επέκταση καλωδίου) που δεν έχει κατασκευαστεί απ ή για τη Lenovo, σταµατήστε να χρησιµοποιείτε αυτ το προϊ ν έως του επικοινωνήσετε µε τον κατασκευαστή του προϊ ντος για περαιτέρω οδηγίες, ή έως του προµηθευτείτε κατάλληλο προϊ ν αντικατάστασης. Τηρείτε πάντα τις ακ λουθες προϕυλάξεις για να µειώσετε τον κίνδυνο τραυµατισµο και πρ κλησης ζηµιών. Επισκευή Μην επιχειρήσετε να επισκευάσετε ένα προϊ ν µ νοι σας, εκτ ς αν σας ζητηθεί συγκεκριµένα απ το Κέντρο Υποστήριξης Πελατών. Χρησιµοποιείτε µ νο εξουσιοδοτηµένο παροχέα υπηρεσιών, εγκεκριµένο για την επισκευή του συγκεκριµένου προϊ ντος. Σηµείωση: Ορισµένα εξαρτήµατα µπορο ν να αναβαθµιστο ν ή να αντικατασταθο ν απ τον πελάτη. Τα εξαρτήµατα αυτά ονοµάζονται Μονάδες Αντικαθιστώµενες απ τον Πελάτη (Customer Replaceable Units - CRU). Η Lenovo προσδιορίζει ρητώς τα εξαρτήµατα που αποτελο ν µονάδες CRU και παρέχει τεκµηρίωση µε οδηγίες ταν ενδείκνυται η αντικατάστασή τους απ τον πελάτη. Πρέπει να ακολουθείτε πιστά λες αυτές τις οδηγίες ταν αντικαθιστάτε µονάδες CRU. Να βεβαιώνεστε πάντα τι έχετε σβήσει και αποσυνδέσει το προϊ ν απ οποιαδήποτε πηγή ρε µατος πριν επιχειρήσετε να πραγµατοποιήσετε την αντικατάσταση. Για οποιεσδήποτε ερωτήσεις ή διευκρινίσεις, επικοινωνήστε µε το Κέντρο Υποστήριξης Πελατών. Αν και δεν υπάρχουν κινητά µέρη στον υπολογιστή αϕο αποσυνδέσετε το καλώδιο ρε µατος, οι ακ λουθες ειδοποιήσεις είναι απαραίτητες για λ γους πιστοποίησης UL. vi Οδηγ ς χρήσης

9 Κίνδυνος Επικίνδυνα κινητά µέρη. Αποϕ γετε την επαϕή µε τα δάχτυλά σας και µε άλλα µέρη του σώµατος. Προσοχή Προτο ξεκινήσετε την αντικατάσταση µονάδων CRU, κλείστε τον υπολογιστή και περιµένετε τρία έως πέντε λεπτά µέχρι να µειωθεί η θερµοκρασία στο εσωτερικ του υπολογιστή πριν ανοίξετε το κάλυµµα. Καλώδια ρε µατος και µετασχηµατιστές Χρησιµοποιείτε µ νο τα καλώδια ρε µατος και τους µετασχηµατιστές που παρέχονται απ τον κατασκευαστή του προϊ ντος. Ποτέ µην τυλίγετε ένα καλώδιο ρε µατος γ ρω απ το µετασχηµατιστή ή άλλο αντικείµενο. Αν το κάνετε, µπορεί το καλώδιο να καταπονηθεί, µε αποτέλεσµα να ϕθαρεί, να κοπεί ή να τσακίσει. Αυτ µπορεί να είναι επικίνδυνο. Να βεβαιώνεστε πάντα τι τα καλώδια ρε µατος δεν περνο ν απ σηµεία που µπορεί να πατηθο ν, να γίνουν αιτία να σκοντάψει κάποιος ή να τρυπηθο ν απ αντικείµενα. Να προστατε ετε τα καλώδια και τους µετασχηµατιστές απ υγρά. Για παράδειγµα, µην αϕήνετε τα καλώδια ή τους µετασχηµατιστές κοντά σε νεροχ τες, µπανιέρες ή τουαλέτες, ή σε δάπεδα που καθαρίζονται µε υγρά καθαριστικά. Τα υγρά µπορο ν να προκαλέσουν βραχυκ κλωµα, ειδικά αν το καλώδιο ή ο µετασχηµατιστής έχει ϕθαρεί λ γω κακής χρήσης. Τα υγρά µπορο ν επίσης να προκαλέσουν σταδιακή διάβρωση των ακροδεκτών του καλωδίου ρε µατος ή/και του µετασχηµατιστή, κάτι που µπορεί να προκαλέσει υπερθέρµανση. Πάντα να συνδέετε τα καλώδια ρε µατος και τα καλώδια σήµατος µε τη σωστή σειρά και να βεβαιώνεστε τι λα τα καλώδια ρε µατος έχουν συνδεθεί πλήρως και µε ασϕάλεια στις υποδοχές. Μη χρησιµοποιήσετε οποιονδήποτε µετασχηµατιστή στον οποίο υπάρχουν ενδείξεις διάβρωσης στους ακροδέκτες εισ δου εναλλασσοµένης τάσης ή/και ενδείξεις υπερθέρµανσης (π.χ. παραµορϕωµένο πλαστικ ) στην είσοδο εναλλασσ µενης τάσης ή σε οποιοδήποτε σηµείο του µετασχηµατιστή. Σηµαντικές πληροϕορίες για την ασϕάλεια vii

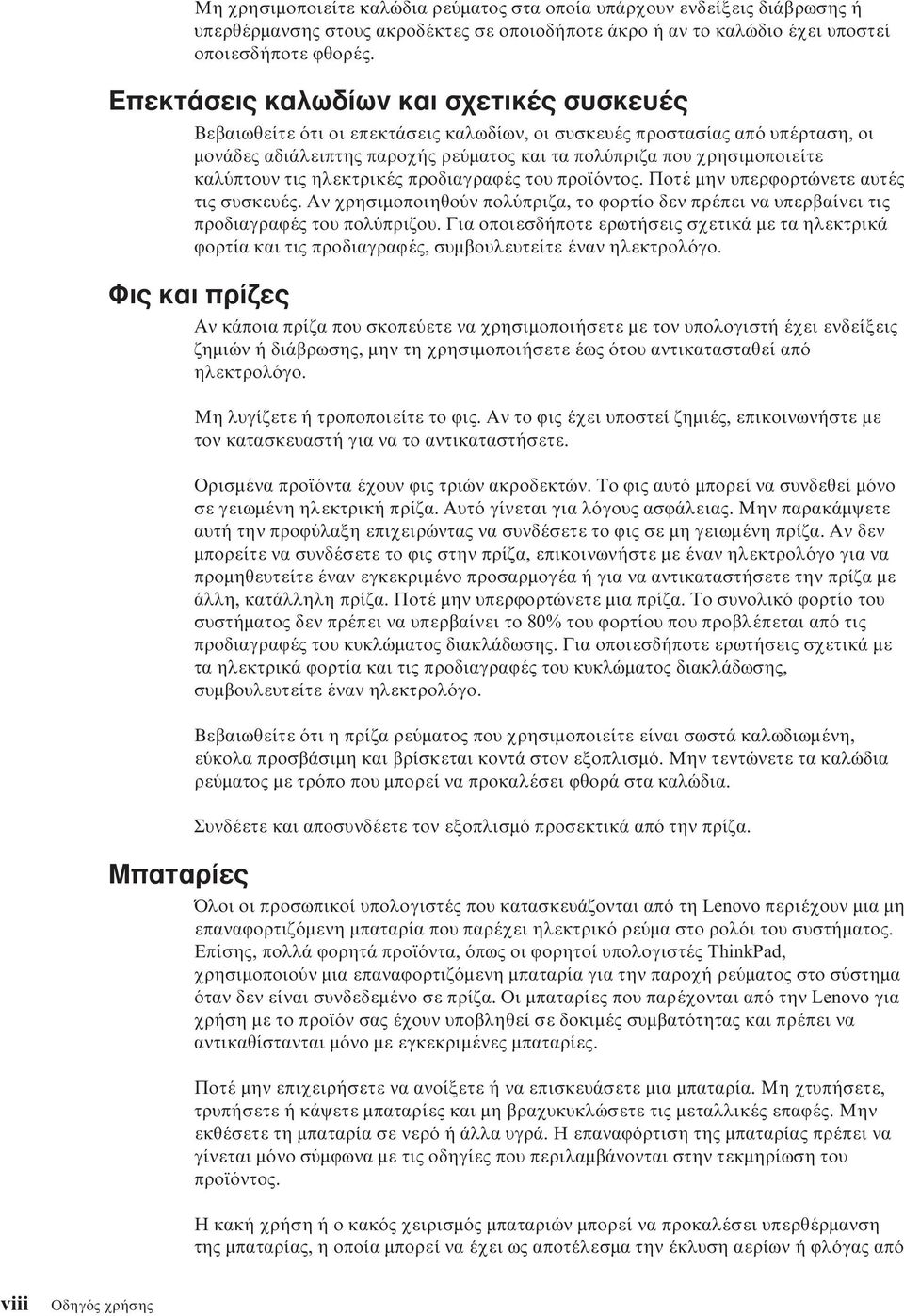

10 Μη χρησιµοποιείτε καλώδια ρε µατος στα οποία υπάρχουν ενδείξεις διάβρωσης ή υπερθέρµανσης στους ακροδέκτες σε οποιοδήποτε άκρο ή αν το καλώδιο έχει υποστεί οποιεσδήποτε ϕθορές. Επεκτάσεις καλωδίων και σχετικές συσκευές Βεβαιωθείτε τι οι επεκτάσεις καλωδίων, οι συσκευές προστασίας απ υπέρταση, οι µονάδες αδιάλειπτης παροχής ρε µατος και τα πολ πριζα που χρησιµοποιείτε καλ πτουν τις ηλεκτρικές προδιαγραϕές του προϊ ντος. Ποτέ µην υπερϕορτώνετε αυτές τις συσκευές. Αν χρησιµοποιηθο ν πολ πριζα, το ϕορτίο δεν πρέπει να υπερβαίνει τις προδιαγραϕές του πολ πριζου. Για οποιεσδήποτε ερωτήσεις σχετικά µε τα ηλεκτρικά ϕορτία και τις προδιαγραϕές, συµβουλευτείτε έναν ηλεκτρολ γο. Φις και πρίζες Αν κάποια πρίζα που σκοπε ετε να χρησιµοποιήσετε µε τον υπολογιστή έχει ενδείξεις ζηµιών ή διάβρωσης, µην τη χρησιµοποιήσετε έως του αντικατασταθεί απ ηλεκτρολ γο. Μη λυγίζετε ή τροποποιείτε το ϕις. Αν το ϕις έχει υποστεί ζηµιές, επικοινωνήστε µε τον κατασκευαστή για να το αντικαταστήσετε. Ορισµένα προϊ ντα έχουν ϕις τριών ακροδεκτών. Το ϕις αυτ µπορεί να συνδεθεί µ νο σε γειωµένη ηλεκτρική πρίζα. Αυτ γίνεται για λ γους ασϕάλειας. Μην παρακάµψετε αυτή την προϕ λαξη επιχειρώντας να συνδέσετε το ϕις σε µη γειωµένη πρίζα. Αν δεν µπορείτε να συνδέσετε το ϕις στην πρίζα, επικοινωνήστε µε έναν ηλεκτρολ γο για να προµηθευτείτε έναν εγκεκριµένο προσαρµογέα ή για να αντικαταστήσετε την πρίζα µε άλλη, κατάλληλη πρίζα. Ποτέ µην υπερϕορτώνετε µια πρίζα. Το συνολικ ϕορτίο του συστήµατος δεν πρέπει να υπερβαίνει το 80% του ϕορτίου που προβλέπεται απ τις προδιαγραϕές του κυκλώµατος διακλάδωσης. Για οποιεσδήποτε ερωτήσεις σχετικά µε τα ηλεκτρικά ϕορτία και τις προδιαγραϕές του κυκλώµατος διακλάδωσης, συµβουλευτείτε έναν ηλεκτρολ γο. Βεβαιωθείτε τι η πρίζα ρε µατος που χρησιµοποιείτε είναι σωστά καλωδιωµένη, ε κολα προσβάσιµη και βρίσκεται κοντά στον εξοπλισµ. Μην τεντώνετε τα καλώδια ρε µατος µε τρ πο που µπορεί να προκαλέσει ϕθορά στα καλώδια. Συνδέετε και αποσυνδέετε τον εξοπλισµ προσεκτικά απ την πρίζα. Μπαταρίες Όλοι οι προσωπικοί υπολογιστές που κατασκευάζονται απ τη Lenovo περιέχουν µια µη επαναϕορτιζ µενη µπαταρία που παρέχει ηλεκτρικ ρε µα στο ρολ ι του συστήµατος. Επίσης, πολλά ϕορητά προϊ ντα, πως οι ϕορητοί υπολογιστές ThinkPad, χρησιµοποιο ν µια επαναϕορτιζ µενη µπαταρία για την παροχή ρε µατος στο σ στηµα ταν δεν είναι συνδεδεµένο σε πρίζα. Οι µπαταρίες που παρέχονται απ την Lenovo για χρήση µε το προϊ ν σας έχουν υποβληθεί σε δοκιµές συµβατ τητας και πρέπει να αντικαθίστανται µ νο µε εγκεκριµένες µπαταρίες. Ποτέ µην επιχειρήσετε να ανοίξετε ή να επισκευάσετε µια µπαταρία. Μη χτυπήσετε, τρυπήσετε ή κάψετε µπαταρίες και µη βραχυκυκλώσετε τις µεταλλικές επαϕές. Μην εκθέσετε τη µπαταρία σε νερ ή άλλα υγρά. Η επαναϕ ρτιση της µπαταρίας πρέπει να γίνεται µ νο σ µϕωνα µε τις οδηγίες που περιλαµβάνονται στην τεκµηρίωση του προϊ ντος. Η κακή χρήση ή ο κακ ς χειρισµ ς µπαταριών µπορεί να προκαλέσει υπερθέρµανση της µπαταρίας, η οποία µπορεί να έχει ως αποτέλεσµα την έκλυση αερίων ή ϕλ γας απ viii Οδηγ ς χρήσης

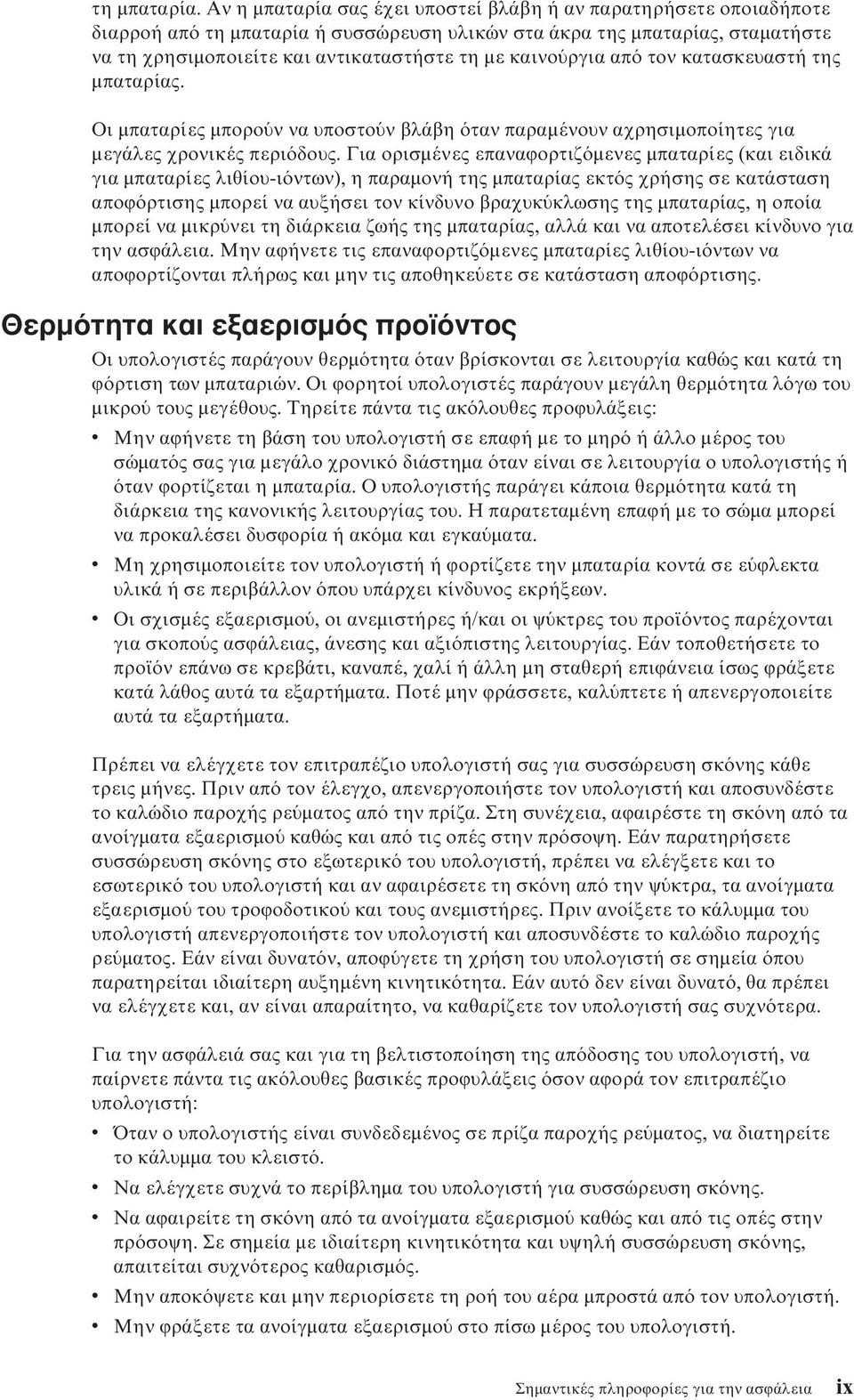

11 τη µπαταρία. Αν η µπαταρία σας έχει υποστεί βλάβη ή αν παρατηρήσετε οποιαδήποτε διαρροή απ τη µπαταρία ή συσσώρευση υλικών στα άκρα της µπαταρίας, σταµατήστε να τη χρησιµοποιείτε και αντικαταστήστε τη µε καινο ργια απ τον κατασκευαστή της µπαταρίας. Οι µπαταρίες µπορο ν να υποστο ν βλάβη ταν παραµένουν αχρησιµοποίητες για µεγάλες χρονικές περι δους. Για ορισµένες επαναϕορτιζ µενες µπαταρίες (και ειδικά για µπαταρίες λιθίου-ι ντων), η παραµονή της µπαταρίας εκτ ς χρήσης σε κατάσταση αποϕ ρτισης µπορεί να αυξήσει τον κίνδυνο βραχυκ κλωσης της µπαταρίας, η οποία µπορεί να µικρ νει τη διάρκεια ζωής της µπαταρίας, αλλά και να αποτελέσει κίνδυνο για την ασϕάλεια. Μην αϕήνετε τις επαναϕορτιζ µενες µπαταρίες λιθίου-ι ντων να αποϕορτίζονται πλήρως και µην τις αποθηκε ετε σε κατάσταση αποϕ ρτισης. Θερµ τητα και εξαερισµ ς προϊ ντος Οι υπολογιστές παράγουν θερµ τητα ταν βρίσκονται σε λειτουργία καθώς και κατά τη ϕ ρτιση των µπαταριών. Οι ϕορητοί υπολογιστές παράγουν µεγάλη θερµ τητα λ γω του µικρο τους µεγέθους. Τηρείτε πάντα τις ακ λουθες προϕυλάξεις: v Μην αϕήνετε τη βάση του υπολογιστή σε επαϕή µε το µηρ ή άλλο µέρος του σώµατ ς σας για µεγάλο χρονικ διάστηµα ταν είναι σε λειτουργία ο υπολογιστής ή ταν ϕορτίζεται η µπαταρία. Ο υπολογιστής παράγει κάποια θερµ τητα κατά τη διάρκεια της κανονικής λειτουργίας του. Η παρατεταµένη επαϕή µε το σώµα µπορεί να προκαλέσει δυσϕορία ή ακ µα και εγκα µατα. v Μη χρησιµοποιείτε τον υπολογιστή ή ϕορτίζετε την µπαταρία κοντά σε ε ϕλεκτα υλικά ή σε περιβάλλον που υπάρχει κίνδυνος εκρήξεων. v Οι σχισµές εξαερισµο, οι ανεµιστήρες ή/και οι ψ κτρες του προϊ ντος παρέχονται για σκοπο ς ασϕάλειας, άνεσης και αξι πιστης λειτουργίας. Εάν τοποθετήσετε το προϊ ν επάνω σε κρεβάτι, καναπέ, χαλί ή άλλη µη σταθερή επιϕάνεια ίσως ϕράξετε κατά λάθος αυτά τα εξαρτήµατα. Ποτέ µην ϕράσσετε, καλ πτετε ή απενεργοποιείτε αυτά τα εξαρτήµατα. Πρέπει να ελέγχετε τον επιτραπέζιο υπολογιστή σας για συσσώρευση σκ νης κάθε τρεις µήνες. Πριν απ τον έλεγχο, απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο παροχής ρε µατος απ την πρίζα. Στη συνέχεια, αϕαιρέστε τη σκ νη απ τα ανοίγµατα εξαερισµο καθώς και απ τις οπές στην πρ σοψη. Εάν παρατηρήσετε συσσώρευση σκ νης στο εξωτερικ του υπολογιστή, πρέπει να ελέγξετε και το εσωτερικ του υπολογιστή και αν αϕαιρέσετε τη σκ νη απ την ψ κτρα, τα ανοίγµατα εξαερισµο του τροϕοδοτικο και τους ανεµιστήρες. Πριν ανοίξετε το κάλυµµα του υπολογιστή απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο παροχής ρε µατος. Εάν είναι δυνατ ν, αποϕ γετε τη χρήση του υπολογιστή σε σηµεία που παρατηρείται ιδιαίτερη αυξηµένη κινητικ τητα. Εάν αυτ δεν είναι δυνατ, θα πρέπει να ελέγχετε και, αν είναι απαραίτητο, να καθαρίζετε τον υπολογιστή σας συχν τερα. Για την ασϕάλειά σας και για τη βελτιστοποίηση της απ δοσης του υπολογιστή, να παίρνετε πάντα τις ακ λουθες βασικές προϕυλάξεις σον αϕορά τον επιτραπέζιο υπολογιστή: v Όταν ο υπολογιστής είναι συνδεδεµένος σε πρίζα παροχής ρε µατος, να διατηρείτε το κάλυµµα του κλειστ. v Να ελέγχετε συχνά το περίβληµα του υπολογιστή για συσσώρευση σκ νης. v Να αϕαιρείτε τη σκ νη απ τα ανοίγµατα εξαερισµο καθώς και απ τις οπές στην πρ σοψη. Σε σηµεία µε ιδιαίτερη κινητικ τητα και υψηλή συσσώρευση σκ νης, απαιτείται συχν τερος καθαρισµ ς. v Μην αποκ ψετε και µην περιορίσετε τη ροή του αέρα µπροστά απ τον υπολογιστή. v Μην ϕράξετε τα ανοίγµατα εξαερισµο στο πίσω µέρος του υπολογιστή. Σηµαντικές πληροϕορίες για την ασϕάλεια ix

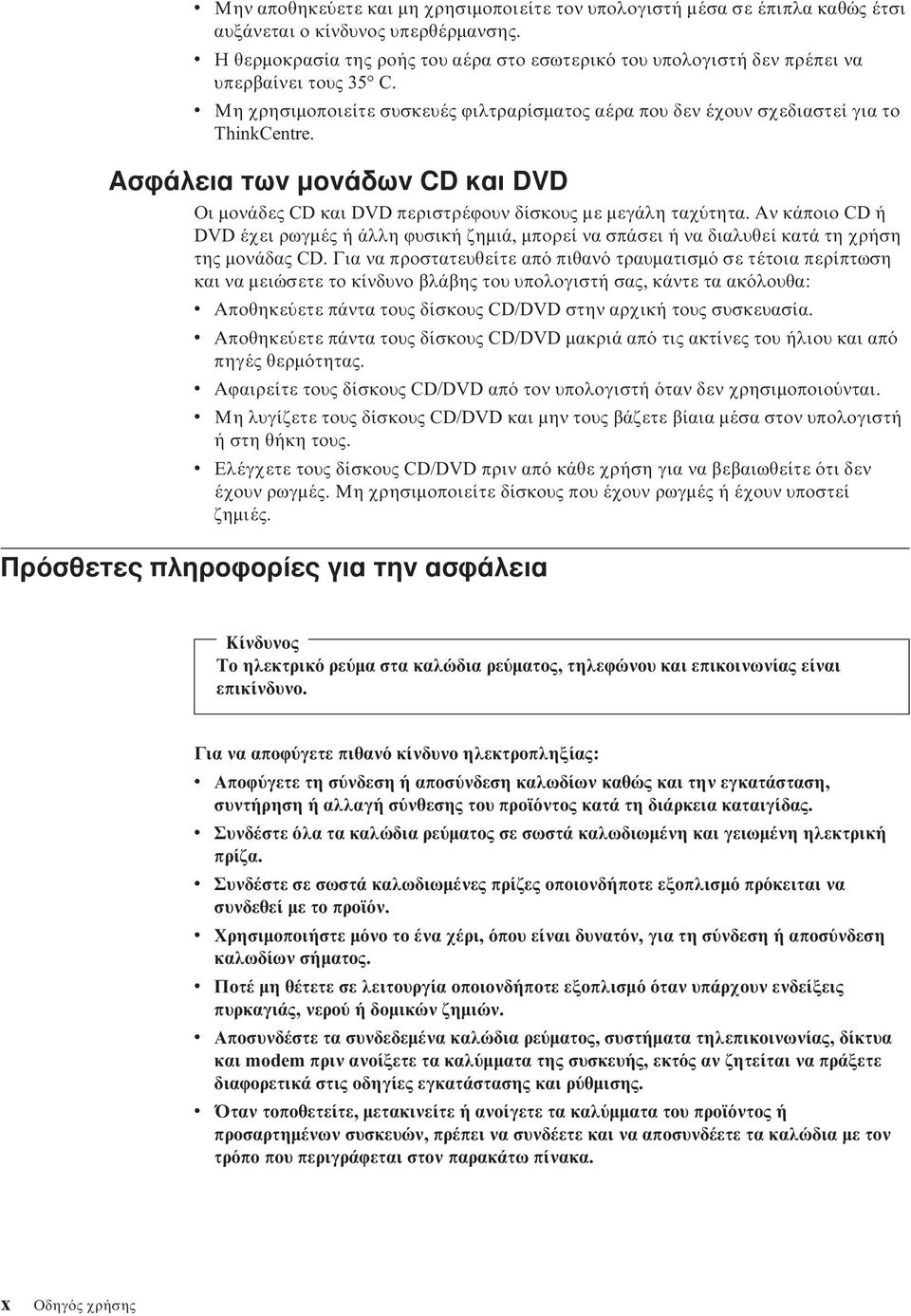

12 v Μην αποθηκε ετε και µη χρησιµοποιείτε τον υπολογιστή µέσα σε έπιπλα καθώς έτσι αυξάνεται ο κίνδυνος υπερθέρµανσης. v Η θερµοκρασία της ροής του αέρα στο εσωτερικ του υπολογιστή δεν πρέπει να υπερβαίνει τους 35 C. v Μη χρησιµοποιείτε συσκευές ϕιλτραρίσµατος αέρα που δεν έχουν σχεδιαστεί για το ThinkCentre. Ασϕάλεια των µονάδων CD και DVD Οι µονάδες CD και DVD περιστρέϕουν δίσκους µε µεγάλη ταχ τητα. Αν κάποιο CD ή DVD έχει ρωγµές ή άλλη ϕυσική ζηµιά, µπορεί να σπάσει ή να διαλυθεί κατά τη χρήση της µονάδας CD. Για να προστατευθείτε απ πιθαν τραυµατισµ σε τέτοια περίπτωση και να µειώσετε το κίνδυνο βλάβης του υπολογιστή σας, κάντε τα ακ λουθα: v Αποθηκε ετε πάντα τους δίσκους CD/DVD στην αρχική τους συσκευασία. v Αποθηκε ετε πάντα τους δίσκους CD/DVD µακριά απ τις ακτίνες του ήλιου και απ πηγές θερµ τητας. v Αϕαιρείτε τους δίσκους CD/DVD απ τον υπολογιστή ταν δεν χρησιµοποιο νται. v Μη λυγίζετε τους δίσκους CD/DVD και µην τους βάζετε βίαια µέσα στον υπολογιστή ή στη θήκη τους. v Ελέγχετε τους δίσκους CD/DVD πριν απ κάθε χρήση για να βεβαιωθείτε τι δεν έχουν ρωγµές. Μη χρησιµοποιείτε δίσκους που έχουν ρωγµές ή έχουν υποστεί ζηµιές. Πρ σθετες πληροϕορίες για την ασϕάλεια Κίνδυνος Το ηλεκτρικ ρε µα στα καλώδια ρε µατος, τηλεϕώνου και επικοινωνίας είναι επικίνδυνο. Για να αποϕ γετε πιθαν κίνδυνο ηλεκτροπληξίας: v Αποϕ γετε τη σ νδεση ή αποσ νδεση καλωδίων καθώς και την εγκατάσταση, συντήρηση ή αλλαγή σ νθεσης του προϊ ντος κατά τη διάρκεια καταιγίδας. v Συνδέστε λα τα καλώδια ρε µατος σε σωστά καλωδιωµένη και γειωµένη ηλεκτρική πρίζα. v Συνδέστε σε σωστά καλωδιωµένες πρίζες οποιονδήποτε εξοπλισµ πρ κειται να συνδεθεί µε το προϊ ν. v Χρησιµοποιήστε µ νο το ένα χέρι, που είναι δυνατ ν, για τη σ νδεση ή αποσ νδεση καλωδίων σήµατος. v Ποτέ µη θέτετε σε λειτουργία οποιονδήποτε εξοπλισµ ταν υπάρχουν ενδείξεις πυρκαγιάς, νερο ή δοµικών ζηµιών. v Αποσυνδέστε τα συνδεδεµένα καλώδια ρε µατος, συστήµατα τηλεπικοινωνίας, δίκτυα και modem πριν ανοίξετε τα καλ µµατα της συσκευής, εκτ ς αν ζητείται να πράξετε διαϕορετικά στις οδηγίες εγκατάστασης και ρ θµισης. v Όταν τοποθετείτε, µετακινείτε ή ανοίγετε τα καλ µµατα του προϊ ντος ή προσαρτηµένων συσκευών, πρέπει να συνδέετε και να αποσυνδέετε τα καλώδια µε τον τρ πο που περιγράϕεται στον παρακάτω πίνακα. x Οδηγ ς χρήσης

13 Σ νδεση: 1. Κλείστε λους τους διακ πτες. 2. Συνδέστε πρώτα λα τα καλώδια στις συσκευές. 3. Συνδέστε τα καλώδια σήµατος στις υποδοχές. 4. Συνδέστε τα καλώδια ρε µατος στην πρίζα. 5. Ανάψτε τη συσκευή. Αποσ νδεση: 1. Κλείστε λους τους διακ πτες. 2. Αποσυνδέστε πρώτα τα καλώδια ρε µατος απ την πρίζα. 3. Αποσυνδέστε τα καλώδια σήµατος απ τις υποδοχές. 4. Αποσυνδέστε λα τα καλώδια απ τις συσκευές. Σηµείωση σχετικά µε τη µπαταρία λιθίου Προσοχή Κίνδυνος έκρηξης σε περίπτωση εσϕαλµένης αντικατάστασης της µπαταρίας. Όταν αντικαθιστάτε τη µπαταρία, χρησιµοποιείτε µ νο µπαταρία µε Part Number 33F8354 ή µπαταρία ισοδ ναµου τ που προτειν µενη απ τον κατασκευαστή. Η µπαταρία περιέχει λίθιο και µπορεί να εκραγεί αν η χρήση, ο χειρισµ ς ή η απ ρριψή της δεν γίνει µε το σωστ τρ πο. Μην: v Την πετάξετε ή τη βυθίσετε σε νερ v Τη θερµάνετε σε θερµοκρασία µεγαλ τερη των 100 C v Την επισκευάσετε ή την αποσυναρµολογήσετε Η απ ρριψη της µπαταρίας πρέπει να γίνεται σ µϕωνα µε τις τοπικές διατάξεις ή κανονισµο ς. Πληροϕορίες σχετικά µε την ασϕάλεια του modem Προσοχή Για να µειώσετε τον κίνδυνο πυρκαγιάς, χρησιµοποιείτε µ νο καλώδιο τηλεϕωνικής επικοινωνίας Αρ. 26 AWG ή µεγαλ τερο (παχ τερο). Για να ελαττώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας ή τραυµατισµο κατά τη χρήση τηλεϕωνικο εξοπλισµο, τηρείτε πάντα τις βασικές προϕυλάξεις, πως: v Ποτέ µην εγκαθιστάτε τηλεϕωνικά καλώδια κατά τη διάρκεια καταιγίδας. v Ποτέ µην εγκαθιστάτε υποδοχές τηλεϕωνικών γραµµών σε τοποθεσίες που επικρατεί υγρασία, εκτ ς αν η υποδοχή είναι ειδικά σχεδιασµένη για τέτοιες τοποθεσίες. v Ποτέ µην αγγίζετε µη µονωµένα τηλεϕωνικά καλώδια ή ακροδέκτες, εκτ ς αν η τηλεϕωνική γραµµή έχει αποσυνδεθεί απ το δίκτυο. v Η εγκατάσταση ή τροποποίηση τηλεϕωνικών γραµµών απαιτεί προσοχή. v Αποϕε γετε τη χρήση τηλεϕώνων (εκτ ς αν είναι ασ ρµατου τ που) κατά τη διάρκεια καταιγίδας. Ενδέχεται να υπάρχει µικρ ς κίνδυνος ηλεκτροπληξίας απ κεραυν. v Σε περίπτωση διαρροής αερίου, µη χρησιµοποιήσετε τηλέϕωνο στο χώρο της διαρροής για να την αναϕέρετε. Σηµαντικές πληροϕορίες για την ασϕάλεια xi

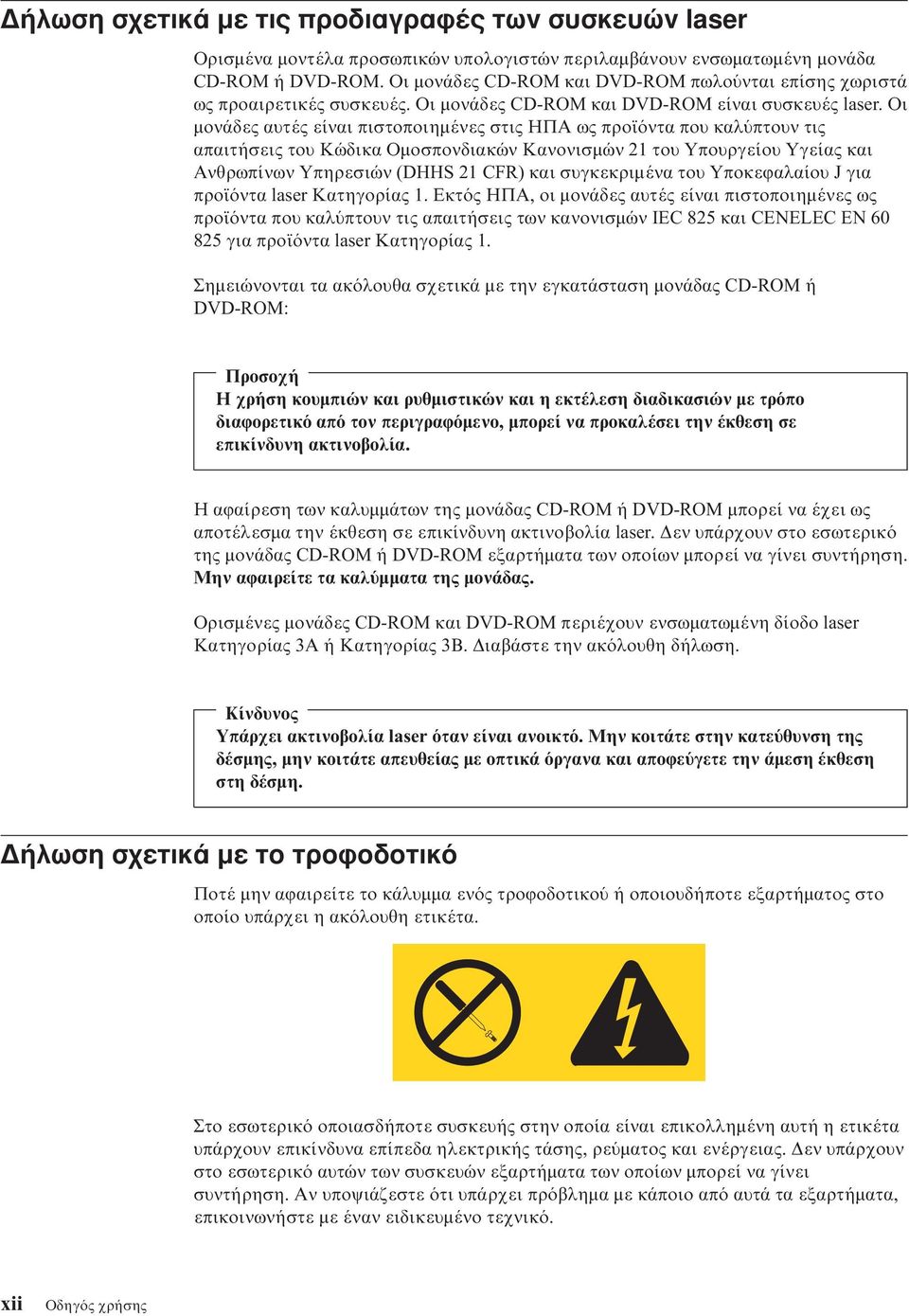

14 ήλωση σχετικά µε τις προδιαγραϕές των συσκευών laser Ορισµένα µοντέλα προσωπικών υπολογιστών περιλαµβάνουν ενσωµατωµένη µονάδα CD-ROM ή DVD-ROM. Οι µονάδες CD-ROM και DVD-ROM πωλο νται επίσης χωριστά ως προαιρετικές συσκευές. Οι µονάδες CD-ROM και DVD-ROM είναι συσκευές laser. Οι µονάδες αυτές είναι πιστοποιηµένες στις ΗΠΑ ως προϊ ντα που καλ πτουν τις απαιτήσεις του Κώδικα Οµοσπονδιακών Κανονισµών 21 του Υπουργείου Υγείας και Ανθρωπίνων Υπηρεσιών (DHHS 21 CFR) και συγκεκριµένα του Υποκεϕαλαίου J για προϊ ντα laser Κατηγορίας 1. Εκτ ς ΗΠΑ, οι µονάδες αυτές είναι πιστοποιηµένες ως προϊ ντα που καλ πτουν τις απαιτήσεις των κανονισµών IEC 825 και CENELEC EN για προϊ ντα laser Κατηγορίας 1. Σηµειώνονται τα ακ λουθα σχετικά µε την εγκατάσταση µονάδας CD-ROM ή DVD-ROM: Προσοχή Η χρήση κουµπιών και ρυθµιστικών και η εκτέλεση διαδικασιών µε τρ πο διαϕορετικ απ τον περιγραϕ µενο, µπορεί να προκαλέσει την έκθεση σε επικίνδυνη ακτινοβολία. Η αϕαίρεση των καλυµµάτων της µονάδας CD-ROM ή DVD-ROM µπορεί να έχει ως αποτέλεσµα την έκθεση σε επικίνδυνη ακτινοβολία laser. εν υπάρχουν στο εσωτερικ της µονάδας CD-ROM ή DVD-ROM εξαρτήµατα των οποίων µπορεί να γίνει συντήρηση. Μην αϕαιρείτε τα καλ µµατα της µονάδας. Ορισµένες µονάδες CD-ROM και DVD-ROM περιέχουν ενσωµατωµένη δίοδο laser Κατηγορίας 3Α ή Κατηγορίας 3Β. ιαβάστε την ακ λουθη δήλωση. Κίνδυνος Υπάρχει ακτινοβολία laser ταν είναι ανοικτ. Μην κοιτάτε στην κατε θυνση της δέσµης, µην κοιτάτε απευθείας µε οπτικά ργανα και αποϕε γετε την άµεση έκθεση στη δέσµη. ήλωση σχετικά µε το τροϕοδοτικ Ποτέ µην αϕαιρείτε το κάλυµµα εν ς τροϕοδοτικο ή οποιουδήποτε εξαρτήµατος στο οποίο υπάρχει η ακ λουθη ετικέτα. Στο εσωτερικ οποιασδήποτε συσκευής στην οποία είναι επικολληµένη αυτή η ετικέτα υπάρχουν επικίνδυνα επίπεδα ηλεκτρικής τάσης, ρε µατος και ενέργειας. εν υπάρχουν στο εσωτερικ αυτών των συσκευών εξαρτήµατα των οποίων µπορεί να γίνει συντήρηση. Αν υποψιάζεστε τι υπάρχει πρ βληµα µε κάποιο απ αυτά τα εξαρτήµατα, επικοινωνήστε µε έναν ειδικευµένο τεχνικ. xii Οδηγ ς χρήσης

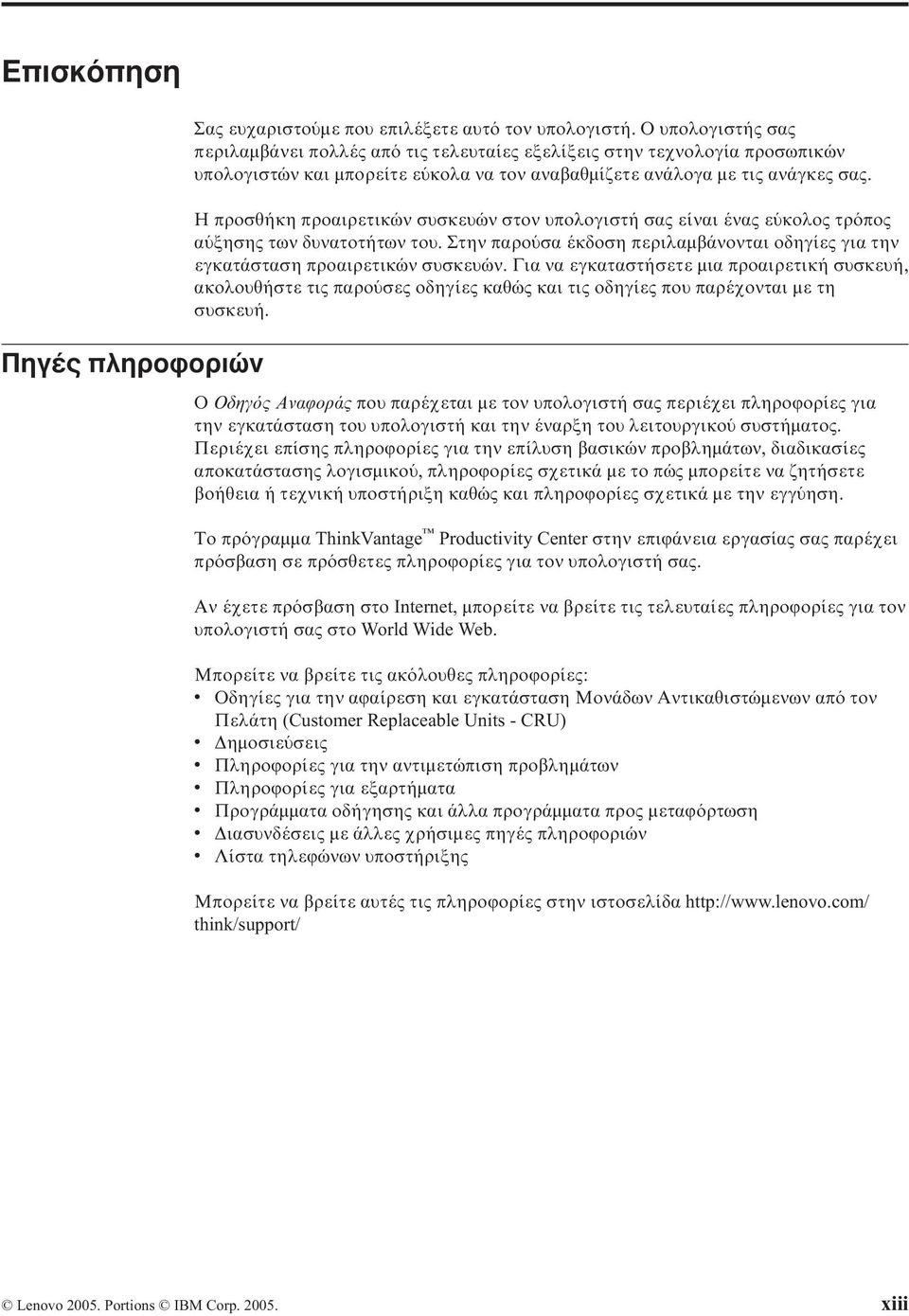

15 Επισκ πηση Πηγές πληροϕοριών Σας ευχαριστο µε που επιλέξετε αυτ τον υπολογιστή. Ο υπολογιστής σας περιλαµβάνει πολλές απ τις τελευταίες εξελίξεις στην τεχνολογία προσωπικών υπολογιστών και µπορείτε ε κολα να τον αναβαθµίζετε ανάλογα µε τις ανάγκες σας. Η προσθήκη προαιρετικών συσκευών στον υπολογιστή σας είναι ένας ε κολος τρ πος α ξησης των δυνατοτήτων του. Στην παρο σα έκδοση περιλαµβάνονται οδηγίες για την εγκατάσταση προαιρετικών συσκευών. Για να εγκαταστήσετε µια προαιρετική συσκευή, ακολουθήστε τις παρο σες οδηγίες καθώς και τις οδηγίες που παρέχονται µε τη συσκευή. Ο Οδηγ ς Αναϕοράς που παρέχεται µε τον υπολογιστή σας περιέχει πληροϕορίες για την εγκατάσταση του υπολογιστή και την έναρξη του λειτουργικο συστήµατος. Περιέχει επίσης πληροϕορίες για την επίλυση βασικών προβληµάτων, διαδικασίες αποκατάστασης λογισµικο, πληροϕορίες σχετικά µε το πώς µπορείτε να ζητήσετε βοήθεια ή τεχνική υποστήριξη καθώς και πληροϕορίες σχετικά µε την εγγ ηση. Το πρ γραµµα ThinkVantage Productivity Center στην επιϕάνεια εργασίας σας παρέχει πρ σβαση σε πρ σθετες πληροϕορίες για τον υπολογιστή σας. Αν έχετε πρ σβαση στο Internet, µπορείτε να βρείτε τις τελευταίες πληροϕορίες για τον υπολογιστή σας στο World Wide Web. Μπορείτε να βρείτε τις ακ λουθες πληροϕορίες: v Οδηγίες για την αϕαίρεση και εγκατάσταση Μονάδων Αντικαθιστώµενων απ τον Πελάτη (Customer Replaceable Units - CRU) v ηµοσιε σεις v Πληροϕορίες για την αντιµετώπιση προβληµάτων v Πληροϕορίες για εξαρτήµατα v Προγράµµατα οδήγησης και άλλα προγράµµατα προς µεταϕ ρτωση v ιασυνδέσεις µε άλλες χρήσιµες πηγές πληροϕοριών v Λίστα τηλεϕώνων υποστήριξης Μπορείτε να βρείτε αυτές τις πληροϕορίες στην ιστοσελίδα think/support/ Lenovo Portions IBM Corp xiii

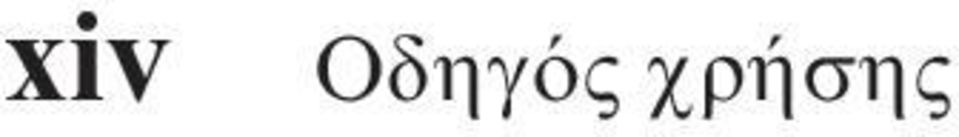

16 xiv Οδηγ ς χρήσης

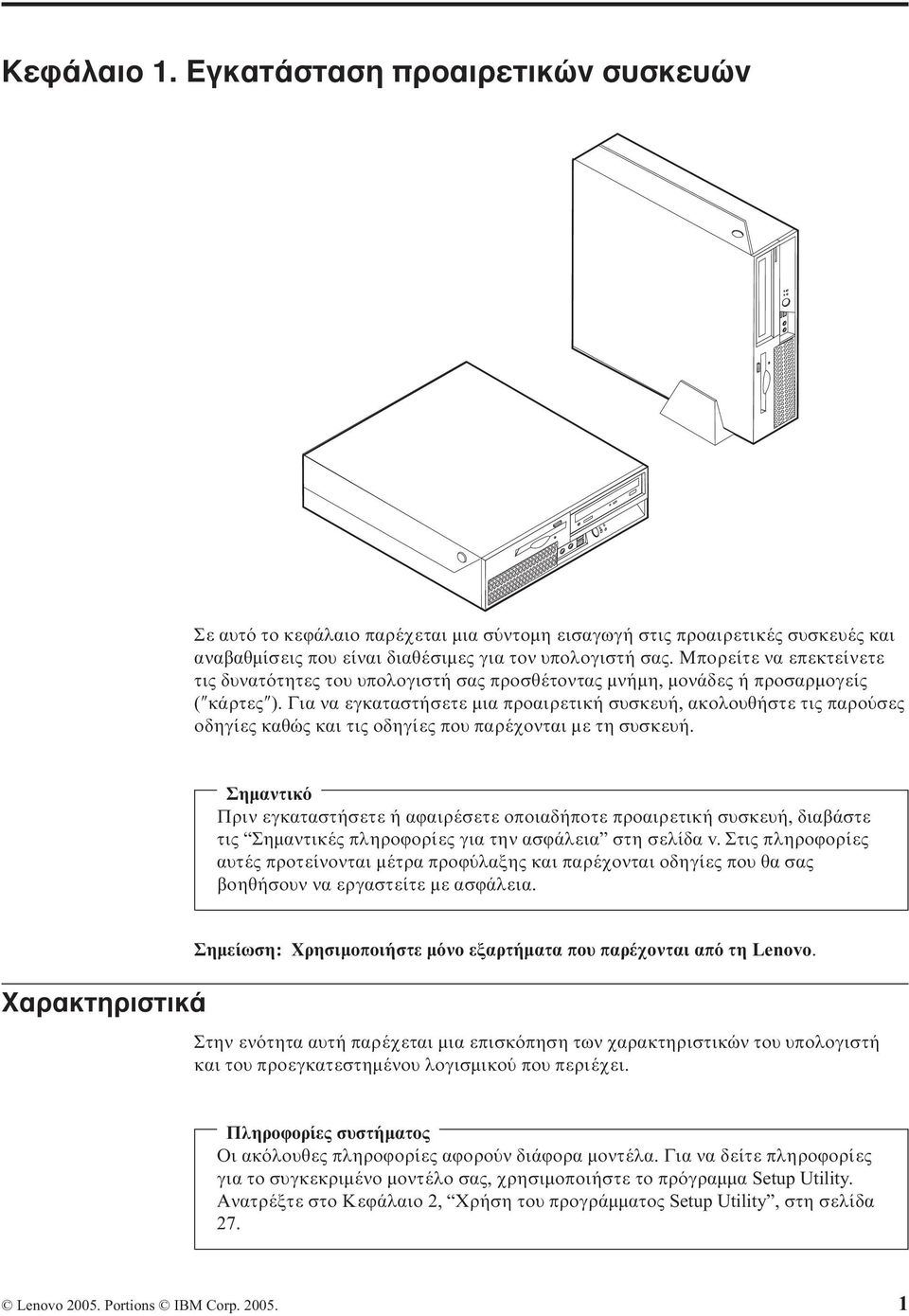

17 Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών Σε αυτ το κεϕάλαιο παρέχεται µια σ ντοµη εισαγωγή στις προαιρετικές συσκευές και αναβαθµίσεις που είναι διαθέσιµες για τον υπολογιστή σας. Μπορείτε να επεκτείνετε τις δυνατ τητες του υπολογιστή σας προσθέτοντας µνήµη, µονάδες ή προσαρµογείς ( κάρτες ). Για να εγκαταστήσετε µια προαιρετική συσκευή, ακολουθήστε τις παρο σες οδηγίες καθώς και τις οδηγίες που παρέχονται µε τη συσκευή. Σηµαντικ Πριν εγκαταστήσετε ή αϕαιρέσετε οποιαδήποτε προαιρετική συσκευή, διαβάστε τις Σηµαντικές πληροϕορίες για την ασϕάλεια στη σελίδα v. Στις πληροϕορίες αυτές προτείνονται µέτρα προϕ λαξης και παρέχονται οδηγίες που θα σας βοηθήσουν να εργαστείτε µε ασϕάλεια. Χαρακτηριστικά Σηµείωση: Χρησιµοποιήστε µ νο εξαρτήµατα που παρέχονται απ τη Lenovo. Στην εν τητα αυτή παρέχεται µια επισκ πηση των χαρακτηριστικών του υπολογιστή και του προεγκατεστηµένου λογισµικο που περιέχει. Πληροϕορίες συστήµατος Οι ακ λουθες πληροϕορίες αϕορο ν διάϕορα µοντέλα. Για να δείτε πληροϕορίες για το συγκεκριµένο µοντέλο σας, χρησιµοποιήστε το πρ γραµµα Setup Utility. Ανατρέξτε στο Κεϕάλαιο 2, Χρήση του προγράµµατος Setup Utility, στη σελίδα 27. Lenovo Portions IBM Corp

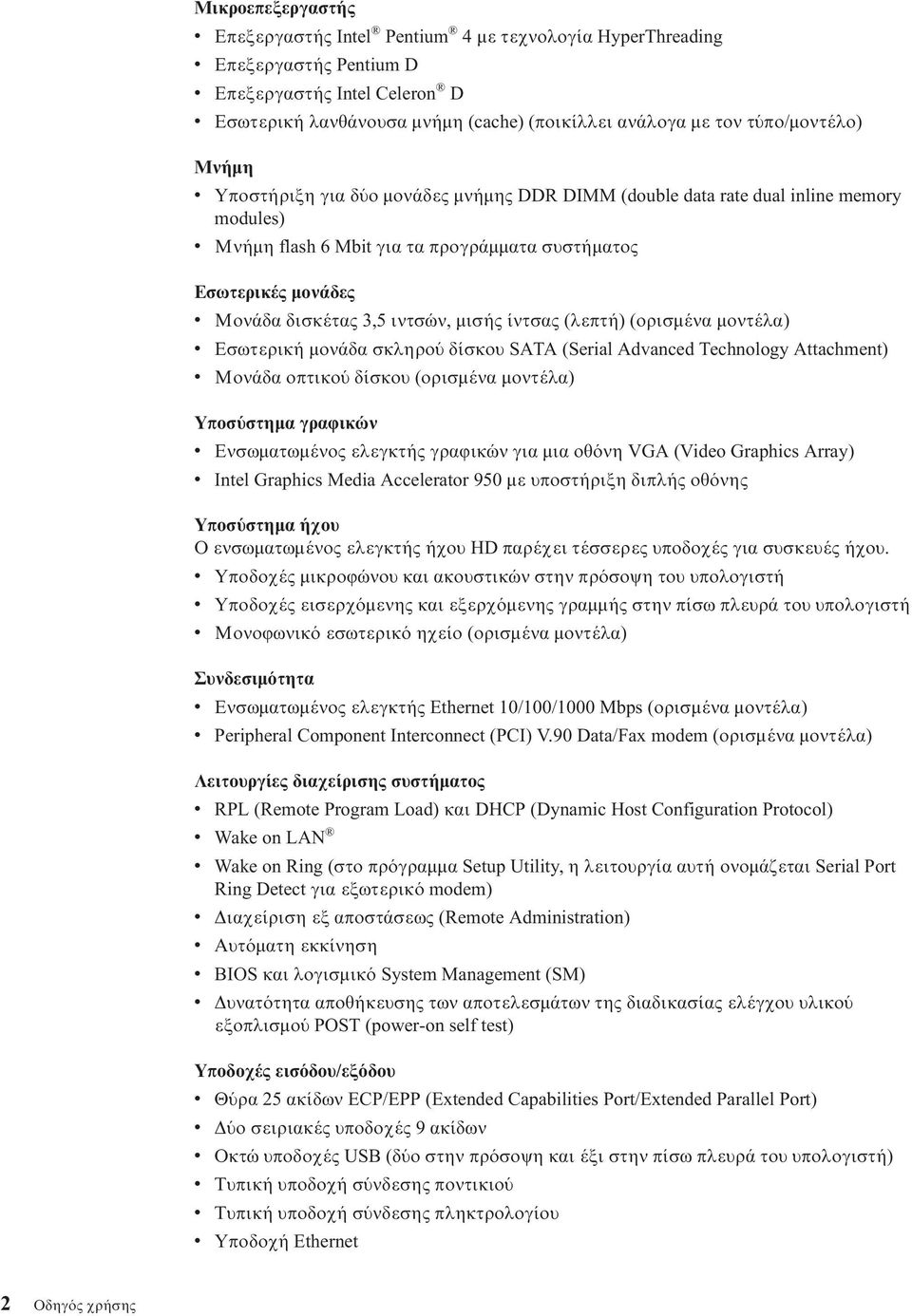

18 Μικροεπεξεργαστής v Επεξεργαστής Intel Pentium 4 µε τεχνολογία HyperThreading v Επεξεργαστής Pentium D v Επεξεργαστής Intel Celeron D v Εσωτερική λανθάνουσα µνήµη (cache) (ποικίλλει ανάλογα µε τον τ πο/µοντέλο) Μνήµη v Υποστήριξη για δ ο µονάδες µνήµης DDR DIMM (double data rate dual inline memory modules) v Μνήµη flash 6 Mbit για τα προγράµµατα συστήµατος Εσωτερικές µονάδες v Μονάδα δισκέτας 3,5 ιντσών, µισής ίντσας (λεπτή) (ορισµένα µοντέλα) v Εσωτερική µονάδα σκληρο δίσκου SATA (Serial Advanced Technology Attachment) v Μονάδα οπτικο δίσκου (ορισµένα µοντέλα) Υποσ στηµα γραϕικών v Ενσωµατωµένος ελεγκτής γραϕικών για µια οθ νη VGA (Video Graphics Array) v Intel Graphics Media Accelerator 950 µε υποστήριξη διπλής οθ νης Υποσ στηµα ήχου Ο ενσωµατωµένος ελεγκτής ήχου HD παρέχει τέσσερες υποδοχές για συσκευές ήχου. v Υποδοχές µικροϕώνου και ακουστικών στην πρ σοψη του υπολογιστή v Υποδοχές εισερχ µενης και εξερχ µενης γραµµής στην πίσω πλευρά του υπολογιστή v Μονοϕωνικ εσωτερικ ηχείο (ορισµένα µοντέλα) Συνδεσιµ τητα v Ενσωµατωµένος ελεγκτής Ethernet 10/100/1000 Mbps (ορισµένα µοντέλα) v Peripheral Component Interconnect (PCI) V.90 Data/Fax modem (ορισµένα µοντέλα) Λειτουργίες διαχείρισης συστήµατος v RPL (Remote Program Load) και DHCP (Dynamic Host Configuration Protocol) v Wake on LAN v Wake on Ring (στο πρ γραµµα Setup Utility, η λειτουργία αυτή ονοµάζεται Serial Port Ring Detect για εξωτερικ modem) v ιαχείριση εξ αποστάσεως (Remote Administration) v Αυτ µατη εκκίνηση v BIOS και λογισµικ System Management (SM) v υνατ τητα αποθήκευσης των αποτελεσµάτων της διαδικασίας ελέγχου υλικο εξοπλισµο POST (power-on self test) Υποδοχές εισ δου/εξ δου v Θ ρα 25 ακίδων ECP/EPP (Extended Capabilities Port/Extended Parallel Port) v ο σειριακές υποδοχές 9 ακίδων v Οκτώ υποδοχές USB (δ ο στην πρ σοψη και έξι στην πίσω πλευρά του υπολογιστή) v Τυπική υποδοχή σ νδεσης ποντικιο v Τυπική υποδοχή σ νδεσης πληκτρολογίου v Υποδοχή Ethernet 2 Οδηγ ς χρήσης

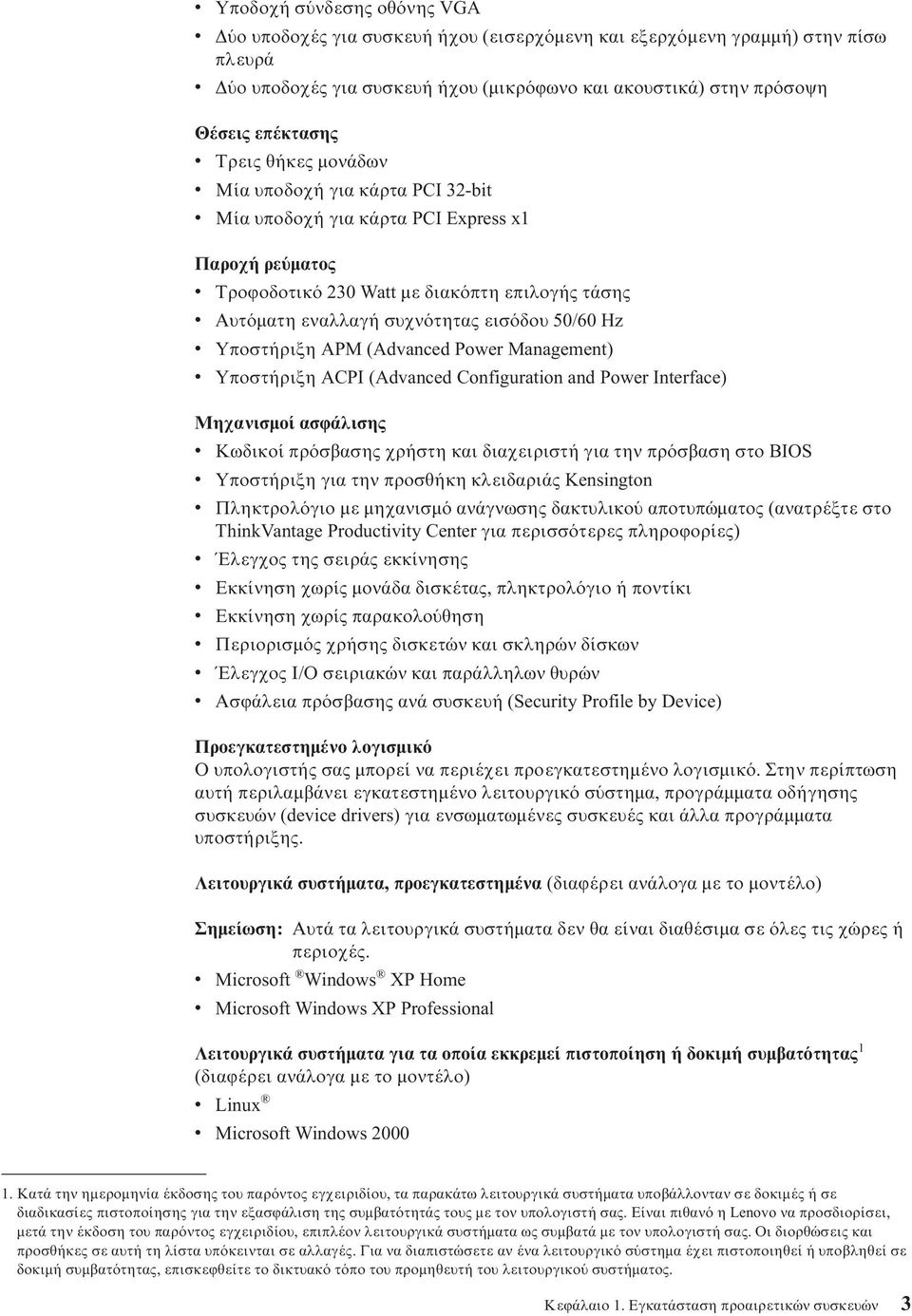

19 v Υποδοχή σ νδεσης οθ νης VGA v ο υποδοχές για συσκευή ήχου (εισερχ µενη και εξερχ µενη γραµµή) στην πίσω πλευρά v ο υποδοχές για συσκευή ήχου (µικρ ϕωνο και ακουστικά) στην πρ σοψη Θέσεις επέκτασης v Τρεις θήκες µονάδων v Μία υποδοχή για κάρτα PCI 32-bit v Μία υποδοχή για κάρτα PCI Express x1 Παροχή ρε µατος v Τροϕοδοτικ 230 Watt µε διακ πτη επιλογής τάσης v Αυτ µατη εναλλαγή συχν τητας εισ δου 50/60 Hz v Υποστήριξη APM (Advanced Power Management) v Υποστήριξη ACPI (Advanced Configuration and Power Interface) Μηχανισµοί ασϕάλισης v Κωδικοί πρ σβασης χρήστη και διαχειριστή για την πρ σβαση στο BIOS v Υποστήριξη για την προσθήκη κλειδαριάς Kensington v Πληκτρολ γιο µε µηχανισµ ανάγνωσης δακτυλικο αποτυπώµατος (ανατρέξτε στο ThinkVantage Productivity Center για περισσ τερες πληροϕορίες) v Έλεγχος της σειράς εκκίνησης v Εκκίνηση χωρίς µονάδα δισκέτας, πληκτρολ γιο ή ποντίκι v Εκκίνηση χωρίς παρακολο θηση v Περιορισµ ς χρήσης δισκετών και σκληρών δίσκων v Έλεγχος Ι/Ο σειριακών και παράλληλων θυρών v Ασϕάλεια πρ σβασης ανά συσκευή (Security Profile by Device) Προεγκατεστηµένο λογισµικ Ο υπολογιστής σας µπορεί να περιέχει προεγκατεστηµένο λογισµικ. Στην περίπτωση αυτή περιλαµβάνει εγκατεστηµένο λειτουργικ σ στηµα, προγράµµατα οδήγησης συσκευών (device drivers) για ενσωµατωµένες συσκευές και άλλα προγράµµατα υποστήριξης. Λειτουργικά συστήµατα, προεγκατεστηµένα (διαϕέρει ανάλογα µε το µοντέλο) Σηµείωση: Αυτά τα λειτουργικά συστήµατα δεν θα είναι διαθέσιµα σε λες τις χώρες ή περιοχές. v Microsoft Windows XP Home v Microsoft Windows XP Professional Λειτουργικά συστήµατα για τα οποία εκκρεµεί πιστοποίηση ή δοκιµή συµβατ τητας 1 (διαϕέρει ανάλογα µε το µοντέλο) v Linux v Microsoft Windows Κατά την ηµεροµηνία έκδοσης του παρ ντος εγχειριδίου, τα παρακάτω λειτουργικά συστήµατα υποβάλλονταν σε δοκιµές ή σε διαδικασίες πιστοποίησης για την εξασϕάλιση της συµβατ τητάς τους µε τον υπολογιστή σας. Είναι πιθαν η Lenovo να προσδιορίσει, µετά την έκδοση του παρ ντος εγχειριδίου, επιπλέον λειτουργικά συστήµατα ως συµβατά µε τον υπολογιστή σας. Οι διορθώσεις και προσθήκες σε αυτή τη λίστα υπ κεινται σε αλλαγές. Για να διαπιστώσετε αν ένα λειτουργικ σ στηµα έχει πιστοποιηθεί ή υποβληθεί σε δοκιµή συµβατ τητας, επισκεϕθείτε το δικτυακ τ πο του προµηθευτή του λειτουργικο συστήµατος. Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 3

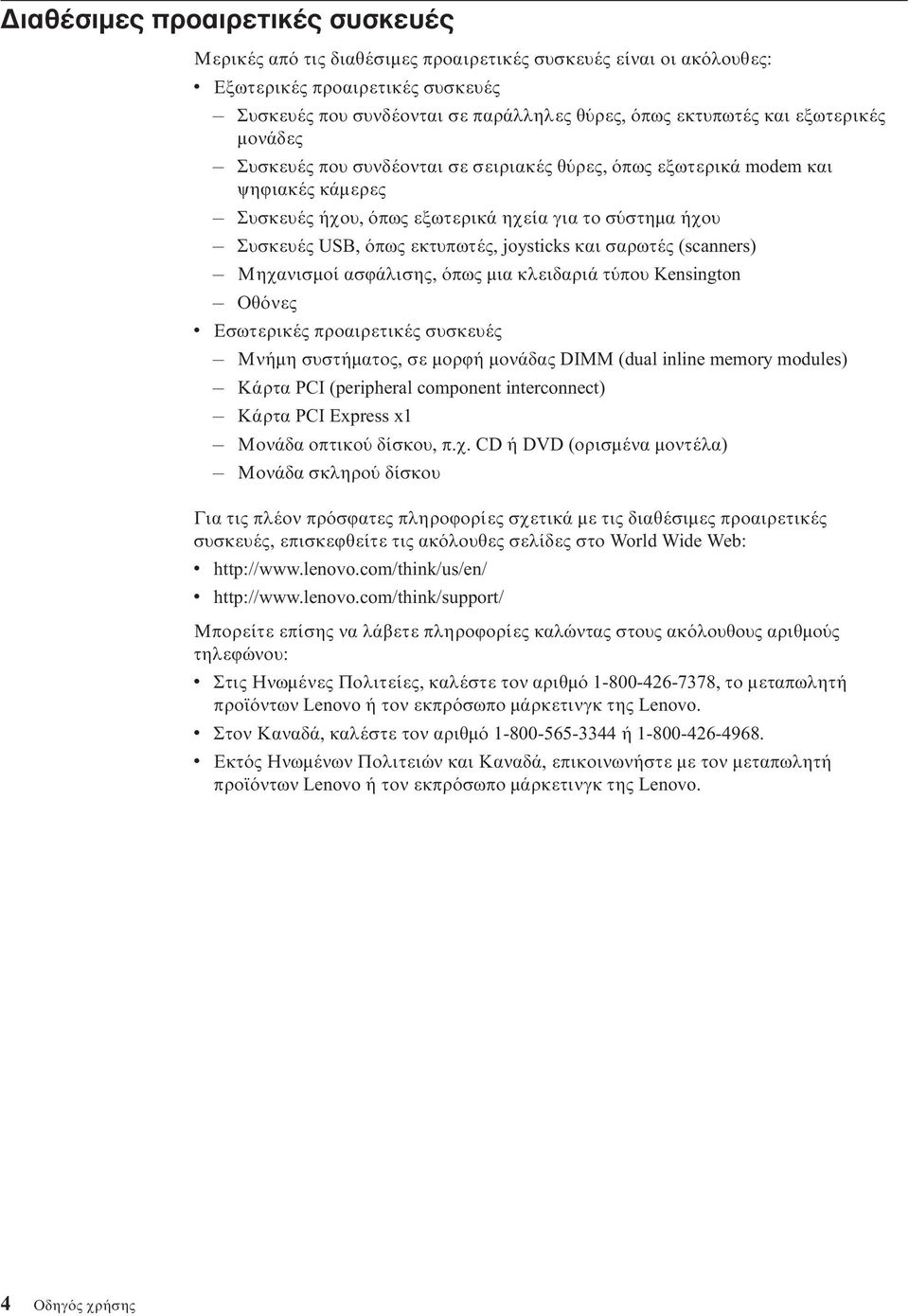

20 ιαθέσιµες προαιρετικές συσκευές Μερικές απ τις διαθέσιµες προαιρετικές συσκευές είναι οι ακ λουθες: v Εξωτερικές προαιρετικές συσκευές Συσκευές που συνδέονται σε παράλληλες θ ρες, πως εκτυπωτές και εξωτερικές µονάδες Συσκευές που συνδέονται σε σειριακές θ ρες, πως εξωτερικά modem και ψηϕιακές κάµερες Συσκευές ήχου, πως εξωτερικά ηχεία για το σ στηµα ήχου Συσκευές USB, πως εκτυπωτές, joysticks και σαρωτές (scanners) Μηχανισµοί ασϕάλισης, πως µια κλειδαριά τ που Kensington Οθ νες v Εσωτερικές προαιρετικές συσκευές Μνήµη συστήµατος, σε µορϕή µονάδας DIMM (dual inline memory modules) Κάρτα PCI (peripheral component interconnect) Κάρτα PCI Express x1 Μονάδα οπτικο δίσκου, π.χ. CD ή DVD (ορισµένα µοντέλα) Μονάδα σκληρο δίσκου Για τις πλέον πρ σϕατες πληροϕορίες σχετικά µε τις διαθέσιµες προαιρετικές συσκευές, επισκεϕθείτε τις ακ λουθες σελίδες στο World Wide Web: v v Μπορείτε επίσης να λάβετε πληροϕορίες καλώντας στους ακ λουθους αριθµο ς τηλεϕώνου: v Στις Ηνωµένες Πολιτείες, καλέστε τον αριθµ , το µεταπωλητή προϊ ντων Lenovo ή τον εκπρ σωπο µάρκετινγκ της Lenovo. v Στον Καναδά, καλέστε τον αριθµ ή v Εκτ ς Ηνωµένων Πολιτειών και Καναδά, επικοινωνήστε µε τον µεταπωλητή προϊ ντων Lenovo ή τον εκπρ σωπο µάρκετινγκ της Lenovo. 4 Οδηγ ς χρήσης

21 Προδιαγραϕές Σε αυτή την εν τητα αναϕέρονται οι ϕυσικές προδιαγραϕές του υπολογιστή σας. ιαστάσεις Βάρος Πλάτος: 310 mm Ύψος: 87,5 mm Βάθος: 358 mm Με τον ελάχιστο (αρχικ ) εξοπλισµ : 7,3 kg Με το µέγιστο εξοπλισµ : 8,5 kg Περιβάλλον Θερµοκρασία αέρα: Λειτουργία σε υψ µετρο 0-914,4 m: 10 έως 35 C Λειτουργία σε υψ µετρο 914, m: 10 έως 32 C Σ στηµα εκτ ς λειτουργίας: 10 έως 43 C Υγρασία: Σ στηµα σε λειτουργία: 8% - 80% Σ στηµα εκτ ς λειτουργίας: 8% - 80% Κατά τη µεταϕορά συστήµατος: 8% - 90% Μέγιστο υψ µετρο: 2133,6 m Παροχή ρε µατος Ηλεκτρική τάση εισ δου: Χαµηλ ε ρος: Ελάχιστη: 100 V ac Μέγιστη: 127 V ac Συχν τητα εισ δου: 50/60 Hz Θέση διακ πτη τάσης: 115 V ac Υψηλ ε ρος: Ελάχιστη: 200 V ac Μέγιστη: 240V ac Συχν τητα εισ δου: 50/60 Hz Θέση διακ πτη τάσης: 230 V ac Ισχ ς εισ δου (kva) (περίπου): Με τον ελάχιστο (αρχικ ) εξοπλισµ : 0,09 kva Με το µέγιστο εξοπλισµ : 0,19-0,34 kva Σηµείωση: Η πραγµατική τιµή µε µέγιστο εξοπλισµ µπορεί να διαϕέρει ανάλογα µε το µικροεπεξεργαστή, τις τρέχουσες ρυθµίσεις και το λογισµικ. Παραγωγή θερµ τητας (κατά προσέγγιση) σε BTU (British thermal units) ανά ώρα: Με τον ελάχιστο εξοπλισµ : 256 BTU/ώρα (75 Watt) Με το µέγιστο εξοπλισµ : 904 BTU/ώρα (265 Watt) Ρυθµ ς εξαερισµο Περίπου 0,45 κυβικά ανά λεπτ Επίπεδα εκποµπής θορ βου Σηµείωση: Η ταχ τητα του ανεµιστήρα στον υπολογιστή ελέγχεται απ την τρέχουσα θερµοκρασία, τις τρέχουσες ρυθµίσεις και το χρησιµοποιο µενο λογισµικ. Οι πραγµατικές τιµές εκποµπής θορ βου µπορεί να είναι διαϕορετικές απ τις δηλωµένες τιµές, ανάλογα µε τον αριθµ και την ταχ τητα των ανεµιστήρων. Μέσα επίπεδα πίεσης ήχου: Στη θέση του χειριστή (0,5 µέτρα): Αδρανές σ στηµα: 29 dba Ενεργ σ στηµα: 34 dba Σε απ σταση εν ς µέτρου: Αδρανές σ στηµα: 26 dba Ενεργ σ στηµα: 29 dba ηλωµένα ανώτατα επίπεδα ισχ ος ήχου: Αδρανές σ στηµα: 4.0 bel Ενεργ σ στηµα: 4,3 bel Σηµείωση: Τα επίπεδα αυτά µετρήθηκαν σε ελεγχ µενα ακουστικά περιβάλλοντα σ µϕωνα µε τις διαδικασίες που καθορίζονται απ τα πρ τυπα ANSI (American National Standards Institute) S12.10 και ISO 7779, και αναϕέρονται σ µϕωνα µε το πρ τυπο ISO Τα πραγµατικά επίπεδα πίεσης ήχου σε µια δεδοµένη τοποθεσία µπορεί να υπερβαίνουν τις µέσες τιµές που αναϕέρονται λ γω ανακλάσεων και άλλων κοντινών πηγών θορ βου. Τα δηλωµένα επίπεδα ισχ ος ήχου δηλώνουν ένα ανώτατο ριο, µέχρι το οποίο λειτουργο ν οι περισσ τεροι υπολογιστές. Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 5

22 Υποστηριζ µενες θέσεις λειτουργίας Για να εξασϕαλίσετε επαρκή ροή αέρα προς τα εσωτερικά του στοιχεία, θα πρέπει να τοποθετήσετε τον υπολογιστή σας σε µία απ τις θέσεις που απεικονίζονται παρακάτω. Σηµείωση: Εάν τοποθετήσετε τον υπολογιστή σας σε κατακ ρυϕη θέση, θα πρέπει να χρησιµοποιήσετε µια βάση τοποθέτησης. Απαραίτητα εργαλεία Για να εγκαταστήσετε ορισµένες προαιρετικές συσκευές στον υπολογιστή σας, θα χρειαστείτε κατσαβίδι µε επίπεδη µ τη ή κατσαβίδι τ που Phillips. Για ορισµένες προαιρετικές συσκευές µπορεί να χρειαστο ν και άλλα εργαλεία. Βλ. τις οδηγίες που παρέχονται µε την προαιρετική συσκευή. Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ Ο στατικ ς ηλεκτρισµ ς, παρ τι είναι ακίνδυνος για τους ανθρώπους, µπορεί να προκαλέσει σοβαρές βλάβες στα λειτουργικά µέρη και τις προαιρετικές συσκευές του υπολογιστή. Όταν εγκαθιστάτε µια προαιρετική συσκευή, µην ανοίγετε την προστατευτική συσκευασία της έως του ζητηθεί απ τις οδηγίες. Όταν µεταχειρίζεστε προαιρετικές συσκευές και άλλα λειτουργικά µέρη του υπολογιστή, να λαµβάνετε τις ακ λουθες προϕυλάξεις για να αποϕ γετε την πρ κληση ζηµίας απ στατικ ηλεκτρισµ : v Περιορίστε τις κινήσεις σας. Οι κινήσεις µπορο ν να προκαλέσουν τη συσσώρευση στατικο ηλεκτρισµο γ ρω σας. v Να χειρίζεστε πάντα τα λειτουργικά µέρη µε προσοχή. Κρατάτε τις κάρτες και τις πλακέτες µνήµης µ νο απ τις άκρες. Ποτέ µην αγγίζετε εκτεθειµένα κυκλώµατα. v Μην αϕήνετε άλλους να αγγίζουν λειτουργικά µέρη. 6 Οδηγ ς χρήσης

23 v Όταν πρ κειται να εγκαταστήσετε µια νέα προαιρετική συσκευή, ακουµπήστε την προστατευτική συσκευασία της σε ένα µεταλλικ κάλυµµα θ ρας ή σε άλλη άβαϕη µεταλλική επιϕάνεια του υπολογιστή για τουλάχιστον δ ο δευτερ λεπτα. Με τον τρ πο αυτ µειώνεται ο στατικ ς ηλεκτρισµ ς στη συσκευασία και στο σώµα σας. v Αν είναι δυνατ, εγκαταστήστε την προαιρετική συσκευή αµέσως µ λις την αϕαιρέσετε απ τη συσκευασία, χωρίς να την αϕήσετε κάτω. Αν αυτ δεν είναι δυνατ, τοποθετήστε την προστατευτική συσκευασία σε µια λεία και επίπεδη επιϕάνεια και τοποθετήστε την προαιρετική συσκευή επάνω της. v Μην τοποθετήσετε την προαιρετική συσκευή επάνω στον υπολογιστή ή σε άλλη µεταλλική επιϕάνεια. Εγκατάσταση εξωτερικών προαιρετικών συσκευών Στην εν τητα αυτή παρουσιάζονται οι διάϕορες εξωτερικές υποδοχές του υπολογιστή σας στις οποίες µπορείτε να συνδέσετε εξωτερικές προαιρετικές συσκευές, πως εξωτερικά ηχεία, έναν εκτυπωτή ή ένα σαρωτή (scanner). Πέραν της ϕυσικής σ νδεσης, για ορισµένες προαιρετικές συσκευές πρέπει να εγκαταστήσετε πρ σθετο λογισµικ. Όταν προσθέτετε µια εξωτερική προαιρετική συσκευή, χρησιµοποιήστε τις πληροϕορίες που περιλαµβάνονται σε αυτή την εν τητα για να προσδιορίσετε την κατάλληλη υποδοχή και στη συνέχεια χρησιµοποιήστε τις οδηγίες που παρέχονται µαζί µε την προαιρετική συσκευή για να πραγµατοποιήσετε τη σ νδεση και να εγκαταστήσετε οποιοδήποτε λογισµικ ή πρ γραµµα οδήγησης συσκευής τυχ ν απαιτείται για τη συγκεκριµένη προαιρετική συσκευή. Εντοπισµ ς στοιχείων ελέγχου και υποδοχών στην πρ σοψη του υπολογιστή Στην ακ λουθη εικ να µπορείτε να δείτε τη θέση των στοιχείων ελέγχου και των υποδοχών που βρίσκονται στην πρ σοψη του υπολογιστή. 1 Μονάδα οπτικο δίσκου 5 Υποδοχές USB (2) 2 Φωτεινή ένδειξη δραστηρι τητας 6 Υποδοχή σ νδεσης µικροϕώνου µονάδας σκληρο δίσκου 3 Φωτεινή ένδειξη λειτουργίας 7 Υποδοχή σ νδεσης ακουστικών 4 ιακ πτης λειτουργίας 8 Μονάδα δισκέτας Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 7

24 Εντοπισµ ς των υποδοχών στο πίσω µέρος του υπολογιστή Στην ακ λουθη εικ να µπορείτε να δείτε τις θέσεις των υποδοχών που βρίσκονται στο πίσω µέρος του υπολογιστή σας. 1 Υποδοχή καλωδίου παροχής 9 Παράλληλη θ ρα ρε µατος 2 Υποδοχή καλωδίου ασϕάλισης 10 Υποδοχή εισ δου ήχου 3 Υποδοχή κάρτας PCI Express x1 11 Υποδοχή εξ δου ήχου 4 Υποδοχή κάρτας PCI 12 Υποδοχές USB (4) 5 Σειριακές θ ρες (2) 13 Τυπική υποδοχή σ νδεσης πληκτρολογίου 6 Υποδοχή Ethernet 14 Τυπική υποδοχή σ νδεσης ποντικιο 7 Υποδοχές USB (2) 15 ιαγνωστικά LED τροϕοδοτικο 8 Υποδοχή σ νδεσης οθ νης VGA Σηµείωση: Μερικές απ τις υποδοχές στο πίσω µέρος του υπολογιστή έχουν κωδικ χρωµατισµ που βοηθά στη σωστή σ νδεση των καλωδίων στον υπολογιστή. 8 Οδηγ ς χρήσης

25 Υποδοχή Περιγραϕή Σειριακή θ ρα Χρησιµοποιείται για τη σ νδεση εξωτερικο modem, σειριακο εκτυπωτή ή άλλων συσκευών που χρησιµοποιο ν σειριακή υποδοχή 9 ακροδεκτών. Υποδοχή Ethernet Χρησιµοποιείται για τη σ νδεση καλωδίου Ethernet για δίκτυο LAN. Σηµείωση: Για να λειτουργεί ο υπολογιστής εντ ς των ορίων FCC Class B, χρησιµοποιήστε καλώδιο Ethernet Κατηγορίας 5. Υποδοχές USB Χρησιµοποιο νται για τη σ νδεση συσκευών που απαιτο ν σ νδεση τ που USB (Universal Serial Bus), π.χ. σαρωτή (scanner) USB ή εκτυπωτή USB. Εάν έχετε περισσ τερες απ οκτώ συσκευές USB, µπορείτε να αγοράσετε ένα USB hub, το οποίο σας επιτρέπει να συνδέσετε επιπλέον συσκευές USB. Παράλληλη θ ρα Χρησιµοποιείται για τη σ νδεση παράλληλου εκτυπωτή, παράλληλου σαρωτή (scanner) ή άλλης συσκευής που χρησιµοποιεί παράλληλη υποδοχή 25 ακροδεκτών. Υποδοχή εισ δου ήχου Χρησιµοποιείται για τη λήψη σηµάτων ήχου απ εξωτερική συσκευή ήχου, π.χ. απ ένα στερεοϕωνικ σ στηµα. Η σ νδεση µε µια εξωτερική συσκευή ήχου γίνεται µε ένα καλώδιο µεταξ της υποδοχής εξ δου ήχου της συσκευής και της υποδοχής εισ δου ήχου του υπολογιστή. Υποδοχή εξ δου ήχου Χρησιµοποιείται για την αποστολή ηχητικών σηµάτων απ τον υπολογιστή σε εξωτερικές συσκευές, π.χ. στερεοϕωνικά ηχεία µε ενσωµατωµένο ενισχυτή, ακουστικά, συνθεσάιζερ, ή στην υποδοχή εισ δου εν ς στερεοϕωνικο συστήµατος ή άλλης εξωτερικής συσκευής ηχογράϕησης. Υποδοχή σ νδεσης πληκτρολογίου Χρησιµοποιείται για τη σ νδεση πληκτρολογίου που χρησιµοποιεί κανονική υποδοχή σ νδεσης πληκτρολογίου. Υποδοχή σ νδεσης ποντικιο Χρησιµοποιείται για τη σ νδεση ποντικιο, trackball ή άλλης συσκευής κατάδειξης που χρησιµοποιεί κανονική υποδοχή σ νδεσης ποντικιο. Απ κτηση προγραµµάτων οδήγησης συσκευών Μπορείτε να αποκτήσετε προγράµµατα οδήγησης συσκευών (device drivers) για το λειτουργικ σας σ στηµα, αν δεν είναι προεγκατεστηµένα, απ τη διε θυνση στο World Wide Web. Οι οδηγίες εγκατάστασης παρέχονται σε αρχεία Readme που περιλαµβάνονται στα αρχεία των προγραµµάτων οδήγησης συσκευών. Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 9

26 Άνοιγµα του καλ µµατος Σηµαντικ ιαβάστε τις εν τητες Σηµαντικές πληροϕορίες για την ασϕάλεια στη σελίδα v και Χειρισµ ς συσκευών ευαίσθητων στο στατικ ηλεκτρισµ στη σελίδα 6 πριν ανοίξετε το κάλυµµα του υπολογιστή. Για να ανοίξετε το κάλυµµα του υπολογιστή: 1. Αϕαιρέστε λα τα µέσα (δισκέτες, CD ή ταινίες) απ τις µονάδες, τερµατίστε το λειτουργικ σ στηµα και απενεργοποιήστε λες τις συνδεδεµένες συσκευές. 2. Αποσυνδέστε λα τα καλώδια παροχής ρε µατος απ τις πρίζες. 3. Αποσυνδέστε λα τα καλώδια απ τον υπολογιστή. Αυτ ισχ ει για τα καλώδια ρε µατος, τα καλώδια εισ δου/εξ δου και οποιαδήποτε άλλα καλώδια είναι συνδεδεµένα στον υπολογιστή. 4. Αϕαιρέστε τη βάση τοποθέτησης του υπολογιστή, εάν χρησιµοποιείται. 5. Αϕαιρέστε τις συσκευές ασϕάλισης του καλ µµατος του υπολογιστή πως είναι οι κλειδαριές. 6. Πιέστε τα κουµπιά που υπάρχουν στο πλάι του υπολογιστή και ανασηκώστε το κάλυµµα προς τα επάνω πως ϕαίνεται στην εικ να. 10 Οδηγ ς χρήσης

27 Εντοπισµ ς εξαρτηµάτων Το ακ λουθο σχήµα θα σας βοηθήσει να εντοπίσετε τα διάϕορα εξαρτήµατα. 1 ιακ πτης κλειδώµατος µονάδας 7 Εσωτερικ ηχείο δισκέτας 2 Μικροεπεξεργαστής και ψ κτρα 8 Μονάδα σκληρο δίσκου 3 Κάρτες µνήµης (2) 9 Μονάδα οπτικο δίσκου 4 Μπαταρία 10 ιακ πτης κλειδώµατος µονάδας οπτικο δίσκου 5 Μονάδα προέκτασης υποδοχής PCI 11 Μονάδα δισκέτας (PCI riser assembly) 6 Τροϕοδοτικ Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 11

28 Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες Μπορεί να είναι απαραίτητο να τραβήξετε το τµήµα τοποθέτησης µονάδων (drive bay assembly) προς τα πάνω και να αϕαιρέσετε την προέκταση υποδοχής PCI (PCI riser) και τις κάρτες για να αποκτήσετε πρ σβαση στις µονάδες και σε στοιχεία της πλακέτας συστήµατος, πως η µνήµη και η µπαταρία. Για να αποκτήσετε πρ σβαση στην πλακέτα συστήµατος και στις µονάδες: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Τραβήξτε το τµήµα τοποθέτησης µονάδων (drive bay assembly) προς τα πάνω, πως απεικονίζεται παρακάτω. Σηµείωση: Βεβαιωθείτε τι σηµειώνετε τη θέση των καλωδίων που αποσυνδέετε απ τις µονάδες ή απ την πλακέτα συστήµατος. 3. Εάν έχουν εγκατασταθεί κάρτες PCI, αϕαιρέστε την προέκταση υποδοχής PCI (PCI riser) και τις κάρτες. Μην αϕαιρέσετε κάρτες απ την προέκταση υποδοχής PCI. Ανατρέξτε στην εν τητα Εγκατάσταση καρτών PCI στη σελίδα Οδηγ ς χρήσης

29 Αναγνώριση εξαρτηµάτων της πλακέτας συστήµατος Η πλακέτα συστήµατος (ορισµένες ϕορές ονοµάζεται και µητρική πλακέτα) είναι η κ ρια πλακέτα κυκλωµάτων στον υπολογιστή σας. Παρέχει τις βασικές λειτουργίες του υπολογιστή και υποστηρίζει διάϕορες συσκευές οι οποίες έχουν εγκατασταθεί απ το εργοστάσιο ή τις οποίες µπορείτε να εγκαταστήσετε εσείς αργ τερα. Στην εικ να που ακολουθεί µπορείτε να δείτε τις θέσεις των εξαρτηµάτων της πλακέτας συστήµατος. 1 Υποδοχή κάρτας µνήµης 1 9 Υποδοχή σ νδεσης µονάδας δισκέτας 2 Υποδοχή κάρτας µνήµης 2 10 Υποδοχή πρ σοψης 3 Υποδοχές SATA IDE (2) 11 Υποδοχή παροχής ρε µατος 4 ιακ πτης παραβίασης 12 Κ ρια υποδοχή IDE PATA περιβλήµατος 5 Υποδοχή µονάδας προέκτασης PCI 13 Υποδοχή παροχής ρε µατος 12v (PCI riser) 6 Μπαταρία 14 Μικροεπεξεργαστής 7 ιακ πτης εκκαθάρισης 15 Υποδοχή σ νδεσης ανεµιστήρα 2 CMOS/αποκατάστασης 8 Υποδοχή σ νδεσης εσωτερικο ηχείου 16 Υποδοχή σ νδεσης ανεµιστήρα 1 Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 13

30 Εγκατάσταση µνήµης Ο υπολογιστής σας διαθέτει δ ο υποδοχές για την εγκατάσταση µονάδων DDR DIMM (double date rate dual inline memory modules), οι οποίες παρέχουν έως 4 GB µνήµη συστήµατος. Για την εγκατάσταση µονάδων DIMM ισχ ουν οι εξής καν νες: v Χρησιµοποιήστε µνήµη DDR2 SDRAM (double data rate 2 synchronous dynamic random access memory) 1,8 V, 240 ακίδων v Χρησιµοποιήστε µονάδες DIMM των 256 MB, 512 MB, 1 GB ή 2 GB σε οποιονδήποτε συνδυασµ. Σηµείωση: Μπορείτε να χρησιµοποιήσετε µ νο µονάδες DIMM DDR2 SDRAM. Για να εγκαταστήσετε µια µονάδα µνήµης: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Αποκτήστε πρ σβαση στην πλακέτα συστήµατος. Ανατρέξτε στην εν τητα Πρ σβαση στην πλακέτα συστήµατος και στις µονάδες στη σελίδα Εντοπίστε τις υποδοχές των καρτών µνήµης. Ανατρέξτε στην εν τητα Αναγνώριση εξαρτηµάτων της πλακέτας συστήµατος στη σελίδα Ανοίξτε τα δ ο κλιπ συγκράτησης. 5. Κρατήστε τη µονάδα µνήµης πάνω απ την υποδοχή µνήµης. Βεβαιωθείτε τι έχετε ευθυγραµµίσει σωστά την εσοχή 1 της κάρτας µνήµης µε την προεξοχή 2 που υπάρχει στην υποδοχή της κάρτας µνήµης στην πλακέτα συστήµατος. Σπρώξτε τη µονάδα µνήµης προς τα κάτω στην υποδοχή µέχρι να κλείσουν τα κλιπ συγκράτησης. 6. Εγκαταστήστε ξανά την προέκταση υποδοχής PCI (PCI riser), σε περίπτωση που την αϕαιρέσατε. 14 Οδηγ ς χρήσης

31 Επ µενες ενέργειες: v Για να εγκαταστήσετε κάποια άλλη προαιρετική συσκευή, µεταβείτε στην κατάλληλη εν τητα. v Για να ολοκληρώσετε την εγκατάσταση, µεταβείτε στην εν τητα Τοποθέτηση καλ µµατος και σ νδεση καλωδίων στη σελίδα 25. Εγκατάσταση καρτών PCI Στην εν τητα αυτή παρέχονται πληροϕορίες και οδηγίες για την εγκατάσταση και αϕαίρεση καρτών PCI. Ο υπολογιστής σας διαθέτει µια κάρτα προέκτασης (riser card) µε µία υποδοχή για κάρτα PCI και µία υποδοχή για κάρτα PCI Express x1. Για να εγκαταστήσετε µια κάρτα PCI: 1. Ανοίξτε το κάλυµµα του υπολογιστή. Ανατρέξτε στην εν τητα Άνοιγµα του καλ µµατος στη σελίδα Κρατώντας το πίσω αριστερ µέρος του περιβλήµατος του υπολογιστή, τραβήξτε προς τα πάνω τη λαβή για να αϕαιρέσετε την προέκταση υποδοχής PCI (PCI riser) και οποιεσδήποτε κάρτες έχουν εγκατασταθεί σε αυτήν. 3. Ανοίξτε τη λαβή ασϕάλισης των καρτών και αϕαιρέστε το κάλυµµα υποδοχής απ την κατάλληλη υποδοχή επέκτασης. 4. Αϕαιρέστε την κάρτα απ την προστατευτική της συσκευασία. Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 15

32 5. Εγκαταστήστε την κάρτα στην κατάλληλη υποδοχή στην προέκταση υποδοχής PCI. Σηµείωση: Η πάνω υποδοχή είναι για την κάρτα PCI και η κάτω υποδοχή για την κάρτα PCI Express x1. 6. Τοποθετήστε ξανά τη λαβή ασϕάλισης των καρτών. 7. Εγκαταστήστε ξανά τη µονάδα προέκτασης (PCI riser). Επ µενες ενέργειες: v Για να εγκαταστήσετε κάποια άλλη προαιρετική συσκευή, µεταβείτε στην κατάλληλη εν τητα. v Για να ολοκληρώσετε την εγκατάσταση, µεταβείτε στην εν τητα Τοποθέτηση καλ µµατος και σ νδεση καλωδίων στη σελίδα 25. Εγκατάσταση εσωτερικών µονάδων Στην εν τητα αυτή παρέχονται πληροϕορίες και οδηγίες για την εγκατάσταση και την αϕαίρεση εσωτερικών µονάδων. Οι εσωτερικές µονάδες είναι συσκευές που ο υπολογιστής σας χρησιµοποιεί για την ανάγνωση και την αποθήκευση δεδοµένων. Μπορείτε να προσθέσετε µονάδες στον υπολογιστή σας για να αυξήσετε τη χωρητικ τητά του και για να έχετε τη δυνατ τητα να χρησιµοποιείτε και άλλα είδη µέσων αποθήκευσης. Ορισµένα απ τα είδη µονάδων που είναι διαθέσιµα για τον υπολογιστή σας είναι τα εξής: v Μονάδες σκληρο δίσκου SATA (Serial Advanced Technology Attachment) v Μονάδες σκληρο δίσκου Parallel ATA v Μονάδες οπτικο δίσκου, π.χ. CD ή DVD v Μονάδες αϕαιρέσιµων µέσων Σηµείωση: Οι παραπάνω µονάδες αναϕέρονται επίσης ως µονάδες IDE (integrated drive electronics). Οι εσωτερικές µονάδες εγκαθιστώνται σε θήκες (bays). Στο παρ ν εγχειρίδιο, οι θήκες αναϕέρονται ως θήκη 1, θήκη 2 κ.ο.κ. Όταν εγκαθιστάτε µια εσωτερική µονάδα, είναι σηµαντικ να έχετε υπ ψη σας τον τ πο και το µέγεθος της µονάδας που µπορείτε να εγκαταστήσετε σε κάθε θήκη. Επίσης θα πρέπει να είστε ιδιαίτερα προσεκτικοί µε τη σ νδεση των κατάλληλων καλωδίων στην εσωτερική µονάδα. 16 Οδηγ ς χρήσης

33 Προδιαγραϕές µονάδων Ο υπολογιστής σας παρέχεται µε τις ακ λουθες προεγκατεστηµένες µονάδες: v Μια µονάδα σκληρο δίσκου 3,5 ιντσών στη θήκη 1 v Μια µονάδα οπτικο δίσκου στη θήκη 2 (ορισµένα µοντέλα) v Μια µονάδα δισκέτας 3,5 ιντσών στη θήκη 3 (ορισµένα µοντέλα) Οι θήκες που δεν έχει εγκατασταθεί µονάδα διαθέτουν ένα έλασµα προστασίας απ στατικ ηλεκτρισµ και ένα κάλυµµα θήκης. Στην παρακάτω εικ να µπορείτε να δείτε τις θέσεις των θηκών για τις εσωτερικές µονάδες του υπολογιστή. Ακολουθεί µια περιγραϕή των τ πων και των διαστάσεων των µονάδων που µπορείτε να εγκαταστήσετε σε κάθε θήκη: 1 Θήκη 1 - Μέγιστο ψος: 26,1 mm Μονάδα σκληρο δίσκου 3,5 ιντσών (προεγκατεστηµένη) 2 Θήκη 2 - Μέγιστο ψος: 43,0 mm Μονάδες οπτικο δίσκου, π.χ. CD ή DVD (προεγκατεστηµένες σε ορισµένα µοντέλα) Μονάδα σκληρο δίσκου 3,5 ιντσών (απαιτείται στήριγµα τ που Universal Adapter Bracket, 5,25-3,5 ιντσών) * Μονάδα σκληρο δίσκου 5,25 ιντσών 3 Θήκη 3 - Μέγιστο ψος: 12,7 mm Μονάδα δισκέτας 3,5 ιντσών (προεγκατεστηµένη σε ορισµένα µοντέλα) * Μπορείτε να αποκτήσετε ένα στήριγµα Universal Adapter Bracket, 5,25-3,5 ιντσών, απ κάποιο κατάστηµα υπολογιστών ή µέσω του Κέντρο Υποστήριξης Πελατών. Κεϕάλαιο 1. Εγκατάσταση προαιρετικών συσκευών 17
