1 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ σομπών πέλετ Dorina - GIUSY - GIUSY PLUS - Ketty SERAFINA - Viviana - Viviana Plus /GRECO

2 2

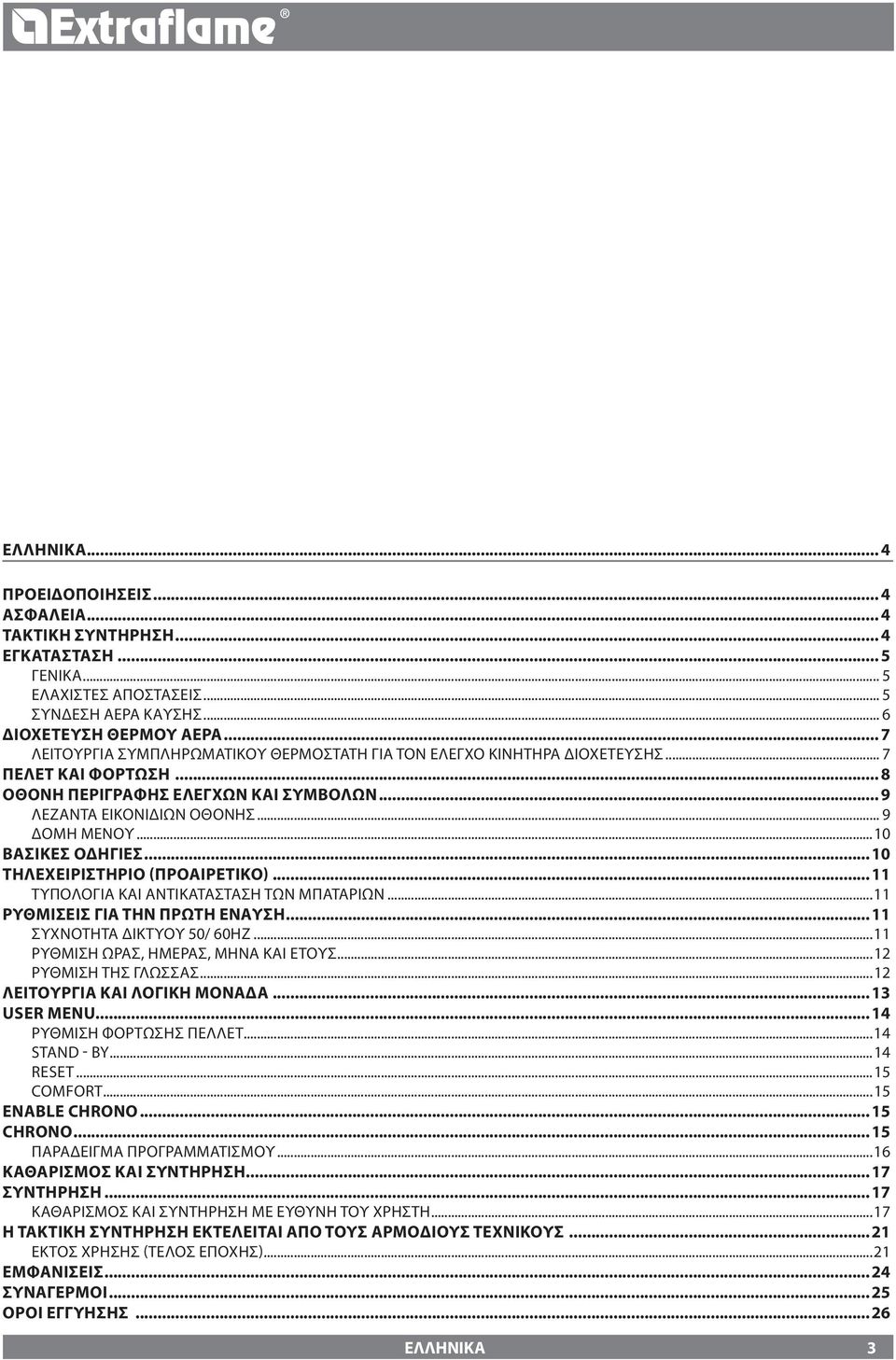

3 ... 4 Προειδοποιήσεις... 4 Ασφάλεια... 4 Τακτική Συντήρηση... 4 ΕΓΚΑΤΑΣΤΑΣΗ... Γενικά... ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ... ΣΥΝΔΕΣΗ ΑΕΡΑ ΚΑΥΣΗΣ... 6 ΔΙΟΧΕΤΕΥΣΗ ΘΕΡΜΟΥ ΑΕΡΑ... 7 Λειτουργία συμπληρωματικού θερμοστάτη για τον έλεγχο κινητήρα διοχέτευσης... 7 Πέλετ και φόρτωση... 8 Οθόνη περιγραφής ελέγχων και συμβόλων... 9 Λεζάντα εικονιδίων οθόνης... 9 Δομή Μενού...10 Βασικές οδηγίες...10 Τηλεχειριστήριο (προαιρετικό)...11 Τυπολογία και αντικατάσταση των μπαταριών...11 Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ...11 Συχνότητα δικτύου 0/ 60Hz...11 Ρύθμιση ώρας, ημέρας, μήνα και έτους...12 Ρύθμιση της γλώσσας...12 Λειτουργία και λογική μονάδα...13 USER MENU...14 Ρύθμιση φόρτωσης πέλλετ...14 Stand - by...14 reset...1 COMFORT...1 ENABLE CHRONO...1 CHRONO...1 Παράδειγμα προγραμματισμού...16 Καθαρισμός και συντήρηση...17 συντήρηση...17 Καθαρισμός και συντήρηση με ευθύνη του χρήστη...17 Η ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΕΚΤΕΛΕΙΤΑΙ ΑΠΟ ΤΟΥΣ ΑΡΜΟΔΙΟΥΣ ΤΕΧΝΙΚΟΥΣ...21 ΕΚΤΟΣ ΧΡΗΣΗΣ (ΤΕΛΟΣ ΕΠΟΧΗΣ)...21 Εμφανίσεις...24 ΣΥΝΑΓΕΡΜΟΙ...2 ΟΡΟΙ ΕΓΓΥΗΣΗΣ

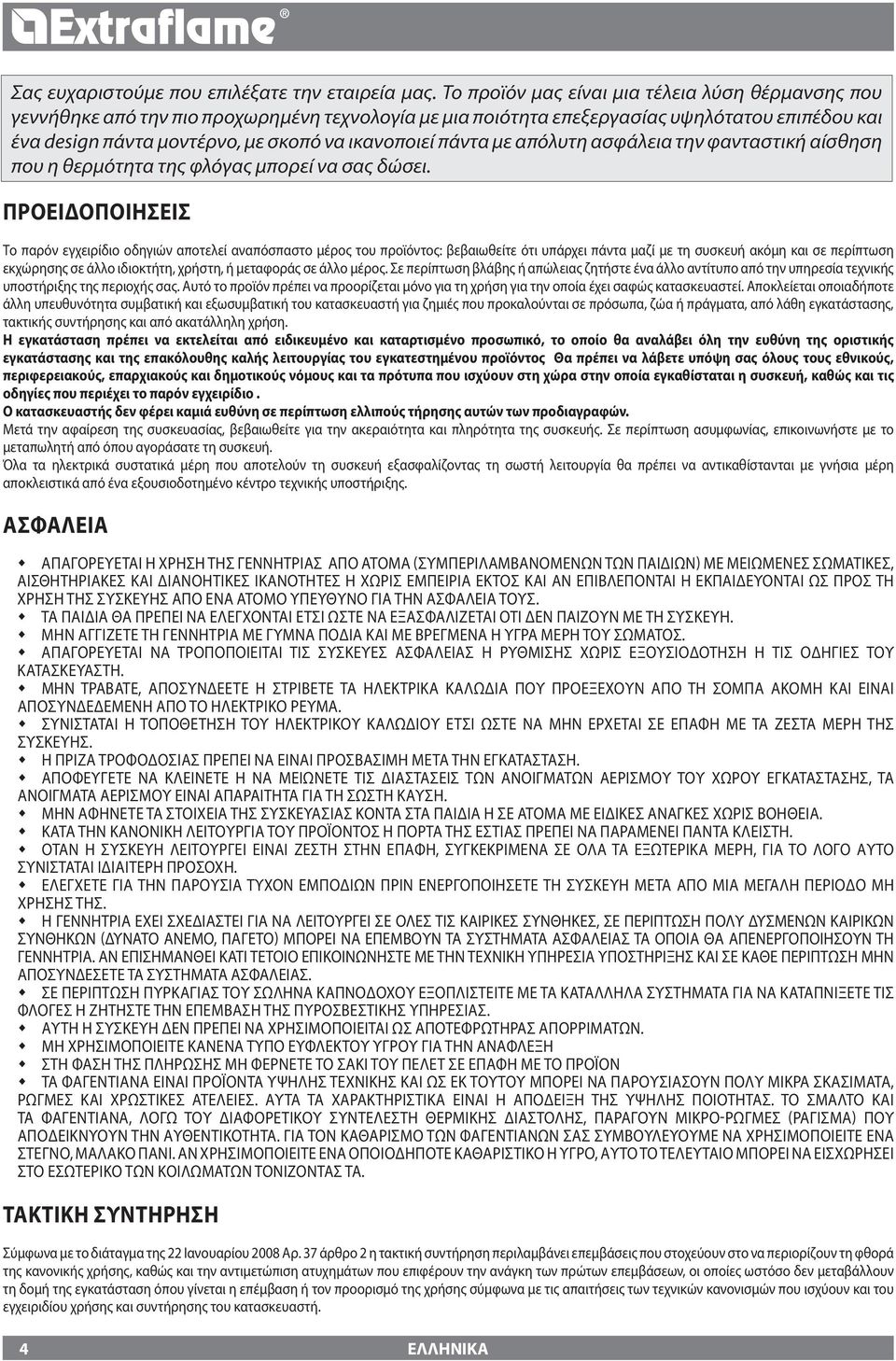

4 Σας ευχαριστούμε που επιλέξατε την εταιρεία μας. Το προϊόν μας είναι μια τέλεια λύση θέρμανσης που γεννήθηκε από την πιο προχωρημένη τεχνολογία με μια ποιότητα επεξεργασίας υψηλότατου επιπέδου και ένα design πάντα μοντέρνο, με σκοπό να ικανοποιεί πάντα με απόλυτη ασφάλεια την φανταστική αίσθηση που η θερμότητα της φλόγας μπορεί να σας δώσει. Προειδοποιήσεις Το παρόν εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο μέρος του προϊόντος: βεβαιωθείτε ότι υπάρχει πάντα μαζί με τη συσκευή ακόμη και σε περίπτωση εκχώρησης σε άλλο ιδιοκτήτη, χρήστη, ή μεταφοράς σε άλλο μέρος. Σε περίπτωση βλάβης ή απώλειας ζητήστε ένα άλλο αντίτυπο από την υπηρεσία τεχνικής υποστήριξης της περιοχής σας. Αυτό το προϊόν πρέπει να προορίζεται μόνο για τη χρήση για την οποία έχει σαφώς κατασκευαστεί. Αποκλείεται οποιαδήποτε άλλη υπευθυνότητα συμβατική και εξωσυμβατική του κατασκευαστή για ζημιές που προκαλούνται σε πρόσωπα, ζώα ή πράγματα, από λάθη εγκατάστασης, τακτικής συντήρησης και από ακατάλληλη χρήση. Η εγκατάσταση πρέπει να εκτελείται από ειδικευμένο και καταρτισμένο προσωπικό, το οποίο θα αναλάβει όλη την ευθύνη της οριστικής εγκατάστασης και της επακόλουθης καλής λειτουργίας του εγκατεστημένου προϊόντος Θα πρέπει να λάβετε υπόψη σας όλους τους εθνικούς, περιφερειακούς, επαρχιακούς και δημοτικούς νόμους και τα πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή, καθώς και τις οδηγίες που περιέχει το παρόν εγχειρίδιο. O κατασκευαστής δεν φέρει καμιά ευθύνη σε περίπτωση ελλιπούς τήρησης αυτών των προδιαγραφών. Μετά την αφαίρεση της συσκευασίας, βεβαιωθείτε για την ακεραιότητα και πληρότητα της συσκευής. Σε περίπτωση ασυμφωνίας, επικοινωνήστε με το μεταπωλητή από όπου αγοράσατε τη συσκευή. Όλα τα ηλεκτρικά συστατικά μέρη που αποτελούν τη συσκευή εξασφαλίζοντας τη σωστή λειτουργία θα πρέπει να αντικαθίστανται με γνήσια μέρη αποκλειστικά από ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ασφάλεια Απαγορεύεται η χρήση της γεννήτριας από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές και διανοητικές ικανότητες ή χωρίς εμπειρία εκτός και αν επιβλέπονται ή εκπαιδεύονται ως προς τη χρήση της συσκευής από ένα άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά θα πρέπει να ελέγχονται έτσι ώστε να εξασφαλίζεται ότι δεν παίζουν με τη συσκευή. Μην αγγίζετε τη γεννήτρια με γυμνά πόδια και με βρεγμένα ή υγρά μέρη του σώματος. Απαγορεύεται να τροποποιείται τις συσκευές ασφαλείας ή ρύθμισης χωρίς εξουσιοδότηση ή τις οδηγίες του κατασκευαστή. Μην τραβάτε, αποσυνδέετε ή στρίβετε τα ηλεκτρικά καλώδια που προεξέχουν από τη σόμπα ακόμη και είναι αποσυνδεδεμένη από το ηλεκτρικό ρεύμα. Συνίσταται η τοποθέτηση του ηλεκτρικού καλωδίου έτσι ώστε να μην έρχεται σε επαφή με τα ζεστά μέρη της συσκευής. Η πρίζα τροφοδοσίας πρέπει να είναι προσβάσιμη μετά την εγκατάσταση. Αποφεύγετε να κλείνετε ή να μειώνετε τις διαστάσεις των ανοιγμάτων αερισμού του χώρου εγκατάστασης, τα ανοίγματα αερισμού είναι απαραίτητα για τη σωστή καύση. Μην αφήνετε τα στοιχεία της συσκευασίας κοντά στα παιδιά ή σε άτομα με ειδικές ανάγκες χωρίς βοήθεια. Κατά την κανονική λειτουργία του προϊόντος η πόρτα της εστίας πρέπει να παραμένει πάντα κλειστή. Όταν η συσκευή λειτουργεί είναι ζεστή στην επαφή, συγκεκριμένα σε όλα τα εξωτερικά μέρη, για το λόγο αυτό συνίσταται ιδιαίτερη προσοχή. Ελέγχετε για την παρουσία τυχόν εμποδίων πριν ενεργοποιήσετε τη συσκευή μετά από μια μεγάλη περίοδο μη χρήσης της. Η γεννήτρια έχει σχεδιαστεί για να λειτουργεί σε όλες τις καιρικές συνθήκες, σε περίπτωση πολύ δυσμενών καιρικών συνθηκών (δυνατό άνεμο, παγετό) μπορεί να επέμβουν τα συστήματα ασφαλείας τα οποία θα απενεργοποιήσουν τη γεννήτρια. Αν επισημανθεί κάτι τέτοιο επικοινωνήστε με την τεχνική υπηρεσία υποστήριξης και σε κάθε περίπτωση μην αποσυνδέσετε τα συστήματα ασφαλείας. Σε περίπτωση πυρκαγιάς του σωλήνα καπνοδόχου εξοπλιστείτε με τα κατάλληλα συστήματα για να καταπνίξετε τις φλόγες ή ζητήστε την επέμβαση της πυροσβεστικής υπηρεσίας. Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται ως αποτεφρωτήρας απορριμάτων. Μη χρησιμοποιείτε κανένα τύπο εύφλεκτου υγρού για την ανάφλεξη Στη φάση της πλήρωσης μη φέρνετε το σακί του πέλετ σε επαφή με το προϊόν Τα φαγεντιανά είναι προϊόντα υψηλής τεχνικής και ως εκ τούτου μπορεί να παρουσιάσουν πολύ μικρά σκασίματα, ρωγμές και χρωστικές ατέλειες. Αυτά τα χαρακτηριστικά είναι η απόδειξη της υψηλής ποιότητας. Το σμάλτο και τα φαγεντιανά, λόγω του διαφορετικού συντελεστή θερμικής διαστολής, παράγουν μικρο-ρωγμές (ράγισμα) που αποδεικνύουν την αυθεντικότητα. Για τον καθαρισμό των φαγεντιανών σας συμβουλεύουμε να χρησιμοποιείτε ένα στεγνό, μαλακό πανί. Αν χρησιμοποιείτε ένα οποιοδήποτε καθαριστικό ή υγρό, αυτό το τελευταίο μπορεί να εισχωρήσει στο εσωτερικό των κοιλωμάτων τονίζοντάς τα. Τακτική Συντήρηση Σύμφωνα με το διάταγμα της 22 Ιανουαρίου 2008 Αρ. 37 άρθρο 2 η τακτική συντήρηση περιλαμβάνει επεμβάσεις που στοχεύουν στο να περιορίζουν τη φθορά της κανονικής χρήσης, καθώς και την αντιμετώπιση ατυχημάτων που επιφέρουν την ανάγκη των πρώτων επεμβάσεων, οι οποίες ωστόσο δεν μεταβάλλουν τη δομή της εγκατάσταση όπου γίνεται η επέμβαση ή τον προορισμό της χρήσης σύμφωνα με τις απαιτήσεις των τεχνικών κανονισμών που ισχύουν και του εγχειριδίου χρήσης και συντήρησης του κατασκευαστή. 4

5 ΕΓΚΑΤΑΣΤΑΣΗ Γενικά Τα καυσαέρια και οι υδραυλικές συνδέσεις θα πρέπει να εκτελούνται από εξειδικευμένο προσωπικό το οποίο θα πρέπει να εκδίδει τεκμηρίωση συμμόρφωσης της εγκατάστασης σύμφωνα με τους εθνικούς κανονισμούς. Ο εγκαταστάτης θα πρέπει να παραδώσει στον ιδιοκτήτη ή στο πρόσωπο που ενεργεί για αυτόν, σύμφωνα με την ισχύουσα νομοθεσία, τη δήλωση συμβατότητας της εγκατάστασης, που σχετίζεται με: 1) το εγχειρίδιο χρήσης και συντήρησης της συσκευής και των συστατικών μερών της εγκατάστασης (όπως για παράδειγμα αγωγοί διοχέτευσης καπνού, τζάκι, κλπ.), 2) φωτοτυπία ή φωτογραφία της πλάκας τζακιού, 3) εγχειρίδιο εγκατάστασης (όπου προβλέπεται). Συνιστούμε στον εγκαταστάτη να ζητήσει απόδειξη της τεκμηρίωσης που έχει παραδοθεί και να τη φυλάξει μαζί με ένα αντίγραφο της τεχνικής τεκμηρίωσης σχετικά με την εγκατάσταση που έχει γίνει. Σε περίπτωση εγκατάστασης σε πολυκατοικία, θα πρέπει να ζητηθεί εκ των προτέρων η γνώμη του διαχειριστή. ΣΥΜΒΑΤΟΤΗΤΑ Απαγορεύεται η εγκατάσταση στο εσωτερικό χώρων με κίνδυνο πυρκαγιάς. Επίσης απαγορεύεται η εγκατάσταση στο εσωτερικό οικιακών χώρων (με εξαίρεση τις συσκευές με στεγανή λειτουργία): στους οποίους υπάρχουν συσκευές υγρών καυσίμων συνεχούς ή ασυνεχούς λειτουργίας που λαμβάνουν τον αέρα καύσης στο χώρο όπου είναι εγκατεστημένες, ή στους οποίους υπάρχουν συσκευές αερίου τύπου Β για τη θέρμανση των χώρων, με ή χωρίς παραγωγή ζεστού νερού οικιακής χρήσης και σε χώρους με τους οποίους γειτνιάζουν και επικοινωνούν, ή στους οποίους ωστόσο η ύφεση που μετριέται σε λειτουργία μεταξύ εξωτερικού και εσωτερικού περιβάλλοντος είναι μεγαλύτερο από 4 Pa* Εγκαταστάσεις σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες Σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες επιτρέπεται αποκλειστικά η στεγανή εγκατάσταση ή συσκευές κλειστής εστίας με λήψη που διοχετεύεται από εξωτερικό αέρα καύσης. ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΠΟΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Οι επιφάνειες στήριξης ή/και τα σημεία υποστήριξης θα πρέπει να έχουν φέρουσα ικανότητα κατάλληλη να αντέξει το συνολικό βάρος της συσκευής, των αξεσουάρ και των επενδύσεων της ίδιας. Αν το πάτωμα είναι κατασκευασμένο από καύσιμο υλικό, σας συνιστούμε να χρησιμοποιείτε ένα άκαυστο υλικό προστασίας που προστατεύει το μπροστινό μέρος από τυχόν πτώση των καυσαερίων κατά το συνήθη καθαρισμό. Για τη σωστή λειτουργία, η γεννήτρια θα πρέπει να τοποθετείται σε αλφάδι. Τα παρακείμενα πλευρικά και πίσω τοιχώματα και η επιφάνεια στήριξης στο πάτωμα θα πρέπει να είναι κατασκευασμένα από μη εύφλεκτο υλικό. ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ Επιτρέπεται η εγκατάσταση δίπλα σε εύφλεκτα υλικά ή ευαίσθητα στη θερμότητα εφόσον παρεμβάλλονται κατάλληλες αποστάσεις ασφαλείας, που υποδεικνύονται στην ετικέτα που βρίσκεται στην αρχή του εγχειριδίου (σελ.2). Σε περίπτωση μη εύφλεκτων υλικών θα πρέπει να διατηρηθεί μια πλευρική και οπίσθια απόσταση τουλάχιστον 0mm. Για τα προϊόντα που παρασκευάζονται με οπίσθια διαχωριστικά επιτρέπεται η εγκατάσταση στο ίδιο επίπεδο με το τοίχωμαμόνο για το πίσω μέρος. πλάκα προστασίας Λήψη αέρα Θα πρέπει να λάβετε υπόψη σας όλους τους νόμους και τα εθνικά, περιφερειακά, επαρχιακά και δημοτικά πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή καθώς και τις οδηγίες που περιέχονται στο εν λόγω εγχειρίδιο χρήσης. Εγκατάσταση ένθετων Σε περίπτωση εγκατάστασης ένθετων, θα πρέπει να απαγορεύεται η πρόσβαση στα εσωτερικά μέρη της συσκευής και κατά τη διάρκεια της αφαίρεσης δεν θα πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτροφόρα μέρη. Οποιαδήποτε καλωδίωση όπως για παράδειγμα το καλώδιο τροφοδοσίας ή οι αισθητήρες περιβάλλοντος θα πρέπει να τοποθετούνται με τρόπο ούτως ώστε να μην καταστρέφονται κατά τη διάρκεια της μετακίνησης του ένθετου ή να έρχονται σε επαφή με τα θερμά μέρη. Αερισμός και εξαερισμός των χώρων της εγκατάστασης Ο αερισμός θεωρείται επαρκής όταν ο χώρος είναι εξοπλισμένος με αεραγωγούς με βάση τον πίνακα: Κατηγορίες των συσκευών Πρότυπο αναφοράς Ποσοστό του τμήματος σαφές άνοιγμα ανάλογα με το τμήμα εξόδου των καπνών της συσκευής Ελάχιστη καθαρή τιμή ανοίγματος αγωγού αερισμού Σόμπες pellet UNI EN cm² Λέβητες UNI EN 303-0% 100 cm² * 4pa - αναφορά για την Ιταλία σύμφωνα με το πρότυπο UNI Θα πρέπει να λάβετε υπόψη σας όλους τους εθνικούς, περιφερειακούς, επαρχιακούς και δημοτικούς νόμους και τα πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή.

6 Αν υπάρχουν συσκευές αερίου τύπου Β με διακεκομμένη λειτουργία που δεν προορίζονται για θέρμανση θα πρέπει να υπάρχει ένα άνοιγμα αερισμού ή/ και εξαερισμού. Οι αεραγωγοί πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να προστατεύονται με σχάρες, μεταλλικά δίχτυα, κλπ., χωρίς να μειώνεται ωστόσο το χρήσιμο σαφές τμήμα. να κατασκευάζονται με τρόπο ώστε καθιστούν δυνατές τις εργασίες της συντήρησης, να τοποθετούνται με τέτοιο τρόπο ώστε να μην υπάρχει περίπτωση να φράξουν, Η εισροή του καθαρού αμόλυντου αέρα μπορεί να ληφθεί ακόμη και σε χώρους παρακείμενους σε εκείνο της εγκατάστασης (έμμεσος αερισμός και εξαερισμός) εφόσον η εισροή αυτή μπορεί να επιτευχθεί ελεύθερα μέσω μόνιμων ανοιγμάτων που επικοινωνούν με έξω. Ο παρακείμενος χώρος δεν πρέπει να χρησιμοποιείται ως γκαράζ, αποθήκη εύφλεκτων υλικών ή δραστηριοτήτων με κίνδυνο πυρκαγιάς, μπάνιο, υπνοδωμάτιο ή ως κοινόχρηστος χώρος της κατοικίας. ΣΥΝΔΕΣΗ ΑΕΡΑ ΚΑΥΣΗΣ Σε περίπτωση σύνδεσης του αέρα καύσης, ο σωλήνας που χρησιμοποιείται θα πρέπει να είναι αντιπυρικός και ανθεκτικός σε τουλάχιστον 110 C. ΚΑΥΣΑΡΕΡΙΑ Η γεννήτρια θερμότητας λειτουργεί υπό υποπίεση και είναι εξοπλισμένη με ανεμιστήρα στην έξοδο για την αποβολή των καπνών. Το σύστημα εξάτμισης θα πρέπει να είναι μοναδικό για τη γεννήτρια, δεν επιτρέπονται εκκενώσεις σε καπνοδόχο από κοινού με άλλες συσκευές. Τα εξαρτήματα του συστήματος απαγωγής καπνού πρέπει να επιλέγονται σε σχέση με τον τύπο της συσκευής που πρόκειται να εγκατασταθεί σύμφωνα με: UNI/ TS σε περίπτωση μεταλλικών καπνοδόχων, ιδίως σε σχέση με τα όσα αναφέρονται στην περιγραφή, UNI EN και UNI EN , UNI EN 147,.-UNI EN 1806: σε περίπτωση μη μεταλλικών καπνοδόχων. Το μήκος του οριζόντιου τμήματος θα πρέπει να είναι ελάχιστο και σε καμιά περίπτωση δεν πρέπει να υπερβαίνει τα 3 μέτρα, με μια ελάχιστη κλίση του 3% προς τα πάνω. Ο αριθμός των αλλαγών κατεύθυνσης συμπεριλαμβανομένου εκείνου που οφείλεται στη χρήση του στοιχείου σε "Τ" δεν πρέπει να είναι ανώτερο του 4. Θα χρειαστεί να προβλέψετε για μια σύνδεση "Τ" με καπάκι για τη συγκέντρωση των συμπυκνωμάτων στη βάση του κάθετου τμήματος. Απαιτείται, αν η εξάτμιση δεν ταιριάζει σε μια υπάρχουσα καπνοδόχο, ένα κάθετο τμήμα με ένα αντιανεμικό τερματικό ( UNI 10683). Ο κάθετος αγωγός μπορεί να είναι εσωτερικά ή εξωτερικά του κτιρίου. Αν το κανάλι καπνού τοποθετείται σε μια υπάρχουσα καπνοδόχο, θα πρέπει να είναι πιστοποιημένη για τα στερεά καύσιμα. Αν το κανάλι καπνού είναι εξωτερικά του κτιρίου θα πρέπει να είναι πάντα μονωμένο. Τα κανάλια καπνού θα πρέπει να διαθέτουν τουλάχιστον μια υποδοχή στεγανότητας για τυχόν δειγματοληψίες καπνού. Όλα τα τμήματα του αγωγού καπνών θα πρέπει να επιθεωρούνται. Θα πρέπει να προβλεφθούν ανοίγματα επιθεώρησης για τον καθαρισμό. ΑΠΟΛΗΞΗ ΚΑΠΝΟΔΟΧΟΥ Οι απολήξεις καπνοδόχου πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να έχουν χρήσιμο τμήμα εξόδου όχι μικρότερο από το διπλάσιο του τζακιού/διασωληνωμένο σύστημα στο οποίο έχει εισαχθεί. να διαμορφώνονται έτσι ώστε να εμποδίζεται η διείσδυση της βροχής και του χιονιού στο τζάκι/διασωληνωμένο σύστημα να κατασκευάζονται με τρόπο έτσι ώστε, ακόμη και στην περίπτωση ανέμων παντός κατεύθυνσης και κλίσης, να εξασφαλίζεται η εκκένωση των προϊόντων της καύσης Παραδείγματα σωστής σύνδεσης στην καπνοδόχο Προστασία από τη βροχή και τον άνεμο Προστασία από τη βροχή και τον άνεμο Μονωμένος αεραγωγός Max 3 mt Σύνδεση "T" αντισυμπύκνωσης με καπάκι επιθεώρησης 3 - % Σύνδεση "T" με καπάκι επιθεώρησης Μονωμένη σύνδεση "T" με καπάκι επιθεώρησης Θα πρέπει να λάβετε υπόψη σας όλους τους νόμους και τα εθνικά, περιφερειακά, επαρχιακά και δημοτικά πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή καθώς και τις οδηγίες που περιέχονται στο εν λόγω εγχειρίδιο χρήσης. ΣΥΝΔΕΣΗ με το ηλεκτρικό δίκτυο. Η γεννήτρια παρέχεται με καλώδιο ηλεκτρικής τροφοδοσίας που θα πρέπει να συνδέεται σε πρίζα των 230V 0 Hz, κατά προτίμηση με μαγνητοθερμικό διακόπτη. Η ηλεκτρική πρίζα θα πρέπει να είναι εύκολα προσβάσιμη. Η ηλεκτρική εγκατάσταση θα πρέπει να είναι έγκυρη. Ελέγξτε ιδιαίτερα την αποτελεσματικότητα του κυκλώματος γείωσης. Μια μη κατάλληλη γείωση της εγκατάστασης μπορεί να προκαλέσει δυσλειτουργία για την οποία ο κατασκευαστής δεν φέρει καμία ευθύνη. Διακυμάνσεις της τροφοδοσίας μεγαλύτερες του 10% μπορεί να προκαλέσουν δυσλειτουργίες στο προϊόν. 6

7 ΔΙΟΧΕΤΕΥΣΗ ΘΕΡΜΟΥ ΑΕΡΑ Ο σωλήνας που προορίζεται για τη διοχέτευση θερμού αέρα πρέπει να έχει εσωτερική διάμετρο 80 mm, να είναι μονωμένος ή τουλάχιστον προστατευμένος από τη θερμική απώλεια. Το μήκος δεν πρέπει να είναι ανώτερο των 6 μέτρων. Η εγκατάσταση των σχετικών σωλήνων για τη διοχέτευση του θερμού αέρα πρέπει να εκτελείται από εξειδικευμένο προσωπικό ή/και από την τεχνική υποστήριξη του κατασκευαστή. GIUSY PLUS viviana plus Η επέκταση της διοχέτευσης βρίσκεται στη συσκευασία των αξεσουάρ στο εσωτερικό της σόμπας. Η συναρμολόγηση γίνεται μέσω των 4 βιδών που παρέχονται. Για το προϊόν αυτό είναι υποχρεωτική η διοχέτευση του θερμού αέρα. Δεν είναι δυνατή η απενεργοποίηση του κινητήρα διοχέτευσης. Μην καλύπτετε και μην κλείνετε τη διοχέτευση! Λειτουργία συμπληρωματικού θερμοστάτη για τον έλεγχο κινητήρα διοχέτευσης Για τα μοντέλα με κινητήρα για διοχέτευση υπάρχει επίσης η δυνατότητα θερμορύθμισης του ίδιου του κινητήρα. Η σύνδεση με ένα εξωτερικό θερμοστάτη θα καθιστά εφικτό τον έλεγχο του κινητήρα διοχέτευσης ανεξάρτητα από τη λειτουργία της σόμπας. Στο σημείο αυτό είναι αρκετό να καθορίσετε τη θερμοκρασία που θέλετε στο θερμοστάτη. Ο θερμοστάτης θα ελέγχει τη λειτουργία του δεύτερου κινητήρα: στην επιθυμητή θερμοκρασία (κλειστή επαφή) ο δεύτερος κινητήρας θα ακολουθήσει την πορεία της σόμπας. στην επιθυμητή θερμοκρασία (ανοιχτή επαφή), θα μεταφέρει τον κινητήρα για τη διοχέτευση στην 1^ ταχύτητα και θα μφανιστεί μέσω του σχετικού led που αναβοσβήνει του κινητήρα διοχέτευσης. Ο ακροδέκτης του θερμοστάτη διοχέτευσης είναι εξοπλισμένος με τη γέφυρα σειράς. 7

8 Πέλετ και φόρτωση Τα πέλετ κατασκευάζονται υποβάλλοντας το πριονίδι σε υψηλή πίεση, δηλαδή τα υπολείμματα καθαρού ξύλου (χωρίς βερνίκια) που παράγονται σε ξυλουργεία και από άλλες εργασίες που σχετίζονται με την επεξεργασία και την μεταποίηση του ξύλου. Αυτό το είδος καυσίμου είναι απόλυτα οικολογικό γιατί δεν χρησιμοποιεί κανένα είδος συνδετικού για να γίνει συμπαγές. Η σύσταση των πέλετ στο χρόνο εξασφαλίζεται από μία φυσική ουσία που υπάρχει στο ξύλο: το λιγνίτη. Εκτός του ότι είναι οικολογικό καύσιμο, καθώς αξιοποιεί τα υπολείμματα του ξύλου, το πέλετ έχει και τεχνικά πλεονεκτήματα. Ενώ το ξύλο έχει θερμαντική ισχύ 4,4 kwh/kg. (με 1% υγρασία, δηλαδή μετά από 18 μήνες ξήρανσης) τα πέλετ έχουν kwh/kg. Η πυκνότητα του είναι 60 kg/m 3 και η περιεκτικότητα σε νερό είναι ίση με το 8% του βάρους του. Για το λόγο αυτό δεν είναι απαραίτητη η ξήρανση του πέλετ ώστε να επιτευχθεί η κατάλληλη θερμαντική ισχύ. Το πέλετ που χρησιμοποιείται θα πρέπει να συνάδει με τα χαρακτηριστικά που ορίζουν οι κανονισμοί: EN plus - UNI EN (UNI EN ISO ) κλάση a1 - a2 Ο κατασκευαστής για τα δικά του προϊόντα συνιστά πάντα τη χρήση πέλετ διαμέτρου 6 mm. Αποθήκευση των πέλετ Για να εξασφαλίσετε την καλή καύση χωρίς προβλήματα θα πρέπει το πέλετ να φυλάσσεται σε ξηρό χώρο Ανοίξτε το καπάκι της δεξαμενής και φορτώστε πέλετ με τη βοήθεια ενός φτυαριού. Η ΧΡΗΣΗ ΠΕΛΕΤ ΚΑΚΗΣ ΠΌΙΌΤΗΤΑΣ Η ΑΠΌ ΑΛΛΌ ΥΛΙΚΌ, ΠΡΌΚΑΛΕΙ ΒΛΑΒΕΣ ΣΤΗ ΛΕΙΤΌΥΡΓΙΑ ΤΗΣ ΓΕΝΝΗΤΡΙΑΣ ΣΑΣ ΚΑΙ ΕΧΕΙ ΩΣ ΣΥΝΕΠΕΙΑ ΤΗΝ ΠΑΥΣΗ ΤΗΣ ΕΓΓΥΗΣΗΣ ΚΑΙ ΤΗΣ ΕΥΘΥΝΣΗ ΤΌΥ ΚΑΤΑΣΚΕΥΑΣΤΗ. 8

9 Οθόνη περιγραφής ελέγχων και συμβόλων ΚΟΥΜΠΙ ON/OFF Εμφάνιση των διαφόρων Μηνυμάτων του κειμένου Εμφάνιση Της ισχύος ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑ ΡΥΘΜΙΣΗ ΛΕΙΤΟΥΡΓΙΚΗΣ ΙΣΧΥΟΣ Λεζάντα εικονιδίων οθόνης Υποδεικνύει την παρουσία ενός συναγερμού. Αναμμένη: υποδεικνύει την παρουσία ενός συναγερμού Σβηστή: υποδεικνύει απουσία συναγερμών Αναβοσβήνει: υποδεικνύει την απενεργοποίηση του αισθητήρα υποπίεσης. Δείχνει την κατάσταση της θερμοκρασίας περιβάλλοντος Σβηστό = η T που ανιχνεύει ο αισθητήρας είναι ανώτερη της ρύθμισης της θερμοκρασίας Αναμμένο = η T που ανιχνεύει ο αισθητήρας είναι χαμηλότερη της ρύθμισης της θερμοκρασίας Σπινθηριστής έναυσης Σβηστό = κερί ενεργό Σβηστό = κερί ανενεργό Αναβοσβήνει = φάση έναρξης Υποδεικνύει τη λειτουργία του μοτέρ απαερίων Σβηστό = μοτέρ καπνών όχι σε λειτουργία Αναμμένο = μοτέρ καπνών σε λειτουργία Αναβοσβήνει = βλάβη Δείχνει τη λειτουργία του εβδομαδιαίου προγραμματισμού Λυχνία αναμμένη = εβδομαδιαίος προγραμματισμός ενεργοποιημένος Λυχνία σβηστή = απενεργοποιημένος εβδομαδιαίος προγραμματισμός Υποδεικνύει τη λειτουργία stby Σβηστό = Ανενεργή αναμονή Stby Αναμμένο = Ενεργή αναμονή Stby Δε χρησιμοποιείται. Υποδεικνύει το συνδυασμό μεταξύ τηλεχειριστηρίου και σόμπας. Κάθε φορά που πατάω το πλήκτρο στο τηλεχειριστήριο, η λυχνία πρέπει να ανάψει. Αν η λυχνία είναι πάντα αναμμένη υποδεικνύει ότι η επικοινωνία μεταξύ τηλεχειριστηρίου και σόμπας έχει μπλοκάρει.* 1 2 Υποδεικνύει τη λειτουργία του εφαπτόμενου ανεμιστήρα Σβηστό = εκτός εργασίας Αναμμένο = σε εργασία Αναβοσβήνει = το μοτέρ λειτουργεί με τον τρόπο COMFORT ενεργό (όπου υπάρχει) Δε χρησιμοποιείται. Δε χρησιμοποιείται. Κατάσταση εισόδου συμπληρωματικού θερμοστάτη δικτύου: Αναμμένο: επαφή κλειστή (προς διευθέτηση) Αναβοσβήνει = το μοτέρ λειτουργεί στο ελάχιστο και σε διαμόρφωση (είσοδοσ=ανοιχτή) Υποδεικνύει τη λειτουργία του μοτέρ φόρτωσης πέλλετ Σβηστό = μοτέρ φόρτωσης πέλλετ ανενεργό Αναμμένο = μοτέρ φόρτωσης πέλλετ ενεργό 9

10 Δομή Μενού Πλήκτρο 1 για να επιβεβαιώσετε την παράμετρο/προγραμματισμό και να εξέλθετε. Πλήκτρα 2 και 3 για να ρυθμίσετε δεδομένα/παραμέτρους. Για πρόσβαση στο μενού, κρατήστε πατημένο το πλήκτρο για μερικά δευτερόλεπτα. Πλήκτρα 4 και για να προχωρήσετε ή να επιστρέψετε στο μενού Set Clock *Enable chrono Set Chrono Language USER Enable chrono PROG on/off IT,EN,FR,DE,ES Pellet Stand by Reset Επιβεβαιώστε με το πλήκτρο 1. Start prog 1 Stop prog 1 MOND - FRID Start prog 2 Stop prog 2 MOND - FRID Day Hour Minutes DAY Month Year *Όπου υπάρχει - μοντέλα όπου προβλέπεται Όπου δεν υπάρχει "ENABLE CHRONO" στη δομή του μενού, η ενεργοποίηση γίνεται απευθείας μέσα από τη SET CHRONO. Βασικές οδηγίες Κατά τη διάρκεια των πρώτων ενεργοποιήσεων της σόμπας πρέπει να δώσετε προσοχή στις ακόλουθες συμβουλές: Μπορεί να παραχθούν ελαφρές οσμές οφειλόμενες στη ξήρανση του χρώματος και της σιλικόνης που χρησιμοποιούνται. Αποφύγετε την παρατεταμένη παραμονή. Μην αγγίζετε τις επιφάνειες που μπορεί να είναι ακόμη ασταθής. Αερίστε καλά και περισσότερες φορές το χώρο. Η σκλήρυνση των επιφανειών τερματίζεται μετά από μερικές διαδικασίες θέρμανσης. Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται για την καύση απορριμμάτων Πριν προχωρήσετε με την έναυση της σόμπας είναι απαραίτητο να ελέγξετε τα ακόλουθα σημεία: η δεξαμενή πρέπει να είναι γεμάτη με πέλετ ο θάλαμος καύσης πρέπει να είναι καθαρός ο θάλαμος καύσης πρέπει να είναι εντελώς ελεύθερος και καθαρός ελέγξτε το ερμητικό κλείσιμο της πόρτας φωτιάς και του συρταριού τέφρας ελέγξτε ότι το τροφοδοτικό καλώδιο είναι συνδεδεμένο σωστά Ο διπολικός διακόπτης της πίσω δεξιάς πλευράς πρέπει να είναι στη θέση 1. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΥΦΛΕΚΤΑ ΥΓΡΑ ΓΙΑ ΤΗΝ ΕΝΑΥΣΗ! ΣΕ ΦΑΣΗ ΓΕΜΙΣΜΑΤΟΣ ΜΗ ΦΕΡΕΤΕ ΤΟ ΣΑΚΟ ΤΟΥ ΠΕΛΕΤ ΣΕ ΕΠΑΦΗ ΜΕ ΤΗ ΚΑΥΤΗ ΣΟΜΠΑ! Σε περίπτωση συνεχόμενων αποτυχημένων εναύσεων επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό. Απαγορεύεται η χρήση της συσκευής χωρίς το διαχωριστικό ή/και το μεταλλικό προστατευτικό φλόγας (δείτε την εικόνα στο πλάι) θέτει σε κίνδυνο την ασφάλεια του προϊόντος και επιφέρει την άμεση άρση της περιόδου εγγύησης. Σε περίπτωση φθοράς ή αλλοίωσης απαιτείται η αντικατάσταση του μέρους από την υπηρεσία τεχνικής υποστήριξης (αντικατάσταση που δεν καλύπτεται από την εγγύηση του προϊόντος εφόσον υπόκειται σε ιδιαίτερη φθορά). 10

11 Τηλεχειριστήριο (προαιρετικό) Με το τηλεχειριστήριο μπορείτε να ρυθμίσετε τη θερμική ισχύ, τη θερμοκρασία περιβάλλοντος που θέλετε και την έναυση/σβήσιμο της συσκευής. Για να ανάψετε τη σόμπα πατήστε το πλήκτρο 1 μερικά δευτερόλεπτα, η συσκευή θα ανάψει αυτόματα. Με τα πλήκτρα 4 και μπορείτε να ρυθμίσετε την ισχύ, με τα πλήκτρα 2 και 3 μπορείτε να ρυθμίσετε τη θερμοκρασία χώρου που θέλετε. Για να σβήσετε τη σόμπα κρατείστε πατημένο το πλήκτρο 1 μερικά δευτερόλεπτα. Τυπολογία και αντικατάσταση των μπαταριών Οι μπαταρίες βρίσκονται στο κάτω μέρος του τηλεχειριστηρίου. Για να την αντικαταστήσετε θα πρέπει να αφαιρέσετε τη μπαταρία (όπως φαίνεται στην εικόνα στο πίσω μέρος του τηλεχειριστηρίου), αφαιρέστε ή βάλτε τη μπαταρία ακολουθώντας τα σύμβολα που είναι χαραγμένα στο τηλεχειριστήριο και στην ίδια τη μπαταρία Αν το τηλεχειριστήριο είναι σβηστό λόγω απουσίας μπαταριών, μπορείτε να ελέγχετε τη σόμπα από τον πίνακα ελέγχου που βρίσκεται στο πάνω μέρος της σόμπας. Κατά τη διαδικασία αντικατάστασης προσέξτε την πολικότητα ακολουθώντας τα σύμβολα που βρίσκονται μέσα στη θήκη του τηλεχειριστηρίου. Για τη λειτουργία χρειάζεται αρ. 1 βύσμα Μπαταρία λιθίου CR202 των 3V Οι χρησιμοποιημένες μπαταρίες περιέχουν μέταλλα που βλάπτουν το περιβάλλον, επομένως θα πρέπει να απορρίπτονται ξεχωριστά σε ειδικούς κάδους. Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ Αφού συνδέσετε το καλώδιο τροφοδοσίας στο πίσω μέρος της σόμπας, μεταφέρετε το διακόπτη, πάντα τοποθετημένος στο πίσω μέρος στη θέση (I). Ο διακόπτης που βρίσκεται στο πίσω μέρος της σόμπας χρειάζεται για να δίνει τάση στην κάρτα της σόμπας. Η σόμπα παραμένει σβηστή και στον πίνακα εμφανίζεται μια πρώτη οθόνη με την επιγραφή OFF. Συχνότητα δικτύου 0/ 60Hz Σε περίπτωση που η σόμπα έχει εγκατασταθεί σε χώρα με συχνότητα 60Hz,, η σόμπα θα εμφανίσει "συχνότητα δικτύου εσφαλμένη". Αλλάξτε τη συχνότητα όπως αναφέρεται στη σελίδα. Διαδικασία εντολών Πατήστε το πλήκτρο, Επιλέξτε με 2-3 τη συχνότητα 0-60Hz. Επιβεβαιώστε με το πλήκτρο και βγείτε από το μενού πατώντας αρκετές φορές το πλήκτρο 1. 11

12 Ρύθμιση ώρας, ημέρας, μήνα και έτους Το set ρολογιού επιτρέπει τη ρύθμιση της ώρας και της ημερομηνίας Διαδικασία εντολών Πατήστε το πλήκτρο, για μερικά δευτερόλεπτα, θα εμφανιστεί η επιγραφή Set clock. Επιβεβαιώστε με το πλήκτρο. Χρησιμοποιείστε το πλήκτρο 3 για τον καθορισμό της ημέρας.. Πατήστε το πλήκτρο, Χρησιμοποιείστε την ίδια διαδικασία ( για να προχωρήσετε 3 για να ρυθμίσετε) για τη ρύθμιση της ώρας, των λεπτών, ημερομηνίας, μήνα και έτους. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. Set clock Day mon, tue, wed,...sun Hour Minutes DAY Month Year Ρύθμιση της γλώσσας Μπορείτε να επιλέξετε τη γλώσσα που προτιμάται για την εμφάνιση των διαφόρων μηνυμάτων. Διαδικασία εντολών Πατήστε το πλήκτρο, για μερικά δευτερόλεπτα, θα εμφανιστεί η επιγραφή Set clock. Πατήστε το πλήκτρο 3 δύο φορές μέχρι το SET LANGUAGE. Επιβεβαιώστε με το πλήκτρο. Επιλέξτε τη γλώσσα μέσω του πλήκτρου 3. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το Μενού. Italian English Language German French Spanish ΣΥΝΑΓΕΡΜΟΣ ΑΠΟΥΣΙΑ ΕΝΑΡΞΗΣ J Η πρώτη έναρξη μπορεί να αποτύχει, αν ο κοχλίας είναι άδειος και δεν μπορεί πάντα να φορτώσει την κατάλληλη ποσότητα πέλλετ για την κανονική έναυση της φλόγας. Αν το πρόβλημα εμφανίζεται μετά από μερικούς μήνες εργασίας, βεβαιωθείτε ότι έχουν γίνει σωστά οι εργασίες τακτικής συντήρησης που αναφέρονται στο εγχειρίδιο της σόμπας. 12

13 Λειτουργία και λογική μονάδα Ignition Αφού ελέγξετε τα σημεία που αναφέρθηκαν παραπάνω, πατήστε το πλήκτρο 1 για τρία δευτερόλεπτα για να ανάψετε τη σόμπα. Για τη φάση της έναρξης διατίθενται 1 λεπτά, μετά την έναρξη και την επίτευξη της θερμοκρασία ελέγχου, η σόμπα θα διακόψει τη φάση της έναρξης και θα περάσει στην STARTING. STARTING Στη φάση της εκκίνησης η σόμπα καθορίζει την καύση, αυξάνοντας προοδευτικά την καύση και στη συνέχει ξενικά των αερισμό και προχωρεί σε OPERANT. OPERANT Κατά τη φάση λειτουργίας η σόμπα θα μπει στη ρύθμιση ισχύος και θα λειτουργήσει ώστε να φτάσει στη θερμοκρασία περιβάλλοντος που έχει οριστεί. Δείτε παρακάτω Ρύθμιση SET THERMOSTAT Η ρύθμιση της θερμοκρασίας περιβάλλοντος ρυθμίζεται από τα κουμπιά 4 και, από Low-07 ως 40 C -Hot Low - hot Στην περίπτωση που η ρύθμιση της θερμοκρασίας είναι Low (ρύθμιση κάτω από το κατώφλιο του 7 C) η σόμπα θα λειτουργεί πάντα στο ελάχιστο. Στην περίπτωση που η ρύθμιση της θερμοκρασίας είναι στο Hot (ρύθμιση άνω του κατωφλίου των 40 C) η σόμπα δεν θα διαμορφωθεί, λειτουργώντας πάντα και μόνο στην ισχύ που έχει ρυθμιστεί. Ρύθμιση SET POWER Η ρύθμιση ισχύος έχει επίπεδα λειτουργίας, από το κουμπί, (αναμμένο) 1 και 2 (ρύθμιση). Ισχύς 1 = ελάχιστο επίπεδο - Ισχύς = μέγιστο επίπεδο. Εργασία με Αισθητήρα Περιβάλλοντος (της σειράς) Η συσκευή ελέγχει τη θερμοκρασία περιβάλλοντος μέσα από ένα αισθητήρα επάνω στο μηχάνημα. Μόλις επιτευχθεί η θερμοκρασία που έχει ρυθμιστεί, επαναφέρεται αυτόματα στο ελάχιστο ή σβήνει ενεργοποιώντας τη λειτουργία Stand by, μειώνοντας στο ελάχιστο την κατανάλωση πέλλετ. Εργοστασιάκα, η λειτουργία STBY είναι πάντα ρυθμισμένη στο OFF (λυχνία αναμμένη). Για την ενεργοποίηση και τη λογική του ακολουθήστε τις υποδείξεις στη ακόλουθη σελίδα: Stand by BURN POT CLEANING Η σόμπα κατά τη διάρκεια της λειτουργία έχει έναν εσωτερικό μετρητή ο οποίος μετά από ένα προκαθορισμένο διάστημα, προχωρά σε καθαρισμό του μαγκαλιού. Αυτή η φάση θα εμφανιστεί στην οθόνη, θα φέρει τη σόμπα σε χαμηλότερη ισχύ και θα αυξήσει το μοτέρ απαερίων για ένα καθορισμένο διάστημα που θα έχει προγραμματιστεί. Αφού τελειώσει η φάση του καθαρισμού, η σόμπα θα συνεχίσει τη λειτουργία της φθάνοντας και πάλι στην επιλεγμένη ισχύ. Απενεργοποίηση Πατήστε το πλήκτρο 1 για τρία δευτερόλεπτα. Ακολουθώντας αυτή τη λειτουργία η συσκευή εισέρχεται αυτόματα στη φάση σβησίματος, μπλοκάροντας τον εφοδιασμό του πέλλετ. Ο κινητήρας αναρρόφησης απαερίων και το μοτέρ αερισμού ζεστού αέρα θα παραμείνουν αναμμένα έως ότου η θερμοκρασία της σόμπας να πέσει κάτω από τις παραμέτρους του εργοστασίου. Ενεργοποίηση Η επανένερξη της σόμπας είναι δυνατή μόνο αν η θερμοκρασία απαερίων είναι χαμηλή και αν ο προρυθμισμένος χρονοδιακόπτης έχιε μηδενιστεί. clean check up 1-2 ΚΑΤΩ ΜΕΡΟΣ ΜΑΓΚΑΛΙΟΥ J Σε περίπτωση που παρουσιαστεί "clean check up" θα πρέπει να βεβαιωθείτε ότι το κάτω μέρος του μαγκαλιού δεν έχει υπολείμματα ή απομεινάρια καύσης. Οι οπές που υπάρχουν στο κάτω μέρος πρέπει να είναι εντελώς ελεύθερες, για να εξασφαλίζουν τη σωστή καύση. μπορείτε να χρησιμοποιήσετε τη λειτουργία που αναφέρεται παραπάνω "ρύθμιση φόρτωσης πέλλετ" για να προσαρμόσετε την καύση ανάλογα με τις ανάγκες που αναφέρονται. Σε περίπτωση που επιμένει η σήμανση του συναγερμού, και έχουν διαπιστωθεί οι παραπάνω προϋποθέσεις, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης. 13

14 USER MENU Ρύθμιση φόρτωσης πέλλετ Το μενού που ακολουθεί επιτρέπει την ποσοστιαία ρύθμιση του πέλλετ. Σε περίπτωση που η σόμπα παρουσιάσει προβλήματα λειτουργίας που οφείλονται στην ποσότητα των πέλλετ μπορείτε να προχωρήσετε από τον πίνακα ελέγχου, στη ρύθμιση φόρτωσης των πέλετ. Τα προβλήματα που αφορούν την ποσότητα καυσίμου ενδέχεται να χωρίζονται σε 2 κατηγορίες: Έλλειψη καυσίμου: η σόμπα δεν μπορεί να δημιουργήσει κατάλληλη φλόγα η οποία παραμένει χαμηλή ακόμη και σε αυξημένη ισχύ. σε ελάχιστη ισχύ η σόμπα τείνει σχεδόν να σβήσει και μπαίνει σε συναγερμό no pellet. όταν η σόμπα εμφανίζει το συναγερμό no pellet μπορεί να είναι λόγω του πέλλετ που δεν έχει καεί (άκαυστο) μέσα στο θάλαμο καύσης. Υπερβολική ποσότητα καύσιμου υλικού: η σόμπα δημιουργεί πολύ μεγάλη φλόγα ακόμη και σε χαμηλή ισχύ. το γυαλί της πόρτας τείνει να γεμίζει μαυρίλα και να καλύπτεται σχεδόν ολόκληρο. ο θάλαμος καύσης τείνει να αναπτύσσει κρούστα φράζοντας τα ανοίγματα αναρρόφησης του αέρα λόγω της υπερβολικής ποσότητας πέλλετ που έχει φορτωθεί εφόσον καίγεται μόνο μερικώς. Η ρύθμιση που πρέπει να ακολουθήσετε είναι ποσοστιαία, κατά συνέπεια μια τροποποίηση αυτής της παραμέτρου θα επιφέρει ανάλογη μεταβολή όλων των ταχυτήτων φόρτωσης της σόμπας. Η φόρτωση είναι δυνατή κατά -30% έως +20%. Για τη ρύθμιση, ακολουθήστε τη διαδικασία στην οθόνη: Διαδικασία εντολών Πατήστε το πλήκτρο, για μερικά δευτερόλεπτα, θα εμφανιστεί η επιγραφή set clock. Πατήστε αρκετές φορές το πλήκτρο 3 για να φτάσετε στο set user. Επιβεβαιώστε με το πλήκτρο. Θα εμφανιστεί η επιγραφή Pellet. Απο το πλήκτρο 2 και 3 e μπορείτε να αυξήσετε (3) ή αν μειώσετε (2) τη φόρτωση κατά τη φάση OPERANT. Πατήστε αρκετές φορές το πλήκτρο 1 για να επιβεβαιώσετε την έξοδο από το μενού. Stand - by Η λειτουργία Stby χρησιμοποιείται αν θέλετε να σβήσετε άμεσα τη σόμπα μόλις φτάσει στη θερμοκρασία. Η λειτουργία STBY μπορεί να ρυθμιστεί στο ON ή το OFF από τη διαδικασία που θα περιγράψουμε. Εργοστασιάκα, η λειτουργία STBY είναι πάντα ρυθμισμένη στο OFF (λυχνία αναμμένη). Λειτουργία Stby στο On Αν η λειτουργία Stby είναι ενεργή (ON), αν η σόμπα φτάσει στη θερμοκρασία περιβάλλοντος που έχει ρυθμιστεί υπερβαίνοντας την κατά 2 C, θα σβήσει μετά από προκαθορισμένη καθυστέρηση εργοστασιακά, προβάλλοντας το stand - by. Όταν η θερμοκρασία περιβάλλοντος θα είναι χαμηλότερη των 2 C, η ρύθμιση της σόμπας θα ξεκινήσει να λειτουργεί στην ισχύ που έχει ρυθμιστεί στην οθόνη εμφανίζονται OPERANT. Ρύθμιση Stby στο OFF (ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ) Αν η λειτουργία Stby δεν είναι ενεργή (OFF), αν η σόμπα φτάσει στη θερμοκρασία περιβάλλοντος που έχει ρυθμιστεί, θα φτάσει στο ελάχιστο, διαμορφώνοντας και προβάλλοντας το Modulation. Όταν η θερμοκρασία περιβάλλοντος θα είναι χαμηλότερη, η ρύθμιση της σόμπας θα ξεκινήσει να λειτουργεί στην ισχύ που έχει ρυθμιστεί στην οθόνη εμφανίζονται OPERANT. Διαδικασία εντολών Πατήστε το πλήκτρο, για μερικά δευτερόλεπτα, θα εμφανιστεί η επιγραφή set clock. Πατήστε το πλήκτρο 3 τρεις φορές μέχρι το user. Πατήστε δύο φορές το πλήκτρο Επιλέξτε από το πλήκτρο 2 ή 3 "on" για να ενεργοποιήσετε ή "off" να απενεργοποιήσετε. Πατήστε αρκετές φορές το πλήκτρο 1 για να επιβεβαιώσετε την έξοδο από το μενού. 14

15 reset Επιτρέπει τη μεταφορά όλων των τροποποιημένων τιμών από το χρήστη όπως από το εργοστάσιο. Τα τροποποιημένα στοιχεία είναι: Διαδικασία εντολών Πατήστε το πλήκτρο, θα εμφανιστεί η επιγραφή set clock. Πατήστε αρκετές φορές το πλήκτρο 3 για να εμφανιστεί η επιγραφή user. Πατήστε το πλήκτρο Πατήστε το πλήκτρο μέχρι να εμφανιστεί το "reset". Χρησιμοποιήστε τα πλήκτρα για να επιλέξτε το ON και πατήστε το πλήκτρο. Για επιβεβαίωση θα εμφανιστεί "done" στην οθόνη COMFORT (στα μοντέλα που το διαθέτουν) Αυτός ο τρόπος μειώνει την ταχύτητα αερισμού, κάνοντς τη σόμπα να λειτουργεί αθόρυβα. Διαδικασία εντολών Για ενεργοποίηση πατήστε το πλήκτρο 4 μέχρι να εμφανιστεί στην οθόνη COMFORT ON. Για ενεργοποίηση πατήστε το πλήκτρο 4 μέχρι να εμφανιστεί στην οθόνη COMFORT OFF. J L Όταν ο τρόπος λειτουργίας COMFORT είναι ενεργός, στον πίνακα ελέγχουν θα αναβοσβήνει η λυχνία τους ανεμιστήρα 1. Μόλις ενεργοποιηθεί η λειτουργία COMFORT από το πλήκτρο 4, η σόμπα θα χρησιμοποιεί πάντα τον μειωμένο αερισμό! ENABLE CHRONO Επιτρέπει την ενεργοποίηση/απενεργοποίηση του χρονόμετρου και των διαφορετικών ζωνών ωραρίου. Κατά την ενεργοποίηση των ζωνών ωραρίου, εκτός από την ενεργοποίηση (ΟΝ) και την απενεργοποίηση (OFF) μπορείτε να επιλέξετε τη λειτουργία COMFORT, για την επιλεγμένη ζώνη. Διαδικασία εντολών Πατήστε το πλήκτρο, για μερικά δευτερόλεπτα, θα εμφανιστεί η επιγραφή set clock. Πατήστε αρκετές φορές το πλήκτρο 3 για να φτάσετε στο enable chrono. Πατήστε το πλήκτρο για να επιβεβαιώσετε και χρησιμοποιήστε τα πλήκτρα 2-3 για ενεργοποίηση "ON" ή απενεργοποίηση "off" του χρονοδιακόπτη. Χρησιμοποιήστε τα πλήκτρα 4- για να επιλέξετε τη ζώνη που επιθυμείτε. Χρησιμοποιήστε τα πλήκτρα 2-3 για να ενεργοποιήσετε "ON", να απενεργοποιήσετε "off" ή να ενεργοποιήσετε το COMFORT για τη ζώνη ωραρίου που έχετε επιλέξει. Πατήστε αρκετές φορές το πλήκτρο 1 για να επιβεβαιώσετε την έξοδο από το μενού. CHRONO Το χρονόμετρο σας επιτρέπει να προγραμματίσετε 2 χρονικές ζώνες μιας ημέρας που μπορείτε να χρησιμοποιήσετε για όλες τις ημέρες της εβδομάδας. Σε κάθε φάση μπορείτε να ρυθμίσετε το ωράριο έναρξης και σβησίματος και τις ημέρες χρήσης της προγραμματισμένης ζώνης. Συστάσεις Οι ώρες έναρξης και σβησίματος πρέπει να είναι εντός μιας ημέρας, από 0 έως 24, και όχι επισωρευμένες σε περισσότερες ημέρες. Πριν χρησιμοποιήσετε τη λειτουργία χρονομέτρου θα πρέπει να ρυθμίσετε την ημέρα και την τρέχουσα ώρα, προκειμένου να ελέγχετε ότι έχετε ακολουθήσει τα σημεία που αναφέρονται στο υποκεφάλαιο Set clock έτσι ώστε να είναι ενεργή η λειτουργία χρονομέτρου, και εκτός από το να την προγραμματίσετε πρέπει και να την ενεργοποιήσετε. Παράδειγμα Έναρξη στις 07:00 ΣΩΣΤΟ Σβήσιμο στις 18:00 Έναρξη στις 22:00 ΛΑΘΟΣ Σβήσιμο στις :00 1

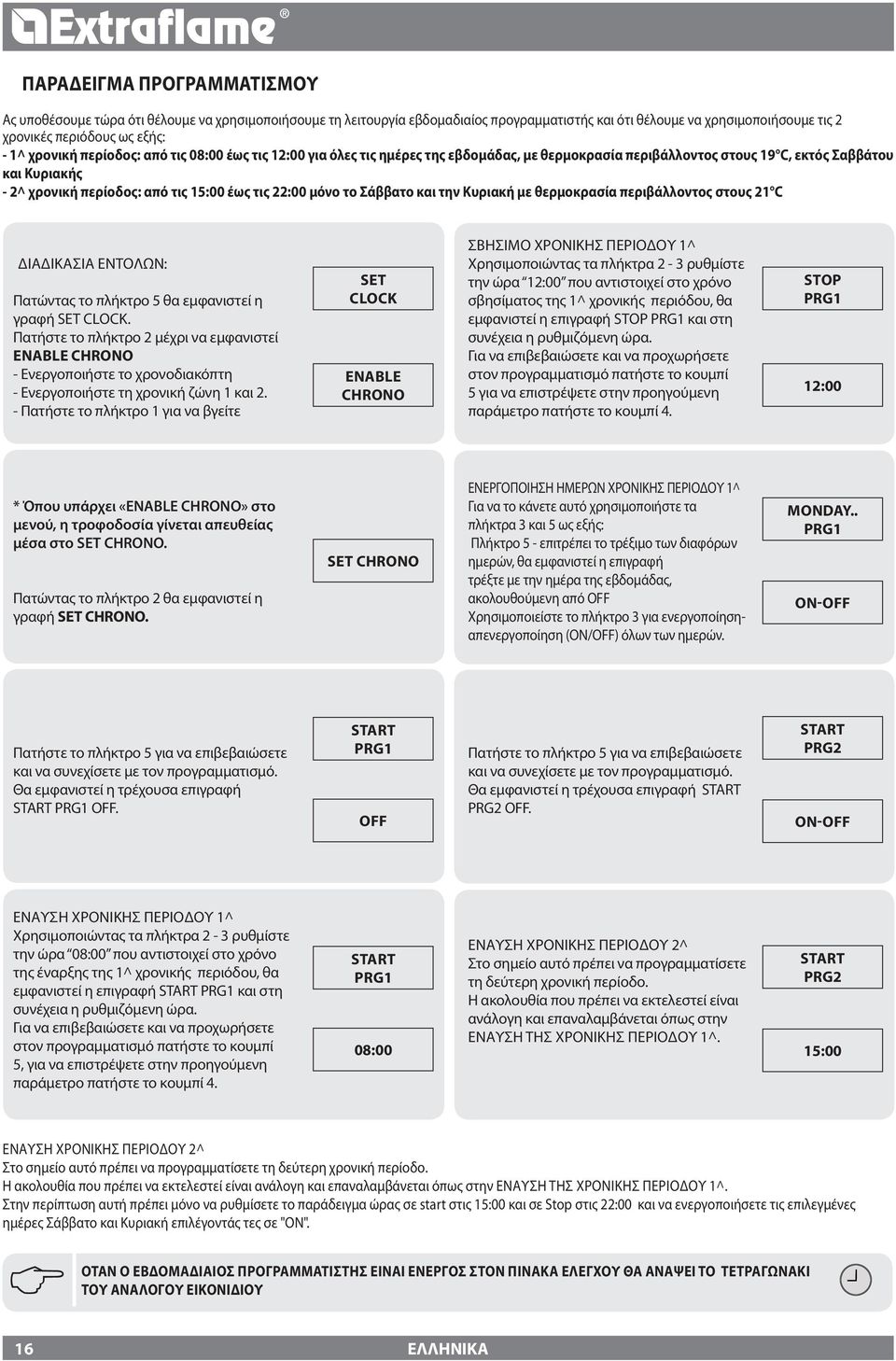

16 Παράδειγμα προγραμματισμού Ας υποθέσουμε τώρα ότι θέλουμε να χρησιμοποιήσουμε τη λειτουργία εβδομαδιαίος προγραμματιστής και ότι θέλουμε να χρησιμοποιήσουμε τις 2 χρονικές περιόδους ως εξής: - 1^ χρονική περίοδος: από τις 08:00 έως τις 12:00 για όλες τις ημέρες της εβδομάδας, με θερμοκρασία περιβάλλοντος στους 19 C, εκτός Σαββάτου και Κυριακής - 2^ χρονική περίοδος: από τις 1:00 έως τις 22:00 μόνο το Σάββατο και την Κυριακή με θερμοκρασία περιβάλλοντος στους 21 C Διαδικασία εντολών: Πατώντας το πλήκτρο θα εμφανιστεί η γραφή SET clock. Πατήστε το πλήκτρο 2 μέχρι να εμφανιστεί enable chrono - Ενεργοποιήστε το χρονοδιακόπτη - Ενεργοποιήστε τη χρονική ζώνη 1 και 2. - Πατήστε το πλήκτρο 1 για να βγείτε Set Clock enable chrono Σβήσιμο χρονικής περιόδου 1^ Χρησιμοποιώντας τα πλήκτρα ρυθμίστε την ώρα 12:00 που αντιστοιχεί στο χρόνο σβησίματος της 1^ χρονικής περιόδου, θα εμφανιστεί η επιγραφή Stop PRG1 και στη συνέχεια η ρυθμιζόμενη ώρα. Για να επιβεβαιώσετε και να προχωρήσετε στον προγραμματισμό πατήστε το κουμπί για να επιστρέψετε στην προηγούμενη παράμετρο πατήστε το κουμπί 4. Stop prg1 12:00 * Όπου υπάρχει «ENABLE CHRONO» στο μενού, η τροφοδοσία γίνεται απευθείας μέσα στο SET CHRONO. Πατώντας το πλήκτρο 2 θα εμφανιστεί η γραφή SET CHRONO. Set Chrono Ενεργοποίηση ημερών χρονικής περιόδου 1^ Για να το κάνετε αυτό χρησιμοποιήστε τα πλήκτρα 3 και ως εξής: Πλήκτρο - επιτρέπει το τρέξιμο των διαφόρων ημερών, θα εμφανιστεί η επιγραφή τρέξτε με την ημέρα της εβδομάδας, ακολουθούμενη από OFF Χρησιμοποιείστε το πλήκτρο 3 για ενεργοποίησηαπενεργοποίηση (ON/OFF) όλων των ημερών. Monday.. prg1 on-off Πατήστε το πλήκτρο για να επιβεβαιώσετε και να συνεχίσετε με τον προγραμματισμό. Θα εμφανιστεί η τρέχουσα επιγραφή START PRG1 OFF. Start Prg1 Off Πατήστε το πλήκτρο για να επιβεβαιώσετε και να συνεχίσετε με τον προγραμματισμό. Θα εμφανιστεί η τρέχουσα επιγραφή START PRG2 OFF. Start prg2 on-off Έναυση χρονικής περιόδου 1^ Χρησιμοποιώντας τα πλήκτρα ρυθμίστε την ώρα 08:00 που αντιστοιχεί στο χρόνο της έναρξης της 1^ χρονικής περιόδου, θα εμφανιστεί η επιγραφή START PRG1 και στη συνέχεια η ρυθμιζόμενη ώρα. Για να επιβεβαιώσετε και να προχωρήσετε στον προγραμματισμό πατήστε το κουμπί, για να επιστρέψετε στην προηγούμενη παράμετρο πατήστε το κουμπί 4. Start Prg1 08:00 Έναυση χρονικής περιόδου 2^ Στο σημείο αυτό πρέπει να προγραμματίσετε τη δεύτερη χρονική περίοδο. Η ακολουθία που πρέπει να εκτελεστεί είναι ανάλογη και επαναλαμβάνεται όπως στην έναυση της χρονικής περιόδου 1^. Start prg2 1:00 Έναυση χρονικής περιόδου 2^ Στο σημείο αυτό πρέπει να προγραμματίσετε τη δεύτερη χρονική περίοδο. Η ακολουθία που πρέπει να εκτελεστεί είναι ανάλογη και επαναλαμβάνεται όπως στην έναυση της χρονικής περιόδου 1^. Στην περίπτωση αυτή πρέπει μόνο να ρυθμίσετε το παράδειγμα ώρας σε start στις 1:00 και σε Stop στις 22:00 και να ενεργοποιήσετε τις επιλεγμένες ημέρες Σάββατο και Κυριακή επιλέγοντάς τες σε "ON". J Όταν ο εβδομαδιαίος Προγραμματιστής είναι ενεργός στον πίνακα ελέγχου θα ανάψει το τετραγωνάκι του ανάλογου εικονιδίου 16

17 Καθαρισμός και συντήρηση. Ακολουθείστε τις οδηγίες πάντα με τη μεγαλύτερη ασφάλεια! Βεβαιωθείτε ότι η πρίζα του καλωδίου τροφοδοσίας έχει αποσυνδεθεί καθώς ο καυστήρας μπορεί να έχει προγραμματιστεί για έναυση. ότι ο καυστήρας είναι κρύος σε όλα τα μέρη του. Οι στάχτες είναι εντελώς κρύες. Εξασφαλίστε κατάλληλη εναλλαγή αέρα του περιβάλλοντος κατά τη διάρκεια του καθαρισμού. Η κακή λειτουργία, επηρεάζει τη σωστή λειτουργία και την ασφάλεια! συντήρηση Για τη σωστή λειτουργία, η γεννήτρια πρέπει να υποβάλλεται σε τακτική συντήρηση από εξειδικευμένο τεχνικό τουλάχιστον μία φορά τον χρόνο. Οι περιοδικές εργασίες ελέγχου και οι συντηρήσεις πρέπει να εκτελούνται πάντα από ειδικευμένους, πιστοποιημένους τεχνικούς οι οποίοι εργάζονται σύμφωνα με τους ισχύοντες κανονισμούς και τις οδηγίες που παρέχονται σε αυτό το εγχειρίδιο χρήσης και συντήρησης. Κάθε χρόνο, καθαρίστε την εγκατάσταση εξόδου καυσαερίων, τα κανάλια καπνού και τα ρακόρ T μαζί με τα καπάκια επιθεώρησης - αν υπάρχουν και τυχόν οριζόντια τμήματα! Η ΣΥΧΝΟΤΗΤΑ καθαρισμού του καυστήρα ΕΙΝΑΙ ΕΝΔΕΙΚΤΙΚΗ! Εξαρτάται από την ποιότητα του πέλλετ που έχει χρησιμοποιηθεί και τη συχνότητα χρήσης. Ενδέχεται αυτές οι εργασίες να πρέπει να ολοκληρωθούν με μεγαλύτερη συχνότητα. Καθαρισμός και συντήρηση με ευθύνη του χρήστη Οι εργασίες του τακτικού καθαρισμού, όπως αναφέρεται στο παρόν εγχειρίδιο χρήσης και συντήρησης, πρέπει να εκτελούνται με τη μέγιστη προσοχή μετά την ανάγνωση των οδηγιών, των διαδικασιών και των χρονοδιαγραμμάτων που περιγράφονται σε αυτό το εγχειρίδιο χρήσης και συντήρησης. ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΤΗΣ ΕΠΕΝΔΥΣΗΣ Ποτέ μην χρησιμοποιείτε σκληρά ή διαβρωτικά χημικά καθαρισμού! Ο καθαρισμός των επιφανειών θα πρέπει να γίνει με τον καυστήρα και την επένδυση εντελώς κρύα. Για τη συντήρηση των επιφανειών και των μεταλλικών μερών, αρκεί να χρησιμοποιήσετε ένα υγρό πανό με νερό ή νερό και ουδέτερο σαπούνι. Η μη τήρηση των οδηγιών μπορεί να καταστρέψει τις επιφάνειες της γεννήτριας και ν' ακυρώσει την εγγύηση. Καθαρισμός του κεραμικού γυαλιού. Ποτέ μην χρησιμοποιείτε σκληρά ή διαβρωτικά χημικά καθαρισμού! Ο καθαρισμός του κεραμικού γυαλιού πρέπει να γίνει με το γυαλί εντελώς κρύο. Για να καθαρίσετε το κεραμικό γυαλί αρκεί να χρησιμοποιήσετε ένα στεγνό πινέλο και βρεγμένο χαρτί εφημερίδας περασμένο στην τέφρα. Στην περίπτωση που το γυαλί είναι πολύ βρώμικο χρησιμοποιήστε αποκλειστικά ένα ειδικό καθαριστικό για κεραμικά γυαλιά. Ψεκάστε μια μικρή ποσότητα επάνω σε ένα πανί και χρησιμοποιήστε το επάνω στο κεραμικό γυαλί. Μη ψεκάζετε ποτέ απορρυπαντικό ή άλλο υγρό απευθείας πάνω στο γυαλί ή στις φλάντζες. Η μη τήρηση των οδηγιών μπορεί να καταστρέψει την επιφάνεια του κεραμικού γυαλιού και ν' ακυρώσει την εγγύηση. Καθαρισμός της δεξαμενής πέλλετ Όταν η δεξαμενή αδειάζει εντελώς, αφαιρέστε το καλώδιο τροφοδοσίας της γεννήτριας και αφαιρέστε τα υπολείμματα (σκόνη, υπολείμματα κλπ) από την άδεια δεξαμενή, πριν προχωρήσετε στην πλήρωση. ΗΜΕΡΗΣΙΟΣ Αποξεστήρες: Χρησιμοποιήστε τους αποξεστήρες ακολουθώντας μία κίνηση από κάτω προς τα πάνω (για τα μοντέλα με υψηλότερους αποξέστες) ή τραβώντας και σπρώχνοντας τους ίδιους (για τα ένθετα και τα μοντέλα με μπροστινούς αποξέστες). Σημείωση: η χρήση των αποξεστήρων κατά προτίμηση θα πρέπει να εκτελείται με κρύα τη σόμπα, αν χρησιμοποιούνται με ζεστή τη σόμπα σας συνιστούμε να χρησιμοποιείτε τα ειδικά γάντια για την προστασία από τη θερμότητα καθώς είναι πολύ ζεστοί. 17

18 Ανοίξτε την θύρα - Καθαρίστε το τζάμι με ένα υγρό πανί Μην ψεκάζετε ποτέ άμεσα στο κεραμικό γυαλί το απορριπαντικό ή οποιοδήποτε άλλο υγρό για τον καθαρισμό. Καθαρισμός μαγκαλιού και θαλάμου καύσης 1. Ανρροφήστε τα υπολείμματα που υπάρχουν στο μαγκάλι 2. Αφαιρέστε πλήρως το μαγκάλι από τον ειδικό χώρο. 3. Αναρροφήστε τους καπνούς από το έδρανο του μαγκαλιού και τον θάλαμο καύσης (3.1) 4. Απελευθερώστε με την ειδική τσιμπίδα του εξοπλισμού όλες τις οπές που υφίστανται στο μαγκάλι.. Επανατοποθετήστε το μαγγάλι στο έδρανό τους και σπρώξτε το μέχρι το τοιχίο της εστίας. 6. Αν είναι παρούσα η λεκάνη περισυλλογής στάχτης, αναρροφήστε την επικάθιση της στάχτης ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε ένα κατάλληλο αναρροφητής με ειδικό δοχείο διαχωρισμού της περισυλλεγόμενης στάχτης

19 ΚΑΘΕ 3/4 ΗΜΕΡΕΣ - ΕΒΔΟΜΑΔΙΑΙΑ Συρτάρι τέφρας Ελέγξτε κάθε 3-4 ημέρες το περιεχόμενο του συρταριού και εκκενώστε το συρτάρι τουλάχιστον μια/δυο φορές την εβδομάδα. Όταν προβλέπεται, ανοίξτε/αφαιρέστε την κατώτερη θυρίδα. Αφαιρέστε το πτυσόμενο συρτάρι στάχτης και αδειάστε το σε ένα ειδικό δοχείο. Αναρροφήστε την υποκείμνη ζώνη όπου βρίσκεται το πτυσσόμενο συρτάρι στάχτης. Όταν καθαριστεί, επανατοποθετήστε το πτυσσόμενο συρτάρι και κλείστε/επανατοποθετήστε την εξωτερική θυρίδα. Μερικές σόμπες έχουν το συρτάρι περισυλλογής στάχτης άμεσα στον θάλαμο καύσης, όπου αρκεί να ανοιχθεί η θυρίδα και να αναρροφηθεί έμμεσα η στάχτη από την λεκάνη. ΜΗΝΙΑΙΩΣ Καθαρισμός θερμικού εναλλάκτη: Μηνιαίως είναι απαραίτητο να καθαρίζετε το θάλαμο των εναλλακτών θερμότητας εφόσον η καπνιά που εναποτίθεται στον πίσω τοίχο της εστίας σε χυτοσίδηρο εμποδίζει την ομαλή ροή των καπνών., δημιουργεί πρόβλημα στην καλή λειτουργία της σόμπας. Ανοίξτε την θυρίδα για πρόσβαση στον θάλαμο καύσης. Αφαιρέστε πλήρως το μαγγάλι από το έδρανό του. Αφαιρέστε ή περιστρέψτε, με βάση το μοντέλο, το ανώτερο μάνταλο (A) τις βίδες (B) ή το μάνταλο τοίχου (C) του τοίχου της εστίας (D), αφαιρέστε το τοιχίο εστίας (E) και συνεχίστε με τον καθαρισμό του, χρησιμοποιώντας την τσιμπίδα και ένα κατάλληλο αναρροφητή στάχτης (F). Μετά το τέλος του καθαρισμού επανατοποθετήστε το πτυσσόμενο τοιχίο της εστίας (D) και στερεώστε το και πάλι με τις ειδικές του βίδες, περιστρέφοντας την τσιμπίδα σε αντίθετη φορά για αφαίρεση, ή επανατοποθετήστε το μάνταλο τοιχίου εστίας. Επανατοποθετήστε το μαγκάλι στο έδρανο του. 19

20 A B *C D D *D E E *E F F F Καθαρισμός ΚΑΤΩΤΕΡΟ ΦΡΕΑΤΙΟ (ΟΠΟΥ ΥΠΑΡΧΕΙ) Μερικά μοντέλα σόμπας διαθέτουν ένα φρεάτιο επιθεώρησης, πίσω από το συρτάρι στάχτης ή κάτω από τον θάλαμο καύσης, όπου αρκεί να αφαιρέσετε τις βίδες στήριξης και να αναρροφήσετε τις στάχτες από το εσωτερικό. * σε προκαθορισμένα μοντέλα. 20

21 Η ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΕΚΤΕΛΕΙΤΑΙ ΑΠΟ ΤΟΥΣ ΑΡΜΟΔΙΟΥΣ ΤΕΧΝΙΚΟΥΣ Η τακτική συντήρηση θα πρέπει να εκτελείται τουλάχιστον μία φορά το χρόνο. Η γεννήτρια χρησιμοποιώντας πέλετ ως στέρεο καύσιμο χρειάζεται μια τακτική ετήσια επέμβαση συντήρησης που θα πρέπει να εκτελείται από έναν αρμόδιο τεχνικό, χρησιμοποιώντας αποκλειστικά γνήσια ανταλλακτικά. Η μη τήρηση μπορεί να θέσει σε κίνδυνο την ασφάλεια της συσκευής και μπορεί να ακυρώσει τους όρους της εγγύησης. Τηρώντας τη συχνότητα των εργασιών καθαρισμού που αφορούν το χρήστη και περιγράφονται στο εγχειρίδιο χρήσης και συντήρησης, εξασφαλίζεται η διάρκεια της σωστή καύσης της γεννήτριας, χωρίς το ενδεχόμενο ανωμαλιών ή/και δυσλειτουργιών που μπορεί να απαιτήσουν επιπλέον επεμβάσεις του τεχνικού. Τα αιτήματα επέμβασης της τακτικής συντήρησης δεν προβλέπονται στην εγγύηση του προϊόντος. ΤΣΙΜΟΥΧΕΣ ΠΟΡΤΑΣ, ΣΥΡΤΑΡΙ ΤΕΦΡΑΣ ΚΑΙ ΜΑΓΚΑΛΙ Οι τσιμούχες εξασφαλίζουν τη στεγανότητα της σόμπας και κατά συνέπεια την καλή λειτουργία της. Θα πρέπει να ελέγχονται περιοδικά: σε περίπτωση που έχουν φθαρεί ή καταστραφεί θα πρέπει να αντικαθίστανται αμέσως. Οι εργασίες αυτές θα πρέπει να εκτελούνται από έναν αρμόδιο τεχνικό. ΣΥΝΔΕΣΗ ΣΤΗΝ ΚΑΠΝΟΔΟΧΟ Ετησίως ή κάθε φορά που παρουσιάζεται η ανάγκη κάνετε αναρρόφηση και καθαρισμό του αγωγού που οδηγεί στην καπνοδόχο. Αν υπάρχουν οριζόντιες τμήματα είναι αναγκαίο να κάνετε αναρρόφηση των υπολειμμάτων πριν αυτά μπλοκάρουν το πέρασμα των καπνών. ΕΚΤΟΣ ΧΡΗΣΗΣ (ΤΕΛΟΣ ΕΠΟΧΗΣ) Στο τέλος κάθε εποχής, πριν σβήσετε τη σόμπα, σας συνιστούμε να αδειάσετε εντελώς τη δεξαμενή του πέλετ, αναρροφώντας τα κατάλοιπα του πέλετ και σκόνης που μπορεί να υπάρχουν στο εσωτερικό της. Επίσης, σας συνιστούμε να αποσυνδέετε τη γεννήτρια από το ηλεκτρικό δίκτυο και, για μεγαλύτερη ασφάλεια κυρίως αν υπάρχουν παιδιά, να βγάζετε το καλώδιο τροφοδοσίας. Η τακτική συντήρηση θα πρέπει να εκτελείται τουλάχιστον μία φορά το χρόνο. ΑΝ ΤΟ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΕΧΕΙ ΥΠΟΣΤΕΙ ΖΗΜΙΑ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΤΑΙ ΑΠΟ ΤΗΝ ΥΠΗΡΕΣΙΑ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ Ή ΟΠΩΣΔΗΠΟΤΕ ΑΠΟ ΕΝΑ ΑΤΟΜΟ ΑΝΑΛΟΓΗΣ ΕΞΕΙΔΙΚΕΥΣΗΣ, ΕΤΣΙ ΩΣΤΕ ΝΑ ΑΠΟΦΕΥΓΕΤΑΙ ΚΑΘΕ ΚΙΝΔΥΝΟΣ. D E Οι εικόνες είναι για επεξηγηματικούς λόγους F C C A B B E A E A B C D E F Κινητήρας καπνών (αποσυναρμολόγηση, καθαρισμός και αγωγός καπνού), νέα σιλικόνη στα προβλεπόμενα σημεία Επιθεωρήσεις τσιμούχας, συρταριού τέφρας και πόρτας (αντικαταστήστε και βάλτε σιλικόνη όπου χρειάζεται) Θάλαμος καύσης (γενική καθαριότητα όλου του θαλάμου) και καθαρισμός σωλήνα στοιχείου πυρακτώσεως Δεξαμενή (πλήρες άδειασμα και καθαρισμός) Αποσυναρμολόγηση ανεμιστήρα αέρα περιβάλλοντος και αφαίρεση της σκόνης και των τυχόν υπολειμμάτων πέλετ Ελέγξτε το σωλήνα αναρρόφησης αέρα και την ενδεχόμενη καθαριότητα του αισθητήρα ροής 21

22 Οι εικόνες είναι για επεξηγηματικούς λόγους A B C Κινητήρας καπνών (αποσυναρμολόγηση, καθαρισμός και αγωγός καπνού), νέα σιλικόνη στα προβλεπόμενα σημεία Επιθεωρήσεις τσιμούχας, συρταριού τέφρας και πόρτας (αντικαταστήστε και βάλτε σιλικόνη όπου χρειάζεται) Θάλαμος καύσης (γενική καθαριότητα όλου του θαλάμου) και καθαρισμός σωλήνα κεριού. D Δεξαμενή (πλήρες άδειασμα και καθαρισμός). E F Αποσυναρμολόγηση ανεμιστήρα αέρα περιβάλλοντος και αφαίρεση της σκόνης και των τυχόν υπολειμμάτων πέλλετ Ελέγξτε το σωλήνα αναρρόφησης αέρα και την ενδεχόμενη καθαριότητα του αισθητήρα ροής D E F A A D E C E B B A 22

23 Οι εικόνες είναι για επεξηγηματικούς λόγους D C A B B F C A Κινητήρας καπνών (αποσυναρμολόγηση, καθαρισμός και αγωγός καπνού), νέα σιλικόνη στα προβλεπόμενα σημεία A B C Επιθεωρήσεις τσιμούχας, συρταριού τέφρας και πόρτας (αντικαταστήστε και βάλτε σιλικόνη όπου χρειάζεται) Θάλαμος καύσης (γενική καθαριότητα όλου του θαλάμου) και καθαρισμός σωλήνα κεριού. E E D Δεξαμενή (πλήρες άδειασμα και καθαρισμός). E Αποσυναρμολόγηση ανεμιστήρα αέρα περιβάλλοντος και αφαίρεση της σκόνης και των τυχόν υπολειμμάτων πέλλετ F Ελέγξτε το σωλήνα αναρρόφησης αέρα και την ενδεχόμενη καθαριότητα του αισθητήρα ροής 23

24 Εμφανίσεις Display Αιτία Λύση off Σόμπα σβηστή - Start Είναι σε εξέλιξη η φάση start - Pellet feeding Είναι σε εξέλιξη η συνεχής φόρτωση συμπιεσμένου πέλλετ κατά τη διάρκεια της έναρξης Ignition Είναι σε εξέλιξη η φάση έναυση - BURNING Είναι σε εξέλιξη η φάση εκκίνηση - OPERANT Είναι σε εξέλιξη η φάση κανονικής εργασίας - Modulation Η σόμπα διαμορφώνεται - BURN POT CLEANING Είναι σε εξέλιξη ο αυτόματος καθαρισμός του μαγκαλιού. Ο αυτόματος καθαρισμός (όχι σε 1η ισχύ) του μαγκαλιού θα εκτελείται σε προκαθορισμένα διαστήματα μετά από συνεχόμενη λειτουργία. FINAL CLEANING Όταν η σόμπα σβήνει, βρίσκεται σε εξέλιξη ο τελικός καθαρισμός. Η φάση του τελικού καθαρισμού διαρκεί περίπου 10 λεπτά. Stand-by Stand by ext Η σόμπα σβήνει όταν επιτευχθεί η θερμοκρασία και παραμένει σε αναμονή προς για να ανάψει ξανά. Σβηστή σόμπα λόγω εξωτερικού θερμοστάτη, σε αναμονή να ανάψει Για να απενεργοποιήσετε τη λειτουργία αναμονής STAND-BY δείτε το ειδικό κεφάλαιο. Για να απενεργοποιήσετε τη λειτουργία αναμονής STAND-BY δείτε το ειδικό κεφάλαιο. Cooling stand-by Γίνεται δοκιμή για νέα έναρξη όταν η σόμπα έχει μόλις σβήσει Όταν η σόμπα σβήνει θα πρέπει να περιμένετε μέχρις ότου σβήσει εντελώς το μοτέρ καπνού και να καθαρίσετε το μαγκάλι. Μόνο αφού προχωρήσετε σε αυτές τις διαδικασίες θα μπορείτε να ανάψετε και πάλι τη σόμπα. Cool. stdby - black out Low Hot Η σόμπα ψύχεται λόγω black-out Θερμοστάτης περιβάλλοντος έχει ρυθμιστεί στην ελάχιστη τιμή. Ρύθμιση θερμοκρασίας που έχει ρυθμιστεί στη μέγιστη τιμή. Μόλις ολοκληρωθεί η ψύξη, θα γίνει αυτόματη επανεκκίνηση. Με αυτόν τον τρόπο, η σόμπα λειτουργεί μόνο στην 1^ ισχύ ανεξάρτητα από την ισχύ που έχει ρυθμιστεί. Για να βγείτε από αυτή τη λειτουργία αρκεί να αυξήσετε τη θερμοκρασία περιβάλλοντος από το πλήκτρο 4 και στη συνέχεια από το πλήκτρο 2. Η σόμπα λειτουργεί με ρυθμισμένο τρόπο, χωρίς να διαμορφώνεται ποτέ. Για να βγείτε από αυτή τη λειτουργία αρκεί να χαμηλώσετε τη ρύθμιση της θερμοκρασίας από το κουμπί 4 και στη συνέχεια από το πλήκτρο 1. service Κατά την προβολή αυτού του μηνύματος, επικοινωνήστε με τον εξουσιοδοτημένο τεχνικό και προχωρήστε σε τακτικό καθαρισμό του μηχανήματος. Αν δεν γίνει ο καθαρισμός, το μήνυμα θα εμφανίζεται σε κάθε έναρξη χωρίς να διακόπτεται η κανονική λειτουργία της σόμπας. 24
