Δίκτυα Υπολογιστών ΙΙ (Ασκήσεις Πράξης)

Transcript

1 TEI Σερρών Τμήμα Πληροφορικής και Επικοινωνιών Δίκτυα Υπολογιστών ΙΙ (Ασκήσεις Πράξης) Subnetting-VLSM-Troubleshooting IP Τομέας Τηλεπικοινωνιών και Δικτύων Δρ. Αναστάσιος Πολίτης Καθηγητής Εφαρμογών

2 Υποδικτύωση Είναι η διαδικασία δημιουργίας πολλαπλών δικτύων (υποδικτύων) από μια διεύθυνση δικτύου. Πρακτικά μας επιτρέπει την διαμέριση ενός μεγάλου δικτύου σε πολλά μικρότερα. Μερικοί σημαντικοί λόγοι για την εφαρμογή της υποδικτύωσης: Μειωμένη δικτυακή κίνηση Με την χρήση δρομολογητών, το περισσότερο μέρος της δικτυακής κίνησης παραμένει σε τοπικό επίπεδο (στα υποδίκτυα). Μόνο κίνηση που προορίζεται μεταξύ διαφορετικών δικτύων προσπελαύνει τους δρομολογητές. Απλοποιημένη διαχείριση Είναι ευκολότερο να εντοπιστούν και να περιοριστούν προβλήματα σε μικρότερα δίκτυα απ ότι σε ένα γιγαντιαίο δίκτυο. Βέλτιστες επιδόσεις δικτύου Είναι αποτέλεσμα της μειωμένης δικτυακής κίνησης. 2

3 Μετατροπή δυαδικού σε δεκαδικό αριθμό Δεκαδική Τιμή Δυαδική αναπαράσταση = = = = = = = = =255 3

4 Δυνάμεις του =2 2 8 = =4 2 9 = = = = = = = = = = =16384 Κάθε επόμενη δύναμη του 2 προκύπτει εάν διπλασιάσουμε την προηγούμενη. 4

5 Βήματα για την δημιουργία υποδικτύων Προσδιορίστε τον αριθμό των απαιτούμενων υποδικτύων: Ένα για κάθε LAN. Ένα για κάθε WAN ζεύξη. Προσδιορίστε τον αριθμό των host ID ανά υποδίκτυο: Ένα για κάθε TCP/IP host. Ένα για κάθε διεπαφή δρομολογητή. Βασισμένοι στα προηγούμενα, δημιουργήστε τα ακόλουθα: Μια μάσκα υποδικτύωσης για όλο το δίκτυο. Ένα subnet ID για κάθε φυσικό κομμάτι του δικτύου. Το σύνολο των host ID για κάθε υποδίκτυο. 5

6 Προκαθορισμένες Μάσκες Class Format Default Subnet Mask A network.node.node.node B network.network.node.node C network.network.network.node Με τις προκαθορισμένες μάσκες έχουμε: Class #subnets #hosts/subnet A = B = C =254 6

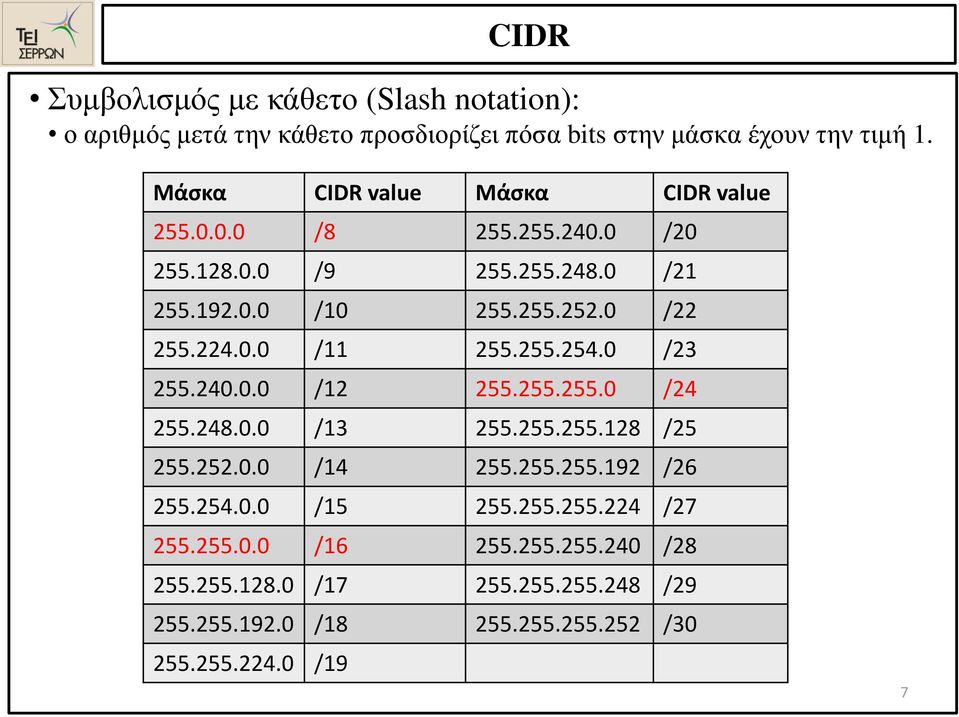

7 CIDR Συμβολισμός με κάθετο (Slash notation): ο αριθμός μετά την κάθετο προσδιορίζει πόσα bits στην μάσκα έχουν την τιμή 1. Μάσκα CIDR value Μάσκα CIDR value / / / / / / / / / / / / / / / / / / / / / / /19 7

8 Εφαρμογές Εφαρμογή Ι: (Εξεταστική 2009) Δίνεται η IP διεύθυνση /24. Να βρεθούν τα παρακάτω: α) Η μάσκα υποδικτύωσης. β) Η διεύθυνση δικτύου. γ) Ποιά η διεύθυνση broadcast του δικτύου; δ) Το πλήθος των διαθέσιμων διευθύνσεων (για τους κόμβους). Εφαρμογή ΙΙ: Δίνεται η IP διεύθυνση /16. Να βρεθούν τα παρακάτω: α) Η μάσκα υποδικτύωσης. β) Η διεύθυνση δικτύου. γ) Ποιά η διεύθυνση broadcast του δικτύου; δ) Το πλήθος των διαθέσιμων διευθύνσεων (για τους κόμβους). 8

9 Ερωτήσεις για Υποδικτύωση Κάθε φορά που επιλέγουμε μια μάσκα υποδικτύωσης πρέπει να απαντήσουμε στις ακόλουθες ερωτήσεις για καθορίσουμε εάν είναι βολική για την περίπτωση μας. 1. Πόσα υποδίκτυα υποστηρίζει η συγκεκριμένη μάσκα; 2. Πόσες διευθύνσεις κόμβων διαθέτει το κάθε υποδίκτυο; 3. Ποιά είναι τα υποδίκτυα; 4. Ποια είναι η broadcast διεύθυνση του κάθε υποδικτύου; 5. Ποιές είναι οι ταυτότητες των κόμβων σε κάθε υποδίκτυο; 9

10 Παράδειγμα Έστω ότι μας έχει δωθεί η IP διεύθυνση δικτύου /25. Τί γνωρίζω; /25 Class C Subnet mask: Τί θέλω να μάθω; Πόσα υποδίκτυα υποστηρίζει η συγκεκριμένη μάσκα; Subnet mask: Δεσμευμένο bit για την ταυτότητα των υποδικτύων: 2 1 =2 10

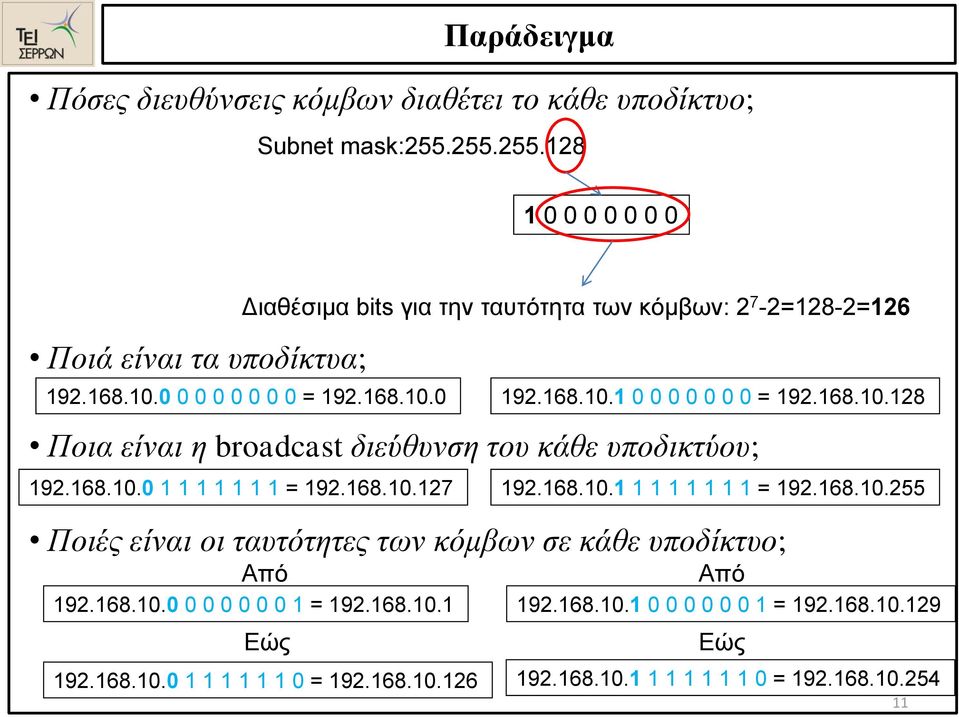

11 Παράδειγμα Πόσες διευθύνσεις κόμβων διαθέτει το κάθε υποδίκτυο; Subnet mask: Ποιά είναι τα υποδίκτυα; Διαθέσιμα bits για την ταυτότητα των κόμβων: 2 7-2=128-2= = = Ποια είναι η broadcast διεύθυνση του κάθε υποδικτύου; = = Ποιές είναι οι ταυτότητες των κόμβων σε κάθε υποδίκτυο; Από = = Εώς Εώς = Από =

12 Γρήγορη Υποδικτύωση Πόσα υποδίκτυα υποστηρίζει η συγκεκριμένη μάσκα; 2 Χ, όπου Χ ο αριθμός των bits που έχουν δεσμευτεί για netid. Πόσες διευθύνσεις κόμβων διαθέτει το κάθε υποδίκτυο; 2 (8-X) -2, όπου 8-Χ ο αριθμός των bits που απέμειναν για hostid. Ποιά είναι τα υποδίκτυα; subnet mask = block size. Εκκινούμε από το 0 και προσθέτουμε block size μέχρι να φθάσουμε στη subnet mask. Ποια είναι η broadcast διεύθυνση του κάθε υποδικτύου; Είναι πάντα 1 μικρότερο από την ταυτότητα του επόμενου υποδικτύου. Ποιές είναι οι ταυτότητες των κόμβων σε κάθε υποδίκτυο; Ξεκινούν από την ταυτότητα του υποδικτύου + 1 και φθάνουν έως την ταυτότητα του επόμενου υποδικτύου 2. 12

13 Παράδειγμα Έστω ότι μας έχει δωθεί η IP διεύθυνση δικτύου /25. 1 bit για υποδίκτυα και 7 για hosts. Άρα subnet mask 128. Πόσα υποδίκτυα υποστηρίζει η συγκεκριμένη μάσκα; 2 1 =2. Πόσες διευθύνσεις κόμβων διαθέτει το κάθε υποδίκτυο; 2 (8-1) -2= 2 7-2=126. Ποιά είναι τα υποδίκτυα; = 128. Πρώτο υποδίκτυο το και δεύτερο Ποια είναι η broadcast διεύθυνση του κάθε υποδικτύου; Για το 0 είναι η 128-1=127. Για το 128 είναι η 256-1=255. Ποιές είναι οι ταυτότητες των κόμβων σε κάθε υποδίκτυο; Για το 0 είναι από 1 έως 126 και για το 128 είναι από 129 έως

14 Παράδειγμα (συνέχεια) Subnet First Host Last Host Broadcast

15 Εφαρμογές Εφαρμογή Ι: Δίνεται η IP διεύθυνση /26. Να βρεθούν τα παρακάτω: α) Ο αριθμός των υποδικτύων. β) Ο αριθμός των κόμβων ανά υποδίκτυο. γ) Οι ταυτότητες των υποδικτύων. δ) Η διεύθυνση broadcast του κάθε υποδικτύου. ε) Το πλήθος των διαθέσιμων διευθύνσεων ανά υποδίκτυο. Εφαρμογή ΙΙ: Δίνεται η IP διεύθυνση /28. Να βρεθούν τα παρακάτω: α) Ο αριθμός των υποδικτύων. β) Ο αριθμός των κόμβων ανά υποδίκτυο. γ) Οι ταυτότητες των υποδικτύων. δ) Η διεύθυνση broadcast του κάθε υποδικτύου. ε) Το πλήθος των διαθέσιμων διευθύνσεων ανά υποδίκτυο. 15

16 Εφαρμογές Εφαρμογή ΙΙΙ: Ένας διαχειριστής έχει στη διάθεση του την διεύθυνση δικτύου Επιθυμεί να χωρίσει το δίκτυο της εταιρίας στην οποία εργάζεται σε τέσσερα υποδίκτυα με 20 κόμβους το κάθε ένα. Να επιλεγεί η κατάλληλη μάσκα υποδικτύωσης και να βρεθούν όλα τα χαρακτηριστικά του κάθε υποδικτύου (ταυτότητα, ταυτότητες κόμβων, broadcast διευθύνσεις). Subnet First Host Last Host Broadcast

17 Υποδικτύωση διευθύνσεων κλάσης Β Οι διαθέσιμες μάσκες για τις κλάσης Β διευθύνσεις. Μάσκα CIDR value Μάσκα CIDR value / / / / / / / / / / / / / / /24 17

18 Υποδικτύωση διευθύνσεων κλάσης Β Η ίδια τεχνική ακολουθείται και για τις διευθύνσεις κλάσης Β. Η διαφορά είναι ότι ξεκινάμε από το τρίτο Byte. Εφαρμογή Ι: Δίνεται η IP διεύθυνση /20. Να βρεθούν τα παρακάτω: α) Ο αριθμός των υποδικτύων. β) Ο αριθμός των κόμβων ανά υποδίκτυο. γ) Οι ταυτότητες των υποδικτύων. δ) Η διεύθυνση broadcast του κάθε υποδικτύου. ε) Το πλήθος των διαθέσιμων διευθύνσεων ανά υποδίκτυο. Εφαρμογή ΙΙ: Δίνεται η IP διεύθυνση /24. Να βρεθούν τα παρακάτω: α) Ο αριθμός των υποδικτύων. β) Ο αριθμός των κόμβων ανά υποδίκτυο. γ) Οι ταυτότητες των υποδικτύων. δ) Η διεύθυνση broadcast του κάθε υποδικτύου. ε) Το πλήθος των διαθέσιμων διευθύνσεων ανά υποδίκτυο. 18

19 Γρήγορη υποδικτύωση διευθύνσεων κλάσης Β Ποια είναι η ταυτότητα και η broadcast διεύθυνση του υποδικτύου στο οποίο ανήκει η διεύθυνση /18; Απ.: 64.0, Ποια είναι η ταυτότητα και η broadcast διεύθυνση του υποδικτύου στο οποίο ανήκει η διεύθυνση /27; Απ.: 10.32, Ποια είναι η ταυτότητα και η broadcast διεύθυνση του υποδικτύου στο οποίο ανήκει η διεύθυνση /30; Απ.: 45.12, Μπορούμε να δώσουμε την διεύθυνση /26 σε έναν κόμβο (host); Απ.: Όχι, γιατί η είναι η broadcast του

20 Υποδικτύωση διευθύνσεων κλάσης Α Οι διαθέσιμες μάσκες για τις κλάσης Α διευθύνσεις. Μάσκα CIDR value Μάσκα CIDR value / / / / / / / / / / / / / / / / / / / / / / /19 20

21 Υποδικτύωση διευθύνσεων κλάσης Α Η ίδια τεχνική ακολουθείται και για τις διευθύνσεις κλάσης Α. Η διαφορά είναι ότι ξεκινάμε από το δεύτερο Byte. Εφαρμογή Ι: Δίνεται η IP διεύθυνση /26. Να βρεθούν τα παρακάτω: α) Ο αριθμός των υποδικτύων. β) Ο αριθμός των κόμβων ανά υποδίκτυο. γ) Οι ταυτότητες των υποδικτύων. δ) Η διεύθυνση broadcast του κάθε υποδικτύου. ε) Το πλήθος των διαθέσιμων διευθύνσεων ανά υποδίκτυο. Εφαρμογή ΙΙ: Δίνεται η IP διεύθυνση /20. Να βρεθούν τα παρακάτω: α) Ο αριθμός των υποδικτύων. β) Ο αριθμός των κόμβων ανά υποδίκτυο. γ) Οι ταυτότητες των υποδικτύων. δ) Η διεύθυνση broadcast του κάθε υποδικτύου. ε) Το πλήθος των διαθέσιμων διευθύνσεων ανά υποδίκτυο. 21

22 Γρήγορη υποδικτύωση διευθύνσεων κλάσης Α Να βρεθεί η ταυτότητα, η μικρότερη IP διεύθυνση και η broadcast διεύθυνση του υποδικτύου στο οποίο ανήκει η διεύθυνση /23. Απ.: 2.1, Για την IP /20, να βρεθούν: η ταυτότητα του υποδικτύου, η broadcast διεύθυνση και το πλήθος των διαθέσιμων διευθύνσεων για τους host. Απ.: 80.1, ,

23 Variable Length Subnet Masks (VLSM) / / / / / Διαθέτουμε την IP δικτύου: Έστω ότι επιλέγουμε την μάσκα Ποιό είναι το πρόβλημα στο παραπάνω δίκτυο; 23

24 Variable Length Subnet Masks (VLSM) / / / / / Ανάθεση διαφορετικών μασκών υποδικτύωσης σε κάθε υποδίκτυο για την εξοικονόμηση και αποδοτική διαχείρηση των διαθέσιμων IP διευθύνσεων. 24

25 Παράδειγμα VLSM / / / / /28 IP διεύθυνση δικτύου (σύνολο): Να βρεθούν οι διευθύνσεις δικτύου και οι μάσκες υποδικτύωσης για την εφαρμογή VLSM. 25

26 Παράδειγμα VLSM / /27 IP: Προσδιορίστε τα υποδίκτυα και τις μάσκες τους με την εξής σειρά: D A B C E F G H / / / / / /28 26

27 Παράδειγμα VLSM / / / / / / / / / / /26 Να εφαρμόσετε την τεχνική VLSM στο παραπάνω δίκτυο με IP και να προσδιορίστε τα υποδίκτυα και τις μάσκες των υποδικτύων ξεκινώντας από αυτά με τους περισσότερους hosts. 27

28 Αντιμετώπιση προβλημάτων στην IP διευθυνσιοδότηση Έστω ότι εργάζεστε ως διαχειριστής του εσωτερικού δικτύου μιας εταιρίας. Ένας από τους εργαζομένους αναφέρει ότι δεν μπορεί να επικοινωνήσει με έναν server ο οποίος βρίσκεται σε έναν απομακρυσμένο σταθμό. Πως αντιμετωπίζετε την κατάσταση; Συλλέγουμε όλες τις πληροφορίες που αφορούν την IP διευθυνσιοδότηση των εμπλεκόμενων κόμβων. Έστω: IP host εργαζομένου: IP gateway: IP remote server:
