1 1.ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ *ΛΕΙΤΟΥΡΓΕΙ ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΑΝΑΛΟΓΙΚΗ ΓΡΑΜΜΗ * ΕΛΕΓΧΟΜΕΝΟΣ ΗΛΕΚΤΡΙΚΟΣ ΤΗΛΕΦΩΝΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΚΛΕΙΔΑΡΙΩΝ *ΔΙΑΧΥΤΟΣ ΟΠΙΣΘΙΟΣ ΛΕΥΚΟΣ ΦΩΤΙΣΜΟΣ(BACKLIGHT)-LEDs *ΕΠΕΚΤΑΣΙΜΟ ΜΕΧΡΙ 54 ΚΟΥΜΠΙΑ ΚΑΙ ΑΡΙΘΜΗΤΙΚΟ ΠΛΗΚΤΡΟΛΟΓΙΟ *ΒΡΙΣΚΕΙ ΕΦΑΡΜΟΓΗ ΣΑΝ ΣΤΑΘΕΡΟ ΤΗΛΕΦΩΝΟ ΚΑΙ ΣΑΝ ΗΛΕΚΤΡΟΝΙΚΗ ΚΛΕΙΔΑΡΙΑ (ACCESS CONTROL) *ΕΠΙΠΕΔΟΣ ΣΧΕΔΙΑΣΜΟΣ-ΕΓΚΑΤΑΣΤΑΣΗ ΧΩΡΙΣ ΚΟΠΗ *ΑΝΤΟΧΗ ΣΤΗΝ ΥΓΡΑΣΙΑ : *ΑΠΟΛΥΤΑ ΣΤΕΓΑΝΟΠΟΙΗΜΕΝΑ ΚΟΥΜΠΙΑ *ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΕΣΩ ΤΗΛΕΦΩΝΙΚΗΣ ΣΥΣΚΕΥΗΣ *ΤΡΟΦΟΔΟΤΕΙΤΑΙ ΜΕΣΩ ΤΗΛΕΦΩΝΙΚΗΣ ΓΡΑΜΜΗΣ *ΥΨΗΛΗ ΠΟΙΟΤΗΤΑ ΗΧΟΥ *ΗΛΕΚΤΡΟΝΙΚΗ ΡΥΘΜΙΣΗ ΕΝΤΑΣΗΣ ΗΧΟΥ ΚΑΙ ΑΝΟΙΧΤΗΣ ΑΚΡΟΑΣΗΣ ΕΛΕΓΧΟΣ(HANDS FREE)-ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ ΤΟ ΑΝΟΙΓΜΑ ΤΟΥ ΚΑΛΥΜΜΑΤΟΣ *ΔΥΝΑΤΟΤΗΤΑ ΔΡΟΜΟΛΟΓΗΣΗΣ ΤΗΣ ΚΛΗΣΗΣ ΣΤΟ ΚΙΝΗΤΟ *324 ΜΝΗΜΕΣ ΓΙΑ 16-ΨΗΦΙΑ ΤΗΛΕΦΩΝΙΚΟΥΣ ΑΡΙΘΜΟΥΣ,54ΚΩΔΙΚΟΥΣ ΜΝΗΜΗΣ ΑΦΙΞΕΩΝ/ΑΝΑΧΩΡΗΣΕΩΝ, 20 ΚΩΔΙΚΟΥΣ ΔΙΑΚΟΠΤΩΝ ΕΠΙΠΡΟΣΘΕΤΑ ΑΞΕΣΟΥΑΡ: *ΕΞΑΙΡΕΤΙΚΗΣ ΑΝΤΟΧΗΣ ΜΕΤΑΛΛΙΚΟ ΚΑΛΥΜΜΑ ΓΙΑ ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙΑ ΣΤΟΥΣ ΒΑΝΔΑΛΙΣΜΟΥΣ *ΔΕΧΕΤΑΙ ΕΠΙΠΡΟΣΘΕΤΟΥΣ ΔΙΑΚΟΠΤΕΣ ΓΙΑ ΑΝΟΙΓΜΑ ΔΕΥΤΕΡΩΝ ΠΟΡΤΩΝ *ΚΑΜΕΡΑ : * ΥΨΗΛΗΣ ΕΥΚΡΙΝΕΙΑΣ *ΕΓΧΡΩΜΗ *ΡΥΘΜΙΖΟΜΕΝΗ ΠΕΡΙΣΤΡΟΦΗ *VIDEO SERVER : *ΚΑΤΑΓΡΑΦΗ ΚΑΜΕΡΑΣ *ΜΕΤΑΦΟΡΑ ΣΤΟ ΤΟΠΙΚΟ ΔΙΚΤΥΟ-INTERNET *ΚΑΛΩΝΤΑΣ ΤΟ HELIOS ΚΑΛΕΙΤΕ ΑΚΡΙΒΩΣ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΕΠΕΚΤΑΣΗ ΚΑΙ ΤΟ HELIOS ΚΑΤΑΛΑΜΒΑΝΕΙ ΤΗΝ ΓΡΑΜΜΗ ΚΑΙ ΔΙΝΕΙ ΤΟΝ ΤΟΝΟ ΕΠΙΒΕΒΑΙΩΣΗΣ ΜΕΤΑ ΑΠΟ ΔΥΟ ΧΤΥΠΗΜΑΤΑ(ή όπως έχει προγραμματιστεί).τωρα ΜΠΟΡΕΙΤΕ ΝΑ ΜΙΛΗΣΕΤΕ, ΝΑ ΕΛΕΓΞΕΤΕ ΤΟΥΣ ΔΥΟ ΔΙΑΚΟΠΤΕΣ, ΝΑ ΠΡΟΓΡΑΜΜΑΤΙΣΕΤΕ ΤΟ HELIOS, ΝΑ ΑΚΟΥΣΕΤΕ ΤΟ ΤΙ ΓΙΝΕΤΑΙ ΕΞΩ ΚΑΙ ΝΑ ΜΙΛΗΣΕΤΕ ΣΕ ΑΝΘΡΩΠΟΥΣ ΠΟΥ ΒΡΙΣΚΟΝΤΑΙ ΕΞΩ ΕΑΝ ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΟ *ΑΝΟΙΓΜΑ ΠΟΡΤΑΣ ΤΟ HELIOS ΠΕΡΙΛΑΜΒΑΝΕΙ ΕΝΑΝ ΔΙΑΚΟΠΤΗ ΣΤΟ ΟΠΟΙΟ ΜΠΟΡΕΙ ΝΑ ΣΥΝΔΕΘΕΙ ΜΙΑ ΗΛΕΚΤΡΟΝΙΚΗ ΚΛΕΙΔΑΡΙΑ(δεν περιλαμβάνεται στην παραγγελία).αυτοσ Ο ΔΙΑΚΟΠΤΗΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΓΡΑΜΜΑΤΙΣΤΕΙ ΜΕΣΩ ΜΙΑΣ ΤΗΛΕΦΩΝΙΚΗΣ ΓΡΑΜΜΗΣ ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΕΝΑΝ (ΨΗΦΙΑΚΟ)ΚΩΔΙΚΟ ΜΕ ΔΥΟ ΤΡΟΠΟΥΣ: ή Ο ΧΡΟΝΟΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΤΟΥ ΔΙΑΚΟΠΤΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΓΡΑΜΜΑΤΙΣΤΕΙ, ΟΠΩΣ ΚΑΙ Η ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΔΙΑΚΟΠΤΗ ΟΛΟΚΛΗΡΩΝΕΙ ΤΗΝ ΚΛΗΣΗ ΣΤΑ ΕΠΟΜΕΝΑ 30 ΔΕΥΤΕΡΟΛΕΠΤΑ.

2 ΣΗΜΕΙΩΣΕΙΣ TELECOMS ΕΑΝ Ο ΑΥΤΟΜΑΤΟΣ ΠΟΛΛΑΠΛΟΣ ΣΧΗΜΑΤΙΣΜΟΣ ΑΡΙΘΜΟΥ ΜΕ ΕΠΙΒΕΒΑΙΩΣΗ Ή Ο ΣΙΩΠΗΛΟΣ ΑΥΤΟΜΑΤΟΣ ΠΟΛΛΑΠΛΟΣ ΣΧΗΜΑΤΙΣΜΟΣ ΜΕ ΕΠΙΒΕΒΑΙΩΣΗ ΕΧΕΙ ΕΠΙΛΕΧΘΕΙ ΚΑΙ Ο ΚΩΔΙΚΟΣ ΞΕΚΙΝΑΕΙ ΜΕ ΤΑ ΨΗΦΙΑ 1 ΩΣ 5, Ο ΑΣΤΕΡΙΣΚΟΣ ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ. ΠΡΕΠΕΙ ΝΑ ΚΑΤΑΧΩΡΕΙΤΕ ΤΟ ΚΑΘΕ ΨΗΦΙΟ ΤΟΥ ΚΩΔΙΚΟΥ ΜΕΣΑ ΣΕ 5(ΠΕΝΤΕ) ΔΕΥΤΕΡΟΛΕΠΤΑ(ή όπως προγραμματιστεί)για ΝΑ ΑΠΟΦΥΓΕΤΕ ΜΗΝ ΚΛΕΙΣΕΙ ΤΟ HELIOS. ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΔΕΥΤΕΡΟΥ ΔΙΑΚΟΠΤΗ ΕΑΝ ΕΧΕΙ ΤΟΠΟΘΕΤΗΘΕΙ ΠΡΟΣΘΕΤΟΣ ΔΕΥΤΕΡΟΣ ΔΙΑΚΟΠΤΗΣ ΜΠΟΡΕΙ ΝΑ ΕΛΕΓΧΘΕΙ ΜΕ ΤΟΝ ΙΔΙΟ ΑΚΡΙΒΩΣ ΤΡΟΠΟ. ΣΥΓΧΡΟΝΙΣΜΟΣ ΤΟΥ ΔΕΥΤΕΡΟΥ ΔΙΑΚΟΠΤΗ Ο ΔΕΥΤΕΡΟΣ ΔΙΑΚΟΠΤΗΣ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ ΓΙΑ ΤΟ ΑΝΟΙΓΜΑ ΜΙΑΣ ΚΑΘΥΣΤΕΡΗΜΕΝΗΣ ΠΟΡΤΑΣ. ΜΕ ΤΟΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΤΟΥ ΧΡΟΝΟΥ ΚΑΘΥΣΤΕΡΗΣΗΣ ΤΟΥ ΔΙΑΚΟΠΤΗ, Ο ΔΕΥΤΕΡΟΣ ΔΙΑΚΟΠΤΗΣ ΣΥΓΧΡΟΝΙΖΕΤΑΙ ΑΥΤΟΜΑΤΑ ΜΕ ΤΟΝ ΠΡΩΤΟ, Η ΚΑΘΥΣΤΕΡΗΣΗ ΠΟΥ ΕΙΝΑΙ 1 ΩΣ 25ΔΕΥΤΕΡΟΛΕΠΤΑ. ΣΗΜΑΤΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΔΙΑΚΟΠΤΩΝ(και για τους δυο διακόπτες) ΑΦΟΥ ΕΙΣΑΓΕΤΕ ΤΟΝ ΣΩΣΤΟ ΚΩΔΙΚΟ, Ο ΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ ΚΑΙ ΜΠΟΡΕΙΤΕ ΝΑ ΑΚΟΥΣΕΤΕ ΤΟ ΣΗΜΑ ΕΠΙΒΕΒΑΙΩΣΗΣ ΣΤΟ ΤΗΛΕΦΩΝΟ ΣΑΣ. ΤΩΡΑ ΜΠΟΡΕΙΤΕ ΝΑ ΜΙΛΗΣΕΤΕ(πχ Η πόρτα είναι ανοιχτή )Ή ΝΑ ΑΚΟΥΣΕΤΕ ΩΣΠΟΥ Ο ΔΙΑΚΟΠΤΗΣ ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ. ΑΦΟΥ ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ, ΜΠΟΡΕΙΤΕ ΝΑ ΑΚΟΥΣΕΤΕ ΤΟ ΑΠΟΘΗΚΕΥΜΕΝΟ ΣΗΜΑ. ΕΠΕΚΤΑΣΗ ΚΛΗΣΗΣ ΤΟ HELIOS 10ΔΕΥΤΕΡΟΛΕΠΤΑ ΠΡΙΝ ΤΕΛΕΙΩΣΕΙ Η ΚΛΗΣΗ ΣΑΣ ΠΡΟΕΙΔΟΠΟΙΕΙ ΜΕ ΗΧΗΤΙΚΑ ΣΗΜΑΤΑ.ΓΙΑ ΝΑ ΕΠΕΚΤΕΙΝΕΤΑΙ ΤΗΝ ΚΛΗΣΗ ΓΙΑ 30ΔΕΥΤΕΡΟΛΕΠΤΑ,ΠΑΤΗΣΤΕ ΠΑΝΩ ΣΤΟ ΤΗΛΕΦΩΝΟ ΣΑΣ(DTMF). ΜΠΟΡΕΙΤΕ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΗΝ ΤΗΝ ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΕΙΛΗΜΜΕΝΑ. Ο ΕΠΙΣΚΕΠΤΗΣ, ΕΝΤΟΥΤΟΙΣ, ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΙ ΑΥΤΗΝ ΤΗΝ ΛΕΙΤΟΥΡΓΙΑ! ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ Η ΠΡΟΣΒΑΣΗ ΣΕ ΑΥΤΟΝ ΤΟΝ ΤΟΜΕΑ ΕΙΝΑΙ ΠΡΟΣΤΑΤΕΥΜΕΝΗ ΜΕ ΚΩΔΙΚΟ. ΟΙ ΕΠΙΛΟΓΕΣ ΦΩΝΗΣ ΔΙΕΥΚΟΛΥΝΟΥΝ ΑΡΚΕΤΑ ΤΟΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΌ ΤΟΥ HELIOS. ΕΙΣΑΓΟΝΤΑΣ ΤΟΝ ΚΩΔΙΚΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ, ΜΠΟΡΕΙΤΕ ΕΠΙΣΗΣ ΝΑ ΑΚΟΥΣΕΤΕ ΟΠΟΙΕΣΔΗΠΟΤΕ ΡΥΘΜΙΣΕΙΣ ΠΑΡΑΜΕΤΡΟΥ ΚΑΙ ΜΝΗΜΗΣ. ΠΡΟΣΟΧΗ: Οι ΠΡΟΑΝΑΦΕΡΘΕΙΣΕΣ ΛΕΙΤΟΥΡΓΙΕΣ (ΕΚΤΟΣ ΑΠΌ ΤΙΣ ΚΛΗΣΕΙΣ ΣΕ ΠΟΛΥΤΟΝΙΚΟ ΤΗΛΕΦΩΝΙΚΟ ΣΕΤ. HELIOS) ΑΠΑΙΤΟΥΝ

3 ΠΡΟΕΠΙΣΚΟΠΗΣΗ ΣΗΜΑΤΩΝ ΣΗΜΑΤΑ ΟΝΟΜΑ ΣΗΜΑΣΙΑ Στέλνετε αμέσως την σύλληψη της εισερχόμενης κλήσης (μπορεί να ακουστεί από την κλήση του συμβαλλόμενου μέρους) Ενεργοποίηση των διακοπτών με σήματα από DTMF(μπορεί να τα ακούσει το άτομο που είναι στο άλλο άκρο το οποίο ενεργοποιεί τον διακόπτη. ΕΠΙΒΕΒΑΙΩΣΗ Τα σήματα που προετοιμάζουν το μέγιστο χρόνο κλήσης θα παρέλθουν μέσα σε 10δευτ/τα κατά τη διάρκεια των εξερχόμενων και εισερχόμενων κλήσεων. Επιβεβαίωση για την πρόσβαση στον τομέα του προγραμματισμού. Επιβεβαίωση ότι ο αριθμός λειτουργίας που εισήχθη είναι σωστός και ότι έγινε δεκτός κατά την διάρκεια του προγραμματισμού. Σήματα ότι έχει πατηθεί πλήκτρο που δεν έχει προγραμματιστεί Σήματα ότι έχει εισαχθεί λανθασμένος κωδικός Σήματα ότι ένας ανακριβής κωδικός πρόσβασης υπηρεσιών εισήχθη ή ο προγραμματισμός φράχθηκε παρ ότι ο κωδικός ήταν σωστός. ΑΡΝΗΣΗ Σήματα ότι ένας λανθασμένος λειτουργικός αριθμός ή λανθασμένη αξία εισήχθη κατά την διάρκεια του προγραμματισμού. Μπορεί να ακουστεί από το μεγάφωνο μετά από τη σύνδεση γραμμών (πρώτα σήμα σύνδεσης) Σήματα εισερχόμενης κλήσης εάν δεν έχει προγραμματιστεί το HELIOS. Όταν μια λανθασμένη λειτουργία έχει εισαχθεί από το πληκτρολόγιο. ΑΠΟΘΗΚΕΥΣΗ Σήματα ότι η αξία που έχει εισαχθεί είναι σωστή και έχει αποθηκευτεί κατά την διάρκεια του προγραμματισμού. Σήματα απενεργοποίησης του διακόπτη από DTMF ΚΛΕΙΣΙΜΟ Τερματισμός κλήσης σε όλες τις περιπτώσεις ΜΑΚΡΟΧΡΟΝΙΟΣ ΣΥΝΕΧΗΣ ΤΟΝΟΣ ΦΩΝΗ Στέλνετε στη γραμμή κατά τη διάρκεια του πλήρους καθαρίσματος έναρξης ή μνήμης ή κωδικού πρόσβασης Στέλνετε στο μεγάφωνο όταν ο διακόπτης είναι ενεργοποιημένος εάν ο κωδικός κλειδώματος χρησιμοποιείται. Η φωνή αντικαθιστά την επιβεβαίωση, την άρνηση και την αποθήκευση σημάτων πριν από τον προγραμματισμό. ΕΠΙΛΟΓΕΣ ΛΗΞΗΣ ΚΛΗΣΗΣ- ΠΕΡΙΛΗΨΗ 1. Ο απασχολημένος ή συνεχής τόνος μετά από το τέλος κλήσης 2. Το χτύπημα του τηλεφώνου μετά από προκαθορισμένα χτυπήματα 3. Ο συνδρομητής στο άλλο άκρο πατώντας 4. Η προκαθορισμένη μέγιστη διάρκεια κλήσης να έχει παρέλθει δευτ/τα μετά που η χρήση του διακόπτη έχει παρέλθει 6. Ένα πλήκτρο από το HELIOS να πατηθεί κατά την κλήση 7. Η στο πληκτρολόγιο να πατηθεί κατά την διάρκεια της κλήσης (μπορεί να τεθεί εκτός λειτουργίας)

4 ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ-ΠΕΡΙΛΗΨΗ Άνοιγμα πόρτας κωδικός κλειδώματος Εισάγετε οποιοδήποτε ισχύον κωδικό για τον διακόπτη 1 και Προσοχή!!! τον κωδικό 00 να μην τον χρησιμοποιείτε Ενεργοποίηση του δεύτερου διακόπτη: Εισάγετε οποιοδήποτε ισχύον κωδικό για τον διακόπτη 2 και Προσοχή!!! τον κωδικό 11 να μην τον χρησιμοποιείτε Παραδοσιακό κουμπί τηλεφώνου Σηκώνω το ακουστικό Καλεί έναν αριθμό εφόσον σηκώσουμε το ακουστικό Γυρνάει σε τονικό σύστημα Μεταφέρει έναν χαρακτήρα σε τονικό σύστημα Κλείνει οποιαδήποτε στιγμή κατά την διάρκεια της κλήσης DTMF ΜΕΤΑΦΟΡΑ ΚΑΤΑ ΤΗΝ ΔΙΑΡΚΕΙΑ ΕΞΕΡΧΟΜΕΝΗΣ ΚΛΗΣΗΣ Τονικό κάλεσμα ενός νούμερου Ο χαρακτήρας στέλνετε κανονικά O χαρακτήρας στέλνετε κανονικά Αντικατάσταση κουμπιών Ο αριθμός που συμμορφώνεται με το επιλεγμένο κουμπί (μνήμη)είναι που σχηματίζεται μετά από την διακοπή Εάν πατηθεί αστερίσκος μετά από τον αριθμό 01 54, ο αριθμός θα σχηματιστεί αμέσως εκτός αν είναι ίδιος με τον κωδικό.

5 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΜΒΑΤΟΤΗΤΑ Το HELIOS σχεδιάστηκε για να είναι συμβατό, αναλογικές τηλεφωνικές γραμμές έχει συνδεθεί σε μια γραμμή στο οποίο ένα σταθερό τηλεφωνικό σετ μπορεί να λειτουργήσει. Λειτουργεί ανεξάρτητα από τις παραμέτρους πολικότητας και γραμμών σε ευρύ φάσμα και χρησιμοποιεί τονική (DTMF)ή παλμική κλήση όπως έχει προγραμματιστεί. Κανονικά, είναι συνδεδεμένο σε μια PBX γραμμή. Μπορεί επίσης να συνδεθεί σε μια PSTN γραμμή για ειδικούς σκοπούς(κάλεσμα πυροσβεστικής κτλ). ΣΥΝΔΕΣΗ ΣΕ ΤΗΛΕΦΩΝΙΚΗ ΓΡΑΜΜΗ Συνδέστε το HELIOS απλά χρησιμοποιώντας τερματικά γραμμών. Το πλεονέκτημα είναι ότι το Helios δεν απαιτεί καμία παροχή ηλεκτρικού ρεύματος επειδή όλα τα κυκλώματα τροφοδοτούνται από την τηλεφωνική γραμμή-εκτός από το κουμπί του πίσω φωτισμού(backlight)και το ηλεκτρικό κλείδωμα, εάν είναι συνδεδεμένο. Εντούτοις,HELIOS μπορεί επίσης να δουλέψει χωρίς αυτά τα κυκλώματα και στέλνοντας ένα ακουστικό σήμα πάνω σε μια συνδεδεμένη γραμμή(ή αφού έχει αποσυνδεθεί από την γραμμή για μια καθορισμένη περίοδο χρόνου). ΠΕΡΙΓΡΑΦΗ PCB (Printed Circuit Board) ΕΠΕΞΗΓΗΜΑΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ : 1. ΤΕΡΜΑΤΙΚΟΣ ΠΙΝΑΚΑΣ 2. ΑΡΙΣΤΕΡΟΣ ΣΥΝΔΕΤΗΡΑΣ ΚΟΥΜΠΙΩΝ 3. ΣΥΝΔΕΤΗΡΑΣ ΟΘΟΝΗΣ 4. ΜΝΗΜΗ ΦΩΝΗΣ 5. ΤΣΙΠ ΑΝΟΙΧΤΗΣ ΑΚΡΟΑΣΗΣ 6. ΣΥΝΔΕΤΗΡΑΣ ΔΙΑΚΟΠΤΗ 2 7. ΣΥΝΔΕΤΗΡΑΣ ΑΡΙΘΜΗΤΙΚΩΝ ΠΛΗΚΤΡΟΛΟΓΙΩΝ BACKLIGHT 8. ΣΥΝΔΕΤΗΡΑΣ ΓΙΑ ΜΗ ΣΤΑΝΤΑΡ ΛΕΙΤΟΥΡΓΙΕΣ 9. ΣΥΝΔΕΤΗΡΑΣ ΜΙΚΡΟΦΩΝΟΥ 10. ΣΥΝΔΕΤΗΡΑΣ ΑΡΙΘΜΗΤΙΚΟΥ ΠΛΗΚΤΡΟΛΟΓΙΟΥ 11. ΣΥΝΔΕΤΗΡΑΣ ΕΠΕΚΤΑΣΗΣ ΜΟΝΑΔΑΣ 12. ΑΡΙΘΜΟΣ ΣΕΙΡΑΣ 13. ΚΥΡΙΟΣ ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΗΣ 14. ΦΡΑΓΜΟΣ ΔΙΑΜΟΡΦΩΣΗΣ ΣΥΝΔΕΤΗΡΩΝ 15. ΔΕΞΙΟΣ ΣΥΝΔΕΤΗΡΑΣ 16. ΣΥΝΔΕΤΗΡΑΣ 17. ΣΥΝΔΕΤΗΡΑΣ ΚΑΜΕΡΑΣ 18. ΤΟΠΟΘΕΤΗΣΕΙΣ ΚΑΜΕΡΑΣ 19. ΣΥΝΔΕΤΗΡΑΣ ΜΕΓΑΦΩΝΟΥ ΚΑΙ ΓΕΙΩΣΗ ΠΑΝΕΛ

6

7 ΠΕΡΙΓΡΑΦΗ ΤΕΡΜΑΤΙΚΩΝ GND: Η ΓΕΙΩΣΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΠΑΝΤΑ ΚΑΙ ΠΡΟΣΤΑΤΕΥΕΙ ΤΟ HELIOS ΑΠΟ ΣΤΑΤΙΚΟ ΗΛΕΚΤΡΙΣΜΟ SW1: ΕΔΩ Ο ΔΙΑΚΟΠΤΗΣ 1 ΣΧΕΔΙΑΣΤΗΚΕ ΠΡΩΤΙΣΤΑ ΓΙΑ ΤΟΝ ΗΛΕΚΤΡΙΚΟ ΕΛΕΓΧΟ ΚΛΕΙΔΑΡΙΩΝ ΠΟΡΤΩΝ LIGHT: ΑΥΤΑ ΤΑ ΔΥΟ ΤΕΡΜΑΤΙΚΑ ΕΙΝΑΙ ΣΥΝΔΕΔΕΜΕΝΑ ΜΕ 12V ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΜΕ ΑΥΘΑΙΡΕΤΗ ΠΟΛΙΚΟΤΗΤΑ ΓΙΑ ΤΟΝ ΦΩΤΙΣΜΟ ΤΩΝ ΠΛΗΚΤΡΩΝ. ΑΥΤΗ Η ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΜΠΟΡΕΙ ΝΑ ΤΡΟΦΟΔΟΤΗΣΕΙ ΕΠΙΣΗΣ ΚΑΙ ΤΟ ΗΛΕΚΤΡΙΚΟ ΚΛΕΙΔΩΜΑ LINE: ΑΥΤΑ ΤΑ ΔΥΟ ΤΕΡΜΑΤΙΚΑ ΕΙΝΑΙ ΣΥΝΔΕΔΕΜΕΝΑ ΣΤΗ ΑΝΑΛΟΓΙΚΗ ΤΗΛΕΦΩΝΙΚΗ ΓΡΑΜΜΗ ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΠΟΛΙΚΟΤΗΤΑ VIDEO (+_ ): Η ΠΑΡΑΓΩΓΗ ΣΗΜΑΤΟΣ ΤΟΥ ΒΙΝΤΕΟ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΜΟΝΟ ΕΑΝ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ Η ΜΟΝΑΔΑ ΤΗΣ ΚΑΜΕΡΑΣ. ΤΟ ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ ΣΥΝΔΕΕΤΑΙ ΜΕ ΕΝΑΝ ΕΣΩΤΕΡΙΚΟ ΑΓΩΓΟ -, ΜΕ ΤΟ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ + ΠΕΡΙΓΡΑΦΗ ΣΥΝΔΕΤΗΡΩΝ Εδώ συνδέστε τον τρέχοντα δείκτη κλήσης(led) Προστασία γραφής(εάν ο βραχυκυκλωτήρας είναι εγκατεστημένος) Μην το συνδέετε Μείωση της ευαισθησίας του Μικροφώνου Παράλληλη σύνδεση Παράλληλη σύνδεση πολλαπλών τηλεφωνικών συσκευών δεν συνιστάται.

8 ΤΥΠΙΚΗ ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ ΚΛΕΙΔΑΡΙΩΝ Το HELIOS περιλαμβάνει έναν στερεάς κατάστασης διακόπτη που είναι εξοπλισμένος με transistors V-MOS το οποίο είναι ικανό να ενεργοποιήσει και τα δύο ac και dc ανεξάρτητα από την πολικότητα. Σιγουρευτείτε ότι οι αξίες ρευμάτων και τάσης δεν υπερβαίνουν τα όρια και ότι οι τεχνικές παράμετροι της κλειδαριάς και η παροχή ηλεκτρικού ρεύματος είναι συμβατές. ΜΗΝ ΣΥΝΔΕΕΤΕ ΣΤΗ ΚΛΕΙΔΑΡΙΑ 230V Ή 120V ΑΠΕΥΘΕΙΑΣ!!!!!! Εάν δεν έχετε οποιαδήποτε ηλεκτρική κλειδαριά και θέλετε να αποκτήσετε μια, επιλέξτε μια 12V κλειδαριά, η οποία είναι ο πιο κοινός τύπος. Συνδέστε την κλειδαριά σύμφωνα με τον αριθμό, ο οποίος δείχνει επίσης και το κουμπί του ανεφοδιασμού για το backlight. DC- ΠΑΡΕΧΟΜΕΝΗ ΚΛΕΙΔΑΡΙΑ: Πρακτικά όλες οι κλειδαριές μπορούν να είναι dc και ac εξοπλισμένες. Η ac παροχή είναι πιο συμφέρων επειδή η κλειδαριά βουίζει, η οποία είναι η πιο ξεκάθαρη μέθοδος σήματος. Η dc παρέχει την κλειδαριά(από μπαταρίες κτλ), για να εξοπλίσετε το HELIOS με την ακουστική σηματοδότηση(συνεχόμενος τόνος κατά την διάρκεια ενεργοποίησης του χρονοδιακόπτη) Προσοχή!!!: Εάν η παροχή ηλεκτρικού ρεύματος κλειδαριών αποτυγχάνει και το PBX συνεχίζει, το εξοπλισμένο σύστημα πληκτρολόγιο του HELIOS δεν αναγνωρίζει την αποτυχία. Ο διακόπτης είναι κανονικά κωδικός πρόσβασης και η ενεργοποίηση σηματοδοτείτε ηχητικά, αλλά η ηλεκτρική κλειδαριά δεν λειτουργεί φυσικά.

9 ΤΥΠΙΚΗ ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΚΟΥΜΠΙΩΝ BACKLIGHT Το Helios χαρακτηρίζει ένα υψηλής ποιότητας white-led name plate backlight. Αυτό το backlight παρουσιάζει τις χαμηλές απαιτήσεις δύναμης, τη μακροχρόνιο ζωή και ακόμη φωτισμό όλων των πινακίδων. Εάν μια τυποποιημένη ηλεκτρική κλειδαριά 12V συνδέεται με το HELIOS, το backlight μπορεί να τροφοδοτηθεί χρησιμοποιώντας την παροχή ηλεκτρικού ρεύματος κλειδαριών. Συνδέστε την παροχή ηλεκτρικού ρεύματος όπως φαίνεται στους αριθμούς. Ακριβώς σιγουρευτείτε ότι η παροχή ηλεκτρικού ρεύματος (μετασχηματιστές)είναι ικανά να παρέχουν το απαραίτητο ρεύμα συνεχώς και ότι δροσίζεται κατάλληλα (μην το τυλίξτε σε οποιαδήποτε θερμικά μονωτικά υλικά, να χρησιμοποιήσετε καλύψεις εξαερισμού, κ.λπ...!) το απαραίτητο ρεύμα εξαρτάται από την αρίθμηση των κουμπιών και άλλων στοιχείων στο σύνολο και μπορεί να καθοριστεί για 12V σύμφωνα με τον ακόλουθο τύπο: Βασική μονάδα χωρίς πληκτρολόγιο 80mA Βασική μονάδα με πληκτρολόγιο 200mA 1 μονόπλευρη επεκτάσιμη μονάδα 80mA 1 δυο-πλευρές επεκτάσιμη μονάδα 100mA Κάμερα 130mA Αναγνώστης 150mA Οθόνη 500mA Τα προαναφερθέντα στοιχεία είναι μέγιστες τιμές σε 12V Ρύθμιση καλωδίων μέσα στην κάλυψη Σας συστήνουμε να χρησιμοποιήσετε ένα καλώδιο UTP(8- διασυνδέσεων, περίπου 5.5mm εξωτερική διάμετρος)για την σύνδεση του HELIOS. Ωθήστε το καλώδιο στο αυλάκι στην αριστερή πλευρά της κάλυψης. Εάν συνδυάζετε αυτό το καλώδιο με ένα άλλο(πχ την ηλεκτρική κλειδαριά 2-διασύνδεσης καλώδιο),εισάγετε τις 2-διασυνδέσεις πρώτα και μετά το καλώδιο UTP για να αποφύγετε να πέσει το 2-διασυνδέσεων καλώδιο. Μπορείτε επίσης να εγκαταστήσετε τα καλώδια με μια κοινή ταινία. Προσοχή!!! Μια ανάρμοστη ρύθμιση καλωδίων μπορεί να προκαλέσει μια δυσλειτουργία του προϊόντος. Πριν κλείσετε το κάλυμμα, ελέγξτε όλα τα καλώδια και το κάλυμμα για το τέλειο κλείσιμο. ΕΠΙΓΕΙΑ ΣΥΝΔΕΣΗ ΤΕΡΜΑΤΙΚΟΥ ΥΠΟΧΡΕΩΤΙΚΗ Οποιοδήποτε πρόσωπο που έρχεται σε επαφή με το HELIOS μπορεί να φέρει μια ηλεκτροστατική δαπάνη διάφορων χιλιάδων Volt. Ο σχεδιασμός του δάχτυλου κάποιου πλησίον στο πάνελ μετάλλων Helios μπορεί να οδηγήσει στην απαλλαγή σπινθήρων. Ο σκοπός τoυ επίγειου τερματικού είναι να προστατευθεί το προϊόν από αυτήν την απαλλαγή. Το τερματικό μεταφέρει τη δαπάνη αυτή από το πάνελ στο έδαφος άμεσα, όχι μέσω των κυκλωμάτων HELIOS. Όπου κανένα επίγειο καλώδιο δεν είναι διαθέσιμο, είναι δυνατό να συνδεθεί το επίγειο τερματικό με οποιαδήποτε από τα τερματικά τηλεφωνικών γραμμών*. Σε μερικά PBXs, ένα τερματικό γραμμών συνδέεται άμεσα με το έδαφος, άλλα φέρνουν το ρεύμα μέσα στο έδαφος για την προστασία τάσης. * Σημείωση: αυτή η σύνδεση αποβάλλει την άμεση έξοδο του αγωγού γραμμών επάνω στο πάνελ επειδή υπάρχει ένα προστατευτικό στοιχείο μεταξύ του πάνελ και του επίγειου τερματικού

10 Χωριστό κουμπί backlight και τροφοδοσία ηλεκτρικών κλειδαριών Χωριστές ηλεκτρικές παροχές είναι απαραίτητες όπου οι κλειδαριές απαιτούν υψηλότερη τάση των 12V. Σε εκείνη την περίπτωση, μια πρόσθετη παροχή ηλεκτρικού ρεύματος 12V πρέπει να χρησιμοποιηθεί για το backlight. Άλλοι λόγοι για τέτοια σύνδεση είναι η προσπάθεια να ελαχιστοποιηθεί η κατανάλωση από το back-up ανεφοδιασμό(η οποία ανεφοδιάζει την κλειδαριά, όχι το backlight) ή ακριβώς ένα γεγονός ότι δύο πιο αδύνατες παροχές ηλεκτρικού ρεύματος είναι διαθέσιμες. ΣΥΝΔΕΣΗ ΤΟΥ ΔΙΑΚΟΠΤΗ 2 Ένας νέος πρόσθετος διακόπτης PART No E,έχει σχεδιαστεί για το HELIOS. Μπορεί να τοποθετηθεί πάνω σε οποιαδήποτε βασική μονάδα,ακόμα και πρόσθετα. Εγκατάσταση Κάμερας Η μονάδα της κάμερας,part No E,συμπεριλαμβανομένου το Αντι-βανδαλιστικό πάνελ, μπορεί να τοποθετηθεί πάνω σε οποιαδήποτε βασική μονάδα HELIOS κατά την διάρκεια της εγκατάστασης ή πρόσθετα. Είναι μια έγχρωμη CCD κάμερα με υψηλή ανάλυση των 420 TV γραμμών, μονόχρωμος νυχτερινός φωτισμός οπίσθιας προβολής(backlight)κρυμμένα κάτω από τα πλήκτρα, ευρύς γωνίας φακός(90 Ο διαγωνίως)και δυνατότητα χειροκίνητης ρύθμισης. Η κάμερα έχει έξοδο PAL και μπορεί να συνδεθεί με οποιαδήποτε monitor-τηλεόραση(πχ Part No E- 7 TFT LCD)ή video server(part No E MPEG4 LAN video server). Μπορεί να χρησιμοποιηθεί ομοαξονικό ή συνεστραμμένο καλώδιο. ΣΗΜΑΝΤΙΚΟ! Για να εγκαταστήσετε την κάμερα χρησιμοποιήστε σταθεροποιημένο τροφοδοτικό 12V/2A

11 ΣΥΝΔΕΣΗ ΜΟΝΑΔΑ ΕΠΕΚΤΑΣΗΣ Ένα μεγάλο πλεονέκτημα του HELIOS είναι η εύκολη εγκατάσταση της μονάδας επέκτασης. Η εγκατάσταση δεν μπορεί να είναι ευκολότερη οι μονάδες είναι συνδεδεμένες χρησιμοποιώντας ένα καλώδιο με έναν τρόπο αλυσίδων(κάθε στοιχείο στην αλυσίδα είναι συνδεδεμένο με το προηγούμενο). Κάθε μονάδα έχει δυο συνδετήρες μια είσοδο(για σύνδεση απευθείας στην βασική μονάδα του HELIOS)και μια έξοδο(για σύνδεση για άλλη απομακρυσμένη μονάδα). Για την κατάλληλη λειτουργία και την ακολουθία των κουμπιών κρατήστε το σωστό προσανατολισμό των μονάδων και μην ανταλλάξετε αυτούς τους συνδετήρες! ΜΕΓΙΣΤΗ ΑΡΙΘΜΗΣΗ ΤΩΝ ΜΟΝΑΔΩΝ ΕΠΕΚΤΑΣΗΣ Part No E(1 8buttons) Part No E(2 8buttons) Αυτός ο πίνακας δείχνει ότι οι μονάδες μονών και διπλών κουμπιών μπορούν να συνδυαστούν εύκολα Διασύνδεση καλωδίων Μονάδων Κάθε μονάδα επέκτασης περιλαμβάνει ένα καλώδιο σύνδεσης με ίδιες άκρες. Η αναλογία σύνδεσης είναι 1:1. Είναι αδύνατον να εισάγετε τους συνδετήρες λανθασμένα γιατί είναι σχεδιασμένοι με ειδικό τρόπο Η βασική μονάδα είναι πάντα στα αριστερά. Οι μονάδες επέκτασης είναι αλυσοδεμένες κάθε μονάδα συνδέονται με τον γείτονα τους ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ Όλες οι παράμετροι του HELIOS, συμπεριλαμβανομένου και των πληκτρολογίων, μπορεί να γίνει απομακρυσμένα χρησιμοποιώντας οποιαδήποτε τονικό τηλεφωνικό σετ(ή κινητή συσκευή).πρώτα καλέστε στο HELIOS και μετά μπαίνετε στο μενού του προγραμματισμού. Η υπηρεσία πρόσβασης σε αυτό τον τομέα είναι προστατευμένη με κωδικό. Ένα φωνητικό μενού είναι διαθέσιμο σε αυτό τον τομέα προγραμματισμού και έτσι δεν χρειάζεται να χρησιμοποιήσετε αυτό το εγχειρίδιο για να προγραμματίσετε στανταρ παραμέτρους. Το μενού είναι αποθηκευμένο μέσα στο HELIOS σε διάφορες γλώσσες. Έχοντας εισάγει όλη την παράμετρο ή την μνήμη αριθμών, μπορείτε να ακούσετε πως έχουν προγραμματιστεί οι παράμετροι, κατά συνέπεια ελέγχετε την ακρίβεια του προγραμματισμού αριθμών. Όλες οι παράμετροι αποθηκεύονται ακίνδυνα στην αμετάβλητη EEPROM μνήμη. Η ικανότητα μνήμης δεν περιορίζει την αρίθμηση ή το μέγεθος των αριθμών, κωδικών κτλ Αυτό σημαίνει ότι όλες μαζί 324 μνήμες για 16- ψηφία τηλεφωνικούς αριθμούς, 54κωδικούς μνήμης Αφίξεων/Αναχωρήσεων, 20 κωδικούς μνήμης διακοπτών κτλ είναι διαθέσιμες. Συμβουλές Πριν τον Προγραμματισμό Εισάγετε τις αξίες που προγραμματίζονται σε μια προετοιμασμένη μορφή προγραμματισμού για να ελαχιστοποιήσει τον κίνδυνο λάθους. Επιπλέον, αυτό σας δίνει μια ιδέα αυτού που έχετε προγραμματίσει. Σιγουρευτείτε ότι ο προγραμματισμός δεν έχει φραγή(jp1 jumper) Οι συχνά χρησιμοποιημένες παράμετροι είναι πιο έντονα γραμμένες στο διάγραμμα από άλλες, οι οποίες είναι είτε γκρίζες είτε σε μικρότερες πηγές.

12 ΕΙΣΟΔΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Μπορείτε να εισάγετε τον προγραμματισμό μόνο κατά τη διάρκεια μιας εισερχόμενης κλήσης (τηλεφωνική κλήση του HELIOS). O βραχυκυκλωτήρας φραγής προγραμματισμού δεν πρέπει να είναι εγκαταστημένος. Για να μπείτε στον προγραμματισμό, εισάγετε τον κωδικό υπηρεσίας στο format κωδικός (μην ξεχάσετε τους αστερίσκους πριν και μετά τον κωδικό!). Ο κωδικός υπηρεσίας είναι ορισμένος και μπορείτε να τον αλλάξετε φυσικά! Εάν πληκτρολογήσετε τον κωδικό σωστά, το φωνητικό μενού ενεργοποιείται. Τώρα μπορείτε να ξεκινήσετε τον προγραμματισμό. Διαδικασίες Προγραμματισμού Μπορείτε να εγκαταστήσετε παραμέτρους σε οποιαδήποτε σειρά και όσες φορές θέλετε. Για να αλλάξετε μια παράμετρο χρησιμοποιήστε την ακόλουθη εντολή: Αριθμός λειτουργίας παράμετρος Ένας τριψήφιος αριθμός λειτουργίας ορίζεται σε κάθε παράμετρο για να προγραμματιστεί και σε κάθε μνήμη. Αυτός ο αριθμός δείχνει στο HELIOS ποια παράμετρο να αλλάξει και ο χρησιμοποιείτε σαν enter. Όταν εισαχθεί το HELIOS επαναλαμβάνει την παράμετρο(ή την μνήμη)αριθμού και διαβάζει το τρέχον περιεχόμενο(αποκλείοντας τους κωδικούς πρόσβασης). Τώρα μπορείτε να εισάγετε νέα δεδομένα από τη μεταβλητά έννοια και το μήκος ανάλογα με τη λειτουργία που επιλέγεται. Στο τέλος, πατήστε πάλι για επιβεβαίωση. Το HELIOS επιβεβαιώνει τα δεδομένα που έχουν αποθηκευτεί. Επαναλάβετε αυτή την διαδικασία για κάθε παράμετρο. Προγραμματισμός Λάθους Οποιαδήποτε λανθασμένη αξία μπορεί να αναπρογραμματιστεί από άλλη εντολή(αμέσως ή οποιαδήποτε άλλη στιγμή) Εάν κάνετε ένα λάθος, ακυρώστε την εισαγμένη αξία με. Μετά μπορείτε να καταγράψτε εκ νέου όλο τον αριθμό. Εάν έχετε εισάγει μια λανθασμένη λειτουργία αριθμών ή παράμετρο, το HELIOS στέλνει σήμα άρνησης και πρέπει να ξεκινήσετε την λειτουργία αριθμών πάλι. Εάν δεν πατήσετε ένα πλήκτρο μέσα στο προκαθορισμένο χρόνο, το HELIOS στέλνει σήμα κλεισίματος και κλείνει. Ο χρόνος είναι 5δευτ.- κάθε ακολουθείται από 30δευτ. για σας για να σκεφτείτε πέρα τις εγκαταστάσεις σας. Το όριο 5δευτ. αρχίζει όταν διαβάσει το HΕLIOS ότι αφορά την τρέχουσα θέση χρηστών στις επιλογές προγραμματισμού. Ο χρόνος μπορεί να παραταθεί. Προγραμματισμός κωδικού πρόσβασης διακοπτών Κάθε διακόπτης μπορεί να κοντρολαριστεί με μέχρι 10 διαφορετικούς κωδικούς που παρατίθεται στη λίστα του HELIOS. Μπορείτε να προσθέσετε κωδικούς στη λίστα χρησιμοποιώντας τις λειτουργίες 811 και 821 και να διαγράψετε με τις λειτουργίες 812 και 822 χωριστά. Η θέση προεπιλογής είναι ένας ενιαίος κωδικός πρόσβασης στον κατάλογο, για τον διακόπτη 1 είναι 00 και για τον διακόπτη 2 είναι 11. Αυτοί οι δυο ειδικοί κωδικοί δεν μπορούν να εισαχθούν από το πληκτρολόγιο του HELIOS. Για να τους ακυρώσεις πρέπει να τους μετακινήσεις από την λίστα: ή Η λειτουργία 997 διαγράφει ολόκληρη την λίστα κωδικών πρόσβασης και για τους δυο διακόπτες συμπεριλαμβανόμενου και τους κωδικούς 00 και 11. Η λειτουργία 999 διαγράφει ολόκληρη την λίστα κωδικών πρόσβασης και για τους δυο διακόπτες αλλά ανακτεί τους κωδικούς 00 και 11 και τον κωδικό υπηρεσίας

13 Περιορισμοί επιλογής κωδικού πρόσβασης Ελέγχοντας τους διακόπτες από το τηλέφωνο, μπορείτε να εισάγετε τον κωδικό πρόσβασης χωρίς εκκίνηση ή τερματισμό χαρακτήρων και το μήκος του κωδικού είναι απεριόριστο. Το HELIOS πρέπει να επιβεβαιώσει μετά κάθε χαρακτήρα που παραλαμβάνει είτε ο κωδικός είναι ολοκληρωμένος είτε όχι. Επομένως: Σιγουρευτείτε ότι κανένας κωδικός πρόσβασης δεν είναι ίδιος με την αρχή ενός άλλου κωδικού πρόσβασης. Πρέπει να χρησιμοποιήσετε τόσο μπερδεμένους κωδικούς για τον έλεγχο των διακοπτών, πρέπει να εισάγετε τον μακρύτερο κωδικό(από το τηλέφωνο) με αστεράκια στην αρχή και στο τέλος. Εάν το HELIOS αρνηθεί να αποθηκεύσει έναν κωδικό, σημαίνει ότι η λίστα κωδικών πρόσβασης διακοπτών είναι γεμάτη ή αυτός ο κωδικός έχει ήδη εισαχθεί. Ο κωδικός πρόσβασης διακοπτών να είναι μοναδικός. Διαγραφή όλων των κωδικών πρόσβασης, όλες τις μνήμες, πλήρης απεγκατάσταση Οι ακόλουθες τρεις λειτουργίες διευκολύνουν τον προγραμματισμό σας με τον καθαρισμό όλων των προηγούμενων τοποθετήσεων: 997-διαγράφη ολόκληρη την λίστα κωδικών και για τους δυο διακόπτες συμπεριλαμβανόμενου και τους κωδικούς 00 και διαγράφη μνήμες από όλα τα πλήκτρα(01-54)και επιπλέον κωδικούς Αφίξεων/Αναχωρήσεων και Μέρας/Νύχτας 999- καθαρίζει ολόκληρη την μνήμη και επαναεγκαταστατεί προκαθορισμένες αξίες Προστασία ενάντια ακούσιας διαγραφής Οι ανωτέρω λειτουργίες δεν χρειάζονται καμία ειδική παράμετρο αλλά πρέπει να προστατευθούν από ακούσια διαγραφή. Επομένως,εισάγετε τον κωδικό πρόσβασης υπηρεσιών σαν λειτουργική παράμετρο. Προειδοποίηση : Η πλήρης απεγκατάσταση διαρκεί μερικά δευτερόλεπτα. Κατά την διάρκεια του καθαρισμού μνήμης το HELIOS στέλνει ένα συνεχόμενο τόνο. Οι λειτουργίες 997 και 998 διαρκούν λίγο λιγότερο και αυτές σηματοδοτούνται με έναν συνεχόμενο τόνο. Οι μνήμες κουμπιών μπορούν να διαγραφούν και χωριστά- απλά εισάγετε ένα κενό κατά την διάρκεια του προγραμματισμού. Για παράδειγμα: καθαρίζει την μνήμη 1 από το κουμπί 01.

14 Πλήρες διάγραμμα παραμέτρου Παράμετροι Όνομα Εύρος Προεπιλογή Σημείωση παραμέτρου Όλες οι μνήμες Χ Χ Χ * αριθμός * πλήκτρων Μέχρι 16ψηφία Κενό Αριθμόςπλήκτρου(01-54) Μνήμη αριθμού(1-6) Ψηφία 0-9μπορούν μόνο να εισαχθούν κατευθείαν στις μνήμες.ειδικοί χαρακτήρες εισάγονται πρόσθετα χρησιμοποιώντας την λειτουργία ΧΧ7: 017 έως Έως Έως (81) (82) 822 Εισαγωγή ειδικών χαρακτήρων *, # και κενό. Κύκλοι αυτόματης επανάκλησης Κωδικοί Αφίξεων/Αναχωρήσεων Κωδικός Ημέρας/Νύχτας Εισαγωγή μέχρι 10κωδικούς για τον διακόπτη 1 Εισαγωγή μέχρι 10κωδικούς για τον διακόπτη 2 Διαγραφή κωδικών του διακόπτη 1 που ισχύουν Διαγραφή κωδικών του διακόπτη 2 που ισχύουν Χρόνος κλεισίματος Διάταξη εισαγωγής: Χ Χ 7 * Χ Χ Χ Χ * Αριθμός πλήκτρων, =* 2=# 3=κενό μνήμη αριθμών μνήμης,1-6 Θέση χαρακτήρων,01-16 Σημείωση: τα ψηφία σε αυτήν την θέση μετακινούνται αυτόματα XX 8 * X * Αριθμός πλήκτρου( =OFF 54) Αριθμοί κύκλων(0-9) Μέχρι 16ψηφία Μέχρι 16ψηφία Μέχρι 16ψηφία Έγκυροι κωδικοί 11 Κενό Κενό 00 ΧΧ 9 * κωδικός * Αριθμός πλήκτρου(01-54) Μέχρι 16ψηφία Το ίδιο με τους κωδικούς Αφίξεων/Αναχωρήσεων Ίδια για όλα τα πλήκτρα -Οι κωδικοί 00 και 11 δεν μπορούν να εισαχθούν από το πληκτρολόγιο! -Μέχρι 10 κωδικούς διακοπτών -Διαγραφή κωδικών με τις λειτουργίες 812,822 Διαγράφει τον έγκυρο κωδικό για τον διακόπτη 1 Διαγράφει τον έγκυρο κωδικό για τον διακόπτη s 5s 0=διακόπτης (91) διακόπτη 1 απενεργοποιημένος 823 Χρόνος κλεισίματος 0-9s 5s 0=διακόπτης (92) διακόπτη 2 απενεργοποιημένος 0=ο διακόπτης 2 δεν 824 Καθυστέρηση διακόπτη 0-25s 0 είναι συγχρονισμένος 2 με τον διακόπτη Επιλογή τύπου κλήσης 0-1 0=τονικό 1=παλμικό 40/60 (90) 902 Χρόνος αναμονής μετά (95) το σήκωμα του =0.8s Εύρος s ακουστικού 903 Επίπεδο DTMF βήμα=1dB 1= ανοιχτή ακρόαση με επιβεβαίωση(sp) Τύπος αυτόματης 0=απενεργοποιημένο 2=σιωπηλό με 904 πολλαπλής 0-3 για όλα τα πλήκτρα επιβεβαίωση πληκτρολόγησης 3=SP χωρίς αριθμών επιβεβαίωση* 4=SP χωρίς επιβεβαίωση* *)οι τύποι 3 και 4 της αυτόματης πληκτρολόγησης χωρίς επιβεβαίωση διαφέρουν το ένα από το άλλο στο πώς επεξεργάζονται τις πολύ σύντομες κλήσεις(λίγα δεύτερα).η πληκτρολόγηση 4 θεωρεί μια κλήση επιτυχή σε όλες τις περιπτώσεις, ο τύπος 3 μόνο εάν η πόρτα έχει ανοιχτεί

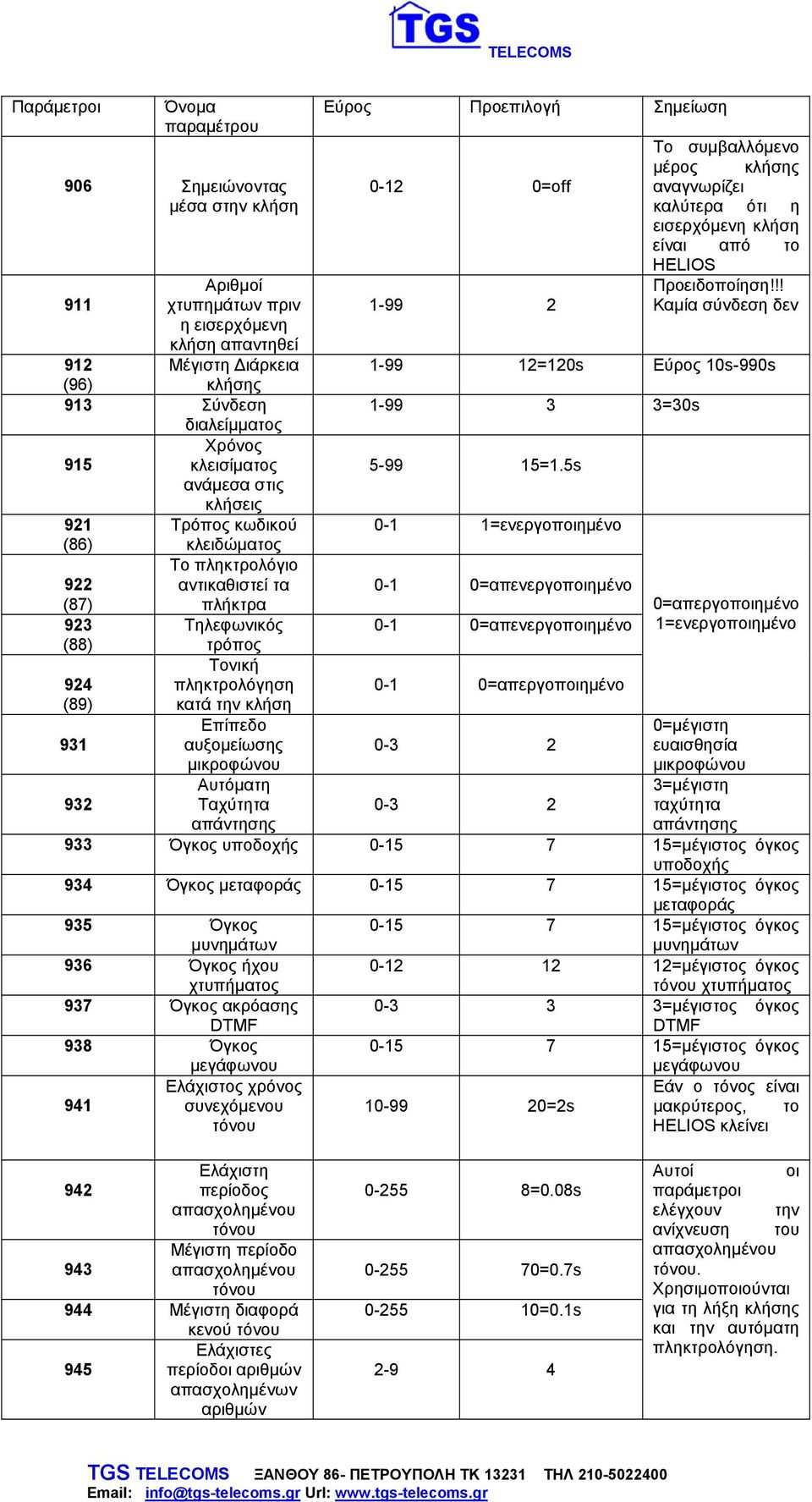

15 Παράμετροι Όνομα παραμέτρου 906 Σημειώνοντας μέσα στην κλήση Αριθμοί 911 χτυπημάτων πριν η εισερχόμενη κλήση απαντηθεί 912 Μέγιστη Διάρκεια (96) κλήσης 913 Σύνδεση διαλείμματος Χρόνος 915 κλεισίματος ανάμεσα στις κλήσεις 921 (86) 922 (87) 923 (88) 924 (89) Τρόπος κωδικού κλειδώματος Το πληκτρολόγιο αντικαθιστεί τα πλήκτρα Τηλεφωνικός τρόπος Τονική πληκτρολόγηση κατά την κλήση Επίπεδο αυξομείωσης μικροφώνου Αυτόματη Ταχύτητα απάντησης Εύρος Προεπιλογή Σημείωση =off Το συμβαλλόμενο μέρος κλήσης αναγνωρίζει καλύτερα ότι η εισερχόμενη κλήση είναι από το HELIOS Προειδοποίηση!!! Καμία σύνδεση δεν =120s Εύρος 10s-990s =30s =1.5s 0-1 1=ενεργοποιημένο 0-1 0=απενεργοποιημένο 0-1 0=απενεργοποιημένο 0-1 0=απεργοποιημένο =απεργοποιημένο 1=ενεργοποιημένο 0=μέγιστη ευαισθησία μικροφώνου 3=μέγιστη ταχύτητα απάντησης 933 Όγκος υποδοχής =μέγιστος όγκος υποδοχής 934 Όγκος μεταφοράς =μέγιστος όγκος μεταφοράς 935 Όγκος μυνημάτων 936 Όγκος ήχου χτυπήματος 937 Όγκος ακρόασης DTMF 938 Όγκος μεγάφωνου Ελάχιστος χρόνος 941 συνεχόμενου τόνου =μέγιστος όγκος μυνημάτων =μέγιστος όγκος τόνου χτυπήματος =μέγιστος όγκος DTMF =μέγιστος όγκος μεγάφωνου Εάν ο τόνος είναι =2s μακρύτερος, το HELIOS κλείνει Ελάχιστη 942 περίοδος απασχολημένου τόνου Μέγιστη περίοδο 943 απασχολημένου τόνου 944 Μέγιστη διαφορά κενού τόνου Ελάχιστες 945 περίοδοι αριθμών απασχολημένων αριθμών =0.08s =0.7s =0.1s Αυτοί οι παράμετροι ελέγχουν την ανίχνευση του απασχολημένου τόνου. Χρησιμοποιούνται για τη λήξη κλήσης και την αυτόματη πληκτρολόγηση.

16 951 Ελάχιστος χρόνος τόνου χτυπήματος Ελάχιστος 952 μακροχρόνιος χρόνος κενού Μέγιστος 953 μακροχρόνιος χρόνος κενού (94) (85) (98) 999 (99) =0.1s =1s =6s Περίοδοι αριθμών χτυπημάτων Η πιο μεγάλη περίοδος χτυπημάτων πρέπει να είναι στο διάστημα μεταξύ παραμέτρων 952 και 953 Εάν ξεπεραστούν οι καθορισμένοι αριθμοί των περιόδων,η κλήση τερματίζεται Εάν ξεπεραστούν οι καθορισμένοι περίοδοι και η αυτόματη κλήση είναι ενεργοποιημένη, ακολουθεί μια άλλη προσπάθεια. Στο γεγονός της Αυτόματης Κλήσης χωρίς Επιβεβαίωση, ο τόνος χτυπήματος αναγνωρίζεται και λήγει πριν οι καθορισμένοι περίοδοι εξαντληθούν. Η κλήση θεωρείται επιτυχής. Μέγιστος χρόνος για το πάτημα του επόμενου ψηφίου Πιθανότητα να κλείσει με το πάτημα του ίδιου πλήκτρου Πιθανότητα να καλέσετε τον επόμενο αριθμό με το πάτημα άλλου πλήκτρου Πιθανότητα να κλείσει με την #(DTMF) Αριθμός επαναλήψεων μυνημάτων Κωδικός υπηρεσίας Διαγραφή των κωδικών από όλους τους διακόπτες Καθαρισμός όλων των μνήμων Πλήρης έναρξη 1-9 5s 0=όχι 1=ναι 0=όχι 1=ναι 1 1 0=όχι 1=ναι 1 Κατά την διάρκεια εισαγωγής του κωδικού κτλ Υπάρχουν 3δευτ.κενό ανάμεσα από κάθε 2μυνήματα από προεπιλογή Κωδικός υπηρεσίας Διαγράφη και τους κωδικούς 00 και 11 επίσης Καθαρίζει μνήμες 01 μέχρι 55 Καθαρίζει μνήμες 01 μέχρι 55 Προειδοποίηση!Αλλάζει και τον κωδικό υπηρεσίας επίσης(ρυθμίζοντας την προεπιλεγμένη αξία του 12345)

17 Αυτόματη Πληκτρολόγηση Πολλαπλών Αριθμών Όταν πιέζετε ένα κουμπί HELIOS, μπορείτε να ανακαλύψετε ότι η καλούμενη γραμμή είναι πολυάσχολη ή το καλούμενο συμβαλλόμενο μέρος είναι απών. Το HELIOS είναι σε θέση να προσδιορίσει αυτές τις καταστάσεις και να τις λύσει με την Αυτόματη πληκτρολόγηση πολλαπλών αριθμών εάν ο ένας από τρεις αυτόματους τρόπους σχηματισμού επιτρέπεται. Μέχρι 6 αριθμοί μπορούν να αποθηκευτούν για κάθε πλήκτρο. Οι τρεις αυτόματοι τρόποι αναγνωρίζουν τους συνεχείς, απασχολημένους και τόνους χτυπήματος. Σε όλους αυτούς τους τρόπους, η αυτόματη κλήση μπορεί να απενεργοποιηθεί ή η απαραίτητη αρίθμηση των κύκλων μπορεί να προετοιμαστεί(1μέχρι 9,εάν κανένας από τους αποθηκευμένους αριθμούς δεν απαντηθεί, ολόκληρος ο κύκλος θα επαναληφθεί ξεκινώντας από τον πρώτο αριθμό πάλι)για κάθε πλήκτρο ξεχωριστά. Φυσικά μπορείτε να προγραμματίσετε την αυτόματη πληκτρολόγηση πολλαπλών αριθμών για επιλεγμένα κουμπιά μόνο, διατηρώντας τους άλλους στον τρόπο προεπιλογής. Μόνο η μια επιλογή του ενός από τους τρεις αυτόματους τρόπους πληκτρολόγησης είναι κοινή. Αυτόματη Πληκτρολόγηση Πολλαπλών Αριθμών χωρίς Επιβεβαίωση Αυτός ο τρόπος μπορεί να χρησιμοποιηθεί σε κοινές περιπτώσεις για να επιτρέψουν στον επισκέπτη να πάρει κατευθείαν ακόμα κι αν η καλούμενη γραμμή είναι απασχολημένη ή ο καλούμενος συνδρομητής είναι απών. Ως εκ τούτου, η δεύτερη μνήμη του πλήκτρου μπορεί να περιλαμβάνει τον αριθμό της γραμματέας, η τρίτη μνήμη του κινητού κτλ. Αυτός ο τρόπος αναγνωρίζει τον τόνο κουδουνίσματος και αν ο τόνος τελειώσει πριν τον καθορισμένο αριθμό χτύπων, το HELIOS το θεωρεί αυτό σαν πετυχημένη σύνδεση. Φυσικά αυτή η λύση δεν είναι πλήρως αξιόπιστη επειδή η ανίχνευση μπορεί να εμποδίζεται από το θόρυβο κτλ Αξιολόγηση των Καταστάσεων στο Ακουστικό Αυτόματης Πληκτρολόγησης χωρίς Επιβεβαίωση Κατάσταση Απασχολημένος τόνος Κλήση ή σιγή χωρίς προηγούμενο χτύπημα τόνου Συνεχόμενος τόνος (στο PBX κτλ) Τόνος χτυπήματος, το οποίο τερματίζεται πριν τα 10χτυπήματα(ο κύκλος των χτύπων είναι μεταβλητός) Τόνος χτυπήματος, γίνονται 10 χτυπήματα (ο κύκλος των χτύπων είναι μεταβλητός) μέχρι Δράση του HELIOS Κλείνει το τηλέφωνο περίπου σε 2δευτ.και καλεί το επόμενο νούμερο Περιμένει τον καθορισμένο χρόνο, μετά κλείνει και καλεί το επόμενο νούμερο Κλείνει το τηλέφωνο περίπου σε 2δευτ.και καλεί το επόμενο νούμερο Θεωρείται σαν πετυχημένη κλήση, συνεχίζει για το μέγιστο χρόνο(μέγιστη διάρκεια κλήσης) Κλείνει το τηλέφωνο και καλεί το επόμενο νούμερο Επέκταση κλήσης ή αρχή κωδικού Εντολή κλεισίματος Αυτά τα ψηφία ερμηνεύονται σαν την αρχή κωδικού Εάν τα χτυπήματα του τόνου σταματήσουν πριν από την προκαθορισμένη αρίθμηση των χτύπων επιτυγχάνονται και η κλήση είναι έτσι πολύ σύντομη(πχ 2δευτ.,δεν είναι ξεκάθαρο εάν η κλήση θα πρέπει να θεωρηθεί επιτυχής. Έτσι, ένας νέος τύπος αυτόματης πληκτρολόγησης έχει προστεθεί-τύπος 4. Οι διαφορές είναι: Τύπος 3 θεωρεί μια τέτοια κλήση επιτυχή μόνο αν η πόρτα ανοιχτεί. Τύπος 4 θεωρεί όλες αυτές τις κλήσεις επιτυχή

18 Αυτόματη Πληκτρολόγηση Πολλαπλών Αριθμών με Επιβεβαίωση Αυτή η κατάσταση χρησιμοποιείται όπου η αξιόπιστη μέγιστη σύνδεση απαιτείται-για επείγουσες κλήσεις. Η καλούμενη γραμμή (το κέντρο εποπτείας ελέγχου κτλ)πρέπει να χρησιμοποιηθεί από ένα καλά εκπαιδευμένο άτομο για να επιβεβαιώσει τη σύνδεση. Το DTMF χρησιμοποιείται σαν το πιο αξιόπιστο κριτήριο για επιτυχή σύνδεση. Η καλούμενη γραμμή πρέπει να πατήσει το 1 πάνω στο τηλέφωνο. Εάν το καλούμενο νούμερο είναι απασχολημένο ή παραμένει αναπάντητο μέχρι τον καθορισμένο χρόνο ή σε άλλες περιπτώσεις, το HELIOS καλεί το επόμενο νούμερο στην σειρά. Αξιολόγηση των Καταστάσεων στο Ακουστικό Αυτόματης Πληκτρολόγησης με Επιβεβαίωση Κατάσταση Δράση του HELIOS Απασχολημένος τόνος Κλείνει το τηλέφωνο περίπου σε 2δευτ.και καλεί το επόμενο νούμερο Κλήση ή σιωπή Περιμένει τον καθορισμένο χρόνο, μετά κλείνει και καλεί το επόμενο νούμερο Χτύπημα τόνου Περιμένει τον καθορισμένο αριθμό χτυπημάτων, μετά κλείνει και καλεί τον επόμενο αριθμό. Συνεχόμενος τόνος(στο PBX κτλ) Κλείνει το τηλέφωνο περίπου σε 2δευτ.και καλεί το επόμενο νούμερο DTMF χαρακτήρας ή Κλείνει αμέσως και καλεί το επόμενο νούμερο DTMF χαρακτήρας Επιβεβαιώνει την υποδοχή(2μπιπ)και η κλήση συνεχίζεται για τον καθορισμένο χρόνο το πολύ(μέγιστη διάρκεια κλήσης) Αυτά τα ψηφία ερμηνεύονται σαν χαρακτήρες ελέγχου Σιωπηλή Αυτόματη Πολλαπλή Πληκτρολόγηση Αριθμών Αυτή η κατάσταση κρύβει πλήρως το γεγονός ότι έγινε ένα τηλεφώνημα. Όταν ένα πλήκτρο έχει πατηθεί, το μεγάφωνο είναι κλειστό και δεν μπορεί να ακουστεί ούτε το PBX ή ο τόνος κλήσης. Το μεγάφωνο ανοίγει όταν ο συνδρομητής κλήσης επιβεβαιώνει την σύνδεση(πατώντας το 1 στο τηλέφωνο). Κατά συνέπεια, ένας πιθανός κλέφτης δεν μπορεί να σιγουρευτεί εάν το καλούμενο πρόσωπο είναι στο κτίριο ή όχι. Διαφορετικά, η λειτουργία είναι ίδια με την Αυτόματη Πολλαπλή Πληκτρολόγηση με Επιβεβαίωση. Μυνήματα Υπάρχουν περιπτώσεις στις οποίες ο καλούμενος δεν θέλει ή δεν μπορεί να μιλήσει για λόγους ασφαλείας στην κατάσταση αυτόματης πληκτρολόγησης. Σε αυτές τις περιπτώσεις το HELIOS μπορεί να παράγει ένα μήνυμα που είναι αποθηκευμένο στην μνήμη του. Οι σειρές των τεστ περιλαμβάνει το μήνυμα Wait please, connection is being established. Αργότερα, παραπάνω μυνήματα θα είναι διαθέσιμα στον χρήστη.

19 DTMF Control Εάν η Αυτόματη Πολλαπλή Πληκτρολόγηση Αριθμών με Επιβεβαίωση ή η Σιωπηλή Αυτόματη Πολλαπλή Πληκτρολόγηση Αριθμών είναι ενεργοποιημένη το HELIOS μπορεί να ελεγχθεί όπως φαίνεται στον πίνακα παρακάτω. Για ευκολία, οι εντολές 1έως 5 τακτοποιούνται έτσι όπως χρησιμοποιούνται συνήθως Χαρακτήρες DTMF ή ή μέχρι, Λειτουργίες Ένδειξη επιβεβαίωσης στο HELIOS ότι μια κλήση είναι επιτυχής. Το HELIOS στέλνει το σήμα επιβεβαίωσής του, η κλήση συνεχίζεται μέχρι το τέλος χρόνου και οποιεσδήποτε από τις ακόλουθες εντολές μπορούν να χρησιμοποιηθούν Αποσιώπηση μηνυμάτων(κατά την διάρκεια αναπαραγωγής) Προσοχή! Δεν μπορείτε να μιλήσετε καθώς το HELIOS αναπαράγει το μήνυμα!!!! Επανάληψη μυνημάτων (μια φορά) Επέκταση κλήσης: μια κλήση επεκτείνεται 30sec από αυτήν την εντολή. Μπορείτε να χρησιμοποιηθεί επανειλημμένα Τερματισμός κλήσης Αυτά τα ψηφία ερμηνεύονται σαν αρχή του κωδικού για τον έλεγχο διακοπτών Καταστάσεις Αφίξεων/Αναχωρήσεων, Μέρας/Νύχτας Το HELIOS μπορεί εύκολα να δρομολογήσει μια κλήση μετά από το πάτημα ενός πλήκτρου. Αυτό που πρέπει να κάνετε είναι να καλέσετε το HELIOS και να εισάγετε τα ακόλουθα: Αναχώρηση : κωδικός Άφιξη : κωδικός Όλα τα πλήκτρα μπορούν να αλλαχτούν εντελώς από έναν κοινό κωδικό πρόσβασης Ημέρας/Νύκτας ή ανεξάρτητα από χωριστούς κωδικούς πρόσβασης Αναχώρησης/Άφιξης. Πως λειτουργεί η μετάβαση? Κάθε πλήκτρο έχει μνήμη για 6 αριθμούς.( προορισμένος πρώτιστα για την Αυτόματη Πολλαπλή Πληκτρολόγηση Αριθμών) Εάν η κατάσταση της Αυτόματης Πολλαπλής Πληκτρολόγησης Αριθμών είναι OFF, η μνήμη 1 χρησιμοποιείται για την κατάσταση Ημέρας και η μνήμη 3 για την κατάσταση Νύχτας. Αυτό είναι μια απλή μετατροπή δύο-αριθμών Εάν η κατάσταση της Αυτόματης Πολλαπλής Πληκτρολόγησης Αριθμών είναι ON, οι μνήμες 1, 2, 3, 4, 5 χρησιμοποιούνται για την κατάσταση της Ημέρας και οι μνήμες 3, 4, 5,6 χρησιμοποιούνται για την κατάσταση της Νύχτας. Αυτό επιταχύνει τη διαδικασία, αριθμοί που δεν θα απαντηθούν μεταφέρονται. Εάν η κατάσταση Νύχτας είναι ΟΝ, και οι μνήμες 3 μέχρι 6 είναι άδειες, χρησιμοποιούνται οι μνήμες 1 και 2 Εάν η κατάσταση Νύχτας είναι ΟΝ, οι μνήμες 1 και 2 παραλείπονται για όλα τα πλήκτρα και αυτό δεν μπορεί να απενεργοποιηθεί ανεξάρτητα χρησιμοποιώντας την λειτουργία της Άφιξης. Στην κατάσταση Ημέρας, τα πλήκτρα έχουν ανατεθεί στα πρόσωπα που χρησιμοποίησαν την λειτουργία αναχώρησης, θα παραμείνουν στην λειτουργία Νύχτας μέχρι τα ίδια πρόσωπα χρησιμοποιήσουν την λειτουργία Άφιξης. Παράδειγμα: κτήριο διοίκησης, Αυτόματη Πληκτρολόγηση είναι OFF Πλήκτρο 1- όνομα Mr. Smith, μνήμη 1= η γραμμή του Mr. Smith, μνήμη 3=η γραμμή της γραμματέας-κωδικός για το πλήκτρο 01 είναι Ο κ. Αντωνίου φεύγει για διακοπές. Καλεί το HELIOS και εισάγει Πάει ένας επισκέπτης, πατάει το πλήκτρο του Αντωνίου το HELIOS καλεί την γραμματέα 3. Επιστρέφει ο Αντωνίου. Καλεί το HELIOS και εισάγει 777 0

20 2ENTRY HELIOS color video camera kit (order No E) Περιγραφή Η 2ENTRY HELIOS color video camera kit περιέχει όλα τα απαραίτητα στοιχεία για την πρόσθετη βελτίωση του πληροφοριοδότη πορτών σας.περιέχει ένα ηλεκτρονικό εξάρτημα κάμερας, κινητή άρθρωση και καλώδιο σύνδεσης για τη κάμερα και τον κύριο πίνακα του πληροφοριοδότη. Η κάμερα μπορεί κατά την τοποθέτηση να κινηθεί κατακόρυφα και οριζόντια. Προκειμένου να διαμορφωθεί η κάμερα χρησιμοποιήστε τους κατάλληλους συνδετήρες (jumpers) που παρέχονται στην εξάρτηση.!!!προσοχη!!! Η video camera μοιράζεται την παροχή ηλεκτρικού ρεύματος με το back light. Προτού την εγκατάσταση σιγουρευτείτε ότι οι παράμετροι της παροχής ηλεκτρικού ρεύματος του back light συμμορφώνεται με την απαίτηση της video camera. Η κατάλληλη παροχή ηλεκτρικού ρεύματος είναι 12V/2A σταθερά. Είναι πιθανό να παραγγείλετε αυτή την παροχή τροφοδοσίας χρησιμοποιώντας τον κωδικό παραγγελίας Ε σε καμία περίπτωση χρήση ac παροχή ηλεκτρικού ρεύματος (μετασχηματιστής κεντρικών αγωγών) ΕΓΚΑΤΑΣΤΑΣΗ 1.Αφαιρέστε την κάλυψη μετάλλων από το θυροτηλέφωνο. Αφαιρέστε την πλαστική κάλυψη από τη βάση με το ξεβίδωμα των βιδών (4x)τοποθετημένες στις γωνίες 2.Αφαιρέστε το μαύρο κάλυμμα της κάμερας και αντικαταστήστε το με το καθαρό κάλυμμα από το video kit 3. Αφαιρέστε το λίκνο μεγάφωνων από τη βάση με ανύψωση των καρφιτσών και το λίκνο ελαφρώς προς τα εμπρός 4.Συγκεντρώστε την κινητή άρθρωση και το βιδώνετε (2x) αυτό στη βάση. Τοποθετήστε την video camera στην κορυφή της άρθρωσης και χρησιμοποιήστε τις παρεχόμενες βίδες για να ασφαλίσετε.

21 5. Συνδέστε την κάμερα με τον κύριο πίνακα χρησιμοποιώντας το παρεχόμενο καλώδιο. 6. Επιλέξτε τον τρόπο της κάμερας και τον τύπο καλωδίων του video μέσω των jumpers. Στην κατάσταση Video on during call, η παραγωγή είναι ενεργή όταν γίνεται μια κλήση στο/από HELIOS. Όταν τερματιστεί η κλήση, το video παραμένει ενεργό για 7δευτ. περίπου και μετά σβήνει. Διαλέξτε την κατάσταση Permanently on (μόνιμα αναμμένο) για τις εξωτερικές εγκαταστάσεις για να αποφύγετε τη ζημία της κάμερας από την υγρασία. Είναι επειδή η κάμερα θερμαίνεται κατά τη διάρκεια της λειτουργίας και έτσι καμία συμπύκνωση υγρασίας δεν μπορεί να εμφανιστεί. 7. Συνδέστε το καλώδιο του video με τα τερματικά παραγωγής του video στον κύριο πίνακα. Εάν χρησιμοποιείτε ένα γυριστό ζευγάρι αντί ομοαξονικό καλώδιο, δεν είναι σχετικό ποιος αγωγός οδηγεί ποιο τερματικό αλλά σας συμβουλεύουμε να καταγράψετε τη ρύθμιση (+/- σημάδι, χρώμα αγωγών). θα χρησιμοποιήσετε αυτές τις πληροφορίες καθώς εγκαθιστώντας το LCD monitor or video server στο άλλο άκρος των καλωδίων. Εάν χρησιμοποιήσετε ομοαξονικό καλώδιο, συνδέστε το κεντρικό καλώδιο στο θετικό(+)ακροδέκτη και την θωράκιση στον αρνητικό(-)ακροδέκτη. Εάν χρησιμοποιείτε ένα καλώδιο UTP, συνδέστε το σήμα του video με τέτοιους δύο αγωγούς που είναι γυριστά μαζί(φτιάχνοντας ένα γυριστό ζευγάρι), μην χρησιμοποιήσετε ποτέ δύο αυθαίρετους αγωγούς. Με τη σύνδεση ή την αποσύνδεση του jumper έθεσε την αντιστοιχία σύνθετης αντίστασης του video παραγωγής για το coax καλώδιο ή το γυριστό ζευγάρι. 8. Ρυθμίστε την κάμερα στην επιθυμητή γωνία εξέτασης 9. Βάλτε το ηχείο πίσω στον κύριο πίνακα. Σιγουρευτείτε ότι το λίκνο ταιριάζει κατάλληλα στις κατάλληλες τρύπες 10. Συγκεντρώστε εκ νέου το θυροτηλέφωνο με την τοποθέτηση της πλαστικής κάλυψης στη βάση και ασφαλίστε με τις βίδες (4x)τόσο καλά ώστε να τοποθετήσετε πίσω την κάλυψη μετάλλων.

22 2ENTRY HELIOS secondary switch (order No E) Περιγραφή Η πρόταση για αυτό το εξάρτημα είναι να επεκταθεί ο πληροφοριοδότης πορτών 2ENTRY HELIOS με έναν άλλο διακόπτη, πχ για να μετατρέψει την ηλεκτρική πόρτα να κλειδώνει. Συγκρίνοντας το με τις προηγούμενες εκδόσεις διακοπτών αυτή περιέχει διάφορες τροποποιήσεις. Σας δίνει τα χαρακτηριστικά γνωρίσματα όπως την απεριόριστη χρονική μετατροπή ή το μόνιμο διακόπτη κατά τη διάρκεια του χρόνου της κλήσης. Χάρη στο μεταλλικό ηλεκτρονόμο μνήμης κύματος στοιχείων μετατροπής- είναι τώρα δυνατό για τη μετατροπή στις λογικές εισαγωγές χαμηλής τάσης π.χ. των συστημάτων ελέγχου πυλών και εμποδίων.οι δυο κανονικά ανοικτές(no)και κανονικά κλειστές(nc) επαφές είναι διαθέσιμες. Προσοχή : Σιγουρευτείτε ότι πριν εγκαταστήσετε το εξάρτημα η τρέχουσα κατανάλωση και η εκτιμημένη τάση του εξοπλισμού μεταπηδούν στην κλειδαριά και είναι μέσα στο εύρος των αποδεκτών τιμών ρευμάτων και τάσης διακοπτών. Σε καμία περίπτωση μην χρησιμοποιείτε αυτό το εξάρτημα για μετατροπή τάσης κεντρικών αγωγών! Εγκατάσταση 1. Αφαιρέστε τη βίδα από την πλευρά αριστερών κατώτατων σημείων του κύριου πίνακα πληροφοριοδοτών. 2. Εισάγετε το συνδετήρα διακοπτών επάνω στις επαφές(δίπλα στην τρύπα για τη βίδα) 3. Μεταξύ του κύριου πίνακα πληροφοριοδοτών και του πίνακα διανομής, εισάγετε ένα δαχτυλίδι πλήκτρων διαστήματος και κρατήστε τον πίνακα στενά μαζί στην πλαστική πίσω χρησιμοποιώντας βίδα που παρέχεται το διακόπτη.

23 Διαμόρφωση Χρησιμοποιώντας τους συνδετήρες είναι πιθανό να τεθεί σε ποιο είδος γεγονότος πρέπει να αντιδρά ο διακόπτης με το κλείσιμο ή το άνοιγμα της επαφής. Ο διακόπτης μπορεί να αντιδράσει με τρία διαφορετικά γεγονότα: διακόπτης on/off, διακόπτης 1: on/off, διακόπτης 2: on/off και άνοιγμα/κλείσιμο τηλεφωνικής γραμμής(που σημαίνει έναρξη και λήξη της κλήσης). Η εισαγωγή διακοπτών είναι διαθέσιμη και οι δύο κανονικά ανοικτοί(ανάμεσα στους συνδετήρες C και NO) όπως και κανονικά στενή επαφή(ανάμεσα στους συνδετήρες C και NC). Παράδειγμα 1- λειτουργία διακοπτών με τη χρησιμοποίηση του κωδικού πρόσβασης για τον διακόπτη 2 Το άνοιγμα και το κλείσιμο του διακόπτη είναι εγκαταστημένα στον διακόπτη 2. διακόπτης θα κλείσει αφού λάβει τον κωδικό για τον διακόπτη 2(παράμετρος 821)και θα ανοίξει μετά τον χρόνο που έχουμε ορίσει(παράμετρος 823). Σε περίπτωση που η παράμετρος 824 είναι εγκατεστημένη στο 0, θα είναι επίσης συγχρονισμένη με τον διακόπτη 1 Παράδειγμα 2- λειτουργία διακοπτών για το απεριόριστο χρόνο: ο διακόπτης θα κλείσει όταν λάβει τον κωδικό πρόσβασης για τον διακόπτη 1 και θα παραμείνει κλειστό μέχρι ο πληροφοριοδότης λάβει τον κωδικό για τον διακόπτη 2και μέχρι την πάροδο του χρόνου που έχουμε ορίσει(παράμετρος 823, συστήνεται να τεθεί αυτή η παράμετρος στο χρόνο όσο το δυνατόν πιο σύντομα που είναι 1sec) Παράδειγμα 3- άνοιγμα διακόπτη κατά τη διάρκεια της κλήσης: Το άνοιγμα και το κλείσιμο είναι εγκατεστημένα στο SPEAK. Ο διακόπτης θα κλείσει όταν η γραμμή απαντηθεί και θα αποσυνδεθεί όταν κλείσει. Κατά την διάρκεια της κλήσης ο διακόπτης θα κλείσει.
