1 Φυσική για Μηχανικούς Εικόνα: Μητέρα και κόρη απολαμβάνουν την επίδραση της ηλεκτρικής φόρτισης των σωμάτων τους. Κάθε μια ξεχωριστή τρίχα των μαλλιών τους φορτίζεται και προκύπτει μια απωθητική δύναμη μεταξύ των τριχών, με αποτέλεσμα να «σηκώνονται οι τρίχες τους». (Courtesy of Resonance Research Corporation) Ηλεκτρομαγνητισμός Ηλεκτρικά Πεδία

2 Φυσική για Μηχανικούς Εικόνα: Μητέρα και κόρη απολαμβάνουν την επίδραση της ηλεκτρικής φόρτισης των σωμάτων τους. Κάθε μια ξεχωριστή τρίχα των μαλλιών τους φορτίζεται και προκύπτει μια απωθητική δύναμη μεταξύ των τριχών, με αποτέλεσμα να «σηκώνονται οι τρίχες τους». (Courtesy of Resonance Research Corporation) Ηλεκτρομαγνητισμός Ηλεκτρικά Πεδία

3 Επανάληψη. Νόμος του Coulomb: ηλεκτρική δύναμη ανάμεσα σε δυο ακίνητα φορτισμένα σωματίδια q 1, q 2 που απέχουν απόσταση r μεταξύ τους q F e = k 1 q 2 q e ή F r 2 12 = k 1 q 2 e r r 2 12 όπου k e είναι η σταθερά του Coulomb Σταθερά k e = όπου ε 0 = κενού C2 Nm Nm2 C 2 = 1 4πε 0 2 : διηλεκτρική σταθερά του Μικρότερο ελεύθερο φορτίο e = C

4 Παράδειγμα: Τρια σημειακά φορτία βρίσκονται στις γωνίες ενός ισόπλευρου ορθογωνίου τριγώνου όπως στο σχήμα. Δίδεται ότι q 1 = q 3 = 5 μc, q 2 = 2 μc και α = 0.1 m. Βρείτε τη συνισταμένη ηλεκτρική δύναμη που ασκείται στο q 3.

5 Παράδειγμα Λύση: Δίδεται ότι q 1 = q 3 = 5 μc, q 2 = 2 μc και α = 0.1 m. Βρείτε τη συνισταμένη ηλεκτρική δύναμη στο q 3.

6 Παράδειγμα: Τρία φορτισμένα σωματίδια βρίσκονται επάνω στον x-άξονα όπως στο σχήμα. Το q 1 = 15 μc βρίσκεται στη θέση x = 2 m, το q 2 = 6 μc βρίσκεται στην αρχή των αξόνων, και η συνισταμένη των δυνάμεων στο q 3 είναι μηδέν. Βρείτε τις συντεταγμένες του q 3.

7 Παράδειγμα - Λύση: Το q 1 = 15 μc στη θέση x = 2 m, το q 2 = 6 μc βρίσκεται στην αρχή των αξόνων, και η συνισταμένη των δυνάμεων στο q 3 είναι μηδέν. Βρείτε τις συντεταγμένες του q 3.

8 Παράδειγμα: Δυο όμοιες φορτισμένες σφαίρες, καθεμιά μάζας m = kg, κρέμονται σε ισορροπία όπως στο σχήμα. Το μήκος κάθε σχοινιού είναι 0.15 m, ενώ η γωνία θ είναι 5 ο. Βρείτε το μέτρο του φορτίου κάθε σφαίρας.

9 Παράδειγμα: Δυο όμοιες φορτισμένες σφαίρες, καθεμιά μάζας m = kg, σε ισορροπία. Το μήκος κάθε σχοινιού είναι 0.15 m, ενώ η γωνία θ είναι 5 ο. Βρείτε το μέτρο του φορτίου κάθε σφαίρας.

10 Ηλεκτρικό πεδίο Η έννοια του πεδίου αναπτύχθηκε από τον Faraday Ηλεκτρικό πεδίο υπάρχει σε μια περιοχή του χώρου γύρω από ένα φορτισμένο σωματίδιο που λέγεται πηγή φορτίου Όταν ένα άλλο (αρκετά μικρότερο) φορτισμένο σωματίδιο εισέρχεται στο ηλεκτρικό πεδίο, μια ηλεκτρική δύναμη ασκείται πάνω του Ορίζουμε το ηλεκτρικό πεδίο λόγω της επίδρασης της πηγής φορτίου επάνω σε άλλα φορτισμένα σωματίδια ως η ηλεκτρική δύναμη που ασκείται ανά μονάδα φορτίου Αλλιώς, ορίζουμε το διάνυσμα του ηλεκτρικού πεδίου E σε ένα σημείο του χώρου ως η ηλεκτρική δύναμη που ασκείται σε ένα σωματίδιο q 0, δια το φορτίο αυτό

11 Ηλεκτρικό πεδίο Ορίζουμε το διάνυσμα του ηλεκτρικού πεδίου E σε ένα σημείο του χώρου ως η ηλεκτρική δύναμη που ασκείται σε ένα σωματίδιο q 0, δια το φορτίο αυτό E = F e q 0 Ένα ηλεκτρικό πεδίο υπάρχει σε ένα σημείο του χώρου αν ένα φορτισμένο σωματίδιο (με μικρό φορτίο) υφίσταται μια ηλεκτρική δύναμη F e = qe

12 Ηλεκτρικό πεδίο F e = qe Αν το q είναι θετικό, η δύναμη έχει την ίδια κατεύθυνση με το πεδίο Αν το q είναι αρνητικό, το πεδίο και η δύναμη έχουν αντίθετη κατεύθυνση Το ηλεκτρικό πεδίο E σε ένα σημείο P λόγω της παρουσίας πηγής φορτίου q δίνεται ως E = k e q r 2 r

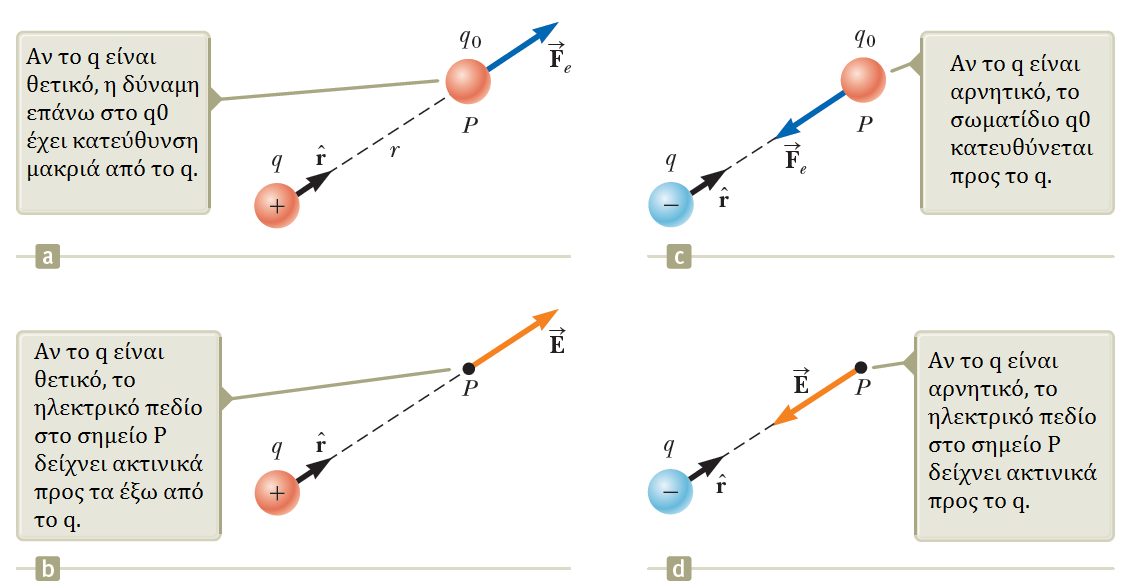

13 Ηλεκτρικό πεδίο

14 Ηλεκτρικό πεδίο Πολλές πηγές φορτίου q i Ηλεκτρικό πεδίο: διανυσματικό μέγεθος E = i k e q i r i 2 r i όπου r i η απόσταση κάθε πηγής από ένα σημείο P και r i το μοναδιαίο διάνυσμα από την πηγή i στο σημείο P

15 Παράδειγμα: Φορτία q 1, q 2 βρίσκονται στον οριζόντιο άξονα, σε αποστάσεις a και b, αντίστοιχα, από την αρχή των αξόνων, όπως στο σχήμα. Α) Βρείτε τις συνισταμένες του ηλεκτρικού πεδίου στο σημείο P (0,y). B) Βρείτε το ηλεκτρικό πεδίο στο σημείο P στην ειδική περίπτωση που q 1 = q 2 και a = b. Γ) Βρείτε το ηλεκτρικό πεδίο όταν y a.

16 Παράδειγμα Λύση: Φορτία q 1, q 2 βρίσκονται στον οριζόντιο άξονα, σε αποστάσεις a και b, αντίστοιχα, από την αρχή των αξόνων, όπως στο σχήμα. Α) Βρείτε τις συνισταμένες του ηλεκτρικού πεδίου στο σημείο P (0,y).

17 Παράδειγμα - Λύση: Φορτία q 1, q 2 βρίσκονται στον οριζόντιο άξονα, σε αποστάσεις a και b, αντίστοιχα, από την αρχή των αξόνων, όπως στο σχήμα. B) Βρείτε το ηλεκτρικό πεδίο στο σημείο P στην ειδική περίπτωση που q 1 = q 2 και a = b.

18 Παράδειγμα - Λύση: Φορτία q 1, q 2 βρίσκονται στον οριζόντιο άξονα, σε αποστάσεις a και b, αντίστοιχα, από την αρχή των αξόνων, όπως στο σχήμα. Γ) Βρείτε το ηλεκτρικό πεδίο όταν y a.

19 Η εξίσωση του ηλεκτρικού πεδίου είναι χρήσιμη για μικρά φορτία Πολλές φορές έχουμε μια κατανομή φορτίου αντί για σημειακά φορτία Σε αυτές τις περιπτώσεις, η περιγραφή του ηλεκτρικού φορτίου είναι συνεχώς και ομοιόμορφα κατανεμημένη σε μια γραμμή, επιφάνεια, ή όγκο

20 Προσεγγιστικά E k e i Δq i r i 2 r i Επειδή όμως τα διαφορετικά φορτία είναι πάρα πολλά Δq i E k e lim Δq i 0 2 r r i i i dq = k e r 2 r Το ολοκλήρωμα είναι διανυσματικό και μπορεί να περιλαμβάνει μια γραμμή μια επιφάνεια ή έναν όγκο.

21 Προς βοήθειά μας, θα ορίσουμε Γραμμική πυκνότητα φορτίου λ = Q l Επιφανειακή πυκνότητα φορτίου σ = Q A Χωρική πυκνότητα φορτίου ρ = Q V

22 Παράδειγμα 1: Μια ράβδος μήκους l έχει ομοιόμορφη κατανομή θετικού φορτίου ανά μονάδα μήκους λ και συνολικό φορτίο Q. Βρείτε το ηλεκτρικό πεδίο στο σημείο P που βρίσκεται σε απόσταση a από το ένα άκρο της ράβδου, στην ευθεία της ράβδου, όπως στο σχήμα.

23 Παράδειγμα 1 Λύση: Μια ράβδος μήκους l έχει ομοιόμορφη κατανομή θετικού φορτίου ανά μονάδα μήκους λ και συνολικό φορτίο Q. Βρείτε το ηλεκτρικό πεδίο στο σημείο P.

24 Παράδειγμα 2: Ένας δακτύλιος ακτίνας α φέρει ομοιόμορφα κατανεμημένο θετικό φορτίο Q. Υπολογίστε το ηλεκτρικό πεδίο στο σημείο P που βρίσκεται σε απόσταση x από το κέντρο του δακτυλίου και στον κάθετο άξονα στο επίπεδο του δακτυλίου.

25 Παράδειγμα 2 Λύση: Ένας δακτύλιος ακτίνας α φέρει ομοιόμορφα κατανεμημένο θετικό φορτίο Q. Υπολογίστε το ηλεκτρικό πεδίο στο σημείο P.

26 Παράδειγμα 2 Λύση: Ένας δακτύλιος ακτίνας α φέρει ομοιόμορφα κατανεμημένο θετικό φορτίο Q. Υπολογίστε το ηλεκτρικό πεδίο στο σημείο P.

27 Τέλος Διάλεξης
