1 Μελέτη υλικών/τεχνικών στεγανοποίησης θέσεων ΧΥΤΥ/ΧΥΤΑ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΚΡΗΤΗΣ ΤΜΗΜΑ ΦΥΣΙΚΩΝ ΠΟΡΩΝ& ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΣΧΟΛΗ ΕΦΑΡΜΟΣΜΕΝΩΝ ΕΠΙΣΤΗΜΩΝ Τοµέας Υδατικών Πόρων & Γεωπεριβάλλοντος Μελέτη υλικών/τεχνικών στεγανοποίησης θέσεων απόθεσης απορριµµάτων ΧΥΤΥ και ΧΥΤΑ Review on leakage cut of material and techniques in waste disposal sites Επιµέλεια: Κατσιµπίρη Παναγιώτα-Γιούλη Επίβλεψη: Π. Σουπιός ΧΑΝΙΑ

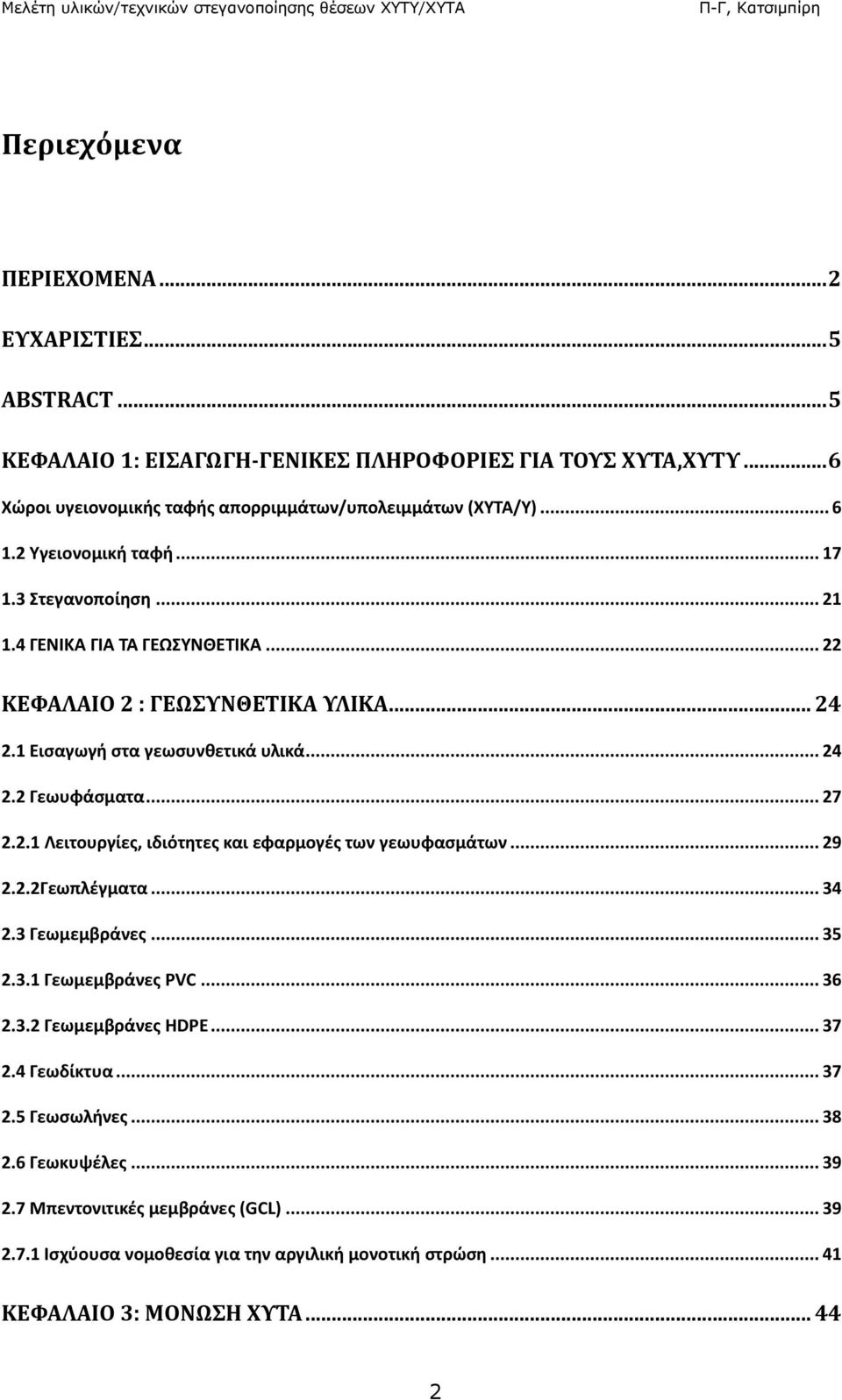

2 Περιεχόμενα ΠΕΡΙΕΧΟΜΕΝΑ... 2 ΕΥΧΑΡΙΣΤΙΕΣ... 5 ABSTRACT... 5 ΚΕΦΑΛΑΙΟ 1: ΕΙΣΑΓΩΓΗ-ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΧΥΤΑ,ΧΥΤΥ... 6 Χώροι υγειονομικής ταφής απορριμμάτων/υπολειμμάτων (ΧΥΤΑ/Υ) Υγειονομική ταφή Στεγανοποίηση ΓΕΝΙΚΑ ΓΙΑ ΤΑ ΓΕΩΣΥΝΘΕΤΙΚΑ ΚΕΦΑΛΑΙΟ 2 : ΓΕΩΣΥΝΘΕΤΙΚΑ ΥΛΙΚΑ Εισαγωγή στα γεωσυνθετικά υλικά Γεωυφάσματα Λειτουργίες, ιδιότητες και εφαρμογές των γεωυφασμάτων Γεωπλέγματα Γεωμεμβράνες Γεωμεμβράνες PVC Γεωμεμβράνες HDPE Γεωδίκτυα Γεωσωλήνες Γεωκυψέλες Μπεντονιτικές μεμβράνες (GCL) Ισχύουσα νομοθεσία για την αργιλική μονοτική στρώση ΚΕΦΑΛΑΙΟ 3: ΜΟΝΩΣΗ ΧΥΤΑ

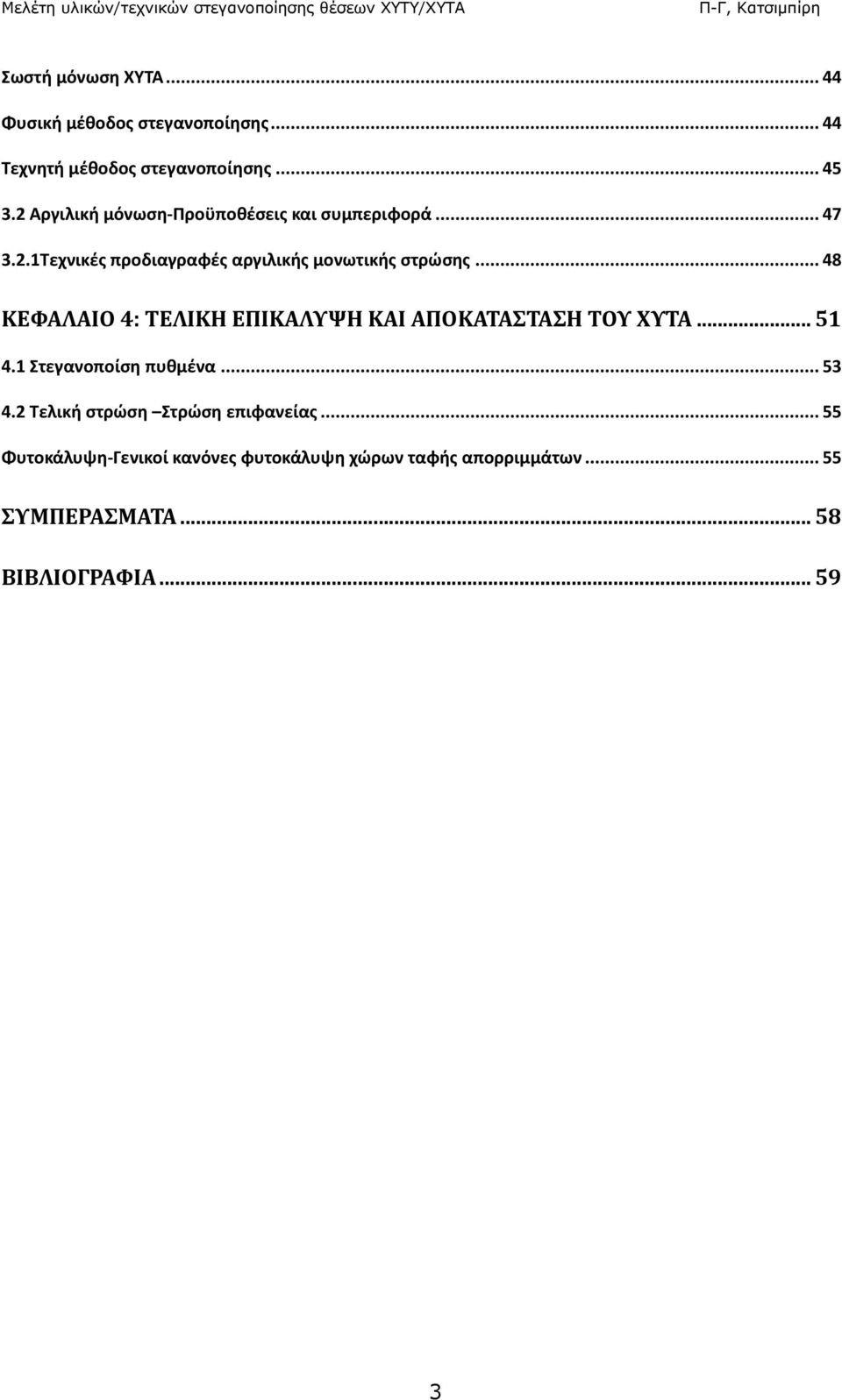

3 Σωστή μόνωση ΧΥΤΑ Φυσική μέθοδος στεγανοποίησης Τεχνητή μέθοδος στεγανοποίησης Αργιλική μόνωση-προϋποθέσεις και συμπεριφορά Τεχνικές προδιαγραφές αργιλικής μονωτικής στρώσης ΚΕΦΑΛΑΙΟ 4: TΕΛΙΚΗ ΕΠΙΚΑΛΥΨΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΟΥ ΧΥΤΑ Στεγανοποίση πυθμένα Τελική στρώση Στρώση επιφανείας Φυτοκάλυψη-Γενικοί κανόνες φυτοκάλυψη χώρων ταφής απορριμμάτων ΣΥΜΠΕΡΑΣΜΑΤΑ ΒΙΒΛΙΟΓΡΑΦΙΑ

4 4

5 Επιτροπή ανάθεσης - επίβλεψης 1. ρ. Σουπιός Παντελής, Αν. Καθηγητής Τ.Ε.Ι. Κρήτης 2. ρ. Μανώλης Στειακάκης, Επ. Καθηγητής Πολυτεχνείου Κρήτης 3. ρ. Κωνσταντίνος Λουπασάκης, Λέκτορας Εθνικού Μετσόβειου Πολυτεχνείου ΕΥΧΑΡΙΣΤΙΕΣ Ευχαριστώ θερµά τον Καθηγητή µου ρ. Σουπιό Παντελή για την αµέριστη εµπιστοσύνη και την ουσιαστική συνεργασία καθ όλη τη διάρκεια της συγγραφής της παρούσας διπλωµατικής εργασίας. Επίσης θέλω να ευχαριστήσω τον ρ. Κωνσταντίνο Λουπασάκη, Λέκτορα του Εθνικoύ Μετσοβείου Πολυτεχνείου για τις πολύτιµες γνώσεις που µου παρείχε κατά τη διάρκεια αυτής της προσπάθειας και τον ρ. Μανώλη Στειακάκη, Επ. Καθηγητή του Πολυτεχνείου Κρήτης για την επίβλεψη και τη αµέριστη συµπαράσταση. ABSTRACT Good design of a landfill site will prevent, or reduce as far as possible, negative effects on the environment, as well as the risks to human health arising from the landfilling of waste. It is essential that the designer adopt methods, standards and operational systems based on best current practice which reflect progress in management techniques and containment standards. The design process should be consistent with the need to protect the environment and human health. 5

6 Κεφάλαιο 1: ΕΙΣΑΓΩΓΗ-ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΧΥΤΑ,ΧΥΤΥ Σκoπός της παρούσας εργασίας είναι η µελέτη των υλικών και των τεχνικών που χρησιµοποιούνται σε περιοχές απόθεσης απορριµµάτων για την αποφυγή διάχυσης ρύπων στο υπέδαφος. Η χρήση των γεωσυνθετικών υλικών σε γεωτεχνικές κατασκευές και σε έργα ευθύνης Πολιτικού Μηχανικού, εµφανίζει αλµατώδη ανάπτυξη κατά την τελευταία τριακονταετία. ύο από τις µεγάλες οµάδες γεωσυνθετικών υλικών είναι τα γεωυφάσµατα και οι γεωµεµβράνες. Οι γεωµεµβράνες χρησιµοποιούνται ευρέως ως φραγµός υγρασίας σε έργα όπως χώροι υγειονοµικής ταφής απορριµµάτων, λιµνοδεξαµενές, υπόγειες δεξαµενές, φράγµατα και σήραγγες κυρίως. Η σπουδαιότητα και η απαιτούµενη ασφάλεια αυτών των κατασκευών, καθιστούν απαραίτητη την προστασία των γεωµεµβρανών επειδή οι µηχανικές καταπονήσεις που µπορεί να ασκηθούν κατά την κατασκευή και λειτουργία του έργου είναι δυνατό να οδηγήσουν στην αστοχία τους. Συνήθως η προστασία αυτή παρέχεται µε την τοποθέτηση λεπτής στρώσης άµµου πάνω από τη γεωµεµβράνη ή µε τη χρήση γεωυφασµάτων. Χώροι υγειονομικής ταφής απορριμμάτων/υπολειμμάτων (ΧΥΤΑ/Υ) Οι Χώροι Υγειονοµικής Ταφής Απορριµµάτων/Υπολειµµάτων (ΧΥΤΑ/Υ) είναι χώροι ειδικά διαµορφωµένοι στους οποίους γίνεται η ταφή των απορριµµάτων των πόλεων.η διαµόρφωση του χώρου των ΧΥΤΑ,ΧΥΤΥ γίνεται µε τέτοιο τρόπο ώστε τα τοξικά,οργανικά και άλλα απόβλητα από το χώρο απόθεσης να µην διαφεύγουν στο περιβάλλον ή στον υδροφόρο ορίζοντα κατοικηµένων περιοχών. Σήµερα πολλοί από αυτούς τους χώρους έχουν γεµίσει και η εύρεση νέων δεν είναι εύκολη, καθώς υπάρχει έντονη αντίδραση από τους κατοίκους των γειτονικών περιοχών.είναι κατανοητό ότι ο σχεδιασµός και η λειτουργία ενός χώρου υγειονοµικής ταφής προϋποθέτει την εφαρµογή µιας σειράς επιστηµονικών,τεχνικών και οικονοµικών αρχών.η δυσκολία χωροθέτησης νέων ΧΥΤΑ καθώς και το αυξηµένο κόστος κατασκευής τους, προκειµένου να διασφαλιστή η προστασία της δηµόσιας υγείας και του περιβάλλοντος, αυξάνουν δραµατικά το κόστος διαχείρισης των απορριµµάτων. 6

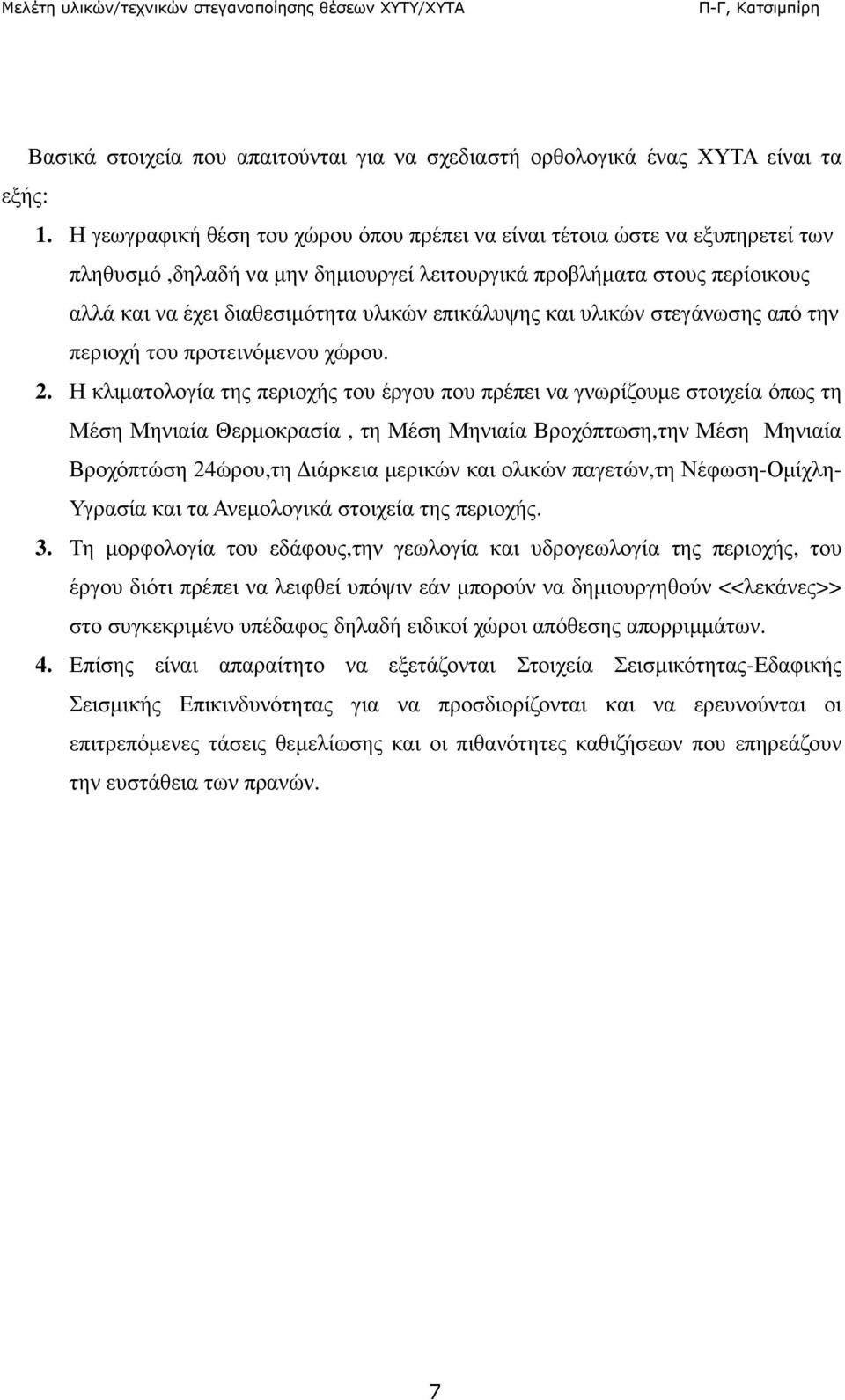

7 Βασικά στοιχεία που απαιτούνται για να σχεδιαστή ορθολογικά ένας ΧΥΤΑ είναι τα εξής: 1. Η γεωγραφική θέση του χώρου όπου πρέπει να είναι τέτοια ώστε να εξυπηρετεί των πληθυσµό,δηλαδή να µην δηµιουργεί λειτουργικά προβλήµατα στους περίοικους αλλά και να έχει διαθεσιµότητα υλικών επικάλυψης και υλικών στεγάνωσης από την περιοχή του προτεινόµενου χώρου. 2. Η κλιµατολογία της περιοχής του έργου που πρέπει να γνωρίζουµε στοιχεία όπως τη Μέση Μηνιαία Θερµοκρασία, τη Μέση Μηνιαία Βροχόπτωση,την Μέση Μηνιαία Βροχόπτώση 24ώρου,τη ιάρκεια µερικών και ολικών παγετών,τη Νέφωση-Οµίχλη- Υγρασία και τα Ανεµολογικά στοιχεία της περιοχής. 3. Τη µορφολογία του εδάφους,την γεωλογία και υδρογεωλογία της περιοχής, του έργου διότι πρέπει να λειφθεί υπόψιν εάν µπορούν να δηµιουργηθούν <<λεκάνες>> στο συγκεκριµένο υπέδαφος δηλαδή ειδικοί χώροι απόθεσης απορριµµάτων. 4. Επίσης είναι απαραίτητο να εξετάζονται Στοιχεία Σεισµικότητας-Εδαφικής Σεισµικής Επικινδυνότητας για να προσδιορίζονται και να ερευνούνται οι επιτρεπόµενες τάσεις θεµελίωσης και οι πιθανότητες καθιζήσεων που επηρεάζουν την ευστάθεια των πρανών. 7

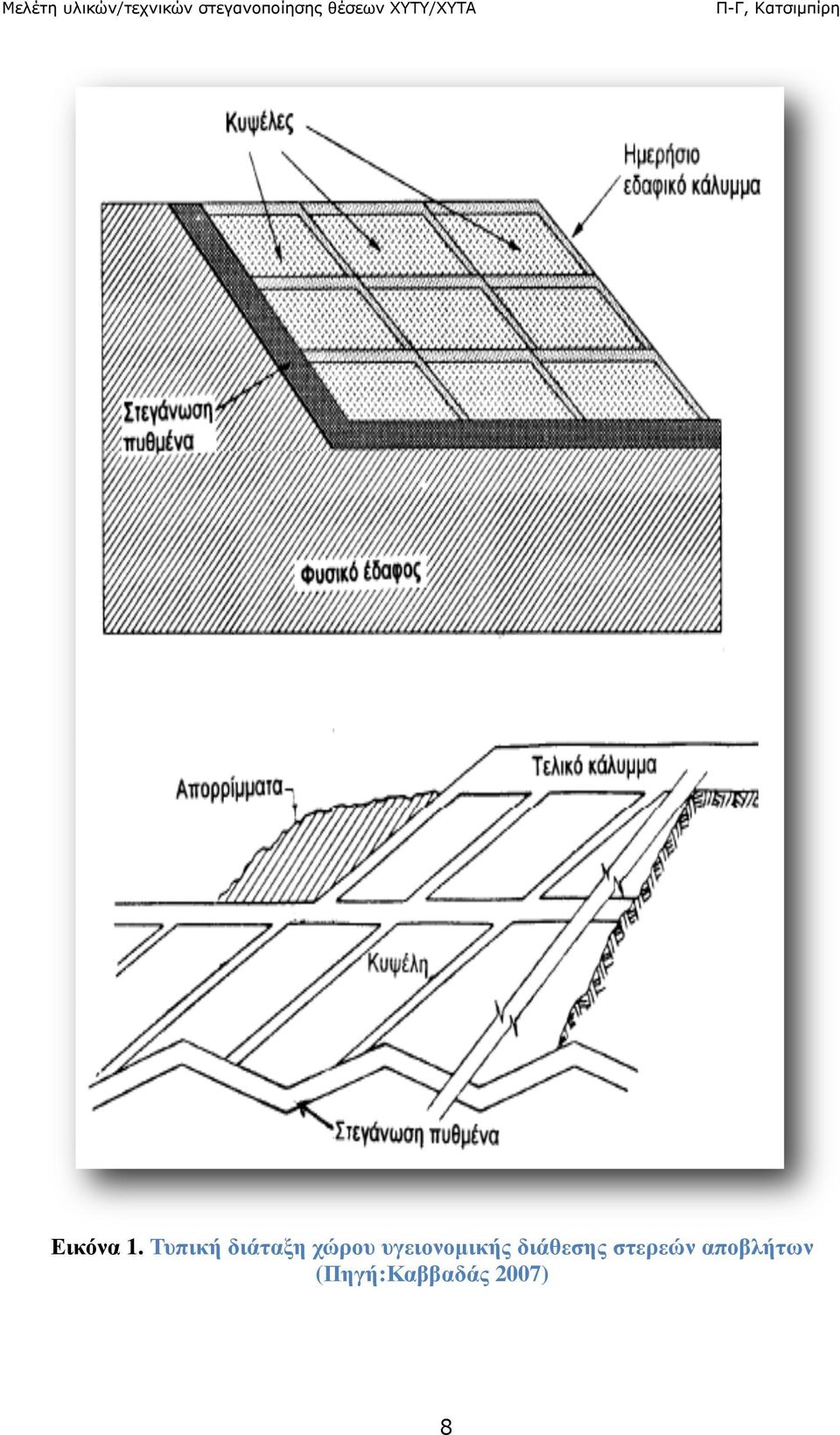

8 Μελέτη υλικών/τεχνικών στεγανοποίησης θέσεων ΧΥΤΥ/ΧΥΤΑ Εικόνα 1. Τυπική διάταξη χώρου υγειονοµικής διάθεσης στερεών αποβλήτων (Πηγή:Καββαδάς 2007) 8

9 Τυπικά σχέδια ΧΥΤΑ: Παρακάτω παρουσιάζονται έξι τυπικά σχέδια χώρων υγειονοµικής ταφής αποβλήτων. Εικόνα 2. Επιφανειακή διάθεση απορριµµάτων (Πηγή: Κόλλιας, 2004) 9

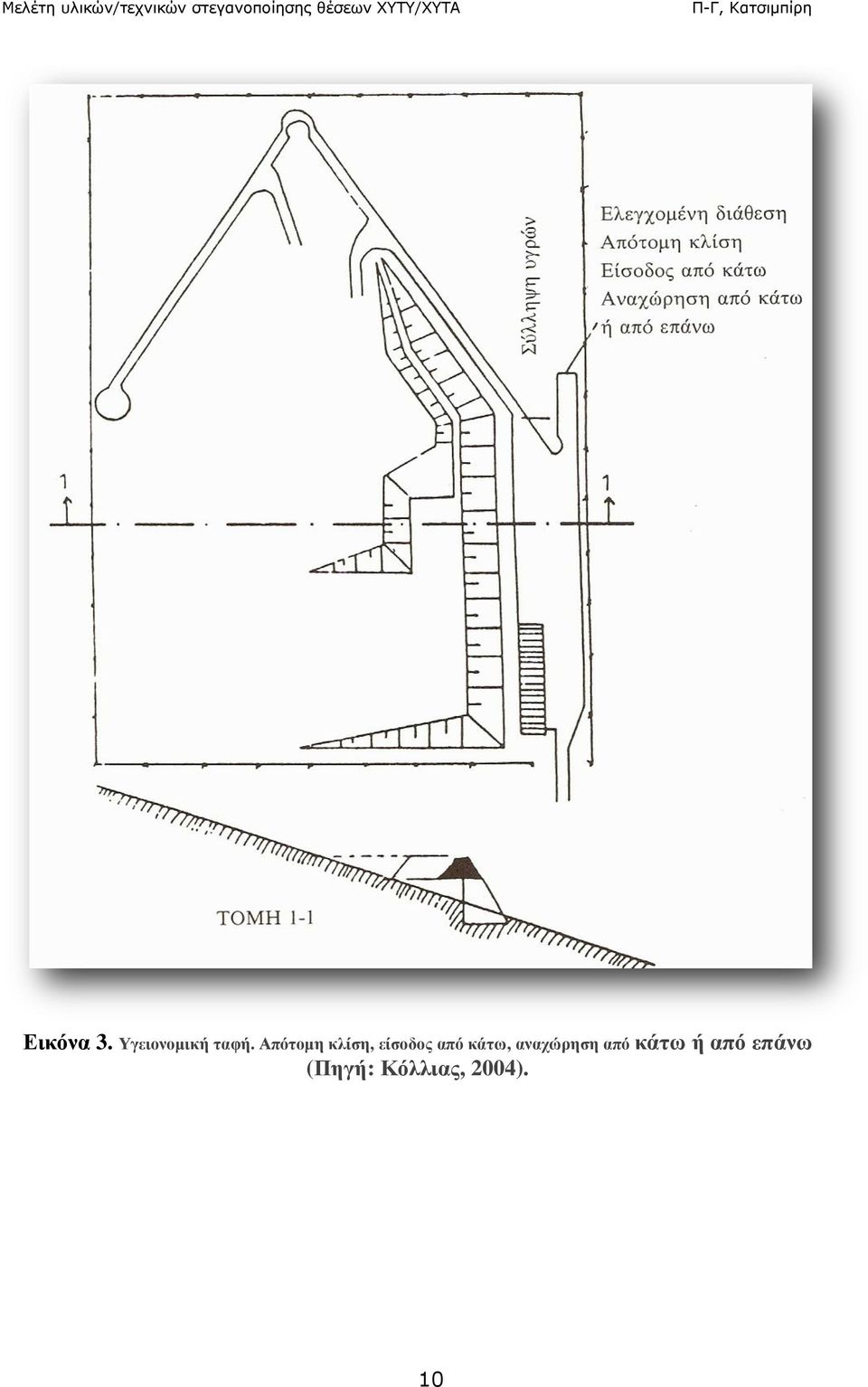

10 Εικόνα 3. Υγειονοµική ταφή. Απότοµη κλίση, είσοδος από κάτω, αναχώρηση από κάτω ή από επάνω (Πηγή: Κόλλιας, 2004). 10

11 Εικόνα 4. Υγειονοµική ταφή σε τάφρους (Πηγή: Κόλλιας, 2004) 11

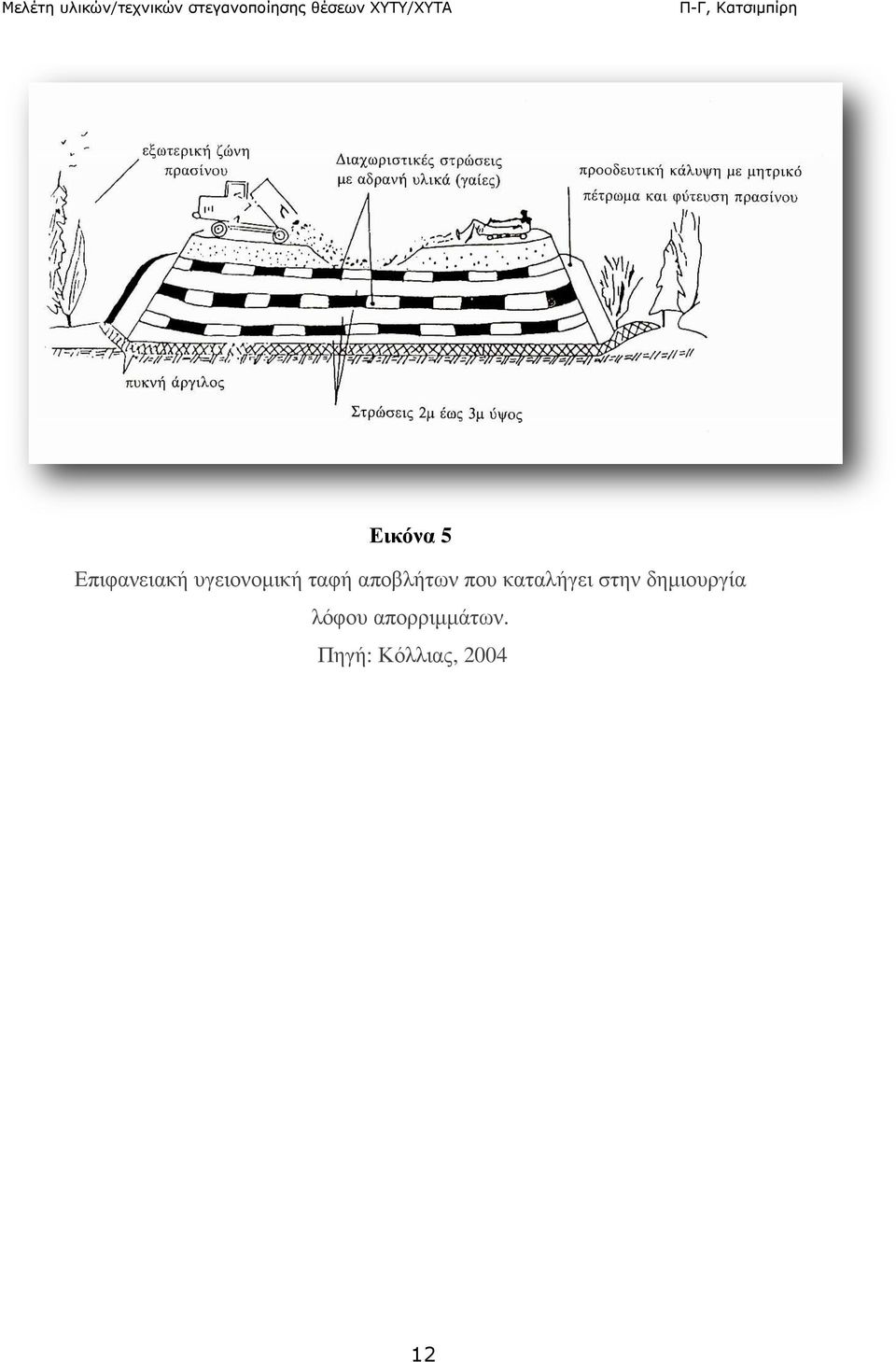

12 Εικόνα 5 Επιφανειακή υγειονοµική ταφή αποβλήτων που καταλήγει στην δηµιουργία λόφου απορριµµάτων. Πηγή: Κόλλιας,

13 Εικόνα 6. Πλήρωση τάφρου µε υπόγειο υδροφόρο ορίζοντα. Πηγή: Κόλλιας,

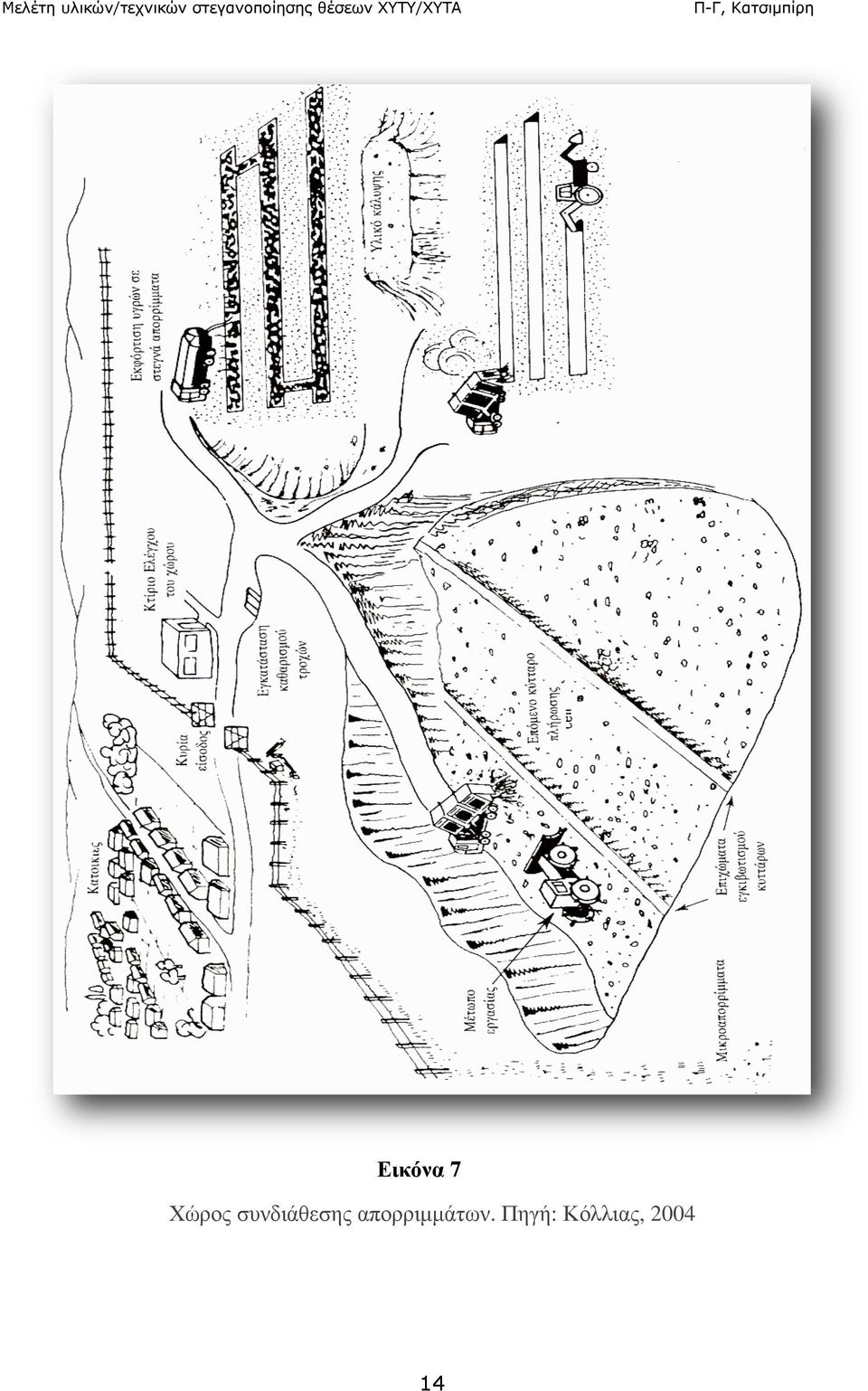

14 Εικόνα 7 Χώρος συνδιάθεσης απορριµµάτων. Πηγή: Κόλλιας,

15 Πλεονεκτήµατα και µειονεκτήµατα ενός ΧΥΤΑ (Tchobanoglous et al., 1977 ): 1) Όπου υπάρχει διαθέσιµη γη, η υγειονοµική ταφή είναι συνήθως η πιo οικονοµική µέθοδος. 2) Η αρχική επένδυση είναι χαµηλή, συγκρινόµενη µε τεχνικές µείωσης του όγκου των απορριµµάτων και ανάκτησης υλικών και ενέργειας. 3) Ο χώρος υγειονοµικής ταφής µπορεί να δεχτεί µη τοξικά απορρίµµατα όλων των τύπων, εξαλείφοντας την αναγκαιότητα διαχωρισµού ιδιαίτερων υλικών. 4) Έχουµε παραγωγή βιοαερίου, το οποίο είναι ανανεώσιµη πηγή ενέργειας για θέρ- µανση και παραγωγή ηλεκτρικού ρεύµατος. 5) Η ανάπλαση µετά το κλείσιµο του ΧΥΤΑ προσφέρει κατάλληλους χώρους για πάρκα, αθλητικές εγκαταστάσεις, χώρους αναψυχής, parking καθώς και άλλες χρήσεις. 6) Η µέθοδος της υγειονοµικής ταφής είναι ιδιαίτερα εύκαµπτη. Τυχόν αυξηµένες ποσότητες απορριµµάτων µπορούν να διατεθούν µε ελάχιστο ή και καθόλου επιπρόσθετο προσωπικό και εξοπλισµό. 7) Ένας καλοσχεδιασµένος ΧΥΤΑ δεν αλλοιώνει την ευρύτερη περιοχή. Μειονεκτήµατα της υγειονοµικής ταφής (Tchobanoglous et al., 1977 ): 1) Μετά το κλείσιµο του ΧΥΤΑ, η γη µπορεί να είναι ακατάλληλη για κάποιες χρήσεις λόγω ρύπανσης. 2) Σε περιοχές µε αυξηµένο πληθυσµό και έντονη χρήση γης είναι δυνατόν να προκύπτουν προβλήµατα υψηλού οικονοµικού κόστους, λόγω της µεγάλης αξίας της γης ή/και της µεγάλης απόστασης µεταξύ των χώρων παραγωγής και διάθεσης. 3) Χώροι που βρίσκονται κοντά σε κατοικηµένες περιοχές είναι πιθανό να προκαλέσουν αντιδράσεις από µέρους των κατοίκων. 4) Σε χώρους εναπόθεσης απορριµµάτων, παρατηρούνται συχνά καθιζήσεις και για το λόγο αυτό απαιτούνται έργα υποστήριξης σε περίπτωση οικοδόµησης µετά την αποκατάσταση του ΧΥΤΑ. 5) Ανεξαρτήτως σχεδιασµού, υπάρχει πάντα ένας µικρός κίνδυνος ρύπανσης από τη λειτουργία των ΧΥΤΑ. 6) Το βιοαέριο, αν δεν τεθεί υπό έλεγχο, µπορεί να είναι επικίνδυνο (πυρκαγιά,έκρηξη, συνεισφορά στο φαινόµενο του θερµοκηπίου). 7) Η ανάκτηση ενέργειας από ΧΥΤΑ δεν είναι ιδιαίτερα αποδοτική. 15

16 8) Μπορεί να υπάρξει όχληση λόγω θορύβου, οσµών, διέλευσης οχηµάτων και αισθητικής υποβάθµισης, όπως µε όλες τις εγκαταστάσεις επεξεργασίας απορριµµάτων. Τέλος µετά την επιλογή του χώρου διάθεσης πρέπει να γίνει ένας αναλυτικός σχεδιασµός που θα περιλαµβάνει το σύνολο των έργων υποδοµής που πρέπει να γίνουν για την προετοιµασία του χώρου, ένα πλήρες πρόγραµµα λειτουργίας του ΧΥΤΑ καθώς και τις αναγκαίες εργασίες για την αποκατάσταση του χώρου µετά το τέλος λειτουργίας του. Ο σωστός σχεδιασµός των έργων υποδοµής που απαιτούνται σε ένα χώρο διάθεσης είναι σηµαντικός γιατί έχει σχέση τόσο µε το κόστος, πάγιο και λειτουργικό, όσο κυρίως µε την ελαχιστοποίηση των περιβαλλοντικών επιπτώσεων από τη λειτουργία του ΧΥΤΑ. Τα σηµαντικότερα έργα υποδοµής που πρέπει να γίνουν σε ένα χώρο υγειονοµικής είναι: ιαµόρφωση του χώρου Στεγανοποίηση του πυθµένα και των πλευρών του χώρου διάθεσης Συστήµατα συλλογής στραγγισµάτων Έλεγχος επιφανειακών νερών Συστήµατα συλλογής αερίων ρόµος πρόσβασης - εσωτερικό δροµολόγιο Κτίριο διοίκησης Κτίριο προσωπικού Συνεργείο - γκαράζ - αποθήκη υλικών Γεφυροπλάστιγγα Περίφραξη Περιµετρική δεντροφύτευση Χώρος απόθεσης απορριµµάτων για δειγµατοληψία Χώρος αναµονής και στάθµευσης απορριµµατοφόρων Σύστηµα πυρόσβεσης ανειοθάλαµοι χωµατισµών Αποθήκη υλικών καυσίµων και Σύστηµα παρακολούθησης (monitoring) του ΧΥΤΑ 16

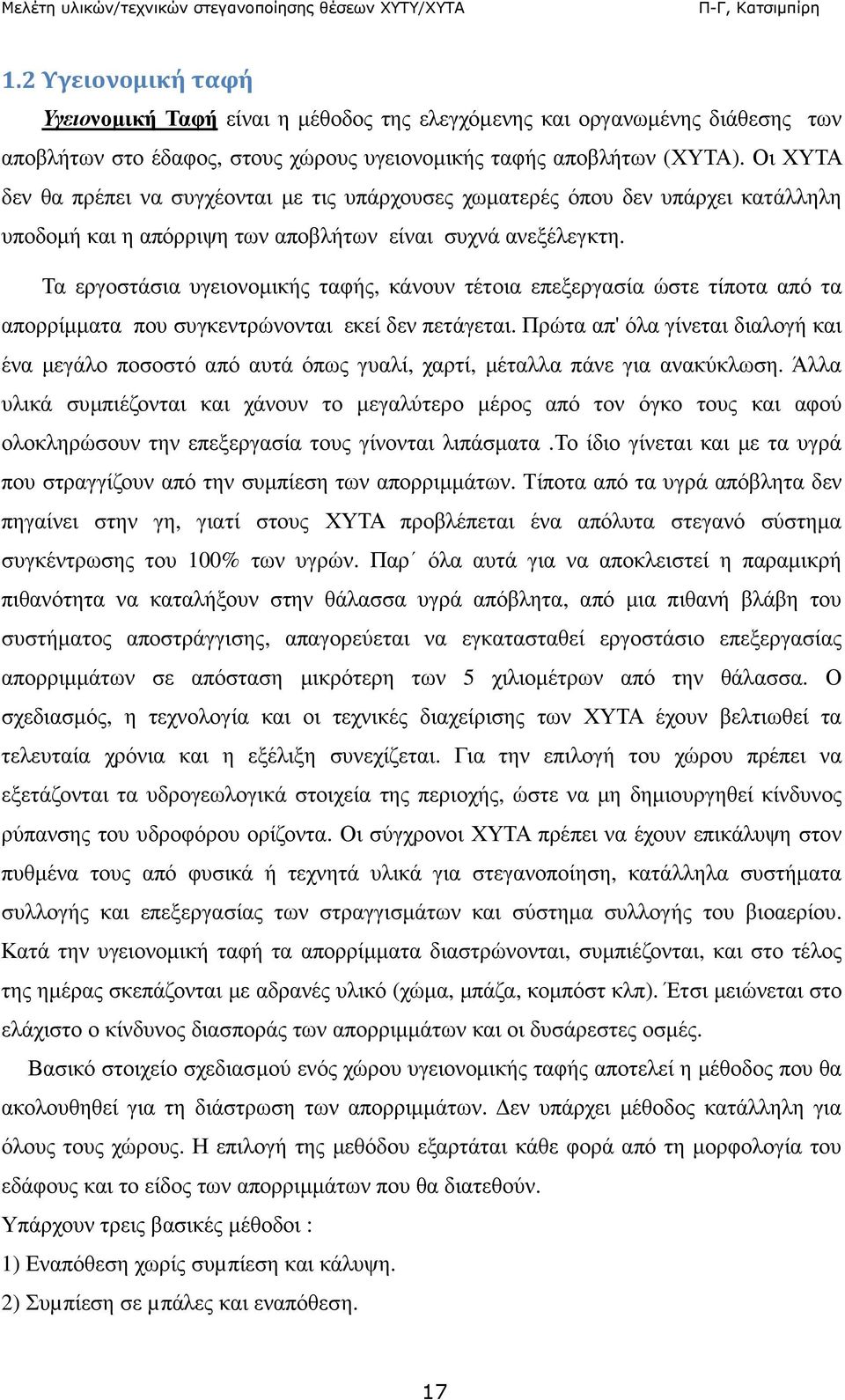

17 1.2 Υγειονομική ταφή Υγειονοµική Ταφή είναι η µέθοδος της ελεγχόµενης και οργανωµένης διάθεσης των αποβλήτων στο έδαφος, στους χώρους υγειονοµικής ταφής αποβλήτων (ΧΥΤΑ). Οι ΧΥΤΑ δεν θα πρέπει να συγχέονται µε τις υπάρχουσες χωµατερές όπου δεν υπάρχει κατάλληλη υποδοµή και η απόρριψη των αποβλήτων είναι συχνά ανεξέλεγκτη. Τα εργοστάσια υγειονοµικής ταφής, κάνουν τέτοια επεξεργασία ώστε τίποτα από τα απορρίµµατα που συγκεντρώνονται εκεί δεν πετάγεται. Πρώτα απ' όλα γίνεται διαλογή και ένα µεγάλο ποσοστό από αυτά όπως γυαλί, χαρτί, µέταλλα πάνε για ανακύκλωση. Άλλα υλικά συµπιέζονται και χάνουν το µεγαλύτερο µέρος από τον όγκο τους και αφού ολοκληρώσουν την επεξεργασία τους γίνονται λιπάσµατα.το ίδιο γίνεται και µε τα υγρά που στραγγίζουν από την συµπίεση των απορριµµάτων. Τίποτα από τα υγρά απόβλητα δεν πηγαίνει στην γη, γιατί στους ΧΥΤΑ προβλέπεται ένα απόλυτα στεγανό σύστηµα συγκέντρωσης του 100% των υγρών. Παρ όλα αυτά για να αποκλειστεί η παραµικρή πιθανότητα να καταλήξουν στην θάλασσα υγρά απόβλητα, από µια πιθανή βλάβη του συστήµατος αποστράγγισης, απαγορεύεται να εγκατασταθεί εργοστάσιο επεξεργασίας απορριµµάτων σε απόσταση µικρότερη των 5 χιλιοµέτρων από την θάλασσα. Ο σχεδιασµός, η τεχνολογία και οι τεχνικές διαχείρισης των ΧΥΤΑ έχουν βελτιωθεί τα τελευταία χρόνια και η εξέλιξη συνεχίζεται. Για την επιλογή του χώρου πρέπει να εξετάζονται τα υδρογεωλογικά στοιχεία της περιοχής, ώστε να µη δηµιουργηθεί κίνδυνος ρύπανσης του υδροφόρου ορίζοντα. Οι σύγχρονοι ΧΥΤΑ πρέπει να έχουν επικάλυψη στον πυθµένα τους από φυσικά ή τεχνητά υλικά για στεγανοποίηση, κατάλληλα συστήµατα συλλογής και επεξεργασίας των στραγγισµάτων και σύστηµα συλλογής του βιοαερίου. Κατά την υγειονοµική ταφή τα απορρίµµατα διαστρώνονται, συµπιέζονται, και στο τέλος της ηµέρας σκεπάζονται µε αδρανές υλικό (χώµα, µπάζα, κοµπόστ κλπ). Έτσι µειώνεται στο ελάχιστο ο κίνδυνος διασποράς των απορριµµάτων και οι δυσάρεστες οσµές. Βασικό στοιχείο σχεδιασµού ενός χώρου υγειονοµικής ταφής αποτελεί η µέθοδος που θα ακολουθηθεί για τη διάστρωση των απορριµµάτων. εν υπάρχει µέθοδος κατάλληλη για όλους τους χώρους. Η επιλογή της µεθόδου εξαρτάται κάθε φορά από τη µορφολογία του εδάφους και το είδος των απορριµµάτων που θα διατεθούν. Υπάρχουν τρεις βασικές µέθοδοι : 1) Εναπόθεση χωρίς συµπίεση και κάλυψη. 2) Συµπίεση σε µπάλες και εναπόθεση. 17

18 3) Κανονική συµπίεση. Η εναπόθεση χωρίς συµπίεση δεν είναι πολύ διαδεδοµένη και σκοπεύει στη δηµιουργία κατάλληλων συνθηκών για ευνοϊκότερη βιολογική αποσύνθεση των απορριµµάτων. Στη χώρα µας οι κλιµατολογικές συνθήκεςδεν επιτρέπουν την εφαρµογή αυτής της µεθόδου (οσµές, κίνδυνος µετάδοσης ασθενειών από διάφορους φορείς, κλπ.). Η τεχνική της συµπίεσης σε µπάλες είναι λιγότερο γνωστή και εφαρµόζεται στην Αγγλία και στις Η.Π.Α.. Σοβαρό µειονέκτηµα της µεθόδου αυτής, για τις ελληνικές συνθήκες, είναι οι µεγάλες ποσότητες στραγγισµάτων που θα παραχθούν κατά τη συµπίεση, λόγω της υψηλής υγρασίας των απορριµµάτων της χώρας µας. Τελικά έχει επικρατήσει η συµβατική µέθοδος της ελεγχόµενης εναπόθεσης µε συµπίεση των απορριµµάτων, η οποία είναι και η πιο διαδεδοµένη. Με τη χρησιµοποίηση κατάλληλων µηχανισµών, γίνεται διάστρωση και µετά συµπίεση των απορριµµάτων σε στρώσεις µέτρων περίπου. Στη συνέχεια τα συµπιεσµένα απορρίµµατα επικαλύπτονται µε κατάλληλο αδρανές υλικό πάχους 15-20cm. Η επικάλυψη των απορριµµάτων στοχεύει στην καταστροφή της λάρβας της µύγας και την αποµόνωση τους από τρωκτικά, ερπετά, πτηνά ή σκυλιά, που µπορούν να αποτελέσουν φορείς µετάδοσης επιδηµιών. Χαρακτηριστικό στοιχείο της µεθόδου της υγειονοµικής ταφής είναι το «κύτταρο». Κύτταρο, θεωρείται ο ηµερήσιος όγκος διατιθέµενων και συµπιεσµένων απορριµµάτων, ο οποίος στο τέλος κάθε ηµέρας θα καλυφθεί από παντού από το υλικό κάλυψης, το οποίο συµπιέζεται. Οι διαστάσεις του κυττάρου και κυρίως το πλάτος του (µήκος µετώπου εργασίας), θα πρέπει να υπολογίζονται ώστε η κάτοψη του κυττάρου να µην απέχει πολύ της τετραγωνικής µορφής. Το µήκος του µετώπου του κυττάρου θα πρέπει να µην είναι µεγάλο, αλλά ούτε και πολύ µικρό, ώστε να µη δηµιουργούνται προβλήµατα από τη διακίνηση των απορριµµατοφόρων κατά την προσέγγιση και εκφόρτωση. Tο µήκος του κυττάρου θα πρέπει να είναι τόσο, ώστε στο τέλος της κάθε ηµέρας εργασίας το κύτταρο να φτάνει στο αντίστοιχο ύψος των προηγούµενων κυττάρων και έτσι δηµιουργείται ένα µελλοντικό επίπεδο εργασίας. Μετά το τέλος της ηµερήσιας εργασίας, το κύτταρο θα καλύπτεται από υλικό επικάλυψης. Το συµπιεσµένο πάχος του υλικού επικάλυψης θα είναι 20cm για την επιφάνεια της υπό διαµόρφωση στρώσης των απορριµµάτων και 15cm για την επιφάνεια του µετωπικού πρανούς κυττάρου. Με αυτόν τον τρόπο επιτυγχάνεται η µη παράσυρση και διασπορά αντικειµένων από τα απορρίµµατα στον γύρω χώρο. Κατάλληλα υλικά επικάλυψης είναι τα χώµατα από 18

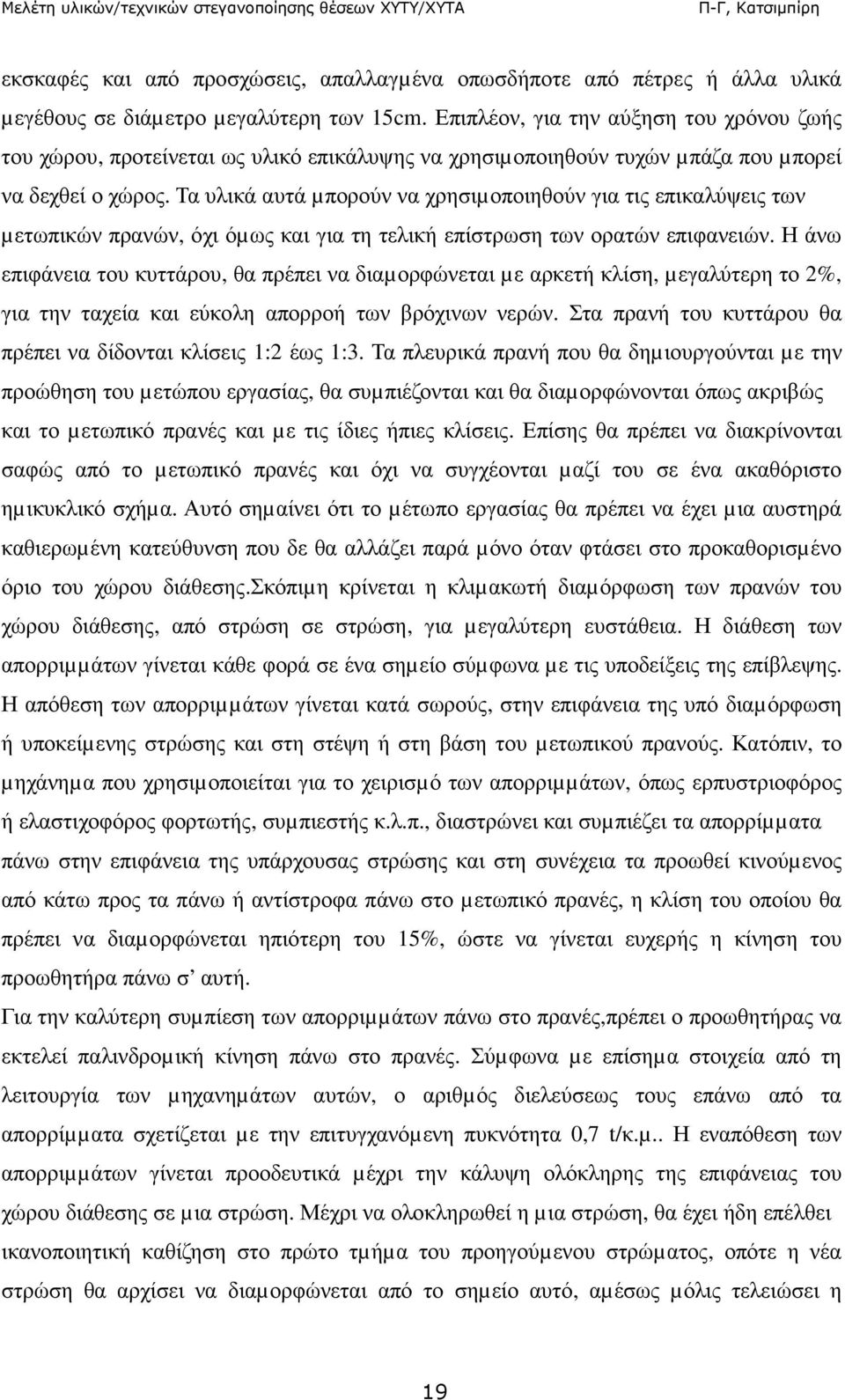

19 εκσκαφές και από προσχώσεις, απαλλαγµένα οπωσδήποτε από πέτρες ή άλλα υλικά µεγέθους σε διάµετρο µεγαλύτερη των 15cm. Επιπλέον, για την αύξηση του χρόνου ζωής του χώρου, προτείνεται ως υλικό επικάλυψης να χρησιµοποιηθούν τυχών µπάζα που µπορεί να δεχθεί ο χώρος. Τα υλικά αυτά µπορούν να χρησιµοποιηθούν για τις επικαλύψεις των µετωπικών πρανών, όχι όµως και για τη τελική επίστρωση των ορατών επιφανειών. Η άνω επιφάνεια του κυττάρου, θα πρέπει να διαµορφώνεται µε αρκετή κλίση, µεγαλύτερη το 2%, για την ταχεία και εύκολη απορροή των βρόχινων νερών. Στα πρανή του κυττάρου θα πρέπει να δίδονται κλίσεις 1:2 έως 1:3. Τα πλευρικά πρανή που θα δηµιουργούνται µε την προώθηση του µετώπου εργασίας, θα συµπιέζονται και θα διαµορφώνονται όπως ακριβώς και το µετωπικό πρανές και µε τις ίδιες ήπιες κλίσεις. Επίσης θα πρέπει να διακρίνονται σαφώς από το µετωπικό πρανές και όχι να συγχέονται µαζί του σε ένα ακαθόριστο ηµικυκλικό σχήµα. Αυτό σηµαίνει ότι το µέτωπο εργασίας θα πρέπει να έχει µια αυστηρά καθιερωµένη κατεύθυνση που δε θα αλλάζει παρά µόνο όταν φτάσει στο προκαθορισµένο όριο του χώρου διάθεσης.σκόπιµη κρίνεται η κλιµακωτή διαµόρφωση των πρανών του χώρου διάθεσης, από στρώση σε στρώση, για µεγαλύτερη ευστάθεια. Η διάθεση των απορριµµάτων γίνεται κάθε φορά σε ένα σηµείο σύµφωνα µε τις υποδείξεις της επίβλεψης. Η απόθεση των απορριµµάτων γίνεται κατά σωρούς, στην επιφάνεια της υπό διαµόρφωση ή υποκείµενης στρώσης και στη στέψη ή στη βάση του µετωπικού πρανούς. Κατόπιν, το µηχάνηµα που χρησιµοποιείται για το χειρισµό των απορριµµάτων, όπως ερπυστριοφόρος ή ελαστιχοφόρος φορτωτής, συµπιεστής κ.λ.π., διαστρώνει και συµπιέζει τα απορρίµµατα πάνω στην επιφάνεια της υπάρχουσας στρώσης και στη συνέχεια τα προωθεί κινούµενος από κάτω προς τα πάνω ή αντίστροφα πάνω στο µετωπικό πρανές, η κλίση του οποίου θα πρέπει να διαµορφώνεται ηπιότερη του 15%, ώστε να γίνεται ευχερής η κίνηση του προωθητήρα πάνω σ αυτή. Για την καλύτερη συµπίεση των απορριµµάτων πάνω στο πρανές,πρέπει ο προωθητήρας να εκτελεί παλινδροµική κίνηση πάνω στο πρανές. Σύµφωνα µε επίσηµα στοιχεία από τη λειτουργία των µηχανηµάτων αυτών, ο αριθµός διελεύσεως τους επάνω από τα απορρίµµατα σχετίζεται µε την επιτυγχανόµενη πυκνότητα 0,7 t/κ.µ.. Η εναπόθεση των απορριµµάτων γίνεται προοδευτικά µέχρι την κάλυψη ολόκληρης της επιφάνειας του χώρου διάθεσης σε µια στρώση. Μέχρι να ολοκληρωθεί η µια στρώση, θα έχει ήδη επέλθει ικανοποιητική καθίζηση στο πρώτο τµήµα του προηγούµενου στρώµατος, οπότε η νέα στρώση θα αρχίσει να διαµορφώνεται από το σηµείο αυτό, αµέσως µόλις τελειώσει η 19

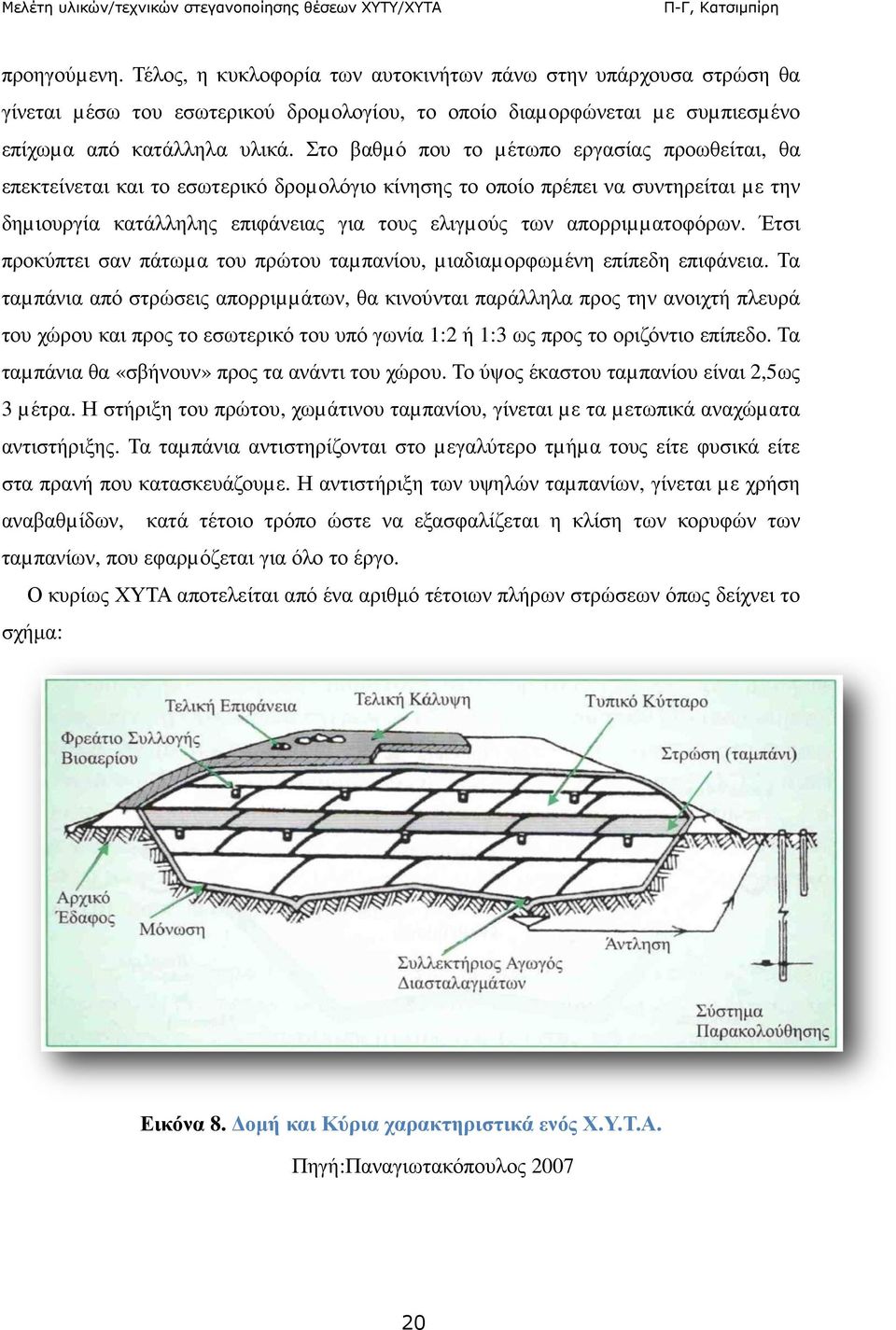

20 προηγούµενη. Τέλος, η κυκλοφορία των αυτοκινήτων πάνω στην υπάρχουσα στρώση θα γίνεται µέσω του εσωτερικού δροµολογίου, το οποίο διαµορφώνεται µε συµπιεσµένο επίχωµα από κατάλληλα υλικά. Στο βαθµό που το µέτωπο εργασίας προωθείται, θα επεκτείνεται και το εσωτερικό δροµολόγιο κίνησης το οποίο πρέπει να συντηρείται µε την δηµιουργία κατάλληλης επιφάνειας για τους ελιγµούς των απορριµµατοφόρων. Έτσι προκύπτει σαν πάτωµα του πρώτου ταµπανίου, µιαδιαµορφωµένη επίπεδη επιφάνεια. Τα ταµπάνια από στρώσεις απορριµµάτων, θα κινούνται παράλληλα προς την ανοιχτή πλευρά του χώρου και προς το εσωτερικό του υπό γωνία 1:2 ή 1:3 ως προς το οριζόντιο επίπεδο. Τα ταµπάνια θα «σβήνουν» προς τα ανάντι του χώρου. Το ύψος έκαστου ταµπανίου είναι 2,5ως 3 µέτρα. Η στήριξη του πρώτου, χωµάτινου ταµπανίου, γίνεται µε τα µετωπικά αναχώµατα αντιστήριξης. Τα ταµπάνια αντιστηρίζονται στο µεγαλύτερο τµήµα τους είτε φυσικά είτε στα πρανή που κατασκευάζουµε. Η αντιστήριξη των υψηλών ταµπανίων, γίνεται µε χρήση αναβαθµίδων, κατά τέτοιο τρόπο ώστε να εξασφαλίζεται η κλίση των κορυφών των ταµπανίων, που εφαρµόζεται για όλο το έργο. Ο κυρίως ΧΥΤΑ αποτελείται από ένα αριθµό τέτοιων πλήρων στρώσεων όπως δείχνει το σχήµα: Εικόνα 8. οµή και Κύρια χαρακτηριστικά ενός Χ.Υ.Τ.Α. Πηγή:Παναγιωτακόπουλος

21 1.3 Στεγανοποίηση Η στεγανοποίηση ενός χώρου απόθεσης απορριµµάτων, περιλαµβάνει όλες τις εργασίες που λαµβάνουν χώρα στην περιοχής απόθεσης µε σκοπό τα τοξικά, οργανικά και άλλα απόβλητα να µην διαφεύγουν στο γύρω περιβάλλον ή στον υδροφόρο ορίζοντα τυχόν κατοικηµένων περιοχών που βρίσκονται σε µικρή απόσταση από τον χώρο. Η απόθεση των απορριµµάτων µπορεί να διαρκέσει το πολύ 30 έτη. Έπειτα από την παρέλευση αυτού του χρονικού διαστήµατος προβλέπεται το κλείσιµο των χώρων απόθεσης, και στα έτη που ακολουθούν γίνονται τα κατάλληλα έργα επαναφοράς του περιβάλλοντος στην αρχική του µορφή, µε το θάψιµο των σκουπιδιών και τη στεγανοποίηση του χώρου µε γεωµεµβράνες, ώστε να αποφευχθεί η µόλυνση της περιοχής. Τα έργα αυτά µπορεί να διαρκέσουν έως και 20 χρόνια. Κατά τη φάση λειτουργίας των ΧΥΤΑ/ΧΥΤΥ, τα σκουπίδια αποτίθενται, συµπυκνώνονται και στη συνέχεια καλύπτονται από συµπυκνωµένο χώµα πάχους το λιγότερο 15cm στο τέλος κάθε µέρας. Το τελευταίο στρώµα κάλυψης είναι το λιγότερο 50cm συµπυκνωµένου εδάφους, ώστε να ελαχιστοποιηθεί η διήθηση του επιφανειακού νερού. Μετά το τέλος της ταφής αναµένεται η καθίζηση του χώρου υγειονοµικής ταφής. Οι πλευρές και η βάση ενός χώρου υγειονοµικής ταφής πρέπει να είναι καλυµµένοι από υλικό περατότητας µικρότερης από 10-9 m/s µε σκοπό την αποφυγή διαφυγής ρύπων προς το υπέδαφος. Το υλικό αυτό µπορεί να είναι άργιλος, µείγµα άµµου-µπετονίτη, συνθετικές γεωµεµβράνες ή κατάλληλος συνδυασµός τους. Για την στεγανοποίηση του χώρου απαιτείται η διαµόρφωση της επιφάνειας του φυσικού εδάφους και κατόπιν οι στρώσεις των γεωσυνθετικών υλικών, καθώς και αµµώδης στρώση προστασίας και αποστραγγιστικό στρώµα (αµµοχάλικο). Οι ενδιάµεσες στρώσεις διαχωρίζονται µε γεωυφάσµατα, ενώ η γεωµεµβράνη η οποία χρησιµοποιείται είναι συνθετική µε υλικό από πολυπροπυλένιο υψηλής πυκνότητας HDPE. Όλοι οι σύγχρονοι αποδέκτες στερεών αποβλήτων διαθέτουν στεγανωτικές στρώσεις στον πυθµένα και τα περιµετρικά πρανή, που έχουν σκοπό να ελαχιστοποιήσουν τη διαφυγή του υγρού στραγγίσµατος προς το υπέδαφος. Γι αυτό, για την στεγανοποίηση των ΧΥΤΥ και ΧΥΤΑ χρησιµοποιούµαι γεωσυνθετικά υλικά. Για την στεγανοποίηση ενός ΧΥΤΑ προτείνεται η ακόλουθη διάταξη που βασίζεται σε Ευρωπαϊκή εµπειρία: 21

22 1. ιαµόρφωση επιφανείς φυσικού εδάφους και συµπυκνωµένης στρώσης υπόβασης. 2. Επί της διαµορφωµένης επιφάνειας κατασκευάζεται στρώση τεχνικού γεωλογικού φραγµού η οποία έχει πάχος 50cm και περιλαµβάνει αργιλικά υλικά έτσι ώστε να επιτυγχάνεται διαπερατότητα. 3. Ύστερα τοποθετείται γεωµεµβράνη από υψηλή πυκνότητα πολυαιθυλενίου HDPE. 4. Πάνω από την γεωµεµβράνη τοποθετείται γεωύφασµα. 5. Ακολουθεί αµµώδης στρώση πάχους 10cm ισόκοκκου υλικού. 6. ιαστρώνεται αποστραγγιστικό στρώµα από σκληρό,αµµοχάλικο χωρίς οργανικές ουσίες,πάχους 0,50m στο πυθµένα και στα πρανή του ΧΥΤΑ. 7. Τέλος διαστρώνεται γεωύφασµα όπου πάνω του αποτίθενται τα απορρίµµατα. 1.4 ΓΕΝΙΚΑ ΓΙΑ ΤΑ ΓΕΩΣΥΝΘΕΤΙΚΑ Στην στεγανοποίηση ΧΥΤΑ,ΧΥΤΥ χρησιµοποιούµε γεωσυνθετικά υλικά, ως γεωσυνθετικά χαρακτηρίζονται όλα εύκαµπτα φύλλα από πολυµερή υλικά (PP, PET, PE, PA) που χρησιµοποιούνται σε διάφορες εφαρµογές για τη βελτίωση της συµπεριφοράς των εδαφών και δίνουν λύσεις σε γεωτεχνικά προβλήµατα και προβλήµατα εδαφικής σταθερότητας. Τα περισσότερα γεωσυνθετικά υλικά παράγονται από οργανικές πρώτες ύλες (πολυπροπυλένιο, πολυεστέρα, πολυαιθυλένιο, πολυαµίδιο, PVC κλπ). Αυτά τα υλικά έχουν πολύ υψηλές αντοχές σε αποσάθρωση από οργανικούς και χηµικούς παράγοντες. Τα γεωσυνθετικά διαθέτουν ένα µεγάλο εύρος φυσικών και µηχανικών ιδιοτήτων, γιατί παράγονται από διάφορες πρώτες ύλες, νήµατα µε διάφορους τρόπους πλέξης και σύνδεσης µεταξύ τους, µε διάφορα πάχη και πυκνότητες Η ευρωπαϊκή Οδηγία 1999/31/ΕΚ για την υγειονοµική ταφή αποβλήτων και οι αντίστοιχες αποφάσεις για τα αστικά-αδρανή (29407/3508/2002) και επικίνδυνα απόβλητα (13588/725/2006) καθορίζουν το απαιτούµενο επίπεδο προστασίας που πρέπει να προσφέρει η στεγανωτική στρώση ενός χώρου υγειονοµικής ταφής αποβλήτων (ΧΥΤΑ) συγκριτικά µε ένα στρώµα αναφοράς ελάχιστου πάχους και µέγιστης υδραυλικής αγωγιµότητας. Ενώ όµως οι κανονισµοί καθορίζουν ότι η στεγάνωση πρέπει να επιτυγχάνει 22

23 προστασία ισοδύναµη αυτής του στρώµατος αναφοράς, δεν προτείνουν µεγέθη κατάλληλα για να ποσοτικοποιήσουν την έννοια της προστασίας. 23

24 Κεφάλαιο 2 : ΓΕΩΣΥΝΘΕΤΙΚΑ ΥΛΙΚΑ 2.1 Εισαγωγή στα γεωσυνθετικά υλικά Εικονα 9:Τύποι γεωσυνθετικών υλικών γεωυφάσµατα, γεωπλέγµατα, γεωδίχτυα, γεωµεβράνες και γεωσύνθετα υλικά Τα γεωσυνθετικά υλικά είναι κατασκευαστικά υλικά που άρχισαν να χρησιµοποιούνται σε έργα Πολιτικού Μηχανικού από τις αρχές της δεκαετίας του 1970 και µέχρι σήµερα έ- χουν αναπτυχθεί ραγδαία. Παρά το γεγονός ότι οι πρώτες χρήσεις των γεωσυνθετικών υλικών αφορούσαν ως επί το πλείστον την ενίσχυση της διατµητικής αντοχής εδαφών εντός του σώµατος επιχωµάτων, σήµερα η εξέλιξη των υλικών αυτών έχει διευρύνει τον τοµέα εφαρµογής τους. Έχουν αναφερθεί περισσότερες από 150 διαφορετικές εφαρµογές µε γεωσυνθετικά υλικά (Holtz et. al.1997, Koerner 1998), καθιστώντας τα στις ηµέρες µας βασικό τεχνικό εργαλείο για τους µηχανικούς. Η ποικιλία λοιπόν τόσο στους τύπους των γεωσυνθετικών υλικών όσο και στις επιµέρους ιδιότητές τους επιτρέπει την εκµετάλλευσή τους για την εξυπηρέτηση πολλαπλών λειτουργιών. Σύµφωνα µε το IGS (1998),τα γεωσυνθετικά υλικά ανάλογα µε τη βασική λειτουργία για την οποία καλούνται να χρησιµοποιηθούν µπορεί να οµαδοποιηθούν στις ακόλουθες κατηγορίες: Συγκράτηση (containment), π.χ. για τη συγκράτηση κόκκων εδάφους µε σκοπό τη διατήρηση συγκεκριµένης γεωµετρίας Αποστράγγιση (drainage), π.χ. για τη συλλογή και τη µεταφορά υπογείων υδάτων σε συγκεκριµένες διαδροµές. 24

25 Προστασία (protection), λειτουργώντας π.χ. ως στρώσεις ανάληψης ποσοστού των αναπτυσσόµενων τάσεων ανακουφίζουν τα υποκείµενα εδαφικά στρώµατα, µειώνοντας µε τοντρόπο αυτό τις καθιζήσεις. 'Οπλιση (reinforcement), π.χ. για την ενίσχυση της διατµητικής αντοχής του εδάφους κυρίως µέσω της εφελκυστικής αντοχής των γεωσυνθετικών υλικών. ιαχωρισµός (separation), π.χ. για την αποφυγή ανάµιξης διαφορετικής κοκκοµετρικής διαβάθµισης εδαφικών υλικών, Προστασία επιφανειακής διάβρωσης (superficial erosion control) π.χ. για την αποφυγή της µετακίνησης εδαφών εξαιτίας της αιολικής διάβρωσης ή της διάβρωσης από την επιφανειακή απορροή υδάτων. Ακόµα λειτουργούν ως ζώνες διήθησης και προστασίας ή φιλτραρίσµατος (filtration), για τη διευθέτηση της ροής των υδάτων εντός του εδάφους µε την ταυτόχρονη διατήρηση των εδαφικών κόκκων στη θέση τους. Τέλος, τα γεωσυνθετικά υλικά χρησιµοποιούνται ως λύσεις στεγανοποίησης ή ως φράγµατα (barriers) για την αποφυγή της εισροής ή διαφυγής υγρών (π.χ. υπογείων υδάτων, ρύπων) ή αερίων. Η ονοµασία τους οφείλεται στις πρώτες ύλες κατασκευής τους, οι οποίες προέρχονται από την βιοµηχανία των πλαστικών (συνθετικά υλικά) και στο γεγονός ότι στις εφαρµογές τους συνδυάζονται µε γεωυλικά. Από τα τέλη της δεκαετίας του 60, όταν για πρώτη φορά παρουσιάστηκαν τα Γεωσυνθετικά Υλικά, η χρήση τους έχει επεκταθεί ραγδαίως σε σχεδόν όλες τις εφαργογές Γεωτεχνικών, Περιβαλλοντικών και Υδραυλικών Κατασκευών. Οκτώ διαφορετικές λειτουργίες µπορούν να αναφερθούν για τα γεωσυνθετικά: ιαχωρισµός, ιήθηση, Ενίσχυση, Αποστράγγιση, Προστασία, Ανάσχεση, Αντιδιαβρωτική προστασία Aποµείωση Τάσεων, οι οποίες εναλλάσσονται ως κύριες ή και δευτερεύουσες λειτουργίες στις εφαρµογές όπου το κάθε προϊόν χρησιµοποιείται. 25

26 Οι κατηγορίες των γεωσυνθετικών υλικών είναι : Γεωυφάσµατα Γεωπλέγµατα Γεωµεµβράνες Γεωδίκτυα Γεωµεµβράνες GCL Γεωσωλήνες Σύνθετα γεωσυνθετικά Τα γεωυφάσµατα αποτελούν τη µεγαλύτερη κατηγορία γεωσυνθετικών υλικών και χρησιµοποιούνται ευρύτατα σε πολλές εφαρµογές της γεωτεχνικής µηχανικής όπου επιτελούν λειτουργίες φίλτρου, στράγγισης, διαχωρισµού εδαφών, ενίσχυσης ή οπλισµού εδαφών και προστασίας γεωσυνθετικών διαφραγµάτων (γεωµεµβρανών). Ο σχεδιασµός έργων, όπου το γεωύφασµα λειτουργεί ως προστατευτική στρώση για µια γεωµεµβράνη, απαιτεί την έκφραση της παρεχόµενης προστασίας µε ποσοτικό τρόπο. Η ποσοτικοποίηση της ικανότητας ενός γεωυφάσµατος να προστατέψει µία γεωµεµβράνη από µηχανικές καταπονήσεις που οδηγούν σε αστοχία της (διάτρηση, σχίσιµο) µπορεί να γίνει είτε βάσει δοκιµών τύπου δείκτη, είτε βάσει δοκιµών που προσοµοιώνουν τις συνθήκες πεδίου. Κατασκευάζονται από πλαστικό ή καουτσούκ σε διάφορους τύπους και παραλλαγές. Τα κυριότερα είδη υλικών που χρησιµοποιούνται για την κατασκευή γεωµεµβρανών είναι: το πολυαιθυλένιο (PE), το χλωριωµένο πολυαιθυλένιο (CPE), το χλωροθειωµένο πολυαιθυλένιο (CSPE), το πολυβινυλοχλωρίδιο (PVC), το βουτύλιο (Butil), το πολυχλωροπροπάνιο (Neoprene), η πολυολεφίνη. Τα ανωτέρω υλικά κατεργάζονται µε διάφορες προσµίξεις και διατίθενται στην αγορά µε εµπορικά ονόµατα και µε µορφή φύλλων πάχους 3 mm. Οι κυριότερες ιδιότητες των γεωµεµβρανών είναι: το πάχος, η υδροπερατότητα, το ειδικό βάρος, η περιεκτικότητα σε άνθρακα, η αντοχή (στη ρηγµάτωση, γήρανση, θερµοκρασία, ανάπτυξη βακτηρίων κτλ). Τα ασθενέστερα σηµεία των γεωµεµβρανών για διαρροή των στραγγισµάτων είναι οι συρραφές, γι αυτό χρειάζεται έλεγχος των συγκολλήσεων. Το µειονέκτηµα αυτό αντιµετωπίζεται µε τη χρήση σύνθετων µεµβρανών δηλ. µια συνθετική µεµβράνη, που τοποθετείται στην οροφή µιας συµπυκνωµένης 26

27 αργιλικής στρώσης. Τελευταία χρησιµοποιούνται οι γεωσυνθετικές αργιλικές µεµβράνες (Geosynthetic Clay Liners, GCL), που αποτελούνται από µια αργιλική στρώση (µπεντονίτης), η οποία παρεµβάλλεται µεταξύ δύο συνθετικών µεµβρανών ή µια αργιλική στρώση συγκολληµένη πάνω σε µια συνθετική µεµβράνη. Οι µεµβράνες GCL κατασκευάζονται βιοµηχανικά και διατίθενται έτοιµες στο εµπόριο, επιτυγχάνοντας µικρές τιµές της υδροπερατότητας και συνεπώς µειωµένη πιθανότητα διαρροής των στραγγισµάτων. 2.2 Γεωυφάσματα Σύµφωνα µε το πρότυπο ASTM D4439 (ASTM 2001) και τον Koerner (2005), τα γεωυφάσµατα ορίζονται ως διαπερατά, συνήθως συνθετικά, υλικά που µοιάζουν µε υφάσµατα και ενσωµατώνονται σε µια κατασκευή σε συνδυασµό µε γεωυλικά, µε στόχο τη βελτίωση της συµπεριφοράς και ή τη µείωση του κόστους της κατασκευής. Η µεγάλη ποικιλία γεωυφασµάτων που διατίθενται σήµερα στο εµπόριο οφείλεται στις διαφορές που υ- πάρχουν µεταξύ των χρησιµοποιούµενων πρώτων υλών, τύπων νηµάτων και µεθόδων κατασκευής του τελικού προϊόντος. Γενικά, κάθε κατασκευαστής παράγει είτε ένα µόνο τύπο γεωυφάσµατος όπου διατίθεται σε διαφορετικά πάχη ή µάζα ανά µονάδα επιφάνειας, είτε σε ποικιλία τύπων γεωυφασµάτων, που ο καθένας προορίζεται για µια συγκεκριµένη εφαρµογή. Οι πρώτες ύλες που χρησιµοποιούνται για την κατασκευή των γεωυφασµάτων είναι το πολυπροπυλένιο, ο πολυεστέρας, το πολυαµίδιο (νάυλον) και το πολυαιθυλένιο. Στοιχεία για τις ποσότητες των χρησιµοποιούµενων πρώτων υλών (Jagielski 1991a, Shukla 2002, GFR 2002) δείχνουν ότι το πολυπροπυλένιο κυριαρχεί (περίπου 80% του χρησιµοποιούµενου όγκου) ενώ έπεται ο πολυεστέρας µε περίπου 15%. Οι πρώτες ύλες είναι συνήθως σε στερεά, κοκκώδη κατάσταση και για να πάρουν τη µορφή ίνας τήκονται, υποβάλλονται σε διέλαση µέσω ειδικής διάτρητης κεφαλής που µοιάζει µε καταιονιστήρα και ακολούθως σκληρύνονται µε ψύξη. Ταυτόχρονα µε την ψύξη ή µετά την ψύξη, οι ίνες εφελκύονται ώστε να µειωθεί η διάµετρός τους και να γίνει πιο οµοιόµορφη η διάταξη των µακροµορίων του πολυµερούς. Έτσι επιτυγχάνεται αύξηση της αντοχής των ινών, µείωση της επιµήκυνσης στην αστοχία και αύξηση του µέτρου ελαστικότητας. Αυτές οι µεγάλου µήκους ίνες χρησιµοποιούνται, σαν µονόκλωνο νήµα, για την κατασκευή γεωυφασµάτων. Τα µονόκλωνα νήµατα µπορούν επίσης να συνδυαστούν ώστε να κατασκευαστεί ένα πολύκλωνο νήµα. Κάπως διαφορετικής 27

28 µορφής είναι τα νήµατα που κατασκευάζονται από λεπτές ίνες µικρού µήκους (25mm ως 100mm) και που µπορούν να ονοµαστούν κλωστές. Οι αρχικές µεγάλου µήκους ίνες κόβονται σε µικρά µήκη και ακολούθως συστρίβονται ή κλώθονται σε µεγάλα µήκη (κλωστές). Επιπλέον, οι τεµαχισµένες ίνες χρησιµοποιούνται ως έχουν για την κατασκευή των γεωυφασµάτων. Ο τελευταίος τύπος νήµατος που χρησιµοποιείται για την κατασκευή γεωυφασµάτων ονοµάζεται ταινία και έχει διατοµή ορθογωνική. Παράγεται από ένα συνεχές λεπτό φύλλο πολυµερούς που κόβεται σε νήµατα (ταινίες) µε κατάλληλα µαχαίρια ή φλέβες πεπιεσµένου αέρα. Ο τύπος του γεωυφάσµατος καθορίζεται από την µέθοδο που χρησιµοποιείται έτσι ώστε να δηµιουργηθεί µια επίπεδη κατασκευή από νήµατα ή ταινίες. Οι τρεις κατηγορίες γεωυφασµάτων είναι τα υφασµένα, τα µη υφασµένα και τα πλεκτά γεωυφάσµατα. Στοιχεία για τους τύπους των διακινούµενων γεωυφασµάτων (Jagielski 1991a και 1991b, Shukla 2002, GFR 2002) δείχνουν ότι τα µη υφασµένα αντιστοιχούν αριθµητικά στο 60% των παραγόµενων προϊόντων αλλά καλύπτουν σηµαντικά υψηλότερο ποσοστό (80%) των ετήσιων πωλήσεων. Τα υφασµένα προϊόντα αποτελούνται από δύο κάθετες µεταξύ τους σειρές νη- µάτων, που συνδέονται µεταξύ τους συστηµατικά µε µηχανικό τρόπο. Κατασκευάζονται µε τις συνήθεις υφαντουργικές µηχανές σε µεγάλη ποικιλία µορφών ή τύπων ύφανσης. Τα πλεκτά προϊόντα αποτελούνται από ένα µόνο νήµα που πλέκεται συστηµατικά.αυτή η µέθοδος παραγωγής χρησιµοποιείται πλέον σπάνια για την κατασκευή γεωυφασµάτων. Τα στάδια κατασκευής των µη υφασµένων προϊόντων περιλαµβάνουν τη διαµόρφωση του ι- στού και τη σύνδεση ή συγκόλληση των ινών. Αποτελούνται από ίνες ή νήµατα που έχουν τυχαίο προσανατολισµό και κατά το δυνατό οµοιόµορφη κατανοµή. Στη µεγάλη πλειοψηφία των µη υφασµένων γεωυφασµάτων οι ίνες που χρησιµοποιούνται είναι ίνες πολυπροπυλενίου. Η σύνδεση των ινών γίνεται είτε µηχανικά είτε θερµικά είτε χηµικά. Στα θερµικά συγκολληµένα µη υφασµένα γεωυφάσµατα οι ίνες συγκολλούνται στις θέσεις διασταύρωσης τους µε τήξη καθώς ο ιστός περνά µέσα από φούρνο ή ανάµεσα από δύο θερµαινόµενους κυλίνδρους που περιστρέφονται αντίθετα ο ένας ως προς τον άλλον. Η χηµική επεξεργασία περιλαµβάνει ψεκασµό της επιφάνειας ή εµποτισµό του ιστού συνήθως µε ακρυλική ρητίνη και πιθανώς κυλινδρισµό. Συχνά χρησιµοποιείται φλέβα ξηρού αέρα για να στεγνώσει το προϊόν και να διανοιχτούν οι πόροι του. Τα προϊόντα που παράγονται µε διαδικασία µηχανικής εµπλοκής των ινών(βελονοδιάτρητα), διαµορφώνονται διοχετεύοντας το χαλαρό ιστό κάτω από µια οµάδα αγκαθωτών βελονών που εκτελούν παλινδροµική κίνηση κάθετα 28

29 προς τον ιστό και διαπερνούν τον ιστό. Η πυκνότητα και το πάχος του τελικού προϊόντος εξαρτάται από την πυκνότητα των βελονών και από την ταχύτητα της µεταφορικής ταινίας ή της κίνησης του ιστού Λειτουργίες, ιδιότητες και εφαρμογές των γεωυφασμάτων Τα πρώτα γεωσυνθετικά υλικά που εµφανίστηκαν στην αγορά, και µέχρι στιγµής τα πιο γνωστά, είναι τα γεωυφάσµατα. Είναι υλικά που αναπτύχθηκαν τα τελευταία χρόνια και οι χρήσεις τους επεκτείνεται. εν υπάρχει άλλο δοµικό υλικό ή συνδυασµός δοµικών υλικών που να χρησιµοποιείται τόσο εύκολα και να δίνει µια τέτοια ποικιλία λύσεων σε κατασκευαστικά προβλήµατα των έργων Πολιτικού Μηχανικού, είτε πρόκειται για έργα υποδοµής, είτε για υδραυλικά έργα, είτε για κτίρια. Οι βασικές λειτουργίες των γεωυφασµάτων είναι : 1. ιαχωρισµός (για να αποτρέψουν την ανάµιξη δυο εδαφικών στρώσεων µε διαφορετική κοκκοµετρία ή διαφορετικές ιδιότητες) 2. Αποστράγγιση (για να συγκεντρώσουν το ανεπιθύµητο νερό µιας κατασκευής, όπως το νερό της βροχής ή το υπερβάλλον νερό του εδάφους και να το αποβάλλουν) 3. ιήθηση (για να συγκρατήσουν τους κόκκους του διηθούµενου εδάφους, επιτρέποντας ταυτόχρονα την διέλευση του νερού από την επιφάνειά τους) 4. Ενίσχυση (χάρη στον υψηλό συντελεστή τριβής και την µεγάλη εφελκυστική αντοχή τους, τα γεωσυνθετικά χρησιµοποιούνται για ενίσχυση ασθενών εδαφών) 5. Προστασία (για προστασία γεωµεµβρανών από διάτρηση - µειώνοντας τις σηµειακές τάσεις-από πέτρες των εφαπτόµενων εδαφών ή υλικά αποστράγγισης, κατά την διάρκεια της εφαρµογής τους αλλά και µετά την τοποθέτησή τους) 6. ιατίθενται ως υφασµάτινα ρολλά, κατασκευασµένα από συνθετικές ίνες οργανικών υλών. Χαρακτηρίζονται από: 7. Την πρώτη ύλη της σύνθεσής τους. Οι ίνες µπορεί να είναι από πολυπροπυλένιο, πολυαιθυλένιο, πολυεστέρα και πολυαµίδιο. 8. Τις στρώσεις που συνιστούν το υλικό. Εάν αποτελούνται από ένα υλικό χαρακτηρίζονται ως απλά, αλλιώς ως σύνθετα. Ο σχεδιασµός έργων µε γεωυφάσµατα βασίζεται σε µεγάλο βαθµό στη σωστή επιλογή γεωυφάσµατος ώστε αυτό να είναι ικανό να λειτουργήσει αποτελεσµατικά ανάλογα µε τις απαιτήσεις του έργου και τις συνθήκες του πεδίου. Οι πέντε κύριες λειτουργίες των γεω- 29

30 υφασµάτων όπως προαναφέρθηκε είναι οι εξής: διαχωρισµός, ενίσχυση - οπλισµός, φιλτράρισµα, στράγγιση και προστασία. Η λειτουργία του διαχωρισµού έχει την έννοια της εισαγωγής ενός γεωυφάσµατος µεταξύ δύο ανόµοιων εδαφικών στρώσεων ώστε να εξασφαλίζεται η ακεραιότητα τους και να βελτιώνεται η λειτουργικότητα των υλικών αυτών. Σε πολλές περιπτώσεις απαιτείται η διάστρωση χονδρόκοκκου υλικού πάνω σε σχετικάλεπτόκοκκο έδαφος. Η κατάσταση αυτή µπορεί να οδηγήσει στην ταυτόχρονη εµφάνιση δύο προβληµάτων. Κόκκοι του λεπτόκοκκου εδάφους µπορεί να εισχωρήσουν στα κενά του χονδρόκοκκου υλικού µε αποτέλεσµα τη µείωση της διαπερατότητάς του και τον περιορισµό της ικανότητάς του να λειτουργήσει σαν µέσο στράγγισης. Ακόµα, κόκκοι του χονδρόκοκκου υλικού µπορεί να βυθιστούν στο λεπτόκοκκο έδαφος και έτσι να µειωθεί το ενεργό πάχος της χονδρόκοκκης στρώσης των αδρανών. Τα προβλήµατα αυτά αποφεύγονται µε την τοποθέτηση µεταξύ των δύο στρώσεων ενός σωστά επιλεγµένου γεωυφάσµατος. Η λειτουργία της ενίσχυσης ή του οπλισµού εδαφικού υλικού υλοποιείται µε την ενσωµάτωση του γεωυφάσµατος στη µάζα του εδάφους και είναι αποτέλεσµα της συνεργασίας ή της αλληλεπίδρασης του γεωυφάσµατος µε το έδαφος. Πιο συγκεκριµένα, µπορεί να αναπτυχθούν τρεις διαφορετικοί µηχανισµοί: ο µηχανισµός µεµβράνης, ο µηχανισµός διάτµησης και ο µηχανισµός αγκύρωσης. Το γεωύφασµα λειτουργεί σαν µεµβράνη όταν εδράζεται πάνω σε παραµορφώσιµο έδαφος και φορτίζεται κάθετα προς την επιφάνεια του. Το αποτέλεσµα αυτής της φόρτισης είναι η ανάπτυξη εφελκυστικών τάσεων στο γεωύφασµα. ιατµητικές τάσεις αναπτύσσονται στη διεπιφάνεια εδάφους- γεωυφάσµατος όταν το σύνθετο υλικό φορτίζεται και παρα- µορφώνεται. Τέλος, το γεωύφασµα µπορεί να λειτουργήσει σαν αγκύριο όταν αναπτύσσονται φορτία που τείνουν να το εξολκεύσουν από το έδαφος που το περιβάλλει. Το γεωύφασµα λειτουργεί σαν φίλτρο όταν επιτρέπει την ελεύθερη κίνηση νερού, αλλά όχι και εδαφικών κόκκων, κάθετα στο επίπεδο του για απροσδιόριστα µακρό χρονικό διάστηµα. Από αυτή την άποψη, το γεωύφασµα λειτουργεί ακριβώς όπως τα κλασικά γεωτεχνικά φίλτρα από κοκκώδη υλικά. Όµοια, το γεωύφασµα εκτελεί λειτουργία στράγγισης όταν επιτρέπει την ελεύθερη κίνηση νερού, αλλά όχι και εδαφικών κόκκων, στο εσωτερικό του (παράλληλα προς την επιφάνειά του) για απροσδιόριστα µακρό χρονικό διάστηµα. Γενικά, τα περισσότερα γεωυφάσµατα µπορούν να επιτελέσουν αυτή τη λειτουργία αλλά είναι 30

31 προφανές ότι πλεονεκτούν σηµαντικά τα µη υφασµένα γεωυφάσµατα µε µηχανική εµπλοκή των ινών επειδή έχουν µεγαλύτερο πάχος. Το γεωύφασµα προσφέρει προστασία σε µία γεωµεµβράνη όταν βρίσκεται σε επαφή µε αυτήν και προς την πλευρά από όπου µπορεί να ασκηθούν µηχανικές καταπονήσεις που µπορεί να οδηγήσουν σε αστοχία της γεωµεµβράνης λόγω υπέρβασης της αντοχής της σε εφελκυσµό, σχίσιµο, διάτρηση ή κρούση. Ένα τέτοιο προστατευτικό στρώµα προστατεύει τη γεωµεµβράνη από πέτρες ή άλλα αιχµηρά αντικείµενα που βρίσκονται στο έδαφος έδρασης της γεωµεµβράνης ή στο υλικό επικάλυψης της γεωµεµβράνης τόσο κατά την τοποθέτησή της όσο και την περίοδο λειτουργίας του έργου. Οι ιδιότητες των γεωυφασµάτων διακρίνονται σε φυσικές, υδραυλικές, µηχανικές, ανθεκτικότητας στο χρόνο και αποδόµησης. Οι φυσικές ιδιότητες αφορούν τη γεωµετρία και το βάρος των υλικών όπως παράγονται ή όπως παραλαµβάνονται στο πεδίο. Οι πιο χαρακτηριστικές φυσικές ιδιότητες είναι µάζα ανά µονάδα επιφάνειας και το πάχος. Οι υ- δραυλικές ιδιότητες των γεωυφασµάτων έχουν σχέση µε το µέγεθος και την κατανοµή των κενών στον όγκο του, δηλαδή µε την ικανότητα του να επιτρέπει στο νερό να περνά από τη µάζα του, εµποδίζοντας να περάσουν και κόκκοι γειτονικού εδάφους. Οι υδραυλικές ιδιότητες µπορεί να επηρεαστούν από τη συµπιεστότητα του γεωυφάσµατος και από τη συσσώρευση υλικών (εδαφικοί κόκκοι, αποθέσεις από χηµικές ή βιολογικές διεργασίες) στα κενά του. Οι συνήθως αναφερόµενες υδραυλικές ιδιότητες είναι το φαινόµενο (ή χαρακτηριστικό) µέγεθος κενών, η υδραυλική επιτρεπτότητα, η υδραυλική µεταβιβασιµότητα, η διαπερατότητα, το ποσοστό ελεύθερης επιφάνειας και το πορώδες. Οι µηχανικές ιδιότητες είναι ενδεικτικές της αντίστασης που παρουσιάζει το υλικό σε µηχανική καταπόνηση από επιβαλλόµενα φορτία και περιλαµβάνουν τη συµπιεστότητα, το µονοαξονικό εφελκυσµό, την αντοχή συρραφής, την κόπωση, την αντοχή σε διάρρηξη, την αντοχή σε σχίσιµο, την αντοχή σε δυναµική διάτρηση, την αντοχή σε διάτρηση και την αλληλεπίδραση γεωυφάσµατος άλλου υλικού.μεγάλος όγκος εφαρµογών απαιτεί για το σχεδιασµό τη γνώση των τιµών της αντοχής σε εφελκυσµό. Σε αντίθεση µε τις προηγούµενες κατηγορίες ιδιοτήτων που αφορούν ιδιότητες του υλικού όπως παράγεται ή όπως παραλαµβάνεται, οι ιδιότητες ανθεκτικότητας στο χρόνο αφορούν τη συµπεριφορά του υλικού σαν συνάρτηση του χρόνου, δηλαδή κατά το χρόνο λειτουργίας του στο πεδίο και αναφέρονται κυρίως σε ερπυσµό, αντίσταση σε απόξεση και φραγή. Τέλος, οι ιδιότητες αποδόµησης αναφέρονται στην επίδραση που έχουν διάφοροι 31

32 παράγοντες του περιβάλλοντος στη δοµή των πολυµερών και συνεπώς στις ιδιότητες των γεωυφασµάτων και περιλαµβάνουν κυρίως την αντίσταση σε χηµικά, την αντίσταση σε θερµότητα και την αντίσταση σε υπεριώδη ακτινοβολία και καιρικές συνθήκες. Τέλος,από τον τρόπο σύνδεσης των ινών τους,χαρακτηρίζονται ως υφαντά και τα µη υφαντά.συγκεκριµένα υπάρχουν υφαντά(woven) από µονές ίνες(monofilaments) από πολλαπλές ίνες (multifilaments) και από ταινίες(tapes).οι βασικές διαφορές τους σε σχέση µε τα µη υφαντά γεωυφάσµατα είναι η ανισόρροπη συµπεριφορά,δηλαδή παράγονται, µε διαφορετική αντοχή σε κύρια και εγκάρσια διεύθυνση και γι' αυτό το λόγο χαρακτηρίζονται από δυο νούµερα (π.χ. 60/30kN/m). Στα υφαντά γεωυφάσµατα τα κατά µήκος νήµατα διαπλέκονται µε κάθετα προς αυτά νήµατα και δίνουν γεωυφάσµατα µε υψηλές µηχανικές αντοχές και µέτρα ελαστικότητας και ως προς τις δύο κατευθύνσεις.γενικά τα υφαντά γεωυφάσµατα προτιµούνται σε εφαρµογές που χρειάζονται µεγαλύτερες αντοχές (πχ. εφελκυστική αντοχή). Τα µη υφαντά(non-woven) χωρίζοντα σε µηχανικής πλοκής ή βελονωτά (needlepunched) και θερµοκολλητά (heat-bonded).αυτά τα γεωυφάσµατα κατασκευάζονται µε διαφορετικές διαδικασίες δηλ. όχι ύφανση, όχι πλέξιµο.είναι πιο ογκώδη και πιο παχιά από τα υφαντά. Η διάταξη των ινών µπορεί να είναι τυχαία αλλα µπορεί να υπάρχει και συγκεκριµένος προσανατολισµός. Το µη υφαντό γεωύφασµα αποτελείται από τεχνητές ίνες, οι οποίες είναι συνδεδεµένες µέσω µιας µηχανικής διαδικασίας. Τέτοιου είδους προϊόντα δεν περιέχουν χηµικές ουσίες, κατά συνέπεια είναι µη τοξικά και φιλικά προς το περιβάλλον.η συγκόλληση, ή η διαπλοκή των ινών τους γίνεται µε τους εξής τρόπους: 1. Μηχανικά µε βελόνες: Έτσι παίρνουµε τα λεγόµενα βελονωτά γεωυφάσµατα. Αγκαθωτές βελόνες περνούν ανάµεσα στα στρώµµατα των ινών και τις διαπλέκουν µηχανικά δίνοντας ένα σταθερό πολύ λειτουργικό προϊόν πουη µοιάζει µε τσόχα. 2. Θερµική συγκόλληση: Γίνεται χρήση ινών του ιδίου µεν πολυµερούς αλλά µε διαφορικά σηµεία τήξης. Οι ίνες που λιώνουν δηµιουργούν ισχυρή αυτογενή συγκόλληση.τα γεωυφάσµατα αυτά µπορεί να είναι καλανδραρισµένα (σιδερωµένα) ή και όχι. 3. Χηµική συγκόλληση: Χρησιµοποιούται συγκολλητικές ρητίνες που επικαλύπτουν τις ίνες και τις συγκολλούν στα σηµεία επαφής. 32

33 Τελικά ο ρόλος των µη υφαντών γεωυφασµάτων είναι: Προστασία: Οι εφελκυστικές αντοχές, αλλά και οι αντοχές σε κρούση και διάτρηση κάποιων τύπων γεωυφασµάτων, προσφέρουν αντίσταση σε καταπονήσεις που αναπτύσσονται κατά την κατασκευή. Τα γεωυφάσµατα προστατεύουν εύθριπτα ή ευαίσθητα υλικά από φθορές και συµβάλλουν στη διατήρηση της ακεραιότητας του έργου. ιαχωρισµός: Αν και τα γεωυφάσµατα είναι διαπερατά, το άνοιγµα των πόρων τους διατηρείται αρκετά µικρό έτσι ώστε να δηµιουργείται ένας αποτελεσµατικός φραγµός µεταξύ των διαφόρων εδαφικών στρώσεων και να αποκλείεται η ανάµιξή τους. ιήθηση: Η δοµή των γεωυφασµάτων επιτρέπει την ανεµπόδιστη διέλευση νερού δια µέσου της, ενώ ταυτόχρονα συγκρατεί λεπτόκοκκα εδαφικά υλικά. Η ιδιότητα τους αυτή, προλαµβάνει ή µειώνει δραστικά την µόλυνση των κοκκωδών φιλτρων. Στράγγιση: Η δοµή των βελονωτών, µη υφαντών γεωυφασµάτων, εξασφαλίζει την ροή διά µέσου της µάζας, στη διαµήκη και στη εγκάρσια κατεύθυνση, για αποτελεσµατική στράγγιση των κατασκευών. Είναι προφανές ότι ο αριθµός των εφαρµογών όπου είναι δυνατό να χρησιµοποιηθούν γεωυφάσµατα είναι εντυπωσιακός. Οι εφαρµογές αυτές µπορούν να ταξινοµηθούν σύµφωνα µε τις βασικές λειτουργίες του γεωυφάσµατος. Ο Koerner (2005) αναφέρει περίπου εκατό χαρακτηριστικές εφαρµογές χωρίς αυτό να σηµαίνει ότι ο κατάλογος είναι πλήρης ή ότι δεν έχει ήδη διευρυνθεί. Οι λειτουργίες που επιτελούν τα γεωυφάσµατα, ο µεγάλος αριθµός εφαρµογών και η κατηγοριοποίηση του πλήθους των ιδιοτήτων τους, υποδεικνύουν συσχετισµούς µεταξύ των λειτουργιών, των ιδιοτήτων και των εφαρµογών των γεωυφασµάτων. 33

34 2.2.2Γεωπλέγματα Μια µεγάλη κατηγορία των γεωσυνθετικών υλικών µε ολοένα αυξανόµενο εύρος εφαρµογών είναι αυτά που γενικά ονοµάζονται "Γεωπλέγµατα". Στην ανάπτυξή τους οδήγησαν ανάγκες για κατασκευαστικές λύσεις σε προβλήµατα όπως της σταθεροποίησης, αποστράγγισης και αντιδιαβρωτικής προστασίας των εδαφών, της στερέωσης πρανών. Τα γεωπλέγµατα διατίθενται ως εξηλασµένα, υφαντά, συγκολληµένα και σύνθετα. Τα εξηλασµένα γεωπλέγµατα διαµορφώνονται από ένα διάτρητο οργανικό φύλλο το οποίο υφίσταται προένταση προς την µία ή και τις δύο κατευθύνσεις του για βελτίωση των µηχανικών του ιδιοτήτων. Τα εξηλασµένα γεωπλέγµατα χωρίζονται σε δύο βασικές κατηγορίες, ανάλογα µε την διαµόρφωσή τους και την βασική τους εφαρµογή,µονοδιάστατα και δισδιάστατα.αυτά που έχουν προενταθεί κατά την µια µόνο κατεύθυνση λέγονται µονοδιάστατα και χρησιµοποιούνται κυρίως σε γεωτεχνικές εργασίες ενίσχυσης εδαφών και τοιχείων αντιστήριξης ενώ τα εξηλασµένα γεωπλέγµατα που έχουν προενταθεί και στις δύο κατευθύνσεις λέγονται δισδιάστατα και χρησιµοποιούνται κυρίως σε εφαρµογές όπου δεν µπορεί να καθοριστεί η κατεύθυνση των τάσεων. Τα υφαντά γεωπλέγµατα παράγονται µε την ύφανση νηµάτων, κυρίως από πολυπροπυλένιο ή πολυεστέρα, τα οποία µπορεί να έχουν πρόσθετη επιφανειακή επίστρωση για αύξηση της αντοχής τους σε τριβή.τα συγκολληµένα γεωπλέγµατα παράγονται µε συγκόλληση υφαντών τεµαχίων ή εξηλασµένων. Τα σύνθετα γεωπλέγµατα παράγονται από συνδυασµό γεωπλεγµάτων µε άλλα προϊόντα (π.χ γεώπλεγµα µε γεωµεµβράνη). 34

35 2.3 Γεωμεμβράνες Οι γεωµεµβράνες είναι συνθετικές µεµβράνες στεγανοποίησης οι οποίες χρησιµοποιούνται ευρέως σε γεωτεχνικά κυρίως έργα για τη στεγανοποίηση κατασκευών. Υπάρχει µεγάλη ποικιλία γεωµεµβρανών, αλλά οι πιο διαδεδοµένες είναι: PVC, EPDM, TPO, HDPE, FPP, Μπετονιτικές (GCL).Οι γεωµεµβράνες που χρησιµοποιούνται για την στεγανοποίση ΧΥΤΑ,ΧΥΤΥ είναι PVC,HDPE και Μπετονιτικές (GCL) και αυτές θα αναλύσουµε παρακάτω. Οι γεωµεµβράνες χρησιµοποιούνται σε πλήθος εφαρµογών και ανάλογα µε τις απαιτήσεις επιλέγεται ο κατάλληλος τύπος. Οι πιο συνήθεις εφαρµογές είναι: Στεγανοποίηση θεµελίων Στεγανοποίηση υπόγειων κατασκευών Στεγανοποίηση τούνελ Λιµνοδεξαµενές εξαµενές πόσιµου νερού Κανάλια ΧΥΤΑ, XYTY Οι προδιαγραφές των µηχανικών ιδιοτήτων του υλικού των γεωµεµβρανών και οι αντίστοιχες τυπικές τιµές κατά DIN είναι: Εφελκυστική αντοχή θραύσης >24 N mm (DIN 53455) Εφελκυστική αντοχή διαρροής >15 N mm 2 (DIN 53455) Επιµήκυνση σε θραύση >600% (DIN 53455) Επιµήκυνση σε διαρροή >8% (DIN 53455) Αντοχή σε σχίσιµο >500 N mm 2 (DIN 53457) 35

36 Αντοχή σε διάτρηση >300 mm 2 (DIN 16726) Αντοχή σε εφελκυσµό κατά θραύση >120 N/mm (DIN 53515) Όριο σχισίµατος >500 Ν (DIN 53363) Πολυαξονική επιµήκυνση σε θραύση >15% (DIN 53861). Τα ρολά των γεωµεµβρανών απαιτείται να έχουν µήκος τουλάχιστον 150 m, πλάτος 5 m και πάχος 1,5 mm και να φυλάσσονται σε αποθηκευτικούς χώρους για την προστασία τους. Ιδιαίτερα η ηλιακή ακτινοβολία προκαλεί γήρανση της γεωµεµβράνης.πριν την τοποθέτηση της γεωµεµβράνης η επιφάνεια της ορυκτής µόνωσης ή του εδάφους πρέπει να είναι απαλλαγµένη από πέτρες ή άλλα υλικά και η συµπίεση της µόνωσης ή του εδάφους να είναι 95% του οργάνου Proctor. Πρέπει να δοθεί ιδιαίτερη προσοχή κατά την τοποθέτηση (άνοιγµα του ρολό) ώστε να µην εκδηλωθεί γλίστρηµα της γεωµεµβράνης. Οι συγκολλήσεις των µεµβρανών πρέπει να διεξάγονται την ηµέρα τοποθέτησης της µεµβράνης. Πριν την συγκόλληση πρέπει να ελέγχεται αν η µεµβράνη είναι καθαρή Γεωμεμβράνες PVC Μεµβράνες από άµορφο πολυµερές ( πολυβινυλοχλωρίδιο ) µε προσθήκη πλαστικοποιητών για να αποκτήσουν ευκαµψία. πολυβινυλοχλωρίδιο) Συνδυάζουν την ελαστικότητα µε την εύκολη θερµοσυγκόλληση weldability ) ενώ ταυτόχρονα παρουσιάζουν ικανοποιητική αντοχή έναντι χηµικών προσβολών.λόγω της απαράµιλλης ευκαµψίας τους έχουν κυριαρχήσει σε εφαρµογές όπου απαιτείται πιστή εφαρµογή της µεµβράνης στο ανάγλυφο του υποστρώµατος, διαµόρφωση λεπτοµερειών όπως γωνίες και γενικότερα απότοµες αλλαγές διεύθυνσης. Η λογική τους είναι απλή,µερικά κιλά νατριούχου µπεντονίτη εγκλωβισµένα ανάµεσα σε υφαντά γεωυφάσµατα. Το νερό µε τον µπεντονίτη δηµιουργούν ένα απόλυτα στεγανό φράγµα. Χρησιµοποιούνται σε: Χ.Υ.Τ.Α. σαν φράγµατα ραδονίου και άλλων αερίων εφαρµογές βιοµηχανικών αποβλήτων στεγανοποίηση υπογίων κατασκευών 36

37 2.3.2 Γεωμεμβράνες HDPE Οι γεωµεµβράνες παράγονται από υψηλής πυκνότητας πολυαιθυλένιο (HDPE). Οι γεωµεµβράνες HDPE παράγονται µε πλάτος έως 9.40 m και σε διάφορα πάχη µε 3 τύπους επιφανειών : 1) Οι 2 επιφάνειες να είναι λείες 2) Η µια επιφάνεια να είναι λεία και η άλλη ανάγλυφη 3) Οι 2 επιφάνειες είναι ανάγλυφες και µε αυτόν τον τρόπο συνδυάζουν πολλές λειτουργίες. Προσφέρουν πλήρη στεγάνωση ακόµα και στις πιο τοξικές ουσίες. Εφαρµόζονται συνήθως ως µεµβράνη στεγάνωσης ή για προστασία των υπόγειων υδάτων από µόλυνση, σε στεγανολεκάνες, ΧΥΤΑ, ΧΑ Α. Επίσης είναι κατάλληλες για χρήση σε εφαρµογές µε πόσιµο νερό και µη τοξικές ουσίες, όπως σε κατασκευές µεταφοράς νερού, κανάλια και λίµνες. 2.4 Γεωδίκτυα Τα γεωδίκτυα είναι προϊόντα παρόµοια µε τα γεωπλέγµατα και πολλές φορές οι δυο όροι χρησιµοποιούνται ως ταυτόσηµοι. Κατασκευάζονται µε πυκνή ύφανση συνθετικών ινών, έτσι ώστε δηµιουργείται ένα υλικό που συγκρατεί το χώµα, αλλά επιτρέπει τη διέλευση του νερού µέσα από τους πόρους του. Έχουν αντοχή µεγαλύτερη από αυτή των γεωυφασµάτων, έτσι ώστε µπορούν να συγκρατήσουν αποτελεσµατικά τα χαλαρά εδάφη. Στην πράξη συνδυάζονται συνήθως µε γεωυφάσµατα, τα οποία συγκρατούν τα λεπτά υλικά του εδάφους, έτσι ώστε αυτά να µην αποφράξουν τα ανοίγµατα του γεωδικτύου. Στην αγορά υπάρχουν σύνθετα προϊόντα από ενσωµατωµένα γεωδίκτυα και γεωυφάσµατα, για ευκολότερη εφαρµογή. Σα γεωδίκτυα χρησιµοποιούνται συνήθως για την ενίσχυση πρανών ή ως αποστραγγιστικές στρώσεις κάτω από κήπους σε δώµατα ή ακόµη και σε κοινά δώµατα από σκυρόδεµα κατακόρυφα στραγγιστήρια εδάφους Μια πολύ ειδική κατηγορία της οικογένειας των γεωσυνθετικών και µε πολύ εξειδικευµένη χρήση είναι τα κατακόρυφα στραγγιστήρια εδάφους. Είναι τρισδιάστατα κατακόρυφα αποστραγγιστικά στοιχεία, αποτελούµενα από πυρήνα οργανικών υλών (πολυεστέρας, πολυαµίδιο ή πολυαιθυλένιο) µε αµφίπλευρη επικάλυψη γεωυφάσµατος. 37

38 Φρησιµοποιούνται εκεί όπου απαιτείται σταθεροποίηση µαλακών και λασπωδών εδαφών, προκειµένου να προληφθεί ο κίνδυνος διαφορικών καθιζήσεων. Αυτό επιτυγχάνεται µε την πρόκληση και έλεγχο των καθιζήσεων πριν ακόµα εκδηλωθούν στην κατασκευή, µε τη διαδικασία της έµπηξης των στοιχείων σε κατάλληλο βάθος κατά κάνναβο (τριγωνικής, ροµβοειδούς κ.λ.π. διατοµής), για την εκτόνωση και τη διαφυγή του υπερβάλλοντος υπόγειου νερού. Η τοποθέτησή τους γίνεται µόνο µε ειδικά µηχανήµατα και συνεργεία. 2.5 Γεωσωλήνες Ο τοµέας των γεωσυνθετικών υλικών παρέχειτα τελευταία χρόνια ευρύ πεδίο για την ανάπτυξη καινοτόµων εφαρµογών. Μεταξύ των καινοτοµιών που αναπτύχθηκαν την τελευταία περίπου δεκαπενταετία συµπεριλαµβάνονται και τα συστήµατα των γεωσωλήνων. Η χρήση των γεωσωλήνων εµφανίζει, παγκοσµίως, ολοένα και µεγαλύτερη αποδοχή από τον τεχνικό κόσµο λόγω της πληθώρας των εφαρµογών στις οποίες µπορεί να χρησιµοποιηθούν µε ανταγωνιστική ταχύτητα κατασκευής, κόστος και τεχνικές δυνατότητες. Πρόκειται για αναδιπλωµένα κυρίως γεωυφάσµατα, σε µορφή σωλήνα το εσωτερικό των οποίων πληρώνεται,ανάλογα µε τη χρήση είτε µε νερό είτε µε διαθέσιµα στις περιοχές των έργων εδαφικά υλικά. Η χρήση γεωσωλήνων βρίσκει εφαρµογή σε έργα αντιδιαβρωτικής προστασίας, κυρίως σε ακτές, σε έργα αντιπληµµυρικής προστασίας, σε γεωπεριβαλλοντικές εφαρµογές κτλ. Είναι σωλήνας κατασκευασµένος από υφαντό γεωύφασµα υψηλής αντοχής µε πόρους κατάλληλου διαµετρήµατος που επιτρέπουν τη γρήγορη αποστράγγιση του νερού και τη συγκράτηση των στερεών.τα λύµατα, αφού κροκιδωθούν, αντλούνται στο γεωσωλήνα. Εκεί το νερό αποστραγγίζεται, ενώ τα στερεά παραµένουν εγκλωβισµένα µέσα στο γεωσωλήνα. Η διαδικασία άντλησης επαναλαµβάνεται µέχρι την πλήρωση του γεωσωλήνα. Στο τέλος της επεξεργασίας η λάσπη θεωρείται στέρεο υλικό µε διαφορετικούς εποµένους όρους µεταφοράς και απόθεσης από τη λυµατολάσπη. 38
