1 TESTE DE MENTENANTA IN SISTEME ELECTRICE 1

2 TESTARE Procedura de evaluare sau o metoda de determinare a unei calitati, performante, etc. IN FAZA DE PROIECTARE/ DEZVOLTARE DE-A LUNGUL CICLULUI DE VIATA Validare/ Evaluare IN FAZA DE COMISIONARE/ PUNERE IN FUNCTIUNE Mentenanta Acceptare 2

3 TESTE DE VALIDARE (EVALUARE) Simularea functionarii componentei/ subsistemului/ sistemului Testare experimentala a componentei/ subsistemului/ sistemului Model-in-loop (MiL) Software-in-loop (SiL) Teste specifice conform standardelor Hardware-in-loop (HiL) 3

4 TESTE DE ACCEPTARE Teste specifice conform standardelor in faza de comisionare si la preluarea sistemului/echipamentului de catre beneficiar, inainte de conectarea la sursa de alimentare cu energie electrica Scopul acestor teste: Sa arate ca sistemul/echipamentul corespunde spcificatiilor; Sa se stabileasca o baza de referinta pentru testele de mentenanta; Sa se verifice ca sistemul/echipamentul a fost instalat fara a fi deteriorat; 4

5 TESTE DE MENTENANTA Teste specifice conform standardelor de-a lungul perioadei de functionare a sistemului/echipamentului Se executa periodic, in conformitate cu programul de mentenanta stabilit. Se executa atat inainte, cat si dupa interventia asupra sistemului/echipamentului. Pentru sisteme/echipamente supuse unor conditii extreme de functionare, aceste teste se executa si in afara programelor de mentenanta periodice 5

6 Tipuri de teste: Teste pentru verificarea functionarii orientate catre verificarea caracteristicilor electrice, mecanice, etc în conformitate cu specificatia functionala a sistemului. Teste de încredere pentru verificarea diferitelor functii ale sistemelor, în scopul obtinerii datelor care specifica starea sistemului. Teste de diagnostic elaborate în vederea operatiilor de înlocuire a componentelor defecte sau pentru realizarea reglajelor necesare dupa detectarea unei defectiuni în sistem si înlocuirea componentelor defecte. 6

7 METODE DE TESTARE INSTALATII/ECHIPAMENTE ELECTRICE Includ: Inspectii vizuale inainte de realizarea testelor Verificarea continuitatii conductoarelor de protectie Verificarea izolatiei Verificarea impamantarii 7

8 Testarea izolatiei: Se aplica pentru verificarea integritatii izolatiei Problemele care pot aparea la nivelul izolatiei Datorita pierderilor excesive Datorita supratensiunilor Izolatie deteriorata (constructiv) Izolatie contaminata Cresteri ale tensiunii Reducerea grosimii izolatiei Bule de aer in izolatie 8

9 Metodele folosite au la baza caracteristicile materialelor electroizolante: Rezistenta izolatiei (atat in c.c. cat si in c.a.) Capacitatea echivalenta Rigiditatea electrica Factorul de pierderi Pierderile in dielectric 9

10 TESTAREA IN CURENT CONTINUU Elemente generale Se efectueaza atat ca teste de acceptare, cat si ca teste de mentenanta Se aplica transformatoarelor, cablurilor, intreruptoarelor, masinilor electrice Necesita echipament specific si personal bine pregatit Valoarea tensiunii aplicate depinde de scopul testului si de valoarea tensiunii de alimentare a echipamentului 10

11 Comportarea in c.c. Curentul prin izolatie va avea urmatoarele componente: I c componenta capacitiva I r componenta rezistiva I da curentul de absorbtie Curentul de scapari de suprafata Fenomene de descarcare partiala Pentru o izolatie buna I c 100 x I r 11

12 AVANTAJE: Se prefera la echipamente cu capacitate echivalenta foarte mare Este considerat mai putin daunator pentru starea izolatiei decat aplicarea unei tensiuni de c.a. Durata de aplicare nu este la fel de critica la aplicarea unei tensiuni de c.c. decat a uneia de c.a. Dimensiunile si greutatea echipamentului utilizat sunt mai reduse DEZAVANTAJE: Distributia stresului exercitat asupra izolatiei este diferita de cazul aplicarii unei tensiuni alternative Trebuie asigurata descarcarea sarcinii reziduale dupa efectuarea testelor Durata de aplicare necesara este mai lunga decat la aplicarea unei tensiuni de c.a. Exista riscul nedetectarii unor defecte care apoi se manifesta in c.a. Dependenta temperaturii si tensiunii cu rezistivitatea Tensiunea poate produce un stress neuniform pe izolatie 12

13 Masurarea rezistentei de izolatie U CC = V (poate merge mai sus, in functie de tensiunea nominala a echipamentului/aparatului) T = 30 secunde 15 minute Pentru echipamente noi se utilizeaza o tensiune egala cu 60-80% din tensiunea de testare la producator Daca nu se cunoaste aceasta valoare, se considera de 2 ori tensiunea de alimentare plus 1000 V Valoarea rezistentei in sine nu indica o slabire a izolatiei sau a rigiditatii electrice Trebuie aplicata o corectie de temperatura 13

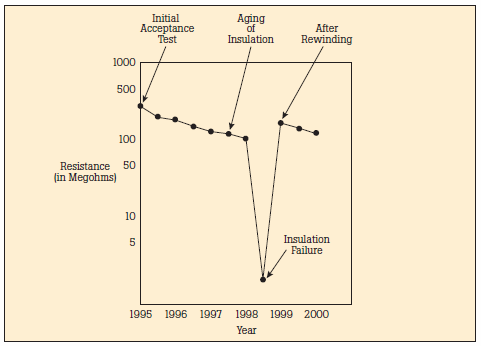

14 Masurarea rezistentei de izolatie pe o durata de 30 60s Permite o evaluare superficiala a izolatiei Trebuie realizat la 20ºC O panta descrescatoare a caracteristicii este semnul unei probleme de izolatie Modul de variatie a rezistentei unei izolatii in stare buna Evidentierea variatiei rezistentei de izolatie de-a lungul unei perioade mai lungi 14

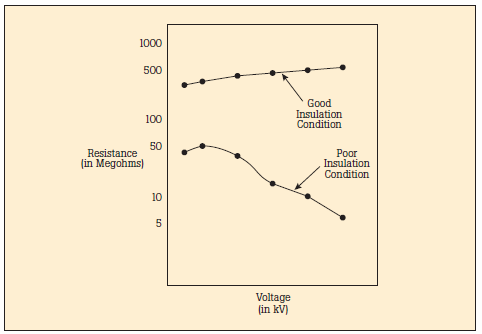

15 Testul treptelor de tensiune Se executa cate o masurare de rezistenta de izolatie la diferite valori ale tensiunii c.c., in sens crescator Umiditatea sau contaminarea izolatiei pot fi detectate la valori mici ale tensiunii de incercare Imbatranirea si deteriorarea fizica a izolatiei curate si uscate pot fi puse in evidenta la valori mari ale tensiunii de incercare 15

16 Testul curentului de absorbtie Compara caracteristica de absorbtie cu cea normala. Consta in aplicarea pe o durata de timp mai lunga (5 15 minute) a tensiunii de c.c. si inregistrarea variatiei rezistentei de izolatie. Este un test independent de temperatura si de volumul izolatiei sub test. 16

17 Indicele de polarizatie Se face o masurare a rezistentei de izolatie (conform procedurii): R 1 Se mai face o masurare a rezistentei de izolatie dupa inca 9 minute: R 10 Se calculeaza indicele de polarizatie R 10 /R 1 17

18 Testarea cu tensiune continua de valoare mare Testarea se face la o tensiune de c.c. avand o valoare egala cu valoarea maxima admisa in c.a. Exista doua posibilitati de aplicare a testului: Tensiunea se aplica gradual, pe o perioada de 60-90s, dupa care este mentinuta la valoarea maxima pentru 5 minute, cu citirea curentului la fiecare minut Tensiunea se aplica in maxim 8 etape, cate 1 pana la 4 minute o treapta, pana la atingerea valorii maxime, cu citirea curentului de scurgere sau a rezistentei de izolatie. 18

19 TESTAREA IN CURENT ALTERNATIV Elemente generale Se efectueaza atat ca teste de acceptare, cat si ca teste de mentenanta Pot fi aplicate atat ca teste distructive, cat si ca teste nedistructive Este utilizata deoarece corespunde conditiilor reale de functionare ale echipamentelor Valoarea tensiunii aplicate depinde de scopul testului si de valoarea tensiunii de alimentare a echipamentului 19

20 Tipuri de teste Masurarea factorului de putere/factorului de pierderi Testele la tensiune mare de c.a. Teste la tensiune de frecventa redusa Descarcari partiale 20

21 Masurarea factorului de putere/factorului de pierderi Testarea se face la tensiune de c.a. avand o valoare mai mica sau egala cu tensiunea nominala de linie. Se masoara pierderile in dielectric, capacitatea si rezistenta in c.a. a izolatiei. Da informatii asupra starii generale a izolatiei, fiind independenta de volumul izolatiei testate Permite evaluarea starii izolatiei in conditiile frecventei de lucru (50 Hz), nefiind dependent de timp. Rezultatele trebuie corectate cu temperatura. Trebuie avut grija cu eliminarea curentilor de scapari de suprafata, pentru a asigura o evaluare corecta a componentei capacitive. 21

22 Comportarea in c.a. Curentul prin izolatie va avea doua componente: I c componenta capacitiva I r componenta rezistiva Pentru o izolatie buna I c 100 x I r Pentru o izolatie slaba : I c 50 x I r 22

23 Factorul de putere I C δ I Factorul de putere (cosφ): este o masura a componentei active a puterii, determinata de curentul de incarcare. φ U I a Factorul de pierderi Factorul de pierderi : tangenta unghiului complementar lui φ, tgδ. 23

24 Aer Dielectric Modificari in curentul capacitiv indica o degradare a izolatiei (umezeala, modificari ale geometriei) Modificari in componenta rezistiva da informatii asupra continutului de carbon (rezultat in urma carbonizarii), scaparile volumetrice, scapari de suprafata si efecte corona. Este important sa se elimine orice alte componente de curent. 24

25 Schema echivalenta a unui instrument de masura a factorului de pierderi Permite masurarea/vizualizarea tensiunii, curentului, pierderilor in dielectric, capacitatii si factorului de pierderi. Detector de nul 25

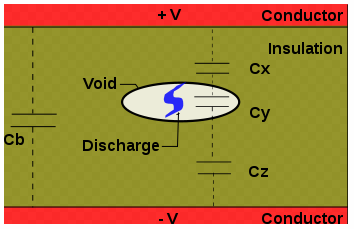

26 Testarea de descarcare partiala Descarcarea partiala este o descarcare care apare intr-un gol creat fie de deformari ale ecranului, fie ale izolatiei, sau in izolatiile cu probleme de tip water tree, la tensiuni inalte. Forma de unda este o reprezentata de o serie de pulsuri de cate o jumatate de ciclu a unei unde de curent alternativ. Se aplica atat ca si test de acceptare, cat si va test de mentenanta. Masuratorile se pot face atat on-line, cat si off-line 26

27 27
