SIMPLY CLEVER. ŠKODA Superb Οδηγίες χρήσης

Transcript

1 SIMPLY CLEVER ŠKODA Superb Οδηγίες χρήσης

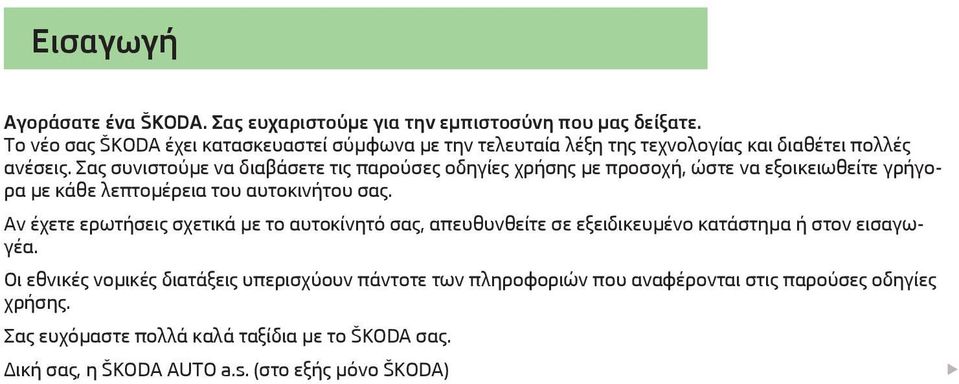

2 Εισαγωγή Αγοράσατε ένα ŠKODA. Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε. Το νέο σας ŠKODA έχει κατασκευαστεί σύμφωνα με την τελευταία λέξη της τεχνολογίας και διαθέτει πολλές ανέσεις. Σας συνιστούμε να διαβάσετε τις παρούσες οδηγίες χρήσης με προσοχή, ώστε να εξοικειωθείτε γρήγορα με κάθε λεπτομέρεια του αυτοκινήτου σας. Αν έχετε ερωτήσεις σχετικά με το αυτοκίνητό σας, απευθυνθείτε σε εξειδικευμένο κατάστημα ή στον εισαγωγέα. Οι εθνικές νομικές διατάξεις υπερισχύουν πάντοτε των πληροφοριών που αναφέρονται στις παρούσες οδηγίες χρήσης. Σας ευχόμαστε πολλά καλά ταξίδια με το ŠKODA σας. Δική σας, η ŠKODA AUTO a.s. (στο εξής μόνο ŠKODA)

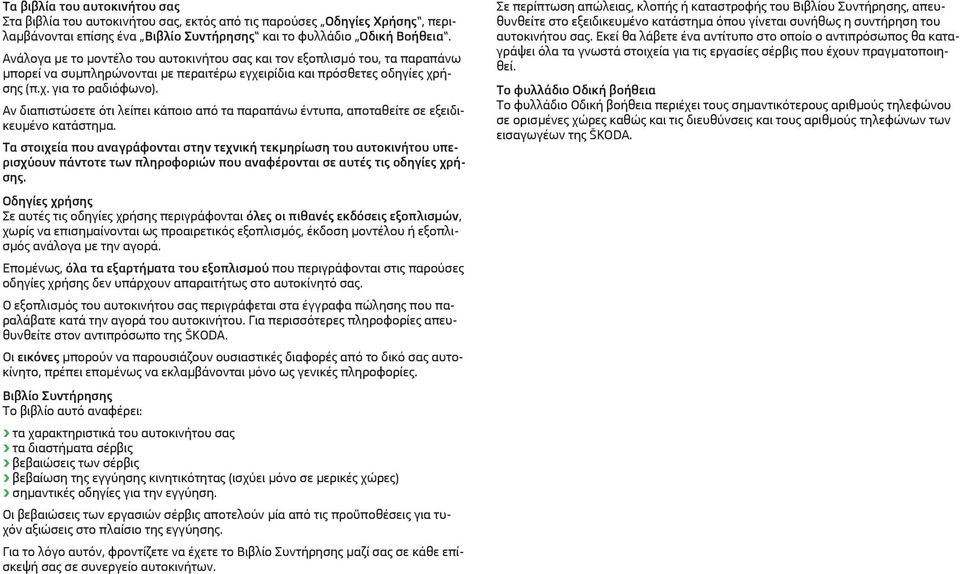

3 Τα βιβλία του αυτοκινήτου σας Στα βιβλία του αυτοκινήτου σας, εκτός από τις παρούσες Οδηγίες Χρήσης, περιλαμβάνονται επίσης ένα Βιβλίο Συντήρησης και το φυλλάδιο Οδική Βοήθεια. Ανάλογα με το μοντέλο του αυτοκινήτου σας και τον εξοπλισμό του, τα παραπάνω μπορεί να συμπληρώνονται με περαιτέρω εγχειρίδια και πρόσθετες οδηγίες χρήσης (π.χ. για το ραδιόφωνο). Αν διαπιστώσετε ότι λείπει κάποιο από τα παραπάνω έντυπα, αποταθείτε σε εξειδικευμένο κατάστημα. Τα στοιχεία που αναγράφονται στην τεχνική τεκμηρίωση του αυτοκινήτου υπερισχύουν πάντοτε των πληροφοριών που αναφέρονται σε αυτές τις οδηγίες χρήσης. Οδηγίες χρήσης Σε αυτές τις οδηγίες χρήσης περιγράφονται όλες οι πιθανές εκδόσεις εξοπλισμών, χωρίς να επισημαίνονται ως προαιρετικός εξοπλισμός, έκδοση μοντέλου ή εξοπλισμός ανάλογα με την αγορά. Επομένως, όλα τα εξαρτήματα του εξοπλισμού που περιγράφονται στις παρούσες οδηγίες χρήσης δεν υπάρχουν απαραιτήτως στο αυτοκίνητό σας. Ο εξοπλισμός του αυτοκινήτου σας περιγράφεται στα έγγραφα πώλησης που παραλάβατε κατά την αγορά του αυτοκινήτου. Για περισσότερες πληροφορίες απευθυνθείτε στον αντιπρόσωπο της ŠKODA. Οι εικόνες μπορούν να παρουσιάζουν ουσιαστικές διαφορές από το δικό σας αυτοκίνητο, πρέπει επομένως να εκλαμβάνονται μόνο ως γενικές πληροφορίες. Βιβλίο Συντήρησης Το βιβλίο αυτό αναφέρει: τα χαρακτηριστικά του αυτοκινήτου σας τα διαστήματα σέρβις βεβαιώσεις των σέρβις βεβαίωση της εγγύησης κινητικότητας (ισχύει μόνο σε μερικές χώρες) σημαντικές οδηγίες για την εγγύηση. Οι βεβαιώσεις των εργασιών σέρβις αποτελούν μία από τις προϋποθέσεις για τυχόν αξιώσεις στο πλαίσιο της εγγύησης. Για το λόγο αυτόν, φροντίζετε να έχετε το Βιβλίο Συντήρησης μαζί σας σε κάθε επίσκεψή σας σε συνεργείο αυτοκινήτων. Σε περίπτωση απώλειας, κλοπής ή καταστροφής του Βιβλίου Συντήρησης, απευθυνθείτε στο εξειδικευμένο κατάστημα όπου γίνεται συνήθως η συντήρηση του αυτοκινήτου σας. Εκεί θα λάβετε ένα αντίτυπο στο οποίο ο αντιπρόσωπος θα καταγράψει όλα τα γνωστά στοιχεία για τις εργασίες σέρβις που έχουν πραγματοποιηθεί. Το φυλλάδιο Οδική βοήθεια Το φυλλάδιο Οδική βοήθεια περιέχει τους σημαντικότερους αριθμούς τηλεφώνου σε ορισμένες χώρες καθώς και τις διευθύνσεις και τους αριθμούς τηλεφώνων των εισαγωγέων της ŠKODA.

4 Πίνακας περιεχομένων Δομή των Οδηγιών Χρήσης (Επεξηγήσεις) 6 Χρησιμοποιούμενες συντομογραφίες Χειρισμός Ταμπλό 9 Συνοπτική περιγραφή 8 Όργανα και λυχνίες ελέγχου 10 Πίνακας οργάνων 10 Οθόνη πολλαπλών λειτουργιών (υπολογιστής ταξιδίου) 15 MAXI DOT (οθόνη πληροφοριών) 19 Αυτοδιάγνωση 22 Λυχνίες ελέγχου 23 Άνοιγμα και κλείσιμο 34 Κλειδί αυτοκινήτου 34 Παιδικές ασφάλειες 35 Κεντρικό κλείδωμα 35 Τηλεχειρισμός 37 Αντικλεπτικό σύστημα 39 Σύστημα KESSY 40 Ξεκλείδωμα και κλείδωμα έκτακτης ανάγκης της πόρτας οδηγού 42 Κλείδωμα έκτακτης ανάγκης των θυρών 43 Καπό χώρου αποσκευών 43 Ηλεκτρικό καπό χώρου αποσκευών (Combi) 46 Ηλεκτρικά παράθυρα 48 Ηλεκτρική συρόμενη/ανοιγόμενη ηλιοροφή 51 Συρόμενη πανοραμική ηλιοροφή (Combi) 53 Φωτισμός και ορατότητα 56 Φώτα 56 Πλαφονιέρα 63 Φώτα χώρου αποσκευών (Combi) 65 Ορατότητα 66 Υαλοκαθαριστήρες και σύστημα πλυσίματος κρυστάλλων 68 Καθρέφτης 72 Καθίσματα και χώροι φόρτωσης 75 Μπροστινά καθίσματα 75 Θέρμανση καθισμάτων 78 Μπροστινά καθίσματα με εξαερισμό 79 Προσκέφαλα 79 Πίσω καθίσματα 81 Χώρος αποσκευών 82 Κινητή βάση φόρτωσης στο χώρο αποσκευών 86 Συρταρωτή κινητή βάση φόρτωσης με ενσωματωμένη λωρίδα αλουμινίου και στοιχεία στερέωσης (Combi) 87 Διαχωριστικό δίχτυ (Combi) 90 Σχάρα οροφής 92 Ποτηροθήκη 93 Σταχτοδοχείο 94 Αναπτήρας, πρίζα 12 Volt 95 Θήκες αντικειμένων 96 Γάντζοι ενδυμάτων 102 Στήριγμα χαρτιών 102 Σύστημα κλιματισμού 103 Εισαγωγικές πληροφορίες 103 Αεραγωγοί 104 Σύστημα κλιματισμού (μη αυτόματο σύστημα κλιματισμού) 104 Climatronic (αυτόματο σύστημα κλιματισμού) 107 Πρόσθετη θέρμανση (θέρμανση και εξαερισμός στάσης) 110 Εκκίνηση και οδήγηση 114 Εκκίνηση και σβήσιμο κινητήρα 114 Σύστημα KESSY 117 Φρένα και συστήματα υποβοήθησης φρένων 119 Αλλαγή σχέσης (μηχανικό κιβώτιο) 123 Πεντάλ 124 Ηχητική σήμανση απόστασης 124 Σύστημα υποβοήθησης στάθμευσης 125 Σύστημα διατήρησης σταθερής ταχύτητας (Cruise Control) 129 START STOP 130 Αυτόματο κιβώτιο 132 Αυτόματο κιβώτιο ταχυτήτων 132 Επικοινωνία 138 Κινητά τηλέφωνα και ραδιοεξοπλισμός 138 Χειρισμός τηλεφώνου από το τιμόνι πολλαπλών λειτουργιών 139 Σύμβολα στην οθόνη πληροφοριών 140 Εσωτερικός τηλεφωνικός κατάλογος 140 Προεγκατάσταση τηλεφώνου γενικής χρήσης GSM II 141 Προεγκατάσταση κινητού τηλεφώνου GSM III 144 Φωνητικός χειρισμός 148 Πολυμέσα 150 Ασφάλεια Παθητική ασφάλεια 154 Γενικές σημειώσεις 154 Σωστή στάση σώματος 155 Ζώνες ασφαλείας 158 Ζώνες ασφαλείας 158 Αερόσακοι 162 Περιγραφή των αερόσακων 162 Μπροστινοί αερόσακοι 163 Αερόσακος γονάτων 164 Πλευρικοί αερόσακοι 165 Πίνακας περιεχομένων 3

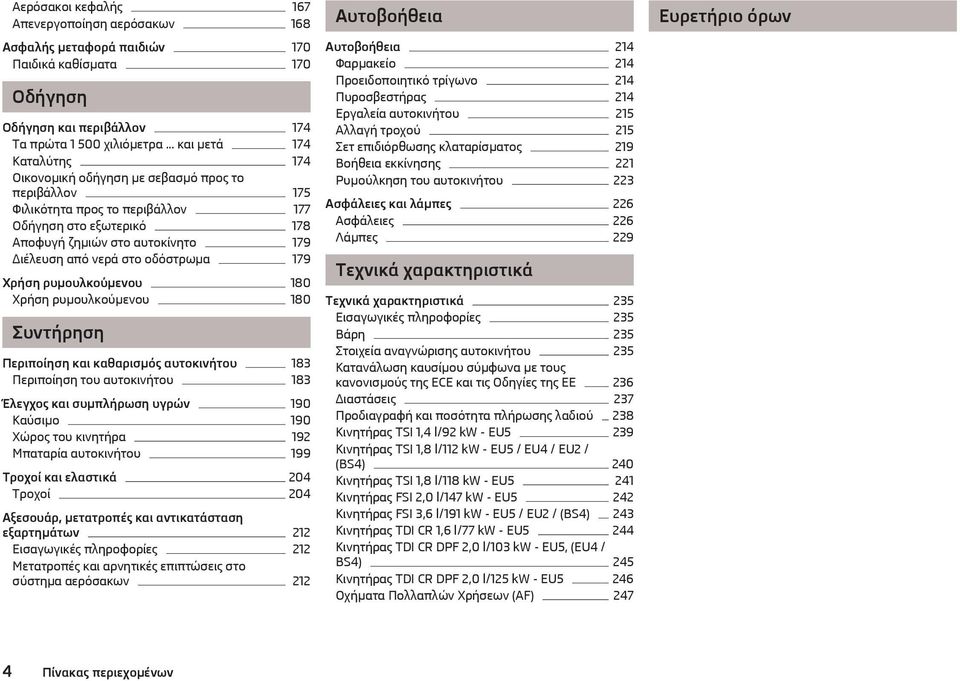

5 Αερόσακοι κεφαλής 167 Απενεργοποίηση αερόσακων 168 Ασφαλής μεταφορά παιδιών 170 Παιδικά καθίσματα 170 Οδήγηση Οδήγηση και περιβάλλον 174 Τα πρώτα χιλιόμετρα... και μετά 174 Καταλύτης 174 Οικονομική οδήγηση με σεβασμό προς το περιβάλλον 175 Φιλικότητα προς το περιβάλλον 177 Οδήγηση στο εξωτερικό 178 Αποφυγή ζημιών στο αυτοκίνητο 179 Διέλευση από νερά στο οδόστρωμα 179 Χρήση ρυμουλκούμενου 180 Χρήση ρυμουλκούμενου 180 Συντήρηση Περιποίηση και καθαρισμός αυτοκινήτου 183 Περιποίηση του αυτοκινήτου 183 Έλεγχος και συμπλήρωση υγρών 190 Καύσιμο 190 Χώρος του κινητήρα 192 Μπαταρία αυτοκινήτου 199 Τροχοί και ελαστικά 204 Τροχοί 204 Αξεσουάρ, μετατροπές και αντικατάσταση εξαρτημάτων 212 Εισαγωγικές πληροφορίες 212 Μετατροπές και αρνητικές επιπτώσεις στο σύστημα αερόσακων 212 Αυτοβοήθεια Αυτοβοήθεια 214 Φαρμακείο 214 Προειδοποιητικό τρίγωνο 214 Πυροσβεστήρας 214 Εργαλεία αυτοκινήτου 215 Αλλαγή τροχού 215 Σετ επιδιόρθωσης κλαταρίσματος 219 Βοήθεια εκκίνησης 221 Ρυμούλκηση του αυτοκινήτου 223 Ασφάλειες και λάμπες 226 Ασφάλειες 226 Λάμπες 229 Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά 235 Εισαγωγικές πληροφορίες 235 Βάρη 235 Στοιχεία αναγνώρισης αυτοκινήτου 235 Κατανάλωση καυσίμου σύμφωνα με τους κανονισμούς της ECE και τις Οδηγίες της ΕΕ 236 Διαστάσεις 237 Προδιαγραφή και ποσότητα πλήρωσης λαδιού 238 Κινητήρας TSI 1,4 l/92 kw - EU5 239 Κινητήρας TSI 1,8 l/112 kw - EU5 / EU4 / EU2 / (BS4) 240 Κινητήρας TSI 1,8 l/118 kw - EU5 241 Κινητήρας FSI 2,0 l/147 kw - EU5 242 Κινητήρας FSI 3,6 l/191 kw - EU5 / EU2 / (BS4) 243 Κινητήρας TDI CR 1,6 l/77 kw - EU5 244 Κινητήρας TDI CR DPF 2,0 l/103 kw - EU5, (EU4 / BS4) 245 Κινητήρας TDI CR DPF 2,0 l/125 kw - EU5 246 Οχήματα Πολλαπλών Χρήσεων (AF) 247 Ευρετήριο όρων 4 Πίνακας περιεχομένων

6 Πίνακας περιεχομένων 5

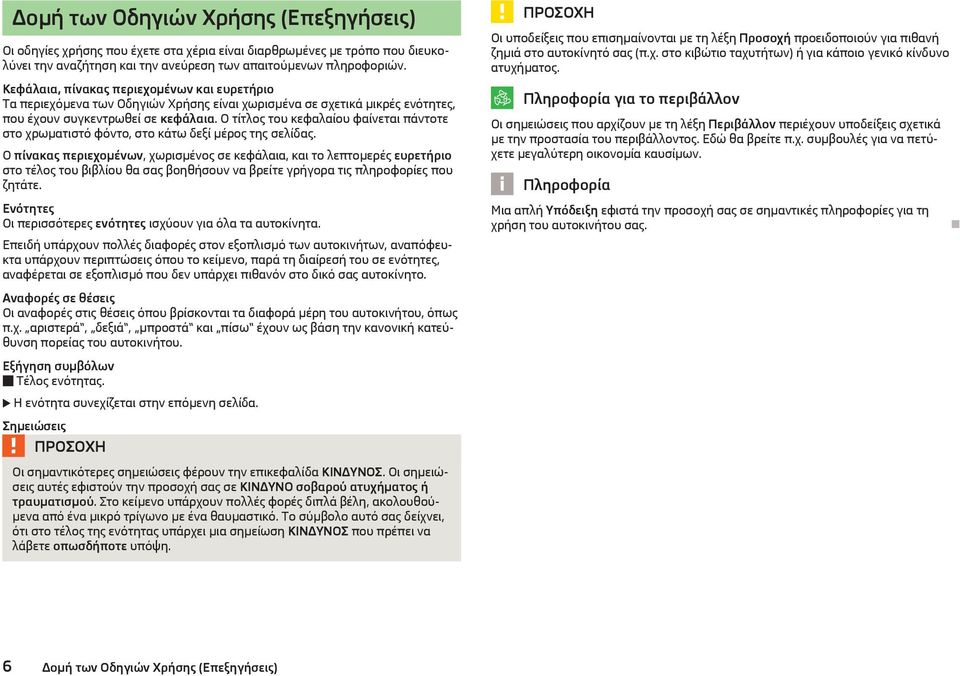

7 Δομή των Οδηγιών Χρήσης (Επεξηγήσεις) Οι οδηγίες χρήσης που έχετε στα χέρια είναι διαρθρωμένες με τρόπο που διευκολύνει την αναζήτηση και την ανεύρεση των απαιτούμενων πληροφοριών. Κεφάλαια, πίνακας περιεχομένων και ευρετήριο Τα περιεχόμενα των Οδηγιών Χρήσης είναι χωρισμένα σε σχετικά μικρές ενότητες, που έχουν συγκεντρωθεί σε κεφάλαια. Ο τίτλος του κεφαλαίου φαίνεται πάντοτε στο χρωματιστό φόντο, στο κάτω δεξί μέρος της σελίδας. Ο πίνακας περιεχομένων, χωρισμένος σε κεφάλαια, και το λεπτομερές ευρετήριο στο τέλος του βιβλίου θα σας βοηθήσουν να βρείτε γρήγορα τις πληροφορίες που ζητάτε. Ενότητες Οι περισσότερες ενότητες ισχύουν για όλα τα αυτοκίνητα. Επειδή υπάρχουν πολλές διαφορές στον εξοπλισμό των αυτοκινήτων, αναπόφευκτα υπάρχουν περιπτώσεις όπου το κείμενο, παρά τη διαίρεσή του σε ενότητες, αναφέρεται σε εξοπλισμό που δεν υπάρχει πιθανόν στο δικό σας αυτοκίνητο. Αναφορές σε θέσεις Οι αναφορές στις θέσεις όπου βρίσκονται τα διαφορά μέρη του αυτοκινήτου, όπως π.χ. αριστερά, δεξιά, μπροστά και πίσω έχουν ως βάση την κανονική κατεύθυνση πορείας του αυτοκινήτου. Εξήγηση συμβόλων Τέλος ενότητας. Η ενότητα συνεχίζεται στην επόμενη σελίδα. Σημειώσεις Οι σημαντικότερες σημειώσεις φέρουν την επικεφαλίδα ΚΙΝΔΥΝΟΣ. Οι σημειώσεις αυτές εφιστούν την προσοχή σας σε ΚΙΝΔΥΝΟ σοβαρού ατυχήματος ή τραυματισμού. Στο κείμενο υπάρχουν πολλές φορές διπλά βέλη, ακολουθούμενα από ένα μικρό τρίγωνο με ένα θαυμαστικό. Το σύμβολο αυτό σας δείχνει, ότι στο τέλος της ενότητας υπάρχει μια σημείωση ΚΙΝΔΥΝΟΣ που πρέπει να λάβετε οπωσδήποτε υπόψη. Οι υποδείξεις που επισημαίνονται με τη λέξη Προσοχή προειδοποιούν για πιθανή ζημιά στο αυτοκίνητό σας (π.χ. στο κιβώτιο ταχυτήτων) ή για κάποιο γενικό κίνδυνο ατυχήματος. για το περιβάλλον Οι σημειώσεις που αρχίζουν με τη λέξη Περιβάλλον περιέχουν υποδείξεις σχετικά με την προστασία του περιβάλλοντος. Εδώ θα βρείτε π.χ. συμβουλές για να πετύχετε μεγαλύτερη οικονομία καυσίμων. Μια απλή Υπόδειξη εφιστά την προσοχή σας σε σημαντικές πληροφορίες για τη χρήση του αυτοκινήτου σας. 6 Δομή των Οδηγιών Χρήσης (Επεξηγήσεις)

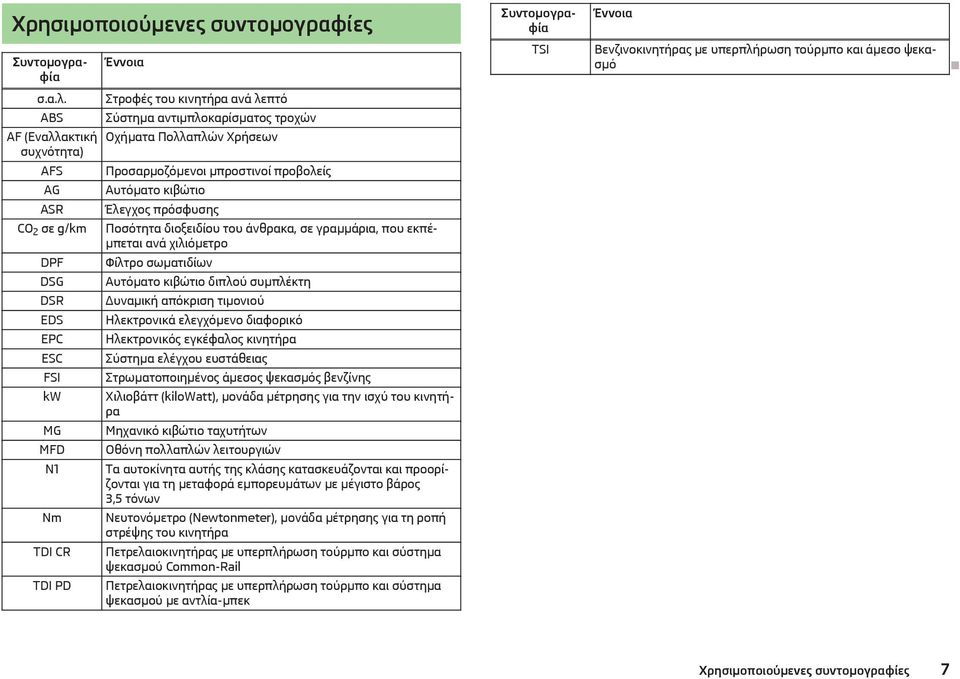

8 Χρησιμοποιούμενες συντομογραφίες Συντομογραφία Έννοια Συντομογραφία Έννοια TSI Βενζινοκινητήρας με υπερπλήρωση τούρμπο και άμεσο ψεκασμό σ.α.λ. ABS AF (Εναλλακτική συχνότητα) AFS AG ASR CO 2 σε g/km DPF DSG DSR EDS EPC ESC FSI kw MG MFD N1 Nm TDI CR TDI PD Στροφές του κινητήρα ανά λεπτό Σύστημα αντιμπλοκαρίσματος τροχών Οχήματα Πολλαπλών Χρήσεων Προσαρμοζόμενοι μπροστινοί προβολείς Αυτόματο κιβώτιο Έλεγχος πρόσφυσης Ποσότητα διοξειδίου του άνθρακα, σε γραμμάρια, που εκπέμπεται ανά χιλιόμετρο Φίλτρο σωματιδίων Αυτόματο κιβώτιο διπλού συμπλέκτη Δυναμική απόκριση τιμονιού Ηλεκτρονικά ελεγχόμενο διαφορικό Ηλεκτρονικός εγκέφαλος κινητήρα Σύστημα ελέγχου ευστάθειας Στρωματοποιημένος άμεσος ψεκασμός βενζίνης Χιλιοβάττ (kilowatt), μονάδα μέτρησης για την ισχύ του κινητήρα Μηχανικό κιβώτιο ταχυτήτων Οθόνη πολλαπλών λειτουργιών Τα αυτοκίνητα αυτής της κλάσης κατασκευάζονται και προορίζονται για τη μεταφορά εμπορευμάτων με μέγιστο βάρος 3,5 τόνων Νευτονόμετρο (Newtonmeter), μονάδα μέτρησης για τη ροπή στρέψης του κινητήρα Πετρελαιοκινητήρας με υπερπλήρωση τούρμπο και σύστημα ψεκασμού Common-Rail Πετρελαιοκινητήρας με υπερπλήρωση τούρμπο και σύστημα ψεκασμού με αντλία-μπεκ Χρησιμοποιούμενες συντομογραφίες 7

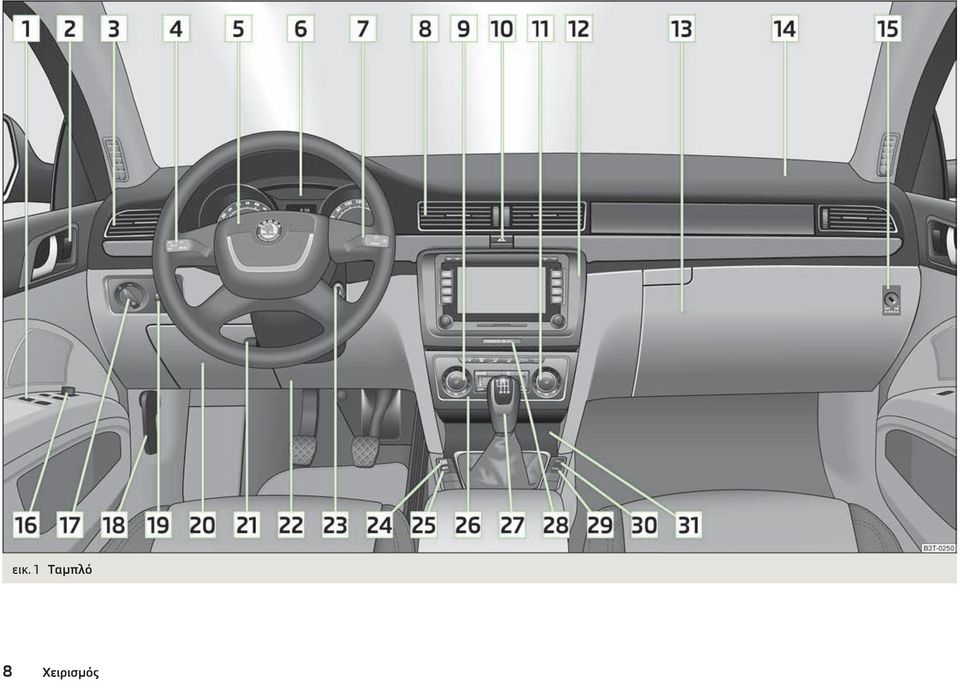

9 εικ. 1 Ταμπλό 8 Χειρισμός

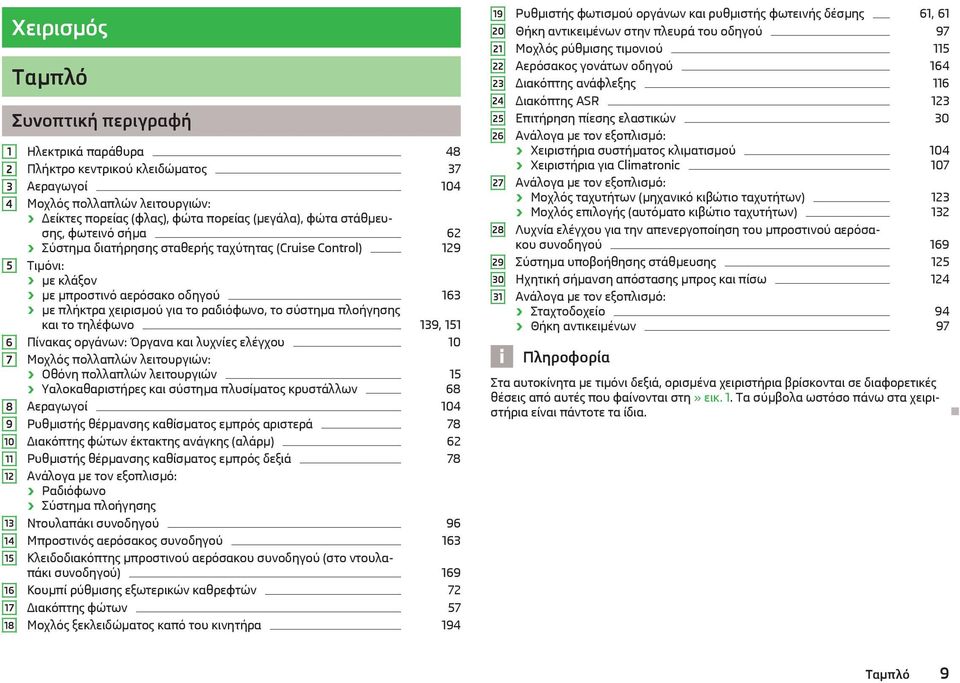

10 Χειρισμός Ταμπλό Συνοπτική περιγραφή Ηλεκτρικά παράθυρα 48 Πλήκτρο κεντρικού κλειδώματος 37 Αεραγωγοί 104 Μοχλός πολλαπλών λειτουργιών: Δείκτες πορείας (φλας), φώτα πορείας (μεγάλα), φώτα στάθμευσης, φωτεινό σήμα 62 Σύστημα διατήρησης σταθερής ταχύτητας (Cruise Control) 129 Τιμόνι: με κλάξον με μπροστινό αερόσακο οδηγού με πλήκτρα χειρισμού για το ραδιόφωνο, το σύστημα πλοήγησης 163 και το τηλέφωνο 139, 151 Πίνακας οργάνων: Όργανα και λυχνίες ελέγχου 10 Μοχλός πολλαπλών λειτουργιών: Οθόνη πολλαπλών λειτουργιών 15 Υαλοκαθαριστήρες και σύστημα πλυσίματος κρυστάλλων 68 Αεραγωγοί 104 Ρυθμιστής θέρμανσης καθίσματος εμπρός αριστερά 78 Διακόπτης φώτων έκτακτης ανάγκης (αλάρμ) 62 Ρυθμιστής θέρμανσης καθίσματος εμπρός δεξιά 78 Ανάλογα με τον εξοπλισμό: Ραδιόφωνο Σύστημα πλοήγησης Ντουλαπάκι συνοδηγού 96 Μπροστινός αερόσακος συνοδηγού 163 Κλειδοδιακόπτης μπροστινού αερόσακου συνοδηγού (στο ντουλαπάκι συνοδηγού) 169 Κουμπί ρύθμισης εξωτερικών καθρεφτών 72 Διακόπτης φώτων 57 Μοχλός ξεκλειδώματος καπό του κινητήρα Ρυθμιστής φωτισμού οργάνων και ρυθμιστής φωτεινής δέσμης 61, 61 Θήκη αντικειμένων στην πλευρά του οδηγού 97 Μοχλός ρύθμισης τιμονιού 115 Αερόσακος γονάτων οδηγού 164 Διακόπτης ανάφλεξης 116 Διακόπτης ASR 123 Επιτήρηση πίεσης ελαστικών 30 Ανάλογα με τον εξοπλισμό: Χειριστήρια συστήματος κλιματισμού 104 Χειριστήρια για Climatronic 107 Ανάλογα με τον εξοπλισμό: Μοχλός ταχυτήτων (μηχανικό κιβώτιο ταχυτήτων) 123 Μοχλός επιλογής (αυτόματο κιβώτιο ταχυτήτων) 132 Λυχνία ελέγχου για την απενεργοποίηση του μπροστινού αερόσακου συνοδηγού 169 Σύστημα υποβοήθησης στάθμευσης 125 Ηχητική σήμανση απόστασης μπρος και πίσω 124 Ανάλογα με τον εξοπλισμό: Σταχτοδοχείο 94 Θήκη αντικειμένων 97 Στα αυτοκίνητα με τιμόνι δεξιά, ορισμένα χειριστήρια βρίσκονται σε διαφορετικές θέσεις από αυτές που φαίνονται στη» εικ. 1. Τα σύμβολα ωστόσο πάνω στα χειριστήρια είναι πάντοτε τα ίδια. Ταμπλό 9

11 Όργανα και λυχνίες ελέγχου Συνοπτική περιγραφή του πίνακα οργάνων Πίνακας οργάνων Εισαγωγή στο θέμα Σε αυτό το κεφάλαιο θα βρείτε πληροφορίες για τα ακόλουθα θέματα: Συνοπτική περιγραφή του πίνακα οργάνων 10 Στροφόμετρο 11 Ταχύμετρο 11 Ένδειξη θερμοκρασίας ψυκτικού υγρού 11 Ένδειξη αποθέματος καυσίμου 12 Χιλιομετρητής συνολικών αποστάσεων 12 Ένδειξη διαστημάτων σέρβις 13 Ψηφιακό ρολόι 14 Υπόδειξη επιλογής σχέσης 14 Οθόνη στη μεσαία κονσόλα πίσω 14 Μην αφήνετε οποιεσδήποτε ασχολίες να αποσπάσουν την προσοχή σας από την οδήγηση! Ως οδηγός φέρετε την πλήρη ευθύνη για την οδική ασφάλεια. Μη χρησιμοποιείτε ποτέ τα χειριστήρια του πίνακα οργάνων κατά τη διάρκεια της οδήγησης, παρά μόνο όταν το αυτοκίνητο είναι σταματημένο! εικ. 2 Πίνακας οργάνων οδηγίες ασφαλείας στη σελ. 10. Στροφόμετρο» σελίδα 11 Ταχύμετρο» σελίδα 11 Πλήκτρο επιλογής ένδειξης: Ρύθμιση ωρών / λεπτών Ενεργοποίηση / Απενεργοποίηση της δεύτερης ταχύτητας σε mph ή km/h Διαστήματα σέρβις - Ένδειξη ημερών και χιλιομέτρων ή μιλίων που απομένουν μέχρι το επόμενο σέρβις 1) / Επαναφορά Ένδειξη θερμοκρασίας ψυκτικού υγρού» σελίδα 11 Οθόνη: με χιλιομετρητή συνολικών αποστάσεων» σελίδα 12 με ένδειξη διαστημάτων σέρβις» σελίδα 13 με ψηφιακό ρολόι» σελίδα 14 με οθόνη πολλαπλών λειτουργιών» σελίδα 15 με οθόνη πληροφοριών» σελίδα 19 1) Ισχύει για χώρες όπου χρησιμοποιείται το αγγλοσαξονικό σύστημα μονάδων. 10 Χειρισμός

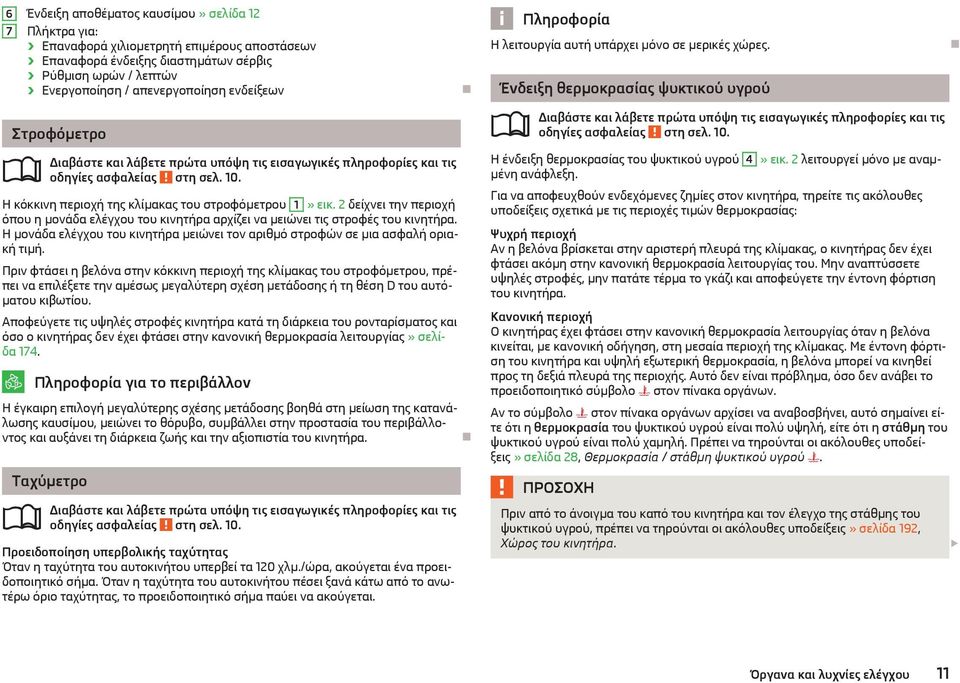

12 6 7 Ένδειξη αποθέματος καυσίμου» σελίδα 12 Πλήκτρα για: Επαναφορά χιλιομετρητή επιμέρους αποστάσεων Επαναφορά ένδειξης διαστημάτων σέρβις Ρύθμιση ωρών / λεπτών Ενεργοποίηση / απενεργοποίηση ενδείξεων Στροφόμετρο οδηγίες ασφαλείας στη σελ. 10. Η κόκκινη περιοχή της κλίμακας του στροφόμετρου 1» εικ. 2 δείχνει την περιοχή όπου η μονάδα ελέγχου του κινητήρα αρχίζει να μειώνει τις στροφές του κινητήρα. Η μονάδα ελέγχου του κινητήρα μειώνει τον αριθμό στροφών σε μια ασφαλή οριακή τιμή. Πριν φτάσει η βελόνα στην κόκκινη περιοχή της κλίμακας του στροφόμετρου, πρέπει να επιλέξετε την αμέσως μεγαλύτερη σχέση μετάδοσης ή τη θέση D του αυτόματου κιβωτίου. Αποφεύγετε τις υψηλές στροφές κινητήρα κατά τη διάρκεια του ρονταρίσματος και όσο ο κινητήρας δεν έχει φτάσει στην κανονική θερμοκρασία λειτουργίας» σελίδα 174. για το περιβάλλον Η έγκαιρη επιλογή μεγαλύτερης σχέσης μετάδοσης βοηθά στη μείωση της κατανάλωσης καυσίμου, μειώνει το θόρυβο, συμβάλλει στην προστασία του περιβάλλοντος και αυξάνει τη διάρκεια ζωής και την αξιοπιστία του κινητήρα. Ταχύμετρο οδηγίες ασφαλείας στη σελ. 10. Προειδοποίηση υπερβολικής ταχύτητας Όταν η ταχύτητα του αυτοκινήτου υπερβεί τα 120 χλμ./ώρα, ακούγεται ένα προειδοποιητικό σήμα. Όταν η ταχύτητα του αυτοκινήτου πέσει ξανά κάτω από το ανωτέρω όριο ταχύτητας, το προειδοποιητικό σήμα παύει να ακούγεται. Η λειτουργία αυτή υπάρχει μόνο σε μερικές χώρες. Ένδειξη θερμοκρασίας ψυκτικού υγρού οδηγίες ασφαλείας στη σελ. 10. Η ένδειξη θερμοκρασίας του ψυκτικού υγρού 4» εικ. 2 λειτουργεί μόνο με αναμμένη ανάφλεξη. Για να αποφευχθούν ενδεχόμενες ζημίες στον κινητήρα, τηρείτε τις ακόλουθες υποδείξεις σχετικά με τις περιοχές τιμών θερμοκρασίας: Ψυχρή περιοχή Αν η βελόνα βρίσκεται στην αριστερή πλευρά της κλίμακας, ο κινητήρας δεν έχει φτάσει ακόμη στην κανονική θερμοκρασία λειτουργίας του. Μην αναπτύσσετε υψηλές στροφές, μην πατάτε τέρμα το γκάζι και αποφεύγετε την έντονη φόρτιση του κινητήρα. Κανονική περιοχή Ο κινητήρας έχει φτάσει στην κανονική θερμοκρασία λειτουργίας όταν η βελόνα κινείται, με κανονική οδήγηση, στη μεσαία περιοχή της κλίμακας. Με έντονη φόρτιση του κινητήρα και υψηλή εξωτερική θερμοκρασία, η βελόνα μπορεί να κινηθεί προς τη δεξιά πλευρά της περιοχής. Αυτό δεν είναι πρόβλημα, όσο δεν ανάβει το προειδοποιητικό σύμβολο στον πίνακα οργάνων. Αν το σύμβολο στον πίνακα οργάνων αρχίσει να αναβοσβήνει, αυτό σημαίνει είτε ότι η θερμοκρασία του ψυκτικού υγρού είναι πολύ υψηλή, είτε ότι η στάθμη του ψυκτικού υγρού είναι πολύ χαμηλή. Πρέπει να τηρούνται οι ακόλουθες υποδείξεις» σελίδα 28, Θερμοκρασία / στάθμη ψυκτικού υγρού. Πριν από το άνοιγμα του καπό του κινητήρα και τον έλεγχο της στάθμης του ψυκτικού υγρού, πρέπει να τηρούνται οι ακόλουθες υποδείξεις» σελίδα 192, Χώρος του κινητήρα. Όργανα και λυχνίες ελέγχου 11

13 Πρόσθετοι προβολείς και άλλα αξεσουάρ μπροστά από την είσοδο αέρα μειώνουν την απόδοση του ψυκτικού υγρού. Σε υψηλές εξωτερικές θερμοκρασίες και με έντονη φόρτιση του κινητήρα υπάρχει κίνδυνος υπερθέρμανσης του κινητήρα. Ένδειξη αποθέματος καυσίμου οδηγίες ασφαλείας στη σελ. 10. Η ένδειξη του αποθέματος καυσίμου 6» εικ. 2 λειτουργεί μόνο με αναμμένη ανάφλεξη. Η χωρητικότητα του ρεζερβουάρ είναι περίπου 60 λίτρα. Όταν η βελόνα φτάνει στην κόκκινη ζώνη, θα ανάψει το προειδοποιητικό σύμβολο στον πίνακα οργάνων. Τότε έχουν απομείνει περίπου 10,5 λίτρα καύσιμο στο ρεζερβουάρ. Το σύμβολο σας υπενθυμίζει ότι πρέπει να ανεφοδιάσετε το αυτοκίνητο με καύσιμο. Στην οθόνη πληροφοριών εμφανίζεται το εξής μήνυμα: Please refuel. (Ανεφοδιάστε!) Ακούγεται επίσης ένα προειδοποιητικό σήμα. Μην επιτρέψετε ποτέ να αδειάσει τελείως το ρεζερβουάρ καυσίμου! Η τροφοδοσία καυσίμου με διακοπές μπορεί να οδηγήσει σε ακανόνιστη λειτουργία του κινητήρα. Υπάρχει πιθανότητα να καταλήξουν άκαυστα συστατικά του καυσίμου στο σύστημα εξαγωγής καυσαερίων και να προκαλέσουν ζημιά στον καταλύτη. Χιλιομετρητής συνολικών αποστάσεων οδηγίες ασφαλείας στη σελ. 10. Η διανυθείσα απόσταση εκφράζεται σε χιλιόμετρα (km). Σε ορισμένες χώρες, οι αποστάσεις εκφράζονται σε μίλια. Πλήκτρο επαναφοράς Πιέστε το πλήκτρο 7» εικ. 2 για περισσότερο από 1 δευτερόλεπτο, προκειμένου να μηδενίσετε την ένδειξη του ημερήσιου χιλιομετρητή. Ημερήσιος χιλιομετρητής (trip) Ο ημερήσιος χιλιομετρητής δείχνει την απόσταση που διανύθηκε από τον τελευταίο μηδενισμό του χιλιομετρητή, σε βήματα των 100 m ή του 1/10 μιλίων. Ολικός χιλιομετρητής Ο ολικός χιλιομετρητής δείχνει τα συνολικά χιλιόμετρα ή μίλια που έχει διανύσει το αυτοκίνητο από την πρώτη χρήση του. Ένδειξη βλάβης Αν υπάρχει σφάλμα στον πίνακα οργάνων, εμφανίζεται διαρκώς στην οθόνη η ένδειξη Error (Σφάλμα). Αναθέστε το ταχύτερο δυνατόν την επισκευή της βλάβης σε συνεργείο αυτοκινήτων. Σε αυτοκίνητα που είναι εφοδιασμένα με οθόνη πληροφοριών, όταν ενεργοποιηθεί η δεύτερη ένδειξη της ταχύτητας σε mph ή km/h, η ταχύτητα αυτή εμφανίζεται στη θέση του χιλιομετρητή συνολικών αποστάσεων. Ύστερα από γέμισμα του ρεζερβουάρ, η ένδειξη αποθέματος καυσίμου μπορεί να δείχνει ελαφρώς μικρότερο απόθεμα από το πραγματικό σε περίπτωση δυναμικής οδήγησης (π.χ. πολλές στροφές, φρεναρίσματα, ανηφόρες και κατηφόρες). Στη στάση ή με λιγότερο δυναμική οδήγηση, η ένδειξη αποθέματος καυσίμου εμφανίζει και πάλι τη σωστή στάθμη καυσίμου. Το φαινόμενο αυτό δεν συνιστά βλάβη. 12 Χειρισμός

14 Ένδειξη διαστημάτων σέρβις εικ. 3 Ένδειξη διαστημάτων σέρβις: Σημείωση οδηγίες ασφαλείας στη σελ. 10. Η ένδειξη της οθόνης μπορεί να διαφέρει ανάλογα με τον εξοπλισμό. Ένδειξη διαστημάτων σέρβις Πριν από τη συμπλήρωση του διαστήματος σέρβις και μετά το άναμμα της ανάφλεξης, εμφανίζεται ένα σύμβολο κλειδιού επί 10 δευτερόλεπτα περίπου και τα χιλιόμετρα που απομένουν» εικ. 3. Ταυτόχρονα εμφανίζονται οι ημέρες που απομένουν μέχρι το επόμενο σέρβις. Στην οθόνη πληροφοριών εμφανίζεται το εξής μήνυμα: Service in... km or... days. (Σέρβις σε... χλμ. ή... ημέρες.) Η ένδειξη των χιλιομέτρων ή των ημερών που απομένουν μέχρι το επόμενο σέρβις μειώνεται σε βήματα των 100 χλμ. ή της μίας ημέρας. Με τη συμπλήρωση του διαστήματος σέρβις και μετά το άναμμα της ανάφλεξης, αναβοσβήνει στην οθόνη επί 20 δευτερόλεπτα ένα σύμβολο κλειδιού και το κείμενο Service. Στην οθόνη πληροφοριών εμφανίζεται το εξής μήνυμα: Service now! (Σέρβις τώρα!) Εμφάνιση χιλιομέτρων και ημερών μέχρι το επόμενο σέρβις Μπορείτε ανά πάσα στιγμή να δείτε τα χιλιόμετρα και τις ημέρες που απομένουν μέχρι το επόμενο σέρβις, πατώντας το πλήκτρο 3» εικ. 2. Στην οθόνη εμφανίζεται επί 10 δευτερόλεπτα ένα σύμβολο κλειδιού και τα χιλιόμετρα που απομένουν. Ταυτόχρονα εμφανίζονται οι ημέρες που απομένουν μέχρι το επόμενο σέρβις. Σε αυτοκίνητα με οθόνη πληροφοριών μπορείτε να εμφανίζετε την ένδειξη αυτήν στο μενού Settings (Ρυθμίσεις)» σελίδα 20. Στην οθόνη πληροφοριών εμφανίζεται επί 10 δευτερόλεπτα το εξής μήνυμα: Service in... km or... days. (Σέρβις σε... χλμ. ή... ημέρες.) Επαναφορά ένδειξης διαστημάτων σέρβις Η επαναφορά της ένδειξης διαστημάτων σέρβις είναι δυνατή μόνο εφόσον στην οθόνη του πίνακα οργάνων εμφανίζεται μήνυμα για το σέρβις ή τουλάχιστον μια προειδοποίηση. Σας συνιστούμε να αναθέτετε την επαναφορά της ένδειξης σε συνεργείο αυτοκινήτων. Το συνεργείο: αφού ολοκληρώσει την αντίστοιχη επιθεώρηση, επαναφέρει τη μνήμη της ένδειξης, σημειώνει την επαναφορά της ένδειξης στο Βιβλίο Συντήρησης, τοποθετεί ένα αυτοκόλλητο στην αριστερή πλευρά του πίνακα οργάνων, όπου αναγράφεται η προθεσμία του επόμενου σέρβις, Μπορείτε να επαναφέρετε την ένδειξη διαστημάτων σέρβις με το κουμπί επαναφοράς 7» εικ. 2. Σε αυτοκίνητα με οθόνη πληροφοριών μπορείτε να εμφανίζετε την ένδειξη διαστημάτων σέρβις στο μενού Settings (Ρυθμίσεις)» σελίδα 20. Σας συνιστούμε να μην επαναφέρετε μόνος σας την ένδειξη διαστημάτων σέρβις, διαφορετικά μπορεί να γίνει λάθος στη ρύθμιση των διαστημάτων σέρβις και να προκληθούν βλάβες στο αυτοκίνητό σας. Μην επαναφέρετε ποτέ την ένδειξη μεταξύ των διαστημάτων σέρβις, διαφορετικά εμφανίζεται εσφαλμένη ένδειξη. Οι τιμές των ενδείξεων σέρβις διατηρούνται στη μνήμη, ακόμη κι αν αποσυνδεθεί η μπαταρία. Μετά από αλλαγή του πίνακα οργάνων στα πλαίσια μιας επισκευής, οι μετρητές των διαστημάτων σέρβις πρέπει να ρυθμιστούν σύμφωνα με τις σωστές τιμές. Ο προγραμματισμός πρέπει να γίνει από συνεργείο αυτοκινήτων. Όργανα και λυχνίες ελέγχου 13

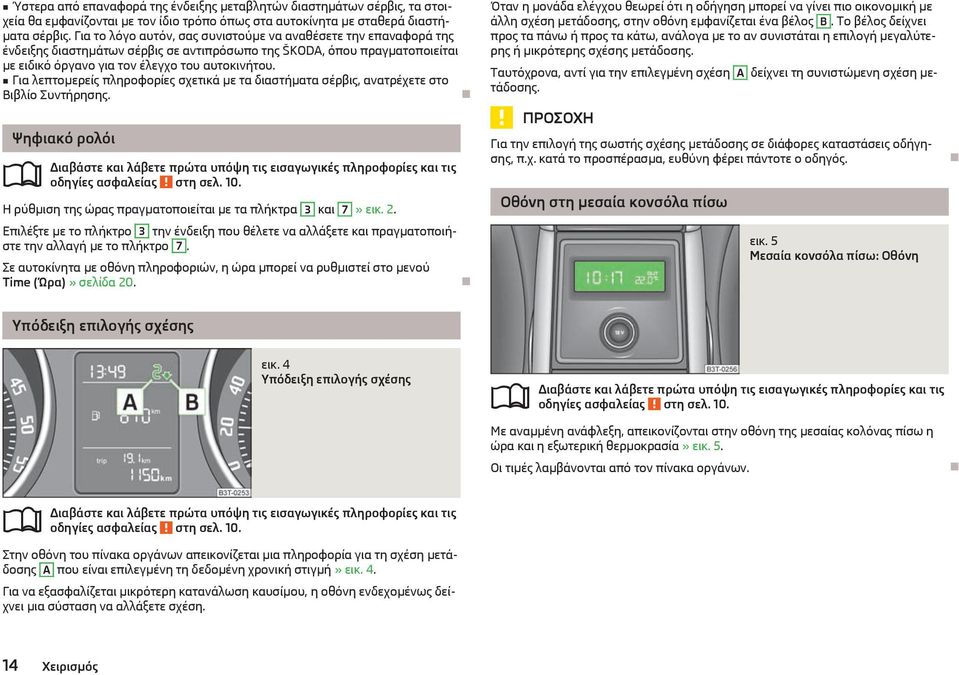

15 Ύστερα από επαναφορά της ένδειξης μεταβλητών διαστημάτων σέρβις, τα στοιχεία θα εμφανίζονται με τον ίδιο τρόπο όπως στα αυτοκίνητα με σταθερά διαστήματα σέρβις. Για το λόγο αυτόν, σας συνιστούμε να αναθέσετε την επαναφορά της ένδειξης διαστημάτων σέρβις σε αντιπρόσωπο της ŠKODA, όπου πραγματοποιείται με ειδικό όργανο για τον έλεγχο του αυτοκινήτου. Για λεπτομερείς πληροφορίες σχετικά με τα διαστήματα σέρβις, ανατρέχετε στο Βιβλίο Συντήρησης. Ψηφιακό ρολόι οδηγίες ασφαλείας στη σελ. 10. Η ρύθμιση της ώρας πραγματοποιείται με τα πλήκτρα 3 και 7» εικ. 2. Επιλέξτε με το πλήκτρο 3 την ένδειξη που θέλετε να αλλάξετε και πραγματοποιήστε την αλλαγή με το πλήκτρο 7. Σε αυτοκίνητα με οθόνη πληροφοριών, η ώρα μπορεί να ρυθμιστεί στο μενού Time (Ώρα)» σελίδα 20. Όταν η μονάδα ελέγχου θεωρεί ότι η οδήγηση μπορεί να γίνει πιο οικονομική με άλλη σχέση μετάδοσης, στην οθόνη εμφανίζεται ένα βέλος B. Το βέλος δείχνει προς τα πάνω ή προς τα κάτω, ανάλογα με το αν συνιστάται η επιλογή μεγαλύτερης ή μικρότερης σχέσης μετάδοσης. Ταυτόχρονα, αντί για την επιλεγμένη σχέση A δείχνει τη συνιστώμενη σχέση μετάδοσης. Για την επιλογή της σωστής σχέσης μετάδοσης σε διάφορες καταστάσεις οδήγησης, π.χ. κατά το προσπέρασμα, ευθύνη φέρει πάντοτε ο οδηγός. Οθόνη στη μεσαία κονσόλα πίσω εικ. 5 Μεσαία κονσόλα πίσω: Οθόνη Υπόδειξη επιλογής σχέσης εικ. 4 Υπόδειξη επιλογής σχέσης οδηγίες ασφαλείας στη σελ. 10. Στην οθόνη του πίνακα οργάνων απεικονίζεται μια πληροφορία για τη σχέση μετάδοσης A που είναι επιλεγμένη τη δεδομένη χρονική στιγμή» εικ. 4. Για να εξασφαλίζεται μικρότερη κατανάλωση καυσίμου, η οθόνη ενδεχομένως δείχνει μια σύσταση να αλλάξετε σχέση. οδηγίες ασφαλείας στη σελ. 10. Με αναμμένη ανάφλεξη, απεικονίζονται στην οθόνη της μεσαίας κολόνας πίσω η ώρα και η εξωτερική θερμοκρασία» εικ. 5. Οι τιμές λαμβάνονται από τον πίνακα οργάνων. 14 Χειρισμός

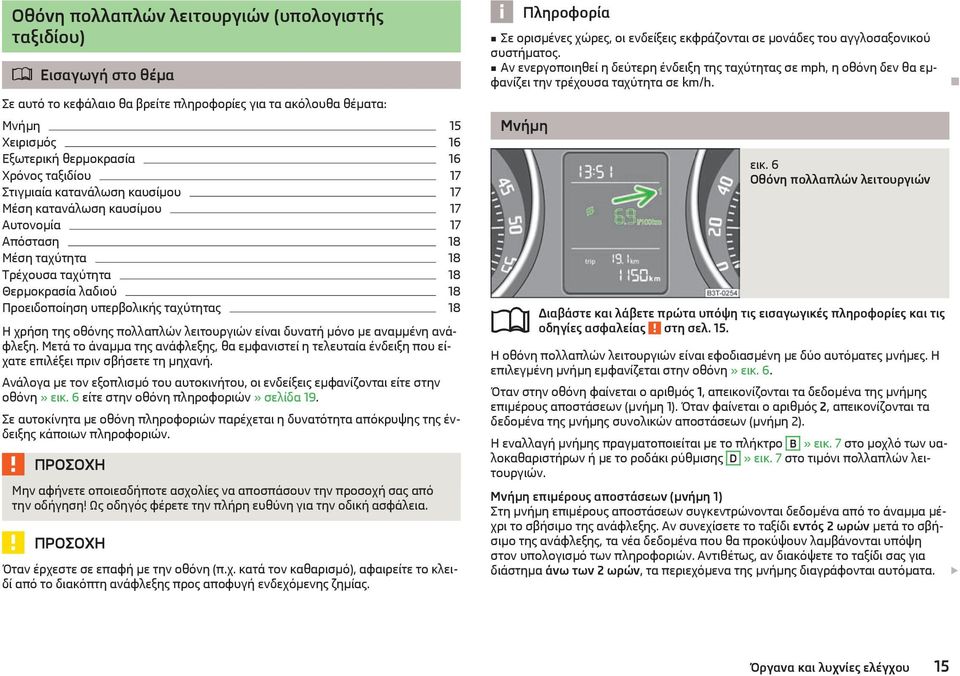

16 Οθόνη πολλαπλών λειτουργιών (υπολογιστής ταξιδίου) Εισαγωγή στο θέμα Σε αυτό το κεφάλαιο θα βρείτε πληροφορίες για τα ακόλουθα θέματα: Μνήμη 15 Χειρισμός 16 Εξωτερική θερμοκρασία 16 Χρόνος ταξιδίου 17 Στιγμιαία κατανάλωση καυσίμου 17 Μέση κατανάλωση καυσίμου 17 Αυτονομία 17 Απόσταση 18 Μέση ταχύτητα 18 Τρέχουσα ταχύτητα 18 Θερμοκρασία λαδιού 18 Προειδοποίηση υπερβολικής ταχύτητας 18 Η χρήση της οθόνης πολλαπλών λειτουργιών είναι δυνατή μόνο με αναμμένη ανάφλεξη. Μετά το άναμμα της ανάφλεξης, θα εμφανιστεί η τελευταία ένδειξη που είχατε επιλέξει πριν σβήσετε τη μηχανή. Ανάλογα με τον εξοπλισμό του αυτοκινήτου, οι ενδείξεις εμφανίζονται είτε στην οθόνη» εικ. 6 είτε στην οθόνη πληροφοριών» σελίδα 19. Σε αυτοκίνητα με οθόνη πληροφοριών παρέχεται η δυνατότητα απόκρυψης της ένδειξης κάποιων πληροφοριών. Μην αφήνετε οποιεσδήποτε ασχολίες να αποσπάσουν την προσοχή σας από την οδήγηση! Ως οδηγός φέρετε την πλήρη ευθύνη για την οδική ασφάλεια. Όταν έρχεστε σε επαφή με την οθόνη (π.χ. κατά τον καθαρισμό), αφαιρείτε το κλειδί από το διακόπτη ανάφλεξης προς αποφυγή ενδεχόμενης ζημίας. Σε ορισμένες χώρες, οι ενδείξεις εκφράζονται σε μονάδες του αγγλοσαξονικού συστήματος. Αν ενεργοποιηθεί η δεύτερη ένδειξη της ταχύτητας σε mph, η οθόνη δεν θα εμφανίζει την τρέχουσα ταχύτητα σε km/h. Μνήμη εικ. 6 Οθόνη πολλαπλών λειτουργιών οδηγίες ασφαλείας στη σελ. 15. Η οθόνη πολλαπλών λειτουργιών είναι εφοδιασμένη με δύο αυτόματες μνήμες. Η επιλεγμένη μνήμη εμφανίζεται στην οθόνη» εικ. 6. Όταν στην οθόνη φαίνεται ο αριθμός 1, απεικονίζονται τα δεδομένα της μνήμης επιμέρους αποστάσεων (μνήμη 1). Όταν φαίνεται ο αριθμός 2, απεικονίζονται τα δεδομένα της μνήμης συνολικών αποστάσεων (μνήμη 2). Η εναλλαγή μνήμης πραγματοποιείται με το πλήκτρο B» εικ. 7 στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D» εικ. 7 στο τιμόνι πολλαπλών λειτουργιών. Μνήμη επιμέρους αποστάσεων (μνήμη 1) Στη μνήμη επιμέρους αποστάσεων συγκεντρώνονται δεδομένα από το άναμμα μέχρι το σβήσιμο της ανάφλεξης. Αν συνεχίσετε το ταξίδι εντός 2 ωρών μετά το σβήσιμο της ανάφλεξης, τα νέα δεδομένα που θα προκύψουν λαμβάνονται υπόψη στον υπολογισμό των πληροφοριών. Αντιθέτως, αν διακόψετε το ταξίδι σας για διάστημα άνω των 2 ωρών, τα περιεχόμενα της μνήμης διαγράφονται αυτόματα. Όργανα και λυχνίες ελέγχου 15

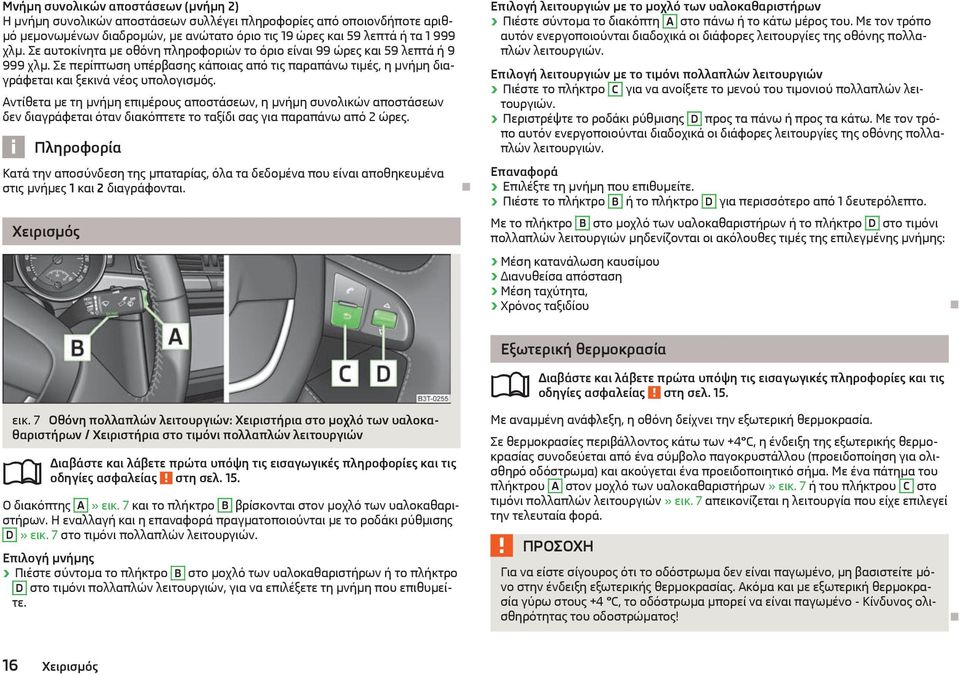

17 Μνήμη συνολικών αποστάσεων (μνήμη 2) Η μνήμη συνολικών αποστάσεων συλλέγει πληροφορίες από οποιονδήποτε αριθμό μεμονωμένων διαδρομών, με ανώτατο όριο τις 19 ώρες και 59 λεπτά ή τα χλμ. Σε αυτοκίνητα με οθόνη πληροφοριών το όριο είναι 99 ώρες και 59 λεπτά ή χλμ. Σε περίπτωση υπέρβασης κάποιας από τις παραπάνω τιμές, η μνήμη διαγράφεται και ξεκινά νέος υπολογισμός. Αντίθετα με τη μνήμη επιμέρους αποστάσεων, η μνήμη συνολικών αποστάσεων δεν διαγράφεται όταν διακόπτετε το ταξίδι σας για παραπάνω από 2 ώρες. Κατά την αποσύνδεση της μπαταρίας, όλα τα δεδομένα που είναι αποθηκευμένα στις μνήμες 1 και 2 διαγράφονται. Χειρισμός Επιλογή λειτουργιών με το μοχλό των υαλοκαθαριστήρων Πιέστε σύντομα το διακόπτη A στο πάνω ή το κάτω μέρος του. Με τον τρόπο αυτόν ενεργοποιούνται διαδοχικά οι διάφορες λειτουργίες της οθόνης πολλαπλών λειτουργιών. Επιλογή λειτουργιών με το τιμόνι πολλαπλών λειτουργιών Πιέστε το πλήκτρο C για να ανοίξετε το μενού του τιμονιού πολλαπλών λειτουργιών. Περιστρέψτε το ροδάκι ρύθμισης D προς τα πάνω ή προς τα κάτω. Με τον τρόπο αυτόν ενεργοποιούνται διαδοχικά οι διάφορες λειτουργίες της οθόνης πολλαπλών λειτουργιών. Επαναφορά Επιλέξτε τη μνήμη που επιθυμείτε. Πιέστε το πλήκτρο B ή το πλήκτρο D για περισσότερο από 1 δευτερόλεπτο. Με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή το πλήκτρο D στο τιμόνι πολλαπλών λειτουργιών μηδενίζονται οι ακόλουθες τιμές της επιλεγμένης μνήμης: Μέση κατανάλωση καυσίμου Διανυθείσα απόσταση Μέση ταχύτητα, Χρόνος ταξιδίου εικ. 7 Οθόνη πολλαπλών λειτουργιών: Χειριστήρια στο μοχλό των υαλοκαθαριστήρων / Χειριστήρια στο τιμόνι πολλαπλών λειτουργιών οδηγίες ασφαλείας στη σελ. 15. Ο διακόπτης A» εικ. 7 και το πλήκτρο B βρίσκονται στον μοχλό των υαλοκαθαριστήρων. Η εναλλαγή και η επαναφορά πραγματοποιούνται με το ροδάκι ρύθμισης D» εικ. 7 στο τιμόνι πολλαπλών λειτουργιών. Επιλογή μνήμης Πιέστε σύντομα το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή το πλήκτρο D στο τιμόνι πολλαπλών λειτουργιών, για να επιλέξετε τη μνήμη που επιθυμείτε. Εξωτερική θερμοκρασία οδηγίες ασφαλείας στη σελ. 15. Με αναμμένη ανάφλεξη, η οθόνη δείχνει την εξωτερική θερμοκρασία. Σε θερμοκρασίες περιβάλλοντος κάτω των +4 C, η ένδειξη της εξωτερικής θερμοκρασίας συνοδεύεται από ένα σύμβολο παγοκρυστάλλου (προειδοποίηση για ολισθηρό οδόστρωμα) και ακούγεται ένα προειδοποιητικό σήμα. Με ένα πάτημα του πλήκτρου A στον μοχλό των υαλοκαθαριστήρων» εικ. 7 ή του πλήκτρου C στο τιμόνι πολλαπλών λειτουργιών» εικ. 7 απεικονίζεται η λειτουργία που είχε επιλεγεί την τελευταία φορά. Για να είστε σίγουρος ότι το οδόστρωμα δεν είναι παγωμένο, μη βασιστείτε μόνο στην ένδειξη εξωτερικής θερμοκρασίας. Ακόμα και με εξωτερική θερμοκρασία γύρω στους +4 C, το οδόστρωμα μπορεί να είναι παγωμένο - Κίνδυνος ολισθηρότητας του οδοστρώματος! 16 Χειρισμός

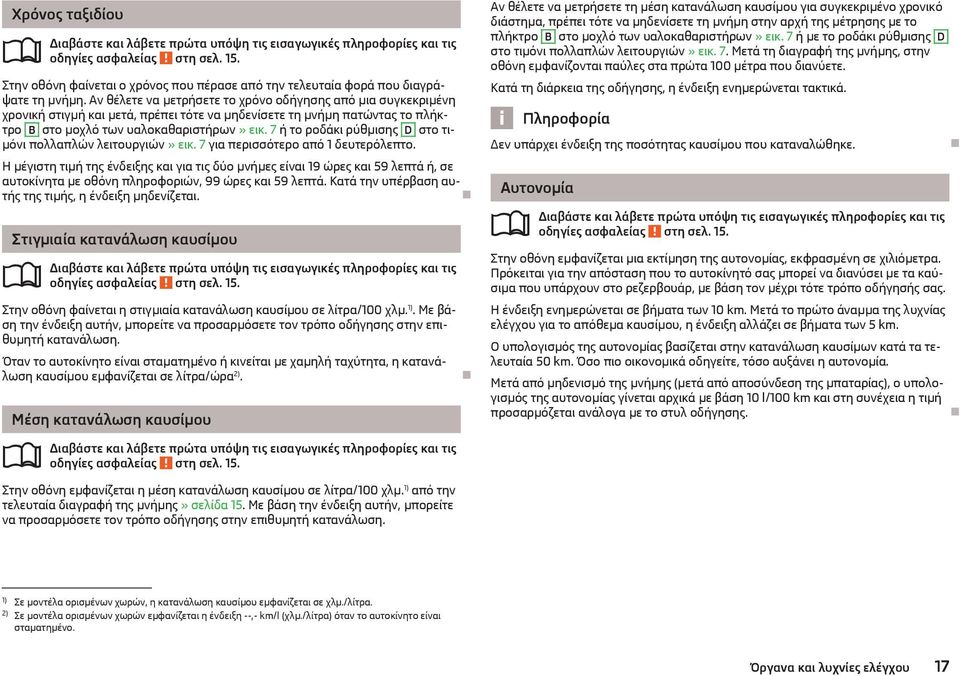

18 Χρόνος ταξιδίου οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη φαίνεται ο χρόνος που πέρασε από την τελευταία φορά που διαγράψατε τη μνήμη. Αν θέλετε να μετρήσετε το χρόνο οδήγησης από μια συγκεκριμένη χρονική στιγμή και μετά, πρέπει τότε να μηδενίσετε τη μνήμη πατώντας το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων» εικ. 7 ή το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών» εικ. 7 για περισσότερο από 1 δευτερόλεπτο. Η μέγιστη τιμή της ένδειξης και για τις δύο μνήμες είναι 19 ώρες και 59 λεπτά ή, σε αυτοκίνητα με οθόνη πληροφοριών, 99 ώρες και 59 λεπτά. Κατά την υπέρβαση αυτής της τιμής, η ένδειξη μηδενίζεται. Στιγμιαία κατανάλωση καυσίμου οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη φαίνεται η στιγμιαία κατανάλωση καυσίμου σε λίτρα/100 χλμ. 1). Με βάση την ένδειξη αυτήν, μπορείτε να προσαρμόσετε τον τρόπο οδήγησης στην επιθυμητή κατανάλωση. Όταν το αυτοκίνητο είναι σταματημένο ή κινείται με χαμηλή ταχύτητα, η κατανάλωση καυσίμου εμφανίζεται σε λίτρα/ώρα 2). Μέση κατανάλωση καυσίμου οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη εμφανίζεται η μέση κατανάλωση καυσίμου σε λίτρα/100 χλμ. 1) από την τελευταία διαγραφή της μνήμης» σελίδα 15. Με βάση την ένδειξη αυτήν, μπορείτε να προσαρμόσετε τον τρόπο οδήγησης στην επιθυμητή κατανάλωση. Αν θέλετε να μετρήσετε τη μέση κατανάλωση καυσίμου για συγκεκριμένο χρονικό διάστημα, πρέπει τότε να μηδενίσετε τη μνήμη στην αρχή της μέτρησης με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων» εικ. 7 ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών» εικ. 7. Μετά τη διαγραφή της μνήμης, στην οθόνη εμφανίζονται παύλες στα πρώτα 100 μέτρα που διανύετε. Κατά τη διάρκεια της οδήγησης, η ένδειξη ενημερώνεται τακτικά. Δεν υπάρχει ένδειξη της ποσότητας καυσίμου που καταναλώθηκε. Αυτονομία οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη εμφανίζεται μια εκτίμηση της αυτονομίας, εκφρασμένη σε χιλιόμετρα. Πρόκειται για την απόσταση που το αυτοκίνητό σας μπορεί να διανύσει με τα καύσιμα που υπάρχουν στο ρεζερβουάρ, με βάση τον μέχρι τότε τρόπο οδήγησής σας. Η ένδειξη ενημερώνεται σε βήματα των 10 km. Μετά το πρώτο άναμμα της λυχνίας ελέγχου για το απόθεμα καυσίμου, η ένδειξη αλλάζει σε βήματα των 5 km. Ο υπολογισμός της αυτονομίας βασίζεται στην κατανάλωση καυσίμων κατά τα τελευταία 50 km. Όσο πιο οικονομικά οδηγείτε, τόσο αυξάνει η αυτονομία. Μετά από μηδενισμό της μνήμης (μετά από αποσύνδεση της μπαταρίας), ο υπολογισμός της αυτονομίας γίνεται αρχικά με βάση 10 l/100 km και στη συνέχεια η τιμή προσαρμόζεται ανάλογα με το στυλ οδήγησης. 1) Σε μοντέλα ορισμένων χωρών, η κατανάλωση καυσίμου εμφανίζεται σε χλμ./λίτρα. 2) Σε μοντέλα ορισμένων χωρών εμφανίζεται η ένδειξη --,- km/l (χλμ./λίτρα) όταν το αυτοκίνητο είναι σταματημένο. Όργανα και λυχνίες ελέγχου 17

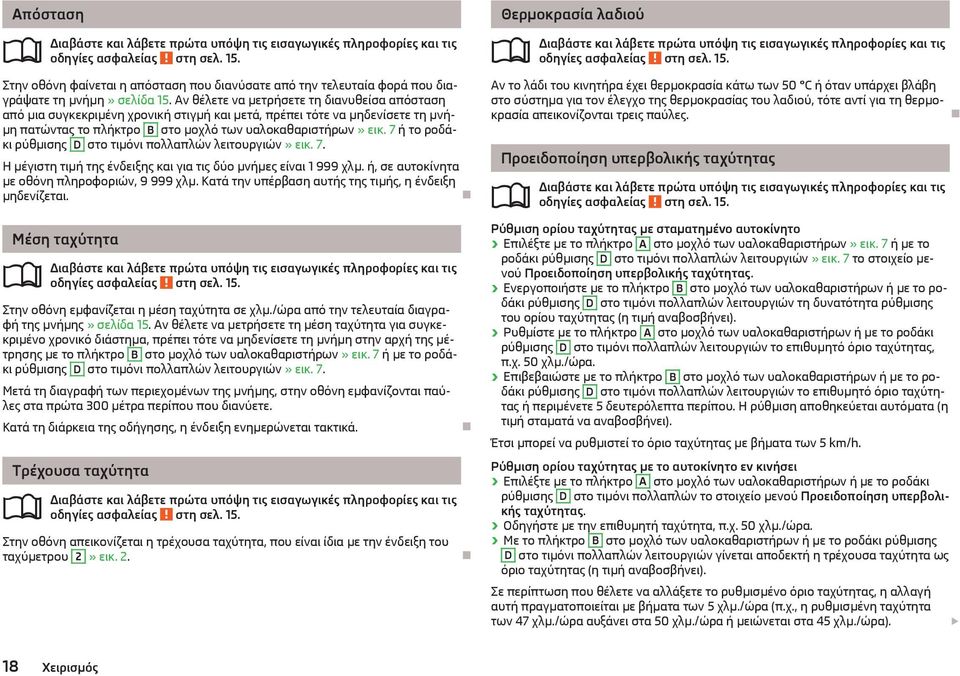

19 Απόσταση οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη φαίνεται η απόσταση που διανύσατε από την τελευταία φορά που διαγράψατε τη μνήμη» σελίδα 15. Αν θέλετε να μετρήσετε τη διανυθείσα απόσταση από μια συγκεκριμένη χρονική στιγμή και μετά, πρέπει τότε να μηδενίσετε τη μνήμη πατώντας το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων» εικ. 7 ή το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών» εικ. 7. Η μέγιστη τιμή της ένδειξης και για τις δύο μνήμες είναι χλμ. ή, σε αυτοκίνητα με οθόνη πληροφοριών, χλμ. Κατά την υπέρβαση αυτής της τιμής, η ένδειξη μηδενίζεται. Μέση ταχύτητα οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη εμφανίζεται η μέση ταχύτητα σε χλμ./ώρα από την τελευταία διαγραφή της μνήμης» σελίδα 15. Αν θέλετε να μετρήσετε τη μέση ταχύτητα για συγκεκριμένο χρονικό διάστημα, πρέπει τότε να μηδενίσετε τη μνήμη στην αρχή της μέτρησης με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων» εικ. 7 ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών» εικ. 7. Μετά τη διαγραφή των περιεχομένων της μνήμης, στην οθόνη εμφανίζονται παύλες στα πρώτα 300 μέτρα περίπου που διανύετε. Κατά τη διάρκεια της οδήγησης, η ένδειξη ενημερώνεται τακτικά. Τρέχουσα ταχύτητα οδηγίες ασφαλείας στη σελ. 15. Στην οθόνη απεικονίζεται η τρέχουσα ταχύτητα, που είναι ίδια με την ένδειξη του ταχύμετρου 2» εικ. 2. Θερμοκρασία λαδιού οδηγίες ασφαλείας στη σελ. 15. Αν το λάδι του κινητήρα έχει θερμοκρασία κάτω των 50 C ή όταν υπάρχει βλάβη στο σύστημα για τον έλεγχο της θερμοκρασίας του λαδιού, τότε αντί για τη θερμοκρασία απεικονίζονται τρεις παύλες. Προειδοποίηση υπερβολικής ταχύτητας οδηγίες ασφαλείας στη σελ. 15. Ρύθμιση ορίου ταχύτητας με σταματημένο αυτοκίνητο Επιλέξτε με το πλήκτρο A στο μοχλό των υαλοκαθαριστήρων» εικ. 7 ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών» εικ. 7 το στοιχείο μενού Προειδοποίηση υπερβολικής ταχύτητας. Ενεργοποιήστε με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών τη δυνατότητα ρύθμισης του ορίου ταχύτητας (η τιμή αναβοσβήνει). Ρυθμίστε με το πλήκτρο A στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών το επιθυμητό όριο ταχύτητας, π.χ. 50 χλμ./ώρα. Επιβεβαιώστε με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών το επιθυμητό όριο ταχύτητας ή περιμένετε 5 δευτερόλεπτα περίπου. Η ρύθμιση αποθηκεύεται αυτόματα (η τιμή σταματά να αναβοσβήνει). Έτσι μπορεί να ρυθμιστεί το όριο ταχύτητας με βήματα των 5 km/h. Ρύθμιση ορίου ταχύτητας με το αυτοκίνητο εν κινήσει Επιλέξτε με το πλήκτρο A στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών το στοιχείο μενού Προειδοποίηση υπερβολικής ταχύτητας. Οδηγήστε με την επιθυμητή ταχύτητα, π.χ. 50 χλμ./ώρα. Με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών γίνεται αποδεκτή η τρέχουσα ταχύτητα ως όριο ταχύτητας (η τιμή αναβοσβήνει). Σε περίπτωση που θέλετε να αλλάξετε το ρυθμισμένο όριο ταχύτητας, η αλλαγή αυτή πραγματοποιείται με βήματα των 5 χλμ./ώρα (π.χ., η ρυθμισμένη ταχύτητα των 47 χλμ./ώρα αυξάνει στα 50 χλμ./ώρα ή μειώνεται στα 45 χλμ./ώρα). 18 Χειρισμός

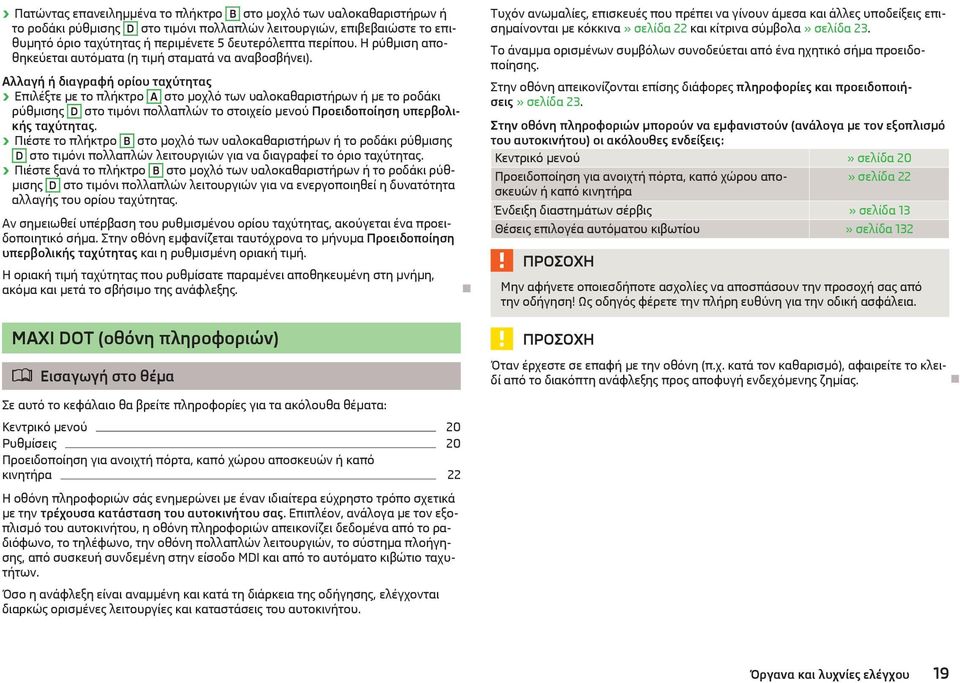

20 Πατώντας επανειλημμένα το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών, επιβεβαιώστε το επιθυμητό όριο ταχύτητας ή περιμένετε 5 δευτερόλεπτα περίπου. Η ρύθμιση αποθηκεύεται αυτόματα (η τιμή σταματά να αναβοσβήνει). Αλλαγή ή διαγραφή ορίου ταχύτητας Επιλέξτε με το πλήκτρο A στο μοχλό των υαλοκαθαριστήρων ή με το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών το στοιχείο μενού Προειδοποίηση υπερβολικής ταχύτητας. Πιέστε το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών για να διαγραφεί το όριο ταχύτητας. Πιέστε ξανά το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή το ροδάκι ρύθμισης D στο τιμόνι πολλαπλών λειτουργιών για να ενεργοποιηθεί η δυνατότητα αλλαγής του ορίου ταχύτητας. Αν σημειωθεί υπέρβαση του ρυθμισμένου ορίου ταχύτητας, ακούγεται ένα προειδοποιητικό σήμα. Στην οθόνη εμφανίζεται ταυτόχρονα το μήνυμα Προειδοποίηση υπερβολικής ταχύτητας και η ρυθμισμένη οριακή τιμή. Η οριακή τιμή ταχύτητας που ρυθμίσατε παραμένει αποθηκευμένη στη μνήμη, ακόμα και μετά το σβήσιμο της ανάφλεξης. MAXI DOT (οθόνη πληροφοριών) Εισαγωγή στο θέμα Τυχόν ανωμαλίες, επισκευές που πρέπει να γίνουν άμεσα και άλλες υποδείξεις επισημαίνονται με κόκκινα» σελίδα 22 και κίτρινα σύμβολα» σελίδα 23. Το άναμμα ορισμένων συμβόλων συνοδεύεται από ένα ηχητικό σήμα προειδοποίησης. Στην οθόνη απεικονίζονται επίσης διάφορες πληροφορίες και προειδοποιήσεις» σελίδα 23. Στην οθόνη πληροφοριών μπορούν να εμφανιστούν (ανάλογα με τον εξοπλισμό του αυτοκινήτου) οι ακόλουθες ενδείξεις: Κεντρικό μενού» σελίδα 20 Προειδοποίηση για ανοιχτή πόρτα, καπό χώρου αποσκευών ή καπό κινητήρα» σελίδα 22 Ένδειξη διαστημάτων σέρβις» σελίδα 13 Θέσεις επιλογέα αυτόματου κιβωτίου» σελίδα 132 Μην αφήνετε οποιεσδήποτε ασχολίες να αποσπάσουν την προσοχή σας από την οδήγηση! Ως οδηγός φέρετε την πλήρη ευθύνη για την οδική ασφάλεια. Όταν έρχεστε σε επαφή με την οθόνη (π.χ. κατά τον καθαρισμό), αφαιρείτε το κλειδί από το διακόπτη ανάφλεξης προς αποφυγή ενδεχόμενης ζημίας. Σε αυτό το κεφάλαιο θα βρείτε πληροφορίες για τα ακόλουθα θέματα: Κεντρικό μενού 20 Ρυθμίσεις 20 Προειδοποίηση για ανοιχτή πόρτα, καπό χώρου αποσκευών ή καπό κινητήρα 22 Η οθόνη πληροφοριών σάς ενημερώνει με έναν ιδιαίτερα εύχρηστο τρόπο σχετικά με την τρέχουσα κατάσταση του αυτοκινήτου σας. Επιπλέον, ανάλογα με τον εξοπλισμό του αυτοκινήτου, η οθόνη πληροφοριών απεικονίζει δεδομένα από το ραδιόφωνο, το τηλέφωνο, την οθόνη πολλαπλών λειτουργιών, το σύστημα πλοήγησης, από συσκευή συνδεμένη στην είσοδο MDI και από το αυτόματο κιβώτιο ταχυτήτων. Όσο η ανάφλεξη είναι αναμμένη και κατά τη διάρκεια της οδήγησης, ελέγχονται διαρκώς ορισμένες λειτουργίες και καταστάσεις του αυτοκινήτου. Όργανα και λυχνίες ελέγχου 19

21 Κεντρικό μενού Vehicle status (Κατάσταση αυτοκινήτου)» σελίδα 22 Settings (Ρυθμίσεις)» σελίδα 20 Τα στοιχεία μενού Audio (Ηχοσύστημα) και Navigation (Πλοήγηση) εμφανίζονται μόνο όταν το εργοστασιακό ραδιόφωνο ή σύστημα πλοήγησης είναι ενεργοποιημένο. Το στοιχείο μενού Aux. heating (Πρόσθετη θέρμανση) εμφανίζεται μόνο όταν στο αυτοκίνητο είναι τοποθετημένο εργοστασιακό πρόσθετο σύστημα θέρμανσης. εικ. 8 Οθόνη πληροφοριών: Χειριστήρια στο μοχλό των υαλοκαθαριστήρων / Χειριστήρια στο τιμόνι πολλαπλών λειτουργιών οδηγίες ασφαλείας στη σελ. 19. Χειρισμός με τα πλήκτρα στον μοχλό των υαλοκαθαριστήρων Ενεργοποιήστε το Main menu (Κεντρικό μενού) πιέζοντας το διακόπτη A» εικ. 8 για περισσότερο από 1 δευτερόλεπτο. Με το διακόπτη A μπορείτε να επιλέξετε μεμονωμένα στοιχεία μενού. Πιέζοντας σύντομα το πλήκτρο B, θα εμφανιστούν οι πληροφορίες που ζητήσατε.. Χειρισμός με τα πλήκτρα στο τιμόνι πολλαπλών λειτουργιών Ενεργοποιήστε το Main menu (Κεντρικό μενού) πιέζοντας το διακόπτη C» εικ. 8 για περισσότερο από 1 δευτερόλεπτο. Πατήστε σύντομα το πλήκτρο C για να μεταβείτε στο αμέσως ανώτερο επίπεδο μενού. Επιλέξτε κάποιο από τα επιμέρους μενού περιστρέφοντας το ροδάκι ρύθμισης D. Για να εμφανιστεί το επιλεγμένο μενού, πιέστε σύντομα το ροδάκι ρύθμισης D. Ανάλογα με τον εξοπλισμό του αυτοκινήτου, μπορείτε να επιλέξετε κάποιο από τα εξής: MFD (MFA)» σελίδα 15 Audio (Σύστημα ήχου) Navigation (Πλοήγηση) Phone (Τηλέφωνο)» σελίδα 145 Aux. heating (Πρόσθετη θέρμανση)» σελίδα 110 Όταν στην οθόνη πληροφοριών εμφανίζονται προειδοποιητικά μηνύματα, πρέπει να επιβεβαιώσετε τα μηνύματα αυτά με το πλήκτρο B στο μοχλό των υαλοκαθαριστήρων ή με το πλήκτρο D στο τιμόνι πολλαπλών λειτουργιών, για να ανοίξετε το κεντρικό μενού. Αν δεν προβείτε σε κανέναν χειρισμό της οθόνης πληροφοριών εντός 10 δευτερολέπτων, το μενού μεταβαίνει κάθε φορά στο αμέσως ανώτερο επίπεδο. Ο χειρισμός του εργοστασιακού ραδιοφώνου ή συστήματος πλοήγησης περιγράφεται σε ξεχωριστό βιβλίο οδηγιών, που παραδίδεται μαζί με τα βιβλία του αυτοκινήτου σας. Ρυθμίσεις οδηγίες ασφαλείας στη σελ. 19. Μέσω της οθόνης πληροφοριών μπορείτε μόνος σας να αλλάξετε ορισμένες ρυθμίσεις. Σε κάθε μενού της οθόνης πληροφοριών, η τρέχουσα επιλογή είναι υπογραμμισμένη. Ανάλογα με τον εξοπλισμό του αυτοκινήτου, μπορείτε να επιλέξετε κάποιο από τα εξής: Language (Γλώσσα) Autom. blind (Αυτόματο ρολό) MFD Data (Δεδομένα οθόνης πολλαπλών λειτουργιών) Convenience (Άνεση) Lights & Vision (Φωτισμός και ορατότητα) Time (Ώρα) Winter tyres (Χειμερινά ελαστικά) Units (Μονάδες) Assistants (Βοηθητικές λειτουργίες) 20 Χειρισμός

22 Alt. speed dis. (Ένδειξη δεύτερης ταχύτητας) Service (Σέρβις ) Factory setting (Αρχικές ρυθμίσεις) Back (Πίσω) Με την επιλογή του στοιχείου μενού Back (Πίσω) μεταβαίνετε στο αμέσως ανώτερο επίπεδο μενού. Γλώσσα Εδώ μπορείτε να επιλέξετε τη γλώσσα στην οποία θα εμφανίζονται τα προειδοποιητικά και πληροφοριακά κείμενα. Αυτόματο ρολό (Combi) Εδώ μπορείτε να απενεργοποιήσετε και να ενεργοποιήσετε τη λειτουργία αυτόματου τυλίγματος του καλύμματος του χώρου αποσκευών κατά το άνοιγμα του καπό του χώρου αποσκευών. Ενδείξεις στην οθόνη πολλαπλών λειτουργιών Εδώ μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε ορισμένες από τις ενδείξεις της οθόνης πολλαπλών λειτουργιών. Άνεση Εδώ μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τις ακόλουθες λειτουργίες: Rain-closing (Αυτόματο κλείσιμο σε περίπτωση βροχής) ATA confirm (Επιβεβαίωση συναγερμού) Central locking (Κεντρικό κλείδωμα) Window op. (Χειρισμός παραθύρων) Mirror down (Καθρέφτης κάτω) Ενεργοποίηση / απενεργοποίηση του αυτόματου κλεισίματος των παραθύρων και της συρόμενης/ανοιγόμενης ηλιοροφής σε περίπτωση βροχής με κλειδωμένο αυτοκίνητο a). Εφόσον δεν βρέχει και η λειτουργία είναι ενεργοποιημένη, τα παράθυρα και η ηλιοροφή κλείνουν αυτόματα μετά από περίπου 12 ώρες. Ενεργοποίηση / απενεργοποίηση του ηχητικού σήματος ενεργοποίησης του αντικλεπτικού συστήματος. Ενεργοποίηση / απενεργοποίηση της λειτουργίας ξεκλειδώματος μεμονωμένων θυρών και αυτόματου κλεισίματος, ισχύει και για το σύστημα KESSY. Εδώ μπορείτε να ενεργοποιήσετε και να απενεργοποιήσετε τον άνετο χειρισμό όλων των παραθύρων ή μόνο του παραθύρου του οδηγού. Ενεργοποίηση / απενεργοποίηση της λειτουργίας κατεβάσματος του καθρέφτη συνοδηγού κατά την επιλογή της όπισθεν b). Mirror adjust. (Ρύθμιση καθρέφτη συνοδηγού) Factory setting (Αρχικές ρυθμίσεις) Ενεργοποίηση / απενεργοποίηση της λειτουργίας ταυτόχρονης ρύθμισης των εξωτερικών καθρεφτών αριστερά και δεξιά. Επαναφέρατε τις αρχικές (εργοστασιακές) ρυθμίσεις για την άνεση. a) Η λειτουργία αυτή υπάρχει μόνο σε αυτοκίνητα με αισθητήρα βροχής. b) Η λειτουργία αυτή υπάρχει μόνο σε αυτοκίνητα με ηλεκτρικά ρυθμιζόμενο κάθισμα του οδηγού. Φωτισμός και ορατότητα Εδώ μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τις ακόλουθες λειτουργίες: Coming Home (Coming Home) Leaving Home (Leaving Home) Footwell light (Φώτα χώρου ποδιών) Dayl. dri. light (Φώτα ημέρας) Ενεργοποίηση / απενεργοποίηση και ρύθμιση της διάρκειας της λειτουργίας Coming Home. Ενεργοποίηση / απενεργοποίηση και ρύθμιση της διάρκειας της λειτουργίας Leaving Home. Ενεργοποίηση / απενεργοποίηση και ρύθμιση της έντασης των φώτων του χώρου ποδιών. Ενεργοποίηση / απενεργοποίηση της λειτουργίας DAY LIGHT. Rear wiper Ενεργοποίηση / απενεργοποίηση του αυτόματου υαλοκαθαριστήρα πίσω κρυστάλλου. (Πίσω υαλοκαθαριστήρας) Lane ch. flash (Φλας αλλαγής λωρίδας) Travel mode (Λειτουργία ταξιδιού) Factory setting (Αρχικές ρυθμίσεις) Ενεργοποίηση / απενεργοποίηση του φλας αλλαγής λωρίδας. Ενεργοποίηση / απενεργοποίηση της λειτουργίας ταξιδιού. Επαναφορά αρχικής (εργοστασιακής) ρύθμισης για το φωτισμό. Ώρα Εδώ μπορείτε να ρυθμίσετε την ώρα, τη μορφή της ώρας (ένδειξη 12 ή 24 ωρών) και την εναλλαγή θερινής/χειμερινής ώρας. Χειμερινά ελαστικά Εδώ μπορείτε να ρυθμίσετε το όριο ταχύτητας στο οποίο θα αρχίσει να ακούγεται το προειδοποιητικό σήμα. Μπορείτε να τη χρησιμοποιήσετε αυτήν τη λειτουργία π.χ., κατά τη χρήση χειμερινών ελαστικών, όπου η επιτρεπόμενη μέγιστη ταχύτητα είναι μικρότερη από την τελική ταχύτητα του αυτοκινήτου. Όργανα και λυχνίες ελέγχου 21

23 Σε περίπτωση υπέρβασης του ορίου ταχύτητας, στην οθόνη πληροφοριών εμφανίζεται το εξής μήνυμα: Winter tyres max. speed... km/h (Μέγιστη ταχύτητα με χειμερινά ελαστικά:... χλμ./ώρα) Μονάδες Εδώ μπορείτε να επιλέξετε τις μονάδες θερμοκρασίας, κατανάλωσης καυσίμου και διανυθείσας απόστασης. Βοηθητικές λειτουργίες Εδώ μπορείτε να ρυθμίσετε τα ηχητικά σήματα της ηχητικής σήμανσης απόστασης. Ένδειξη δεύτερης ταχύτητας Εδώ μπορείτε να ενεργοποιήσετε την ένδειξη της δεύτερης ταχύτητας σε μίλια/ ώρα ή χλμ./ώρα 1). Σέρβις Εδώ μπορείτε να δείτε τα χιλιόμετρα και τις ημέρες που απομένουν μέχρι το επόμενο σέρβις, και να μηδενίσετε την ένδειξη διαστημάτων σέρβις. Αρχικές ρυθμίσεις Επιλέγοντας το μενού Αρχικές ρυθμίσεις, επαναφέρετε τις αρχικές ρυθμίσεις της οθόνης πληροφοριών. Προειδοποίηση για ανοιχτή πόρτα, καπό χώρου αποσκευών ή καπό κινητήρα οδηγίες ασφαλείας στη σελ. 19. Η προειδοποίηση για ανοιχτή πόρτα, καπό του χώρου αποσκευών ή καπό του κινητήρα ανάβει όταν κάποια από τις πόρτες, το καπό του χώρου αποσκευών ή το καπό του κινητήρα δεν είναι καλά κλεισμένο. Το σύμβολο δείχνει την πόρτα που δεν έχει κλείσει, το καπό του χώρου αποσκευών ή το καπό του κινητήρα. Το σύμβολο σβήνει μόλις κλείσουν οι πόρτες, το καπό του χώρου αποσκευών και το καπό του κινητήρα. Αν κάποια πόρτα, το καπό του χώρου αποσκευών ή το καπό του κινητήρα είναι ανοιχτό και η ταχύτητα του αυτοκινήτου υπερβεί τα 6 χλμ./ώρα, ακούγεται ένα προειδοποιητικό σήμα. Αυτοδιάγνωση Κατάσταση αυτοκινήτου Το σύστημα αυτοδιάγνωσης ελέγχει ορισμένες λειτουργίες και συστήματα του αυτοκινήτου ως προς την κατάστασή τους. Ο έλεγχος γίνεται σε διαρκή βάση όσο η ανάφλεξη είναι αναμμένη, είτε το αυτοκίνητο είναι σταματημένο είτε κινείται. Στην οθόνη του πίνακα οργάνων απεικονίζονται ορισμένες βλάβες, επείγουσες επισκευές, αναγκαίες εργασίες σέρβις και άλλες πληροφορίες. Οι ενδείξεις αυτές χωρίζονται σε κόκκινα και κίτρινα σύμβολα, ανάλογα με την προτεραιότητά τους. Τα κόκκινα σύμβολα επισημαίνουν κινδύνους (προτεραιότητα 1), ενώ τα κίτρινα σύμβολα έχουν την έννοια της προειδοποίησης (προτεραιότητα 2). Τα σύμβολα συνοδεύονται από μηνύματα προς τον οδηγό» σελίδα 23. Αν στο μενού εμφανίζεται το στοιχείο Vehicle status (Κατάσταση αυτοκινήτου), τότε υπάρχει τουλάχιστον ένα μήνυμα βλάβης. Μετά την επιλογή του σχετικού μενού, απεικονίζεται το πρώτο από τα μηνύματα βλάβης. Αν υπάρχουν περισσότερα από ένα μηνύματα βλάβης ταυτόχρονα, απεικονίζεται κάτω από το μήνυμα π.χ. 1/3. Αυτό σημαίνει ότι απεικονίζεται το πρώτο από τα τρία συνολικά μηνύματα βλάβης. Τα απεικονιζόμενα μηνύματα βλάβης πρέπει να ελέγχονται το ταχύτερο δυνατόν. Όσο δεν αντιμετωπίζονται οι βλάβες, τα αντίστοιχα σύμβολα θα εξακολουθήσουν να εμφανίζονται. Μετά την πρώτη ένδειξή τους, τα σύμβολα απεικονίζονται χωρίς συνοδευτικό μήνυμα προς τον οδηγό. Αν παρουσιαστεί βλάβη, τότε εκτός από την ένδειξη του συμβόλου και του κειμένου, ακούγεται παράλληλα ένα προειδοποιητικό σήμα: Προτεραιότητα 1 - τρία προειδοποιητικά σήματα Προτεραιότητα 2 ένα προειδοποιητικό σήμα Κόκκινα σύμβολα Ένα κόκκινο σύμβολο επισημαίνει έναν κίνδυνο. Σταματήστε το αυτοκίνητο. Σβήστε τον κινητήρα. Ελέγξτε τη σχετική λειτουργία. Σε περίπτωση έκτακτης ανάγκης, καλέστε τεχνική βοήθεια. 1) Ισχύει για χώρες όπου χρησιμοποιείται το αγγλοσαξονικό σύστημα μονάδων. 22 Χειρισμός

24 Σημασία των κόκκινων συμβόλων: Πολύ χαμηλή πίεση λαδιού κινητήρα» σελίδα 27 Υπερθέρμανση συμπλεκτών του αυτόματου κιβωτίου DSG» σελίδα 33 Κατά την εμφάνιση των κόκκινων συμβόλων ακούγονται τρία διαδοχικά προειδοποιητικά σήματα. Κίτρινα σύμβολα Ένα κίτρινο σύμβολο έχει την έννοια της προειδοποίησης. Ελέγξτε τη σχετική λειτουργία το ταχύτερο δυνατόν. Σημασία των κίτρινων συμβόλων: Έλεγχος στάθμης λαδιού, βλάβη αισθητήρα λαδιού» σελίδα 28 Φθαρμένα τακάκια φρένων» σελίδα 31 Πρόβλημα με την πίεση του λαδιού κινητήρα Αναθέστε αμέσως τον έλεγχο του αυτοκινήτου σε συνεργείο αυτοκινήτων. Μαζί με το σύμβολο αυτό εμφανίζονται πληροφορίες σχετικά με το μέγιστο επιτρεπτό αριθμό στροφών κινητήρα. Όταν εμφανίζεται κίτρινο σύμβολο, ακούγεται σε ορισμένες περιπτώσεις και ένα προειδοποιητικό σήμα. Αν υπάρχουν περισσότερες από μία βλάβες της προτεραιότητας 2 ταυτόχρονα, τότε τα σύμβολα θα εμφανίζονται διαδοχικά σε διαστήματα περίπου 5 δευτερόλέπτων. Λυχνίες ελέγχου Συνοπτική περιγραφή Οι λυχνίες ελέγχου επισημαίνουν ορισμένες λειτουργίες ή βλάβες του αυτοκινήτου, και συνοδεύονται ενδεχομένως από ηχητικά σήματα. Φλας (αριστερά)» σελίδα 24 Φλας (δεξιά)» σελίδα 24 Προβολείς ομίχλης» σελίδα 25 Φώτα πορείας (μεγάλα)» σελίδα 25 Φώτα διασταύρωσης (μεσαία)» σελίδα 25 Πίσω φως ομίχλης» σελίδα 25 Σύστημα ρύθμισης ταχύτητας (Cruise Control)» σελίδα 25 Καμένη λάμπα» σελίδα 25 Προσαρμοζόμενοι μπροστινοί προβολείς» σελίδα 25 Φίλτρο σωματιδίων (μόνο για πετρελαιοκινητήρες)» σελίδα 25 Αερόσακοι» σελίδα 26 Σύστημα ελέγχου καυσαερίων» σελίδα 26 Ηλεκτρομηχανικό σύστημα υποβοήθησης τιμονιού Κλειδαριά τιμονιού (σύστημα KESSY)» σελίδα 26 Πίεση λαδιού κινητήρα» σελίδα 27 Όργανα και λυχνίες ελέγχου 23

25 Ηλεκτρονικός εγκέφαλος κινητήρα (μόνο για βενζινοκινητήρες)» σελίδα 28 Προθέρμανση (μόνο για πετρελαιοκινητήρες)» σελίδα 28 Θερμοκρασία / στάθμη ψυκτικού υγρού» σελίδα 28 Έλεγχος πρόσφυσης (ASR)» σελίδα 29 Έλεγχος ευστάθειας (ESC)» σελίδα 29 Έλεγχος πρόσφυσης (ASR) απενεργοποιημένος Μπλοκάρισμα μοχλού επιλογής Εκκίνηση (σύστημα KESSY)» σελίδα 29» σελίδα 30 Πίεση ελαστικών» σελίδα 30 Σύστημα αντιμπλοκαρίσματος τροχών (ABS)» σελίδα 30 Καπό κινητήρα» σελίδα 31 Υπενθύμιση χρήσης ζωνών ασφαλείας» σελίδα 31 Πάχος υλικού τριβής φρένων (τακάκια)» σελίδα 31 Καπό χώρου αποσκευών» σελίδα 31 Ανοιχτή πόρτα» σελίδα 31 Στάθμη υγρού υαλοκαθαριστήρων» σελίδα 32 Σύστημα πέδησης» σελίδα 32 Χειρόφρενο» σελίδα 32 Γεννήτρια» σελίδα 32 Στάθμη λαδιού κινητήρα» σελίδα 28 Απόθεμα καυσίμου» σελίδα 33 Αν δεν δώσετε την απαιτούμενη σημασία στις λυχνίες ελέγχου που ανάβουν και στις σχετικές περιγραφές και προειδοποιήσεις, μπορεί να προκληθούν σοβαροί τραυματισμοί ή ζημιές στο αυτοκίνητο. Ο χώρος του κινητήρα είναι μια επικίνδυνη περιοχή. Κατά την εκτέλεση εργασιών στον χώρο του κινητήρα, π.χ. κατά τον έλεγχο και τη συμπλήρωση των υγρών, μπορούν να προκληθούν τραυματισμοί και εγκαύματα, ενώ επίσης υπάρχει κίνδυνος ατυχήματος και πυρκαγιάς. Λάβετε οπωσδήποτε υπόψη τις προειδοποιητικές υποδείξεις» σελίδα 192, Χώρος του κινητήρα. Η διάταξη των λυχνιών ελέγχου εξαρτάται από τον τύπο του κινητήρα. Τα σύμβολα που χρησιμοποιούνται στις παρακάτω περιγραφές είναι τα ίδια με αυτά που βλέπετε στις λυχνίες ελέγχου του πίνακα οργάνων. Ανάλογα με τη σοβαρότητά τους, οι βλάβες επισημαίνονται στην οθόνη του πίνακα οργάνων με κόκκινα σύμβολα (προτεραιότητα 1 - κίνδυνος) ή με κίτρινα σύμβολα (προτεραιότητα 2 - προειδοποίηση). Δείκτες κατεύθυνσης (φλας) Ανάλογα με τη θέση του μοχλού, αναβοσβήνει η αριστερή ή η δεξιά λυχνία ελέγχου. Αν υπάρχει βλάβη σε κάποιο από τα φλας, η λυχνία ελέγχου αναβοσβήνει με διπλάσια περίπου συχνότητα. Αυτό δεν ισχύει κατά τη χρήση ρυμουλκούμενου. Κατά την ενεργοποίηση των φώτων έκτακτης ανάγκης (αλάρμ), αναβοσβήνουν και οι δύο λυχνίες ελέγχου. Για περισσότερες πληροφορίες» σελίδα Χειρισμός
