1 ΤΡΟΠΟΣ ΣΥΝ ΕΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΕΠΙ ΑΠΕ ΙΩΝ ΛΕΒΗΤΩΝ

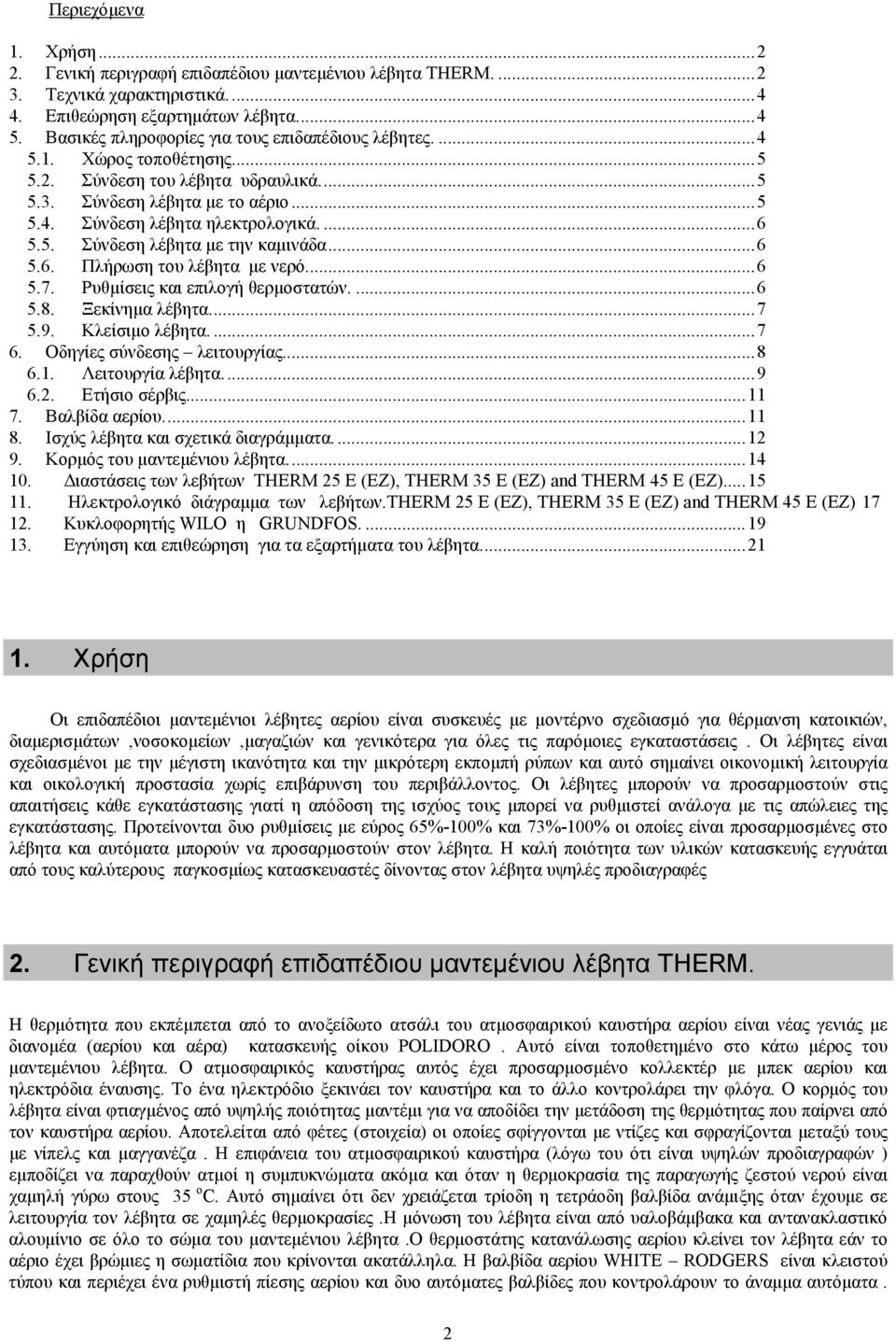

2 Περιεχόµενα 1. Χρήση Γενική περιγραφή επιδαπέδιου µαντεµένιου λέβητα THERM Τεχνικά χαρακτηριστικά Επιθεώρηση εξαρτηµάτων λέβητα Βασικές πληροφορίες για τους επιδαπέδιους λέβητες Χώρος τοποθέτησης Σύνδεση του λέβητα υδραυλικά Σύνδεση λέβητα µε το αέριο Σύνδεση λέβητα ηλεκτρολογικά Σύνδεση λέβητα µε την καµινάδα Πλήρωση του λέβητα µε νερό Ρυθµίσεις και επιλογή θερµοστατών Ξεκίνηµα λέβητα Κλείσιµο λέβητα Οδηγίες σύνδεσης λειτουργίας Λειτουργία λέβητα Ετήσιο σέρβις Βαλβίδα αερίου Ισχύς λέβητα και σχετικά διαγράµµατα Κορµός του µαντεµένιου λέβητα ιαστάσεις των λεβήτων THERM 25 E (EZ), THERM 35 E (EZ) and THERM 45 E (EZ) Ηλεκτρολογικό διάγραµµα των λεβήτων.therm 25 E (EZ), THERM 35 E (EZ) and THERM 45 E (EZ) Κυκλοφορητής WILO η GRUNDFOS Εγγύηση και επιθεώρηση για τα εξαρτήµατα του λέβητα Χρήση Οι επιδαπέδιοι µαντεµένιοι λέβητες αερίου είναι συσκευές µε µοντέρνο σχεδιασµό για θέρµανση κατοικιών, διαµερισµάτων,νοσοκοµείων,µαγαζιών και γενικότερα για όλες τις παρόµοιες εγκαταστάσεις. Οι λέβητες είναι σχεδιασµένοι µε την µέγιστη ικανότητα και την µικρότερη εκποµπή ρύπων και αυτό σηµαίνει οικονοµική λειτουργία και οικολογική προστασία χωρίς επιβάρυνση του περιβάλλοντος. Οι λέβητες µπορούν να προσαρµοστούν στις απαιτήσεις κάθε εγκατάστασης γιατί η απόδοση της ισχύος τους µπορεί να ρυθµιστεί ανάλογα µε τις απώλειες της εγκατάστασης. Προτείνονται δυο ρυθµίσεις µε εύρος 65%-100% και 73%-100% οι οποίες είναι προσαρµοσµένες στο λέβητα και αυτόµατα µπορούν να προσαρµοστούν στον λέβητα. Η καλή ποιότητα των υλικών κατασκευής εγγυάται από τους καλύτερους παγκοσµίως κατασκευαστές δίνοντας στον λέβητα υψηλές προδιαγραφές 2. Γενική περιγραφή επιδαπέδιου µαντεµένιου λέβητα THERM. Η θερµότητα που εκπέµπεται από το ανοξείδωτο ατσάλι του ατµοσφαιρικού καυστήρα αερίου είναι νέας γενιάς µε διανοµέα (αερίου και αέρα) κατασκευής οίκου POLIDORO. Αυτό είναι τοποθετηµένο στο κάτω µέρος του µαντεµένιου λέβητα. Ο ατµοσφαιρικός καυστήρας αυτός έχει προσαρµοσµένο κολλεκτέρ µε µπεκ αερίου και ηλεκτρόδια έναυσης. Το ένα ηλεκτρόδιο ξεκινάει τον καυστήρα και το άλλο κοντρολάρει την φλόγα. Ο κορµός του λέβητα είναι φτιαγµένος από υψηλής ποιότητας µαντέµι για να αποδίδει την µετάδοση της θερµότητας που παίρνει από τον καυστήρα αερίου. Αποτελείται από φέτες (στοιχεία) οι οποίες σφίγγονται µε ντίζες και σφραγίζονται µεταξύ τους µε νίπελς και µαγγανέζα. Η επιφάνεια του ατµοσφαιρικού καυστήρα (λόγω του ότι είναι υψηλών προδιαγραφών ) εµποδίζει να παραχθούν ατµοί η συµπυκνώµατα ακόµα και όταν η θερµοκρασία της παραγωγής ζεστού νερού είναι χαµηλή γύρω στους 35 o C. Αυτό σηµαίνει ότι δεν χρειάζεται τρίοδη η τετράοδη βαλβίδα ανάµιξης όταν έχουµε σε λειτουργία τον λέβητα σε χαµηλές θερµοκρασίες.η µόνωση του λέβητα είναι από υαλοβάµβακα και αντανακλαστικό αλουµίνιο σε όλο το σώµα του µαντεµένιου λέβητα.ο θερµοστάτης κατανάλωσης αερίου κλείνει τον λέβητα εάν το αέριο έχει βρώµιες η σωµατίδια που κρίνονται ακατάλληλα. Η βαλβίδα αερίου WHITE RODGERS είναι κλειστού τύπου και περιέχει ένα ρυθµιστή πίεσης αερίου και δυο αυτόµατες βαλβίδες που κοντρολάρουν το άναµµα αυτόµατα. 2

3 Υπάρχει µια βίδα επάνω στην βαλβίδα αερίου W.R η οποία ρυθµίζει την απαιτούµενη πίεση αερίου στα µπεκ. Η βαλβίδα αερίου W.R έχει επάνω της ένα πηνίο όπου στο πάνω µέρος της έχει µια βίδα µε την οποία ρυθµίζουµε την απαιτούµενη πίεση αερίου (άρα ισχύ εξόδου του λέβητα). Ο πυρήνας του πηνίου έχει ένα άνοιγµα το οποίο αφήνει την πίεση αερίου προς τον καυστήρα σε δυο στάδια ανάλογα µε το εύρος της καταναλισκόµενης ισχύος. Υπάρχει ένας κυκλοφορητής WILO η GRUNDFOS ο οποίος κυκλοφορεί το νερό µεταξύ του λέβητα και της εγκατάστασης. Οι λέβητες σειράς THERM ξεκινούν µε ηλεκτρόδιο. Η έναυση ξεκινάει µε τις ακόλουθες φάσεις. α): το ηλεκτρόδιο της υψηλής ανάβει και β) το ηλεκτρόδιο ιονισµού που βρίσκεται κοντά του κοκκινίζει και αφήνει να γεµίσει αέριο ο θάλαµος και γεµίζει φλόγα µε ήρεµο τρόπο. Η όλη διαδικασία των λεβήτων THERM κοντρολάρετε από την πλακέτα του οίκου BERTELLI-AT07 η οποία ανάβει τον λέβητα και συνεχίζει να παρέχει αέριο και καύση στον θάλαµο ανάλογα µε τις θέσεις που έχουν ζητηθεί στον πίνακα οργάνων. Παρατήρηση : Η ηλεκτρολογική σύνδεση είναι συγκεκριµένη γι αυτό ο ρευµατολήπτης (πρίζα) δεν πρέπει να τοποθετείται ανάποδα.(για να έχουµε την γείωση στο σασί του λέβητα). Αν αυτή η παρατήρηση αµεληθεί ο λέβητας δεν θα λειτουργεί κανονικά. Κατασκευάζουµε επιδαπέδιους µαντεµένιους λέβητες THERM σχεδιασµένους και για νερό χρήσης συµπληρώνοντας µε µια δεξαµενή νερού 801 µε τον ίδιο σχεδιασµό. Το σύστηµα περιέχει µεταξύ λέβηταδεξαµενή νερού µια τρίοδη βάνα Honeywell. 3

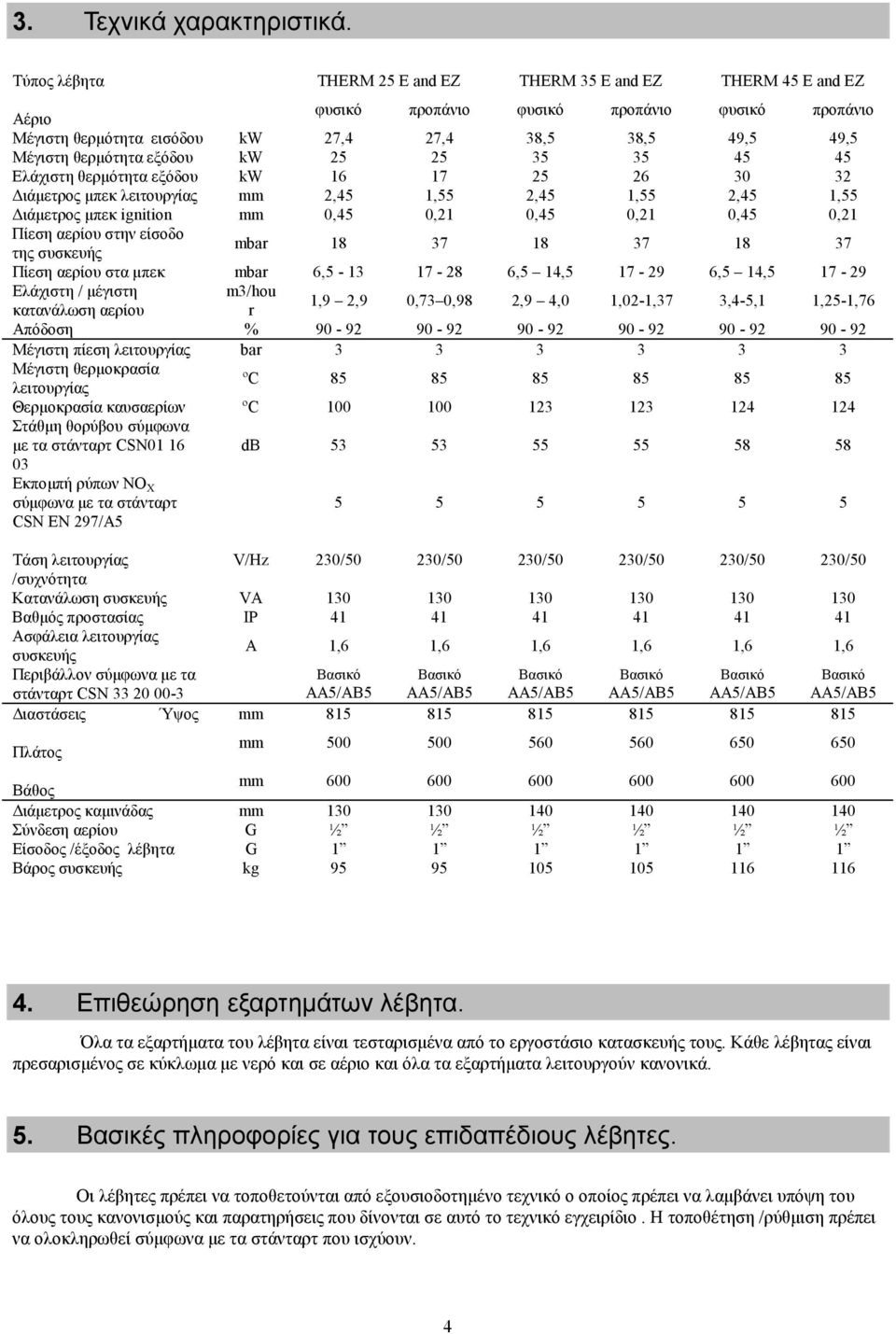

4 3. Τεχνικά χαρακτηριστικά. Τύπος λέβητα THERM 25 E and EZ THERM 35 E and EZ THERM 45 E and EZ Αέριο φυσικό προπάνιο φυσικό προπάνιο φυσικό προπάνιο Μέγιστη θερµότητα εισόδου kw 27,4 27,4 38,5 38,5 49,5 49,5 Μέγιστη θερµότητα εξόδου kw Ελάχιστη θερµότητα εξόδου kw ιάµετρος µπεκ λειτουργίας mm 2,45 1,55 2,45 1,55 2,45 1,55 ιάµετρος µπεκ ignition mm 0,45 0,21 0,45 0,21 0,45 0,21 Πίεση αερίου στην είσοδο της συσκευής mbar Πίεση αερίου στα µπεκ mbar 6, ,5 14, ,5 14, Ελάχιστη / µέγιστη m3/hou κατανάλωση αερίου r 1,9 2,9 0,73 0,98 2,9 4,0 1,02-1,37 3,4-5,1 1,25-1,76 Απόδοση % Μέγιστη πίεση λειτουργίας bar Μέγιστη θερµοκρασία λειτουργίας ºC Θερµοκρασία καυσαερίων ºC Στάθµη θορύβου σύµφωνα µε τα στάνταρτ CSN01 16 db Εκποµπή ρύπων NO X σύµφωνα µε τα στάνταρτ CSN EN 297/A5 Τάση λειτουργίας V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 /συχνότητα Κατανάλωση συσκευής VA Βαθµός προστασίας IP Ασφάλεια λειτουργίας συσκευής A 1,6 1,6 1,6 1,6 1,6 1,6 Περιβάλλον σύµφωνα µε τα στάνταρτ CSN Βασικό AA5/AB5 Βασικό AA5/AB5 Βασικό AA5/AB5 Βασικό AA5/AB5 Βασικό AA5/AB5 Βασικό AA5/AB5 ιαστάσεις Ύψος mm Πλάτος mm Βάθος mm ιάµετρος καµινάδας mm Σύνδεση αερίου G ½ ½ ½ ½ ½ ½ Είσοδος /έξοδος λέβητα G Βάρος συσκευής kg Επιθεώρηση εξαρτηµάτων λέβητα. Όλα τα εξαρτήµατα του λέβητα είναι τεσταρισµένα από το εργοστάσιο κατασκευής τους. Κάθε λέβητας είναι πρεσαρισµένος σε κύκλωµα µε νερό και σε αέριο και όλα τα εξαρτήµατα λειτουργούν κανονικά. 5. Βασικές πληροφορίες για τους επιδαπέδιους λέβητες. Οι λέβητες πρέπει να τοποθετούνται από εξουσιοδοτηµένο τεχνικό ο οποίος πρέπει να λαµβάνει υπόψη του όλους τους κανονισµούς και παρατηρήσεις που δίνονται σε αυτό το τεχνικό εγχειρίδιο. Η τοποθέτηση /ρύθµιση πρέπει να ολοκληρωθεί σύµφωνα µε τα στάνταρτ που ισχύουν. 4

5 5.1. Χώρος τοποθέτησης. Οι λέβητες µπορούν να τοποθετηθούν επάνω σε µια οριζόντια πλατφόρµα.εάν ο λέβητας εγκατασταθεί σε υγρό δωµάτιο (όπως κελάρι ) συνιστούµε να τοποθετηθεί επάνω σε µια χτιστή βάση ύψους 50mm η οποία να προεξέχει 150mm γύρω από τις διαστάσεις του λέβητα. Καλό θα είναι να υπάρχει 50cm ελεύθερος χώρος γύρω από τον λέβητα και ειδικά στην µπροστινή πλευρά του λέβητα να υπάρχει 1 µέτρο απόσταση για να µπορεί να εργάζεται ο τεχνικός (συντηρητής ). Οι λέβητες είναι εξοπλισµένοι βάση ΙΡ41 που σχετίζεται µε την κατάσταση προστασίας κατά τη λειτουργία. Γι αυτό µπορούν να τοποθετηθούν σε µπάνια (µε ελάχιστη απόσταση 60cm από τη καµπίνα της µπανιέρας ή ντουζιέρας) µε βάση τα σχετικά στάνταρντς. Σε περίπτωση που ο λέβητας τοποθετηθεί στο µπάνιο, πρέπει να λαµβάνονται όλα τα µέτρα ασφάλειας στην τοποθέτηση των στοιχείων. Ο χώρος στον οποίο θα τοποθετηθεί ο λέβητας πρέπει να βρίσκεται στις συνθήκες λειτουργίας, όπως προδιαγράφονται στους σχετικούς κανονισµούς, ώστε να προστατεύεται η συσκευή από παγετό και µε σχετική υγρασία µέχρι 80%. Ο αέρας που καταναλώνεται δεν πρέπει να περιέχει κορεσµένους υδρογονάνθρακες, ούτε συµπυκνώµατα διαβρωτικών συστατικών ή υψηλή υγρασία και σκόνη. Τα εύφλεκτα υλικά, όπως ορίζεται από τους σχετικούς κανονισµούς, δεν πρέπει όταν τοποθετούνται να ξεπερνούν τα παρακάτω όρια: 100mm-απευθύνεται σε αντικείµενα λιγότερο εύφλεκτα και µεσαία εύφλεκτα 200mm-απευθύνεται σε πολύ εύφλεκτα υλικά (όπως πολυαιθυλένιο, P.V.C., πορώδη υλικά, πολυουρεθάνη, βερνίκια κ.ά.) Σαν συνέχεια, πρέπει να ακολουθούν όλα τα σχετικά στάνταρτ. 1.) 0,8 m 3 αέρας πρέπει να είναι διαθέσιµος για κάθε 1 KW-εξωτερική τοποθέτηση. 2.) Σε περίπτωση που ο λέβητας τοποθετηθεί σε µικρότερο δωµάτιο θα πρέπει να ανοιχθεί ένα στόµιο εισαγωγής αέρα µε µέγεθος 0,001 για κάθε 1KW εγκατεστηµένης ισχύος 3.) Αν ο αεριζόµενος χώρος µε ελάχιστη παροχή αέρα 2 m 3 είναι διαθέσιµος για κάθε 1 KW, τότε το ελεύθερο άνοιγµα καταργείται. Παρατήρηση: 1. Απαγορεύεται να µετακινείται ο λέβητας σηκώνοντας αυτόν από τις σωληνώσεις του. 2. Σε περίπτωση που θα ξεκινήσει κάποια εργασία δίπλα στην µονάδα αερίου η οποία θα επηρεάσει το περιβάλλον της, θα πρέπει να κλείνεται ηλεκτρικά η µονάδα 3. Υπάρχει κίνδυνος να καεί οτιδήποτε ακουµπήσει την καµινάδα. 4. Θα πρέπει η τοποθέτηση των µπεκ να γίνει ακριβώς αντίθετα µε τις χοάνες του καυστήρα σε περίπτωση που έχει µεταφερθεί σηκώνοντας το κολλεκτέρ των µπεκ Σύνδεση του λέβητα υδραυλικά. Ο λέβητας είναι εφοδιασµένος µε τον δικό του κυκλοφορητή και είναι πιθανόν να επαρκεί και µε νέα συστήµατα θέρµανσης η µπόϊλερ (βλέπε καµπύλες). Οι παροχές του λέβητα έχουν προστατευτικά τα οποία πρέπει να βγαίνουν πριν την σύνδεση τους. Θα πρέπει πάντα να τοποθετούµε φίλτρα στο δίκτυο της θέρµανσης και στο δίκτυο του αερίου και στο δίκτυο του νερού χρήσης. Τέλος θα πρέπει πάντα να πλένεται η εγκατάσταση για να φεύγουν οι οποιεσδήποτε ακαθαρσίες η µικρά σωµατίδια Σύνδεση λέβητα µε το αέριο Για την σύνδεση του λέβητα µε την παροχή αερίου, θα πρέπει το συνεργείο των τεχνικών να είναι εξουσιοδοτηµένο και να έχει όλα τα απαραίτητα έγγραφα αδείας για την τοποθέτηση της εγκατάστασης αερίου. εν υπάρχει ρυθµιστής αερίου πριν τον λέβητα, αλλά εµπεριέχεται στην βαλβίδα αερίου, η οποία είναι µέρος του λέβητα. Το δεύτερο στάδιο ρύθµισης του αερίου µε το κλειδί ελέγχου θα πρέπει να τοποθετείται πριν τον λέβητα, ή την σφαιρική βάνα που συνίσταται στα συστήµατα αερίου (αφορά LPG).Ο λέβητας είναι σχεδιασµένος για φυσικό αέριο θερµικής αξίας 9 10,5 kwh/ m 3 και 18mbar πίεση στο σύστηµα διανοµής και για το προπάνιο 37 mbar πίεση στο σύστηµα διανοµής 5

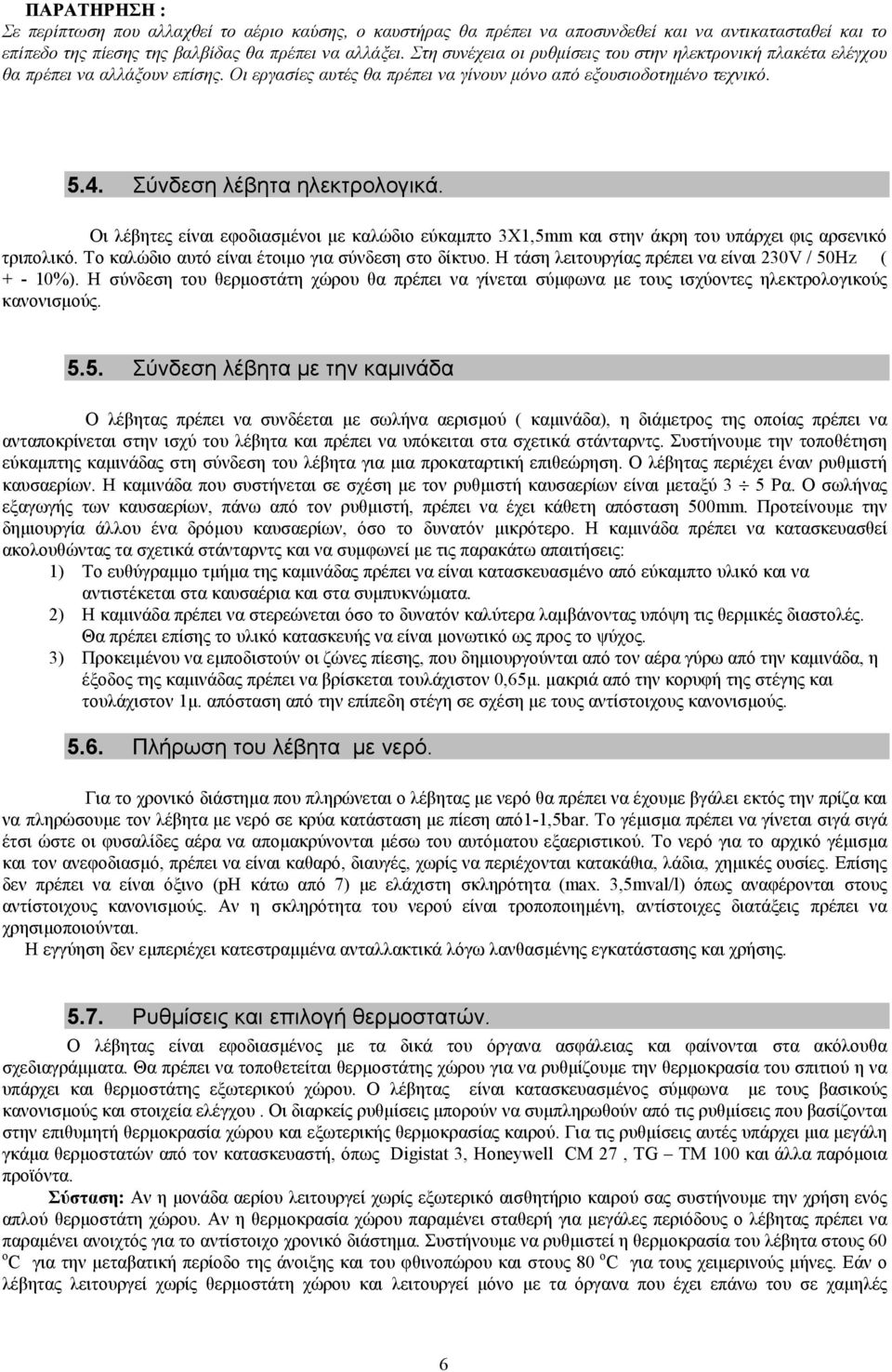

6 ΠΑΡΑΤΗΡΗΣΗ : Σε περίπτωση που αλλαχθεί το αέριο καύσης, ο καυστήρας θα πρέπει να αποσυνδεθεί και να αντικατασταθεί και το επίπεδο της πίεσης της βαλβίδας θα πρέπει να αλλάξει. Στη συνέχεια οι ρυθµίσεις του στην ηλεκτρονική πλακέτα ελέγχου θα πρέπει να αλλάξουν επίσης. Οι εργασίες αυτές θα πρέπει να γίνουν µόνο από εξουσιοδοτηµένο τεχνικό Σύνδεση λέβητα ηλεκτρολογικά. Οι λέβητες είναι εφοδιασµένοι µε καλώδιο εύκαµπτο 3Χ1,5mm και στην άκρη του υπάρχει φις αρσενικό τριπολικό. Το καλώδιο αυτό είναι έτοιµο για σύνδεση στο δίκτυο. Η τάση λειτουργίας πρέπει να είναι 230V / 50Hz ( %). Η σύνδεση του θερµοστάτη χώρου θα πρέπει να γίνεται σύµφωνα µε τους ισχύοντες ηλεκτρολογικούς κανονισµούς Σύνδεση λέβητα µε την καµινάδα Ο λέβητας πρέπει να συνδέεται µε σωλήνα αερισµού ( καµινάδα), η διάµετρος της οποίας πρέπει να ανταποκρίνεται στην ισχύ του λέβητα και πρέπει να υπόκειται στα σχετικά στάνταρντς. Συστήνουµε την τοποθέτηση εύκαµπτης καµινάδας στη σύνδεση του λέβητα για µια προκαταρτική επιθεώρηση. Ο λέβητας περιέχει έναν ρυθµιστή καυσαερίων. Η καµινάδα που συστήνεται σε σχέση µε τον ρυθµιστή καυσαερίων είναι µεταξύ 3 5 Ρα. Ο σωλήνας εξαγωγής των καυσαερίων, πάνω από τον ρυθµιστή, πρέπει να έχει κάθετη απόσταση 500mm. Προτείνουµε την δηµιουργία άλλου ένα δρόµου καυσαερίων, όσο το δυνατόν µικρότερο. Η καµινάδα πρέπει να κατασκευασθεί ακολουθώντας τα σχετικά στάνταρντς και να συµφωνεί µε τις παρακάτω απαιτήσεις: 1) Το ευθύγραµµο τµήµα της καµινάδας πρέπει να είναι κατασκευασµένο από εύκαµπτο υλικό και να αντιστέκεται στα καυσαέρια και στα συµπυκνώµατα. 2) Η καµινάδα πρέπει να στερεώνεται όσο το δυνατόν καλύτερα λαµβάνοντας υπόψη τις θερµικές διαστολές. Θα πρέπει επίσης το υλικό κατασκευής να είναι µονωτικό ως προς το ψύχος. 3) Προκειµένου να εµποδιστούν οι ζώνες πίεσης, που δηµιουργούνται από τον αέρα γύρω από την καµινάδα, η έξοδος της καµινάδας πρέπει να βρίσκεται τουλάχιστον 0,65µ. µακριά από την κορυφή της στέγης και τουλάχιστον 1µ. απόσταση από την επίπεδη στέγη σε σχέση µε τους αντίστοιχους κανονισµούς Πλήρωση του λέβητα µε νερό. Για το χρονικό διάστηµα που πληρώνεται ο λέβητας µε νερό θα πρέπει να έχουµε βγάλει εκτός την πρίζα και να πληρώσουµε τον λέβητα µε νερό σε κρύα κατάσταση µε πίεση από1-1,5bar. Το γέµισµα πρέπει να γίνεται σιγά σιγά έτσι ώστε οι φυσαλίδες αέρα να αποµακρύνονται µέσω του αυτόµατου εξαεριστικού. Το νερό για το αρχικό γέµισµα και τον ανεφοδιασµό, πρέπει να είναι καθαρό, διαυγές, χωρίς να περιέχονται κατακάθια, λάδια, χηµικές ουσίες. Επίσης δεν πρέπει να είναι όξινο (ph κάτω από 7) µε ελάχιστη σκληρότητα (max. 3,5mval/l) όπως αναφέρονται στους αντίστοιχους κανονισµούς. Αν η σκληρότητα του νερού είναι τροποποιηµένη, αντίστοιχες διατάξεις πρέπει να χρησιµοποιούνται. Η εγγύηση δεν εµπεριέχει κατεστραµµένα ανταλλακτικά λόγω λανθασµένης εγκατάστασης και χρήσης Ρυθµίσεις και επιλογή θερµοστατών. Ο λέβητας είναι εφοδιασµένος µε τα δικά του όργανα ασφάλειας και φαίνονται στα ακόλουθα σχεδιαγράµµατα. Θα πρέπει να τοποθετείται θερµοστάτης χώρου για να ρυθµίζουµε την θερµοκρασία του σπιτιού η να υπάρχει και θερµοστάτης εξωτερικού χώρου. Ο λέβητας είναι κατασκευασµένος σύµφωνα µε τους βασικούς κανονισµούς και στοιχεία ελέγχου. Οι διαρκείς ρυθµίσεις µπορούν να συµπληρωθούν από τις ρυθµίσεις που βασίζονται στην επιθυµητή θερµοκρασία χώρου και εξωτερικής θερµοκρασίας καιρού. Για τις ρυθµίσεις αυτές υπάρχει µια µεγάλη γκάµα θερµοστατών από τον κατασκευαστή, όπως Digistat 3, Honeywell CM 27, TG TM 100 και άλλα παρόµοια προϊόντα. Σύσταση: Αν η µονάδα αερίου λειτουργεί χωρίς εξωτερικό αισθητήριο καιρού σας συστήνουµε την χρήση ενός απλού θερµοστάτη χώρου. Αν η θερµοκρασία χώρου παραµένει σταθερή για µεγάλες περιόδους ο λέβητας πρέπει να παραµένει ανοιχτός για το αντίστοιχο χρονικό διάστηµα. Συστήνουµε να ρυθµιστεί η θερµοκρασία του λέβητα στους 60 o C για την µεταβατική περίοδο της άνοιξης και του φθινοπώρου και στους 80 o C για τους χειµερινούς µήνες. Εάν ο λέβητας λειτουργεί χωρίς θερµοστάτη χώρου και λειτουργεί µόνο µε τα όργανα που έχει επάνω του σε χαµηλές 6

7 θερµοκρασίες έχουµε αύξηση του µέσου όρου της κατανάλωσης του αέριου και µικρότερη διάρκεια ζωής για το επόµενο σέρβις. Αυτές οι συµπληρωµατικές επιλογές δεν εµπεριέχονται στην ατοµική µονάδα Ξεκίνηµα λέβητα. Πριν από το πρώτο άναµµα του λέβητα πρέπει να γίνονται οι παρακάτω µετρήσεις :! Ελέγξτε αν στην εγκατάσταση υπάρχει νερό και αν ο λέβητας είναι σε ετοιµότητα.! Βεβαιωθείτε αν όλες οι βαλβίδες είναι ανοιχτές.! Ανοίξτε το σφαιρικό του αερίου και ελέγξτε αν υπάρχουν ρήγµατα στον διανοµέα αερίου.! Αφού ελέγξετε ότι δεν υπάρχει διαφυγή αερίου στη βαλβίδα ξεβιδώστε την αντίστοιχη βίδα για να κάνετε εξαέρωση και βάλτε το µανόµετρο πίεσης. Όταν ο λέβητας ανάβει για πρώτη φορά, ακολουθήστε την παρακάτω διαδικασία.:! Ρυθµίστε τον θερµοστάτη του λέβητα στη µέγιστη τιµή.! Αφού έχετε βάλει τον λέβητα υπό τάση πιέστε τον διακόπτη NETWORK.! Πιέζοντας τον διακόπτη FAULT ο λέβητας θα ανάψει αυτόµατα (αν η παροχή αερίου έχει αέριο).! Ελέγξτε την σωστή λειτουργία µέσω των αντίστοιχων θερµοστατών και συστηµάτων ελέγχου.! Ελέγξτε το επίπεδο ισχύς του λέβητα ή ρυθµίστε τον ανάλογα µε τις απαιτήσεις θέρµανσης. Παρατήρηση : Ρυθµίστε την ισχύ του λέβητα και τις άλλες παραµέτρους σύµφωνα µε τα τεχνικά χαρακτηριστικά της διάταξης. Οποιαδήποτε υπερφόρτωση του συστήµατος ή λανθασµένη χρήση µπορεί να έχει σαν αποτέλεσµα την κακή απόδοση της ατοµικής µονάδας ή την καταστροφή της. Η εγγύηση δεν καλύπτει κατεστραµµένα ανταλλακτικά από λανθασµένη χρήση 5.9. Κλείσιµο λέβητα. Η µονάδα µπορεί να κλείσει προσωρινά από τον διακόπτη NETWORK ή από τον θερµοστάτη χώρου. Συνιστάται να κλείνεται το σφαιρικό της παροχής του αερίου και να αποσυνδέεται η συσκευή ηλεκτρικά όταν ο λέβητας παραµένει κλειστός για µεγάλα διαστήµατα(καλοκαιρινές διακοπές). 7

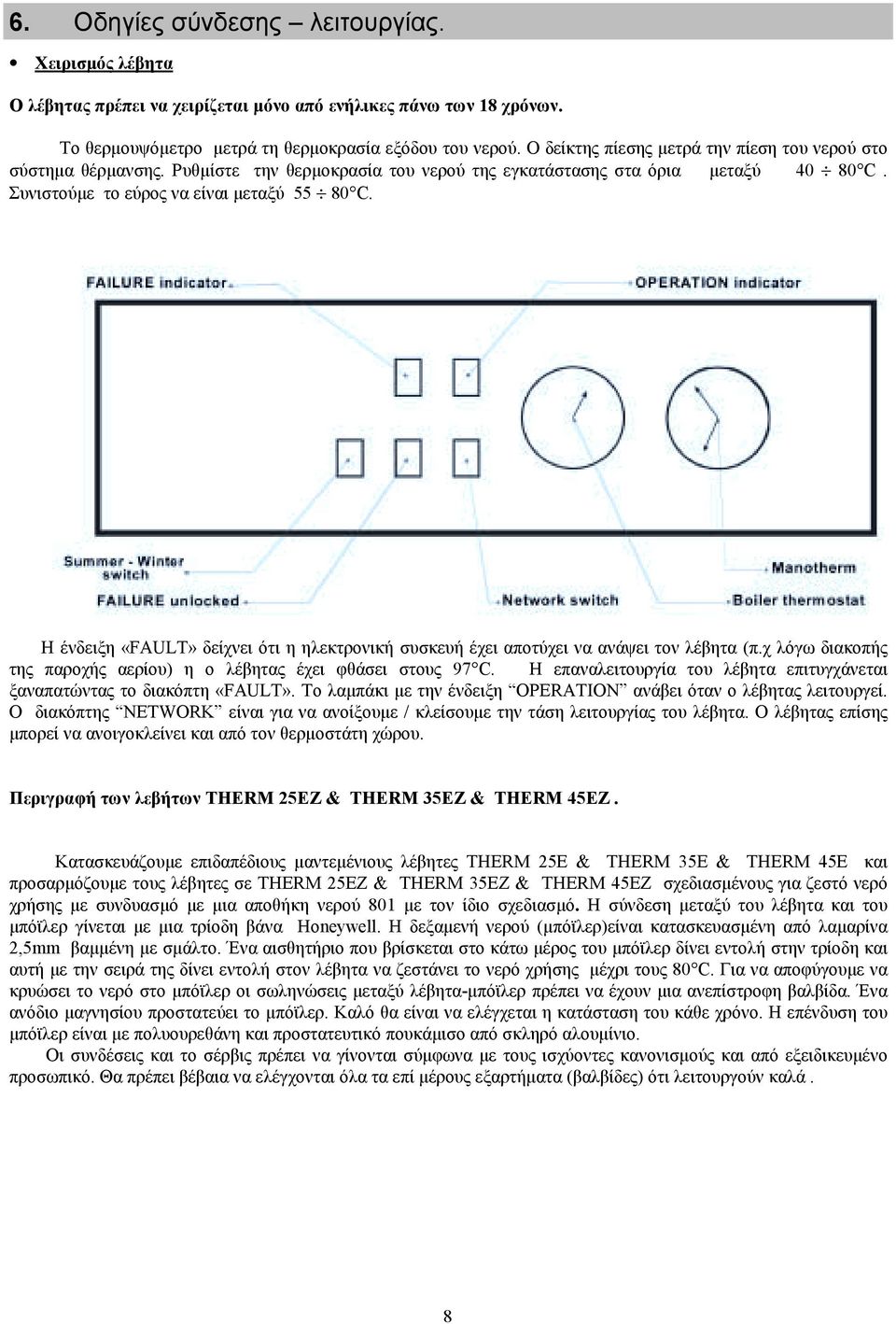

8 6. Οδηγίες σύνδεσης λειτουργίας. Χειρισµός λέβητα Ο λέβητας πρέπει να χειρίζεται µόνο από ενήλικες πάνω των 18 χρόνων. Το θερµουψόµετρο µετρά τη θερµοκρασία εξόδου του νερού. Ο δείκτης πίεσης µετρά την πίεση του νερού στο σύστηµα θέρµανσης. Ρυθµίστε την θερµοκρασία του νερού της εγκατάστασης στα όρια µεταξύ C. Συνιστούµε το εύρος να είναι µεταξύ C. Η ένδειξη «FAULT» δείχνει ότι η ηλεκτρονική συσκευή έχει αποτύχει να ανάψει τον λέβητα (π.χ λόγω διακοπής της παροχής αερίου) η ο λέβητας έχει φθάσει στους 97 C. Η επαναλειτουργία του λέβητα επιτυγχάνεται ξαναπατώντας το διακόπτη «FAULT». Το λαµπάκι µε την ένδειξη OPERATION ανάβει όταν ο λέβητας λειτουργεί. Ο διακόπτης NETWORK είναι για να ανοίξουµε / κλείσουµε την τάση λειτουργίας του λέβητα. Ο λέβητας επίσης µπορεί να ανοιγοκλείνει και από τον θερµοστάτη χώρου. Περιγραφή των λεβήτων THERM 25EZ & THERM 35EZ & THERM 45EZ. Κατασκευάζουµε επιδαπέδιους µαντεµένιους λέβητες THERM 25E & THERM 35E & THERM 45E και προσαρµόζουµε τους λέβητες σε THERM 25EZ & THERM 35EZ & THERM 45EZ σχεδιασµένους για ζεστό νερό χρήσης µε συνδυασµό µε µια αποθήκη νερού 801 µε τον ίδιο σχεδιασµό. Η σύνδεση µεταξύ του λέβητα και του µπόϊλερ γίνεται µε µια τρίοδη βάνα Honeywell. Η δεξαµενή νερού (µπόϊλερ)είναι κατασκευασµένη από λαµαρίνα 2,5mm βαµµένη µε σµάλτο. Ένα αισθητήριο που βρίσκεται στο κάτω µέρος του µπόϊλερ δίνει εντολή στην τρίοδη και αυτή µε την σειρά της δίνει εντολή στον λέβητα να ζεστάνει το νερό χρήσης µέχρι τους 80 C. Για να αποφύγουµε να κρυώσει το νερό στο µπόϊλερ οι σωληνώσεις µεταξύ λέβητα-µπόϊλερ πρέπει να έχουν µια ανεπίστροφη βαλβίδα. Ένα ανόδιο µαγνησίου προστατεύει το µπόϊλερ. Καλό θα είναι να ελέγχεται η κατάσταση του κάθε χρόνο. Η επένδυση του µπόϊλερ είναι µε πολυουρεθάνη και προστατευτικό πουκάµισο από σκληρό αλουµίνιο. Οι συνδέσεις και το σέρβις πρέπει να γίνονται σύµφωνα µε τους ισχύοντες κανονισµούς και από εξειδικευµένο προσωπικό. Θα πρέπει βέβαια να ελέγχονται όλα τα επί µέρους εξαρτήµατα (βαλβίδες) ότι λειτουργούν καλά. 8

9 6.1. Λειτουργία λέβητα. Ο λέβητας πρέπει να χειρίζεται µόνο από ενήλικες πάνω των 18 χρόνων. FAILURE indicator λυχνία µπλοκαρίσµατος OPERATION indicator --λυχνία λειτουργίας Summer-winter switch --διακόπτης επιλογής χειµώνα-θέρους FAILURE unlocked -----διακόπτης για ξεµπλοκάρισµα Network switch διακόπτης για ξεκίνηµα-κλείσιµο λέβητα Manotherm θερµουψόµετρο Boiler thermostat όργανο θερµοκρασίας νερού 9

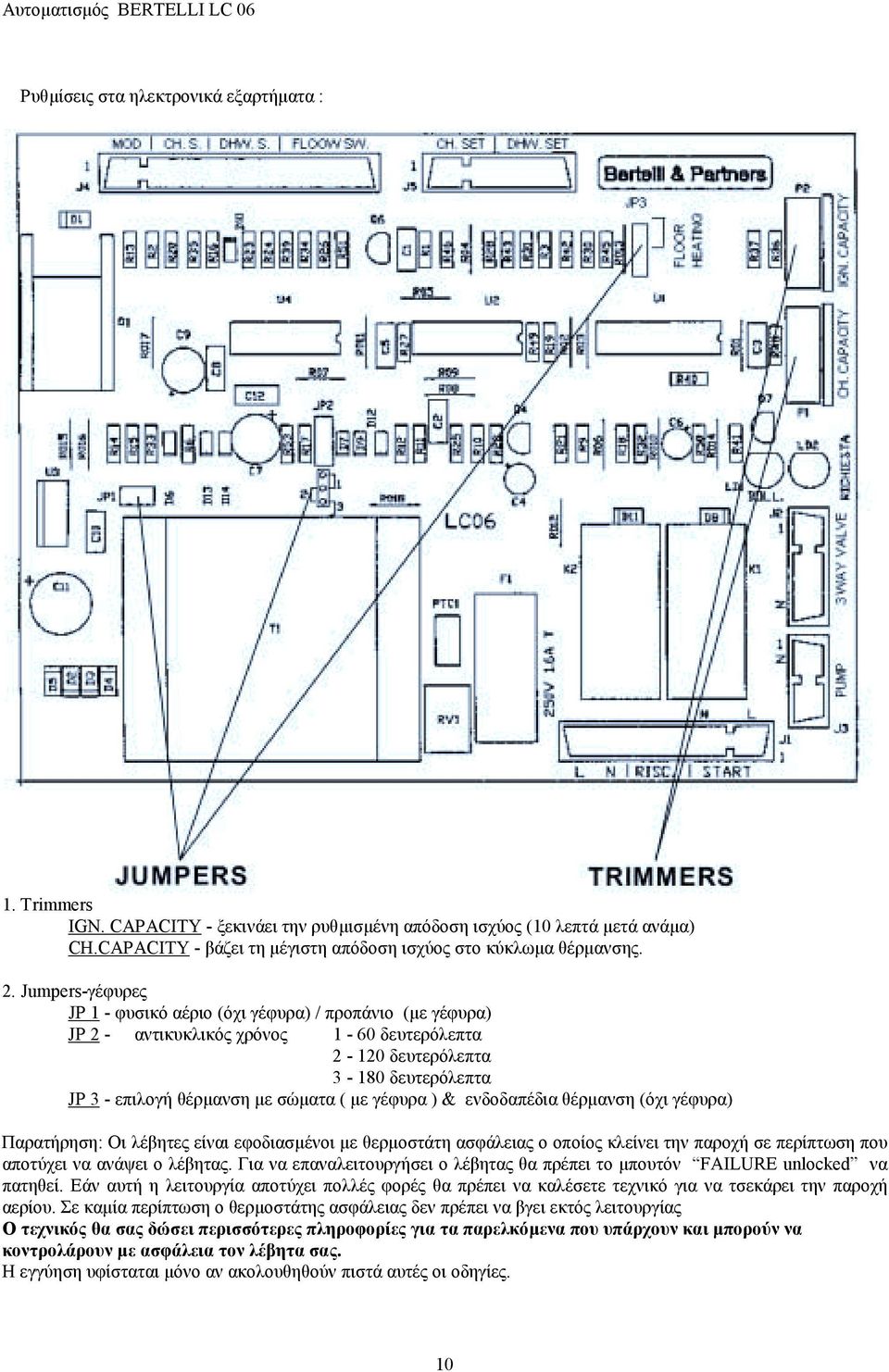

10 Αυτοµατισµός BERTELLI LC 06 Ρυθµίσεις στα ηλεκτρονικά εξαρτήµατα : 1. Trimmers IGN. CAPACITY - ξεκινάει την ρυθµισµένη απόδοση ισχύος (10 λεπτά µετά ανάµα) CH.CAPACITY - βάζει τη µέγιστη απόδοση ισχύος στο κύκλωµα θέρµανσης. 2. Jumpers-γέφυρες JP 1 - φυσικό αέριο (όχι γέφυρα) / προπάνιο (µε γέφυρα) JP 2 - αντικυκλικός χρόνος 1-60 δευτερόλεπτα δευτερόλεπτα δευτερόλεπτα JP 3 - επιλογή θέρµανση µε σώµατα ( µε γέφυρα ) & ενδοδαπέδια θέρµανση (όχι γέφυρα) Παρατήρηση: Οι λέβητες είναι εφοδιασµένοι µε θερµοστάτη ασφάλειας ο οποίος κλείνει την παροχή σε περίπτωση που αποτύχει να ανάψει ο λέβητας. Για να επαναλειτουργήσει ο λέβητας θα πρέπει το µπουτόν FAILURE unlocked να πατηθεί. Εάν αυτή η λειτουργία αποτύχει πολλές φορές θα πρέπει να καλέσετε τεχνικό για να τσεκάρει την παροχή αερίου. Σε καµία περίπτωση ο θερµοστάτης ασφάλειας δεν πρέπει να βγει εκτός λειτουργίας Ο τεχνικός θα σας δώσει περισσότερες πληροφορίες για τα παρελκόµενα που υπάρχουν και µπορούν να κοντρολάρουν µε ασφάλεια τον λέβητα σας. Η εγγύηση υφίσταται µόνο αν ακολουθηθούν πιστά αυτές οι οδηγίες. 10

11 6.2. Ετήσιο σέρβις. Το ετήσιο σέρβις είναι πολύ βασικό για την µακροχρόνια ζωή του λέβητα. Ο ιδιοκτήτης θα πρέπει να καλέσει τον τεχνικό για τον καθαρισµό-ρύθµιση. Ο καθαρισµός του λέβητα πρέπει να γίνεται µε ύφασµα από νερό-σαπούνι και να στεγνώνετε µε στεγνό ύφασµα. 7. Βαλβίδα αερίου. βαλβίδα αερίου WHITE RODGERS adjusting screw for reduced output βίδα ρύθµισης ισχύος output modulator coil πηνίο ρύθµισης ισχύος modulator safety nut (high capacity) παξιµάδι ασφαλείας της ρύθµισης gas valves coils πηνία των βαλβίδων αερίου connecting terminal box κιβώτιο ηλεκτρικής σύνδεσης gas output for ignition burner έξοδος αερίου για τον λέβητα pick-up sensor έξοδος αερίου για πιλότο stuffing of gas pressure inspection point έξοδος αερίου για πιλότο 11

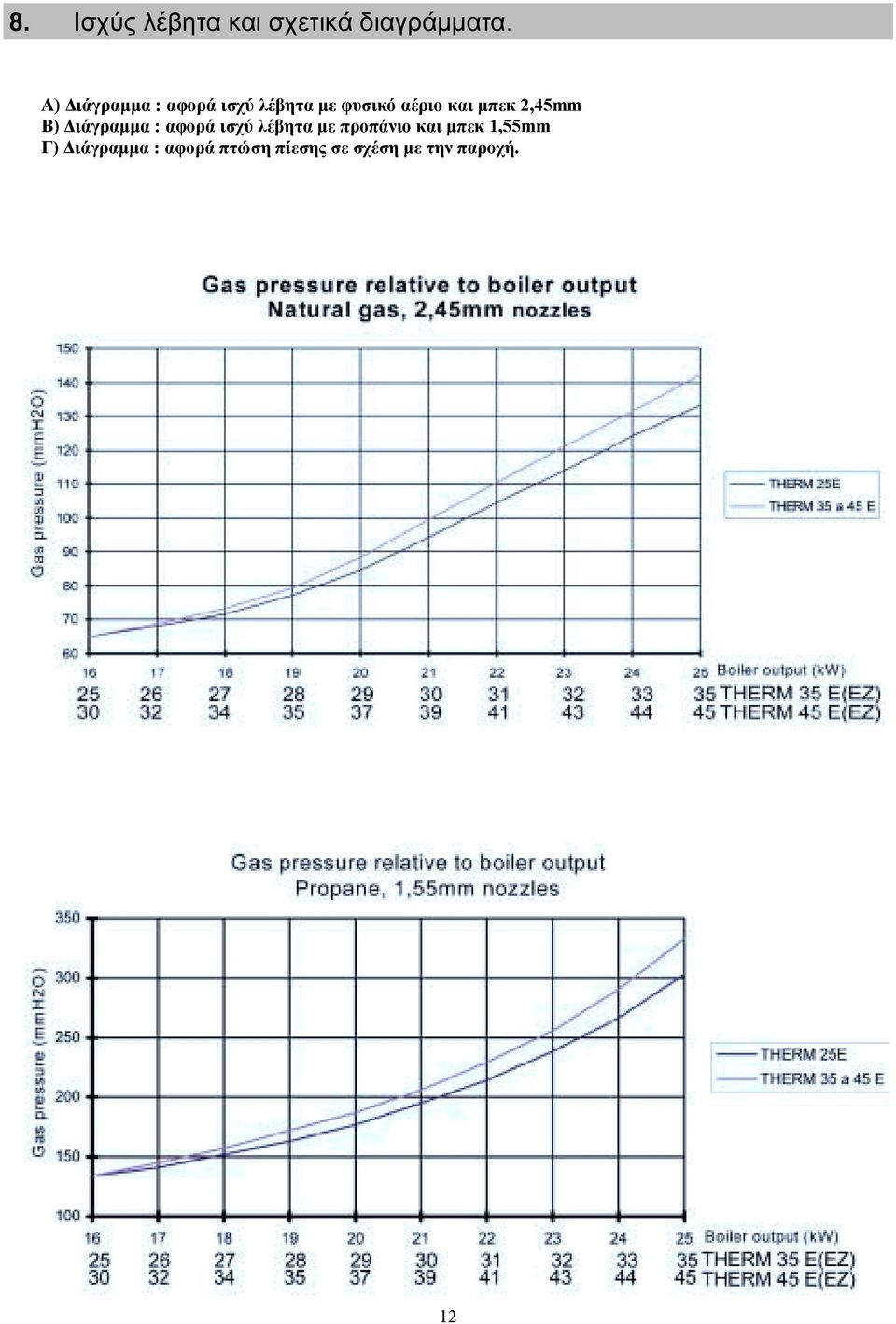

12 8. Ισχύς λέβητα και σχετικά διαγράµµατα. Α) ιάγραµµα : αφορά ισχύ λέβητα µε φυσικό αέριο και µπεκ 2,45mm Β) ιάγραµµα : αφορά ισχύ λέβητα µε προπάνιο και µπεκ 1,55mm Γ) ιάγραµµα : αφορά πτώση πίεσης σε σχέση µε την παροχή. 12

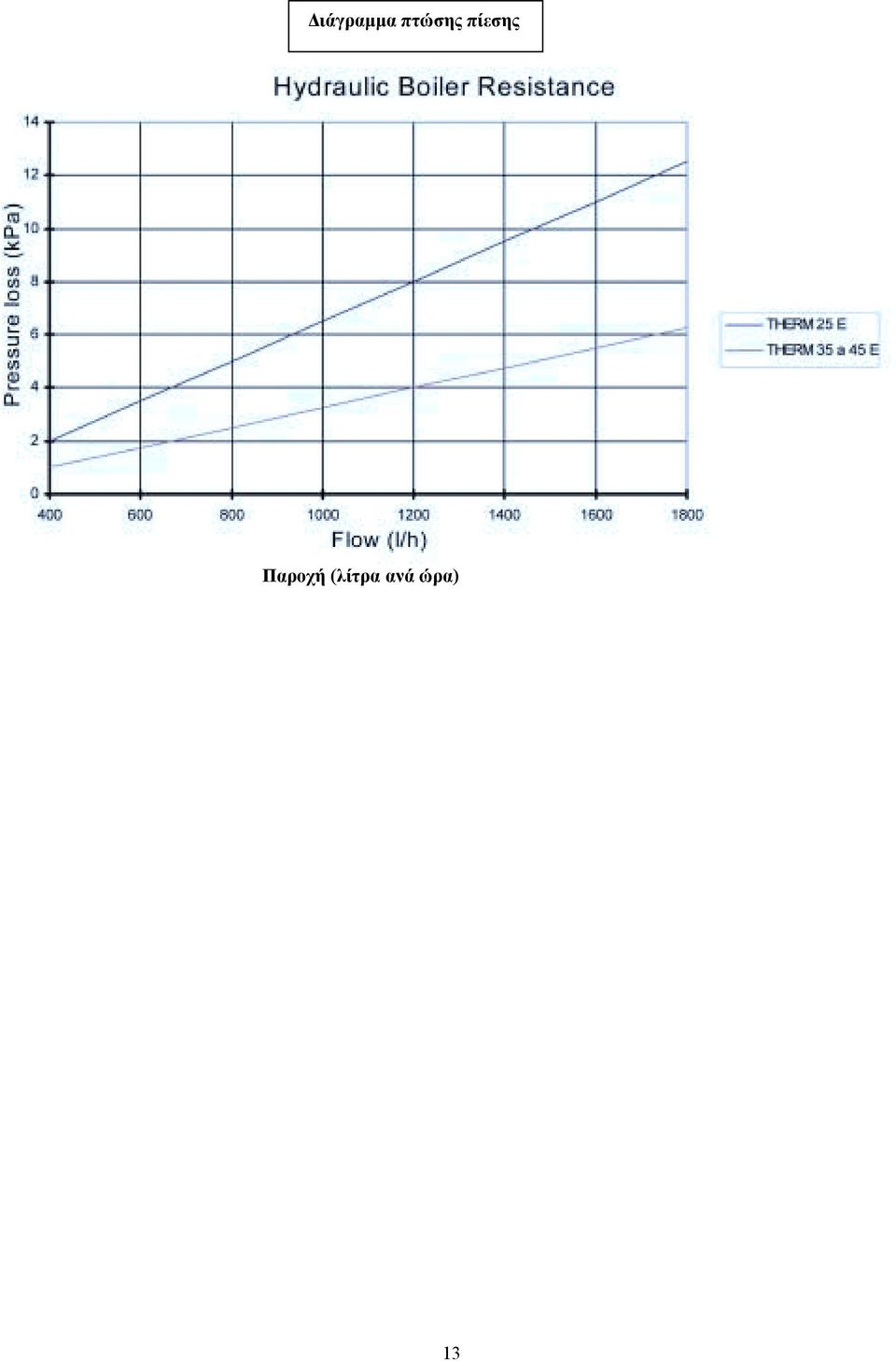

13 ιάγραµµα πτώσης πίεσης Παροχή (λίτρα ανά ώρα) 13

14 9. Κορµός του µαντεµένιου λέβητα. Αφορά διαστάσεις Κορµού λέβητα 1.προσαγωγή 1 2.διαδροµες καυσαερίων 3.θαλαµος καύσης 4. επιστροφή 1 5.αριστερη φέτα 6.µεσαια φέτα 7.δεξια φέτα 8.ντιζες συγκράτησης Αφορά διαστάσεις λεβήτων 1.είσοδος αερίου1/2 2.προσαγωγή 1 3.επιστροφή 1 4.έξοδος καυσαερίων 5.θάλαµος καυσαερίων 6.αυτοµ. εξαεριστικό 7.κυκλοφορητής 8.βαλβίδα αερίου 9.επιφάνεια λέβητα 10.θερµοστάτης καυσαερίων 14

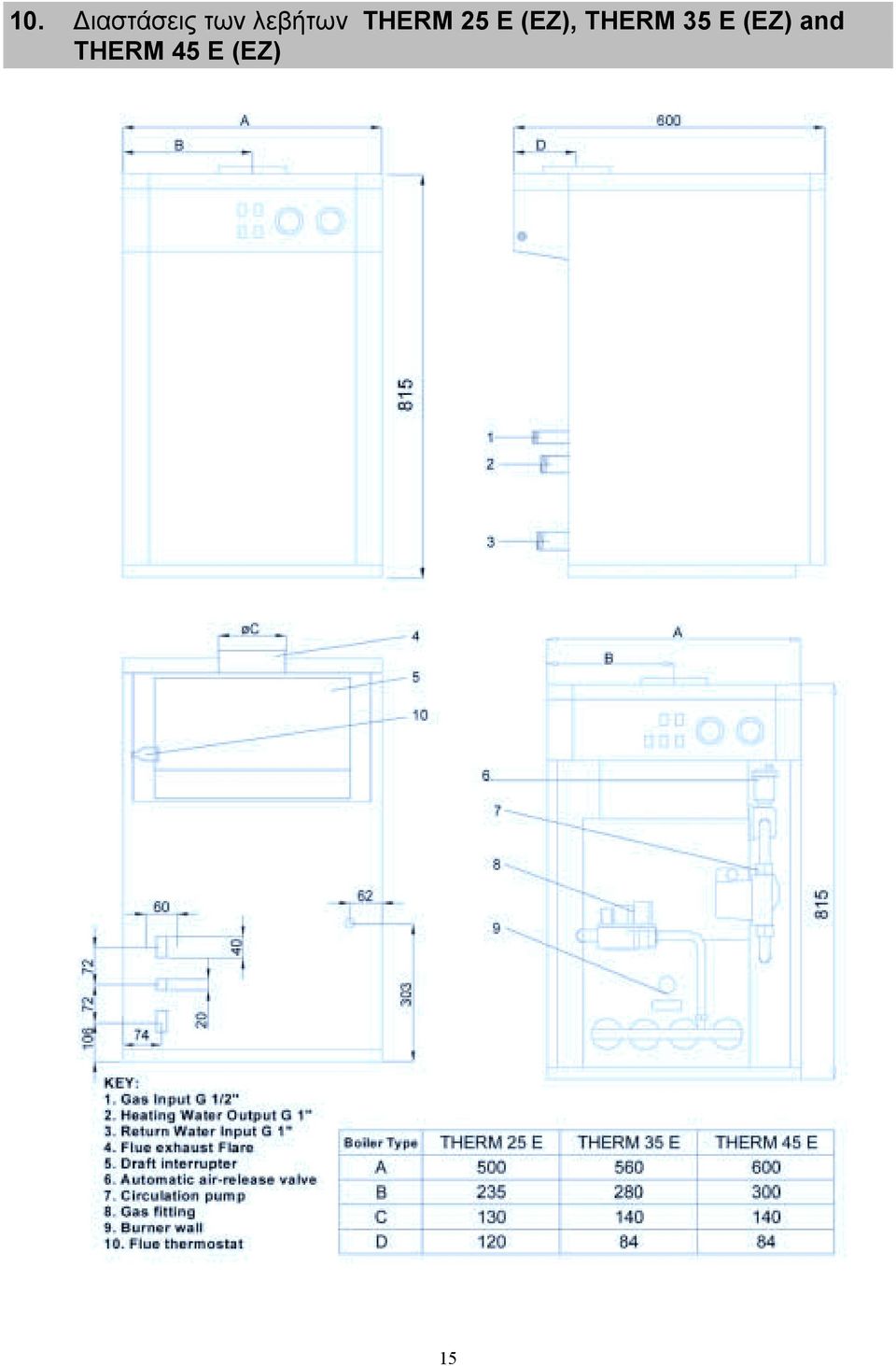

15 10. ιαστάσεις των λεβήτων THERM 25 E (EZ), THERM 35 E (EZ) and THERM 45 E (EZ) 15

16 16

17 11. Ηλεκτρολογικό διάγραµµα των λεβήτων.therm 25 E (EZ), THERM 35 E (EZ) and THERM 45 E (EZ) 17

18 18

19 12. Κυκλοφορητής WILO η GRUNDFOS. χαρακτηριστικά µονάδα διαστάσεις 1" 1? mm mm mm a mm 27 b 1 mm 48 m mm 65 βάρος kg 2,5 τάση V 230 πυκνωτής µf 2,6 µέγιστη τάση λειτουργίας πυκνωτή VDB 400 max.»» min. Ισχύς W Ταχύτητα 1/min ένταση A 0,51 0,44 0,35 0,27 Κατανάλωση 230 V W

20 20

21 13. Εγγύηση και επιθεώρηση για τα εξαρτήµατα του λέβητα. Ο κατασκευαστής δεν είναι υπεύθυνος για µηχανικές ζηµιές που προκαλούνται στα ανταλλακτικά του λέβητα από κακό χειρισµό, ζηµιές που προκαλούνται στις ηλεκτρονικές συσκευές κατά τη διάρκεια σύνδεσης και για ζηµιές που προκαλούνται από την αντικατάσταση των αυθεντικών εξαρτηµάτων που χρησιµοποιεί ο κατασκευαστής, µε άλλα παρόµοια. Η ισχύς των παρακάτω δικαιωµάτων διέπονται από κυβερνητικούς νόµους. H THERMONA παρέχει εγγύηση για περίοδο 24-µηνών από την ηµεροµηνία αγοράς και για µέγιστη περίοδο 30 µηνών από την αποστολή της παραγωγής. Όροι ισχύς της εγγύησης! Επιθεωρήσεις των λεβήτων αερίου θα πρέπει να γίνονται κάθε 1 χρόνο σε σχέση µε τα σχετικά στάνταρντς. Οι επιθεωρήσεις πρέπει να γίνονται από εξουσιοδοτηµένο συνεργείο.! Εγγύηση επιδιορθώσεων και ετήσιοι κανονικοί έλεγχοι πρέπει να αναφέρονται στις τελευταίες σελίδες του τεχνικού φυλλαδίου. Ειδικότητα τεχνίτη Υπογραφή σφραγίδα Τεχνίτη-εταιρείας Υπογραφή πελάτη Ηµεροµηνία σέρβις 21

22 THERMONA s r.o. ΤΗΛΕΘΕΡΜΑΝΣΗ ΕΠΕ Stará osada 258 ΠΡΩΤΟΠΑΠΑ 8-ΗΛΙΟΥΠΟΛΗ ΑΘΗΝΑ Zastávka u Brna ΤΗΛ & ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Λέβητας THERM: 25 E, 25 EZ, 35 E, 35 EZ, 45 E, 45 EZ Κωδικός: µοντέλο No.: Ο λέβητας αυτός παραδίδεται µε το πιστοποιητικό συσκευής και υπόκειται στις τεχνικές προδιαγραφές και κανονισµούς. Ο λέβητας έχει κατασκευαστεί σύµφωνα µε την ποιότητα που απαιτείται και έχει εγκριθεί από τον Οργανισµό Έλέγχου Μηχανολόγων Μηχανικών. Εξουσιοδοτηµένο άτοµο θεώρησης 202 Τύπος διπλώµατος Νο Β /98 Πωλήτρια εταιρεία Ηµεροµηνία :... Σφραγίδα και υπογραφή :... 22
