ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ DUAL BAND FM ΠΟΜΠΟ ΕΚΤΗΣ IC E2820

Transcript

1 ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ DUAL BAND FM ΠΟΜΠΟ ΕΚΤΗΣ IC E2820 Icom Inc. Απαγορεύεται αυστηρά η αναπαραγωγή και αναδηµοσίευση, χωρίς την έγγραφη έγκριση της ΑΦΟΙ ΠΑΡΙΣΣΙΝΟΥ Α.Ε., του συνόλου ή µέρους του παρόντος τεχνικού εγχειριδίου.

2 ΠΡΟΛΟΓΟΣ ΣΗΜΑΝΤΙΚΟ Σας ευχαριστούµε για την αγορά αυτού του προϊόντος της Icom. Ο DUAL BAND FM ΠΟΜΠΟ ΕΚΤΗΣ IC-E2820 είναι σχεδιασµένος και κατασκευασµένος µε την ανώτερη τεχνολογία και δεξιοτεχνία της Icom. Με την κατάλληλη φροντίδα, το προϊόν αυτό πρέπει να σας προσφέρει χρόνια απρόσκοπτης λειτουργίας. Θέλουµε να απασχολήσουµε λίγα λεπτά από το χρόνο σας για να σας ευχαριστήσουµε που κάνατε το IC-E2820 σας τον ποµποδέκτη επιλογής σας, και ελπίζουµε να συµφωνείτε µε τη φιλοσοφία της Icom ότι «η τεχνολογία προέχει». Πολλές ώρες έρευνας και ανάπτυξης αφιερώθηκαν στο σχεδιασµό του IC-E2820 σας. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ιαφορική λήψη DV (Digital Voice/ Ψηφιοποίηση Φωνής) µε δυνατότητες λειτουργίας GPS (Παγκόσµιο Σύστηµα Εντοπισµού Θέσης) (Απαιτείται το προαιρετικό UT-123) υνατότητα ταυτόχρονης λήψης V/V, U/U Ανεξάρτητοι έλεγχοι και για τον αριστερό και το δεξί δέκτη Ξεχωριστός ελεγκτής για ευέλικτη εγκατάσταση Συµπεριλαµβάνεται µικρόφωνο µε τηλεχειριστήριο ΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ Ο ΗΓΙΕΣ προσεκτικά και πλήρως πριν χρησιµοποιήσετε τον ποµποδέκτη. ΦΥΛΑΞΤΕ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ Το παρόν εγχειρίδιο οδηγιών περιέχει σηµαντικές οδηγίες λειτουργίας για το IC-E2820. ΣΑΦΕΙΣ ΟΡΙΣΜΟΙ ΛΕΞΗ ΠΡΟΕΙ ΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ ΣΗΜΕΙΩΣΗ ΟΡΙΣΜΟΣ Μπορεί να παρουσιαστεί σωµατική βλάβη, κίνδυνος πυρκαγιάς ή ηλεκτροπληξία. Μπορεί να παρουσιαστεί ζηµία στον εξοπλισµό. Συνιστάται για βέλτιστη χρήση. εν υπάρχει κίνδυνος σωµατικής βλάβης, πυρκαγιάς ή ηλεκτροπληξίας. Τα Icom, Icom Inc. και ο λογότυπος ICOM είναι σήµατα κατατεθέντα της εταιρείας Icom Incorporated (Ιαπωνία) στις Ηνωµένες Πολιτείες, το Ηνωµένο Βασίλειο, τη Γερµανία, τη Γαλλία, την Ισπανία, τη Ρωσία και/ή άλλες χώρες. Όλα τα άλλα προϊόντα ή µάρκες είναι σήµατα κατατεθέντα ή εµπορικά σήµατα των αντίστοιχων κατόχων τους.

3 ΠΡΟΦΥΛΑΞΕΙΣ ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΕΚΘΕΣΗ ΣΕ ΡΑ ΙΟΣΥΧΝΟΤΗΤΕΣ! Η παρούσα συσκευή εκπέµπει ενέργεια Ραδιοσυχνοτήτων (RF). Πρέπει να προσέχετε εξαιρετικά όταν λειτουργείτε την παρούσα συσκευή. Αν έχετε οποιαδήποτε ερωτήµατα αναφορικά µε την έκθεση σε ραδιοσυχνότητες (RF) και τα πρότυπα ασφαλείας, παρακαλείσθε να αναφερθείτε στην έκθεση του Γραφείου Μηχανικών και Τεχνολογίας της Οµοσπονδιακής Επιτροπής Επικοινωνιών (FCC) για την Αξιολόγηση της Συµµόρφωσης µε τις Κατευθυντήριες Οδηγίες της FCC για τα Ανθρώπινα Ηλεκτροµαγνητικά Πεδία Ραδιοσυχνοτήτων (OET ελτίο 65). ΠΡΟΕΙ ΟΠΟΙΗΣΗ! ΠΟΤΕ µη συνδέετε τον ποµποδέκτη σε έξοδο AC. Αυτό µπορεί να προκαλέσει κίνδυνο πυρκαγιάς ή να οδηγήσει σε ηλεκτροπληξία. ΠΡΟΕΙ ΟΠΟΙΗΣΗ! ΠΟΤΕ µη λειτουργείτε τον ποµποδέκτη ενώ οδηγείτε κάποιο όχηµα. Η ασφαλής οδήγηση απαιτεί την πλήρη προσοχή σας οτιδήποτε λιγότερο µπορεί να καταλήξει σε ατύχηµα. ΠΟΤΕ µη συνδέετε τον ποµποδέκτη σε πηγή ισχύος πάνω από 16 V DC. Αυτό θα καταστρέψει τον ποµποδέκτη. ΠΟΤΕ µη συνδέετε τον ποµποδέκτη σε πηγή ισχύος που χρησιµοποιεί αντίστροφη πολικότητα. Αυτό θα καταστρέψει τον ποµποδέκτη. ΠΟΤΕ µη κόβετε το καλώδιο συνεχούς ρεύµατος (DC) µεταξύ του βύσµατος DC και της ασφαλειολαβής. Αν γίνει λανθασµένη σύνδεση µετά την αποκοπή, µπορεί να καταστραφεί ο ποµποδέκτης. ΠΟΤΕ µη εκθέτετε τον ποµποδέκτη σε βροχή, χιόνι ή οποιαδήποτε υγρά. Ο ποµποδέκτης µπορεί να καταστραφεί. ΠΟΤΕ µη λειτουργείτε ή αγγίζετε τον ποµποδέκτη µε βρεγµένα χέρια. Αυτό µπορεί να οδηγήσει σε ηλεκτροπληξία ή να καταστρέψει τον ποµποδέκτη. ΠΟΤΕ µην τοποθετείτε τον ποµποδέκτη εκεί όπου µπορεί να παρεµποδιστεί η κανονική λειτουργία του οχήµατος ή όπου θα µπορούσε να προκαλέσει σωµατική βλάβη. ΠΟΤΕ µην αφήνετε οποιαδήποτε αντικείµενα να εµποδίζουν τη λειτουργία του ανεµιστήρα ψύξης στο πίσω µέρος της πρόσοψης. ΜΗΝ πιέζετε το PTT όταν δε επιθυµείτε πραγµατικά εκποµπή. ΜΗΝ αφήνετε παιδιά να παίζουν µε οποιοδήποτε ραδιοεξοπλισµό που περιέχει ποµπό. Κατά τη διάρκεια λειτουργίας ενώ κινείστε, ΜΗΝ λειτουργείτε τον ποµποδέκτη χωρίς να ανάψετε τη µηχανή του οχήµατος. Όταν ο ποµποδέκτης είναι ανοιχτός και η µηχανή του οχήµατός σας σβηστή, θα εξαντληθεί γρήγορα η µπαταρία του οχήµατος. ΑΠΟΦΕΥΓΕΤΕ να χρησιµοποιείτε ή να τοποθετείτε τον ποµποδέκτη σε άµεσο ηλιακό φως ή σε περιοχές µε θερµοκρασίες κάτω από 10 0 C ή πάνω από C. ΠΡΟΣΕΧΕΤΕ! Ο ποµποδέκτης υπερθερµαίνεται όταν λειτουργεί συνεχώς για µεγάλα χρονικά διαστήµατα. ΑΠΟΦΕΥΓΕΤΕ να τοποθετείτε τον ποµποδέκτη σε χώρο χωρίς επαρκή εξαερισµό. Μπορεί να επηρεαστεί η διάχυση θερµότητας και να καταστραφεί ο ποµποδέκτης. ΑΠΟΦΕΥΓΕΤΕ τη χρήση χηµικών µέσων όπως βενζίνης ή οινοπνεύµατος κατά τον καθαρισµό, καθώς µπορεί να καταστρέψουν τις επιφάνειες του ποµποδέκτη. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ µόνο τα µικρόφωνα της Icom (παρεχόµενα ή προαιρετικά). Τα µικρόφωνα άλλων κατασκευαστών έχουν διαφορετικές κατανοµές επαφών (pin), και µπορεί να καταστρέψουν τον ποµποδέκτη αν συνδεθούν.

4 ΠΑΡΕΧΟΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ 1 Καλώδιο ρεύµατος DC (3 m) Καλώδιο ελεγκτή (10 cm ) Καλώδιο διαχωρισµού (3,4 m ) 1 4 Μαγνήτες µε βίδες 2 5 Ασφάλεια (20 Α) Γάντζος στερέωσης µικροφώνου Μικρόφωνο (HM-133) * 1 8 Βίδες συγκράτησης, παξιµάδια και ροδέλες.. 1 σετ 9 Κινητός βραχίονας στήριξης 1 10 Συζευκτήρας µικροφώνου µε βίδα.. 1 σετ 11 Υποστήριγµα τηλεχειριστηρίου.. 1 * Το ΜΙΚΡΟΦΩΝΟ ΧΕΙΡΟΣ HM-154 µπορεί να παρέχεται µαζί µε κάποιες εκδόσεις. Κατά προσέγγιση.

5 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΠΡΟΛΟΓΟΣ... ΣΗΜΑΝΤΙΚΟ ΣΑΦΕΙΣ ΟΡΙΣΜΟΙ ΠΡΟΦΥΛΑΞΕΙΣ ΠΑΡΕΧΟΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ. Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Εγκατάσταση... Η πρώτη σας επαφή Λειτουργία επαναλήπτη.. Προγραµµατισµός καναλιών µνήµης.. 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ. Εµπρόσθια όψη ελεγκτής. Οθόνη λειτουργιών. Ενδείξεις οδηγού λειτουργίας. Κύρια µονάδα.. Μικρόφωνο (HM-133) Πληκτρολόγιο µικροφώνου Προαιρετικά µικρόφωνα (HM-154) 2 ΡΥΘΜΙΣΗ ΣΥΧΝΟΤΗΤΑΣ Προετοιµασία.. Χρήση του επιλογέα συντονισµού.. Χρήση των πλήκτρων [ ]/[ ]... Χρήση του πληκτρολογίου... Επιλογή βήµατος συντονισµού... Λειτουργίες κλειδώµατος i i i ii iii iv I-XIV I X XII XIII ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ. Λήψη. Εκποµπή Επιλογή ισχύος εξόδου. Επιλογή τρόπου λειτουργίας. Εξασθενητής φίµωσης (squelch)... Ταυτόχρονη λήψη V/V, U/U (Para-watch).. Σίγαση υπο-µπάντας/ προειδοποιητικός τόνος κατειληµµένου Λειτουργία παρακολούθησης... Λειτουργία µιας µπάντας.. Λειτουργία PTT µε το πάτηµα ενός πλήκτρου. Λειτουργία σίγασης ήχου (audio mute)... Απλή απεικόνιση κατάστασης µπάντας... 4 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ... Γενικά... Πρόσβαση σε έναν επαναλήπτη... Μόλις ακουστοί τόνοι... Μετατόπιση συχνότητας... 5 ΛΕΙΤΟΥΡΓΙΑ DV (Απαιτείται προαιρετικό UT-123) Ψηφιακή λειτουργία. Προγραµµατισµός διακριτικού κλήσης Λειτουργία ψηφιοποίησης φωνής. Αυτόµατη ανίχνευση DV... Σχετικά µε το σύστηµα D-STAR.. Λειτουργία ψηφιακού επαναλήπτη... Λαµβανόµενο διακριτικό κλήσης. Αντιγραφή του διακριτικού κλήσης

6 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Επικοινωνία διακοπής (break-in) Λειτουργία µηνυµάτων... Λειτουργία αυτόµατης απάντησης.. Επικοινωνία EMR... Επικοινωνία δεδοµένων χαµηλής ταχύτητας.. Μνήµη φωνής DV ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ. Τύποι σάρωσης. Έναρξη/διακοπή σάρωσης Προγραµµατισµός ορίων σάρωσης.. Κατάσταση επανάληψης σάρωσης... Ρύθµιση καναλιού παράλειψης ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ... Γενική περιγραφή Επιλογή καναλιού µνήµης.. Προγραµµατισµός καναλιού µνήµης.. Επιλογή τράπεζας µνήµης... Ρύθµιση τράπεζας µνήµης.. Προγραµµατισµός ονοµασίας µνήµης/τράπεζας/σάρωσης Αντιγραφή περιεχοµένων µνήµης... Καθαρισµός µνήµης ιαγραφή/µεταφορά περιεχοµένων τράπεζας. 7 ΛΕΙΤΟΥΡΓΙΑ ΚΑΝΑΛΙΟΥ ΚΛΗΣΗΣ.. Επιλογή καναλιού κλήσης.. Αντιγραφή καναλιού κλήσης... Προγραµµατισµός καναλιού κλήσης ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ. Τύποι παρακολούθησης προτεραιότητας. Λειτουργία παρακολούθησης προτεραιότητας. 10 ΚΩ ΙΚΟΠΟΙΗΤΗΣ ΜΝΗΜΗΣ DTMF Προγραµµατισµός µιας ακολουθίας τόνων DTMF.. Εκποµπή µιας ακολουθίας τόνων DTMF. Ταχύτητα DTMF.. 11 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP.. Λειτουργία προειδοποιητικού τόνου φίµωσης τόνου/dtcs.. Ρύθµιση πολικότητας DTCS Σάρωση τόνου... Φίµωση ψηφιακού διακριτικού κλήσης/ψηφιακού κωδικού 12 PAGER/ΦΙΜΩΣΗ ΚΩ ΙΚΟΥ Λειτουργία συστήµατος τηλεειδοποίησης (pager).. Προγραµµατισµός κωδικού.. Λειτουργία συστήµατος τηλεειδοποίησης (pager)... Φίµωση κωδικού

7 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ... Γενικά.. Κατάλογος µενού Κατάλογος στοιχείων.. Στοιχεία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ (SET MODE).. Στοιχεία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ DV (DV SET MODE) Στοιχεία ΣΑΡΩΣΗΣ (SCAN)... Στοιχεία DUP/TONE... Στοιχεία ΟΘΟΝΗΣ (DISPLAY) Στοιχεία ΗΧΟΥ (SOUND). Στοιχεία DV GPS Στοιχεία PACKET.. Στοιχεία της ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS Στοιχεία της ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS-A ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A.. Λειτουργία GPS Λειτουργία GPS-A 16 ΣΥΝΤΗΡΗΣΗ... Εντοπισµός και επισκευή βλαβών Αντικατάσταση ασφαλειών.. Προαιρετική εγκατάσταση UT ΠΡΟ ΙΑΓΡΑΦΕΣ ΚΑΙ ΕΠΙΛΟΓΕΣ.. Προδιαγραφές... Επιλογές 18 CE ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ. Πλήκτρα µικροφώνου. Ολική επαναφορά... Μερική επαναφορά. Κλωνοποίηση δεδοµένων (data cloning) Αυτό κλείσιµο του ποµποδέκτη.. Χρονόµετρο διακοπής (τέλους χρόνου).. Λειτουργία packet

8 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Εγκατάσταση Προφύλαξη µαγνήτες ΠΡΟΣΟΧΗ Οι µαγνήτες χρησιµοποιούνται για τη σύνδεση του ελεγκτή µε την κυρίως µονάδα. ΠΟΤΕ µην κρατάτε ολόκληρη τη µονάδα µόνο από τον ελεγκτή όταν µεταφέρετε τον ποµποδέκτη. Μεταφέρετε τον ποµποδέκτη κρατώντας την κυρίως µονάδα. Αν κρατηθεί από τον ελεγκτή, η κυρίως µονάδα µπορεί να πέσει και να οδηγήσει σε σωµατική βλάβη στο άτοµο που τη µεταφέρει ή να καταστρέψει τον ποµποδέκτη. ΠΟΤΕ µη συνδέετε στο άνω κάλυµµα της κυρίως µονάδας, ιδίως γύρω από τη σχάρα του εσωτερικού µεγάφωνου. Μπορεί να προκαλέσει διαγραφή των περιεχοµένων της κεντρικής µονάδας επεξεργασίας (CPU) και της συσκευής της µνήµης. ΠΟΤΕ µην τοποθετείτε τον ποµποδέκτη κοντά σε ρολόι, τηλεόραση (τύπου CRT), µαγνητικής πυξίδας και οποιωνδήποτε µαγνητικών/ic καρτών, πιστωτικών καρτών κλπ. Μπορεί να προκαλέσει ελαττωµατική λειτουργία του προϊόντος και διαγραφή του περιεχοµένου της µαγνητικής κάρτας. Να λάβετε υπόψη σας ότι ο ελεγκτής µπορεί να πέσει όταν εφαρµόζεται υψηλή πρόσκρουση ή δόνηση. Μέθοδοι εγκατάστασης Ελεγκτής Κυρίως µονάδα Το υποστήριγµα του παρεχόµενου τηλεχειριστήριου και το καλώδιο διαχωρισµού µπορούν να χρησιµοποιηθούν για την εγκατάσταση. Η προαιρετική ΒΑΣΗ ΣΤΗΡΙΞΗΣ MB-65 πρέπει να χρησιµοποιείται όταν γίνεται εγκατάσταση στο όχηµά σας. ιατίθεται προαιρετικό ΚΑΛΩ ΙΟ ΜΙΚΡΟΦΩΝΟΥ OPC-440 (5,0m) για επέκταση του καλωδίου του µικροφώνου. ιατίθεται προαιρετικό ΚΑΛΩ ΙΟ ΜΕΓΑΦΩΝΟΥ OPC-441 (5,0m) για επέκταση του καλωδίου του µεγάφωνου.

9 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Θέση Επιλέξτε µια θέση η οποία να µπορεί να υποστηρίξει το βάρος του ποµποδέκτη και δεν παρεµβάλλεται στην οδήγηση. Σας συνιστούµε τις θέσεις που παρουσιάζονται στο παρακάτω διάγραµµα. ΠΟΤΕ µην τοποθετείτε τον ποµποδέκτη ή το τηλεχειριστήριο εκεί όπου µπορεί να παρεµποδιστεί η κανονική λειτουργία του οχήµατος ή όπου θα µπορούσε να προκαλέσει σωµατική βλάβη. ΠΟΤΕ µη τοποθετείτε τον ποµποδέκτη ή το τηλεχειριστήριο εκεί όπου µπορεί να παρεµποδιστεί το άνοιγµα του αερόσακου. ΜΗΝ τοποθετείτε τον ποµποδέκτη ή το τηλεχειριστήριο εκεί όπου µπορεί να φυσάει απευθείας σ αυτόν ζεστός ή ψυχρός αέρας. ΑΠΟΦΕΥΓΕΤΕ να τοποθετείτε τον ποµποδέκτη ή το τηλεχειριστήριο σε άµεσο ηλιακό φως. Χρήση του βραχίονα στήριξης 1 Ανοίξτε 4 οπές εκεί όπου πρόκειται να εγκατασταθεί ο βραχίονας στήριξης. Περίπου 5,5-6mm όταν χρησιµοποιείτε παξιµάδια, περίπου 2-3mm όταν χρησιµοποιείτε λαµαρινόβιδες. 2 Εισαγάγετε τις παρεχόµενες βίδες, τα παξιµάδια και τις ροδέλες στο βραχίονα στήριξης και σφίξτε. 3 Ρυθµίστε τη γωνία στην κατάλληλη θέση. Παξιµάδι Ροδέλα γκρόβερ Βραχίονας στήριξης Ελεγκτής Κυρίως µονάδα Όταν χρησιµοποιείτε λαµαρινόβιδες Μονάδα στήριξης ισκοειδής ροδέλα ΣΗΜΑΝΤΙΚΟ! ιατίθενται λεπτοµερείς σηµειώσεις εγκατάστασης για κινητούς ποµποδέκτες της Icom που τοποθετούνται σε οχήµατα. Επικοινωνήστε µε τον αντιπρόσωπο ή διανοµέα της Icom στην περιοχή σας.

10 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Σύνδεση Ελεγκτή/Καλωδίου διαχωρισµού Μαζί µε το IC-E2820 παρέχονται δύο καλώδια σύνδεσης, ένα καλώδιο ελεγκτή (10cm) για εγκατάσταση ενός σώµατος και καλώδιο διαχωρισµού (3,4m) για εγκατάσταση τηλεχειριστηρίου. Συνδέστε τον ελεγκτή και την κυρίως µονάδα χρησιµοποιώντας το παρεχόµενο καλώδιο σύνδεσης ως εξής. Κεραία GPS Σύνδεση µικροφώνου ιατίθεται ένα βύσµα µικροφώνου στην πρόσοψη της κυρίως µονάδας. Συνδέστε το παρεχόµενο βύσµα µικροφώνου όπως απεικονίζεται παρακάτω. Ελεγκτής Μικρόφωνο Σε [GPS ANT] Μήκος καλωδίου κεραίας GPS: 5m περίπου (16,4 πόδια) Τοποθετήστε την κεραία GPS σε µια κατάλληλη επίπεδη επιφάνεια. Η κεραία GPS συµπεριλαµβάνει βάση στήριξης µαγνητών, συνεπώς η κεραία µπορεί να τοποθετηθεί πάνω σε µεταλλική οροφή/τοίχο κλπ. Κυρίως µονάδα Συνδέστε το παρεχόµενο έλασµα σύνδεσης µικροφώνου µετά τη σύνδεση του µικροφώνου, αλλιώς ο ελεγκτής θα διαχωριστεί από την κυρίως µονάδα όταν τραβηχτεί το καλώδιο του µικροφώνου κατά τη διάρκεια εγκατάστασης ενός σώµατος. ΣΗΜΕΙΩΣΗ Όταν συνδέετε την κεραία GPS, επιτρέπεται µόνο εγκατάσταση µε τηλεχειρισµό.

11 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Σύνδεση προαιρετικής κεραίας GPS Όταν εγκαθίσταται το προαιρετικό UT-123, µπορείτε να συνδέσετε την κεραία GPS που παρέχεται µαζί µε το UT-123. Συνδέστε την κεραία GPS ως εξής. Ελεγκτής Κυρίως µονάδα Βύσµα 4 επαφών Βύσµα 6 επαφών ΣΗΜΑΝΤΙΚΟ! αριθµός επαφών (pin) Τα βύσµατα στα άκρα του καλωδίου σύνδεσης έχουν διαφορετικούς αριθµούς επαφών (pins) - το ένα έχει 6 επαφές και το άλλο άκρο 4 επαφές. Πρέπει να συνδέσετε το βύσµα 6 επαφών µε την κυρίως µονάδα και το βύσµα 4 επαφών µε τον ελεγκτή. Σηµαντικές σηµειώσεις όταν χρησιµοποιείτε δέκτη GPS Η κεραία GPS δεν είναι εκ κατασκευής στεγανή, συνεπώς, ΠΟΤΕ µην τοποθετείτε την κεραία σε εξωτερικό χώρο. Παρακαλείσθε να µην εγκαταστήσετε την κεραία GPS κοντά στην κεραία TX. Το σήµα εκποµπής µπορεί να προκαλέσει ελαττωµατική λειτουργία του δέκτη GPS. Το σήµα GPS δεν µπορεί να περάσει µέσα από µεταλλικό αντικείµενο. Κατά την εγκατάσταση της κεραίας GPS στο εσωτερικό ενός οχήµατος, σας συνιστούµε να την τοποθετήσετε κάτω από το µπροστινό ή το πίσω τζάµι, όπως στον πίνακα οργάνων (ταµπλό) κλπ. Αποφύγετε τα σηµεία που παρουσιάζονται παρακάτω: 1. Μην την τοποθετείτε εκεί όπου θα εµποδίζει την ορατότητα του οδηγού. 2. Μην την τοποθετείτε εκεί όπου µπορεί να ανοίξουν οι αερόσακοι. Το Παγκόσµιο ορυφορικό Σύστηµα Εντοπισµού Θέσης (GPS) είναι κατασκευασµένο και λειτουργεί από το Υπουργείο Άµυνας των ΗΠΑ. Το Υπουργείο ευθύνεται για την ακρίβεια και τη συντήρηση του συστήµατος. Οποιεσδήποτε αλλαγές πραγµατοποιεί το Υπουργείο µπορεί να επηρεάσουν την ακρίβεια και λειτουργία του συστήµατος GPS. Όταν ενεργοποιείται ο δέκτης GPS, παρακαλείσθε να µην καλύπτετε την κεραία GPS µε οποιοδήποτε αντικείµενο. Ο δέκτης GPS µπορεί να µη λειτουργεί αν χρησιµοποιείται στις παρακάτω θέσεις: 1. Σήραγγες ή ψηλά κτίρια 2. Υπόγεια πάρκινγκ 3. Κάτω από γέφυρα ή οδογέφυρα 4. Σε απόµερες δασώδεις περιοχές 5. Σε κακές καιρικές συνθήκες (βροχερή ή συννεφιασµένη ηµέρα)

12 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Σύνδεση ελεγκτή Μπορείτε να συνδέσετε τον ελεγκτή του IC-E2820 µε µία από τις δύο παρακάτω µεθόδους. Παράδειγµα 1 Παράδειγµα 2 Εγκατάσταση µε τηλεχειρισµό Το παρεχόµενο υποστήριγµα του ελεγκτή τηλεχειρισµού χρησιµοποιείται για εγκατάσταση µε τηλεχειρισµό. Οι βίδες αυτές δεν παρέχονται. Συνδέστε το υποστήριγµα του ελεγκτή τηλεχειρισµού σε µια επίπεδη επιφάνεια χρησιµοποιώντας 4 λαµαρινόβιδες (2,6mm διάµετρος) ή διπλή αυτοκόλλητη ταινία κλπ., όπως αριστερά, και στη συνέχεια συνδέστε τον ελεγκτή τηλεχειρισµού µε Υποστήριγµα ελεγκτή τηλεχειρισµού το υποστήριγµα. Κατά την εγκατάσταση στο όχηµά σας 1 Συνδέστε το παρεχόµενο υποστήριγµα του ελεγκτή τηλεχειρισµού ως εξής. Υποστήριγµα ελεγκτή τηλεχειρισµού Ελεγκτής τηλεχειρισµού

13 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ 2 Συνδέστε τον ελεγκτή τηλεχειρισµού στο προαιρετικό MB-65 ως εξής. Ρυθµίστε τη γωνία λήψεως για µέγιστη ορατότητα της οθόνης λειτουργιών. Προαιρετικό MB-65 Υποστήριγµα ελεγκτή τηλεχειρισµού

14 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Σύνδεση µπαταριών ΣΥΝ ΕΣΗ ΜΕ ΜΙΑ ΠΗΓΗ ΙΣΧΥΟΣ DC ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΠΟΤΕ µην αφαιρείτε τις ασφαλειολαβές από το καλώδιο ρεύµατος DC. ΠΟΤΕ µη συνδέετε τον ποµποδέκτη απευθείας µε µπαταρία 24V. ΜΗΝ χρησιµοποιείτε την υποδοχή αναπτήρα για ηλεκτρολογικές συνδέσεις. ( είτε σ. 10 για λεπτοµέρειες). Χρησιµοποιήστε έναν ελαστικό δακτύλιο στερέωσης όταν περνάτε το καλώδιο ρεύµατος DC µέσω ενός µεταλλικού ελάσµατος για την αποφυγή βραχυκυκλώµατος. ακτύλιος στερέωσης - Μαύρο + Κόκκινο Μπαταρία 12 V Παρεχόµενο καλώδιο ρεύµατος DC + Κόκκινο - Μαύρο ΠΡΟΕΙ ΟΠΟΙΗΣΗ! ΠΟΤΕ µην αφαιρείτε τις ασφαλειολαβές. Ασφάλειες 20 Α ΣΗΜΕΙΩΣΗ: Χρησιµοποιήστε ακροδέκτες για τις συνδέσεις των καλωδίων. Συσφίξτε Συγκολλήστε

15 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Σύνδεση τροφοδοτικού ισχύος DC Χρησιµοποιήστε ένα τροφοδοτικό ισχύος 13,8V DC µε χωρητικότητα τουλάχιστον 15 Α. Βεβαιωθείτε ότι ο ακροδέκτης γείωσης του τροφοδοτικού ισχύος DC είναι γειωµένος. ΣΥΝ ΕΣΗ ΜΕ ΜΙΑ ΠΗΓΗ ΙΣΧΥΟΣ DC IC-E2820 Τροφοδοτικό ισχύος DC 13,8V Με µια έξοδο AC Ασφάλειες 20 Α - µαύρο + κόκκινο είτε τη σ. 30 για την αντικατάσταση ασφαλειών.

16 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Εγκατάσταση κεραίας Θέση κεραίας Για να επιτύχετε µέγιστη απόδοση από τον ποµποδέκτη, επιλέξτε µια κεραία υψηλής ποιότητας και τοποθετήστε την σε µια καλή θέση. εν είναι απαραίτητο να χρησιµοποιήσετε ακτίνες σε κεραία µαγνητικής στήριξης ( mag mount ). Κεραία που στηρίζεται στην οροφή (Ανοίξτε µια οπή ή χρησιµοποιήστε ένα µαγνητικό στήριγµα). Κεραία που στηρίζεται στην υδρορροή Κεραία που στηρίζεται στο πορτ- µπαγκάζ Βύσµα κεραίας Η κεραία χρησιµοποιεί ένα βύσµα PL-259. Βύσµα PL Σύρετε το συνδετικό δακτύλιο προς τα κάτω. Αφαιρέστε το χιτώνα του καλωδίου και συγκολλήστε µαλακά. 2 Αφαιρέστε το χιτώνα του καλωδίου όπως παρουσιάζεται στα αριστερά. Γανώστε τον κεντρικό αγωγό. 3 Σύρετε το σώµα του βύσµατος και συγκολλήστε το. 4 Βιδώστε το συνδετικό δακτύλιο πάνω στο σώµα του βύσµατος. ΣΗΜΕΙΩΣΗ: Υπάρχουν πολλές εκδόσεις που καλύπτουν τις κατάλληλες κεραίες και την εγκατάστασή τους. Ρωτήστε τον αντιπρόσωπο της περιοχής σας για περισσότερες πληροφορίες και συστάσεις. Με την κεραία για Tx/Rx Με την κεραία για διαφορική λήψη

17 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Η πρώτη σας επαφή Τώρα που εγκαταστήσατε το IC-E2820 σας στο αυτοκίνητο ή στο χώρο σας, ανυποµονείτε ίσως να βγείτε στον αέρα. Θα θέλαµε να σας δείξουµε κάποια βασικά βήµατα λειτουργίας για να κάνουµε την πρώτη σας φορά «Στον Αέρα» µια ευχάριστη εµπειρία. 1. Άνοιγµα του ποµποδέκτη Πριν ανοίξετε το IC-E2820 σας, µπορεί να θέλετε να βεβαιωθείτε ότι οι έλεγχοι της έντασης ήχου και του επιπέδου φίµωσης έχουν ρυθµιστεί σε θέσεις 9 η ώρα. Ρυθµίστε τους ελέγχους [VOL] και [SQL] σε θέσεις 9 η ώρα. Αν και έχετε αγοράσει ένα ολοκαίνουργιο ποµποδέκτη, κάποιες ρυθµίσεις µπορεί να είναι αλλαγµένες από τις εργοστασιακές αρχικές ρυθµίσεις λόγω της διαδικασίας Ποιοτικού Ελέγχου (QC). Η επαναφορά της κεντρικής µονάδας επεξεργασίας (CPU) είναι απαραίτητη για να ξεκινήσετε από την εργοστασιακή αρχική ρύθµιση. 2. Επιλογή της κυρίως µπάντας Το IC-E2820 εµφανίζει 2 συχνότητες στην αριστερή και τη δεξιά µπάντα ταυτόχρονα. Ωστόσο, κατά την εκποµπή, κάποια πλήκτρα και λειτουργίες µικροφώνου ισχύουν µόνο για την κυρίως µπάντα. Πιέστε το [MAIN BAND] της επιθυµητής µπάντας (αριστερά ή δεξιά) για να επιλέξετε την κυρίως µπάντα. Εµφανίζεται το MAIN για την κυρίως µπάντα. Χρήση του HM-133 Μπορείτε να επιλέξετε την κυρίως µπάντα από το HM-133. Πιέστε το Πιέστε ξανά το Πιέζοντας και τα δύο [M/CALL MW], ανοίξτε τον ποµποδέκτη. Πιέζοντας και τα δύο πλήκτρα [M/CALL MW] της µπάντας, πιέστε και κρατήστε πιεσµένο το [PWR] για 1 δευτερόλεπτο για να επαναφέρετε τη CPU.

18 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ 3. Επιλογή της µπάντας συχνοτήτων λειτουργίας Το IC-E2820 µπορεί να χρησιµοποιήσει 2m ή 70cm είτε στην αριστερή είτε στη δεξιά µπάντα. Μπορεί να γίνει εναλλαγή µεταξύ µπαντών λειτουργίας, και η χρήση των ίδιων µπαντών, V/V και U/U, είναι επίσης δυνατή. 4. Συντονισµός της συχνότητας Ο επιλογέας συντονισµού σας επιτρέπει να επιλέξετε τη συχνότητα που θέλετε να χρησιµοποιήσετε. Οι σελίδες 17 και 18 θα σας δείξουν πώς να ρυθµίσετε την ταχύτητα συντονισµού. Εµφανίζεται το αρχικό της µπάντας συχνοτήτων. Πιέστε και κρατήστε πιεσµένο το [MAIN BAND] της επιθυµητής µπάντας (αριστερά ή δεξιά) για 1 δευτερόλεπτο, και µετά περιστρέψτε το [DIAL] της κατάλληλης µπάντας. Πιέστε στιγµιαία το [MAIN BAND] για να επιστρέψετε στην αρχική ένδειξη. Περιστρέψτε το επιθυµητό [DIAL]. Χρήση του HM-133 Μπορείτε να εισαγάγετε απευθείας τη συχνότητα µε το πληκτρολόγιο του HM- 133 για την κυρίως µπάντα. [ΠΑΡΑ ΕΙΓΜΑ]: Ρύθµιση της συχνότητας στα 145,3625 MHz. Πιέστε Πιέστε Πιέστε Πιέστε

19 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Λειτουργία επαναλήπτη 1. Ρύθµιση της αµφίδροµης λειτουργίας (duplex) Πιέστε το [MAIN BAND] της επιθυµητής µπάντας για να επιλέξετε την κυρίως µπάντα. Πιέστε [DUP MONI] µία ή δύο φορές για να επιλέξετε µείον duplex ή συν duplex. Η έκδοση των ΗΠΑ διαθέτει αυτόµατη λειτουργία επαναλήπτη, συνεπώς, δε χρειάζεται ρύθµιση της αµφίδροµης λειτουργίας (duplex). Χρήση του HM-133 Η επιλογή συν ή µείον duplex και η ρύθµιση του τόνου του επαναλήπτη µπορούν να γίνουν εύκολα µέσω του HM-133. Πιέστε [DUP-7(TONE)] για µείον duplex, [DUP+8(TSQL(( )))] για επιλογή συν duplex, πιέστε [FUNC] και µετά [DUP-7(TONE)] για να ανοίξετε τον τόνο επαναλήπτη. Πιέστε Πιέστε [DUP MONI]. 2. Τόνος επαναλήπτη Πιέστε [TONE DTMF] αρκετές φορές µέχρι να εµφανιστεί το TONE, αν ο επαναλήπτης απαιτεί µόλις ακουστό τόνο για να υπάρχει πρόσβαση σ αυτόν. Πιέστε και µετά Πιέστε Πιέστε [TONE DTMF].

20 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Προγραµµατισµός καναλιών µνήµης Το IC-E2820 έχει 522 κανάλια µνήµης συνολικά (συµπεριλαµβανοµένων 20 ορίων σάρωσης και 2 καναλιών κλήσης) για αποθήκευση της συχνά χρησιµοποιούµενης συχνότητας λειτουργίας, των ρυθµίσεων του επαναλήπτη κλπ. Μπορεί να γίνει ανάκληση οποιουδήποτε καναλιού µνήµης είτε στην αριστερή είτε στη δεξιά µπάντα. 1. Ρύθµιση µιας συχνότητας Σε τρόπο λειτουργίας VFO, ρυθµίστε την επιθυµητή συχνότητα λειτουργίας µε επαναλήπτη, τόνο και βήµατα συντονισµού κλπ. Πιέστε το [V/MHz SCAN] της επιθυµητής µπάντας για να επιλέξετε το VFO. Περιστρέψτε το [DIAL] της ίδιας µπάντας για να ρυθµίσετε την επιθυµητή συχνότητα. Ρυθµίστε άλλα δεδοµένα, όπως τόνο επαναλήπτη, πληροφορίες αµφίδροµης λειτουργίας, βήµα συντονισµού), αν επιθυµείτε. 2. Επιλογή ενός καναλιού µνήµης Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] για 1 δευτερόλεπτο, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. 3. Εγγραφή ενός καναλιού µνήµης Πιέστε και κρατήστε πιεσµένο το [S.MW][M/CALL MW] (της αριστερής µπάντας) για 1 δευτερόλεπτο για να προγραµµατίσετε. Ακούγονται 3 προειδοποιητικοί τόνοι. Αυτόµατη επιστροφή στον τρόπο λειτουργίας VFO µετά τον προγραµµατισµό. Ο αριθµός καναλιού µνήµης αυξάνεται αυτόµατα όταν συνεχίζετε να πιέζετε το [M/CALL MW] µετά τον προγραµµατισµό. Πιέστε [M/CALL MW] για 1 δευτερόλεπτο.

21 Ο ΗΓΟΣ ΤΑΧΕΙΑΣ ΑΝΑΦΟΡΑΣ Χρήση του HM Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης. 2 Πιέστε [ENT C(T-OFF)] πρώτα, και µετά εισαγάγετε το επιθυµητό κανάλι µνήµης µέσω του πληκτρολογίου. 3 Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO, µετά ρυθµίστε την επιθυµητή συχνότητα λειτουργίας, καθώς και κατεύθυνση µετατόπισης, ρυθµίσεις τόνου κλπ. Πιέστε [VFO/LOCK] για να επιλέξετε το VFO. Πιέστε [ENT C(T-OFF)] πρώτα, και µετά εισαγάγετε την επιθυµητή συχνότητα λειτουργίας µέσω του πληκτρολογίου. Ρυθµίστε άλλα δεδοµένα, όπως τόνο επαναλήπτη, πληροφορίες αµφίδροµης λειτουργίας, βήµα συντονισµού, αν χρειάζεται. 4 Πιέστε [FUNC] και µετά πιέστε και κρατήστε πιεσµένο το [CLR A(MW)] για 1 δευτερόλεπτο για να προγραµµατίσετε. Πιέστε και µετά Ακούγονται 3 προειδοποιητικοί τόνοι Ο αριθµός καναλιού µνήµης αυξάνεται αυτόµατα όταν συνεχίζετε να πιέζετε [CLR A(MW)] µετά τον προγραµµατισµό.

22 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ Πρόσοψη ελεγκτής Οθόνη λειτουργιών (σελίδες 3-8) Τα πλήκτρα 2 ως 5 είναι µόνο για την ΚΥΡΙΩΣ µπάντα. 1 ΠΛΗΚΤΡΟ POWER [PWR] Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να ανοίξετε και κλείσετε τον ποµποδέκτη. 2 ΠΛΗΚΤΡΟ ΚΛΕΙ ΩΜΑΤΟΣ ΛΕΙΤΟΥΡΓΙΩΝ (FUNCTION LOCK) Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να ανοίξετε και να κλείσετε τη λειτουργία κλειδώµατος (σ. 19). 3 ΠΛΗΚΤΡΟ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ ΙΣΧΥΟΣ ΕΞΟ ΟΥ (OUTPUT POWER PRIORITY) [LOW PRIO] Με κάθε πίεση αλλάζει η επιλογή ισχύος εξόδου (σ. 21). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να αρχίσετε µια παρακολούθηση προτεραιότητας (σ. 80). 4 ΠΛΗΚΤΡΟ TONE DTMF [TONE DTMF] Με κάθε πίεση επιλέγεται µια λειτουργία τόνου (σσ. 30,85, 90). Μπορείτε να επιλέξετε TONE, TSQL, TSQL, TSQL-R, DTCS, DTCS, DTCS-R, DSQL, DSQL, CSQL, CSQL* ή κλείσιµο της λειτουργίας τόνου. ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT-123. Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για είσοδο στον τρόπο λειτουργίας DTMF (σ. 82). 5 ΠΛΗΚΤΡΟ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΑΜΦΙ ΡΟΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (DUPLEX MONITOR) [DUP MONI] Πιέστε για να επιλέξετε DUP-, DUP+ και µονόδροµη λειτουργία (simplex) (δεν εµφανίζεται κανένας ενδείκτης) (σ. 30). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να ανοίξετε και να κλείσετε τη λειτουργία παρακολούθησης (σ. 24).

23 Αριστερή µπάντα εξιά µπάντα ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 Οι ίδιοι έλεγχοι και για την αριστερή και για τη δεξιά µπάντα έχουν συµµετρική διάταξη. 6 ΠΛΗΚΤΡΟ ΦΙΜΩΣΗΣ (SQUELCH) [SQL] Αλλάζει το επίπεδο φίµωσης για την αριστερή και τη δεξιά µπάντα (σ. 20). Ο εξασθενητής ραδιοσυχνότητας (RF) ενεργοποιεί και αυξάνει την εξασθένηση όταν περιστρέφεται δεξιόστροφα στην κεντρική θέση και πάνω από αυτήν (σ. 22). 7 ΕΛΕΓΧΟΣ ΕΝΤΑΣΗΣ ΗΧΟΥ [VOL] (σ. 20) Ρυθµίζει το επίπεδο ήχου για την αριστερή ή τη δεξιά µπάντα. 8 ΕΠΙΛΟΓΕΑΣ ΣΥΝΤΟΝΙΣΜΟΥ [DIAL] Επιλέγει τη συχνότητα λειτουργίας (σ. 17), κανάλι µνήµης (σ. 60), τη ρύθµιση του στοιχείου λειτουργίας ρύθµισης (set mode) και την κατεύθυνση σάρωσης (σ. 75) για την αριστερή ή τη δεξιά µπάντα. 5 ΠΛΗΚΤΡΟ ΚΥΡΙΩΣ ΜΠΑΝΤΑΣ [ΜΑΙΝ BAND] Πιέστε για να επιλέξετε την κυρίως µπάντα (σ. 15). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για είσοδο στον τρόπο λειτουργίας επιλογής µπάντας (σ. 15). 10 ΠΛΗΚΤΡΟ ΣΑΡΩΣΗΣ ΣΥΝΤΟΝΙΣΜΟΥ VFO/MHz [V/MHz SCAN] Πιέστε για να επιλέξετε µεταξύ τρόπου λειτουργίας VFO και συντονισµού 1 MHz (ή 10 MHz για κάποιες εκδόσεις) (σ. 17). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για είσοδο στον τρόπο λειτουργίας επιλογής τύπου σάρωσης (σ. 74). Ακυρώνει µια σάρωση όταν πιέζεται κατά τη διάρκεια σάρωσης. 11 ΠΛΗΚΤΡΟ MEMORY/CALL MEMORY WRITE [M/CALL MW] Πιέστε για να επιλέξετε και να εναλλάξετε µεταξύ τρόπου λειτουργίας καναλιού µνήµης και καναλιού κλήσης (σσ. 60, 71). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για είσοδο στον τρόπο λειτουργίας επιλογής εγγραφής µνήµης για προγραµµατισµό καναλιού µνήµης (σσ. 61, 72, 75).

24 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ Οθόνη λειτουργιών Οι ίδιες ενδείξεις και για την αριστερή και για τη δεξιά µπάντα έχουν συµµετρική διάταξη. 1 ΕΝ ΕΙΚΤΗΣ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ (σ. 21) είχνει τον επιλεγµένο τρόπο λειτουργίας. ιατίθεται FM, FM-N, AM, AM-N και DV*, ανάλογα µε τη µπάντα λειτουργίας. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΕΝ ΕΙΚΤΕΣ ΑΜΦΙ ΡΟΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (DUPLEX) (σ. 30) Εµφανίζεται το DUP+ όταν επιλέγεται συν duplex και το DUP- ότνα επιλέγεται η λειτουργία µείον duplex (επαναλήπτη). 3 ΕΝ ΕΙΚΤΗΣ ΟΝΟΜΑΣΙΑΣ Κατά τη διάρκεια τρόπου λειτουργίας µνήµης, εµφανίζεται η ονοµασία της προγραµµατισµένης µνήµης ή τράπεζας µνήµης. 4 ΕΝ ΕΙΚΤΗΣ ΤΟΝΟΥ Κατά τη διάρκεια τρόπου λειτουργίας FM: Εµφανίζεται το TONE ενώ χρησιµοποιείται ο τόνος επαναλήπτη (σ. 30). Εµφανίζεται το TSQL ενώ χρησιµοποιείται η λειτουργία φίµωσης τόνου (σ. 85). Εµφανίζεται το TSQL-R ενώ χρησιµοποιείται η λειτουργία φίµωσης αντίστροφου τόνου (σ. 86). Εµφανίζεται το DTCS ενώ χρησιµοποιείται η λειτουργία φίµωσης DTCS (σ. 85). Εµφανίζεται το DTCS-R ενώ χρησιµοποιείται η λειτουργία φίµωσης αντίστροφου DTCS (σ. 86).

25 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 Κατά τη διάρκεια τρόπου λειτουργίας DV* (Digital): Εµφανίζεται το DSQL ενώ χρησιµοποιείται η λειτουργία φίµωσης ψηφιακού διακριτικού κλήσης (σ. 90). Εµφανίζεται το CSQL ενώ χρησιµοποιείται η λειτουργία φίµωσης ψηφιακού κωδικού (σ. 90). Εµφανίζεται το µε τον ενδείκτη TSQL, DTCS, DSQL ή CSQL ενώ χρησιµοποιείται η λειτουργία προειδοποιητικού τόνου pocket beep (σσ. 85, 90) * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΕΝ ΕΙΚΤΗΣ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ EMR (σ. 56) Εµφανίζεται το EMR όταν χρησιµοποιείται ο τρόπος λειτουργίας EMR*. Εµφανίζεται το L όταν συµβαίνει απώλεια πακέτου κατά τη διάρκεια επικοινωνίας δεδοµένων χαµηλής ταχύτητας*. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΕΝ ΕΙΚΤΗΣ GPS (σ. 122) Εµφανίζεται ενώ χρησιµοποιείται η λειτουργία GPS* και λαµβάνεται σήµα GPS. Αναβοσβήνει όταν δεν µπορεί να γίνει λήψη σήµατος GPS. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΕΝ ΕΙΚΤΗΣ DTMF (σ. 82) Εµφανίζεται ενώ χρησιµοποιείται αυτόµατη εκποµπή DTMF. 8 ΕΝ ΕΙΚΤΗΣ ΙΑΚΟΠΗΣ (BREAK-IN) (σ. 51) Εµφανίζεται όταν χρησιµοποιείται η λειτουργία διακοπής (break-in)*. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΕΝ ΕΙΚΤΗΣ ΑΥΤΟΜΑΤΟΥ ΚΛΕΙΣΙΜΑΤΟΣ (AUTO POWER OFF) Εµφανίζεται όταν χρησιµοποιείται η λειτουργία αυτόµατου κλεισίµατος (auto power off). 10 ΕΝ ΕΙΚΤΗΣ ΚΛΕΙ ΩΜΑΤΟΣ ΠΛΗΚΤΡΩΝ (σ. 19) Εµφανίζεται όταν ενεργοποιείται η λειτουργία κλειδώµατος πλήκτρων. 11 ΕΝ ΕΙΞΗ ΣΥΧΝΟΤΗΤΑΣ είχνει τη συχνότητα λειτουργίας, περιεχόµενα της λειτουργίας ρύθµισης κλπ. *Το δεκαδικό ψηφίο της συχνότητας αναβοσβήνει κατά τη διάρκεια της σάρωσης (σ. 74). 12 ΕΝ ΕΙΚΤΗΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ (σ. 80) Εµφανίζεται όταν ενεργοποιείται η παρακολούθηση προτεραιότητας, αναβοσβήνει όταν διακόπτεται η παρακολούθηση προτεραιότητας. 13 ΕΝ ΕΙΚΤΕΣ ΑΡΙΘΜΩΝ ΚΑΝΑΛΙΩΝ ΜΝΗΜΗΣ είχνει τον αριθµό του επιλεγµένου καναλιού µνήµης (σ. 60). είχνει το αρχικό της επιλεγµένης τράπεζας (σ. 63). Εµφανίζεται το C όταν επιλέγεται το κανάλι κλήσης (σ. 71). 14 ΕΝ ΕΙΚΤΗΣ ΠΑΡΑΛΕΙΨΗΣ (SKIP) (σ. 78) Εµφανίζεται το όταν το το εµφανιζόµενο κανάλι µνήµης καθορίζεται ως κανάλι παράλειψης. Εµφανίζεται το P όταν η εµφανιζόµενη συχνότητα καθορίζεται ως συχνότητα παράλειψης προγράµµατος. 15 ΕΝ ΕΙΚΤΗΣ ΜΝΗΜΗΣ (σ. 60) Εµφανίζεται όταν επιλέγεται τρόπος λειτουργίας µνήµης.

26 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ Οθόνη λειτουργιών συνέχεια *Υπάρχουν οι ίδιες ενδείξεις και για την αριστερή και για τη δεξιά µπάντα. 16 ΕΝ ΕΙΚΤΕΣ S/RF είχνει τη σχετική ισχύ σήµατος κατά τη διάρκεια της λήψης σηµάτων (σ. 20). είχνει το επίπεδο ισχύος εξόδου κατά τη διάρκεια εκποµπής (σ. 21). 17 ΕΝ ΕΙΚΤΕΣ ΙΣΧΥΟΣ ΕΞΟ ΟΥ Εµφανίζεται το LOW όταν επιλέγεται χαµηλή ισχύς εξόδου, το MID όταν επιλέγεται µέση ισχύς εξόδου, και το HI όταν επιλέγεται υψηλή ισχύς εξόδου. 18 ΕΝ ΕΙΚΤΗΣ ΚΑΤΕΙΛΗΜΜΕΝΟΥ Εµφανίζεται όταν γίνεται λήψη ενός σήµατος ή είναι ανοιχτή η φίµωση (squelch) (σ. 20). Αναβοσβήνει όταν ενεργοποιείται η λειτουργία παρακολούθησης (σ. 24). 19 ΕΝ ΕΙΚΤΗΣ ΣΙΓΑΣΗΣ ΗΧΟΥ Εµφανίζεται όταν χρησιµοποιείται η λειτουργία σίγασης ήχου (mute) (σ. 27) ή σίγασης υποµπάντας (σ. 24). 20 ΕΝ ΕΙΚΤΗΣ MAIN (σ. 15) Υποδεικνύει την κυρίως µπάντα για έλεγχο εκποµπής και λειτουργίας.

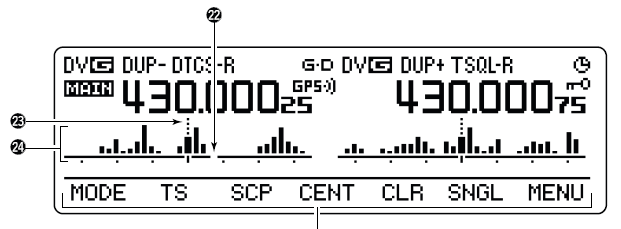

27 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 22 ΕΝ ΕΙΚΤΗΣ ΣΥΧΝΟΤΗΤΑΣ (σ. 27) Το κενό δείχνει την επιλεγµένη συχνότητα στην απεικόνιση κατάστασης µπάντας (band scope). 23 ΕΝ ΕΙΚΤΗΣ ΚΕΝΤΡΙΚΗΣ ΣΥΧΝΟΤΗΤΑΣ Η διακεκοµµένη γραµµή δείχνει την κεντρική συχνότητα της απεικόνισης κατάστασης µπάντας (band scope). 24 ΕΝ ΕΙΚΤΗΣ ΑΠΕΙΚΟΝΙΣΗΣ ΚΑΤΑΣΤΑΣΗΣ ΜΠΑΝΤΑΣ Όταν χρησιµοποιείται η λειτουργία απεικόνισης κατάστασης µπάντας, δείχνει τις συνθήκες της µπάντας. Ενδείξεις οδηγού λειτουργίας (σσ. 7, 8)

28 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ Ενδείξεις οδηγού λειτουργίας Οι ενδείκτες του οδηγού λειτουργίας σας επιτρέπουν απλά να χρησιµοποιήσετε ένα µεγάλο φάσµα λειτουργιών. Οδηγός λειτουργίας 1 ΠΛΗΚΤΡΟ MODE [MODE[(V/MHz SCAN) (σ. 21) Πιέστε για να επιλέξετε έναν τρόπο λειτουργίας µεταξύ των FM, FM-N, AM, AM- N και DV* στην κυρίως µπάντα. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΠΛΗΚΤΡΟ ΒΗΜΑΤΟΣ ΣΥΝΤΟΝΙΣΜΟΥ [TS](M/CALL MW) (σ. 18) Πιέστε για να εµφανίσετε τον τρόπο λειτουργίας επιλογής βήµατος συντονισµού. ιατίθενται βήµατα 5,0*, 6,25*, 10, 12,5, 15*, 20, 25, 30 και 50 khz. * εν µπορεί να επιλεγεί σε µπάντα 900 MHz. 3 ΠΛΗΚΤΡΟ ΑΠΕΙΚΟΝΙΣΗΣ ΚΑΤΑΣΤΑΣΗΣ ΜΠΑΝΤΑΣ (BAND SCOPE) [SCP](DUP MONI) (σ. 28) Πιέστε για να εµφανίσετε την απλή απεικόνιση κατάστασης µπάντας και µια απλή σάρωση (sweep) της µπάντας. Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να εµφανίσετε την απλή απεικόνιση κατάστασης µπάντας και να σαρώσετε ταυτόχρονα. Πιέστε [SCP](DUP MONI) στιγµιαία για να ακυρώσετε τη σάρωση. 4 ΠΛΗΚΤΡΟ ΠΑΡΑΛΕΙΨΗΣ ΣΑΡΩΣΗΣ [SKIP](TONE DTMF) (σ. 78) Σε τρόπο λειτουργίας µνήµης, πιέστε για να επιλέξετε την κατάσταση παράλειψης σάρωσης για το επιλεγµένο κανάλι µνήµης. Εµφανίζεται το όταν επιλέγεται η παράλειψη µνήµης, ενώ εµφανίζεται το P όταν επιλέγεται η παράλειψη προγράµµατος. 5 ΠΛΗΚΤΡΟ ΕΝ ΕΙΞΗΣ ΟΝΟΜΑΣΙΑΣ ΜΝΗΜΗΣ [M.N](LOW PRIO) (σ. 67) Πιέστε για να επιλέξετε την ένδειξη ονοµασίας µνήµης. ιατίθενται επιλογές ονοµασίας µνήµης, συχνότητας και κλεισίµατος (OFF). 6 ΠΛΗΚΤΡΟ ΑΠΛΗΣ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ [SNGL](M/CALL MW) (σ. 25) Πιέστε για να επιλέξετε την απλή λειτουργία µιας µπάντας. Πιέστε [DUAL](M/CALL MW) (για τη δεξιά µπάντα) για να επιλέξετε τον τρόπο λειτουργίας διπλής παρακολούθησης. 7 ΠΛΗΚΤΡΟ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕΝΟΥ [MENU](V/MHz SCAN) (σ. 96) Πιέστε για να επιλέξετε την ένδειξη της οθόνης ΜΕΝΟΥ.

29 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 Οδηγός λειτουργίας 2 Οι ενδείκτες του οδηγού λειτουργίας 2 εµφανίζονται µόνο όταν εγκαθίσταται το προαιρετικό UT-123 και επιλέγεται ο τρόπος λειτουργίας DV. Οδηγός λειτουργίας 3 Οι ενδείξεις του οδηγού λειτουργίας 3 εµφανίζονται µόνο όταν εγκαθίσταται το προαιρετικό UT-123 και ρυθµίζεται το άνοιγµα της λειτουργίας GPS. 8 ΠΛΗΚΤΡΟ ΕΠΙΛΟΓΗΣ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ [CS](V/MHz SCAN) (σ. 38) Πιέστε για να εµφανιστεί η οθόνη επιλογής διακριτικού κλήσης. 9 ΠΛΗΚΤΡΟ ΕΓΓΡΑΦΗΣ ΛΑΜΒΑΝΟΜΕΝΟΥ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ [CD](M/CALL MW) (σ. 47) Πιέστε για να εµφανιστεί η οθόνη εγγραφής του λαµβανόµενου διακριτικού κλήσης. 10 ΠΛΗΚΤΡΟ CQ [CQ](DUP MONI) (σ. 39) Πιέστε για να ρυθµίσετε το CQCQCQ ως το διακριτικό κλήσης του σταθµού για την κλήση. 11 ΠΛΗΚΤΡΟ ΡΥΘΜΙΣΗΣ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ [R>CS](TONE DTMF) (σ. 47) Πιέστε για να αντιγράψετε και να ρυθµίσετε το προηγουµένως λαµβανόµενο διακριτικό κλήσης σταθµού ως διακριτικό κλήσης σταθµού για την πραγµατοποίηση µιας κλήσης. 12 ΠΛΗΚΤΡΟ ΜΗΝΥΜΑΤΩΝ DV [MSG](LOW PRIO) (σ. 53) Πιέστε για να εµφανιστεί η οθόνη µηνυµάτων DV. 13 ΠΛΗΚΤΡΟ ΜΝΗΜΗΣ ΦΩΝΗΣ [REC](V/MHz SCAN) (σ. 58) Πιέστε για να εµφανιστεί η οθόνη εγγραφής µνήµης φωνής DV. 14 ΠΛΗΚΤΡΟ DATA [DATA](V/MHz SCAN) (σ. 123) Πιέστε για να ανοίξετε και να κλείσετε την επικοινωνία δεδοµένων GPS. Εµφανίζεται το G D όταν επιλέγονται τα δεδοµένα GPS από το δέκτη GPS. 15 ΠΛΗΚΤΡΟ ΠΛΗΡΟΦΟΡΙΩΝ ΘΕΣΗΣ [POSI](M/CALL MW) (σ. 123) Πιέστε για να εναλλάξετε µεταξύ της οθόνης πληροφοριών της δικής σας θέσης, της οθόνης πληροφοριών του σταθµού-στόχου και της ένδειξης της συχνότητας. 16 ΠΛΗΚΤΡΟ ΑΠΟΘΗΚΕΥΣΗΣ Ε ΟΜΕ ΝΩΝ GPS [G-WR](DUP MONI) (σ. 123) Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να αποθηκεύσετε πληροφορίες για τη δική σας τρέχουσα θέση. 17 ΠΛΗΚΤΡΟ ΕΠΑΝΑΚΛΗΣΗΣ ΜΝΗΜΗΣ GPS [GMR](TONE DTMF) (σ. 126) Πιέστε για να κάνετε την οθόνη µνήµης GPS να εµφανίσει πληροφορίες για την αποθηκευµένη θέση. 18 ΠΛΗΚΤΡΟ ΑΠΟΘΗΚΕΥΣΗΣ Ε ΟΜΕ ΝΩΝ ΛΑΜΒΑΝΟΜΕΝΗΣ ΘΕΣΗΣ [R-WR](LOW PRIO) (σ. 125) Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να αποθηκεύσετε πληροφορίες για τη λαµβανόµενη θέση.

30 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ Κυρίως µονάδα 1 ΒΥΣΜΑ ΕΛΕΓΚΤΗ [CONTROLLER) (σ. III) Συνδέει τη µονάδα ελεγκτή µε τον παρεχόµενο ελεγκτή ή το καλώδιο διαχωρισµού. 2 ΥΠΟ ΟΧΗ DATA [DATA] (σ. 57) Συνδέστε µε έναν προσωπικό υπολογιστή (PC) µέσω του προαιρετικού καλωδίου επικοινωνίας δεδοµένων OPC-1529R για κλωνοποίηση δεδοµένων (data cloning) µε το προαιρετικό λογισµικό cloning, CS-2820, ή επικοινωνία δεδοµένων χαµηλής ταχύτητας σε τρόπο λειτουργίας DV*. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT ΒΥΣΜΑ ΚΕΡΑΙΑΣ GPS [GPS ANT] (σ. IV) Όταν εγκαθίσταται η προαιρετική ψηφιακή µονάδα, UT-123, συνδέει την κεραία GPS που παρέχεται µαζί µε το προαιρετικό UT ΥΠΟ ΟΧΗ PACKET [PACKET] (σσ. 118, 119) Συνδέει ένα TNC (Ελεγκτή Τερµατικού Κόµβου) κλπ. για επικοινωνίες δεδοµένων. Ο ποµποδέκτης µπορεί να υποστηρίξει επικοινωνία πακέτων 1200/9600 bps (AFSK/GMSK). 5 ΒΥΣΜΑ ΜΙΚΡΟΦΩΝΟΥ[MIC] (σ. III) Συνδέει το παρεχόµενο ή ένα προαιρετικό µικρόφωνο. 1 Έξοδος +8 V DC (µέγιστο 10mA) 2 Κανάλι up/down 3 Έλεγχος IN 8V 4 PTT 5 GND (γείωση µικροφώνου) 6 MIC (είσοδος µικροφώνου) 7 GND 8 Data IN 6 ΒΥΣΜΑ ΚΕΡΑΙΑΣ [ANT TX/RX] (σ. IX) Συνδέει µια κεραία 50 Ω µε ένα βύσµα PL-259 και ένα οµοαξονικό καλώδιο 50 Ω για εκποµπή και λήψη. 7 ΑΝΕΜΙΣΤΗΡΑΣ ΨΥΞΗΣ Περιστρέφεται κατά τη διάρκεια της εκποµπής. Επίσης, περιστρέφεται και κατά τη διάρκεια της λήψης ανάλογα µε τη ρύθµιση σε λειτουργία ρύθµισης (set mode) (σ. 99).

31 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 8 ΒΥΣΜΑ ΚΕΡΑΙΑΣ [ANT2 RX) (σ. IX) Συνδέει µια κεραία 50 Ω µε ένα βύσµα PL-259 και ένα οµοαξονικό καλώδιο 50 Ω για διαφορική λήψη. 9 ΥΠΟ ΟΧΗ ΕΞΩΤΕΡΙΚΟΥ ΜΕΓΑΦΩΝΟΥ 1 [SP-1] Συνδέει ένα µεγάφωνο 8 Ω. Παράγεται ήχος και από την αριστερή και από τη δεξιά µπάντα όταν δε συνδέεται κανένα εξωτερικό µεγάφωνο µε το [SP-2]. είτε τον πίνακα δεξιά για λεπτοµέρειες. Η ισχύς του παραγόµενου ήχου είναι πάνω από 2,4 W. 10 ΥΠΟ ΟΧΗ ΕΞΩΤΕΡΙΚΟΥ ΜΕΓΑΦΩΝΟΥ 2 [SP-2] Συνδέει ένα µεγάφωνο 8 Ω. Παράγεται ήχος µόνο από τη δεξιά µπάντα. Η ισχύς του παραγόµενου ήχου είναι πάνω από 2,4 W. 11 ΥΠΟ ΟΧΗ ΡΕΥΜΑΤΟΣ [DC13,8V] έχεται 13,8 V DC ±15% µε το παρεχόµενο καλώδιο ρεύµατος DC. ΣΗΜΕΙΩΣΗ: ΜΗΝ χρησιµοποιείτε την υποδοχή αναπτήρα ως πηγή ισχύος όταν λειτουργείτε τον ποµποδέκτη µέσα σε ένα όχηµα. Το βύσµα µπορεί να προκαλέσει πτώσεις τάσης και θόρυβο ανάφλεξης πάνω από τον ήχο εκποµπής ή λήψης. ΠΛΗΡΟΦΟΡΙΕΣ ΚΕΡΑΙΑΣ Για ραδιοεπικοινωνίες, η κεραία έχει αποφασιστική σηµασία, προκειµένου να µεγιστοποιηθεί η ισχύς εξόδου και η ακρίβεια του δέκτη. Ο ποµποδέκτης δέχεται κεραία 50 Ω και Λόγο Στάσιµων Κυµάτων Τάσης (VSWR) έως 1,5:1. Οι υψηλές τιµές SWR όχι µόνο µπορεί να καταστρέψουν τον ποµποδέκτη αλλά και να οδηγήσουν σε προβλήµατα TVI ή BCI. Πληροφορίες µεγάφωνου Συνδεδεµένο Ήχος αριστερής µπάντας Ήχος δεξιάς µπάντας µεγάφωνο εν υπάρχουν Εσωτερικό µεγάφωνο (µικτός ήχος) εξωτερικά µεγάφωνα Μόνο [SP-1] Εξωτερικό µεγάφωνο (µικτός ήχος) Μόνο [SP-2] Εσωτερικό µεγάφωνο Εξωτερικό µεγάφωνο 2 εξωτερικά µεγάφωνα Εξωτερικό µεγάφωνο µέσω [SP-1] Εξωτερικό µεγάφωνο µέσω [SP-2]

32 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ Μικρόφωνο (ΗΜ-133*) Στοιχείο µικροφώνου *Μπορεί να παρέχεται διαφορετικό µικρόφωνο ανάλογα µε την έκδοση. 1 ΠΛΗΚΤΡΟ VFO/LOCK [VFO/LOCK] Πιέστε για να επιλέξετε τρόπο λειτουργίας VFO (σ. 16). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να ανοίξετε και να κλείσετε τη λειτουργία κλειδώµατος (σ. 19). 2 ΙΑΚΟΠΤΗΣ PTT Πιέστε και κρατήστε το πιεσµένο για εκποµπή, ελευθερώστε για λήψη. Εναλλάσσει µεταξύ εκποµπής και λήψης ενώ χρησιµοποιείται η λειτουργία PTT µε το πάτηµα ενός πλήκτρου (σ. 26). 3 ΠΛΗΚΤΡΑ UP/DOWN [ ]/[ ] Πιέστε οποιοδήποτε από τα δύο πλήκτρα για να αλλάξετε συχνότητα λειτουργίας, κανάλι µνήµης, ρύθµιση τρόπου λειτουργίας ρύθµισης κλπ. (σσ. 17, 60, 96). Πιέστε και κρατήστε οποιοδήποτε από τα δύο πλήκτρα πιεσµένο για 1 δευτερόλεπτο για να ξεκινήσετε σάρωση (σ. 74). 4 ΕΝ ΕΙΚΤΗΣ ΡΑΣΤΗΡΙΟΤΗΤΑΣ Ανάβει ένα κόκκινο φωτάκι ενώ πιέζετε οποιοδήποτε πλήκτρο, εκτός από τα [FUNC] και [DTMF-S], ή κατά τη διάρκεια εκποµπής. Ανάβει ένα πράσινο φωτάκι ενώ χρησιµοποιείται η λειτουργία PTT µε το πάτηµα ενός πλήκτρου. 5 ΠΛΗΚΤΡΟΛΟΓΙΟ (σσ. 12, 13) 6 ΕΝ ΕΙΚΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Ανάβει ένα πορτοκαλί φωτάκι όταν ενεργοποιείται το [FUNC] δείχνει ότι µπορείτε να έχετε πρόσβαση στη δευτερεύουσα λειτουργία των πλήκτρων. Ανάβει ένα πράσινο φωτάκι όταν ενεργοποιείται το [DTMF-S] µπορεί να γίενι εκποµπή σηµάτων DTMF µε το πληκτρολόγιο. 7 ΠΛΗΚΤΡΟ 2 ΗΣ ΛΕΙΤΟΥΡΓΙΑΣ [FUNC] 8 ΠΛΗΚΤΡΟ ΕΠΙΛΟΓΗΣ DTMF [DTMF-S] (σ. 83) 9 ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ [F-1]/[F-2] (σ. 113) Προγραµµατίστε και ανακαλέστε την επιθυµητή σας διάταξη του ποµποδέκτη. 10 ΠΛΗΚΤΡΟ ΜΠΑΝΤΑΣ [BAND] (σ. 15) Πιέστε για να επιλέξετε κυρίως µπάντας µεταξύ της αριστερής και της δεξιάς µπάντας. 11 ΠΛΗΚΤΡΟ MEMORY/CALL [MR/CALL] Πιέστε για να επιλέξετε τρόπο λειτουργίας µνήµης (σ. 60). Πιέστε και κρατήστε το πιεσµένο για 1 δευτερόλεπτο για να επιλέξετε κανάλι κλήσης (σ. 71). Σηµείωση! Όλα τα πλήκτρα στη λειτουργία µικροφώνου µόνο για την κυρίως µπάντα.

33 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 Λειτουργία µικροφώνου ΠΛΗΚΤΡΟ ΛΕΙΤΟΥΡΓΙΑ ΕΥΤΕΡΕΥΟΥΣΑ ΛΕΙΤΟΥΡΓΙΑ ( + πλήκτρο) Εναλλάσσει µεταξύ ανοίγµατος και κλεισίµατος της Σε τρόπο λειτουργίας VFO, εισάγει επιλογή µπάντας φίµωσης. (σ. 24) λειτουργίας. Σε τρόπο λειτουργίας µνήµης, εισάγει επιλογή τράπεζας. (σ. 63) Ξεκινά και σταµατά τη σάρωση. (σ. 74) Ξεκινά και σταµατά τη σάρωση τόνου. (σ. 89) Ξεκινά και σταµατά την παρακολούθηση Ανοίγει και κλείνει τη λειτουργία PTT µε το πάτηµα προτεραιότητας. (σ. 79) ενός πλήκτρου. (σ. 26) Επιλέγει υψηλή ισχύ εξόδου. (σ. 21) Ανοίγει τη φίµωση DTCS. (σ. 85) Επιλέγει µέση ισχύ εξόδου. (σ. 21) Ανοίγει τη λειτουργία προειδοποιητικού τόνου DTCS pocket beep. (σ. 85) Επιλέγει χαµηλή ισχύ εξόδου. (σ. 21) Ανοίγει τη λειτουργία κωδικοποιητή µνήµης DTMF. (σ. 82) Επιλέγει λειτουργία µείον duplex. (σ. 31) Ανοίγει τον κωδικοποιητή µόλις ακουστού τόνου. (σ. 31) Επιλέγει λειτουργία συν duplex. (σ. 31) Ανοίγει τη λειτουργία προειδοποιητικού τόνου CTCSS pocket beep. (σ. 85) Επιλέγει µονόδροµη λειτουργία. (σ. 31) Ανοίγει τη λειτουργία φίµωσης τόνου. (σ. 85) ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Αφού πιέσετε Εκπέµπει τον κατάλληλο κωδικό DTMF (σσ. 33, 83). Όταν ενεργοποιείται ο κωδικοποιητής µνήµης DTMF, πιέστε [0] ως [9] για να εκπέµψετε τα κατάλληλα περιεχόµενα µνήµης DTMF. (σ. 83) Αυξάνει το επίπεδο ακουστικής απόδοσης. (σ. 20) Στέλνει ένα σήµα τόνου 1750 Hz ενώ πιέζετε και κρατάτε πιεσµένο. (σ. 33)

34 1 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ ΠΛΗΚΤΡΟ ΛΕΙΤΟΥΡΓΙΑ ΕΥΤΕΡΕΥΟΥΣΑ ΛΕΙΤΟΥΡΓΙΑ ( + πλήκτρο) Ακυρώνει την είσοδο σε συχνότητα. (σ. 17) Ακυρώνει τη σάρωση ή την παρακολούθηση προτεραιότητας. (σσ. 74, 80) Έξοδος από τη λειτουργία ρύθµισης (set mode). (σ. 95) Είσοδος στην οθόνη ΜΕΝΟΥ. (σ. 95) Είσοδος στην επιλεγµένη λειτουργία ρύθµισης. (σ. 95) Είσοδος σε προγραµµατίσιµη κατάσταση µετά από επιλογή ενός στοιχείου του τρόπου λειτουργίας ρύθµισης. (σ. 95) Ρυθµίζει το πληκτρολόγιο για εισαγωγή αριθµών. (σ. 17) Επιστρέφει στην προηγούµενη ένδειξη µετά από είσοδο στη λειτουργία ρύθµισης (set mode). Αποθηκεύει τη ρυθµισµένη συχνότητα κλπ., στο επιλεγµένο κανάλι µνήµης όταν πιέζετε και το κρατάτε πιεσµένο. (σ. 62) Ανεβάζει τον αριθµό του καναλιού µνήµης όταν πιέζετε συνεχώς µετά την ολοκλήρωση του προγραµµατισµού. (σ. 62) Κλείσιµο της λειτουργίας του κωδικοποιητή µνήµης DTMF. (σ. 82) Κλείνει τον κωδικοποιητή µόλις ακουστού τόνου, τον προειδοποιητικό τόνο pocket beep, ή τη φίµωση τόνου CTCSS/DTCS. (σσ. 31, 85) (σ. 95) Ρυθµίζει τις αυξήσεις του επιπέδου φίµωσης. (σ. 20) Σίγαση του ήχου. (σ. 27) Η λειτουργία σίγασης ελευθερώνεται όταν εκτελείται οποιαδήποτε λειτουργία. Μειώνει το επίπεδο ακουστικής απόδοσης. (σ. 20) Στέλνει ένα σήµα τόνου 1750 Hz για 0,5 δευτερόλεπτα. (σ. 33) Ρυθµίζει τη φίµωση του επιπέδου φίµωσης. (σ. 20) Κλειδώνει τα ψηφιακά πλήκτρα στο πληκτρολόγιο (συµπεριλαµβανοµένων των πλήκτρων Α ως D, # και *). (σ. 19) ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Αφού πιέσετε Εκπέµπει τον κατάλληλο κωδικό DTMF (σσ. 33, 83).

35 ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΟΨΗΣ 1 Προαιρετικό Μικρόφωνο (ΗΜ-154) 1 ΙΑΚΟΠΤΗΣ PTT Πιέστε και κρατήστε τον πιεσµένο για εκποµπή, ελευθερώστε για λήψη. 2 ΠΛΗΚΤΡΑ UP/DOWN [UP]/[DN] Πιέστε οποιοδήποτε από τα δύο πλήκτρα για να αλλάξετε συχνότητα λειτουργίας, κανάλι µνήµης, ρύθµιση τρόπου λειτουργίας ρύθµισης (set mode) κλπ. (σσ. 17, 60, 95). Πιέστε και κρατήστε οποιοδήποτε από τα δύο πλήκτρα πιεσµένο για 1 δευτερόλεπτο για να ξεκινήσετε σάρωση (σ. 74). 3 ΙΑΚΟΠΤΗΣ ΚΛΕΙ ΩΜΑΤΟΣ UP/DN Σύρετε για εναλλαγή µεταξύ ανοίγµατος και κλεισίµατος της λειτουργίας των πλήκτρων [UP]/[DN].

36 2 ΡΥΘΜΙΣΗ ΜΙΑΣ ΣΥΧΝΟΤΗΤΑΣ Προετοιµασία Άνοιγµα και κλείσιµο του ποµποδέκτη Επιλογή µπάντας συχνότητας λειτουργίας Στην κατάσταση των αρχικών ρυθµίσεων, ή µετά την επαναφορά της CPU, µπάντα 2m αποδίδεται στην αριστερή µπάντα, µπάντα 70cm αποδίδεται στη δεξιά µπάντα. Ωστόσο, η µπάντα 2m µπορεί να αποδοθεί και στη δεξιά µπάντα, και η µπάντα 70cm µπορεί να αποδοθεί και στην αριστερή µπάντα. Πιέστε και κρατήστε πιεσµένο το [PWR] για 1 δευτερόλεπτο για να ανοίξετε και να κλείσετε τον ποµποδέκτη. ΚΥΡΙΩΣ µπάντα Το IC-E2820 µπορεί να λάβει σήµατα µπάντας 144 MHz και 430 MHz ταυτόχρονα. Για να αλλάξετε ή να ενεργοποιήσετε οποιαδήποτε από τις λειτουργίες ή για να αλλάξετε συχνότητα µέσω του µικροφώνου, πρέπει να καθορίσετε µια µπάντα ως κυρίως µπάντα. Ο ποµποδέκτης εκπέµπει ένα σήµα µόνο στην κυρίως µπάντα. Εµφανίζεται το αρχικό της µπάντας συχνοτήτων. Πιέστε το [MAIN BAND] για να επιλέξετε την κυρίως µπάντα. Το MAIN δείχνει την κυρίως µπάντα. Πιέστε [BAND] για να εναλλάξετε την κυρίως µπάντα µεταξύ αριστερής και δεξιάς µπάντας. 1 Πιέστε και κρατήστε πιεσµένο το [MAIN BAND] της επιθυµητής µπάντας για 1 δευτερόλεπτο. Εµφανίζεται το αρχικό της µπάντας συχνοτήτων. 2 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε την επιθυµητή µπάντα συχνοτήτων. Πιέζοντας [ ][ ] στο µικρόφωνο, µπορείτε επίσης να επιλέξετε τη µπάντα. 3 Πιέστε το [MAIN BAND] για να επιστρέψετε στην ένδειξη της συχνότητας στην επιλεγµένη µπάντα συχνοτήτων. Σηµειώστε ότι στο παρόν εγχειρίδιο, οι παράγραφοι που αρχίζουν µε µια εικόνα µικροφώνου (όπως αριστερά), υποδεικνύουν λειτουργία µέσω του µικροφώνου HM-133.

37 ΡΥΘΜΙΣΗ ΜΙΑΣ ΣΥΧΝΟΤΗΤΑΣ 2 1 Πιέστε [BAND] για να επιλέξετε την κυρίως µπάντα. 2 Πιέστε και κρατήστε πιεσµένο το [BAND] για 1 δευτερόλεπτο για είσοδο στην επιλογή ζώνης συχνοτήτων. Εµφανίζεται η ζώνη συχνοτήτων. 3 Πιέστε [ ]/[ ] για να επιλέξετε την επιθυµητή ζώνη συχνοτήτων. 4 Πιέστε [CLR A(MW)] (ή [BAND]) για έξοδο από την κατάσταση, και επιστροφή στην ένδειξη της συχνότητας. Τρόποι λειτουργίας VFO και µνήµης Ο ποµποδέκτης έχει 2 βασικούς τρόπους λειτουργίας: τη λειτουργία VFO και τη λειτουργία µνήµης. Επιλέξτε πρώτα τον τρόπο λειτουργίας VFO για να ρυθµίσετε µια συχνότητα λειτουργίας. Σχετικά µε τις πρόσθετες ζώνες συχνοτήτων ανάλογα µε τις εκδόσεις Εκτός από τις µπάντες ραδιοερασιτεχνών 2m και 70cm, κάποιες εκδόσεις του IC- E2820 έχουν και πρόσθετες ζώνες συχνοτήτων και για την αριστερή και για τη δεξιά µπάντα ως εξής. είτε τις προδιαγραφές για τις διαθέσιµες ζώνες συχνοτήτων για λεπτοµέρειες. Αρχικό ζώνης Αριστερή µπάντα εξιά µπάντα συχνοτήτων* *Τα αρχικά των ζωνών συχνοτήτων αποτελούν µόνο αρχική ένδειξη. Μόλις ρυθµιστεί η συχνότητα λειτουργίας στη µπάντα, η αρχική ένδειξη θα αλλάξει. ; ιατίθεται, ---: εν διατίθεται Επιλέγεται τρόπος λειτουργίας VFO. Εµφανίζεται ο ενδείκτης MR όταν επιλέγεται ο τρόπος λειτουργίας µνήµης. Πιέστε το [V/MHz SCAN] της επιθυµητής µπάντας για να επιλέξετε τρόπο λειτουργίας VFO. Όταν έχει ήδη επιλεγεί τρόπος λειτουργίας VFO, τα ψηφία που βρίσκονται δεξιά από τα ψηφία των 10MHz ή 1MHz θα εξαφανιστούν ανάλογα µε την έκδοση. Σ αυτήν την περίπτωση, πιέστε [V/MHz SCAN] ξανά (ή δύο φορές ανάλογα µε την έκδοση). Πιέστε [M/CALL MW] για να επιλέξετε τρόπο λειτουργίας µνήµης. Εµφανίζεται ο ενδείκτης MR όταν επιλέγεται τρόπος λειτουργίας µνήµης. Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO. Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης. Το µικρόφωνο ελέγχει µόνο την κυρίως µπάντα. Πιέστε [BAND] για να πάτε στην κυρίως µπάντα, µετά πιέστε [VFO/LOCK] ή [MR/CALL], αν χρειάζεται.

38 2 ΡΥΘΜΙΣΗ ΜΙΑΣ ΣΥΧΝΟΤΗΤΑΣ Χρήση του επιλογέα συντονισµού 1 Περιστρέψτε το [DIAL] της επιθυµητής µπάντας για να ρυθµίσετε τη συχνότητα. Αν δεν επιλέξετε τρόπο λειτουργίας VFO, πιέστε το [V/MHz SCAN] της ίδιας µπάντας για να επιλέξετε τρόπο λειτουργίας VFO. Οι αλλαγές της συχνότητας στα επιλεγµένα βήµατα συντονισµού (σ. 18). 2 Για να αλλάξετε τη συχνότητα σε βήµατα 1MHz (10MHz για κάποιες εκδόσεις), πιέστε [V/MHz SCAN], και µετά περιστρέψτε το [DIAL]. Πιέζοντας και κρατώντας πιεσµένο το [V/MHz SCAN] για 1 δευτερόλεπτο ξεκινά η λειτουργία σάρωσης. Αν ξεκινήσει η σάρωση, πιέστε [V/MHz SCAN] ξανά για να την ακυρώσετε. Χρήση του πληκτρολογίου Η συχνότητα µπορεί να ρυθµιστεί απευθείας µέσω των αριθµητικών πλήκτρων στο µικρόφωνο. 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα. Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO, αν χρειάζεται. 2 Πιέστε [ENT C(T-OFF)] για να ενεργοποιήσετε το πληκτρολόγιο για εισαγωγή ψηφίων. Όταν ένα ψηφίο εισάγεται λανθασµένα, πιέστε [ENT C(T-OFF)] για να διαγράψετε την εισαγωγή, και µετά επαναλάβετε την εισαγωγή από το 1 ο ψηφίο. Πιέζοντας [CLR A(MW)] διαγράφονται τα εισαγόµενα ψηφία και ανακτάται η συχνότητα. [ΠΑΡΑ ΕΙΓΜΑ]: Ρύθµιση της συχνότητας στα 145,3625MHz. Πιέστε Ενώ επιλέγεται βήµα συντονισµού 1MHz, τα ψηφία κάτω από το 1MHz εξαφανίζονται. Ενώ επιλέγεται βήµα συντονισµού 10MHz, τα ψηφία κάτω από τα 10MHz εξαφανίζονται. Χρήση των πλήκτρων [ ]/[ ] Πιέστε [ ] ή [ ] για να επιλέξετε την επιθυµητή συχνότητα. Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα εκ των προτέρων. Πιέζοντας και κρατώντας πιεσµένο το [ ]/[ ] για 1 δευτερόλεπτο, ενεργοποιείται µια σάρωση. Αν ξεκινήσει µια σάρωση, πιέστε [ ]/[ ] ή [CLR A(MW)] για να την ακυρώσετε. Πιέστε Πιέστε Πιέστε

39 ΡΥΘΜΙΣΗ ΜΙΑΣ ΣΥΧΝΟΤΗΤΑΣ 2 Επιλογή βήµατος συντονισµού Τα βήµατα συντονισµού είναι οι ελάχιστες αυξήσεις συχνότητας όταν περιστρέφετε το [DIAL] ή πιέζετε [ ]/[ ] στο µικρόφωνο. Ανεξάρτητα βήµατα συντονισµού για την αριστερή και τη δεξιά µπάντα, καθώς και για κάθε ζώνη συχνοτήτων µπορούν να ρυθµιστούν για ξεχωριστή ευκολία συντονισµού. Υπάρχουν τα ακόλουθα διαθέσιµα βήµατα συντονισµού: 5 khz* 6,25 khz* 10 khz 12,5 khz 15 khz* 20 khz 25 khz 30 khz 50 khz ΣΗΜΕΙΩΣΗ: Για ευκολία, επιλέξτε ένα βήµα συντονισµού το οποίο ταιριάζει µε τα διαστήµατα συχνοτήτων των επαναληπτών στην περιοχή σας. 1 Πιέστε το [MAIN BAND] για να επιλέξετε την κυρίως µπάντα. Πιέστε το [V/MHz SCAN] της ίδιας µπάντας για να επιλέξετε τρόπο λειτουργίας VFO, αν χρειάζεται. 2 Πιέστε για να εµφανίσετε τον οδηγό λειτουργίας. 3 Πιέστε [TS](M/CALL MW) (της αριστερής µπάντας) για είσοδο στη λειτουργία ρύθµισης (set mode) βήµατος συντονισµού. 4 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό βήµα συντονισµού. 5 Πιέστε για έξοδο από τη λειτουργία ρύθµισης βήµατος συντονισµού.

40 2 ΡΥΘΜΙΣΗ ΜΙΑΣ ΣΥΧΝΟΤΗΤΑΣ Λειτουργίες κλειδώµατος Για να αποφύγετε τυχαίες αλλαγές της συχνότητας και άσκοπη πρόσβαση σε λειτουργίες, χρησιµοποιήστε τη λειτουργία κλειδώµατος. Ο ποµποδέκτης έχει 2 διαφορετικές λειτουργίες κλειδώµατος. Κλείδωµα συχνότητας Η λειτουργία αυτή κλειδώνει επιλογείς συντονισµού και πλήκτρα ηλεκτρονικά και µπορεί να χρησιµοποιηθεί µαζί µε τη λειτουργία κλειδώµατος µικροφώνου. Κλείδωµα πληκτρολογίου µικροφώνου Η λειτουργία αυτή κλειδώνει το πληκτρολόγιο του µικροφώνου. Πιέστε [FUNC] και µετά [SQL D(16KEY-L)] για να ανοίξετε και να κλείσετε τη λειτουργία κλειδώµατος πληκτρολογίου µικροφώνου. Μπορείτε να χρησιµοποιήσετε τα [PTT], [VFO/LOCK], [MR/CALL], [BAND], [ ], [ ], [F-1], [F-2], [DTMF-S] και [FUNC] στο µικρόφωνο. Μπορείτε να χρησιµοποιήσετε όλα τα πλήκτρα στον ποµποδέκτη. Η λειτουργία κλειδώµατος πληκτρολογίου ελευθερώνεται όταν κλείνετε και µετά ανοίγετε ξανά τον ποµποδέκτη. Εµφανίζεται το όταν ενεργοποιείται η λειτουργία κλειδώµατος. Πιέστε και κρατήστε πιεσµένο το για 1 δευτερόλεπτο για να ανοίξετε και να κλείσετε τη λειτουργία κλειδώµατος. Μπορείτε να χρησιµοποιήσετε τα [PTT], [DUP MONI] (µόνο λειτουργία παρακολούθησης), [VOL]. [SQL] και [MAIN BAND] (µόνο επιλογή κυρίως µπάντας) ενώ χρησιµοποιείτε τη λειτουργία κλειδώµατος καναλιών. Επίσης, µπορεί να γίνει εκποµπή TONE-1, TONE-2, τόνων DTMF ή περιεχοµένων µνήµης DTMF από το µικρόφωνο. Πιέστε και κρατήστε πιεσµένο το [VFO/LOCK] για 1 δευτερόλεπτο για να ανοίξετε και να κλείσετε τη λειτουργία κλειδώµατος.

41 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 3 Λήψη 1 Ρυθµίστε το επίπεδο ήχου για την κυρίως µπάντα. Πιέστε το [MAIN BAND] της επιθυµητής µπάντας. Πιέστε και κρατήστε πιεσµένο το [DUP MONI] για 1 δευτερόλεπτο για να ανοίξετε τη φίµωση (squelch). Περιστρέψτε το [VOL] της κυρίως µπάντας για να ρυθµίσετε το επίπεδο ήχου. Πιέστε το [DUP MONI] για να κλείσετε τη φίµωση. 2 Ρυθµίστε το επίπεδο φίµωσης. Περιστρέψτε το [SQL] της κυρίως µπάντας εντελώς αριστερόστροφα εκ των προτέρων, και µετά περιστρέψτε το [SQL] δεξιόστροφα µέχρι απλά να εξαφανιστεί ο θόρυβος. Όταν λαµβάνεται παρεµβολή λόγω ισχυρών σηµάτων, περιστρέψτε το [SQL] δεξιόστροφα µετά τη θέση 12 η ώρα για λειτουργία του εξασθενητή (σ. 22). 3 Ρυθµίστε τη συχνότητα λειτουργίας στην κυρίως µπάντα (σσ ). 4 Όταν λαµβάνεται ένα σήµα στην επιλεγµένη συχνότητα, ανοίγει η φίµωση και ο ποµποδέκτης εκπέµπει ήχο. Εµφανίζεται όταν λαµβάνεται ένα σήµα. Εµφανίζεται το BUSY και ο ενδείκτης S/RF δείχνει τη σχετική ένταση σήµατος για το λαµβανόµενο σήµα. ΕΥΚΟΛΟ! Το επίπεδο ήχου και φίµωσης της κυρίως µπάντας µπορεί επίσης να ρυθµιστεί µε τα [VOL (TONE-1)]/[VOL 0(TONE-2)] και [SQL D(MUTE)]/[SQL #(16KEY-L)], αντίστοιχα. Εµφανίζεται το VOL για τον ήχο ή το SQL για τη φίµωση κατά τη διάρκεια της ρύθµισης. Εκποµπή ΠΡΟΣΟΧΗ: Η εκποµπή χωρίς κεραία µπορεί να καταστρέψει τον ποµποδέκτη. ΣΗΜΕΙΩΣΗ: Για την αποφυγή παρεµβολής, ακούστε το κανάλι πριν την εκποµπή πιέζοντας και κρατώντας πιεσµένο το [DUP MONI] για 1 δευτερόλεπτο, ή το [MONI 1(BANK)] στο µικρόφωνο. 1 Επιλέξτε την κυρίως µπάντα (σ. 15). 2 Ρυθµίστε τη συχνότητα λειτουργίας (σ ). Επιλέξτε ισχύ εξόδου αν επιθυµείτε. είτε την παράγραφο δεξιά για λεπτοµέρειες. 3 Πιέστε και κρατήστε πιεσµένο το [PTT] για εκποµπή. Εµφανίζεται το TX. Ο ενδείκτης S/RF δείχνει την επιλογή ισχύος εξόδου. ιατίθεται µια λειτουργία PTT µε το πάτηµα ενός πλήκτρου. είτε τη σ. 26 για λεπτοµέρειες. Εµφανίζεται το στην οθόνη υπο-µπάντας ανάλογα µε την επιλεγµένη ζώνη συχνοτήτων. 4 Μιλήστε στο µικρόφωνο χρησιµοποιώντας το κανονικό επίπεδο της φωνής σας. Μην κρατάτε το µικρόφωνο πολύ κοντά στο στόµα σας και µη µιλάτε υπερβολικά δυνατά. Αυτό µπορεί να παραµορφώσει το σήµα. 5 Ελευθερώστε το [PTT] για να επιστρέψετε στη λήψη. ΣΗΜΑΝΤΙΚΟ! (για εκποµπή 50W): Το IC-E2820 είναι εφοδιασµένο µε κυκλώµατα προστασίας για να προστατεύουν το κύκλωµα ενισχυτή ισχύος από την υψηλή θερµοκρασία. Όταν η θερµοκρασία του ποµποδέκτη γίνει εξαιρετικά υψηλή, ο ποµποδέκτης µειώνει αυτόµατα την ισχύ εξόδου εκποµπής σε 5W (περίπου). είχνουν το επίπεδο ρύθµισης

42 3 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Επιλογή ισχύος εξόδου Ο ποµποδέκτης έχει 3 επίπεδα ισχύος εξόδου για να ταιριάζουν στις απαιτήσεις λειτουργίας σας. Η χαµηλή ισχύς εξόδου κατά τη διάρκεια επικοινωνιών µικρής απόστασης µπορεί να µειώσει την πιθανότητα παρεµβολής σε άλλους σταθµούς και να µειώσει την κατανάλωση ρεύµατος. Πιέστε [LOW PRIO] αρκετές φορές για να επιλέξετε την ισχύ εξόδου. ΕΞΟ ΟΣ ΙΣΧΥΟΣ ΕΝ ΕΙΚΤΗΣ S/RF VHF UHF Υψηλός: 50W 50W Μέσος: 15W* 15W* Χαµηλός: 5W* 5W* *περίπου Η ισχύς εξόδου µπορεί να αλλάξει κατά τη διάρκεια της εκποµπής. Το µικρόφωνο µπορεί επίσης να χρησιµοποιηθεί για την επιλογή ισχύος εξόδου. Πιέστε [HIGH 4(DTCS)] για υψηλή ισχύ εξόδου, [MID 5(DTCS(( )))] για µέση ισχύ εξόδου, και [LOW 6(DTMF)] για χαµηλή ισχύ εξόδου. Η ισχύς εξόδου µπορεί να αλλάξει µέσω του µικροφώνου µόνο κατά τη διάρκεια λήψης. Επιλογή τρόπου λειτουργίας Οι τρόποι λειτουργίας καθορίζονται από τη διαµόρφωση των ραδιοσηµάτων. Ο ποµποδέκτης έχει συνολικά 5 τρόπους λειτουργίας (FM, FM-N, AM, AM-N και DV*). Η επιλογή τρόπου λειτουργίας αποθηκεύεται ανεξάρτητα για κάθε µπάντα και κανάλι µνήµης. Συνήθως, η λειτουργία AM χρησιµοποιείται για τη µπάντα air ( ,995MHz), και τότε διατίθεται µόνο λήψη. 1 Πιέστε για να εµφανίσετε τον οδηγό λειτουργίας. 2 Πιέστε [MODE](V/MHz SCAN) (της αριστερής µπάντας) αρκετές φορές για να επιλέξετε τον επιθυµητό τρόπο λειτουργίας µεταξύ των FM, FM-N, AM, AM-N και DV* στην κυρίως µπάντα. * ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT-123. Μπορείτε να επιλέξετε τρόπο λειτουργίας στην κυρίως µπάντα.

43 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 3 Εξασθενητής φίµωσης Ο ποµποδέκτης έχει έναν εξασθενητή ραδιοσυχνοτήτων (RF) που συνδέεται µε τη ρύθµιση του επιπέδου φίµωσης. Επιτυγχάνεται 10dB εξασθένηση περίπου σε µέγιστη ρύθµιση. Ο εξασθενητής φίµωσης σας επιτρέπει να ρυθµίσετε το ελάχιστο επίπεδο σήµατος που χρειάζεται για να ανοίξει η φίµωση. Η λειτουργία εξασθενητή µπορεί να απενεργοποιηθεί σε λειτουργία ρύθµισης (set mode). Περιστρέψτε το [SQL] δεξιόστροφα µετά τη θέση 13 η ώρα για να ενεργοποιήσετε τον εξασθενητή φίµωσης. Το επίπεδο εξασθένησης µπορεί να ρυθµιστεί έως 10dB (περίπου) µεταξύ της θέσης 13 η ώρα και της πλήρως δεξιόστροφης θέσης. Φίµωση θορύβου Όριο φίµωσης Η φίµωση είναι ανοιχτή. Ρηχό Εξασθενητής φίµωσης Βαθύ ΣΗΜΕΙΩΣΗ: Ο εξασθενητής φίµωσης λειτουργεί ακόµη και όταν χρησιµοποιείται η λειτουργία παρακολούθησης. Έτσι, συνιστάται η ρύθµιση του ελέγχου [SQL] µεταξύ των θέσεων 10 και 13 η ώρα όταν χρησιµοποιείται η λειτουργία παρακολούθησης. Ρύθµιση εξασθενητή φίµωσης 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε SET MODE, και µετά πιέστε [MAIN BAND] για είσοδο στη λειτουργία ρύθµισης (set mode). 4 Περιστρέψτε το [DIAL] για να επιλέξετε AUTO ATT και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να ανοίξετε και να κλείσετε τη λειτουργία εξασθενητή φίµωσης, και µετά πιέστε [MAIN BAND]. Επιλέξτε OFF για να απενεργοποιήσετε τη λειτουργία εξασθενητή φίµωσης. 6 Πιέστε [BACK](V/MHz SCAN] (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

44 3 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Ταυτόχρονη λήψη V/V, U/U (Para-watch) To IC-E2820 µπορεί να λάβει ταυτόχρονα δύο σήµατα στην ίδια µπάντα, όπως στην µπάντα 144MHz, χρησιµοποιώντας τη λειτουργία para-watch. [Παράδειγµα] 1 Πιέστε και κρατήστε πιεσµένο το [MAIN BAND] είτε της αριστερής είτε της δεξιάς µπάντας για 1 δευτερόλεπτο για να επιλέξετε την κατάσταση επιλογής ζώνης συχνοτήτων. 2 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε την επιθυµητή ζώνη συχνοτήτων. 3 Πιέστε το [MAIN BAND] για να επιστρέψετε στην ένδειξη της συχνότητας. 4 Ρυθµίστε την επιθυµητή συχνότητα. 5 Επαναλάβετε τα βήµατα 1 ως 4 για την άλλη µπάντα (αριστερή ή δεξιά). Για να ενεργοποιήσετε τη λειτουργία para-watch από το HM-133, εισαγάγετε τις επιθυµητές συχνότητες και για την αριστερή και για τη δεξιά µπάντα χρησιµοποιώντας τη δυνατότητα άµεσης εισαγωγής συχνότητας µέσω του πληκτρολογίου, ή εκτελέστε την ακόλουθη λειτουργία. 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα. Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO, αν χρειάζεται. 2 Πιέστε [ENT C(T-OFF)] για να ενεργοποιήσετε το πληκτρολόγιο για εισαγωγή ψηφίων. 3 Πιέστε 6 πλήκτρα για εισαγωγή µιας συχνότητας. Όταν ένα ψηφίο εισάγεται λανθασµένα, πιέστε [ENT C(T-OFF)] για να διαγράψετε την εισαγωγή, και µετά επαναλάβετε την εισαγωγή από το 1 ο ψηφίο. 4 Πιέστε [VFO/LOCK] για να αλλάξετε κυρίως µπάντα, και µετά επαναλάβετε τα βήµατα 1 ως 3 για την άλλη µπάντα. ΣΗΜΕΙΩΣΗ: Τα κανάλια µνήµης είναι κοινά για την αριστερή και τη δεξιά µπάντα. Είναι δυνατή η εκποµπή κατά τη διάρκεια της λειτουργίας para-watch. Ωστόσο, η λήψη της υπο-µπάντας απενεργοποιείται κατά τη διάρκεια της εκποµπής όπως παρουσιάζεται στο παράδειγµα αριστερά. Η λήψη σε τρόπο λειτουργίας DV είναι διαθέσιµη µόνο για τη µία µπάντα.

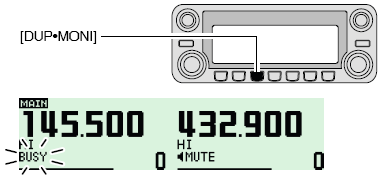

45 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 3 Σίγαση υποµπάντας (mute)/προειδοποιητικός τόνος κατειληµµένου Η λειτουργία σίγασης υποµπάντας διακόπτει αυτόµατα τα ακουστικά σήµατα της υποµπάντας όταν λαµβάνονται ταυτόχρονα σήµατα και στην κυρίως µπάντα και στην υποµπάντα. Κατά τη διάρκεια λειτουργίας στην κυρίως µπάντα, ακούγεται ένας προειδοποιητικός τόνος που σας ενηµερώνει ότι λήφθηκε ένα σήµα στην υποµπάντα. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN] (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε SOUNDS και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε SUB BAND MUTE ή SUB BAND BEEP και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να ανοίξετε και να κλείσετε τη λειτουργία σίγασης υποµπάντας ή προειδοποιητικού τόνου υποµπάντας και µετά πιέστε [MAIN BAND]. 6 Πιέστε [BACK](V/MHz SCAN] (της δεξιάς µπάντας) δύο φορές για έξοδο από τη λειτουργία ρύθµισης (set mode). 7 Όταν λαµβάνεται ένα σήµα στην ΚΥΡΙΩΣ µπάντα, εµφανίζεται το όπως παρακάτω. Εµφανίζεται όταν λαµβάνεται ένα σήµα στην ΚΥΡΙΩΣ µπάντα. Λειτουργία παρακολούθησης Η λειτουργία αυτή χρησιµοποιείται για να µπορείτε να ακούτε αδύναµα σήµατα χωρίς να διαταράσσεται η ρύθµιση της φίµωσης. Αφού πιέσετε [MAIN BAND], πιέστε και κρατήστε πιεσµένο το [DUP MONI] για 1 δευτερόλεπτο για να ανοίξετε τη φίµωση. Αναβοσβήνει το BUSY. Πιέστε [DUP MONI] ξανά για να ακυρώσετε τη λειτουργία. Πιέστε [MONI 1(BANK)] για να ανοίξετε τη φίµωση. Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα εκ των προτέρων. Πιέστε [MONI 1(BANK)] ξανά για να ακυρώσετε τη λειτουργία. ΣΗΜΕΙΩΣΗ: Όταν το [SQL] ρυθµίζεται υπερβολικά δεξιόστροφα (θέση 12-5 η ώρα), ενεργοποιείται ο εξασθενητής φίµωσης. Για να παρακολουθήσετε αδύναµα σήµατα στη συχνότητα λειτουργίας, απενεργοποιήστε τη λειτουργία εξασθενητή φίµωσης. είτε τη σελίδα 22 για λεπτοµέρειες.

46 3 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Λειτουργία µιας µπάντας Λειτουργία µιας µπάντας/διπλής παρακολούθησης Η λειτουργία διπλής παρακολούθησης (dualwatch) παρακολουθεί δύο συχνότητες ταυτόχρονα. Το IC-E2820 έχει δύο ανεξάρτητα κυκλώµατα δεκτών: αριστερή µπάντα και δεξιά µπάντα (οι διαθέσιµες συχνότητες, ο τρόπος λειτουργίας και οι λειτουργίες διαφέρουν ανάλογα µε τις µπάντες). Η λειτουργία µιας µπάντας είναι χρήσιµη όταν παρακολουθείτε µόνο µία συχνότητα. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [SNGL](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε τον τρόπο λειτουργίας µιας µπάντας. Μπορείτε να χρησιµοποιήσετε τα [DIAL], [MAIN BAND], [VOL], [SQL], [V/MHz SCAN] και [M/CALL MW] για λειτουργία. ιαφορική λειτουργία Η διαφορική λήψη συγκρίνει την ισχύ του λαµβανόµενου σήµατος από δύο διαφορετικές κεραίες, [ANT1 TX/RX] και [ANT2 RX], και επιλέγει αυτόµατα το δυνατότερο σήµα. Το χαρακτηριστικό αυτό είναι χρήσιµο όταν η ακρόαση γίνεται σε ένα κινούµενο όχηµα ή όταν ο σταθµός εκποµπής αυτός καθαυτός κινείται. Η διαφορική λήψη είναι διαθέσιµη στις µπάντες 127 MHz, 136 MHz, 146 MHz, 375 MHz, 440 MHz και 500 MHz µόνο σε FM, FM-N και DV (προαιρετικό). 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε SET MODE, και µετά πιέστε [MAIN BAND] για είσοδο στη λειτουργία ρύθµισης (set mode). 4 Περιστρέψτε το [DIAL] για να επιλέξετε DIVERSITY και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε ON, και µετά πιέστε [MAIN BAND]. 3 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας, και µετά πιέστε [DUAL] (M/CALL MW) (της δεξιάς µπάντας) για να επιστρέψετε στον τρόπο λειτουργίας διπλής παρακολούθησης. 6 Πιέστε [BACK](V/MHz SCAN] (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

47 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 3 Όταν χρησιµοποιείται λειτουργία διαφορικής λήψης, συνδέστε τον ίδιο τύπο κεραίας και στο [ANT1] και στο [ANT2 RX]. Κατά τη διάρκεια λειτουργίας µιας µπάντας µε τη λειτουργία διαφορικής λήψης ανοιχτή, εµφανίζεται ο ενδείκτης διαφορικής λήψης όπως παρακάτω. Εµφανίζεται ο ενδείκτης διαφορικής λήψης. Εµφανίζεται όταν λαµβάνεται ένα σήµα στην ΚΥΡΙΩΣ µπάντα. Όταν επιλέγεται το [ANT2 RX], Λειτουργία PTT µε το πάτηµα ενός πλήκτρου Ο διακόπτης PTT µπορεί να λειτουργεί ως διακόπτης PTT µε το πάτηµα ενός πλήκτρου (κάθε πίεση εναλλάσσει µεταξύ εκποµπής/λήψης). Χρησιµοποιώντας τη λειτουργία αυτή, µπορεί να εκπέµψετε χωρίς να πιέζετε και να κρατάτε πιεσµένο το διακόπτη PTT. Για την αποφυγή τυχαίων, συνεχών εκποµπών µε αυτή τη λειτουργία, ο ποµποδέκτης έχει ένα χρονόµετρο διακοπής (τέλους χρόνου). είτε τη σ. 101 για λεπτοµέρειες. 1 Πιέστε [FUNC] και µετά [PRIO 3(PTT-M)] για να ανοίξετε τη λειτουργία PTT µε το πάτηµα ενός πλήκτρου. Ανάβει ένα πράσινο φωτάκι στον ενδείκτη δραστηριότητας. 2 Πιέστε [PTT] για εκποµπή και πιέστε ξανά για λήψη. Ακούγεται ένας προειδοποιητικός τόνος όταν αρχίζει η εκποµπή και ένας µεγάλος προειδοποιητικός τόνος κατά την επιστροφή στη λήψη. 3 Πιέστε [FUNC] και µετά [PRIO 3(PPT-M)] για να κλείσετε τη λειτουργία PTT µε το πάτηµα ενός πλήκτρου. Σβήνει ο ενδείκτης δραστηριότητας. Όταν επιλέγεται το [ANT1 TX/RX], Όταν επιλέγεται µια ζώνη συχνοτήτων στην οποία παρεµποδίζεται η διαφορική λήψη. Ή η απεικόνιση κατάστασης µπάντας (band scope) είναι ενεργή σε διαφορική λήψη. Με τη φίµωση ανοιχτή σε τρόπο λειτουργίας FM κατά τη λήψη ενός αδύναµου σήµατος, η διαφορική λήψη δε λειτουργεί σωστά.

48 3 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Λειτουργία σίγασης ήχου (mute) Η λειτουργία αυτή προκαλεί προσωρινή σίγαση του ήχου (mute) χωρίς να διαταράσσει τη ρύθµιση της έντασης του ήχου (µόνο το µικρόφωνο). Πιέστε [FUNC] και µετά [SQL D(MUTE)] για σίγαση των ακουστικών σηµάτων. Εµφανίζονται οι ενδείκτες. Πιέστε [CLR A(MW)] (ή οποιοδήποτε άλλο πλήκτρο) για να ακυρώσετε τη λειτουργία. Επισκόπηση µπάντας (band scope) Η λειτουργία επισκόπησης µπάντας σας επιτρέπει να ελέγξετε οπτικά µια συγκεκριµένη περιοχή συχνοτήτων γύρω από την κεντρική συχνότητα. Σχετικά µε τα βήµατα σάρωσης (sweep): Το συγκεκριµένο βήµα συντονισµού σε κάθε ζώνη συχνοτήτων (σε τρόπο λειτουργίας VFO) ή προγραµµατισµένο βήµα συντονισµού (σε τρόπο λειτουργίας µνήµης) χρησιµοποιείται κατά τη διάρκεια της σάρωσης (sweep). Ένδειξη βήµατος σάρωσης Εµφανίζονται οι ενδείκτες. Ένδειξη επισκόπησης είκτης συχνότητας µπάντας είκτης συχνότητας

49 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 3 Απλή σάρωση (sweep) 1 Ρυθµίστε την επιθυµητή συχνότητα ως κεντρική συχνότητα επισκόπησης µπάντας. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [SCP](DUP MONI) για να ξεκινήσετε µια απλή σάρωση (sweep). Ακούγεται ένας σύντοµος προειδοποιητικός τόνος. Εµφανίζεται η ισχύς των σηµάτων ξεκινώντας από το χαµηλότερο άκρο της περιοχής. 4 Περιστρέψτε το [DIAL] για να ρυθµίσετε το δείκτη συχνότητας στο επιθυµητό σήµα και ρυθµίστε τη συχνότητα του σήµατος. 5 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας, και µετά πιέστε [CLR](LOW PRIO) για να καθαρίσετε την επισκόπηση µπάντας. Συνεχής σάρωση (sweep) 1 Ρυθµίστε την επιθυµητή συχνότητα ως κεντρική συχνότητα επισκόπησης µπάντας. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε και κρατήστε πιεσµένο το [SCP](DUP MONI) για 1 δευτερόλεπτο για να ξεκινήσει η συνεχής σάρωση (sweep). Ακούγεται ένας σύντοµος και ένας παρατεταµένος προειδοποιητικός τόνος. Εµφανίζεται η ισχύς των σηµάτων ξεκινώντας από το κέντρο της περιοχής. 4 Για να σταµατήσετε τη σάρωση, πιέστε για να εµφανιστεί ο οδηγός λειτουργίας, και µετά πιέστε [SCP](DUP MONI). 5 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας, και µετά πιέστε [CLR](LOW PRIO) για να καθαρίσετε την επισκόπηση µπάντας. Μπορεί να γίνει σίγαση του ήχου λήψης κατά τη διάρκεια σάρωσης σε λειτουργία ρύθµισης ήχων (set mode). είτε τη σελίδα 109 για λεπτοµέρειες. Παρακολούθηση ενός σήµατος Αν βρείτε ένα σήµα που θέλετε να παρακολουθήσετε κατά τη διάρκεια της σάρωσης/µετά τη σάρωση (sweep), µπορείτε να παρακολουθήσετε το σήµα µε την ακόλουθη λειτουργία. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας, και µετά πιέστε [SCP](DUP MONI) για να ακυρώσετε τη συνεχή σάρωση, αν χρειάζεται. 2 Περιστρέψτε το [DIAL] για να συντονιστείτε στο επιθυµητό σήµα. 3 Πιέστε [CENT](TONE DTMF) για να επιστρέψετε στην κεντρική συχνότητα.

50 4 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ Γενικά Οι επαναλήπτες σας επιτρέπουν να επεκτείνετε το εύρος λειτουργίας του ποµποδέκτη σας, καθώς ένας επαναλήπτης έχει πολύ υψηλότερη ισχύ εξόδου από τον χαρακτηριστικό ποµποδέκτη. Συνήθως, ένας επαναλήπτης έχει ανεξάρτητες συχνότητες για κάθε δέκτη και ποµπό. Μπορεί εξάλλου να απαιτείται ένας µόλις ακουστός τόνος για πρόσβαση σε έναν επαναλήπτη. Αναφερθείτε σε εγχειρίδια ερασιτεχνικών ποµποδεκτών και τοπικά περιοδικά ραδιοερασιτεχνών για λεπτοµέρειες των επαναληπτών της περιοχής σας, όπως συχνότητες εισόδου/εξόδου και θέσεις επαναληπτών. Παράδειγµα επαναλήπτη: Λαµβάνει το σήµα 434,540 MHz και τα ανιχνευόµενα ακουστικά σήµατα εκπέµπονται στα 439,540 MHz ταυτόχρονα. ιάγραµµα ροής λειτουργίας επαναλήπτη Βήµα 1: Ρυθµίστε την επιθυµητή µπάντα για τη λειτουργία του επαναλήπτη. Βήµα 2: Ρυθµίστε την επιθυµητή συχνότητα λήψης (συχνότητα εξόδου επαναλήπτη). Βήµα 3: Ρυθµίστε την κατεύθυνση αµφίδροµης λειτουργίας (µετατόπισης) (-duplex ή +duplex). - Ρυθµίστε τη µετατόπιση συχνότητας (µέγεθος µετατόπισης), αν απαιτείται. Βήµα 4: Ανοίξτε τη λειτουργία κωδικοποιητή µόλις ακουστού τόνου (τόνου επαναλήπτη). - Ρυθµίστε τη συχνότητα µόλις ακουστού τόνου, αν απαιτείται. Σταθµός Α: Tx: 434,540 MHz Rx: 439,540 MHz Σταθµός Β: Tx: 434,540 MHz Rx: 439,540 MHz Οι ρυθµίσεις του επαναλήπτη µπορούν να αποθηκευτούν σε ένα κανάλι µνήµης.

51 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ 4 Πρόσβαση σε έναν επαναλήπτη 1 Ρυθµίστε τη συχνότητα λήψης (συχνότητα εξόδου επαναλήπτη) στην κυρίως µπάντα (σσ ). 2 Πιέστε [DUP MONI] µία ή δύο φορές, για να επιλέξετε µείον duplex ή συν duplex. Εµφανίζεται το DUP- ή το DUP+, το οποίο δείχνει τη συχνότητα εκποµπής για µείον µετατόπιση ή συν µετατόπιση, αντίστοιχα. Όταν η αυτόµατη λειτουργία επαναλήπτη είναι ανοιχτή (διαθέσιµη µόνο για την έκδοση ΗΠΑ), τα βήµατα 2 και 3 δεν είναι απαραίτητα (σ. 35). Εµφανίζεται το DUP- ή το DUP+ 4 Πιέστε και κρατήστε πιεσµένο το [PTT] για εκποµπή. Η εµφανιζόµενη συχνότητα µετατρέπεται αυτόµατα στη συχνότητα εκποµπής (συχνότητα εισόδου επαναλήπτη). Αν εµφανιστεί το OFF, επιβεβαιώστε ότι η µετατόπιση συχνότητας (σ. 34) είναι σωστά ρυθµισµένη. 5 Ελευθερώστε το [PTT] για λήψη. 3 Πιέστε [TONE DTMF] αρκετές φορές για να ανοίξετε τον κωδικοποιητή µόλις ακουστού τόνου, σύµφωνα µε τις απαιτήσεις του επαναλήπτη. Εµφανίζεται το TONE. Η τιµή 88,5 Hz ρυθµίζεται ως αρχική τιµή, αναφερθείτε στη σ. 32 για ρυθµίσεις της συχνότητας τόνου. Όταν ο επαναλήπτης απαιτεί διαφορετικό τονικό σύστηµα, δείτε σ. 33. Εµφανίζεται το TONE Κατά τη λήψη Κατά την εκποµπή 6 Πιέστε [DUP MONI] για να ελέγξετε αν το σήµα εκποµπής του άλλου σταθµού µπορεί να ληφθεί άµεσα. 7 Για να επιστρέψετε στην µονόδροµη λειτουργία, πιέστε [DUP MONI] µία ή δύο φορές για να διαγράψετε τον ενδείκτη DUP- ή DUP+. 8 Για να κλείσετε τον κωδικοποιητή µόλις ακουστού τόνου, πιέστε [ΤΟΝΕ DTMF] αρκετές φορές ώσπου να µην εµφανίζεται κανένας ενδείκτης.

52 4 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ 1 Ρυθµίστε τη συχνότητα λήψης (συχνότητα εξόδου επαναλήπτη) στην κυρίως µπάντα (σσ. 16, 17). 2 Πιέστε [DUP- 7(TONE)] για να επιλέξετε µείον duplex, πιέστε [DUP+ 8(TSQL(( )))] για να επιλέξετε µείον duplex. Εµφανίζεται το DUP- ή το DUP+. 7 Πιέστε [SIMP 9(TSQL)] για να επιστρέψετε στην µονόδροµη λειτουργία. Εξαφανίζεται ο ενδείκτης DUP+ ή DUP-. 8 Για να κλείσετε τον κωδικοποιητή µόλις ακουστού τόνου, πιέστε [FUNC] και µετά [ENT C(T-OFF)]. Πιέστε Πιέστε 3 Πιέστε [FUNC] και µετά [DUP- 7(TONE)] για να ανοίξετε τον κωδικοποιητή µόλις ακουστού τόνου σύµφωνα µε τις απαιτήσεις του επαναλήπτη. Αναφερθείτε στη σ. 32 για τη ρύθµιση της συχνότητας τόνου. Όταν ο επαναλήπτης απαιτεί διαφορετικό τονικό σύστηµα, δείτε τη σ. 33. Πιέστε Πιέστε

53 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ 4 Μόλις ακουστοί τόνοι (λειτουργία κωδικοποιητή) Μόλις ακουστοί τόνοι 1 Επιλέξτε την κυρίως µπάντα, τον τρόπο λειτουργίας/το κανάλι όπου θέλετε να ρυθµίσετε τους µόλις ακουστούς τόνους, όπως τρόπο λειτουργίας VFO ή κανάλι µνήµης/κλήσης. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε REPEATER TONE και µετά πιέστε το [MAIN BAND]. 6 Περιστρέψτε το [DIAL] για να επιλέξετε και να ρυθµίσετε την επιθυµητή µόλις ακουστή συχνότητα, και µετά πιέστε [MAIN BAND]. 1 Ρυθµίστε την κυρίως µπάντα, τον τρόπο λειτουργίας/το κανάλι για το οποίο θέλετε να ρυθµίσετε τους µόλις ακουστούς τόνους, όπως τρόπο λειτουργίας VFO ή κανάλι µνήµης/κλήσης. Η συχνότητα µόλις ακουστών τόνων προγραµµατίζεται ανεξάρτητα σε κάθε τρόπο λειτουργίας ή κανάλι. 2 Πιέστε [SET B(D-OFF)] για είσοδο στην οθόνη του ΜΕΝΟΥ. 3 Πιέστε [ ] ή [ ] για να επιλέξετε DUP/TONE και µετά πιέστε [SET B(D-OFF)]. 4 Πιέστε [ ] ή [ ] για να επιλέξετε REPEATER TONE και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [ ] ή [ ] για να επιλέξετε την επιθυµητή συχνότητα µόλις ακουστών τόνων και µετά πιέστε [SET B(D-OFF)]. Πιέστε 6 Πιέστε [CLR A(MW)] για να επιστρέψετε στον τρόπο λειτουργίας VFO. 7 Πιέστε [BACK](V/MHz SCAN] (της δεξιάς µπάντας) δύο φορές για έξοδο από τη λειτουργία ρύθµισης DUP/TONE (set mode). ΣΗΜΕΙΩΣΗ: Η συχνότητα κωδικοποιητή µόλις ακουστών τόνων µπορεί να ρυθµιστεί προσωρινά σε ένα κανάλι µνήµης/κλήσης. Ωστόσο, η ρυθµισµένη συχνότητα διαγράφεται µόλις επιλεγεί άλλο κανάλι µνήµης ή τρόπος λειτουργίας VFO. Για να αποθηκεύσετε προσωρινά τη συχνότητα τόνου, γράψτε πάνω από τις πληροφορίες καναλιού. Κατάλογος συχνοτήτων µόλις ακουστών τόνων (µονάδα: Hz)

54 4 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ Τόνοι DTMF Πιέστε [DTMF-S], και µετά πιέστε τα πλήκτρα των επιθυµητών ψηφίων DTMF. Ανάβει ένα πράσινο φωτάκι στον ενδείκτη λειτουργίας. Τα 0-9, A-D, *(E) και #(F) είναι διαθέσιµα. Όταν εµφανίζεται το, ακυρώστε τον κωδικοποιητή µνήµης DMTF εκ των προτέρων (σ. 82). Πιέστε [DTMF-S] ξανά για να επαναφέρετε το πληκτρολόγιο στον κανονικό έλεγχο των λειτουργιών. Πιέστε και µετά πιέστε τα επιθυµητά πλήκτρα. Τόνος 1750 Hz Το µικρόφωνο έχει δυνατότητα τόνου 1750 Hz, η οποία χρησιµοποιείται για τόνο κουδουνίσµατος κατά την κλήση κλπ. 1 Πιέστε [FUNC]. Ανάβει ένα πορτοκαλί φωτάκι στον ενδείκτη λειτουργίας. 2 Πιέστε [*TONE-1] για να εκπέµψετε ένα διακριτικό κλήσης τόνου 1750 Hz για 0,5 δευτερόλεπτα, πιέστε και κρατήστε πιεσµένο το [0TONE-2)] για να εκπέµψετε ένα διακριτικό κλήσης τόνου 1750 Hz για µια αυθαίρετη περίοδο. Ο ενδείκτης λειτουργίας σβήνει αυτόµατα. Πιέστε και µετά Για την ευκολία σας! Ο ποµποδέκτης έχει 16 κανάλια µνήµης DTMF για αυτόµατη λειτουργία patch. είτε τη σ. 81 για λεπτοµέρειες.

55 ΛΕΙΤΟΥΡΓΙΑ ΕΠΑΝΑΛΗΠΤΗ 4 Μετατόπιση συχνότητας Όταν επικοινωνείτε µέσω ενός επαναλήπτη, η συχνότητα εκποµπής µετατοπίζεται από τη συχνότητα λήψης κατά ένα µέγεθος που καθορίζεται από τη µετατόπιση συχνότητας. 1 Πιέστε [MAIN BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα. 2 Επιλέξτε τον επιθυµητό τρόπο λειτουργίας/κανάλι για το οποίο θέλετε να ρυθµίσετε τη µετατόπιση συχνότητας, όπως τρόπο λειτουργίας VFO ή κανάλι µνήµης/κλήσης. 3 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας και µετά πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε στοιχείο OFFSET FREQ, και µετά πιέστε [MAIN BAND]. 6 Περιστρέψτε το [DIAL] για να ρυθµίσετε την επιθυµητή µετατόπιση συχνότητας. Πιέστε [MHz](V/MHz SCAN] (της αριστερής µπάντας) για να ανοίξετε και να κλείσετε το συντονισµό 1 MHz. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για έξοδο από τη λειτουργία ρύθµισης DUP/TONE (set mode). 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα. Εισαγάγετε την επιθυµητή συχνότητα µέσω του πληκτρολογίου αν χρειάζεται. 2 Επιλέξτε τον επιθυµητό τρόπο λειτουργίας/κανάλι για το οποίο θέλετε να ρυθµίσετε την µετατόπιση συχνότητας, όπως τρόπο λειτουργίας VFO ή κανάλι µνήµης/κλήσης. Η µετατόπιση συχνότητας µπορεί να προγραµµατιστεί ανεξάρτητα σε κάθε τρόπο λειτουργίας ή κανάλι. 3 Πιέστε [SET B(D-OFF)] για είσοδο στην οθόνη του ΜΕΝΟΥ. 4 Πιέστε [ ] ή [ ] για να επιλέξετε DUP/TONE και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [ ] ή [ ] για να επιλέξετε OFFSET FREQ και µετά πιέστε [SET B(D-OFF)]. 6 Πιέστε [ ] ή [ ] για να ρυθµίσετε την επιθυµητή µετατόπιση. Η άµεση εισαγωγή της συχνότητας από το πληκτρολόγιο δεν είναι δυνατή. 7 Πιέστε [CLR A(MW)] για έξοδο από τη λειτουργία ρύθµισης (set mode). ΣΗΜΕΙΩΣΗ: Η µετατόπιση συχνότητας µπορεί να ρυθµιστεί προσωρινά σε ένα κανάλι µνήµης/κλήσης. Ωστόσο, η ρυθµισµένη συχνότητα διαγράφεται µόλις επιλεγεί άλλο κανάλι µνήµης ή τρόπος λειτουργίας VFO. Για να αποθηκεύσετε µόνιµα τη µετατόπιση συχνότητας, γράψτε πάνω από τις πληροφορίες καναλιού.

56 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Ψηφιακή λειτουργία Το IC-E2820 µπορεί να λειτουργήσει σε τρόπο λειτουργίας ψηφιοποίησης φωνής και επικοινωνίας δεδοµένων χαµηλής ταχύτητας και για εκποµπή και για λήψη όταν εγκαθίσταται το προαιρετικό UT-123. Επίσης, διατίθεται εκποµπή και λήψη δεδοµένων θέσης µε το UT-123. Μαζί µε το UT-123 παρέχεται µια κεραία GPS. Προγραµµατισµός διακριτικού κλήσης Τέσσερις τύποι µνηµών διακριτικών κλήσης είναι διαθέσιµοι: το δικό σας διακριτικό κλήσης MY CALL SIGN, το διακριτικό κλήσης του άλλου σταθµού YOUR CALL SIGN, το διακριτικό κλήσης του επαναλήπτη RPT1 CALL SIGN, και RPT2 CALL SIGN. Το MY CALL SIGN µπορεί να αποθηκεύσει έως 6 διακριτικά κλήσης, το YOUR CALL SIGN µπορεί να αποθηκεύσει έως 60 διακριτικά κλήσης, και τα RPT1/2 CALL SIGN µπορούν να αποθηκεύσουν έως 60 διακριτικά κλήσης, και κάθε διακριτικό κλήσης µπορεί να προγραµµατιστεί µε 8 χαρακτήρες κατ ανώτατο όριο.

57 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Προγραµµατισµός του δικού σας διακριτικού κλήσης Το δικό σας διακριτικό κλήσης πρέπει να προγραµµατιστεί και για ψηφιοποίηση φωνής και για επικοινωνίες δεδοµένων χαµηλής ταχύτητας (συµπεριλαµβανοµένης εκποµπής GPS). 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε CALL SIGN MEMORY και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε MY CALL SIGN MEMORY και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι διακριτικού κλήσης (M01 ως Μ06), και µετά πιέστε [MAIN BAND]. 7 Επαναλάβετε το βήµα 6 µέχρι να προγραµµατιστεί το δικό σας διακριτικό κλήσης. 8 Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) αρκετές φορές για να µετακινήσετε τον κέρσορα στη θέση /. ιατίθενται χαρακτήρες A ως Ζ, 0 ως 9 και /. Αν δεν χρειάζεται καµία σηµείωση, παραλείψτε τα βήµατα 8 και 9 και πηγαίνετε στο βήµα Επαναλάβετε το βήµα 6 για να προγραµµατίσετε την επιθυµητή σηµείωση 4 χαρακτήρων. 10 Πιέστε [MAIN BAND] για να αποθηκεύσετε το προγραµµατισµένο διακριτικό κλήσης (ή µε σηµείωση). 6 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα, και µετά πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά. Πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά. Μπορείτε να εισαγάγετε διακριτικά κλήσης έως 8 χαρακτήρων. Πιέστε [ABC](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων γραµµάτων. Πιέστε [12](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. 11 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

58 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Προγραµµατισµός διακριτικού κλήσης σταθµού Τα διακριτικά κλήσης σταθµών πρέπει να προγραµµατιστούν για την κλήση του συγκεκριµένου σταθµού καθώς και για τη λειτουργία του επαναλήπτη σε όλες τις επικοινωνίες ψηφιοποίησης φωνής, δεδοµένων χαµηλής ταχύτητας και GPS. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε CALL SIGN MEMORY και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε YOUR CALL SIGN MEMORY και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι διακριτικού κλήσης (U01 ως U60), και µετά πιέστε [MAIN BAND]. 7 Επαναλάβετε το βήµα 6 µέχρι να προγραµµατιστεί το επιθυµητό διακριτικό κλήσης σταθµού. 8 Πιέστε [MAIN BAND] για να αποθηκεύσετε το προγραµµατισµένο διακριτικό κλήσης. 6 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα, και µετά πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά. Πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά. Μπορείτε να εισαγάγετε διακριτικά κλήσης έως 8 χαρακτήρων. Πιέστε [ABC](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων γραµµάτων. Πιέστε [12](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. 9 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

59 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Λειτουργία ψηφιοποίησης φωνής 1 Ρυθµίστε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα (σ. 15). Επιλέξτε ισχύ εξόδου, αν επιθυµείτε (σ. 21). 2 Επιλέξτε τρόπο λειτουργίας DV (σ. 21). 3 Ρυθµίστε το δικό σας διακριτικό κλήσης για λειτουργία DV ως εξής. 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [CS]( V/MHz SCAN) (της αριστερής µπάντας) για να εµφανιστεί η οθόνη διακριτικού κλήσης. ΣΗΜΕΙΩΣΗ: Η λειτουργία ψηφιοποίησης φωνής διαφέρει πάρα πολύ από τη λειτουργία FM. Μία από τις διαφορές είναι ότι στην ψηφιακή λειτουργία η φίµωση δε λειτουργεί όπως στη λειτουργία FM. Η αλλαγή της ρύθµισης της φίµωσης δεν την ανοίγει για να ακουστεί ο συριγµός του Λευκού Θορύβου. Ενεργοποιείται µόνο για λειτουργίες ψηφιακής φίµωσης, όπως CSQL (φίµωση ψηφιακού κωδικού) ή DSQL (φίµωση ψηφιακού διακριτικού κλήσης). 3 Περιστρέψτε το [DIAL] για να επιλέξετε MY και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης του δικού σας διακριτικό κλήσης, και µετά πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να ρυθµίσετε το MY CALL SIGN. είτε τη σελίδα 36 για λεπτοµέρειες του προγραµµατισµού του δικού σας διακριτικού κλήσης. 4 Ρυθµίστε το επιθυµητό διακριτικό κλήσης όπως περιγράφεται στην παράγραφο µε τίτλο Όταν καλείτε τον επιθυµητό σταθµό (σ. 39) ή στην παράγραφο µε τίτλο Όταν αποστέλλετε ένα CQ (σ. 39). 5 Πιέστε και κρατήστε πιεσµένο το [PTT] για εκποµπή και µιλήστε στο µικρόφωνο σε κανονικό επίπεδο φωνής. Εµφανίζεται το TX και ο µετρητής RF δείχνει την ισχύ εξόδου. 6 Ελευθερώστε το [PTT] για να επιστρέψετε στη λήψη. Θα ληφθεί το διακριτικό κλήσης του άλλου σταθµού. Τα λαµβανόµενα διακριτικά κλήσης µπορούν να αποθηκευτούν αυτόµατα στο αρχείο λαµβανόµενων κλήσεων. είτε τη σελίδα 47 για λεπτοµέρειες.

60 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Όταν καλείτε τον επιθυµητό σταθµό Συνεχείς οδηγίες από το βήµα 4 στη σελίδα Περιστρέψτε το [DIAL] για να επιλέξετε YOUR και µετά πιέστε [MAIN BAND]. Εµφανίζεται η οθόνη YOUR CALL SIGN. 6 Περιστρέψτε το [DIAL] για να επιλέξετε το κανάλι διακριτικού κλήσης στο οποίο προγραµµατίζεται το διακριτικό κλήσης του επιθυµητού σταθµού. είτε τη σελίδα 38 για λεπτοµέρειες του προγραµµατισµού του διακριτικού κλήσης σταθµού. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να ρυθµίσετε το διακριτικό κλήσης του σταθµού και να επιστρέψετε στην οθόνη CALL SIGN. 8 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) ξανά για να επιστρέψετε στην ένδειξη του οδηγού λειτουργίας 2. 9 Εκτελέστε τα βήµατα οδηγιών 5 και 6 στη σελίδα 38. Όταν αποστέλλετε ένα CQ Συνέχεια οδηγιών από το βήµα 4 στη σελίδα Πιέστε [CQ](DUP MONI) για να ρυθµίσετε το CQCQCQ ως το διακριτικό κλήσης. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην ένδειξη του οδηγού λειτουργίας 2. 7 Εκτελέστε τα βήµατα οδηγιών 5 και 6 στη σελίδα 38. Προς πληροφόρησή σας! Το δικό σας (MY) διακριτικό κλήσης, το διακριτικό κλήσης του σταθµού και το διακριτικό κλήσης του επαναλήπτη µπορούν επίσης να προγραµµατιστούν/διορθωθούν στην οθόνη CALL SIGN. Επιπρόσθετα, κατά τη διόρθωση ενός διακριτικού κλήσης αποθηκευµένου σε ένα κανάλι µνήµης διακριτικού κλήσης, κανονικό κανάλι µνήµης ή κλήσης, η αρχική λειτουργία είναι να επανεγγράψετε ένα προγραµµατισµένο διακριτικό κλήσης στα κανονικά κανάλια µνήµης και κλήσης. (Είναι δυνατή η προσωρινή λειτουργία χωρίς επανεγγραφή). Ωστόσο, το διορθωµένο διακριτικό κλήσης µπορεί να αποθηκευτεί αυτόµατα σε ένα κενό κανάλι όταν ρυθµίζεται το AUTO µε το EDIT RECORD (σ. 102). 1 Ενώ εµφανίζεται η οθόνη CALL SIGN, περιστρέψτε το [DIAL] για να επιλέξετε το YOUR, το RPT1/2 ή το MY και µετά πιέστε [MAIN BAND]. 2 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης διακριτικού κλήσης και µετά πιέστε [MAIN BAND]. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης διακριτικού κλήσης και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα. Πιέστε [ABC](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων γραµµάτων. Πιέστε [12](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) ή [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά ή προς τα αριστερά, αντίστοιχα. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε [GW](LOW PRIO) (διαθέσιµο µόνο όταν επιλέγεται το RPT1/2 στο βήµα 1) για να ανοίξετε/κλείσετε τη ρύθµιση πύλης. 5 Μετά την εισαγωγή του επιθυµητού διακριτικού κλήσης (έως 8 χαρακτήρων), πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας).

61 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Αυτόµατη ανίχνευση DV Ο ενδείκτης τρόπου λειτουργίας DV αναβοσβήνει όταν λαµβάνεται ένα µη DV σήµα κατά τη διάρκεια λειτουργίας DV. Η αυτόµατη ανίχνευση DV του IC-E2820 παρακολουθεί σε τρόπο λειτουργίας FM πότε λαµβάνεται άλλο σήµα εκτός λειτουργίας DV. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU]( V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DV AUTO DETECT και µετά πιέστε [MAIN BAND]. ΣΗΜΕΙΩΣΗ: Ο λαµβανόµενος ήχος FM µπορεί να παραµορφωθεί όταν λαµβάνεται ένα σήµα FM µε τη λειτουργία αυτόµατης ανίχνευσης DV ενεργή. 5 Περιστρέψτε το [DIAL] για να ανοίξετε και να κλείσετε τη λειτουργία αυτόµατης ανίχνευσης DV, και µετά πιέστε [MAIN BAND]. OFF: Ο ενδείκτης τρόπου λειτουργίας DV αναβοσβήνει, ωστόσο ο ποµποδέκτης λαµβάνει σε τρόπο λειτουργίας DV ακόµη και αν λαµβάνονται σήµατα εκτός λειτουργίας DV (αρχική ρύθµιση). ON: Ο ενδείκτης τρόπου λειτουργίας DV αναβοσβήνει και ο ποµποδέκτης παρακολουθεί το σήµα σε τρόπο λειτουργίας FM. 6 Πιέστε [BACK]( V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για έξοδο από τη λειτουργία ρύθµισης DV (set mode).

62 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Σχετικά µε το σύστηµα D-STAR Στο σύστηµα D-STAR, διατίθενται δυνατότητες σύνδεσης επαναλήπτη µέσω βασικής υποδοµής µπάντας 10 GHz και σύνδεσης στο ιαδίκτυο (σύνδεση πύλης). Το σύστηµα αυτό σας παρέχει πολύ ευρύτερη περιοχή κάλυψης κατά τη διάρκεια λειτουργίας ψηφιοποίησης φωνής. Σχεδιάγραµµα συστήµατος D-STAR Για τρέχουσα λειτουργία επαναλήπτη, οι σταθµοί που επικοινωνούν πρέπει να βρίσκονται και οι δύο στην ίδια περιοχή λειτουργίας επαναλήπτη. Ωστόσο, στο σύστηµα D-STAR όπως στην εικόνα αριστερά, οι επαναλήπτες µπορούν να συνδεθούν µέσω των επαναληπτών του συστήµατος (µε σήµα 10 GHz). Έτσι, οι σταθµοί Α και Β µπορούν να επικοινωνούν ακόµη και αν βρίσκονται σε διαφορετικές περιοχές λειτουργίας επαναληπτών. Εξάλλου, οι επαναλήπτες του συστήµατος D-STAR µπορούν να συνδεθούν µέσω του ΙΑ ΙΚΤΥΟΥ δυνατότητα σύνδεσης πύλης. Για παράδειγµα, όταν ο σταθµός Β χρησιµοποιεί τη σύνδεση πύλης, τότε ο σταθµός Β µπορεί να επικοινωνήσει µε το σταθµό C! Χρησιµοποιώντας τη σύνδεση πύλης, επικοινωνία DX µεγάλων αποστάσεων µπορεί να γίνει δυνατή µε ψηφιοποίηση φωνής 144 ή 440 MHz! Στο σύστηµα D-STAR, µια ανεξάρτητη περιοχή λειτουργίας επαναλήπτη ονοµάζεται Περιοχή και µια οµάδα εκείνης συνδεδεµένων επαναληπτών µέσω βασικής υποδοµής 10 GHz ονοµάζεται Ζώνη.

63 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Λειτουργία ψηφιακού επαναλήπτη Πρέπει να προγραµµατιστούν διακριτικά κλήσης επαναλήπτη για λειτουργία επαναλήπτη τόσο σε επικοινωνίες µε ψηφιοποίηση φωνής όσο και σε επικοινωνίες δεδοµένων χαµηλής ταχύτητας. Προγραµµατισµός διακριτικού κλήσης επαναλήπτη 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU]( V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη του ΜΕΝΟΥ. 3 Περιστρέψτε το [DIAL] για να επιλέξετε CALL SIGN MEMORY και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε RPT CALL SIGN MEMORY και µετά πιέστε [MAIN BAND]. Λειτουργία ψηφιακού επαναλήπτη 6 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα, και µετά πιέστε [>](M/CALL MW] (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά. Πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά. Πιέστε [ABC](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων γραµµάτων. Πιέστε [12](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε [GW](LOW PRIO) για να ανοίξετε/κλείσετε τη ρύθµιση πύλης. 7 Επαναλάβετε το βήµα 6 µέχρι να προγραµµατιστεί το διακριτικό κλήσης του επαναλήπτη. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι διακριτικού κλήσης (R01 ως R60), και µετά πιέστε [MAIN BAND]. 8 Πιέστε [MAIN BAND] για να αποθηκεύσετε το προγραµµατισµένο διακριτικό κλήσης. 9 Πιέστε [BACK]( V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

64 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Λειτουργία επαναλήπτη στην ίδια ζώνη 1 Ρυθµίστε την επιθυµητή συχνότητα επαναλήπτη και µετατοπίστε την κατεύθυνση στην κυρίως µπάντα (σσ. 30, 31). Επιλέξτε τρόπο λειτουργίας DV εκ των προτέρων (σ. 21). 2 Ρυθµίστε το δικό σας διακριτικό κλήσης (σ. 38). είτε τη σ. 36 για τον προγραµµατισµό του δικού σας διακριτικού κλήσης. 3 Ρυθµίστε το διακριτικό κλήσης του επιθυµητού σταθµού (σ. 39). είτε τη σ. 38 για τον προγραµµατισµό του διακριτικού κλήσης σταθµού. 4 Ρυθµίστε το διακριτικό κλήσης του επαναλήπτη ως εξής: 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [CS]( V/MHz) (της αριστερής µπάντας) για να εµφανιστεί η οθόνη CALL SIGN. 3 Περιστρέψτε το [DIAL] για να επιλέξετε RPT1 και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το διακριτικό κλήσης του πλησιέστερου επαναλήπτη, και µετά πιέστε [BACK](V/MHz) (της δεξιάς µπάντας). 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από την οθόνη CALL SIGN. 5 Πιέστε [PTT] για εκποµπή, ελευθερώστε για λήψη. 5 Περιστρέψτε το [DIAL] για να επιλέξετε RPT2 και µετά πιέστε [MAIN BAND]. Εµφανίζεται η οθόνη RPT2 CALL SIGN. 6 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό διακριτικό κλήσης του επαναλήπτη (στην ίδια ζώνη). Επιλέξτε NOT USE* όταν δε λειτουργεί το RPT2.

65 ΛΕΙΤΟΥΡΓΙΑ DV (Απαιτείται προαιρετικό UT-123) 5 Παράδειγµα ρύθµισης 1 Τι είναι η περιοχή; Η Περιοχή είναι η περιοχή επικοινωνίας που καλύπτεται από έναν τοπικό επαναλήπτη. Τοπικός Επαναλήπτης ονοµάζεται ένας επαναλήπτης περιοχής στο σύστηµα D-STAR. σε άλλη ζώνη Τι είναι η ζώνη; Η Ζώνη αποτελείται από διάφορες περιοχές, οι οποίες συνδέονται µε το σήµα µικροκυµάτων 10 GHz. Οι περιοχές 1 ως 4 αποτελούν µια ζώνη στο παραπάνω παράδειγµα. Η ρύθµιση όταν ο Σταθµός Α καλεί το Σταθµό Β UR R1 R2 MY : A2222B : A22222 : Ε ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ : A2222A Η ρύθµιση όταν ο Σταθµός Α κάνει µια κλήση CQ στην περιοχή 1 UR : CQCQCQ R1 : A22222 R2 : A11111 MY : A2222A Η ρύθµιση όταν ο Σταθµός Α καλεί το Σταθµό C UR R1 R2 MY : A4444C : A22222 : A44444 : A2222A

66 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Λειτουργία επαναλήπτη σε άλλη ζώνη 1 Ρυθµίστε την επιθυµητή συχνότητα επαναλήπτη και µετατοπίστε την κατεύθυνση στην κυρίως µπάντα (σσ. 30, 31). Επιλέξτε τρόπο λειτουργίας DV εκ των προτέρων (σ. 21). 2 Ρυθµίστε το δικό σας διακριτικό κλήσης (σ. 38). είτε τη σ. 36 για τον προγραµµατισµό του δικού σας διακριτικού κλήσης. 3 Ρυθµίστε το διακριτικό κλήσης του επιθυµητού σταθµού (σ. 39). Όταν κάνετε µια κλήση CQ Ρυθµίστε το διακριτικό κλήσης του επιθυµητού επαναλήπτη (σε διαφορετική ζώνη) στο YOUR. Το σύµβολο / που σηµαίνει CQCQCQ προστίθεται αυτόµατα στο 1 ο ψηφίο. είτε τη σ. 37 για τον προγραµµατισµό του διακριτικού κλήσης σταθµού. 4 Ρυθµίστε το διακριτικό κλήσης του επαναλήπτη ως εξής: 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [CS](V/MHz SCAN) (της αριστερής µπάντας) για να εµφανιστεί η οθόνη CALL SIGN. 3 Περιστρέψτε το [DIAL] για να επιλέξετε RPT1 και µετά πιέστε [MAIN BAND]. Εµφανίζεται η οθόνη RPT1 CALL SIGN. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το διακριτικό κλήσης του πλησιέστερου επαναλήπτη, και µετά πιέστε [BACK](V/MHz) (της δεξιάς µπάντας). Αν ο πλησιέστερος επαναλήπτης είναι ένας επαναλήπτης πύλης, προγραµµατίστε το διακριτικό κλήσης του επαναλήπτη µε G στο 8 ο ψηφίο. 5 Περιστρέψτε το [DIAL] για να επιλέξετε RPT2 και µετά πιέστε [MAIN BAND]. Εµφανίζεται η οθόνη RPT2 CALL SIGN. 6 Περιστρέψτε το [DIAL] για να επιλέξετε το διακριτικό κλήσης του επαναλήπτη πύλης (στην ίδια ζώνη). Το διακριτικό κλήσης πρέπει να έχει G στο 8 ο ψηφίο. Όταν το διακριτικό κλήσης του επαναλήπτη πύλης ρυθµίζεται σε RPT1, επιλέξτε NOT USE* για ρύθµιση RPT2. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από την οθόνη CALL SIGN. 5 Πιέστε [PTT] για εκποµπή, ελευθερώστε για λήψη.

67 ΛΕΙΤΟΥΡΓΙΑ DV (Απαιτείται προαιρετικό UT-123) 5 Παράδειγµα ρύθµισης 2 Η ρύθµιση όταν ο Σταθµός Α καλεί το Σταθµό C UR R1 R2 MY : Β6666C : A22222 : A33333 G : A2222A Η ρύθµιση όταν ο Σταθµός Α κάνει µια κλήση CQ στην περιοχή 8 UR : /B88888 R1 : A22222 R2 : A33333 G MY : A2222A Η ρύθµιση όταν ο Σταθµός Β καλεί το Σταθµό C UR R1 R2 MY : B6666C : A33333 G : NOT USE* : A3333Β

68 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Λαµβανόµενο διακριτικό κλήσης Όταν λαµβάνεται µια κλήση σε τρόπο λειτουργίας DV, τα χρησιµοποιούµενα διακριτικά κλήσης του καλούντος σταθµού και του επαναλήπτη µπορούν να αποθηκευτούν στο αρχείο εισερχόµενων κλήσεων. Μπορείτε να δείτε τα αποθηκευµένα διακριτικά κλήσης µε τον ακόλουθο τρόπο. Μπορεί να γίνει εγγραφή έως 20 κλήσεων. Ένδειξη επιθυµητού αρχείου κλήσεων 1 Εµφανίστε την οθόνη αρχείου διακριτικών κλήσης RX. Πρόσβαση από την οθόνη του ΜΕΝΟΥ: 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε RX CALL SIGN, και µετά πιέστε [MAIN BAND]. Πρόσβαση από τον οδηγό λειτουργίας 2: 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [CD](M/CALL MW) (της αριστερής µπάντας) για να εµφανιστεί η οθόνη RX CALL SIGN. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό αρχείο. 3 Πιέστε [MAIN BAND] για να εµφανιστούν λεπτοµέρειες των εισερχόµενων κλήσεων. CALLER: Το διακριτικό κλήσης του σταθµού που έκανε µια κλήση. CALLED: Το διακριτικό κλήσης του σταθµού που κάλεσε ο καλών. RXRPT1: Το διακριτικό κλήσης του επαναλήπτη που χρησιµοποίησε ο καλών σταθµός. RXRPT2: Το διακριτικό κλήσης του επαναλήπτη που συνδέθηκε από το RXRPT1. *Η παραπάνω οθόνη εµφανίζεται όταν γίνεται πρόσβαση στην οθόνη RX CALL SIGN από τον οδηγό λειτουργίας 2. ιαφορετική οθόνη εµφανίζεται όταν γίνεται πρόσβαση στην οθόνη από την οθόνη του ΜΕΝΟΥ. 4 Πιέστε [MAIN BAND] ή [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην οθόνη RX CALL SIGN. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από την οθόνη RX CALL SIGN. Προς πληροφόρησή σας Όταν λαµβάνετε µια κλήση, το διακριτικό κλήσης του λαµβανόµενου σταθµού εµφανίζεται αυτόµατα στην κάτω γραµµή της οθόνης λειτουργιών. Αυτό µπορεί να ανοίξει στη λειτουργία ρύθµισης οθόνης (σ. 106).

69 ΛΕΙΤΟΥΡΓΙΑ DV (Απαιτείται προαιρετικό UT-123) 5 Απάντηση µε το πάτηµα ενός κουµπιού 1 Αφού λάβετε µια κλήση, πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [R>CS](TONE DTMF) για να ρυθµίσετε το λαµβανόµενο διακριτικό κλήσης όπως για την κλήση. Απάντηση µε το πάτηµα ενός κουµπιού χρησιµοποιώντας το αρχείο κλήσεων Τα διακριτικά κλήσης που είναι αποθηκευµένα στο αρχείο κλήσεων µπορούν να χρησιµοποιηθούν στην κλήση. 1 Εκτελέστε τα βήµατα 1 και 2 της παραγράφου µε τίτλο Ένδειξη επιθυµητού αρχείου κλήσεων που περιγράφηκε στην προηγούµενη σελίδα. Όταν επιλέγετε ένα αρχείο κλήσεων µέσω της οθόνης ΜΕΝΟΥ: 2 Πιέστε [MAIN BAND] για να εµφανιστούν λεπτοµέρειες του αρχείου κλήσεων. 3 Πιέστε [R>CS](V/MHz SCAN) (της αριστερής µπάντας) για να ρυθµίσετε το λαµβανόµενο διακριτικό κλήσης µε εκείνο του αρχείου κλήσεων. Ρύθµιση από τον οδηγό λειτουργίας 2: 2 Πιέστε [R>CS](TONE DTMF) για να ρυθµίσετε το λαµβανόµενο διακριτικό κλήσης µε εκείνο του αρχείου κλήσεων. Μετά τις παραπάνω ενέργειες, πιέστε [PTT] για εκποµπή, ελευθερώστε για λήψη. ΣΗΜΕΙΩΣΗ: Ρυθµίστε το δικό σας διακριτικό κλήσης (MY) εκ των προτέρων (σ. 39). Το διακριτικό κλήσης που αποθηκεύεται στο CALLER αποθηκεύεται ως YOUR, το RXRPT1 αποθηκεύεται ως RPT2 και το RXRPT2 αποθηκεύεται ως RPT1. Ακούγονται προειδοποιητικοί τόνοι σφάλµατος όταν ένα διακριτικό κλήσης λαµβάνεται εσφαλµένα και κανένα διακριτικό κλήσης δε ρυθµίζεται σ αυτήν την περίπτωση. Σηµαντικό! Η ρύθµιση διακριτικών κλήσης µε τη λειτουργία «Απάντηση µε το πάτηµα ενός πλήκτρου χρησιµοποιώντας το αρχείο κλήσεων», όπως αριστερά, είναι µόνο για προσωρινή λειτουργία. Συνεπώς, τα ρυθµισµένα διακριτικά κλήσης θα επανεγγραφούν όταν χρησιµοποιείται άλλο αρχείο κλήσεων για ρύθµιση των διακριτικών κλήσης. Να µην αποθηκεύετε ποτέ σε µνήµη διακριτικού κλήσης. Αν θέλετε να αποθηκεύσετε τα ρυθµισµένα διακριτικά κλήσης, δείτε την παράγραφο µε τίτλο «Αντιγραφή των περιεχοµένων του αρχείου κλήσεων σε µνήµη διακριτικού κλήσης» (σ. 50) για λεπτοµέρειες. Προς πληροφόρησή σας Όταν λαµβάνεται µια κλήση που καθορίζει το δικό σας διακριτικό κλήσης, τα διακριτικά κλήσης του καλούντος σταθµού και του επαναλήπτη που χρησιµοποιεί αυτός µπορούν να χρησιµοποιηθούν αυτόµατα για λειτουργία. Όταν το RX call sign auto write (αυτόµατη εγγραφή διακριτικού κλήσης RX, σ. 101) ρυθµίζεται στο AUTO, τότε το διακριτικό κλήσης του σταθµού στο CALLER ρυθµίζεται αυτόµατα στο YOUR. Όταν το Repeater call sign auto write (αυτόµατη εγγραφή διακριτικού κλήσης επαναλήπτη, σ. 102) ρυθµίζεται στο AUTO, τότε το αποθηκευµένο διακριτικό κλήσης του σταθµού στο RXRPT1 αποθηκεύεται αυτόµατα ως RPT2 και το RXRPT2 αποθηκεύεται αυτόµατα ως RPT1.

70 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Αντιγραφή του διακριτικού κλήσης Αντιγραφή των περιεχοµένων µνήµης διακριτικού κλήσης Η λειτουργία αυτή είναι κατάλληλη κατά την τροποποίηση ενός µέρους του τρέχοντος διακριτικού κλήσης. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το στοιχείο EDIT RECORD στη λειτουργία ρύθµισης DV ρυθµίζεται εκ των προτέρων στο AUTO (σ. 102). 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [CS](V/MHz SCAN) (της αριστερής µπάντας) για να εµφανιστεί η οθόνη CALL SIGN. 3 Περιστρέψτε το [DIAL] για να επιλέξετε YOUR ή RPT1/2, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι διακριτικού κλήσης. Τα U01-U60 και R01-R60 είναι διαθέσιµα. 5 Πιέστε [MAIN BAND]. Τα περιεχόµενα του επιλεγµένου καναλιού διακριτικού κλήσης αντιγράφονται αυτόµατα σε ένα κενό κανάλι και επιλέγεται ο τρόπος λειτουργίας προγραµµατισµού διακριτικού κλήσης. 6 ιορθώστε ή τροποποιήστε το αντιγραµµένο διακριτικό κλήσης ως εξής: Πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) [>](M/CALL MW) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά ή προς τα δεξιά, αντίστοιχα. Πιέστε [ABC](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων γραµµάτων. Πιέστε [12](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε [GW](LOW PRIO) για να ανοίξετε/κλείσετε τη ρύθµιση πύλης (διαθέσιµο µόνο όταν επιλέγεται RPT1/2 στο βήµα 3). 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να αποθηκεύσετε το διορθωµένο/τροποποιηµένο διακριτικό κλήσης στο επιλεγµένο κενό κανάλι, ή πιέστε [MAIN BAND] για να αποθηκεύσετε το διακριτικό κλήσης στο κανάλι και να κάνετε ρύθµιση για την κλήση. ΣΗΜΕΙΩΣΗ: Εµφανίζεται το µήνυµα FULL όταν δεν υπάρχει κανένα διαθέσιµο κενό κανάλι στη µνήµη διακριτικού κλήσης σταθµού ή επαναλήπτη.

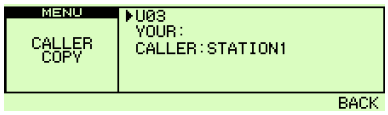

71 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Αντιγραφή των περιεχοµένων του αρχείου κλήσεων σε µνήµη διακριτικού κλήσης Αυτός είναι ένας τρόπος αντιγραφής των περιεχοµένων του αρχείου κλήσεων ( CALLER, RXRPT1 και RXRPT2 ) στη µνήµη διακριτικού κλήσης ( YOUR, και RPT ) ταυτόχρονα ή ξεχωριστά 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε RX CALL SIGN, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι εγγραφής, και µετά πιέστε [MAIN BAND]. Εµφανίζεται η οθόνη COPY SELECT. Όταν επιλέγεται το CALLER, το RXRPT1 ή το RXRPT2 1 Πιέστε [MAIN BAND] και µετά περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή κατάσταση επιλογής καναλιού µνήµης διακριτικού κλήσης που πρόκειται να αντιγραφεί από τα AUTO και LIST SEL.. Η επιλογή AUTO δεν εµφανίζεται όταν η κατάλληλη µνήµη διακριτικού κλήσης δεν έχει κανένα κενό κανάλι. Πηγαίνετε στο βήµα 6 όταν επιλέγετε το AUTO. 2 Πιέστε [MAIN BAND] και µετά επιλέξτε το επιθυµητό κανάλι µνήµης διακριτικού κλήσης για να αντιγράψετε µε το [DIAL]. Εµφανίζεται το προγραµµατισµένο διακριτικό κλήσης αν το επιλεγµένο κανάλι µνήµης έχει ήδη προγραµµατιστεί. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό διακριτικό κλήσης που πρόκειται να αντιγραφεί από τα ALL, CALLER, RXRPT1 και RXRPT2. Η επιλογή ALL δεν εµφανίζεται όταν η µνήµη διακριτικού κλήσης του σταθµού ή του επαναλήπτη δεν έχει κανένα κενό κανάλι. Όταν επιλέγεται το ALL Πιέστε [MAIN BAND] για να αντιγράψετε τα επιλεγµένα περιεχόµενα του αρχείου στο κατάλληλο κενό κανάλι µνήµης διακριτικού κλήσης αυτόµατα. Επιστρέφετε αυτόµατα στην οθόνη RX CALL SIGN. 3 Πιέστε [MAIN BAND] για να αντιγράψετε το διακριτικό κλήσης στην επιλεγµένη µνήµη διακριτικού κλήσης. Επιστρέφετε αυτόµατα στην οθόνη RX CALL SIGN. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

72 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Επικοινωνία διακοπής (break-in) Η επικοινωνία διακοπής (break-in) σας επιτρέπει να διακόψετε µια συνοµιλία, όπου οι δύο αρχικοί σταθµοί επικοινωνούν µε ενεργοποιηµένη τη φίµωση διακριτικού κλήσης. 1 Ενώ λαµβάνετε επικοινωνία από ένα άλλο σταθµό, πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2 και µετά πιέστε [R>CS](TONE DUP) για να ρυθµίσετε το διακριτικό κλήσης του επικοινωνούντος σταθµού. Όταν ένα διακριτικό κλήσης δεν έχει ληφθεί σωστά, ακούγονται προειδοποιητικοί τόνοι σφάλµατος και δε ρυθµίζεται κανένα διακριτικό κλήσης. Επαναλάβετε τη λήψη του διακριτικού κλήσης ενός επικοινωνούντος σήµατος ή ρυθµίστε το διακριτικό κλήσης µε το χέρι. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE, και µετά πιέστε [MAIN BAND] για να εισαγάγετε τον τρόπο λειτουργίας ρύθµισης DV.. 4 Περιστρέψτε το [DIAL] για να επιλέξετε BK, και µετά πιέστε [MAIN BAND] και περιστρέψτε το [DIAL] για να ανοίξετε τη λειτουργία διακοπής (break-in). 5 Πιέστε [MAIN BAND] για να ρυθµίσετε την επιλογή, και µετά πιέστε [BACK](V/MHz SCAN) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Εµφανίζεται το BK. 6 Όταν και οι δύο σταθµοί είναι σε αναµονή, πιέστε [PTT] για να εκπέµψετε µια κλήση διακοπής (break-in). Ο σταθµός του προγραµµατισµένου διακριτικού κλήσης λαµβάνει την κλήση διακοπής όπως και το δικό σας διακριτικό κλήσης. 7 Περιµένετε για την κλήση απάντησης από το σταθµό που λαµβάνει την κλήση διακοπής. 8 Αφού λάβετε την κλήση απάντησης, επικοινωνήστε κανονικά. 9 Για να ακυρώσετε τη διακοπή, επιλέξτε OFF σε BK σε τρόπο λειτουργίας ρύθµισης DV. Πώς να χρησιµοποιήσετε τη διακοπή; Ο Σταθµός C καλεί το Σταθµό Α µε BK OFF Οι Σταθµοί Α και Β επικοινωνούν χρησιµοποιώντας τη φίµωση διακριτικού κλήσης. Ο Σταθµός Β δεν ακούει ποτέ ότι ο Σταθµός C καλεί το Σταθµό Α. Ο Σταθµός C καλεί το Σταθµό Α µε BK ON Οι Σταθµοί Α και Β επικοινωνούν χρησιµοποιώντας τη φίµωση διακριτικού κλήσης. Ο Σταθµός Β ακούει και αυτός ότι ο Σταθµός C καλεί το Σταθµό Α.

73 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Λειτουργία µηνυµάτων Προγραµµατισµός µηνύµατος TX Τα µηνύµατα ΤX είναι διαθέσιµα για έως 5 κανάλια και κάθε κανάλι µπορεί να προγραµµατιστεί µε ένα µήνυµα έως 20 χαρακτήρων. Οι διαθέσιµοι χαρακτήρες είναι 0 ως 9, Α ως Ζ (κεφαλαία γράµµατα), a ως z (πεζά γράµµατα), κάποια σύµβολα και διάστηµα. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV MESSAGE, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε TX MESSAGE MEMORY, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης µηνυµάτων, 01 ως 05, και µετά πιέστε [MAIN BAND]. Εµφανίζεται το προηγούµενο µήνυµα αν προγραµµατιστεί. 6 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα. Πιέστε [Aa](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων ή πεζών γραµµάτων. Πιέστε (1/](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) ή [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά ή προς τα αριστερά, αντίστοιχα. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. 7 Επαναλάβετε το βήµα 6 για να εισαγάγετε το επιθυµητό µήνυµα. Μπορούν να ρυθµιστούν µηνύµατα έως 20 χαρακτήρων. 8 Πιέστε [MAIN BAND] για να αποθηκεύσετε το µήνυµα. 3 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για έξοδο από την οθόνη µηνυµάτων DV.

74 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Εκποµπή µηνυµάτων Επιλέξτε άνοιγµα (Ch01-05) και κλείσιµο της λειτουργίας εκποµπής µηνυµάτων. Όταν επιλέγεται ένα κανάλι µηνυµάτων, ο ποµποδέκτης εκπέµπει ένα µήνυµα κειµένου (προγραµµατισµένο από πριν). (αρχική ρύθµιση: OFF). 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [MSG](LOW PRIO) για να εµφανιστεί η οθόνη MESSAGE. 3 Περιστρέψτε το [DIAL] για να επιλέξετε TX MESSAGE, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µηνυµάτων. Τα Ch01 ως Ch05 είναι διαθέσιµα. είτε τη σελίδα 52 για τον προγραµµατισµό µηνυµάτων. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να ρυθµίσετε το µήνυµα για εκποµπή. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) ξανά για να επιστρέψετε στην ένδειξη του οδηγού λειτουργίας 2. 7 Πιέστε [PTT] για να εκπέµψετε το επιλεγµένο µήνυµα. Το µήνυµα εκπέµπεται κάθε φορά που πιέζετε [PTT]. Το µήνυµα εκπέµπεται κάθε 30 δευτερόλεπτα αυτόµατα κατά τη διάρκεια συνεχούς εκποµπής. 8 Ελευθερώστε το [PTT] για να επιστρέψετε στη λήψη. 9 Όταν λαµβάνεται η κλήση απάντησης µε ένα µήνυµα, το διακριτικό κλήσης και το µήνυµα εµφανίζονται µε τη σειρά στο κάτω µέρος της οθόνης λειτουργιών. Προς πληροφόρησή σας Το αυτόµατα λαµβανόµενο διακριτικό κλήσης και/ή η ένδειξη µηνύµατος µπορούν να κλείσουν σε λειτουργία ρύθµισης οθόνης (set mode), αν επιθυµείτε. RX CALL SIGN (σ. 106) RX MESSAGE (σ. 106) ΣΗΜΕΙΩΣΗ: Μόνο 1 µήνυµα µπορεί να αποθηκευτεί στο IC-E2820. Το λαµβανόµενο µήνυµα διαγράφεται κλείνοντας τον ποµποδέκτη, ή επανεγγράφεται όταν λαµβάνεται άλλο µήνυµα. Ένα εκπεµπόµενο µήνυµα που περιλαµβάνει πεζούς χαρακτήρες από το IC-E2820 δεν µπορεί να αποκωδικοποιηθεί και να εµφανιστεί σωστά από το IC-V82/U82 κλπ.

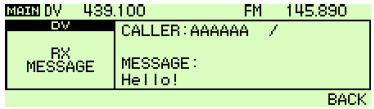

75 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Ένδειξη µηνύµατος RX Το λαµβανόµενο µήνυµα µπορεί επίσης να ελεγχθεί µέσω της οθόνης MENU και του οδηγού λειτουργίας 2. Μέσω της οθόνης MENU 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV MESSAGE, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε RX MESSAGE, και µετά πιέστε [MAIN BAND]. Το λαµβανόµενο µήνυµα µε το διακριτικό κλήσης εµφανίζεται στην οθόνη RX MESSAGE. Μέσω του οδηγού λειτουργίας 2 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [MSG](LOW PRIO) για να εµφανιστεί η οθόνη MESSAGE. 3 Περιστρέψτε το [DIAL] για να επιλέξετε RX MESSAGE, και µετά πιέστε [MAIN BAND]. Το λαµβανόµενο µήνυµα µε το διακριτικό κλήσης εµφανίζεται στην οθόνη RX MESSAGE. 4 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη του οδηγού λειτουργίας. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην ένδειξη της συχνότητας.

76 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Λειτουργία αυτόµατης απάντησης Η λειτουργία αυτόµατης απάντησης απαντά σε κλήσεις από ένα σταθµό που καθόρισε το δικό σας διακριτικό κλήσης. Υπάρχουν δύο διαθέσιµες µέθοδοι απάντησης η µία κάνει µια κλήση απάντησης µε το δικό σας διακριτικό κλήσης και η άλλη κάνει µια κλήση απάντησης µε ήχο φωνής απάντησης που έχει εγγραφεί στη µνήµη ψηφιοποίησης φωνής DV. Ρύθµιση λειτουργίας αυτόµατης απάντησης 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε AUTO REPLY, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την κατάσταση απάντησης. OFF: Απενεργοποιήστε τη λειτουργία αυτόµατης απάντησης (αρχική ρύθµιση). ON: Απαντήστε στην κλήση µε το δικό σας διακριτικό κλήσης. VOICE: Απαντήστε στην κλήση µε την µνήµη ηχογραφηµένης φωνής. Εγγραφή µνήµης φωνής για αυτόµατη απάντηση ΣΗΜΑΝΤΙΚΟ! Ρυθµίστε τον ποµποδέκτη για λειτουργία µιας µπάντας και/ή ρυθµίστε το ελάχιστο επίπεδο [VOL] για την υπο-µπάντα όταν εγγράφετε τη φωνή απάντησης. Αλλιώς εγγράφεται και ο λαµβανόµενος ήχος ή ανεπιθύµητος θόρυβος από την υπο-µπάντα στη µνήµη φωνής. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV VOICE MEMO, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε REPLY VOICE, και µετά πιέστε [MAIN BAND]. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Ο µετρητής ίχνους (bar meter) εµφανίζεται όταν η φωνή απάντησης έχει ήδη εγγραφεί. 5 Ενώ πιέζετε και κρατάτε πιεσµένο το [PTT], µιλήστε στο µικρόφωνο. Μπορείτε να εγγράψετε έως 10 δευτερόλεπτα µηνύµατος. Η εγγραφή σταµατά µετά από 10 δευτερόλεπτα ή όταν ελευθερώνετε το [PTT]. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για έξοδο από την οθόνη DV VOICE MEMO.

77 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Αναπαραγωγή ή διαγραφή της µνήµης φωνής 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV VOICE MEMO, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε REPLY VOICE, και µετά πιέστε [MAIN BAND]. 5 Για να αναπαραγάγετε την ηχογραφηµένη φωνή απάντησης, πιέστε [ ](LOW PRIO). Πιέστε [ ](LOW PRIO) για παύση, και πιέστε [ ](TONE DUP) για να ακυρώσετε την αναπαραγωγή. 6 Για να διαγράψετε τη φωνή απάντησης, πιέστε [CLR](DUP MONI). 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για έξοδο από την οθόνη DV VOICE MEMO. Επικοινωνία EMR Η λειτουργία επικοινωνίας EMR είναι διαθέσιµη για ψηφιακή λειτουργία. Στη λειτουργία επικοινωνίας EMR, δε χρειάζεται καµία ρύθµιση διακριτικού κλήσης. Όταν λαµβάνεται ένα σήµα λειτουργίας επικοινωνίας EMR, ο ήχος (φωνή) ακούγεται στο καθορισµένο επίπεδο, ακόµη και αν το επίπεδο ρύθµισης της έντασης ήχου έχει ρυθµιστεί στο ελάχιστο επίπεδο ή χρησιµοποιείται φίµωση ψηφιακού διακριτικού κλήσης/ψηφιακού κωδικού. 1 Ρυθµίστε την επιθυµητή συχνότητα σε µπάντα 144 ή 440 MHz. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε EMR, και µετά πιέστε [MAIN BAND]. 6 Περιστρέψτε το [DIAL] για να επιλέξετε ON, και µετά πιέστε [MAIN BAND]. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για έξοδο από τη λειτουργία ρύθµισης DV (set mode). Εµφανίζεται το EMR. 8 Λειτουργήστε τον ποµποδέκτη κανονικά. 9 Για να ακυρώσετε τη λειτουργία επικοινωνίας EMR, επιλέξτε OFF σε EMR στο βήµα 6.

78 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Επικοινωνία δεδοµένων χαµηλής ταχύτητας Εκτός από την επικοινωνία µε ψηφιοποίηση φωνής, υπάρχει και διαθέσιµη επικοινωνία δεδοµένων χαµηλής ταχύτητας. Τότε απαιτείται επιπρόσθετα το προαιρετικό ΚΑΛΩ ΙΟ ΕΠΙΚΟΙΝΩΝΙΑΣ Ε ΟΜΕΝΩΝ OPC-1529R, καθώς και λογισµικό σειριακής επικοινωνίας δεδοµένων (αγοράστε το από την περιοχή σας). ΣΗΜΕΙΩΣΗ: Κλείστε τη επικοινωνία δεδοµένων GPS (σ. 127) εκ των προτέρων για να λειτουργήσετε την επικοινωνία δεδοµένων χαµηλής ταχύτητας. Σύνδεση Συνδέστε τον ποµποδέκτη στον προσωπικό υπολογιστή σας (PC) χρησιµοποιώντας το προαιρετικό OPC-1529R, όπως απεικονίζεται παρακάτω. Ρύθµιση εφαρµογής επικοινωνίας δεδοµένων χαµηλής ταχύτητας ιαµορφώστε την εφαρµογή επικοινωνίας δεδοµένων χαµηλής ταχύτητας ως εξής. Θύρα: Ο ίδιος αριθµός θύρας COM µε εκείνο του IC-E2820 Ρυθµός baud: 9600 bps (σταθερή τιµή) εδοµένα: 8 bit Ισοτιµία: Καµία ιακοπή: 1 bit Έλεγχος ροής: Xon/Xoff Λειτουργία επικοινωνίας δεδοµένων χαµηλής ταχύτητας ΣΗΜΕΙΩΣΗ: Επιβεβαιώστε ότι σε AUTO, ο ηλεκτρονικός υπολογιστής ελέγχει πότε ενεργοποιείται το [PTT], έτσι ώστε να µπορείτε να αποστέλλετε δεδοµένα χωρίς να πιέζετε το [PTT] στον ποµποδέκτη. 1 Ρυθµίστε το δικό σας διακριτικό κλήσης, το διακριτικό κλήσης σταθµού κλπ., όπως περιγράφεται στην παράγραφο µε τίτλο «Λειτουργία ψηφιοποίησης φωνής» (σ. 38) και στην παράγραφο µε τίτλο «Λειτουργία ψηφιακού επαναλήπτη» (σ. 42). 2 Αναφερθείτε στις οδηγίες για την εφαρµογή επικοινωνίας δεδοµένων χαµηλής ταχύτητας. 3 Για την εκποµπή δεδοµένων Ταυτόχρονα µε τον ήχο της φωνής, πιέστε και κρατήστε πιεσµένο το [PTT] για εκποµπή ενώ στέλνετε δεδοµένα από τον υπολογιστή. Ελευθερώστε το [PTT] για λήψη. Υπό τον έλεγχο του υπολογιστή, δείτε τη ρύθµιση κατάστασης Εκποµπής δεξιά. Εµφανίζεται το L όταν πραγµατοποιείται απώλεια πακέτου.

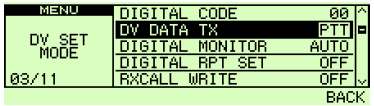

79 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) 5 Ρύθµιση της κατάστασης εκποµπής 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DV DATA TX, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή κατάσταση εκποµπής. PTT: Τα εισερχόµενα δεδοµένα κειµένου στο Τερµατικό Παράθυρο (οθόνη buffer) εκπέµπονται όταν πιέζετε το [PTT] (αρχική ρύθµιση). AUTO: Τα εισερχόµενα δεδοµένα κειµένου στο Τερµατικό Παράθυρο (οθόνη buffer) εκπέµπονται αυτόµατα όταν εισάγεται κείµενο. Μνήµη φωνής DV Το IC-E2820 έχει µια µνήµη φωνής DV που εγγράφει συνολικά 30 δευτερόλεπτα (περίπου) λαµβανόµενου ήχου. Η µνήµη φωνής DV χωρίζεται σε 2 ίχνη εγγραφής (tracks), 15 δευτερόλεπτα σε κάθε ίχνος, ως αρχική ρύθµιση. Εγγραφή λαµβανόµενου ήχου 1 Επιλέξτε τρόπο λειτουργίας DV στην κυρίως µπάντα και απενεργοποιήστε την παρακολούθηση προτεραιότητας (σ. 80) αν είναι ενεργοποιηµένη. 2 Ενώ λαµβάνετε ένα σήµα DV, πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 3 Πιέστε [REC](M/CALL MW) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη ίχνους εγγραφής REC. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό ίχνος εγγραφής. Εµφανίζεται ο µετρητής ίχνους για το ίχνος που έχει εγγραφεί. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για έξοδο από την οθόνη DV set mode. 5 Πιέστε [REC](M/CALL MW) (της δεξιάς µπάντας) για να ξεκινήσει η εγγραφή. Εµφανίζεται ο µετρητής ίχνους κατά τη διάρκεια της εγγραφής. Η εγγραφή σταµατά αυτόµατα όταν διακόπτεται το σήµα DV ή όταν το ακουστικό σήµα DV δεν µπορεί να ληφθεί σωστά. Ξαναρχίζει η εγγραφή όταν το ακουστικό σήµα DV λαµβάνεται σωστά. 6 Πιέστε [ ](TONE DTMF) για να σταµατήσει η εγγραφή. Η εγγραφή σταµατά αυτόµατα όταν το ίχνος γεµίζει.

80 5 ΨΗΦΙΑΚΗ ΛΕΙΤΟΥΡΓΙΑ (Απαιτείται προαιρετικό UT-123) Ρύθµιση του µεγέθους ίχνους Το µέγεθος ίχνους µπορεί να αλλάξει µε τις ακόλουθες οδηγίες. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για να εµφανιστεί η οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV VOICE MEMO, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε TRACK SIZE, και µετά πιέστε [MAIN BAND]. Αναπαραγωγή και διαγραφή του εγγεγραµµένου ήχου 1 Πιέστε δύο φορές για να εµφανιστεί ο οδηγός λειτουργίας 2. 2 Πιέστε [REC](M/CALL MW) (της δεξιάς µπάντας) για είσοδο στην οθόνη ίχνους εγγραφής REC. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό ίχνος εγγραφής ήχου που πρόκειται να αναπαραχθεί ή να διαγραφεί. Εµφανίζεται το * δίπλα από τον αριθµό ίχνους όταν έχει γίνει εγγραφή του επιλεγµένου ίχνους. 4 Πιέστε [ ](LOW PRIO) για να αναπαραγάγετε τον εγγεγραµµένο ήχο. Πιέστε [ ](LOW PRIO) για παύση, πιέστε [ ](TONE DTMF) για να διακόψετε την αναπαραγωγή. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό µέγεθος ίχνους. ΙΧΝΟΣ 10S/3: Κάνει 3 ίχνη και µπορεί να γίνει εγγραφή ήχου 10 δευτερολέπτων σε κάθε ίχνος. ΙΧΝΟΣ 15S/2: Κάνει 2 ίχνη και µπορεί να γίνει εγγραφή ήχου 15 δευτερολέπτων σε κάθε ίχνος (αρχική ρύθµιση). ΙΧΝΟΣ 30S/1: Κάνει µόνο 1 ίχνος και µπορεί να γίνει εγγραφή ήχου 30 δευτερολέπτων σε ένα ίχνος 6 Πιέστε [MAIN BAND] για να ρυθµίσετε το µέγεθος ίχνους. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για έξοδο από την οθόνη DV voice memo. 5 Πιέστε [CLR](DUP MONI) για να διαγράψετε τον εγγεγραµµένο ήχο. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην ένδειξη της συχνότητας.

81 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ 6 Γενική περιγραφή Ο ποµποδέκτης έχει 522 κανάλια µνήµης, συµπεριλαµβανοµένων 20 καναλιών µνήµης ορίων σάρωσης (10 ζεύγη) και 2 κανάλια κλήσης. Κάθε ένα από τα κανάλια αυτά µπορεί να προγραµµατιστεί ξεχωριστά µε συχνότητα λειτουργίας (σσ ), αµφίδροµη κατεύθυνση (σ. 30) και µετατόπιση (σ. 34), φίµωση µόλις ακουστού τόνου ή φίµωση τόνου και συχνότητα τόνου (σσ. 32, 85-87) και πληροφορίες παράλειψης (σ. 78). Επιπρόσθετα, υπάρχουν συνολικά 26 διαθέσιµες τράπεζες µνήµης, Α ως Ζ, για χρήση από οµάδα κλπ. Επιλογή καναλιού µνήµης Χρήση του επιλογέα συντονισµού Εµφανίζεται το MR. 1 Πιέστε το [M/CALL MW) της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης. Εµφανίζεται ο ενδείκτης MR. 2 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης. Μπορείτε να επιλέξετε µόνο προγραµµατισµένα κανάλια µνήµης. Χρήση των πλήκτρων [ ]/[ ] Χρήση του πληκτρολογίου 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα ως κυρίως µπάντα. 2 Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης. 3 Πιέστε [ ] ή [ ] για να επιλέξετε και να ρυθµίσετε το επιθυµητό κανάλι µνήµης. Πιέζοντας και κρατώντας πιεσµένο το [ ]/[ ] για 1 δευτερόλεπτο, ενεργοποιείται µια σάρωση. Αν ενεργοποιηθεί η σάρωση, πιέστε [ ]/[ ] ξανά ή πιέστε [CLR A(MW)] για να τη διακόψετε. 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα ως κυρίως µπάντα. 2 Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης. 3 Πιέστε [ENT C(T-OFF)] για να ενεργοποιήσετε το πληκτρολόγιο για εισαγωγή αριθµών. 4 Πιέστε 3 κατάλληλα ψηφιακά πλήκτρα για να εισαγάγετε έναν αριθµό καναλιού. Μπορείτε να επιλέξετε ένα κενό κανάλι. Πιέστε µόνο ένα κατάλληλο ψηφιακό πλήκτρο, [VOL 0TONE-2)] ως [SIMP 9(16-KEY-L)] και µετά πιέστε [*(TONE-1)] ή [SQL #(16(KEY-L)] για να επιλέξετε κανάλια ορίων σάρωσης. Τα * και # µπορούν να χρησιµοποιηθούν για A και B, αντίστοιχα.

82 6 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ Προγραµµατισµός ενός καναλιού µνήµης Οι ρυθµίσεις VFO, συµπεριλαµβανοµένων των περιεχοµένων οµάδων ΜΕΝΟΥ, όπως συχνότητα µόλις ακουστού τόνου και µετατόπιση, µπορούν να προγραµµατιστούν σε ένα κανάλι µνήµης. 1 Ρυθµίστε την επιθυµητή συχνότητα στην επιθυµητή µπάντα (αριστερή ή δεξιά). Πιέστε το [V/MHz SCAN) της επιθυµητής µπάντας για να επιλέξετε τρόπο λειτουργίας VFO. Ρυθµίστε τη συχνότητα χρησιµοποιώντας το [DIAL] της ίδιας µπάντας. Ρυθµίστε άλλα δεδοµένα (π.χ. συχνότητα τόνου, πληροφορίες αµφίδροµης λειτουργίας κλπ.), αν χρειάζεται. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. Ακούγονται 2 προειδοποιητικοί τόνοι. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το κανάλι µνήµης που πρόκειται να προγραµµατιστεί. Τα κανάλια µνήµης που δεν έχουν προγραµµατιστεί ακόµη είναι κενά. 4 Πιέστε και κρατήστε πιεσµένο το [S.MW](M/CALL MW) (της αριστερής µπάντας) για 1 δευτερόλεπτο για να προγραµµατίσετε. Ακούγονται 3 προειδοποιητικοί τόνοι. Ο αριθµός καναλιού µνήµης αυτόµατα αυξάνεται όταν συνεχίζετε να πιέζετε [M/CALL MW] µετά τον προγραµµατισµό. ΓΙΑ ΤΗΝ ΕΥΚΟΛΙΑ ΣΑΣ Ο προγραµµατισµός µνήµης µπορεί να εκτελεστεί µε διάφορους τρόπους, π.χ., κανάλι µνήµης στο ίδιο (ή διαφορετικό) κανάλι µνήµης, κανάλι µνήµης στο κανάλι κλήσης κλπ. [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός 145,870 MHz στο κανάλι µνήµης 20 (κενό κανάλι) µέσω του ελεγκτή. Πιέστε Περιστρέψτε το για ρύθµιση της συχνότητας κλπ. Πιέστε και κρατήστε πιεσµένο το για 1 δευτερόλεπτο Περιστρέψτε το Πιέστε και κρατήστε πιεσµένο το για 1 δευτερόλεπτο και συνεχίστε να πιέζετε

83 Προγραµµατισµός ενός καναλιού µνήµης µέσω του µικροφώνου Μπορείτε επίσης να χρησιµοποιήσετε το µικρόφωνο για να προγραµµατίσετε κανάλια µνήµης. 1 Ρυθµίστε την επιθυµητή συχνότητα σε τρόπο λειτουργίας VFO. Πιέστε το [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO. Ρυθµίστε τη συχνότητα χρησιµοποιώντας το πληκτρολόγιο. Ρυθµίστε άλλα δεδοµένα (π.χ. µετατόπιση συχνότητας, κατεύθυνση αµφίδροµης λειτουργίας, άνοιγµα/κλείσιµο κωδικοποιητή µόλις ακουστού τόνου και τη συχνότητά του), αν χρειάζεται. 2 Πιέστε [MR/CALL] για είσοδο στον τρόπο λειτουργίας µνήµης. 3 Πιέστε [ENT C(T-OFF)], και µετά ρυθµίστε το επιθυµητό κανάλι µνήµης χρησιµοποιώντας το πληκτρολόγιο. [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός 145,870 MHz στο κανάλι µνήµης 20 (κενό κανάλι) µέσω του µικροφώνου. Πιέστε Πιέστε και µετά Πιέστε ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ 6 4 Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO. 5 Πιέστε [FUNC] και µετά πιέστε και κρατήστε πιεσµένο το [CLR A(MW)] για 1 δευτερόλεπτο για να προγραµµατίσετε. Μπορεί να ακουστούν 3 προειδοποιητικοί τόνοι και προγραµµατίζονται τα περιεχόµενα VFO (συµπεριλαµβανοµένης της συχνότητας µόλις ακουστού τόνου κλπ.). Ο αριθµός καναλιού µνήµης αυξάνεται όταν συνεχίζετε να πιέζετε [CLR A(MW)] µετά τον προγραµµατισµό. Πιέστε Πιέστε και µετά για 1 δευτερόλεπτο και συνεχίστε να πιέζετε

84 6 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ Επιλογή τράπεζας µνήµης Το IC-E2820 έχει συνολικά 26 τράπεζες (Α ως Ζ). Όλα τα κανάλια µνήµης, κανονικά κανάλια, κανάλια ορίων σάρωσης και κανάλια κλήσης εκχωρούνται στην επιθυµητή τράπεζα για εύκολη διαχείριση µνήµης. 1 Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης, αν επιθυµείτε. 2 Πιέστε και κρατήστε πιεσµένο το [MAIN BAND] της ίδιας µπάντας για 1 δευτερόλεπτο. Ο αριθµός καναλιού µνήµης αναβοσβήνει. 3 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε την επιθυµητή τράπεζα, Α ως Ζ. Οι τράπεζες που δεν έχουν προγραµµατισµένα περιεχόµενα παραλείπονται. 4 Πιέστε το [MAIN BAND] της ίδιας µπάντας για να ρυθµίσετε την οµάδα τραπεζών. Το αρχικό τράπεζας και το κανάλι τράπεζας σταµατούν να αναβοσβήνουν. 5 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι τράπεζας. 6 Για να επιστρέψετε στον κανονικό τρόπο λειτουργίας µνήµης, πιέστε και κρατήστε πιεσµένο το [MAIN BAND] της ίδιας µπάντας για 1 δευτερόλεπτο, περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε ένδειξη αριθµού καναλιού µνήµης, και µετά πιέστε το [MAIN BAND] της ίδιας µπάντας. 1 Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης, αν επιθυµείτε. 2 Πιέστε [FUNC] και µετά [MONI 1(BANK)] για να επιλέξετε κατάσταση τράπεζας µνήµης. Ή πιέστε και κρατήστε πιεσµένο το [BAND] για 1 δευτερόλεπτο για να επιλέξετε κατάσταση τράπεζας µνήµης. Το κανάλι µνήµης αναβοσβήνει. 3 Πιέστε [ ]/[ ] για να επιλέξετε την επιθυµητή τράπεζα, Α ως Ζ. Μπορείτε να επιλέξετε µόνο προγραµµατισµένη τράπεζα µνήµης. 4 Πιέστε [CLR A(MW)] για να ρυθµίσετε την τράπεζα. Ή πιέστε [BAND] για να ρυθµίσετε την τράπεζα. Το αρχικό της τράπεζας και το κανάλι τράπεζας σταµατούν να αναβοσβήνουν. 5 Πιέστε [ ]/[ ] για να επιλέξετε τα επιθυµητά περιεχόµενα στην τράπεζα. 6 Για να επιστρέψετε στην κανονική κατάσταση µνήµης, πιέστε [FUNC], [MONI 1(BANK)] και µετά πιέστε [ ]/[ ] για να επιλέξετε ένδειξη αριθµού καναλιού µνήµης. Ή πιέστε και κρατήστε πιεσµένο το [BAND] για 1 δευτερόλεπτο, και µετά πιέστε [ ]/[ ] για να επιλέξετε ένδειξη αριθµού καναλιού µνήµης. Το αρχικό της τράπεζας και το κανάλι τράπεζας αναβοσβήνουν.

85 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ 6 Ρύθµιση τράπεζας µνήµης 1 Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. Το MR και η ένδειξη αριθµού µνήµης αναβοσβήνουν. 3 Πιέστε [SEL](V/MHz SCAN) (της αριστερής µπάντας) µία φορά για να επιλέξετε κατάσταση αναµονής της ρύθµισης BANK. Ο ενδείκτης MR αναβοσβήνει. 4 Πιέστε [EDIT](M/CALL MW) (της δεξιάς µπάντας) για σύνταξη. Το MR και το 1 ο ψηφίο αναβοσβήνουν. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να ρυθµίσετε το αρχικό τράπεζας και τον αριθµό καναλιού. Ο ενδείκτης MR αναβοσβήνει. 8 Πιέστε και κρατήστε πιεσµένο το [S.MW](M/CALL MW) (της αριστερής µπάντας) για 1 δευτερόλεπτο για να επανεγγράψετε το κανάλι µνήµης για αποθήκευση των ρυθµίσεων τράπεζας µνήµης. 9 Επαναλάβετε τα βήµατα 1 ως 8 για να ρυθµίσετε άλλο κανάλι µνήµης στην ίδια ή σε άλλη τράπεζα. 5 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε την επιθυµητή οµάδα τραπεζών. 6 Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) και µετά περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι τράπεζας. Το MR και τα 2 τελευταία ψηφία αναβοσβήνουν.

86 6 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ Προγραµµατισµός ονοµασίας µνήµης/τράπεζας/σάρωσης Κάθε κανάλι µνήµης µπορεί να προγραµµατιστεί µε µια αλφαριθµητική ονοµασία καναλιού για εύκολη αναγνώριση και µπορεί να υποδεικνύεται ανεξάρτητα ανά κανάλι. Οι ονοµασίες µπορεί να έχουν 8 χαρακτήρες κατ ανώτατο όριο δείτε τον ακόλουθο πίνακα για διαθέσιµους χαρακτήρες. 1 Επιλέξτε το επιθυµητό κανάλι µνήµης που πρόκειται να προγραµµατιστεί. Πιέστε [M/CALL MW] αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο για είσοδο στη λειτουργία επιλογής εγγραφής µνήµης. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. 3 Πιέστε [SEL](V/MHz SCAN) (της αριστερής µπάντας) αρκετές φορές για να επιλέξετε προγραµµατισµό των συνθηκών ονοµασίας. BANK : Η τράπεζα µνήµης. B NAME : Η ονοµασία τράπεζας (εµφανίζεται µόνο όταν διορθώνεται η επιλεγµένη τράπεζα µνήµης σε µια τράπεζα). M NAME : Η ονοµασία µνήµης S NAME : Η ονοµασία σάρωσης (εµφανίζεται µόνο όταν επιλέγεται ένα κανάλι ορίων σάρωσης) Οι ενδείξεις της συχνότητας εξαφανίζονται. 4 Πιέστε [EDIT](M/CALL MW) (της δεξιάς µπάντας) για σύνταξη. Ο ενδείκτης MR και ο κέρσορας αναβοσβήνουν. 5 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε τον επιθυµητό χαρακτήρα. Ο επιλεγµένος χαρακτήρας αναβοσβήνει. Πιέστε [Aa](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων ή πεζών γραµµάτων. Πιέστε [1](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά, πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε [CLR](DUP MONI) για 1 δευτερόλεπτο για να διαγράψετε όλους τους χαρακτήρες µετά τον επιλεγµένο χαρακτήρα. 6 Επαναλάβετε τα βήµατα 3 και 5 µέχρι να προγραµµατιστεί η επιθυµητή ονοµασία καναλιού. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να ρυθµίσετε την ονοµασία. 8 Πιέστε και κρατήστε πιεσµένο το [S.MW](M/CALL MW) (της δεξιάς µπάντας) για 1 δευτερόλεπτο για να επανεγγράψετε τον αριθµό καναλιού για αποθήκευση της ονοµασίας µνήµης. ΣΗΜΕΙΩΣΗ: Μόνο µια ονοµασία τράπεζας µπορεί να προγραµµατιστεί σε κάθε τράπεζα. Έτσι, θα εµφανίζεται η ονοµασία τράπεζας που προγραµµατίστηκε προηγουµένως όταν επιλέγεται η ένδειξη της ονοµασίας τράπεζας. Επίσης, η προγραµµατισµένη ονοµασία τράπεζας εκχωρείται για τα άλλα κανάλια τράπεζας αυτόµατα. ιαθέσιµοι χαρακτήρες

87 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ 6 [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός της ονοµασίας τράπεζας AIR στο κανάλι ορίων σάρωσης 3A. Τρόπος λειτουργίας µνήµης Πιέστε (της κυρίως µπάντας) για να επιλέξετε τρόπο λειτουργίας µνήµης. Πιέστε (της κυρίως µπάντας) αρκετές φορές για να επιλέξετε B NAME. Λειτουργία σύνταξης ονοµασίας τράπεζας Πιέστε (της δεξιάς µπάντας) για είσοδο στη λειτουργία σύνταξης ονοµασίας τράπεζας. Περιστρέψτε το (της κυρίως µπάντας) για να επιλέξετε το κανάλι ορίων σάρωσης 3A. Πιέστε και κρατήστε πιεσµένο το (της κυρίως µπάντας) για 1 δευτ. για είσοδο στην κατάσταση επιλογής εγγραφής µνήµης. Επιλέξτε τρόπο λειτουργίας εγγραφής µνήµης Περιστρέψτε το (της κυρίως µπάντας) για να επιλέξετε A, και µετά πιέστε. Εισαγάγετε I και R µε το (της κυρίως *Επιλέξτε M NAME ή S NAME όταν προγραµµατίζετε την ονοµασία µνήµης ή την ονοµασία σάρωσης, αντίστοιχα. Πιέστε και κρατήστε πιεσµένο το (της αριστερής µπάντας) για 1 δευτ. για να προγραµµατίσετε. µπάντας) και (της αριστερής µπάντας), και µετά πιέστε (της δεξιάς µπάντας) για να επιλέξετε τρόπο λειτουργίας εγγραφής µνήµης. Για ένδειξη της ονοµασίας καναλιού Η ένδειξη της ονοµασίας καναλιού µπορεί να ρυθµιστεί ανεξάρτητα για κάθε κανάλι µνήµης. 1 Επιλέξτε το επιθυµητό κανάλι µνήµης στην κυρίως µπάντα. Πιέστε το [M/CALL MW] της ίδιας µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης. Εµφανίζεται ο ενδείκτης MR και ο αριθµός καναλιού µνήµης. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [M.N](LOW PRIO) αρκετές φορές για να επιλέξετε MEMORE NAME, FREQUENCY ή OFF. Όταν επιλέγεται MEMORY NAME, η προγραµµατισµένη ονοµασία µνήµης υποδεικνύεται πάνω από την ένδειξη της συχνότητας. Όταν επιλέγεται FREQUENCY, η προγραµµατισµένη ονοµασία µνήµης υποδεικνύεται στην ένδειξη της συχνότητας και η προγραµµατισµένη συχνότητα υποδεικνύεται πάνω από την ονοµασία µνήµης. 4 Πιέστε δύο φορές για έξοδο από την ένδειξη οδηγού λειτουργίας. ΣΗΜΕΙΩΣΗ: Όταν δεν προγραµµατίζεται καµία ονοµασία µνήµης, εµφανίζεται η αποθηκευµένη συχνότητα.

88 6 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ Αντιγραφή περιεχοµένων µνήµης Η λειτουργία αυτή αντιγράφει τα περιεχόµενα ενός καναλιού µνήµης σε VFO (ή σε άλλο κανάλι µνήµης/κλήσης). Αυτό είναι χρήσιµο κατά την αναζήτηση σηµάτων γύρω από µια συχνότητα καναλιών µνήµης και για την ανάκληση της συχνότητας µετατόπισης, της συχνότητας µόλις ακουστού τόνου κλπ. Κανάλι µνήµης/κλήσης VFO 1 Επιλέξτε το κανάλι µνήµης ή κλήσης της επιθυµητής µπάντας (αριστερής ή δεξιάς). Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης ή κανάλι κλήσης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης ή κλήσης. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] για 2 δευτερόλεπτα για να αντιγράψετε τα περιεχόµενα του επιλεγµένου καναλιού µνήµης/κλήσης στο VFO. Ο τρόπος λειτουργίας VFO επιλέγεται αυτόµατα. 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα ως κυρίως µπάντα, αν χρειάζεται. 2 Επιλέξτε το κανάλι µνήµης/κλήσης που πρόκειται να αντιγραφεί. Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης, και µετά επιλέξτε το επιθυµητό κανάλι µνήµης µέσω του [ ]/[ ] ή του πληκτρολογίου. Πιέστε και κρατήστε πιεσµένο το [MR/CALL] για 1 δευτερόλεπτο και µετά πιέστε [ ]/[ ] για να επιλέξετε το κανάλι κλήσης. 3 Πιέστε [FUNC], και µετά πιέστε και κρατήστε πιεσµένο το [CLR A(MW)] για 1 δευτερόλεπτο για να αντιγράψετε τα περιεχόµενα του επιλεγµένου καναλιού µνήµης/κλήσης στο VFO. Ο τρόπος λειτουργίας VFO επιλέγεται αυτόµατα. [ΠΑΡΑ ΕΙΓΜΑ]: Αντιγραφή των περιεχοµένων του καναλιού µνήµης 30 στο VFO. Λειτουργία πρόσοψης: Πιέστε για να επιλέξετε λειτουργία µνήµης Περιστρέψτε το για επιλογή καναλιού µνήµης Πιέστε και κρατήστε πιεσµένο το (της ίδιας µπάντας) για 1 δευτ. Λειτουργία HM-133: Πιέστε για να επιλέξετε τρόπο λειτουργίας µνήµης Επιλέξτε κανάλι µνήµης. Πιέστε και µετά πιέστε και κρατήστε πιεσµένο το για 1 δευτ.

89 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ 6 Κανάλι µνήµης/κλήσης Κανάλι κλήσης/µνήµης 1 Επιλέξτε το κανάλι µνήµης/κλήσης που πρόκειται να αντιγραφεί. Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης ή κανάλι κλήσης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι µνήµης ή κλήσης. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. 3 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το κανάλι µνήµηςστόχο. Το C1 ή το C2 αναβοσβήνει όταν επιλέγεται το κανάλι κλήσης. Μπορείτε επίσης να επιλέξετε τα κανάλια ορίων σάρωσης, 0Α/0Β ως 9A/9B. 4 Πιέστε και κρατήστε πιεσµένο το [S.MW](M/CALL MW) (της αριστερής µπάντας) για 1 δευτερόλεπτο για να αντιγράψετε τα περιεχόµενα του επιλεγµένου καναλιού µνήµης/κλήσης στη µνήµη-στόχο. Υποδεικνύεται η µνήµη-στόχος και τα αντιγραµµένα περιεχόµενα. [ΠΑΡΑ ΕΙΓΜΑ]: Αντιγραφή των περιεχοµένων του καναλιού µνήµης 30 στο κανάλι 31. Επιλέξτε το κανάλι µνήµης, και µετά Επιλέξτε το κανάλι-στόχο. Πιέστε και κρατήστε πιεσµένο το για 1 δευτ. πιέστε και κρατήστε πιεσµένο το για 1 δευτ.

90 6 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ Καθαρισµός µνήµης Τα περιεχόµενα των προγραµµατισµένων µνηµών µπορούν να καθαριστούν (διαγραφούν), αν επιθυµείτε. 1 Πιέστε [V/MHz SCAN] για να επιλέξετε τρόπο λειτουργίας VFO στην επιθυµητή µπάντα (αριστερή ή δεξιά). 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το κανάλι µνήµης που πρόκειται να καθαριστεί. 4 Πιέστε και κρατήστε πιεσµένο το [CLR](DUP MONI) για 1 δευτερόλεπτο για καθαρισµό. Ακούγονται 3 προειδοποιητικοί τόνοι, και µετά καθαρίζει η συχνότητα. Ο ενδείκτης MR και ο αριθµός καναλιού αναβοσβήνουν συνεχώς. Κατά τον καθαρισµό του καναλιού κλήσης, οι τρέχουσες συνθήκες VFO επαναπρογραµµατίζονται αυτόµατα στο κανάλι κλήσης. 5 Πιέστε [BACK]( V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε σε τρόπο λειτουργίας VFO. ΣΗΜΕΙΩΣΗ: Προσέξτε! ΕΝ ΜΠΟΡΕΙ να γίνει επανάκληση των περιεχοµένων των καθαρισµένων µνηµών. [ΠΑΡΑ ΕΙΓΜΑ]: Καθαρισµός καναλιού µνήµης 20. Πιέστε (της κυρίως µπάντας) για να επιλέξετε VFO. Πιέστε και κρατήστε πιεσµένο το για 1 δευτ. Περιστρέψτε το (της κυρίως µπάντας) για επιλογή του καναλιού µνήµης που πρόκειται να καθαριστεί. Πιέστε και κρατήστε πιεσµένο το για 1 δευτ. για καθαρισµό της µνήµης. Πιέστε.

91 ΛΕΙΤΟΥΡΓΙΑ ΜΝΗΜΗΣ 6 ιαγραφή/µεταφορά περιεχοµένων τράπεζας Τα περιεχόµενα των προγραµµατισµένων τραπεζών µνήµης µπορούν να καθαριστούν ή να µεταφερθούν σε άλλη τράπεζα. ΠΛΗΡΟΦΟΡΙΑ: Ακόµη και αν καθαριστούν τα περιεχόµενα των τραπεζών µνήµης, τα περιεχόµενα των καναλιών µνήµης παραµένουν προγραµµατισµένα. 1 Επιλέξτε τα περιεχόµενα της επιθυµητής τράπεζας που πρόκειται να µεταφερθούν ή να διαγραφούν από τη µπάντα (αριστερή ή δεξιά). Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης. Πιέστε και κρατήστε πιεσµένο το [MAIN BAND] της ίδιας µπάντας για 1 δευτερόλεπτο και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε την επιθυµητή τράπεζα µνήµης. Πιέστε το [MAIN BAND] για να επιλέξετε την τράπεζα και µετά περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι τράπεζας. Το αρχικό τράπεζας και το κανάλι τράπεζας σταµατούν να αναβοσβήνουν. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό αρχικό τράπεζας (Α ως Ζ) που πρόκειται να µεταφέρετε. Μην επιλέγετε καµία ένδειξη, , όταν διαγράφετε τα περιεχόµενα από την τράπεζα. 5 Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε ένα κανάλι τράπεζας, αν επιθυµείτε. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στον τρόπο λειτουργίας επιλογής εγγραφής µνήµης. 7 Πιέστε και κρατήστε πιεσµένο το [S.MW](M/CALL MW) (της αριστερής µπάντας) για 1 δευτερόλεπτο για µεταφορά ή διαγραφή. 8 Επαναλάβετε τα βήµατα 1 ως 5 για µεταφορά ή διαγραφή των περιεχοµένων άλλης τράπεζας. 3 Πιέστε [SEL](V/MHz SCAN) (της αριστερής µπάντας) αρκετές φορές για να επιλέξετε BANK, και µετά πιέστε [EDIT](M/CALL MW) (της δεξιάς µπάντας).

92 7 ΛΕΙΤΟΥΡΓΙΑ ΚΑΝΑΛΙΟΥ ΚΛΗΣΗΣ Επιλογή καναλιού κλήσης Το κανάλι κλήσης είναι ένα προγραµµατισµένο εκ των προτέρων κανάλι µνήµης στο οποίο µπορείτε να έχετε πρόσβαση πιέζοντας απλά το πλήκτρο καναλιού κλήσης. Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τον τρόπο λειτουργίας καναλιού κλήσης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι κλήσης. Εµφανίζεται το C0 ή το C1 αντί για τον αριθµό καναλιού µνήµης. Πιέστε το [M/CALL MW] αρκετές φορές για να επιλέξετε τρόπο λειτουργίας µνήµης, ή πιέστε το [V/MHz SCAN] της ίδιας µπάντας για να επιλέξετε τρόπο λειτουργίας VFO. Εµφανίζεται το C0 ή το C1. Πιέστε και κρατήστε πιεσµένο το [MR/CALL] για 1 δευτερόλεπτο για να επιλέξετε τον τρόπο λειτουργίας καναλιού κλήσης και µετά πιέστε [ ]/[ ] για να επιλέξετε το επιθυµητό κανάλι κλήσης στην κυρίως µπάντα. Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης ή πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO. Αντιγραφή καναλιού κλήσης Κανάλι κλήσης VFO/Κανάλι µνήµης 1 Πιέστε το [M/CALL MW] της επιθυµητής µπάντας αρκετές φορές για να επιλέξετε τρόπο λειτουργίας καναλιού κλήσης, και µετά περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι κλήσης. Εµφανίζεται το C0 ή το C1. 2 Πιέστε το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο, και µετά περιστρέψτε το [DIAL] για να επιλέξετε το κανάλι µνήµης στο οποίο πρόκειται να αντιγράψετε τα περιεχόµενα. Ο ενδείκτης MR και ο αριθµός καναλιού µνήµης αναβοσβήνουν. Για να αντιγράψετε στον τρόπο λειτουργίας VFO, επιλέξτε VFO µε το [DIAL]. 3 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο για να αντιγράψετε τα περιεχόµενα. 1 Πιέστε [MR/CALL] για 1 δευτερόλεπτο και µετά πιέστε [ ]/[ ] για να επιλέξετε το επιθυµητό κανάλι κλήσης στην κυρίως µπάντα. 2 Πιέστε [FUNC], και µετά [CLR A(MW)] για 1 δευτερόλεπτο για να αντιγράψετε τα περιεχόµενα. Μόνο για να αντιγράψετε σε VFO. ΠΛΗΡΟΦΟΡΙΑ Όταν επιλέγεται ο τρόπος λειτουργίας VFO από το κανάλι κλήσης, εµφανίζεται ένα µικρό c αντί για τον αριθµό καναλιού µνήµης.

93 ΛΕΙΤΟΥΡΓΙΑ ΚΑΝΑΛΙΟΥ ΚΛΗΣΗΣ 7 Προγραµµατισµός ενός καναλιού κλήσης Η συχνότητα λειτουργίας, πληροφορίες αµφίδροµης λειτουργίας, πληροφορίες µόλις ακουστού τόνου (άνοιγµα/κλείσιµο κωδικοποιητή τόνου ή φίµωσης τόνου και η συχνότητά του) µπορούν να προγραµµατιστούν στο κανάλι κλήσης. 1 Ρυθµίστε την επιθυµητή συχνότητα σε τρόπο λειτουργίας VFO. Πιέστε το [V/MHz SCAN] της επιθυµητής µπάντας για να επιλέξετε τρόπο λειτουργίας VFO. Ρυθµίστε τη συχνότητα χρησιµοποιώντας το [DIAL] της ίδιας µπάντας. Ρυθµίστε άλλα δεδοµένα όπως επιθυµείτε. 2 Πιέστε και κρατήστε πιεσµένο το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. 3 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι κλήσης. Ο ενδείκτης MR και το C0 ή το C1 αναβοσβήνουν. 4 Πιέστε το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο για να προγραµµατίσετε. Ακούγονται 3 προειδοποιητικοί τόνοι και η µονάδα επανέρχεται αυτόµατα σε τρόπο λειτουργίας VFO. 1 Πιέστε και κρατήστε πιεσµένο το [MR/CALL] για 1 δευτερόλεπτο για να επιλέξετε τρόπο λειτουργίας καναλιού κλήσης. Πιέστε [ ] ή [ ] για να επιλέξετε επιθυµητό κανάλι κλήσης. 2 Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO. Ρυθµίστε τη συχνότητα. 3 Πιέστε [FUNC] και µετά [CLR A(MW)] για 1 δευτερόλεπτο για να προγραµµατίσετε. Ακούγονται τρεις προειδοποιητικοί τόνοι. [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός 145,120 MHz στο κανάλι κλήσης 1 µέσω του µικροφώνου. Πιέστε και κρατήστε πιεσµένο το για 1 δευτ. Πιέστε για να επιλέξετε το κανάλι κλήσης C1. Πιέστε για να επιλέξετε τρόπο λειτουργίας VFO. για να επιλέξετε τρόπο λειτουργίας καναλιού κλήσης. Ρυθµίστε τη συχνότητα. Πιέστε και µετά πιέστε για 1 δευτ.

94 8 ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ Τύποι σάρωσης Η σάρωση αναζητά σήµατα αυτόµατα και καθιστά ευκολότερο τον εντοπισµό νέων σταθµών για σκοπούς επικοινωνίας ή ακρόασης. Υπάρχουν 4 τύποι σάρωσης και 4 συνθήκες επανάληψης για να ανταποκρίνονται στις λειτουργικές σας ανάγκες. ΠΛΗΡΗΣ ΣΑΡΩΣΗ (σ. 74) *εξαρτάται από την αριστερή ή τη δεξιά µπάντα. Σαρώνει επανειληµµένα όλες τις συχνότητες σε ολόκληρη τη µπάντα. Κάποιες περιοχές συχνοτήτων δε σαρώνονται ανάλογα µε την κάλυψη συχνοτήτων της έκδοσης του ποµποδέκτη. ΣΑΡΩΣΗ (ΠΑΡΑΛΕΙΨΗΣ) ΜΝΗΜΗΣ (σ. 74) Σαρώνει επανειληµµένα τα κανάλια µνήµης εκτός από εκείνα που ρυθµίζονται ως κανάλια παράλειψης. Τα κανάλια παράλειψης ανοίγουν και κλείνουν στον οδηγό λειτουργίας. ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΑΡΩΣΗ (σ. 74) Σαρώνει επανειληµµένα µεταξύ δύο συχνοτήτων που προγραµµατίζονται από το χρήστη. Χρησιµοποιείται για τον έλεγχο συχνοτήτων εντός µιας καθορισµένης περιοχής, όπως συχνότητες εξόδου επαναλήπτη κλπ. ΣΑΡΩΣΗ ΟΛΩΝ/ΕΠΙΛΕΓΜΕΝΩΝ ΤΡΑΠΕΖΩΝ (σ. 74) Σαρώνει επανειληµµένα όλα τα κανάλια τράπεζας ή επιλεγµένα κανάλια τράπεζας. Επίσης, διατίθεται σάρωση παράλειψης. ΛΕΙΤΟΥΡΓΙΑ ΠΑΡΑΛΕΙΨΗΣ ΣΥΧΝΟΤΗΤΑΣ/ΜΝΗΜΗΣ (σ. 78) Παραλείπει ανεπιθύµητες συχνότητες ή κανάλια που εµποδίζουν ενοχλητικά τη σάρωση. Η λειτουργία αυτή ανοίγει και κλείνει πιέζοντας [SKIP] (ΤΟΝΕ DTMF) σε τρόπο λειτουργίας µνήµης.

95 ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ 8 Έναρξη/διακοπή σάρωσης Προετοιµασία Κατάσταση επανάληψης σάρωσης (σ. 77), προγραµµατισµός των ορίων σάρωσης (σσ. 75, 76), προγραµµατισµός 2 ή περισσοτέρων καναλιών µνήµης (σσ. 61, 62), ρύθµιση παράλειψης, αν επιθυµείτε (σ. 78). Λειτουργία 1 Επιλέξτε τρόπο λειτουργίας VFO για πλήρη/προγραµµατισµένη σάρωση µε το [V/MHz SCAN] ή τρόπο λειτουργίας µνήµης για σάρωση µνήµης µε το [M/CALL MW] στην επιθυµητή µπάντα (αριστερή ή δεξιά). Επιλέξτε την επιθυµητή τράπεζα µε το [MAIN BAND] για σάρωση τράπεζας. 2 Πιέστε και κρατήστε πιεσµένο το [V/MHz SCAN] της ίδιας µπάντας για 1 δευτερόλεπτο. 3 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε τον τύπο σάρωσης µεταξύ του ALL και της προγραµµατισµένης σάρωσης (PROG 0 ως PROG 9), αν επιλέξατε το VFO στο βήµα 1. 4 Πιέστε το [V/MHz SCAN] της ίδιας µπάντας στιγµιαία για έναρξη της σάρωσης. Για να αλλάξετε την κατεύθυνση της σάρωσης, περιστρέψτε το [DIAL] της ίδιας µπάντας. Η ένδειξη καναλιού µνήµης αναβοσβήνει εµφανίζοντας τον τύπο σάρωσης ως εξής: 4 Για να διακόψετε τη σάρωση, πιέστε το [V/MHz SCAN] της ίδιας µπάντας. 1 Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO για πλήρη/προγραµµατισµένη σάρωση, πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης για σάρωση µνήµης, στην κυρίως µπάντα. Πιέστε [FUNC] και µετά [MONI 1(BANK)] για να επιλέξετε µια τράπεζα για σάρωση τράπεζας. 2 Πιέστε [SCAN 2(T-SCAN)]. 3 Πιέστε [ ] ή [ ] για να επιλέξετε το ALL και προγραµµατισµένη σάρωση (PROG 0 ως PROG 9), αν επιλέξατε το VFO στο βήµα 1. 4 Πιέστε [SCAN 2(T-SCAN)] ξανά για έναρξη της σάρωσης. Πιέζοντας [ ] ή [ ] για 1 δευτερόλεπτο γίνεται επίσης έναρξη σάρωσης. 5 Για να διακόψετε τη σάρωση, πιέστε [SCAN 2(T-SCAN)] ή [CRL A(MW)]. Κατά τη διάρκεια πλήρους σάρωσης Κατά τη διάρκεια προγραµµατισµένης σάρωσης Κατά τη διάρκεια σάρωσης µνήµης Κατά τη διάρκεια σάρωσης τράπεζας Περιστρέψτε το [DIAL] για να επιλέξετε το ALL (πλήρη) ή την προγραµµατισµένη σάρωση (Ρ1 ως Ρ9) µε τη σειρά. Υποδεικνύει τα κανάλια ορίων σάρωσης. Το Ρ1 σηµαίνει 1A/1B. Υποδεικνύει το αρχικό τράπεζας.

96 8 ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ Προγραµµατισµός ορίων σάρωσης Τα όρια σάρωσης µπορούν να προγραµµατιστούν µε τον ίδιο τρόπο όπως τα κανάλια µνήµης. Τα όρια σάρωσης προγραµµατίζονται σε όρια σάρωσης, 0A/0B ως 9A/9B, σε κανάλια µνήµης. 1 Ρυθµίστε την οριακή συχνότητα της επιθυµητής περιοχής συχνοτήτων σε τρόπο λειτουργίας VFO: Ρυθµίστε τη συχνότητα χρησιµοποιώντας το [DIAL] της επιθυµητής µπάντας. Ρυθµίστε άλλα δεδοµένα (π.χ., ρυθµίσεις επαναλήπτη κλπ.) αν επιθυµείτε. 2 Πιέστε το [M/CALL MW] της ίδιας µπάντας για 1 δευτερόλεπτο. Ο ενδείκτης MR και ο αριθµός καναλιού αναβοσβήνουν. 3 Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε ένα από τα κανάλια ορίων σάρωσης, 0A ως 9A. 4 Πιέστε και κρατήστε πιεσµένο το [S.MW](M/CALL MW) (της αριστερής µπάντας) για 1 δευτερόλεπτο για να προγραµµατίσετε. Ακούγονται 3 προειδοποιητικοί τόνοι και επιλέγεται αυτόµατα VFO. Επιλέγεται αυτόµατα όριο σάρωσης 0Β ως 9Β όταν συνεχίζετε να πιέζετε το [M/CALL MW] µετά τον προγραµµατισµό. 5 Για να προγραµµατίσετε µια συχνότητα για το άλλο ζεύγος ορίων σάρωσης, 0Β ως 9Β, επαναλάβετε τα βήµατα 1 και 4. Αν προγραµµατίζεται η ίδια συχνότητα σε ένα ζεύγος ορίων σάρωσης, τότε η προγραµµατισµένη σάρωση δε θα λειτουργεί. [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός 145,300 MHz σε όρια σάρωσης 1A. Πιέστε για να επιλέξετε τρόπο λειτουργίας VFO. Περιστρέψτε το για ρύθµιση της συχνότητας κλπ. Πιέστε και κρατήστε πιεσµένο το για 1 δευτ. Περιστρέψτε το Πιέστε και κρατήστε πιεσµένο το (της αριστερής µπάντας) για 1 δευτ. και συνεχίστε να πιέζετε το

97 ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ 8 Προγραµµατισµός ορίων σάρωσης µέσω µικροφώνου 1 Πιέστε [MR/CALL] για να επιλέξετε τρόπο λειτουργίας µνήµης. 2 Επιλέξτε κανάλι ορίων σάρωσης, 0A ως 9A χρησιµοποιώντας το [ ]/[ ] ή το πληκτρολόγιο. Πιέστε [ENT C(T-OFF)] και µετά πιέστε 1 µόνο κατάλληλο πλήκτρο, [VOL 0(TONE-2)] ως [SIMP 9(16-KEY-L)] και µετά πιέστε [*(TONE-1)] ή [SQL #(16KEY-L)] για να επιλέξετε κανάλια ορίων σάρωσης. Τα * και # µπορούν να χρησιµοποιηθούν για A και B, αντίστοιχα. 3 Ρυθµίστε την επιθυµητή συχνότητα σε τρόπο λειτουργίας VFO. Πιέστε [VFO/LOCK] για να επιλέξετε τρόπο λειτουργίας VFO. Ρυθµίστε τη συχνότητα µέσω του πληκτρολογίου ή του [ ]/[ ]. 4 Πιέστε [FUNC] και µετά πιέστε και κρατήστε πιεσµένο το [CLR A(MW)] για 1 δευτερόλεπτο για να προγραµµατίσετε. Ακούγονται 3 προειδοποιητικοί τόνοι και επιλέγεται αυτόµατα VFO. Ο αριθµός καναλιού µνήµης προχωρά στο επόµενο κανάλι ορίων σάρωσης, 1Β ως 9Β όταν συνεχίζετε να πιέζετε το [CLR A(MW)] µετά τον προγραµµατισµό. 5 Για να προγραµµατίσετε µια συχνότητα για τα άλλα κανάλια ορίων σάρωσης, επαναλάβετε τα βήµατα 1 και 4. [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός 145,800 MHz σε όρια σάρωσης 4A. Πιέστε Πιέστε Πιέστε Πιέστε Πιέστε Πιέστε και µετά για 1 δευτ. και συνεχίστε να πιέζετε το

98 8 ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ Κατάσταση επανάληψης σάρωσης Η κατάσταση επανάληψης σάρωσης µπορεί να επιλεγεί ως χρονόµετρο διακοπής (τέλους χρόνου) ή παύσης σάρωσης. Η επιλεγµένη κατάσταση επανάληψης χρησιµοποιείται επίσης για παρακολούθηση προτεραιότητας (priority watch) (σ. 80). Η οθόνη δείχνει ότι η σάρωση θα επαναληφθεί 15 δευτερόλεπτα µετά τη διακοπή της. 1 Πιέστε [MAIN BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [MENU](V/MHz SCAN] (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 4 Περιστρέψτε το [DIAL] για να επιλέξετε SCAN, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] της κυρίως µπάντας για να επιλέξετε SCAN TIMER, και µετά πιέστε [MAIN BAND]. 6 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό χρονόµετρο: T-5 : Η σάρωση διακόπτεται για 5 δευτερόλεπτα κατά τη λήψη ενός σήµατος. T-10 : Η σάρωση διακόπτεται για 10 δευτερόλεπτα κατά τη λήψη ενός σήµατος. T-15 : Η σάρωση διακόπτεται για 15 δευτερόλεπτα κατά τη λήψη ενός σήµατος. P-2 : Η σάρωση διακόπτεται µέχρι να εξαφανιστεί το σήµα και µετά επαναλαµβάνεται 2 δευτερόλεπτα αργότερα. 7 Πιέστε [MAIN BAND] για να ρυθµίσετε. 8 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. 1 Πιέστε [BAND] για να επιλέξετε την επιθυµητή µπάντα (αριστερή ή δεξιά) ως κυρίως µπάντα. 2 Πιέστε [SET B(D-OFF)] για είσοδο στην οθόνη MENU. 3 Πιέστε [ ] ή [ ] για να επιλέξετε SCAN και µετά πιέστε [SET B(D-OFF)] για είσοδο στον τρόπο λειτουργίας ρύθµισης σάρωσης. 4 Πιέστε [ ] ή [ ] για να επιλέξετε SCAN TIMER και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [ ] ή [ ] για να επιλέξετε την κατάσταση επανάληψης σάρωσης, και µετά πιέστε [SET B(D-OFF)]. είτε το στοιχείο 6 αριστερά για λεπτοµέρειες της κατάστασης επανάληψης σάρωσης. 6 Πιέστε [CLR A(MW)] για έξοδο από τον τρόπο λειτουργίας ρύθµισης (set mode).

99 ΛΕΙΤΟΥΡΓΙΑ ΣΑΡΩΣΗΣ 8 Ρύθµιση καναλιού παράλειψης Η λειτουργία παράλειψης µνήµης επιταχύνει τη σάρωση ελέγχοντας µόνο εκείνα τα κανάλια µνήµης τα οποία δεν έχουν ρυθµιστεί ως κανάλια παράλειψης. Ρυθµίστε τα κανάλια παράλειψης ως εξής. Εµφανίζεται ο ενδείκτης παράλειψης. 1 Επιλέξτε ένα κανάλι µνήµης στην επιθυµητή µπάντα (αριστερή ή δεξιά): Πιέστε το [M/CALL MW] της επιθυµητής µπάντας για να επιλέξετε τρόπο λειτουργίας µνήµης. Περιστρέψτε το [DIAL] της ίδιας µπάντας για να επιλέξετε το επιθυµητό κανάλι που πρόκειται να είναι ένα κανάλι παράλειψης. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [SKIP](TONE DTMF) για να επιλέξετε την κατάσταση παράλειψης µεταξύ, P ή OFF (καµία ένδειξη) για το επιλεγµένο κανάλι. (SKIP): Το κανάλι παραλείπεται κατά τη διάρκεια σάρωσης µνήµης ή τράπεζας. P (PSKIP): Το κανάλι παραλείπεται κατά τη διάρκεια σάρωσης τράπεζας µνήµης και προγραµµατισµένης σάρωσης. (OFF): Το κανάλι σαρώνεται κατά τη διάρκεια οποιασδήποτε σάρωσης. 4 Πιέστε µία ή δύο φορές για έξοδο από την ένδειξη του οδηγού λειτουργίας.

100 9 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ Τύποι παρακολούθησης προτεραιότητας Η παρακολούθηση προτεραιότητας ελέγχει για σήµατα σε µια συχνότητα VFO κάθε 5 δευτερόλεπτα κατά τη διάρκεια λειτουργίας σε τρόπο λειτουργίας µνήµης. Ο ποµποδέκτης έχει 3 τύπους παρακολούθησης προτεραιότητας για να ανταποκρίνονται στις ανάγκες σας. Μπορείτε επίσης να εκπέµψετε στη συχνότητα VFO ενώ λειτουργεί η παρακολούθηση προτεραιότητας. Η παρακολούθηση επαναλαµβάνεται σύµφωνα µε την επιλεγµένη κατάσταση επανάληψης σάρωσης. είτε τη σελίδα 77 για λεπτοµέρειες. ΣΗΜΕΙΩΣΗ: Αν ενεργοποιηθεί η λειτουργία προειδοποιητικών τόνων pocket beep, ο ποµποδέκτης επιλέγει αυτόµατα τη λειτουργία φίµωσης τόνου όταν αρχίζει η παρακολούθηση προτεραιότητας. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΝΑΛΙΩΝ ΜΝΗΜΗΣ Κατά τη διάρκεια λειτουργίας σε συχνότητα VFO, η παρακολούθηση προτεραιότητας ελέγχει για ένα σήµα στο επιλεγµένο κανάλι µνήµης κάθε 5 δευτερόλεπτα. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΑΡΩΣΗΣ ΜΝΗΜΗΣ Κατά τη διάρκεια λειτουργίας σε συχνότητα VFO, η παρακολούθηση προτεραιότητας ελέγχει για σήµατα σε κάθε κανάλι µνήµης µε τη σειρά. Η λειτουργία παράλειψης µνήµης είναι χρήσιµη για την επιτάχυνση της σάρωσης. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΝΑΛΙΟΥ ΚΛΗΣΗΣ Κατά τη διάρκεια λειτουργίας σε συχνότητα VFO, η παρακολούθηση προτεραιότητας ελέγχει για σήµατα στο κανάλι κλήσης κάθε 5 δευτερόλεπτα. 5 δευτερόλεπτα 5 δευτερόλεπτα 5 δευτερόλεπτα

101 ΛΕΙΤΟΥΡΓΙΑ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ 9 Λειτουργία παρακολούθησης προτεραιότητας 1 Επιλέξτε τρόπο λειτουργίας VFO, και µετά ρυθµίστε µια συχνότητα λειτουργίας στην επιθυµητή ΚΥΡΙΩΣ µπάντα (αριστερή ή δεξιά). 2 Ρυθµίστε το(-α) κανάλι(-α) παρακολούθησης. Για παρακολούθηση καναλιού µνήµης: Επιλέξτε το επιθυµητό κανάλι µνήµης. Για παρακολούθηση σάρωσης µνήµης: Επιλέξτε τρόπο λειτουργίας µνήµης, και µετά πιέστε και κρατήστε πιεσµένο το [V/MHz SCAN] της κυρίως µπάντας για 1 δευτερόλεπτο για να ξεκινήσει η σάρωση µνήµης. Για παρακολούθηση καναλιού κλήσης: Επιλέξτε το επιθυµητό κανάλι κλήσης πιέζοντας το [M/CALL MW] της κυρίως µπάντας µία ή δύο φορές, και µετά περιστρέψτε το [DIAL]. 3 Πιέστε και κρατήστε πιεσµένο το [LOW PRIO] για 1 δευτερόλεπτο για να ξεκινήσει η παρακολούθηση. Ο ποµποδέκτης ελέγχει το κανάλι µνήµης ή κλήσης κάθε 5 δευτερόλεπτα. Η παρακολούθηση επαναλαµβάνεται σύµφωνα µε την επιλεγµένη κατάσταση επανάληψης σάρωσης (σ. 77). 4 Πιέστε και κρατήστε πιεσµένο το [LOW PRIO] για 1 δευτερόλεπτο για να σταµατήσει η παρακολούθηση. 1 Επιλέξτε τρόπο λειτουργίας VFO, και µετά ρυθµίστε την επιθυµητή συχνότητα. 2 Ρυθµίστε το(-α) κανάλι(-α) παρακολούθησης. Για παρακολούθηση καναλιού µνήµης: Πιέστε [MR/CALL] και µετά [ ] ή [ ] για να επιλέξετε το επιθυµητό κανάλι µνήµης. Για παρακολούθηση σάρωσης µνήµης: Πιέστε [MR/CALL], και µετά πιέστε [SCAN 2] για να ξεκινήσει η σάρωση µνήµης. Για παρακολούθηση καναλιού κλήσης: Πιέστε [MR/CALL] για 1 δευτερόλεπτο και µετά πιέστε [ ] ή [ ] για να επιλέξετε το κανάλι κλήσης. 3 Πιέστε [PRIO 3(PTT-M)] για να ξεκινήσει η παρακολούθηση. Ο ποµποδέκτης ελέγχει το κανάλι µνήµης ή κλήσης κάθε 5 δευτερόλεπτα. Η παρακολούθηση επαναλαµβάνεται σύµφωνα µε την επιλεγµένη κατάσταση επανάληψης σάρωσης (σ. 77). Για να επαναλάβετε την παρακολούθηση µε το χέρι όταν αυτή έχει διακοπεί, πιέστε [PRIO 3(PTT-M)]. 4 Για να σταµατήσετε την παρακολούθηση, πιέστε [CLR A(MW)].

102 10 ΚΩ ΙΚΟΠΟΙΗΤΗΣ ΜΝΗΜΗΣ DTMF Προγραµµατισµός µιας ακολουθίας τόνων DTMF Οι ακολουθίες τόνων DTMF χρησιµοποιούνται για autopatching, έλεγχο άλλου εξοπλισµού κλπ. Ο ποµποδέκτης έχει 16 κανάλια µνήµης DTMF (d0-d#) για αποθήκευση συχνά χρησιµοποιούµενων ακολουθιών τόνων DTMF έως 24 ψηφίων. 1 Πιέστε και κρατήστε πιεσµένο το [TONE DTMF] για 1 δευτερόλεπτο. 2 Περιστρέψτε το [DIAL] για να επιλέξετε το DTMF MEMORY, και µετά πιέστε [MAIN BAND]. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης, και µετά πιέστε [MAIN BAND]. 16 κανάλια συνολικά είναι διαθέσιµα, d0 ως d#. 4 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό κωδικό. 5 Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να επιλέξετε το επόµενο ψηφίο. Πιέζοντας το [<](V/MHz SCAN) (της αριστερής µπάντας) µετακινείται ο κέρσορας προς τα πίσω. 6 Επαναλάβετε τα βήµατα 4 και 5 για να ρυθµίσετε την επιθυµητή ακολουθία τόνων DTMF, και µετά πιέστε [MAIN BAND]. 7 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για έξοδο από την οθόνη µνήµης DTMF. [ΠΑΡΑ ΕΙΓΜΑ]: Προγραµµατισµός 5428AB453 στο κανάλι µνήµης DTMF d4. Πιέστε και κρατήστε πιεσµένο το για 1 δευτ. Περιστρέψτε το Πιέστε Περιστρέψτε το Πιέστε Περιστρέψτε το και µετά πιέστε (της αριστερής µπάντας) Πιέστε Πιέστε (της δεξιάς µπάντας) δύο φορές για επιστροφή Επαναλάβετε το προηγούµενο βήµα µέχρι την εισαγωγή της επιθυµητής ακολουθίας το νων.

103 ΚΩ ΙΚΟΠΟΙΗΤΗΣ ΜΝΗΜΗΣ DTMF 10 Εκποµπή µιας ακολουθίας τόνων DTMF Αυτόµατη εκποµπή (µνήµη DTMF) 1 Πιέστε και κρατήστε πιεσµένο το [TONE DTMF] για 1 δευτερόλεπτο για είσοδο στον τρόπο λειτουργίας ρύθµισης DTMF. 2 Περιστρέψτε το [DIAL] για να επιλέξετε το DTMF MEMORY, και µετά πιέστε [MAIN BAND] για είσοδο στην οθόνη µνήµης DTMF. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης DTMF που πρόκειται να γίνει εκποµπή και µετά πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας). Επιστρέφετε στην οθόνη τρόπου λειτουργίας ρύθµισης DTMF. 4 Περιστρέψτε το [DIAL] για να επιλέξετε AUTO DX, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε ON, και µετά πιέστε [MAIN BAND]. Εµφανίζεται το. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από τον τρόπο λειτουργίας ρύθµισης DTMF. 7 Πιέστε [PTT] για εκποµπή του επιλεγµένου περιεχοµένου µνήµης DTMF. 8 Για να ακυρώσετε την αυτόµατη εκποµπή ακολουθίας τόνων DTMF, επιλέξτε OFF στο βήµα 5. Όταν ο κωδικοποιητής DTMF είναι συνεχώς ανοιχτός, µε κάθε πίεση του PTT εκπέµπεται η ακολουθία τόνων DTMF που επιλέχθηκε προηγουµένως. 1 Πιέστε [FUNC] και µετά [LOW 6(DTMF)] για να ανοίξετε τον κωδικοποιητή µνήµης DTMF. Εµφανίζεται το. 2 Πιέστε [PTT] για εκποµπή της µνήµης DTMF που επιλέχθηκε προηγουµένως. 3 Πιέστε [FUNC] και µετά [SET B(D-OFF)] για να ακυρώσετε τον κωδικοποιητή µνήµης DTMF. Όταν ο κωδικοποιητής DTMF είναι συνεχώς ανοιχτός, µε κάθε πίεση του PTT εκπέµπεται η ακολουθία τόνων DTMF που επιλέχθηκε προηγουµένως.

104 10 ΚΩ ΙΚΟΠΟΙΗΤΗΣ ΜΝΗΜΗΣ DTMF Απευθείας εκποµπή µιας µνήµης DTMF 1 Πιέστε [FUNC] και µετά [LOW 6(DTMF)] για να ανοίξετε τον κωδικοποιητή µνήµης DTMF. Εµφανίζεται το. 2 Πιέστε [DTMF-S] για να ανοίξετε την απευθείας επιλογή µνήµης DTMF. Ανάβει ένα πράσινο φωτάκι στον ενδείκτη λειτουργίας (µικρόφωνο). 3 Πιέστε το επιθυµητό κανάλι DTMF. Τα 0 ως 9, A ως D, * και # είναι διαθέσιµα για κανάλια µνήµης DTMF. Η επιλεγµένη ακολουθία τόνων DTMF εκπέµπεται αυτόµατα χωρίς να πιέσετε το PTT. ΣΗΜΕΙΩΣΗ: Όταν δεν πιέζετε κανένα αριθµό προγραµµατισµένου καναλιού ακολουθίας τόνων DTMF, εκπέµπεται η σχετική ακολουθία τόνων DTMF όπως η χειροκίνητη εκποµπή που περιγράφεται δεξιά. 4 Πιέστε [DTMF-S] ξανά για να απενεργοποιήσετε την απευθείας επιλογή µνήµης DTMF. 5 Πιέστε [FUNC] και µετά [SET B(D-OFF)] για να ακυρώσετε τον κωδικοποιητή µνήµης DTMF. Χειροκίνητη εκποµπή 1 Απενεργοποιήστε τον κωδικοποιητή µνήµης DTMF πιέζοντας [FUNC] και µετά [SET B(D-OFF)]. 2 Πιέστε [DTMF-S] για να ανοίξετε την απευθείας επιλογή DTMF. Ανάβει ένα πράσινο φωτάκι στον ενδείκτη λειτουργίας (µικρόφωνο). 3 Πιέστε ένα από τα πλήκτρα 0 ως 9 και A ως F στιγµιαία, και µετά πιέστε τα επιθυµητά πλήκτρα DTMF, 0-9 και A και F. A: [CLR A(MW)] C: [ENT C(T-OFF)] E: [*(TONE-1)] B: [SET B(D-OFF)] D: [SQL D(MUTE)] F: [SQL #(16KEY-L)] Αυτόµατη εκποµπή χωρίς να πιέζετε το PTT. εν θα γίνει εκποµπή της πρώτης εισαγόµενης ακολουθίας τόνων. Η εκποµπή της ακολουθίας τόνων DTMF αρχίζει από τη 2 η ακολουθία. 4 Πιέστε [DTMF-S] ξανά για να απενεργοποιήσετε την απευθείας επιλογή DTMF.

105 ΚΩ ΙΚΟΠΟΙΗΤΗΣ ΜΝΗΜΗΣ DTMF 10 Ταχύτητα DTMF Η ταχύτητα µε την οποία µπορούν να ρυθµιστούν τιµές DTMF σε ξεχωριστούς χαρακτήρες DTMF αποστολής µνήµης έτσι ώστε να ανταποκρίνονται στις ανάγκες λειτουργίας. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DUP TONE, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DTMF SPEED, και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή ταχύτητα όπως παρουσιάζεται στον παρακάτω πίνακα και µετά πιέστε [MAIN BAND]. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. ΟΘΟΝΗ ΙΑΣΤΗΜΑ ΤΑΧΥΤΗΤΑ msec. 5,0 cps msec. 2,5 cps msec. 1,6 cps msec. 1,0 cps cps = χαρακτήρες/δευτερόλεπτο

106 11 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP Λειτουργία προειδοποιητικού τόνου φίµωσης τόνου/dtcs 1 Ρυθµίστε την επιθυµητή συχνότητα λειτουργίας και τον επιθυµητό τρόπο λειτουργίας. 2 Ρυθµίστε τον επιθυµητό τόνο CTCSS ή κωδικό DTCS. 3 Πιέστε [TONE DTMF] αρκετές φορές για να επιλέξετε το επιθυµητό σύστηµα φίµωσης. T SQL : Φίµωση τόνου µε προειδοποιητικό τόνο pocket beep, DTCS : φίµωση DTCS µε προειδοποιητικό τόνο pocket beep, T SQL : φίµωση τόνου, DTCS : φίµωση DTCS. 4 Όταν λαµβάνεται ένα σήµα µε το σωστό τόνο ή κωδικό, ελευθερώνεται η σίγαση (mute) του ποµποδέκτη και ακούγεται ο λαµβανόµενος ήχος. Εκπέµπει προειδοποιητικούς τόνους για 30 δευτερόλεπτα και αναβοσβήνει το αν επιλέξαετε το pocket beep στο βήµα 3. 5 Πιέστε [PTT] για να απαντήσετε ή πιέστε [MAIN BAND] για να σταµατήσουν οι προειδοποιητικοί τόνοι και το αναβοσβήσιµο. Προειδοποιητικό τόνοι Pocket beep Προειδοποιητικοί τόνοι DTCS beep ΣΗΜΕΙΩΣΗ: Η λειτουργία φίµωσης DTCS στην υποµπάντα δε λειτουργεί κατά τη διάρκεια εκποµπής DTCS επειδή το ίδιο κύκλωµα κωδικοποιητή/αποκωδικοποιητή χρησιµοποιείται και για την κυρίως µπάντα και για την υποµπάντα. Η λειτουργία φίµωσης τόνου στην υποµπάντα µπορεί να µην εκτελείται σωστά κατά τη διάρκεια εκποµπής DTCS. 1 Ρυθµίστε τη συχνότητα λειτουργίας. 2 Πιέστε [FUNC] και µετά πιέστε ένα από τα ακόλουθα πλήκτρα για να ανοίξετε το επιθυµητό σύστηµα φίµωσης. [HIGH 4(DTCS)]: φίµωση DTCS [MID 5(DTCS(( )))]: φίµωση DTCS µε προειδοποιητικούς τόνους pocket beep [DUP+ 8(TSQL(( )))]: φίµωση τόνου µε προειδοποιητικούς τόνους pocket beep [SIMP 9(TSQL)]: φίµωση τόνου 3 Όταν λαµβάνεται ένα σήµα µε το σωστό τόνο ή κωδικό, ελευθερώνεται η σίγαση (mute) του ποµποδέκτη και ακούγεται ο λαµβανόµενος ήχος. Εκπέµπει προειδοποιητικούς τόνους για 30 δευτερόλεπτα και αναβοσβήνει το αν επιλέξαετε το pocket beep στο βήµα 3. 4 Πιέστε [PTT] για να απαντήσετε ή πιέστε [CLR A(MW)] για να σταµατήσουν οι προειδοποιητικοί τόνοι και το αναβοσβήσιµο. Το εξαφανίζεται και ακυρώνεται αυτόµατα η λειτουργία προειδοποιητικών τόνων pocket beep. 5 Για να ακυρώσετε τη λειτουργία φίµωσης τόνου ή φίµωσης DTCS, πιέστε [FUNC] και µετά [ENT C(T-OFF)]. Το TSQL ή DTCS εξαφανίζεται. Η φίµωση τόνου/κωδικού DTCS ανοίγει µερικές φορές όταν άλλοι σταθµοί επικοινωνούν χρησιµοποιώντας µια γειτονική συχνότητα τόνου ή σε έναν κωδικό DTCS. Η φίµωση τόνου/κωδικού DTCS µπορεί να εκτελεστεί µόνο σε τρόπο λειτουργίας FM ή FM-N.

107 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP 11 Φίµωση αντίστροφου τόνου/dtcs Η φίµωση αντίστροφου τόνου/dtcs είναι κατάλληλη αν θέλετε να αγνοήσετε ένα συγκεκριµένο σήµα. 1 Ρυθµίστε την επιθυµητή συχνότητα λειτουργίας και τον επιθυµητό τρόπο λειτουργίας. 2 Πιέστε [TONE DTMF] αρκετές φορές για να επιλέξετε T SQL-R ή αλλιώς εµφανίζεται το DTCS-R. Αντιστροφή φίµωσης τόνου Αντιστροφή DTCS 3 Όταν λαµβάνεται ένα σήµα µε αταίριαστο τόνο ή κωδικό, ελευθερώνεται η σίγαση (mute) του ποµποδέκτη και ακούγεται ο λαµβανόµενος ήχος. Ο ποµποδέκτης σιγάζει τη φίµωση όταν λαµβάνεται ένα σήµα µε τον ταιριαστό τόνο ή κωδικό. Ρύθµιση συχνότητας φίµωσης τόνου 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε CTCSS TONE και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή συχνότητα τόνου CTCSS και µετά πιέστε [MAIN BAND]. Κάθε µπάντα λειτουργίας και κάθε κανάλι µνήµης έχουν ανεξάρτητες ρυθµίσεις. είτε τον πίνακα στη σελίδα 87 για διαθέσιµες συχνότητες τόνου. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από τη λειτουργία ρύθµισης DUP/TONE. 1 Πιέστε [SET B(D-OFF)] για είσοδο στον τρόπο λειτουργίας ρύθµισης (set mode). 2 Πιέστε [ ]/[ ] αρκετές φορές για να επιλέξετε DUP/TONE και µετά πιέστε [SET B(D-OFF)]. 3 Πιέστε [ ]/[ ] αρκετές φορές για να επιλέξετε CTCSS TONE και µετά πιέστε [SET B(D-OFF)]. 4 Πιέστε [ ]/[ ] για να επιλέξετε την επιθυµητή συχνότητα τόνου και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [CLR A(MW)] για έξοδο από τον τρόπο λειτουργίας ρύθµισης DUP/TONE.

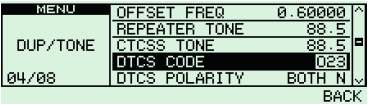

108 11 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP Ρύθµιση κωδικού DTCS 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DTCS CODE και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό κωδικό DTCS και µετά πιέστε [MAIN BAND]. Κάθε µπάντα λειτουργίας και κάθε κανάλι µνήµης έχουν ανεξάρτητες ρυθµίσεις. είτε τον πίνακα δεξιά για διαθέσιµο κωδικό DTCS. ιαθέσιµες συχνότητες τόνου 1 Πιέστε [SET B(D-OFF)] για είσοδο στον τρόπο λειτουργίας ρύθµισης (set mode). 2 Πιέστε [ ]/[ ] αρκετές φορές για να επιλέξετε DUP/TONE και µετά πιέστε [SET B(D-OFF)]. 3 Πιέστε [ ]/[ ] αρκετές φορές για να επιλέξετε DTCS CODE και µετά πιέστε [SET B(D-OFF)]. 4 Πιέστε [ ]/[ ] για να επιλέξετε τον επιθυµητό κωδικό DTCS και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [CLR A(MW)] για έξοδο από τον τρόπο λειτουργίας ρύθµισης DUP/TONE. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από τον τρόπο λειτουργίας ρύθµισης DUP/TONE. ιαθέσιµοι κωδικοί DTCS Ο τρόπος λειτουργίας DTCS µπορεί να επιλεγεί στο µενού DTCS POLARITY (σ. 88).

109 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP 11 Ρύθµιση πολικότητας DTCS 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DTCS POLARITY και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή πολικότητα DTCS και µετά πιέστε [MAIN BAND]. BOTH N: Χρησιµοποιείται κανονική φάση και για το TX και για το RX (αρχική ρύθµιση). TN-RR: Χρησιµοποιείται κανονική φάση για το TX, αντίστροφη φάση για το RX. TN-RN: Χρησιµοποιείται αντίστροφη φάση για το TX, κανονική φάση για το RX. BOTH R: Χρησιµοποιείται αντίστροφη φάση και για το TX και για το RX. 1 Πιέστε [SET B(D-OFF)] για είσοδο στον τρόπο λειτουργίας ρύθµισης (set mode). 2 Πιέστε [ ]/[ ] αρκετές φορές για να επιλέξετε DUP/TONE και µετά πιέστε [SET B(D-OFF)]. 3 Πιέστε [ ]/[ ] αρκετές φορές για να επιλέξετε DTCS POLARITY και µετά πιέστε [SET B(D-OFF)]. 4 Πιέστε [ ]/[ ] για να επιλέξετε την επιθυµητή πολικότητα και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [CLR A(MW)] για έξοδο από τον τρόπο λειτουργίας ρύθµισης DUP/TONE. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για έξοδο από τον τρόπο λειτουργίας ρύθµισης DUP/TONE.

110 11 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP Σάρωση τόνου Παρακολουθώντας ένα σήµα που λειτουργεί µε λειτουργία προειδοποιητικών τόνων pocket beep, φίµωση τόνου ή DTCS, µπορείτε να καθορίσετε τη συχνότητα τόνου ή τον κωδικό DTCS που απαιτείται για να ανοίξει η φίµωση. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε REPEATER TONE, CTCSS TONE ή DTCS CODE που πρόκειται να σαρωθεί. 5 Πιέστε [SCAN](TONE DTMF) για να ξεκινήσει η σάρωση τόνου. Για να αλλάξετε την κατεύθυνση σάρωσης, περιστρέψτε το [DIAL]. 6 Όταν ταιριάζει η συχνότητα τόνου CTCSS ή ο 3ψηφιος κωδικός DTCS, η φίµωση ανοίγει και η συχνότητα τόνου προγραµµατίζεται προσωρινά στο επιλεγµένο χαρακτηριστικό, όπως κανάλι µνήµης ή κλήσης. Η σάρωση τόνου διακόπτεται όταν ανιχνεύεται µια συχνότητα τόνου CTCSS ή ένας 3ψηφιος κωδικός DTCS. Η αποκωδικοποιηµένη συχνότητα τόνου CTCSS ή 3ψηφιος κωδικός DTCS χρησιµοποιείται για τον κωδικοποιητή τόνου ή τον κωδικοποιητή/αποκωδικοποιητή τόνου, ανάλογα µε την επιλεγµένη κατάσταση τόνου ή τύπο στο βήµα 4. - REPEATER TONE : Κωδικοποιητής τόνου για λειτουργία επαναλήπτη - CTCSS TONE : Κωδικοποιητής/αποκωδικοποιητής τόνου CTCSS - DTCS : Κωδικοποιητής/αποκωδικοποιητής τόνου DTCS 7 Πιέστε [V/MHz SCAN] για να σταµατήσει η σάρωση. 1 Ρυθµίστε τη συχνότητα ή το κανάλι µνήµης που πρόκειται να ελεγχθεί για µια συχνότητα τόνου. 2 Επιλέγεται ο τύπος τόνου που πρόκειται να σαρωθεί. Πιέστε [FUNC] και µετά πιέστε [SIMP 9(TSQL)] για φίµωση τόνου, [HIGH 4(DTCS)] για φίµωση DTCS. 3 Πιέστε [FUNC] και µετά [SCAN 2(T-SCAN)] για να αρχίσει η σάρωση τόνου. 4 Όταν ταιριάζει η συχνότητα τόνου, η φίµωση ανοίγει και η συχνότητα τόνου προγραµµατίζεται στον επιλεγµένο τρόπο λειτουργίας, όπως κανάλι µνήµης ή κλήσης. 5 Πιέστε [CLR A(MW)] για να σταµατήσει η σάρωση. Κατά τη διάρκεια σάρωσης τόνου επαναλήπτη Κατά τη διάρκεια σάρωσης συχνότητας CTCSS Κατά τη διάρκεια σάρωσης κωδικού DTCS ΣΗΜΕΙΩΣΗ: Η αποκωδικοποιηµένη συχνότητα τόνου προγραµµατίζεται προσωρινά όταν επιλέγεται ένα κανάλι µνήµης ή κλήσης. Ωστόσο, αυτή θα διαγραφεί όταν επιλέγεται ξανά το κανάλι µνήµης/κλήσης.

111 ΦΙΜΩΣΗ ΤΟΝΟΥ ΚΑΙ POCKET BEEP 11 Φίµωση ψηφιακού διακριτικού κλήσης/ψηφιακού κωδικού ΣΗΜΕΙΩΣΗ: Χρησιµοποιήστε φίµωση ψηφιακού κωδικού όταν λειτουργείτε µε δύο ή περισσότερους σταθµούς. Καθώς η λειτουργία φίµωσης ψηφιακού διακριτικού κλήσης αναγνωρίζει το MY CALL SIGN, η λειτουργία φίµωσης ψηφιακού διακριτικού κλήσης µπορεί να χρησιµοποιηθεί κατά τη λειτουργία µε ένα µόνο σταθµό. 1 Ρυθµίστε την επιθυµητή συχνότητα λειτουργίας σε τρόπο λειτουργίας DV, ψηφιακό κωδικό και MY CALL SIGN. 2 Πιέστε [TONE DTMF] αρκετές φορές για να ενεργοποιήσετε τη φίµωση ψηφιακού κωδικού ή ψηφιακού διακριτικού κλήσης (DSQL ή CSQL). Φίµωση ψηφιακού διακριτικού κλήσης DSQL, προειδοποιητικός τόνος ψηφιακού διακριτικού κλήσης DSQL, φίµωση ψηφιακού κωδικού CSQL, προειδοποιητικός τόνος ψηφιακού κωδικού CSQL και καµία λειτουργία τόνου ενεργοποιούνται µε τη σειρά. 3 Λειτουργείτε κανονικά τον ποµποδέκτη. 4 Όταν το λαµβανόµενο σήµα περιλαµβάνει ένα ταιριαστό διακριτικό κλήσης/κωδικό, η φίµωση ανοίγει και µπορεί να ακουστεί το σήµα. Όταν το διακριτικό κλήσης/ο κωδικός του λαµβανόµενου σήµατος δεν ταιριάζει, η φίµωση ψηφιακού διακριτικού κλήσης/ψηφιακού κωδικού δεν ανοίγει, ωστόσο, ο ενδείκτης S/RF δείχνει ένταση σήµατος. Pocket beep ψηφιακού διακριτικού Pocket beep ψηφιακού κωδικού κλήσης Ρύθµιση διακριτικών κλήσεων YOUR και MY είτε τη σελίδα 38 για ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ DV. Ρύθµιση ψηφιακού κωδικού 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας, και µετά πιέστε [MODE](V/MHz SCAN) (της αριστερής µπάντας) αρκετές φορές για να επιλέξετε τρόπο λειτουργίας DV. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DIGITAL CODE και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό ψηφιακό κωδικό (00-99) και µετά πιέστε [MAIN BAND]. Κάθε µπάντα λειτουργίας και κάθε κανάλι µνήµης έχουν ανεξάρτητες ρυθµίσεις. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Φίµωση ψηφιακού διακριτικού κλήσης Φίµωση ψηφιακού κωδικού

112 12 PAGER/ΦΙΜΩΣΗ ΚΩ ΙΚΟΥ Λειτουργία Συστήµατος Τηλεειδοποίησης (Pager) Η λειτουργία αυτή χρησιµοποιεί κωδικούς DTMF για τηλεειδοποίηση και µπορεί να χρησιµοποιηθεί ως τηλεειδοποιητής µηνυµάτων για να σας επιβεβαιώνει την ταυτότητα ενός καλούντος ακόµη και όταν αφήνετε προσωρινά τον ποµποδέκτη χωρίς να τον προσέχετε. Επιλεκτικός κωδικός Pager (πιέστε [PTT] Απάντηση (µε το χέρι) Ρυθµίστε και τους δύο ποµποδέκτες είτε σε φίµωση κωδικού είτε σε µη κωδικοποιηµένη λειτουργία Προγραµµατισµός κωδικού Πριν τον προγραµµατισµό Οι λειτουργίες pager και φίµωσης κωδικού απαιτούν κωδικούς ID και έναν οµαδικό κωδικό. Οι κωδικοί αυτοί είναι 3ψηφιοι κωδικοί DTMF και πρέπει να εγγραφούν στα κανάλια κωδικών πριν τη λειτουργία. 1 Αποφασίστε τον κωδικό ID κάθε ποµποδέκτη και έναν οµαδικό κωδικό για την οµάδα σας. 2 Αποφασίστε αν θέλετε να επιστρέψετε σε κανονική λειτουργία ή λειτουργία φίµωσης κωδικού αφού γίνει µια σύνδεση. 3 Προγραµµατίστε τον κωδικό ID, τον οµαδικό κωδικό και τους κωδικούς εκποµπής (κωδικούς άλλων σταθµών) ως εξής. Εκχώρηση καναλιού κωδικών ID Ή ΟΜΑ ΙΚΟΣ ΚΩ ΙΚΟΣ ΑΡΙΘΜΟΣ ΚΑΝΑΛΙΟΥ ΚΩ ΙΚΟΥ ΑΠΟ ΟΧΗ ΛΗΨΗΣ Ή ΑΝΑΣΤΟΛΗ ΛΗΨΗΣ Ο δικός σας κωδικός ID C0 Μόνο αποδοχή λήψης Κωδικός ID άλλων C1-C5 Η αναστολή λήψης πρέπει να προγραµµατίζεται σε κάθε κανάλι. Οµαδικός κωδικός Ένα µεταξύ των C1-C5 Η αποδοχή λήψης πρέπει να προγραµµατιστεί σε ένα κανάλι. Χώρος µνήµης* P Μόνο αναστολή λήψης. *Το κανάλι CP αποµνηµονεύει αυτόµατα έναν κωδικό ID όταν λαµβάνεται µια κλήση pager. Τα περιεχόµενα στο κανάλι CP δεν µπορούν να αλλάξουν µε το χέρι. Επικοινωνία

113 PAGER/ΦΙΜΩΣΗ ΚΩ ΙΚΟΥ 12 Προγραµµατισµός κωδικού Ο κωδικός ID σας πρέπει να προγραµµατιστεί στο κανάλι κωδικού C0. Μπορείτε να προγραµµατίσετε έως 5 κωδικούς εκποµπής (κωδικούς που εκπέµπετε) σε κανάλια κωδικών, αν χρειάζεται. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε PGR MEMORY και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε το κανάλι κωδικού C0. Το C0 είναι ο κωδικός ID σας και τα C1 ως C5 είναι κωδικοί εκποµπής. Κάθε ποµποδέκτης πρέπει να έχει διαφορετικό κωδικό ID. 6 Πιέστε [MAIN BAND] για να επιλέξετε την κατάσταση προγραµµατισµού κωδικού pager. 7 Περιστρέψτε το [DIAL] για να επιλέξετε αριθµό (0-9) και πιέστε [>](M/CALL MW) (της αριστερής µπάντας) ή [<](V/MHz SCAN) (της αριστερής µπάντας) για να επιλέξετε το ψηφίο. 8 Επαναλάβετε το βήµα 7 για να εισαγάγετε τον επιθυµητό 3ψηφιο κωδικό ID, και µετά πιέστε [MAIN BAND]. 9 Περιστρέψτε το [DIAL] για να επιλέξετε ένα κανάλι κωδικού εκποµπής από το C1 ως το C5, και µετά πιέστε [MAIN BAND]. 10 Εισαγάγετε τον επιθυµητό 3ψηφιο κωδικό εκποµπής όπως περιγράφεται στα βήµατα 7 και Πιέστε [SKIP](V/MHz SCAN) (της αριστερής µπάντας) για να ρυθµίσετε το κανάλι για άνοιγµα και κλείσιµο αναστολής λήψης ή αποδοχής λήψης. Όταν ρυθµίζεται αναστολή λήψης, εµφανίζεται το SKIP. Το κανάλι κωδικού C0 δεν µπορεί να ρυθµιστεί ως αναστολή λήψης. είτε τον πίνακα για λεπτοµέρειες για την αποδοχή λήψης και την αναστολή λήψης στην προηγούµενη σελίδα. 12 Επαναλάβετε τα βήµατα 9 και 11 για να ρυθµίσετε πρόσθετα κανάλια κωδικών εκποµπής, αν επιθυµείτε. 13 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Αποδοχή λήψης/αναστολή λήψης Η αποδοχή λήψης (καµία ένδειξη SKIP ) δέχεται κλήσεις pager όταν ο ποµποδέκτης λαµβάνει ένα σήµα µε κωδικό ίδιο µε εκείνο που περιέχεται στο κανάλι κωδικού. Η αναστολή λήψης (εµφανίζεται το SKIP ) αγνοεί τις κλήσεις ακόµη και όταν ο ποµποδέκτης λαµβάνει έναν κωδικό ο οποίος είναι ο ίδιος µε τον κωδικό στο κανάλι κωδικού. Συνεπώς, οι κωδικοί εκποµπής πρέπει να προγραµµατιστούν για αναστολή λήψης, αλλιώς ο ποµποδέκτης δεν θα απορρίπτει περιττές κλήσεις.

114 12 PAGER/ΦΙΜΩΣΗ ΚΩ ΙΚΟΥ Λειτουργία Συστήµατος Τηλεειδοποίησης (Pager) Κλήση ενός συγκεκριµένου σταθµού 1 Προγραµµατίστε το κανάλι κωδικού pager εκ των προτέρων (σ Ρυθµίστε τη συχνότητα λειτουργίας. Ρυθµίστε την ένταση ήχου και τη φίµωση στο επιθυµητό επίπεδο όπως σε κανονική λειτουργία. 3 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 4 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 5 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας ρύθµισης DUP/TONE. 6 Περιστρέψτε το [DIAL] για να επιλέξετε PGR/C-SQL και µετά πιέστε [MAIN BAND]. 7 Περιστρέψτε το [DIAL] για να ρυθµίσετε το PGR και µετά πιέστε [MAIN BAND]. Επιλέξτε PGR 8 Επιλέξτε το επιθυµητό 3ψηφιο κανάλι κωδικού εκποµπής: Περιστρέψτε το [DIAL] για να επιλέξετε PGR MEMORY και µετά πιέστε [MAIN BAND]. Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι κωδικού pager. Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Εµφανίζεται το PGR σε κανονική ένδειξη της συχνότητας. 9 Πιέστε [PTT] για εκποµπή του κωδικού pager. 10 Περιµένετε µια απάντηση. Όταν ο ποµποδέκτης λαµβάνει έναν κωδικό απάντησης, η οθόνη λειτουργιών δείχνει τον κωδικό ID ή τον οµαδικό κωδικό του άλλου µέλους. 11 Αφού επιβεβαιωθεί µια σύνδεση, εκτελέστε τα προηγούµενα βήµατα 3 ως 7 και επιλέξτε τη λειτουργία φίµωσης κωδικού C-SQL ή µη επιλεκτικό σύστηµα κλήσης, OFF στο βήµα 7. Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. 12 Επικοινωνήστε µε το άλλο άτοµο όπως συνήθως: πιέστε [PTT] για εκποµπή, ελευθερώστε για λήψη. Αναµονή για µια κλήση από έναν συγκεκριµένο σταθµό 1 Ρυθµίστε τη συχνότητα λειτουργίας. 2 Ανοίξτε τη λειτουργία pager. Εκτελέστε τα βήµατα 3 ως 7 στην παράγραφο Κλήση ενός συγκεκριµένου σταθµού αριστερά. Εµφανίζεται η ένδειξη PGR. 3 Περιµένετε µια κλήση. Όταν λαµβάνεται µια κλήση, εµφανίζεται ο κωδικός ID ή ο οµαδικός κωδικός του καλούντος, όπως παρουσιάζεται στην επόµενη σελίδα. 4 Πιέστε [PTT] για να στείλετε µια κλήση απάντησης και για να εµφανιστεί η συχνότητα λειτουργίας. 5 Αφού επιβεβαιωθεί µια σύνδεση, επιλέξτε τη λειτουργία φίµωσης κωδικού C- SQL ή µη επιλεκτικό σύστηµα κλήσης OFF.

115 PAGER/ΦΙΜΩΣΗ ΚΩ ΙΚΟΥ 12 ΠΡΟΣΩΠΙΚΕΣ ΚΛΗΣΕΙΣ Αυτή η οθόνη εµφανίζεται όταν σας καλούν µε τον κωδικό ID σας και ο κωδικός ID του καλούντος σταθµού είναι 444. Το PGR αναβοσβήνει. ΟΜΑ ΙΚΕΣ ΚΛΗΣΕΙΣ Αυτή η οθόνη εµφανίζεται όταν σας καλούν µε τον οµαδικό κωδικό (444), εφόσον ο κωδικός 444 έχει προγραµµατιστεί στο κανάλι κωδικού C3. Κανάλι κωδικού ΠΛΗΡΟΦΟΡΙΕΣ ΣΦΑΛΜΑΤΟΣ Όταν ο ποµποδέκτης λαµβάνει έναν ατελή κωδικό, εµφανίζεται το E και ο κωδικός που λήφθηκε προηγουµένως. Κωδικός που λήφθηκε προηγουµένως Εµφανίζεται το E (σφάλµα) Φίµωση κωδικού Όταν χρησιµοποιείτε τη φίµωση κωδικού, θα λαµβάνετε µόνο κλήσεις από σταθµούς που γνωρίζουν τον κωδικό ID σας ή τον οµαδικό σας κωδικό. Ένας 3ψηφιος κωδικός αποστέλλεται κάθε φορά που πιέζετε το [PTT] για να ανοίξει η φίµωση κωδικού του λαµβάνοντος σταθµού πριν την εκποµπή φωνής. 1 Ρυθµίστε τη συχνότητα λειτουργίας. Ρυθµίστε την ένταση ήχου και τη φίµωση στο επιθυµητό επίπεδο όπως σε κανονική λειτουργία. 2 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 3 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 4 Περιστρέψτε το [DIAL] για να επιλέξετε DUP/TONE και µετά πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας ρύθµισης DUP/TONE. 5 Περιστρέψτε το [DIAL] για να επιλέξετε PGR/C-SQL και µετά πιέστε [MAIN BAND]. 6 Περιστρέψτε το [DIAL] για να ρυθµίσετε το C-SQL και µετά πιέστε [MAIN BAND]. 7 Περιστρέψτε το [DIAL] για να επιλέξετε PGR MEMORY και µετά πιέστε [MAIN BAND]. 8 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι κωδικού εκποµπής: Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι κωδικού. Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Εµφανίζεται το C-SQL. 9 Λειτουργήστε τον ποµποδέκτη κανονικά (πιέστε [PTT] για εκποµπή, ελευθερώστε το [PTT] για λήψη). 10 Για να ακυρώσετε τη φίµωση κωδικού, εισαγάγετε το στοιχείο ρύθµισης PGR/C-SQL, και µετά περιστρέψτε το [DIAL] για να επιλέξετε OFF. Το C-SQL εξαφανίζεται.

116 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Γενικά Η οθόνη MENU χρησιµοποιείται για προγραµµατισµό τιµών ή συνθηκών λειτουργιών που αλλάζουν σπάνια. Είσοδο στην οθόνη MENU και λειτουργία 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 1 Πιέστε [SET B(D-OFF)] για είσοδο στην οθόνη MENU. 2 Πιέστε [ ] ή [ ]για να επιλέξετε την επιθυµητή οµάδα µενού, µετά πιέστε [SET B(D-OFF)] για είσοδο στην κατάλληλη λειτουργία ρύθµισης (set mode). 3 Πιέστε [ ] ή [ ] για να επιλέξετε το επιθυµητό στοιχείο, και µετά πιέστε [SET B(D-OFF)]. 4 Πιέστε [ ] ή [ ] για να επιλέξετε την κατάσταση ή τιµή και µετά πιέστε [SET B(D-OFF)]. 5 Πιέστε [CLR A(MW)] για έξοδο από τον τρόπο λειτουργίας ρύθµισης (set mode) ή πιέστε [ENT C(T-OFF)] για να επιστρέψετε στην προηγούµενη ένδειξη. 3 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή οµάδα µενού, και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό στοιχείο και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή κατάσταση ή τιµή και µετά πιέστε [MAIN BAND]. 6 Πιέστε για να επιστρέψετε στην ένδειξη της συχνότητας ή πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην προηγούµενη οθόνη.

117 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Κατάλογος µενού ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΜΝΗΜΗ ΙΑΚΡΙΤΙΚΟΥ DUP/TONE σ. 104 ΚΛΗΣΗΣ --- ΙΑΚΡΙΤΙΚΟ ΚΛΗΣΗΣ RX --- ΟΘΟΝΗ σ. 105 MHNYMA DV --- ΗΧΟΙ σ. 107 ΜΝΗΜΗ ΦΩΝΗΣ DV --- DV GPS σ. 108 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ σ. 99 ΠΑΚΕΤΟ σ. 109 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ DV σ. 101 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS σ. 109 ΣΑΡΩΣΗ σ. 103 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS-A σ. 111 Αναφερθείτε στο κεφάλαιο 5 για λεπτοµέρειες. Κατάλογος στοιχείων ΜΝΗΜΗ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΜΝΗΜΗ ΙΚΟΥ ΣΑΣ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ --- ΜΝΗΜΗ ΙΚΟΥ ΜΟΥ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ --- ΜΝΗΜΗ ΙΑΚΡΙΤΙΚΟΥ ΚΛΗΣΗΣ RPT ΙΑΚΡΙΤΙΚΟ ΚΛΗΣΗΣ RX ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. RX01: / RX02: / --- RX19: / RX20: / --- ΜΗΝΥΜΑ DV ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΜΝΗΜΗ ΜΗΝΥΜΑΤΩΝ TX --- ΜΗΝΥΜΑ RX --- ΜΝΗΜΗ ΦΩΝΗΣ DV ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΦΩΝΗ ΑΠΑΝΤΗΣΗΣ --- ΜΕΓΕΘΟΣ ΙΧΝΟΥΣ --- Αναφερθείτε στο κεφάλαιο 5 για λεπτοµέρειες.

118 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ (SET MODE) ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΧΡΟΝΟΜΕΤΡΟ ΙΑΚΟΠΗΣ ΑΥΤΟΜΑΤΟ ATT σ. 100 (ΤΕΛΟΥΣ ΧΡΟΝΟΥ) σ. 99 ΑΥΤΟΜΑΤΟ ΚΛΕΙΣΙΜΟ σ. 99 ALC σ. 100 ΚΛΕΙ ΩΜΑ PTT σ. 99 ΙΑΦΟΡΟΠΟΙΗΣΗ σ. 100 ΣΥΓΚΡΑΤΗΣΗ σ. 99 GPS σ. 100 ΚΑΤΕΙΛΗΜΜΕΝΟΥ ΕΛΕΓΧΟΣ ΑΝΕΜΙΣΤΗΡΑ σ. 99 ΗΜ-154 UP σ. 100 ΚΑΘΥΣΤΕΡΗΣΗ SQL σ. 100 HM-154 DN σ. 100 ΕΠΙΠΕ Ο ΕΥΑΙΣΘΗΣΙΑΣ ΜΙΚΡΟΦΩΝΟΥ σ. 100 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ DV (SET MODE) ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΑΥΤΟΜΑΤΗ ΑΠΑΝΤΗΣΗ σ. 101 ΕΓΓΡΑΦΗ RXRPT σ. 102 ΨΗΦΙΑΚΟΣ ΚΩ ΙΚΟΣ σ. 101 ΑΥΤΟΜΑΤΗ σ. 102 ΑΝΙΧΝΕΥΣΗ DV DV DATA TX σ. 101 EDIT RECORD σ. 102 ΨΗΦΙΑΚΗ ΠΑΡΑΚΟΛΟΥΘΗΣΗ σ. 101 EMR σ. 102 ΨΗΦΙΑΚΟ RPT SET σ. 101 BK σ. 102 ΕΓΓΡΑΦΗ RXCALL σ. 101 ΣΑΡΩΣΗ ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΧΡΟΝΟΜΕΤΡΟ ΣΑΡΩΣΗΣ σ. 103 ΣΑΡΩΣΗ ΣΥΝ ΕΣΗΣ ΤΡΑΠΕΖΩΝ σ. 103 ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΑΡΩΣΗ ΠΑΡΑΛΕΙΨΗΣ σ. 103 σ. 103 DUP/TONE ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΜΕΤΑΤΟΠΙΣΗ ΣΥΧΝΟΤΗΤΑΣ σ. 104 ΠΟΛΙΚΟΤΗΤΑ DTCS σ. 104 ΤΟΝΟΣ ΕΠΑΝΑΛΗΠΤΗ σ. 104 PGR/C-SQL σ. 105 ΤΟΝΟΣ CTCSS σ. 104 ΜΝΗΜΗ PGR σ. 105 ΤΟΝΟΣ DTCS σ. 104 ΤΑΧΥΤΗΤΑ DTMF σ. 105 ΟΘΟΝΗ ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΠΙΣΩ ΦΩΤΙΣΜΟΣ σ. 105 ΑΝΟΙΓΜΑ ΚΛΗΣΗΣ S σ. 106 DIMMER σ. 105 ΟΝΟΜΑΣΙΑ ΣΑΡΩΣΗΣ σ. 106 AUTO DIMMER σ. 105 ΙΑΚΡΙΤΙΚΟ ΚΛΗΣΗΣ RX σ. 106 ΑΝΤΙΘΕΣΗ LCD σ. 105 ΙΑΚΡΙΤΙΚΟ ΚΛΗΣΗΣ TX σ. 106 ΛΟΓΟΤΥΠΟ ΑΝΟΙΓΜΑΤΟΣ σ. 105 ΜΗΝΥΜΑ RX σ. 106

119 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 ΗΧΟΙ ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΟΣ ΤΟΝΟΣ ΣΙΓΑΣΗ ΥΠΟΜΠΑΝΤΑΣ σ. 107 ΠΙΕΣΗΣ ΠΛΗΚΤΡΟΥ σ. 107 ΕΠΙΠΕ Ο ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΟΥ ΤΟΝΟΥ σ. 107 ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΟΣ ΤΟΝΟΣ ΥΠΟΜΠΑΝΤΑΣ σ. 107 ΕΞΟ ΟΣ SCOPE AF σ. 107 ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΟΣ ΤΟΝΟΣ ΑΝΑΜΟΝΗΣ σ. 107 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS-A ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. UNPROTO ΙΕΥΘΥΝΣΗ σ. 111 ΣΥΜΒΟΛΟ GPS-A σ. 111 ΕΠΕΚΤΑΣΗ DATA σ. 111 ΣΧΟΛΙΟ σ. 112 ΧΡΟΝΙΚΗ ΣΦΡΑΓΙ Α σ. 111 DV GPS ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΠΡΟΤΑΣΗ GPS σ. 108 GPS TX σ. 108 ΜΗΝΥΜΑ GPS σ. 108 GPS AYTO TX σ. 108 ΜΗΝΥΜΑ RX GPS σ. 108 PACKET ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. PACKET BPS σ. 109 ΜΠΑΝΤΑ PACKET σ. 109 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΣΤΟΙΧΕΙΑ ΑΝΑΦ. ΤΑΧΥΤΗΤΑ GPS σ. 109 GPS DATUM σ. 110 ΜΟΝΑ ΕΣ σ. 109 ΠΕΡΙΟΧΗ ALM 1 σ. 110 ΠΥΞΙ Α σ. 109 ΠΕΡΙΟΧΗ ALM 2 σ. 110 ΜΕΤΑΤΟΠΙΣΗ UTC σ. 109

120 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Στοιχεία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ (SET MODE) Χρονόµετρο διακοπής (τέλους χρόνου) Για την αποφυγή τυχαίας παρατεταµένης εκποµπής κλπ., ο ποµποδέκτης έχει ένα χρονόµετρο διακοπής (τέλους χρόνου). Η λειτουργία αυτή διακόπτει µια εκποµπή µετά από 3, 5, 15 ή 30 λεπτά συνεχούς εκποµπής. Το χρονόµετρο αυτό µπορεί να ακυρωθεί. OFF: Το χρονόµετρο είναι κλειστό (αρχική ρύθµιση). 3, 5, 15, 30 ΛΕΠΤΑ: Η εκποµπή διακόπτεται µετά την εκπνοή της προκαθορισµένης περιόδου. Αυτόµατο κλείσιµο Ο ποµποδέκτης µπορεί να ρυθµιστεί για να κλείνει αυτόµατα µετά από µια προκαθορισµένο χρονικό διάστηµα µε έναν προειδοποιητικό τόνο όταν δεν εκτελείται καµία λειτουργία µε τα πλήκτρα. Μπορούν να καθοριστούν χρόνοι 30 λεπτών, 60 λεπτών, 90 λεπτών, 120 λεπτών καθώς και OFF (αρχική ρύθµιση). Το προκαθορισµένο χρονικό διάστηµα διατηρείται ακόµη και όταν ο ποµποδέκτης κλείνει µε τη λειτουργία αυτόµατου κλεισίµατος. Για να ακυρώσετε τη λειτουργία, επιλέξτε το OFF σ αυτόν τον τρόπο λειτουργίας ρύθµισης (set mode). Κλείδωµα PTT Ανοίγει και κλείνει τη λειτουργία κλειδώµατος PTT. Η εκποµπή µε το [PTT] εµποδίζεται όταν επιλέγεται το ON για αποφυγή τυχαίας εκποµπής κλπ. Busy lockout (συγκράτηση κατειληµµένου) Ανοίγει και κλείνει τη λειτουργία busy lockout (αρχική ρύθµιση). Η λειτουργία αυτή εµποδίζει την εκποµπή όταν λαµβάνεται ένα σήµα ή όταν η φίµωση (squelch) είναι ανοιχτή. Έλεγχος ανεµιστήρα Επιλέγει την κατάσταση ελέγχου του ανεµιστήρα µεταξύ των AUTO, FAST, MID και SLOW. AUTO: Ο ανεµιστήρας περιστρέφεται κατά τη διάρκεια της εκποµπής και για 2 λεπτά µετά την εκποµπή (αρχική ρύθµιση). FAST: Ο ανεµιστήρας περιστρέφεται συνεχώς µε γρήγορη ταχύτητα. MID: Ο ανεµιστήρας περιστρέφεται συνεχώς µε µέτρια ταχύτητα. SLOW: Ο ανεµιστήρας περιστρέφεται συνεχώς µε χαµηλή ταχύτητα.

121 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Καθυστέρηση φίµωσης Επιλέγει µεταξύ µικρής και µεγάλης καθυστέρησης φίµωσης για την αποφυγή επανειληµµένου ανοίγµατος και κλεισίµατος της φίµωσης κατά τη διάρκεια της λήψης του ίδιου σήµατος. SHORT: Μικρή καθυστέρηση φίµωσης (αρχική ρύθµιση). LONG: Μεγάλη καθυστέρηση φίµωσης Επίπεδο ευαισθησίας µικροφώνου Επιλέγει την ευαισθησία του µικροφώνου µεταξύ HIGH (ΥΨΗΛΗΣ) (αρχική ρύθµιση) και LOW (ΧΑΜΗΛΗΣ) για να ταιριάζει στην προτίµησή σας. Auto ATT Ο εξασθενητής προλαµβάνει την παραµόρφωση ενός επιθυµητού σήµατος από πολύ δυνατά σήµατα RF κοντά στην επιθυµητή συχνότητα ή όταν υπάρχουν πολύ ισχυρά ηλεκτρικά πεδία στην περιοχή σας, όπως εκείνα που προέρχονται από ένα ραδιοτηλεοπτικό σταθµό εκποµπής. Επιλέξτε το άνοιγµα (αρχική ρύθµιση) και κλείσιµο της λειτουργίας του εξασθενητή. ALC Ρυθµίζει το άνοιγµα και κλείσιµο (αρχική ρύθµιση) της λειτουργίας ALC (Automatic Level Control/ Αυτόµατος Έλεγχος Επιπέδου). Η λειτουργία ALV µειώνει ξανά αυτόµατα το µικρόφωνο όταν ο ήχος εκποµπής είναι παραµορφωµένος. ιαφορική λήψη Ανοίγει και κλείνει (αρχική ρύθµιση) τη λειτουργία διαφορικής λήψης. GPS Ανοίγει (αρχική ρύθµιση) και κλείνει τη λειτουργία GPS. HM-154 UP/DN Ρυθµίζει τη λειτουργία εκχώρησης µε τα πλήκτρα [UP]/[DN] στο προαιρετικό HM-154. Λειτουργίες εκχώρησης: MIC-UP* (αρχική ρύθµιση) MIC-DN (αρχική ρύθµιση) F/LOCK (ως ) DUP/MONI (ως [DUPMONI]) TONE/DTMF (ως [TONE DTMF]) LOW/PRIO (ως [LOW PRIO]) L M.CALL/MW (ως [M/CALL MW] για την αριστερή µπάντα) L V/MHz/SCAN (ως [V/MHz SCAN] για την αριστερή µπάντα) L MAIN/BAND (ως [MAIN BAND] για την αριστερή µπάντα) R M.CALL/MW (ως [M/CALL MW] για τη δεξιά µπάντα) R V.MHz/SCAN (ως [V/MHz SCAN] για τη δεξιά µπάντα) R MAIN/BAND (ως [MAIN BAND] για τη δεξιά µπάντα) * ιαθέσιµο µόνο για το HM-154 UP, ιαθέσιµο µόνο για το HM-154 DN

122 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Στοιχεία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ DV (DV SET MODE) Αυτόµατη απάντηση Η λειτουργία αυτή απαντά σε µια ξεχωριστή κλήση σταθµού ακόµη και αν βρίσκεστε µακριά από τον ποµποδέκτη. Μετά από χειροκίνητη εκποµπή (πιέζοντας [PTT]), η ρύθµιση Αυτόµατης Απάντησης επανέρχεται αυτόµατα στο OFF. OFF: εν πραγµατοποιείται καµία απάντηση ακόµη και αν λαµβάνεται µια κλήση (αρχική ρύθµιση). ON: Ρυθµίζει το διακριτικό κλήσης του καλούντος και απαντά αυτόµατα στην κλήση µε το ρυθµισµένο δικό σας διακριτικό κλήσης. VOICE: Απαντά στην κλήση µε την εγγεγραµµένη µνήµη φωνής. Ψηφιακός κωδικός Ρυθµίζει τον επιθυµητό ψηφιακό κωδικό για λειτουργία φίµωσης ψηφιακού κωδικού.100 κωδικοί (00-99) είναι συνολικά διαθέσιµοι. (αρχική ρύθµιση: 00) εδοµένα TX DV Κατά τη διάρκεια λειτουργίας δεδοµένων χαµηλής ταχύτητας, διατίθεται µια λειτουργία αυτόµατης εκποµπής δεδοµένων. Η λειτουργία αυτή εκπέµπει όταν έχει γίνει εισαγωγή δεδοµένων από τον υπολογιστή (PC) µέσω της υποδοχής [DATA]. (αρχική ρύθµιση: PTT) Ψηφιακή παρακολούθηση (digital monitor) Ρυθµίζει τον επιθυµητό τρόπο λειτουργίας παρακολούθησης κατά τη διάρκεια λειτουργίας DV µεταξύ των AUTO, DIGITAL και ANALOG. AUTO: Ο ποµποδέκτης ρυθµίζει τον τρόπο λειτουργίας παρακολούθησης σε FM και DV ανάλογα µε το λαµβανόµενο σήµα. (αρχική ρύθµιση) DIGITAL: Παρακολουθεί σε τρόπο λειτουργίας DV. ANALOG: Παρακολουθεί σε τρόπο λειτουργίας FM. Ρύθµιση ψηφιακού επαναλήπτη Όταν γίνεται πρόσβαση σε έναν ψηφιακό επαναλήπτη µε διακριτικό κλήσης διαφορετικό από εκείνο που προγραµµατίζεται, το διακριτικό κλήσης του επαναλήπτη µπορεί να αποθηκευτεί αυτόµατα στο RPT1 και/ή το RPT2 διαβάζοντας την εκποµπή του επαναλήπτη. Το αποθηκευµένο διακριτικό κλήσης του επαναλήπτη µπορεί να ανακληθεί κατά την επιλογή του διακριτικού κλήσης του επαναλήπτη. (αρχική ρύθµιση: OFF) Αυτόµατη εγγραφή διακριτικού κλήσης RX Όταν λαµβάνεται µια κλήση από έναν ξεχωριστό σταθµό, το διακριτικό κλήσης του καλούντος σταθµού µπορεί να ρυθµιστεί αυτόµατα στο YOUR. (αρχική ρύθµιση: OFF)

123 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Αυτόµατη εγγραφή διακριτικού κλήσης επαναλήπτη Όταν γίνεται πρόσβαση σε έναν επαναλήπτη µε διακριτικό κλήσης διαφορετικό από εκείνο που προγραµµατίζεται στον ποµποδέκτη σας, το διακριτικό κλήσης του επαναλήπτη µπορεί να ρυθµιστεί αυτόµατα στο RPT1 και/ή το RPT2 διαβάζοντας την εκποµπή του επαναλήπτη. (αρχική ρύθµιση: OFF) Ο ποµποδέκτης ρυθµίζει το λαµβανόµενο διακριτικό κλήσης του επαναλήπτη για λειτουργία. Συνεπώς, όταν ρυθµίζεται ένα διαφορετικό διακριτικό κλήσης για λειτουργία, το διακριτικό κλήσης του επαναλήπτη που ρυθµίστηκε προηγουµένως θα χαθεί. Αυτόµατη ανίχνευση DV Όταν λαµβάνεται ένα σήµα εκτός λειτουργίας DV κατά τη διάρκεια λειτουργίας DV, ο ποµποδέκτης έχει δυνατότητα αυτόµατης επιλογής τρόπου λειτουργίας FM. OFF: Ο τρόπος λειτουργίας είναι σταθερά σε DV. (αρχική ρύθµιση) ON: Ο ποµποδέκτης επιλέγει αυτόµατα τρόπο λειτουργίας FM για προσωρινή λειτουργία. Εγγραφή επεξεργασίας διακριτικού κλήσης (edit record) Επιλέγει τον προγραµµατισµό διακριτικού κλήσης όταν γίνεται επεξεργασία ή διόρθωση του διακριτικού κλήσης µε το προγραµµατισµένο από πριν διακριτικό κλήσης µέσω της οθόνης ρύθµισης διακριτικού κλήσης. SELECT: Το επεξεργασµένο ή διορθωµένο διακριτικό κλήσης προγραµµατίζεται (επανεγγράφεται) στην επιλεγµένη µνήµη διακριτικού κλήσης. AUTO: Το επεξεργασµένο ή διορθωµένο διακριτικό κλήσης προγραµµατίζεται αυτόµατα σε ένα κενό κανάλι. (αρχική ρύθµιση) Επικοινωνία EMR Ανοίγει και κλείνει (αρχική ρύθµιση) τον τρόπο επικοινωνίας EMR. Επικοινωνία διακοπής (break-in) Ανοίγει και κλείνει (αρχική ρύθµιση) τον τρόπο επικοινωνίας διακοπής (break-in).

124 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Στοιχεία ΣΑΡΩΣΗΣ Χρονόµετρο σάρωσης Επιλέγει το χρόνο επανάληψης της σάρωσης µεταξύ των Τ-15 (αρχική ρύθµιση), Τ-10, Τ-5 και Ρ-2. T-15/10/5: ιακόπτεται η σάρωση για 15/10/5 δευτερόλεπτα και µετά επαναλαµβάνεται. Ρ-2.: ιακόπτεται σε ένα σήµα µέχρι να εξαφανιστεί το σήµα και µετά επαναλαµβάνεται 2 δευτερόλεπτα αφού εξαφανιστεί το σήµα. Προγραµµατισµένη σάρωση παράλειψης Ρυθµίζει την προγραµµατισµένη σάρωση παράλειψης µεταξύ του ON (αρχική ρύθµιση) και του OFF για λειτουργία πλήρους σάρωσης ή προγραµµατισµένης σάρωσης. Σάρωση σύνδεσης τραπεζών Ρυθµίζει το άνοιγµα και κλείσιµο (αρχική ρύθµιση) της λειτουργίας σύνδεσης τραπεζών µνήµης. Η λειτουργία σύνδεσης παρέχει συνεχή σάρωση τραπεζών, σαρώνοντας όλα τα περιεχόµενα στις επιλεγµένες τράπεζες κατά τη διάρκεια σάρωσης τραπεζών. Ρύθµιση σύνδεσης τραπεζών 1 Εισέλθετε στην οθόνη MENU µέσω του οδηγού λειτουργίας. Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 2 Περιστρέψτε το [DIAL] για να επιλέξετε SCAN και µετά πιέστε [MAIN BAND]. 3 Περιστρέψτε το [DIAL] για να επιλέξετε BANK LINK και µετά πιέστε [MAIN BAND] για είσοδο στη ρύθµιση τράπεζας. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό αρχικό τράπεζας και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να ανοίξετε (αρχική ρύθµιση) και να κλείσετε τη σύνδεση τραπεζών και µετά πιέστε [MAIN BAND]. 6 Περιστρέψτε το [DIAL] για να επιλέξετε την επόµενη τράπεζα και επαναλάβετε τα βήµατα 4 και 5 ή πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για έξοδο από τον τρόπο λειτουργίας ρύθµισης σάρωσης (set mode).

125 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Στοιχεία DUP/TONE Συχνότητα µετατόπισης Ρυθµίζει τη συχνότητα µετατόπισης αµφίδροµης λειτουργίας από 0 ως MHz. Κατά τη διάρκεια αµφίδροµης λειτουργίας (επαναλήπτη), η συχνότητα εκποµπής µετατοπίζει τη ρυθµισµένη συχνότητα (η αρχική τιµή µπορεί να διαφέρει ανάλογα µε τη ζώνη συχνοτήτων λειτουργίας). Πιέστε [MHz](V/MHz SCAN) (της αριστερής µπάντας) για συντονισµό σε βήµατα του 1 MHz. Κωδικός DTCS Επιλέγει κωδικό DTCS (και του κωδικοποιητή και του αποκωδικοποιητή) για λειτουργία φίµωσης DTCS. 104 κωδικοί είναι διαθέσιµοι συνολικά. (αρχική ρύθµιση: 023) ιαθέσιµοι κωδικοί DTCS Τόνος επαναλήπτη Ρυθµίζει τη συχνότητα µόλις ακουστού τόνου (µόνο για τον κωδικοποιητή) για λειτουργία επαναλήπτη. 50 συχνότητες τόνου (67,0-254,1 Hz) είναι διαθέσιµες συνολικά. (αρχική ρύθµιση: 88.5 Hz) Τόνος CTCSS Ρυθµίζει τη συχνότητα µόλις ακουστού τόνου (και για τον κωδικοποιητή και για τον αποκωδικοποιητή) για λειτουργία φίµωσης τόνου. 50 συχνότητες τόνου (67,0-254,1 Hz) είναι διαθέσιµες συνολικά. (αρχική ρύθµιση: 88.5 Hz) ιαθέσιµες συχνότητες µόλις ακουστού τόνου Πολικότητα DTCS Ρυθµίζει την πολικότητα DTCS για εκποµπή και λήψη µεταξύ των BOTH N, TN-RR, TR-RN και BOTH R. (αρχική ρύθµιση: BOTH N)

126 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ PGR/C-SQL Ρυθµίζει το άνοιγµα και το κλείσιµο της λειτουργίας pager ή φίµωσης κωδικού ( PGR για άνοιγµα της λειτουργίας pager, C-SQL για άνοιγµα της λειτουργίας φίµωσης κωδικού) (αρχική ρύθµιση: OFF) Μνήµη PGR Ρυθµίζει τη µνήµη κωδικού για λειτουργία pager και φίµωσης κωδικού. (αρχική ρύθµιση: C0) είτε τη σελίδα 92 για λεπτοµέρειες του προγραµµατισµού κωδικού. Ταχύτητα DTMF Η ταχύτητα µε την οποία οι µνήµες DTMF στέλνουν ξεχωριστούς χαρακτήρες DTMF µπορεί να ρυθµιστεί έτσι ώστε να ανταποκρίνεται στις ανάγκες λειτουργίας. 100: ιάστηµα 100 msec, ταχύτητα 5,0 cps (αρχική ρύθµιση) 200: ιάστηµα 200 msec, ταχύτητα 2,5 cps 300: ιάστηµα 300 msec, ταχύτητα 1,6 cps 500: ιάστηµα 500 msec, ταχύτητα 1,0 cps Στοιχεία ΟΘΟΝΗΣ (DISPLAY) Οπίσθιος φωτισµός Ρυθµίζει τις συνθήκες χρώµατος οπίσθιου φωτισµού. Το χρώµα µπορεί να αλλάξει µεταξύ κόκκινου και πράσινου σε 20 βήµατα. Κόκκικο (Αριστερό άκρο) Κιτρινοπράσινο (Κέντρο) Πράσινο ( εξί άκρο) (αρχική ρύθµιση: Κέντρο) Ρεοστάτης οθόνης Ρυθµίζει τη φωτεινότητα του οπίσθιου φωτισµού. Τα επίπεδα 1 (σκούρο) ως 8 (φωτεινό: αρχική ρύθµιση) είναι διαθέσιµα. Αυτόµατος ρεοστάτης Ρυθµίζει τη φωτεινότητα του οπίσθιου φωτισµού όταν δεν εκτελείται καµία λειτουργία για 5 περίπου δευτερόλεπτα. OFF: Η φωτεινότητα του οπίσθιου φωτισµού δεν αλλάζει (αρχική ρύθµιση). AUTO-OFF: Ο οπίσθιος φωτισµός κλείνει όταν δεν εκτελείται καµία λειτουργία για 5 περίπου δευτερόλεπτα. AUTO-D1 ως D7: Επιλέγεται επίπεδο φωτεινότητας 1 ως 7 όταν δεν εκτελείται καµία λειτουργία για 5 περίπου δευτερόλεπτα. Αντίθεση LCD Μπορεί να επιλεγεί η αντίθεση της οθόνης υγρών κρυστάλλων (LCD) µεταξύ 16 επιπέδων. 1 (Χαµηλή αντίθεση) ως 16 (Υψηλή αντίθεση) (αρχική ρύθµιση: 6)

127 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Λογότυπο ανοίγµατος Η ένδειξη του λογότυπου ανοίγµατος (λογότυπο της Icom και ονοµασία ποµποδέκτη) που εµφανίζεται κατά το άνοιγµα του ποµποδέκτη µπορεί να παραλειφθεί, αν επιθυµείτε. ON: Εµφανίζεται το λογότυπο ανοίγµατος κατά το άνοιγµα του ποµποδέκτη. (αρχική ρύθµιση) OFF: Η ένδειξη του λογότυπου ανοίγµατος παραλείπεται. ιακριτικό κλήσης ανοίγµατος ιαθέσιµο µόνο όταν εγκαθίσταται το UT-123. Το ρυθµισµένο δικό σας διακριτικό κλήσης, το οποίο έχει προγραµµατιστεί στο my call sign, µπορεί να εµφανιστεί κατά το άνοιγµα του ποµποδέκτη. (αρχική ρύθµιση: OFF) Ονοµασία σάρωσης Η ονοµασία της προγραµµατισµένης σάρωσης ή η ονοµασία της τράπεζας εµφανίζεται κατά τη διάρκεια της επιλογής τύπου σάρωσης. ON: Εµφανίζεται η ονοµασία της προγραµµατισµένης σάρωσης ή η ονοµασία της τράπεζας. (αρχική ρύθµιση) OFF: εν εµφανίζεται η ονοµασία της προγραµµατισµένης σάρωσης ή η ονοµασία της τράπεζας. Οπτική παρουσίαση διακριτικού κλήσης RX ιαθέσιµη µόνο όταν εγκαθίσταται το UT-123. Όταν λαµβάνεται µια κλήση, µπορεί να υποδεικνύεται αυτόµατα το διακριτικό κλήσης του καλούντος σταθµού. (αρχική ρύθµιση: AUTO) Οπτική παρουσίαση διακριτικού κλήσης TX ιαθέσιµη µόνο όταν εγκαθίσταται το UT-123. Επιλέγει λειτουργία οπτικής παρουσίασης διακριτικού κλήσης µεταξύ των YOUR, MY και OFF. Όταν η ρύθµιση αυτή τίθεται στο YOUR ή στο MY, ο ποµποδέκτης υποδεικνύει αυτόµατα το ρυθµισµένο σταθµό ή το δικό σας διακριτικό κλήσης σε εκποµπή DV. (αρχική ρύθµιση: YOUR) Οπτική παρουσίαση µηνύµατος RX ιαθέσιµη µόνο όταν εγκαθίσταται το UT-123. Ρυθµίζει τη λειτουργία αυτόµατης οπτικής παρουσίασης λαµβανόµενου µηνύµατος µεταξύ AUTO και OFF. Όταν η ρύθµιση αυτή τίθεται στο AUTO, ο ποµποδέκτης υποδεικνύει και σύρει αυτόµατα το λαµβανόµενο µήνυµα. (αρχική ρύθµιση: AUTO)

128 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Στοιχεία ΗΧΩΝ (SOUND) Προειδοποιητικός τόνος µε το πάτηµα ενός πλήκτρου Ο προειδοποιητικός τόνος µε το πάτηµα ενός πλήκτρου µπορεί να κλείσει για αθόρυβη λειτουργία (αρχική ρύθµιση: ON) Προειδοποιητικός τόνος υποµπάντας Ανοίγει και κλείνει (αρχική ρύθµιση) τη δυνατότητα λειτουργίας προειδοποιητικού τόνου κατειλληµένου στην υποµπάντα. Επίπεδο προειδοποιητικού τόνου Ρυθµίζει το επίπεδο προειδοποιητικού τόνου που ακούγεται µε το πάτηµα ενός πλήκτρου στο επιθυµητό επίπεδο µεταξύ 9 επιπέδων. 1 (Ελάχιστο επίπεδο) ως 9 (Μέγιστο επίπεδο) (αρχική ρύθµιση: 9) Η λειτουργία προειδοποιητικού τόνου µε το πάτηµα ενός πλήκτρου πρέπει να ρυθµιστεί στο ON για να ακούγεται ένας προειδοποιητικός τόνος. Προειδοποιητικός τόνος αναµονής ιαθέσιµος µόνο όταν εγκαθίσταται το UT-123. Ανοίγει και κλείνει τη δυνατότητα εκποµπής προειδοποιητικού τόνου όταν ο σταθµός επικοινωνίας σταµατά να εκπέµπει ή εξαφανίζεται το λαµβανόµενο σήµα ενώ βρίσκεστε στη λειτουργία DV (αρχική ρύθµιση: ON) Έξοδος ήχου scope AF Επιλέγει τη δυνατότητα λειτουργίας εξόδου ήχου κατά τη διάρκεια σάρωσης (sweep) µε τη λειτουργία επισκόπησης µπάντας (band scope). ON: Ο επιλεγµένος ήχος ακούγεται κατά τη διάρκεια της σάρωσης (sweep) (αρχική ρύθµιση) OFF: Κανένας ήχος δεν ακούγεται κατά τη διάρκεια της σάρωσης (sweep). Σίγαση υποµπάντας Ανοίγει και κλείνει (αρχική ρύθµιση) τη δυνατότητα λειτουργίας σίγασης υποµπάντας.

129 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Στοιχεία DV GPS Πρόταση GPS 1 Εισέλθετε στην οθόνη MENU µέσω του οδηγού λειτουργίας. Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 2 Περιστρέψτε το [DIAL] για να επιλέξετε DV GPS και µετά πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας ρύθµισης DV GPS. 3 Περιστρέψτε το [DIAL] για να επιλέξετε GPS SENTENCE και µετά πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας επιλογής µορφοποιητή προτάσεων. 4 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό µορφοποιητή πρότασης. Μπορείτε να επιλέξετε µεταξύ των RMC, GGA, GLL, GSA και VTG. 5 Πιέστε [MAIN BAND] για εισαγωγή της επιθυµητής επιλογής µορφοποιητή πρότασης. 6 Περιστρέψτε το [DIAL] για να επιλέξετε άνοιγµα και κλείσιµο της ρύθµισης, και µετά πιέστε [MAIN BAND]. 7 Περιστρέψτε το [DIAL] για να επιλέξετε την επόµενη πρόταση και επαναλάβετε τα βήµατα 4 ως 6 ή πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Μόνο τρεις µορφοποιητές προτάσεων µπορούν να ενεργοποιηθούν ταυτόχρονα. Μήνυµα RX GPS είχνει το λαµβανόµενο µήνυµα GPS. είτε τη σ. 126 στο κεφάλαιο 15 για λεπτοµέρειες. GPS TX Ρυθµίζει τη χρήση εκποµπής δεδοµένων θέσης µεταξύ των GPS-A, GPS και DISABLE. (αρχική ρύθµιση: DISABLE) GPS auto TX Επιλέγει το επιθυµητό διάστηµα για αυτόµατη λειτουργία εκποµπής δεδοµένων θέσης µεταξύ των 5, 10, 30 δευτερολέπτων, 1, 3, 5, 10 και 30 λεπτών. (αρχική ρύθµιση: OFF) Μήνυµα GPS Ρυθµίζει το µήνυµα GPS για εκποµπή. Το αποθηκευµένο µήνυµα εκπέµπεται µε δεδοµένα θέσης. είτε τη σ. 124 στο κεφάλαιο 15 για λεπτοµέρειες.

130 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Στοιχεία PACKET Packet BPS Επιλέγει την ταχύτητα εκποµπής δεδοµένων για λειτουργία packet µεταξύ 1200 bps (αρχική ρύθµιση) και 9600 bps. Μπάντα λειτουργίας packet Επιλέγει τη µπάντα λειτουργίας packet µεταξύ της κυρίως µπάντας, της δεξιάς και της αριστερής µπάντας. MAIN: Η κυρίως µπάντα χρησιµοποιείται για λειτουργία packet (αρχική ρύθµιση). L (Αριστερή)/R ( εξιά): Μπορεί να λειτουργήσει µόνο η επιλεγµένη αριστερή ή δεξιά µπάντα για packet. Στοιχεία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS ΤΑΧΥΤΗΤΑ GPS Επιλέγει την ταχύτητα εκποµπής δεδοµένων για λειτουργία packet µεταξύ 4800 bps (αρχική ρύθµιση) και 9600 bps. Μονάδες οπτικής παρουσίασης Επιλέγει µονάδες οπτικής παρουσίασης για απόσταση και ύψος µεταξύ του m (αρχική ρύθµιση) ή του ft/ml. Τύπος πυξίδας Επιλέγει τύπο ένδειξης πυξίδας µεταξύ των ARROWHEAD (αρχική ρύθµιση), NORTH REF και SOUTH REF. Μετατόπιση UTC Ρυθµίζει τη διαφορά χρόνου από το UTC (Παγκόσµιος Συντονισµός Χρόνου) εντός της κλίµακας -12:00 ως +12:00 σε βήµατα των 5 λεπτών. (αρχική ρύθµιση: 0:00) Χωροσταθµικό σηµείο αναφοράς GPS Επιλέγει το χωροσταθµικό σηµείο αναφοράς GPS (κωδικός χώρος/περιοχής) από το 0 (αρχική ρύθµιση) ως το 224. Αν ρυθµιστεί λάθος χωροσταθµικό σηµείο αναφοράς GPS (κωδικός χώρας/περιοχής), η ακρίβεια µέτρησης της θέσης µπορεί να είναι ανεπαρκής.

131 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Περιοχή συναγερµού 1 Ρυθµίζει την ενεργή περιοχή συναγερµού GPS εντός 00 5 ως σε βήµατα του 1 δευτερολέπτου (00 01 ) (αρχική ρύθµιση: ) 1 Πιέστε [MAIN BAND] για είσοδο στην κατάσταση προγραµµατισµού περιοχής συναγερµού. 2 Περιστρέψτε το [DIAL] για να ρυθµίσετε την επιθυµητή περιοχή. Πιέστε [mm](v/mhz SCAN) (της αριστερής µπάντας) ή [ss](m/call MW) (της αριστερής µπάντας) για να επιλέξετε ψηφία λεπτών ή δευτερολέπτων, αντίστοιχα. 3 Πιέστε [MAIN BAND] για να σταθεροποιήσετε τη ρύθµιση. Παράδειγµα: Η θέση σας : 35 Ν/135 Ε Ρύθµιση ALM AREA1 : (αρχική ρύθµιση) Σηµείο Α Σηµείο Β Η θέση σας Περιοχή συναγερµού 2 Επιλέγει ενεργή περιοχή συναγερµού GPS µεταξύ των LIMITED, EXTENDED και BOTH. LIMITED: Ο συναγερµός GPS ακούγεται όταν µια θέση-στόχος έρχεται σε εµβέλεια 500m* (547Υ)*. EXTENDED: Ο συναγερµός GPS ακούγεται όταν µια θέση-στόχος έρχεται σε εµβέλεια 1km* (1094Y)*. ΒΟΤΗ: Ο συναγερµός GPS ακούγεται όταν µια θέση-στόχος έρχεται σε εµβέλεια και 500m* (547Y)* και 1km* (1094Y)* (αρχική ρύθµιση). Παράδειγµα: Η θέση σας Εκτεταµένη εµβέλεια (περίπου 1km, 1094Y) Σηµείο C Σηµείο D Θέση σηµείου Α: Ν/ Ε Θέση σηµείου Β: Ν/ Ε Θέση σηµείου C: Ν/ Ε Θέση σηµείου D: Ν/ Ε Όταν η θέση-στόχος έρχεται στην περιοχή όπως παραπάνω, τότε θα ακουστεί ο συναγερµός GPS. Περιορισµένη εµβέλεια (περίπου 500m, 547Y) Όταν η θέση-στόχος έρχεται σε µία από τις δύο περιοχές/σε κάθε περιοχή όπως παραπάνω, τότε ακούγεται ο συναγερµός GPS. *Κατά προσέγγιση

132 13 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ Στοιχεία ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ GPS-A ιεύθυνση unproto Ρυθµίζει µια διεύθυνση unproto έως 56 χαρακτήρων. 1 Πιέστε [MAIN BAND] για είσοδο στην κατάσταση προγραµµατισµού. 2 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα. Πιέστε [Aa](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων ή πεζών γραµµάτων. Πιέστε (1/](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) ή [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά ή προς τα αριστερά, αντίστοιχα. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε και κρατήστε πιεσµένο το [CLR](DUP MONI) για 1 δευτερόλεπτο για να διαγράψετε όλους τους χαρακτήρες µετά τον επιλεγµένο χαρακτήρα. 3 Επαναλάβετε το βήµα 2 µέχρι να προγραµµατιστεί η επιθυµητή διεύθυνση. 4 Πιέστε [MAIN BAND] για να ρυθµίσετε την προγραµµατισµένη διεύθυνση. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην οθόνη τρόπου λειτουργίας ρύθµισης GPS-A. Επέκταση δεδοµένων Ρυθµίζει τη δυνατότητα επέκτασης δεδοµένων µεταξύ του COURSE/SPEED και του OFF (αρχική ρύθµιση). Πληροφορίες πορείας και ταχύτητας του ποµποδέκτη εκπέµπονται επιπρόσθετα µε δεδοµένα θέσης όταν επιλέγεται το COURSE/SPEED. ΣΗΜΕΙΩΣΗ: Όταν επιλέγεται το COURSE/SPEED, ο αριθµός χαρακτήρων για το COMMENT περιορίζεται σε 36 χαρακτήρες. Χρονική σφραγίδα Επιλέγει τύπο χρονικής σφραγίδας εκποµπής µεταξύ των DHM, HMS και OFF. Η λειτουργία αυτή µπορεί να µεταδοθεί µόνο σε χρόνο UTC (Παγκόσµιος Συντονισµός Χρόνου). OFF: εν εκπέµπεται καµία χρονική σφραγίδα (αρχική ρύθµιση). DHM: Εκπέµπεται χρονική σφραγίδα µε τη µορφή Ηµέρας, Ώρας, και Λεπτού. HMS: Εκπέµπεται χρονική σφραγίδα µε τη µορφή Ώρας, Λεπτού και ευτερολέπτου.

133 ΛΕΙΤΟΥΡΓΙΑ ΟΘΟΝΗΣ ΜΕΝΟΥ 13 Σύµβολο GPS-A Επιλέγει το επιθυµητό σύµβολο GPS-A. ιαθέσιµα σύµβολα: Ασθενοφόρο, Λεωφορείο, Πυροσβεστικό Όχηµα, Ποδήλατο, Γιοτ, Ελικόπτερο, Μικρό Αεροσκάφος, Πλοίο (Ταχύπλοο), Αυτοκίνητο (αρχική ρύθµιση), Μοτοσικλέτα, Αερόστατο, Τζιπ, Όχηµα Αναψυχής, Ανοιχτό Φορτηγό, Κλειστό Φορτηγό, Άλλο Αν επιλέξετε το Άλλο, ρυθµίστε τον επιθυµητό κωδικό συµβόλου ως εξής: 1 Πιέστε [MAIN BAND] για είσοδο στην κατάσταση προγραµµατισµού. 2 Περιστρέψτε το [DIAL] για να επιλέξετε τον 1 ο χαρακτήρα µεταξύ των \ και /. 3 Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να επιλέξετε το 2 ο ψηφίο. 4 Περιστρέψτε το [DIAL] για να επιλέξετε το χαρακτήρα του 2 ου ψηφίου. 5 Πιέστε [MAIN BAND] για να προγραµµατίσετε τον κωδικό συµβόλου. Όταν επιλέγεται το Άλλο, ελέγξτε τους κωδικούς συµβόλων του APRS και ρυθµίστε το σωστά. Σχόλιο Προγραµµατίστε ένα σχόλιο έως 43 χαρακτήρων. Το προγραµµατισµένο σχόλιο εκπέµπεται µε τα δεδοµένα θέσης GPS. Μπορείτε να προγραµµατίσετε ένα σχόλιο έως 36 χαρακτήρων µόνο όταν επιλέγετε το COURSE/SPEED σε επέκταση δεδοµένων. 1 Πιέστε [MAIN BAND] δύο φορές για είσοδο στην κατάσταση προγραµµατισµού. 2 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα. Πιέστε [Aa](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων ή πεζών γραµµάτων. Πιέστε (1/](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) ή [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά ή προς τα αριστερά, αντίστοιχα. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε και κρατήστε πιεσµένο το [CLR](DUP MONI) για 1 δευτερόλεπτο για να διαγράψετε όλους τους χαρακτήρες µετά τον επιλεγµένο χαρακτήρα. 3 Επαναλάβετε το βήµα 2 µέχρι να προγραµµατιστεί το επιθυµητό σχόλιο. 4 Πιέστε [MAIN BAND] για να ρυθµίσετε το προγραµµατισµένο σχόλιο. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην οθόνη τρόπου λειτουργίας ρύθµισης GPS-A.

134 14 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Πλήκτρα µικροφώνου Τα πλήκτρα [F-1] και [F-2] του παρεχόµενου HM-133 (προαιρετικό για κάποιες εκδόσεις) αποµνηµονεύουν τις συνθήκες του ποµποδέκτη. Στα πλήκτρα [UP]/[DN] του κοινού ή ενός προαιρετικού µικροφώνου (άλλου εκτός από το HM-133) µπορούν να εκχωρηθούν λειτουργίες, όπως είναι τα πλήκτρα λειτουργίας στην πρόσοψη του ποµποδέκτη. Πλήκτρα [F-1]/[F-2] στο HM-133 Οι ακόλουθες συνθήκες στην κυρίως µπάντα ή στην αριστερή και στη δεξιά µπάντα µπορούν να αποµνηµονευτούν στα πλήκτρα [F-1] και [F-2], ανεξάρτητα. Συχνότητα λειτουργίας, Τρόπος λειτουργίας (VFO/Μνήµη/Κανάλι κλήσης µε αριθµό καναλιού), Ονοµασία µνήµης, Ρύθµιση επαναλήπτη (κατεύθυνση και συχνότητα µετατόπισης, άνοιγµα/κλείσιµο τόνου και συχνότητα), Επίπεδο ισχύος εξόδου εκποµπής, Φίµωση τόνου/dtcs (άνοιγµα/κλείσιµο, συχνότητα/κωδικός και πολικότητα), Βήµα συντονισµού, Επιλογή τρόπου λειτουργίας (FM/FM- N/AM/AM-N/DV ), ιακριτικό κλήσης (σταθµού και επαναλήπτη), Φίµωση διακριτικού κλήσης/ψηφιακού κωδικού (άνοιγµα/κλείσιµο και ψηφιακός κωδικός), Ρυθµίσεις τρόπου λειτουργίας ρύθµισης*, Ρυθµίσεις τρόπου λειτουργίας ρύθµισης GPS*, Ρυθµίσεις τρόπου λειτουργίας ρύθµισης GPS-A*, Ρυθµίσεις τρόπου λειτουργίας ρύθµισης οθόνης*, Ρυθµίσεις τρόπου λειτουργίας ρύθµισης ήχων*, Ρυθµίσεις τρόπου λειτουργίας ρύθµισης DV.* * ιαθέσιµο όταν αποθηκεύονται οι συνθήκες και των δύο µπαντών ιαθέσιµο µόνο όταν εγκαθίσταται το προαιρετικό UT-123. Προγραµµατισµός της κατάστασης της κυρίως µπάντας Ρυθµίστε τα επιθυµητά περιεχόµενα κάθε κατάστασης στην κυρίως µπάντα και µετά πιέστε [F-1]/[F-2] για 1 δευτερόλεπτο. Ακούγονται 3 προειδοποιητικοί τόνοι. Ανάκληση της κατάστασης της κυρίως µπάντας Πιέστε [F-1]/[F-2] στιγµιαία. Προγραµµατισµός της κατάστασης των δύο µπαντών Αφού ρυθµίσετε τα επιθυµητά περιεχόµενα κάθε κατάστασης και στις δύο µπάντες, πιέστε [FUNC] και µετά πιέστε [F-1]/[F- 2] για 1 δευτερόλεπτο. Ακούγονται 3 προειδοποιητικοί τόνοι. Ανάκληση της κατάστασης των δύο µπαντών Πιέστε [FUNC] και µετά [F-1]/[F-2] στιγµιαία. Πλήκτρα [UP]/[DN] σε ένα µικρόφωνο (άλλο εκτός από το HM-133) Οι ακόλουθες λειτουργίες εκχωρούνται στα πλήκτρα [UP]/[DN] στα άλλα µικρόφωνα (HM-154 κλπ.) σε τρόπο λειτουργίας ρύθµισης (set mode). Αρχική ρύθµιση [UP]: ανέβασµα καναλιού, πιέστε και κρατήστε πιεσµένο για να αρχίσει η σάρωση, πιέστε ξανά για να σταµατήσει η σάρωση. [DN]: κατέβασµα καναλιού, πιέστε και κρατήστε πιεσµένο για να αρχίσει η σάρωση, πιέστε ξανά για να σταµατήσει η σάρωση. είτε τη σελίδα 100 για λεπτοµέρειες εκχωρήσιµων λειτουργιών.

135 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 14 Ολική επαναφορά ΜΕ ΑΝΟΙΧΤΟ ΠΟΜΠΟ ΕΚΤΗ Η οθόνη λειτουργιών µπορεί περιστασιακά να εµφανίζει εσφαλµένες πληροφορίες (π.χ., κατά το πρώτο άνοιγµα του ποµποδέκτη). Αυτό µπορεί να προκαλείται εξωτερικά από στατικό ηλεκτρισµό ή από άλλους παράγοντες. Αν παρουσιαστεί αυτό το πρόβληµα, κλείστε τον ποµποδέκτη. Αφού περιµένετε λίγα δευτερόλεπτα, ξανανοίξτε τον ποµποδέκτη. Αν το πρόβληµα επιµένει, εκτελέστε την ακόλουθη διαδικασία. ιατίθεται επίσης µερική επαναφορά. είτε δεξιά για λεπτοµέρειες. Μερική επαναφορά ΜΕ ΑΝΟΙΧΤΟ ΠΟΜΠΟ ΕΚΤΗ Αν θέλετε να κάνετε εκκίνηση των συνθηκών λειτουργίας (συχνότητα VFO, ρυθµίσεις VFO, περιεχόµενα οµάδας µενού) χωρίς να καθαρίσετε τα περιεχόµενα µνήµης, διατίθεται µια λειτουργία µερικής επαναφοράς. Ενώ πιέζετε το [V/MHz SCAN] οποιασδήποτε από τις δύο µπάντες, ανοίξτε τον ποµποδέκτη για µερική επαναφορά του ποµποδέκτη. ΣΗΜΑΝΤΙΚΟ!: Η επαναφορά του ποµποδέκτη ΙΑΓΡΑΦΕΙ όλες τις πληροφορίες µνήµης και ξεκινά όλες τις τιµές στον ποµποδέκτη. Ενώ πιέζετε το [M/CALL MW] και των δύο µπαντών, ανοίξτε τον ποµποδέκτη για επαναφορά της CPU. Ενώ πιέζετε το [M/CALL MW] και των δύο µπαντών, ανοίξτε τον ποµποδέκτη.

136 14 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Κλωνοποίηση δεδοµένων (data cloning) ΜΕ ΑΝΟΙΧΤΟ ΠΟΜΠΟ ΕΚΤΗ Η κλωνοποίηση (cloning) σας επιτρέπει να µεταφέρετε γρήγορα και εύκολα τα προγραµµατισµένα περιεχόµενα από έναν ποµποδέκτη σε άλλον, ή δεδοµένα από έναν προσωπικό υπολογιστή σε έναν ποµποδέκτη χρησιµοποιώντας το προαιρετικό ΛΟΓΙΣΜΙΚΟ ΚΛΩΝΟΠΟΙΗΣΗΣ CS Κλωνοποίηση (cloning) µεταξύ ποµποδεκτών 1 Συνδέστε το προαιρετικό καλώδιο cloning OPC-474 στην υποδοχή [SP-2] του κύριου ποµποδέκτη και των δευτερευόντων ποµποδεκτών. Ο κύριος ποµποδέκτης χρησιµοποιείται για την αποστολή δεδοµένων στον δευτερεύοντα ποµποδέκτη. 2 Ενώ πιέζετε το [M/CALL MW] της δεξιάς µπάντας, ανοίξτε τον ποµποδέκτη για είσοδο στον τρόπο λειτουργίας κλωνοποίησης (µόνο κύριος ποµποδέκτης άνοιγµα µόνο για τον δευτερεύοντα ποµποδέκτη). Εµφανίζεται το CLONE και το M και οι ποµποδέκτες εισέρχονται σε κατάσταση αναµονής κλωνοποίησης. Ενώ πιέζετε το [M/CALL MW] της δεξιάς µπάντας, ανοίξτε τον ποµποδέκτη. 3 Πιέστε [M/CALL MW] (της δεξιάς µπάντας) στον κύριο ποµποδέκτη. Εµφανίζεται το CLONE OUT στην οθόνη του κύριου ποµποδέκτη και ο µετρητής ίχνους (bar meter) δείχνει ότι µεταφέρονται δεδοµένα στον δευτερεύοντα ποµποδέκτη. Εµφανίζεται αυτόµατα το CLONE IN στην οθόνη του δευτερεύοντα ποµποδέκτη και ο µετρητής ίχνους (bar meter) δείχνει ότι λαµβάνονται δεδοµένα από τον κύριο ποµποδέκτη. Προαιρετικό OPC-474 Πιέζοντας το [M/CALL MW] της δεξιάς µπάντας, αρχίζει η κλωνοποίηση (cloning). 4 Όταν ολοκληρωθεί η κλωνοποίηση, κλείστε τον ποµποδέκτη και µετά ανοίξτε τον για έξοδο από τον τρόπο λειτουργίας κλωνοποίησης.

137 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 14 Κλωνοποίηση (cloning) µε χρήση ενός προσωπικού υπολογιστή Μπορεί να γίνει κλωνοποίηση δεδοµένων (data cloning) από και προς έναν προσωπικό υπολογιστή (Microsoft Windows 98SE/2000/Me/XP) χρησιµοποιώντας το προαιρετικό ΛΟΓΙΣΜΙΚΟ ΚΛΩΝΟΠΟΙΗΣΗΣ CS-2820 και το προαιρετικό καλώδιο επικοινωνίας δεδοµένων OPC-1529R ή το καλώδιο cloning OPC- 478/478U. Συµβουλευτείτε το αρχείο ΒΟΗΘΕΙΑΣ (HELP) του ΛΟΓΙΣΜΙΚΟΥ ΚΛΩΝΟΠΟΙΗΣΗΣ CS-2820 για λεπτοµέρειες. Σφάλµα κλωνοποίησης (cloning error) ΣΗΜΕΙΩΣΗ: ΜΗΝ πιέζετε κανένα πλήκτρο στον ποµποδέκτη (που πρόκειται να κλωνοποιηθεί) κατά τη διάρκεια της κλωνοποίησης. Αυτό θα προκαλέσει σφάλµα κλωνοποίησης. Όταν η οθόνη εµφανίσει το ακόλουθο µήνυµα όπως παρακάτω, τότε έχει συµβεί ένα σφάλµα κλωνοποίησης. Αν συµβεί αυτό, κλείστε τον ποµποδέκτη (που πρόκειται να κλωνοποιηθεί) και µετά ξανανοίξτε τον και η κλωνοποίηση πρέπει να επαναληφθεί. Αυτόµατο κλείσιµο Ο ποµποδέκτης µπορεί να ρυθµιστεί έτσι ώστε να κλείνει αυτόµατα µετά από ένα προκαθορισµένο χρονικό διάστηµα µε έναν προειδοποιητικό τόνο όταν δεν πιέζεται κανένας διακόπτης. Μπορούν να καθοριστούν χρόνοι 120 λεπτών, 90 λεπτών, 60 λεπτών, 30 λεπτών καθώς και OFF (αρχική ρύθµιση). Το προκαθορισµένο χρονικό διάστηµα διατηρείται ακόµη και όταν ο ποµποδέκτης κλείνει µε τη λειτουργία αυτόµατου κλεισίµατος. Για να ακυρώσετε τη λειτουργία, επιλέξτε OFF στο στοιχείο αυτόµατου κλεισίµατος σε τρόπο λειτουργίας ρύθµισης (set mode). Αυτό µπορεί να επιλεγεί µε το AUTO POWER OFF σε τρόπο λειτουργίας ρύθµισης (set mode) (σ. 109). Χρονόµετρο διακοπής (τέλους χρόνου) Για την αποφυγή τυχαίας παρατεταµένης εκποµπής κλπ., ο ποµποδέκτης έχει ένα χρονόµετρο διακοπής (τέλους χρόνου). Το χρονόµετρο αυτό διακόπτει µια εκποµπή µετά από 3, 5, 15 ή 30 λεπτά συνεχούς εκποµπής. Το χρονόµετρο αυτό µπορεί να ακυρωθεί (αρχική ρύθµιση). Περίπου 10 δευτερόλεπτα πριν ενεργοποιηθεί το χρονόµετρο διακοπής, ο ποµποδέκτης εκπέµπει έναν προειδοποιητικό τόνο. Αυτό µπορεί να επιλεγεί µε το TIME-OUT TIMER σε τρόπο λειτουργίας ρύθµισης (set mode) (σ. 109).

138 14 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Λειτουργία packet Ταχύτητα δεδοµένων Για λειτουργία packet, ο ποµποδέκτης µπορεί να ρυθµιστεί σε µία από τις δύο ταχύτητες δεδοµένων: 1200 bps (αρχική ρύθµιση) ή 9600 bps. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε PACKET και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε PACKET BPS και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή ταχύτητα εκποµπής δεδοµένων µεταξύ 1200 bps (αρχική ρύθµιση) και 9600 bps, και µετά πιέστε [MAIN BAND]. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Για λειτουργία 1200 bps Αποσυνδέστε την πρίζα µικροφώνου από το βύσµα µικροφώνου κατά τη διάρκεια της εκποµπής δεδοµένων, αλλιώς το σήµα δεδοµένων και το σήµα φωνής εκπέµπονται ταυτόχρονα. Για λειτουργία 9600 bps Όταν ο ποµποδέκτης ρυθµιστεί για εκποµπή δεδοµένων 9600 bps σε τρόπο λειτουργίας ρύθµισης (set mode), διακόπτεται αυτόµατα το σήµα µικροφώνου. Συνεπώς, δεν είναι αναγκαίο να αποσυνδέσετε την πρίζα µικροφώνου από το βύσµα σ αυτήν την περίπτωση. Όταν πιέζετε [PTT] κατά τη διάρκεια εκποµπής δεδοµένων, διακόπτεται η εκποµπή δεδοµένων και τα σήµατα φωνής έχουν προτεραιότητα. ΕΚΧΩΡΗΣΗ ΕΠΑΦΩΝ ΥΠΟ ΟΧΗΣ PACKET Πρόσοψη 1 DATA IN Ακροδέκτης εισόδου για εκποµπή δεδοµένων. είτε αριστερά για λεπτοµέρειες για το πώς µπορεί να γίνει εναλλαγή της ταχύτητας δεδοµένων µεταξύ 1200 (AFSK) και 9600 bps (G3RUH, GMSK). 2 GND Κοινή γείωση για τα DATA IN, DATA OUT και AF OUT. 3 PTT P Ακροδέκτης PTT µόνο για λειτουργία packet. Συνδέστε τη γείωση για την εκποµπή δεδοµένων. 4 DATA OUT Ακροδέκτης data out µόνο για λειτουργία 9600 bps. 5 AF OUT Ακροδέκτης data out µόνο για λειτουργία 1200 bps. 6 P SQL Η απόδοση είναι υψηλή (+5V) όταν ο ποµποδέκτης λαµβάνει ένα σήµα το οποίο ανοίγει τη φίµωση. Για να αποφύγετε άσκοπη εκποµπή TNC, συνδέστε τη φίµωση µε το TNC για την αναστολή εκποµπής κατά τη λήψη σηµάτων. ιατηρείτε την έξοδο ήχου σε κανονικό επίπεδο, αλλιώς δεν θα γίνει έξοδος ενός σήµατος P SQL.

139 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 14 Λειτουργία packet 1200 bps 1 Συνδέστε τον ποµποδέκτη και ένα TNC όπως απεικονίζεται παρακάτω. ιαβάστε προσεκτικά τις οδηγίες που παρέχονται µε το TNC σας πριν επιχειρήσετε λειτουργία packet µε τον ποµποδέκτη. Η επαφή 5 AF OUT είναι µόνο για λειτουργία 1200 bps. Η επαφή αυτή δεν µπορεί να χρησιµοποιηθεί για λειτουργία 9600 bps. Η υπερβολική διαµόρφωση µπορεί να υποβαθµίσει την ποιότητα σήµατος. Αν διαπιστώσετε ότι αποτυγχάνουν πολλές εκποµπές, ρυθµίστε ξανά το επίπεδο διαµόρφωσης. 2 Ρυθµίστε το TNC για εκποµπή. 3 Ρυθµίστε την καθυστέρηση εκποµπής στο TNC για msec, αν διατίθεται. 4 Προσαρµόστε την απόκλιση συχνότητας TNC αν χρειάζεται. Όταν χρησιµοποιείτε έναν µετρητή απόκλισης: Προσαρµόστε την έξοδο του TNC έτσι ώστε η απόκλιση συχνότητας να βρίσκεται στην περιοχή ±3 ως ±4 khz. Όταν ΕΝ χρησιµοποιείτε έναν µετρητή απόκλισης: Χρειάζεται ένας δέκτης ή ποµποδέκτης για να παρακολουθεί την εκποµπή συγκρίνετε το επίπεδο εξόδου λαµβανόµενου ήχου όταν λαµβάνετε ένα διαµορφωµένο σήµα TNC µε τα σήµατα φωνής υψηλού επιπέδου µε χρήση του µικροφώνου. Στη συνέχεια, ρυθµίστε το διαµορφωµένο σήµα TNC σε χαµηλότερο επίπεδο από ότι το διαµορφωµένο σήµα φωνής.

140 14 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Λειτουργία packet υψηλής ταχύτητας 9600 bps Ο ποµποδέκτης υποστηρίζει 2 τρόπους λειτουργίας packet 9600 bps: G3RUH και GMSK. 1 Συνδέστε τον ποµποδέκτη και ένα TNC όπως απεικονίζεται παρακάτω. Όταν χρησιµοποιείτε τον ακροδέκτη PTT P για λειτουργία packet, δεν εκπέµπονται σήµατα φωνής από το µικρόφωνο. Όταν πιέζετε [PTT] κατά τη διάρκεια της εκποµπής δεδοµένων, η εκποµπή δεδοµένων διακόπτεται και το σήµα φωνής παίρνει προτεραιότητα. ιαβάστε προσεκτικά τις οδηγίες που παρέχονται µε το TNC σας πριν επιχειρήσετε λειτουργία packet µε τον ποµποδέκτη. Η επαφή 4 DATA OUT είναι µόνο για λειτουργία 9600 bps. Η επαφή αυτή δεν µπορεί να χρησιµοποιηθεί για λειτουργία 1200 bps. 2 Ο τρόπος λειτουργίας G3RUH µπορεί να χειριστεί 16 είδη διαµορφωµένων κυµατοµορφών για τη διατήρηση ενός συνδέσµου επικοινωνίας. 3 Ρυθµίστε την καθυστέρηση εκποµπής στο TNC σε msec, αν διατίθεται. 4 Προσαρµόστε την απόκλιση συχνότητας TNC αν χρειάζεται (δείτε τη σελίδα δεξιά).

141 ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 14 Ρύθµιση της εξόδου σήµατος εκποµπής από το TNC Όταν ρυθµίζετε την ταχύτητα εκποµπής δεδοµένων στα 9600 bps, το σήµα δεδοµένων που προέρχεται από το TNC εφαρµόζεται αποκλειστικά και µόνο στο εσωτερικό κύκλωµα µειωτή για την αυτόµατη διατήρηση του εύρους ζώνης. ΠΟΤΕ µην εφαρµόζετε επίπεδα δεδοµένων από το TNC πάνω από 0,7 V p-p, αλλιώς ο ποµποδέκτης δεν θα είναι σε θέση να διατηρήσει το εύρος ζώνης και µπορεί ενδεχοµένως να παρεµβάλλει µε άλλους σταθµούς. 1. Όταν χρησιµοποιείτε έναν µετρητή στάθµης ή παλµογράφο, ρυθµίστε το επίπεδο εξόδου ήχου TX (επίπεδο DATA IN) από το TNC ως εξής. 0,7 V p-p (0,35 V rms) συνιστώµενο επίπεδο 2. Όταν Ε χρησιµοποιείτε µια συσκευή µέτρησης. 1 Συνδέστε τον ποµποδέκτη µε ένα TNC. 2 Εισαγάγετε έναν τρόπο λειτουργίας δοκιµής ( CALL κλπ.) στο TNC και µετά εκπέµψετε κάποια δοκιµαστικά δεδοµένα. 3 Όταν ο ποµποδέκτης δεν καταφέρνει να εκπέµψει τα δοκιµαστικά δεδοµένα ή εκπέµπει σποραδικά (ο ενδείκτης TX δεν εµφανίζεται ή αναβοσβήνει): -Μειώστε το επίπεδο εξόδου TNC µέχρι ο ενδείκτης εκποµπής να ανάβει συνεχώς. Όταν η εκποµπή δεν είναι επιτυχής αν και ο ενδείκτης TX ανάβει συνεχώς: -Αυξήστε το επίπεδο εξόδου TNC. Επιλογή µπάντας λειτουργίας packet Και οι δύο µπάντες ή µόνο η αριστερή ή µόνο η δεξιά µπάντα µπορούν να καθοριστούν για λειτουργία packet για να ταιριάζουν στις προτιµήσεις σας. 1 Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 3 Περιστρέψτε το [DIAL] για να επιλέξετε PACKET και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε PACKET BAND και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή µπάντα µεταξύ της ΚΥΡΙΩΣ ΜΠΑΝΤΑΣ (MAIN: αρχική ρύθµιση), της αριστερής (L) και της δεξιάς (R), και µετά πιέστε [MAIN BAND]. MAIN: Χρησιµοποιείται η κυρίως µπάντα για λειτουργία packet. Αριστερή (L)/ εξιά (R): Μόνο η επιλεγµένη αριστερή ή δεξιά µπάντα µπορεί να χρησιµοποιηθεί για λειτουργία packet. 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας.

142 15 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A Λειτουργία GPS Ένας δέκτης GPS είναι ενσωµατωµένος στο προαιρετικό UT-123. Όταν εγκαθίσταται το UT-123, διατίθεται λειτουργία GPS η οποία υποδεικνύει την τρέχουσα θέση (Γεωγραφικό Πλάτος και Μήκος) και την ώρα. Μπορεί επίσης να γίνει εκποµπή δεδοµένων µε ένα µήνυµα σε άλλο σταθµό. Λειτουργία GPS 1 Ενώ βρίσκεστε σε τρόπο λειτουργίας DV, πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. 2 Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. Μήκος καλωδίου κεραίας GPS: 5 m περίπου (16,4 πόδια) 3 Περιστρέψτε το [DIAL] για να επιλέξετε SET MODE και µετά πιέστε [MAIN BAND] για είσοδο σε τρόπο λειτουργίας ρύθµισης (set mode). 4 Περιστρέψτε το [DIAL] για να επιλέξετε GPS και µετά πιέστε [MAIN BAND]. 5 Περιστρέψτε το [DIAL] για να ανοίξετε και να κλείσετε τη λειτουργία GPS, και µετά πιέστε [MAIN BAND]. Επιλέξτε OFF για να απενεργοποιήσετε τη λειτουργία GPS.

143 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A 15 6 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Ο ενδείκτης GPS παραµένει αναµµένος όταν λαµβάνεται σήµα GPS ή αναβοσβήνει όταν δεν µπορεί να ληφθεί σήµα GPS. Εµφανίζεται Επιλογή µορφοποιητών προτάσεων 1 Εισέλθετε στην οθόνη MENU µέσω του οδηγού λειτουργίας. Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 2 Περιστρέψτε το [DIAL] για να επιλέξετε DV GPS και µετά πιέστε [MAIN BAND] για είσοδο σε τρόπο λειτουργίας ρύθµισης DV GPS (set mode). 3 Περιστρέψτε το [DIAL] για να επιλέξετε GPS SENTENCE και µετά πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας επιλογής µορφοποιητή πρότασης. Εµφανίζεται το G όταν το GPS TX ρυθµίζεται στο GPS. Εµφανίζεται το Α όταν το GPS TX ρυθµίζεται στο GPS-Α. εν εµφανίζεται καµία ένδειξη όταν το GPS TX ρυθµίζεται στο DISABLE. (Το GPS TX περιγράφεται στις σελίδες 108 και 123). 4 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό µορφοποιητή πρότασης. Μπορείτε να επιλέξετε RMC, GGA, GSA και VTG. 5 Πιέστε [MAIN BAND] για να εισαγάγετε την επιθυµητή επιλογή µορφοποιητή πρότασης. 6 Περιστρέψτε το [DIAL] για να επιλέξετε άνοιγµα και κλείσιµο της ρύθµισης και µετά πιέστε [MAIN BAND]. 7 Περιστρέψτε το [DIAL] για να επιλέξετε την επόµενη πρόταση και επαναλάβετε τα βήµατα 4 ως 6 ή πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Μόνο τρεις µορφοποιητές προτάσεων µπορούν να ενεργοποιηθούν ταυτόχρονα.

144 15 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A Ένδειξη θέσης 1 Πιέστε αρκετές φορές για να εµφανιστεί ο οδηγός λειτουργίας 3. 2 Πιέστε [POSI](M/CALL MW) (της αριστερής µπάντας) µία φορά για να εµφανιστεί η οθόνη POSITION. 3 Πιέστε και κρατήστε πιεσµένο το [G-WR](DUP MONI) για 1 δευτερόλεπτο για να αποθηκεύσετε τις πληροφορίες για την τρέχουσα θέση σας, αν επιθυµείτε. 4 Πιέστε µία φορά για να επιστρέψετε στην ένδειξη της συχνότητας. Ένδειξη θέσης Συχνότητα Αυτόµατη εκποµπή GPS 1 Εισέλθετε στην οθόνη MENU µέσω του οδηγού λειτουργίας. Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 2 Περιστρέψτε το [DIAL] για να επιλέξετε DV SET MODE και µετά πιέστε [MAIN BAND] για είσοδο σε τρόπο λειτουργίας ρύθµισης DV (set mode). 3 Περιστρέψτε το [DIAL] για να επιλέξετε DV DATA TX και µετά πιέστε [MAIN BAND]. 4 Περιστρέψτε το [DIAL] για να επιλέξετε AUTO και µετά πιέστε [MAIN BAND]. Εµφανίζεται το G-D όταν η επικοινωνία δεδοµένων GPS ρυθµίζεται στο ΟΝ. Επικοινωνία δεδοµένων GPS Ο ποµποδέκτης εκπέµπει δεδοµένα GPS ή δεδοµένα DV όταν συνδέετε τον προσωπικό σας υπολογιστή (PC) µέσω της υποδοχής [DATA] ανάλογα µε τη ρύθµιση επικοινωνίας δεδοµένων. Ενώ βρίσκεστε σε τρόπο λειτουργίας DV και εµφανίζεται η ένδειξη θέσης όπως παραπάνω, πιέστε [DATA](V/MHz SCAN) (της αριστερής µπάντας) για να εναλλάξετε µεταξύ ανοίγµατος και κλεισίµατος της επικοινωνίας δεδοµένων GPS. ON: εδοµένα GPS από το συνδεδεµένο δέκτη GPS. OFF: εδοµένα DV, όπως δεδοµένα επικοινωνίας δεδοµένων χαµηλής ταχύτητας (σ. 57) ή δεδοµένα λαµβανόµενης θέσης (σ. 125). 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) για να επιστρέψετε στην οθόνη MENU. 6 Περιστρέψτε το [DIAL] για να επιλέξετε DV GPS και µετά πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας ρύθµισης DV GPS (set mode). 7 Περιστρέψτε το [DIAL] για να επιλέξετε GPS TX και µετά πιέστε [MAIN BAND]. 8 Περιστρέψτε το [DIAL] για να επιλέξετε GPS και µετά πιέστε [MAIN BAND].

145 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A 15 9 Περιστρέψτε το [DIAL] για να επιλέξετε GPS AUTO TX και µετά πιέστε [MAIN BAND] για να εισαγάγετε το διάστηµα αυτόµατης εκποµπής GPS. 10 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό διάστηµα αυτόµατης εκποµπής. Μπορείτε να επιλέξετε 5SEC, 10SEC, 1MIN, 3MIN, 5MIN, 10MIN και 30MIN. 11 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) τρεις φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Προγραµµατισµός µηνύµατος GPS 1 Εισέλθετε στην οθόνη MENU µέσω του οδηγού λειτουργίας. Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 2 Περιστρέψτε το [DIAL] για να επιλέξετε DV GPS και µετά πιέστε [MAIN BAND] για είσοδο σε τρόπο λειτουργίας ρύθµισης DV GPS (set mode). 3 Περιστρέψτε το [DIAL] για να επιλέξετε GPS MESSAGE και µετά πιέστε [MAIN BAND]. 4 Πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας προγραµµατισµού µηνυµάτων. Εµφανίζεται ο κέρσορας στον πρώτο χαρακτήρα.

146 15 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A 5 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα. Πιέστε [Aa](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων ή πεζών γραµµάτων. Πιέστε (1/](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά, πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε και κρατήστε πιεσµένο το [CLR](DUP MONI) για 1 δευτερόλεπτο για να διαγράψετε όλους τους χαρακτήρες µετά τον επιλεγµένο χαρακτήρα. 6 Πιέστε [MAIN BAND] για να ρυθµίσετε το µήνυµα. Ο κέρσορας εξαφανίζεται. 7 Πιέστε µία φορά για να επιστρέψετε στην ένδειξη της συχνότητας. Λήψη µιας εκποµπής GPS 1 Ενώ βρίσκεστε σε τρόπο λειτουργίας DV, πιέστε τρεις φορές για να εµφανιστεί ο οδηγός λειτουργίας 3. 2 Πιέστε [POSI](M/CALL MW) (της αριστερής µπάντας) δύο φορές για να εµφανιστεί η οθόνη RX POSITION. 3 Πιέστε και κρατήστε πιεσµένο το [R-WR](LOW PRIO) για 1 δευτερόλεπτο για να αποθηκεύσετε τις πληροφορίες της λαµβανόµενης θέσης. 4 Πιέστε µία φορά για να επιστρέψετε στην ένδειξη της συχνότητας. Απόσταση µεταξύ της θέσης του λαµβανόµενου σταθµού και της δικής σας θέσης Συχνότητα Κατεύθυνση λαµβανόµενου σταθµού Ένδειξη λαµβανόµενου διακριτικού κλήσης Προς πληροφόρησή σας! Η οπτική παρουσίαση της θέσης ενός λαµβανόµενου σήµατος είναι διαθέσιµη µόνο αν ο σταθµός εκποµπής χρησιµοποιεί έναν τουλάχιστον από τους ακόλουθους µορφοποιητές προτάσεων: RMC, GGA ή GLL.

147 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A 15 Ένδειξη µηνύµατος RX GPS 1 Εισέλθετε στην οθόνη MENU µέσω του οδηγού λειτουργίας. Πιέστε για να εµφανιστεί ο οδηγός λειτουργίας. Πιέστε [MENU](V/MHz SCAN) (της δεξιάς µπάντας) για είσοδο στην οθόνη MENU. 2 Περιστρέψτε το [DIAL] για να επιλέξετε DV GPS και µετά πιέστε [MAIN BAND] για είσοδο σε τρόπο λειτουργίας ρύθµισης DV GPS (set mode). 3 Περιστρέψτε το [DIAL] για να επιλέξετε RX GPS MESSAGE και µετά πιέστε [MAIN BAND] για να εισαγάγετε το λαµβανόµενο µήνυµα GPS. 4 Επαληθεύστε το λαµβανόµενο µήνυµα GPS. 5 Πιέστε µία φορά για να επιστρέψετε στην ένδειξη της συχνότητας. Προγραµµατισµός µνήµης GPS Κάθε κανάλι µνήµης µπορεί να προγραµµατιστεί µε µια αλφαριθµητική ονοµασία καναλιού για εύκολη αναγνώριση και µπορεί να εµφανιστεί ανεξάρτητα ανά κανάλι. Οι ονοµασίες µπορεί να έχουν έως 8 χαρακτήρες κατ ανώτατο όριο δείτε τον πίνακα στη σελίδα 65 για διαθέσιµους χαρακτήρες. 1 Πιέστε [GMR](TONE DTMF) για να επιλέξετε τρόπο λειτουργίας µνήµης GPS. 2 Περιστρέψτε το [DIAL] για να επιλέξετε ALL και µετά πιέστε [MAIN BAND]. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης GPS και µετά πιέστε [MAIN BAND]. NAME : Η ονοµασία µνήµης GPS TIME : εδοµένα χρόνου LAT : εδοµένα γεωγραφικού πλάτους LOT : εδοµένα γεωγραφικού µήκους BANK : Η τράπεζα µνήµης. 4 Πιέστε [MAIN BAND] για είσοδο στον τρόπο λειτουργίας προγραµµατισµού µνήµης. 5 Περιστρέψτε το [DIAL] για να επιλέξετε τον επιθυµητό χαρακτήρα. Πιέστε [Aa](TONE DTMF) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ κεφαλαίων ή πεζών γραµµάτων. Πιέστε (1/](M/CALL MW) (της δεξιάς µπάντας) για να επιλέξετε την οµάδα χαρακτήρων µεταξύ αριθµών ή συµβόλων. Πιέστε [>](M/CALL MW) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα δεξιά, πιέστε [<](V/MHz SCAN) (της αριστερής µπάντας) για να µετακινήσετε τον κέρσορα προς τα αριστερά. Πιέστε [CLR](DUP MONI) για να διαγράψετε τον επιλεγµένο χαρακτήρα. Πιέστε και κρατήστε πιεσµένο το [CLR](DUP MONI) για 1 δευτερόλεπτο για να διαγράψετε όλους τους χαρακτήρες µετά τον επιλεγµένο χαρακτήρα. 6 Πιέστε [MAIN BAND] για να ρυθµίσετε το κανάλι. Ο κέρσορας εξαφανίζεται.

148 15 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A Ρύθµιση συναγερµού GPS Ο συναγερµός GPS ακούγεται όταν η δική σας θέση είναι κοντά στην καθορισµένη περιοχή. Η λειτουργία αυτή µπορεί να ρυθµιστεί στο λαµβανόµενο κανάλι, στο συγκεκριµένο κανάλι µνήµης GPS, σε όλα τα κανάλια µνήµης GPS ή σε µια τράπεζα µνήµης. 1 Πιέστε [GMR](TONE DTMF) για να επιλέξετε τρόπο λειτουργίας µνήµης GPS. 2 Περιστρέψτε το [DIAL] για να επιλέξετε την επιθυµητή οµάδα µνήµης ή κανάλι µνήµης. Μπορείτε να επιλέξετε RX, ALL, µία τράπεζα µνήµης ή ένα κανάλι µνήµης. 3 Πιέστε [ALM](TONE DTMF) για να ανοίξετε τη λειτουργία συναγερµού. Πιέστε [ALM](TONE DTMF) ξανά ή πιέστε [Aoff](LOW PRIO) για να κλείσετε τη λειτουργία συναγερµού. 4 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) µία ή δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. Καθαρισµός µνήµης GPS 1 Πιέστε [GMR](TONE DTMF) για να επιλέξετε τρόπο λειτουργίας µνήµης GPS. 2 Περιστρέψτε το [DIAL] για να επιλέξετε ALL ή επιθυµητή τράπεζα µνήµης, και µετά πιέστε [MAIN BAND]. 3 Περιστρέψτε το [DIAL] για να επιλέξετε το επιθυµητό κανάλι µνήµης GPS. Μπορείτε επίσης να επιλέξετε ALL ή µία τράπεζα µνήµης. ΣΗΜΕΙΩΣΗ: Όταν επιλέγετε ALL ή µία από τις τράπεζες µνήµης, διαγράφονται όλα τα κανάλια µνήµης ή όλα τα κανάλια µνήµης στη συγκεκριµένη τράπεζα µνήµης, αντίστοιχα. 4 Πιέστε και κρατήστε πιεσµένο το [CLR](DUP MONI) για 1 δευτερόλεπτο για καθαρισµό. Ακούγονται 3 προειδοποιητικοί τόνοι και µετά το κανάλι µνήµης καθαρίζει. Τα υπόλοιπα κανάλια κυλίονται προς τα πάνω. 5 Πιέστε [BACK](V/MHz SCAN) (της δεξιάς µπάντας) δύο φορές για να επιστρέψετε στην ένδειξη της συχνότητας. ΣΗΜΕΙΩΣΗ: Προσοχή! τα περιεχόµενα των καθαρισµένων µνηµών ΕΝ µπορούν να ανακληθούν. Προς πληροφόρησή σας! Όταν επιλέγεται ALL ή τράπεζα µνήµης παραπάνω στο βήµα 2, οι λειτουργίες συναγερµού εξαρτώνται από τη ρύθµιση ALM AREA1 στον τρόπο λειτουργίας ρύθµισης GPS (set mode) (σ. 110). Όταν επιλέγεται RX ή κανάλι µνήµης παραπάνω στο βήµα 2, οι λειτουργίες µνήµης εξαρτώνται από τη ρύθµιση ALM AREA2 στον τρόπο λειτουργίας ρύθµισης GPS (set mode) (σ. 110).

149 ΛΕΙΤΟΥΡΓΙΑ GPS/GPS-A 15 Λειτουργία GPS-A Λειτουργία GPS-Α Ρυθµίστε τα ακόλουθα για να ενεργοποιήσετε τη λειτουργία GPS-A. 1 Επιλέξτε τον τρόπο λειτουργίας DV (σ 38). 2 Ρυθµίστε το άνοιγµα της λειτουργίας GPS (σ. 121) 3 Επιλέξτε την εκποµπή δεδοµένων DV σε AUTO (σ. 123). 4 Επιλέξτε εκποµπή GPS σε GPS-A (σ. 123) 5 Ρυθµίστε το διάστηµα αυτόµατης εκποµπής (σ. 124). 6 Ρυθµίστε τα στοιχεία ρύθµισης GPS-A (σ. 111). Λεπτοµέρειες κωδικού GPS-A Ενώ βρίσκεστε σε λειτουργία GPS-A, εκπέµπονται οι ακόλουθοι κωδικοί στο συνδεδεµένο PC σας. Ο κωδικός GPS-A βασίζεται σε κωδικό APRS. (APRS: Automatic Position Reporting System: Αυτόµατο Σύστηµα Αναφοράς Θέσης). Λεπτοµέρειες κωδικού GPS-A

150 16 ΣΥΝΤΗΡΗΣΗ Εντοπισµός και επισκευή βλαβών Αν ο ποµποδέκτης φαίνεται να παρουσιάζει βλάβη, παρακαλείσθε να ελέγξετε τα ακόλουθα σηµεία πριν το αποστείλετε σε ένα κέντρο εξυπηρέτησης. ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΑΝΑΦ. εν ανοίγει. Το βύσµα ισχύος έχει ανεπαρκή επαφή. Η πολικότητα του βύσµατος ισχύος είναι αντίστροφη. εν βγαίνει κανένας ήχος από το µεγάφωνο. Η ευαισθησία είναι χαµηλή και µπορείτε να ακούσετε µόνο δυνατά σήµατα. εν είναι δυνατή η επικοινωνία µε άλλο σταθµό. εν µπορεί να γίνει πρόσβαση στον επαναλήπτη. Η συχνότητα δεν µπορεί να ρυθµιστεί. Η συχνότητα δεν µπορεί να ρυθµιστεί µέσω του µικροφώνου. Καµένη ασφάλεια. Η ένταση ήχου είναι υπερβολικά χαµηλή. Η λειτουργία σίγασης ήχου είναι ενεργοποιηµένη. Η φίµωση έχει ρυθµιστεί υπερβολικά υψηλά. Μια λειτουργία επιλεκτικής κλήσης ή φίµωσης είναι ενεργοποιηµένη, όπως pocket beep ή φίµωση τόνου. Η γραµµή τροφοδοσίας κεραίας ή το βύσµα κεραίας έχει ανεπαρκή επαφή ή είναι βραχυκυκλωµένο. Η λειτουργία εξασθενητή φίµωσης είναι ενεργοποιηµένη. Ο άλλος σταθµός χρησιµοποιεί φίµωση τόνου. Ο ποµποδέκτης έχει ρυθµιστεί σε αµφίδροµη λειτουργία. Έχει προγραµµατιστεί λάθος µετατόπιση συχνότητας. Έχει προγραµµατιστεί λάθος συχνότητα µόλις ακουστού τόνου. Η λειτουργία κλειδώµατος συχνότητας είναι ενεργοποιηµένη. Έχει γίνει παύση της παρακολούθησης προτεραιότητας στη συχνότητα παρακολούθησης. Η λειτουργία κλειδώµατος συχνότητας είναι ενεργοποιηµένη. Η λειτουργία κλειδώµατος πληκτρολογίου µικροφώνου είναι ενεργοποιηµένη. Έχει γίνει παύση της παρακολούθησης προτεραιότητας στη συχνότητα παρακολούθησης. Ελέγξτε τις επαφές του βύσµατος. Συνδέστε ξανά το καλώδιο ρεύµατος τηρώντας τη σωστή πολικότητα. Αντικαταστήστε την ασφάλεια αν είναι κατεστραµµένη. Ελέγξτε την αιτία και µετά αντικαταστήστε την ασφάλεια. Περιστρέψτε το [VOL] δεξιόστροφα. Πιέστε οποιοδήποτε πλήκτρο για να την απενεργοποιήσετε. Ρυθµίστε το επίπεδο φίµωσης στο όριο. Κλείστε την κατάλληλη λειτουργία. Ελέγξτε και, αν χρειάζεται, αντικαταστήστε τη γραµµή τροφοδοσίας ή συγκολλήστε ξανά το βύσµα κεραίας. Ρυθµίστε το [SQL] µεταξύ των θέσεων η ώρα. Ανοίξτε τη λειτουργία φίµωσης τόνου. Ρυθµίστε σε µονόδροµη λειτουργία. ιορθώστε τη µετατόπιση συχνότητας. ιορθώστε τη συχνότητα µόλις ακουστού τόνου. Κλείστε τη λειτουργία. Πιέστε [LOW PRIO] για 1 δευτερόλεπτο για να ακυρώσετε την παρακολούθηση. Κλείστε τη λειτουργία. Πιέστε [FUNC] και µετά [sql #(16KEY-L)] για να απενεργοποιήσετε τη λειτουργία κλειδώµατος πληκτρολογίου µικροφώνου. Πιέστε [LOW PRIO] για 1 δευτερόλεπτο για να ακυρώσετε την παρακολούθηση. --- σσ. VII, VIII, 132 σ. 132 σ. 20 σ. 27 σ. 20 σ. 85, 86, 90 σ. IX σ. 22 σ. 85 σ. 30 σ. 34 σ. 32 σ. 19 σ. 80 σ. 19 σ. 19 σ. 80

151 ΣΥΝΤΗΡΗΣΗ 16 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΑΝΑΦ. εν µπορεί να γίνει επιλογή Ο αριθµός καναλιού µνήµης δεν έχει προγραµµατιστεί Επιλέξτε το κανάλι µέσω του πληκτρολογίου του --- κάποιων καναλιών µνήµης µέσω του επιλογέα συντονισµού. ακόµη. µικροφώνου για να ελέγξετε αν το κανάλι έχει προγραµµατιστεί ή όχι. Η σάρωση δε λειτουργεί. Η φίµωση είναι ανοιχτή. Μόνο 1 κανάλι µνήµης είναι προγραµµατισµένο ή άλλα κανάλια είναι ρυθµισµένα ως κανάλια παράλειψης. Η παρακολούθηση προτεραιότητας είναι ενεργοποιηµένη. Ρυθµίστε τη φίµωση στο οριακό σηµείο. Προγραµµατίστε άλλα κανάλια µνήµης ή ακυρώστε τη λειτουργία παράλειψης µνήµης στα επιθυµητά κανάλια. Ακυρώστε την παρακολούθηση. Η εκποµπή διακόπτεται αυτόµατα. Το χρονόµετρο διακοπής (τέλους χρόνου) είναι Κλείστε το χρονόµετρο. σ. 199 ενεργοποιηµένο. Η εκποµπή συνεχίζει ακόµη και Η λειτουργία PTT µε το πάτηµα ενός πλήκτρου είναι Ανοίξτε τη λειτουργία φίµωσης τόνου. σ. 85 όταν ελευθερώνεται το PTT. ενεργοποιηµένη. Ρυθµίστε σε µονόδροµη λειτουργία. σ. 30 Κατά τη διάρκεια λειτουργίας Η απολαβή µικροφώνου του ποµπού είναι υπερβολικά Επιλέξτε χαµηλή ευαισθησία µικροφώνου σε τρόπο σ. 100 φίµωσης τόνου, ο λαµβανόµενος υψηλή. λειτουργίας ρύθµισης (set mode). ήχος διακόπτεται στον άλλο σταθµό. Ανοίξτε τη λειτουργία ALC σε τρόπο λειτουργίας σ. 100 ρύθµισης (set mode). Η οθόνη λειτουργιών δείχνει Η CPU δε λειτουργεί σωστά. Κάνετε επαναφορά της CPU. σ. 114 εσφαλµένες πληροφορίες. Αντικατάσταση ασφαλειών Αν καεί η ασφάλεια ή ο ποµποδέκτης σταµατήσει να λειτουργεί, βρείτε την πηγή του προβλήµατος αν είναι δυνατόν και αντικαταστήστε την καµένη ασφάλεια µε µια νέα, κατάλληλα βαθµονοµηµένη ασφάλεια (FGB 20 A), όπως παρουσιάζεται δεξιά. σ. 22 σσ. 61, 62, 78 σ. 80

152 16 ΣΥΝΤΗΡΗΣΗ Προαιρετική εγκατάσταση UT-123 ΣΗΜΑΝΤΙΚΟ! Κλείστε τον ποµποδέκτη και αποσυνδέστε τον από την πηγή ισχύος πριν ανοίξετε το πάνω κάλυµµα. ιαφορετικά, µπορεί να συµβεί ηλεκτροπληξία ή καταστροφή του ποµποδέκτη. Εγκαταστήστε το προαιρετικό UT-123 σύµφωνα µε τις ακόλουθες διαδικασίες. 1 Ξεβιδώστε 10 βίδες από το πάνω κάλυµµα της κυρίως µονάδας και µετά αφαιρέστε το πάνω κάλυµµα. 2 Εισαγάγετε το UT-123 σε βύσµα στην κυρίως µονάδα όπως απεικονίζεται παρακάτω και µετά επιβεβαιώστε ότι το έχετε εγκαταστήσει σωστά. 3 Αντικαταστήστε το πάνω κάλυµµα και τις βίδες στην αρχική τους θέση.
