1 ΠΟΜΠΟΔΕΚΤΗΣ Marine CLASS D με DSC ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ Οικονομικός άκρως συμπαγής πομποδέκτης VHF βάσεως Στεγανή πρόσοψη προδιαγραφών IPX7 Πομποδέκτης με DSC Κλάσεως D με Αίτηση Θέσης και Αποστολής Προγραμματιζόμενη Σάρωση, Σάρωση Προτεραιότητας και Διπλή Ακρόαση Οθόνη υγρών κρυστάλλων με διάφορες ένδειξης συμπεριλαμβανομένου Γεωγραφικού Μήκους / Πλάτους από GPS (εάν είναι συνδεμένος δέκτης GPS) Απλή λειτουργία Όλα τα Διεθνή, ΗΠΑ και Καναδά κανάλια

2 ΠΕΡΙΕΧΟΜΕΝΑ 1 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 2 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ 3 ΠΡΟΑΙΡΕΤΙΚΑ 4 ΣΗΜΕΙΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ 5 ΞΕΚΙΝΩΝΤΑΣ 5.1 ΣΧΕΤΙΚΑ με τον ΠΟΜΠΟΔΕΚΤΗ VHF 5.2 ΕΠΙΛΕΓΟΝΤΑΣ μια ΚΕΡΑΙΑ 5.3 ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ 6 ΕΓΚΑΤΑΣΤΑΣΗ 6.1 ΤΟΠΟΘΕΣΙΑ 6.2 ΕΓΚΑΘΙΣΤΩΝΤΑΣ τον ΠΟΜΠΟΔΕΚΤΗ ΠΑΡΕΧΟΜΕΝΗ ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ ΠΡΟΑΙΡΕΤΙΚΗ ΧΩΝΕΥΤΗ ΒΑΣΗ ΣΤΗΡΙΞΗΣ MMB ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ 6.4 ΕΠΙΠΛΕΟΝ ΚΑΛΩΔΙΟ 6.5 ΕΛΕΓΧΟΝΤΑΣ τις ΣΥΝΔΕΣΕΙΣ GPS 6.6 ΑΛΛΑΖΟΝΤΑΣ την ΩΡΑ στο GPS 6.7 ΑΛΛΑΖΟΝΤΑΣ ΤΗΝ ΤΟΠΟΘΕΣΙΑ ΩΡΑΣ 7 ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΩΝ και ΕΝΔΕΙΞΕΙΣ 8 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 8.1 ΛΗΨΗ 8.2 ΕΚΠΟΜΠΗ 8.3 ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΚΠΟΜΠΗΣ (TOT) 8.4 ΜΟΝΗ / ΔΙΠΛΗ ΧΡΗΣΗ ΚΑΝΑΛΙΟΥ 8.5 ΔΙΕΘΝΗΣ, USA και ΚΑΝΑΔΑ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 8.6 ΚΛΗΣΗ ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ ΧΡΗΣΗ ΤΟΥ ΚΑΝΑΛΙΟΥ ΚΑΛΩΝΤΑΣ ΑΛΛΟ ΣΚΑΦΟΣ στο ΚΑΝΑΛΙ 16 ή ΚΑΝΟΝΤΑΣ ΤΗΛΕΦΩΝΙΚΕΣ ΚΛΗΣΕΙΣ 8.9 ΛΕΙΤΟΥΡΓΩΝΤΑΣ στα ΚΑΝΑΛΙΑ 13 και ΣΑΡΩΣΗ ΕΠΙΛΕΓΟΝΤΑΣ τον ΤΥΠΟ ΣΑΡΩΣΗΣ ΣΑΡΩΣΗ ΜΝΗΜΗΣ (M-SCAN) ΣΑΡΩΣΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ (P-SCAN) 9 DIGITAL SELECTIVE CALLING DSC (ΨΗΦΙΑΚΟ ΕΠΙΛΕΚΤΙΚΟ ΣΗΜΑ) 9.1 ΓΕΝΙΚΑ 9.2 MMSI ΝΑΥΤΙΛΙΑΚΗ ΥΠΗΡΕΣΙΑ ΤΑΥΤΟΤΗΤΑΣ ΤΙ ΕΙΝΑΙ ΤΟ MMSI ΠΡΟΓΡΑΜΜΑΤΙΖΟΝΤΑΣ το MMSI 9.3 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΣΗΜΑ ΚΙΝΔΥΝΟΥ ΕΚΠΕΜΠΟΝΤΑΣ ΕΝΑ ΣΗΜΑ ΚΙΝΔΥΝΟΥ ΛΑΜΒΑΝΟΝΤΑΣ ένα ΣΗΜΑ ΚΙΝΔΥΝΟΥ ΕΚΠΕΜΠΟΝΤΑΣ ΜΙΑ ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ ΛΑΜΒΑΝΟΝΤΑΣ ΜΙΑ ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ 9.5 ΠΡΟΣΩΠΙΚΕΣ ΚΛΗΣΕΙΣ ΡΥΘΜΙΖΟΝΤΑΣ τον ΚΑΤΑΛΟΓΟ των ΠΡΟΣΩΠΙΚΩΝ ΚΛΗΣΕΩΝ ΡΥΘΜΙΖΟΝΤΑΣ την ΠΡΟΣΩΠΙΚΗ ΑΝΤΑΠΟΚΡΙΣΗ ΡΥΘΜΙΖΟΝΤΑΣ το ΚΟΥΔΟΥΝΙΣΜΑ της ΠΡΟΣΩΠΙΚΗΣ ΚΛΗΣΗΣ ΕΚΠΕΜΠΟΝΤΑΣ μια ΠΡΟΣΩΠΙΚΗ ΚΛΗΣΗ ΛΑΜΒΑΝΟΝΤΑΣ μια ΠΡΟΣΩΠΙΚΗ ΚΛΗΣΗ 9.6 ΚΑΤΑΛΟΓΟΣ ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ ΕΝΕΡΓΟΠΟΙΩΝΤΑΣ / ΑΠΕΝΕΡΓΟΠΟΙΩΝΤΑΣ την ΛΕΙΤΟΥΡΓΙΑ της ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ ΑΝΑΣΚΟΠΗΣΗ ΛΗΦΘΕΝΤΩΝ ΚΛΗΣΕΩΝ ΑΠΟΘΗΚΕΥΜΕΝΩΝ στον ΚΑΤΑΛΟΓΟ ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ ΔΙΑΓΡΑΦΗ ΚΑΤΑΛΟΓΟΥ ΛΗΦΘΕΝΤΩΝ ΚΛΗΣΕΩΝ από ΤΟΝ ΚΑΤΑΛΟΓΟ ΗΜΕΡΟΛΟΓΙΟ DSC 9.7 ΟΜΑΔΙΚΕΣ ΚΛΗΣΕΙΣ ή ΚΛΗΣΕΙΣ ΟΜΑΔΩΝ ΡΥΘΜΙΖΟΝΤΑΣ μια ΟΜΑΔΙΚΗ ΚΛΗΣΗ ΕΚΠΕΜΠΟΝΤΑΣ μια ΟΜΑΔΙΚΗ ΚΛΗΣΗ 2

3 9.7.3 ΛΑΜΒΑΝΟΝΤΑΣ μια ΟΜΑΔΙΚΗ ΚΛΗΣΗ 9.8 ΑΙΤΗΣΗ ΘΕΣΗΣ ΡΥΘΜΙΖΟΝΤΑΣ την ΑΠΑΝΤΗΣΗ ΘΕΣΕΩΣ ΕΚΠΕΜΠΟΝΤΑΣ ένα ΕΤΟΙΜΑ ΘΕΣΗΣ σε ΑΛΛΟ ΣΚΑΦΟΣ ΛΑΜΒΑΝΟΝΤΑΣ ένα ΑΙΤΗΜΑ ΘΕΣΗΣ 9.9 ΑΝΑΦΟΡΑ ΘΕΣΗΣ ΡΥΘΜΙΖΟΝΤΑΣ τον ΗΧΟ για την ΑΝΑΦΟΡΑ ΘΕΣΗΣ ΕΚΠΕΜΠΟΝΤΑΣ μια ΚΛΗΣΗ DSC ΑΝΑΦΟΡΑΣ ΘΕΣΗΣ ΛΑΜΒΑΝΟΝΤΑΣ μια ΚΛΗΣΗ DSC ΑΝΑΦΟΡΑΣ ΘΕΣΗΣ 9.10 ΔΟΚΙΜΗ ΜΕΤΑΔΟΣΗΣ DSC 9.11 ΧΕΙΡΟΚΙΝΗΤΗ ΕΙΣΑΓΩΓΗ της ΘΕΣΗΣ GPS (LAT/LON) 10 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ του ΠΟΜΠΟΔΕΚΤΗ 10.1 ΡΥΘΜΙΣΗ ΦΩΤΙΣΜΟΥ 10.2 ΑΝΤΙΘΕΣΗ ΟΘΟΝΗΣ LCD 10.3 ΔΙΟΡΘΩΣΗ ΩΡΑΣ 10.4 ΟΘΟΝΗ ΩΡΑΣ 10.5 ΡΥΘΜΙΣΗ ΚΑΝΑΛΙΟΥ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ 10.6 ΤΥΠΟΙ ΣΑΡΩΣΗΣ 10.7 ΗΧΟΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ (ON/OFF) 11. ΠΡΟΓΡΑΜΜΑΤΙΖΟΝΤΑΣ ΤΟΝ ΚΩΔΙΚΑ ATIS 12 ΣΥΝΤΗΡΗΣΗ 12.1 ΧΑΡΤΗΣ ΒΛΑΒΩΝ 13 ΕΚΧΩΡΗΣΗ ΚΑΝΑΛΙΩΝ 14 ΠΡΟΔΙΑΓΡΑΦΕΣ 14.1 ΓΕΝΙΚΑ 14.2 ΠΟΜΠΟΣ 14.3 ΔΕΚΤΗΣ 3

4 1 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Το GX1100E ECLIPSE DSC+ της Vertex Standard είναι ένας πομποδέκτης VHF/FM σχεδιασμένος για να χρησιμοποιηθεί στην κλίμακα συχνοτήτων των έως MHz. Το GX1100E μπορεί να λειτουργήσει σε τάση από 10.8 έως 15.6 VDC και έχει επιλεκτική ισχύ εξόδου RF του 1 watt ή 25 watts. Το GX1100E έχει δυνατότητα λειτουργίας DSC (Digital Selective Calling) Κλάσεως (Class) D το οποίο του επιτρέπει να λαμβάνει συνέχεια ψηφιακά καλέσματα στο κανάλι 70 ακόμη και εάν ο πομποδέκτης λαμβάνει μια κλήση. 2 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ Όταν το πακέτο του πομποδέκτη ανοιχθεί για πρώτη φορά, παρακαλώ ελέγξτε για τα ακόλουθα περιεχόμενα: Πομποδέκτης GX1100E Βάση στήριξης και όλα τα εξαρτήματα στήριξης Καλώδιο τροφοδοσίας Εγχειρίδιο λειτουργίας Κάρτα εγγύησης 3 ΠΡΟΑΙΡΕΤΙΚΑ MMB-84.Βάση χωνευτής στήριξης MLS-310..Εξωτερικό μεγάφωνο με ενισχυτή MLS-300.Εξωτερικό ηχείο 4 ΣΗΜΕΙΩΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση αυτού του μηχανήματος θα πρέπει να γίνει με τέτοιον τρόπο ώστε να κατανοήσετε τις συμβουλές της Ευρωπαϊκής Ένωσης όσο αναφορά την εκπομπή και έκθεση σε ηλεκτρομαγνητικά πεδία (1999/519/EC). Η μέγιστη επιτρεπτή ισχύς RF από αυτή την συσκευή είναι τα 25 watts. Η κεραία θα πρέπει να τοποθετηθεί όσο γίνετε πιο ψηλά για μέγιστη απόδοση και ότι το ύψος τοποθέτησης θα πρέπει να είναι τουλάχιστον 5 μέτρα πάνω από το έδαφος. Στην περίπτωση που η κεραία δεν μπορεί να τοποθετηθεί σε ένα λογικό ύψος, τότε ο πομποδέκτης δεν θα πρέπει να εκπέμπει συνεχόμενα για μεγάλα χρονικά διαστήματα εάν κάποιο άτομο βρίσκετε σε ακτίνα 5 μέτρων από την κεραία, ούτε να λειτουργεί εάν κάποιο άτομο ακουμπά την κεραία. Σε όλες τις περιπτώσεις ο οποιοσδήποτε κίνδυνος εξαρτάτε από το εάν ο πομποδέκτης λειτουργεί για μεγάλα χρονικά διαστήματα (το ακριβές προτεινόμενο όριο έχει ορισθεί σε έναν μέσο όρο 6 λεπτών). Σε φυσιολογικές συνθήκες ο πομποδέκτης δεν λειτουργεί για μεγάλα χρονικά διαστήματα. Κάποιες άδειες πομποδεκτών έχουν σαν προϋπόθεση την χρήση ενός αυτόματου χρονοδιακόπτη ο οποίος κόβει την εκπομπή μετά από 1-2 λεπτά. 4

5 5 ΞΕΚΙΝΩΝΤΑΣ 5.1 ΣΧΕΤΙΚΑ με τον ΠΟΜΠΟΔΕΚΤΗ VHF Οι ραδιοσυχνότητες που χρησιμοποιούνται στην ναυτική μπάντα των VHF είναι μεταξύ των 156 και 158 MHz και με κάποιους παράκτιους σταθμούς μεταξύ των 161 και 163 MHz. Η ναυτική μπάντα των VHF εξασφαλίζει επικοινωνίες σε μεγάλες αποστάσεις (το σήμα των VHF δεν μπορεί να ταξιδέψει καλά δια μέσου αντικειμένων όπως κτίρια, υψώματα ή δένδρα). Η πραγματική απόσταση εκπομπής εξαρτάτε περισσότερο από τον τύπο της κεραίας, την απολαβή (Gain) και το ύψος της, παρά στην ισχύ εξόδου του πομποδέκτη. Σε ένα σταθερό πομποδέκτη 25 W η αναμενόμενη απόσταση εκπομπής είναι πάνω από 25 χιλιόμετρα. 5.2 ΕΠΙΛΕΓΟΝΤΑΣ μια ΚΕΡΑΙΑ Οι ναυτικές κεραίες είναι έτσι κατασκευασμένες ώστε να εκπέμπουν το σήμα ομοιόμορφα σε όλες τις οριζόντιες κατευθύνσεις, όχι όμως ευθεία πάνω. Ο αντικειμενικός σκοπός μιας ναυτικής κεραίας είναι να υψώσει το σήμα προς τον ορίζοντα. Οι μοίρες που αυτό επιτυγχάνετε ονομάζετε απολαβή κεραίας (Antenna s Gain). Μετριέται σε ντεσιμπέλ db και είναι ένας από τους κύριους παράγοντες επιλογής κεραίας. Σε όρους πραγματικής εκπεμπόμενης ισχύος (ERP), οι κεραίες ταξινομούνται με βάση πόσο απολαβή έχουν πάνω σε μια θεωρητική κεραία με μηδέν απολαβή. Μια κεραία 1 μέτρου με απολαβή 3dB αντιπροσωπεύει διπλή απολαβή πάνω από την υποτιθέμενη κεραία. Τυπικά μια ανοξείδωτη κεραία 1 μέτρου με απολαβή 3dB χρησιμοποιείτε σε κατάρτια ιστιοφόρων. Η μακρύτερη κεραία από φάϊμπερκλας, των 2.5 μέτρων και απολαβής 6dB, χρησιμοποιείτε κυρίως σε ταχύπλοα που χρειάζονται την επιπλέον απολαβή (λόγω ύψους). 5

6 5.3 ΟΜΟΑΞΟΝΙΚΟ ΚΑΛΩΔΙΟ Οι κεραίες VHF συνδέονται με τον πομποδέκτη μεσω ενός ομοαξονικού καλωδίου μια γραμμή με προστατευτικό κάλυμμα. Το ομοαξονικό καλώδιο καθορίζετε από την διάμετρο του και την κατασκευή του. Για αποστάσεις μικρότερες των 6 μέτρων το καλώδιο RG-58/U με διάμετρο περίπου 6mm είναι μια καλή επιλογή. Για αποστάσεις πάνω από 6 μέτρα αλλά λιγότερο από 15 μέτρα θα πρέπει να χρησιμοποιηθεί το πλατύτερο RG- 8X και για αποστάσεις πάνω από 15 μέτρα θα πρέπει να χρησιμοποιηθεί το RG213. Για την εγκατάσταση του βύσματος (PL-259) πάνω στο ομοαξονικό καλώδιο δείτε την πιο κάτω εικόνα. Για να περάσετε το ομοαξονικό καλώδιο δια μέσου μιας εγκατάστασης και στο εσωτερικό του σκάφους, μπορεί να χρειαστεί να κόψετε το ακραίο βύσμα και να το ξανατοποθετήσετε μετά. Μπορείτε να το κάνετε εάν ακολουθήσετε τις οδηγίες που συνοδεύουν το βύσμα. Σιγουρευθείτε ότι κάνατε καλές και σωστές τις κωλύσεις στις ενώσεις. 6

7 6 ΕΓΚΑΤΑΣΤΑΣΗ 6.1 ΤΟΠΟΘΕΣΙΑ Ο πομποδέκτης μπορεί να τοποθετηθεί σε οποιαδήποτε γωνία. Επιλέξτε μια τοποθεσία στήριξης που να: Κρατά τον πομποδέκτη και το μικρόφωνο τουλάχιστον 1 μέτρο μακριά από την μαγνητική πυξίδα του σκάφους. Να έχετε άμεση πρόσβαση στα κουμπιά της πρόσοψης. Να επιτρέπει την σύνδεση με μια πηγή τροφοδοσίας και με μια κεραία. Να έχει κοντινό χώρο για την εγκατάσταση του συστήματος ανάρτησης του μικρόφωνου. Η κεραία θα πρέπει να τοποθετηθεί τουλάχιστον 1 μέτρο μακριά από τον πομποδέκτη. Σημείωση: για να εξασφαλίσετε ότι ο πομποδέκτης δεν επηρεάζει την πυξίδα ή ότι η απόδοση του δεν επηρεάζετε από την τοποθεσία της κεραίας, προσωρινά συνδέστε και τοποθετήστε τον πομποδέκτη στην επιθυμητή τοποθεσία και: α. Εξετάστε την πυξίδα για να δείτε εάν ο πομποδέκτης δημιουργεί καμία απόκλιση. β. Συνδέστε την κεραία και δοκιμάστε τον πομποδέκτη. Ελέγξτε για να βεβαιωθείτε ότι λειτουργεί σωστά ζητώντας μια εκπομπή κάποιου για δοκιμή λήψης. 7

8 6.2 ΕΓΚΑΘΙΣΤΩΝΤΑΣ τον ΠΟΜΠΟΔΕΚΤΗ ΠΑΡΕΧΟΜΕΝΗ ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΓΕΝΙΚΗΣ ΧΡΗΣΗΣ Η παρεχόμενη βάση στήριξης γενικής χρήσης επιτρέπει την στήριξη σε οροφή ή την επιτραπέζια στήριξη. Χρησιμοποιήστε μια μύτη τρυπανιού 5.2mm για να ανοίξετε τρύπες σε μια επιφάνεια που είναι περισσότερο από 10mm χοντρή και που μπορεί να στηρίξει περισσότερο από 5 κιλά και ασφαλίστε την βάση με τις παρεχόμενες βίδες, δακτυλίους και παξιμάδια. 8

9 6.2.2 ΠΡΟΑΙΡΕΤΙΚΗ ΧΩΝΕΥΤΗ ΒΑΣΗ ΣΤΗΡΙΞΗΣ MMB Για να βοηθηθείτε στην χωνευτή στήριξη έχει συμπεριληφθεί ένα περίγραμμα. Χρησιμοποιήστε το για να καθορίσετε την τοποθεσία εγκατάστασης. 2. Χρησιμοποιήστε το περίγραμμα για να σημειώσετε την περιοχή όπου θα ανοιχθεί η παραλληλόγραμμη τρύπα. Επιβεβαιώστε ότι ο χώρος πίσω από το ταμπλό ή το πλαίσιο είναι βαθύς αρκετά για να δεχθεί τον πομποδέκτη (τουλάχιστον 15 εκατοστά βαθύ). Θα πρέπει να υπάρχει τουλάχιστον 1.5 εκατοστό μεταξύ της ψήκτρας του πομποδέκτη και οποιασδήποτε καλωδίωσης ή κατασκευής. 3. Κόψτε και ανοίξτε την παραλληλόγραμμη τρύπα και τοποθετήστε τον πομποδέκτη. 4. Στερεώστε τις βάσεις στα πλάγια του πομποδέκτη με τον συνδυασμό σύνδεσης δακτυλίων και παξιμαδιών, έτσι ώστε η βιδωτή βάση στήριξης να βλέπει την επιφάνεια στήριξης. 5. Γυρίστε την βίδα ρύθμισης για να ρυθμίσετε το τέντωμα έτσι ώστε ο πομποδέκτης να είναι σφικτός έναντι της επιφάνειας στήριξης. 9

10 6.3 ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Συνδέσεις ανάποδης πολικότητας θα κάνουν ζημιά στον πομποδέκτη!!! Συνδέστε την παροχή ρεύματος και την κεραία στον πομποδέκτη. Οι συνδέσεις της Κεραίας και της Παροχής Ρεύματος έχουν ως ακολούθως (δείτε την εικόνα 1): 1. Τοποθετήστε την κεραία τουλάχιστον 1 μέτρο μακριά από τον πομποδέκτη. Συνδέστε το καλώδιο της κεραίας στο πίσω μέρος του πομποδέκτη. 2. Συνδέστε το κόκκινο καλώδιο τροφοδοσίας σε μια πηγή ρεύματος από 10.8 VDC έως 15.6 VDC. Συνδέστε το μαύρο καλώδιο τροφοδοσίας σε αρνητική γείωση. 3. Εάν πρόκειται να χρησιμοποιηθεί προαιρετικό μεγάφωνο δείτε το επόμενο τμήμα για τις συνδέσεις. 4. Σας συμβουλεύουμε να απευθυνθείτε σε έναν Πιστοποιημένο Τεχνικό για να ελέγξει την ισχύ εξόδου και το ποσοστό από τα στάσιμα της κεραίας μετά την εγκατάσταση. Εικόνα 1. Γενική εγκατάσταση 10

11 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣ (Q : 6A, 250V) Για να αφαιρέσετε την ασφάλεια από την ασφαλειοθήκη, κρατήστε και τα δυο άκρα της ασφαλειοθήκης και τραβήξτε χωρίς να τα λυγίσετε. Όταν αντικαθιστάτε την ασφάλεια (Q : 6A, 250V) παρακαλώ βεβαιωθείτε ότι η ασφάλεια έχει σταθεροποιηθεί καλά στις μεταλλικές επαφές που βρίσκονται στο εσωτερικό των δυο άκρων της ασφαλειοθήκης. Εάν τα μεταλλικά άκρα που κρατούν την ασφάλεια είναι χαλαρά, η ασφαλειοθήκη μπορεί να ζεσταθεί πολύ. 6.4 ΕΠΙΠΛΕΟΝ ΚΑΛΩΔΙΟ Όταν συνδέετε το εξωτερικό μεγάφωνο ή ένα δέκτη GPS, απογυμνώσατε περίπου 2.5 εκατοστά από την μόνωση του συγκεκριμένου καλωδίου (επιπλέον καλώδιο), έπειτα ματίστε τις άκρες μαζί χρησιμοποιώντας τις σωστές τεχνικές στεγανοποίησης. 11

12 Το GPS πρέπει να έχει ενεργοποιημένη την Έξοδο NMEA και ρυθμισμένη στα 4800 μέσα από το μενού εγκατάστασης. Εάν υπάρχει επιλογή ισοτιμίας (parity) μην διαλέξετε κάποια. Για περισσότερες πληροφορίες για την διασύνδεση / ρύθμιση του GPS παρακαλώ δείτε τις οδηγίες του κατασκευαστή του GPS. Το GX1100E μπορεί να διαβάσει NMEA-0183 έκδοσης 2.0 ή υψηλότερη. Οι προτάσεις NMEA που υποστηρίζονται είναι: Είσοδος: GLL, GGA, RMC και GNS (η πρόταση RMC είναι αυτή που συνιστάτε) Έξοδος: DSC και DSE (προτάσεις DSC για τα χαρτογραφικό της Standard Horizon για καταγραφή θέσης) 6.5 ΕΛΕΓΧΟΝΤΑΣ τις ΣΥΝΔΕΣΕΙΣ GPS Αφού έχουν γίνει οι συνδέσεις μεταξύ του GX1100E και του GPS μια μικρή εικόνα δορυφόρου θα εμφανισθεί στο πάνω άκρο δεξιά της οθόνης και θα εμφανισθεί το παρών γεωγραφικό μήκος και πλάτος (Latitude/Longitude) στην οθόνη. 12

13 6.6 ΑΛΛΑΖΟΝΤΑΣ την ΩΡΑ στο GPS Από το εργοστάσιο το GX1100E εμφανίζει την ώρα των δορυφόρων του GPS ή την ώρα UTC. Χρειάζεται διόρθωση της ώρας για να εμφανίσει την τοπική ώρα της περιοχής σας. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL (MENU) έως ότου εμφανισθεί το SETUP MENU στην οθόνη. 2. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το TIME OFFSET με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την διόρθωση ώρας σε σχέση με την UTC (Διεθνή Ώρα). Δείτε την εικόνα πιο κάτω για να βρείτε την διόρθωση ώρας. Εάν η Ώρα προσδιορισθεί σε 00:00 τότε είναι ίδια με την UTC (Universal Time Coordinated ή GMT Greenwich Mean Time) Ώρα Γκρήνουιτς. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την διόρθωση της ώρας. 6. Πιέστε το πλήκτρο 16/9 για να βγείτε από την λειτουργία του μενού και για να γυρίσετε στην λειτουργία του πομποδέκτη. 13

14 6.7 ΑΛΛΑΖΟΝΤΑΣ ΤΗΝ ΤΟΠΟΘΕΣΙΑ ΩΡΑΣ Ρυθμίζει τον πομποδέκτη να δείχνει την ώρα UTC ή την τοπική ώρα με την διορθωμένη ώρα όπως αναφέρθηκε στο τμήμα 6.6 ΑΛΛΑΖΟΝΤΑΣ την ΩΡΑ στο GPS. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL (MENU) έως ότου εμφανισθεί το SETUP MENU στην οθόνη. 2. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το TIME DISPLAY με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την UTC (Διεθνή Ώρα) ή την LOCAL (Τοπική). 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 6. Πιέστε το πλήκτρο 16/9 για να βγείτε από την λειτουργία του μενού και για να γυρίσετε στην λειτουργία του πομποδέκτη. Στην λειτουργία Τοπικής Ώρας (LOCAL), η οθόνη εμφανίζει την ώρα με το 12ωρο σύστημα. Εντωμεταξύ η οθόνη εμφανίζει την ώρα με το 24ωρο σύστημα στην λειτουργία της Διεθνούς Ώρας (UTC). 14

15 7 ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΩΝ και ΕΝΔΕΙΞΕΙΣ ΣΗΜΕΙΩΣΗ Αυτή η ενότητα προσδιορίζει κάθε λειτουργία πλήκτρου του πομποδέκτη. Δείτε την εικόνα 4 για την τοποθεσία των πλήκτρων. Για αναλυτικές οδηγίες λειτουργίας, δείτε το κεφάλαιο 8 αυτού του εγχειριδίου. POWER SWITCH / VOLUME CONTROL (VOL/PWR) - ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ / ΕΝΤΑΣΗ ΗΧΟΥ Ανάβει και σβήνει τον πομποδέκτη όπως επίσης ρυθμίζει την ένταση του ήχου. Γυρίστε τον διακόπτη δεξιόστροφα για να ανάψετε τον πομποδέκτη και να αυξήσετε το επίπεδο του ήχου από το ηχείο. Γυρίστε το πλήρως αριστερόστροφα για να μειώσετε το επίπεδο του ήχου και να σβήσετε τον πομποδέκτη. SQUELCH CONTROL (SQL) - ΔΙΑΚΟΠΤΗΣ ΣΙΓΑΣΗΣ Ρυθμίζοντας αυτό τον διακόπτη δεξιόστροφα θέτετε το σημείο κατά το οποίο ο θόρυβος που υπάρχει στο κανάλι σταματά. Το ονομάζουμε όριο σίγασης και η περαιτέρω ρύθμιση του θα αλλοιώσει την λήψη εκπομπών που θέλουμε να ακούσουμε. CLR(WX) Πιέστε το πλήκτρο CLR (WX) για να ακυρώσετε την επιλογή του μενού. Η δευτερεύουσα λειτουργία του CLR (WX), το (WX) δεν λειτουργεί στο πομποδέκτη GX1100E. ΠΛΗΚΤΡΟ ENT Πιέστε το ENT για να καθορίσετε την επιλογή του μενού. ΠΛΗΚΤΡΟ CALL(MENU) Πιέστε το πλήκτρο CALL(MENU) για να εισέλθετε στο DSC MENU. Οι λειτουργίες INDIVIDUAL CALL, GROUP CALL, ALL SHIPS CALL, POS REQUEST, POS REPORT, DSC LOG και DSC TEST μπορούν να προσπελασθούν από το DSC MENU. ΣΗΜΕΙΩΣΗ: πριν γίνει επιλογή του μενού DSC MENU, θα πρέπει να εισάγετε πρώτα το MMSI. Δείτε την παράγραφο 9.2 MMSI. Δευτερεύουσα χρήση Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) για να εισέλθετε στο SETUP MENU. Οι λειτουργίες RADIO SETUP, (δείτε την παράγραφο 10 Κατάσταση Ρύθμισης του Πομποδέκτη ), DSC SETUP, POS INPUT και MMSI SETUP μπορούν να προσπελασθούν από το SETUP MENU. 15

16 16 Εικόνα 4. Πλήκτρα Λειτουργιών και Συνδέσεις

17 ΠΛΗΚΤΡΟΛΟΓΙΟ ΠΛΗΚΤΡΑ UP/ DOWN (Πάνω/Κάτω) Τα πλήκτρα UP και DOWN χρησιμοποιούνται για να επιλέξουμε το επιθυμητό κανάλι και για να επιλέξουμε λειτουργίες στην λειτουργία DSC και στο SETUP μενού. ΠΛΗΚΤΡΟ 16/9 Αμέσως ανακαλεί το κανάλι 16 από οποιοδήποτε κανάλι και εάν είμαστε και επιλέγει την μέγιστη ισχύ αυτόματα. Κρατώντας πατημένο το πλήκτρο αυτό ανακαλεί το κανάλι 9. Πιέζοντας το πλήκτρο 16/9 ξανά επιστρέφει στο προηγούμενο κανάλι που ήμασταν. Δευτερεύουσα χρήση Πιέστε και κρατήστε πατημένο το πλήκτρο 16/9 και μετά πατήστε το πλήκτρο CLR για να γυρίσετε μεταξύ των Γκρουπ καναλιών USA (ΗΠΑ), Canadian (Καναδά) και International (Διεθνή). ΠΛΗΚΤΡΟ SCAN(MEM) Πιέστε αυτό το πλήκτρο για να ξεκινήσει και να σταματήσει να σαρώνει τα προγραμματισμένα κανάλια. Δείτε την παράγραφο 8.10 SCANNING (ΣΑΡΩΣΗ) για λεπτομέρειες. Δευτερεύουσα χρήση Για να προσθέσετε ένα κανάλι στην μνήμη σάρωσης, επιλέξτε το κανάλι και πιέστε και κρατήστε το πλήκτρο SCAN(MEM) μέχρι εμφανισθεί στην οθόνη το MEM. Για να σβήσετε ένα αποθηκεμένο κανάλι από την μνήμη σάρωσης, επιλέξτε το κανάλι και πιέστε και κρατήστε το πλήκτρο SCAN(MEM) μέχρι το MEM αφαιρεθεί από την οθόνη. ΠΛΗΚΤΡΟ DISTRESS - (ΣΗΜΑ ΚΙΝΔΥΝΟΥ) Χρησιμοποιείτε για να στείλει Σήμα Κινδύνου DSC. Για να εκπέμψετε ένα σήμα κινδύνου δείτε την παράγραφο Εκπέμποντας Ένα Σήμα Κινδύνου. ΕΙΣΟΔΟΣ ΚΑΛΩΔΙΟΥ ΤΡΟΦΟΔΟΣΙΑΣ DC Συνδέει τον πομποδέκτη σε μια παροχή ρεύματος DC ικανή για τροφοδοσία 12VDC. ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ ΕΞΩΤΕΡΙΚΟΥ ΜΕΓΑΦΩΝΟΥ Συνδέει το GX1100E με ένα εξωτερικό μεγάφωνο. ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ ΔΕΚΤΗ GPS Συνδέει το GX1100E με ένα δέκτη GPS. ΤΕΡΜΑΤΙΚΟ ΓΕΙΩΣΗΣ Συνδέει το GX1100E σε μια γείωση, για ασφάλεια και καλύτερη λειτουργία. Τοποθετήστε μόνον την βίδα που προμηθεύεστε ή παρόμοιου μεγέθους βίδα (Μ3x6, Ανοξείδωτη). 17

18 ΒΥΣΜΑ ΚΕΡΑΙΑΣ Συνδέει μια κεραία με τον πομποδέκτη. Χρησιμοποιήστε μια κεραία VHF ναυτικού τύπου με αντίσταση 50 ohms. ΜΙΚΡΟΦΩΝΟ Εκπέμπει το μήνυμα φωνής με μείωση του θορύβου από το βάθος, χρησιμοποιώντας τεχνολογία μείωσης θορύβου για καθαρότερη εκπομπή φωνής. ΔΙΑΚΟΠΤΗΣ PTT (Push-To-Talk) (ΠΙΕΣΕ ΓΙΑ ΝΑ ΜΙΛΗΣΕΙΣ) Κλειδώνει την εκπομπή όταν ο πομποδέκτης είναι σε λειτουργία λήψης. ΠΛΗΚΤΡΑ UP/ DOWN Τα πλήκτρα UP και DOWN στο μικρόφωνο έχουν την ίδια λειτουργία όπως και τα πλήκτρα UP και DOWN στην πρόσοψη του πομποδέκτη. ΠΛΗΚΤΡΟ 16/9 Το πλήκτρο 16/9 στο μικρόφωνο έχει την ίδια λειτουργία όπως το πλήκτρο 16/9 στην πρόσοψη του πομποδέκτη. Αμέσως ανακαλεί το κανάλι 16 από οποιοδήποτε κανάλι και εάν είμαστε. Κρατώντας πατημένο το πλήκτρο αυτό ανακαλεί το κανάλι 9. Πιέζοντας το πλήκτρο 16/9 ξανά επιστρέφει στο προηγούμενο κανάλι που ήμασταν. ΠΛΗΚΤΡΟ H/L Πιέστε το διακόπτη αυτόν για να εναλλάξετε την ισχύ του πομποδέκτη μεταξύ 25 W (Υψηλή Ισχύς) και 1 W (Χαμηλή Ισχύς). Όταν το πλήκτρο H/L πατηθεί ενώ ο πομποδέκτης βρίσκετε στα κανάλια 13 ή 67, η ισχύς προσωρινά θα αλλάξει από LO (Χαμηλή Ισχύ) σε HI (Υψηλή Ισχύ) έως ότου ο διακόπτης PTT που πιέζουμε για να μιλήσουμε, αφεθεί ελεύθερος. Το πλήκτρο H/L δεν έχει καμία λειτουργία στα απαγορευμένα κανάλια και στα κανάλια υποχρεωτικής χαμηλής ισχύος. ΣΗΜΕΙΩΣΗ: Τα χαμηλής ισχύος 1 W κανάλια υποδηλώνετε από την εμφάνιση του LO στην οθόνη, ενώ όταν επιλέγουν κανάλια υψηλής ισχύος των 25 W τότε δεν εμφανίζετε καμία ένδειξη στην οθόνη. 18

19 8 ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 8.1 ΛΗΨΗ 1. Αφού ο πομποδέκτης εγκατασταθεί, βεβαιωθείτε ότι η παροχή τροφοδοσίας και η κεραία έχουν συνδεθεί σωστά. 2. Γυρίστε τον διακόπτη VOL/PWR δεξιόστροφα για να ανάψετε τον πομποδέκτη. 3. Γυρίστε το SQL τελείως αριστερόστροφα. Αυτή η κατάσταση είναι γνωστή σαν squelch off (χωρίς σιγή). 4. Ανοίξτε τον διακόπτη VOL έως ότου ο θόρυβος ή ο ήχος από το μεγάφωνο βρίσκετε σε ανεκτό επίπεδο. 5. Γυρίστε το SQL δεξιόστροφα έως ότου ο τυχαίος ήχος εξαφανισθεί. Αυτή η κατάσταση είναι γνωστή σαν squelch threshold (όριο σιγής). 6. Πιέστε τα πλήκτρα UP ή DOWN για να επιλέξετε το επιθυμητό κανάλι. 7. Όταν λάβετε ένα μήνυμα ρυθμίστε την ένταση στο επιθυμητό επίπεδο ακρόασης. Η ένδειξη (BUSY) στην οθόνη LCD θα εμφανισθεί υποδηλώνοντας ότι το κανάλι χρησιμοποιείτε. 8.2 ΕΚΠΟΜΠΗ 1. Εκτελέστε τα βήματα από το 1 έως το 6 της ΛΗΨΗΣ. 2. Πριν εκπέμψετε, βεβαιωθείτε ότι το κανάλι είναι ελεύθερο. 3. Πιέστε τον διακόπτη PTT (push-to-talk) (Πίεσε - για - να μιλήσεις). Η ένδειξη στην οθόνη LCD θα εμφανισθεί. 4. Μιλήστε αργά και καθαρά στο μικρόφωνο. ΣΗΜΕΙΩΣΗ Συνιστούμε ο κύκλος Εκπομπής Λήψης να είναι 1 προς 3 ή λιγότερο. Όταν η εκπομπή τελειώσει, αφήστε τον διακόπτη PTT. ΣΗΜΕΙΩΣΗ Αυτό είναι ένα μικρόφωνο με ακύρωση θορύβου. Τοποθετήστε την οβάλ οπή με την ένδειξη MIC σε απόσταση 1,5 εκατοστά από το στόμα σας για καλύτερη απόδοση. 8.3 ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΚΠΟΜΠΗΣ (TOT) Όταν ο διακόπτης PTT που βρίσκετε στο μικρόφωνο κρατηθεί πατημένος, ο χρόνος εκπομπής περιορίζετε στα 5 λεπτά. Αυτό προστατεύει από ακούσια εκπομπή που μπορεί να συμβεί σε ένα κολλημένο μικρόφωνο. 10 δευτερόλεπτα πριν η αυτόματη εκπομπή κλείσει, ένας προειδοποιητικός ήχος θα ακουστεί από το μεγάφωνο(α). Ο πομποδέκτης αυτομάτως θα γυρίσει σε κατάσταση λήψης, ακόμη και εάν ο διακόπτης PTT συνεχίσει να είναι πατημένος. Πριν εκπέμψετε ξανά, ο διακόπτης PTT θα πρέπει να απελευθερωθεί και μετά να πατηθεί ξανά. 19

20 ΣΗΜΕΙΩΣΗ Όταν μια εκπομπή κλείσει από τον Χρονοδιακόπτη Εκπομπής (ΤΟΤ) τότε ο πομποδέκτης GX1100E δεν θα μπορεί να εκπέμψει μετά για 10 δευτερόλεπτα. 8.4 ΜΟΝΗ/ΔΙΠΛΗ ΧΡΗΣΗ ΚΑΝΑΛΙΟΥ Δείτε στην σελίδα 66 την χρήση μονών και διπλών καναλιών. ΣΗΜΕΙΩΣΗ Όλα τα κανάλια είναι προγραμματισμένα από το εργοστάσιο σύμφωνα με τους Διεθνείς, Καναδικούς και Αμερικανικούς κανονισμούς. Ο τρόπος λειτουργίας δεν μπορεί να αλλάξει από μονή σε διπλή ή το ανάποδο. 8.5 ΔΙΕΘΝΗΣ, USA και ΚΑΝΑΔΑ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 1. Για να αλλάξετε καταστάσεις, κρατήστε πατημένο το πλήκτρο 16/9 και πατήστε το πλήκτρο CLR(WX). Η κατάσταση αλλάζει από International (Διεθνής) σε Canadian (Καναδάς) σε USA (Αμερική, ΗΠΑ) με κάθε πάτημα του πλήκτρου CLR(WX). 2. Η ένδειξη INTL θα εμφανισθεί για τα Διεθνή κανάλια, η CAN για τα κανάλια του Καναδά και η USA θα εμφανισθεί στην οθόνη LCD για τα Αμερικανικά κανάλια. ΣΗΜΕΙΩΣΗ Αυτή η λειτουργία εξαρτάτε από την έκδοση λογισμικού του πομποδέκτη. 20

21 8.6 ΚΛΗΣΗ ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ ΧΡΗΣΗ ΤΟΥ ΚΑΝΑΛΙΟΥ 16 Το κανάλι 16 είναι γνωστό σαν το κανάλι κλήσης κινδύνου. Μια κλήση επείγουσας ανάγκης καθορίζετε από μια απειλή για την ζωή ή ιδιοκτησία. Σε τέτοιες περιπτώσεις, βεβαιωθείτε ότι ο πομποδέκτης είναι στο ΚΑΝΑΛΙ 16. μετά ακολουθήστε την ακόλουθη διαδικασία: 1. Πιέστε το PTT του μικρόφωνου και πείτε Mayday, Mayday, Mayday. Εδώ,, (το όνομα του σκάφους σας). 2. Μετά επαναλάβατε μια φορά: Mayday, (το όνομα του σκάφους σας). 3. Τώρα αναφέρετε την θέση σας σε Γεωγραφικό μήκος / πλάτος, ή αναφέροντας της πραγματικής ή μαγνητικής πυξίδας πορεία (δηλώνοντας πια), σε σχέση με ένα γνωστό σημάδι ξηράς, όπως έναν φάρο ή κάποια γεωγραφική ιδιαιτερότητα, όπως μια χερσόνησο, έναν κόλπο ή την είσοδο ενός λιμανιού. 4. Εξηγήστε την φύση της ανάγκης (βουλιάζω, σύγκρουση, προσάραξη, φωτιά, καρδιακή προσβολή, πολύ σοβαρός τραυματισμός, κλπ). 5. Δηλώστε το είδος βοήθειας που θέλετε (ιατρική βοήθεια, τρόμπες για άντληση υδάτων, κλπ). 6. Αναφέρατε τον αριθμό ατόμων που βρίσκονται στο σκάφος και την κατάσταση τους εάν υπάρχουν τραυματίες. 7. Εκτιμήστε την ικανότητα πλεύσης και την κατάσταση του σκάφους σας. 8. Δώστε την περιγραφή του σκάφους σας: μήκος, σχέδιο (ταχύπλοο ή ιστιοπλοϊκό), χρώμα και άλλα χαρακτηριστικά διάκρισης. Η ολική εκπομπή δεν πρέπει να ξεπεράσει το 1 λεπτό. 9. Τελειώστε την εκπομπή λέγοντας OVER. Αφήστε το πλήκτρο του μικρόφωνου και ακούστε. 10. Εάν δεν λάβετε απάντηση, επαναλάβατε την ανωτέρα διαδικασία. Εάν και πάλι δεν υπάρξει ανταπόκριση, δοκιμάστε το ίδιο σε άλλο κανάλι. 21

22 8.7 ΚΑΛΩΝΤΑΣ ΑΛΛΟ ΣΚΑΦΟΣ στο ΚΑΝΑΛΙ 16 ή 9 Το κανάλι 16 μπορεί να χρησιμοποιηθεί για αρχική επαφή (κάλεσμα) με ένα άλλο σκάφος. Εντούτοις η πιο σημαντική του χρήση είναι για μηνύματα επείγουσας ανάγκης. Αυτό το κανάλι θα πρέπει να παρακολουθείτε συνεχώς εκτός του χρόνου που μιλάτε σε ένα άλλο κανάλι. Παρακολουθείτε από την Ευρωπαϊκή, Αμερικανική και Καναδική Ακτοφυλακή και από άλλα σκάφη. Η χρήση του καναλιού 16 για κλήση θα πρέπει να περιορισθεί για αρχική επαφή μόνον. Η κλήση δεν πρέπει να ξεπερνά τα 30 δευτερόλεπτα, μπορεί όμως να επαναληφθεί 3 φορές σε διαστήματα των 2 λεπτών. Σε περιοχές με πολύ μεγάλη κίνηση, η συμφόρηση του καναλιού 16 μπορεί να είναι το αποτέλεσμα τέτοιων κλήσεων (αρχικής επαφής), οπότε μπορείτε να χρησιμοποιείτε το κανάλι 9 (ειδικά στην Αμερική) για απλές κλήσεις επικοινωνίας. Και σε αυτό το κανάλι ο χρόνος κλήσης δεν πρέπει να ξεπερνά τα 30 δευτερόλεπτα, μπορεί όμως να επαναληφθεί 3 φορές σε διαστήματα των 2 λεπτών. Πριν κάνετε επαφή με άλλο σκάφος δείτε τον χάρτη καναλιών, που υπάρχει σε αυτό το εγχειρίδιο, για να επιλέξετε το κατάλληλο κανάλι για επικοινωνία μετά την αρχική σας κλήση-επαφή. Για παράδειγμα, τα κανάλια 68 και 69 είναι μερικά από τα μη εμπορικά κανάλια. Παρακολουθήστε τα επιθυμητά κανάλια νωρίτερα, για να βεβαιωθείτε ότι δεν θα διακόψετε την κίνηση μηνυμάτων και μετά επιστρέψτε είτε στο κανάλι 16 ή στο 9 για την αρχική σας επαφή. Όταν το κανάλι 16 ή 9 είναι ελεύθερο, δηλώστε το όνομα του σκάφους που θέλετε να μιλήσετε και μετά με εδώ ακολουθούμενο από το όνομα του σκάφους σας και το χαρακτηριστικό κλήσης (Call Sign). Όταν το άλλο σκάφος απαντήσει, αμέσως ζητήστε την αλλαγή σε άλλο κανάλι λέγοντας πάμε στο, τον αριθμό του καναλιού και over. μετά γυρίστε στο νέο κανάλι. Όταν το νέο κανάλι δεν είναι απασχολημένο, καλέστε το άλλο σκάφος. Μετά από μια εκπομπή, πείτε over και Αφήστε το πλήκτρο PTT του μικροφώνου. Όταν όλη η επικοινωνία με το άλλο σκάφος τελειώσει, κλείστε το τέλος της επικοινωνίας σας δηλώνοντας το δικό σας χαρακτηριστικό κλήσης και την λέξη out. Σημειώστε ότι δεν είναι υποχρεωτικό να δηλώσετε το χαρακτηριστικό κλήσης με κάθε εκπομπή, παρά μόνον στην αρχή και στο τέλος της επαφής σας. Θυμηθείτε να γυρίσετε στο κανάλι 16 όταν δεν χρησιμοποιείτε άλλο κανάλι. Κάποιοι πομποδέκτες παρακολουθούν αυτόματα το κανάλι 16 ακόμη και όταν έχουν ρυθμιστεί σε άλλα κανάλια ή ακόμη και όταν κάνουν σάρωση. 8.8 ΚΑΝΟΝΤΑΣ ΤΗΛΕΦΩΝΙΚΕΣ ΚΛΗΣΕΙΣ Για να κάνετε μια τηλεφωνική κλήση χρησιμοποιήστε ένα κανάλι που είναι καθορισμένο για αυτό τον σκοπό. Ο γρηγορότερος τρόπος για να μάθετε πιο κανάλι χρησιμοποιείτε για ραδιοτηλεφωνία ρωτήστε στην τοπική σας μαρίνα. 22

23 8.9 ΛΕΙΤΟΥΡΓΩΝΤΑΣ στα ΚΑΝΑΛΙΑ 13 και 67 Το κανάλι 13 χρησιμοποιείτε στις αποβάθρες και σε γέφυρες και από σκάφη που μανουβράρουν μέσα σε λιμάνια. Τα μηνύματα σε αυτά τα κανάλια έχουν ενδιαφέρον ναυσιπλοΐας μόνον, όπως διασταύρωση και πέρασμα σε περιορισμένα νερά. Το κανάλι 67 χρησιμοποιείτε για κυκλοφορία ναυσιπλοΐας μεταξύ σκαφών. Από ορισμού, κανονικά η ισχύς περιορίζετε στο 1 watt σε αυτά τα κανάλια. Ο πομποδέκτης σας είναι προγραμματισμένος αυτόματα να μειώνει την ισχύ σε αυτό το όριο, σε αυτά τα κανάλια. Εντούτοις, σε κάποιες περιπτώσεις μπορεί να χρειασθεί στιγμιαία να χρησιμοποιήσετε μεγαλύτερη ισχύ. δείτε στην σελίδα 17 το πλήκτρο H/L και ο τρόπος στιγμιαίας εξουδετέρωσης του χαμηλού ορίου ισχύος σε αυτά τα δυο κανάλια ΣΑΡΩΣΗ Επιτρέπει στον χρήστη την επιλογή του τύπου σάρωσης, από σάρωση Μνήμης ή σάρωση Προτεραιότητας. Η σάρωση Μνήμης (Memory Scan) σαρώνει τα κανάλια τα οποία έχουν προγραμματισθεί στην μνήμη. Η σάρωση Προτεραιότητας (Priority Scan) σαρώνει τα κανάλια τα οποία είναι προγραμματισμένα στην μνήμη με κανάλια προτεραιότητας ΕΠΙΛΕΓΟΝΤΑΣ τον ΤΥΠΟ ΣΑΡΩΣΗΣ 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL (MENU) έως ότου εμφανισθεί το SETUP MENU στην οθόνη. 2. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το SCAN TYPE στο RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το PRIORITY SCAN ή το MEMORY SCAN. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 6. Για να βγείτε από αυτό το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη, πιέστε το πλήκτρο 16/9. 23

24 ΣΑΡΩΣΗ ΜΝΗΜΗΣ (M-SCAN) 1. Ρυθμίστε τον διακόπτη του SQL μέχρι να εξαφανισθεί ο θόρυβος. 2. Επιλέξτε το επιθυμητό κανάλι που θα σαρωθεί χρησιμοποιώντας τα πλήκτρα UP/ DOWN. 3. Πιέστε και κρατήστε πατημένο το πλήκτρο SCAN(MEM) για ένα δευτερόλεπτο, η ένδειξη MEM θα εμφανισθεί στην οθόνη LCD υποδηλώνοντας ότι το κανάλι έχει προγραμματισθεί στην μνήμη του πομποδέκτη. 4. Επαναλάβατε τα βήματα 2 και 3 για όλα τα επιθυμητά κανάλια που θέλετε να σαρωθούν. 5. Για να σβήσετε (DELETE) ένα κανάλι από την μνήμη του πομποδέκτη, επιλέξτε το κανάλι και μετά πιέστε και κρατήστε πατημένο το πλήκτρο SCAN(MEM) για ένα δευτερόλεπτο, η ένδειξη MEM θα εξαφανισθεί από την οθόνη LCD. 6. Για να αρχίσετε την σάρωση, απλά πιέστε το SCAN(MEM) στιγμιαία. Θα εμφανισθεί η ένδειξη M-SCAN στην οθόνη LCD. Η σάρωση θα προχωρήσει από το μικρότερο προς το μεγαλύτερο προγραμματισμένο νούμερο καναλιού και θα σταματήσει σε ένα κανάλι που λαμβάνει κάποια εκπομπή από άλλο πομποδέκτη. 24

25 ΣΑΡΩΣΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ (P-SCAN) Στην εργοστασιακή του ρύθμιση, το κανάλι 16 είναι ρυθμισμένο σαν κανάλι προτεραιότητας. Μπορείτε να αλλάξετε το κανάλι προτεραιότητας από το κανάλι 16 σε ένα άλλο κανάλι μέσα από την ρύθμιση του RADIO SETUP που μπορείτε να δείτε στην παράγραφο 10.6 ΡΥΘΜΙΣΗ ΚΑΝΑΛΙΟΥ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ. 1. Ρυθμίστε τον διακόπτη του SQL μέχρι να εξαφανισθεί ο θόρυβος. 2. Επιλέξτε το επιθυμητό κανάλι που θα σαρωθεί χρησιμοποιώντας τα πλήκτρα UP/ DOWN. 3. Πιέστε και κρατήστε πατημένο το πλήκτρο SCAN(MEM) για ένα δευτερόλεπτο, η ένδειξη MEM θα εμφανισθεί στην οθόνη LCD υποδηλώνοντας ότι το κανάλι έχει προγραμματισθεί στην μνήμη του πομποδέκτη. 4. Επαναλάβατε το βήμα 2 για όλα τα επιθυμητά κανάλια που θέλετε να σαρωθούν. 5. Για να σβήσετε (DELETE) ένα κανάλι από την μνήμη του πομποδέκτη, επιλέξτε το κανάλι και μετά πιέστε και κρατήστε πατημένο το πλήκτρο SCAN(MEM) για ένα δευτερόλεπτο, η ένδειξη MEM θα εξαφανισθεί από την οθόνη LCD. 6. Για να αρχίσετε την σάρωση προτεραιότητας, απλά πιέστε το SCAN(MEM) στιγμιαία. Θα εμφανισθεί η ένδειξη P-SCAN στην οθόνη LCD. Η σάρωση θα προχωρήσει μεταξύ των καναλιών της μνήμης και του καναλιού προτεραιότητας. Το κανάλι προτεραιότητας θα σαρωθεί μετά από κάθε προγραμματισμένο κανάλι. 7. Για να σταματήσετε την σάρωση, πιέστε το πλήκτρο 16/9 ή το πλήκτρο CLR(WX). ΡΥΘΜΙΣΗ ΚΑΝΑΛΙΟΥ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ 1. Πιέστε και κρατήστε πατημένο το πλήκτρο SCAN(MEM) έως ότου η ένδειξη SETUP MENU εμφανισθεί. 2. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το PRIORITY CH στο RADIO SETUP μενού με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι προτεραιότητας. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 6. Πιέστε το πλήκτρο 16/9 για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη. 25

26 9 DIGITAL SELECTIVE CALLING DSC (ΨΗΦΙΑΚΟ ΕΠΙΛΕΚΤΙΚΟ ΣΗΜΑ) 9.1 ΓΕΝΙΚΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτός ο πομποδέκτης είναι σχεδιασμένος να παράγει ένα ναυτιλιακό ψηφιακό σήμα κινδύνου και ασφαλείας, για να διευκολύνει την έρευνα και διάσωση. Για να είναι αποτελεσματική σαν συσκευή ασφαλείας, αυτό το εξάρτημα πρέπει να χρησιμοποιηθεί μόνον μέσα στην περιοχή επικοινωνιών μιας ναυτικής VHF βάσης με σύστημα παρακολούθησης του καναλιού 70 για κινδύνους και για ασφάλεια. Η απόσταση του σήματος μπορεί να ποικίλη, αλλά κάτω από φυσιολογικές συνθήκες θα πρέπει να είναι περίπου 20 ναυτικά μίλια. Το DSC είναι μια ημιαυτόματη μέθοδος επαλήθευσης ραδιοσήματος και είναι ένα διεθνές πρότυπο επαλήθευσης σε σήματα VHF, MF και HF. Έχει επίσης καθορισθεί σαν κομμάτι και του GMDSS. Αυτό το καινούργιο σύστημα επιτρέπει στους ναυτικούς να στείλουν στιγμιαία ένα σήμα κινδύνου με την θέση τους μεσω GPS (όταν είναι συνδεμένο με τον πομποδέκτη) στην Ακτοφυλακή και σε άλλα παραπλέοντα σκάφη τα οποία βρίσκονται μέσα στην περιοχή εκπομπής. 9.2 MMSI ΝΑΥΤΙΛΙΑΚΗ ΥΠΗΡΕΣΙΑ ΤΑΥΤΟΤΗΤΑΣ ΤΙ ΕΙΝΑΙ ΤΟ MMSI Το MMSI είναι ένας αριθμός 9 ψηφίων που χρησιμοποιείτε στους ναυτικούς πομποδέκτες οι οποίοι είναι ικανοί να χρησιμοποιήσουν DSC (Επιλεκτικό Ψηφιακό Σήμα). Αυτό το νούμερο χρησιμοποιείτε σαν ένα νούμερο τηλεφώνου, για να μπορούμε να καλέσουμε επιλεκτικά κάποιο άλλο σκάφος. ΑΥΤΟΣ Ο ΑΡΙΘΜΟΣ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΟΓΡΑΜΜΑΤΙΣΘΕΙ ΣΤΟΝ ΠΟΜΠΟΔΕΚΤΗ GX1100E, ΕΤΣΙ ΩΣΤΕ ΝΑ ΜΠΟΡΕΣΕΙ ΝΑ ΛΕΙΤΟΥΡΓΗΣΕΙ ΤΟ DSC. Πως μπορώ να προμηθευθώ έναν αριθμό MMSI? Παρακαλώ απευθυνθείτε στο Λιμεναρχείο ή στην Υπηρεσία Ραδιοεπικοινωνιών της χώρας σας για πληροφορίες στο πως μπορείτε να προμηθευθείτε έναν αριθμό MMSI. 26

27 9.2.2 ΠΡΟΓΡΑΜΜΑΤΙΖΟΝΤΑΣ το MMSI ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το νούμερο MMSI μπορεί να εισαχθεί μόνον μια φορά. Για αυτό τον λόγω θα πρέπει να δώσετε προσοχή στην εισαγωγή του MMSI. Εάν χρειασθεί αλλαγή του νούμερου MMSI αφού εισαχθεί, τότε ο πομποδέκτης θα πρέπει να επιστρέψει στο Service της εταιρείας. Δείτε την παράγραφο Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο DOWN επανειλημμένως μέχρι να εμφανισθεί το μενού MMSI SETUP. 3. Πιέστε το πλήκτρο ENT. Η οθόνη θα εμφανίσει μια σειρά από τελείες. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το πρώτο νούμερο του MMSI, μετά πιέστε το πλήκτρο ENT για να προχωρήσετε στο επόμενο νούμερο. 5. Επαναλάβατε το βήμα 4 για να εισάγετε το MMSI (έως 9 ψηφία). 6. Όταν τελειώσει ο προγραμματισμός του νούμερου, πατήστε και κρατήστε πατημένο το πλήκτρο ENT. Ένα μήνυμα επιβεβαίωσης θα εμφανισθεί στην οθόνη. Εισάγετε το MMSI ξανά, και μετά πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 7. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε το νούμερο στην μνήμη και να γυρίσετε στην λειτουργία του πομποδέκτη. 27

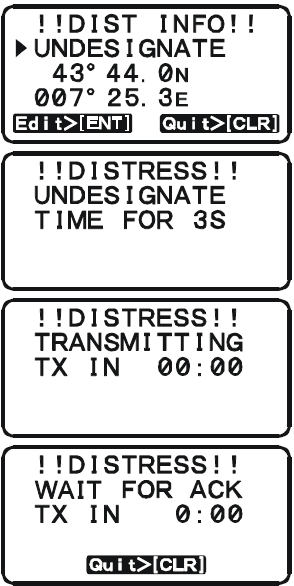

28 9.3 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΣΗΜΑ ΚΙΝΔΥΝΟΥ Ο πομποδέκτης GX1100E είναι ικανός να εκπέμπει και να λαμβάνει σήματα κινδύνου DSC από και προς όλους τους πομποδέκτες DSC. Ο πομποδέκτης GX1100E μπορεί να συνδεθεί με έναν δέκτη GPS για να μπορεί να εκπέμψει και το Γεωγραφικό μήκος και πλάτος του σκάφους ΕΚΠΕΜΠΟΝΤΑΣ ΕΝΑ ΣΗΜΑ ΚΙΝΔΥΝΟΥ ΣΗΜΕΙΩΣΗ Για να μπορέσετε να εκπέμψετε ένα σήμα DSC, θα πρέπει πρώτα να προγραμματίσετε ένα νούμερο MMSI, δείτε την ενότητα ΠΡΟΓΡΑΜΜΑΤΙΖΟΝΤΑΣ το MMSI. Για να εκπεμφθεί η θέση του σκάφους σας θα πρέπει ή να συνδέσετε έναν δέκτη GPS με το GX1100E (δείτε την παράγραφο 6.4 ΕΠΙΠΛΕΟΝ ΚΑΛΩΔΙΟ) ή να βάλετε την θέση σας χειροκίνητα (δείτε την παράγραφο 9.11 ΧΕΙΡΟΚΙΝΗΤΗ ΕΙΣΑΓΩΓΗ ΘΕΣΗΣ GPS). 1. Σηκώστε το κόκκινο κάλυμμα της πρόσοψης με την ένδειξη DISTRESS και μετά πιέστε και κρατήστε πατημένο το πλήκτρο DISTRESS. Το μενού DISTRESS θα εμφανισθεί στην οθόνη και η οθόνη του πομποδέκτη θα κάνει αντίστροφη μέτρηση (3S 2S 1S) και μετά θα εκπέμψει το Σήμα Κινδύνου. Ο οπίσθιος φωτισμός της οθόνης και το πληκτρολόγιο αναβοσβήνει καθώς η οθόνη του πομποδέκτη μετράει αντίστροφα. 2. Ο πομποδέκτης θα παρακολουθήσει για επιβεβαίωση λήψης DSC στο CH70 (κανάλι 70) και επίσης να λάβει κλήσεις στο CH16 (κανάλι 16). 3. Εάν λάβετε επιβεβαίωση, επιλέξτε το κανάλι 16 και δώστε πληροφορίες για την κατάσταση κινδύνου που βρίσκεστε. 4. Εάν δεν λάβετε επιβεβαίωση, η εκπομπή σήματος κινδύνου επαναλαμβάνετε σε διαστήματα των 4 λεπτών περίπου, μέχρι να ληφθεί επιβεβαίωση λήψης DSC. 5. Όταν ληφθεί ένα σήμα επιβεβαίωσης DSC, ένας συναγερμός κινδύνου DSC ηχεί και επιλέγεται το κανάλι 16 αυτομάτως. Η οθόνη εμφανίζει το νούμερο MMSI του σκάφους που ανταποκριθεί στο κάλεσμα κινδύνου που εκπέμψατε. 28

29 RECEIVED ACK: RECEIVED RLY ACK: το σήμα επιβεβαίωσης ελήφθη αναμετάδοση επιβεβαίωσης σήματος από άλλο σκάφος ή από παράκτιο σταθμό. 6. Για να ακυρώσετε το Σήμα Κινδύνου DSC από το μεγάφωνο, πιέστε οποιοδήποτε πλήκτρο. ΕΚΠΕΜΠΟΝΤΑΣ ένα ΣΗΜΑ ΚΙΝΔΥΝΟΥ με την ΦΥΣΗ του ΚΙΝΔΥΝΟΥ Ο πομποδέκτης GX1100E έχει την δυνατότητα να εκπέμψει ένα Σήμα Κινδύνου με τις ακόλουθες κατηγορίες Φύσης Κινδύνου : Φωτιά, Πλημμύρα, Σύγκρουσης, Προσάραξης, Αναποδογυρίσματος, Βύθισης, Ακυβερνησίας, Εγκατάλειψης, Πειρατείας, MOB (Man Overboard Άνθρωπος στην Θάλασσα). 1. Σηκώστε το κόκκινο κάλυμμα της πρόσοψης με την ένδειξη DISTRESS και πιέστε το πλήκτρο DISTRESS. Το μενού DISTRESS θα εμφανισθεί στην οθόνη. 2. πιέστε το πλήκτρο ENT. 3. πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την επιθυμητή φύση κατηγορίας κινδύνου και μετά πιέστε το πλήκτρο ENT. 4. πιέστε και κρατήστε πατημένο το πλήκτρο DISTRESS. Η οθόνη του πομποδέκτη θα κάνει αντίστροφη μέτρηση (3S 2S 1S) και μετά θα εκπέμψει το Σήμα Κινδύνου. Ο οπίσθιος φωτισμός της οθόνης και το πληκτρολόγιο αναβοσβήνει καθώς η οθόνη του πομποδέκτη μετράει αντίστροφα. 5. Ο πομποδέκτης θα παρακολουθήσει για επιβεβαίωση λήψης DSC στο CH70 (κανάλι 70) και επίσης να λάβει κλήσεις στο CH16 (κανάλι 16). 6. Εάν λάβετε επιβεβαίωση, επιλέξτε το κανάλι 16 και δώστε πληροφορίες για την κατάσταση κινδύνου που βρίσκεστε. 7. Εάν δεν λάβετε επιβεβαίωση, η εκπομπή σήματος κινδύνου επαναλαμβάνετε σε διαστήματα των 4 λεπτών περίπου, μέχρι να ληφθεί επιβεβαίωση λήψης DSC. 8. Όταν ληφθεί ένα σήμα επιβεβαίωσης DSC, ένας συναγερμός κινδύνου DSC ηχεί και επιλέγεται το κανάλι 16 αυτομάτως. Η οθόνη εμφανίζει το νούμερο MMSI του σκάφους που ανταποκριθεί στο κάλεσμα κινδύνου που εκπέμψατε. 29

30 RECEIVED ACK: RECEIVED RLY ACK: το σήμα επιβεβαίωσης ελήφθη αναμετάδοση επιβεβαίωσης σήματος από άλλο σκάφος ή από παράκτιο σταθμό. 9. Για να ακυρώσετε το Σήμα Κινδύνου DSC από το μεγάφωνο, πιέστε οποιαδήποτε πλήκτρο. ΑΚΥΡΩΣΗ ενός ΣΗΜΑΤΟΣ ΚΙΝΔΥΝΟΥ Για να μπορέσετε να ακυρώσετε την επαναλαμβανόμενη λειτουργία κλήσης του DSC, πιέστε το πλήκτρο CLR(WX) και μετά πιέστε το πλήκτρο ENT ΛΑΜΒΑΝΟΝΤΑΣ ένα ΣΗΜΑ ΚΙΝΔΥΝΟΥ 1. Όταν λάβετε ένα Σήμα Κινδύνου θα ηχήσει ένας συναγερμός επείγουσας ανάγκης. Η οθόνη θα εμφανίσει το νούμερο MMSI (ή το όνομα) του σκάφους που εξέπεμψε το Σήμα και ο πομποδέκτης αυτομάτως θα γυρίσει στο κανάλι πιέστε οποιοδήποτε πλήκτρο για να σταματήσει ο συναγερμός. 3. πιέστε το πλήκτρο DOWN για να αλλάξετε την οθόνη και να δείτε την Φύση του Κινδύνου και την θέση του σκάφους. 4. Εάν η θέση του σκάφους που είναι σε κίνδυνο δεν έχει θέση, η οθόνη LCD θα εμφανίσει την ένδειξη NO POSITION. ΣΗΜΕΙΩΣΗ Όταν υπάρχει ένα αδιάβαστο Σήμα Κινδύνου, τότε η εικόνα του DSC αναβοσβήνει. Μπορείτε να δείτε το κεφάλαιο ΑΝΑΣΚΟΠΗΣΗ ΕΙΣΕΡΧΟΜΕΝΩΝ ΣΗΜΑΤΩΝ ΚΑΤΑΓΕΓΡΑΜΜΕΝΩΝ στον ΚΑΤΑΛΟΓΟ ΑΝΑΜΟΝΩΝ. ΣΗΜΕΙΩΣΗ Θα πρέπει να συνεχίσετε την παρακολούθηση του καναλιού 16 καθώς ένας παράκτιος σταθμός μπορεί να χρειάζεται βοήθεια στην επιχείρηση διάσωσης. 30

31 9.4 ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ Η λειτουργία ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ επιτρέπει την κλήση με άλλος σταθμούς σκαφών χωρίς να έχουμε την ταυτότητα τους (ID) στο ξεχωριστό κατάλογο κλήσεων. Επίσης η προτεραιότητα για την κλήση μπορεί να καθορισθεί σαν Επείγουσα ή Ασφάλειας. ΕΠΕΙΓΟΥΣΑ Κλήση: Αυτός ο τύπος σήματος χρησιμοποιείτε όταν ένα σκάφος δεν βρίσκεται σε πραγματικό κίνδυνο, αλλά έχει ένα ενδεχόμενο πρόβλημα το οποίο μπορεί να οδηγήσει σε μια κατάσταση κινδύνου. Αυτό το σήμα είναι ίδιο σαν λέγατε PAN PAN PAN στο κανάλι 16. Κλήση ΑΣΦΑΛΕΙΑΣ: Χρησιμοποιείτε για την εκπομπή ναυτικών πληροφοριών ασφάλειας σε άλλα σκάφη. Αυτά τα μηνύματα περιέχουν πληροφορίες για καθυστέρηση πλοίων, συντρίμμια ή σκουπίδια στο νερό, απώλεια βοηθημάτων ναυσιπλοΐας ή ένα σημαντικό μετεωρολογικό μήνυμα. Αυτό το σήμα είναι ίδιο σαν να λέγατε Securite, Securite, Securite. 31

32 9.4.1 ΕΚΠΕΜΠΟΝΤΑΣ ΜΙΑ ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί το DSC MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το ALL SHIPS. 3. Πιέστε το πλήκτρο ENT. (για ακύρωση πιέστε το CLR). 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κλήση SAFETY ή URGENCY και μετά πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι λειτουργίας που θέλετε να επικοινωνήσετε και μετά πιέστε το πλήκτρο ENT. 6. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε τον επιλεγμένο τύπο σήματος ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ. 7. Αφού γίνει η εκπομπή ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ, ο πομποδέκτης θα γυρίσει στο κανάλι το οποίο έχει επιλεχθεί στο βήμα 5 πιο πάνω (η οθόνη όμως δεν θα αλλάξει. Για να αλλάξετε την οθόνη πιέστε το πλήκτρο CLR(WX)). 8. Παρακολουθήστε το κανάλι για να βεβαιωθείτε ότι δεν είναι απασχολημένο, μετά πιέστε το μικρόφωνο και πείτε PAN PAN PAN ή Securite, Securite, Securite, ανάλογα με την προτεραιότητα του σήματος. Πείτε το χαρακτηριστικό σας και αναφέρατε το κανάλι που επιθυμείται να γυρίσετε για επικοινωνία. 32

33 9.4.2 ΛΑΜΒΑΝΟΝΤΑΣ ΜΙΑ ΚΛΗΣΗ προς ΟΛΑ ΤΑ ΣΚΑΦΗ 1. Όταν γίνει λήψη ενός σήματος ΚΛΗΣΗΣ προς ΟΛΑ ΤΑ ΣΚΑΦΗ, ένας συναγερμός κινδύνου ηχεί. Η οθόνη θα εμφανίσει το MMSI (ή το όνομα) του σκάφους που έκανε την εκπομπή σήματος ΚΛΗΣΗΣ προς ΟΛΑ ΤΑ ΣΚΑΦΗ και ο πομποδέκτης θα γυρίσει στο κανάλι που έχει γίνει αίτηση (η οθόνη όμως δεν θα αλλάξει). 2. Πατήστε οποιοδήποτε πλήκτρο για να σταματήσει ο συναγερμός. 3. πιέστε το πλήκτρο DOWN για να εμφανίσετε στην οθόνη την Φύση Της Κλήσης. 4. πιέστε το πλήκτρο CLR(WX) για να εμφανισθεί το νούμερο του καναλιού λειτουργίας του αιτούμενος καναλιού. 5. πιέστε τον διακόπτη PTT στο μικρόφωνο και μιλήστε στο σκάφος που καλεί. 9.5 ΠΡΟΣΩΠΙΚΕΣ ΚΛΗΣΕΙΣ Αυτό το χαρακτηριστικό επιτρέπει στο GX1100E να έρθει σε επαφή με άλλο σκάφος που έχει πομποδέκτη DSC VHF και αυτομάτως γυρίζει σε λήψη σε ένα επιθυμητό κανάλι επικοινωνίας. Αυτό το χαρακτηριστικό είναι παρόμοιο με το κάλεσμα ενός σκάφους στο CH16 και να του ζητήσετε να γυρίσει σε άλλο κανάλι (το γύρισμα στο κανάλι είναι προσωπικό μεταξύ των δυο σταθμών). 33

34 9.5.1 ΡΥΘΜΙΖΟΝΤΑΣ τον ΚΑΤΑΛΟΓΟ των ΠΡΟΣΩΠΙΚΩΝ ΚΛΗΣΕΩΝ Το GX1100E έχει έναν κατάλογο DSC ο οποίος σας επιτρέπει να αποθηκεύσετε ενός σκάφους ή ατόμου το όνομα και το νούμερο MMSI το οποίο έχει σχέση με το σκάφος με το οποίο θέλετε να εκπέμψετε προσωπικές κλήσεις, αίτηση και αποστολή θέσης. Για να εκπέμψετε μια προσωπική κλήση πρέπει να ρυθμίσετε αυτόν τον κατάλογο με τις πληροφορίες των ατόμων που θέλετε να καλέσετε, παρόμοιο με αυτό ενός κινητού τηλεφώνου. 1. πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το INDIV DIR με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το ADD με τα πλήκτρα UP/ DOWN. 5. Πιέστε το πλήκτρο ENT. 6. Πιέστε τα πλήκτρα UP/ DOWN για το ξετύλιγμα του πρώτου γράμματος του ονόματος του σκάφους ή του ατόμου που θέλετε να βάλετε στην λίστα. 7. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε το πρώτο γράμμα του ονόματος και συνεχίστε στο επόμενο γράμμα προς τα δεξιά. 8. Επαναλάβατε τα βήματα 6 και 7 έως το όνομα ολοκληρωθεί. Το όνομα μπορεί να αποτελείται έως 11 χαρακτήρες, εάν δεν χρησιμοποιήσετε 11 χαρακτήρες πιέστε το ENT για να πάτε στο επόμενο διάστημα. Αυτή η μέθοδος μπορεί να χρησιμοποιηθεί για να εισάγετε κενά διαστήματα στο όνομα. Για ν σβήσετε το προηγούμενο γράμμα, πιέστε το πλήκτρο CLR(WX). 9. Αφού εισάγετε το 11 ο γράμμα ή διάστημα, πιέστε και κρατήστε πατημένο το πλήκτρο ENT για να προχωρήσετε στην εισαγωγή του νούμερου MMSI. 10. Πιέστε τα πλήκτρα UP/ DOWN για να ξετυλίξετε τα νούμερα από το 0-9. Για να εισάγετε τον αριθμό που θέλετε και να προχωρήσετε ένα διάστημα προς τα δεξιά πιέστε το πλήκτρο ENT. Επαναλάβατε αυτήν την διαδικασία μέχρι και τα 9 διαστήματα του νούμερου MMSI εισαχθούν. 34

35 11. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του ονόματος ή του νούμερου MMSI επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος χαρακτήρα, μετά πιέστε το UP/ DOWN για να διορθώσετε την εισαγωγή. 12. Για να αποθηκεύσετε τα δεδομένα που εισάγατε πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 13. Για να εισάγετε άλλη διεύθυνση προσωπικής κλήσης, επαναλάβατε τα βήματα από το 4 έως το Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/ ΡΥΘΜΙΖΟΝΤΑΣ την ΠΡΟΣΩΠΙΚΗ ΑΝΤΑΠΟΚΡΙΣΗ Επιτρέπει την ρύθμιση του πομποδέκτη, να ανταποκριθεί αυτόματα (εργοστασιακή ρύθμιση) ή χειροκίνητα, σε προσωπική κλήση DSC αίτησης αλλαγής καναλιού σε κανάλι για φωνητικές επικοινωνίες. Όταν επιλεχθεί η χειροκίνητη, το MMSI του σκάφους που καλεί εμφανίζετε επιτρέποντας σας να δείτε ποιος σας καλεί. Αυτή η λειτουργία είναι παρόμοια με την αναγνώριση κλήσεων στα κινητά τηλέφωνα. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το INDIV REPLY με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το AUTO ή το MANUAL. 6. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 7. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 35

36 9.5.3 ΡΥΘΜΙΖΟΝΤΑΣ το ΚΟΥΔΟΥΝΙΣΜΑ της ΠΡΟΣΩΠΙΚΗΣ ΚΛΗΣΗΣ Όταν ο πομποδέκτης λαμβάνει μια Προσωπική ή μια Ομαδική Κλήση θα παράγει ένα κουδούνισμα για 3 λεπτά. Αυτή η επιλογή επιτρέπει την αλλαγή του χρόνου κουδουνίσματος. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το INDIV RING με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε τον χρόνο κουδουνίσματος μιας προσωπικής κλήσης. 6. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 7. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. Το GX1100E έχει την δυνατότητα να κλείσει το κουδούνισμα της προσωπικής κλήσης. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το DSC BEEP με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το INDIVIDUAL εάν επιθυμείτε να απενεργοποιήσετε το κουδούνισμα των Προσωπικών Κλήσεων, ή GROUP εάν επιθυμείτε να απενεργοποιήσετε το κουδούνισμα της Ομαδικής Κλήσης και πιέστε το πλήκτρο ENT. 6. Πιέστε το πλήκτρο UP/ DOWN για να επιλέξετε το OFF. 7. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 8. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. Εάν επιθυμείτε να γυρίσετε και να ενεργοποιήσετε το κουδούνισμα, απλά επαναλάβατε την πιο πάνω διαδικασία, πατώντας τα πλήκτρα UP/ DOWN για να επιλέξετε το ON στο βήμα 6 πιο πάνω. 36

37 9.5.4 ΕΚΠΕΜΠΟΝΤΑΣ μια ΠΡΟΣΩΠΙΚΗ ΚΛΗΣΗ Αυτό το χαρακτηριστικό επιτρέπει στον χρήστη να έρθει σε επαφή με ένα άλλο σκάφος που έχει πομποδέκτη DSC. Αυτό το χαρακτηριστικό είναι παρόμοιο με το να καλείς ένα σκάφος στο CH16 και να ζητάς να γυρίσει σε άλλο κανάλι. ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΚΛΗΣΗ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το INDIVIDUAL. (Για να το ακυρώσετε πατήστε το πλήκτρο 16/9 ή το πλήκτρο CLR). 3. Πιέστε το πλήκτρο ENT. Ο πομποδέκτης θα ηχήσει, και το Individual Directory (Προσωπικός Κατάλογος) θα εμφανισθεί. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το Idividual (Προσωπικό) που θέλετε να έρθετε σε επαφή. 5. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι λειτουργίας που θέλετε να επικοινωνήσετε και πιέστε το πλήκτρο ENT. 6. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε το προσωπικό σήμα DSC. 7. Αφού εκπέμψετε το INDIVIDUAL CALL (ΠΡΟΣΩΠΙΚΗ ΚΛΗΣΗ), εάν δεν λάβετε απάντηση, τότε θα εμφανισθεί στην οθόνη το WAIT FOR ACK. Για να στείλετε το σήμα ξανά, πιέστε το πλήκτρο DOWN ακολουθούμενο από το πλήκτρο ENT. 8. Όταν λάβετε επιβεβαίωση στην προσωπική κλήση, το κανάλι αλλάζει αυτομάτως στο κανάλι που έχετε επιλέξει στο βήμα 5 πιο πάνω και ένα ηχεί ένα κουδούνισμα. 9. Πιέστε το πλήκτρο CLR(WX) για να ακούσετε το κανάλι και να σιγουρευτείτε ότι δεν είναι κατειλημμένο και μετά πιέστε το πλήκτρο του μικροφώνου για να καλέσετε το άλλο σκάφος με το οποίο θέλετε να επικοινωνήσετε. 37

38 Μπορείτε να εισάγεται ένα νούμερο MMSI χειροκίνητα για να έρθετε σε επαφή χωρίς να το αποθηκεύσετε στον Προσωπικό Κατάλογο. ΧΕΙΡΟΚΙΝΗΤΗ ΚΛΗΣΗ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το INDIVIDUAL. (Για να το ακυρώσετε πατήστε το πλήκτρο 16/9 ή το πλήκτρο CLR). 3. Πιέστε το πλήκτρο ENT. Ο πομποδέκτης θα ηχήσει, και το Idividual Directory (Προσωπικός Κατάλογος) θα εμφανισθεί. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το MANUAL (Χειροκίνητο) και μετά πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να κινηθείτε μεσω τα νούμερα 0-9. για να εισάγετε το επιθυμητό νούμερο και να κινηθείτε ένα διάστημα προς τα δεξιά πιέστε το πλήκτρο ENT. Επαναλάβατε αυτήν διαδικασία μέχρι να εισάγετε και τα 9 διαστήματα του νούμερου MMSI που θέλετε να έρθετε σε επαφή. 6. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του νούμερου MMSI επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος νούμερο, μετά κινήστε το περιστροφικό κουμπί των καναλιών για να διορθώσετε την εισαγωγή. 7. Όταν τελειώσετε την εισαγωγή του νούμερου MMSI πατήστε και κρατήστε πατημένο το πλήκτρο ENT. 8. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι λειτουργίας που θέλετε να επικοινωνήσετε και πιέστε το πλήκτρο ENT. 9. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε το προσωπικό σήμα DSC. 10. Αφού εκπέμψετε το INDIVIDUAL CALL (ΠΡΟΣΩΠΙΚΗ ΚΛΗΣΗ), εάν δεν λάβετε απάντηση, τότε θα εμφανισθεί στην οθόνη το WAIT FOR ACK. Για να στείλετε το σήμα ξανά, πιέστε το πλήκτρο DOWN ακολουθούμενο από το πλήκτρο ENT. 38

39 11. Όταν λάβετε επιβεβαίωση στην προσωπική κλήση, το κανάλι αλλάζει αυτομάτως στο κανάλι που έχετε επιλέξει στο βήμα 8 πιο πάνω και ένα ηχεί ένα κουδούνισμα. 12. Πιέστε το πλήκτρο CLR(WX) για να ακούσετε το κανάλι και να σιγουρευτείτε ότι δεν είναι κατειλημμένο και μετά πιέστε το πλήκτρο του μικροφώνου για να καλέσετε το άλλο σκάφος με το οποίο θέλετε να επικοινωνήσετε ΛΑΜΒΑΝΟΝΤΑΣ μια ΠΡΟΣΩΠΙΚΗ ΚΛΗΣΗ Όταν λαμβάνετε μια προσωπική κλήση, μια επιβεβαίωση πρέπει να σταλεί πίσω στον σταθμό που καλεί. Το GX1100E από εργοστασιακή ρύθμιση είναι στο Αυτόματο, έχει όμως επιλογή που σας επιτρέπει να στείλετε χειροκίνητα μια απάντηση πριν ο πομποδέκτης γυρίσει στο ζητούμενο κανάλι κλήσης. Αυτή η επιλογή είναι χρήσιμη εάν θέλετε να δείτε ποιος σας καλεί και σας ζητά να γυρίσετε σε κανάλι επικοινωνίας, παρόμοιο με την αναγνώριση κλήσεων σε ένα κινητό τηλέφωνο. 1. Όταν λάβετε μια προσωπική κλήση, ο συναγερμός προσωπικής κλήσης θα ηχήσει. Η οθόνη θα εμφανίσει το MMSI (ή το όνομα) του σκάφους που εκπέμπει την Προσωπική Κλήση και ο πομποδέκτης αυτομάτως θα γυρίσει στο κανάλι που έχετε ορίσει. 2. Πιέστε οποιαδήποτε πλήκτρο για να σταματήσετε τον συναγερμό. 3. Πιέστε το πλήκτρο CLR(WX) για να εμφανίσετε στην οθόνη το νούμερο του καναλιού λειτουργίας που έχετε ζητήσει. 4. Πιέστε το διακόπτη PTT στο μικρόφωνο και μιλήστε προς το σκάφος που καλεί. 9.6 ΚΑΤΑΛΟΓΟΣ ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ Το GX1100E κρατά αρχείο των Κλήσεων Κινδύνου και των Προσωπικών Κλήσεων στον Κατάλογο Αναμονής Κλήσεων για ανασκόπηση σε αργότερο χρόνο. Η λειτουργία της Αναμονής Κλήσεων DSC είναι παρόμοια με την λειτουργία ενός τηλεφωνητή όπου οι κλήσεις καταγράφονται για μετέπειτα ανασκόπηση. Όταν μια κλήση αρχειοθετηθεί ενώ ο πομποδέκτης είναι σε λειτουργία αναμονής DSC, ένα εικονίδιο θα εμφανισθεί στην οθόνη. Το GX1100E μπορεί να απομνημονεύσει μέχρι και τα 20 τελευταία σήματα Κινδύνου (Distress) και έως τις τελευταίες 38 DSC κλήσεις. 39

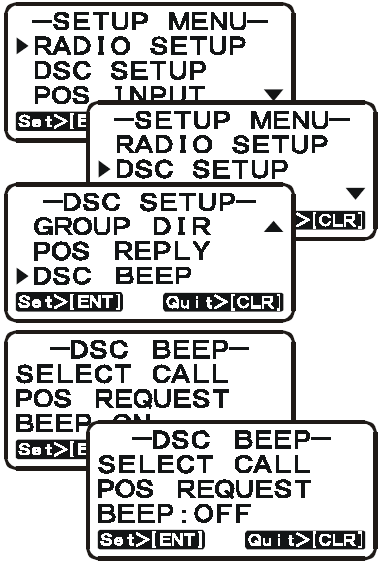

40 9.6.1 ΕΝΕΡΓΟΠΟΙΩΝΤΑΣ / ΑΠΕΝΕΡΓΟΠΟΙΩΝΤΑΣ την ΛΕΙΤΟΥΡΓΙΑ της ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ Ακολουθήστε τα πιο κάτω βήματα για να ενεργοποιήσετε ή να απενεργοποιήσετε την λειτουργία της Αναμονής Κλήσεων. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το INDIV ACK με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το ABLE ή UNABLE. 6. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλογή σας. 7. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/ ΑΝΑΣΚΟΠΗΣΗ ΛΗΦΘΕΝΤΩΝ ΚΛΗΣΕΩΝ ΑΠΟΘΗΚΕΥΜΕΝΩΝ στον ΚΑΤΑΛΟΓΟ ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού LOG. 3. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κατηγορία (DISTRESS ή DSC CALL) που θέλετε για ανασκόπηση και/ή να καλέσετε πίσω. 4. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κατηγορία (DISTRESS ή DIST CANCEL: για DISTRESS) ή τον σταθμό (όνομα ή νούμερο MMSI: για DSC CALL) που θέλετε για ανασκόπηση και/ή να καλέσετε πίσω. 5. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να κάνετε ανασκόπηση στις λεπτομέρειες για την επιλεγμένη κατηγορία ή σταθμό. 40

41 6. Εάν κάνετε ανασκόπηση στην κλήση DSC, πιέστε το πλήκτρο ENT ξανά, για να καλέσετε τον επιλεγμένο σταθμό εάν το επιθυμείτε. 7. Για να βγείτε από τον Κατάλογο της Αναμονής Κλήσεων και να γυρίσετε στην λειτουργία του πομποδέκτη πιέστε το πλήκτρο CLR. ΣΗΜΕΙΩΣΗ Όταν υπάρχει μια αδιάβαστη εισερχομένη κλήση, η εικόνα * θα εμφανισθεί πίσω από την αδιάβαστη κατηγορία (DISTRESS ή DSC CALL) και το όνομα του σταθμού (ή το νούμερο MMSI) ΔΙΑΓΡΑΦΗ ΚΑΤΑΛΟΓΟΥ ΛΗΦΘΕΝΤΩΝ ΚΛΗΣΕΩΝ από ΤΟΝ ΚΑΤΑΛΟΓΟ ΗΜΕΡΟΛΟΓΙΟ DSC 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC LOG. 3. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το LOG DELETE (ΔΙΑΓΡΑΦΗ ΗΜΕΡΟΛΟΓΙΟΥ). 4. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κατηγορία (DISTRESS ή DSC CALL) που θέλετε να διαγράψετε. 5. Πιέστε το πλήκτρο ENT και μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κατηγορία (DISTRESS ή DIST CANCEL: για DISTRESS) ή τον σταθμό (όνομα ή νούμερο MMSI: για DSC CALL) που θέλετε να διαγράψετε. 6. Πιέστε και κρατήστε πατημένο το πλήκτρο ENT μέχρι η κατηγορία ή σταθμός (όνομα ή νούμερο MMSI) αφαιρεθεί από την οθόνη. 7. Για να βγείτε από αυτό το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πιέστε το πλήκτρο CLR. 41

42 9.7 ΟΜΑΔΙΚΕΣ ΚΛΗΣΕΙΣ ή ΚΛΗΣΕΙΣ ΟΜΑΔΩΝ Αυτή η λειτουργία επιτρέπει στον χρήστη να έρθει σε επαφή με μια ομάδα συγκεκριμένων σκαφών (πχ με τα μέλη ενός Yacht Club) με ένα ομαδικό νούμερο MMSI χρησιμοποιώντας την λειτουργία της Ομαδικής Κλήσης για να γυρίσουν αυτόματα σε ένα επιθυμητό κανάλι για φωνητική επικοινωνία ΡΥΘΜΙΖΟΝΤΑΣ μια ΟΜΑΔΙΚΗ ΚΛΗΣΗ (GROUP DIR) Για να λειτουργήσει αυτό το Ομαδικό χαρακτηριστικό, θα πρέπει το MMSI να προγραμματισθεί σε όλους τους πομποδέκτες DSC VHF εντός της ομάδας των σκαφών που θα χρησιμοποιήσουν αυτό το χαρακτηριστικό. Το ομαδικό MMSI είναι ένα νούμερο με 9 ψηφία (το πρώτο ψηφίο πάντα είναι το 0) το οποίο θα επιτρέψει άλλους πομποδέκτες να καλέσουν το σκάφος σας μαζί με άλλα για να γυρίσουν αυτόματα σε ένα κατάλληλο κανάλι για φωνητική επικοινωνία. Αυτή η λειτουργία είναι πολύ χρήσιμη για λέσχες σκαφών και για σκάφη τα οποία ταξιδεύουν μαζί και θέλουν να κάνουν ομαδικές ανακοινώσεις σε ένα προκαθορισμένο κανάλι. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT και μετά επιλέξτε το GROUP DIR με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το ADD με τα πλήκτρα UP/ DOWN. 5. Πιέστε το πλήκτρο CALL(MENU) 6. Πιέστε τα πλήκτρα UP/ DOWN για να κινηθείτε μέσα από το πρώτο γράμμα του ονόματος της ομάδας που θέλετε να παραπέμψετε στον κατάλογο. 7. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε το πρώτο γράμμα στο όνομα και κινηθείτε στο επόμενο γράμμα δεξιά. 8. Επαναλάβατε τα βήματα 6 και 7 μέχρι να ολοκληρωθεί το όνομα. Το όνομα μπορεί να αποτελείται μέχρι 11 γράμματα, εάν δεν χρησιμοποιήσετε και τους 11 χαρακτήρες πιέστε το πλήκτρο ENT για να μετακινηθείτε στο επόμενο διάστημα. Αυτή η μέθοδος μπορεί να χρησιμοποιηθεί για να εισάγετε κενά διαστήματα στο όνομα. Για να σβήσετε το προηγούμενο γράμμα, πιέστε το πλήκτρο CLR(WX). 9. Μετά την εισαγωγή του 11 ου γράμματος ή διαστήματος, πιέστε και κρατήστε πατημένο το πλήκτρο ENT για να προχωρήσετε στο νούμερο του MMSI. 42

43 10. Πιέστε το πλήκτρο UP/ DOWN για να προχωρήσετε μέσα από τα νούμερα από το 0-9. Για να εισάγετε το επιθυμητό νούμερο και να μετακινηθείτε ένα διάστημα προς τα δεξιά πιέστε το πλήκτρο ENT. Επαναλάβατε αυτήν την διαδικασία έως και τα 9 διαστήματα του νούμερου MMSI έχουν εισαχθεί. 11. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του ονόματος ή του νούμερου MMSI επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος χαρακτήρα, μετά κινήστε το περιστροφικό κουμπί των καναλιών για να διορθώσετε την εισαγωγή. 12. Για να αποθηκεύσετε τα δεδομένα που εισήγατε, πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 13. Για να εισάγετε άλλη προσωπική διεύθυνση, επαναλάβατε τα βήματα από το 4 έως το Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 43

44 9.7.2 ΕΚΠΕΜΠΟΝΤΑΣ μια ΟΜΑΔΙΚΗ ΚΛΗΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΚΛΗΣΗ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού GROUP. (Για ακύρωση, πιέστε το πλήκτρο 16/9 ή το πλήκτρο CLR). 3. Πιέστε το πλήκτρο ENT. Ο πομποδέκτης θα ηχήσει και το μενού Group Directory θα εμφανισθεί. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το Group που θέλετε να έρθετε σε επαφή. 5. Πιέστε το πλήκτρο ENT, μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι λειτουργίας που θέλετε να επικοινωνήσετε και πιέστε το πλήκτρο ENT. 6. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε το σήμα της ομαδικής κλήσης. 7. Αφού εκπέμψετε το GROUP CALL (ΟΜΑΔΙΚΗ ΚΛΗΣΗ), όλοι οι πομποδέκτες στην ομάδα θα γυρίσουν στο κανάλι που έχει επιλεγεί στο βήμα 5 πιο πάνω (η οθόνη όμως δεν θα αλλάξει). 8. Πιέστε το πλήκτρο CLR(WX) για να γυρίσετε στην λειτουργία του πομποδέκτη. 9. Παρακολουθήστε το κανάλι για να βεβαιωθείτε ότι δεν είναι κατηλημένο, μετά πιέστε το πλήκτρο του μικροφώνου και καλέστε τα άλλα σκάφη που θέλετε να επικοινωνήσετε. 44

45 ΧΕΙΡΟΚΙΝΗΤΗ ΚΛΗΣΗ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού GROUP. (Για ακύρωση, πιέστε το πλήκτρο 16/9 ή το πλήκτρο CLR(WX)). 3. Πιέστε το πλήκτρο ENT. Ο πομποδέκτης θα ηχήσει και το μενού Group Directory θα εμφανισθεί. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το MANUAL (ΧΕΙΡΟΚΙΝΗΤΟ) και μετά πιέστε το πλήκτρο ENT. 5. Πιέστε το πλήκτρο UP/ DOWN για να προχωρήσετε μέσα από τα νούμερα από το 0-9. Για να εισάγετε το επιθυμητό νούμερο και να μετακινηθείτε ένα διάστημα προς τα δεξιά πιέστε το πλήκτρο ENT. Επαναλάβατε αυτήν την διαδικασία έως και τα 9 διαστήματα του νούμερου MMSI που θέλετε να έρθετε σε επαφή έχουν εισαχθεί. 6. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του νούμερου MMSI, επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος νούμερο, μετά πιέστε το πλήκτρο UP/ DOWN για να διορθώσετε την εισαγωγή. 7. Όταν τελειώσετε την εισαγωγή του νούμερου MMSI, πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 8. Πιέστε το πλήκτρο ENT, μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι λειτουργίας που θέλετε να επικοινωνήσετε και πιέστε το πλήκτρο ENT. 9. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε το σήμα της ομαδικής κλήσης. 10. Αφού εκπέμψετε το GROUP CALL (ΟΜΑΔΙΚΗ ΚΛΗΣΗ), όλοι οι πομποδέκτες στην ομάδα θα γυρίσουν στο κανάλι που έχει επιλεγεί στο βήμα 5 πιο πάνω (η οθόνη όμως δεν θα αλλάξει). 45

46 11. Πιέστε το πλήκτρο CLR(WX) για να γυρίσετε στην λειτουργία του πομποδέκτη. 12. Παρακολουθήστε το κανάλι για να βεβαιωθείτε ότι δεν είναι κατηλημένο, μετά πιέστε το πλήκτρο του μικροφώνου και καλέστε τα άλλα σκάφη που θέλετε να επικοινωνήσετε ΛΑΜΒΑΝΟΝΤΑΣ μια ΟΜΑΔΙΚΗ ΚΛΗΣΗ 1. Όταν λάβετε μια ομαδική κλήση, το GX1100E θα παράγει ένα ήχο συναγερμού. Η οθόνη θα εμφανίσει το MMSI (ή το όνομα) του σκάφους που εκπέμπει την Ομαδική Κλήση και ο πομποδέκτης αυτομάτως θα γυρίσει στο κανάλι που έχει ορισθεί (η οθόνη όμως δεν θα αλλάξει). 2. Πιέστε οποιαδήποτε πλήκτρο για να σταματήσει ο συναγερμός. 3. Πιέστε το πλήκτρο DOWN για να εμφανίσετε την Φύση της Κλήσης. 4. Πιέστε το πλήκτρο CLR(WX) για να εμφανίσετε το κανάλι λειτουργίας που έχει ορισθεί. 5. Παρακολουθήστε το κανάλι για το άτομο που καλεί την Ομάδα για να στείλει μήνυμα. 6. Εάν θέλετε να ανταποκριθείτε, παρακολουθήστε το κανάλι για να βεβαιωθείτε ότι είναι καθαρό, και μετά πιέστε το PTT στο μικρόφωνο και μιλήστε προς το σκάφος (ή σκάφη) που καλεί. ΣΗΜΕΙΩΣΗ Όταν υπάρχει μια αδιάβαστη Ομαδική Κλήση, η εικόνα DSC θα αναβοσβήνει στην οθόνη. Μπορείτε να κάνετε ανασκόπηση στις αδιάβαστες Ομαδικές Κλήσεις από το ημερολόγιο DSC. Δείτε την παράγραφο ΑΝΑΣΚΟΠΗΣΗ ΛΗΦΘΕΝΤΩΝ ΚΛΗΣΕΩΝ ΑΠΟΘΗΚΕΥΜΕΝΩΝ στον ΚΑΤΑΛΟΓΟ ΑΝΑΜΟΝΗΣ ΚΛΗΣΕΩΝ. ΣΗΜΕΙΩΣΗ Αφού λάβετε μια Ομαδική Κλήση, η ώρα που έγινε η κλήση και το MMSI του πλοίου ή το όνομα σκάφους θα εμφανισθεί στην οθόνη LCD. 46

47 9.8 ΑΙΤΗΣΗ ΘΕΣΗΣ Η πρόοδος στο DSC έχει κάνει δυνατόν την καταγραφή της θέσης ενός άλλου σκάφους και την εμφάνιση της θέσης του στην οθόνη του GX1100E. Η Standard Horizon έχει πάρει αυτήν την δυνατότητα και την έχει πάει ένα βήμα πιο πάνω, με την σύνδεση οποιουδήποτε GPS της Standard Horizon σε ένα πομποδέκτη GX1100E, η καταγραφή της θέσης του σκάφους εμφανίζετε στην οθόνη του χαρτογραφικού GPS κάνοντας έτσι ευκολότερη την πλεύση προς την τοποθεσία του καταγραμμένου σκάφους. Αυτό είναι ένα σπουδαίο χαρακτηριστικό για οποιονδήποτε θέλει να ξέρει την θέση ενός άλλου σκάφους. ΣΗΜΕΙΩΣΗ Το άλλο σκάφος πρέπει να έχει έναν δέκτη GPS συνδεμένο στον πομποδέκτη DSC και πρέπει να μην έχει τον πομποδέκτη ρυθμισμένο να μην δέχεται τις αιτήσεις θέσης. (Δείτε την παράγραφο ΡΥΘΜΙΖΟΝΤΑΣ τον ΚΑΤΑΛΟΓΟ των ΠΡΟΣΩΠΙΚΩΝ ΚΛΗΣΕΩΝ για να εισάγετε πληροφορίες στον προσωπικό κατάλογο) ΡΥΘΜΙΖΟΝΤΑΣ την ΑΠΑΝΤΗΣΗ ΘΕΣΕΩΣ Το GX1100E μπορεί να ρυθμισθεί έτσι ώστε αυτόματα ή χειροκίνητα να στέλνει την θέση σας σε άλλο σκάφος. Αυτή η επιλογή είναι αναγκαία εάν ενδιαφέρεσθε να μην μπορεί κάποιος να καταγράψει την θέση σας που δεν θέλετε. Στην χειροκίνητη λειτουργία θα δείτε στην οθόνη το MMSI ή το όνομα του ατόμου, επιτρέποντας σας έτσι την επιλογή εκπομπής θέσης στο αιτούμενο σκάφος. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το POS REPLY με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το AUTO ή το MANUAL. Στην θέση AUTO μετά την λήψη DSC αίτησης για θέση, ο πομποδέκτης αυτομάτως θα εκπέμψει την θέση του σκάφους σας. Στην θέση MANUAL, η οθόνη του GX1100E θα εμφανίσει ποιος κάνει αίτηση για την θέση σας. 6. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 7. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 47

48 Το GX1100E έχει την δυνατότητα να απενεργοποιήσει το Position Request ringer (Συναγερμός Αίτησης Θέσης). 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το DSC BEEP με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το POS REQUEST. 6. Πιέστε το πλήκτρο ENT. 7. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το OFF. 8. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 9. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. Εάν θέλετε να γυρίσετε και να ενεργοποιήσετε τον συναγερμό, απλά επαναλάβατε την πιο πάνω διαδικασία, πατώντας τα πλήκτρα UP/ DOWN για να επιλέξετε το ON στο βήμα 7 που υπάρχει πιο πάνω. 48

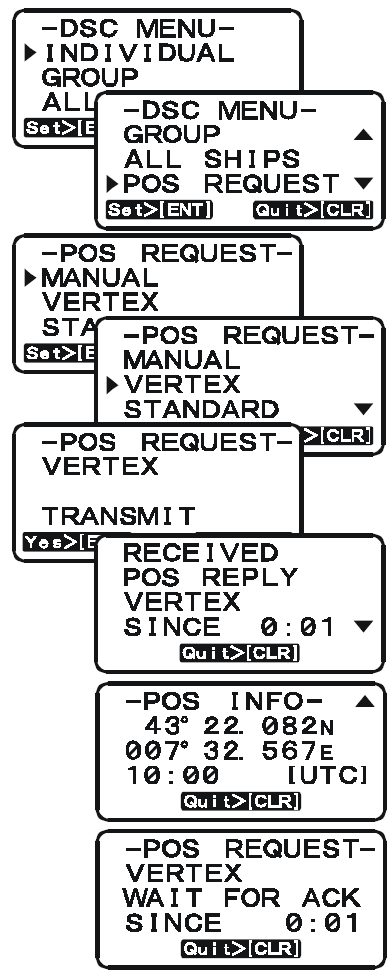

49 9.8.2 ΕΚΠΕΜΠΟΝΤΑΣ ένα ΑΙΤΗΜΑ ΘΕΣΗΣ σε ΑΛΛΟ ΣΚΑΦΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΟ ΑΙΤΗΜΑ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού POS REQUEST. 3. Πιέστε το πλήκτρο ENT για να εμφανίσετε τον κατάλογο των αιτήσεων Θέσης. Αυτός ο κατάλογος χρησιμοποιεί τις πληροφορίες του ΠΡΟΣΩΠΙΚΟΥ ΚΑΤΑΛΟΓΟΥ. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε ένα όνομα, μετά πιέστε το πλήκτρο ENT. 5. Πιέστε το πλήκτρο ENT για να εκπέμψετε την θέση στη κλήση αίτησης DSC. 6. Όταν το GX1100E λάβει την θέση από το σκάφος που καταγράφει, θα παράγει έναν ηχητικό συναγερμό και η θέση από το καταγεγραμμένο σκάφος θα μεταφερθεί στην οθόνη του χαρτογραφικού GPS. 7. Πιέστε οποιοδήποτε πλήκτρο για να σταματήσετε τον συναγερμό. 8. Πιέστε το πλήκτρο DOWN για να εμφανίσετε την θέση του καταγεγραμμένου σκάφους που μεταφέρθηκε στην οθόνη. 9. Εάν το GX1100E δεν λάβει απάντηση, η οθόνη θα είναι όπως εμφανίζετε στην εικόνα δεξιά. Για να το ξανά στείλετε, πιέστε το πλήκτρο ENT. ΣΗΜΕΙΩΣΗ Εάν το GX1100E δεν λάβει δεδομένα θέσης από το καταγεγραμμένο σκάφος, τότε η οθόνη LCD θα εμφανίσει το μήνυμα NO POSITION DATA (ΧΩΡΙΣ ΔΕΔΟΜΕΝΑ ΘΕΣΗΣ). 49

50 ΧΕΙΡΟΚΙΝΗΤΟ ΑΙΤΗΜΑ Μπορείτε να εισάγετε ένα νούμερο MMSI χειροκίνητα για να έρθετε σε επαφή χωρίς να ρυθμίσετε τον Κατάλογο Προσωπικών Κλήσεων. 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU στην οθόνη. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού POS REQUEST. 3. Πιέστε το πλήκτρο ENT για να εμφανίσετε τον κατάλογο των αιτήσεων Θέσης. Αυτός ο κατάλογος χρησιμοποιεί τις πληροφορίες του ΠΡΟΣΩΠΙΚΟΥ ΚΑΤΑΛΟΓΟΥ. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το MANUAL, μετά πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να προχωρήσετε μέσα από τα νούμερα από το 0-9. Για να εισάγετε το επιθυμητό νούμερο και να μετακινηθείτε ένα διάστημα προς τα δεξιά πιέστε το πλήκτρο ENT. Επαναλάβατε αυτήν την διαδικασία έως και τα 9 διαστήματα του νούμερου MMSI που θέλετε να έρθετε σε επαφή έχουν εισαχθεί. 6. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του νούμερου MMSI, επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος νούμερο, μετά πιέστε το πλήκτρο UP/ DOWN για να διορθώσετε την εισαγωγή. 7. Όταν τελειώσετε την εισαγωγή του νούμερου MMSI, πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 8. Πιέστε το πλήκτρο ENT για να εκπέμψετε το σήμα DSC της αίτησης θέσης. 50

51 9. Όταν το GX1100E λάβει την θέση από το καταγεγραμμένο σκάφος, θα παράγει έναν ηχητικό συναγερμό και η θέση από το καταγεγραμμένο σκάφος θα μεταφερθεί στην οθόνη του χαρτογραφικού GPS. 10. Πιέστε οποιοδήποτε πλήκτρο για να σταματήσετε τον συναγερμό. 11. Πιέστε το πλήκτρο DOWN για να εμφανίσετε την θέση του καταγεγραμμένου σκάφους που μεταφέρθηκε στην οθόνη. 12. Εάν το GX1100E δεν λάβει απάντηση, η οθόνη θα είναι όπως εμφανίζετε στην εικόνα δεξιά. Για να το ξανά στείλετε, πιέστε το πλήκτρο ENT ΛΑΜΒΑΝΟΝΤΑΣ ένα ΑΙΤΗΜΑ ΘΕΣΗΣ Όταν μια κλήση με αίτημα θέσης ληφθεί από ένα άλλο σκάφος, ένας ηχητικός συναγερμός ηχεί και η ένδειξη POS REQUEST (ΑΙΤΗΣΗ ΘΕΣΗΣ) θα εμφανισθεί στην οθόνη LCD. Η λειτουργία του πομποδέκτη διαφέρει ανάλογα την ρύθμιση του POS REPLY (ΑΠΑΝΤΗΣΗ ΘΕΣΗΣ) στο μενού του DSC SETUP. Αυτόματη απάντηση: 1. Όταν μια κλήση με αίτηση θέσης ληφθεί, ένας συναγερμός κλήσης ηχεί 5 φορές. Έπειτα οι αιτούμενες συντεταγμένες εκπέμπονται αυτομάτως προς το σκάφος που αιτήθηκε την θέση του σκάφους σας. 2. Για να βγείτε από την οθόνη αίτησης θέσης, πιέστε το πλήκτρο CLR. Χειροκίνητη απάντηση: 1. Όταν μια κλήση με αίτηση θέσης ληφθεί από άλλο σκάφος, το GX1100E θα παράγει έναν ηχητικό συναγερμό και η οθόνη LCD θα είναι όπως εμφανίζετε στην εικόνα δεξιά. 2. Πιέστε οποιαδήποτε πλήκτρο για να σταματήσει ο συναγερμός. 3. Πιέστε το πλήκτρο ENT για να στείλετε την θέση σας στο αιτούμενο σκάφος, ή πιέστε το πλήκτρο CLR(WX). 4. Για να βγείτε από την οθόνη αίτησης θέσης, πιέστε το πλήκτρο 16/9. 51

52 9.9 ΑΝΑΦΟΡΑ ΘΕΣΗΣ Αυτό το χαρακτηριστικό είναι παρόμοιο με το Αίτημα Θέσης, εντούτοις αντί για αίτηση θέσης ενός άλλο σκάφους αυτή η λειτουργία σας επιτρέπει να στείλετε την δικιά σας θέση σε ένα άλλο σκάφος. Για να μπορέσετε να στείλετε την θέση σας χρειάζεστε έναν δέκτη GPS συνδεμένο ή θα πρέπει χειροκίνητα να εισάγετε την θέση. Δείτε την παράγραφο 9.11 ΧΕΙΡΟΚΙΝΗΤΗ ΕΙΣΑΓΩΓΗ της ΘΕΣΗΣ GPS ΡΥΘΜΙΖΟΝΤΑΣ τον ΗΧΟ για την ΑΝΑΦΟΡΑ ΘΕΣΗΣ Το GX1100E έχει την δυνατότητα να απενεργοποιήσει τον ήχο της Αναφοράς Θέσης. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC SETUP. 3. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το DSC BEEP με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το POSITION REPORT. 6. Πιέστε το πλήκτρο ENT. 7. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το OFF. 8. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 9. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. Εάν θέλετε να γυρίσετε και να ενεργοποιήσετε τον συναγερμό, απλά επαναλάβατε την πιο πάνω διαδικασία, πατώντας τα πλήκτρα UP/ DOWN για να επιλέξετε το ON στο βήμα 7 που υπάρχει πιο πάνω. 52

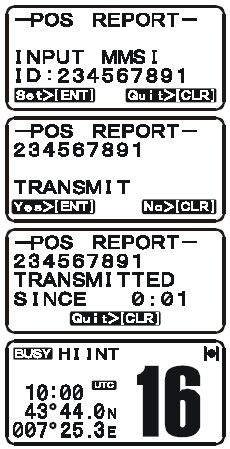

53 9.9.2 ΕΚΠΕΜΠΟΝΤΑΣ μια ΚΛΗΣΗ DSC ΑΝΑΦΟΡΑΣ ΘΕΣΗΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΚΛΗΣΗ 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU στην οθόνη. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού POS REPORT. 3. Πιέστε το πλήκτρο ENT, μετά πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κατηγορία (ROUTINE ή SAFETY) για την κλήση Αναφοράς Θέσης. 4. Πιέστε το πλήκτρο ENT για να εμφανίσετε τον κατάλογο των αιτήσεων Θέσης. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε ένα προσωπικό σκάφος (Individual) που θέλετε να στείλετε την θέση σας, μετά πιέστε το πλήκτρο ENT. 6. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε την θέση σας στο επιλεγμένο σκάφος. 7. Πιέστε το πλήκτρο CLR(WX) για να γυρίσετε την οθόνη, στην οθόνη λειτουργίας του πομποδέκτη. 53

54 ΧΕΙΡΟΚΙΝΗΤΗ ΚΛΗΣΗ Μπορείτε να εισάγετε ένα νούμερο MMSI χειροκίνητα για να κάνετε κλήση χωρίς να ρυθμίσετε τον Κατάλογο Προσωπικών Κλήσεων. 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU στην οθόνη. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού POS REPORT. 3. Πιέστε το πλήκτρο ENT για να εμφανίσετε τον κατάλογο των Θέσεων Αποστολής. Αυτός ο κατάλογος χρησιμοποιεί τις πληροφορίες του ΠΡΟΣΩΠΙΚΟΥ Καταλόγου. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το MANUAL, μετά πιέστε το πλήκτρο ENT. 5. Εισάγετε το νούμερο MMSI (εννέα ψηφία) που θέλετε να έρθετε σε επαφή. Πιέστε τα πλήκτρα UP/ DOWN για να προχωρήσετε μέσα από τα νούμερα από το 0-9. Για να εισάγετε το επιθυμητό νούμερο και να μετακινηθείτε ένα διάστημα προς τα δεξιά πιέστε το πλήκτρο ENT. Επαναλάβατε αυτήν την διαδικασία έως και τα 9 διαστήματα του νούμερου MMSI που θέλετε να έρθετε σε επαφή έχουν εισαχθεί. 6. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του νούμερου MMSI επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος χαρακτήρα, μετά κινήστε το περιστροφικό κουμπί των καναλιών για να διορθώσετε την εισαγωγή. 7. Όταν τελειώσετε την εισαγωγή του νούμερου MMSI, πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 8. Πιέστε το πλήκτρο ENT για να εκπέμψετε την θέση σας στο επιλεγμένο σκάφος. 9. Πιέστε το πλήκτρο CLR(WX) για να γυρίσετε την οθόνη, στην οθόνη λειτουργίας του πομποδέκτη. 54

55 9.9.3 ΛΑΜΒΑΝΟΝΤΑΣ μια ΚΛΗΣΗ DSC ΑΝΑΦΟΡΑΣ ΘΕΣΗΣ Όταν ένα άλλο σκάφος εκπέμπει την θέση του προς το GX1100E, τα ακόλουθα θα συμβούν: 1. Όταν η Κλήση Αναφοράς Θέσης ληφθεί, ένας ήχος θα ακουστεί και η οθόνη θα δείξει τα ληφθέντα δεδομένα. Μεταφέρατε τα ληφθέντα δεδομένα σε οποιοδήποτε χαρτογραφικό GPS της Standard Horizon εάν είναι συνδεμένο. 2. Πιέστε οποιαδήποτε πλήκτρο για να σταματήσει ο συναγερμός. 3. Πιέστε τα πλήκτρα UP/ DOWN για να αλλάξετε την οθόνη και να δείτε τα ληφθέντα δεδομένα. 4. Πιέστε το πλήκτρο CLR(WX) για να γυρίσετε την οθόνη, στην οθόνη λειτουργίας του πομποδέκτη. 55

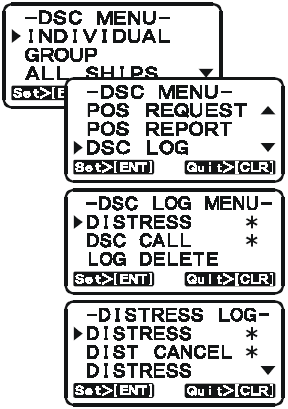

56 9.10 ΔΟΚΙΜΗ ΜΕΤΑΔΟΣΗΣ DSC 1. Πιέστε το πλήκτρο CALL(MENU). Θα εμφανισθεί η ένδειξη DSC MENU στην οθόνη. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού DSC TEST. 3. Πιέστε το πλήκτρο ENT, μετά επιλέξτε τον σταθμό (όνομα ή νούμερο MMSI) που θα στείλετε το δοκιμαστικό σήμα, με τα πλήκτρα UP/ DOWN. Αυτός ο κατάλογος χρησιμοποιεί τις πληροφορίες του ΠΡΟΣΩΠΙΚΟΥ Καταλόγου. 4. Εάν στο προηγούμενο βήμα επιλέξατε το MANUAL, εισάγετε το νούμερο MMSI (εννέα ψηφία) που θέλετε να στείλετε το δοκιμαστικό σήμα. Για να το κάνετε αυτό πιέστε τα πλήκτρα UP/ DOWN για να προχωρήσετε μέσα από τα νούμερα από το 0-9, μετά πιέστε το πλήκτρο ENT για να μετακινηθείτε ένα διάστημα προς τα δεξιά. Εάν γίνει κάποιο λάθος κατά την εισαγωγή του νούμερου MMSI επαναλάβατε πατώντας το πλήκτρο H/L του μικροφώνου μέχρι να επιλέξετε το λάθος χαρακτήρα, μετά πιέστε τα πλήκτρα UP/ DOWN για να διορθώσετε την εισαγωγή. Όταν τελειώσετε την εισαγωγή του νούμερου MMSI, πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 5. Πιέστε το πλήκτρο ENT ξανά για να εκπέμψετε την Δοκιμαστική Κλήση. 6. Μετά την αποστολή του DSC TEST CALL, εάν δεν ληφθεί απάντηση τότε στην οθόνη θα εμφανισθεί η ένδειξη WAIT FOR ACK. 7. Όταν ληφθεί η απάντηση αναγνώρισης ένας ηχητικός τόνος θα ακουστεί και η οθόνη θα εμφανίσει τα ληφθέντα δεδομένα. 8. Πιέστε το πλήκτρο CLR(WX) για να γυρίσετε την οθόνη, στην οθόνη λειτουργίας του πομποδέκτη. 56

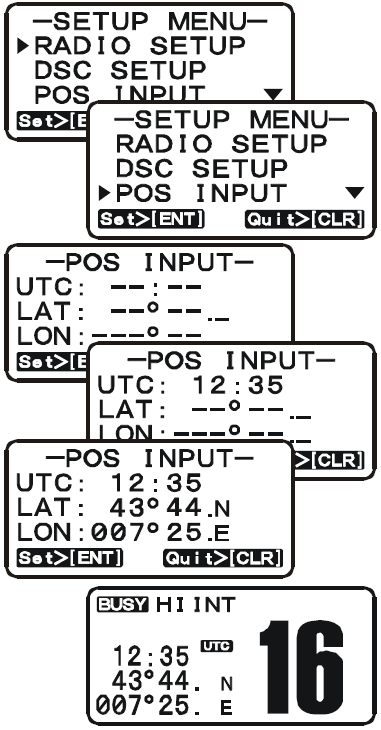

57 9.11 ΧΕΙΡΟΚΙΝΗΤΗ ΕΙΣΑΓΩΓΗ της ΘΕΣΗΣ GPS (LAT/LON) Μπορείτε να στείλετε το Latitude/Longitude (Γεωγραφικό Μήκος/Πλάτος) του σκάφους σας χειροκίνητα ακόμη και όταν το GX1100E δεν είναι συνδεμένο με κάποιον δεκτή GPS. Αφού εισαχθεί η θέση σας, εκπέμποντας ένα σήμα Κινδύνου DSC, Αίτηση Θέσης, ή Αποστολή Θέσης θα περιέχει και την χειροκίνητη εισαγωγή της θέσης σας που εισήγατε. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το μενού POS INPUT. 3. Πιέστε το πλήκτρο ENT. Ο πομποδέκτης θα ηχήσει, και η οθόνη θα είναι όπως εμφανίζετε στην εικόνα δεξιά. 4. Εισήγατε την τοπική ώρα με το σύστημα 24 ωρών με διόρθωση της UTC. Χρησιμοποιήστε το πλήκτρο ENT και το πλήκτρο του μικροφώνου H/L για να οδηγηθείτε σε κάθε στήλη της ώρας, μετά χρησιμοποιήστε τα πλήκτρα UP/ DOWN για να επιλέξετε τα επιθυμητά νούμερα σε κάθε στήλη. Επαναλάβατε το σε κάθε στήλη για να τελειώσετε την εισαγωγή της ώρας. 5. Εισάγετε το Latitude/Longitude (Γεωγραφικό Μήκος/Πλάτος) του σκάφους σας με την ίδια διαδικασία όπως περιγράφθηκε πιο πάνω. 6. Για να αποθηκεύσετε τα δεδομένα που εισήγατε, πιέστε το πλήκτρο ENT. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 57

58 10 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ του ΠΟΜΠΟΔΕΚΤΗ 10.1 ΡΥΘΜΙΣΗ ΦΩΤΙΣΜΟΥ Επιτρέπει την ρύθμιση της έντασης του οπισθίου φωτισμού της οθόνης ή την απενεργοποίηση του. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το DIMMER στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το επιθυμητό επίπεδο. Εάν επιλέξετε το OFF, ο φωτισμός θα σβήσει. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε το επιλεγμένο επίπεδο. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/ ΑΝΤΙΘΕΣΗ ΟΘΟΝΗΣ LCD Αυτή η επιλογή επιτρέπει την ρύθμιση της οθόνης στην καλύτερη θέαση για τις διάφορες θέσης τοποθέτησης (υπερηψομένη ή κάτωθεν). 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το CONTRAST στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το επιθυμητό επίπεδο. Το επίπεδο αντίθεσης μπορεί να ρυθμιστεί από το 00 έως το Πιέστε το πλήκτρο ENT για να αποθηκεύσετε το επιλεγμένο επίπεδο. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 58

59 10.3 ΔΙΟΡΘΩΣΗ ΩΡΑΣ Αυτή η επιλογή ρυθμίζει την διόρθωση ώρας μεταξύ τοπικής ώρας και UTC (η ώρα που στέλνει στον πομποδέκτη το GPS). 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το TIME OFFSET στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την διόρθωση της ώρας από την UTC. Δείτε την πιο κάτω εικόνα για να βρείτε την διόρθωση ώρας από την UTC. Εάν η ώρα 00:00 εκχωρηθεί, τότε η ώρα είναι ίδια με την UTC (Universal Time Coordinated or GMT Greenwich Mean Time) Ώρα Γκρήνουιτς. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την διόρθωση ώρας. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 59

60 10.4 ΟΘΟΝΗ ΩΡΑΣ Αυτή η επιλογή επιλέγει την εμφάνιση της ώρας μεταξύ τοπικής ώρας και UTC (η ώρα που στέλνει στον πομποδέκτη το GPS). 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το TIME DISPLAY στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την εμφάνιση ώρας σε UTC ή LOCAL. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. Στη κατάσταση Τοπικής ώρας, η οθόνη εμφανίζει την ώρα με το 12ωρο σύστημα. Ενώ, η οθόνη εμφανίζει την ώρα με το 24ωρο σύστημα στην κατάσταση UTC. (Κατάσταση UTC) (Κατάσταση LOCAL) 60

61 10.5 ΡΥΘΜΙΣΗ ΚΑΝΑΛΙΟΥ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ Επιτρέπει την επιλογή του καναλιού προτεραιότητας. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το PRIORITY CH στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το κανάλι που θα είναι προτεραιότητας. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/ ΤΥΠΟΙ ΣΑΡΩΣΗΣ Αυτή η επιλογή επιλέγει την κατάσταση σάρωσης μεταξύ Memory Scan (Σάρωση Μνήμης) και Priority Scan (Σάρωση Προτεραιότητας). 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το SCAN TYPE στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το PRIORITY SCAN ή το MEMORY SCAN. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. 61

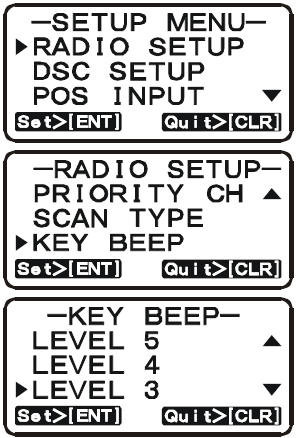

62 10.7 ΗΧΟΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ (ON/OFF) Αυτή η επιλογή επιτρέπει τον ήχο ηχητικού τόνου όταν ένα πλήκτρο πατηθεί ή την απενεργοποίηση του. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το KEY BEEP στο μενού RADIO SETUP με τα πλήκτρα UP/ DOWN. 3. Πιέστε το πλήκτρο ENT. 4. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το επιθυμητό επίπεδο ηχητικού τόνου. 5. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε την επιλεγμένη ρύθμιση. 6. Για να βγείτε από το μενού και να γυρίσετε στην λειτουργία του πομποδέκτη πατήστε το πλήκτρο 16/9. ΣΗΜΕΙΩΣΗ Ο Συναγερμός Επείγουσας Ανάγκης και ο ήχος για το DSC δεν μπορούν να απενεργοποιηθούν (OFF) 62

63 11. ΠΡΟΓΡΑΜΜΑΤΙΖΟΝΤΑΣ ΤΟΝ ΚΩΔΙΚΑ ATIS Ο κώδικας ATIS είναι ένας κωδικός 10 ψηφίων που χρησιμοποιείτε σαν σύστημα αυτόματης εκπομπής αναγνώρισης, στα εσωτερικά νερά διαφορών χωρών της Ευρώπης. Ο πομποδέκτης GX1100E εκπέμπει τον κωδικό ATIS στο τέλος κάθε εκπομπής σήματος η οποία παρακολουθείτε από παράκτιους σταθμούς. Παρακαλώ ελάτε σε επαφή με τον αντιπρόσωπο για πληροφορίες στο πως θα αποκτήσετε έναν κωδικό ATIS. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο κωδικός ATIS μπορεί να εισαχθεί μόνον μια φορά. Για αυτό τον λόγω θα πρέπει να δώσετε προσοχή στην εισαγωγή του κωδικού ATIS. Εάν χρειασθεί αλλαγή του νούμερου ATIS αφού εισαχθεί, τότε ο πομποδέκτης θα πρέπει να επιστρέψει στο Service της εταιρείας. 1. Πιέστε και κρατήστε πατημένο το πλήκτρο CALL(MENU) μέχρι να εμφανισθεί η ένδειξη SETUP MENU. 2. Πιέστε το πλήκτρο DOWN επανειλημμένα μέχρι να εμφανισθεί το μενού ATIS SETUP. 3. Πιέστε το πλήκτρο ENT, μετά επιλέξτε το ATIS CODE στο μενού ATIS SETUP με τα πλήκτρα UP/ DOWN. 4. Πιέστε το πλήκτρο ENT. Η οθόνη θα εμφανίσει μια σειρά από παύλες. 5. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε το πρώτο νούμερο του κωδικού ATIS, μετά πιέστε το πλήκτρο ENT για να προχωρήσετε στο επόμενο νούμερο. 6. Επαναλάβατε το βήμα 5 για να εισάγετε τον κωδικό ATIS (έως 10 ψηφία). 7. Όταν τελειώσει ο προγραμματισμός του νούμερου, πατήστε και κρατήστε πατημένο το πλήκτρο ENT. Ένα μήνυμα επιβεβαίωσης θα εμφανισθεί στην οθόνη. Εισάγετε τον κωδικό ATIS ξανά, και μετά πιέστε και κρατήστε πατημένο το πλήκτρο ENT. 63

64 64 8. Πιέστε το πλήκτρο ENT για να αποθηκεύσετε το νούμερο στην μνήμη και να γυρίσετε στο μενού ATIS SETUP. 9. Πιέστε το πλήκτρο DOWN μια φορά και το μενού GROUP θα εμφανισθεί στην οθόνη, μετά πιέστε το πλήκτρο ENT. 10. Πιέστε τα πλήκτρα UP/ DOWN για να επιλέξετε την κατάσταση (INT, USA ή CAN) στην οποία θέλετε να ενεργοποιήσετε το ATIS, μετά πιέστε το πλήκτρο ENT. 11. Πιέστε το πλήκτρο UP για να ενεργοποιήσετε το ATIS (η ένδειξη ON θα αντικαταστήσει την ένδειξη OFF), μετά πιέστε το πλήκτρο ENT. 12. Επαναλάβατε τα βήματα 10 και 11 για άλλες καταστάσεις, εάν είναι αναγκαίο. 13. Πατήστε το πλήκτρο 16/9 για να βγείτε από το μενού ATIS SETUP και να γυρίσετε στην λειτουργία του πομποδέκτη.

65 12 ΣΥΝΤΗΡΗΣΗ Η υψηλή ποιότητα των υλικών τα οποία έχουν χρησιμοποιηθεί για την κατασκευή αυτό του πομποδέκτη θα σας εξασφαλίσουν πολλά χρόνια συνεχόμενης χρήσης. Εντούτοις παίρνοντας τις ακόλουθες προφυλάξεις, θα προστατεύσουν τον πομποδέκτη από ζημιά. Ποτέ μην πατήσετε το πλήκτρο εκπομπής του μικροφώνου εάν δεν υπάρχει η κατάλληλη κεραία συνδεμένη στον πομποδέκτη. Βεβαιωθείτε ότι η τάση που πάει στον πομποδέκτη δεν είναι πάνω από 16VDC ή δεν πέφτει κάτω από 11VDC. Χρησιμοποιείτε πάντα μόνον αξεσουάρ και ανταλλακτικά εγκεκριμένα από την STANDARD HORIZON. Στην απίθανη περίπτωση σοβαρών προβλημάτων, παρακαλώ ελάτε σε επαφή με τον προμηθευτή σας. 65

66 12.1 ΧΑΡΤΗΣ ΒΛΑΒΩΝ ΣΥΜΠΤΩΜΑΤΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΩΣΗ Δεν υπάρχει τάση DC προς τον πομποδέκτη ή η ασφάλεια είναι καμένη. Ο πομποδέκτης δεν ανάβει. Ο πομποδέκτης καίει την ασφάλεια όταν το συνδέουμε στην τροφοδοσία. Θόρυβος ακούγεται από το μεγάφωνο ενώ η μηχανή τρέχει. Δεν βγαίνει ήχος από το εσωτερικό ή το εξωτερικό μεγάφωνο. Ο σταθμός λήψης αναφέρει χαμηλή ισχύ εκπομπής, ακόμη και όταν ο πομποδέκτης ρυθμίζεται στη HI ισχύ. Το μήνυμα HI BATTERY ή LO BATTERY εμφανίζετε όταν η ανάβουμε. Η θέση σας δεν εμφανίζεται. Τα καλώδια είναι ανάποδα ενωμένα. Θόρυβος από την μηχανή. Παρελκόμενο καλώδιο. Κεραία. Η τάση τροφοδοσίας είναι πολύ υψηλή ή πολύ χαμηλή. Παρελκόμενο καλώδιο. Ρύθμιση του χαρτογραφικού GPS 1. Ελέγξτε τις συνδέσεις στην μπαταρία 12VDC και την ασφάλεια. 2. Το πλήκτρο PWR χρειάζεται να το γυρίσετε δεξιόστροφα για να ανοίξετε τον πομποδέκτη. Ελέγξτε το καλώδιο τροφοδοσίας για τάση DC, ή αλλάξτε την ασφάλεια (6A 250V). Βεβαιωθείτε ότι το κόκκινο καλώδιο είναι συνδεμένο στο θετικό πόλο της μπαταρίας (+) και το μαύρο καλώδιο είναι συνδεμένο στον αρνητικό πόλο της μπαταρίας (-). Εάν η ασφάλεια συνεχίσει να καίγεται ελάτε σε επαφή με τον Προμηθευτή σας. Οδηγήστε ξανά τα καλώδια μακριά από την μηχανή. Χρησιμοποιήστε αντιπαρασιτικά στο καλώδιο τροφοδοσίας. Αλλάξτε τα καλώδια των μπουζί ή προσθέστε ένα φίλτρο παράσιτων για τον εναλλακτήρα. Ελέγξτε τις επαφές του παρελκόμενου καλωδίου (πιθανό βραχυκύκλωμα στο καλώδιο του Εξωτερικού μεγαφώνου ΑΣΠΡΟ / ΓΥΜΝΟ). Δώστε την κεραία για έλεγχο ή δοκιμάστε τον πομποδέκτη με άλλη κεραία. Εάν το πρόβλημα επιμείνει, ελάτε σε επαφή με τον Προμηθευτή σας για συντήρηση. Βεβαιωθείτε ότι η συνδεμένη τροφοδοσία είναι μεταξύ 10 βολτ και 17 βολτ DC. Επιβεβαιώστε ότι η γεννήτρια δεν έχει πρόβλημα. Ελέγξτε την σύνδεση του παρελκόμενου καλωδίου. Μερικά GPS χρησιμοποιούν την γείωση της μπαταρίας για την σύνδεση ΝΜΕΑ. Ελέγξτε το φορμά του εξερχόμενου σήματος του δέκτη GPS. Ο πομποδέκτης χρειάζεται φορμά NMEA0183 με προτάσεις GLL, RMB, GGA ή GNS ως εξερχόμενο σήμα. Εάν το GPS έχει ρύθμιση μετάδοσης δεδομένων (baud rate) βεβαιωθείτε να επιλέξετε το 4800 και ισοτιμία (parity) ΚΑΜΙΑ (NONE) 66

67 13 ΕΚΧΩΡΗΣΗ ΚΑΝΑΛΙΩΝ και ΧΡΗΣΗ ΔΙΠΛΩΝ ΚΑΝΑΛΙΩΝ 67

68 ΣΗΜΕΙΩΣΗ: Τα κανάλια Μ1 και Μ2 είναι προσδιορισμένα μόνον στην Αγγλική (U.K.) έκδοση. 68
