Σύστημα συναγερμού 1

Transcript

1 Σύστημα συναγερμού 1

2 Σύστημα Συναγερμού Αφής GSM/SMS/RFID 2

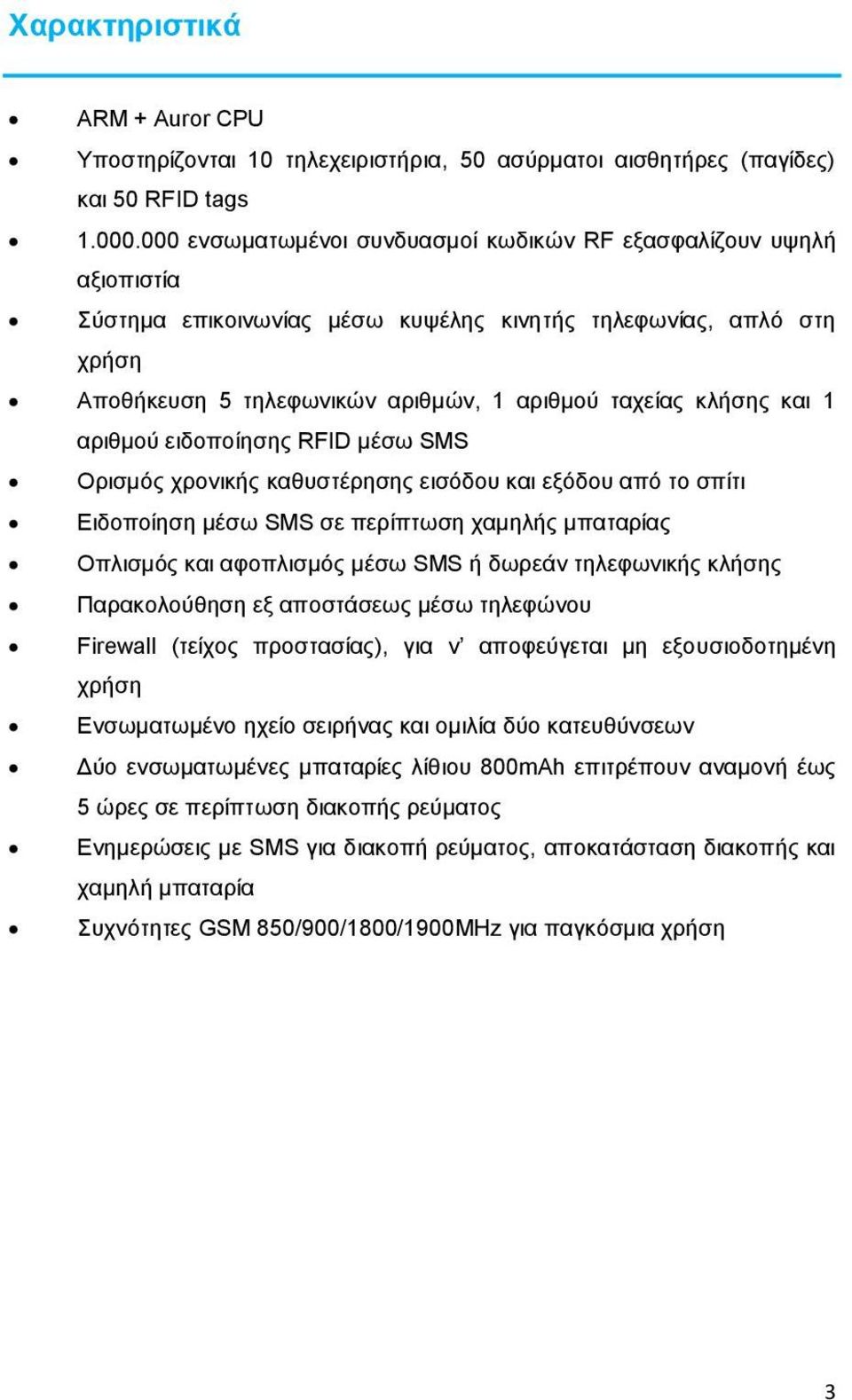

3 Χαρακτηριστικά ARM + Auror CPU Υποστηρίζονται 10 τηλεχειριστήρια, 50 ασύρματοι αισθητήρες (παγίδες) και 50 RFID tags ενσωματωμένοι συνδυασμοί κωδικών RF εξασφαλίζουν υψηλή αξιοπιστία Σύστημα επικοινωνίας μέσω κυψέλης κινητής τηλεφωνίας, απλό στη χρήση Αποθήκευση 5 τηλεφωνικών αριθμών, 1 αριθμού ταχείας κλήσης και 1 αριθμού ειδοποίησης RFID μέσω SMS Ορισμός χρονικής καθυστέρησης εισόδου και εξόδου από το σπίτι Ειδοποίηση μέσω SMS σε περίπτωση χαμηλής μπαταρίας Οπλισμός και αφοπλισμός μέσω SMS ή δωρεάν τηλεφωνικής κλήσης Παρακολούθηση εξ αποστάσεως μέσω τηλεφώνου Firewall (τείχος προστασίας), για ν αποφεύγεται μη εξουσιοδοτημένη χρήση Ενσωματωμένο ηχείο σειρήνας και ομιλία δύο κατευθύνσεων Δύο ενσωματωμένες μπαταρίες λίθιου 800mAh επιτρέπουν αναμονή έως 5 ώρες σε περίπτωση διακοπής ρεύματος Ενημερώσεις με SMS για διακοπή ρεύματος, αποκατάσταση διακοπής και χαμηλή μπαταρία Συχνότητες GSM 850/900/1800/1900MHz για παγκόσμια χρήση 3

4 Περιεχόμενα Παρεχόμενα Εξαρτήματα... 6 Διάταξη Πίνακα Ελέγχου... 8 Εγγραφή/ Αναπαραγωγή Φωνητικής Σημείωσης RFID Tag Ταχεία Κλήση Τηλεφωνική Κλήση Ηχογράφηση Μηνύματος Συναγερμού Έξοδος για Ηλεκτρονική Κλειδαριά Χρήση μέσω SMS Αφοπλισμός Οπλισμός Κατάσταση σπιτιού (Νύχτας) Παρακολούθηση μέσω Τηλεφώνου Προβολή Ρυθμίσεων Αποθήκευση Αριθμού Τηλεφώνου Συναγερμού Αποθήκευση Αριθμού Τηλεφώνου SMS Αποθήκευση Αριθμού Τηλεφώνου SMS για RFID tags Αποθήκευση Αριθμού Τηλεφώνου Ταχείας Κλήσης Αλλαγή Ονόματος Ζώνης Ειδοποίηση SMS για Χαμηλή Μπαταρία σε κάποιο Αξεσουάρ Ειδοποίηση SMS για Παραβίαση σε κάποιο Αξεσουάρ Ειδοποίηση SMS για RFID tags Χρόνος Καθυστέρησης Εισόδου και Εξόδου Ένταση Σειρήνας και Χρόνος Ήχησης Κωδικός Αφοπλισμού Χρόνος Καθυστέρησης Απλής Ζώνης Αλλαγή Γλώσσας Συστήματος Διαγραφή Ασύρματων Αξεσουάρ μέσω SMS Διαγραφή Τηλεχειριστηρίων Επαναφορά Εργοστασιακών Ρυθμίσεων μέσω SMS Μέθοδοι Ειδοποίησης σε Περίπτωση Συναγερμού Κωδικοί Τηλεχειρισμού μέσω Τηλεφώνου

5 Δοκιμαστική Λειτουργία Οπλισμός & Αφοπλισμός μέσω Δωρεάν Τηλεφωνικής Κλήσης Σύνδεση Ασύρματων Αξεσουάρ & RFID Tags Σύνδεση Ασύρματης Σειρήνας Χαρακτηριστικά Ασύρματο τηλεχειριστήριο Ασύρματη Παγίδα Θυρών/ Παραθύρων Ραντάρ Εντοπισμού Κίνησης PIR που δεν επηρεάζεται από κατοικίδια Ρυθμίσεις Ζώνης

6 Παρεχόμενα Εξαρτήματα Πίνακας Ελέγχου x1 Ο πίνακας ελέγχου είναι η «καρδιά και ο εγκέφαλος» του συστήματος συναγερμού, που χρησιμοποιείται για να λαμβάνετε και να επεξεργάζεστε σήματα από ασύρματους αισθητήρες και τηλεχειριστήρια. Μπορείτε να κάνετε εύκολα τις επιθυμητές ρυθμίσεις μέσω κινητού τηλεφώνου GSM και Εφαρμογών. Σε περίπτωση συναγερμού, ο πίνακας ηχεί και παίρνει τηλέφωνο τον καταχωρημένο αριθμό συναγερμού αυτόματα. Όταν σηκώσετε το τηλέφωνο, θα ακούσετε την ειδοποίηση του συναγερμού και θα μπορείτε να παρακολουθήσετε το χώρο ή να αφοπλίσετε το σύστημα. Πληκτρολογήστε G5 στο Google Play ή στο App Store για να κατεβάσετε τη δωρεάν εφαρμογή τηλεχειρισμού και ρύθμισης του συναγερμού σας οπουδήποτε και οποτεδήποτε. Ραντάρ Εντοπισμού Κίνησης PIR που δεν επηρεάζεται από κατοικίδια x1 Αυτό το ραντάρ εντοπισμού κίνησης PIR είναι ένας «έξυπνος», παθητικός αισθητήρας κίνησης υπερύθρων, σχεδιασμένος για να εντοπίζει ανθρώπινες κινήσεις σε απόσταση έως και 8 μέτρων. Το ραντάρ διαθέτει fuzzy logic για να ελαχιστοποιεί τους εσφαλμένους συναγερμούς λόγω άσχετων πηγών θερμότητας. Χάρη στη λειτουργία εξοικονόμησης ενέργειας, το ραντάρ θα μπει σε κατάσταση εξοικονόμησης ενέργειας μετά από 3 λεπτά αδράνειας. Ασύρματη Παγίδα Θυρών/ Παραθύρων x1 Αυτή η παγίδα θυρών/ παραθύρων μπορεί να τοποθετηθεί σε πόρτες, παράθυρα ή άλλα αντικείμενα που ανοίγουν και κλείνουν. Η παγίδα μεταδίδει σήματα στον πίνακα ελέγχου όταν απομακρυνθεί από το μαγνήτη που τοποθετείται κοντά στην παγίδα. Ασύρματο τηλεχειριστήριο x2 Αυτό το τηλεχειριστήριο είναι φορητό και συμπαγές ώστε να μεταφέρεται εύκολα και σας επιτρέπει να οπλίσετε, αφοπλίσετε ή οπλίσετε μερικώς το σύστημα συναγερμού, καθώς και να πραγματοποιήσετε κλήσεις έκτακτης ανάγκης. 6

7 TAG-26 RFID Tag x2 Το RFID tag είναι σχεδιασμένο για αφοπλισμό του συστήματος και ξεκλείδωμα του ηλεκτρονικού κλειδώματος θυρών (εφόσον έχετε συνδέσει κάποιο τέτοιο σύστημα). Τροφοδοτικό x 1 Παρέχει τροφοδοσία στον πίνακα έλεγχου. Σε περίπτωση διακοπής ρεύματος, οι δύο ενσωματωμένες στον πίνακα ελέγχου μπαταρίες υποστηρίζουν το σύστημα για χρονικό διάστημα έως 5 ωρών. Βραχίονες στήριξης (για στήριξη σε γραφείο ή σε τοίχο) για τον πίνακα ελέγχου x2. Βραχίονες στήριξης για το ραντάρ ανίχνευσης κίνησης x1. Βίδες και ούπα x4. Ταινία διπλής όψεως για την παγίδα θυρών/ παραθύρων x1.. Οδηγίες Χρήσης x1 7

8 Διάταξη Πίνακα Ελέγχου Ένδειξη σήματος GSM Πραγματοποιείται αναζήτηση δικτύου GSM: Αναβοσβήνει μία φορά το δευτερόλεπτο. Το σήμα GSM είναι φυσιολογικό: Αναβοσβήνει μία φορά κάθε δύο δευτερόλεπτα Πεδίο αφής Ένδειξη κατάστασης Οπλισμός Αφοπλισμός Κλήση Κατάσταση σπιτιού (Νύχτας) Ανάγνωση RFID/ Αναπαραγωγή φωνητικών σημειώσεων Πλήκτρο εγγραφής φωνητικής σημείωσης/ Σύνδεσης 8

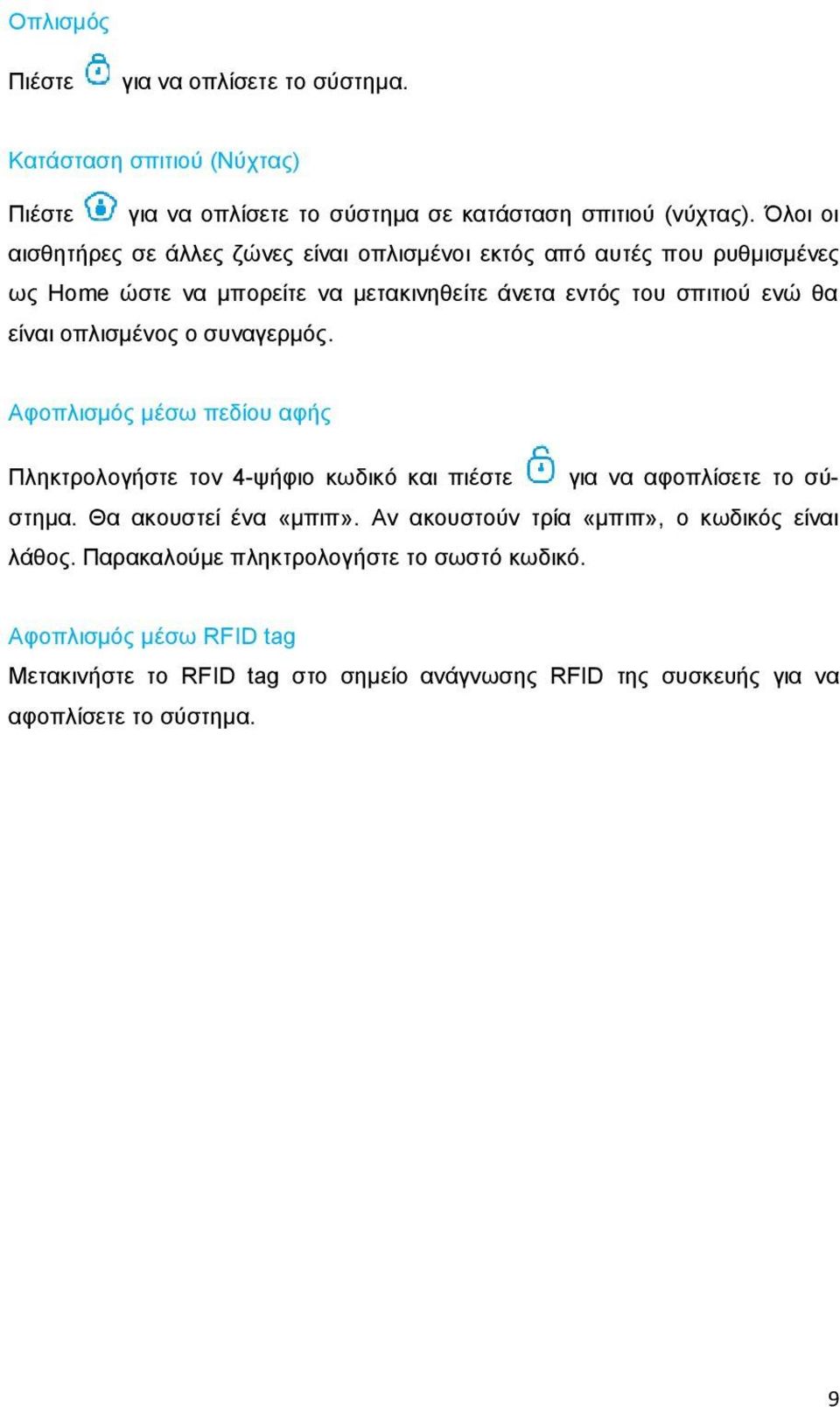

9 Οπλισμός Πιέστε για να οπλίσετε το σύστημα. Κατάσταση σπιτιού (Νύχτας) Πιέστε για να οπλίσετε το σύστημα σε κατάσταση σπιτιού (νύχτας). Όλοι οι αισθητήρες σε άλλες ζώνες είναι οπλισμένοι εκτός από αυτές που ρυθμισμένες ως Home ώστε να μπορείτε να μετακινηθείτε άνετα εντός του σπιτιού ενώ θα είναι οπλισμένος ο συναγερμός. Αφοπλισμός μέσω πεδίου αφής Πληκτρολογήστε τον 4-ψήφιο κωδικό και πιέστε για να αφοπλίσετε το σύστημα. Θα ακουστεί ένα «μπιπ». Αν ακουστούν τρία «μπιπ», ο κωδικός είναι λάθος. Παρακαλούμε πληκτρολογήστε το σωστό κωδικό. Αφοπλισμός μέσω RFID tag Μετακινήστε το RFID tag στο σημείο ανάγνωσης RFID της συσκευής για να αφοπλίσετε το σύστημα. 9

10 Πίσω Όψη Μικρόφωνο Βομβητής Διακόπτης παραβίασης Ηχείο Μπαταρίες ασφάλειας 10

11 Κάτω Όψη Υποδοχή κάρτας SIM 2 Υποδοχές για ενσύρματους αισθητήρες (24ωρη ζώνη/ απλή) Έξοδος για ηλεκτρονική κλειδαριά Έξοδος για ενσύρματη σειρήνα 500mA Υποδοχή τροφοδοτικού Διακόπτης ενεργοποίησης/ απενεργοποίησης 11

12 Εγγραφή/ Αναπαραγωγή Φωνητικής Σημείωσης Κρατήστε πατημένο το για δύο δευτερόλεπτα, για εγγραφή φωνητικής σημείωσης 10 δευτερολέπτων. Εναλλακτικά μπορείτε να στείλετε SMS στο σύστημα για να σας πάρει τηλέφωνο ώστε να κάνετε εγγραφή φωνητικών σημειώσεων. Το πλήκτρο θα αναβοσβήνει με πράσινο χρώμα ως υπενθύμιση. Μπορείτε να αγγίξετε το κέντρο του κύκλου για να ακούσετε τη φωνητική σημείωση. Η ένδειξη LED σβήνει αφού αναπαραχθεί η φωνητική σημείωση. Πιέστε ξανά για αναπαραγωγή εκ νέου. 12

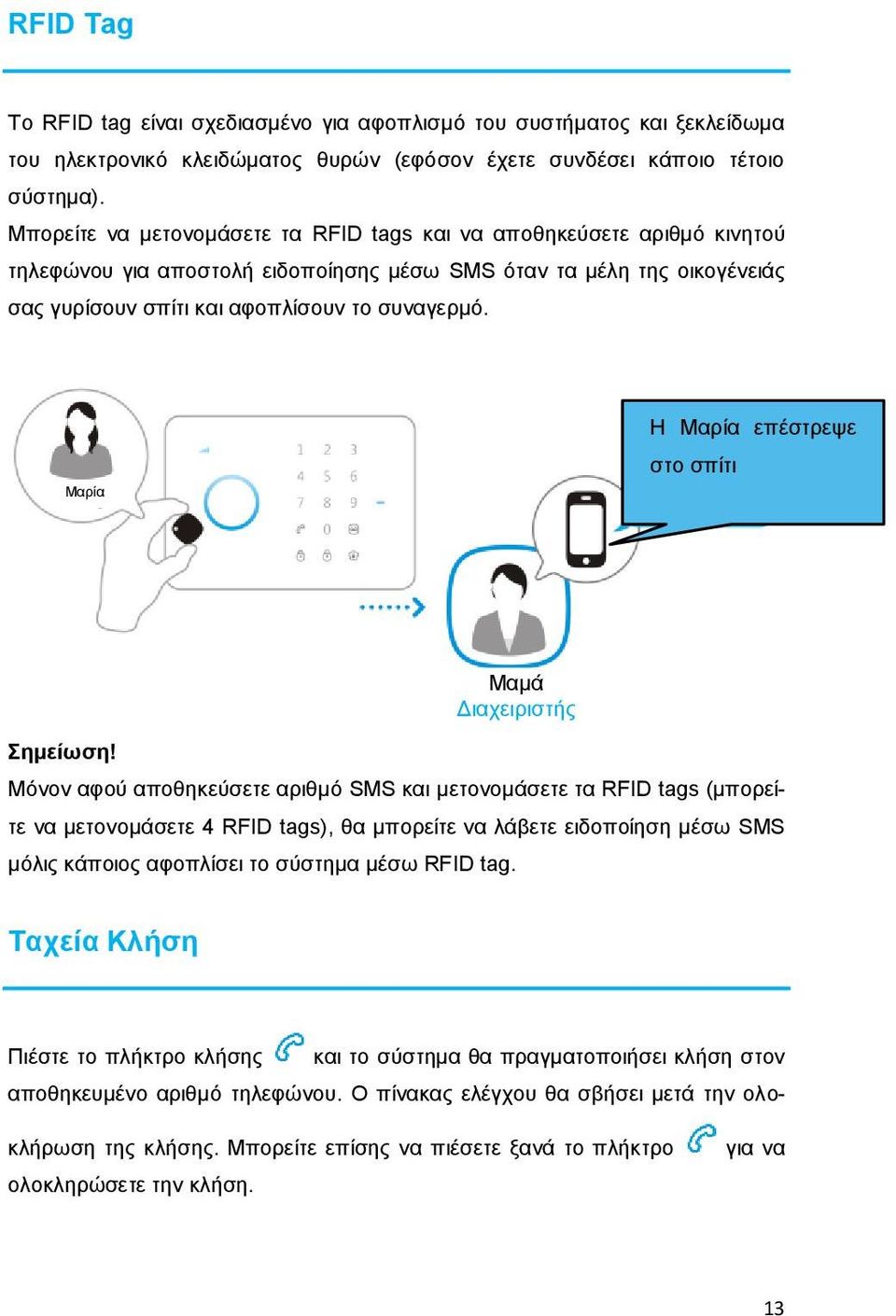

13 RFID Tag Το RFID tag είναι σχεδιασμένο για αφοπλισμό του συστήματος και ξεκλείδωμα του ηλεκτρονικό κλειδώματος θυρών (εφόσον έχετε συνδέσει κάποιο τέτοιο σύστημα). Μπορείτε να μετονομάσετε τα RFID tags και να αποθηκεύσετε αριθμό κινητού τηλεφώνου για αποστολή ειδοποίησης μέσω SMS όταν τα μέλη της οικογένειάς σας γυρίσουν σπίτι και αφοπλίσουν το συναγερμό. Μαρία Η Μαρία επέστρεψε στο σπίτι Σημείωση! Μόνον αφού αποθηκεύσετε αριθμό SMS και μετονομάσετε τα RFID tags (μπορείτε να μετονομάσετε 4 RFID tags), θα μπορείτε να λάβετε ειδοποίηση μέσω SMS μόλις κάποιος αφοπλίσει το σύστημα μέσω RFID tag. Μαμά Διαχειριστής Ταχεία Κλήση Πιέστε το πλήκτρο κλήσης και το σύστημα θα πραγματοποιήσει κλήση στον αποθηκευμένο αριθμό τηλεφώνου. Ο πίνακας ελέγχου θα σβήσει μετά την ολοκλήρωση της κλήσης. Μπορείτε επίσης να πιέσετε ξανά το πλήκτρο ολοκληρώσετε την κλήση. για να 13

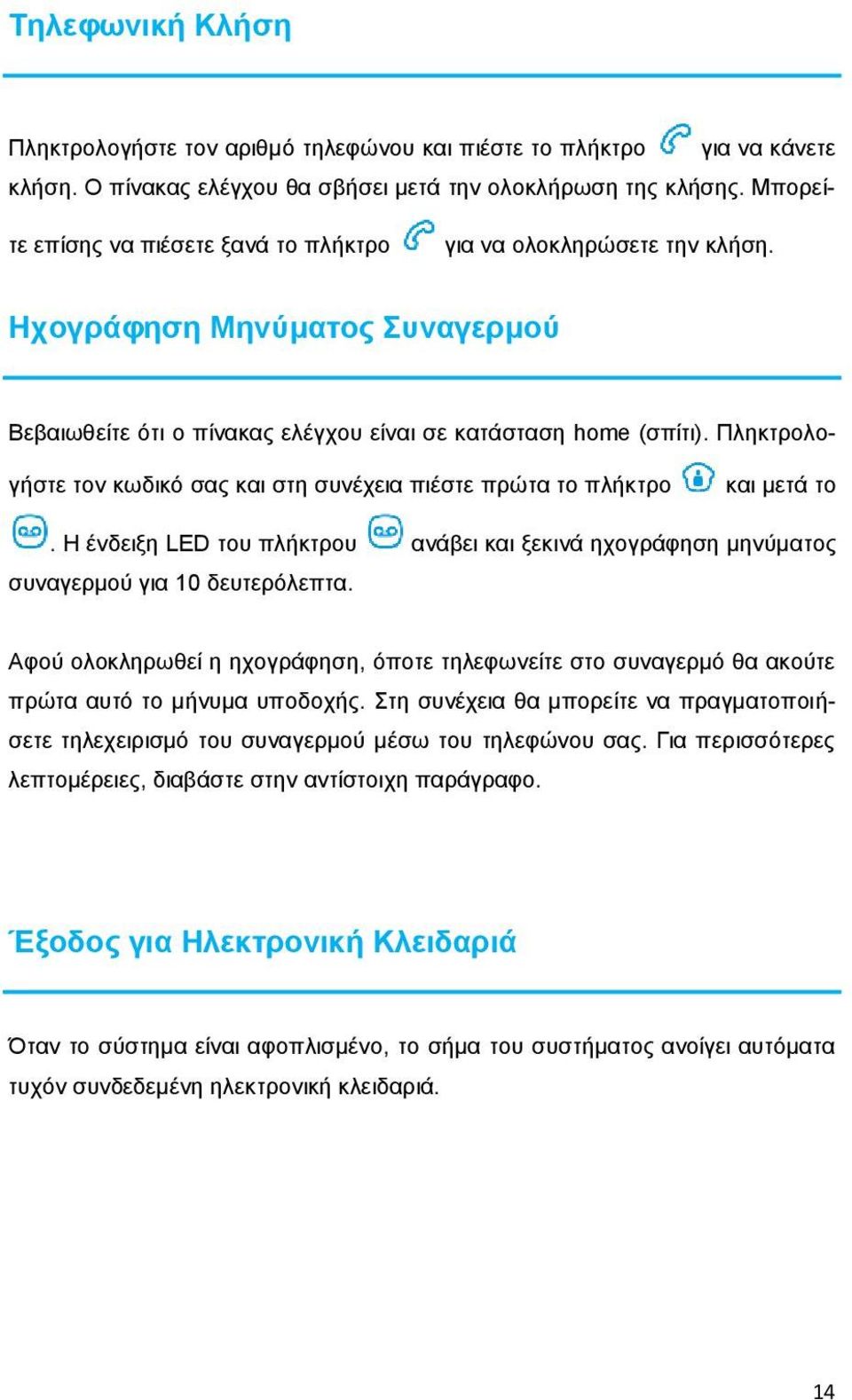

14 Τηλεφωνική Κλήση Πληκτρολογήστε τον αριθμό τηλεφώνου και πιέστε το πλήκτρο για να κάνετε κλήση. Ο πίνακας ελέγχου θα σβήσει μετά την ολοκλήρωση της κλήσης. Μπορείτε επίσης να πιέσετε ξανά το πλήκτρο για να ολοκληρώσετε την κλήση. Ηχογράφηση Μηνύματος Συναγερμού Βεβαιωθείτε ότι ο πίνακας ελέγχου είναι σε κατάσταση home (σπίτι). Πληκτρολογήστε τον κωδικό σας και στη συνέχεια πιέστε πρώτα το πλήκτρο και μετά το. Η ένδειξη LED του πλήκτρου ανάβει και ξεκινά ηχογράφηση μηνύματος συναγερμού για 10 δευτερόλεπτα. Αφού ολοκληρωθεί η ηχογράφηση, όποτε τηλεφωνείτε στο συναγερμό θα ακούτε πρώτα αυτό το μήνυμα υποδοχής. Στη συνέχεια θα μπορείτε να πραγματοποιήσετε τηλεχειρισμό του συναγερμού μέσω του τηλεφώνου σας. Για περισσότερες λεπτομέρειες, διαβάστε στην αντίστοιχη παράγραφο. Έξοδος για Ηλεκτρονική Κλειδαριά Όταν το σύστημα είναι αφοπλισμένο, το σήμα του συστήματος ανοίγει αυτόματα τυχόν συνδεδεμένη ηλεκτρονική κλειδαριά. 14

15 Χρήση μέσω SMS Συνδέστε κάποια κάρτα SIM στον πίνακα ελέγχου και στείλτε μήνυμα? στον αριθμό της κάρτας SIM. Το μήνυμά σας θα απαντηθεί από το σύστημα. Μπορείτε να ελέγξετε το σύστημα συναγερμού ακολουθώντας τα μηνύματα: Στείλτε: Το σύστημα σας στέλνει το πρώτο τμήμα του μενού: 0 Αφοπλισμός 1 Οπλισμός 2' Κατάσταση σπιτιού (νύχτας) 3 Παρακολούθηση μέσω τηλεφώνου 4 Κλήση για εγγραφή ηχητικού memo 00 Προβολή ρυθμίσεων?? Αποθήκευση αριθμού τηλεφώνου και SMS 15

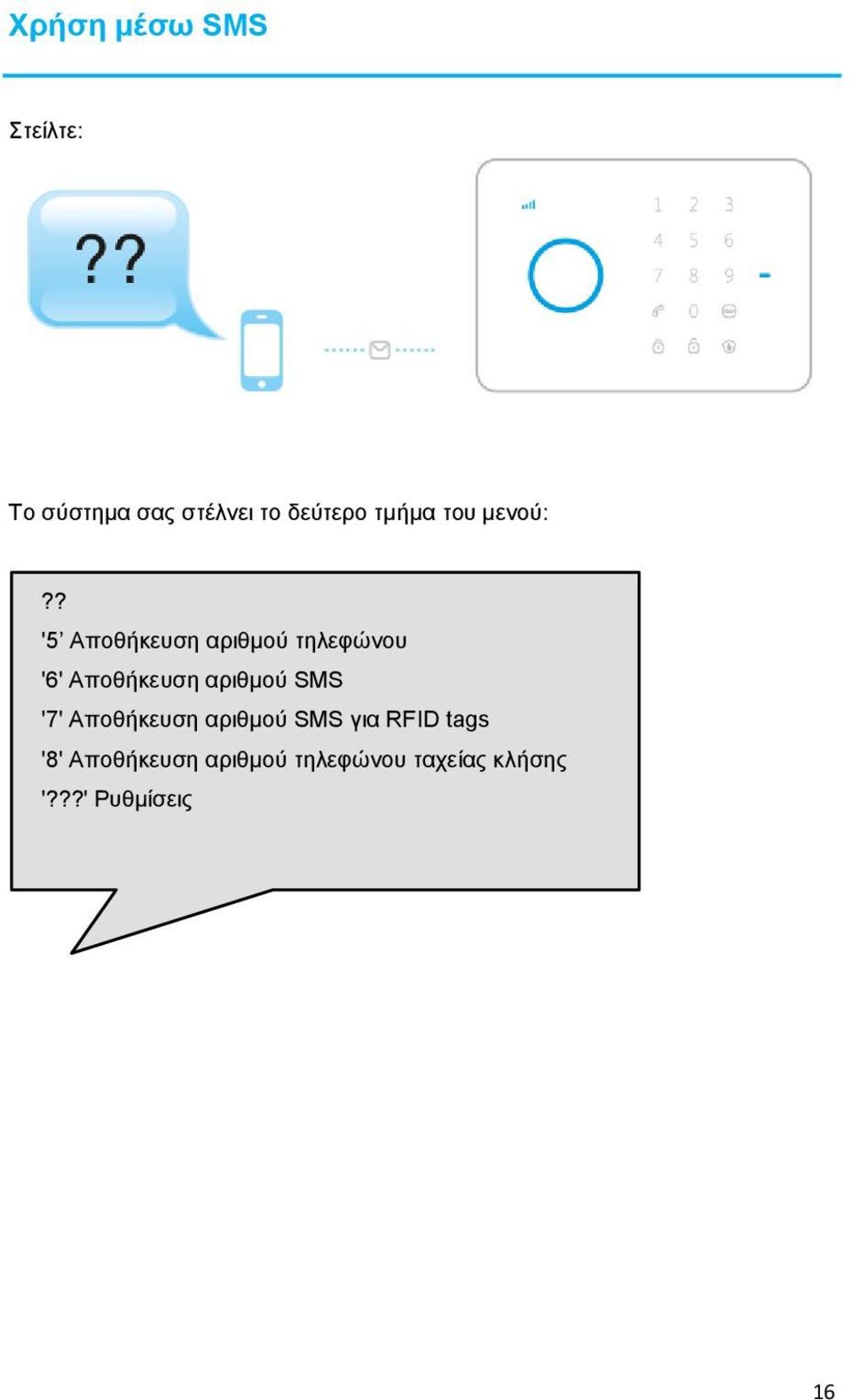

16 Χρήση μέσω SMS Στείλτε: Το σύστημα σας στέλνει το δεύτερο τμήμα του μενού:?? '5 Αποθήκευση αριθμού τηλεφώνου '6' Αποθήκευση αριθμού SMS '7' Αποθήκευση αριθμού SMS για RFID tags '8' Αποθήκευση αριθμού τηλεφώνου ταχείας κλήσης '???' Ρυθμίσεις 16

17 Χρήση μέσω SMS Στείλτε: Το σύστημα σας στέλνει το τρίτο τμήμα του μενού:??? '91-99' Όνομα ζώνης ' ' Ειδοποίηση SMS για RFID tags '11' Χρονοκαθυστέρηση Ζώνης '121' Ένταση alarm '122' Διάρκεια alarm '13' Κωδικός αφοπλισμού '14' Χρόνος καθυστέρησης απλής ζώνης 17

18 Αφοπλισμός Στείλτε: Το σύστημα αφοπλίστηκε. 18

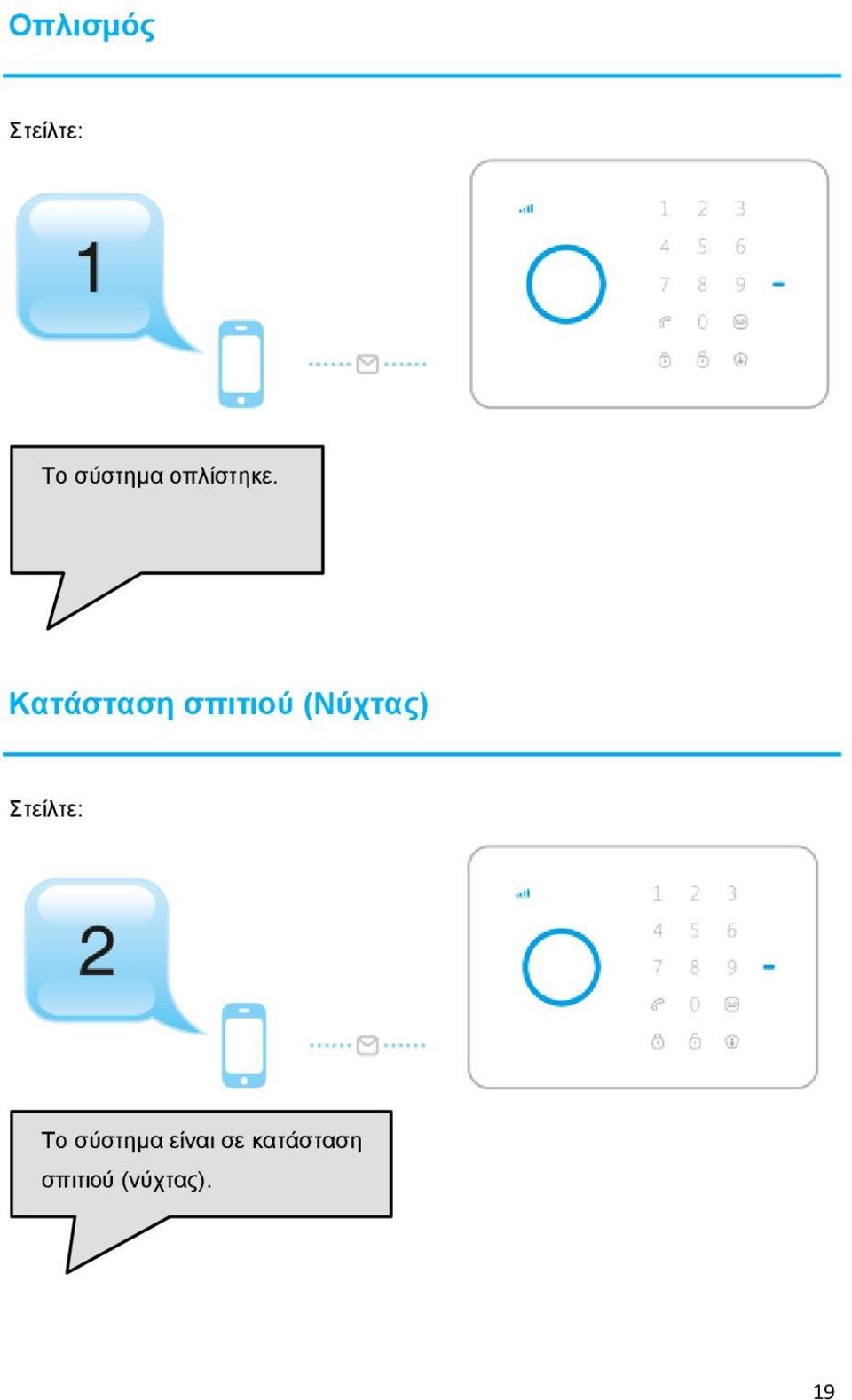

19 Οπλισμός Στείλτε: Το σύστημα οπλίστηκε. Κατάσταση σπιτιού (Νύχτας) Στείλτε: Το σύστημα είναι σε κατάσταση σπιτιού (νύχτας). 19

20 Παρακολούθηση μέσω Τηλεφώνου Στείλτε: Στείλτε 3 στον αριθμό της κάρτας SIM και ο συναγερμός θα σας τηλεφωνήσει. Σηκώστε το τηλέφωνο για να ξεκινήσετε να παρακολουθείτε το χώρο. Κλήση για Εγγραφή Φωνητικής Σημείωσης Στείλτε: Στείλτε 4 στον αριθμό της κάρτας SIM και ο συναγερμός θα σας τηλεφωνήσει. Σηκώστε το τηλέφωνο και μιλήστε για να αφήσετε το μήνυμά σας (το πολύ 10 δευτερόλεπτα). Μετά από 10 δευτερόλεπτα ο συναγερμός θα ολοκληρώσει την κλήση. 20

21 Προβολή Ρυθμίσεων Στείλτε: Κατάσταση συστήματος Χρόνος καθυστέρησης εισόδου και εξόδου: 0δευτ. Χρόνος καθυστέρησης απλής ζώνης: 30δευτ. Ένταση σειρήνας: 2 Ώρα ήχησης σειρήνας: 5λεπτά Κωδικός αφοπλισμού: 1234 Σημείωση: Μπορείτε να αλλάξετε τις εργοστασιακές ρυθμίσεις. 21

22 Αποθήκευση Αριθμού Τηλεφώνου Συναγερμού Στείλτε: ΤΗΛ: ΤΗΛ: ψ Forward (Προώθηση) > Edit (Επεξεργασία) Επιτυχής αποθήκευση αριθμού τηλεφώνου συναγερμού Ειδικές Συμβουλές: Η λειτουργία firewall (τείχους προστασίας) υιοθετήθηκε για την αποφυγή ελέγχου του συστήματος από μη εξουσιοδοτημένους αριθμούς κινητών τηλεφώνων. 22

23 Αποθήκευση Αριθμού Τηλεφώνου SMS Στείλτε: SMS: Forward (Προώθηση) > Edit (Επεξεργασία) ΤΗΛ: ψ Επιτυχής αποθήκευση αριθμού τηλεφώνου SMS Ειδικές Συμβουλές: Παρακαλούμε να απαντήσετε με τη σωστή μορφή, διαφορετικά το σύστημα δεν θα αναγνωρίζει την εντολή σας. 23

24 Αποθήκευση Αριθμού Τηλεφώνου SMS για RFID tags Στείλτε: Αριθμός SMS για RFID tags (0-20 ψηφία): 1. Forward (Προώθηση) > Edit (Επεξεργασία) Αριθμός SMS για RFID tags (0-20 ψηφία): Επιτυχής αποθήκευση αριθμού SMS για RFID tags. Σημείωση: Μόνο μετά την αποθήκευση αριθμού SMS θα λαμβάνετε ειδοποιήσεις μέσω SMS μόλις κάποιος απενεργοποιήσει το σύστημα μέσω RFID tag. 24

25 Αποθήκευση Αριθμού Τηλεφώνου Ταχείας Κλήσης Στείλτε: Αριθμός ταχείας κλήσης (0-20 ψηφία): 1. Forward (Προώθηση) > Edit (Επεξεργασία) Αριθμός ταχείας κλήσης (0-20 ψηφία): Επιτυχής αποθήκευση αριθμού ταχείας κλήσης. Σημείωση: Μόνο μετά την αποθήκευση αριθμού SMS θα λαμβάνετε ειδοποιήσεις μέσω SMS μόλις κάποιος απενεργοποιήσει το σύστημα μέσω RFID tag. 25

26 Αλλαγή Ονόματος Ζώνης Συμβουλές! Μπορείτε να αλλάξετε τα ονόματα των ζωνών 1 ~ 9. Το όνομα ζώνης θα πρέπει να έχει έως 30 χαρακτήρες λόγω περιορισμών ως προς τους χαρακτήρες των SMS. Οι υπόλοιπες ζώνες (από 10 και πάνω) έχουν ονόματα Zone 10, Zone 11 κ.ο.κ Στείλτε: 91 ~ 99 Όνομα Ζώνης 1: Ζώνη 1 συναγερμός Forward (Προώθηση) > Edit (Επεξεργασία) Όνομα Ζώνης 1: Entrance door sensor (Πόρτες) Επιτυχής αλλαγή ονόματος ζώνης. 26

27 Ειδοποίηση SMS για Χαμηλή Μπαταρία σε κάποιο Αξεσουάρ Τα SMS για τις Ζώνες 1 ~ 9 θα αποστέλλονται με τη μορφή Όνομα Ζώνης + χαμηλή μπαταρία Χαμηλή μπαταρία «Κρεβατοκάμαρα». Τα SMS για τις Ζώνες 10 ~ 50 θα αποστέλλονται με τη μορφή Αριθμός Ζώνης + χαμηλή μπαταρία Χαμηλή «Ζώνη 10». μπαταρία Ειδοποίηση SMS για Παραβίαση σε κάποιο Αξεσουάρ Τα SMS για τις Ζώνες 1 ~ 9 θα αποστέλλονται με τη μορφή Όνομα Ζώνης + παραβίαση στο ΧΧ Παραβίαση «Κρεβατοκάμαρα» στο Τα SMS για τις Ζώνες 10 ~ 50 θα αποστέλλονται με τη μορφή Αριθμός Ζώνης + παραβίαση στο ΧΧ Παραβίαση «Ζώνη 10». στο 27

28 Ειδοποίηση SMS για RFID tags Στείλτε : (Σημείωση: Θα πρέπει να στείλετε το κατάλληλο SMS ανάλογα με το RFID tag 101/ 102/ 103 ή 104). Αλλαγή ειδοποίησης SMS για RFID tags: Forward (Προώθηση) > Edit (Επεξεργασία) Αλλαγή ειδοποίησης SMS για RFID tags: 1. Tom 2. Nurse 3. Nancy 4. David Επιτυχής αλλαγή ειδοποίησης SMS για RFID tags. Σημείωση: Μόνο μετά την αποθήκευση αριθμού SMS θα λαμβάνετε ειδοποιήσεις μέσω SMS μόλις κάποιος απενεργοποιήσει το σύστημα μέσω RFID tag. 28

29 Χρόνος Καθυστέρησης Εισόδου και Εξόδου Στείλτε: Χρόνος καθυστέρησης εισόδου και εξόδου (0-300 δευτ.): 0 Forward (Προώθηση) > Edit (Επεξεργασία) Χρόνος καθυστέρησης εισόδου και εξόδου (0-300 δευτ.): 10 Επιτυχής ορισμός χρόνου καθυστέρησης. Σημείωση!: Μπορείτε να χρησιμοποιήσετε αυτή τη λειτουργία αν δεν θέλετε να χρησιμοποιήσετε τηλεχειριστήριο ή κάρτες RFID. Αφού ορίσετε το χρόνο και οπλίσετε το σύστημα, θα ακουστεί ένα «μπιπ» ανά δευτερόλεπτο ως υπενθύμιση για να εκκενώσετε το χώρο. Τα τελευταία 15 δευτερόλεπτα ο ρυθμός θα αυξηθεί. Αντίστοιχα όταν επιστρέψετε στο χώρο θα υπάρξει ο αντίστοιχος χρόνος καθυστέρησης για να προλάβετε να αφοπλίσετε το συναγερμό. 29

30 Ένταση Σειρήνας και Χρόνος Ήχησης Στείλτε: 121: Ένταση σειρήνας (0 Σιγή, 1 Χαμηλή, 2 Υψηλή): 2 122: Χρόνος ήχησης σειρήνας (1-9 λεπτά): 5 Forward (Προώθηση) > Edit (Επεξεργασία) Ρύθμιση έντασης με επιτυχία. Ρύθμιση διάρκειας με επιτυχία 30

31 Κωδικός Αφοπλισμού Στείλτε: Κωδικός αφοπλισμού (4-6 ψήφια): 1234 Forward (Προώθηση) > Edit (Επεξεργασία) Κωδικός αφοπλισμού (4-6 ψήφια): 8888 Επιτυχής κωδικού αφοπλισμού. ορισμός 31

32 Χρόνος Καθυστέρησης Απλής Ζώνης Στείλτε: Χρόνος καθυστέρησης απλής ζώνης (0-300 δευτ.): 30 Forward (Προώθηση) > Edit (Επεξεργασία) Χρόνος καθυστέρησης απλής ζώνης (0-300 δευτ.): 15 Επιτυχής ορισμός χρόνου καθυστέρησης απλής ζώνης. 32

33 Αλλαγή Γλώσσας Συστήματος Στείλτε: 0030 για να αλλάξετε τη γλώσσα σε Ελληνικά. Στείλτε: 0001 για να αλλάξετε τη γλώσσα σε Αγγλικά. Επιτυχής ορισμός English (Αγγλικά). 33

34 Διαγραφή Ασύρματων Αξεσουάρ μέσω SMS Στείλτε: Επιτυχής διαγραφή ασύρματων αξεσουάρ. Ή πιέστε το διακόπτη Παραβίασης 3 φορές μέσα σε 3 δευτερόλεπτα. Τα αξεσουάρ θα διαγραφούν μετά από δύο ηχητικά «μπιπ». Στείλτε: Επιτυχής RFID tags. διαγραφή 34

35 Διαγραφή Τηλεχειριστηρίων Στείλτε: Επιτυχής τηλεχειριστηρίων. διαγραφή Σημείωση: Πιέστε το διακόπτη Παραβίασης 3 φορές μέσα σε 3 δευτερόλεπτα. Θα διαγράφουν όλες οι ασύρματες παγίδες, τα RFID Tags και τα τηλεχειριστήρια μετά από 2 «μπιπ». 35

36 Επαναφορά Εργοστασιακών Ρυθμίσεων μέσω SMS Στείλτε: Το σύστημα έχει επιστρέψει στις εργοστασιακές ρυθμίσεις του. Ή πιέστε το διακόπτη Παραβίασης 5 φορές μέσα σε 3 δευτερόλεπτα. Το σύστημα θα επανέλθει στις εργοστασιακές ρυθμίσεις του μετά από 2 «μπιπ». Σημείωση: Αφού πραγματοποιήσετε τις ρυθμίσεις καταχώρησης αριθμών SMS, μόνο οι αποθηκευμένοι αριθμοί θα μπορούν να στείλουν SMS για επαναφορά των εργοστασιακών ρυθμίσεων. 36

37 Μέθοδοι Ειδοποίησης σε Περίπτωση Συναγερμού Αν υπάρξει συμβάν συναγερμού, ο πίνακας ελέγχου θα αποστείλει SMS σε όλους τους καταχωρημένους αριθμούς με τη σειρά και στη συνέχεια θα πραγματοποιήσει κλήσεις με τη σειρά. Την πρώτη φορά, κάθε καταχωρημένος αριθμός θα δεχτεί κλήση. Τη δεύτερη φορά, αν κάποιος από τους χρήστες σηκώσει το τηλέφωνο, ο συναγερμός δεν θα πραγματοποιήσει κλήση στους υπόλοιπους. Κωδικοί Τηλεχειρισμού μέσω Τηλεφώνου Μπορείτε να ελέγξετε το σύστημα συναγερμού μέσω τηλεφώνου μόνο όταν λάβετε κλήση από το συναγερμό, σε περίπτωση συμβάντος συναγερμού. Κωδικός Λειτουργία Ενδείκνυται Πιέστε 1 Οπλισμός του συστήματος Πιέστε 0 Αφοπλισμός του συστήματος Πιέστε 9 Ενεργοποίηση της σειρήνας Για να αποτρέψετε τον εισβολέα Πιέστε 6 Απενεργοποίηση της σειρήνας Πιέστε * Αμφίδρομη επικοινωνία Πιέστε # Εκ νέου αναπαραγωγή του Αν δεν ακούσατε καλά ηχογραφημένου μηνύματος το μήνυμα συναγερμού 37

38 Δοκιμαστική Λειτουργία Πιέστε 3 φορές το πλήκτρο Αφοπλισμού στον πίνακα ελέγχου για να μπει το σύστημα σε κατάσταση Δοκιμαστικής λειτουργίας για 10 λεπτά (θα ακουστεί ένα μακρόσυρτο «μπιπ»). Κατά τη διάρκεια αυτής της χρονικής περιόδου, ο πίνακας ελέγχου δεν θα σημάνει συναγερμού αλλά θα παράγει τρία ηχητικά «μπιπ» όταν ενεργοποιήσετε το διακόπτη παραβίασης ή κάποιον από τους συνδεδεμένους αισθητήρες. Πιέστε το πλήκτρο Οπλισμού για έξοδο από την κατάσταση Δοκιμαστικής Λειτουργίας. Οπλισμός & Αφοπλισμός μέσω Δωρεάν Τηλεφωνικής Κλήσης Οπλισμός Καλέστε τον αριθμό του συναγερμού και κλείστε το τηλέφωνο μόλις ακούσετε τον τόνο κλήσης. Ο συναγερμός θα σας τηλεφωνήσει. Απορρίψτε την κλήση αμέσως για να οπλίσετε το σύστημα. Αφοπλισμός Καλέστε τον αριθμό του συναγερμού και περιμένετε μέχρι ο συναγερμός να απορρίψει την κλήση. Ο συναγερμός δεν θα σας τηλεφωνήσει ξανά. Το σύστημα έχει αφοπλιστεί. Σύνδεση Ασύρματων Αξεσουάρ & RFID Tags Πληκτρολογήστε τον 4-6 ψήφιο κωδικό, πιέστε το πλήκτρο και στη συνέχεια η ένδειξη LED θα ανάψει. Κατόπιν ενεργοποιήστε το αξεσουάρ ή το RFID tag μία 38

39 φορά εντός 15 δευτερολέπτων. Θα ακουστεί ένα «μπιπ» μόλις γίνει επιτυχής σύνδεση. Αν ακουστούν δύο «μπιπ» σημαίνει ότι τα αξεσουάρ έχουν ήδη συνδεθεί στο παρελθόν. Το πρώτο συνδεδεμένο αξεσουάρ είναι στη Ζώνη 1, το δεύτερο στη Ζώνη 2 κ.ο.κ. Σύνδεση Ασύρματης Σειρήνας Η ασύρματη σειρήνα μπορεί να χρησιμοποιηθεί αφού συνδεθεί ασύρματα με τον πίνακα ελέγχου. Χρήση: Πιέστε το πλήκτρο σύνδεσης της ασύρματης σειρήνας για 0.5 δευτερόλεπτα. Η ένδειξη LED σύνδεσης θα ανάψει. Στη συνέχεια πιέστε το πλήκτρο οπλισμού στον πίνακα ελέγχου. Θα ακουστεί ένα «μπιπ». Η σειρήνα έχει συνδεθεί επιτυχώς. Δομική: Πιέστε το πλήκτρο οπλισμού στο τηλεχειριστήριο και βεβαιωθείτε ότι και η εσωτερική σειρήνα και η ασύρματη σειρήνα παράγουν ένα «μπιπ» μια φορά εφόσον είναι συνδεδεμένες επιτυχώς. Αν όχι, πραγματοποιήστε ξανά τη διαδικασία σύνδεσης. Αν εντοπιστεί εισβολέας θα ηχήσουν και οι δύο σειρήνες για να αποτραπεί ο εισβολέας (Η σειρήνα θα απενεργοποιηθεί μετά από 5 λεπτά - Εργοστασιακή ρύθμιση). Ταυτόχρονα το σύστημα θα στείλει SMS και θα πραγματοποιήσει κλήσεις προς τους χρήστες. 39

40 Χαρακτηριστικά Όνομα συσκευής: Σύστημα Συναγερμού Αφής GSM/ SMS/ RFID Αριθμός μοντέλου: Τροφοδοσία πίνακα ελέγχου: Είσοδος: AC V/ 50-60Hz Έξοδος: DC 12V/ 500mA Συχνότητα λειτουργίας GSM: 850/ 900/ 1800/ 1900MHz Ένταση αναμονής: 110mA Ένταση συναγερμού: 340mA Ενσωματωμένη μπαταρία ασφαλείας: Μπαταρία λιθίου: 3.7V/ 800mAh x 2 τμχ. Ενσωματωμένη σειρήνα: 90dB Μέγιστος αριθμός συνδεδεμένων εξαρτημάτων: 10 τηλεχειριστήρια, 50 ασύρματα αξεσουάρ και 50 RFID tag. Ραδιοσυχνότητες: 433MHz (± 75KHz) Υλικό περιβλήματος: Πλαστικό ABS Συνθήκες λειτουργίας: Θερμοκρασία: -10 ο C ~ 55 o C Υγρασία: 80% (χωρίς υδρατμούς) Διαστάσεις (Μ x Π x Υ): Πίνακας ελέγχου: 188 x 132 x 26mm 40

41 Ασύρματο τηλεχειριστήριο Οπλισμός Σπίτι (Νύχτα) Ένδειξη LED Αφοπλισμός Πλήκτρο πανικού Οπλισμός Πιέστε το πλήκτρο οπλισμού για να οπλίσετε το σύστημα. Η ένδειξη LED ανάβει και η σειρήνα παράγει ηχητικό σήμα μία φορά. Αν παρατηρηθεί εισβολή η σειρήνα θα ηχήσει για να αποτραπεί ο εισβολέας. (Η σειρήνα θα απενεργοποιηθεί μετά από 5 λεπτά - Εργοστασιακή ρύθμιση). Ταυτόχρονα το σύστημα θα πραγματοποιήσει κλήσεις προς τους καταχωρημένους τηλεφωνικούς αριθμούς. 41

42 Αφοπλισμός Πιέστε το πλήκτρο αφοπλισμού για να αφοπλίσετε το σύστημα. Η ένδειξη LED σβήνει και η σειρήνα παράγει ηχητικό σήμα δύο φορές. Αν παρατηρηθεί εισβολή η σειρήνα θα συνεχίσει να ηχεί. Πιέστε το πλήκτρο αφοπλισμού για να την σταματήσετε. Κατάσταση σπιτιού (Νύχτας) Πιέστε το πλήκτρο στο τηλεχειριστήριο. Όλοι οι αισθητήρες σε όλες τις ζώνες θα οπλίσουν με εξαίρεση τον αισθητήρα ανίχνευσης κίνησης (Ραντάρ) (βλ. «Ρυθμίσεις Ζώνης») που θα παραμένει απενεργοποιημένος ώστε να μπορείτε να μετακινηθείτε άνετα εντός του σπιτιού. 42

43 Κατάσταση αθόρυβου οπλισμού/ αφοπλισμού Πιέστε το πλήκτρο στο τηλεχειριστήριο και στη συνέχεια πιέστε το πλήκτρο οπλισμού ή αφοπλισμού. Η σειρήνα δεν θα ακουστεί κατά τη διάρκεια του οπλισμού/ αφοπλισμού ώστε να μην ενοχλούνται άλλα άτομα. Πλήκτρο πανικού Ανεξάρτητα από την κατάσταση στην οποία βρίσκεται ο πίνακας ελέγχου, αν πιέσετε το πλήκτρο SOS στο τηλεχειριστήριο θα ηχήσει ο συναγερμός και θα πραγματοποιηθούν κλήσεις στους καταχωρημένους αριθμούς. 43

44 Ασύρματη Παγίδα Θυρών/ Παραθύρων Χαρακτηριστικά Αυτή είναι μια παγίδα θυρών/ παραθύρων που μπορεί να τοποθετηθεί σε πόρτες, παράθυρα ή άλλα αντικείμενα που ανοίγουν και κλείνουν. Η παγίδα μεταδίδει σήματα στον πίνακα ελέγχου όταν απομακρυνθεί από το μαγνήτη που τοποθετείται κοντά στην παγίδα. Έχει διαθέσιμη υποδοχή σύνδεσης για ενσύρματα εξαρτήματα (N/C). Η προστασία από παραβιάσεις αποκλείει την περίπτωση κακόβουλης μετακίνησης ολόκληρης της παγίδας και σε τέτοια περίπτωση θα ηχήσει συναγερμός. Εμφάνιση Ένδειξη LED Παγίδα Μαγνήτης 44

45 Ενδείξεις LED Η ένδειξη LED αναβοσβήνει μία φορά: Η πόρτα/ παράθυρο έχει ανοίξει και η παγίδα στέλνει σήμα στον πίνακα ελέγχου. Η ένδειξη LED αναβοσβήνει κάθε 3 δευτερόλεπτα: Χαμηλή μπαταρία. Αλλάξτε άμεσα μπαταρία. Σχεδιάγραμμα Διακόπτης παραβίασης Ορισμός ζώνης 45

46 Εγκατάσταση & Σημειώσεις Ανοίξτε τη θήκη και αφαιρέστε την προστατευτική ταινία της μπαταρίας. Στηρίξτε την παγίδα στην κάσα της πόρτας και το μαγνήτη στην πόρτα. Βεβαιωθείτε ότι ο μαγνήτης βρίσκεται δεξιά από την παγίδα. Μην τοποθετήσετε την παγίδα πιο μακριά από 1 εκατοστό από τον μαγνήτη. Σταθεροποιήστε την παγίδα και τον μαγνήτη με ταινία διπλής όψεως ή βίδες. Αποφύγετε την τοποθέτηση παγίδων σε μέρη όπου υπάρχουν πολλές μεταλλικές ή ηλεκτρικές καλωδιώσεις (π.χ. φούρνος κ.ά.). 46

47 Προδιαγραφές Τροφοδοσία DC 1.5V (AA 1.5V LR6 μπαταρία x 1τμχ.) Στατική ισχύς 35uA Ισχύς συναγερμού 40mA Εμβέλεια μετάδοσης 80m (σε ανοιχτό χώρο) Συχνότητα 433MHz (±75kHz) Υλικό περιβλήματος Πλαστικό ABS Θερμοκρασία λειτουργίας -10 o C ~ 55 o C Σχετική υγρασία 80% (χωρίς υδρατμούς) Διαστάσεις παγίδας (Μ x Π x Y) 71 x 34 x 17.5mm Διαστάσεις μαγνήτη (Μ x Π x Y) 51 x 12 x 13.5mm 47

48 Ραντάρ Εντοπισμού Κίνησης PIR που δεν επηρεάζεται από κατοικίδια Χαρακτηριστικά Αυτός είναι ένας ανιχνευτής κίνησης P.I.R. υψηλής απόδοσης. Απαρτίζεται από ψηφιακό διπύρηνο τσιπ fuzzy-logic με υψηλή δυνατότητα διάκρισης ώστε να μπορεί να ξεχωρίζει τα σήματα κίνησης σώματος από άλλα σήματα, ώστε να μειώνονται δραστικά οι εσφαλμένοι συναγερμοί. Χάρη στην τεχνολογία αυτόματης αντιστάθμισης θερμοκρασίας και αντιμετώπισης των ατμοσφαιρικών αναταράξεων, προσαρμόζεται εύκολα στις αλλαγές των περιβαλλοντικών συνθηκών. Επίσης διαθέτει χαρακτηριστικά εξοικονόμησης ενέργειας, αξιοπιστίας και εύκολης εγκατάστασης. Δεν επηρεάζεται από κατοικίδια με βάρος έως 25 κιλά. Εμφάνιση 1. Παράθυρα εντοπισμού 2. Ένδειξη LED 3. Σύνδεσμος 4. Πλήκτρο δοκιμής 5. Βραχίονας στήριξης 48

49 Ένδειξη LED Ένδειξη Αναβοσβήνει συνεχώς Αναβοσβήνει μία φορά Αναβοσβήνει δύο φορές Αναμμένο συνεχώς Σημασία Κατάσταση αυτό-διάγνωσης Εντοπίστηκε εισβολή Η αυτό-διάγνωση ολοκληρώθηκε. Η συσκευή μπαίνει σε κατάσταση λειτουργίας. Ένδειξη μειωμένης τάσης. Παρακαλούμε αλλάξτε αμέσως μπαταρίες. Σχεδιάγραμμα LED ενεργοποίησης/ απενεργοποίησης Αισθητήρας υπερύθρων Διακόπτης παραβίασης Ορισμός ζώνης Αισθητήρας υπερύθρων: Εντοπίζει τις υπέρυθρες ακτίνες που εκπέμπονται από την κίνηση του ανθρώπινου σώματος. Παρακαλούμε μην αγγίζετε την επιφάνεια και να την κρατάτε πάντα καθαρή. Διακόπτης παραβίασης: Αν ανοίξετε τη θήκη σε κατάσταση λειτουργίας, ο διακόπτης παραβίασης θα ενεργοποιηθεί και θα ηχήσει ο συναγερμός. 49

50 Κατάσταση λειτουργίας Κατάσταση δοκιμής: Μετά την αυτό-διάγνωση, το ραντάρ θα μπει σε κατάσταση δοκιμής. Θα πραγματοποιεί ανίχνευση κάθε 10 δευτερόλεπτα. Μετά από 3 λεπτά, η ένδειξη LED αναβοσβήνει δύο φορές και το ραντάρ μπαίνει σε κατάσταση εξοικονόμησης ενέργειας.. Κρατήστε πατημένο το πλήκτρο δοκιμής και τοποθετήστε μπαταρία. Στη συνέχεια απελευθερώστε το πλήκτρο δοκιμής. Το ραντάρ παραμένει σε κατάσταση δοκιμής και πραγματοποιεί ανίχνευση κάθε 10 δευτερόλεπτα. Για έξοδο από την κατάσταση δοκιμής, τοποθετήστε ξανά τη μπαταρία χωρίς να κρατάτε πατημένο το πλήκτρο δοκιμής. δοκι- Πλήκτρο μής 50

51 Κατάσταση εξοικονόμησης ενέργειας Αυτή η συσκευή διαθέτει λειτουργία εξοικονόμησης ενέργειας. Αν το ραντάρ ενεργοποιηθεί λόγω κίνησης κάποιου ατόμου περισσότερο από δύο φορές εντός 3 λεπτών, θα μπει σε κατάσταση εξοικονόμησης ενέργειας. Μετά από αδράνεια τριών λεπτών, το ραντάρ θα επιστρέψει σε κατάσταση κανονικής λειτουργίας 1 η Περίπτωση: Εκκίνηση και στη συνέχεια οπλισμός 2η Περίπτωση: Πίεση του πλήκτρου δοκιμής και στη συνέχεια οπλισμός 3 λεπτά αργότερα Κατάσταση εξοικονόμησης ενέργειας αν εντοπιστεί κίνηση κάποιου ατόμου δύο φορές Χωρίς κίνηση για 3 λεπτά Εναλλαγή από κατάσταση εξοικονόμησης ενέργειας σε κατάσταση οπλισμού Σημείωση: Αν το ραντάρ είναι σε κατάσταση εξοικονόμησης ενέργειας, βεβαιωθείτε ότι δεν θα υπάρξει κίνηση κάποιου ατόμου εντός 3 λεπτών. Σε διαφορετική περίπτωση, το ραντάρ θα συνεχίσει να βρίσκεται σε κατάσταση εξοικονόμησης ενέργειας. Σε κατάσταση εξοικονόμησης ενέργειας, σας συμβουλεύουμε να απομακρυνθείτε από το δωμάτιο αφού οπλίσετε το σύστημα συναγερμού. Βεβαιωθείτε ότι δεν υπάρχει κίνηση κάποιου ατόμου εντός 3 λεπτών. Αν στη συνέχεια μπείτε ξανά στο δωμάτιο, θα σημάνει συναγερμός. 51

52 Εγκατάσταση Επιλέξτε κάποια κατάλληλη τοποθεσία εγκατάστασης Σας συμβουλεύουμε να εγκαταστήσετε το ραντάρ σε ύψος τουλάχιστον 2 μέτρων από το έδαφος. Πάτωμα Σταθεροποιήστε το ραντάρ Σταθεροποιήστε το βραχίονα στήριξης στον τοίχο χρησιμοποιώντας βίδες και συνδέστε το ραντάρ με το βραχίονα. 52

53 Δοκιμή μετά την τοποθέτηση Πιέστε το πλήκτρο δοκιμής που βρίσκεται στο πίσω μέρος. Η συσκευή περνά σε κατάσταση δοκιμής και παραμένει σ αυτήν για 3 λεπτά. Περπατήστε στο χώρο εντοπισμού και παρατηρήστε την ένδειξη LED. Όταν εντοπιστεί κίνηση ανθρωπίνου σώματος, η ένδειξη LED αναβοσβήνει μία φορά. Ρύθμιση της γωνίας Ρυθμίστε τη γωνία εντοπισμού του ραντάρ ώστε να έχετε τα καλύτερα δυνατά αποτελέσματα εντοπισμού. Πλευρική όψη Πάνω όψη Σημείωση: Σε περίπτωση που έχετε κατοικίδιο, παρακαλούμε να μη ρυθμίσετε την κλίση, αλλά ν αφήσετε το ραντάρ να είναι παράλληλο με τον τοίχο Γωνίες εντοπισμού Πάνω όψη Πλευρική όψη 53

54 Οδηγίες Εγκατάστασης Τοποθετήστε το ραντάρ ώστε να στοχεύει στα σημεία εισόδου και εξόδου από το χώρο Το ραντάρ αποτρέπει τους κακόβουλους εισβολείς. Είναι πολύ σημαντικό να υπάρχει εντοπισμός κινήσεων στα σημεία εισόδου/ εξόδου από το δωμάτιο. Τοποθετήστε το ραντάρ με σωστή γωνία Η γωνία εγκατάστασης επηρεάζει την ευαισθησία του εντοπισμού. Η ευαισθησία είναι ιδανική όταν η πορεία κίνησης είναι κάθετη σε σχέση με το πεδίο εντοπισμού. Επιλέξτε την ιδανική θέση, ανατρέχοντας στο παρακάτω σχεδιάγραμμα. 54

55 Μην τοποθετήσετε το ραντάρ σε σημείο όπου να κοιτάζει παράθυρα ή πόρτες Το δυνατό φως παρεμβάλει την ευαισθησία εντοπισμού. Επιπλέον, θα πρέπει ν αποφεύγονται πολύπλοκες καταστάσεις όπως η κυκλοφορία οχημάτων ή η διέλευση πλήθους κόσμου. Μην τοποθετήσετε το ραντάρ σε σημείο όπου να κοιτάζει προς πηγές θερμότητας ή κοντά σε πηγές θερμότητας Οι πηγές θερμότητας και ψύξης όπως φούρνοι μικροκυμάτων, ψυγεία ή air condition θα πρέπει να αποφεύγονται, καθώς μπορεί να προκαλέσουν εσφαλμένα συμβάντα συναγερμού. Μην τοποθετήσετε το ραντάρ σε σημείο όπου να κοιτάζει προς κινούμενα αντικείμενα Τα κινούμενα αντικείμενα μπορεί να προκαλέσουν εσφαλμένα συμβάντα συναγερμού. Αν υπάρχουν δύο ραντάρ που καλύπτουν τον ίδιο χώρο, θα πρέπει να ρυθμίσετε τη θέση τους ώστε να μην αλληλεπικαλύπτονται. 55

56 Προδιαγραφές Τροφοδοσία DC 3V (Μπαταρία ΑΑ 1.5V LR6 x 2τμχ.) Ένταση αναμονής 90uA Ένταση συναγερμού 9.5mA Γωνίες εντοπισμού 8m/110 o Μη εντοπισμός κατοικίδιων 25 κιλά Εμβέλεια μετάδοσης 80m (σε ανοιχτό χώρο) Συχνότητα 433MHz (±75kHz) Υλικό περιβλήματος Πλαστικό ABS Συνθήκες λειτουργίας Θερμοκρασία: -10 o C ~ 55 o C Σχετική υγρασία: 80% (χωρίς υδρατμούς) Διαστάσεις ραντάρ (Μ x Π x Y) 108 x 52 x 36.8mm Διαστάσεις βραχίονα στήριξης (Μ x Π x Y) 52 x 30 x 26.5mm 56

57 Ρυθμίσεις Ζώνης Ζώνη Home Κανονική Ζώνη Ζώνη απλής καθυστέρησης Η εργοστασιακή ρύθμιση των αισθητήρων κίνησης PIR (Ραντάρ) είναι «Ζώνη Home». Σας συμβουλεύουμε να θέσετε τις παγίδες των θυρών/ παραθύρων σε κατάσταση «Ζώνη απλής καθυστέρησης». Θα πρέπει να πραγματοποιήσετε εκ νέου σύνδεση του εξαρτήματος με τον πίνακα ελέγχου αφού κάνετε τις αλλαγή ζώνης. 24-Ωρη Ζώνη Σημείωση: Σας συμβουλεύουμε να θέσετε αισθητήρες ανίχνευσης καπνού, αερίων και εξωτερικού χώρου σε 24- Ωρη Ζώνη 57

58 Τα Turbo-X, Sentio, Q-CONNECT, Doop, 82⁰C, UbeFit είναι προϊόντα της ΠΛΑΙΣΙΟ COMPUTERS ΑΕΒΕ, Γραμμή Επικοινωνίας: Θέση Σκλήρη, Μαγούλα Αττικής, Η ΠΛΑΙΣΙΟ COMPUTERS ΑΕΒΕ, δηλώνει ότι αυτό το σύστημα συναγερμού συμμορφώνεται με τις απαιτήσεις της Οδηγίας 99/5/ΕΚ. Η Δήλωση Συμμόρφωσης μπορεί να ανακτηθεί από τα γραφεία της εταιρείας στη διεύθυνση: ΘΕΣΗ ΣΚΛΗΡΗ, ΜΑΓΟΥΛΑ ΑΤΤΙΚΗΣ ή στην ιστοσελίδα Πληροφορίες για το περιβάλλον (Αυτές οι οδηγίες ισχύουν για την Ευρωπαϊκή Ένωση, καθώς και για άλλες ευρωπαϊκές χώρες με ανεξάρτητα συστήματα αποκομιδής απορριμμάτων) Απόρριψη χρησιμοποιημένων μπαταριών. Αυτό το προϊόν ενδεχομένως να περιέχει μπαταρίες. Εάν περιέχει, αυτό το σύμβολο στις μπαταρίες σημαίνει ότι δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Οι μπαταρίες θα πρέπει να τοποθετούνται στα κατάλληλα σημεία συλλογής για την ανακύκλωσή τους. Η περιεκτικότητα των μπαταριών σε υδράργυρο, κάδμιο ή μόλυβδο δεν ξεπερνούν τα επίπεδα που ορίζονται από την οδηγία 2006/66/EC περί μπαταριών. Για τη δική σας ασφάλεια, ανατρέξτε στο εγχειρίδιο χρήσης του προϊόντος για να μάθετε πώς μπορείτε να αφαιρέσετε τις μπαταρίες από το προϊόν με ασφάλεια. Απόρριψη παλιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Το σύμβολο αυτό υποδεικνύει ότι το συγκεκριμένο προϊόν δεν επιτρέπεται να απορριφθεί μαζί με τα οικιακά απορρίμματα. Αντιθέτως, πρέπει να παραδοθεί 58

59 στο κατάλληλο σημείο συλλογής για ανακύκλωση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ανακύκλωση των υλικών συμβάλλει στην εξοικονόμηση φυσικών πόρων. Φροντίζοντας για τη σωστή απόρριψη του προϊόντος βοηθάτε στην πρόληψη των αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία που θα μπορούσαν να προκληθούν από την ακατάλληλη απόρριψη του προϊόντος αυτού. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλείστε να επικοινωνήσετε με τις αρμόδιες υπηρεσίες του δήμου σας ή με την εταιρεία ΠΛΑΙΣΙΟ COMPUTERS ΑΕΒΕ. Το προϊόν και η συσκευασία φέρουν την παρακάτω ένδειξη Ανατρέξτε στη δήλωση συμμόρφωσης του προϊόντος που μπορείτε να βρείτε στα γραφεία της εταιρείας, Θέση Σκλήρη, Μαγούλα Αττικής, για τη σχετική ένδειξη CE ή στην ιστοσελίδα Πληροφορίες ασφαλείας Για να μην τραυματίσετε τον εαυτό σας ή άλλα άτομα και για να μην προκαλέσετε ζημιά στη συσκευή σας, διαβάστε όλες τις πληροφορίες που ακολουθούν πριν χρησιμοποιήσετε τη συσκευή σας. Προειδοποίηση: Αποτροπή ηλεκτροπληξίας, πυρκαγιάς και έκρηξης Μη χρησιμοποιείτε καλώδια ρεύματος ή βύσματα που έχουν υποστεί ζημιά, ή χαλαρές ηλεκτρικές πρίζες. Μην ακουμπάτε το καλώδιο ρεύματος με βρεγμένα χέρια και μην αποσυνδέετε το φορτιστή τραβώντας το καλώδιο. Μην τσακίζετε και μην προκαλείτε ζημιά στο καλώδιο ρεύματος. 59

60 Μη βραχυκυκλώνετε το φορτιστή ή την μπαταρία. Μην εκθέτετε το φορτιστή ή την μπαταρία σε πτώσεις ή προσκρούσεις. Μη φορτίζετε την μπαταρία με φορτιστές που δεν έχουν εγκριθεί από τον κατασκευαστή. Μη χρησιμοποιείτε τη συσκευή σας, ενώ φορτίζεται και μην ακουμπάτε τη συσκευή σας με βρεγμένα χέρια. Μην χρησιμοποιείτε τη συσκευή σας κατά τη διάρκεια καταιγίδας. Μπορεί να προκληθεί δυσλειτουργία της συσκευής σας και υπάρχει μεγάλος κίνδυνος ηλεκτροπληξίας. Μη χρησιμοποιείτε μια μπαταρία ιόντων-λιθίου (Li-Ion) που έχει υποστεί ζημιά ή παρουσιάζει διαρροή. Για την ασφαλή απόρριψη των μπαταριών ιόντων-λιθίου, επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο επισκευαστικό κέντρο. Μεταχειριστείτε και πετάξτε τις μπαταρίες και τους φορτιστές με προσοχή Χρησιμοποιείτε μόνο μπαταρίες εγκεκριμένες από τoν κατασκευαστή και φορτιστές που έχουν σχεδιαστεί ειδικά για τη συσκευή σας. Μη συμβατές μπαταρίες και φορτιστές μπορεί να προκαλέσουν σοβαρούς τραυματισμούς ή ζημιές στη συσκευή σας. Μην πετάτε μπαταρίες ή συσκευές στη φωτιά. Εφαρμόζετε όλους τους τοπικούς κανονισμούς κατά την απόρριψη χρησιμοποιημένων μπαταριών ή συσκευών. Ποτέ μην τοποθετείτε μπαταρίες ή συσκευές επάνω ή μέσα σε θερμαντικές συσκευές, όπως για παράδειγμα φούρνους μικροκυμάτων, ηλεκτρικές κουζίνες ή καλοριφέρ. Οι μπαταρίες ενδέχεται να εκραγούν αν υπερθερμανθούν. Μην σπάτε ή τρυπάτε την μπαταρία. Μην εκθέτετε τις μπαταρίες σε υψηλή εξωτερική πίεση, καθώς μπορεί να προκύψει εσωτερικό βραχυκύκλωμα και υπερθέρμανση. Προστατεύστε τη συσκευή, τις μπαταρίες και τους φορτιστές από ζημιά Αποφεύγετε να εκθέτετε τη συσκευή και τις μπαταρίες σε υπερβολικά χαμηλές ή υπερβολικά υψηλές θερμοκρασίες. 60

61 Οι ακραίες θερμοκρασίες μπορεί να βλάψουν τη συσκευή και να μειώσουν τη δυνατότητα φόρτισης και τη διάρκεια ζωής της συσκευής και των μπαταριών. Αποφύγετε την επαφή των μπαταριών με μεταλλικά αντικείμενα, γιατί αυτό μπορεί να δημιουργήσει σύνδεση ανάμεσα στους τερματικούς ακροδέκτες + και - των μπαταριών σας και να οδηγήσει σε προσωρινή ή μόνιμη ζημιά στην μπαταρία. Μη χρησιμοποιείτε φορτιστή ή μπαταρία που έχει υποστεί ζημιά. Γενικοί όροι εγγύησης 1. Η εγγύηση ισχύει από την ημερομηνία αγοράς όπως αυτή αναγράφεται στην νόμιμη απόδειξη αγοράς και έχει χρονική διάρκεια ίση με αυτή αναγράφεται επίσης στην νόμιμη απόδειξη αγοράς. 2. Η εγγύηση ισχύει μόνο με την επίδειξη του εντύπου εγγύησης και της νόμιμης απόδειξης αγοράς. 3. Για οποιαδήποτε συναλλαγή του πελάτη όσον αναφορά το προϊόν που έχει προμηθευτεί από την Πλαίσιο Computers, είτε αυτό αφορά Service καταστήματος, είτε τηλεφωνική υποστήριξη, είτε επίσκεψη στο χώρο του πελάτη, θα πρέπει να γνωρίζει τον κωδικό πελάτη του όπως αυτός αναγράφεται στην απόδειξη αγοράς του προϊόντος. 4. Πριν την παράδοση ενός προϊόντος είτε για επισκευή, είτε πριν την επίσκεψη τεχνικού στον χώρο του πελάτη, είτε πριν την χρησιμοποίηση οποιασδήποτε τεχνικής υπηρεσίας, σε κάθε περίπτωση ο πελάτης οφείλει να δημιουργήσει αντίγραφα ασφαλείας για τα τυχόν δεδομένα του και να έχει σβήσει στοιχεία εμπιστευτικού χαρακτήρα ή προσωπικής φύσεως. 5. Η επισκευή θα γίνεται στις τεχνικές εγκαταστάσεις της Πλαίσιο Computers, με την προσκόμιση της συσκευής από τον πελάτη κατά τις εργάσιμες ημέρες και ώρες. 61

62 6. Σε περίπτωση αδυναμίας επισκευής του ελαττωματικού προϊόντος η Πλαίσιο Computers το αντικαθιστά με άλλο ίδιο αντίστοιχων τεχνικών προδιαγραφών. 7. Ο τρόπος και τα έξοδα μεταφοράς από και προς τα σημεία τεχνικής υποστήριξης της Πλαίσιο Computers καθώς και η ενδεχόμενη α- σφάλιση των προϊόντων είναι επιλογή και αποκλειστική ευθύνη του πελάτη. 8. Ο χρόνος αποπεράτωσης της επισκευής των προϊόντων Turbo-X, Doop, Connect αποφασίζεται αποκλειστικά από την Πλαίσιο Computers και ορίζεται από 4 έως 48 ώρες εφόσον υπάρχει το απαραίτητο ανταλλακτικό. Μετά το πέρας των 15 ημερών η Πλαίσιο Computers δεσμεύεται να δώσει στον πελάτη προϊόν προς προσωρινή αντικατάσταση μέχρι την ολοκλήρωση επισκευής. 9. Η επισκευή ή αντικατάσταση του προϊόντος είναι στην απόλυτη επιλογή της Πλαίσιο Computers. Τα ανταλλακτικά ή προϊόντα που α- ντικαταστάθηκαν περιέχονται στην αποκλειστική κυριότητα της. 10. Η παρούσα εγγύηση δεν καλύπτει αναλώσιμα μέρη (πχ. CD, μπαταρίες, καλώδια, κτλ.) 11. Οι τεχνικοί της Πλαίσιο Computers υποχρεούνται να προβούν στην εγκατάσταση και παραμετροποίηση μόνον των υλικών και προγραμμάτων που έχουν προμηθευτεί οι πελάτες από τα καταστήματα της Πλαίσιο Computers αποκλειόμενου οιουδήποτε άλλου προϊόντος άλλης εταιρείας. 12. Οι τεχνικοί της Πλαίσιο Computers δεν υποχρεούνται να προβούν σε οποιαδήποτε αντικατάσταση υλικού, στα πλαίσια της εγγύησης του προϊόντος και εφόσον ισχύει η εγγύηση αυτών, εάν δεν τους ε- πιδειχθεί η πρωτότυπη απόδειξη ή το τιμολόγιο αγοράς του προς αντικατάσταση υλικού. 13. Η Πλαίσιο Computers δεν υποστηρίζει και δεν καλύπτει με εγγύηση προϊόντα στα οποία έχουν χρησιμοποιηθεί μη νόμιμα αντίγραφα λειτουργικών συστημάτων ή προγραμμάτων. 14. Η Πλαίσιο Computers δεν υποχρεούται να αποκαταστήσει βλάβες οποιονδήποτε υλικών τα οποία δεν έχουν αγορασθεί από τα κατα- 62

63 στήματα της Πλαίσιο Computers, ή/και είναι είτε εκτός είτε εντός εγγύησης, είτε η βλάβη είχε προαναφερθεί, είτε παρουσιάστηκε κατά την διάρκεια της επισκευής ή της παρουσίας του τεχνικού. 15. Σε περίπτωση που η αγορά δεν έχει γίνει από τα καταστήματα της Πλαίσιο Computers ή είναι εκτός εγγύησης. Οποιαδήποτε επισκευή/ αντικατάσταση γίνει, πραγματοποιείτε με αποκλειστική ευθύνη και έξοδα του πελάτη. 16. Η Πλαίσιο Computers δεν ευθύνεται για την εγκατάσταση, παραμετροποίηση, αποκατάσταση, παρενέργεια οποιουδήποτε λογισμικού ή/και προγράμματος που δεν εμπορεύεται. 17. Οι επισκέψεις των τεχνικών της Πλαίσιο Computers πραγματοποιούνται εντός της ακτίνας των 20 χλμ από το πλησιέστερο κατάστημα της και οι πραγματοποιηθείσες εργασίες επίσκεψης χρεώνονται βάση τιμοκαταλόγου. 18. Προϊόντα που παραμένουν επισκευασμένα ή με άρνηση επισκευής ή με αδύνατη επικοινωνία με τον κάτοχο της συσκευής άνω των 15 ημερολογιακών ημερών από την ενημέρωση του πελάτη, χρεώνονται με έξοδα αποθήκευσης. 19. H η μέγιστη υποχρέωση που φέρει η Πλαίσιο Computers περιορίζεται ρητά και αποκλειστικά στο αντίτιμο που έχει καταβληθεί για το προϊόν ή το κόστος επισκευής ή αντικατάστασης οποιουδήποτε προϊόντος που δεν λειτουργεί κανονικά και υπό φυσιολογικές συνθήκες. 20. Η Πλαίσιο Computers δεν φέρει καμία ευθύνη για ζημιές που προκαλούνται από το προϊόν ή από σφάλματα λειτουργίας του προϊόντος, συμπεριλαμβανομένων των διαφυγόντων εσόδων και κερδών, των ειδικών, αποθετικών ή θετικών ζημιών και δεν φέρει καμία ευθύνη για καμία αξίωση η οποία εγείρεται από τρίτους ή από εσάς για λογαριασμό τρίτων. 21. Με την παραλαβή της παρούσας εγγύησης ο πελάτης αποδέχεται ανεπιφύλακτα τους όρους της. 63

64 Τι δεν καλύπτει η εγγύηση προϊόντων Turbo-X, Doop, Connect 1. Δεν καλύπτει οποιοδήποτε πρόβλημα που έχει προκληθεί από λογισμικό ή άλλο πρόγραμμα καθώς και προβλήματα που έχουν προκληθεί από ιούς. 2. Δεν καλύπτει μεταφορικά έξοδα από και προς τις εγκαταστάσεις της Πλαίσιο Computers. 3. Δεν καλύπτει επισκευή, έλεγχο ή/και αντικατάσταση στον χώρο του πελάτη (Onsite) 4. Βλάβες που έχουν προκληθεί από κακή χρήση όπως, φθορές, πτώση ρίψη υγρών, σπασμένα ή/και αλλοιωμένα μέρη κτλ. Δεδομένα και απώλεια 1. Πριν την παράδοση ενός προϊόντος είτε για επισκευή, είτε πριν την επίσκεψη τεχνικού στον χώρο του πελάτη, είτε πριν την χρησιμοποίηση οποιασδήποτε τεχνικής υπηρεσίας, σε κάθε περίπτωση ο πελάτης οφείλει να δημιουργήσει αντίγραφα ασφαλείας για τα τυχόν δεδομένα του και να έχει σβήσει στοιχεία εμπιστευτικού χαρακτήρα ή προσωπικής φύσεως. 2. Σε περίπτωση βλάβης σκληρού δίσκου ή/και γενικότερα οποιοδήποτε αποθηκευτικού μέσου η Πλαίσιο Computers υποχρεούται να αντικαταστήσει το ελαττωματικό υλικό, το οποίο αυτομάτως σημαίνει απώλεια των αποθηκευμένων αρχείων και λογισμικών χωρίς η Πλαίσιο Computers να έχει ευθύνη για αυτά. 3. Ο πελάτης είναι αποκλειστικά υπεύθυνος για την ασφάλεια και την φύλαξη των δεδομένων του, καθώς και για την επαναφορά και επανεγκατάσταση τους οποιαδήποτε στιγμή και για οποιοδήποτε λόγο και αιτία. Η Πλαίσιο Computers δεν θα είναι υπεύθυνη για την ανάκτηση και επανεγκατάσταση προγραμμάτων ή δεδομένων άλλων από αυτών που εγκατέστησε αρχικά κατά την κατασκευή του προϊόντος. 4. Η Πλαίσιο Computers δεν φέρει καμία ευθύνη για τα αποθηκευμένα δεδομένα (data, αρχεία, προγράμματα) στα μαγνητικά, μαγνητο- 64

65 οπτικά ή οπτικά μέσα, καθώς και για οποιαδήποτε άμεση, έμμεση, προσθετική ή αποθετική ζημιά που προκύπτει από την απώλειά τους. Η φύλαξη και αποθήκευσης των δεδομένων ανήκει στην αποκλειστική ευθύνη του πελάτη. Η εγγύηση παύει αυτόματα να ισχύει στις παρακάτω περιπτώσεις: 1. Όταν το προϊόν υποστεί επέμβαση από μη εξουσιοδοτημένο από την Πλαίσιο Computers άτομο. 2. Όταν η βλάβη προέρχεται από κακή συνδεσμολογία, ατύχημα, πτώση, κραδασμούς, έκθεση σε ακραίες θερμοκρασίες, υγρασία ή ρίψη υγρών. 3. Όταν το προϊόν υποβάλλεται σε φυσική ή ηλεκτρική καταπόνηση. 4. Όταν ο αριθμός κατασκευής, τα διακριτικά σήματα, ο σειριακός α- ριθμός έχουν αλλοιωθεί, αφαιρεθεί ή καταστραφεί. 5. Όταν το προϊόν χρησιμοποιείται με τρόπο που δεν ορίζεται από τις κατασκευαστικές προδιαγραφές ή σε απρόβλεπτο για τον κατασκευαστή περιβάλλον. 6. Όταν το πρόβλημα οφείλεται σε προγράμματα ή λογισμικό (πχ. ιούς, custom firmware κτλ.) που μεταβάλλουν τα λειτουργικά χαρακτηριστικά της συσκευής. 7. Όταν δεν ακολουθούνται οι διαδικασίες συντήρησης του κατασκευαστή. 8. Δεν παρέχεται εγγύηση ούτε εγγυάται προστασία για ζημιά που προκλήθηκε από λανθασμένη εγκατάσταση ή χρήση. 9. Δεν παρέχεται εγγύηση ούτε εγγυάται προστασία για προϊόντα τρίτων, λογισμικό και υλικό αναβάθμισης. Θα πρέπει να παρέχετε στην Πλαίσιο Computers κάθε εύλογη διευκόλυνση, πληροφορία, συνεργασία, εγκαταστάσεις και πρόσβαση ώστε να έχει την δυνατότητα να εκτελέσει τα καθήκοντά της, ενώ σε περίπτωση μη τήρησης των ανωτέρω η Πλαίσιο Computers δεν θα υποχρεούται να εκτελέσει οποιαδήποτε υπηρεσία ή υποστήριξη. Είστε υπεύθυνοι για την αφαίρεση προϊόντων που δεν προμήθευσε η Πλαίσιο Computers κατά την διάρκεια της τεχνικής υποστήριξης, για την τήρηση 65

66 αντιγράφων και την εμπιστευτικότητα όλων των δεδομένων που αφορούν το προϊόν. 66
